ＵＲＥＩ　Ｍｏｄｅｌ　５２５　ＣｒｏｓｓＯｖｅｒ．　２台目修理記録
２０１８／４／２３到着　　５／８完成
Ａ．　修理前の状況
  • １ＣＨ，４ＣＨが低音バランスが取れない。
    ２ＣＨ，５ＣＨが中音バランスが取れない。
    ３ＣＨ，６ＣＨが高音バランスが取れない。

B．　　原因
  • 各部経年劣化。
Ｃ．　修理状況

Ｐ．　前後パネル修理・塗装。

Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　１８個。
    ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　９個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　１６個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    入力キャノンコネクター　　　　　　　　　　　　　　　　　　　　　２個。NEUTRIC NC3FP-B-1
    出力キャノンコネクター　　　　　　　　　　　　　　　　　　　　６個。NEUTRIC NC3MP-B
    ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　　　　１個。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。
    ナットビス類

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費　　　　　　　　　　　　　９０，０００円　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＵＲＥＩ　Ｍｏｄｅｌ　５２５　ＣｒｏｓｓＯｖｅｒ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

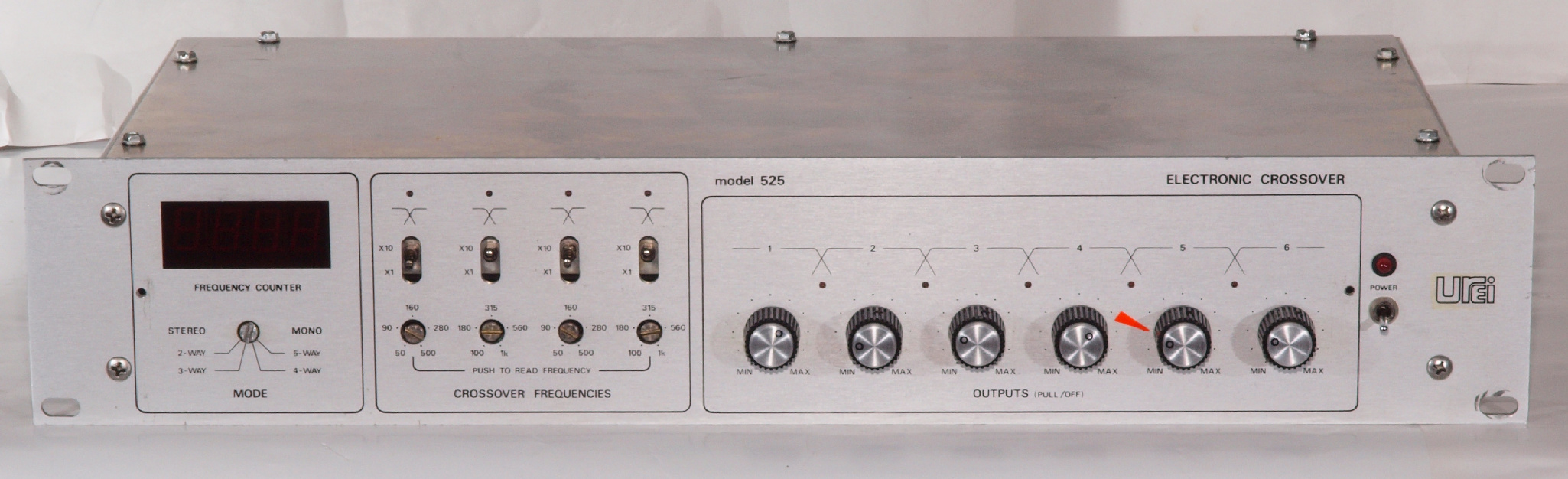

Ａ１１．　点検中　前から見る。

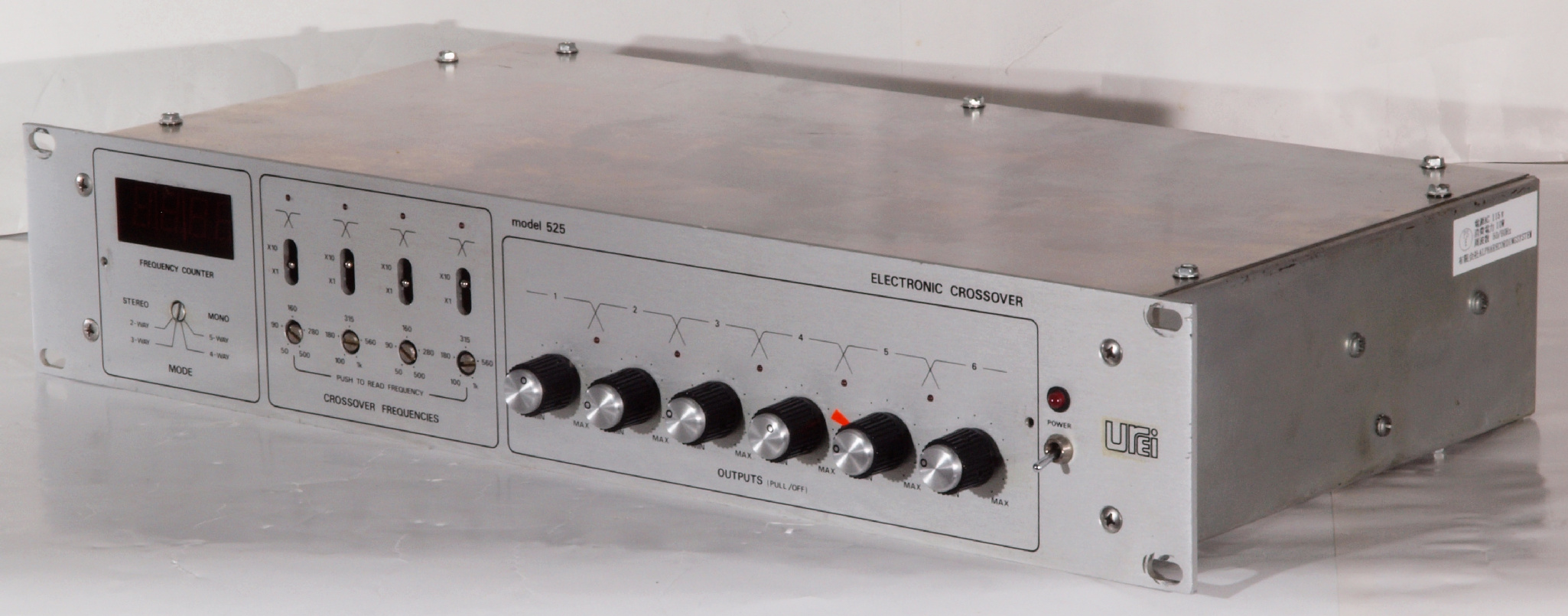

Ａ１２．　点検中　前右から見る

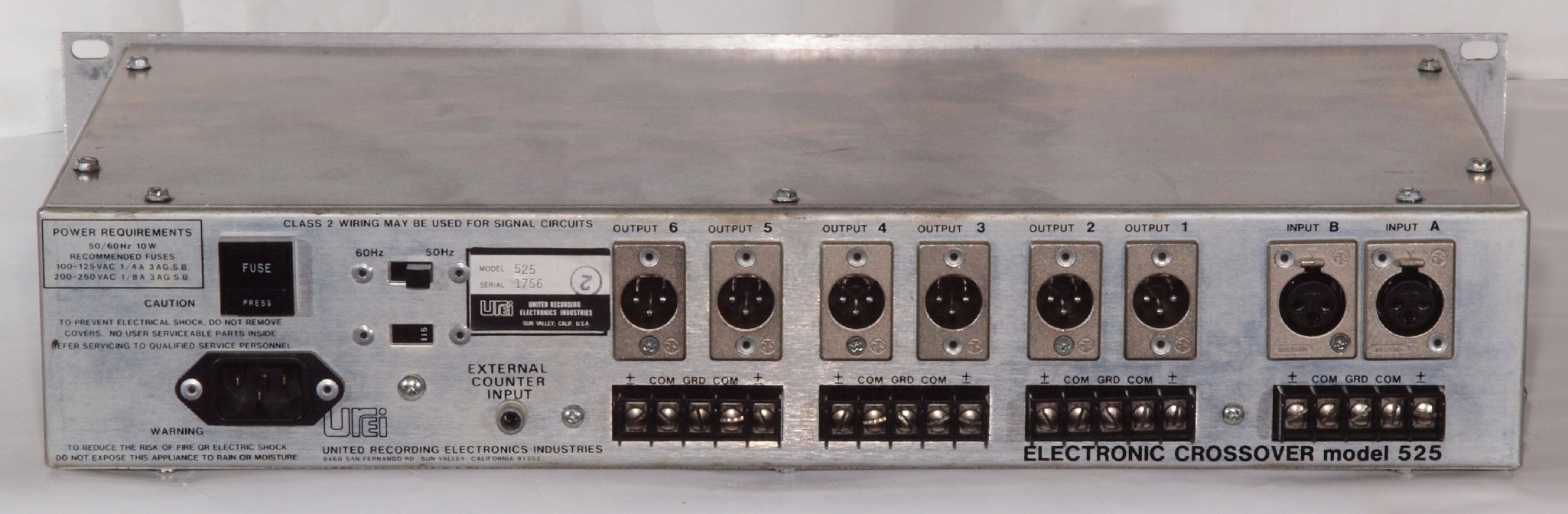

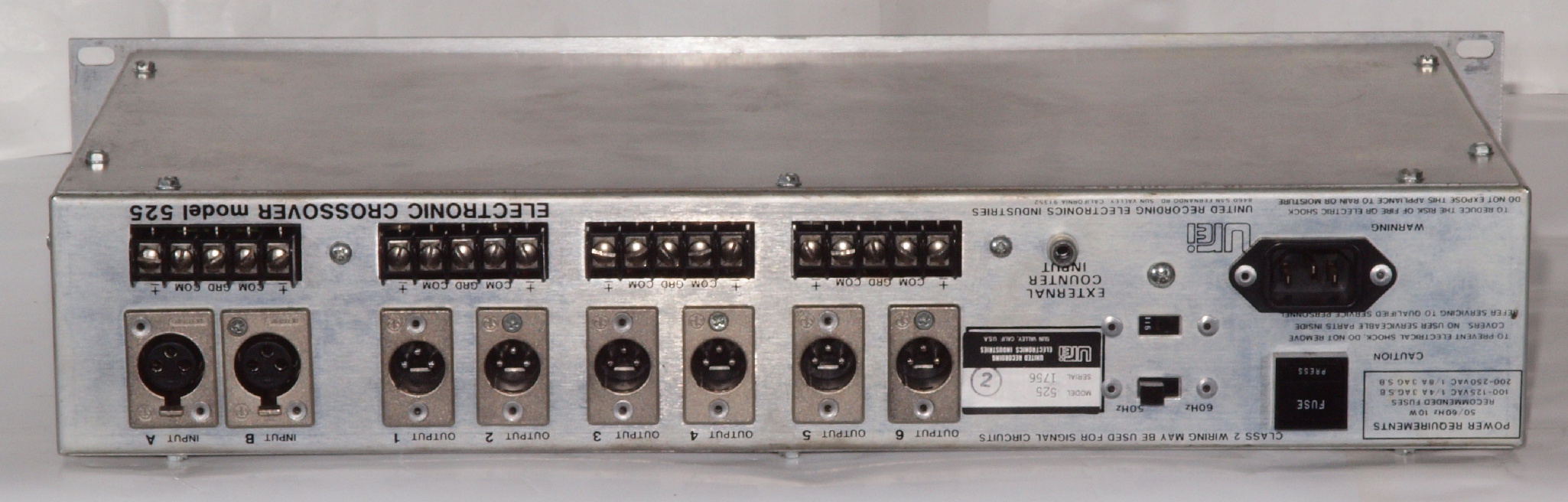

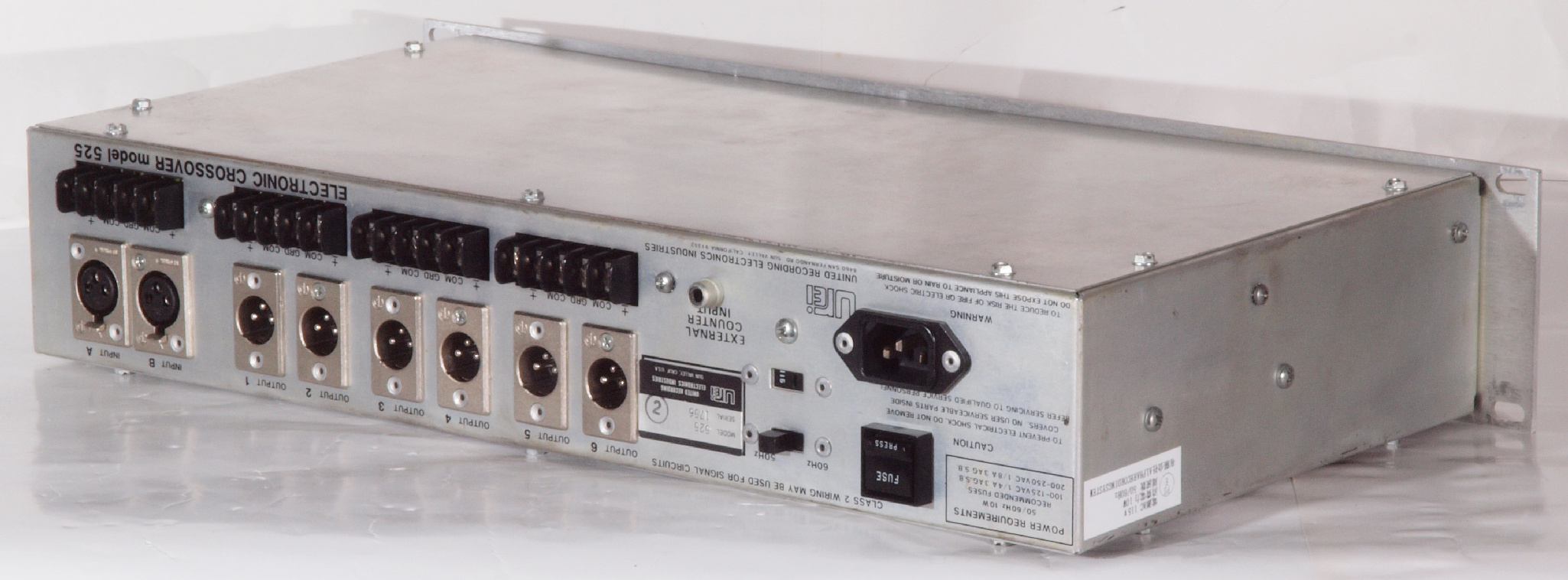

Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る
Ａ１５．　点検中　上から見る。
Ａ１６．　点検中　天板を取り、上から見る。

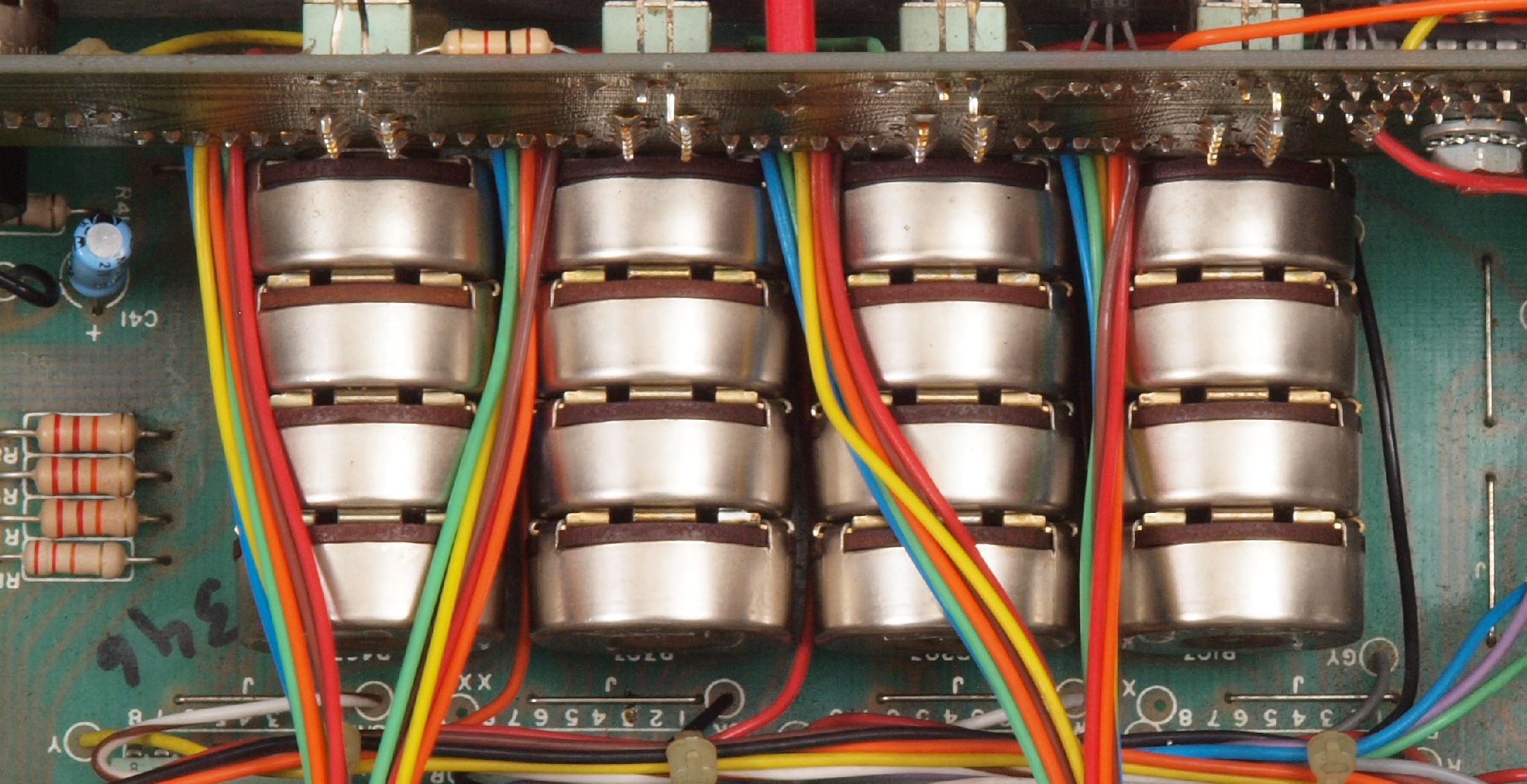

Ａ１７．　点検中　天板を取り、上から見る。入手難の４連（３連＋ＳＷの特殊構造）ＶＲが使用。

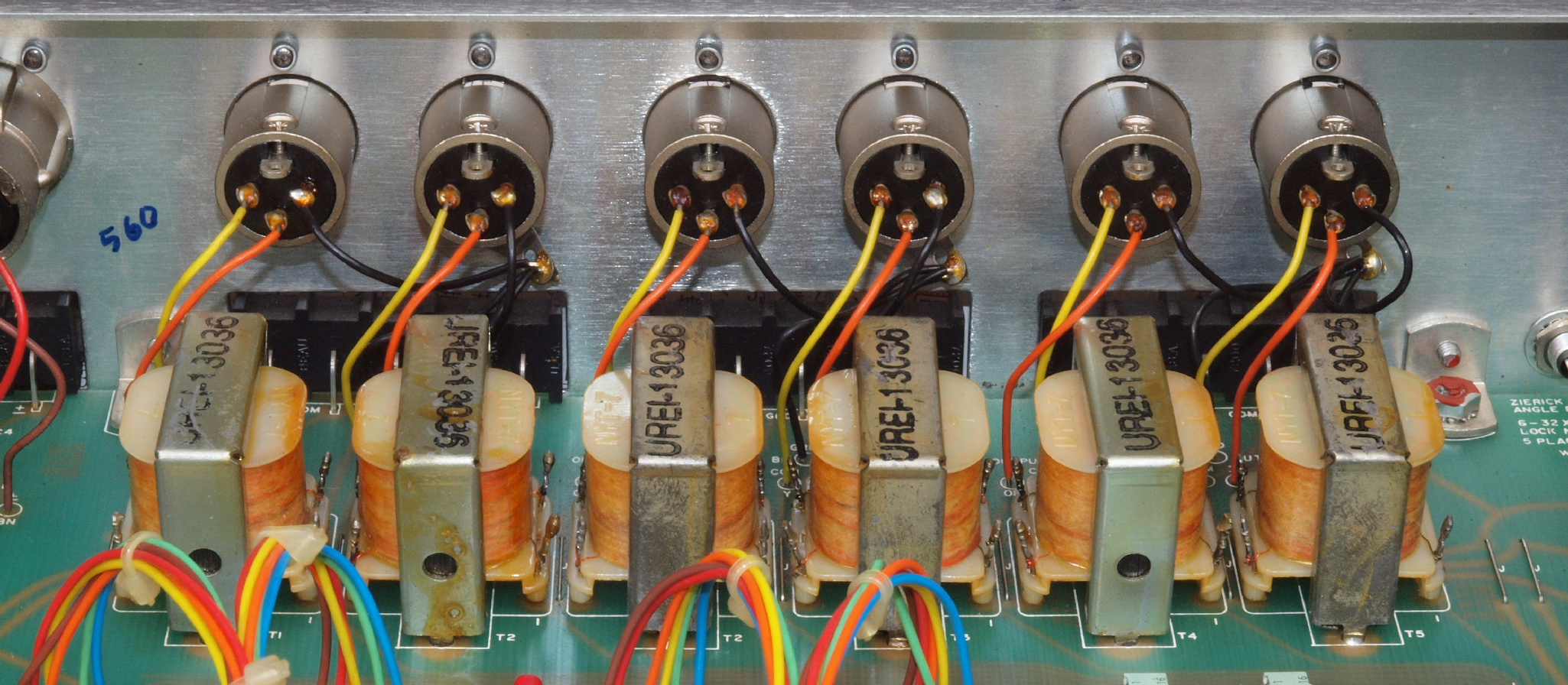

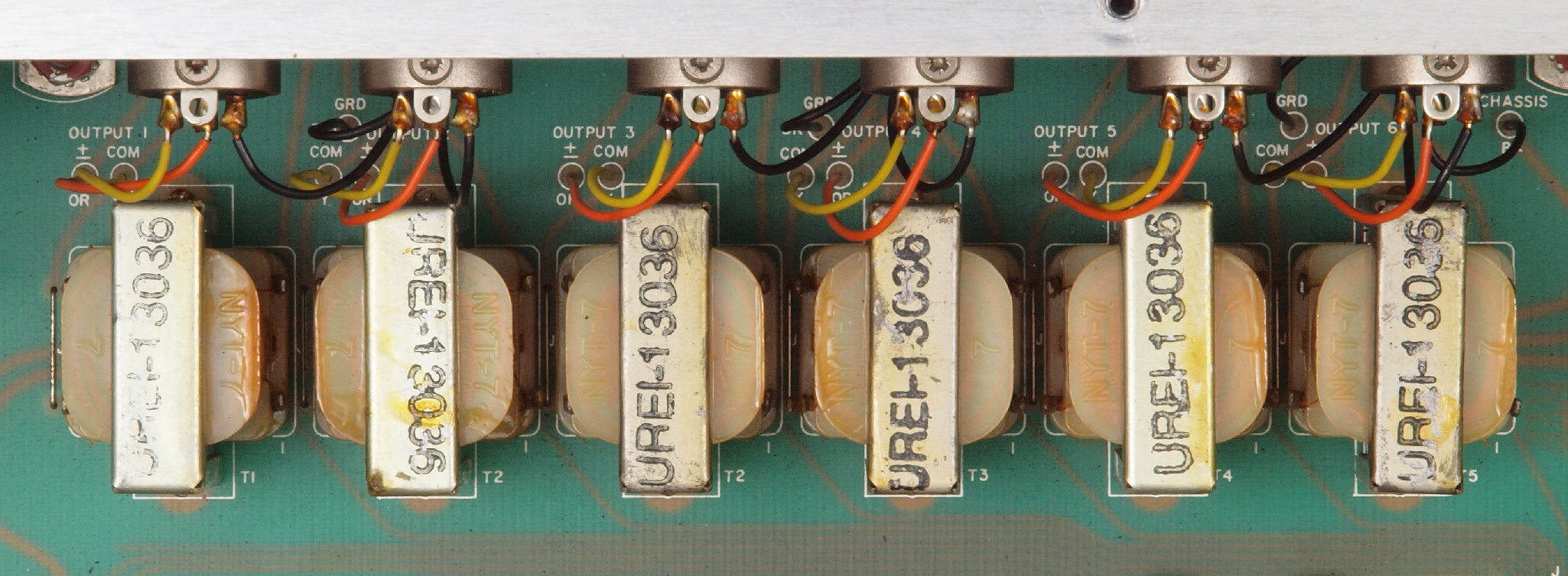

Ａ１８．　点検中　天板を取り、上から見る。出力にはマッチィングトランスが使用されている。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

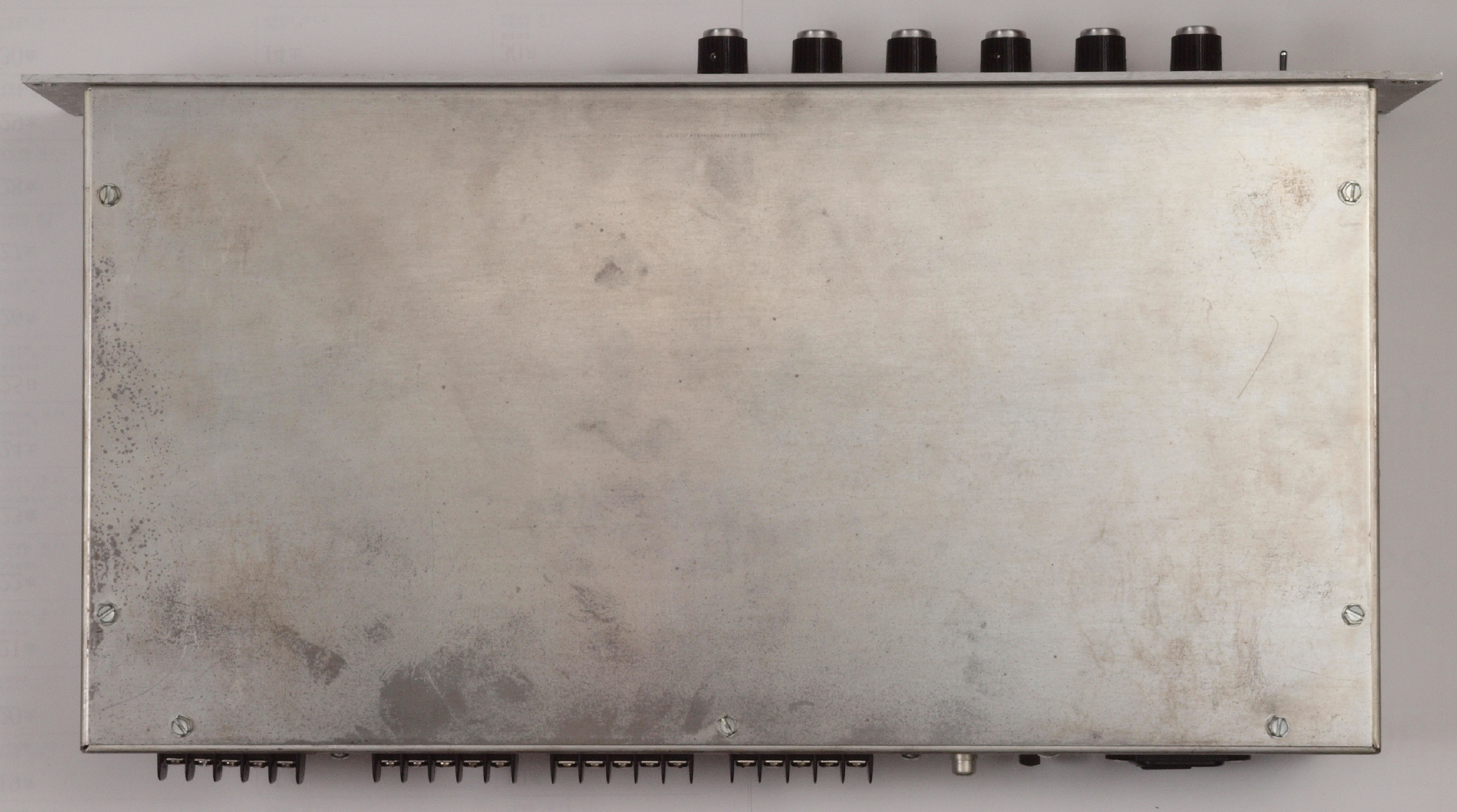

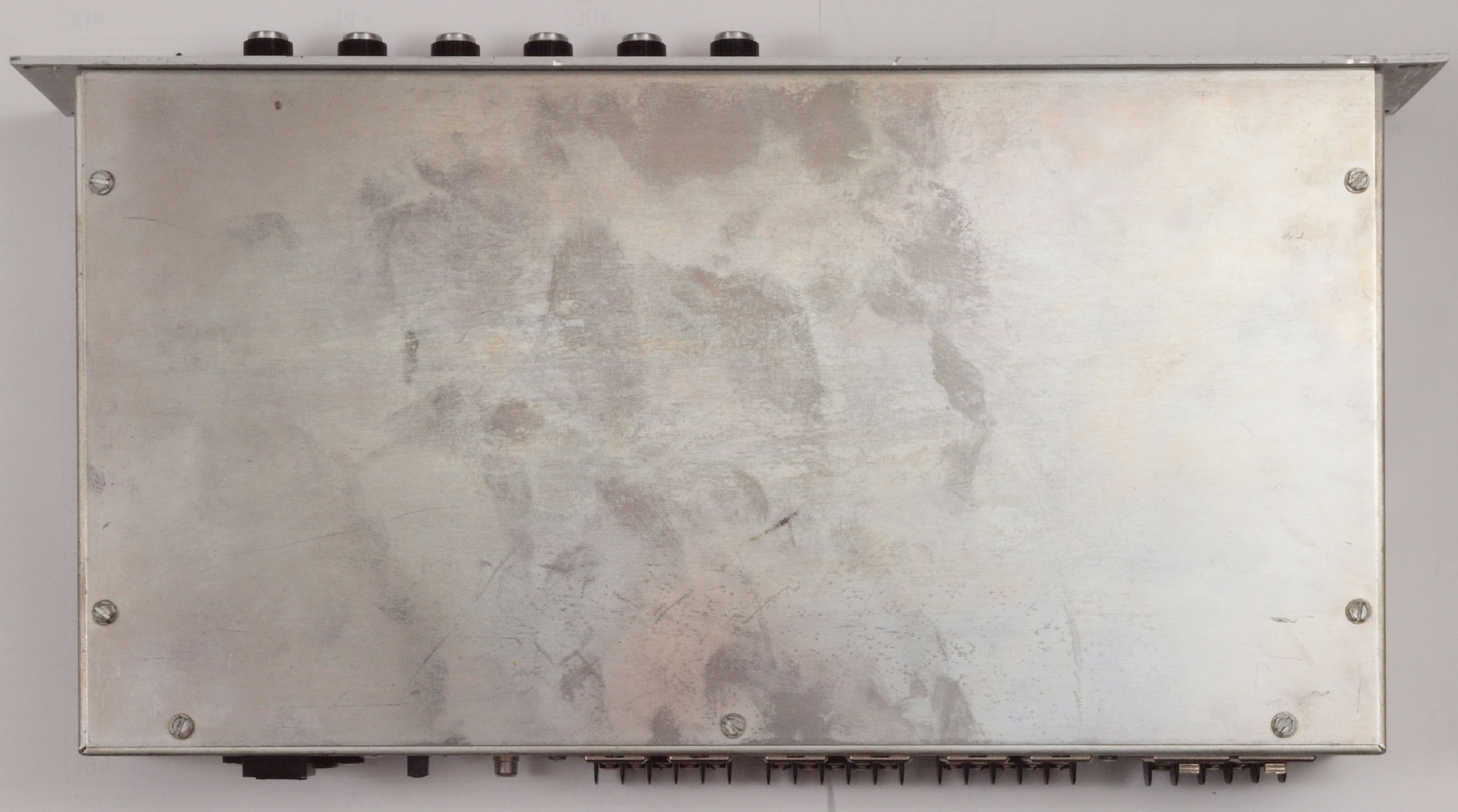

Ａ２５．　点検中　下から見る。

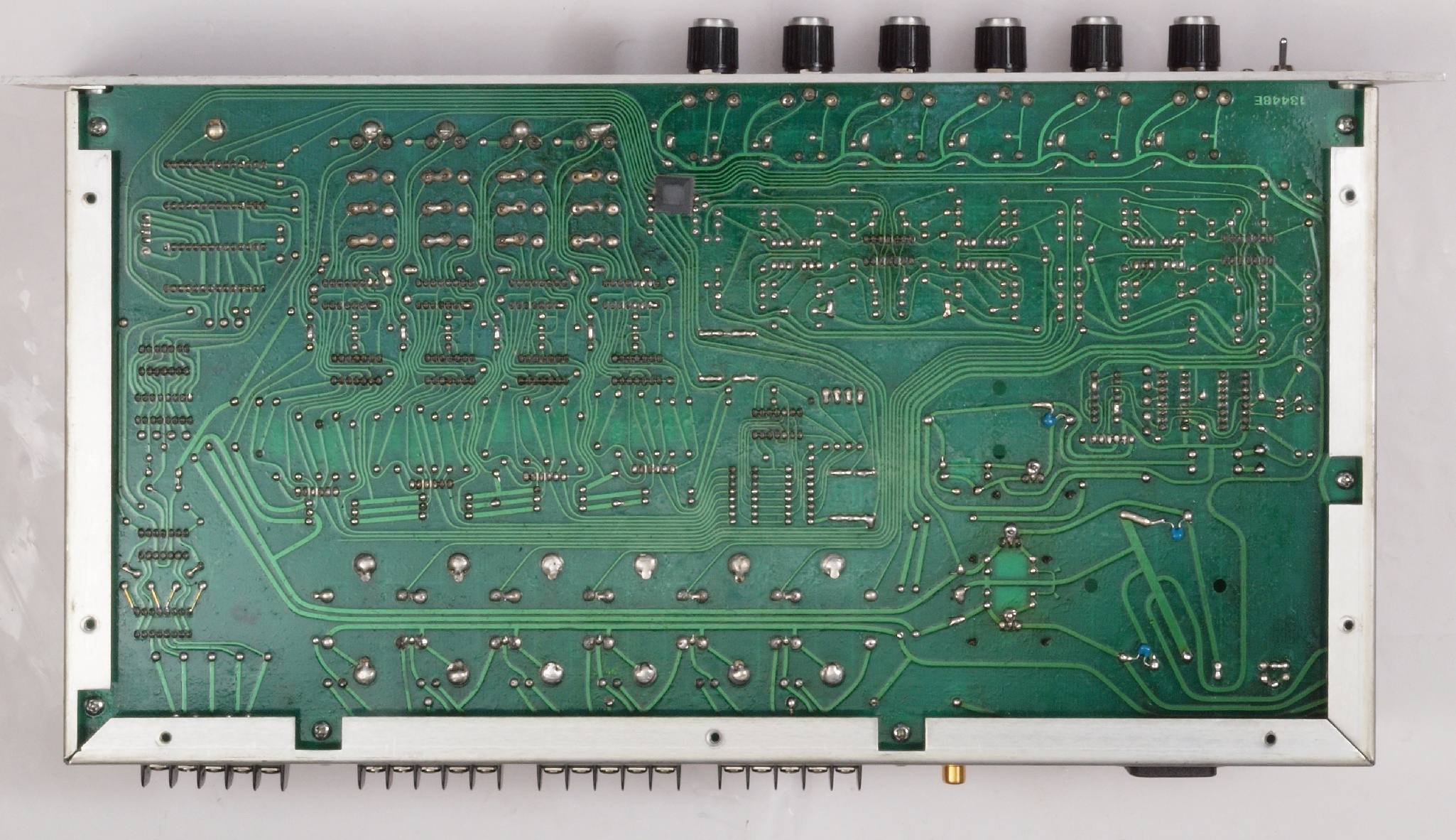

Ａ２６．　点検中　底板を取り、下から見る。

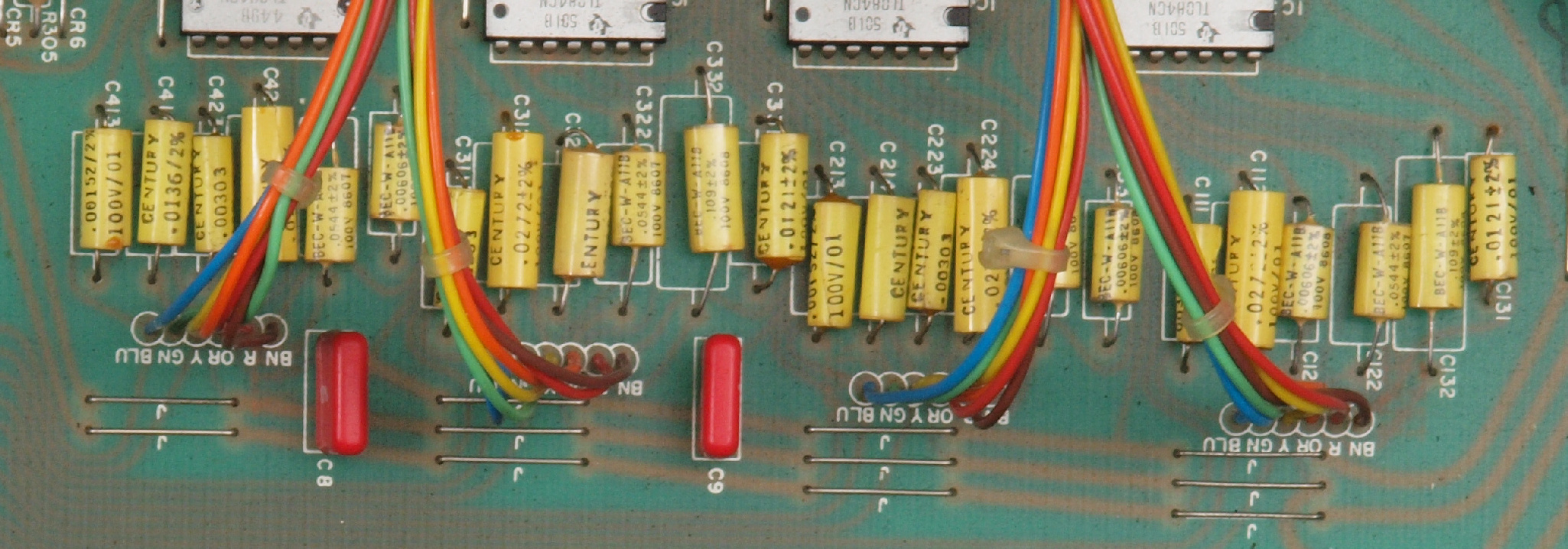

Ａ３１．　点検中　クロス周波数を決定するフイルター回路のフイルムコンデンサー。
　　　　　　　　０．００１５２μ、　０．００３０３μ、　０．００６０６μ、　０．０５４４μ、　０．１０９μ　（２％誤差）入手困難な為、交換出来ず。

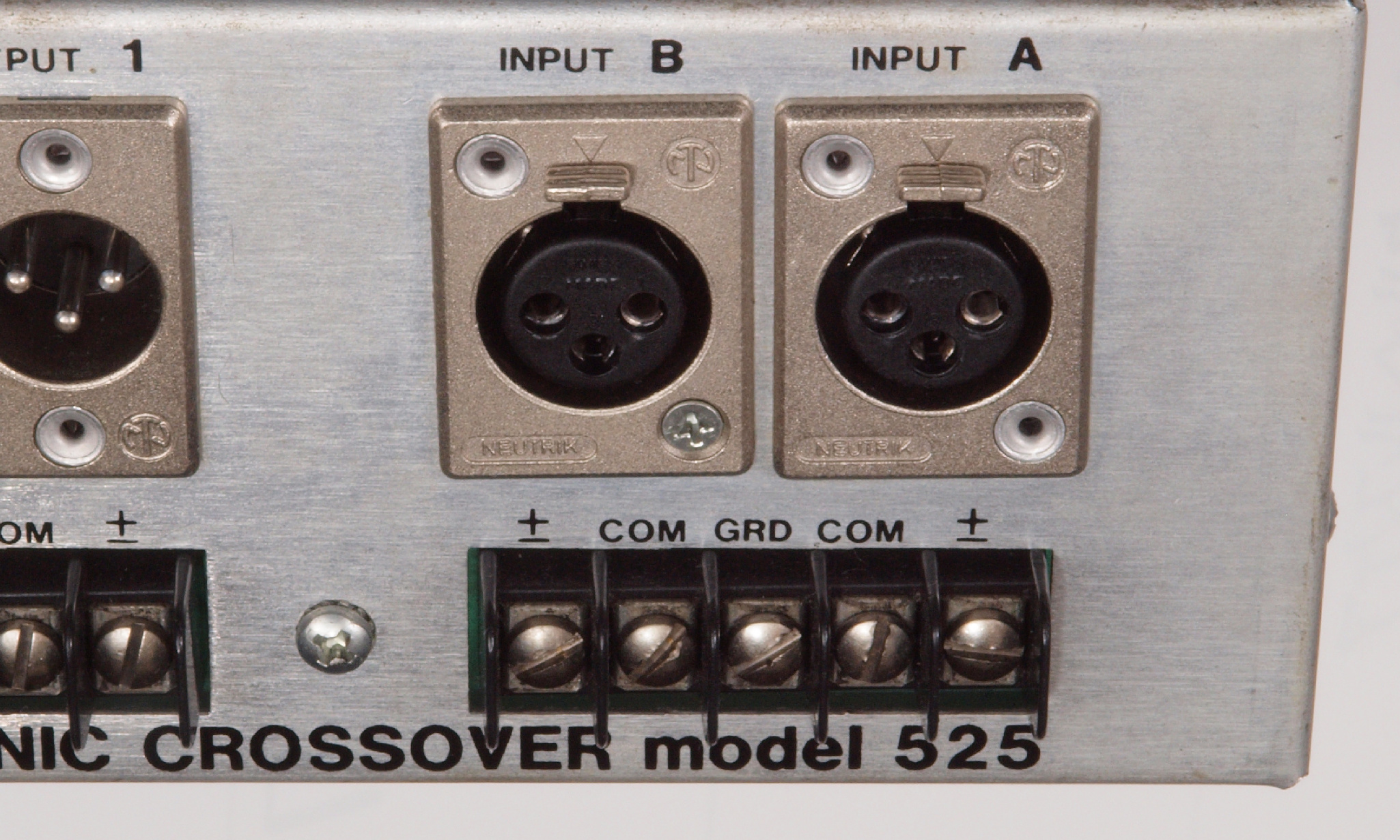

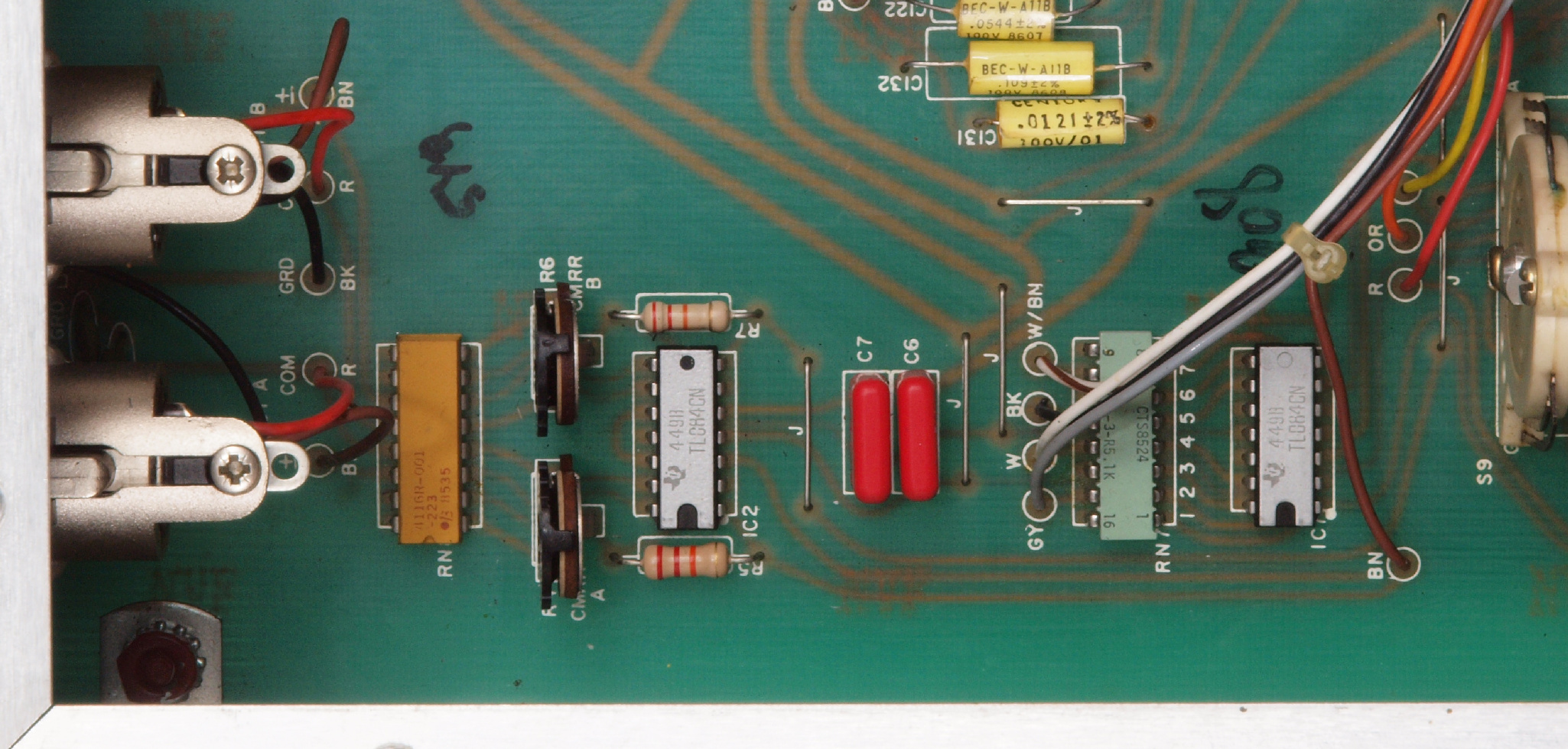

Ａ３２．　点検中　入力はキャノンコネクターと＋ネジ端子。

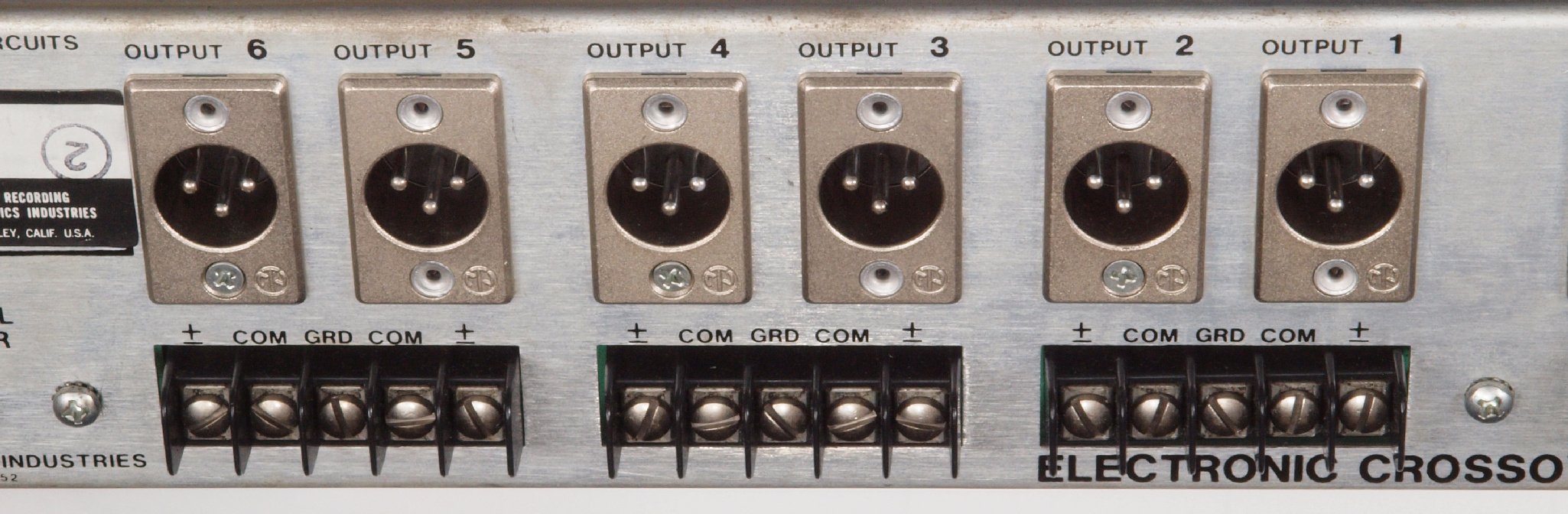

Ａ３３．　点検中　出力はキャノンコネクター＋ネジ端子。
Ａ３４．　点検中　入出力はキャノンレセプタクルは後発の金メッキ端子に交換。　NEUTRIC NC3FP-B-1、NC3MP-B
Ａ３5．　点検中　後発の金メッキ端子出入力キャノンコネクター。　NEUTRIC NC3FXX-B、NC3MXX-B
Ａ４１．　点検中　外部周波数測定ＲＣＡ端子が未半田！！
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理前　電源・カウンター基板
Ｃ１２．　修理後　電源・カウンター基板　電解コンデンサー６個、フイルムコンデンサー３個交換。フイルムコンデンサー３個追加。
Ｃ１３．　修理前　電源・カウンター基板裏
Ｃ１４．　修理（半田補正）後　電源・カウンター基板裏。　半田を全部やり直す、普通はこれで完成。セラミックコンデンサー３個追加。
Ｃ１５．　完成電源・カウンター基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理前　入力ＡＭＰ基板

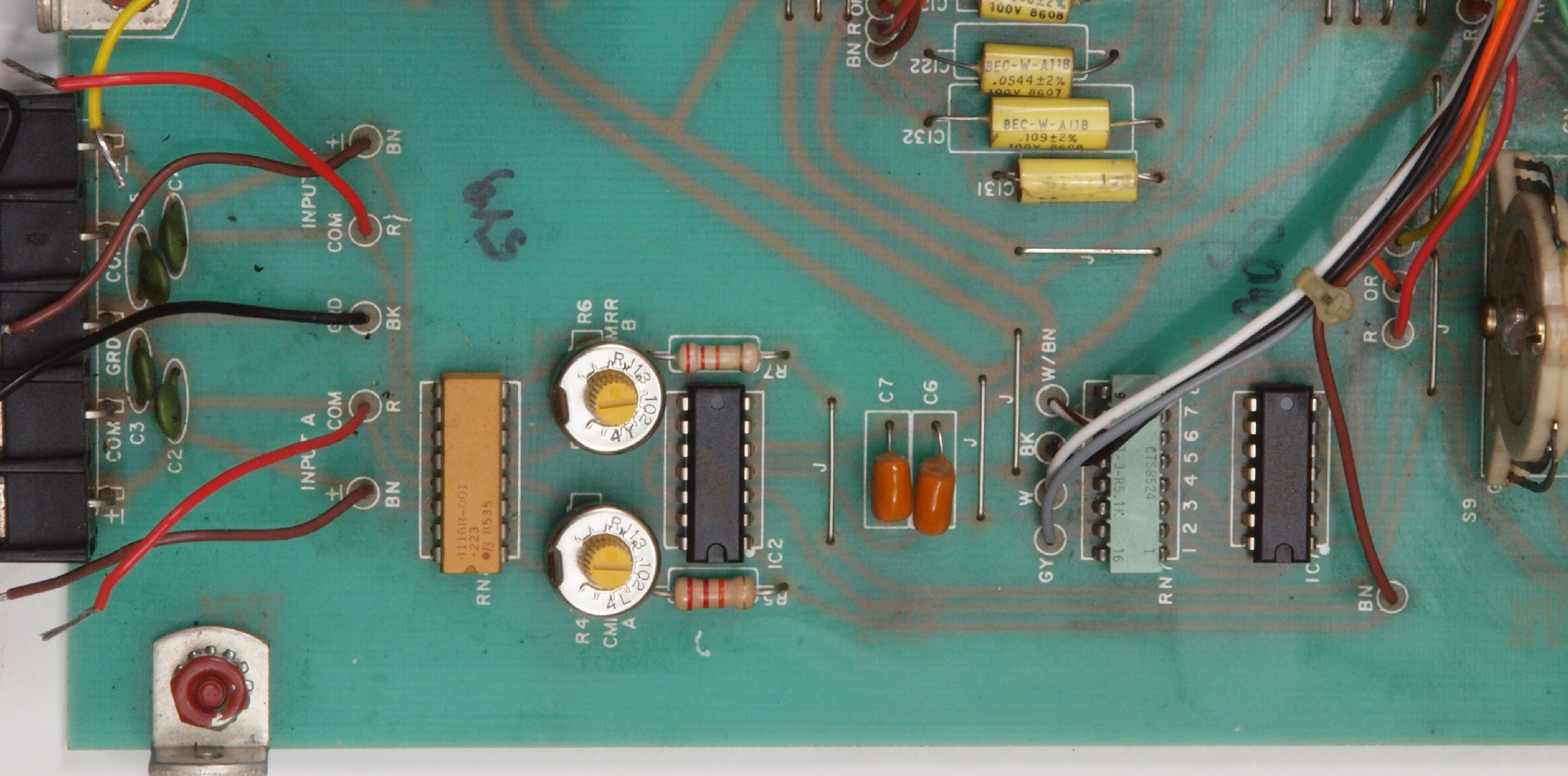

Ｃ２２．　修理後　入力ＡＭＰ基板。　半固定ＶＲ２個、フイルムコンデンサー２個、ＯＰ−ＡＭＰ２個交換。

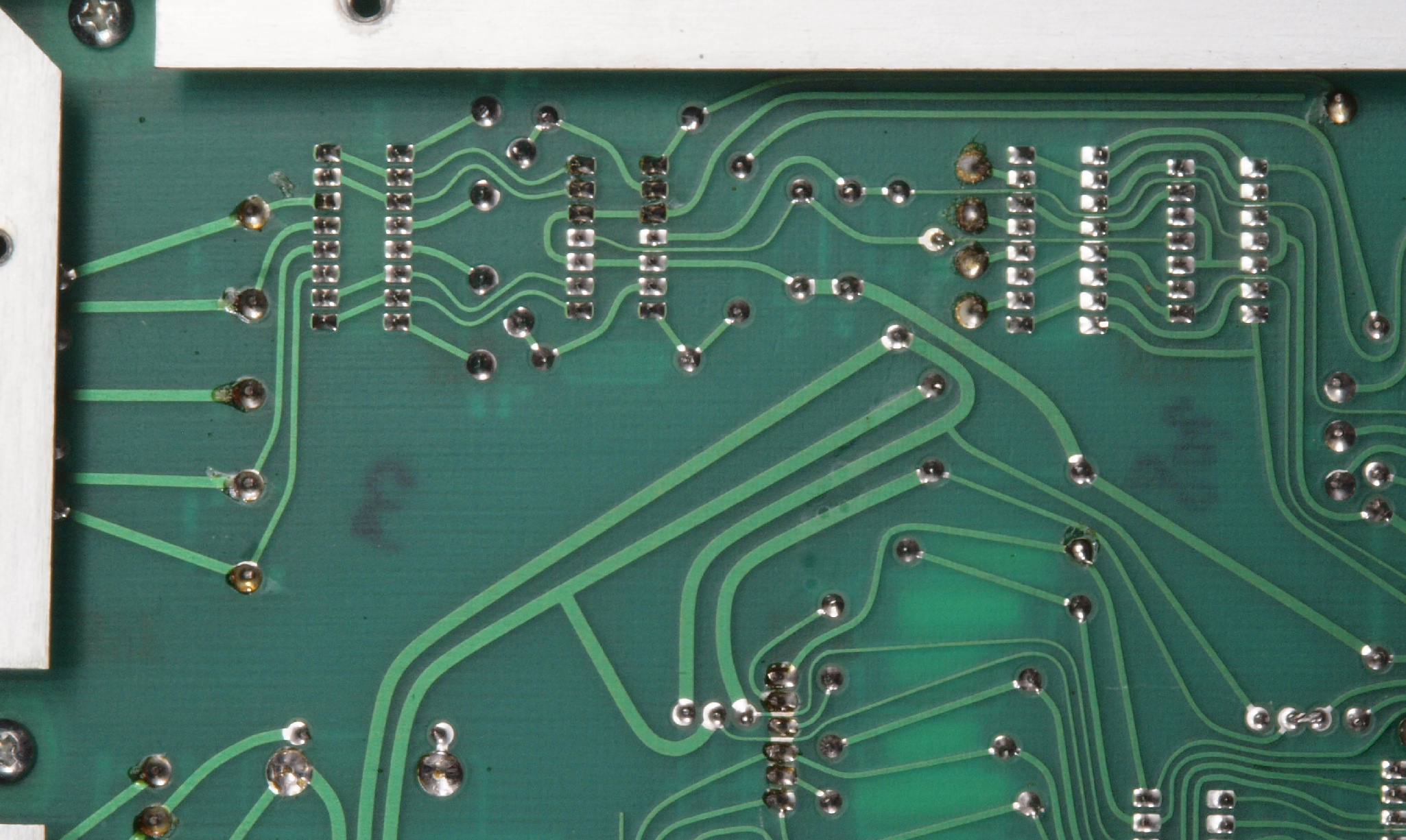

Ｃ２３．　修理前　入力ＡＭＰ基板裏
Ｃ２４．　修理（半田補正）後　入力ＡＭＰ基板裏。　半田を全部やり直す、普通はこれで完成。
Ｃ２５．　完成入力ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

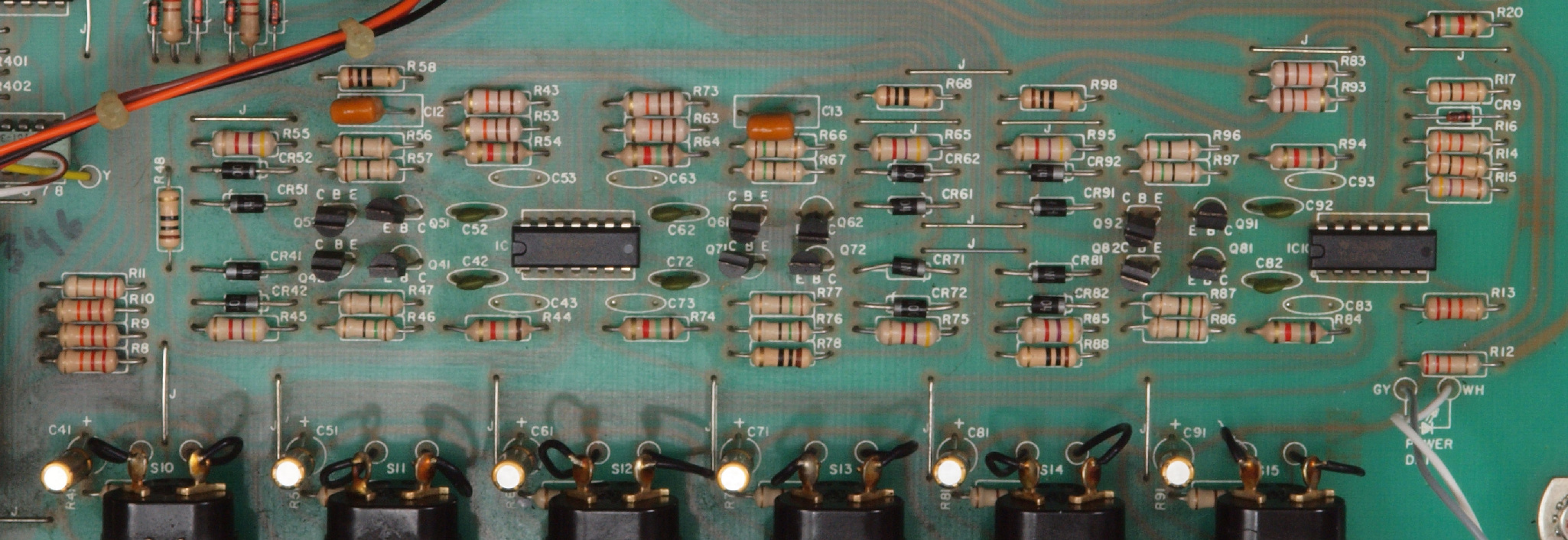

Ｃ３１．　修理前　フイルター基板

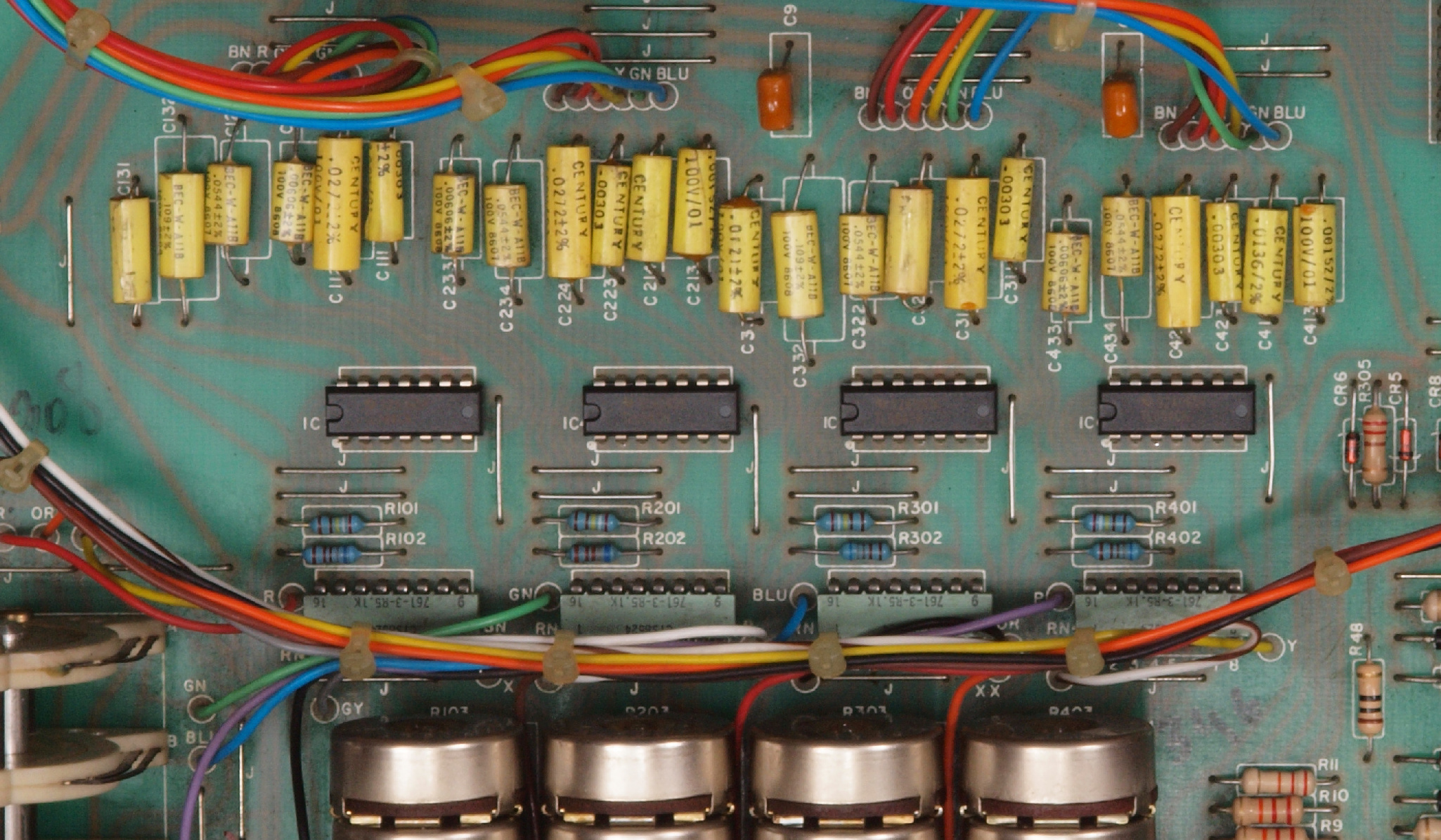

Ｃ３２．　修理後　フイルター基板。　フイルムコンデンサー２個、ＯＰ−ＡＭＰ４個交換。

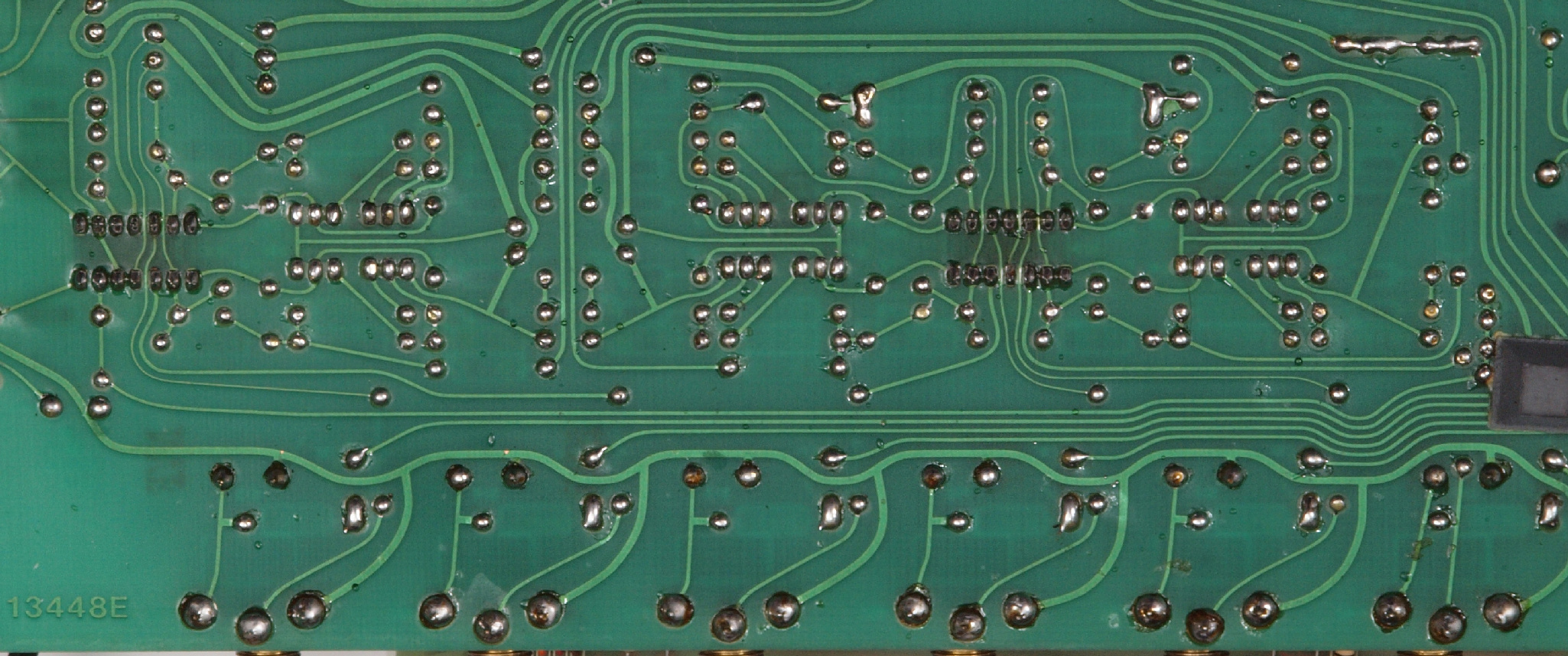

Ｃ３３．　修理前　フイルター基板裏

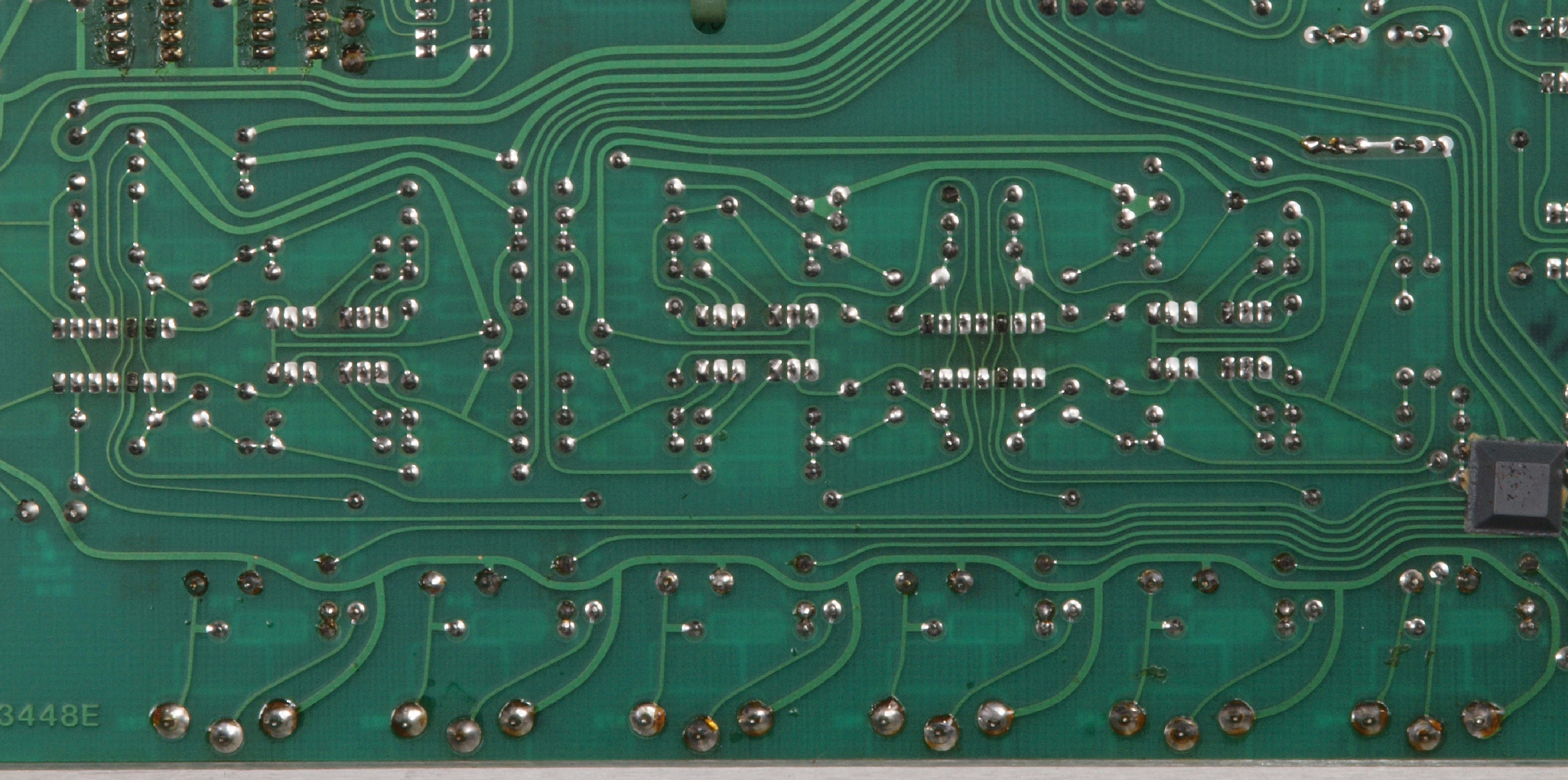

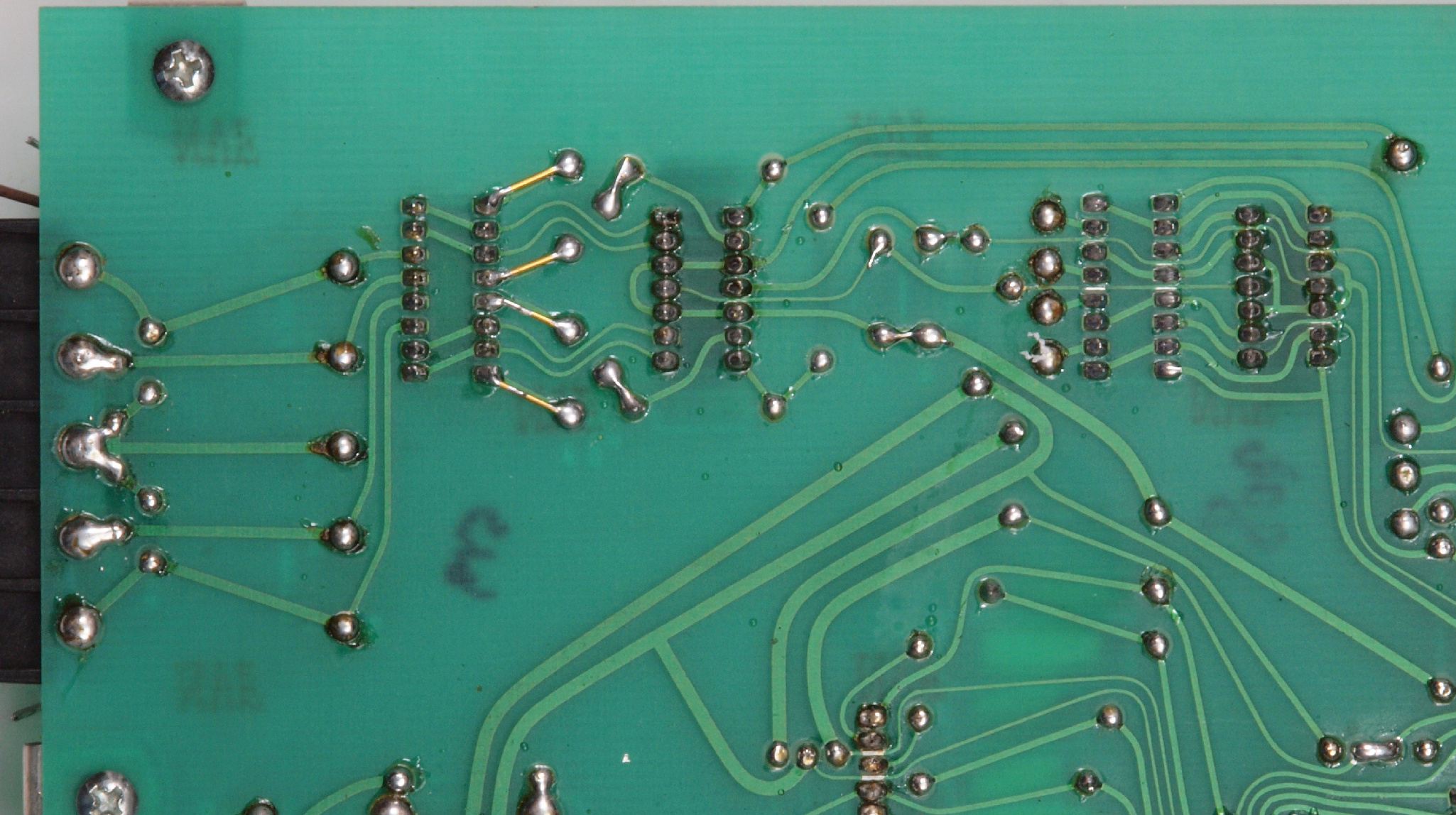

Ｃ３４．　修理（半田補正）後　フイルター基板裏。　半田を全部やり直す、普通はこれで完成。
Ｃ３５．　完成フイルター基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ４１．　修理前　出力ＡＭＰ基板
Ｃ４２．　修理後　出力ＡＭＰ基板。　電解コンデンサー６、フイルムコンデ２個、ＯＰ−ＡＭＰ１個交換。
Ｃ４３．　修理前　出力ＡＭＰ基板裏
Ｃ４４．　修理（半田補正）後　出力ＡＭＰ基板裏。　半田を全部やり直す、普通はこれで完成。
Ｃ４５．　完成出力ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ５１．　修理前　４桁７セグメントＬＥＤ表示基板

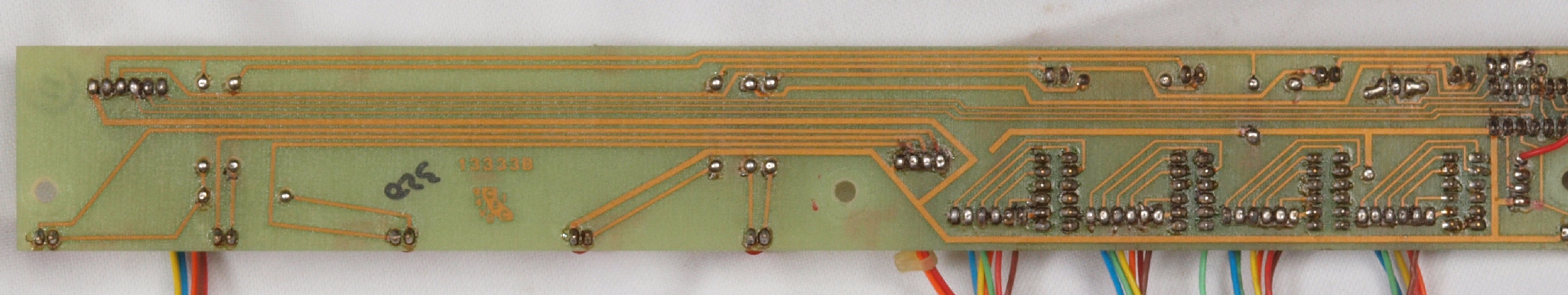

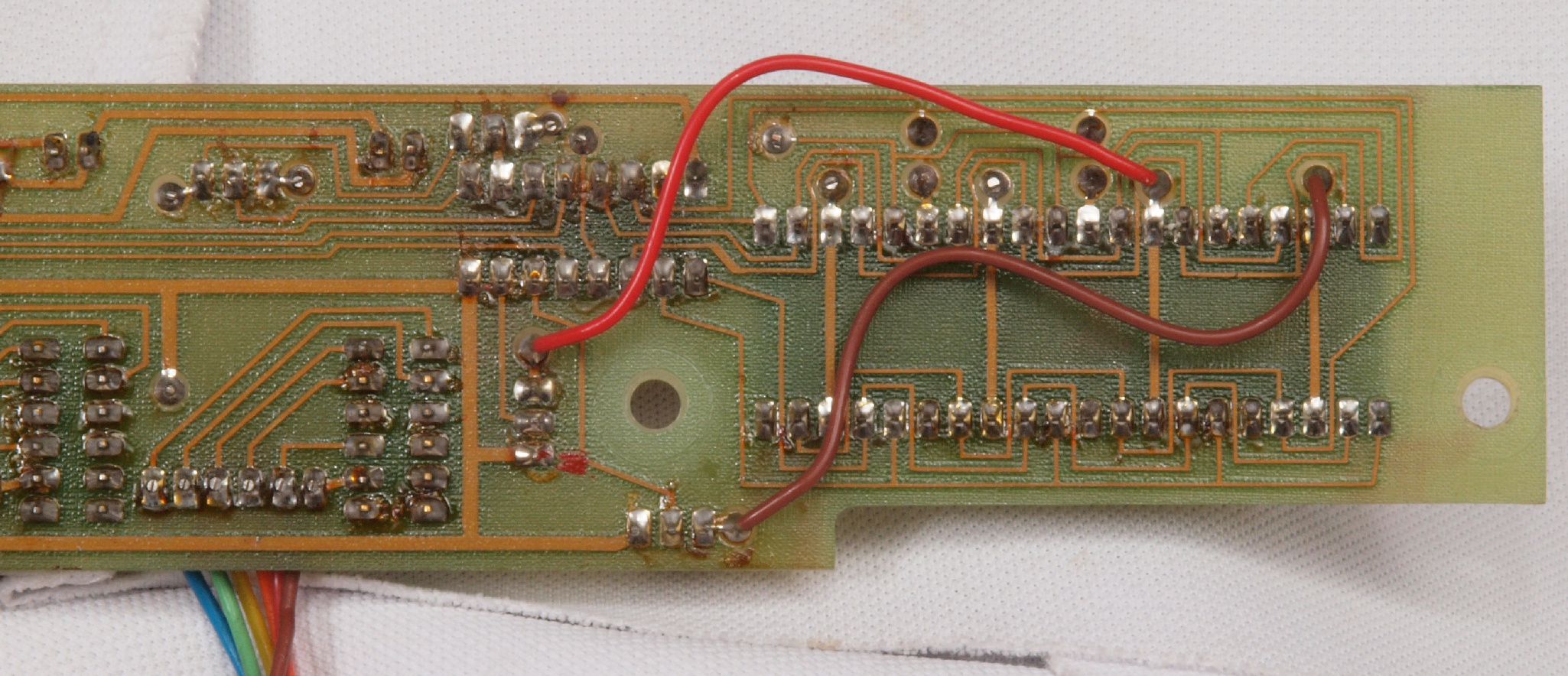

Ｃ５２．　修理前　４桁７セグメントＬＥＤ表示基板裏

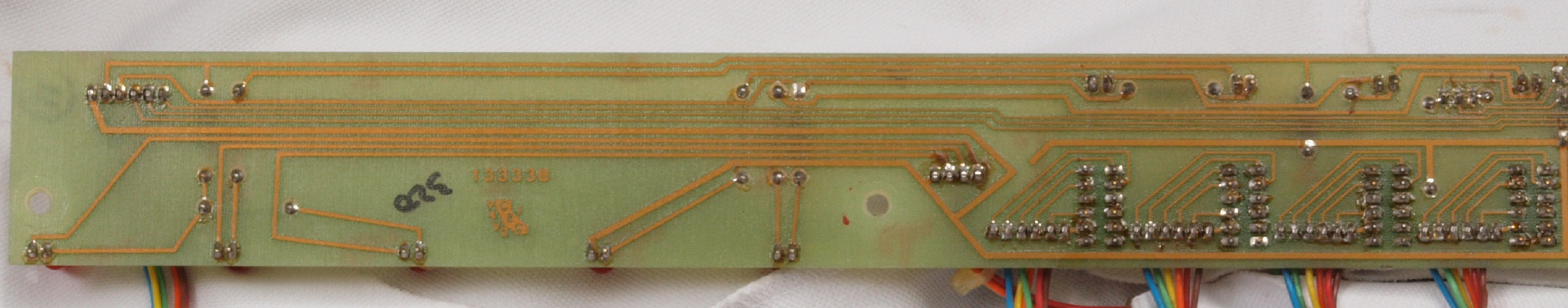

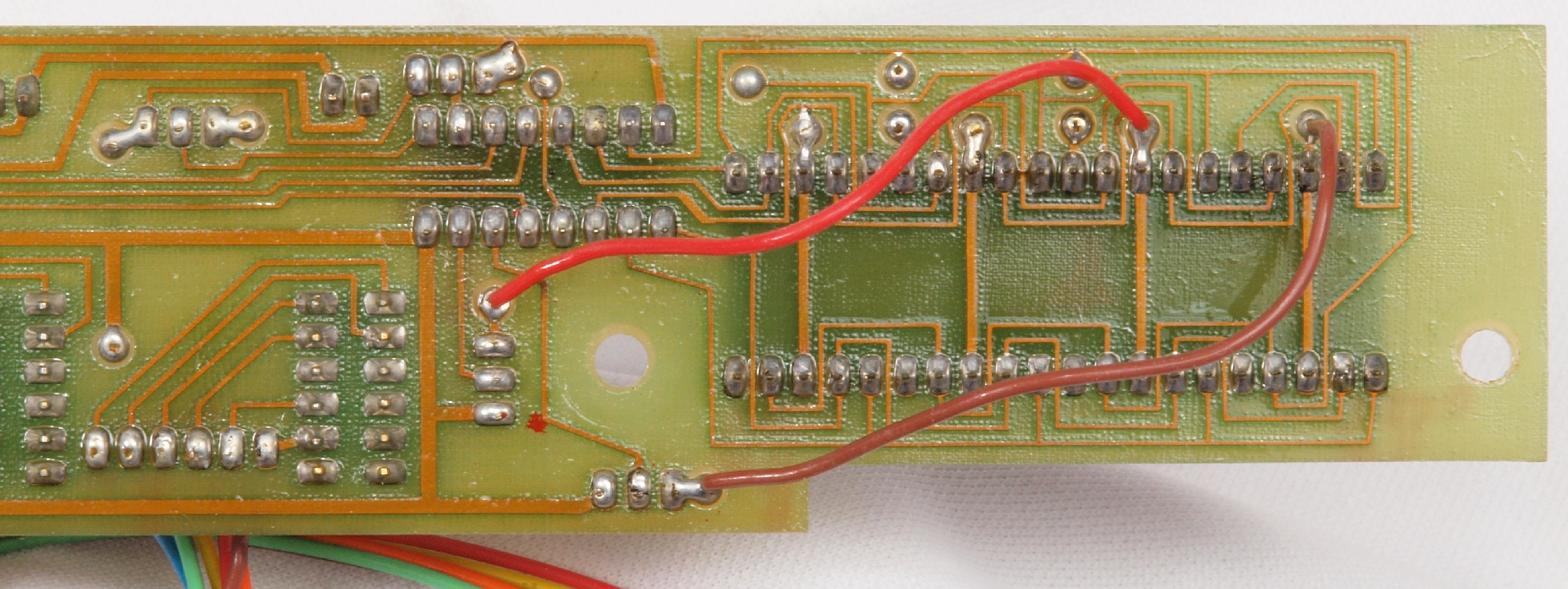

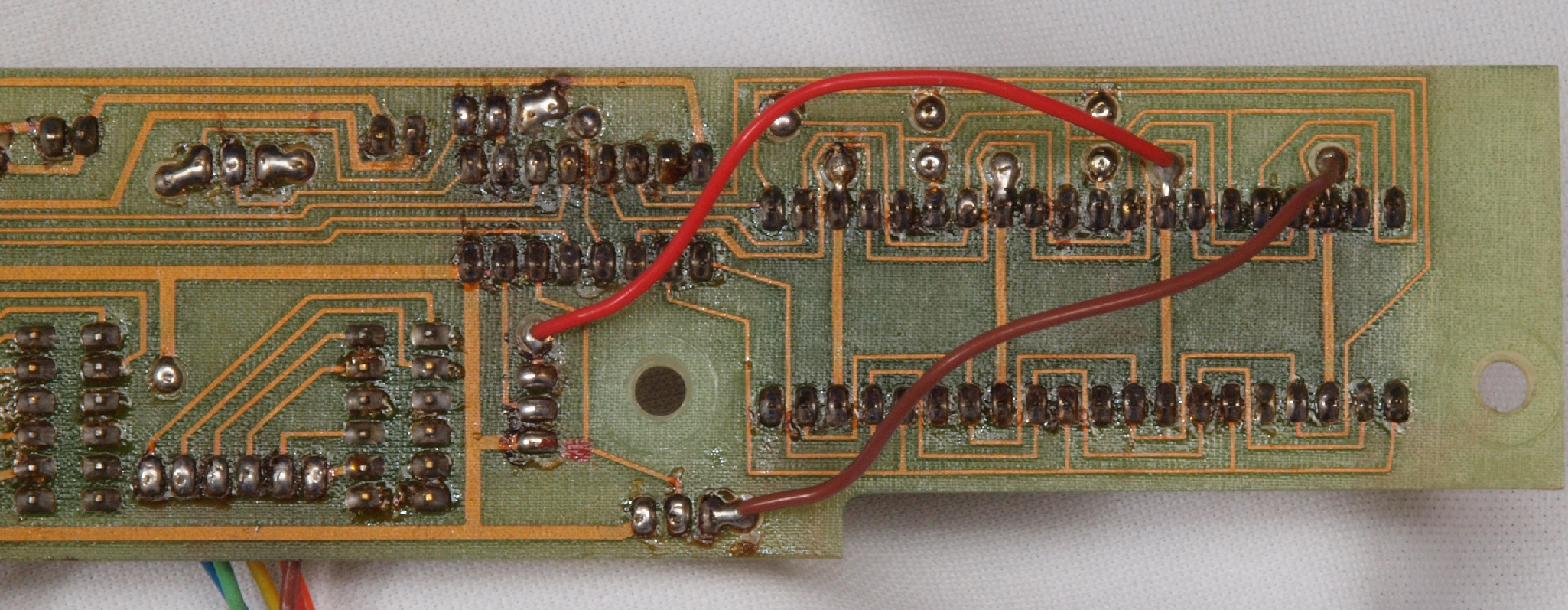

Ｃ５３．　修理（半田補正）後　４桁７セグメントＬＥＤ表示基板裏。　半田を全部やり直す、普通はこれで完成。
Ｃ５４．　完成４桁７セグメントＬＥＤ表示基板裏。余分なフラックスを落として、コート液を塗る。

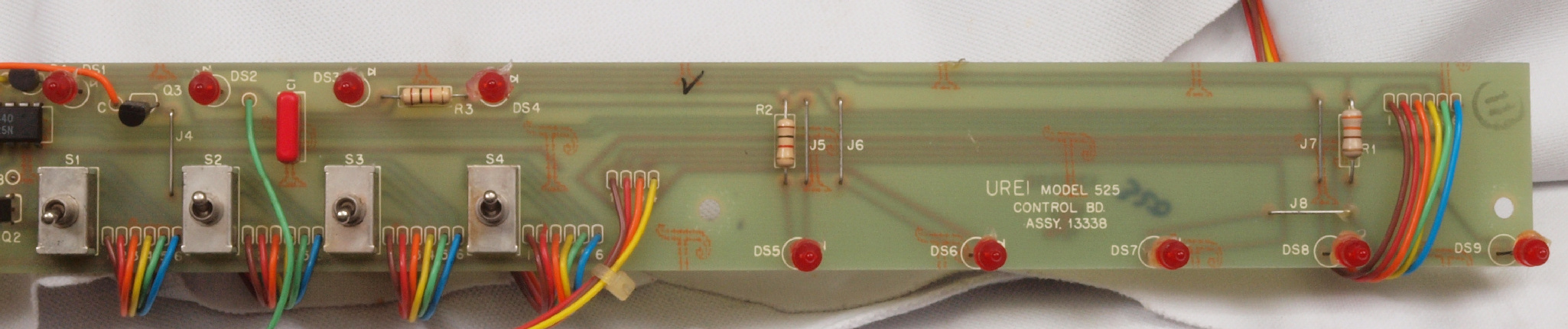

Ｃ６１．　修理前　ＬＥＤ表示・レンジＳＷ基板

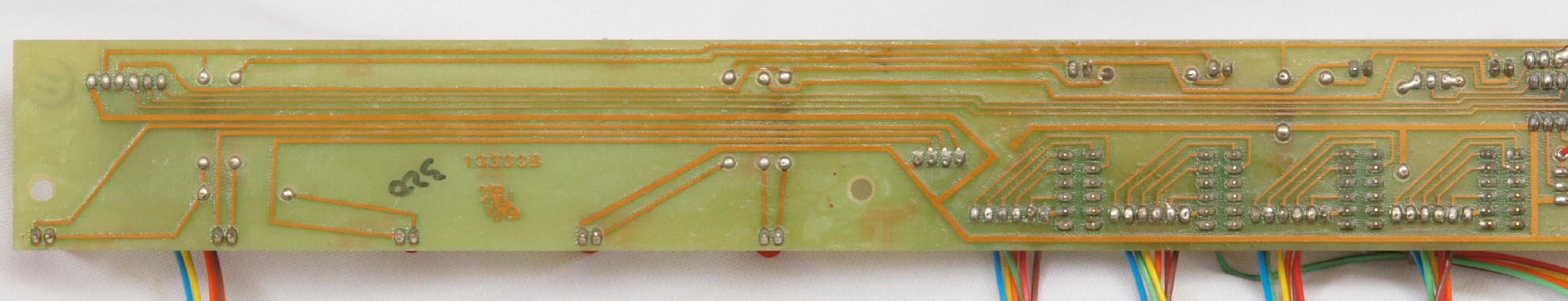

Ｃ６２．　修理前　ＬＥＤ表示・レンジＳＷ裏
Ｃ６３．　修理（半田補正）後　ＬＥＤ表示・レンジＳＷ基板裏。　半田を全部やり直す、普通はこれで完成。
Ｃ６４．　完成ＬＥＤ表示・レンジＳＷ基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ７１．　修理前　入力キャノンコネクター。
Ｃ７２．　修理（交換）後　入力キャノンコネクター。

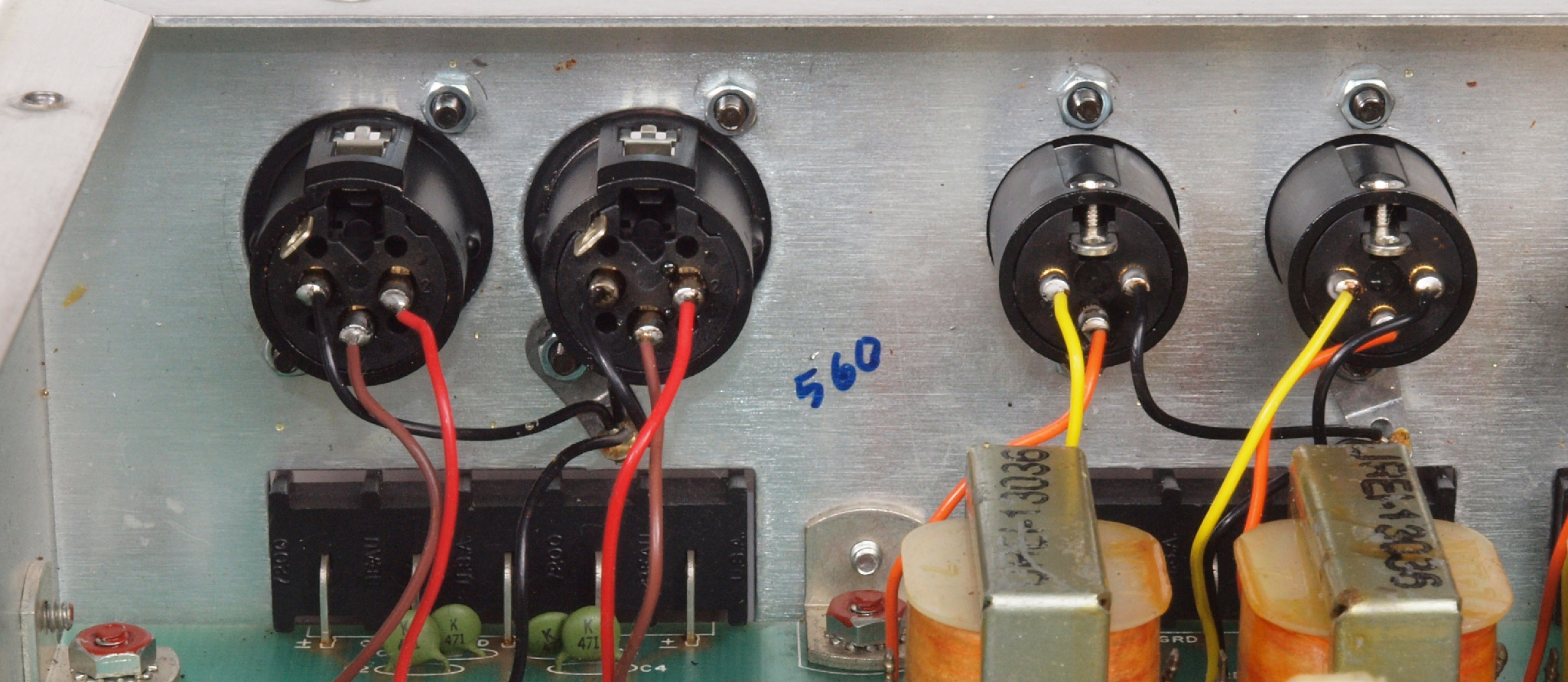

Ｃ７３．　修理前　入力キャノンコネクター裏配線。
Ｃ７４．　修理後　入力キャノンコネクター裏配線。NEUTRIC NC3FP-B-1
Ｃ８１．　修理前　出力キャノンコネクター。
Ｃ８２．　修理（交換）後　出力キャノンコネクター。NEUTRIC NC3MP-B
Ｃ８３．　修理前　出力キャノンコネクター裏配線。

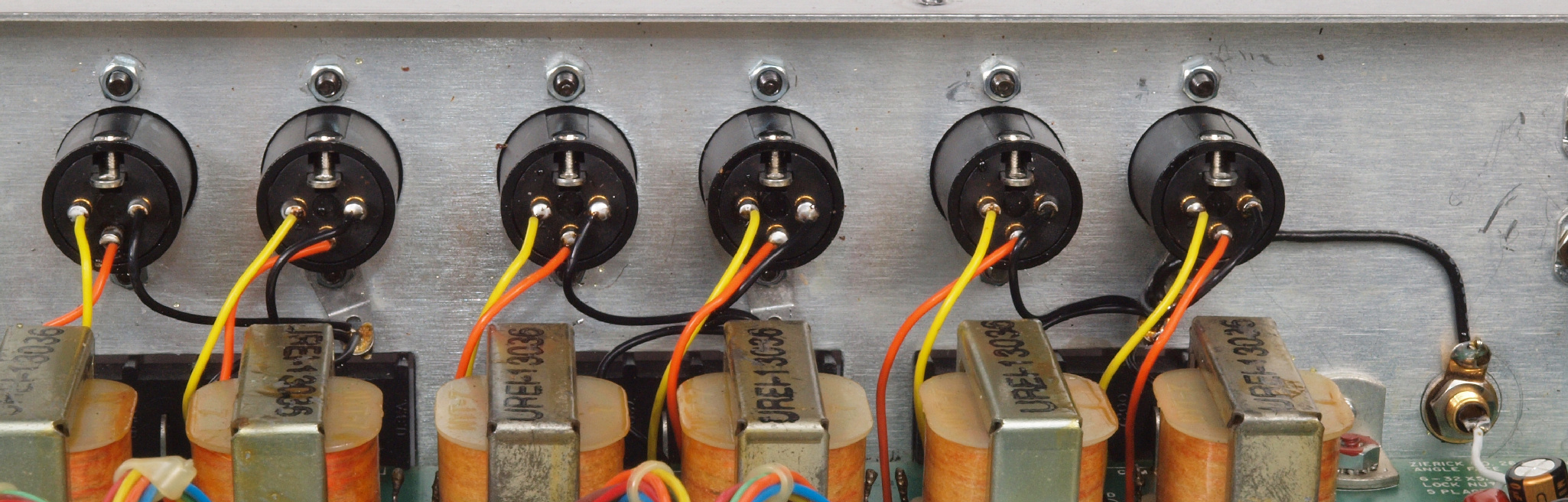

Ｃ８４．　修理後　出力キャノンコネクター裏配線。

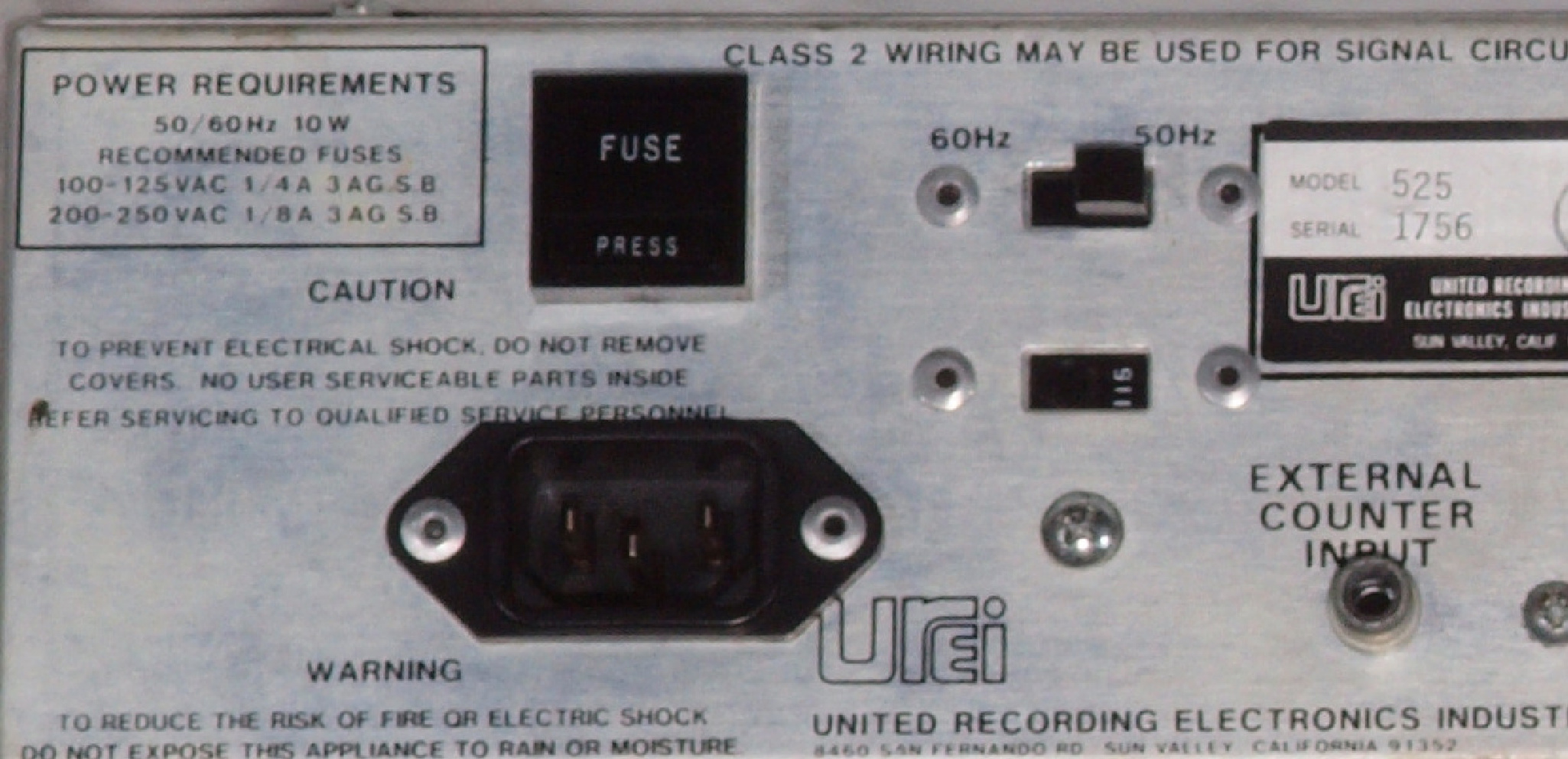

Ｃ９１．　修理前　３Pインレット、外部周波数測定ＲＣＡ端子。
Ｃ９２．　修理（交換）後　３Pインレット、外部周波数測定ＲＣＡ端子。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。
Ｃ９３．　修理前　３Pインレット、外部周波数測定ＲＣＡ端子裏配線。

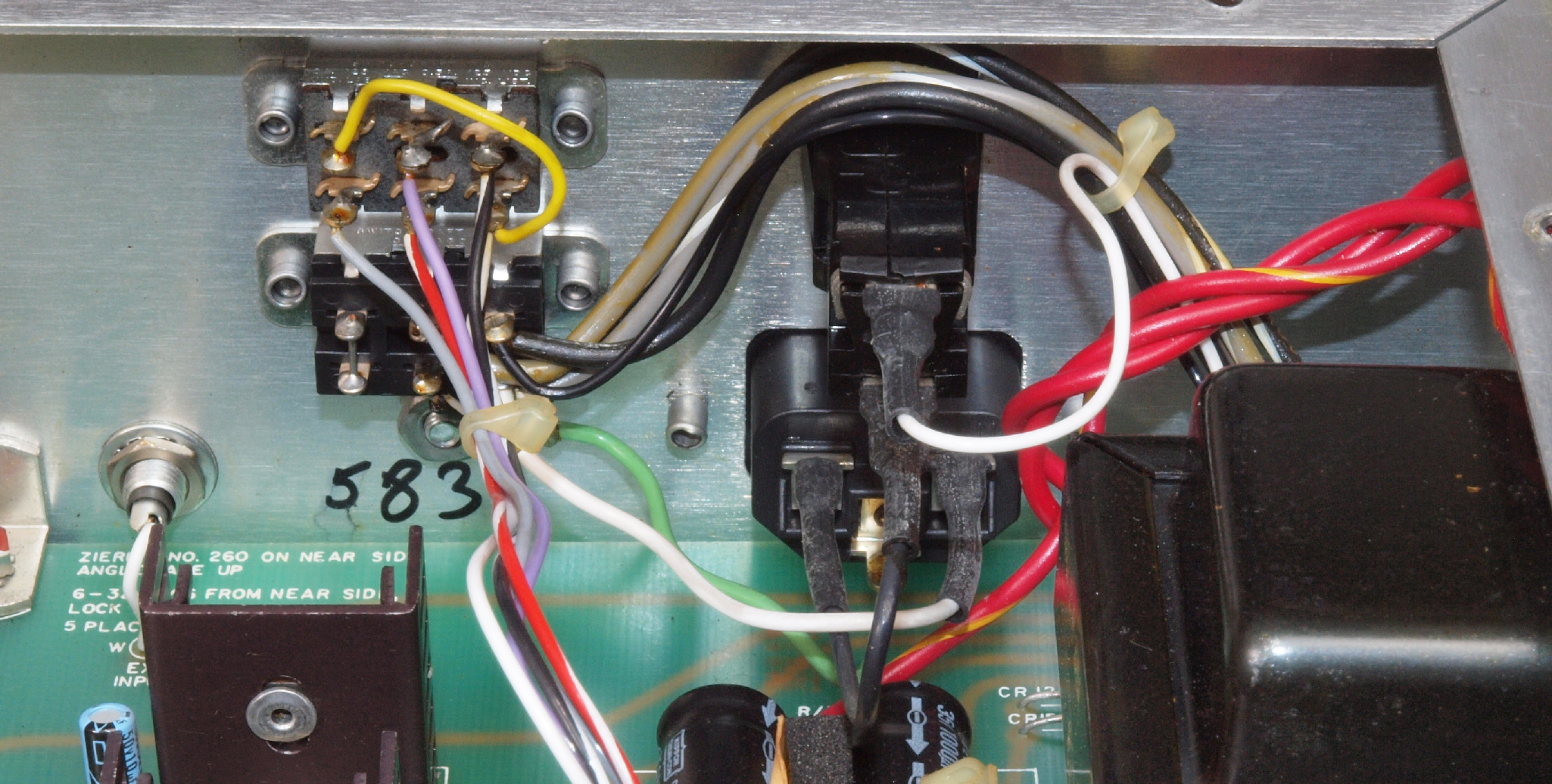

Ｃ９４．　修理後　３Pインレット、外部周波数測定ＲＣＡ端子裏配線。

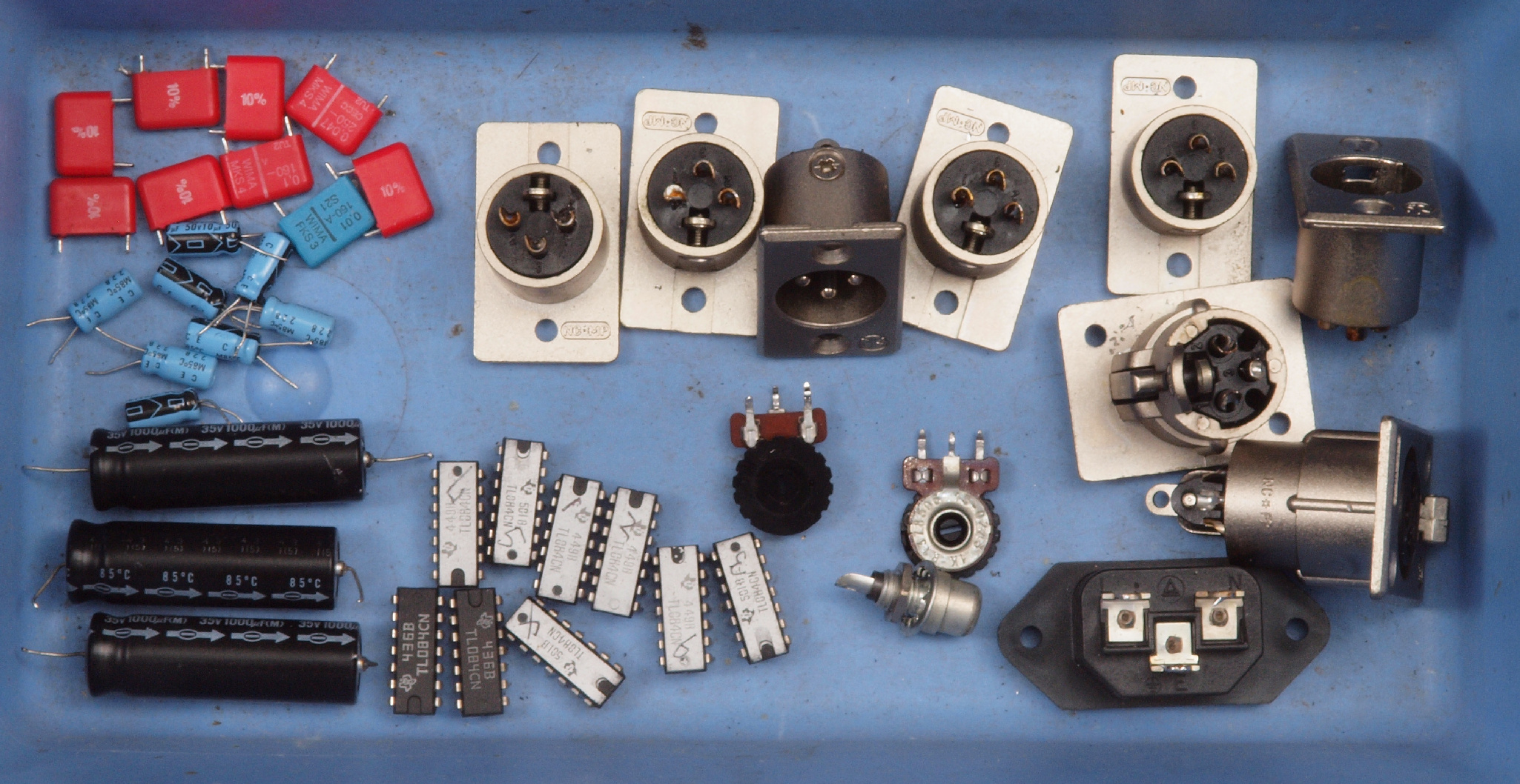

Ｃ９１．　交換部品

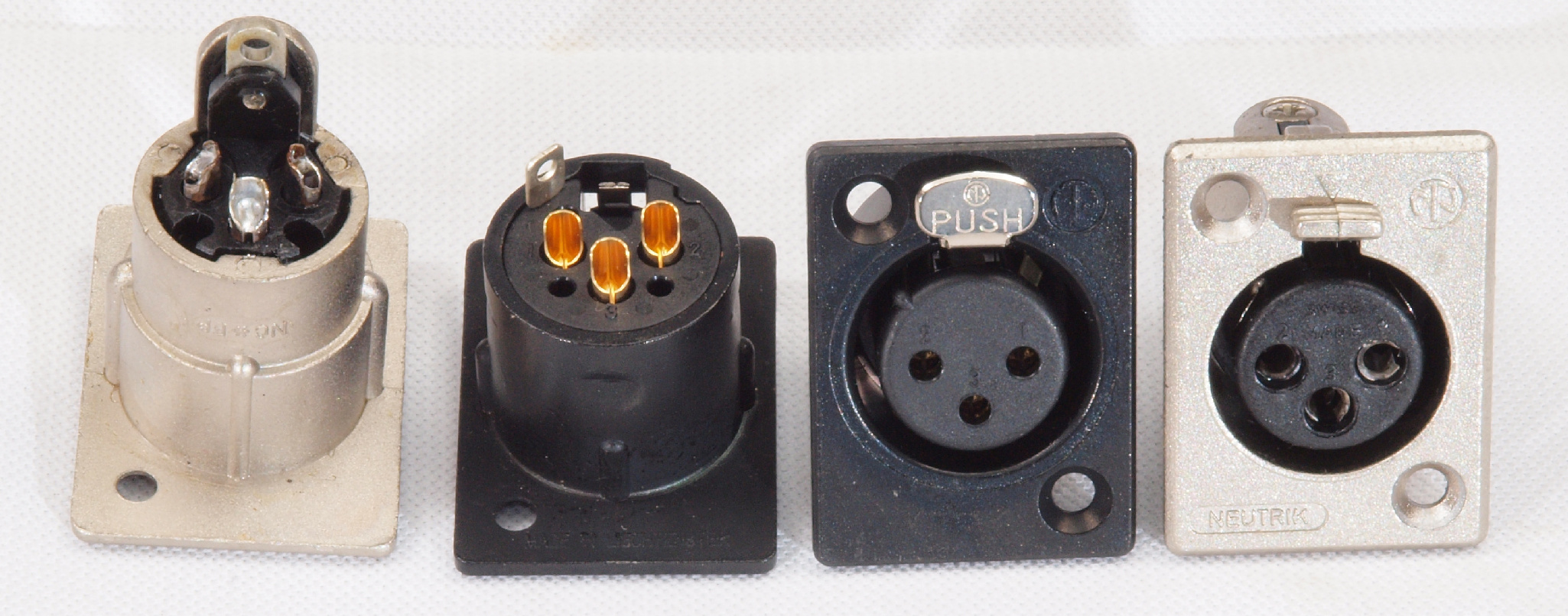

Ｃ９２．　交換部品、　XLRコネクタレセプタクルメス。

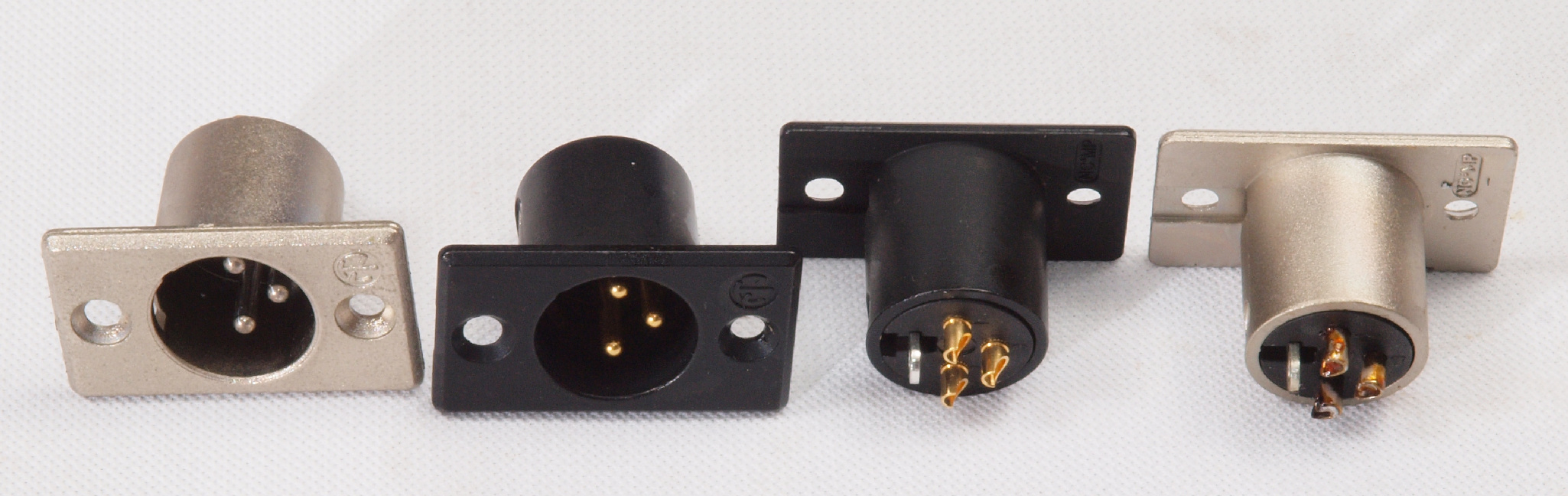

Ｃ９３．　交換部品、　XLRコネクタレセプタクルオス。
ＣＡ１．　修理前　上から見る

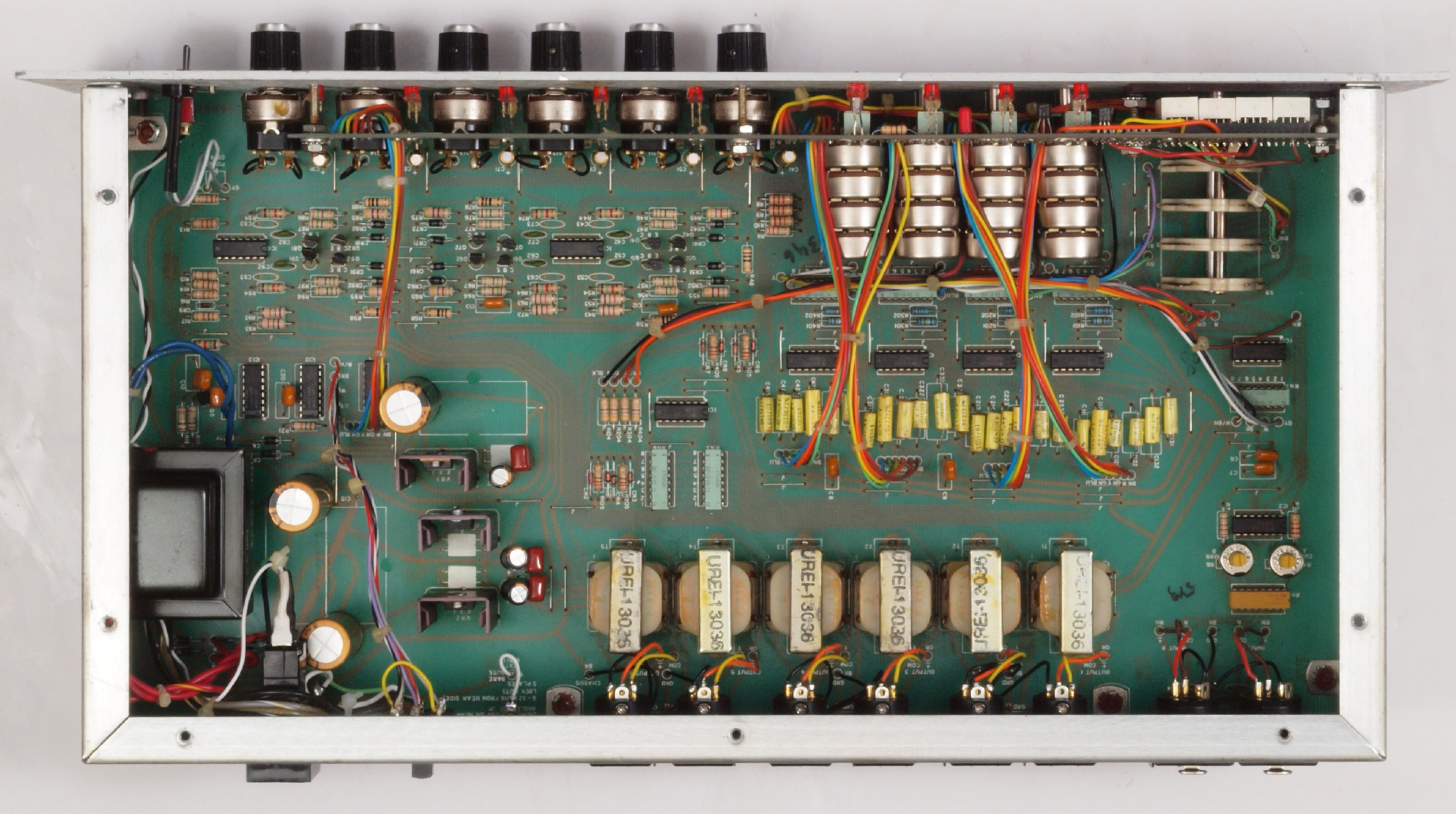

ＣＡ２．　修理後　上から見る
ＣＡ３．　修理前　下から見る
ＣＡ４．　修理後　下から見る
Ｐ．　前後パネル修理・塗装。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｐ１．　修理前　前パネル。

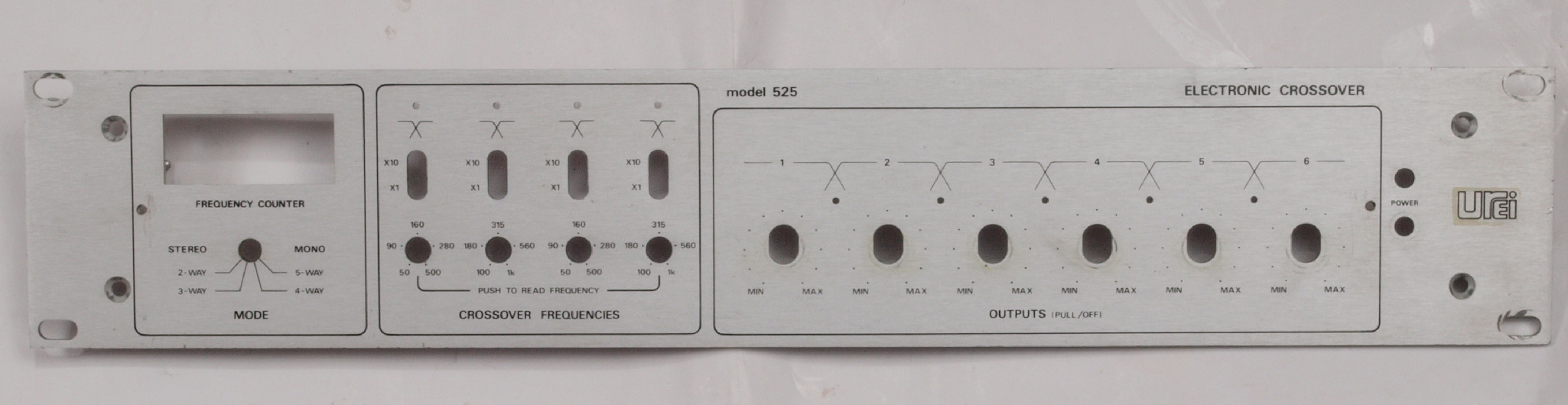

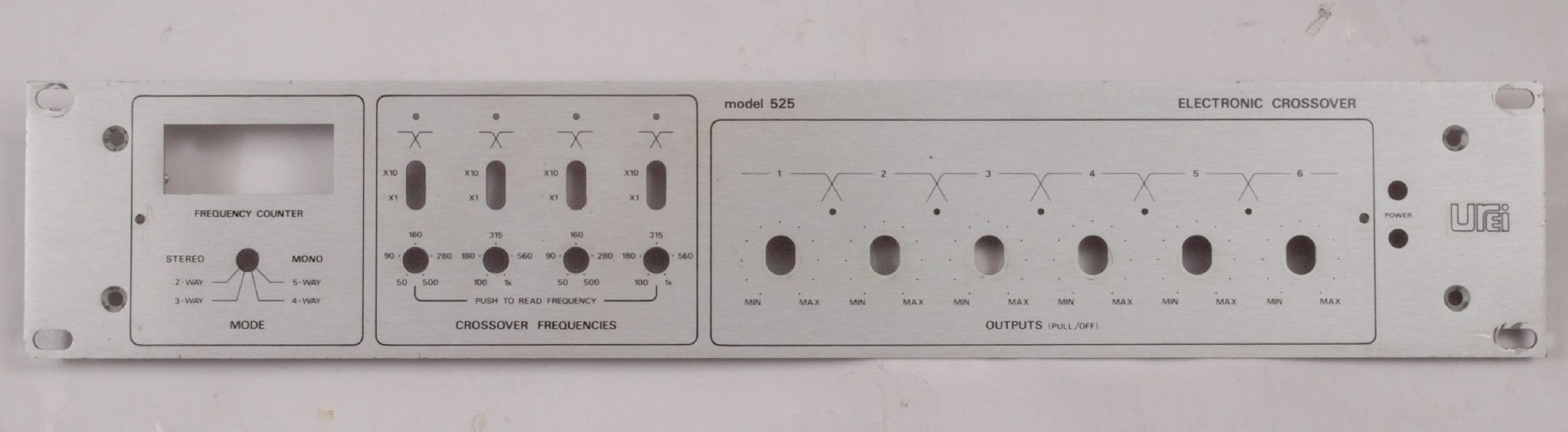

Ｐ２．　修理（塗装）後　前パネル。　文字が消えない為と、錆止めのラッカースプレーを吹く。

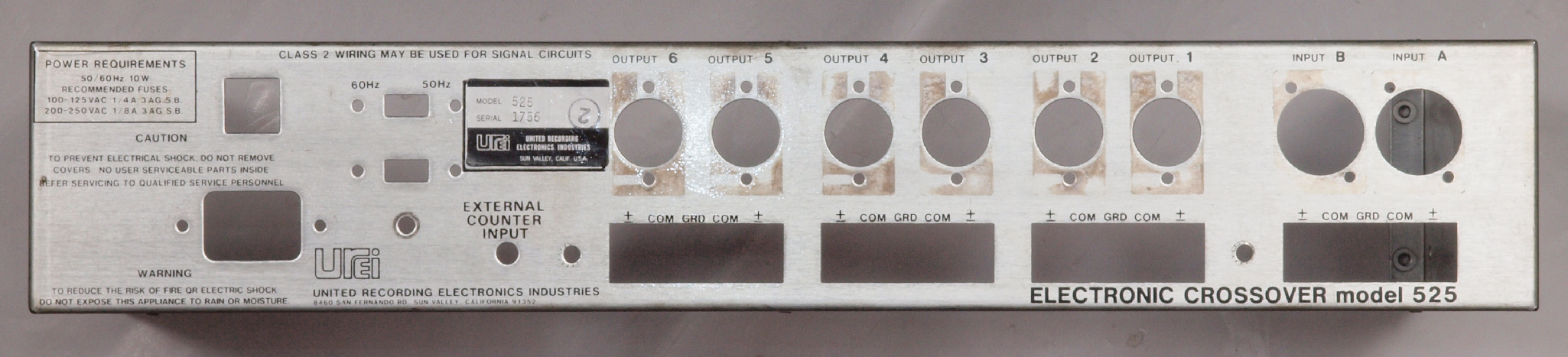

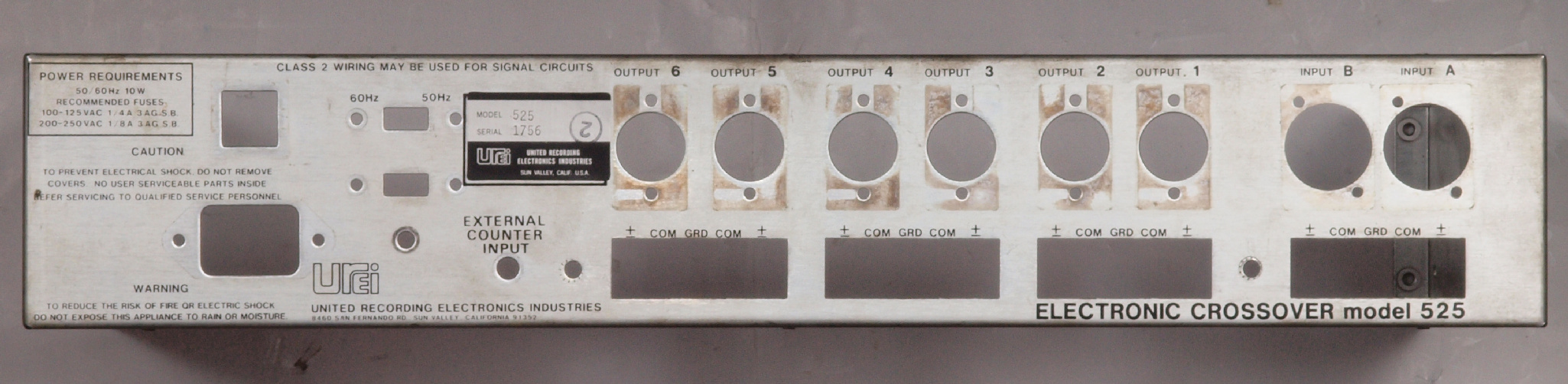

Ｐ３．　修理前　後パネル。
Ｐ４．　修理（塗装）後　後パネル。　文字が消えない為と、錆止めのラッカースプレーを吹く。
Ｐ５．　修理中　天日乾燥中。　上はＫＥＮＷＯＯＤ　ＫＴ−９００７。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　＜見方＞
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１１．　ＣＨ１出力・歪み率測定。　４００ＨＺ入力０ｄＢ、出力１Ｖ、歪み率０．０１２６０％
　　　　　ＣＨ４出力・歪み率測定。　４００ＨＺ入力０ｄＢ、出力１Ｖ、歪み率０．０１１４２％

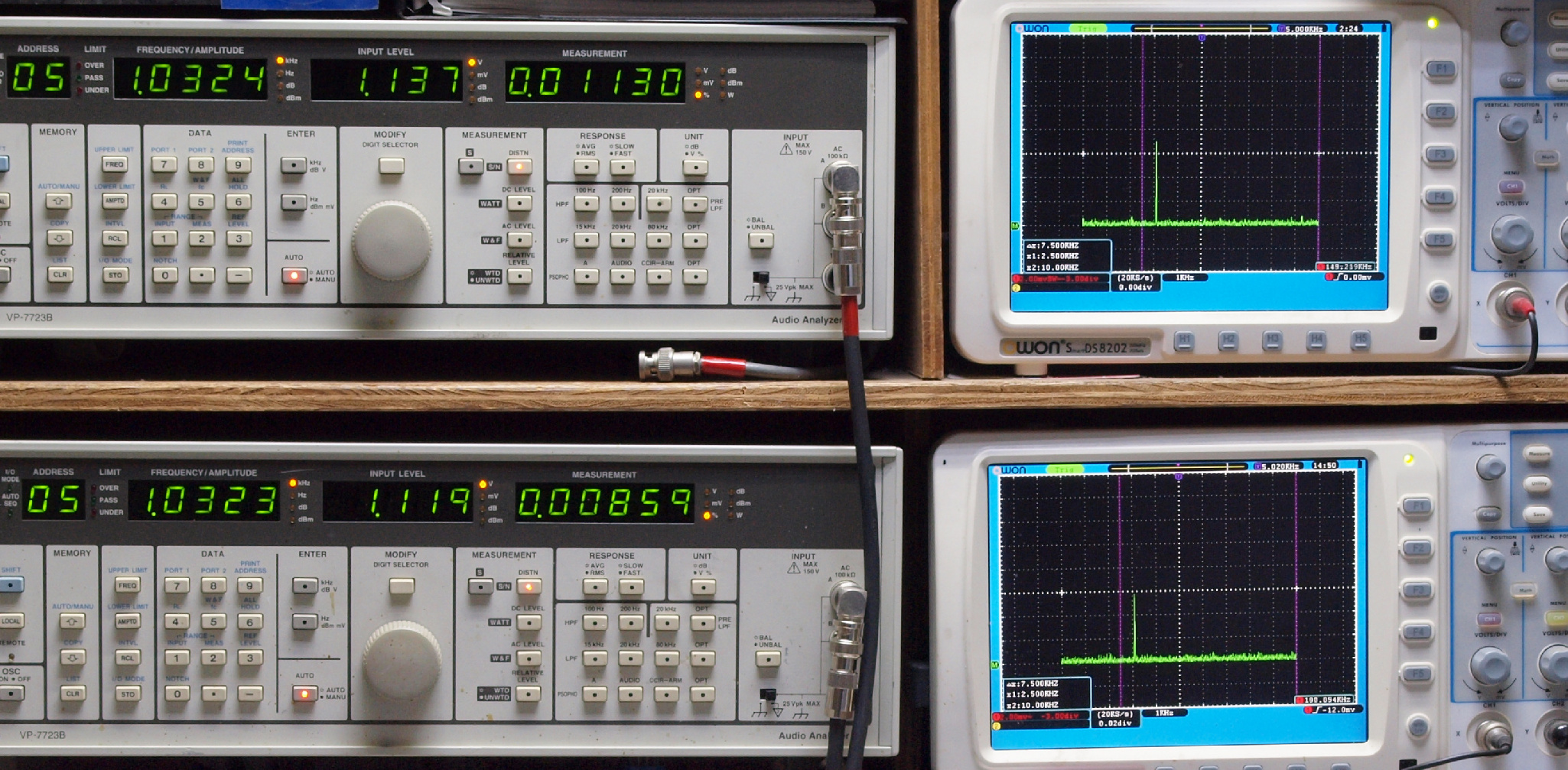

Ｅ１２．　ＣＨ２出力・歪み率測定。　１ｋＨＺ入力０ｄＢ、出力１．１Ｖ、歪み率０．０１１３０％
　　　　　ＣＨ５出力・歪み率測定。　１ｋＨＺ入力０ｄＢ、出力１．１Ｖ、歪み率０．００８５９％

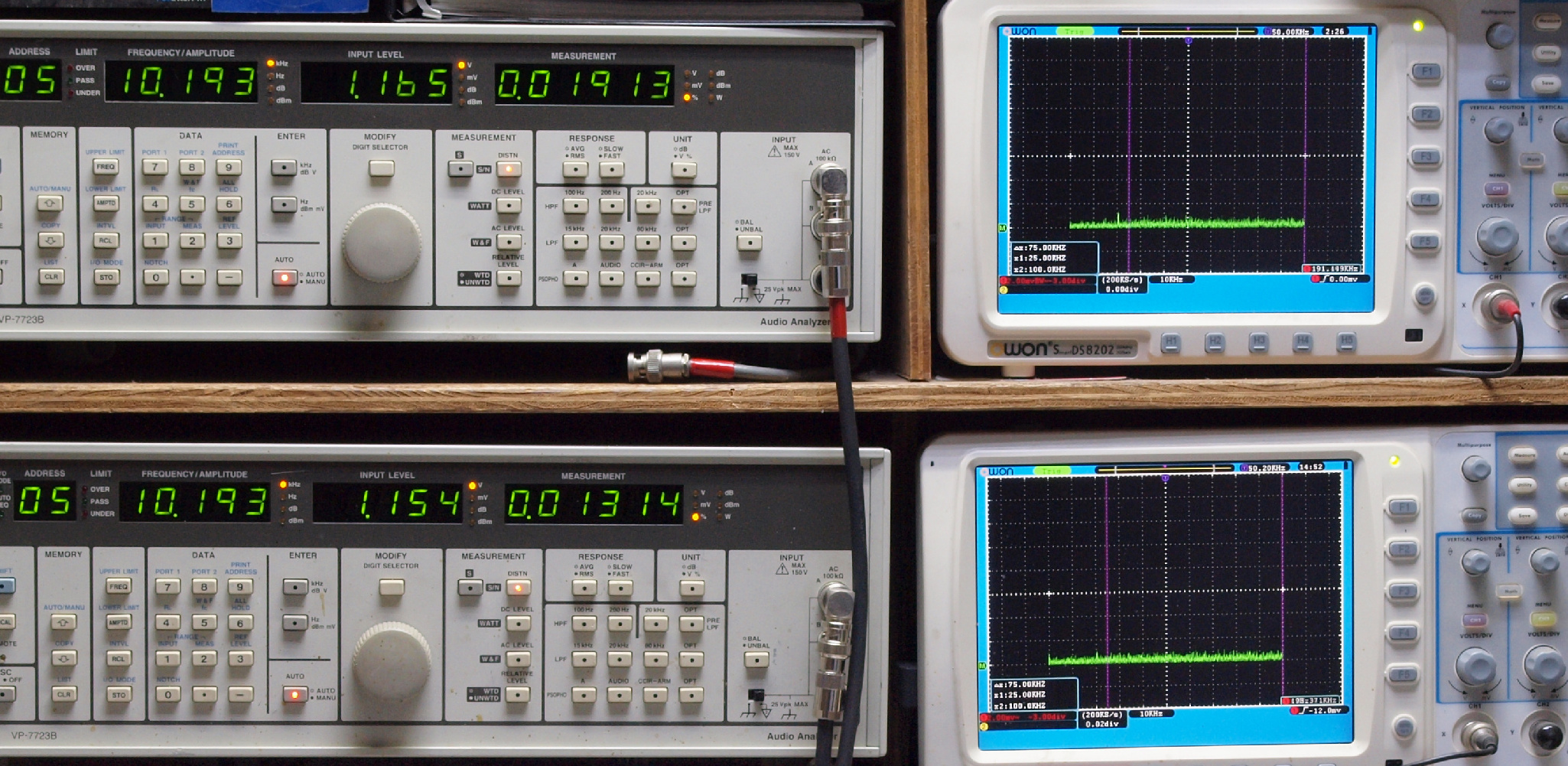

Ｅ１３．　ＣＨ３出力・歪み率測定。　１０ｋＨＺ入力０ｄＢ、出力１Ｖ、歪み率０．０１９１３％
　　　　　ＣＨ６出力・歪み率測定。　１０ｋＨＺ入力０ｄＢ、出力１Ｖ、歪み率０．０１３１４％

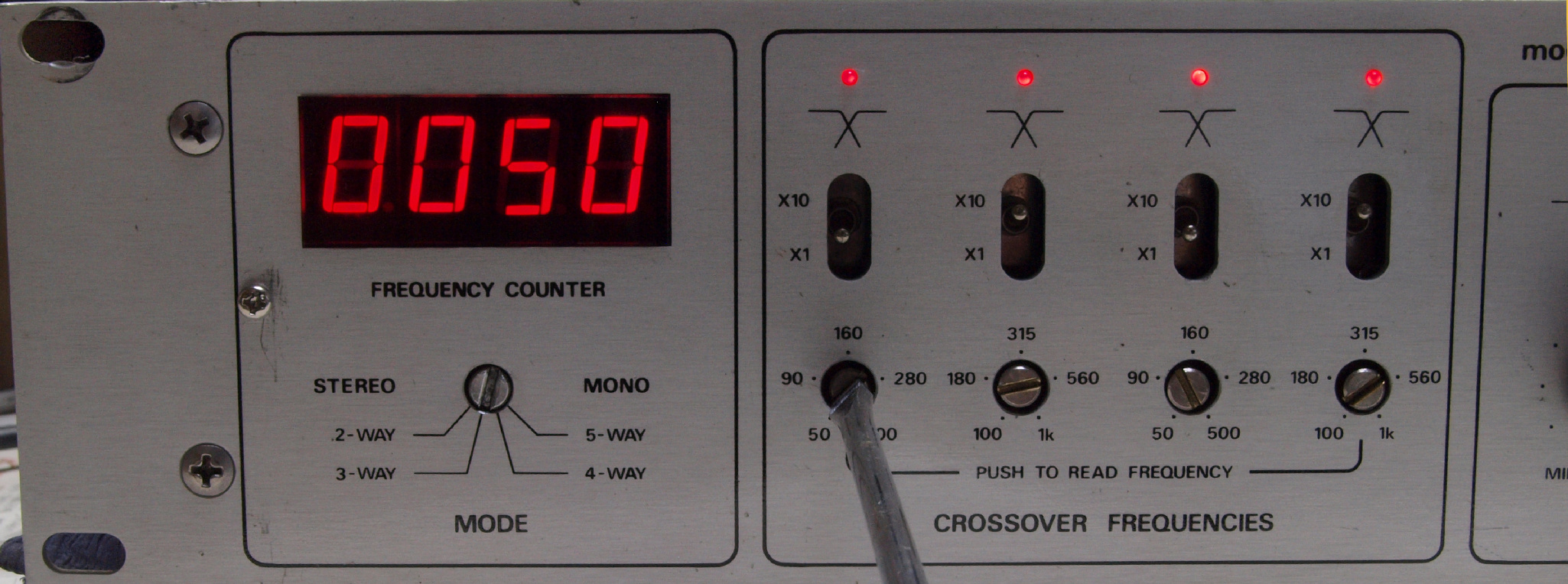

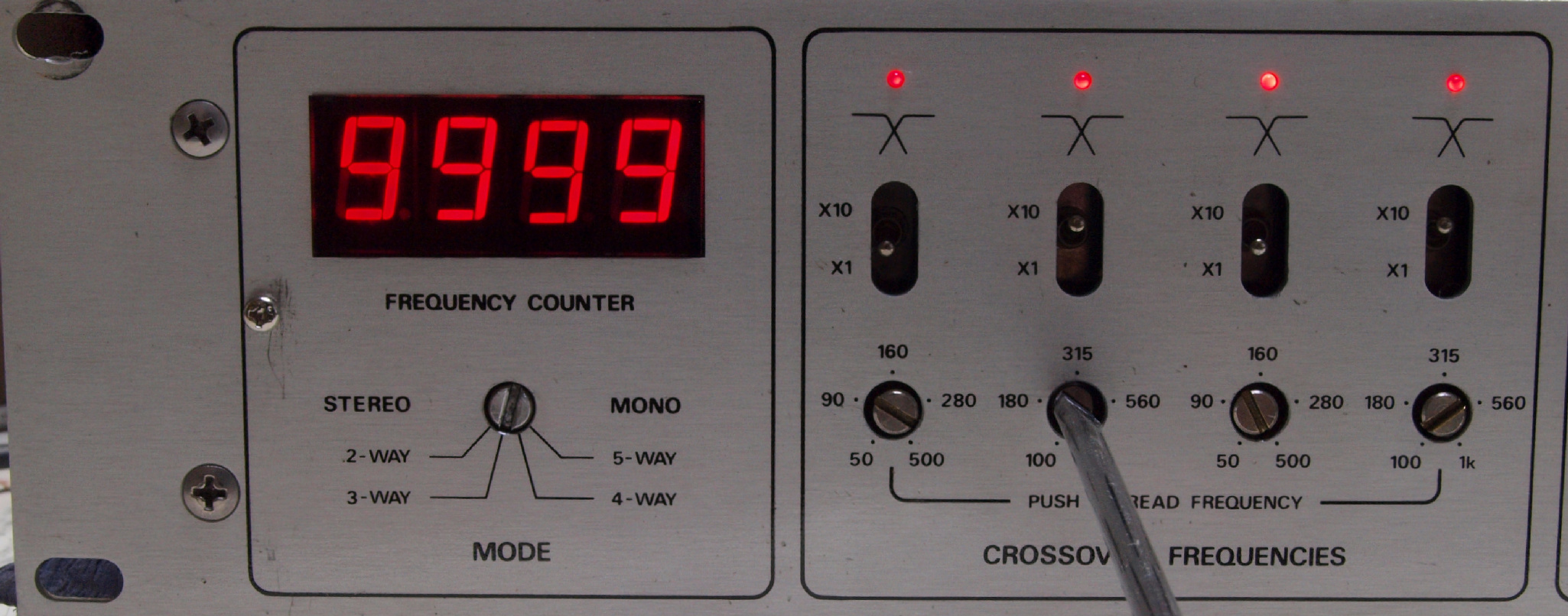

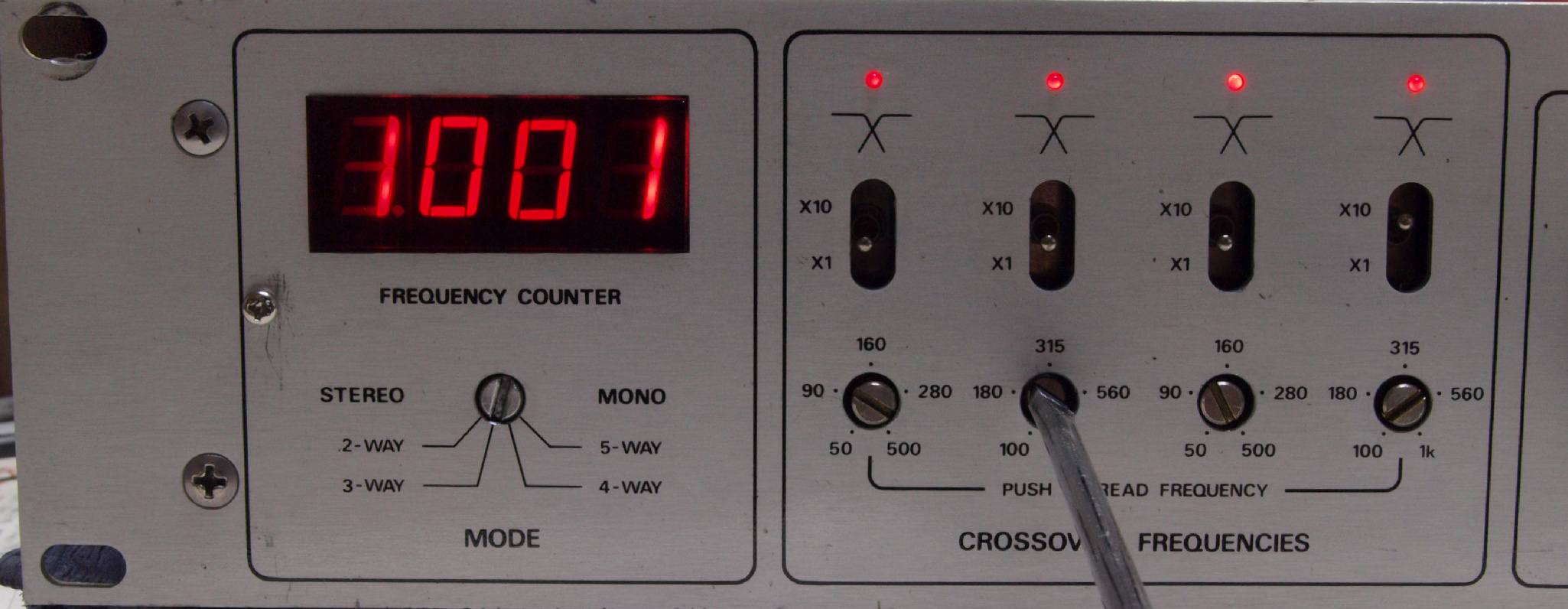

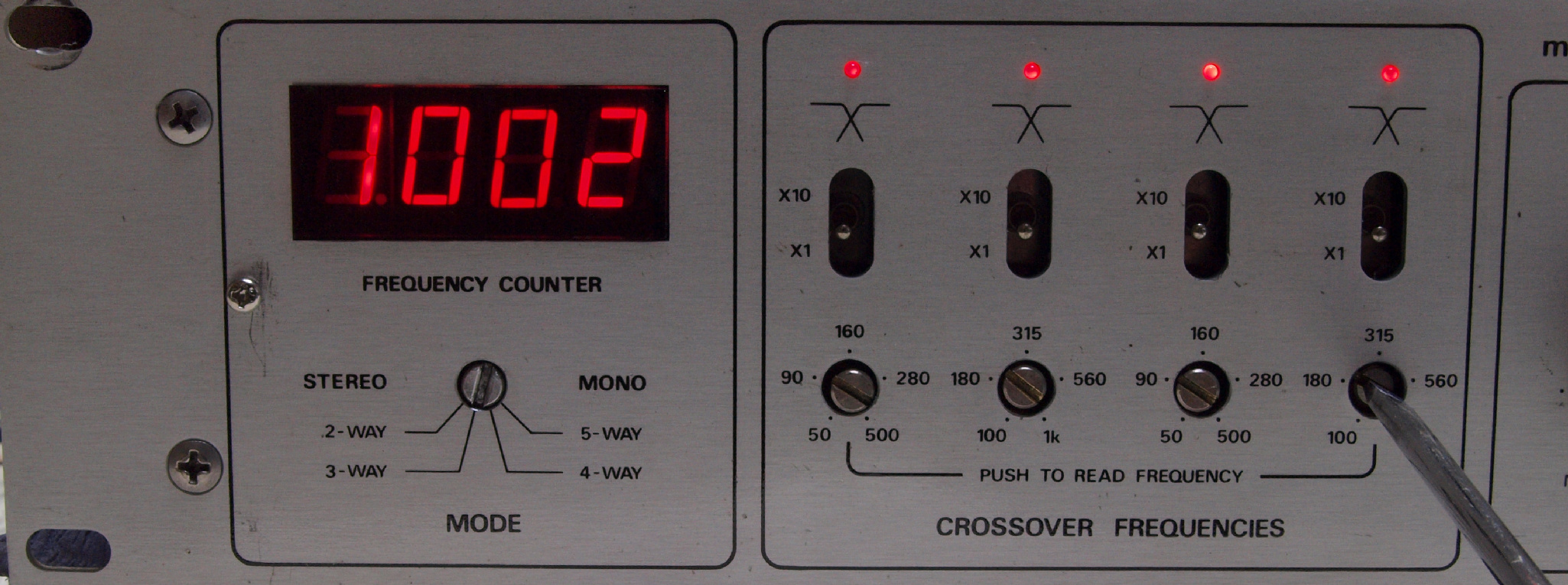

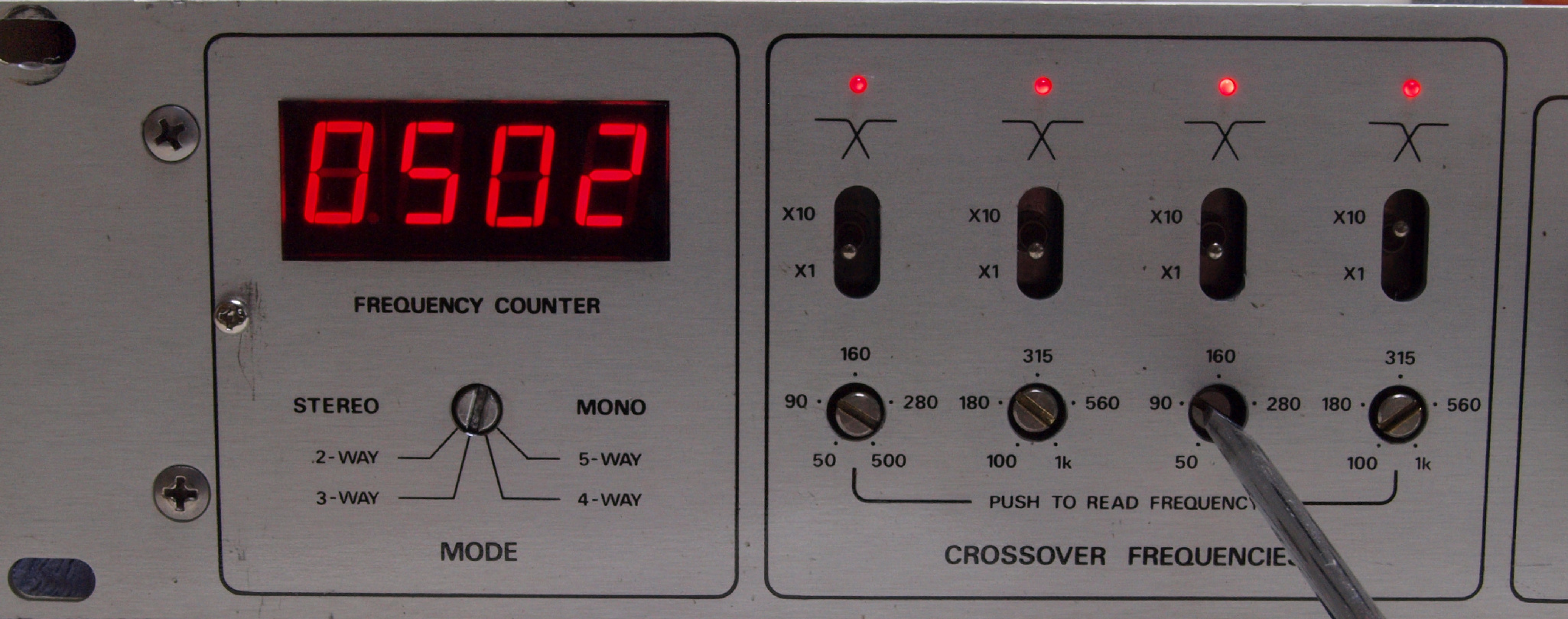

Ｅ２１．　ＣＨ１クロス周波数カウンター点検ＶＲmin＝５０HZ
Ｅ２２．　ＣＨ１クロス周波数カウンター点検ＶＲmax＝５００HZ

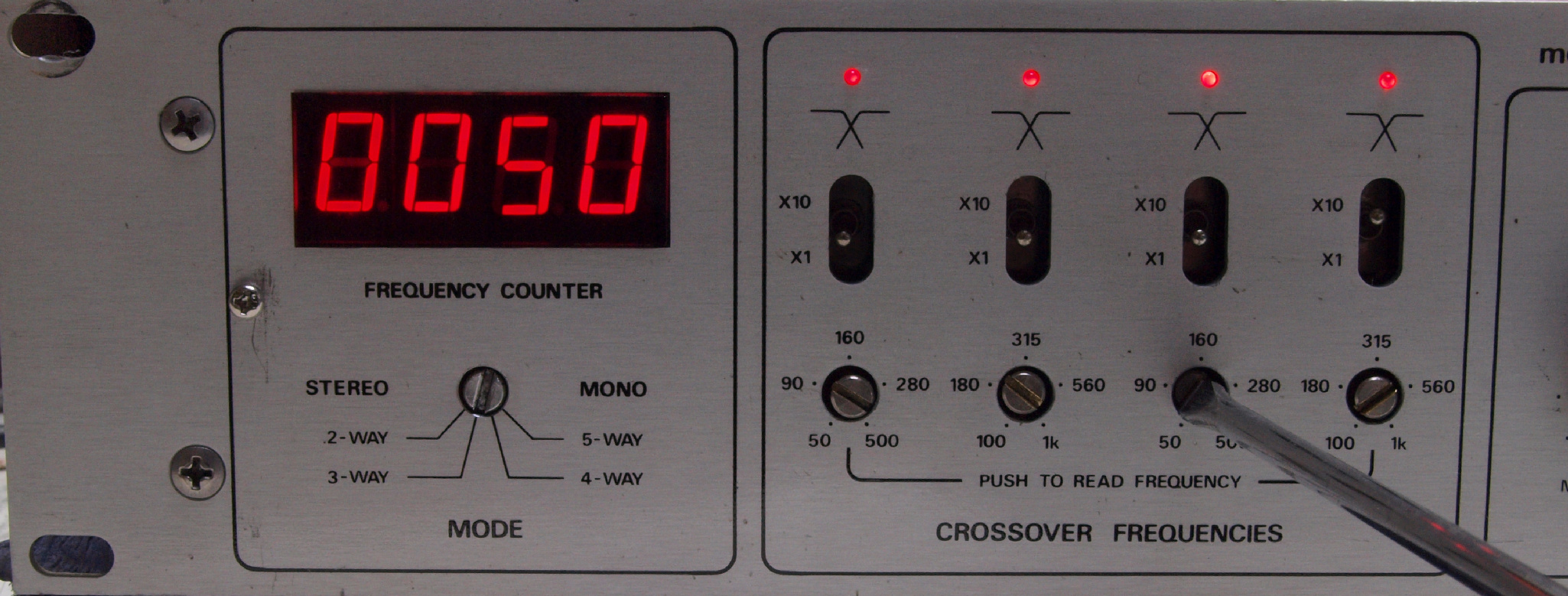

Ｅ２３．　ＣＨ３クロス周波数カウンター点検ＶＲmin＝５０HZ

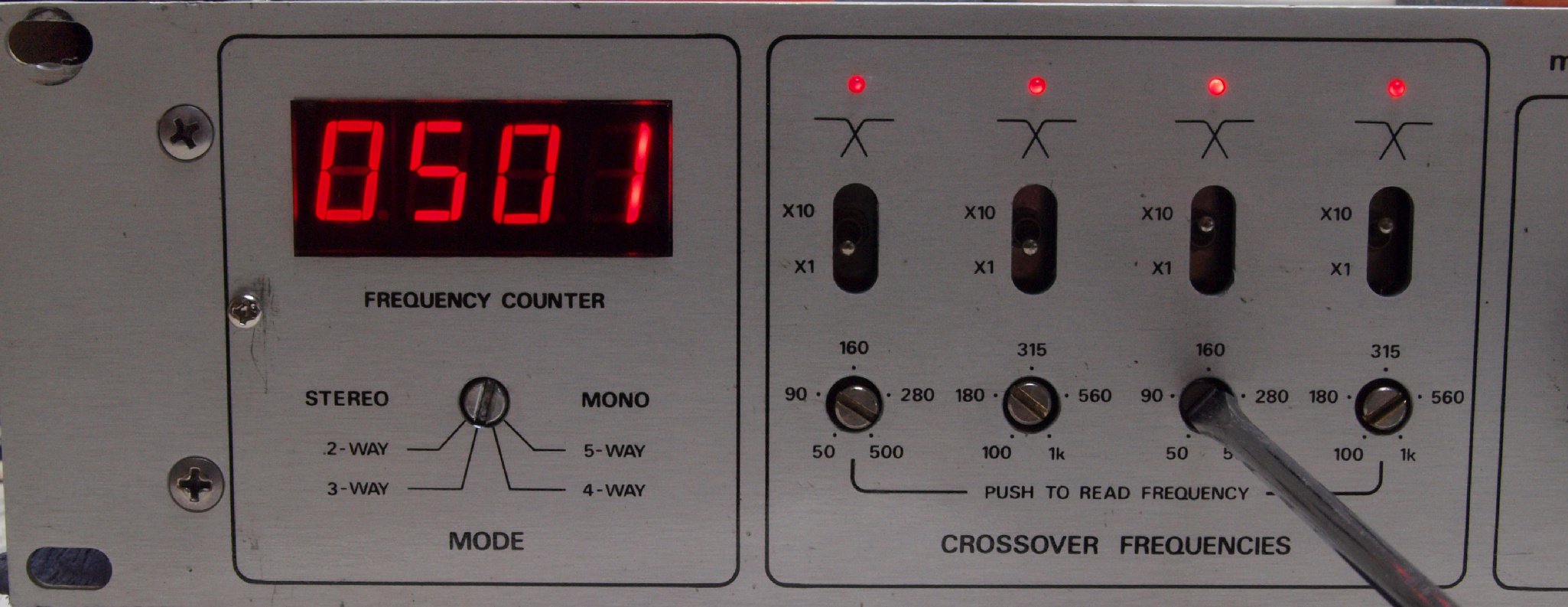

Ｅ２４．　ＣＨ３クロス周波数カウンター点検ＶＲmax＝５００HZ

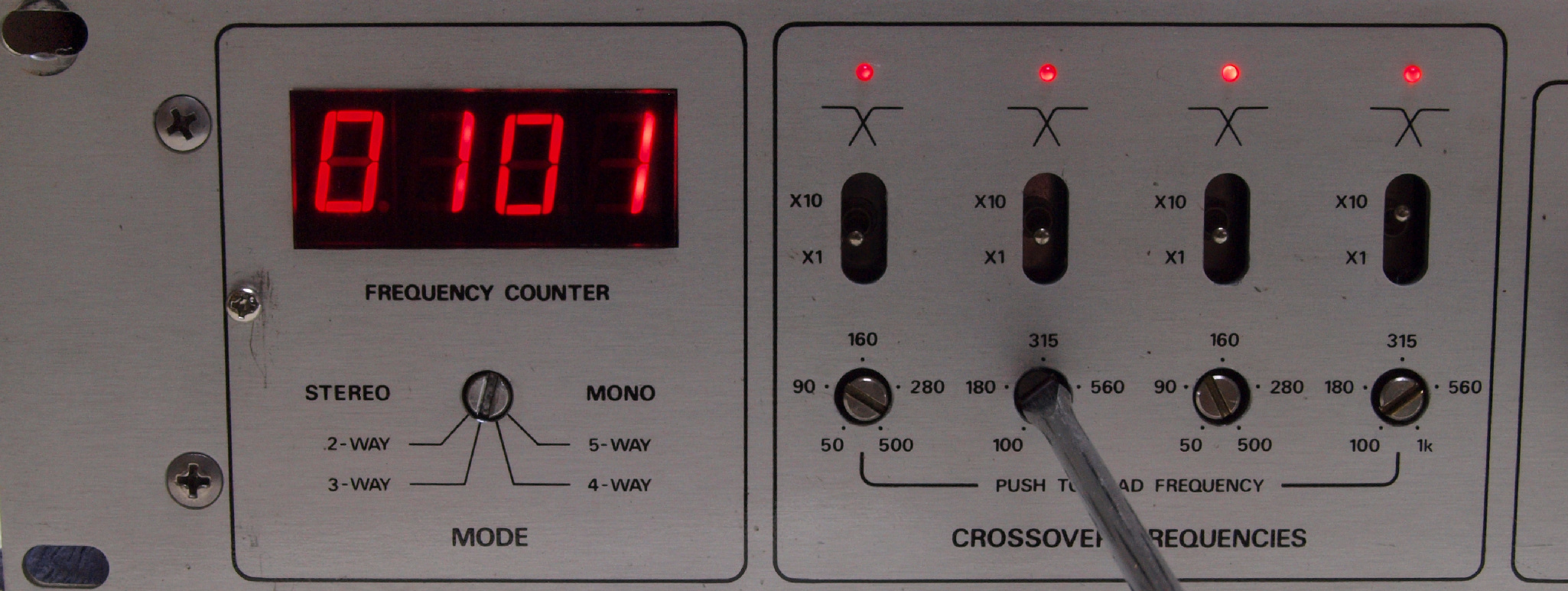

Ｅ２５．　ＣＨ２クロス周波数カウンター点検ＶＲmin＝１００HZ
Ｅ２６．　ＣＨ２クロス周波数カウンター点検ＶＲmax＝１KHZ

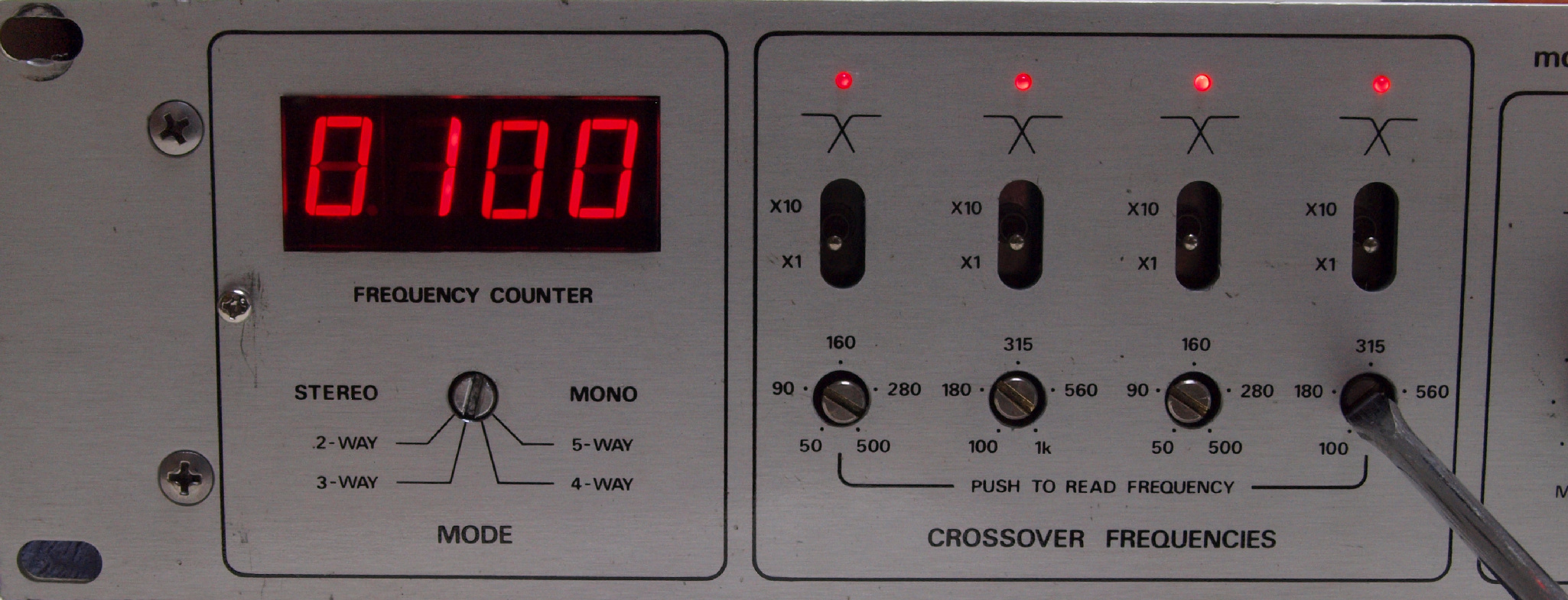

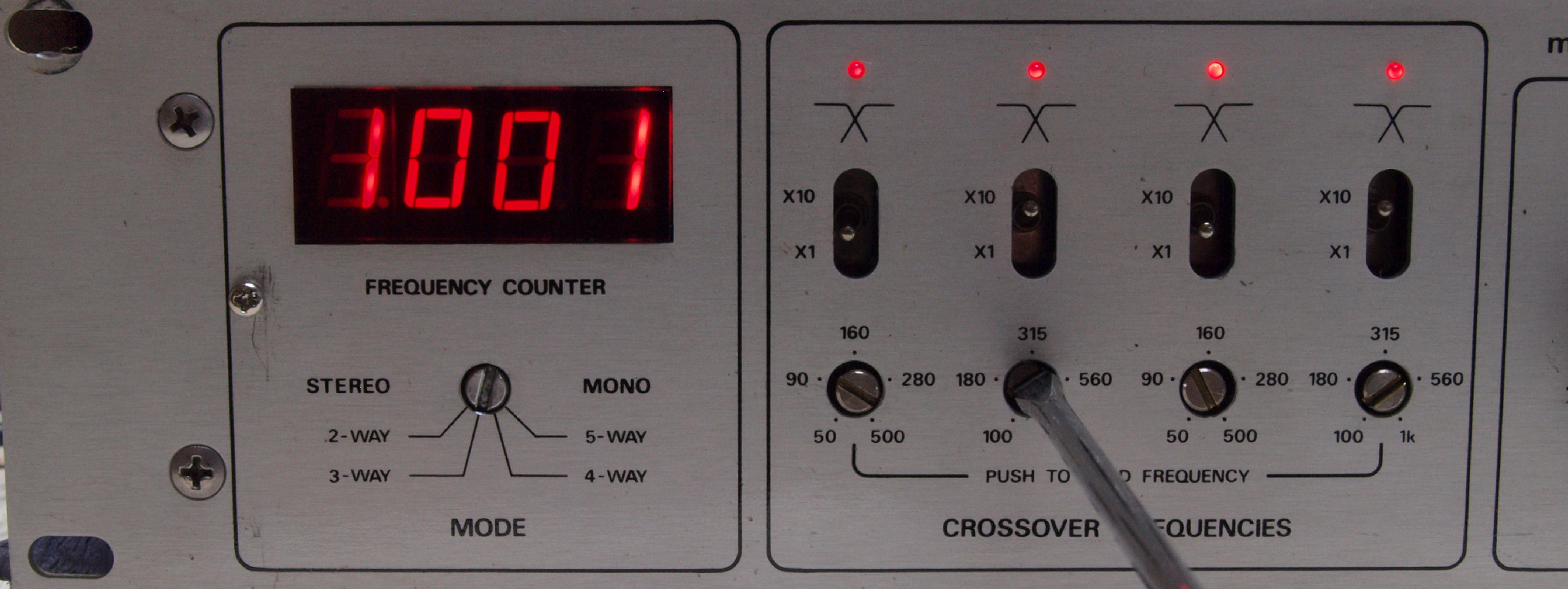

Ｅ２７．　ＣＨ４クロス周波数カウンター点検ＶＲmin＝１００HZ
Ｅ２８．　ＣＨ４クロス周波数カウンター点検ＶＲmax＝１KHZ

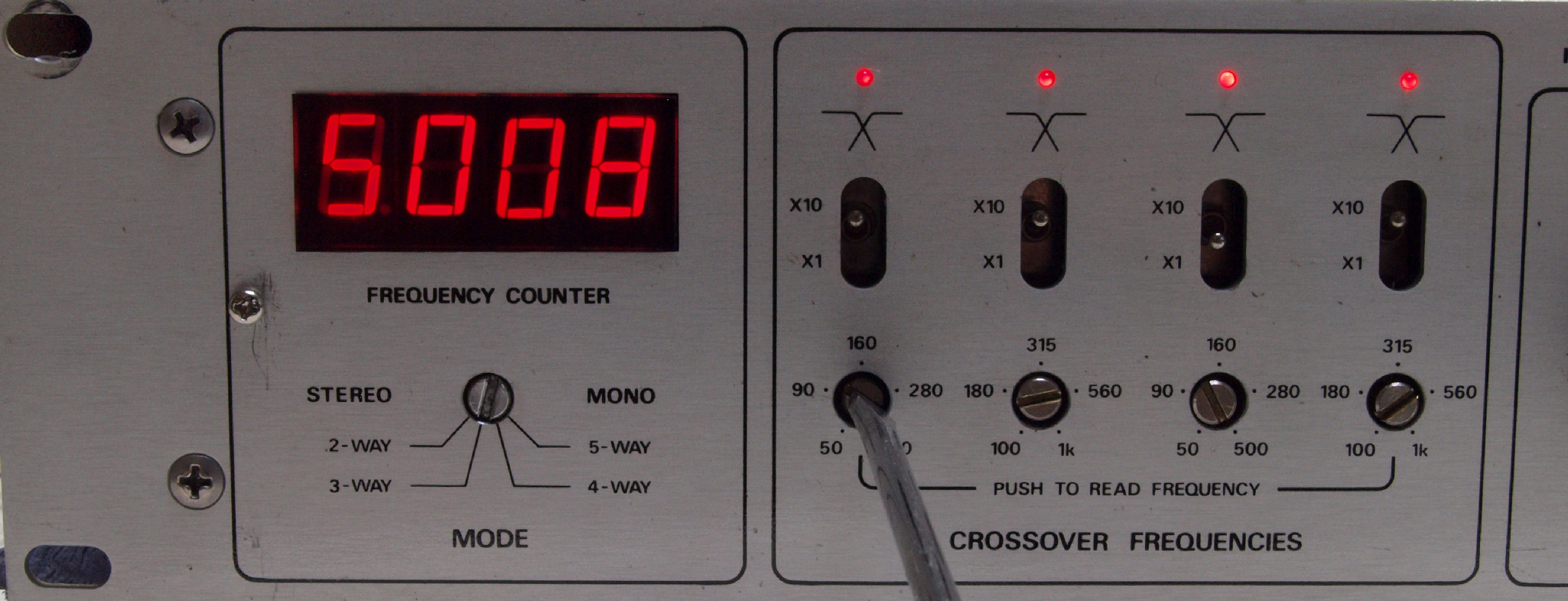

Ｅ３１．　Ｘ１０、ＣＨ１クロス周波数カウンター点検ＶＲmin＝５００HZ
Ｅ３２．　Ｘ１０、ＣＨ１クロス周波数カウンター点検ＶＲmax＝５KHZ

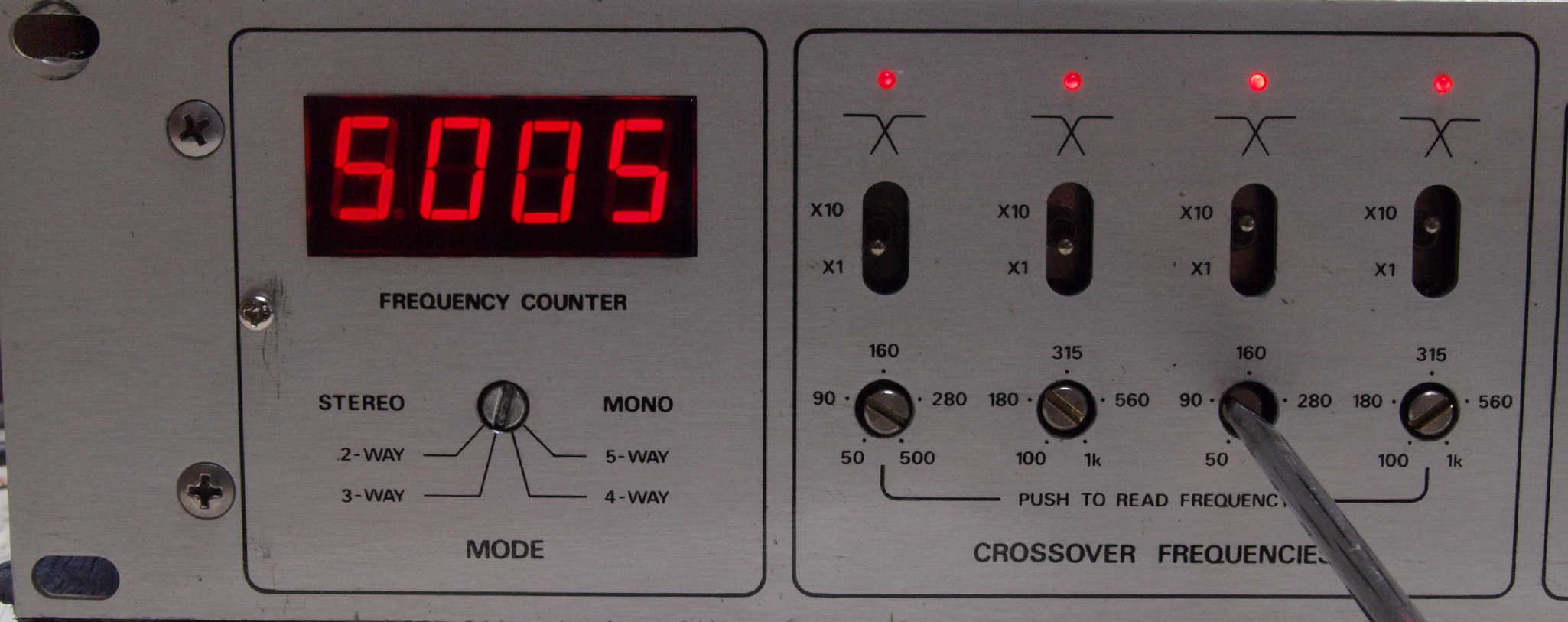

Ｅ３３．　Ｘ１０、ＣＨ３クロス周波数カウンター点検ＶＲmin＝５００HZ
Ｅ３４．　Ｘ１０、ＣＨ３クロス周波数カウンター点検ＶＲmax＝５KHZ
Ｅ３５．　Ｘ１０、ＣＨ２クロス周波数カウンター点検ＶＲmin＝１KHZ
Ｅ３６．　Ｘ１０、ＣＨ２クロス周波数カウンター点検ＶＲmax＝１０KHZ
Ｅ３７．　Ｘ１０、ＣＨ４クロス周波数カウンター点検ＶＲmin＝１KHZ
Ｅ３８．　Ｘ１０、ＣＨ４クロス周波数カウンター点検ＶＲmax＝１０KHZ
Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

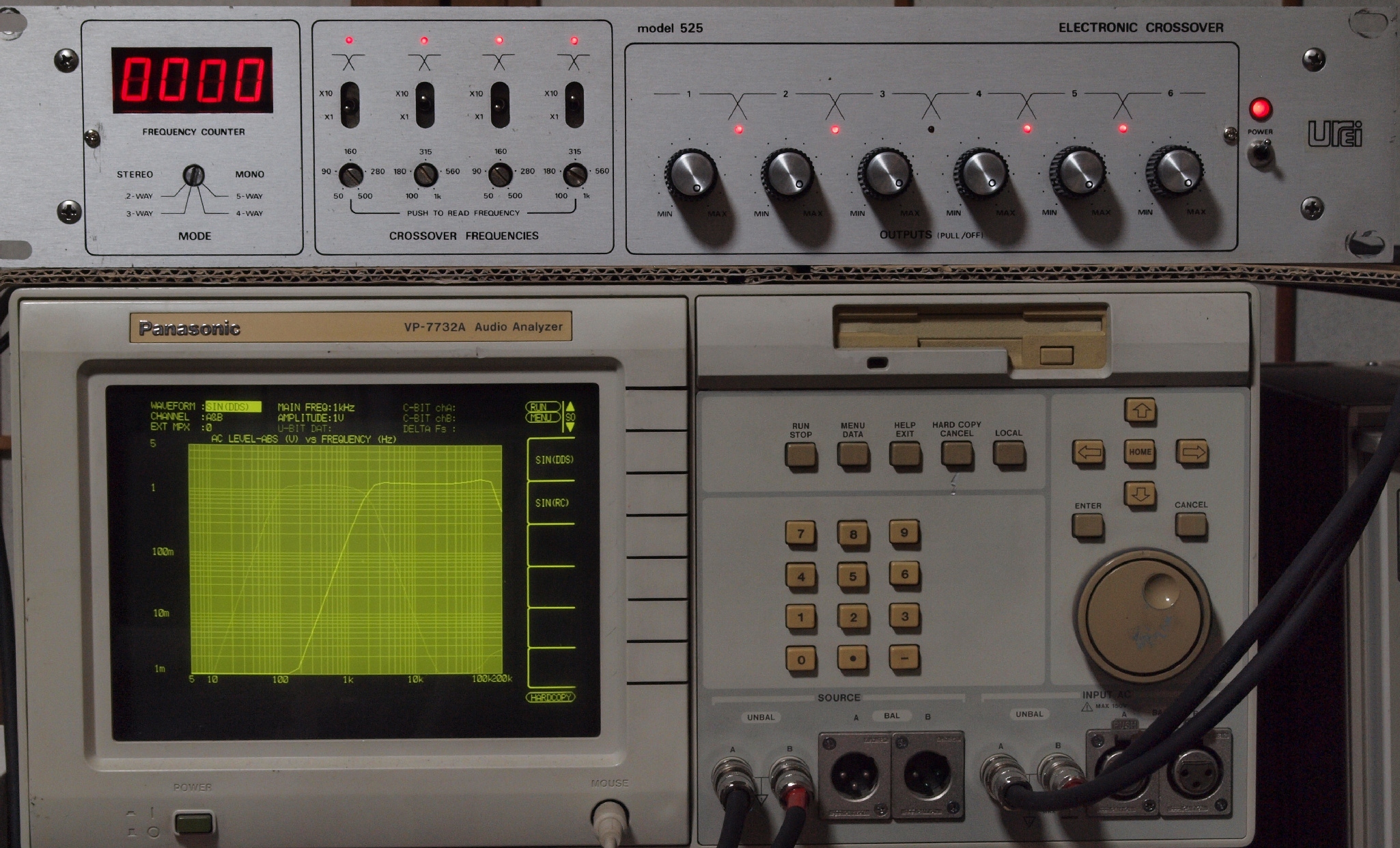

Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。
　　　　出力ＶＲは最大位置、入力レベルは０ｄＢ＝０．７７５Ｖ。
Ｆ１．　クロス周波数＝１００ＨＺ、２ＫＨＺ。　Ｌ＝ＣＨ１＝Ｌｏｗ、Ｒ＝ＣＨ２＝Ｍｉｄ
Ｆ２．　クロス周波数＝１００ＨＺ、２ＫＨＺ。　Ｌ＝ＣＨ２＝Ｍｉｄ、Ｒ＝ＣＨ３＝Ｈｉｇｈ
Ｆ３．　クロス周波数＝１００ＨＺ、２ＫＨＺ。　Ｌ＝ＣＨ４＝Ｌｏｗ、Ｒ＝ＣＨ５＝Ｍｉｄ
Ｆ４．　クロス周波数＝１００ＨＺ、２ＫＨＺ。　Ｌ＝ＣＨ５＝Ｍｉｄ、Ｒ＝ＣＨ６＝Ｈｉｇｈ
Ｆ５．　Ｌｏｗ出力歪み率測定、５０ＨＺ。　Ｌ＝ＣＨ１、歪み率＝０．０３８５％。　Ｒ＝ＣＨ３　歪み率＝０．０３４９％
Ｆ６．　Ｍｉｄ出力歪み率測定、１ＫＨＺ。　Ｌ＝ＣＨ２、歪み率＝０．０２２８％。　Ｒ＝ＣＨ５　歪み率＝０．０１９８％

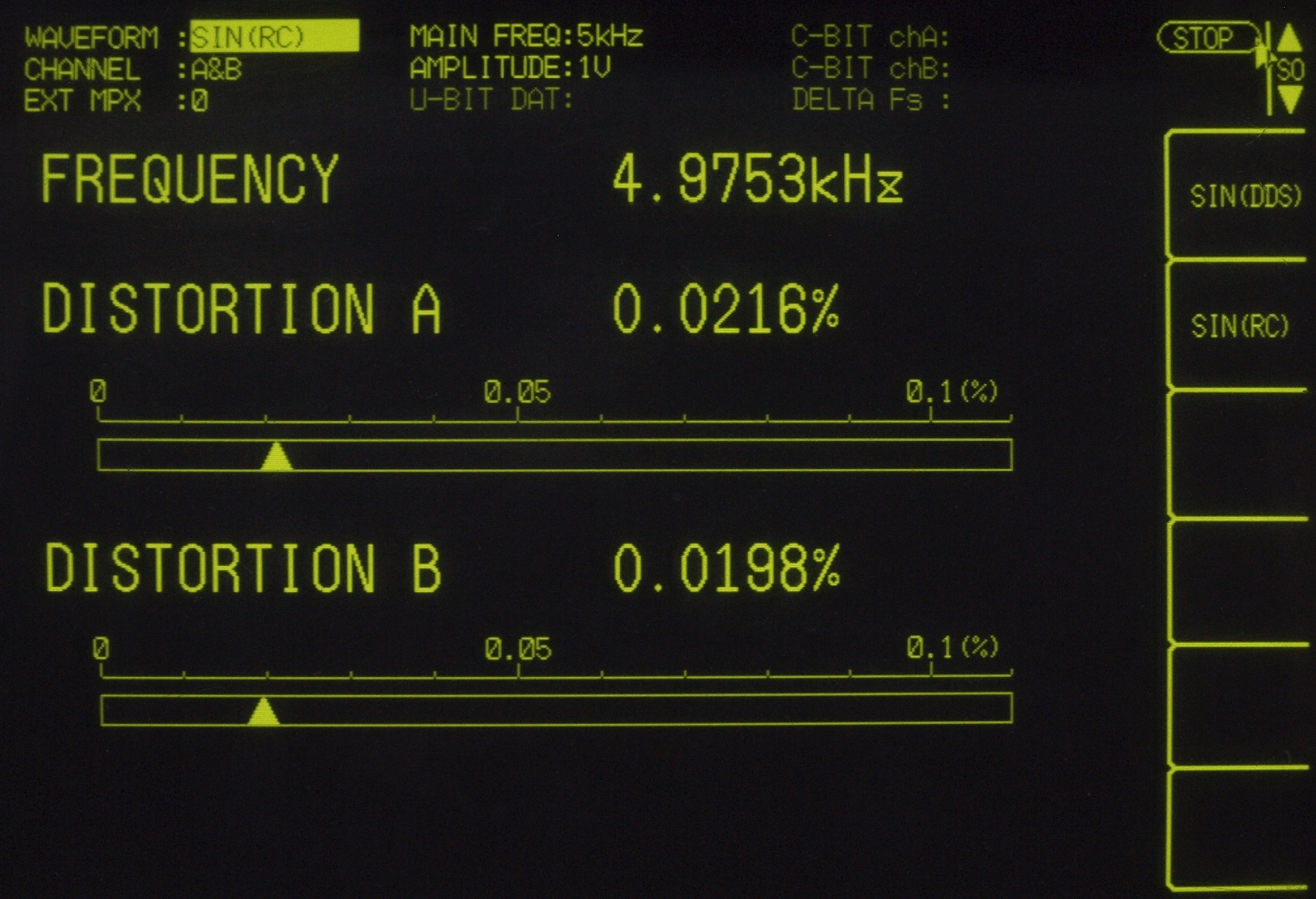

Ｆ７．　Ｈｉｇｈ出力歪み率測定、５ＫＨＺ。　Ｌ＝ＣＨ４、歪み率＝０．０２１６％。　Ｒ＝ＣＨ６　歪み率＝０．０１９８％

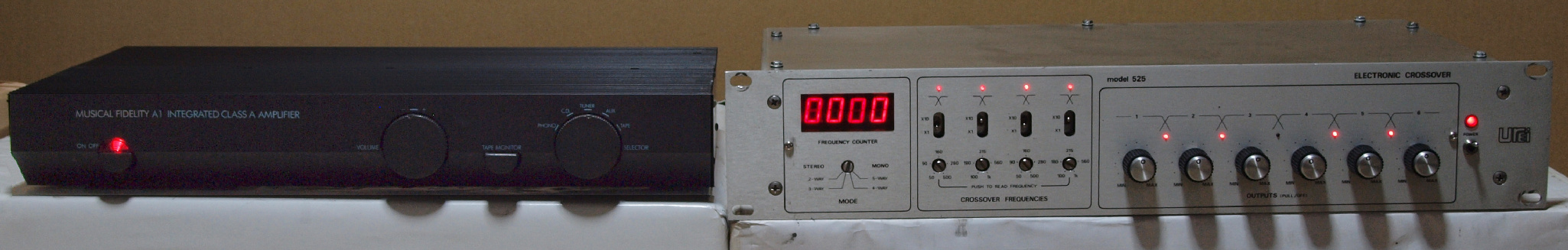

Ｅ４．　完成　引き続き２４時間エージング。　右は　Ｍｕｓｉｃａｌ　Ｆｉｄｅｌｉｔｙ　Ａ−１．　１７台目　
Ｙ．　ユーザー宅の設置状況
Ｙ１．　設置状況.
Ｓ．　ＵＲＥＩ　Ｍｏｄｅｌ　５２５　ＣｒｏｓｓＯｖｅｒ　の仕様（マニアル・カタログより）
型式 エレクトロニック・クロスオーバー
入力インピーダンス アンバランス＝20kΩ
バランス＝40kΩ
出力 6chバランス・トランス(600Ω)
クロスオーバー 18dB/oct
周波数特性 20Hz〜20kHz ±1dB
歪率 0.5%以下
外部信号の周波数測定 1Hz〜9,999Hz
遮断周波数選択 フィルター1と3＝50〜5kHz、フィルター2と4＝100〜10kHz
電源 100〜125V、200〜250V、50Hz/60Hz
外形寸法 幅483x高さ89x奥行248mm
重量 4.54kg
価格 ￥348,000(1984年頃)
