| ＨＭＡ−９５００ １２台目． 修理記録 |
| 平成１６年７月１日到着 ７月５日完成 |
| 注意 このＡＭＰはアースラインが浮いています ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません ＲＬ−ＳＰのアース線も接続（共通）してもいけません 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
|
| Ａ． 修理前の状況 Ａ−１． 点検中 下から見る |
 |
| Ａ−２． 点検中 交換依頼の支給品 この様な規格品外でも当方は電気工事士なので交換ＯＫ |
 |

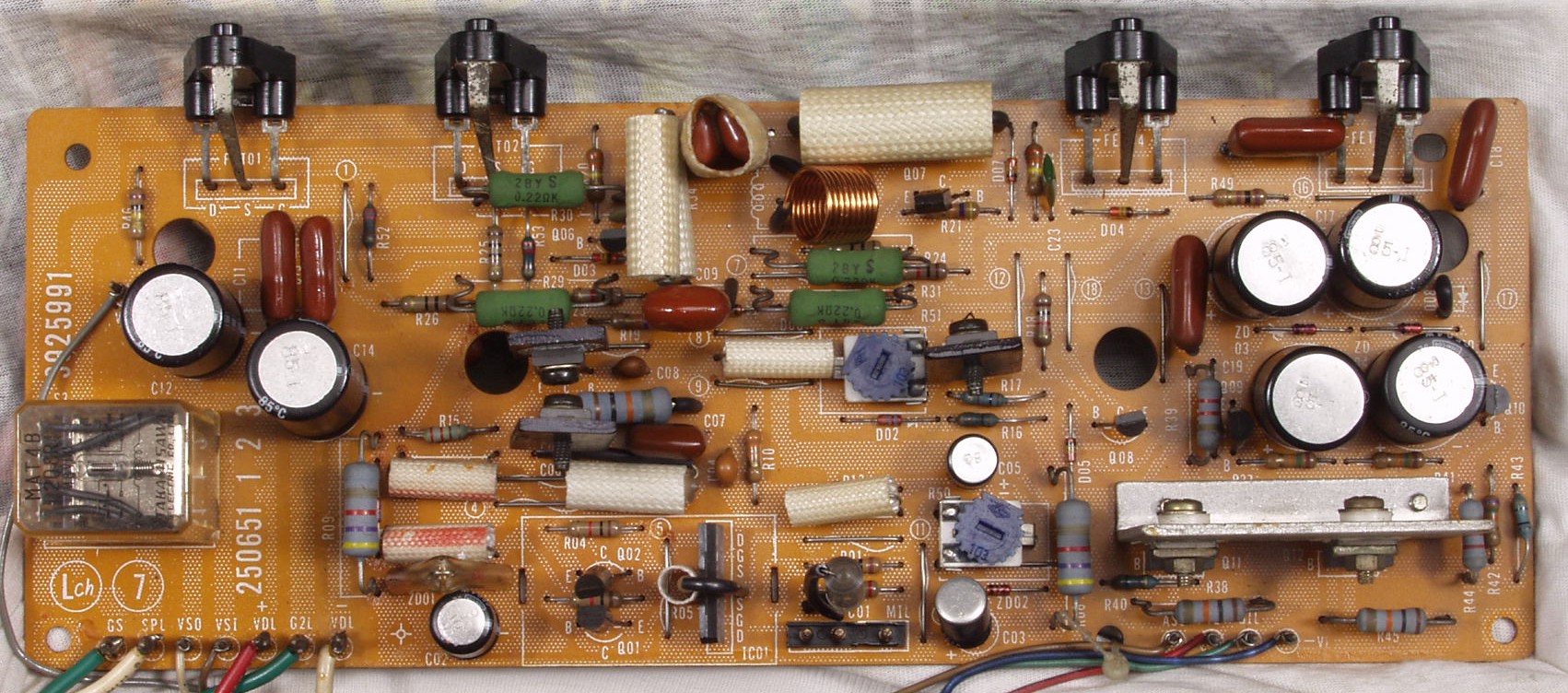

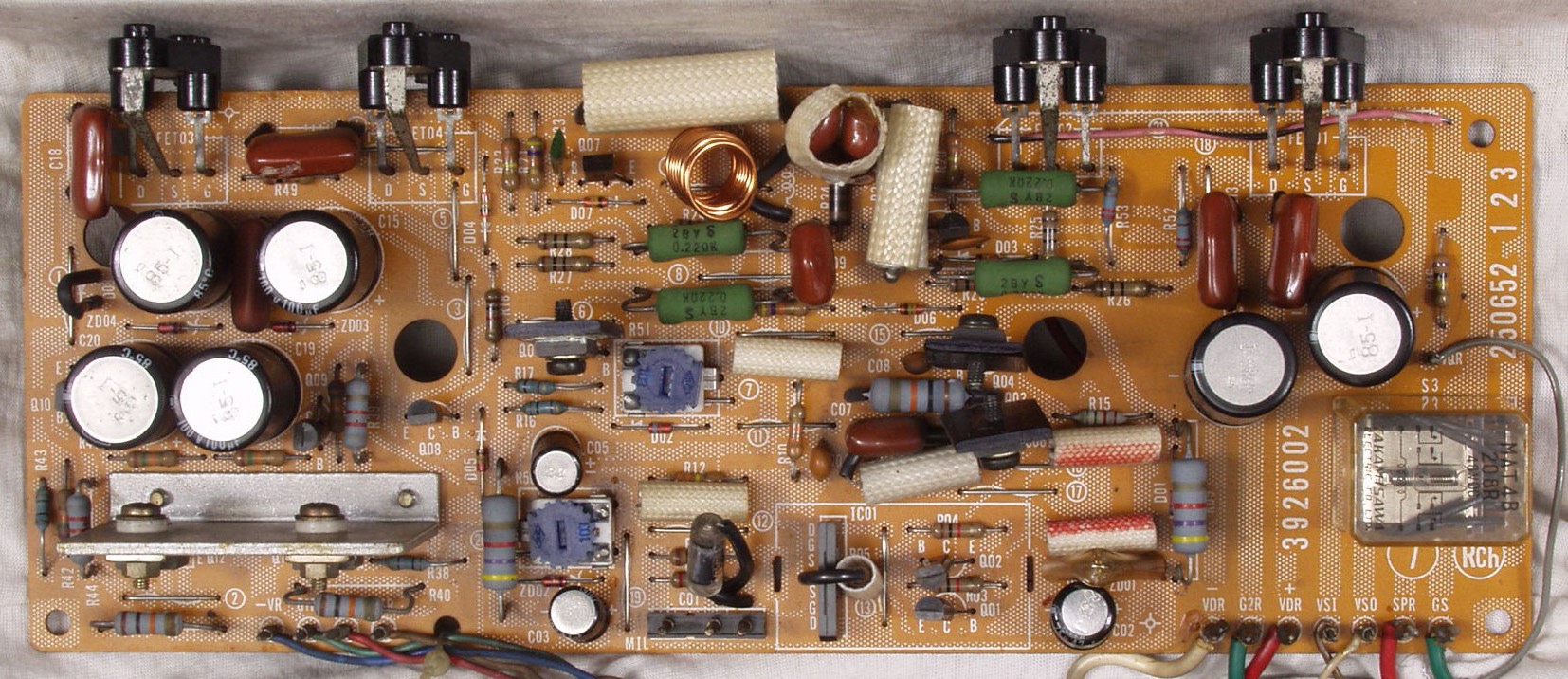

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒドライブ基板 安全抵抗が判断線 |
 |

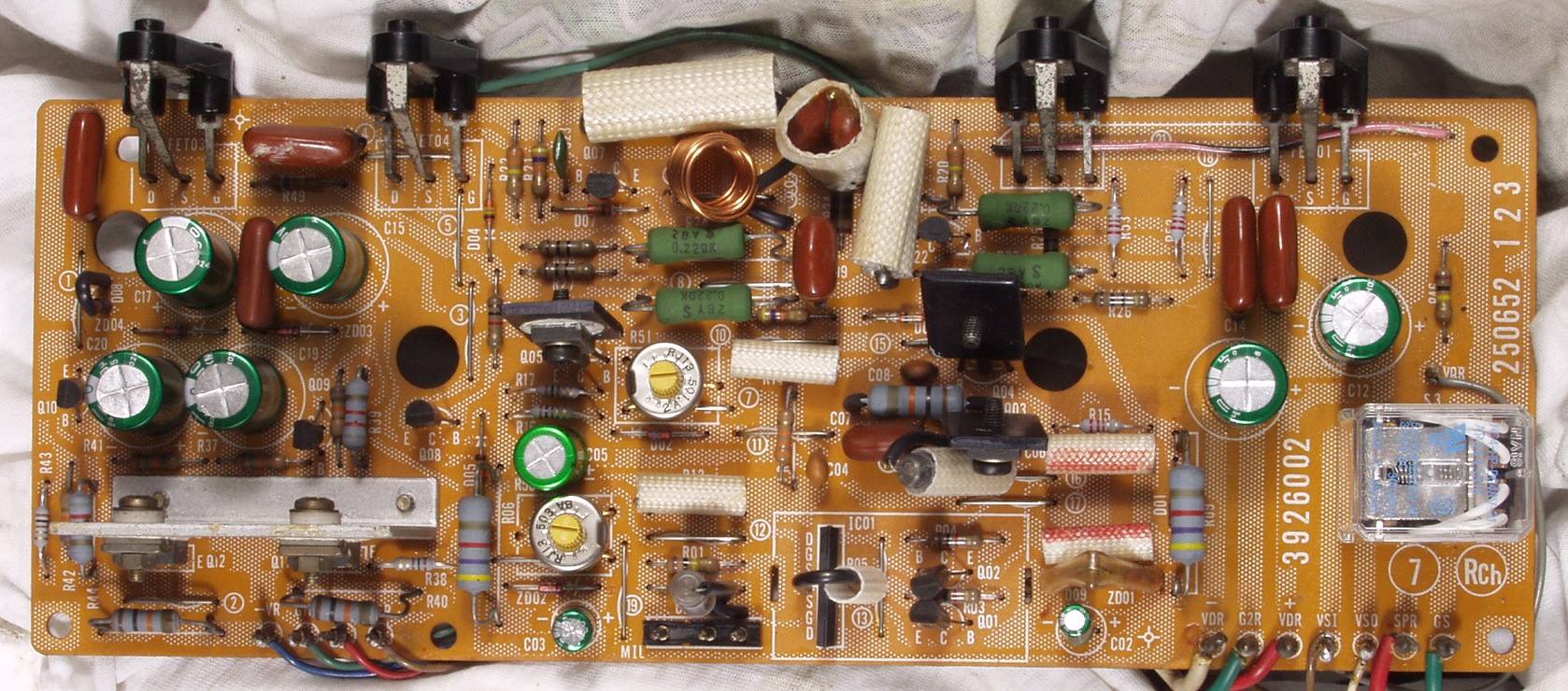

| Ｃ−１Ｂ． 修理後 Ｒドライブ基板 初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換 フューズ入り抵抗も全部交換 全電解コンデンサー９個、ＴＲ（トランジスター）２個交換 |
 |

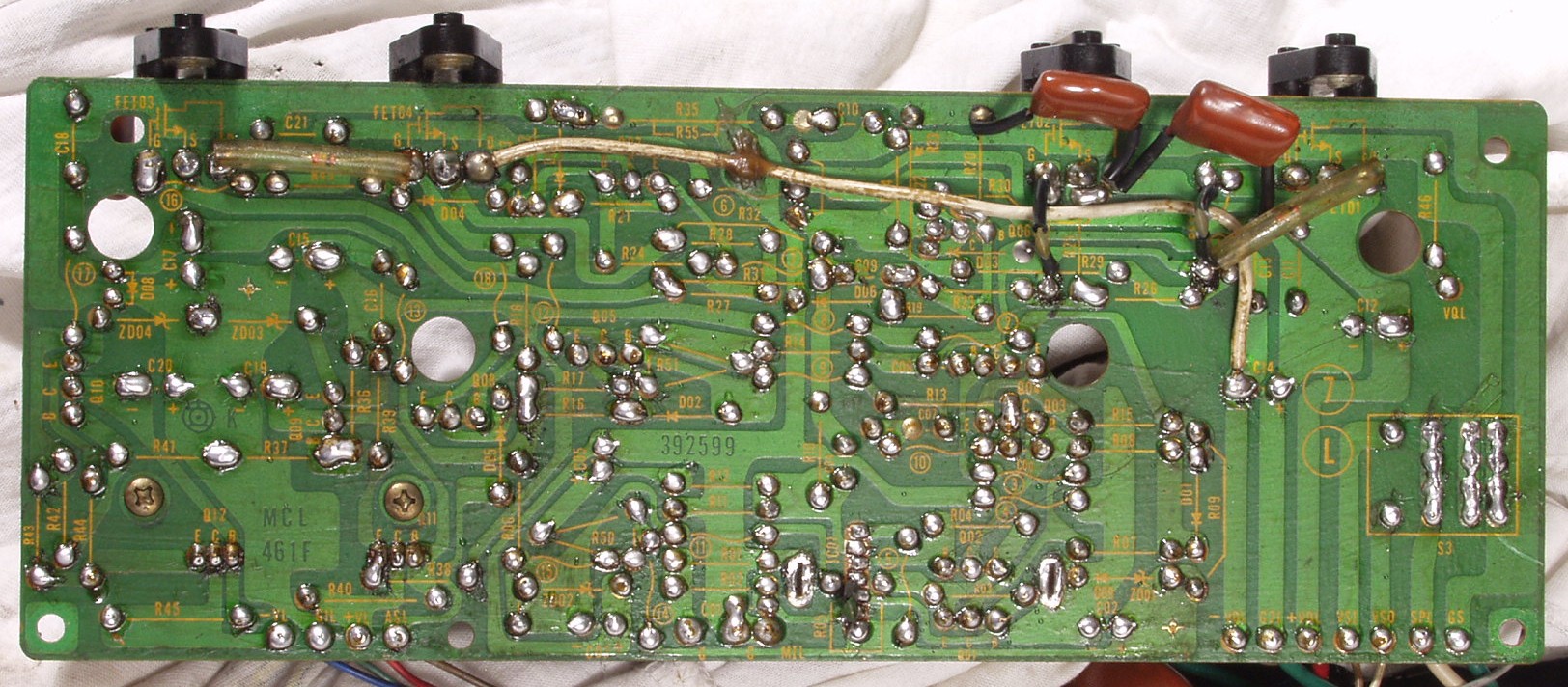

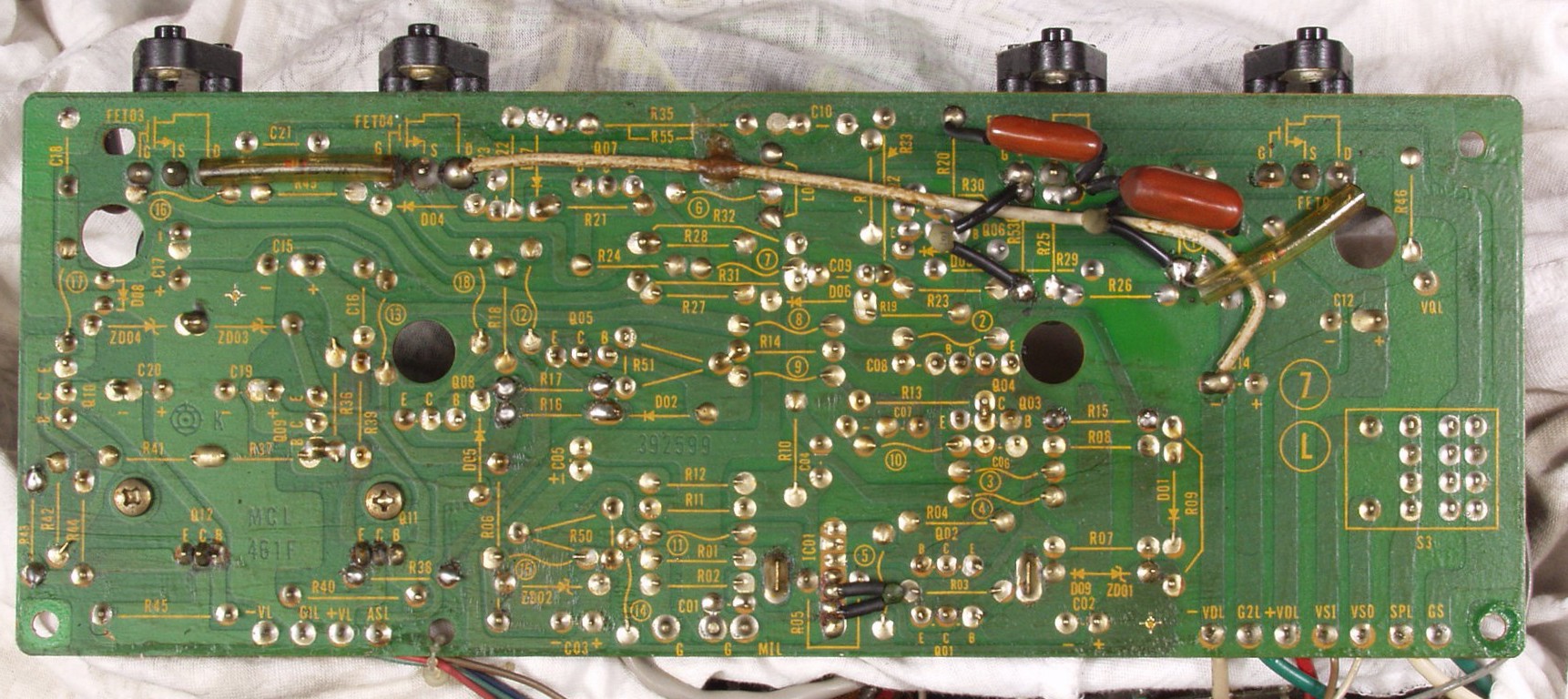

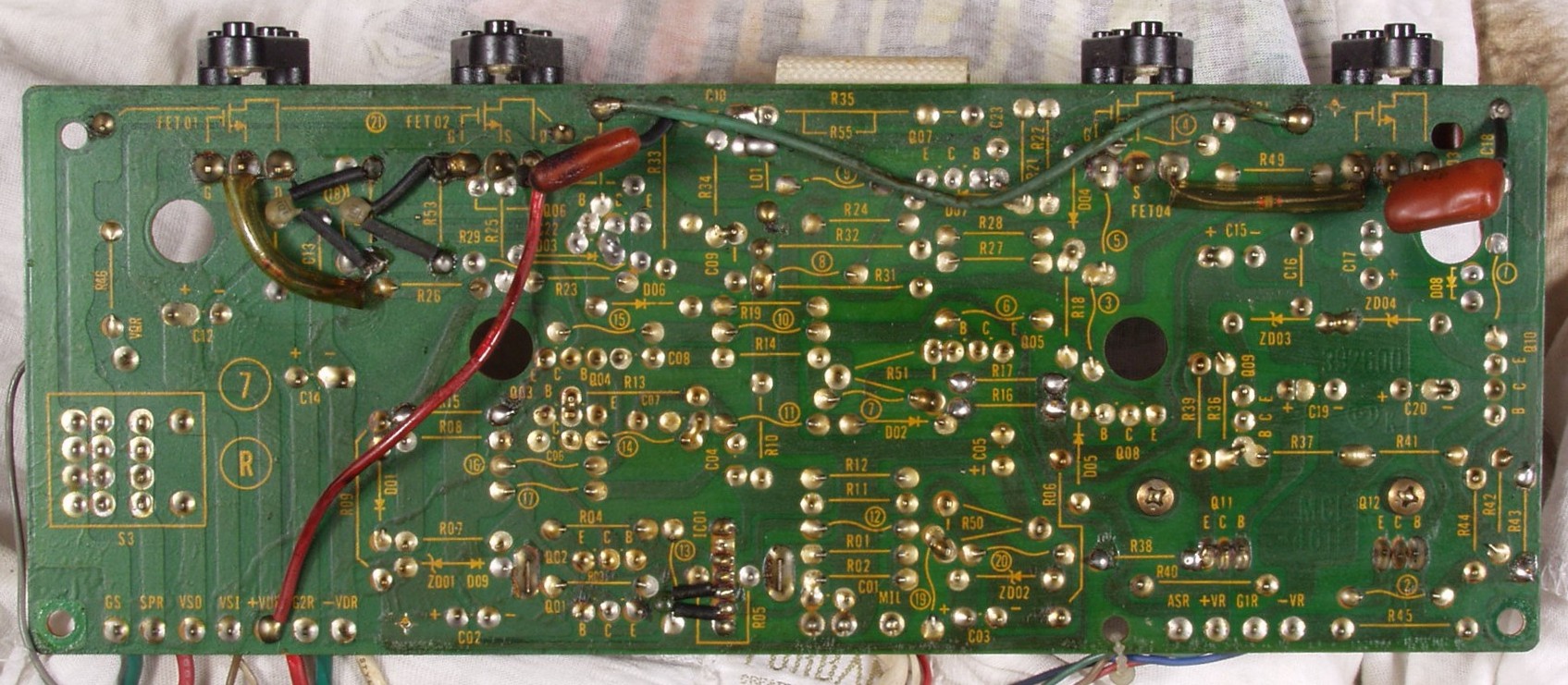

| Ｃ−１Ｃ． 修理前 Ｒドライブ基板裏 |
 |

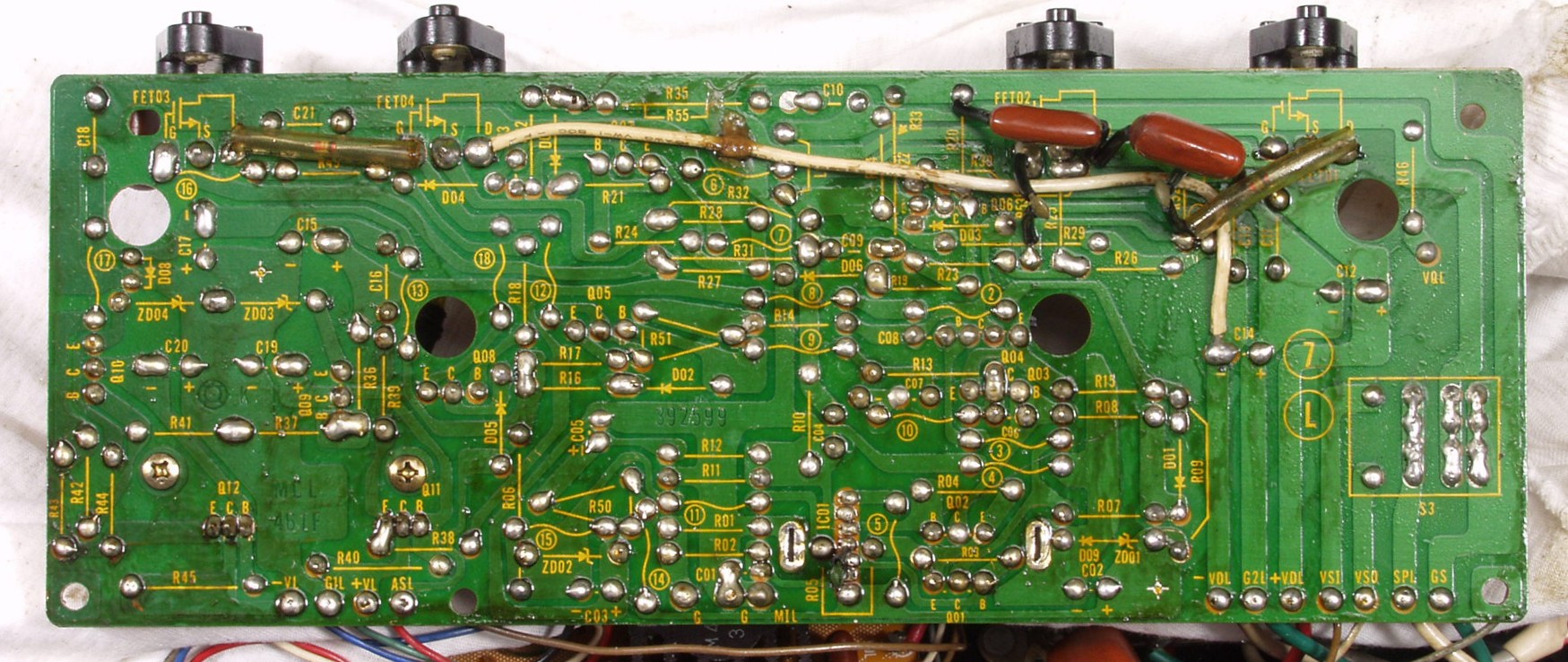

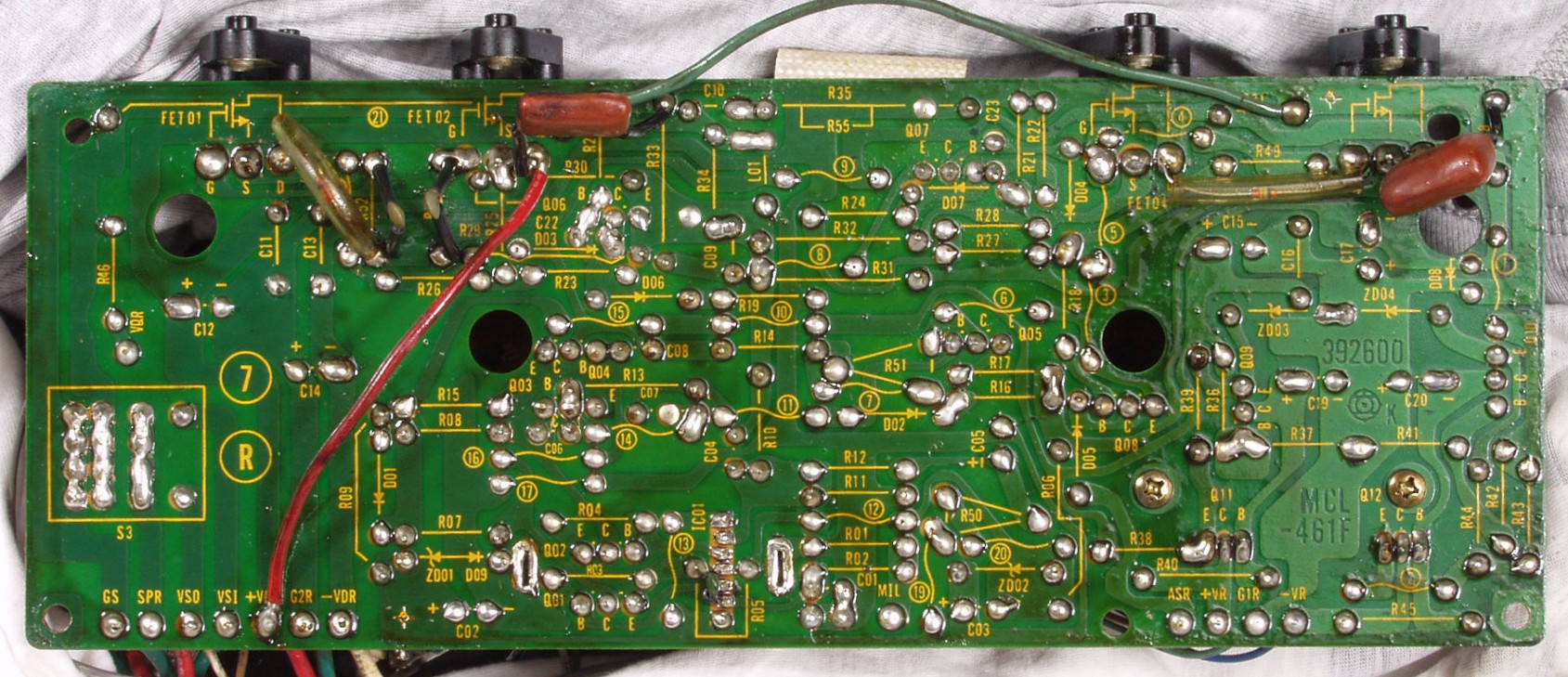

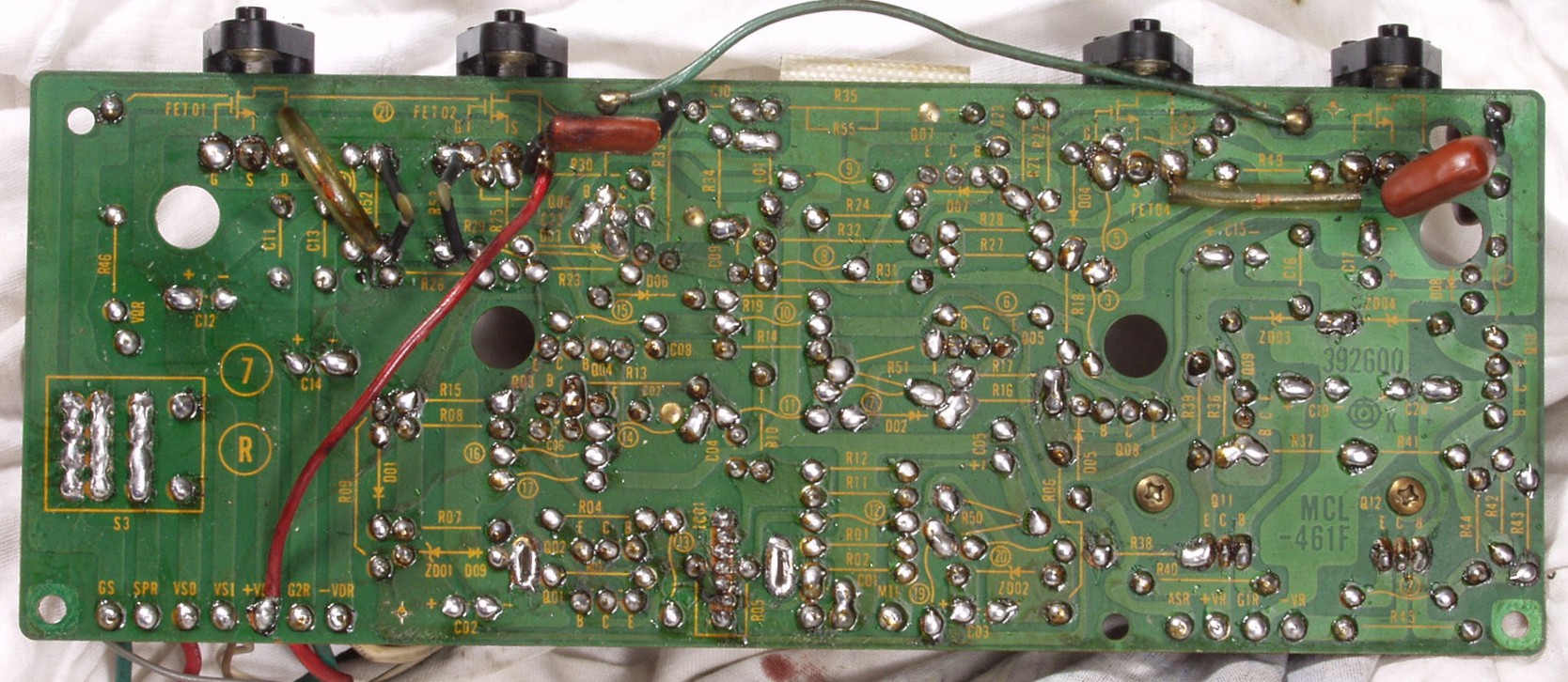

| Ｃ−１Ｄ． 修理（半田補正）後 Ｒドライブ基板裏 全ての半田をやり修す |
 |
| Ｃ−１Ｅ． 完成 Ｒドライブ基板裏 余分なフラックスを取り、清掃後 |
 |
| Ｃ−２Ａ． 修理前 Ｌドライブ基板 安全抵抗が半断線 |
 |

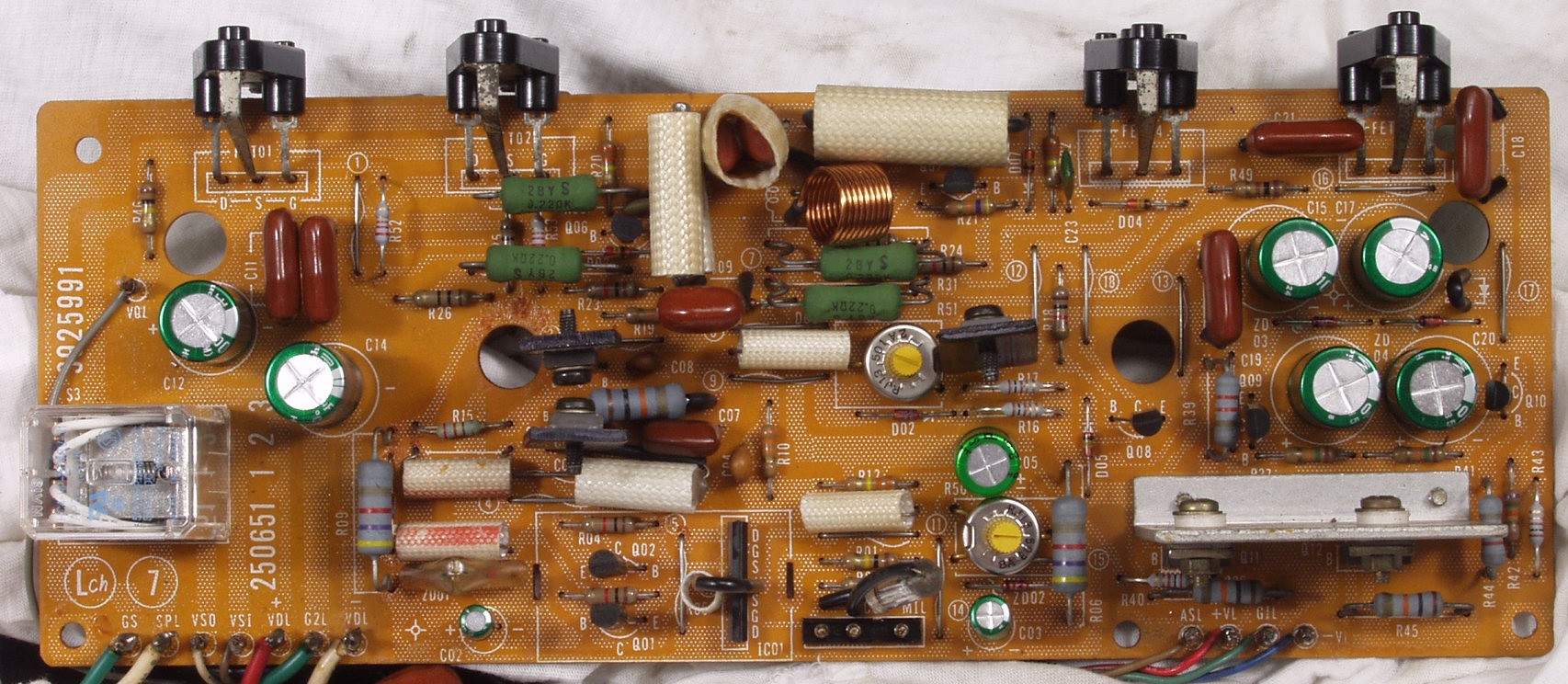

| Ｃ−２Ｂ． 修理後 Ｌドライブ基板 初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換 フューズ入り抵抗も全部交換 全電解コンデンサー９個、ＴＲ（トランジスター）２個交換 |
 |
| Ｃ−２Ｃ． 修理前 Ｌドライブ基板裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌドライブ基板裏 全ての半田をやり修す |
 |
| Ｃ−２Ｅ． 完成 Ｒドライブ基板裏 余分なフラックスを取り、清掃後 |
 |
| Ｃ−３Ａ． 修理前 Ｒ側 終段FET（電界トランジスター） |
 |

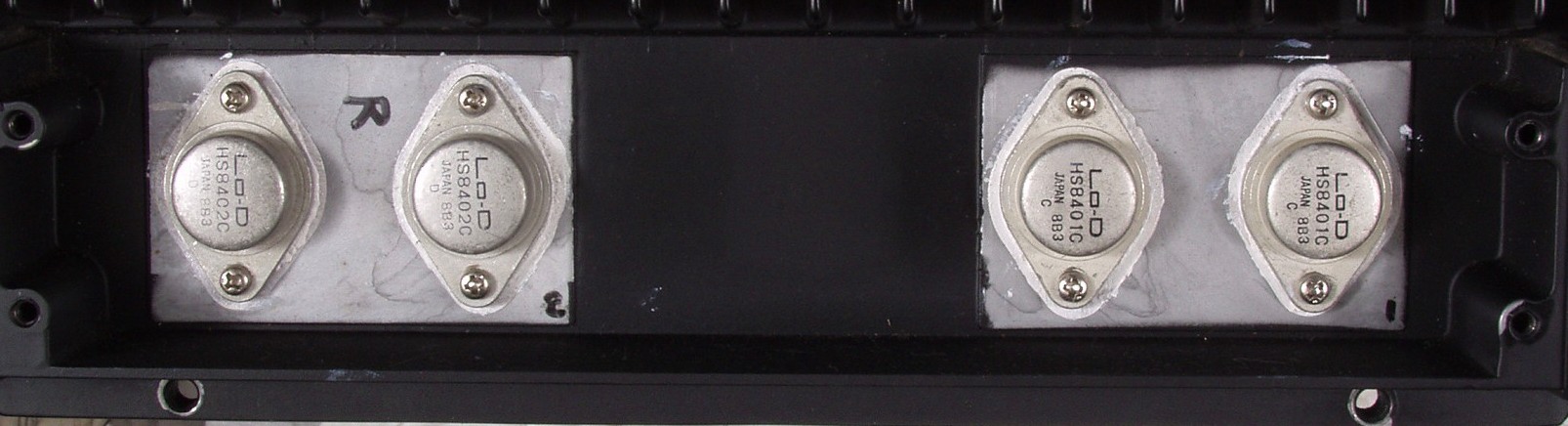

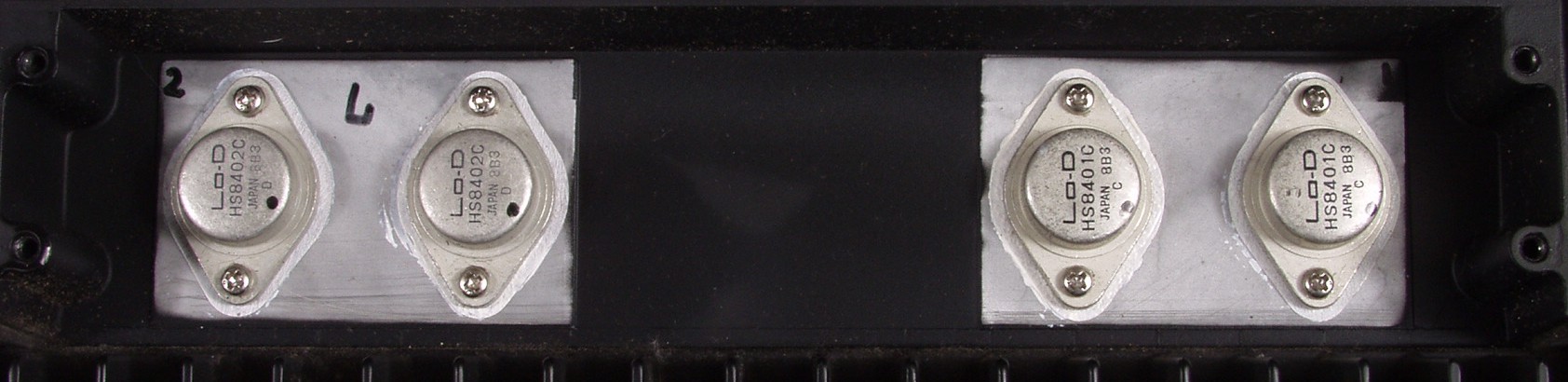

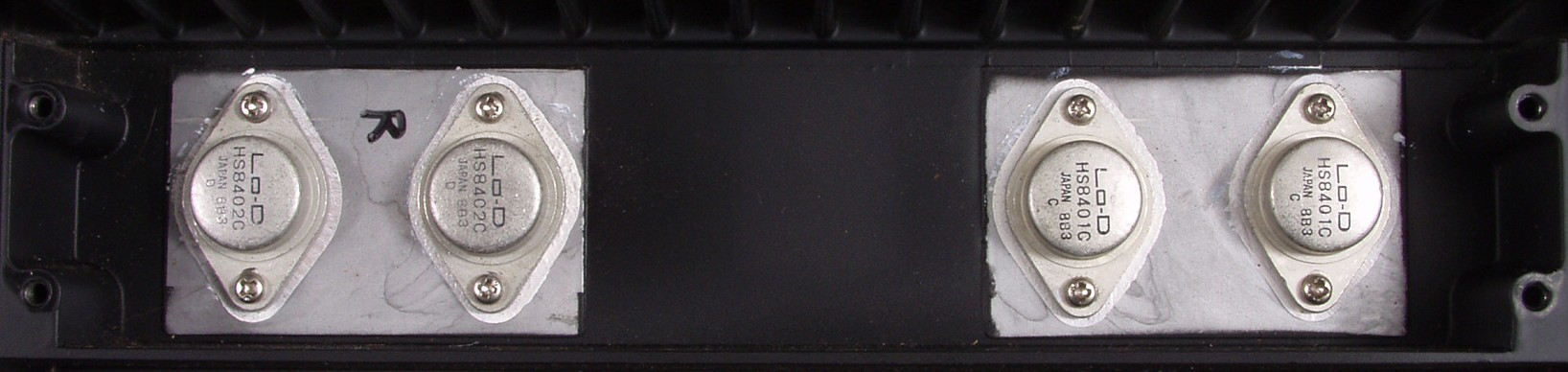

| Ｃ−３Ｂ． 修理後 Ｒ側 終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける |
 |
| Ｃ−３Ｃ． 修理前 Ｌ側 終段FET（電界トランジスター） |
 |

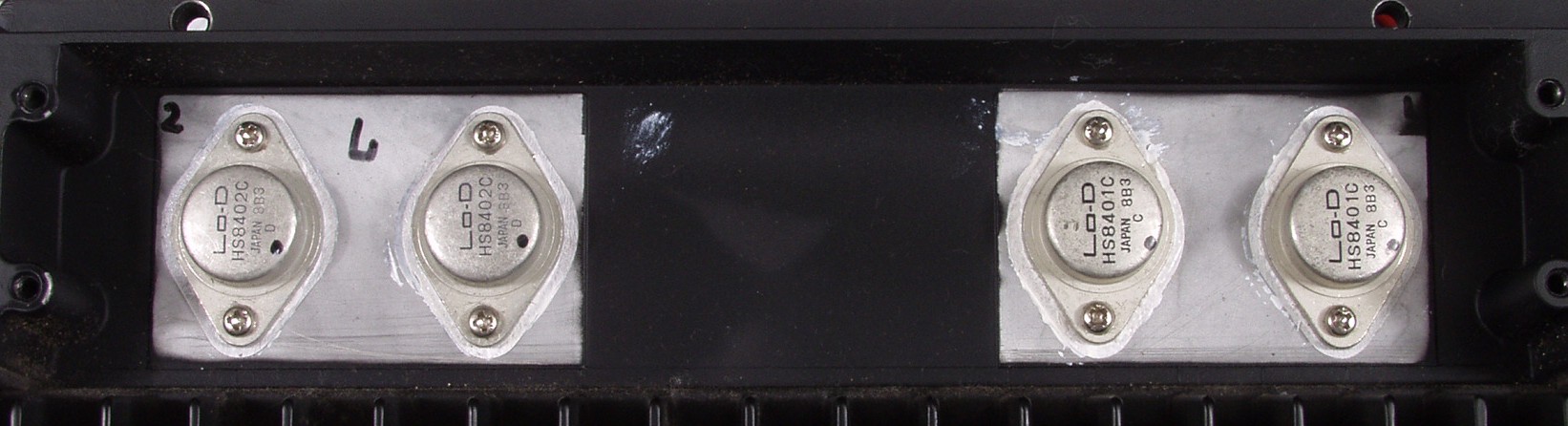

| Ｃ−３Ｄ． 修理後 Ｌ側 終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける |
 |

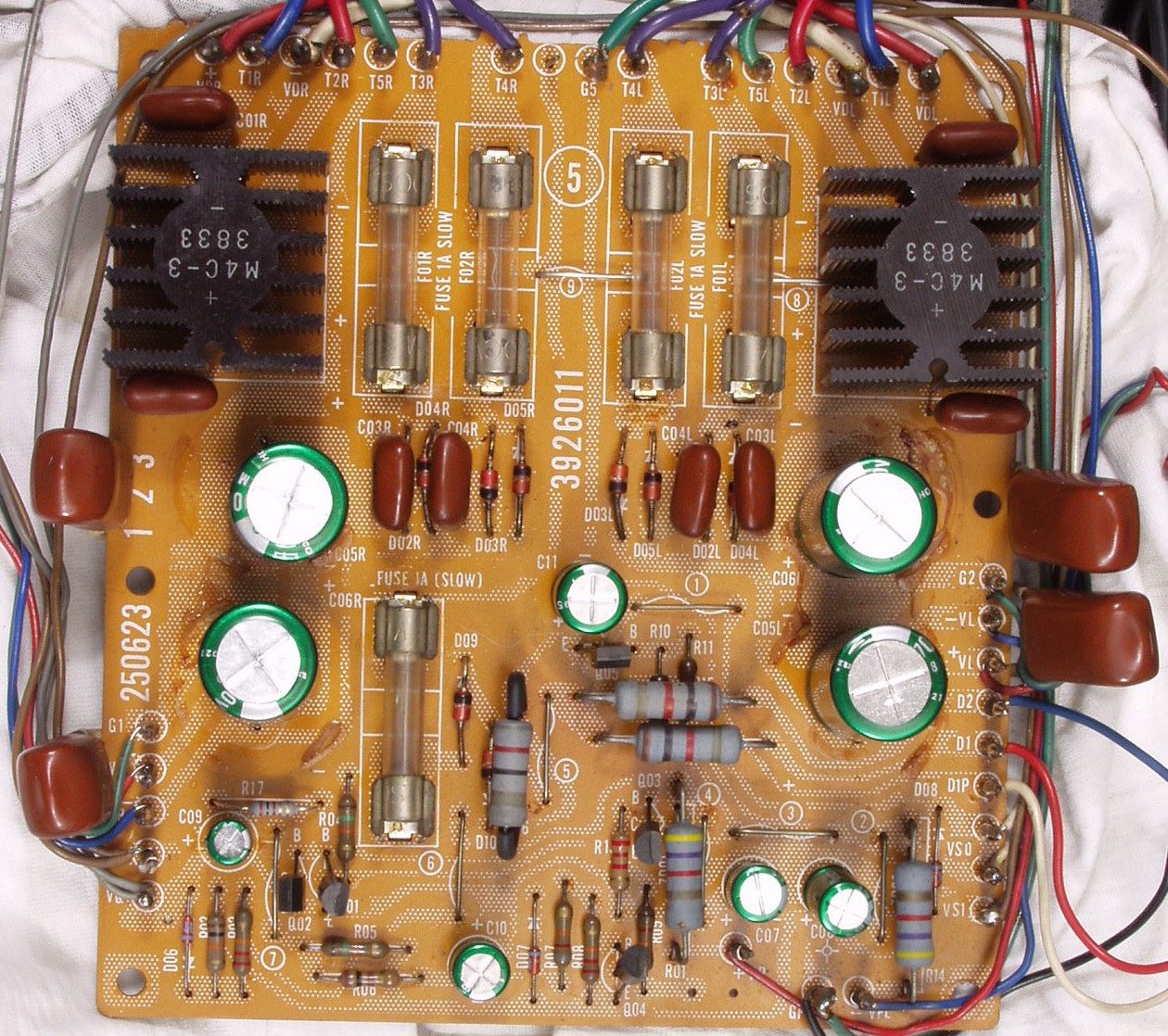

| Ｃ−４Ａ． 修理前 電源基盤 |
 |

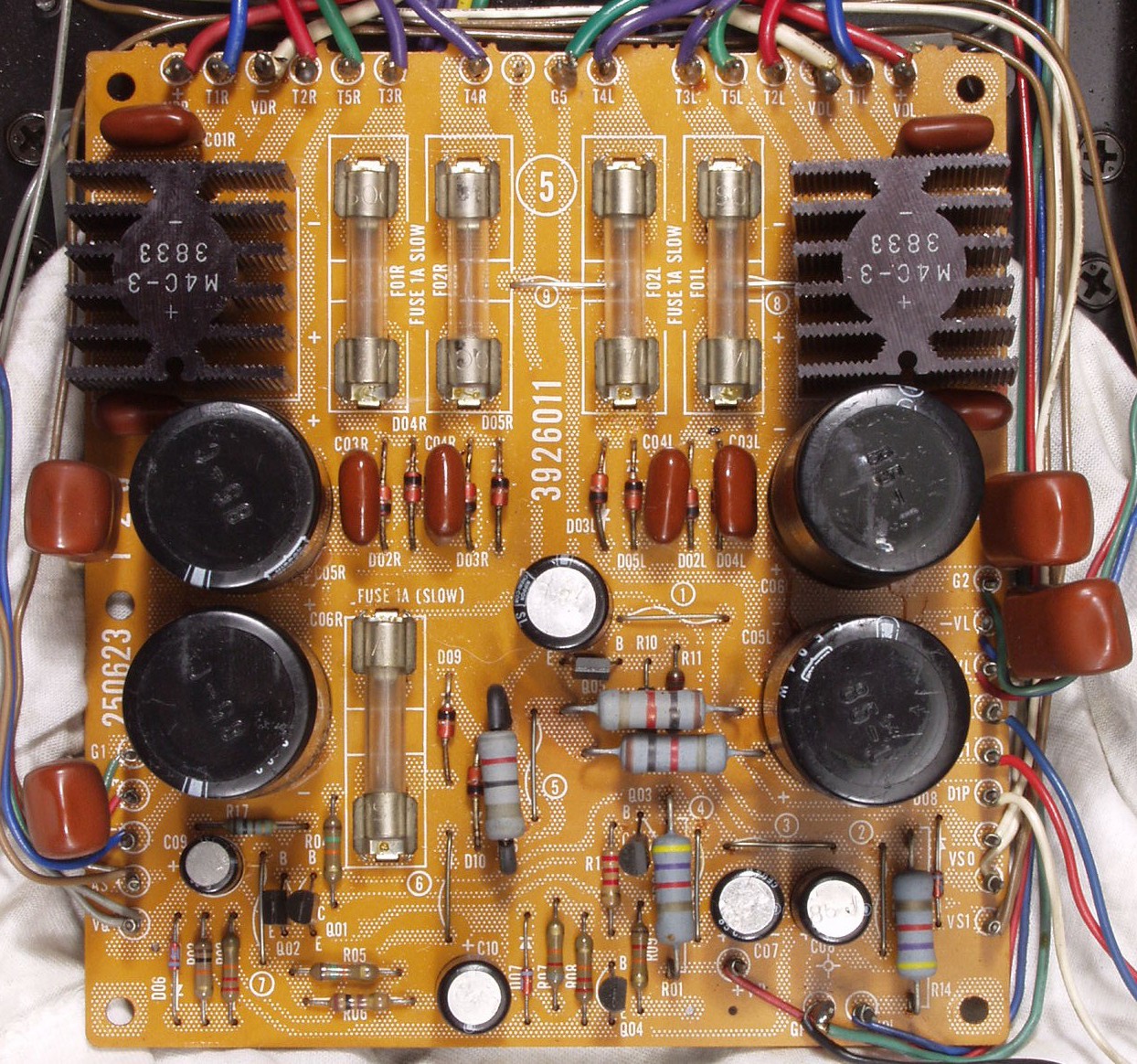

| Ｃ−４Ｂ． 修理後 電源基盤 電解コンデンサー９個、フューズ入り抵抗交換 |
 |

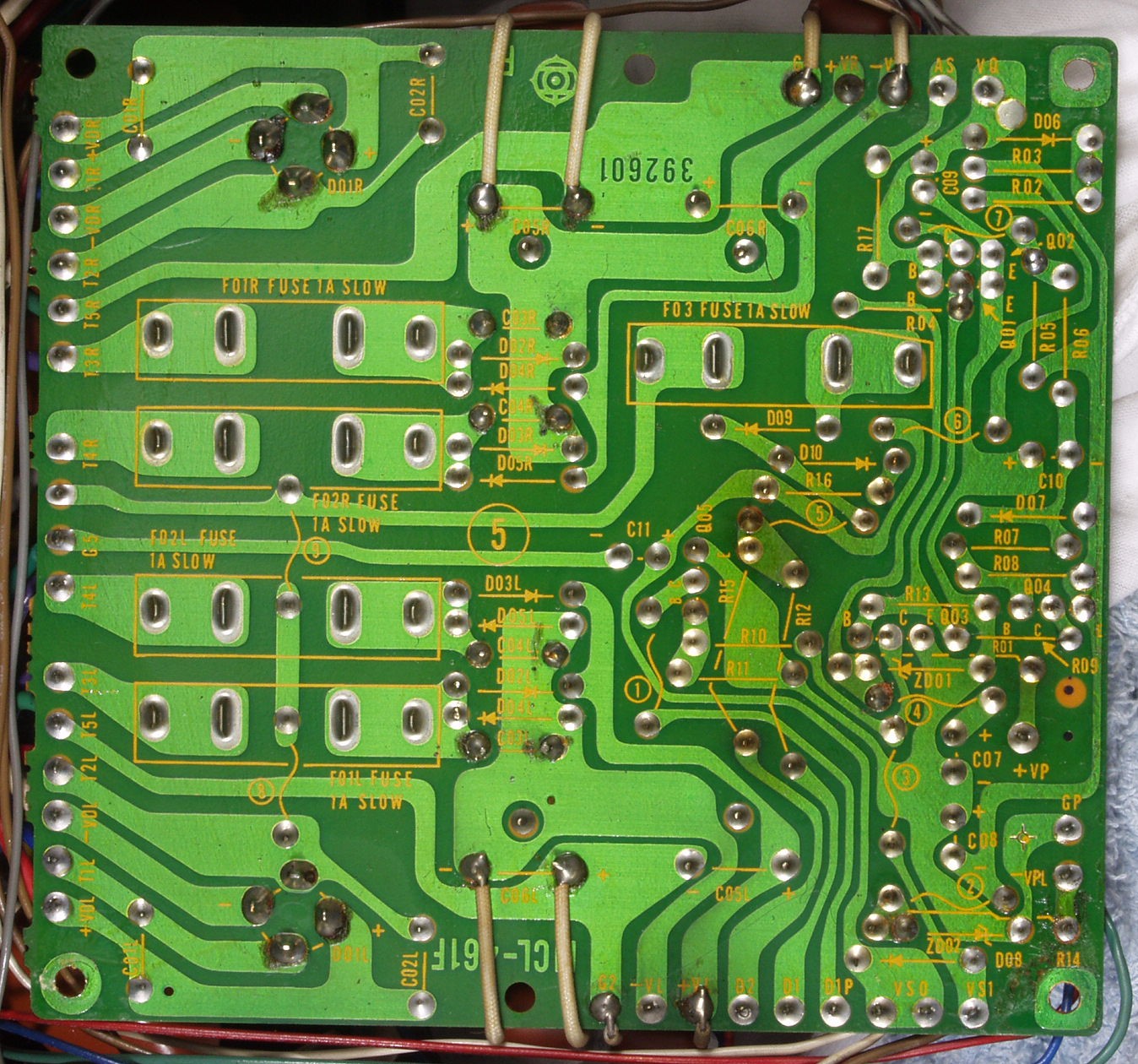

| Ｃ−４Ｃ． 修理前 電源基盤裏 |
 |

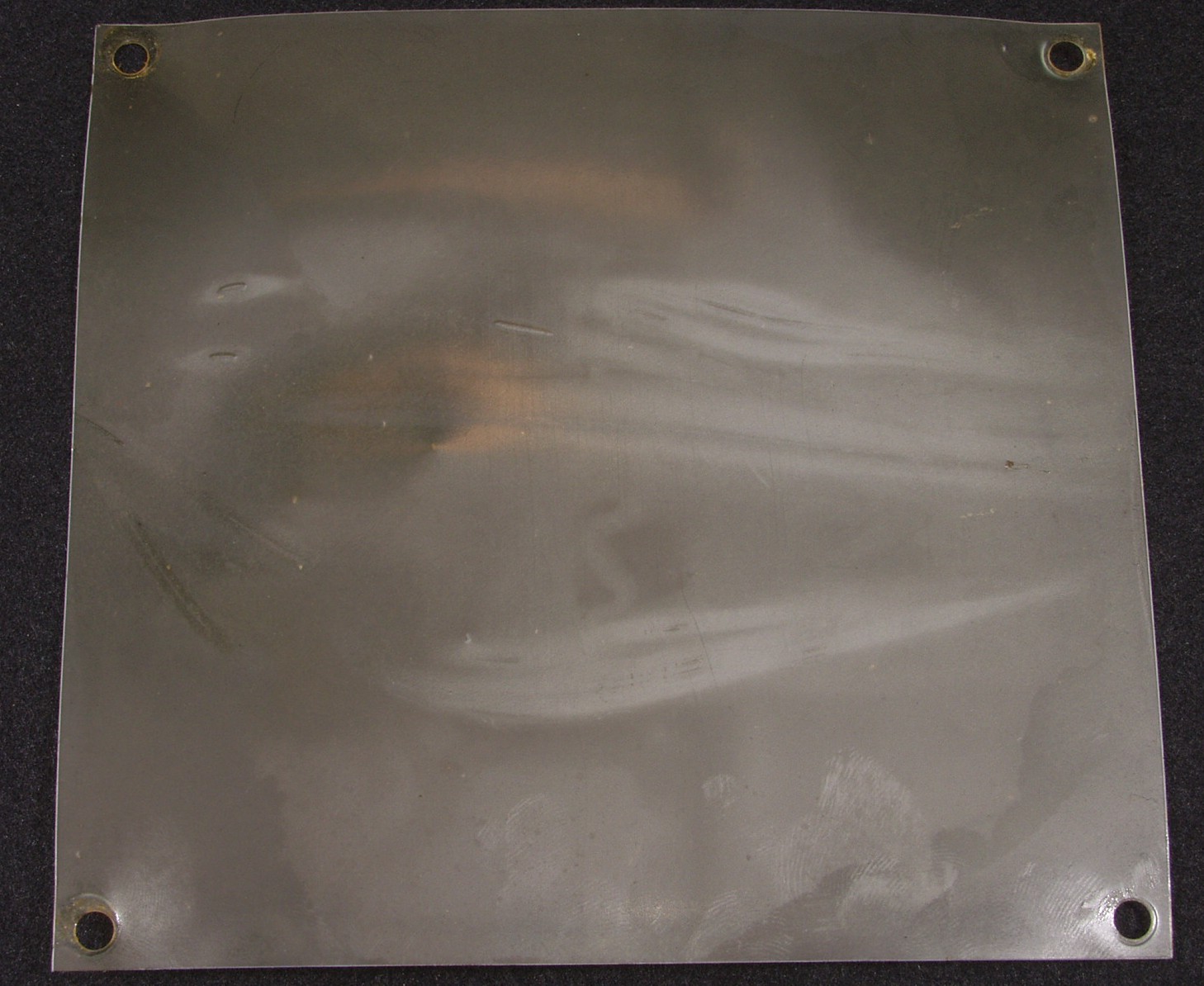

| Ｃ−４Ｃ２． 修理前 電源基盤 下の絶縁シート 発振の熱で焼けた後がある |
 |

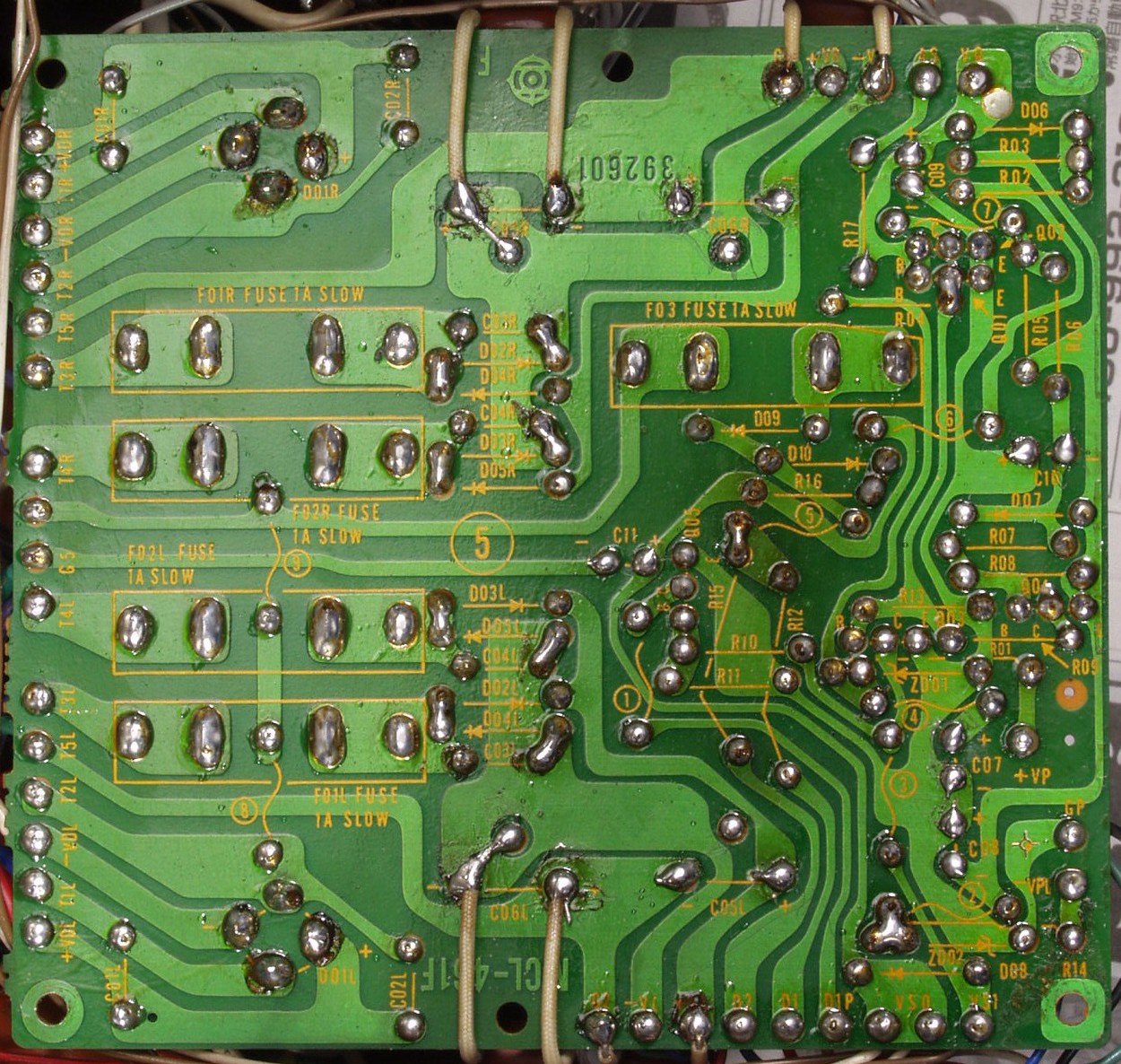

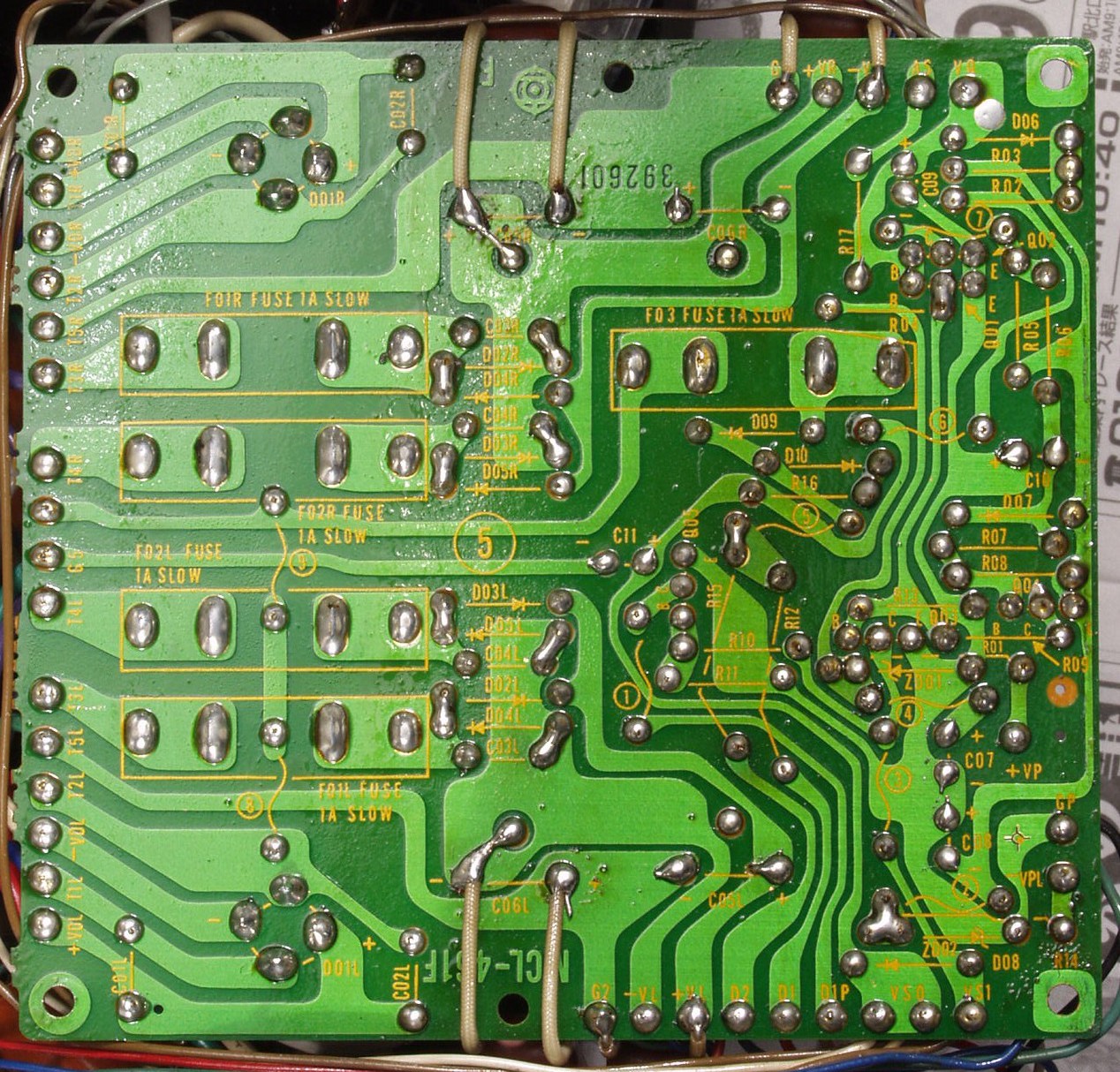

| Ｃ−４Ｄ． 修理（半田補正）後 電源基盤裏 全ての半田をやり修す |
 |
| Ｃ−４Ｅ． 完成 Ｒドライブ基板裏 余分なフラックスを取り、清掃後 |
 |
| Ｃ−５Ａ． 修理前 入力ＲＣＡ端子 |
 |

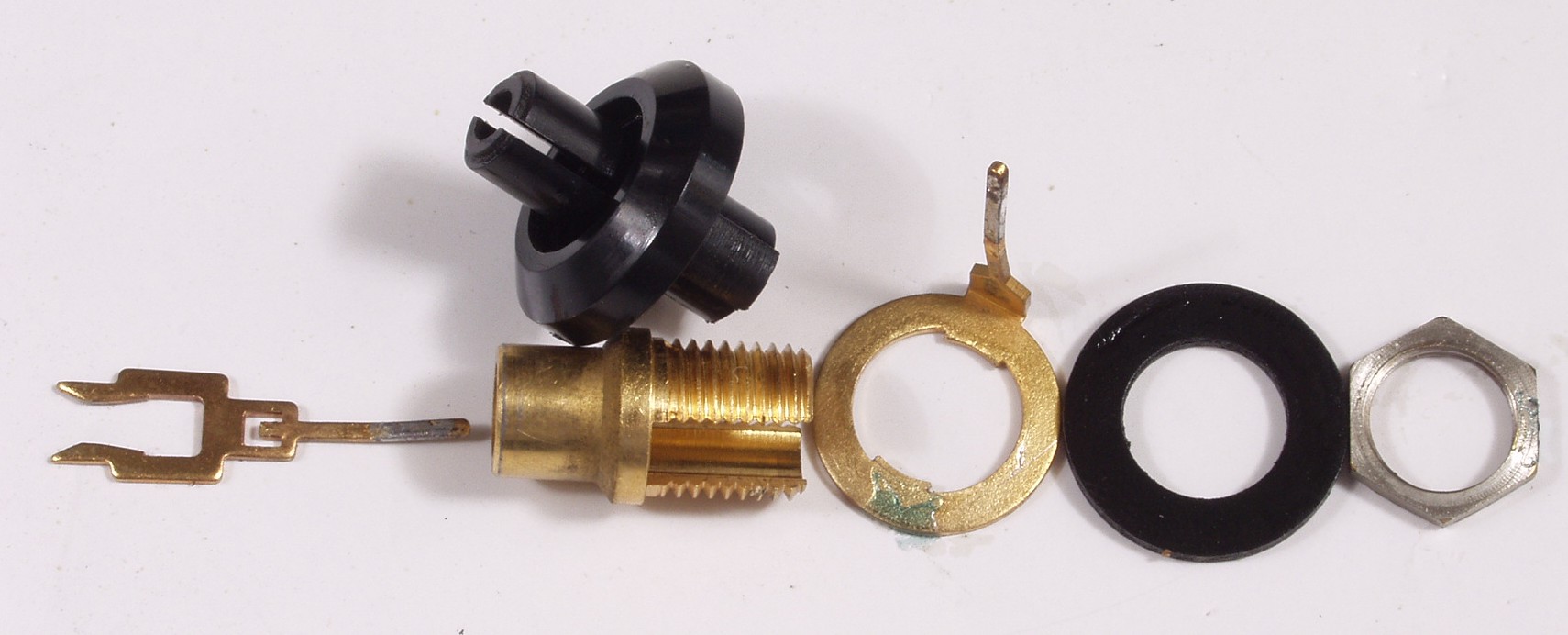

| Ｃ−５Ａ−２． 修理中 「ＨＭＡ９５００「の入力ＲＣＡ端子を解体する、芯のピンは２点で接触 |
 |

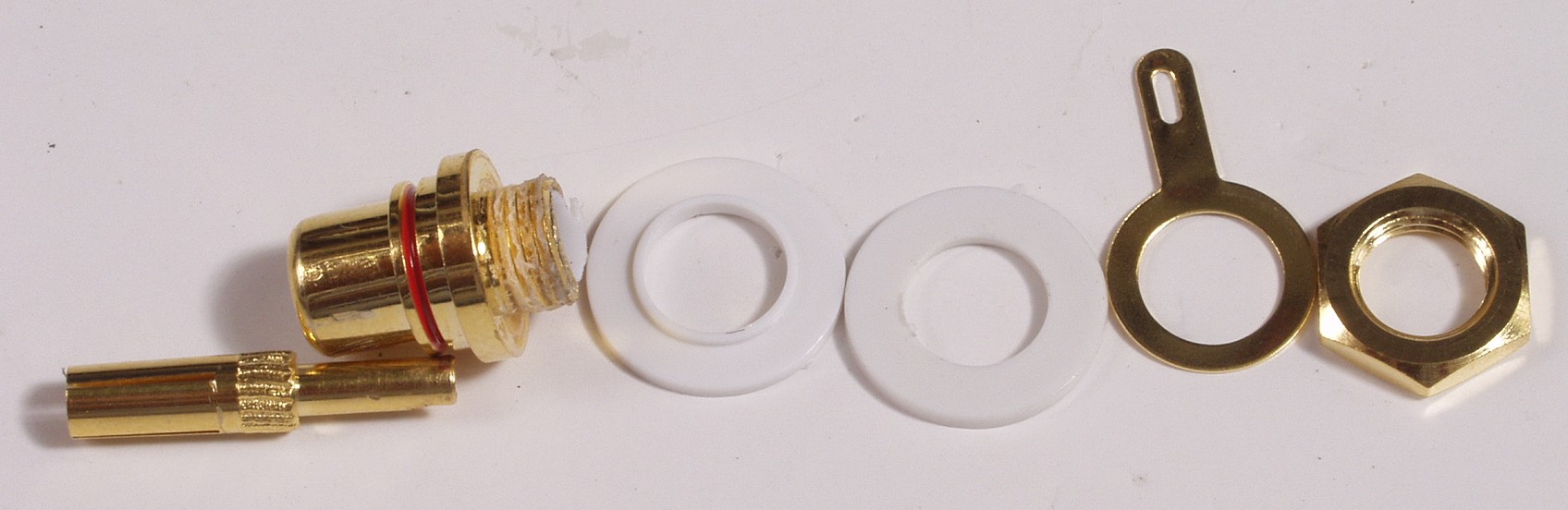

| Ｃ−５Ａ−３． 修理中 ＷＢＴはバラせないので、よく使うテフロン絶縁のＲＣＡ端子を解体する、芯のピンは４つ割で４点で接触 |
 |
| Ｃ−５Ｂ． 修理後 入力ＲＣＡ端子 ＷＢＴ ＲＣＡ端子 ＷＢＴ−０２０１ |
 |

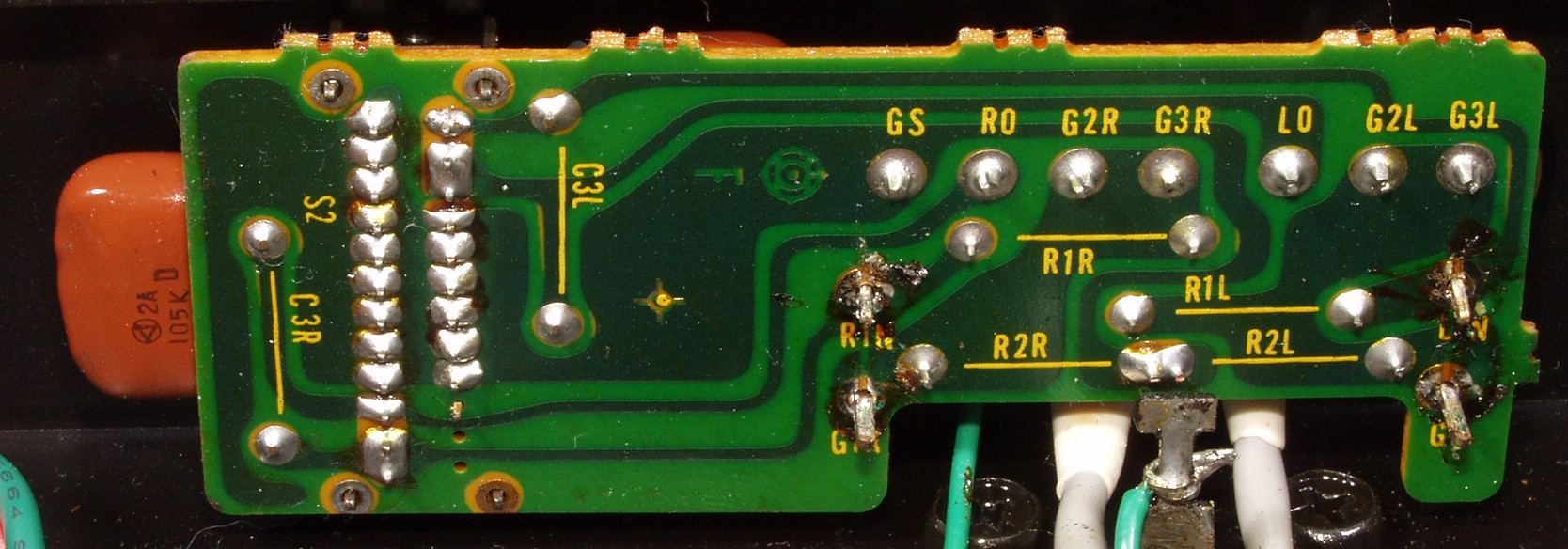

| Ｃ−５Ｃ． 修理前 入力ＲＣＡ端子基盤 |
 |
| Ｃ−５Ｄ． 修理（半田補正）後 入力ＲＣＡ端子基盤 全ての半田をやり修す |
 |

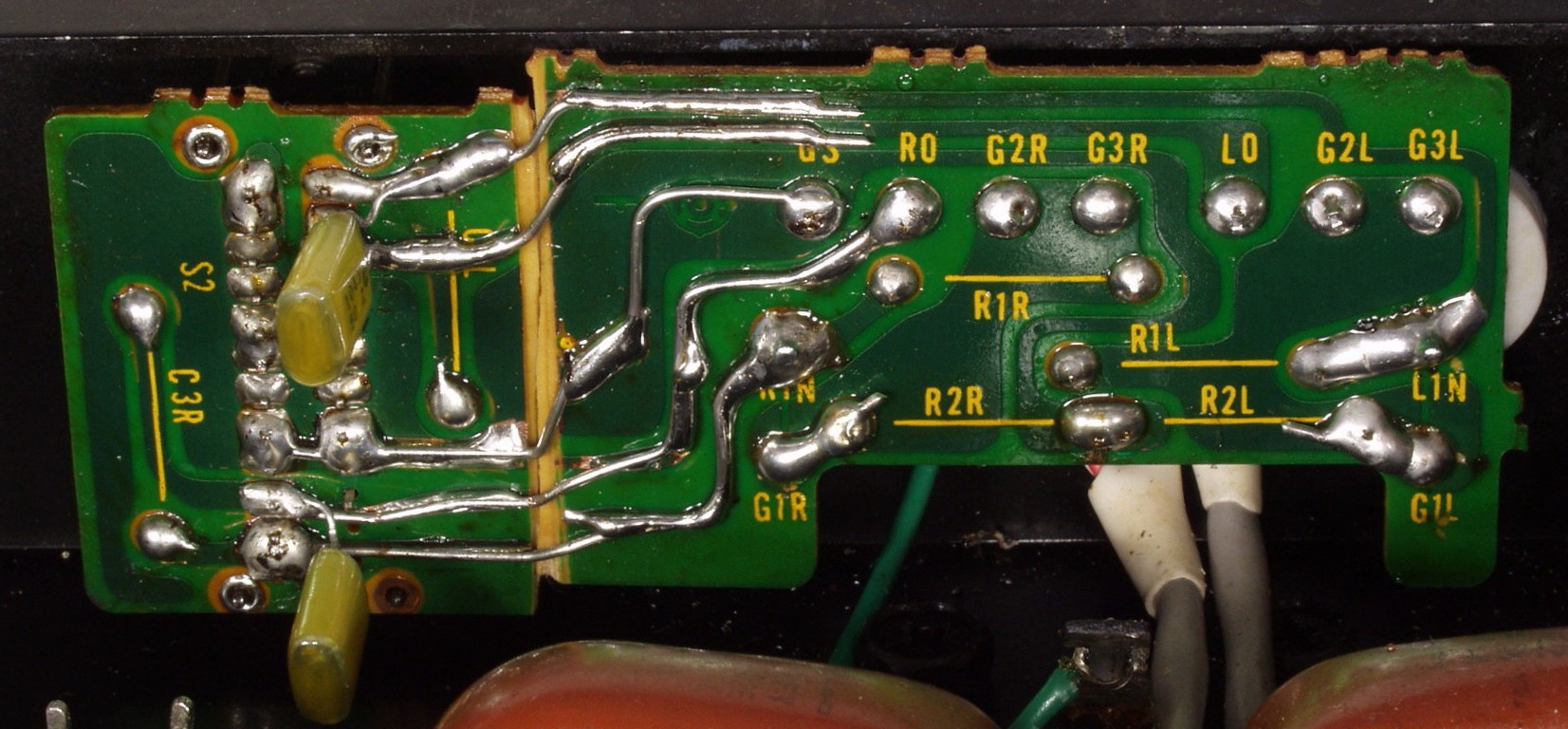

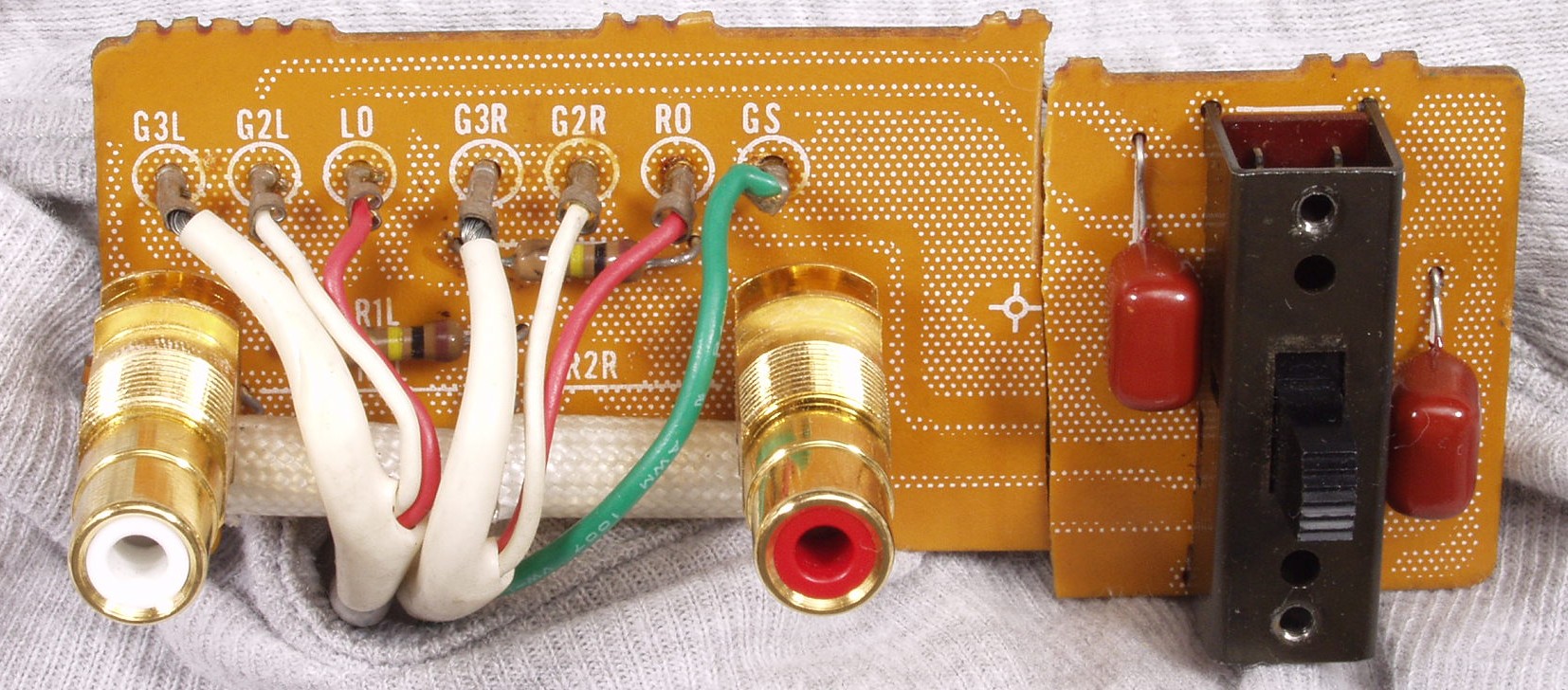

| Ｃ−５Ｅ． 修理後 入力ＲＣＡ端子基盤裏 |
 |

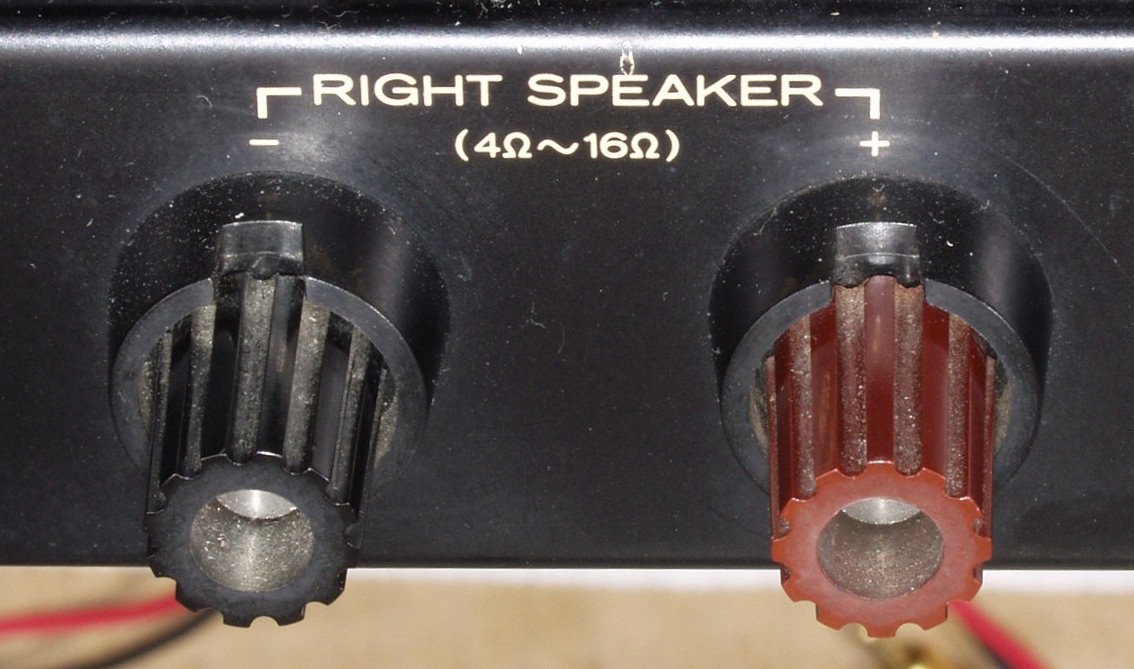

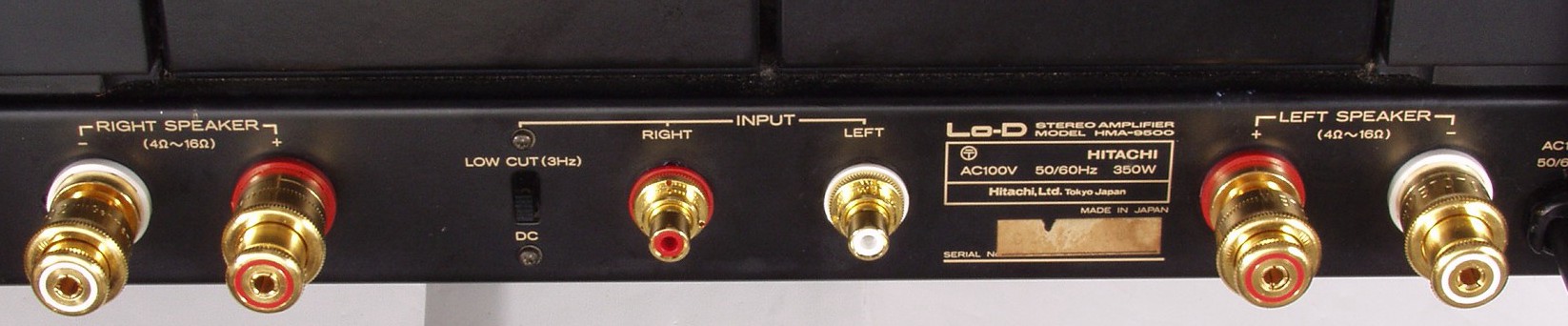

| Ｃ−６Ａ． 修理前 Ｒ側ＳＰ接続端子 |
 |

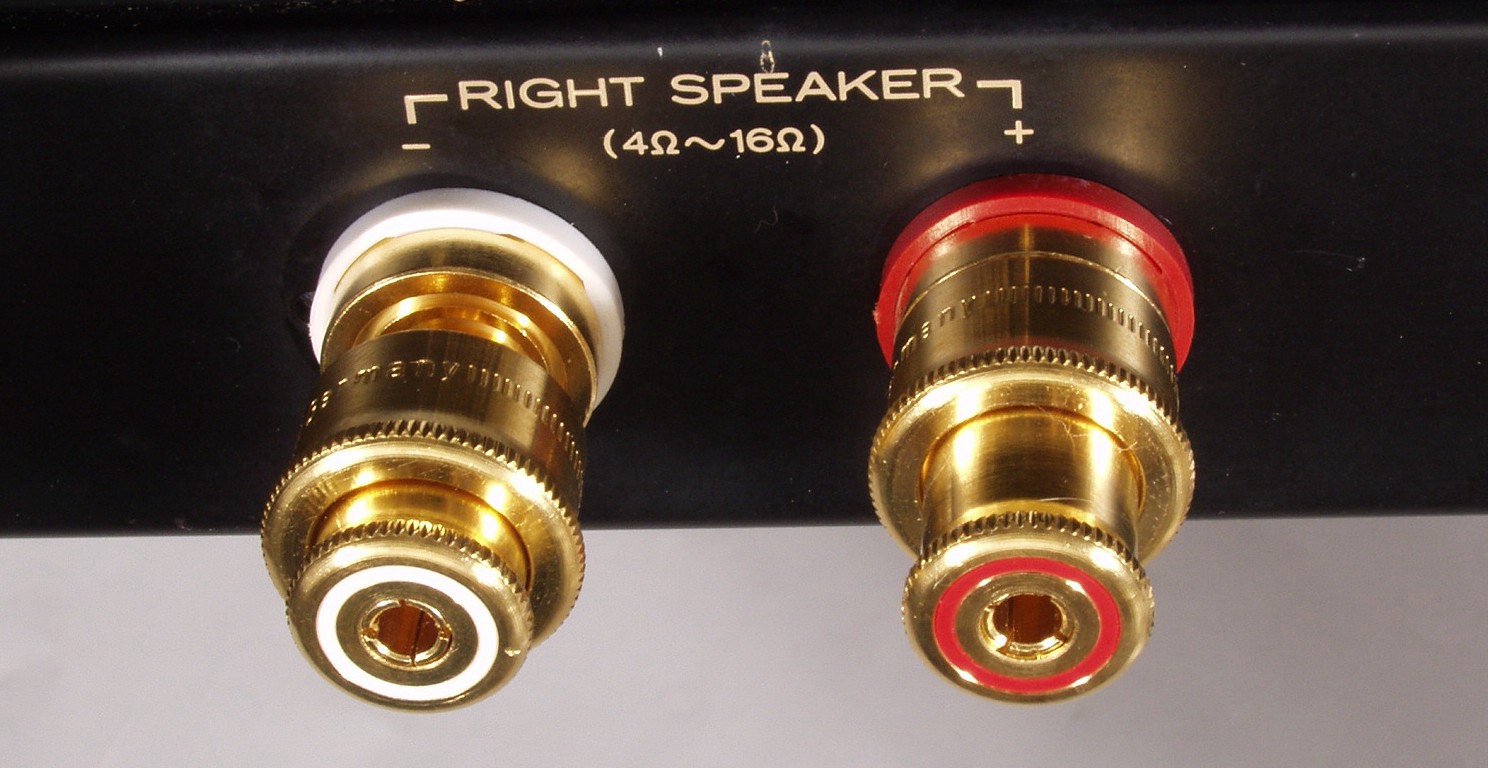

| Ｃ−６Ｂ． 修理後 Ｒ側ＳＰ接続端子 ＷＢＴ ＳＰ端子 ＷＢＴ−０７０２ |
 |
| Ｃ−６Ｃ． 修理前 Ｒ側ＳＰ接続端子 |
 |
| Ｃ−６Ｄ． 修理後 ＳＰ接続端子 ＷＢＴ ＳＰ端子 ＷＢＴ−０７０２ |
 |

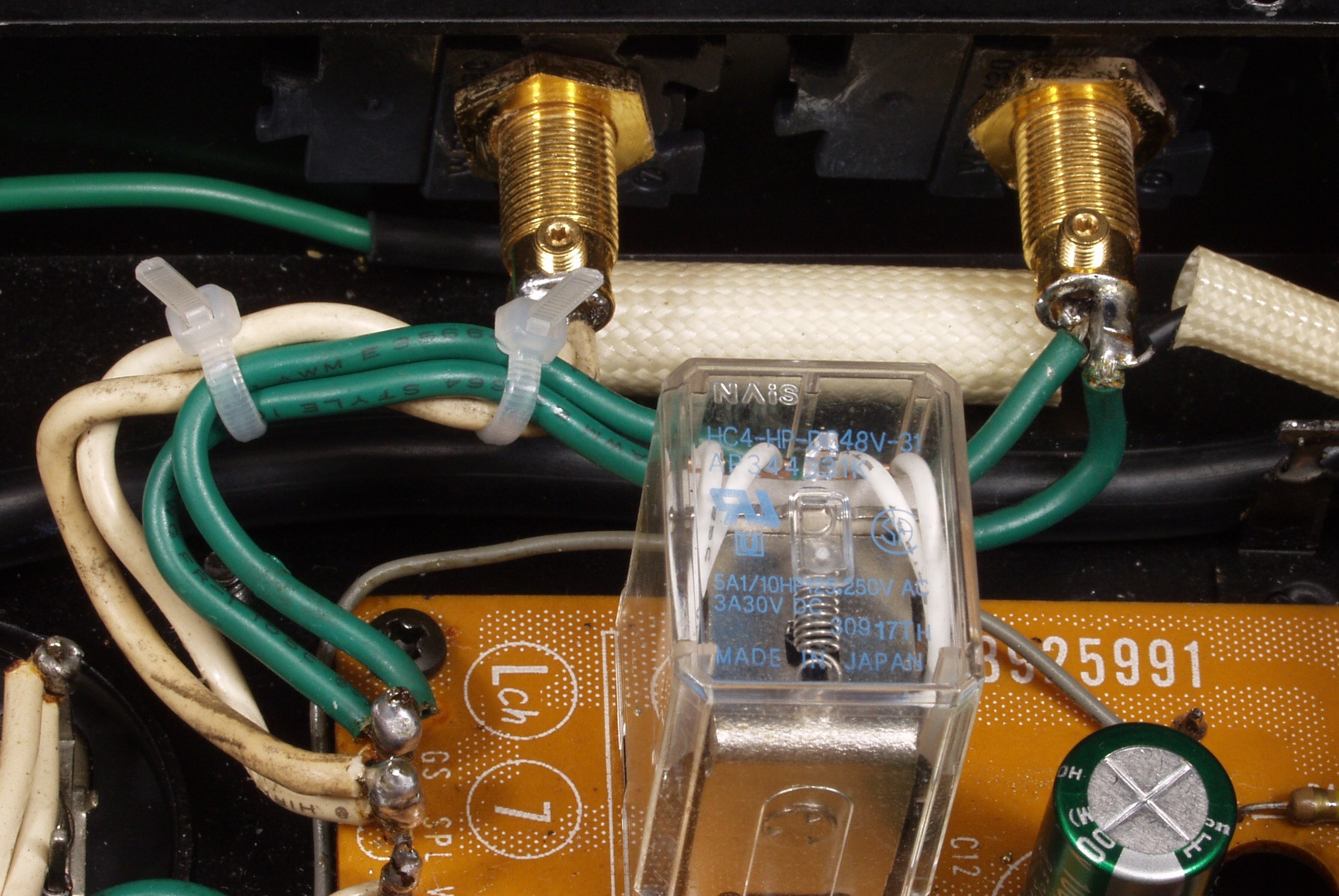

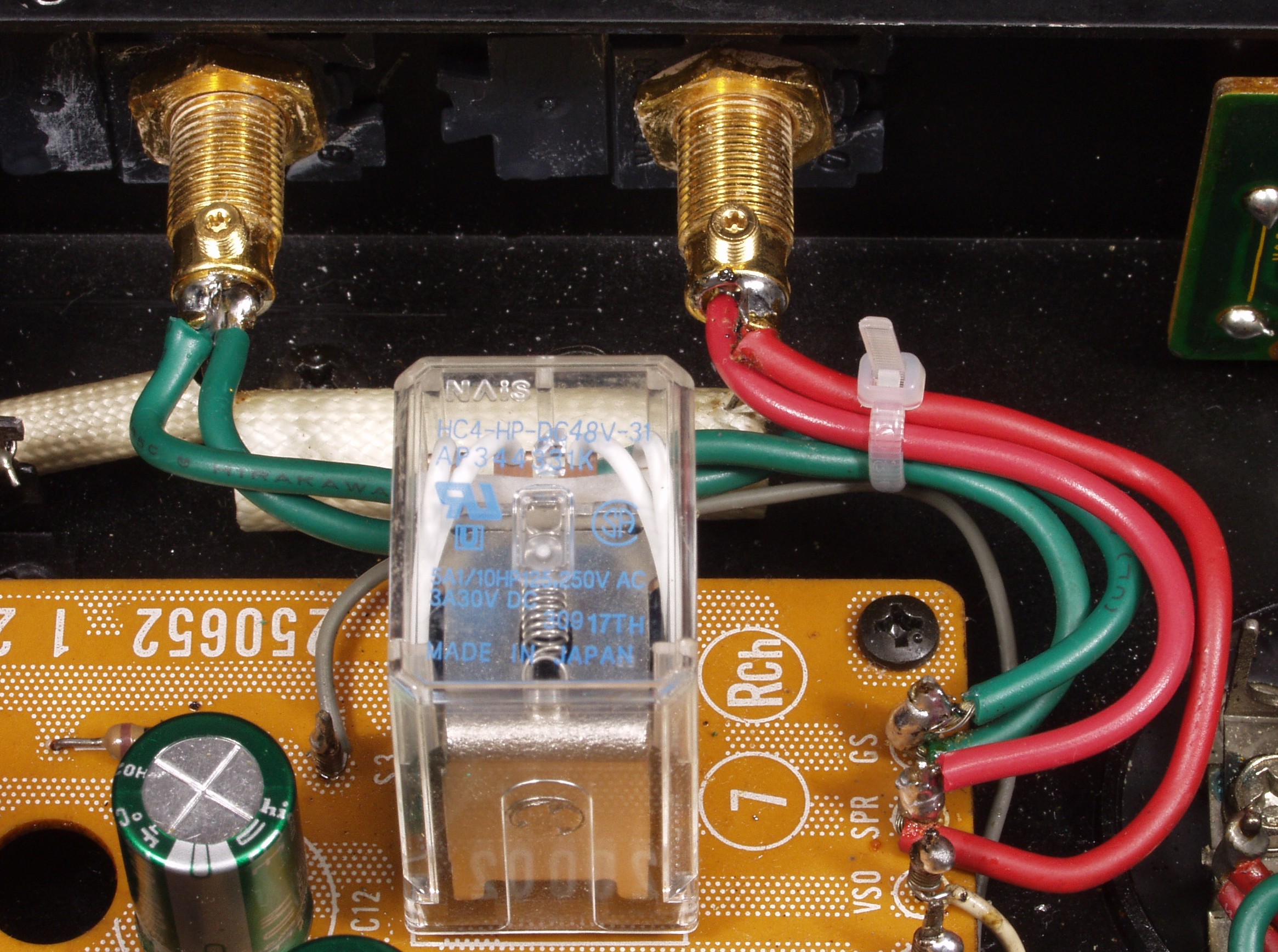

| Ｃ−６Ｅ． 修理後 SP端子への接続 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした ＜＜理由はこちら参照＞＞ |
 |
| Ｃ−６Ｆ． 修理後 SP端子への接続 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした ＜＜理由はこちら参照＞＞ |
 |

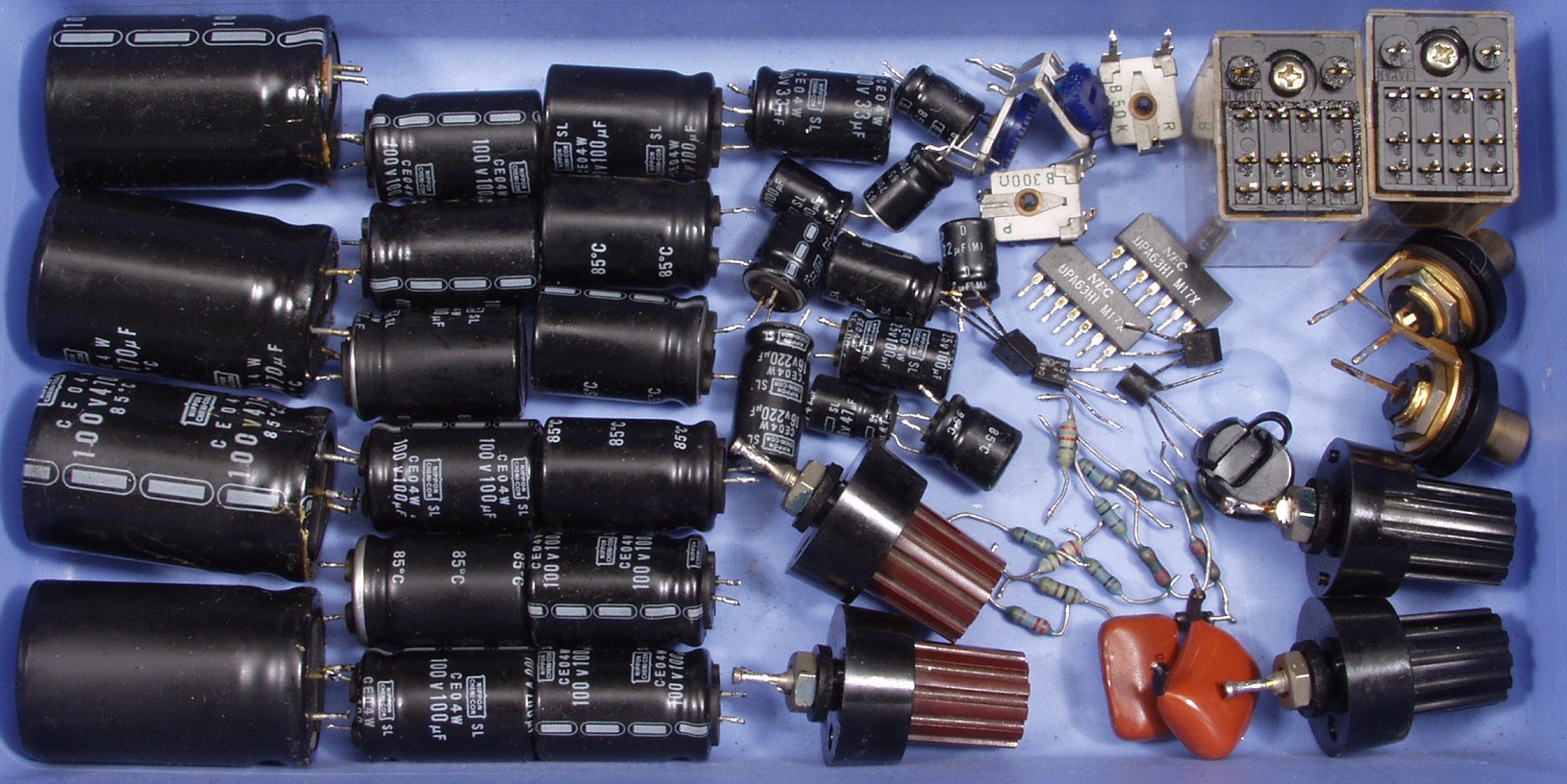

| Ｃ−７Ａ． 交換した部品 頭はＯＫでも、取り外してみると、熱で、電解コンデンサーのお尻ビニールが大きく剥けているのもあり |
 |

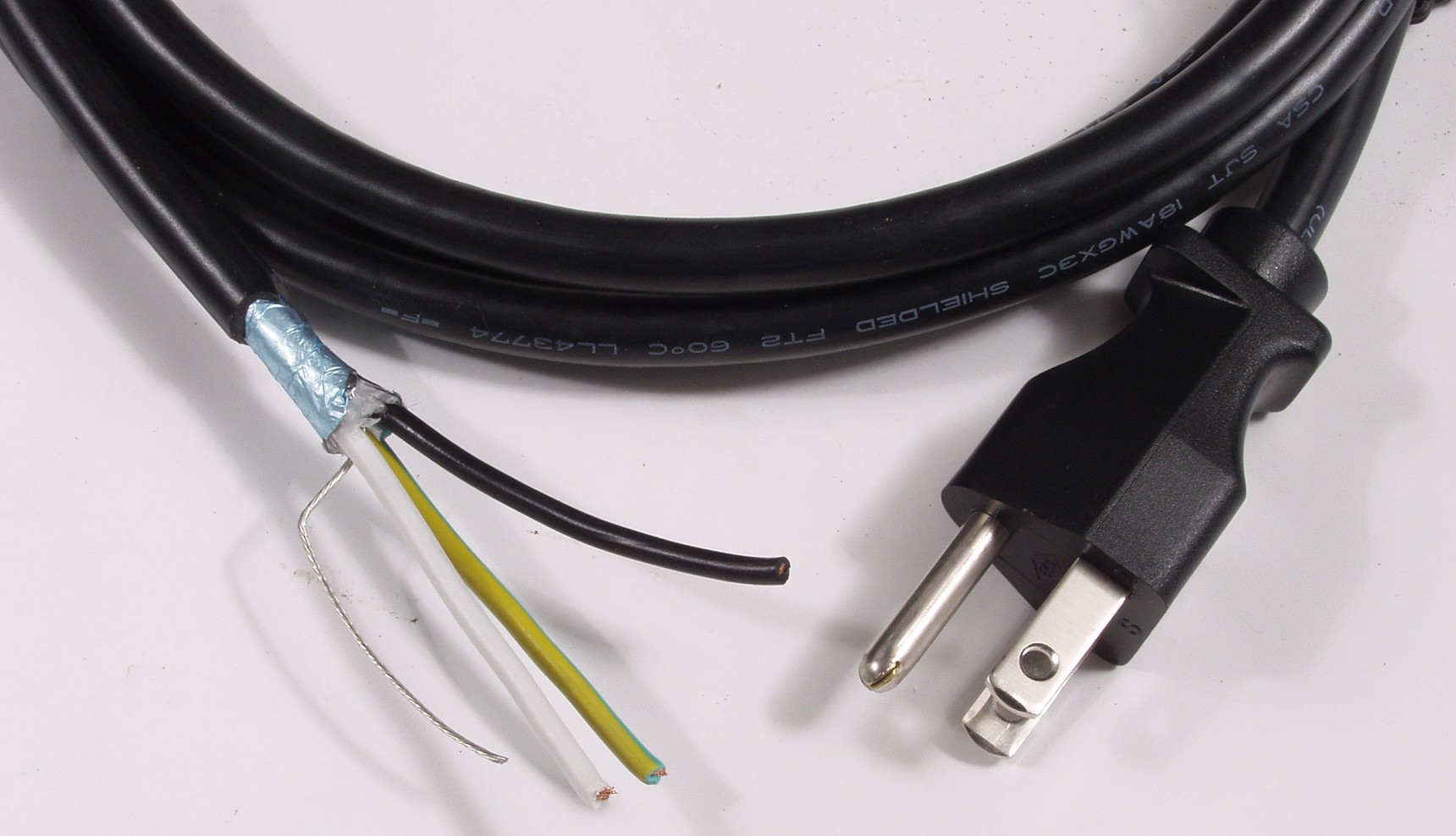

| Ｃ−７Ｂ． 交換した部品 熱でよれよれの所がある電源コード |
 |
| C−８Ａ． 修理前 下から見る |
|

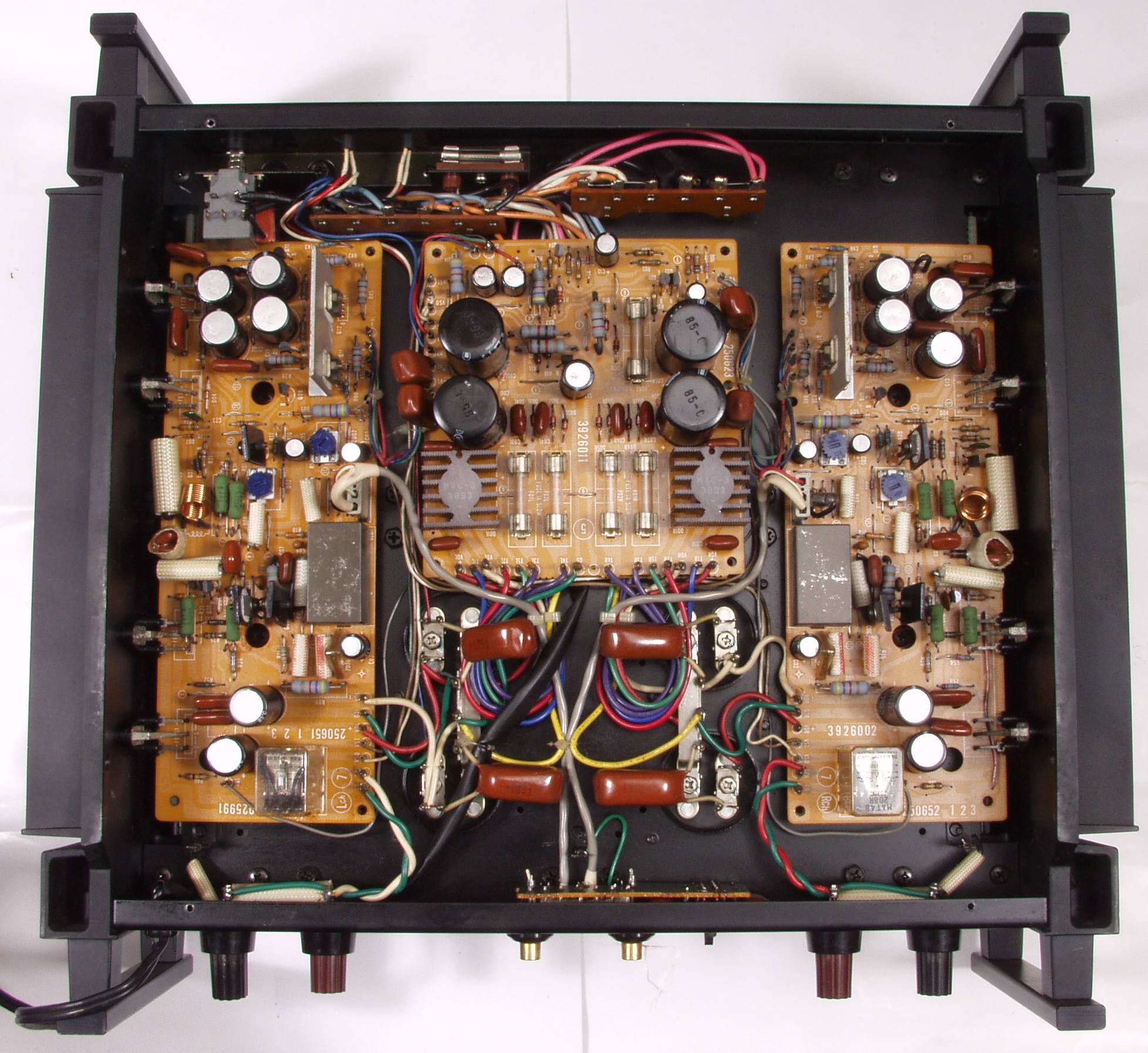

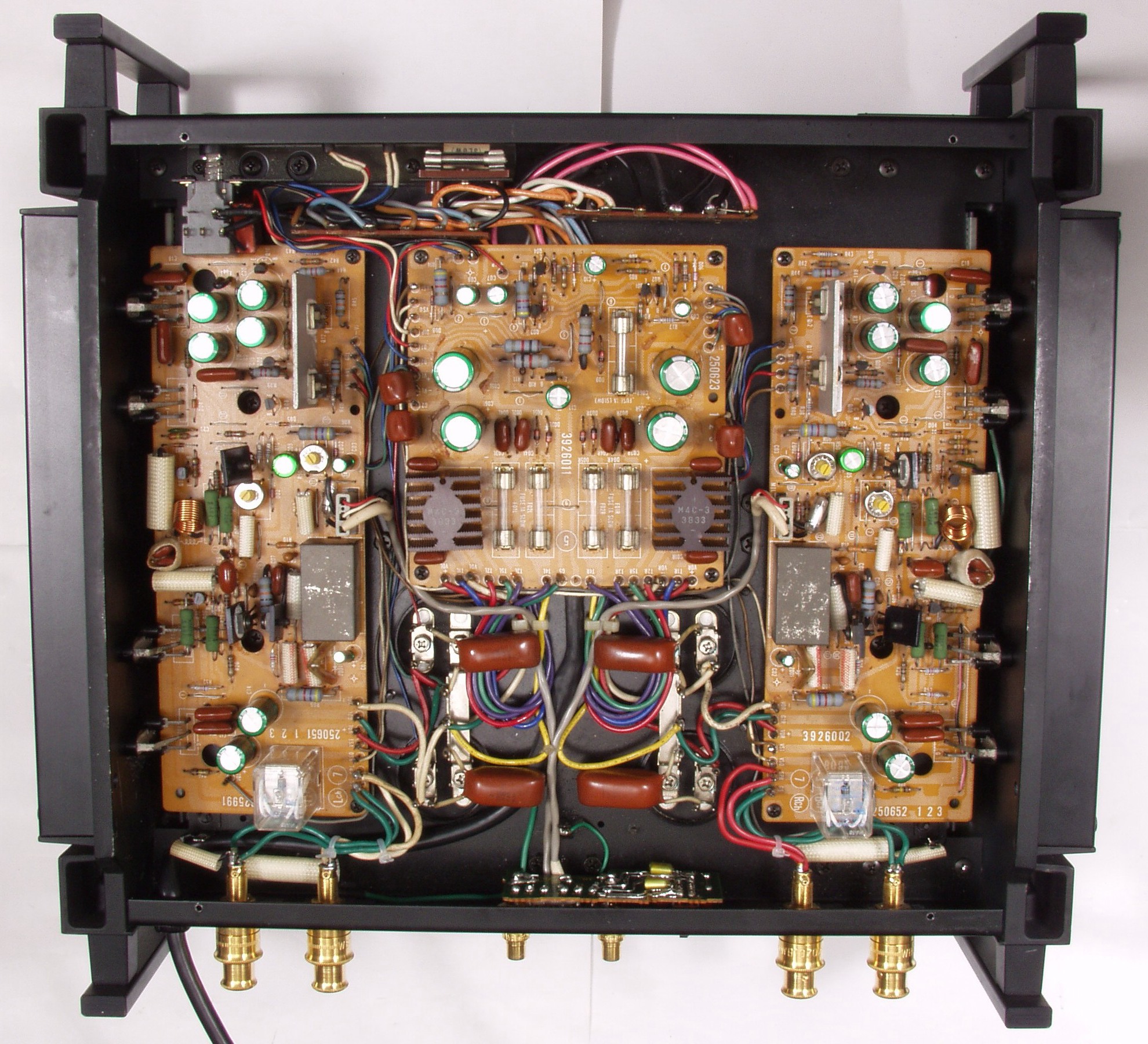

| Ｃ−８Ｂ． 修理後 下から見る |
 |
| Ｃ−９． 修理後 綺麗なお尻で帰ります |
 |

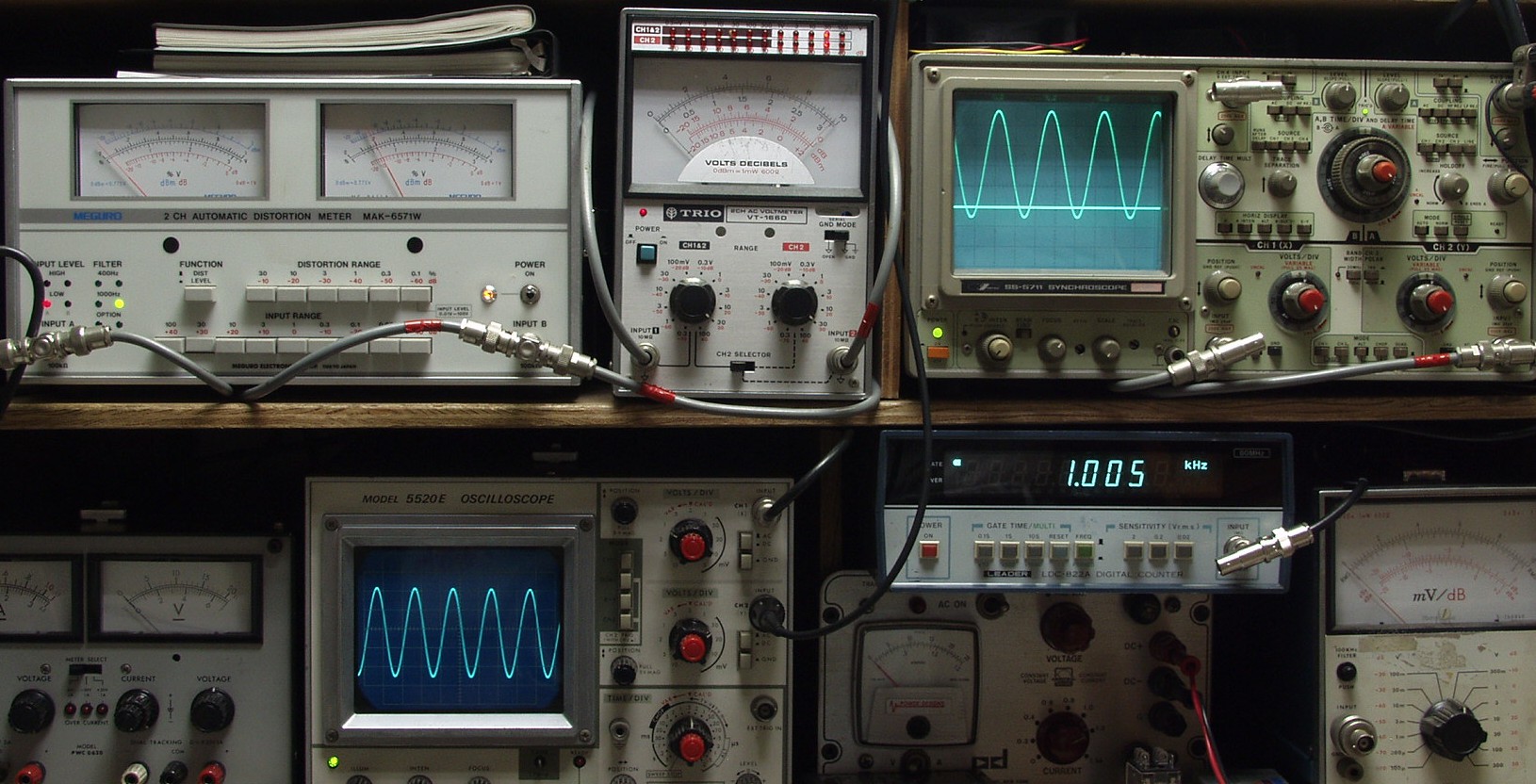

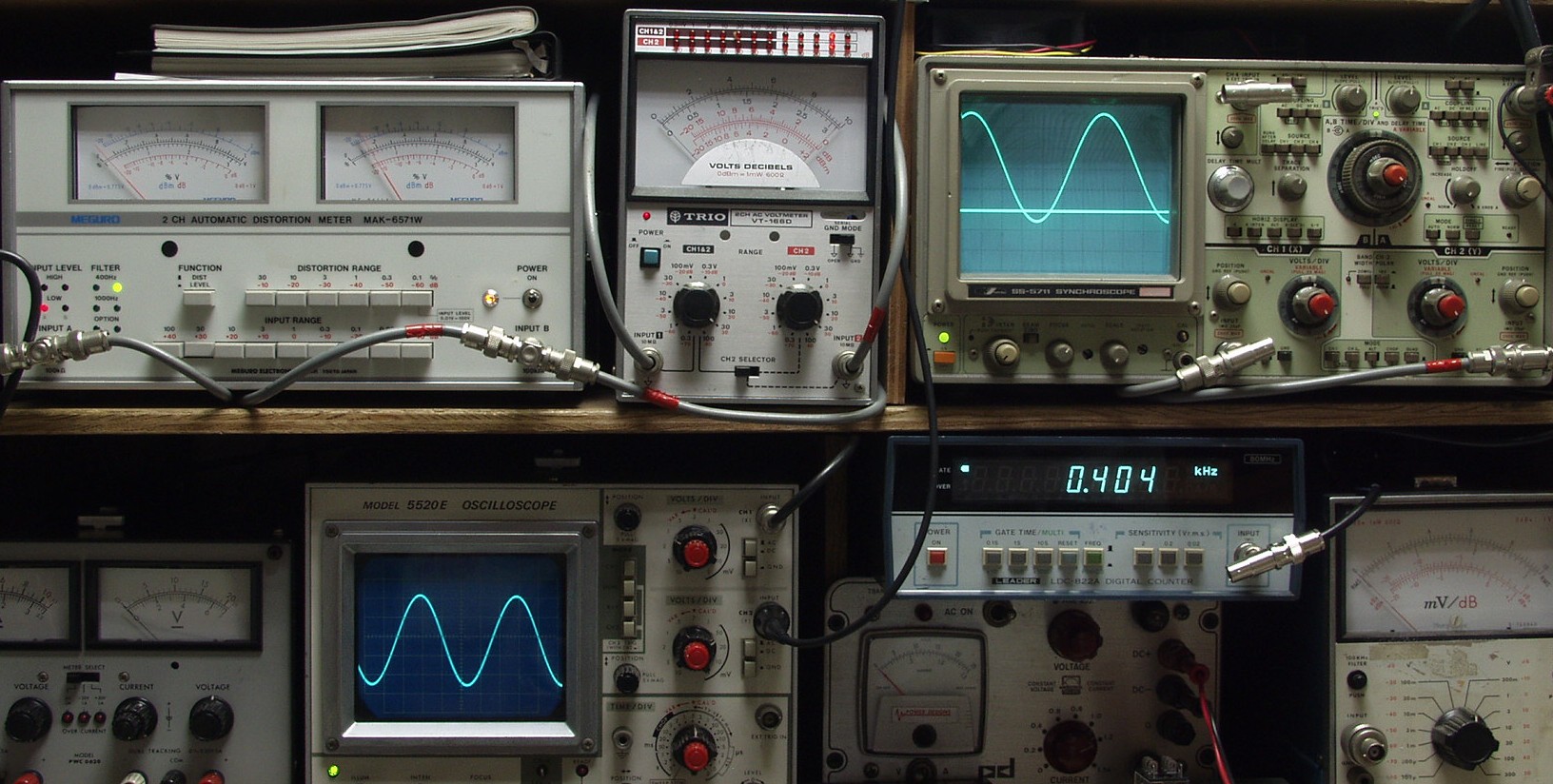

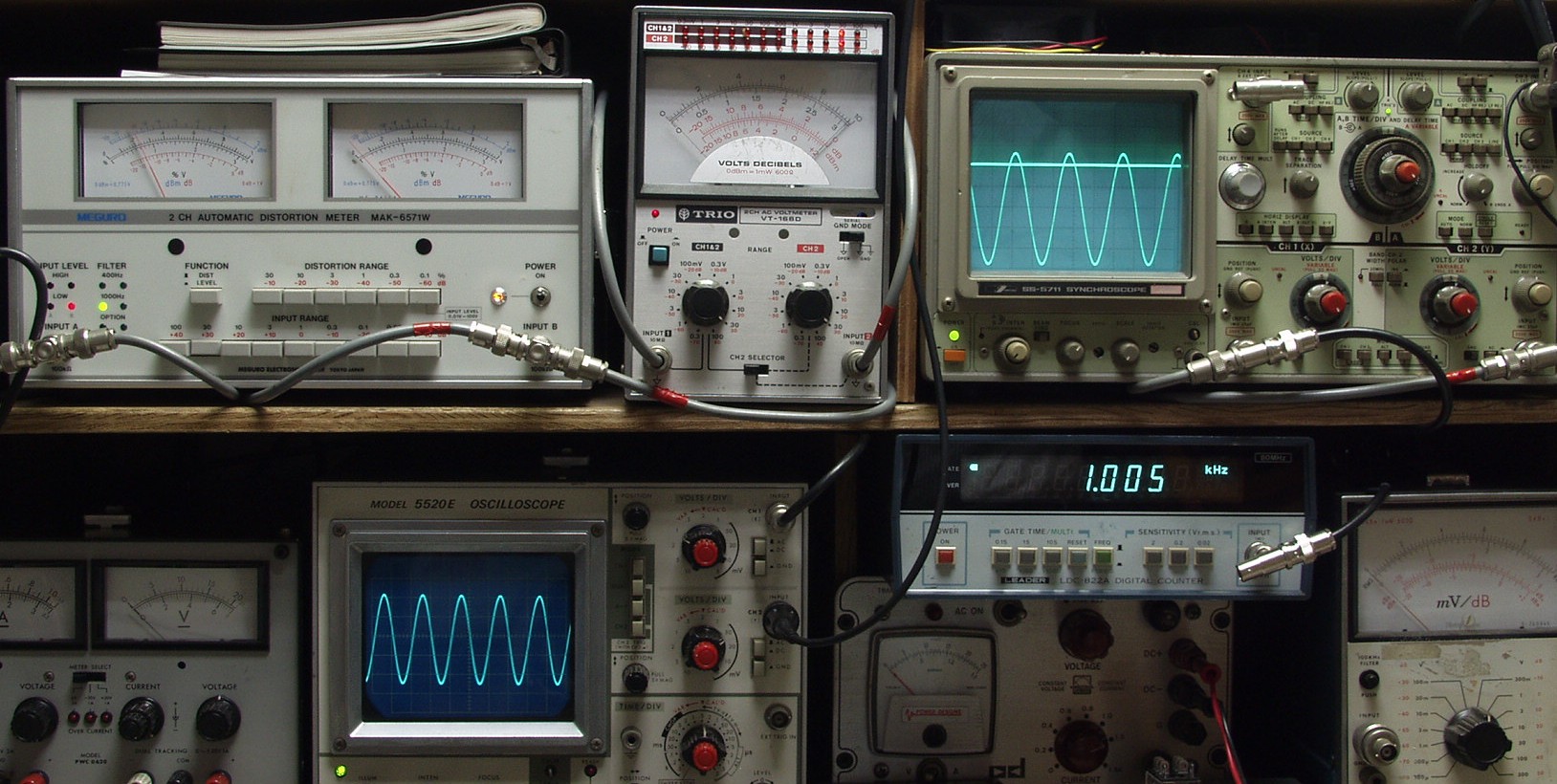

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ−２Ａ． Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０４％歪み １０００ＨＺ 右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形 |
 |
| Ｅ−２Ｂ． Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０３％歪み ４００ＨＺ |
 |
| Ｅ−２Ｃ． Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０３％歪み １０００ＨＺ 右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形 |
 |
| Ｅ−２Ｄ． Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０３％歪み ４００ＨＺ |
 |

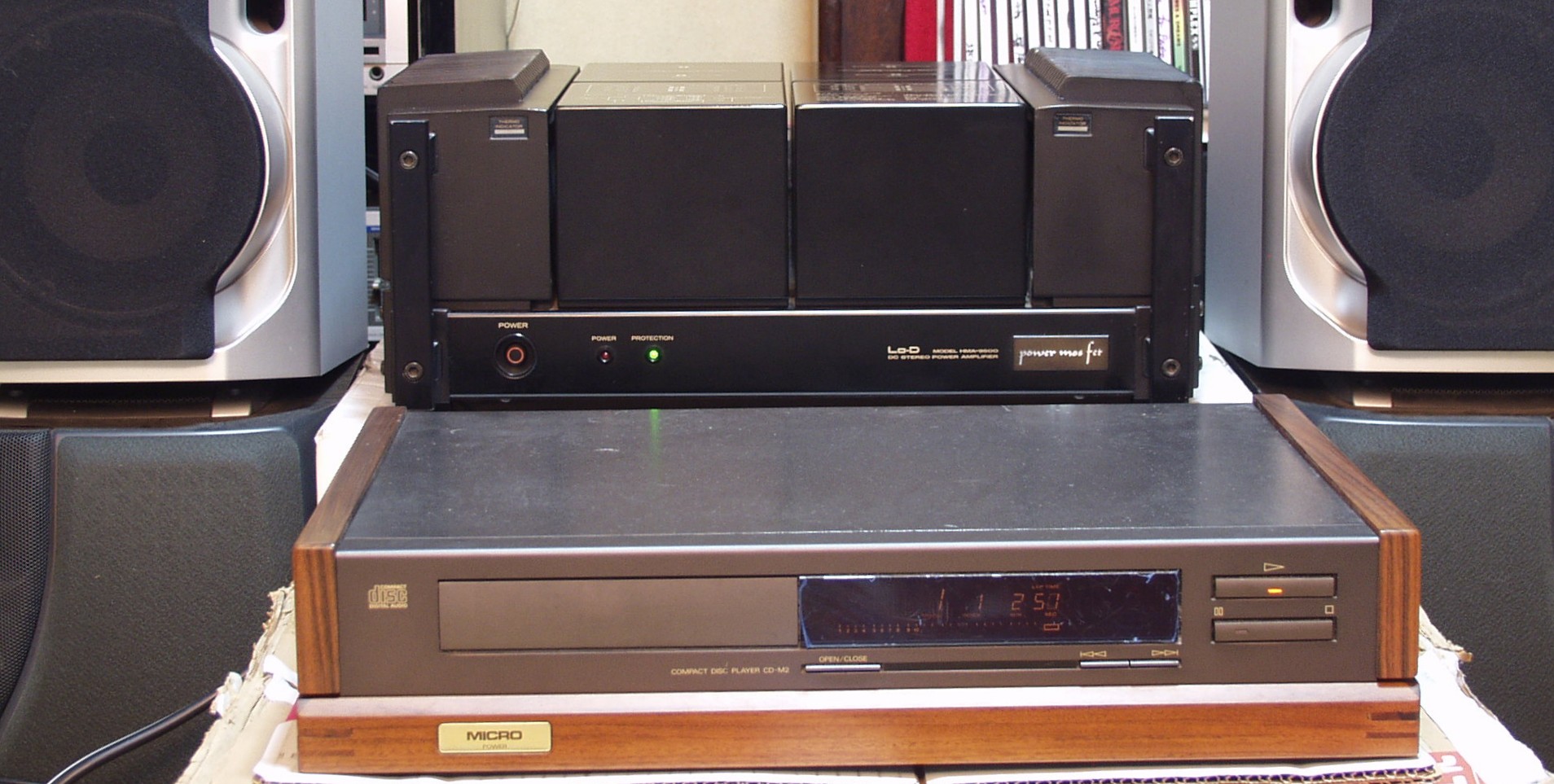

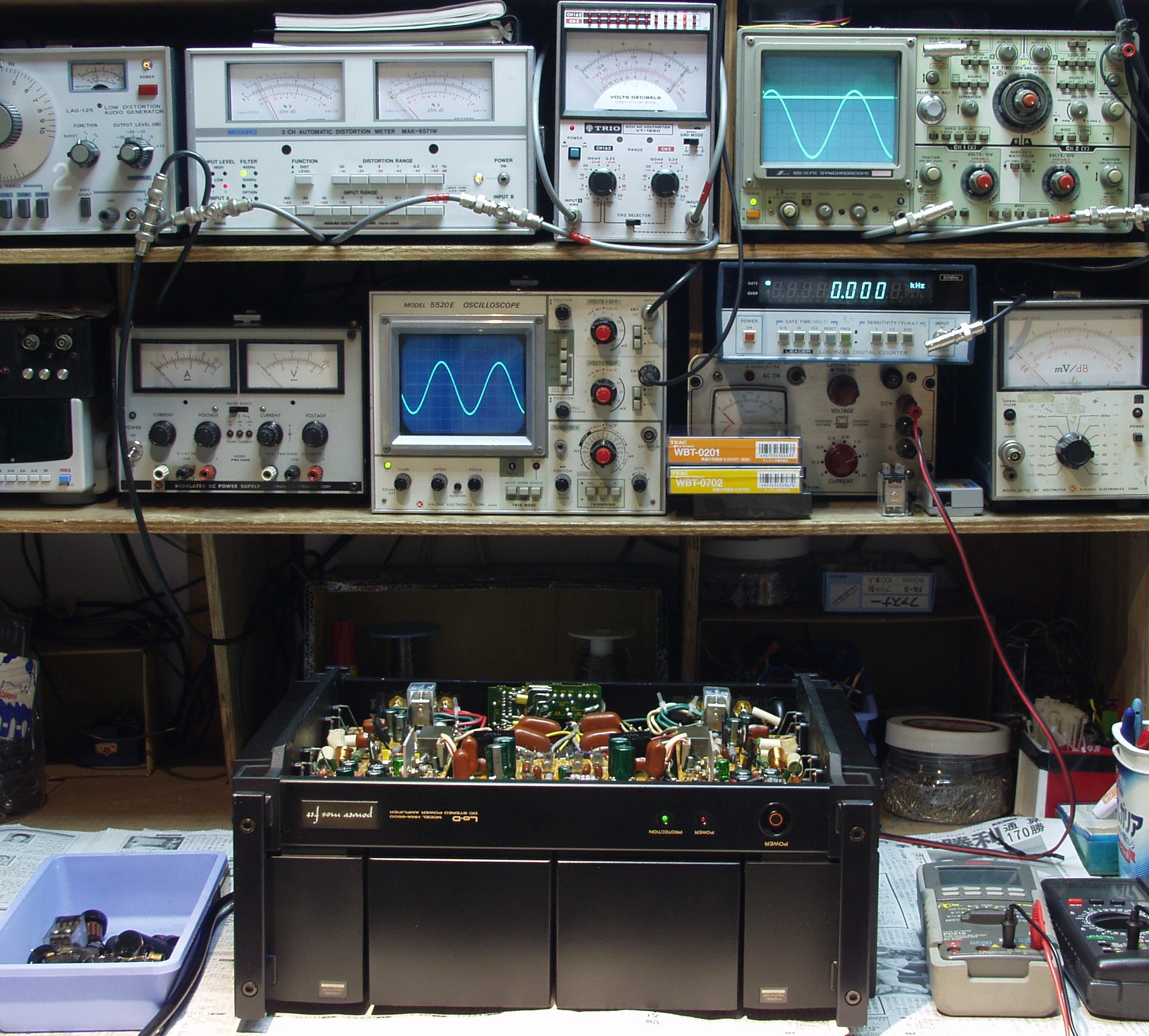

| Ｅ−４． ２４時間エージング ＭＩＣＲＯ ＣＤ−Ｍ２よりの入力を受け取り、ご機嫌かな！！ |
 |
