ＷＢＴ　製品
全てのＷＢＴ製品の使用可能です。 修理費は、ＷＢＴ部品の定価で工賃込みです。　但し、単独では不可。 又、物理的に取り付け出来ない場合が有ります。
殆どの画像はクリックすると、大きく（横幅2050ドット）表示されます。
ＳＰ（スピーカー）接続端子 　「詳しくはこちら」

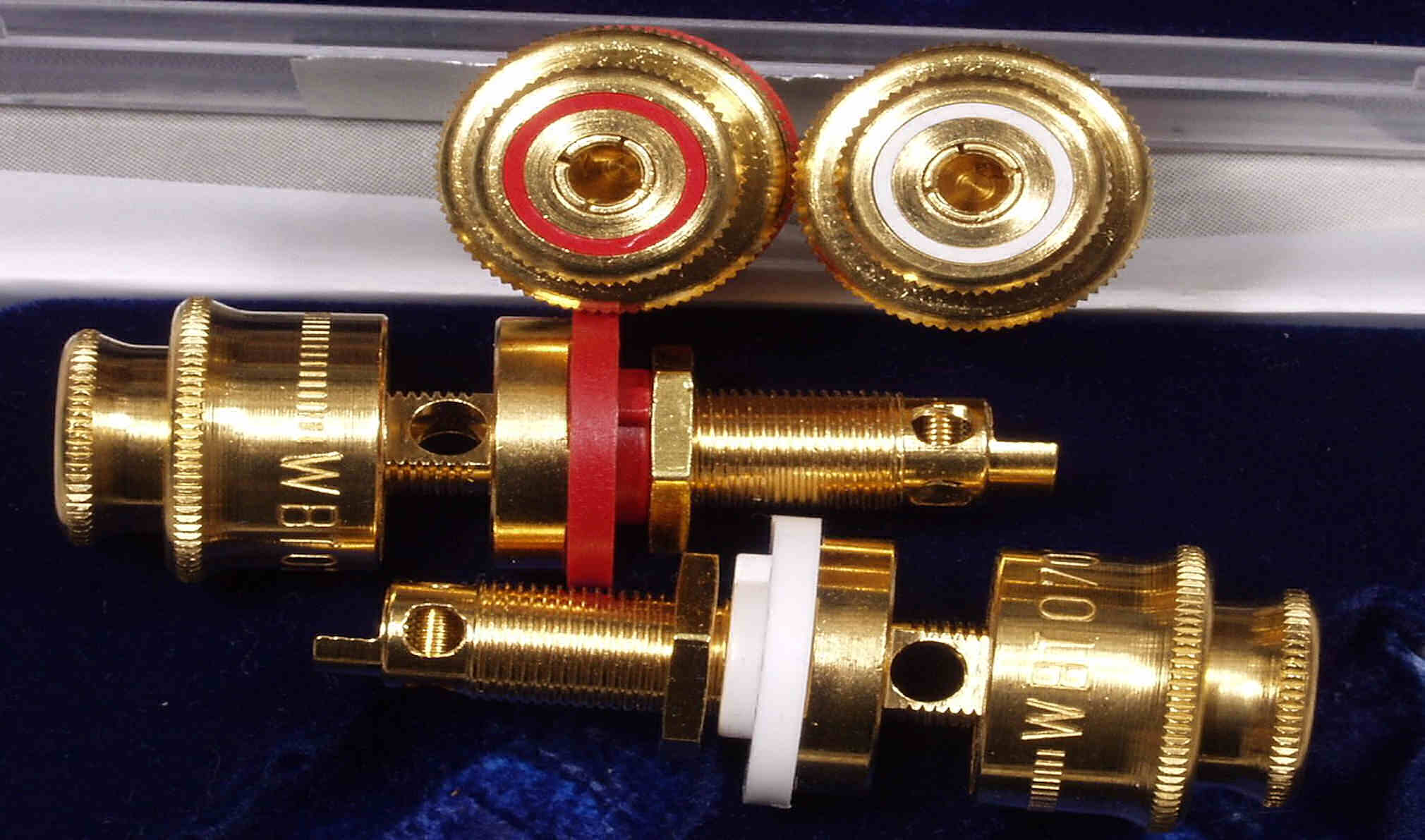

ＷＢＴ−０７０２　ポールターミナル 　　　　 価格６６，０００円/４個（税込） 外径＝17.0mm、長さ＝58.0mm、オーバーハング（内側）＝14.6?21.6mm、オーバーハング（外側）＝32.6mm、ボーリング径＝11.5mm、適合ケーブル径＝6mm、接続方法＝クリンピング バナナプラグ対応。適合ケーブル径6mmφ 大型で、バナナの端子も締め付ける機構あり 取付例。　ＨＭＡ−９５００．　１５台目、　ＨＭＡ−９５００．　３４台目、　ＨＭＡ−９５００ｍｋ�U．　３２台目、　ＨＭＡ−９５００ｍｋ．　４１台目、　ＨＭＡ−９５００ｍｋ�U．　６６台目、　ＨＭＡ−９５００ｍｋ�U．　６８台目、　ＨＭＡ−９５００ｍｋ�U．　６９台目、　ＫＹＯＣＥＲＡ　Ｂ−９１０．　３台目、　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　７台目、　Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　６台目、　ＹＡＭＡＨＡ　Ｂ４．　２台目、　ＳａｎｓｕｉＢ−２１０３ MOS VINTAGE

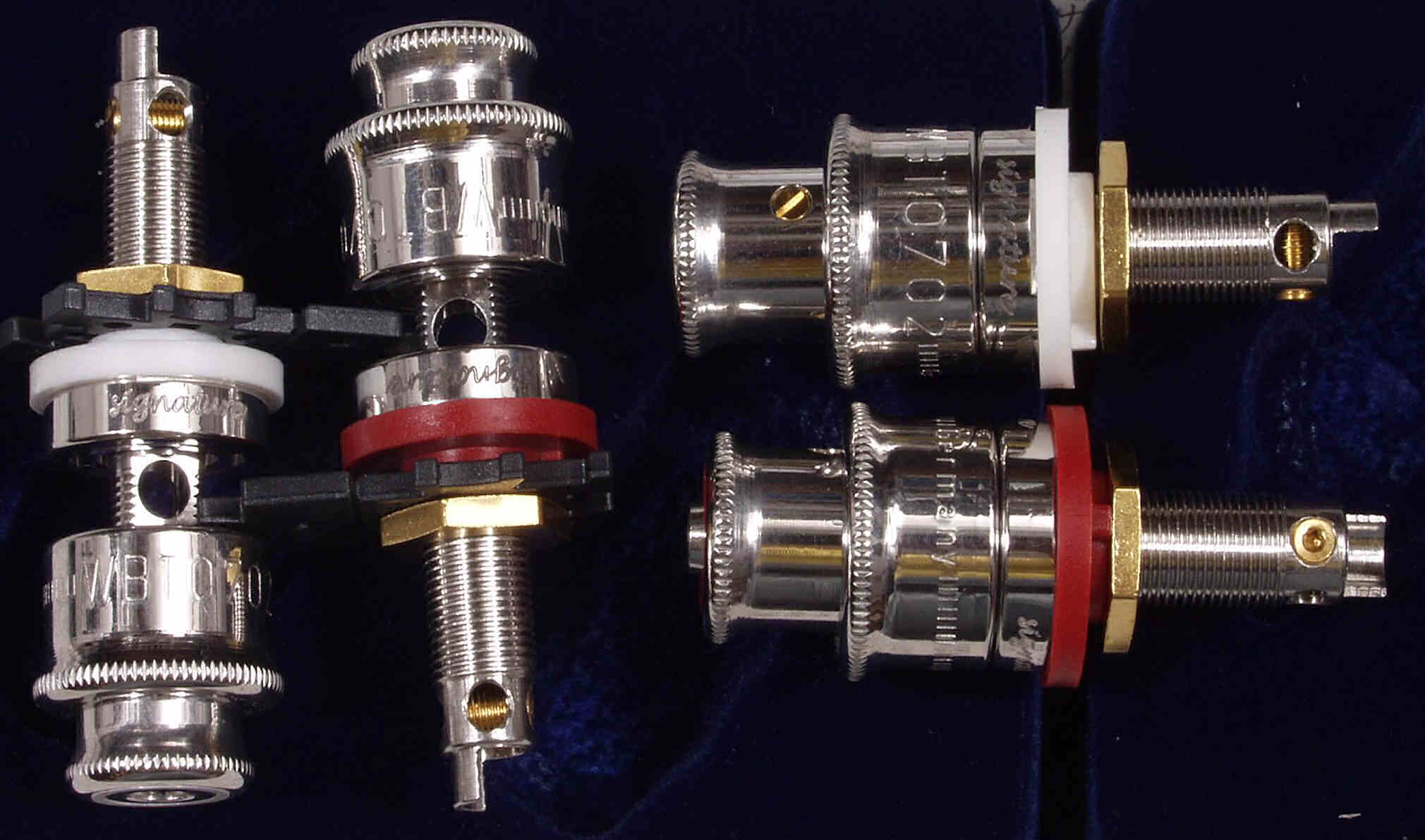

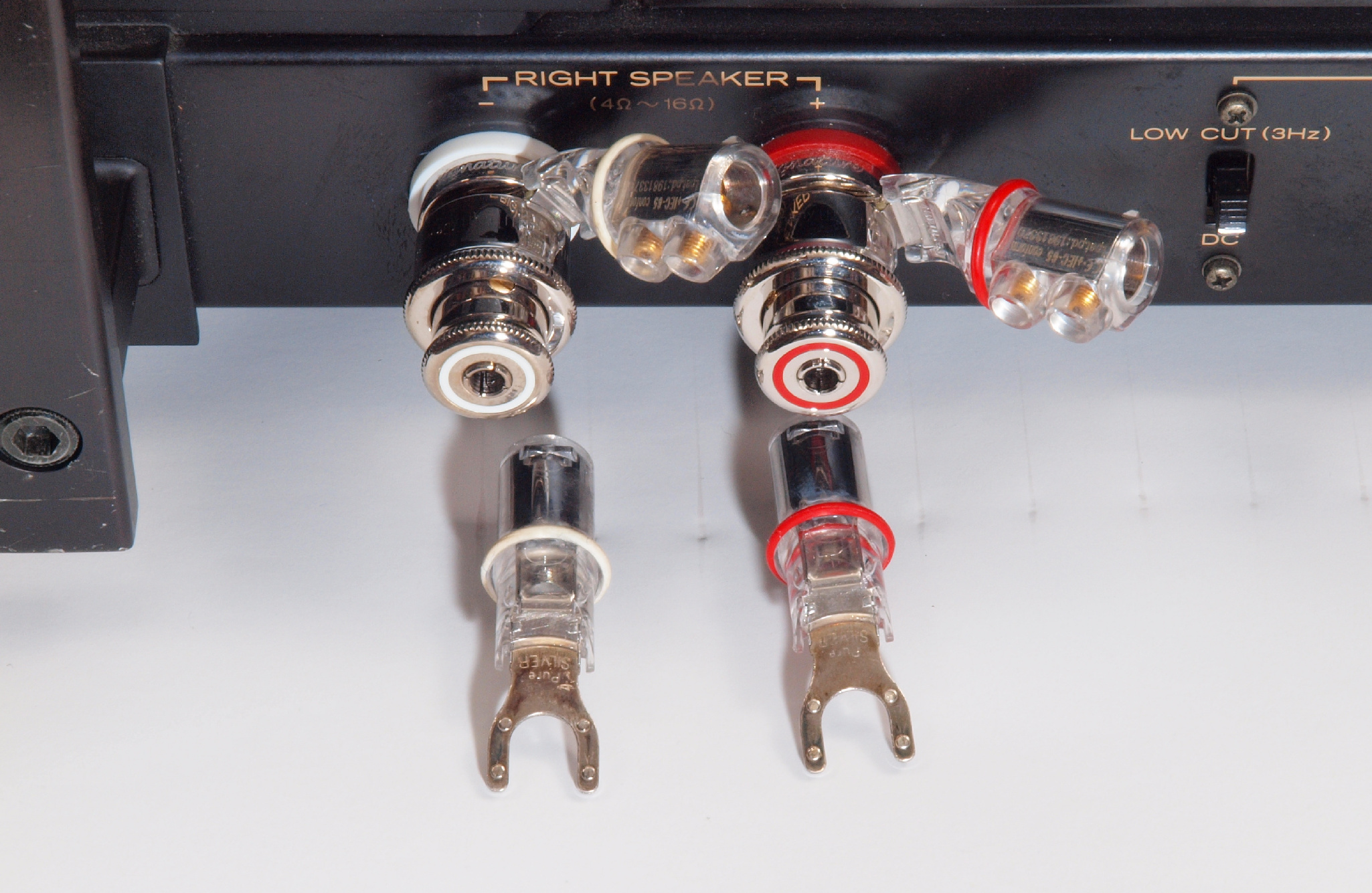

ＷＢＴ−０７０２ＰＬ　ポールターミナル 　　　　価格 ９０，２００円/４個（税込） 外径＝17.0mm、長さ＝58.0mm、オーバーハング（内側）＝14.6?21.6mm、オーバーハング（外側）＝32.6mm、ボーリング径＝11.5mm、適合ケーブル径＝6mm、接続方法＝クリンピング バナナプラグ対応。プラチナコートにより抜群の耐久性 適合ケーブル径：6mmφ　　 取付例。　ＨＭＡ−９５００．　１７台目、　ＨＭＡ−９５００．　３８台目、　ＨＭＡ−９５００ｍｋ�U．　３７台目、　ＨＭＡ−９５００ｍｋ�U．　５６台目、　ＨＭＡ−９５００ｍｋ�U．　５７台目、　ＨＭＡ−９５００ｍｋ�U．　６０台目、　ＨＭＡ−９５００ｍｋ�U．　６３台目、　Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　Ｎｏ．２３．５Ｌ、　Ｓａｎｓｕｉ　Ｂ−２１０３ MOS VINTAGE、　Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　７台目、　Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　８台目、　ＹＡＭＡＨＡ　Ｂ−１．　８台目、　ＹＡＭＡＨＡ　Ｂ−１．　１１台目

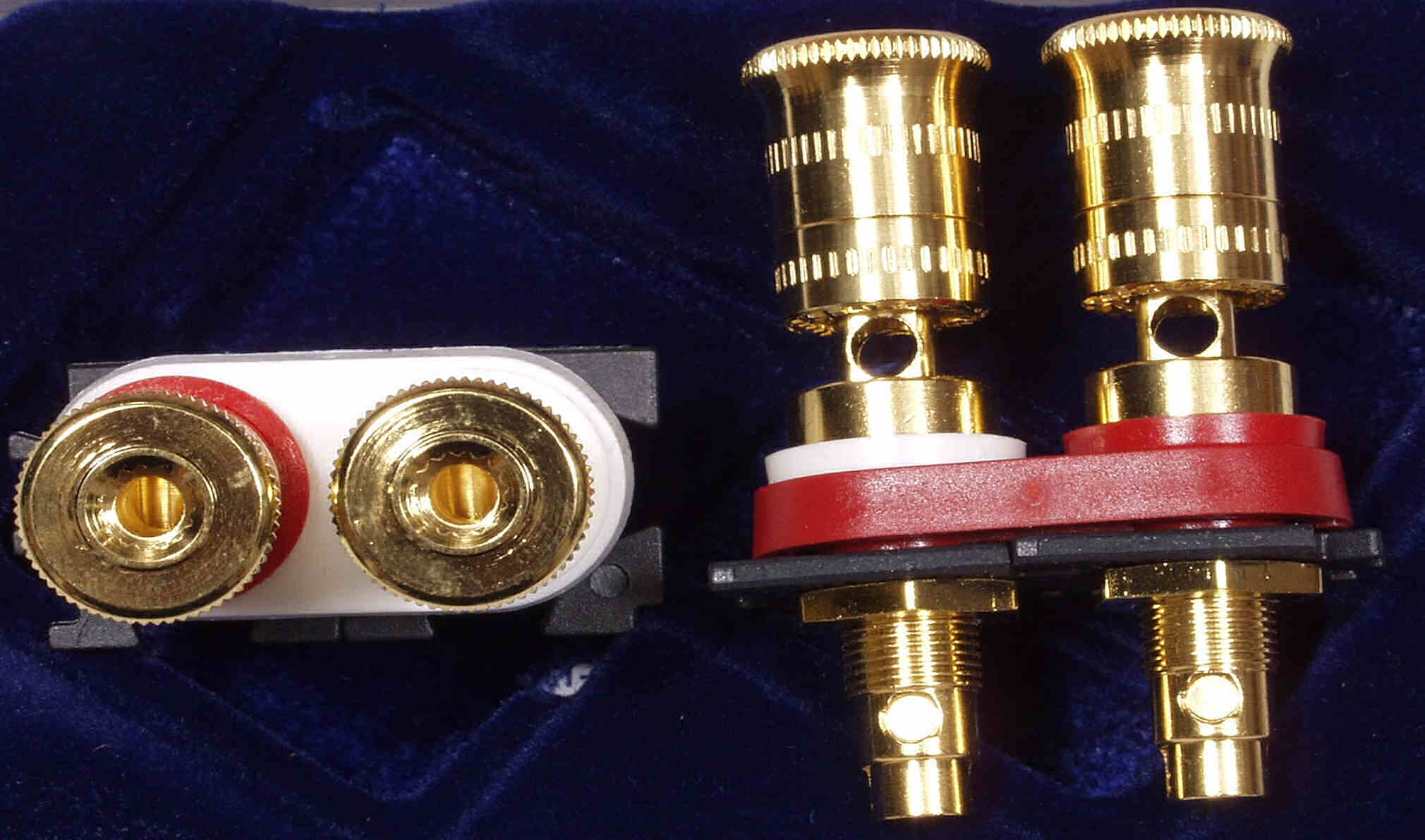

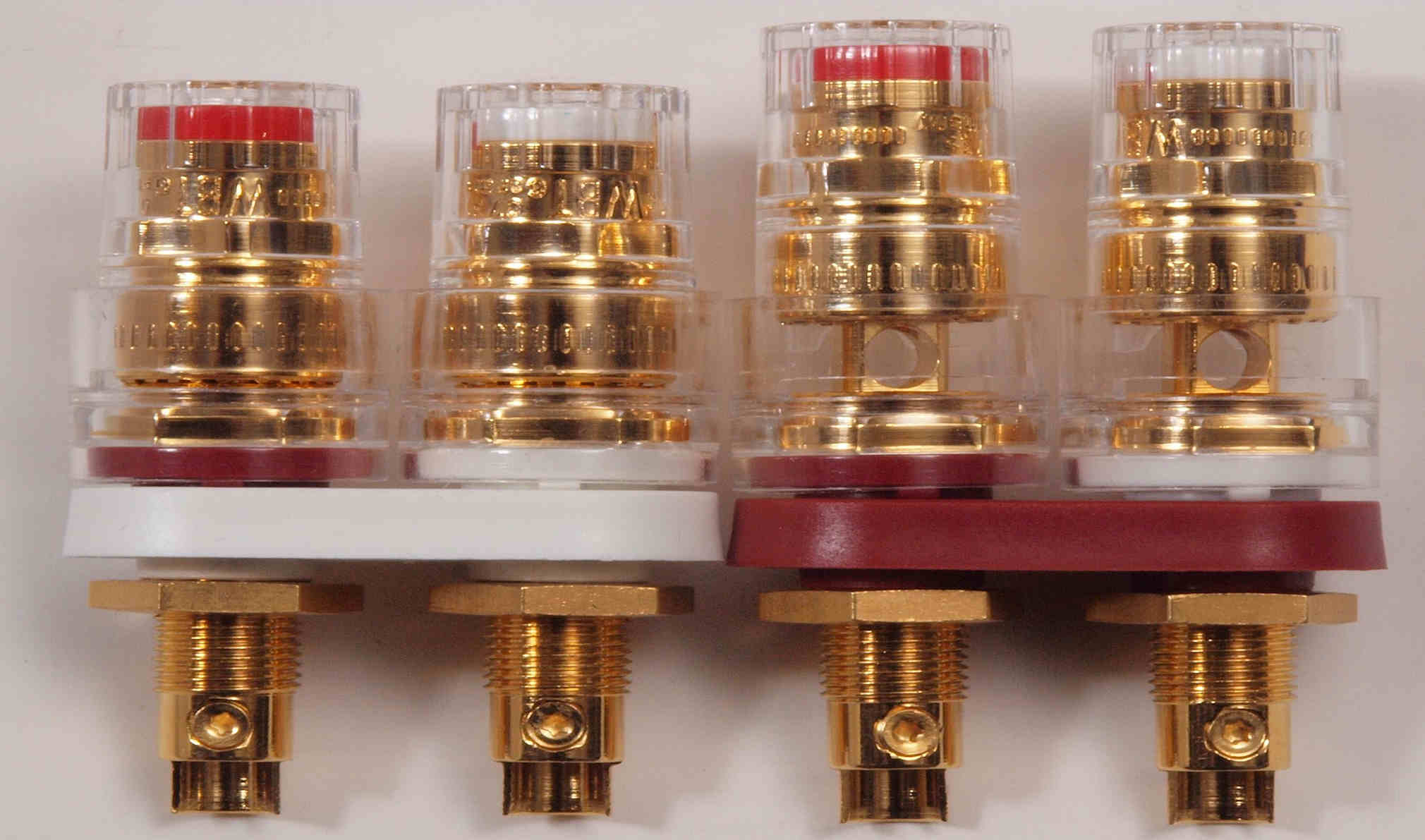

ＷＢＴ−０７３０ダブルポールターミナル 　　価格４５，１００円/４個（税込） 外径＝17.0mm、長さ＝44.5mm、オーバーハング（内側）＝9.5〜14.0mm、オーバーハング（外側）＝29.0mm、ボーリング径＝2×11.0mm、適合ケーブル径＝5.5mm、接続方法＝クリンピング 5mmφのケーブルまで可能、バナナプラグ対応 線を締め付ける所が、回転しない機構 取付例。　Ｍａｒａｎｔｚ　＃５１０Ｍ Acoustic Research ＡＭＰ．５台目
ＷＢＴ−０７３０ＰＬダブルポールターミナル、　価格 ６６，０００円/４個（税込） 外径＝17.0mm、長さ＝44.5mm、オーバーハング（内側）＝9.5〜14.0mm、オーバーハング（外側）＝29.0mm、ボーリング径＝2×11.0mm、適合ケーブル径＝5.5mm、接続方法＝クリンピング バナナプラグ対応でプラチナコートにより抜群の耐久性 適合ケーブル径：5.5mmφ 取付例。　Acoustic Research ＡＭＰ．５台目、　ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ　５台目、　ＬＵＸ　ＫＭＱ６０．　２台目、　ＬＵＸ　ＫＭＱ６０ Ｃｕｓｔｏｍ、　ＬＵＸ　ＳＱ−３８ＦＤ．　７台目、　Musical Fidelity Ａ２、　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　４台目、　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　A-1000. 2台目、　　ＯＮＫＹＯ　Ｍ−５０９ 、　ＱＵＡＤ　４０５．　１３台目、　ＱＵＡＤ　６０６．　２台目、　ＱＵＡＤ　６０６．　３台目、　ＱＵＡＤ　６０６．　４台目、　Stellavox　PW1

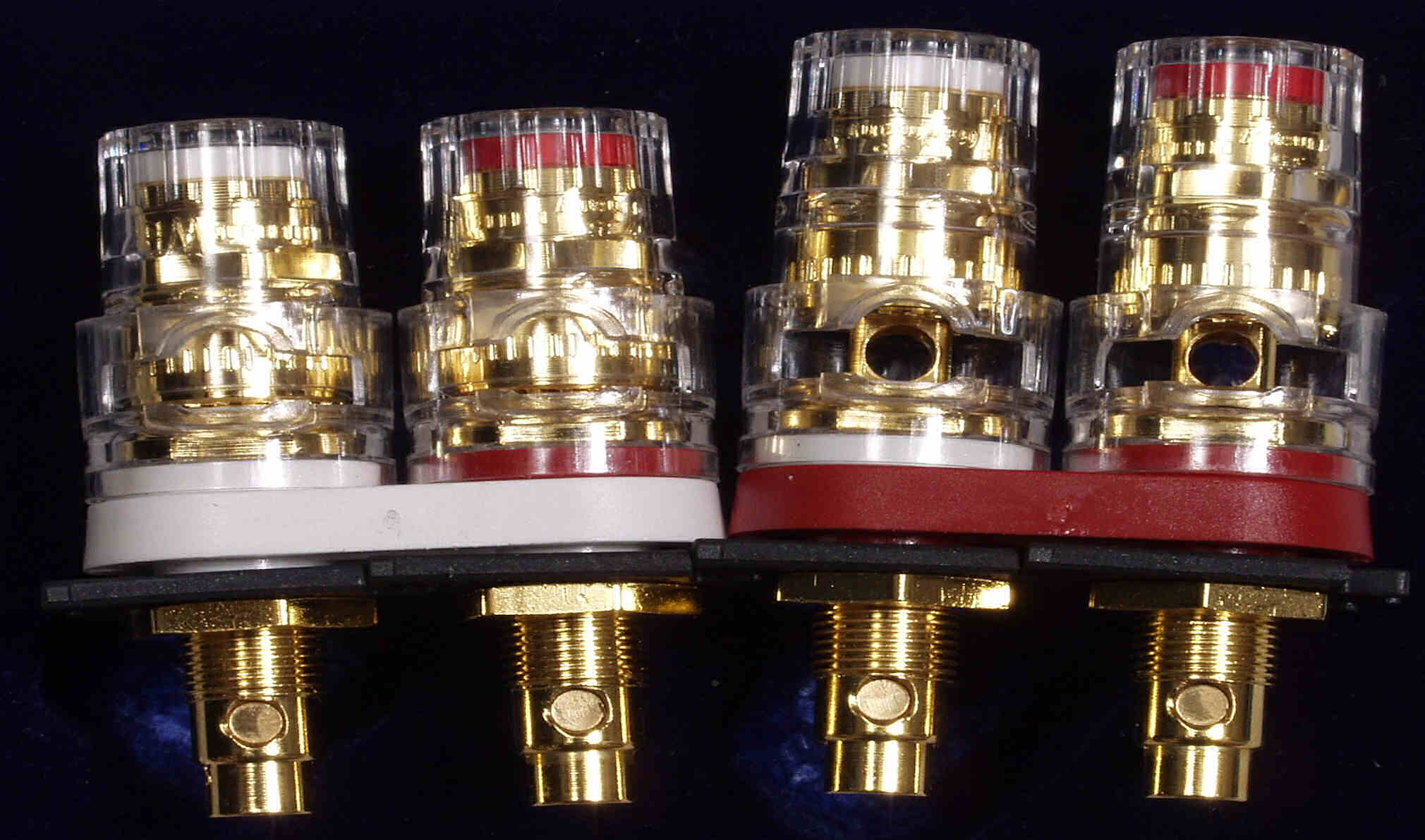

ＷＢＴ−０７３５絶縁ダブルポールターミナル、　価格 ４７，３００円/４個（税込） 外径＝17.0mm、長さ＝46.0mm、オーバーハング（内側）＝9.5〜14.0mm、オーバーハング（外側）＝30.0mm、ボーリング径＝2×11.0mm、適合ケーブル径＝5.5mm、接続方法＝クリンピング Ｙラグ端子対応、バナナプラグ対応。 外径：17.0mm　長さ：46.0mm、適合ケーブル径：5.5mmφ 取付例。　ACCUPHASE　Ｅ−３０３．　２台目、　Acoustic Research ＡＭＰ．３台目、　Acoustic Research ＡＭＰ．４台目、　ＢＧＷ−１０００ 、　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４、　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．　２台目、　ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ　８台目、　　ＨＭＡ−９５００．　３６台目、　ＨＭＡ−９５００．　３７台目、　ＪＢＬ　ＳＡ６００、　Ｍｕｓｉｃａｌ　Ｆｉｄｅｌｉｔｙ　Ａ−１０００Ａ．　３台目、　Ｍｕｓｉｃａｌ　Ｆｉｄｅｌｉｔｙ　Ａ−１ Reference．１６台目、　Nakamichi　ＰＡ−７０、　Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　１３台目、 Ｔｅｃｈｎｉｃｓ　ＳＥ−Ａ３．　２台目

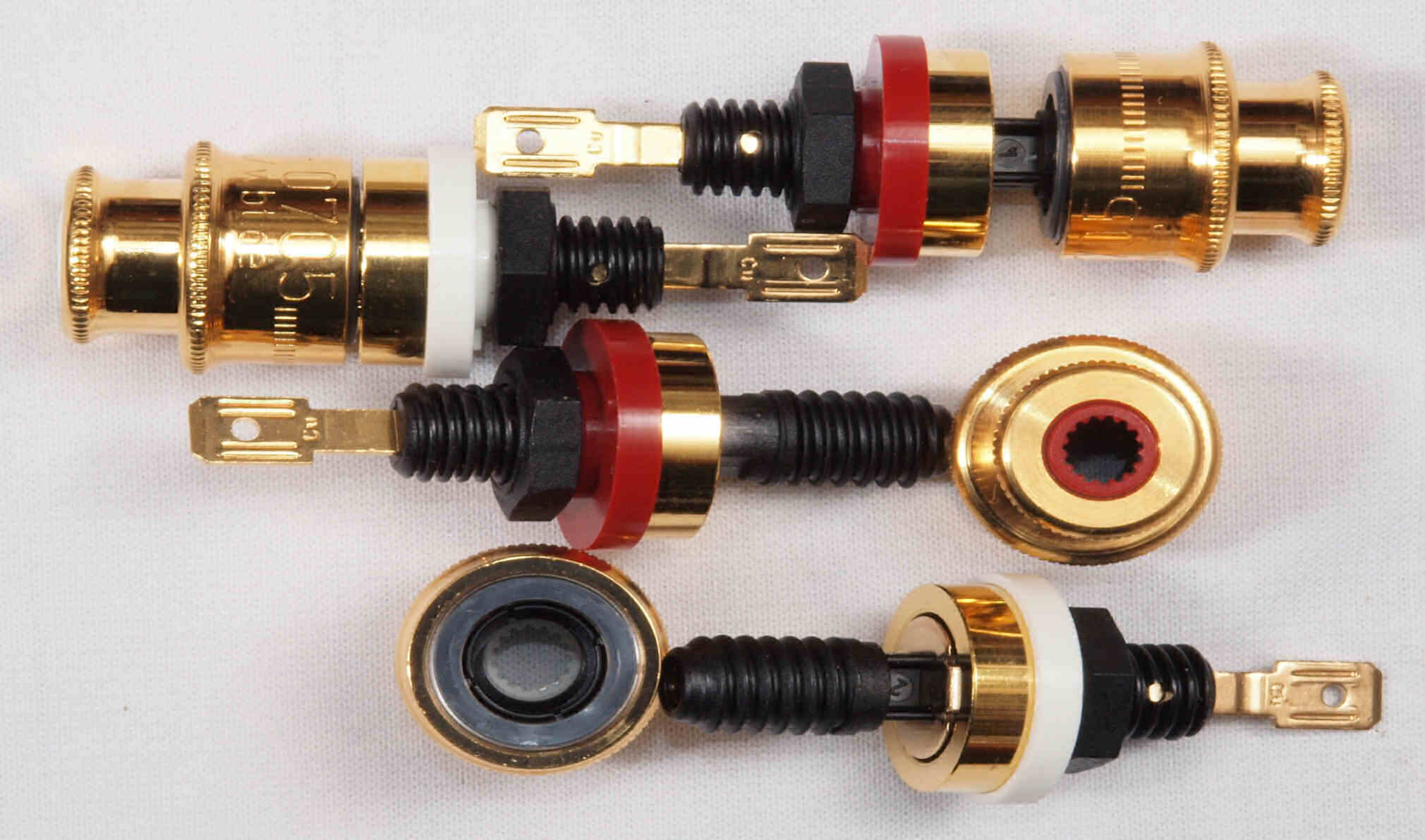

ＷＢＴ−０７０５Ａｇ絶縁ポールターミナルnextgen、　価格 ７９，２００円/４個（税込） 4個（赤×2/白×2）、ケース入り 外径＝17.0mm、長さ＝64mm、オーバーハング（内側）＝19.5〜28.6mm、オーバーハング（外側）＝34.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ/ソケット端子6.3mmフラット型コネクター） 　　 取付例。　ＫＥＮＷＯＯＤ　Ｌ−０２ａ. １５台目 ＫＥＮＷＯＯＤ　Ｌ−０２ａ. １６台目 ＫＥＮＷＯＯＤ　Ｌ−０２ａ. １７台目
ＷＢＴ−０７０５Ｃｕ　絶縁ポールターミナルnextgen、価格 ６０，５００円/４個（税込） 4個（赤×2/白×2）、ケース入り 外径＝17.0mm、長さ＝64mm、オーバーハング（内側）＝19.5〜28.6mm、オーバーハング（外側）＝34.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ/ソケット端子6.3mmフラット型コネクター） 取付例。　ＡＵ−α６０７ＭＯＳ　Ｐｒｅｍｉｕｍ.　２台目

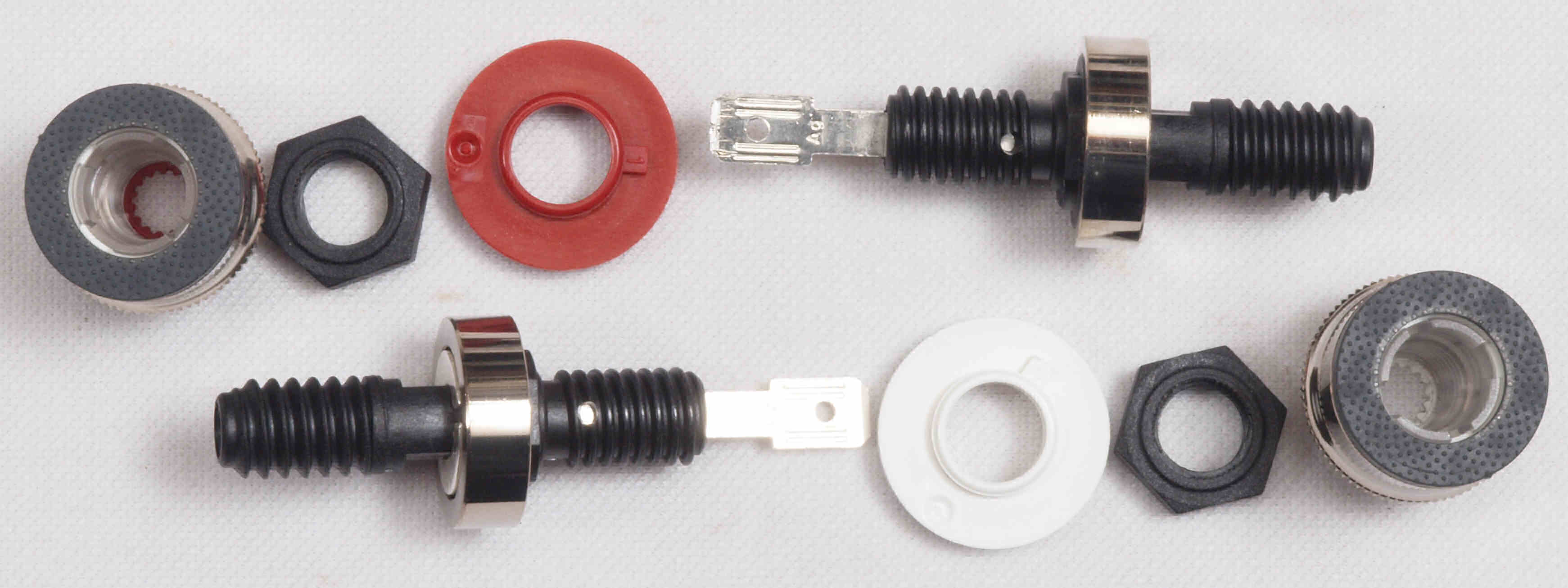

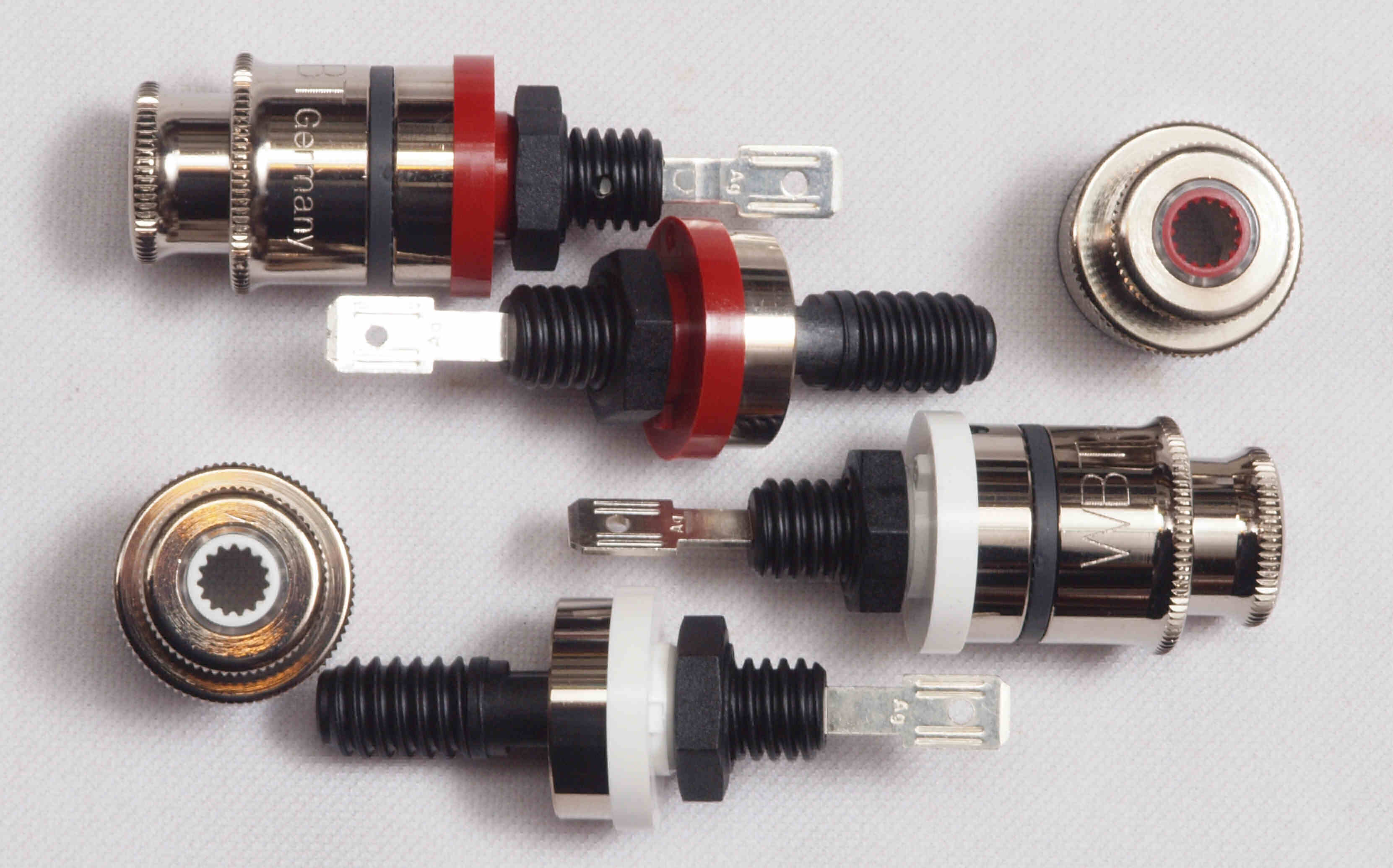

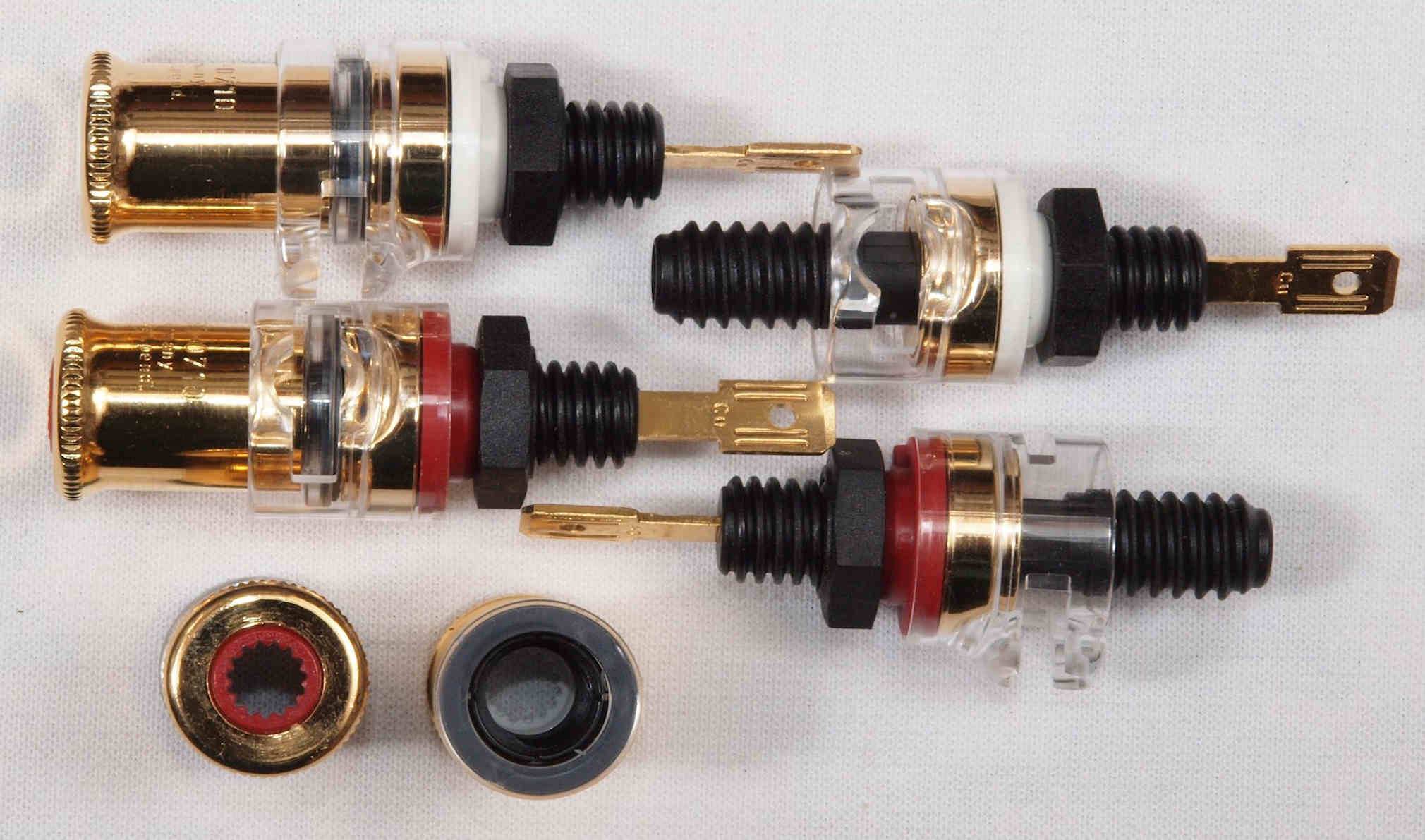

ＷＢＴ−０７１０Ag 　絶縁ポールターミナルnextgen 　　価格 ６０，５００円/４個（税込） 4個（赤×2/白×2）、ケース入り 長さ＝64mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター）
ＷＢＴ−０７１０Ｃｕ 　絶縁ポールターミナルnextgen 　　価格 ４８，４００円/４個（税込） 4個（赤×2/白×2）、ケース入り 長さ＝64mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター） 取付例。　ＫＥＮＷＯＯＤ　Ｌ−０２ａ. ２２台目

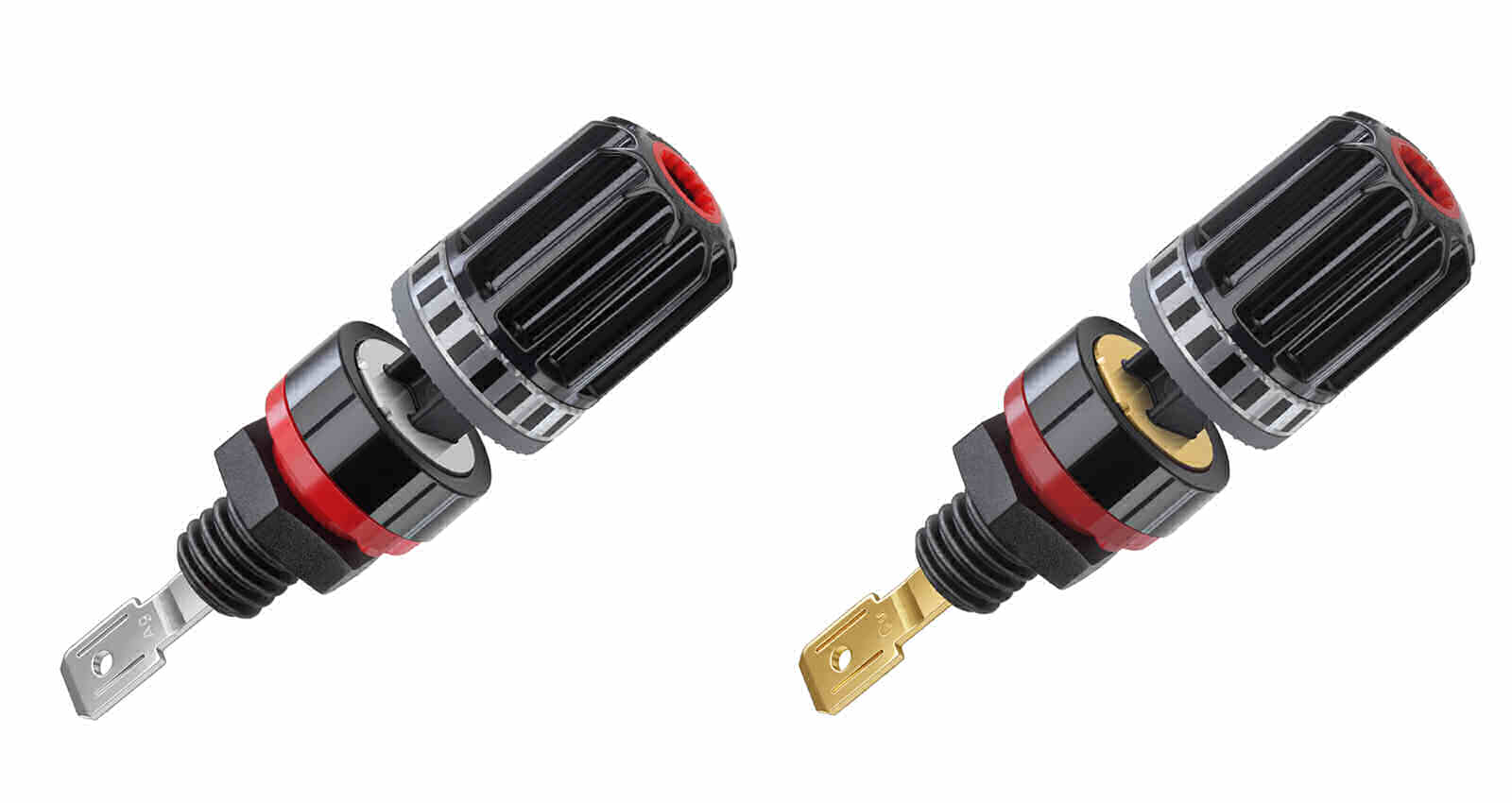

ＷＢＴ−０７０８Ag 　絶縁ポールターミナルnextgen 　　価格 ４１，８００円/４個（税込） 4個（赤×2/白×2）、ケース入り 外径＝15.6mm、長さ＝76.7mm、オーバーハング（内側）＝20.1〜30.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター）
ＷＢＴ−０７０８Ｃｕ 　絶縁ポールターミナルnextgen 　　価格 ２７，５００円/４個（税込） 4個（赤×2/白×2）、ケース入り 外径＝15.6mm、長さ＝76.7mm、オーバーハング（内側）＝20.1〜30.5mm、ボーリング径＝11.5mm、接続方法＝ハンダ / ソケット端子（6.3mmフラット型コネクター） 取付例。　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　１０台目
ＲＣＡ接続端子 　　「詳しくはこちら」

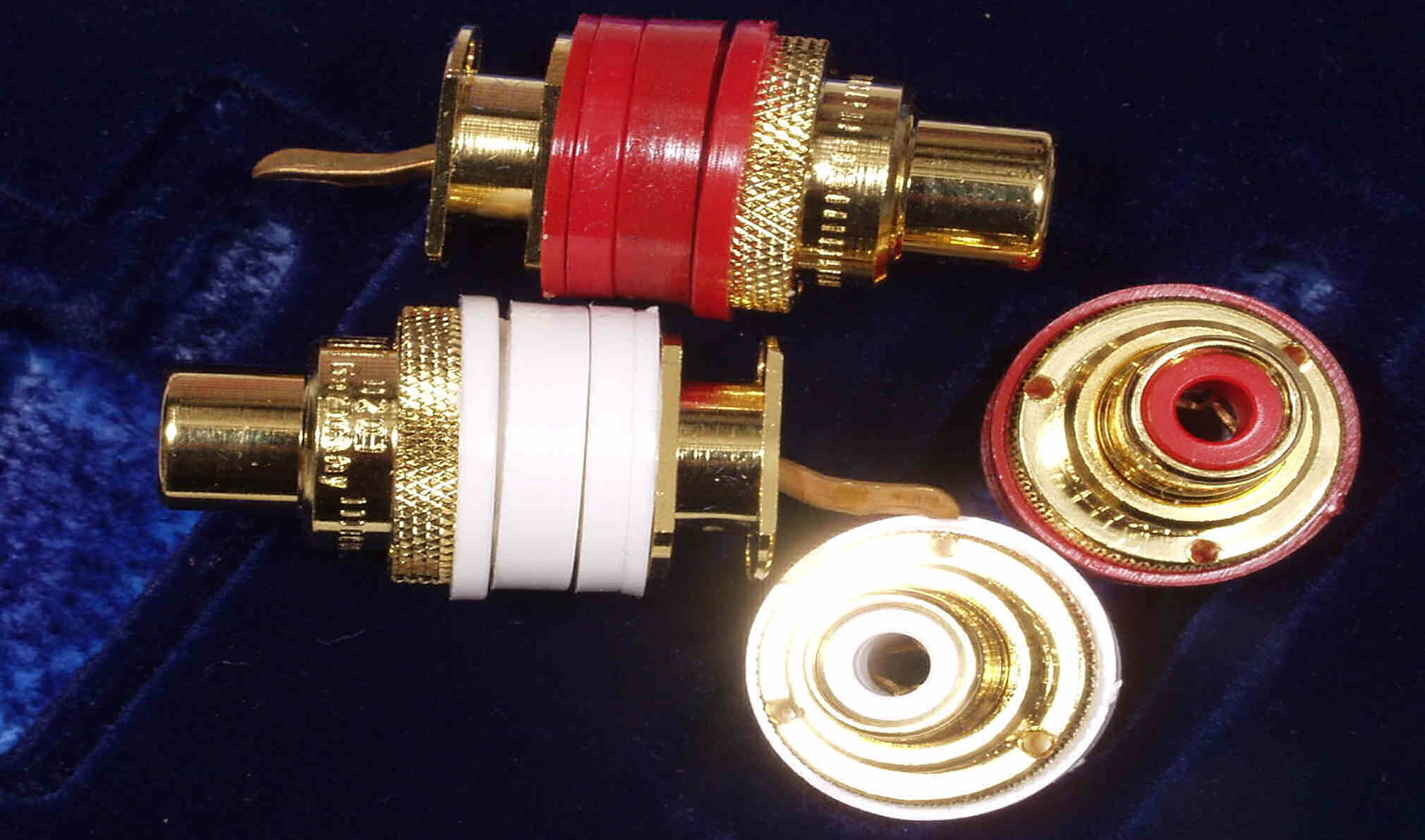

ＷＢＴ−０２０１RCAコアキシャルソケット、価格 ２３，１００円/２個（税込） 外径＝17.0mm、長さ＝31.0mm、オーバーハング（内側）＝11.5〜17.0mm、オーバーハング（外側）＝15.9〜17.3mm、ボーリング径＝12.0mm、接続方法＝ハンダ ＳＰ端子と同じ、削り出しなので、高価ですが、 それだけの事は有ります
取付例。　Ａｃｃｕｐｈａｓｅ　Ｃ−２２０．　５台目、　Ａｃｃｕｐｈａｓｅ　Ｃ−２２０．　６台目、　Ａｃｃｕｐｈａｓｅ　Ｃ−２２０．　７台目、　Ａｕｒｅｘ　ＳＹ−Λ８８�U．　８台目、　ＢＧＷ−１０００、　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４、　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−４．　２台目、　ＤＢ　ＳＹＳＴＥＭＳ　ＤＢ−１／ＤＢ−２．　２台目、 ＤＥＮＯＮ　ＰＯＡ−８０００．　３台目、　ＤＥＮＯＮ　ＰＯＡ−８０００．　４台目、　ＤＥＮＯＮ　ＰＲＡ−２０００ＲＧ．　２台目、　ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ　５台目、　 ＨＣＡ−８３００、　ＨＭＡ−９５００．　１５台目、　ＨＭＡ−９５００．　２４台目、　ＨＭＡ−９５００．　２８台目、　ＨＭＡ−９５００．　３７台目、　ＨＭＡ−９５００．　３８台目、　ＨＭＡ−９５００ｍｋ�U．　３２台目、　ＨＭＡ−９５００ｍｋ�U．　４１台目、　ＨＭＡ−９５００ｍｋ�U．　４６台目、　ＨＭＡ−９５００ｍｋ�U．　６３台目、　ＨＭＡ−９５００ｍｋ�U．　６８台目、　ＨＭＡ−９５００ｍｋ�U．　６９台目、　ＪＢＬ　ＳＡ６００ 、　 ＫＥＮＷＯＯＤ　ＫＴ−９７００、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ　３台目、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　４台目、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ　６台目、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ　１２台目、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ. 15台目、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ. 16台目、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ. 17台目、　ＫＥＮＷＯＯＤ　Ｌ−０２ａ　２２台目、　ＫＹＯＣＥＲＡ　Ｂ−９１０、　ＫＹＯＣＥＲＡ　Ｂ−９１０．　３台目、　Ｍａｒａｎｔｚ　＃５１０．　２台目、　Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　Ｎｏ．２３．５Ｌ 、　 ＭｃＩｎｔｏｓｈ　Ｃ２２．　７台目、　ＭｃＩｎｔｏｓｈ　Ｃ２９．　６台目、　ＭｃＩｎｔｏｓｈ　Ｃ２９．　２台目、　Ｃ３４Ｖ．　２台目 Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１、　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　７台目、　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　８台目、　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１．　１０台目、　ＯＮＫＹＯ　Ｍ−５０９、　 ＱＵＡＤ　４０５．　１３台目、　ＱＵＡＤ　６０６．　４台目、　ＱＵＡＤ　６０６．　３台目、　ＱＵＡＤ　６０６．　４台目、　ＱＵＡＤ　６０６．　３台目、　 Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　５台目、　Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　７台目、　Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ．　８台目、　Ｓａｎｓｕｉ　Ｃ−２３０１．　２台目、　ＳＯＮＹ　ＴＡ−Ｅ８８、　STELLAVOX　ＰＷ１、　ＹＡＭＡＨＡ　Ｂ−１．　１１台目

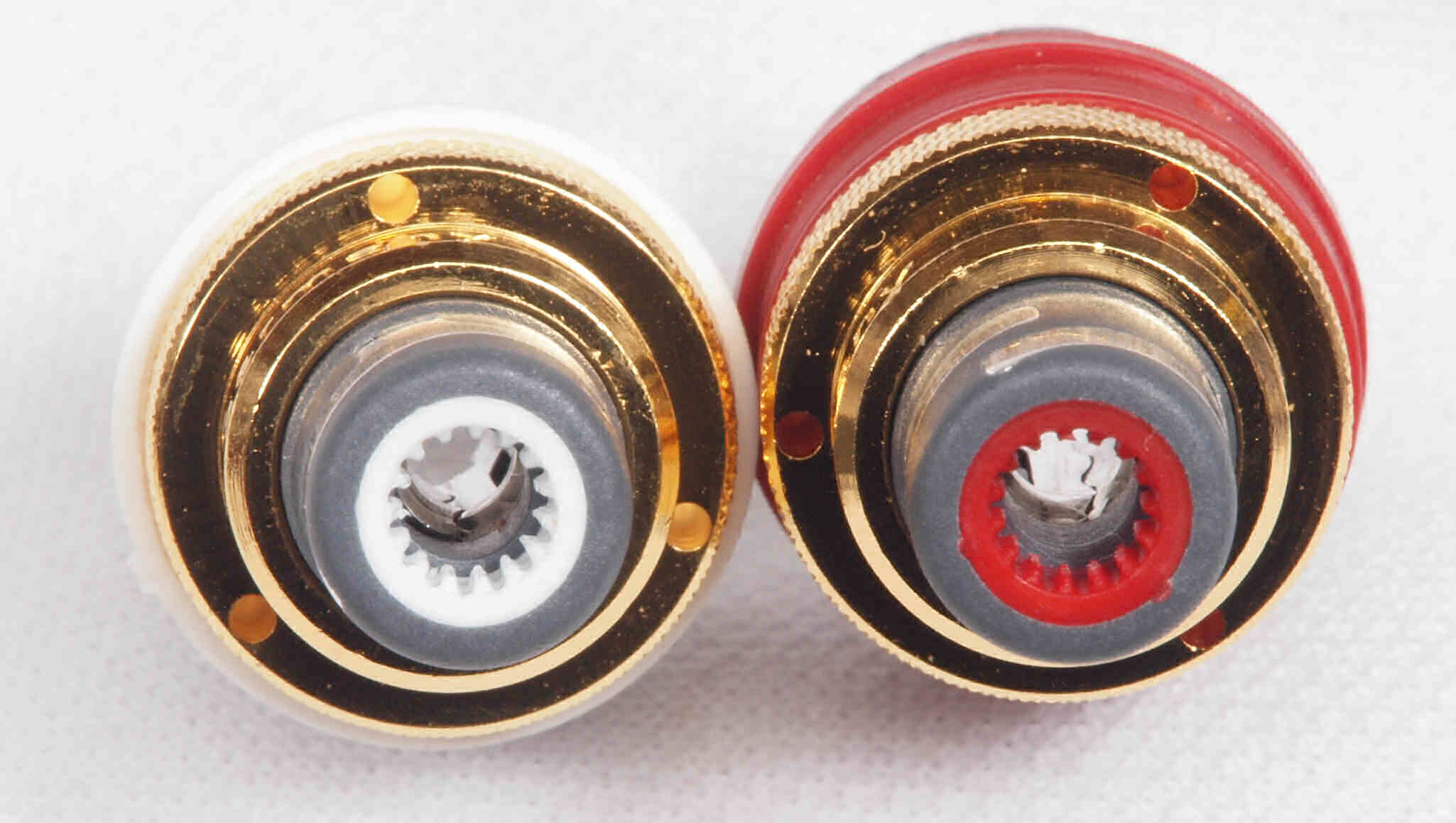

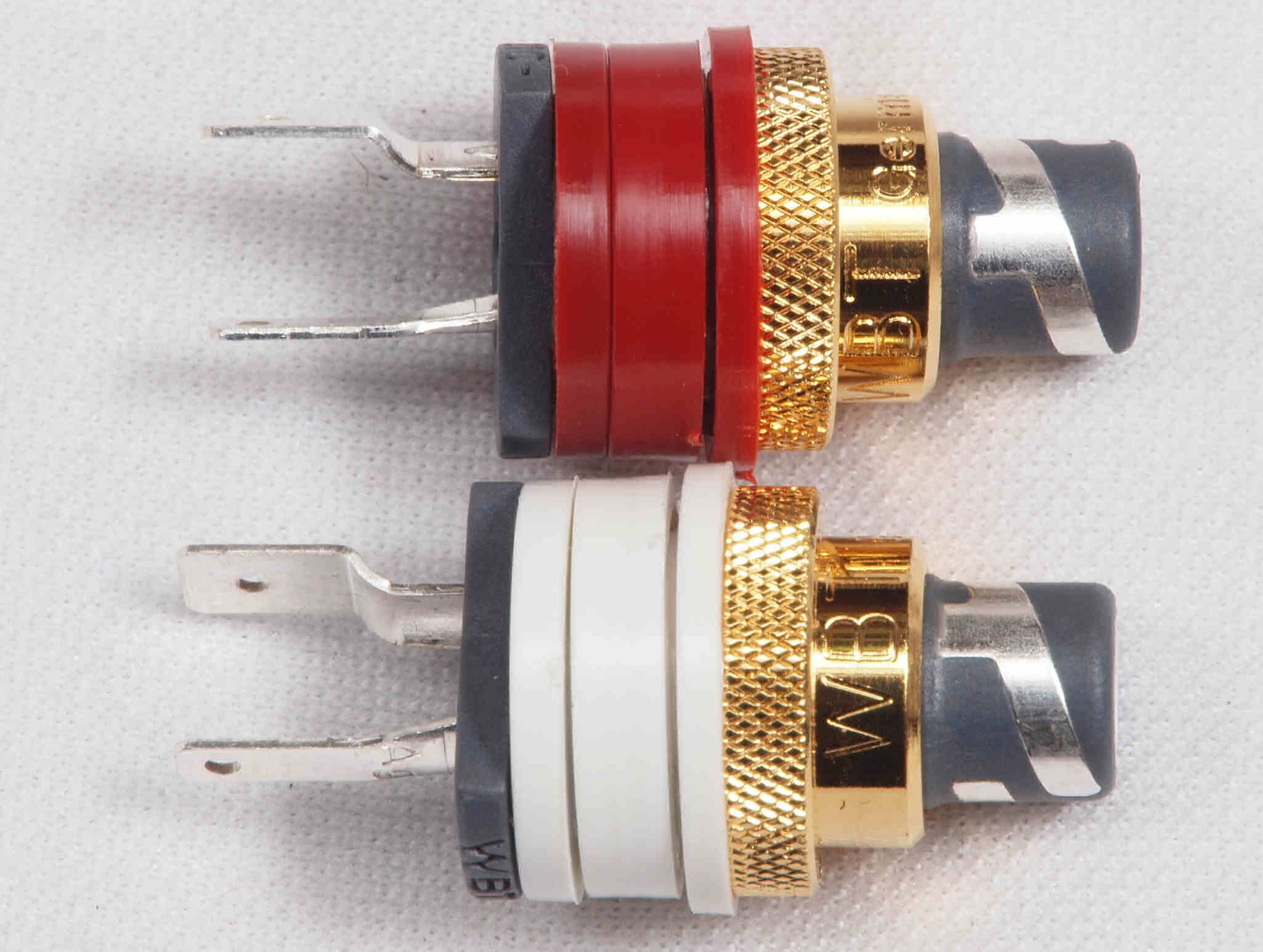

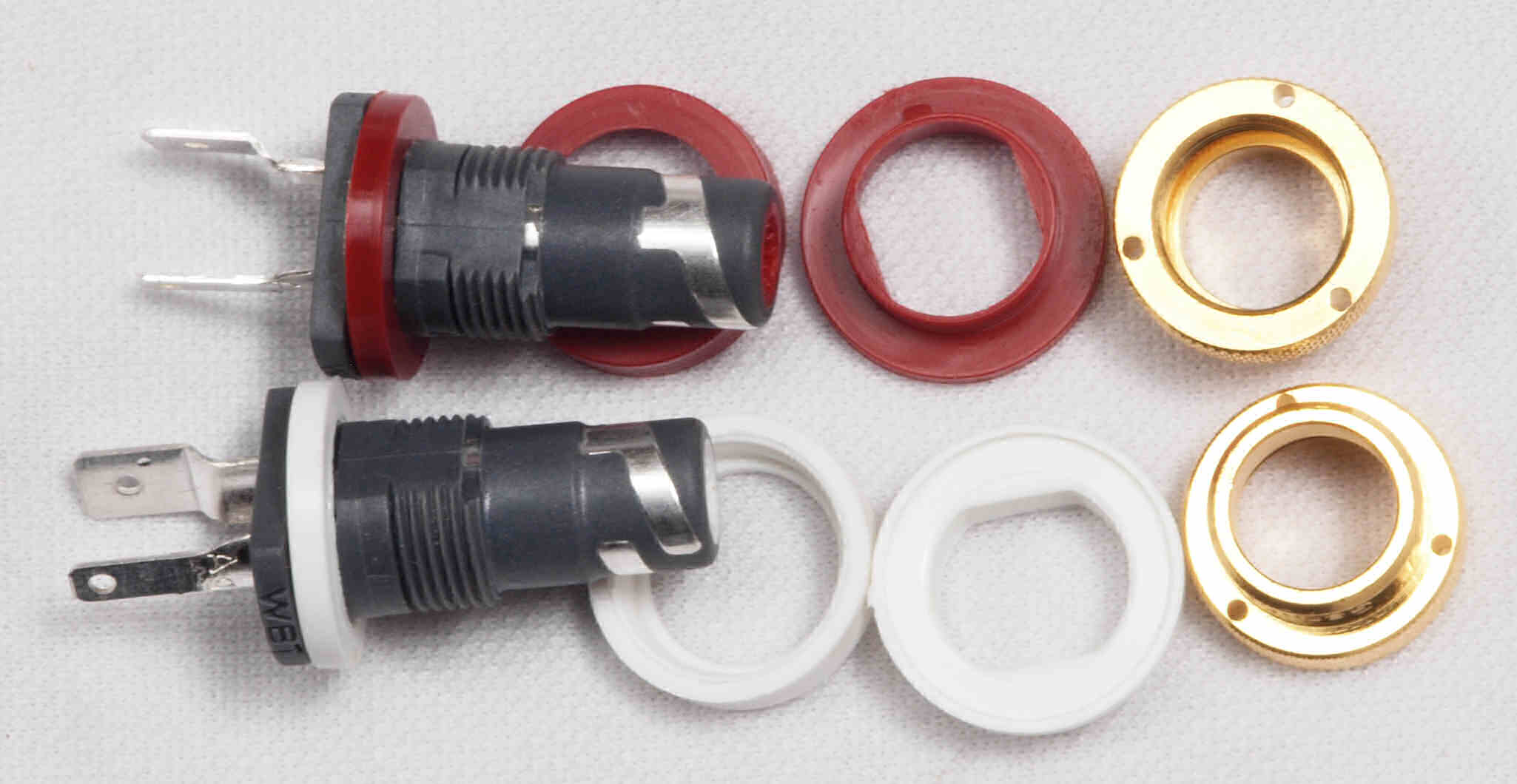

ＷＢＴ−０２１０Ａｇ 　　特長、インピーダンス75Ωを獲得する 　　新規構造ＲＣＡコアキシャルソケット 　　価格 ２５，３００円/２個（税込） コネクター＝高純度銀プラチナメッキ、スリーブ（ボディ）＝アルミ・マグネシウム合金 セラミック塗装、外径＝17.0mm、ボーリング径＝12.0mm、接続方法＝ハンダ

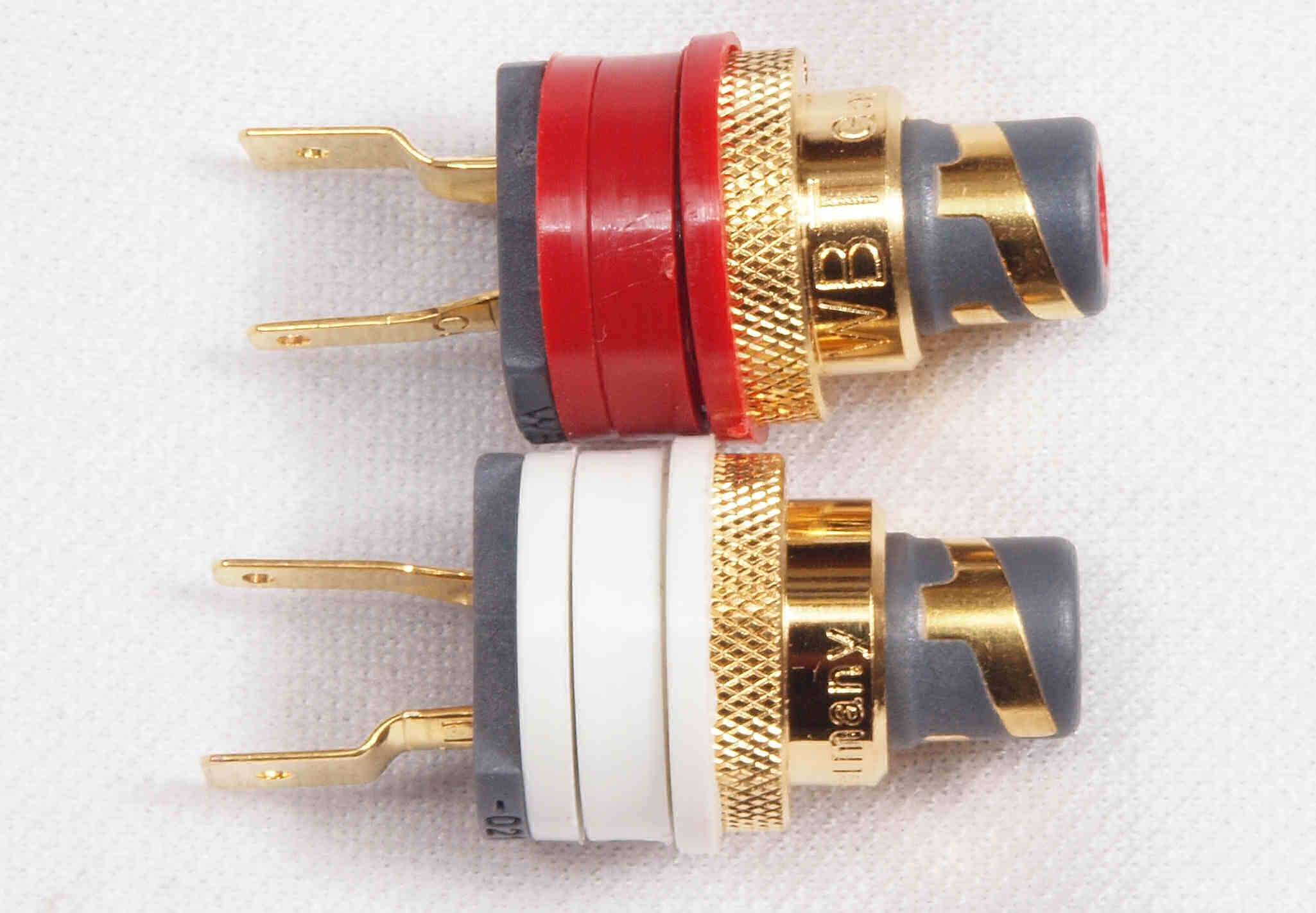

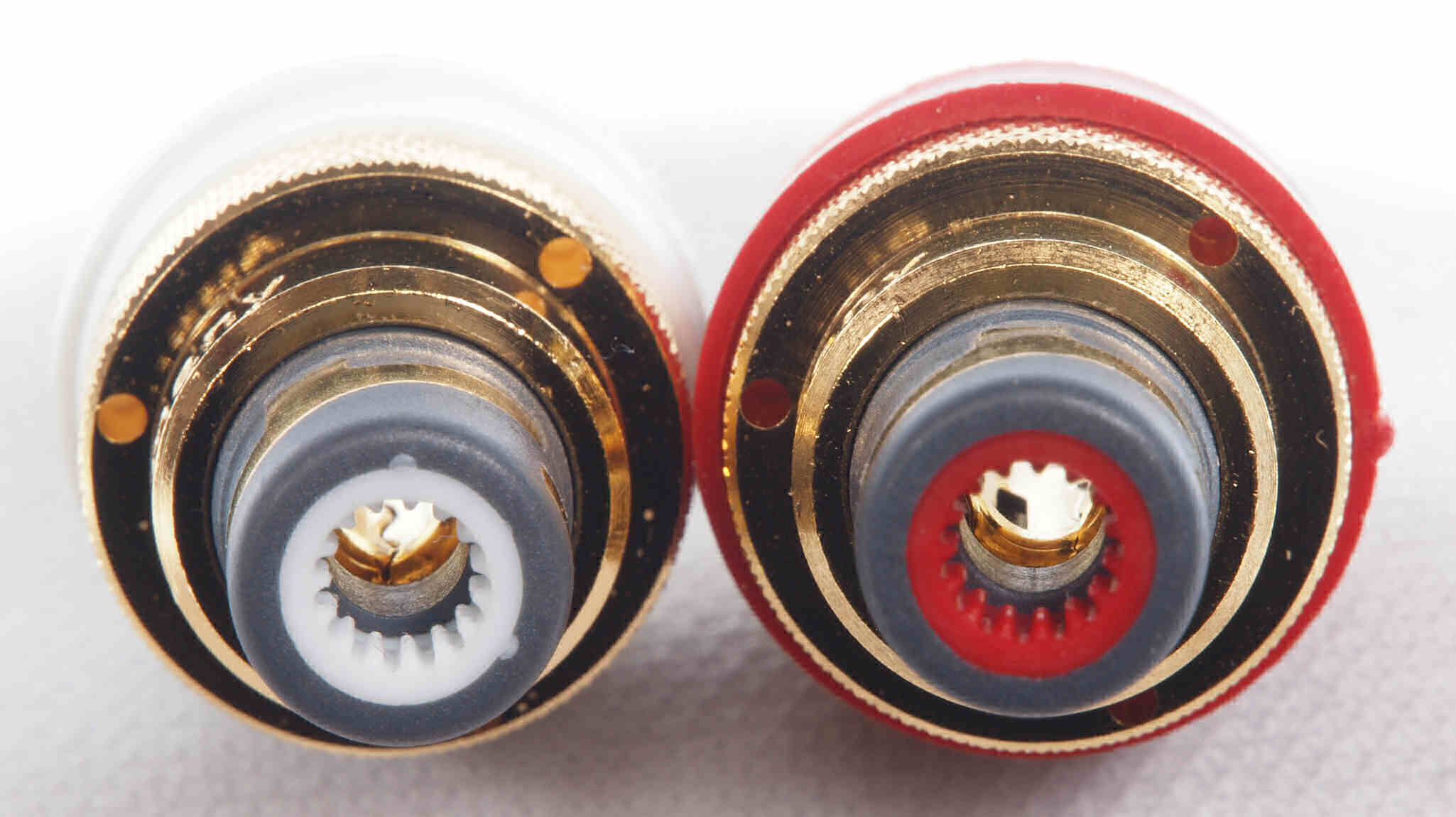

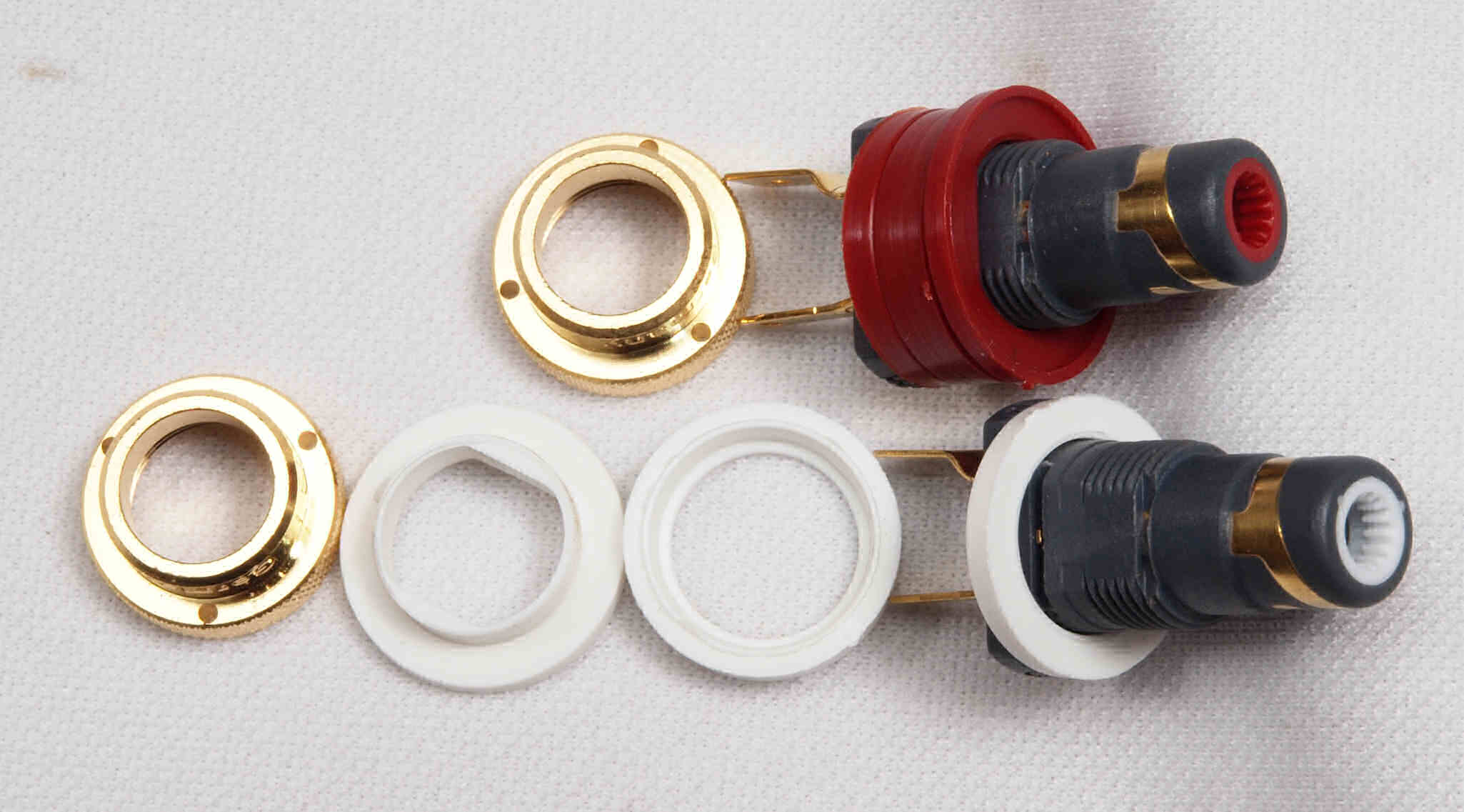

ＷＢＴ−０２１０Ｃｕ 　　特長、インピーダンス75Ωを獲得する 　　新規構造ＲＣＡコアキシャルソケット 　　価格 １７，６００円/２個（税込） コネクター＝高純度銅金メッキ、スリーブ（ボディ）＝アルミ・マグネシウム合金 セラミック塗装、外径＝17.0mm、ボーリング径＝12.0mm、接続方法＝ハンダ
配線接続端子「サンドイッチスペード 　「詳しくはこちら」

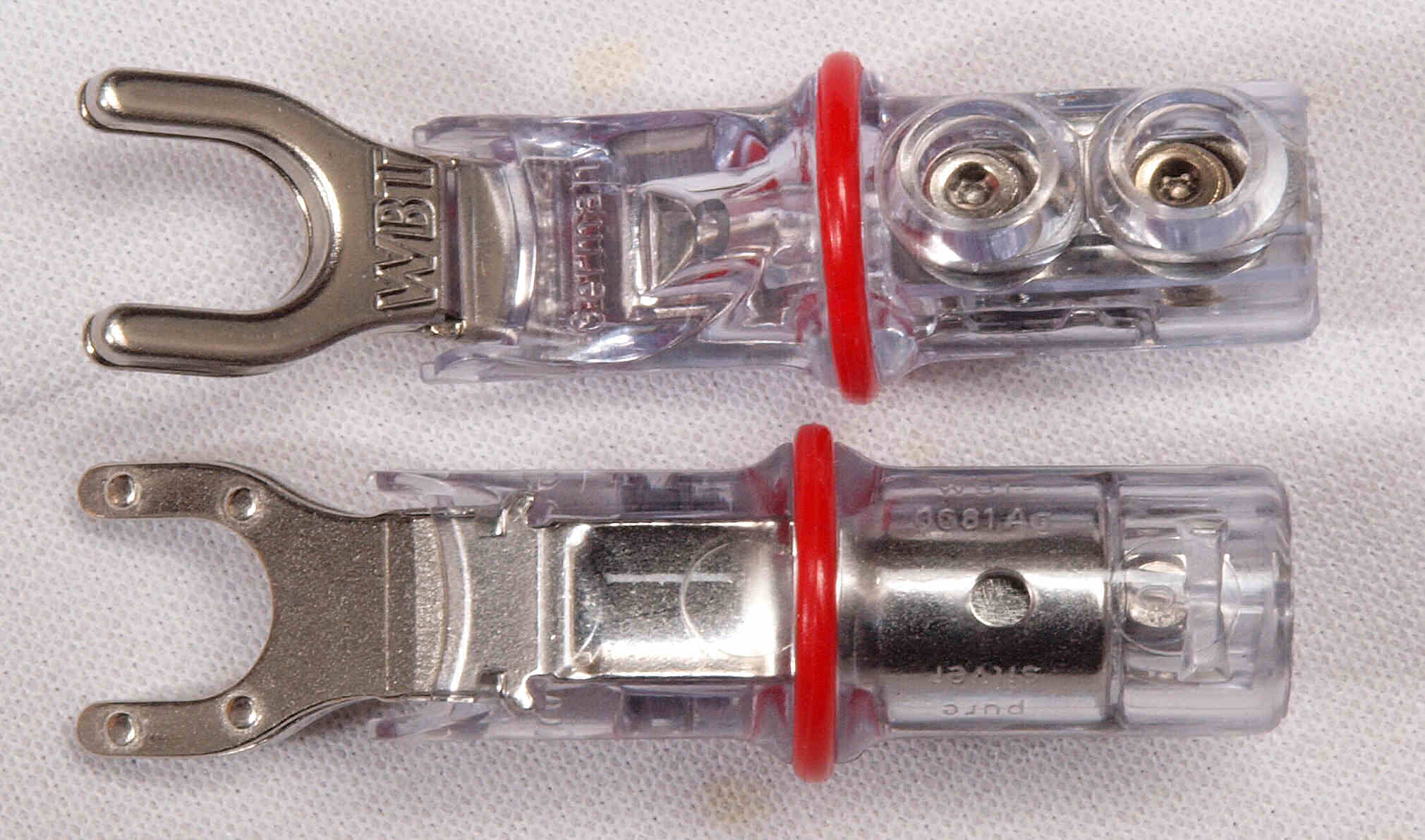

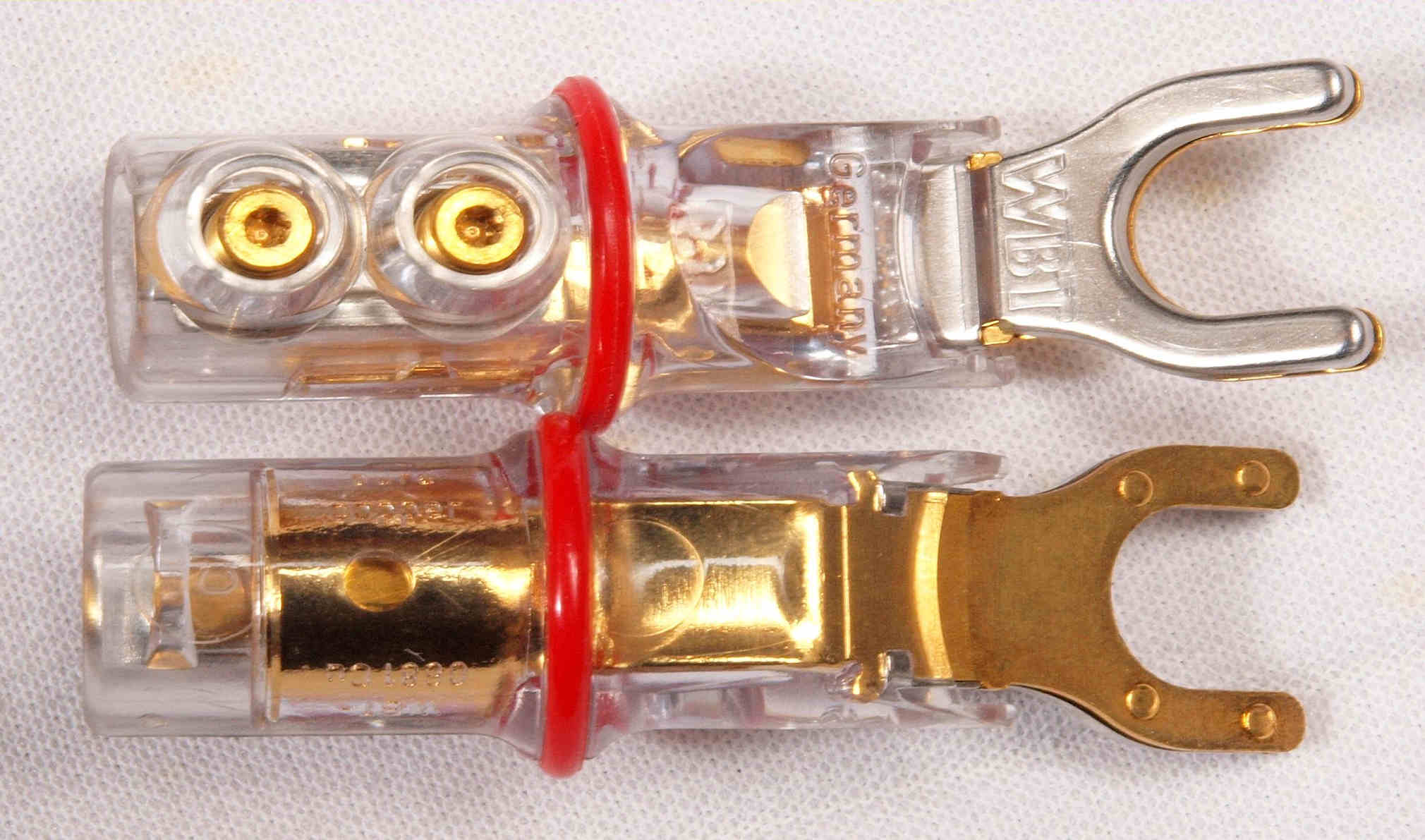

WBT-0681Ag サンドイッチスペード nextgen 　　　希望小売価格 ４８,４００円（税込） 　　 4個（赤x2/白x2） 導体＝純銀、フォーク部内寸＝8mm、対応導体線径＝10平方ミリメートル（約3.6mmφ）までのワイヤー 取付例。　ＪＢＬ　ＳＡ６００
WBT-0681Cu サンドイッチスペード nextgen 　　希望小売価格 ２３,１００円（税込） 　　4個（赤x2/白x2） 導体＝純銅、フォーク部内寸＝8mm、対応導体線径＝10平方ミリメートル（約3.6mmφ）までのワイヤー 取付例。　Stellavox　PW1 Acoustic Research ＡＭＰ．５台目

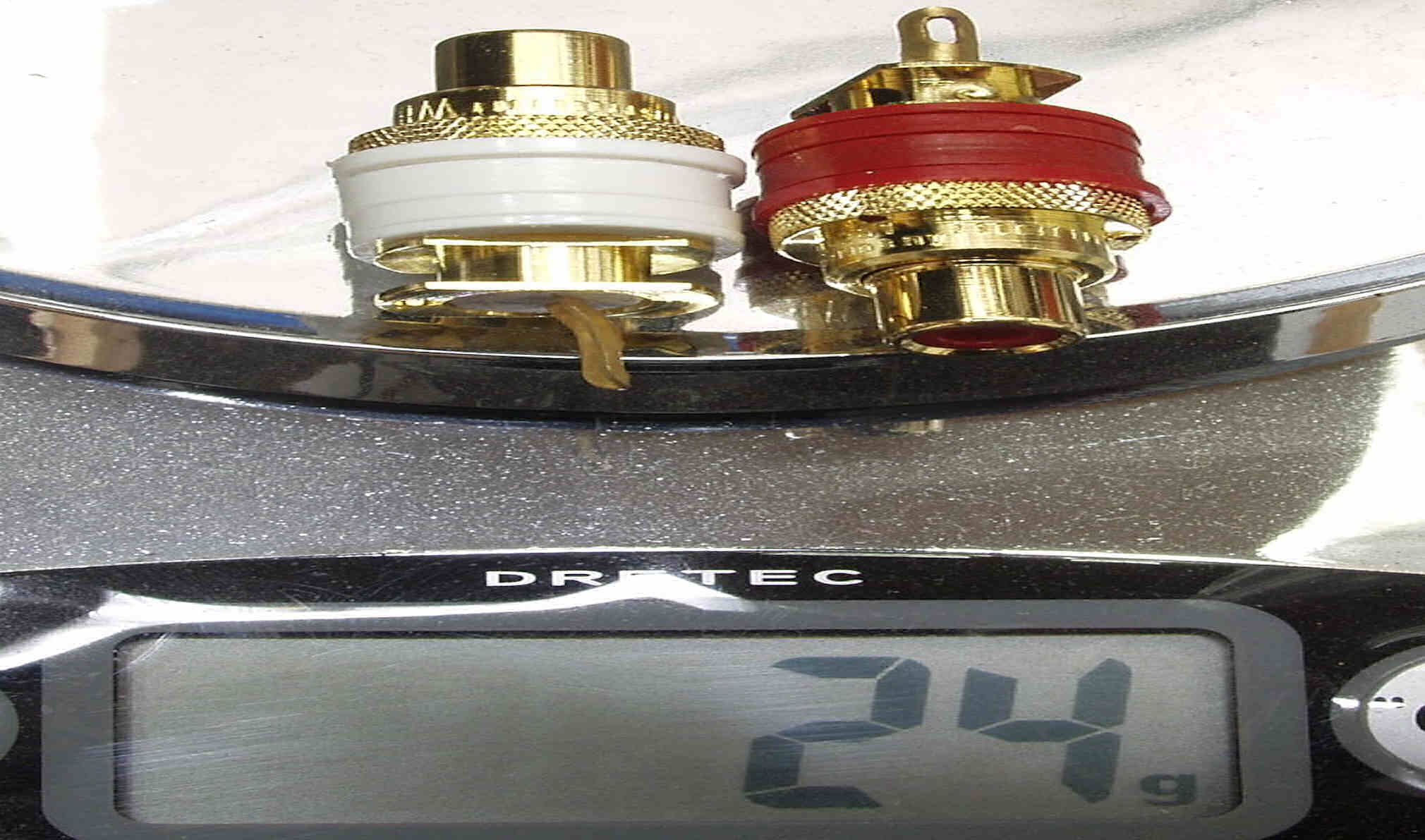

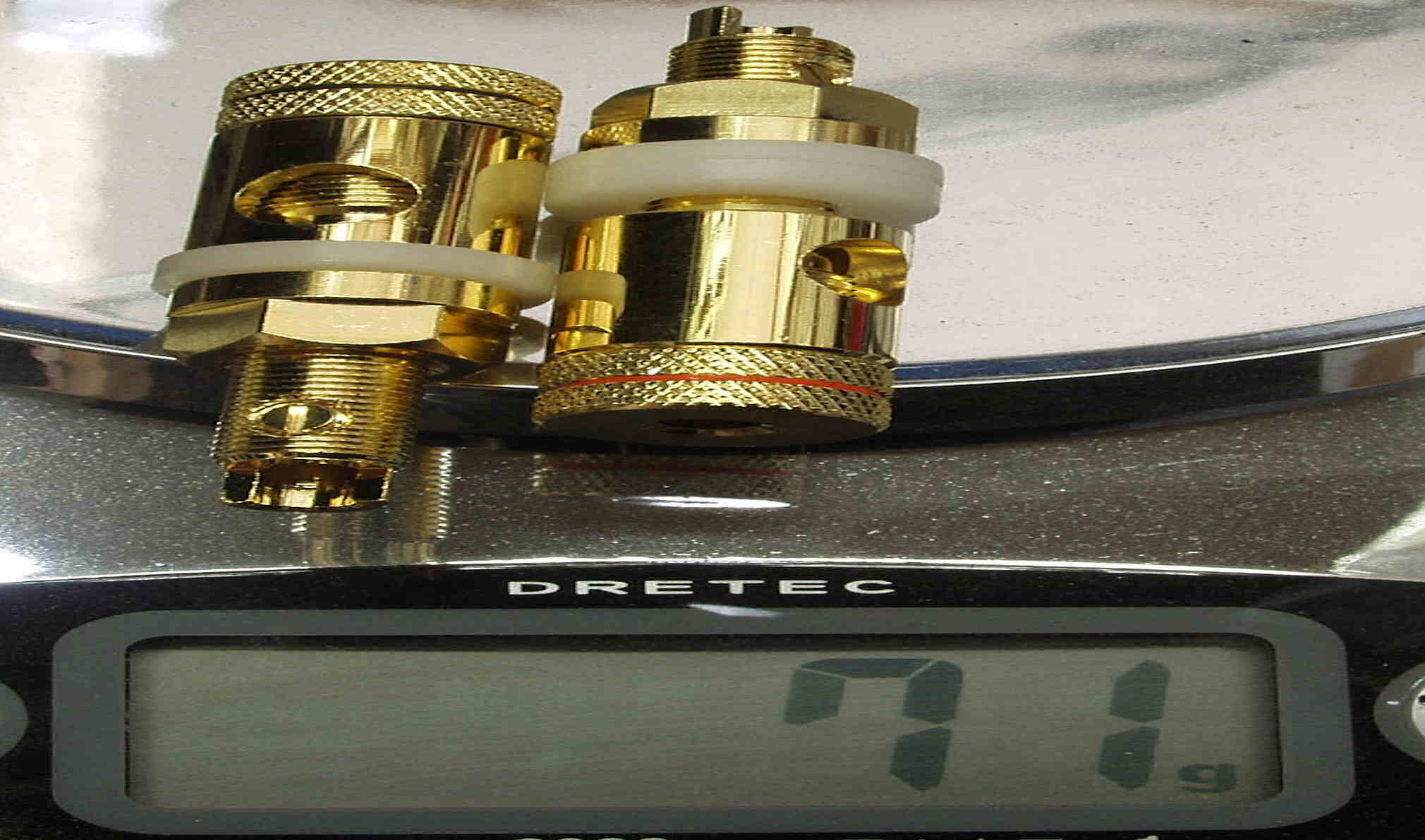

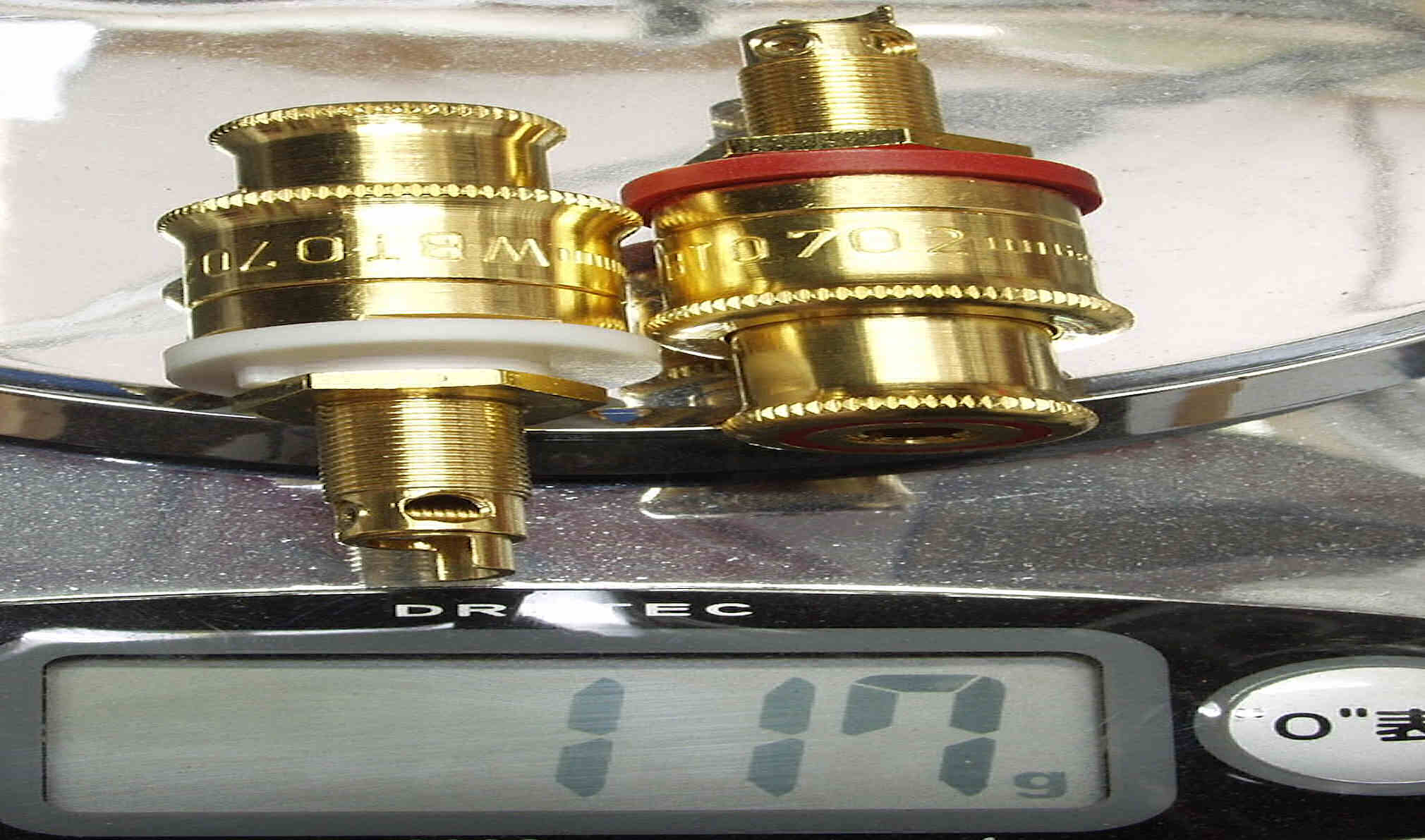

ＳＰ端子の比較
WBT-0702	オール真鍮製
日立　ＨＭＡ９５００ｍｋ�Uで使用していた物

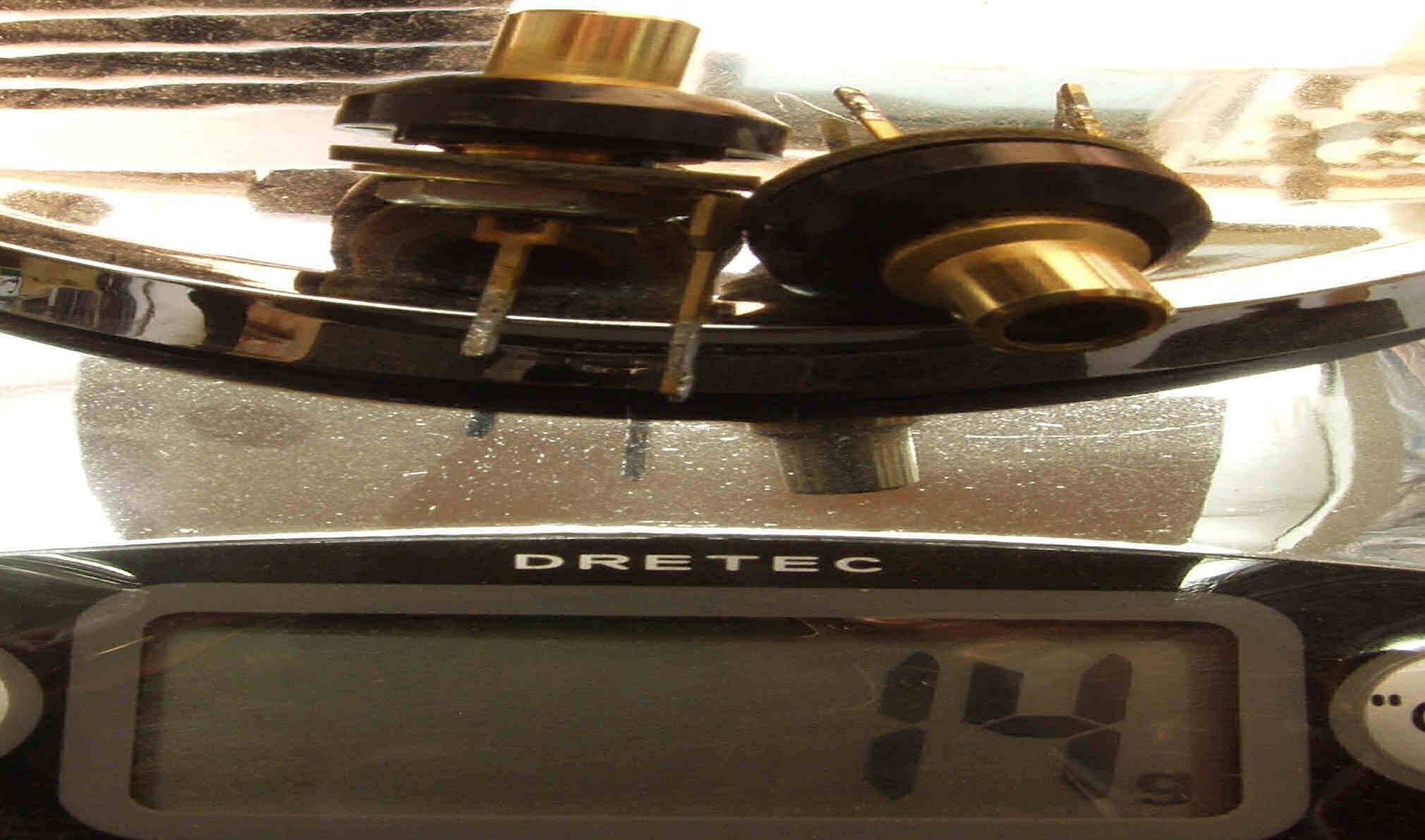

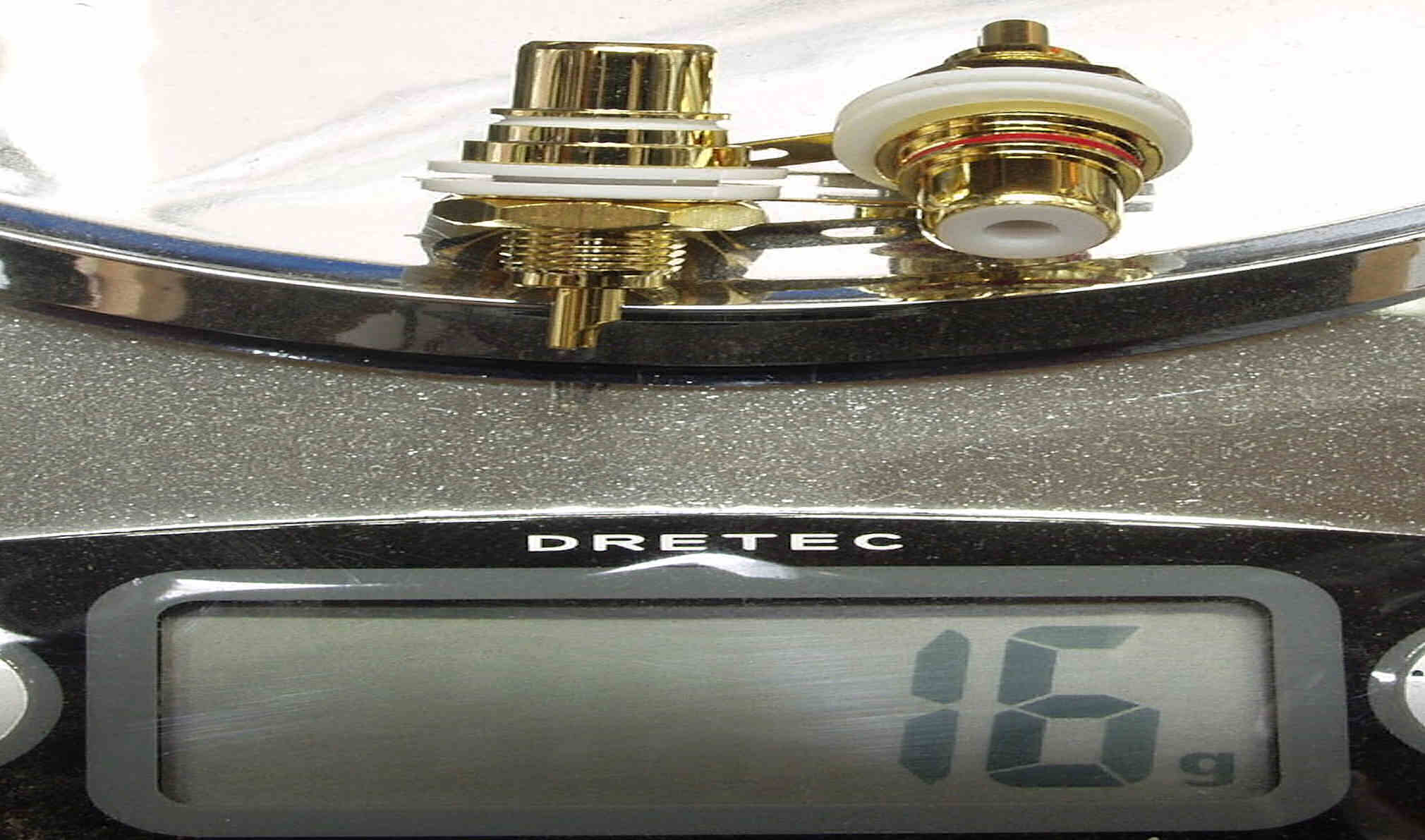

ＲＣＡ端子の比較　　　　　　　　　　　　　「その他の比較はこちら」
WBT-0201 RCAコアキシャルソケット	当方で使用している物
日立　ＨＭＡ９５００ｍｋ�Uで使用していた物
