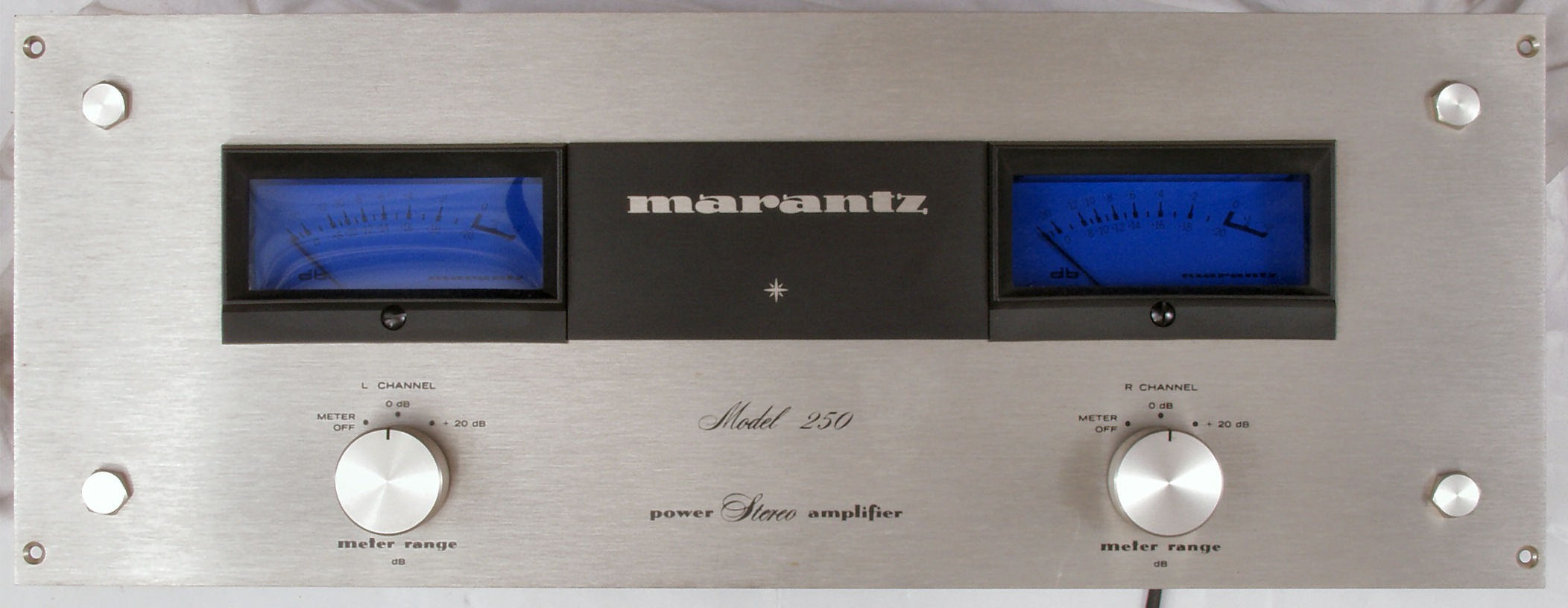

Ｍａｒａｎｔｚ　２５０．　２台目修理記録

平成１９年１月４日到着　　１月１３日完成

Ａ．　修理前の状況 　　プロテクト解除しない（ＳＰ接続リレー動作しない） Ｂ．　症状、原因 　　電解コンデンサー劣化 Ｃ．　修理状況 　　電解コンデンサ−交換＝オーディオ・コンデンサー（ミューズ）使用。 　　ＳＰ接続リレー交換。 　　ＶＵ表示ランプ交換。 　　配線手直し、補強。 　　経年劣化による各部ハンダ補正。 Ｄ．　使用部品 　　半固定ＶＲ　　　　　　　８個。 　　電解コンデンサー　　　　１７個。 　　ＴＲ（トランジスター）　６個。 　　フイルムコンデンサー　　４個。 　　ＳＰ接続リレー　　　　　１個。 　　ＶＵ表示ランプ　　　　　４個。 　 　 Ｆ．　修理費　　　９５，０００円　　　オーバーホール修理。 Ｓ．　Ｍａｒａｎｔｚ　２５０　の仕様（マニアル・カタログより）

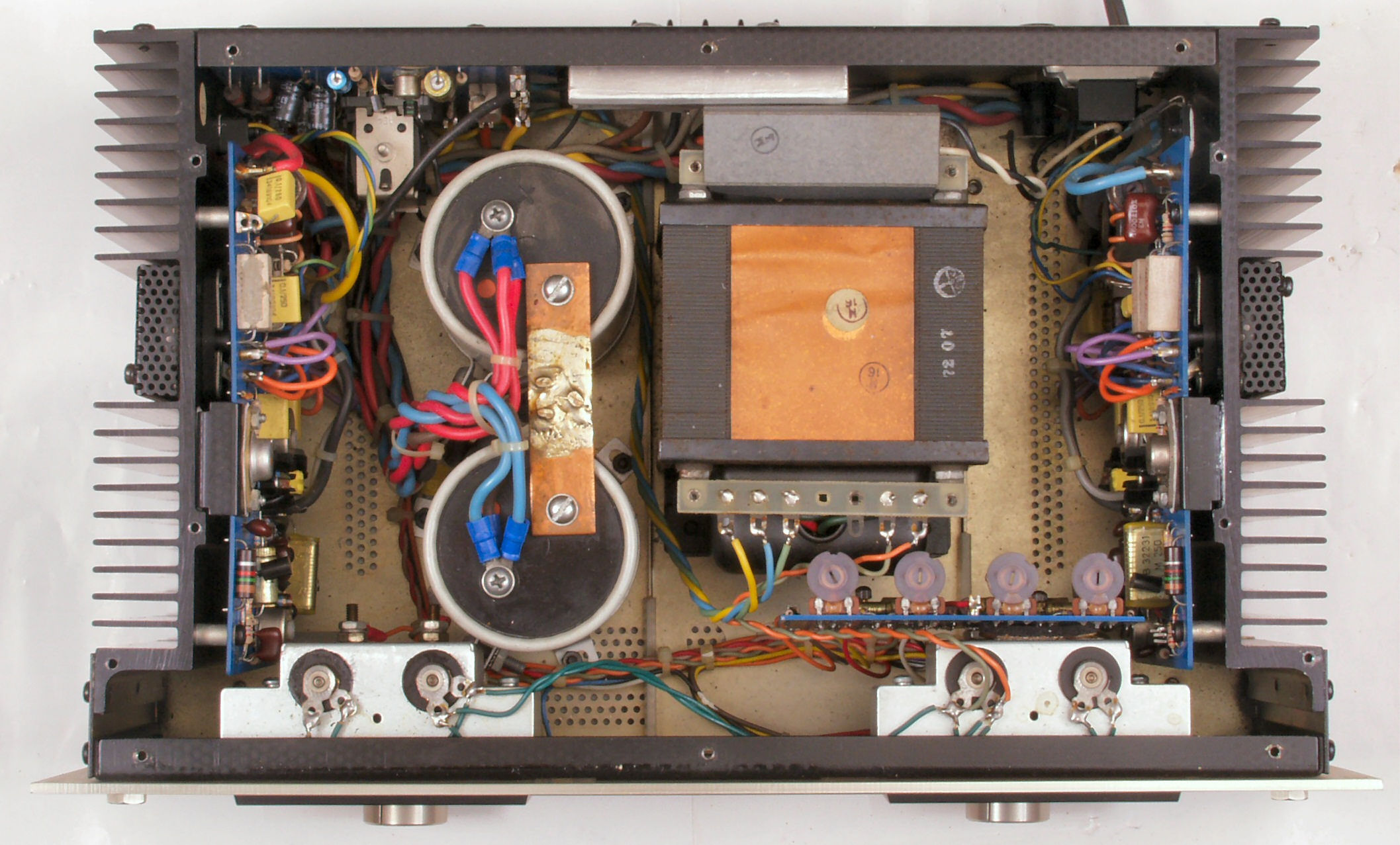

Ａ．　修理前の状況 Ａ−１．　点検中　上から見る

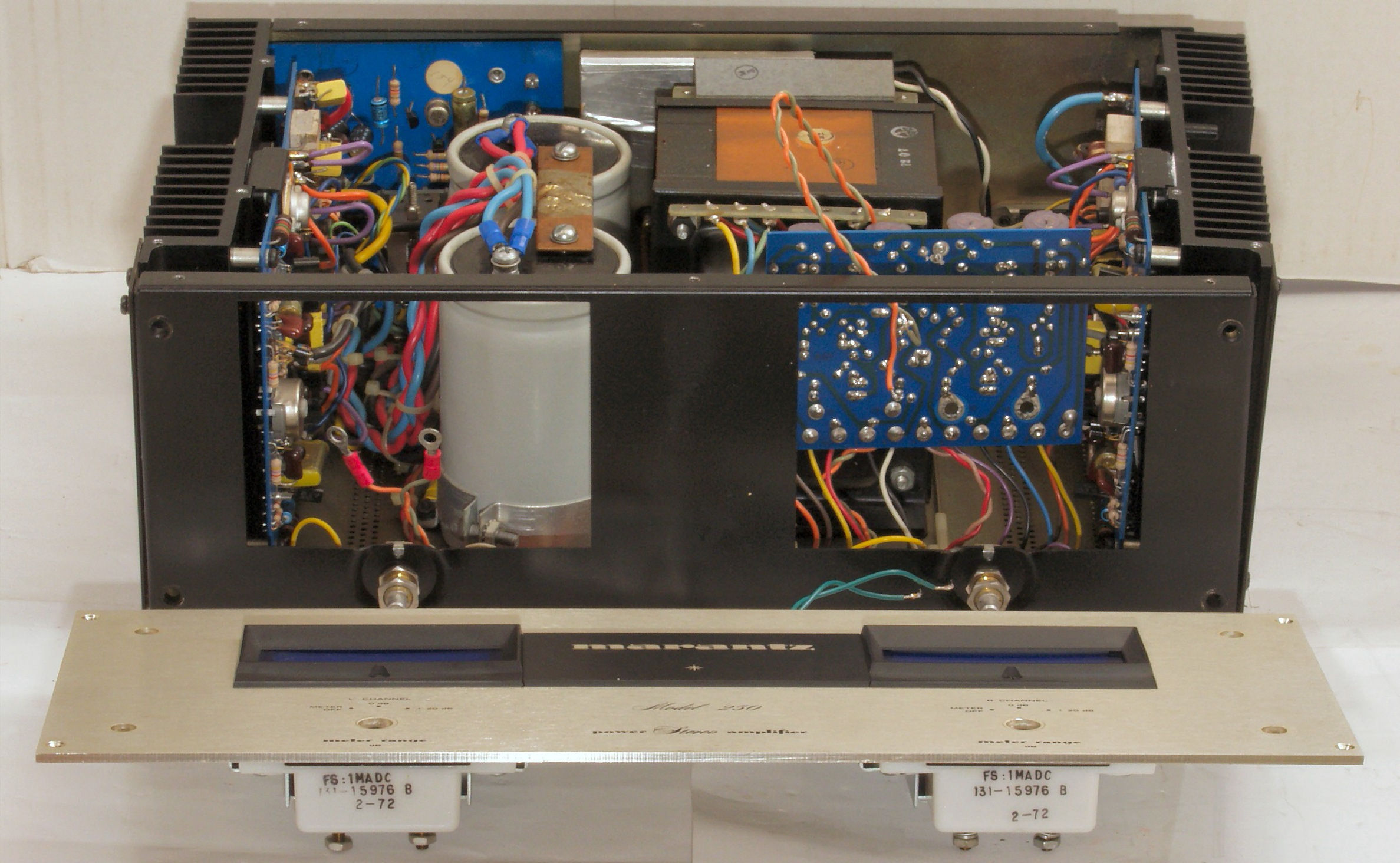

Ａ−２．　点検中　前から見る

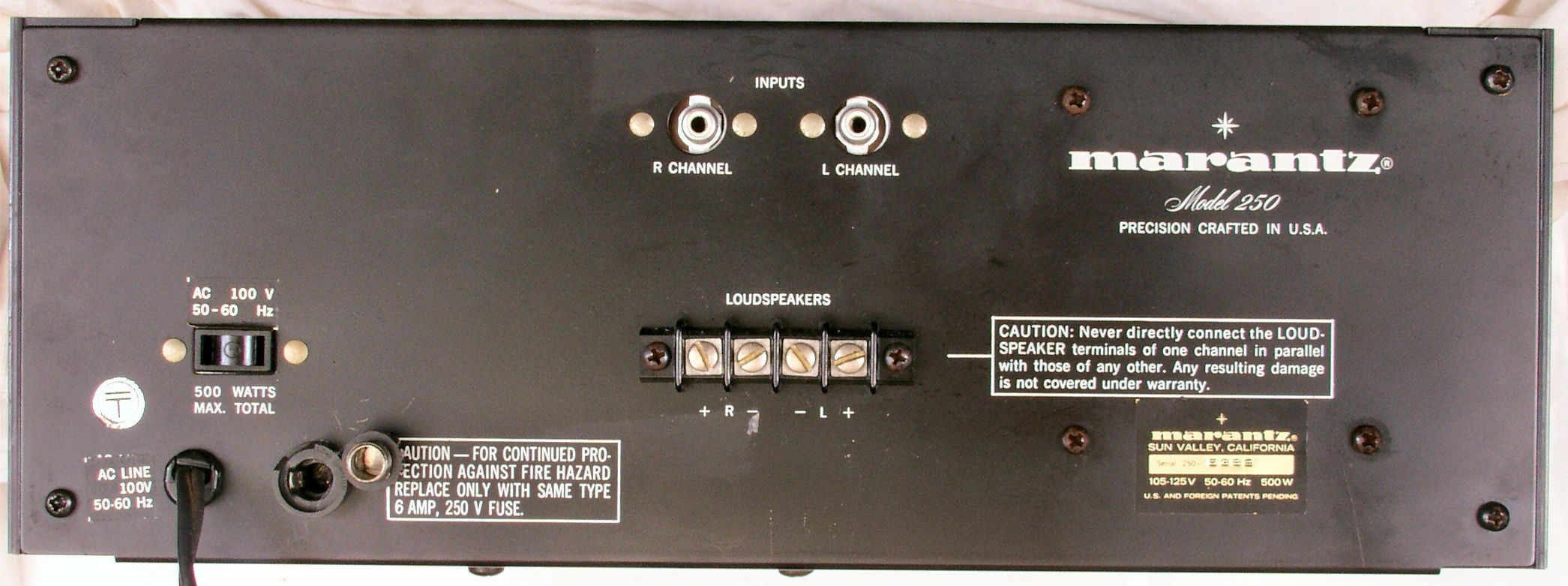

Ａ−３．　点検中　後から見る

Ａ−４．　点検中　下から見る、接点復活材の後？

Ａ−５．　点検中　、ＶＵメーターランプ交換を試みた形跡（キズ）

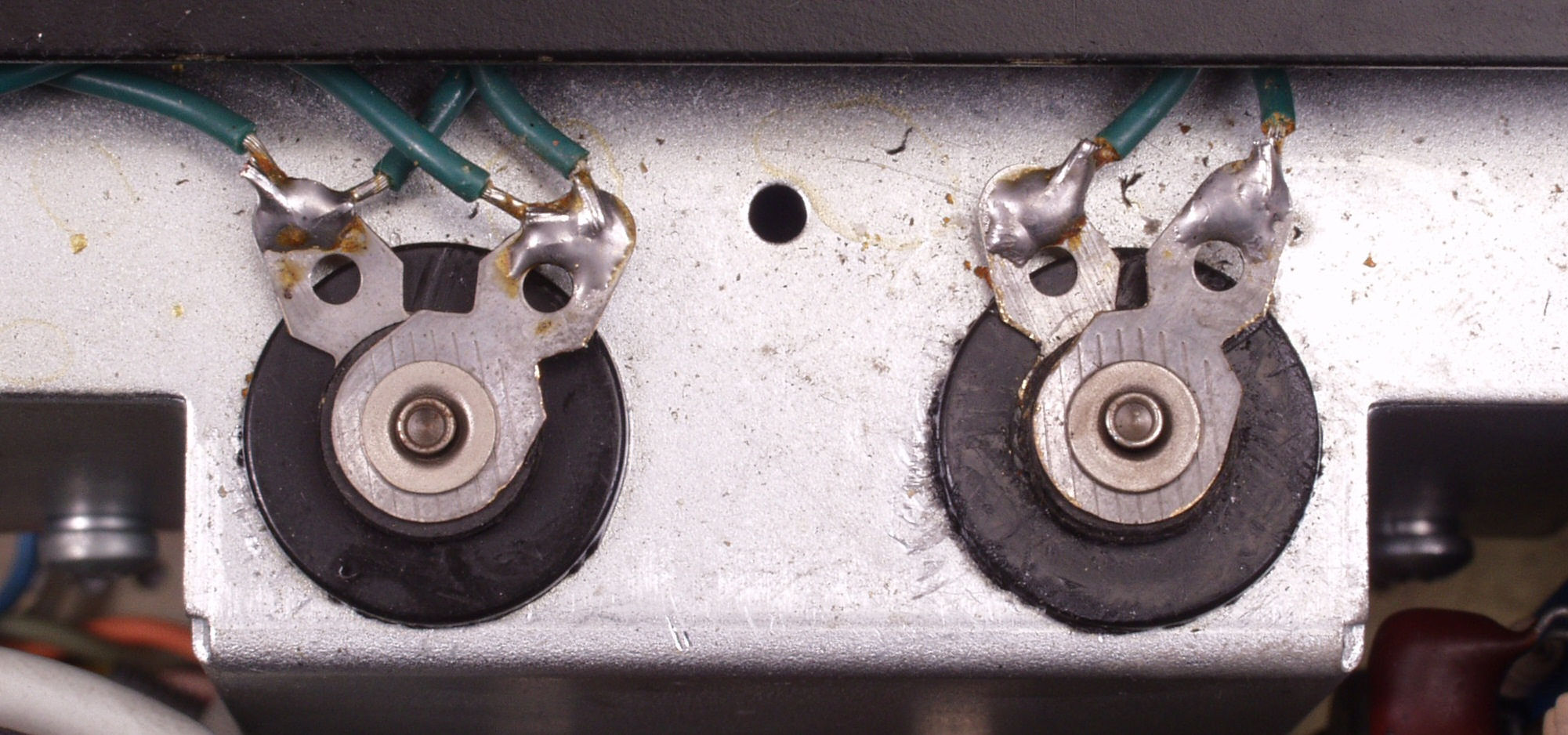

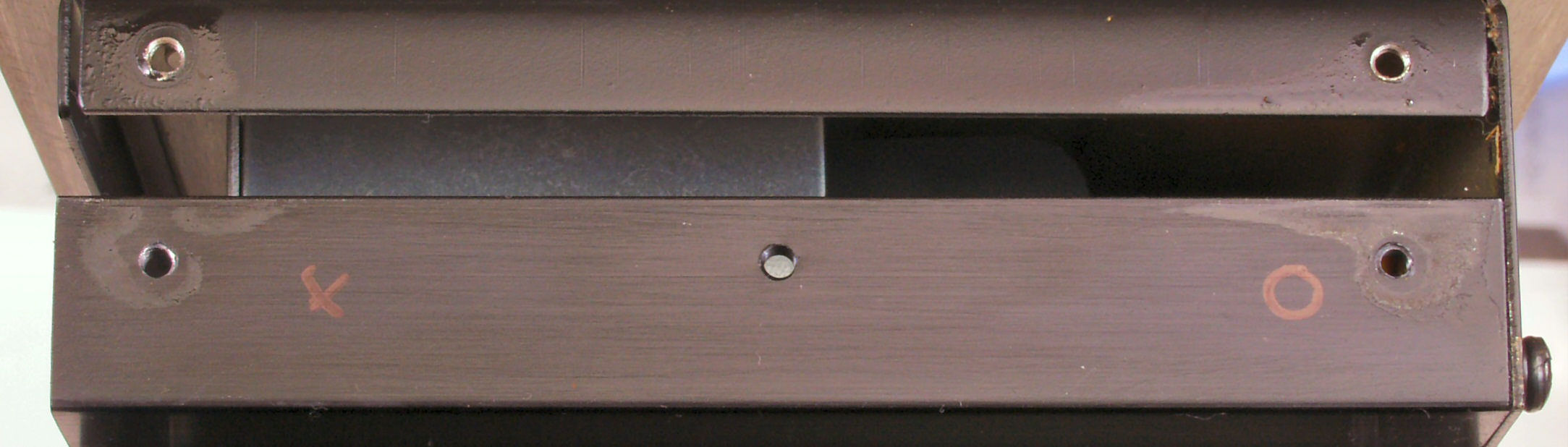

Ａ−６．　点検中　　放熱器取り付けの金具の、接点復活材の後？

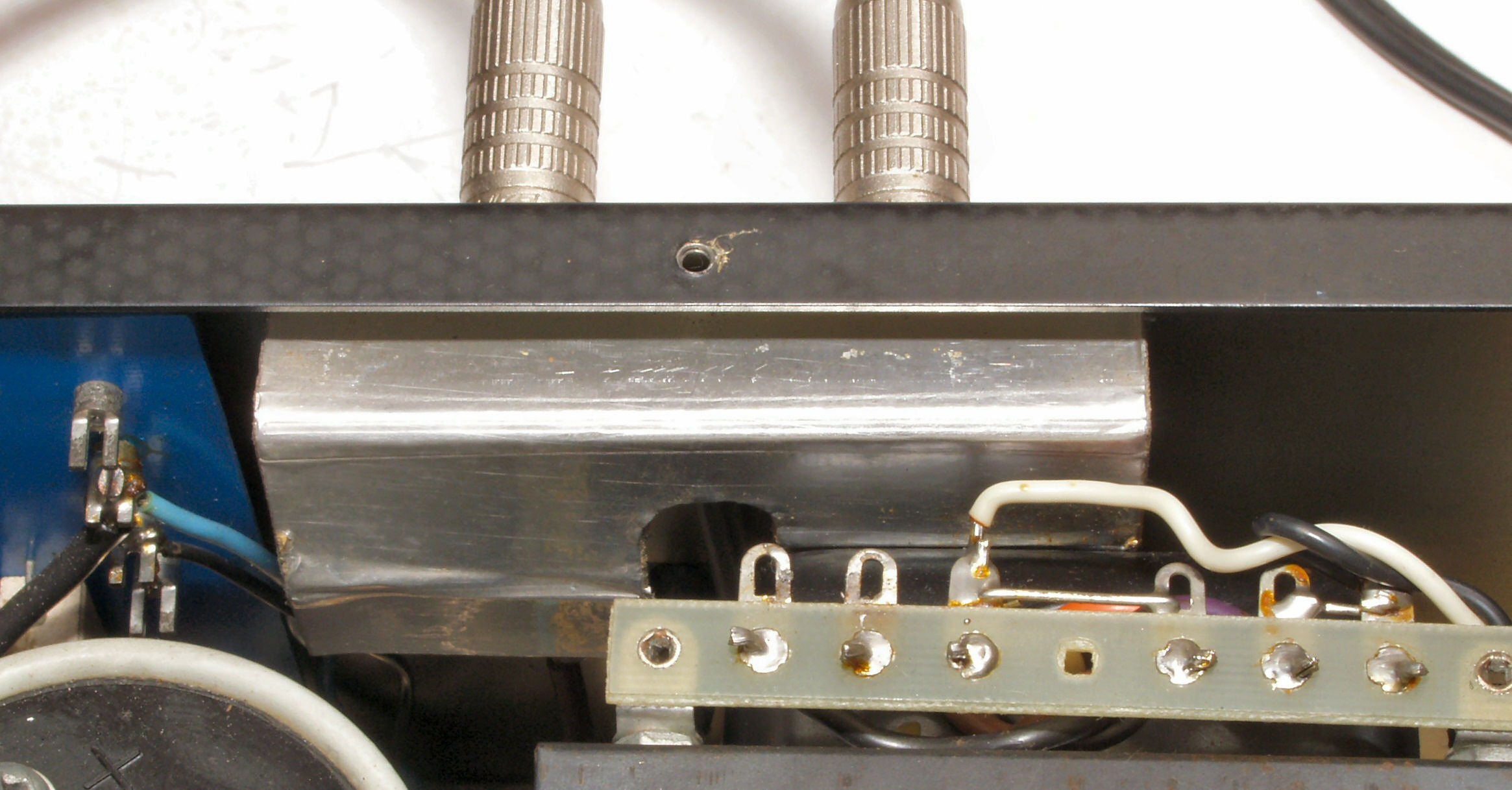

Ａ−７．　点検中　　入力ＲＣＡ端子裏のシールド、紙にアルミホイール貼り。

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　　Ｒ側終段ＴＲ（トランジスター）、交換履歴あり

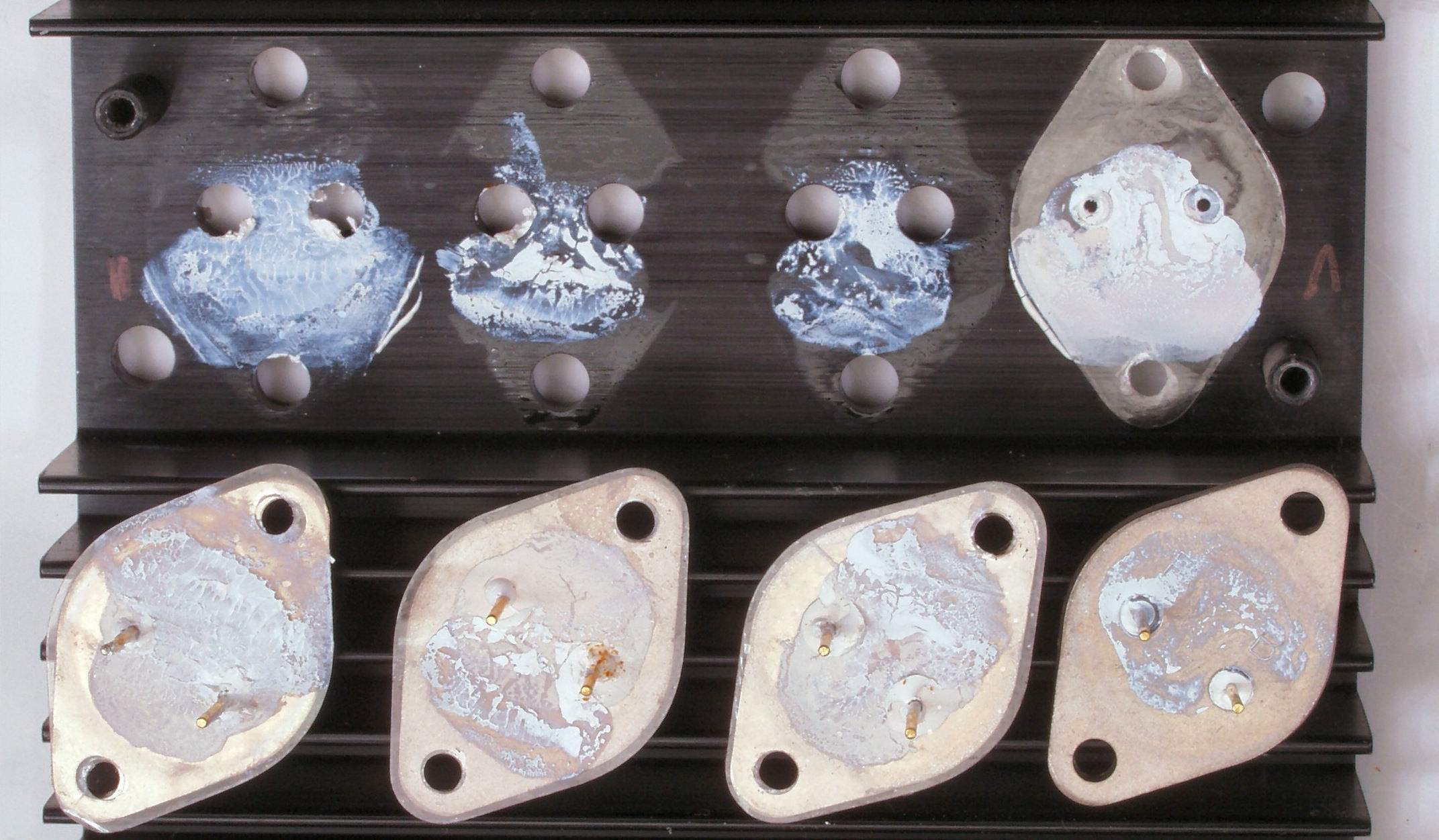

Ｃ−１Ａ−１．　修理中　　Ｒ側終段ＴＲ（トランジスター）を外した所、シリコングリスが少ない

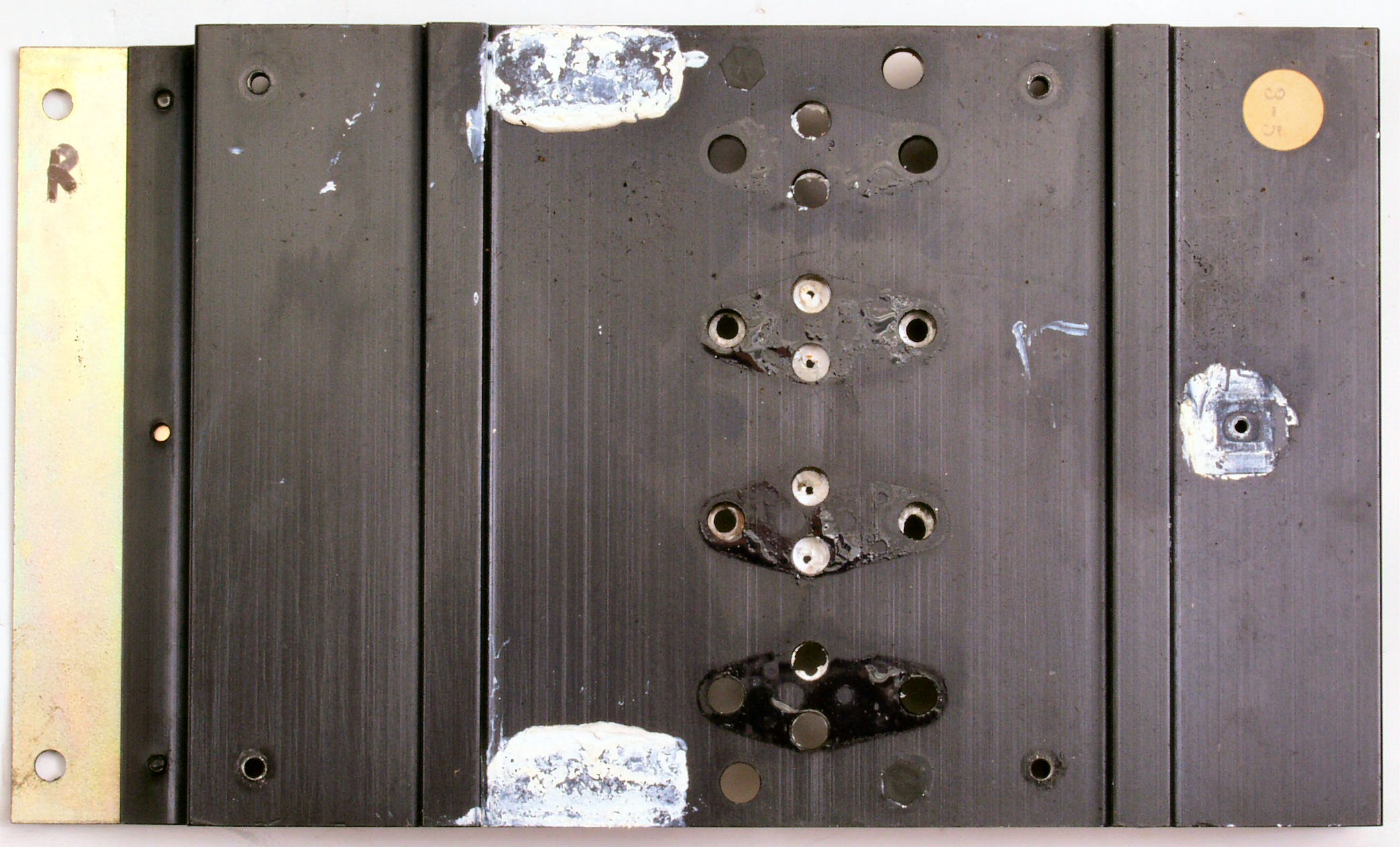

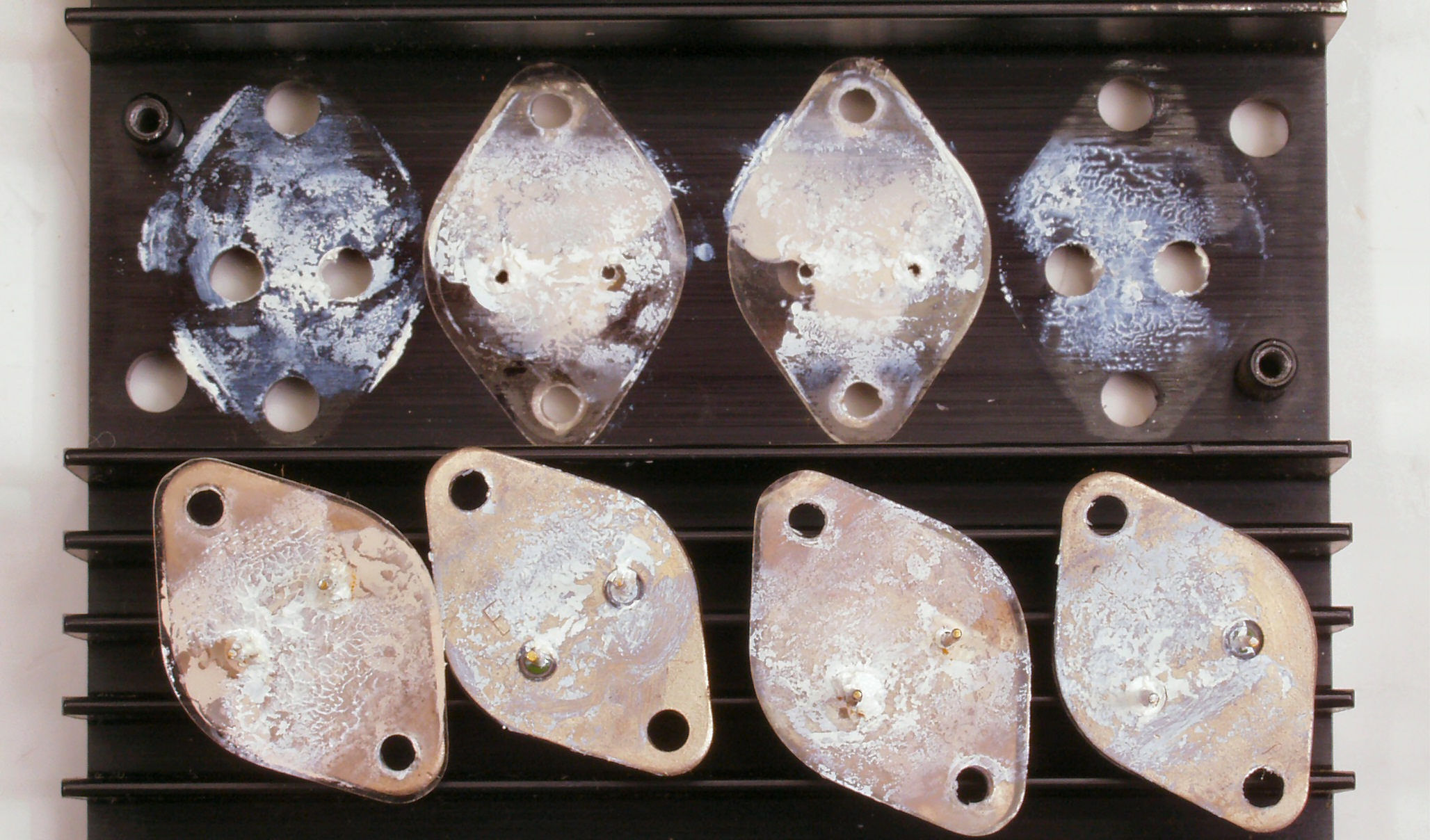

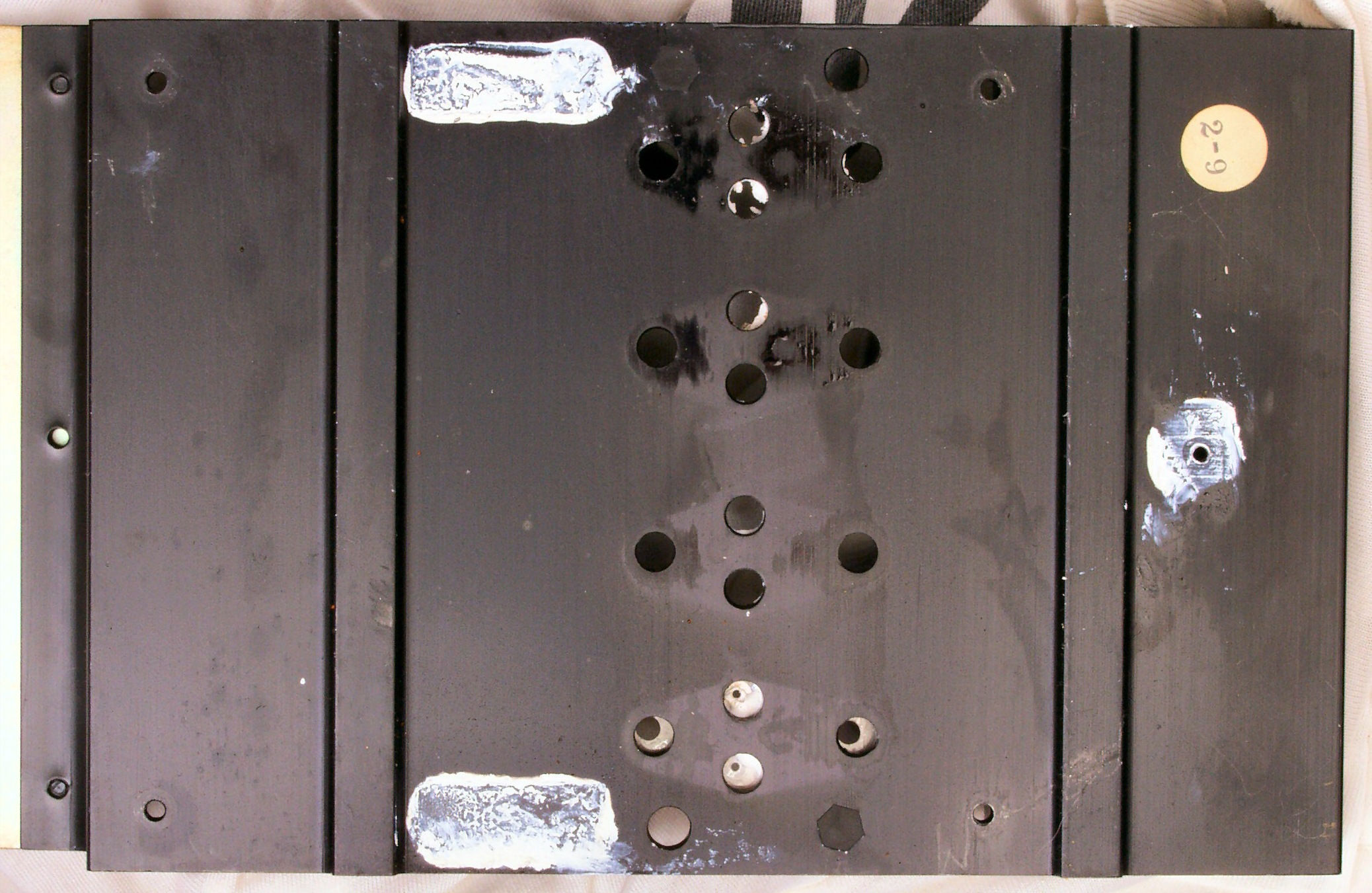

Ｃ−１Ａ−２．　修理中　　Ｒ側終段放熱器、ここにも接点復活材？

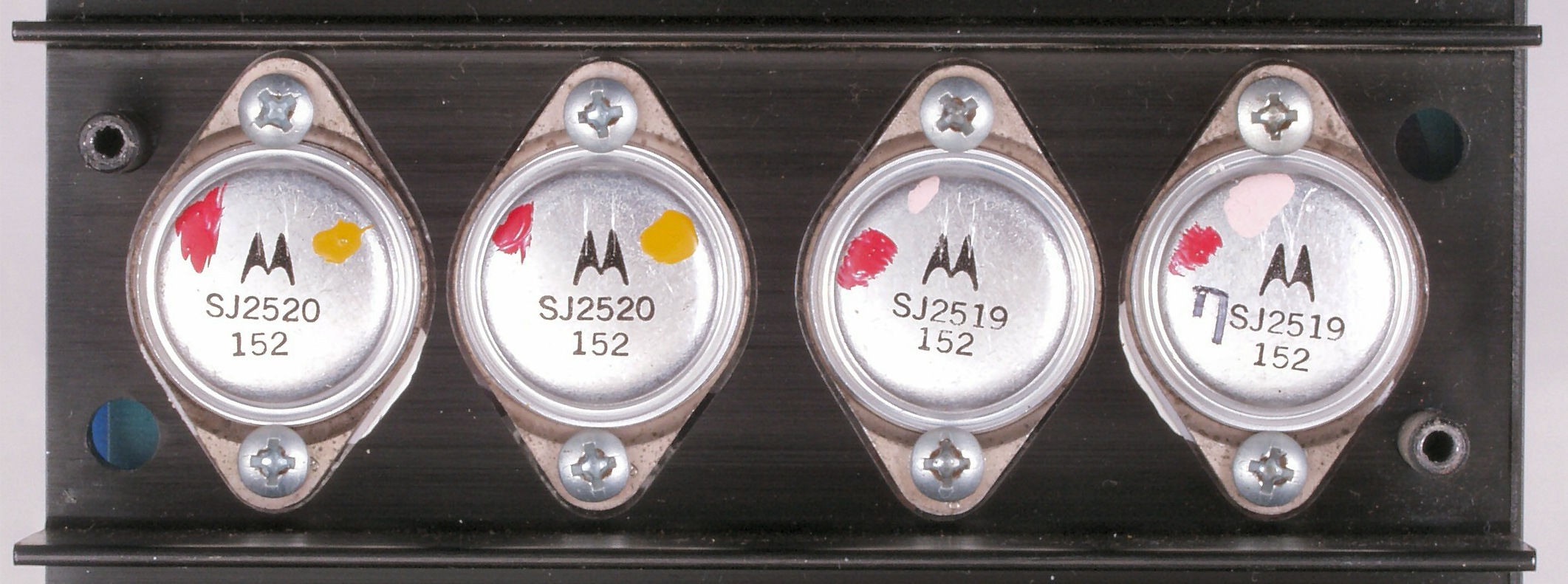

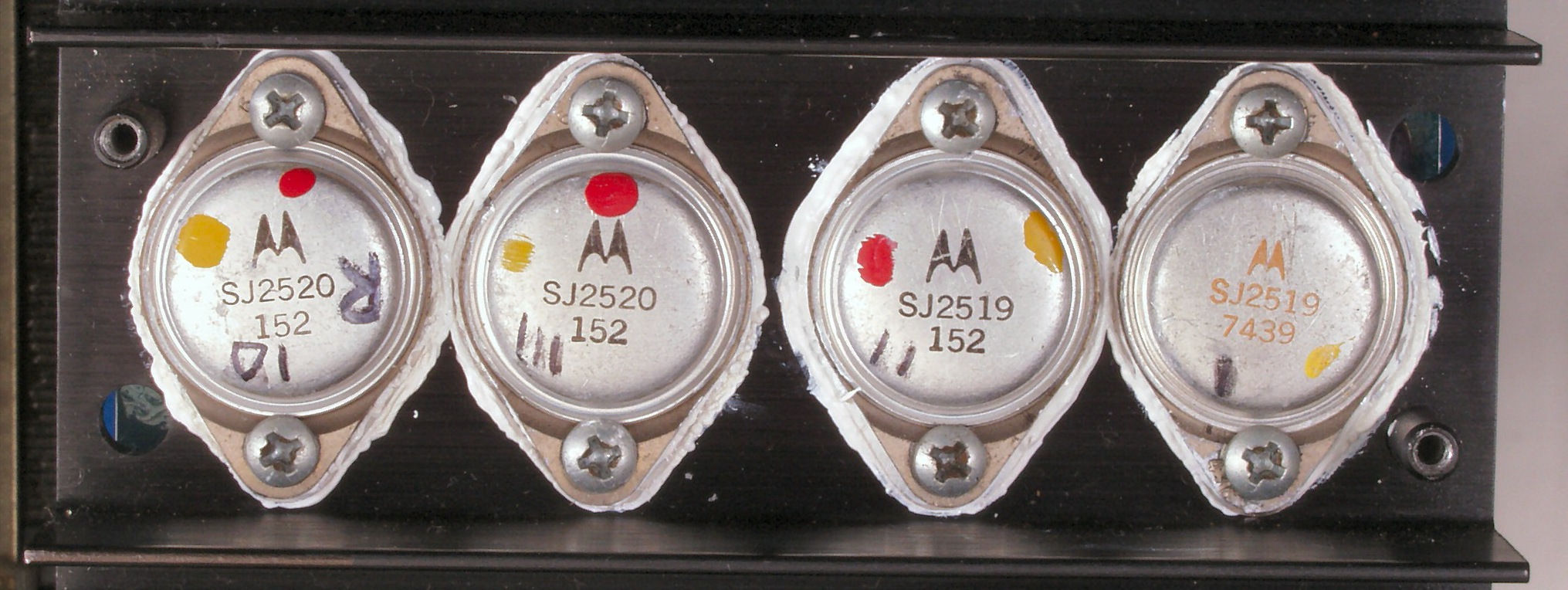

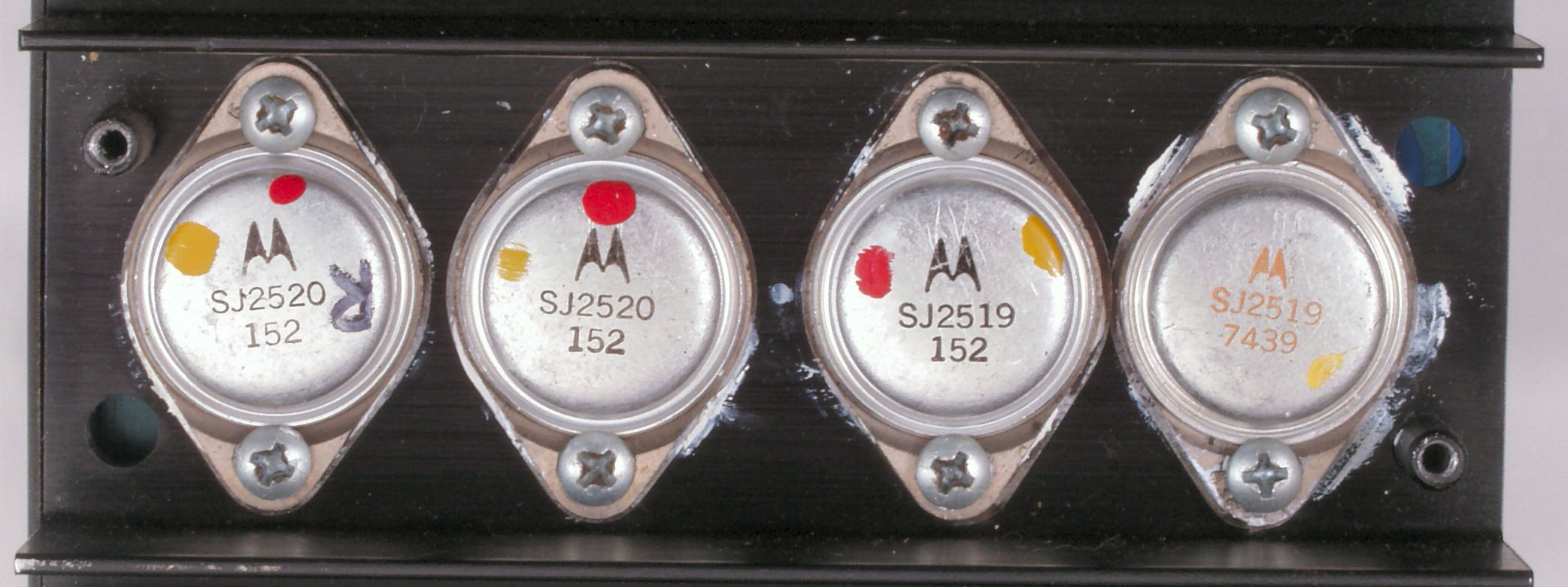

Ｃ−１Ｂ．　修理後　　Ｒ側終段ＴＲ（トランジスター）

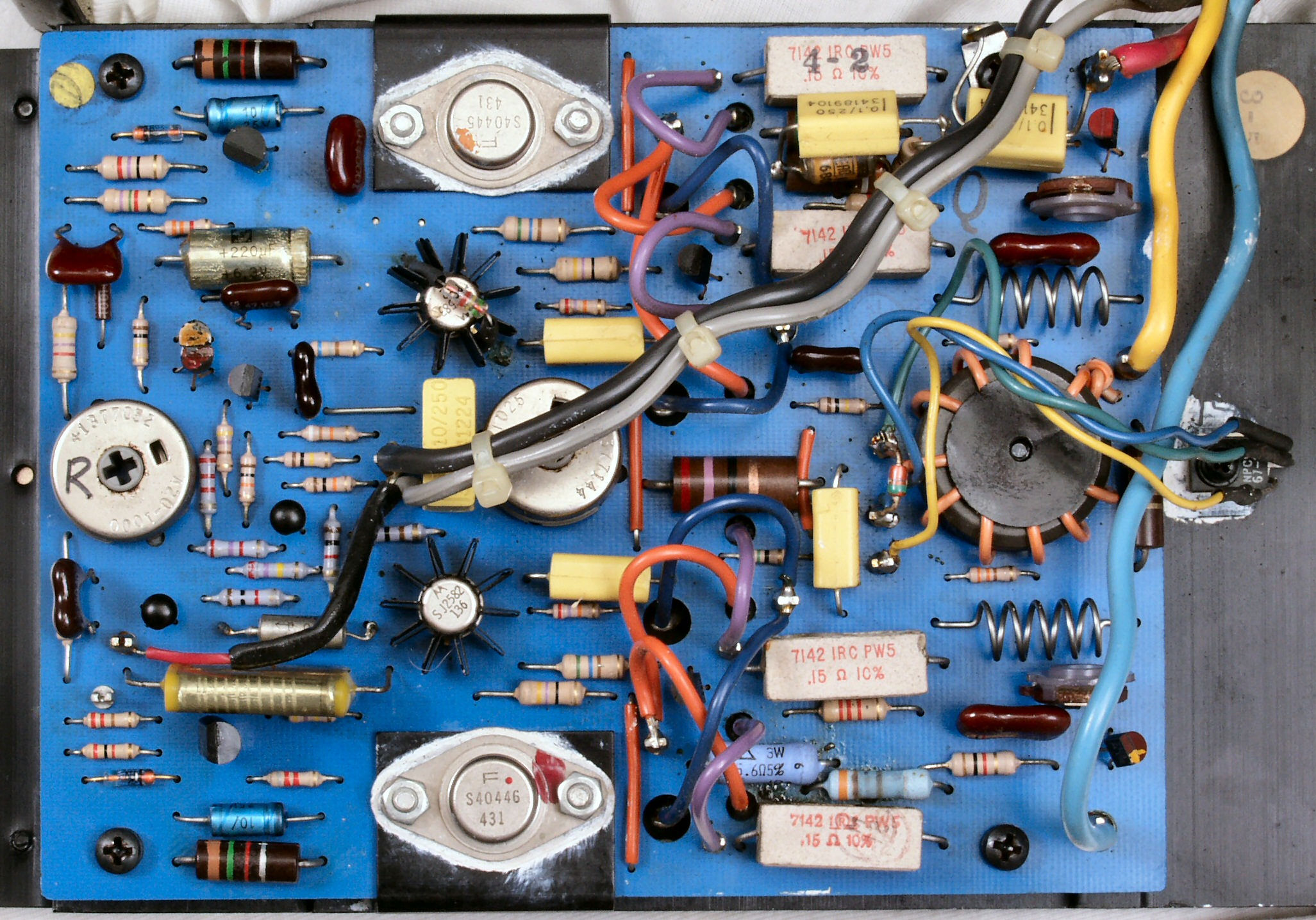

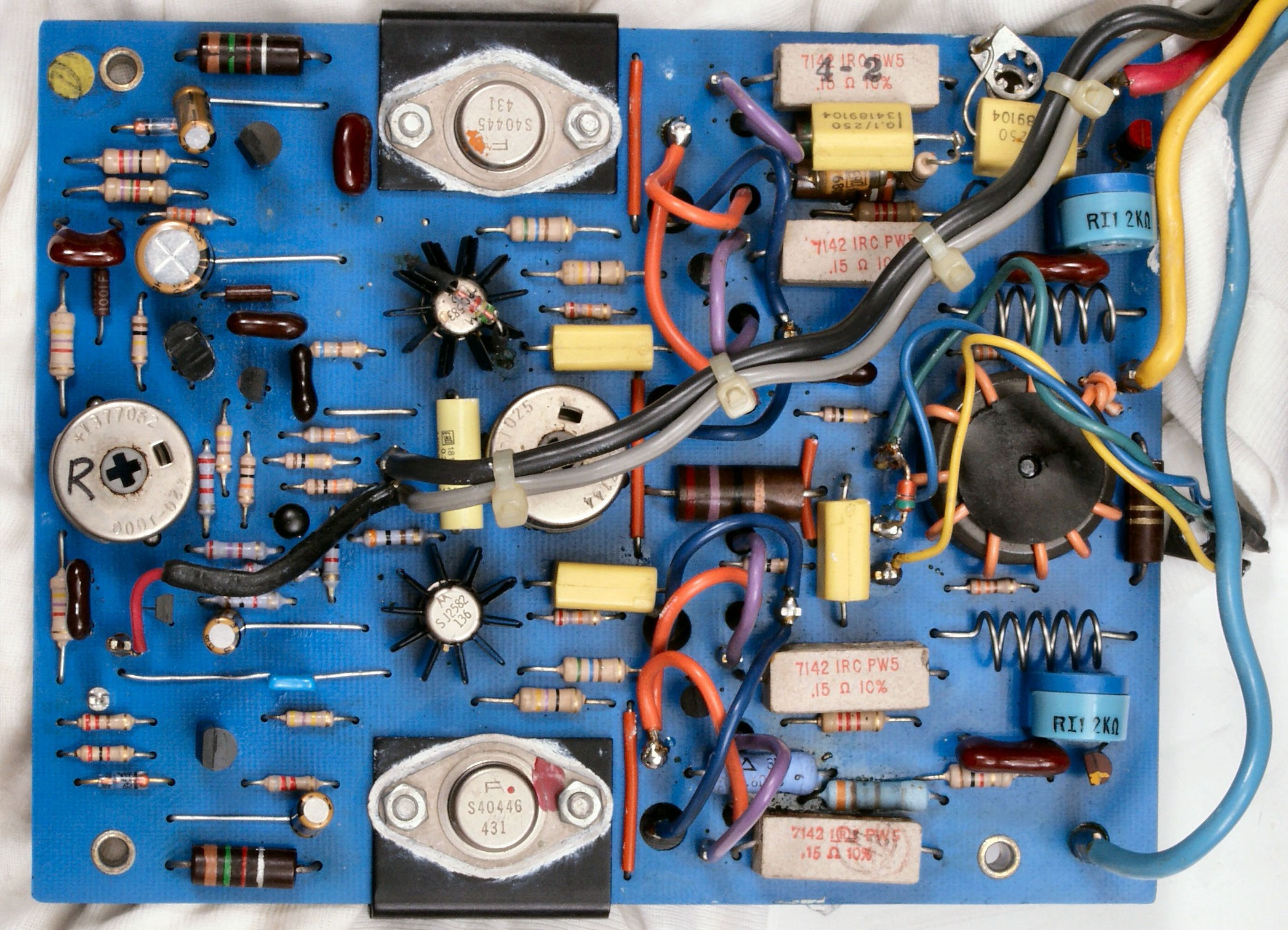

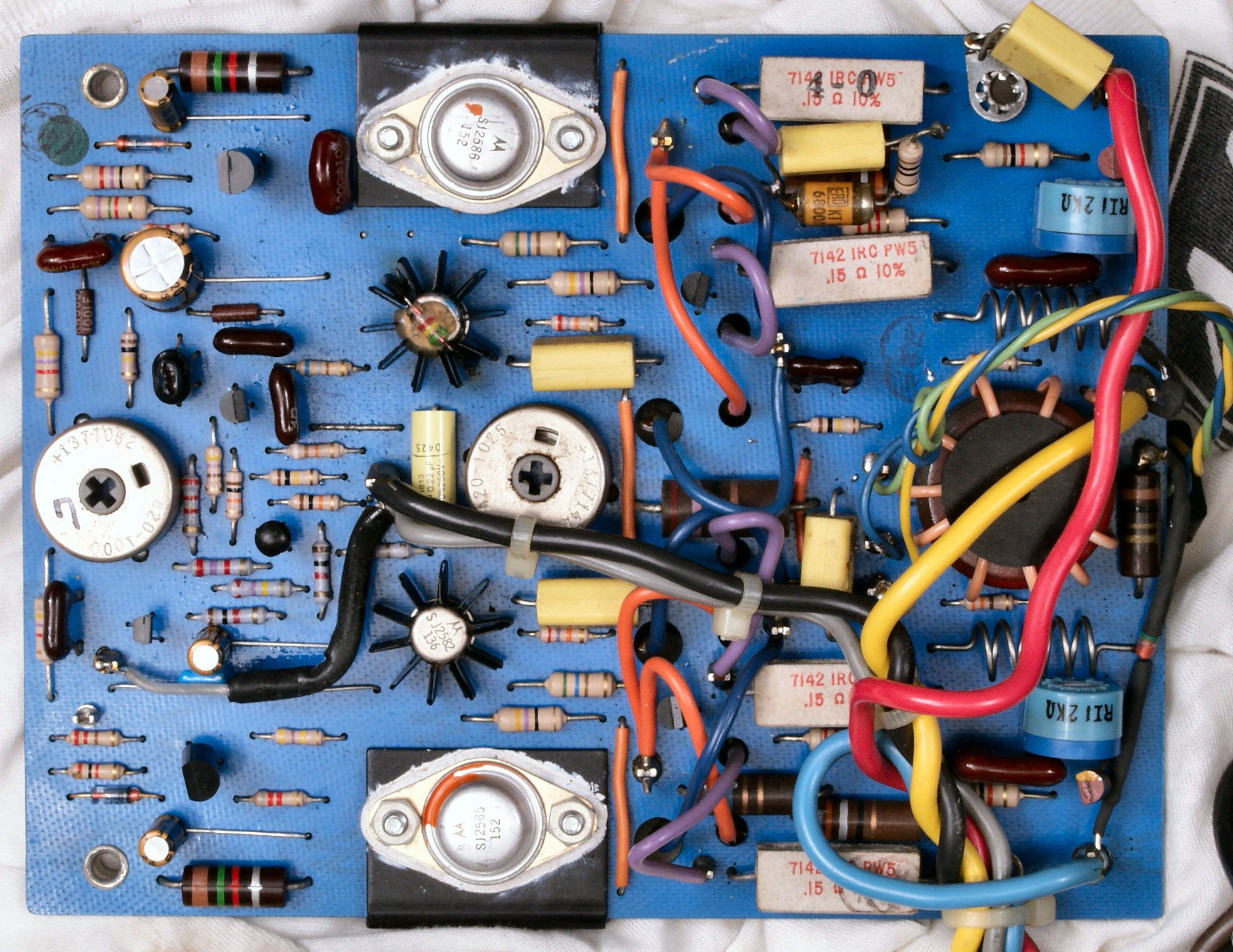

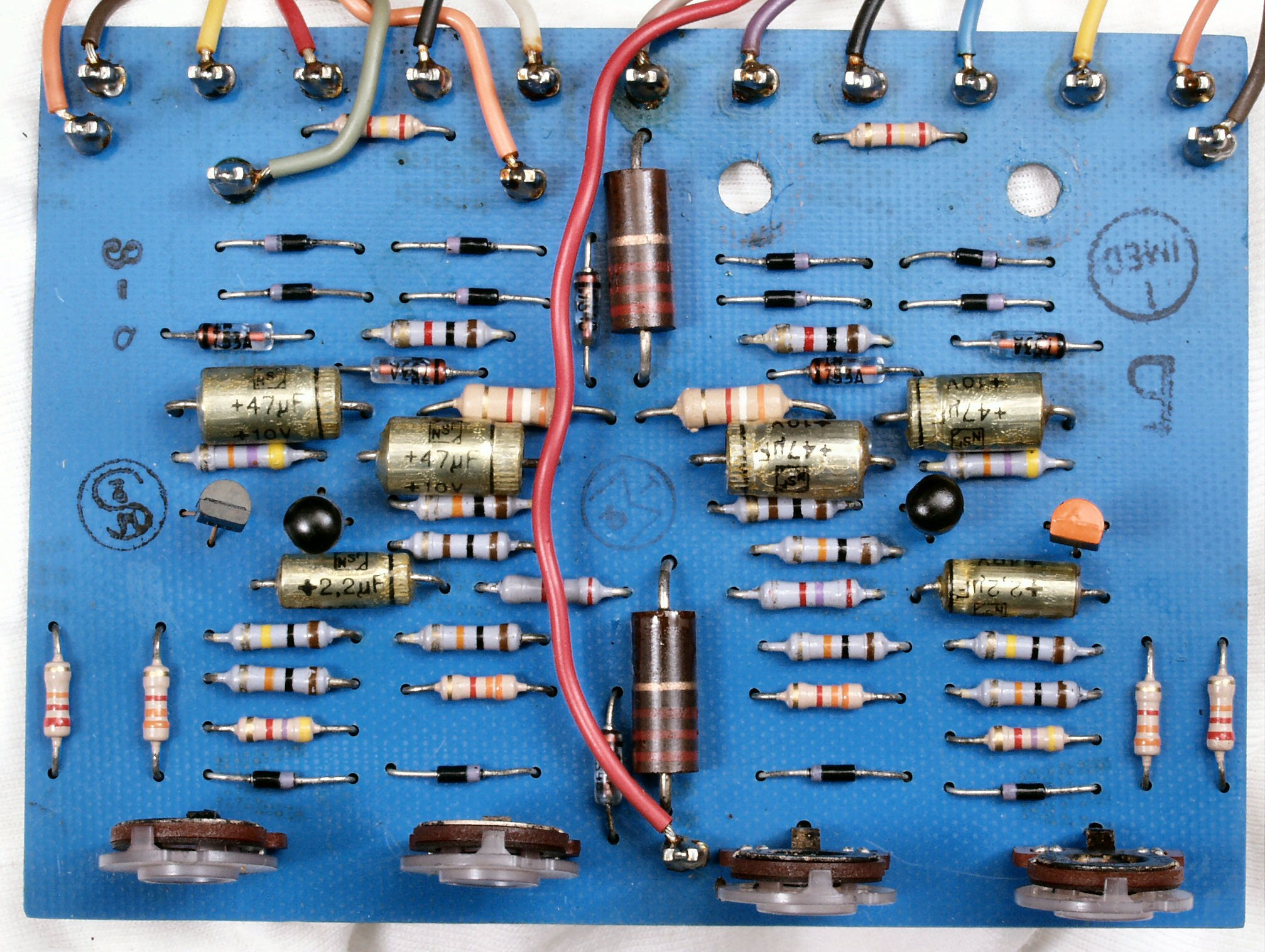

Ｃ−１Ｃ．　修理前　　Ｒ側ＡＭＰ基板、修理履歴有り

Ｃ−１Ｄ．　修理後　Ｒ側ＡＭＰ基板　ＴＲ（トランジスター）３個、電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンンサー２個交換

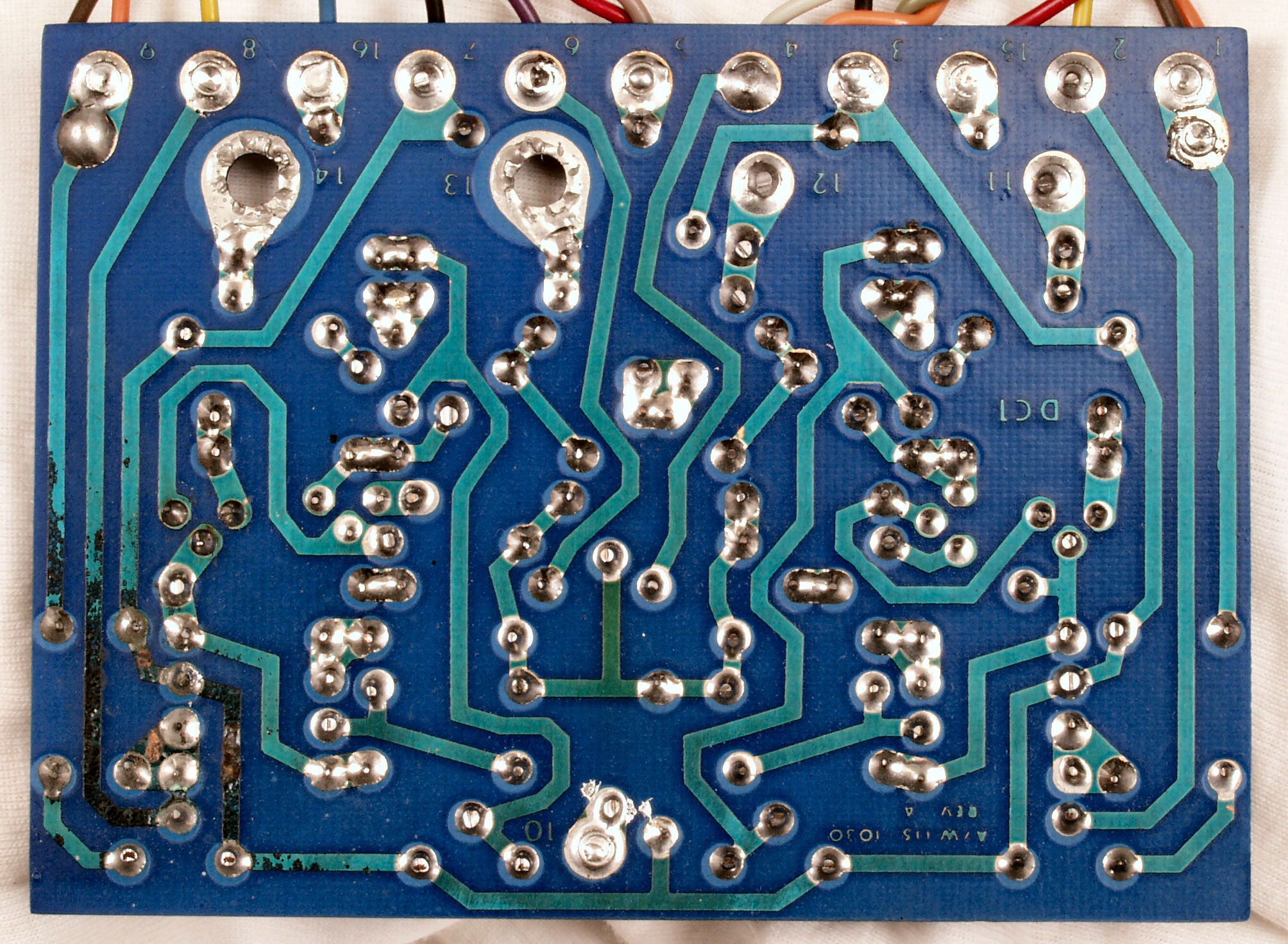

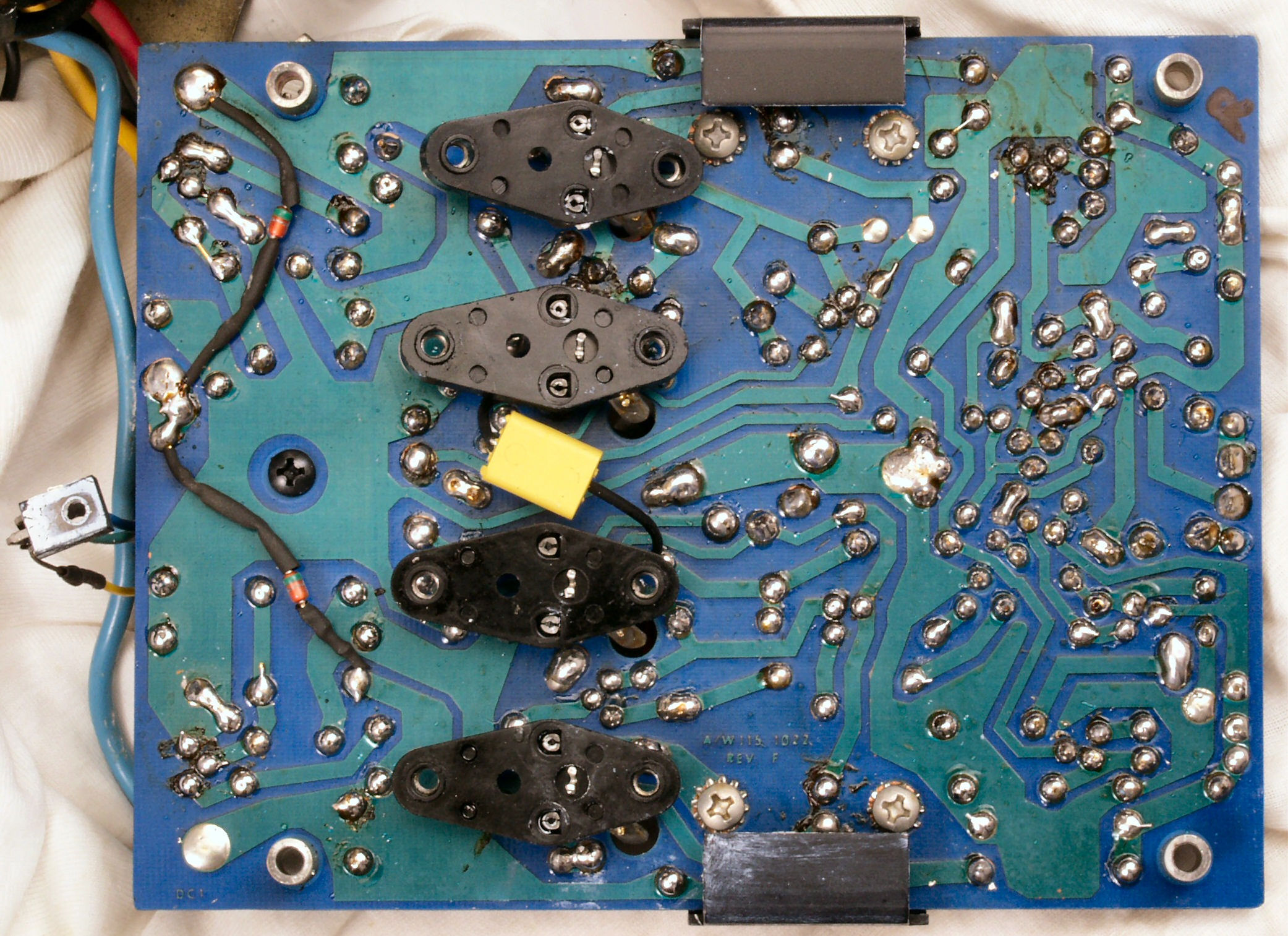

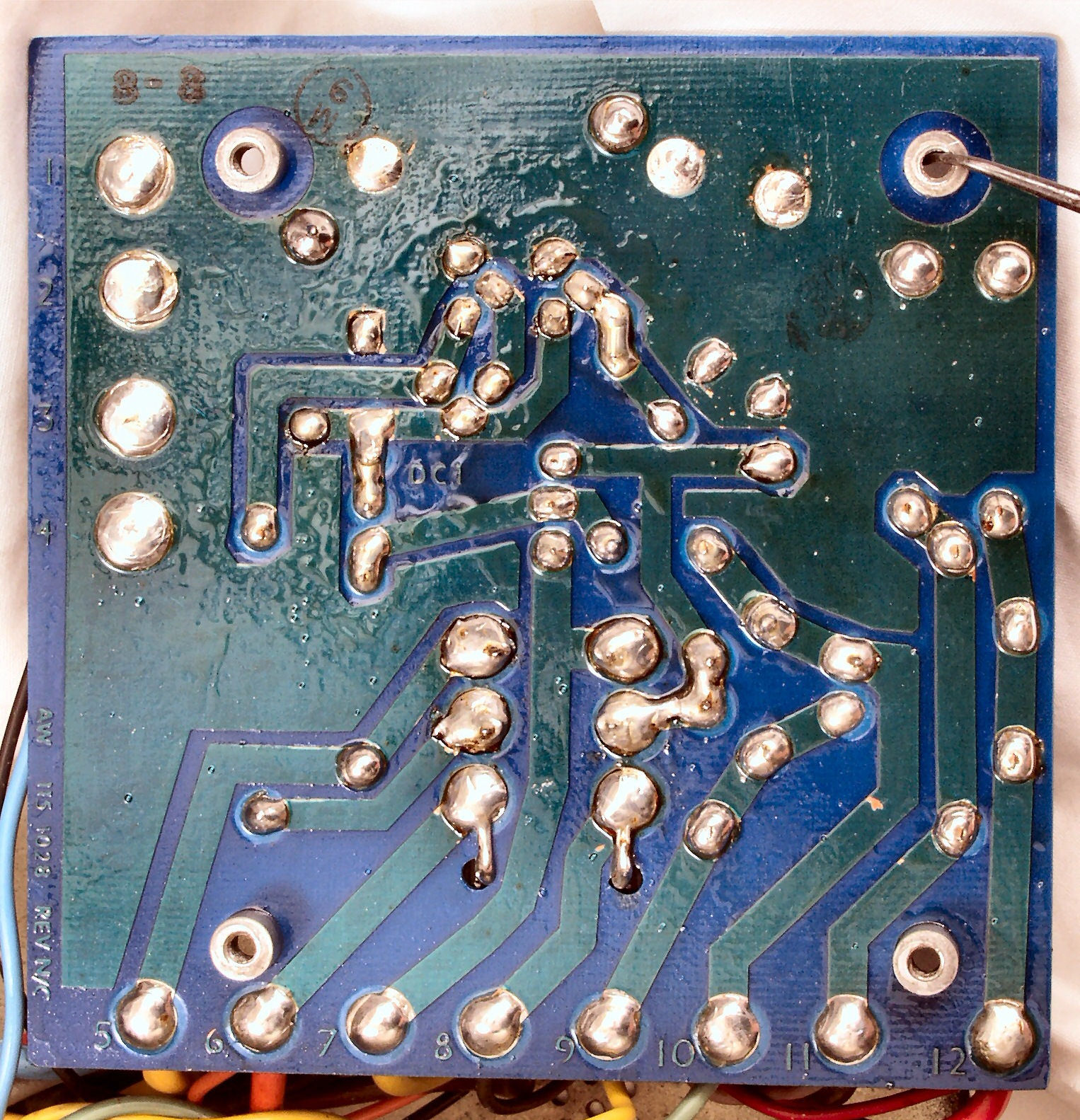

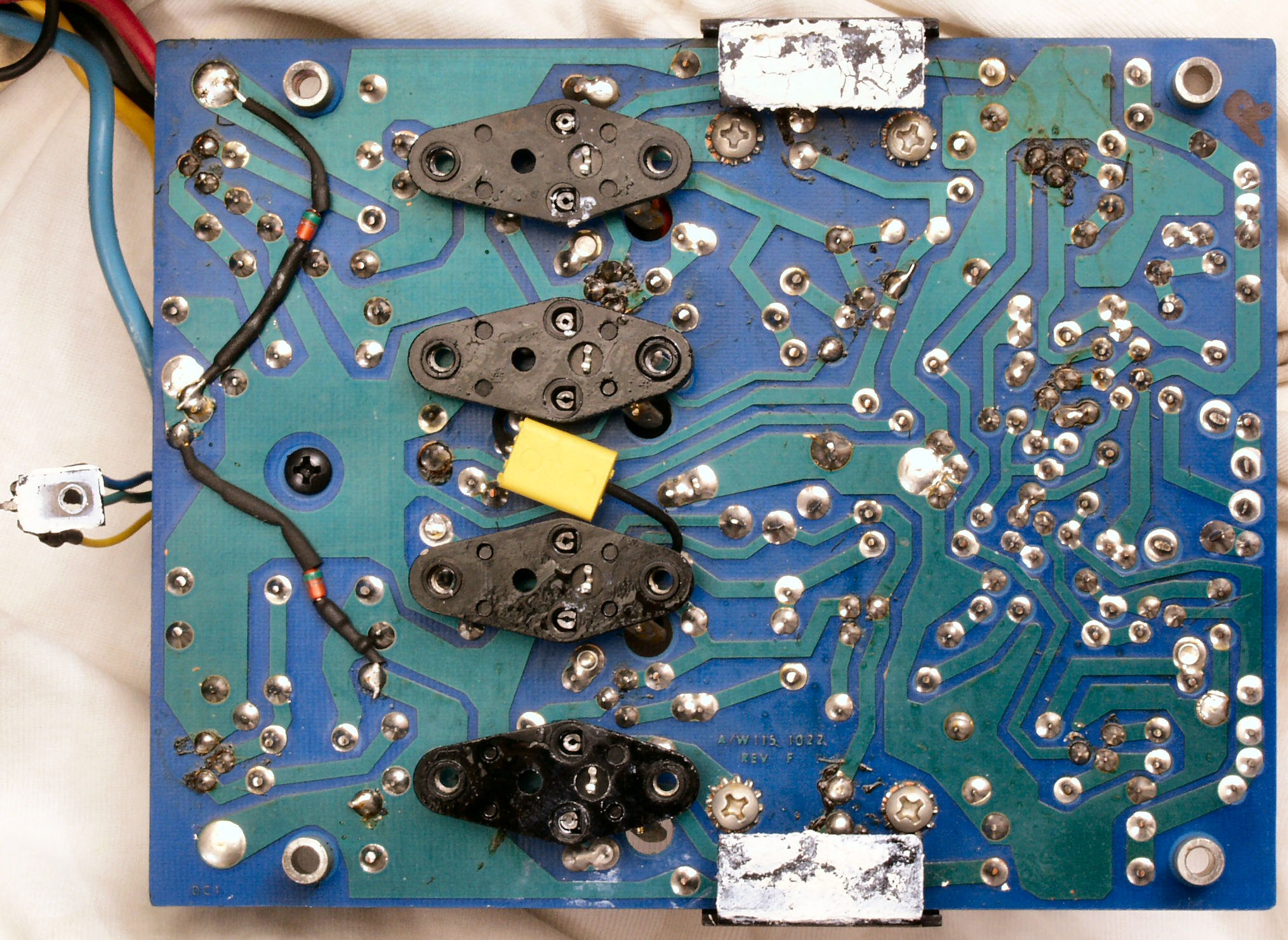

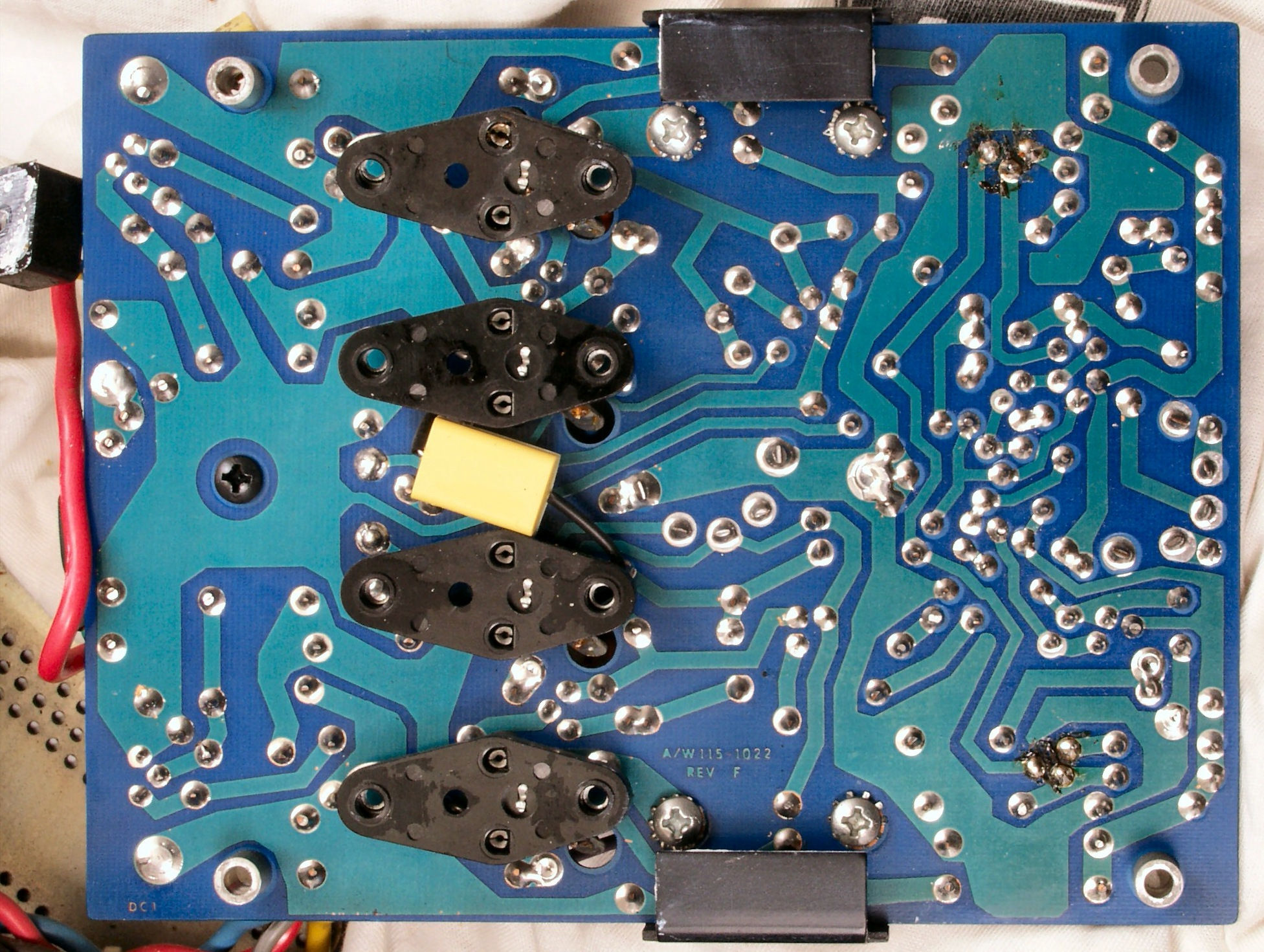

Ｃ−１Ｅ．　修理前　　Ｒ側ＡＭＰ基板裏

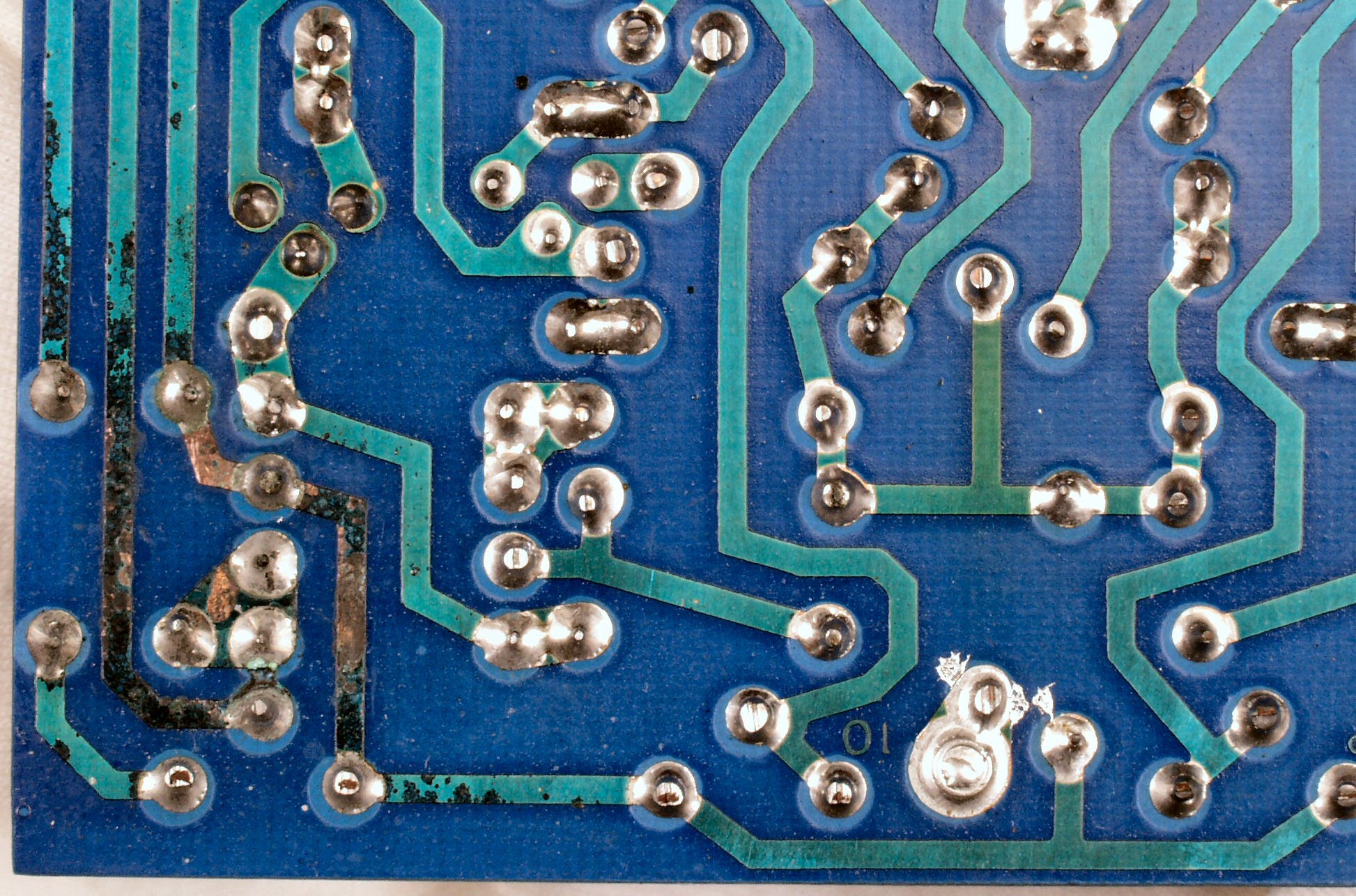

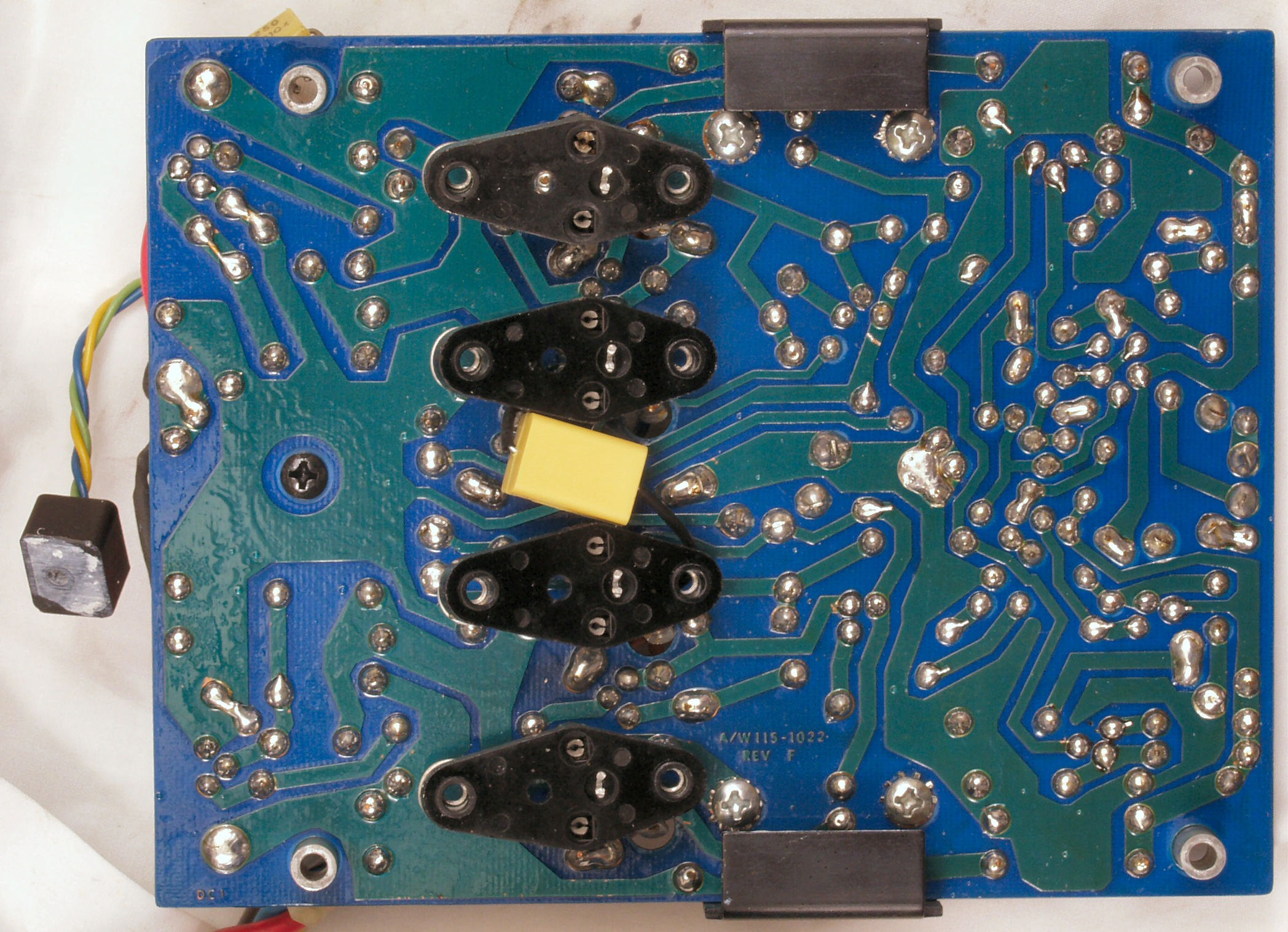

Ｃ−１Ｆ．　修理（半田補正）後　　Ｒ側ＡＭＰ基板裏　全ハンダやり直す

Ｃ−１Ｇ．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ−２Ａ．　修理前　　Ｌ側終段ＴＲ（トランジスター）

Ｃ−２Ａ−１．　修理中　　Ｌ側終段ＴＲ（トランジスター）を外した所、シリコングリスが少ない

Ｃ−２Ａ−２．　修理中　　Ｌ側終段放熱器、ここにも接点復活材

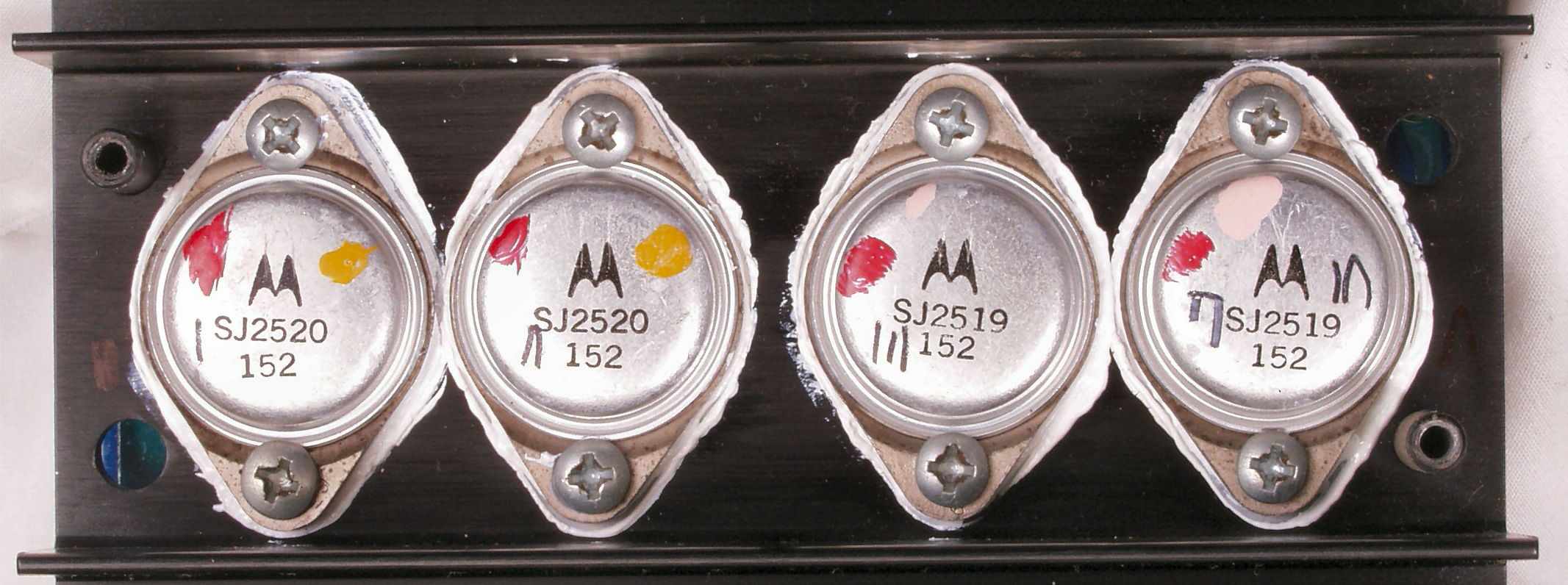

Ｃ−２Ｂ．　修理後　　Ｌ側終段ＴＲ（トランジスター）

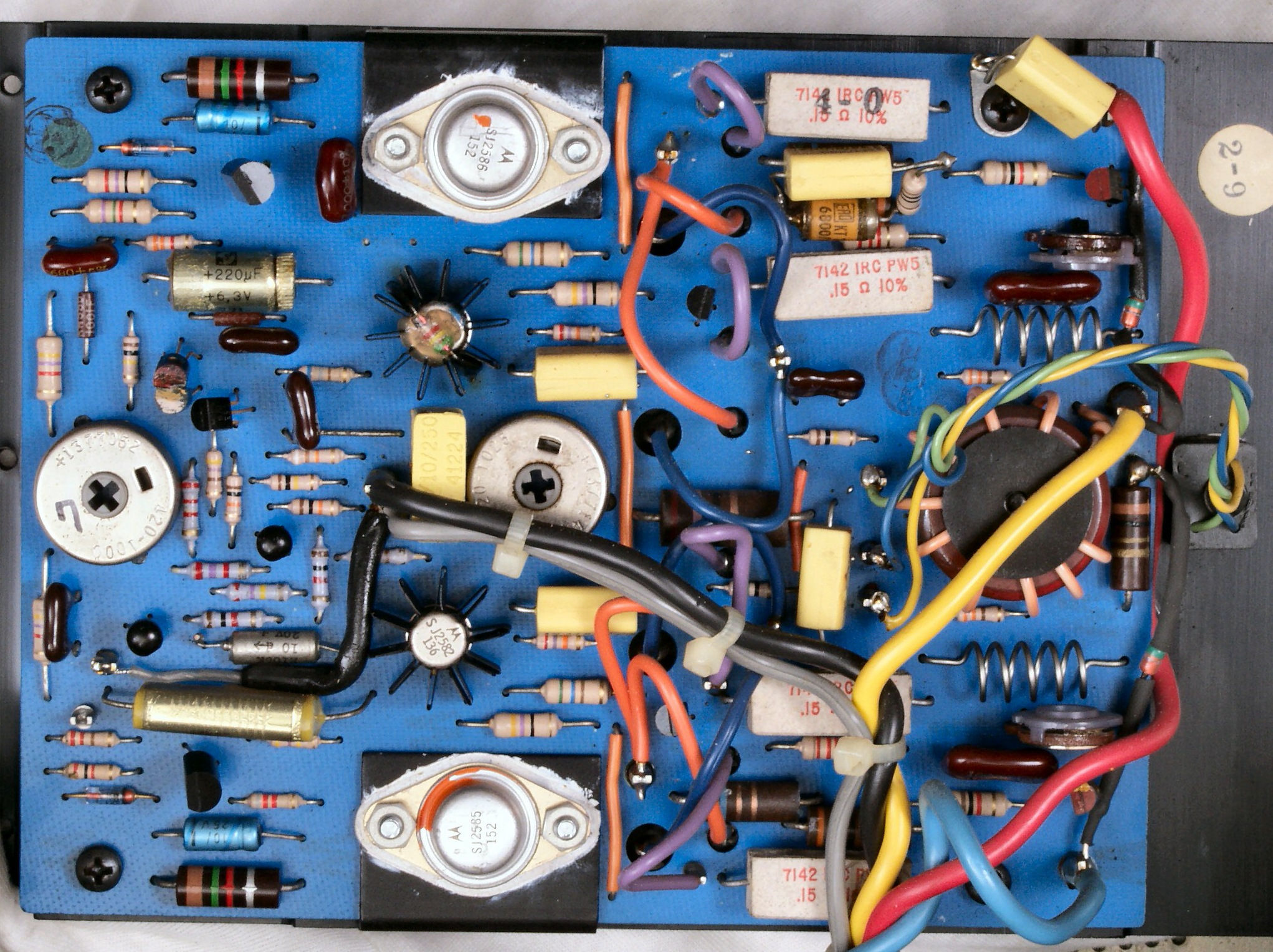

Ｃ−２Ｃ．　修理前　　Ｌ側ＡＭＰ基板

Ｃ−２Ｄ．　修理後　Ｌ側ＡＭＰ基板　ＴＲ（トランジスター）３個、電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンンサー２個交換

Ｃ−２Ｅ．　修理前　　Ｌ側ＡＭＰ基板裏

Ｃ−２Ｆ．　修理（半田補正）後　　Ｌ側ＡＭＰ基板裏　全ハンダやり直す

Ｃ−２Ｇ．　完成Ｌ側ＡＭＰ基板裏　洗浄後

Ｃ−３．　修理中　プロテクト基板を修理するのに、電解コンデンサーを取り外さないと修理出来ない！

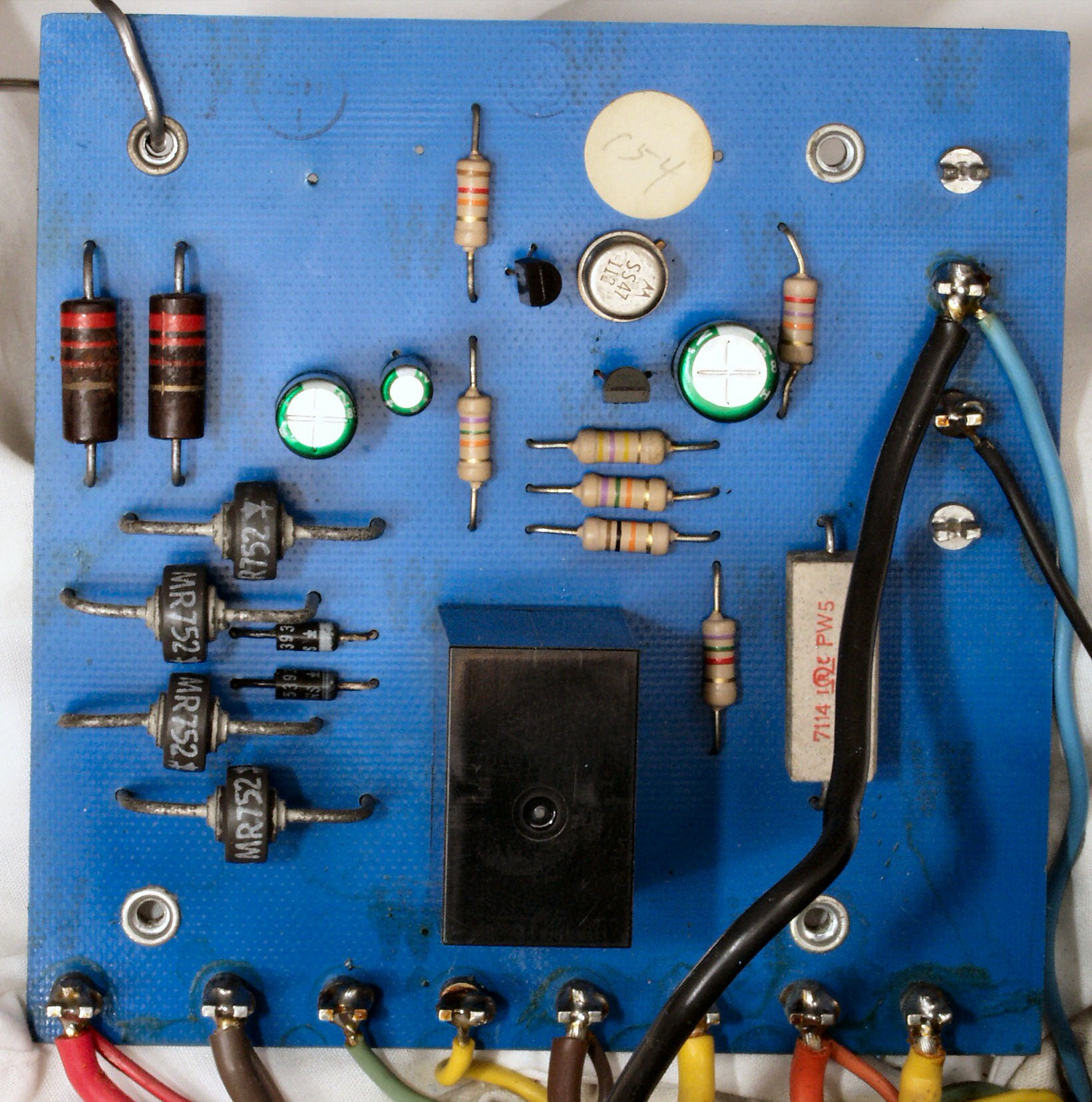

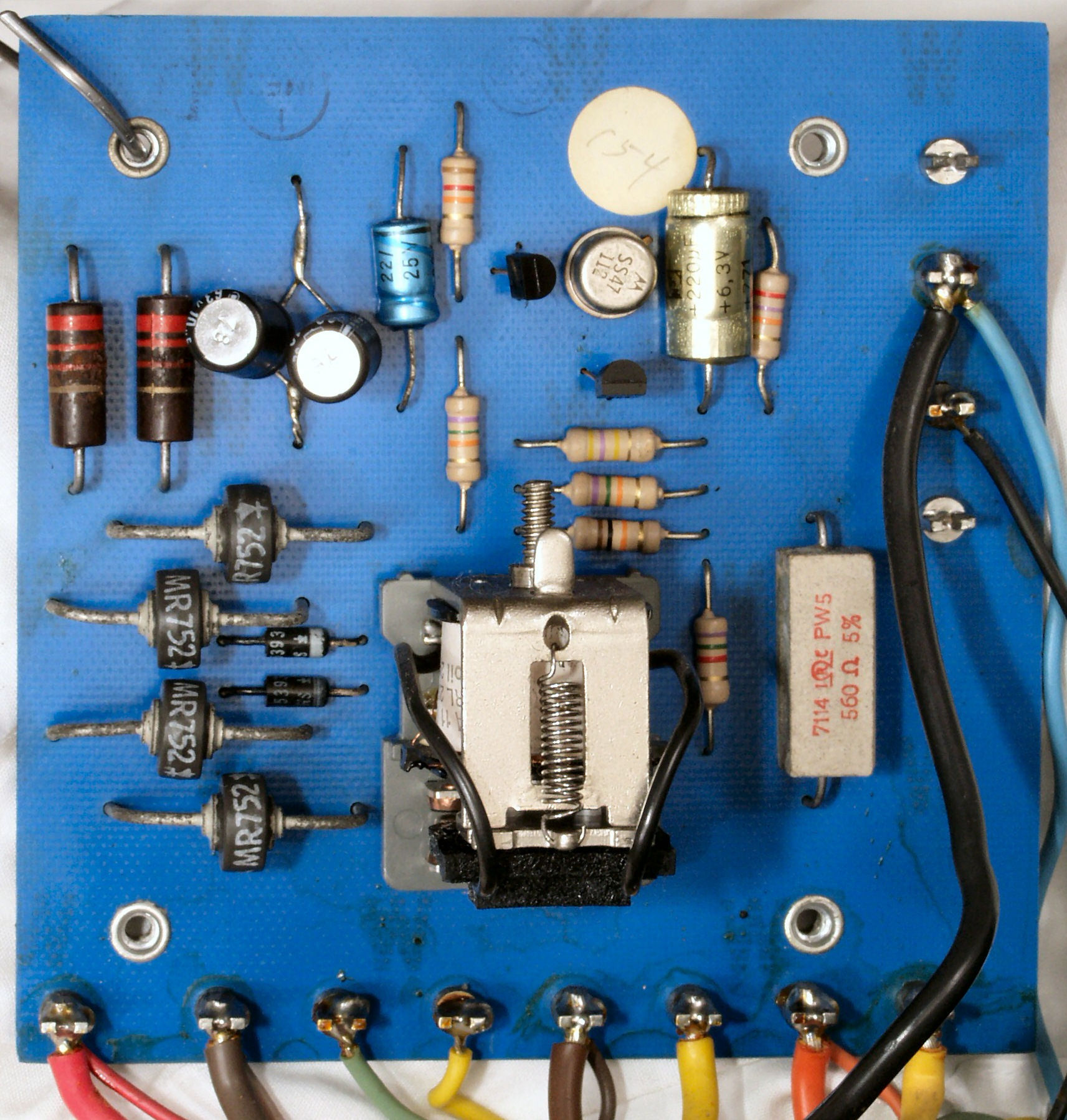

Ｃ−３Ａ．　修理前　プロテクト基板

Ｃ−３Ｂ．　修理後　プロテクト基板　電解コンンサー３個、リレー１個交換

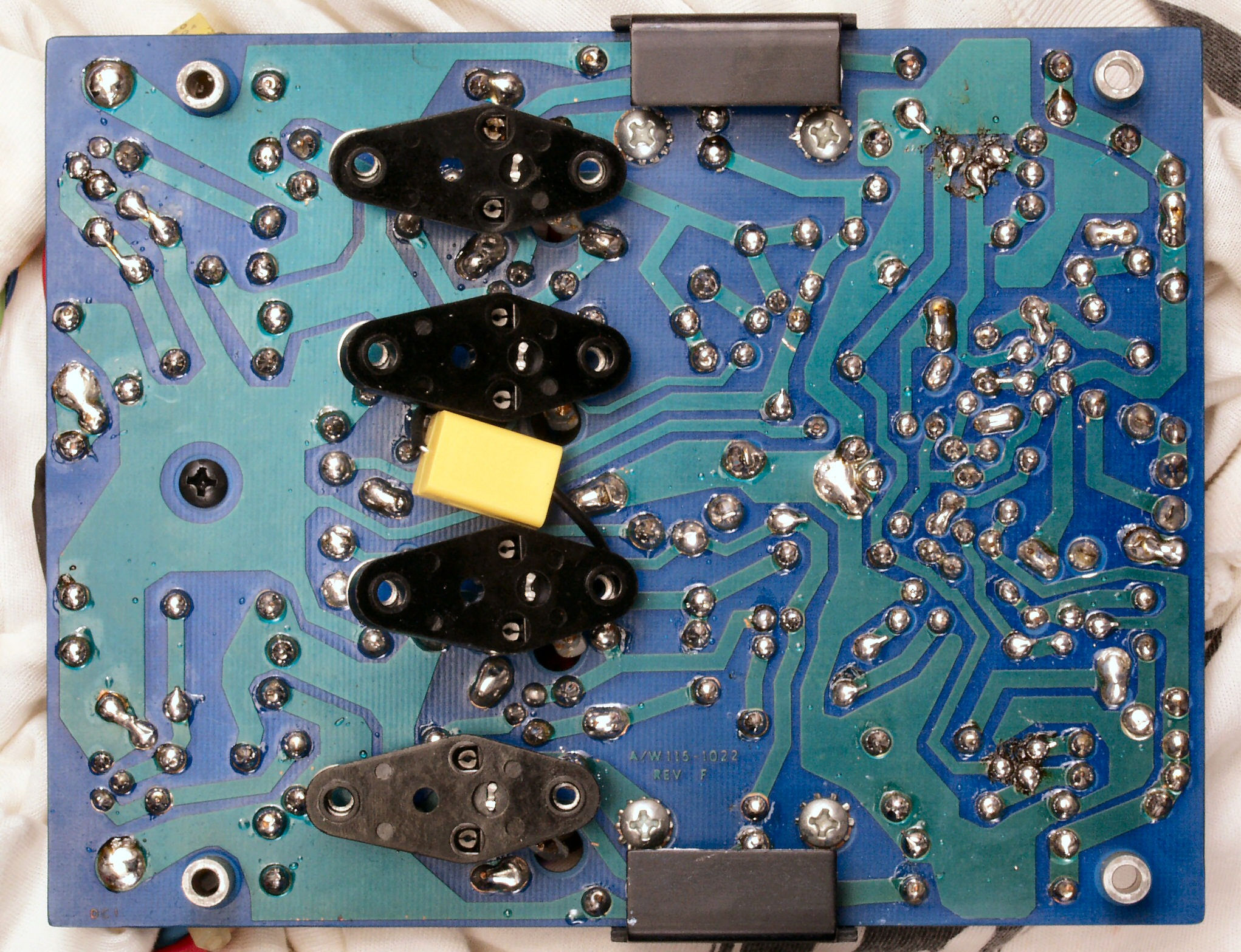

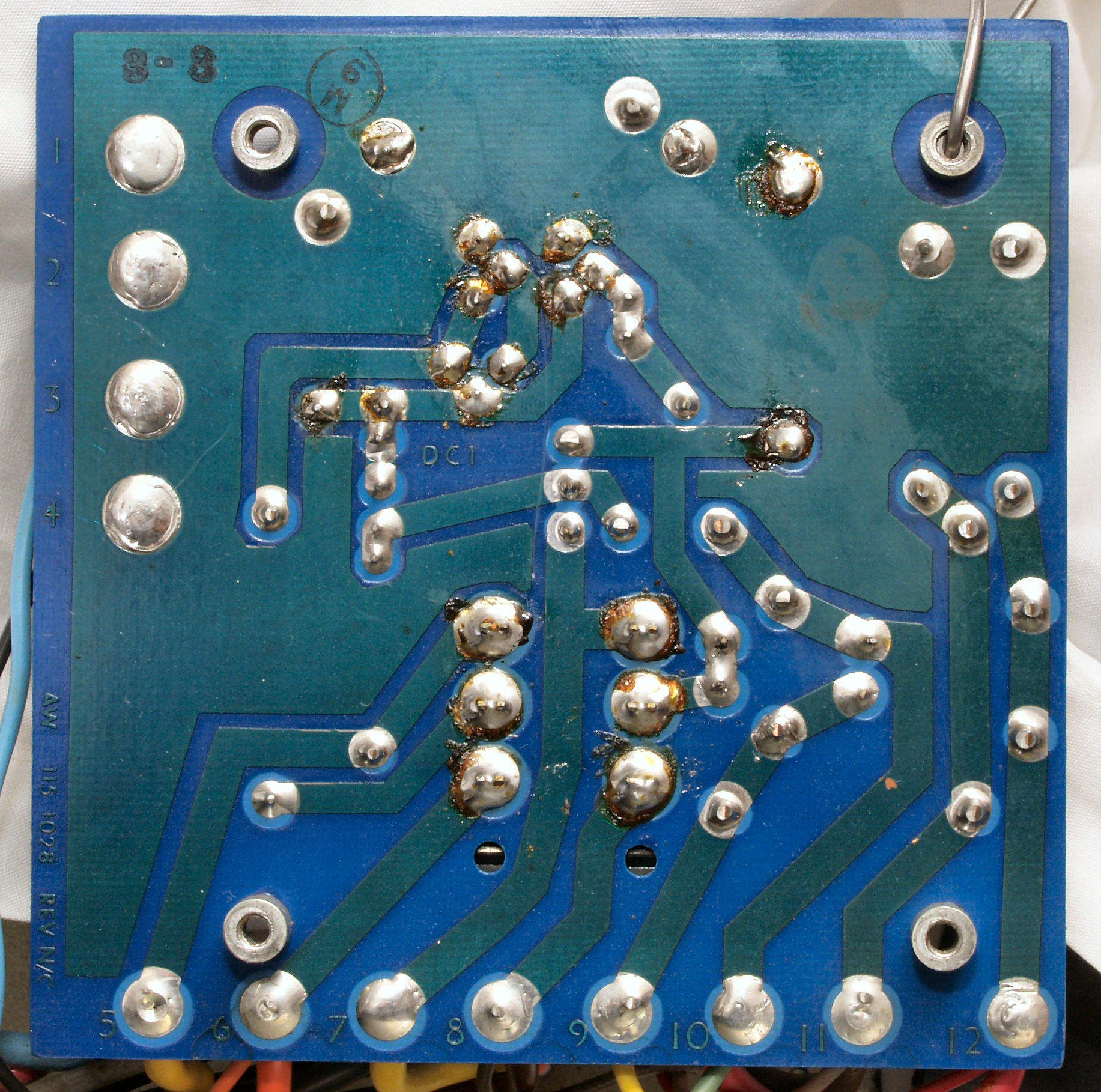

Ｃ−３Ｃ．　修理前　プロテクト基板裏

Ｃ−３Ｃ−１．　修理中　プロテクト基板裏、リレーの端子の幅が異なるので、錫メッキ線で補強する

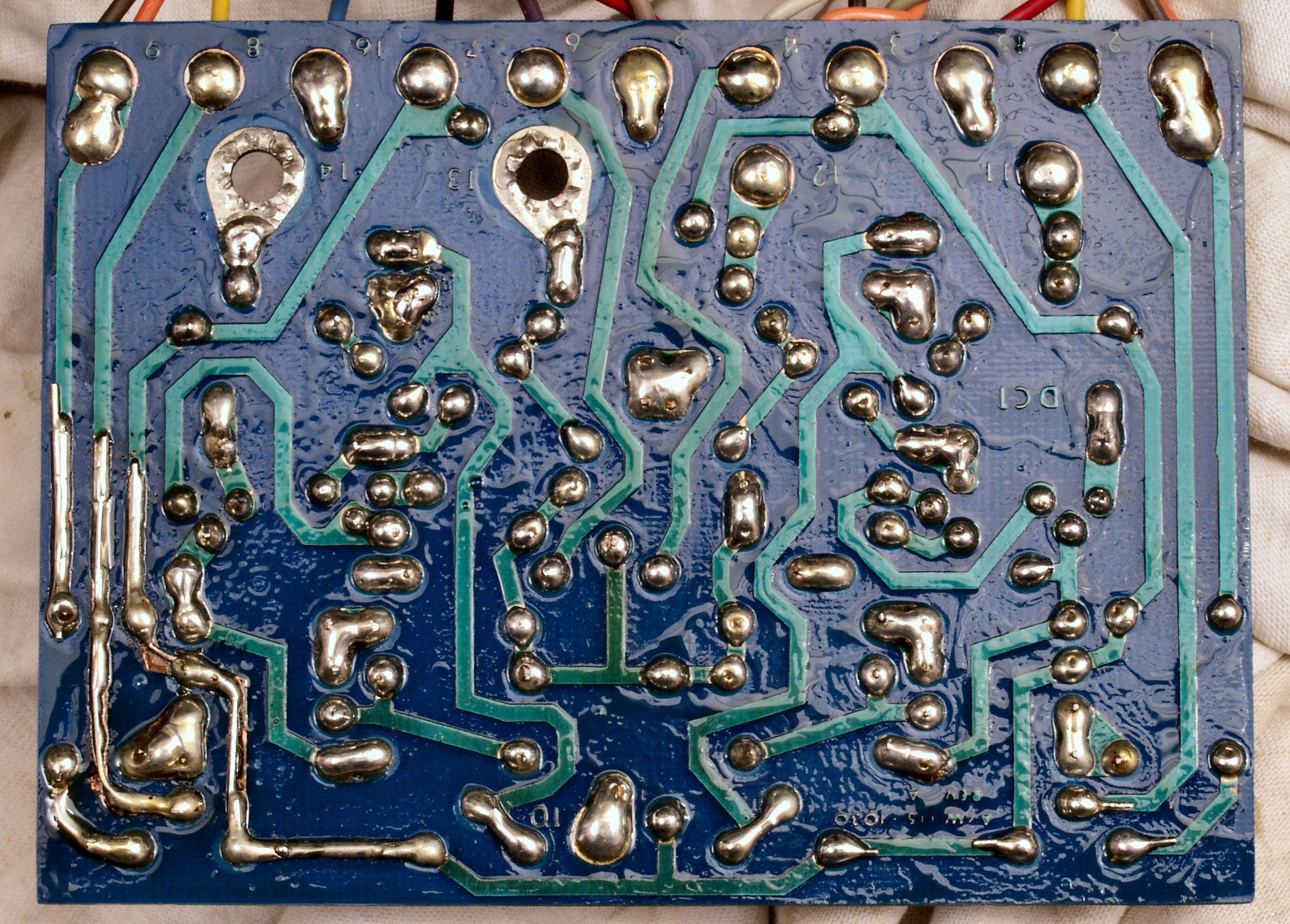

Ｃ−３Ｄ．　修理（半田補正）後　　プロテクト基板　全ハンダやり直す

Ｃ−３Ｅ．　完成プロテクト基板　洗浄後

Ｃ−４Ａ．　修理前　　ＶＵ基板

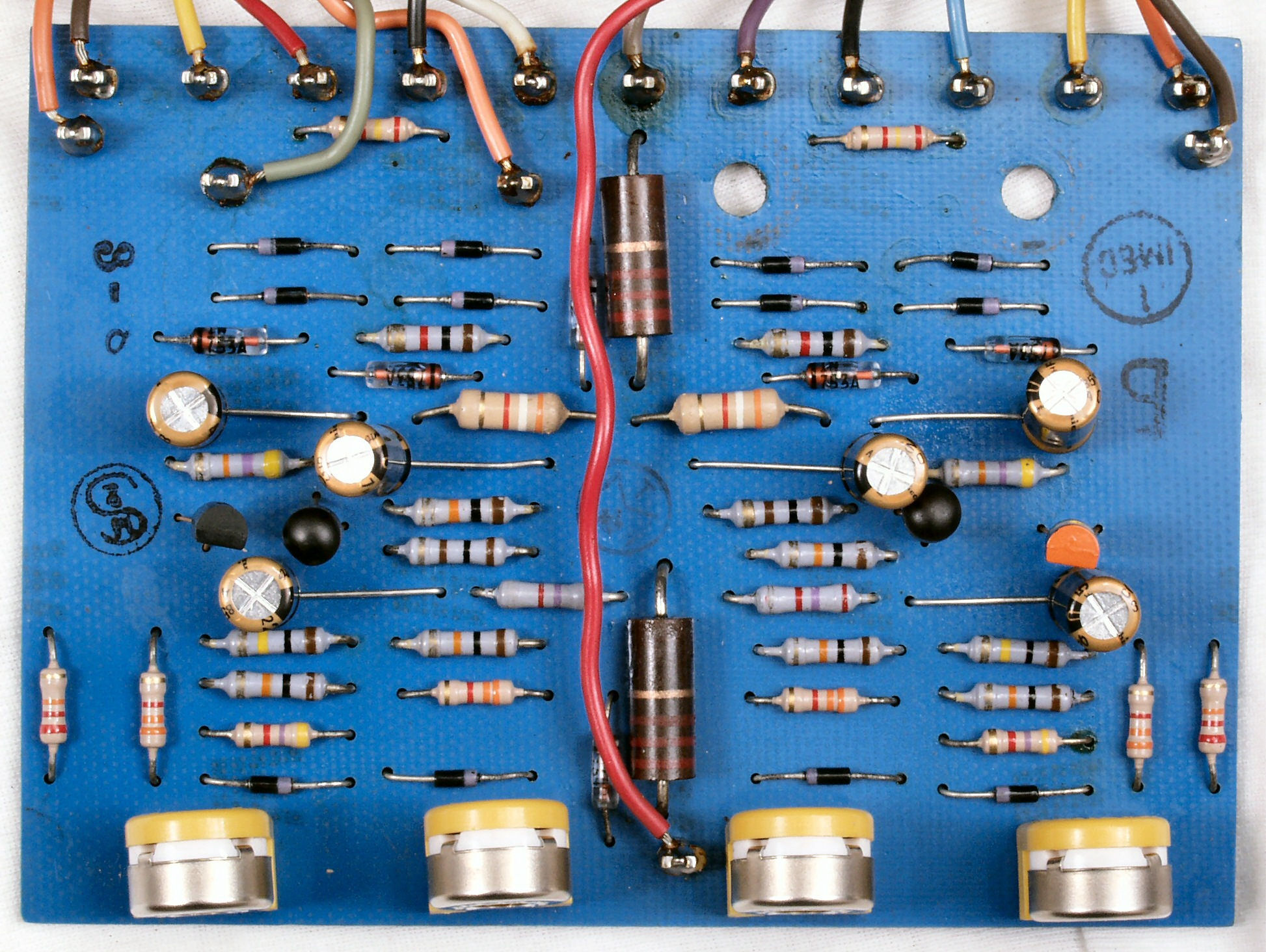

Ｃ−４Ｂ．　修理後　　ＶＵ基板　電解コンンサー６個、半固定ＶＲ４個交換

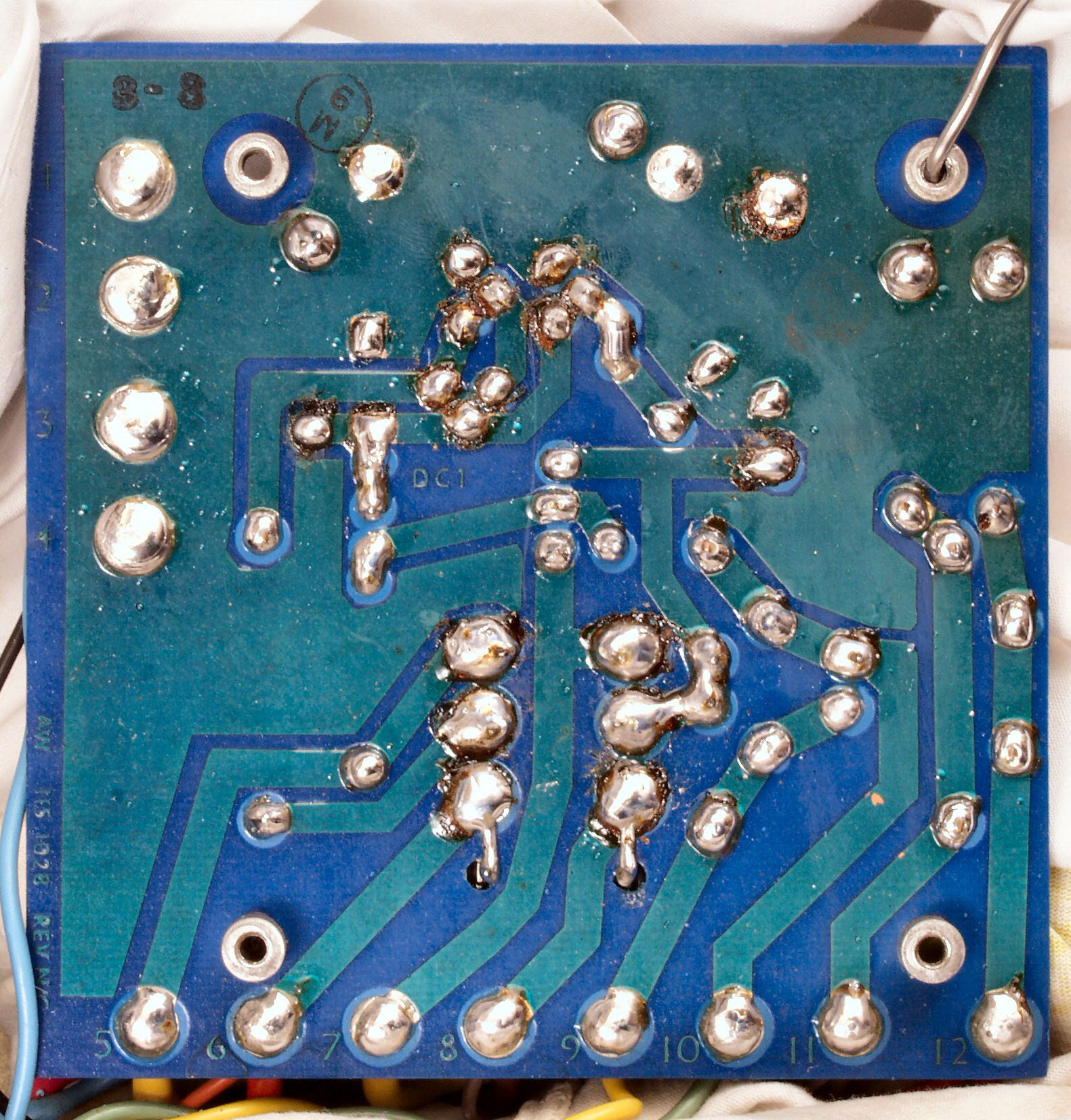

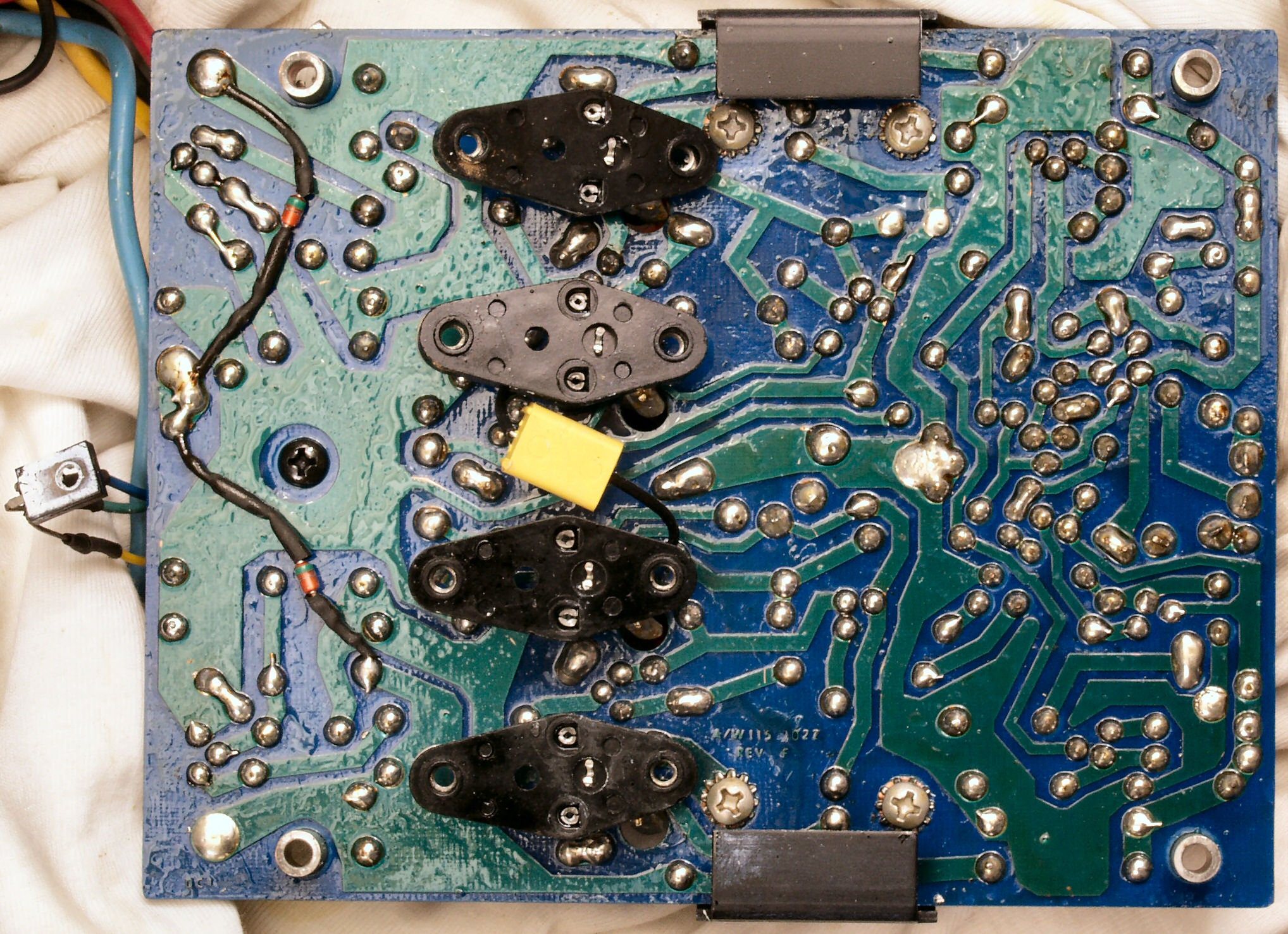

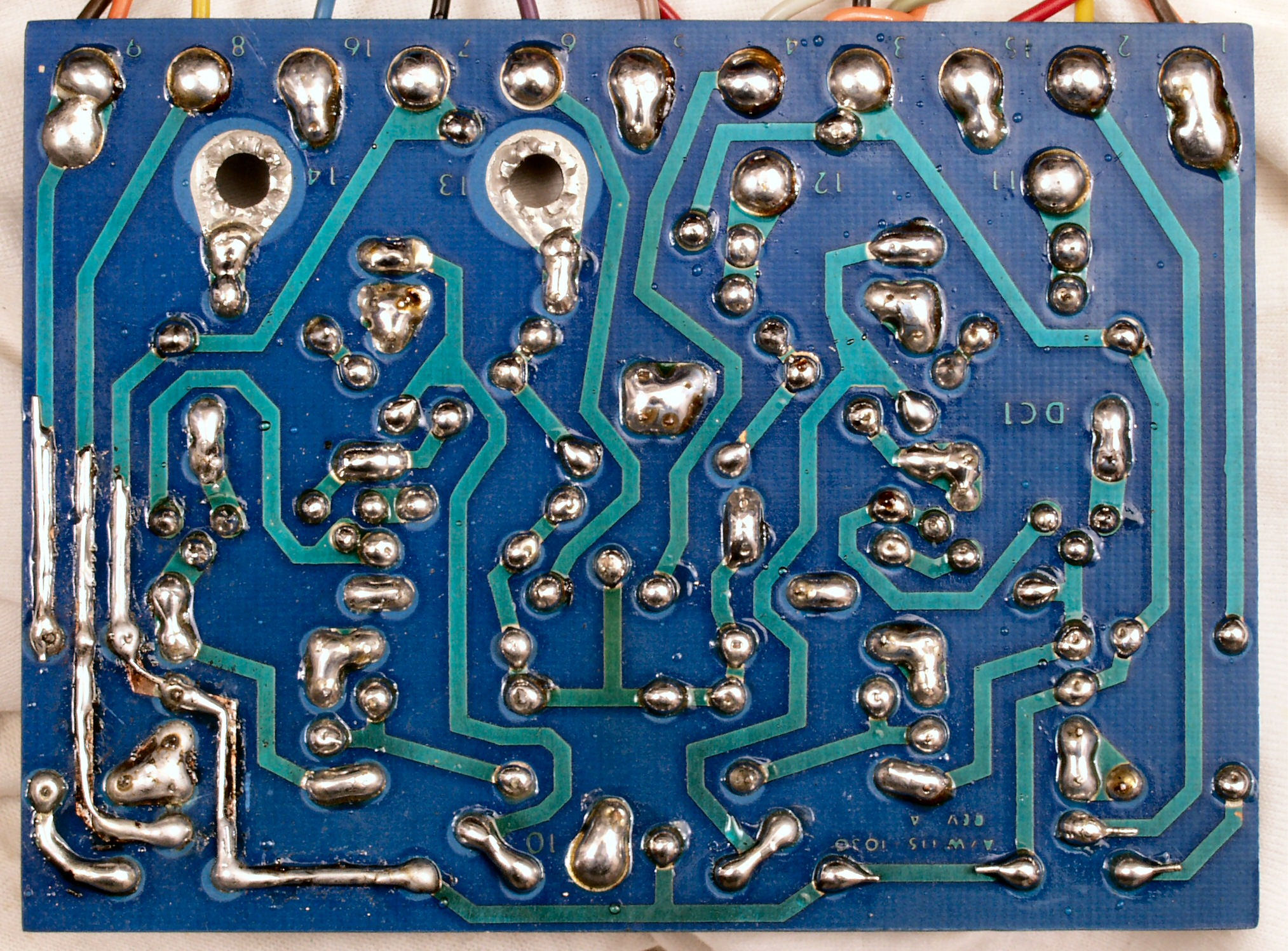

Ｃ−４Ｃ．　修理前　　ＶＵ基板裏

Ｃ−４Ｃ−１．　修理前　　ＶＵ基板裏　接点復活剤の使用で腐食した銅箔、右下はは半田屑が付いている

Ｃ−４Ｄ．　修理（半田補正）後　ＶＵ基板裏,、腐食した銅箔はメッキ線で補修する。

Ｃ−４Ｅ．　完成ＶＵ基板裏　洗浄後

Ｃ−５．　修理中　前パネルを外し、ＶＵメーターランプ交換

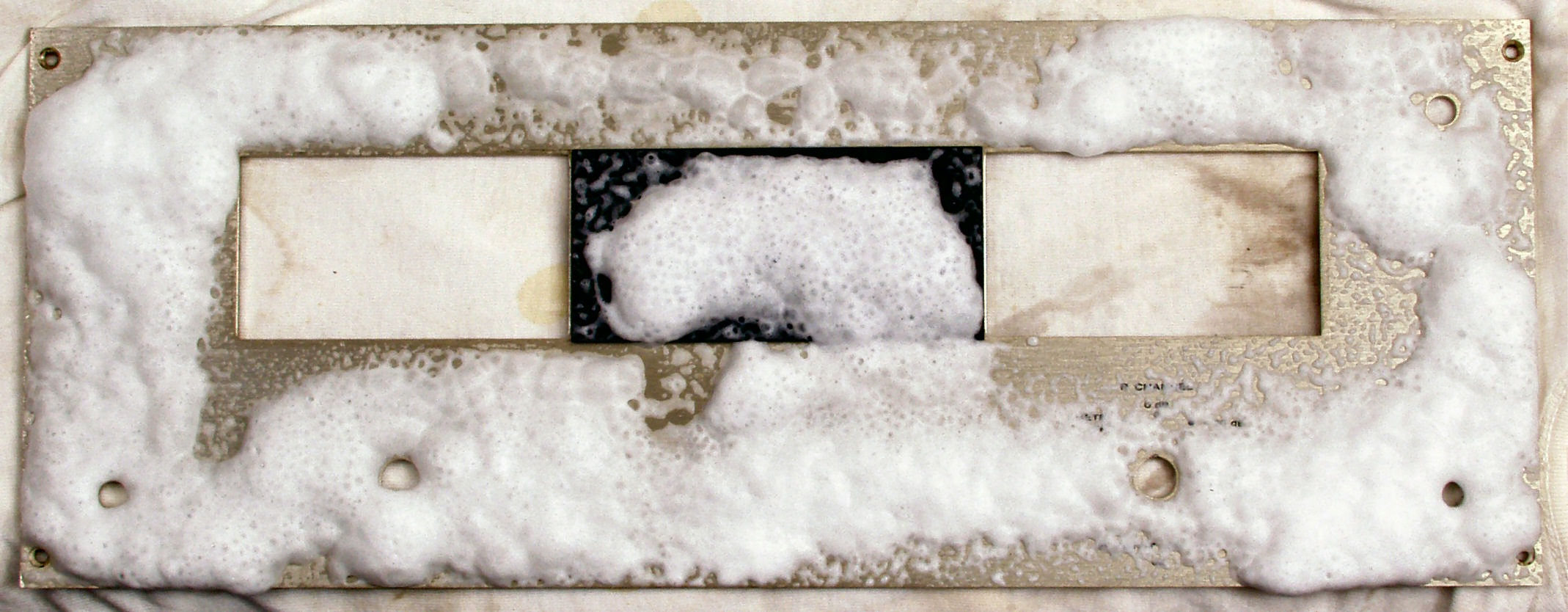

Ｃ−５Ａ．　修理中　前パネル清掃

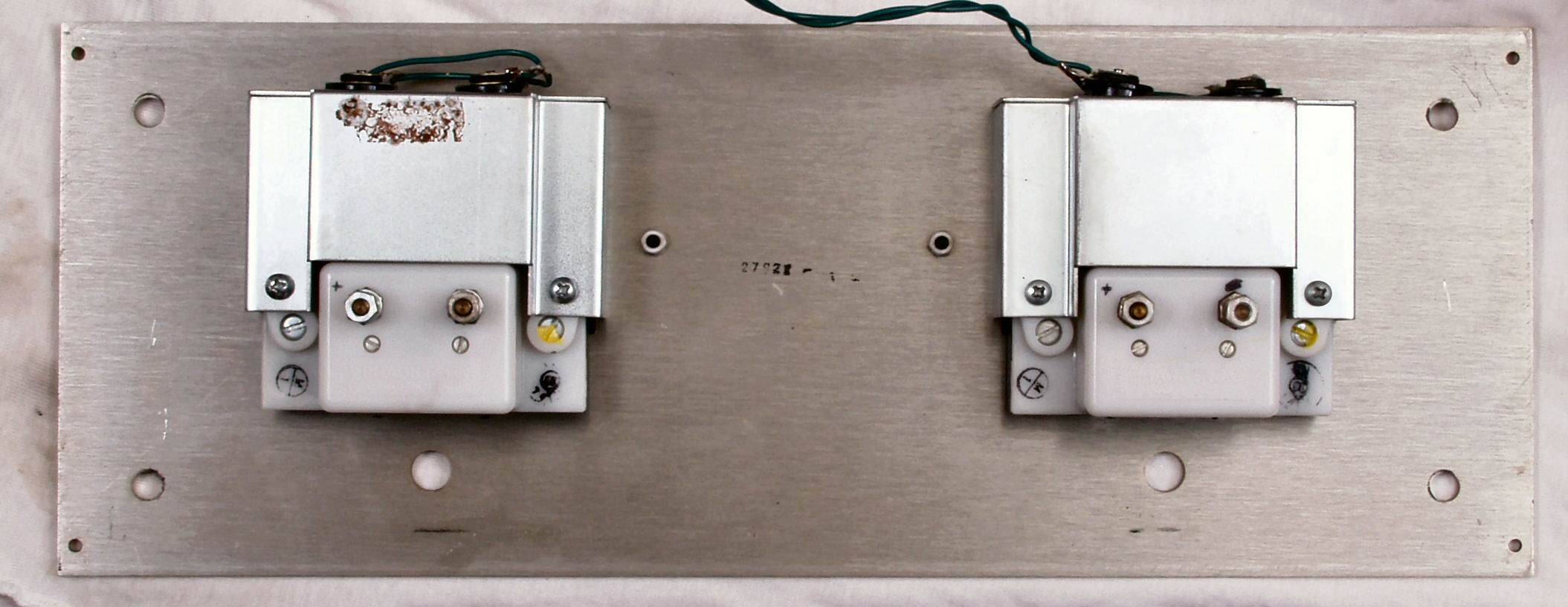

Ｃ−５Ｂ．　修理中　前パネル裏

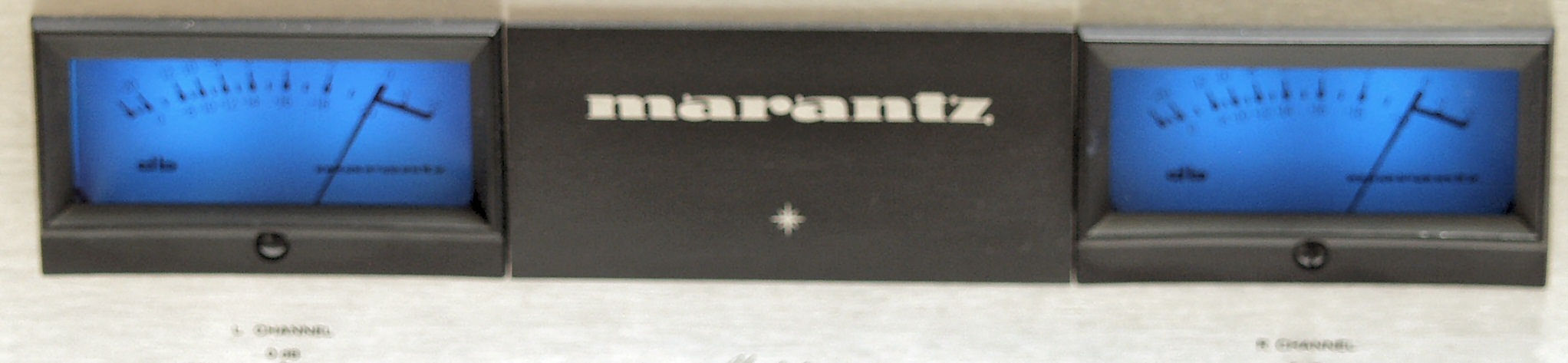

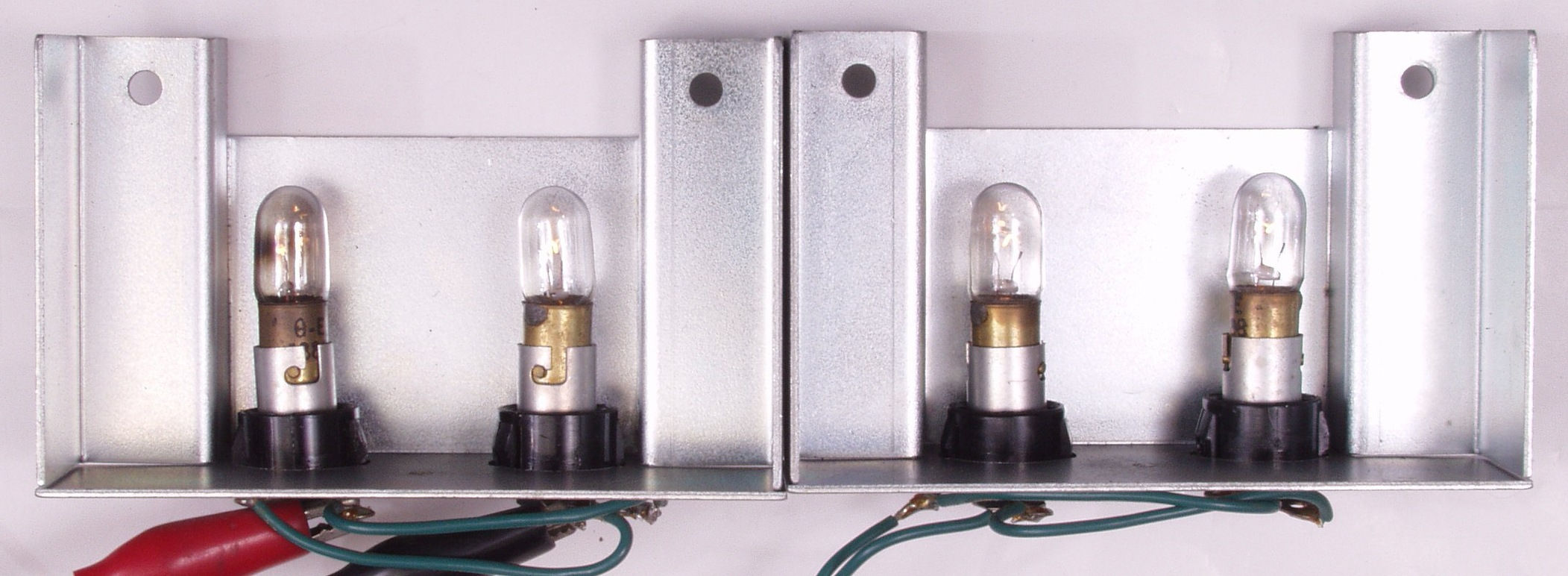

Ｃ−５Ｃ．　修理前　、ＶＵメーターランプ

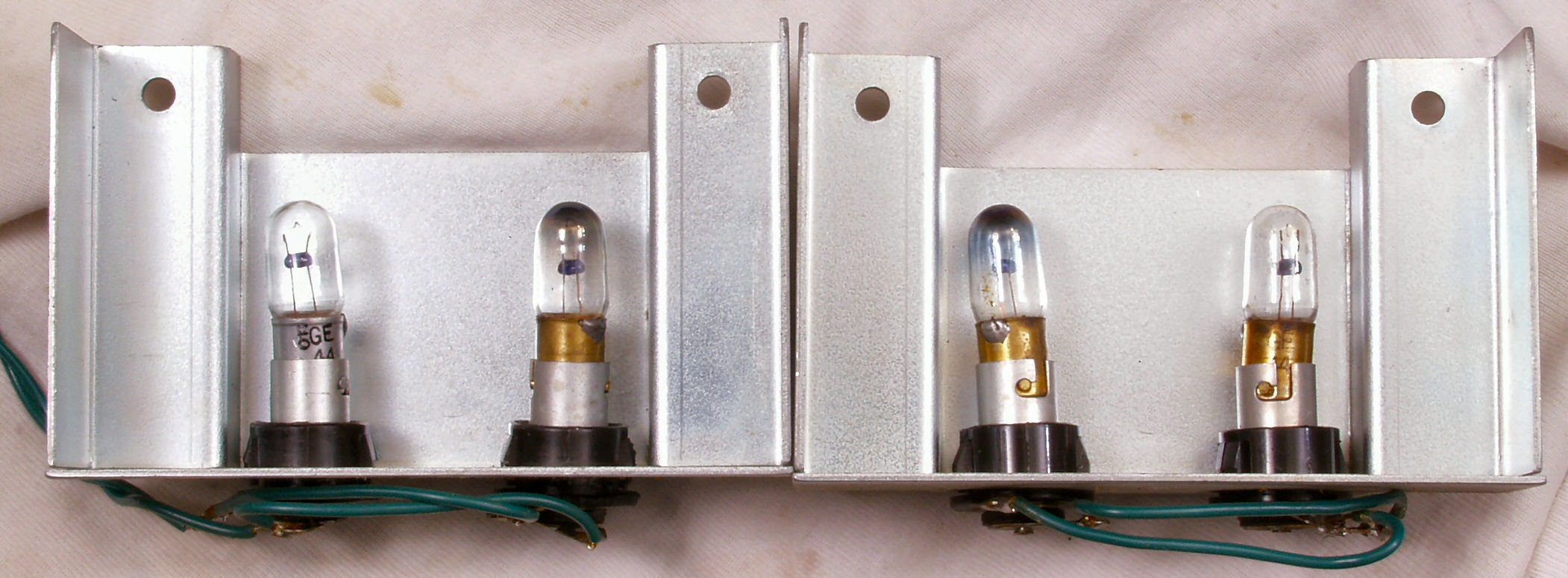

Ｃ−５Ｄ．　修理後　、ＶＵメーターランプ

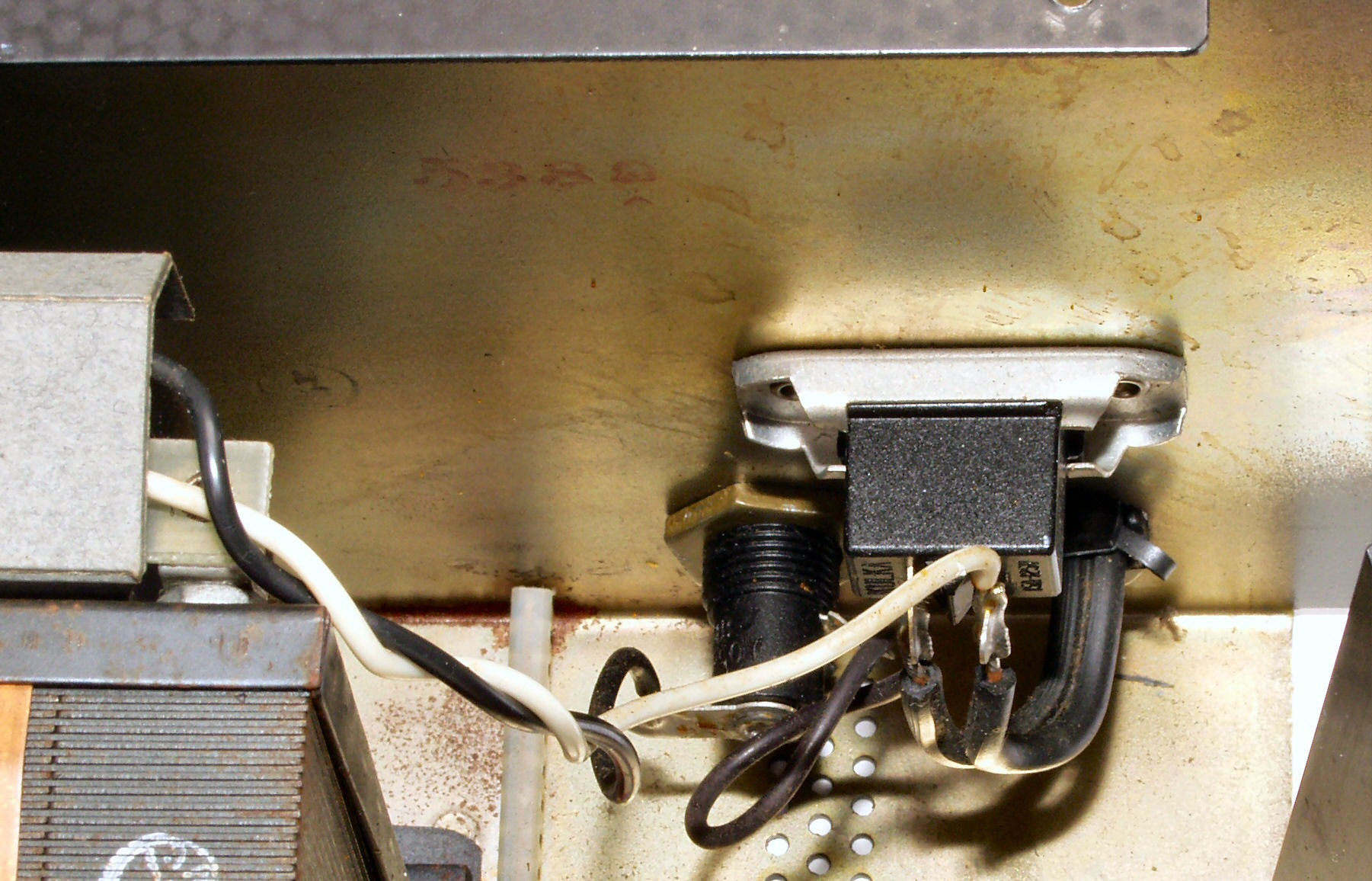

Ｃ−６Ａ．　修理前　、フューズホルダー、狭いところなので取り外しが大変！！ 　　　　　　　　　　　　　上のコンセントが、ネジ止めでなく、リベットのカシメなので、手が入らない。

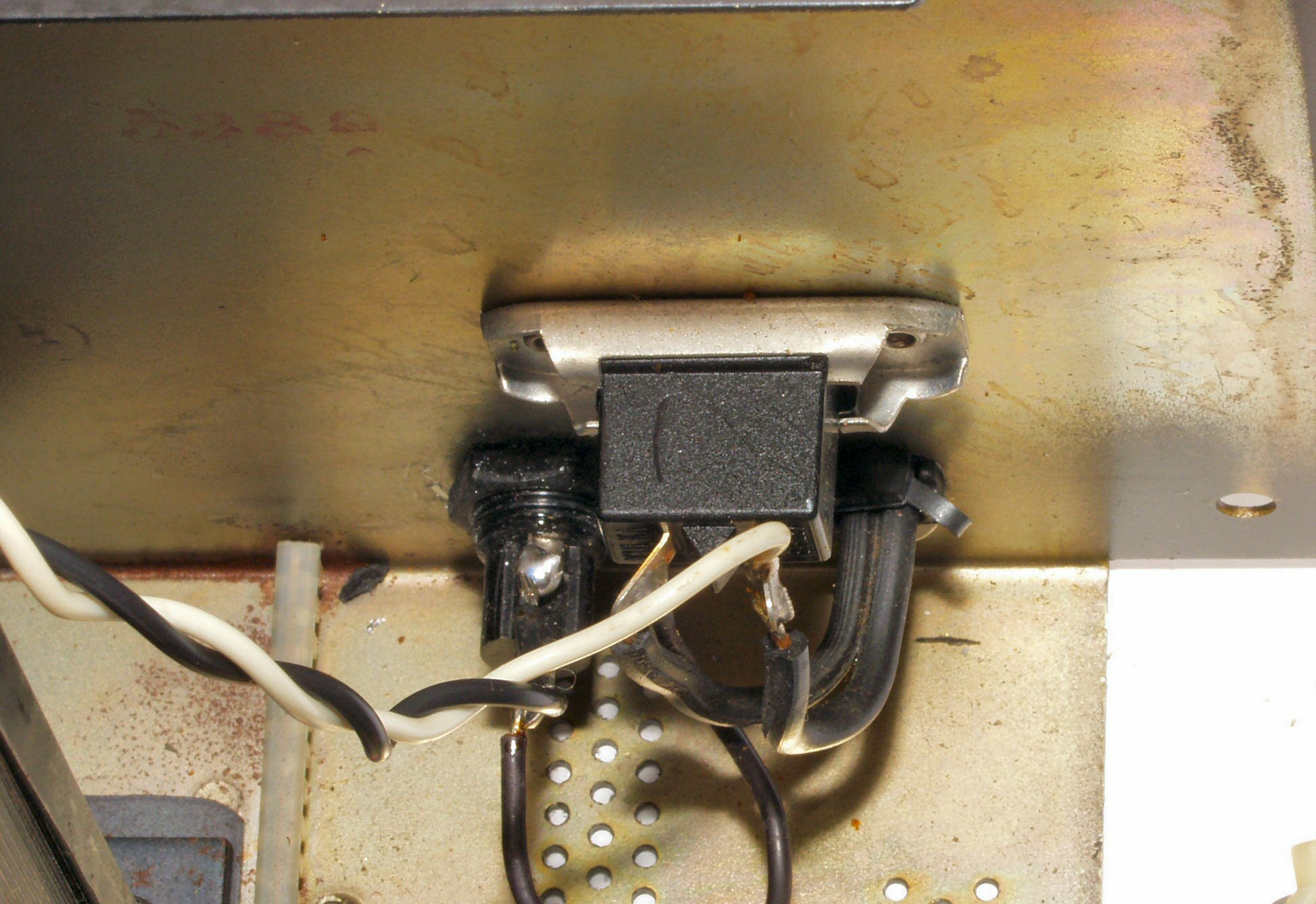

Ｃ−６Ｂ．　修理後　、フューズホルダー

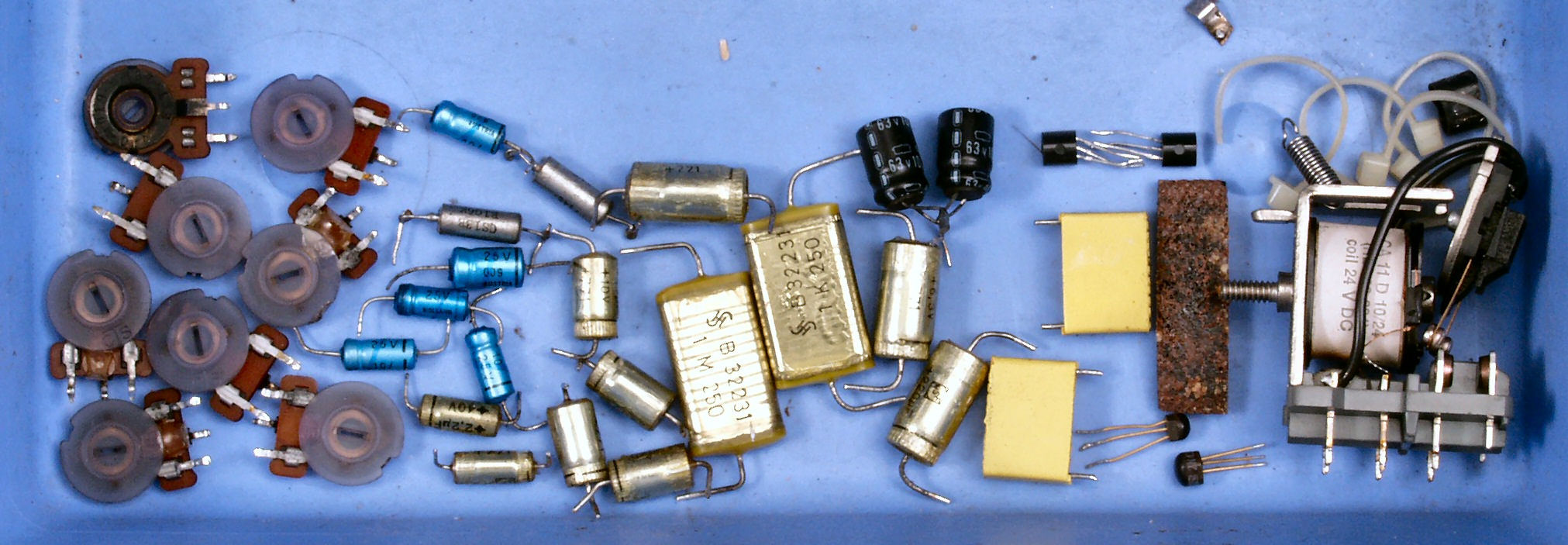

Ｃ−７Ａ．　交換部品

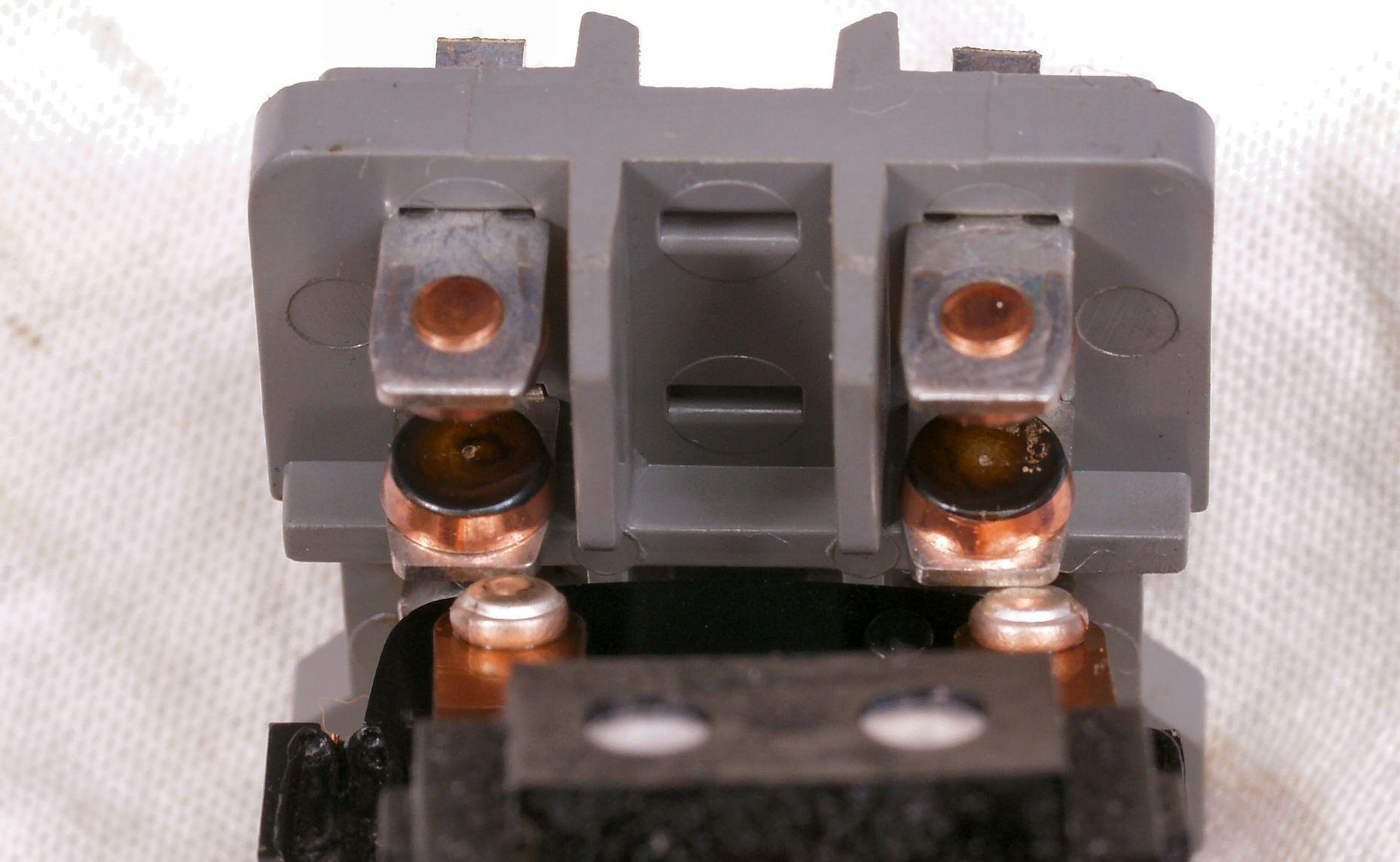

Ｃ−７Ｂ．　交換部品　ＳＰ接続リレー、固定接点は真っ黒

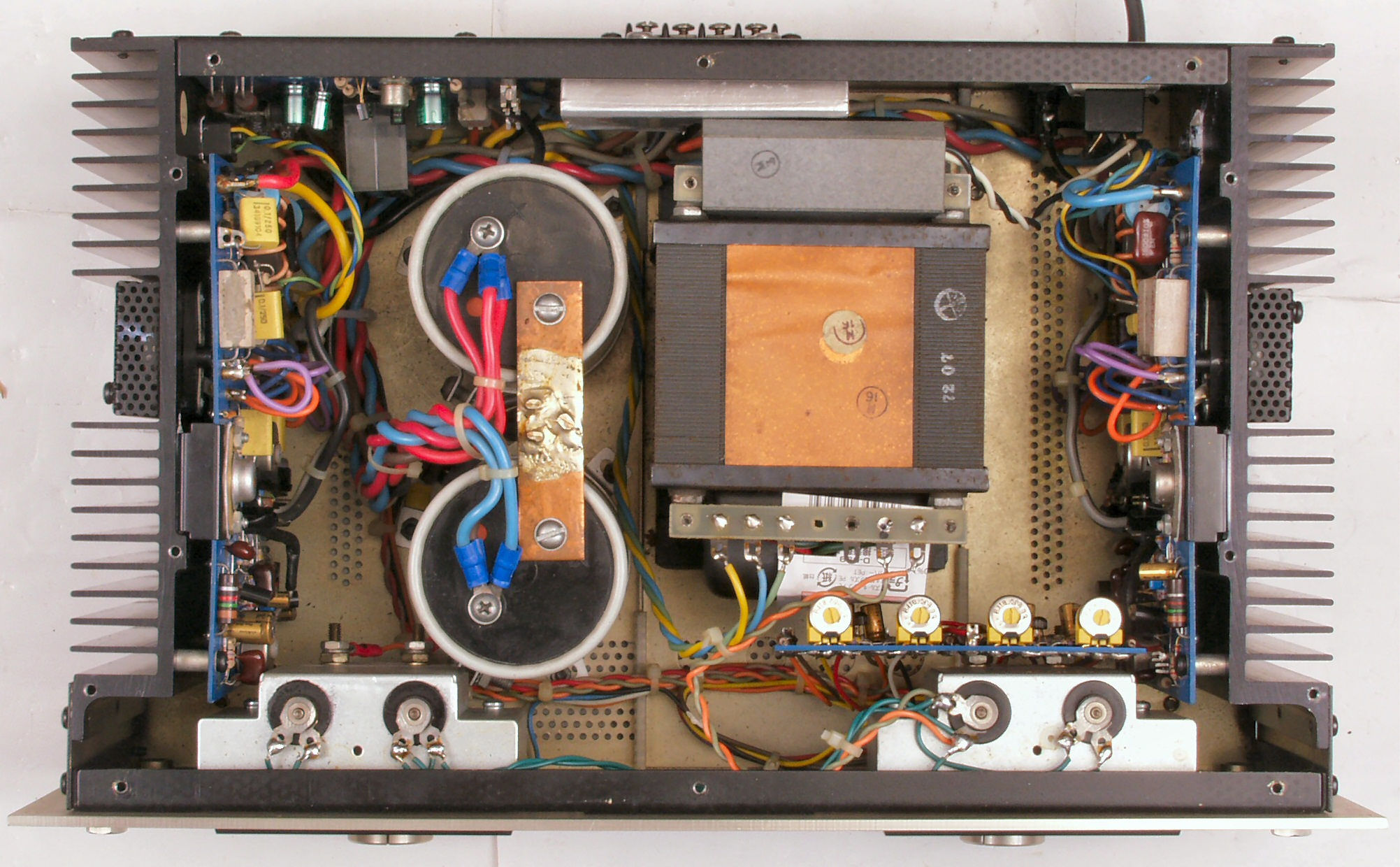

Ｃ−Ｃ１．　修理前　上から見る

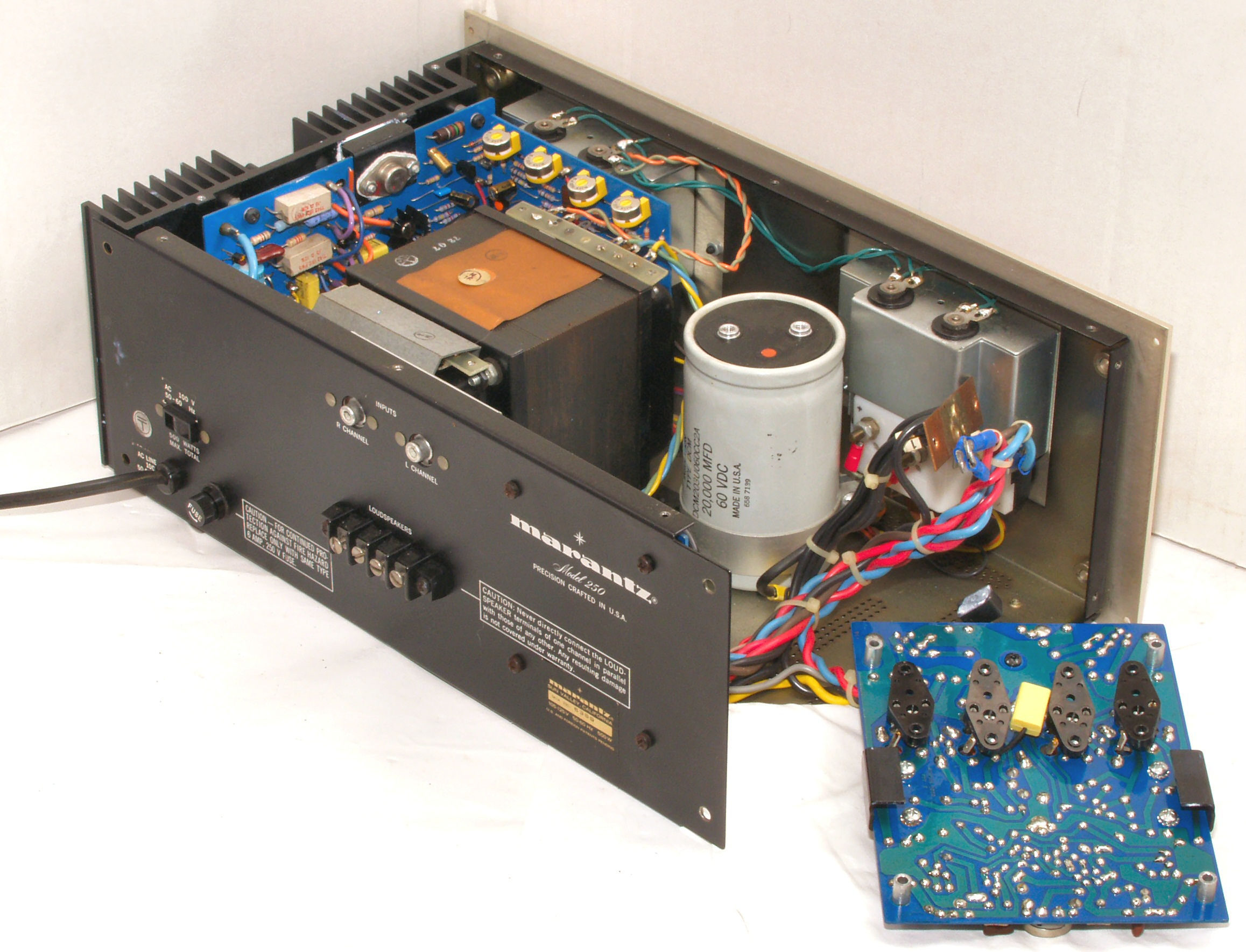

Ｃ−Ｃ２．　修理後　上から見る

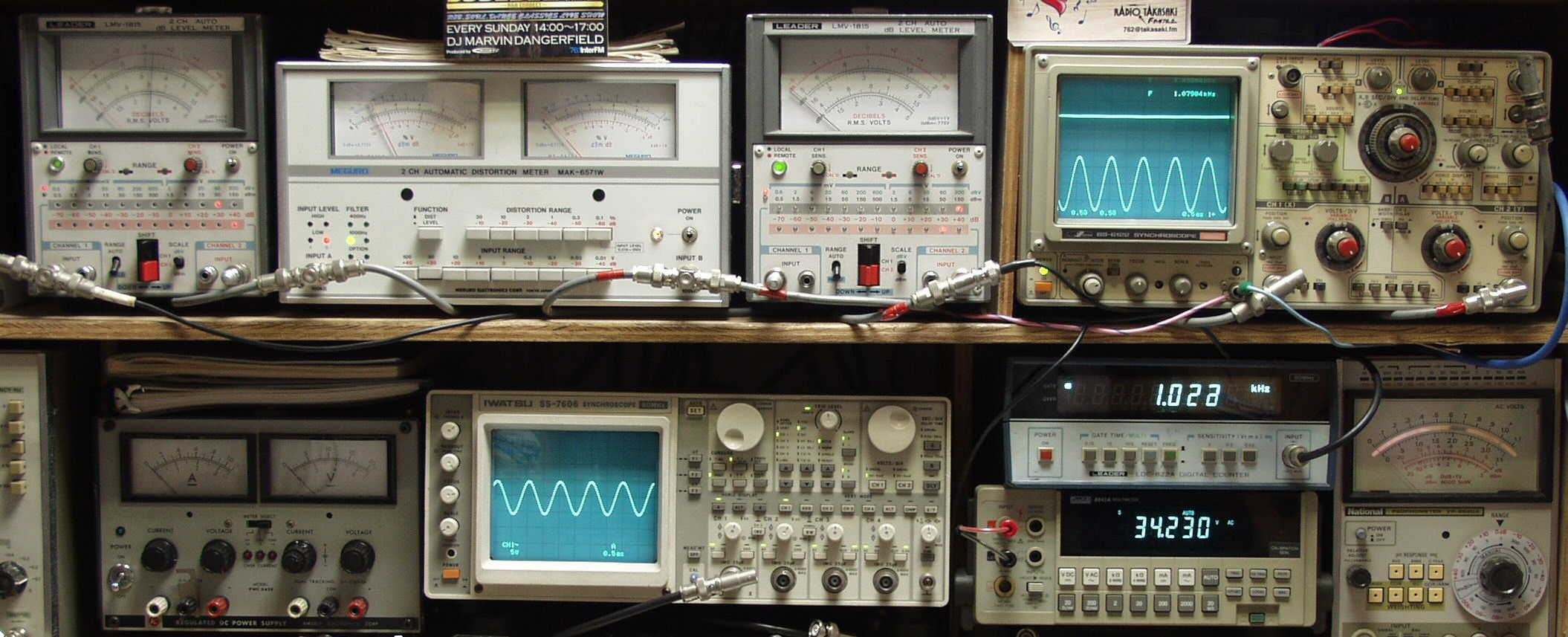

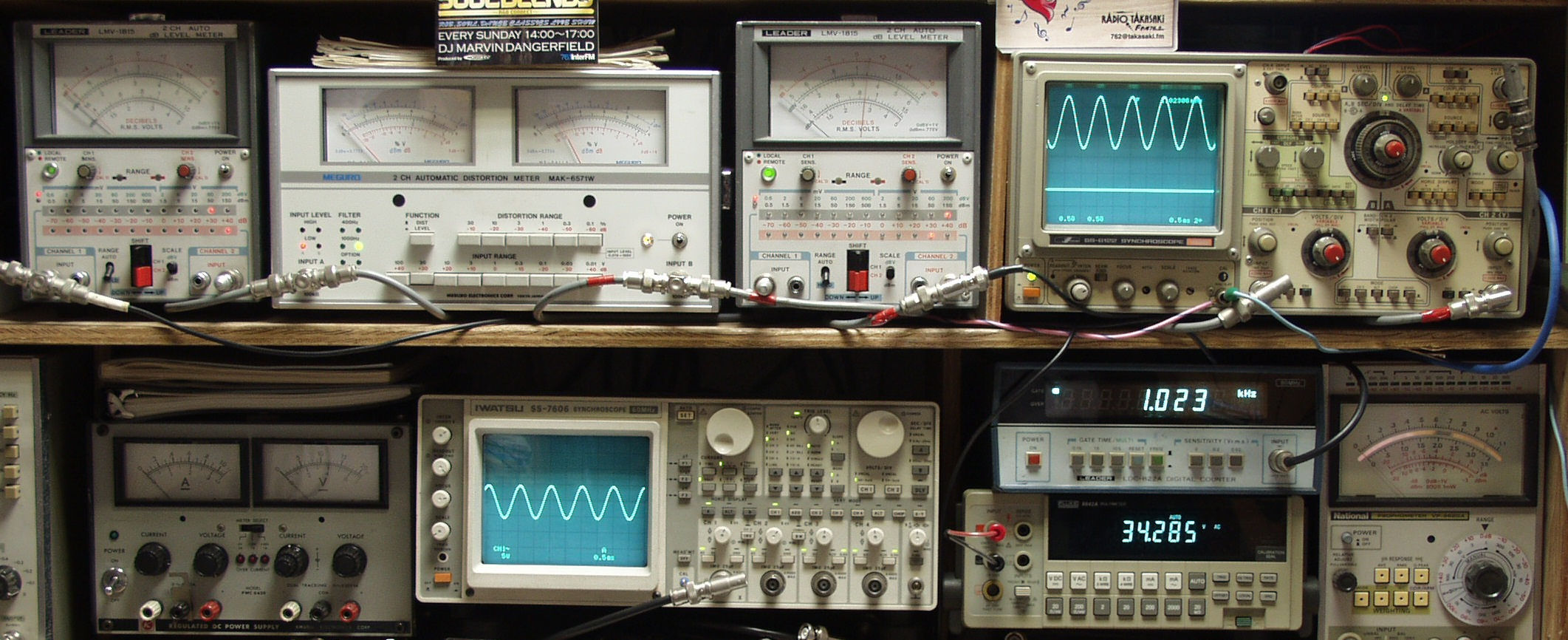

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ＆１KHZの信号を出す（歪み率＝約０．００３％）。 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）。 　　　　　下右＝周波数計。 　　　　　上左＝ＳＰ出力の歪み率測定。　左メータ＝Ｌ出力。　右メータ＝Ｒ出力。 　　　　　上中＝ＳＰ出力電圧測定器。　赤針＝Ｒ出力。　黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ。　上＝Ｒ出力。　下＝Ｌ出力（出力電圧測定器の出力）。 ユーザーの要望で電源電圧１００Ｖで調整・測定。

Ｅ−２Ａ．　Ｒ−ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　１０００ＨＺ入力

Ｅ−２Ｂ．　Ｌ−ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　１０００ＨＺ入力

Ｅ−２Ｃ．　Ｒ−ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　４００ＨＺ入力

Ｅ−２Ｄ．　Ｌ−ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　４００ＨＺ入力

Ｅ−３．　ＶＵメーター校正

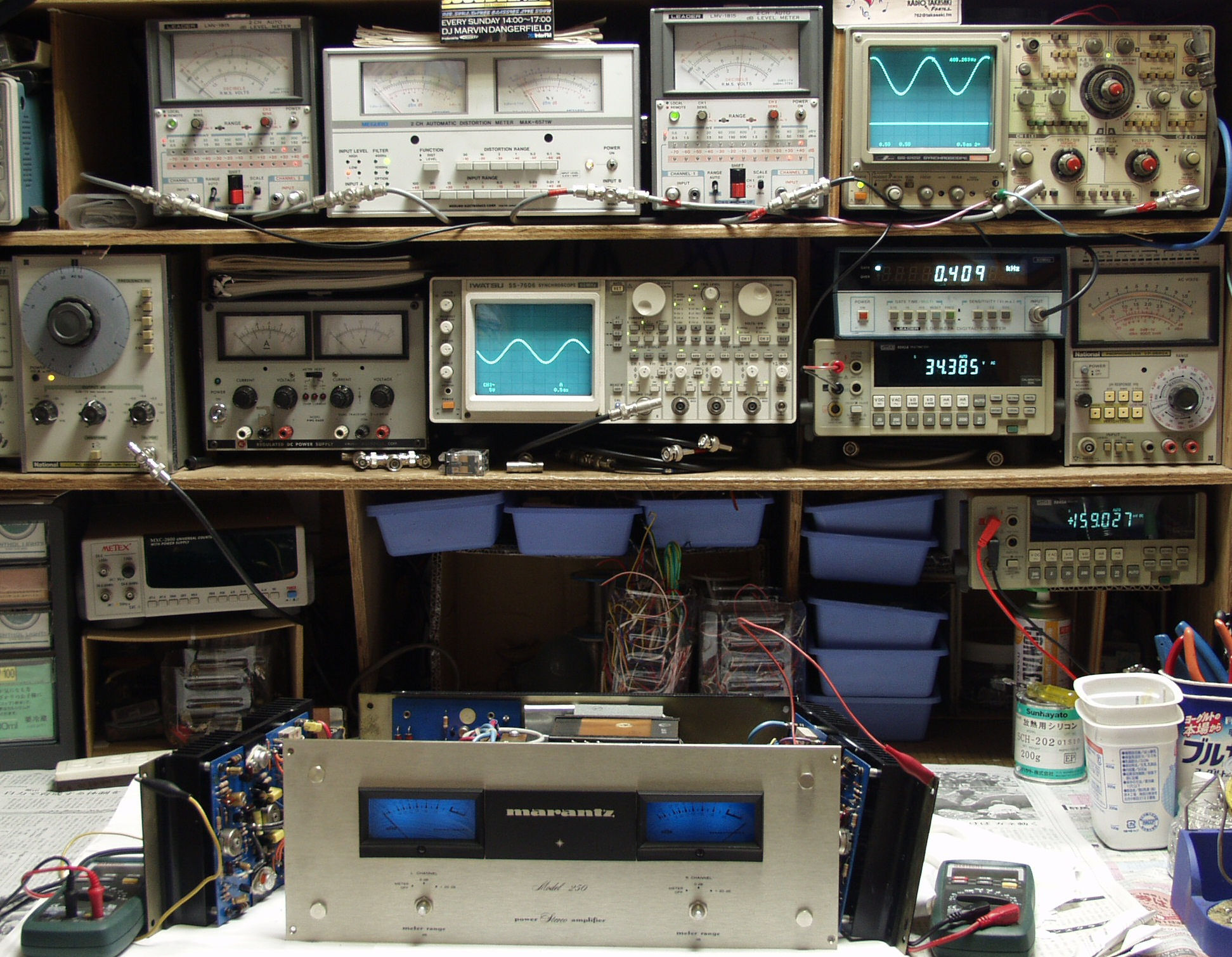

Ｅ−４．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　２５０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　２５０ 出力 (定格出力時、両ch、20Hz〜20kHz) 4Ω:300W(150W+150W)、Typically 340W 8Ω:250W(125W+125W)、Typically 280W 16Ω:128W(64W+64W)、Typically 150W 全高調波歪率 0.1%以下(20Hz〜20000Hz、定格出力時) Typically 0.05% 混変調歪率 0.1%以下(定格出力時、20Hz〜20kHzのうち任意の2つの周波数) Typically 0.05% 周波数特性 2Hz〜100kHz +0 -1.5dB 20Hz〜20kHz ±0.1dB パワーバンドウィズ(IHF) 5Hz〜45000Hz 入力感度/インピーダンス 1.5V/100kΩ ダンピング・ファクター 100以上(8Ω) 総　合 Total Noise better than 106dB below Rated Power into 8Ω 電源 AC100V、50Hz/60Hz 220Volts optional on special order 消費電力 500W 外形寸法 幅362x高さ156x奥行241mm 重量 12.7kg 価格 ￥245,000(1972年頃)
