Marantz sc-6

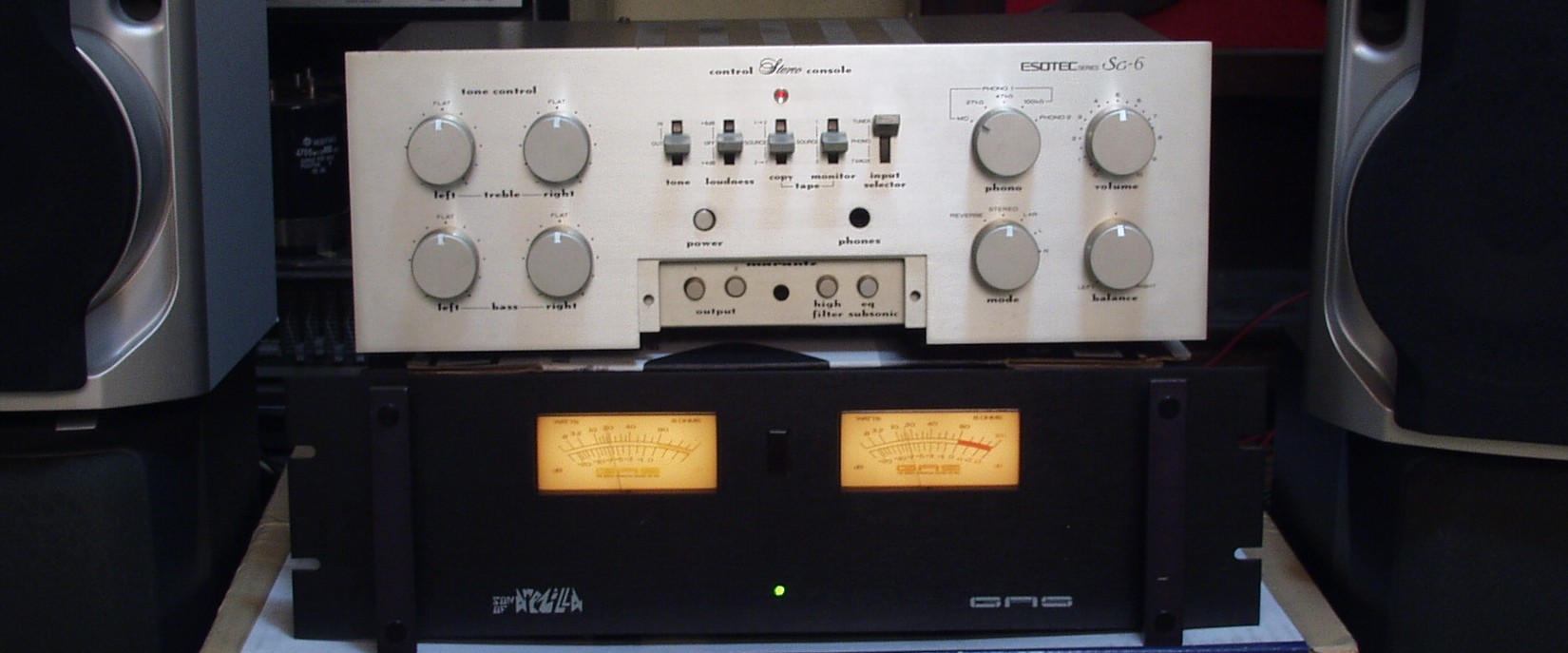

Ｍａｒａｎｔｚ　ＳＣ－６　修理記録

平成１６年４月１５日到着　　４月２１日完成

Ａ．　修理前の状況。
　　　フォノ（phono）のMCに、ハムみたいなのがボリュームをあげるとでます。
Ｂ．　症状、原因。
　　　電解コンデンサー劣化、初段ＴＲ（トランジスター）劣化。
　
Ｃ．　修理状況。
　　　初段ＴＲ（トランジスター）交換。
　　　電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。
　　　半固定ＶＲ交換。
　　　配線手直し、補強。
　　　経年劣化による各部ハンダ補正。
　　　リレー交換。
Ｄ．　使用部品。
　　　初段ＦＥＴ（電界トランジスタ－）　　２個。
　　　半固定ＶＲ　　　　　　　　　　　　　２個。
　　　電解コンデンサー　　　　　　　　　５２個。
　　　メタライズド・フイルムコンデンサー　１２個。
　　　リレー
Ｆ．　修理費　　　８５，０００円　　　オーバーホール修理
Ｓ．　Ｍａｒａｎｔｚ　ＳＣ－６　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。

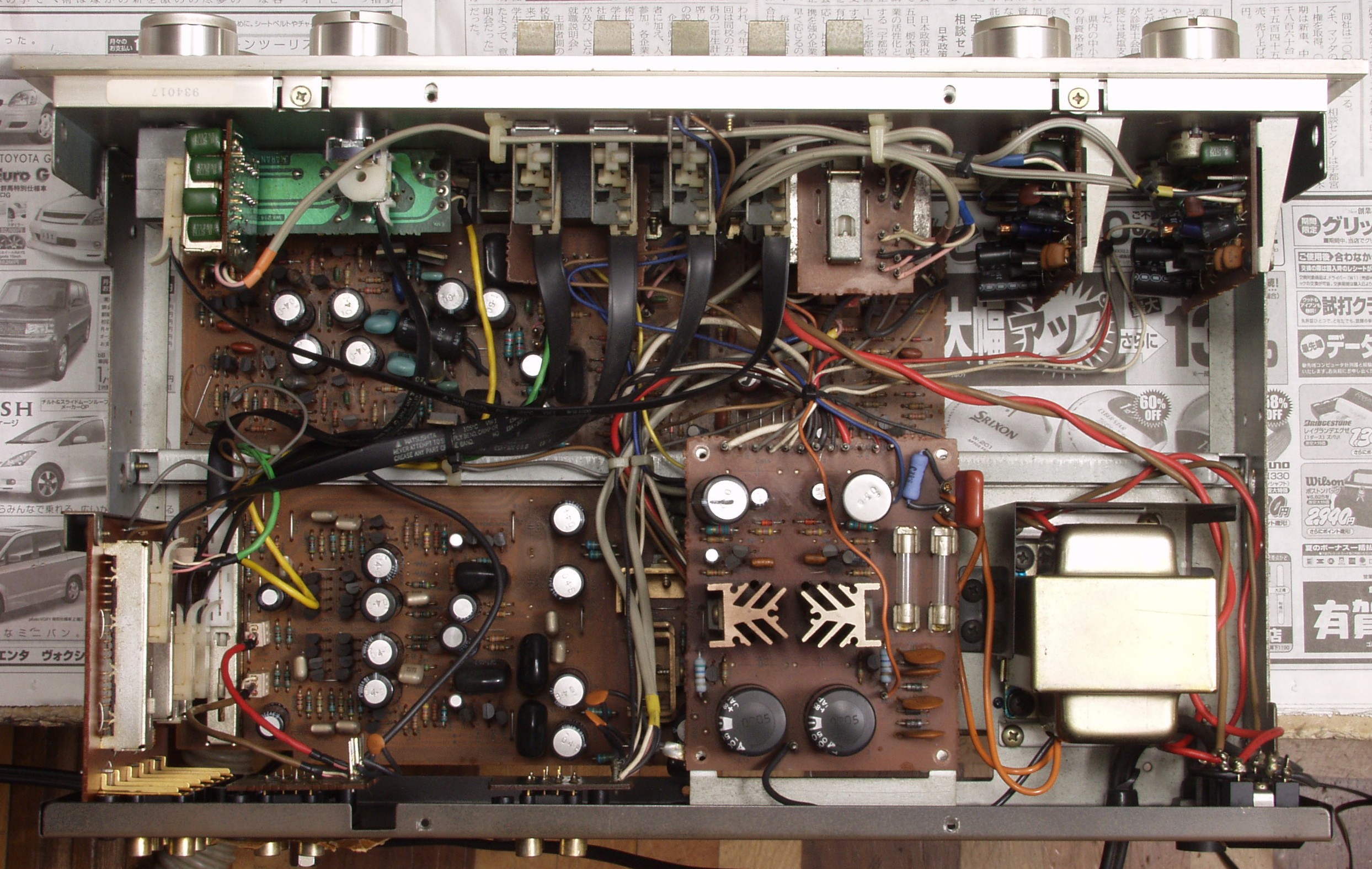

Ａ１．　修理前　上から見る

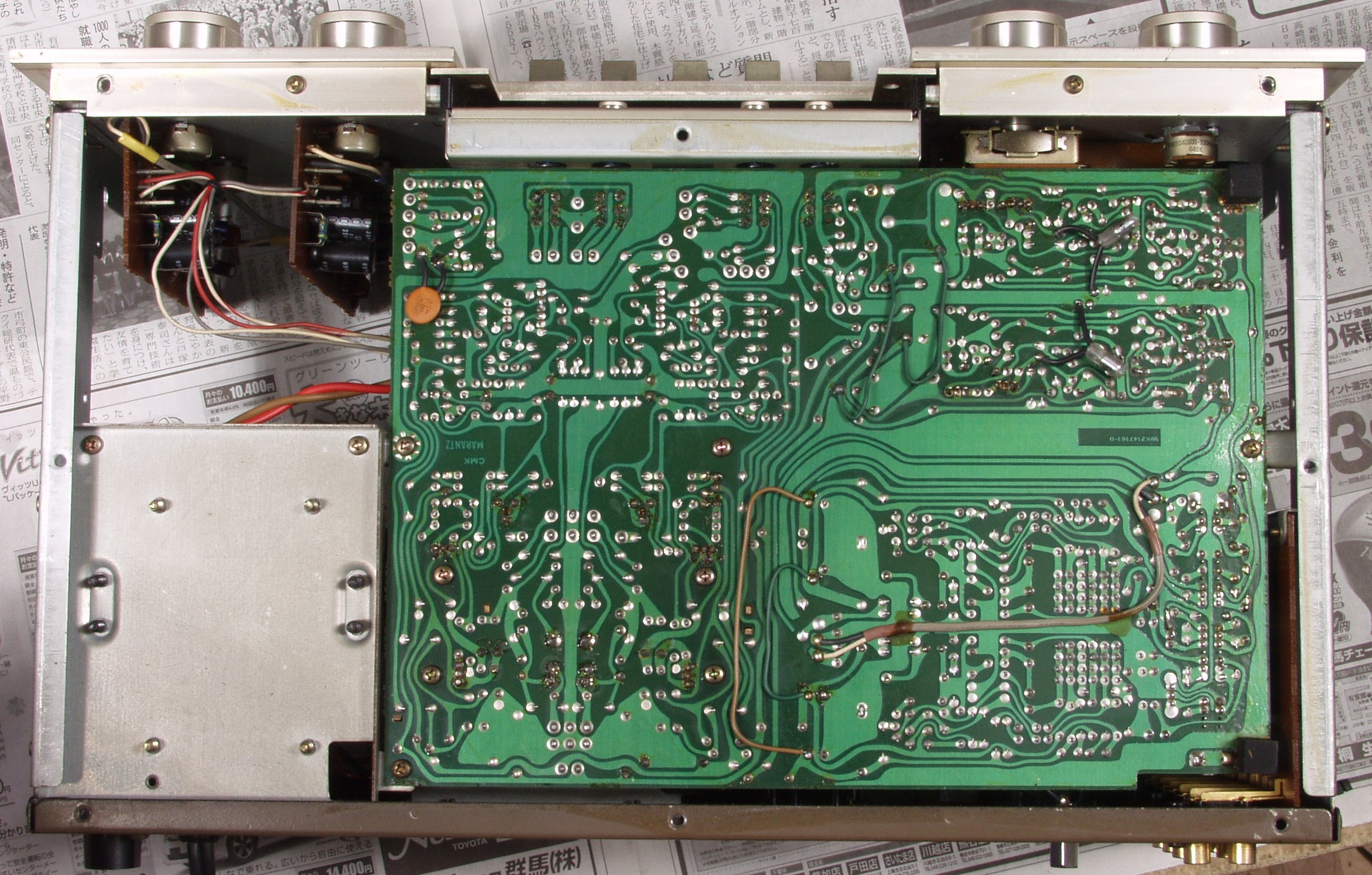

Ａ２．　修理前　下から見る

Ｃ．　修理状況

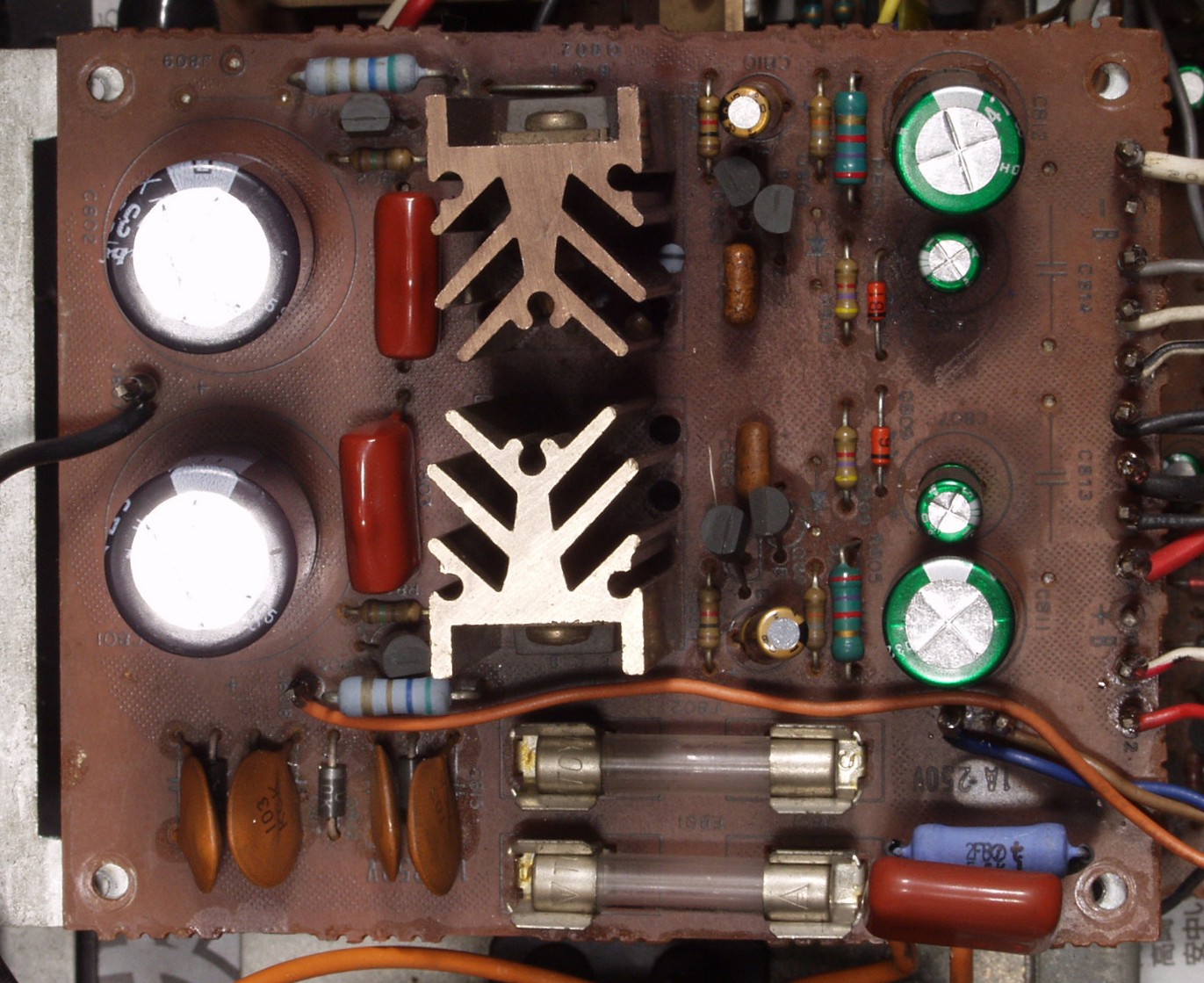

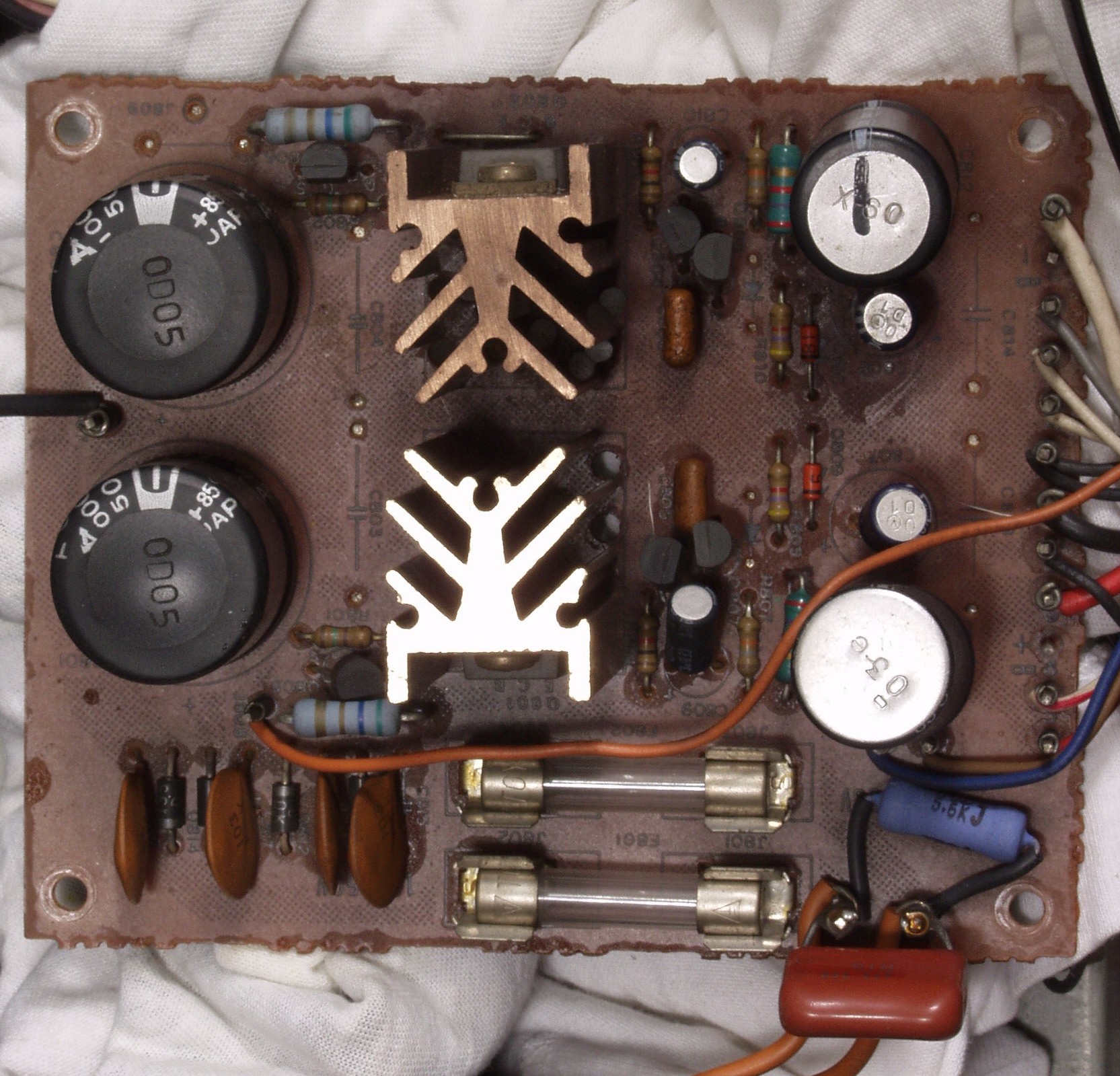

Ｃ１Ａ．　修理前　　電源基板

Ｃ１Ｂ．　修理後　　電源基板　電解コンデンサー８個交換、フイルムコンデンサー２個追加

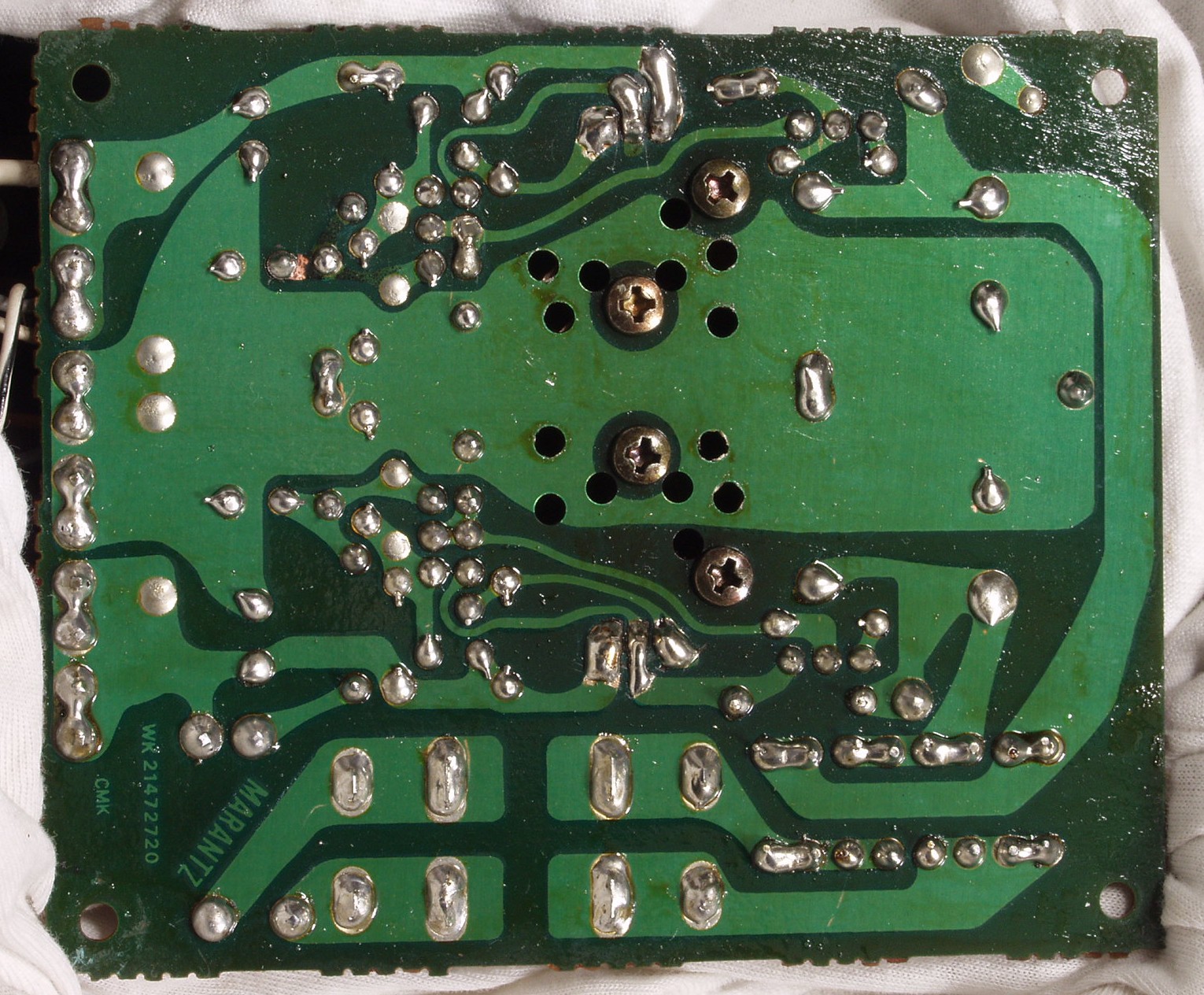

Ｃ１Ｃ．　修理前　　電源基板裏

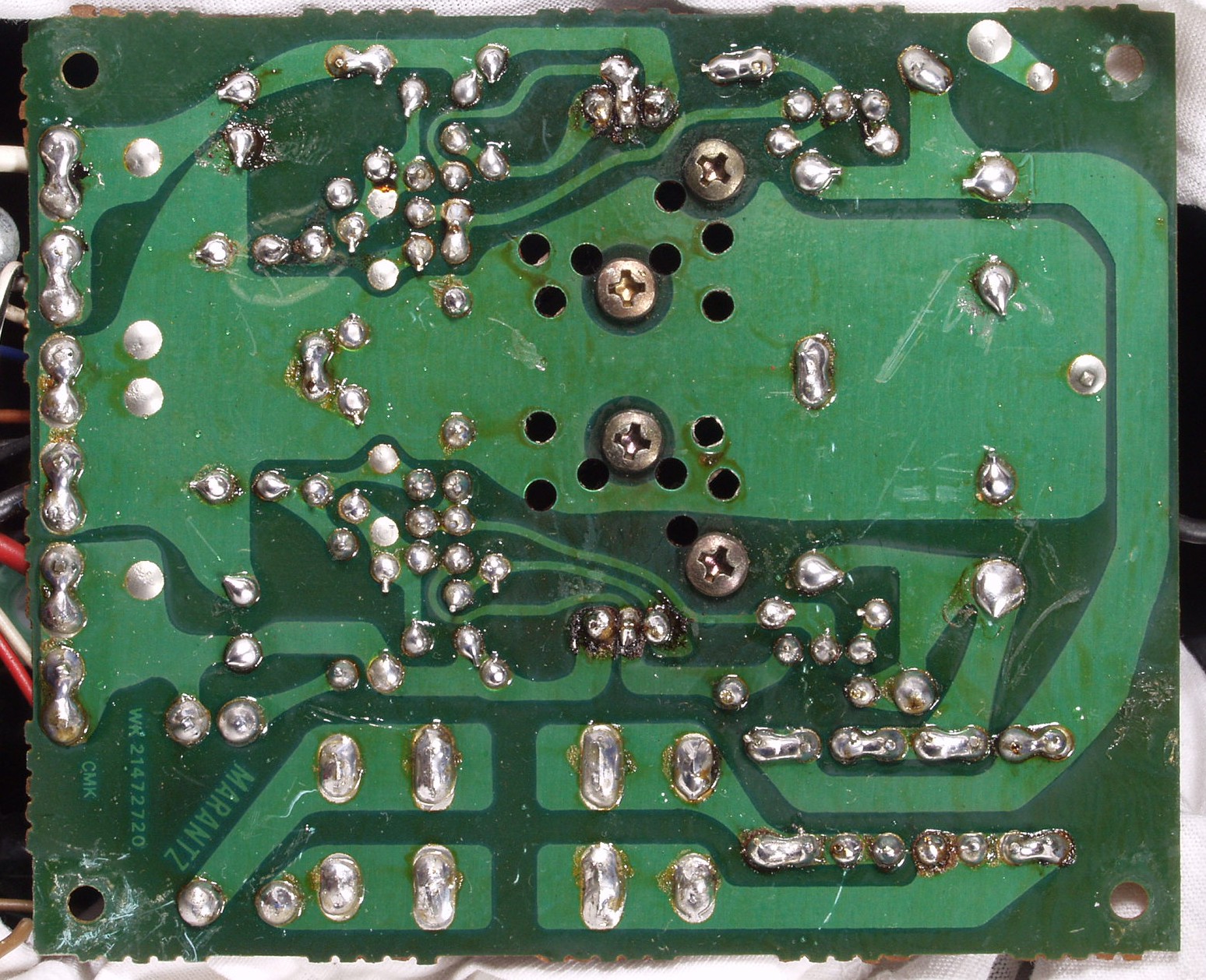

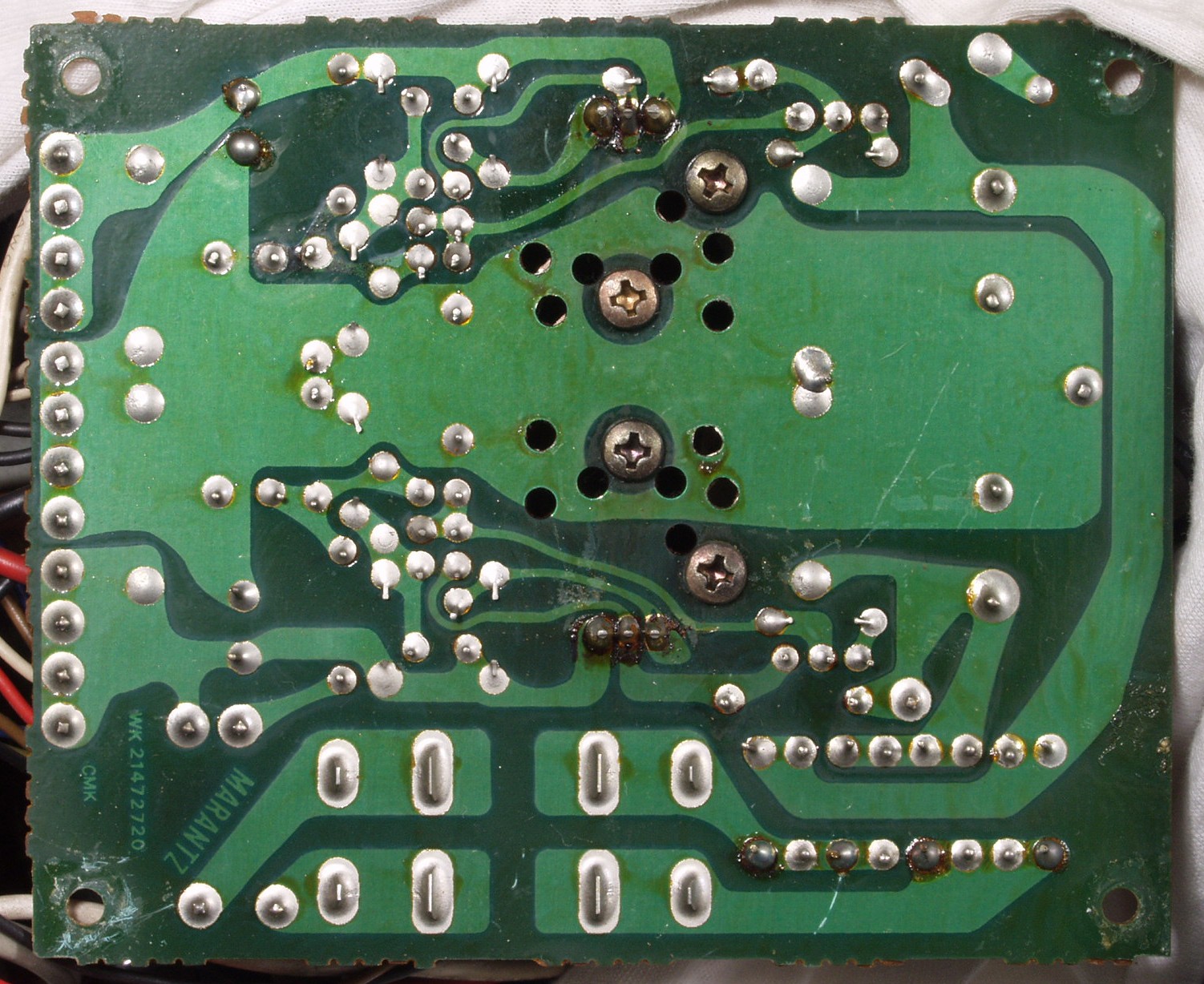

Ｃ１D．　修理（半田補正）後　　電源基板裏

Ｃ１Ｅ．　修理後　　電源基板裏　フラックスを取り清掃後

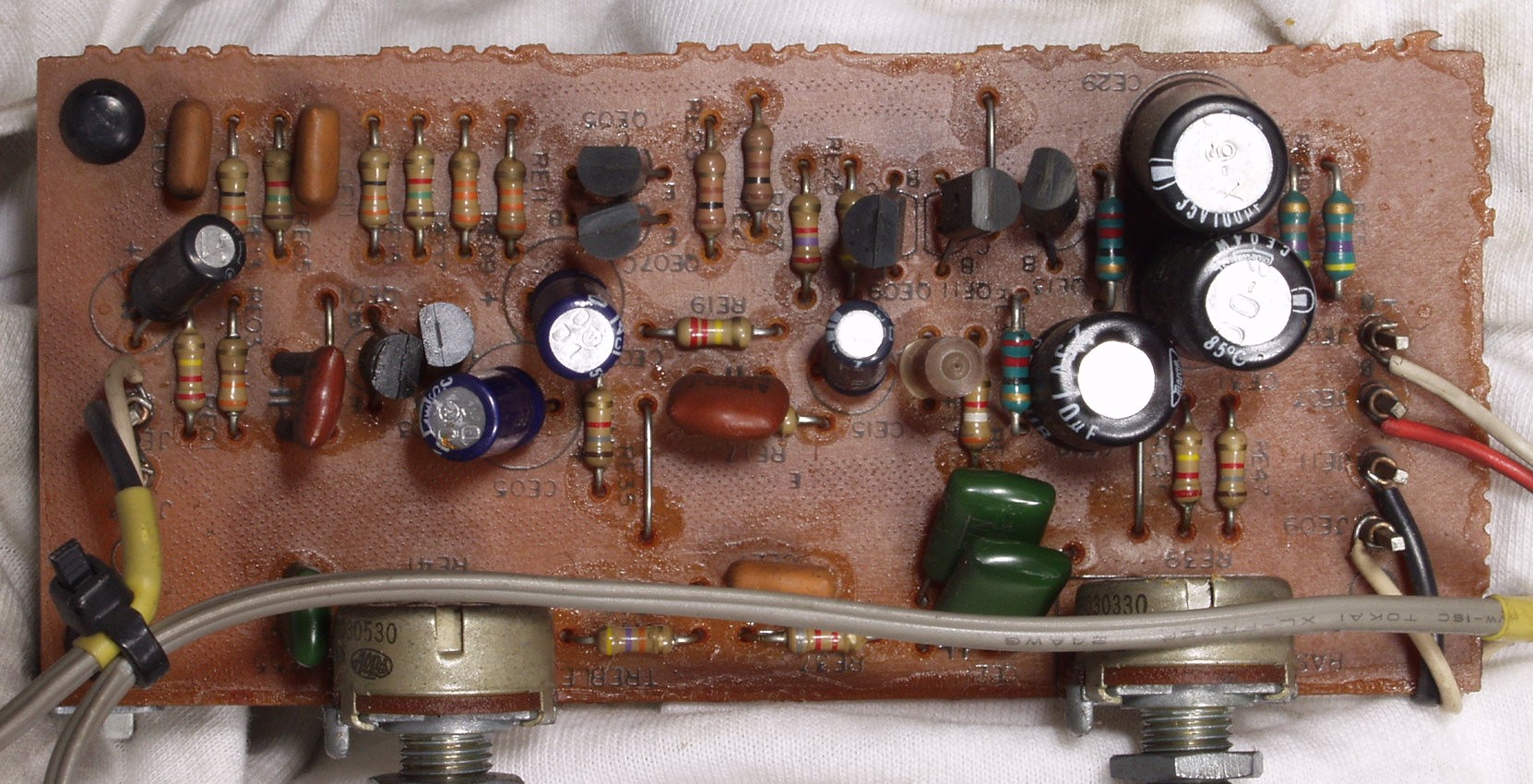

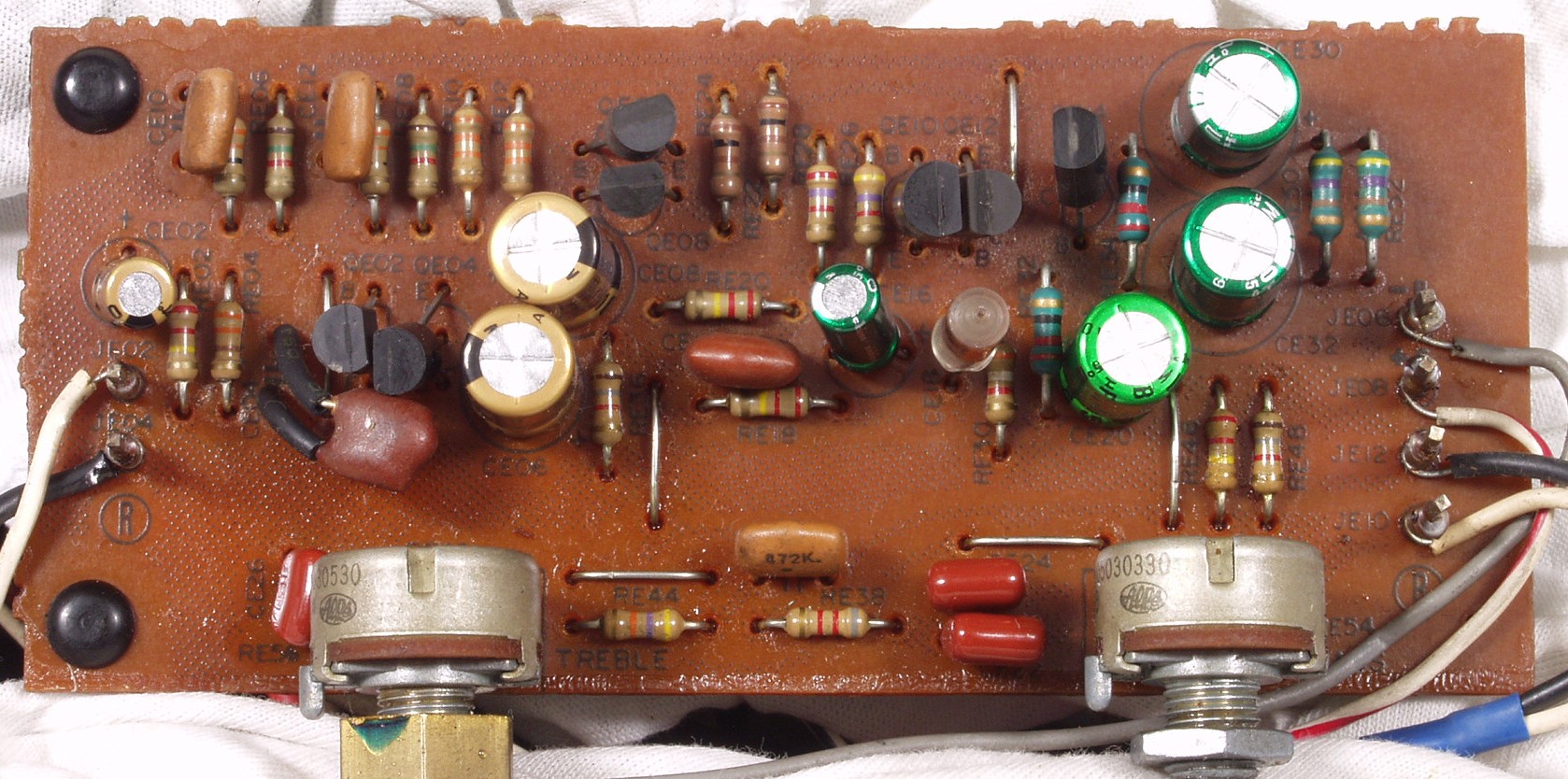

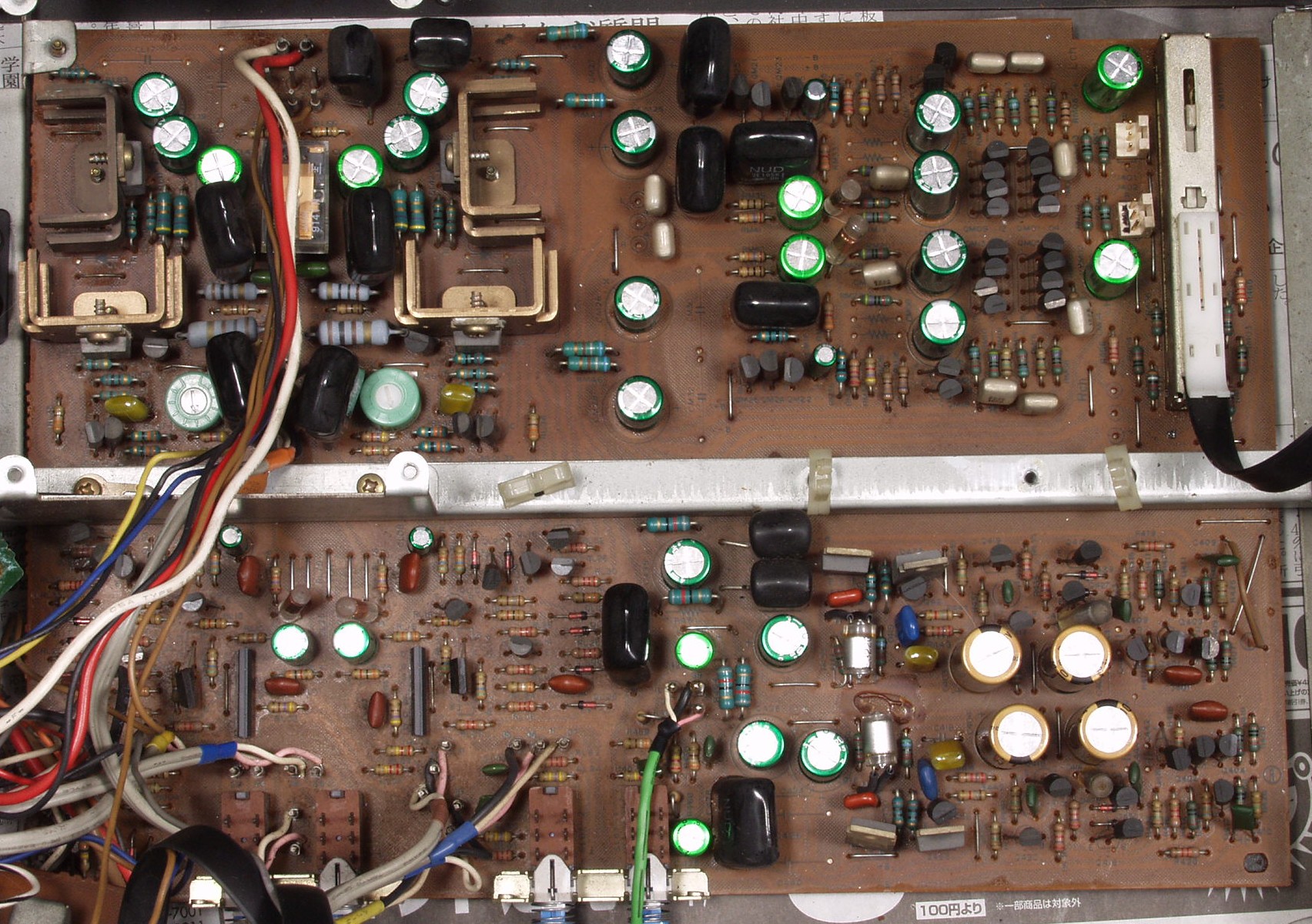

Ｃ２Ａ．　修理前　　Ｒ側トーンコントロール基板

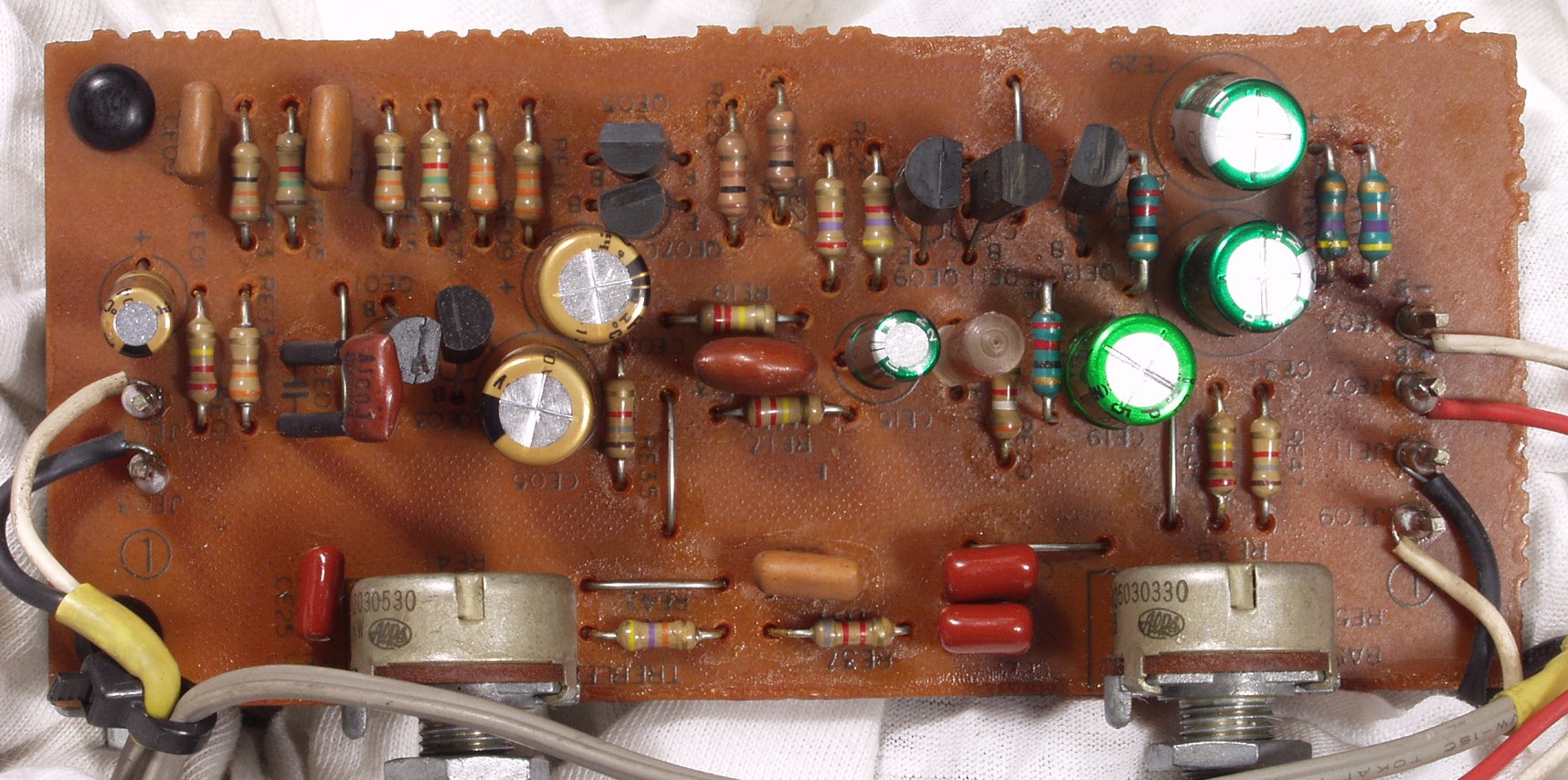

Ｃ２Ｂ．　修理後　　Ｒ側トーンコントロール基板　電解コンデンサー７個、フイルムコンデンサー３個交換

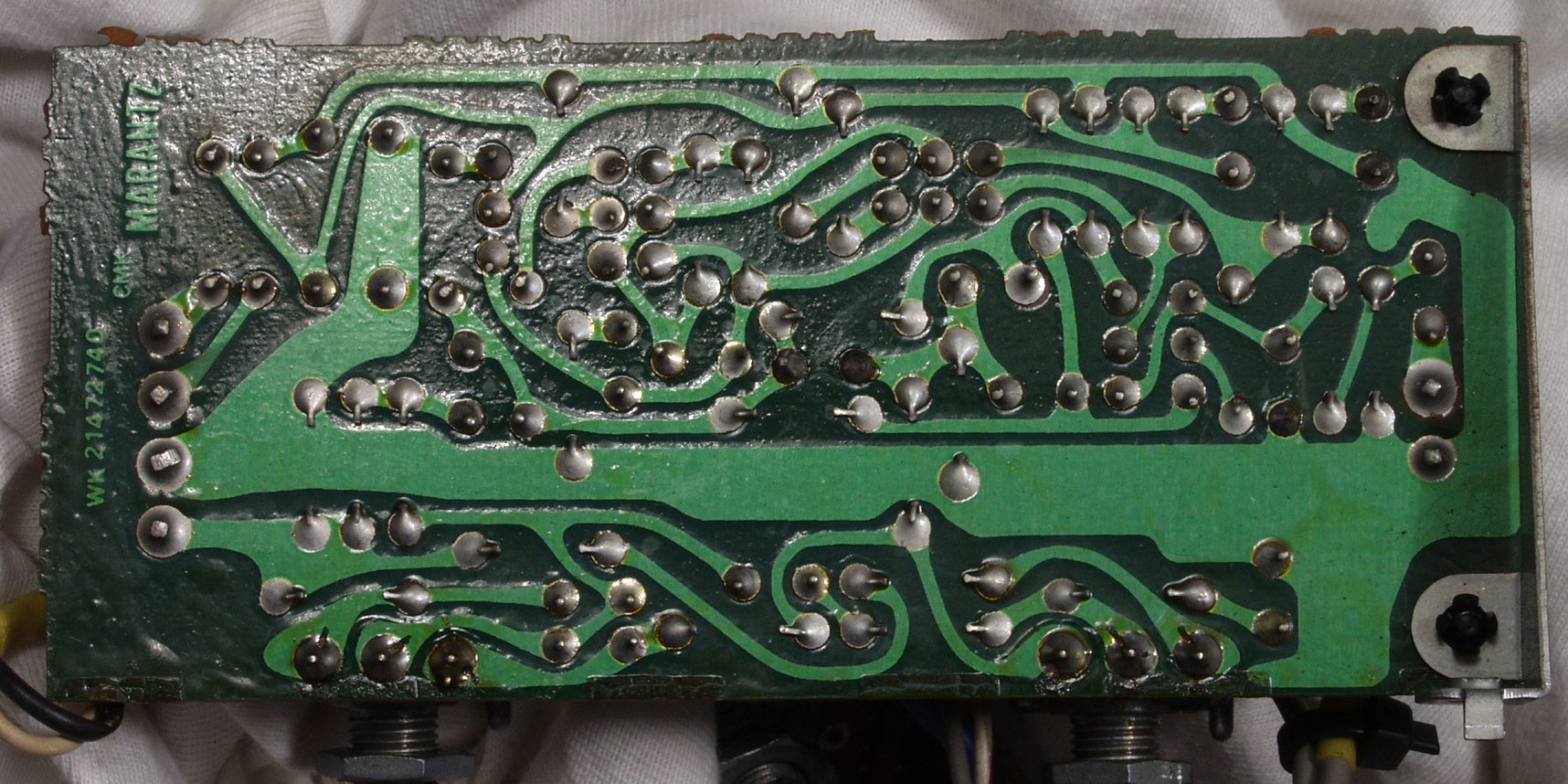

Ｃ２Ｃ．　修理前　　Ｒ側トーンコントロール基板裏

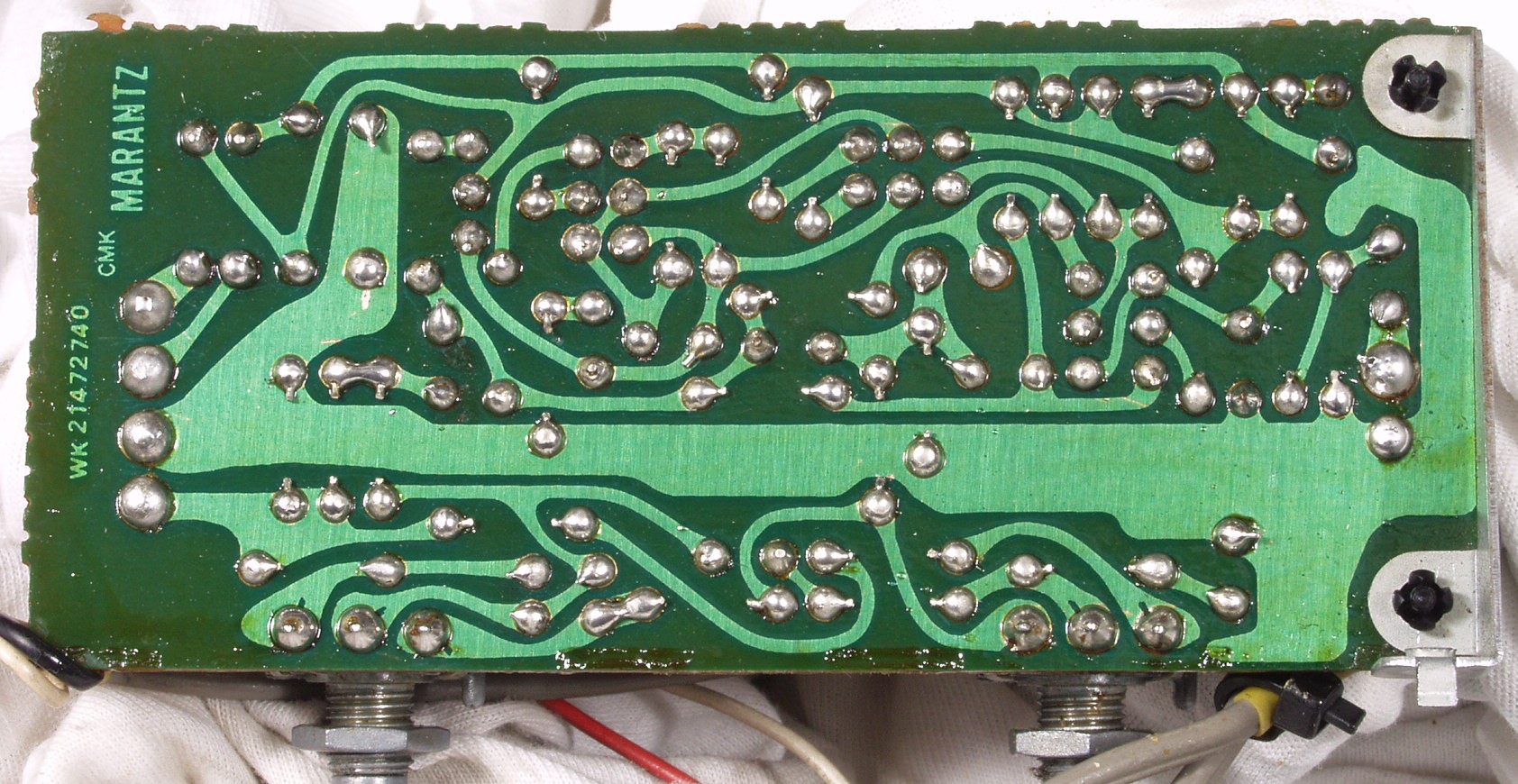

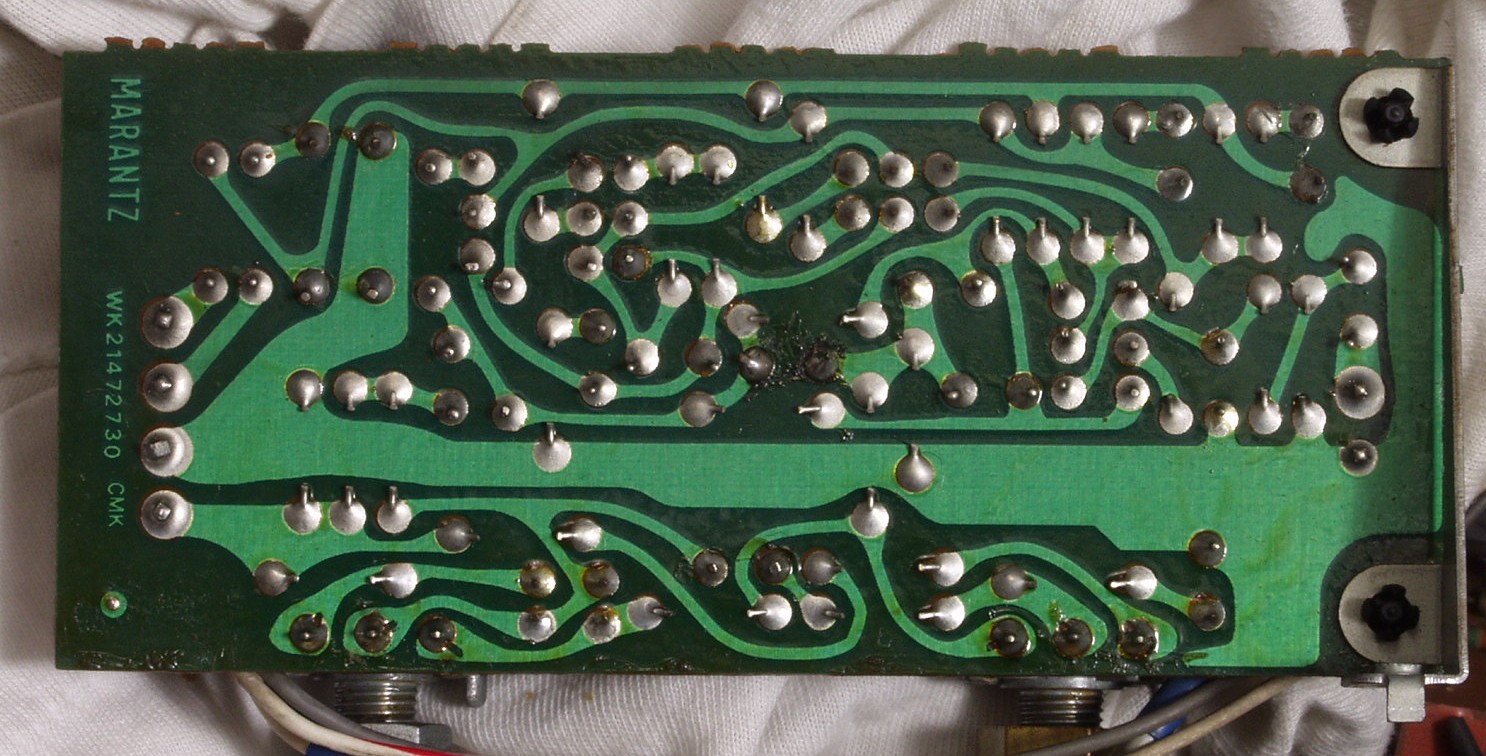

Ｃ２Ｄ．　修理（半田補正）後　　Ｒ側トーンコントロール基板裏

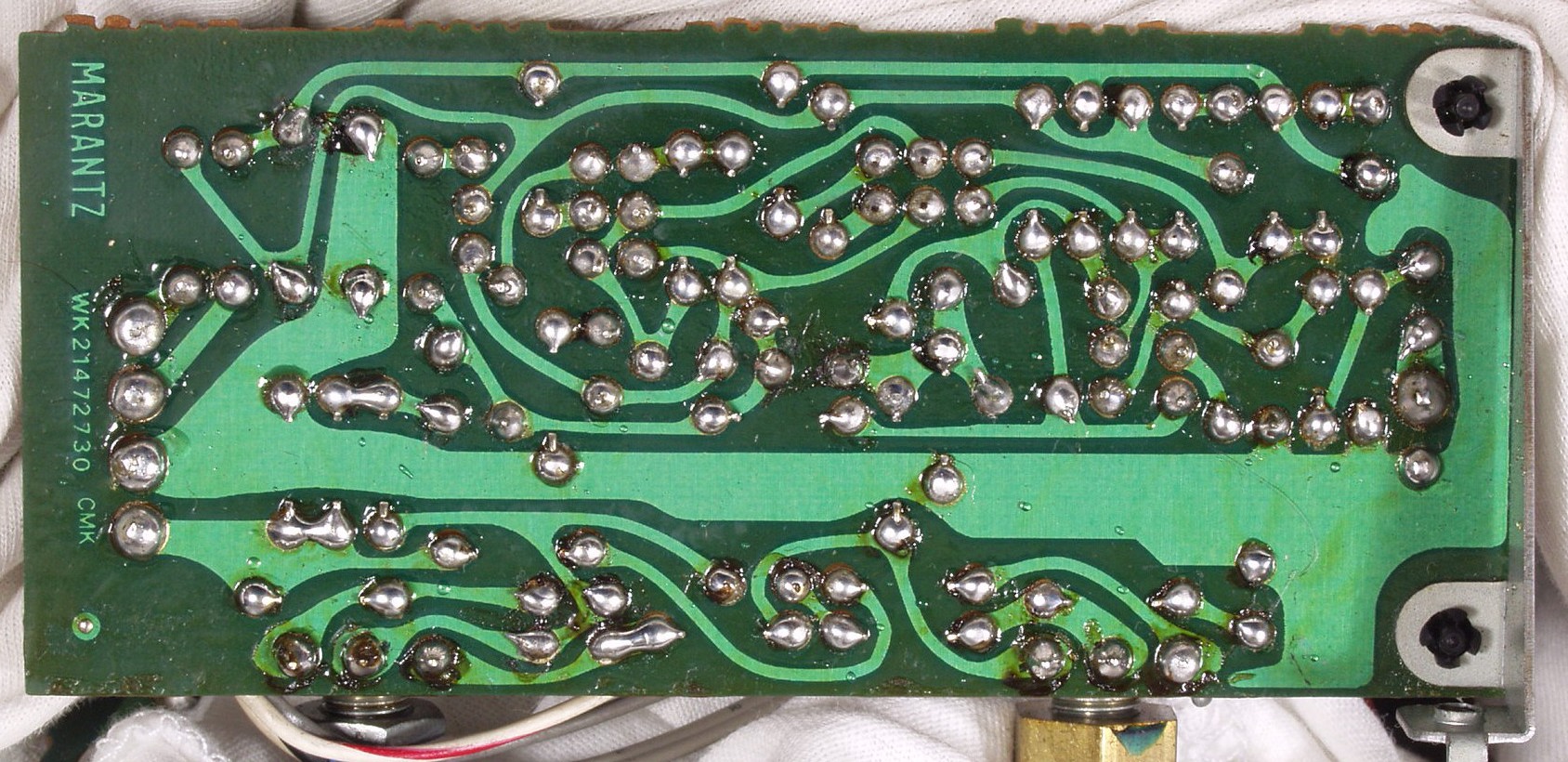

Ｃ２Ｅ．　修理後　　Ｒ側トーンコントロール基板裏　フラックスを取り清掃後

Ｃ３Ａ．　修理前　　L側トーンコントロール基板

Ｃ３Ｂ．　修理後　　L側トーンコントロール基板　電解コンデンサー７個、フイルムコンデンサー３個交換

Ｃ３C．　修理前　　L側トーンコントロール基板裏

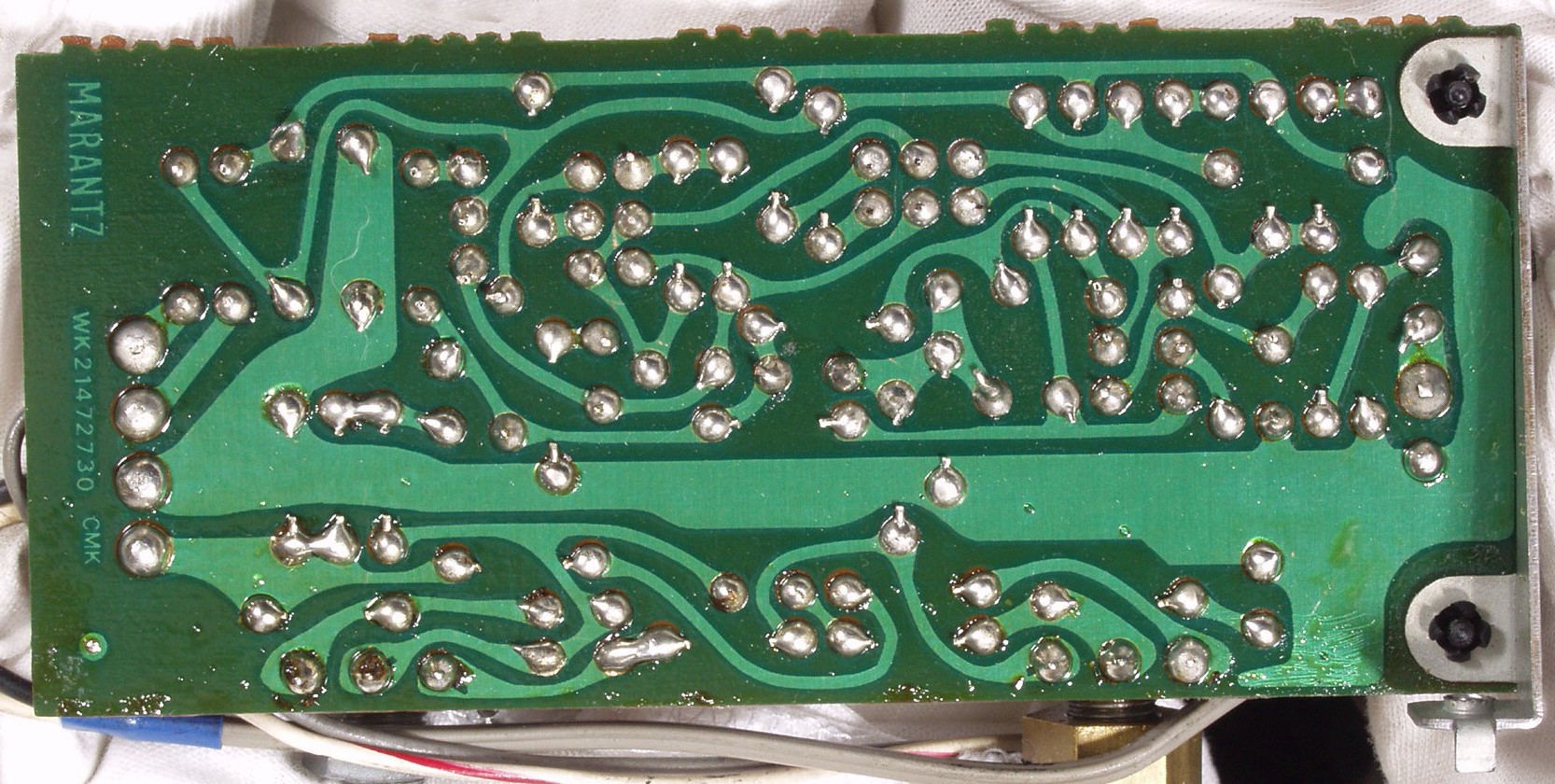

Ｃ３D．　修理（半田補正）後　　L側トーンコントロール基板裏

Ｃ３Ｅ．　修理後　　Ｒ側トーンコントロール基板裏　フラックスを取り清掃後

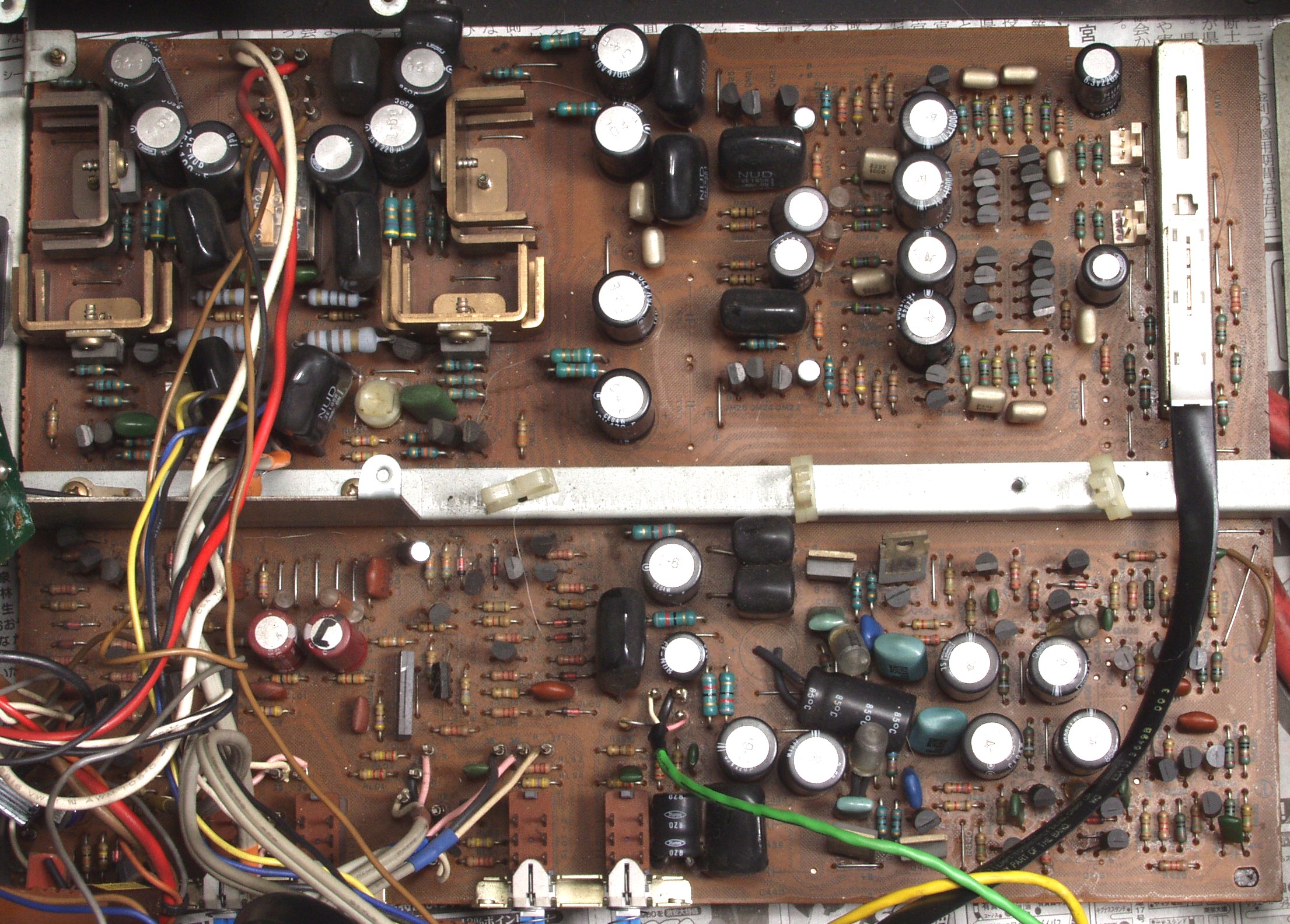

Ｃ４Ａ．　修理前　メイン基板　半固定VR２個、電解コンデンサー３０個交換

Ｃ４Ｂ．　修理後　メイン基板

Ｃ４C．　修理前　メイン基板裏

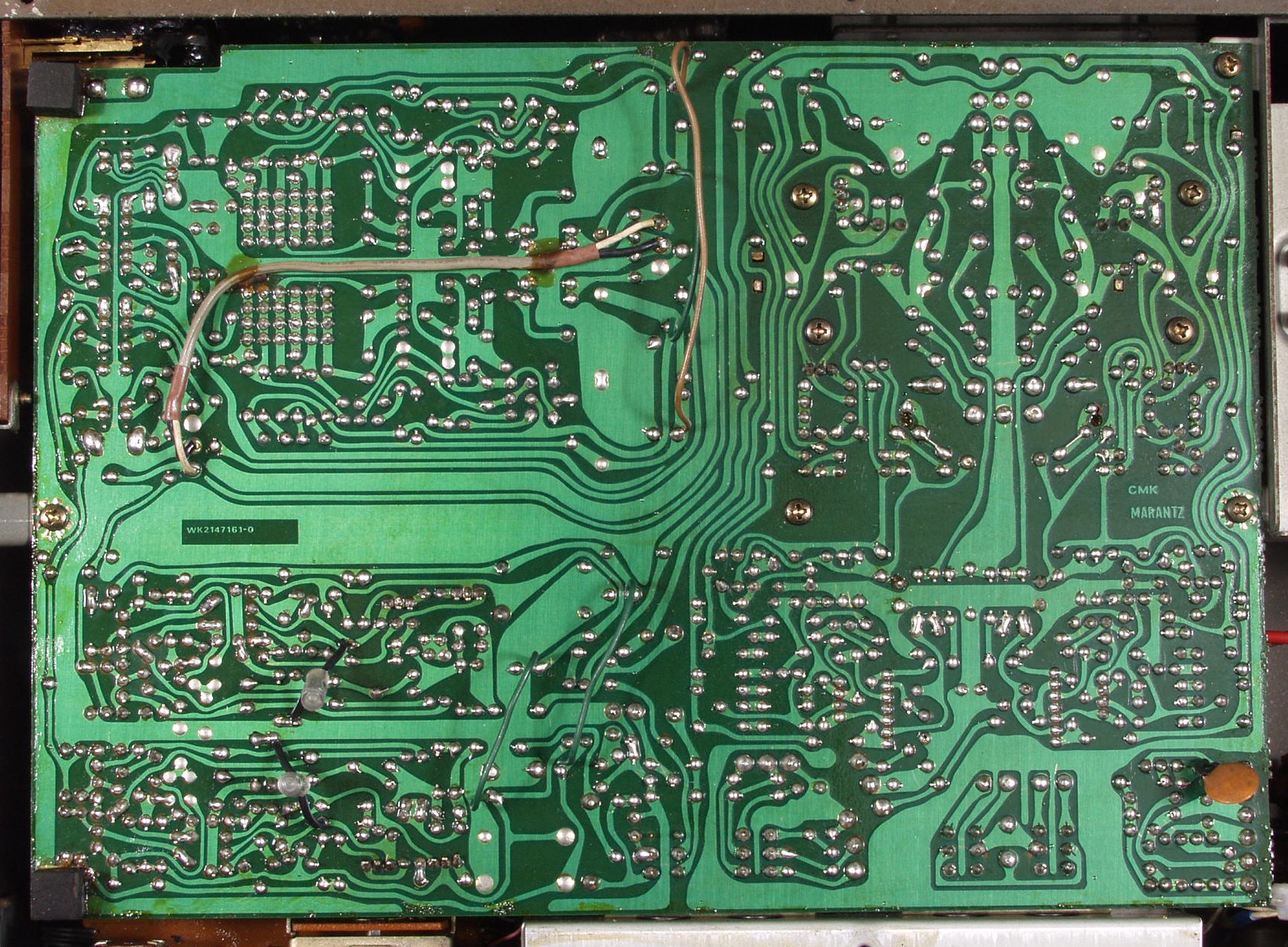

Ｃ４D．　修理（半田補正）後　メイン基板裏＋フラックスを取り清掃後

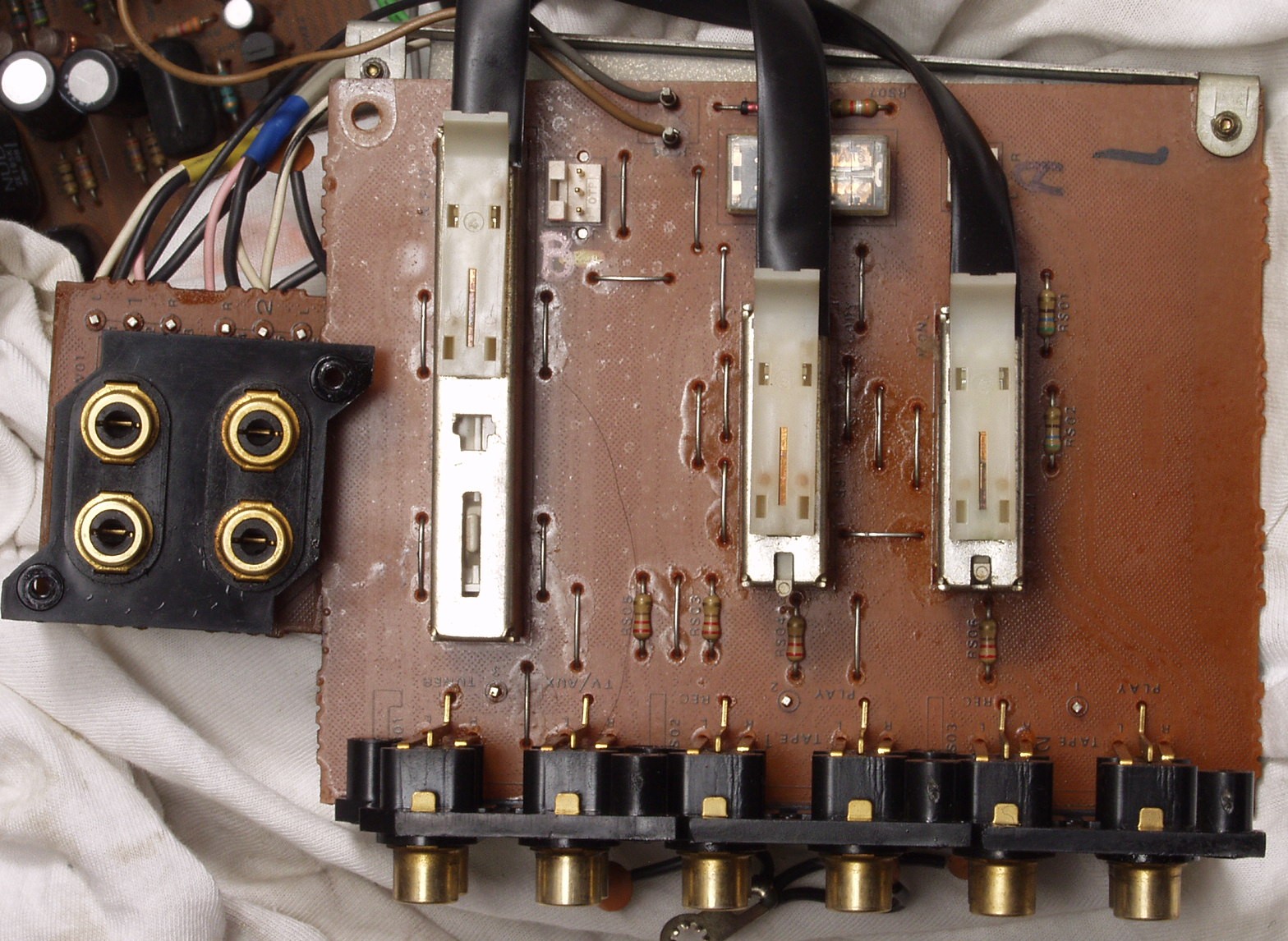

Ｃ５Ａ．　修理前　入力ＲＣＡ端子基板

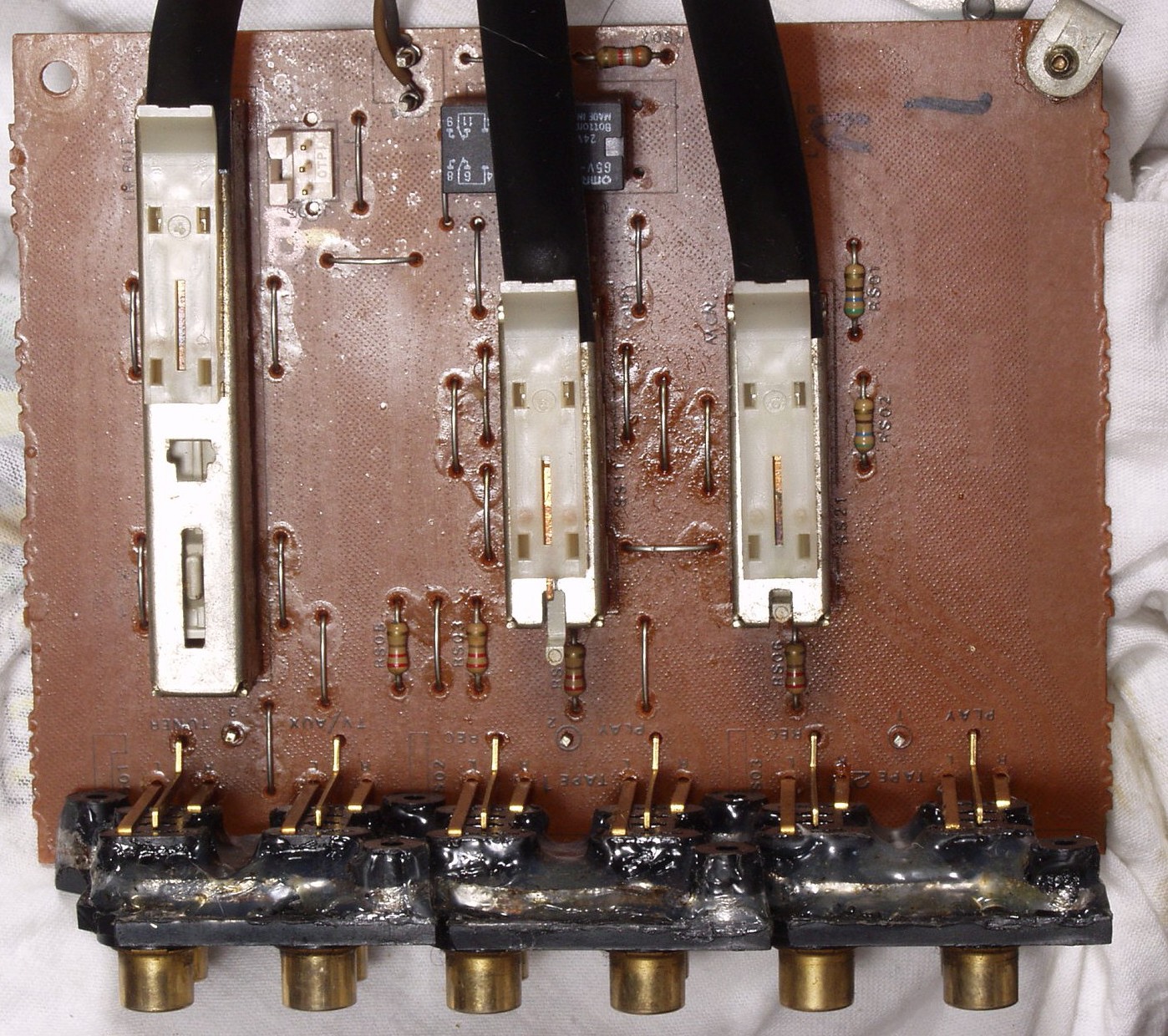

Ｃ５Ｂ．　修理後　入力ＲＣＡ端子基板　リレー交換

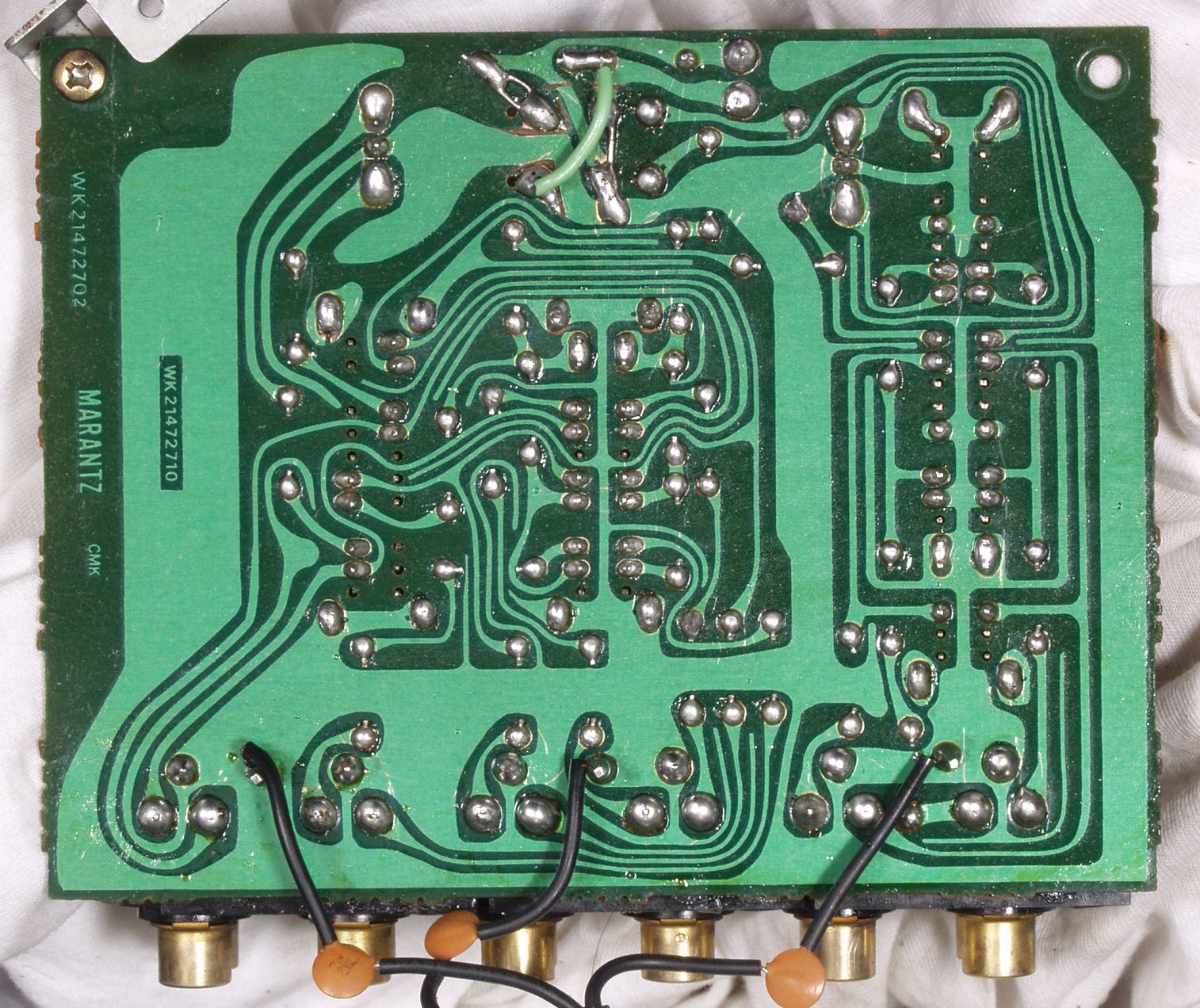

Ｃ５Ｃ．　修理前　入力ＲＣＡ端子基板裏

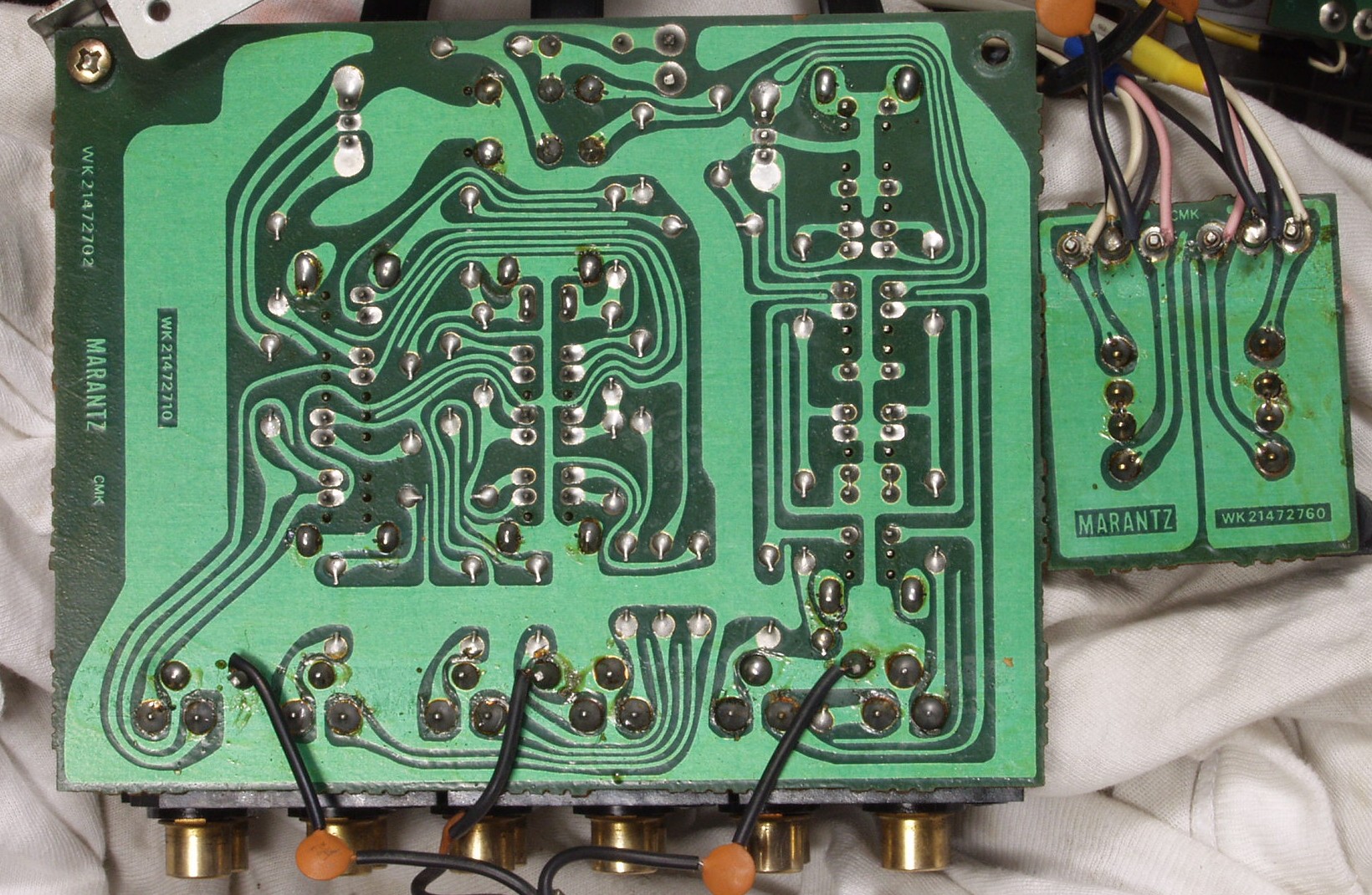

Ｃ５Ｄ．　修理（半田補正）後　入力ＲＣＡ端子基板裏　フラックスを取り清掃後

Ｃ５Ｅ．　修理（半田補正）後　出力ＲＣＡ端子基板裏＆フォノ入力ＲＣＡ端子基板裏　フラックスを取り清掃後

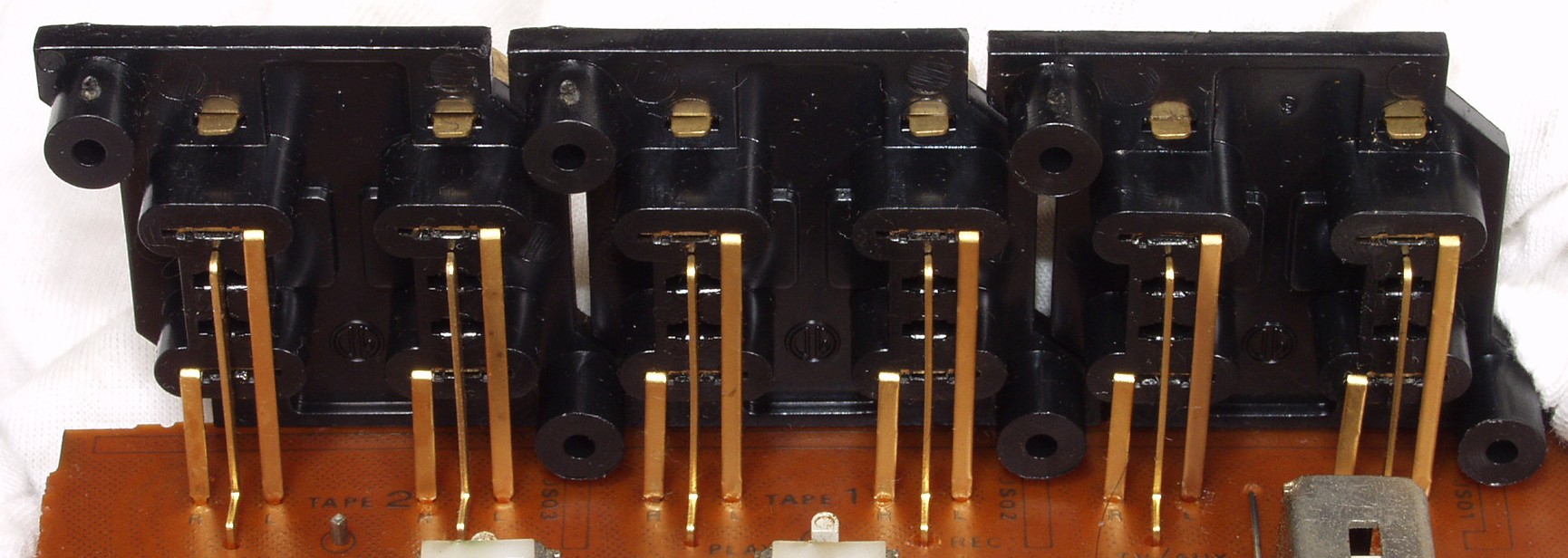

Ｃ６Ａ．　修理前　入力ＲＣＡ端子

Ｃ６Ｂ．　修理（補強）後　　入力ＲＣＡ端子

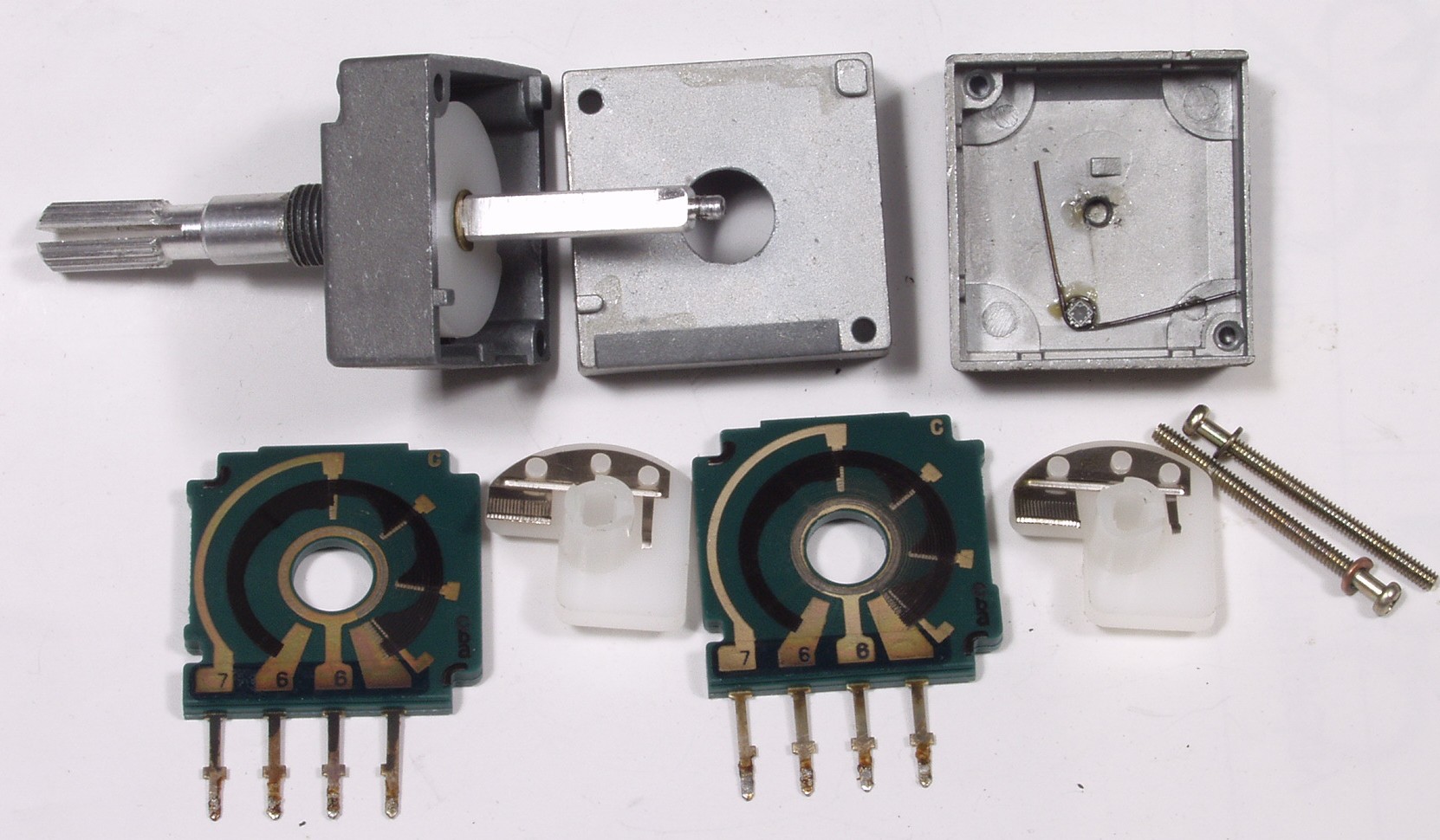

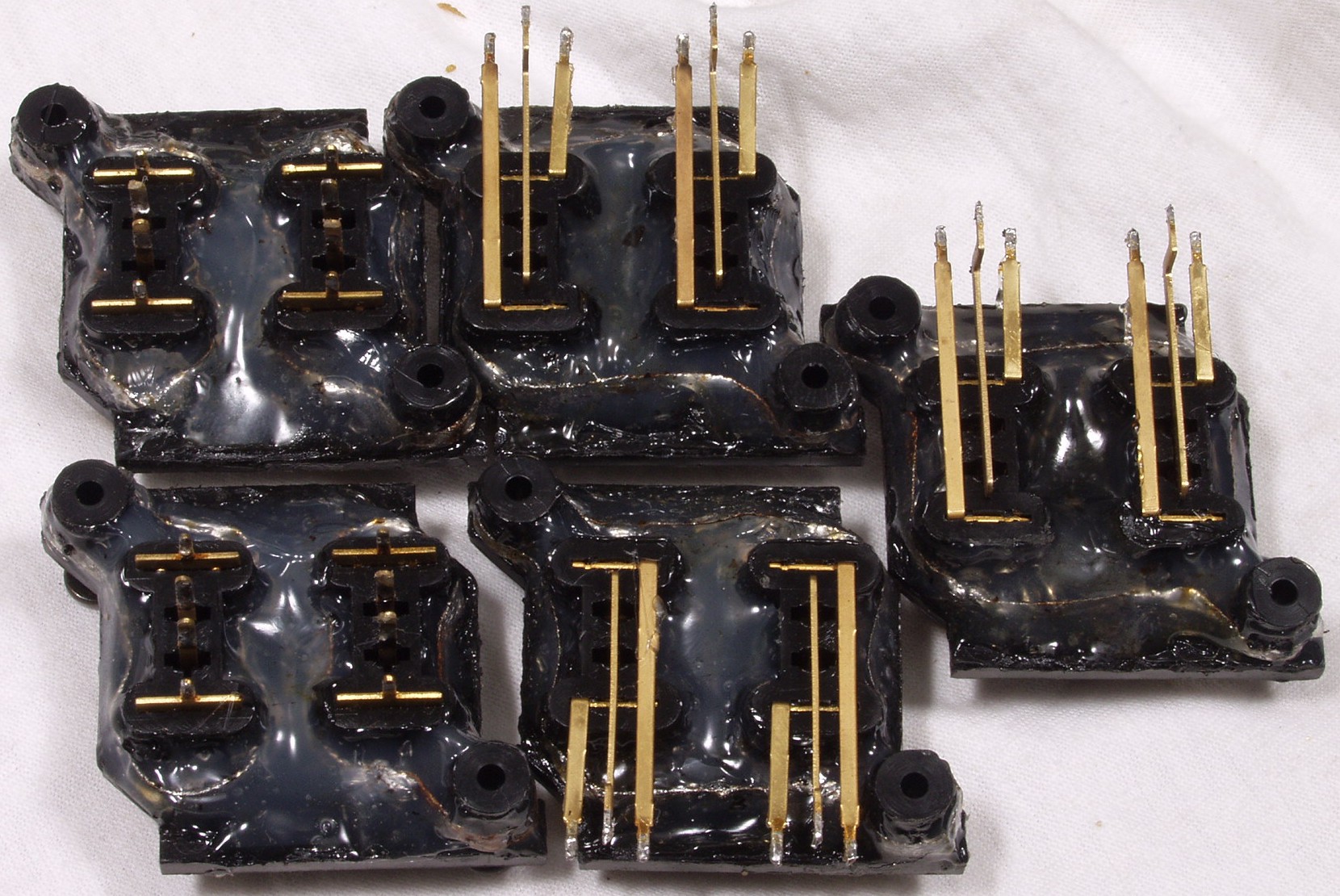

Ｃ７Ａ．　修理中　ＶＲ分解・清掃

Ｃ７Ｂ．　修理中　清掃前

Ｃ７Ｃ．　修理中　清掃後

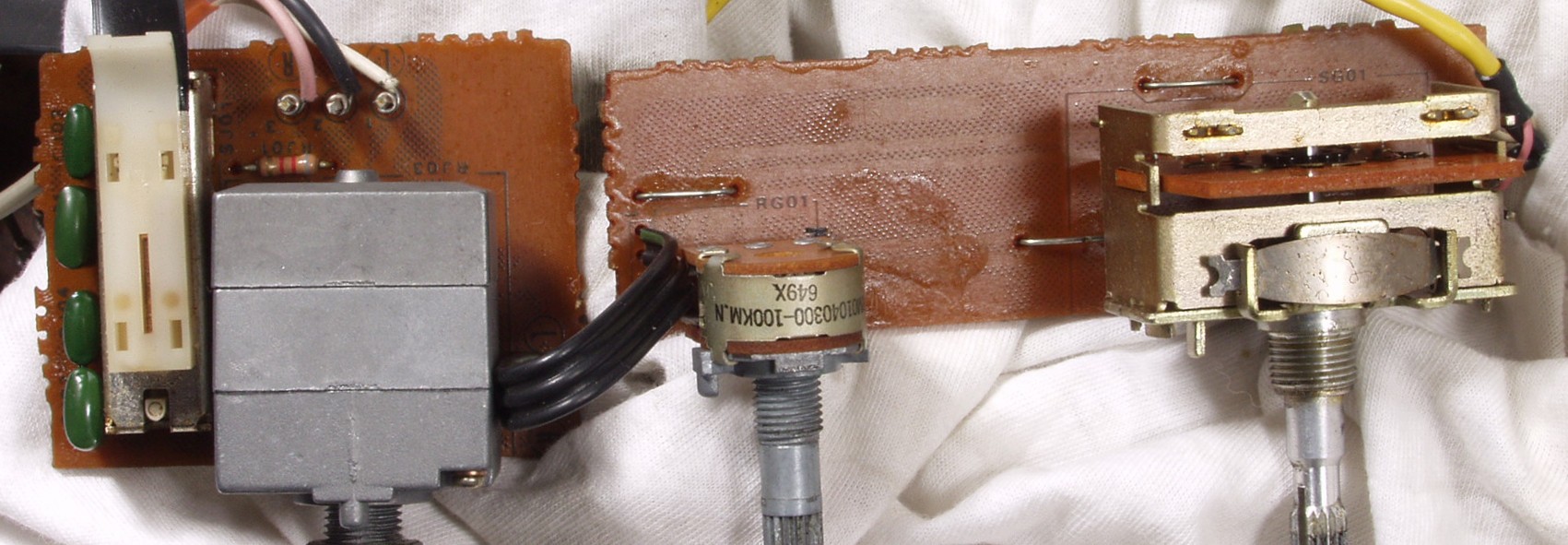

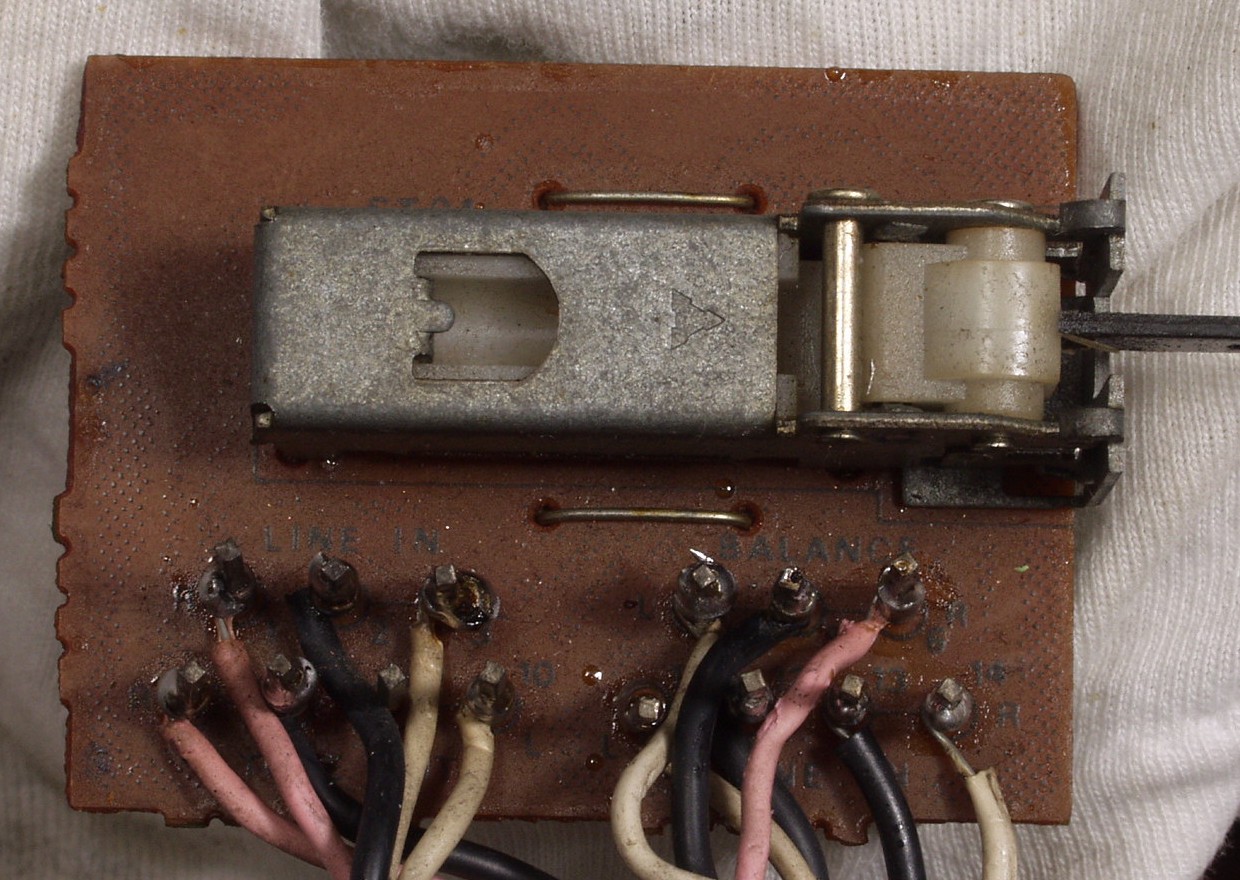

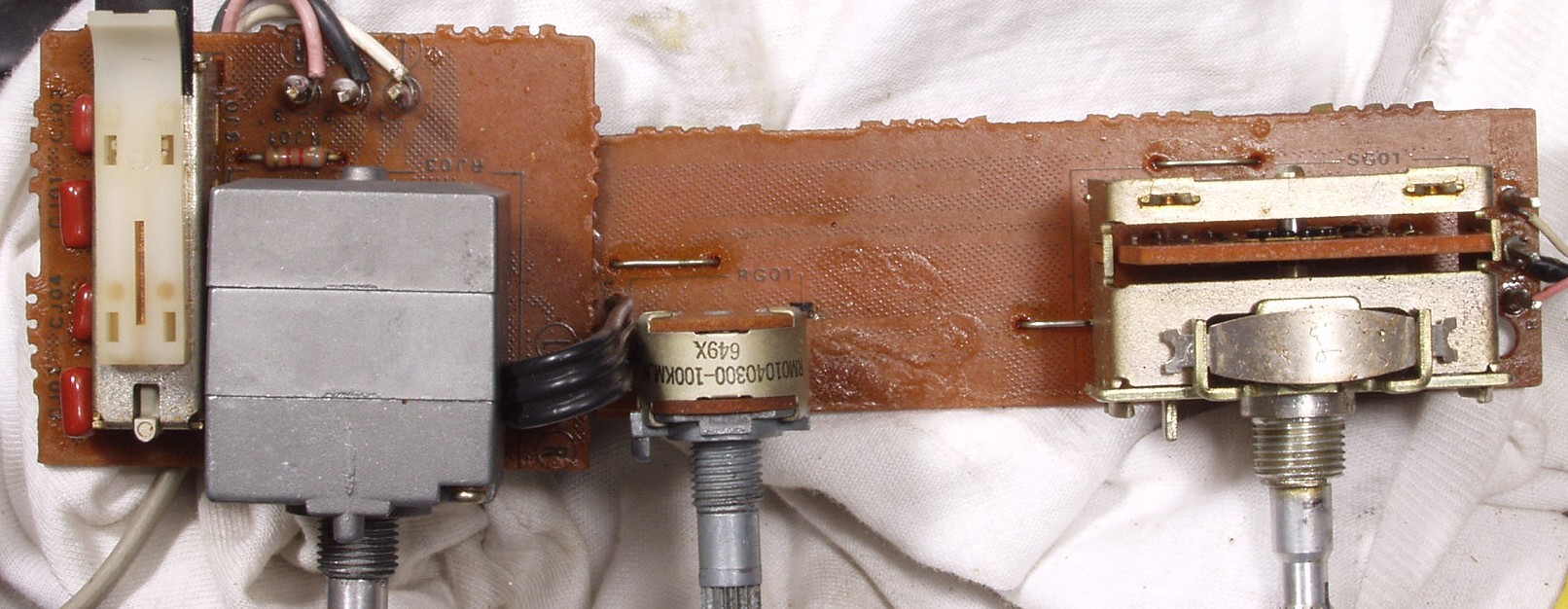

Ｃ８Ａ．　修理前　ＶＲ基板

Ｃ８Ｂ．　修理後　ＶＲ基板　フイルムコンデンサー４個交換

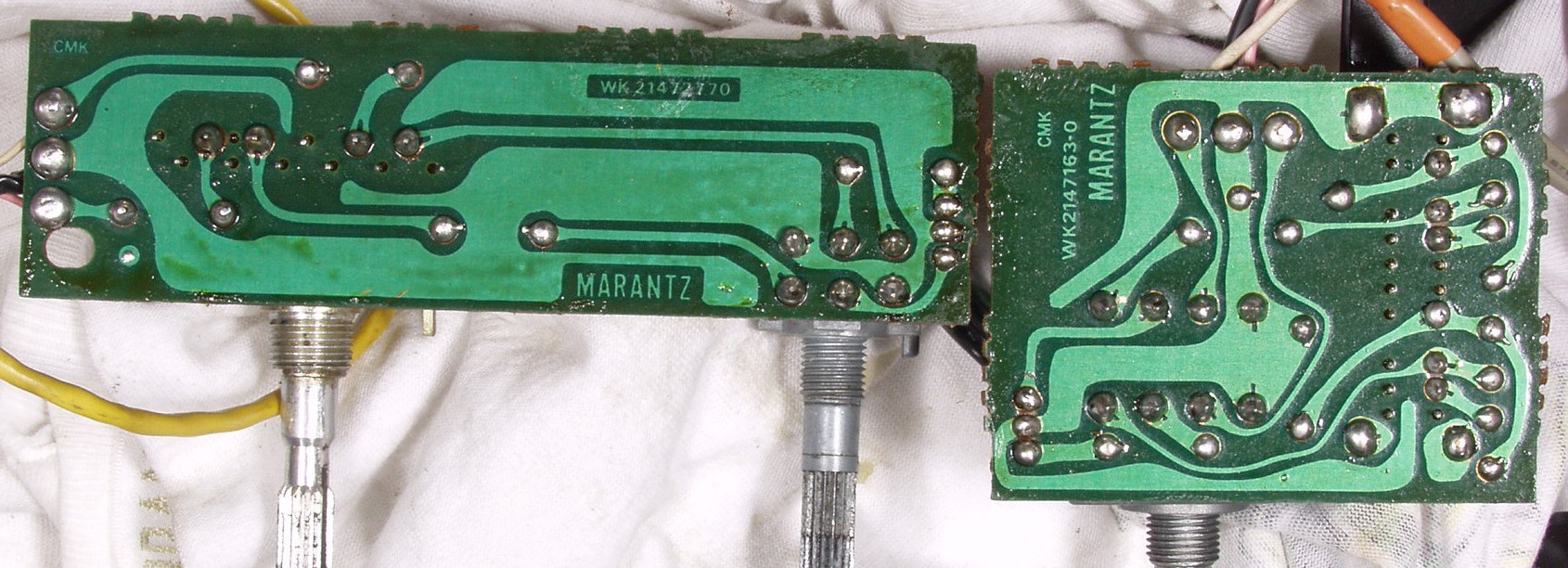

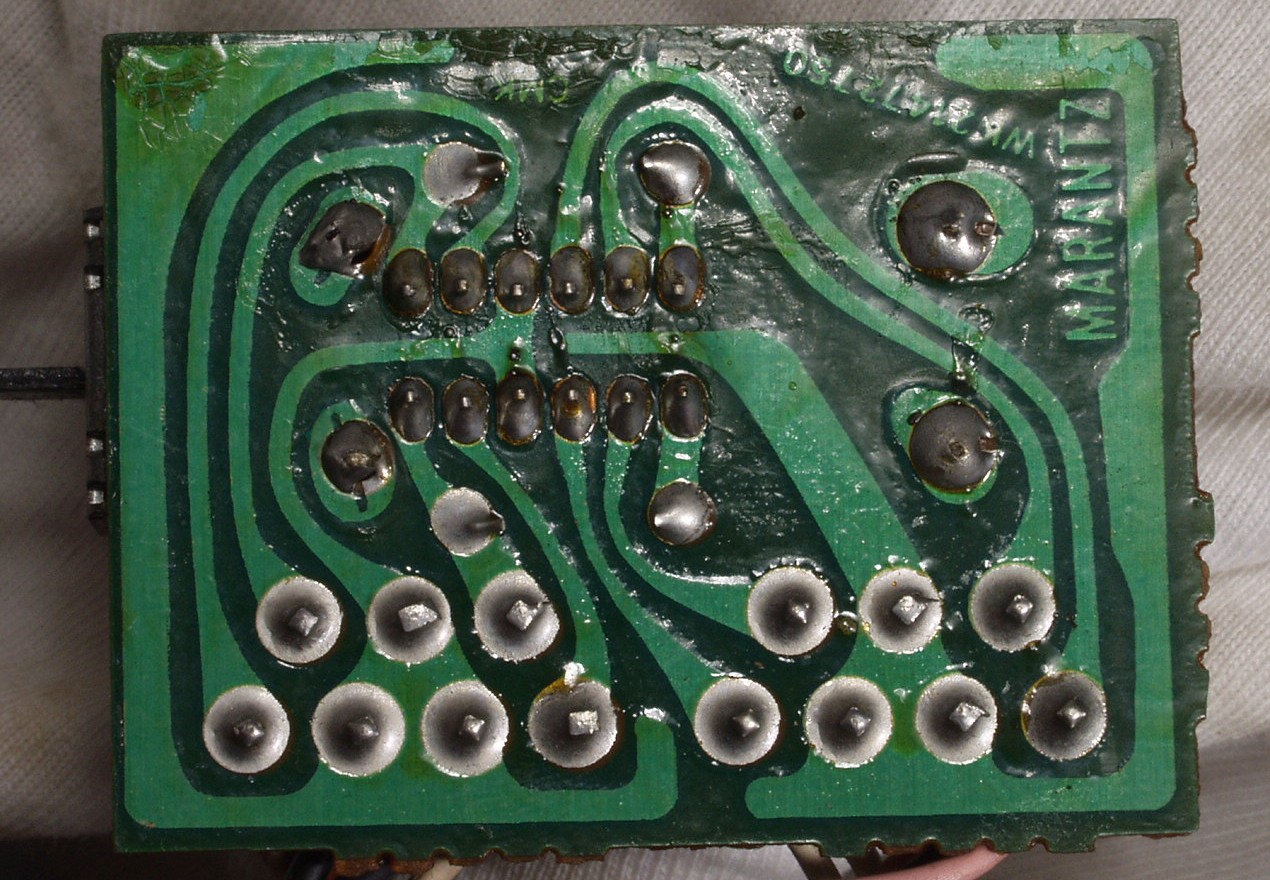

Ｃ８Ｃ．　修理前　ＶＲ基板裏

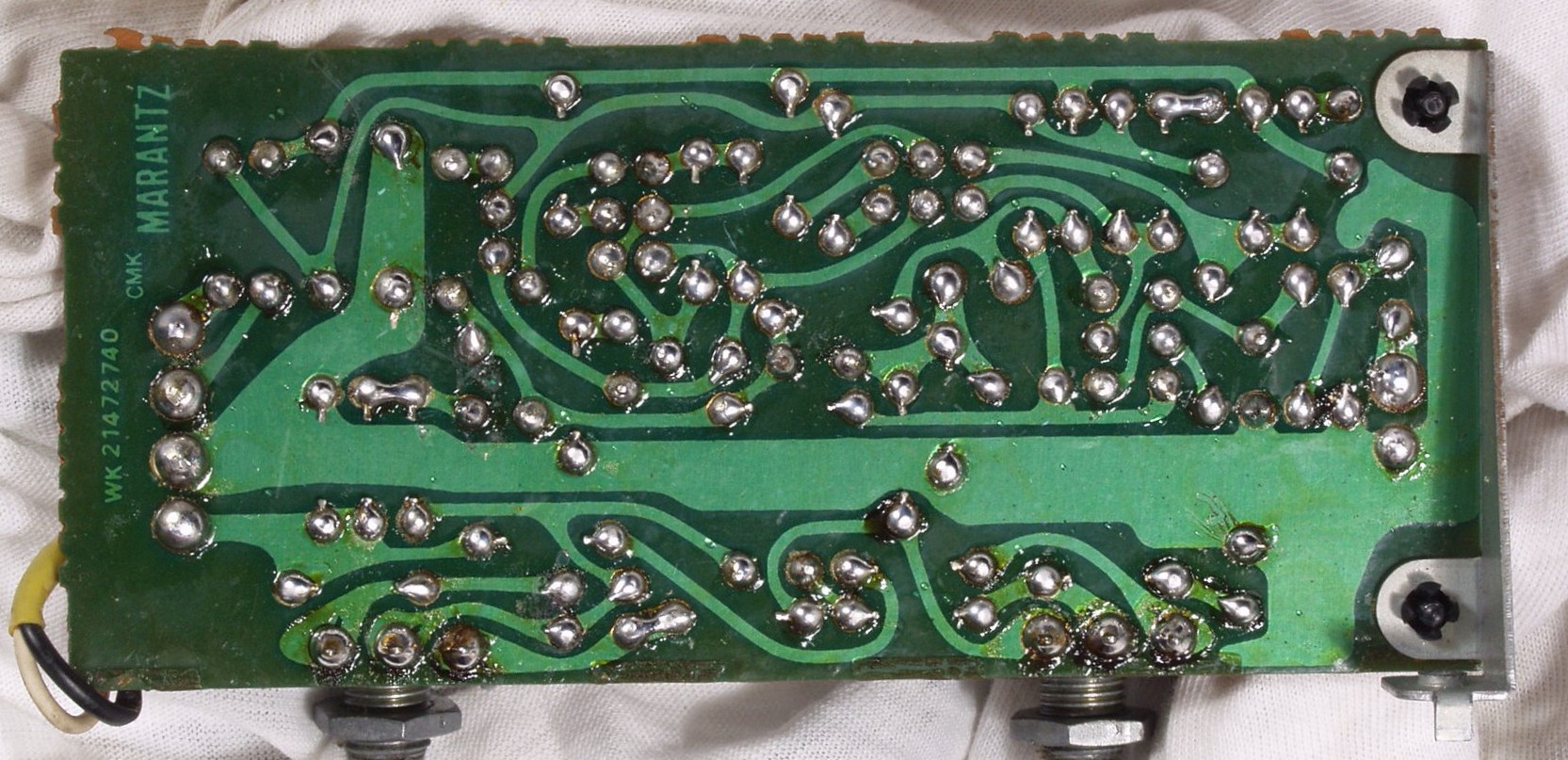

Ｃ８Ｄ．　修理（半田補正）後　ＶＲ基板裏

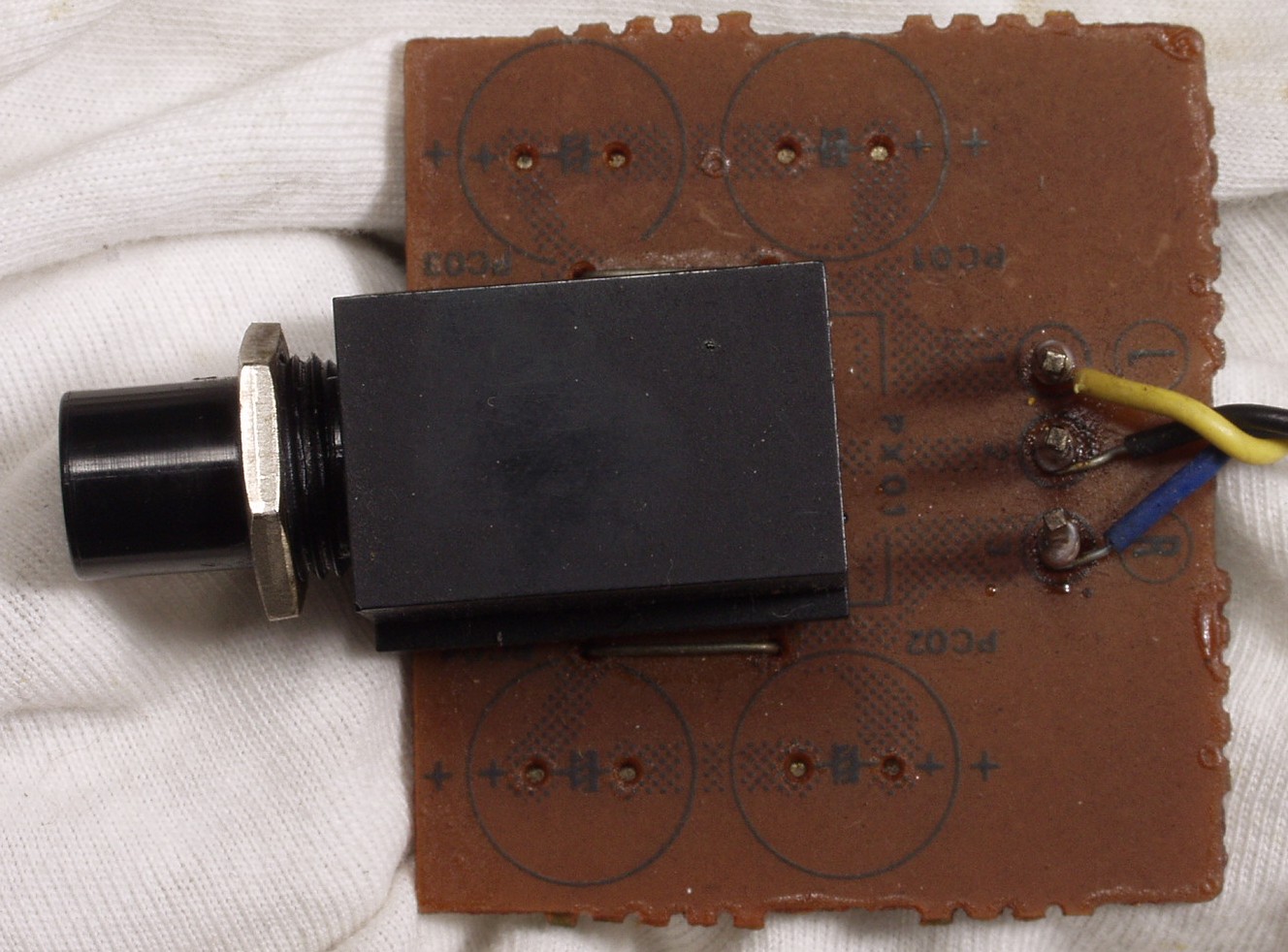

Ｃ９A．　修理前　ヘッドホーン基板

Ｃ９B．　修理後　ヘッドホーン基板　ラッピングに半田を流込

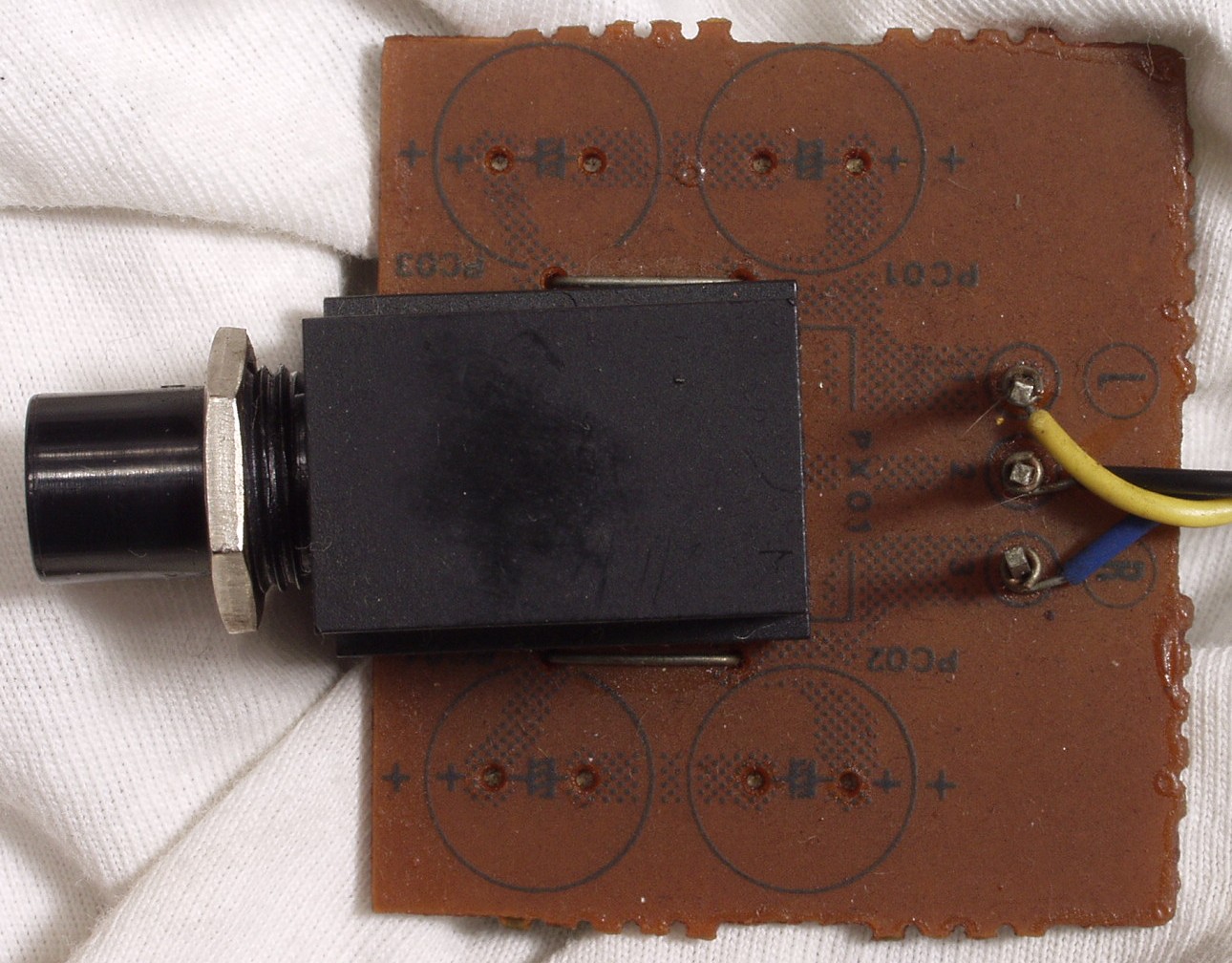

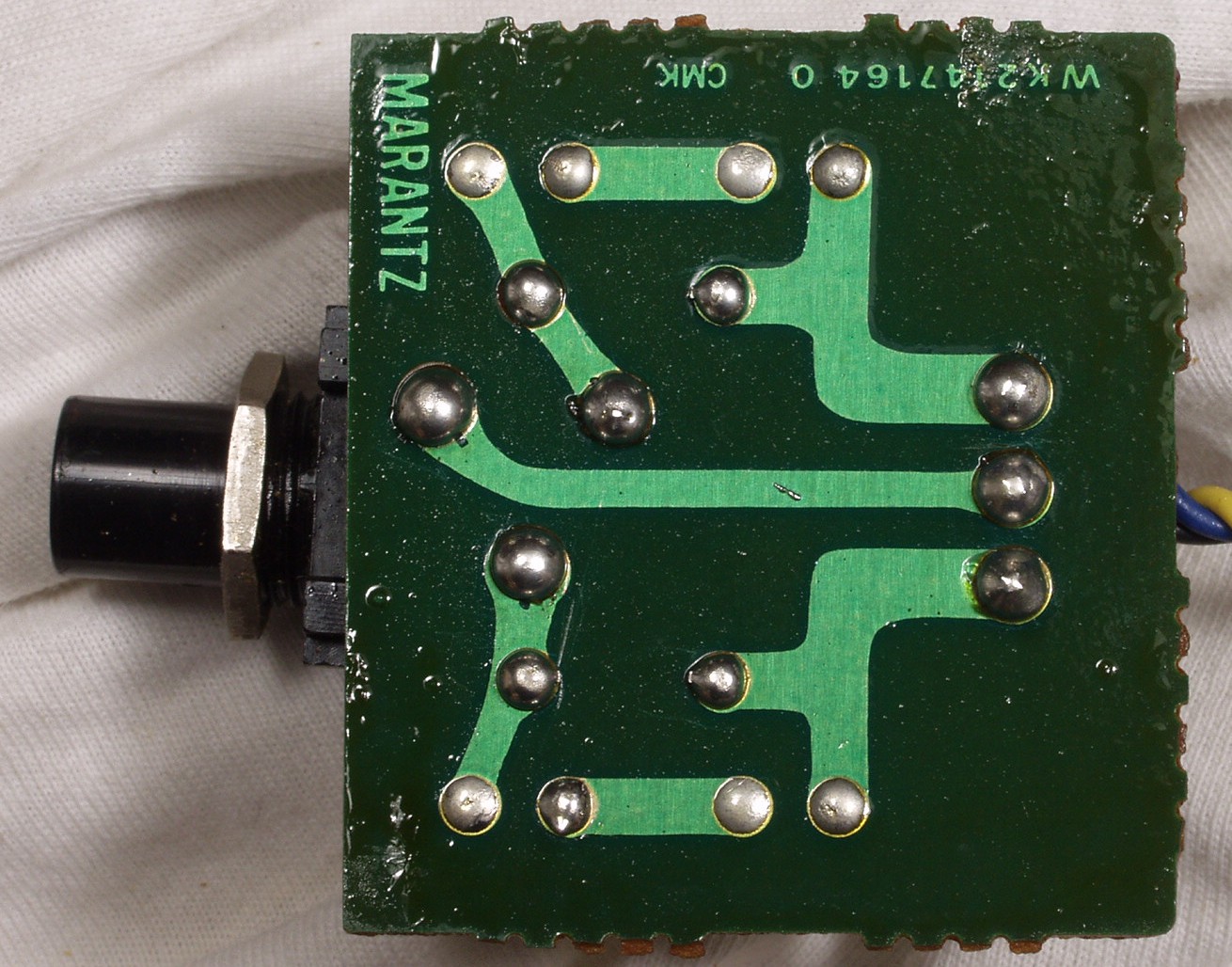

Ｃ９C．　修理前　ヘッドホーン基板裏

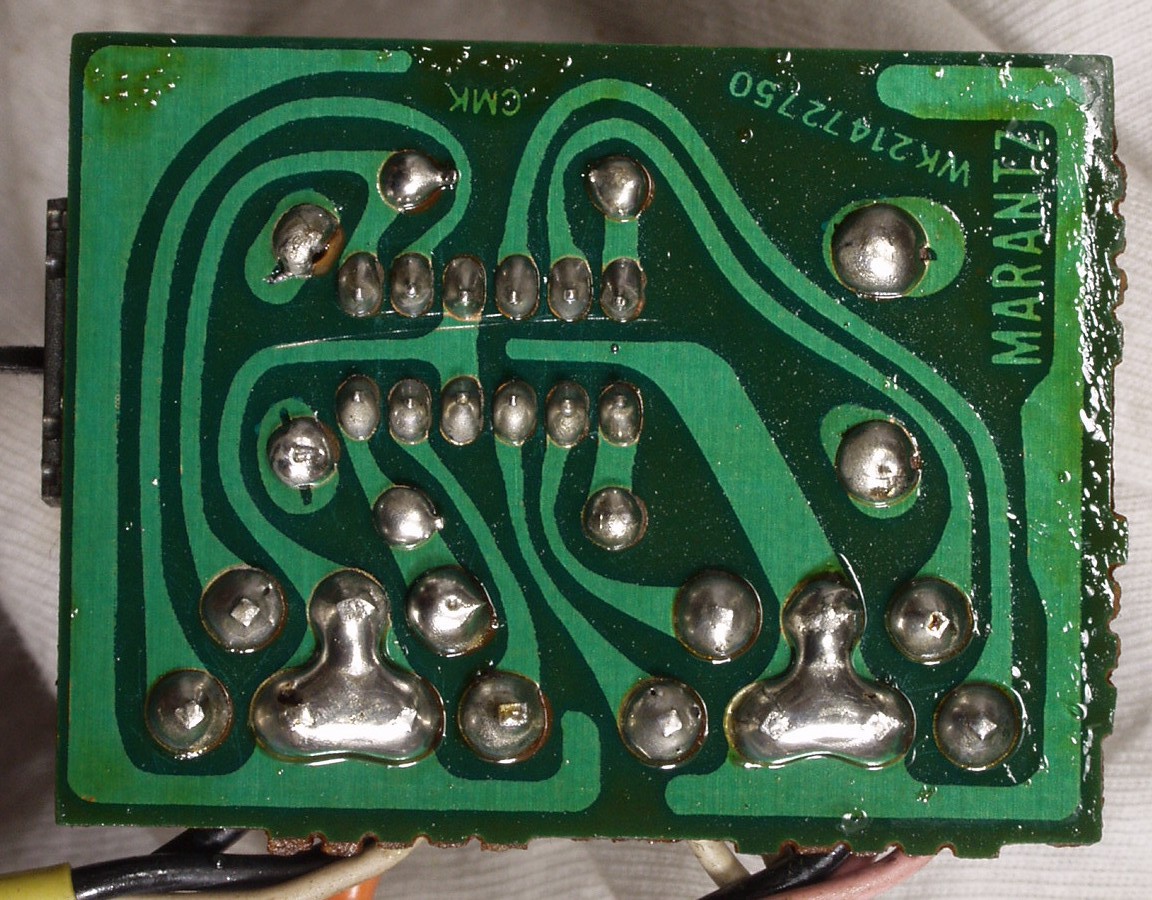

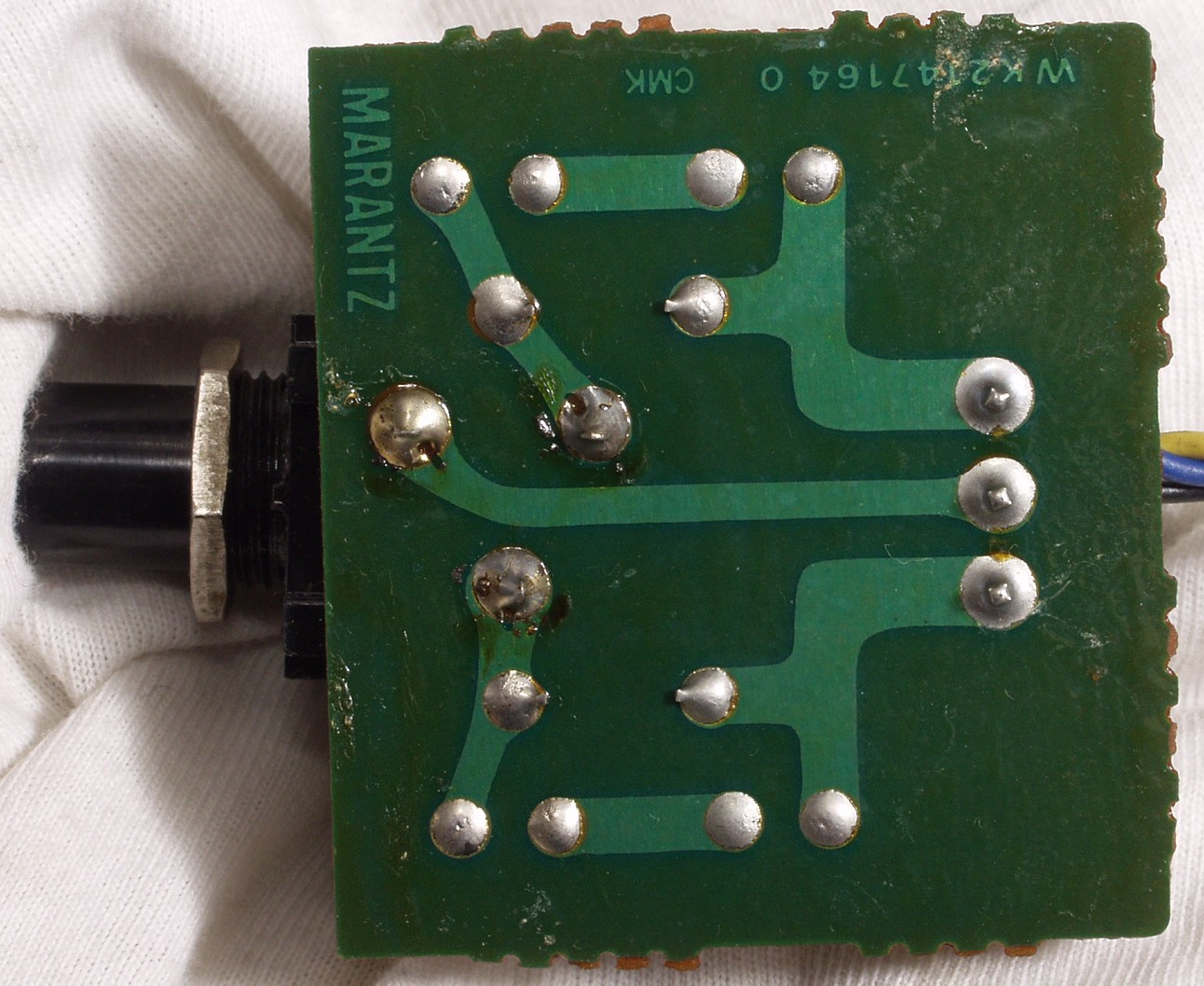

Ｃ９D．　修理（半田補正）後　ヘッドホーン基板裏

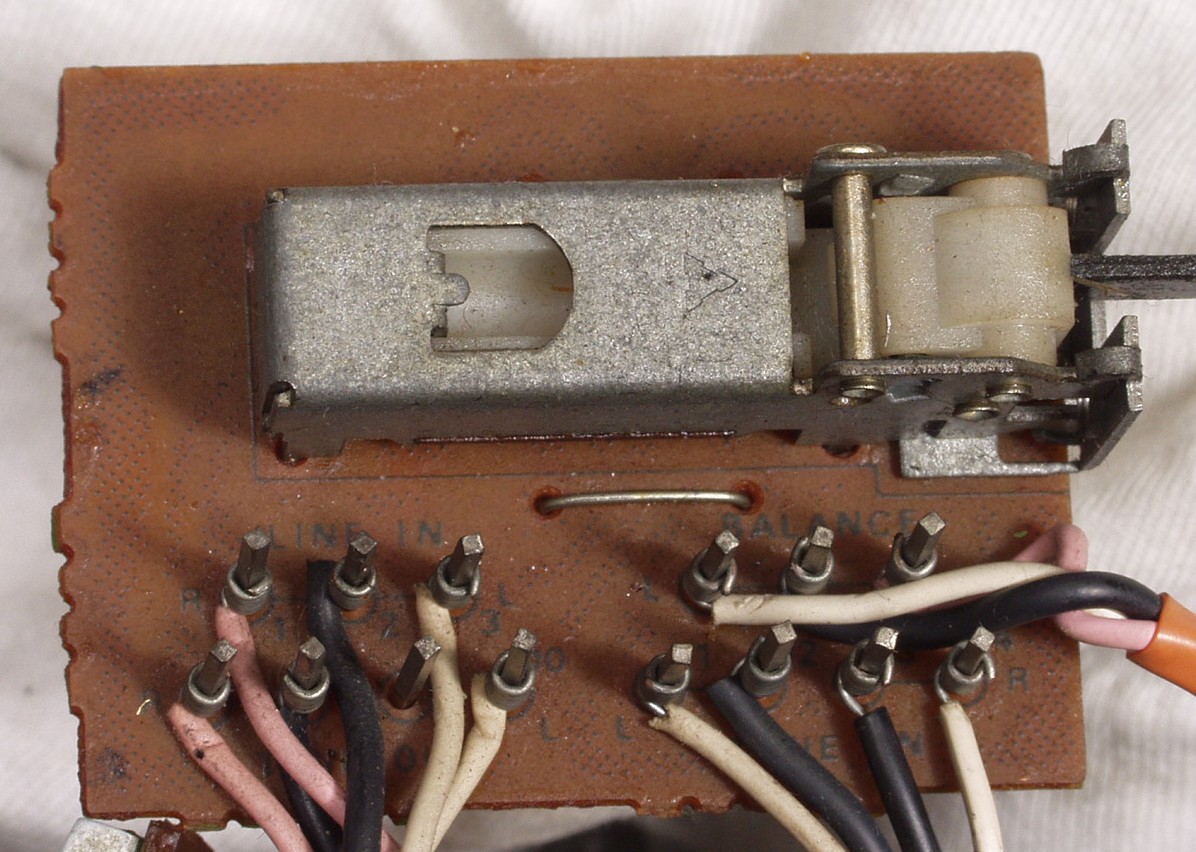

Ｃ１０A．　修理前　コントロールSW基板

Ｃ１０B．　修理後　コントロールSW基板
　　　　　　　　　　　ラッピングに半田を流込

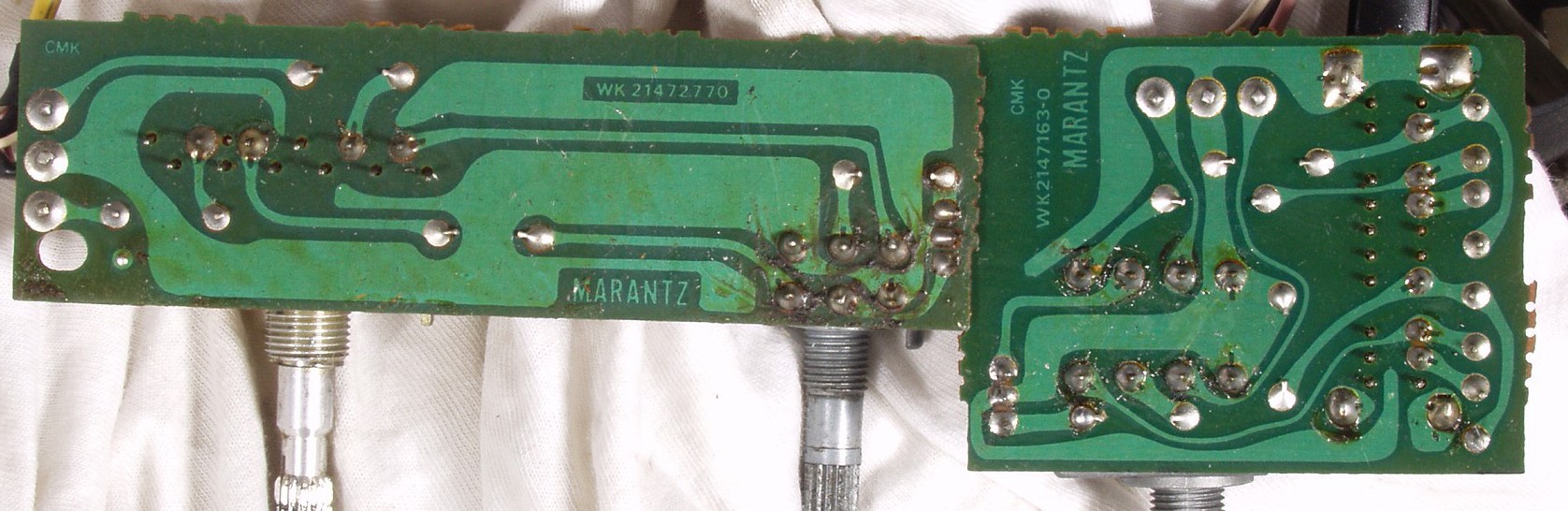

Ｃ１０C．　修理前　コントロールSW基板裏

Ｃ１０D．　修理（半田補正）後　コントロールSW基板裏

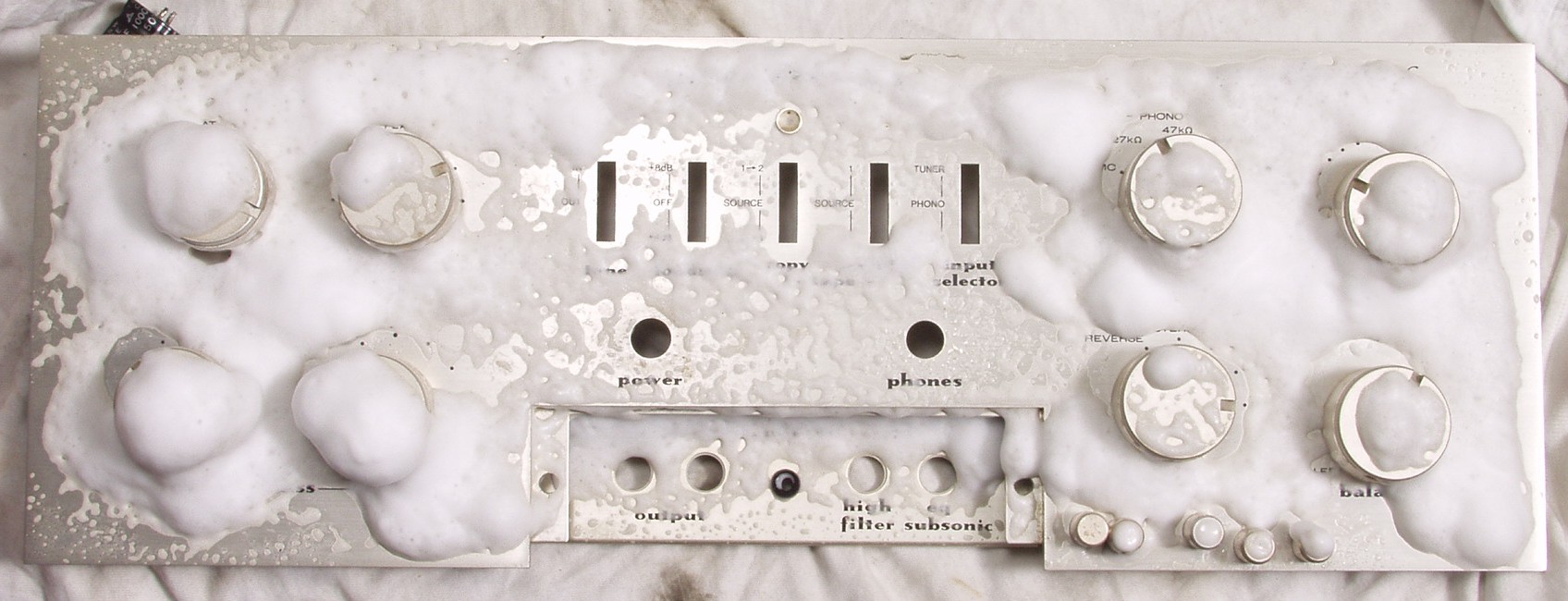

Ｃ１１．　パネル清掃

Ｃ１２Ａ．　修理前　上から見る　

Ｃ１２Ｂ．　修理後　上から見る

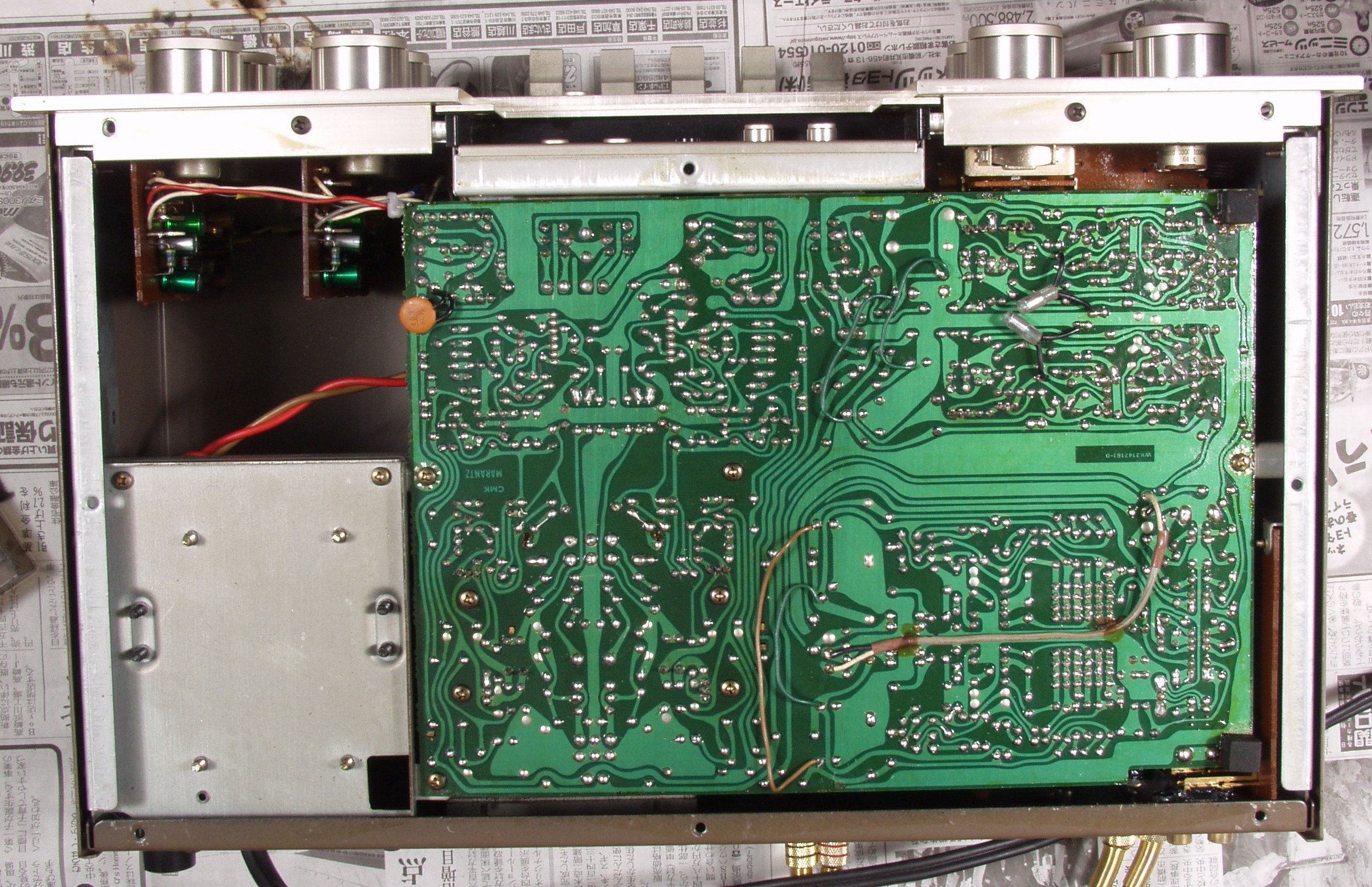

Ｃ１２C．　修理前　下から見る

Ｃ１２D．　修理後　下から見る

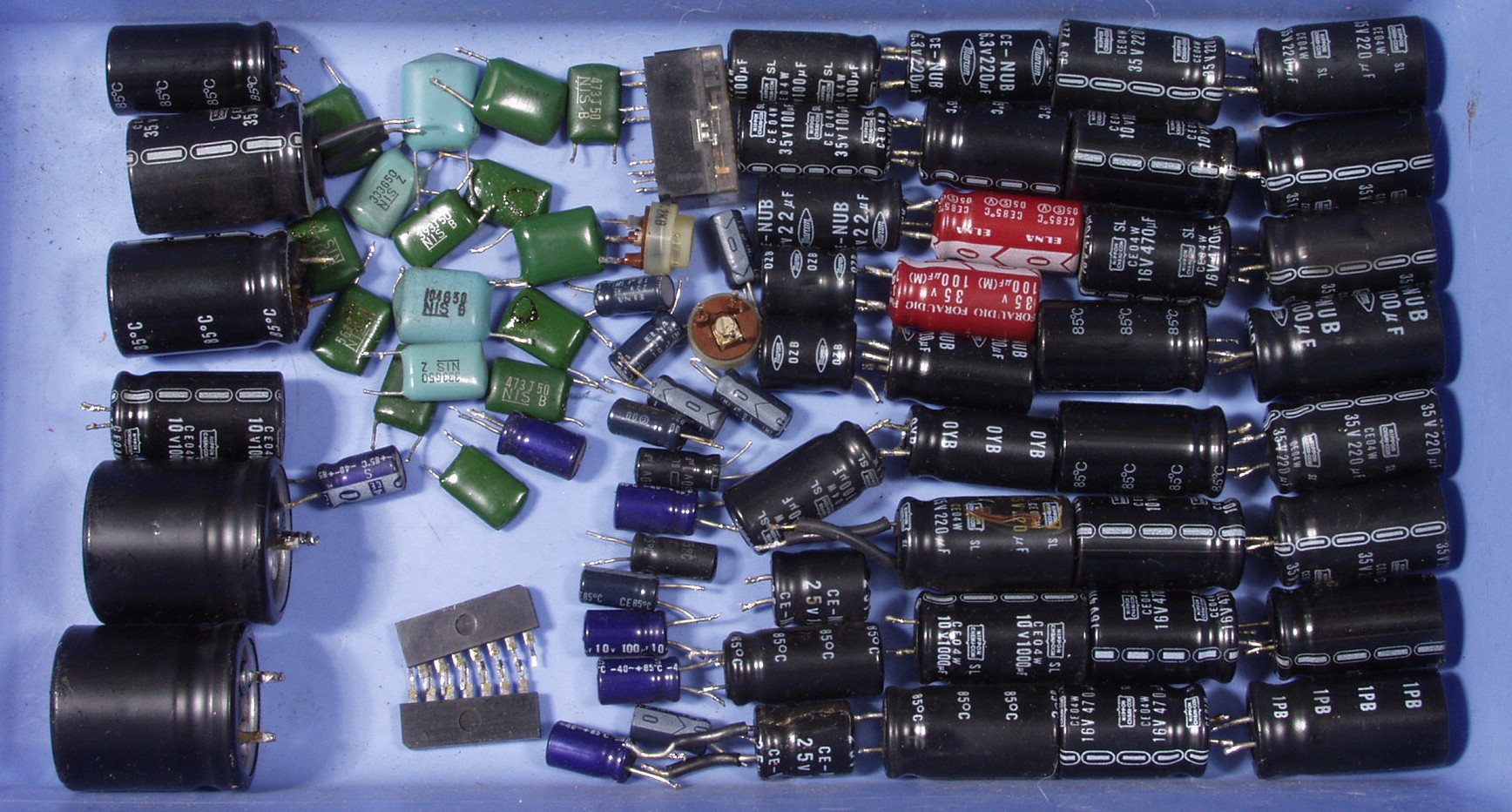

Ｃ１１Ａ．　交換部品

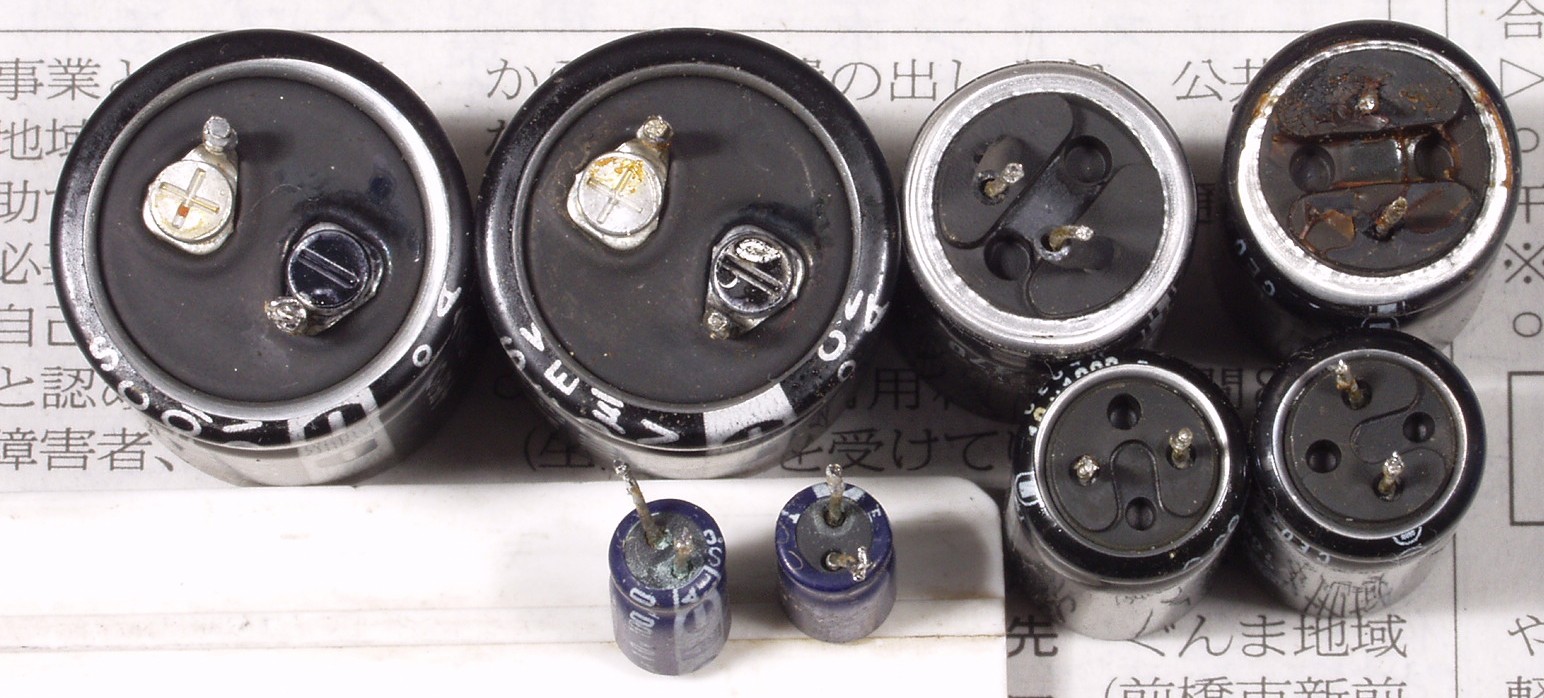

Ｃ１１Ｂ．　交換部品　液漏れした物、頭のビニールは剥けないが、底が剥けた物

Ｅ．　調整・測定

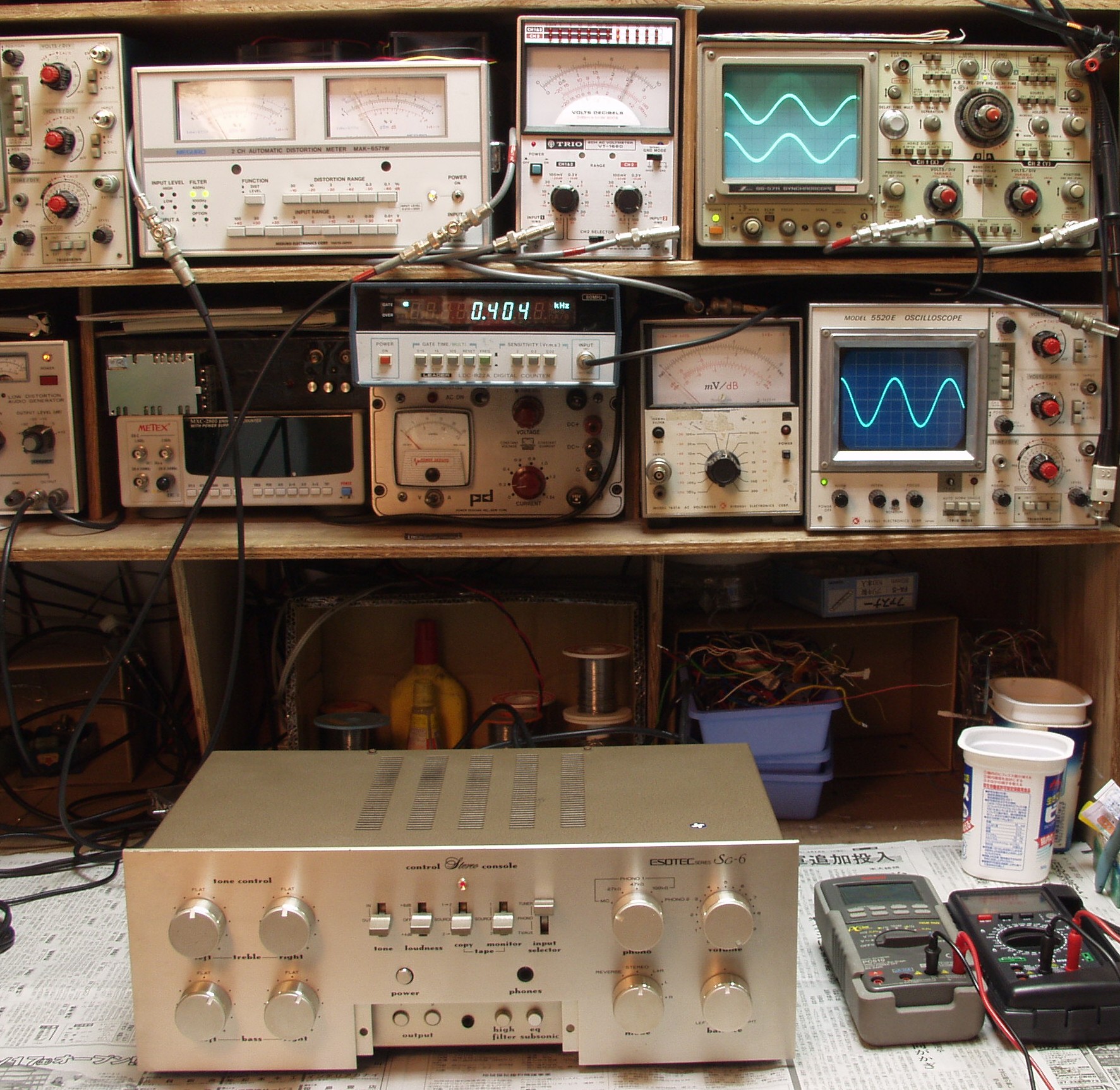

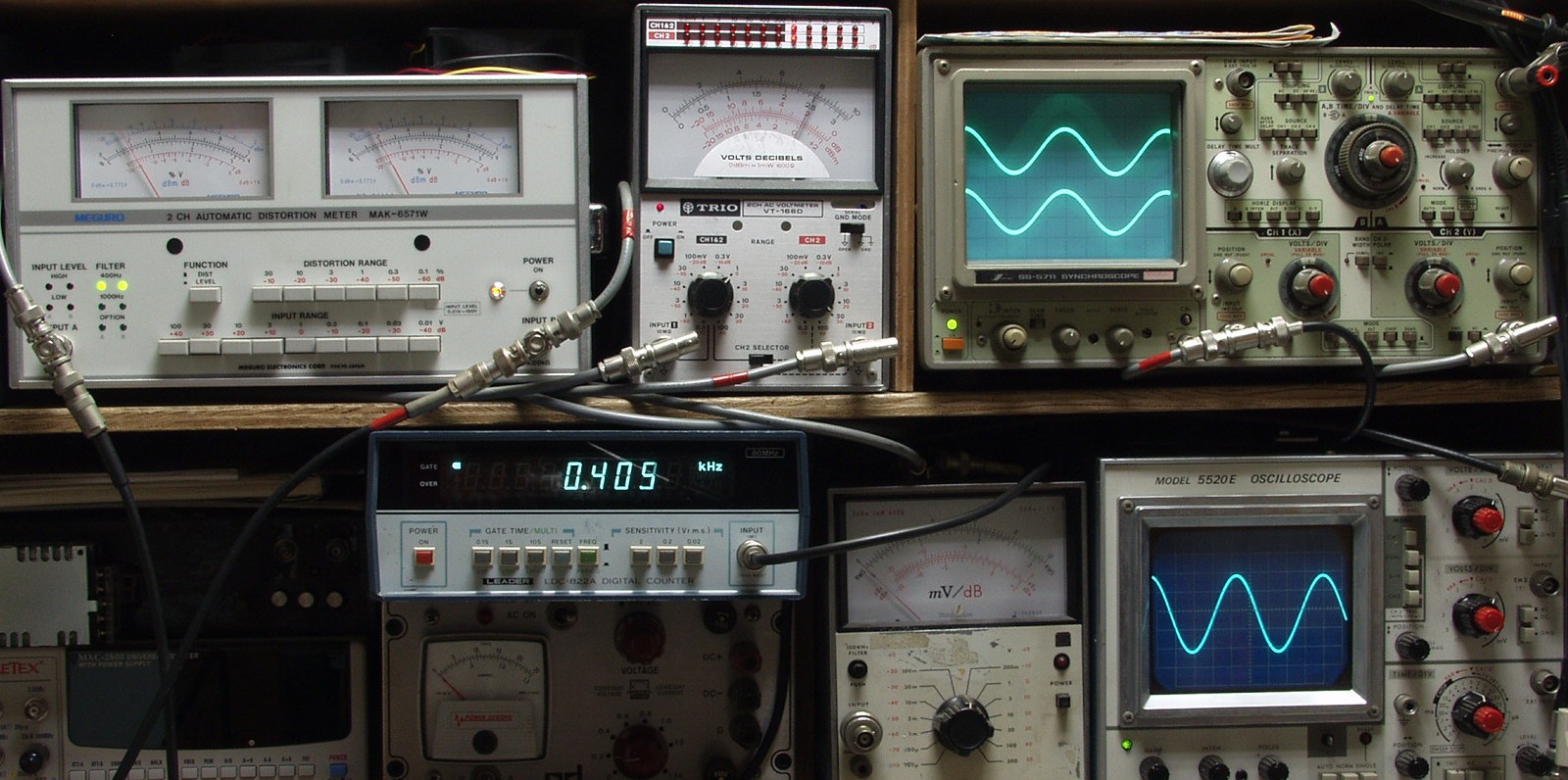

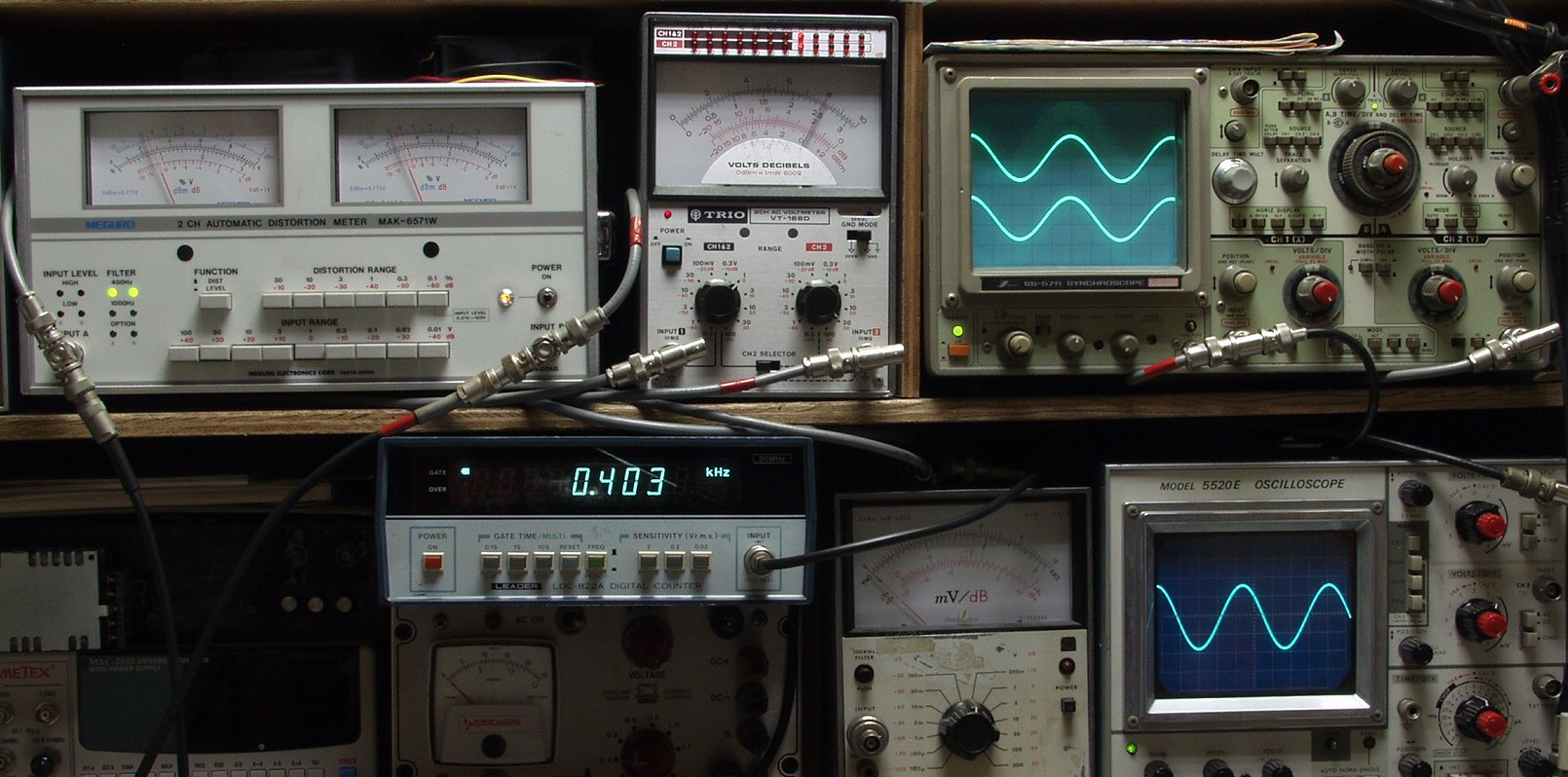

Ｅ１．　出力／歪み率測定・調整

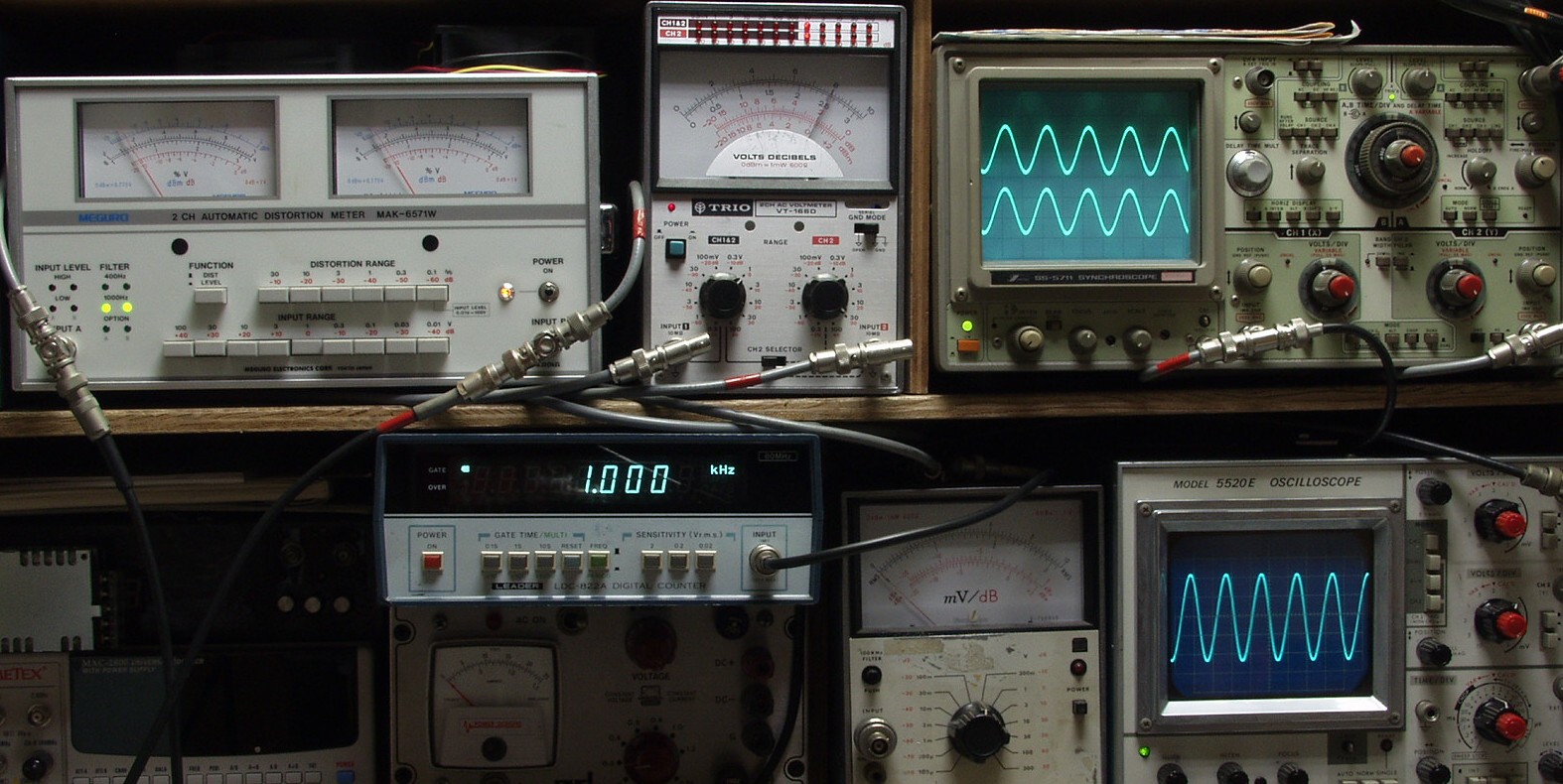

Ｅ２Ａ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

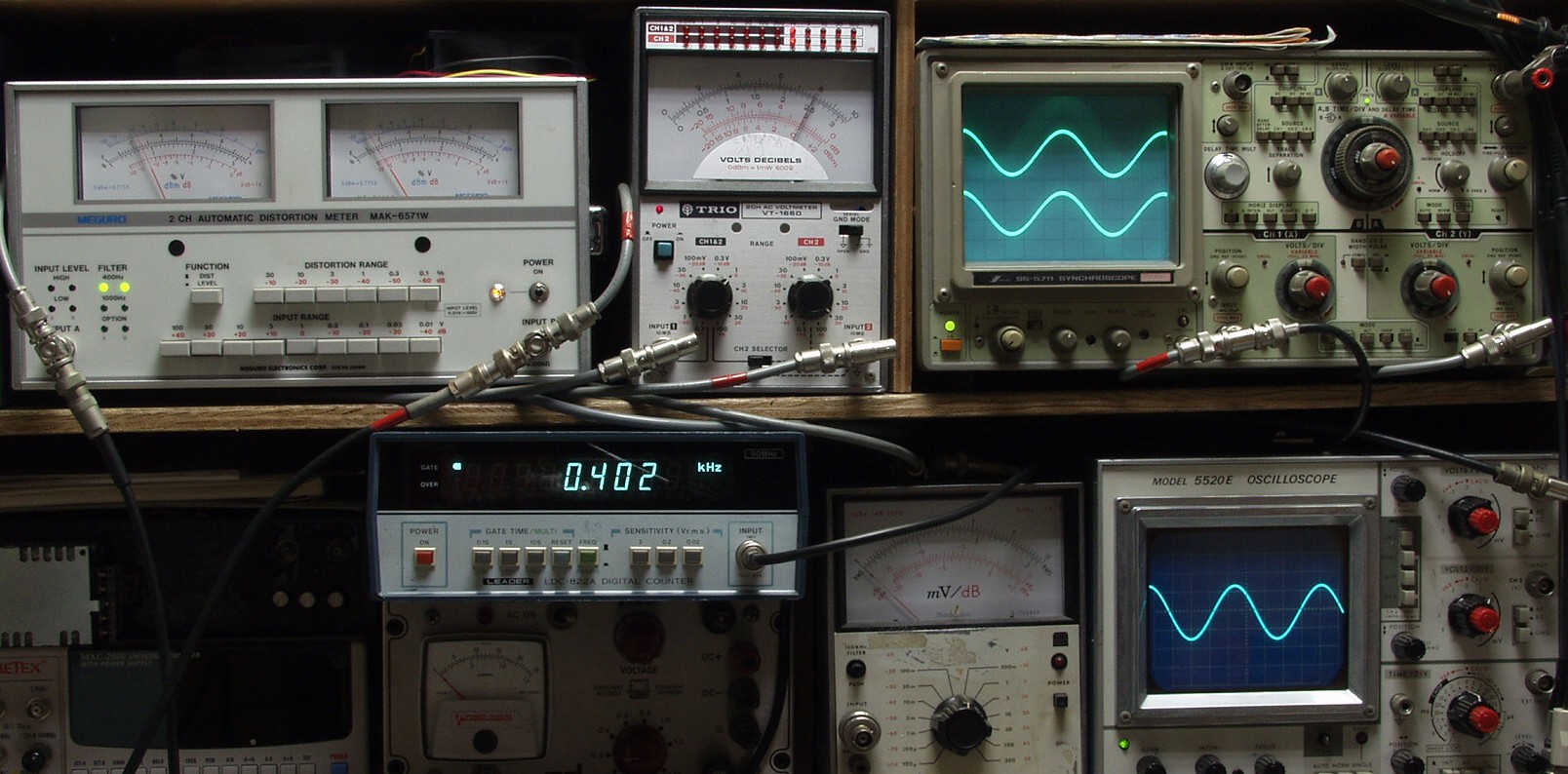

Ｅ２Ｂ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧０．８Ｖ　歪み率＝０．０３％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ３．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　ＳＣ－６　の仕様（マニアル・カタログより）

型式	ステレオプリアンプ　ＳＣ－６
定格出力/インピーダンス	PRE OUT＝1.5V/100Ω TAPE OUT＝150mV/600Ω以下
入力感度/インピーダンス	phono1 MM＝2.2mV/27kΩ、47kΩ、100kΩ phono2 MM＝2.2mV/47kΩ phono MC＝220μV/75Ω TAPE、TUNER、AUX＝150mV/40kΩ
全高調波歪率	0.005％
混変調歪率	0.003％（60Hz＝70Hz＝4＝1）
周波数特性	RIAA偏差、20Hz?20kHz＝±0.2dB TAPE、TUNER、AUX、20Hz?20kHz＝±0.2dB TAPE、TUNER、AUX、+0、-2dB＝5Hz～100kHz
S/N比（IHF-Aカーブ）	phono MC＝68dB phono MM＝86dB TAPE、TUNER、AUX＝104dB
フォノ最大入力	MM、1kHz＝220mV MC、1kHz＝20mV
トーンコントロール	低域100Hz＝±8dB 高域10kHz＝±8dB
定格消費電力	電気用品取締法＝20W
電源	100V、50/60Hz
外形寸法	幅416×高さ146×奥行245mm 幅474×高さ172×奥行266mm（マホガニーキャビネット寸法）
重量	6.5kg
別売	マホガニーキャビネット WC-75N（\11,500）
価格	88,000円　（1979年発売）
