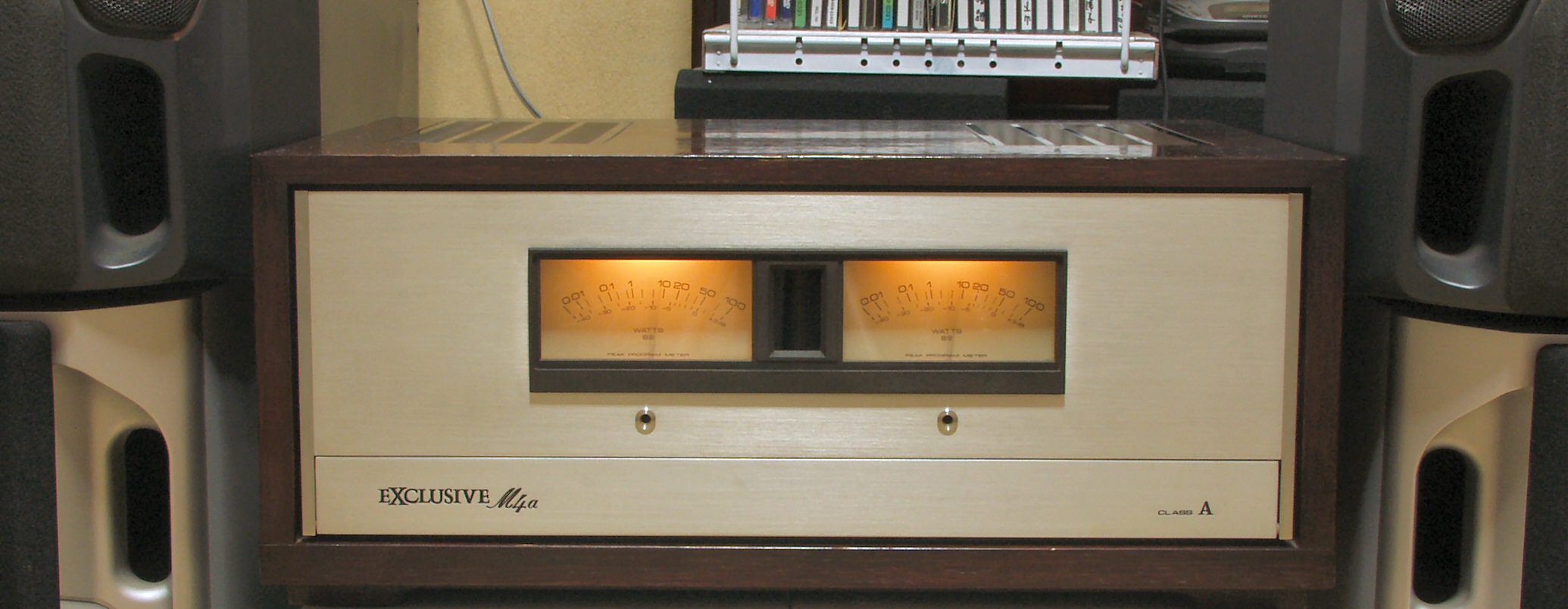

pioneer M-4ａ

Ｐｉｏｎｅｅｒ　Ｍ－４ａ．　５台目修理記録

平成１８年１０月２０日到着　　　１１月２０日完成

Ａ．　修理前の状況

Ｍ４ａのパワーアンプを使用しておりますが、30年ぐらい前のアンプである為、音がぼけてきている等の理由から

オーバーホールをしたいと考えております。

Ｔ．　修理前点検測定

B．　原因

電解コンデンサ－劣化による。

Ｃ．　修理状況

ＳＰ接続リレー交換。
ＲＬバイアス・バランスＶＲ交換。
電解コンデンサー交換（オーディオコンデンサー使用）。

Ｄ．　使用部品

ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個。
バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　１２個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　３１個。
フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　３個。
ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　２個。

Ｅ．　調整・測定

Ｆ．　修理費　　　１０５，０００円　　

Ｓ．　Ｐｉｏｎｅｅｒ　Ｍ－４ａ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

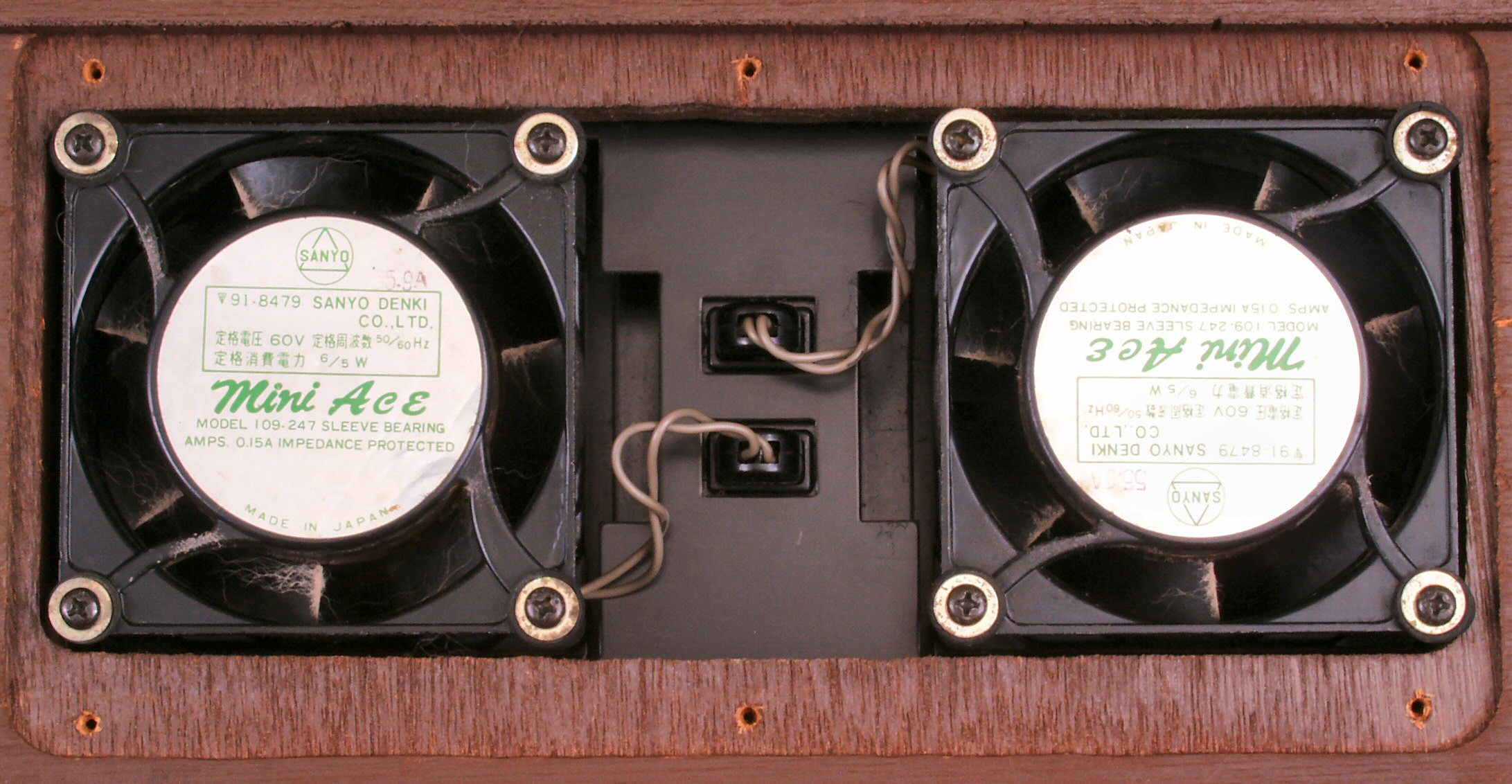

Ａ１１．　修理前点検中　底に有るフアン見る、有圧フアンなので真ん中の穴から戻ってしまう

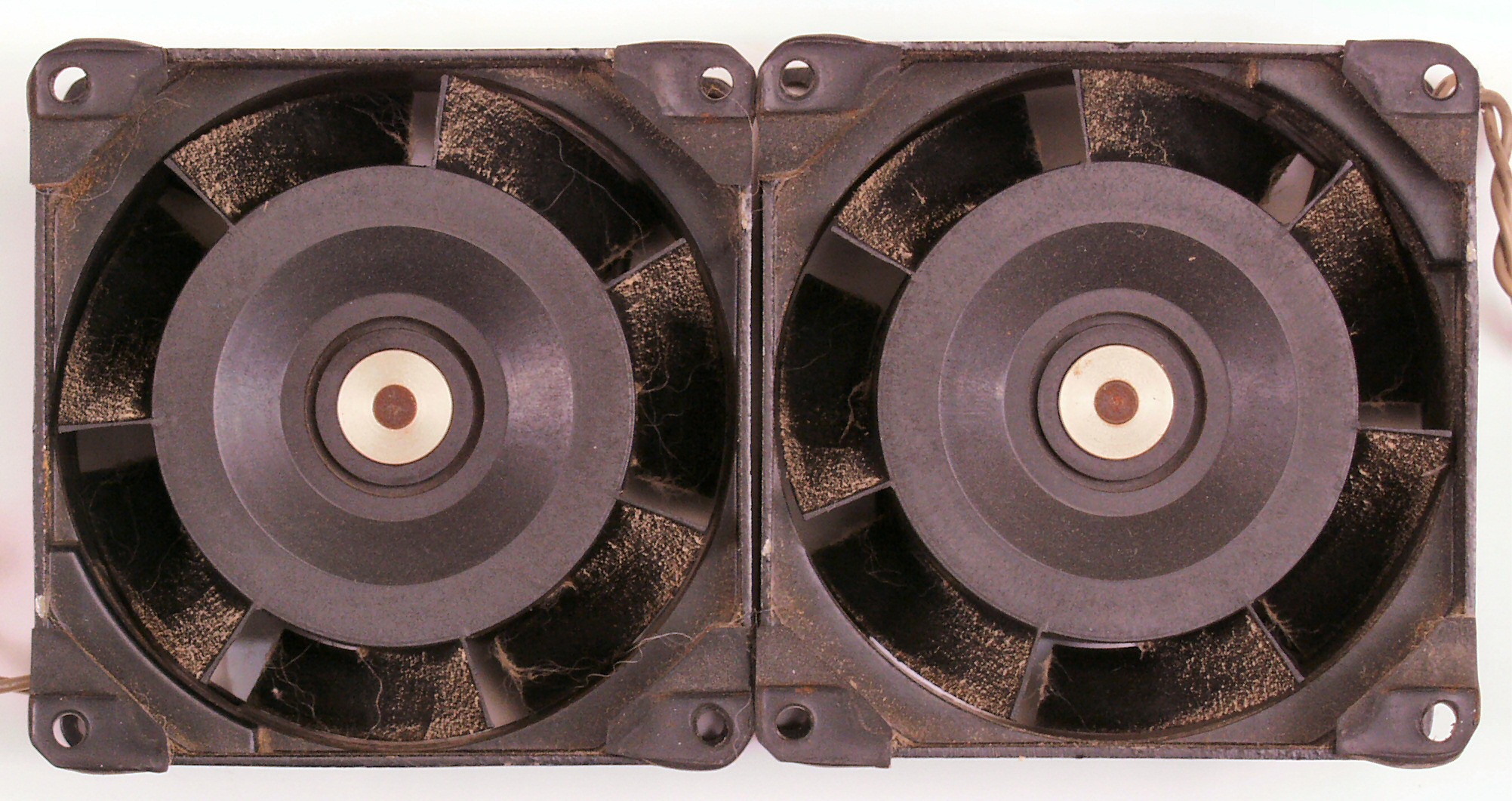

Ａ１２．　修理前点検中　フアンの内側

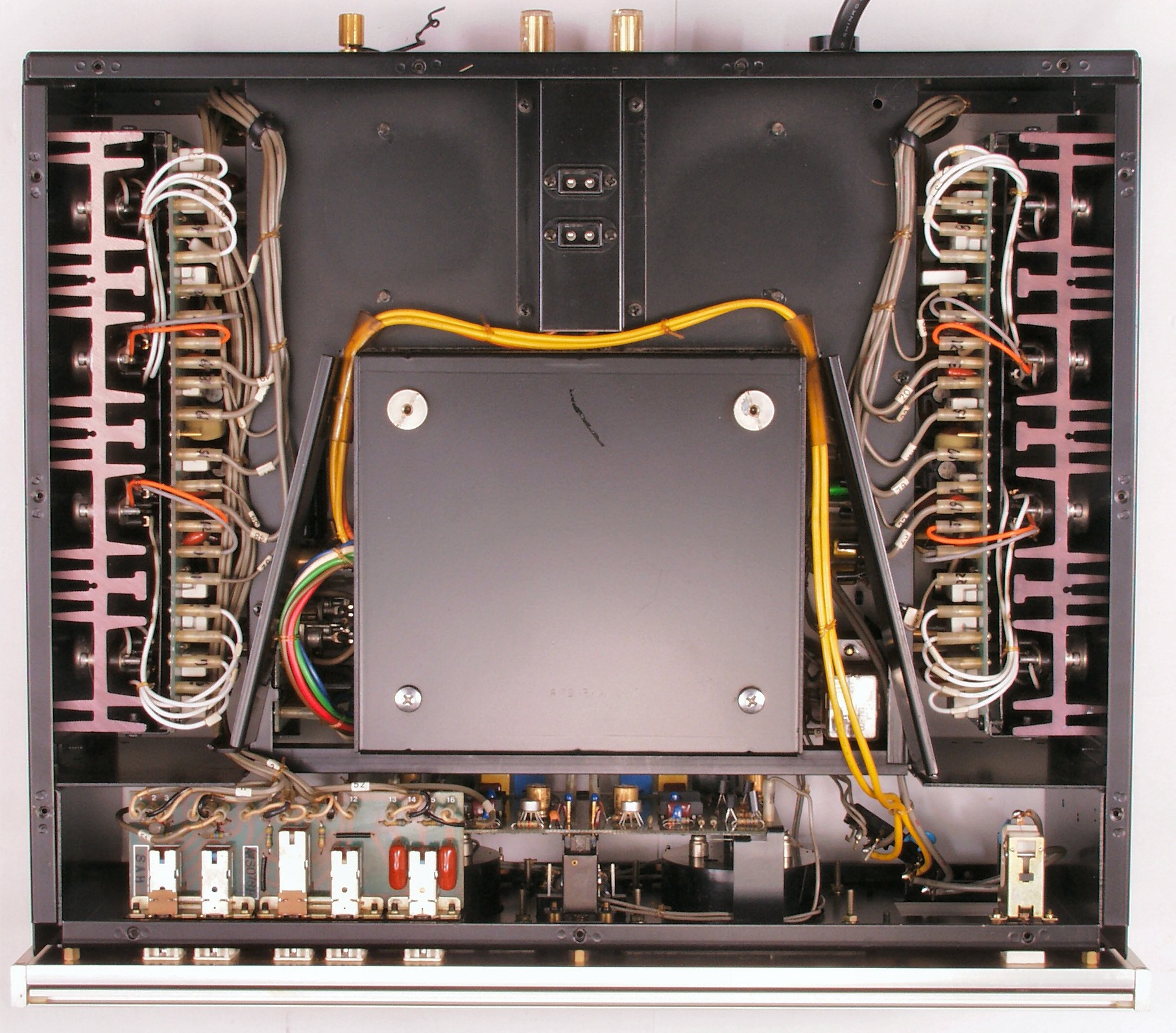

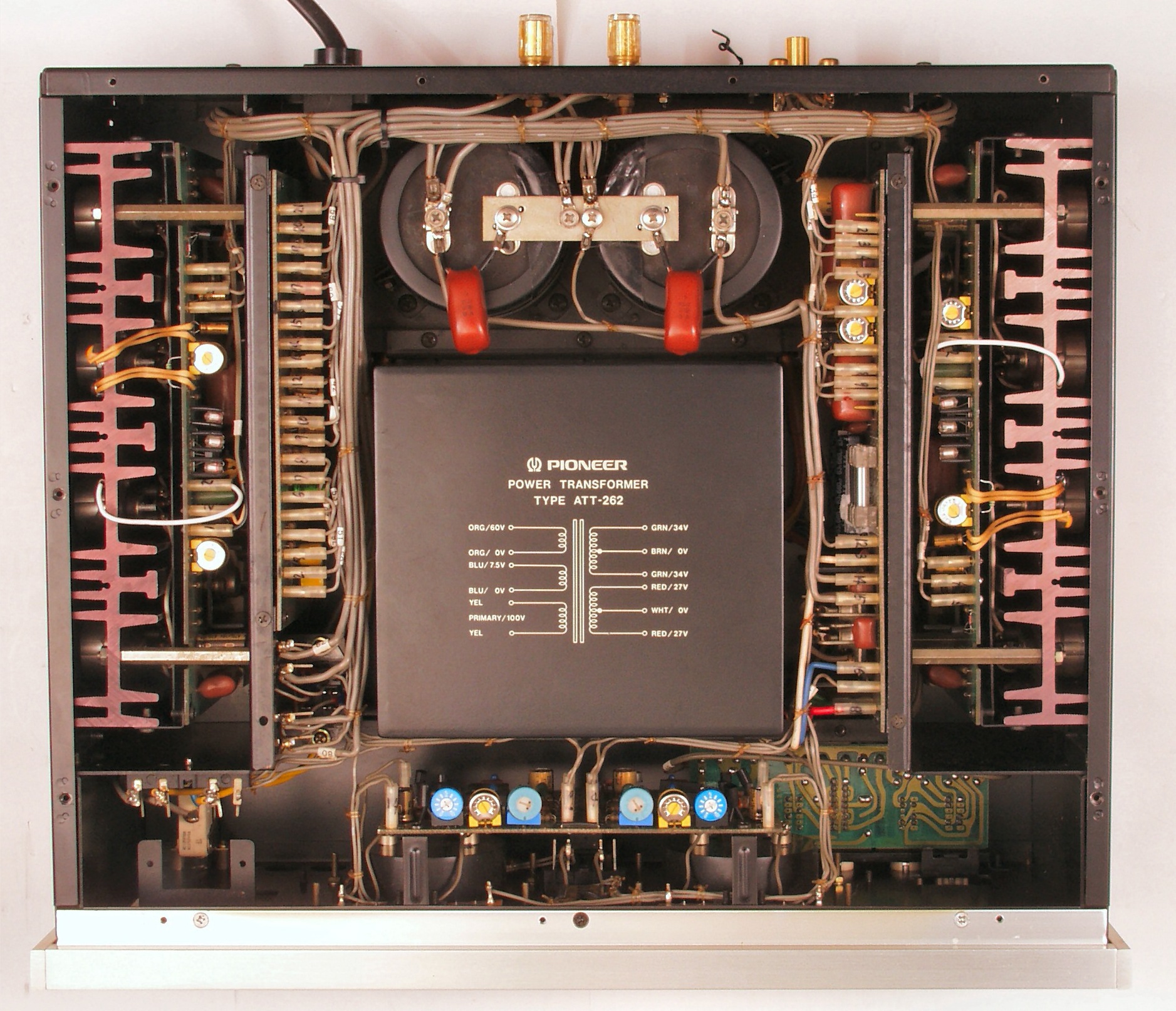

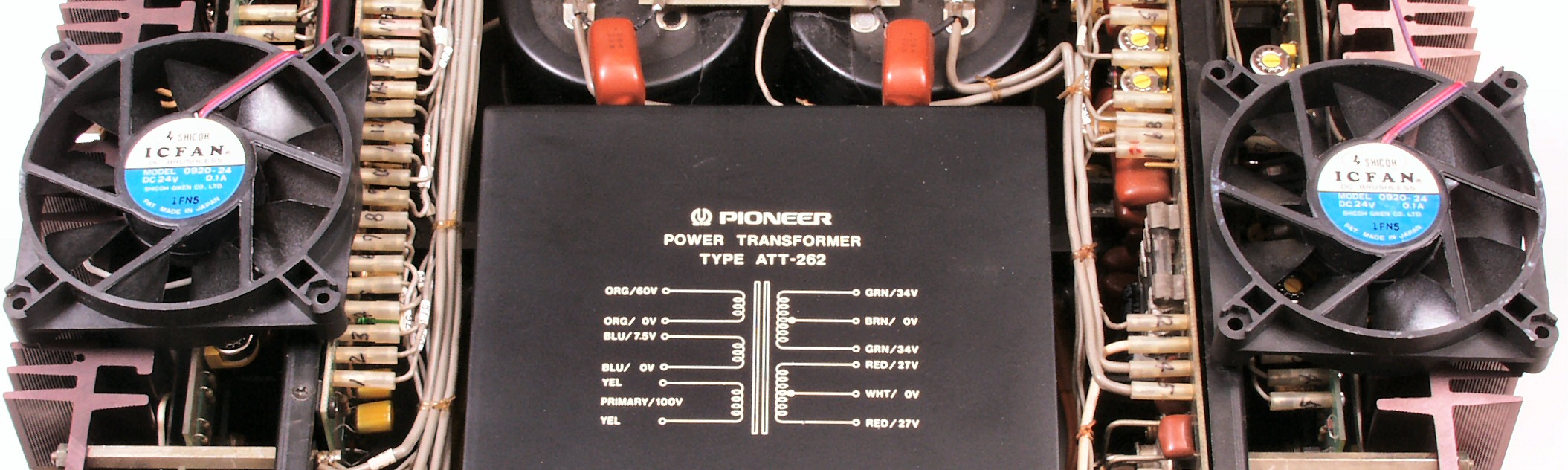

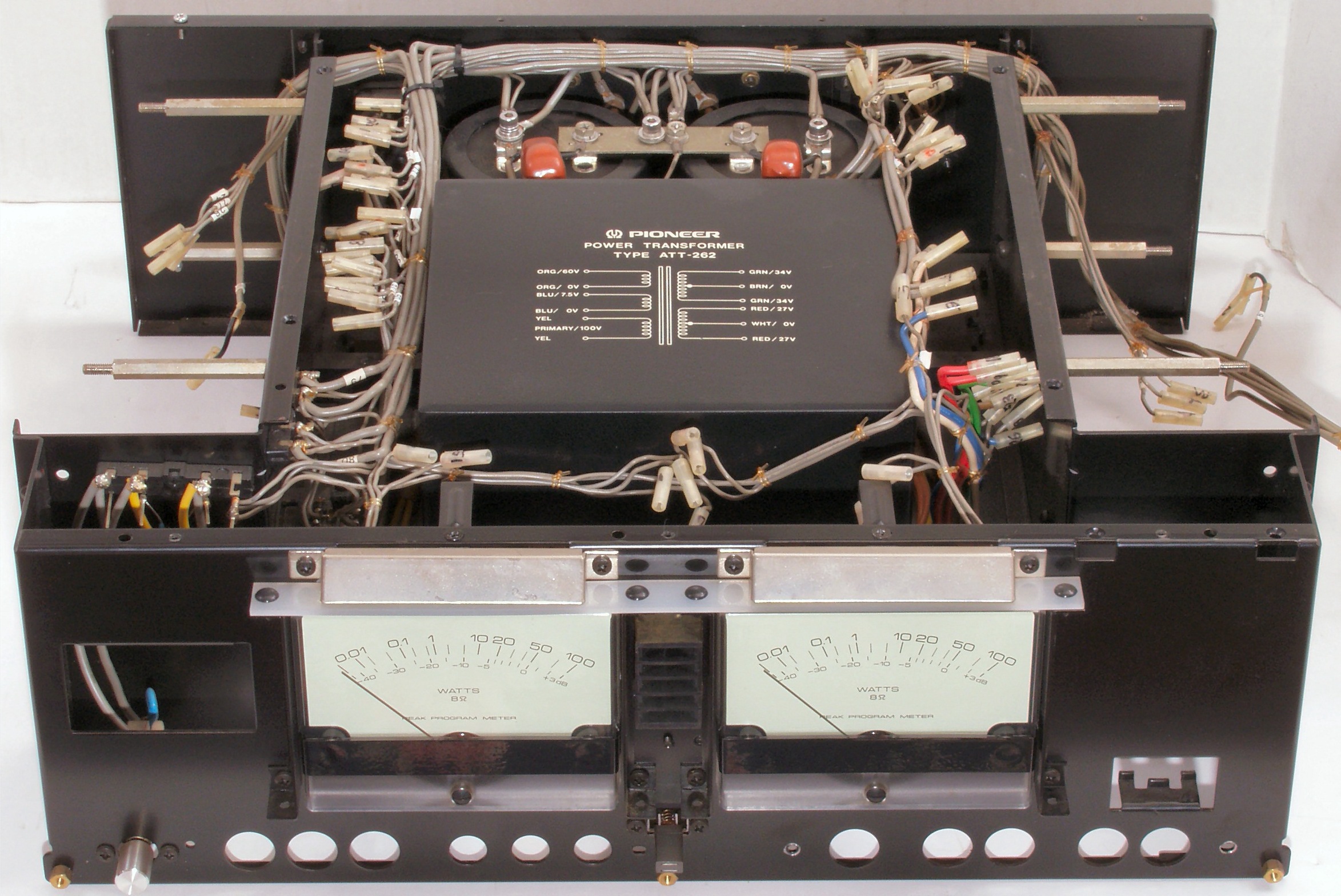

Ａ２１．　修理前点検中　上から見る

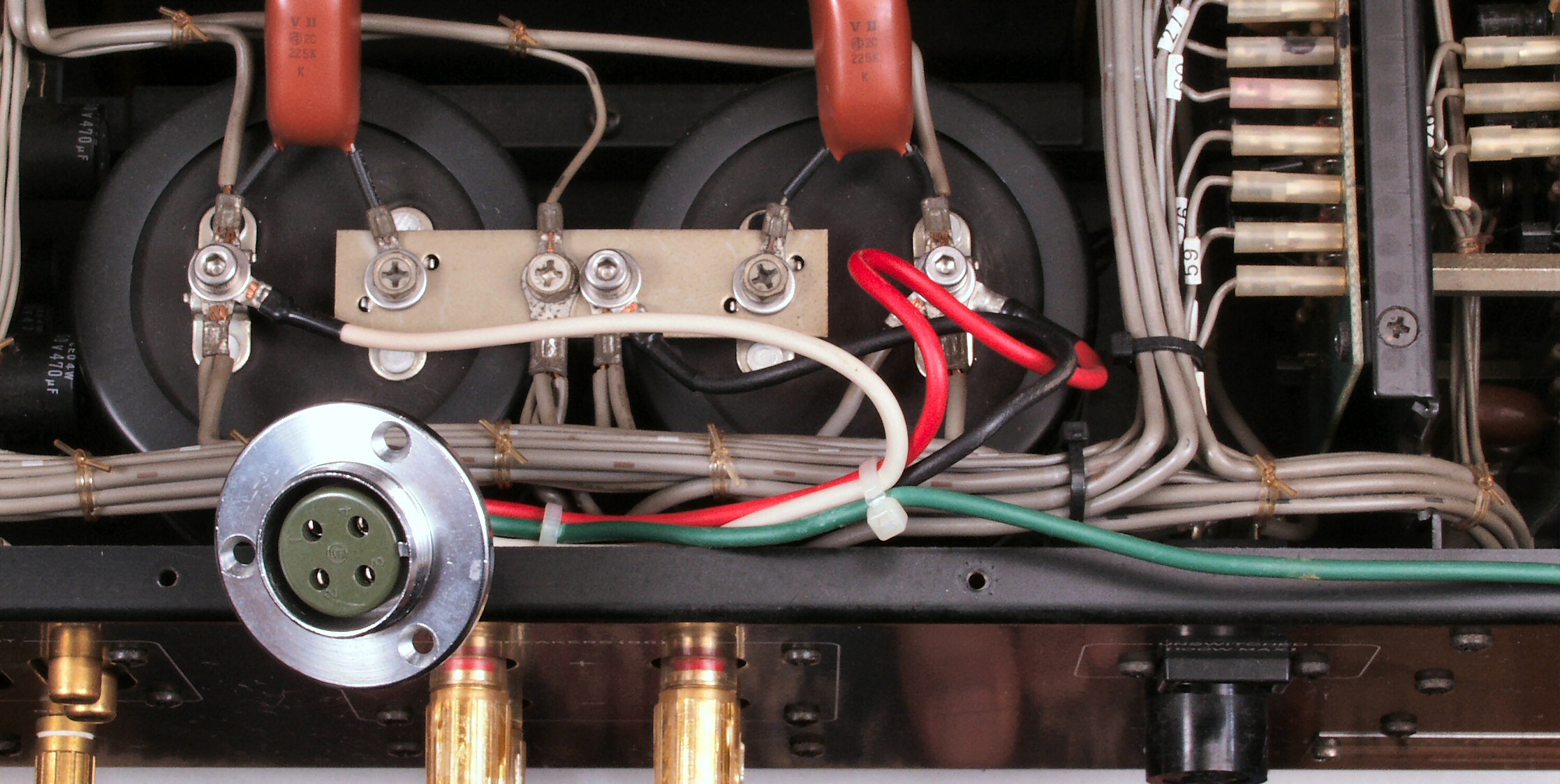

Ａ２２．　修理前点検中　外部電源か？　コンデンサーの増設用？　コネクター

Ａ２３．　修理前点検中　使用するネジの長さが長すぎ、コンデンサーの絶縁を押していた？
　　　　　　　　　　　　　　　　　改造にばかり頭が使われ、余裕がないとこのような「ミス」を犯す。

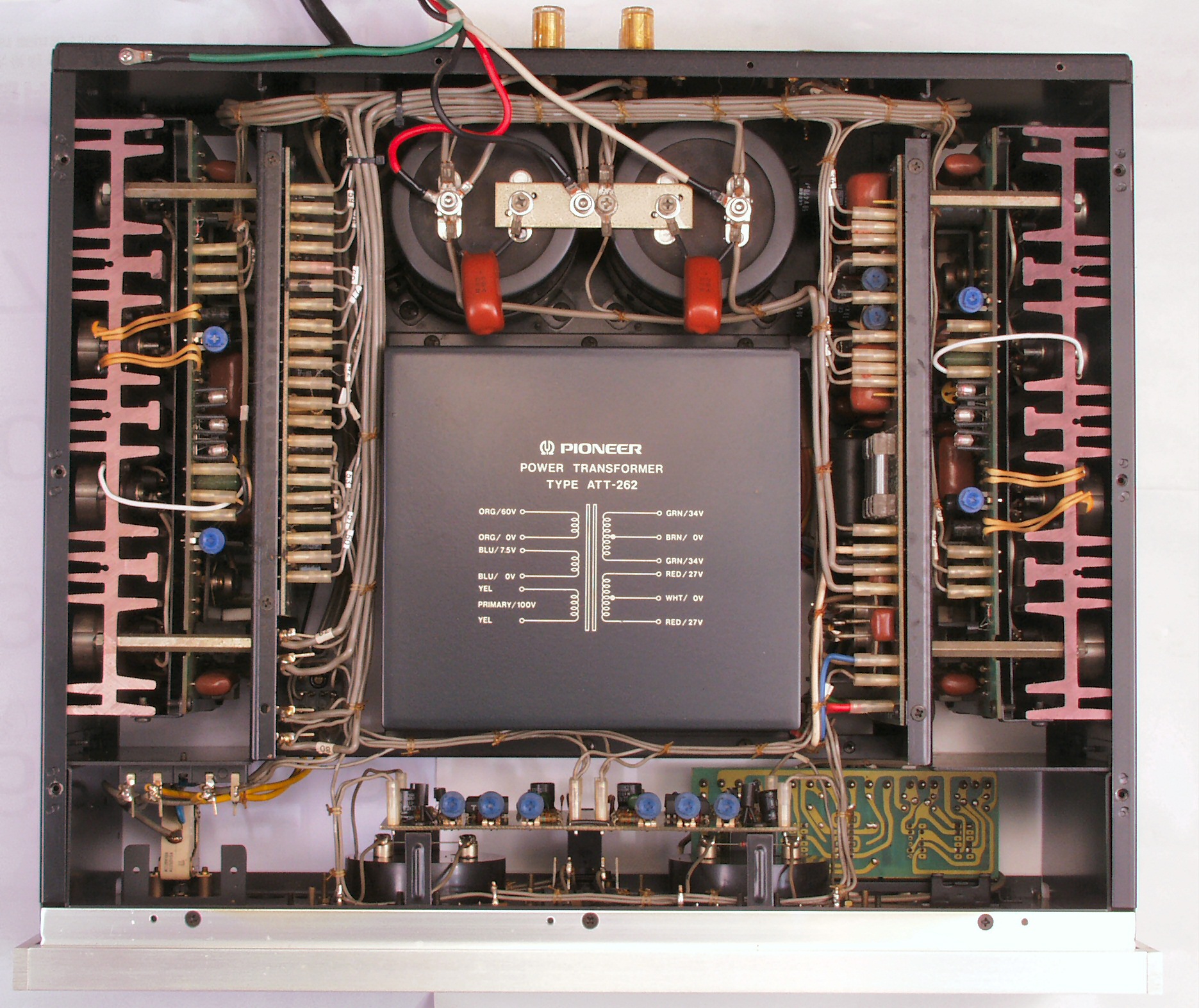

Ａ３１．　修理前点検中　　下から見る

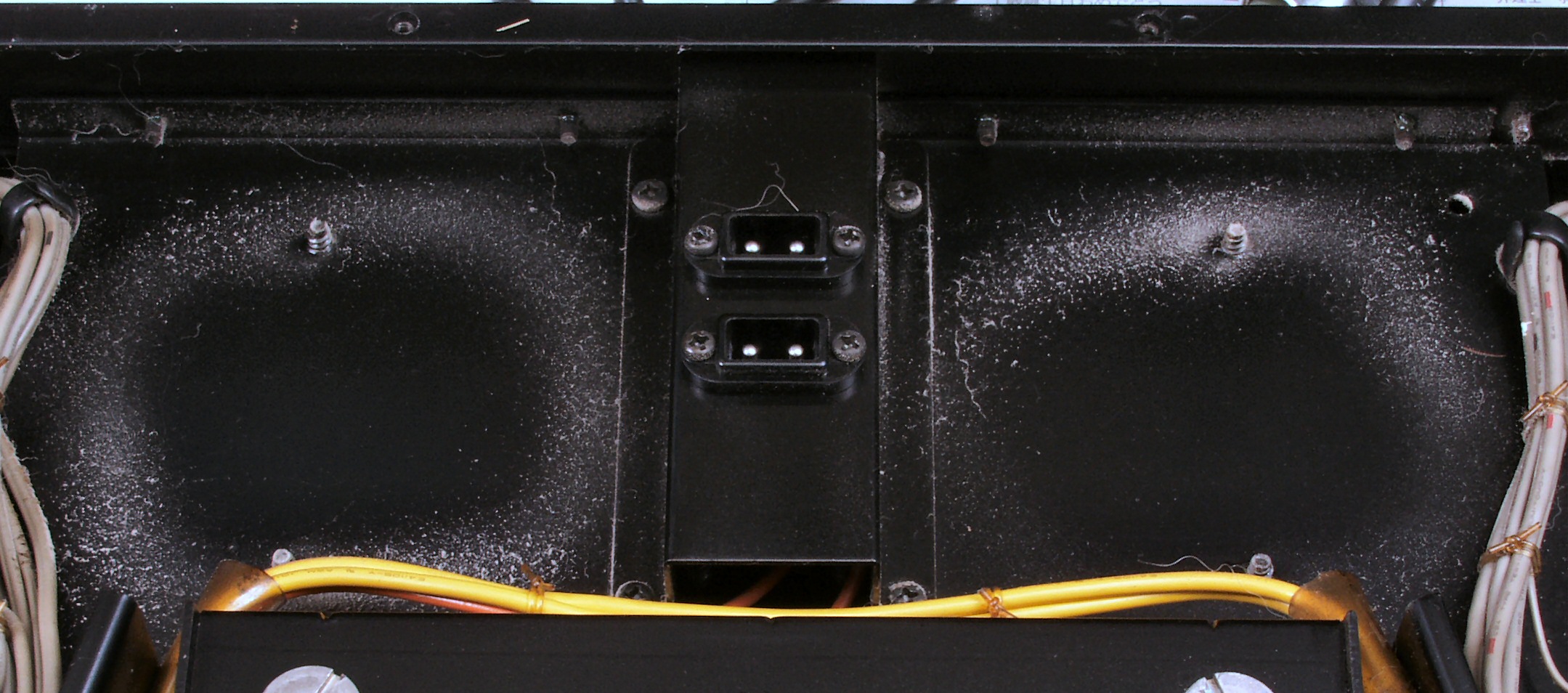

Ａ４１．　修理前点検中　フアンの下蓋の埃

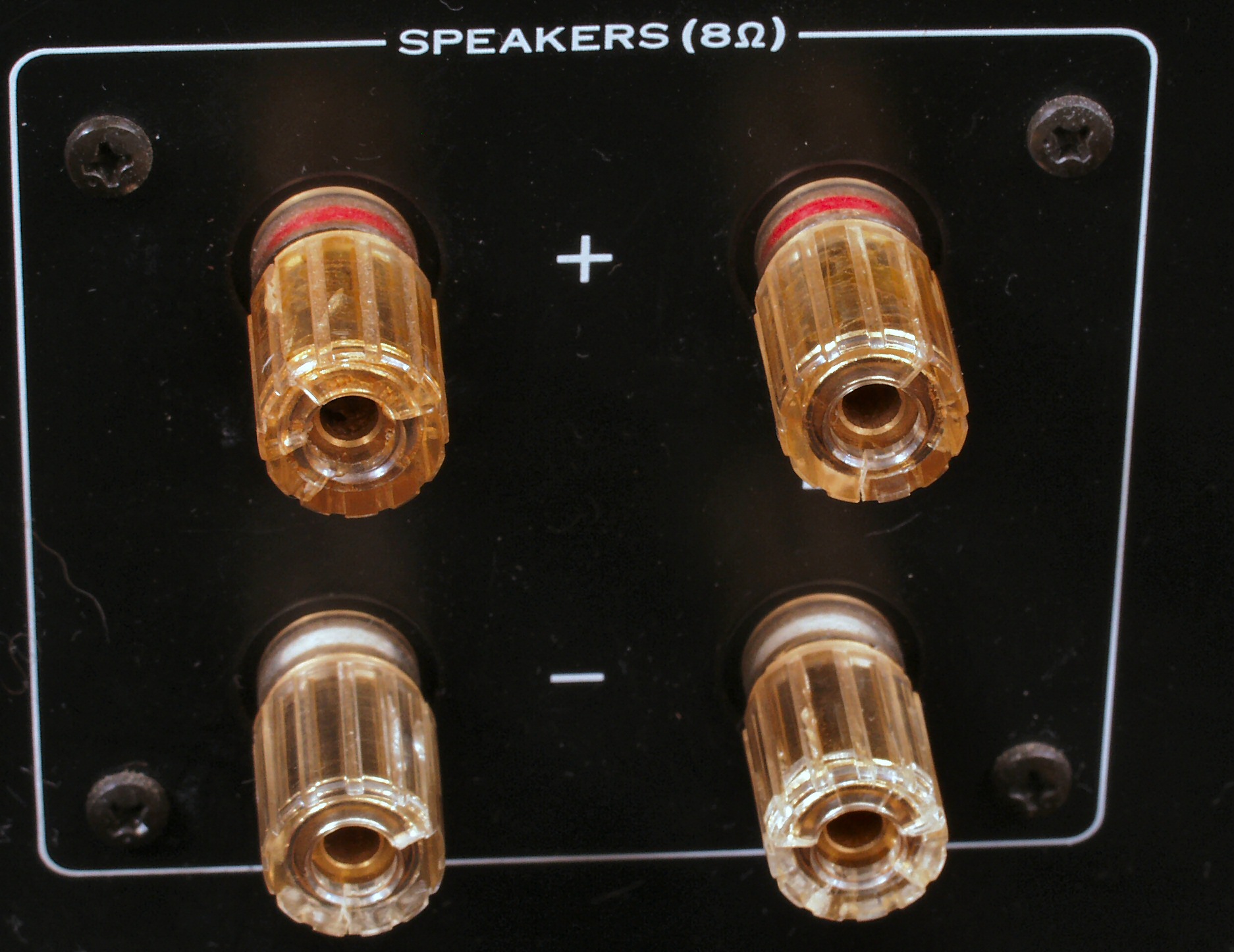

Ａ５１．　修理前点検中　ＳＰ端子

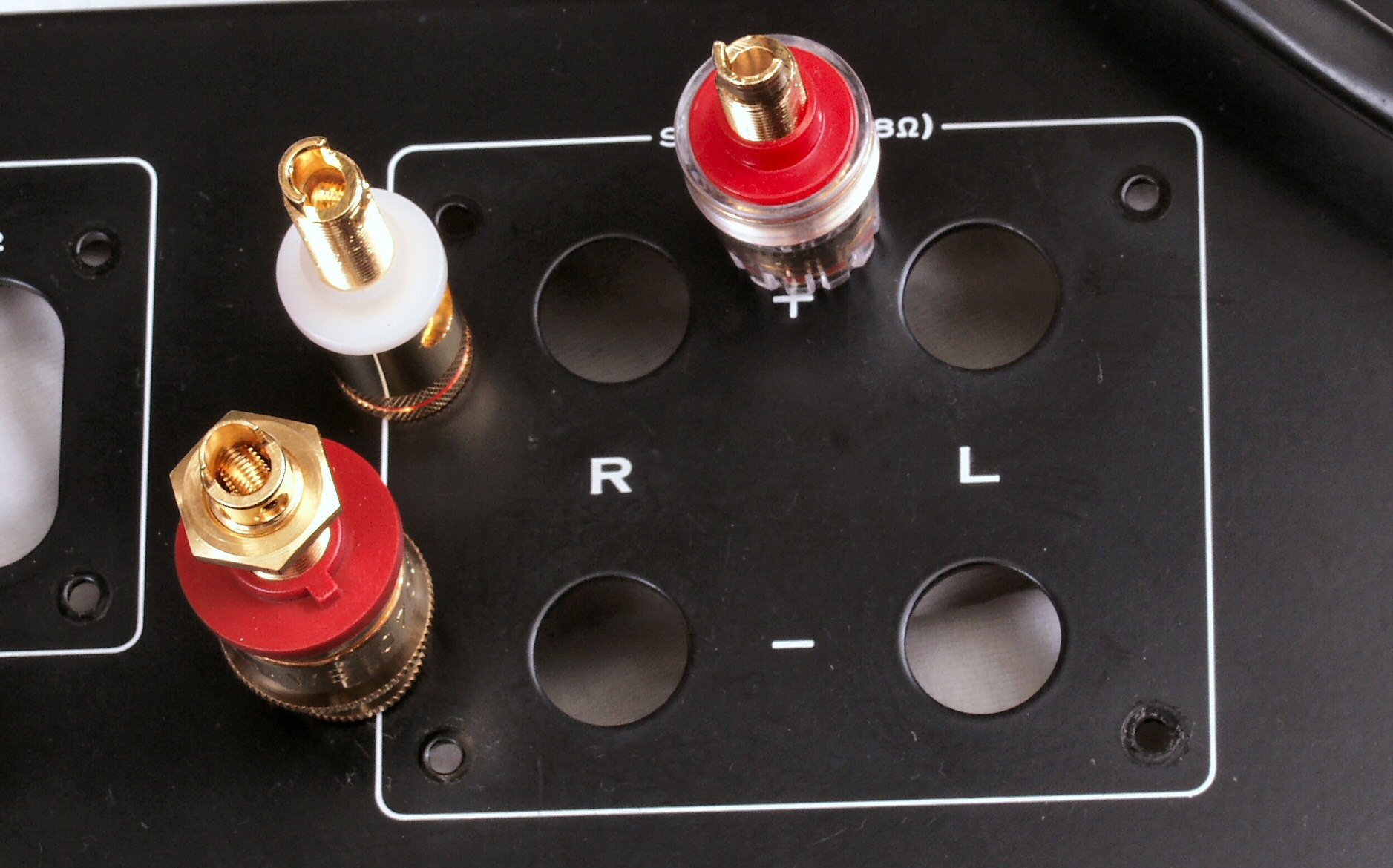

Ａ５２．　修理前点検中　ＳＰ端子交換は取り付け穴が大きく、ＷＢＴ　ＳＰ端子　ＷＢＴ－０７０２　だけが取り付けられます。

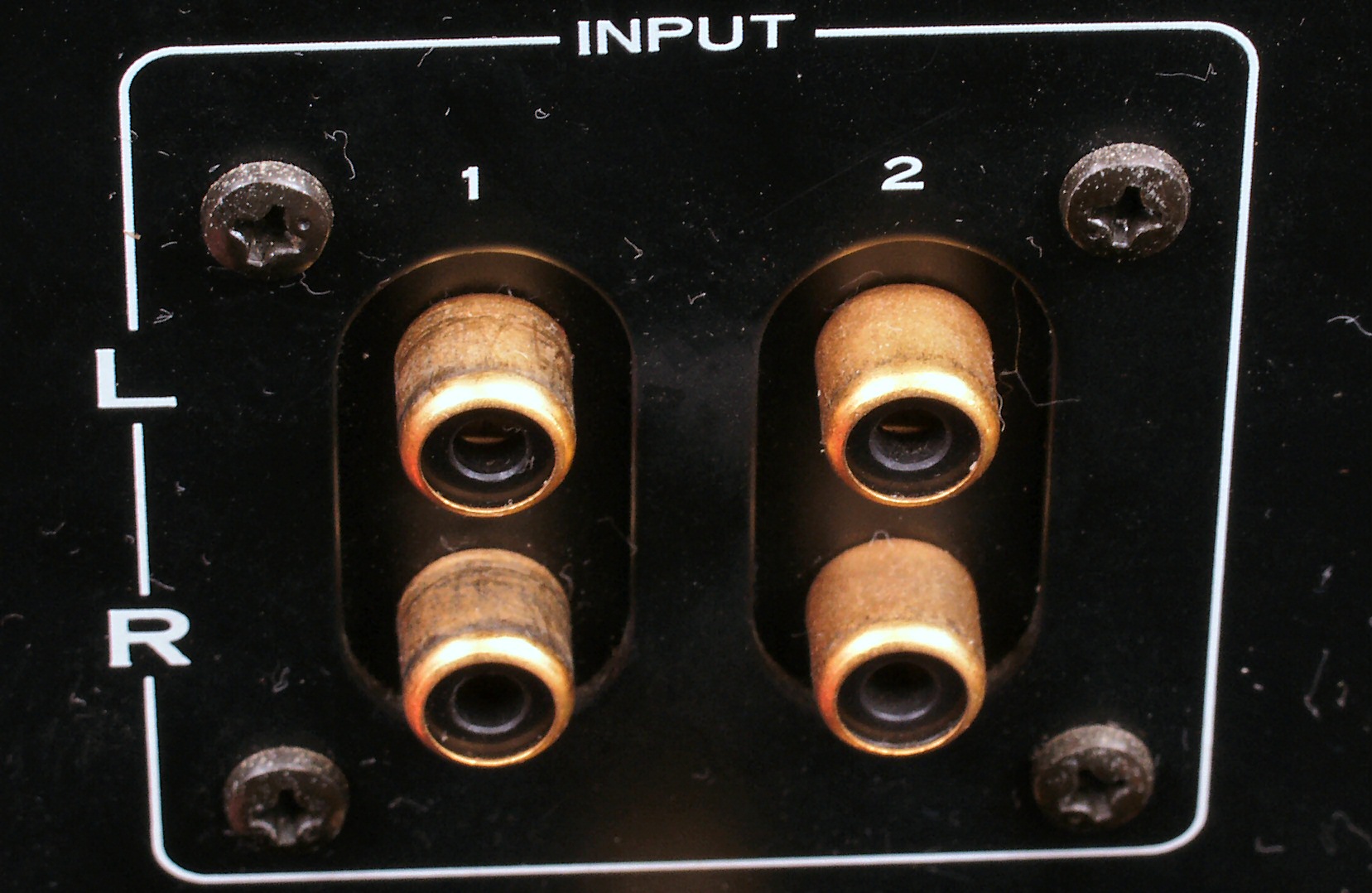

Ａ６．　修理前点検中　ＲＣＡ端子　穴が大きいので、交換は不可

Ｔ．　修理前点検測定

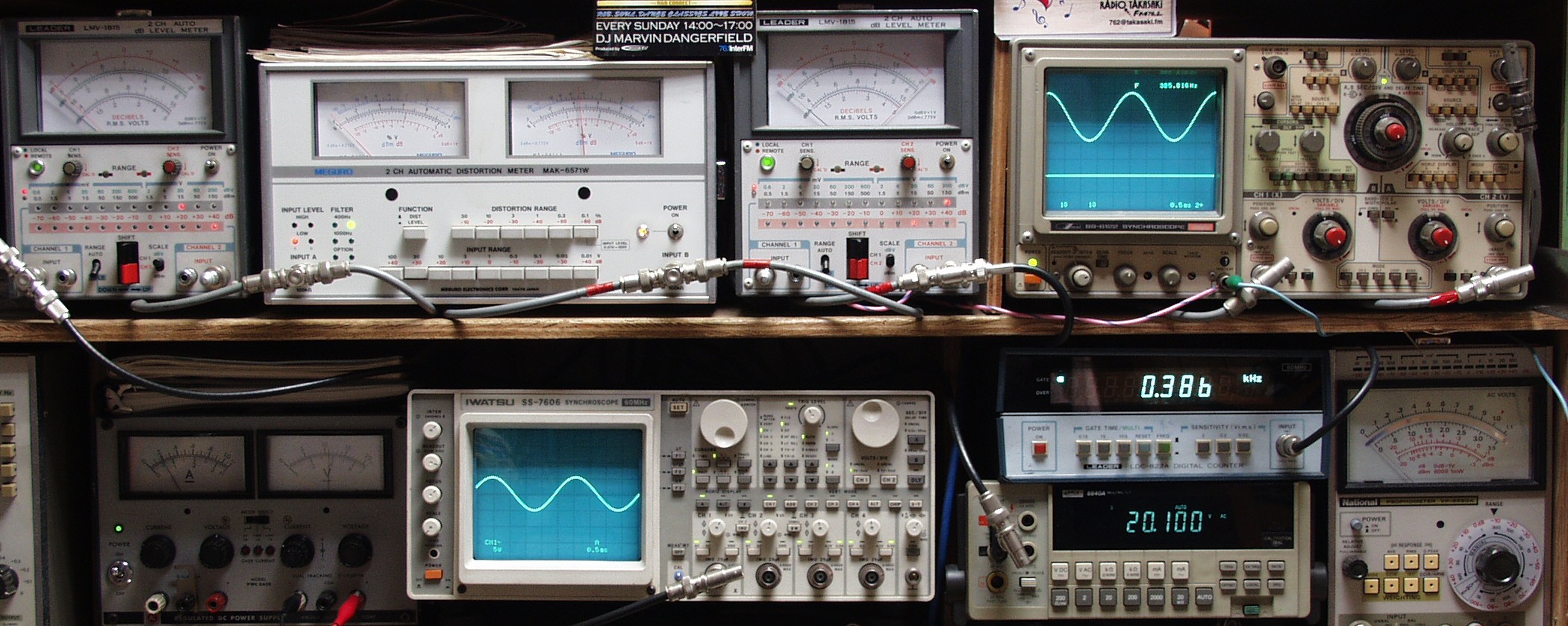

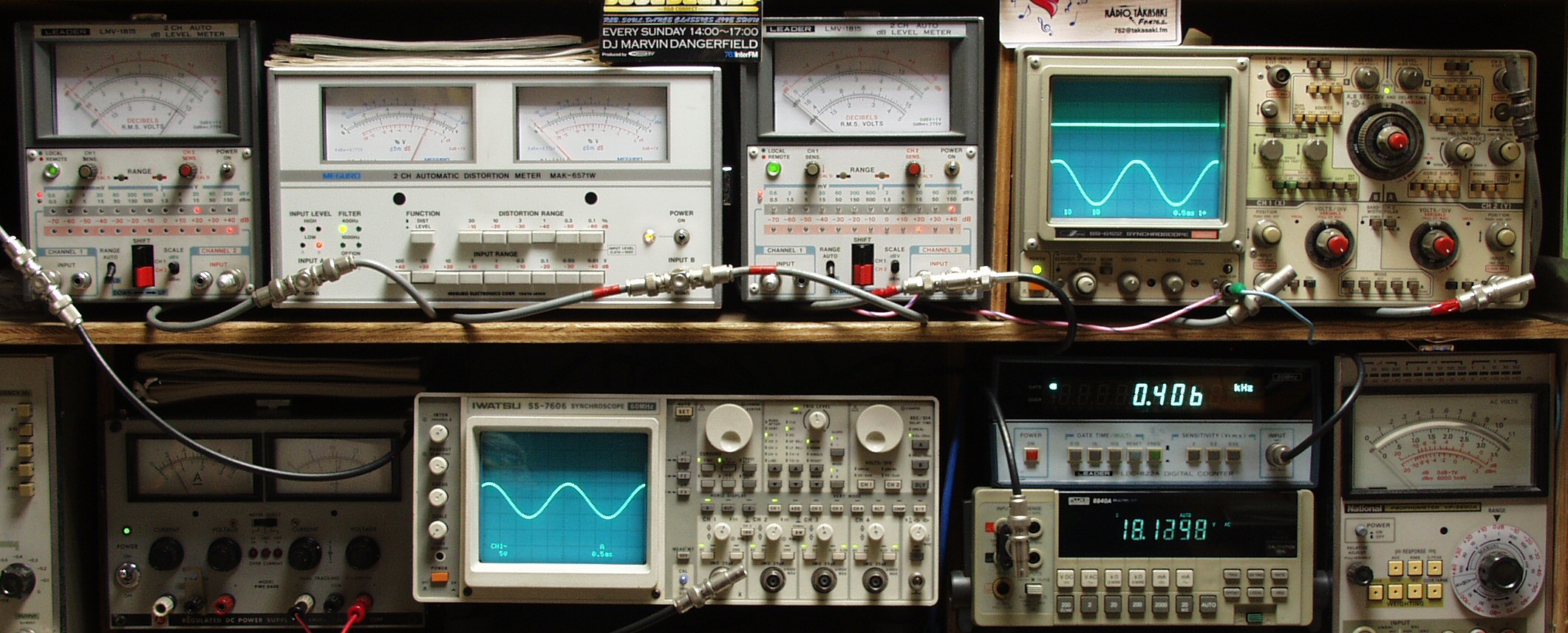

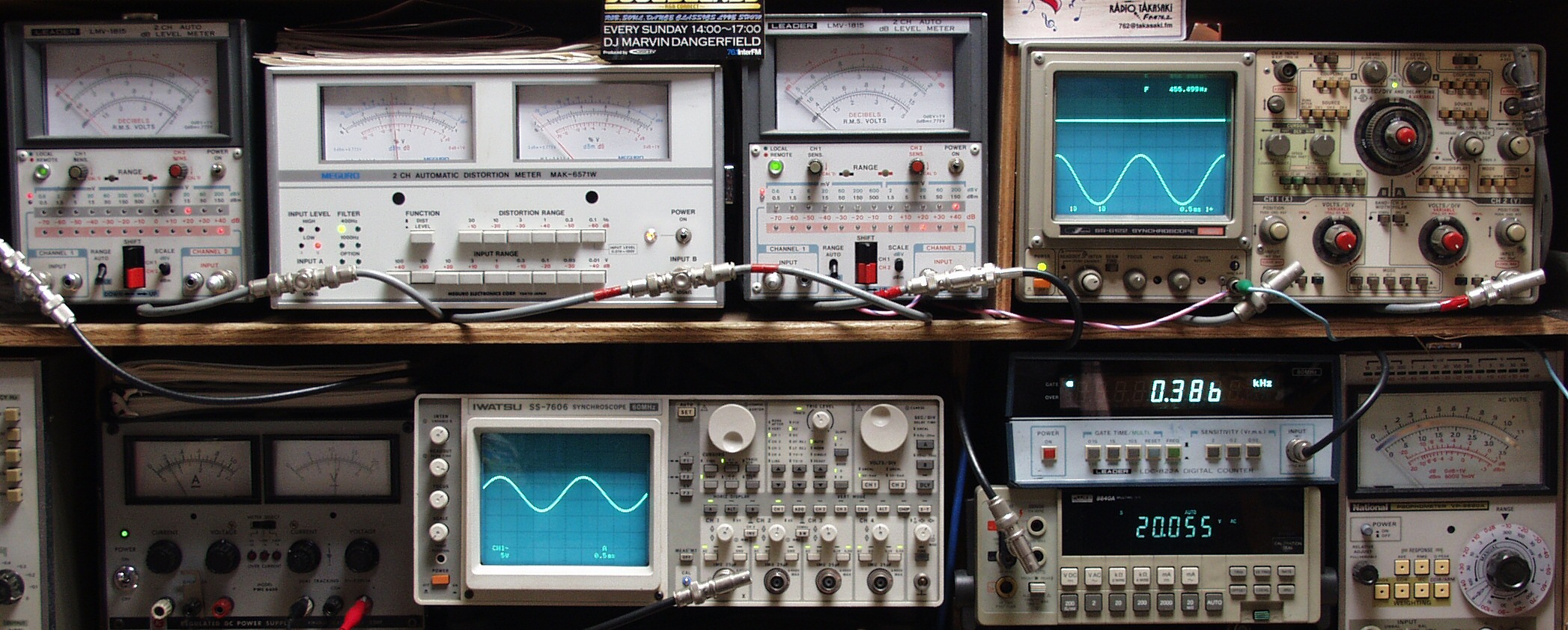

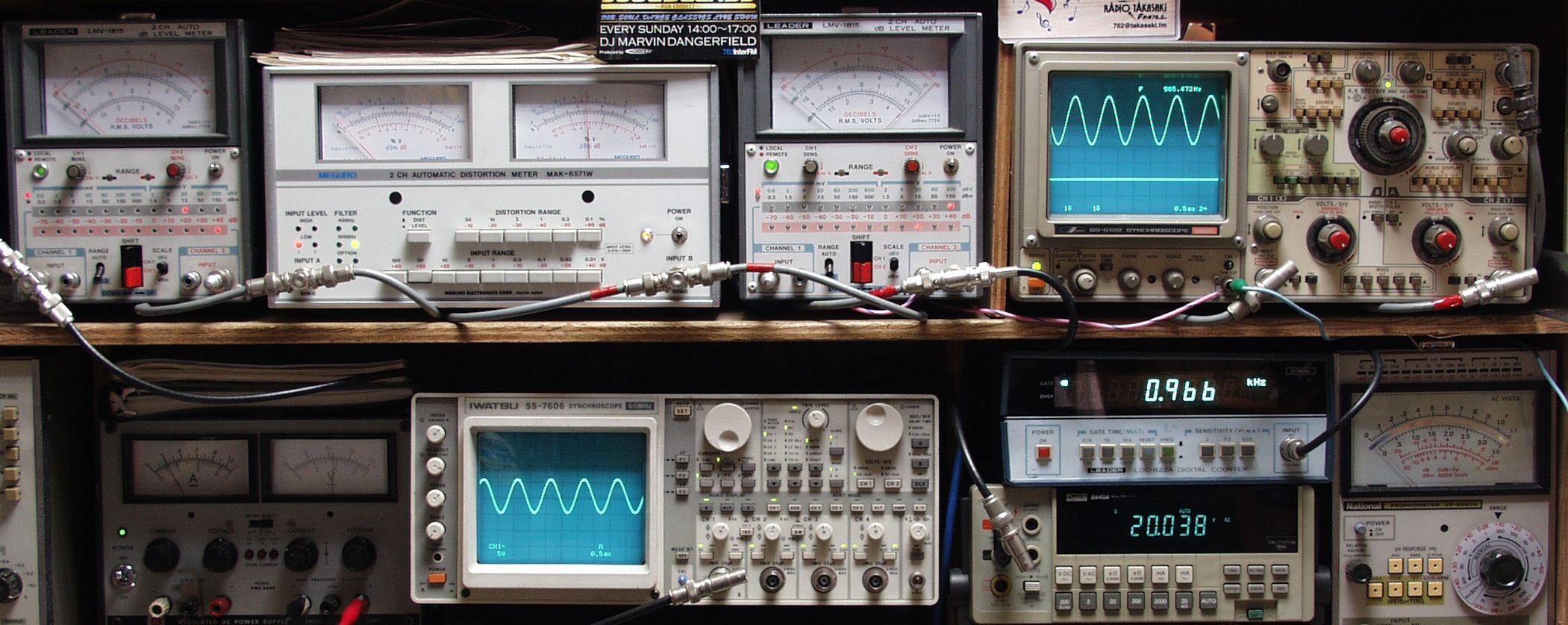

Ｔ１．　出力・歪み率測定
　　　　＜見方＞
　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）
　　　下中右上＝周波数計
　　　下中右下デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定
　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用
　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用
　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｔ２１．　Ｒ側ＳＰ出力＝１８Ｖ＝４０Ｗ　歪率＝０．８％　４００ＨＺ入力

Ｔ２２．　Ｌ側ＳＰ出力＝１８Ｖ＝４０Ｗ　歪率＝０．８％　４００ＨＺ入力

Ｃ．　修理状況
Ｃ１．　修理中　基板を外した跡

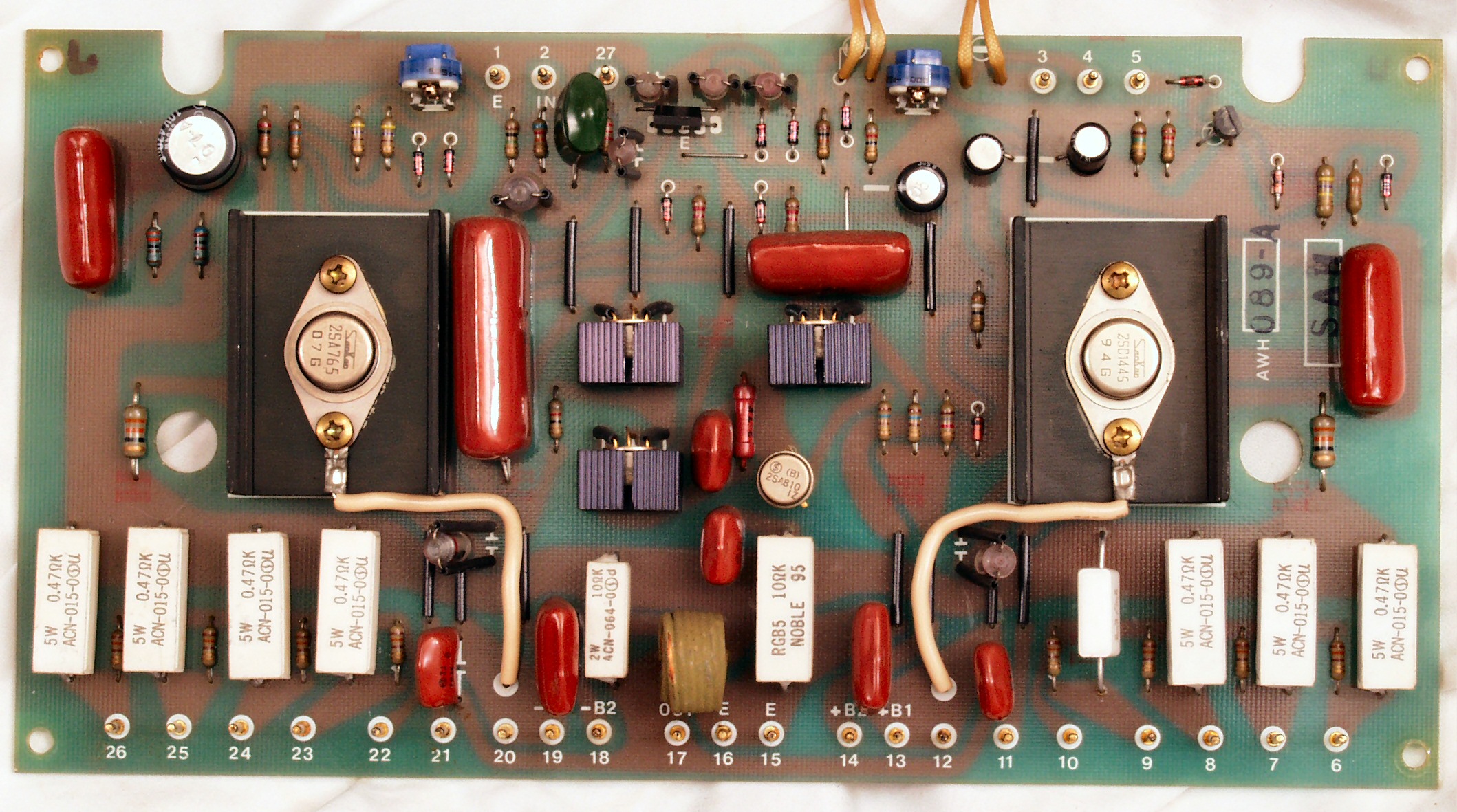

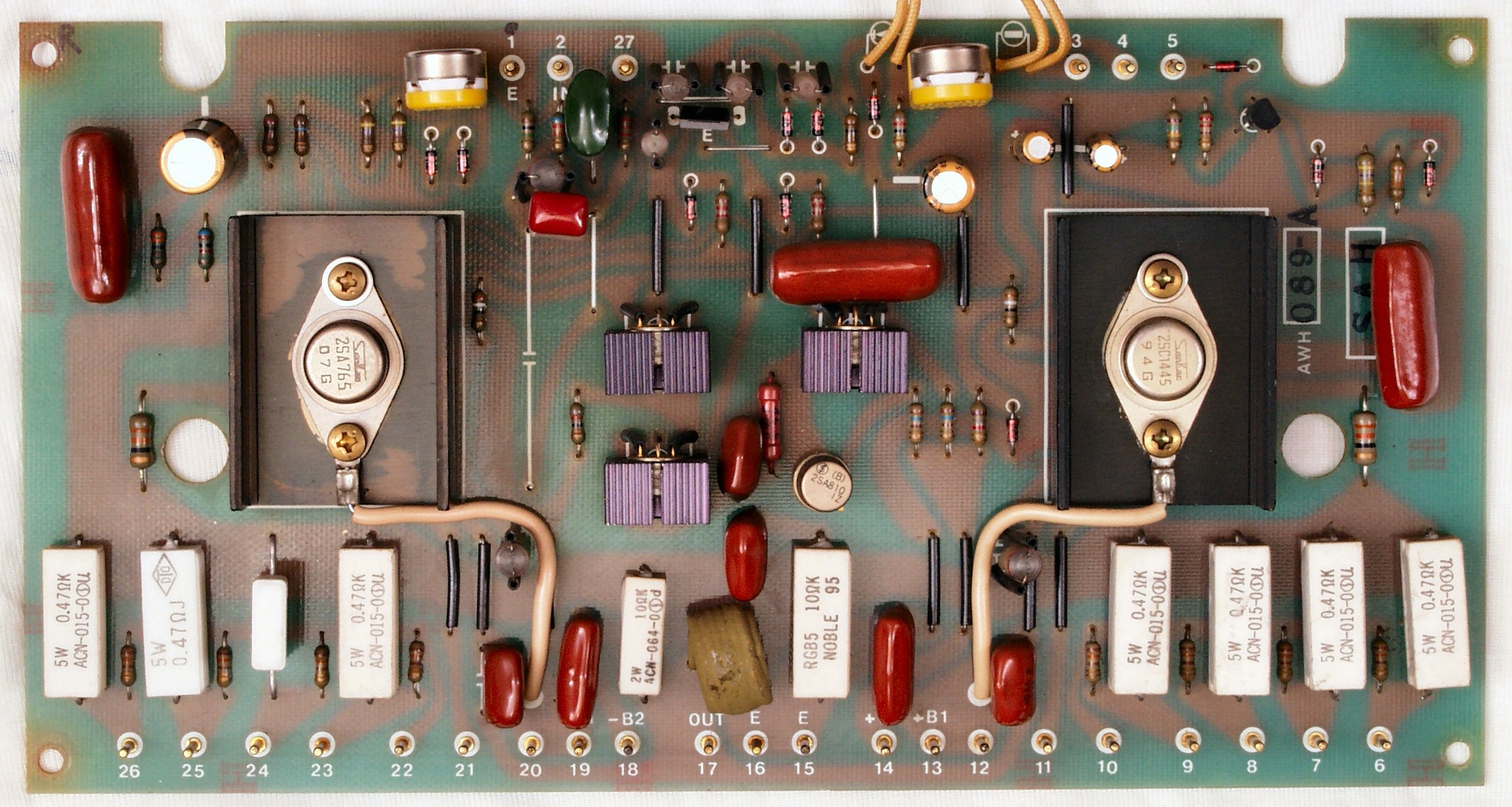

Ｃ１１．　修理前　Ｒ－ＡＭＰ基板

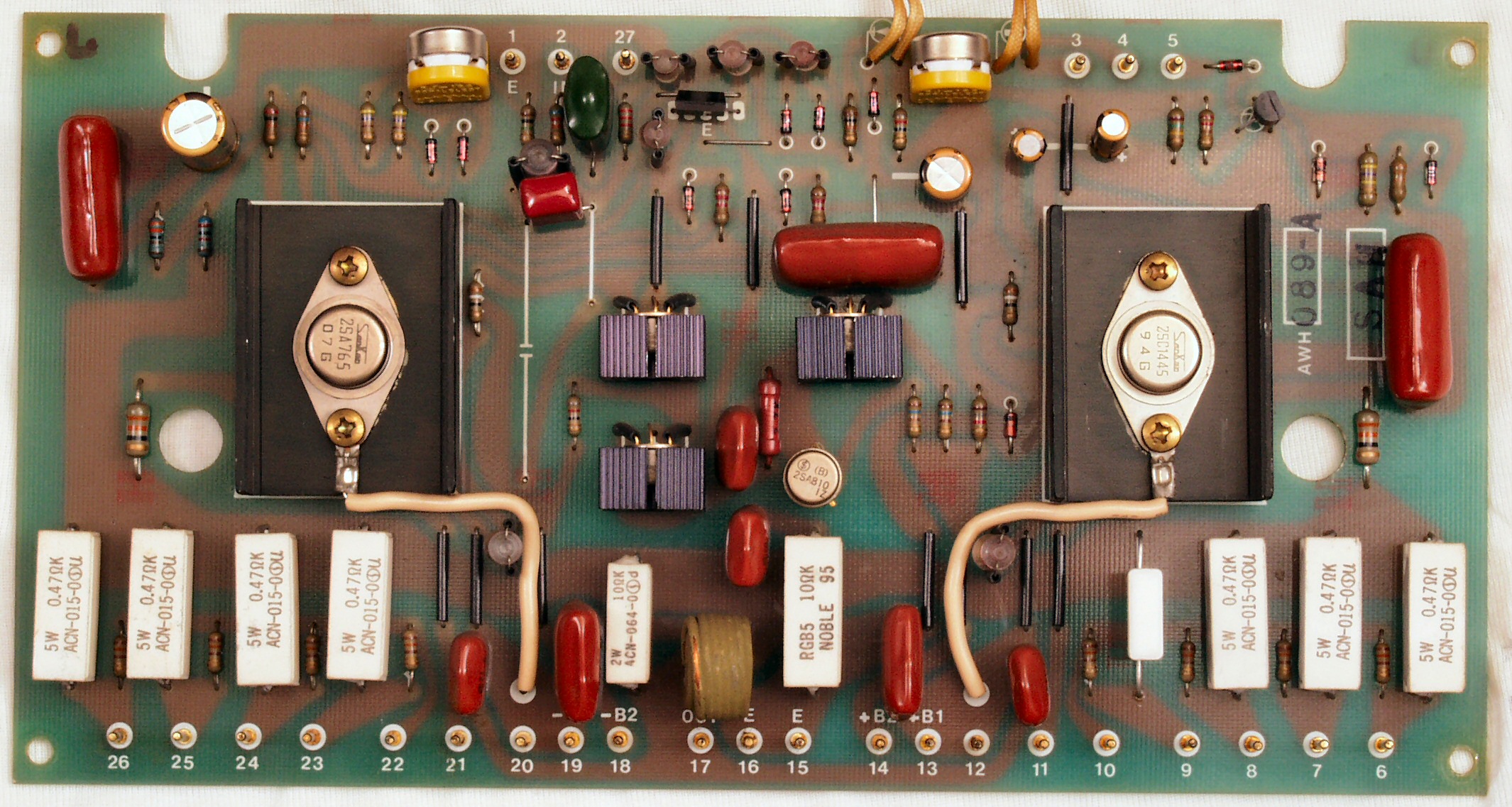

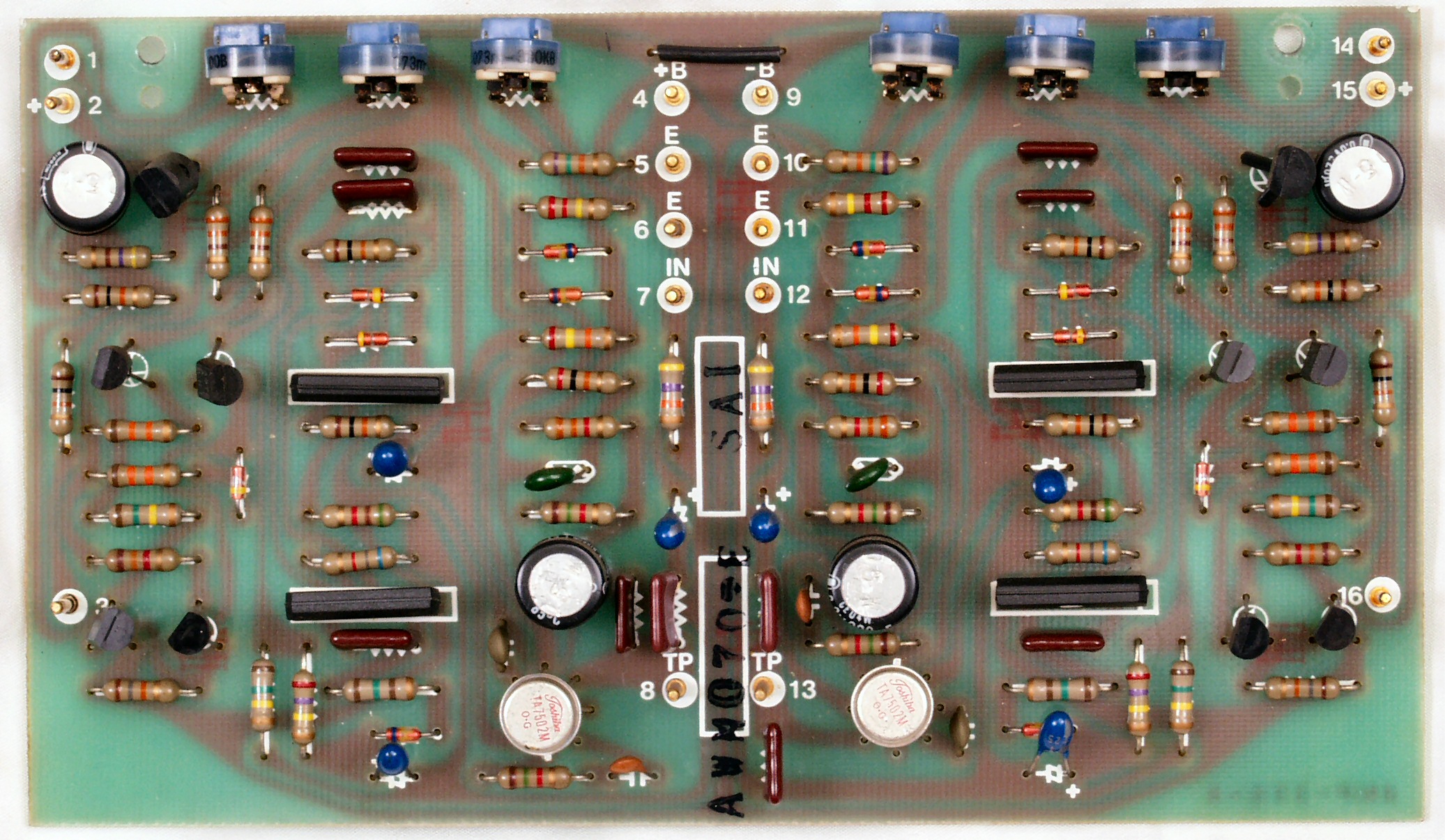

Ｃ１２．　修理後　Ｒ－ＡＭＰ基板　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー１個交換

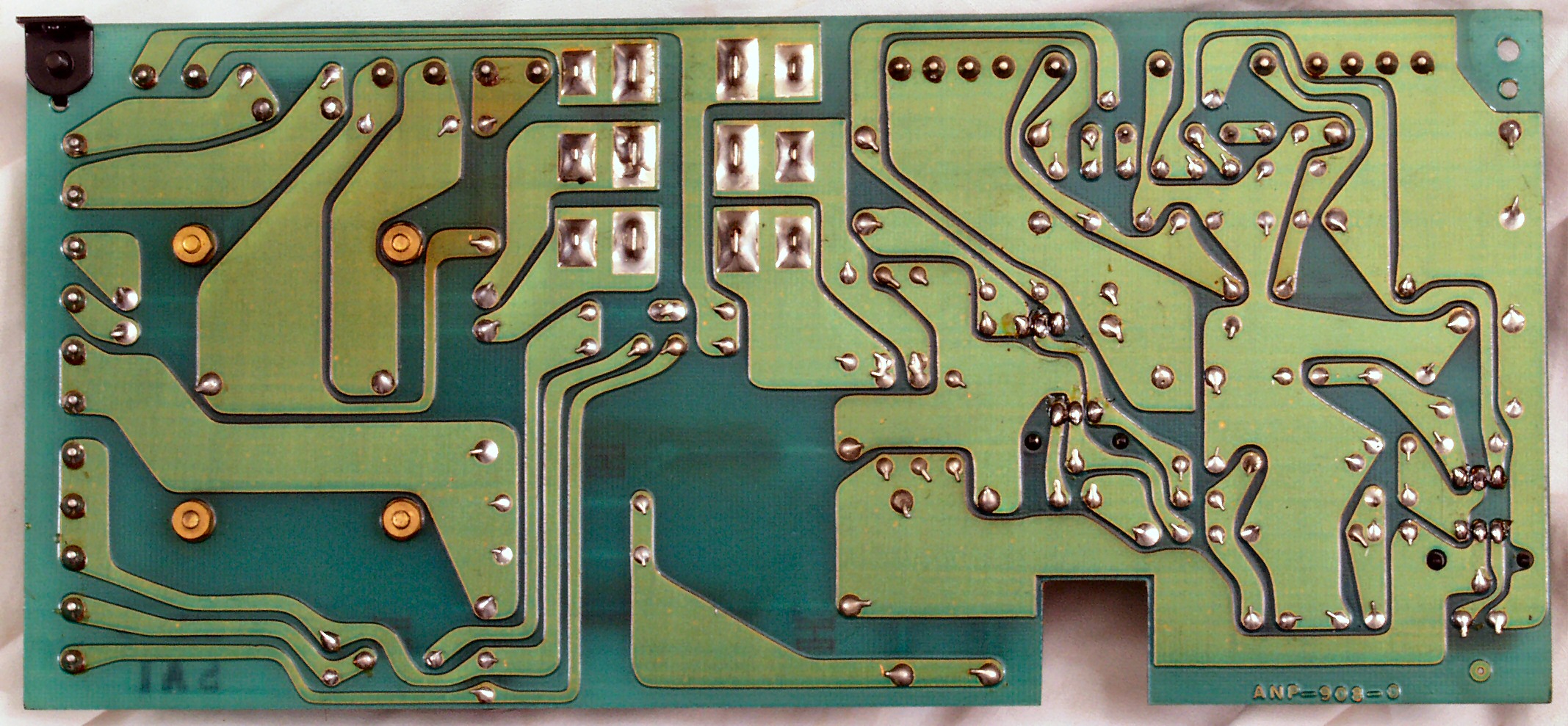

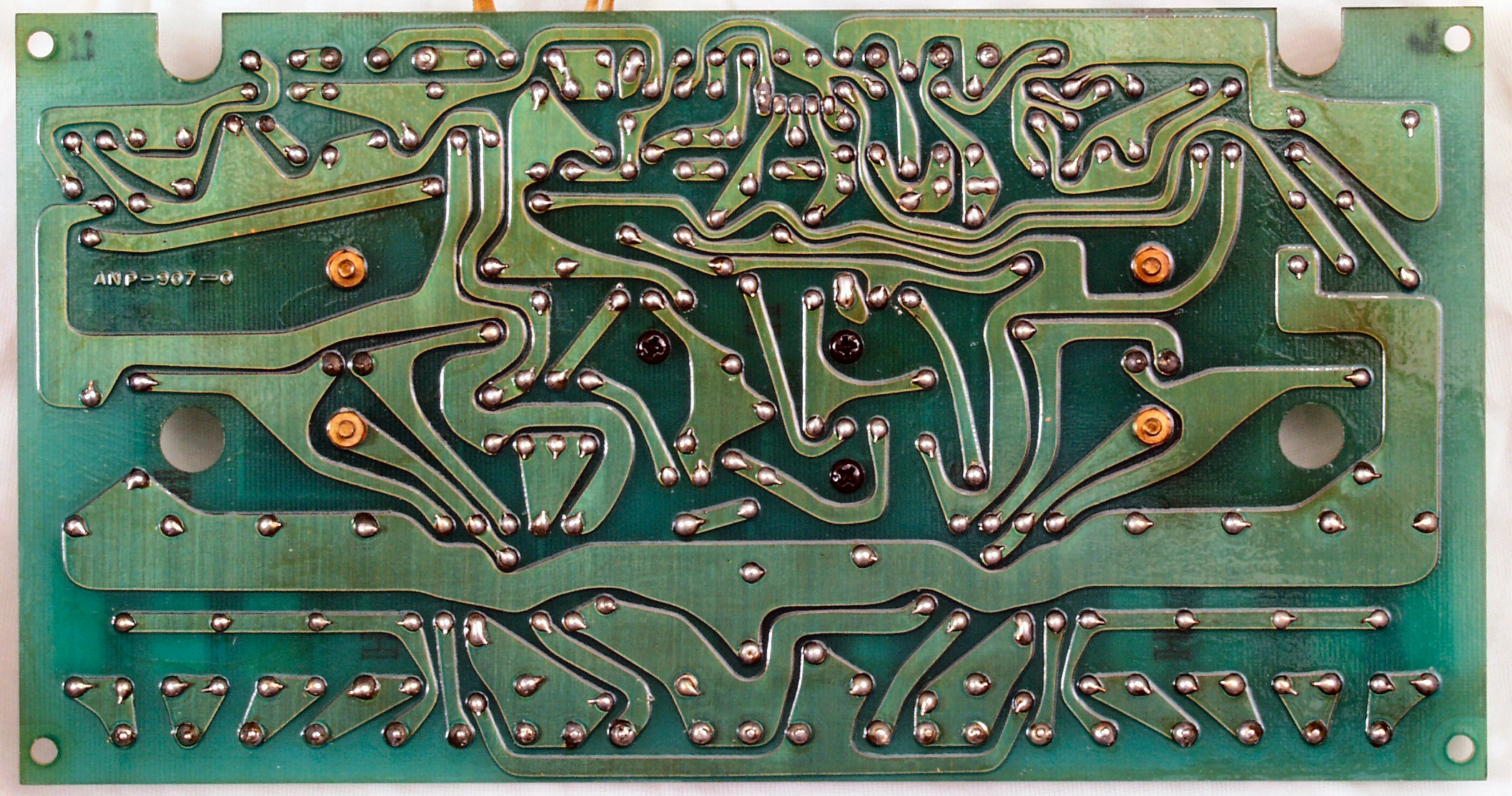

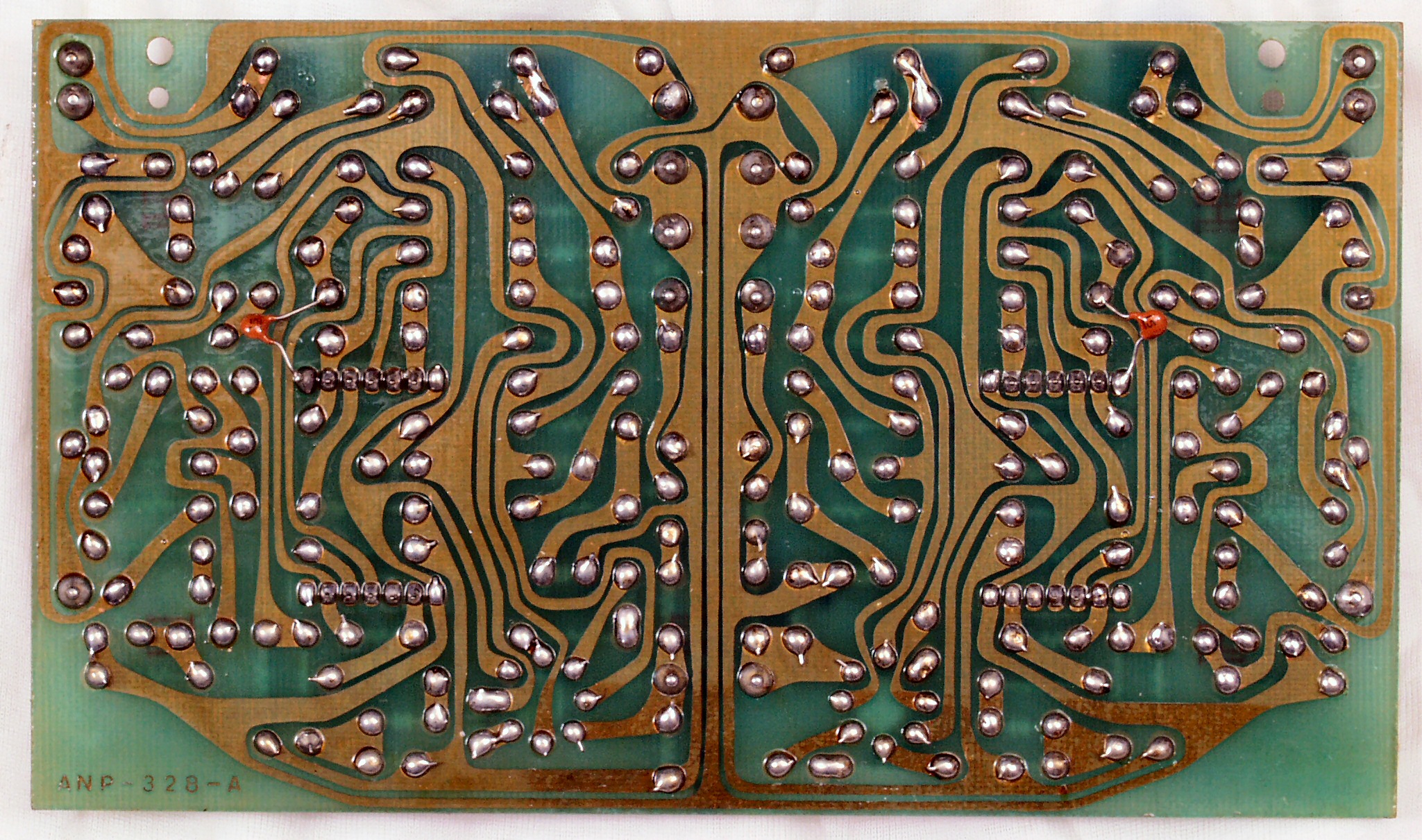

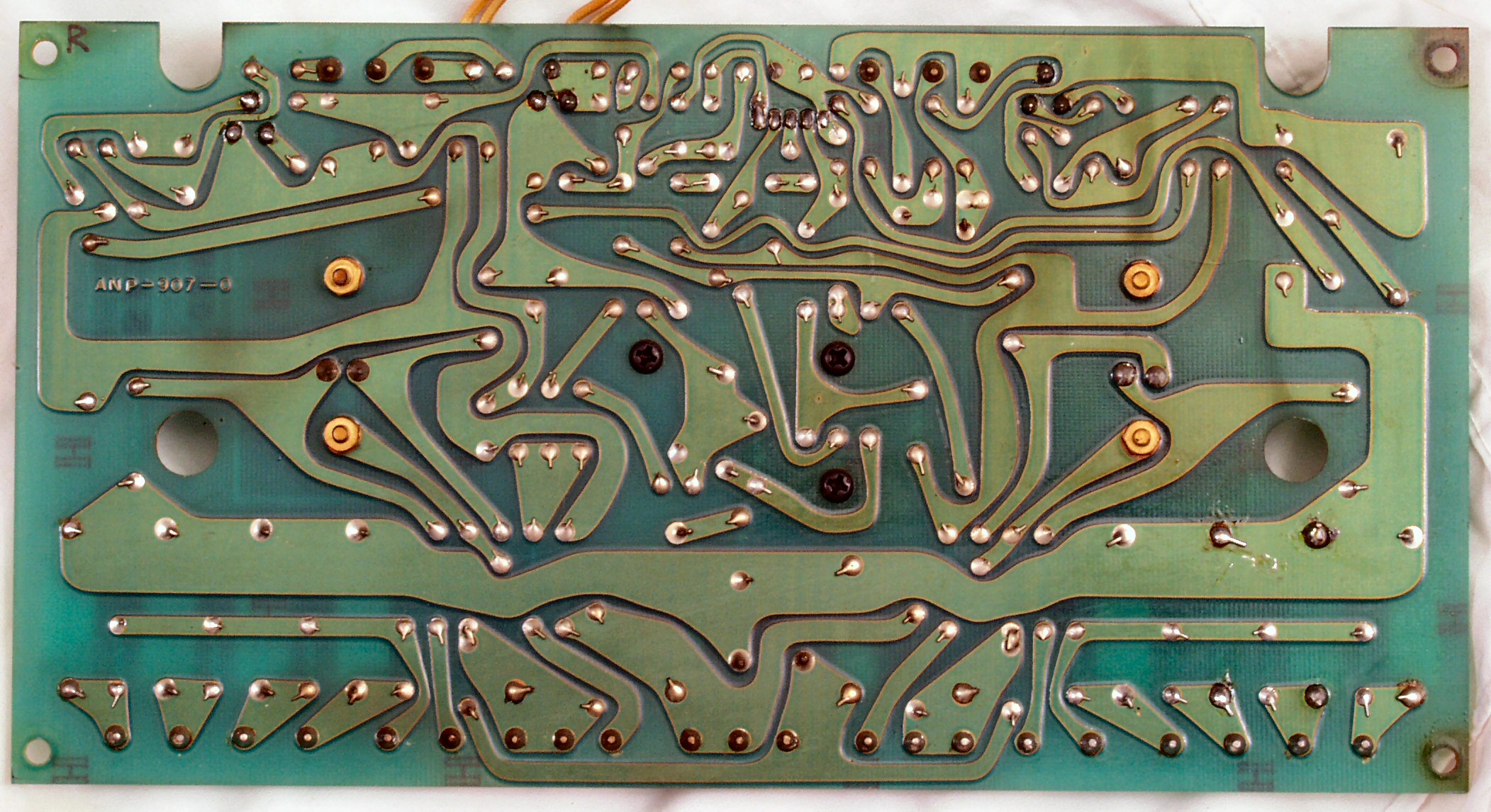

Ｃ１３．　修理前　Ｒ－ＡＭＰ基板裏

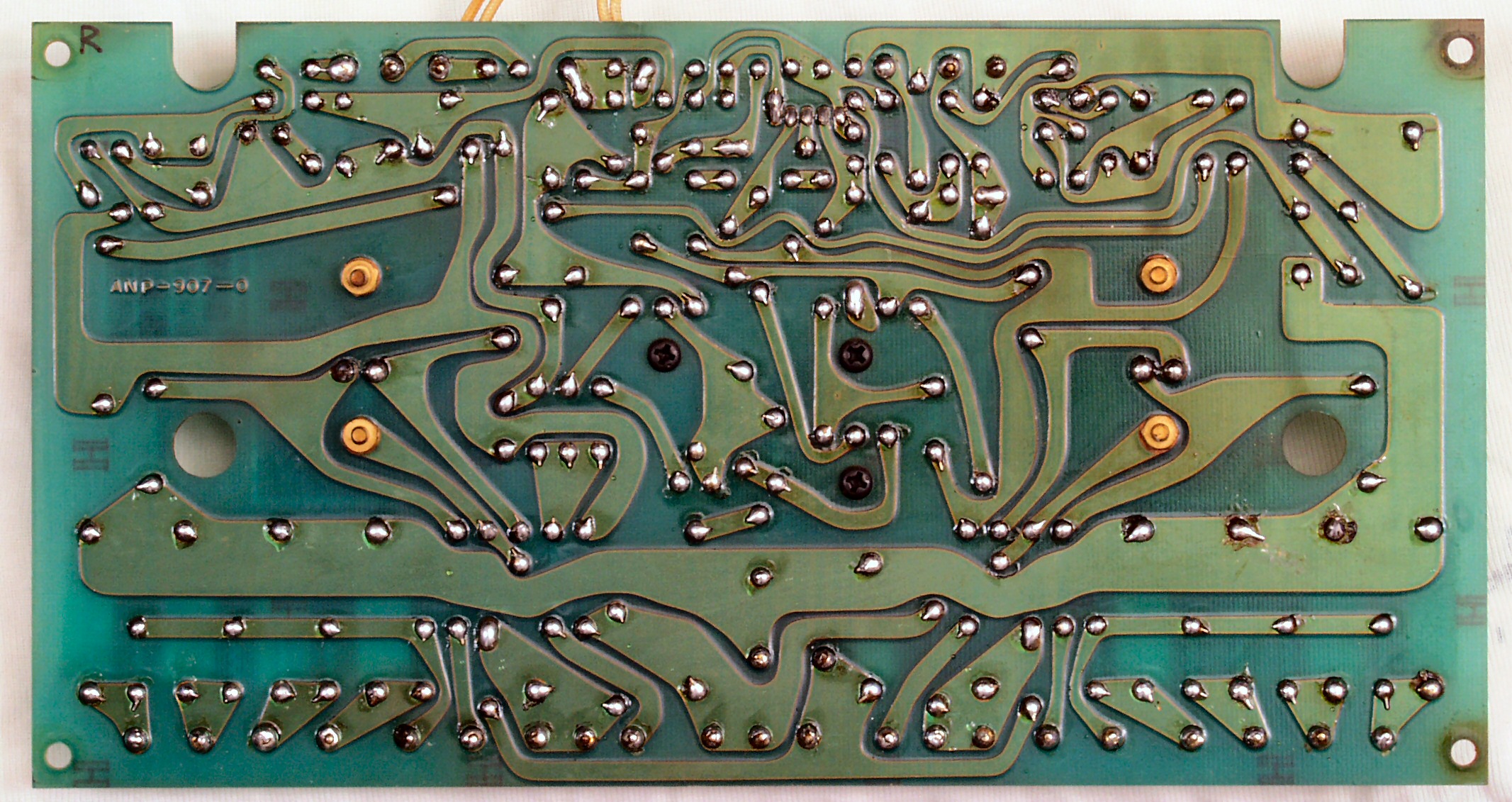

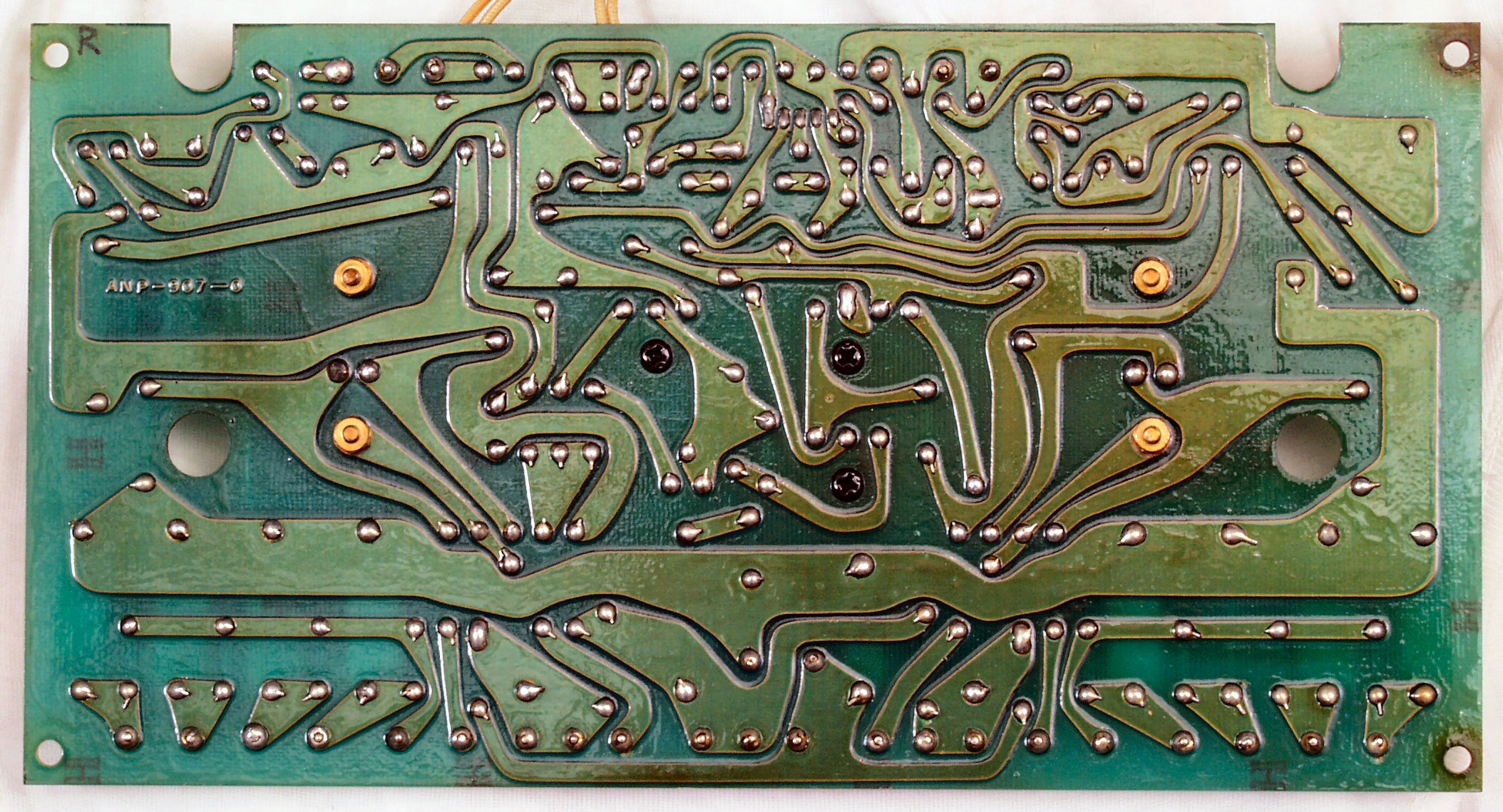

Ｃ１４．　修理（半田補正）後　Ｒ－ＡＭＰ基板裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用

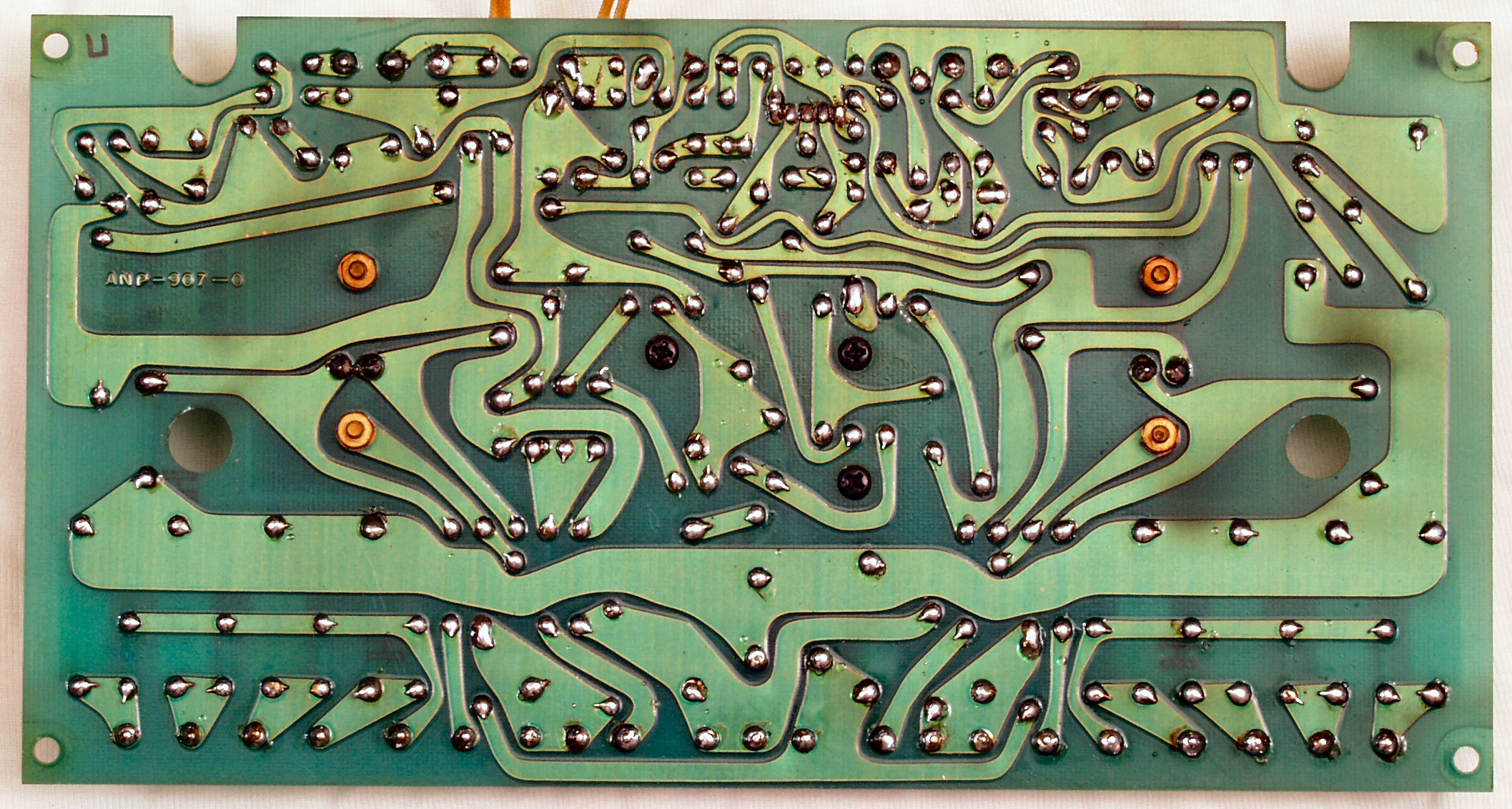

Ｃ１５．完成Ｒ－ＡＭＰ基板裏　洗浄後

Ｃ２１．　修理前　Ｌ－ＡＭＰ基板

Ｃ２２．　修理後　Ｌ－ＡＭＰ基板　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー１個交換

Ｃ２３．　修理前　Ｌ－ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ－ＡＭＰ基板裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用

Ｃ２５．完成Ｌ－ＡＭＰ基板裏　洗浄後

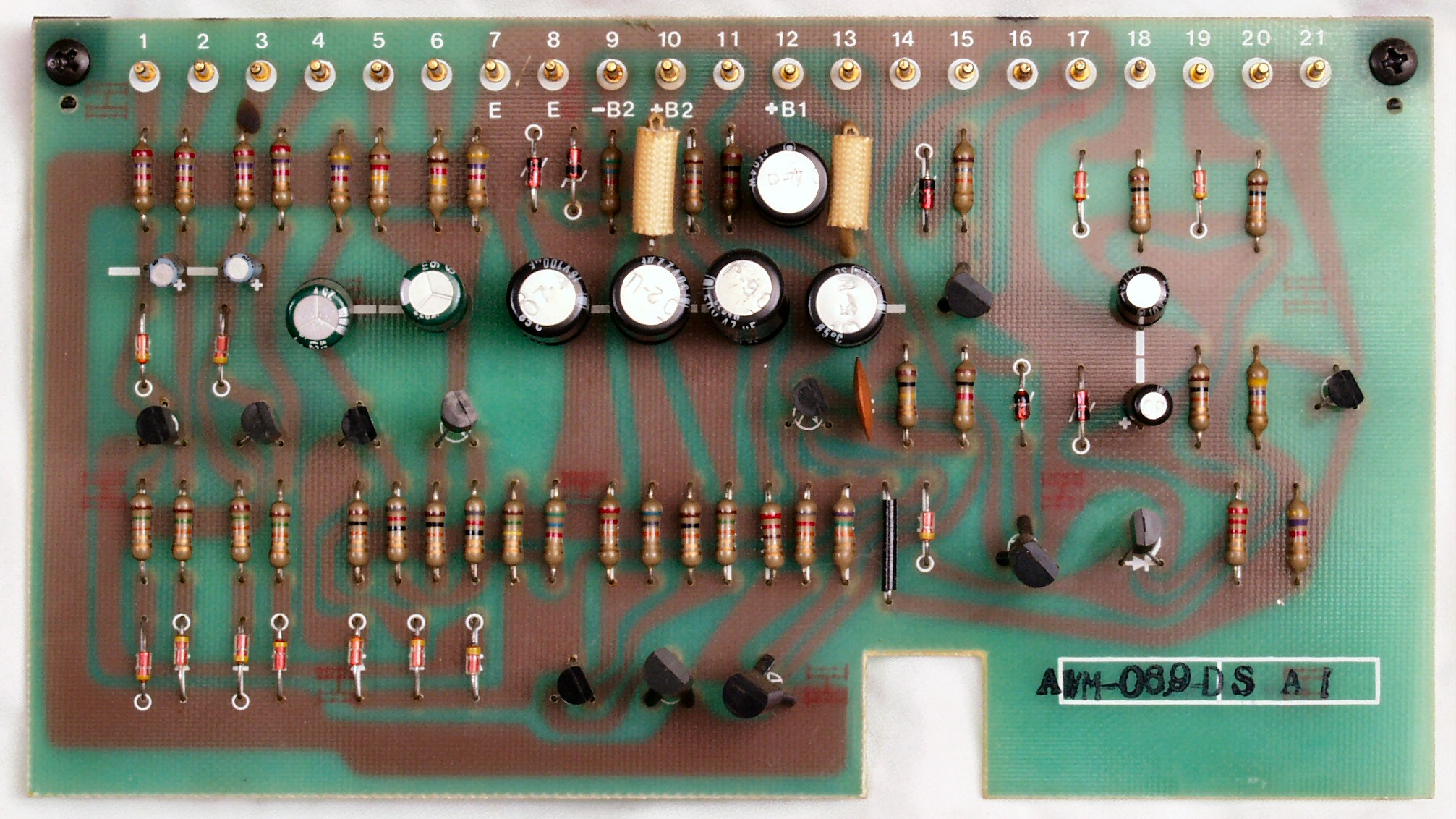

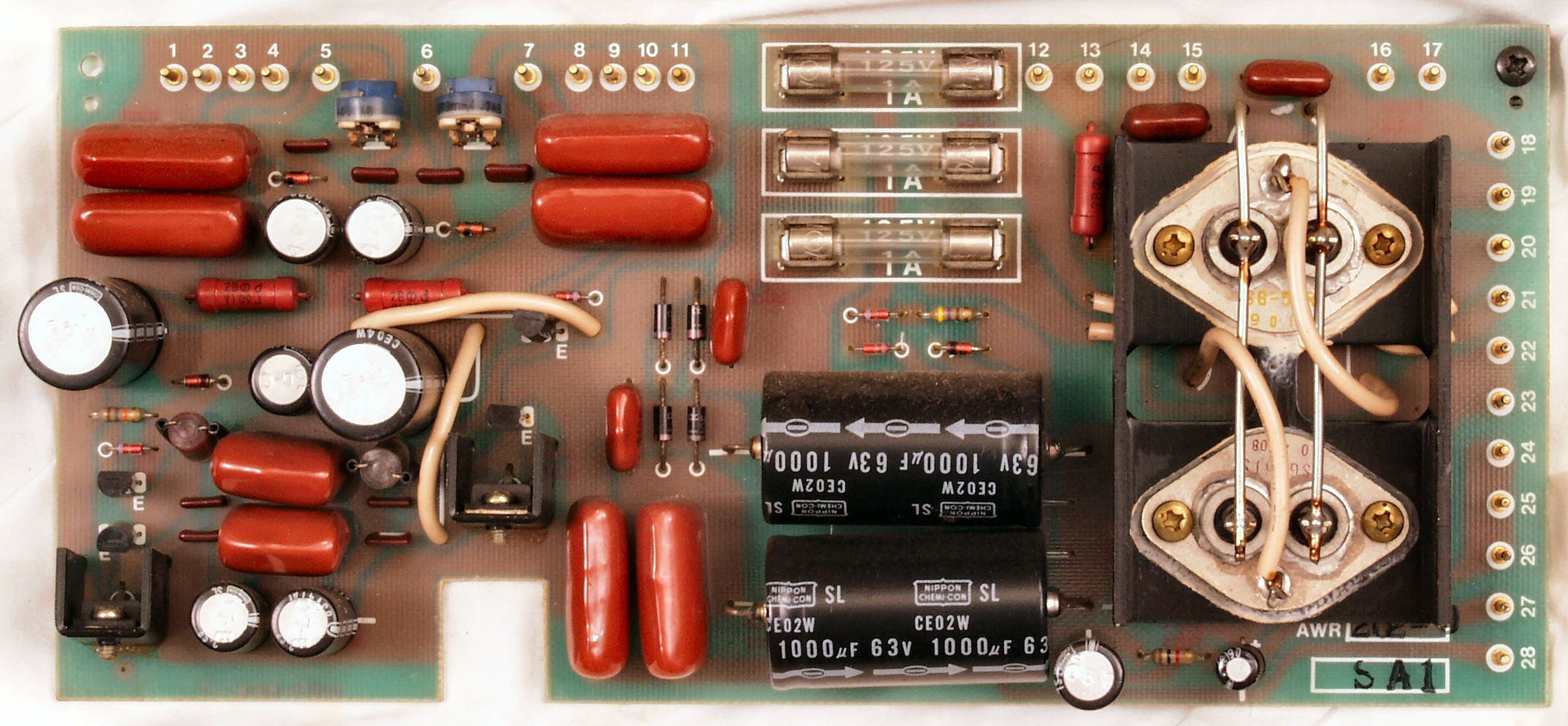

Ｃ３１．　修理前　定電圧電源基盤

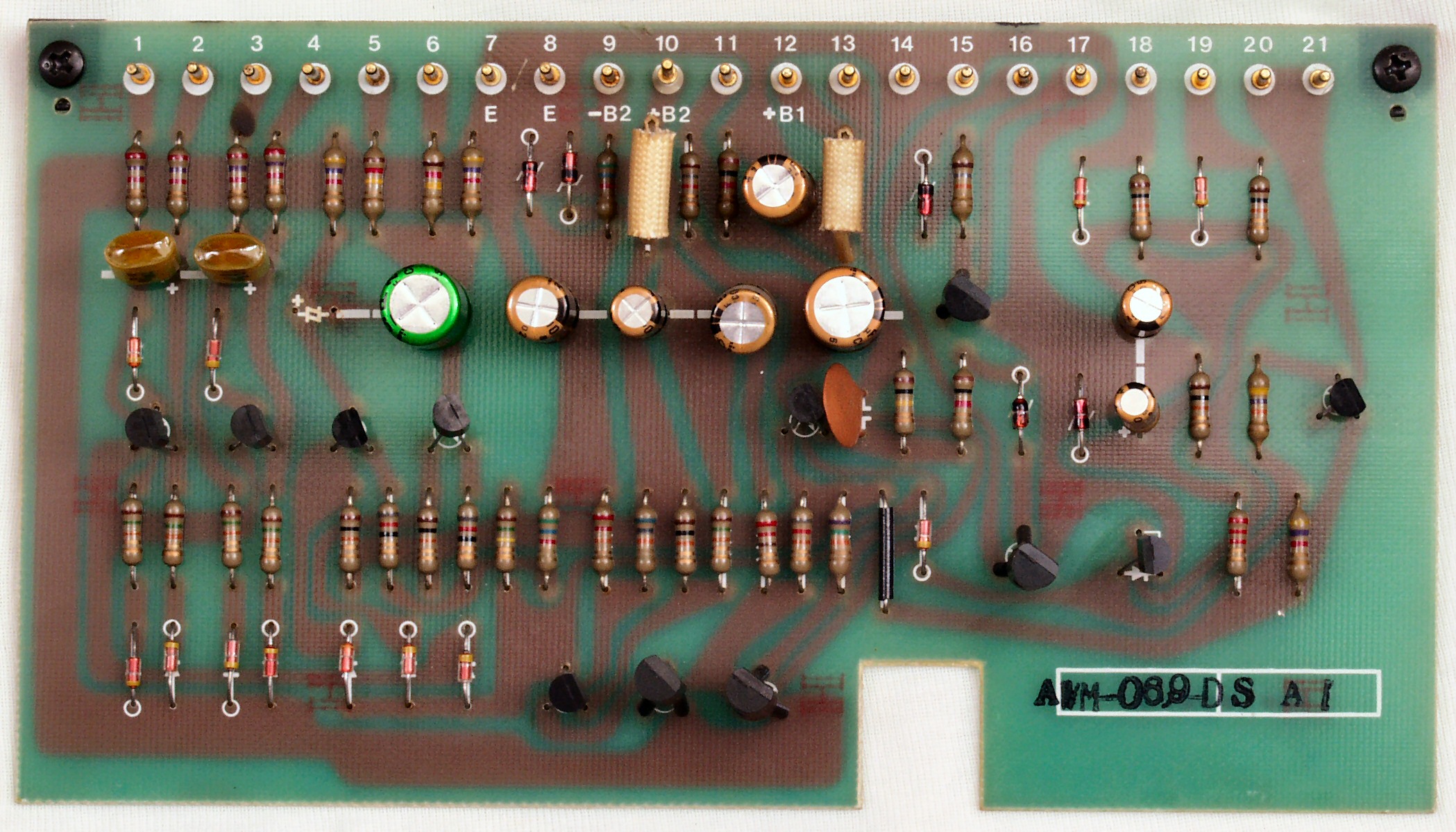

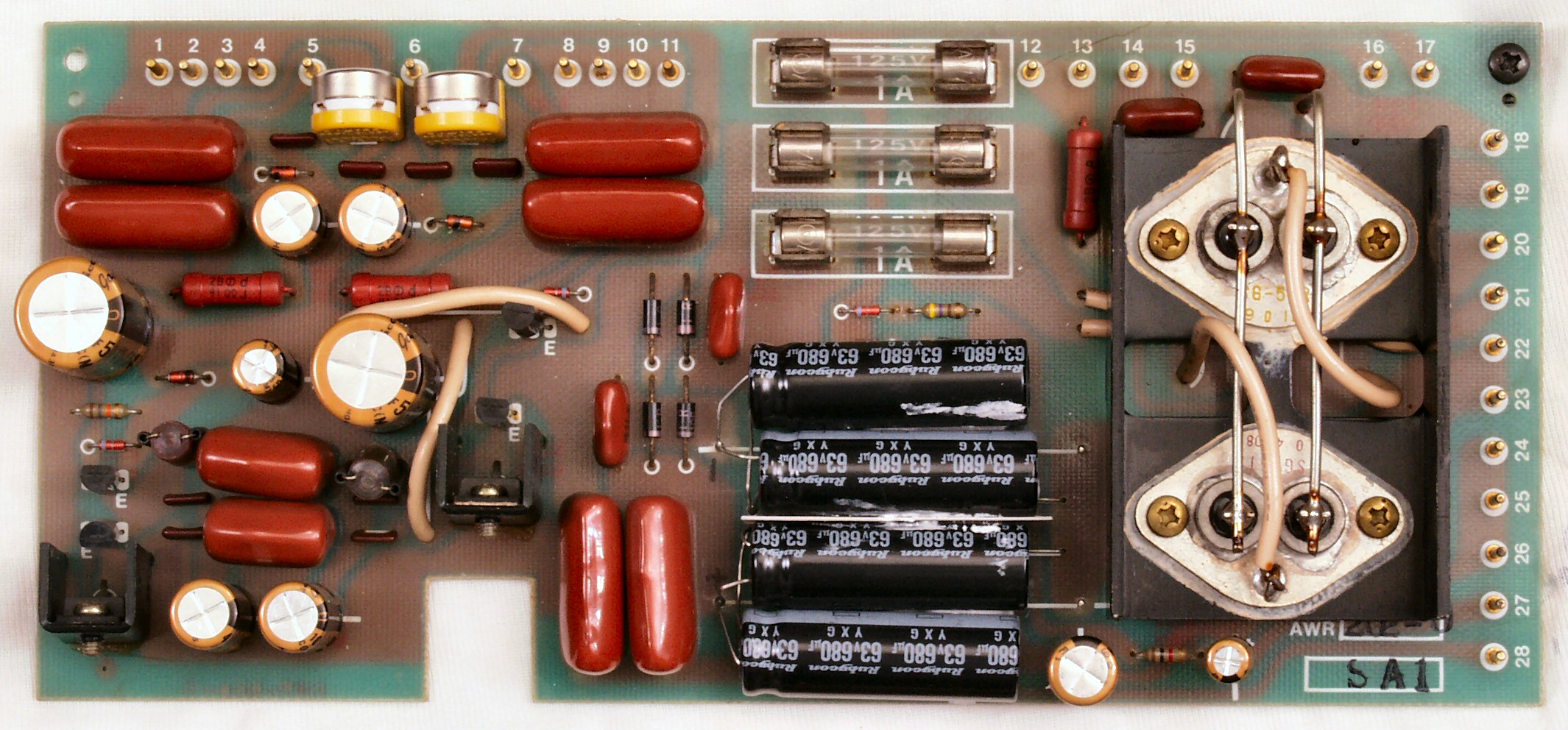

Ｃ３２．　修理後　定電圧電源基盤　半固定ＶＲ２個、電解コンデンサー１１個交換

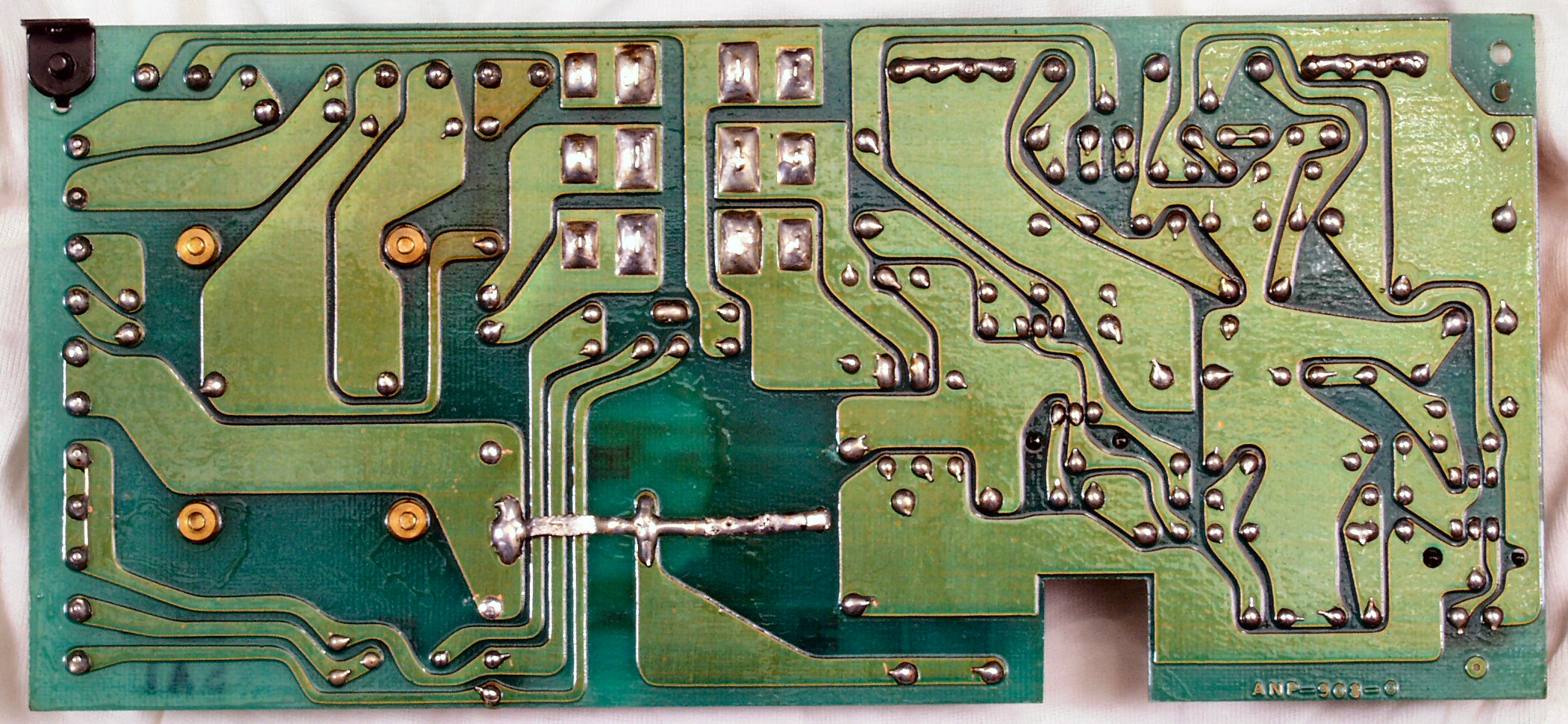

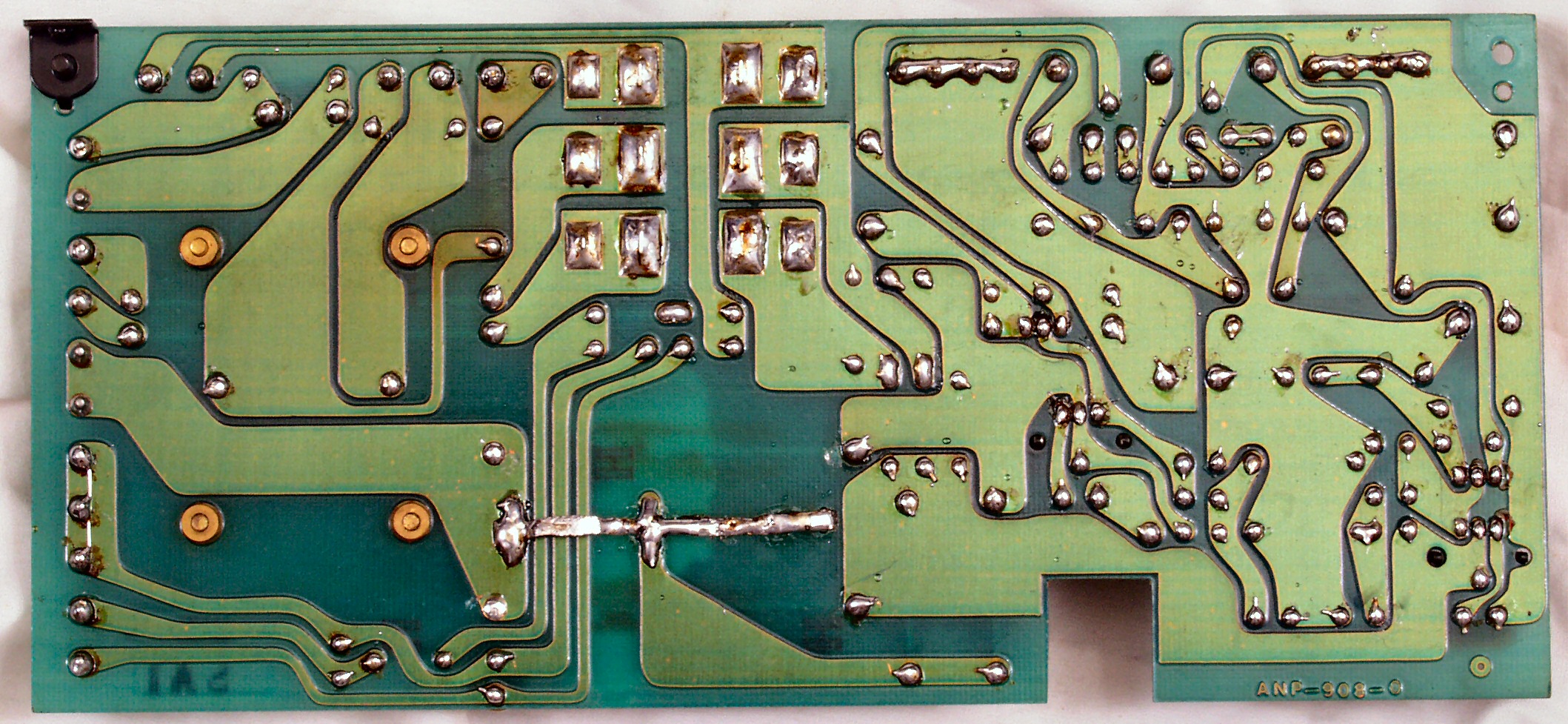

Ｃ３３．　修理前　定電圧電源基盤裏

Ｃ３４．　修理（半田補正）後　定電圧電源基盤裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用

Ｃ３５．完成定電圧電源基盤裏　洗浄後

Ｃ４１．　修理前　プロテクト基板

Ｃ４２．　修理後　プロテクト基板　電解コンデンサー８個、フイルムコンデンサー２個交換

Ｃ４３．　修理前　プロテクト基板裏

Ｃ４４．　修理（半田補正）後　プロテクト基板裏　全ての半田をやり修す

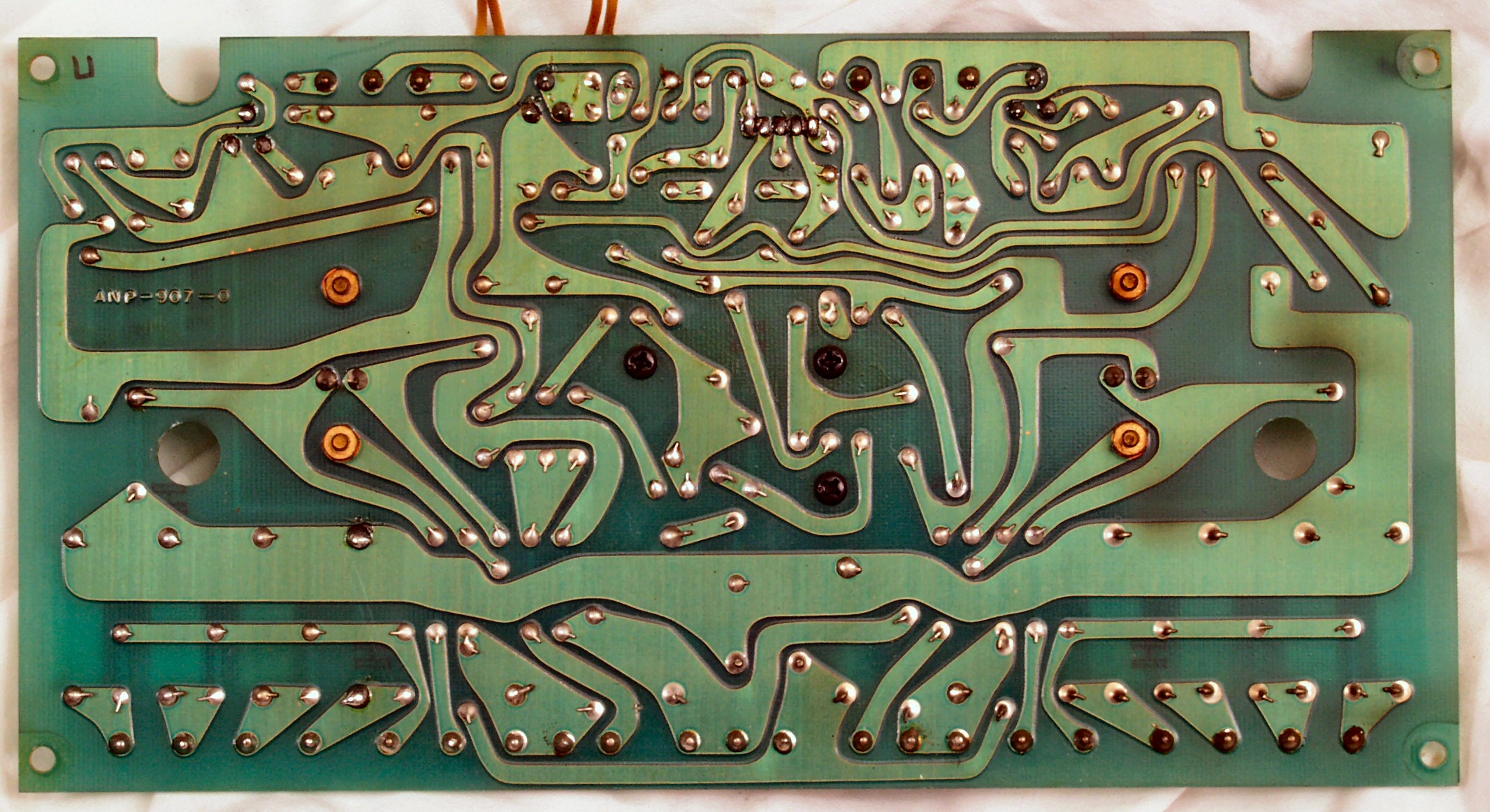

Ｃ４５．完成プロテクト基板裏　洗浄後

Ｃ５１．　修理前　ＶＵ－ＡＭＰ基板

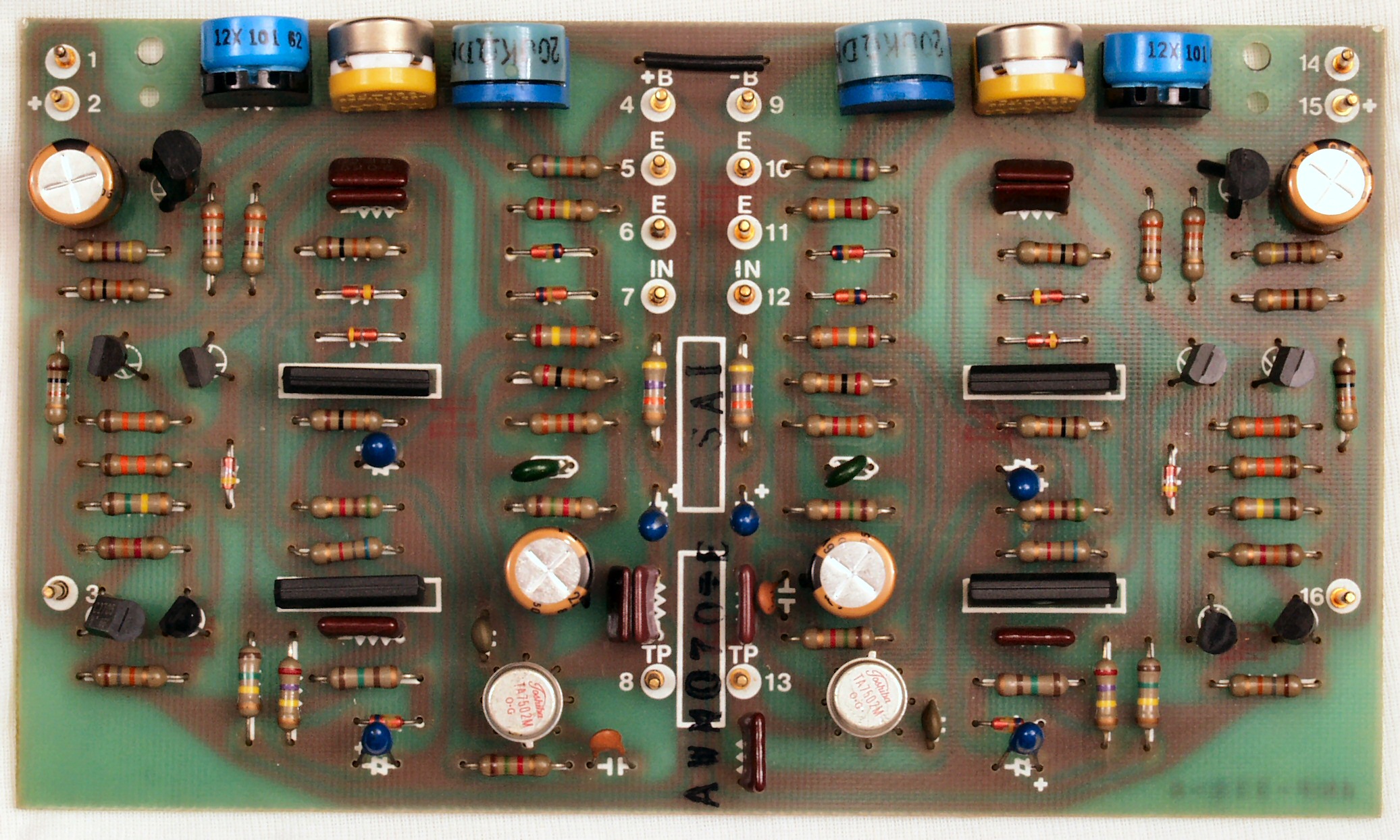

Ｃ５２．　修理後　ＶＵ－ＡＭＰ基板　半固定ＶＲ６個、電解コンデンサー４個交換

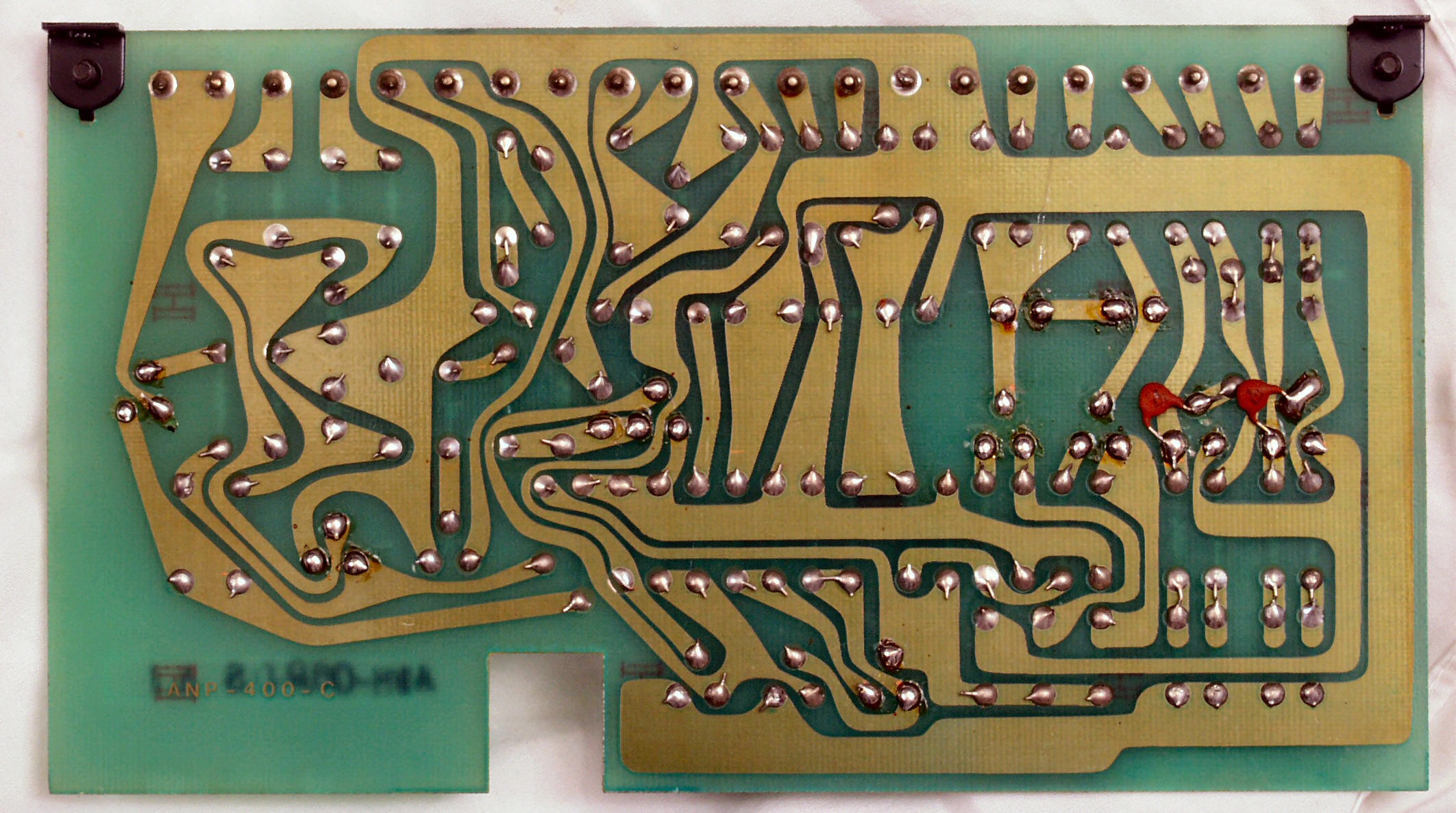

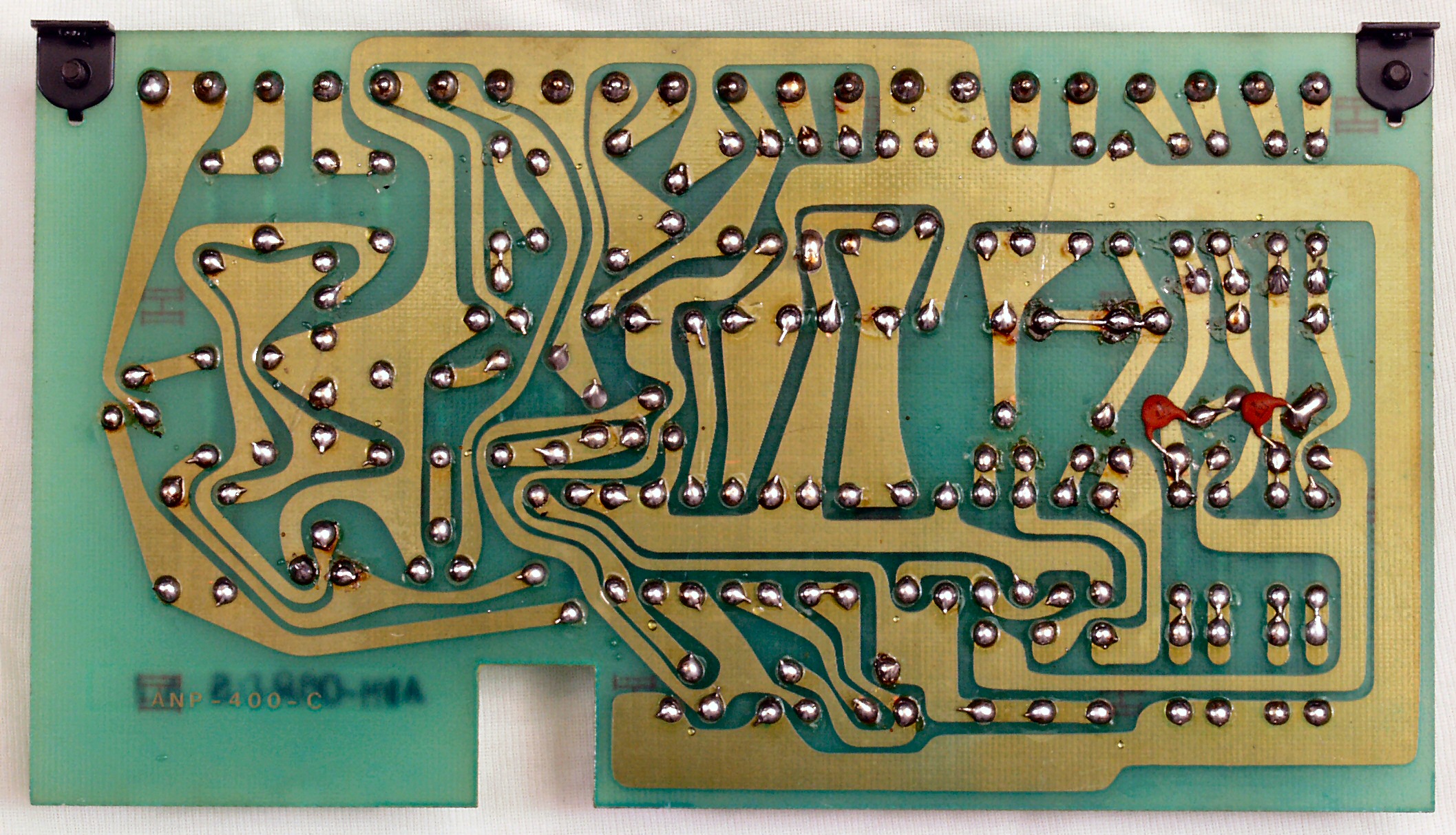

Ｃ５３．　修理前　ＶＵ－ＡＭＰ基板裏

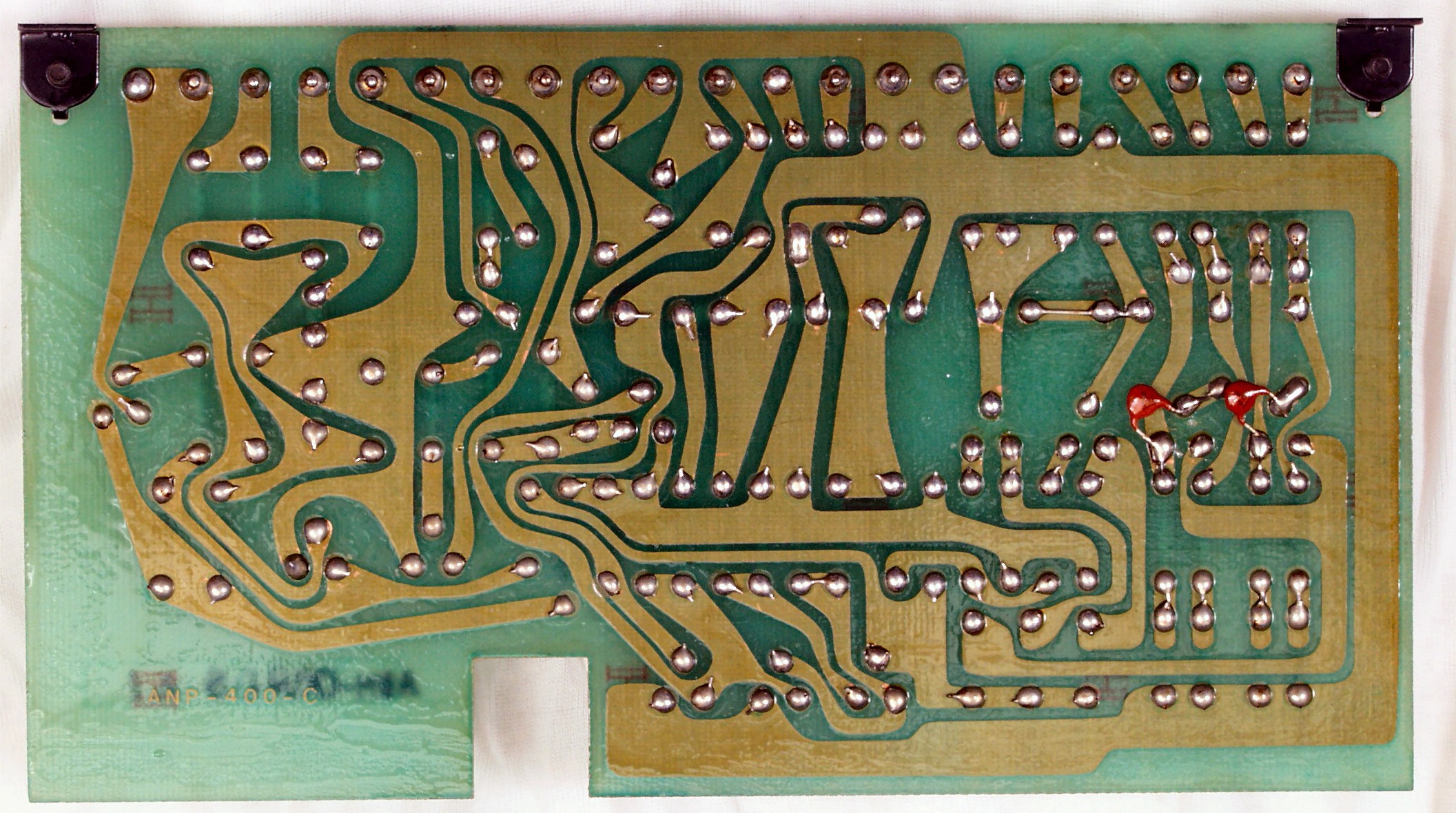

Ｃ５４．　修理（半田補正）後　ＶＵ－ＡＭＰ基板裏　全ての半田をやり修す

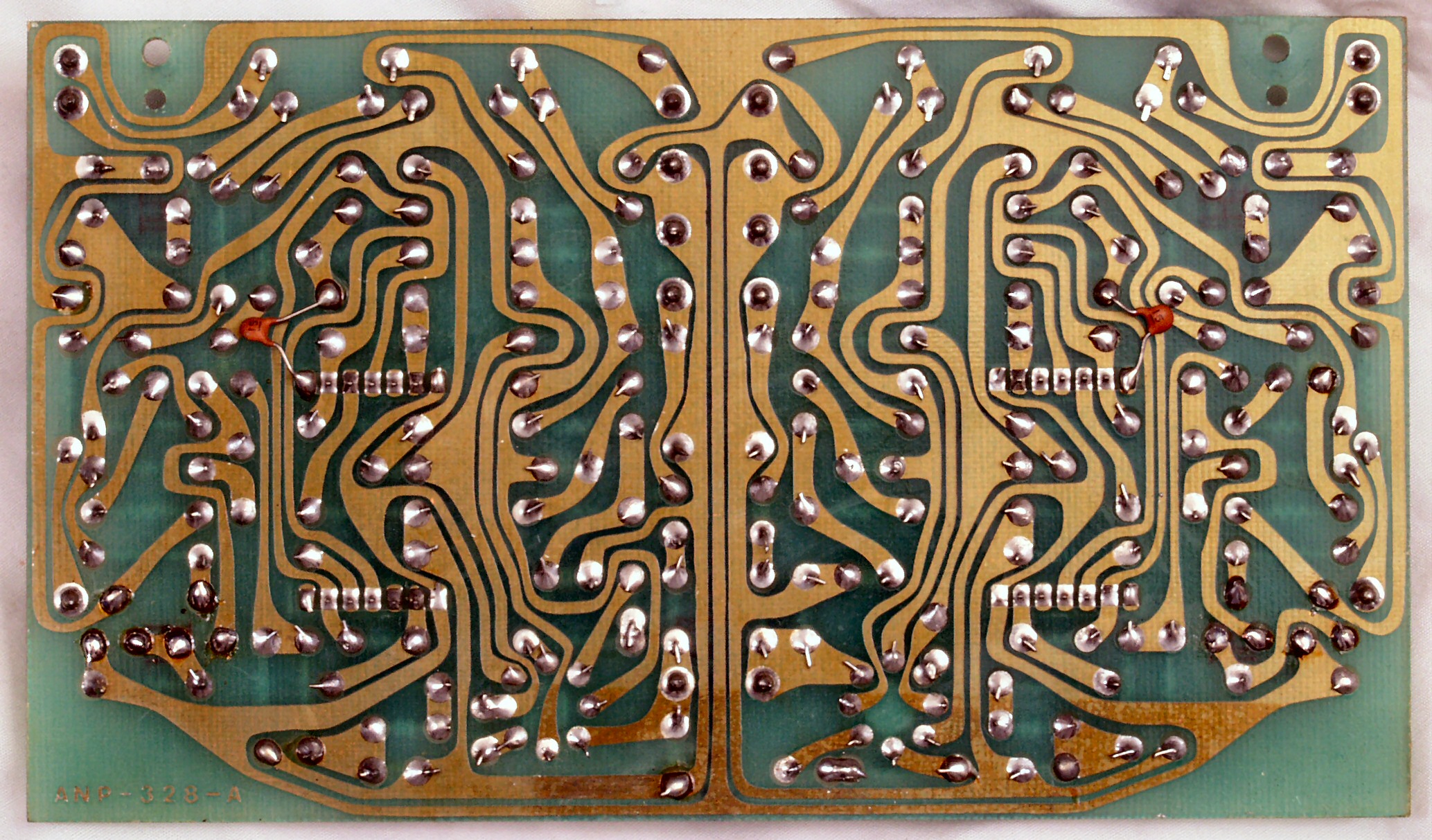

Ｃ５５．完成ＶＵ－ＡＭＰ基板裏　洗浄後

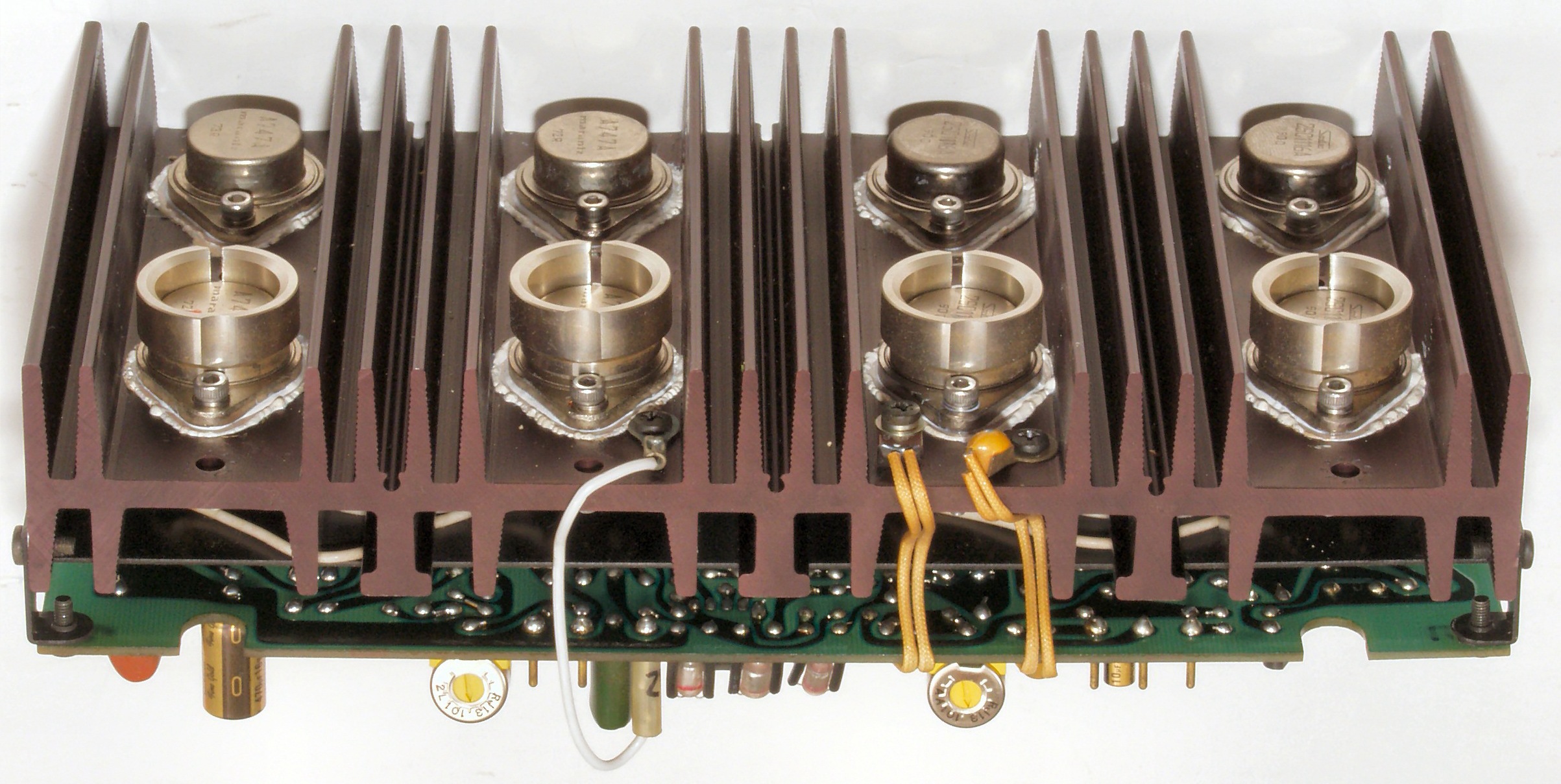

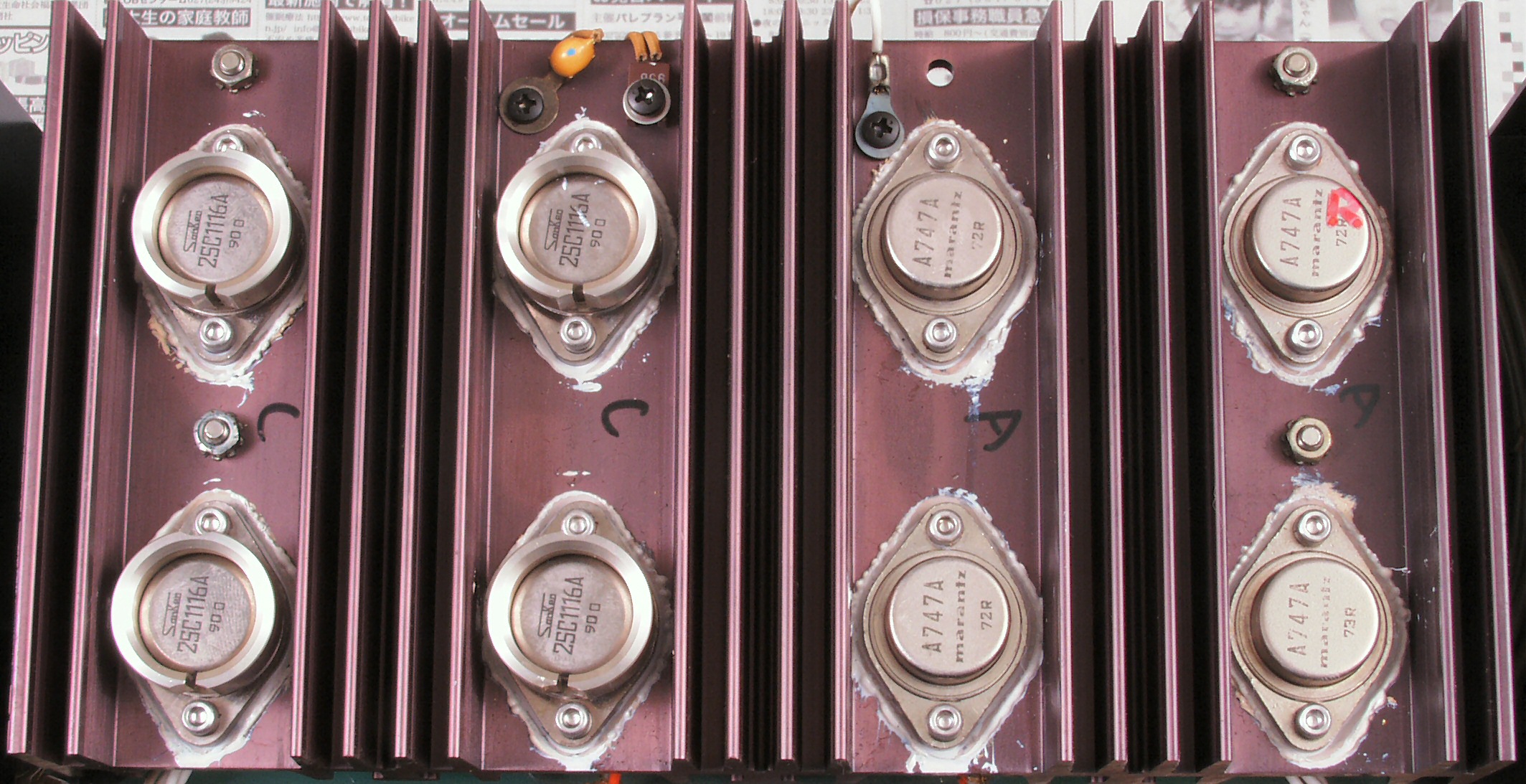

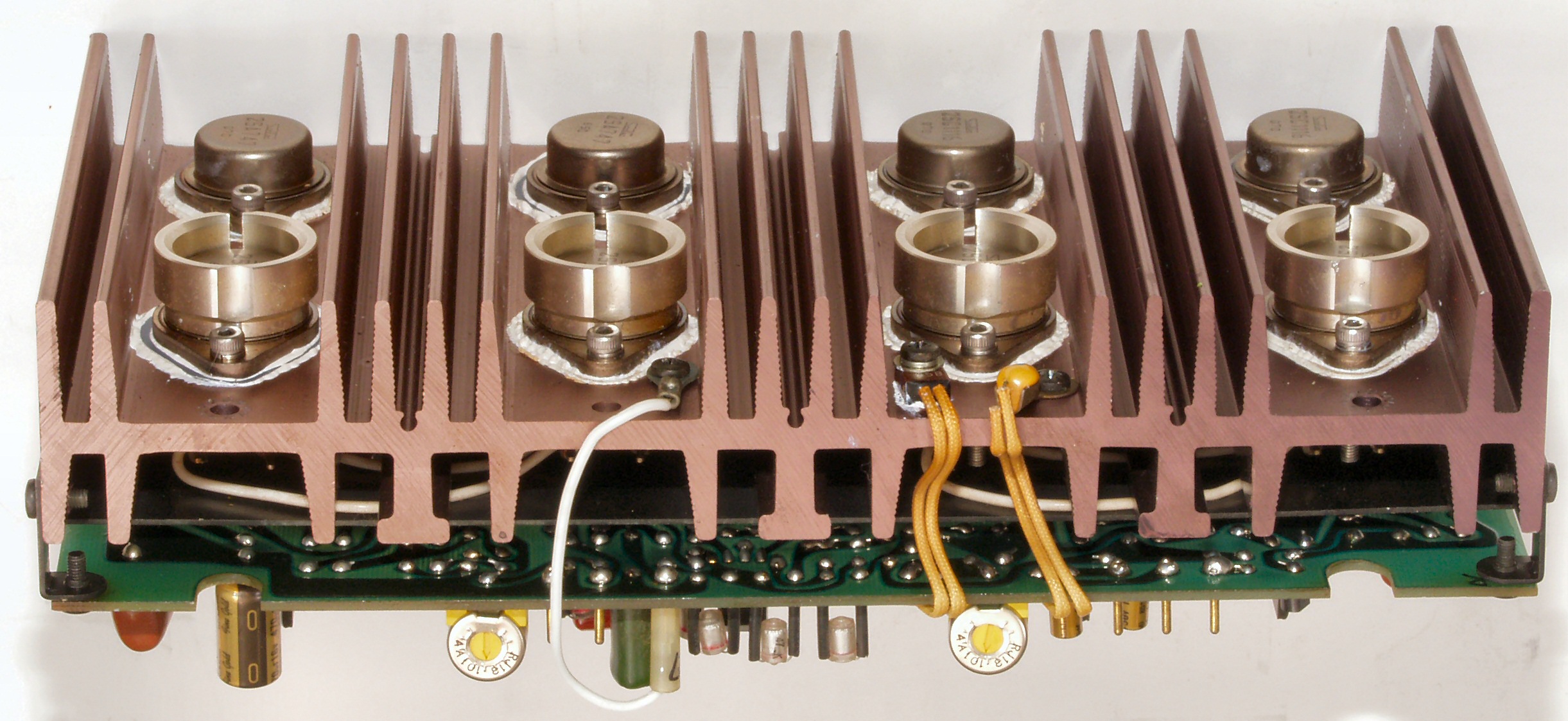

Ｃ６１．　修理前　Ｒ側終段ＴＲ（トランジスター）　ＰＮＰ－ＴＲ（トランジスター）はＭＡＲＡＮＴＺ名に交換されている

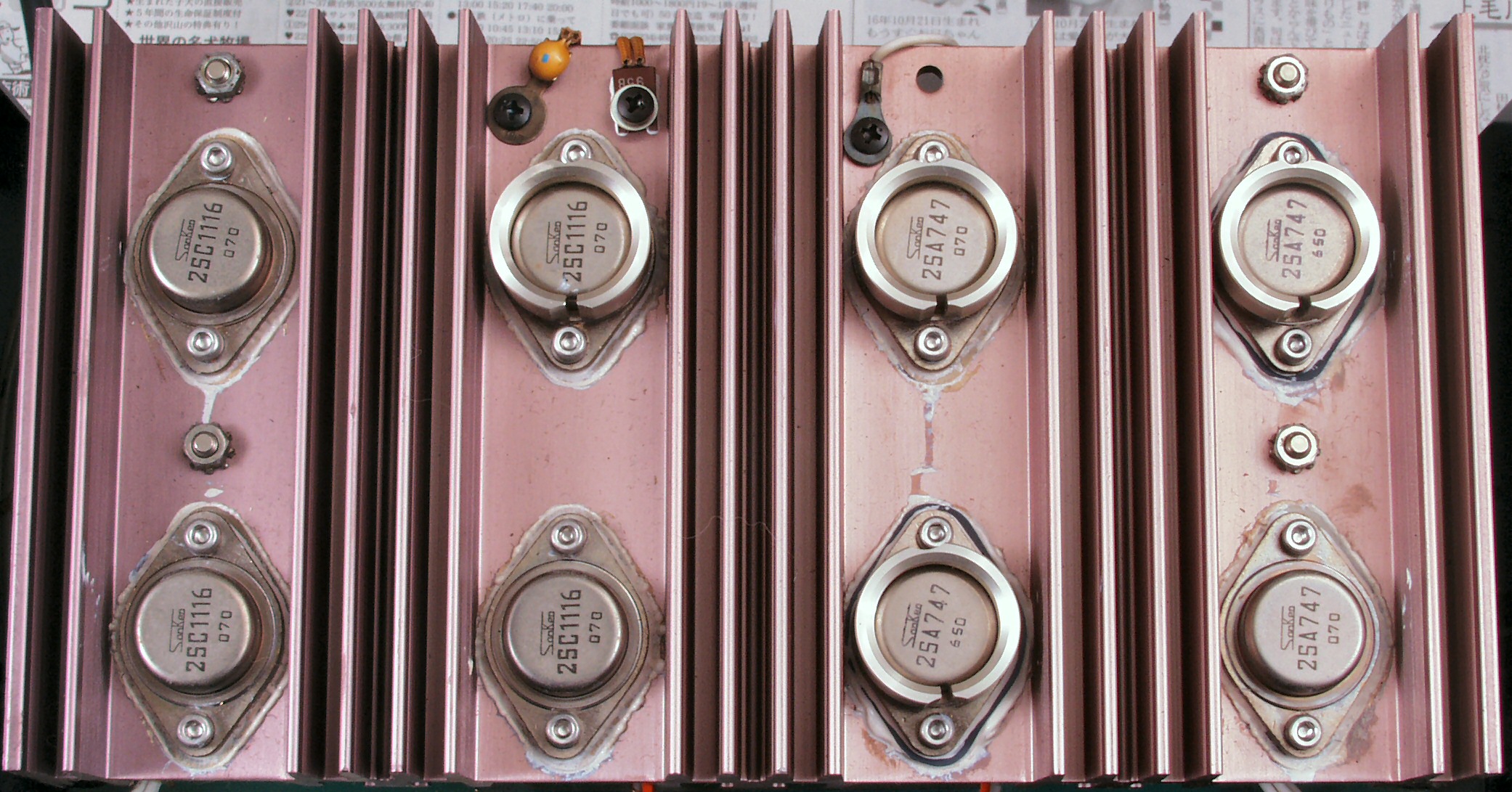

Ｃ６２．　修理後　Ｒ側終段ＴＲ（トランジスター）、放熱キャップは上４個に移動する

Ｃ６３．　修理前　Ｌ側終段ＴＲ（トランジスター）　放熱器がＲ側より焼けて変色している

Ｃ６４．　修理後　Ｌ側終段ＴＲ（トランジスター）、放熱キャップは上４個に移動する

Ｃ７１．　修理中　ＳＰ接続リレー

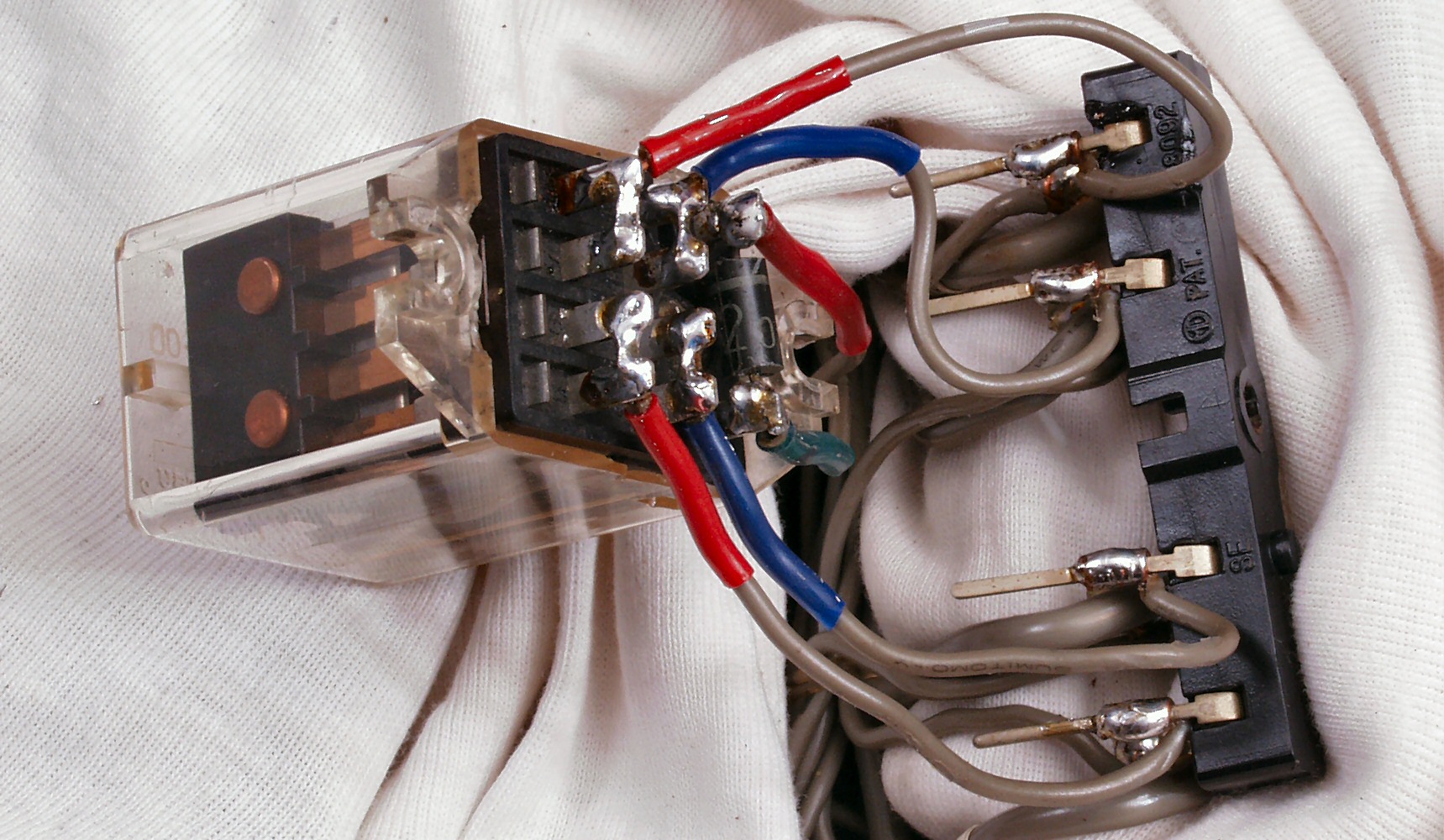

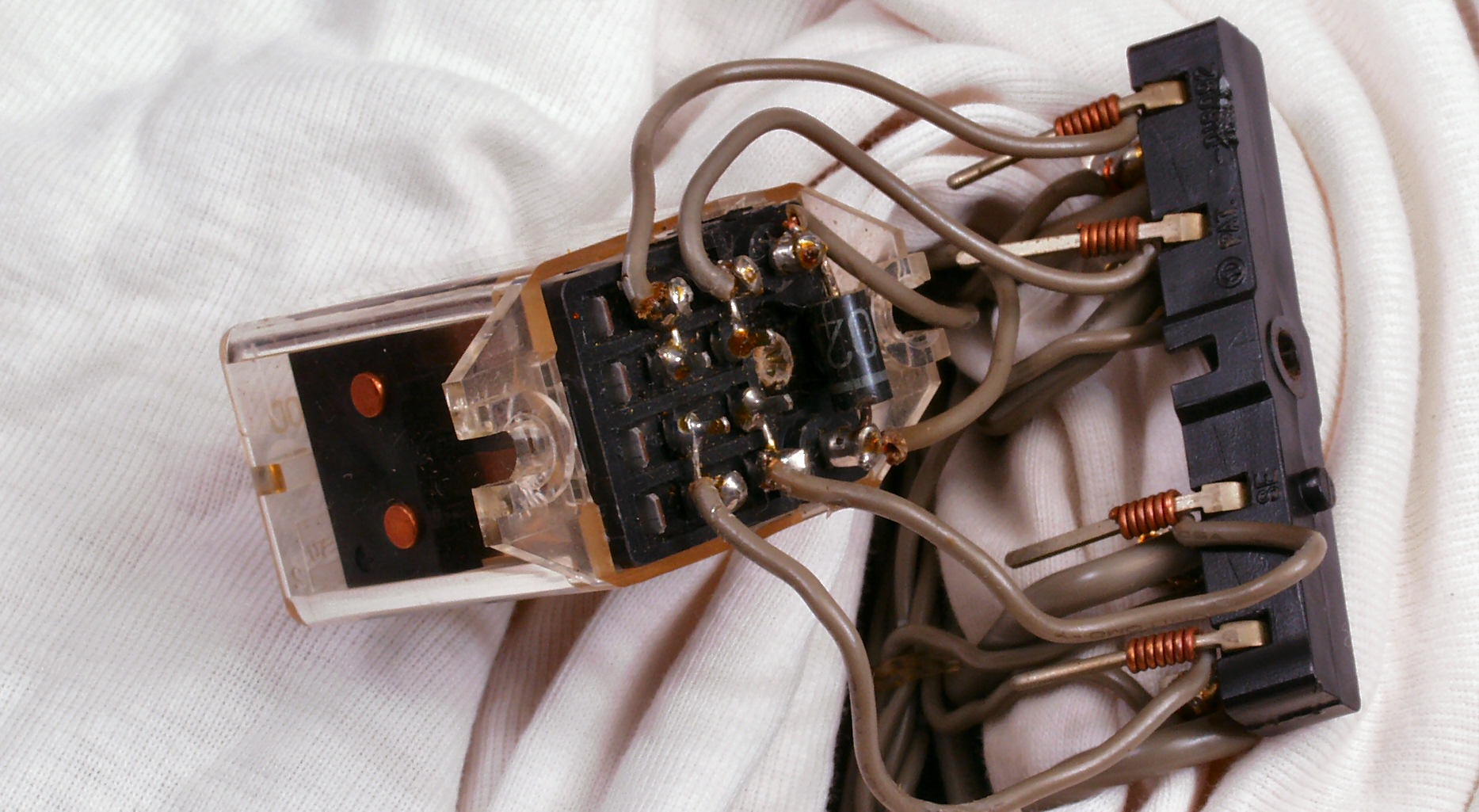

Ｃ７２．　修理後　ＳＰ接続リレー、ケースは上のを流用する、ラッピングも半田を染みこませる。

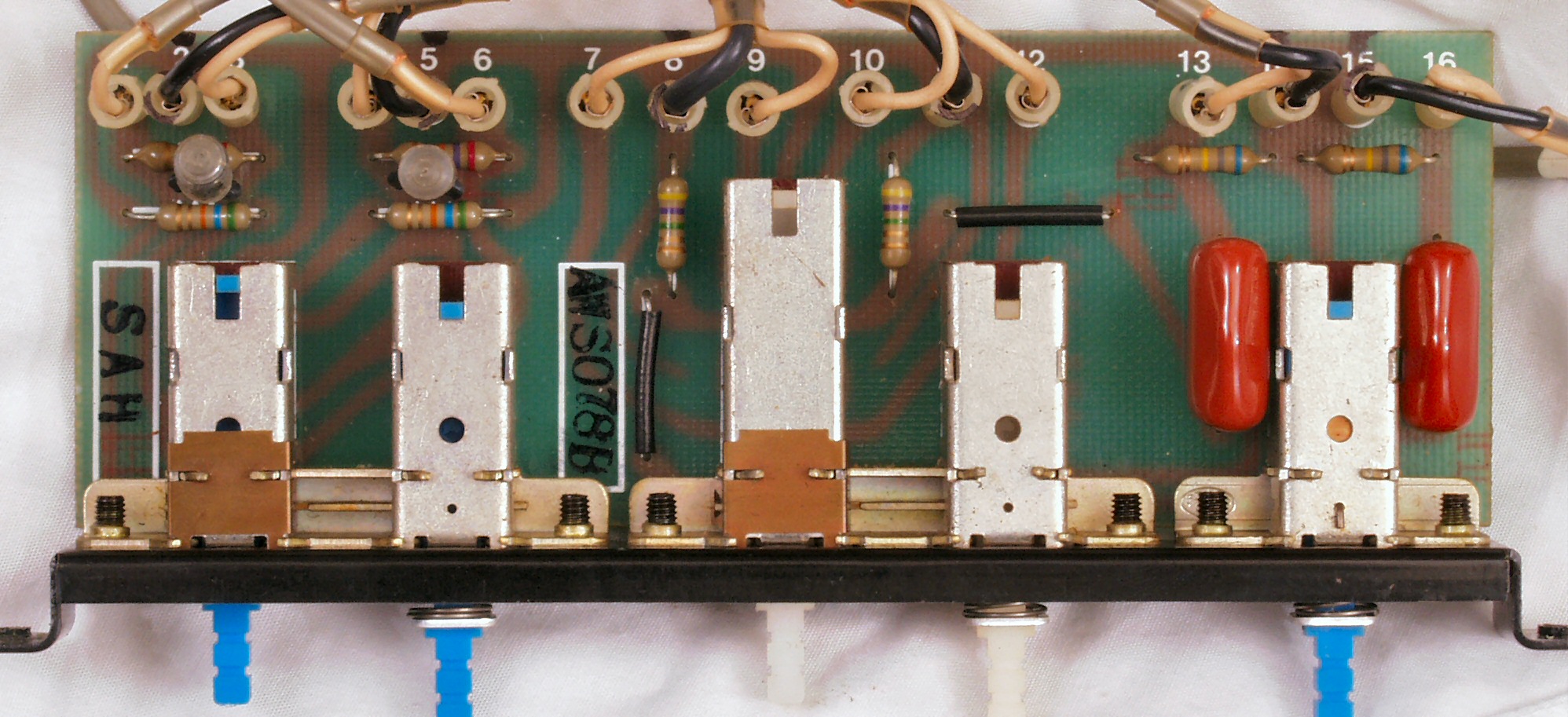

Ｃ８１．　修理前　ＳＷ基板

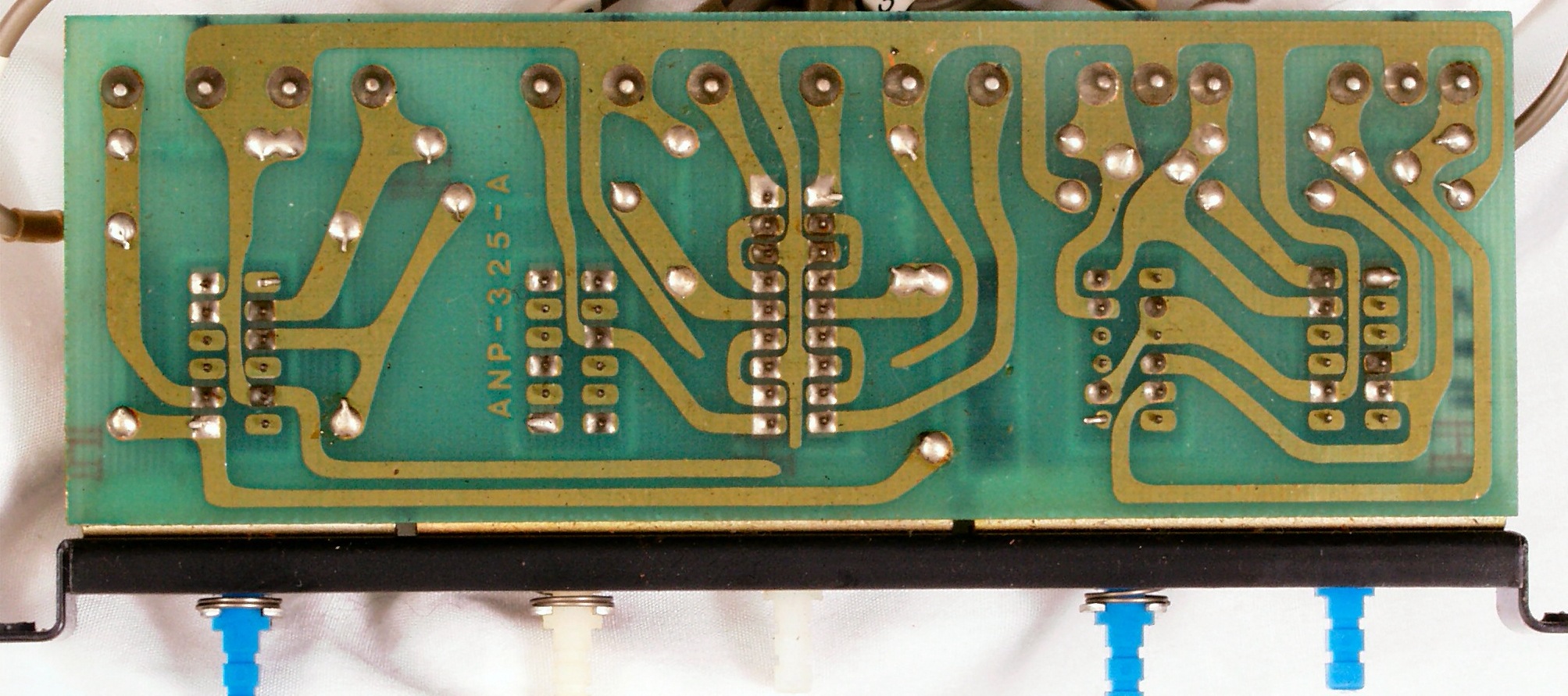

Ｃ８２．　修理前　ＳＷ基板裏

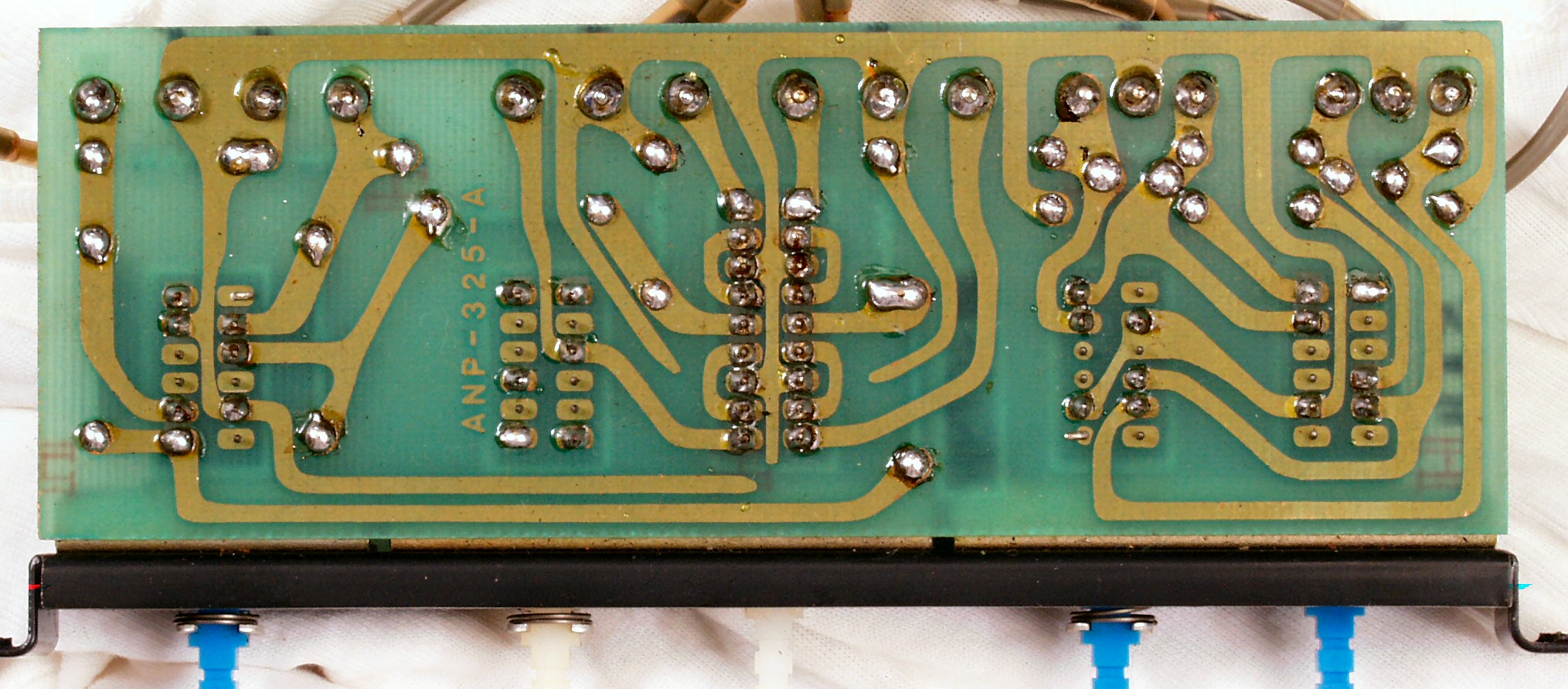

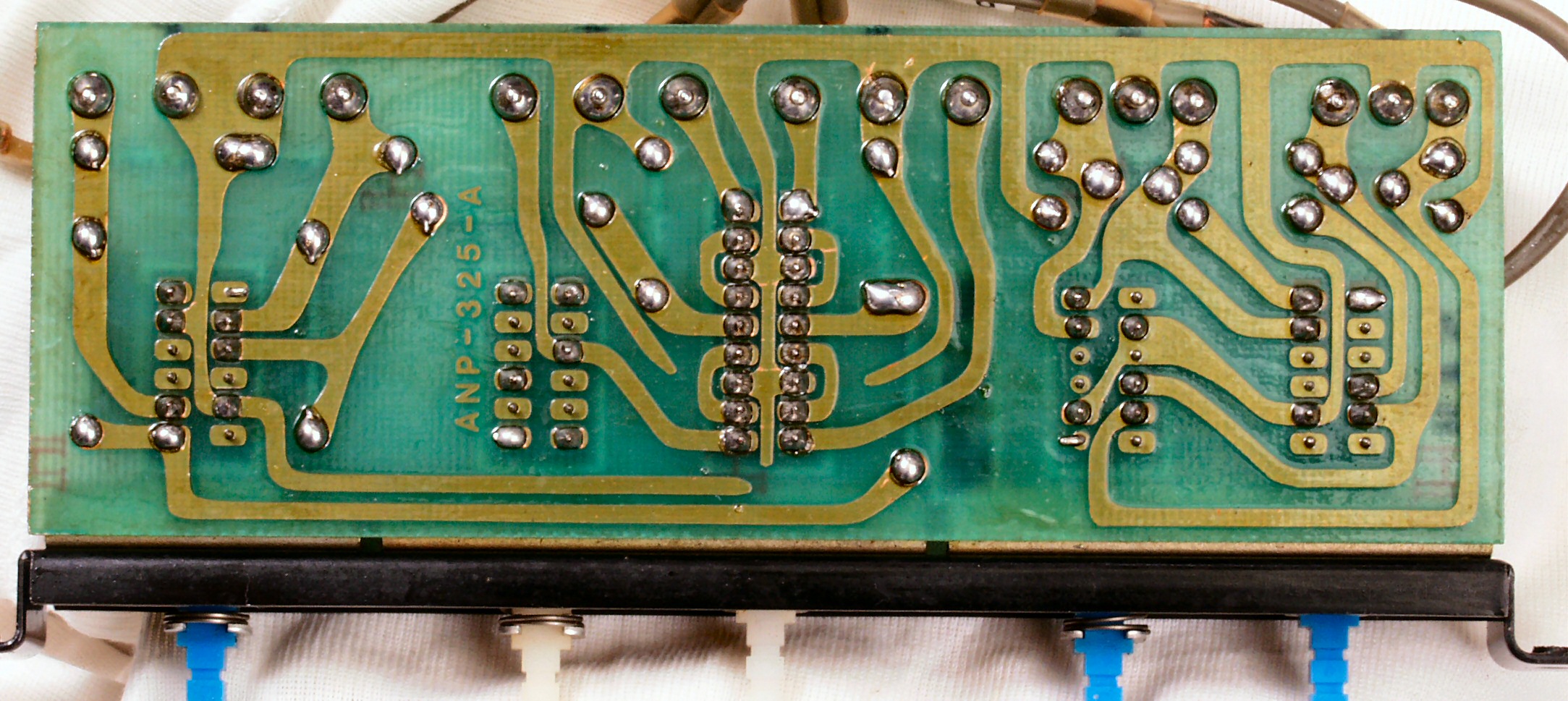

Ｃ８３．　修理（半田補正）後　ＳＷ基板裏

Ｃ８４．完成ＳＷ基板裏　洗浄後

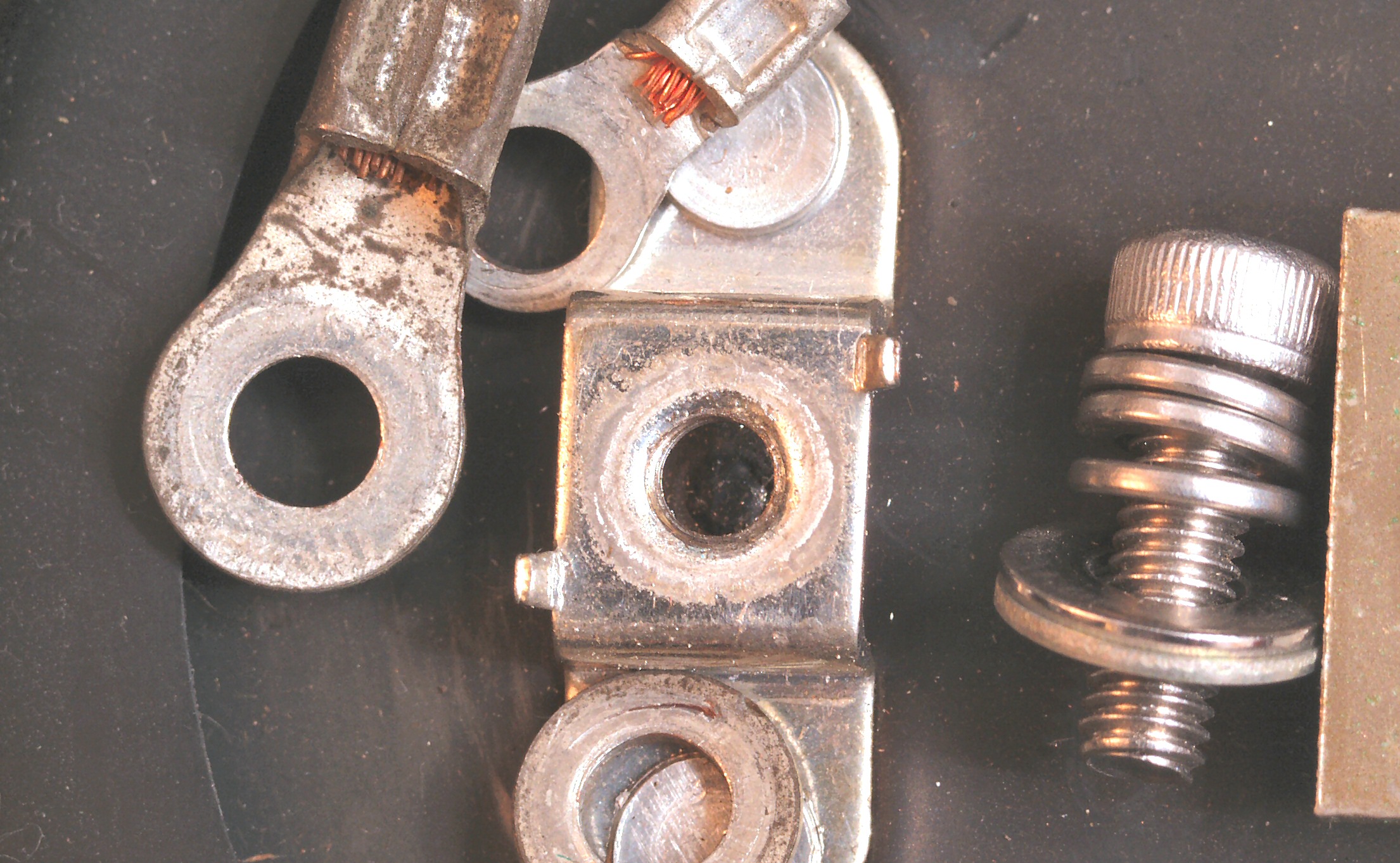

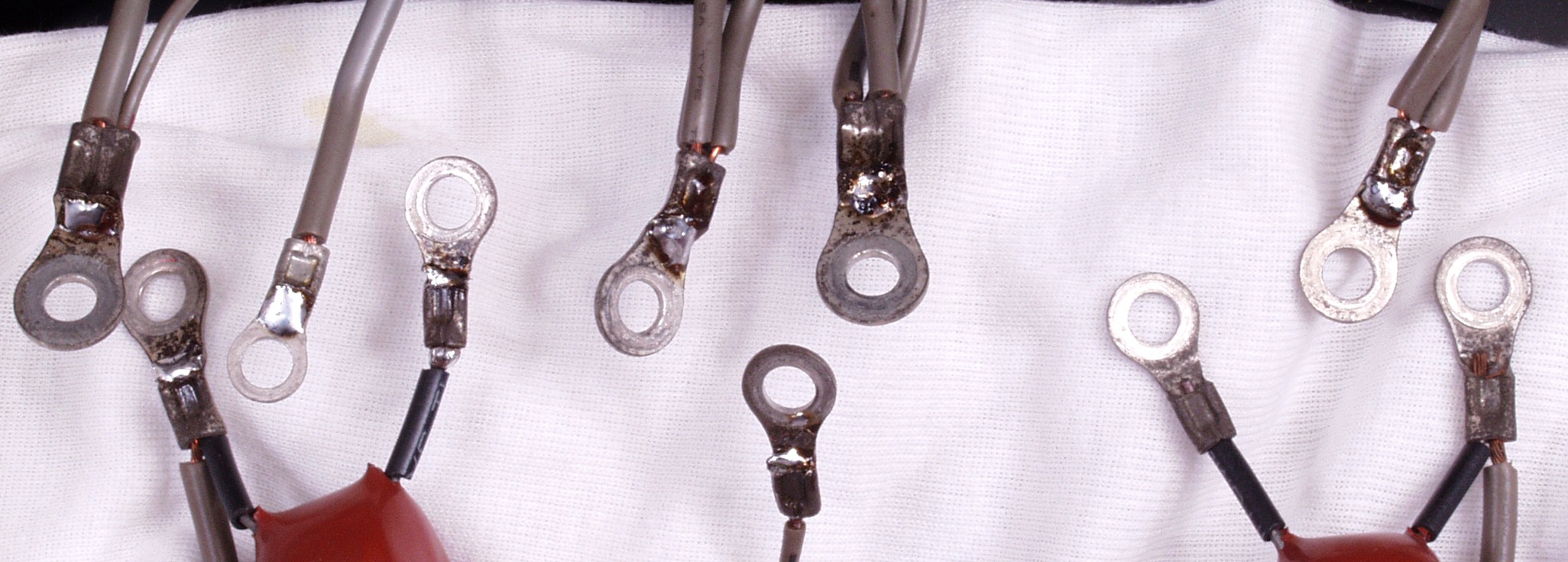

Ｃ９１．　修理中　外したついでに、圧着端子も、半田を流し込んで置く、右下は施行前

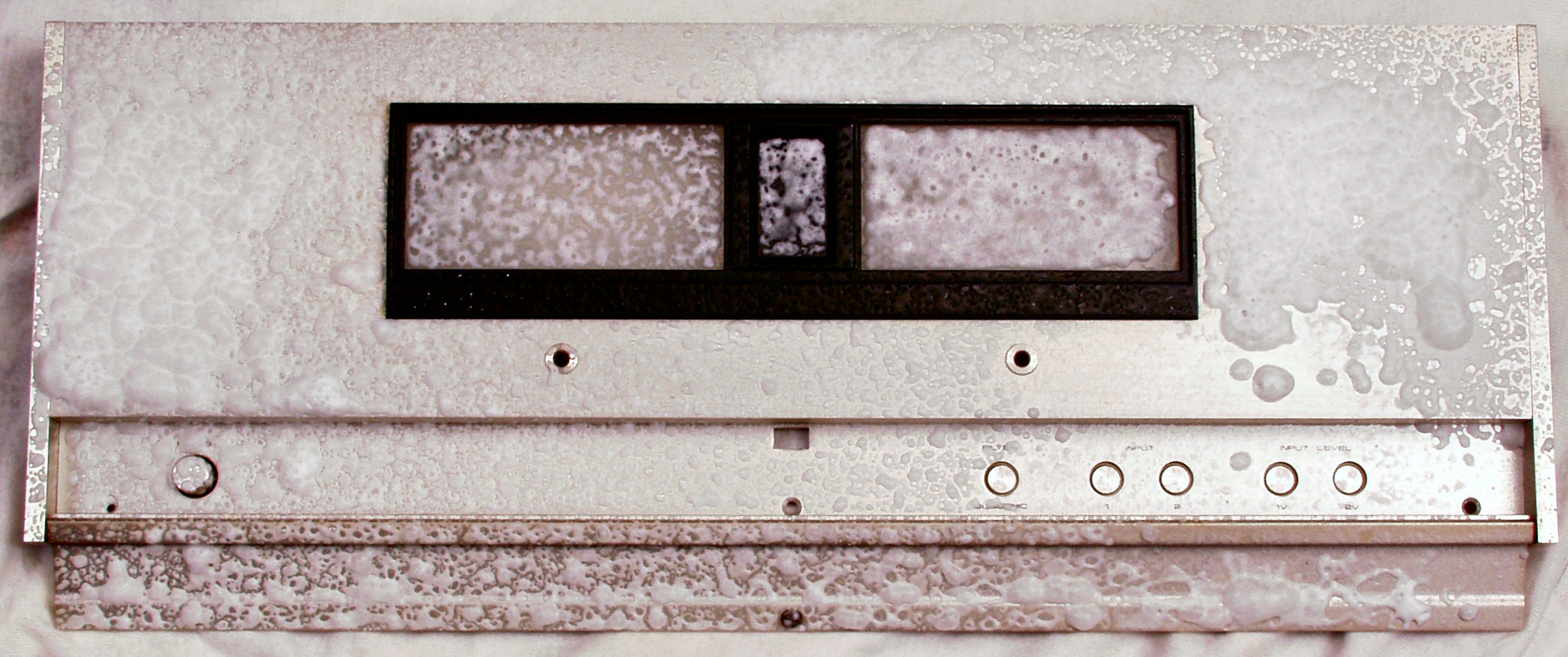

Ｃ９２．　パネル清掃

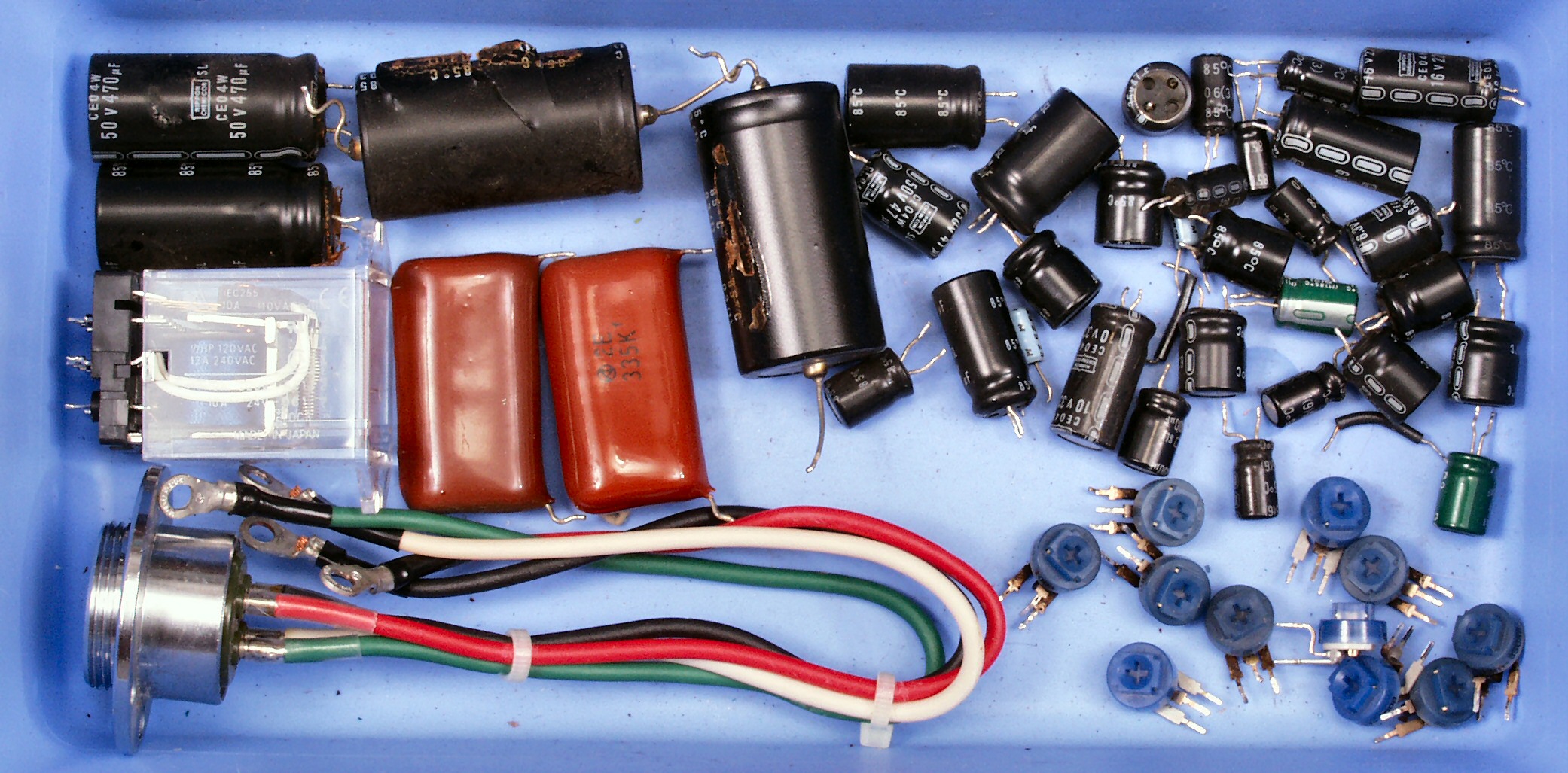

ＣＡ．　交換した部品、半固定ＶＲは腐食で足が真っ黒！

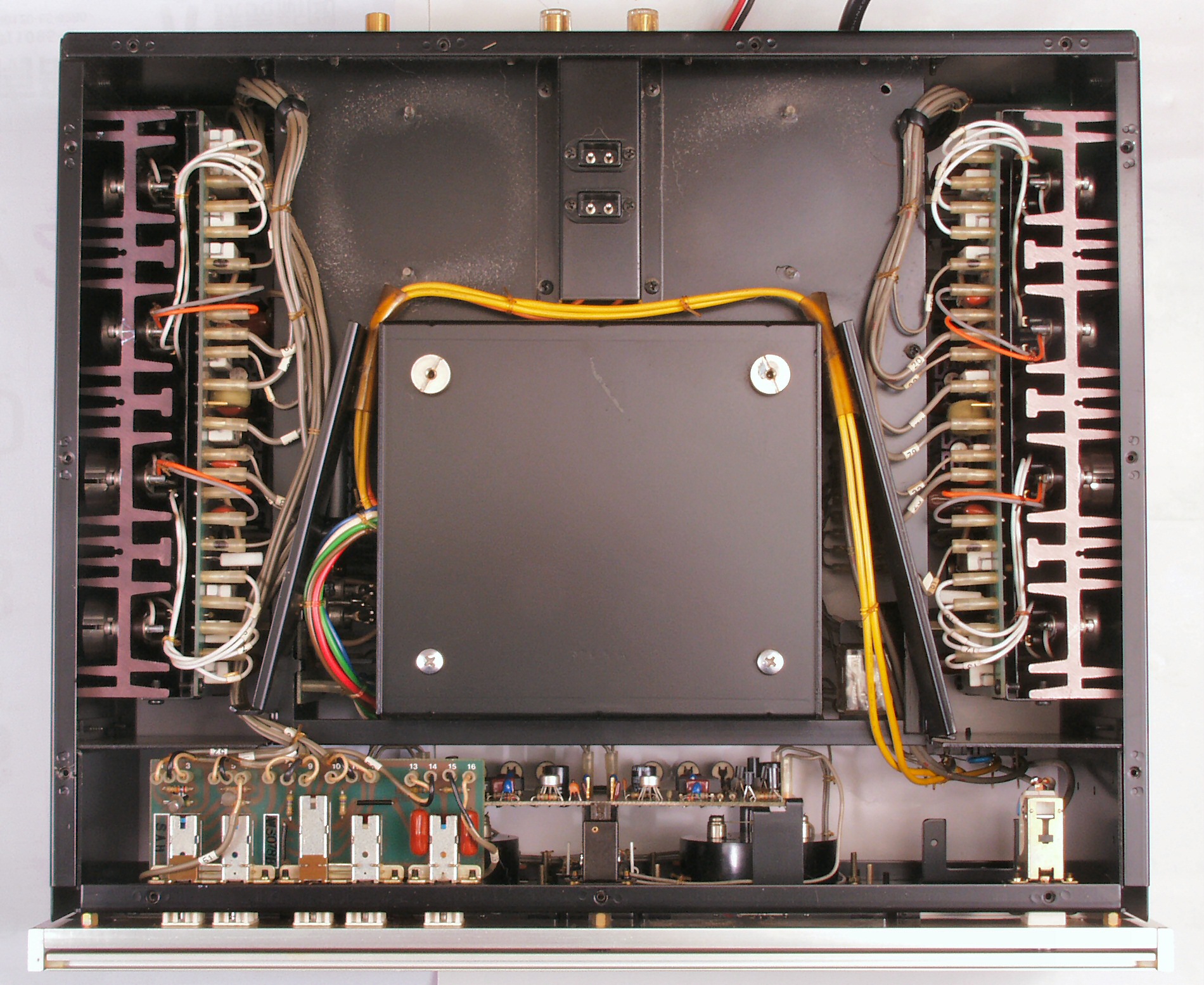

CＢ１．　修理前　上から見る

CＢ２．　修理後　上から見る

CＢ３．　修理前　下から見る

ＣＢ４．　修理後　下から見る

ＣＢ５．　修理前　フアン周り、有圧フアンなので真ん中の穴から戻ってしまう

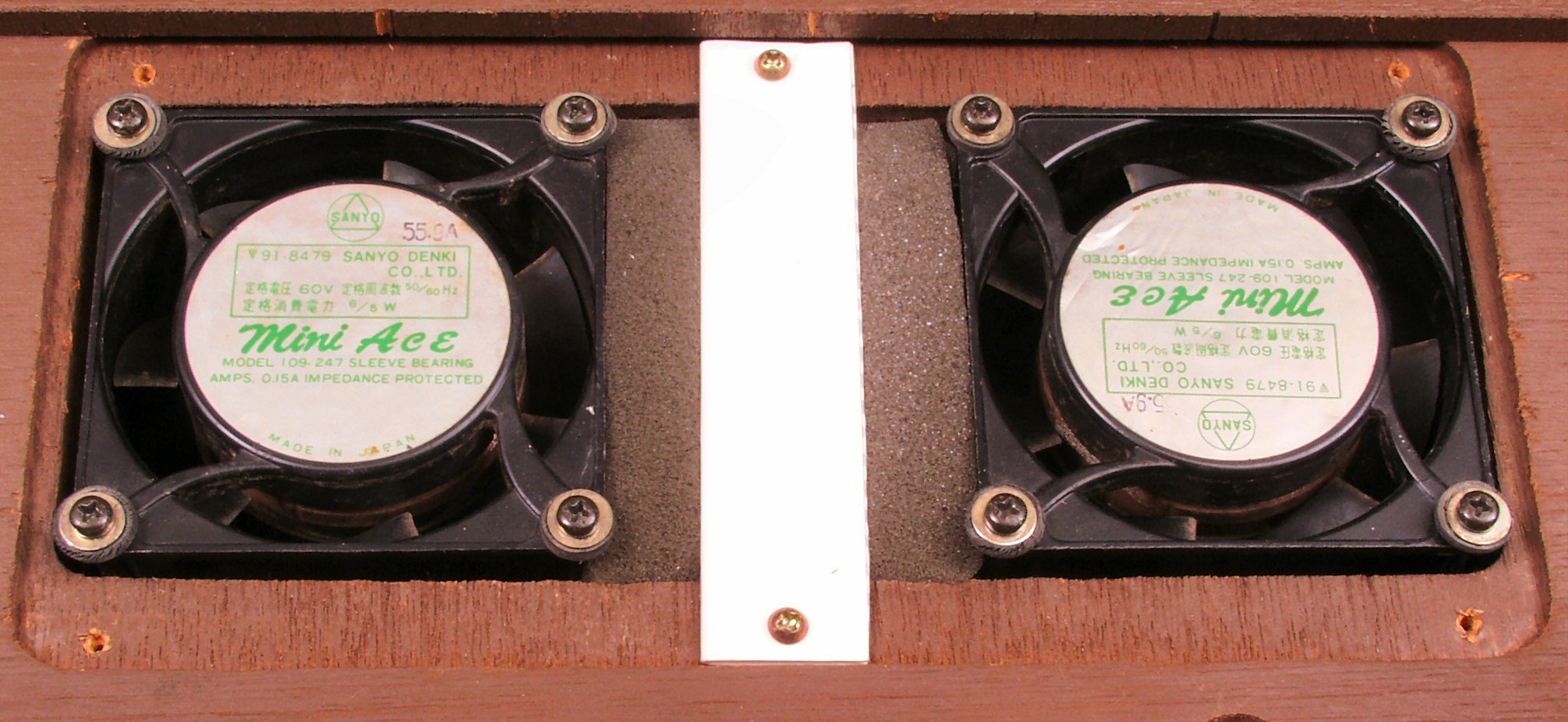

ＣＢ６．　修理後　フアン周り、スポンジで塞ぐ

Ｅ．　調整・測定

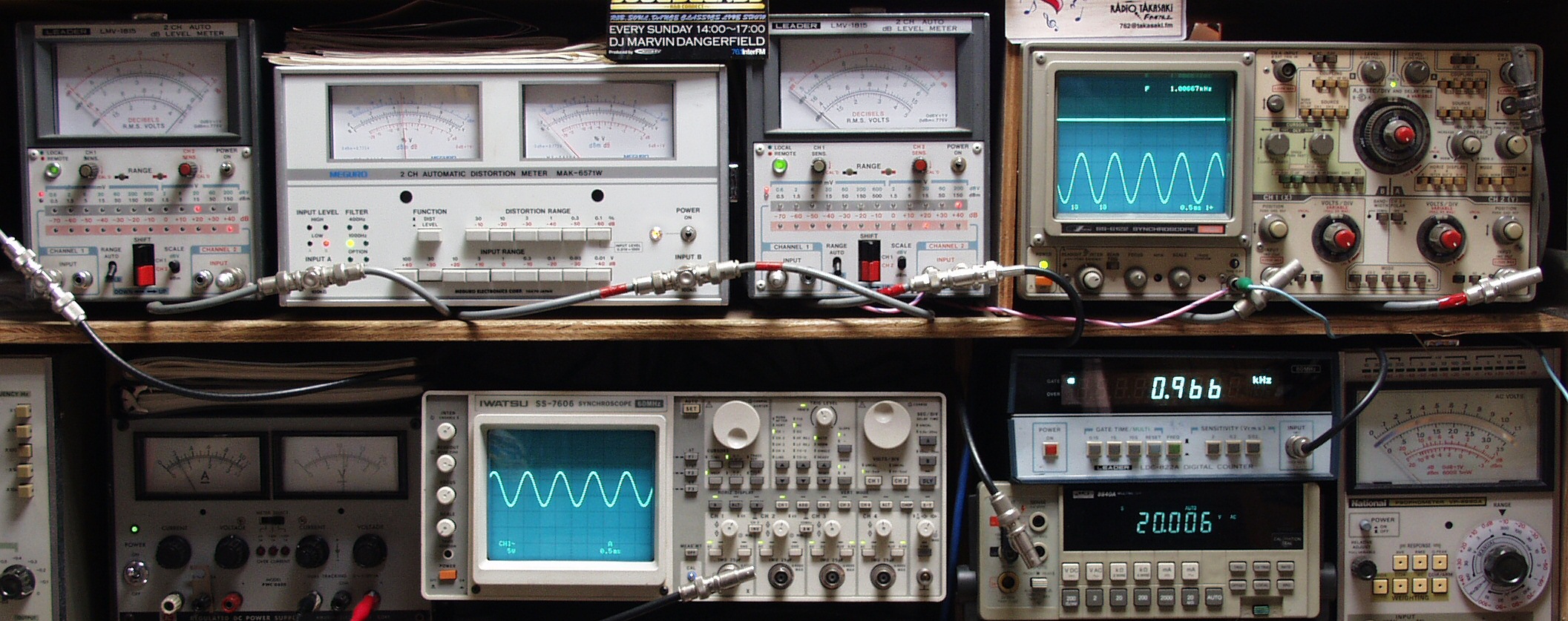

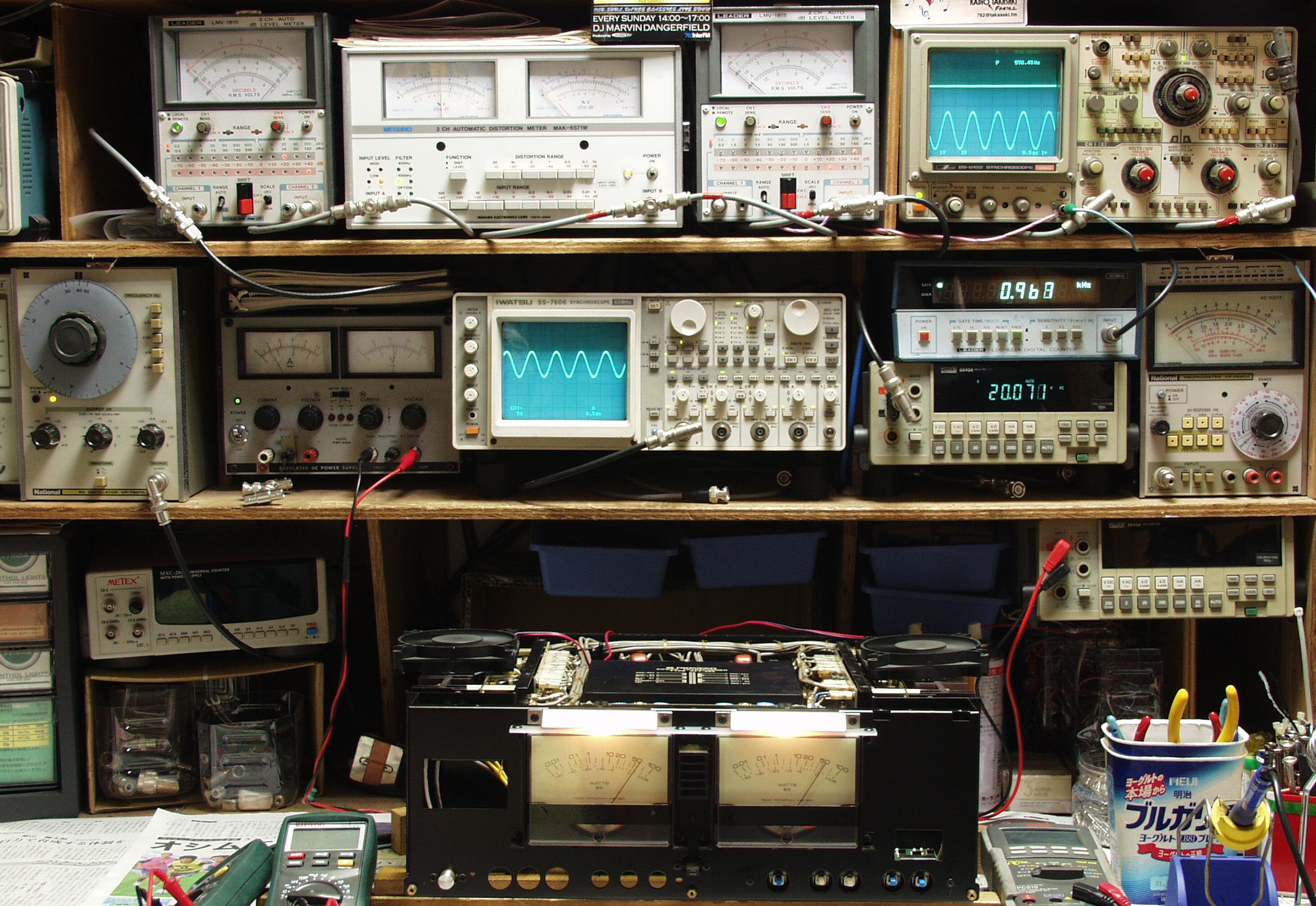

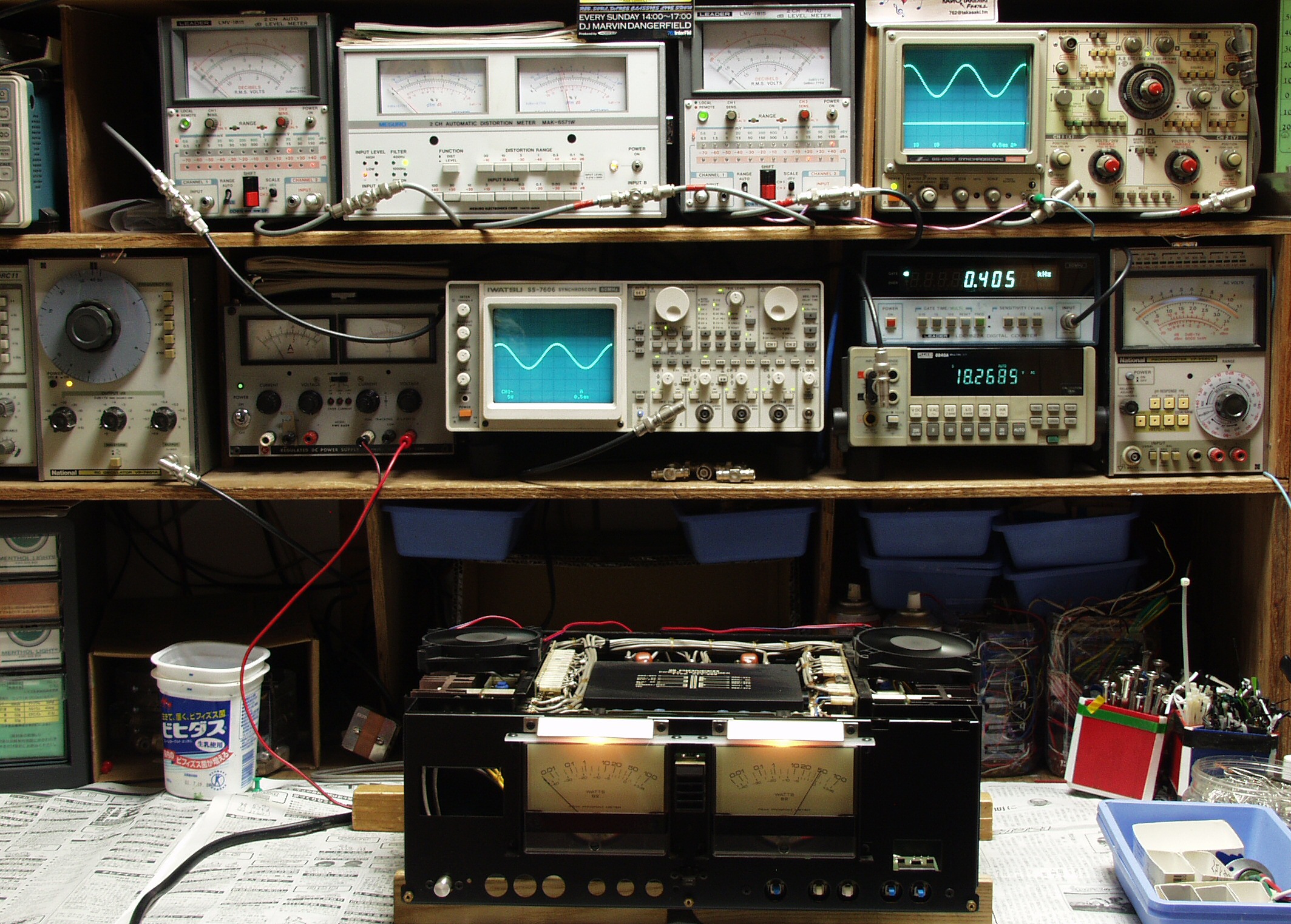

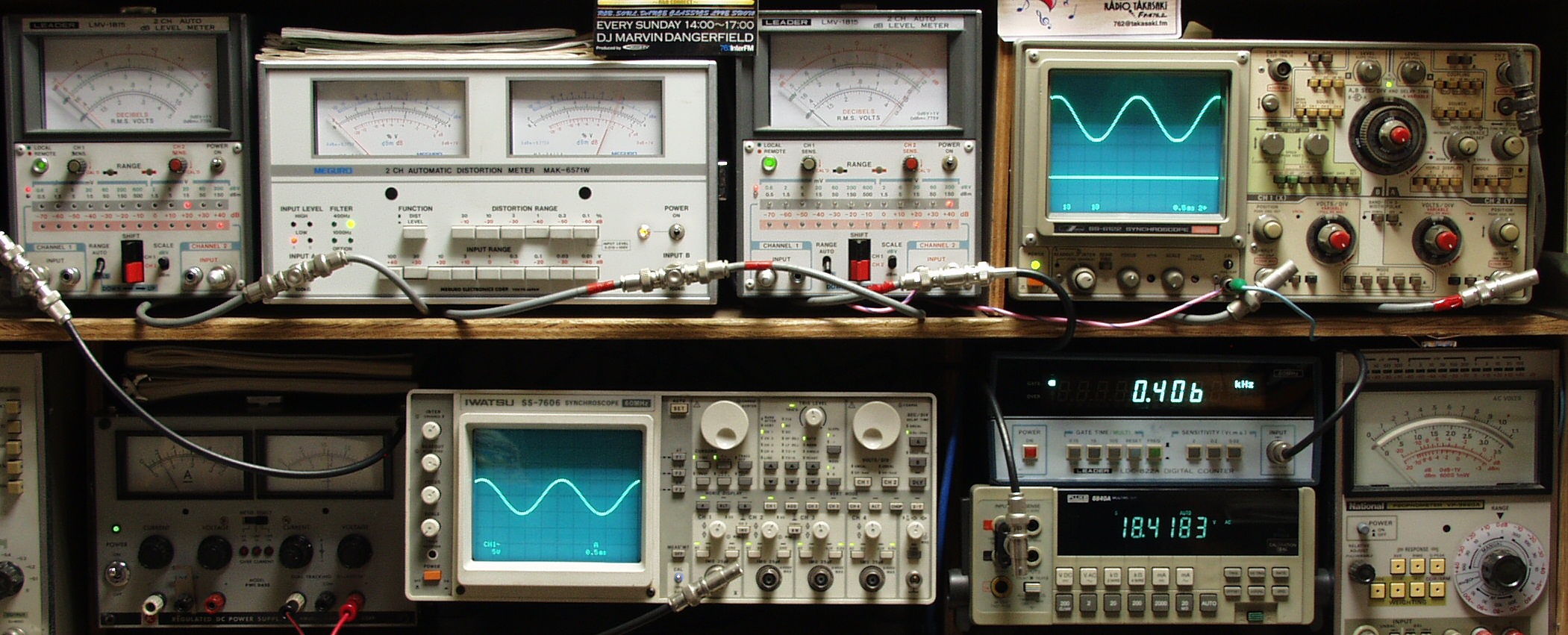

Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）
　　　下中右上＝周波数計
　　　下中右下デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定
　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用
　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用
　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ１１．　出力・歪み率測定・調整中は強制空冷をする

Ｅ２１．　Ｒ側、ＳＰ出力電圧＝２０Ｖ＝５０Ｗ出力　０．０５％歪み　１０００ＨＺ

Ｅ２２．　Ｌ側、ＳＰ出力電圧＝２０Ｖ＝５０Ｗ出力　０．０５％歪み　１０００ＨＺ

Ｅ２３．　Ｒ側、ＳＰ出力電圧＝２０Ｖ＝５０Ｗ出力　０．０５％歪み　４００ＨＺ

Ｅ２４．　Ｌ側、ＳＰ出力電圧＝２０Ｖ＝５０Ｗ出力　０．０５％歪み　４００ＨＺ

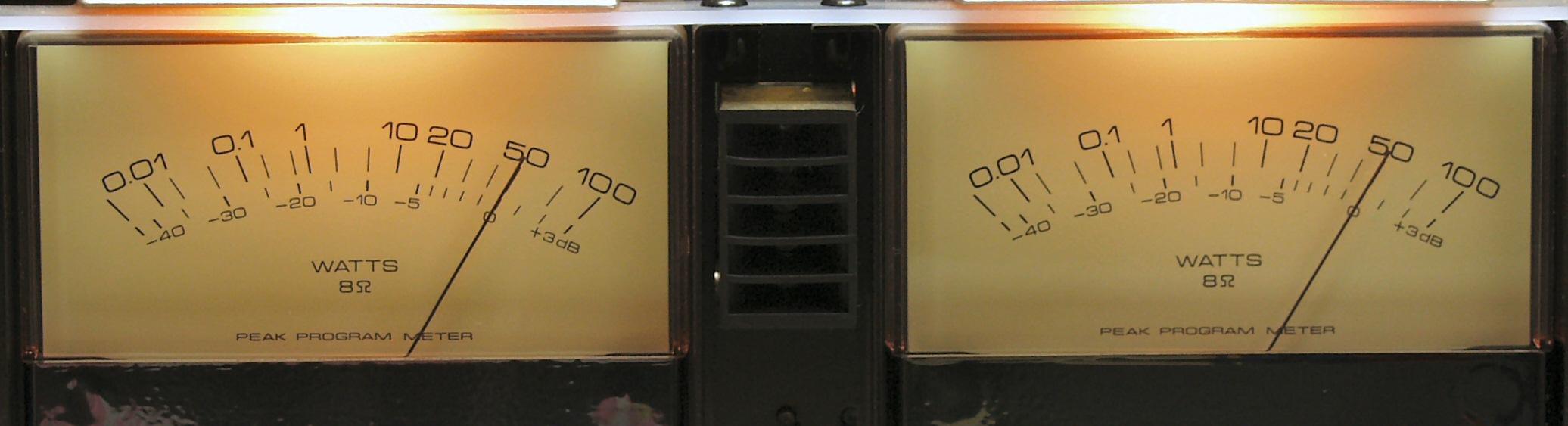

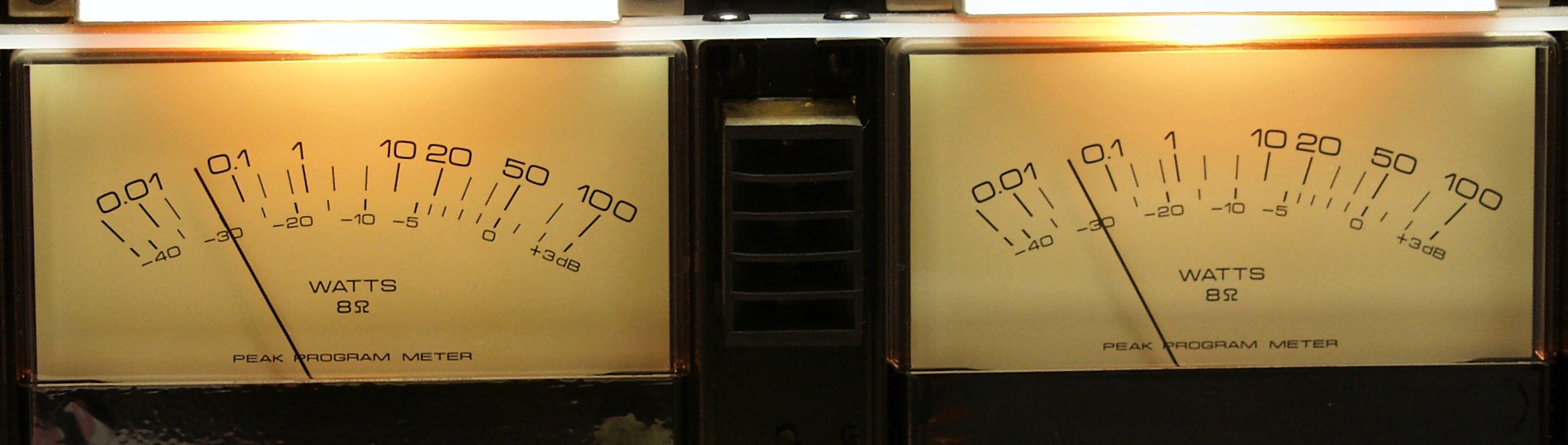

Ｅ３１．　その時のＶＵメーター

Ｅ３２．　３０ｄＢダウン時（０．０５Ｗ出力）のＶＵメーター

Ｅ４．完成　　２４時間エージング

Ｓ．Ｐｉｏｎｅｅｒ　Ｍ－４ａ　の仕様（マニアル・カタログより）

型式	ステレオパワーアンプ　Ｍ－４ａ、（Ｍ－４）
回路方式	差動2段、PPドライブ、2段ダーリントン、クォドルプルPP 純コンプリメンタリーOCL（A級動作）
実効出力（20Hz～20kHz、両ch駆動）	50W＋50W（8Ω）
高調波歪率（20Hz～20kHz）	0.01％以下（実効出力時）、　M4=0.1％以下（実効出力時） 0.01％以下（25W出力時） 0.01％以下（1W出力時）、　M4=0.03％以下（1W出力時）
混変調歪率	0.01％以下（実効出力時）、　M4=0.1％以下（実効出力時） 0.01％以下（25W出力時） 0.01％以下（1W出力時）、　M4=0.03％以下（1W出力時）
出力帯域幅（IHF、両ch駆動）	5Hz～100kHz（高調波歪率 0.05％） M4=5Hz～70kHz（高調波歪率 0.05％）
周波数特性（1W出力時）	3Hz～60kHz +0 -1dB
入力感度/インピーダンス	Input1、2：1V、2V/50kΩ
出力端子	Speaker：8Ω
ダンピングファクター（20Hz～20kHz、8Ω）	30以上
サブソニックフィルター	8Hz、6dB/oct
S/N	110dB以上（IHF、Aネットワーク、ショートサーキット）
ピークメーター指示範囲	0.005W～100W（-40dB～+3dB）
使用半導体	トランジスタ：59個、　IC：6個、　ダイオード他：67個
電源電圧	AC100V、50Hz/60Hz
定格消費電力（最大消費電力）	320W（電気用品取締法）
電源コンセント	電源スイッチ非連動：1系統
外形寸法	幅468×高さ206×奥行385mm
重量	27.3kg
付属品	ピンプラグ付中継コード
価格	M4=\350,000（1974年頃） \430,000（1981年頃）
