Ｄｙｎａｃｏ ＰＡＳ−３Ｘ．　２台目修理記録

同時修理Ｄｙｎａｃｏ　Ｍａｒｋ　�V．　５台目、　Ｍａｒｋ　�V．　６台目。　　　　　　　　２０２５／１２／２０．持込　　完成

Ａ．　修理前の状況 オーバーホールをお願いします。 ＤＹＮＡＣＯ　ＰＡＳ−３Ｘ 不具合点は以下の通りです。 ボリュームコントロールにガリが出ています。 一度自分で交換済み、4端子の可変抵抗器がなく、ラウドネスのケーブルは外してあります。 トーンコントロールにもガリがあります。 セレクタースイッチにもノイズｶﾞ出ます｡ ＤＹＮＡＣＯ　ＭＡＲＫ�V 自分でカップリング・コンデンサー交換はしました。 電源スイッチの動きが重い。 Ｂ．　原因 各部経年劣化。 Ｃ．　修理状況 テフロン製ＭＴ９ピンソケット交換。 フイルムコンデンサー交換。 電解コンデンサー増量・交換。 配線手直し、補強。 高圧電解コンデンサー増量・交換。 トーンコントロールＶＲ清掃。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ＥＣＣ８３（１２ＡＸ７）　Ｇｍ、ＩＰ測定。 Ｋ．　前パネルとケースの塗装 Ｄ．　使用部品 テフロン絶縁ＭＴ９ピンソケット　　　　　　　　　個。 フイルムコンデンサー　　　　　　　　　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　　　　個。 高圧電解コンデンサー　　　　　　　　　　　　　個。 テフロン絶縁ＲＣＡ端子　　　　　　　　組個。 ３Ｐインレット　　　　　　　　　１個、FURUTECH金メッキ。 半固定ＶＲ４　　　　　　　　　　　　個。 Ｅ．　調整・測定 　　　ＶＵメーター校正 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　，０００円　　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｄｙｎａｃｏ ＰＡＳ−３Ｘ　の仕様（カタログ・マニアルより）

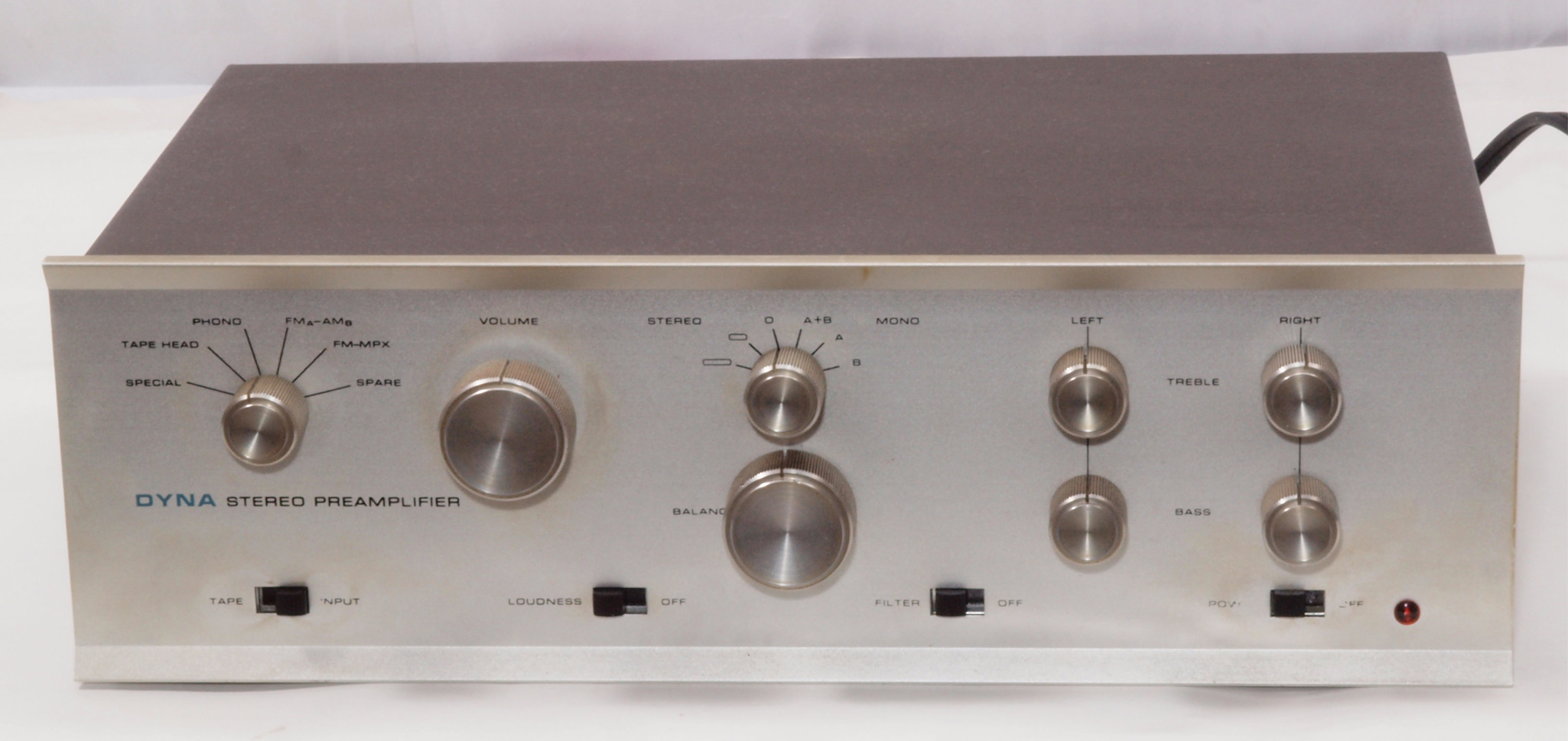

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

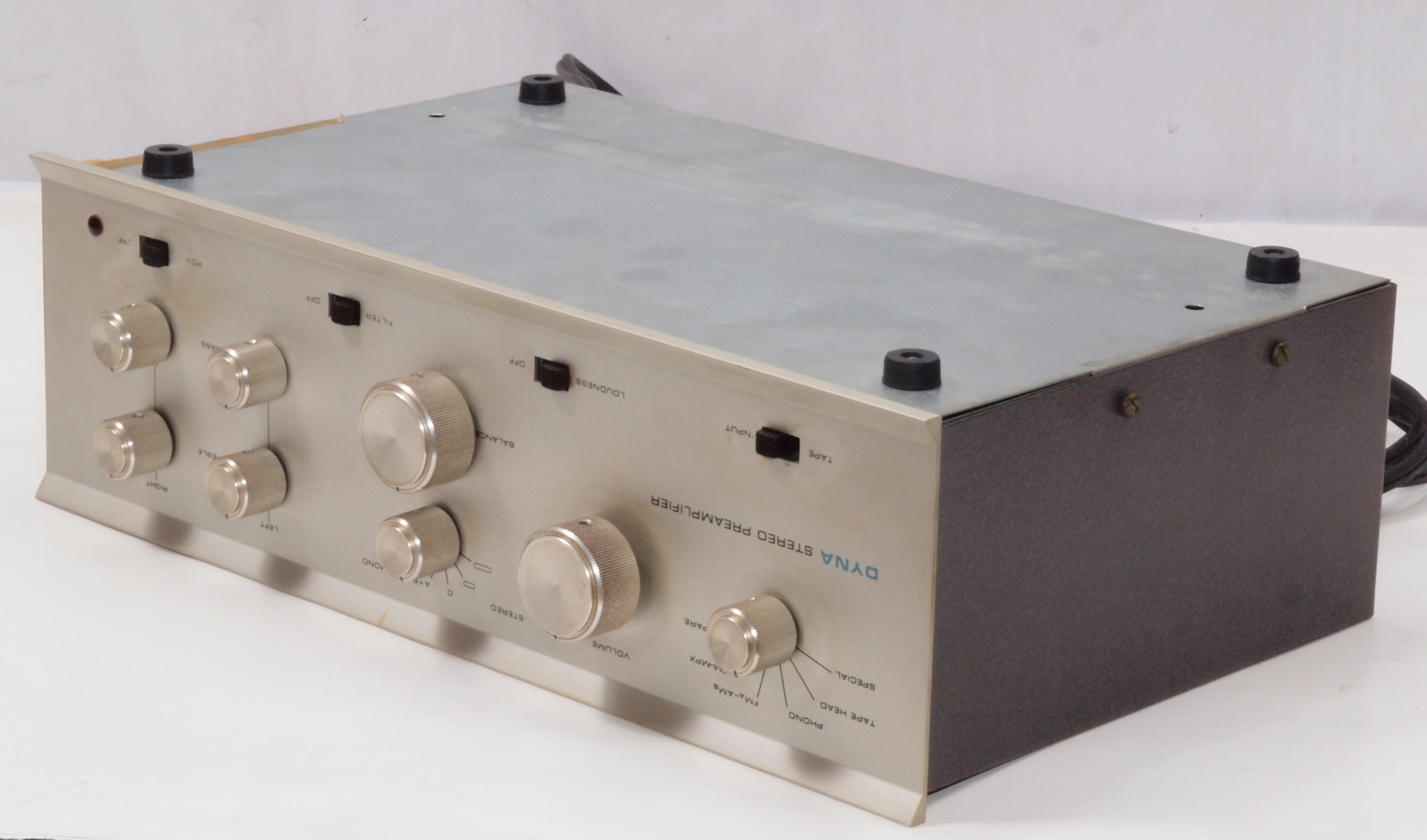

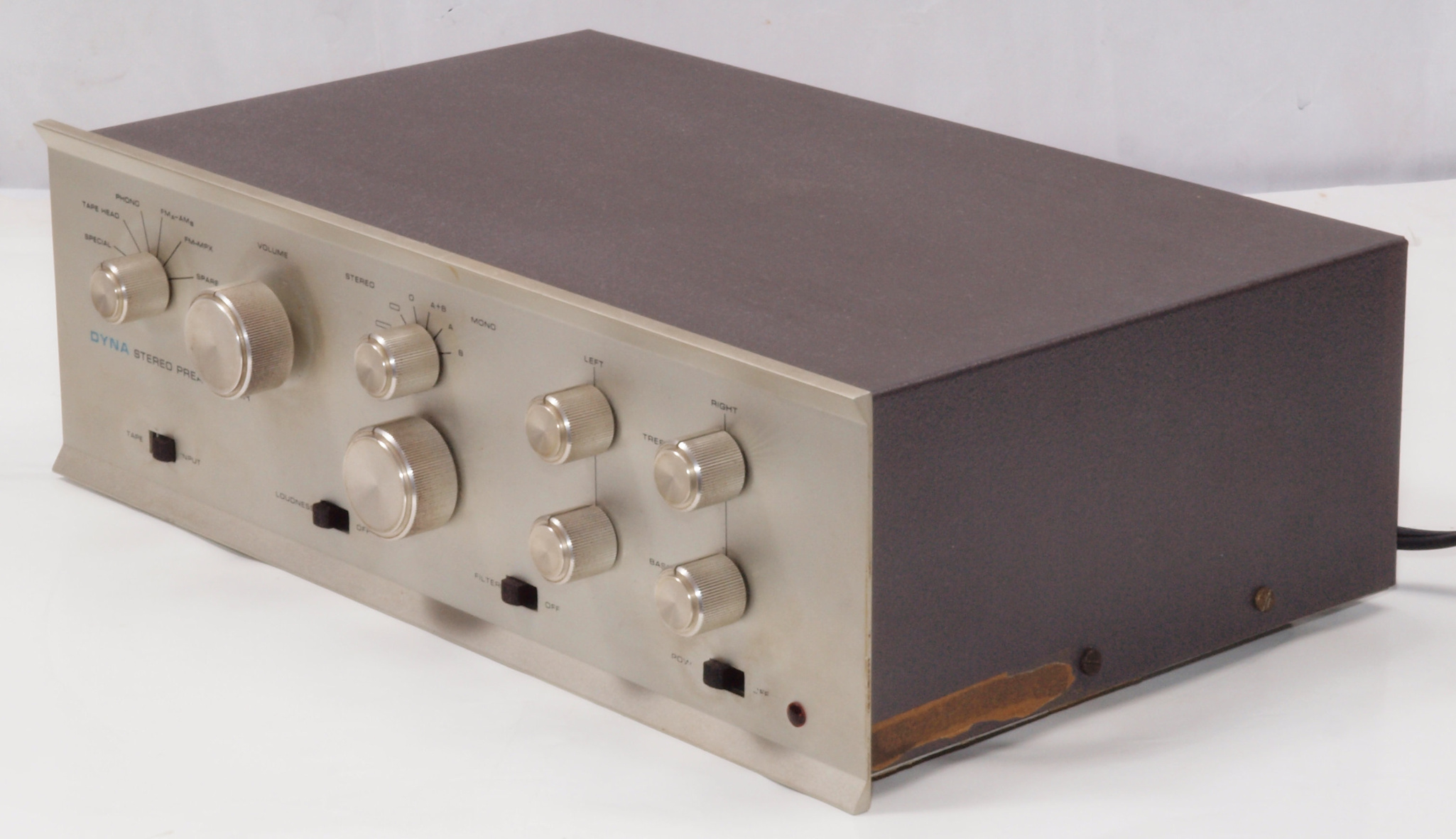

Ａ１２．　点検中、　前右から見る。

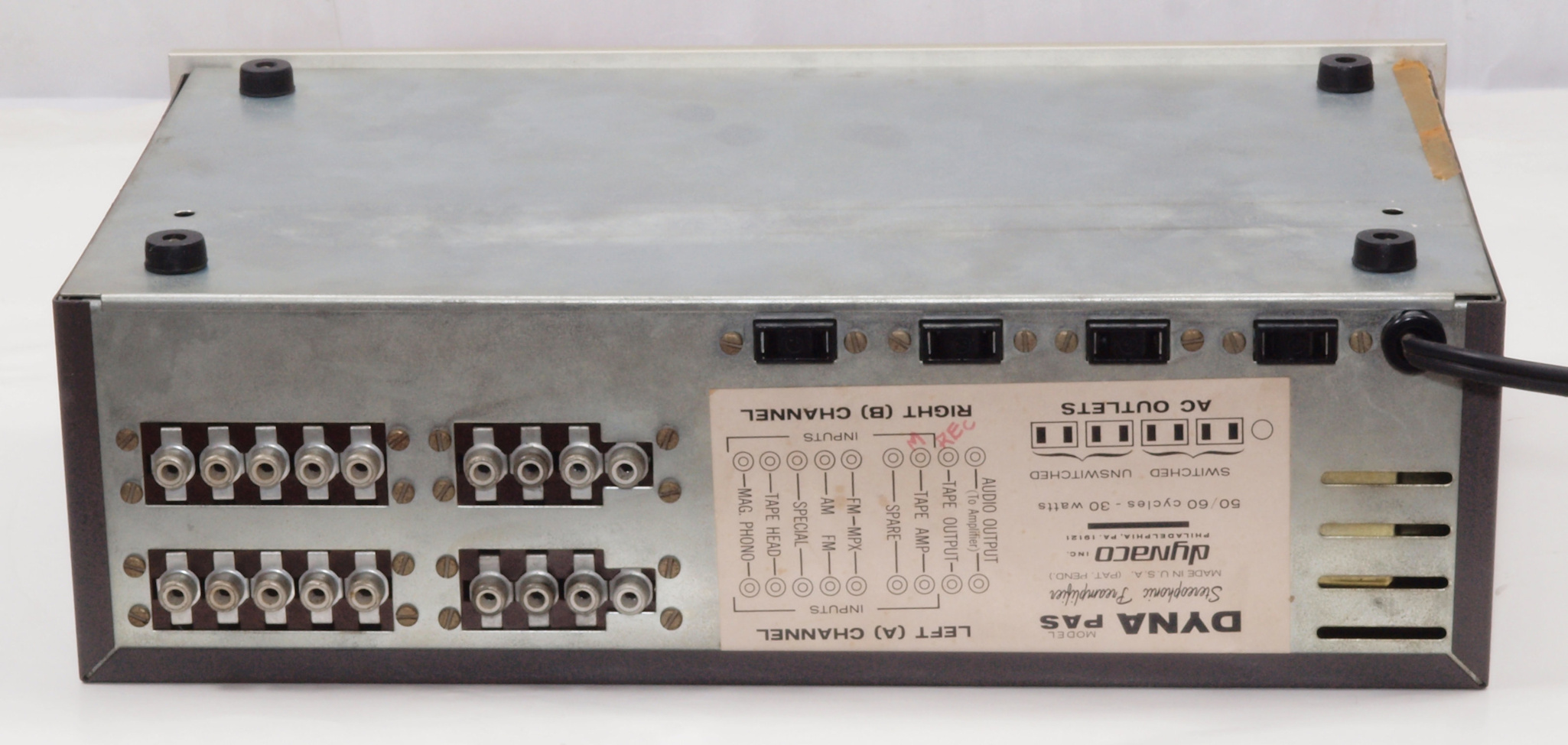

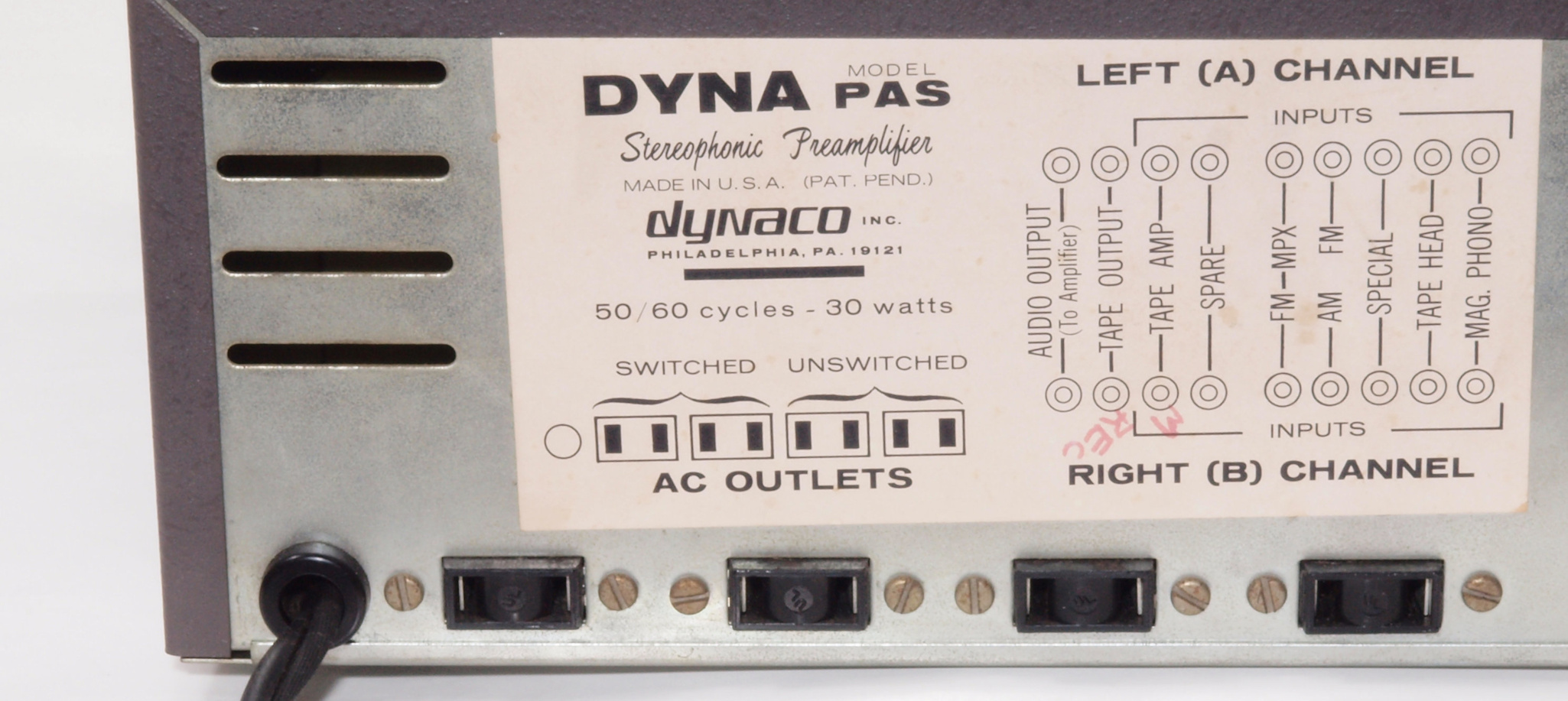

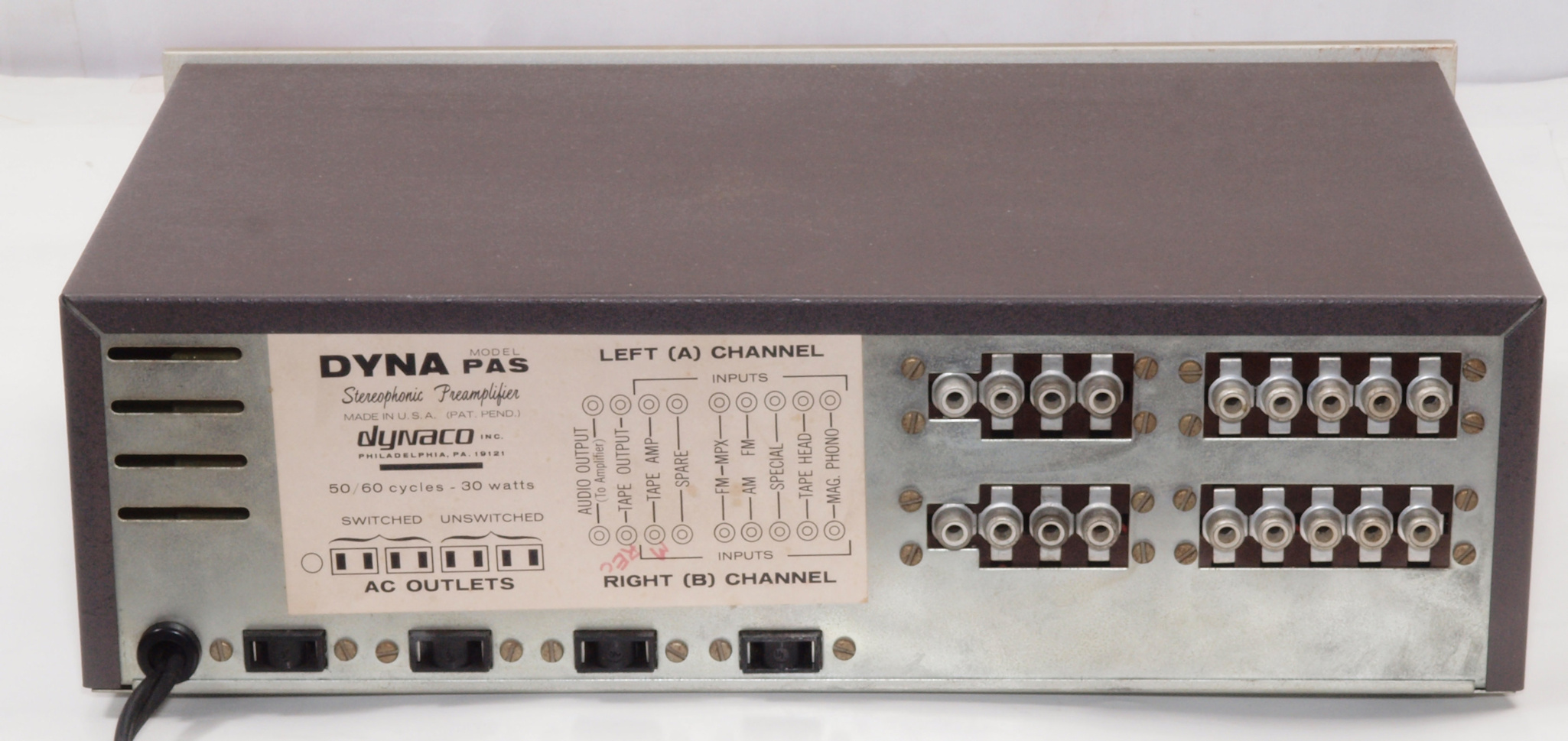

Ａ１３．　点検中　後から見る

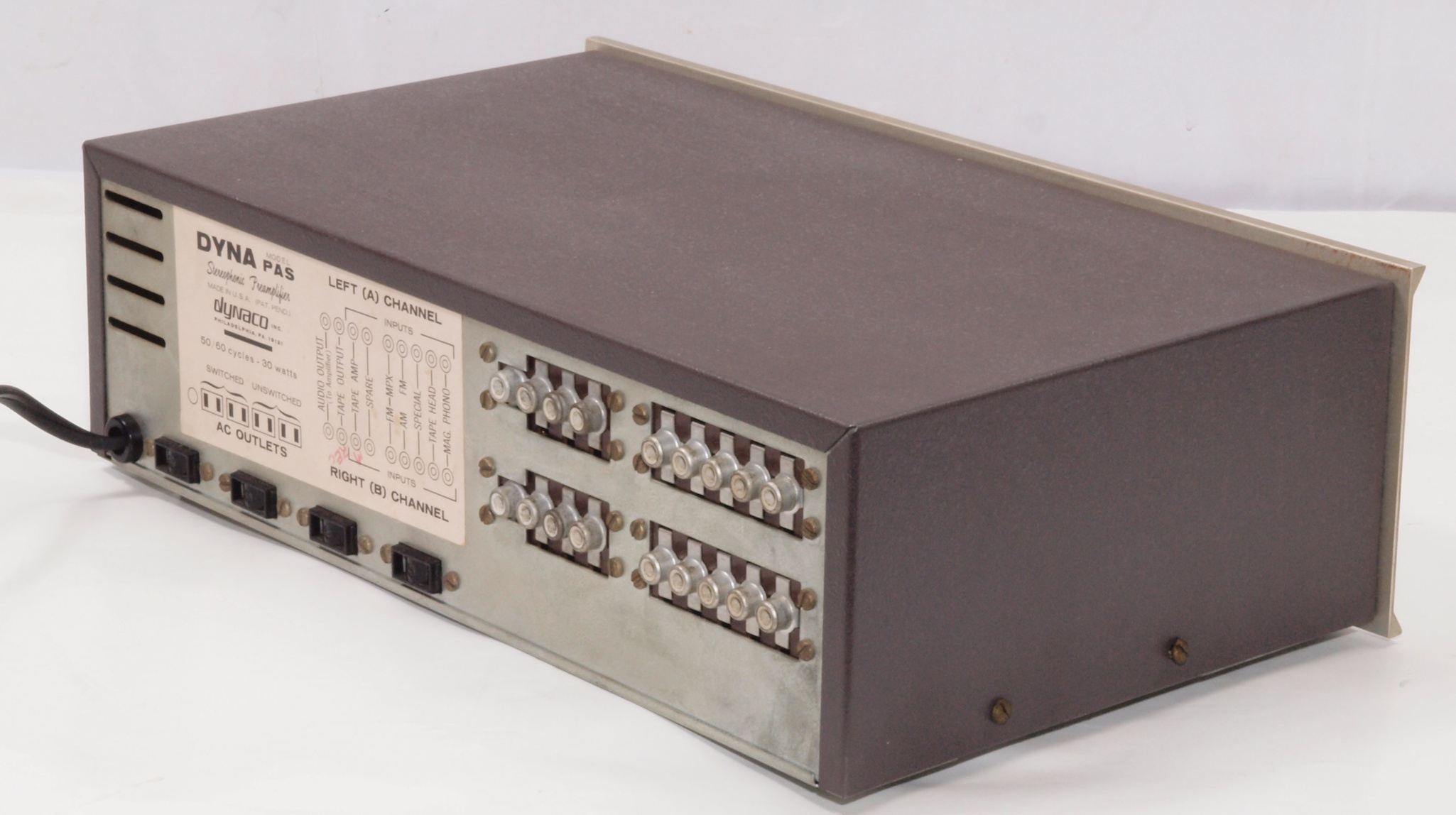

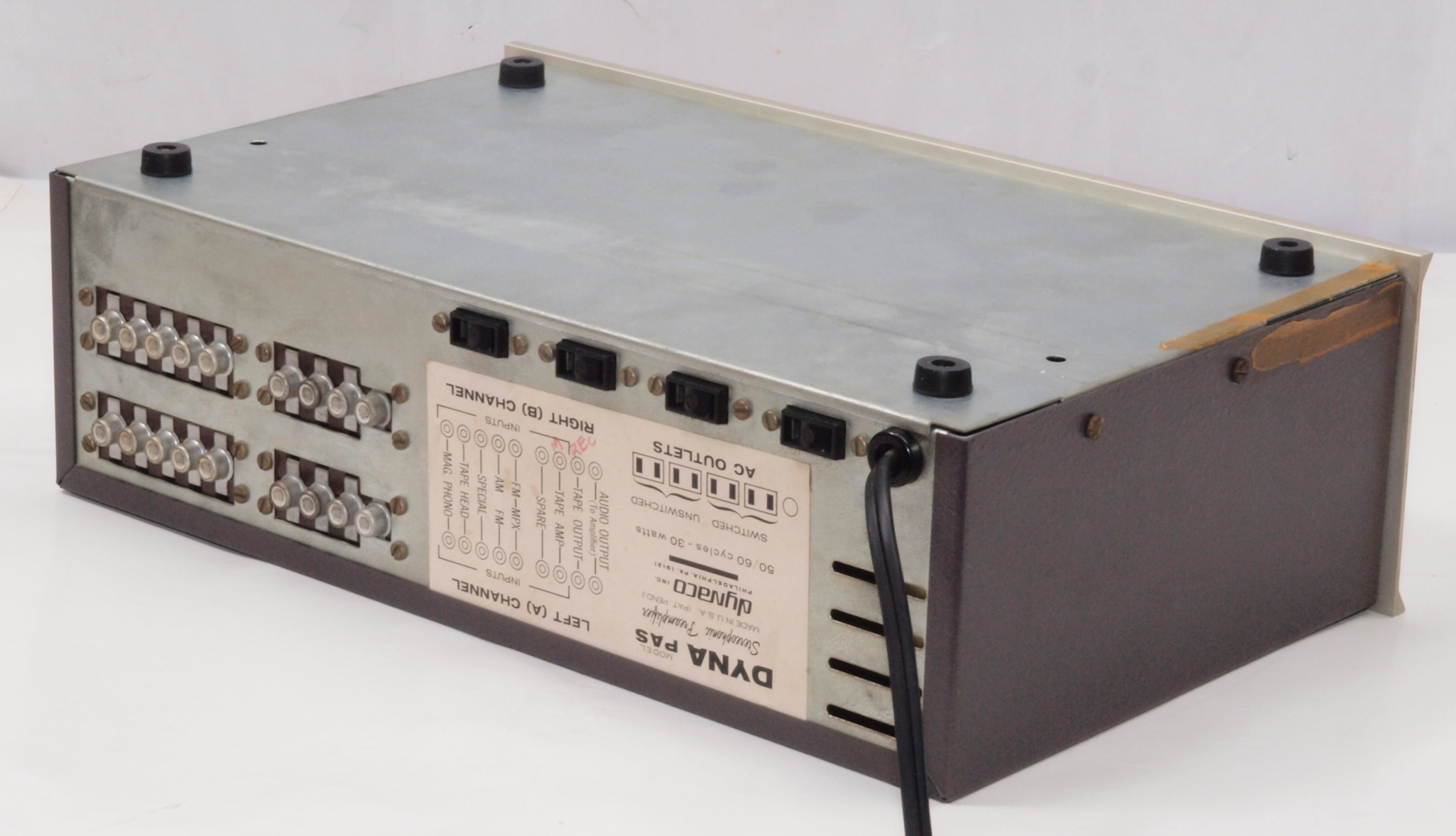

Ａ１５．　点検中、　後左から見る。

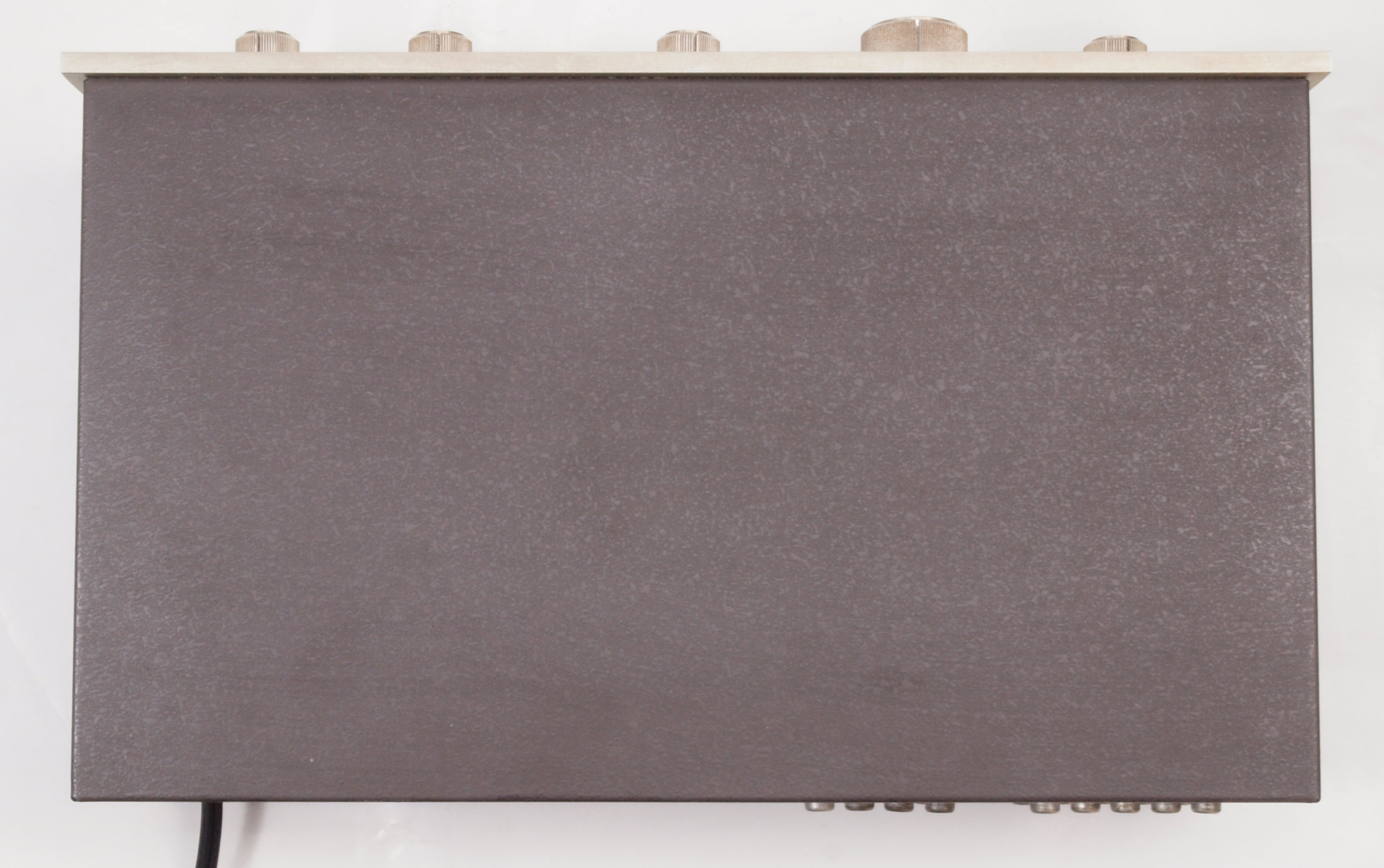

Ａ２１．　点検中、　上から見る

Ａ２２．　点検中　上蓋を取り、上から見る。

Ａ２２．　点検中　上蓋を取り、上から見る、真空管を抜く後。

Ａ３１．　点検中、　下前から見る。

Ａ３２．　点検中、　下前左から見る。

Ａ３３．　点検中、　下後から見る。

Ａ３４．　点検中、　下後右から見る。

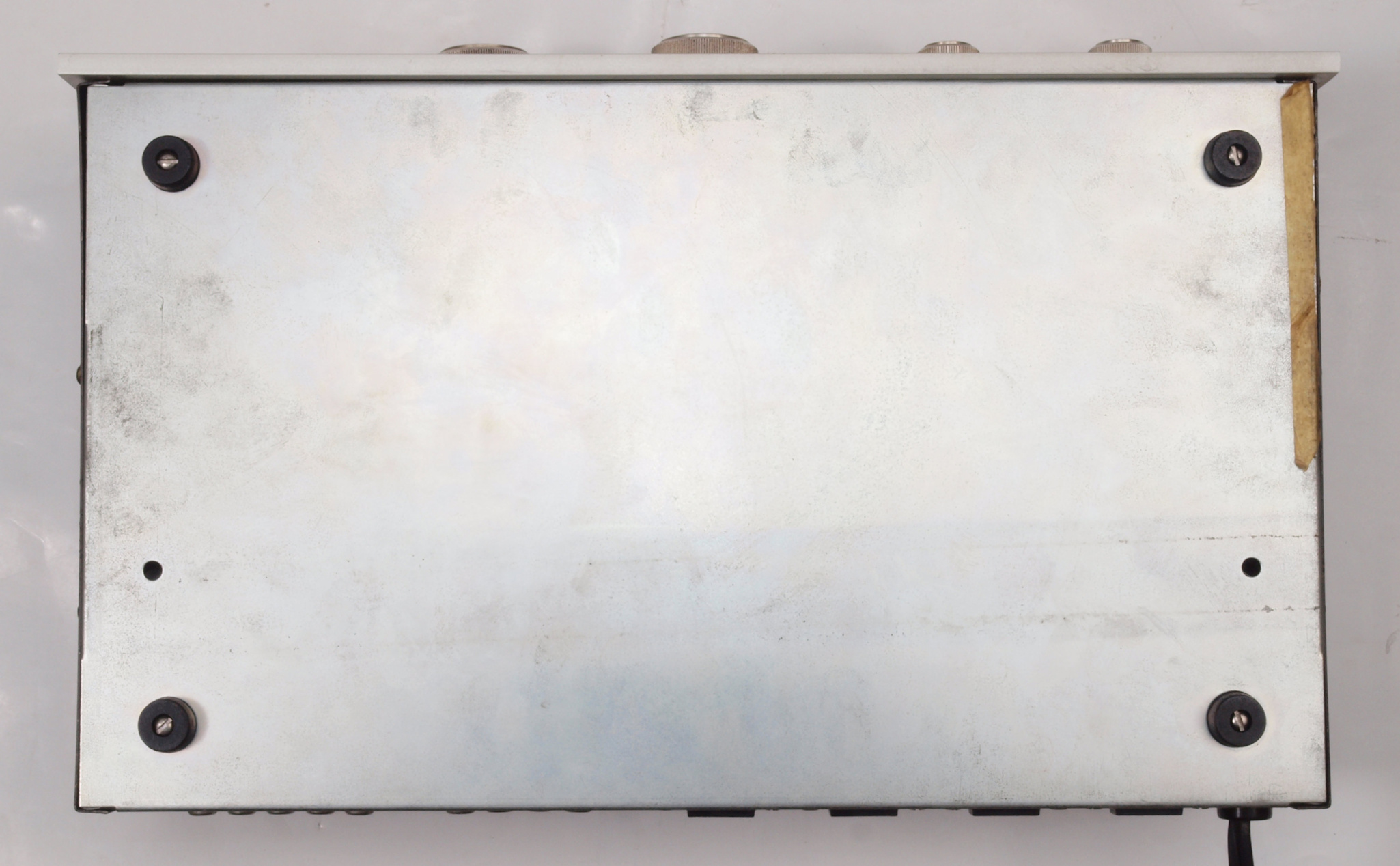

Ａ４１．　点検中、　下から見る。

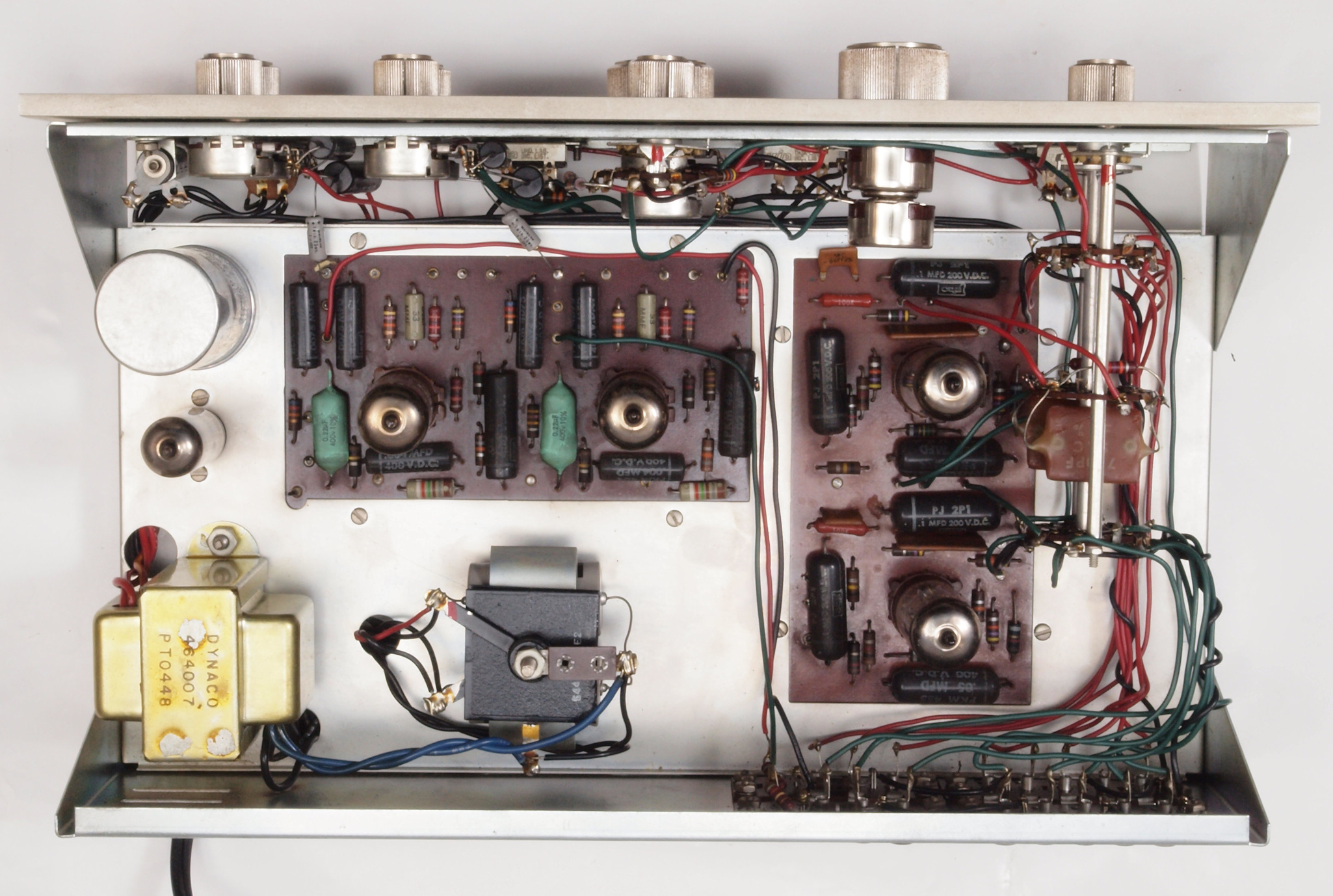

Ａ４２．　点検中、　下蓋を取り、下から見る。

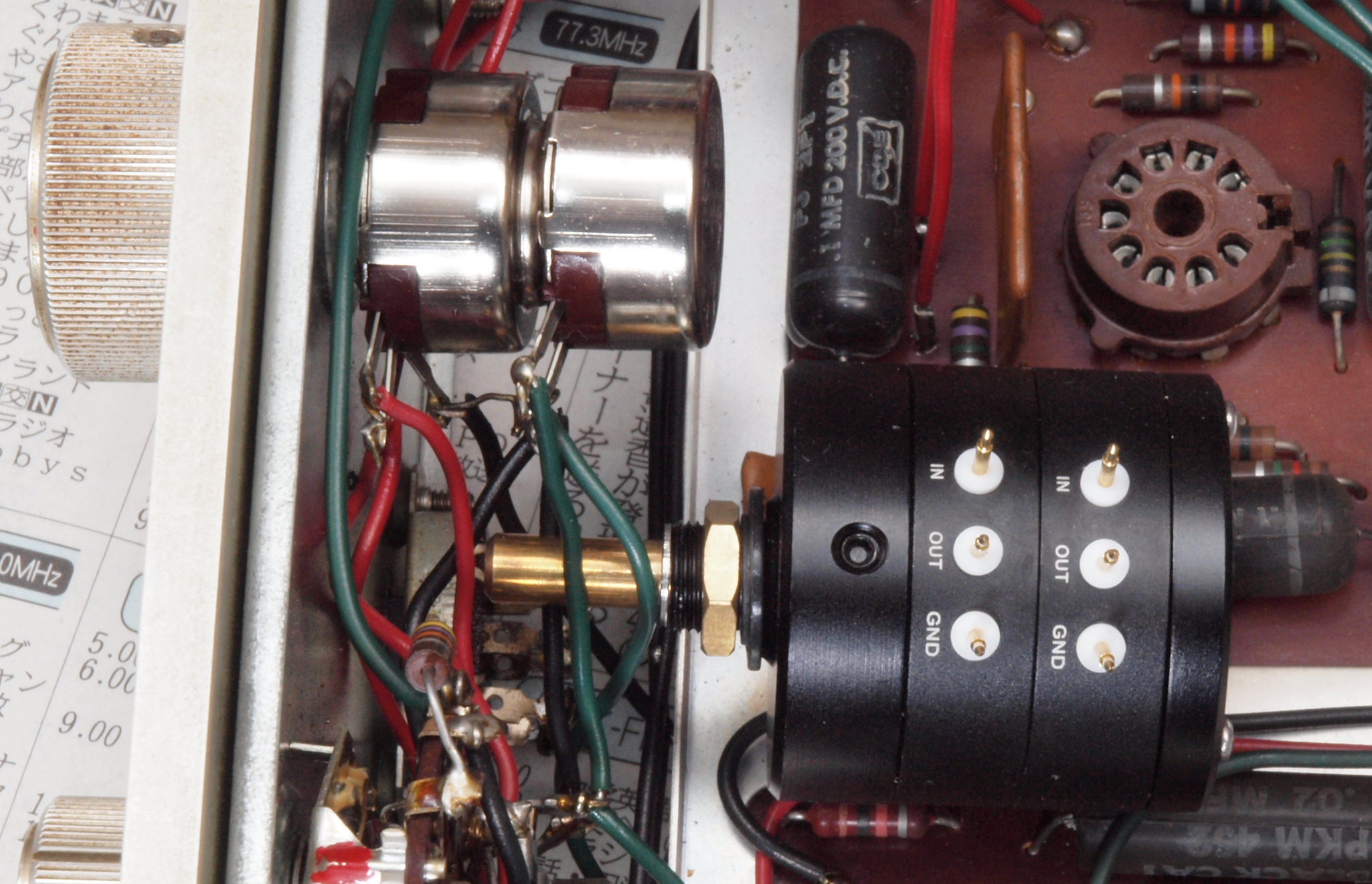

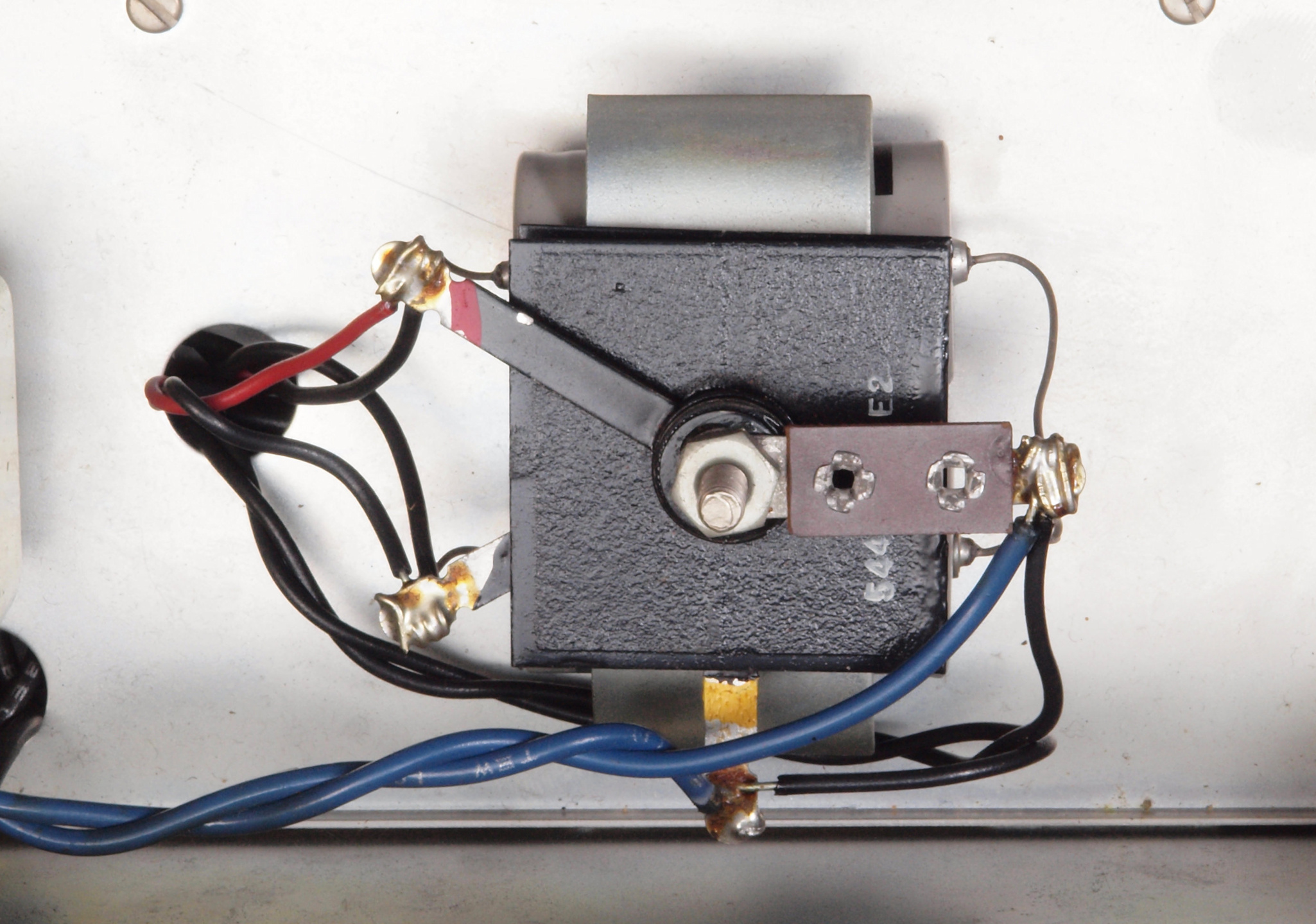

Ａ５．　点検中、　バランスＶＲ。下記と交換可能。 ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター ・抵抗値：５０ｋΩ ・ステップ数：２４ ・許容電力：１／４Ｗ ・減衰量：０〜−６０ｄＢ

Ａ６１．　点検中　電源コード取り付け。

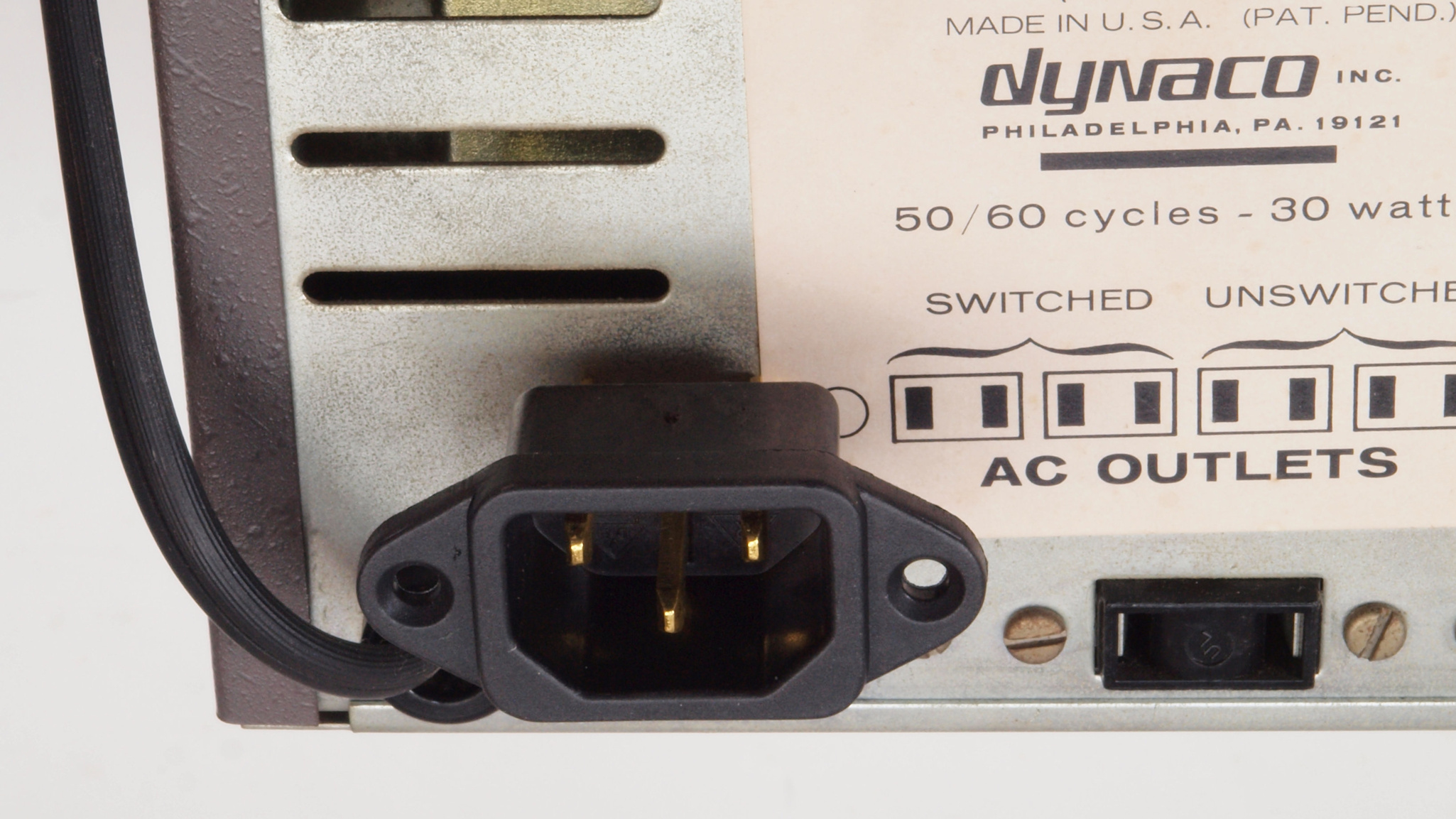

Ａ６２．　点検中　場所が取れず。電源コードを３Pインレットに交換不可。

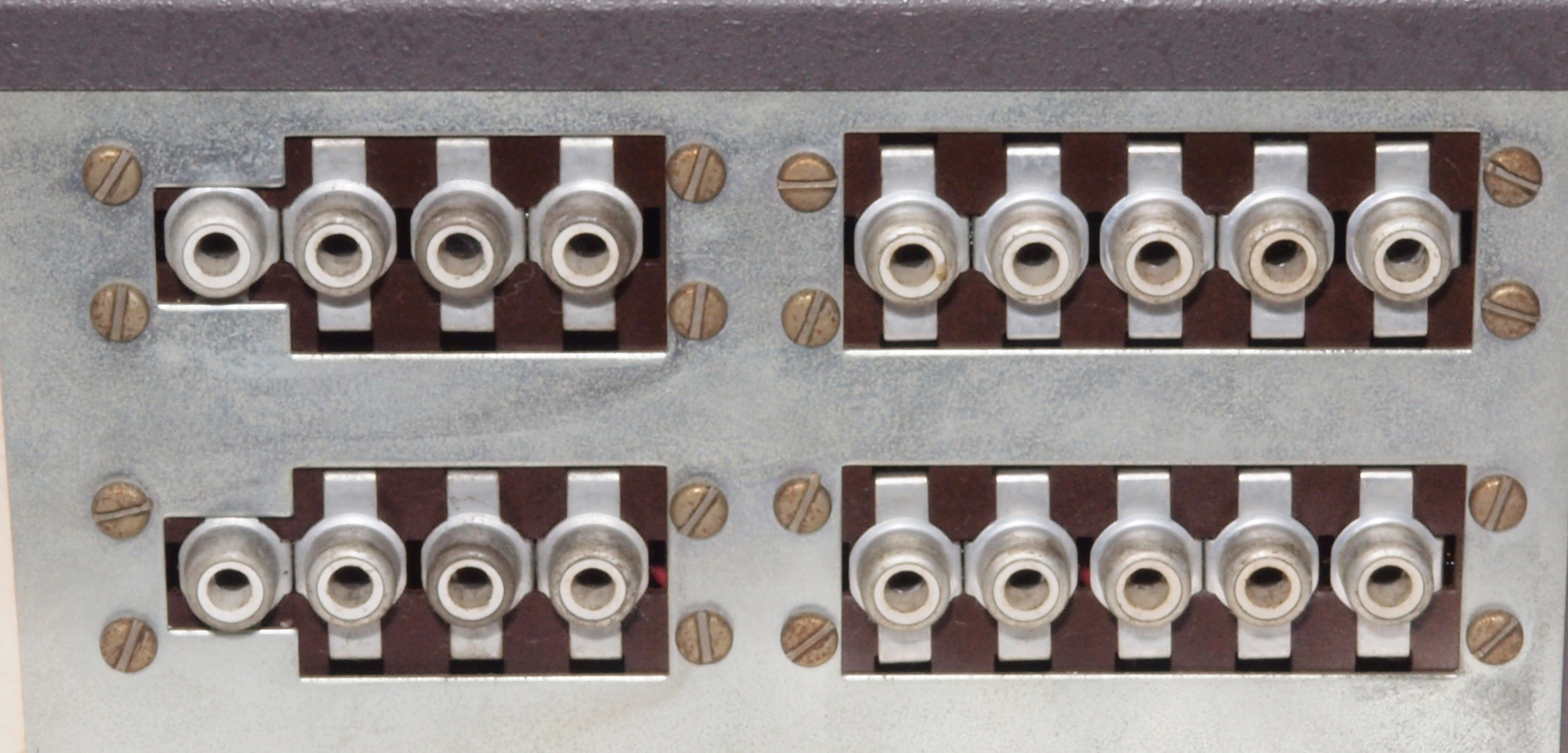

Ａ７１．　点検中　入力ＲＡＣ端子郡。

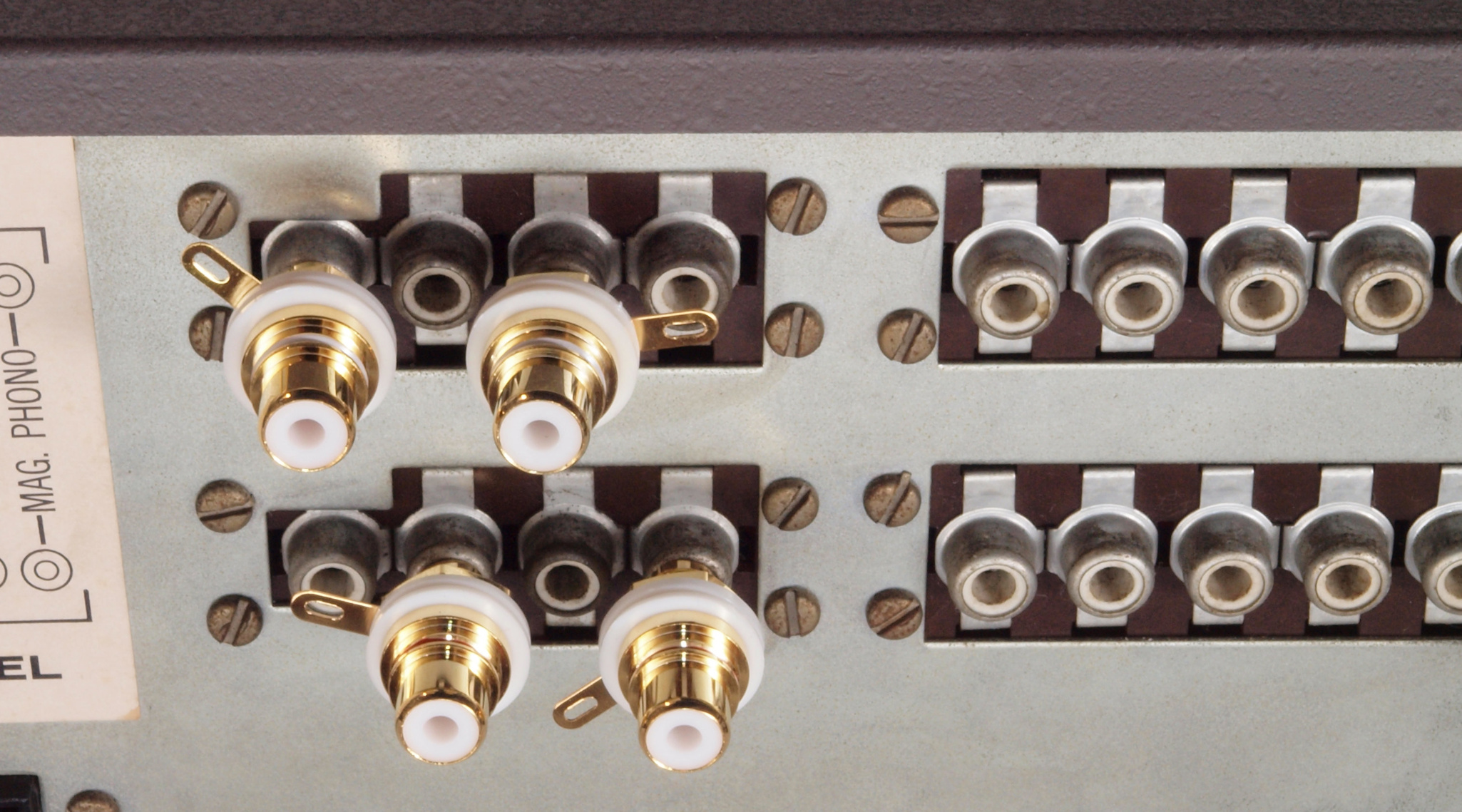

Ａ７２．　点検中　入出力ＲＡＣ端子郡、場所が取れずテフロン絶縁製に交換不可。

Ａ８１．　点検中　ＥＱアンプ基板真空管ソケット、　タイト製に交換。

Ａ９１．　点検中　アンプ基板真空管ソケット、　タイト製に交換。

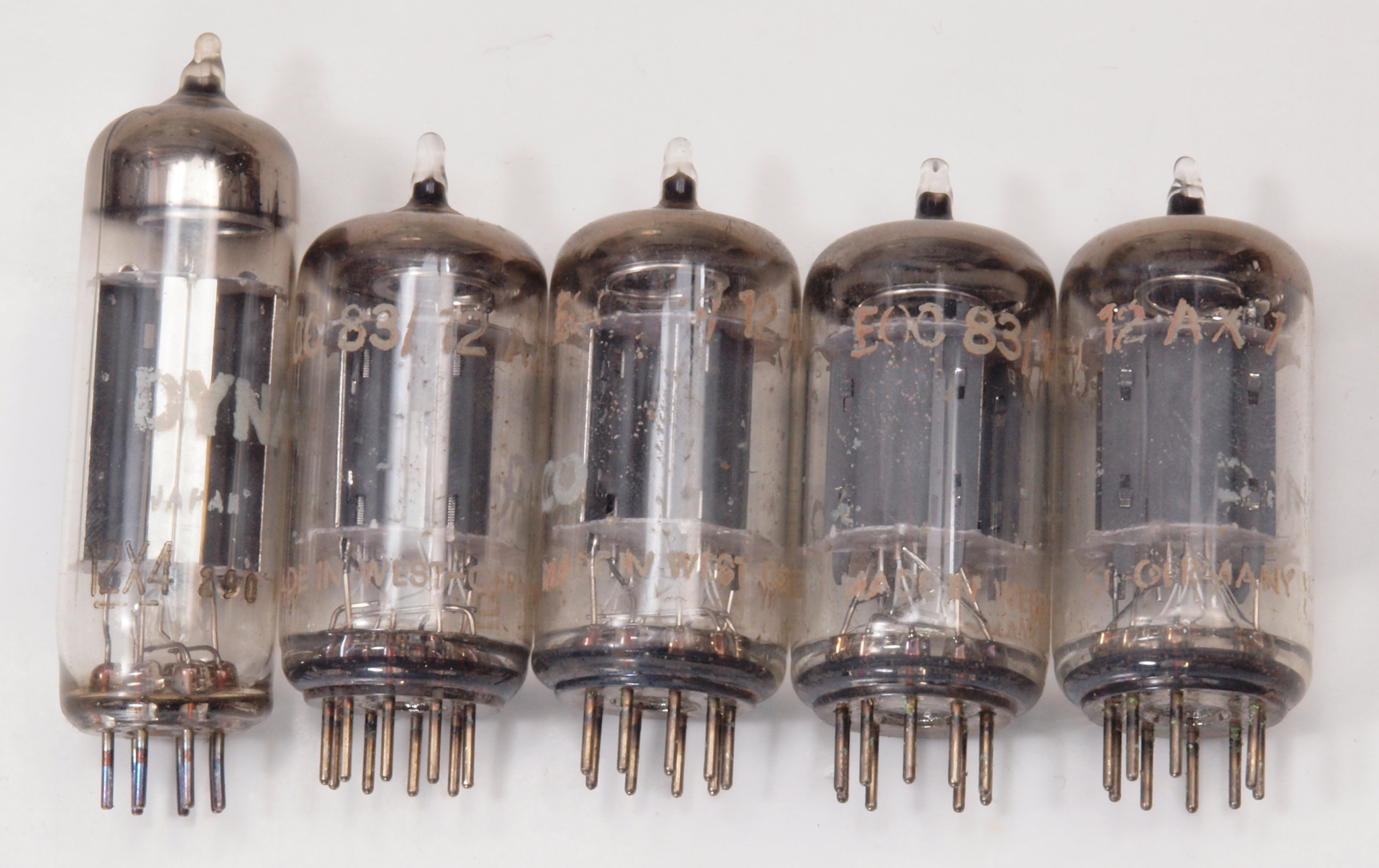

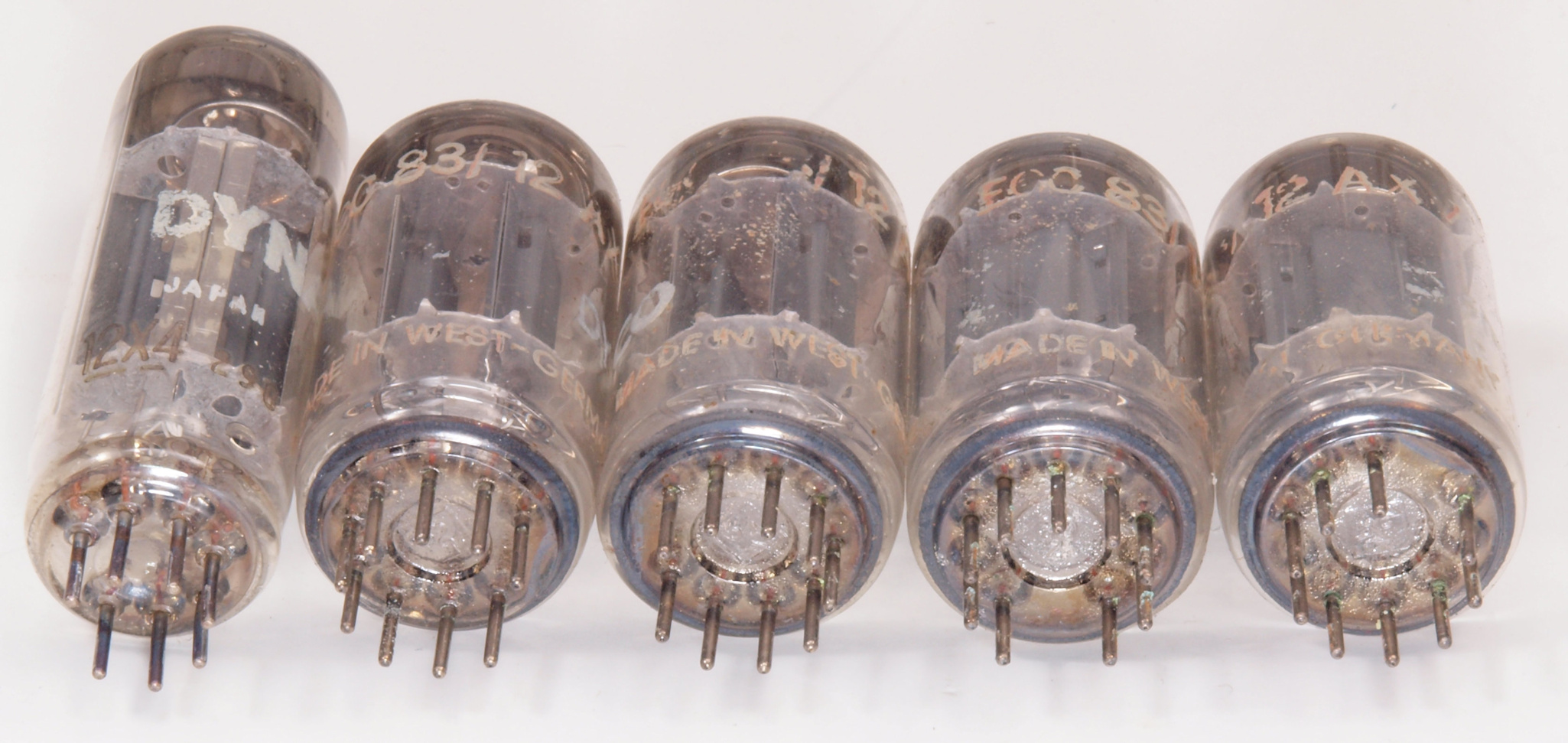

ＡＡ１．　点検中　付属真空管。　左から１２Ｘ４、ＥＣＣ８３（１２ＡＸ７）．１本目、、ＥＣＣ８３（１２ＡＸ７）．４本本目。

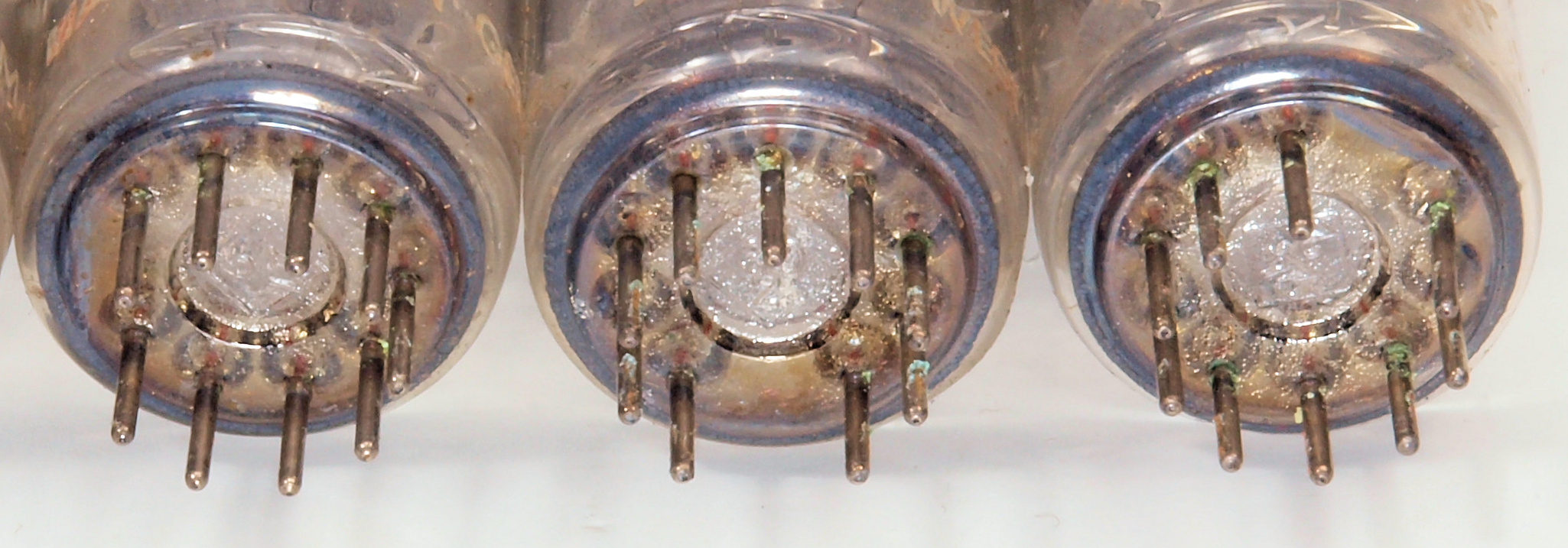

ＡＡ２．　点検中　付属真空管。　緑青が発生した　ＥＣＣ８３（１２ＡＸ７）。ここから空気がはいる事が多い。

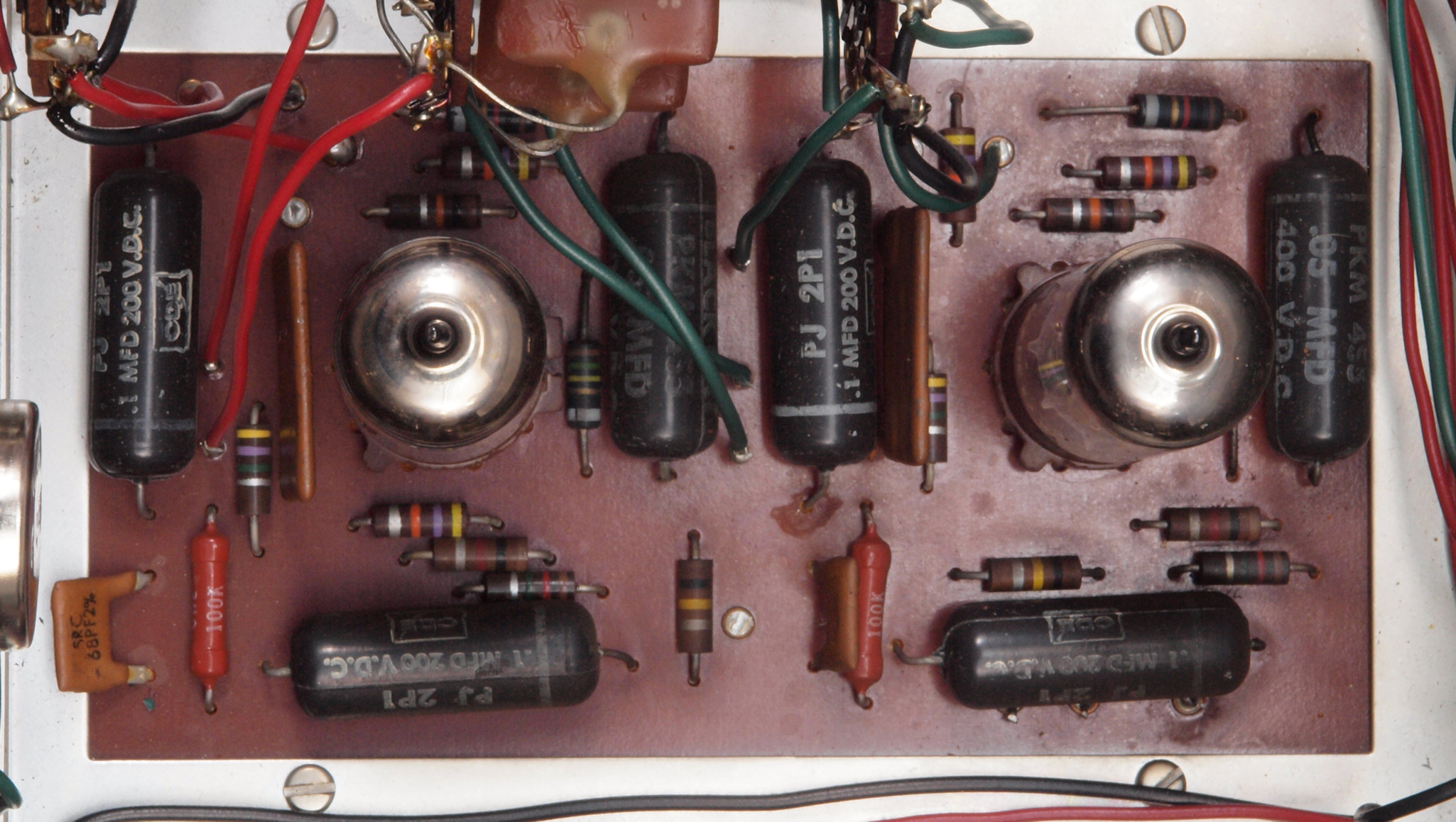

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＥＱ−ＡＭＰ基板。

Ｃ１２．　修理中　ＥＱ−ＡＭＰ基板。真空管を抜く。

Ｃ１３．　修理中　ＥＱ−ＡＭＰ基板。　真空管ソケットの交換は、ジャンク真空管（空気管等）を挿入し、ピンを固定して行う。

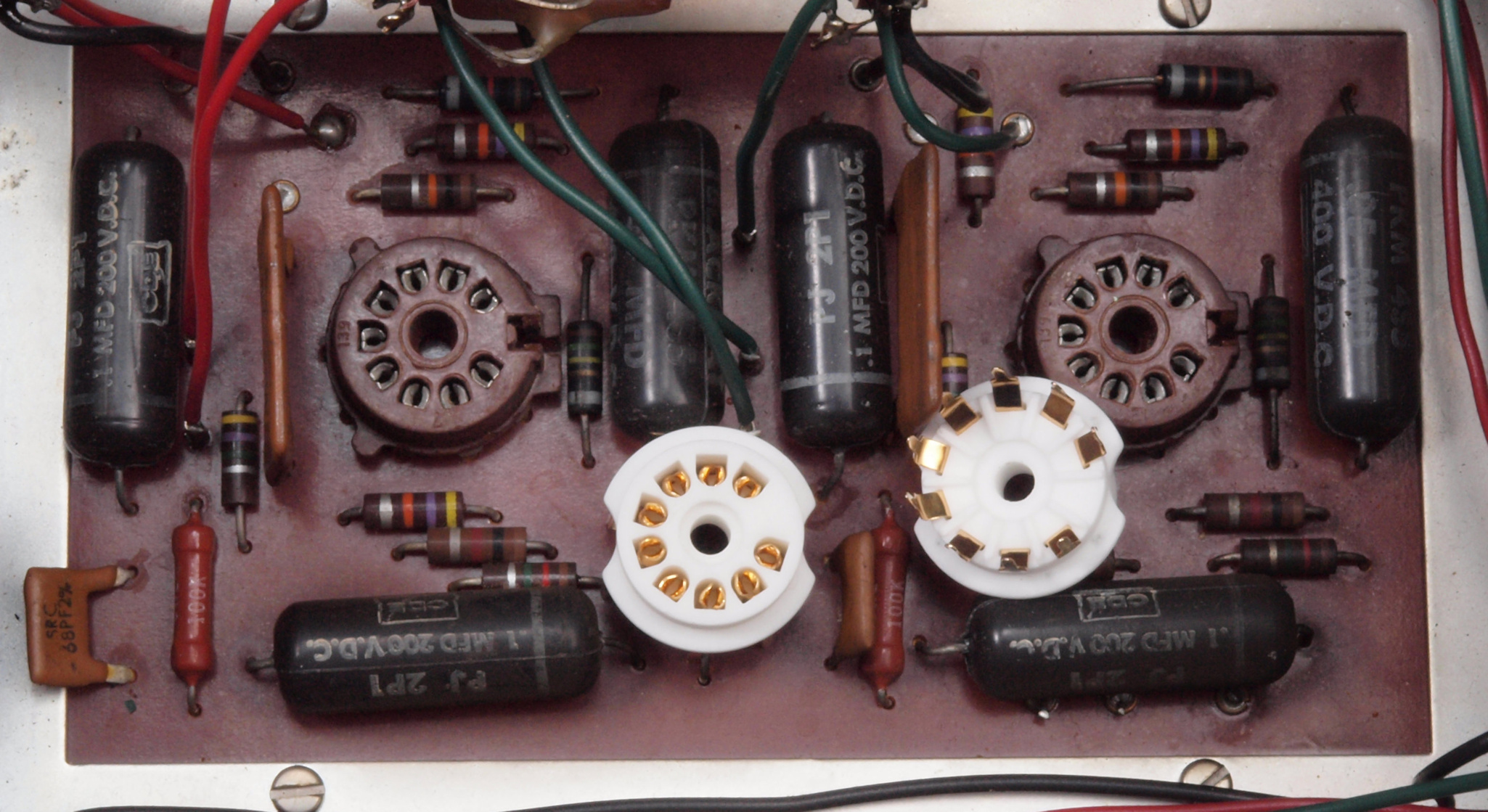

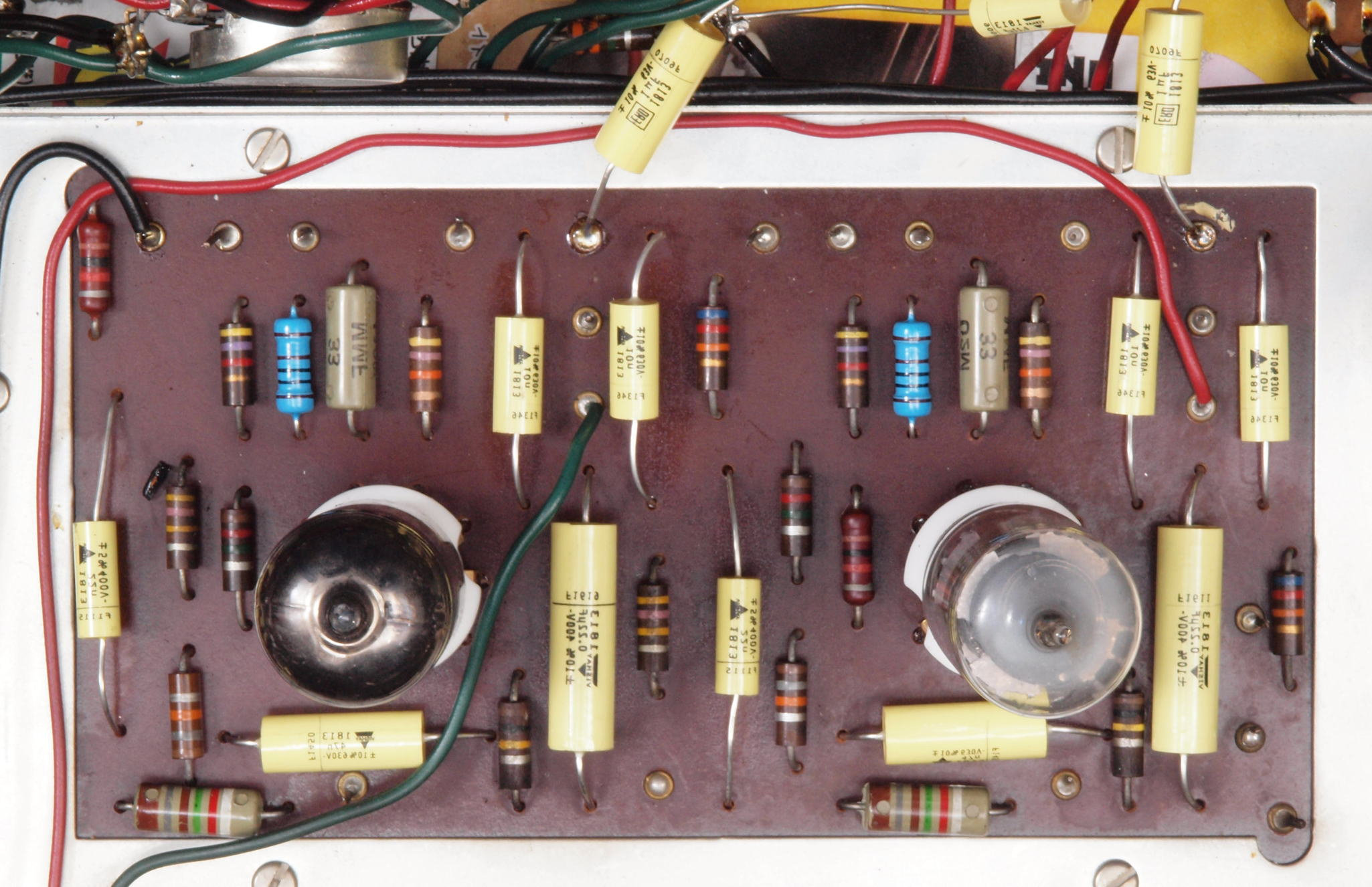

Ｃ１４．　修理後　ＥＱ−ＡＭＰ基板。　真空管ソケット２個、フイルムコンデンサー６個交換。

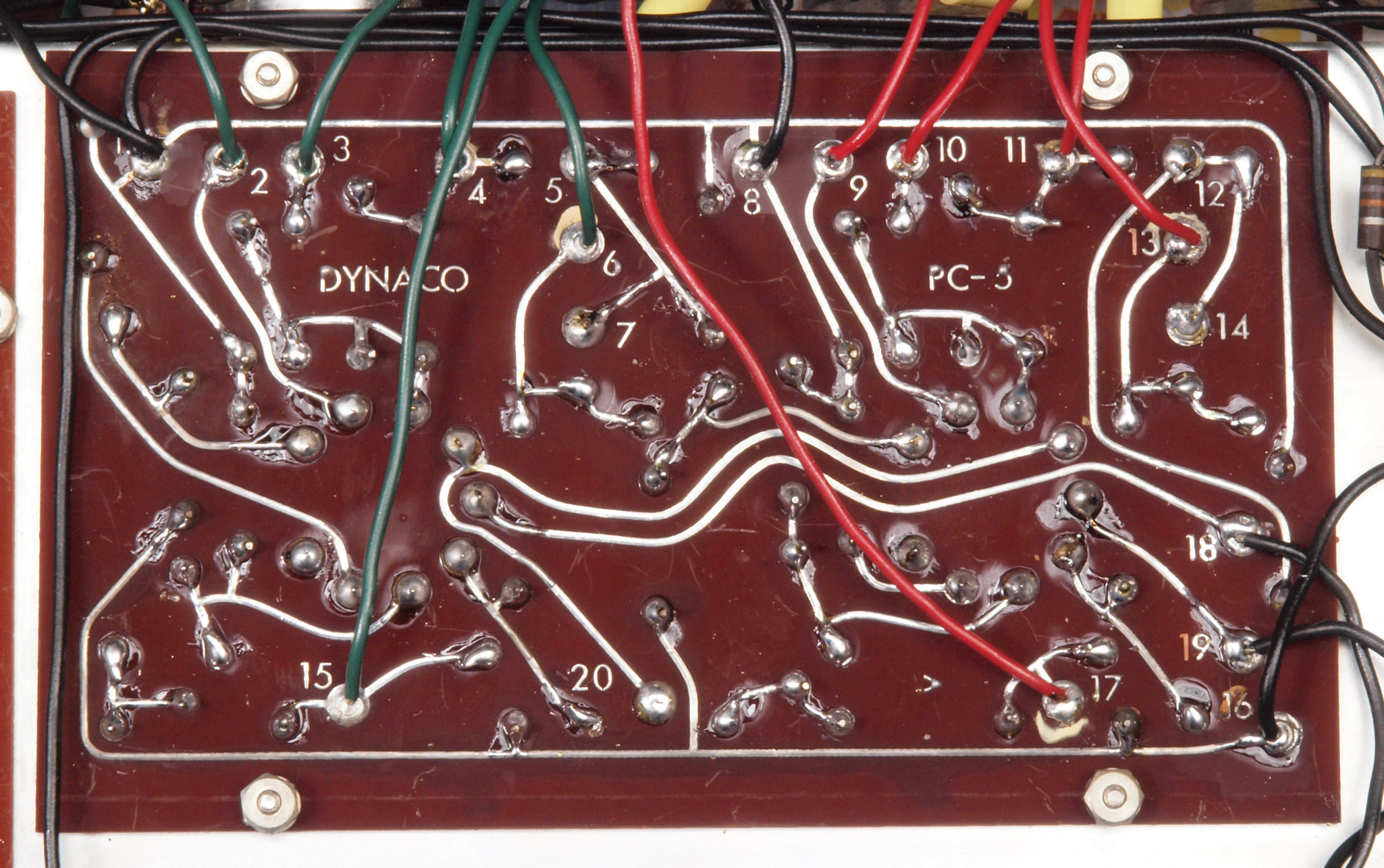

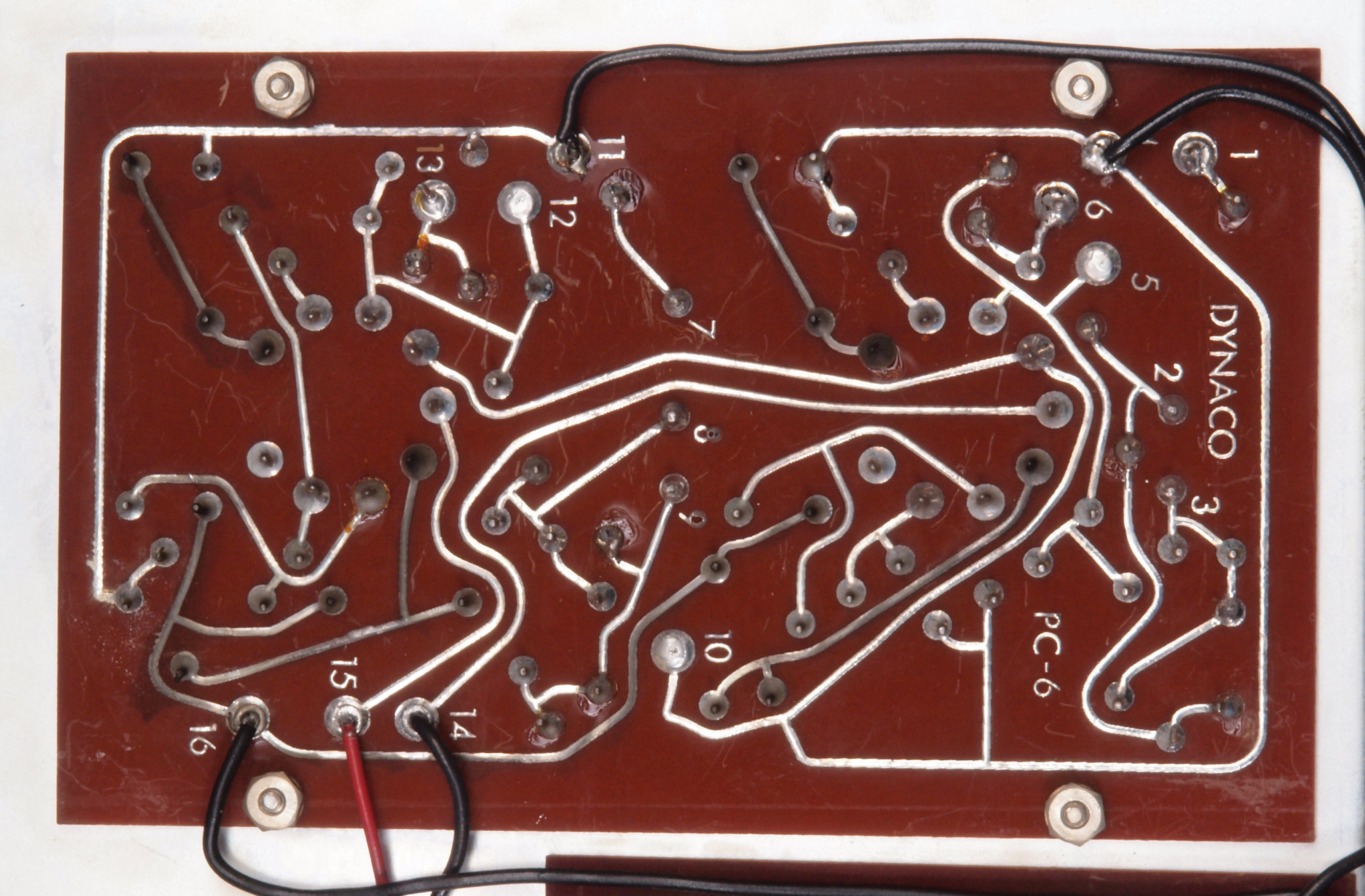

Ｃ１５．　修理前　ＥＱ−ＡＭＰ基板裏。

Ｃ１６．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏

Ｃ１７．　完成ＥＱ−ＡＭＰ基板裏、　洗浄後防湿材を塗る。

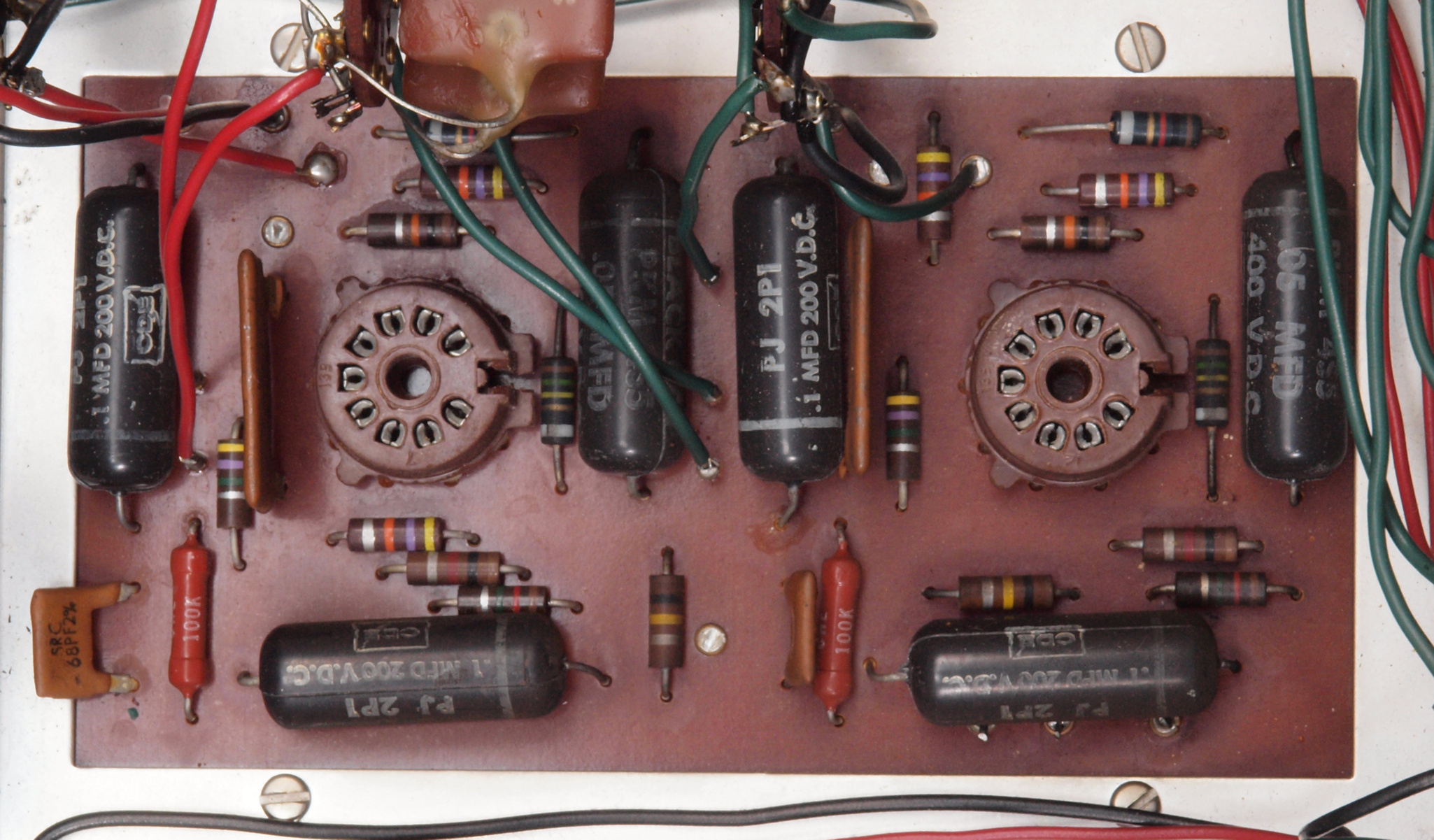

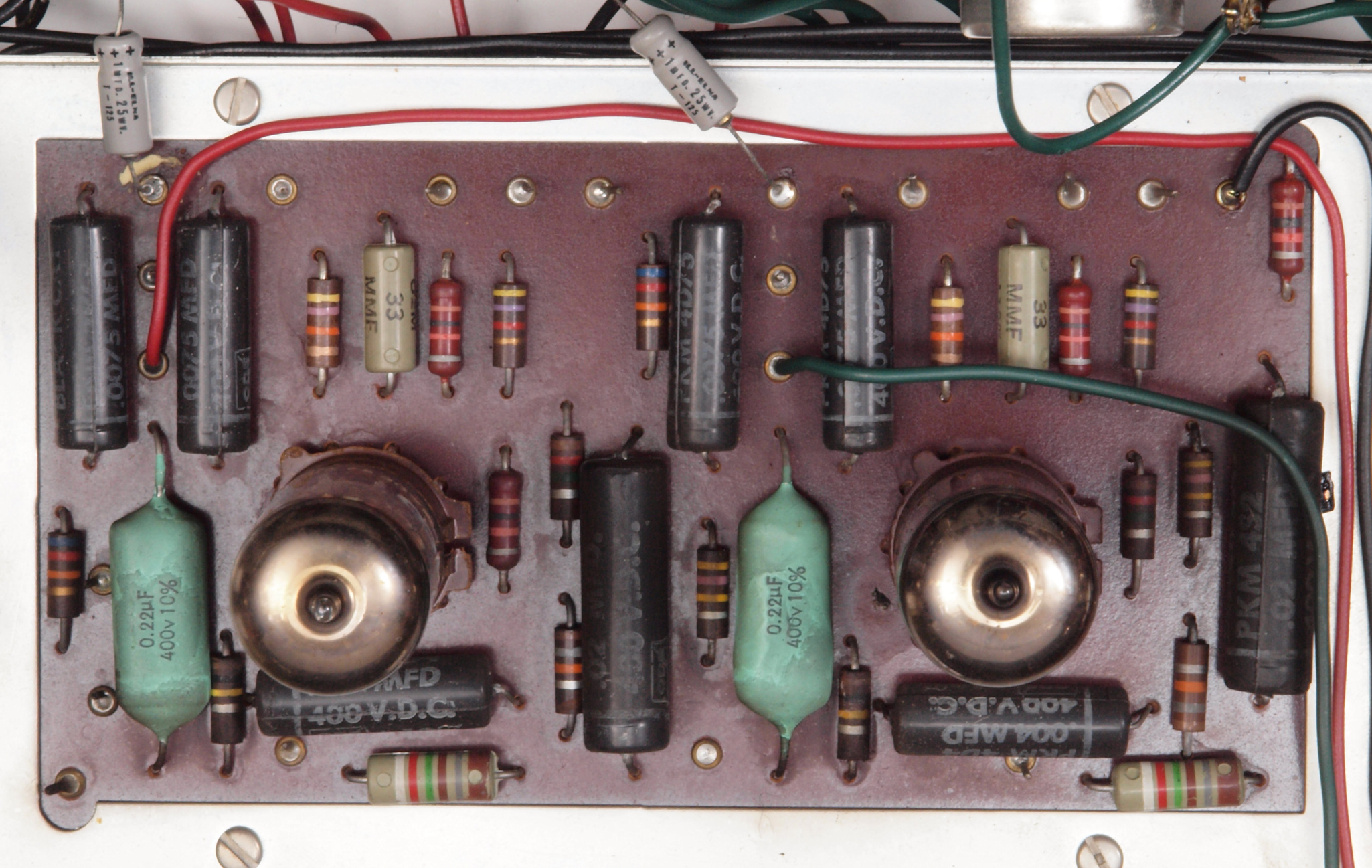

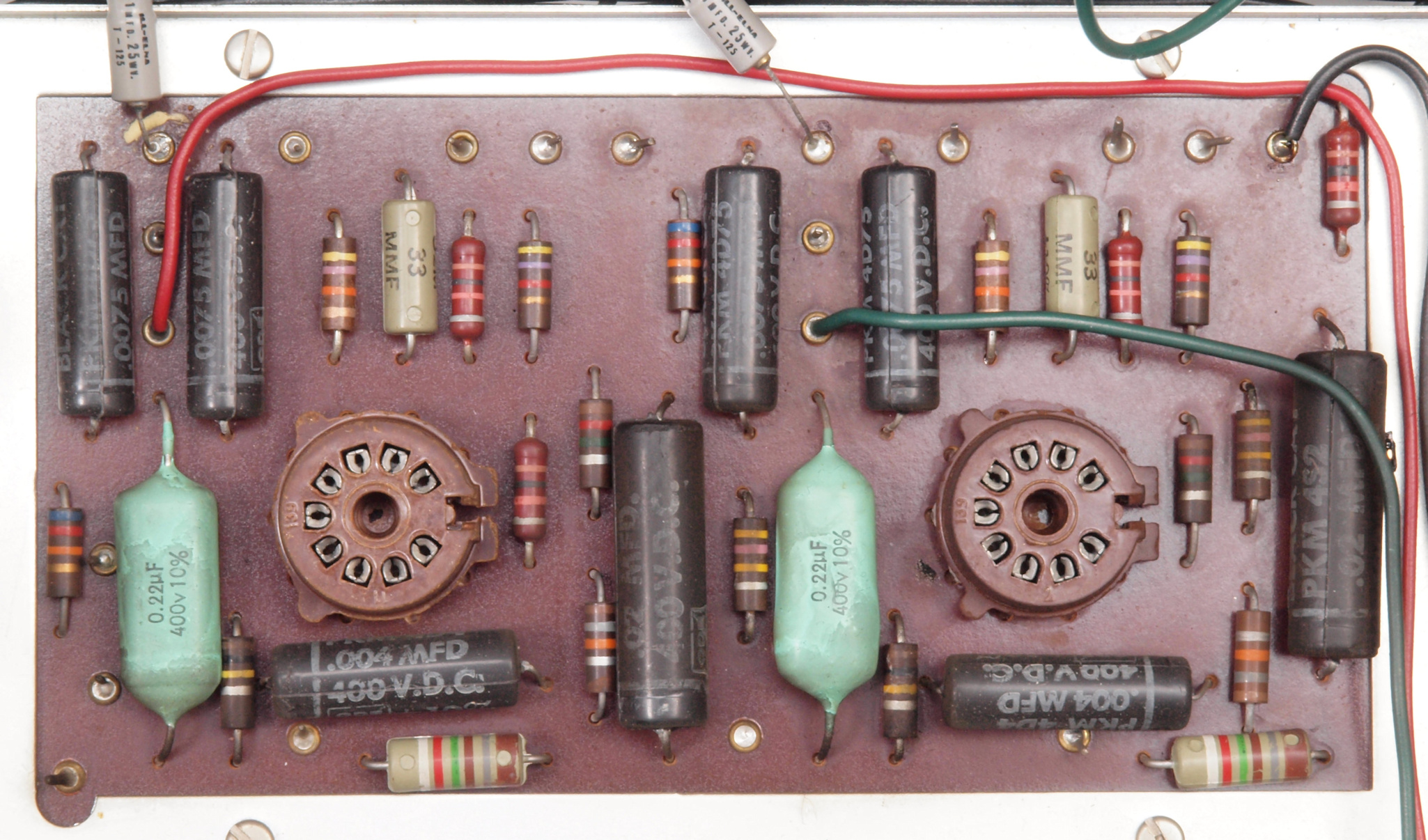

Ｃ２１．　修理前　ＡＭＰ基板。

Ｃ２２．　修理中　ＡＭＰ基板。真空管を抜く。

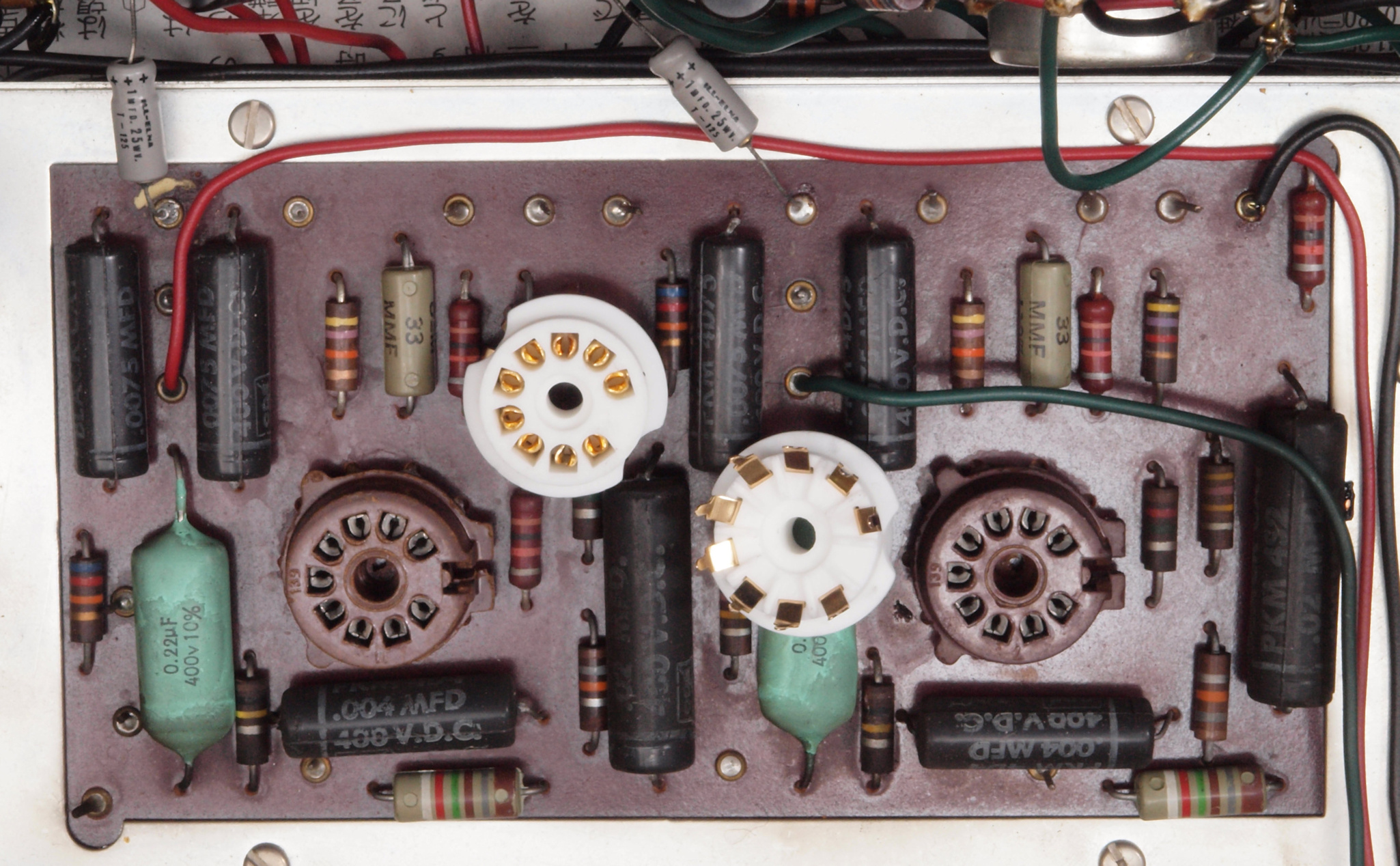

Ｃ２３．　修理中　ＡＭＰ基板。　真空管ソケットの配線は、ジャンク真空管（空気管等）を挿入し、ピンを固定して行う。

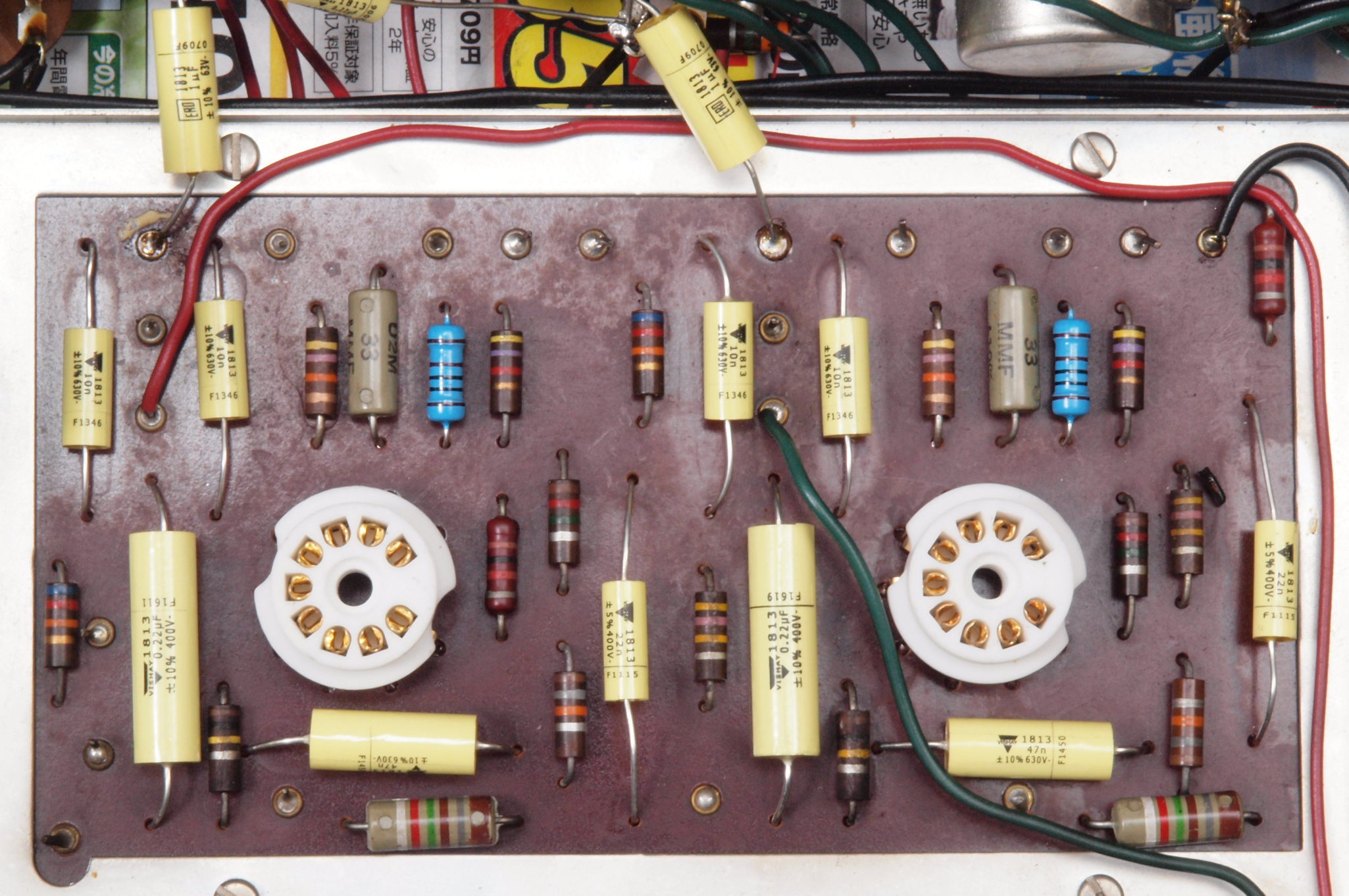

Ｃ２４．　修理後　ＡＭＰ基板。　真空管ソケット２個、フイルムコンデンサー１２個交換。

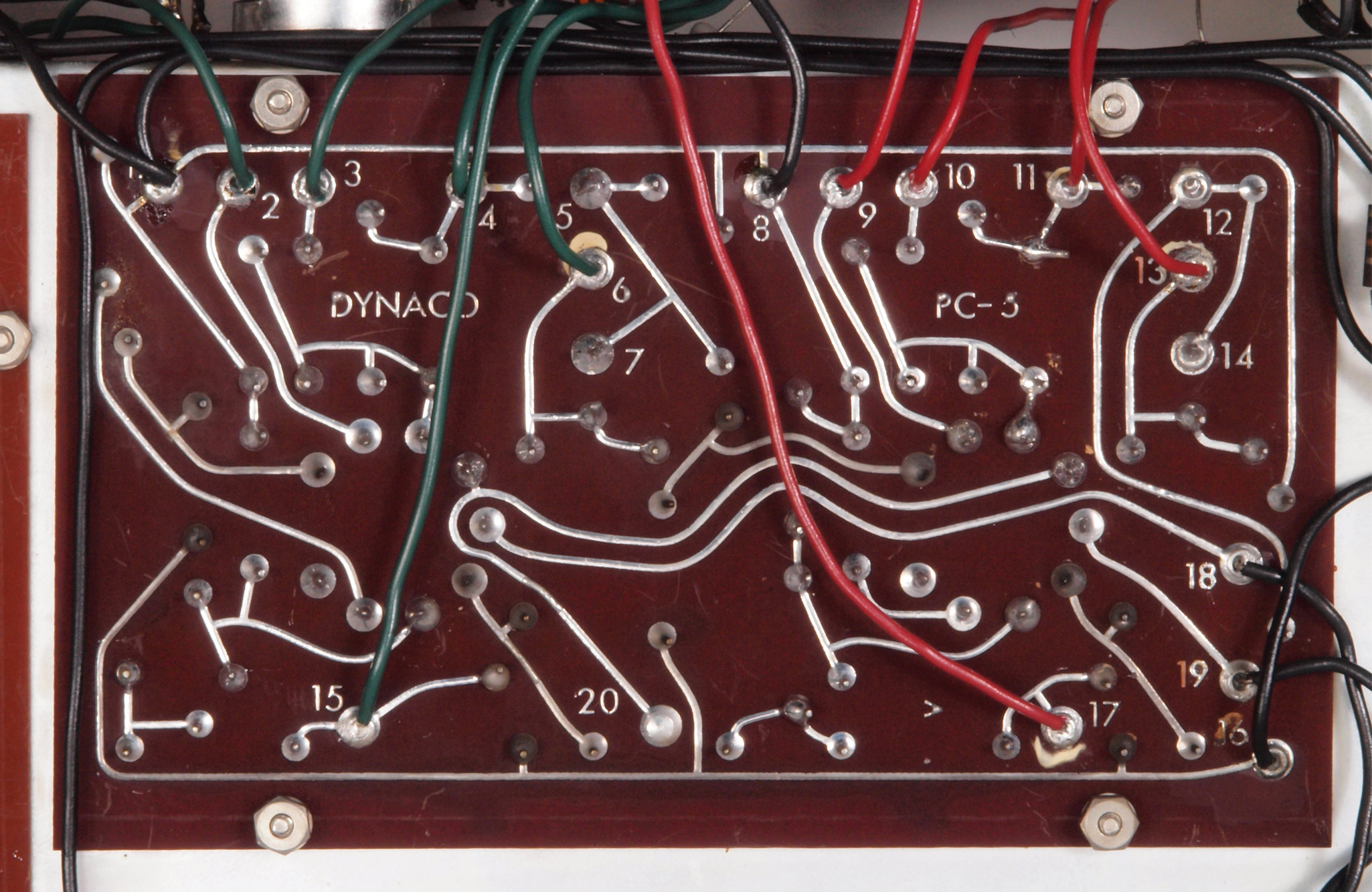

Ｃ２５．　修理前　ＡＭＰ基板裏。

Ｃ２６．　修理（半田補正）後　ＡＭＰ基板裏。

Ｃ２７．　完成ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ３１．　修理前　ヒター整流器。

Ｃ３２．　修理（交換）後　整流器。　ダイオードに交換。

Ｃ４８．　修理（交換）後　真空管ソケット、ブロック電解コンデンサー。

Ｃ４９．　修理（交換）前　真空管ソケット、ブロック電解コンデンサー、シャシー裏側。

Ｃ４Ａ．　修理（交換）後　真空管ソケット、ブロック電解コンデンサー、シャシー裏側。

Ｃ６１．　修理中　ツマミを洗浄中。

ＣＡ１．　修理中　入力切り替えＳＷ、接点は清掃済で綺麗。

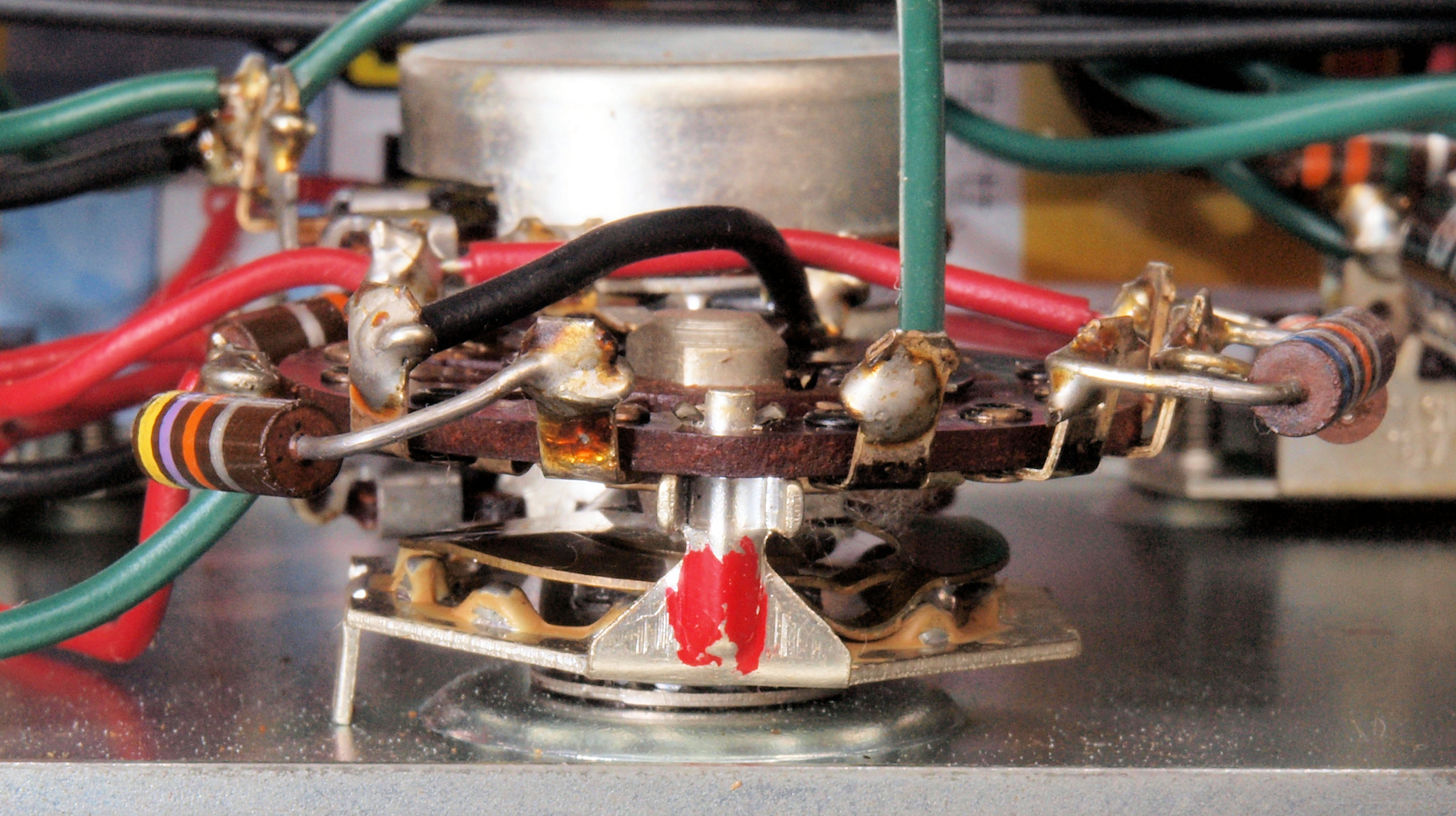

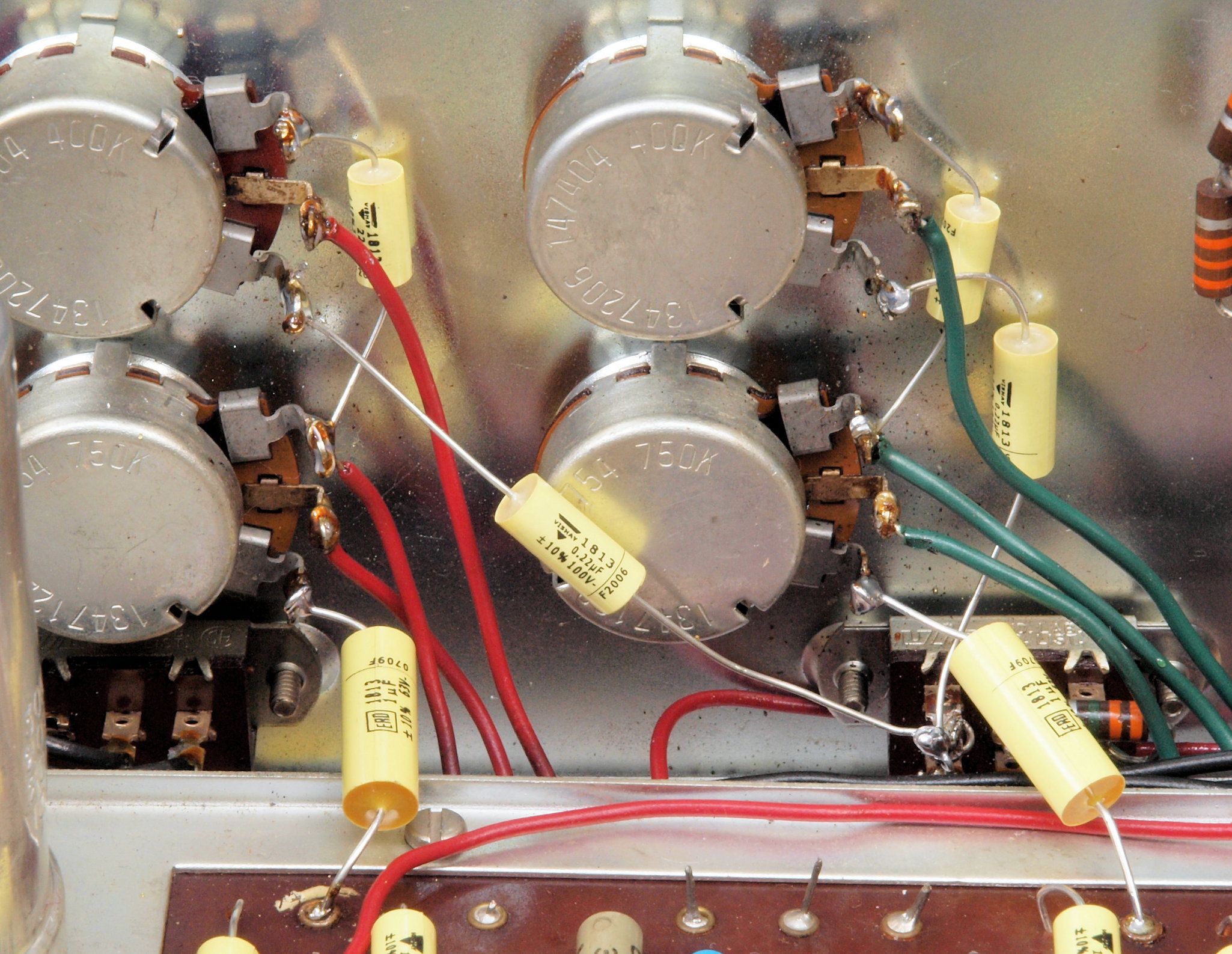

ＣＢ１．　修理前　トーンＳＷ

ＣＢ２．　修理（清掃）後　トーンＳＷ

ＣＣ１．　修理前　テープモニターＳＷ

ＣＣ２．　修理（清掃）後　テープモニターＳＷ

ＣＧ１．　交換部品

CＨ１．　修理前　上から見る

ＣＨ２．　修理後　上から見る

ＣＨ３．　完成　後から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 電源のブロック電解コンデンサーを大容量に交換下ので、ハム（５０，１００ＨＺ）が激減している。 写真紛失のため３台目より。

Ｅ２１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４６６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４９３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４７５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４５０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６４３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６７４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４５３％歪み。 　　　　　　　　　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０４６３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３９２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２０８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２９７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２９８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＡＵＸ　２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３５７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４０６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１７５％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．１６２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３２５％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．２８５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３９３％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．３０７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３５４％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３０２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３６９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３１３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．４５１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．２９３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ　２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２９６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３１１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

Ｆ２１．　入出力特性測定（AUX入力）。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で０．８Ｖ出力。 　　　　　　　　　　 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

Ｆ２４．　歪み率特性測定（AUX入力）。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１。 　　　　　　　　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　　　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

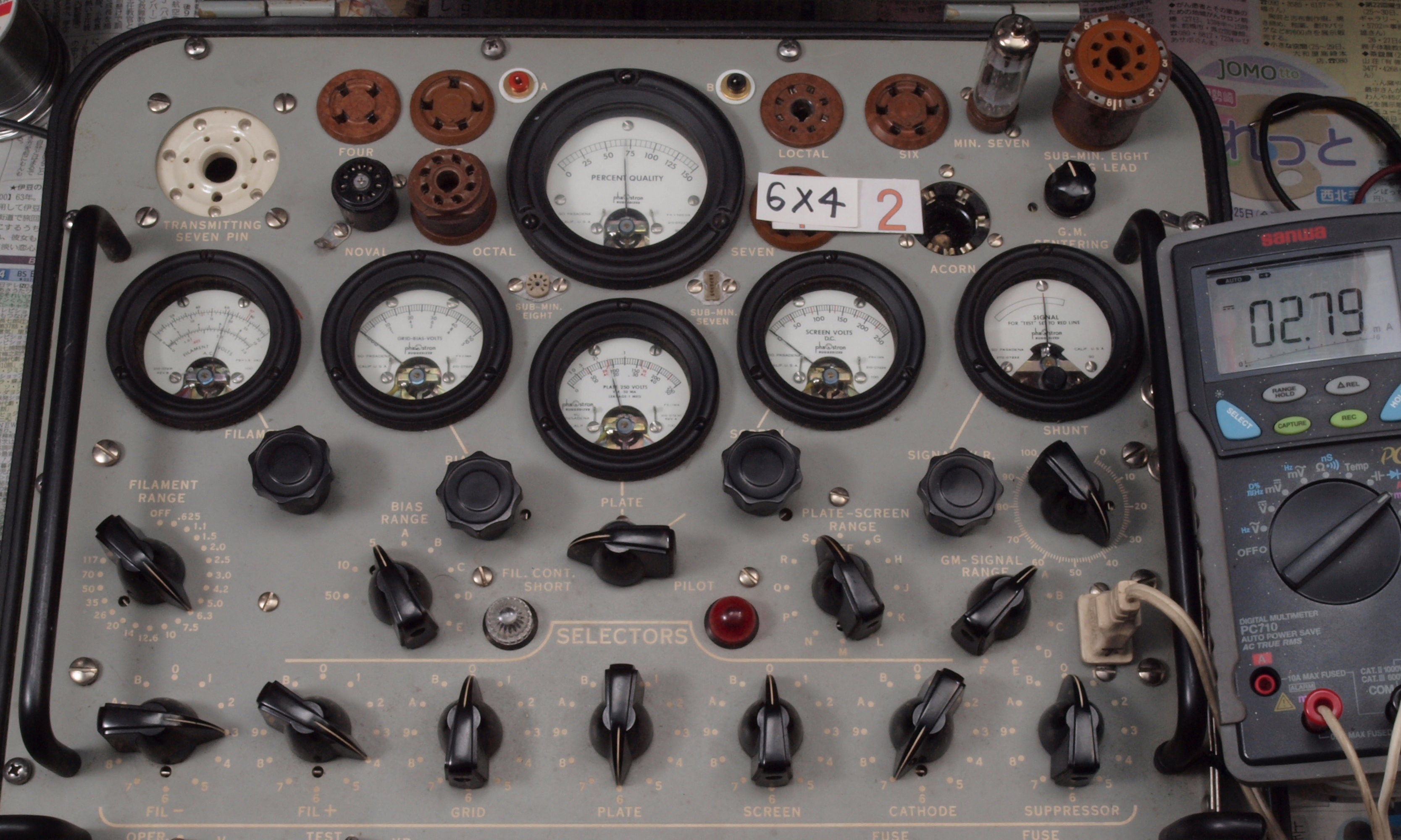

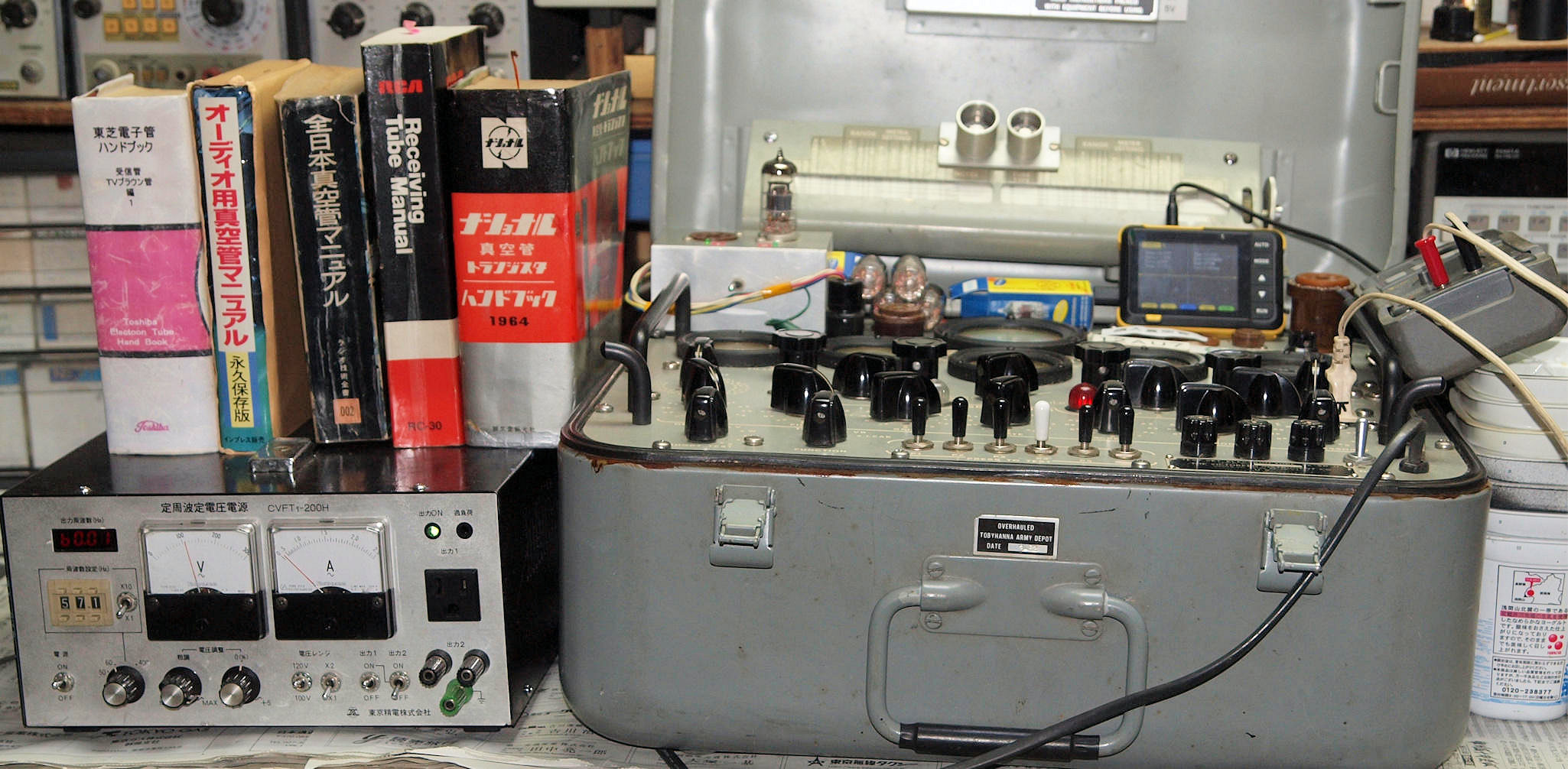

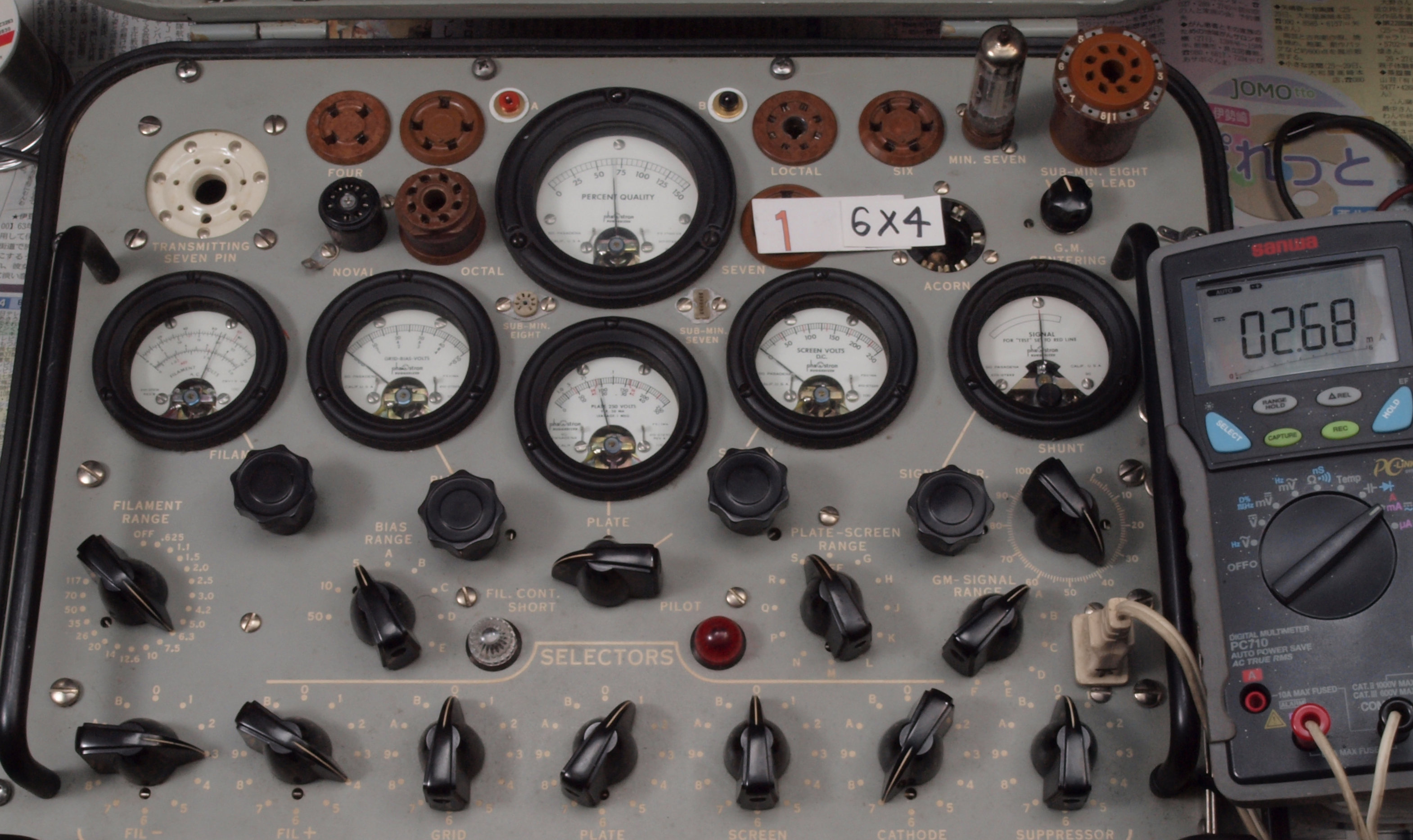

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０．　付属真空管１２ＡＸ７（ＥＣＣ８３）。 　　　　　　真空管ハンドブック（規格表）の１２ＡＸ７（ＥＣＣ８３）　相互コンダクタンス＝１６００μmho 　　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。　（１９６０／１９６２ナショナル真空管ハンドブック、インプレス　オーディオ用真空管マニアル、ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより） 左から１２Ｘ４、ＥＣＣ８３（１２ＡＸ７）．１本目、、ＥＣＣ８３（１２ＡＸ７）．４本本目。

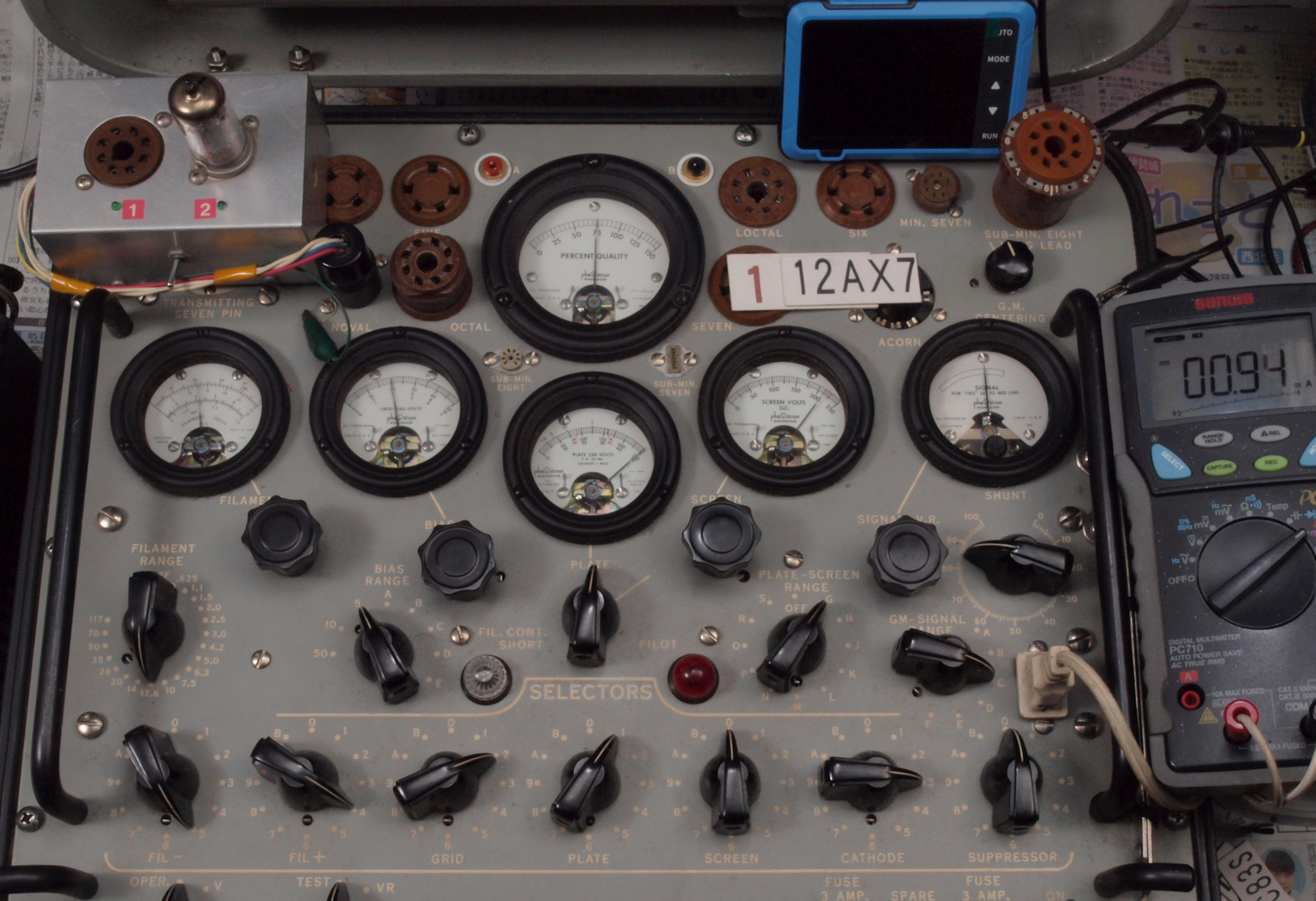

Ｕ１１．　付属１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５９ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ１２．　付属１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．２８ｍＡ。

Ｕ２１．　付属２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５９ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ２２．　付属２本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５９ｍＡ。

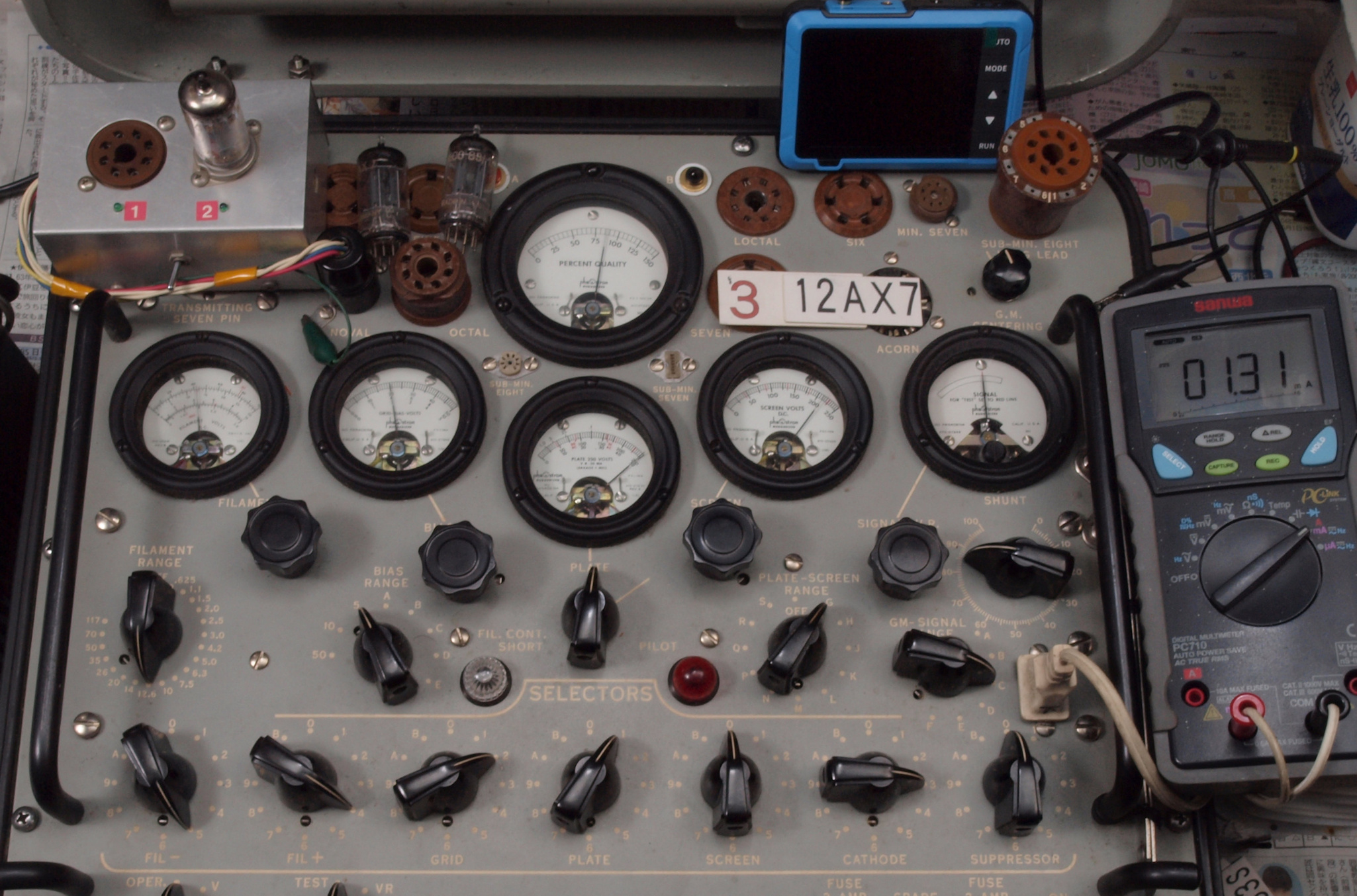

Ｕ３１．　付属３本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．４２ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ３２．　付属３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝１．８７ｍＡ。

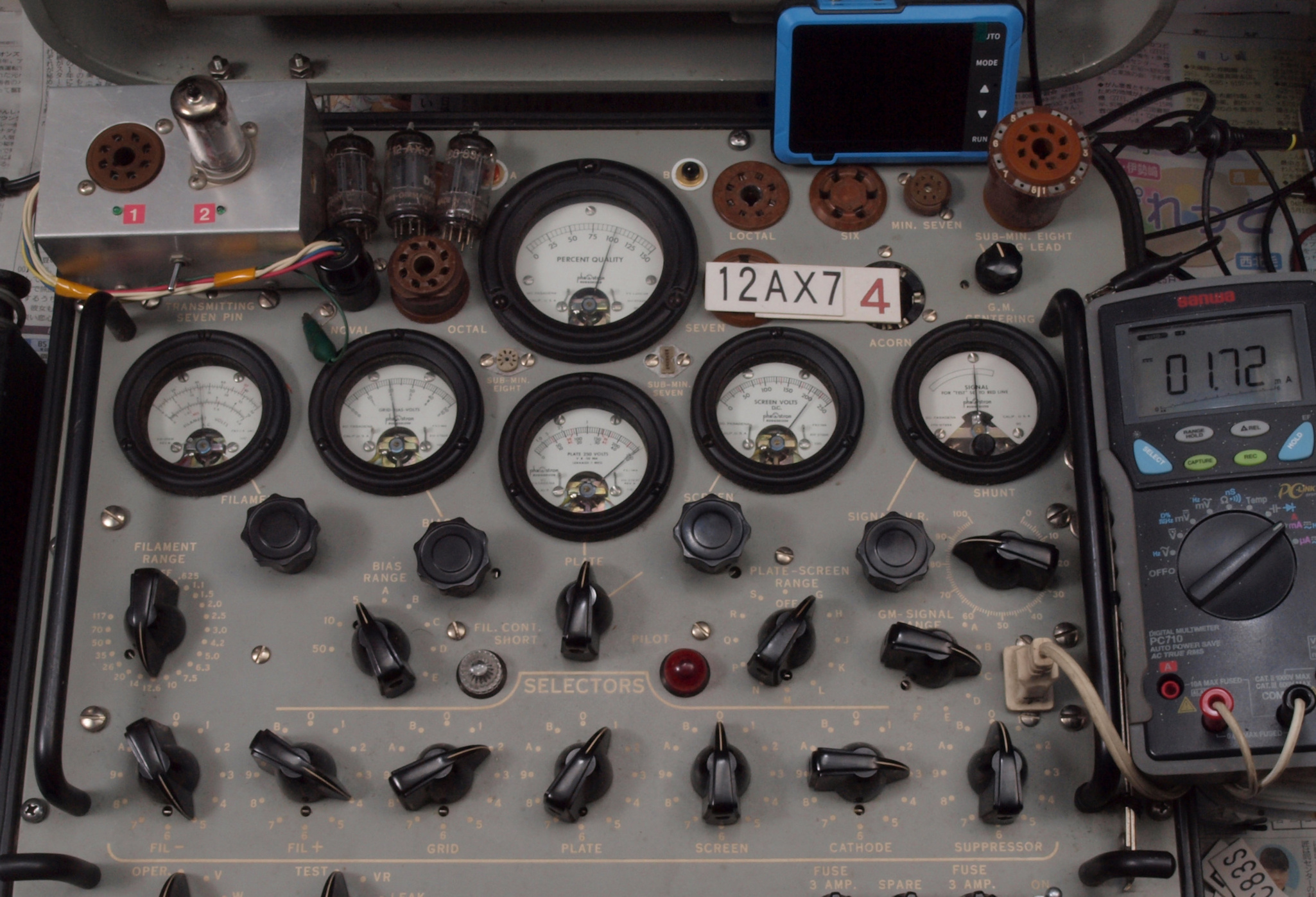

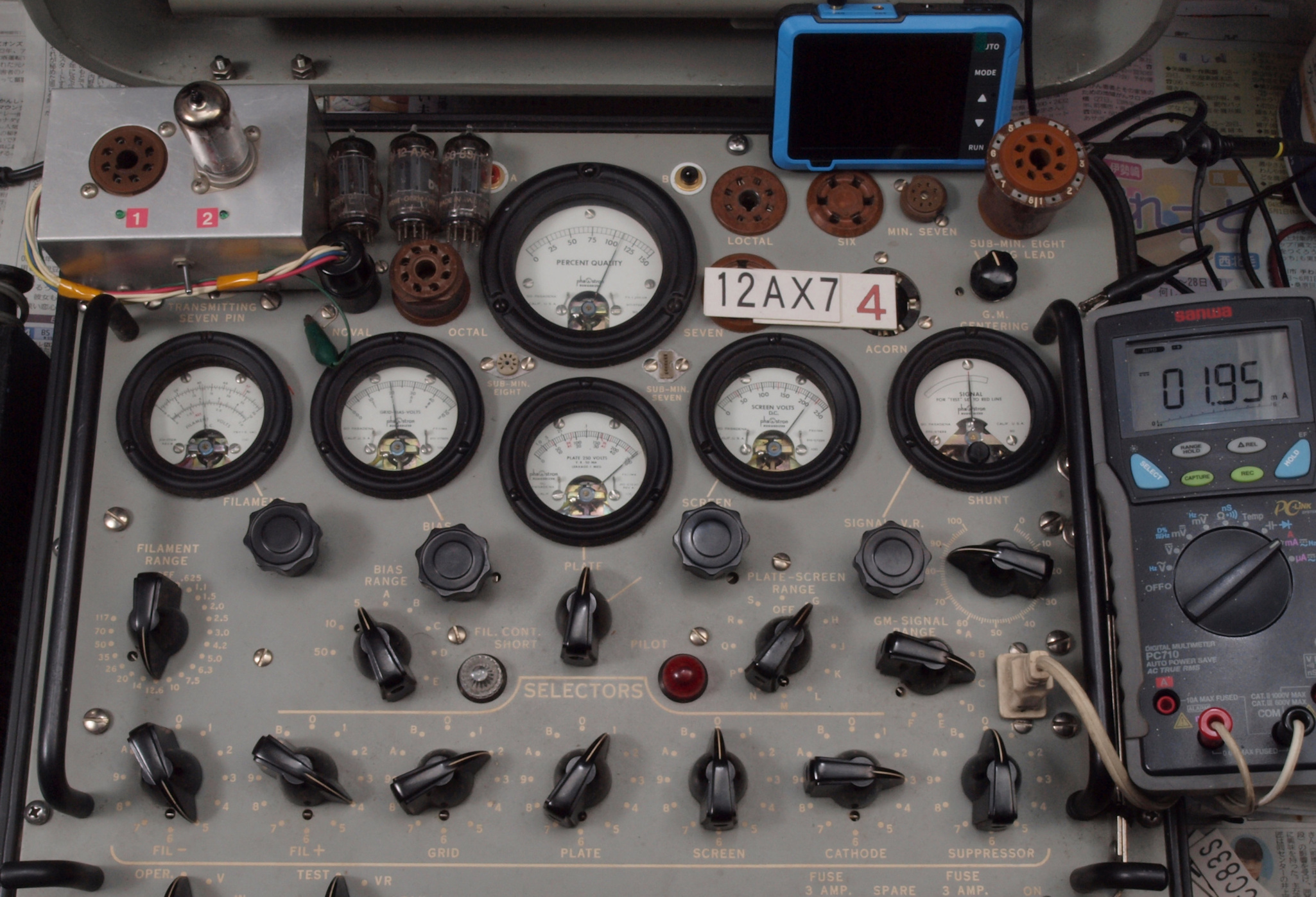

Ｕ４１．　付属Ｌ側４本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．０６ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ４２．　付属４本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．５８ｍＡ。

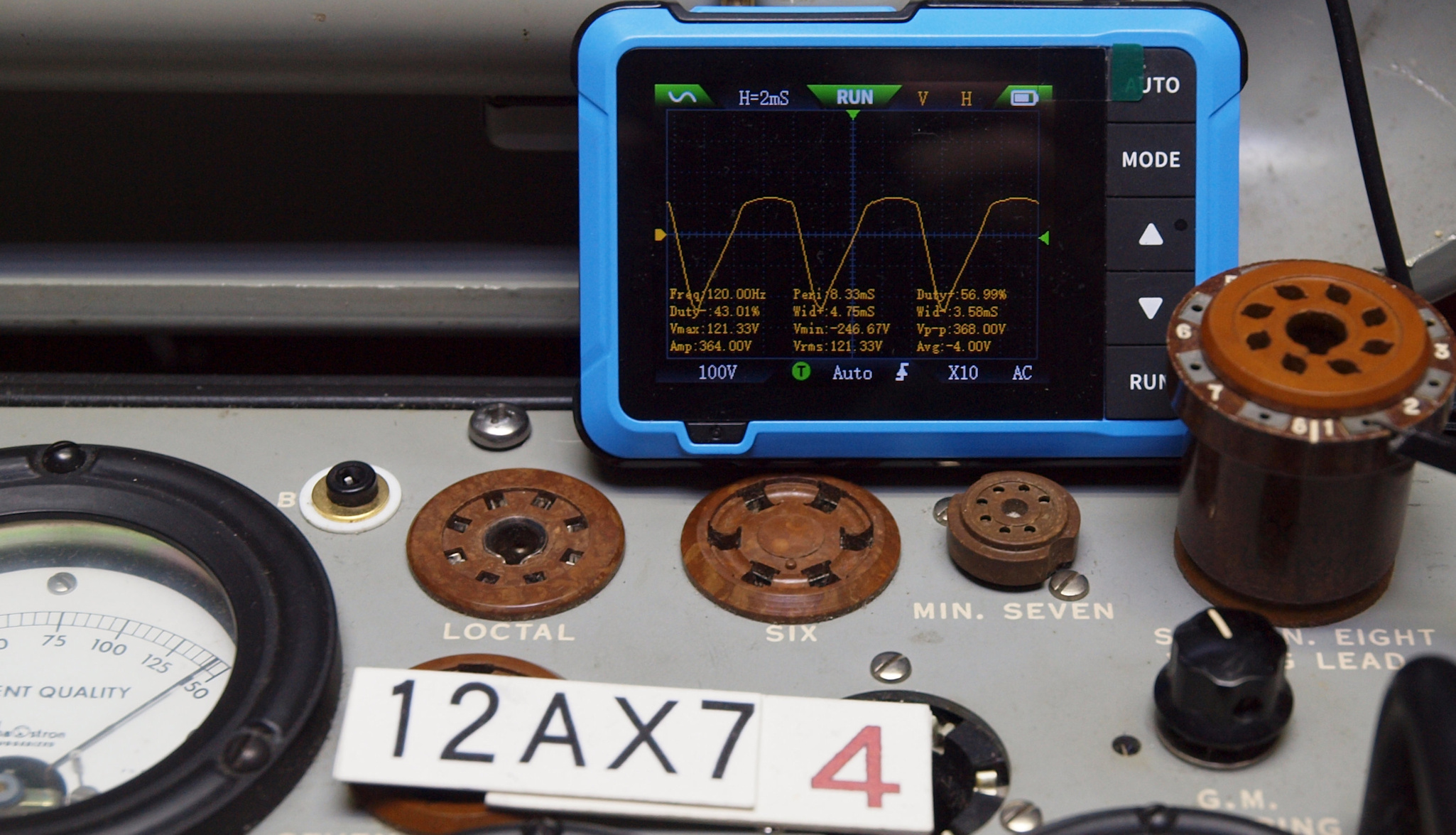

プレート（カソード電流）波形を観測しながら測定する。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｋ．　前パネルとケースの塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　塗装前　前パネル。

Ｋ１２．　塗装後　前パネル。

Ｋ１３．　塗装前　前パネル右サイドキズ。

Ｋ１４．　塗装後　　前パネル右サイドキズ。

Ｋ１５．　塗装前　　前パネル左サイドキズ。

Ｋ１６．　塗装後　　前パネル左サイドキズ。

Ｋ２１．　塗装前　上蓋。

Ｋ２２．　塗装後　上蓋。

Ｋ３１．　塗装前　ケース右横。

Ｋ３２．　塗装中　ケース右横。　直射日光を当て、透明ラッカーの塗り具合（白点で見える所）を調整する。

Ｋ３３．　塗装前　ケース左横。

Ｋ３４．　塗装中　ケース左横。　直射日光を当て、透明ラッカーの塗り具合（白点で見える所）を調整する。

Ｋ４１．　塗装前　ケース後。

Ｋ４２．　塗装後　ケース後。

Ｋ５１．　塗装前　ケース下。

Ｋ５２．　塗装後　ケース下。

Ｋ６１．　塗装前　ケース下の電源下パネル。

Ｋ６２．　塗装後　ケース下の電源下パネル。

Ｋ７１．　塗装中　炎天下にさらし、焼き付ける。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｄｙｎａｃｏ ＰＡＳ−３Ｘ　の仕様（マニアル・カタログより）

型式 管球式ステレオプリアンプ 周波数特性 10Hz〜40kHz ±0.5dB(Aux) 高調波歪率 測定限界以下 混変調歪率 0.05%以下(2V、定格出力時) SN比 Phono:74dB Aux:85dB 入力回路 Phono、Tape head、Special(Phono2として使用) Mic(Phono3として使用可)、Tape head AM-FM、FM-multi、Tape、Spear 入力感度 Phono:2.5mV Tape head:188mV Spear:100mV 入力インピーダンス Low level:50kΩ High level:250kΩ 出力電圧 10V/100kΩ Phono許容入力電圧 250mV トーンコントロール Bass:±20dB(20Hz) Treble:±18dB(20kHz)※1973年カタログでは±14dB 左右独立式 使用半導体 12AX7:4本 12X4:1本 外形寸法 幅343x高さ108x奥行230mm 重量 4.8kg(1973年カタログ記載) 5kg(1974年カタログ記載) 4kg(1976年カタログ記載) 別売 PAT-4/PAS-3X共通木製ケース(￥3,900、1970年頃) 木製ケース DW-1(￥6,500、1976年頃) 価格 完成品:1959年発売 ￥42,000(1970年頃) ￥49,500(1973年頃) ￥92,000(1976年頃) kit:￥64,900(1976年頃)
