ＲＣＡ　３Ｃ３３　プシュプルステレオアンプ

ＲＣＡ　３Ｃ３３　プシュプルステレオアンプ真空管測定

Ｓａｎｓｕｉ　ＡＵ－９５００．１８台目ユーザー、同時修理ＣＳＥクリーン電源　Ｒ１００。　２０２４／１０／７到着　１０／１８完成　

TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／Ｕによる測定

ＲＣＡ　３Ｃ３３　Ｇｍ、ＩＰ測定。
- ＲＣＡ　３Ｃ３３相互コンダクタンス＝？？。
  １本目、ユニット１　Ｇｍ測定＝７２００μmho、ＩＰ＝４６．１０ｍＡ
  　　　　　ユニット２　Ｇｍ測定＝６２００μmho、ＩＰ＝５０．０７ｍＡ。
  ２本目、ユニット１　Ｇｍ測定＝７２００μmho、ＩＰ＝４４．２５ｍＡ。
  　　　　　ユニット２　Ｇｍ測定＝６１００μmho、ＩＰ＝３４．２８ｍＡ。
  ３本目、ユニット１　Ｇｍ測定＝５０００μmho、ＩＰ＝３１．４６ｍＡ。
  　　　　　ユニット２　Ｇｍ測定＝４０００μmho、ＩＰ＝３０．１２ｍＡ。
  ４本目、ユニット１　Ｇｍ測定＝５５００μmho、ＩＰ＝３５．６２ｍＡ。
  　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝２８．５６ｍＡ。

ＲＣＡ　６ＳＮ７ＧＴＢ　Ｇｍ、ＩＰ測定。
- ＲＣＡ　６ＳＮ７ＧＴＢ相互コンダクタンス＝２６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝－８Ｖ」。
  １本目、ユニット１　Gm＝３１２０μmho、Ｉｐ＝１１．３１ｍＡ。
  　　　　　ユニット２　Gm＝３１２０μmho、Ｉｐ＝１０．８５ｍＡ。
  ２本目、ユニット１　Gm＝３０４０μmho、Ｉｐ＝１１．５４ｍＡ。
  　　　　　ユニット２　Gm＝３０５０μmho、Ｉｐ＝１０．８５ｍＡ。
ＧＥ　６Ｊ５　Ｇｍ、ＩＰ測定。
- ＧＥ　６Ｊ５相互コンダクタンス＝２６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝－８Ｖ」。
  １本目６Ｊ５測定。　Gm＝３２００μmho、Ｉｐ＝１１．８３ｍＡ。
  ２本目６Ｊ５測定。　Gm＝３１２０μmho、Ｉｐ＝１１．４２ｍＡ。
  ３本目６Ｊ５測定。　Gm＝３０００μmho、Ｉｐ＝１６．７３ｍＡ。
  ４本目６Ｊ５測定。　Gm＝３０８０μmho、Ｉｐ＝１３．２６ｍＡ。

国洋電機工業(株) VG-4G-Nによる測定ＲＣＡ　３Ｃ３３　Ｇｍ、ＩＰ測定。

ＲＣＡ　３Ｃ３３相互コンダクタンス＝？？。
１本目、ユニット１　Ｇｍ測定＝６７００μmho、ＩＰ＝４０．５８ｍＡ
　　　　　ユニット２　Ｇｍ測定＝２７００μmho、ＩＰ＝４２．８１ｍＡ。
２本目、ユニット１　Ｇｍ測定＝６８００μmho、ＩＰ＝３９．９３ｍＡ。
　　　　　ユニット２　Ｇｍ測定＝６０００μmho、ＩＰ＝３１．２５ｍＡ。
３本目、ユニット１　Ｇｍ測定＝４８００μmho、ＩＰ＝２７．３４ｍＡ。
　　　　　ユニット２　Ｇｍ測定＝４０００μmho、ＩＰ＝２８．１０ｍＡ。
４本目、発振で測定不可。

Ｇ．　修理（測定）費　　　２５，０００円

Ｙ．　ユーザー製作状況

Ａ１．　外形は左３Ｅ２９空気管（２Ｂ２９，８２９Ｂ）と同じ、プレートも同じ大きさに見える。画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ａ２．　ソケット比較。　左＝３Ｃ３３、３Ｅ２９（８２９Ｂ）用。　右＝８１３用。

Ａ３．　ソケット比較。　左＝３Ｃ３３、３Ｅ２９（８２９Ｂ）用。　右＝８１３用。　足の接触部分は左の方が長い。

*．　ＲＣＡ　６Ｃ３３　４本測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　　ＲＣＡ　３Ｃ３３　規格表に記載無。　Ｖｐ＝３８０Ｖ、Ｉｐ＝４０ｍＡ位で動作させるのが一般らしい？

左から、ＲＣＡ　３Ｃ３３　１本目、２本目、、４本目。

Ａ１１．　１本目　ＲＣＡ　３Ｃ３３ユニット１。　Ｇｍ測定＝７２００μmho、ＩＰ＝４６．１０ｍＡ。
　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１０Ｖ」。　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho

Ａ１２．　１本目　ＲＣＡ　３Ｃ３３ユニット２。　Ｇｍ測定＝６２００μmho、ＩＰ＝５０．０７ｍＡ。

Ａ２１．　２本目　ＲＣＡ　３Ｃ３３ユニット１。　Ｇｍ測定＝７２００μmho、ＩＰ＝４４．２５ｍＡ。
　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１０Ｖ」。　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho

Ａ２２．　２本目　ＲＣＡ　３Ｃ３３ユニット２。　Ｇｍ測定＝６１００μmho、ＩＰ＝３４．２８ｍＡ。

Ａ３１．　３本目　ＲＣＡ　３Ｃ３３ユニット１。　Ｇｍ測定＝５０００μmho、ＩＰ＝３１．４６ｍＡ。
　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１０Ｖ」。　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho

Ａ３２．　３本目　ＲＣＡ　３Ｃ３３ユニット２。　Ｇｍ測定＝４７５０μmho、ＩＰ＝１０．６０ｍＡ。

Ａ４１．　４本目　ＲＣＡ　３Ｃ３３ユニット１。　Ｇｍ測定＝５５００μmho、ＩＰ＝３５．６２ｍＡ。
　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－１０Ｖ」。　ＲａｎｇｅSW＝Ｂ、FullScale＝１５０００μmho

Ａ４２．　４本目　ＲＣＡ　３Ｃ３３ユニット２。　Ｇｍ測定＝６０００μmho、ＩＰ＝２８．５６ｍＡ。

プレート波形を観測しながら測定する。

*　ＲＣＡ　６ＳＮ７ＧＴＢ　２本測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の、６ＳＮ７ＧＴＢ相互コンダクタンス＝２６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝－８Ｖ」。
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1995世界の真空管カタログより。

６ＳＮ７ＧＴＢ。　左から１本目．２本目。

１本目６ＳＮ７ＧＴＢユニット１測定。　Gm＝３１２０μmho、Ｉｐ＝１１．３１ｍＡ。
１本目６ＳＮ７ＧＴＢユニット２測定。　Gm＝３１２０μmho、Ｉｐ＝１０．８５ｍＡ。
２本目６ＳＮ７ＧＴＢユニット１測定。　Gm＝３０４０μmho、Ｉｐ＝１１．５４ｍＡ。
２本目６ＳＮ７ＧＴＢユニット２測定。　Gm＝３０５０μmho、Ｉｐ＝１０．８５ｍＡ。

Ｂ１１．　６ＳＮ７ＧＴＢ１本目ユニット１測定。　Gm＝３１２０μmho、Ｉｐ＝１１．３１ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｂ１２．　６ＳＮ７ＧＴＢ１本目ユニット２測定。　Gm＝３１２０μmho、Ｉｐ＝１０．８５ｍＡ。

Ｂ２１．　６ＳＮ７ＧＴＢ２本目ユニット１測定。　Gm＝３０４０μmho、Ｉｐ＝１１．５４ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｂ２２．　６ＳＮ７ＧＴＢ２本目ユニット２測定。　Gm＝３０５０μmho、Ｉｐ＝１０．８５ｍＡ。

プレート波形を観測しながら測定する。

*　ＧＥ　６Ｊ５　４本測定。画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の、６Ｊ５相互コンダクタンス＝２６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝９ｍＡ、Ｅｇ１＝－８Ｖ」。
1995オーディオ用真空管マニアル、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1995世界の真空管カタログより。

６Ｊ５。　左から１本目．２本目．．．４本目、。

１本目６Ｊ５測定。　Gm＝３２００μmho、Ｉｐ＝１１．８３ｍＡ。
２本目６Ｊ５測定。　Gm＝３１２０μmho、Ｉｐ＝１１．４２ｍＡ。
３本目６Ｊ５測定。　Gm＝３０００μmho、Ｉｐ＝１６．７３ｍＡ。
４本目６Ｊ５測定。　Gm＝３０８０μmho、Ｉｐ＝１３．２６ｍＡ。

Ｃ１１．　６Ｊ５１本目測定。　Gm＝３２００μmho、Ｉｐ＝１１．８３ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｃ２１．　６Ｊ５２本目測定。　Gm＝３１２０μmho、Ｉｐ＝１１．４２ｍＡ。

Ｃ３１．　６Ｊ５３本目測定。　Gm＝３０００μmho、Ｉｐ＝１６．７３ｍＡ。
　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝－８Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｃ４１．　６Ｊ５４本目測定。　Gm＝３０８０μmho、Ｉｐ＝１３．２６ｍＡ。

プレート波形を観測しながら測定する。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

*国洋電機工業(株) VG-4G-Nによる測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｄ１．　ＧＴ８ピンへの変換ソケット。

Ｄ１１．　１本目　ＲＣＡ　３Ｃ３３ユニット１。
　　　　　　　　　　測定条件、「Ｅｐ＝３５０Ｖ、Ｅｇ１＝－２８．９９Ｖ」。　ＲａｎｇｅFullScale＝１５０００μmho
本体左メーター＝Ｅｐ、左デジタルメーター＝Ｅ１ｇ、本体右メーター＝Ｇｍ、右デジタルメーター＝Ｉｐ。

Ｄ１２．　１本目　ＲＣＡ　３Ｃ３３ユニット１。　Ｇｍ測定＝６７００μmho、ＩＰ＝４０．５８ｍＡ。

Ｄ１３．　１本目　ＲＣＡ　３Ｃ３３ユニット２。
　　　　　　　　　　測定条件、「Ｅｐ＝３５０Ｖ、Ｅｇ１＝－２９．１２Ｖ」。　ＲａｎｇｅFullScale＝１５０００μmho

Ｄ１４．　１本目　ＲＣＡ　３Ｃ３３ユニット２。　Ｇｍ測定＝５７００μmho、ＩＰ＝４２．８１ｍＡ。

Ｄ２１．　２本目　ＲＣＡ　３Ｃ３３ユニット１。
　　　　　　　　　　測定条件、「Ｅｐ＝３５０Ｖ、Ｅｇ１＝－２８．９０Ｖ」。　ＲａｎｇｅFullScale＝１５０００μmho
本体左メーター＝Ｅｐ、左デジタルメーター＝Ｅ１ｇ、本体右メーター＝Ｇｍ、右デジタルメーター＝Ｉｐ。

Ｄ２２．　２本目　ＲＣＡ　３Ｃ３３ユニット１。　Ｇｍ測定＝６８００μmho、ＩＰ＝３９．９３ｍＡ。

Ｄ２３．　２本目　ＲＣＡ　３Ｃ３３ユニット２。
　　　　　　　　　　測定条件、「Ｅｐ＝３５０Ｖ、Ｅｇ１＝－２８．４７Ｖ」。　ＲａｎｇｅFullScale＝１５０００μmho

Ｄ２４．　２本目　ＲＣＡ　３Ｃ３３ユニット２。　Ｇｍ測定＝６０００μmho、ＩＰ＝３１．２５ｍＡ。

Ｄ３１．　３本目　ＲＣＡ　３Ｃ３３ユニット１。
　　　　　　　　　　測定条件、「Ｅｐ＝３５０Ｖ、Ｅｇ１＝－２７．５１Ｖ」。　ＲａｎｇｅFullScale＝１５０００μmho
本体左メーター＝Ｅｐ、左デジタルメーター＝Ｅ１ｇ、本体右メーター＝Ｇｍ、右デジタルメーター＝Ｉｐ。

Ｄ３２．　３本目　ＲＣＡ　３Ｃ３３ユニット１。　Ｇｍ測定＝４８００μmho、ＩＰ＝２７．３４ｍＡ。

Ｄ３３．　３本目　ＲＣＡ　３Ｃ３３ユニット２。
　　　　　　　　　　測定条件、「Ｅｐ＝３５０Ｖ、Ｅｇ１＝－２８．３３Ｖ」。　ＲａｎｇｅFullScale＝１５０００μmho

Ｄ３４．　２本目　ＲＣＡ　３Ｃ３３ユニット２。　Ｇｍ測定＝４０００μmho、ＩＰ＝２８．１０ｍＡ。

Ｄ４１．　４本目　ＲＣＡ　３Ｃ３３　発振で測定不可。

プレート波形を観測しながら測定する。　ハムが多く信号波形は僅か？

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１００Ｖ　６０Ｈｚで行う。

Ｙ．　ユーザー製作状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

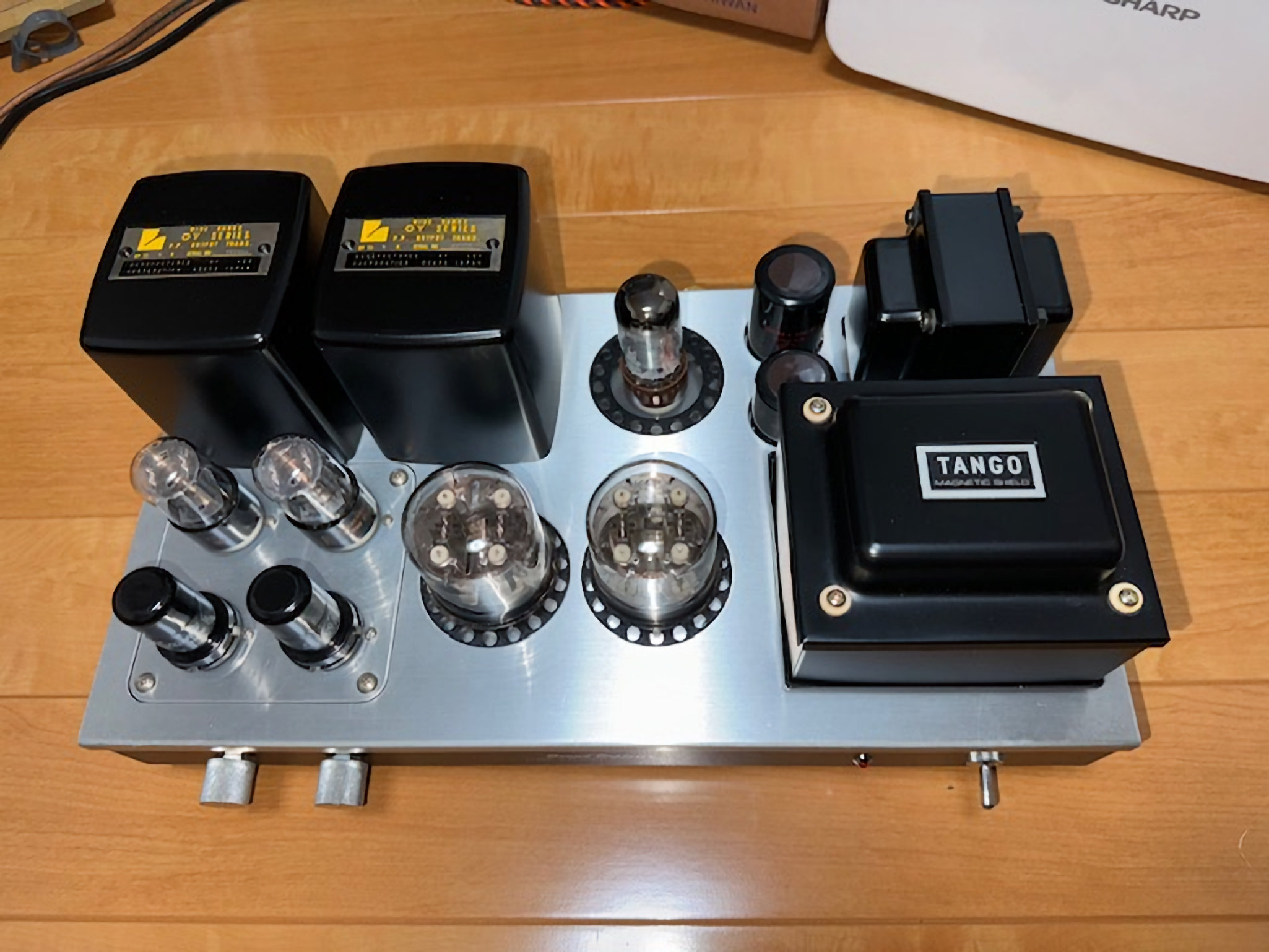

Ｙ１．　前上から見る。

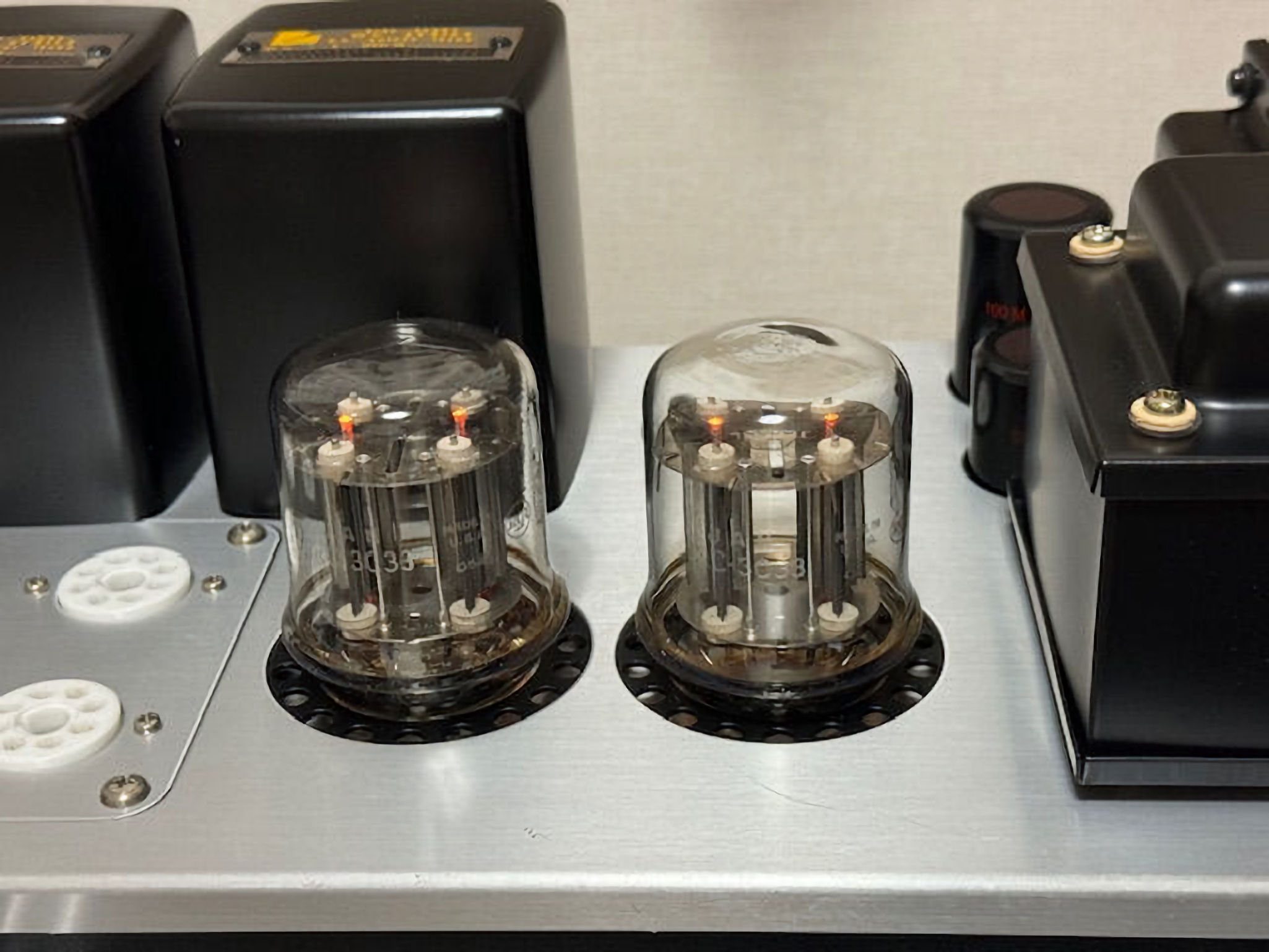

Ｙ２．　３Ｃ３３を見る。

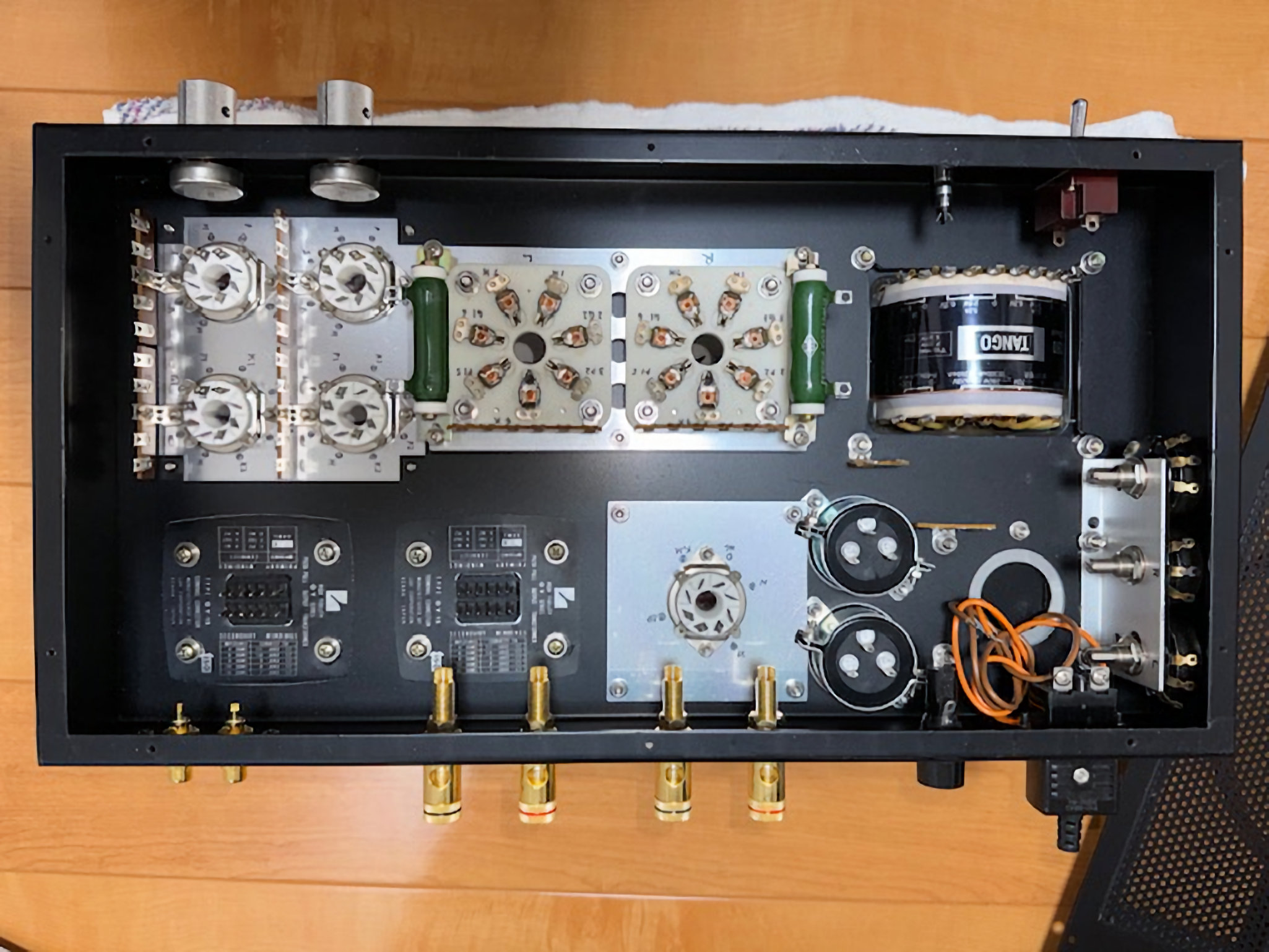

Ｙ３．　下から見る。
