ＣＳＥ　正弦波交流定電圧電源　Ｒ１００　修理記録

Ｓａｎｓｕｉ　ＡＵ−９５００．１８台目ユーザー、同時修理３Ｃ３３プシュプルステレオ真空管測定　 　２０２４／１０／６到着　　　　完成

Ａ．　修理前の状況 CSEの正弦波交流定電圧電源です。 アンプではありませんが対応可能でしょうか？ 本電源は、３０年位前に購入しずっと使用してきました。 出力電力１００ＷということでプリアンプとＣＤプレーヤーの 電源として使用してきました。 使用されている部品も３０年経つと経年劣化が進んでいると思いますのでオーバーホールを依頼します。 工房注記 過大出力のプロテクトが完璧ではありません。 真空管アンプやダイレクト・タンテーブルは突入電流が大きいので注意しましょう。 B．　原因 各部経年劣化。 ６０Ｈｚ出力＝出力電圧高い、周波数低い。 ５０Ｈｚ出力＝出力電圧無。 Ｃ．　修理状況 フイルムコンデンサー追加・交換。 電解コンデンサー交換（オーディオコンデンサー使用） 配線手直し、補強。 OP-AMP交換。 Ｄ．　使用部品 OP-AMP　　　　　　　　　　　　　　個。 電解コンデンサー　　　　　　　個 。 フイルムコンデンサー　　　　　個。 Ｅ．　調整・測定 Ｆ．　位相測定 Ｇ．　修理費　　　　　４５，０００円　オーバーホール修理 Ｓ．　ＣＳＥ　正弦波交流定電圧電源　Ｒ１００ 仕様（カタログ・マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

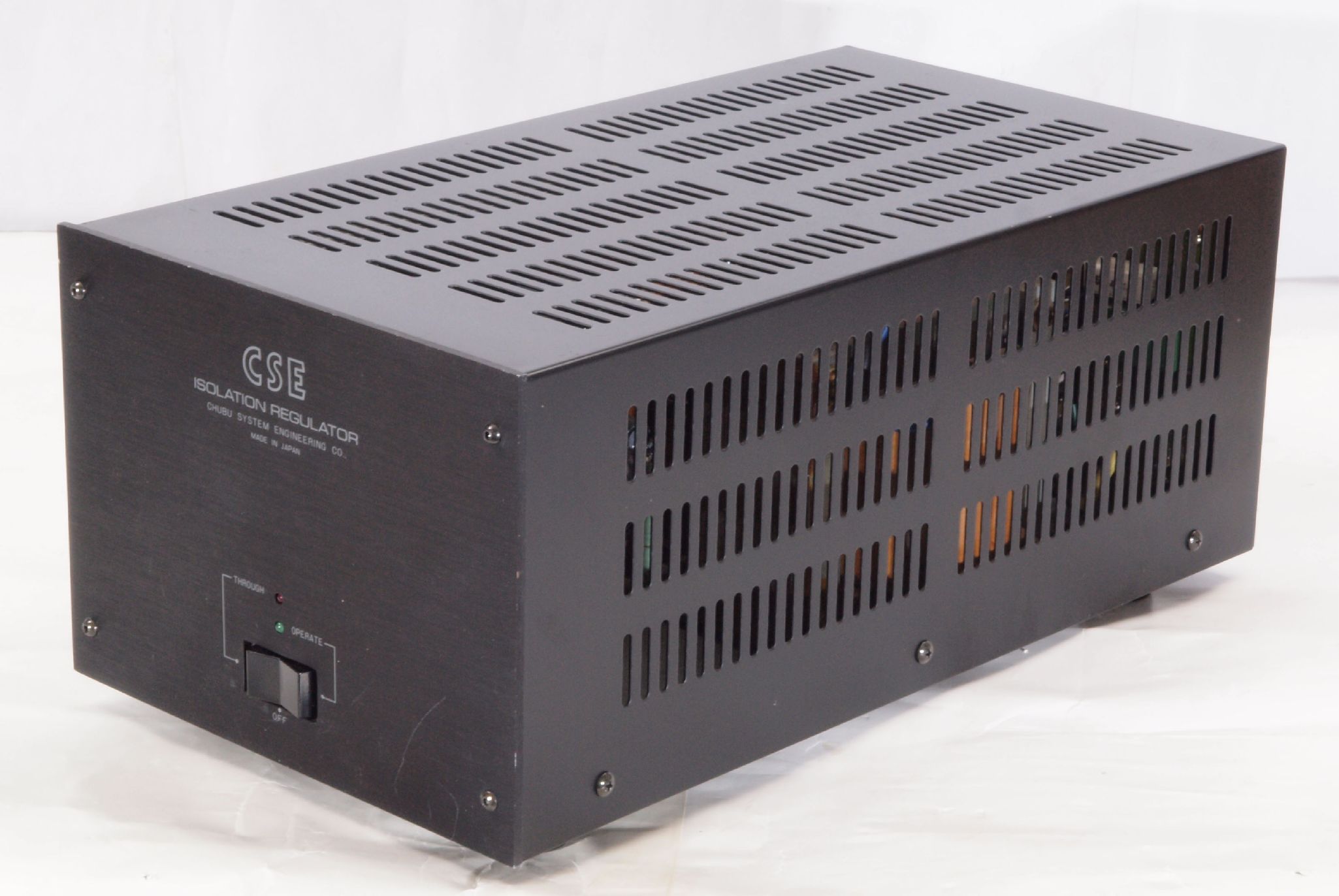

Ａ１２．　点検中　前右から見る

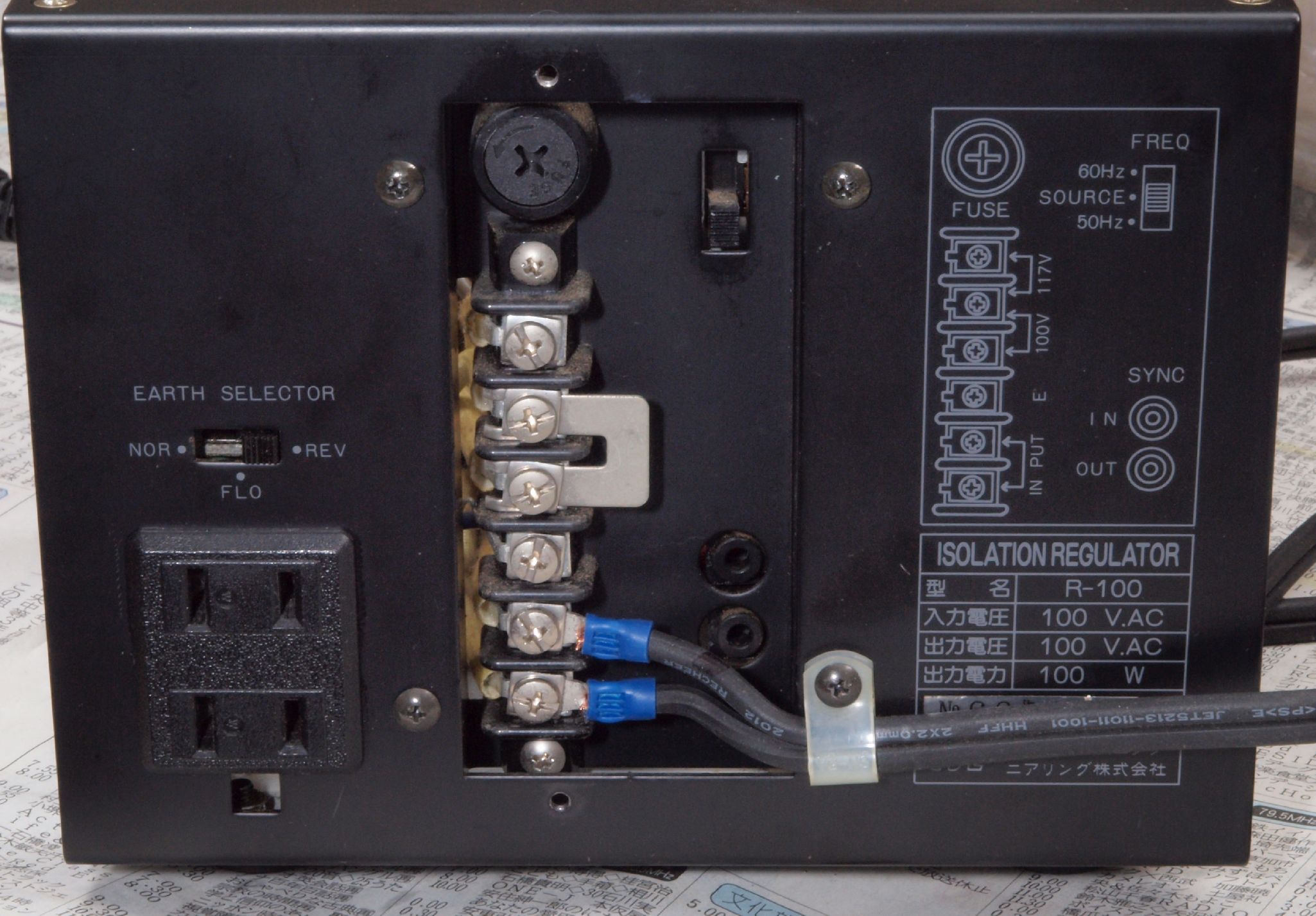

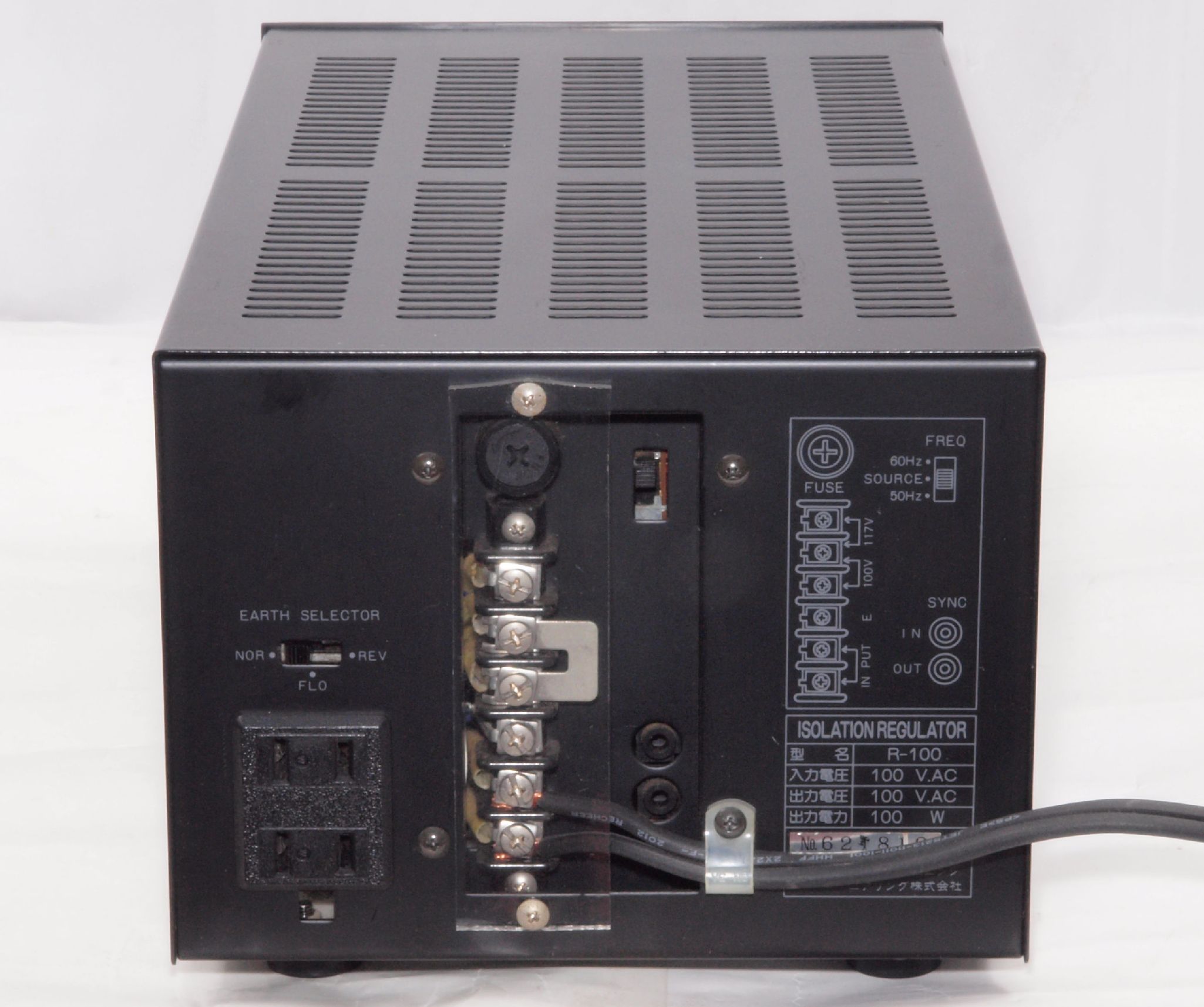

Ａ１３．　点検中　後から見る

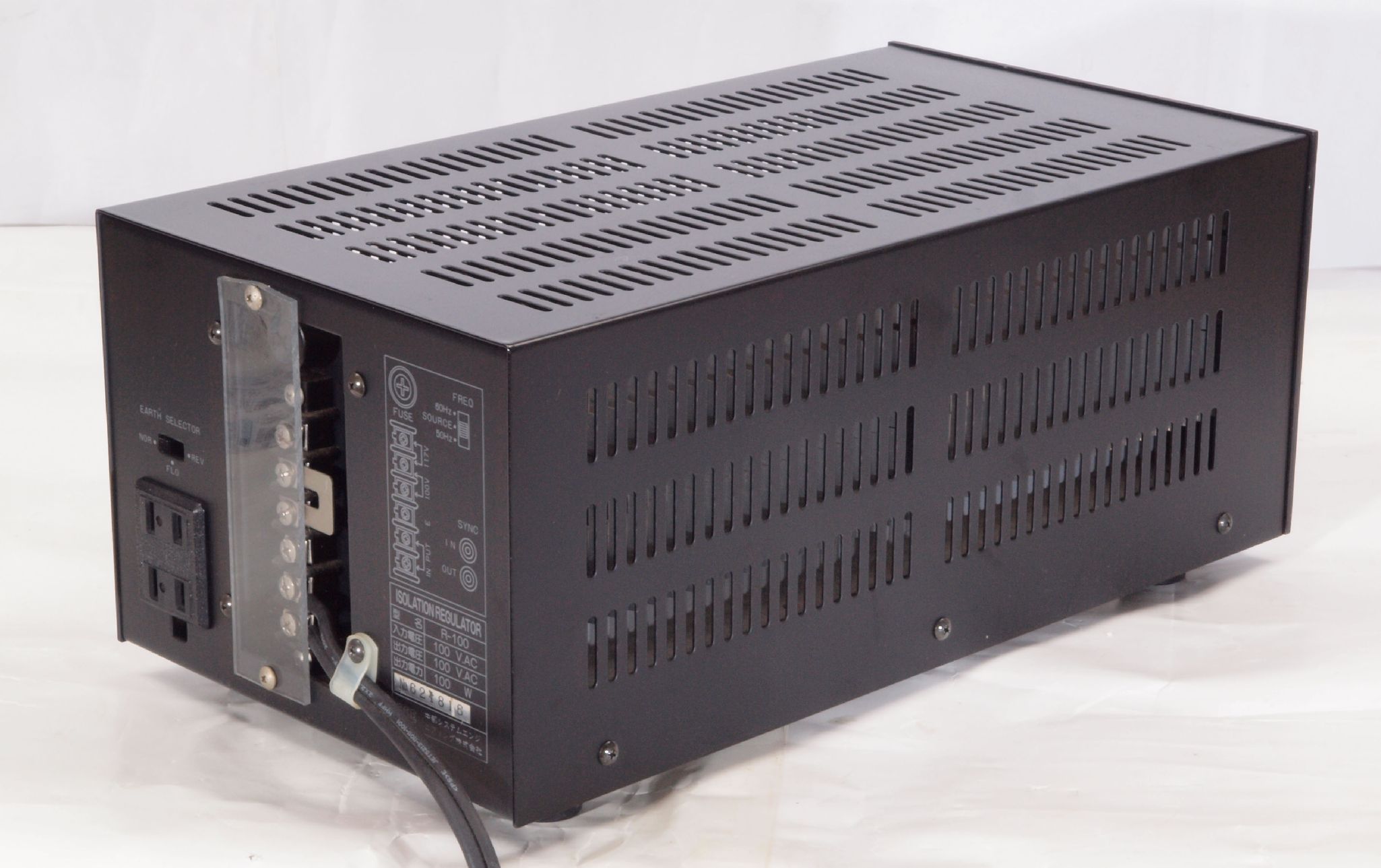

Ａ１４．　点検中　後左から見る

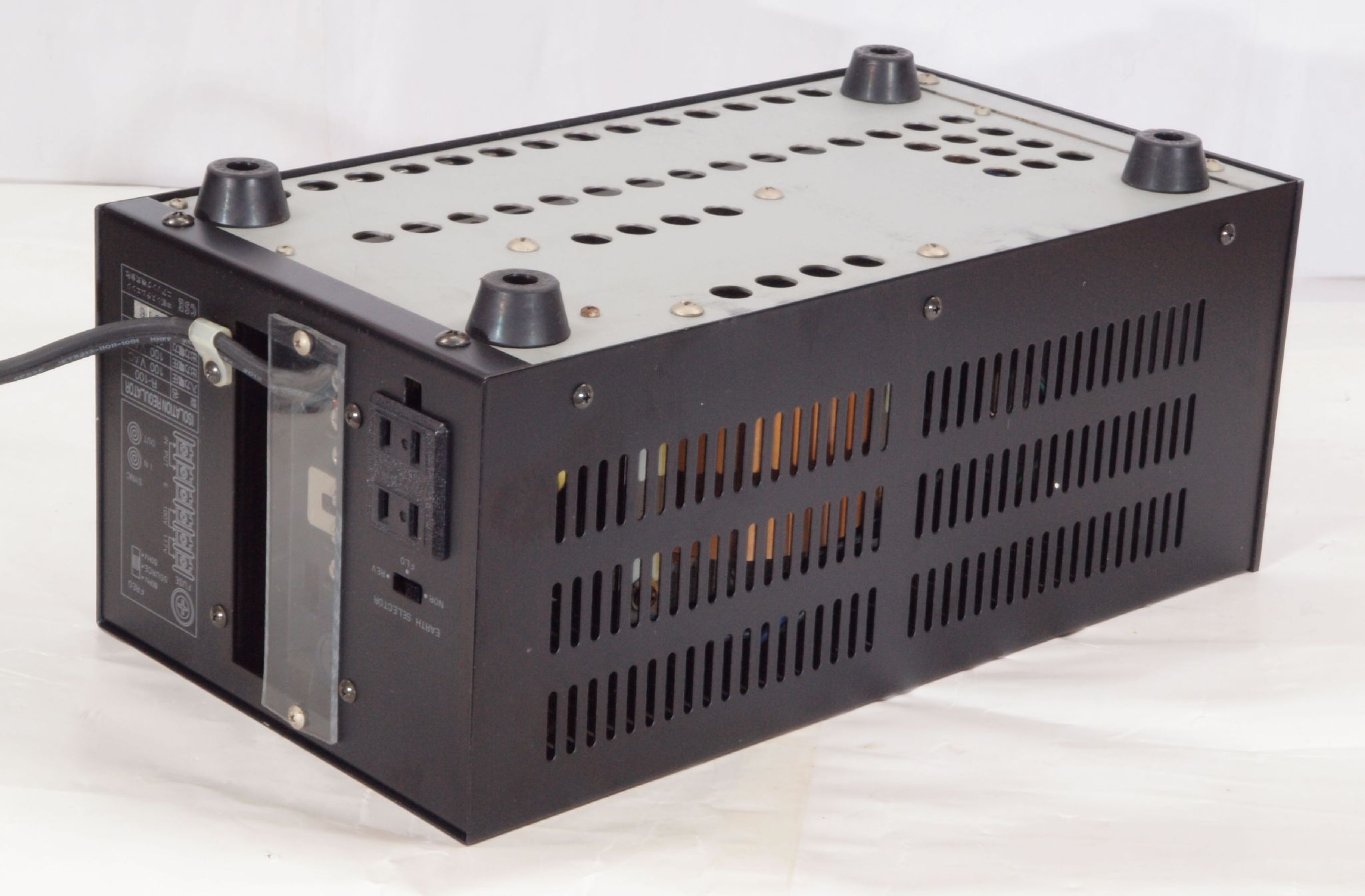

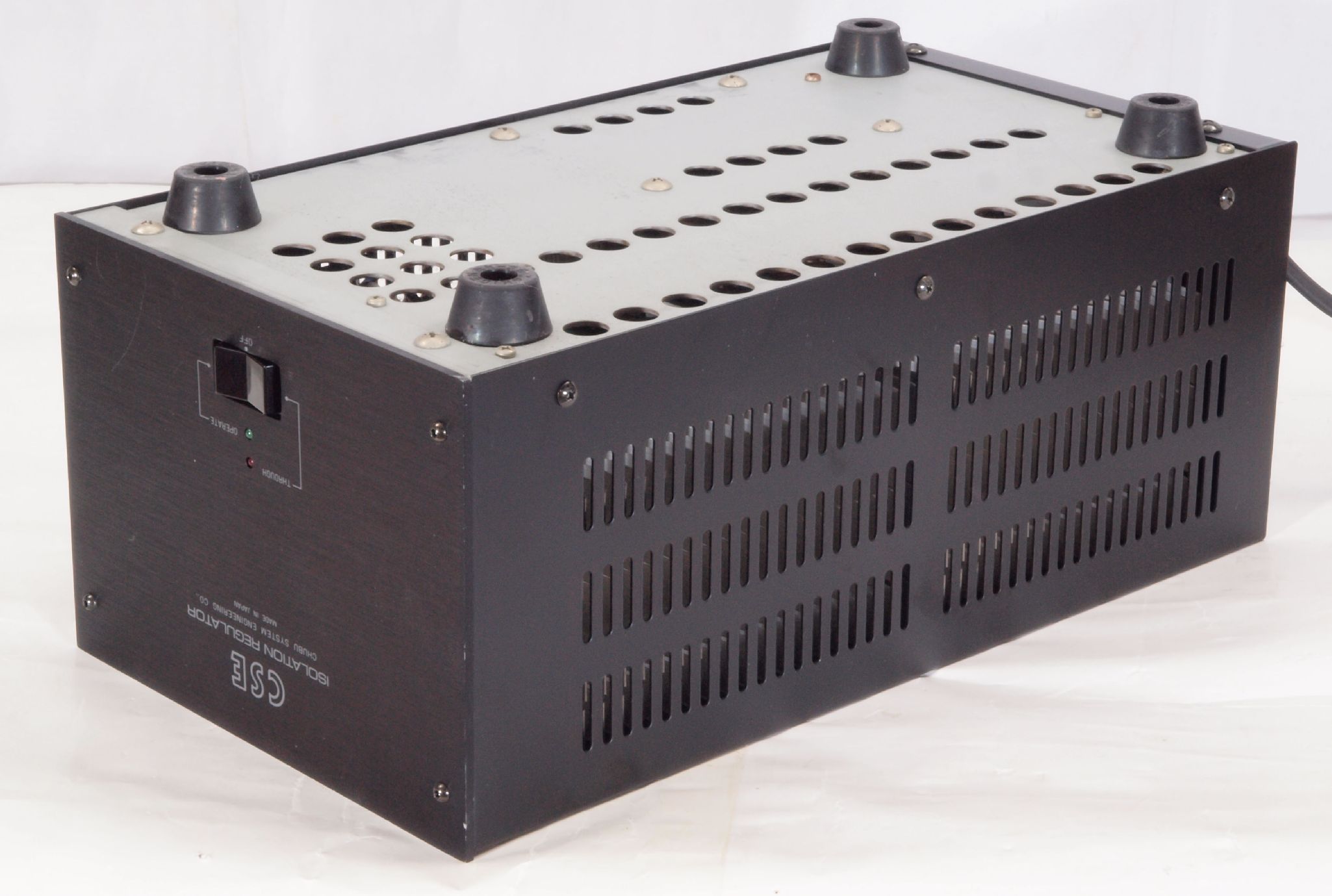

Ａ２１．　点検中　下前左から見る

Ａ２２．　点検中　下後右から見る

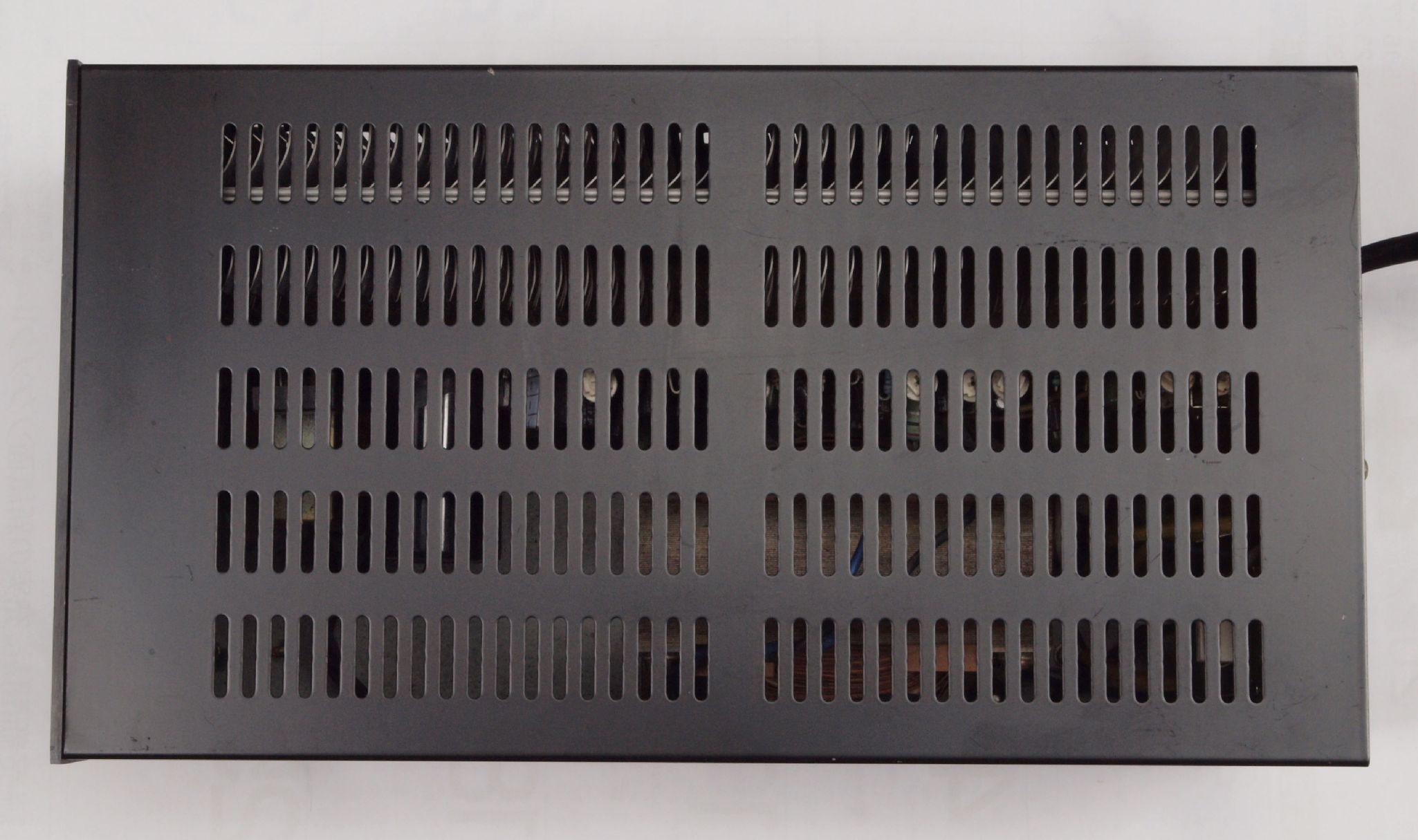

Ａ３１．　点検中　上から見る。

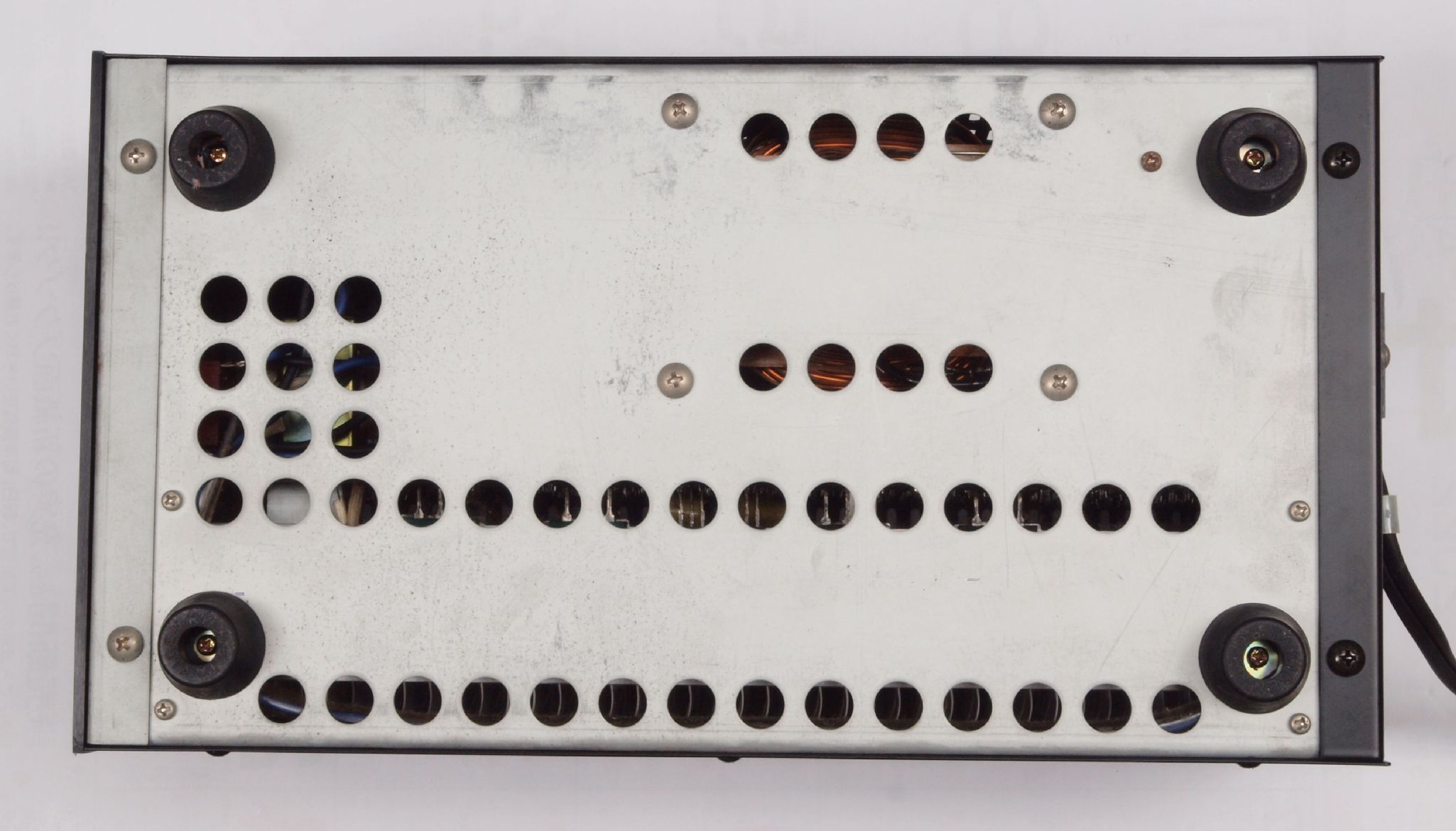

Ａ３２．　点検中　下から見る。

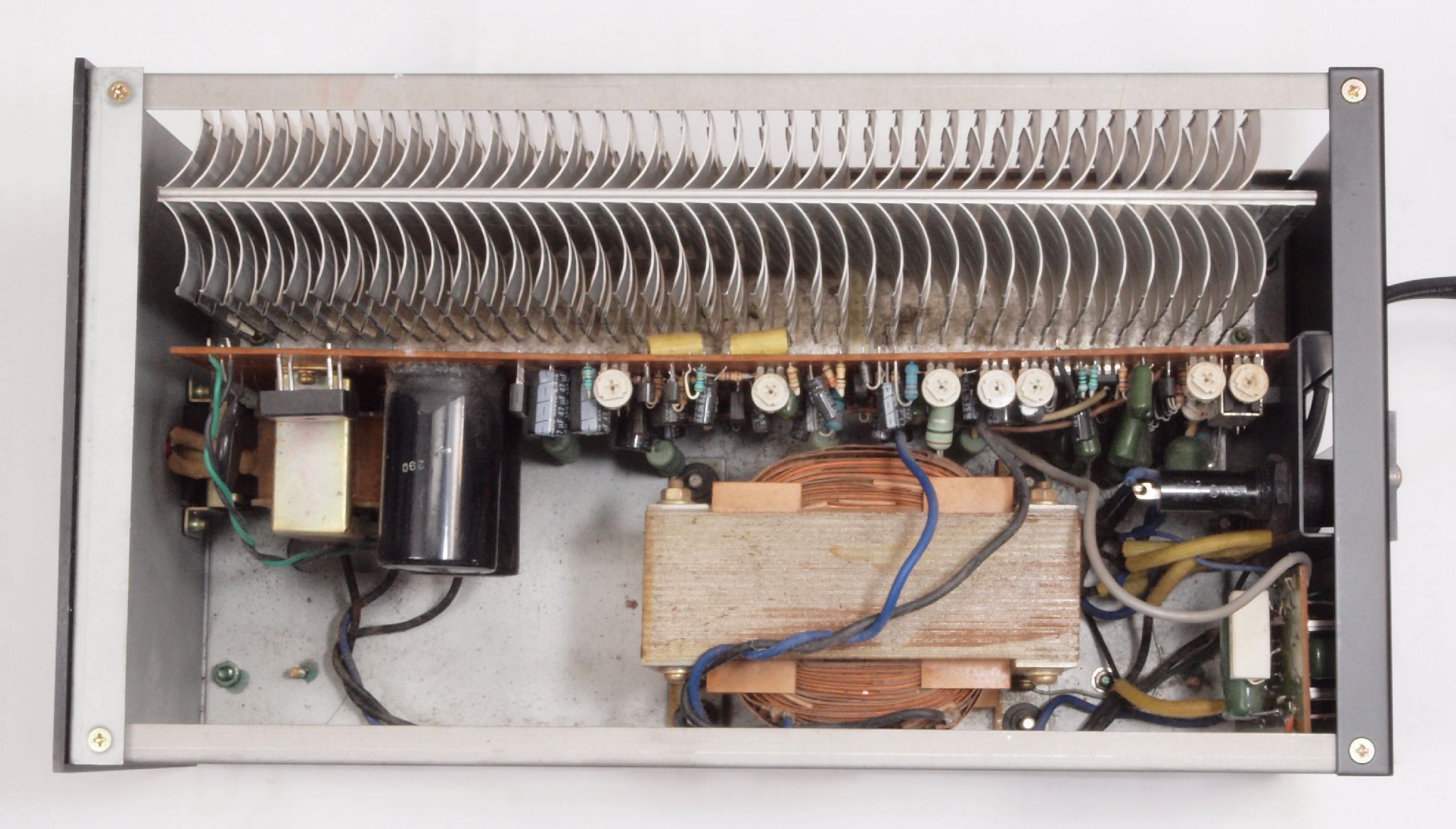

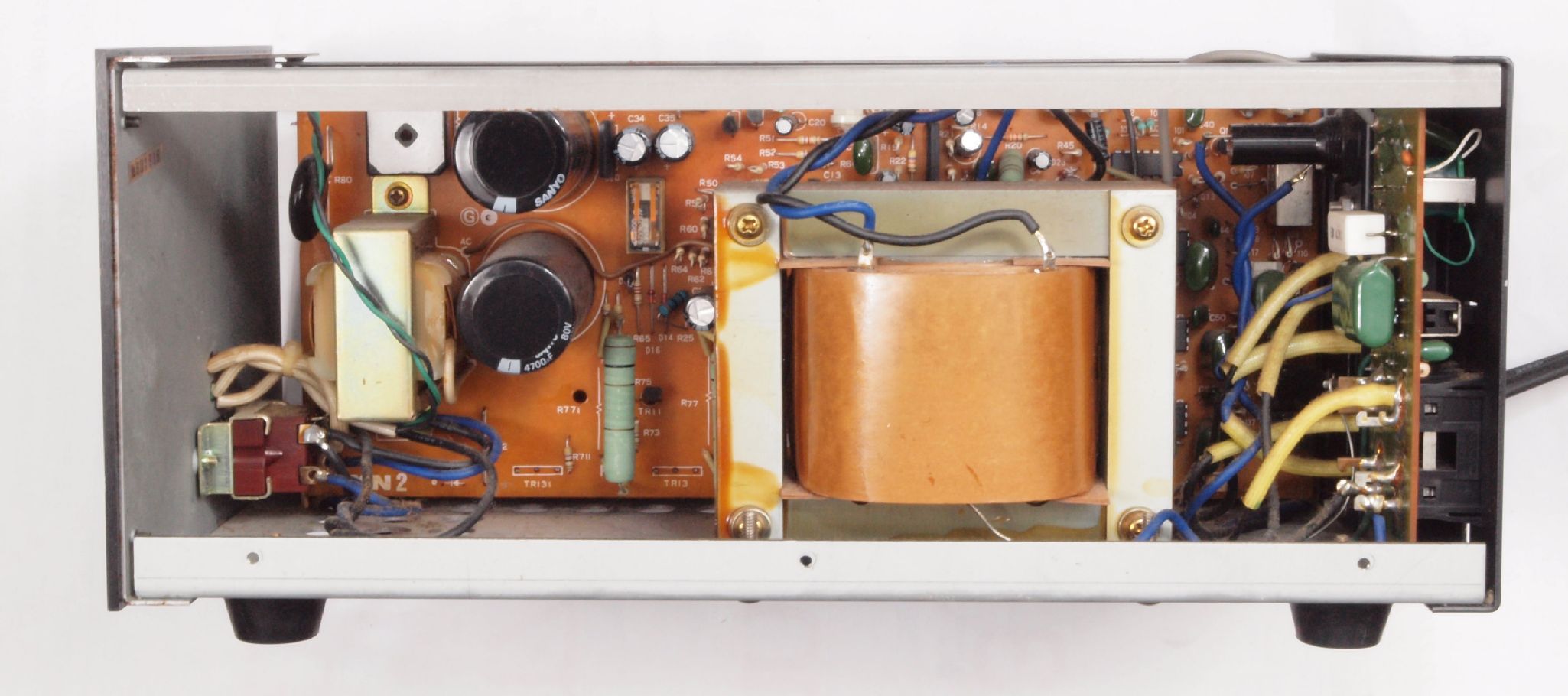

Ａ４１．　点検中　ケースを取り上から見る。

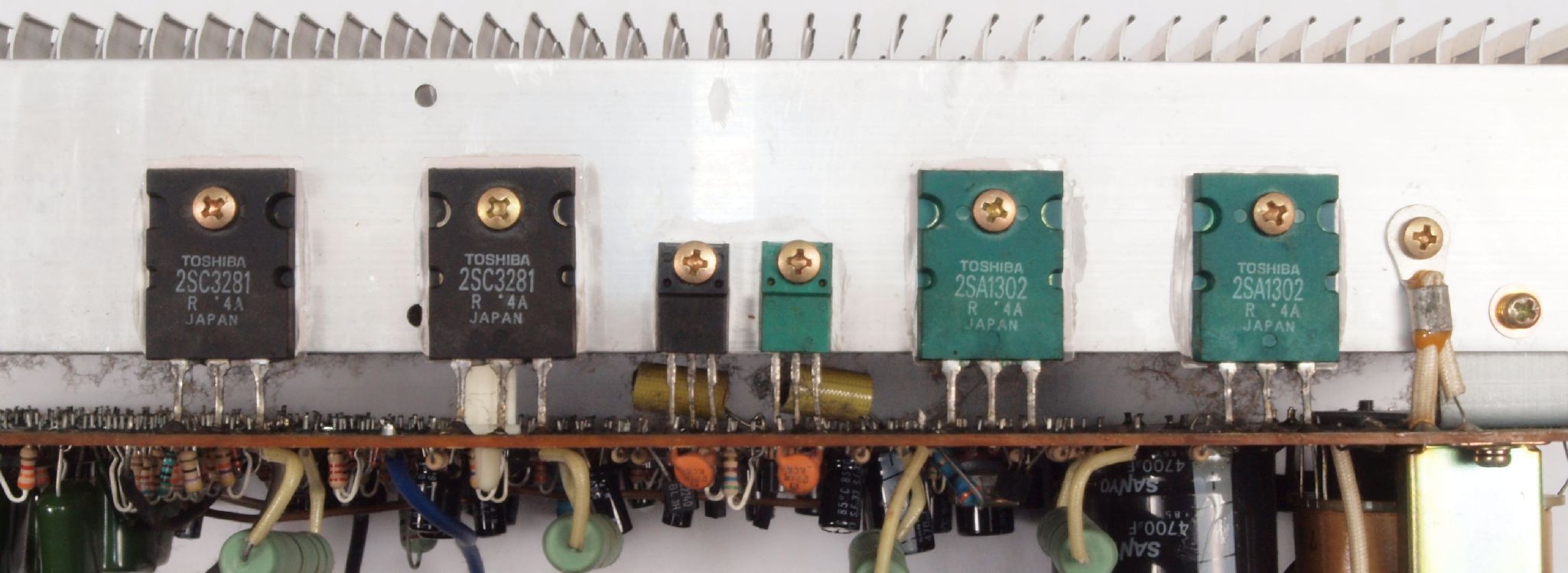

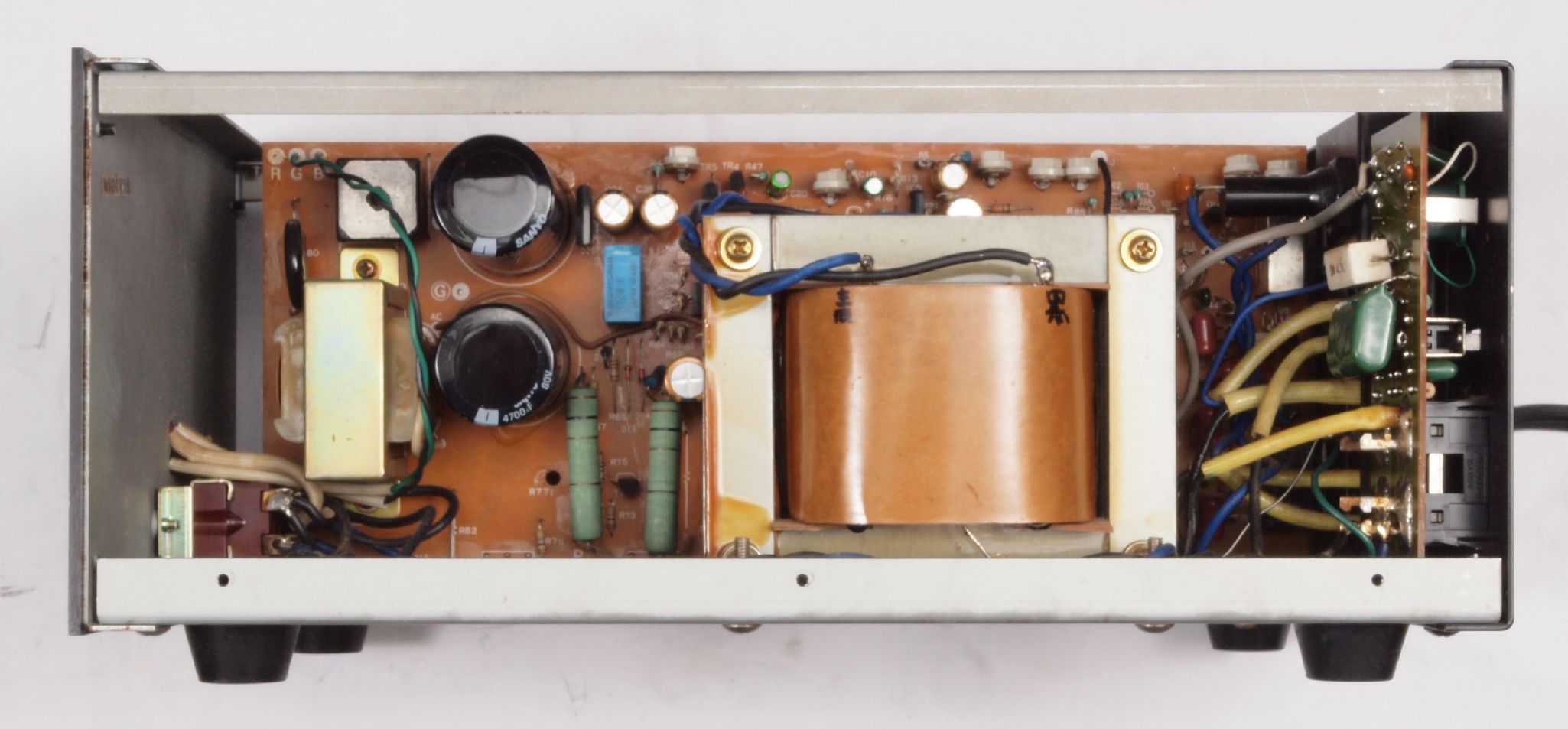

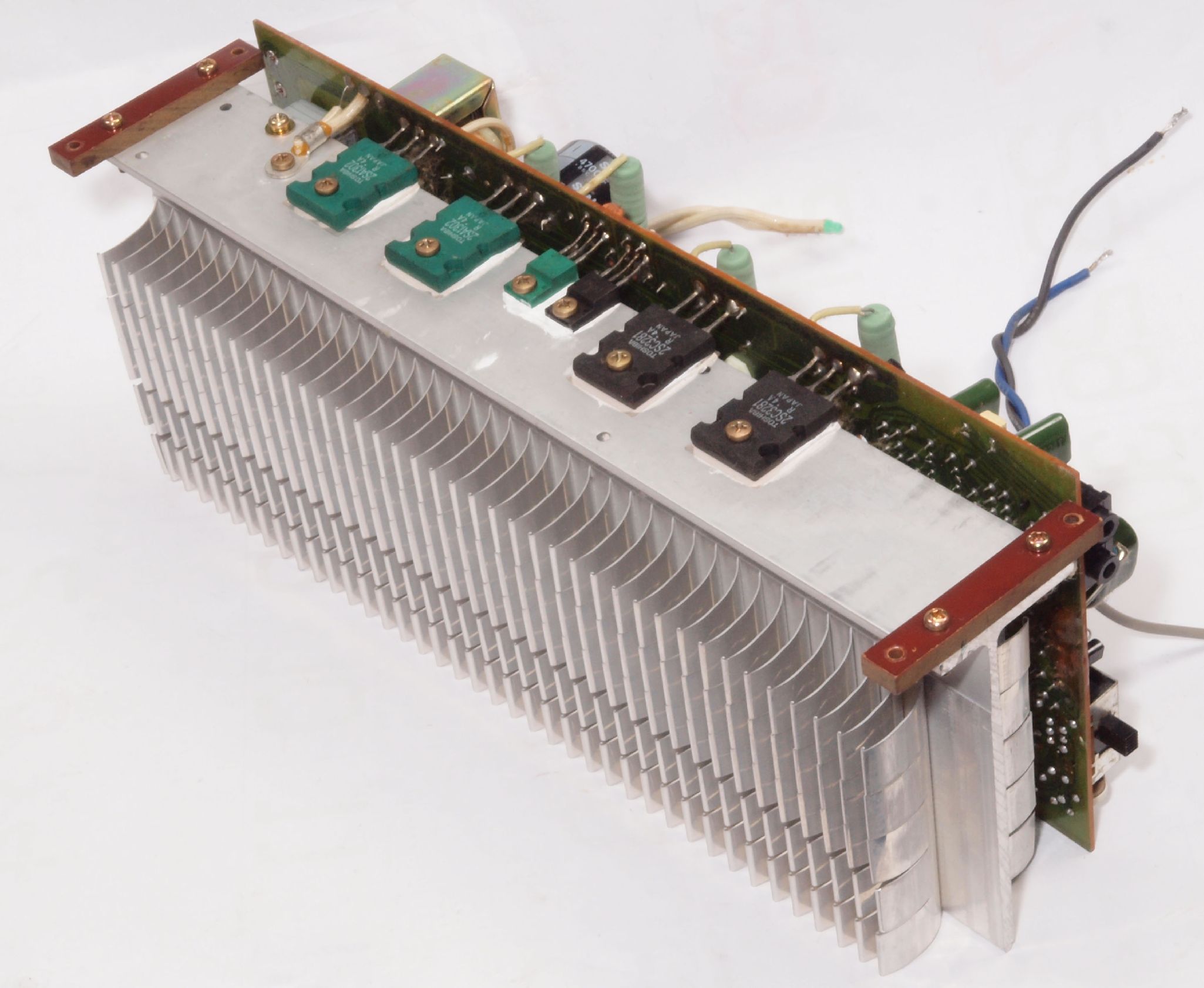

Ａ４２．　点検中　右横から見る。　絶縁は出力トランス１個のみ、業務用は２個使用。　（株）高砂製作所　AA500F、東京精電 CVFT1-200H。基準発信はＬＣ回路です、業務用は水晶発振。

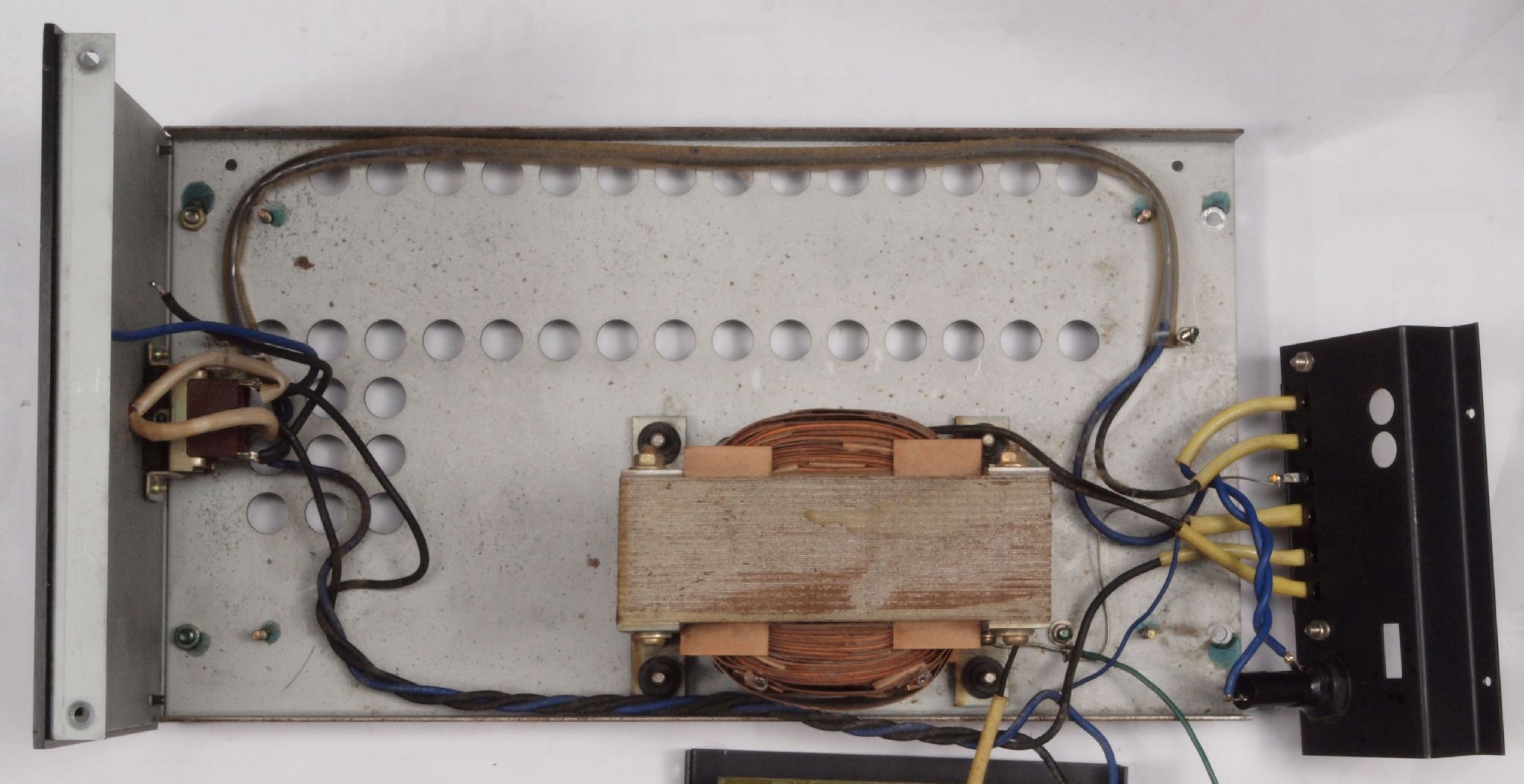

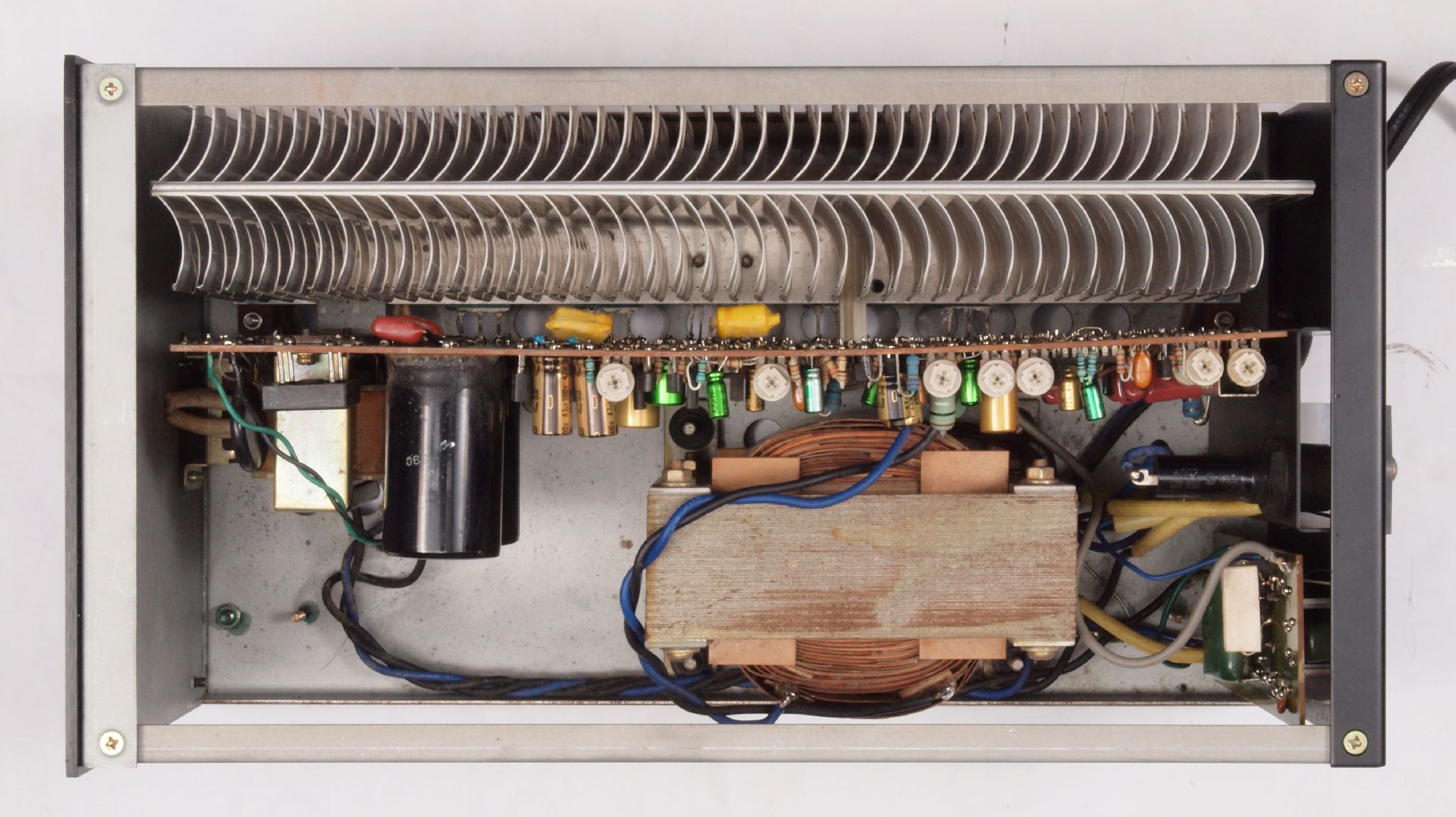

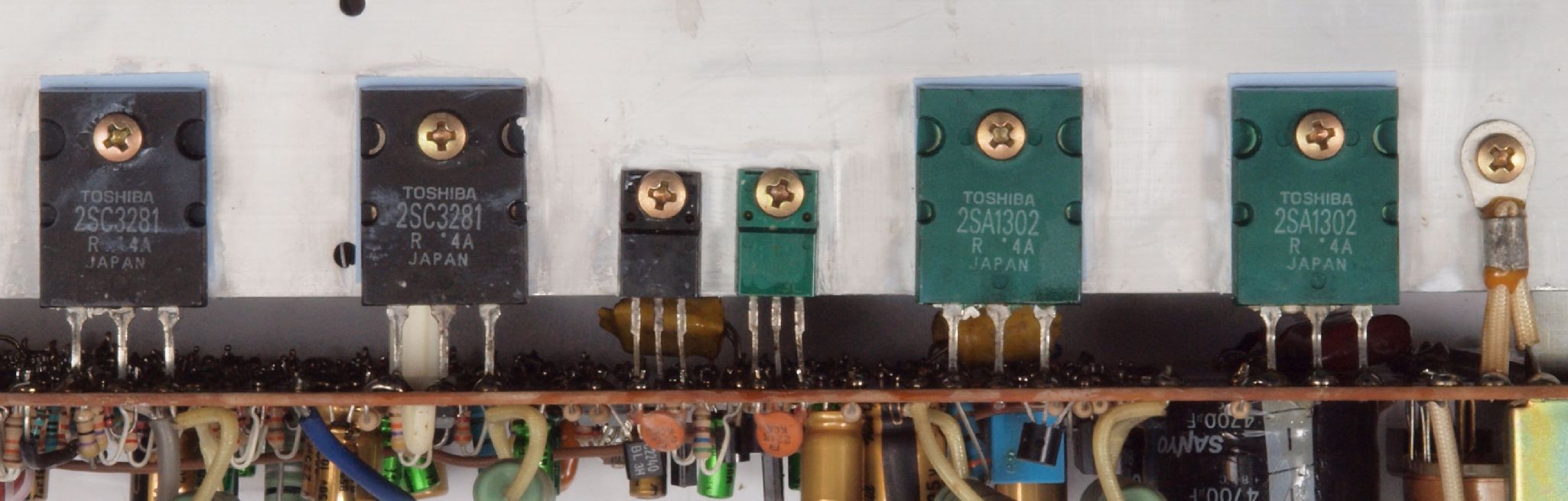

Ａ４２．　点検中　左横から見る。

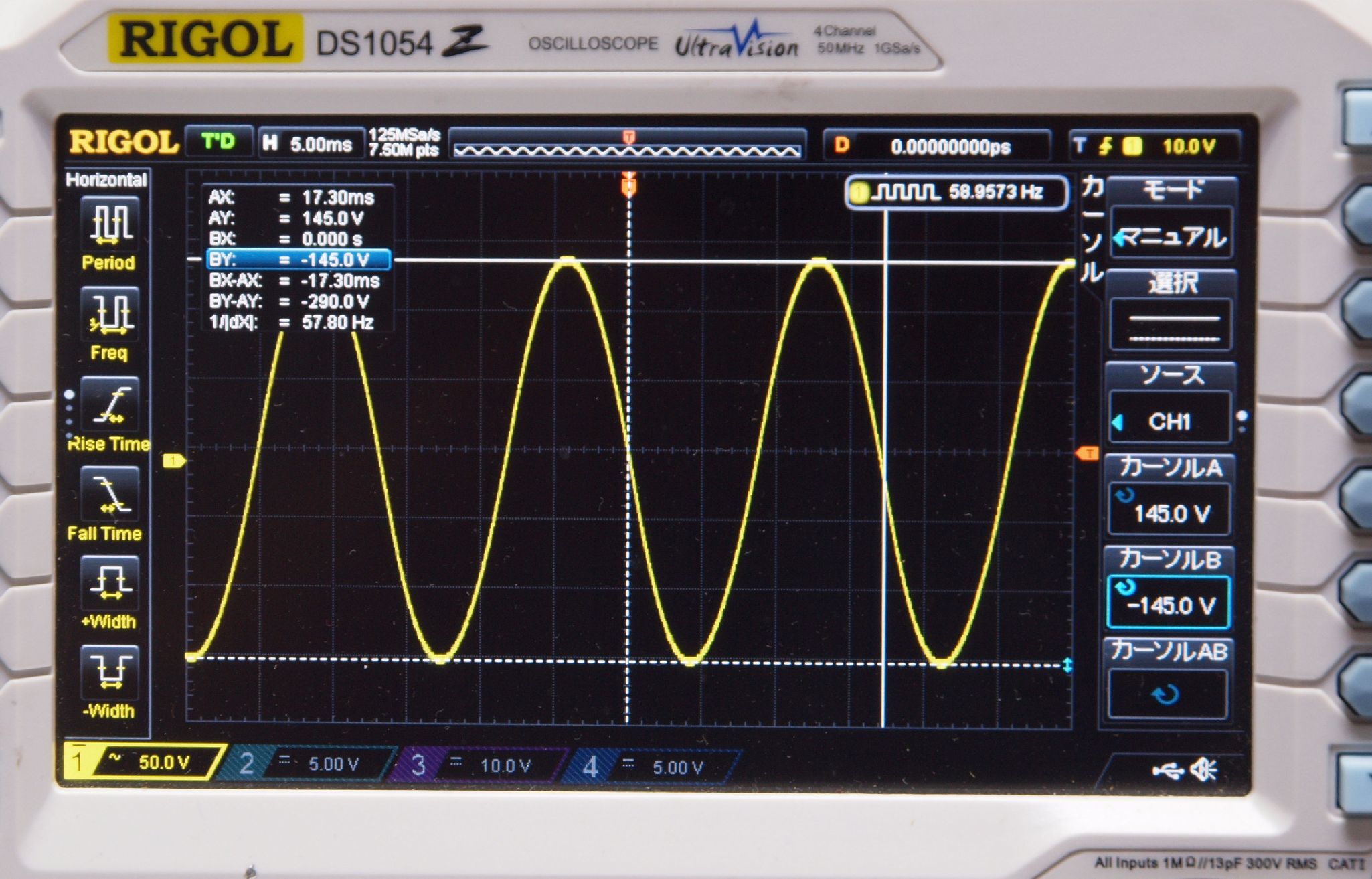

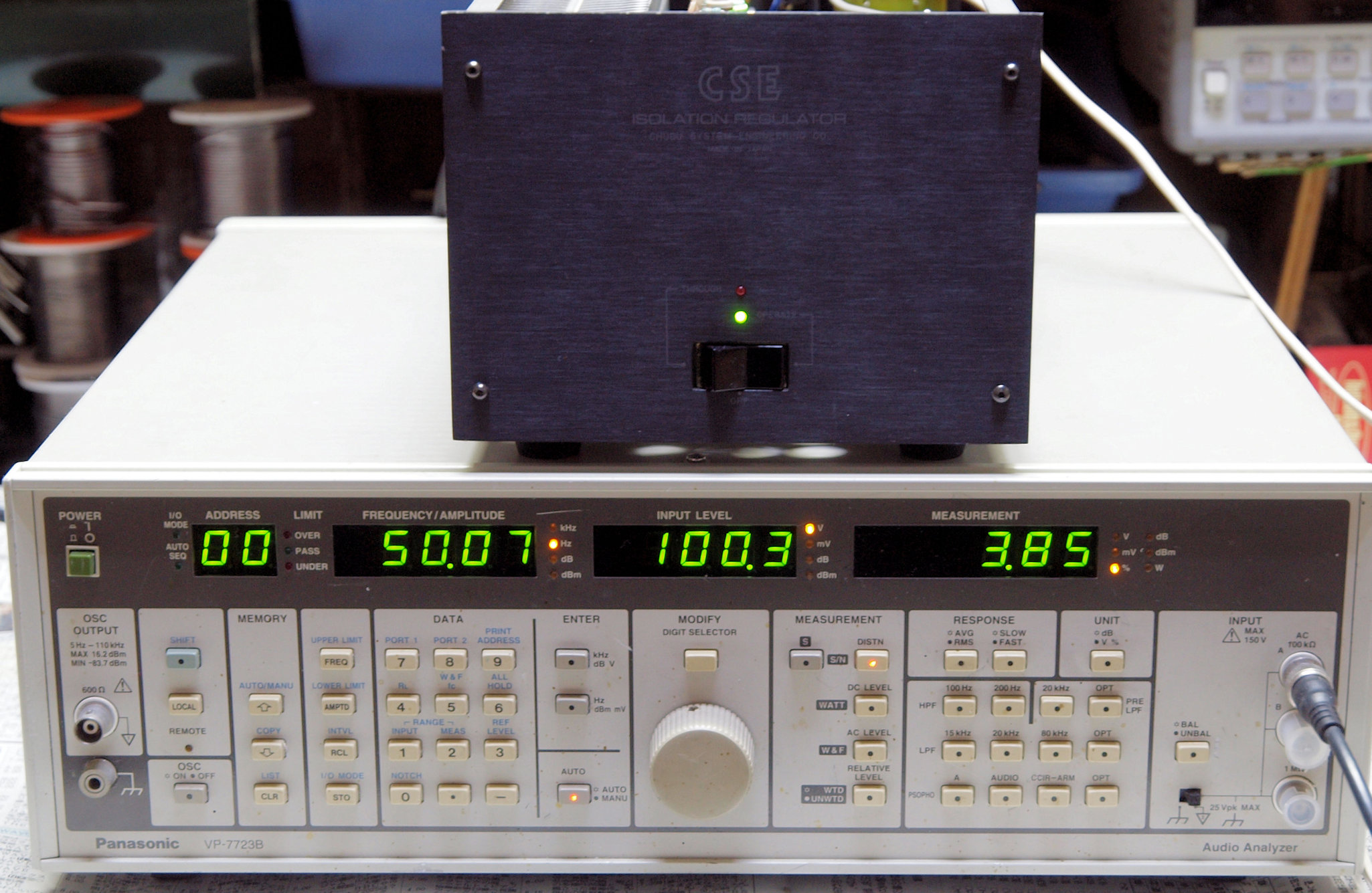

Ａ５１．　点検中　６０Ｈｚ出力、７０Ｗ負荷。

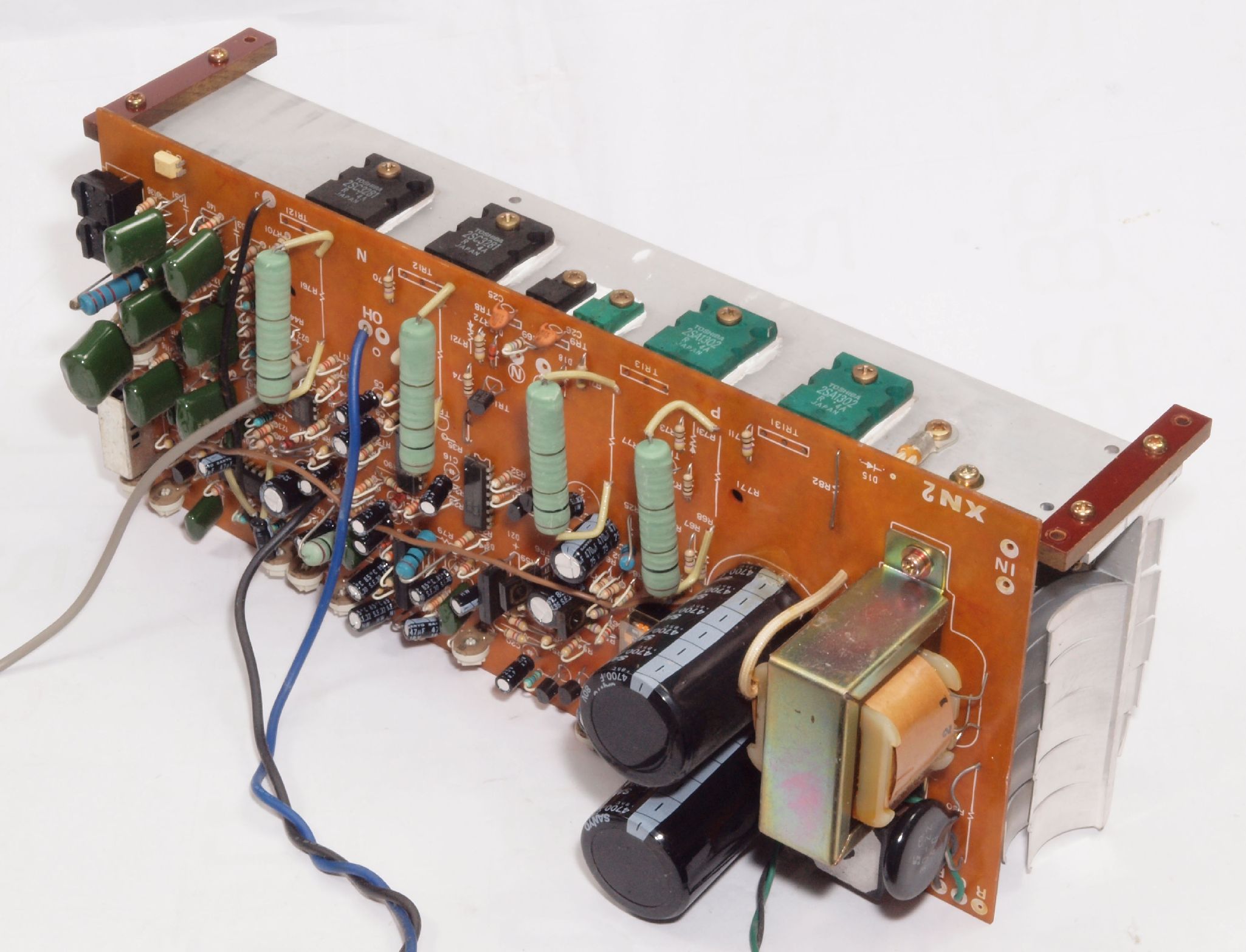

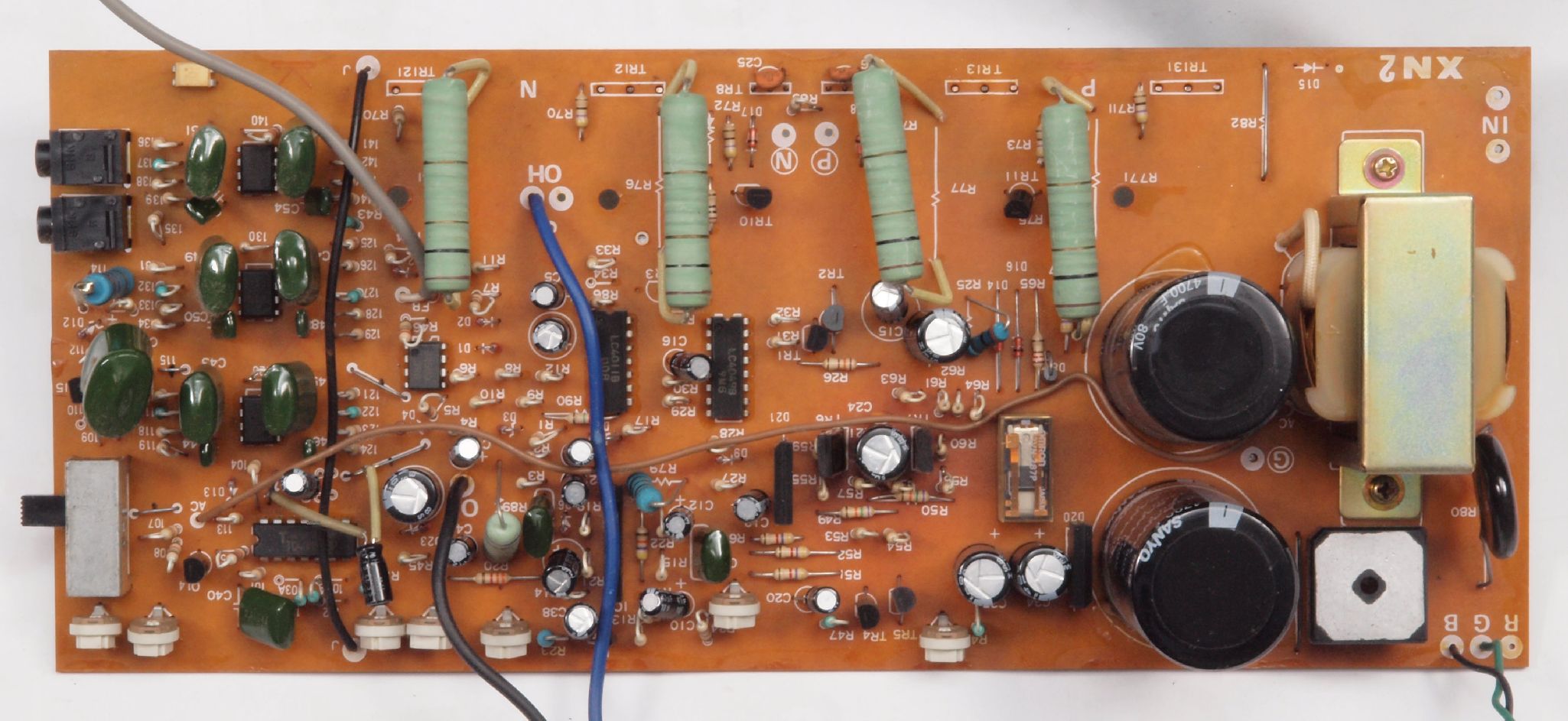

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＡＭＰ基板

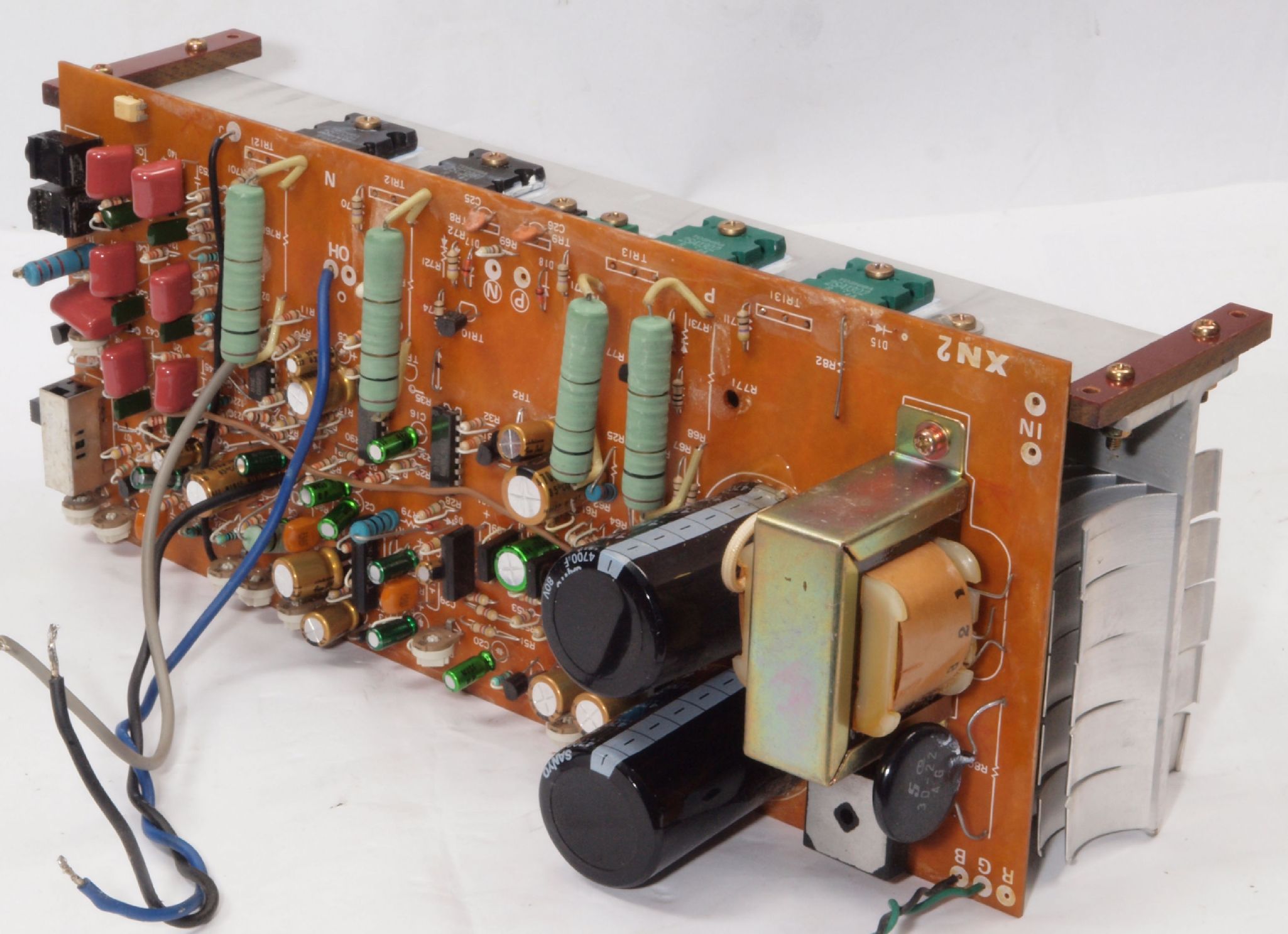

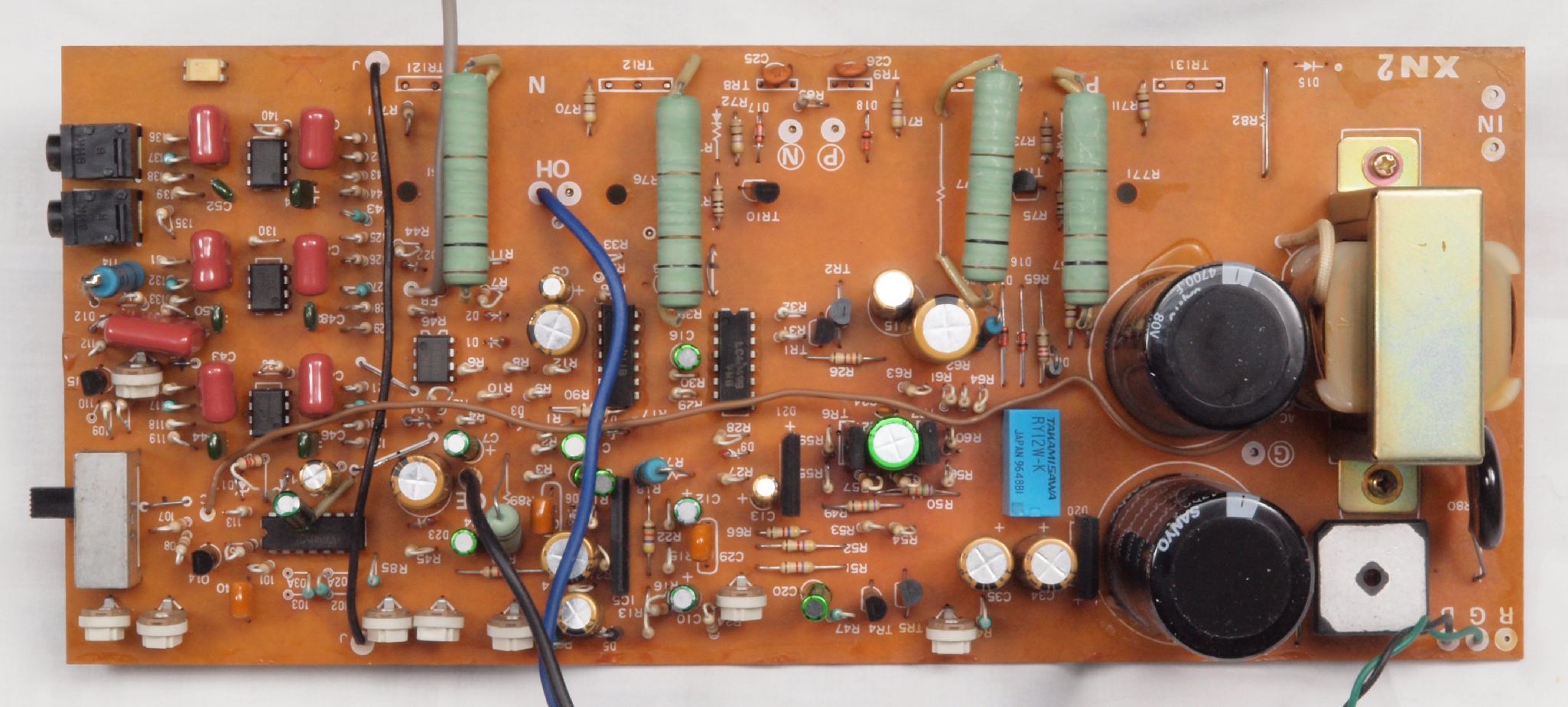

Ｃ１２．　修理後　ＡＭＰ基板　OP-AMP２個、電解コンデンサー４個交換

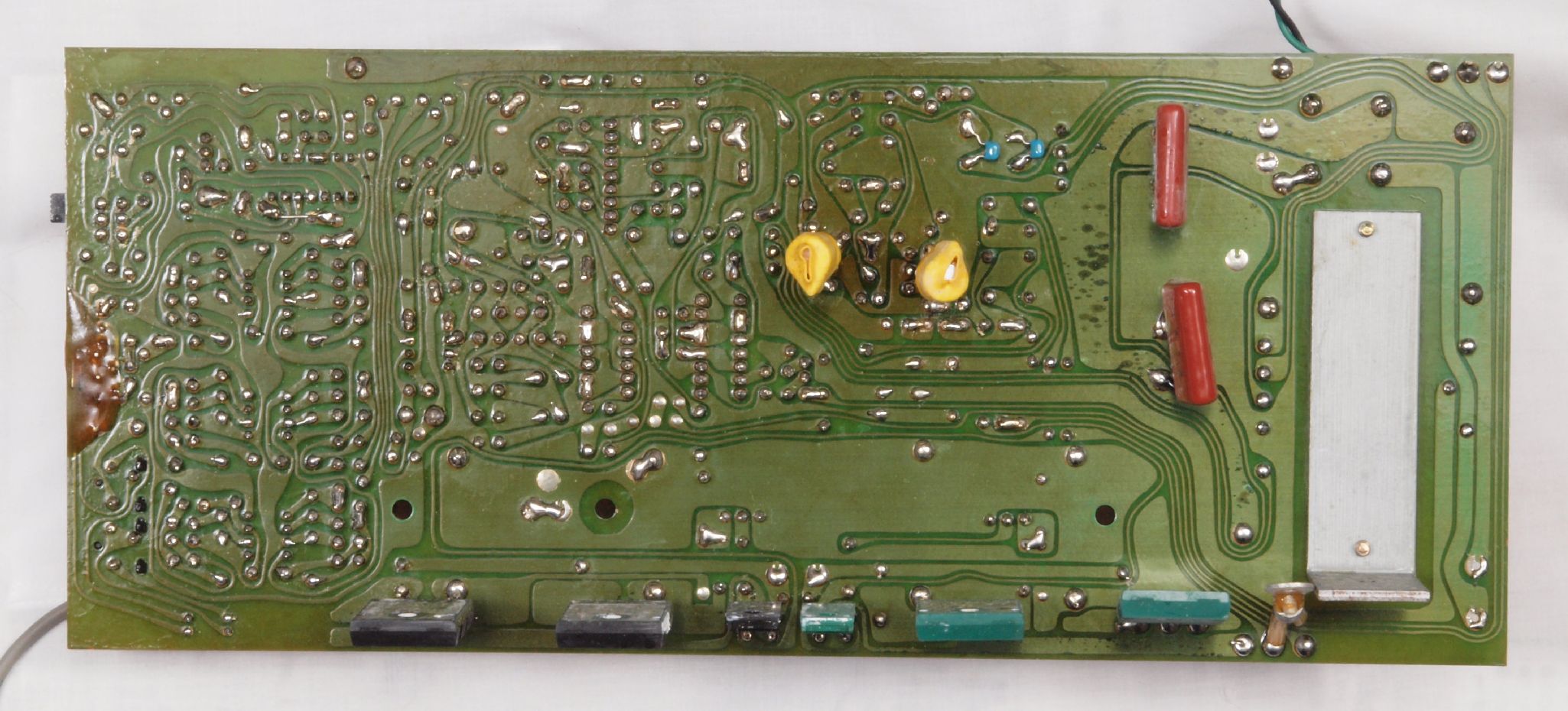

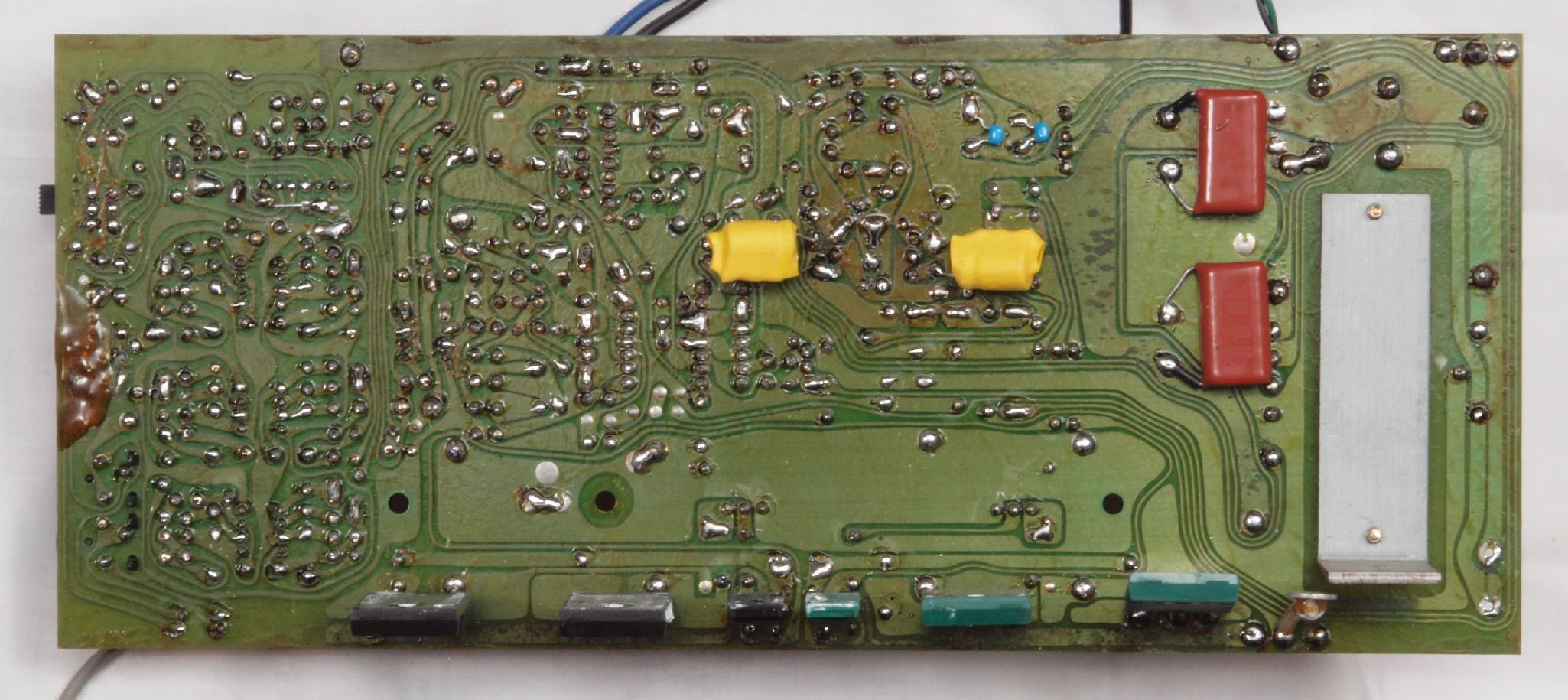

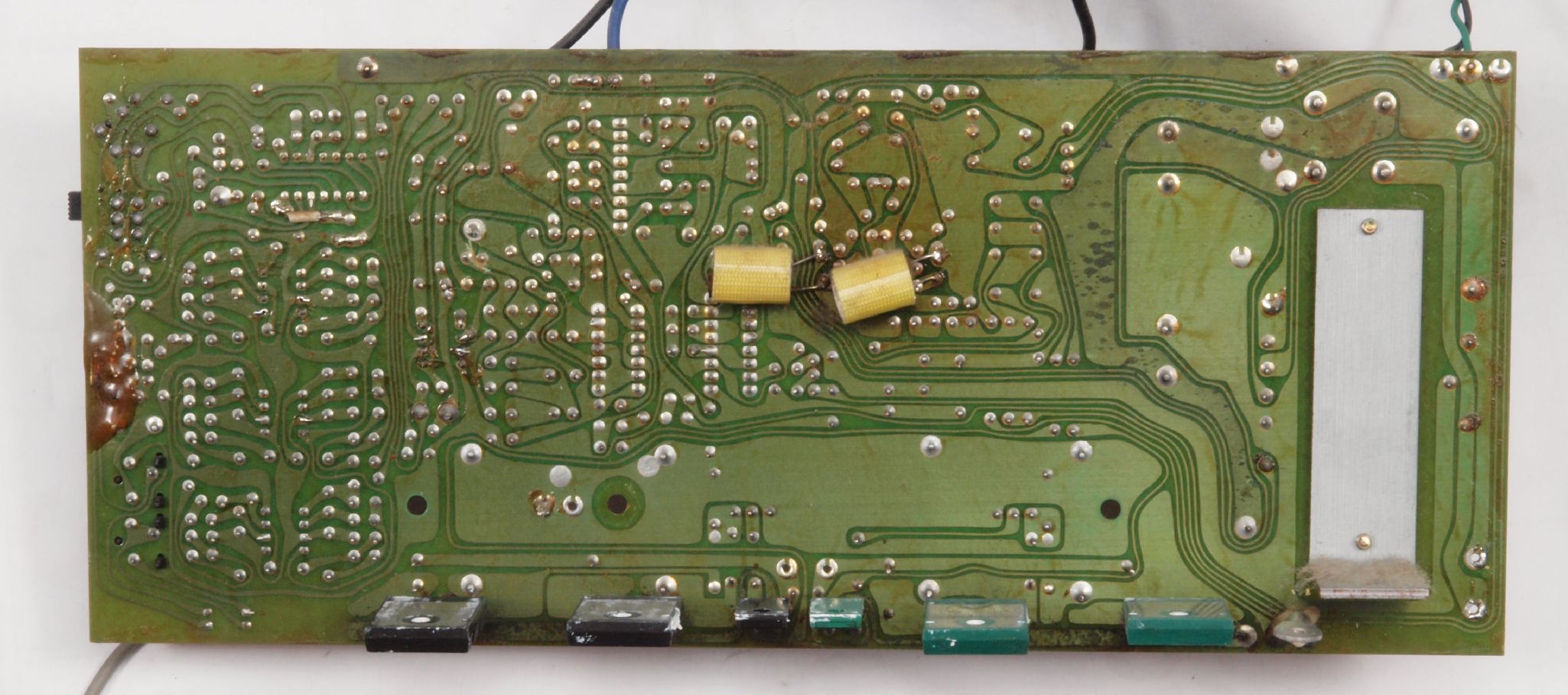

Ｃ１３．　修理前　ＡＭＰ基板裏

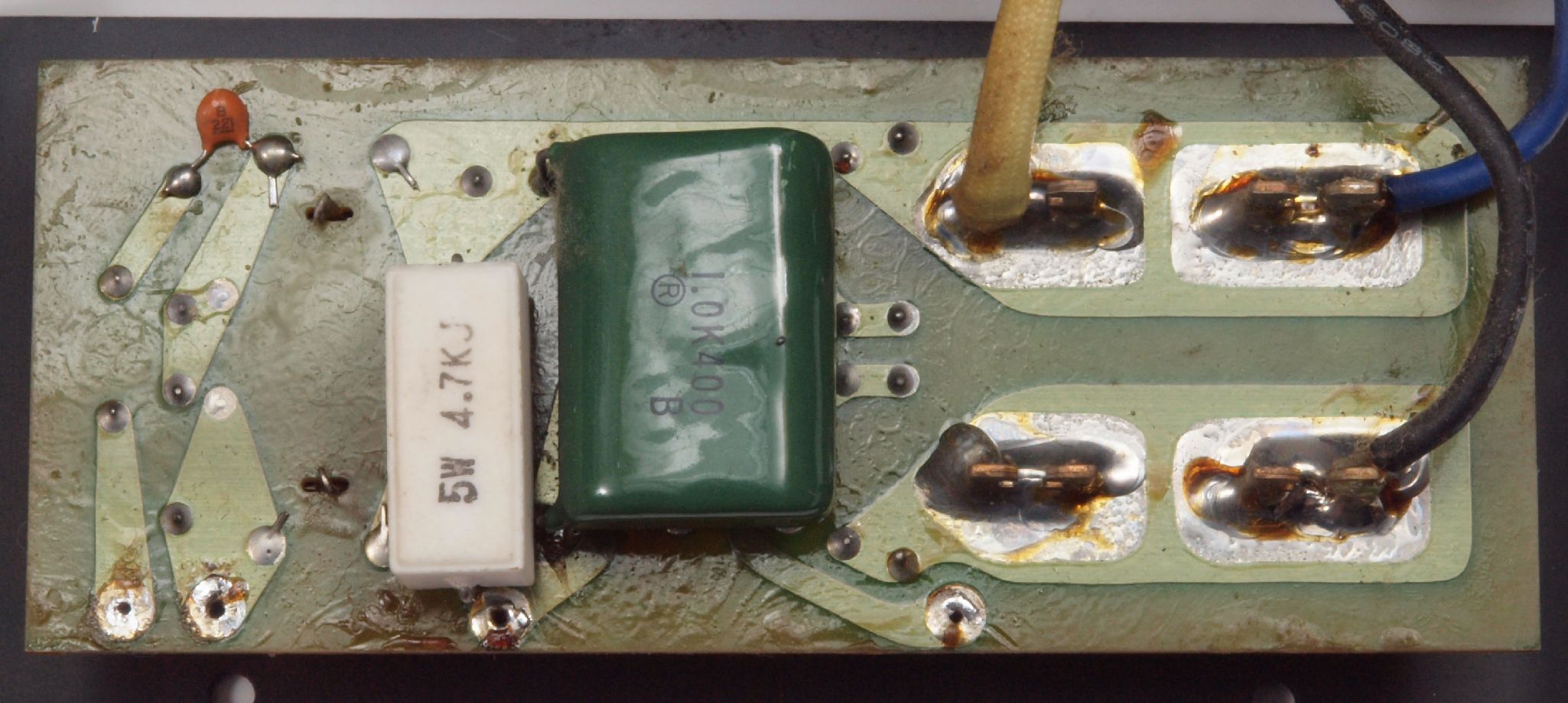

Ｃ１５．　修理（半田補正）後　ＡＭＰ基板裏　半田を全部やり直す。　普通はこれで完成。

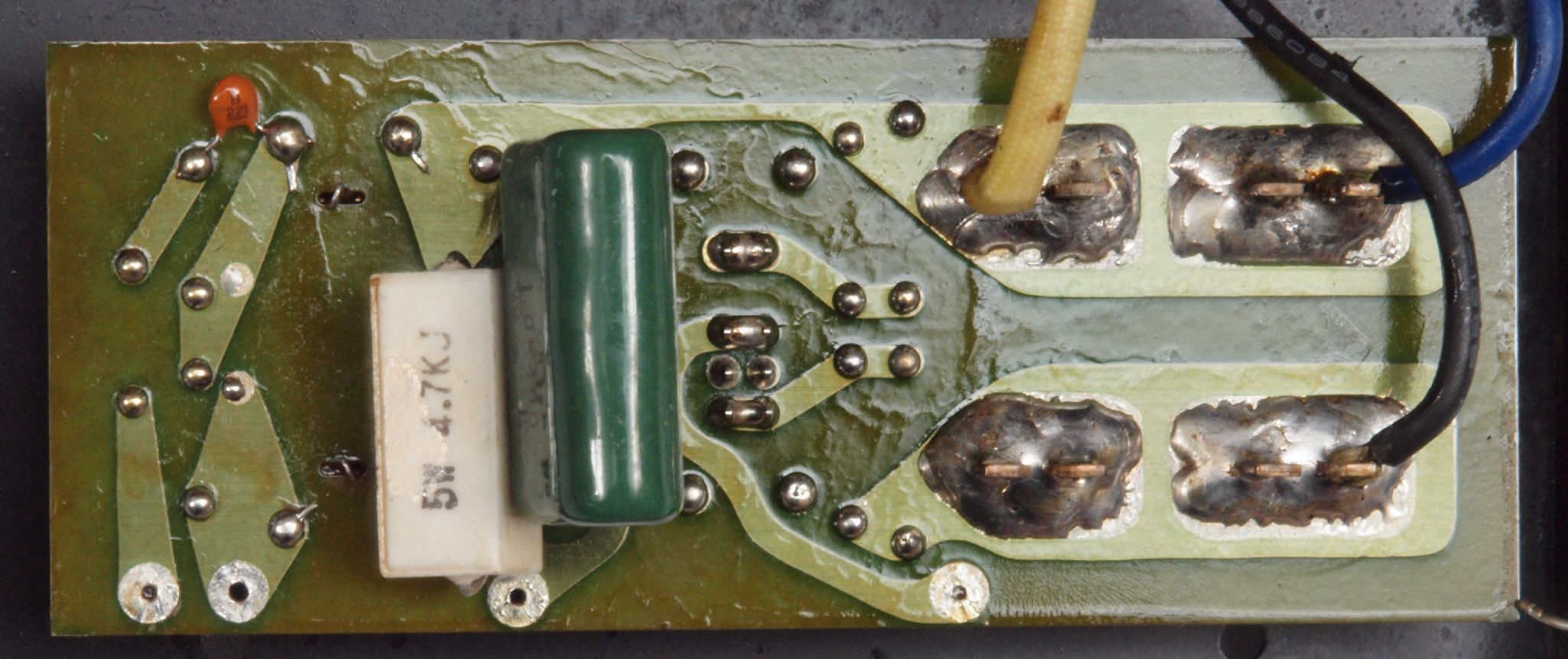

Ｃ１６．　完成ＡＭＰ基板裏　　洗浄後防湿材を塗る。

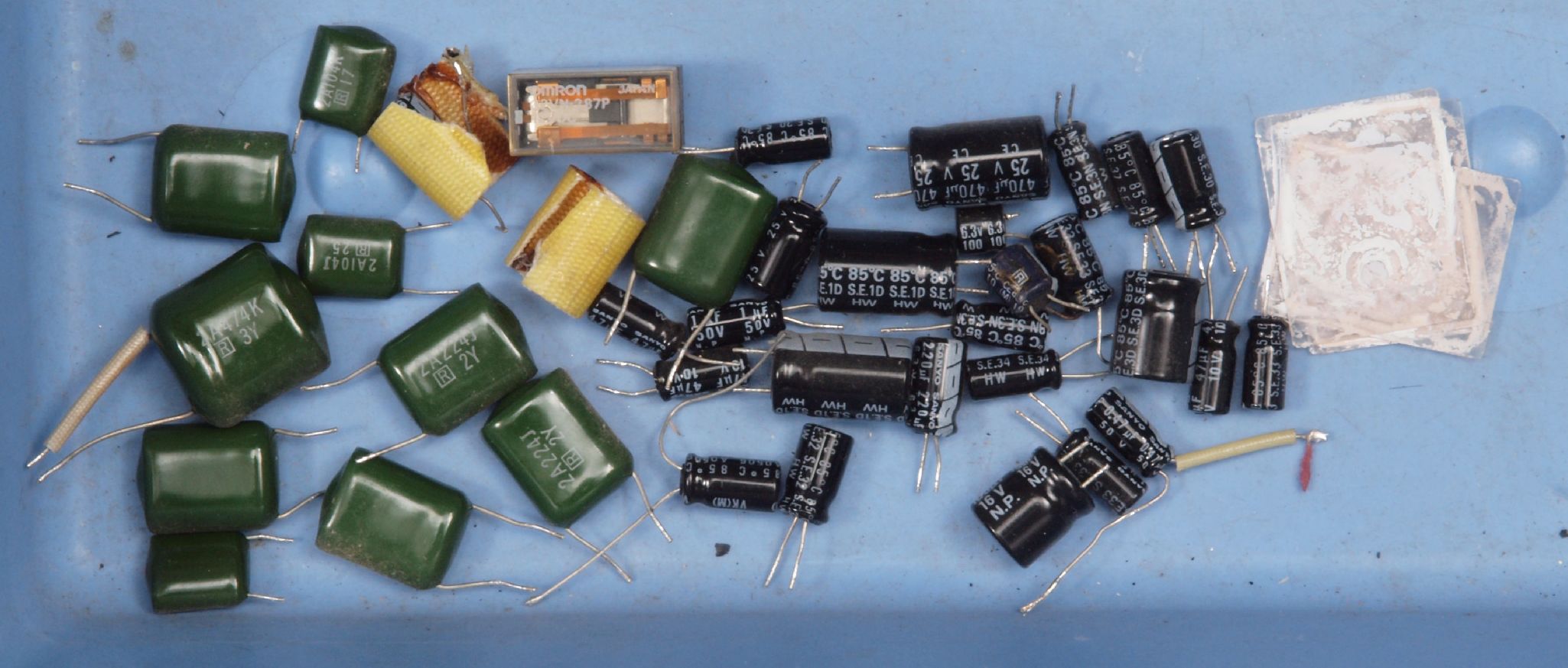

Ｃ２１．　交換した部品

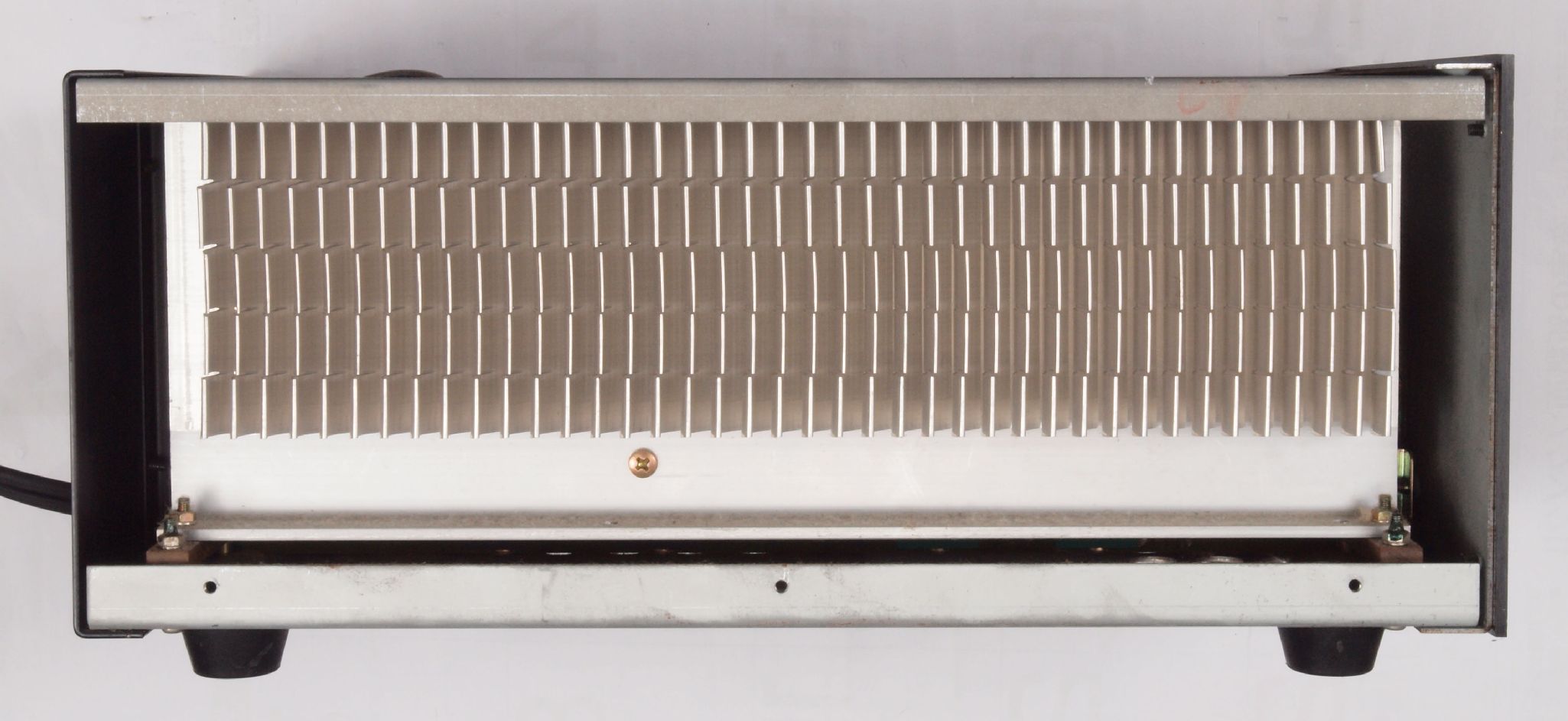

Ｃ３１．　修理前　下から見る

Ｃ３２．　修理後　下から見る

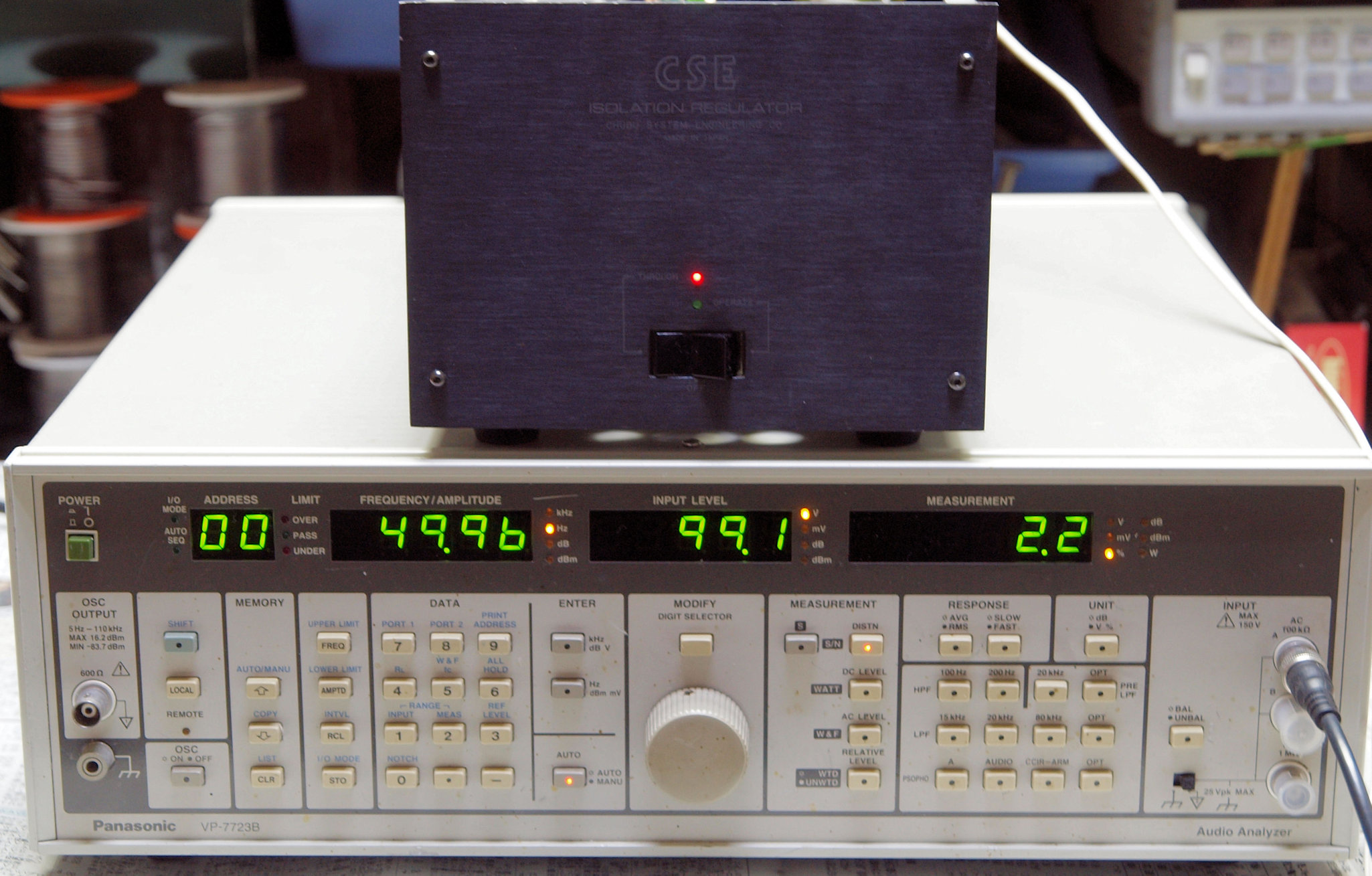

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｆ．　位相測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ１．　入出力位相測定 　　　　「見方」。 　　　オーディオ発振器ＶＰ−７２０１Ａより５０Ｈｚ〜１００ｋHｚの信号をDynavector　PS-1に入力。 　　　同時に、机の上の「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」「１ＣＨ＝黄色」に表示。 　　　Dynavector　PS-1　出力を「１ＣＨ＝赤色」に表示。

Ｆ２１．　５０Ｈｚ入力

Ｓ．　ＣＳＥ　正弦波交流定電圧電源　Ｒ１００　の仕様（カタログ・マニアルより）

型式 電源 アイソレーションレギュレーター　Ｒ１００ 定格出力 100W 出力電圧 100/117V 出力周波数 50/60Hz 入力電圧範囲 90-110V 出力波形 正弦波 出力コンセント数 2 、一般用（3Pアース付 電源 AC100V (50/60Hz) 外形寸法 217W×93H×379Dmm 重量 8kg メーカー小売価格 ￥69,000-(税抜)
