Maas Organ Model 50. 2台目 修理記録
赤テープは2台目識別の為。        同時修理Model 50. 1台目   平成29年12月1日持込   12月25日完成
A. 修理前の状況
  • オーバホール修理依頼でしたが、転売の意思があるので、見積・点検+バラック修理に変更。

O. 出力トランス点検
  • 現在オークションでは直流抵抗を測定して、良否を表示しているが、完璧ではありません。
    正確には、交流電圧を入力し、各巻き線の出力電圧を測定して判断する。

P. 電源トランス点検

T. バラック修理後点検測定

F. 見積・点検、バラック修理費  25,000円。
                      特別にHP製作。

S. Maas Organ Model 50 の仕様(カタログ・マニアルより)

A. 修理前の状況。画像をクリックすると、大きく(横幅2050ドット)表示されます。

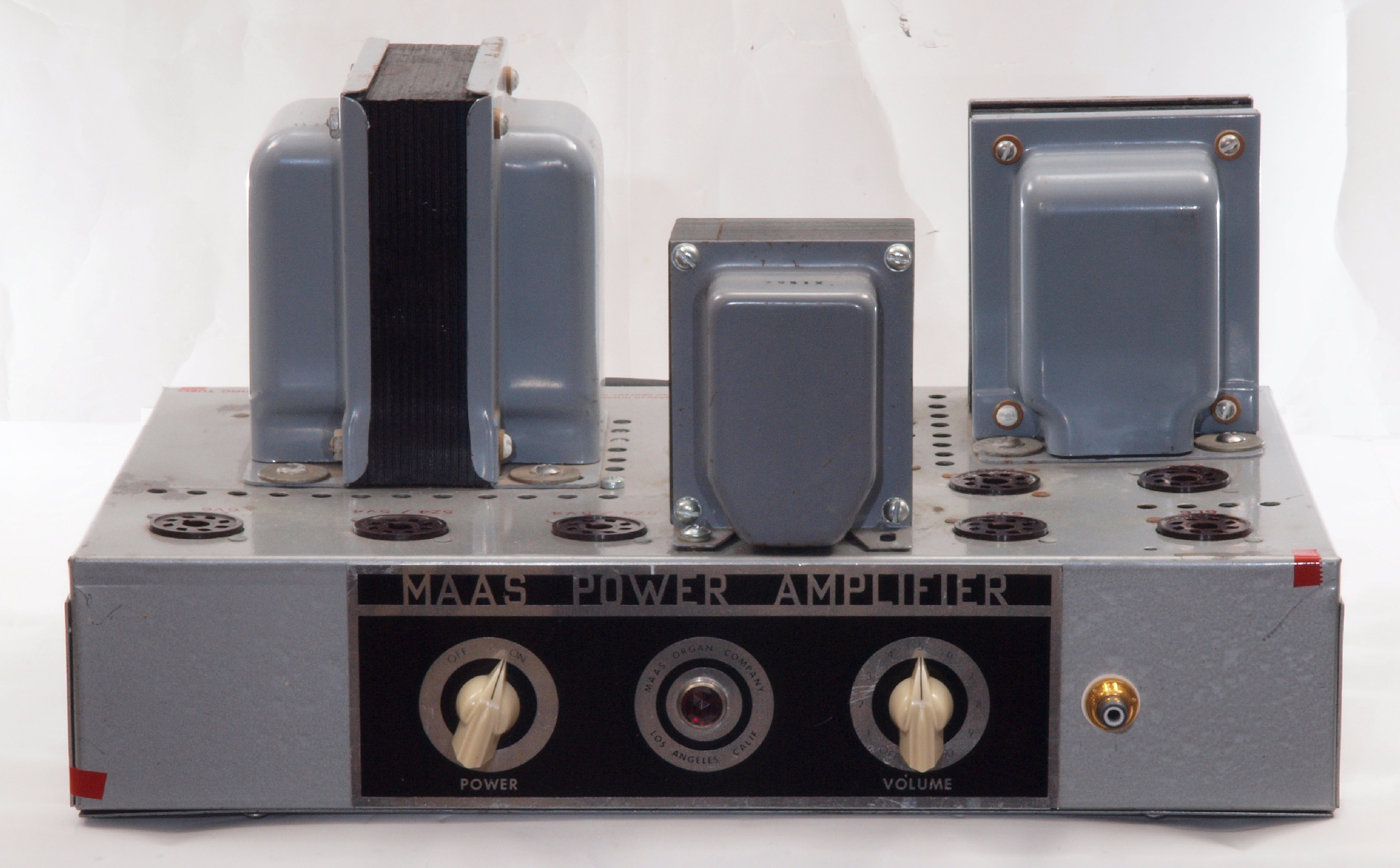

A11. 点検中 前から見る。

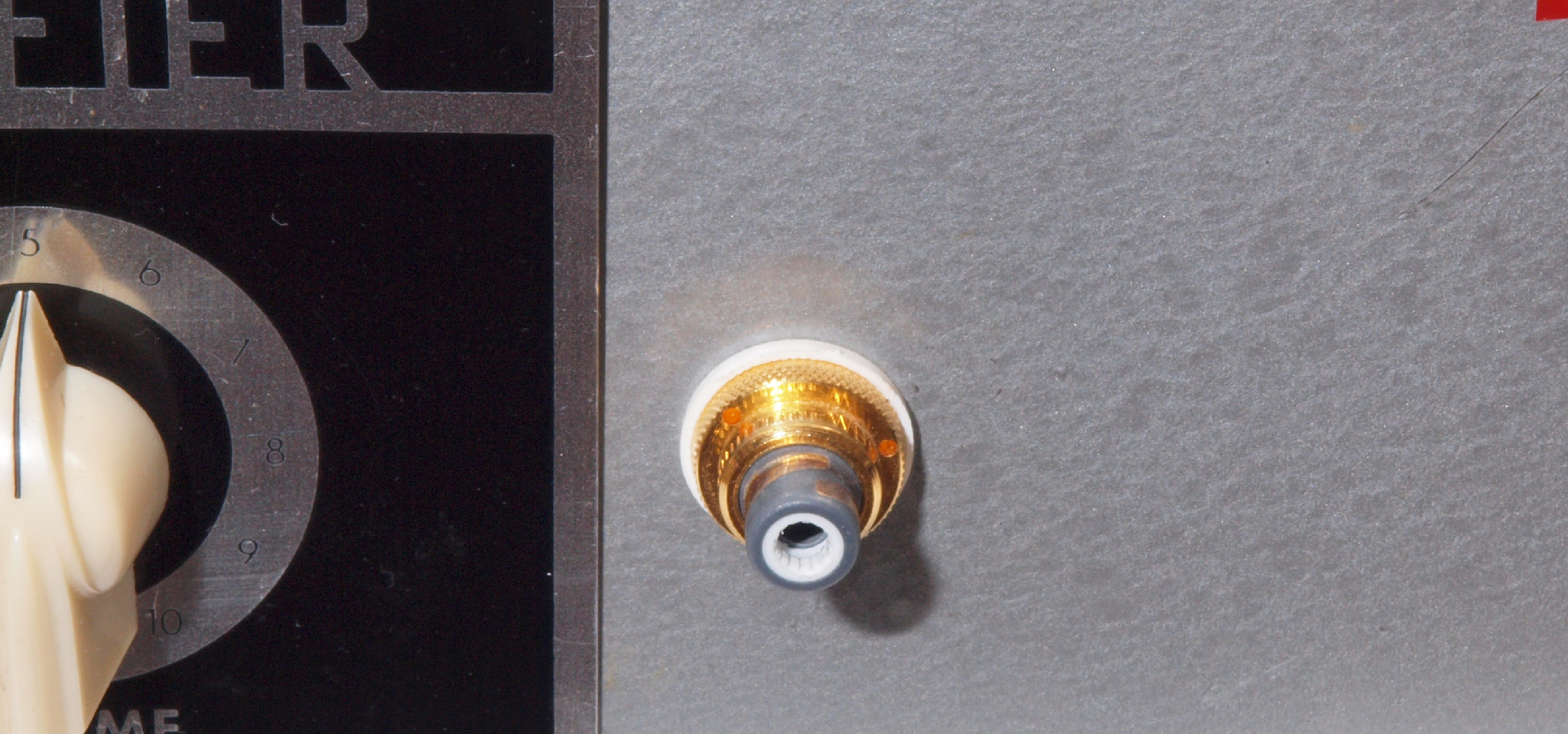

A12. 点検中 前から見る。 高級なWBTのRCA端子に交換されているが、固定方法が悪くRCAコネクターを回転させると本体が回ってしまう。

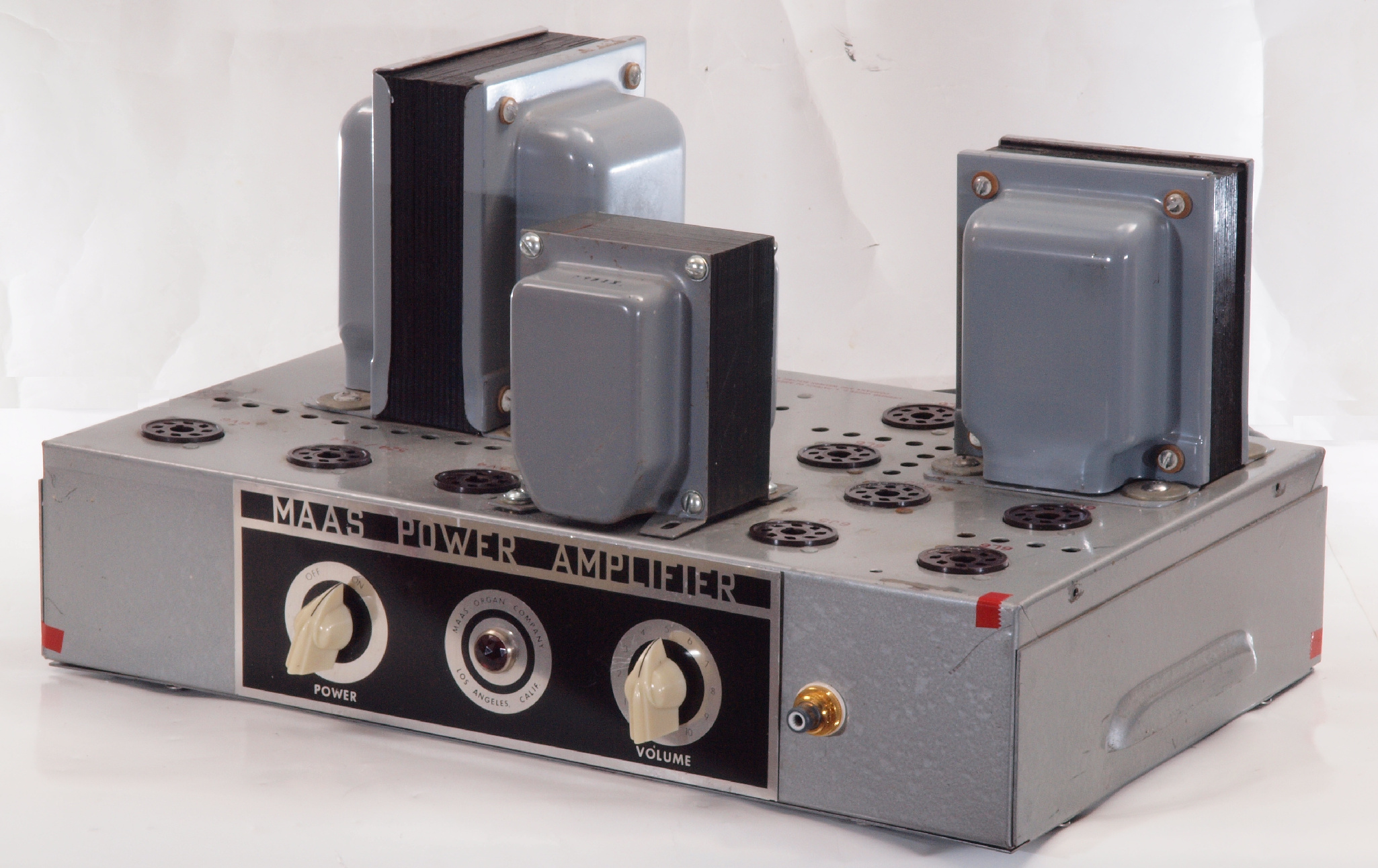

A13. 点検中 前右から見る。

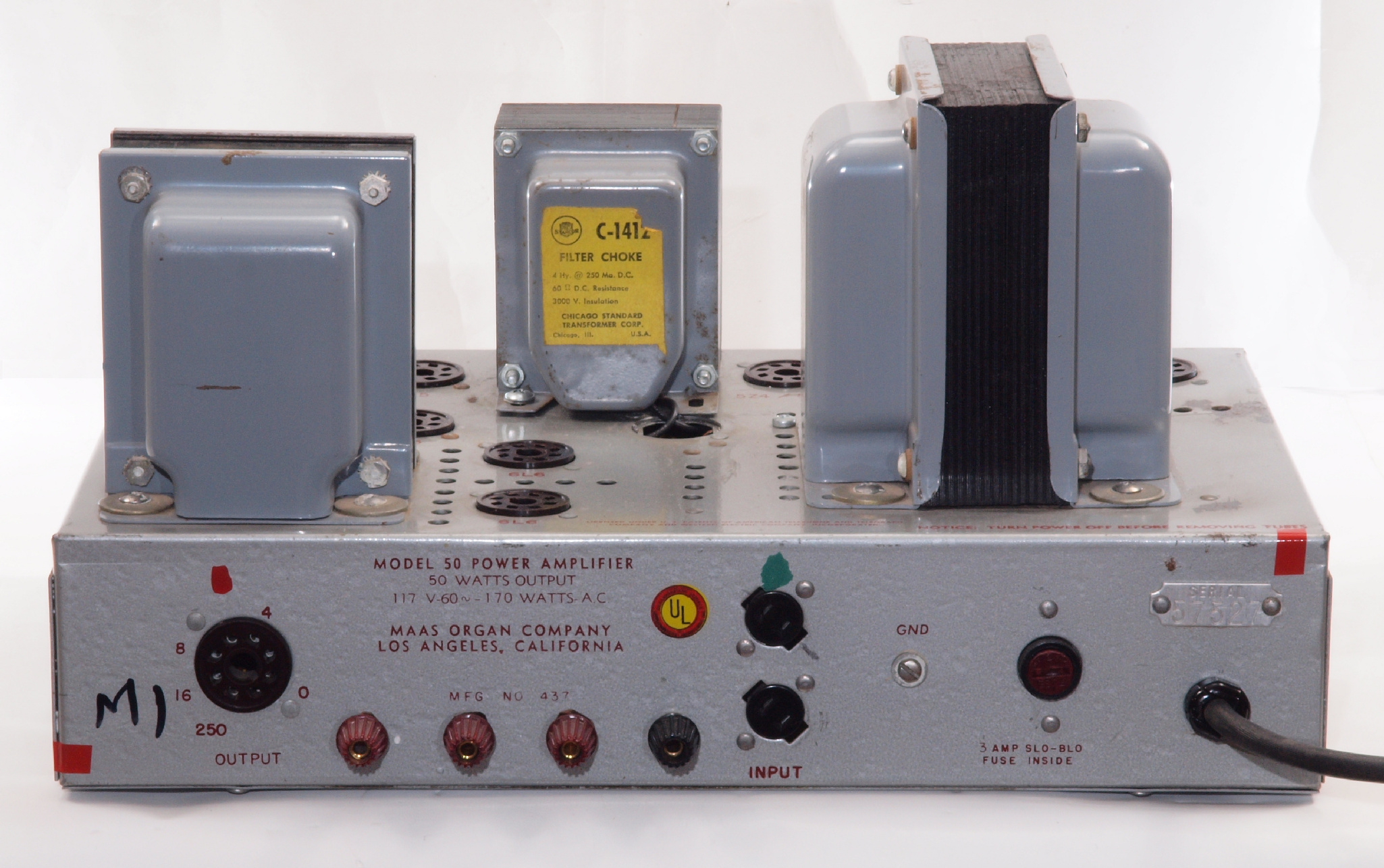

A14. 点検中 後から見る。

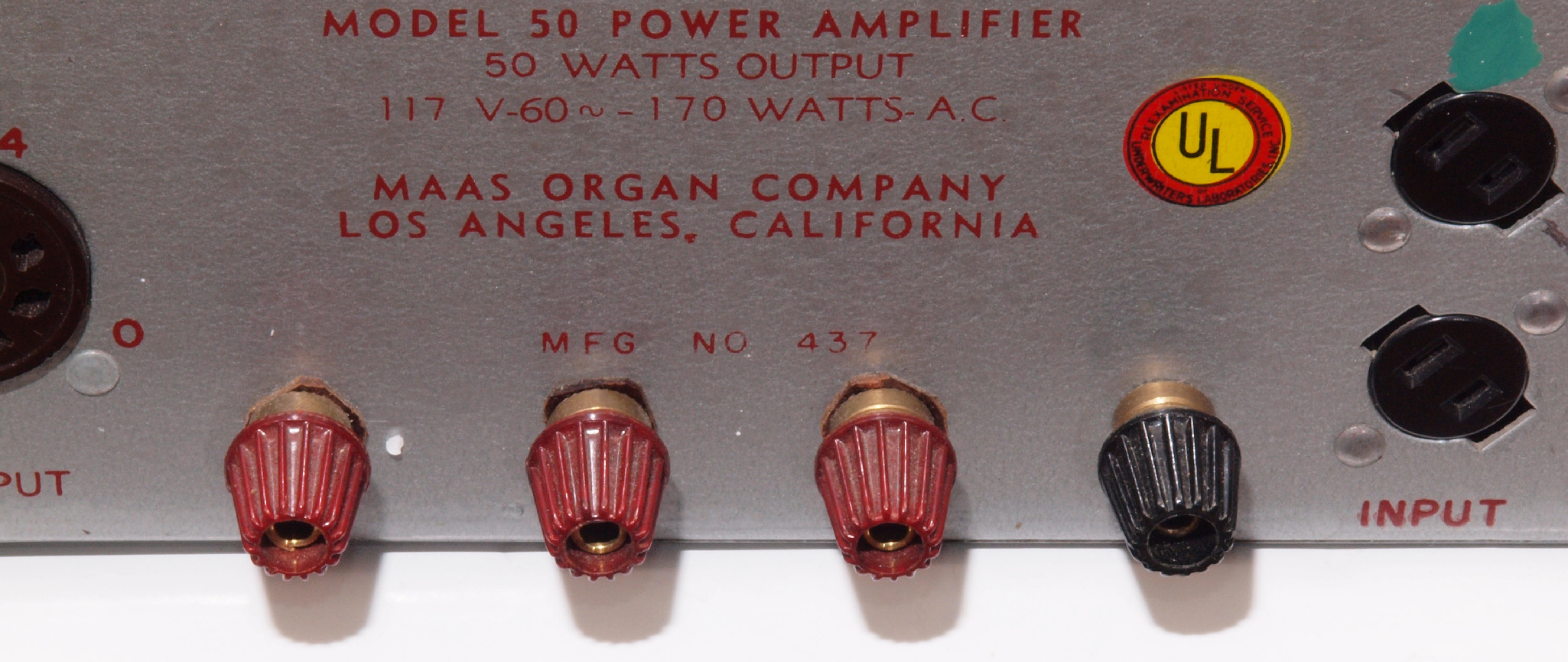

A15. 点検中 後から見る。 SP接続端子が増設されている。赤端子が−側?

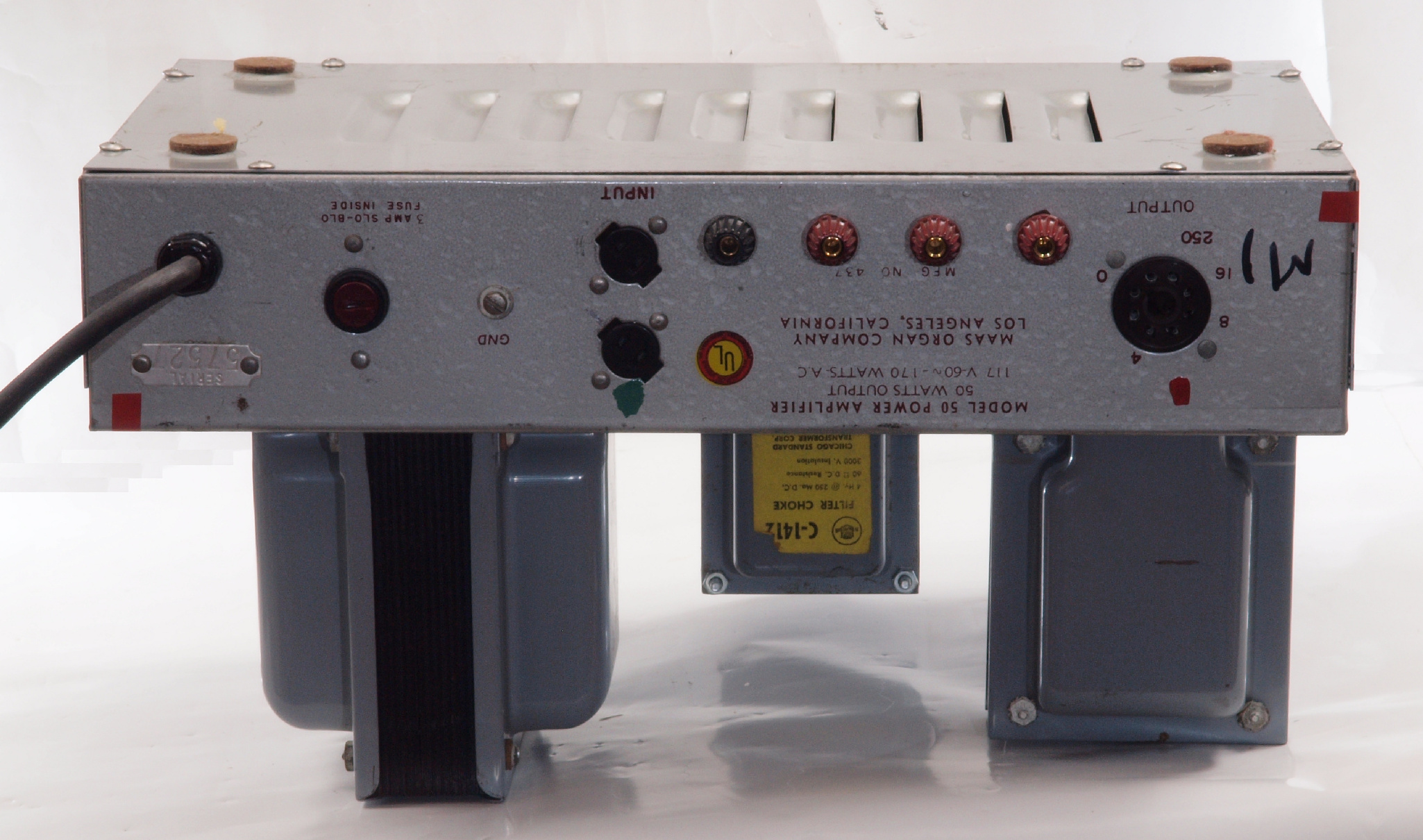

A16. 点検中 後左から見る。

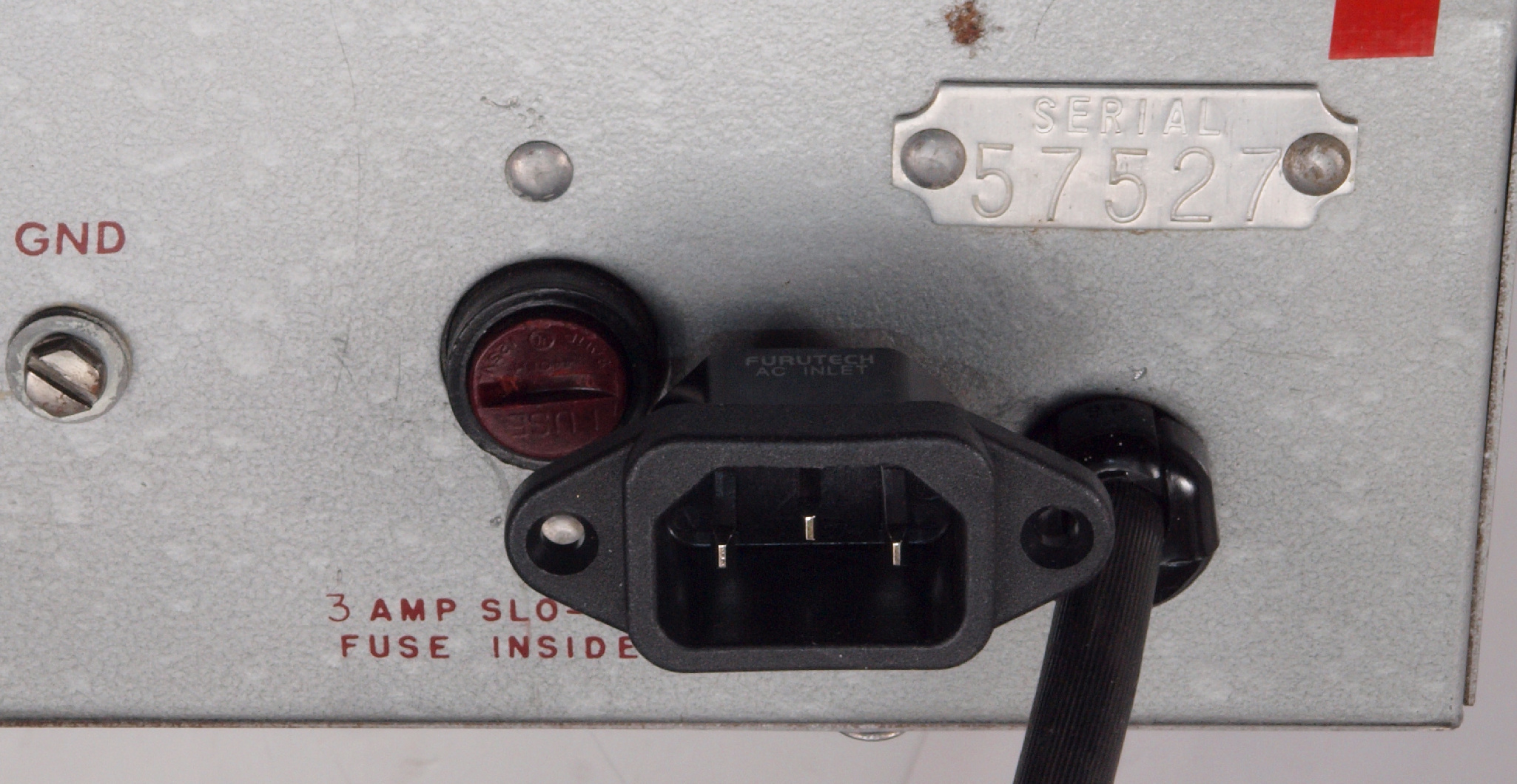

A17. 点検中 後左から見る。 3Pインレットに交換可能。FURUTECH FI-10(R) ロジウムメッキ使用。
A18. 点検中 上から見る。

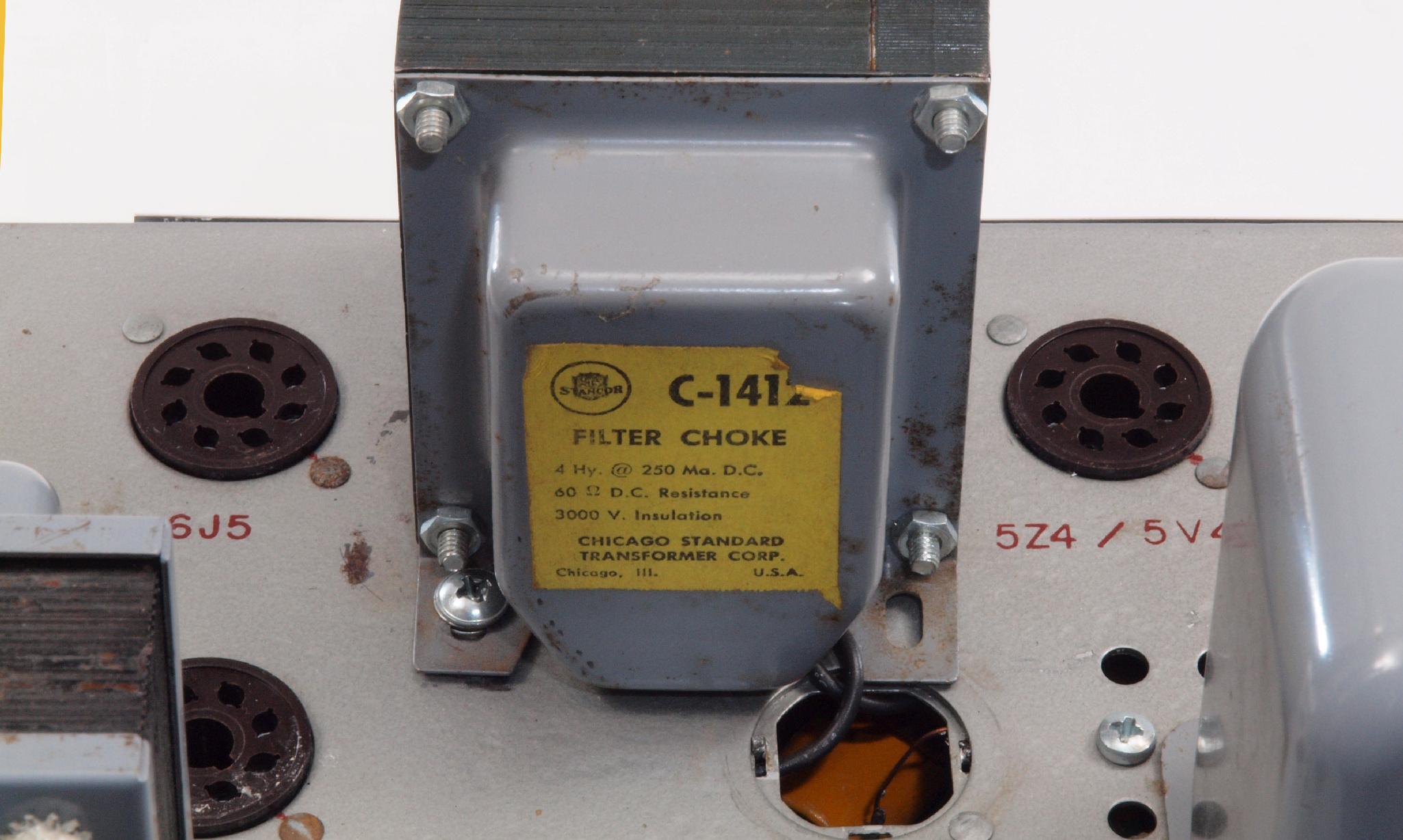

A19. 点検中 上から見る。 増設したチュークトランス、の取付けビスが半分。
A1A. 点検中  真空管を挿して、上から見る。

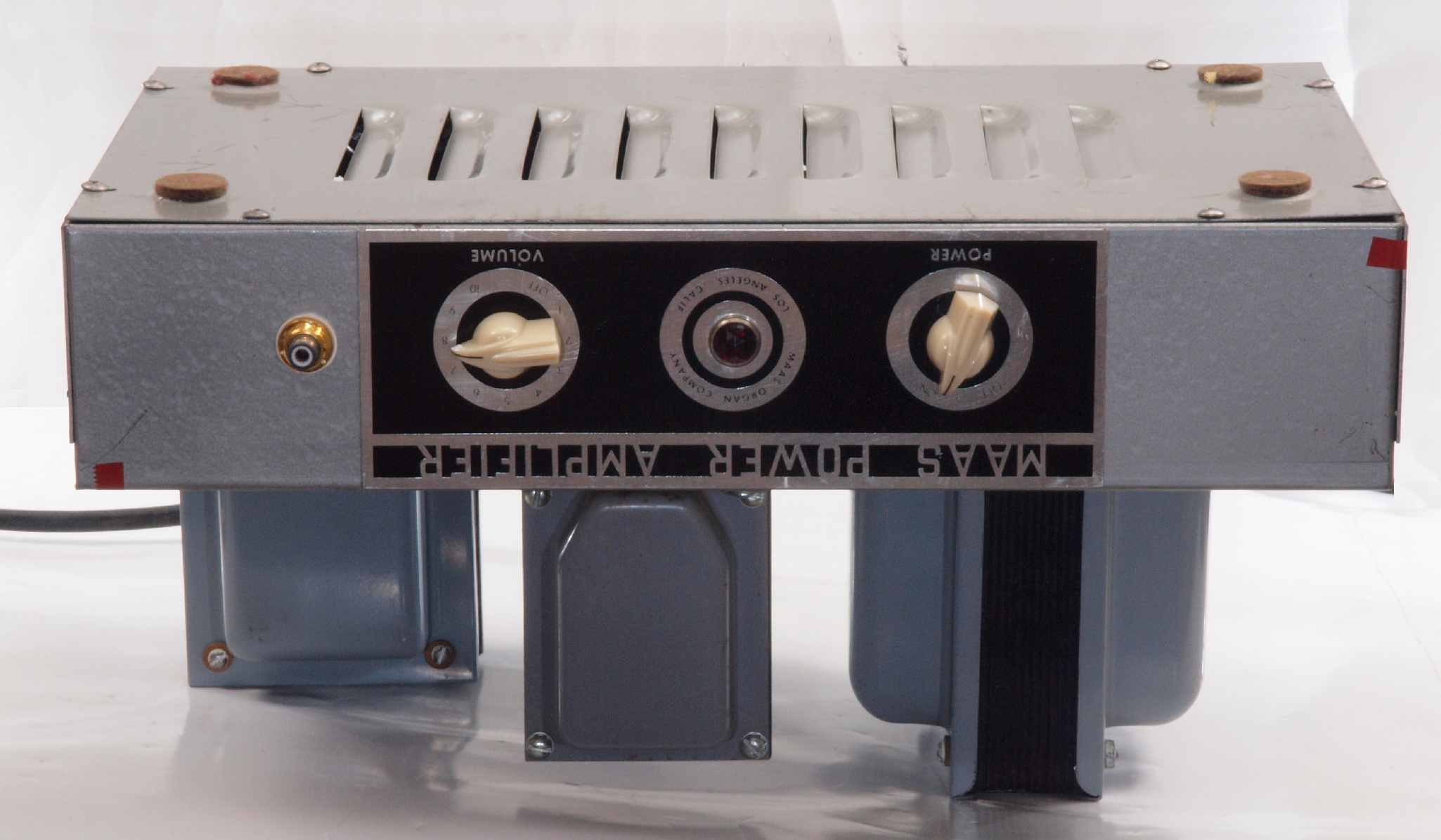

A21. 点検中 下前から見る。

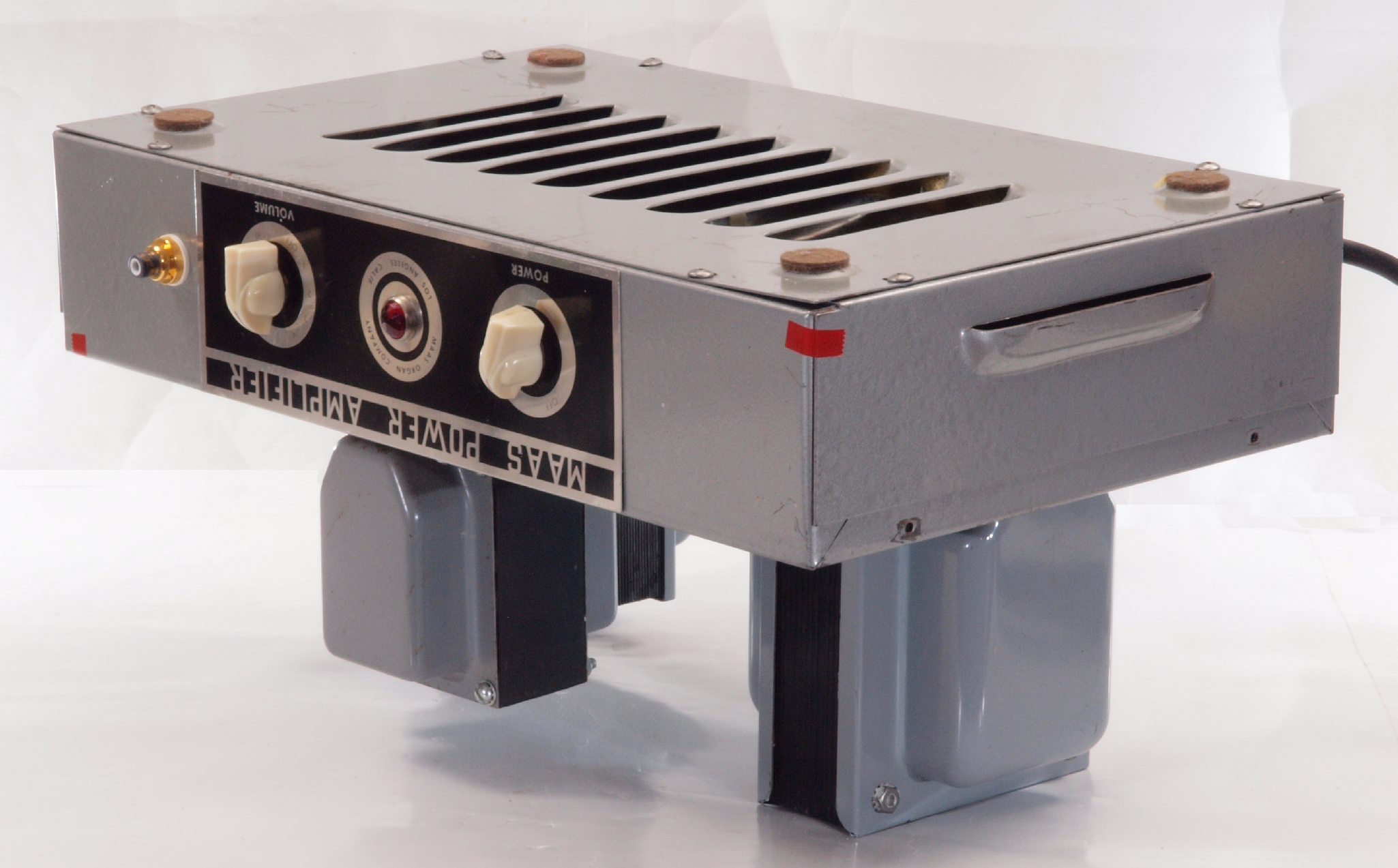

A22. 点検中 下前左から見る。
A23. 点検中 下後から見る

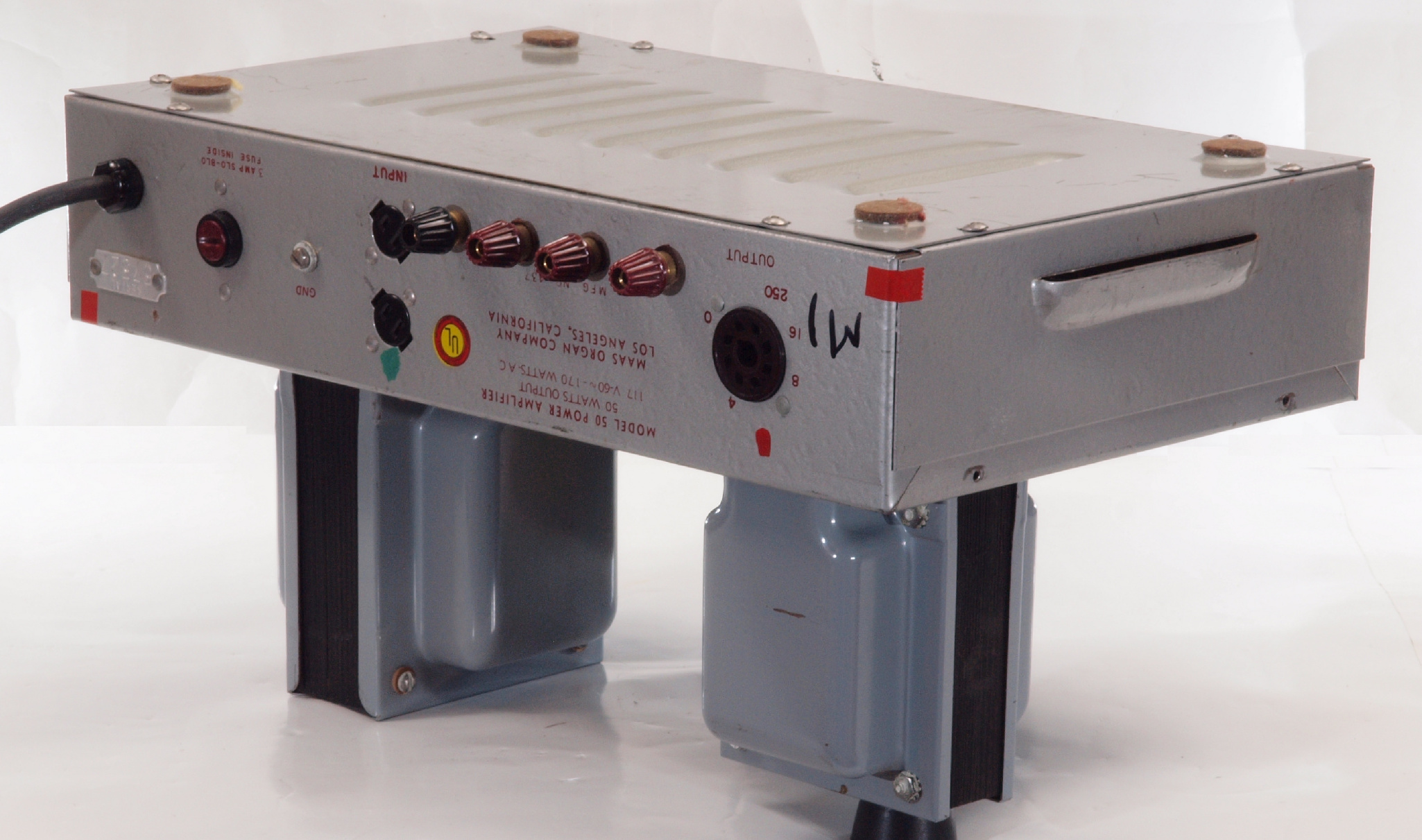

A24. 点検中 下後右から見る
A25. 点検中 下から見る。
             写真紛失

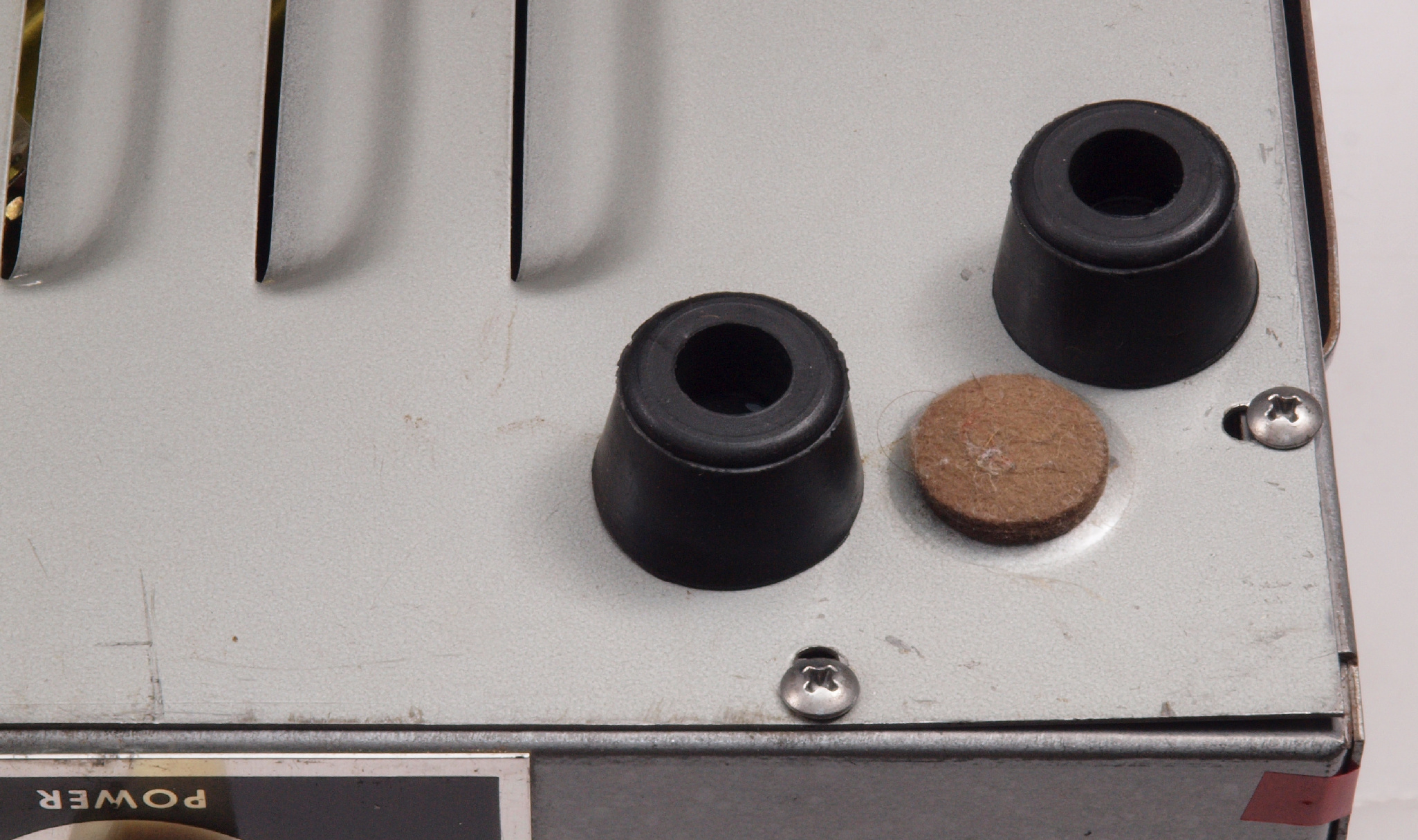

A26. 点検中 下から見る。 下足比較、放熱の為に高くしたい。
A31. 点検中 下蓋を取り、下から見る。

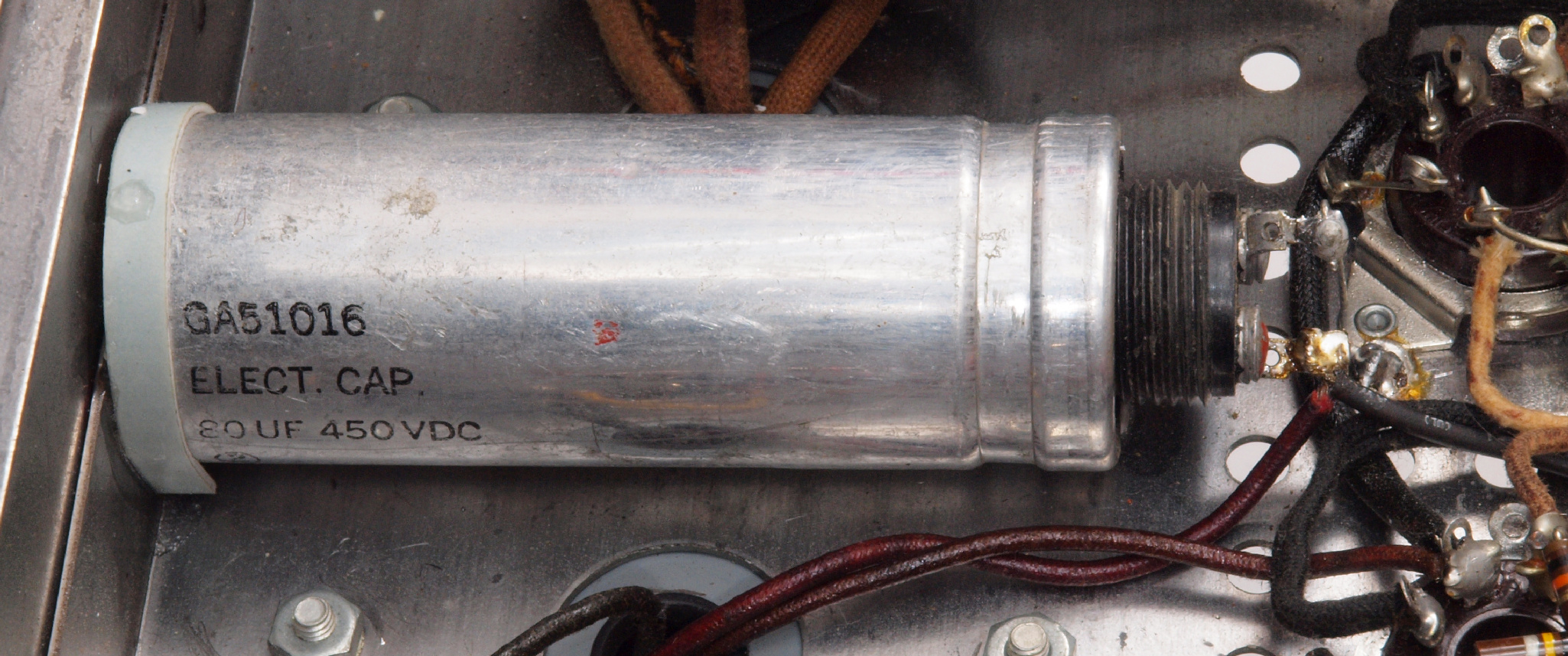

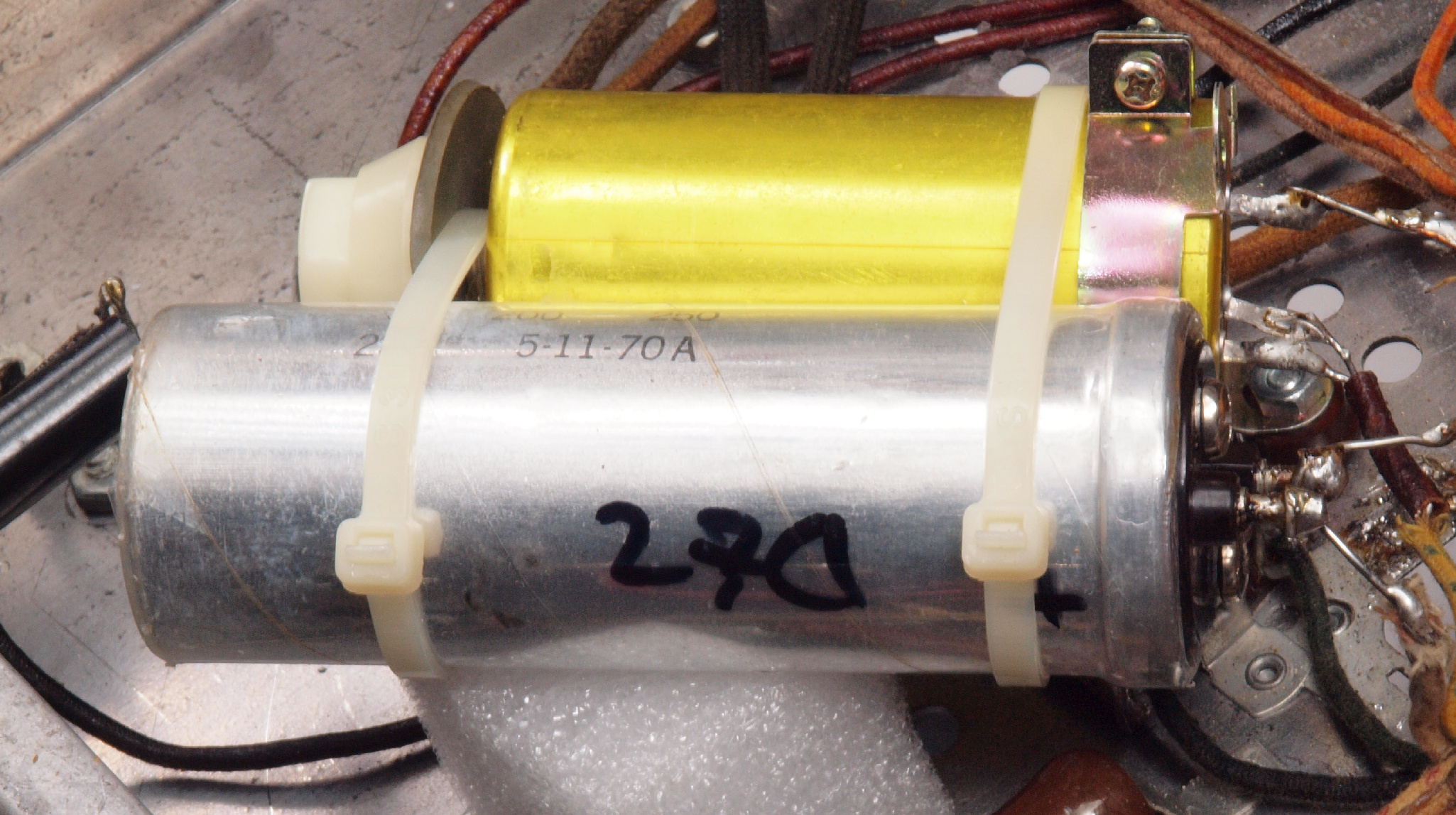

A32. 点検中 前回の修理で交換された電解コンデンサー、80μ/450V。
A33. 点検中  前回の修理で交換された整流電解コンデンサー。
A34. 点検中  前回の修理で交換された整流電解コンデンサーの半田付け。
A4. 点検中 整流管出口電解コンデンサー。 20μ/450WV。
A5. 点検中 整流管 入力VR端子の配線! VRの使い方を知らないのか?
O. 出力トランス点検。画像をクリックすると、大きく(横幅2050ドット)表示されます。
       1次インピーダンス=3.5kΩ(P1−B1間+B2−P2間)。
       2次インピーダンス=8Ω。
       インピーダンス比=3.5kΩ/8Ω=437.5、 巻き線比=20.9。
01. 2次8Ω端子にAC5V/1kHzを入力すると、
       1次巻線P1−B1間電圧=P2−B2間電圧=104.5V/2=52.29V。
       P1−B1間=50.8V、P2−B2間電圧=43.06V
P. 電源トランス点検。画像をクリックすると、大きく(横幅2050ドット)表示されます。
       可変周波数・電圧電源を使用する。
       真空管は全て付属。
       右マルチメーター=電源電圧=117.5、左マルチメーター=ヒーター電圧=6.19。
T. バラック修理後点検測定。画像をクリックすると、大きく(横幅2050ドット)表示されます。

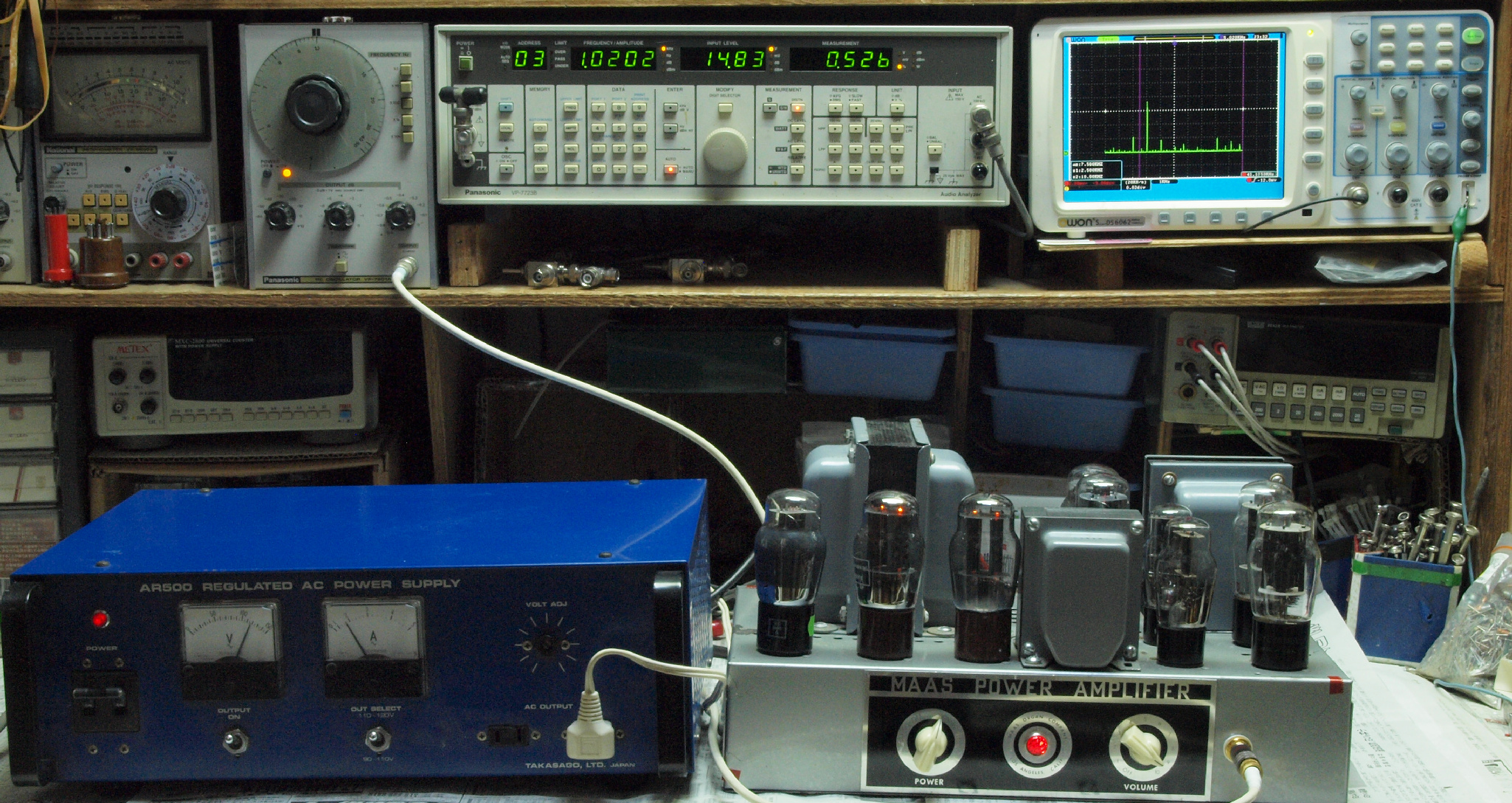

T0. 出力・歪み率測定・調整。 117Vで測定。
    「見方」。
   中 SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

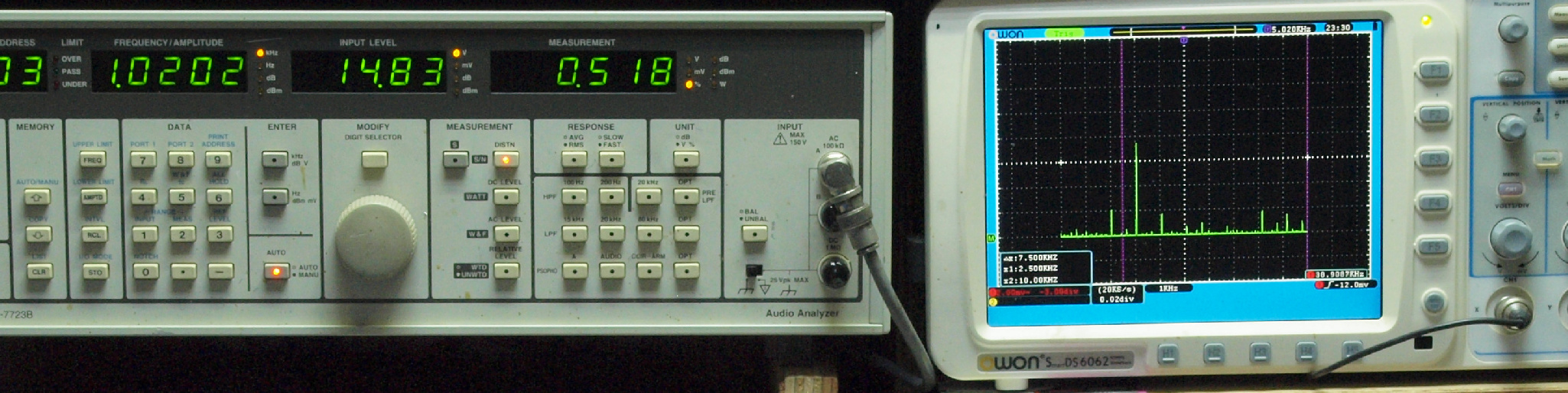

T1. 1kHz入力、SP出力電圧14.83V=27.5W出力 0.518%歪み。発振器の出力が足らない
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

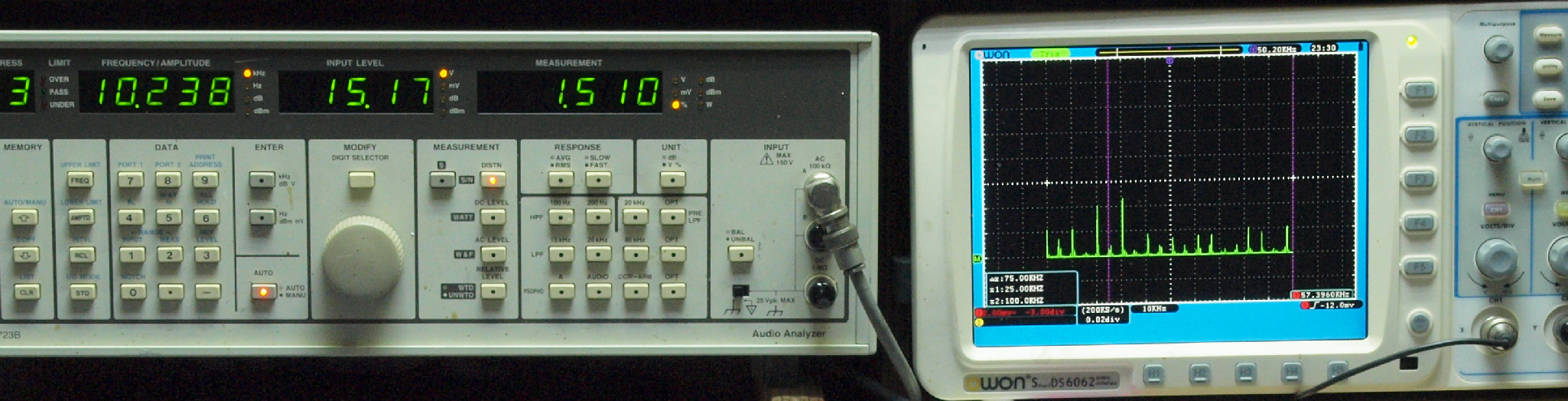

T2. 10kHz入力、SP出力電圧15.17V=28.1W出力 1.510%歪み。発振器の出力が足らない
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
S. Maas Organ Model 50 の仕様(カタログ・マニアルより)
型式 管球式モノラルパワーアンプ  Model 50
出力帯域幅(出力50W時) 30Hz〜30kHz+-2dB
出力インピーダンス 8,16,250Ω
歪み率 0.9%(40W/1kHZ)、1.8%(50W/1kHZ)
ダンピングファクター 2
使用真空管 6J5×2本、6L6×4本、5V4×2本、6V6GT
電源電圧 AC117V、50Hz/60Hz
消費電力
外形寸法 幅377×高さ220×奥行230mm
重量 11.5kg
価格 (1951年)
