Ｏｎｌｉｆｅ　Ｒｅｓｅａｒｃｈ　Ｕ−２２．４台目修理記録

２０２１／４／４到着　　６／１２完成

Ａ．　修理前の状況 最近、買いました。 でも、オーバーホールを必要です。 Ｂ．　原因 ＶＵ照明ランプ片側１個切れ。 真空管１２ＡＵ７　１本不良。 Ｃ．　修理状況 テフロン製ＭＴ９ピンソケット交換。 フイルムコンデンサー交換。 電解コンデンサー増量・交換。 配線手直し、補強。 高圧電解コンデンサー増量・交換、「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」２本含む。 ＲＣＡ端子交換、支給品。 電源コードを取り、３Ｐインレットに交換。　FURUTECH ロジウムメッキ。 トーンコントロールＶＲ清掃。 ＶＵメーターランプ交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ＥＣＣ８３（１２ＡＸ７）　Ｇｍ、ＩＰ測定。 ＥＣＣ８２（１２ＡＵ７）　Ｇｍ、ＩＰ測定。 Ｋ．　前パネルとケースの塗装 Ｄ．　使用部品 テフロン絶縁ＭＴ９ピンソケット　　　　　　　　　　　　６個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　１０個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　８個。 高圧電解コンデンサー　　　　　　　　　　　　　　　　　６個、「ＥｌＮＡ　Ｃｅｒａｆｉｎｅ」２本含む。 テフロン絶縁ＲＣＡ端子、支給品　　　　　　　　　　　１０組２０個。 ３Ｐインレット、支給品　　　　　　　　　　　　　　　　　１個、FURUTECH ロジウムメッキ。 半固定ＶＲ４　　　　　　　　　　　　　　　　　　　　　　　３個。 Ｅ．　調整・測定 　　　ＶＵメーター校正 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　１４５，０００円　　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｏｎｌｉｆｅ　Ｒｅｓｅａｒｃｈ　Ｕ−２２　の仕様（カタログ・マニアルより）

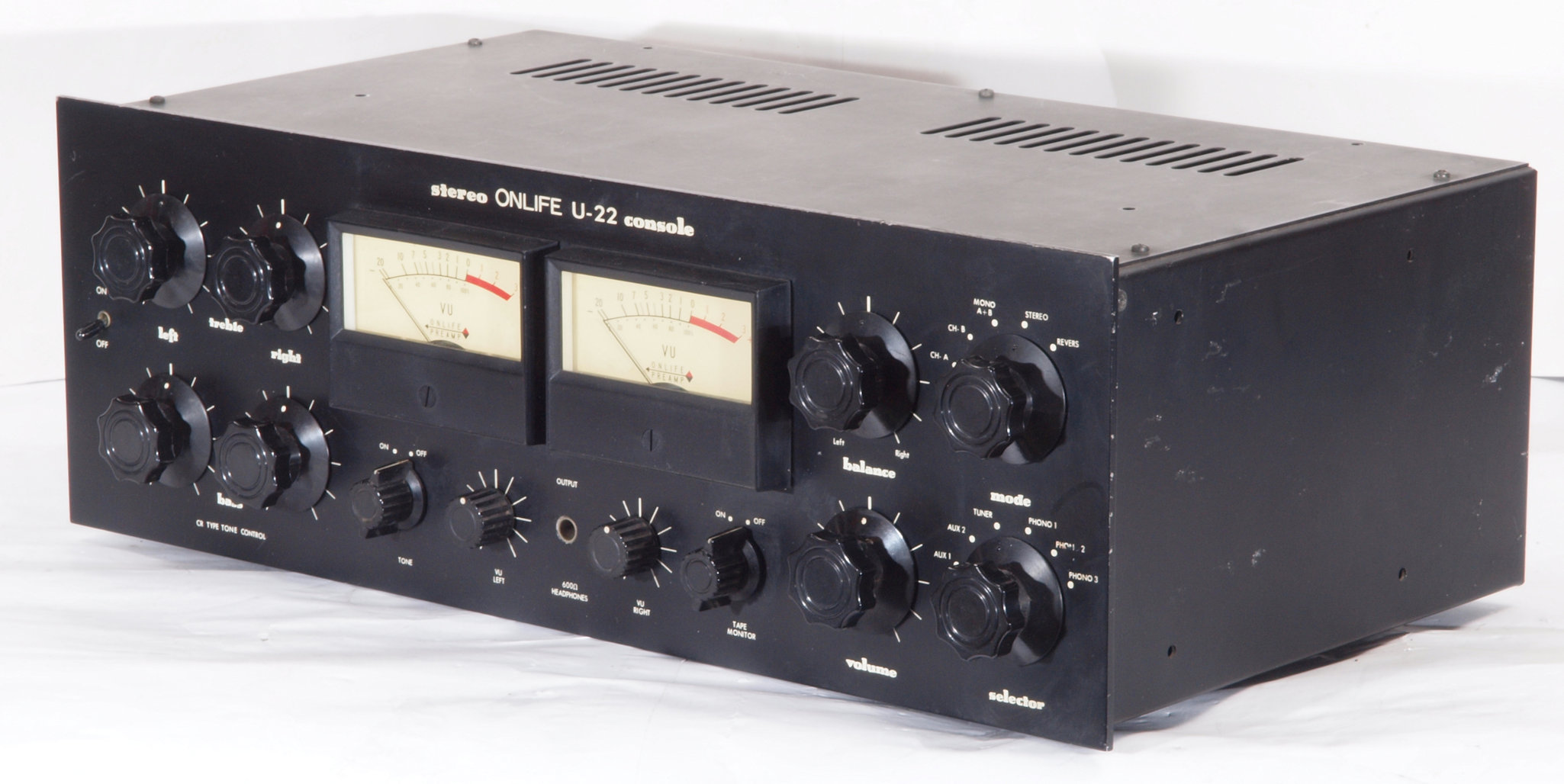

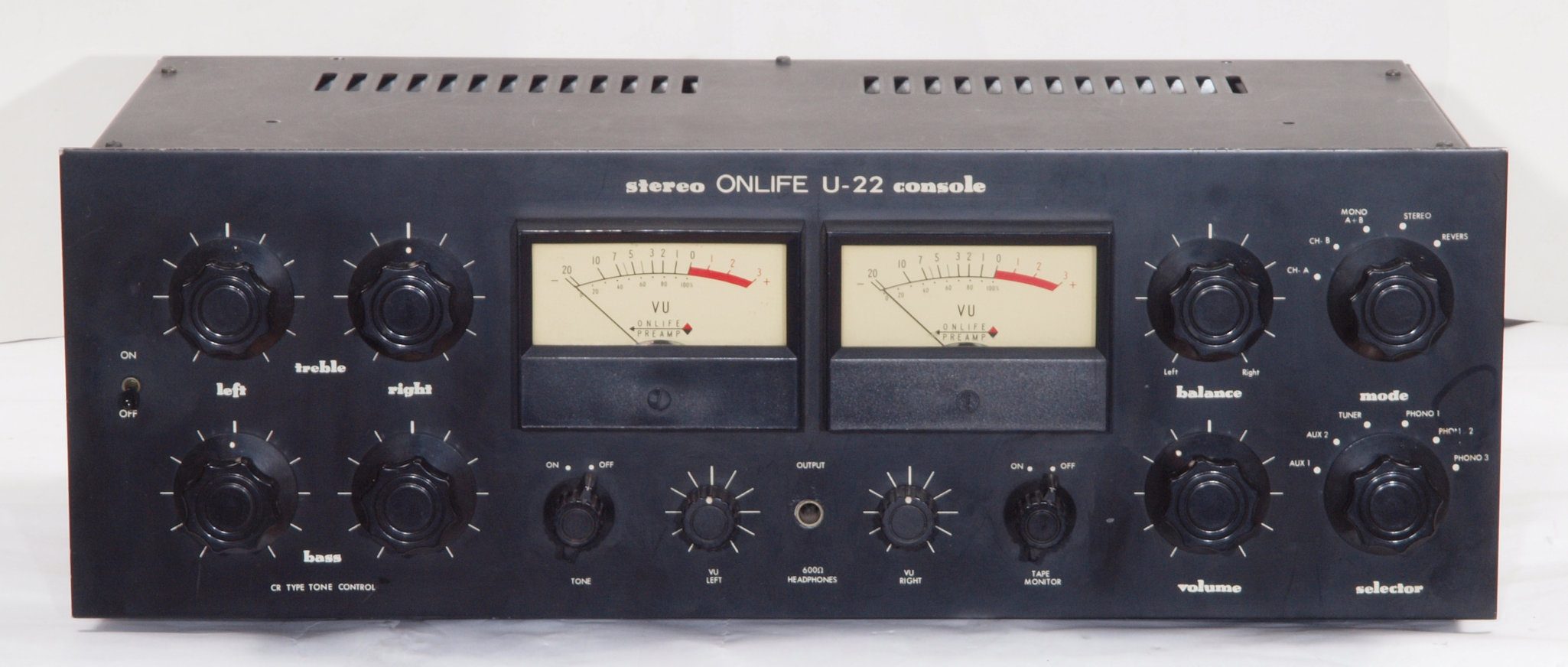

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中、　前右から見る。

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後から見る、真空管を見る。

Ａ１５．　点検中、　後左から見る。

Ａ２１．　点検中、　上から見る

Ａ２２．　点検中　上蓋を取り、上から見る、清掃後。

Ａ３１．　点検中、　下前から見る。

Ａ３２．　点検中、　下前左から見る。

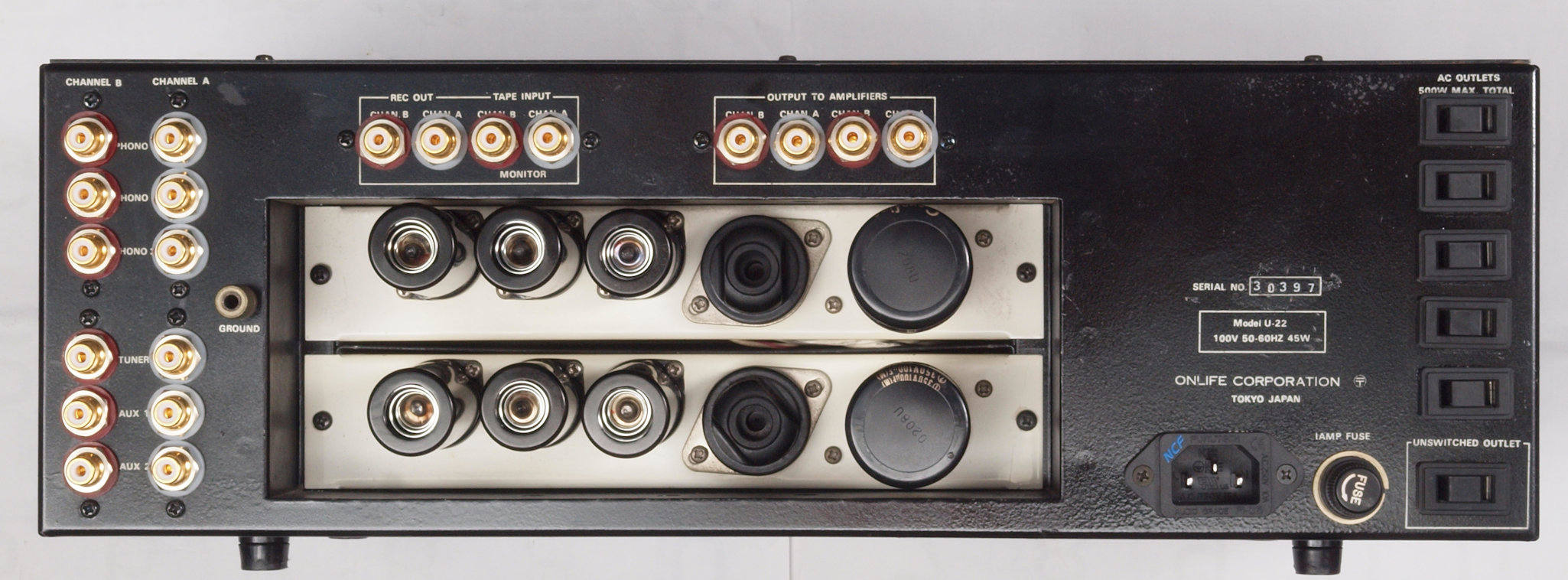

Ａ３３．　点検中、　下後から見る。

Ａ３４．　点検中、　下後右から見る。

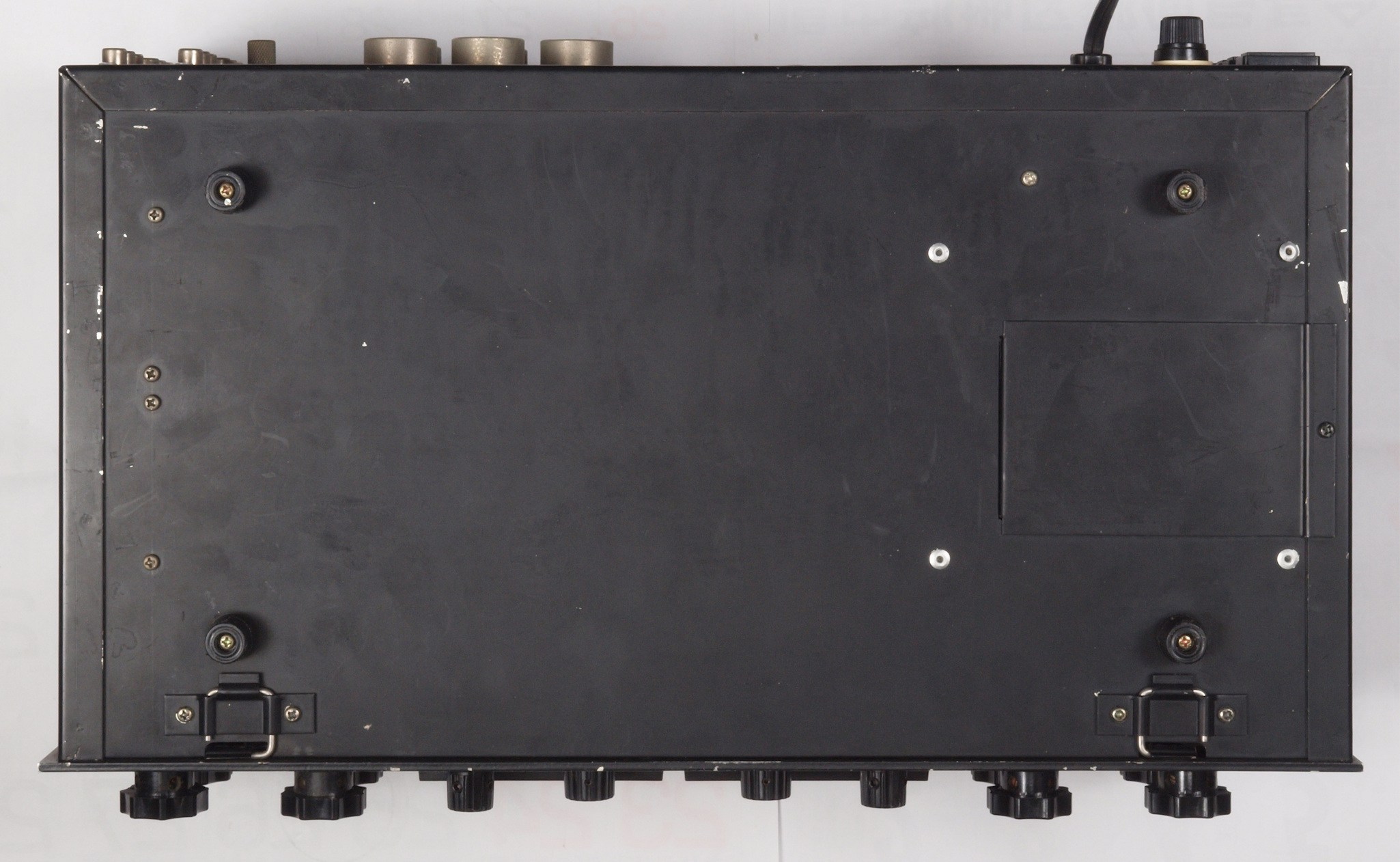

Ａ４１．　点検中、　下から見る。

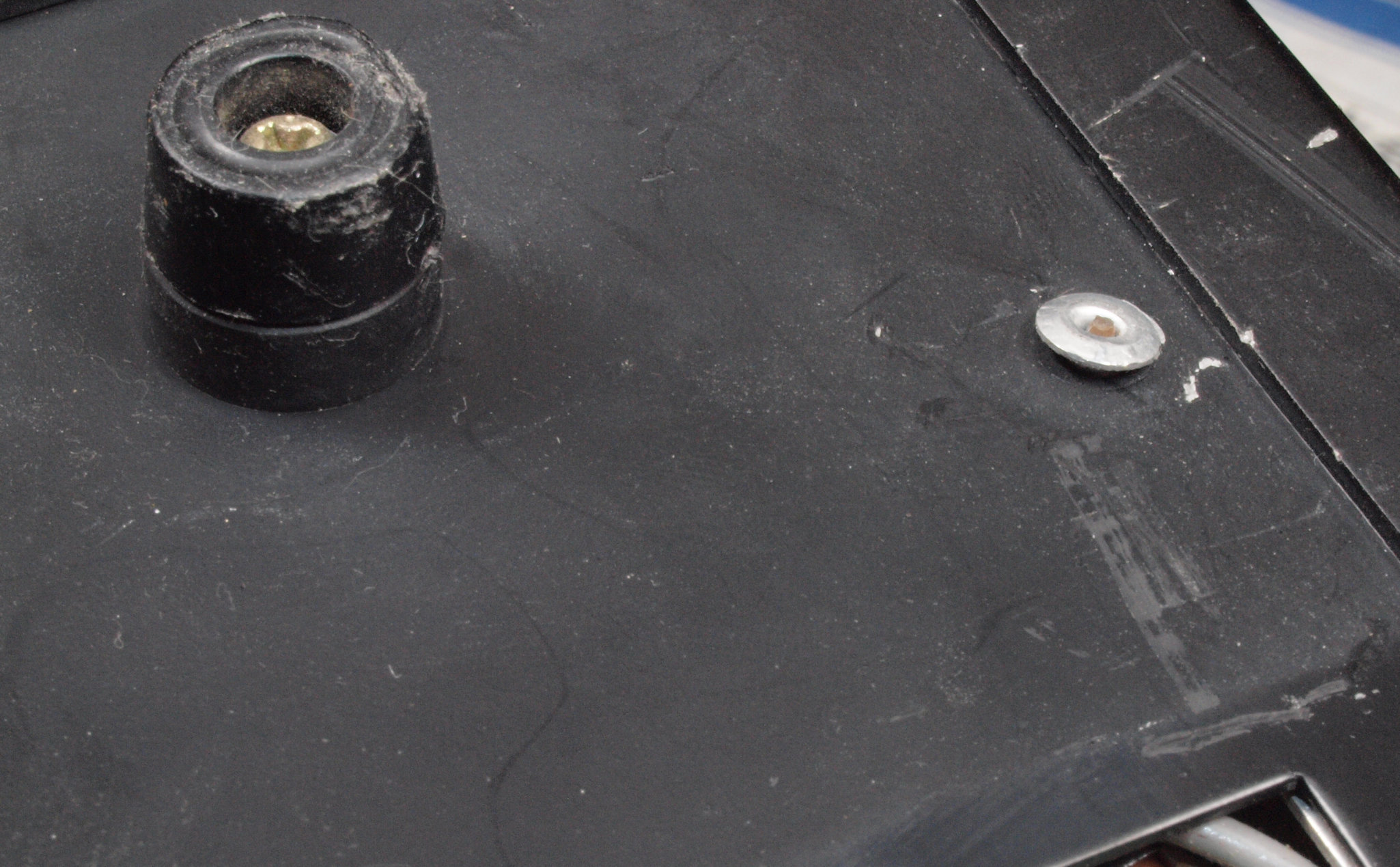

Ａ４１２．　点検中、　下から見る。　電源部を止めるリベットが浮いている。

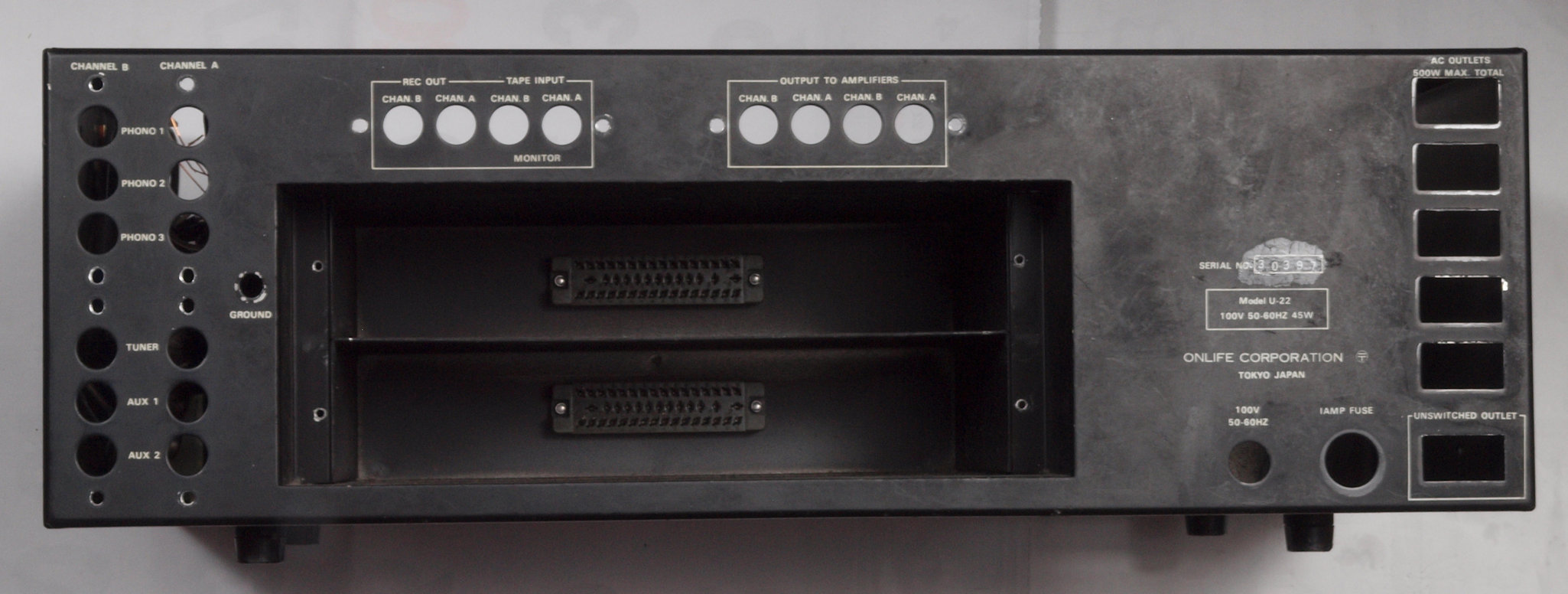

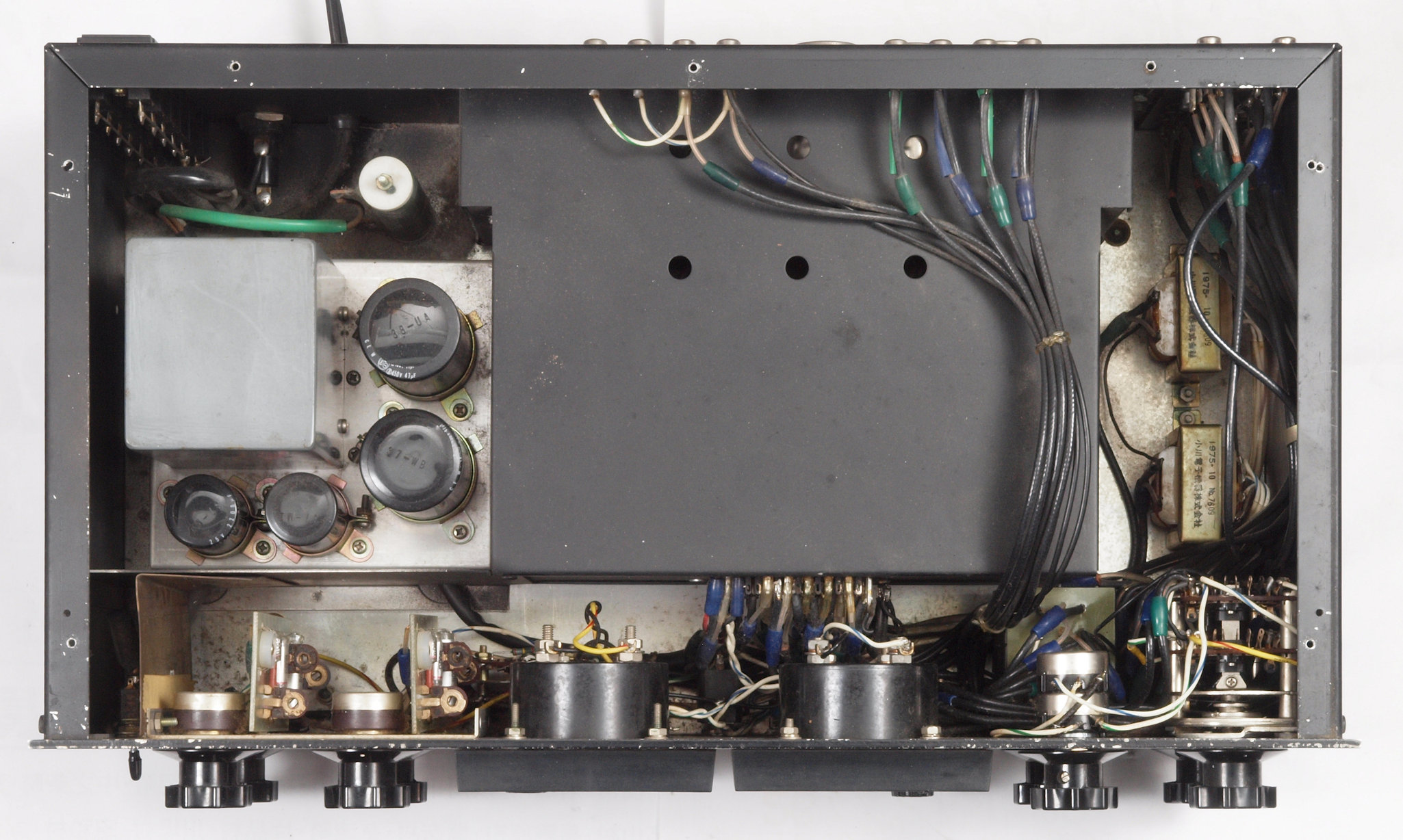

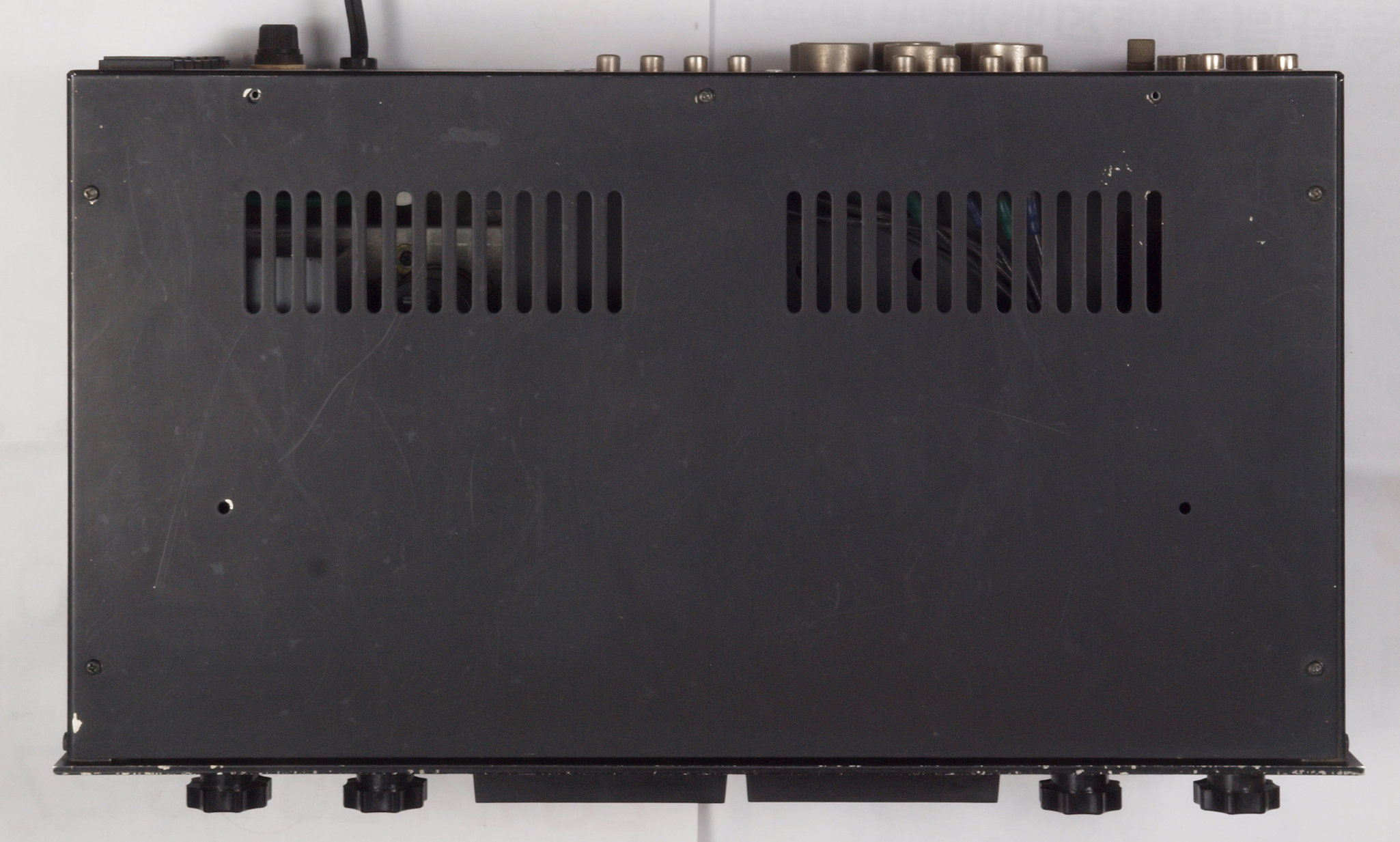

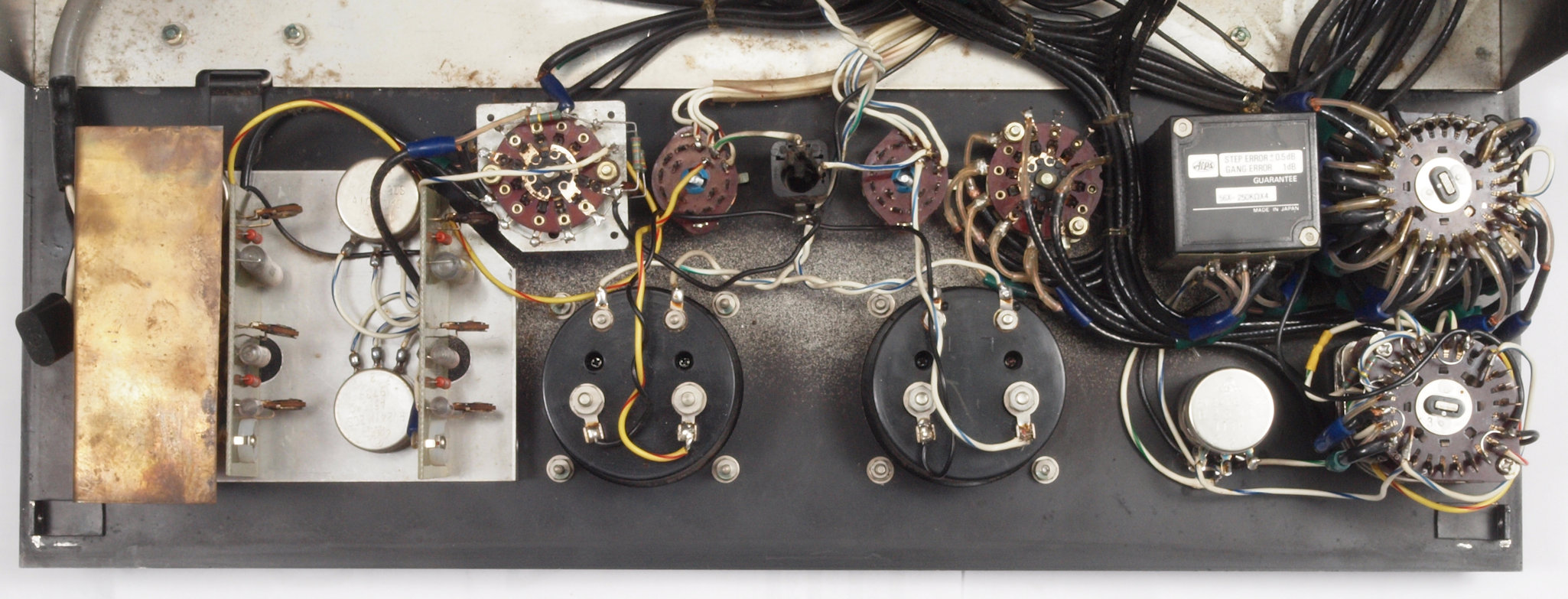

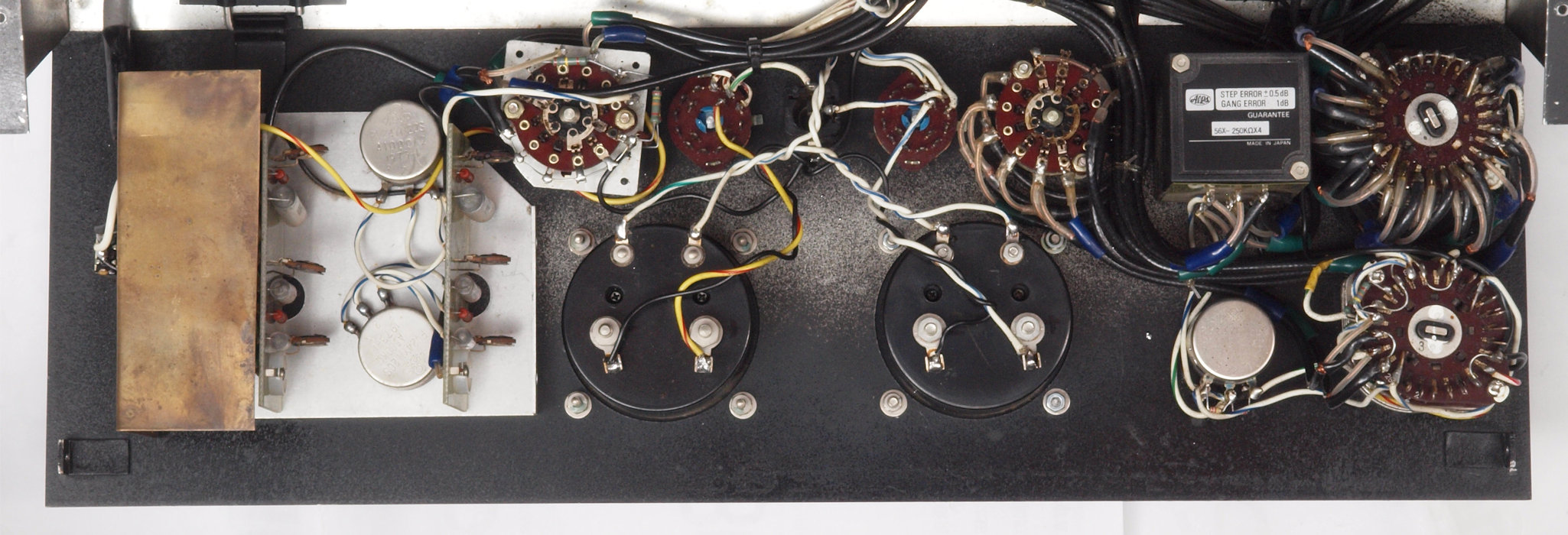

Ａ４２．　点検中、　下蓋を取り、下から見る。

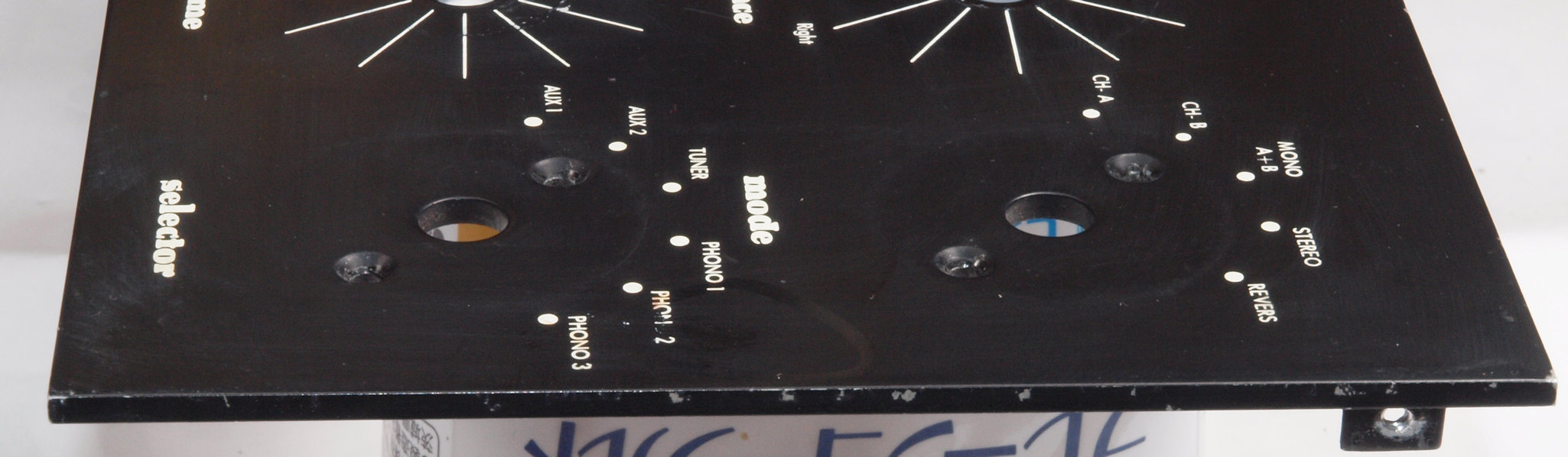

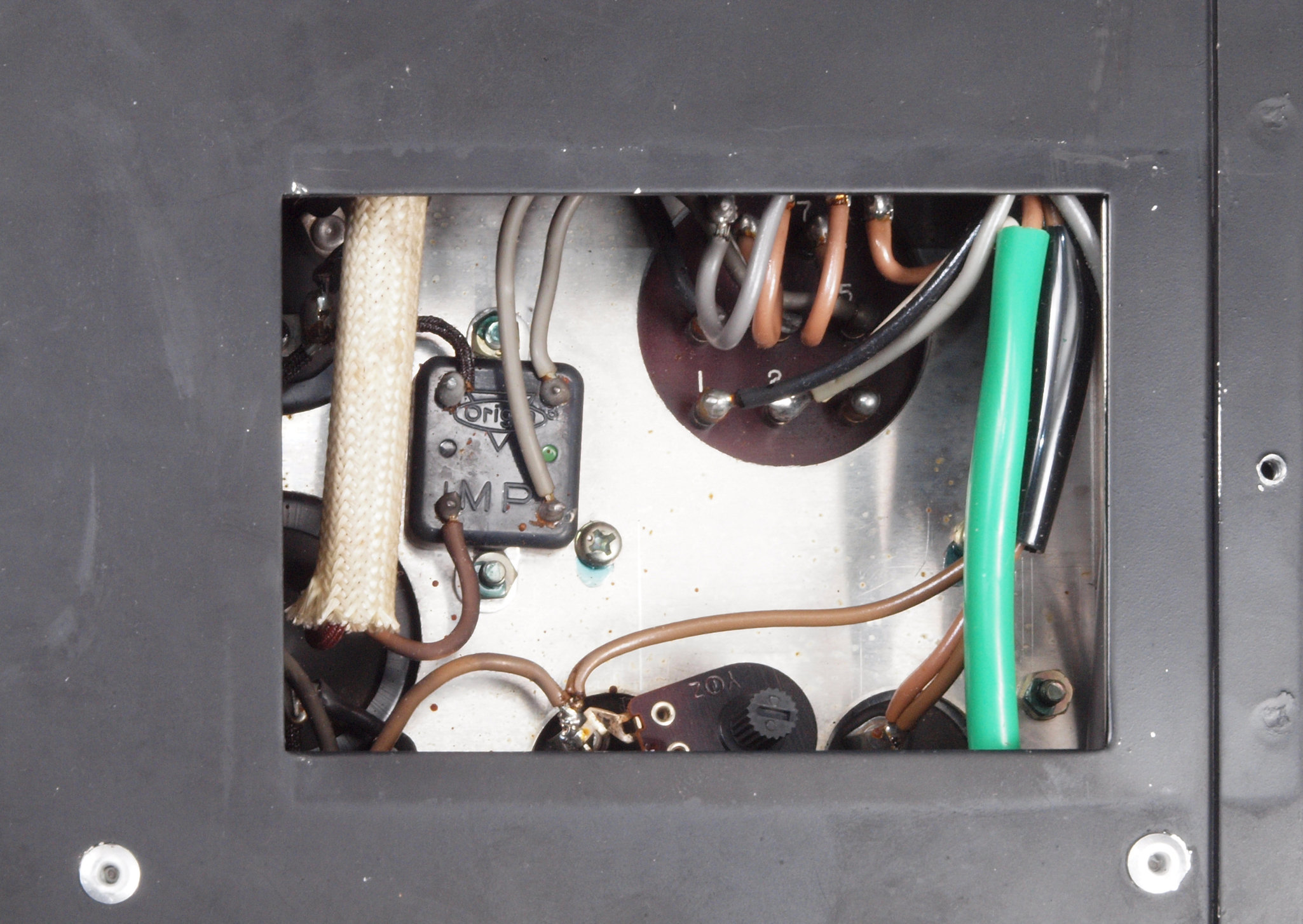

Ａ４３．　点検中、　前パネルを倒す。

Ａ５．　点検中、　左側ＶＵ照明ランプ１個切れ。

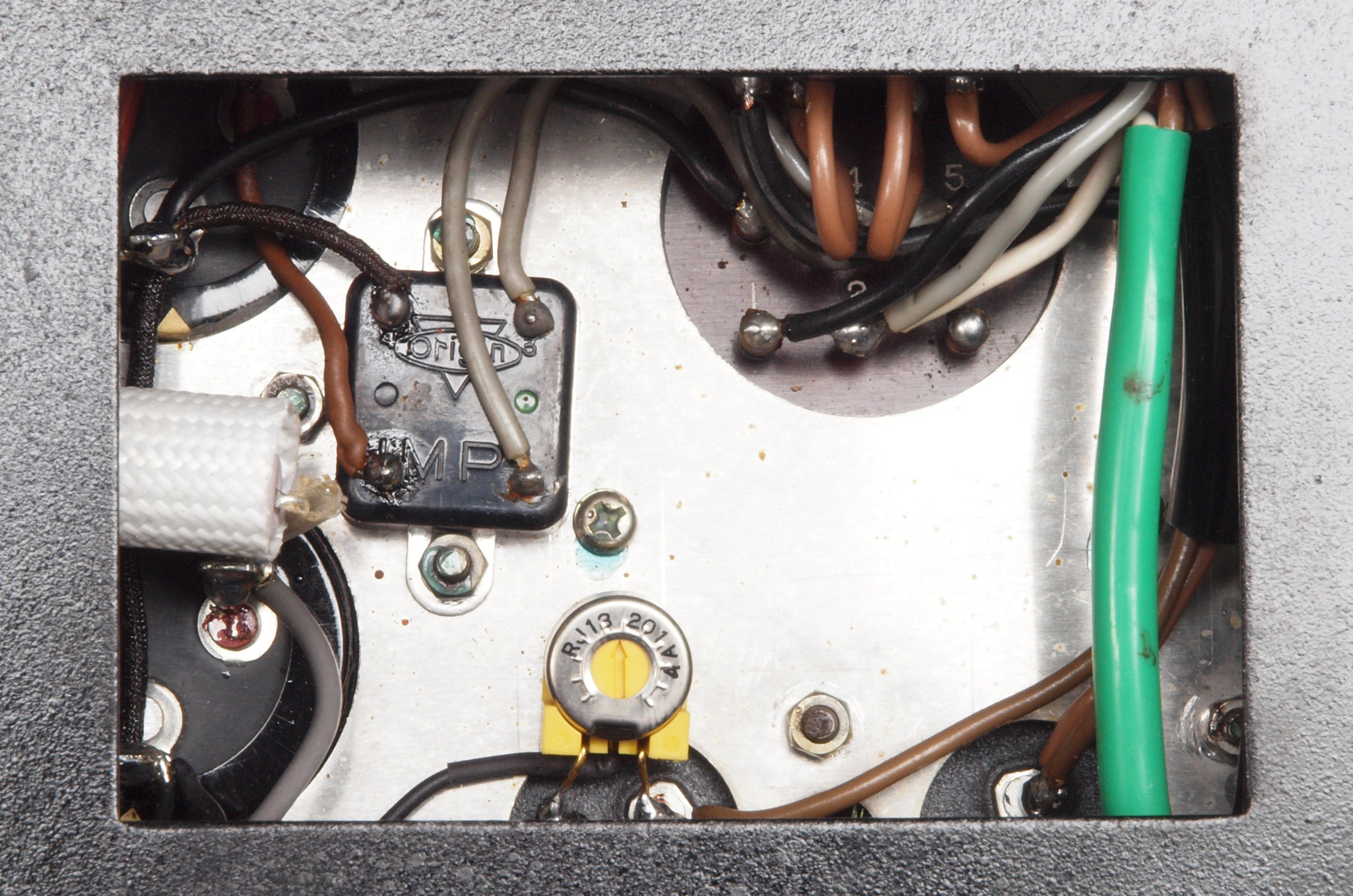

Ａ６．　点検中、　トーンコントロール回路。

Ａ７．　点検中、　入力切り替えＳＷ。洗浄してあり綺麗。

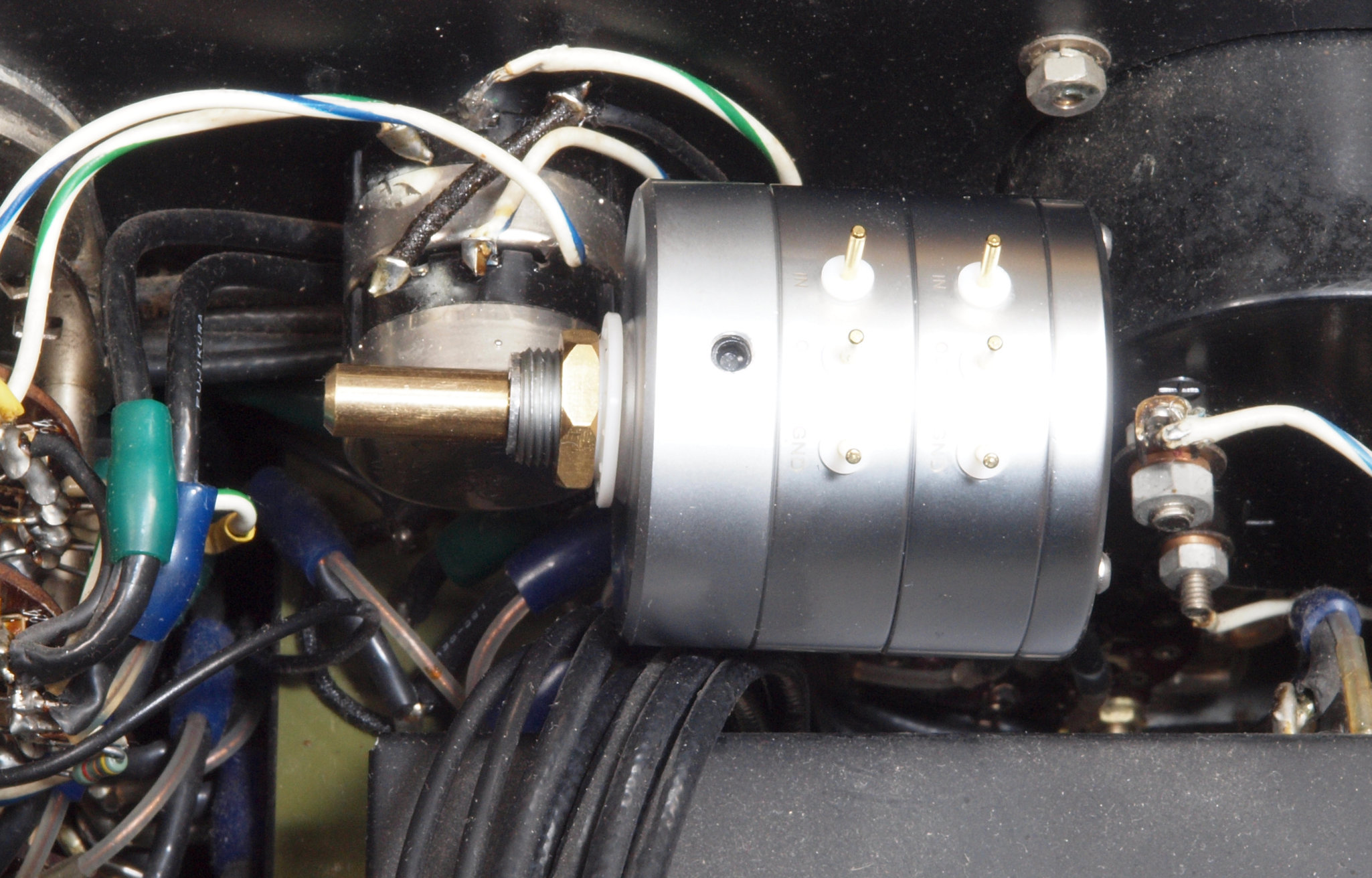

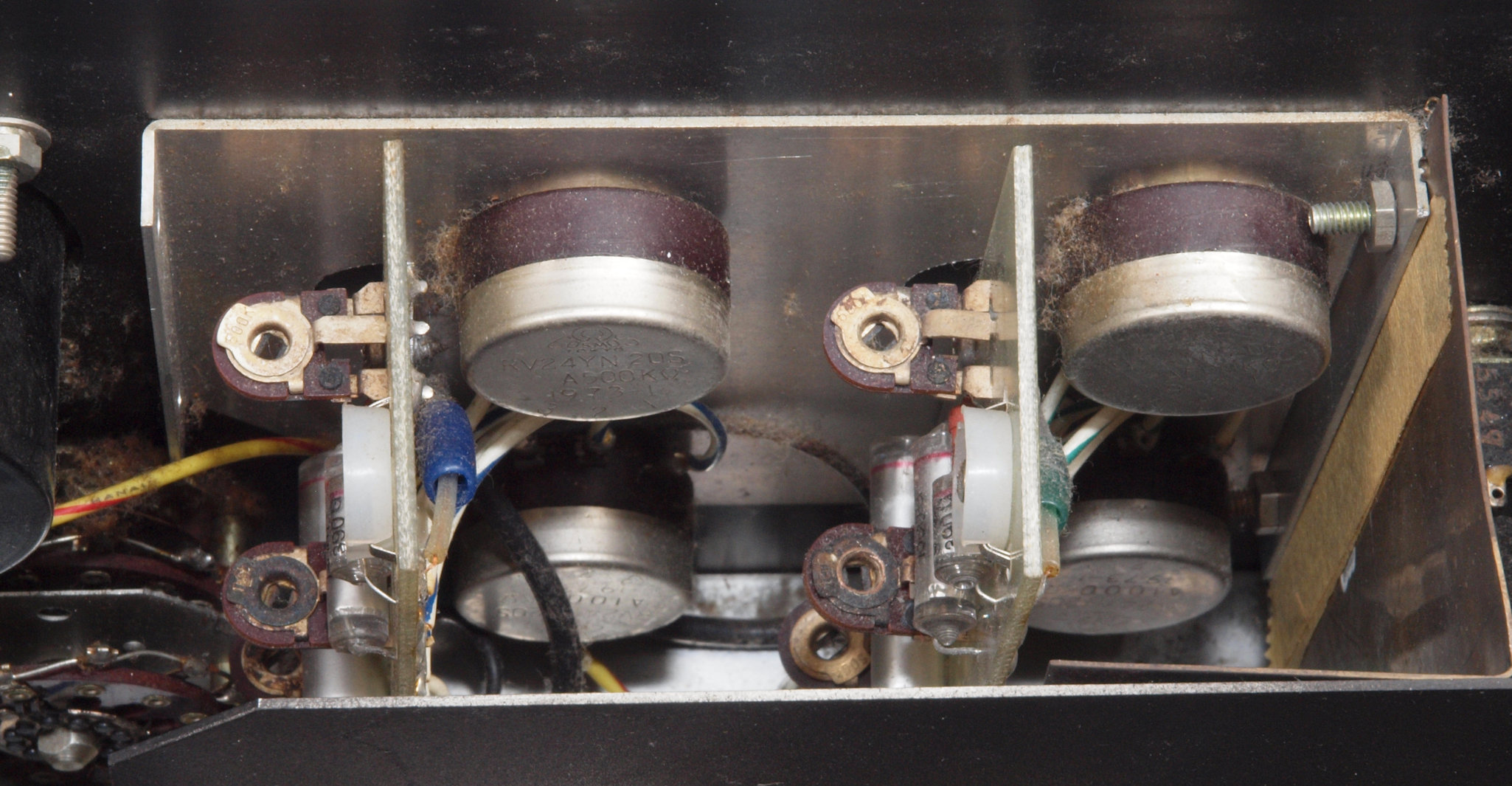

Ａ８．　点検中、　バランスＶＲ。下記と交換可能、今回見送り。 ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター ・抵抗値：５０ｋΩ ・ステップ数：２４ ・許容電力：１／４Ｗ ・減衰量：０〜−６０ｄＢ

Ａ９１．　点検中　電源コード取り付け。

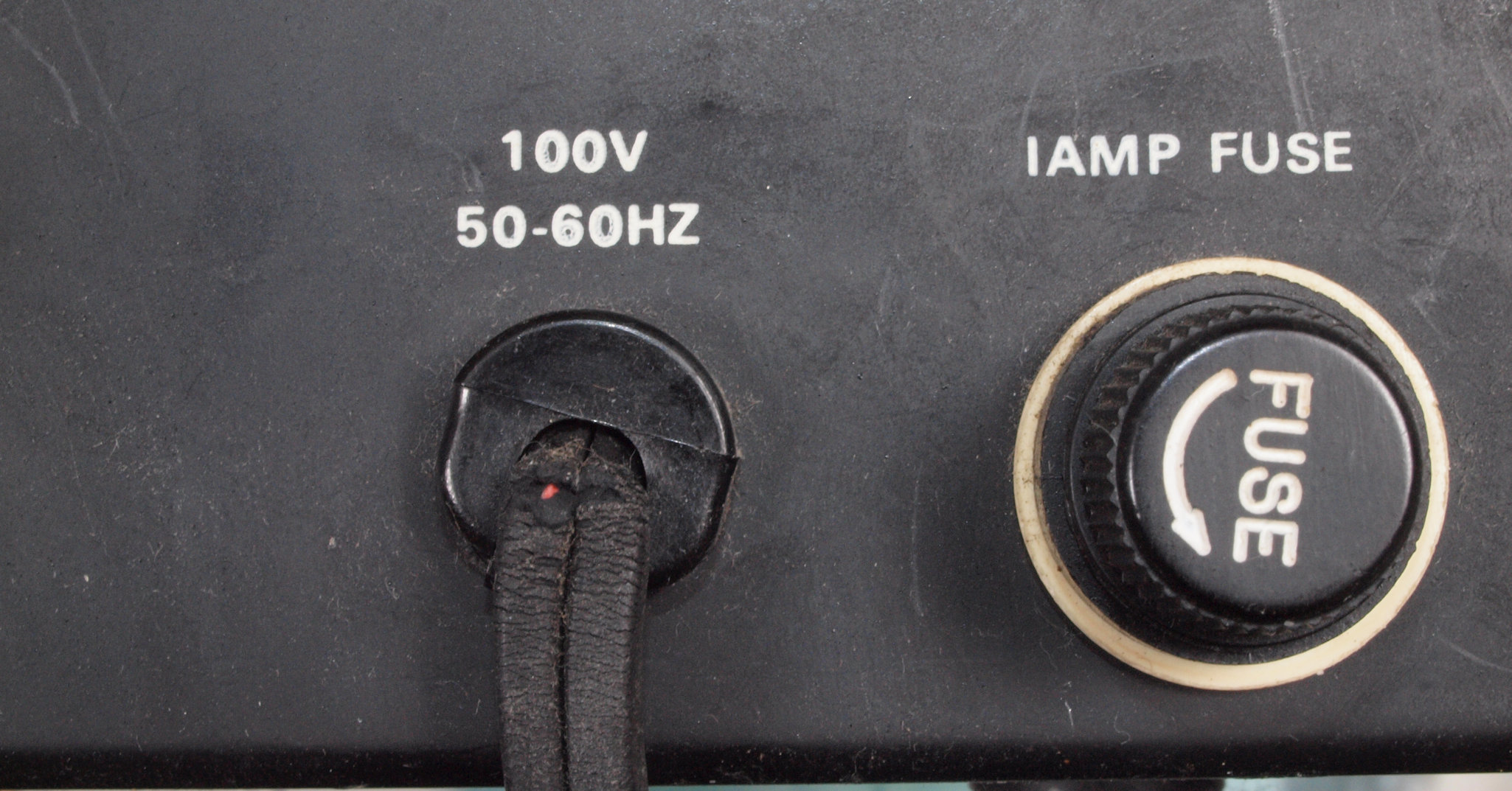

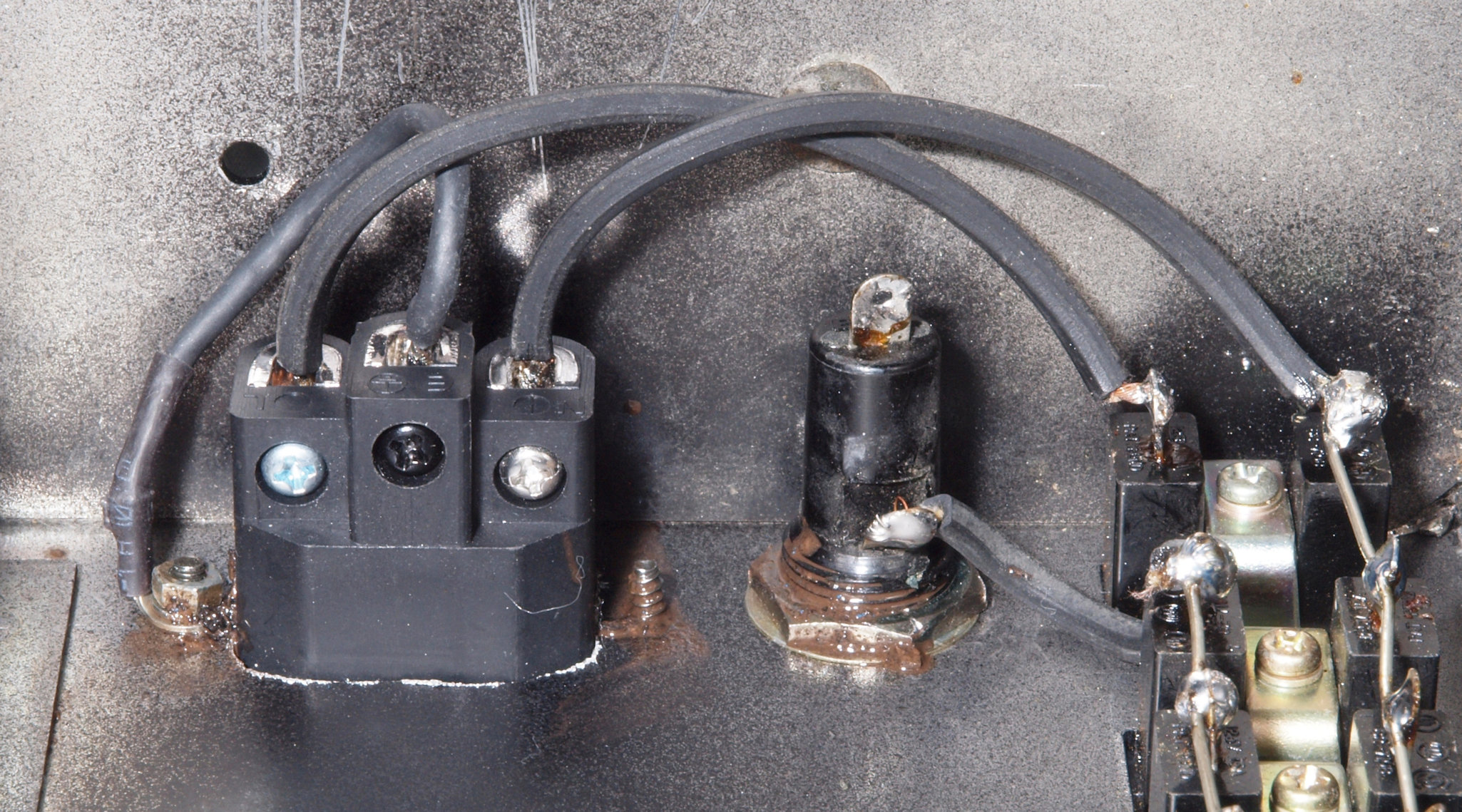

Ａ９１２．　点検中　電源コード取り付け。　コード絶縁部が剥けている。

Ａ９２．　点検中　電源コードを３Pインレットに交換。

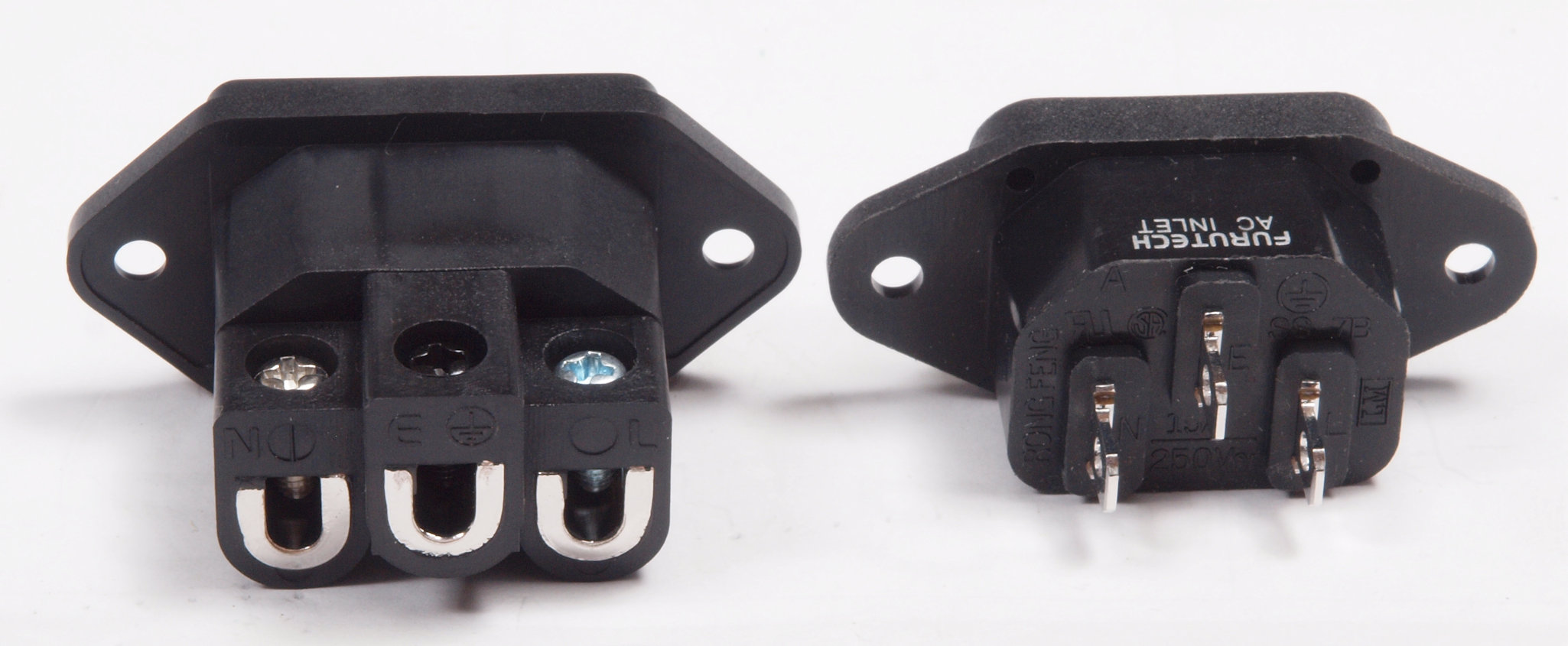

Ａ９３．　点検中　左＝支給品のネジ止め型３Pインレット、右＝当方が使用する半田型３Pインレット。 　　　　　　　　　　　ネジ止めは後で増す締め出来る場合に限る。

ＡＡ１．　点検中　入力ＲＡＣ端子郡。

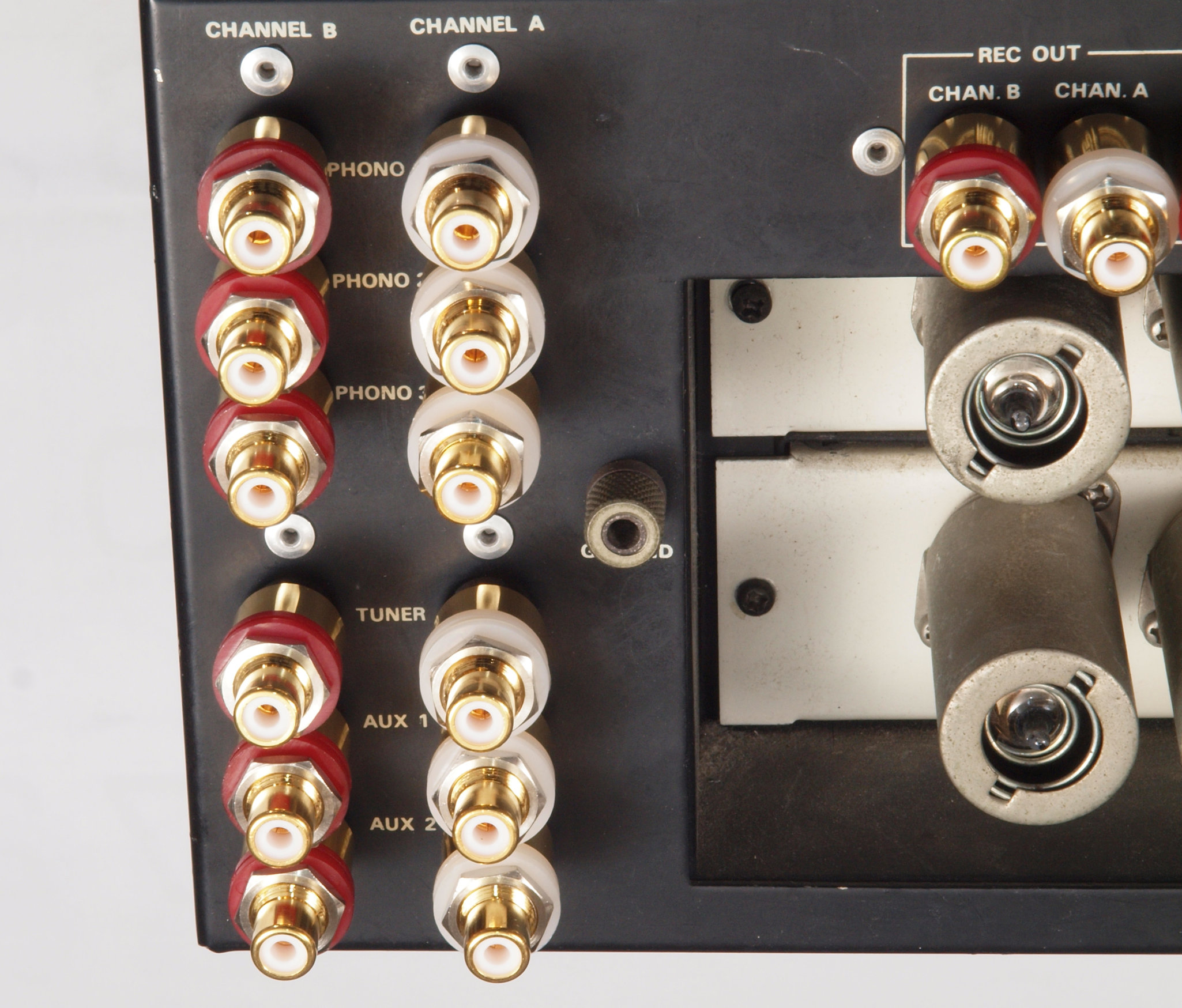

ＡＡ２．　点検中　入出力ＲＡＣ端子郡、テフロン絶縁製に交換。 アース端子も交換。

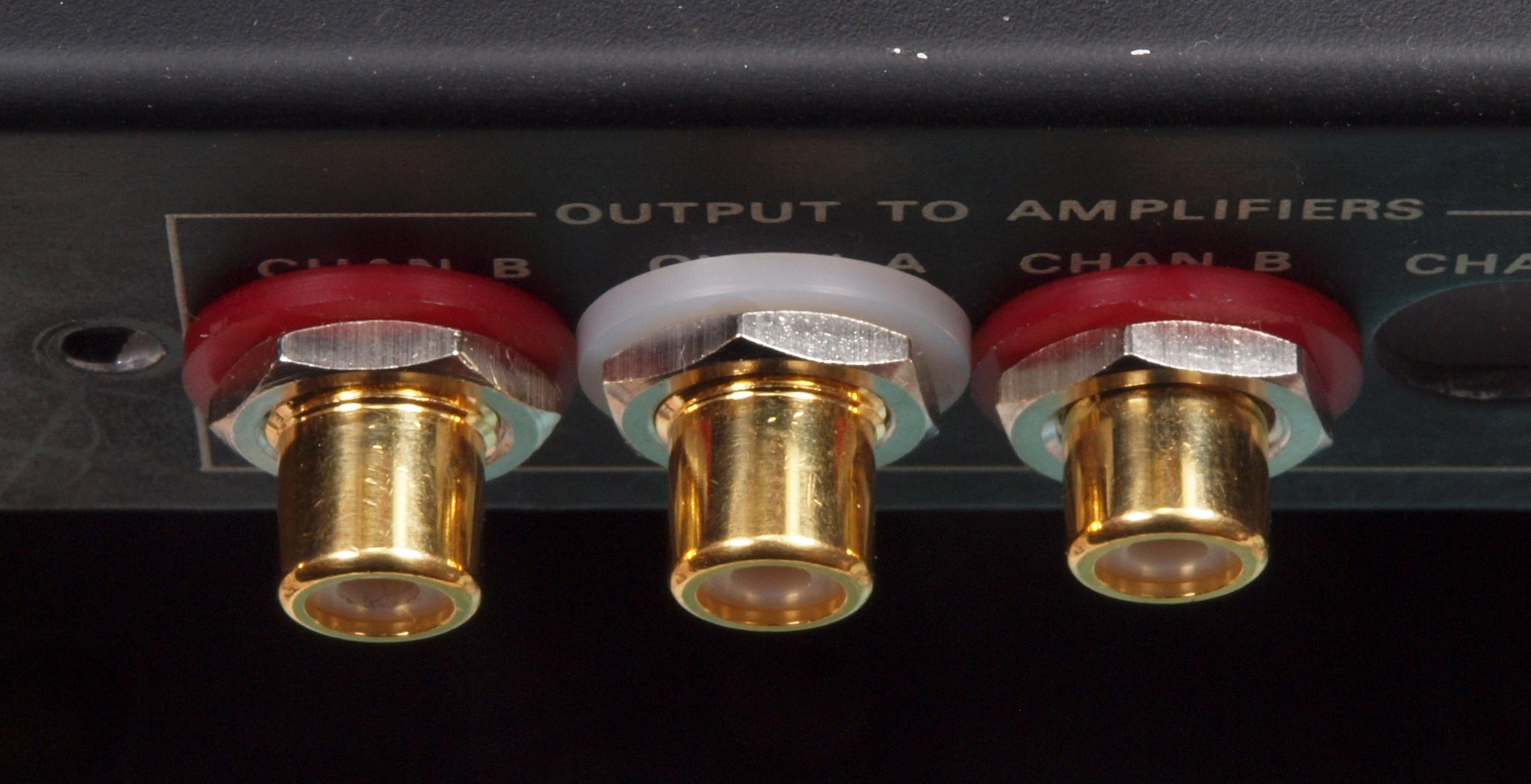

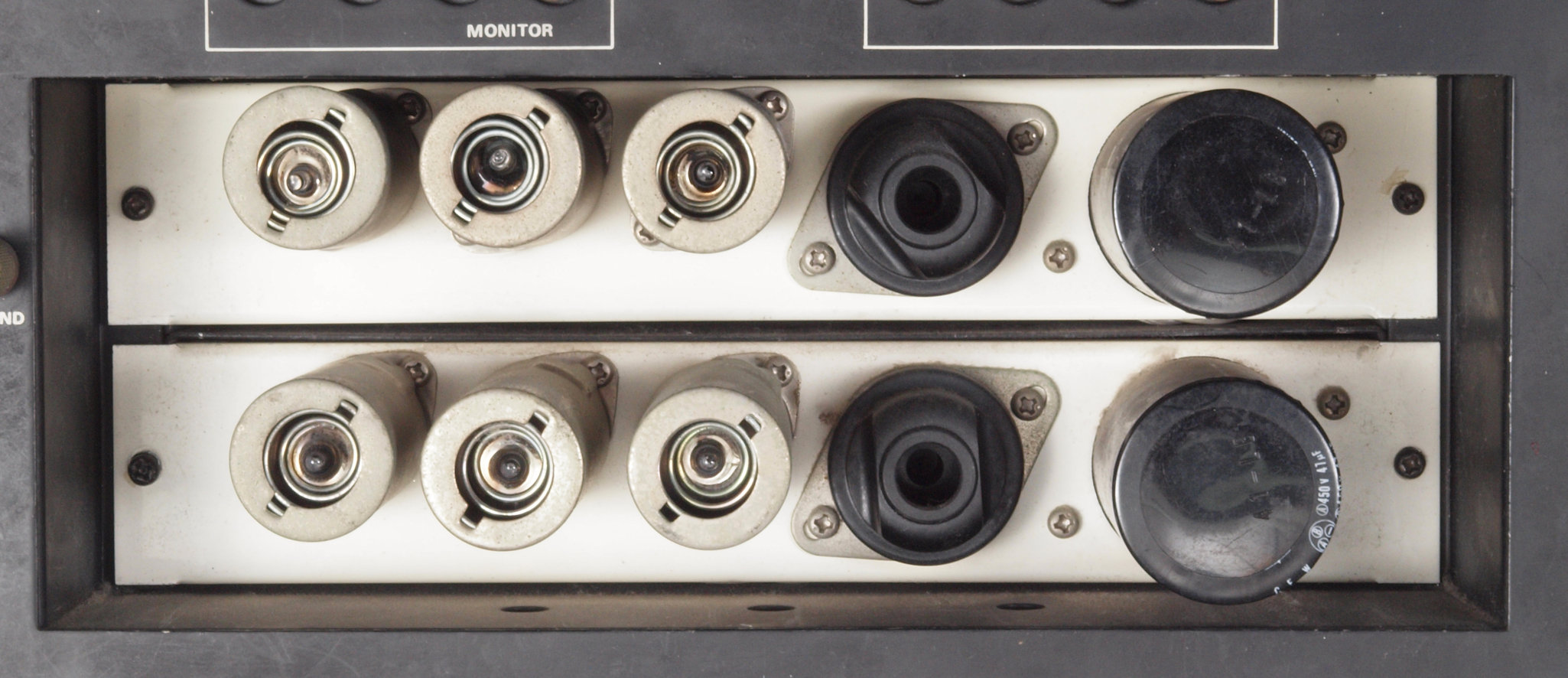

ＡＡ３．　点検中　出力ＲＡＣ端子郡。

ＡＡ４．　点検中　出力ＲＡＣ端子郡、　テフロン絶縁製に交換。

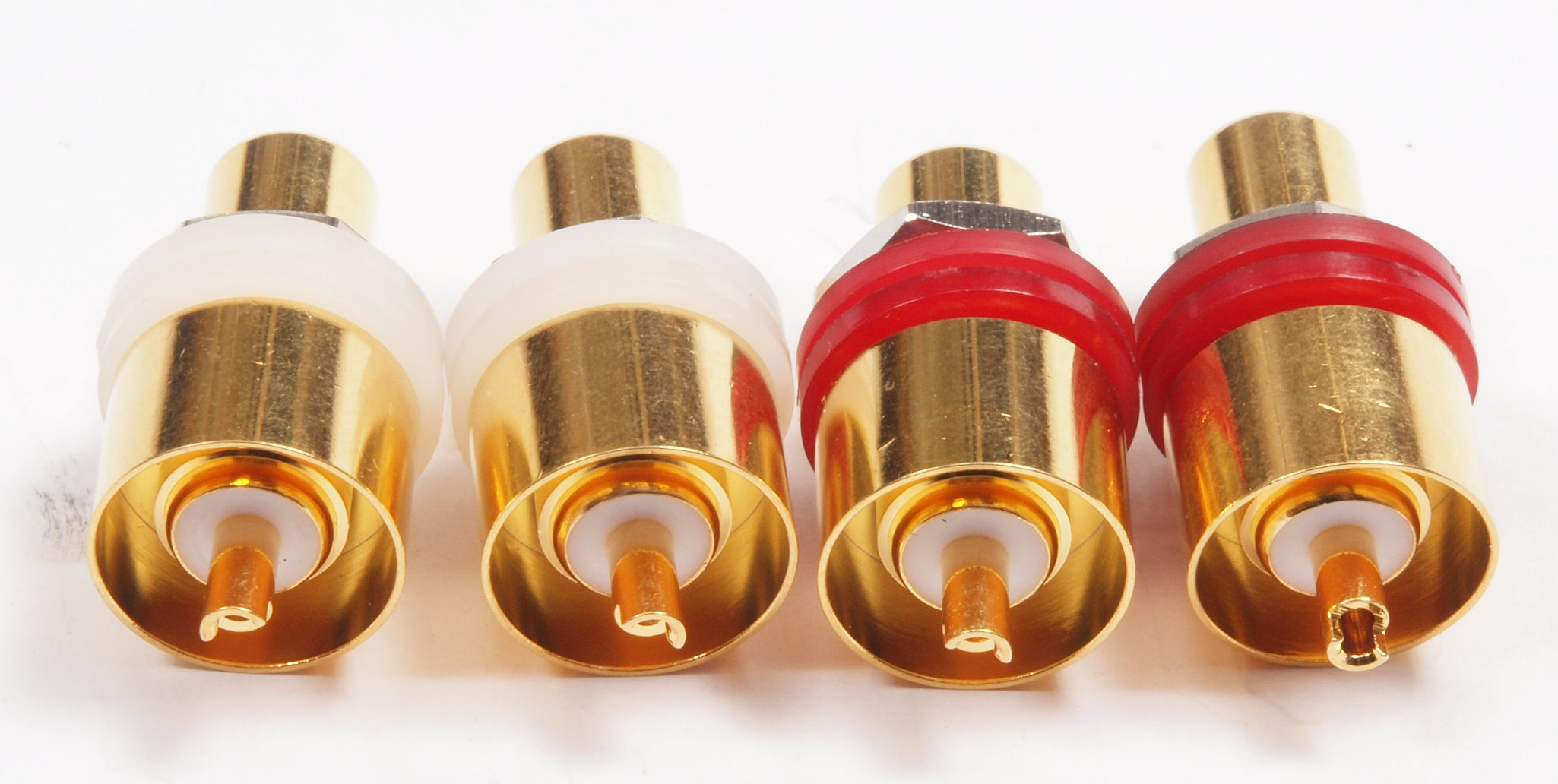

ＡＡ５．　点検中　支給品のＲＡＣ端子。　アース側に端子無なので半田で固定。

ＡＡ６．　点検中　支給品のＲＡＣ端子。　左２個＝スプリングワッシャ無、右＝スプリングワッシャ無有り＝止めしろ少なく不可。

ＡＢ１．　点検中　真空管ソケット

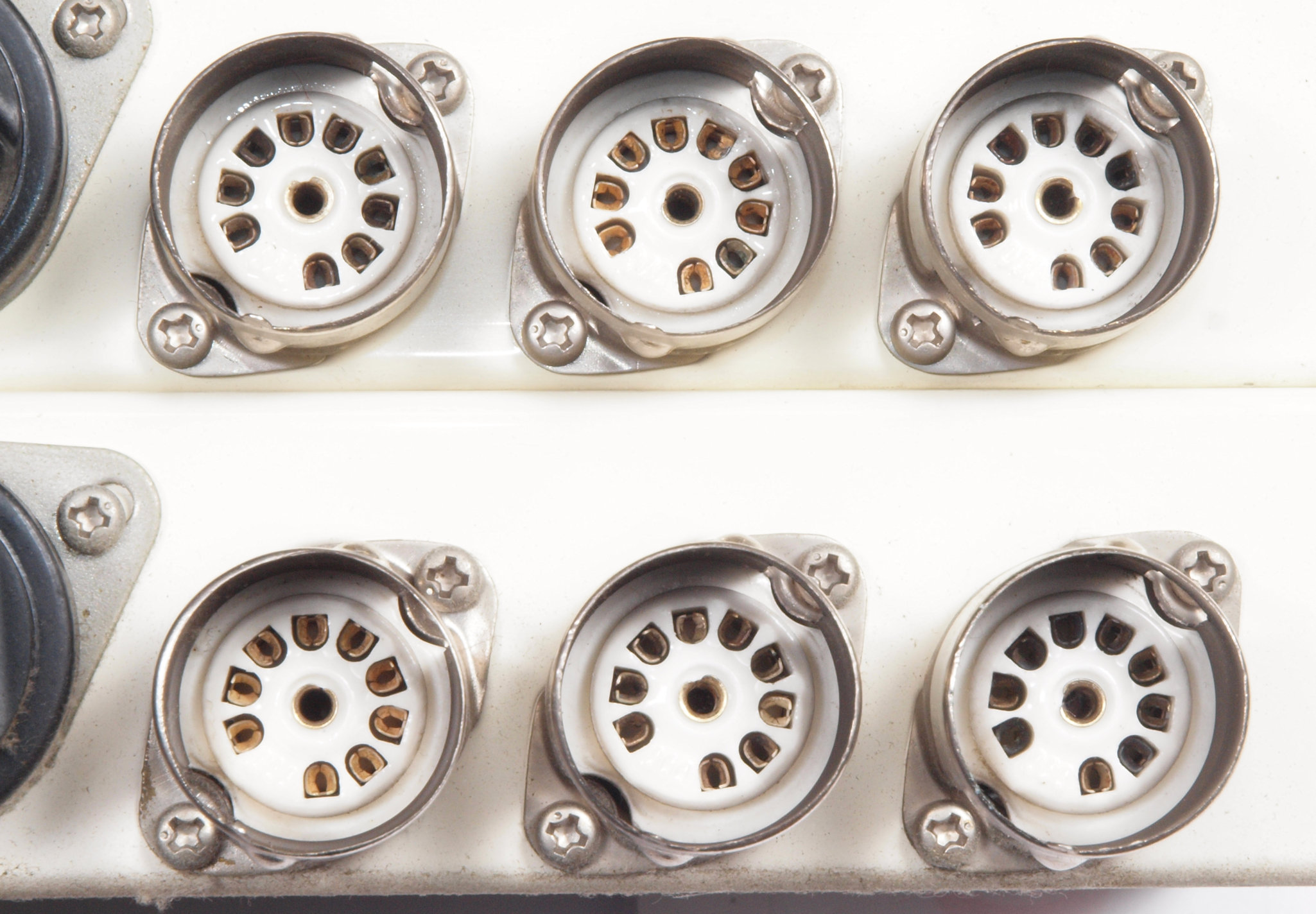

ＡＢ２．　点検中　真空管ソケット、　左＝タイト製、　右＝テフロン製が選択。

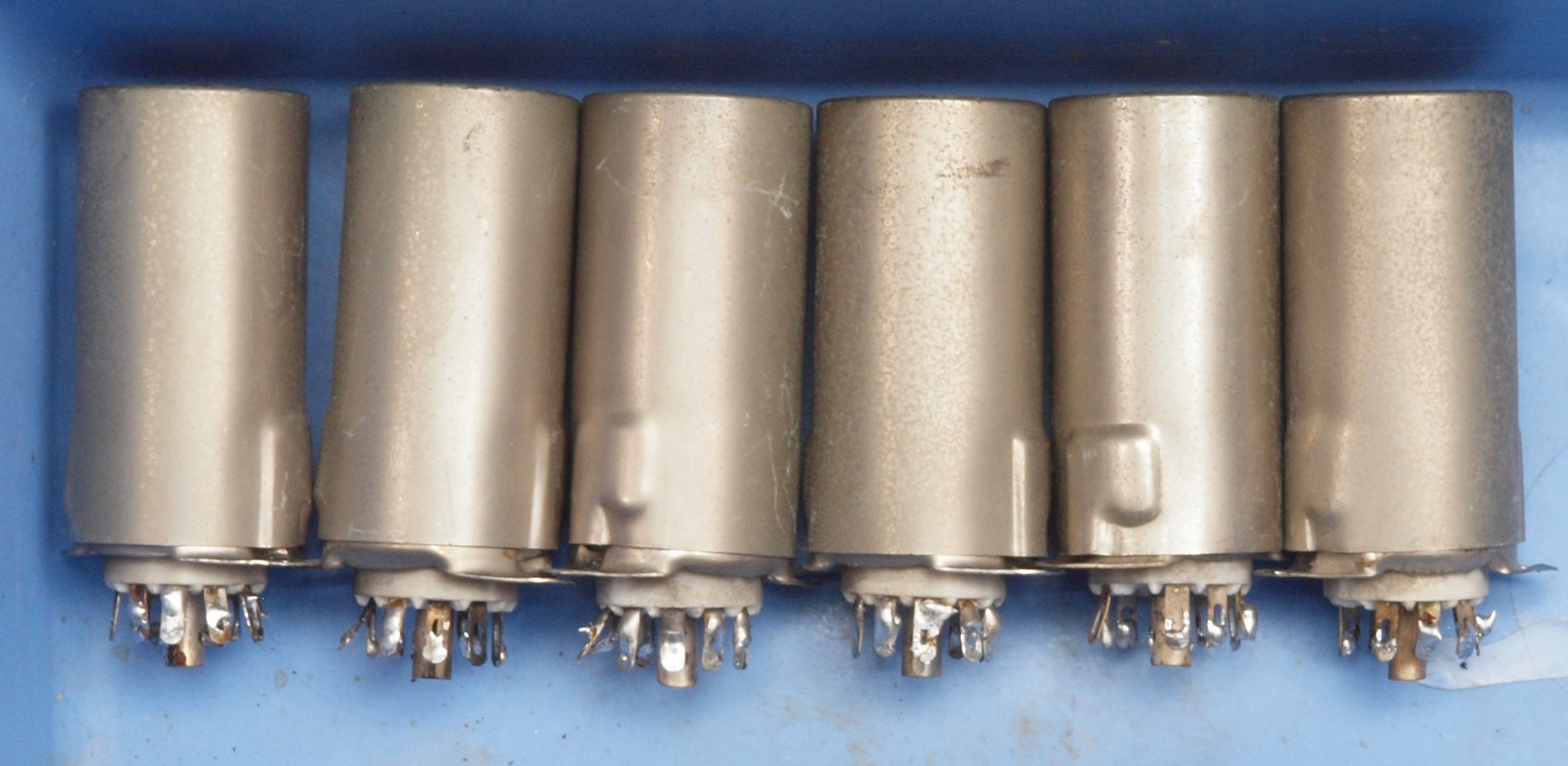

ＡＢ３．　点検中　真空管シールドケース。　２色より選択可能。

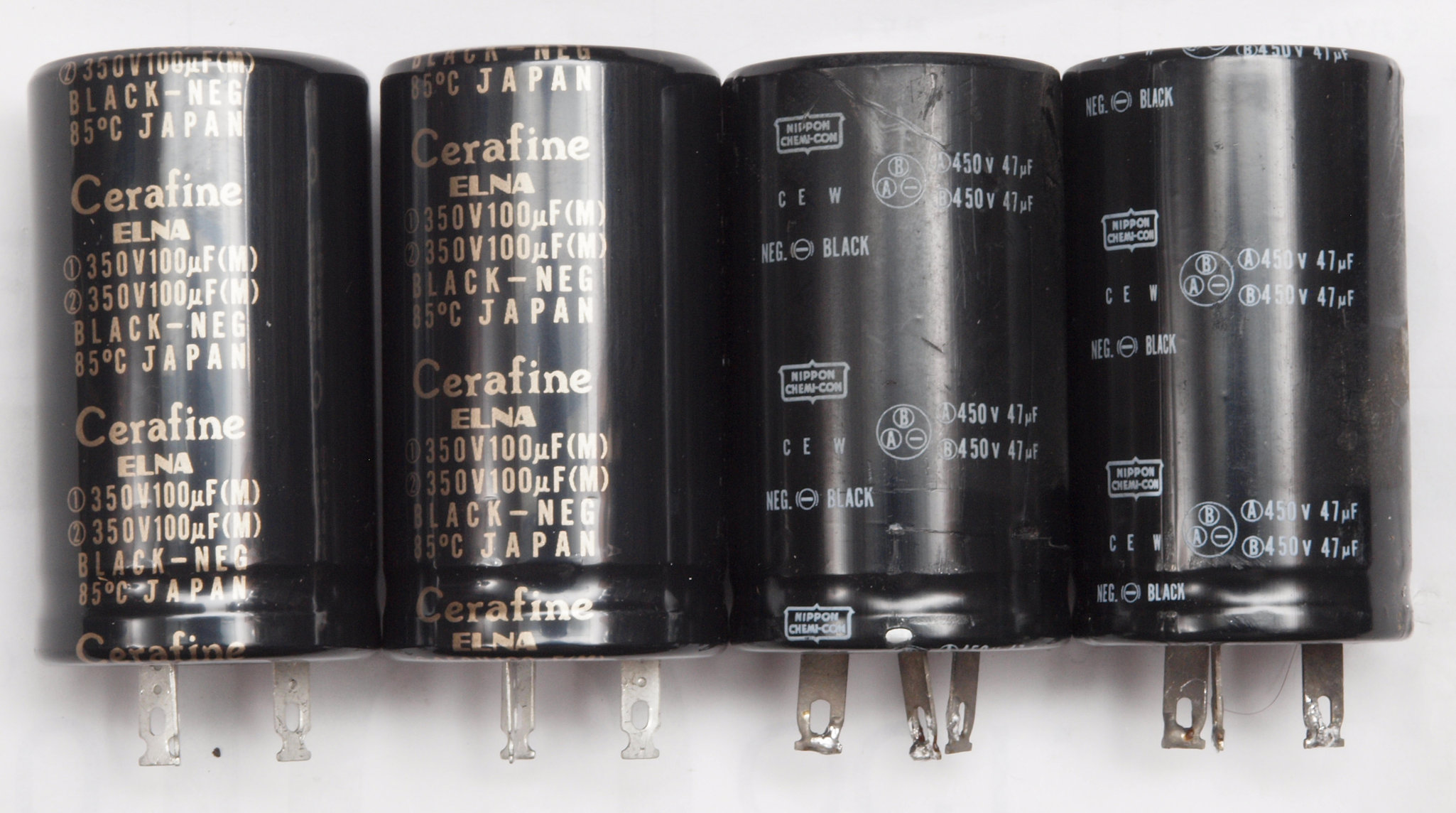

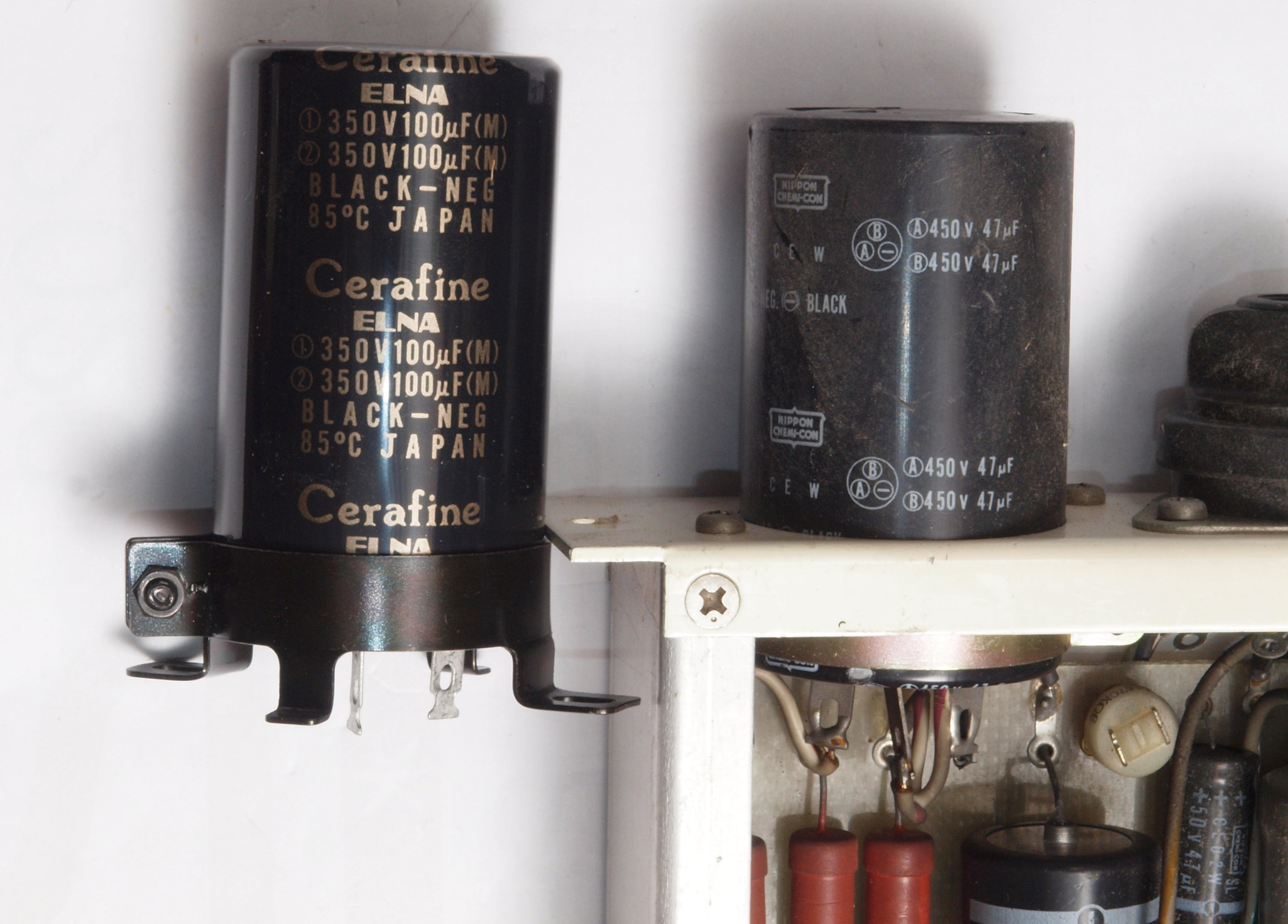

ＡＣ１．　点検中　電源ブロック電解コンデンサー比較。 　　　　　　　　　　左の「ＥＬＮＡ　Ｃｅｒａｆｉｎ＝１００μ＋１００μ／３５０WV」に交換。付いている右＝４７μ＋４７μ／４５０WV。

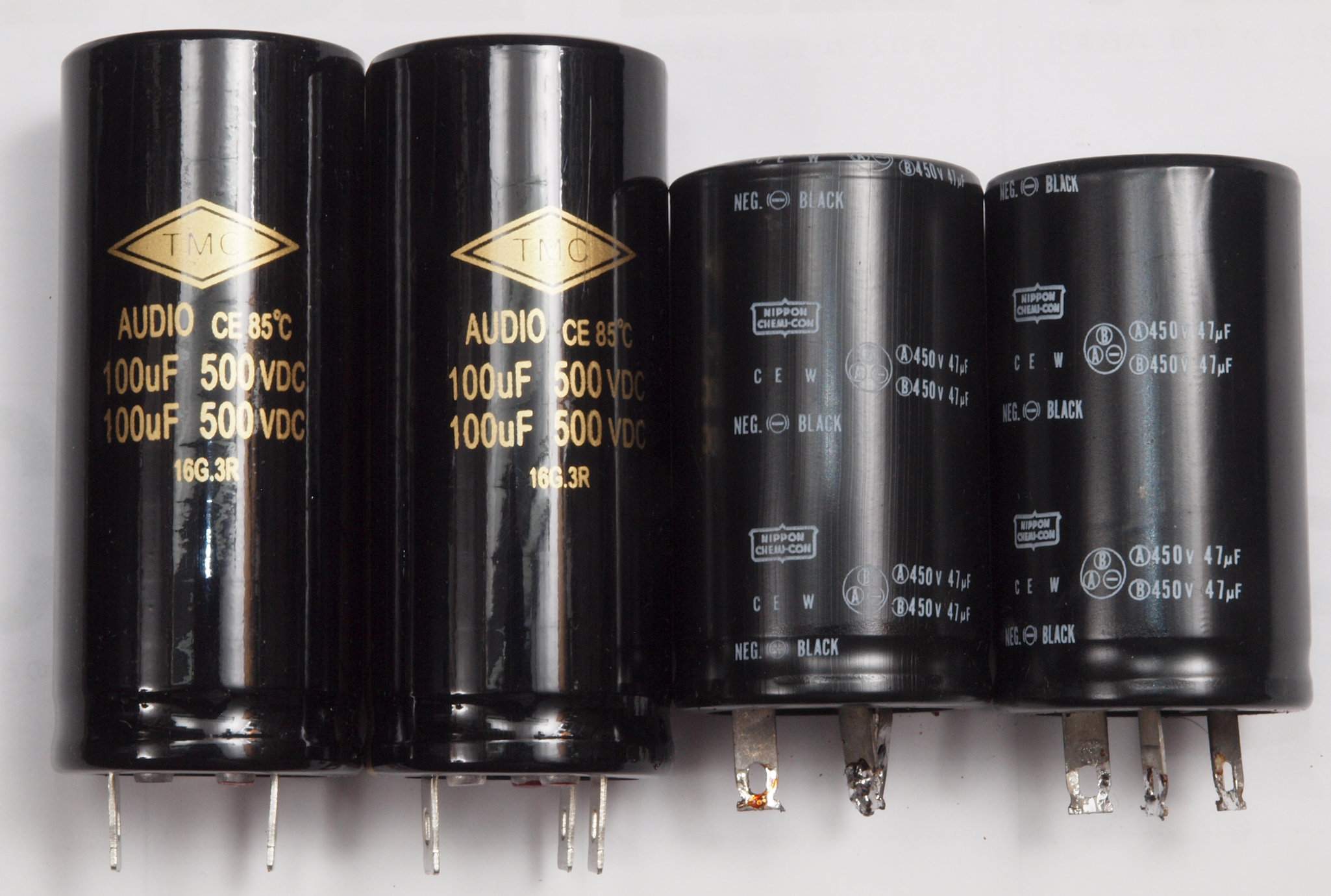

ＡＣ２．　点検中　電源ブロック電解コンデンサー比較。 　　　　　　　　　　　付いている左＝４７μ×２／４５０ＷＶ、　右＝交換する「ＴＭＣ」１００μ×２／５００ＷＶ。

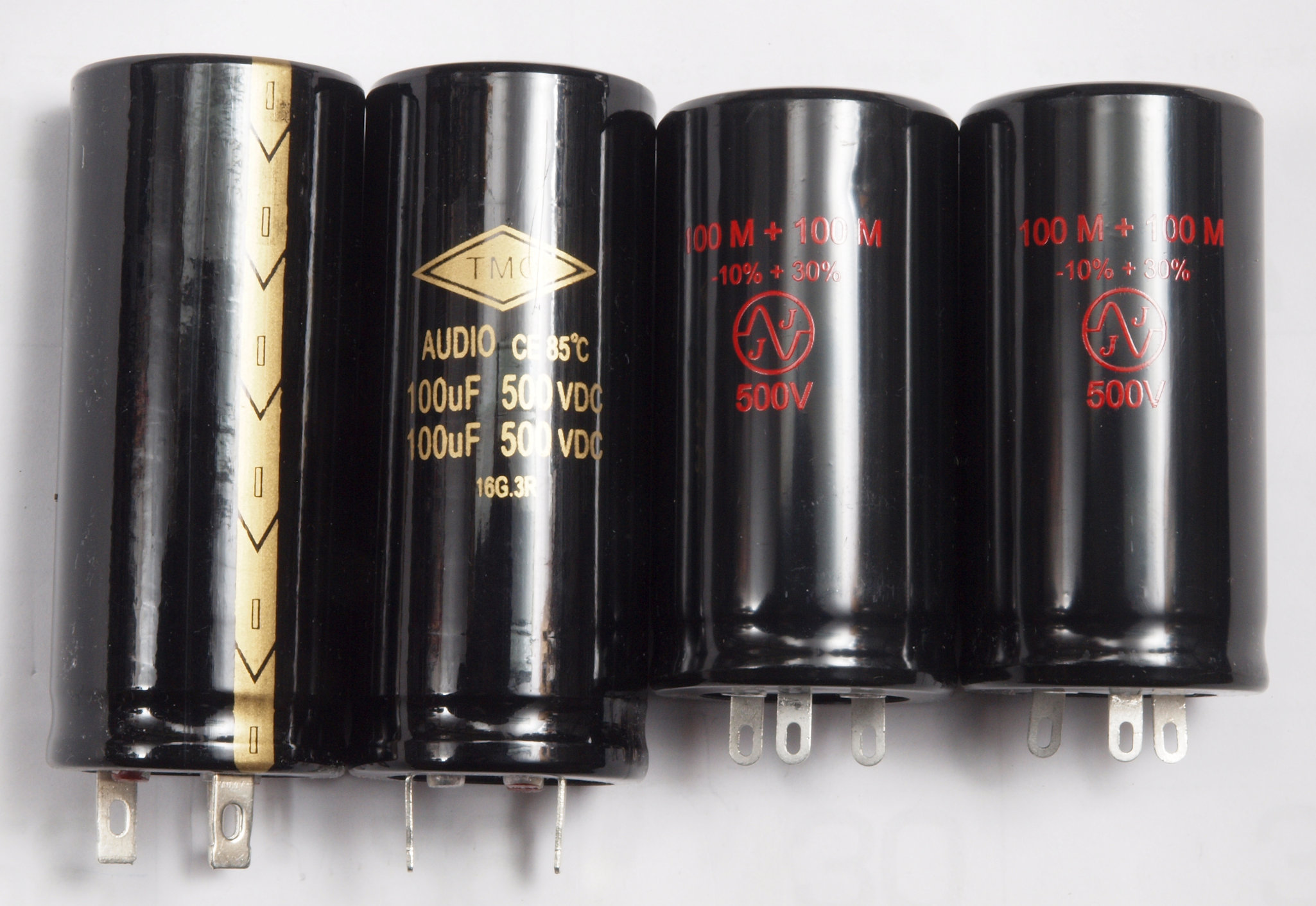

ＡＣ３．　点検中　電源ブロック電解コンデンサー比較、下記から選択可能。 　　　　　　　　　　　左＝「ＴＭＣ」１００μ×２／５００ＷＶ、右＝「ＪＪ」１００μ×２／５００ＷＶ。

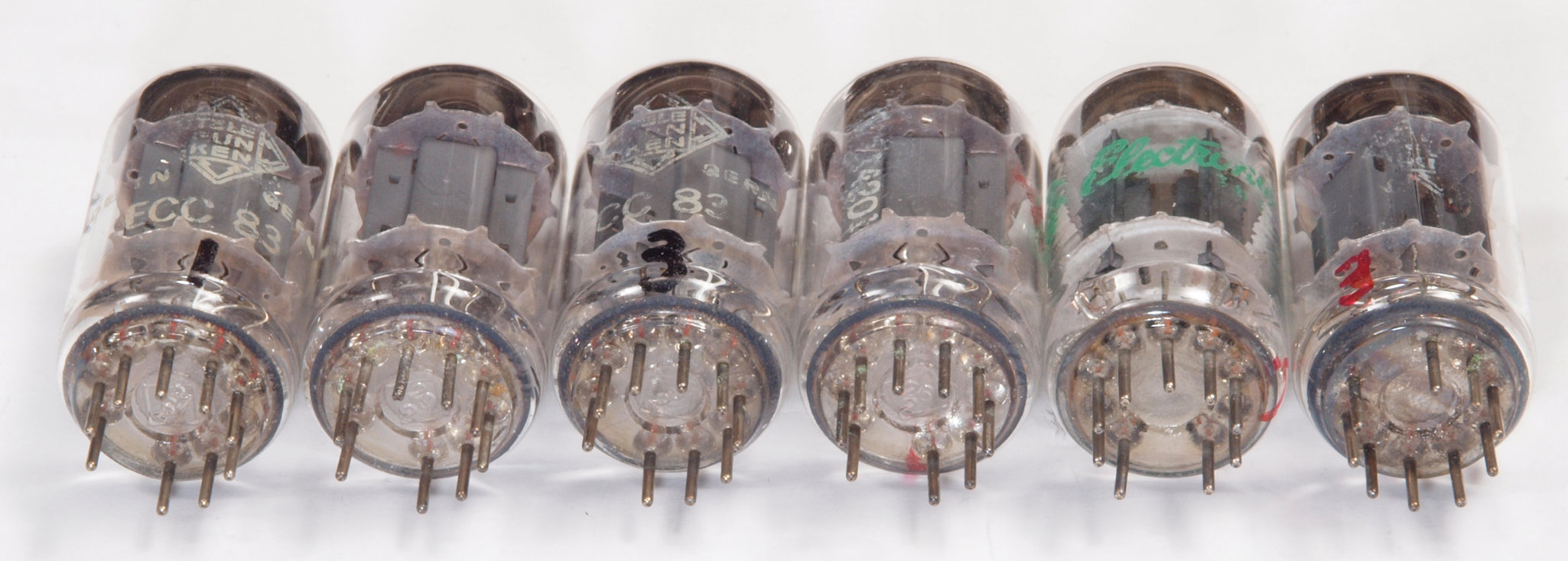

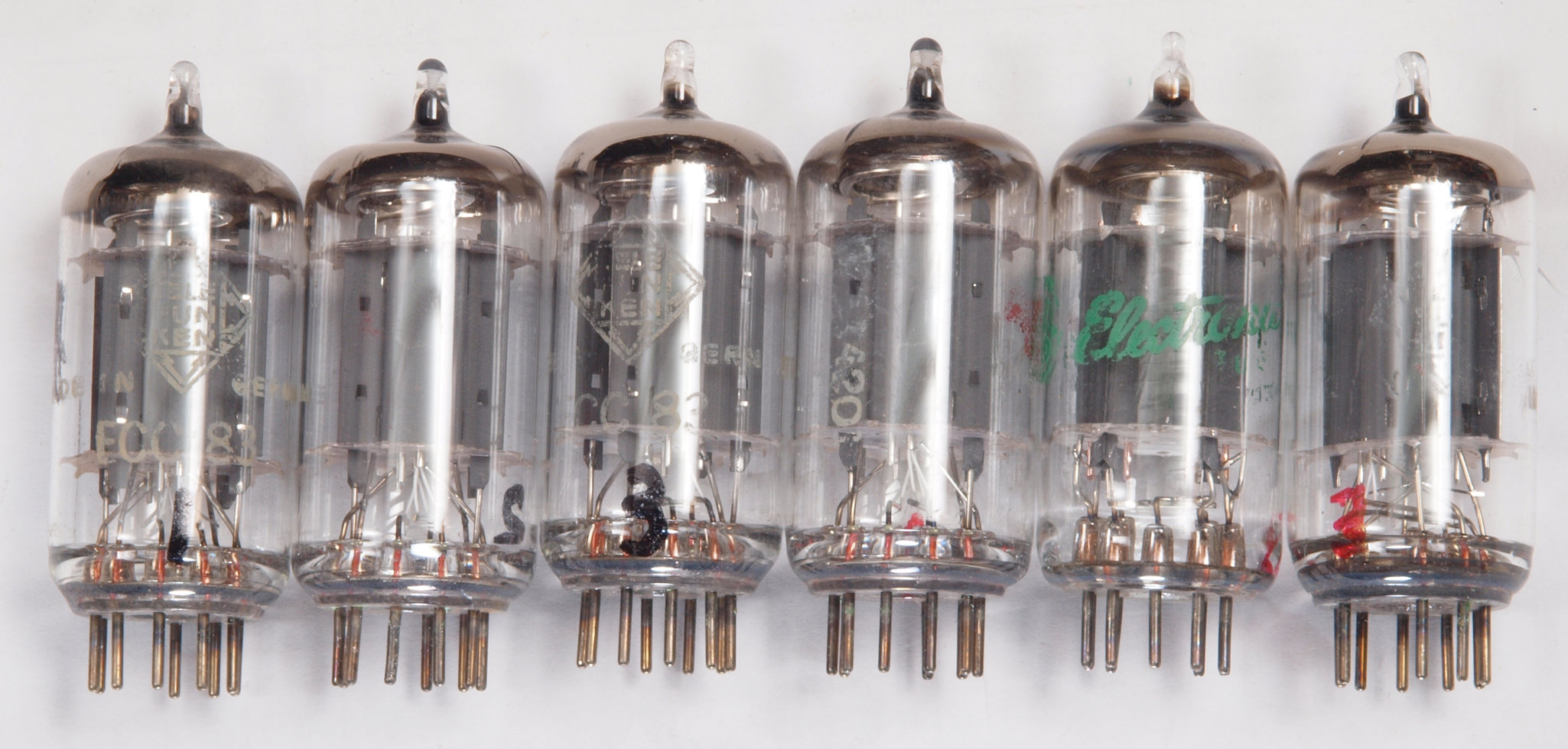

ＡＤ１．　点検中　付属真空管１２ＡＸ７（ＥＣＣ８３）、１２ＡＵ７（ＥＣＣ８２）。 　　　　　　　　　左３本＝Ａ＝Ｌ側用、右３本＝Ｒ＝Ｂ側用。　左から１本目ＥＣＣ８３、ＥＣＣ８２、２本目ＥＣＣ８３。

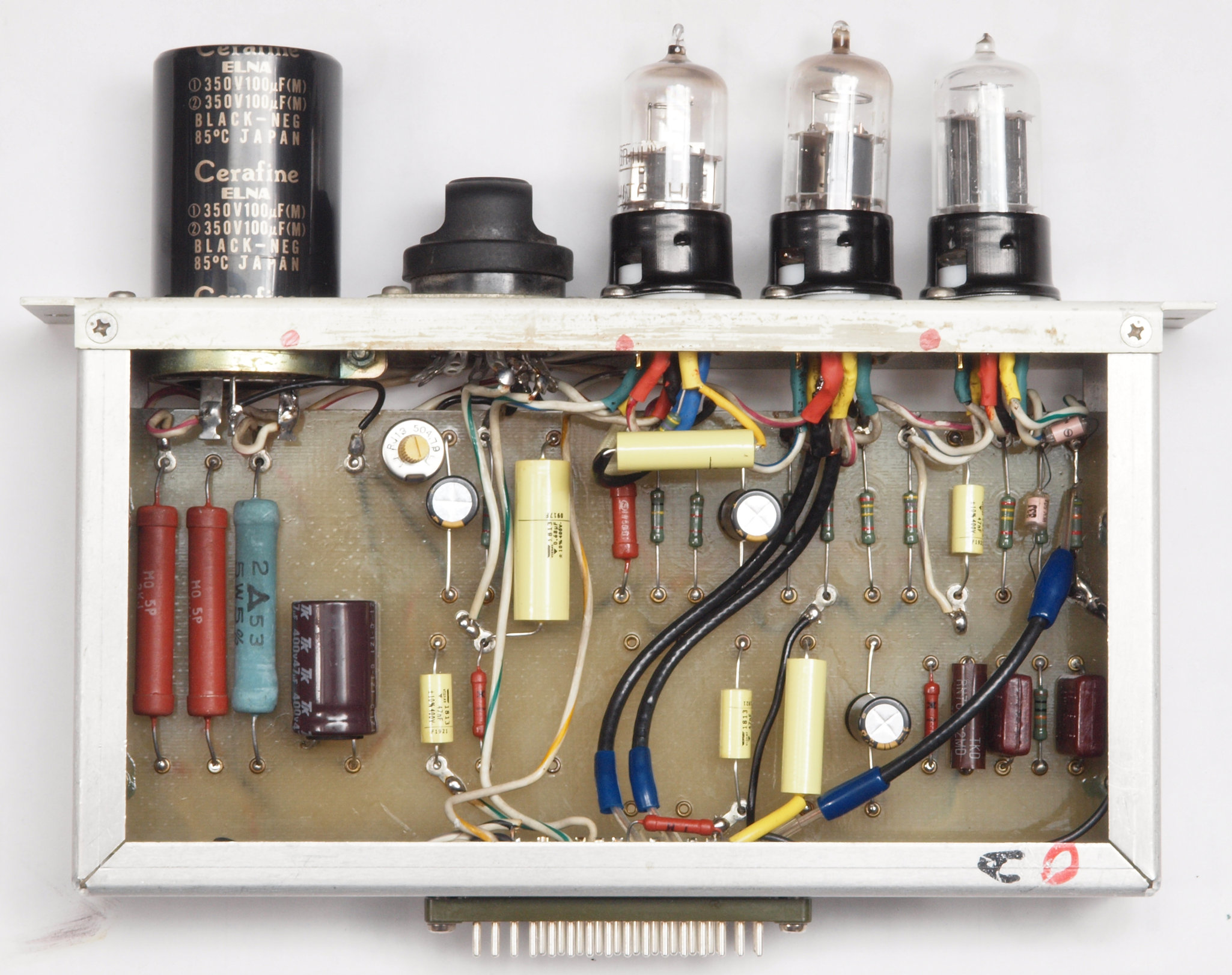

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＡＭＰユニット−Ｒ側

Ｃ１２．　修理後　ＡＭＰユニット−Ｒ側。真空管ソケットの配線は、ジャンク真空管（空気管等）を挿入し、ピンを固定して行う。

Ｃ１３．　修理前　ＡＭＰユニット−Ｒ側裏

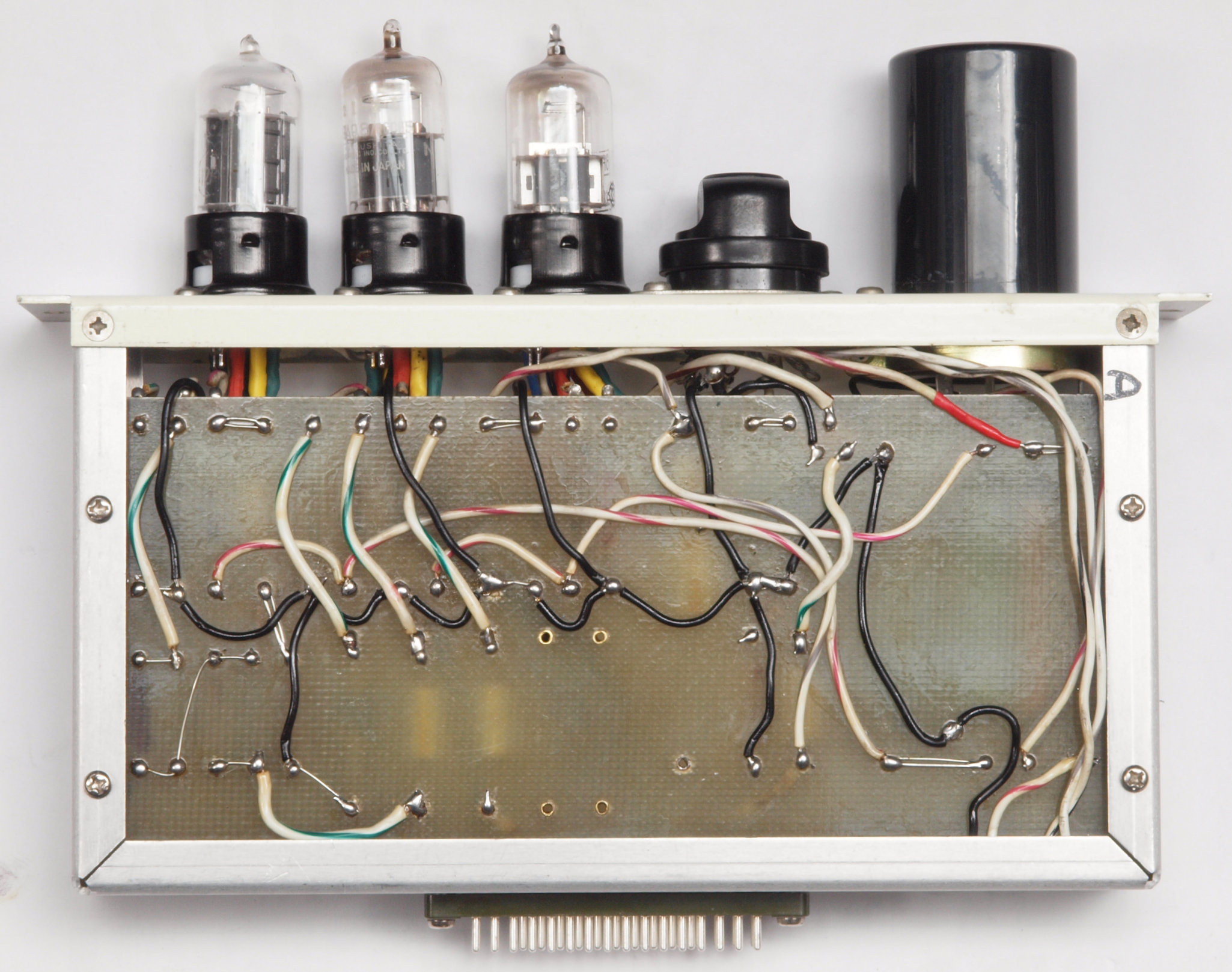

Ｃ１４．　修理後　ＡＭＰユニット−Ｒ側裏。真空管ソケットの配線は、ジャンク真空管（空気管等）を挿入し、ピンを固定して行う。

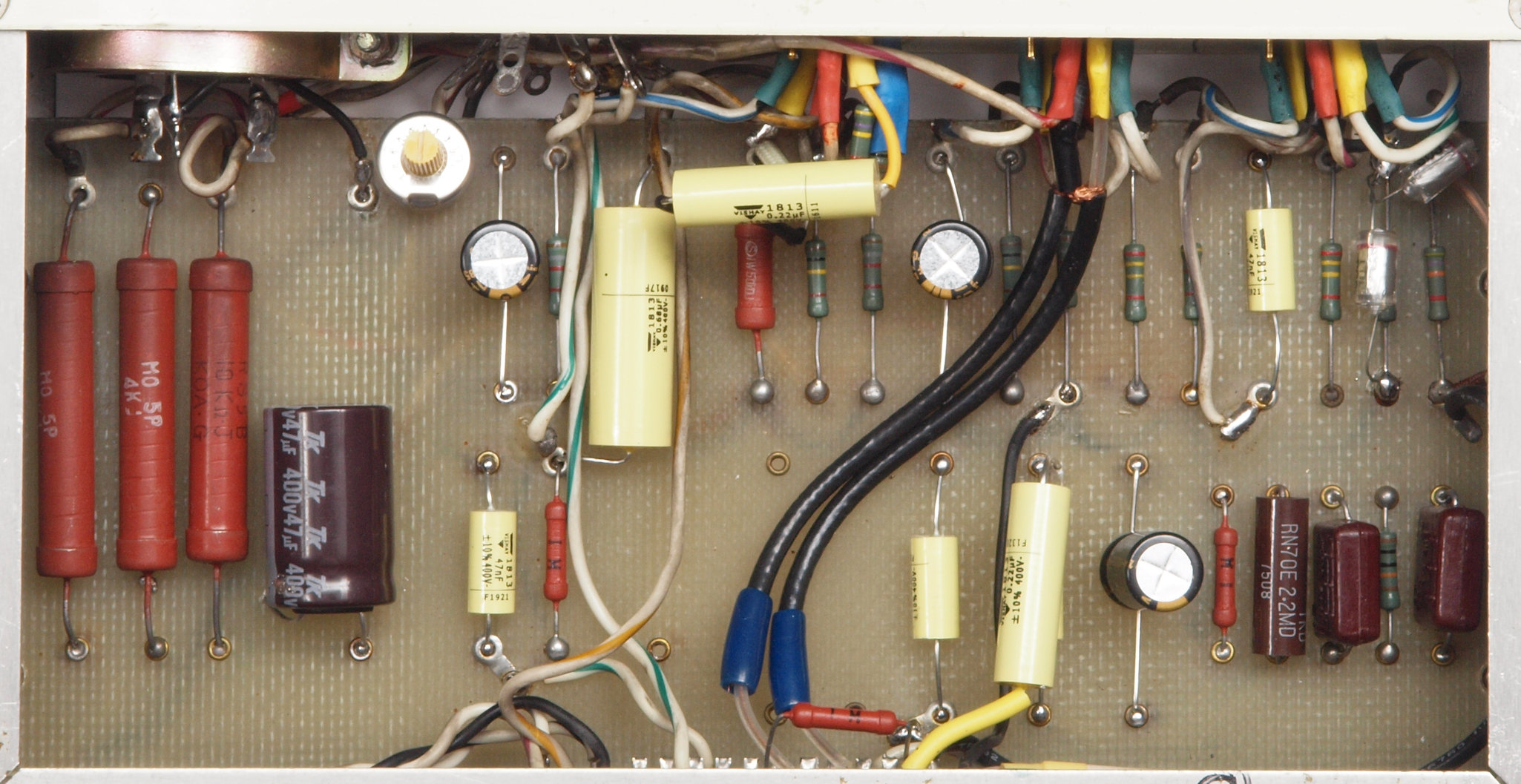

Ｃ２１．　修理前　ＡＭＰユニット−Ｒ側基板

Ｃ２１２．　修理中　ＡＭＰユニット−Ｒ側基板、高音補正スチロールコンデンサーの配線が取れてる（半田無）。

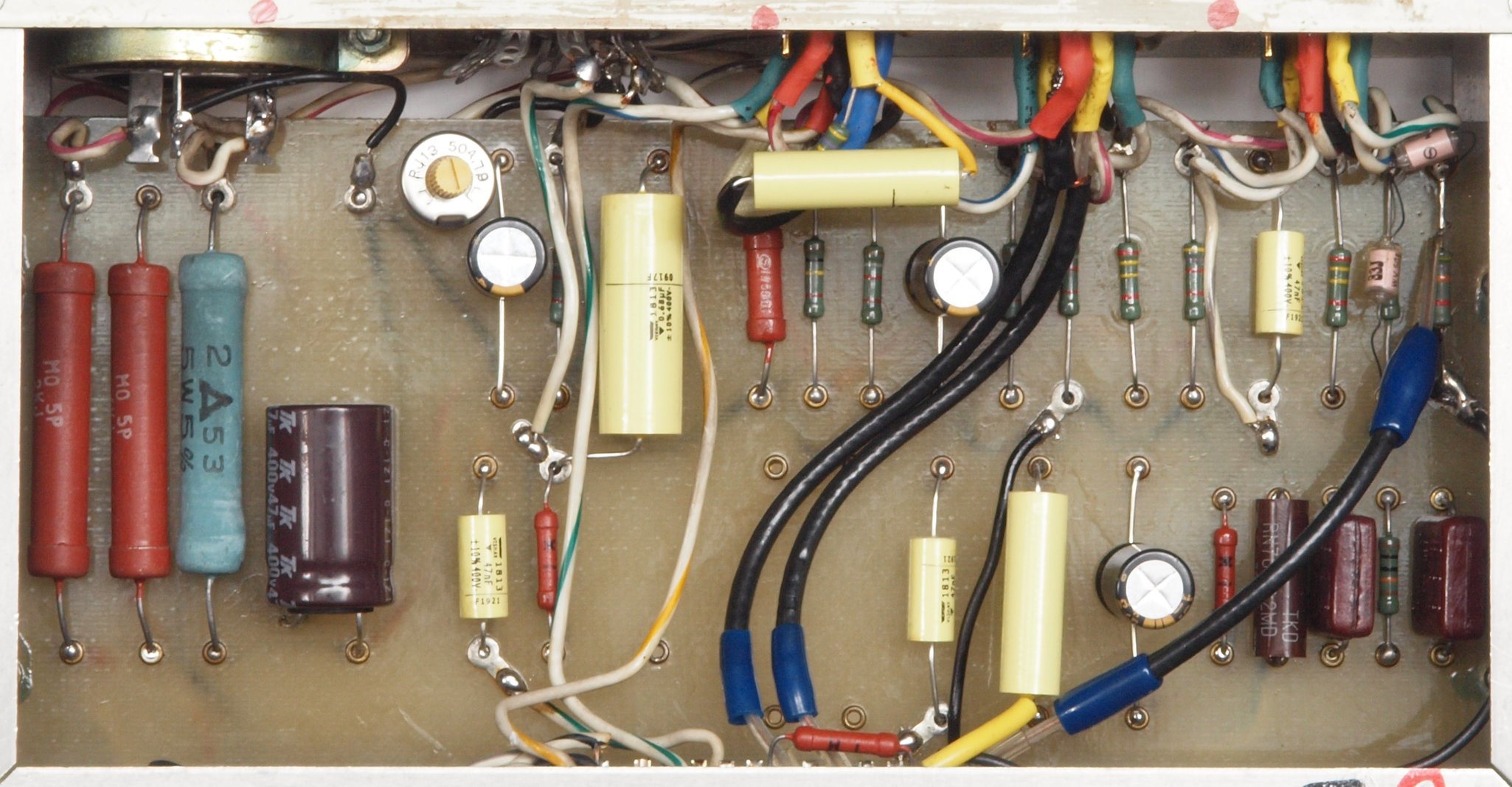

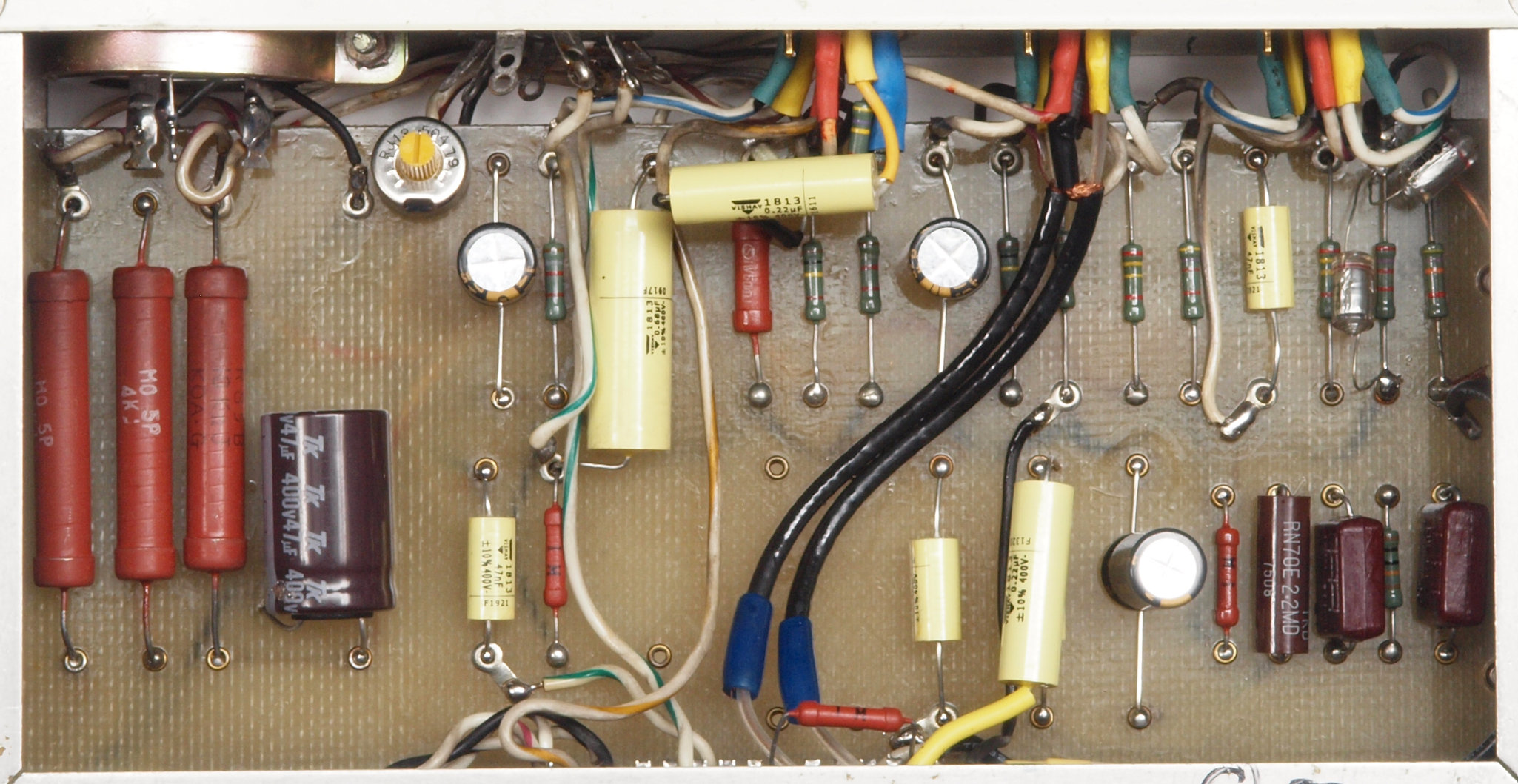

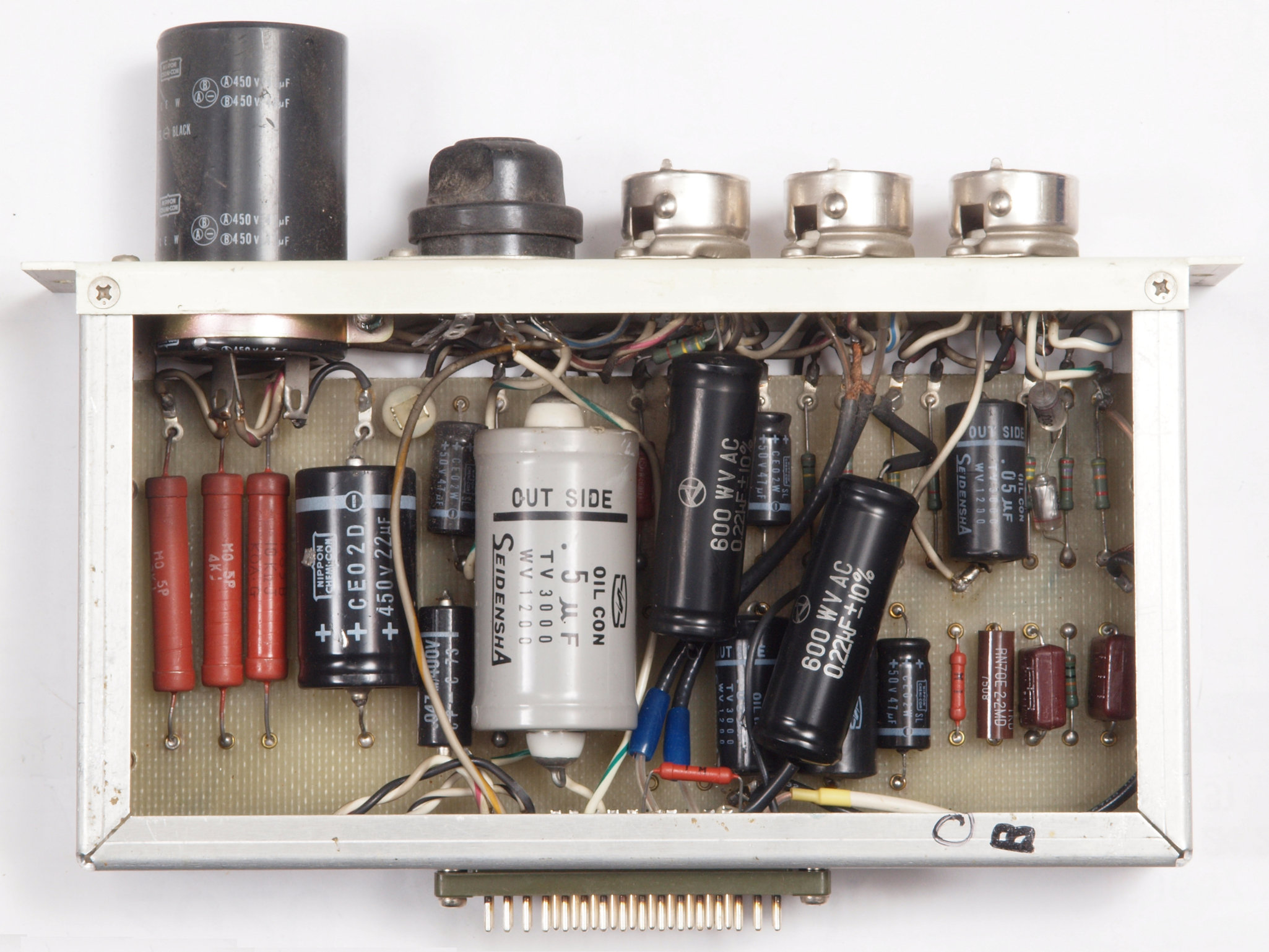

Ｃ２２．　修理後　ＡＭＰユニット−Ｒ側基板。半固定ＶＲ１個、電解コンデンサー４個、フイルムコンデンサー７個交換。

Ｃ２３．　完成ＡＭＰユニット−Ｒ側基板、　洗浄後防湿材を塗る。

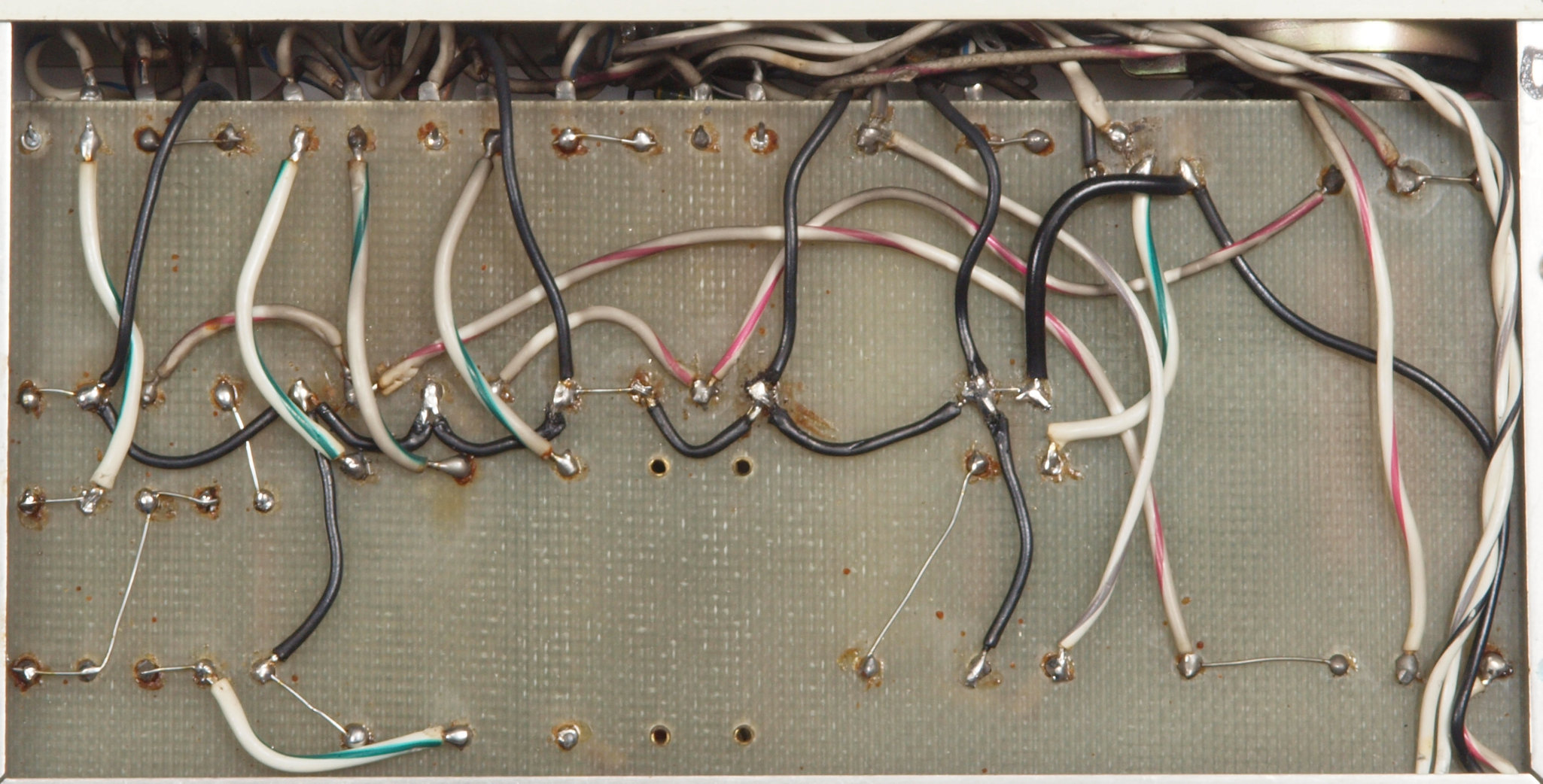

Ｃ２４．　修理前　ＡＭＰユニット−Ｒ側基板裏

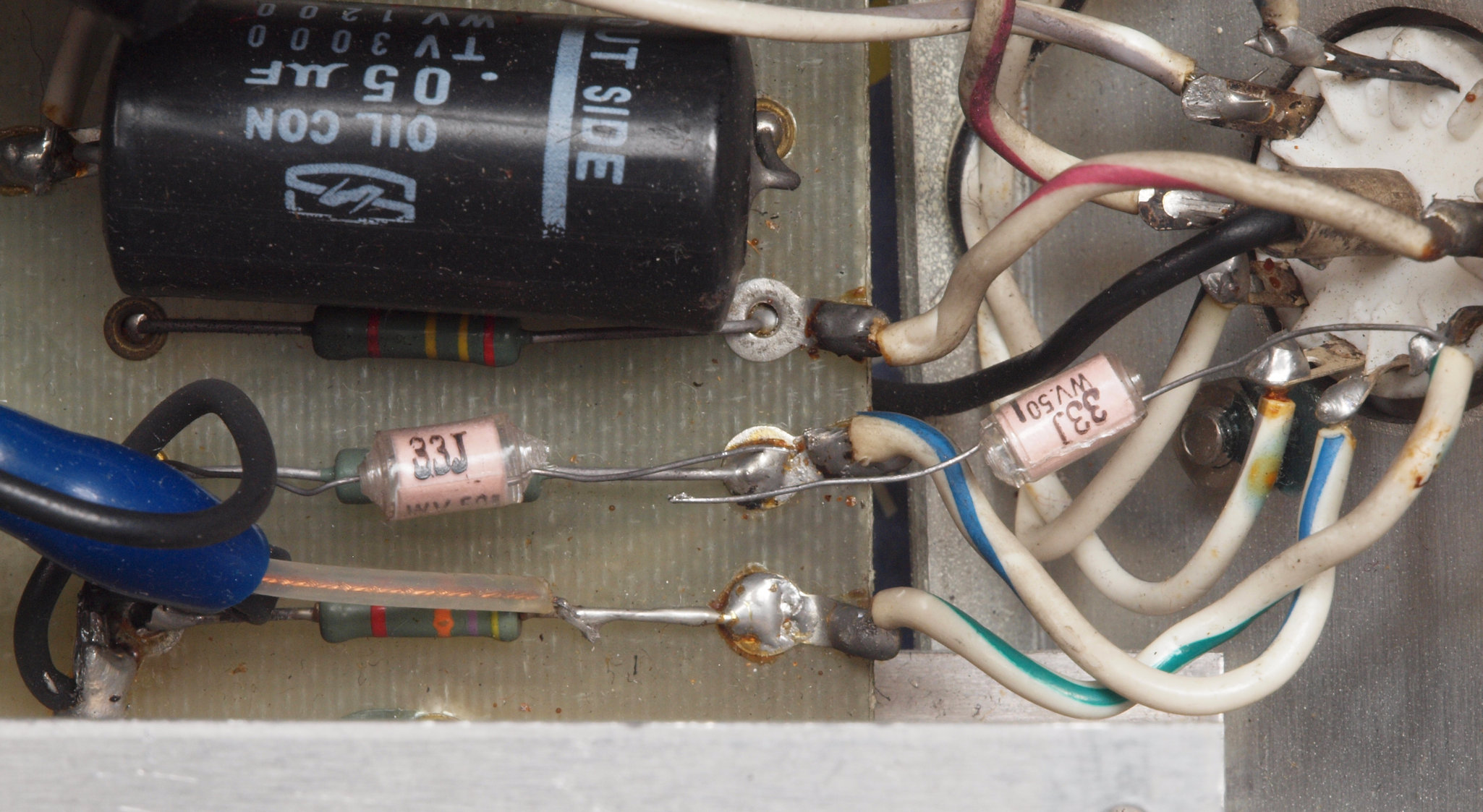

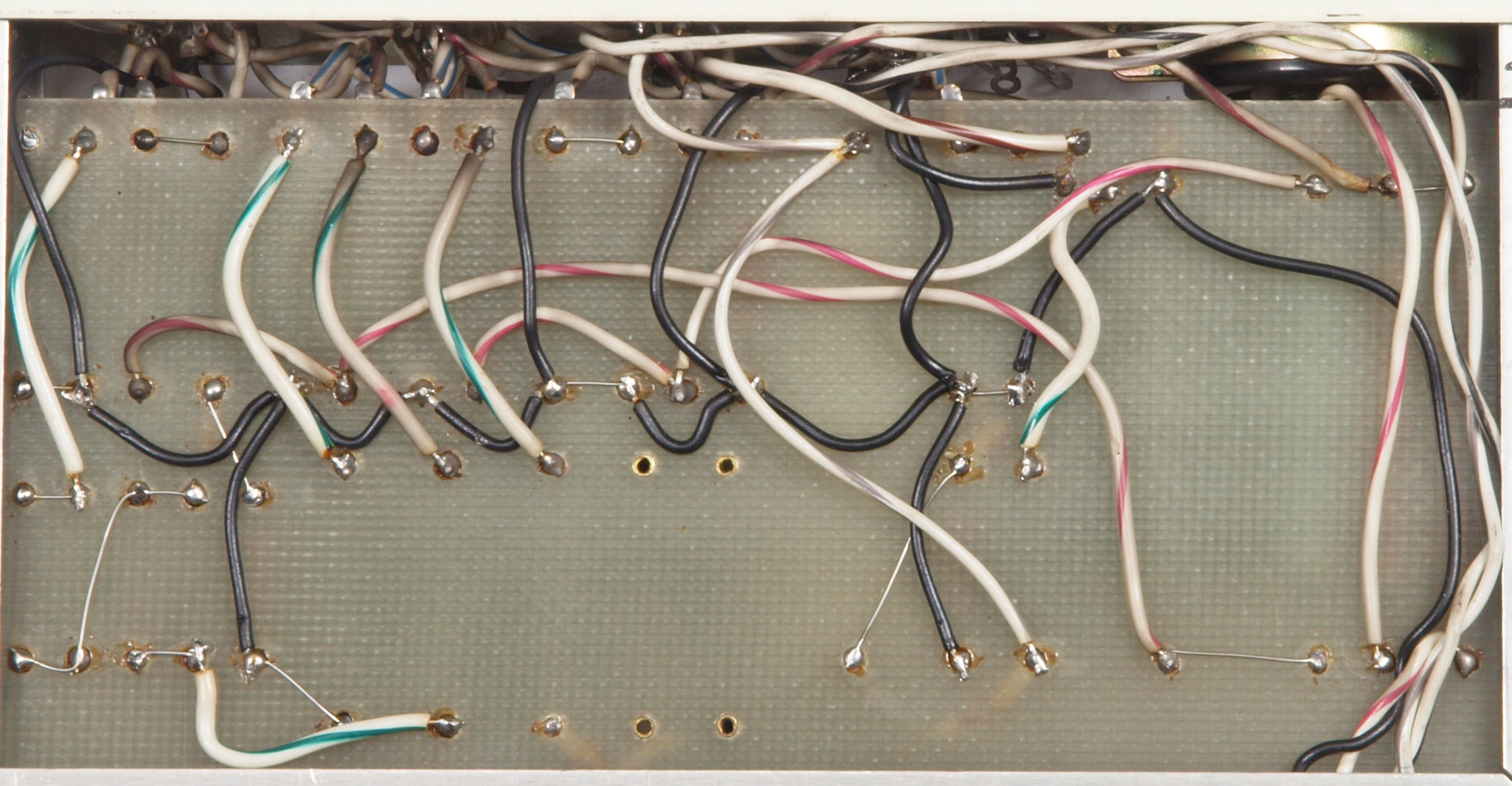

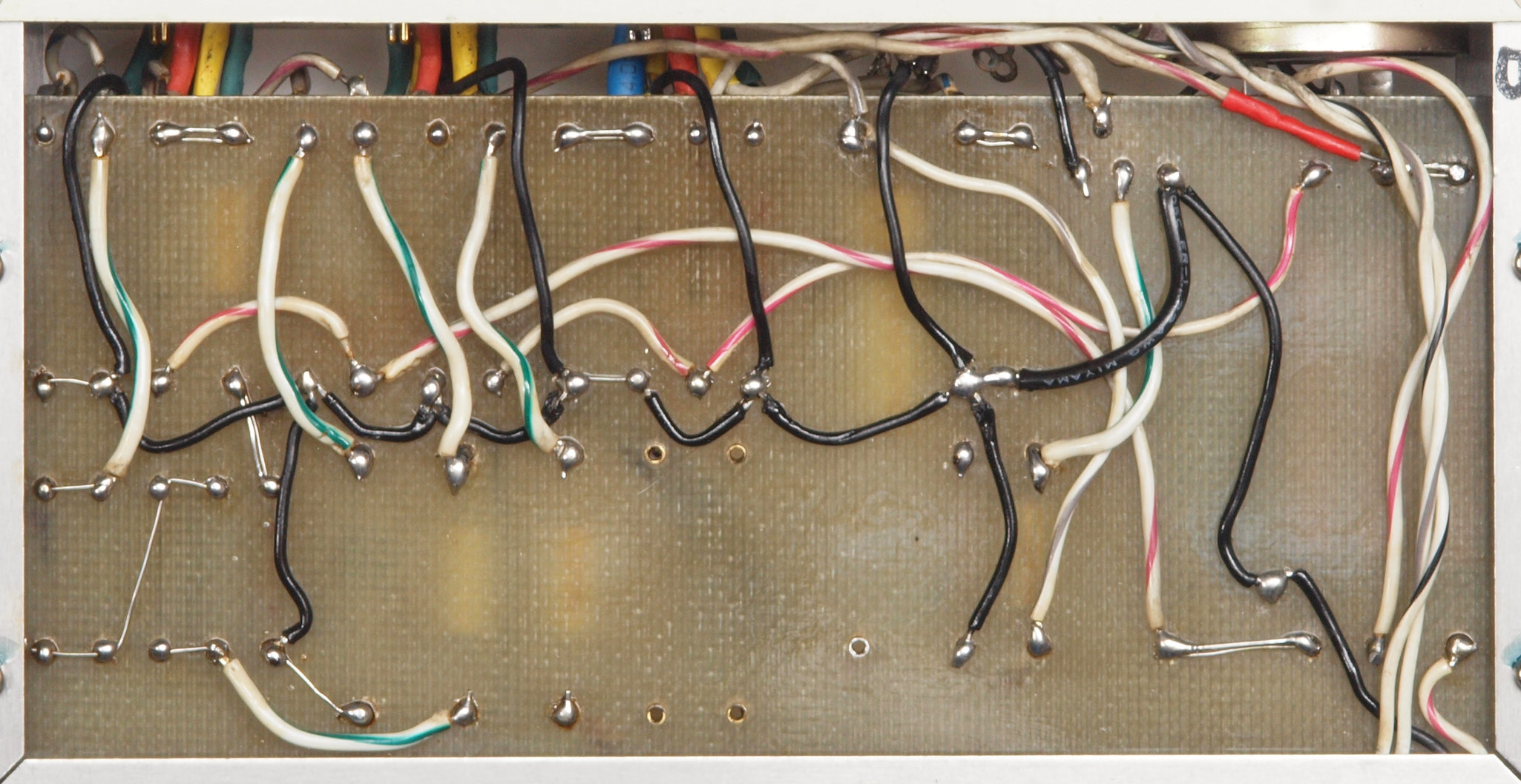

Ｃ２５．　修理（半田補正）後　ＡＭＰユニット−Ｒ側基板裏

Ｃ２６．　完成ＡＭＰユニット−Ｒ側基板裏、　洗浄後防湿材を塗る。

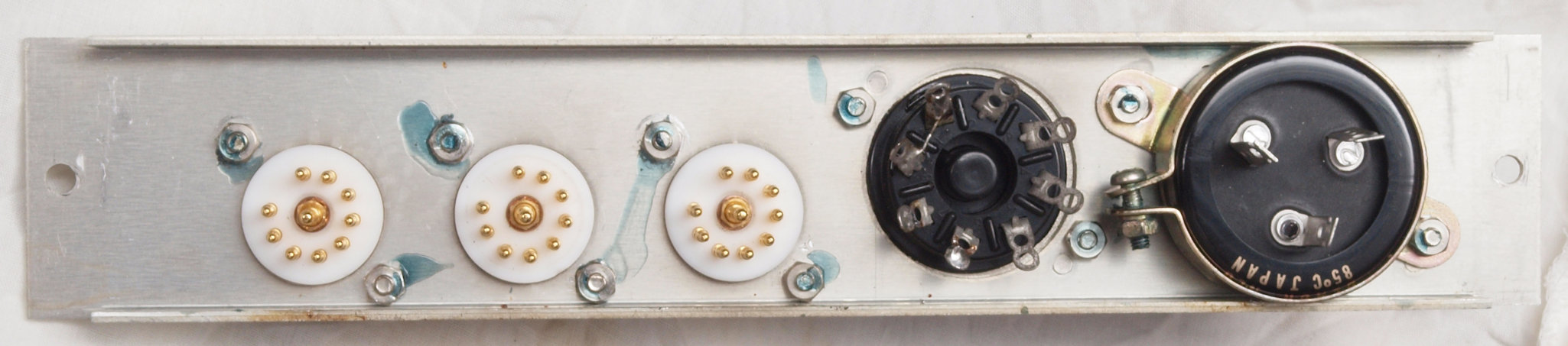

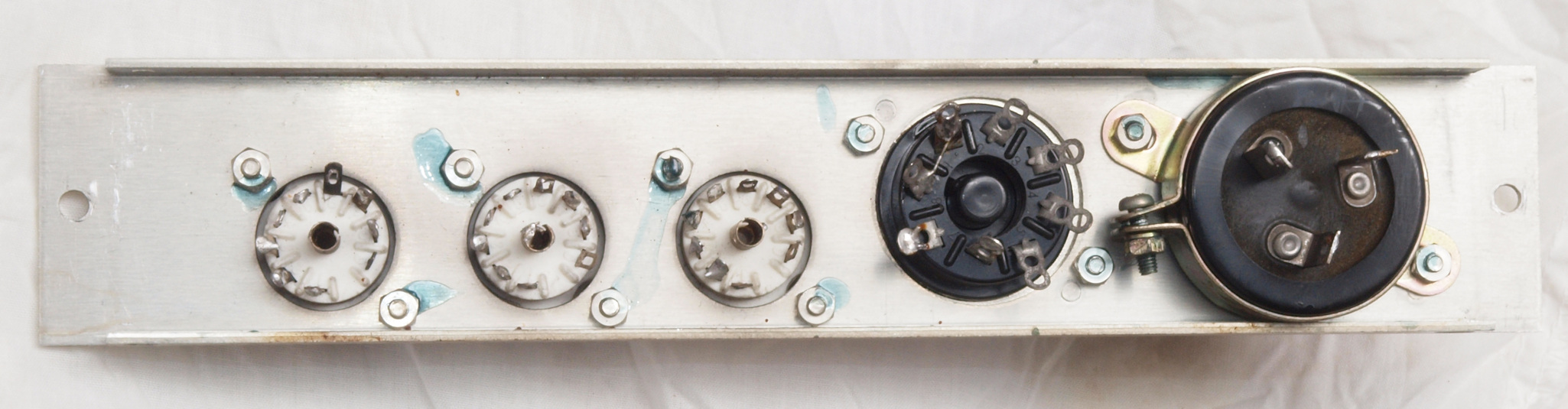

Ｃ２７．　修理（交換）前　真空管ソケット、ブロック電解コンデンサー。

Ｃ２８．　修理（交換）後　真空管ソケット、ブロック電解コンデンサー。　写真紛失の為Ｌ側写真。

Ｃ２９．　修理（交換）前　真空管ソケット、ブロック電解コンデンサー、シャシー裏側。　写真紛失の為Ｌ側写真。

Ｃ２Ａ．　修理（交換）後　真空管ソケット、ブロック電解コンデンサー、シャシー裏側。　写真紛失の為Ｌ側写真。

Ｃ３１．　修理前　ＡＭＰユニット−Ｌ側

Ｃ３２．　修理後　ＡＭＰユニット−Ｌ側。真空管ソケットの配線は、ジャンク真空管（空気管等）を挿入し、ピンを固定して行う。

Ｃ３３．　修理前　ＡＭＰユニット−Ｌ側裏

Ｃ３４．　修理後　ＡＭＰユニット−Ｌ側裏。真空管ソケットの配線は、ジャンク真空管（空気管等）を挿入し、ピンを固定して行う。

Ｃ４１．　修理前　ＡＭＰユニット−Ｌ側基板

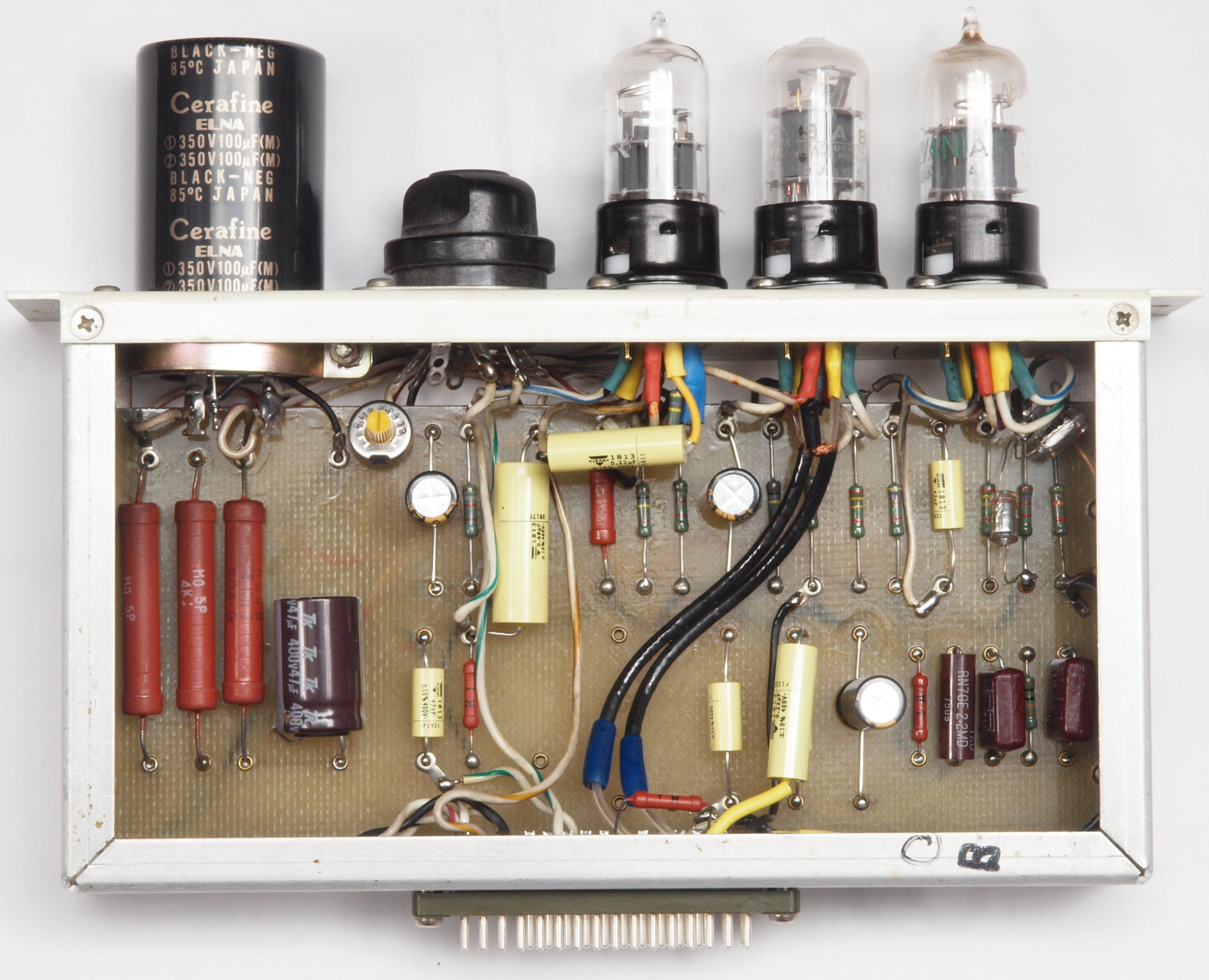

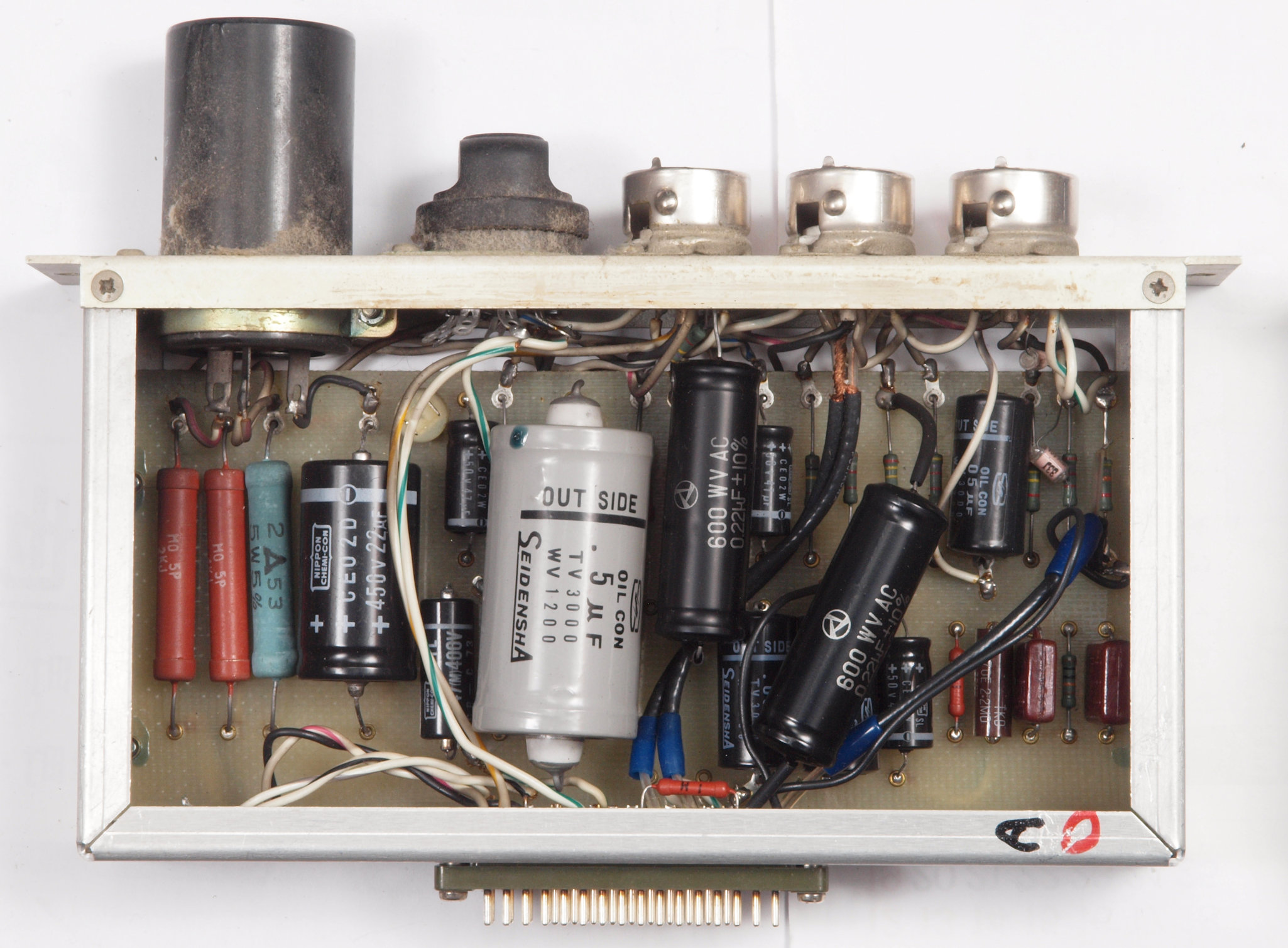

Ｃ４２．　修理後　ＡＭＰユニット−Ｌ側基板。半固定ＶＲ１個、電解コンデンサー４個、フイルムコンデンサー７個交換。

Ｃ４３．　完成ＡＭＰユニット−Ｌ側基板、　洗浄後防湿材を塗る。

Ｃ４４．　修理前　ＡＭＰユニット−Ｌ側基板裏

Ｃ４５．　修理（半田補正）後　ＡＭＰユニット−Ｌ側基板裏

Ｃ４６．　完成ＡＭＰユニット−Ｌ側板裏、、　洗浄後防湿材を塗る。

Ｃ４７．　修理（交換）前　真空管ソケット、ブロック電解コンデンサー。

Ｃ４８．　修理（交換）後　真空管ソケット、ブロック電解コンデンサー。

Ｃ４９．　修理（交換）前　真空管ソケット、ブロック電解コンデンサー、シャシー裏側。

Ｃ４Ａ．　修理（交換）後　真空管ソケット、ブロック電解コンデンサー、シャシー裏側。

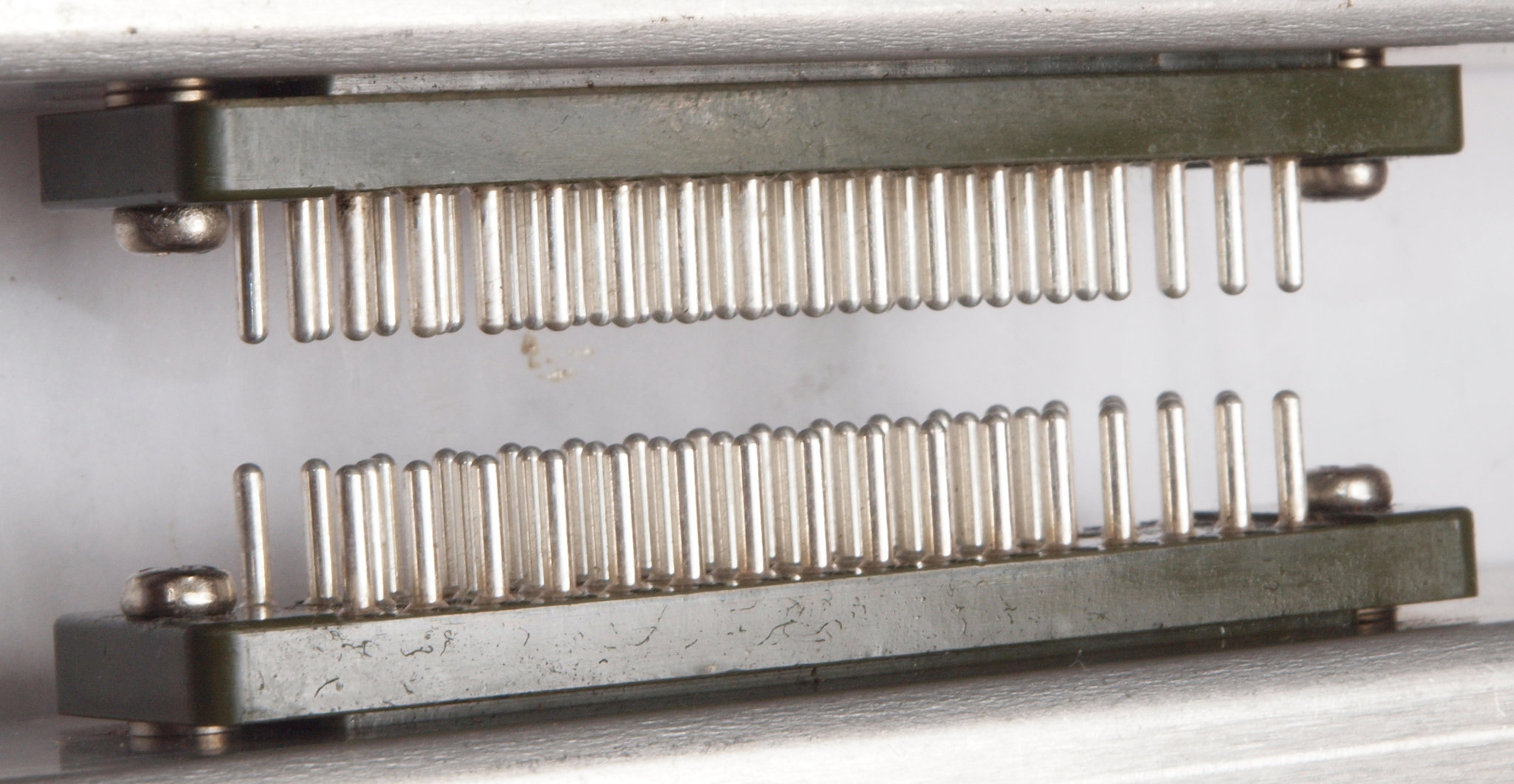

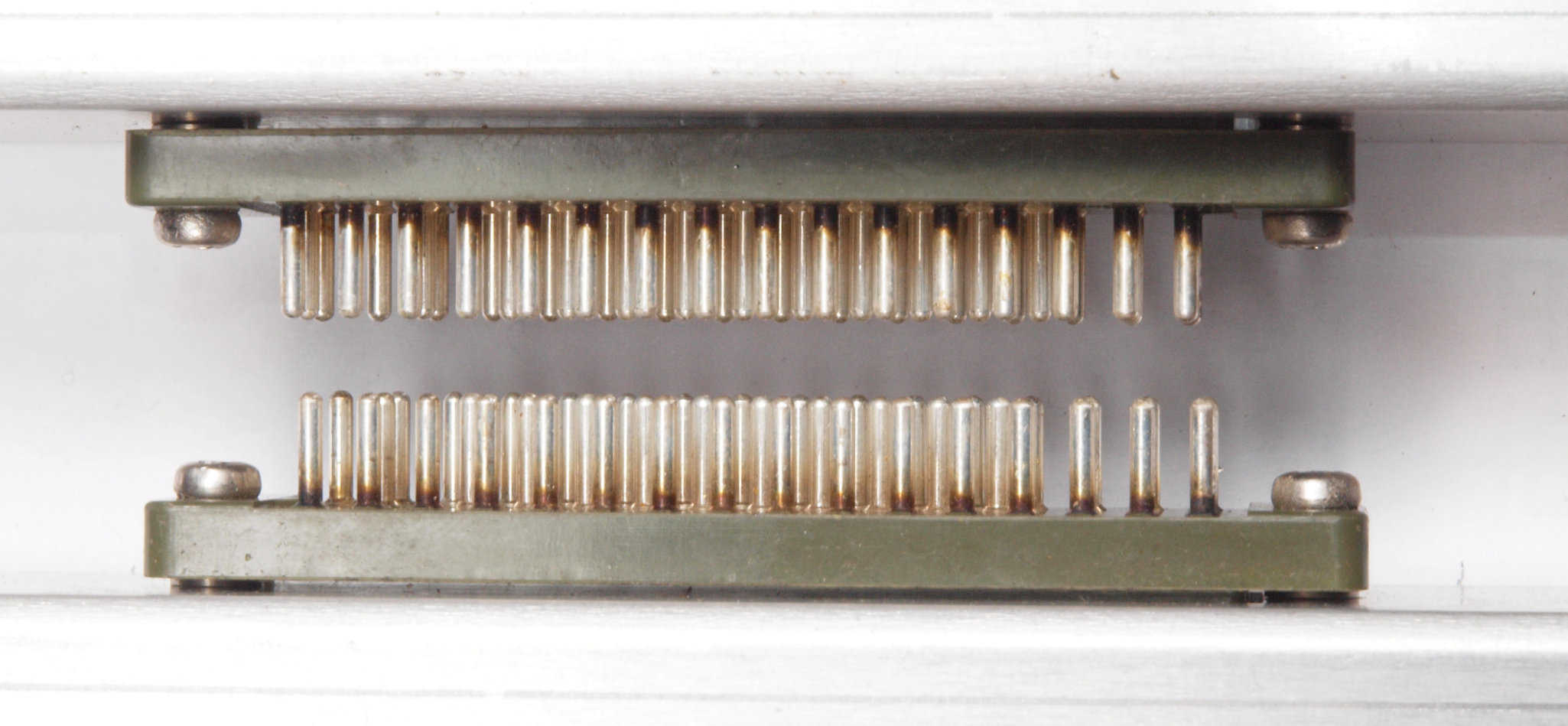

Ｃ５１．　修理前　AMPユニット　コネクターピン

Ｃ５２．　修理（清掃）後　AMPユニット　コネクターピン

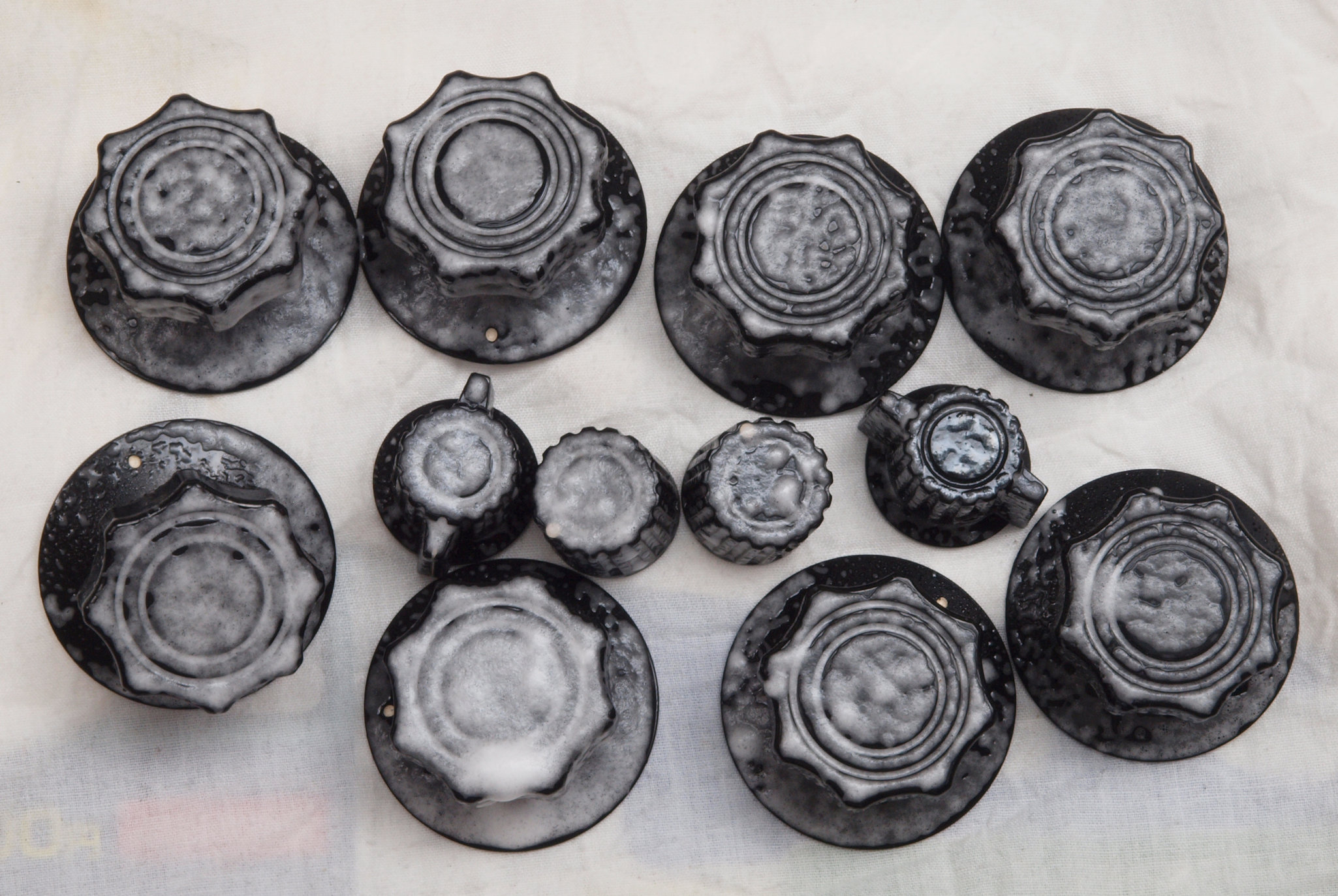

Ｃ６１．　修理中　ツマミを洗浄中。

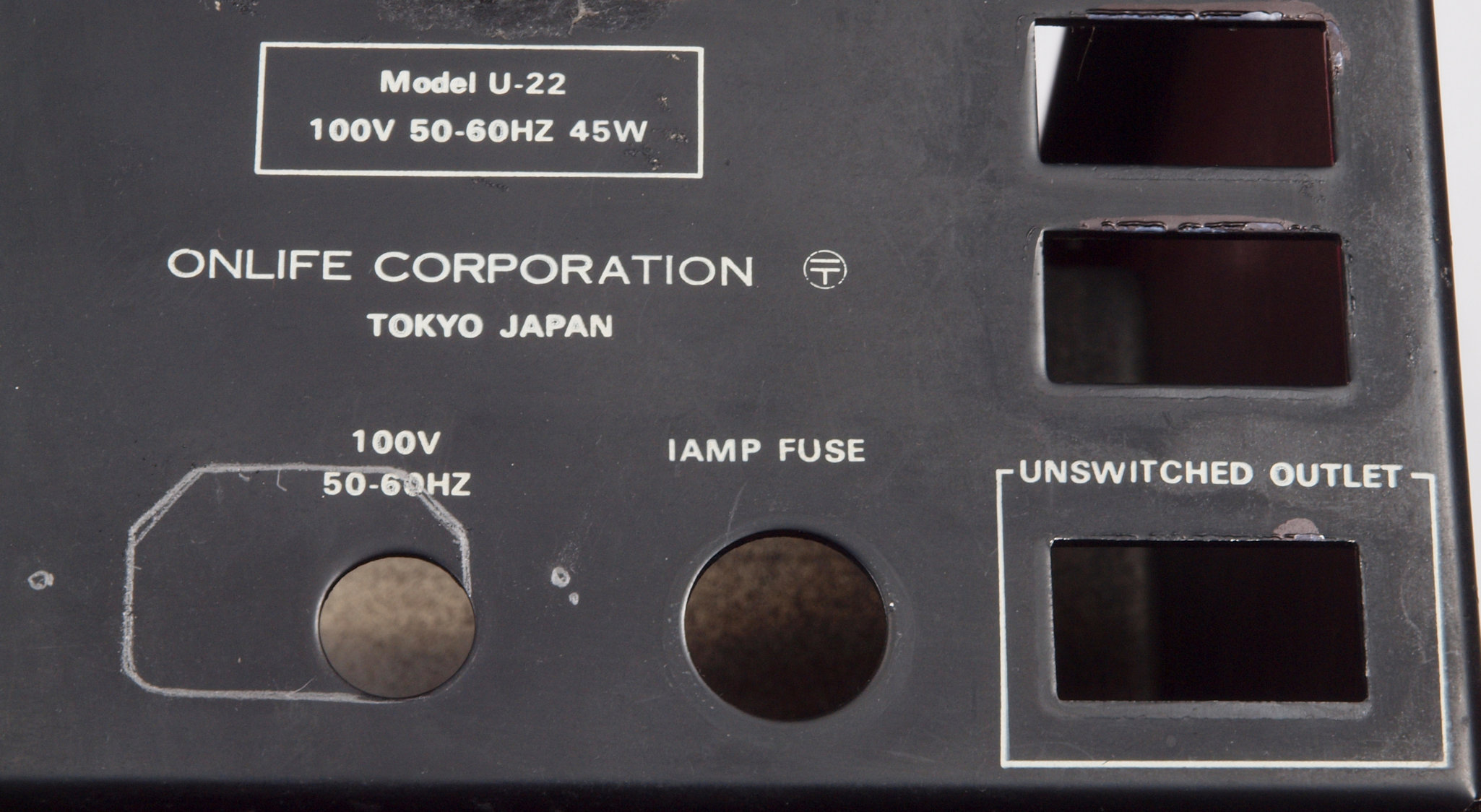

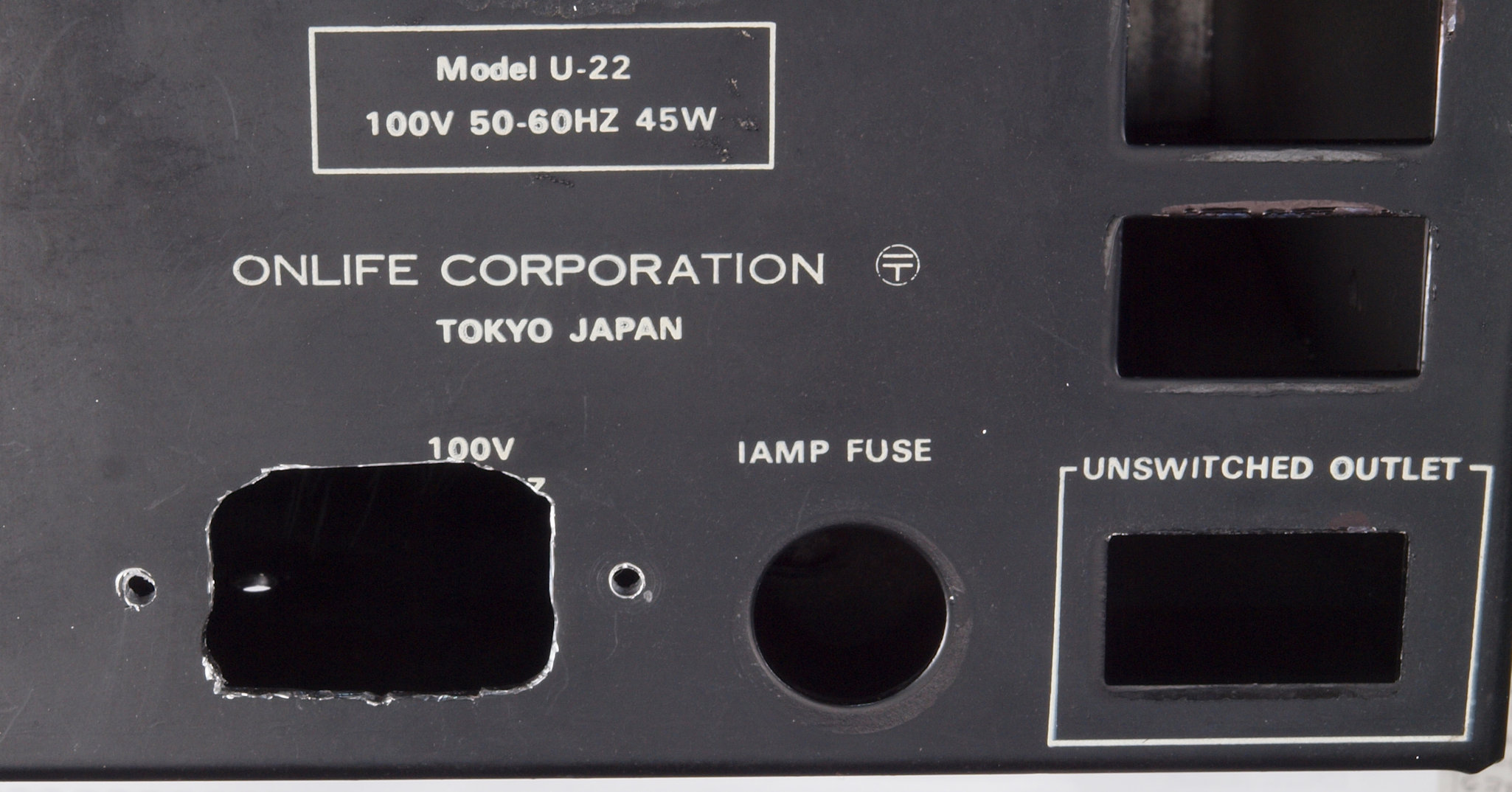

Ｃ７１．　修理前　ＡＣ電源コード取付部。

Ｃ７２．　修理中　ＡＣ電源コード取付部。

Ｃ７３．　修理中　ＡＣ電源コードを取外し、３Ｐインレット　ソケットの取付け穴加工。

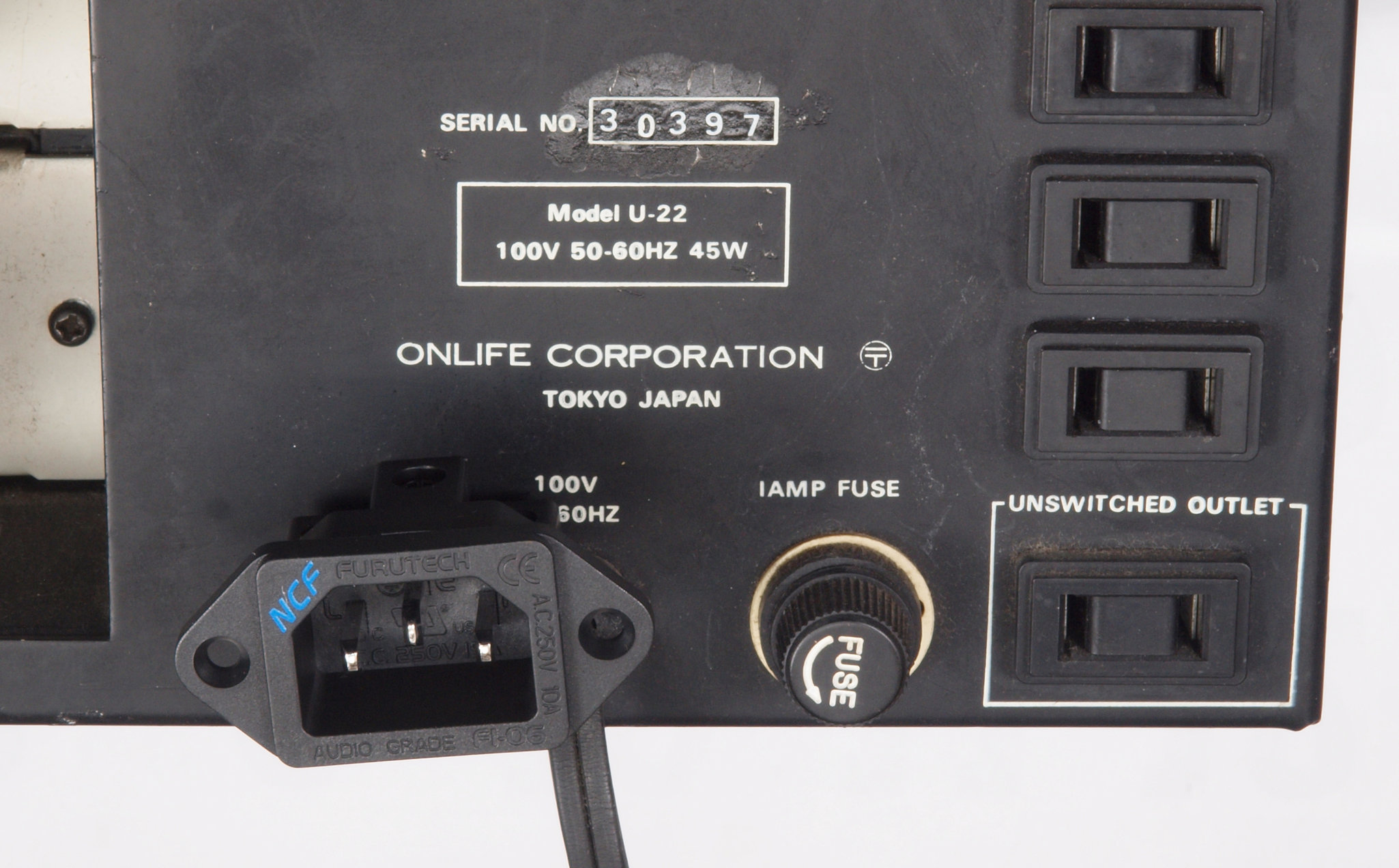

Ｃ７４．　修理後　３Ｐインレット　ソケットに交換。　支給品FURUTECH製。

Ｃ７５．　修理後　３Ｐインレット裏配線、しっかりとアース取る。

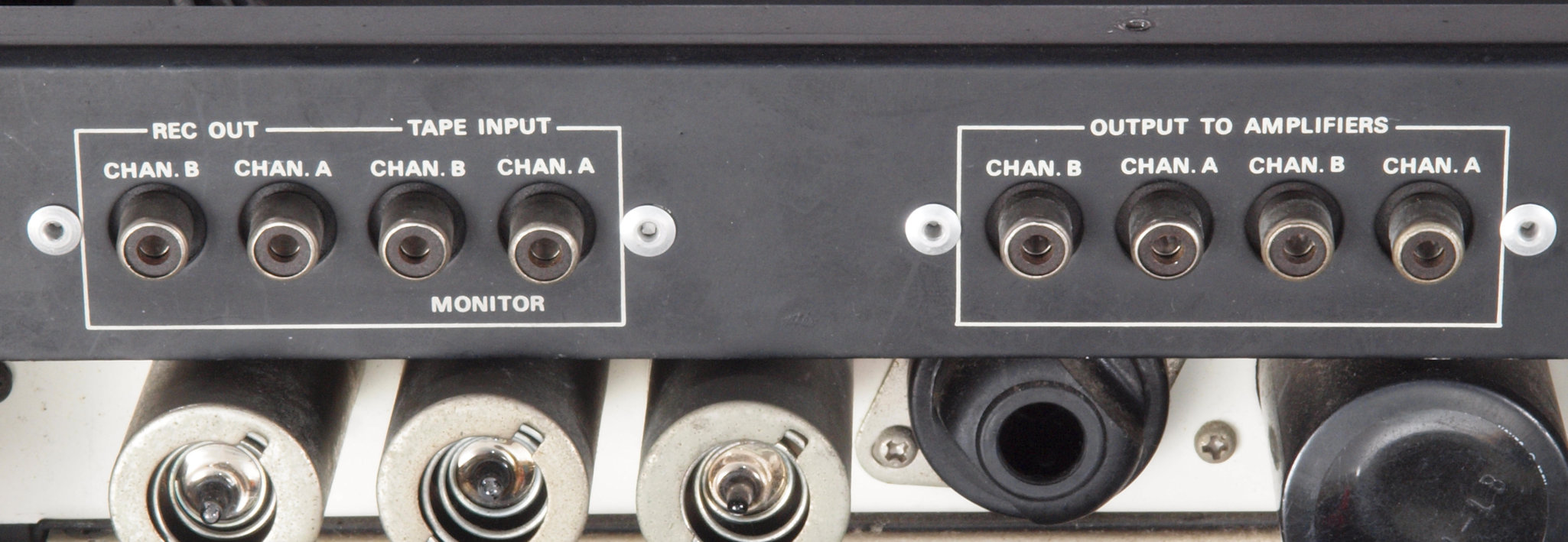

Ｃ８１．　修理前　出力ＲＣＡ端子＋テープ入出力ＲＣＡ端子。

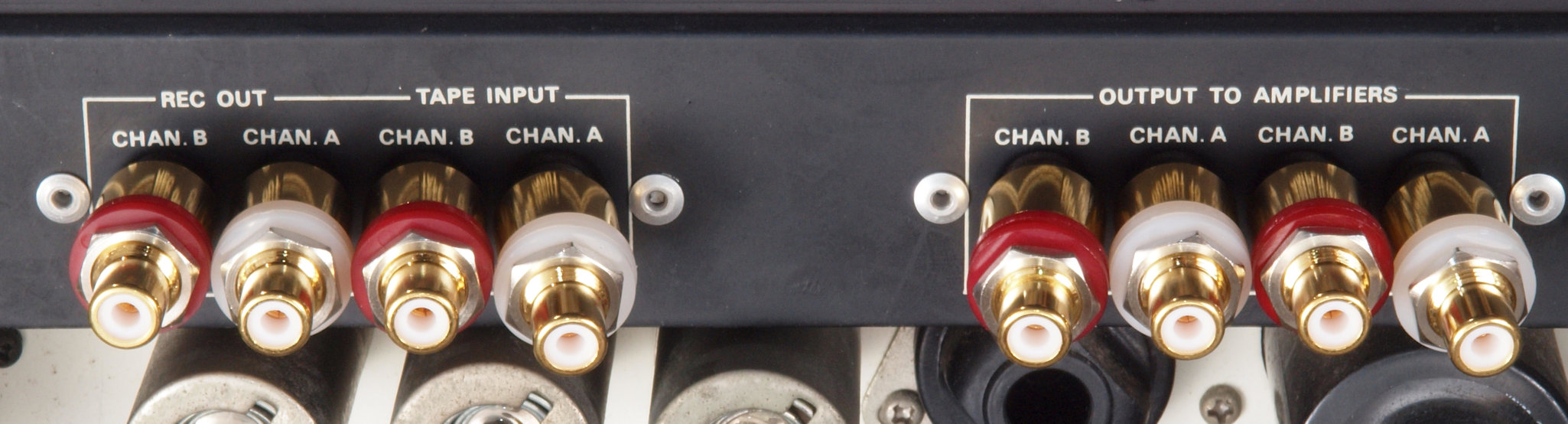

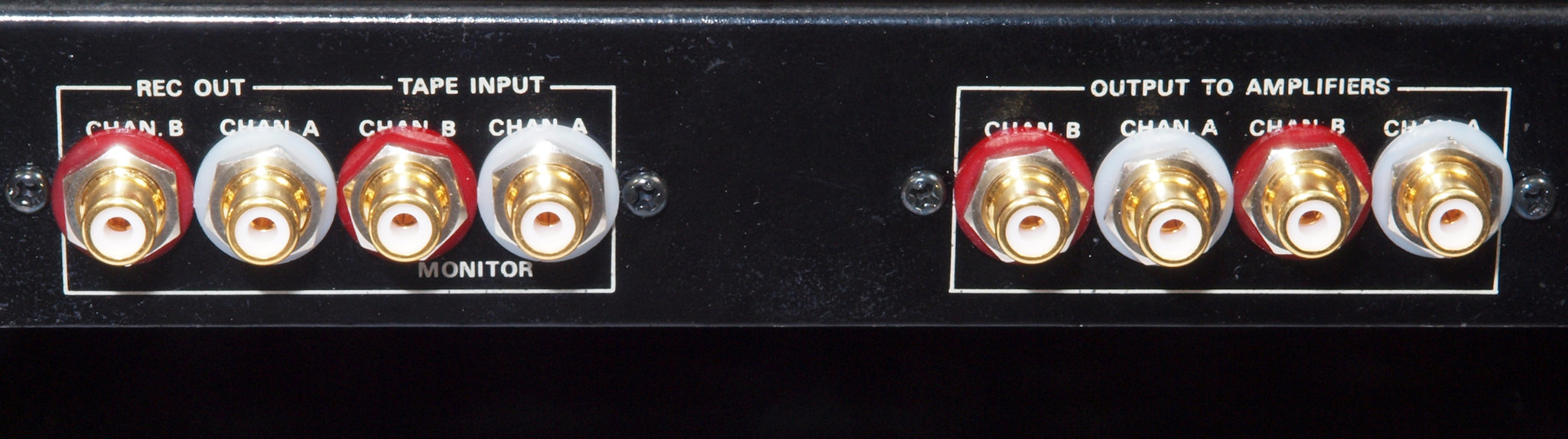

Ｃ８２．　修理（交換）後　出力ＲＣＡ端子＋テープ入出力ＲＣＡ端子。支給品。

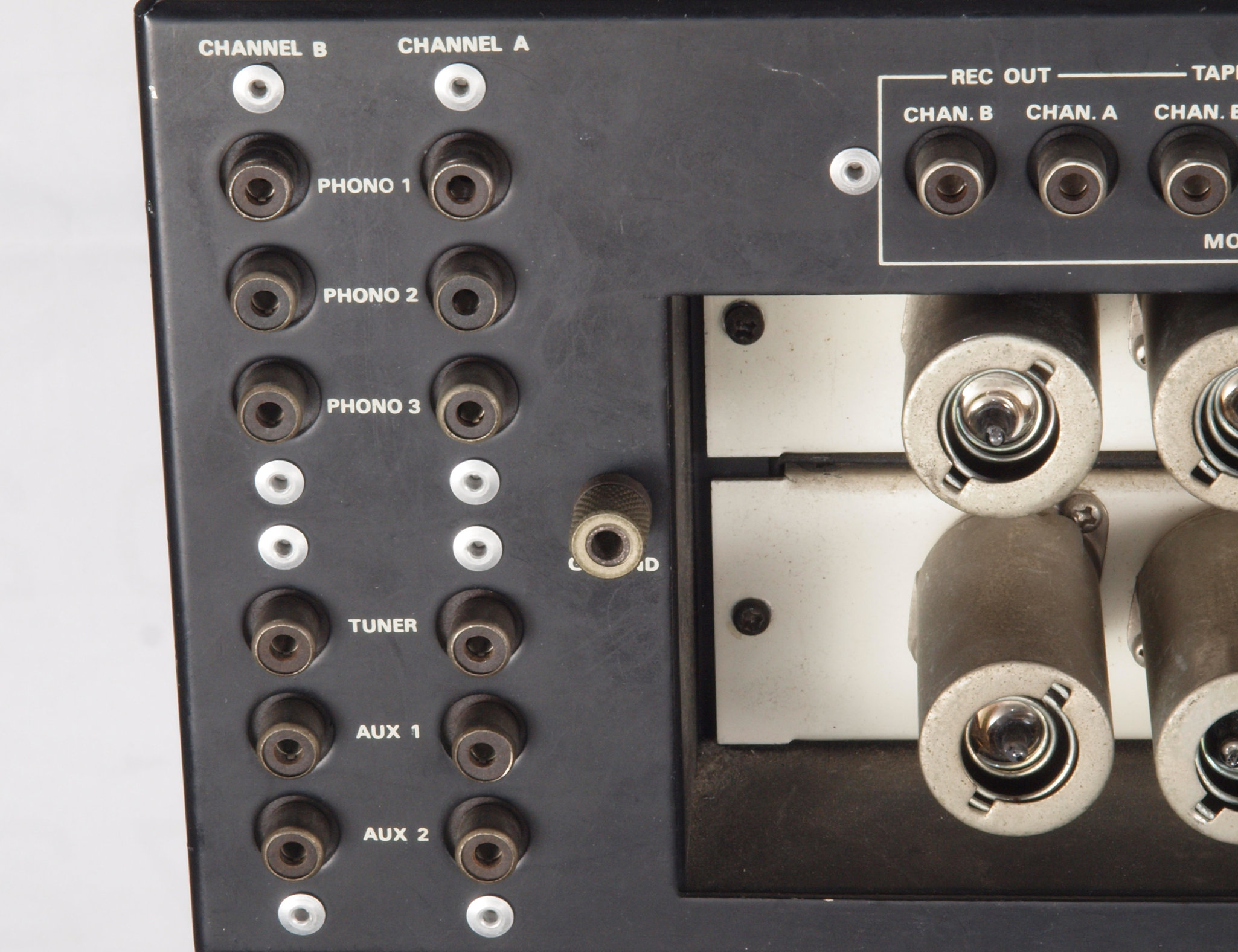

Ｃ９１．　修理前　入力ＲＣＡ端子

Ｃ９２．　修理（交換）後　入力ＲＣＡ端子。　支給品。

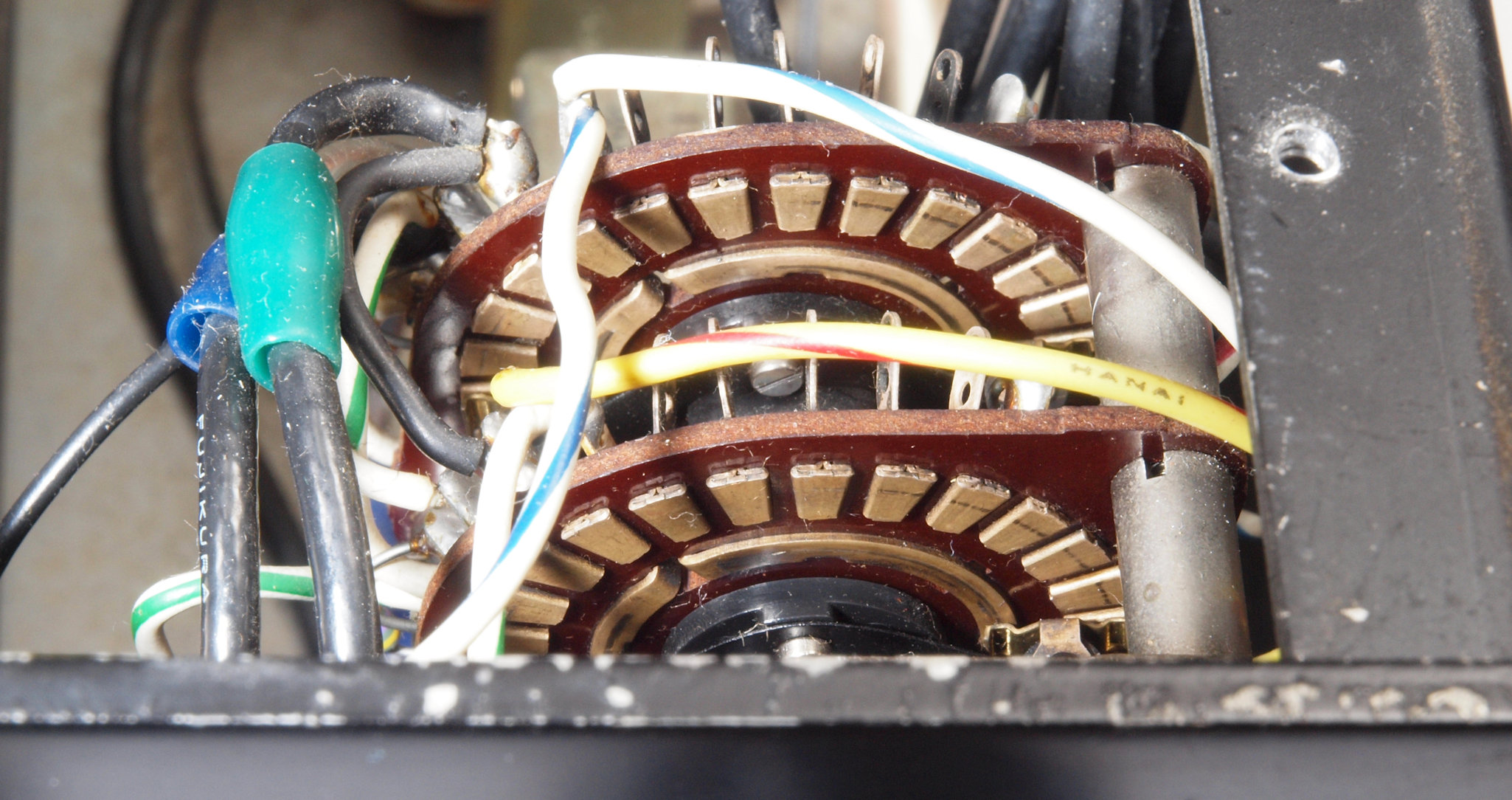

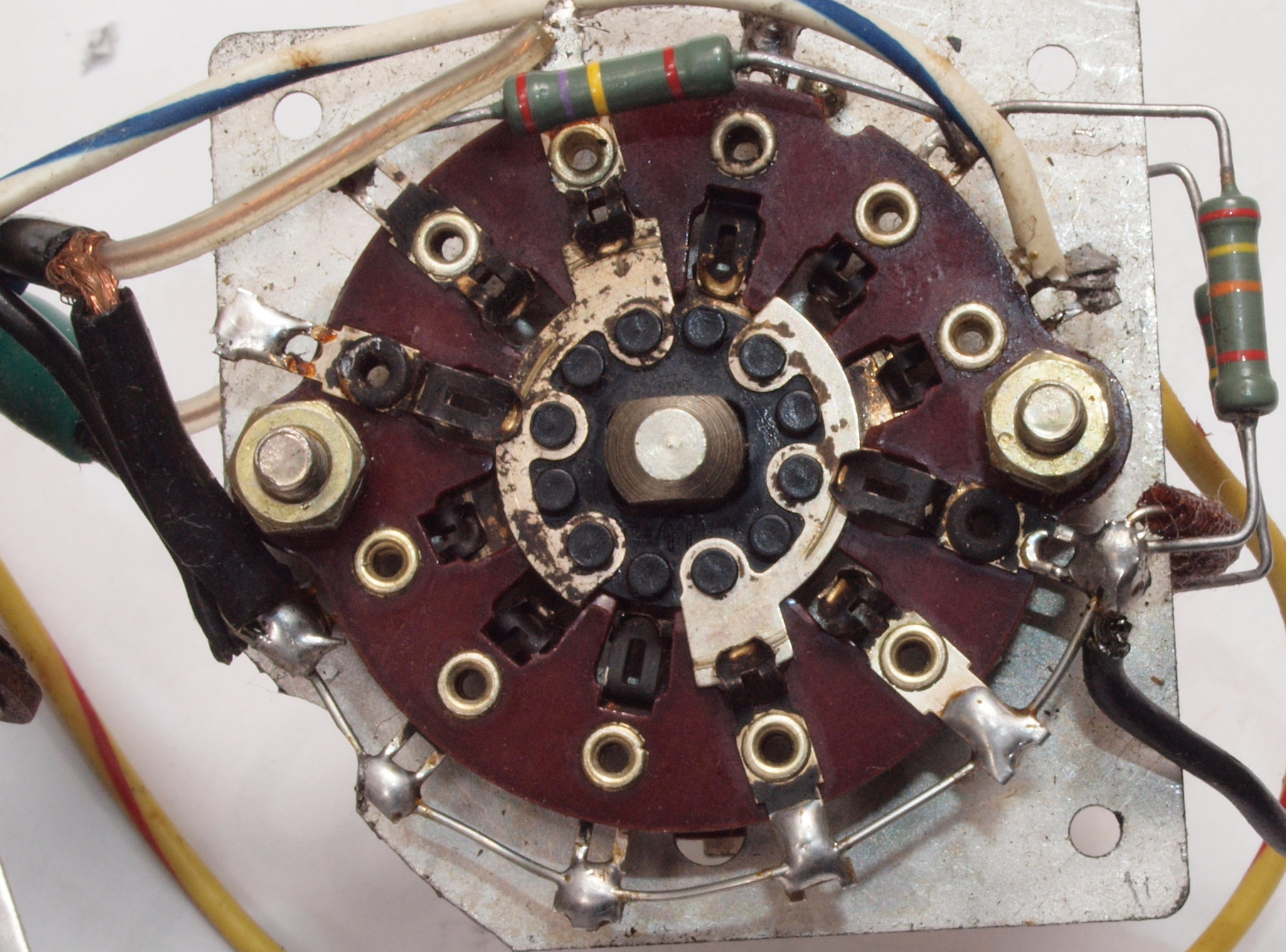

ＣＡ１．　修理中　入力切り替えＳＷ、接点は清掃済で綺麗。

ＣＢ１．　修理前　トーンＳＷ

ＣＢ２．　修理（清掃）後　トーンＳＷ

ＣＣ１．　修理前　テープモニターＳＷ

ＣＣ２．　修理（清掃）後　テープモニターＳＷ

ＣＤ１．　修理前　パネル裏

ＣＤ２．　修理後　パネル裏

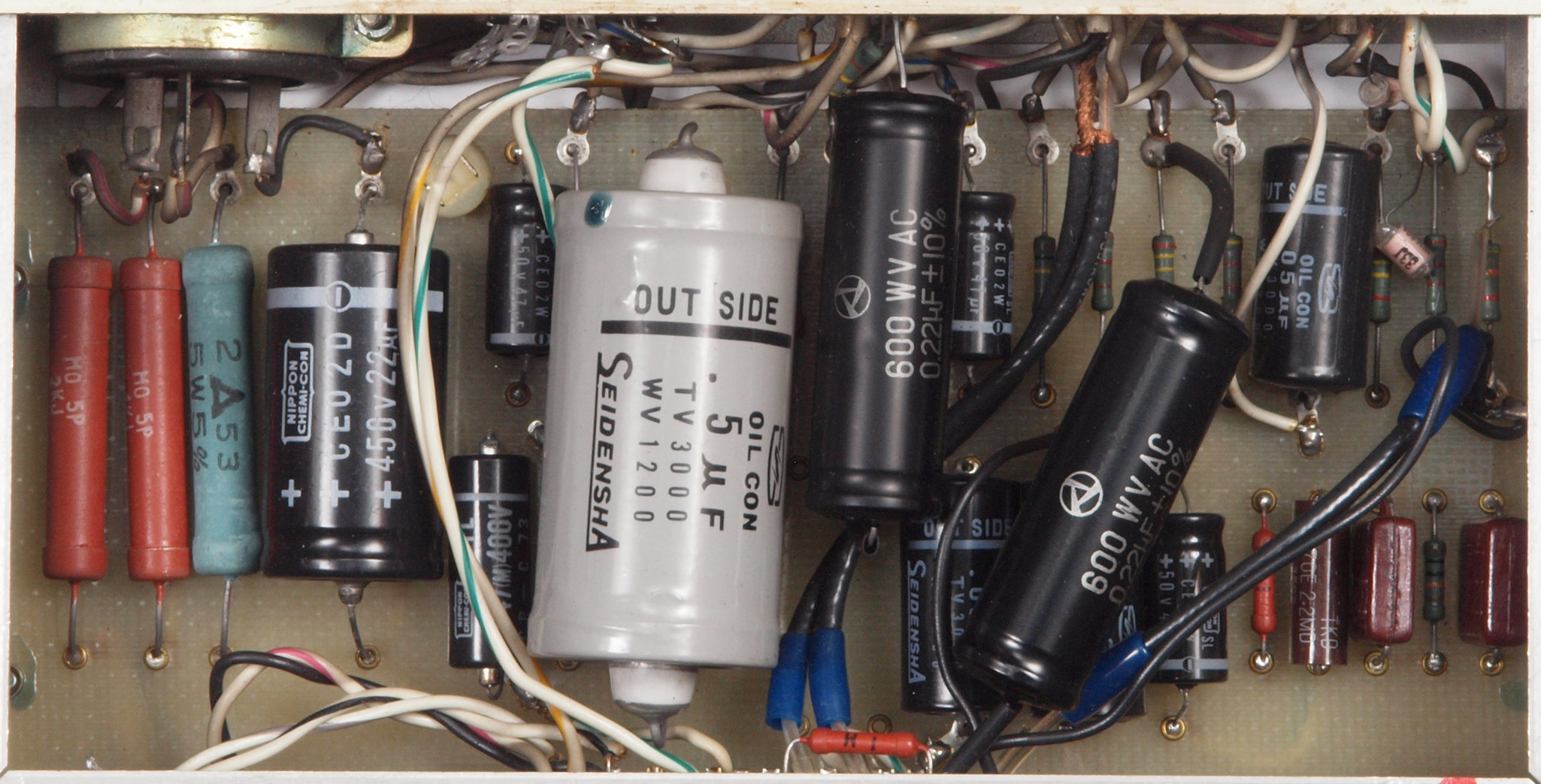

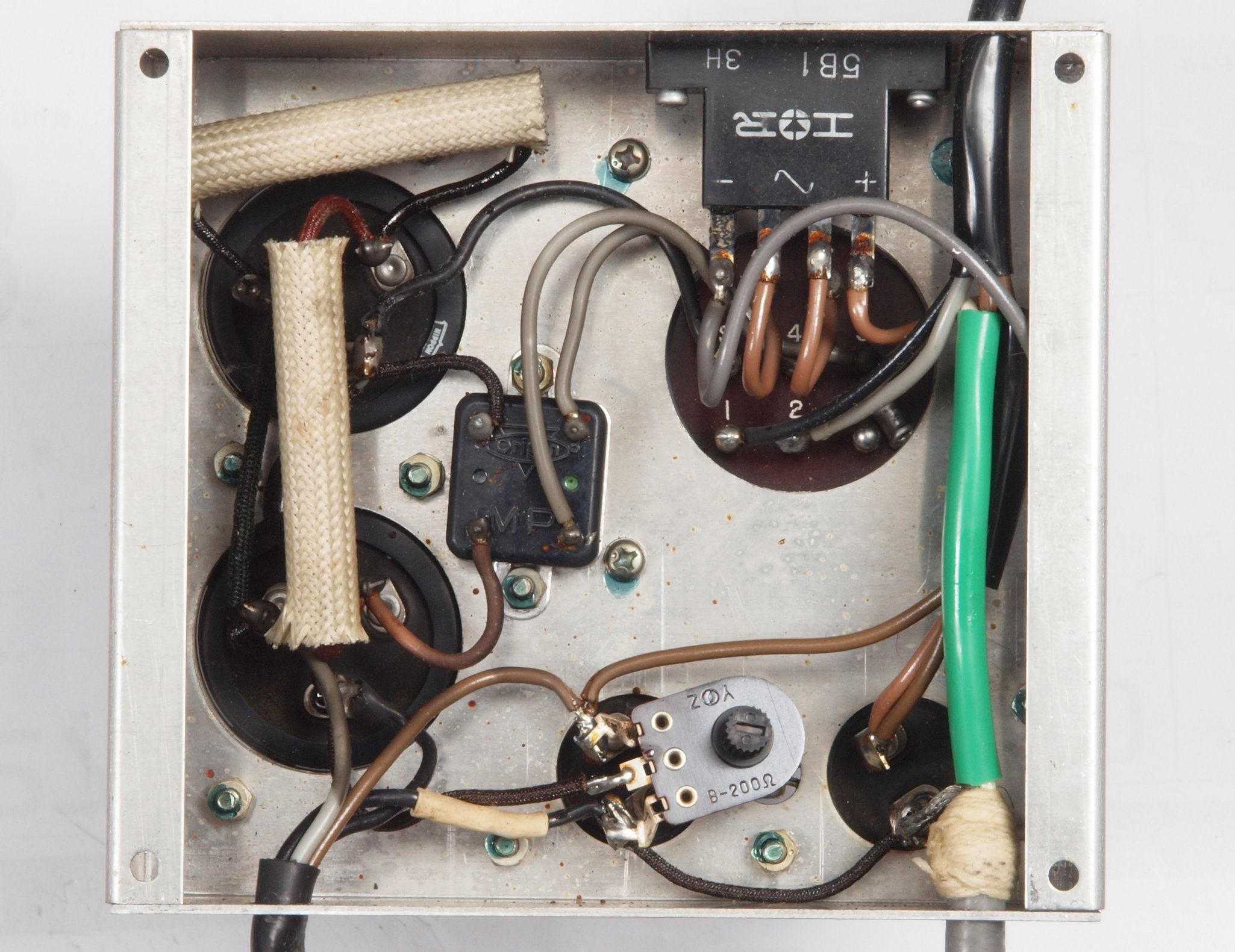

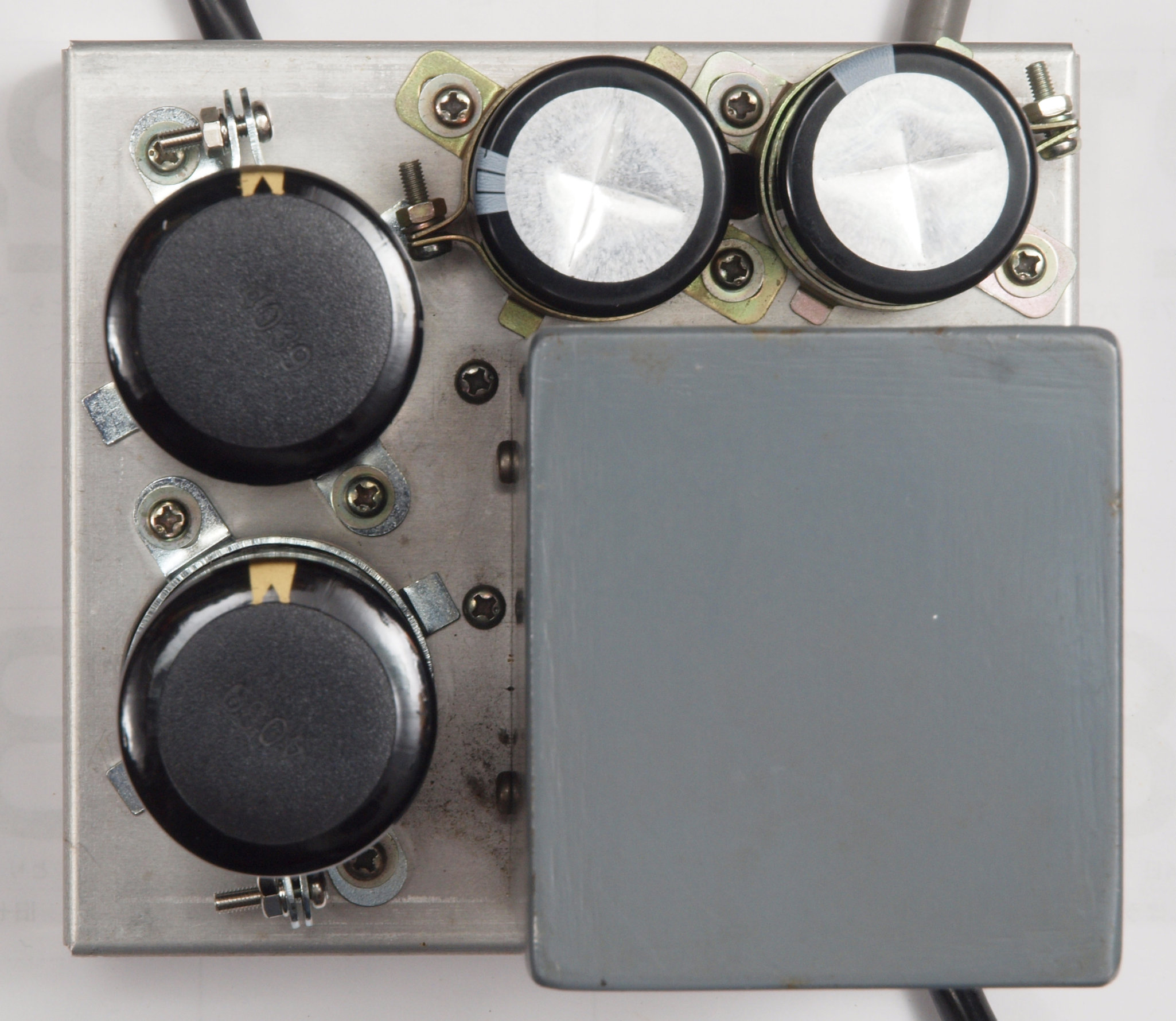

ＣＥ１．　修理前　電源部。

ＣＥ２．　修理後　電源部、　ブロック電解コンデンサー４個、半固定ＶＲ１個交換、フイルムコンデンサー１個追加。

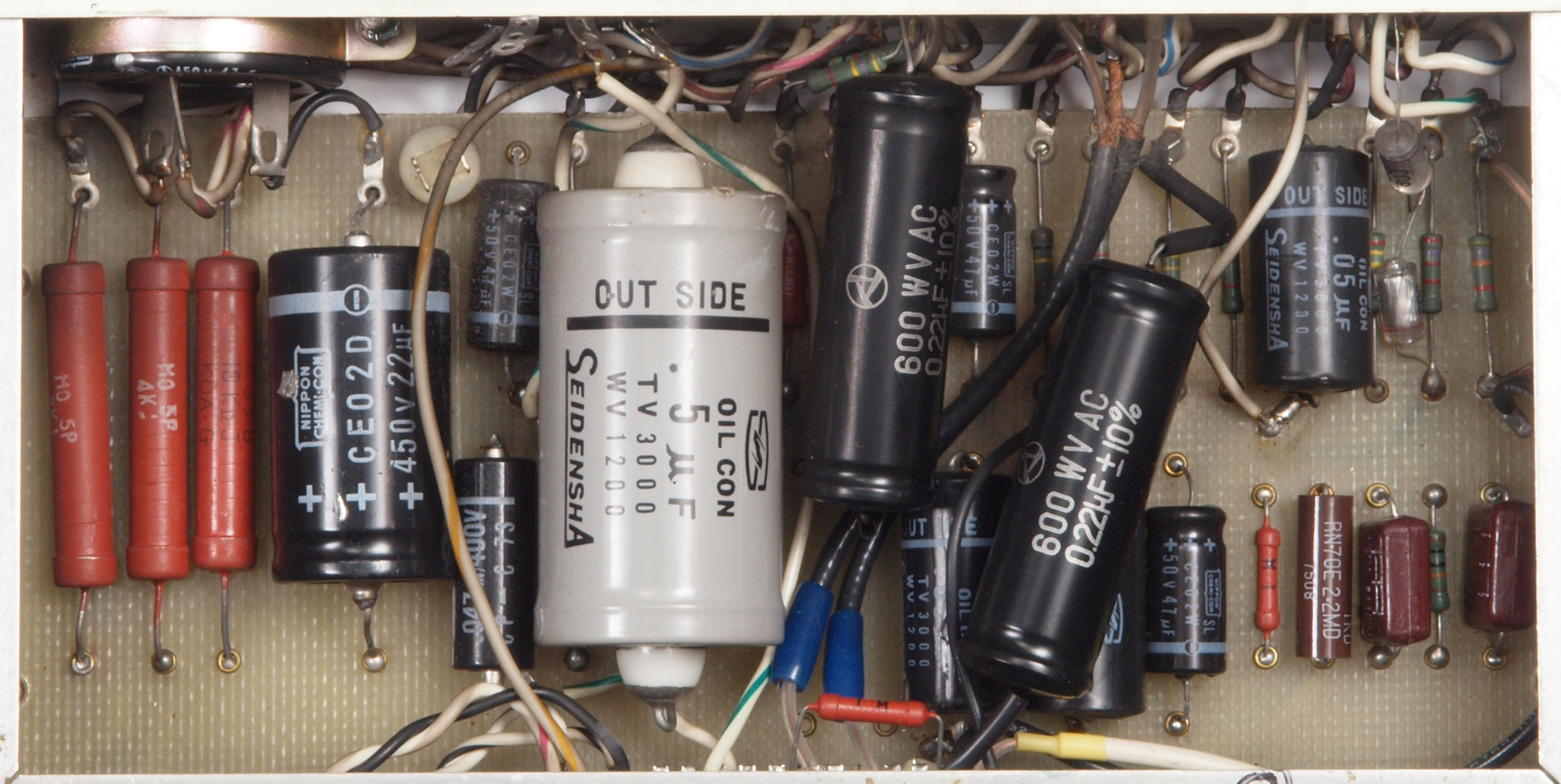

ＣＥ３．　修理前　電源部裏

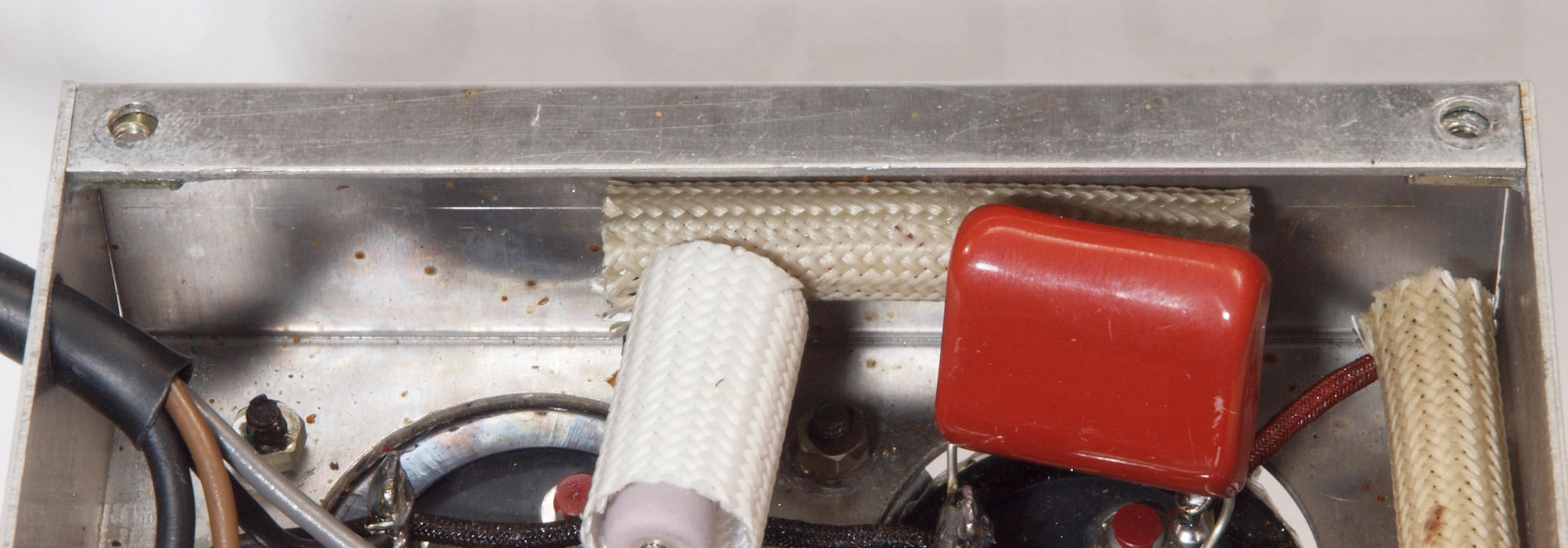

ＣＥ４．　修理後　電源部裏。フイルムコンデンサー１個、抵抗１個追加。

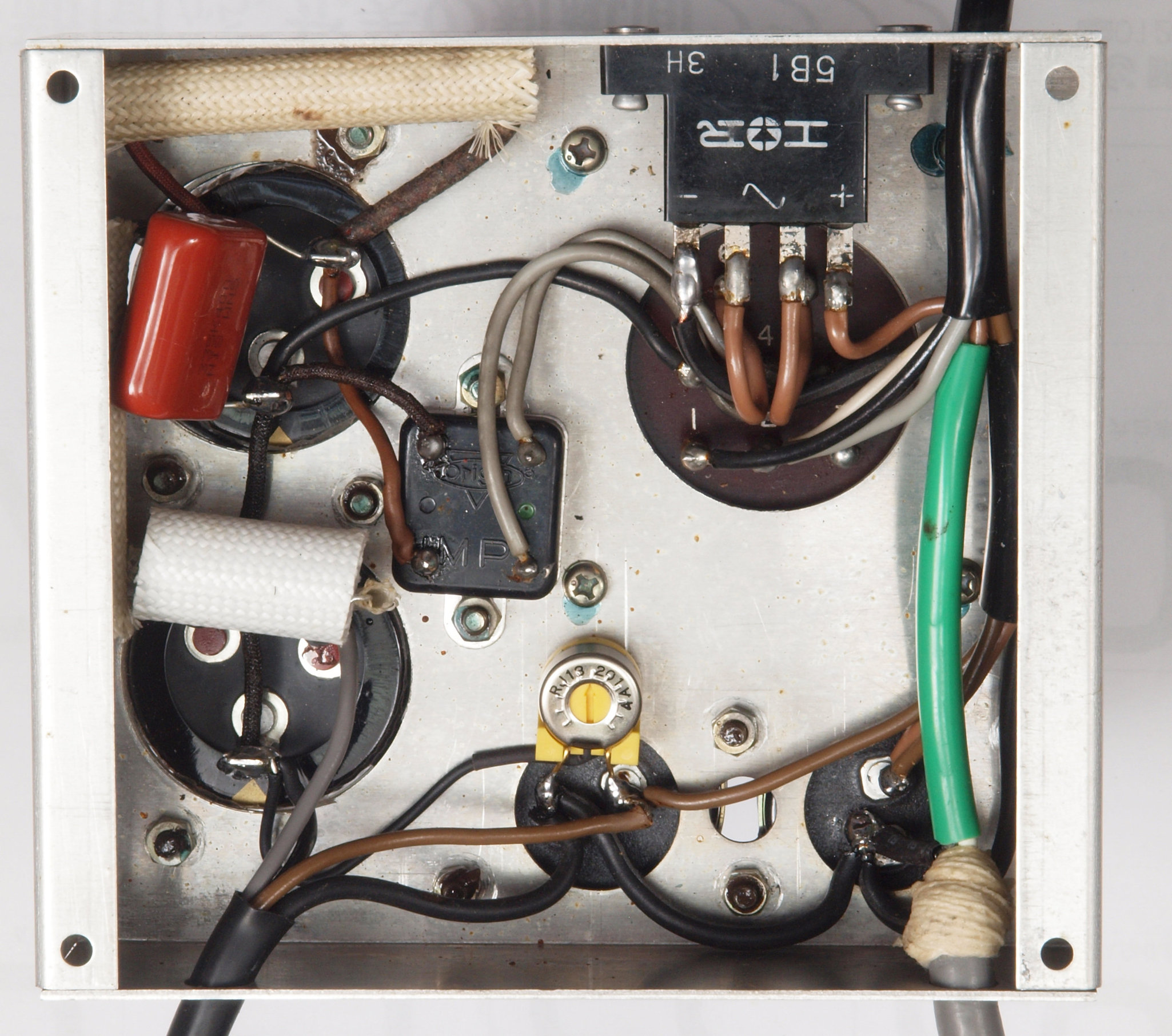

ＣＥ５．　修理後　電源部裏。　止めナット固定。

ＣＥ６．　修理後　電源部裏。　止めナット固定、反対側。

ＣＥ７．　修理前　電源部をシャーシ下より。

ＣＥ８．　修理前後　電源部をシャーシ下より。

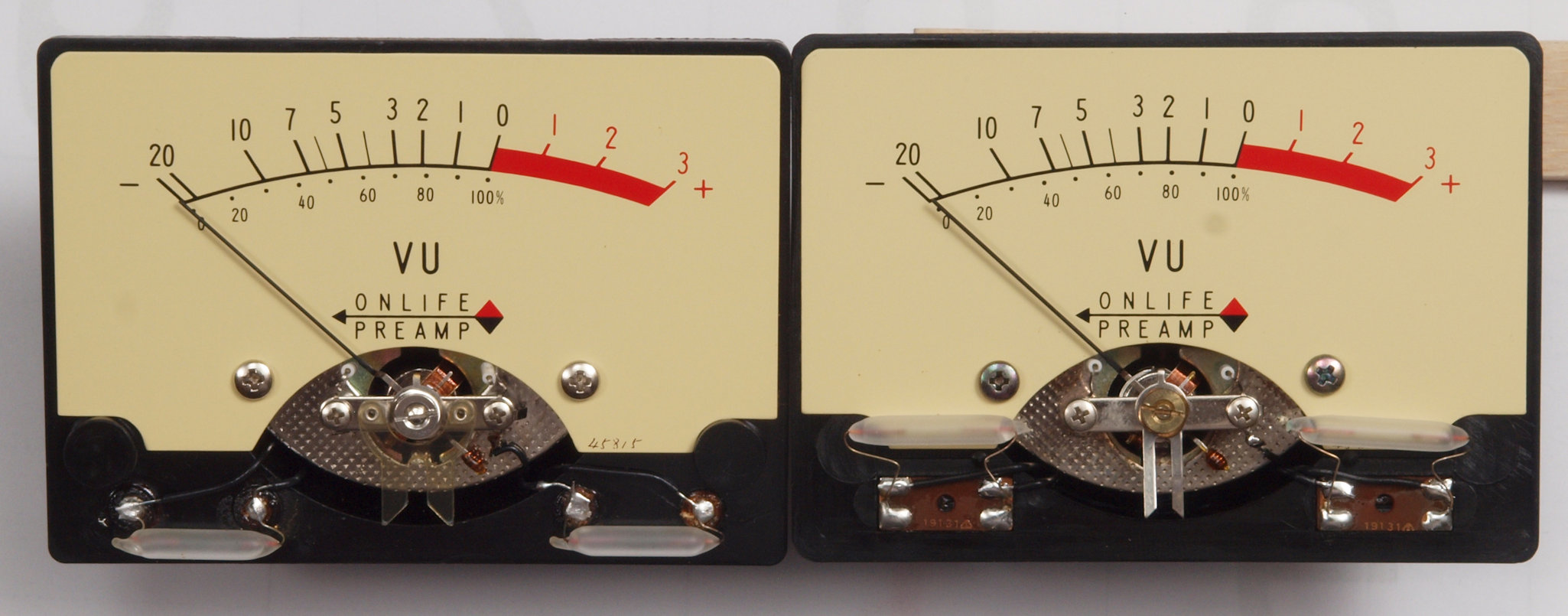

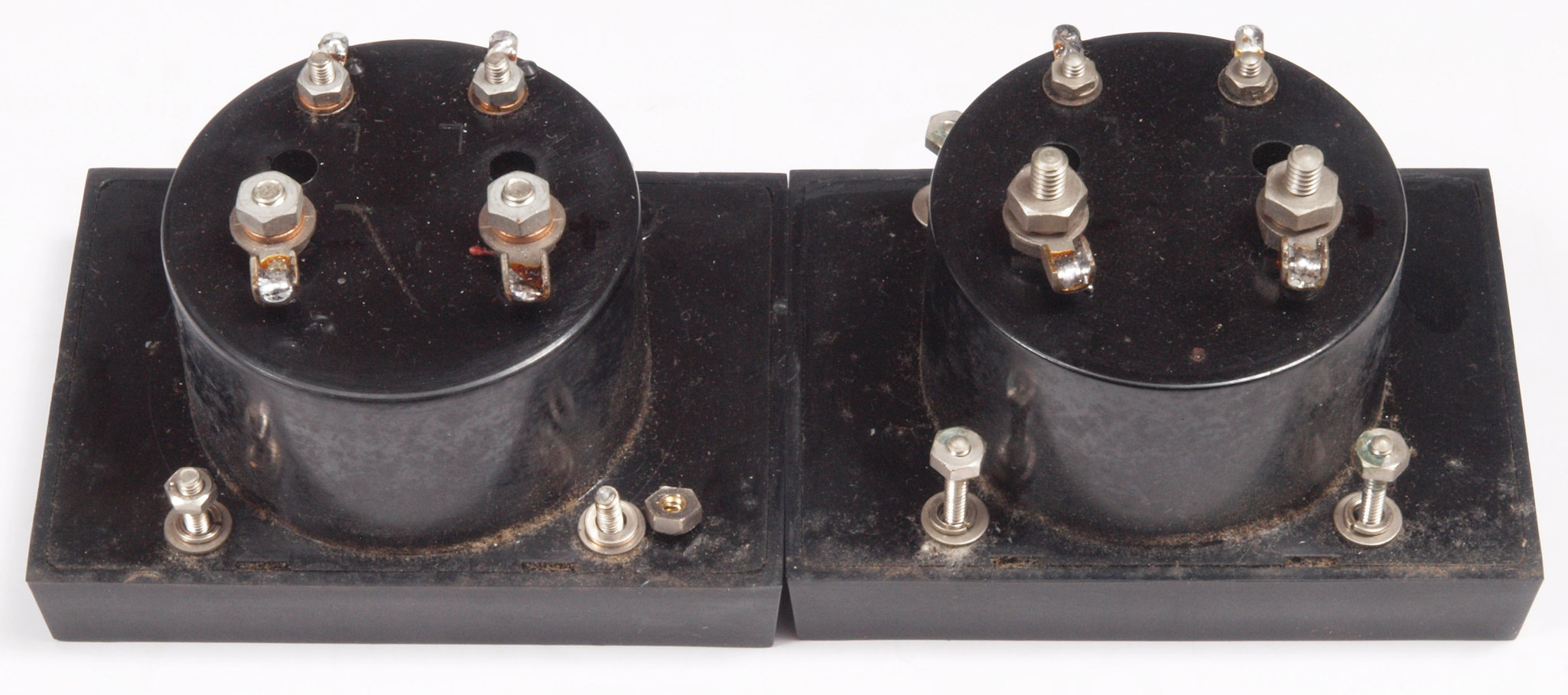

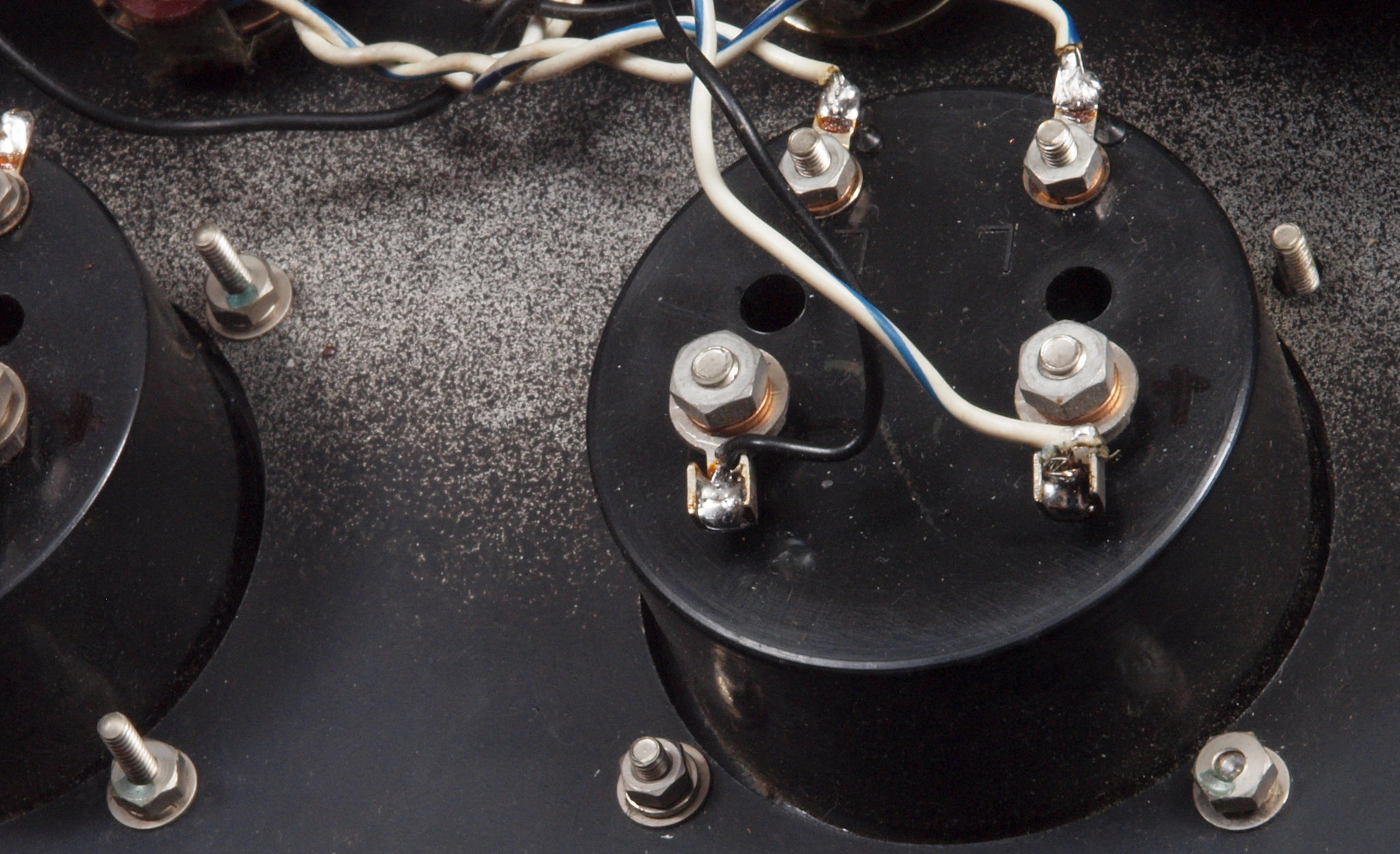

ＣＦ１．　修理前　ＶＵメーター裏取付部。　右側は取り付けナット１個無、１個がビス短い？

ＣＦ２．　修理中　ＶＵメーター取外。　左側＝新しいＩＳＯネジ、右側＝旧のミリネジ。

ＣＦ３．　修理中　ＶＵメーター取外。　左側＝新しいＩＳＯネジ＋強引にミリナット、右側＝旧のミリネジ。

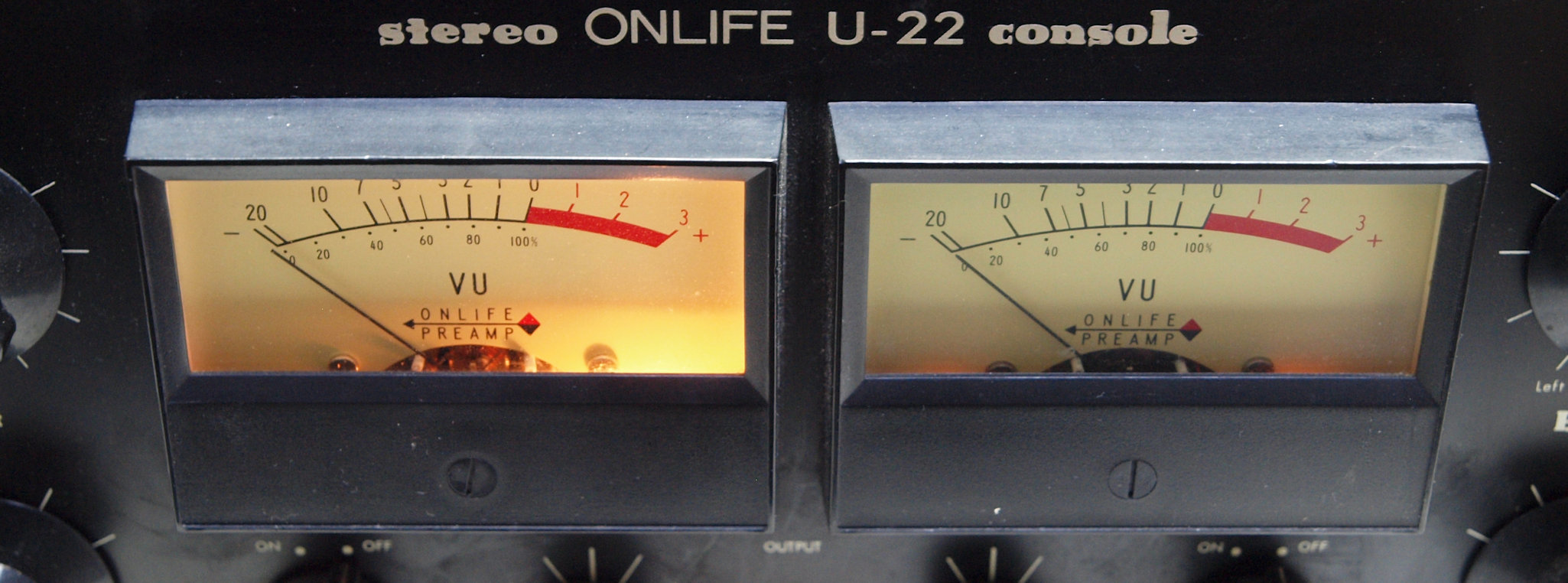

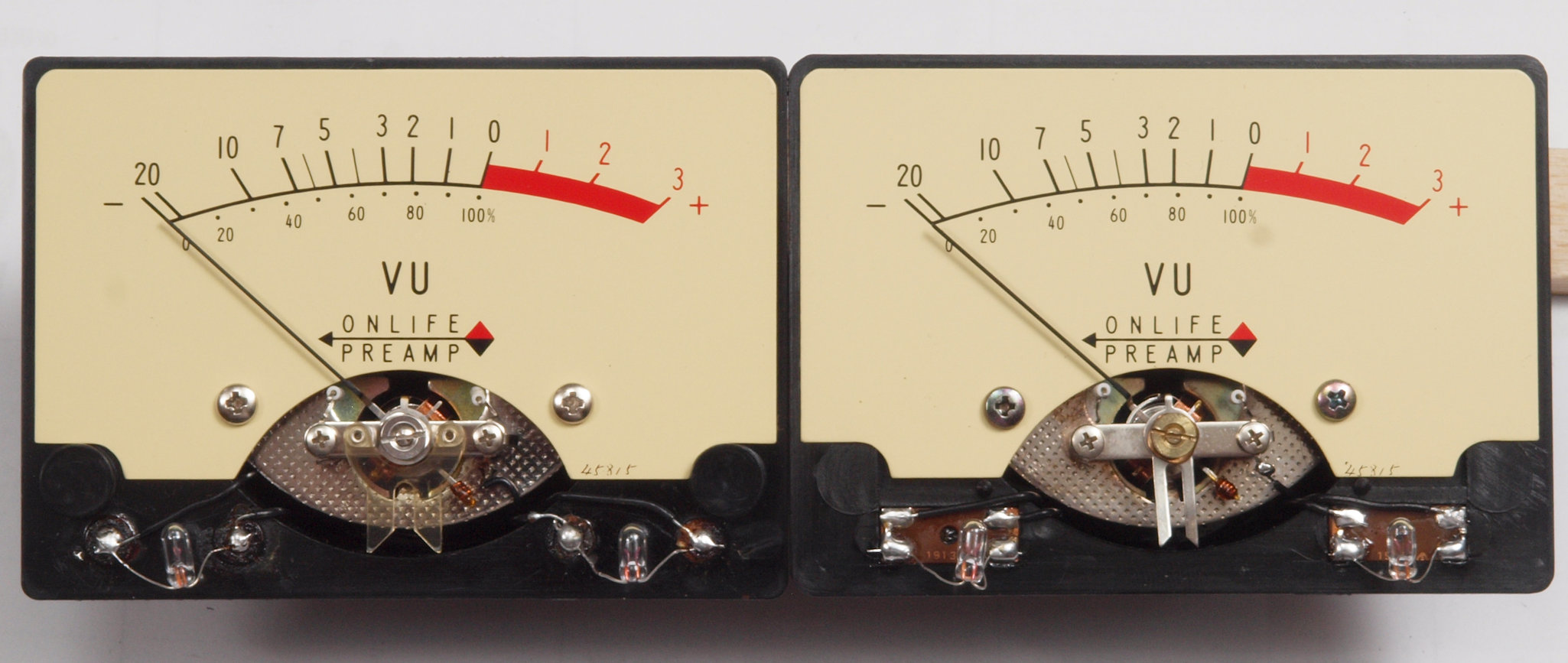

ＣＦ４．　修理中　ＶＵメーター照明ランプ。

ＣＦ５．　修理（交換）後　ＶＵメーター照明ランプ。

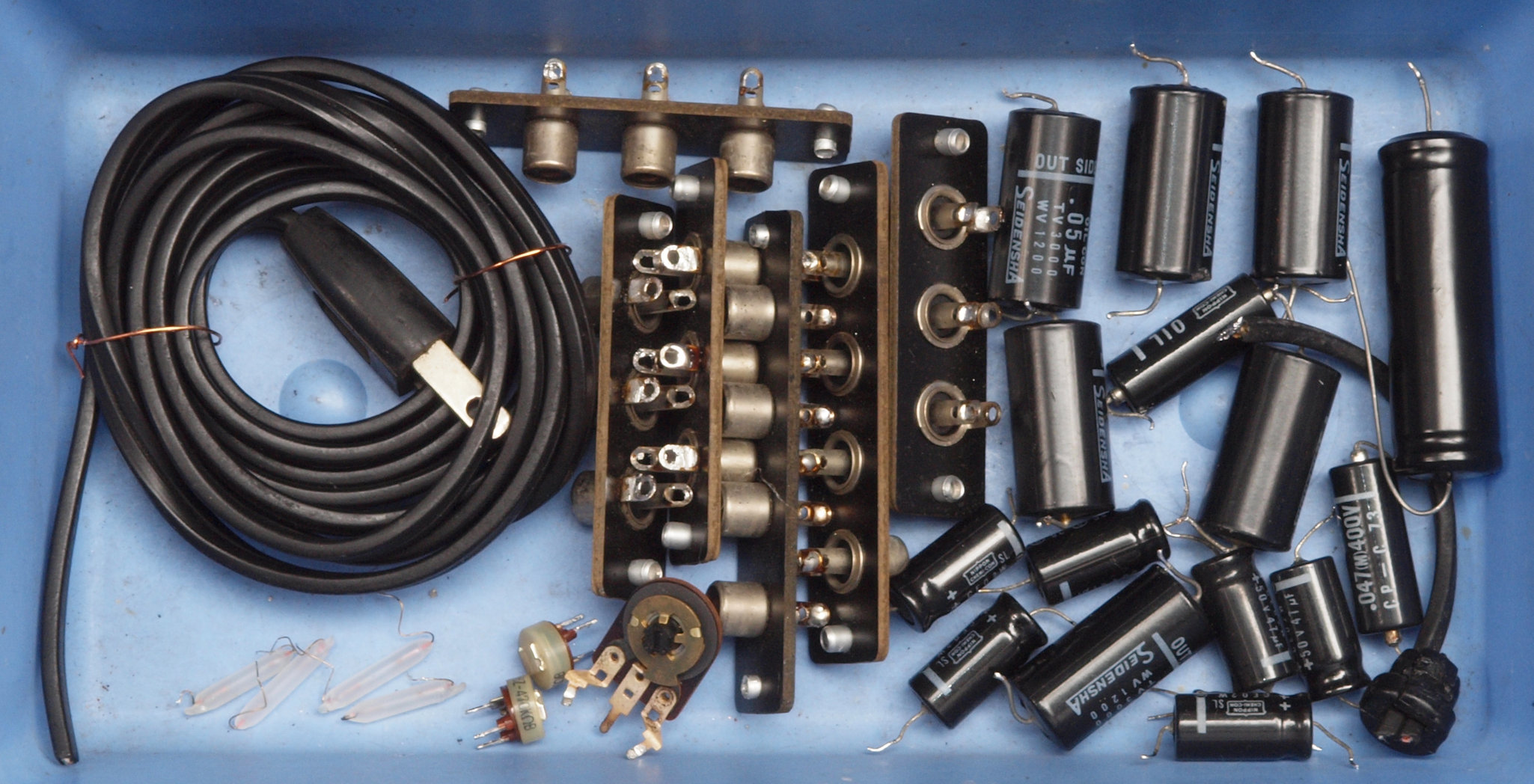

ＣＧ１．　交換した部品

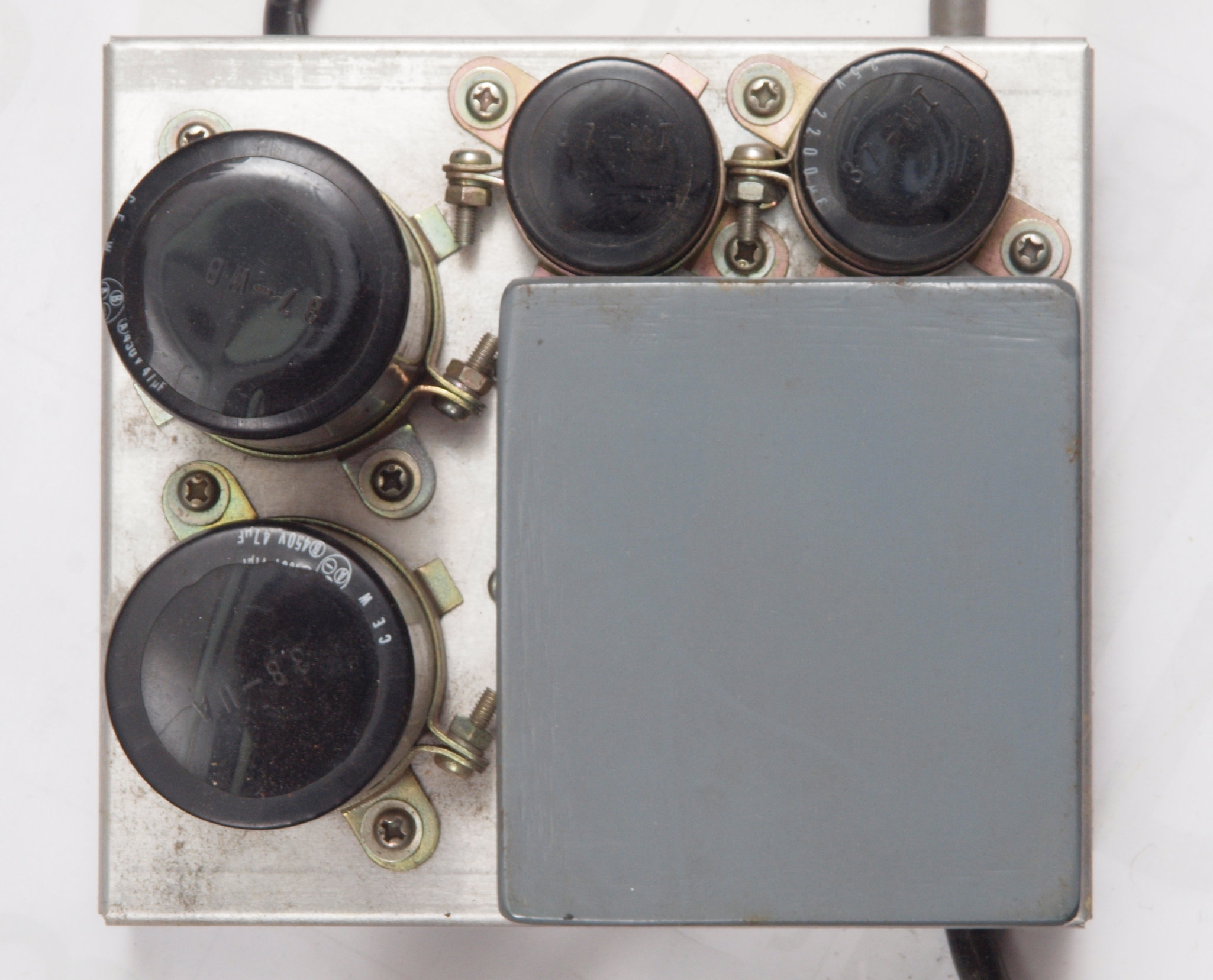

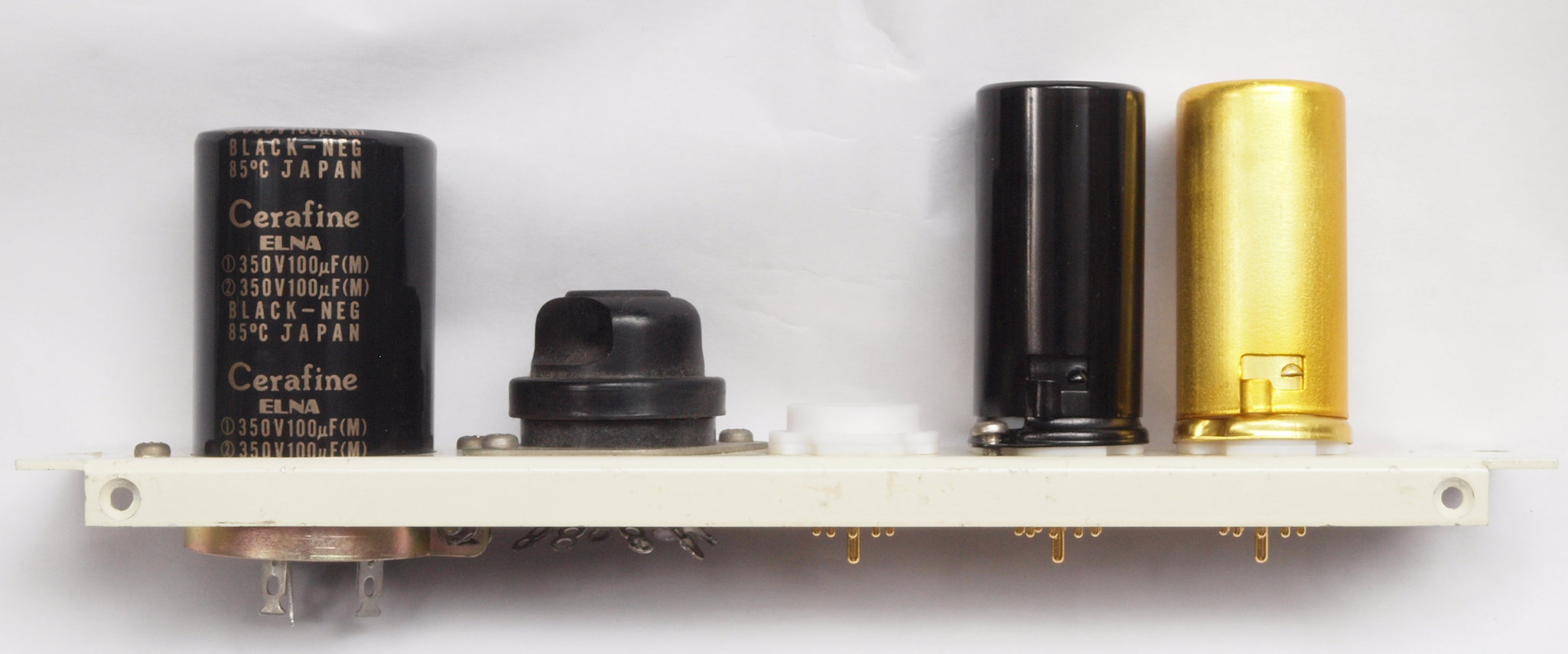

ＣＧ２．　交換部品。 高圧ブロック電解コンデンサー。 　　　　　　　　　　　左＝交換した１００μ×２／５００ＷＶ、右＝付いていた４７μ×２／４５０ＷＶ。

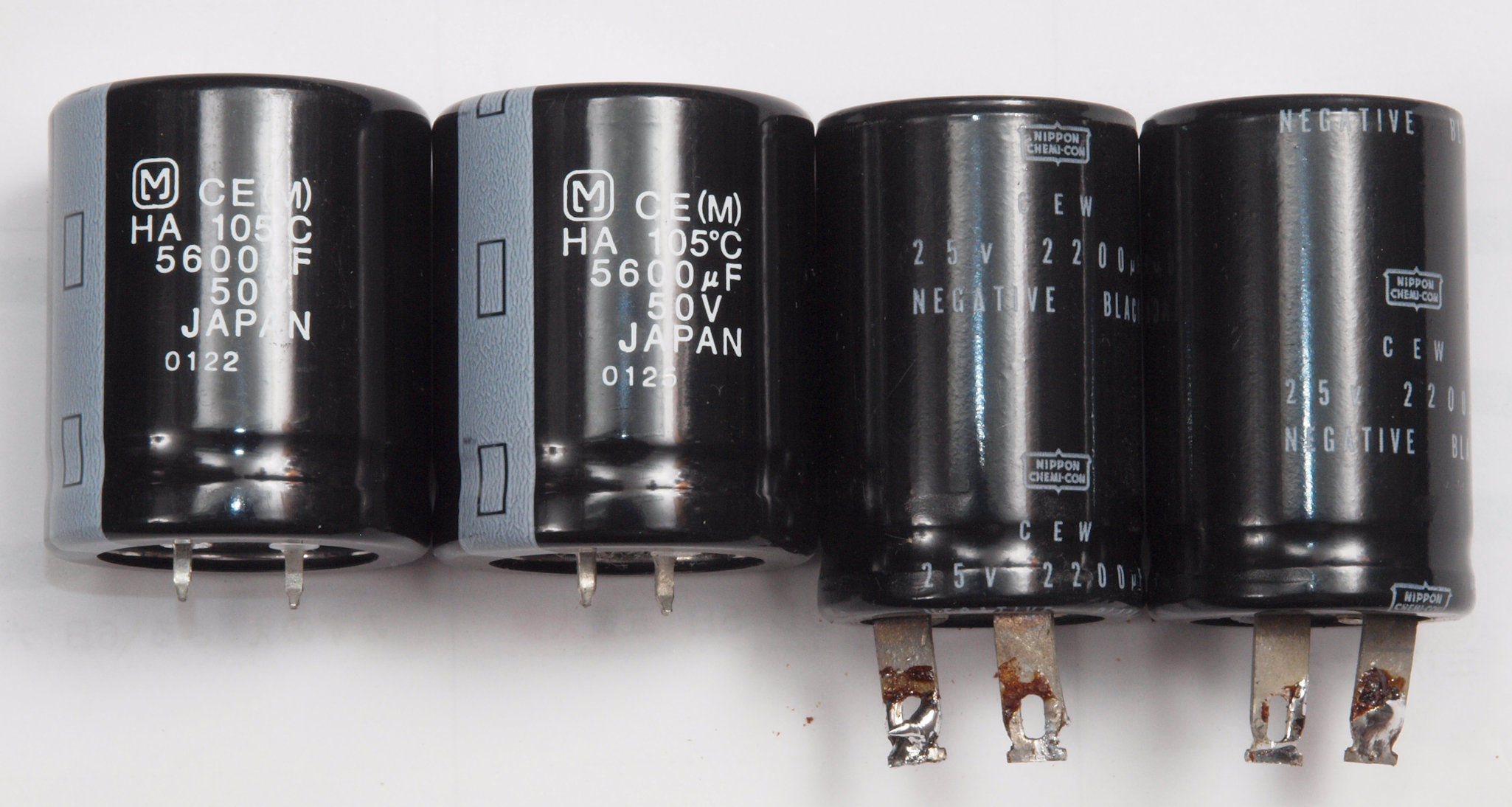

ＣＧ３．　交換部品。 低圧（ヒーター用）ブロック電解コンデンサー。 　　　　　　　　　　　左＝交換した５６００μ／５０ＷＶ、右＝付いていた２２００μ×２／２５ＷＶ。

ＣＧ４．　交換部品。 ユニット内ブロック電解コンデンサー。 　　　　　　　　　　　左＝交換した１００μ×２／３５０ＷＶ、右＝付いていた４７μ×２／４５０ＷＶ。

CＨ１．　修理前　上から見る

ＣＨ２．　修理後　上から見る

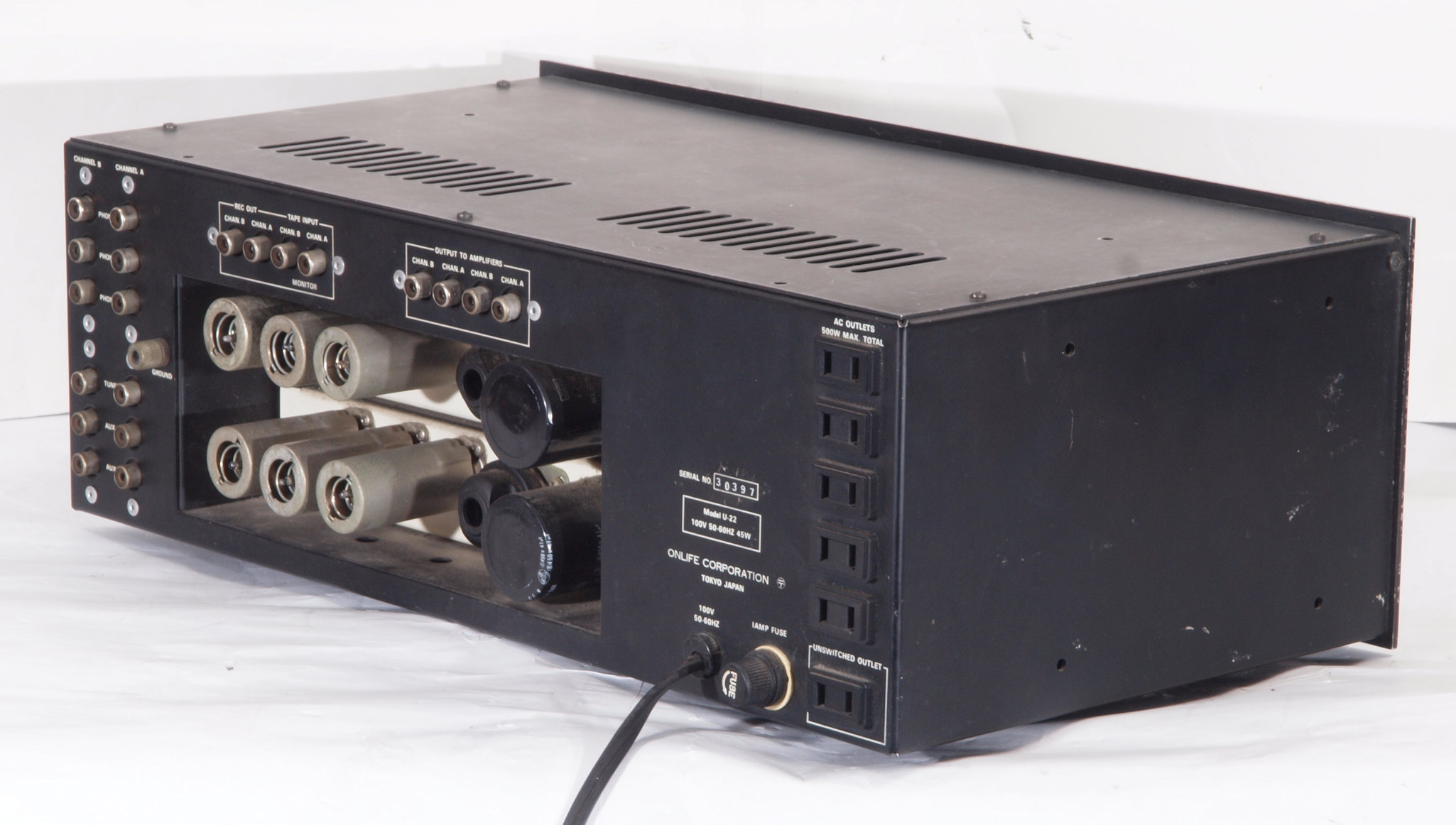

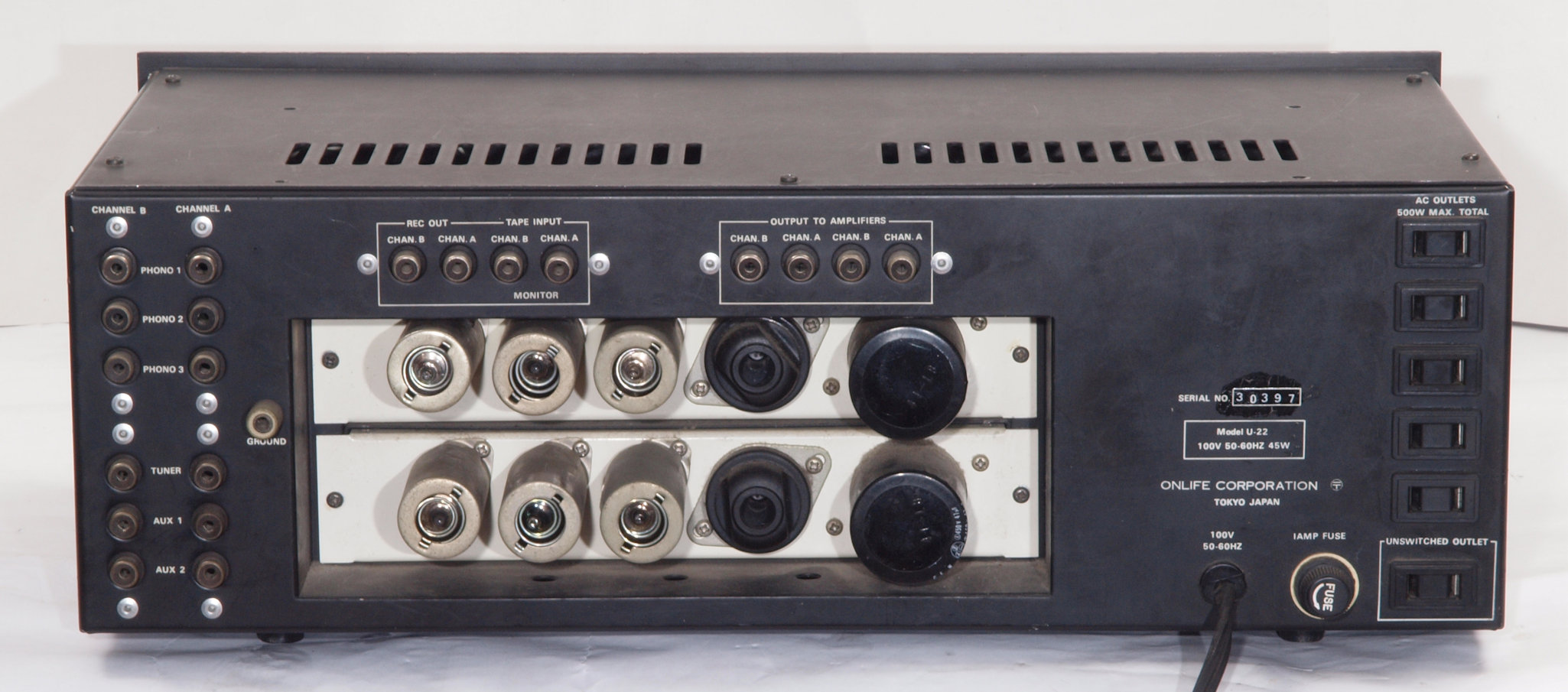

ＣＨ３．　完成　後から見る

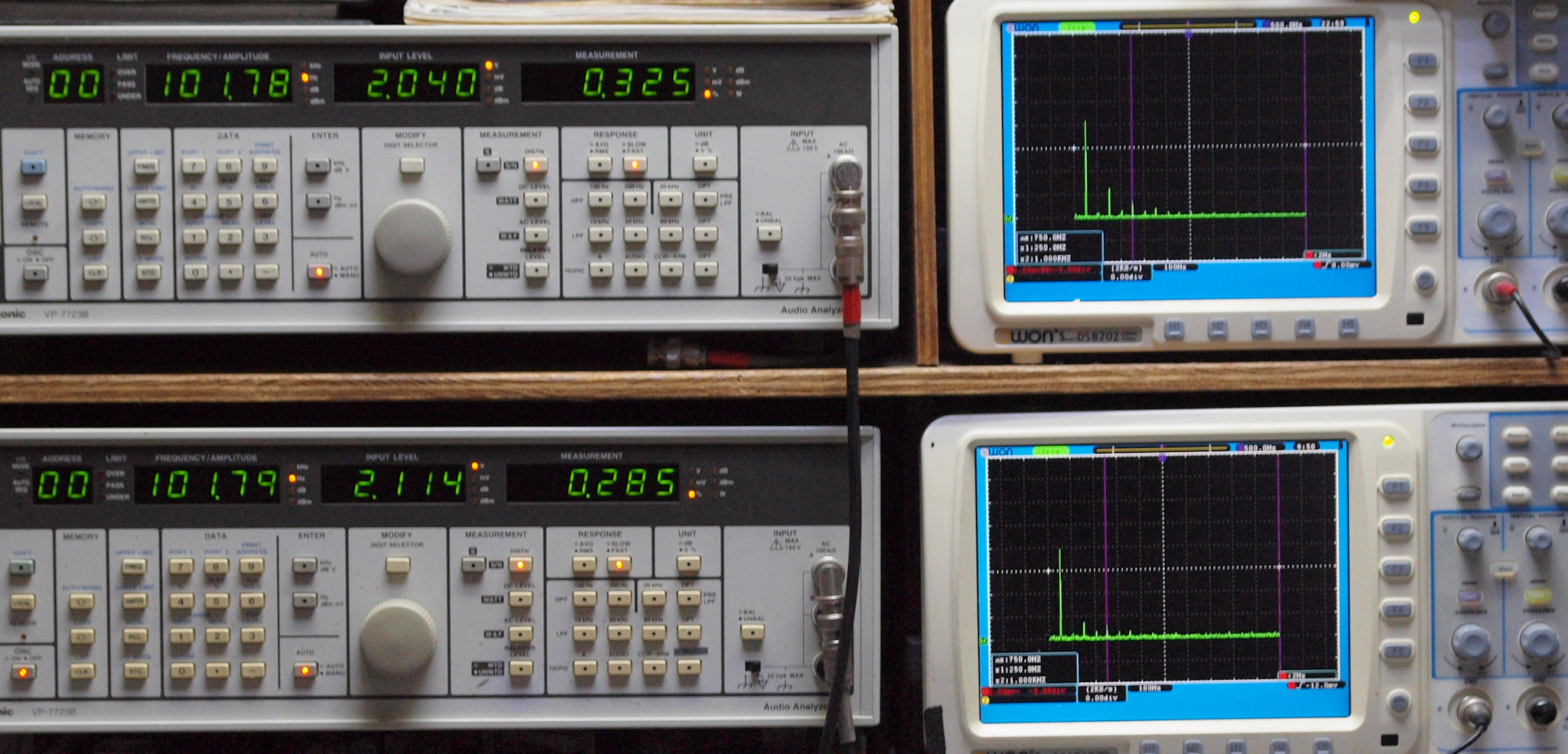

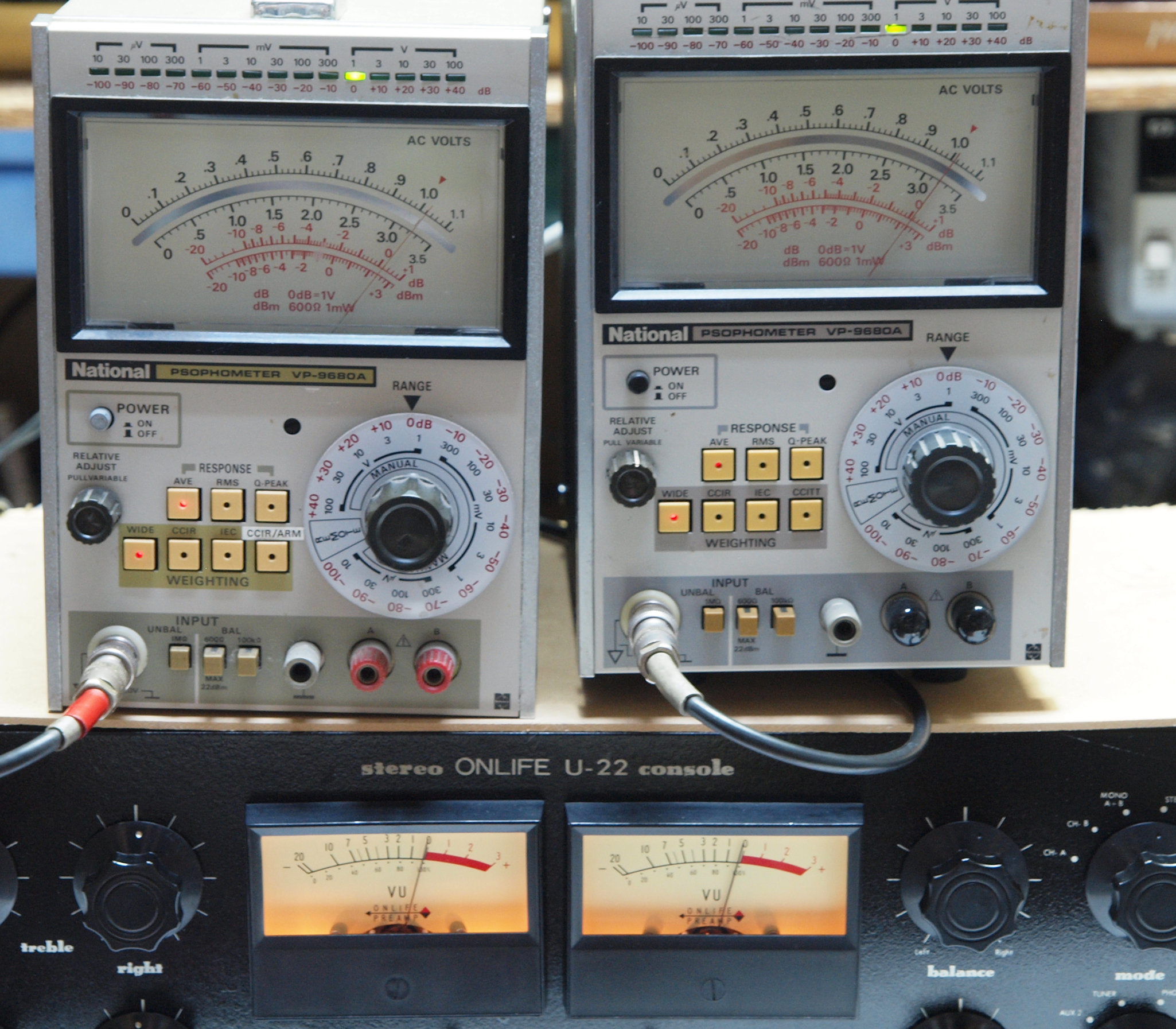

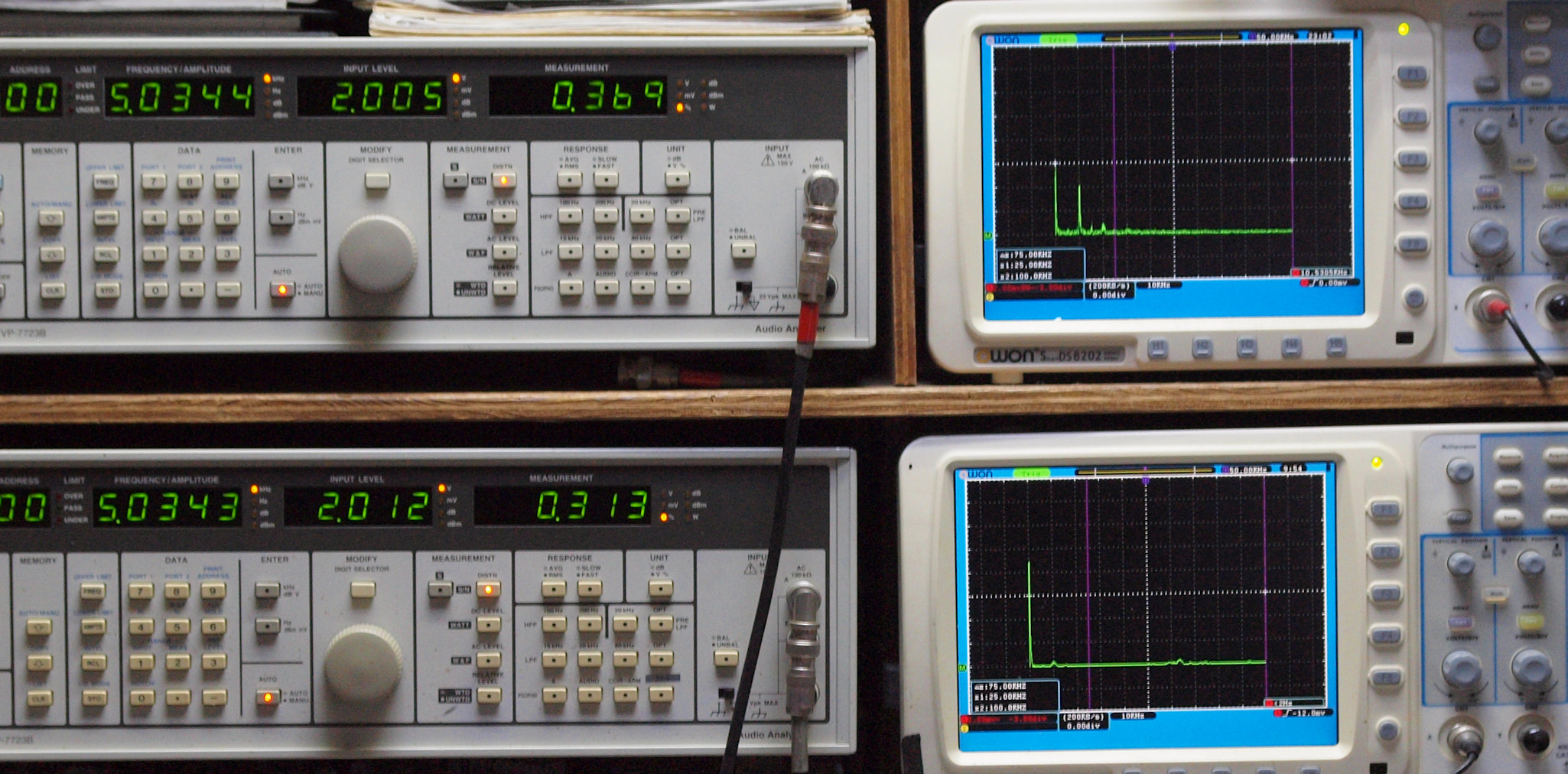

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 電源のブロック電解コンデンサーを大容量に交換下ので、ハム（５０，１００ＨＺ）が激減している。 写真紛失のため３台目より。

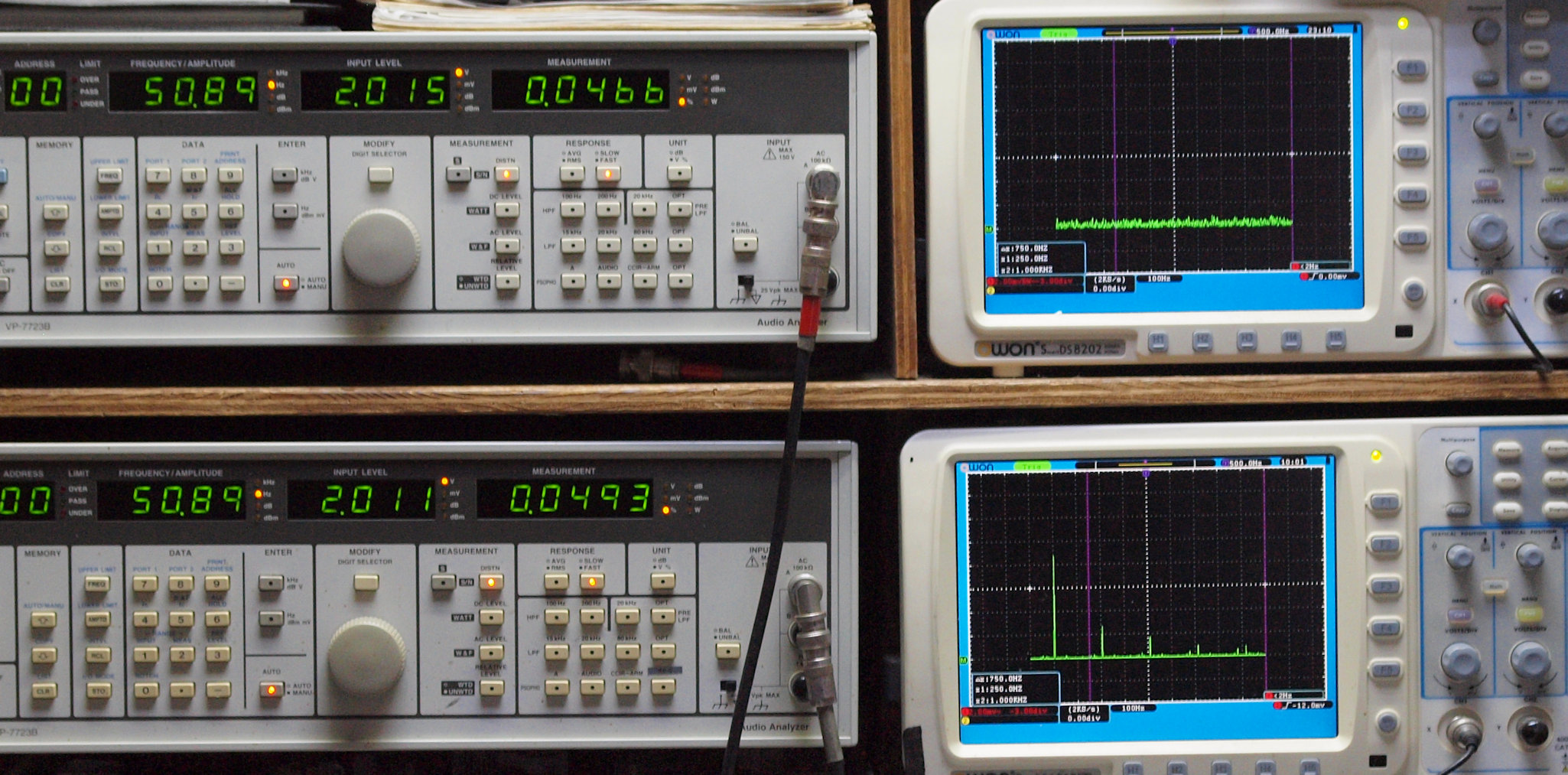

Ｅ２１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４６６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４９３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４７５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４５０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６４３％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６７４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４５３％歪み。 　　　　　　　　　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０４６３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

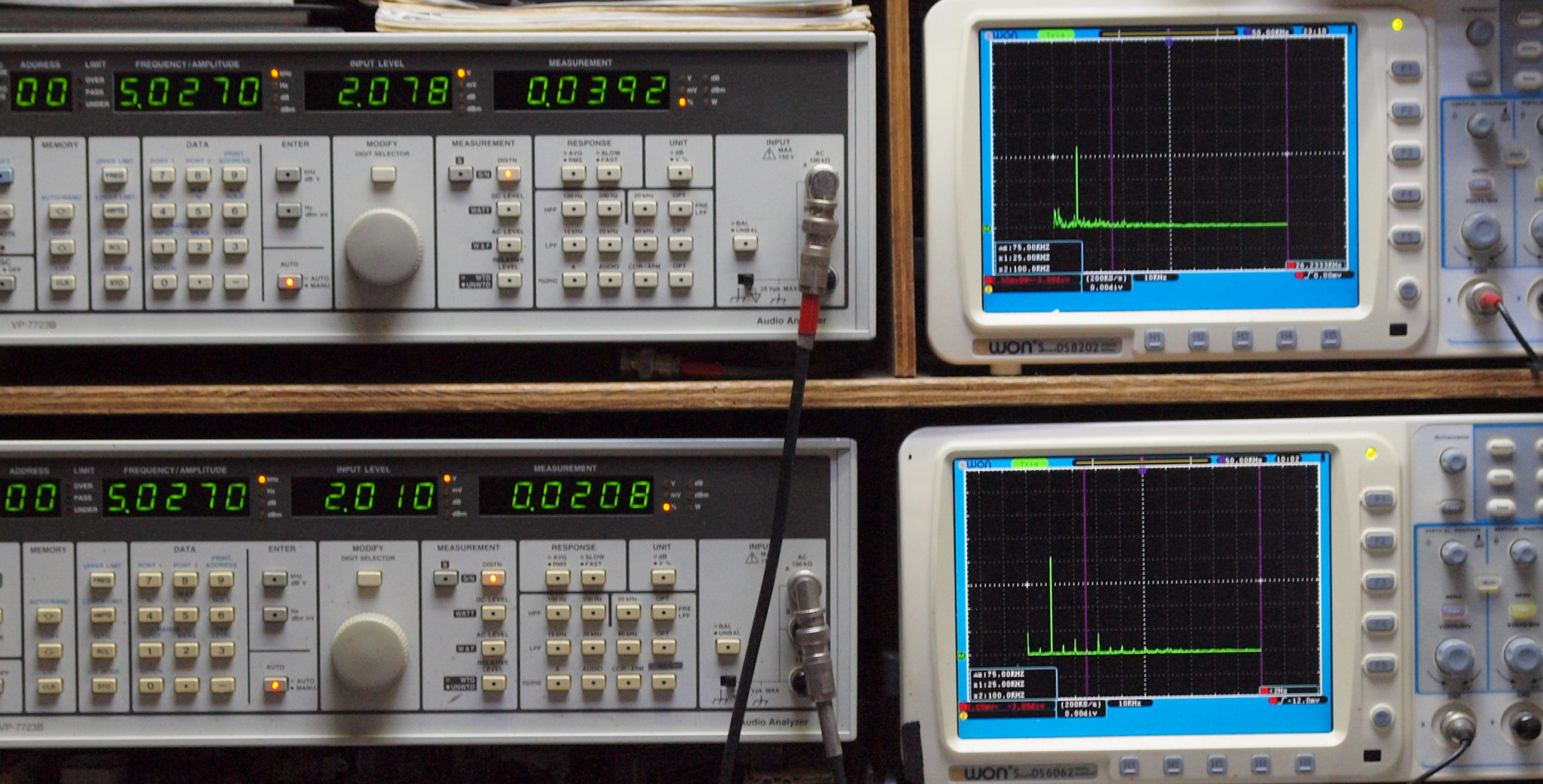

Ｅ２５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３９２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２０８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２９７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２９８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

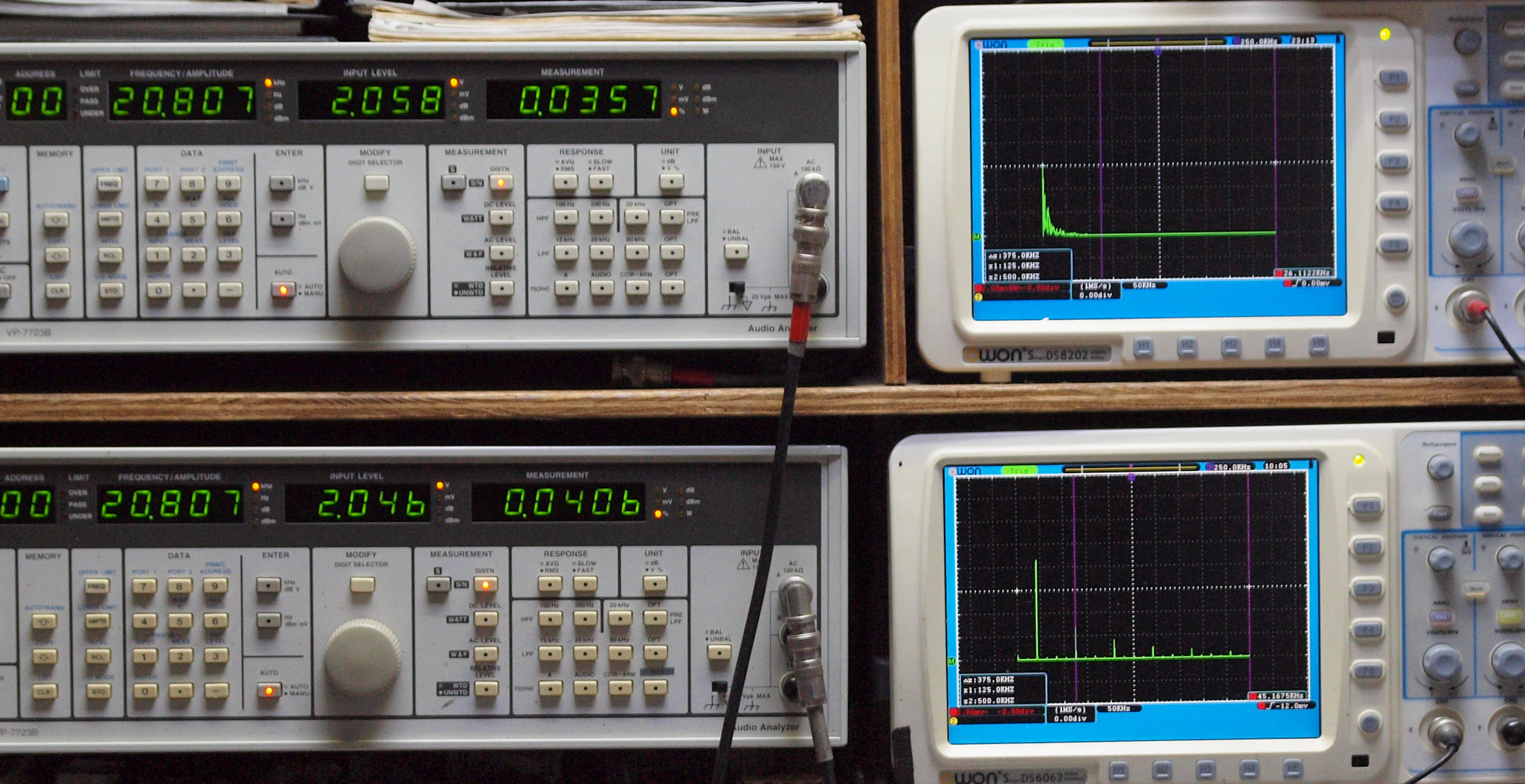

Ｅ２７．　ＡＵＸ　２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３５７％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４０６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

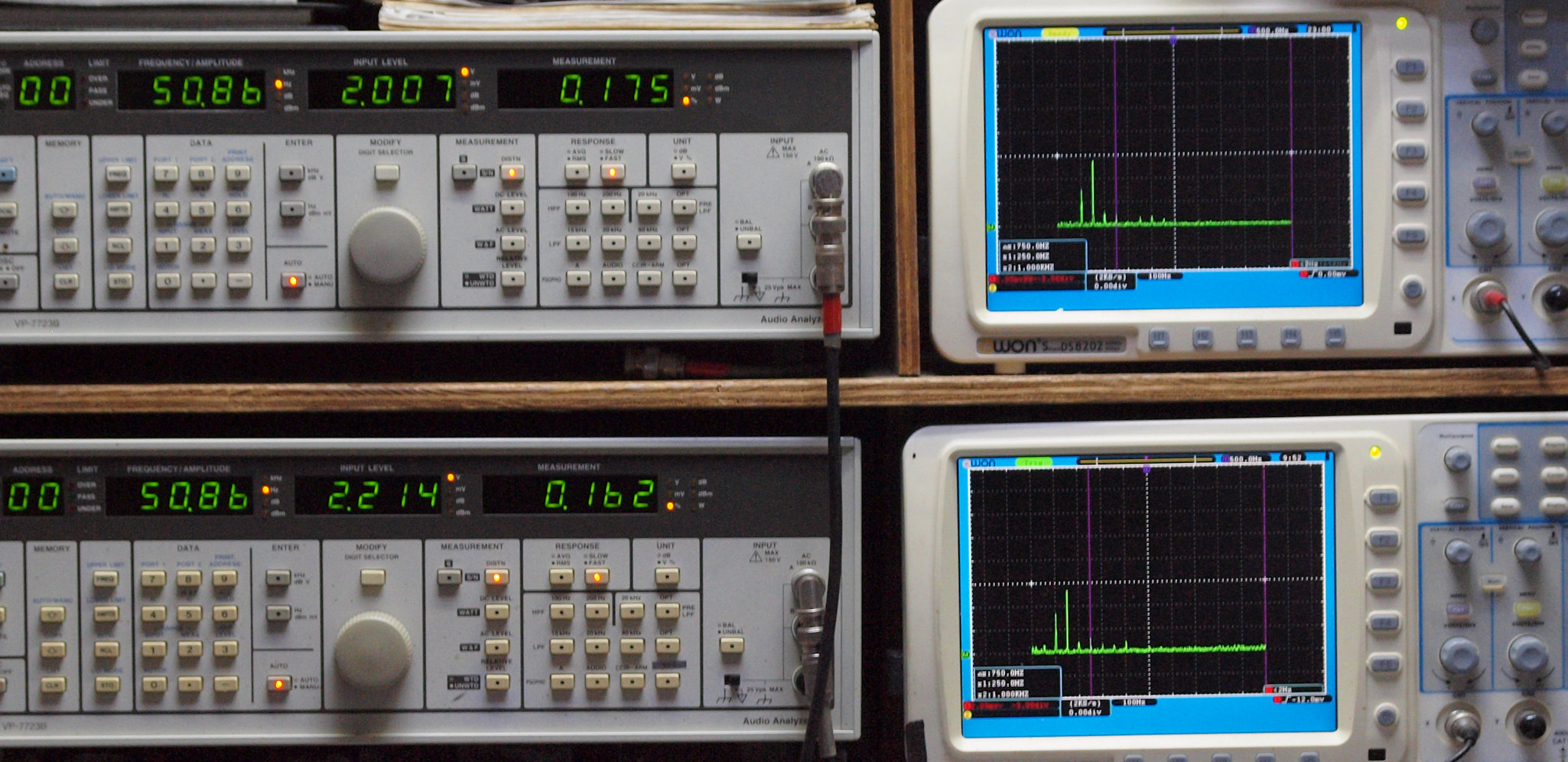

Ｅ３１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．１７５％歪み。 　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．１６２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３２５％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．２８５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３９３％歪み。 　　　　　　　　　　　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．３０７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３５４％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３０２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３６９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３１３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

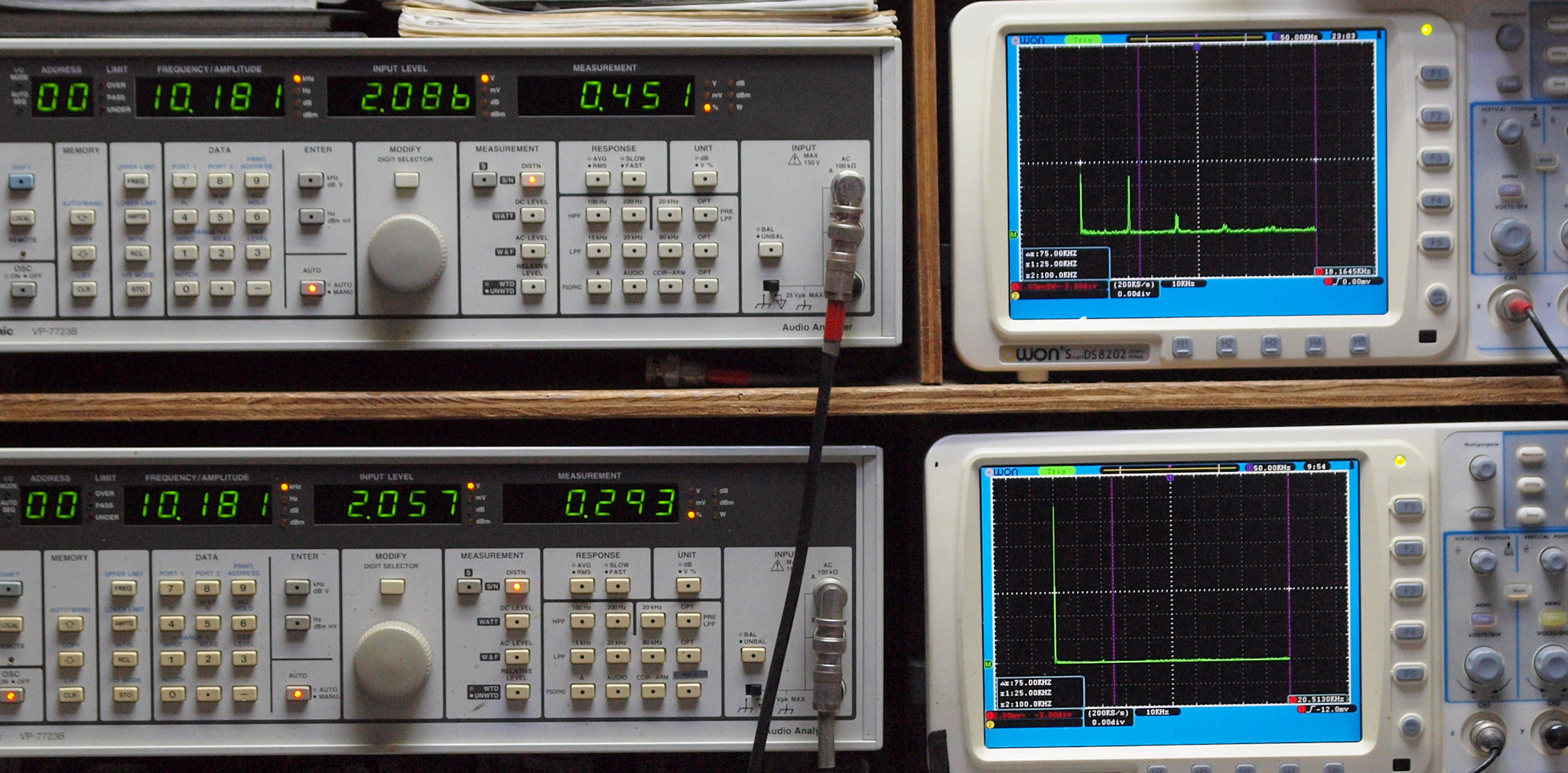

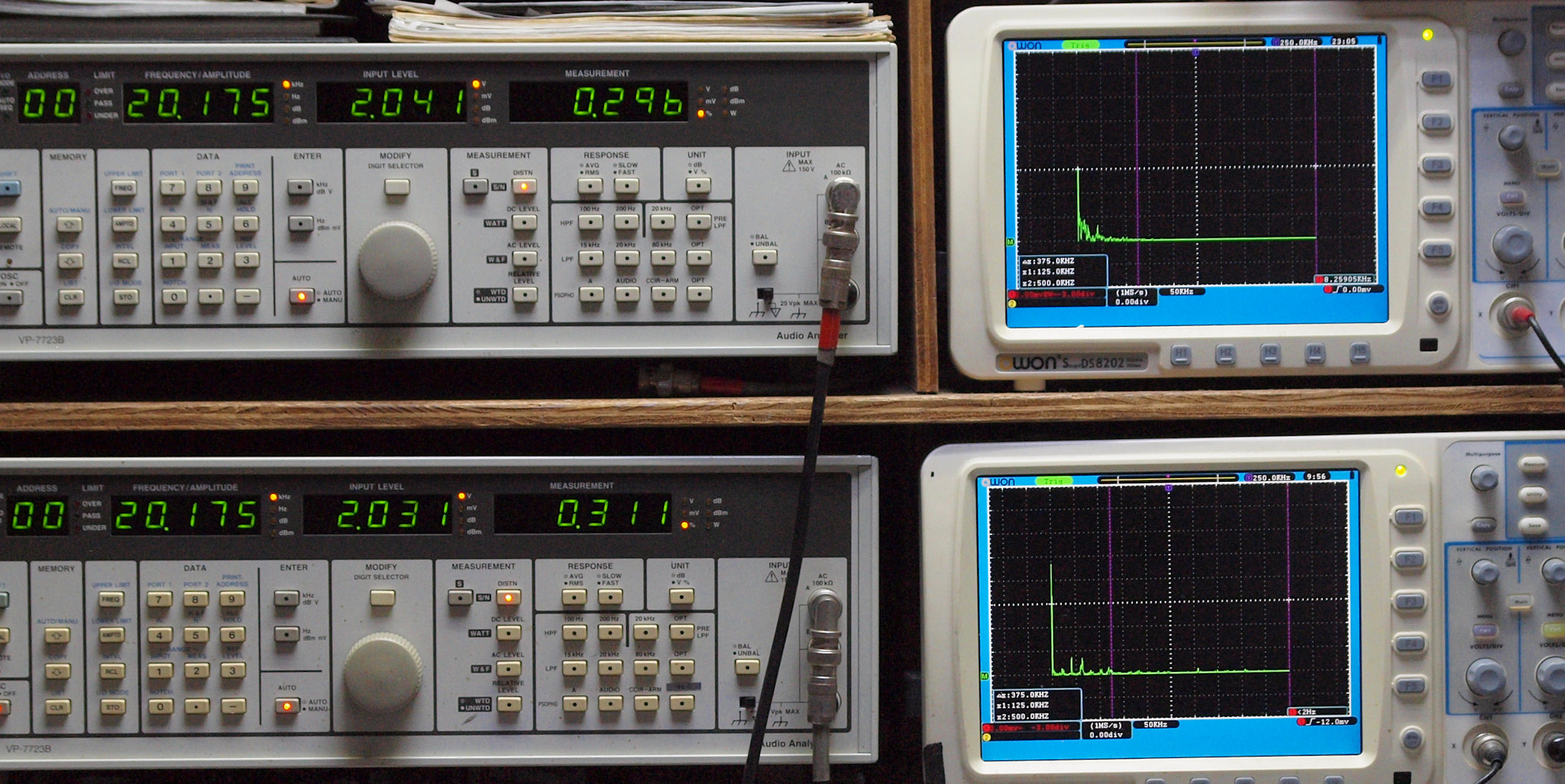

Ｅ３６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．４５１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．２９３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ　２０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．２９６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３１１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ５．　ＶＵメーター校正。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

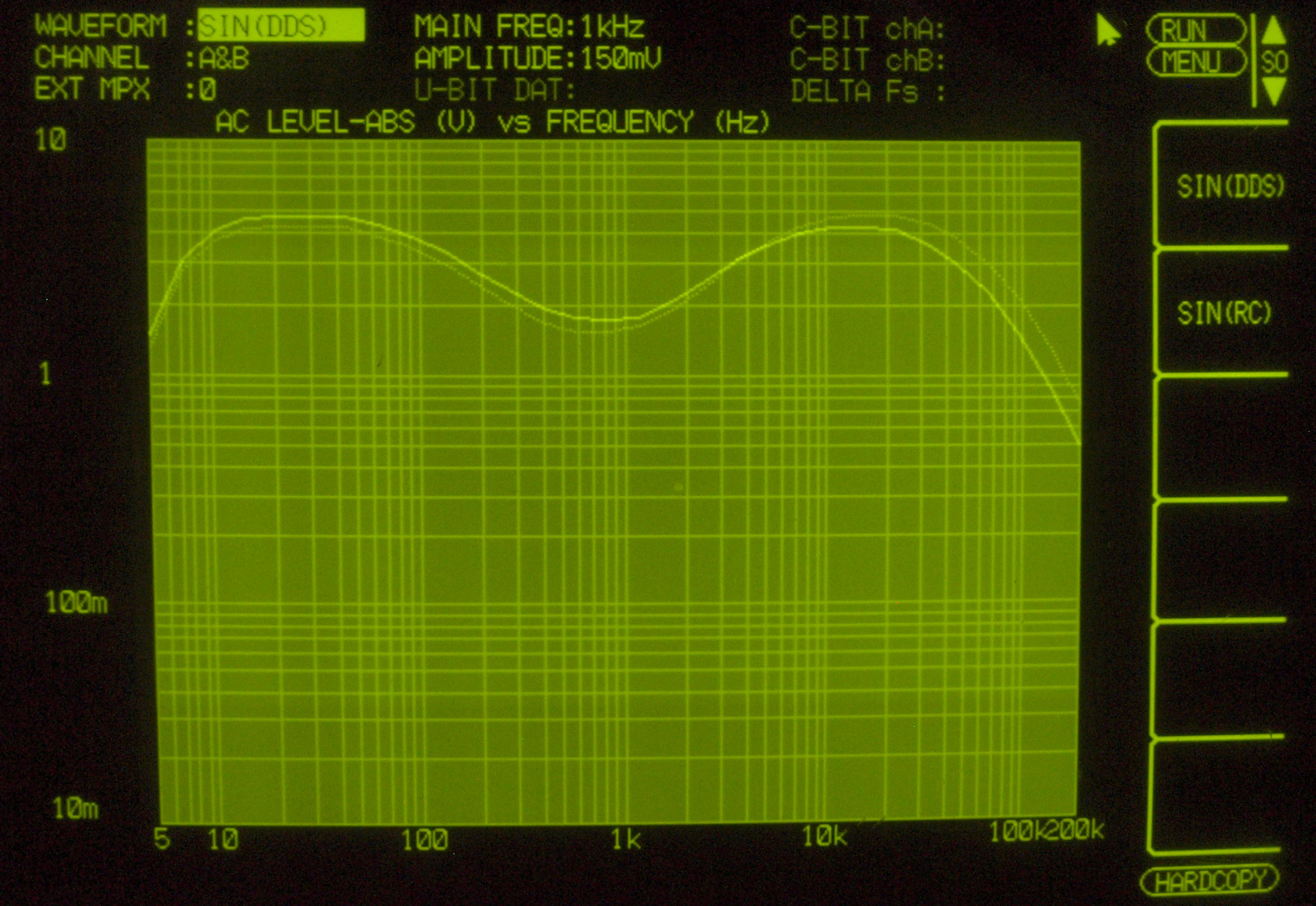

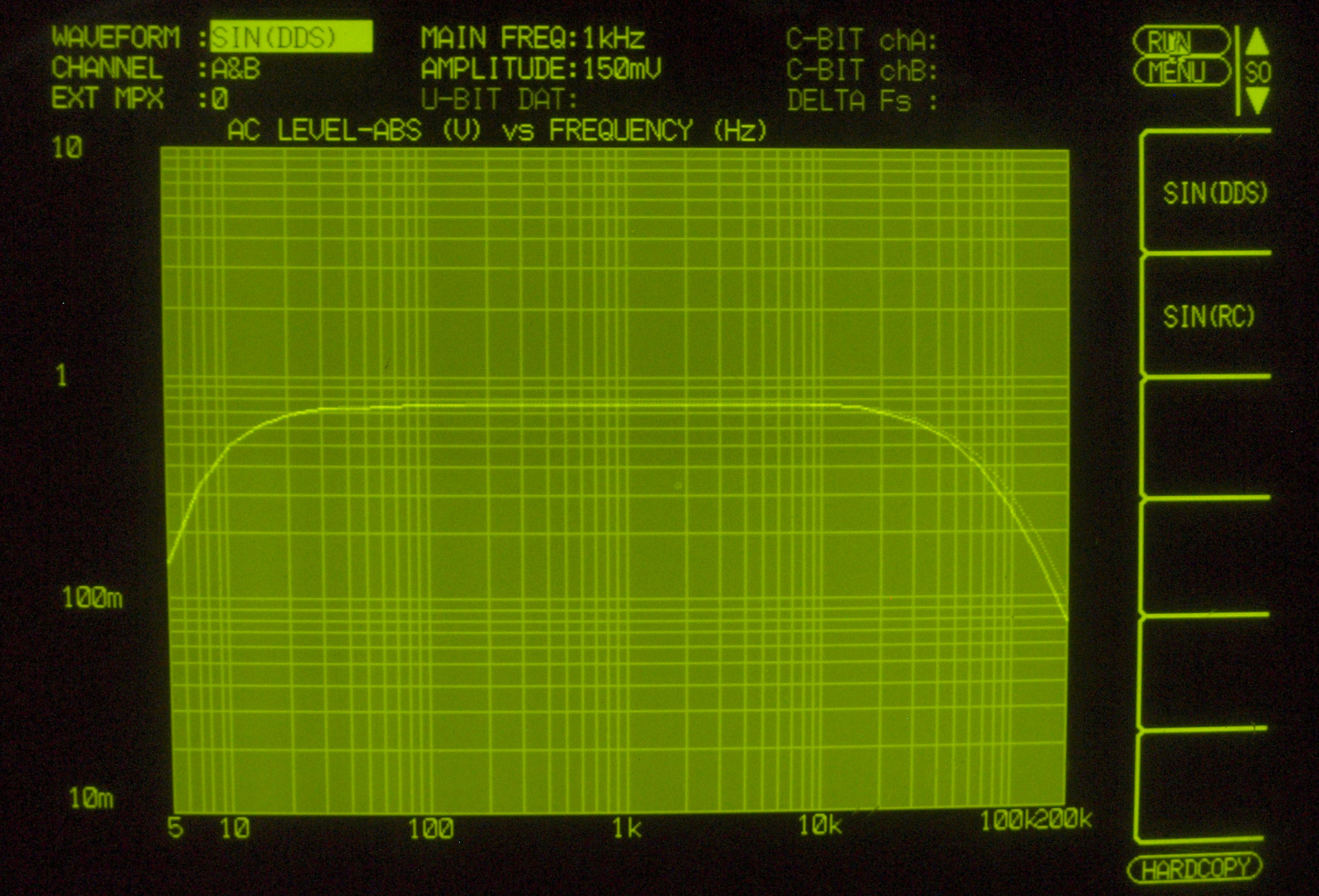

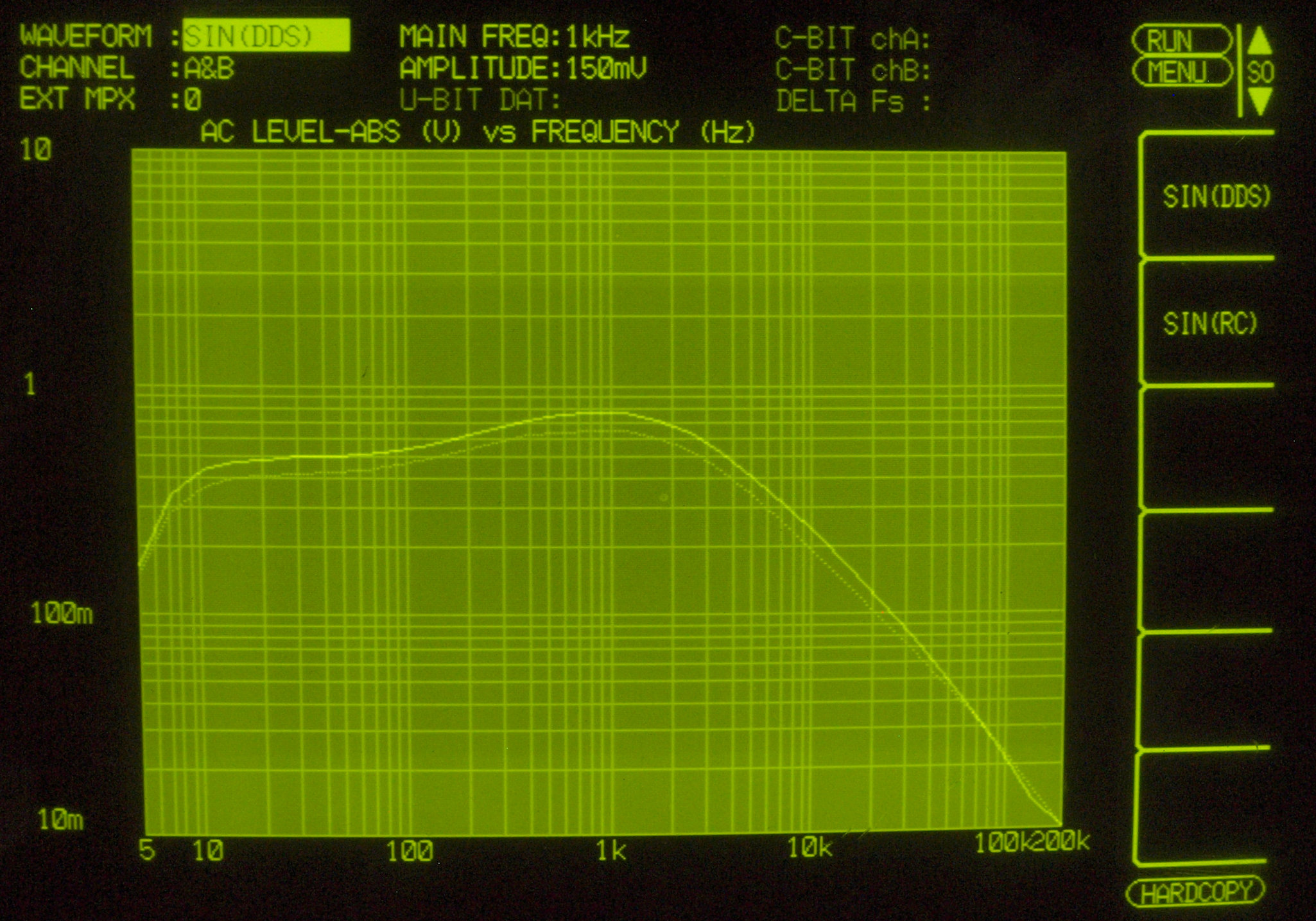

Ｆ２１．　入出力特性測定（AUX入力）。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で０．８Ｖ出力。 　　　　　　　　　　 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

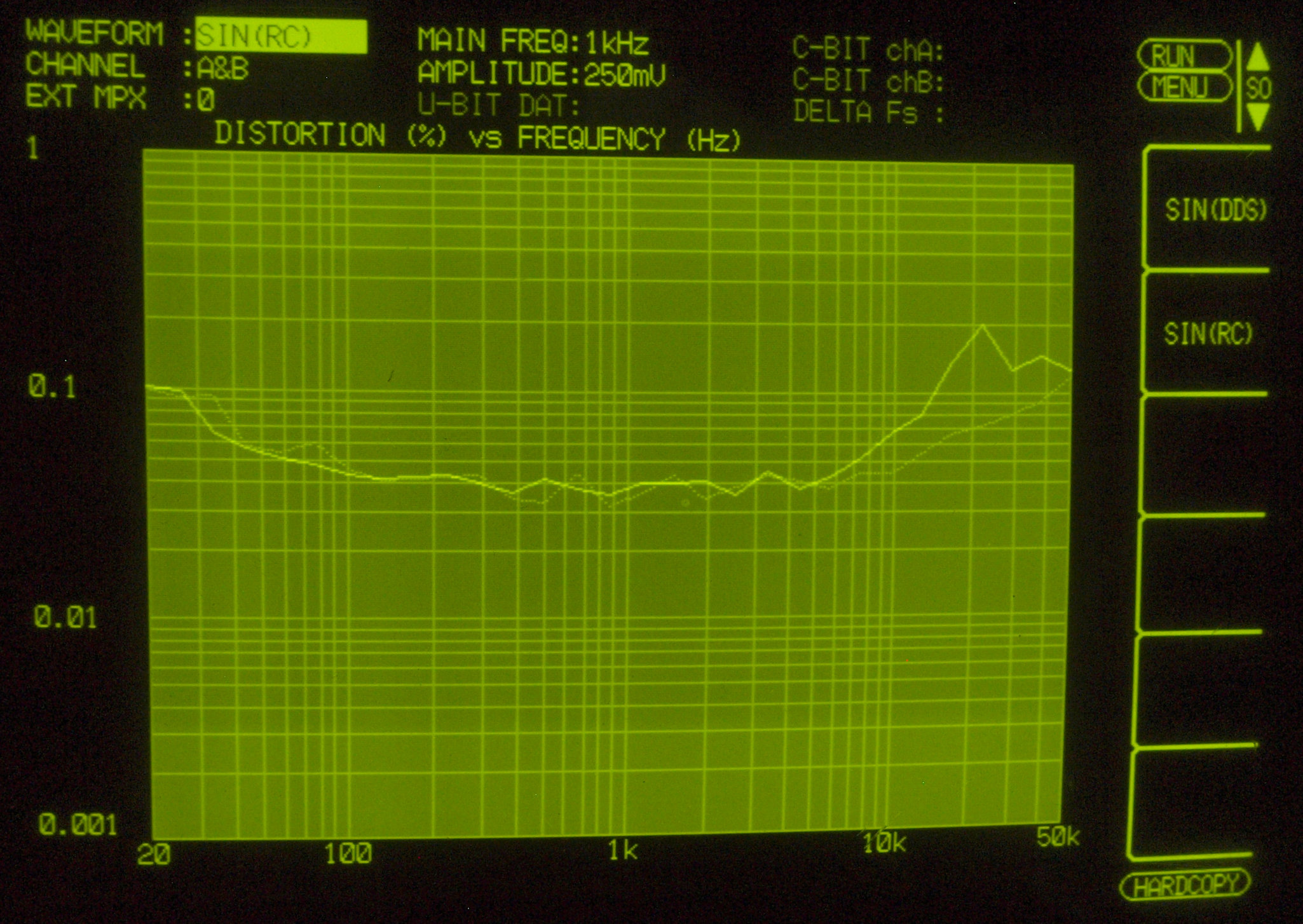

Ｆ２４．　歪み率特性測定（AUX入力）。 　　　　　　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

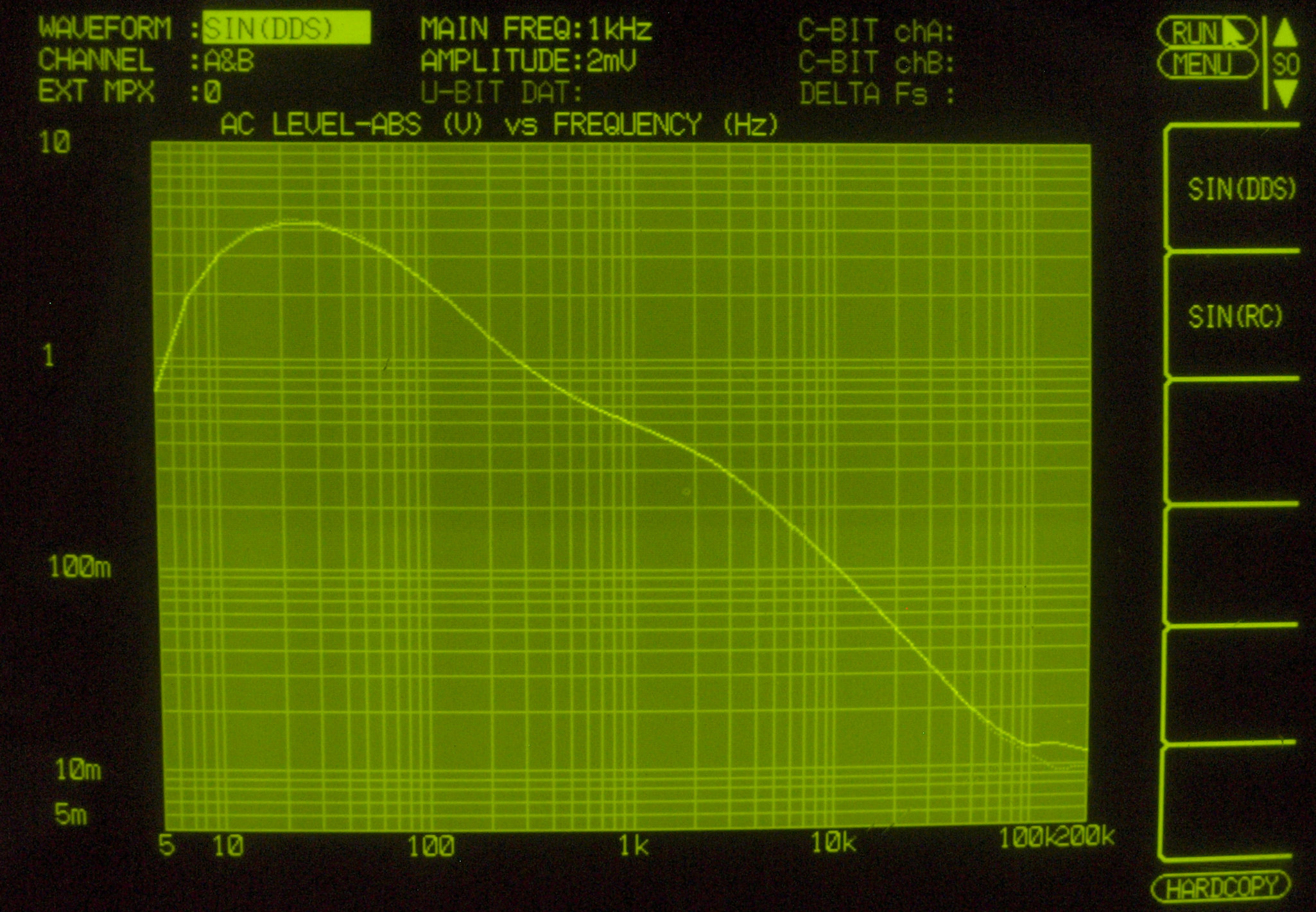

Ｆ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１。 　　　　　　　　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　　　　　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０．　付属真空管１２ＡＸ７（ＥＣＣ８３）。 　　　　　　真空管ハンドブック（規格表）の１２ＡＸ７（ＥＣＣ８３）　相互コンダクタンス＝１６００μmho 　　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 　　　　　　真空管ハンドブック（規格表）の１２ＡＵ７　相互コンダクタンス＝２２００μmho 　　　　　　　　　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」。 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。　（１９６０／１９６２ナショナル真空管ハンドブック、インプレス　オーディオ用真空管マニアル、ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより） 左３本＝Ａ＝Ｌ側用、右３本＝Ｒ＝Ｂ側用。　左から１本目ＥＣＣ８３、ＥＣＣ８２、２本目ＥＣＣ８３。

Ｕ１１．　付属Ｒ側１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝１．５９ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

Ｕ１２．　付属Ｒ側１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝２．２８ｍＡ。

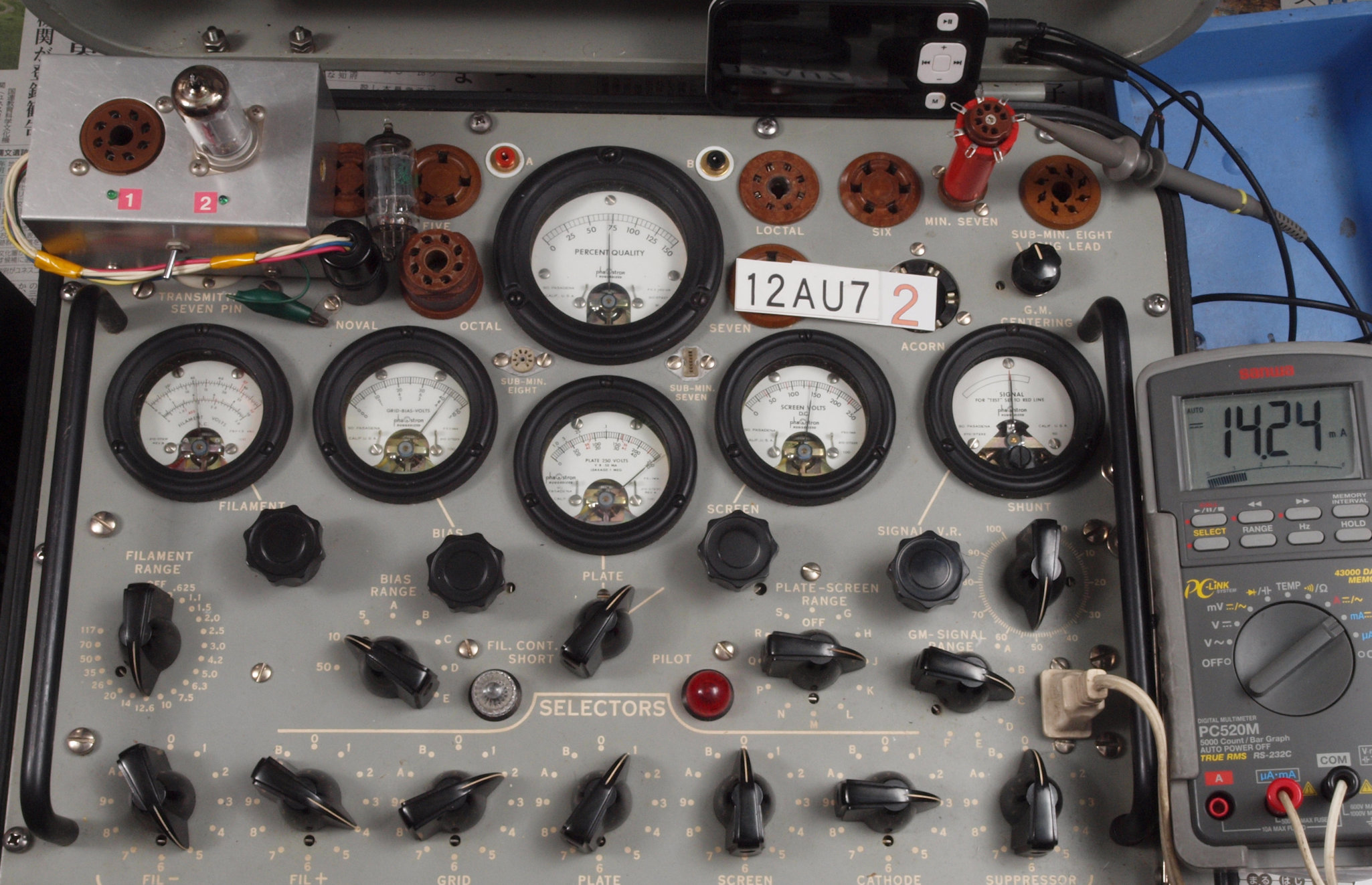

Ｕ２１．　付属Ｒ側「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２８００μmho、ＩＰ＝１４．２４ｍＡ。 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」

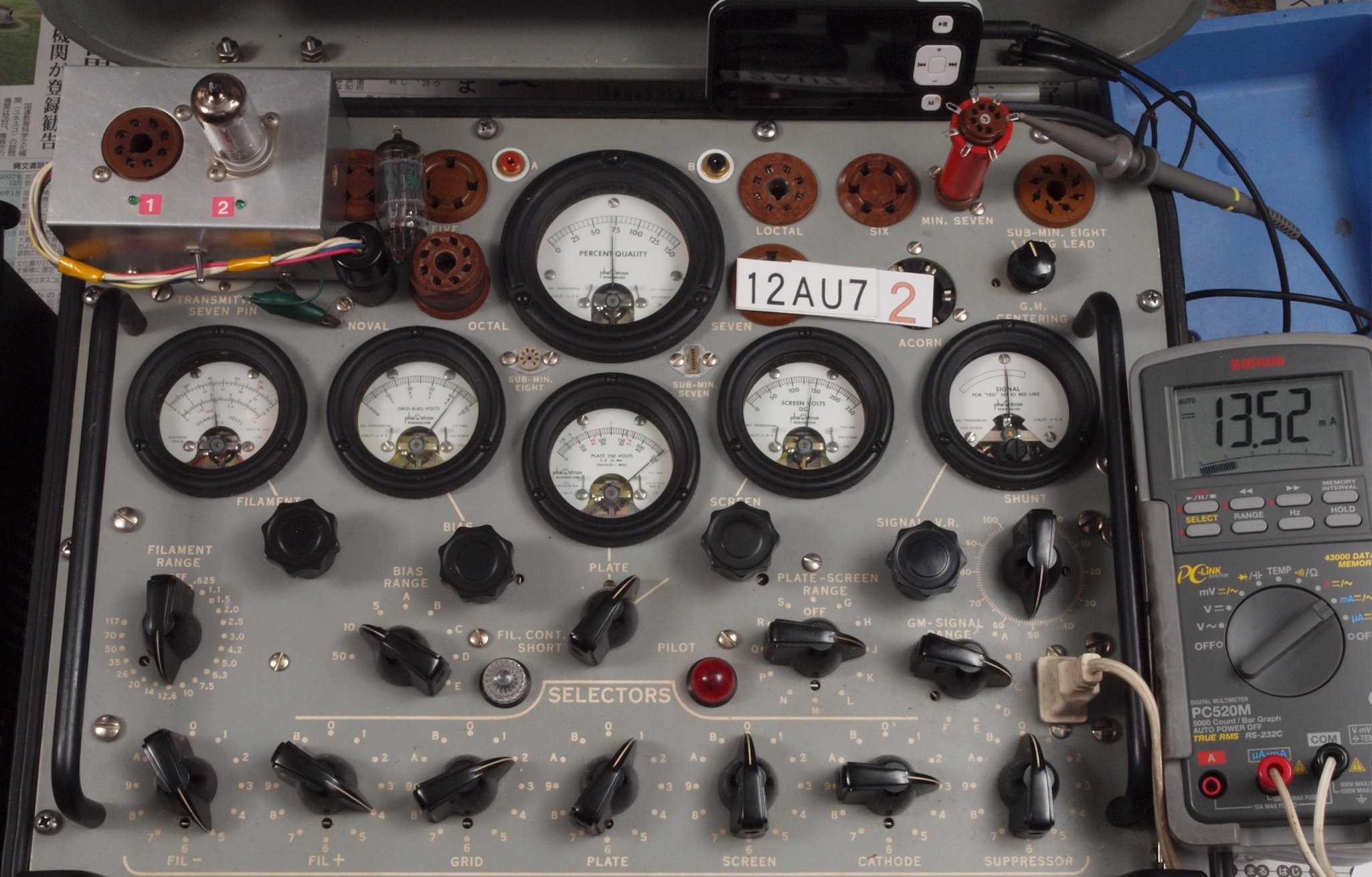

Ｕ２２．　付属Ｒ側「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２８００μmho、ＩＰ＝１３．５２ｍＡ。

Ｕ３１．　付属Ｒ側２本目「１２ＡＸ７」ユニット１。　エミッション低く測定不可。

Ｕ３２．　付属Ｒ側２本目「１２ＡＸ７」ユニット２。　エミッション低く測定不可。

Ｕ４１．　付属Ｌ側１本目「１２ＡＸ７」　ユニット１。　Ｇｍ測定＝１９００μmho、ＩＰ＝２．４２ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

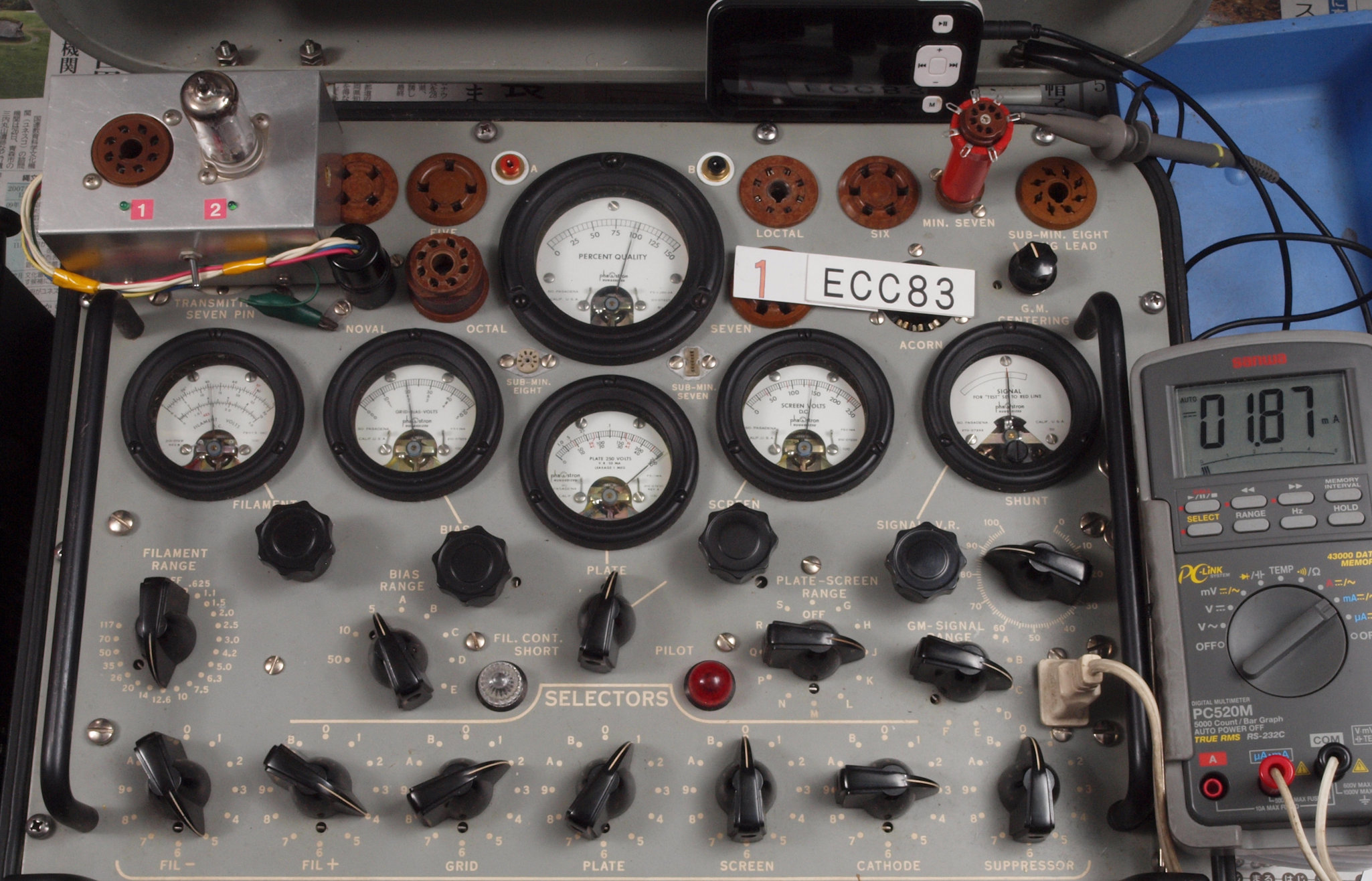

Ｕ４２．　付属Ｌ側１本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２２４０μmho、ＩＰ＝１．８７ｍＡ。

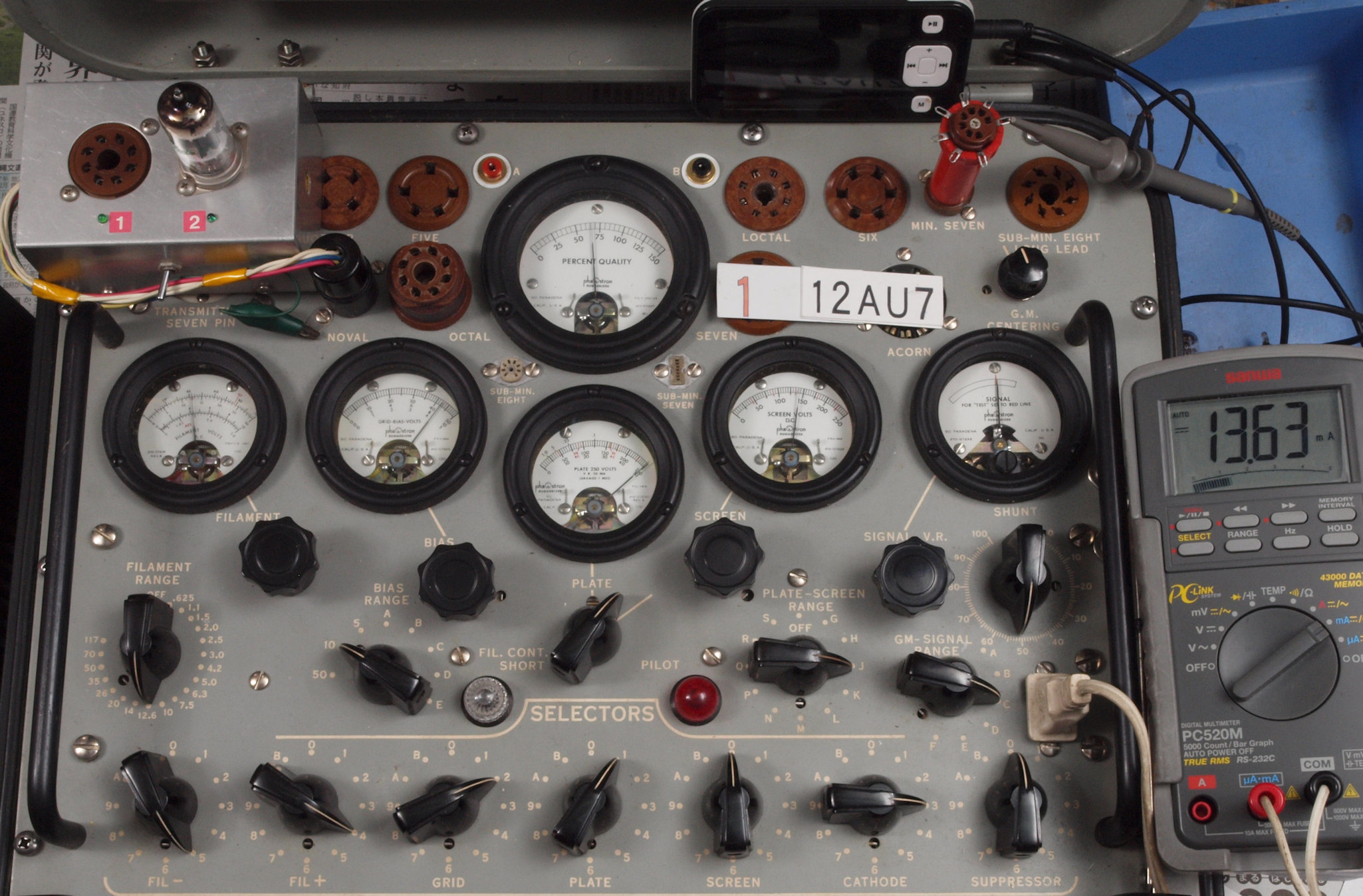

Ｕ５１．　付属Ｌ側「１２ＡＵ７」ユニット１。　Ｇｍ測定＝２６００μmho、ＩＰ＝１３．６３ｍＡ。 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」

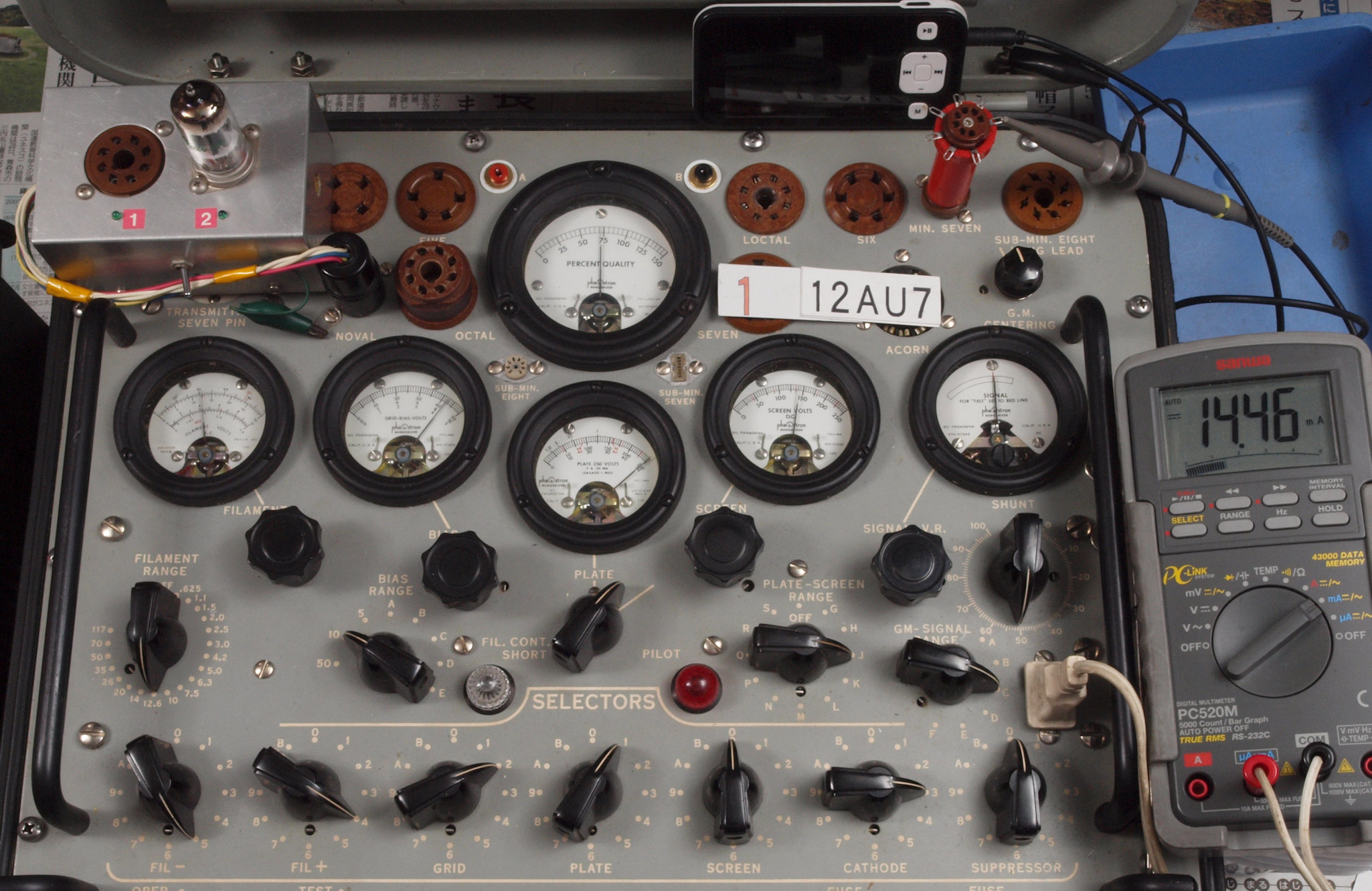

Ｕ５２．　付属Ｌ側「１２ＡＵ７」ユニット２。　Ｇｍ測定＝２８００μmho、ＩＰ＝１４．４６ｍＡ。

Ｕ６１．　付属Ｌ側３本目「１２ＡＸ７」ユニット１。　Ｇｍ測定＝２２００μmho、ＩＰ＝２．０６ｍＡ。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」

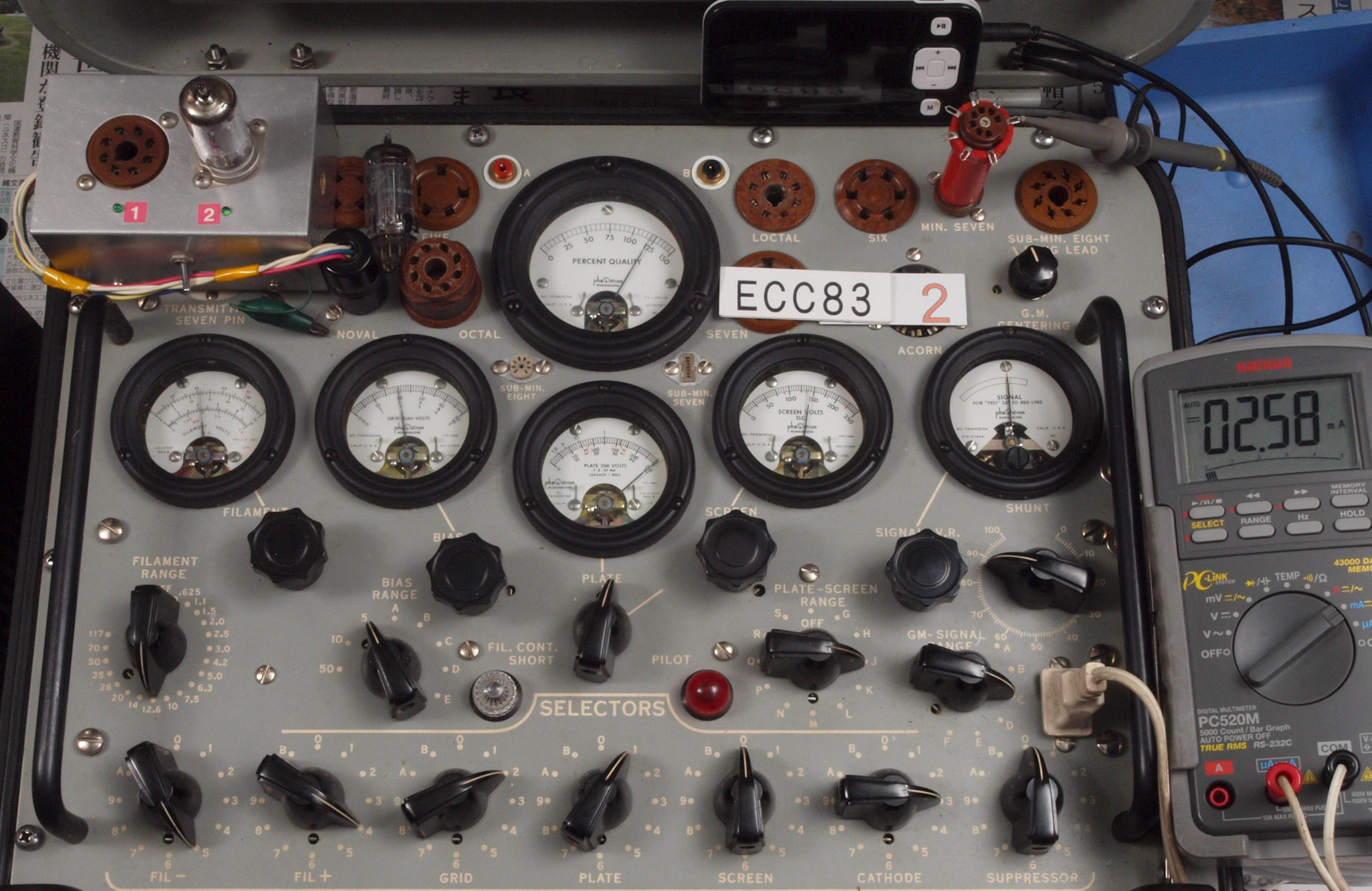

Ｕ６２．　付属Ｌ側３本目「１２ＡＸ７」ユニット２。　Ｇｍ測定＝２４００μmho、ＩＰ＝２．５８ｍＡ。

プレート（カソード電流）波形を観測しながら測定する。

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

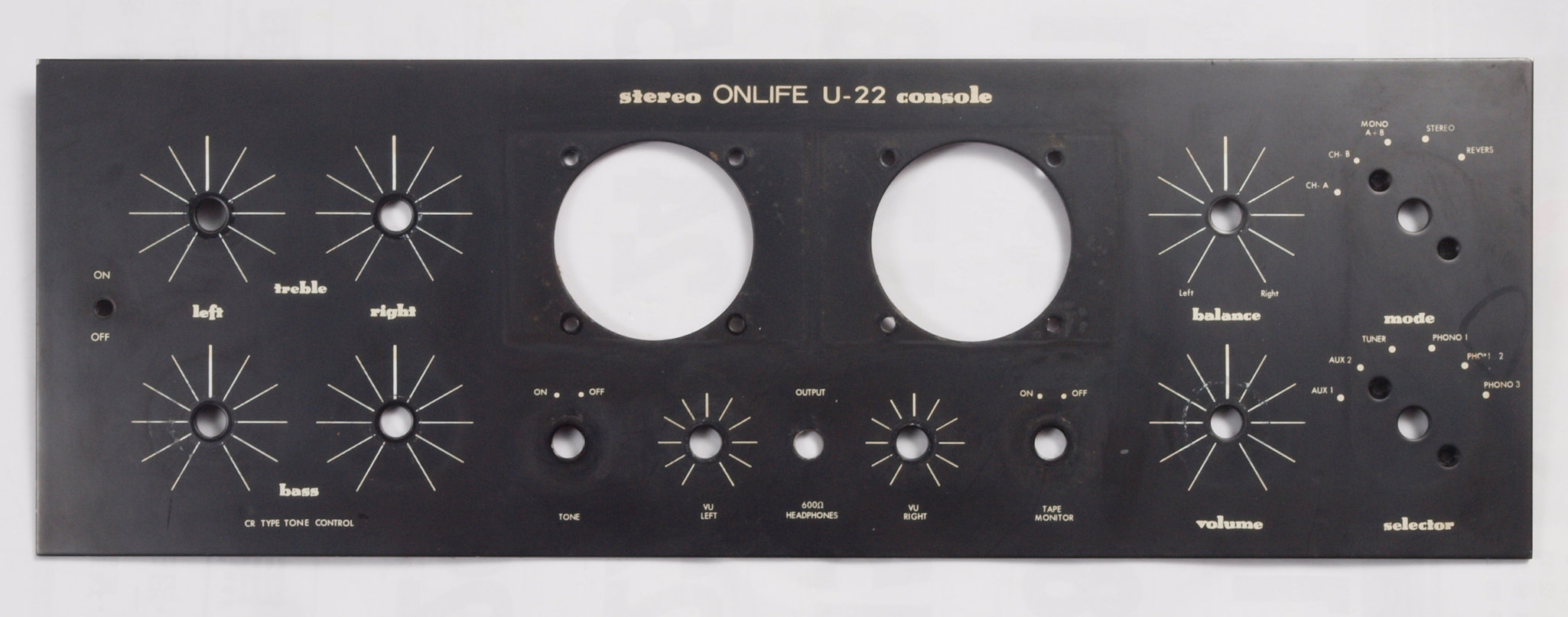

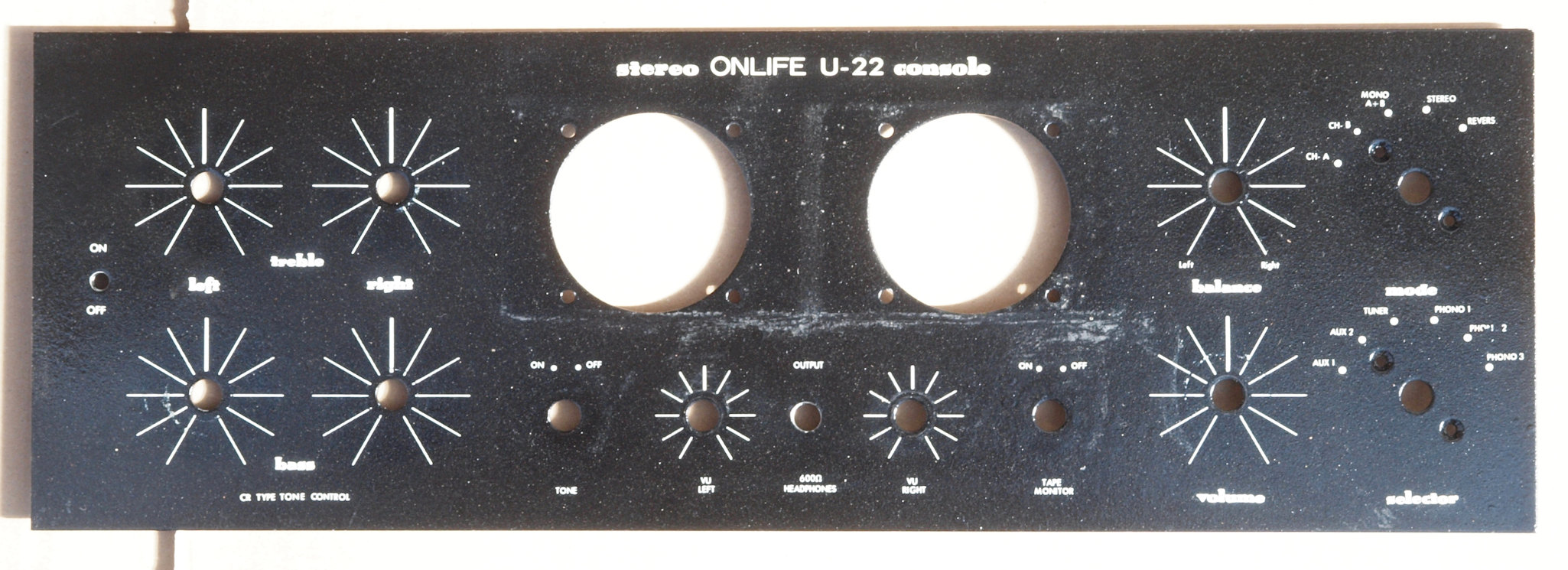

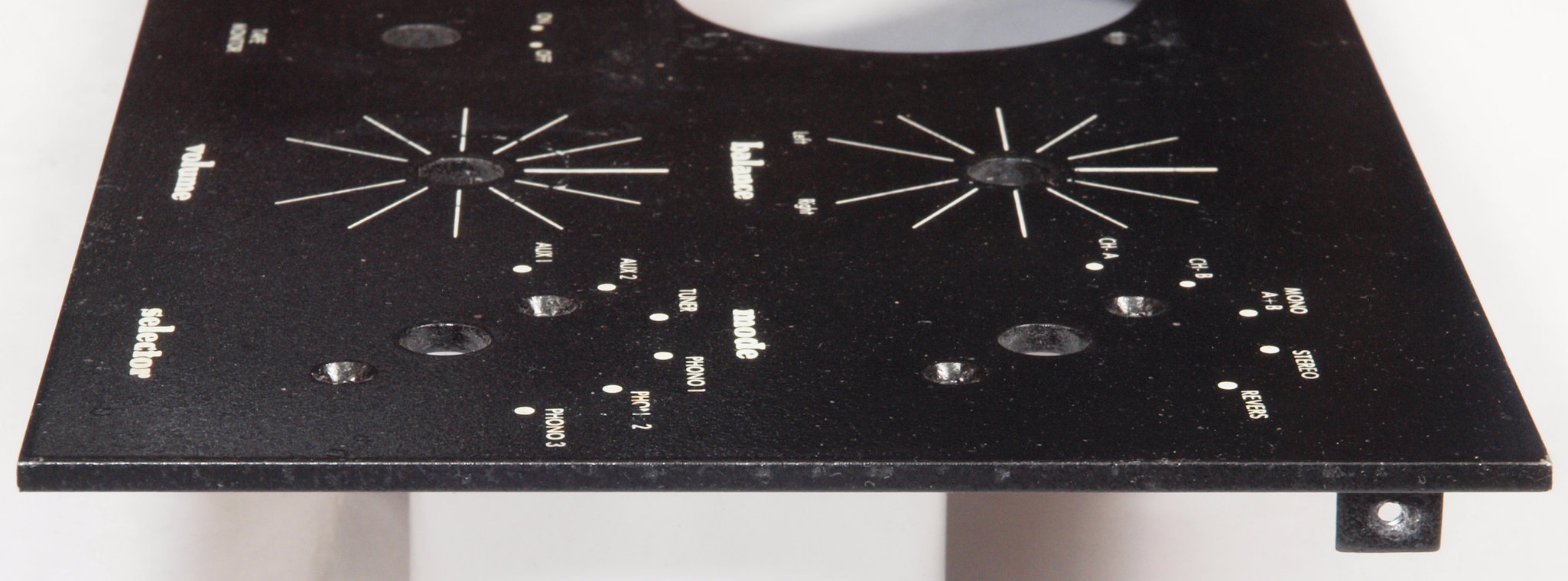

Ｋ．　前パネルとケースの塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　塗装前　前パネル。

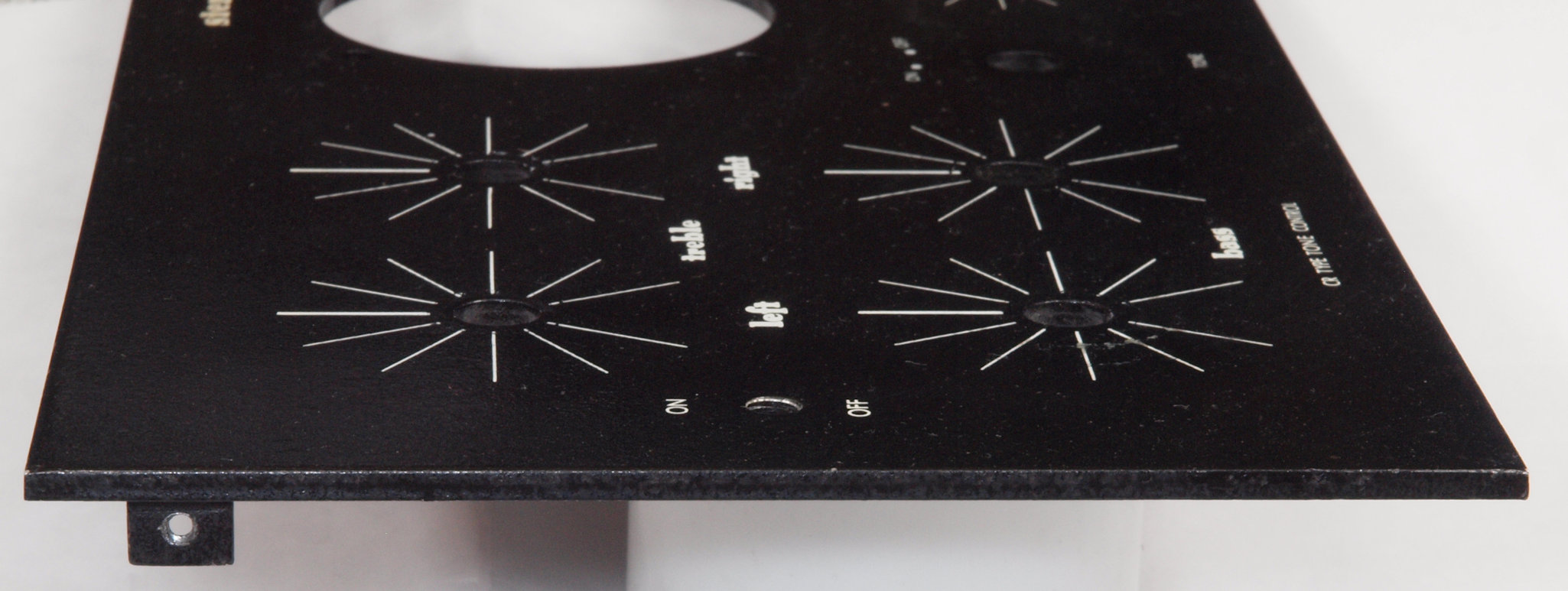

Ｋ１２．　塗装後　前パネル。

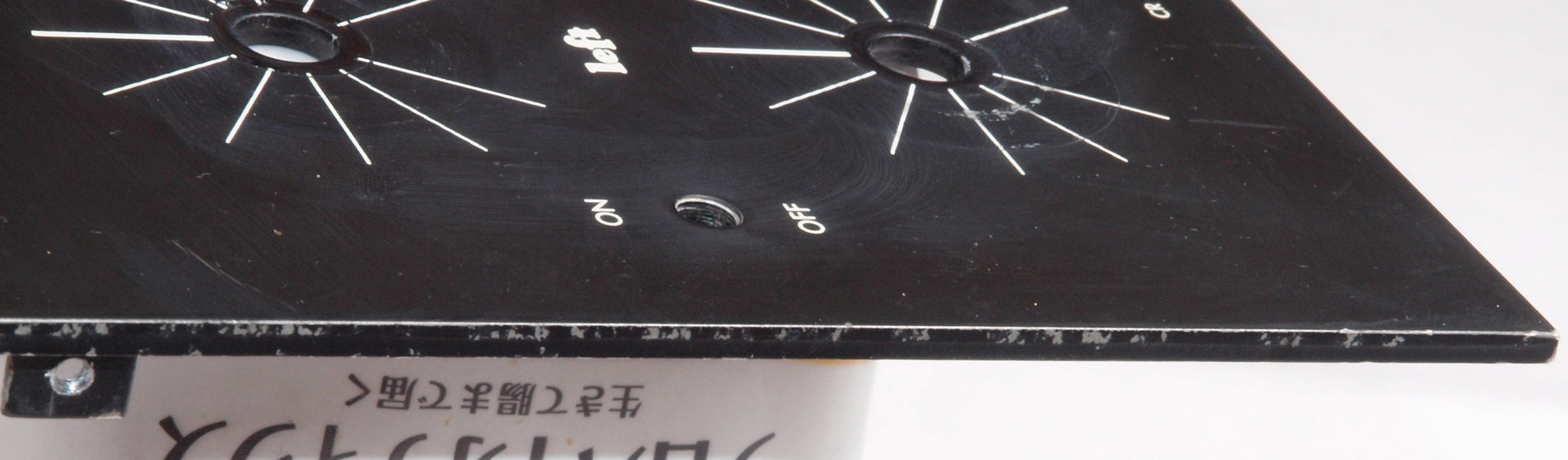

Ｋ１３．　塗装前　前パネル右サイドキズ。

Ｋ１４．　塗装後　　前パネル右サイドキズ。

Ｋ１５．　塗装前　　前パネル左サイドキズ。

Ｋ１６．　塗装後　　前パネル左サイドキズ。

Ｋ２１．　塗装前　上蓋。

Ｋ２２．　塗装後　上蓋。

Ｋ３１．　塗装前　ケース右横。

Ｋ３２．　塗装中　ケース右横。　直射日光を当て、透明ラッカーの塗り具合（白点で見える所）を調整する。

Ｋ３３．　塗装前　ケース左横。

Ｋ３４．　塗装中　ケース左横。　直射日光を当て、透明ラッカーの塗り具合（白点で見える所）を調整する。

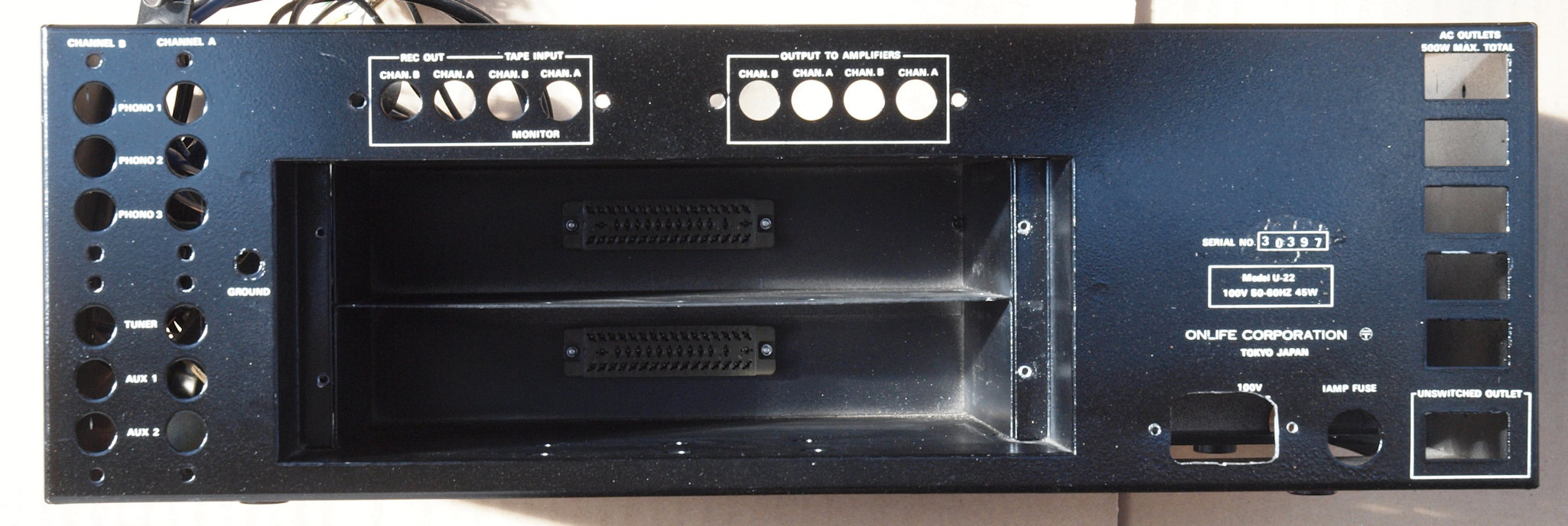

Ｋ４１．　塗装前　ケース後。

Ｋ４２．　塗装後　ケース後。

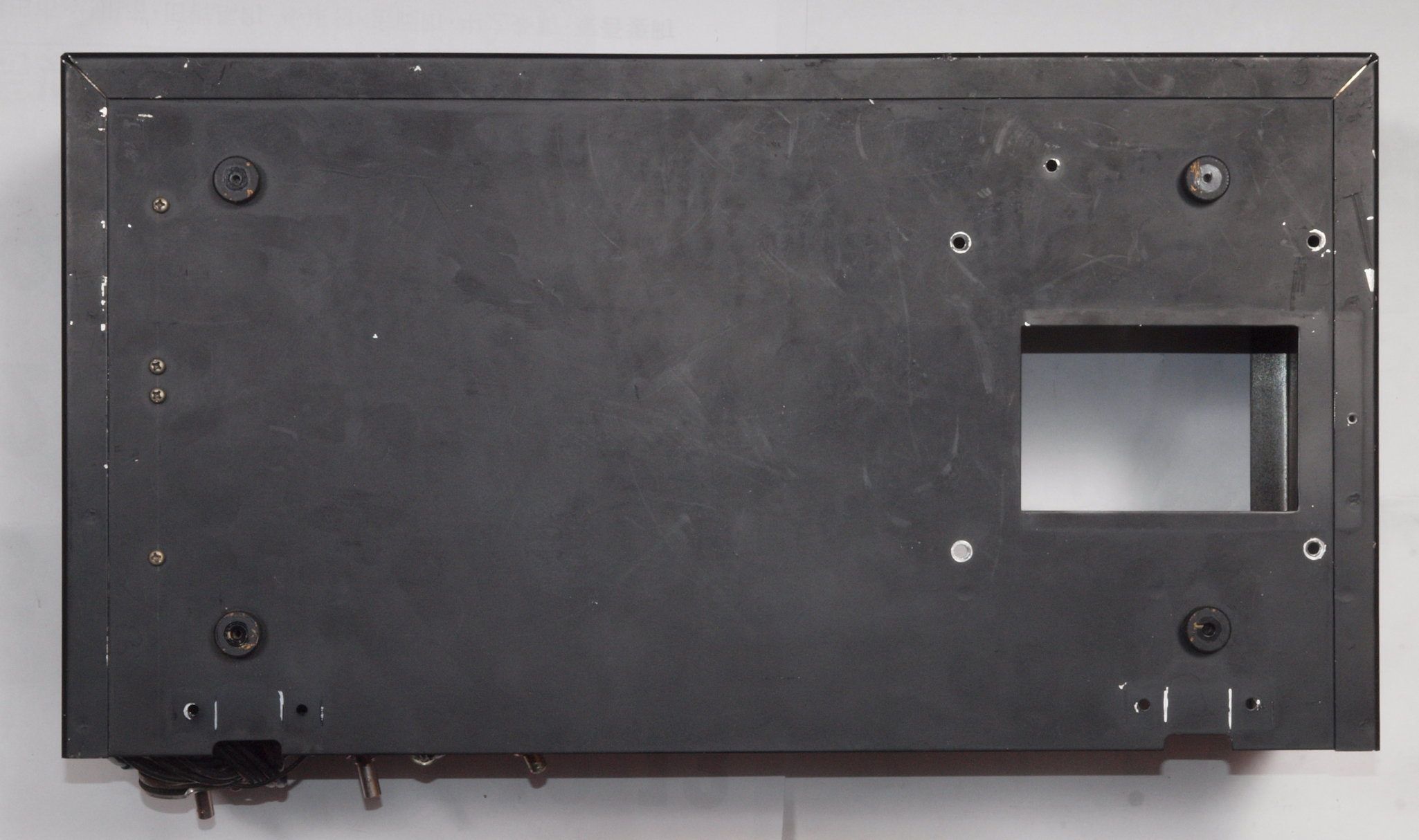

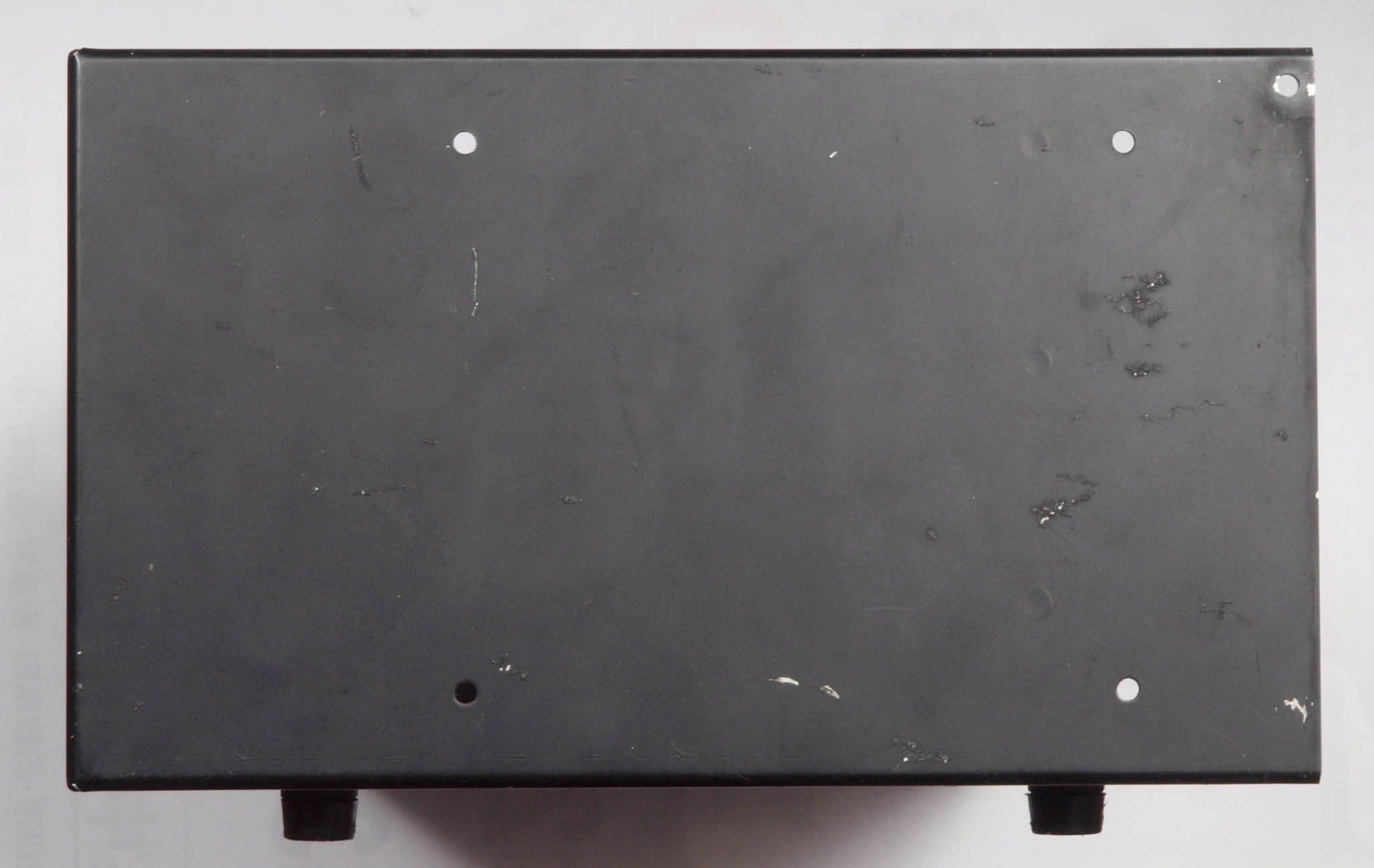

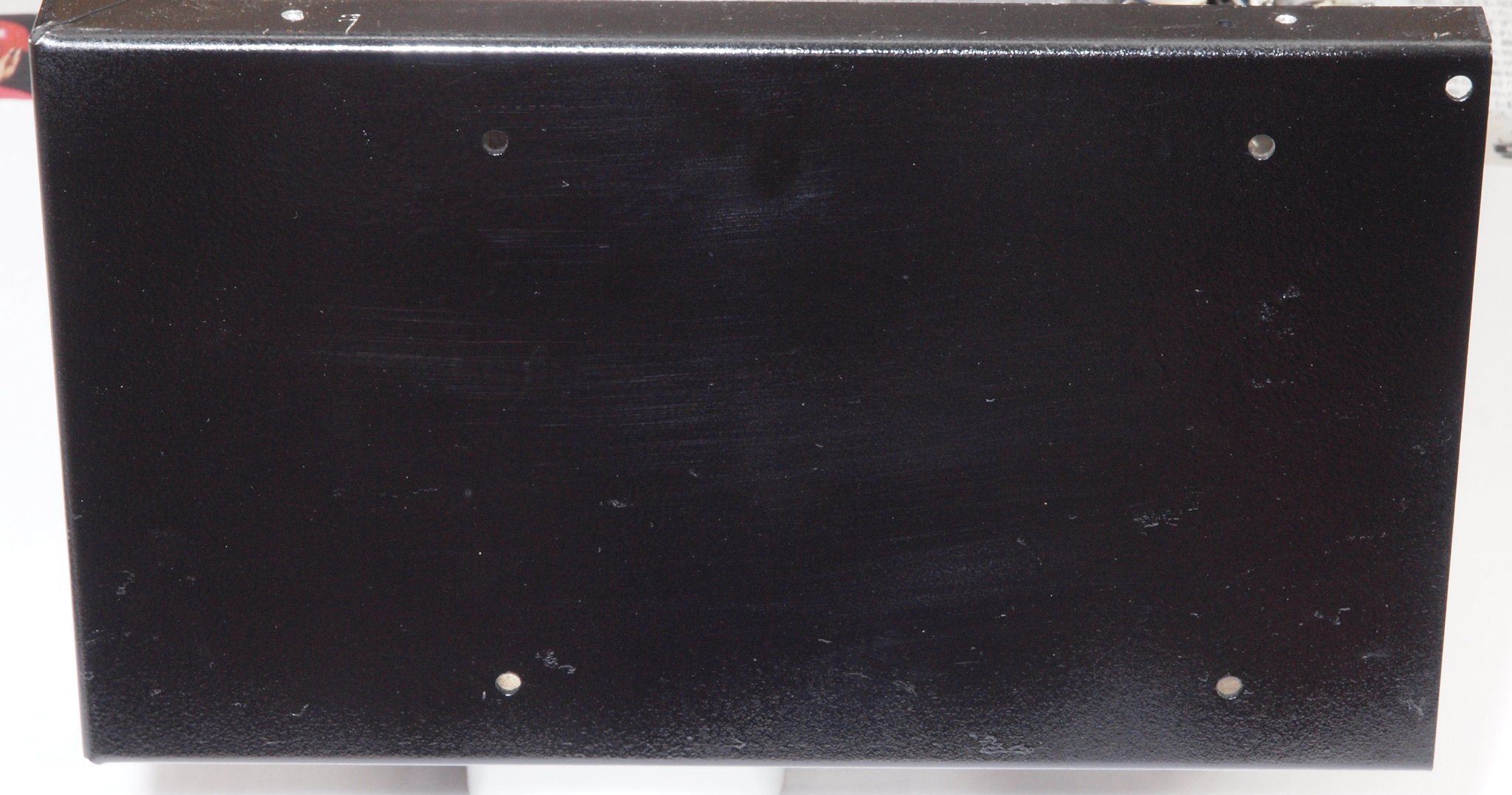

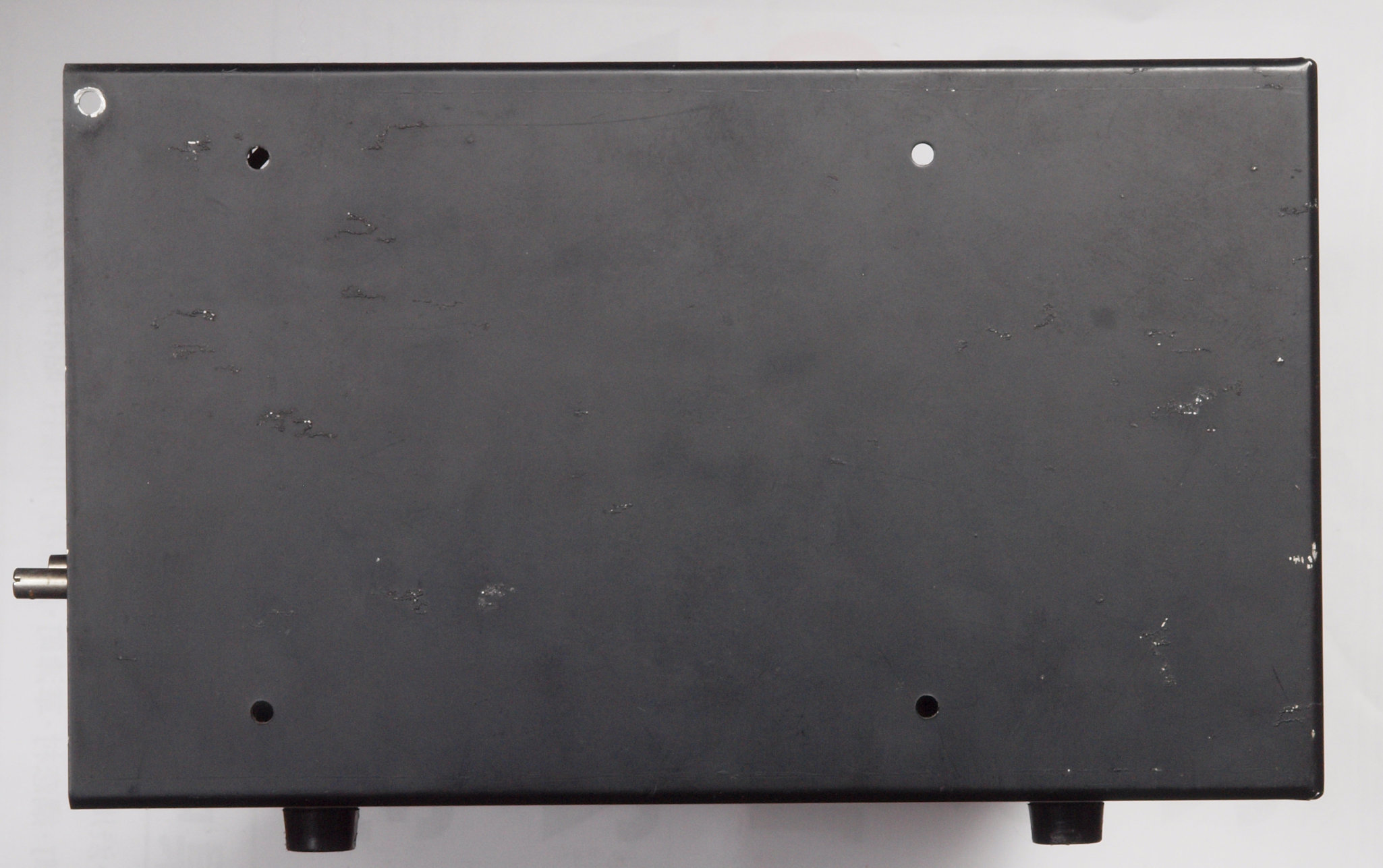

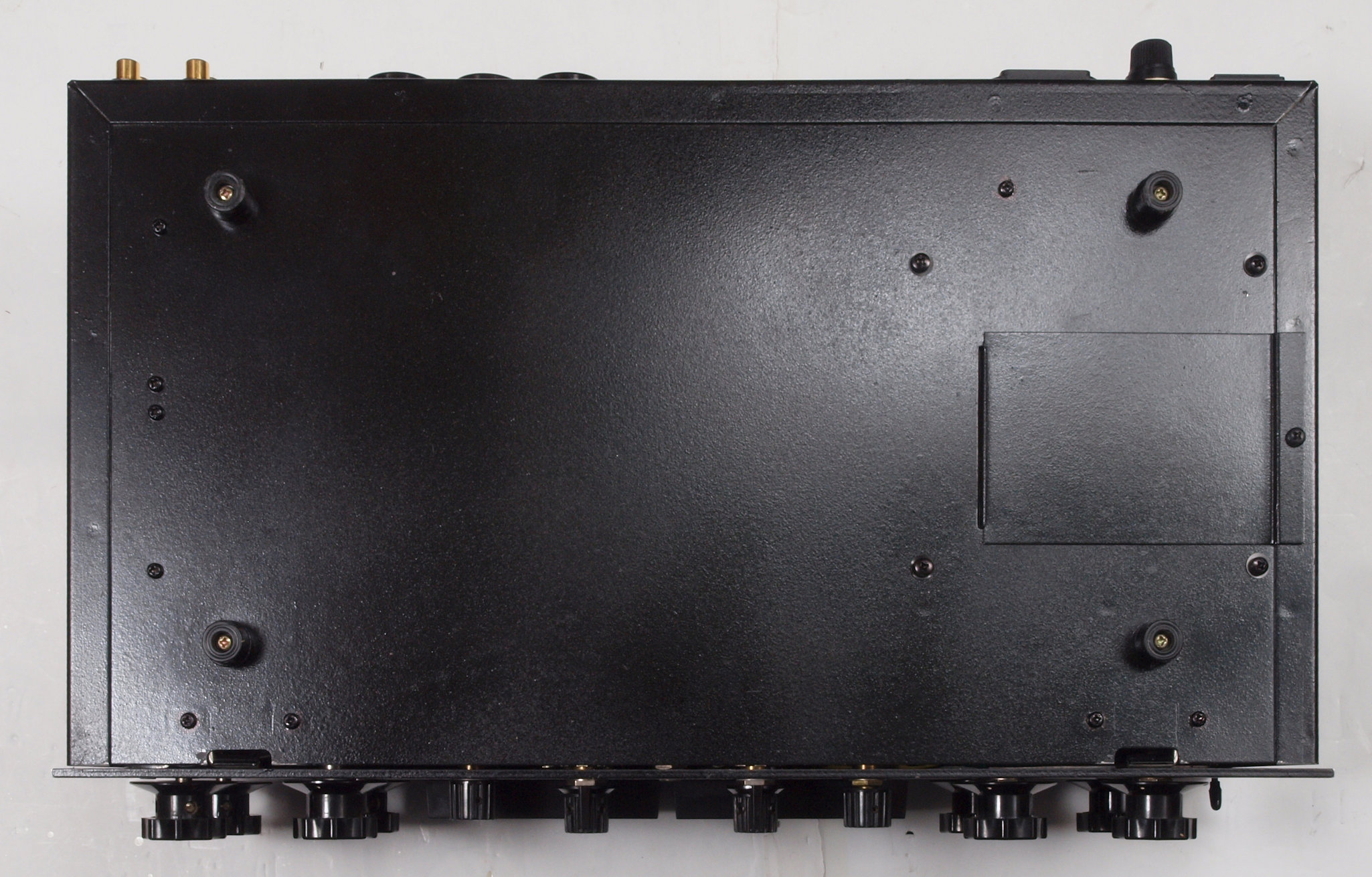

Ｋ５１．　塗装前　ケース下。

Ｋ５２．　塗装後　ケース下。

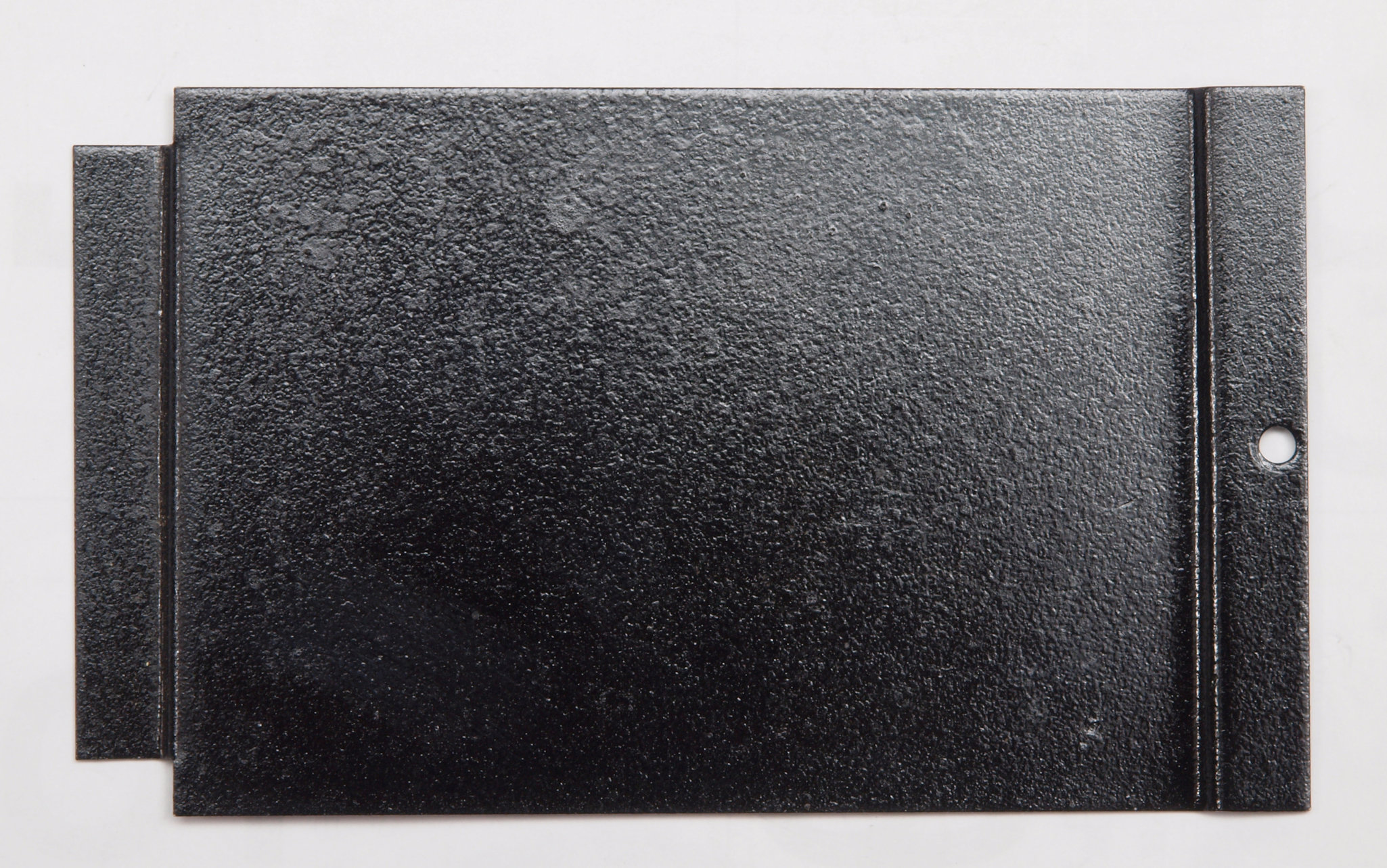

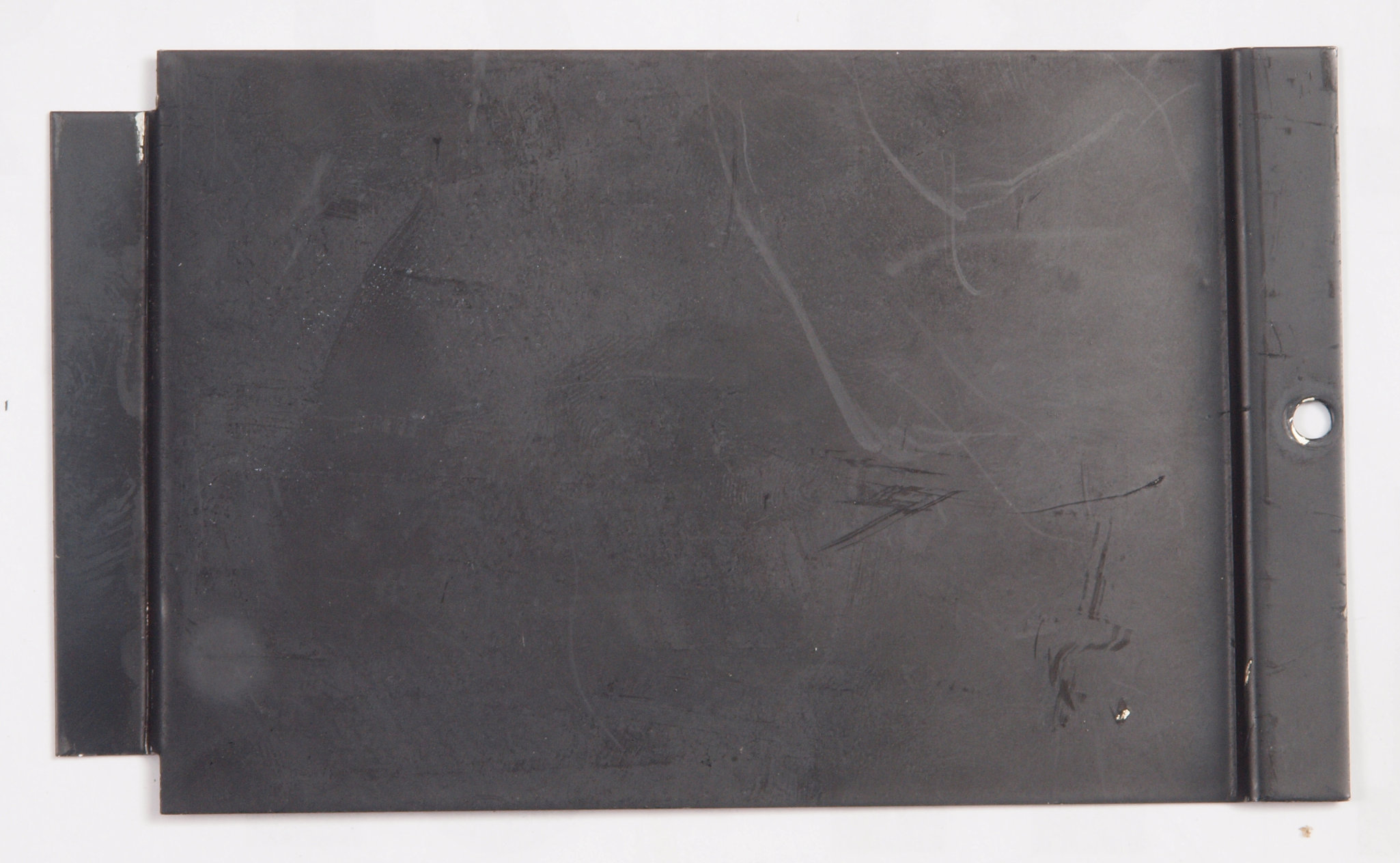

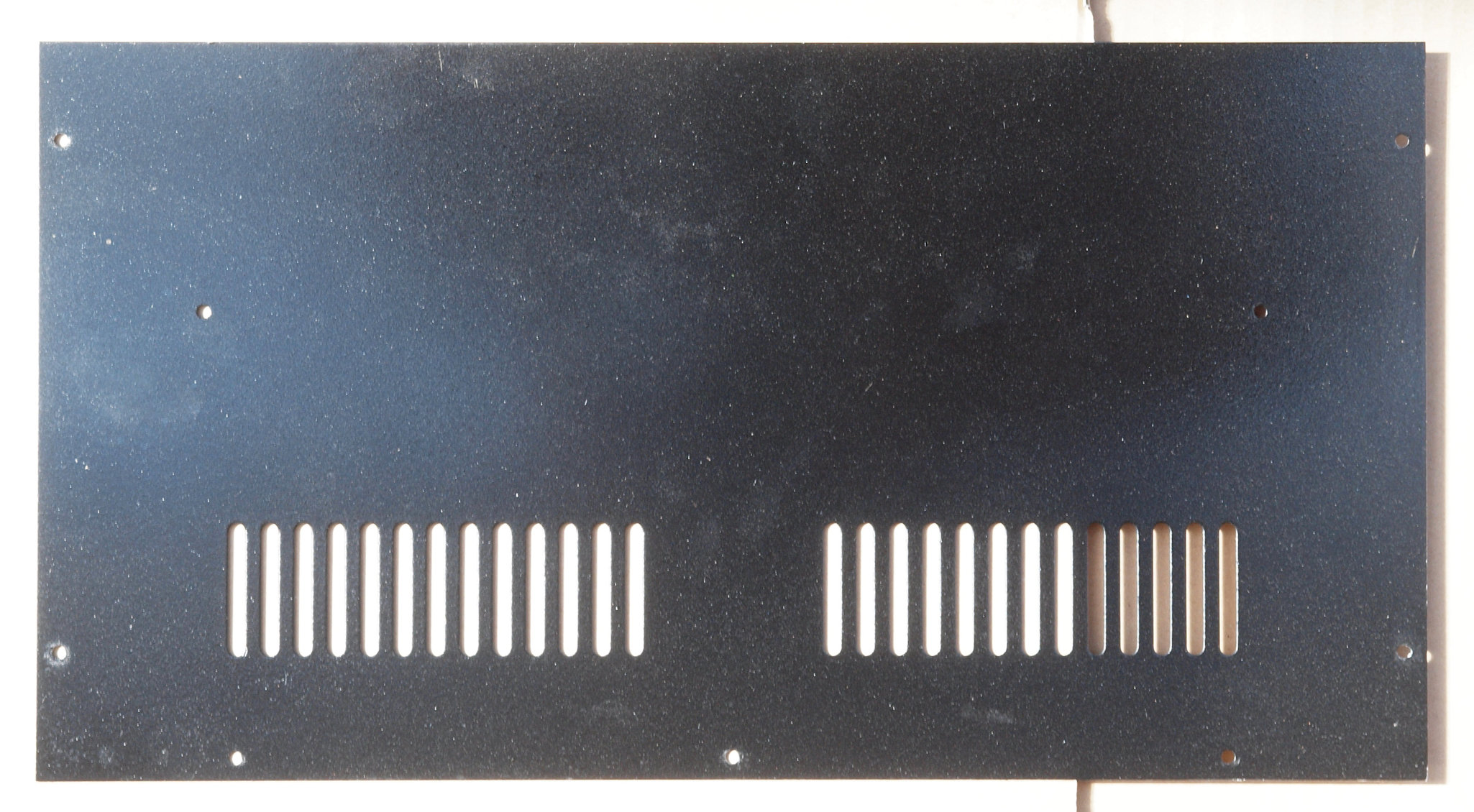

Ｋ６１．　塗装前　ケース下の電源下パネル。

Ｋ６２．　塗装後　ケース下の電源下パネル。

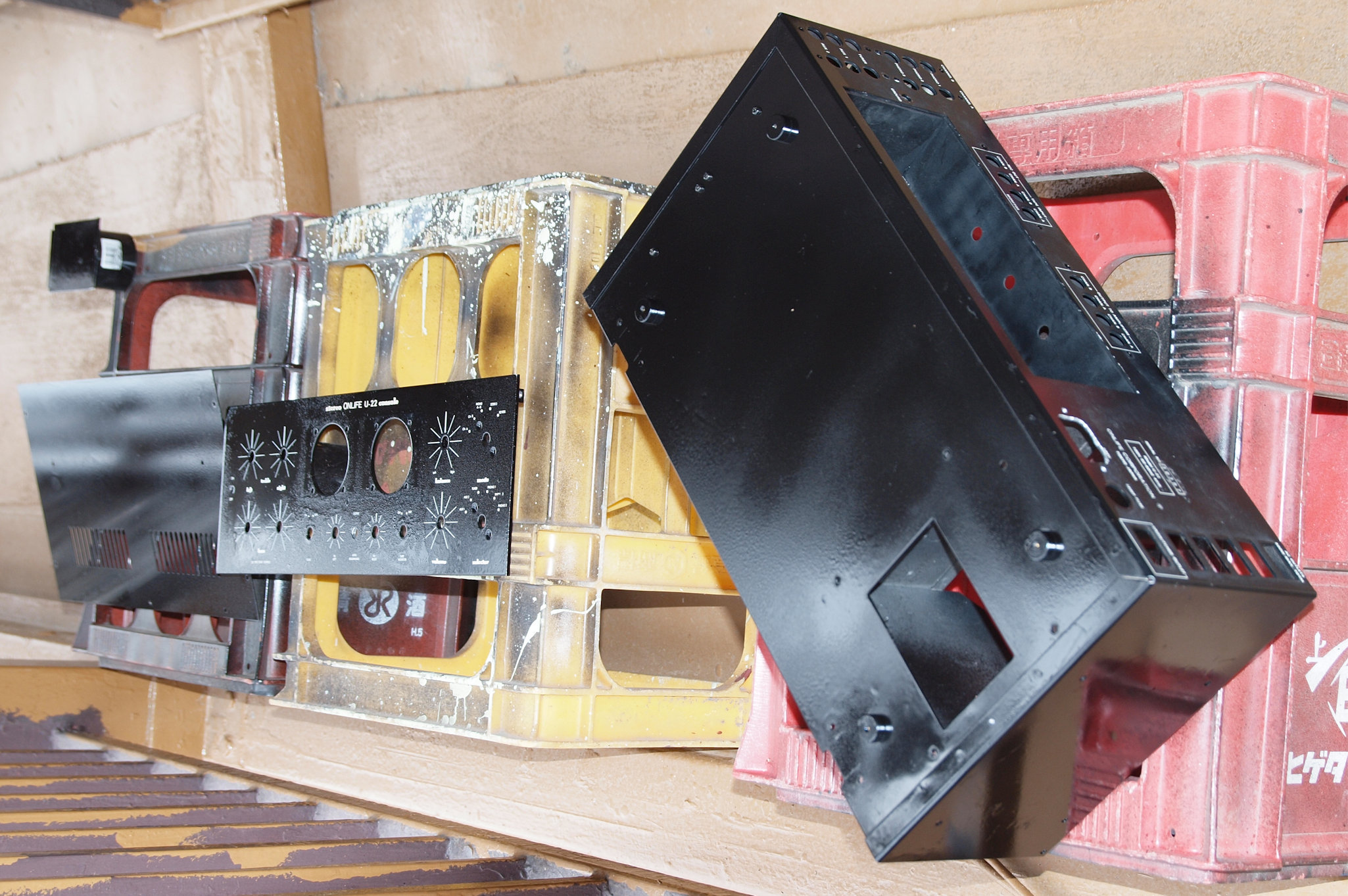

Ｋ７１．　塗装中　炎天下にさらし、焼き付ける。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｏｎｌｉｆｅ　Ｒｅｓｅａｒｃｈ　Ｕ−２２　の仕様（マニアル・カタログより）

型式 コントロールアンプ　Ｕ−２２ 発売年度・販売当時の価格 黒パネル＝１９７６年頃、１３５,２００円 　　　　　　　　１９７０年頃、１５８,０００円 白パネル＝１９７６年頃、１１３,０００円 周波数特性 RIAA＝３０Hz〜１５kHz ±０．５dB、　FLAT＝32〜32,000Hz±0.5ｄB 入力感度/入力インピーダンス Phono＝１．８mV/４７kΩ、 AUX＝８８mV/120KΩ、　TUNER＝８８mV/120KΩ、　TAPE＝８８mV/120KΩ SN比 Phono＝６５dB（入力短絡）、　AUX＝６５dB、　TUNER＝７５dB RIAA偏差 ±０．５dB Phono許容入力 ４００mV 歪率 ０．４％（Phono-Pre out、定格入力時） 最大ノンクリップ出力 ２２V トーンコントロール CR型 入出力端子 Phono＝３系統、　Aux＝２系統、　Tuner＝１系統、　Tape＝１系統、　Pre out＝２系統 使用真空管 ECC83（１２ＡＸ７）＝4本、　ECC82（１２ＡＵ７）＝２本 電源 AC100V　45W 外形寸法 幅440×高さ150×奥行265mm 重量 7.2kg
