Audio Analyzer VP−7732A. 3台目備品修理記録
A. 修理前の状況
C. 修理状況
  • 基板等清掃。以下は2013年に行う。
    上下蓋凹み修理。
    フアン清掃。
    ブラウン管周り清掃。
    後足補強。以下は2022年に行う。
    下足補強。
    バックアップ電池交換。
    入出力BMC端子交換


E. 内蔵発振器の測定(アナライズ)。2022年

S. Panasonic VP-7732A 仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

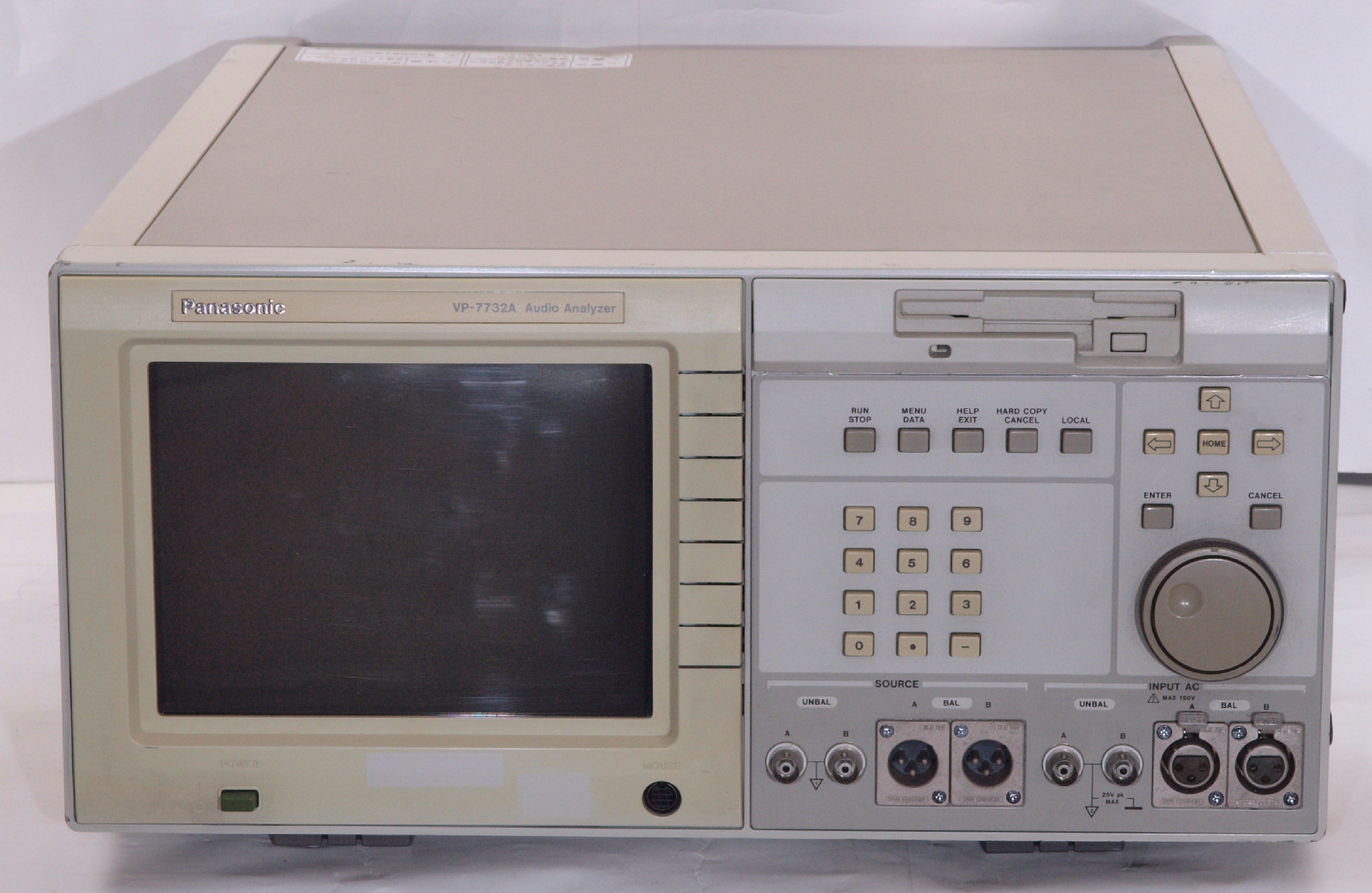

A11. 点検中 前から見る

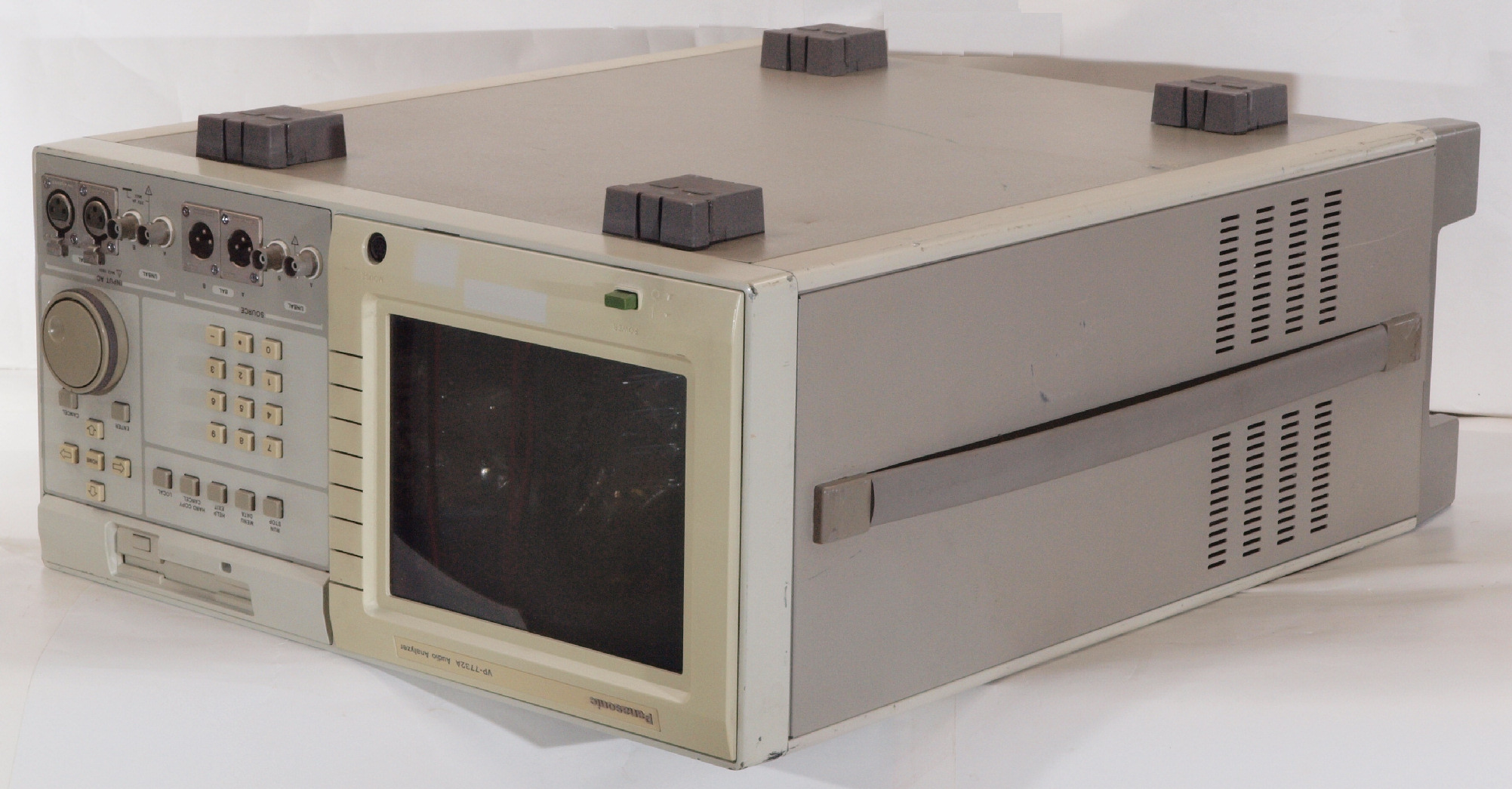

A12. 点検中 前右から見る

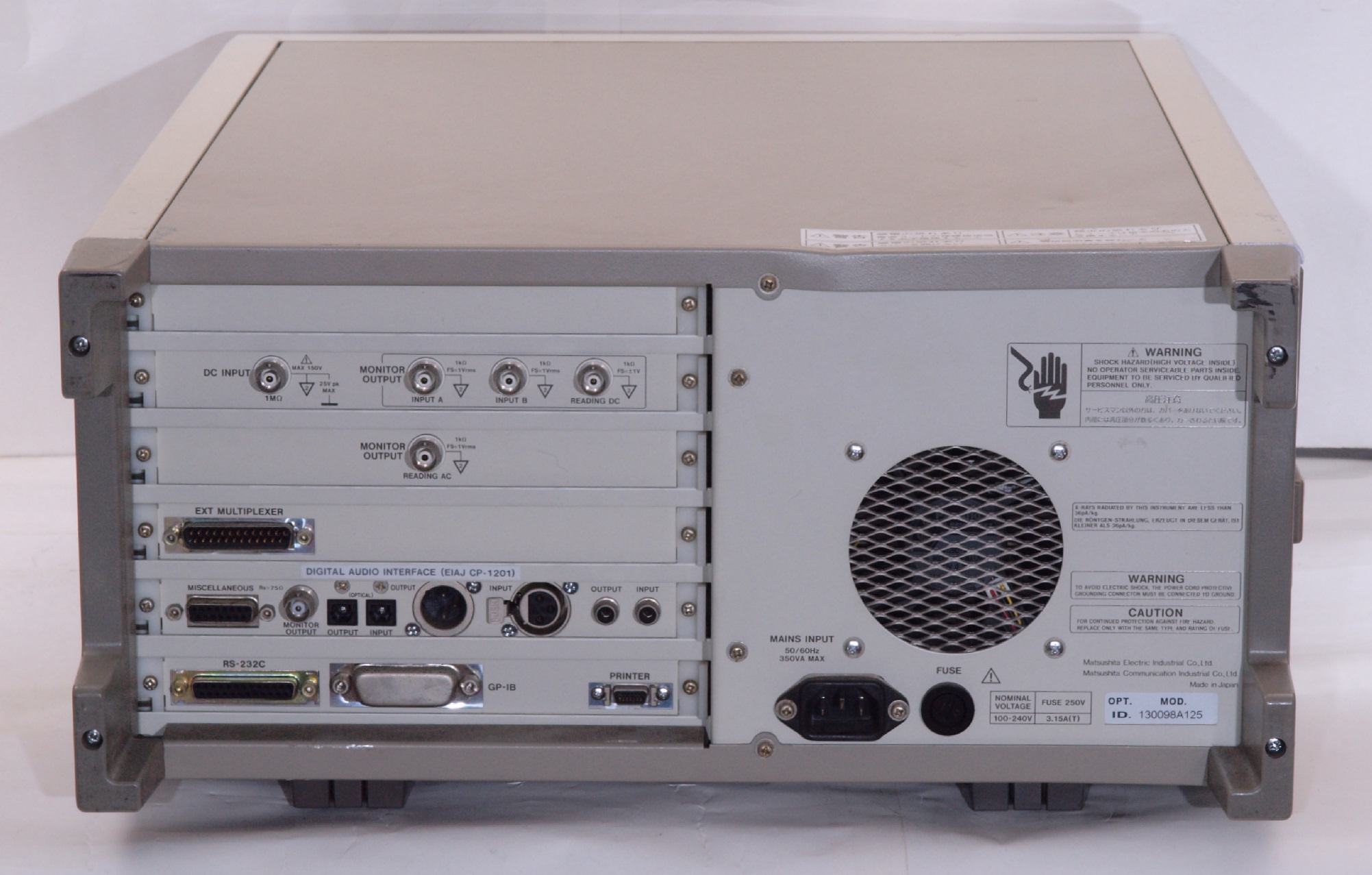

A13. 点検中 後から見る

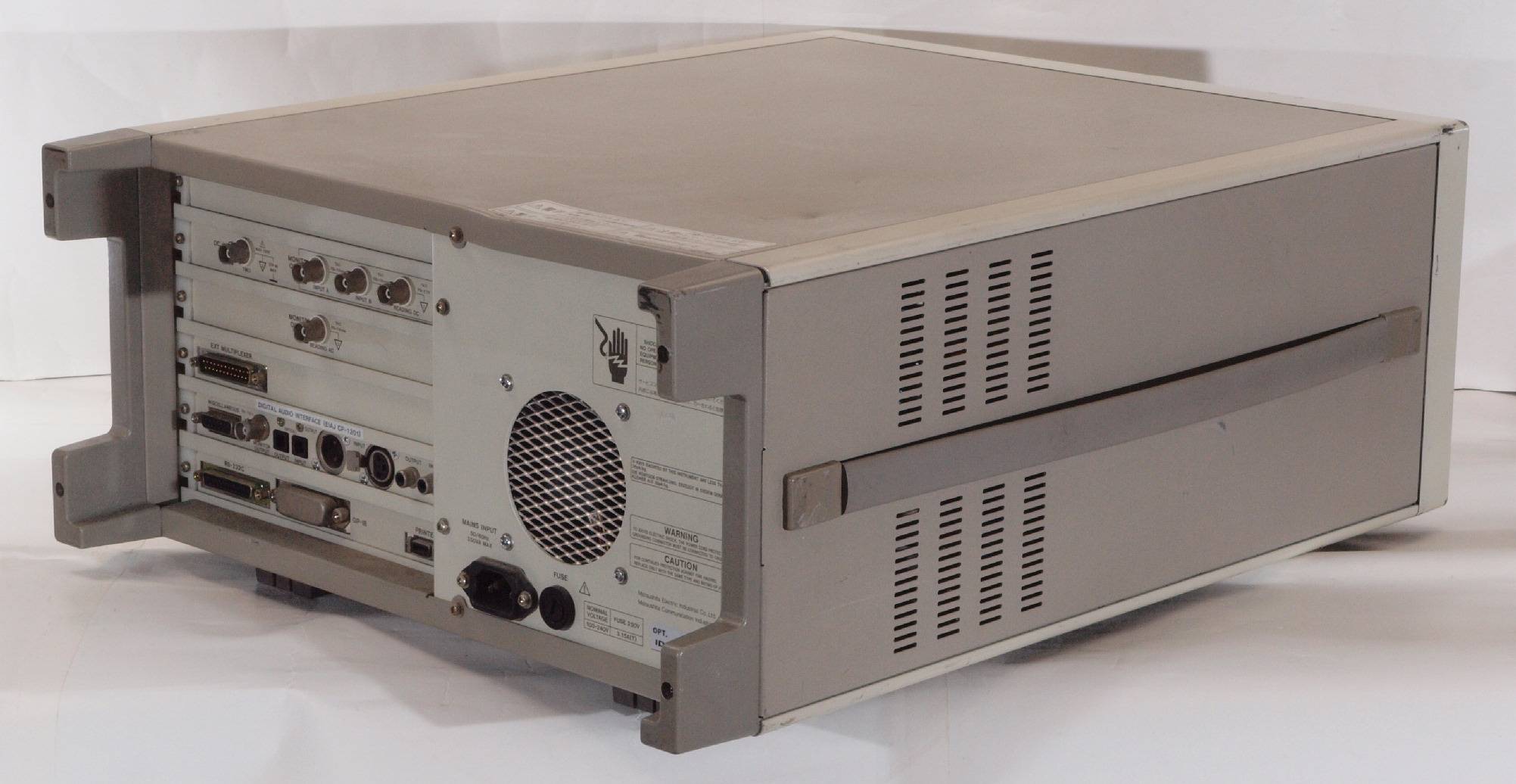

A14. 点検中 後左から見る
A21. 点検中 上から見る

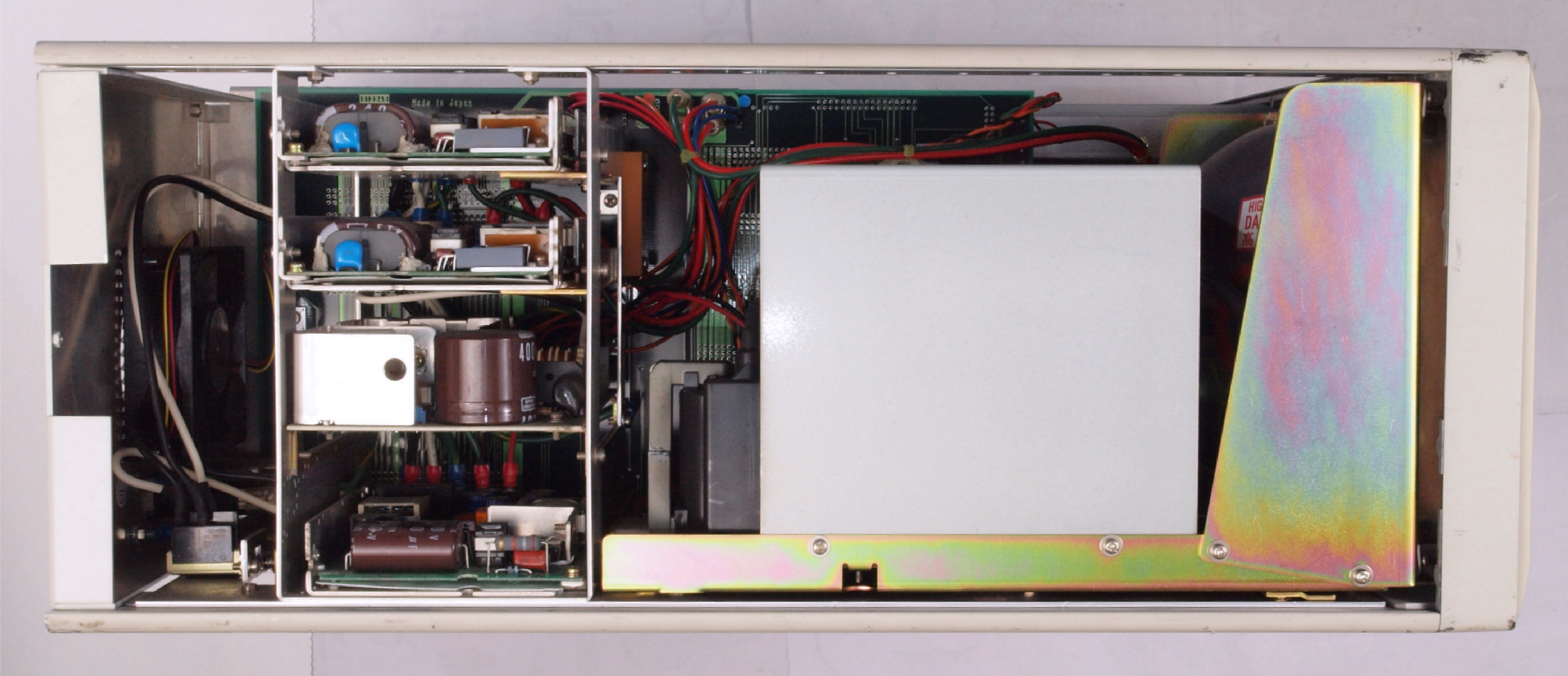

A22. 点検中 上蓋を取り、上から見る

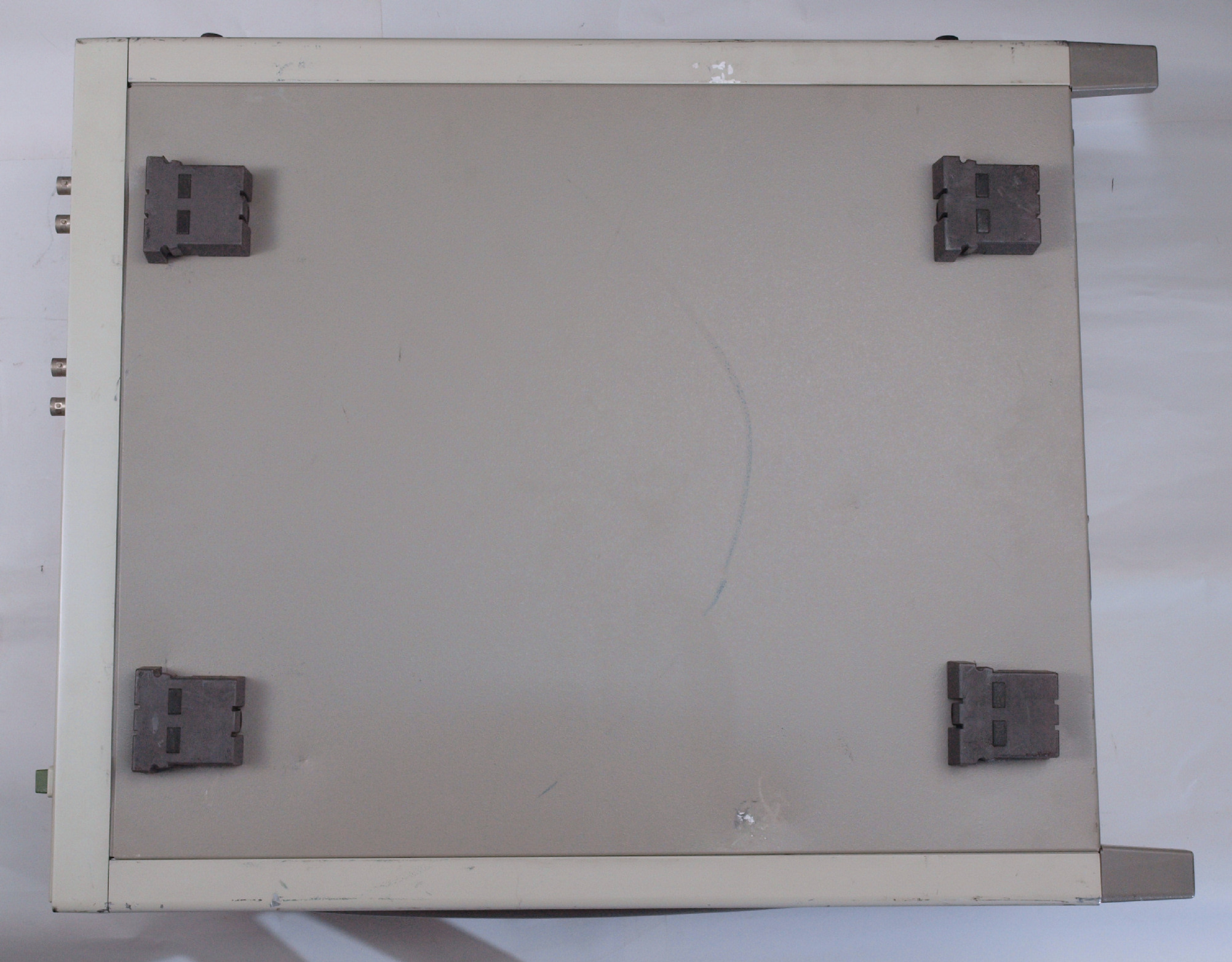

A23. 点検中 下から見る

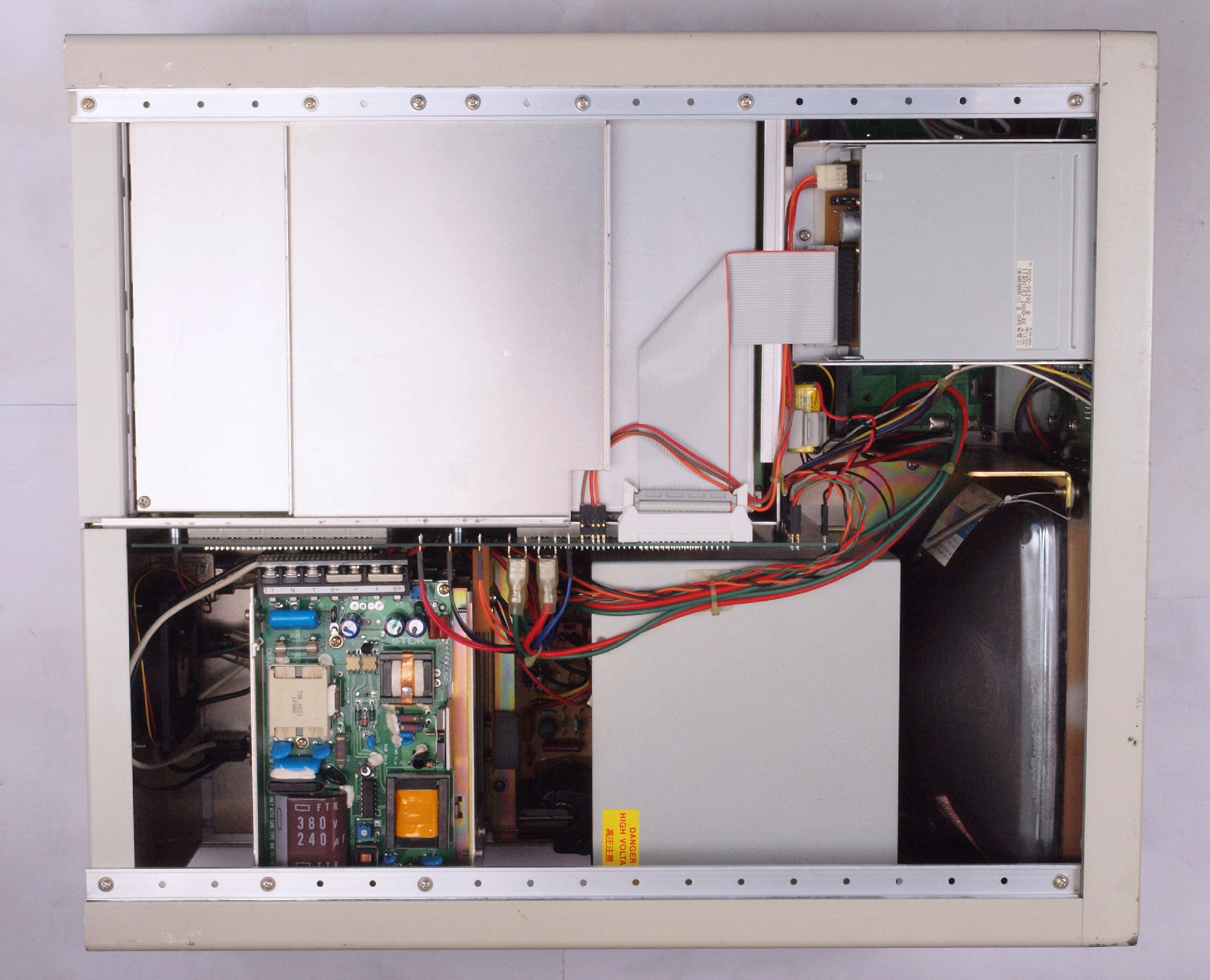

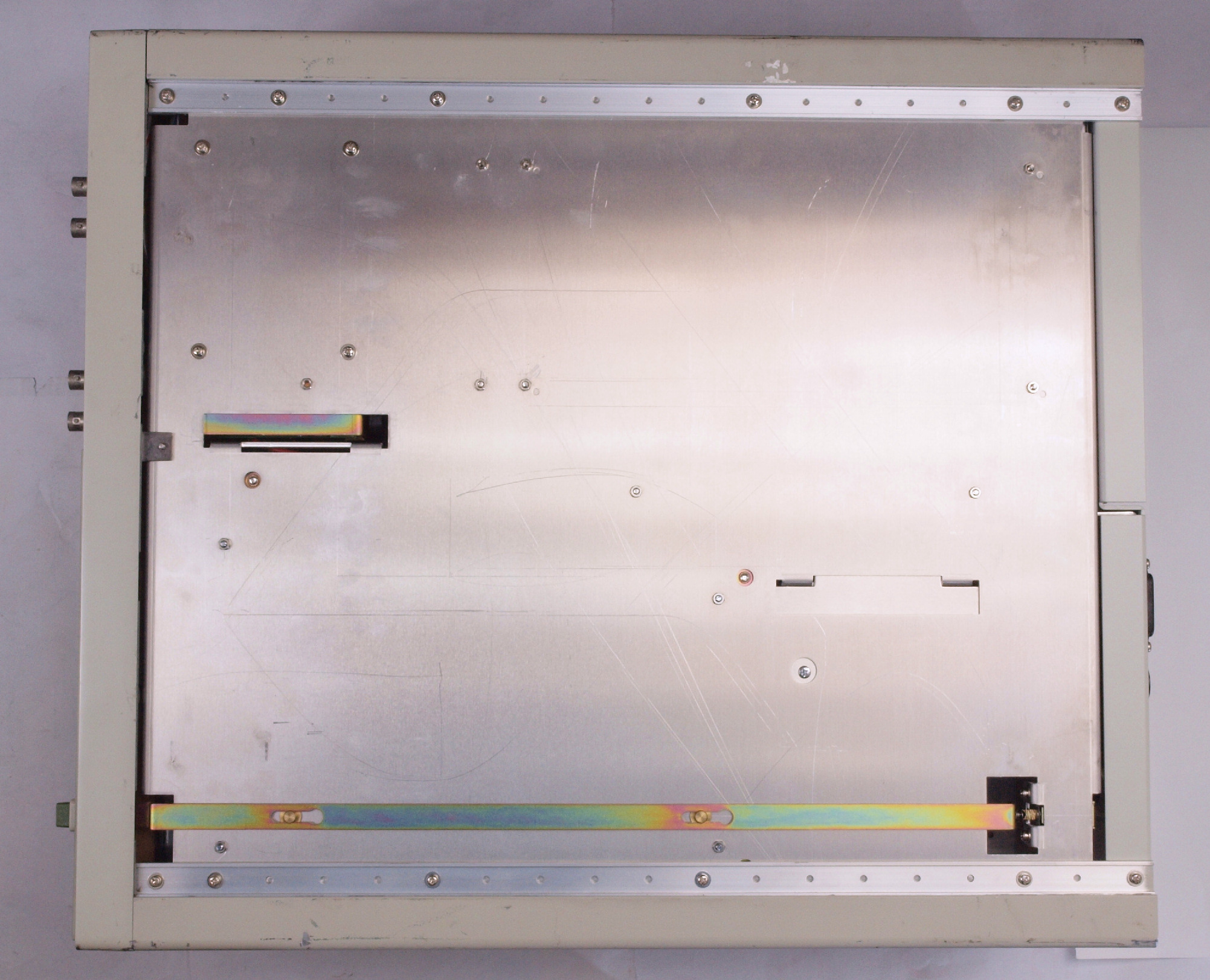

A24. 点検中 下蓋を取り、したから見る。
A25. 点検中 左右の蓋を取り、右から見る。
A26. 点検中 左右の蓋を取り、左から見る。
A31. 点検中 下前から見る
A32. 点検中 下前左から見る
A33. 点検中 下後から見る

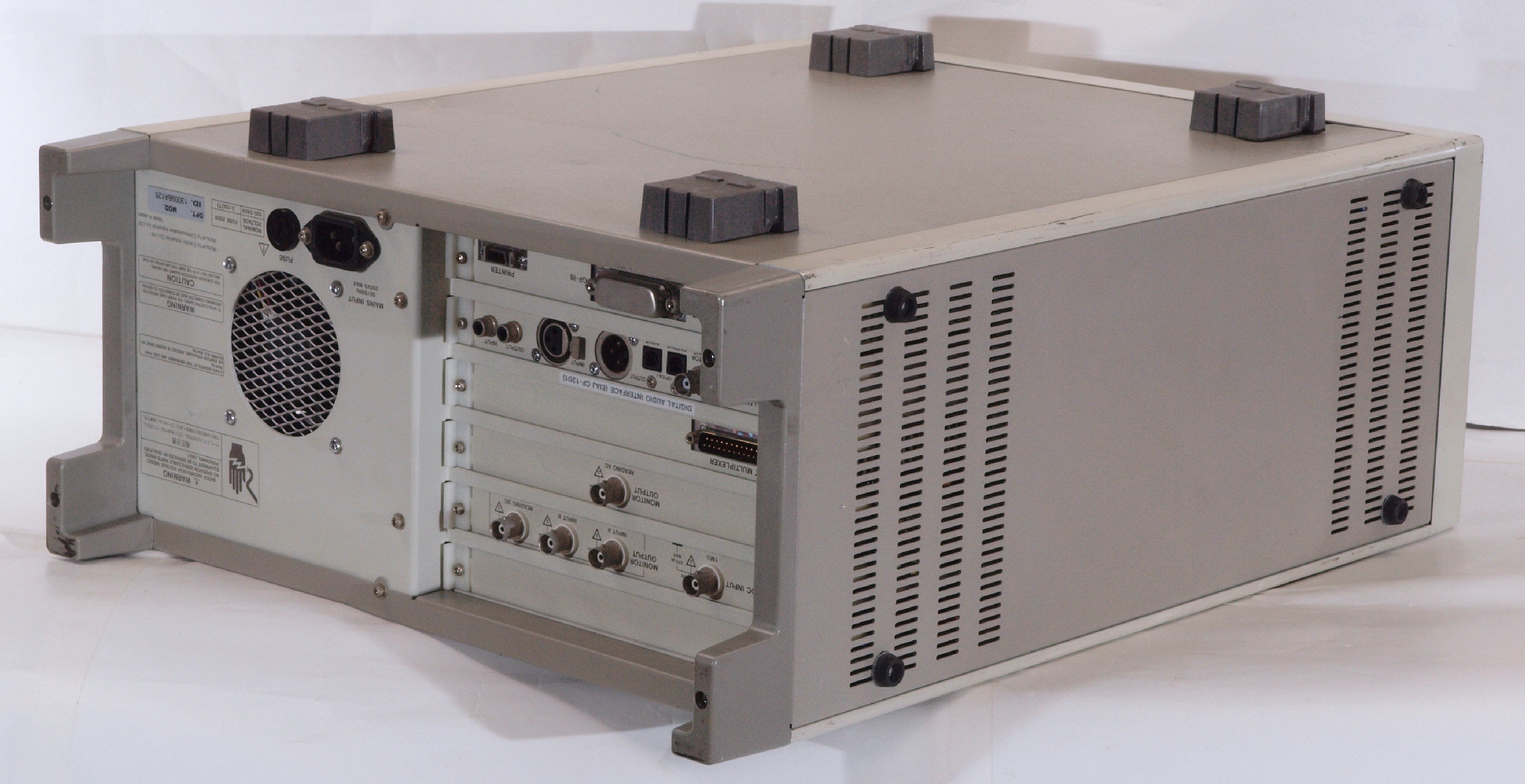

A34. 点検中 下後右から見る
C. 修理状況

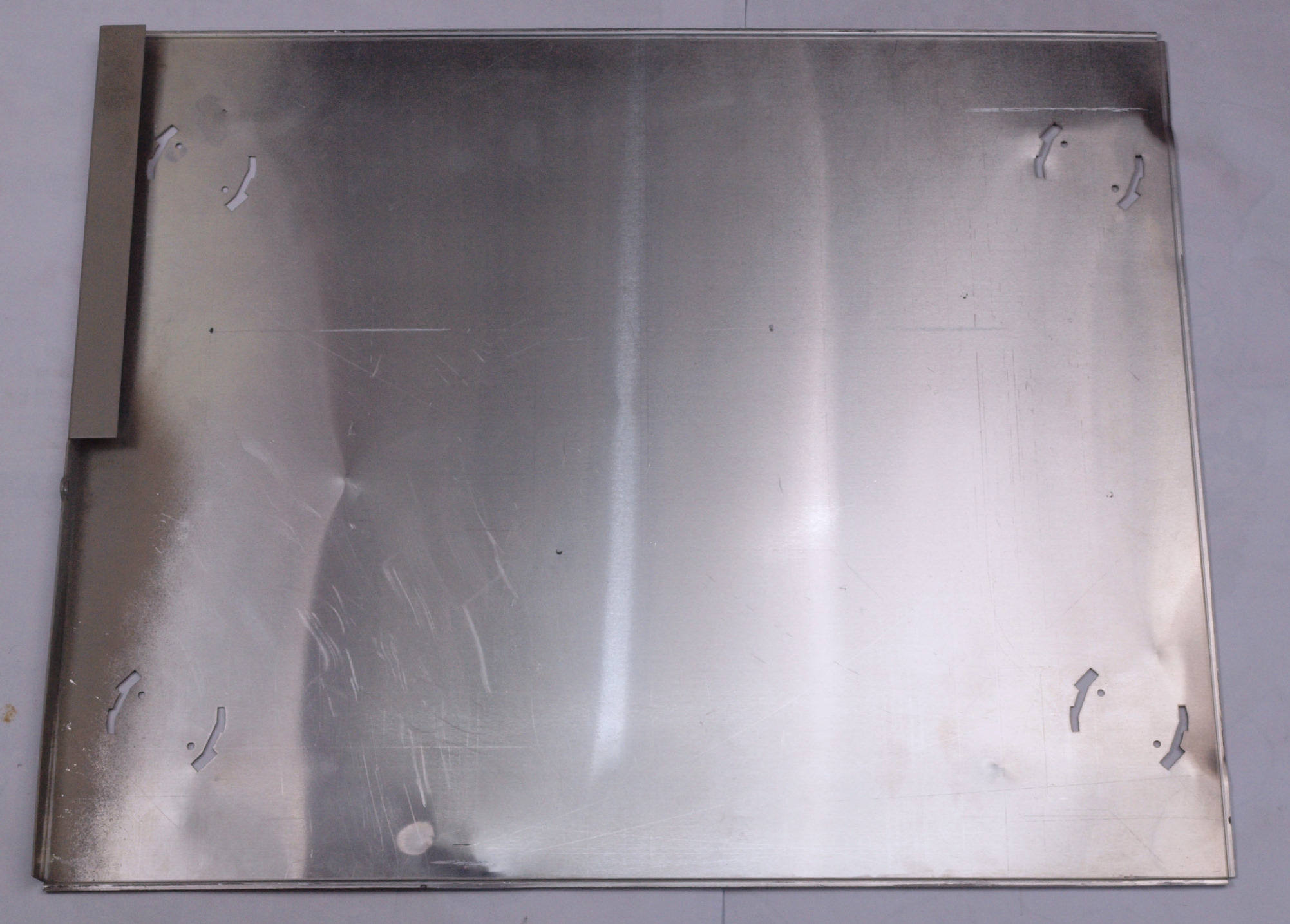

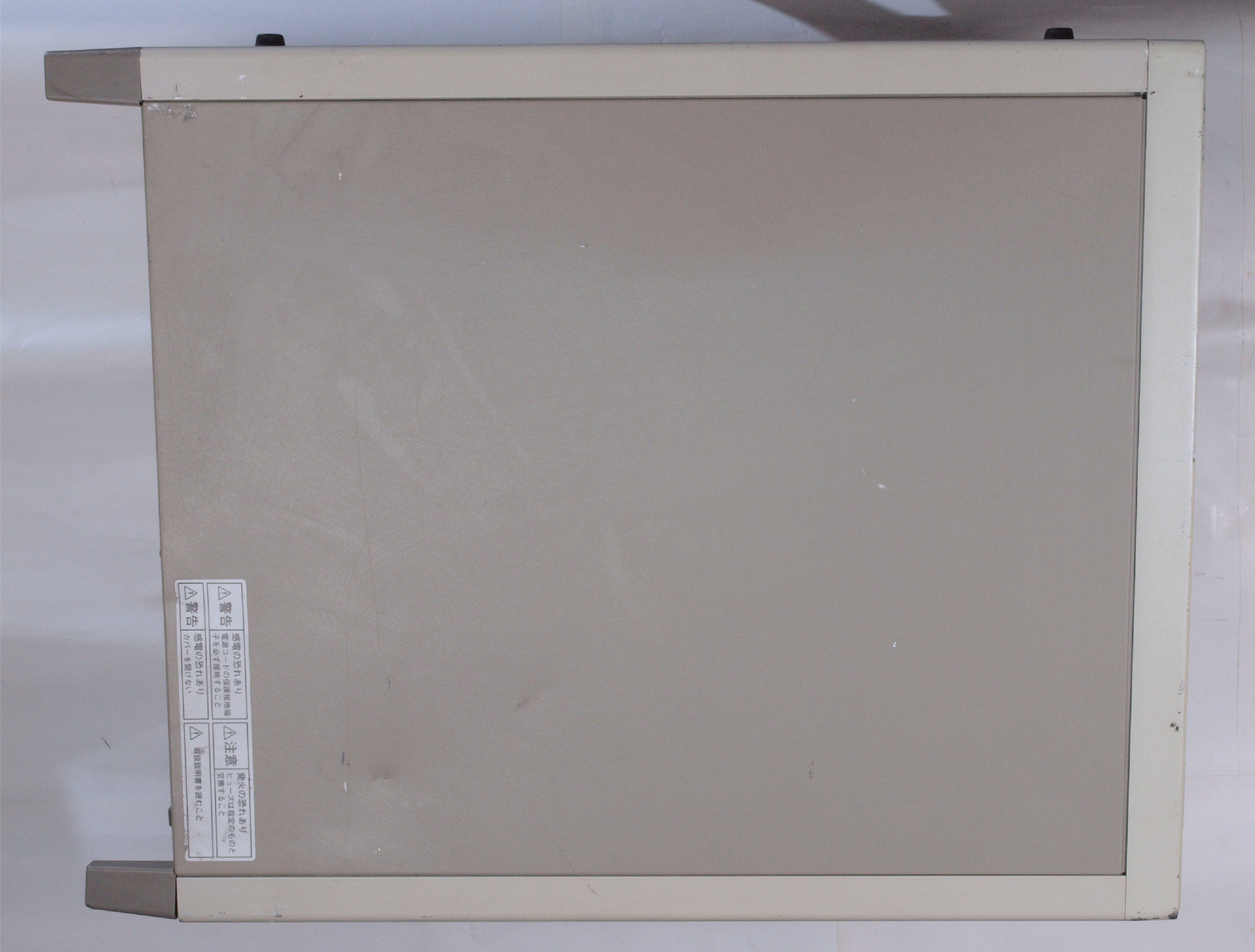

C11. 修理前 下蓋。

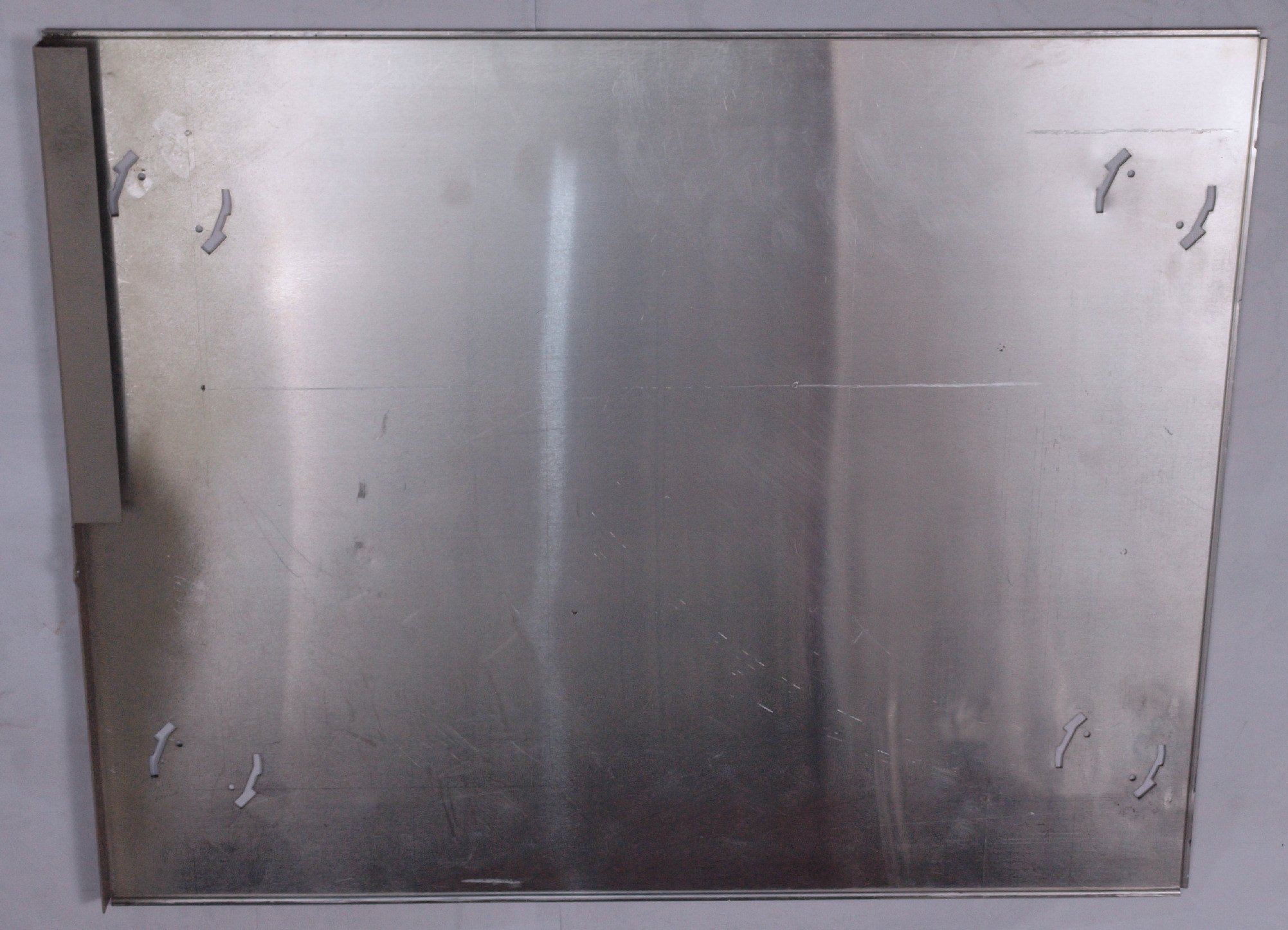

C12. 修理後 下蓋。

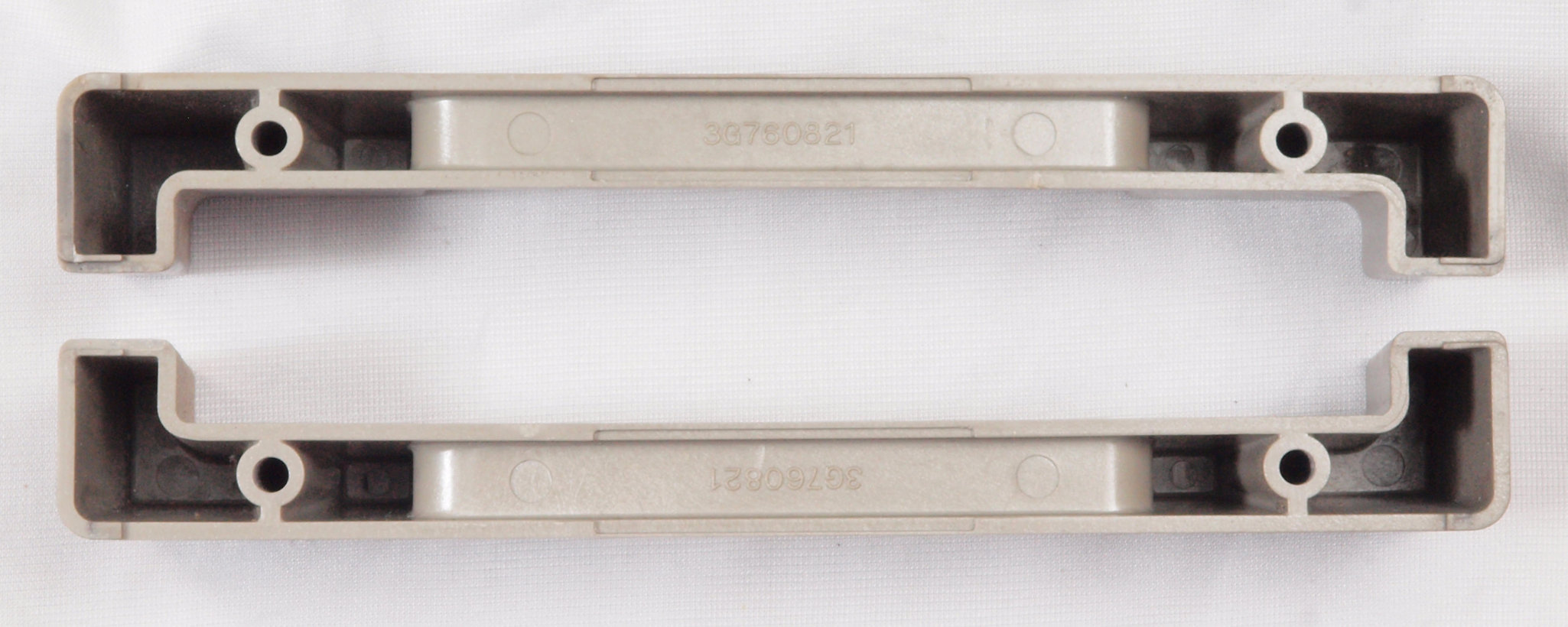

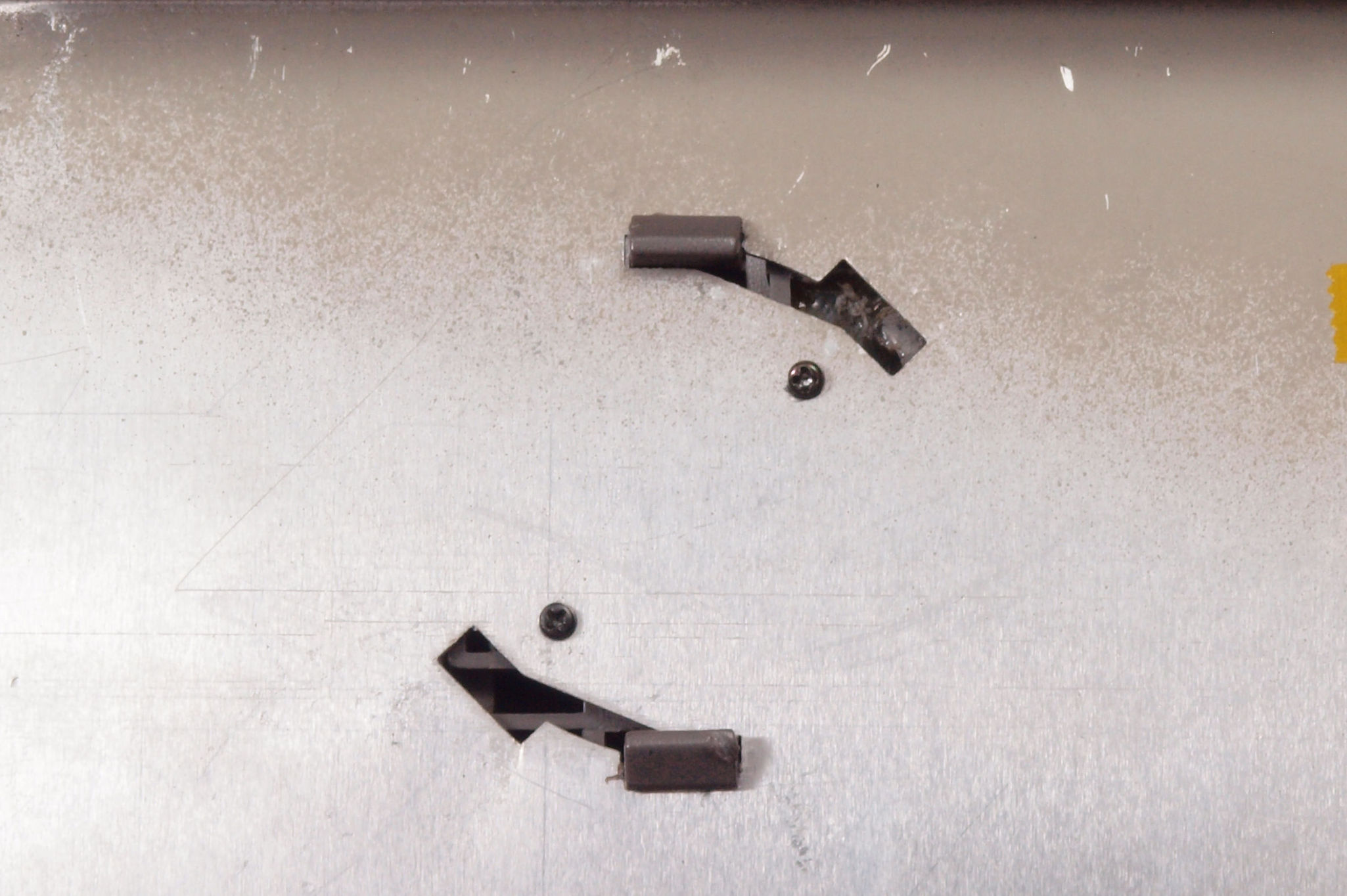

C13. 修理中 下足。

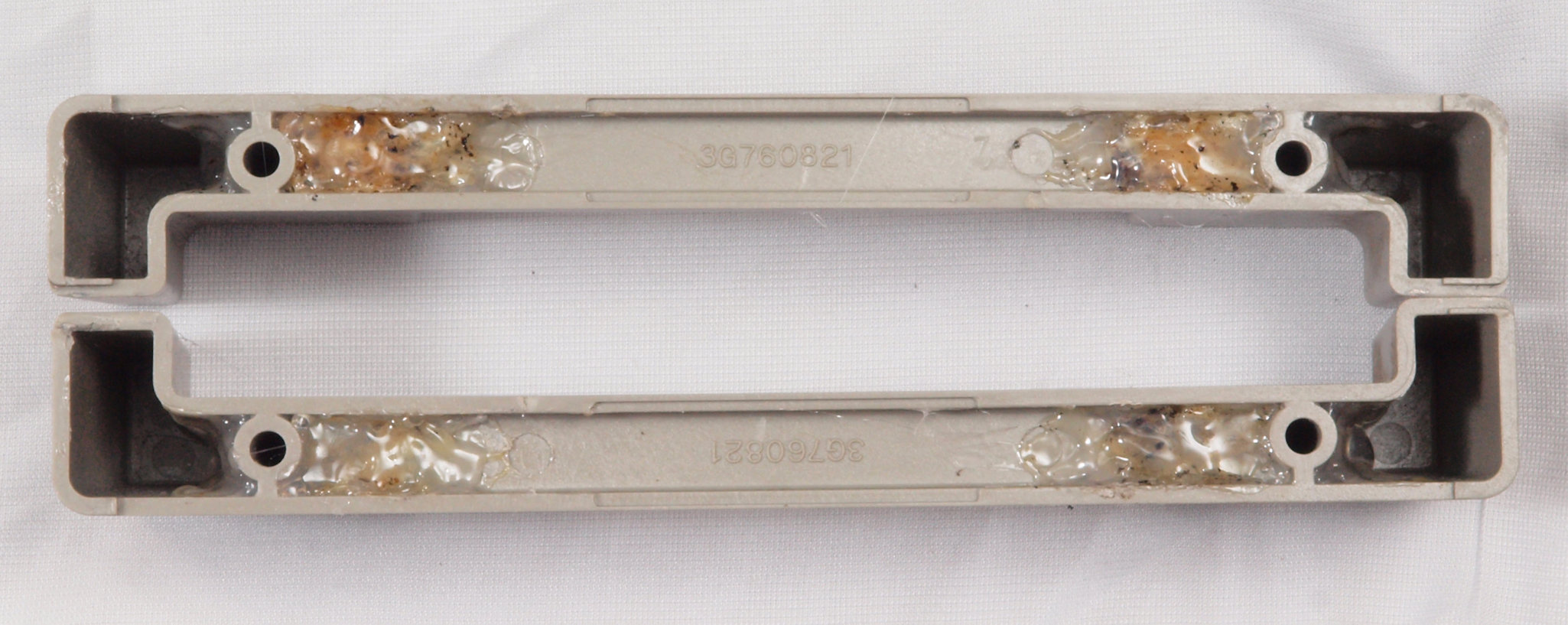

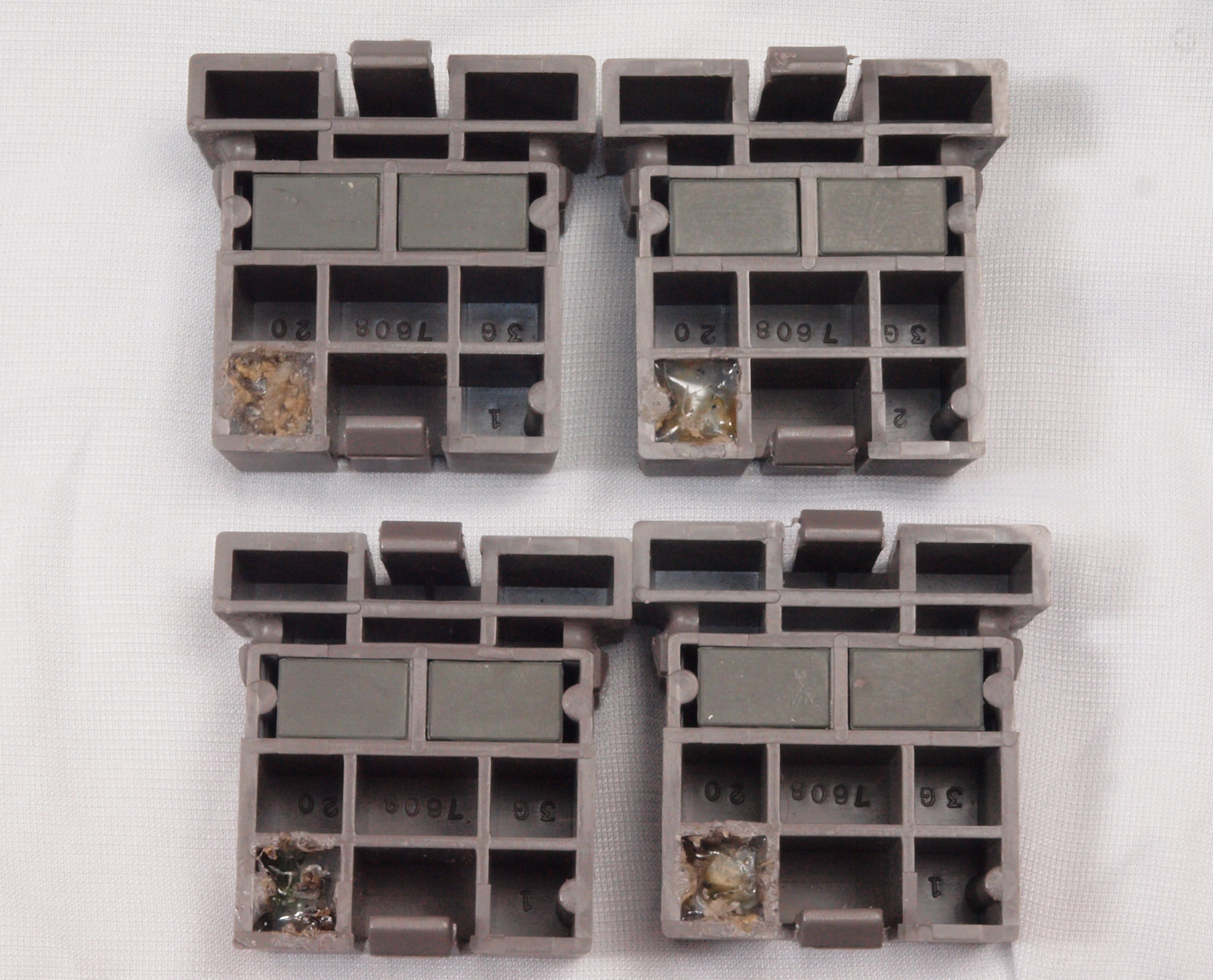

C14. 修理中 下足。ビス止めの為ホットボンドを詰める。
C15. 修理後 下足。ビス止めする。

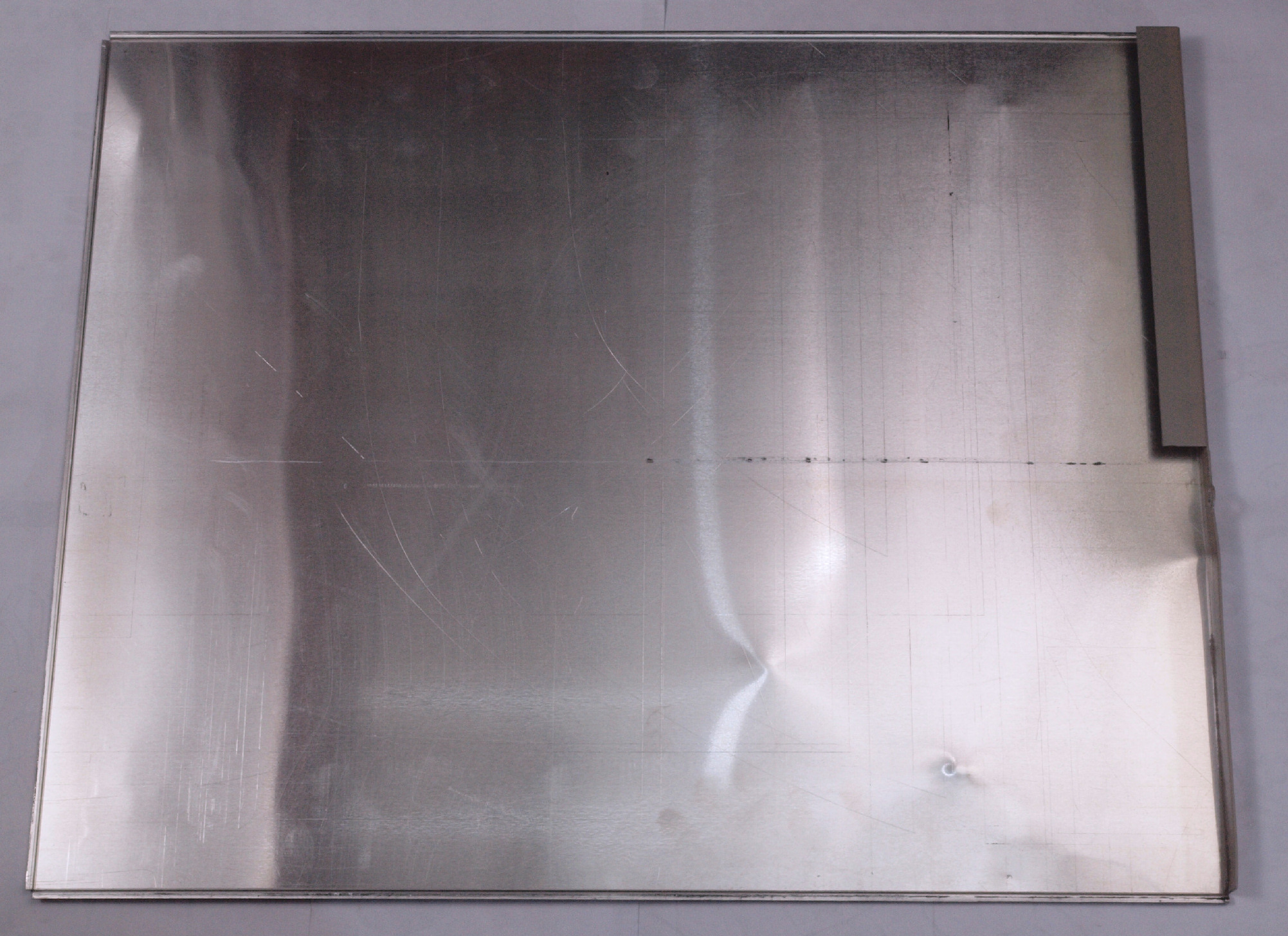

C21. 修理前 上蓋。
C22. 修理後 上蓋。
C31. 修理前 後ろ側凹み。
C32. 修理後 後ろ側凹み。
C41. 修理前 後ろ足。
C42. 修理後 後ろ足。ホットボンドで補強。

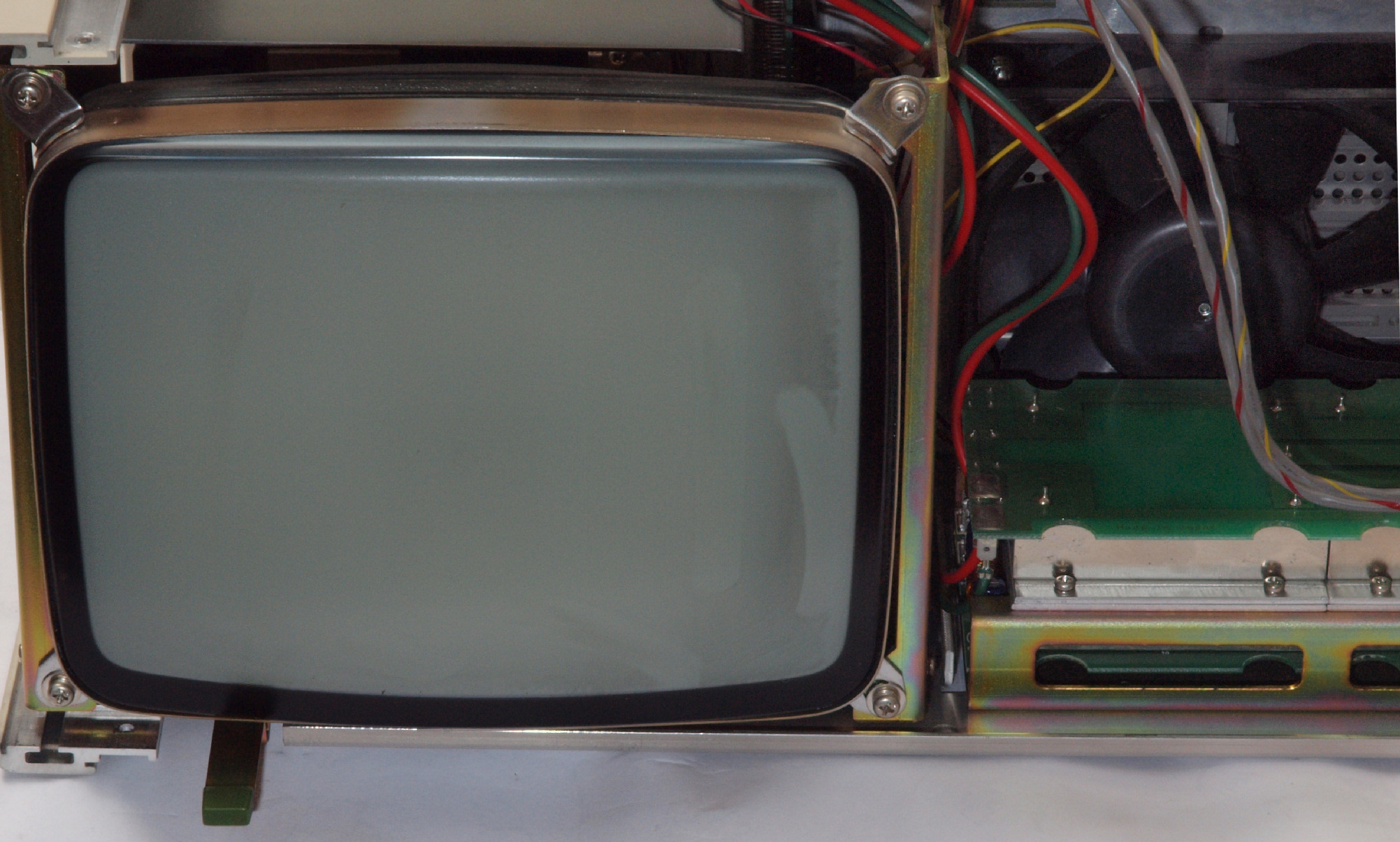

C51. 前パネルを外し、修理中。 ブラウン管に埃が付着。
C52. 修理前 入出力RCA端子、銀メッキなので真っ黒。
C53. 修理(交換)後 入出力RCA端子、金メッキに交換。
C61. 清掃中、 Analyzer1基板。

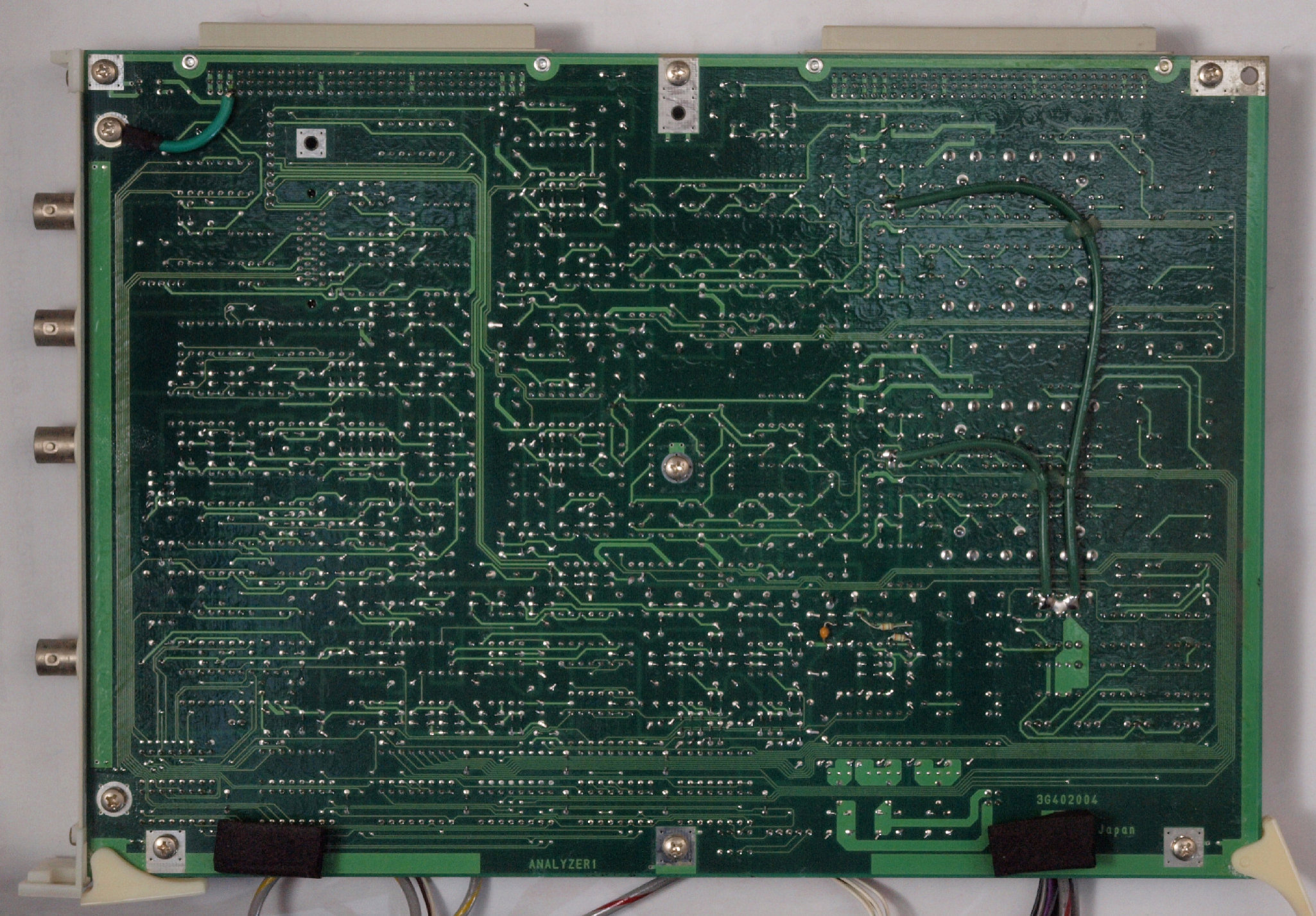

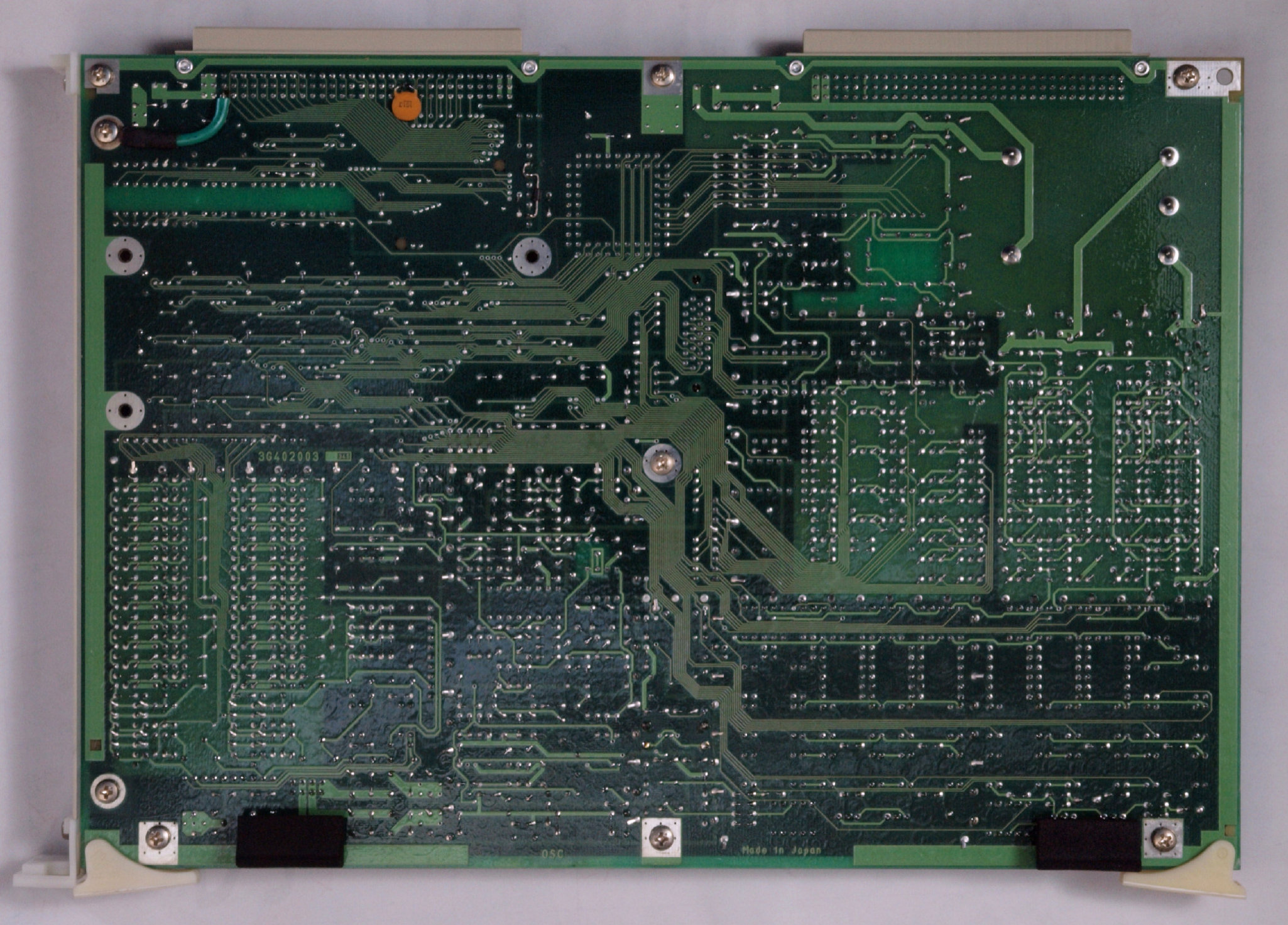

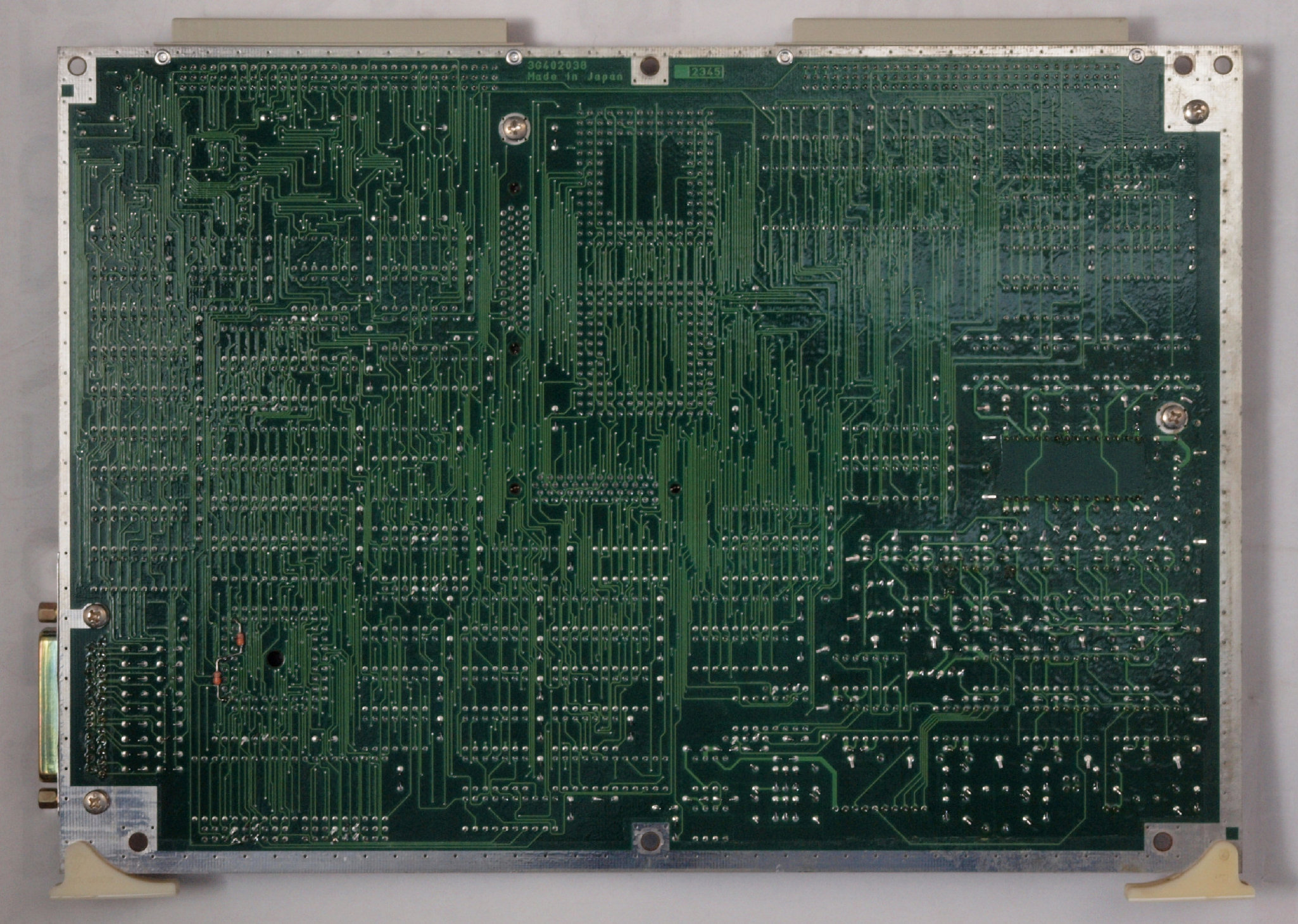

C62. 清掃中、 Analyzer1基板裏。

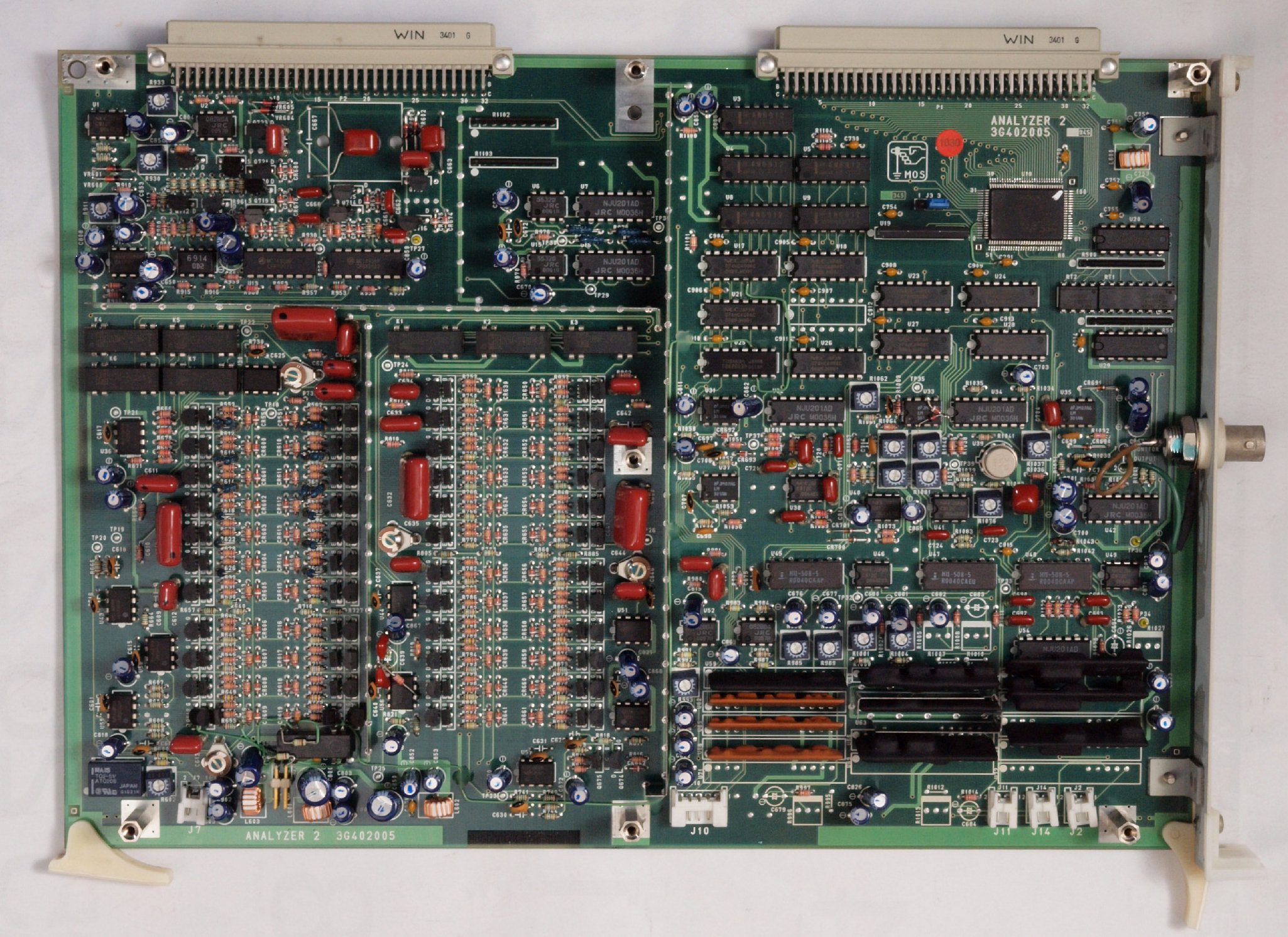

C63. 清掃中、 Analyzer2基板。

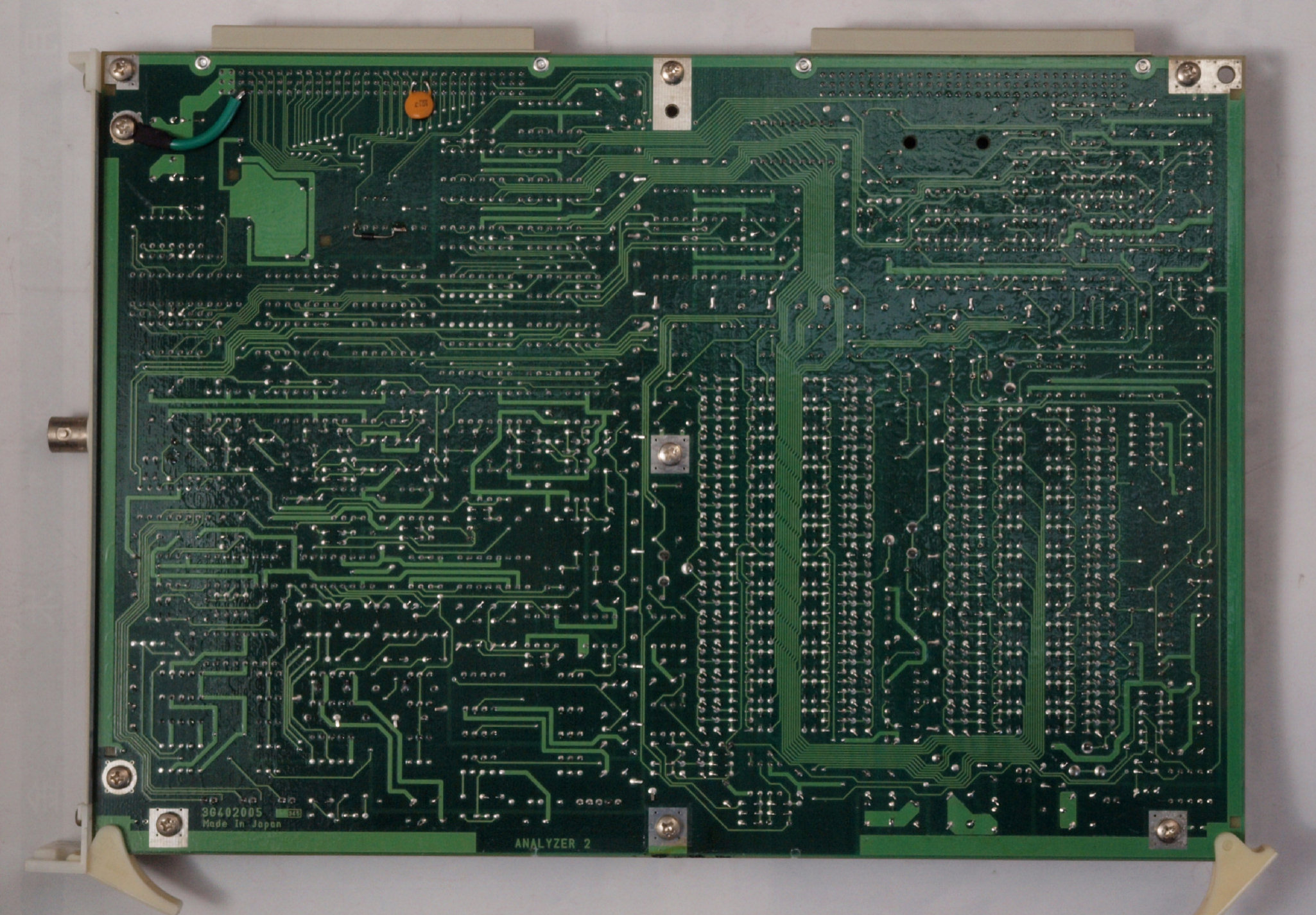

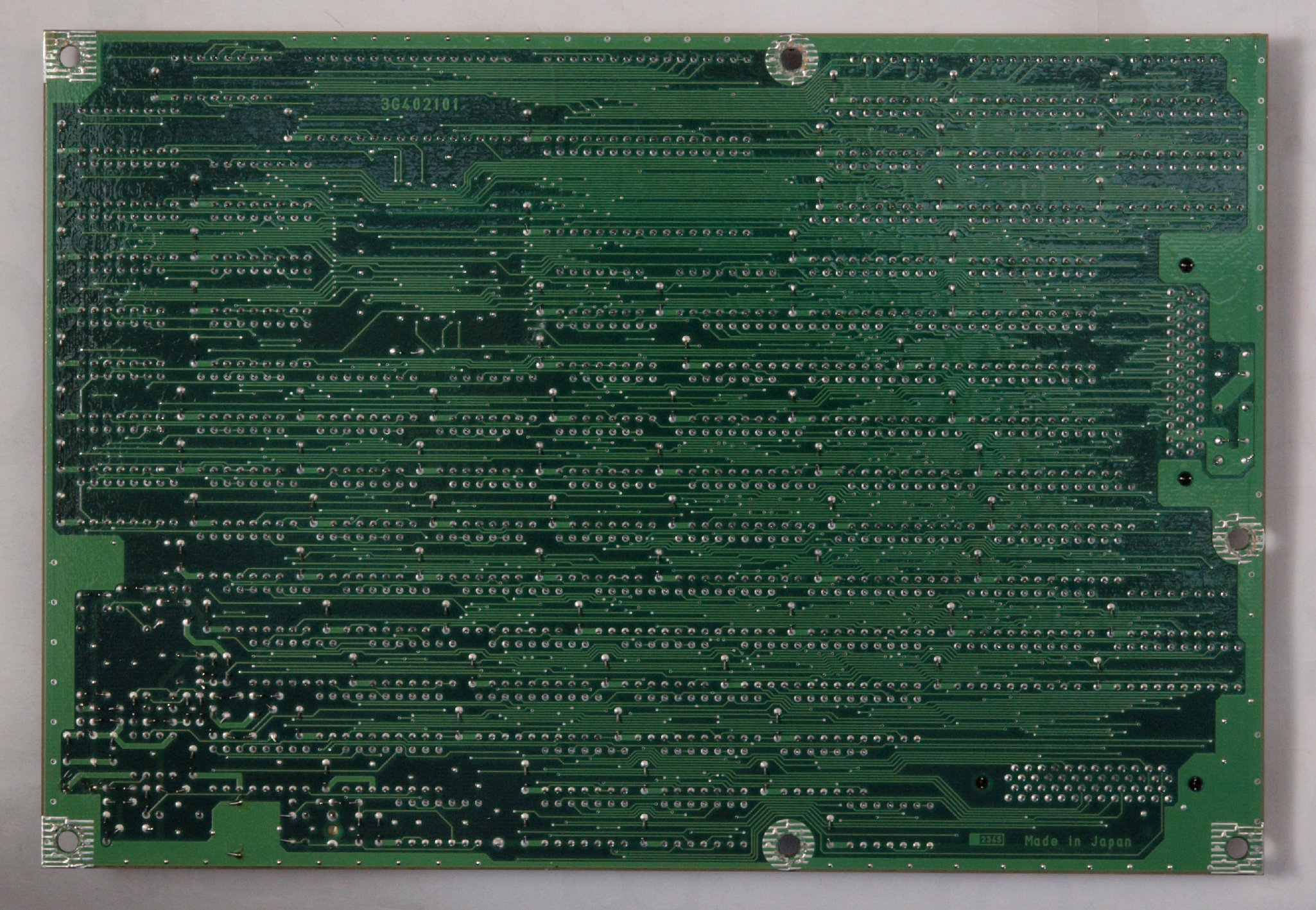

C64. 清掃中、 Analyzer2基板裏。

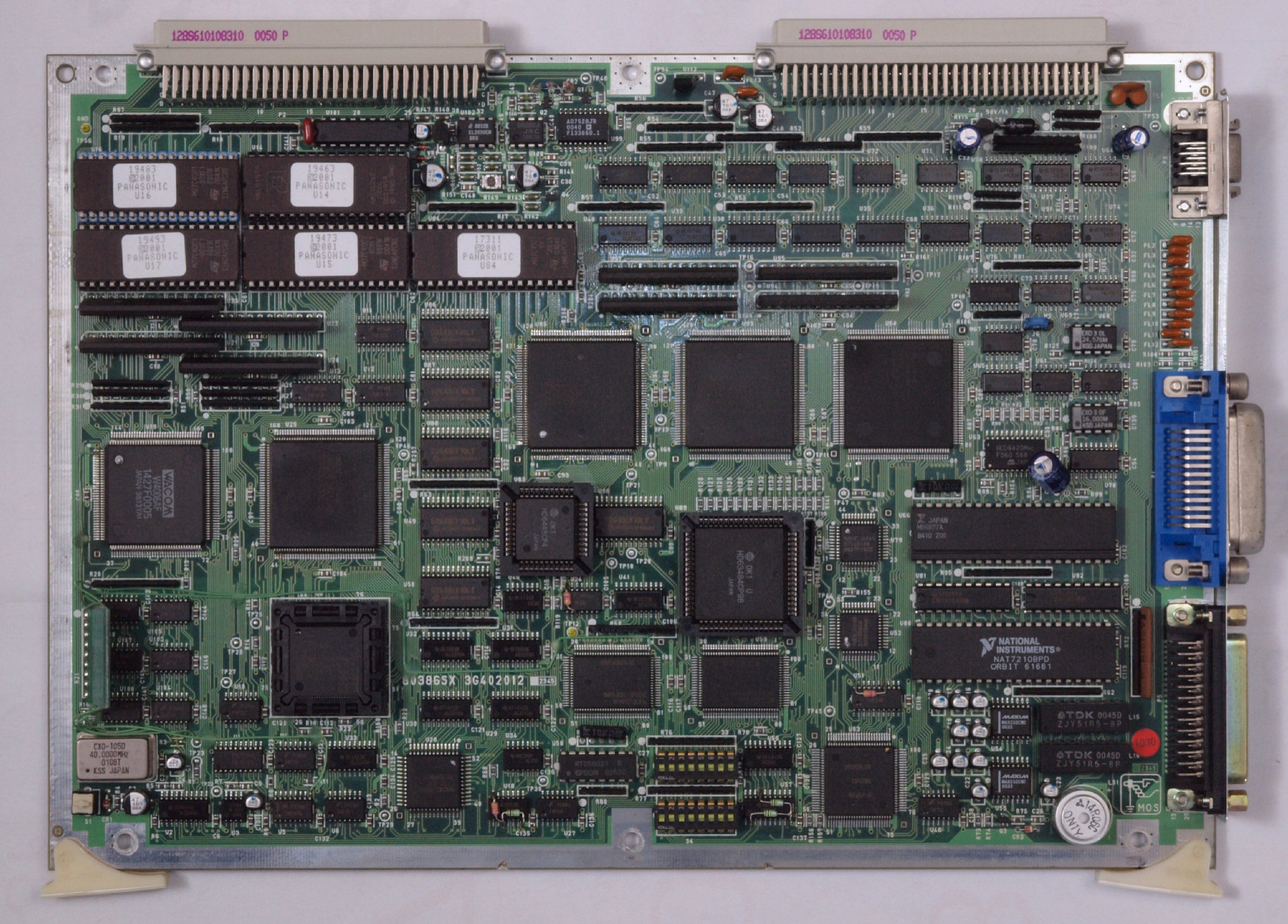

C71. 清掃中、 CPU基板。

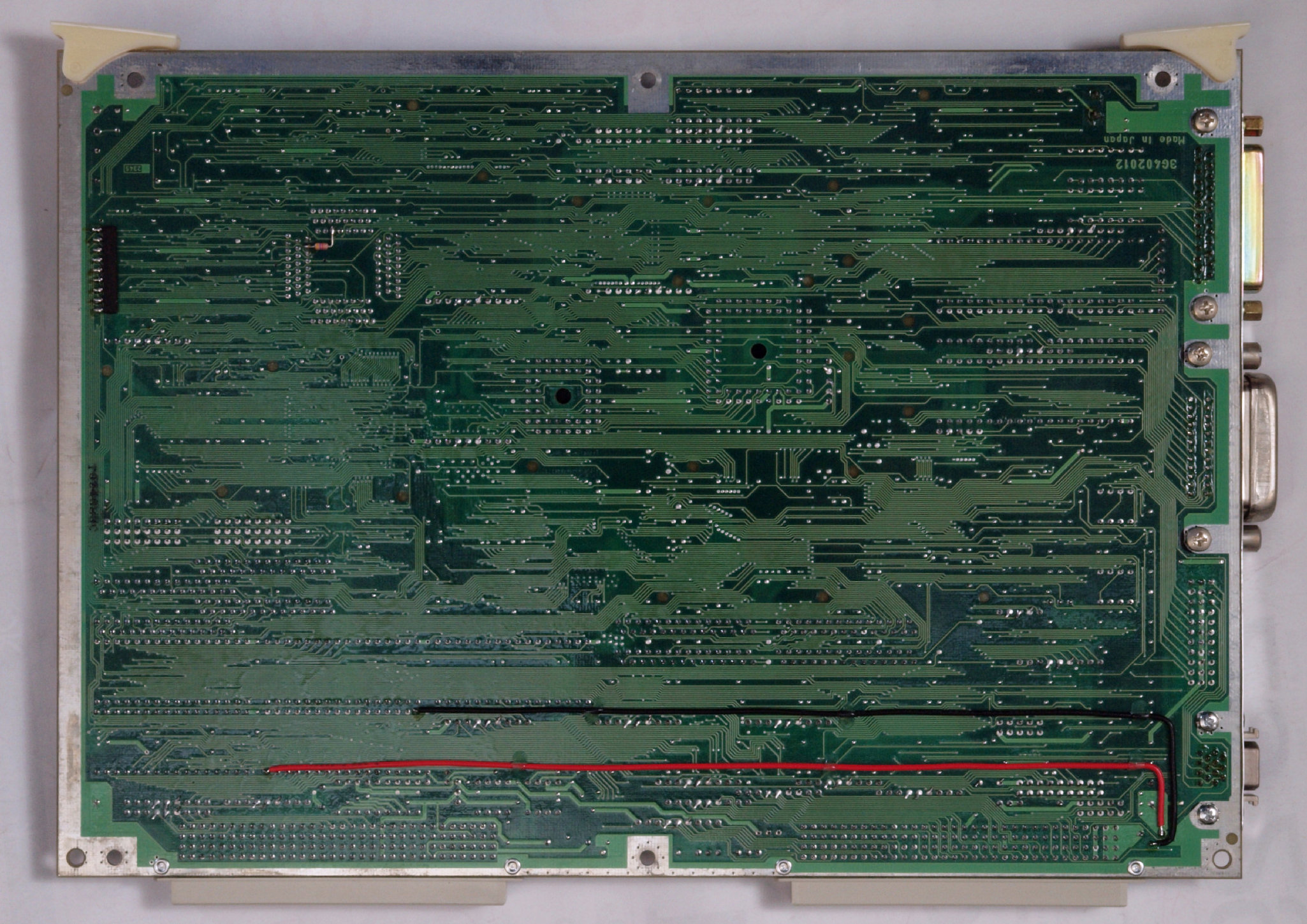

C72. 清掃中、 CPU基板裏。

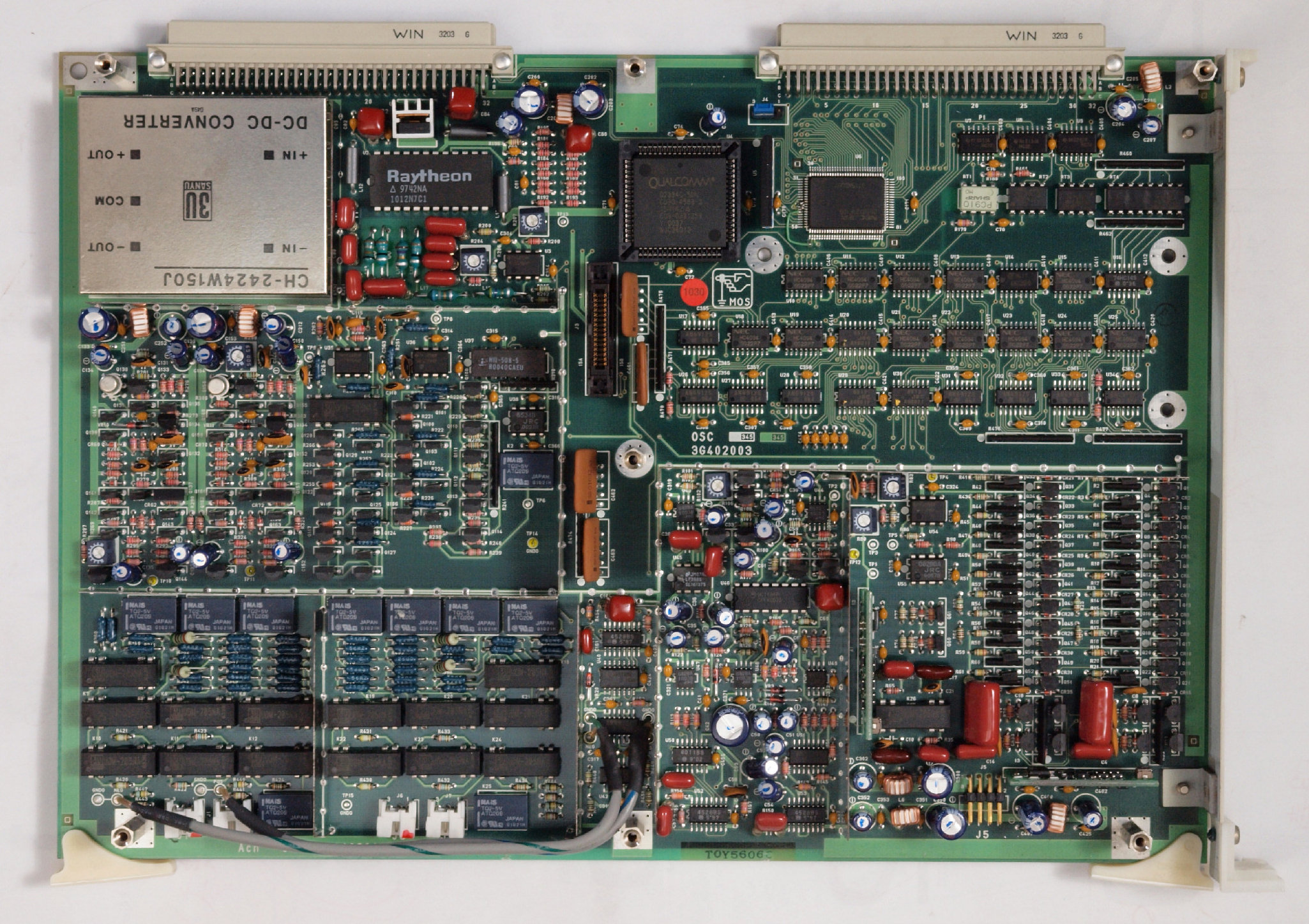

C81. 清掃中、 OSC基板。
C82. 清掃中、 OSC基板裏。

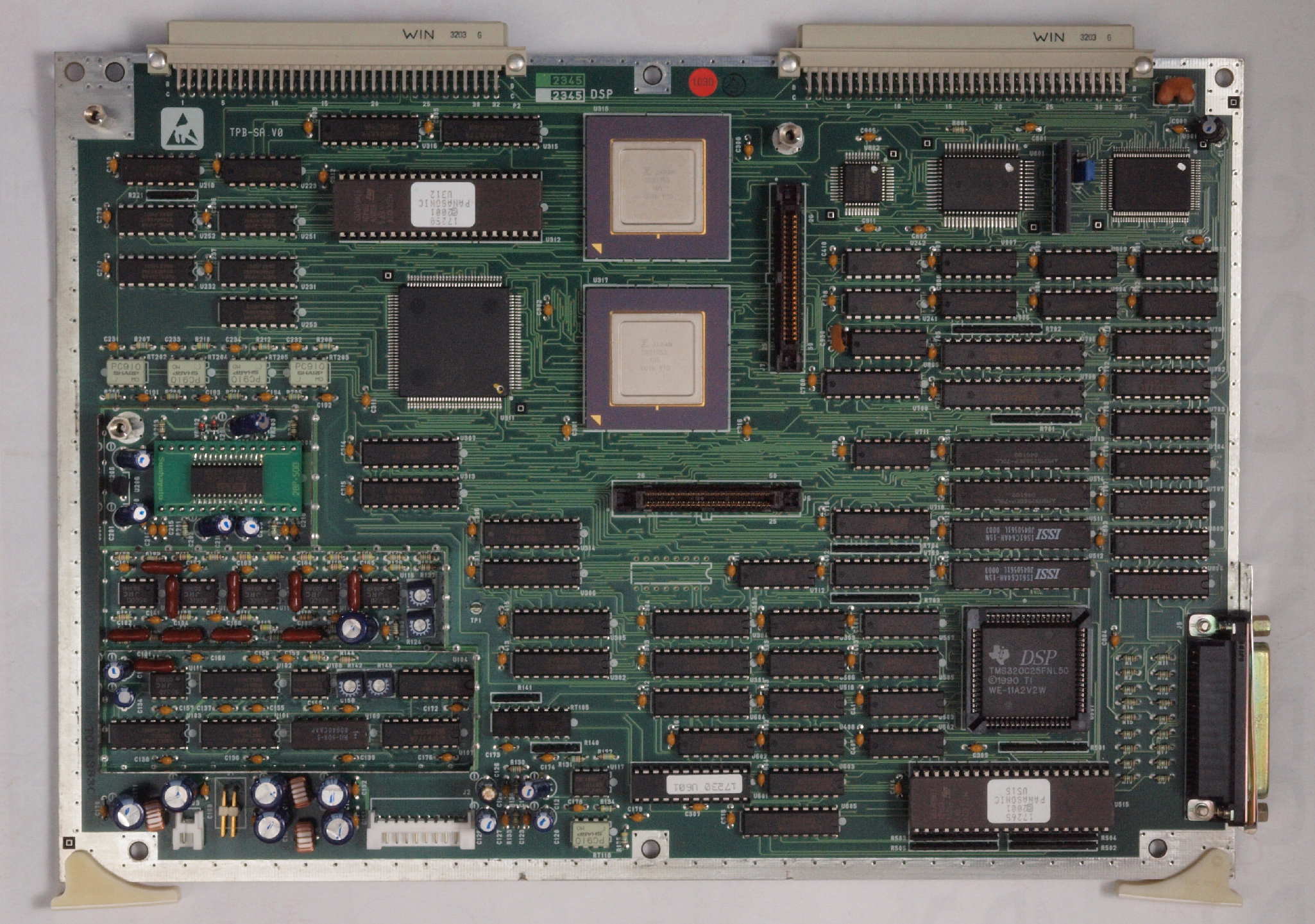

C91. 清掃中、 DSP基板。
C92. 清掃中、 DSP基板裏。

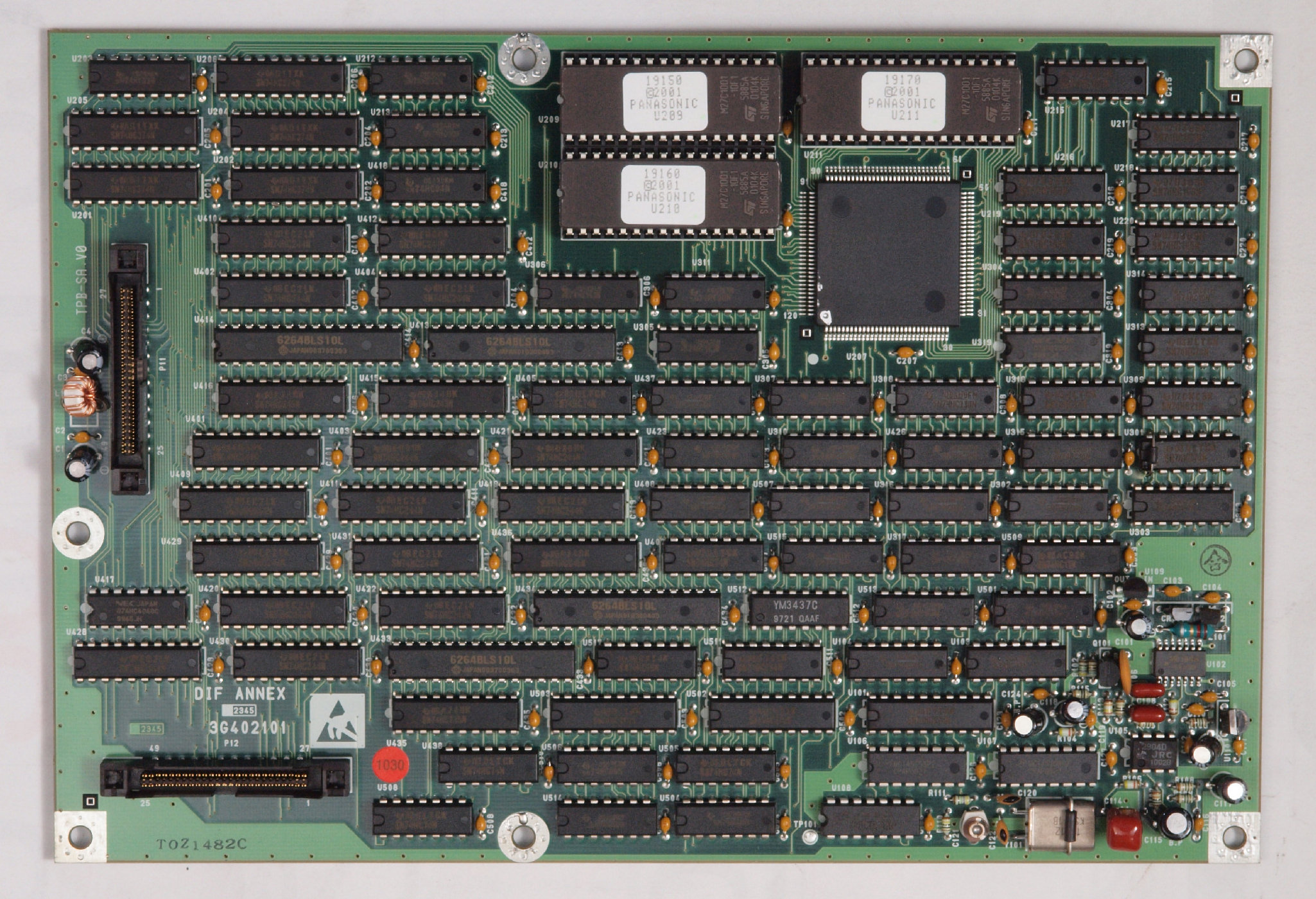

C93. 清掃中、 DIF ANNER基板。
C94. 清掃中、 DIF ANNER基板裏。
CA1. 清掃中、 DIF−MAIN基板、 この基板があるのが「VP−7732A」。

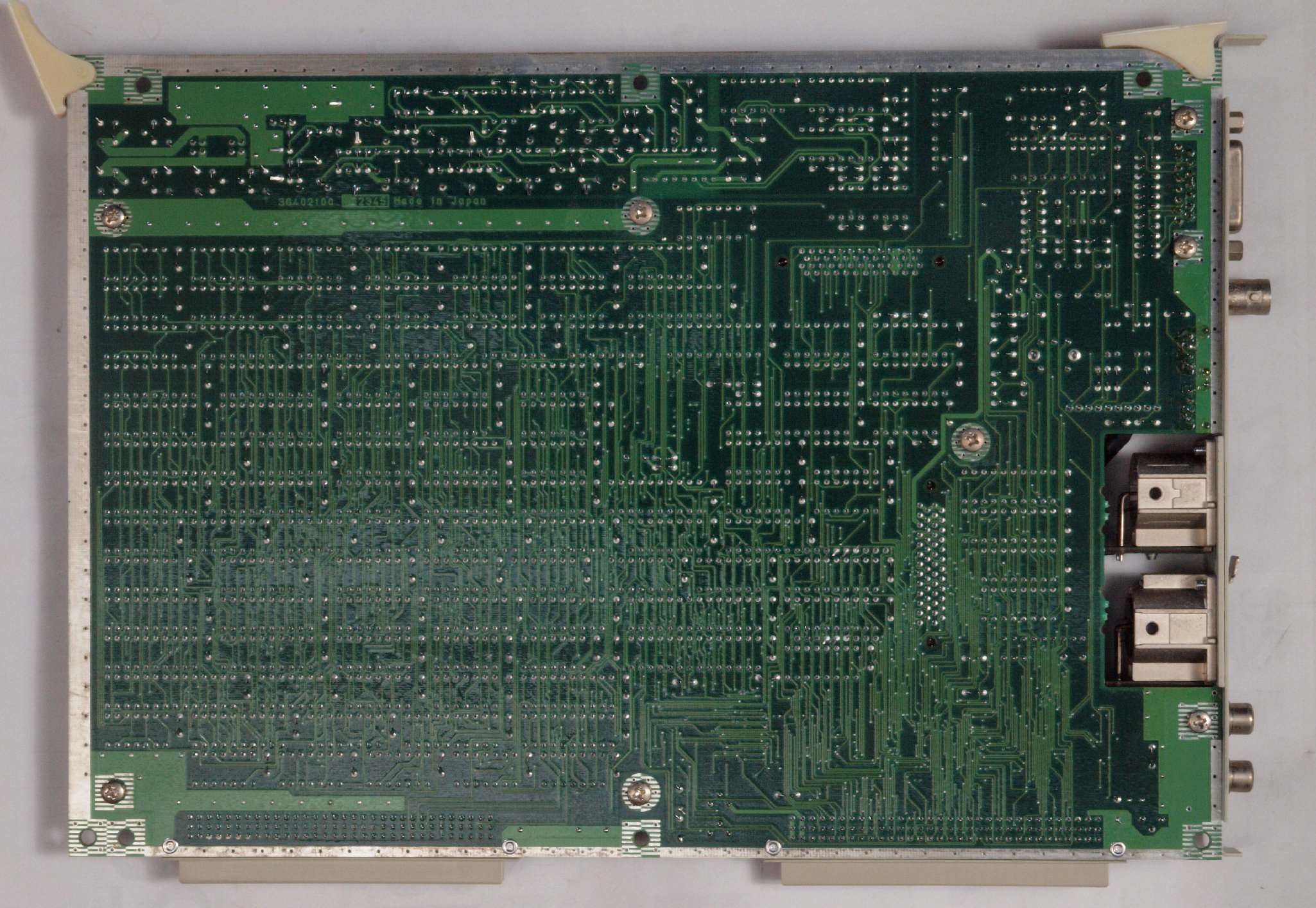

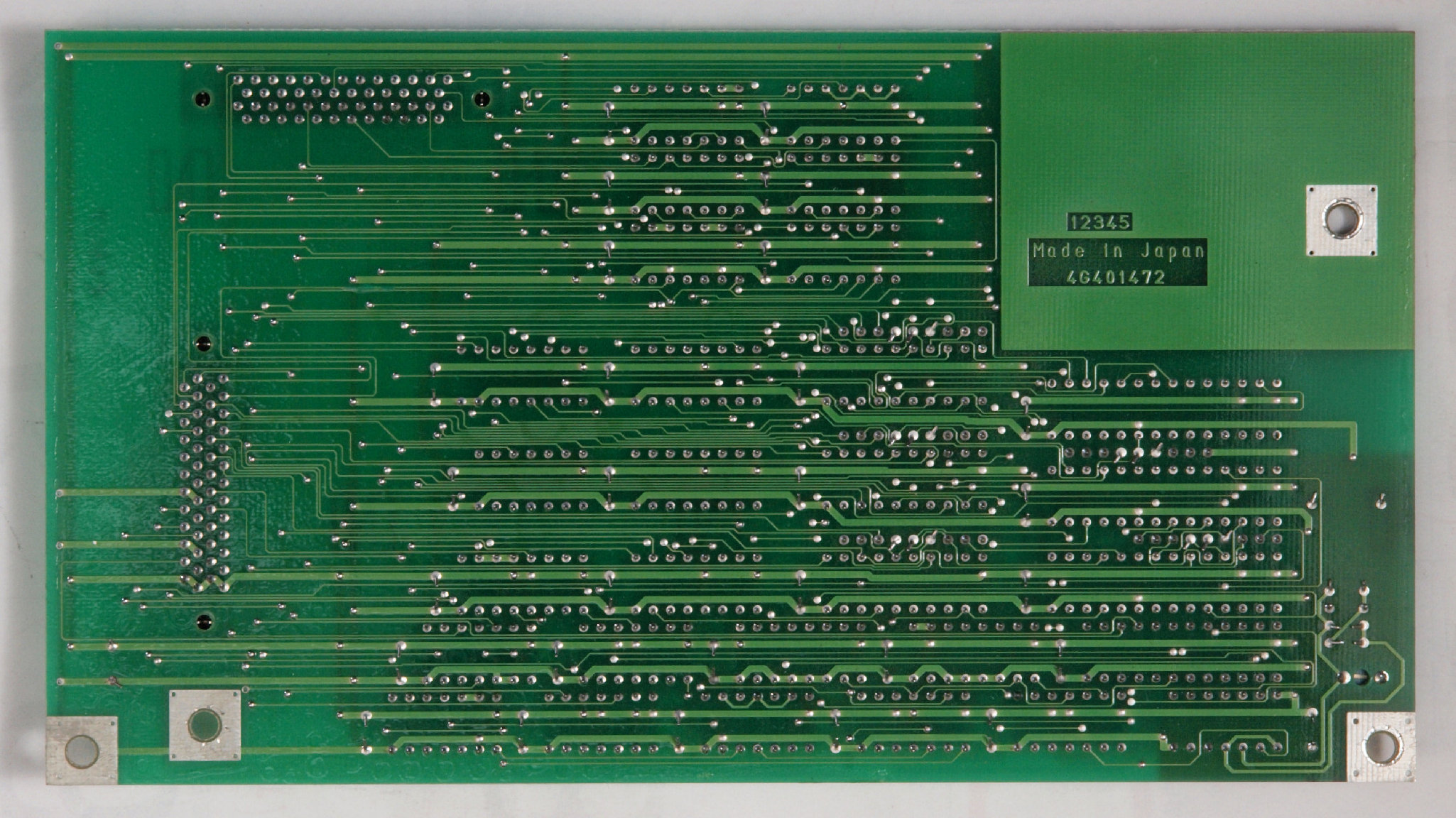

CA2. 清掃中、 DIF−MAIN基板裏。

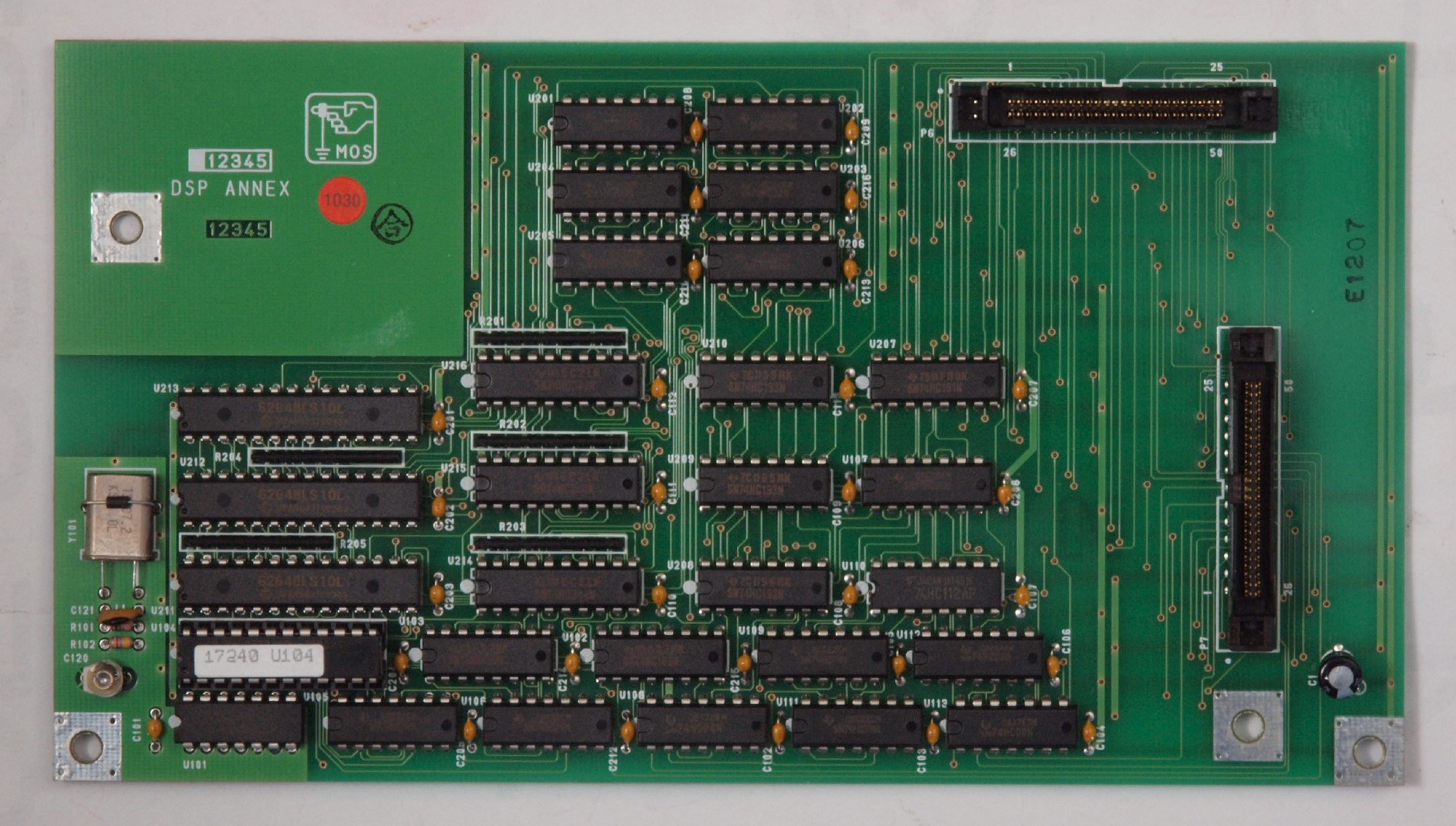

CA3. 清掃中、 DSP ANNEX基板。
CA4. 清掃中、 DSP ANNEX基板裏。
E. 内蔵発振器の測定(アナライズ)。2022年。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

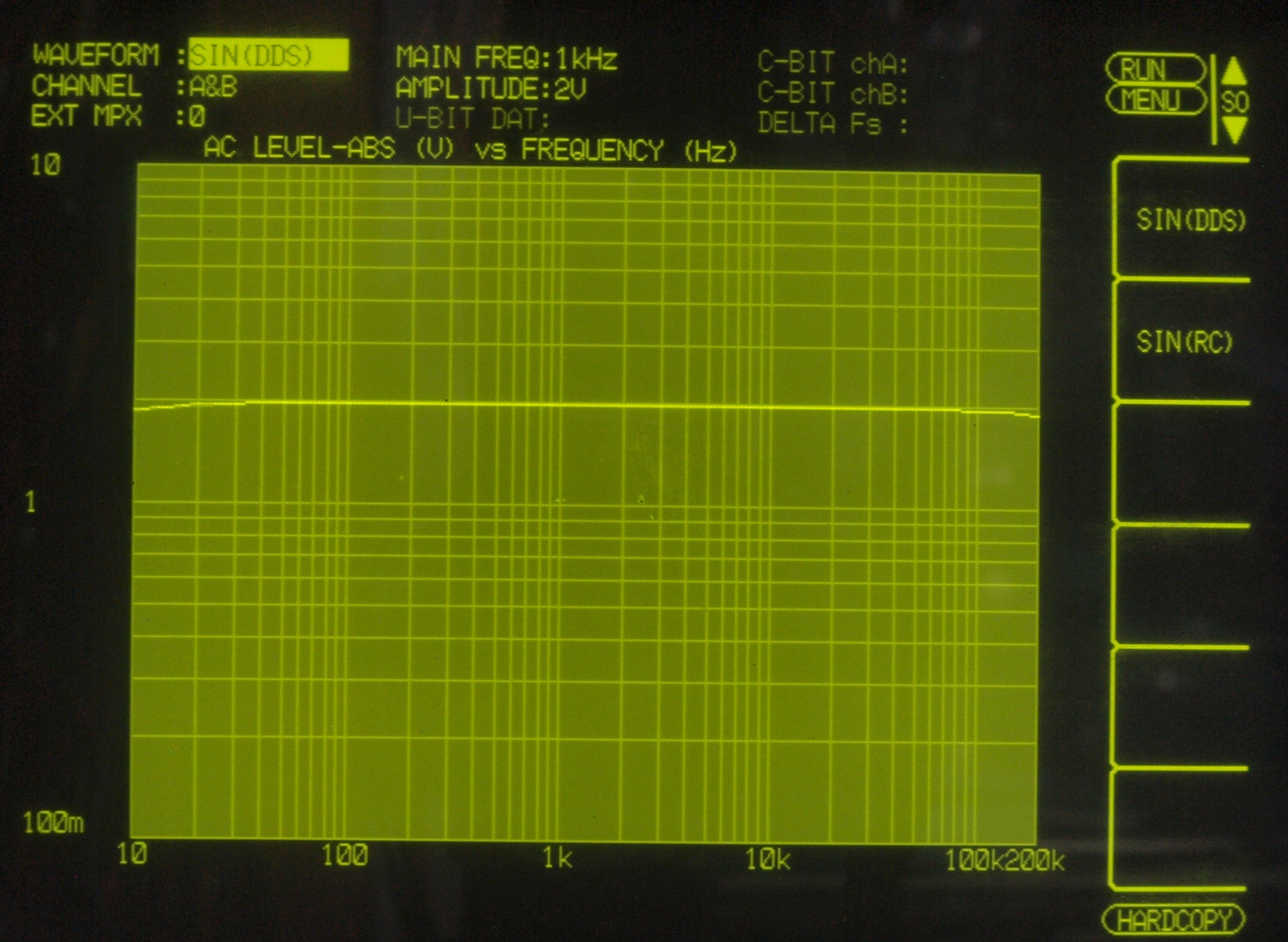

E11. 内蔵OSC出力=10Hz〜200kHz、2V出力を「レベル測定」する。一般的なプリアンプ出力。
               Aチャネル=薄い色、Bチャネル=濃い色。

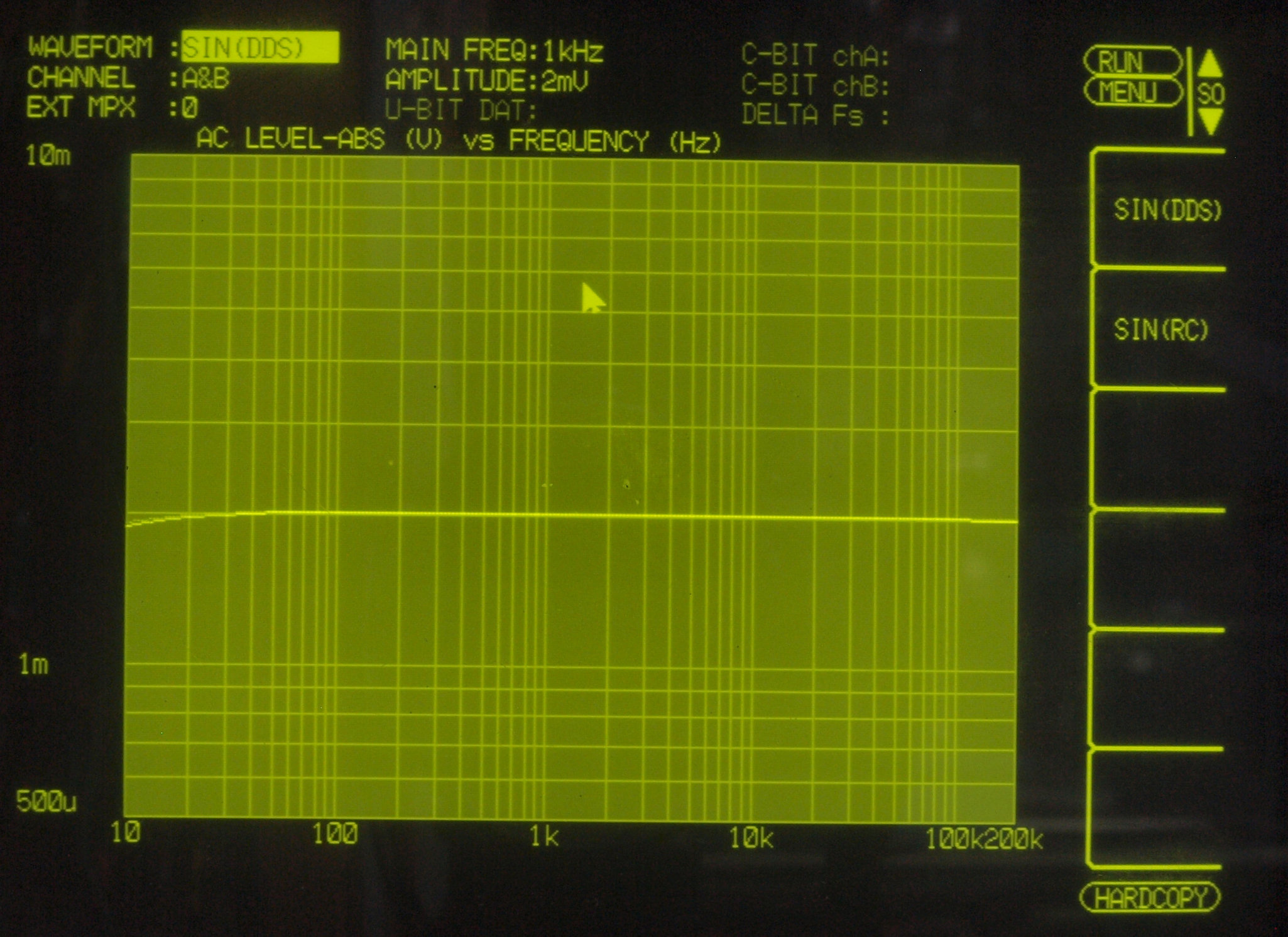

E13. 内蔵OSC出力=10Hz〜200kHz、2mV出力を「レベル測定」する。一般的なMMカートリッジ出力。
               Aチャネル=薄い色、Bチャネル=濃い色。
E14. 内蔵OSC出力=10Hz〜200kHz、0.2mV出力を「レベル測定」する。一般的なMCカートリッジ出力。
               Aチャネル=薄い色、Bチャネル=濃い色。

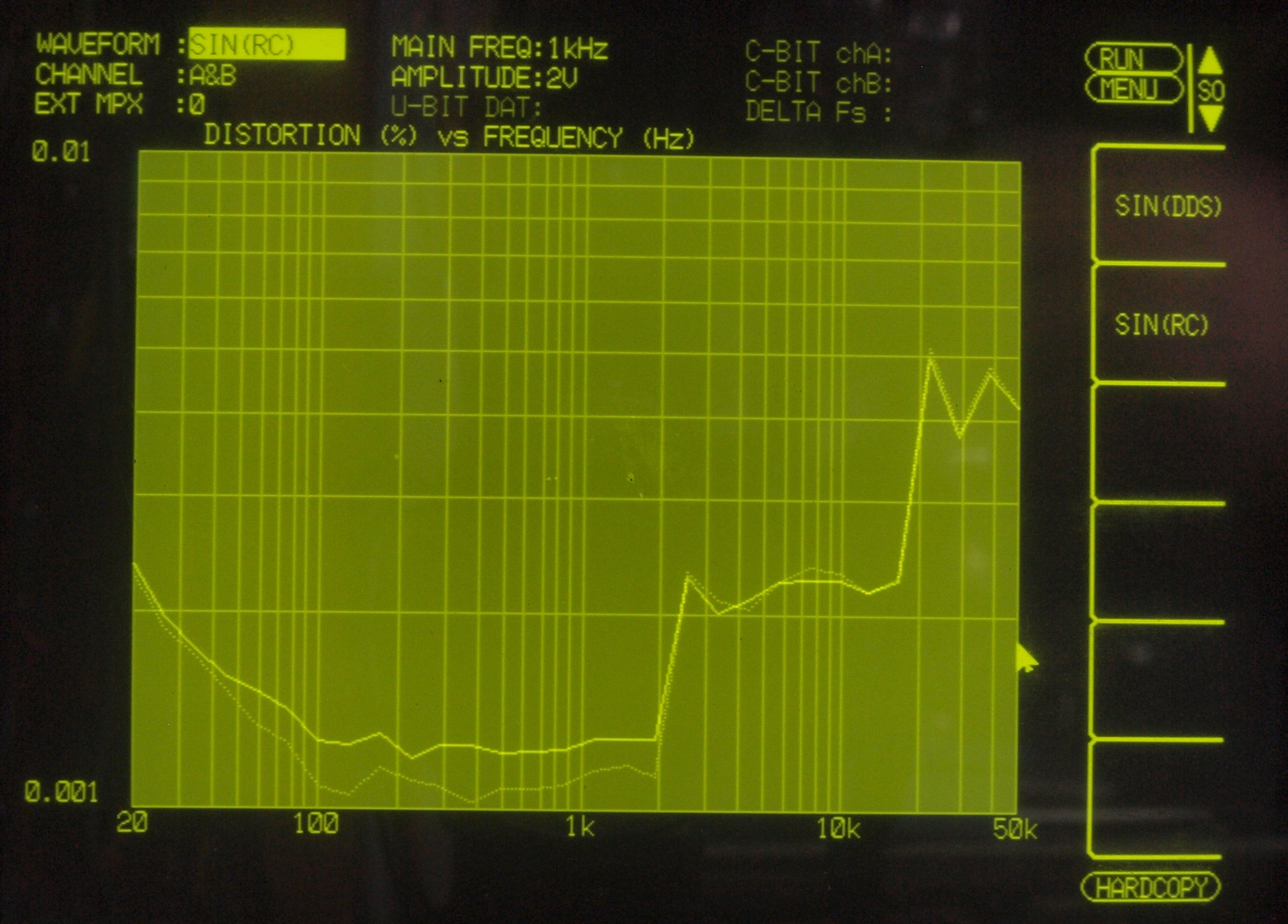

E21. 内蔵OSC出力=20Hz〜50kHz、2V出力を「500kHz BW歪み率測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。
E22. 内蔵OSC出力=20Hz〜50kHz、2V出力を「80kHz BW歪み率測定」する。
               Aチャネル=薄い色、Bチャネル=濃い色。
S. Panasonic VP-7732A の仕様 (マニアル・カタログより)
測定用信号源
周波数範囲・ひずみ率 RC OSC(低歪率)モード 。
  • 周波数範囲=10Hz〜50KHz(4レンジ)
  • 周波数確度 全範囲=±3%、 20Hz〜20.09KHz=±2%
  • レベルフラットネス 全範囲=±0.3dB、 20Hz〜20.09KHz=±0.05dB
                1kHz基準、Rs=50Ω、RL=600Ω。
  • 歪率 全範囲(THD+N) =0.01%以下、 20Hz〜20KHz(THD) =0.001%以下
                Rs=600Ω、RL=∞、最大出力。
DSS(高安定)モード
  • 周波数範囲=5Hz〜210KHz
  • 周波数確度=5×10-5
  • レベルフラットネス 5Hz〜110KHz=±0.2dB、 5Hz〜20KHz=±0.02dB
  • 歪率 5Hz〜110KHz (THD+N) =0.1%以下
オプション信号源(IMDオプション装着時)
  • 方形波(オプション)
  • トーンバーストモード(オプション)
  • 混変調ひずみ測定信号源(SMPTE、CCIF)(オプション)
周波数確度 周波数確度 5×10-5
出力モード A only, B only, A&B, A&-B, OFF
出力抵抗/電圧 UNBAL= 75, 300, 600, ±2%  25Ω±5%/0.110mV〜11.0 Vrms (UNBAL、開放端)
BAL=150Ω, 600Ω, ±2% 50Ω±5% /0.220 mV〜22.0 Vrms (BAL、開放端)
周波数測定
入力周波数範囲 5.0Hz〜110kHz
表示、分解能 5桁数字表示
入力信号レベル範囲 30mV〜100 Vrms
確度 ±5×10'5土1 digit
方式 レシプロカル方式
DCレベル測定(誤差表示機能付)
測定レンジ 5レンジ=250.0/25.00/2.500V ・250.0/25.00mV
最大測定入力電圧 ±100V
オーバーレンジ 約10% {250.0 Vレンジは除く)
確度 士(フルレンジの0.3%十測定値の0.7%)、 土(フルレンジの1%):25 mVレンジ
入力構成 BNC(リアパネル)UNBAL、IMΩ
ACレベル測定
測定レンジ 7レンジ
mV/dBV/dBmの表示 140.0/25.00/2.500V/250.0/25.00/2.500/0.2500mV
43.00/28.00/8.00/-12.00/-32.00/-52.00/-72.00dBV
45.22/30.22/10.22/-9.78/-29.78/-49.78/-69.78dBm
最大測定入力電圧 100 Vrms
オーバーレンジ 約10% (140.0 Vレンジは除く)
確度 フルレンジの±2% (1 kHz、80 kHz BW)
フラットネス ±10% (10 Hz〜110 kHz)、 ±5% (20 Hz〜20 kHz)
残留雑音 ≦10μVrms (80 kHz BW、準ピーク応答を除く
応答特性 実効値・平均値・準ピーク値応答
リラティブレベル リラティブレベル表示範囲:±130dB
WATT表示
方式 ACレベル測定値と仮想負荷抵抗(RL)により電力を演算。  (実負荷は内蔵していません)
表示・分解能 最大6桁数字表示、0.01 W
RL設定範囲 1.0〜9999.9Ω、OjΩステップ
S/N測定
測定レンジ ACレベル測定と同じ
測定レベル範囲 25μV〜100 Vrms (S>Nとする)
測定範囲 120 dB (≧25.0 V、周波数≦10kHz)
S成分レベル確度 フルレンジの±2% (1 kHz、80 kHz BW、準ピーク値応答を除く)
測定確度 土ldB(80 kHz BW、準ピーク値応答を除く)
応答特性 実効値・平均値・準ピーク値応答
S成分測定期間 01〜99.9 s (0.1 sステップ設定可能)
全ひずみ率測定(入力A,B共通)
基本波周波数範囲 10Hz〜110kHz、4レンジ
歪率測定レンジ 5レンジ(0.01000%(-80.00dB)、0.1000%(-60.00dB)、1.000%(-40.00dB)、10.00%(-20.00dB)、100.00%(0.00dB)
表示単位 入力信号レベル=:(m) V、dBV、dBm、 ひずみ率=%、dB、 周波数:=(k) Hz
応答特性 入力信号レベル=実効値応答、 ひずみ信号レベル=実効値、平均値、準ピーク値応答
第2高調波偏差 土ldB:20 Hz〜20.09 kHz、±3dB:全範囲、 ±3dB:入力2.5 mVレンジ(20 Hz〜10 kHz)
残留雑音歪み率 指示応答は平均値および実効値に対してVin=2.5Vにて
≦−75dB,0.018%=10Hz〜110kHz、500kHz BW
≦−80dB,0.01% =10Hz〜50kHz、500kHz BW
≦−95dB,0.0018%=10Hz〜20kHz、80kHz BW
≦−100dB,0.001%=20Hz〜10kHz、80kHz BW
Vin=2mVにて≦−45dB,0.56%=20Hz〜10kHz、20kHz BW
入力信号レベル範囲 0.08〜100Vrms/0.8〜2.5 mVrms
入力測定レンジ 13レンジ(140.0/79.4/44.70/25.00/14.00/7.94/4.470/2.500/1.400/0.794/0.4470/0.2500/2.500mV)、(43.00/38.00/33.00/28.00/23.00/18.00/13.00/8.00/3.00/-2.00/-7.00/-12.00/-52.00dBV)、(45.22/40.22/35.22/30.22/25.22/20.22/15.22/10.22/5.22/0.22/-4.78/-9.78/-49.78dBm)
入力レベル測定確度 フルレンジの±2% (1kHz)
入力レベルフラットネス ±5%:10 Hz〜20 kHz、 ±10%:20 kHz〜110 kHz、 ±30%:10 Hz〜20 kHz、2500 mVレンジ (l kHz基準)
プリLPF 基本波除去フィルタの前段に30 kHz LPF挿入可能
フィルタ HPF 100/200/400Hz、 LPF 15/20/22/80KHz
レシオ測定(A/B、ByA共通)
分母側レベル範囲 25 mV〜100 Vrms
分母側フルレンジ表示 4レンジ(140.0/25.00/2500V/250.0 mV)、 *表示単位dBV、dBmも設定可能
分子側レベル範囲 25μV〜100 Vrms
分子側フルレンジ表示 7レンジ(14 0.0 y 25.00 / 2 500 V/ 250.0 / 25.00 / 2 500 /0.2500 mV) *表示単位dBV、dBmも設定可能
最大測定夭力電圧 100 Vrms (分母、分子とも)
レシオ確度 ±4%、(l kHz、80 kHz BW、入力フルレンジで)
フラットネス  ±15%(1 kHz、入力フルレンジで)
応答特性 分母側 実効値応答、 分子側 実効値・平均値・準ピーク値応答
その他
  ・リラティブレベル表示機能
  ・S/N測定機能
  ・オーディオサンプル信号
  ・FFTモード ACレベル、歪率測定時のみ
  ・周波数スパン 22.5kz(48kHzサンプル)20.7kz(441kHzサンプル) 15kHz(32kHzサンプル)
  ・その他色々の機能
シリーズ共通仕様(VP−7730A、VP7731A、VP7732A)
電源 AC100V±10%、 50/60Hz
消費電力 350VA以下
環境条件 性能保証温度湿度範囲、10から35℃、RH20〜85%
外形寸法 4300W×199H×500Dmm
重量 約19Kg、VP7732A=約22kg
付属品 電源コード、 電源コード接地アダプター、 予備ヒューズ、 ヘルプファイルフロッピーディスク、
取扱説明書、 リモート制御マニュアル。
オプション マウス(VQ−073S)=¥25.600、 プリンターケーブル(VQ−073T)=¥17.200、
フイルター各種(工場オプション)=¥35.600、
混変調ひずみ率測定SMPTE,CCIF(工場オプション、VP−773XA01)=¥300.600、
