ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　２１台目修理記録

２０２３／６／到着　　９／２２完成

Ａ．　修理前の状況。 購入と使用経緯 社会人4年目の1984~85年頃に購入したと記憶しています。 当時は当方、情報ｼｽﾃﾑの開発/運用を生業としており、今の時代ではご法度な程、残業や土日勤務は当たり前の時代でした。 当方には高価な機器でしたが、独特な設計・ｽﾀｲﾙ、音質にほれ込み、ﾚｺｰﾄﾞ･CD・ｶｾｯﾄを接続してで音楽を楽しんでおりました。 この背景より購入後、1日に長時間連続稼働することは稀でした。 1997年頃私事より、当ＡＭＰは押入に収納/保管(一時は垂直にされていました)しました。 2012年頃から、CD･Tunerを接続して再稼働しました。 稼働時間は、夏場(6月~10月)は土日を含め日に1~2時間程度、これ以外の時期は平日は2時間程度、土日は長くて4~5時間程度です。 直近2年は先の症状より、古いAVｾﾚｸﾀ（YAMAHA AVC100）を引っ張りだし、CD・Tunerを接続、AVC100の可変出力端子と当AMPのTuner端子を接続(当時点ではこの端子が一番安定)、AMPﾎﾞﾘｭｰﾑは12時位置に固定して当AMPを使用しています。 定年して現役でなくなったこともあり、5~6時間の半日程度の連続稼働も月に1~2回程度と症状に反比例して使用が増えました。 不具合症状、当方で確認した症状は以下5点です。 過去にﾒｰｶｰ等へ修理/点検の依頼は行っていません。 �@ｶﾞﾘ：ﾎﾞﾘｭｰﾑとｾﾚｸﾀに症状があります。再稼働から1年後(2013年以降)に確認しています。 　 ﾎﾞﾘｭｰﾑには、11時位置から2時位置の範囲で本体とこすれを確認しています。 �A左側出力：弱くなったり、途切れることが4~5年前から確認しています。 　ｾﾚｸﾀﾎﾟｼﾞｼｮﾝを変えて元のﾎﾟｼﾞｼｮﾝに戻す、少しひねるなどで対処してきましたが、2~3年前からは起動時に左側の音が出なくなりました。電源を切り、ｾﾚｸﾀとﾎﾞﾘｭｰﾑを大きく回す、これで治らない場合はｾﾚｸﾀ/ﾎﾞﾘｭｰﾑを前後させて接点を探すなど対処しました。なお、稼働時間が増えたことから、当症状は1時間程度放置すると、左側出力が安定することを確認しました。 �BRCA端子：RCAは差し込み/引き抜きに力を要しまう。端子老朽化に伴う破損を懸念しています。 �Cｽﾋﾟｰｶｰ端子：ごつくなくお気に入りの接続部です。老朽化より差し込み時にぐらつきがあり、接続に不安定感があります。 �D電源ｹｰﾌﾞﾙ：接続不良等の不具合はありませんが、ｹｰﾌﾞﾙは細く、長期間の使用には無理があると感じています。 参考 ｽﾋﾟｰｶｰ切替機を通して、Hearbeth LS3/5A(16Ω)とVictor SX500 Dolce をこのA1と接続しています。 ｽﾋﾟｰｶｰ接続ｹｰﾌﾞﾙを含め、ｹｰﾌﾞﾙ類は太く重い/固いｹｰﾌﾞﾙは使用しておりません。 音源はCDが主です。ﾚｺｰﾄﾞ･ｶｾｯﾄは機器修理が必須のため、今後に接続を検討しています。 年のせいか、JAZZ(特にVocal)、Classicを主に聴いております。 たまにですが、ﾋﾞｰﾄﾙｽﾞやｶｰﾍﾟｰﾝﾀｰｽﾞなどの60年代ﾎﾟｯﾌﾟｽも懐かしんで聞いています。 Ｔ．　終段ＴＲ（トランジスター）測定 Ｂ．　原因。 １部電解コンデンサー容量抜け。 各部経年劣化。 Ｃ．　修理状況。 全電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 テフロン絶縁RCA端子に交換。 ＳＰ接続端子交換。 電源コードをヒューズ付き３Ｐインレットに交換。 入力切換SW洗浄・清掃。 電源トランス下厚紙挿入。 メインVR交換。 交換の様子。 終段エミッター抵抗（低歪タイプ）交換、福島双羽電機(株)製。 終段ＴＲ（トランジスター）１個交換。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　１個。 テフロン絶縁RCA端子　　　　　　　　　　６組１２個。 ＳＰ接続端子　　　　　　　　　　　　　２組４個。 フューズ付き３Ｐインレットソケット　　　　　１個。 ２連VR　　　　　　　　　　　　　　　　　　　１個。 プッシュＳＷ　　　　　　　　　　　　　　　　２個。 OP-AMP　　　　　　　　　　　　　　　　　　　　２個。 終段エミッター抵抗（低歪タイプ）、福島双羽電機(株)製　４個。 終段ＴＲ（トランジスター） 　　　　　　１個 Ｅ．　調整・測定。 Ｆ．　修理費　　１３２，０００円　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

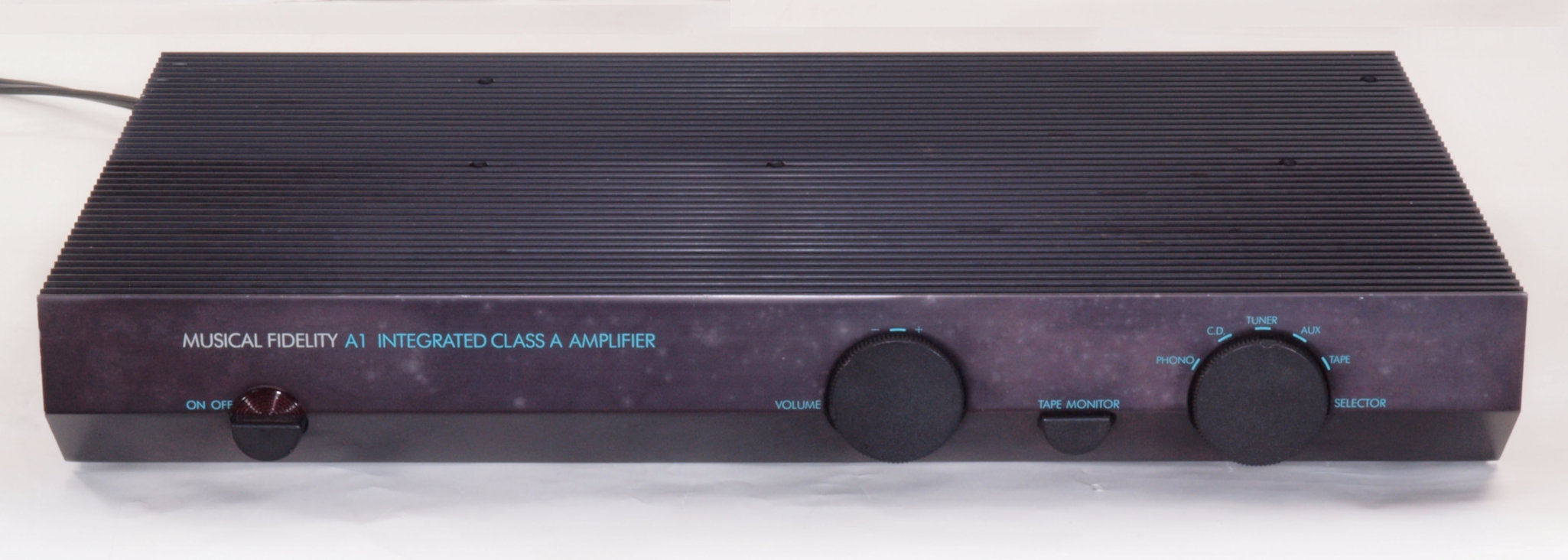

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

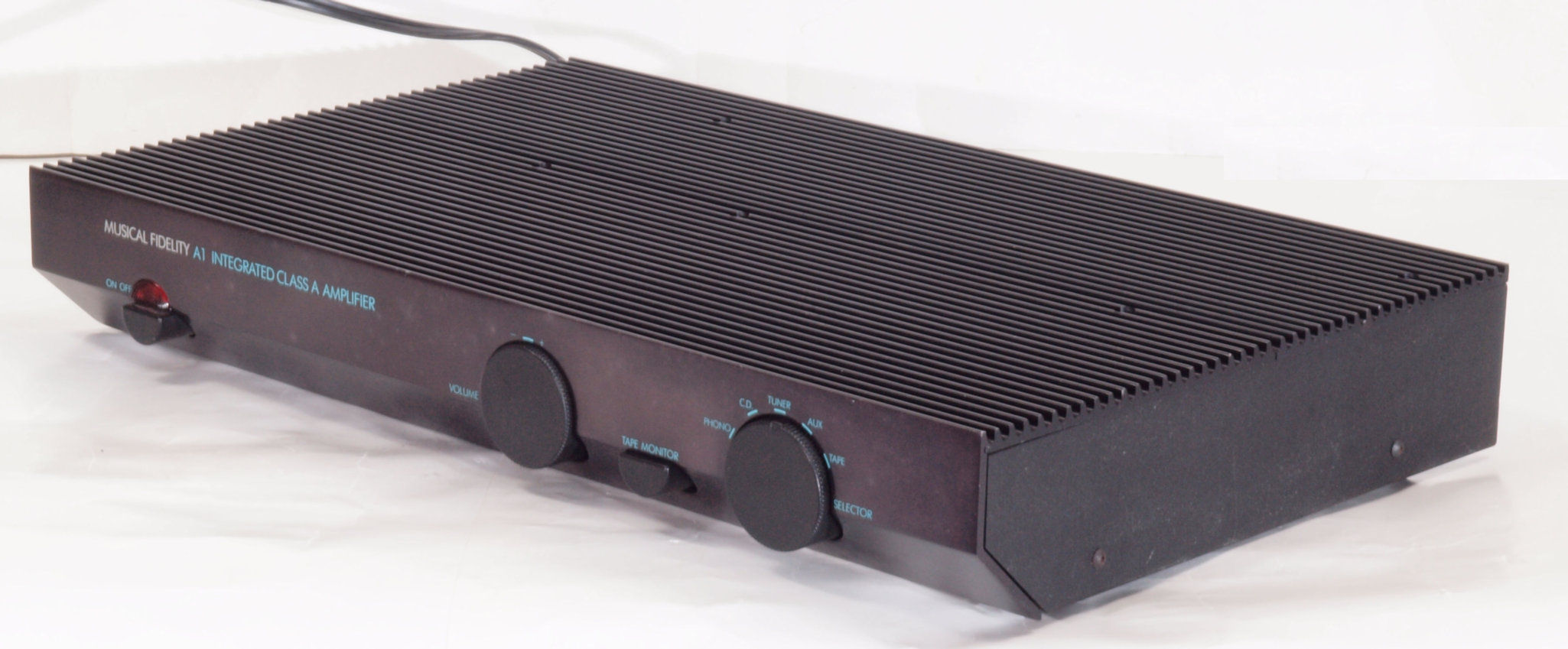

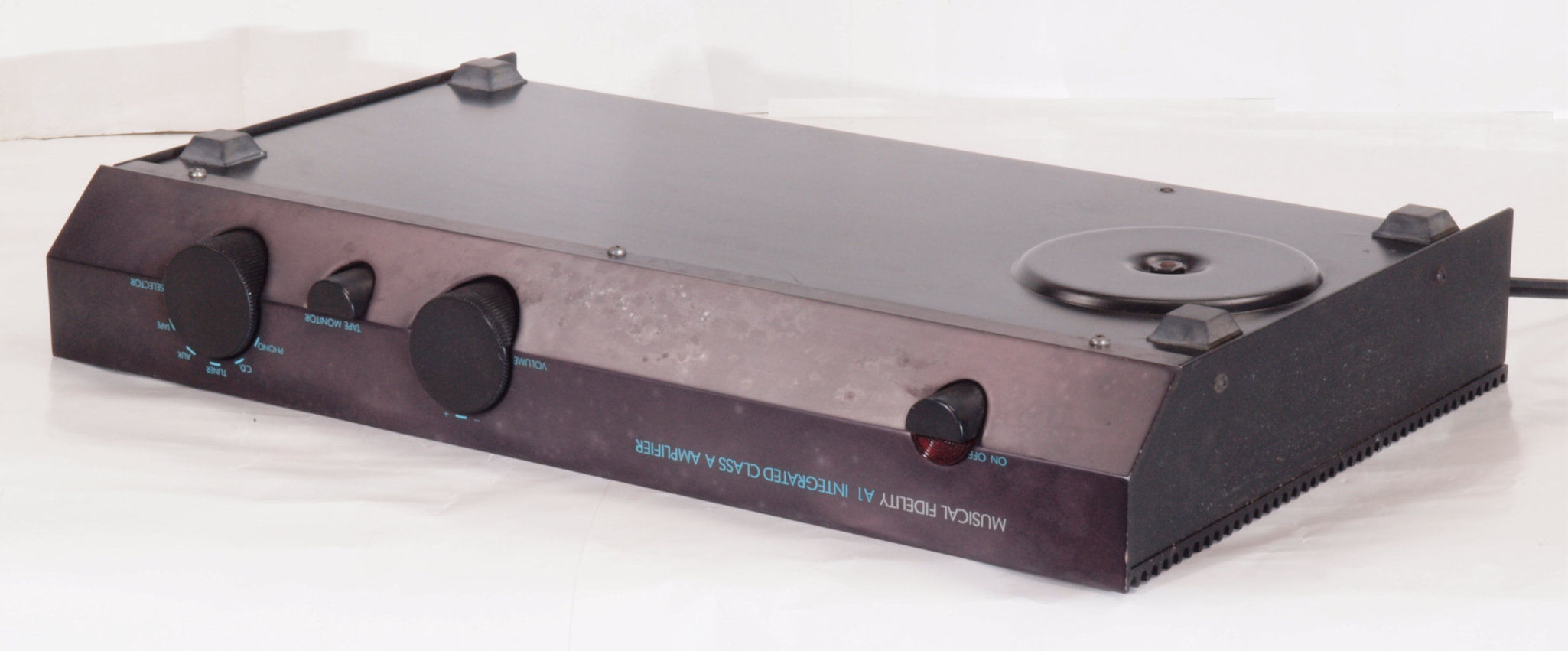

Ａ１２．　点検中　前右から見る。

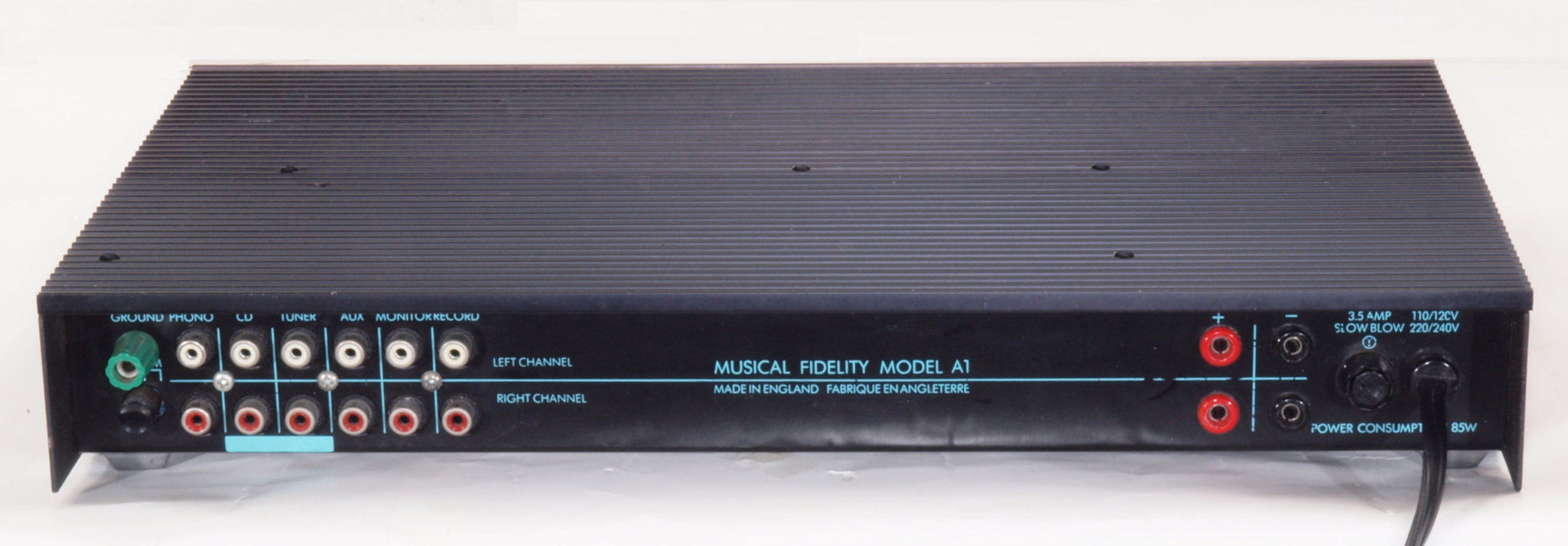

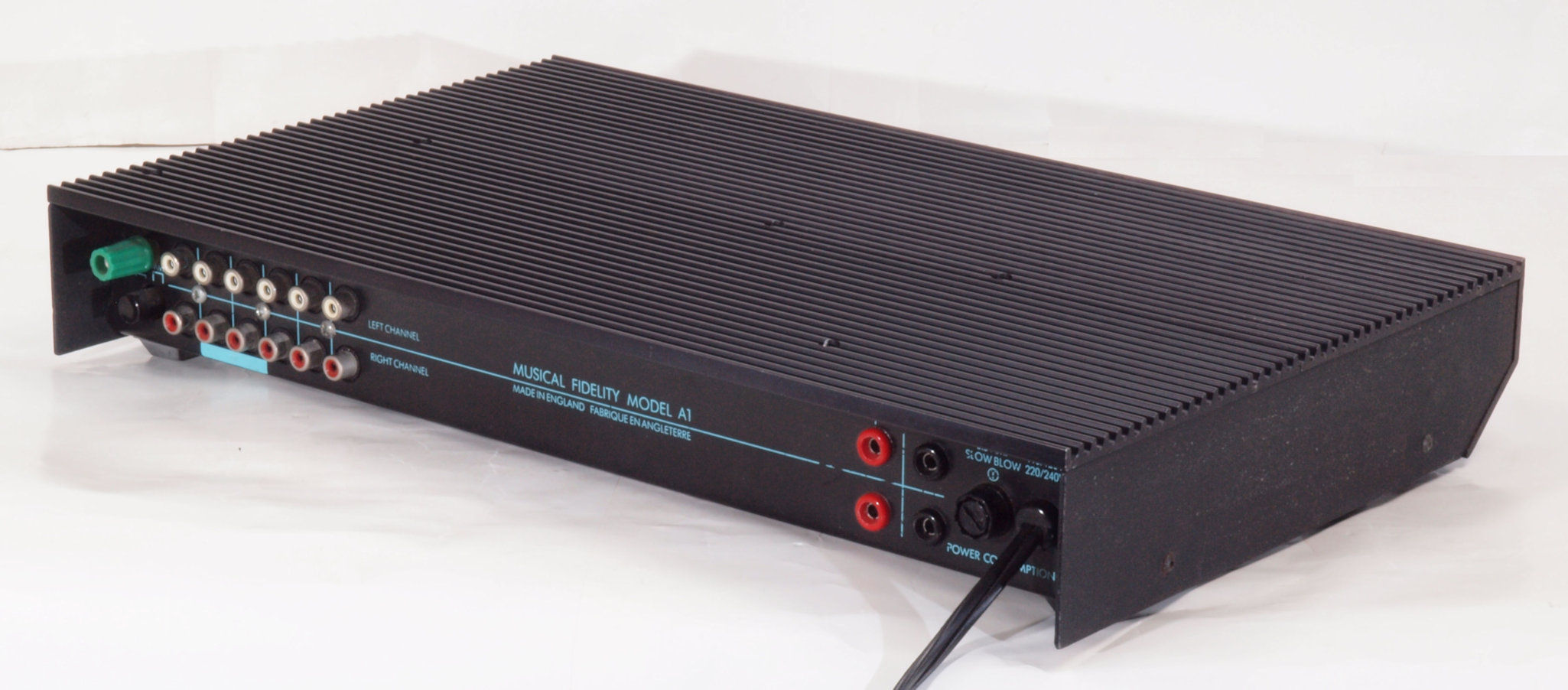

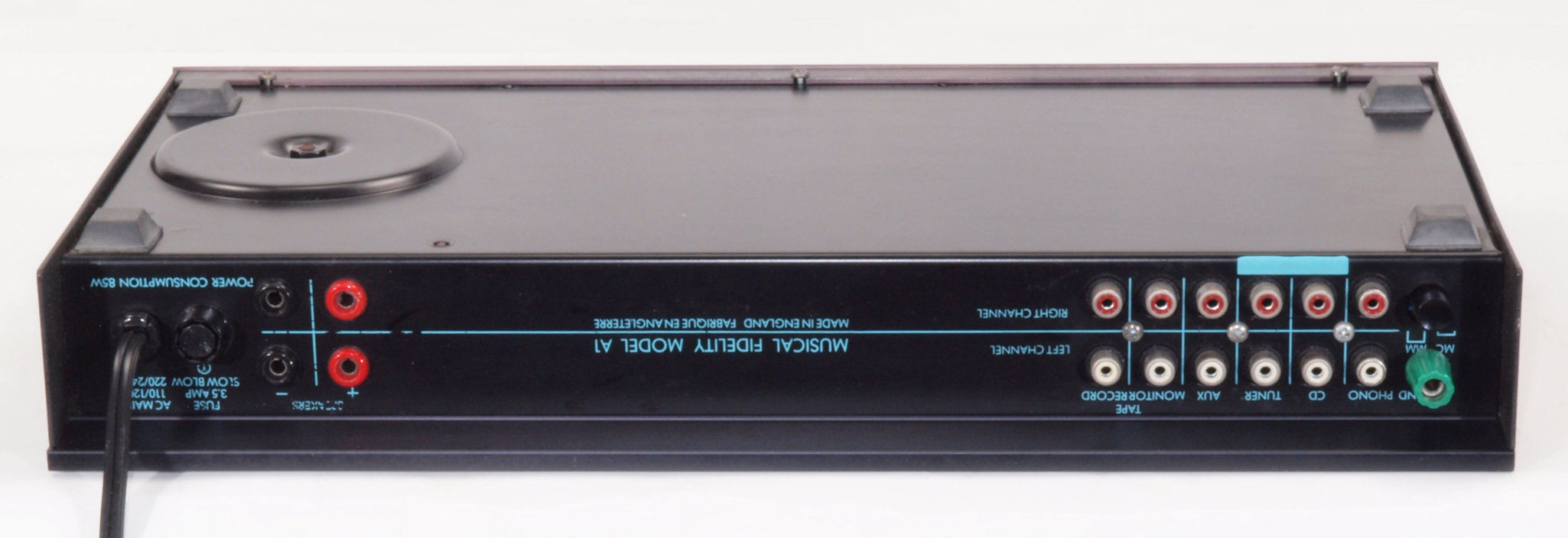

Ａ１３．　点検中　後から見る。

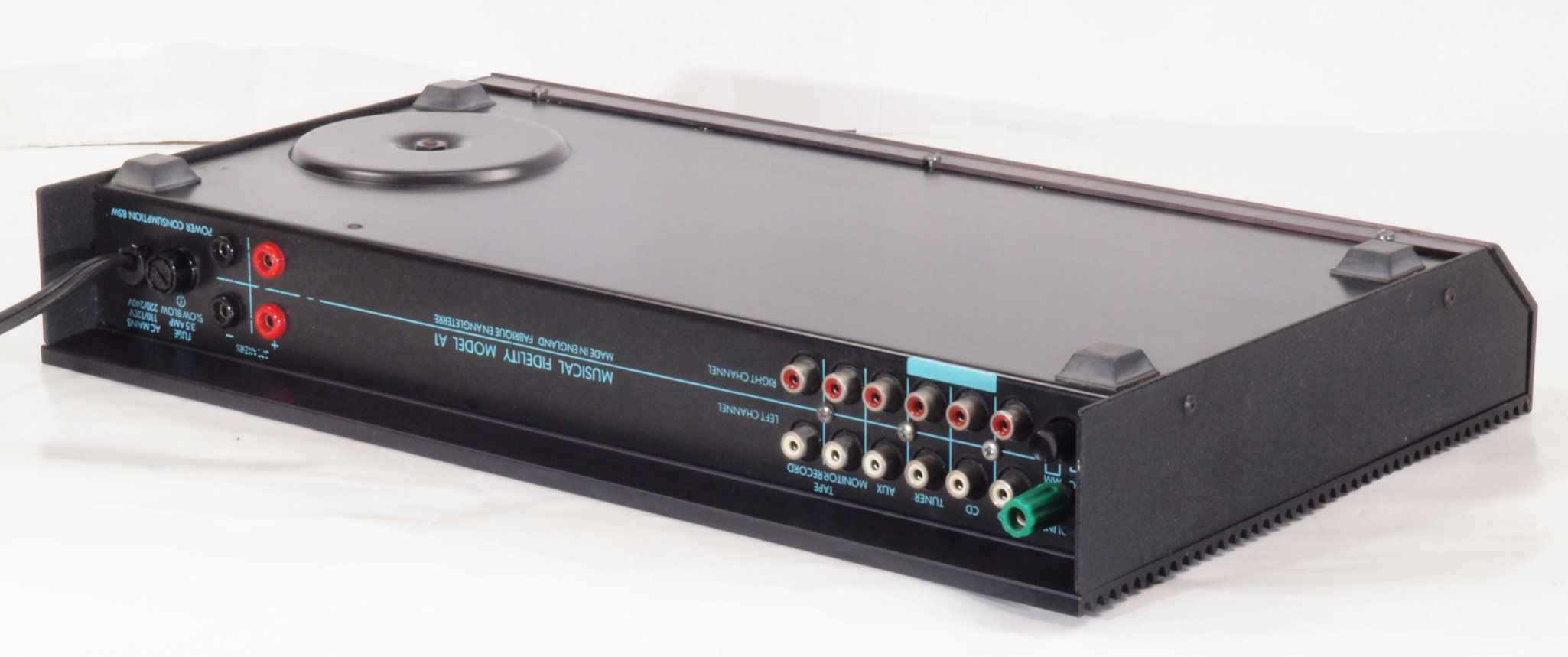

Ａ１４．　点検中　後左から見る。

Ａ１５．　点検中　上から見る。

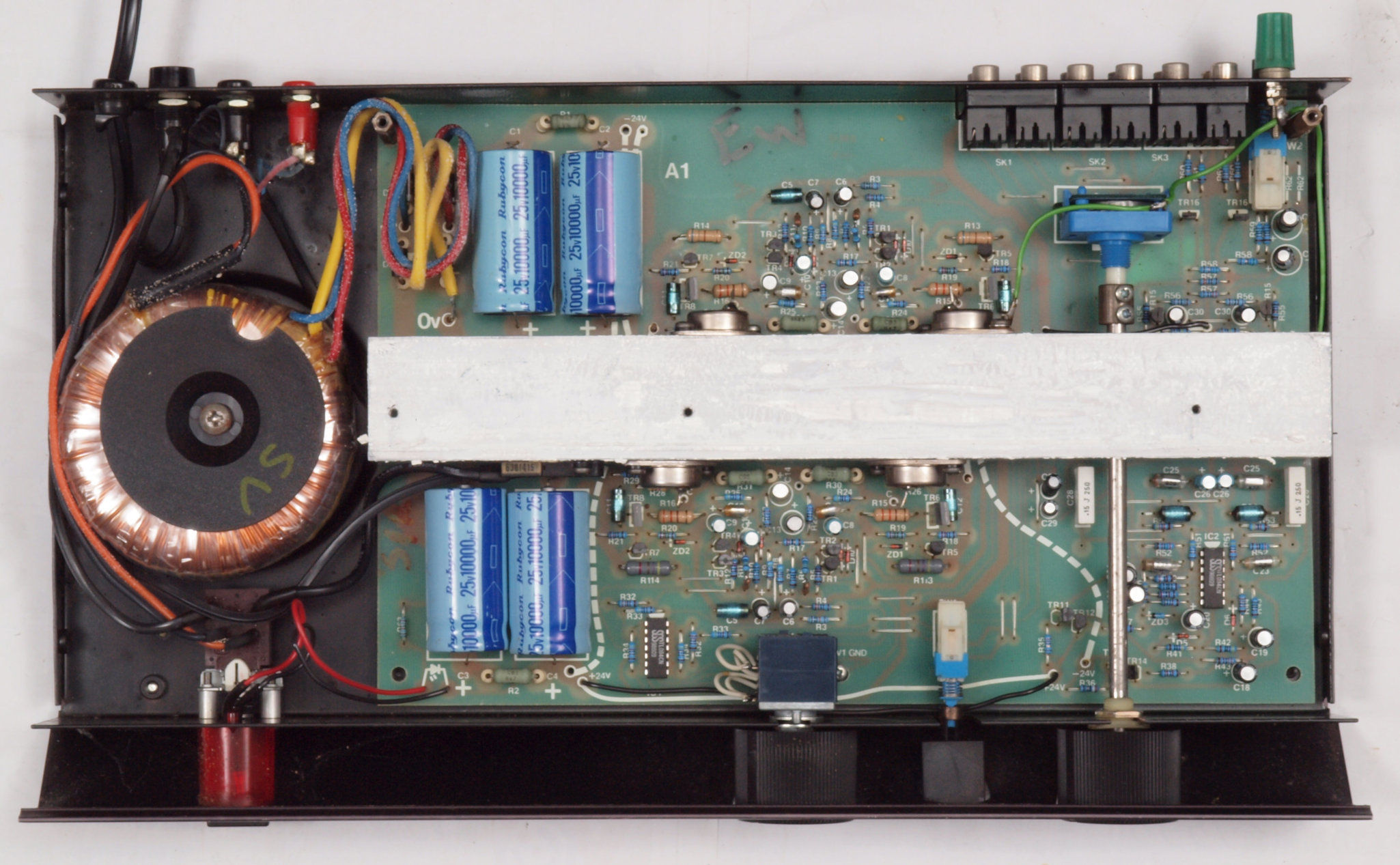

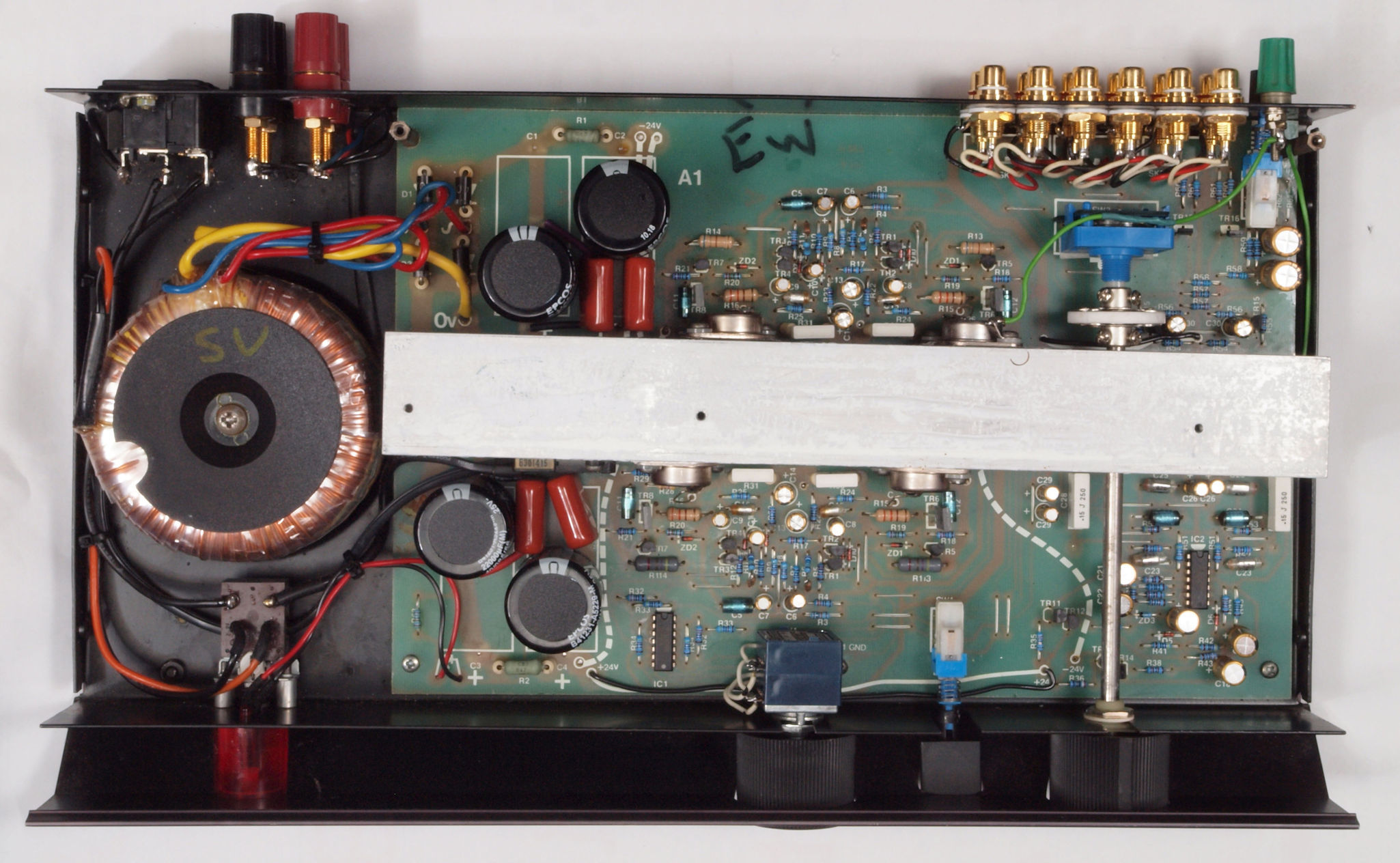

Ａ１６．　点検中　上蓋（放熱器）を取り、上から見る。

Ａ１６２．　点検中　上蓋（放熱器）を取り、上から見る。電源トランスが芯からズレている。

Ａ１７．　点検中、　上蓋裏の放熱シリコングリス。

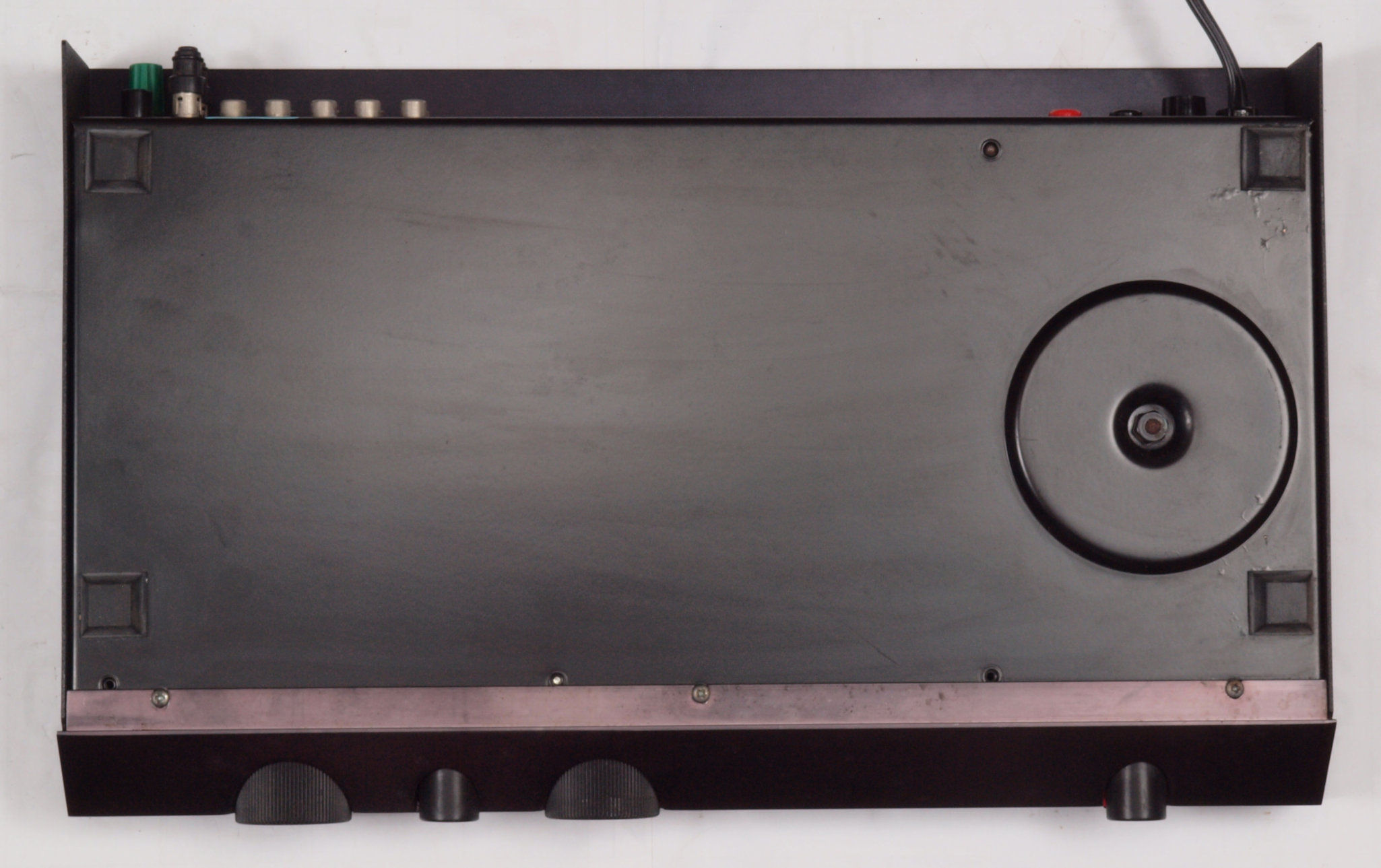

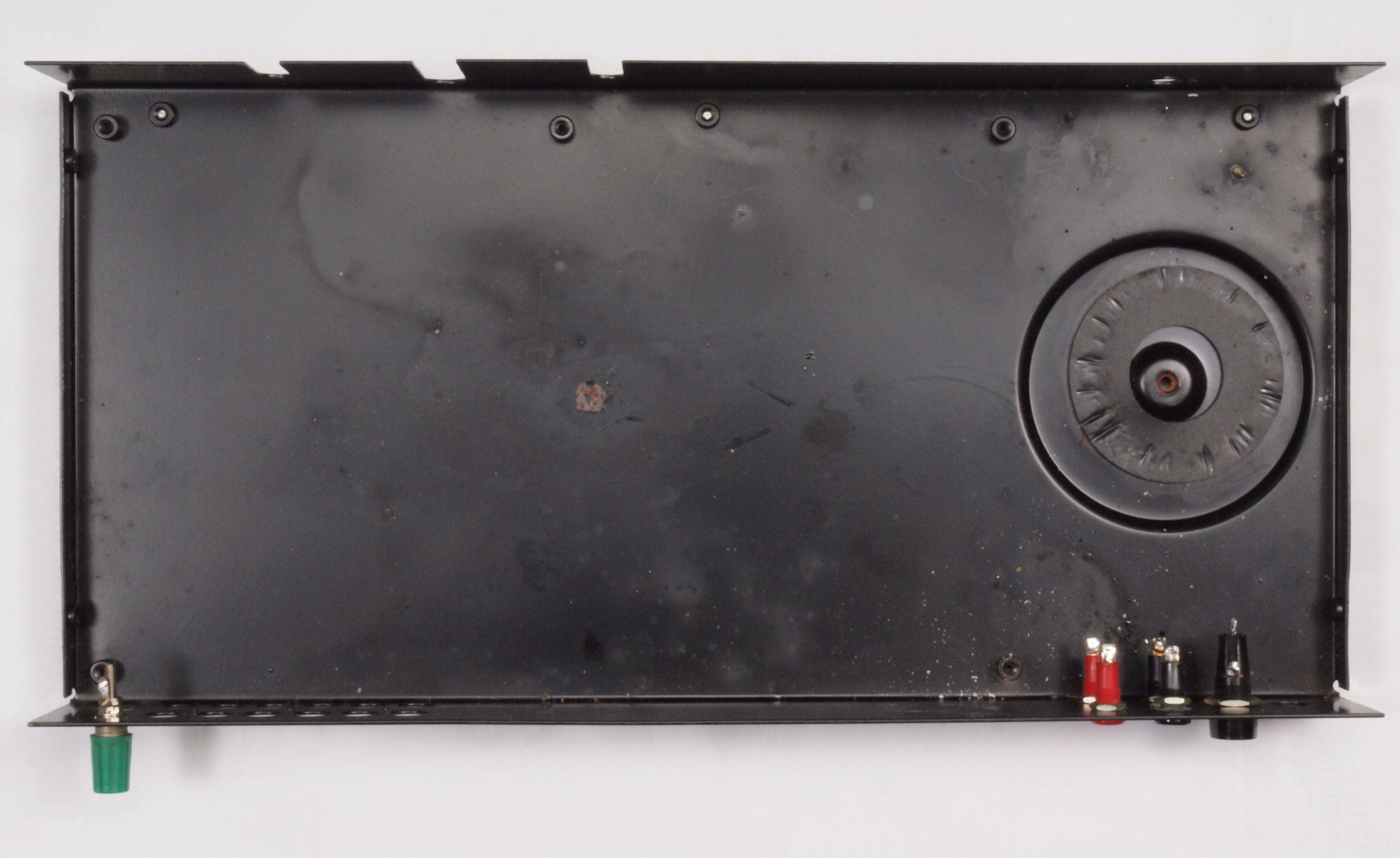

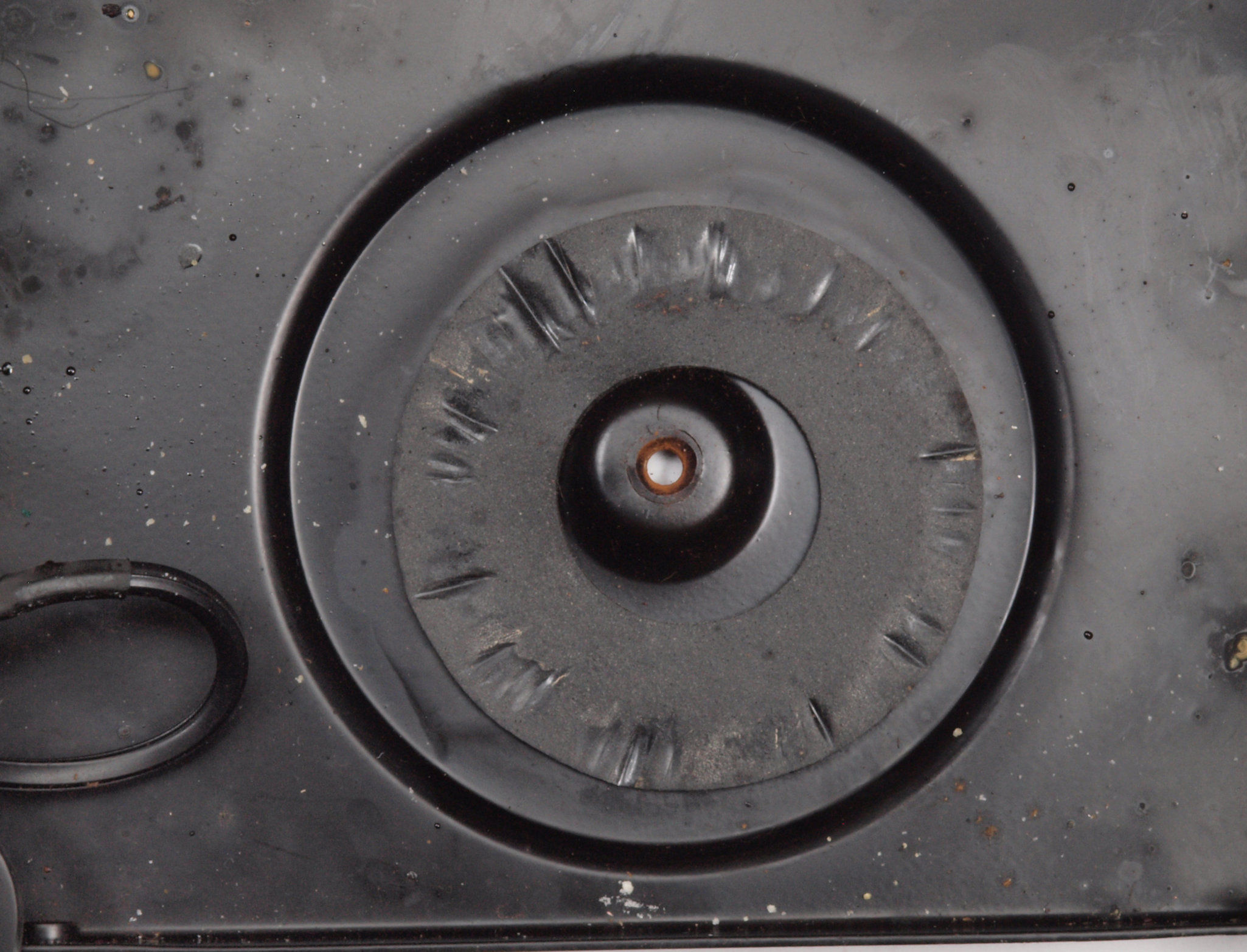

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

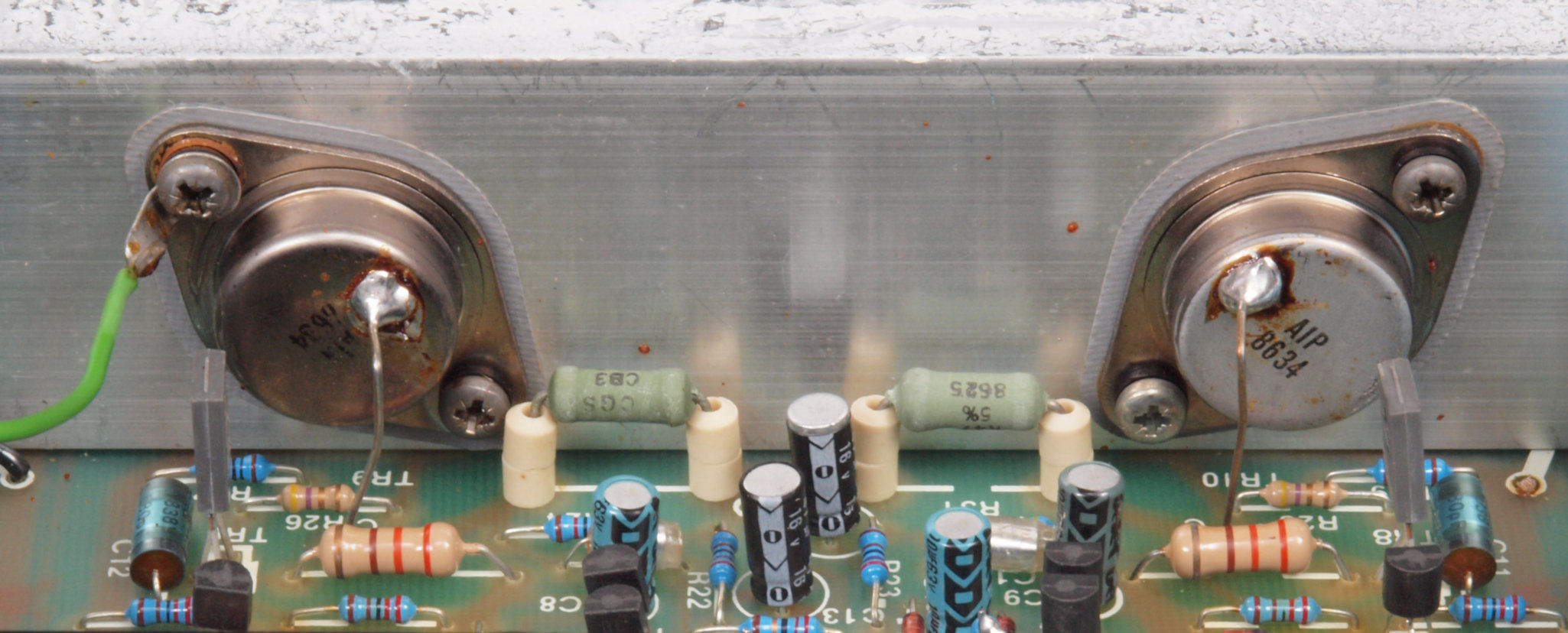

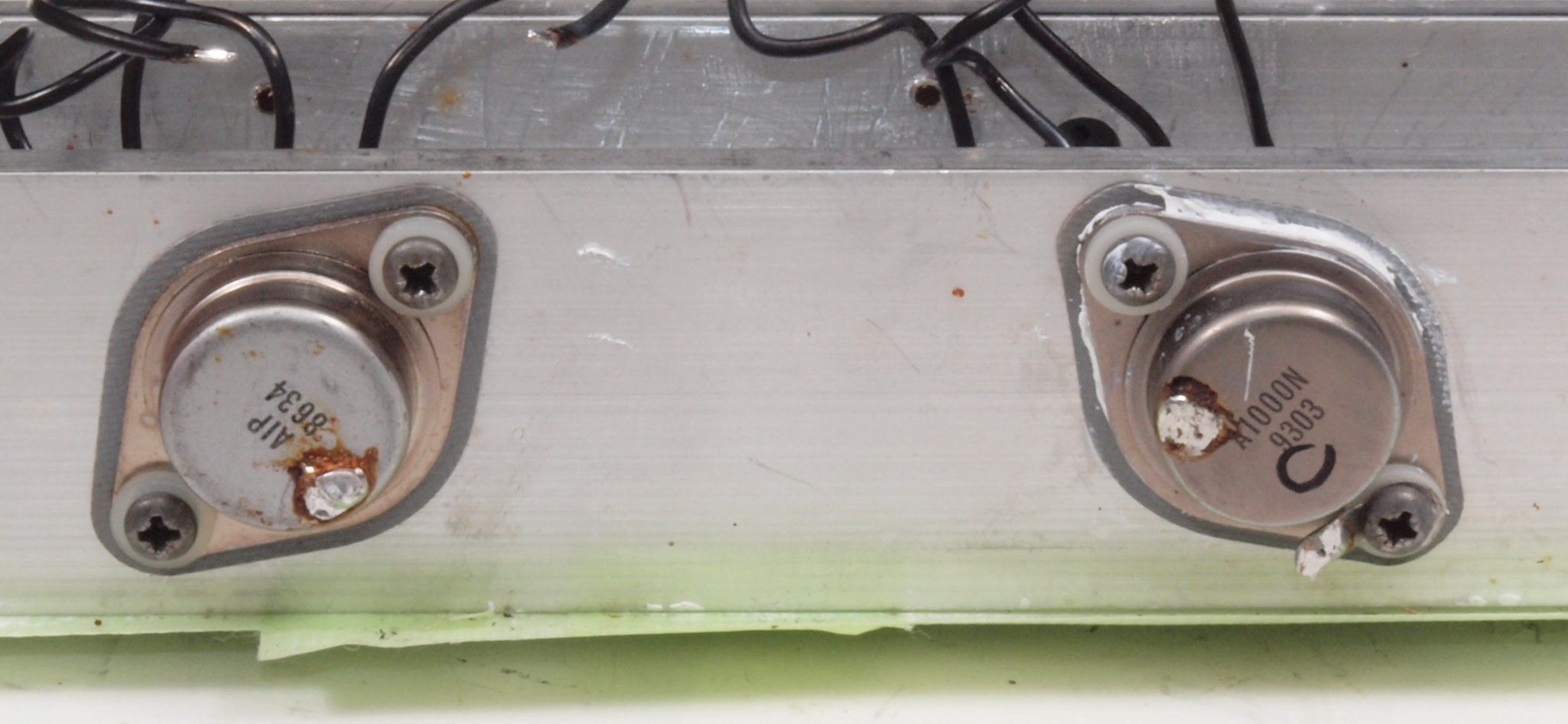

Ａ３１．　点検中、　右側終段ＴＲ（トランジスター）。

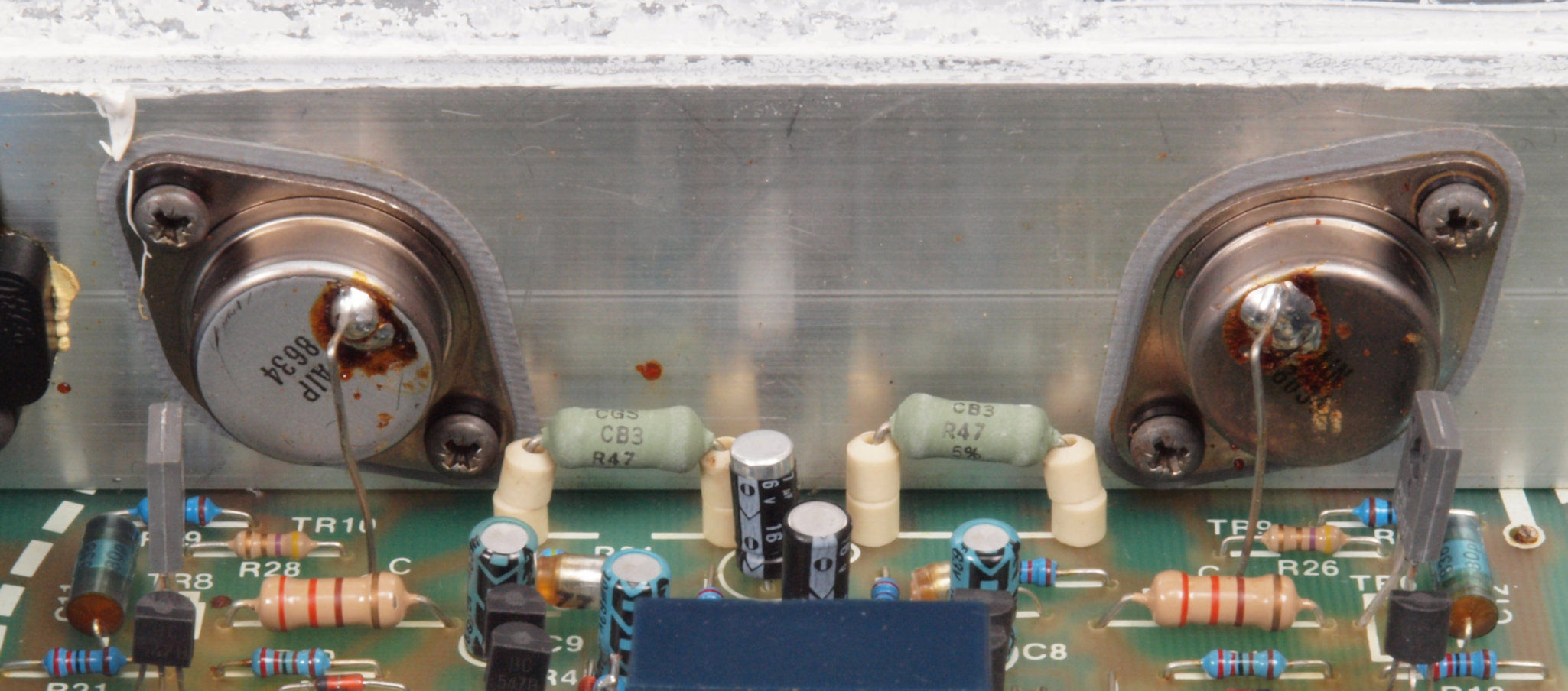

Ａ３２．　点検中、　左側終段ＴＲ（トランジスター）。

Ａ４１．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

Ａ５１．　点検中　ＳＰ接続端子

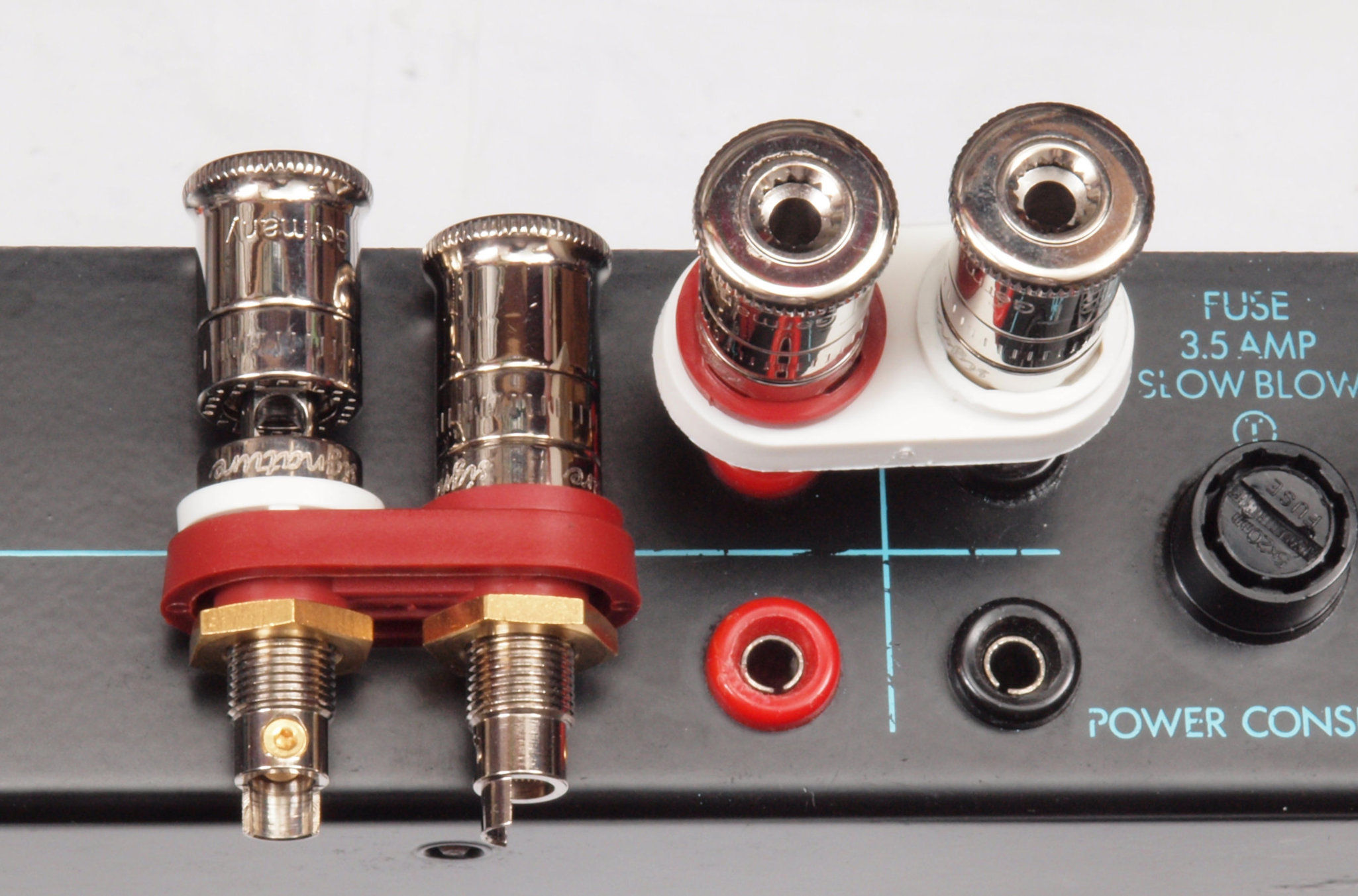

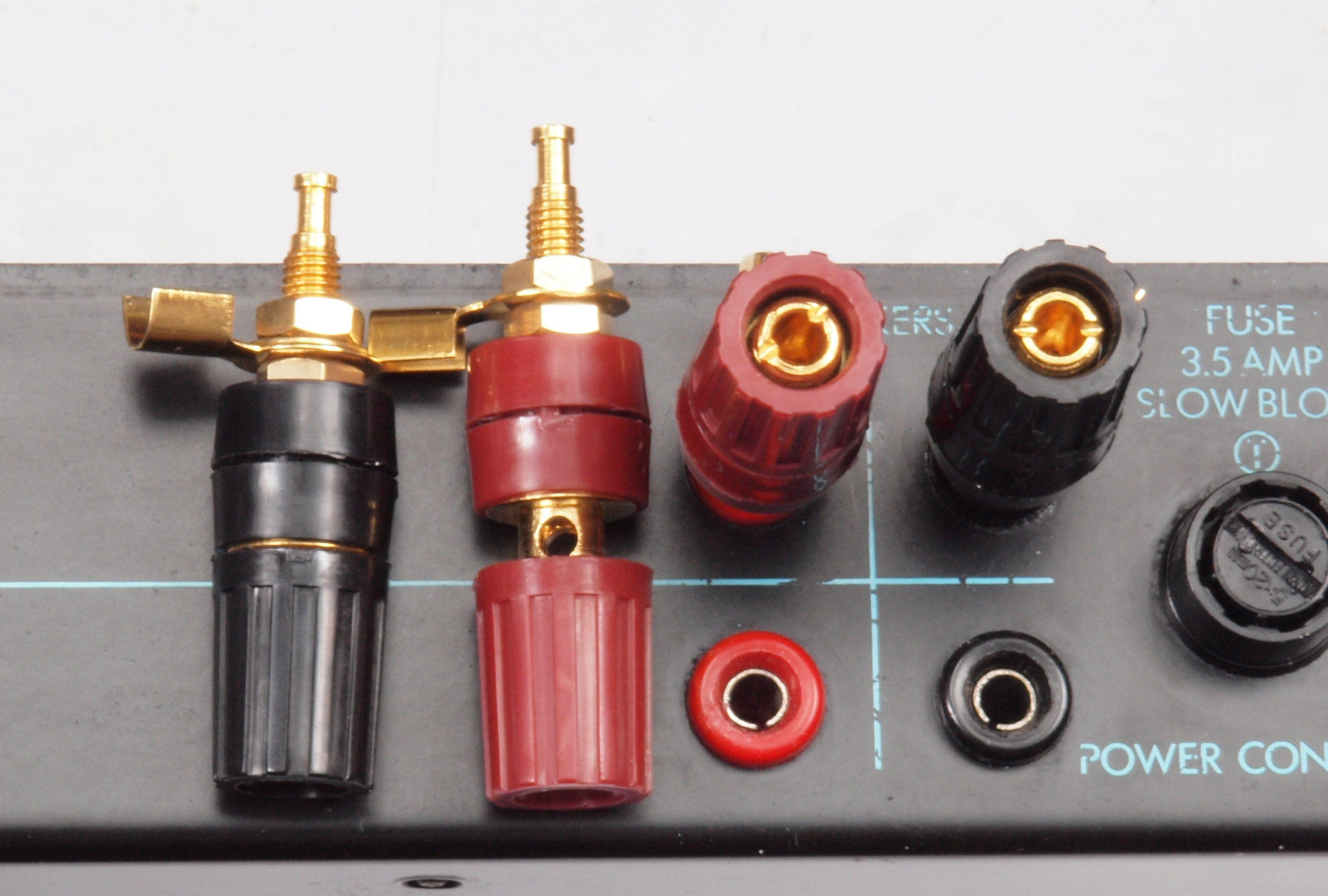

Ａ５２．　点検中　　ＳＰ接続端子。　ＷＢＴ−０７３０ＰＬロジウムメッキ端子に交換可能、穴は横向き。ＷＢＴ−０７３０も交換可能。

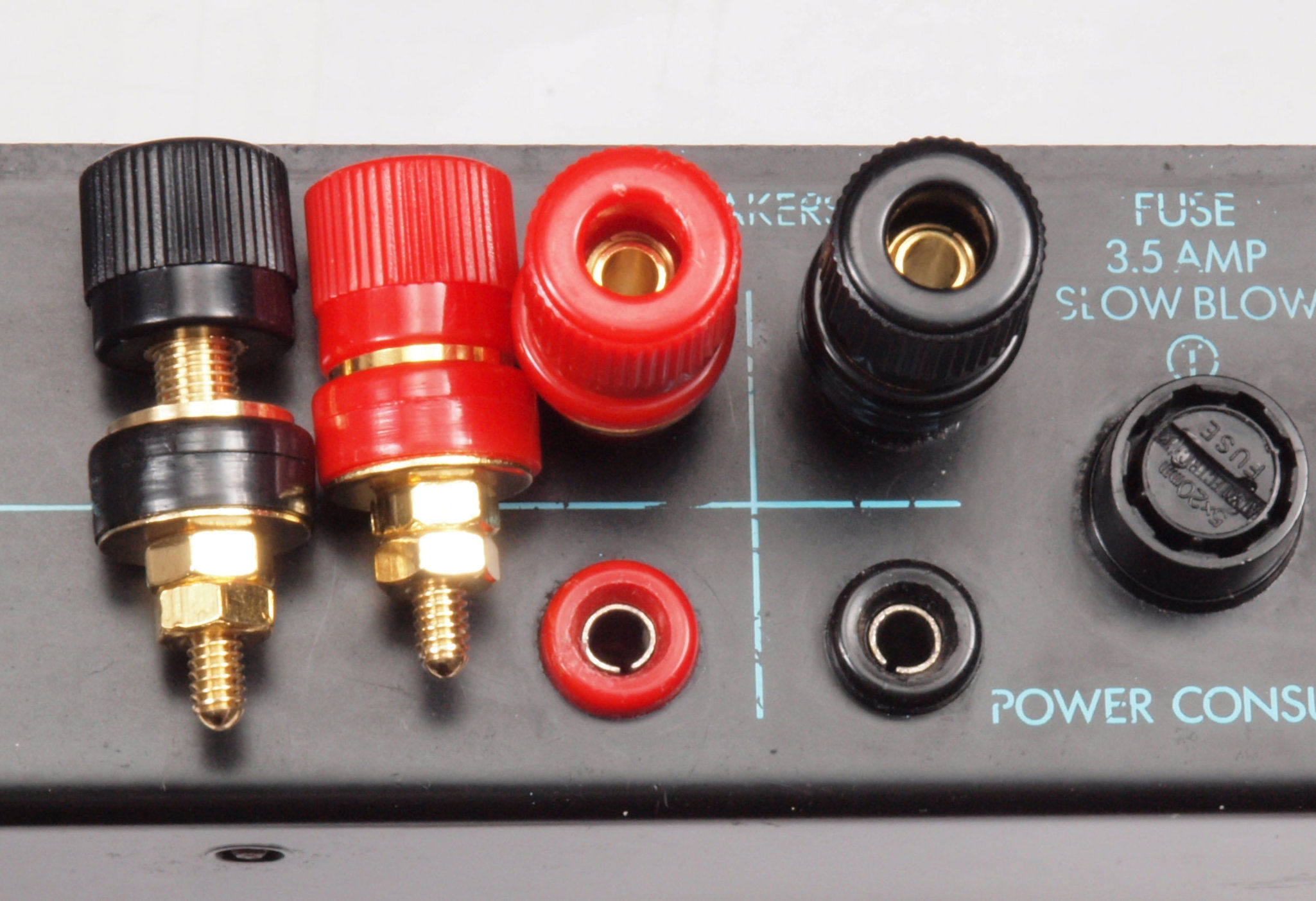

Ａ５３．　点検中　　ＳＰ接続端子。　手持ち一般の端子に交換、穴は横向き。

Ａ５４．　点検中　　ＳＰ接続端子。　手持ち一般の端子に交換可能。

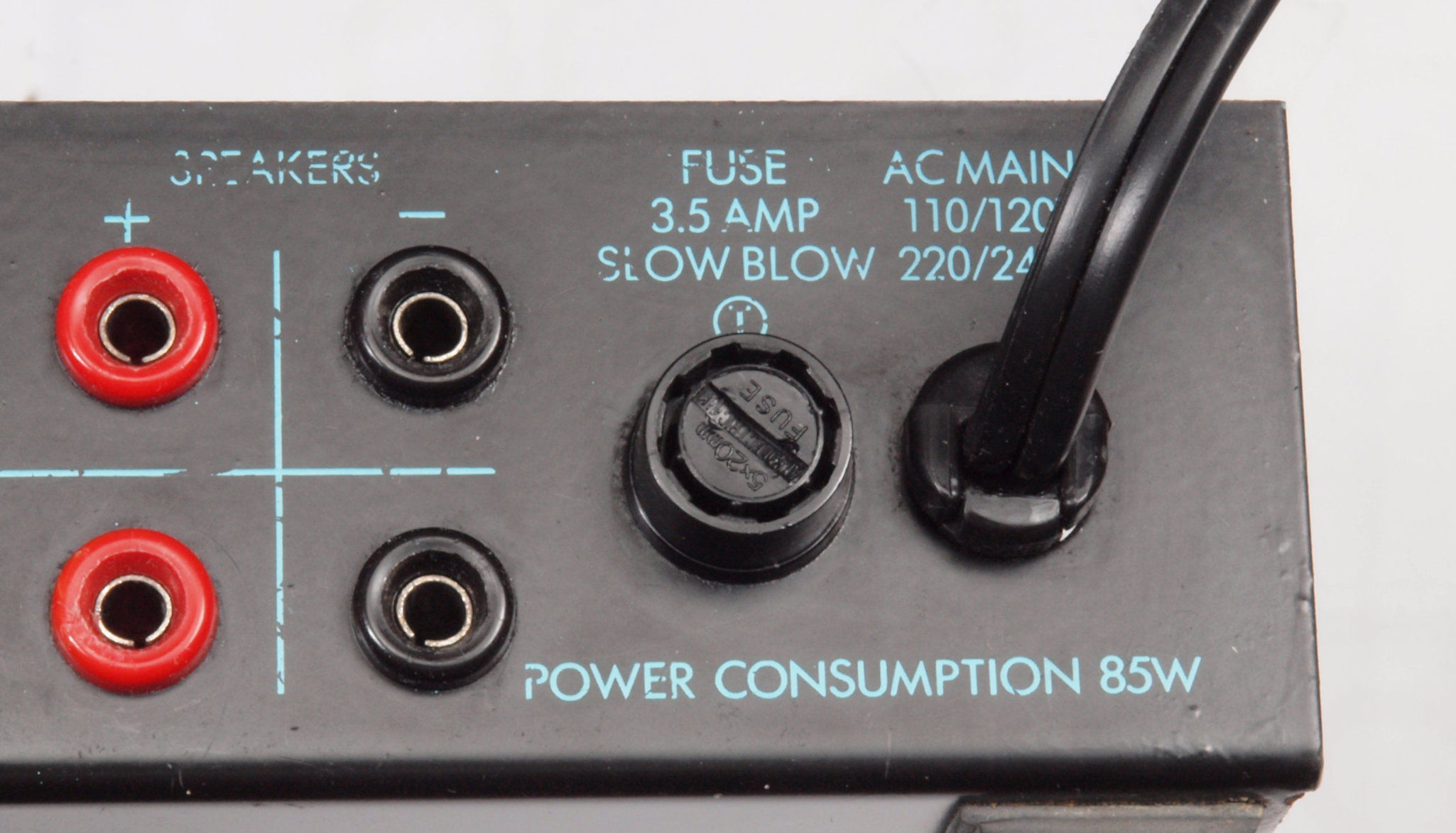

Ａ６１．　点検中　電源コード。

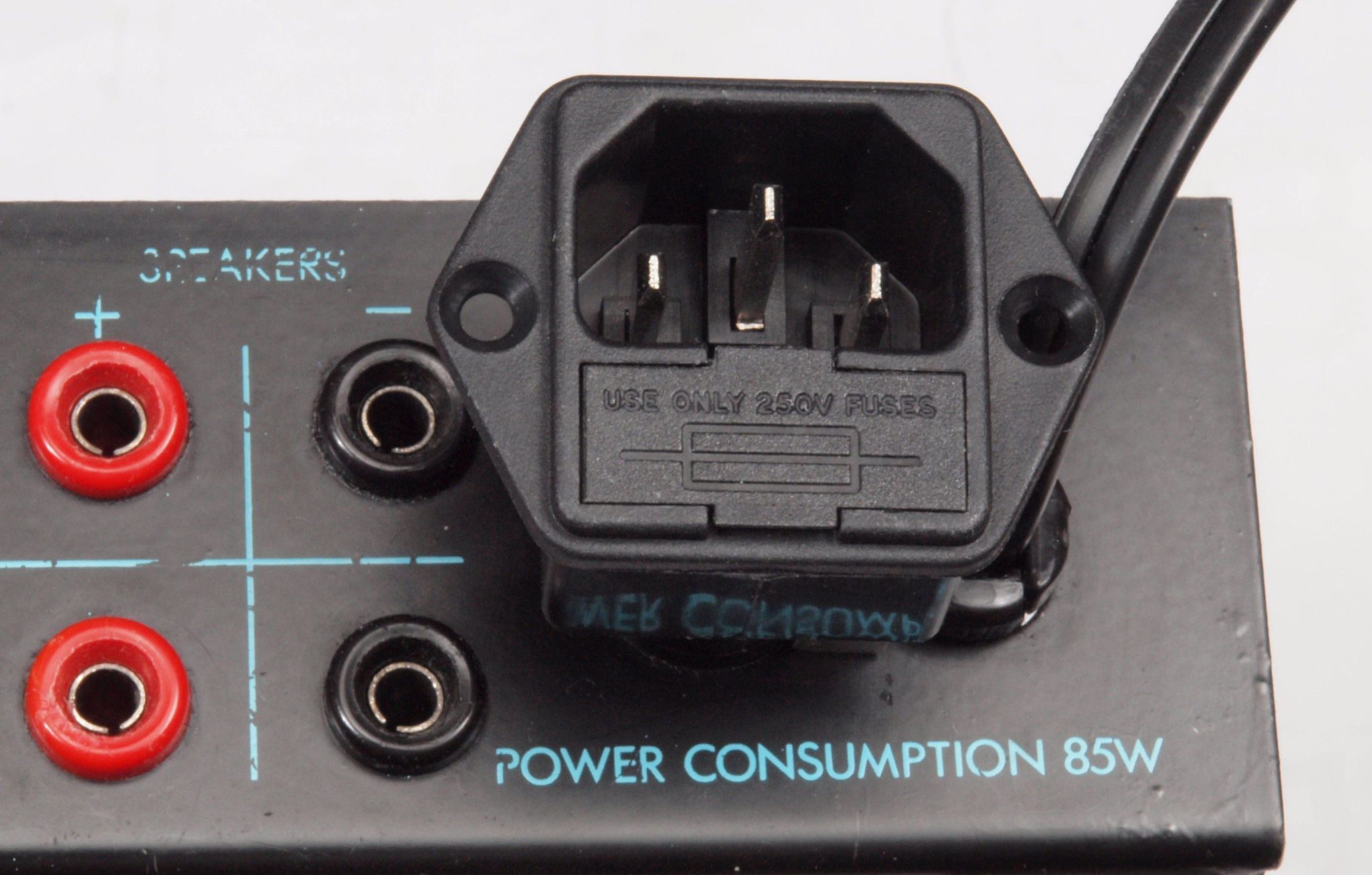

Ａ６２．　点検中　電源コードをヒューズ付き３Pインレットに交換。

Ａ６３．　点検中　電源コードをヒューズ付き３Pインレットに交換。横向きにするとＳＰ接続端子への通線が楽。

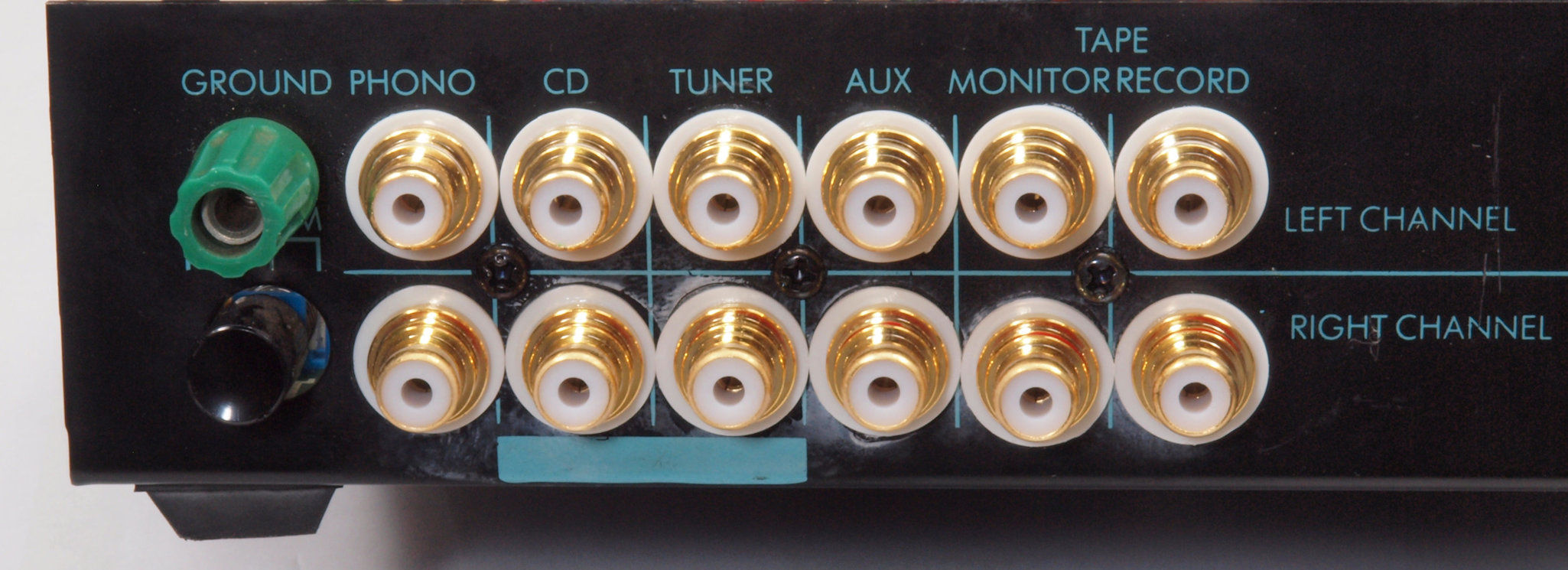

Ａ７１．　点検中　入出ＲＣＡ端子郡

Ａ７２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換。

Ａ７３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

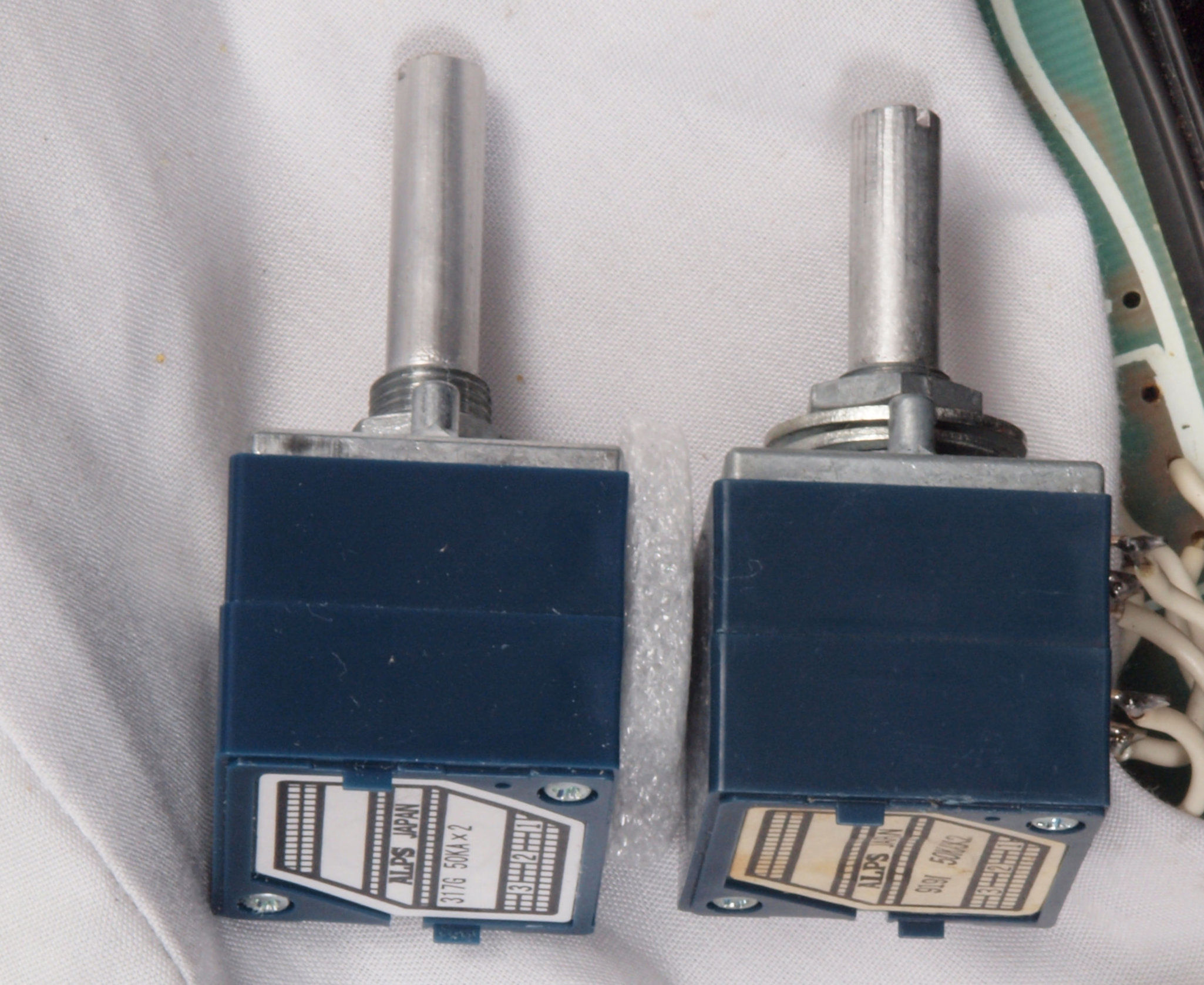

Ａ８１．　点検中　メインＶＲ。日本製ＡＬＰＳに交換。

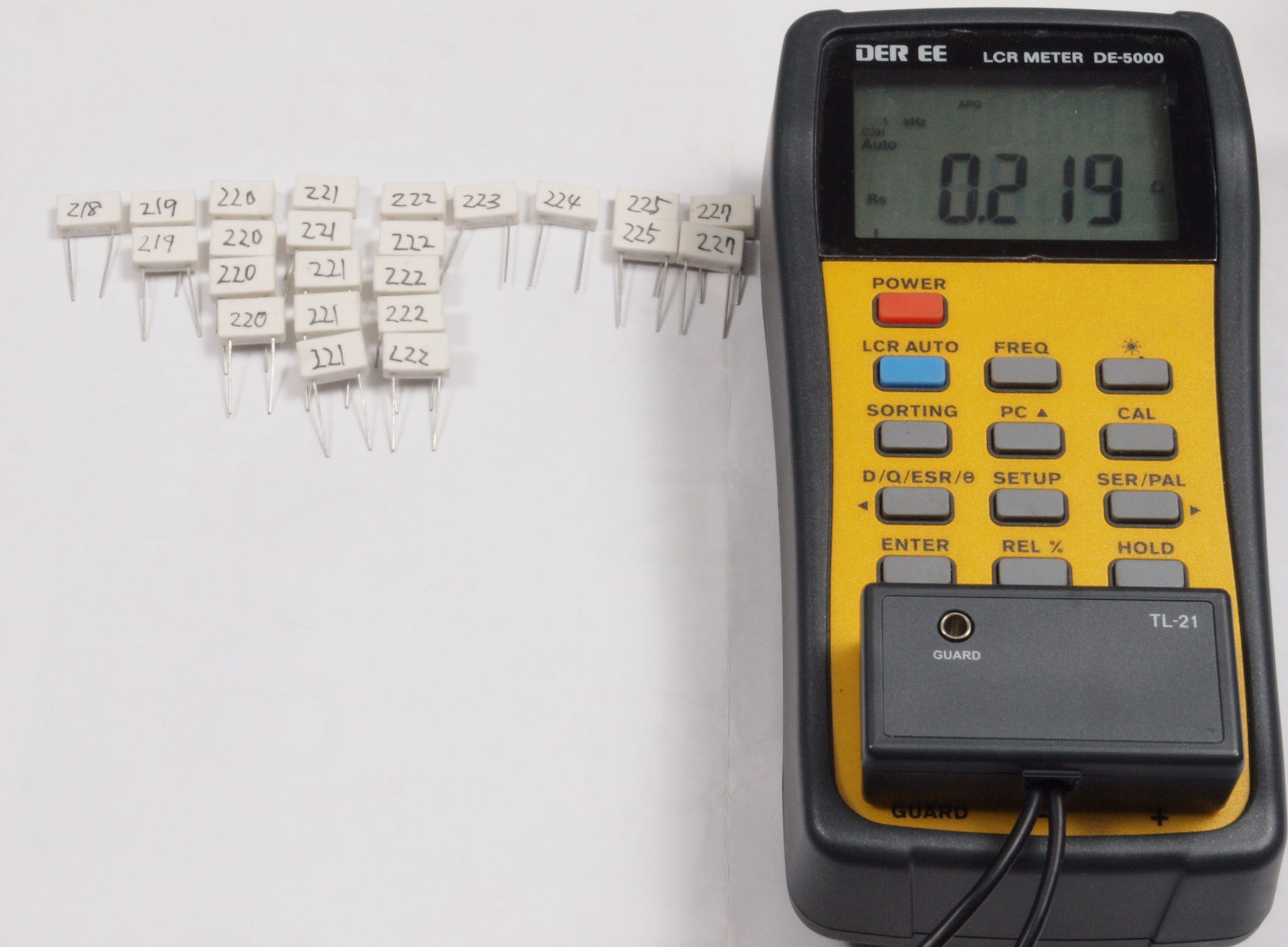

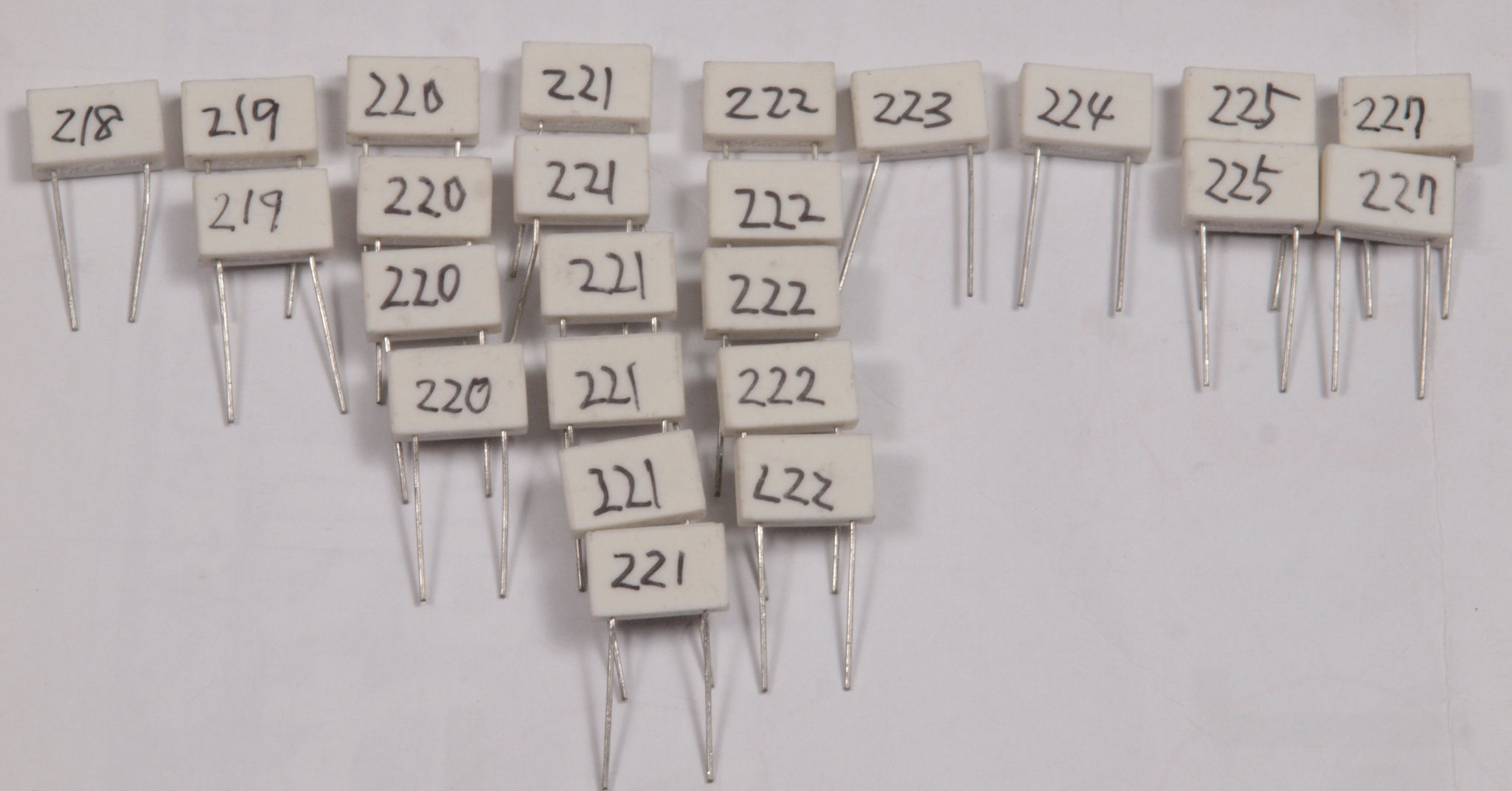

Ａ９１．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用。福島双羽電機(株)製。

Ａ９２．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用。福島双羽電機(株)製。 　　　　　　　　　　　　　　　　　　　２２２を４本選択する。

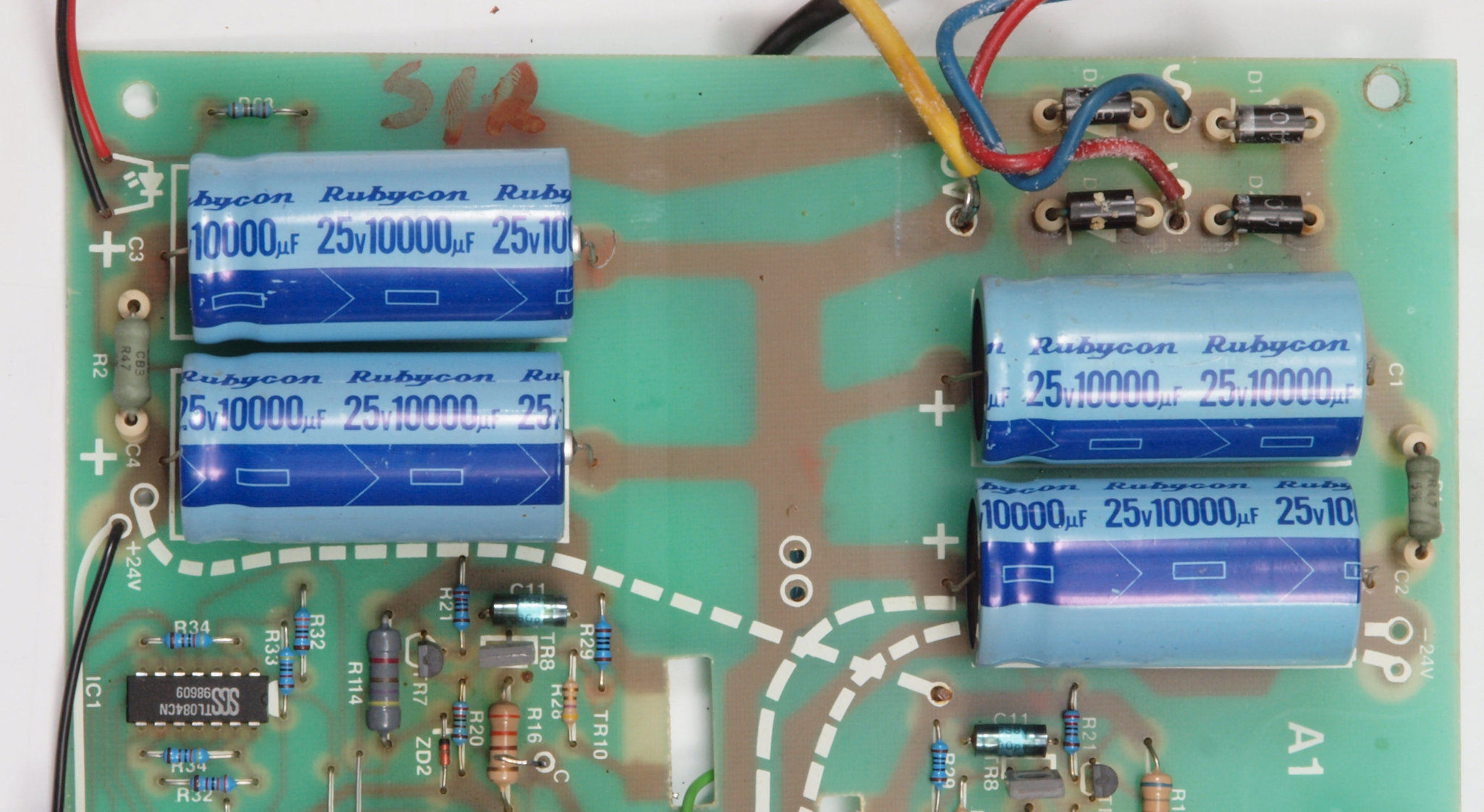

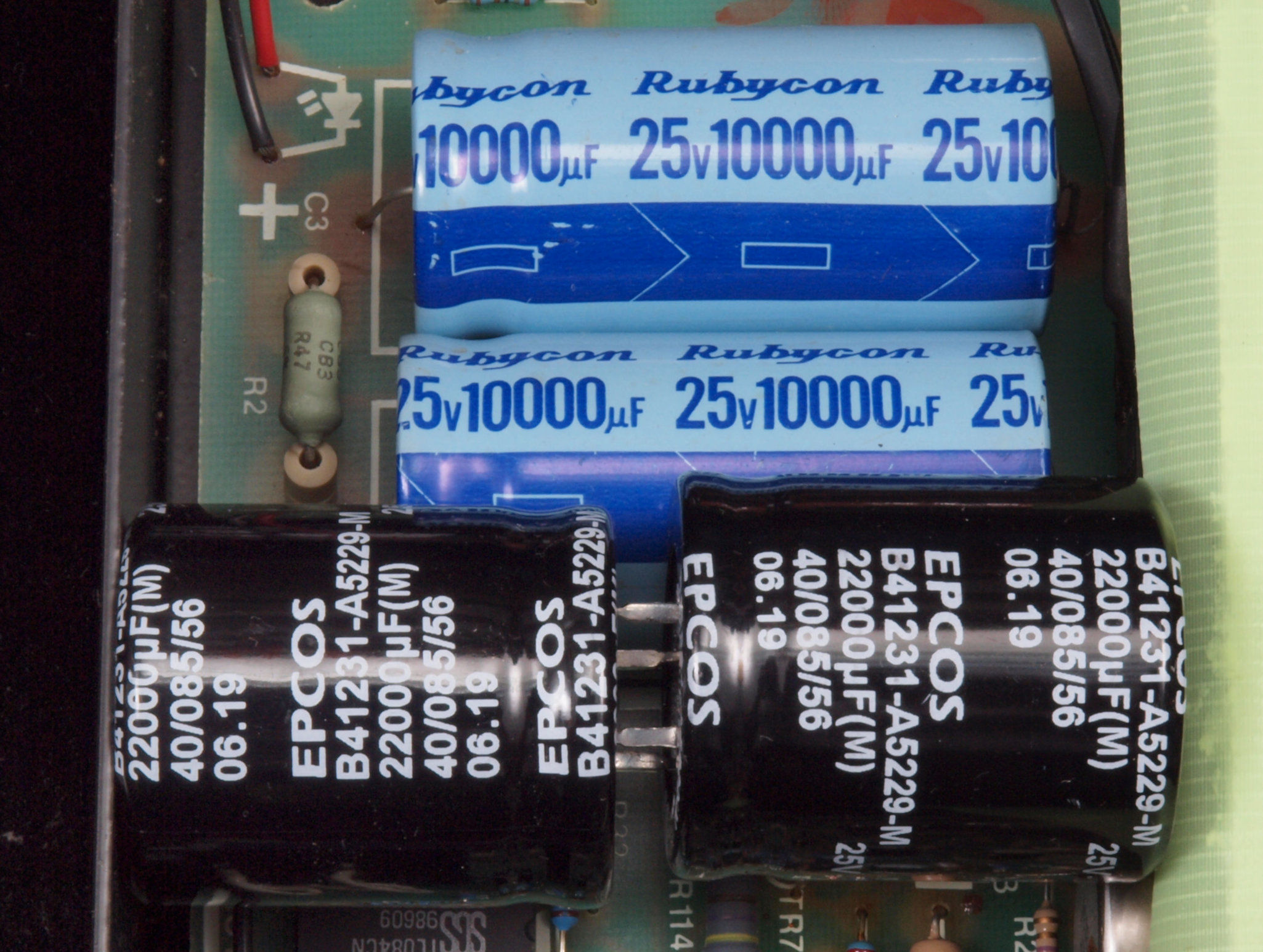

ＡＡ１．　点検中　電源ブロック電解トランジスター比較。　 　　　　　　　　　　　下＝交換するＴＤＫ　２２０００μ／２５ＷＶ、上＝付いているＲｕｂｙｃｏｎ　１００００μ／２５ＷＶ。

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　基板等を取り外したシャーシ。　後パネル加工があるので、トランスや電源SWも外す。

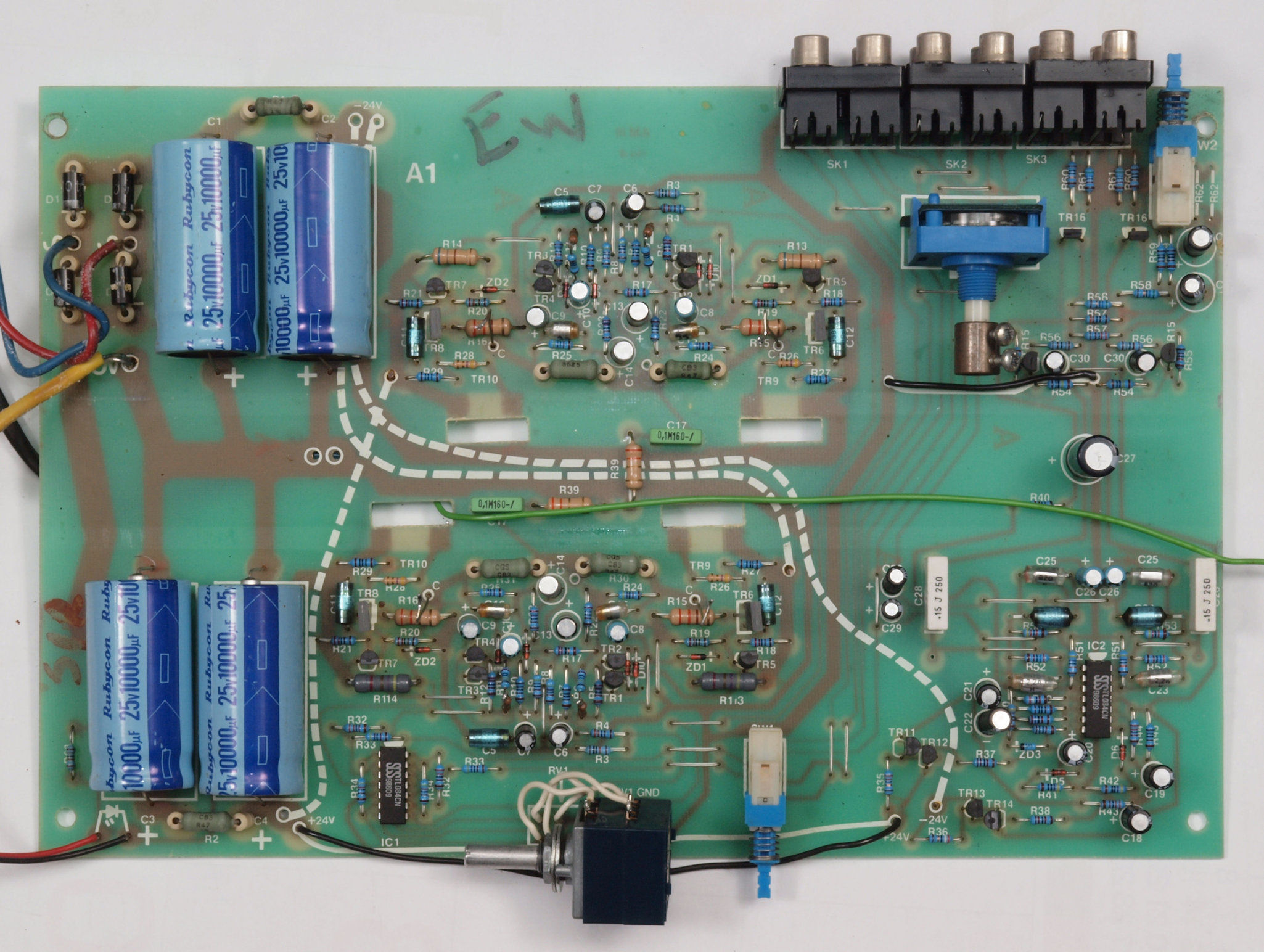

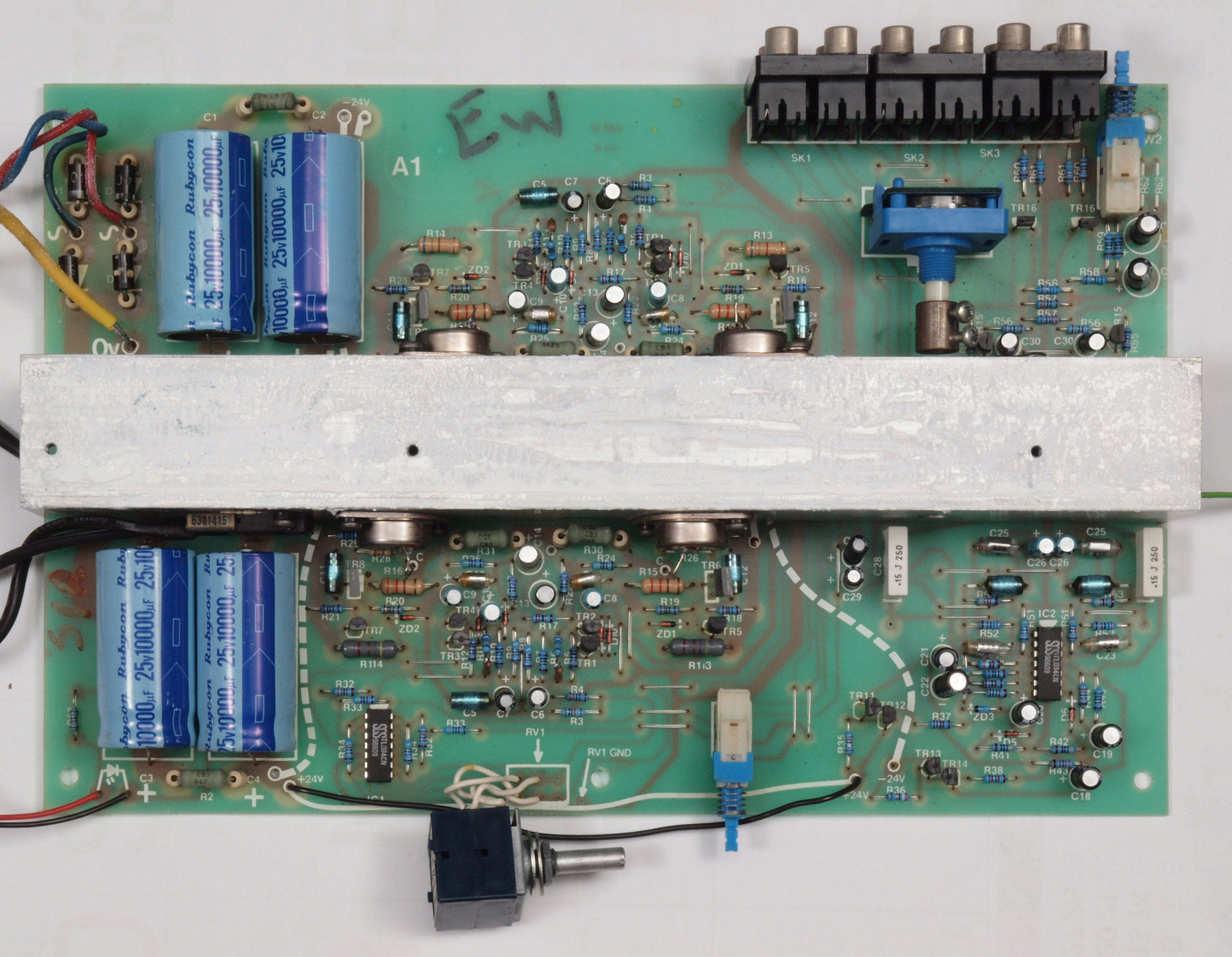

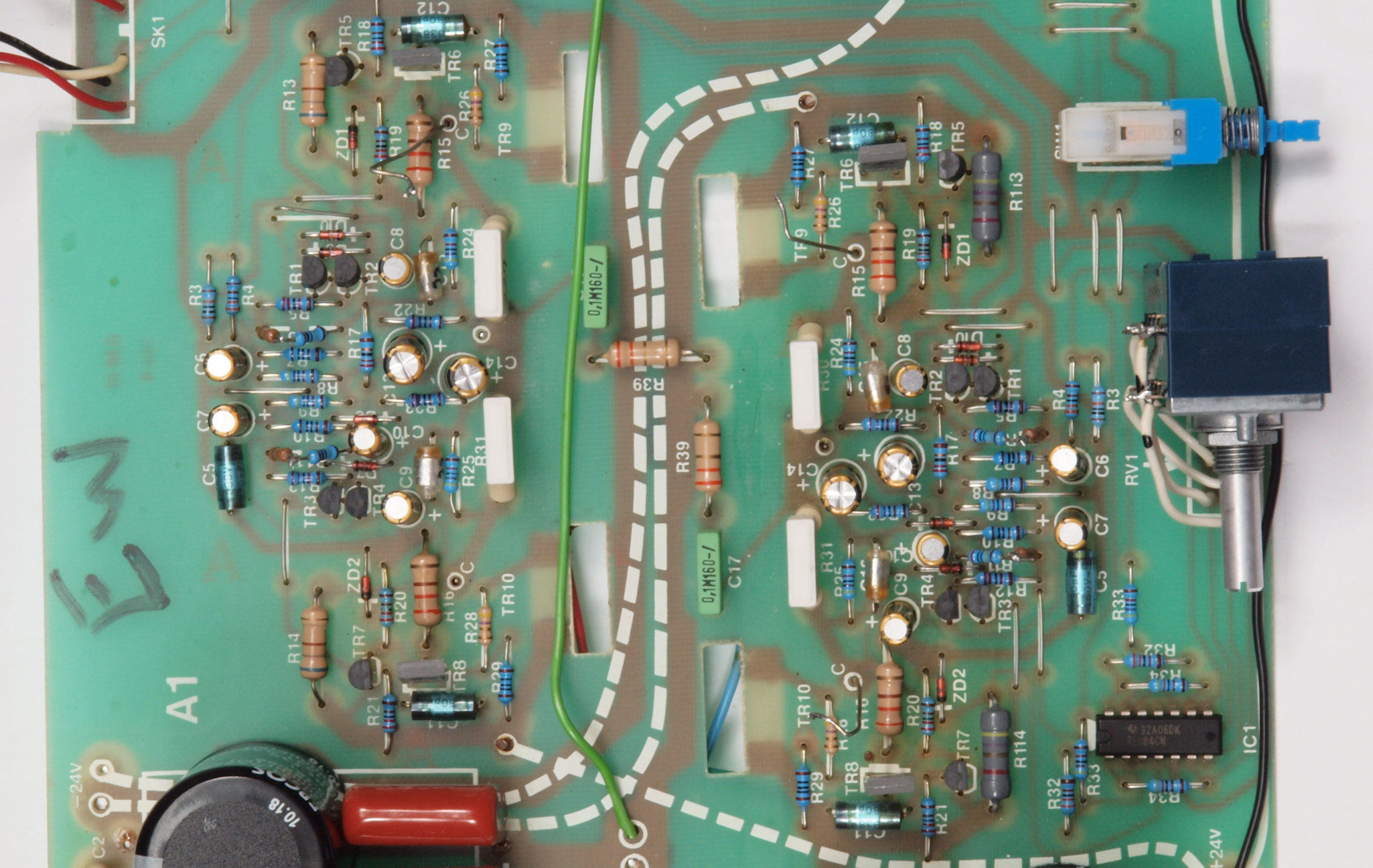

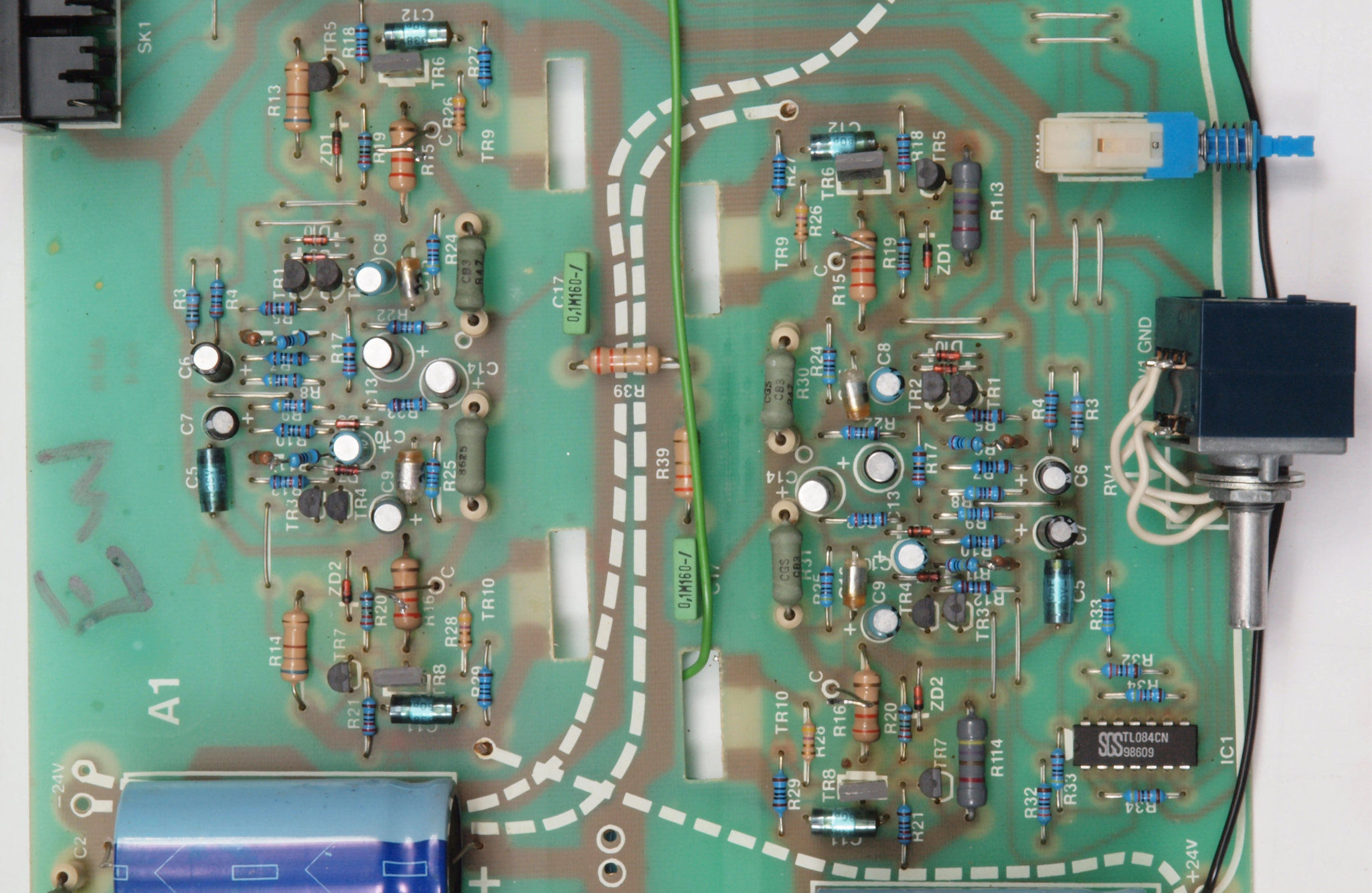

Ｃ１１．　修理前　基板

Ｃ１１２．　修理前　基板、終段ＴＲ（トランジスター）を放熱器と共に外す。

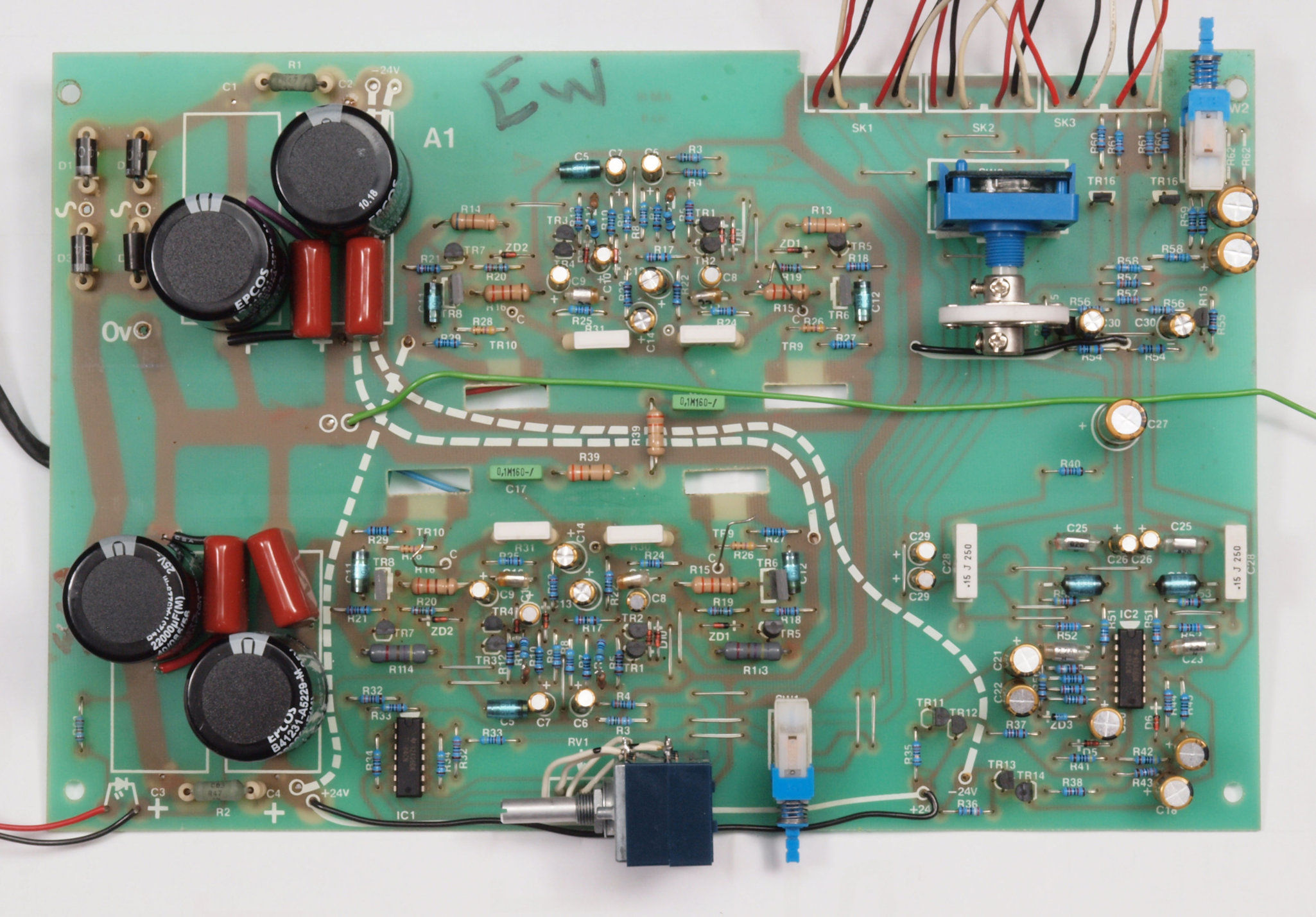

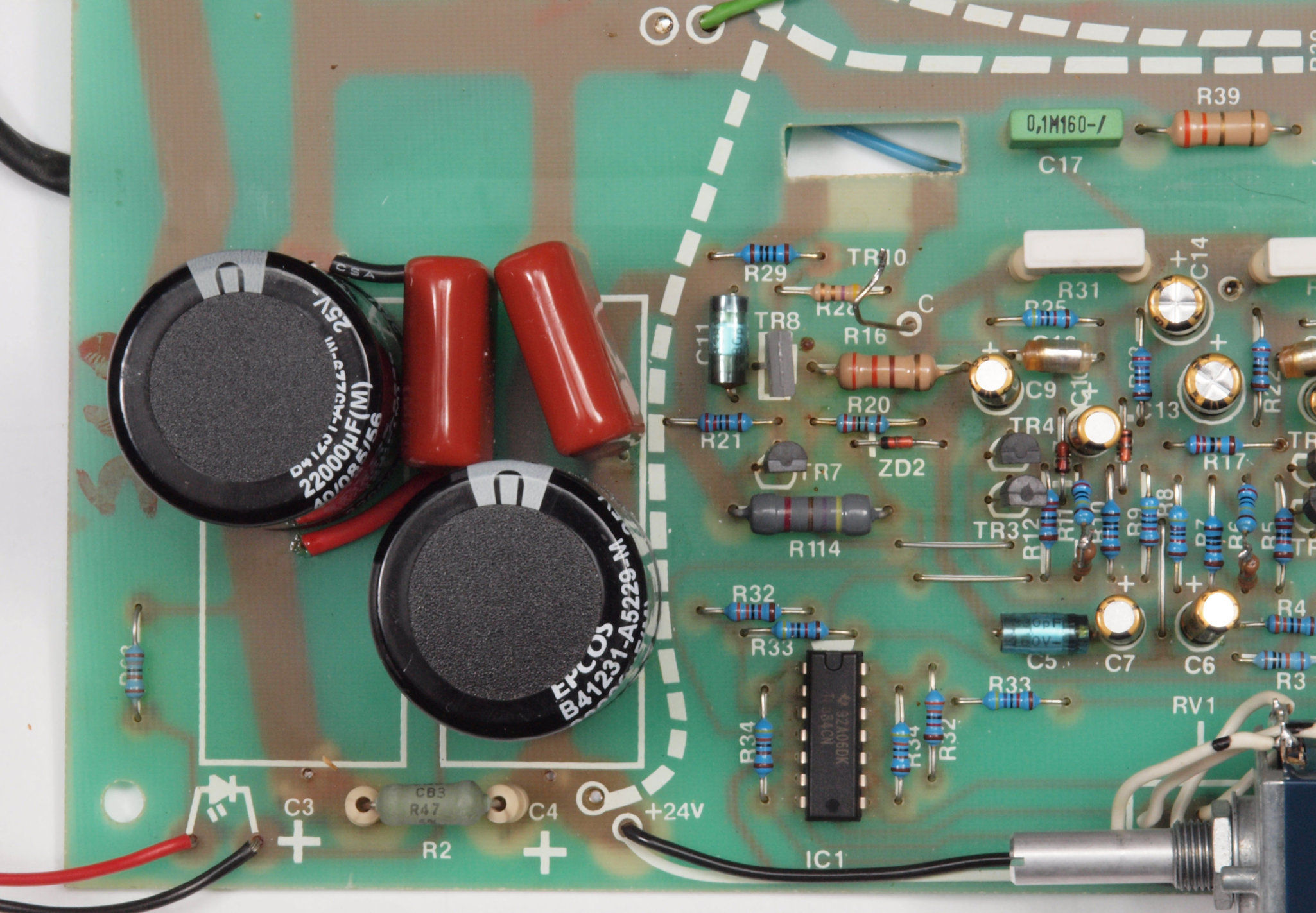

Ｃ１２．　修理後　基板　電解コンデンサー３１個、ＯＰ−ＡＭＰ２個交換。フイルムコンデンサー９個追加。エミッター抵抗（低歪タイプ）４本交換福島双羽電機(株)製。

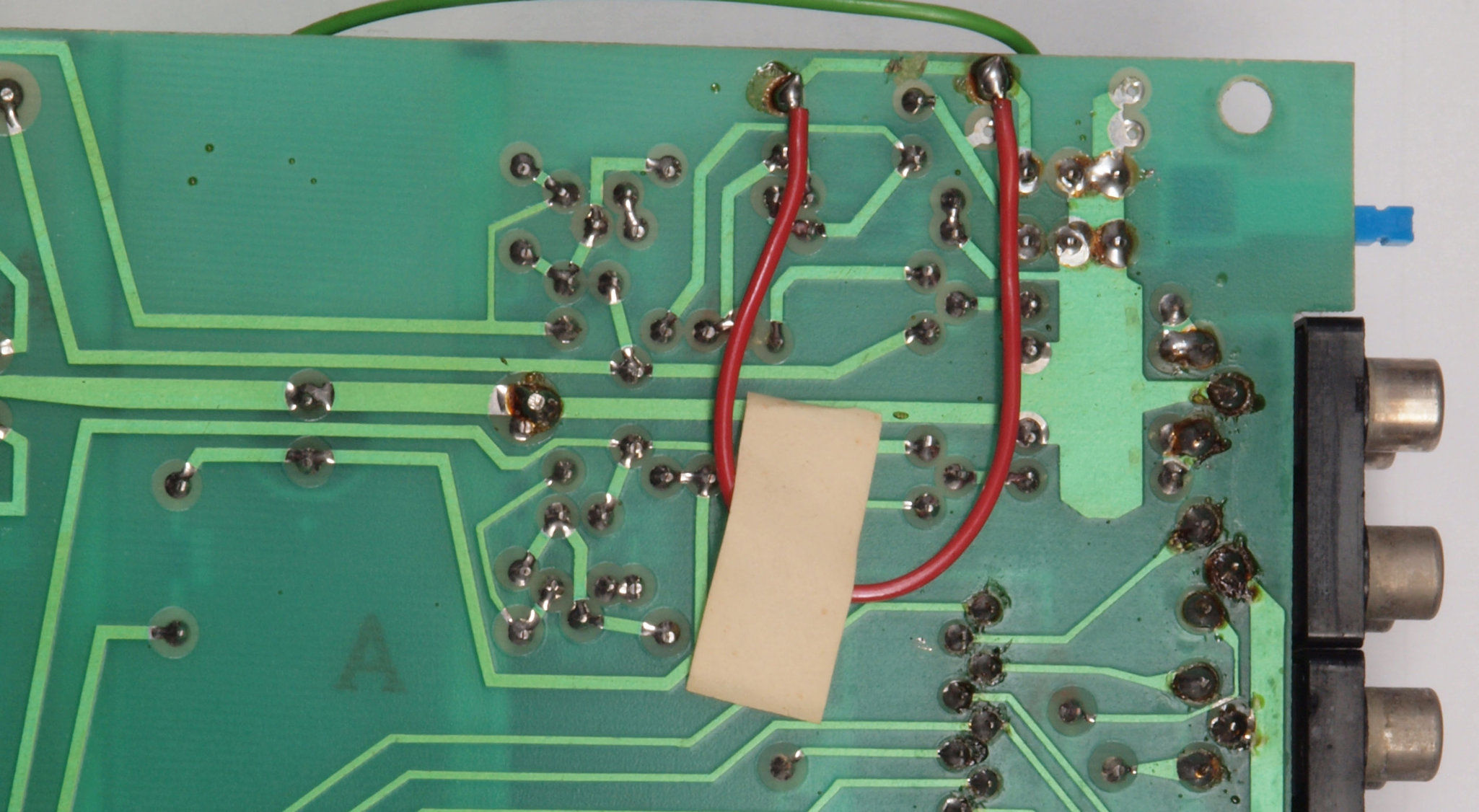

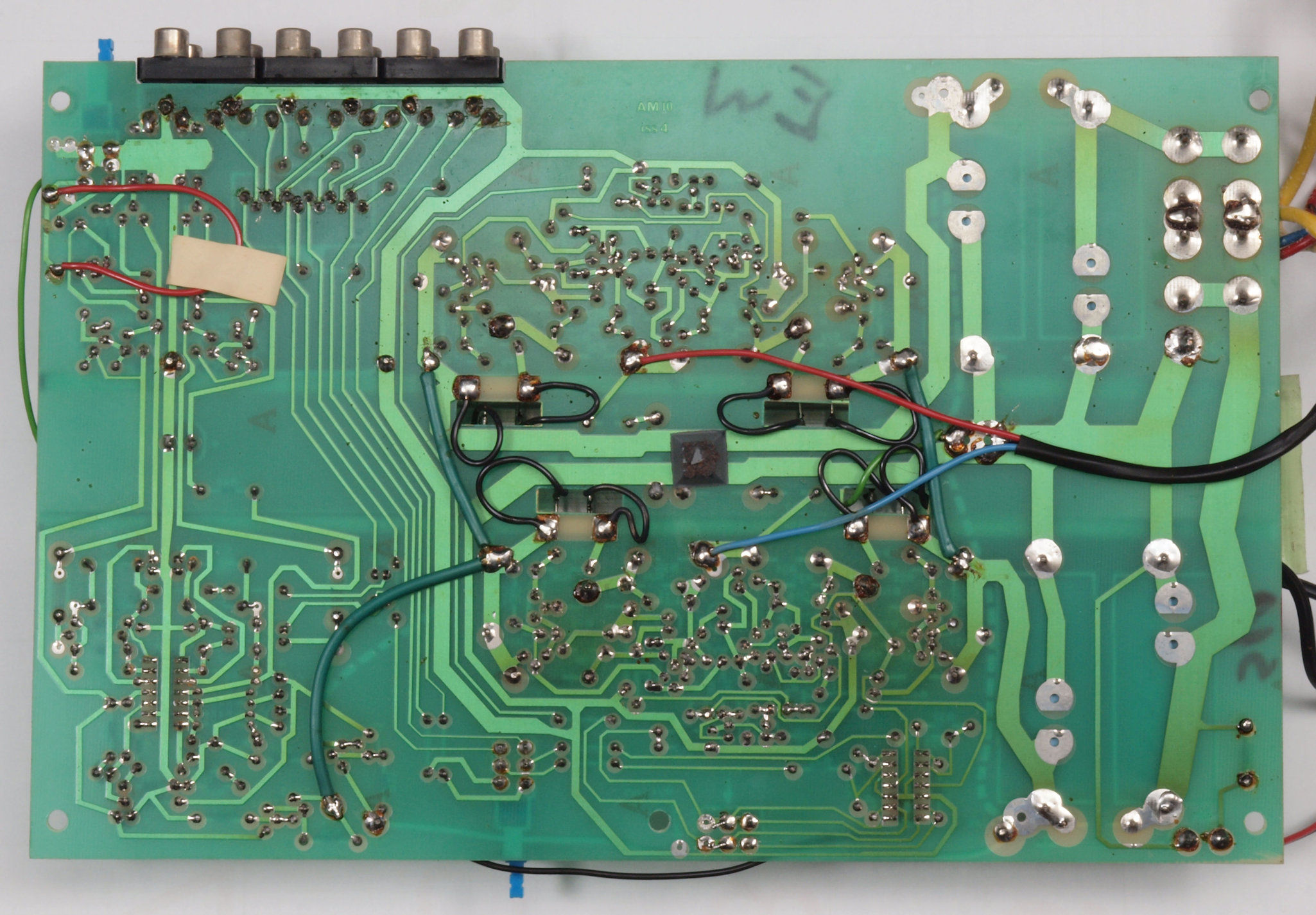

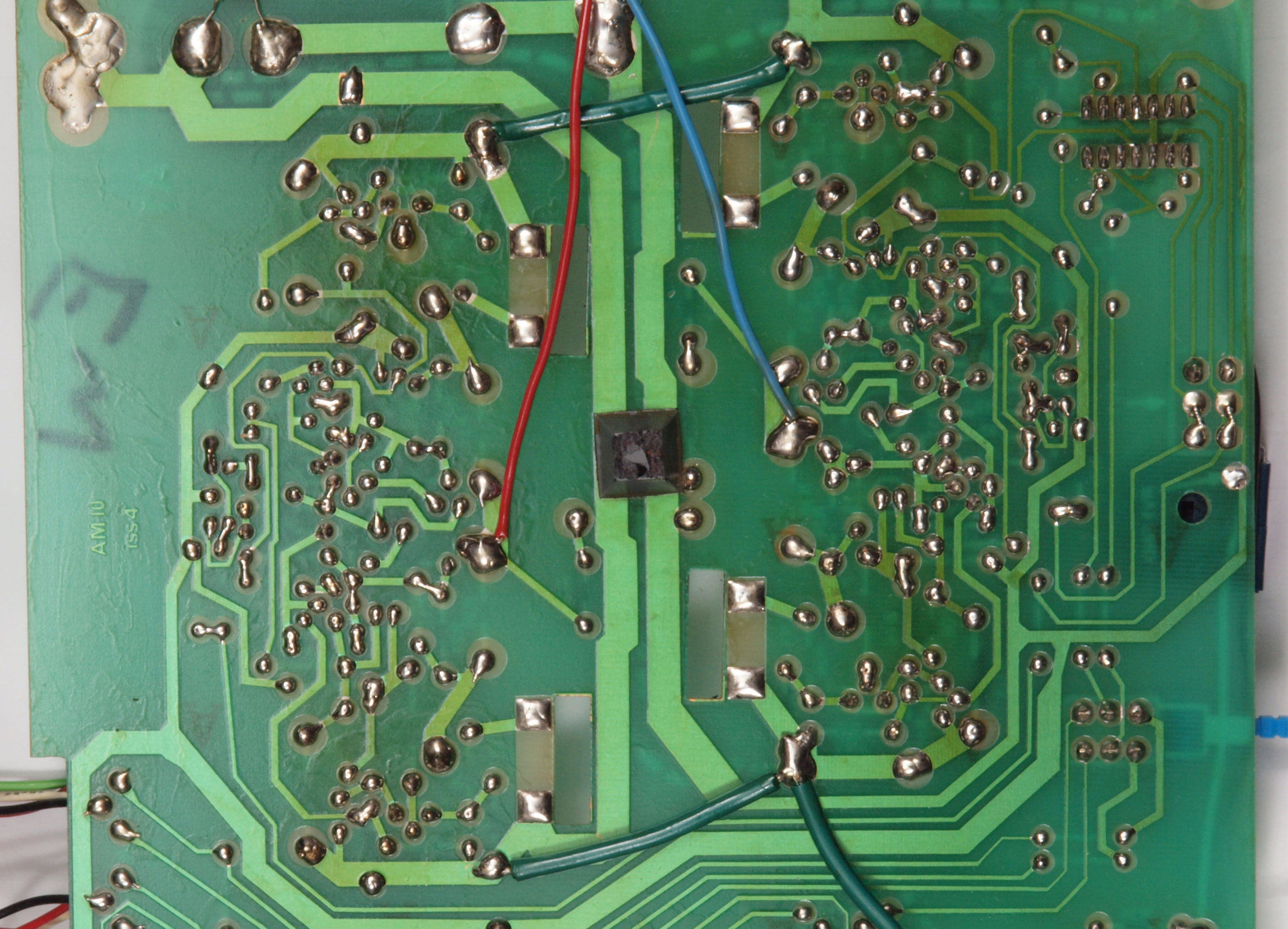

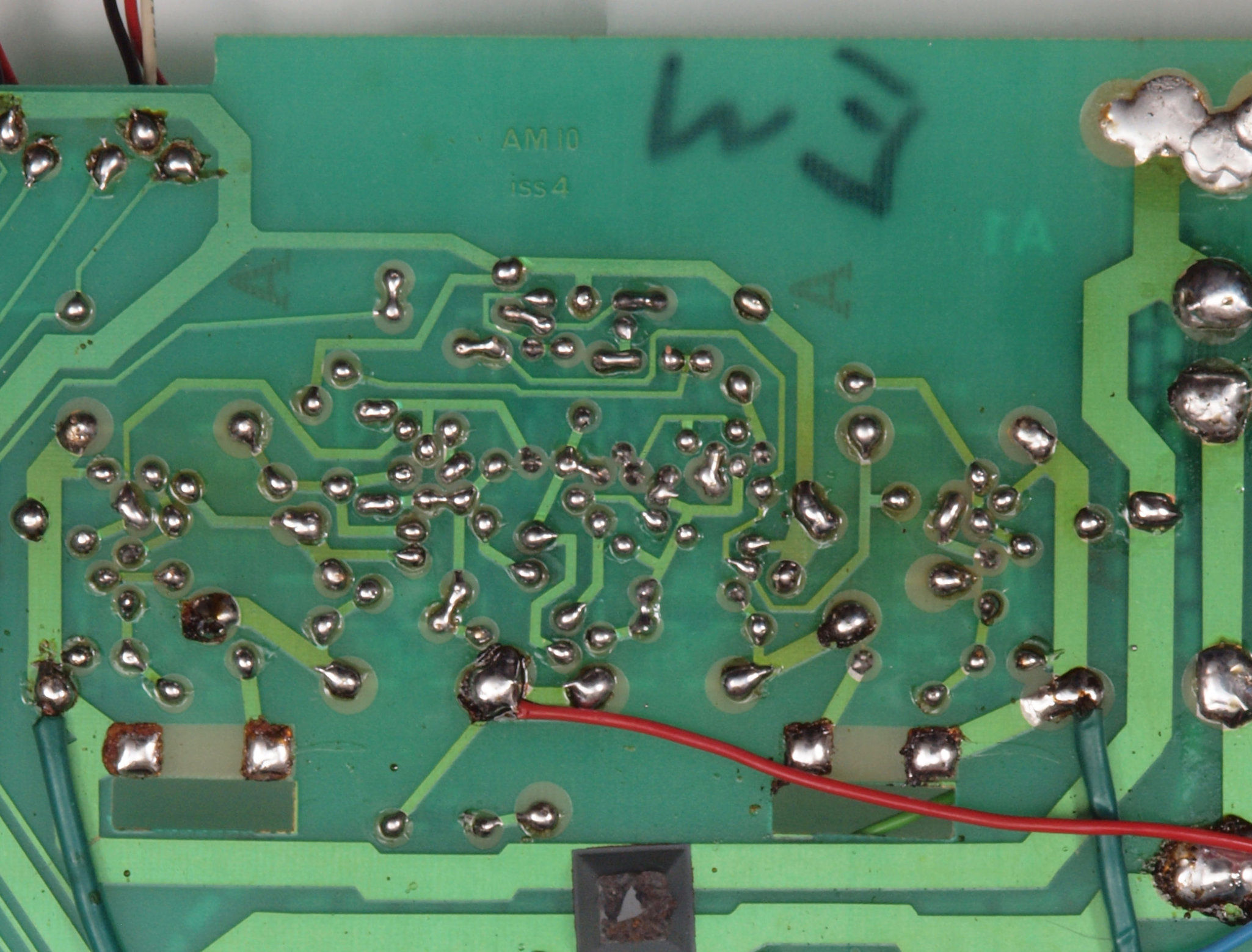

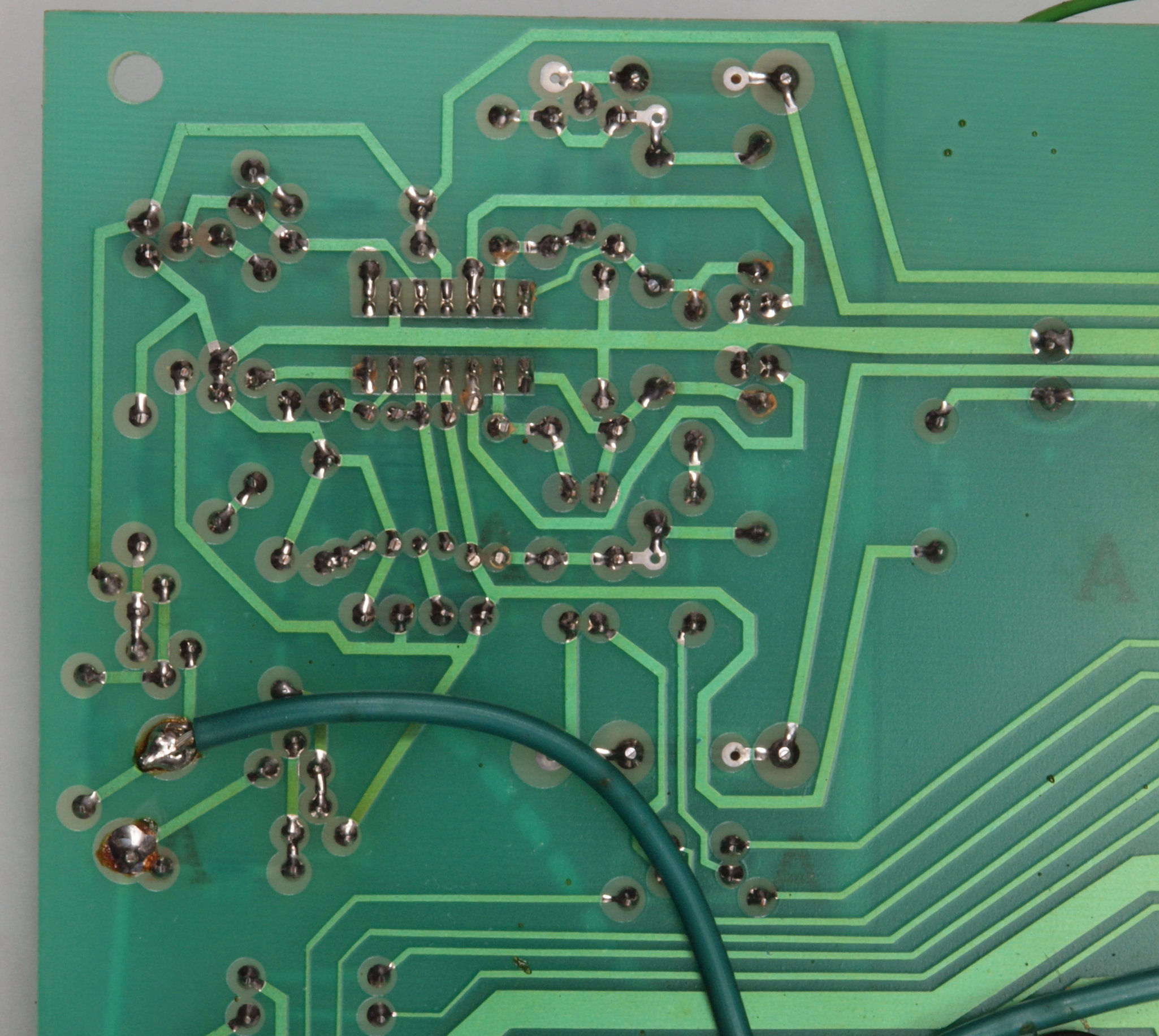

Ｃ１３．　修理前　基板裏

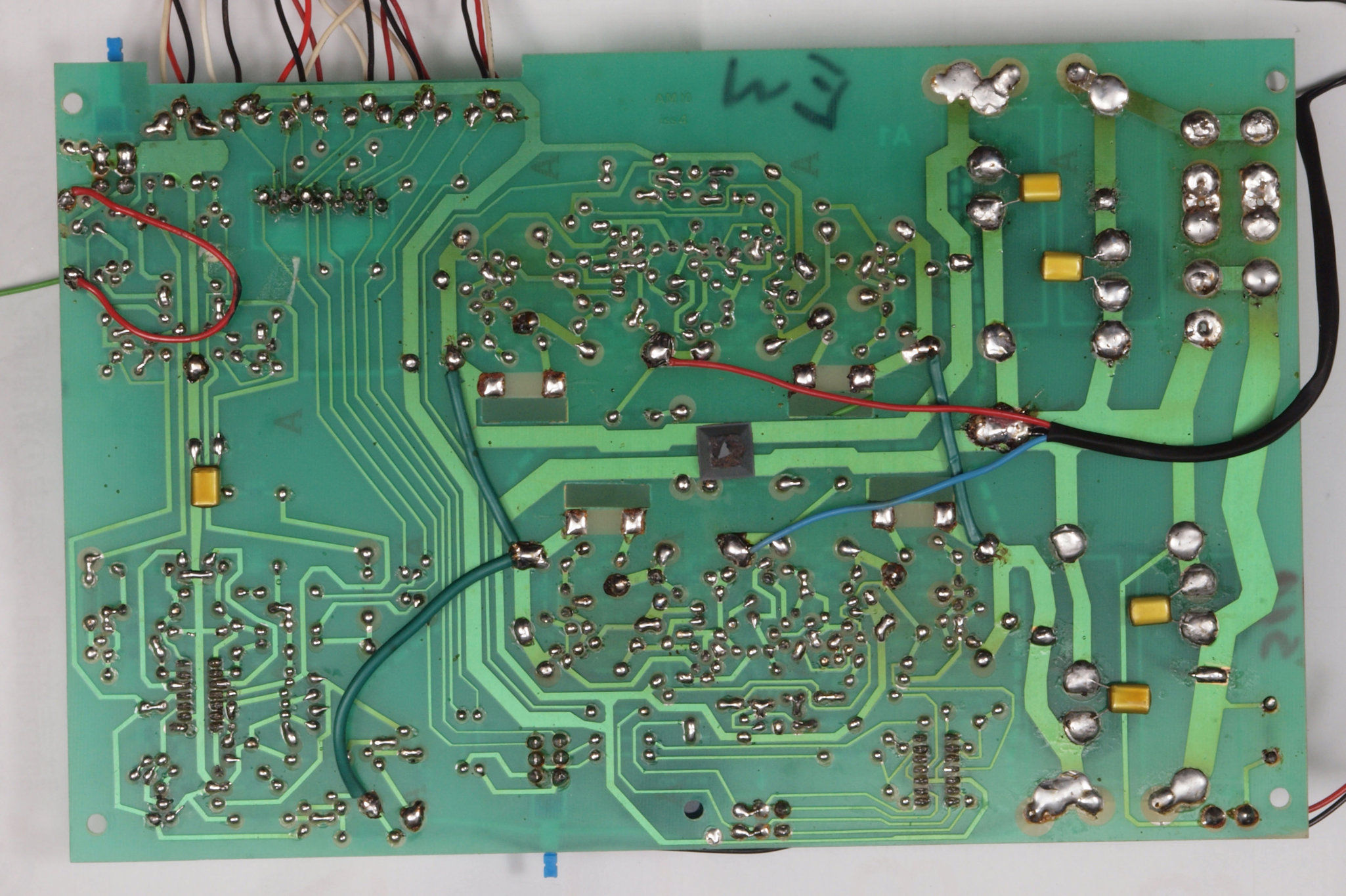

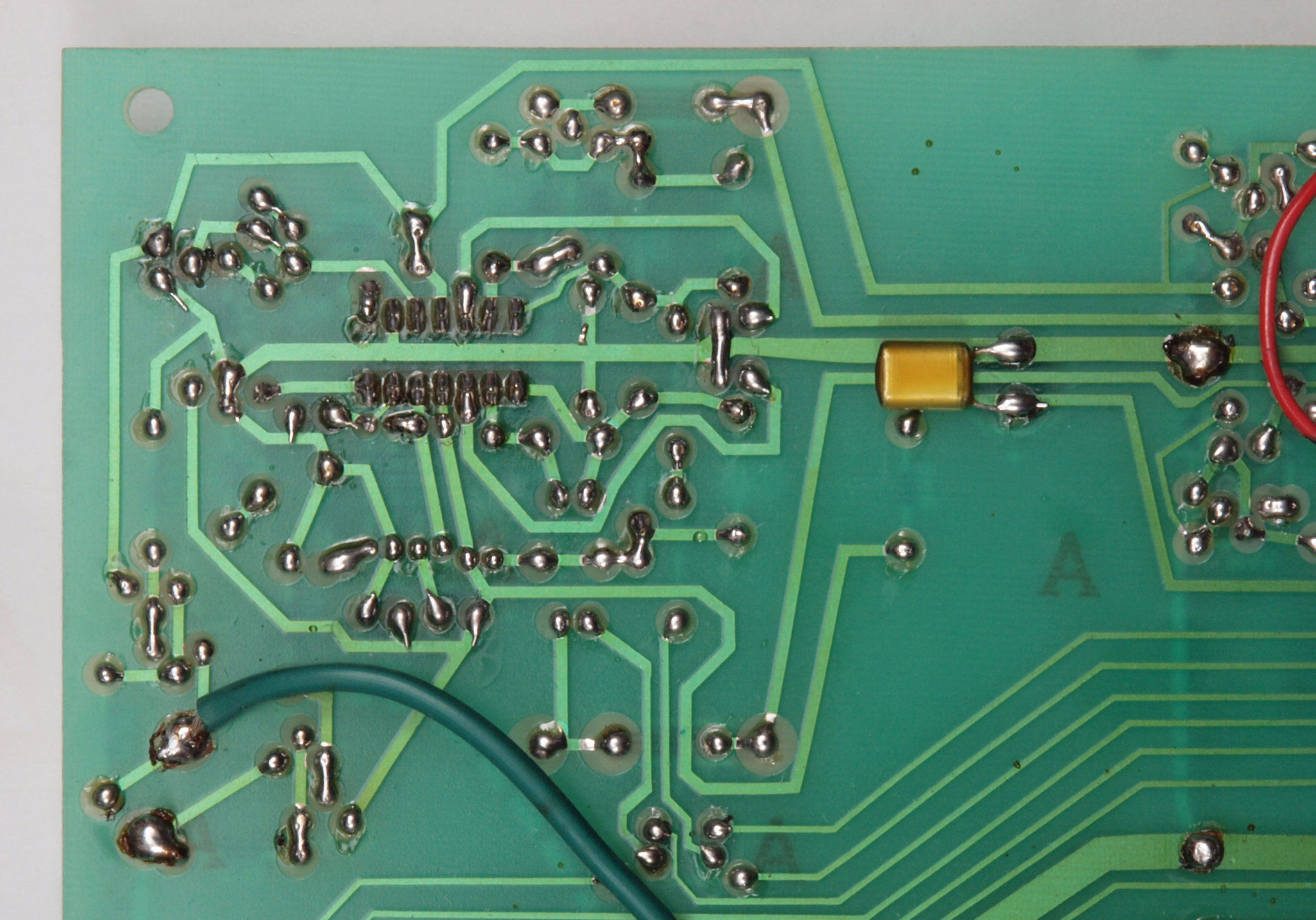

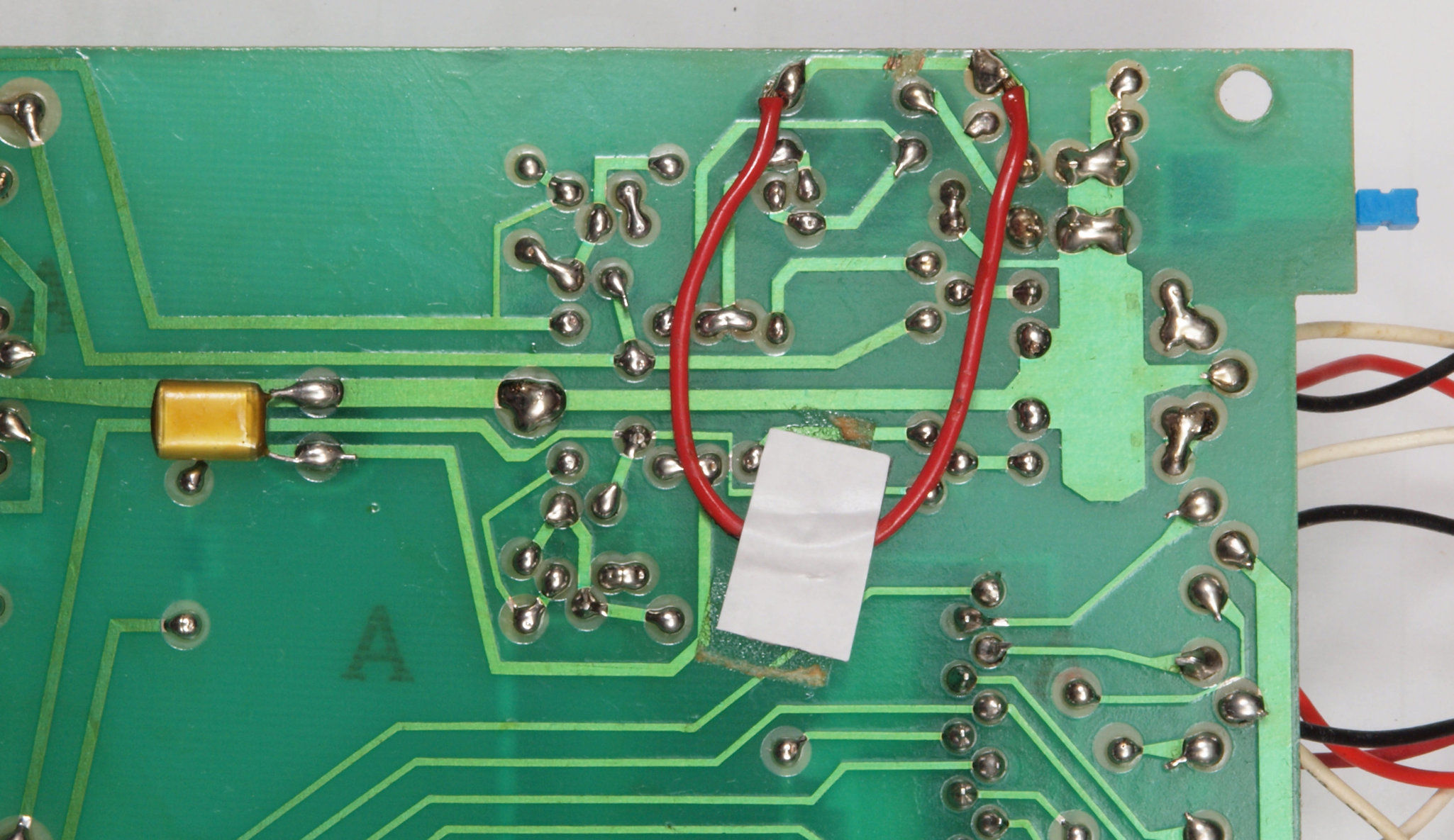

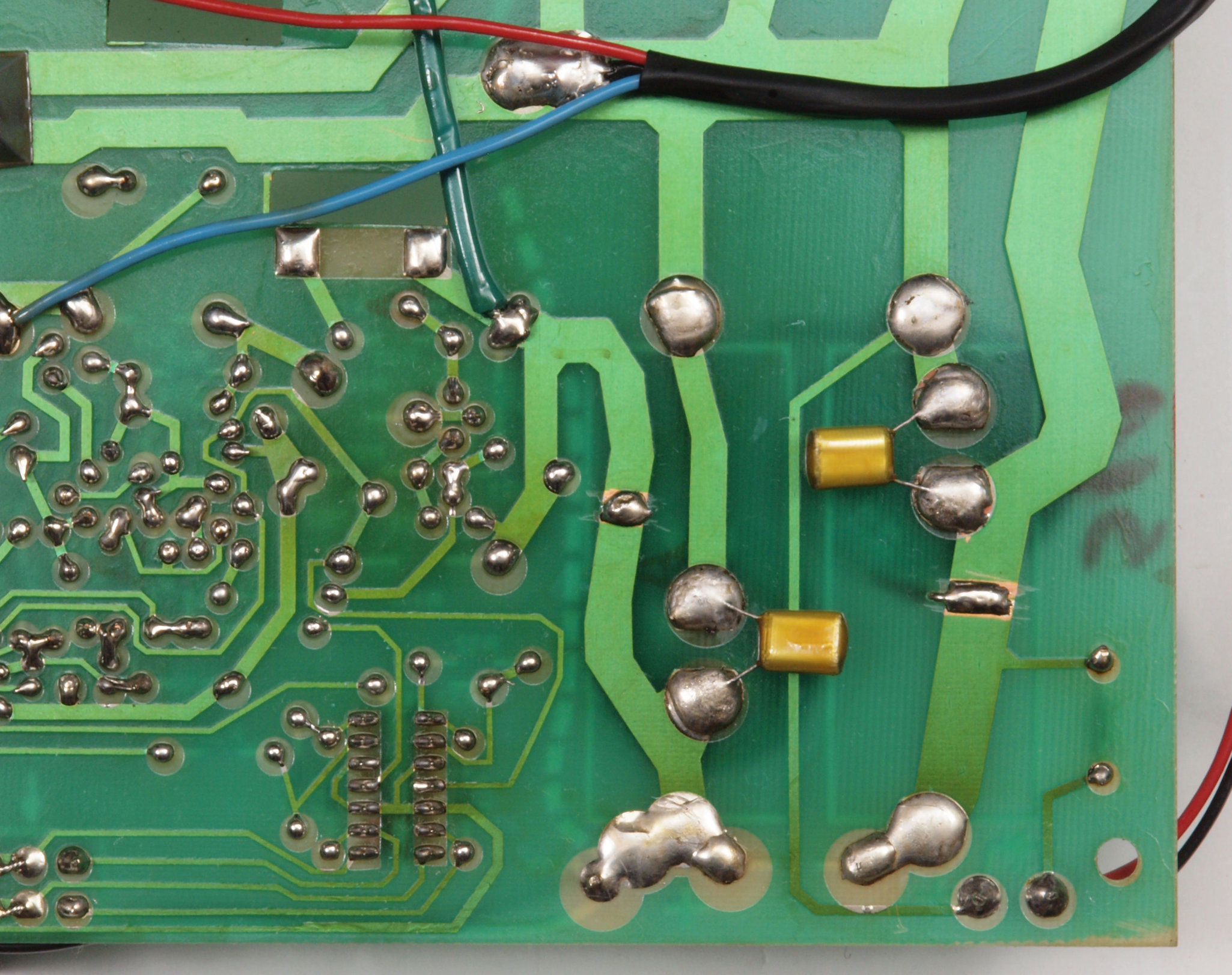

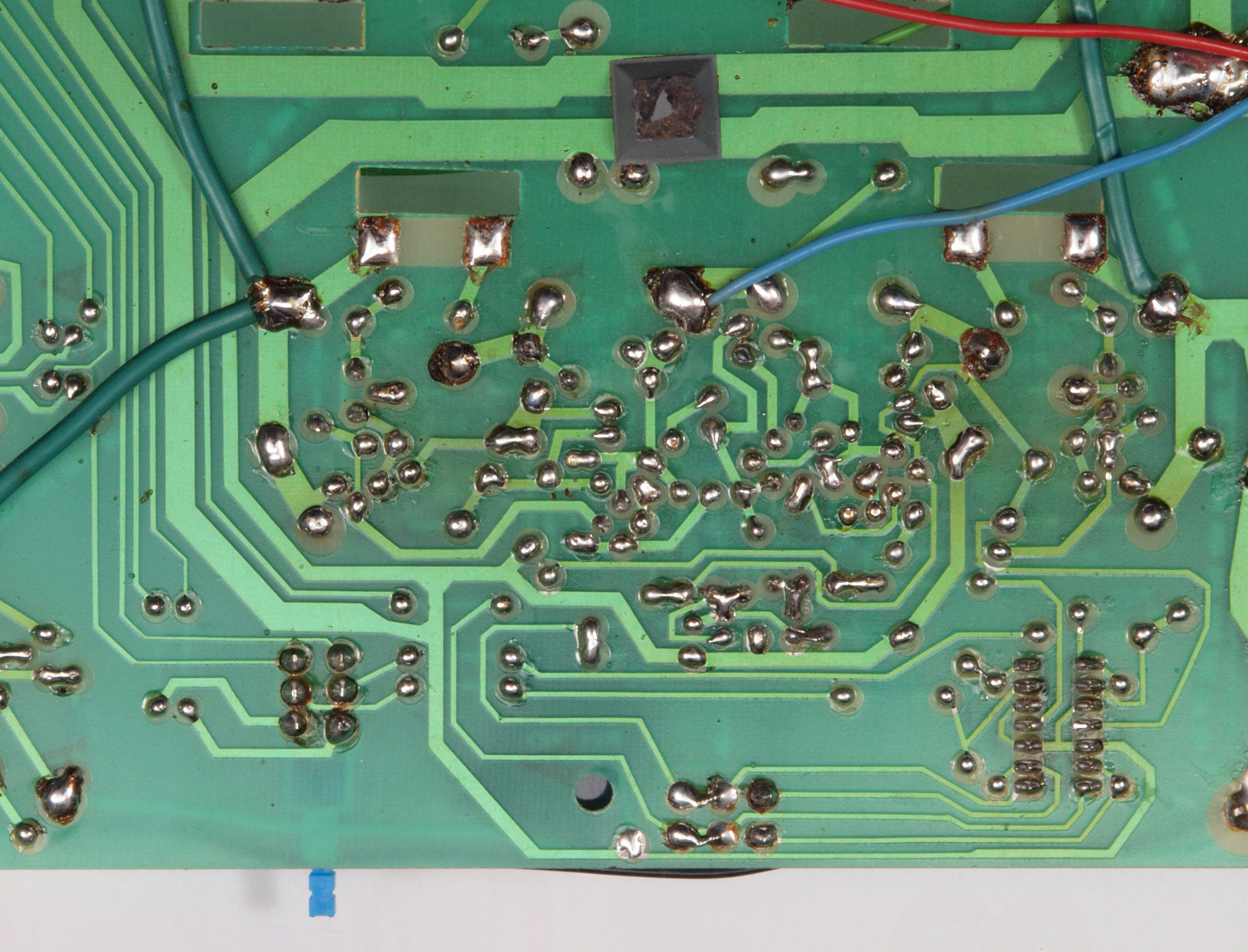

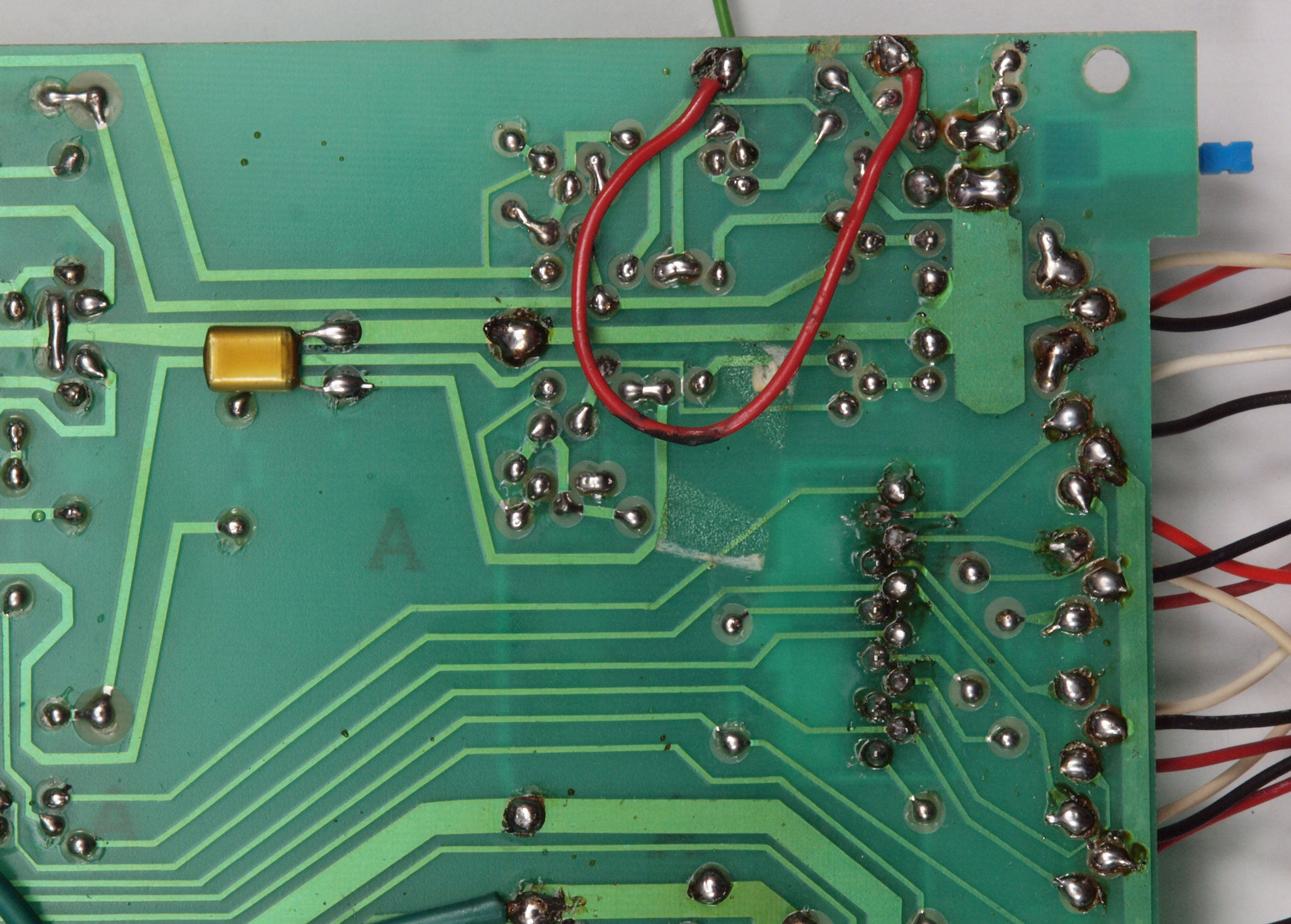

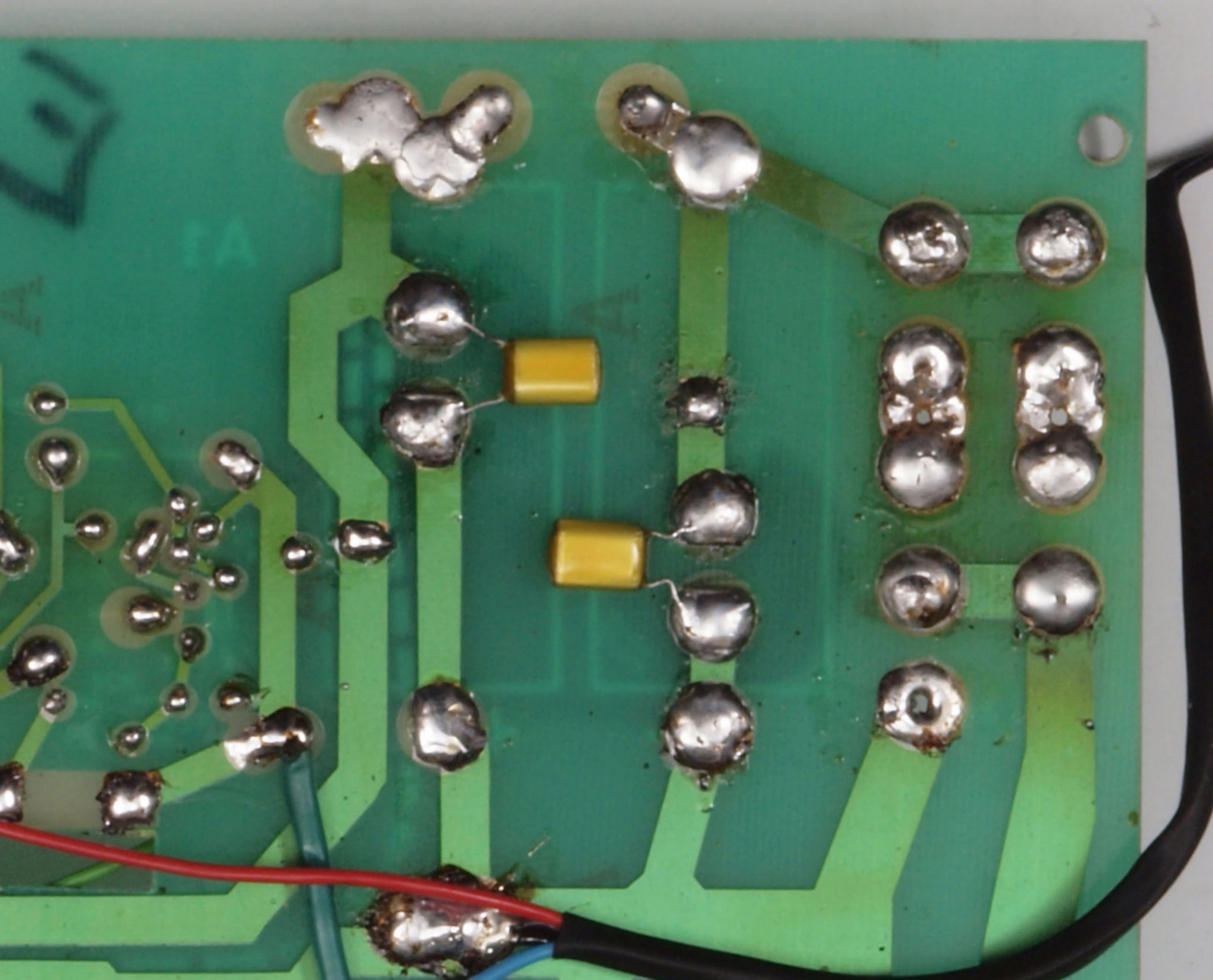

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。フイルムコンデンサー５個追加。

Ｃ１５．　完成基板裏　洗浄後コーテング材を塗る

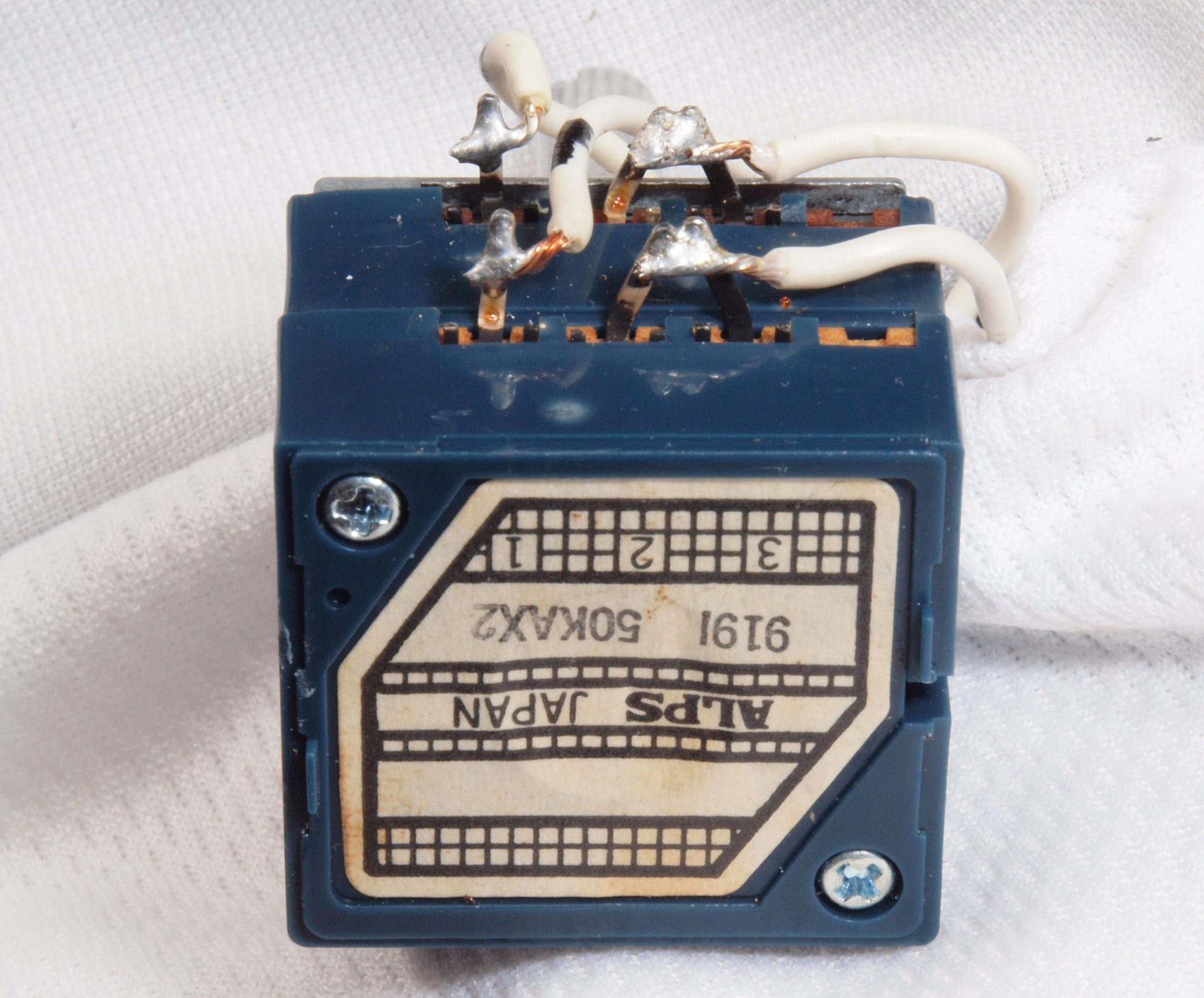

Ｃ１６．　修理中、　メインＶＲ交換。　ＶＲの端子は弱いので曲げない方が良い。

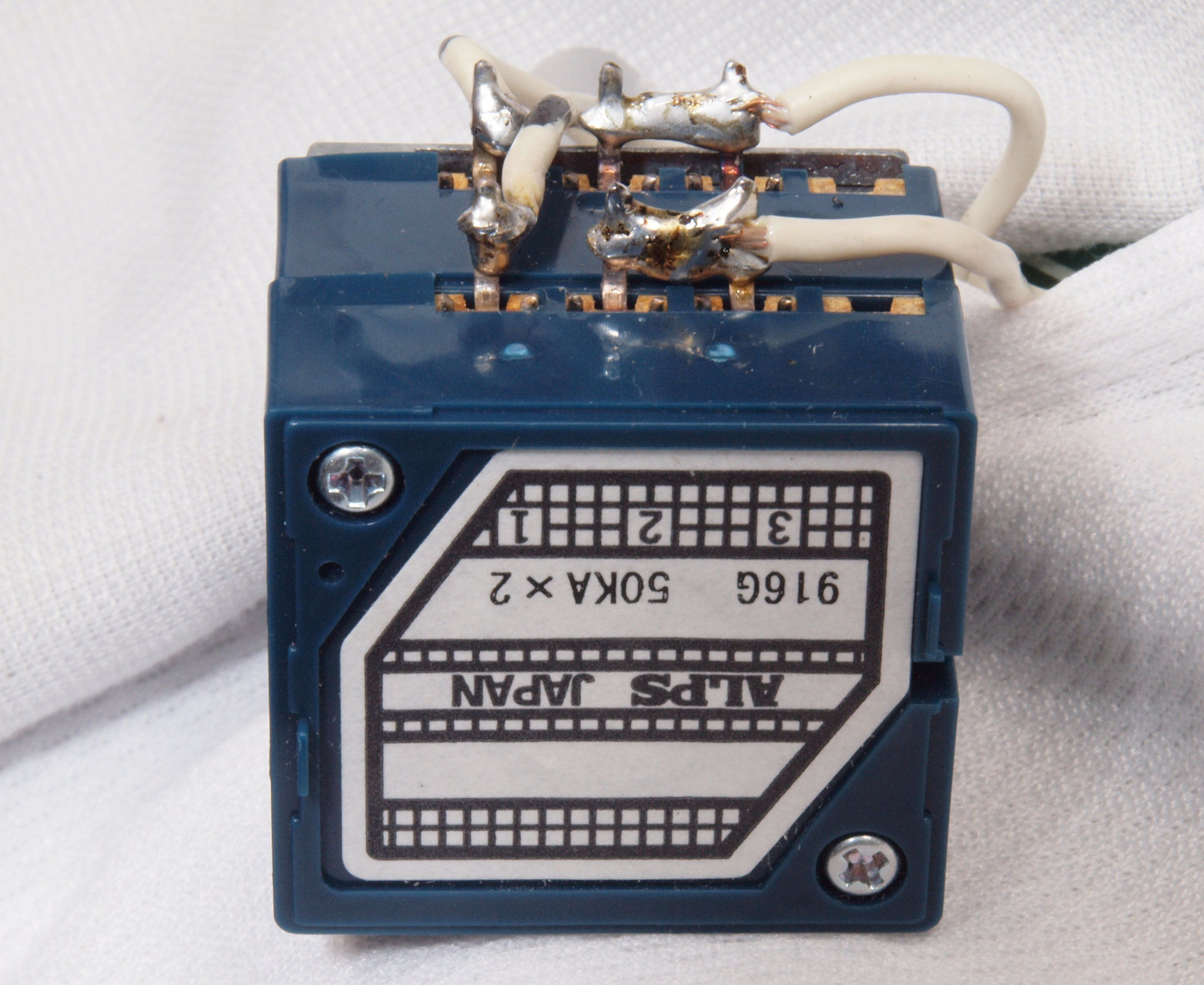

Ｃ１７．　修理（交換）後、　メインＶＲ交換。　端子間はジャンパーを取る。

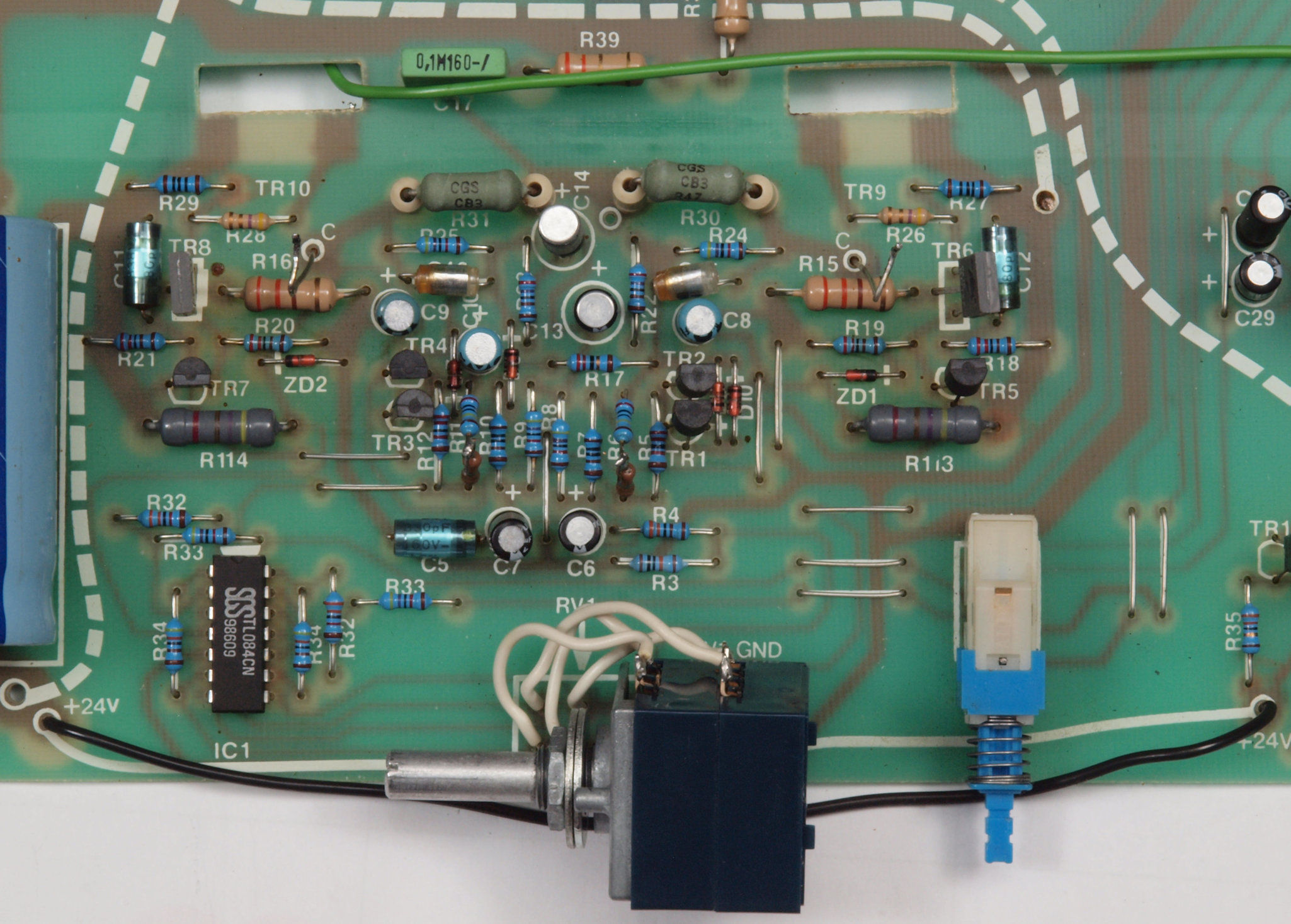

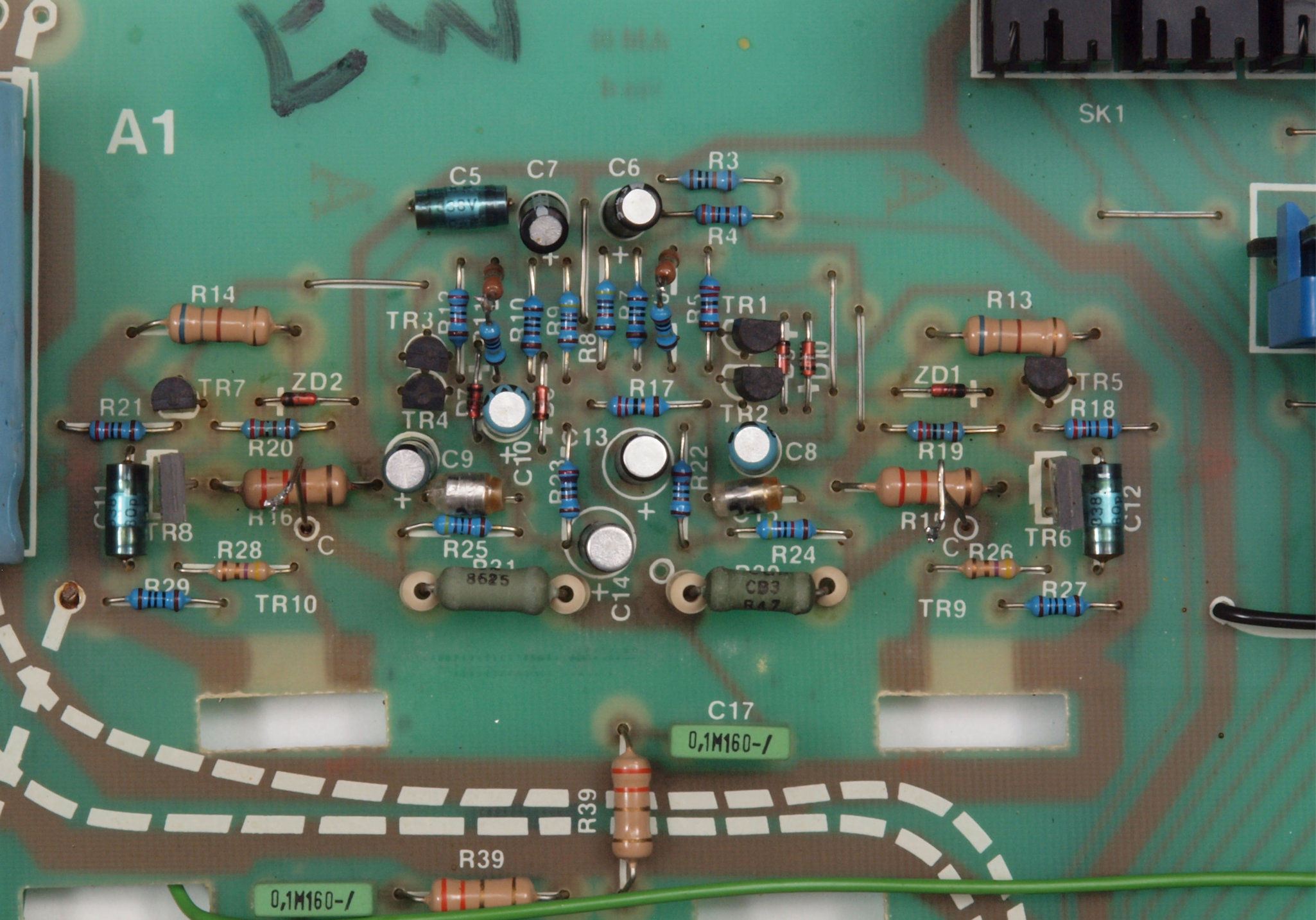

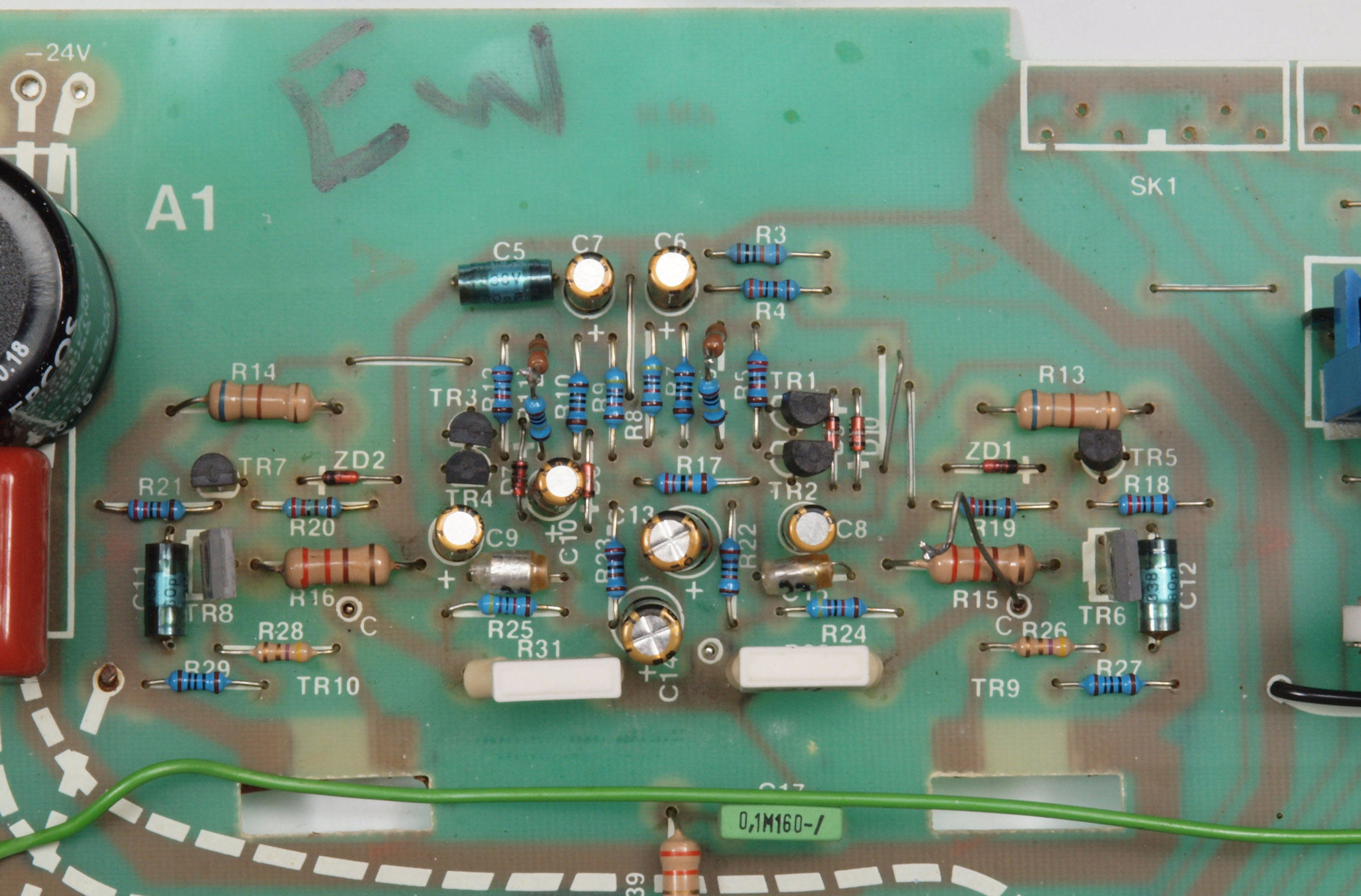

Ｃ２１．　修理前　ＡＭＰ基板

Ｃ２２．　修理後　ＡＭＰ基板。

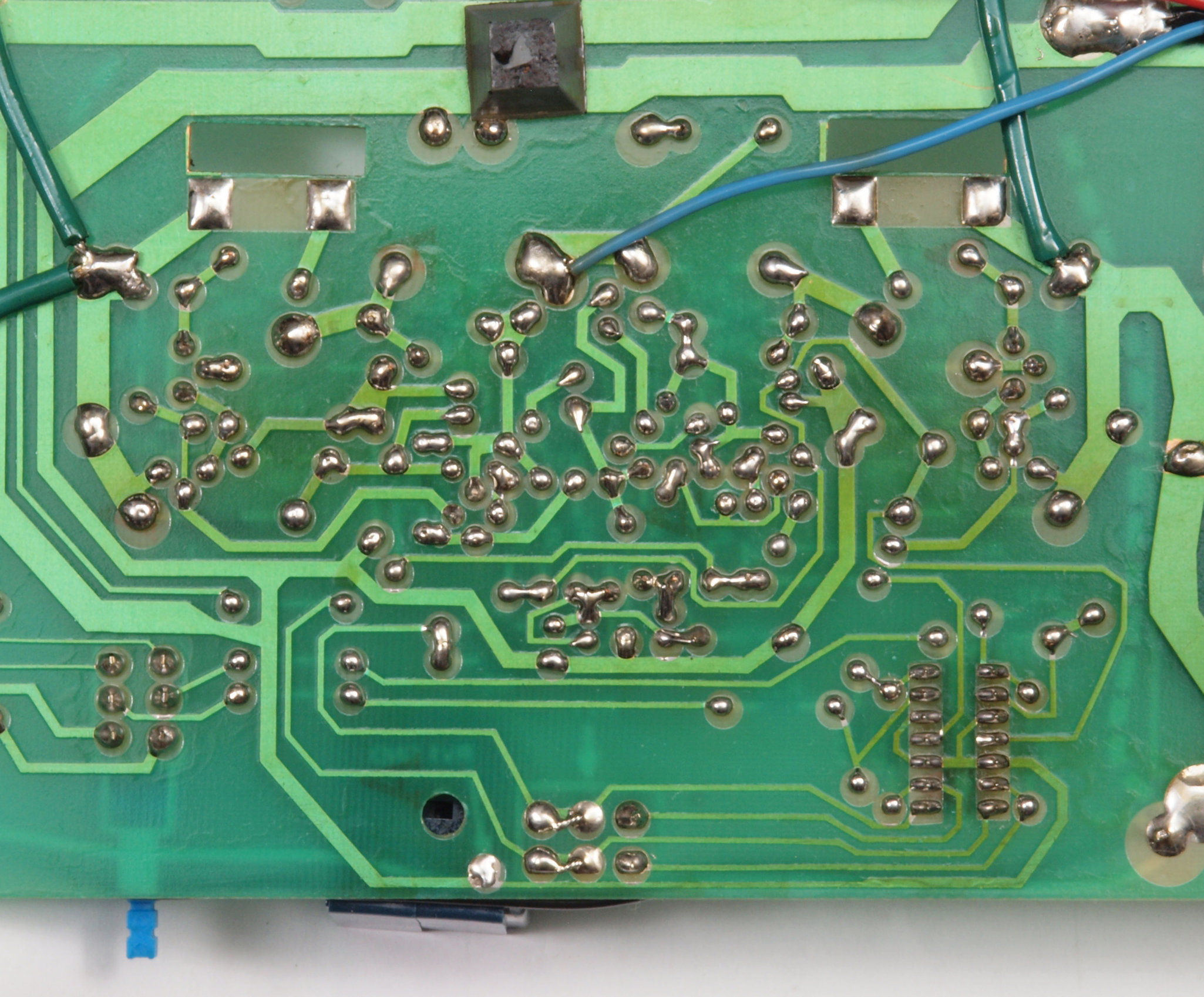

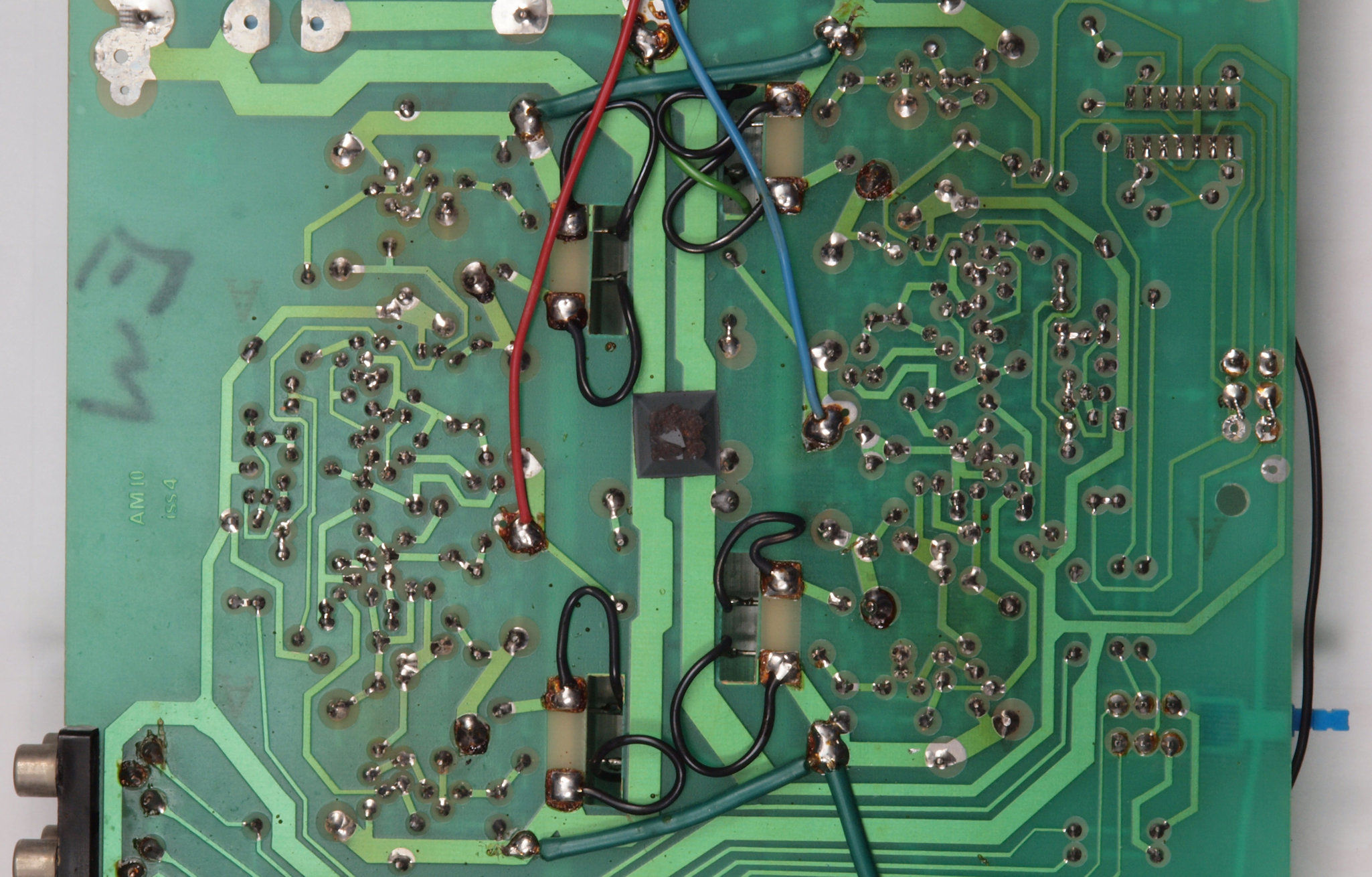

Ｃ２３．　修理前　ＡＭＰ基板裏

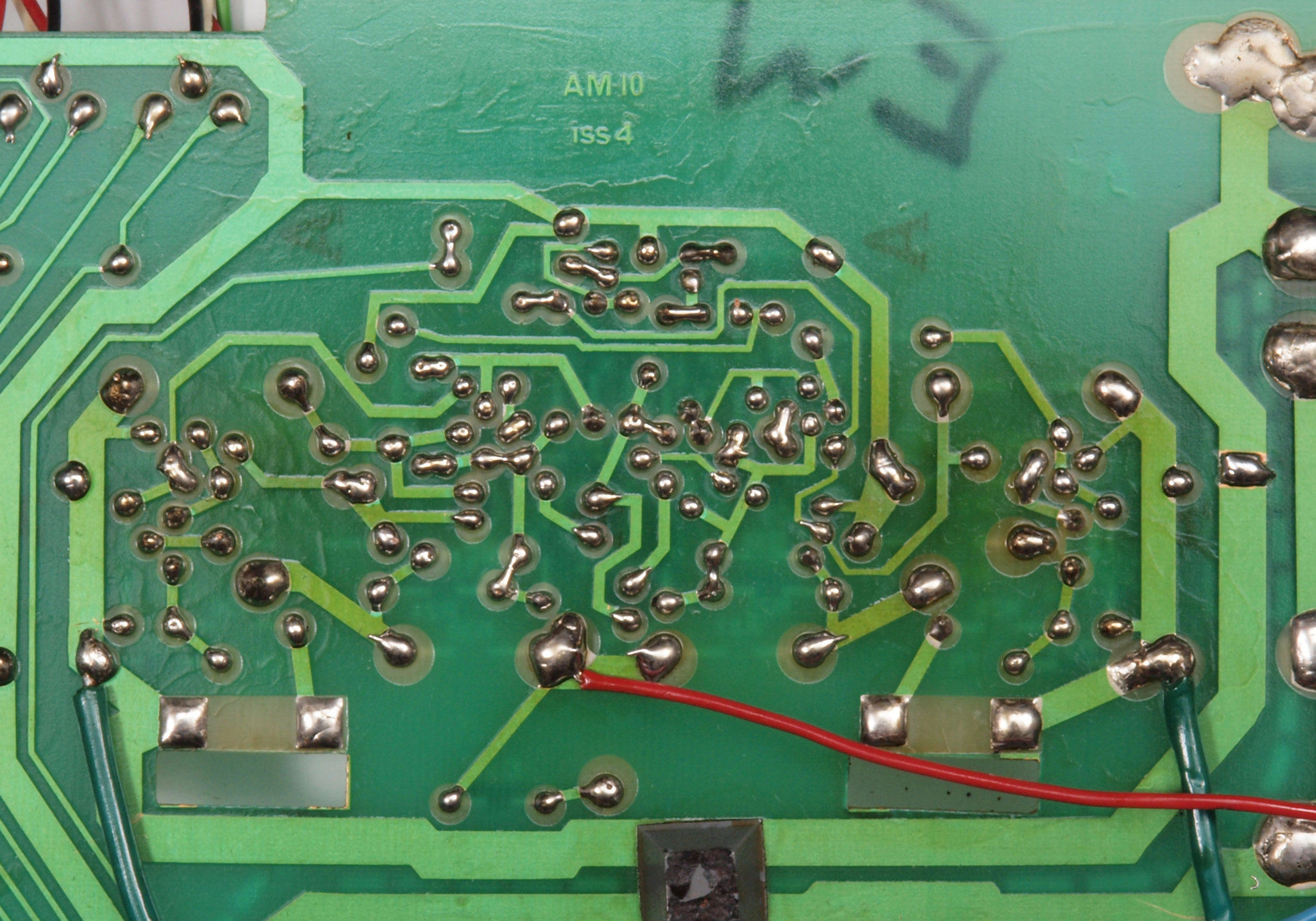

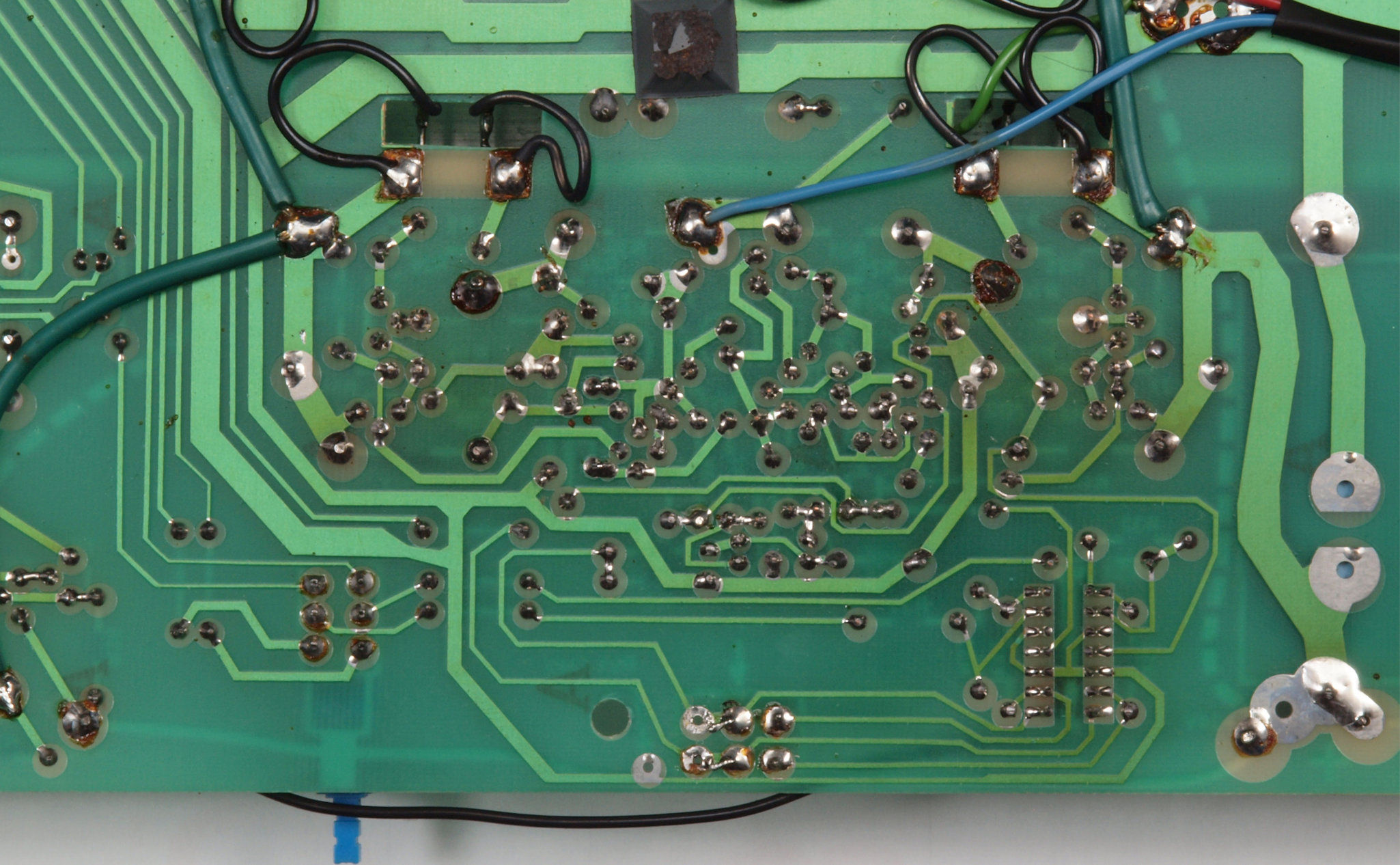

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

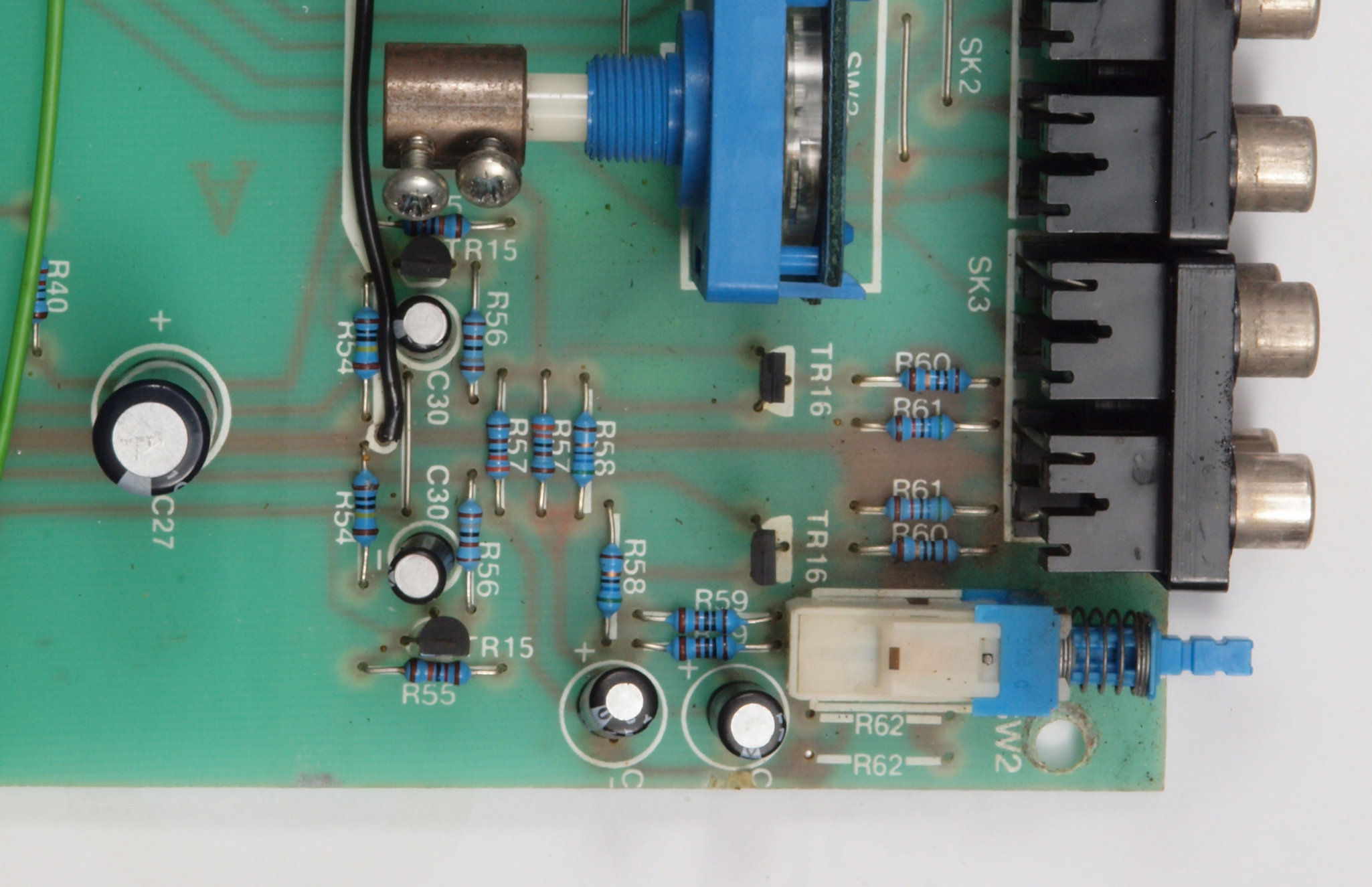

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

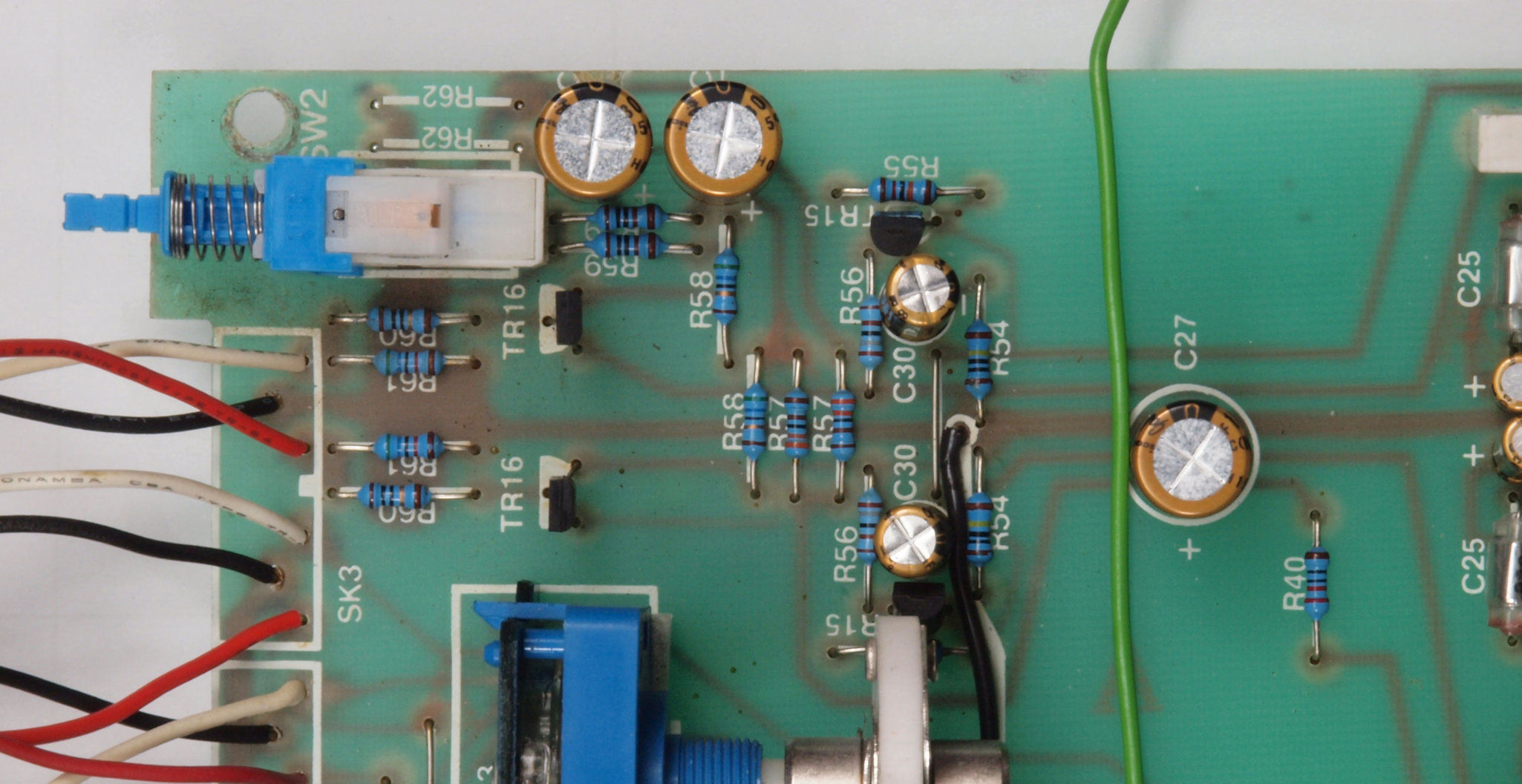

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板。　テープモニターＳＷ交換。

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ５１．　修理前　　ＥＱ基板

Ｃ５２．　修理後　　ＥＱ基板

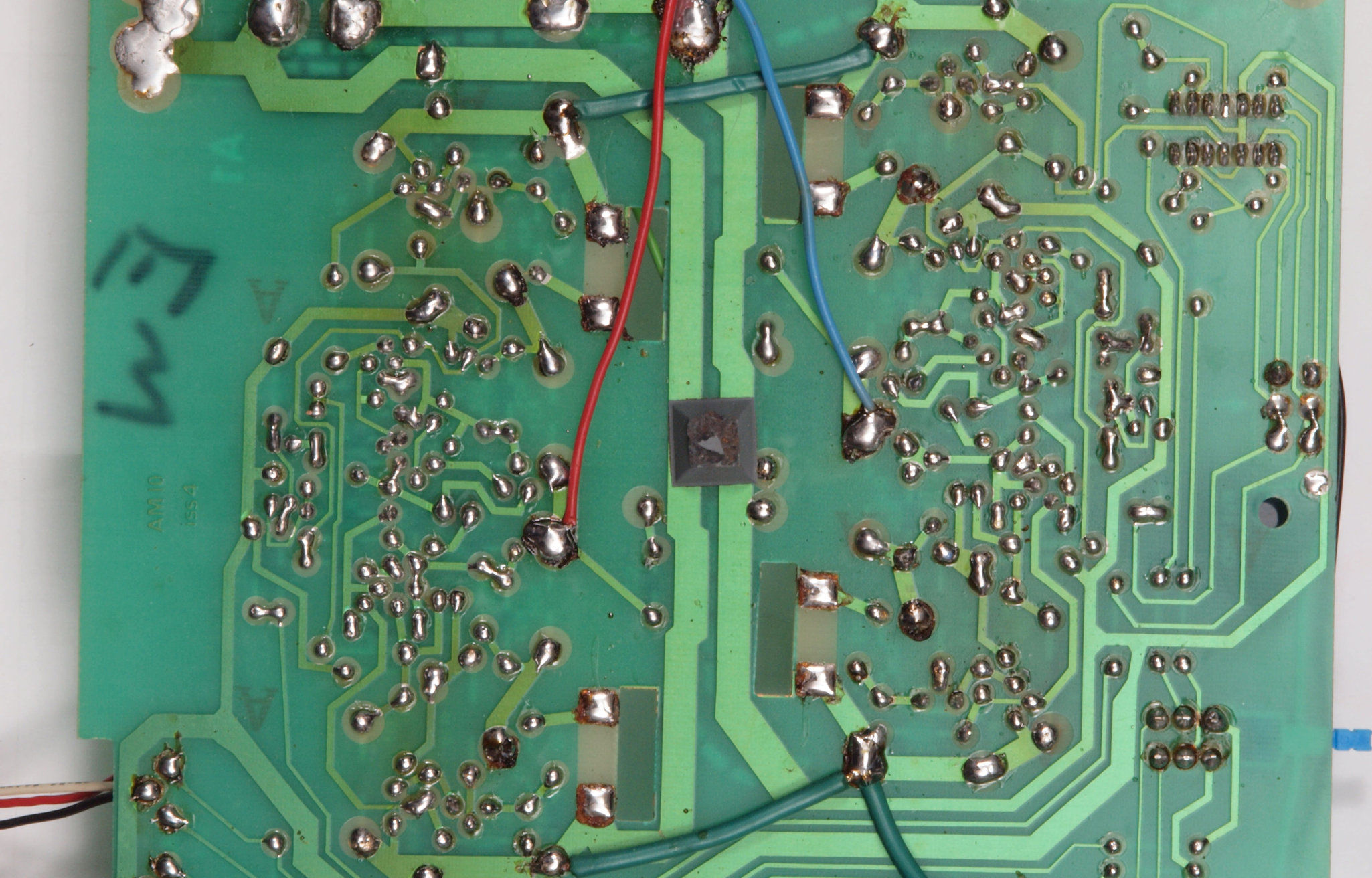

Ｃ５３．　修理前　　ＥＱ基板裏

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後コーテング材を塗る

Ｃ６１．　修理前　　ＭＣ基板

Ｃ６２．　修理後　　ＭＣ基板。　ＭＣ／ＭＭ切り替えＳＷ交換。

Ｃ６３．　修理前　　ＭＣ基板裏

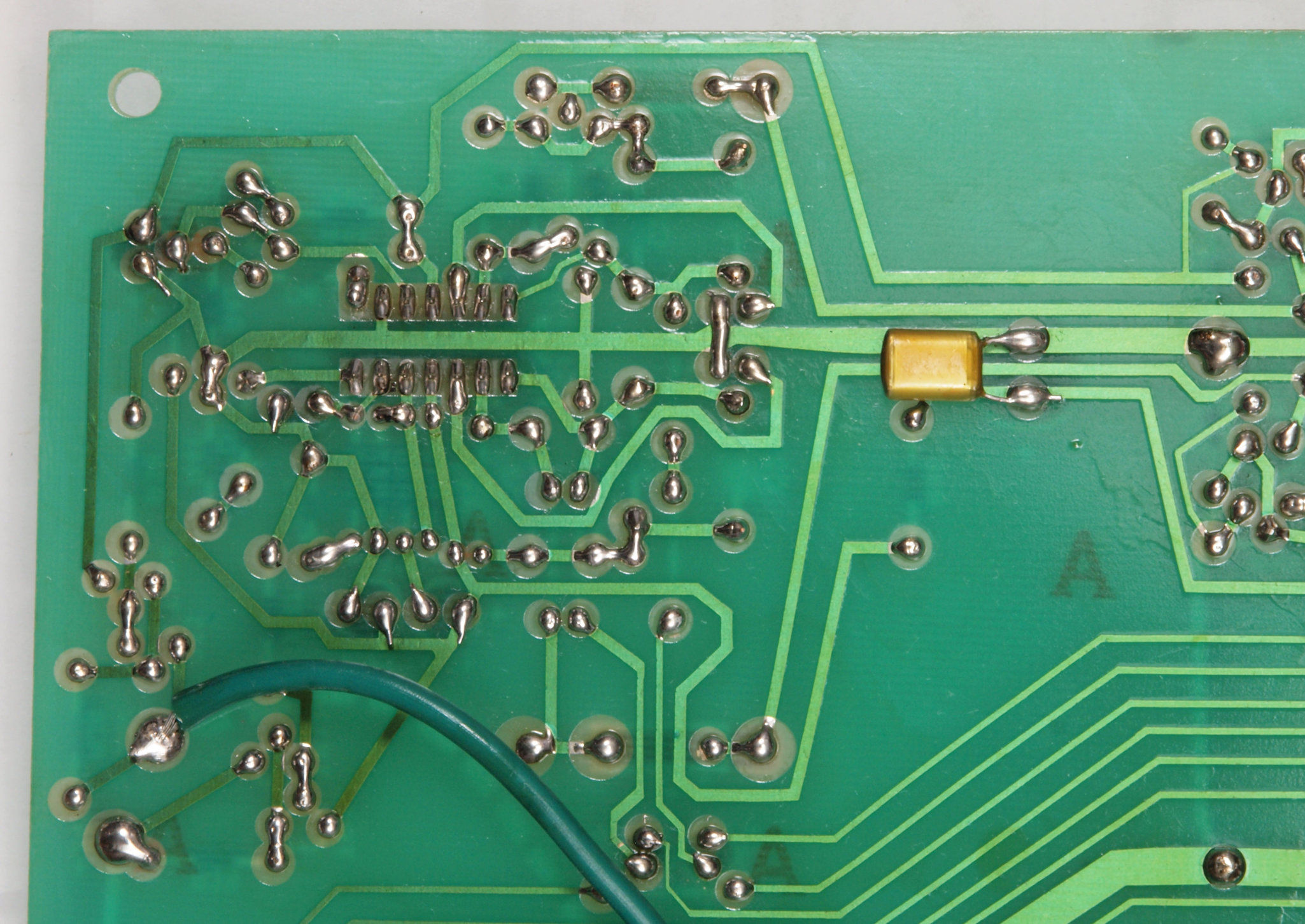

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。　フイルムコンデンサー１個追加。

Ｃ６５．　完成ＭＣ基板裏　洗浄後コーテング材を塗る

Ｃ７１．　修理前　電源基板

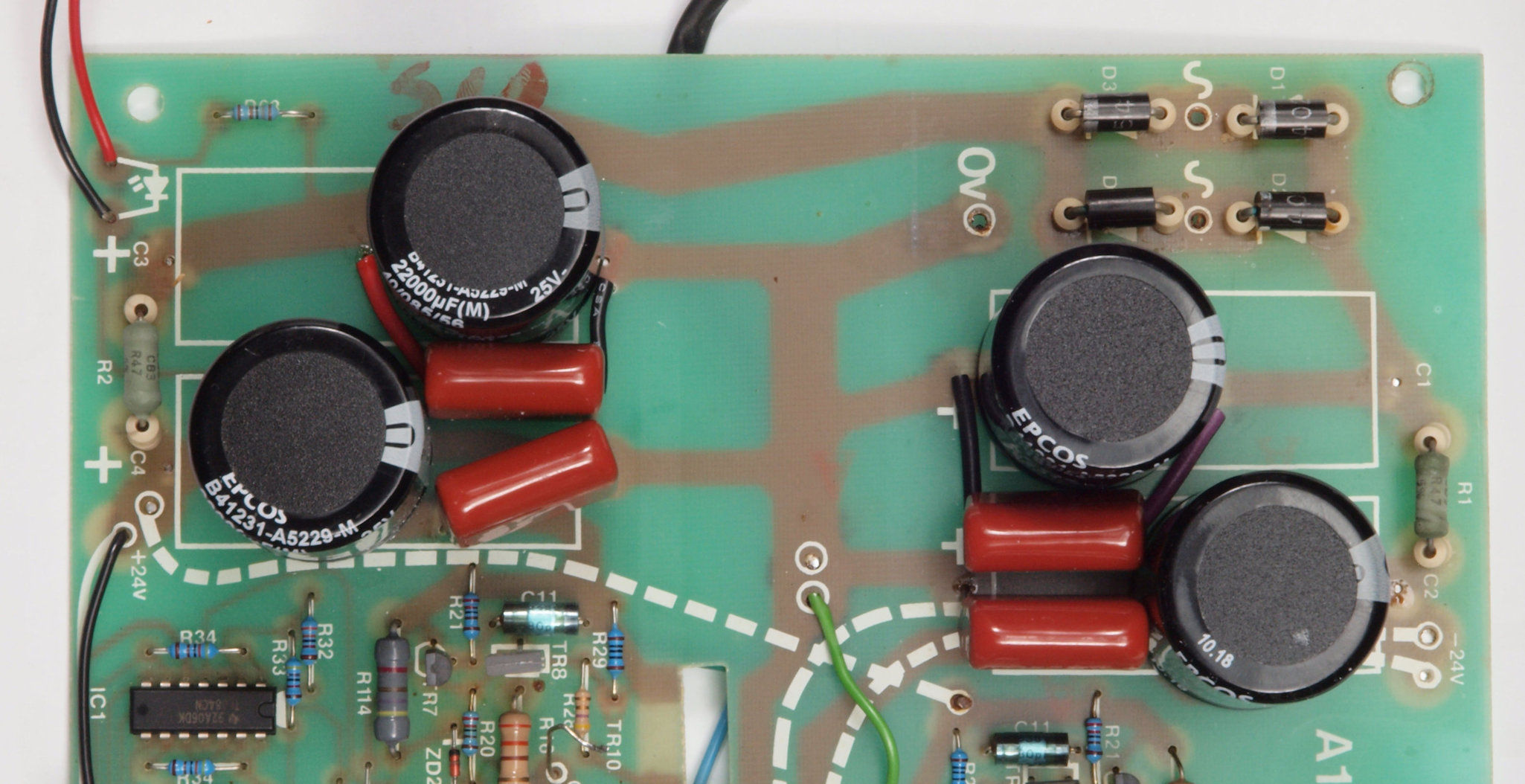

Ｃ７２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

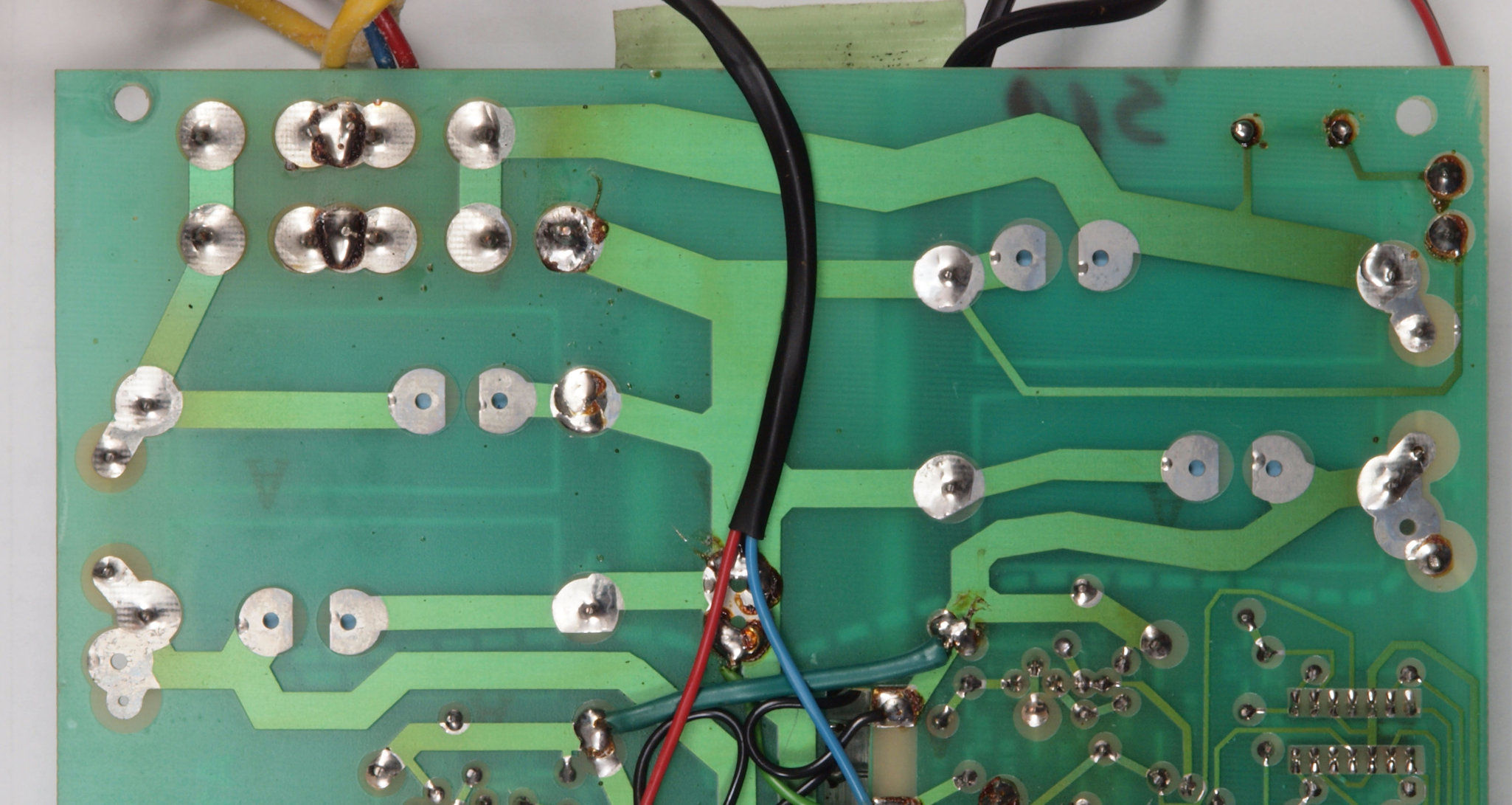

Ｃ７３．　修理前　電源基板裏

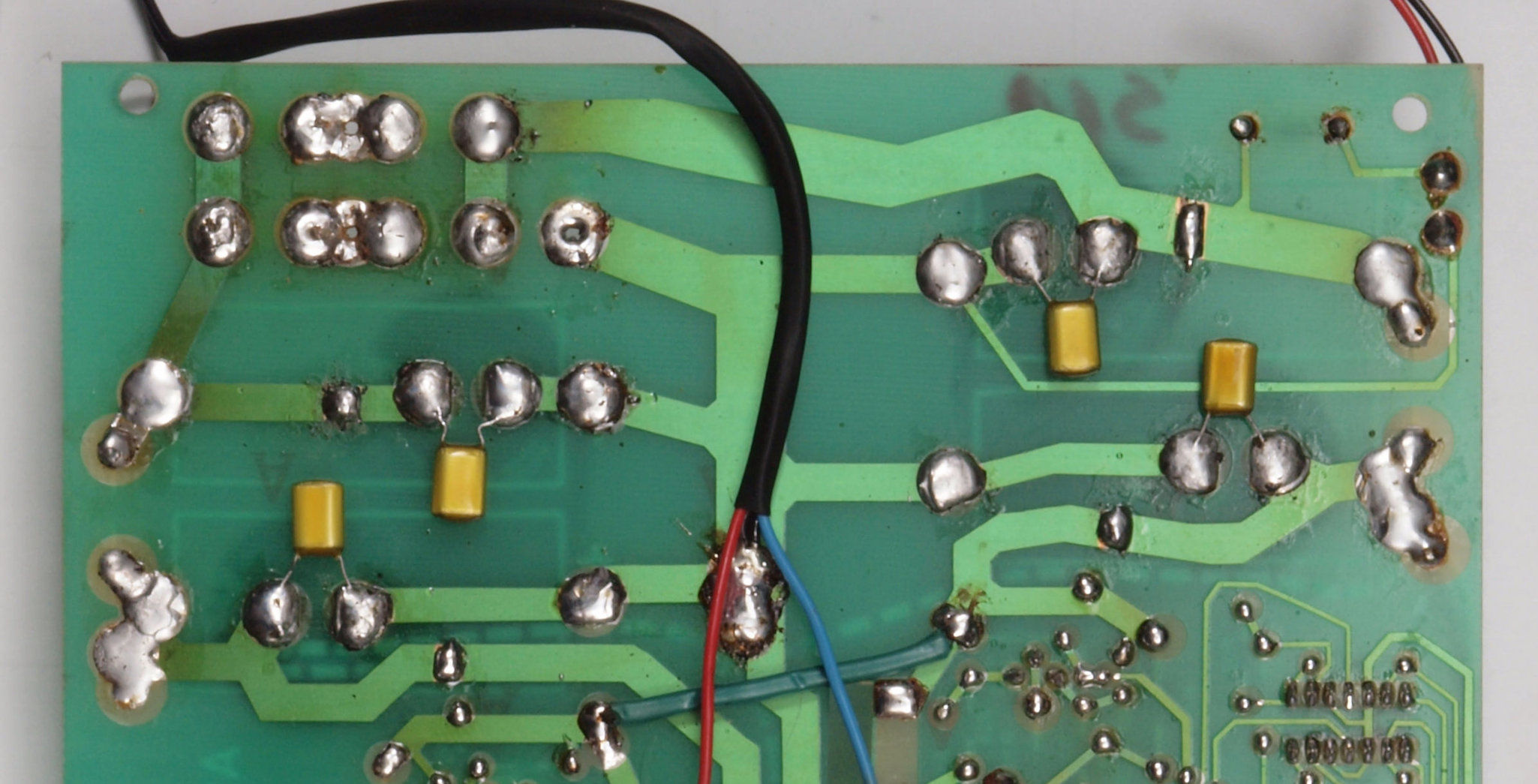

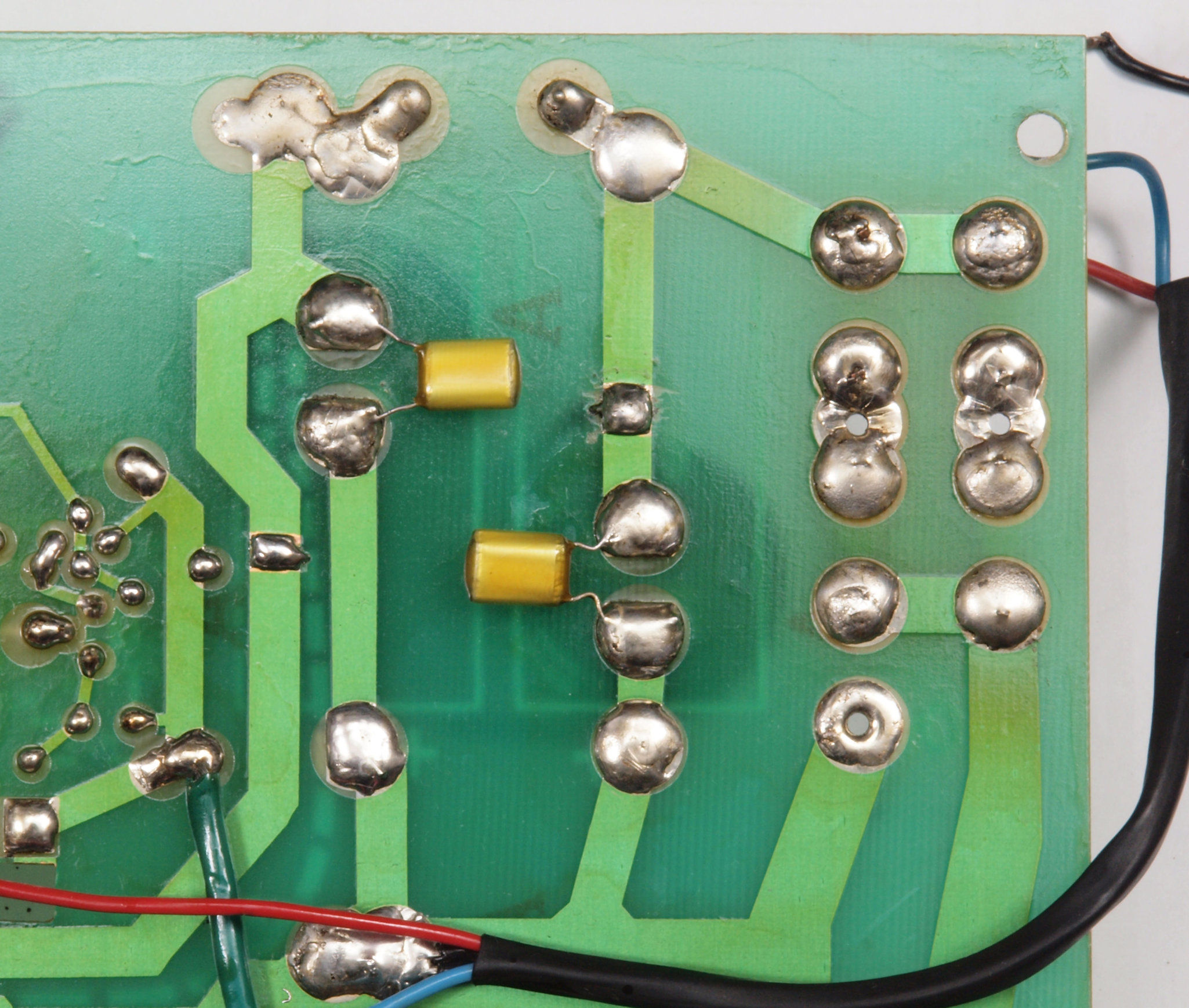

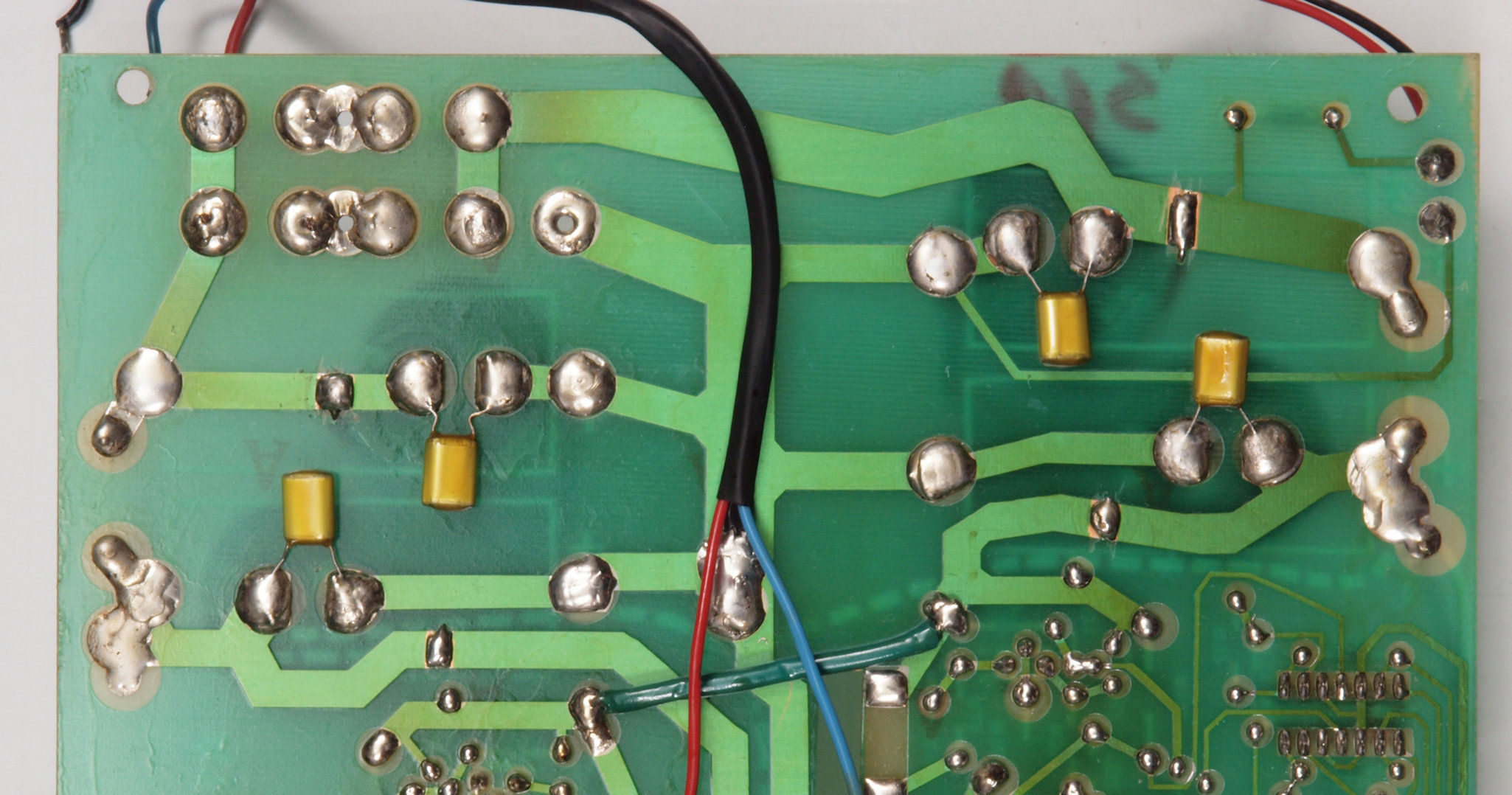

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。　フイルムコンデンサー４個追加。

Ｃ７５．　完成電源基板裏　洗浄後コーテング材を塗る

Ｃ８１．　修理前　−側電源基板

Ｃ８２．　修理後　−側電源基板

Ｃ８３．　修理前　−側電源基板裏

Ｃ８４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　−側電源基板裏　洗浄後コーテング材を塗る

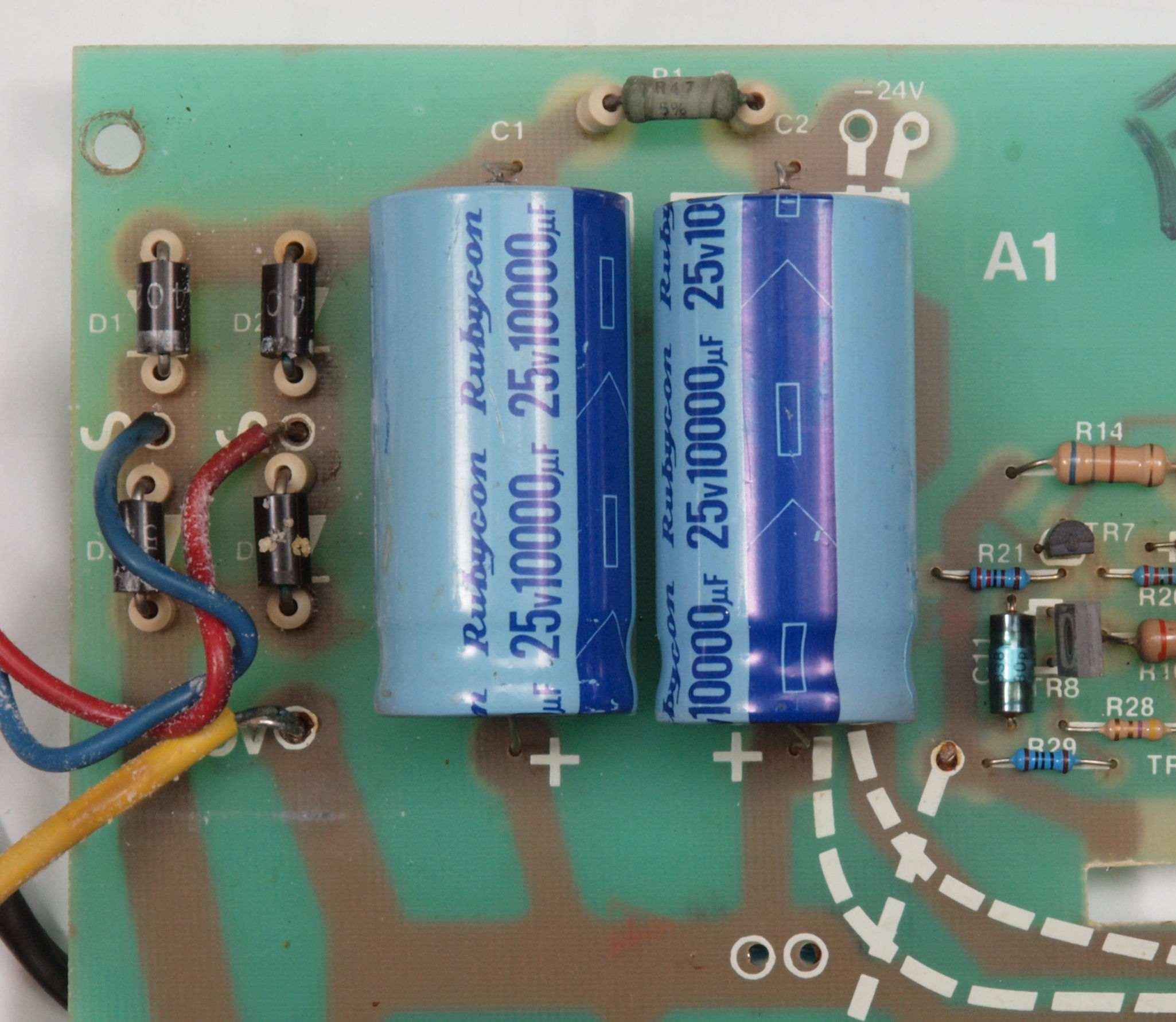

Ｃ９１．　修理前　＋側電源基板

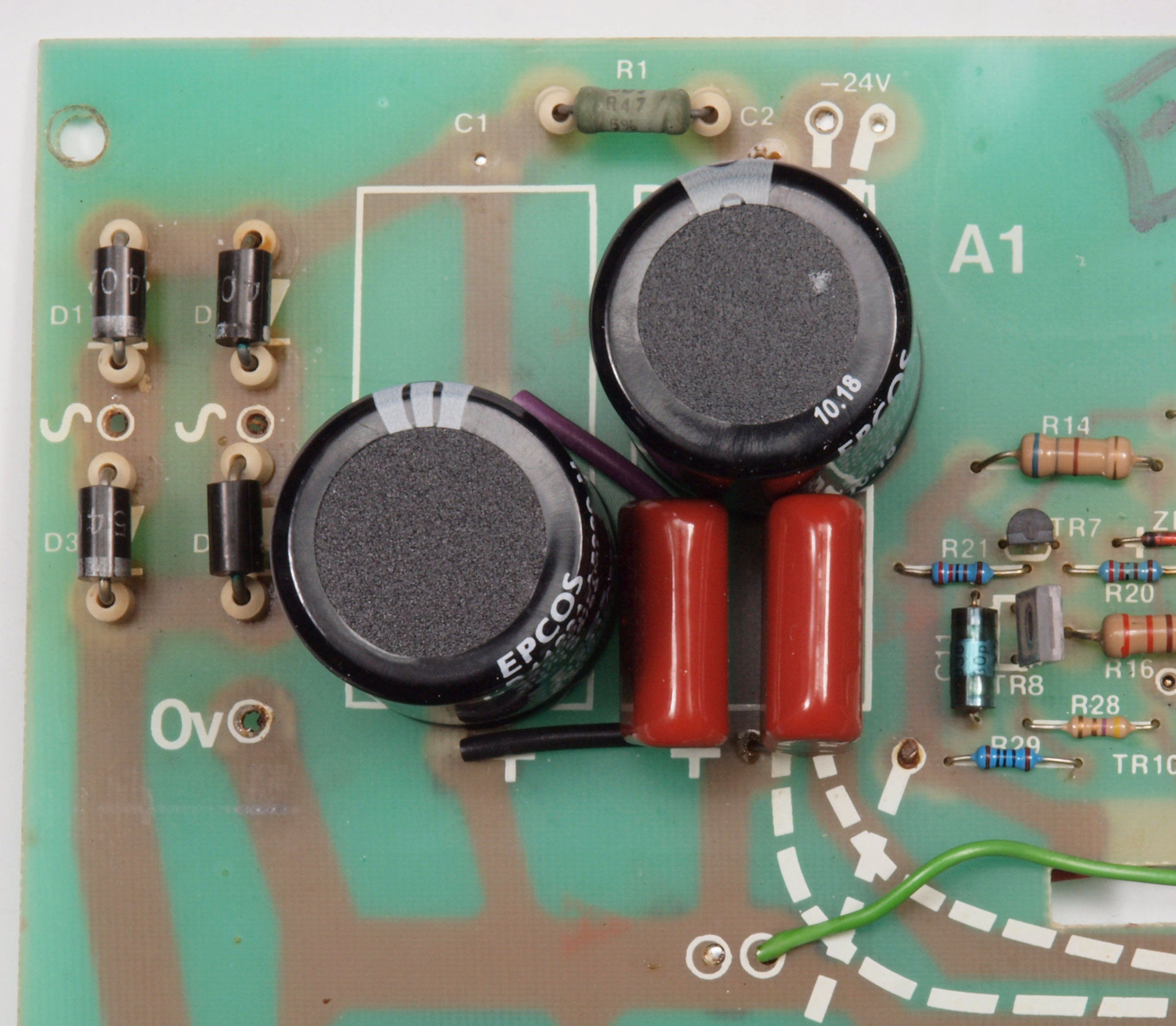

Ｃ９２．　修理後　＋側電源基板

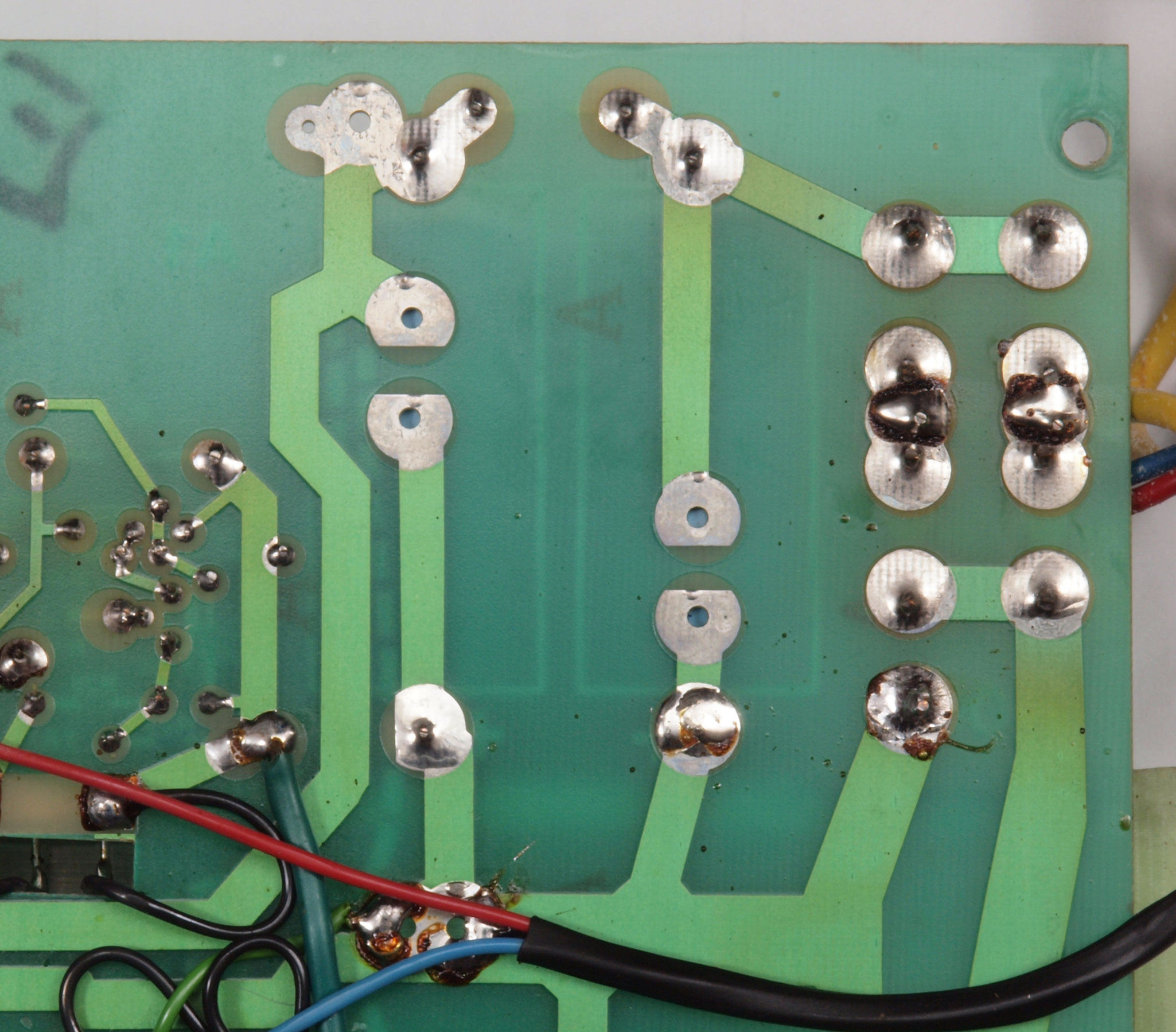

Ｃ９３．　修理前　＋側電源基板裏

Ｃ９４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成　＋側電源基板裏　洗浄後コーテング材を塗る

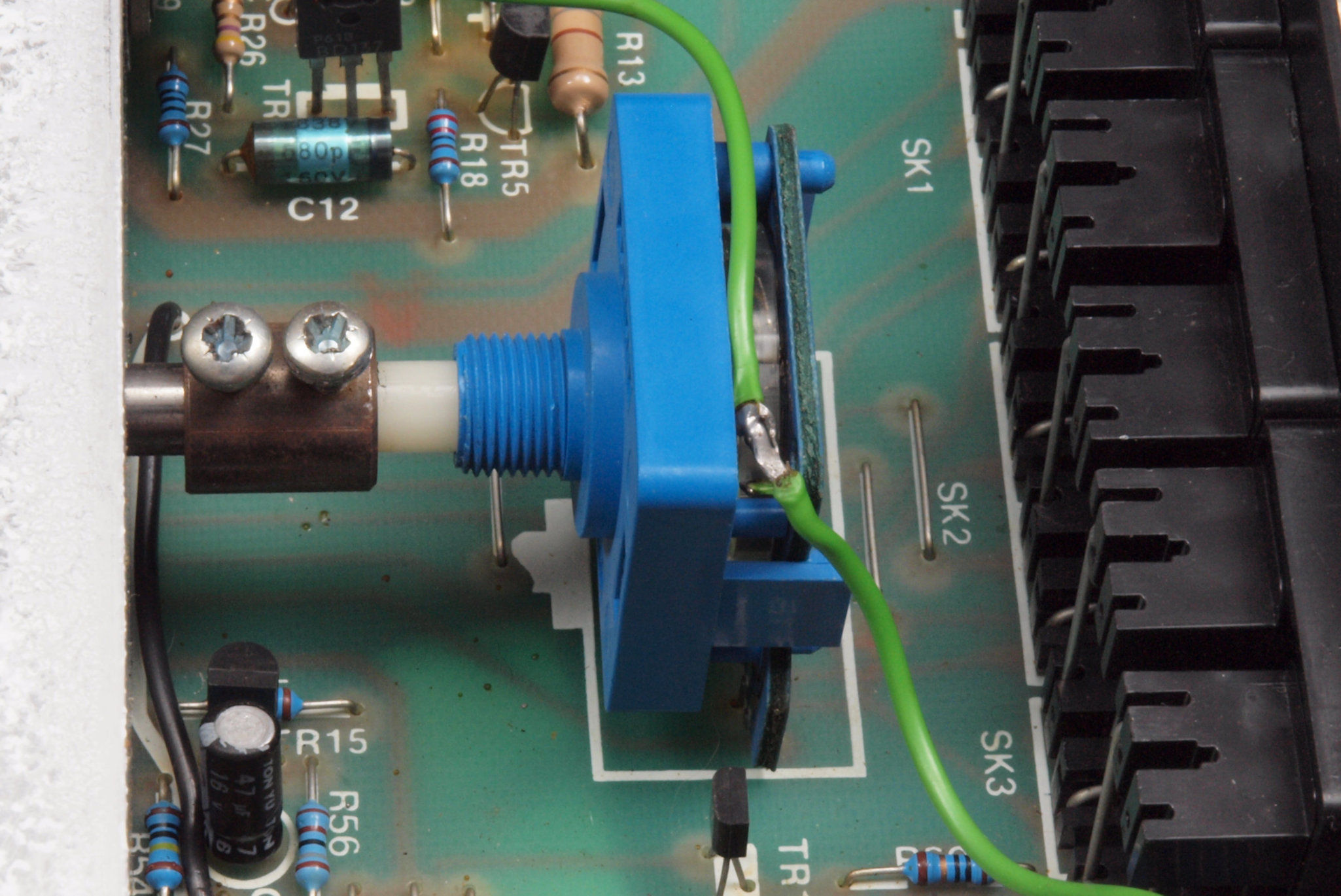

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

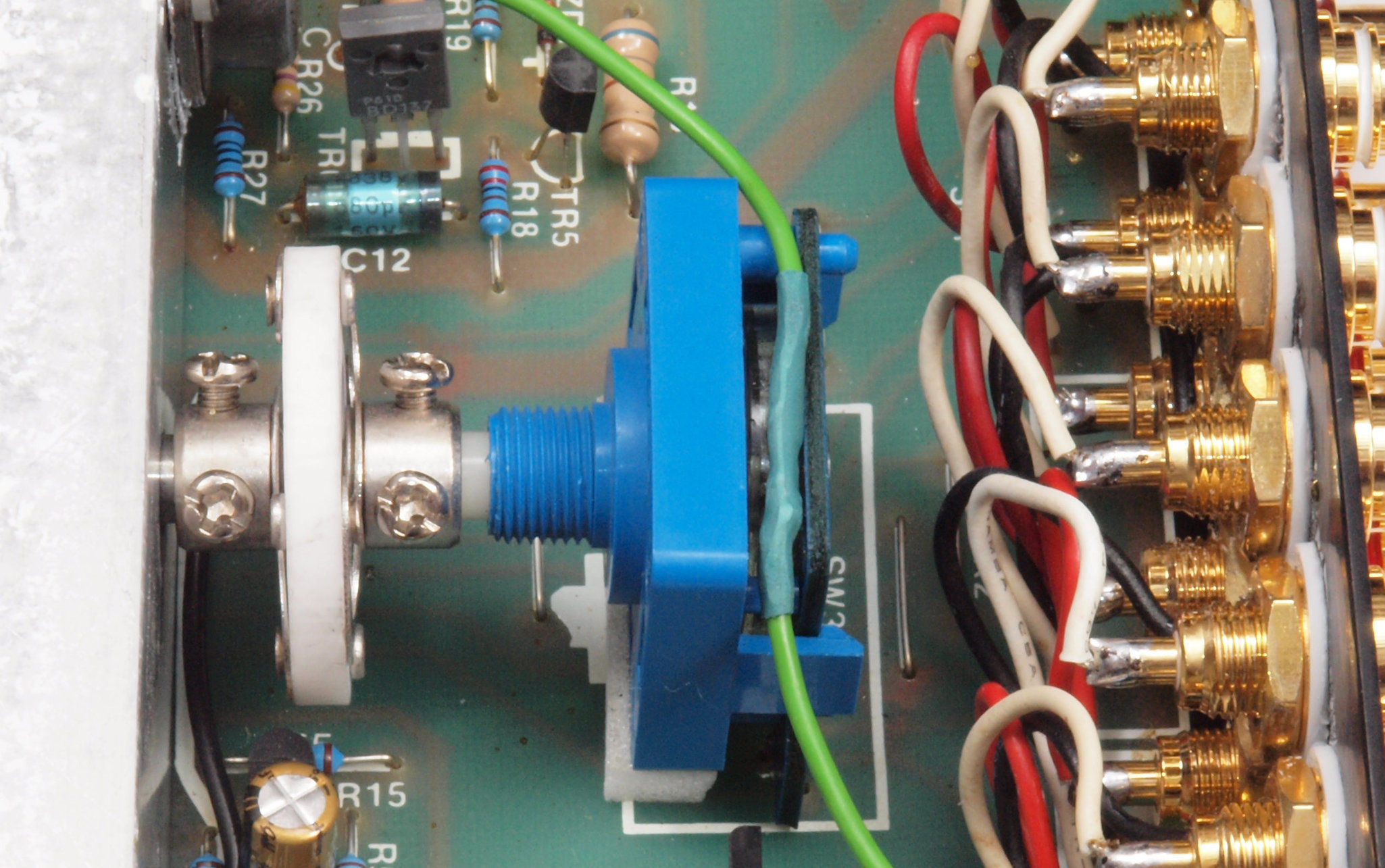

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用。

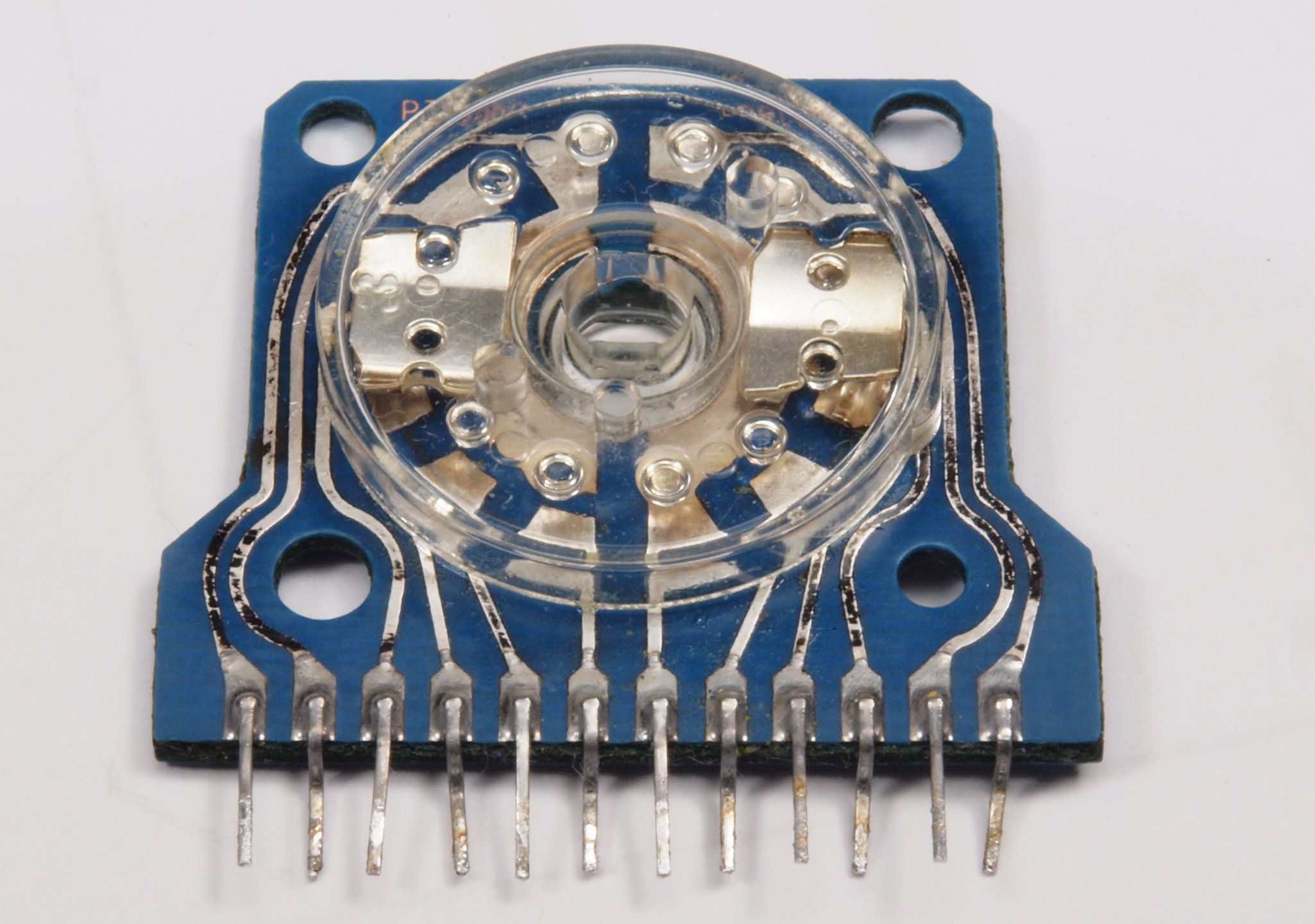

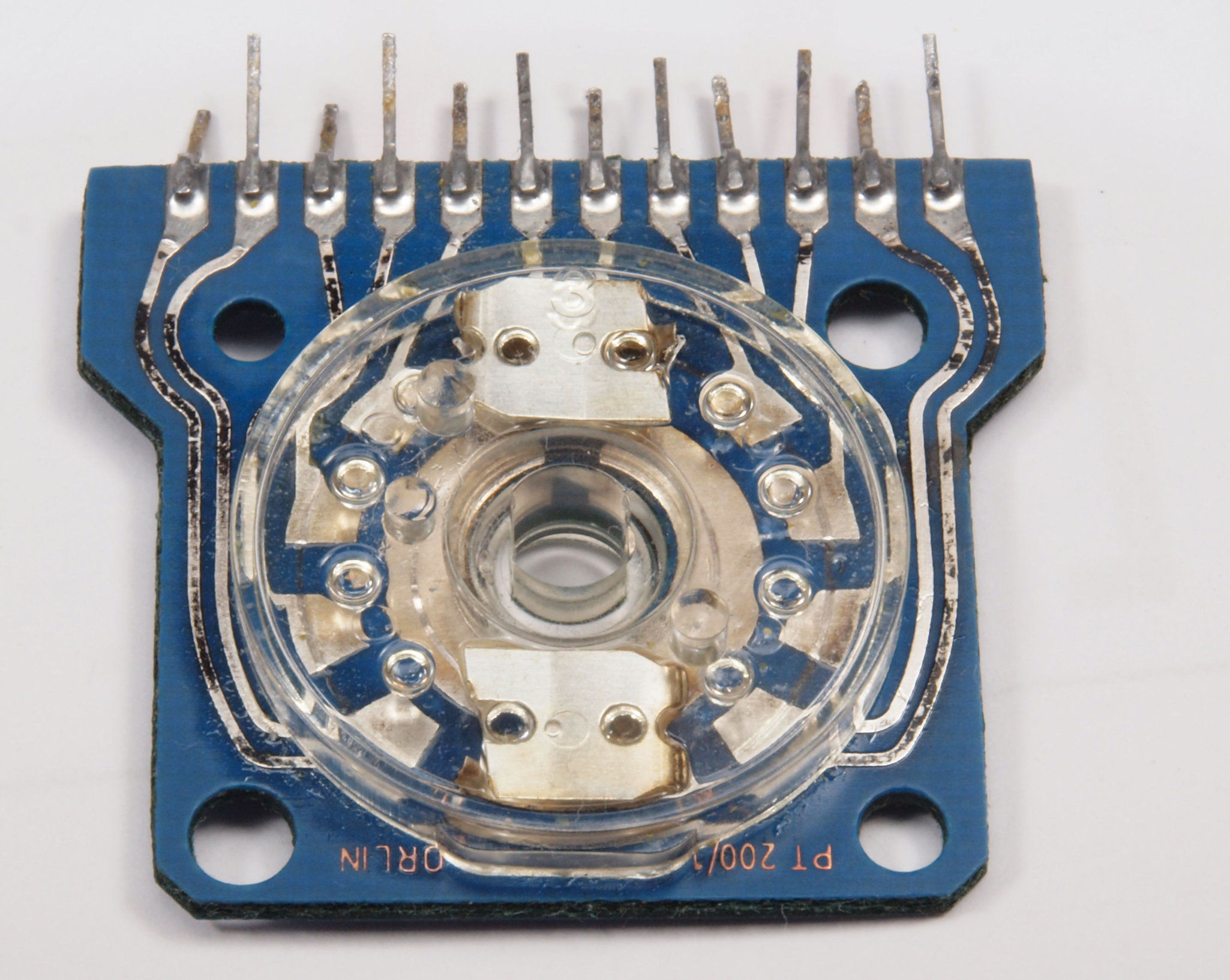

ＣＡ３．　修理中　入力切換SW。

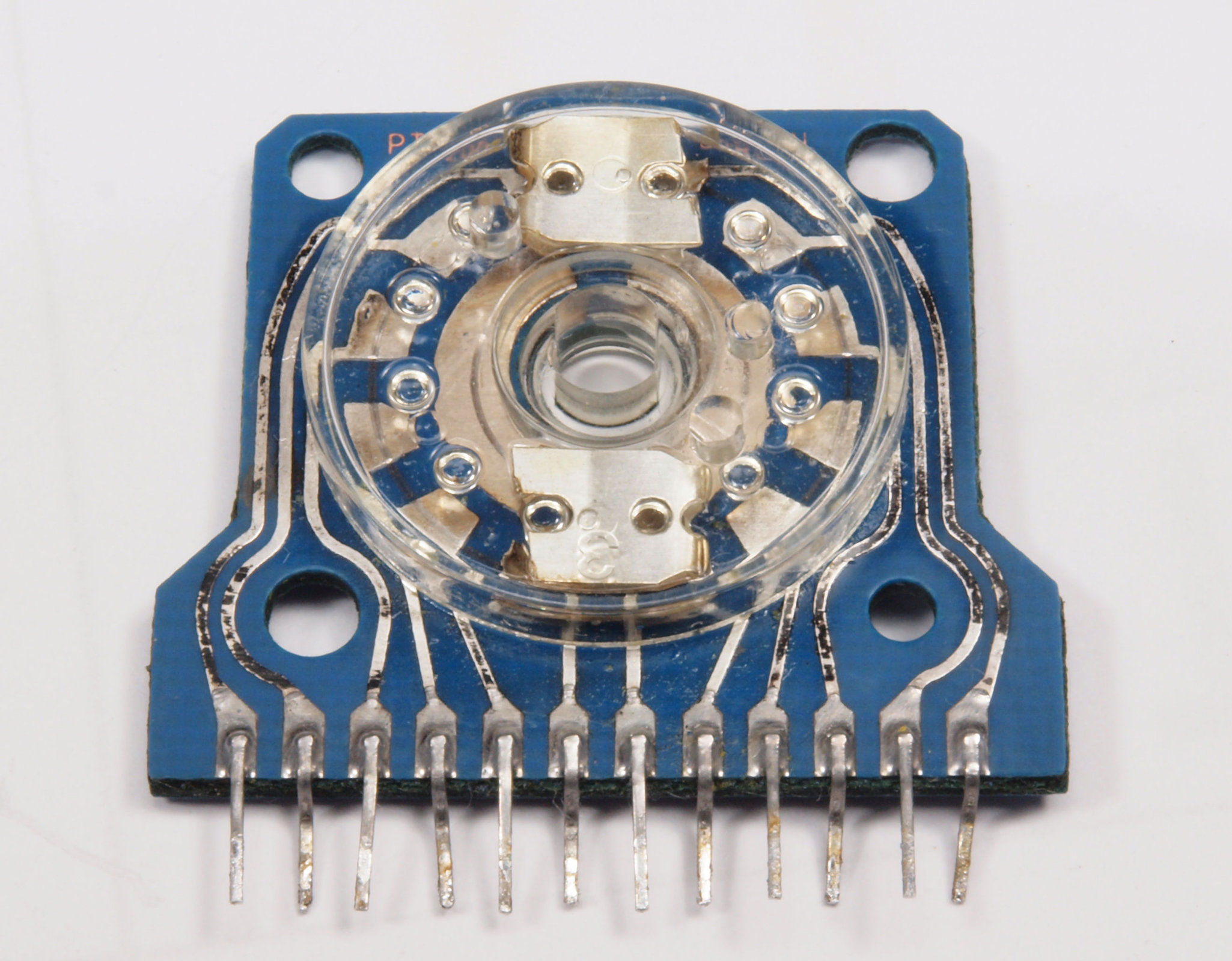

ＣＡ４．　修理（清掃）後　入力切換SW。　カシメ構造なので分解出来ず、隙間より清掃する。

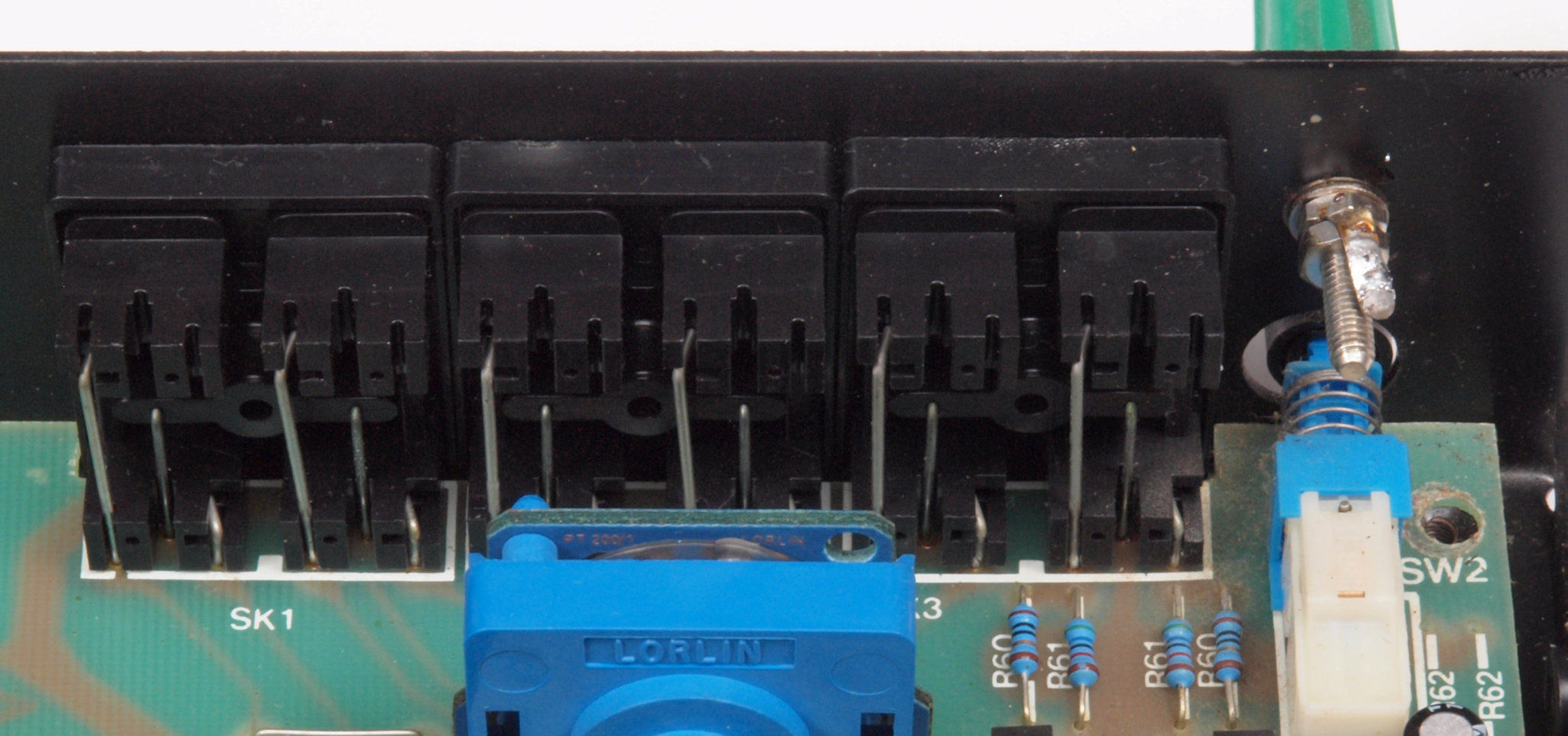

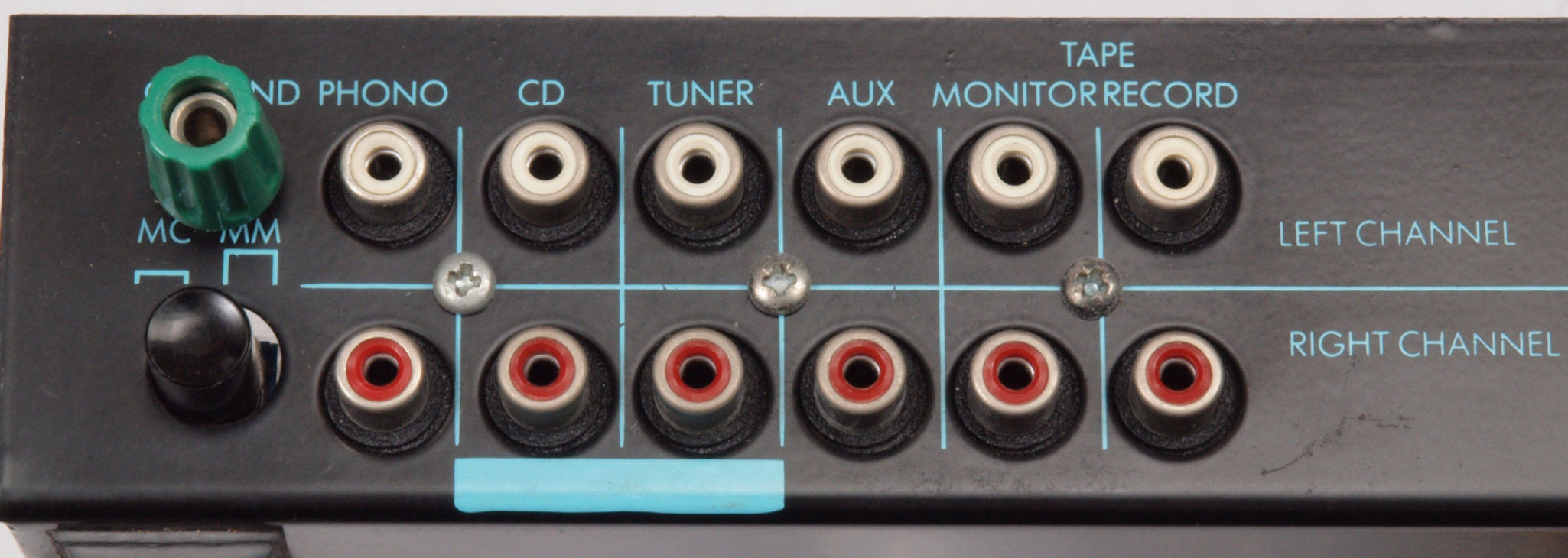

ＣＢ１．　修理前　入出力ＲＣＡ端子

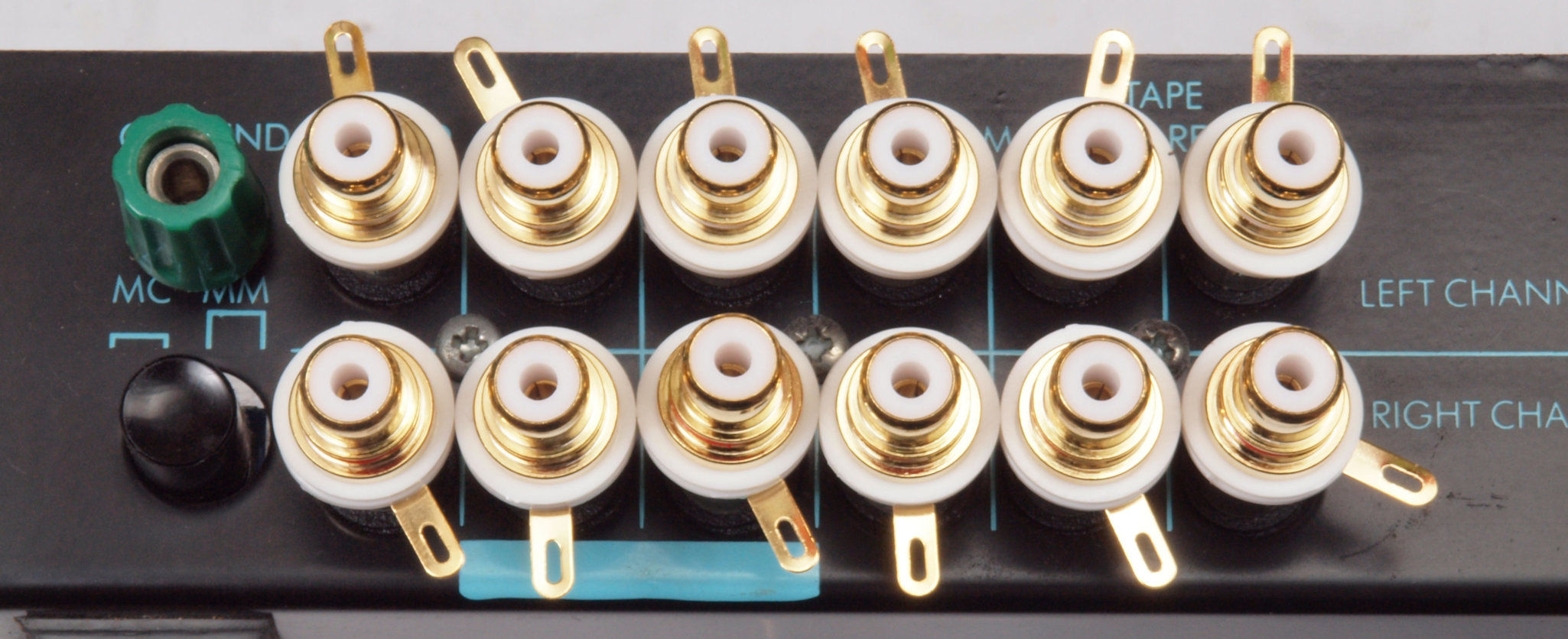

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏。

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

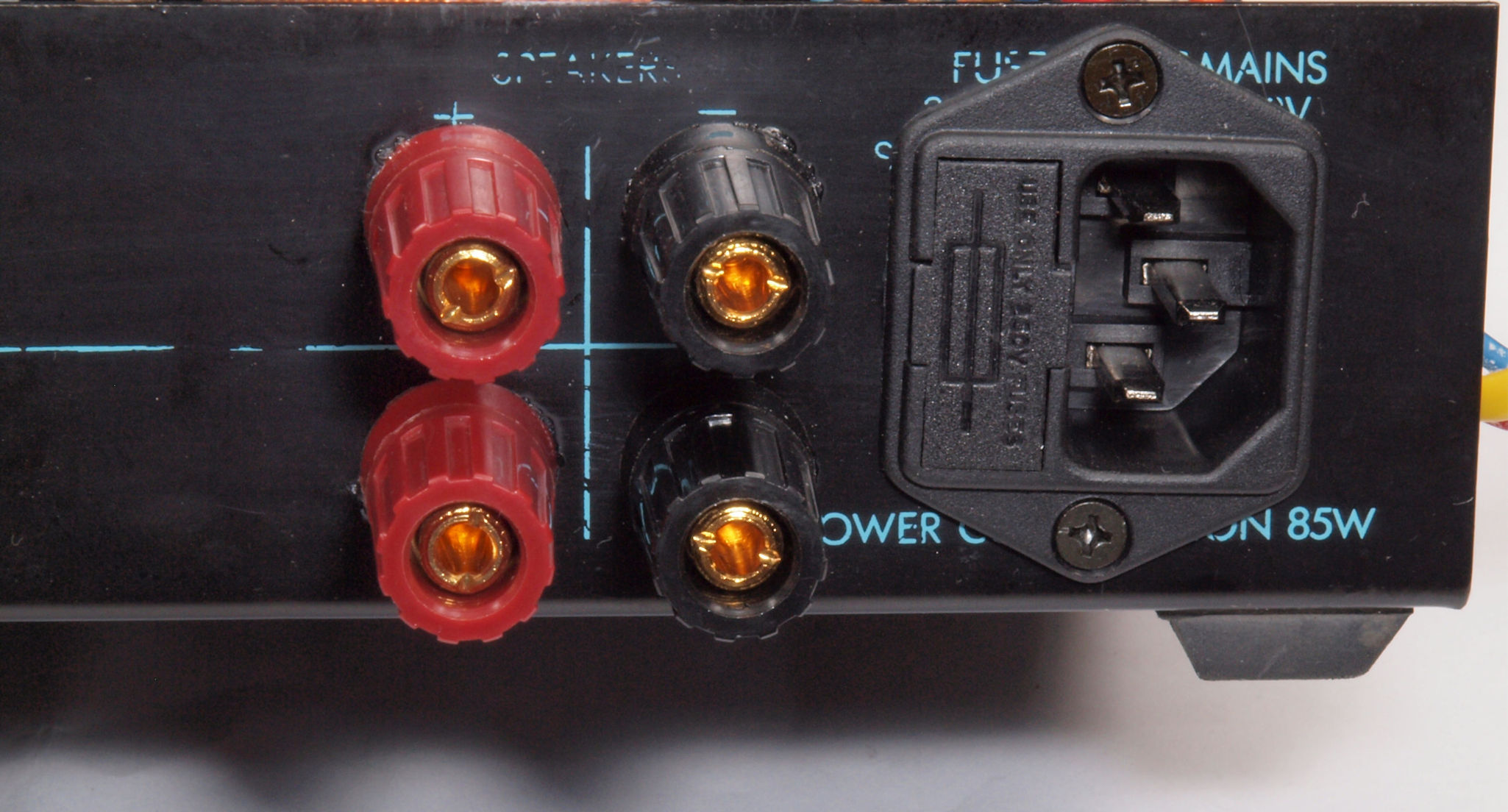

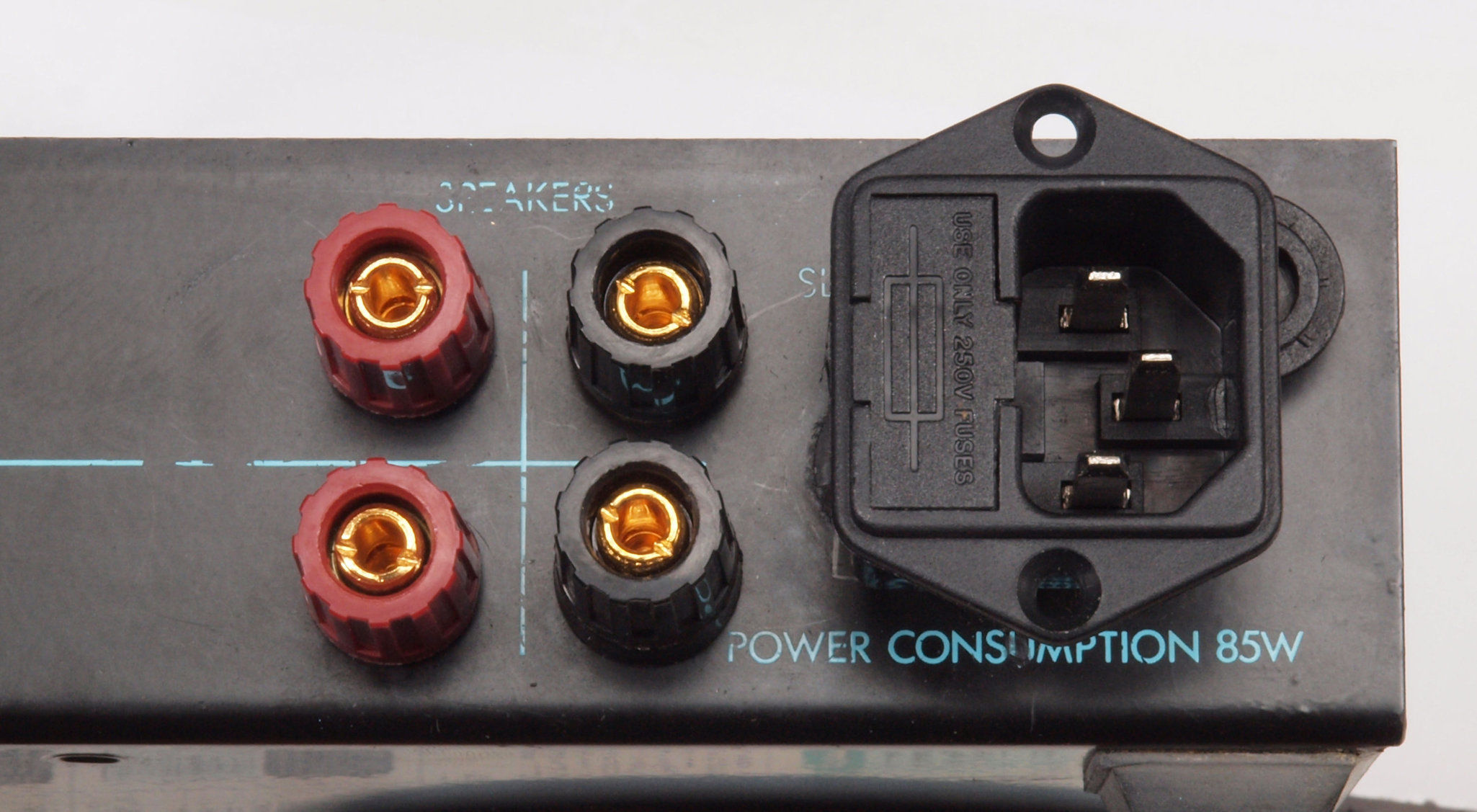

ＣＣ２．　修理（交換）後　ＳＰ接続端子交換、端子の穴は横向き。　電源コードをヒューズインレットソケットに交換。

ＣＣ３．　修理前　ＳＰ接続端子裏、電源コード裏。

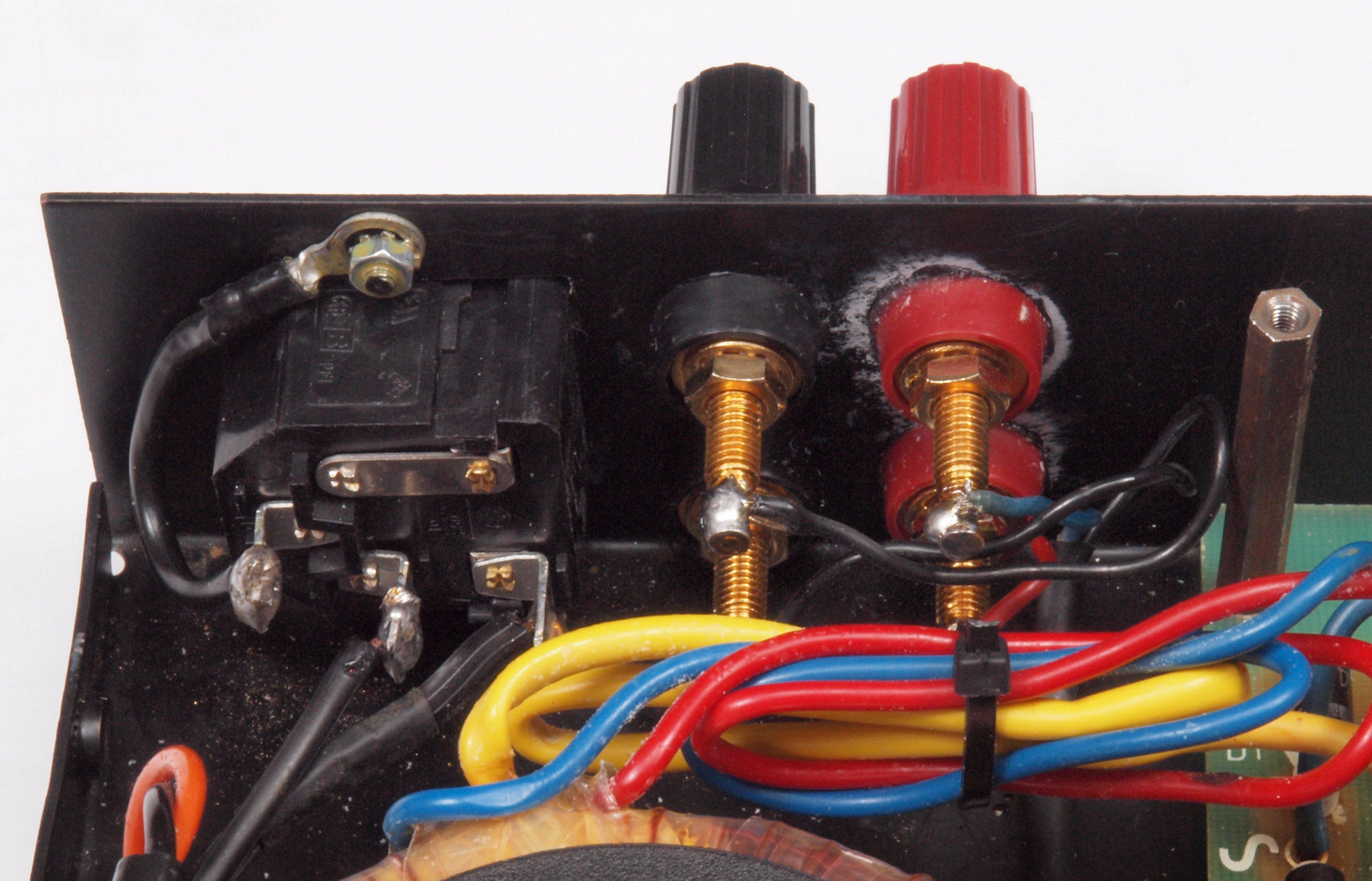

ＣＣ４．　修理後　ＳＰ接続端子裏、太いケーブルを使用出来るよう、接着材を使用する。 　　　　　　　　　　インレットソケット裏、アースもしっかり取付。

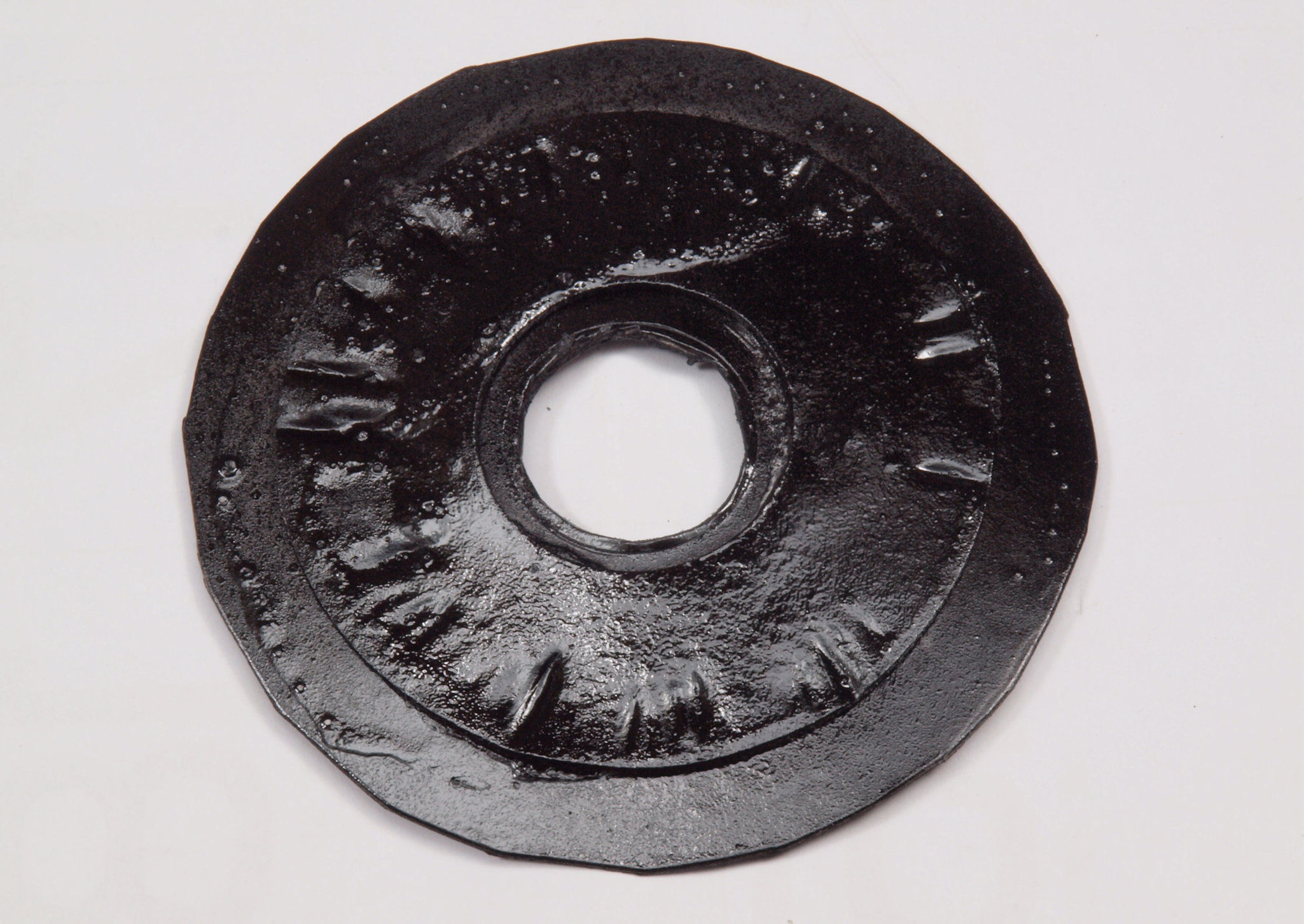

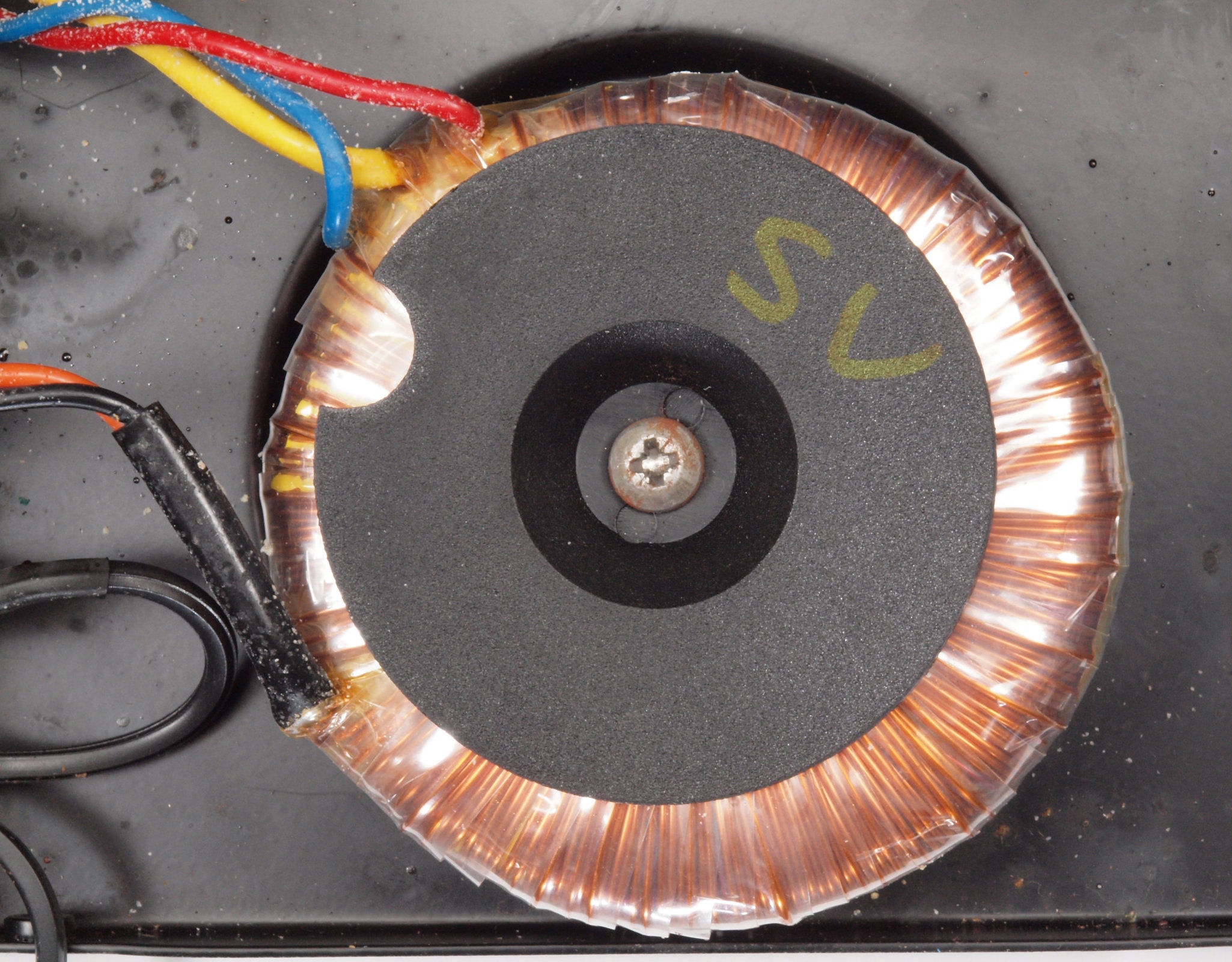

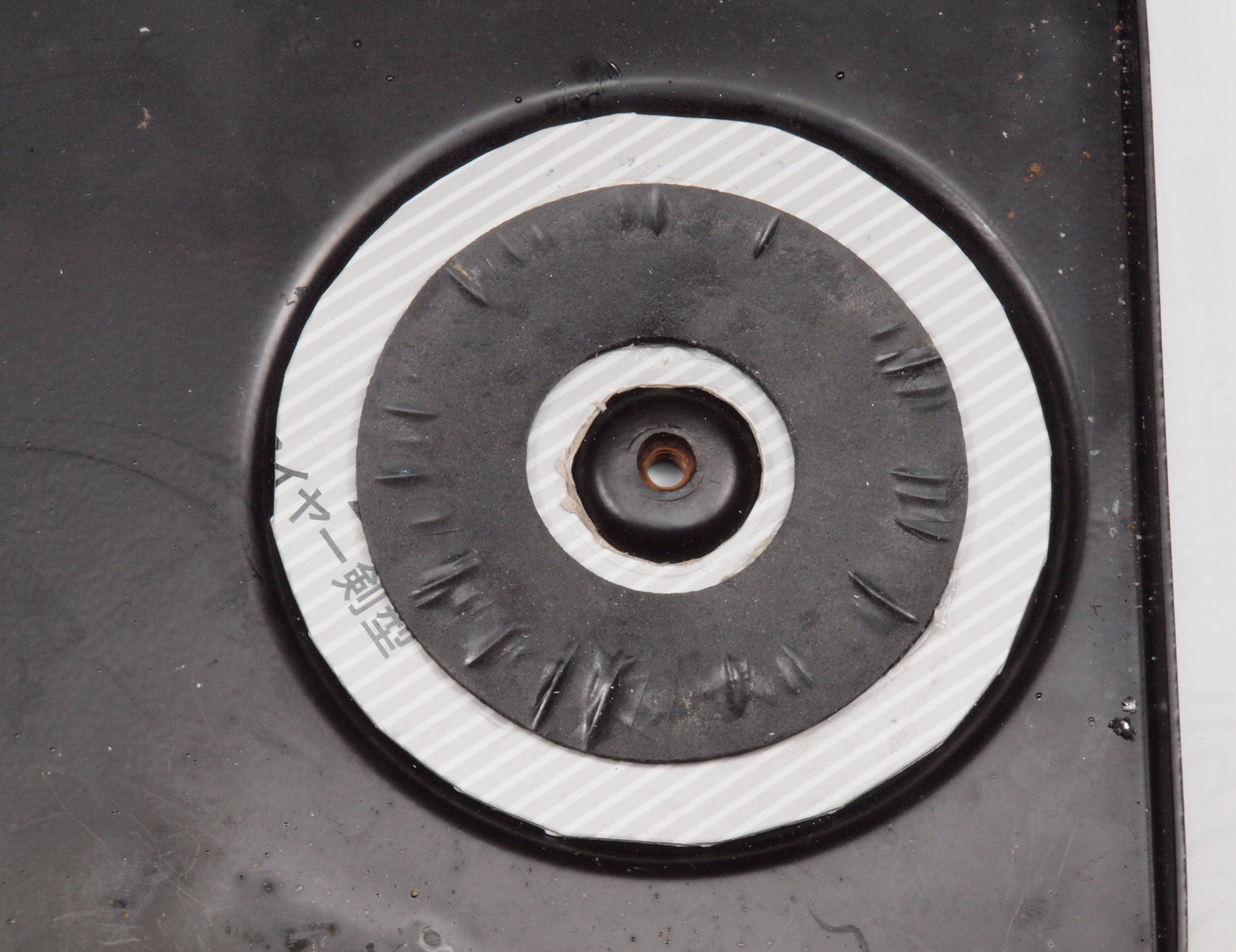

ＣD１．　修理中　電源トランス下絶縁ゴムが小さい。

ＣD２．　修理後　電源トランス下絶縁ゴムが小さいので、厚紙を重ねる。

ＣD３．　修理中　湿気防止の為、軽く塗装する。

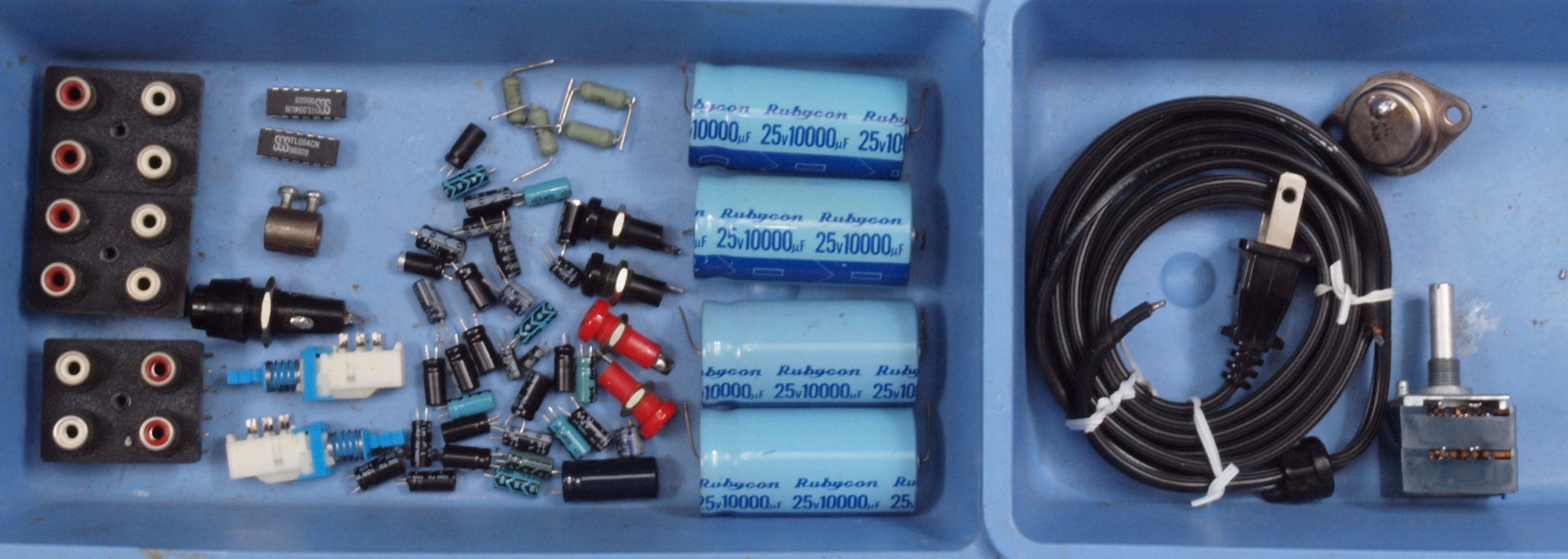

ＣE１．　交換部品

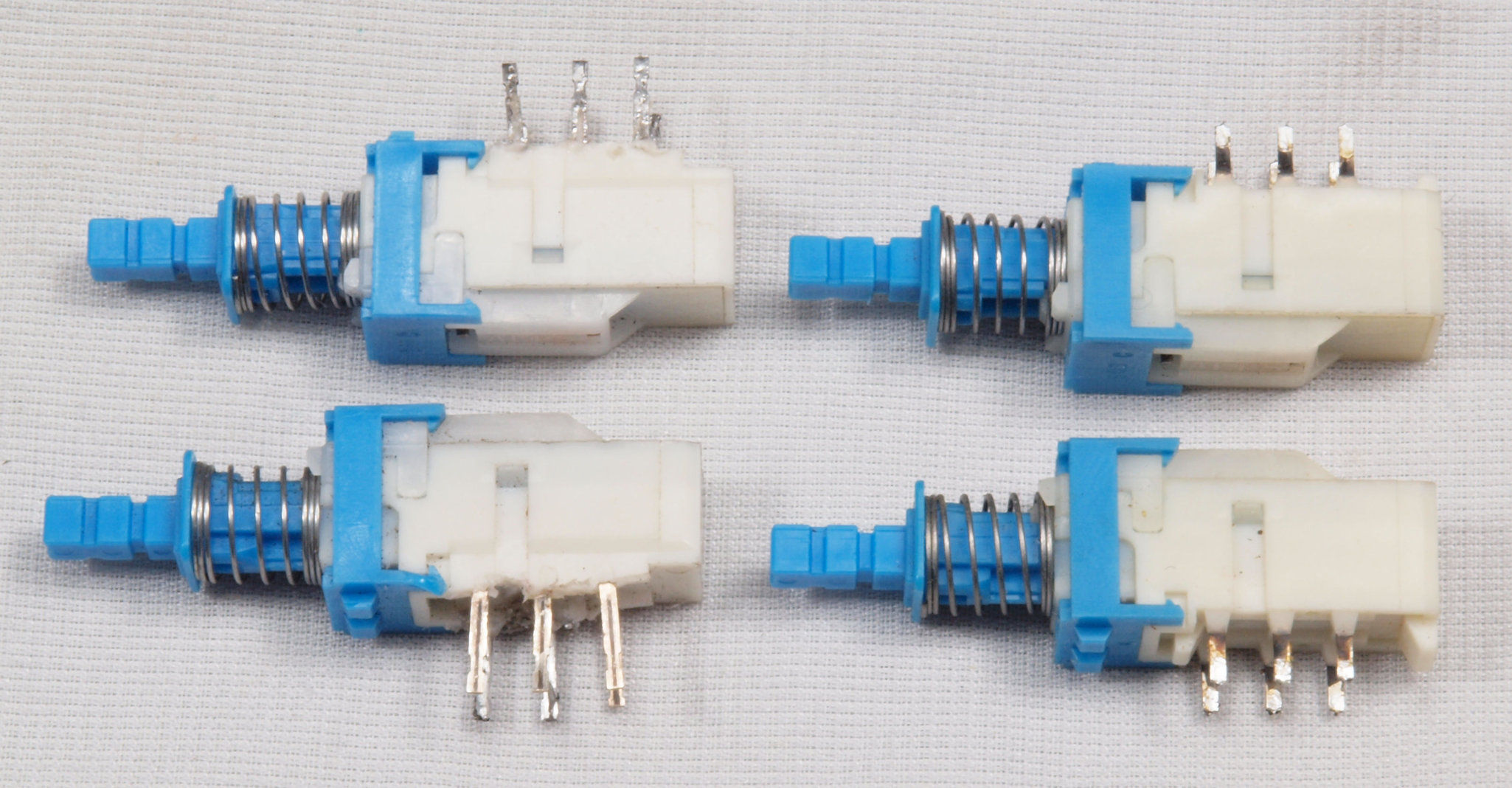

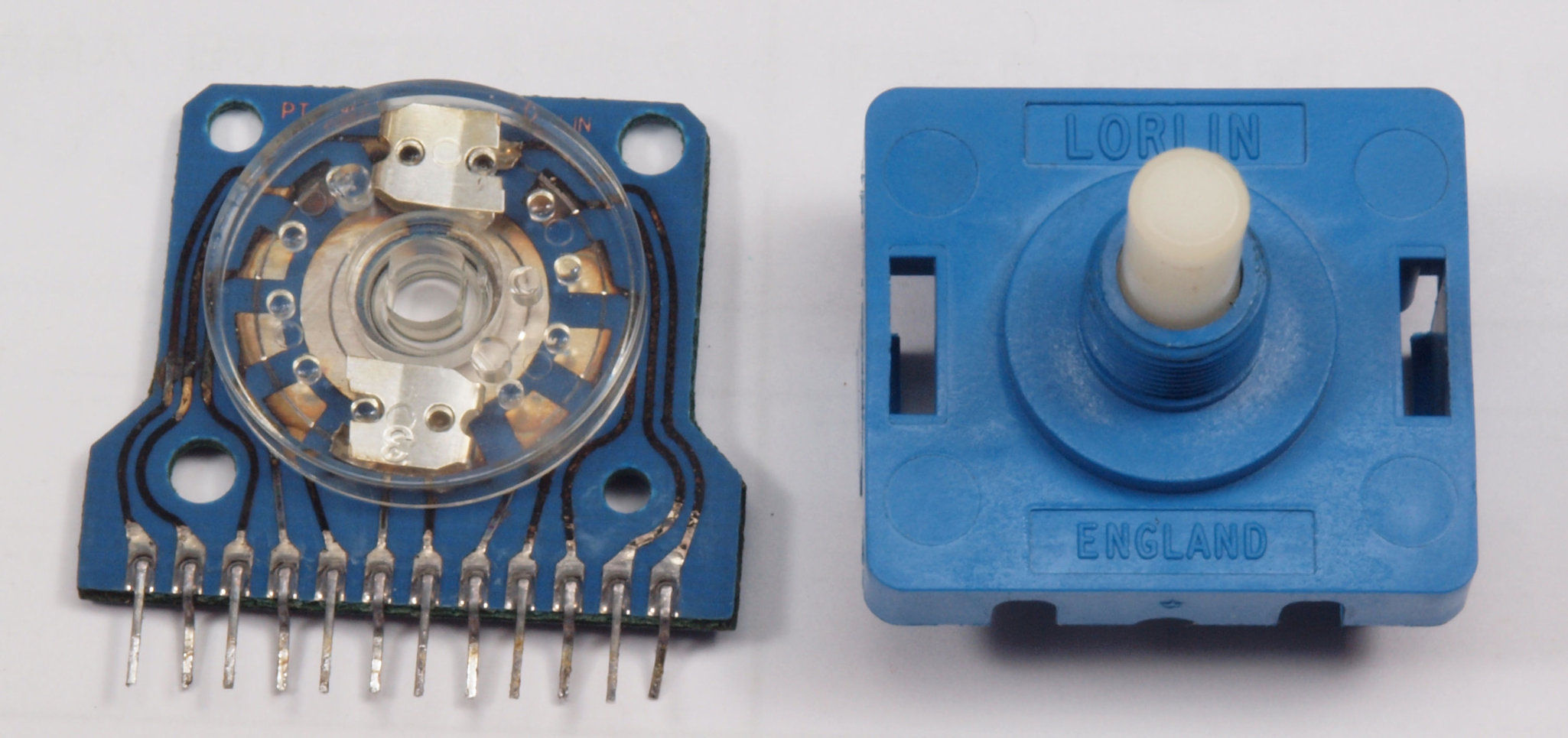

ＣE２．　交換部品、ピッシュＳＷ。左＝交換するアルプス製品、右＝着いていた物。

ＣF１．　修理前　上から見る

ＣF２．　修理後　上から見る。

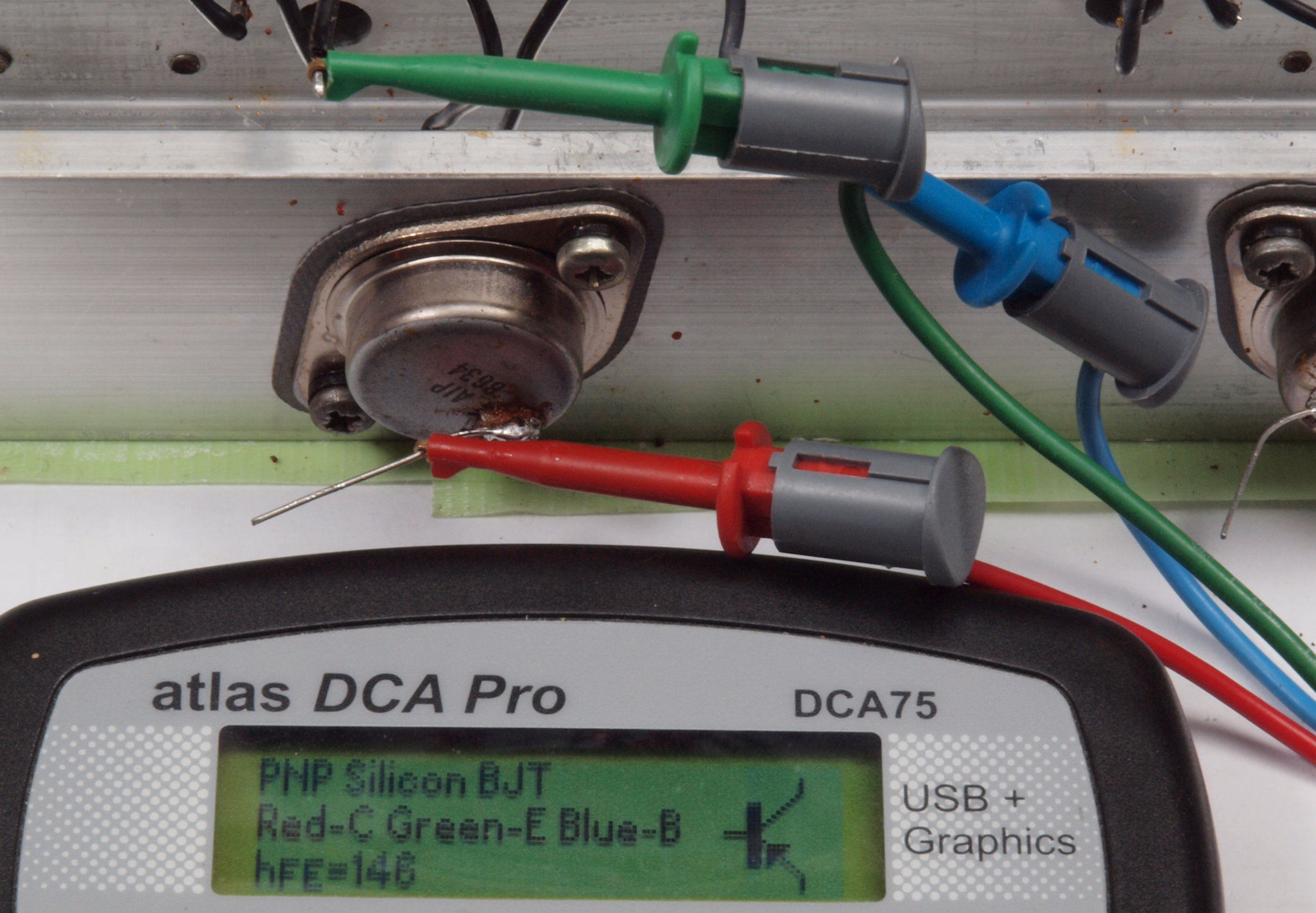

Ｔ１．　修理中　Ｌ側終段２ＳＡ−ＴＲ（トランジスター）測定、ｈｆｅ＝１４６。

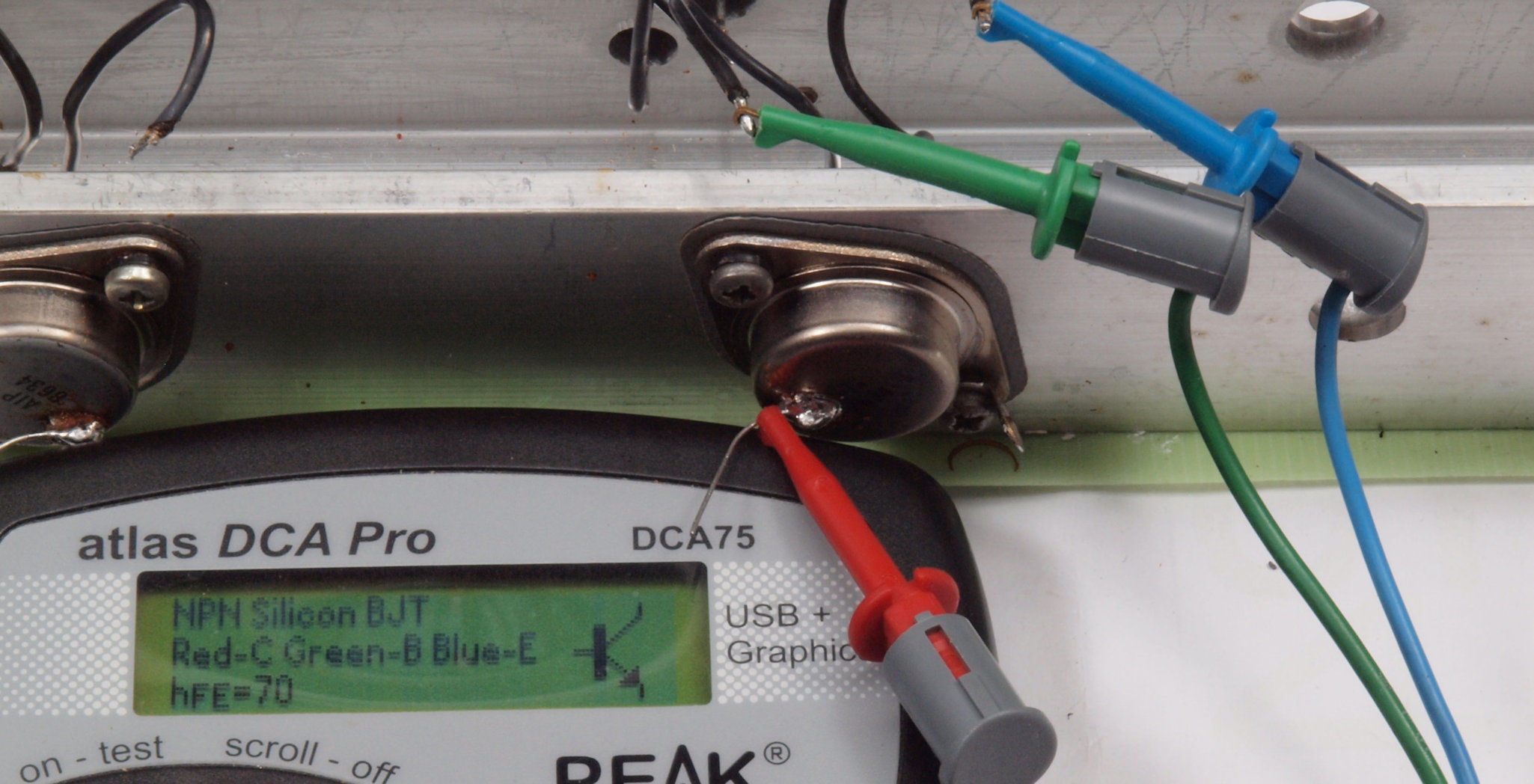

Ｔ２．　修理中　Ｌ側終段２ＳＣ−ＴＲ（トランジスター）測定、ｈｆｅ＝７０。

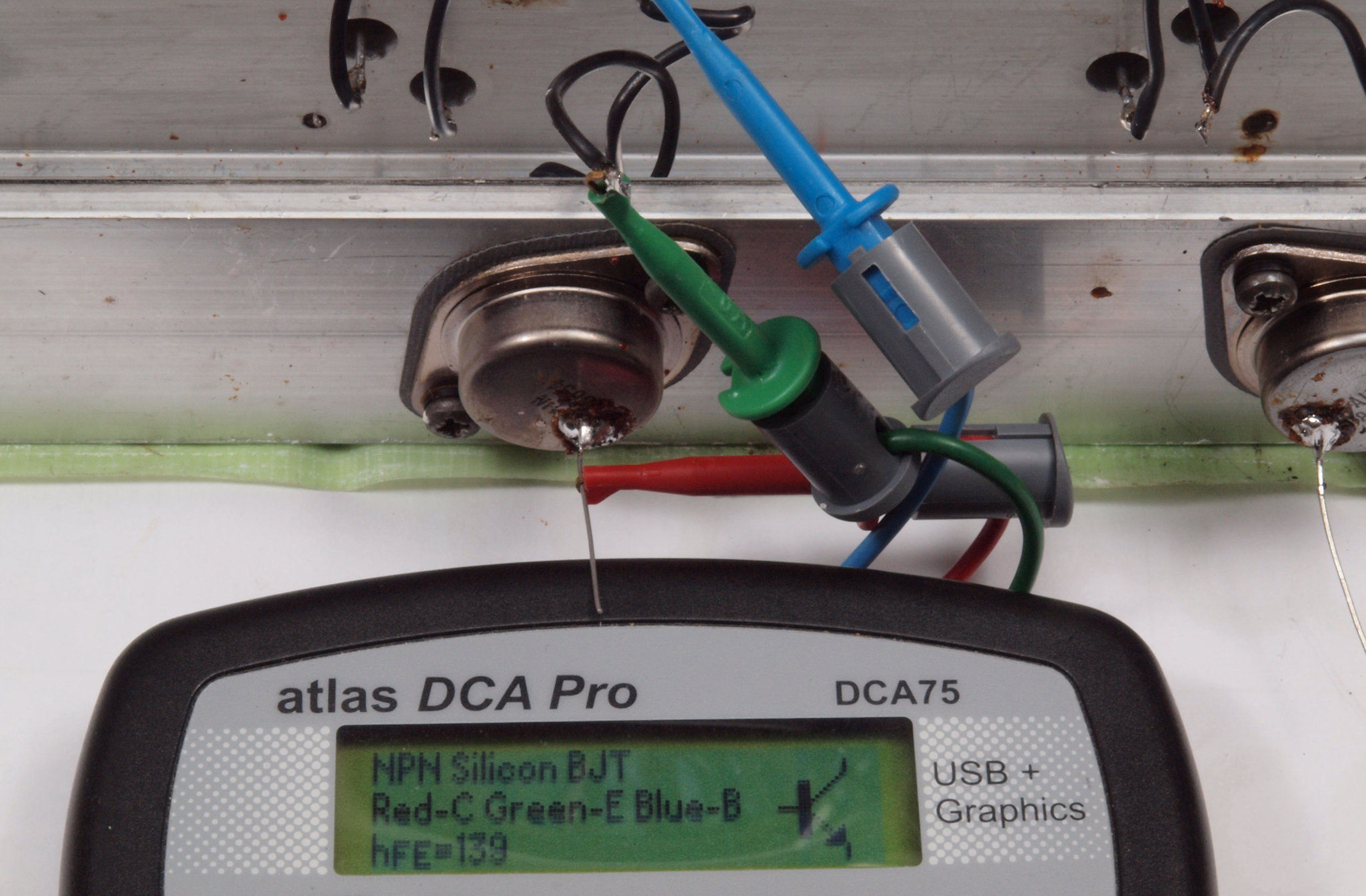

Ｔ３．　修理中　Ｒ側終段２ＳＣ−ＴＲ（トランジスター）測定、ｈｆｅ＝１３９。

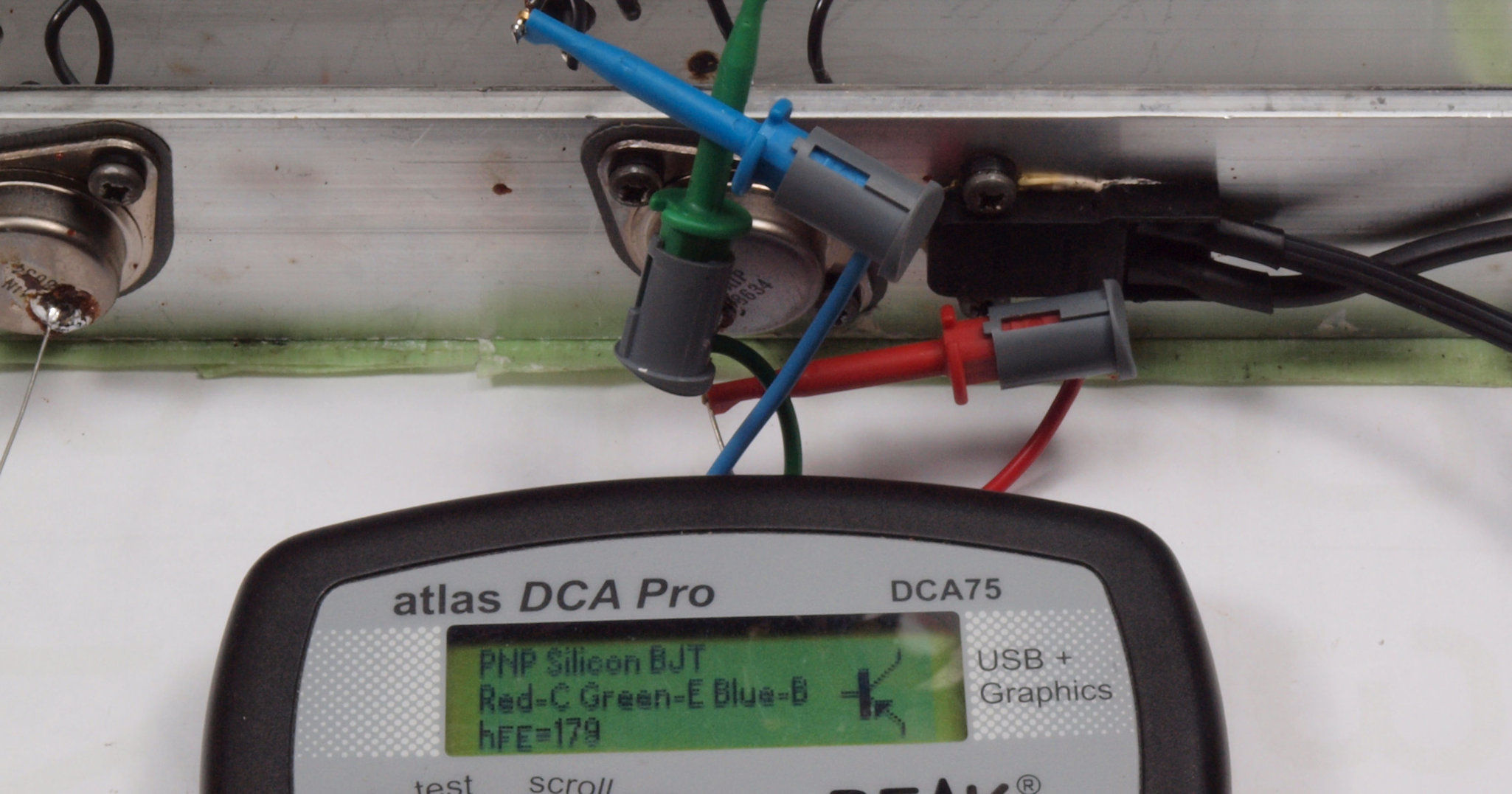

Ｔ４．　修理中　Ｒ側終段２ＳＡ−ＴＲ（トランジスター）測定、ｈｆｅ＝１７９。

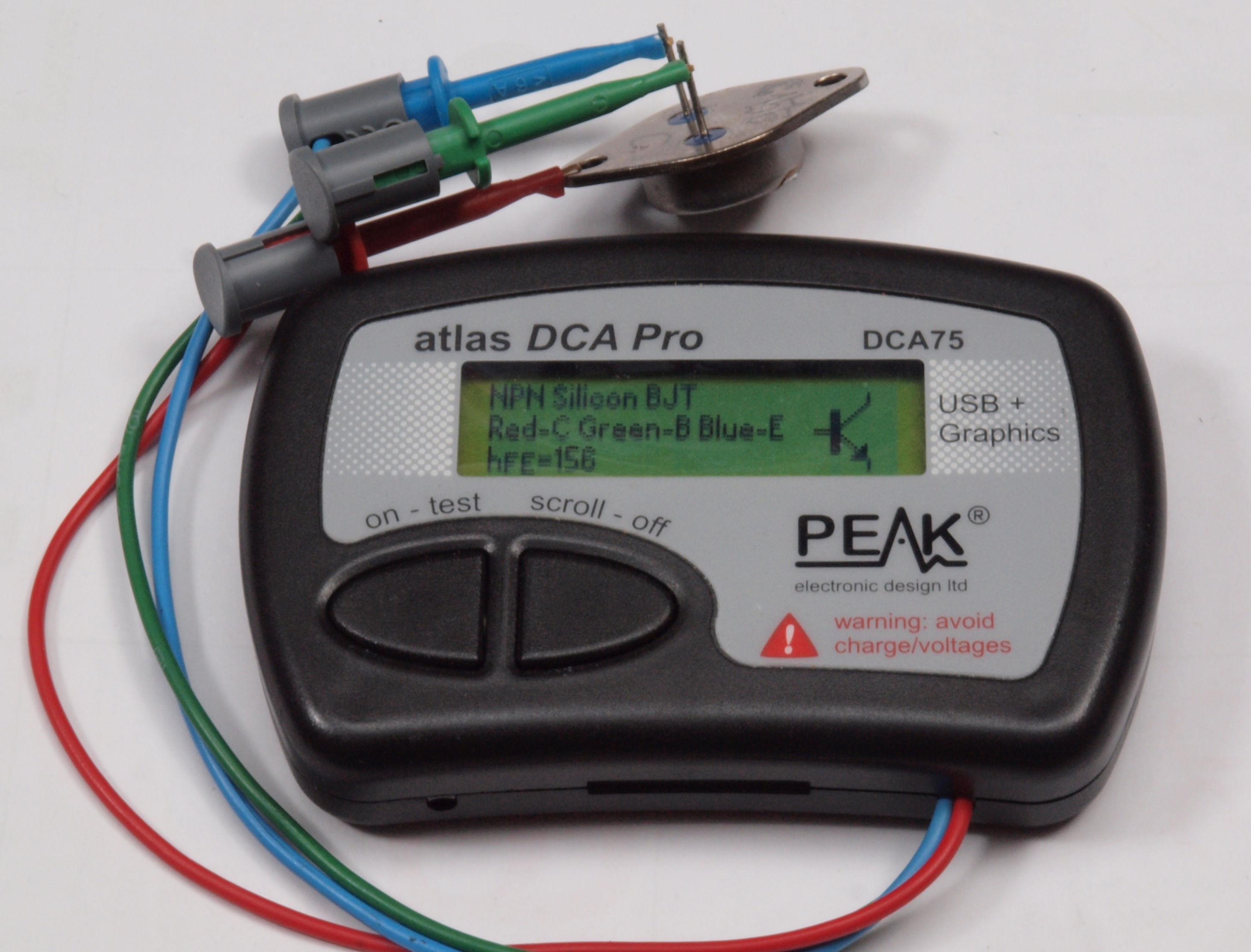

Ｔ５．　修理中　「Ｌ側終段２ＳＣ−ＴＲ（トランジスター）測定、ｈｆｅ＝７０」と交換するＴＲ（トランジスター）測定ｈｆｅ＝１５６。

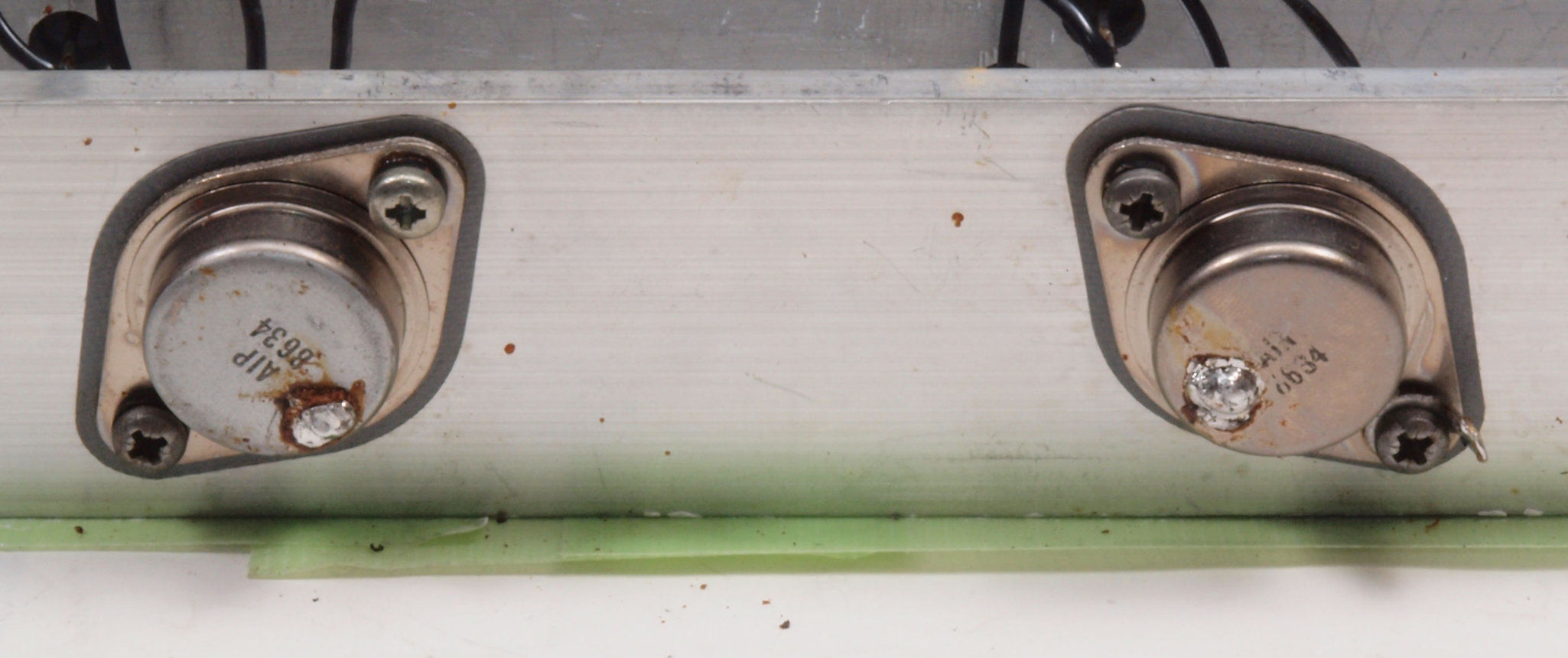

Ｔ６．　修理中　Ｒ側終段ＴＲ（トランジスター）

Ｔ７．　修理後　Ｒ側終段ＴＲ（トランジスター）。　絶縁座交換。

Ｔ８．　修理中　Ｌ側終段ＴＲ（トランジスター）

Ｔ９．　修理後　Ｌ側終段ＴＲ（トランジスター）。　絶縁座交換。

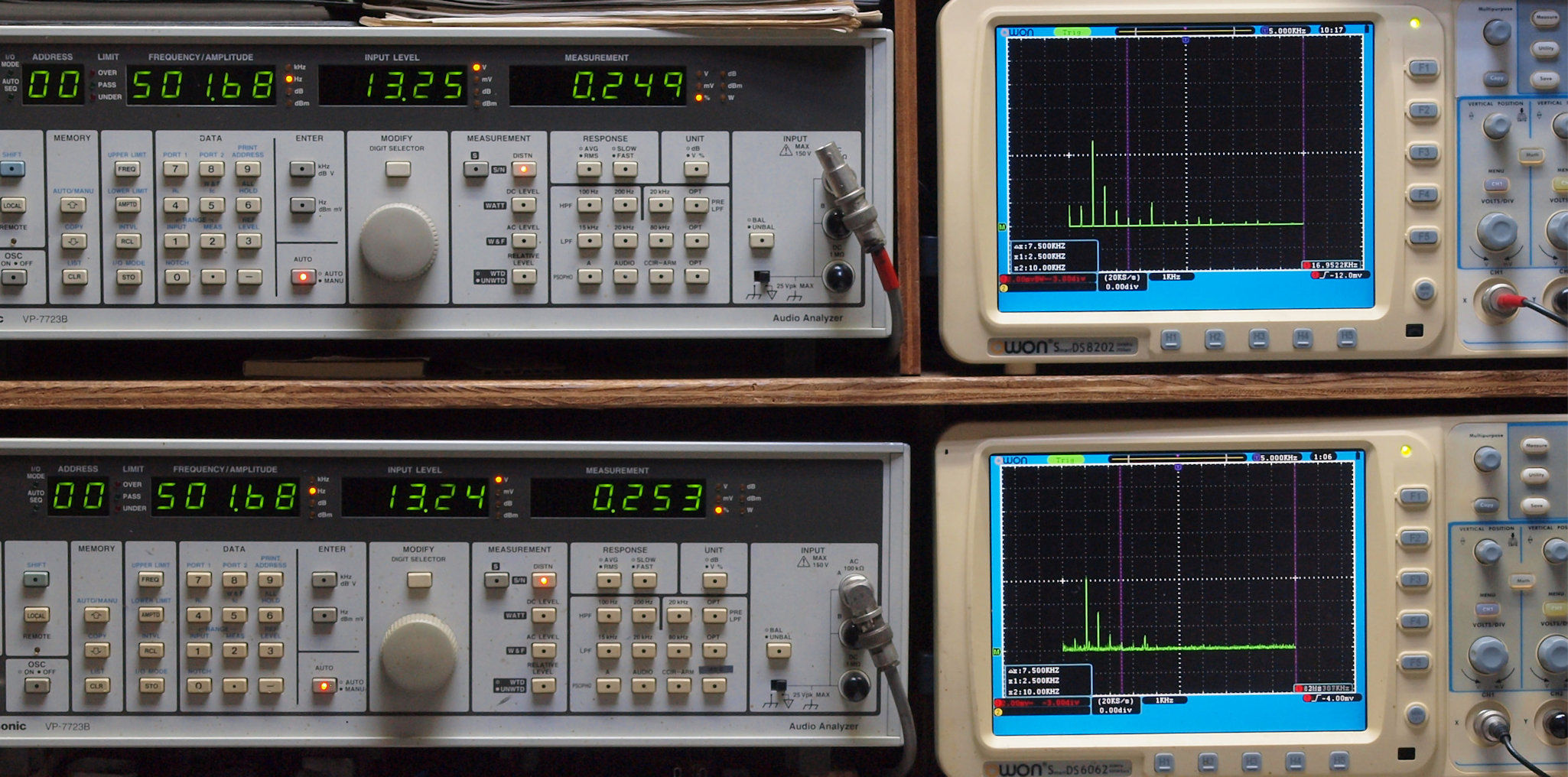

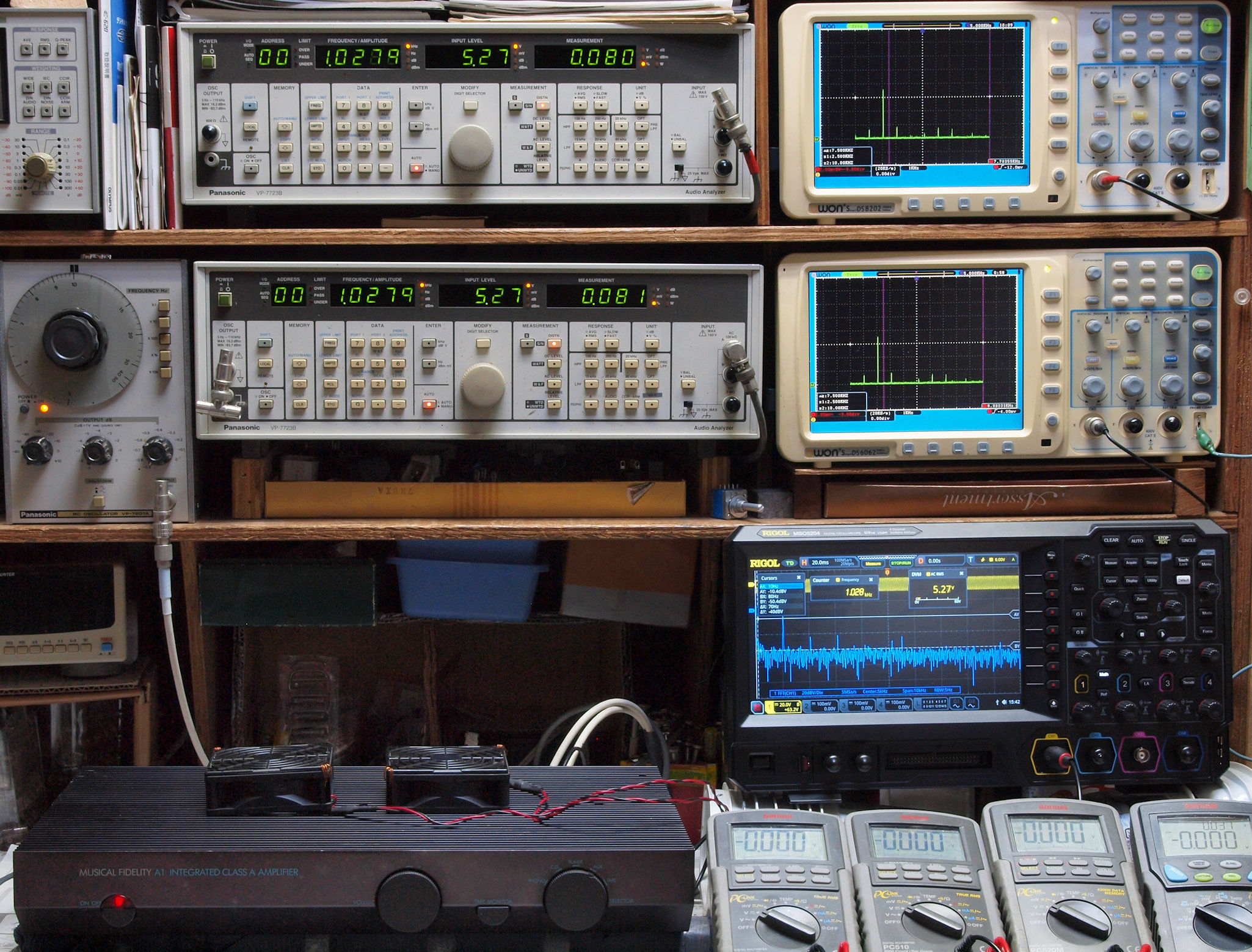

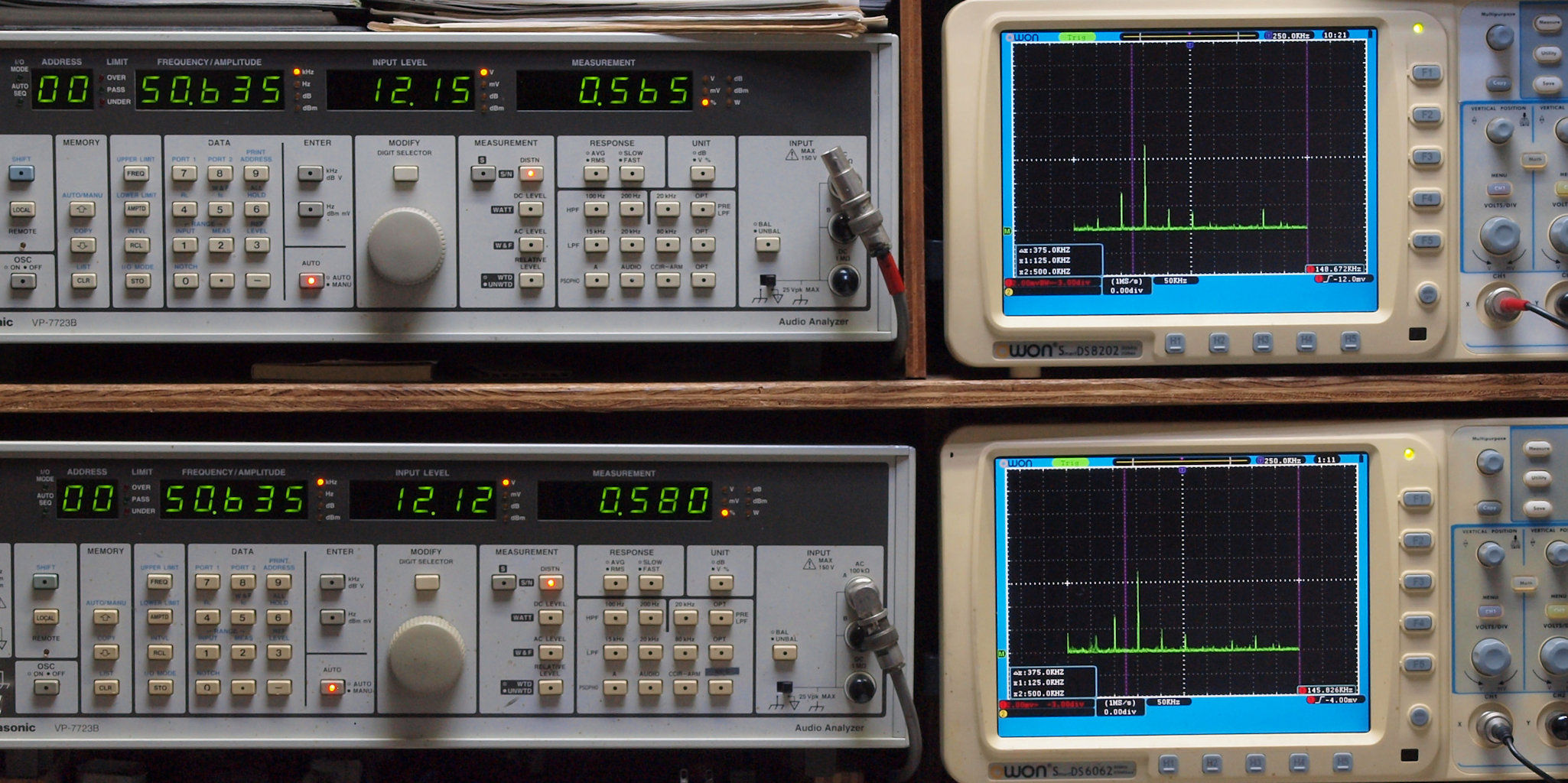

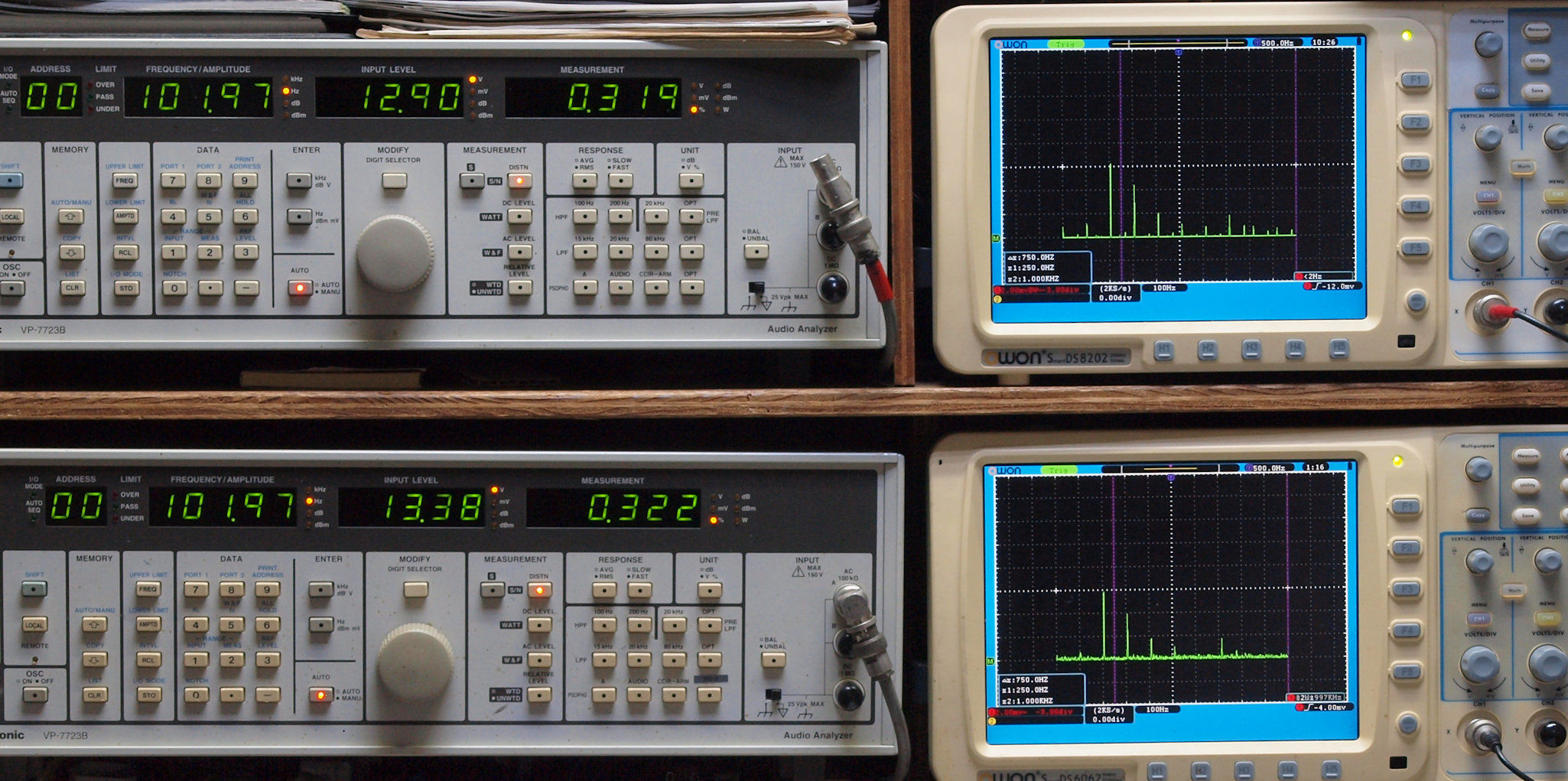

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３２０％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３１３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

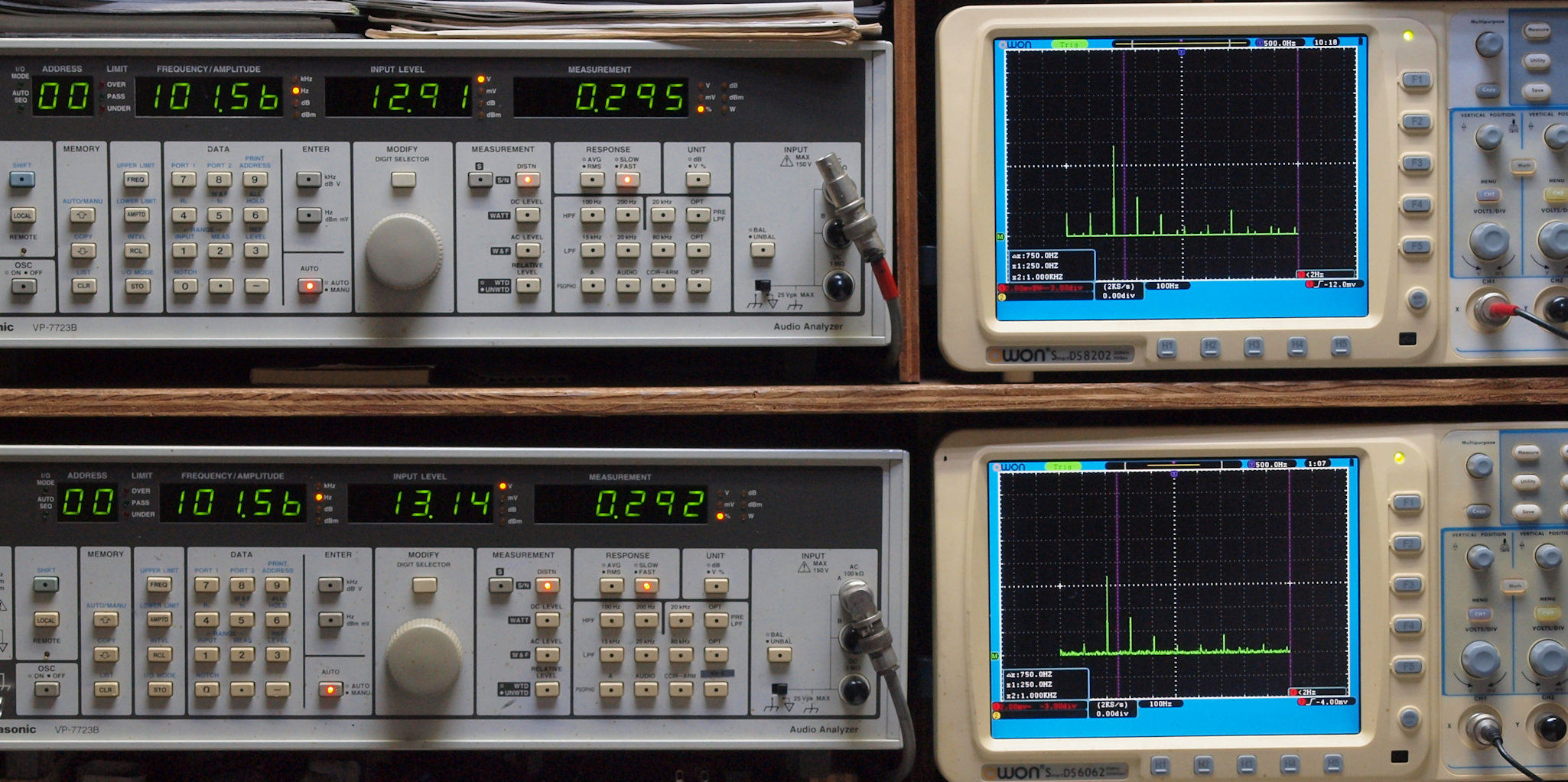

Ｅ１２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２９５％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２９２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２４９％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２５３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１７７８％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１８００％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

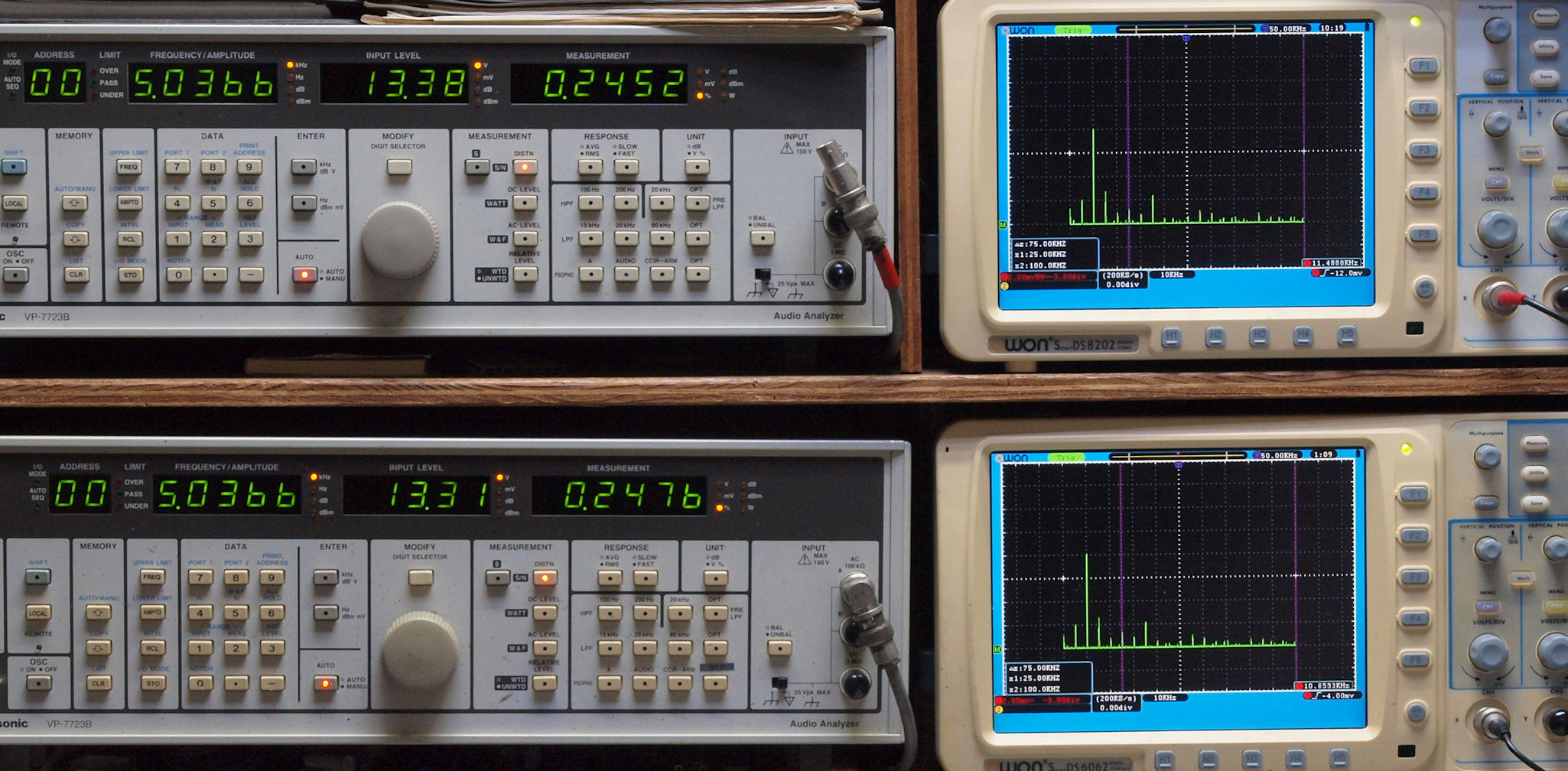

Ｅ１５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２４５２％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２４７６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１４４２％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１４４４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．５６５％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．５８０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

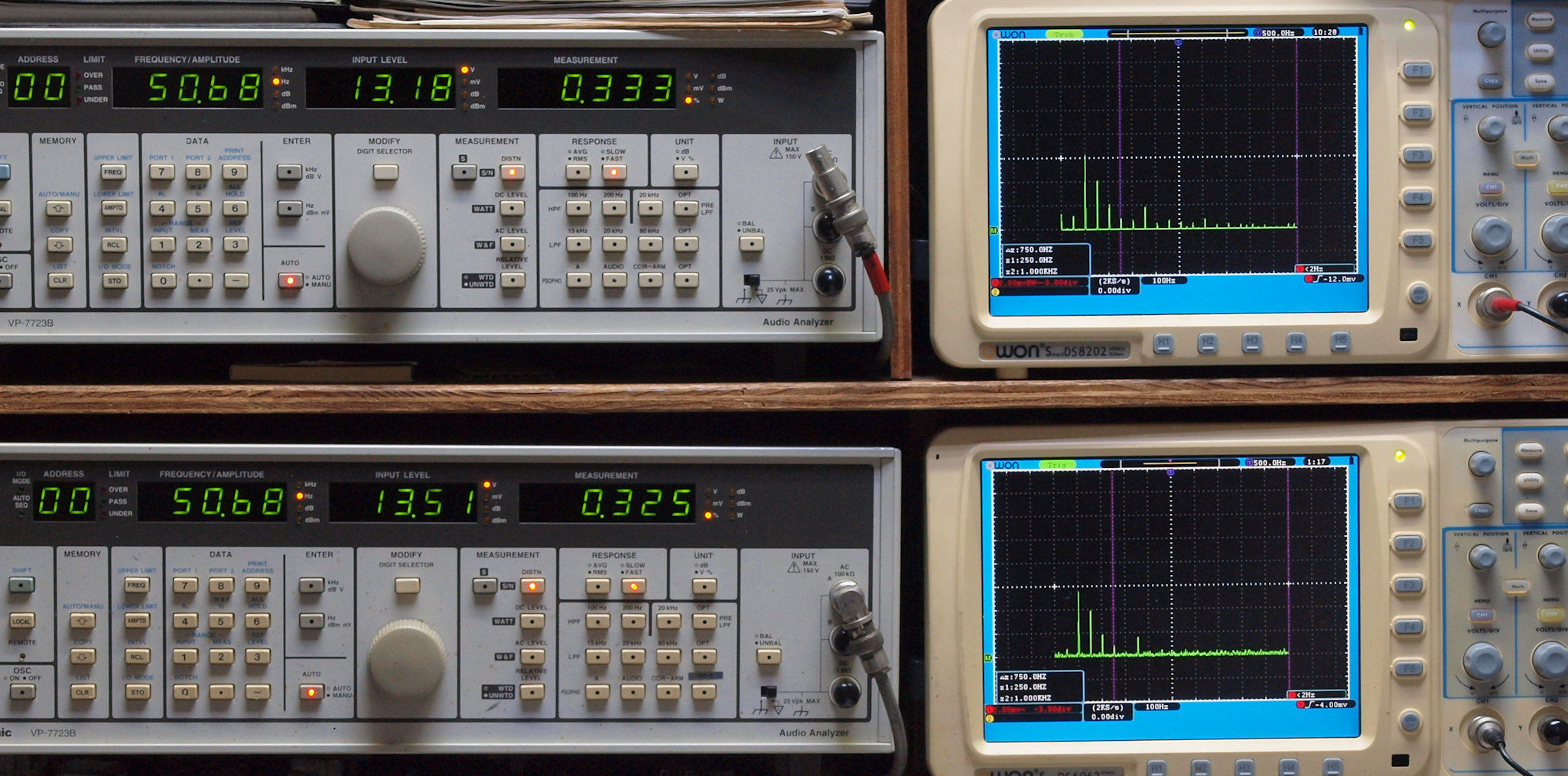

Ｅ２１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３３３％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３２５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３１９％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３２２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

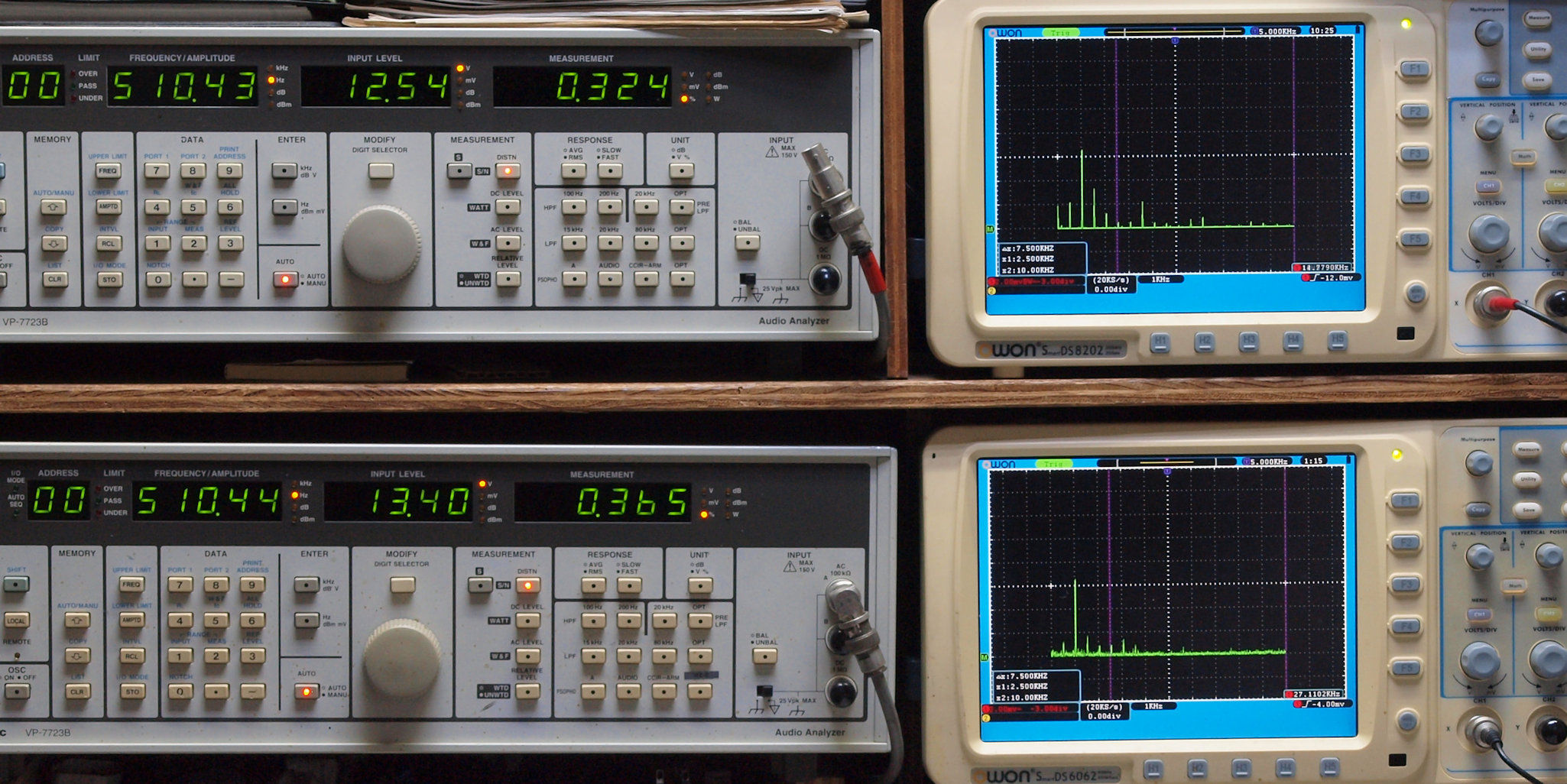

Ｅ２３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３２４％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．３６５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

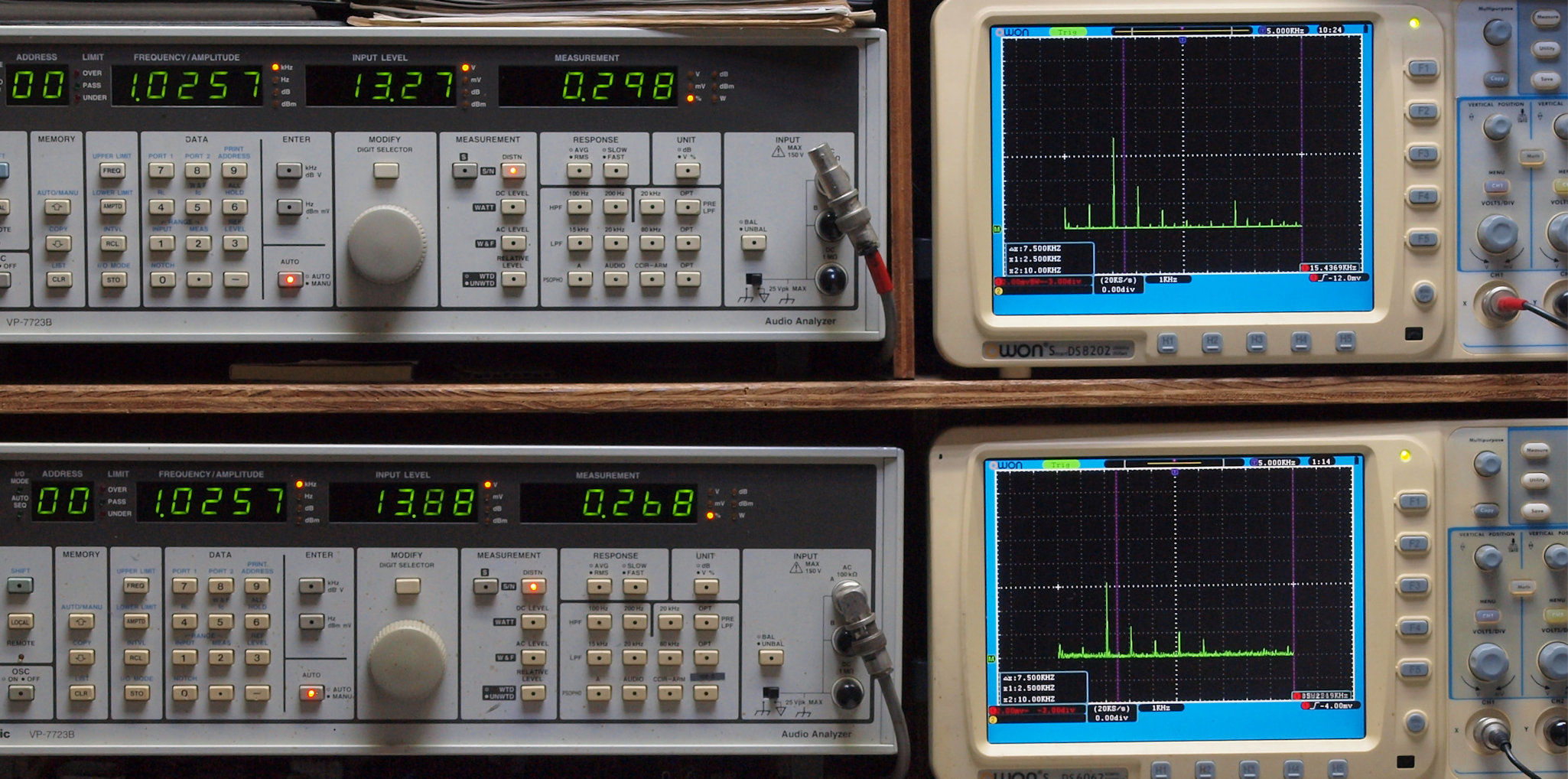

Ｅ２４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２９８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２６８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２８０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２９１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１９６６％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２１０１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

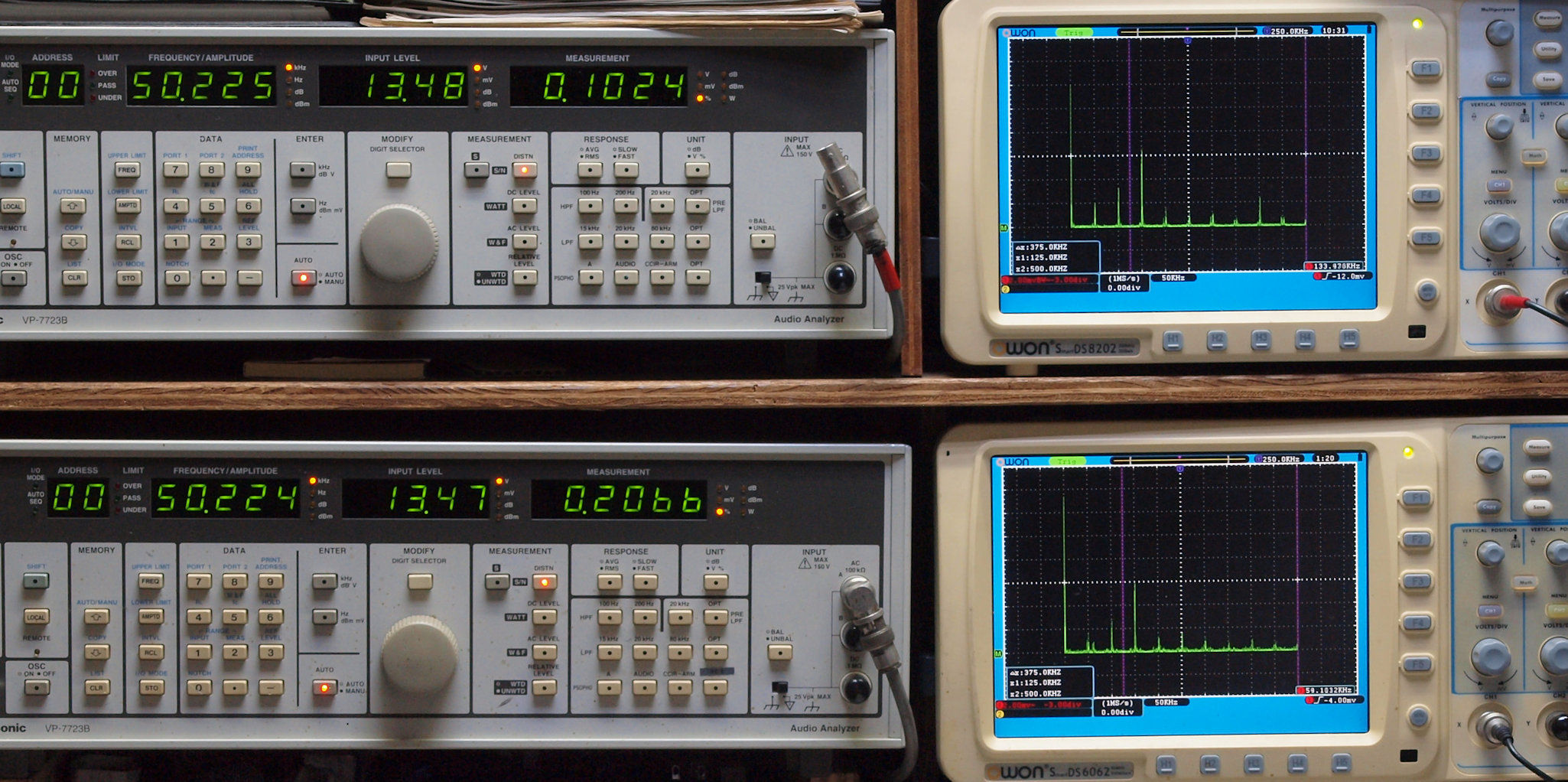

Ｅ２７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．１０２４％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ、　０．２０６６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

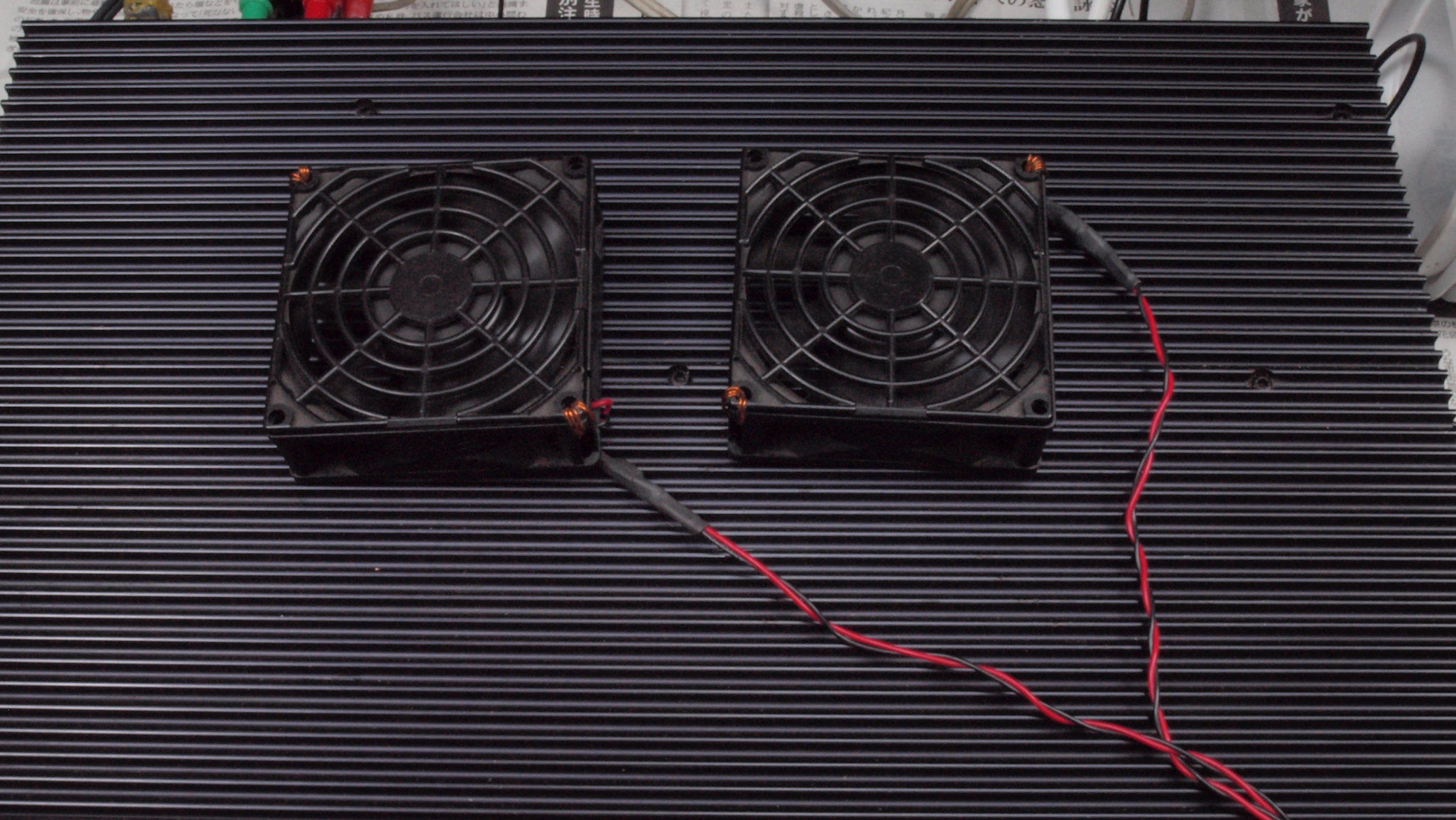

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

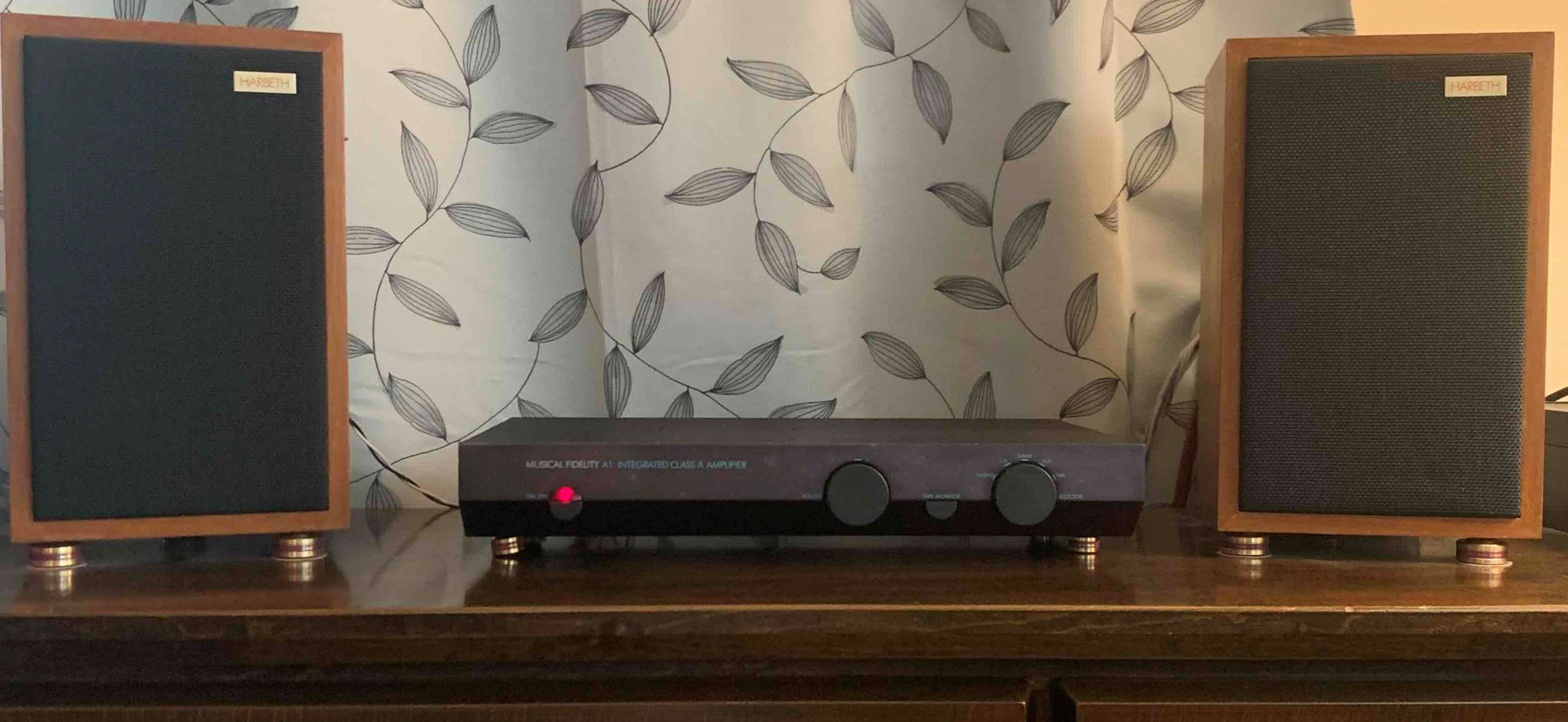

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg 価格 1984年発売、\138,000。　￥128,000(1990年頃)
