ＱＵＡＤ　４４．　６台目修理記録

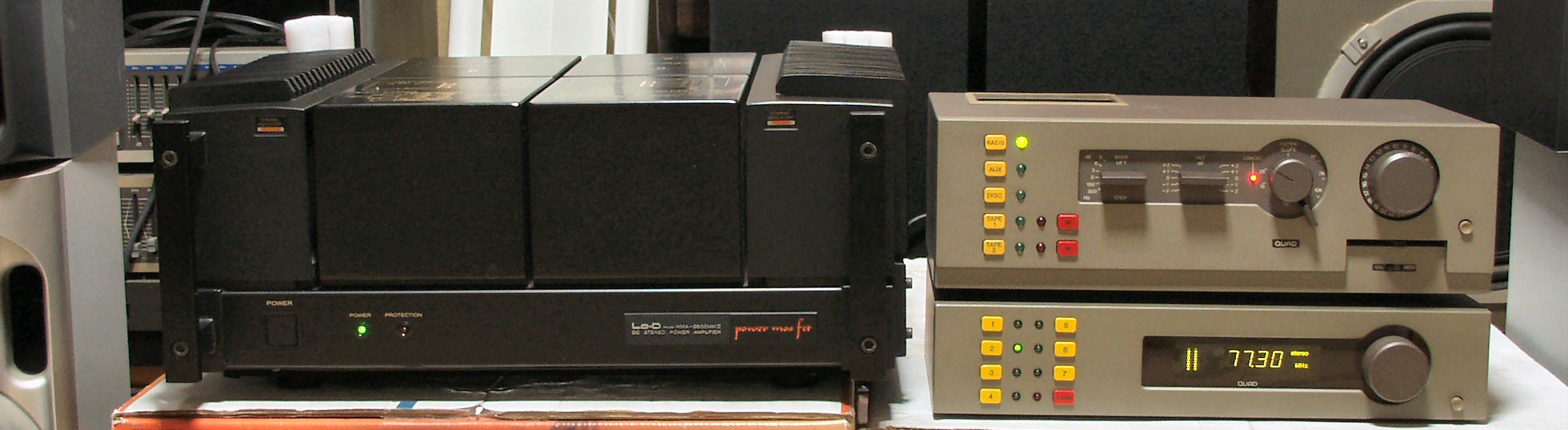

同時修理機器　ＱＵＡＤ　４０５．　１０台目　　ＱＵＡＤ　FM４　　平成１９年１１月２０日到着　　　１２月２６日完成

このＡＭＰの入出力に使用する「５ピンＤＩＮコネクター（雄）」、多数有ります、必要なかたメール下さい 又、ケーブルも作ります（ＤＩＮ−ＲＣＡ端子）

Ａ．　修理前の状況 ２０年ほど前にＱＵＡＤ４４、４０５、チューナーＦＭ４を購入して１０年ほど使用して、その後使っていませんでした。 このたび使用し始めましたが、 �@左のスピーカーからブーンという音（４４と４０５を出来るだけ離して設置したら小さくなりました。）、 �Aスイッチを入れるとバツッという音がします。 �Bスイッチもかかりにくかったのですが、最近スイッチがきかなくなりました。 �CＦＭ４は充電式の電池なのか安定しなかったのですが、電源を入れっぱなしにしていたら安定してきました。 このＡＭＰは初期型で、歪みが少し多い。 Ｔ．　修理前の測定 B．　原因 各部劣化。 Ｃ．　修理状況 電解コンデンサー交換。 ＯＰ−ＡＭＰ交換。 リレー交換。 劣化ＲＣＡ端子交換、及びRCA端子増設。 電源ＳＷにリレーを増設、今回は１００Ｖ専用。 ＱＵＡＤ４４で、４０５＋ＦＭ４の電源を操作する場合、ＳＷのヒンジが長いので持ちが悪い。 リレーを挿入することで解消します。２００／１００V対応も可能ですが、今回は１００V専用となります。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　７個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個。 電源リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー Ｅ．　調整・測定 Ｆ．　上位測定機器での調整・測定 Ｇ．　修理費　　　７５，０００円　　　オーバーホール修理 Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１１．　点検中　上から見る

Ａ１２．　点検中　ネームプレートを取り上から見る

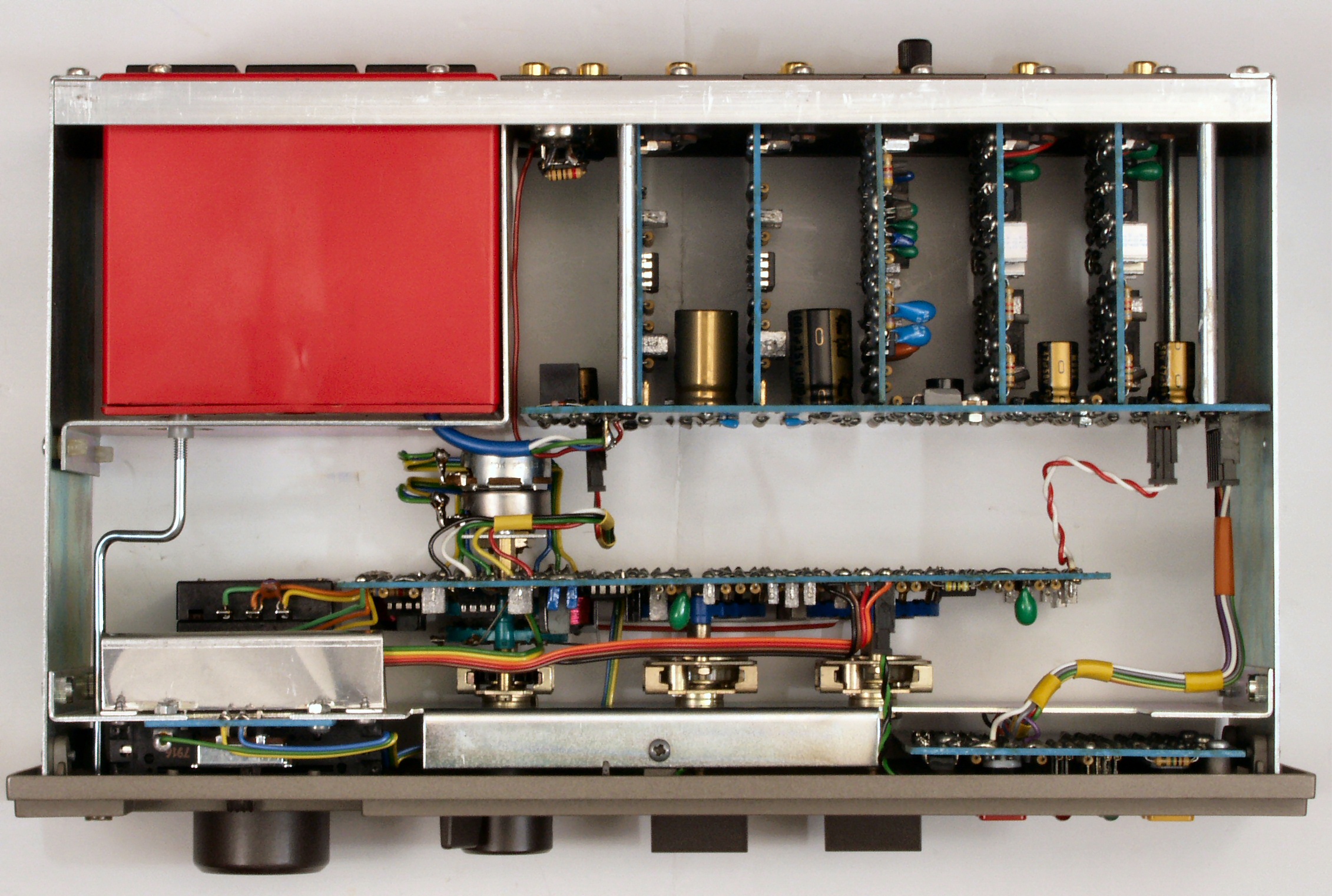

Ａ１３．　点検中　下から見る

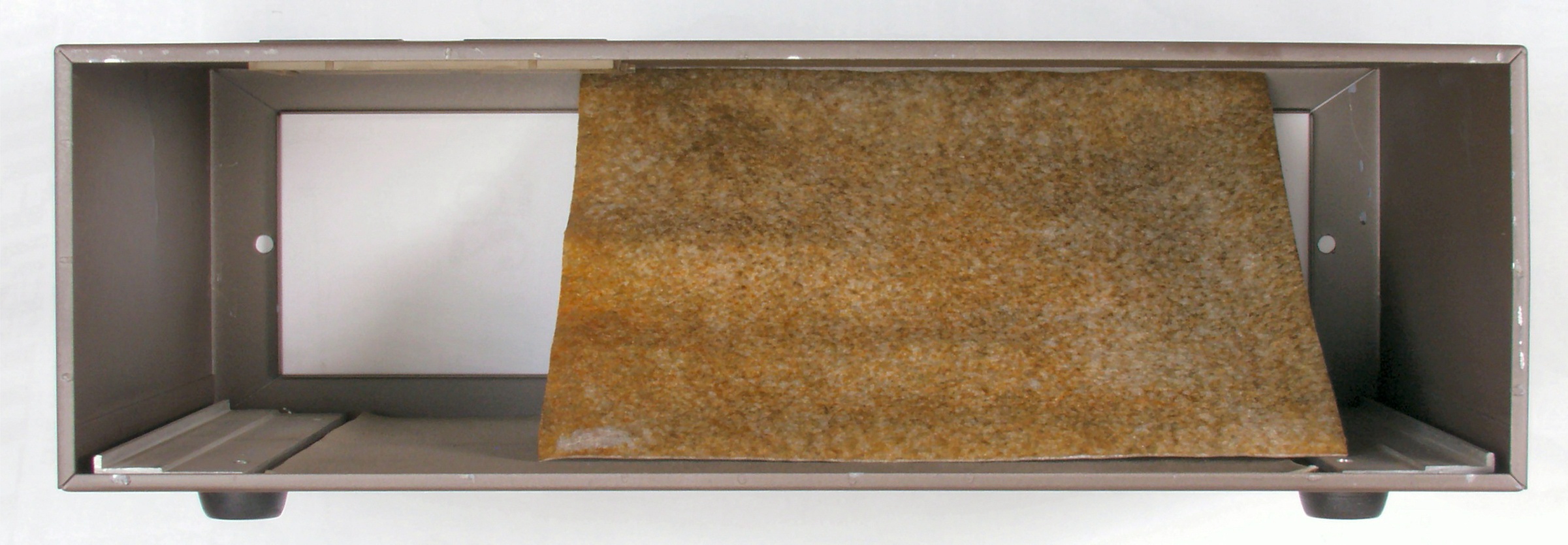

Ａ２．　点検中　上ケースに貼られた、フエルトを固めた様な物！ 　　　　　　　　　　　雑誌の記事等でユーザーが貼り付けたと思われる、放熱が悪くなる。 　　　　　　　　　　　接着材が劣化して剥げ落ち、本体が引き出せない。ネームプレートから補助し何とか引き出す。

Ａ３．　点検中　後ろから見る。　ＤＩＮ端子＋ＲＣＡ端子

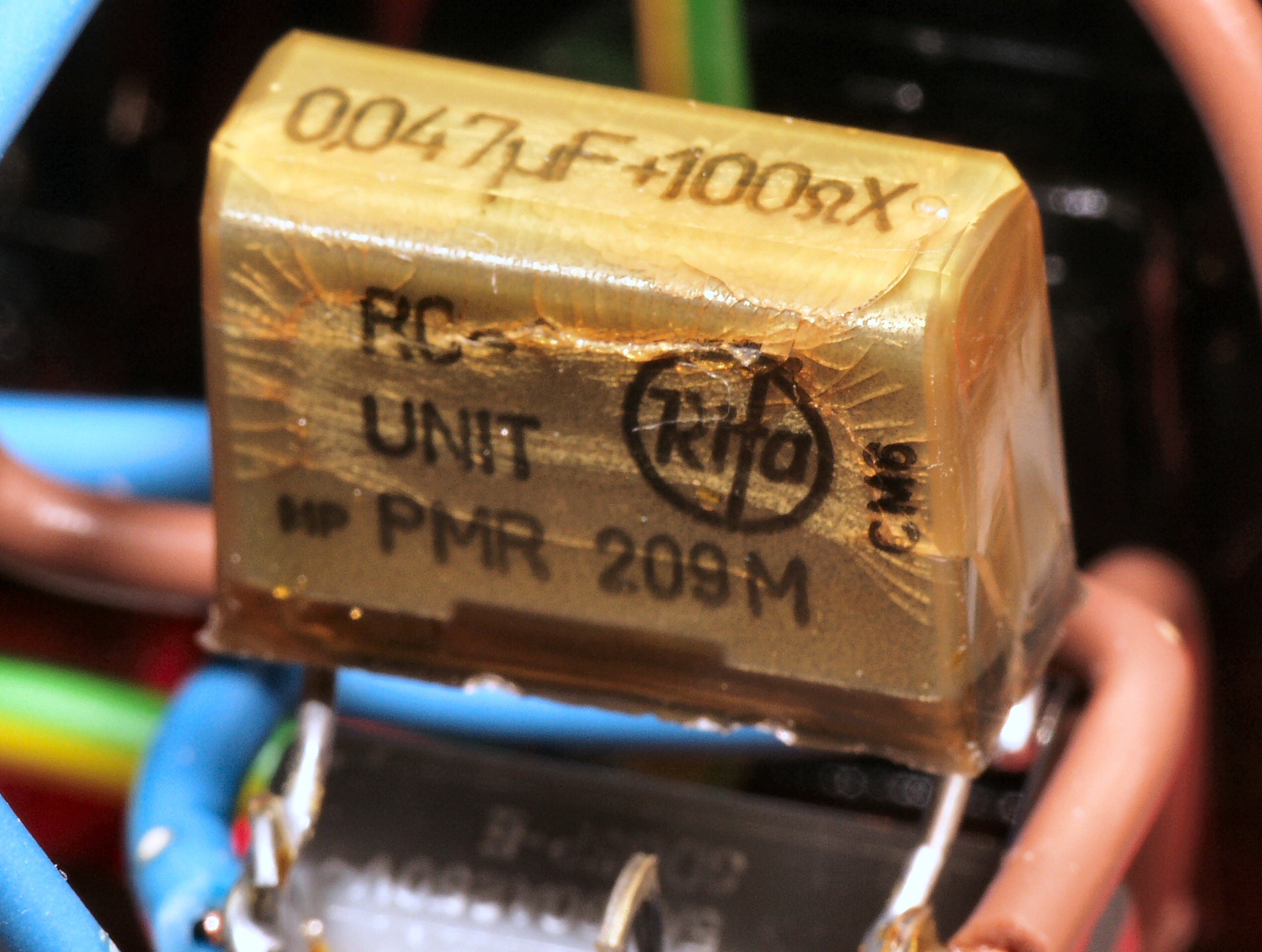

Ａ４．　点検中　ヒビが入った雑音防止コンデンサー。

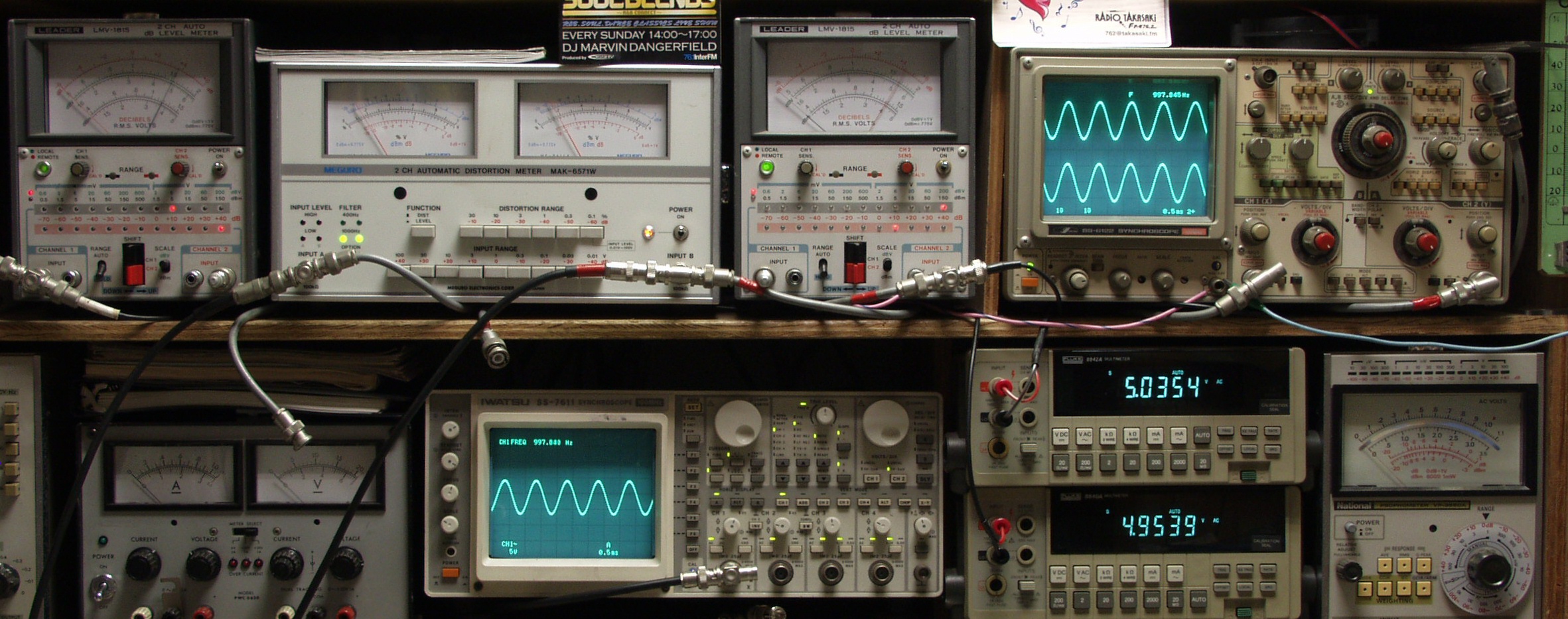

Ｔ．　修理前の測定 Ｔ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

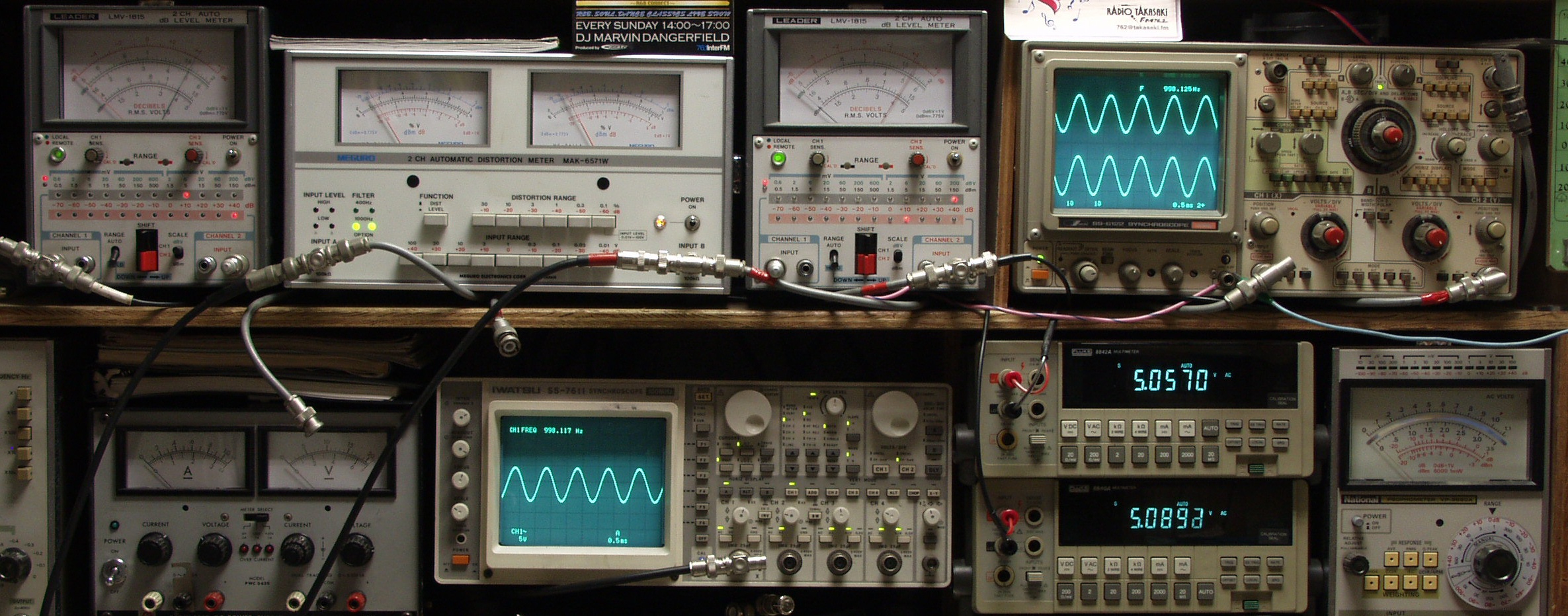

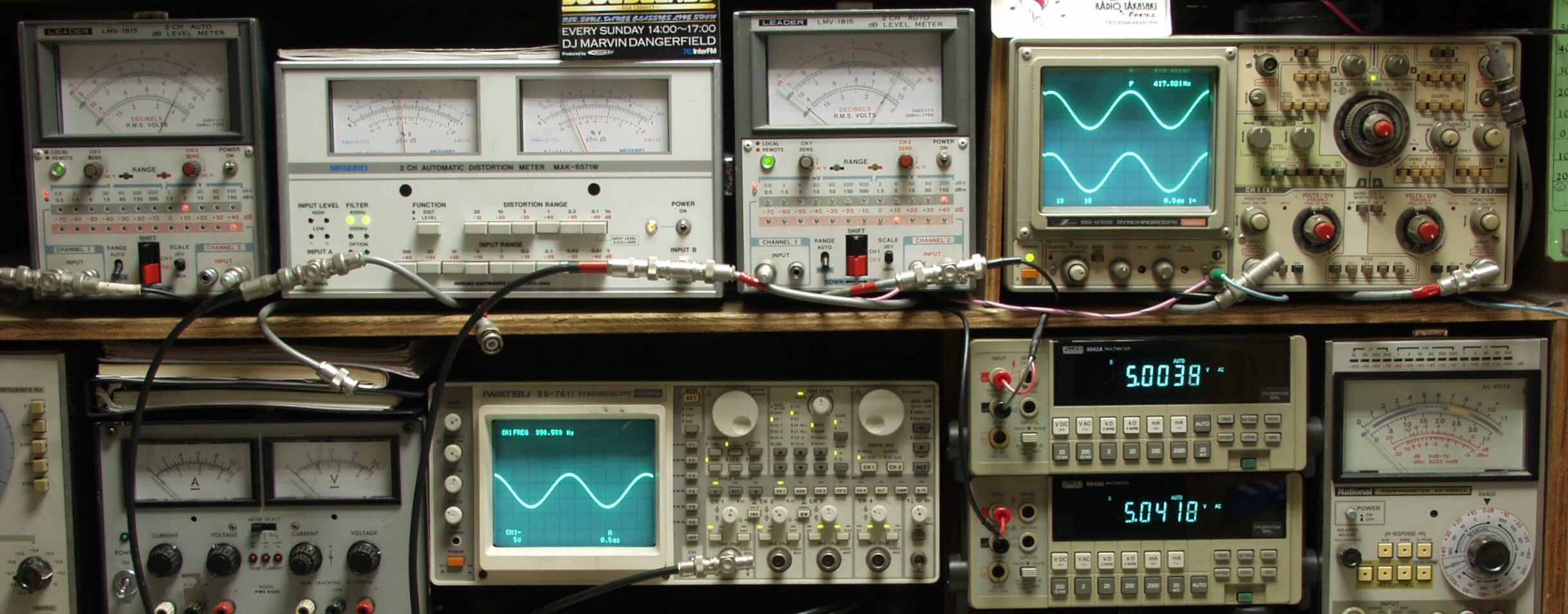

Ｔ２１．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．４％　１０００ＨＺ　ＡＵＸ／ＣＤ入力

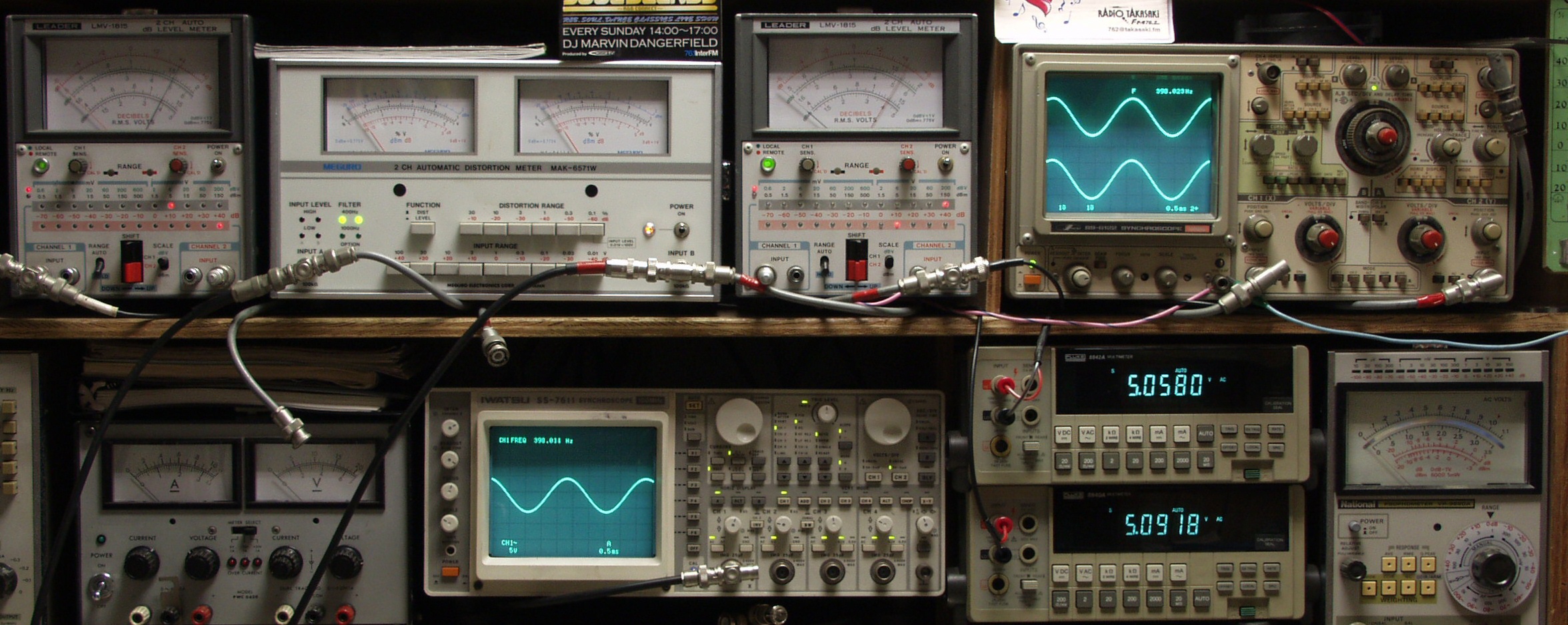

Ｔ２１．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．４％　４００ＨＺ　ＡＵＸ／ＣＤ入力

Ｃ．　修理状況 Ｃ１１．　修理前　ＴＡＰＥ１入力基板　上のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

Ｃ１２．　修理後　　ＴＡＰＥ１入力基板　ＯＰ−ＡＭＰ２個交換、RCA端子２個増設。

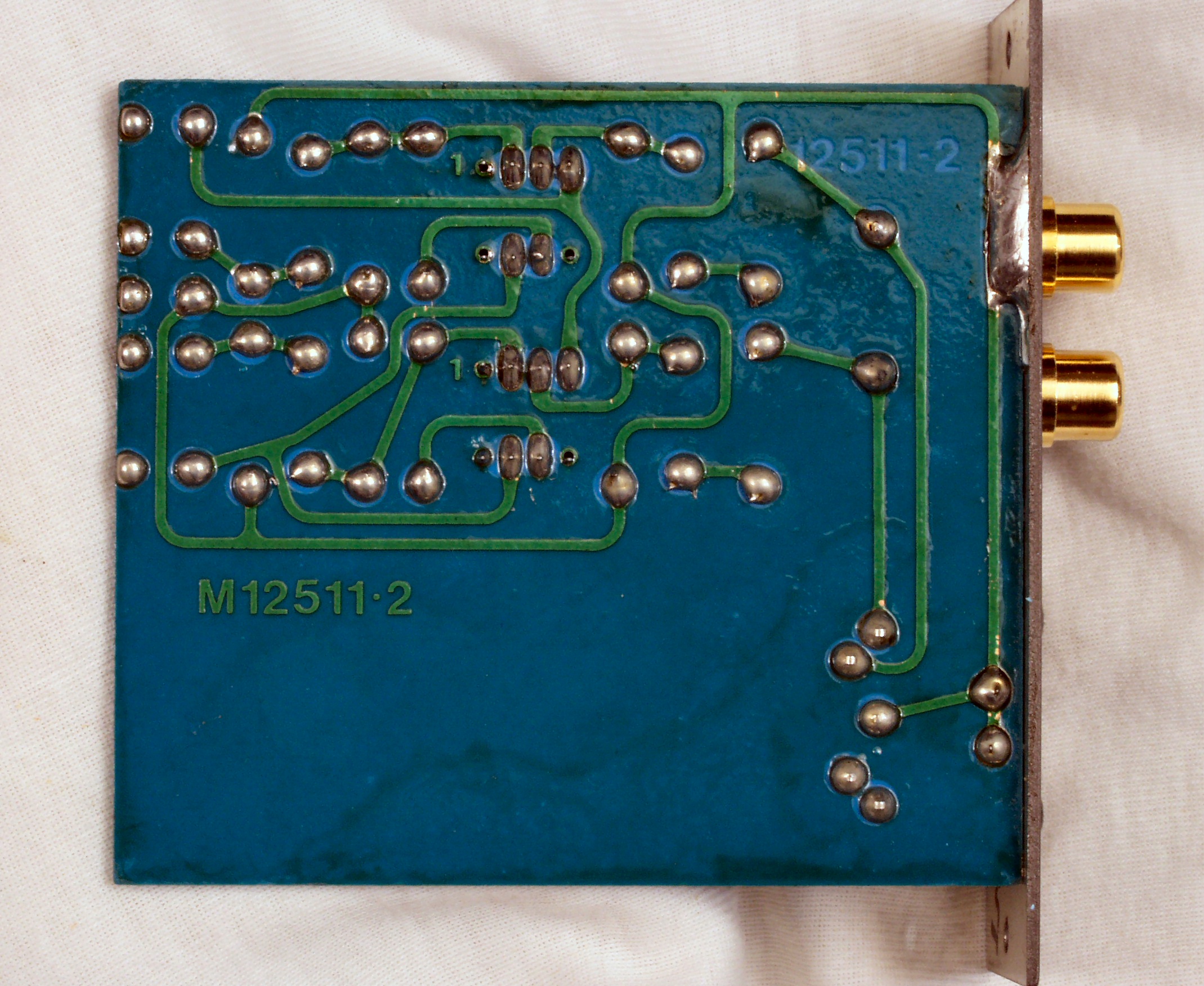

Ｃ１３．　修理前　　ＴＡＰＥ１入力基板裏

Ｃ１４．　修理（半田補正）後　　ＴＡＰＥ１入力基板裏　全半田やり直し

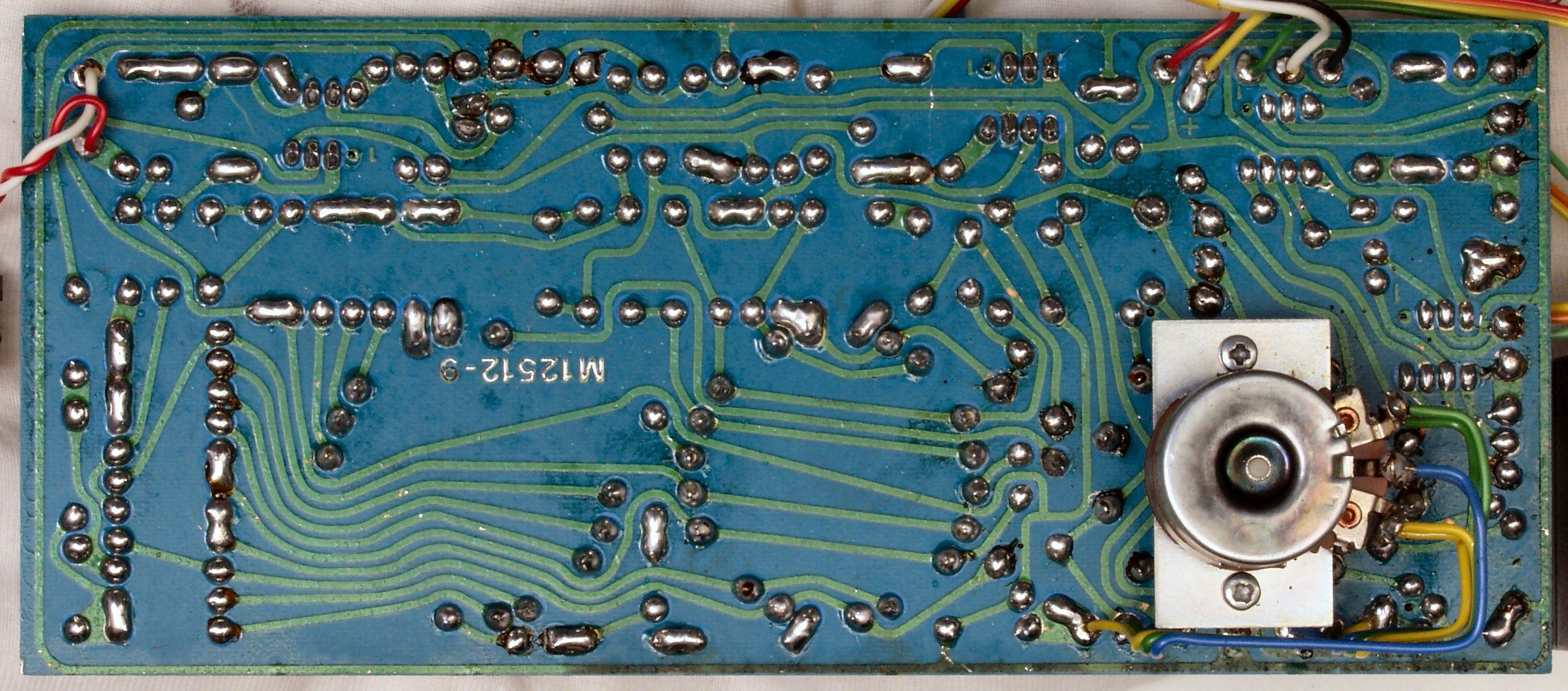

Ｃ１５．　完成ＴＡＰＥ１入力基板裏　洗浄後

Ｃ２１．　修理前　　ＴＡＰＥ２入力基板　上のデイップＳＷはＰｌａｙとＲｅｃｏｒｄのレベル調整

Ｃ２２．　修理後　ＴＡＰＥ２入力基板　ＯＰ−ＡＭＰ２個交換、RCA端子２個増設。

Ｃ２３．　修理前　　ＴＡＰＥ２入力基板裏

Ｃ２４．　修理（半田補正）後　　ＴＡＰＥ２入力基板裏　全半田やり直し

Ｃ２５．　完成ＴＡＰＥ２入力基板裏　洗浄後

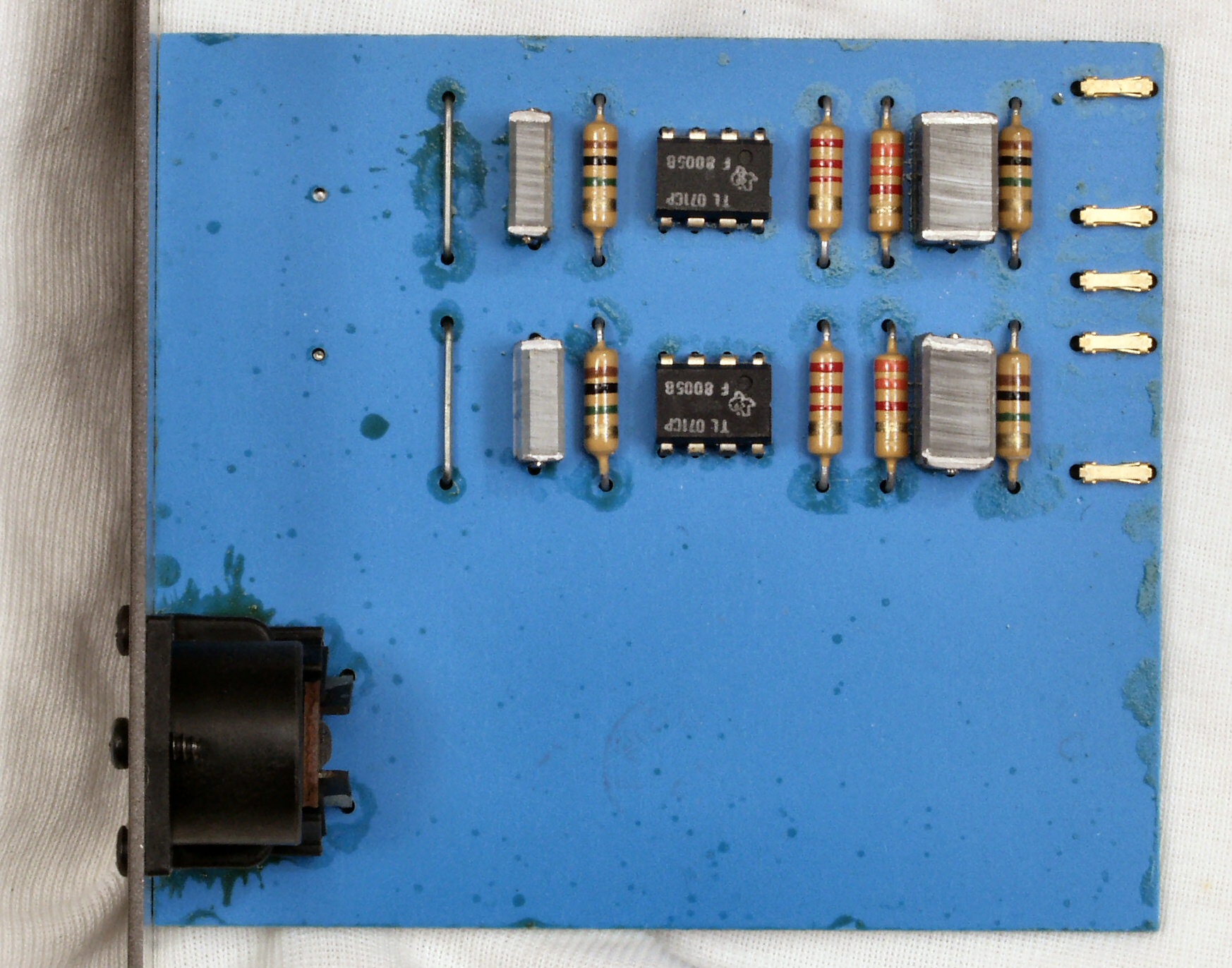

Ｃ３１．　修理前　　ＤＩＳＫ入力基板

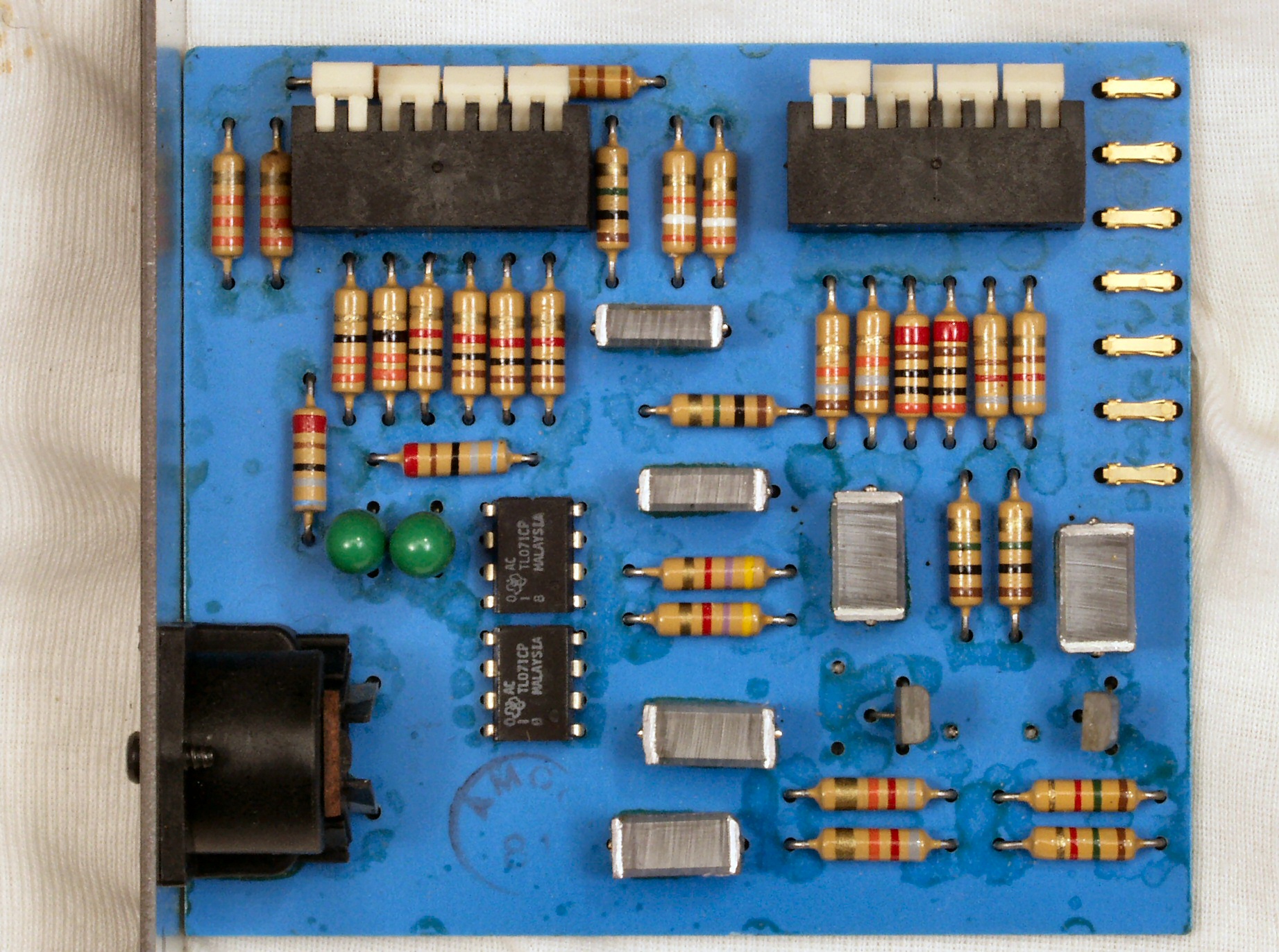

Ｃ３２．　修理後　　ＤＩＳＫ入力基板　ＯＰ−ＡＭＰ２個、ＲＣＡ端子２個交換。

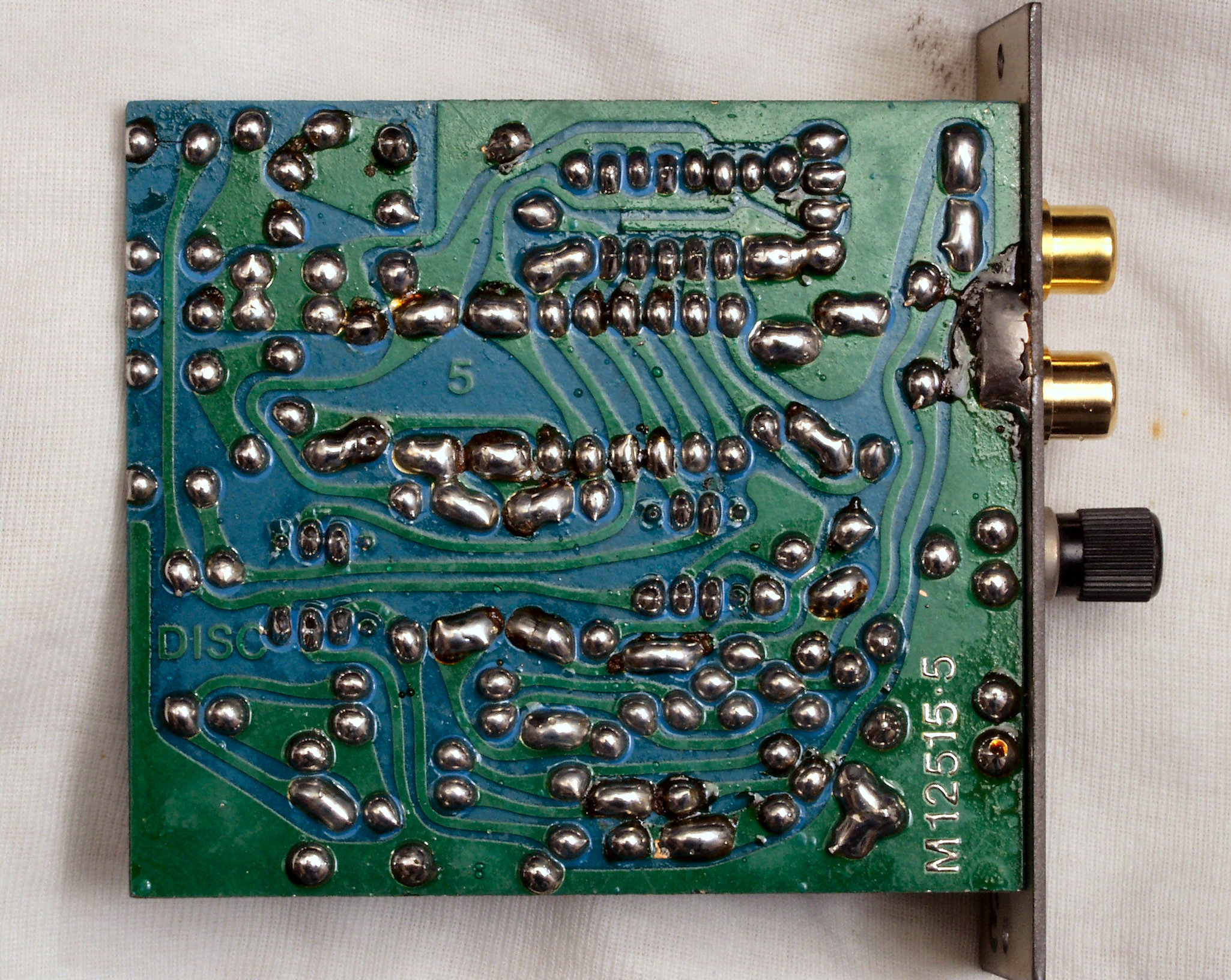

Ｃ３３．　修理前　　ＤＩＳＫ入力基板裏

Ｃ３４．　修理（半田補正）後　　ＤＩＳＫ入力基板裏　全半田やり直し。

Ｃ３５．　完成ＤＩＳＫ入力基板裏　洗浄後

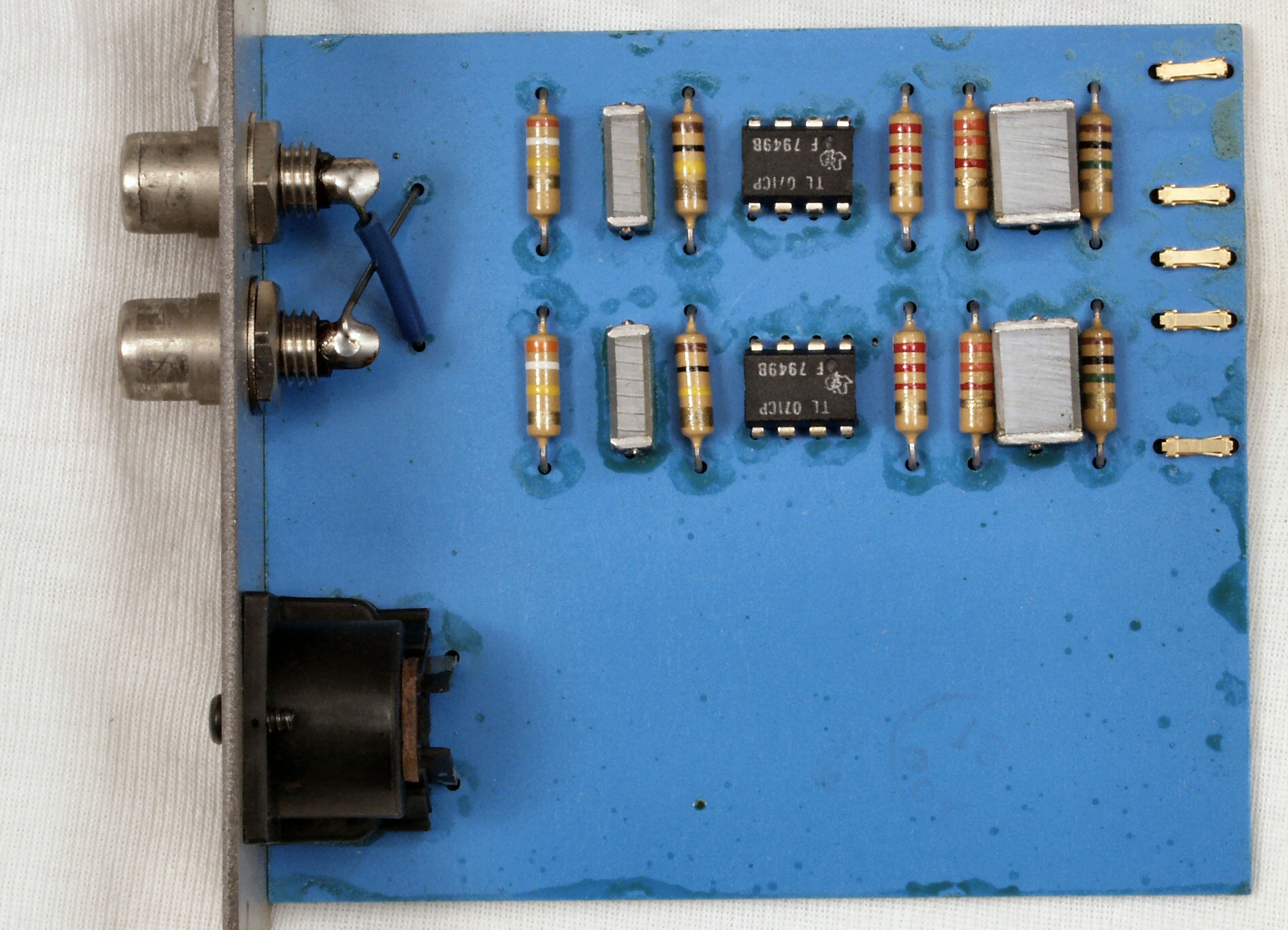

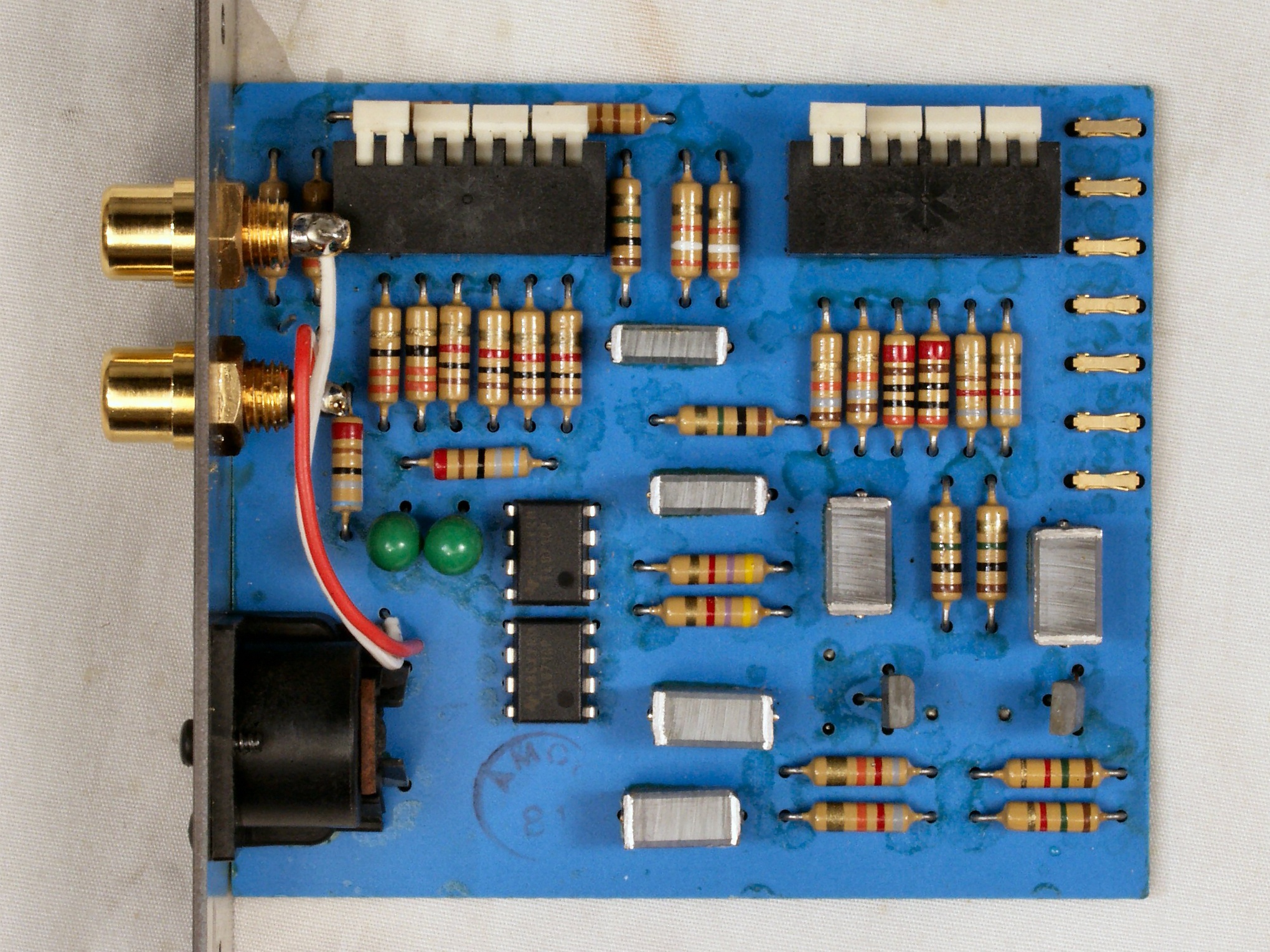

Ｃ４１．　修理前　　ＣＤ／ＡＵＸ入力基板

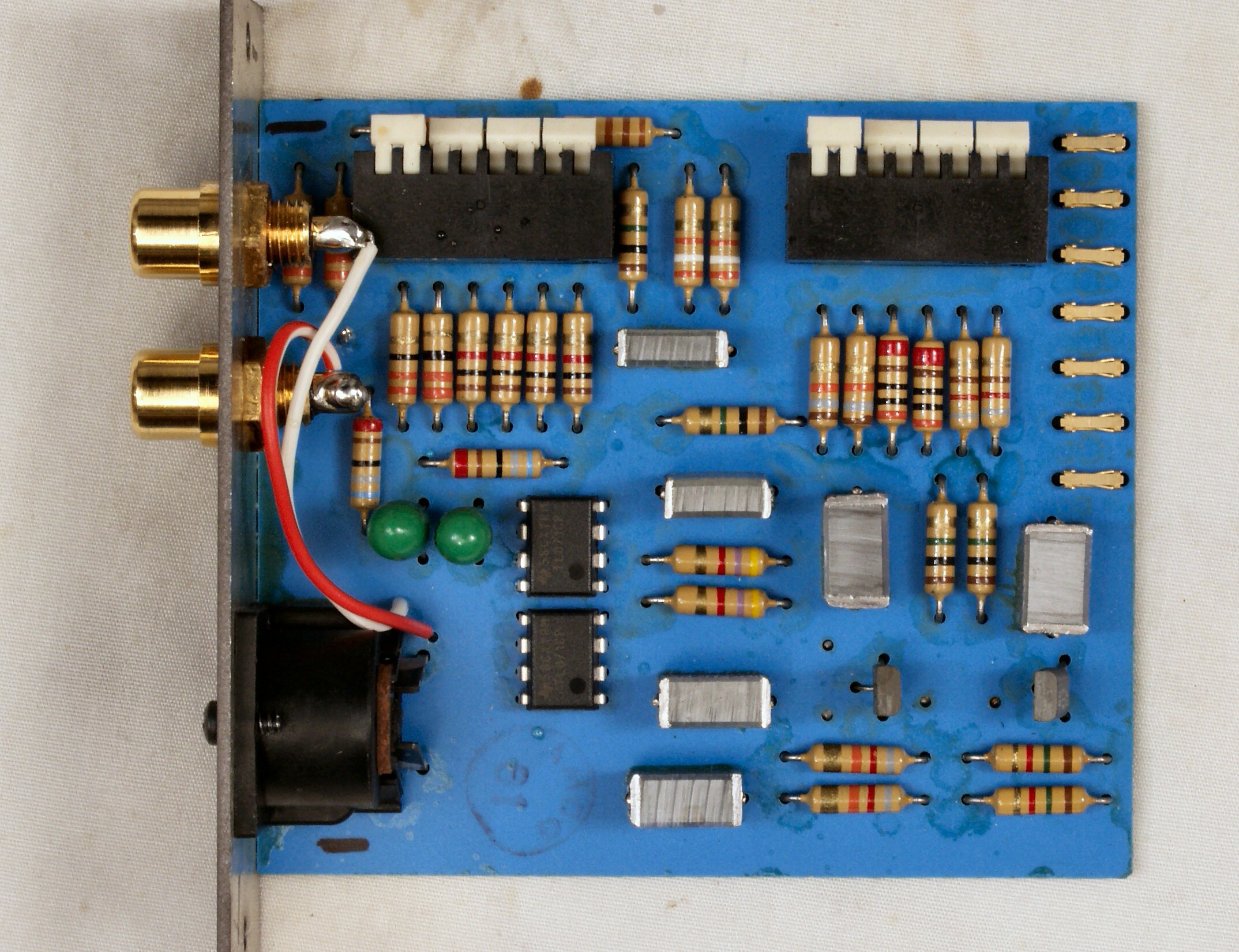

Ｃ４２．　修理後　　ＣＤ／ＡＵＸ入力基板　　ＯＰ−ＡＭＰ２個、ＲＣＡ端子２個交換。

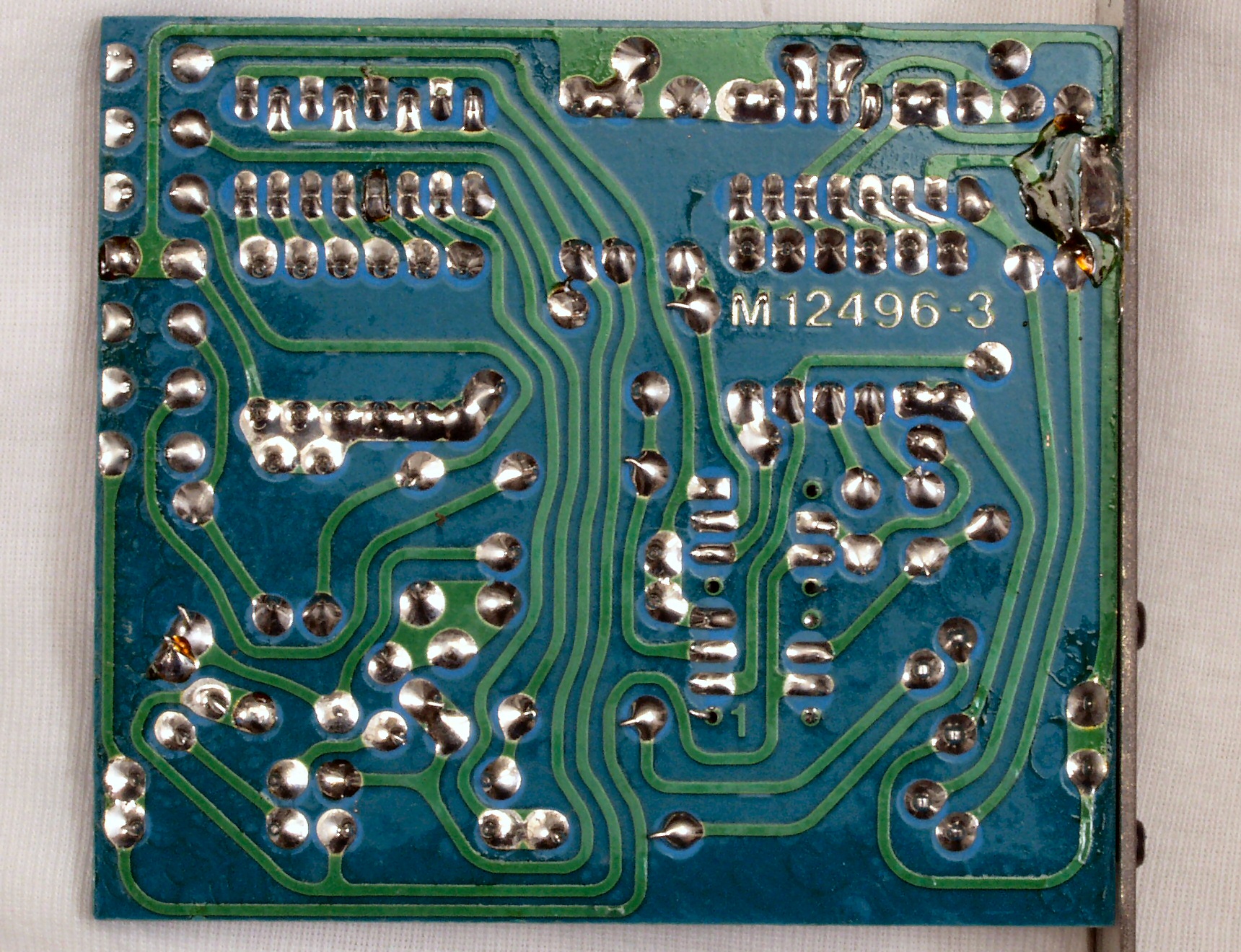

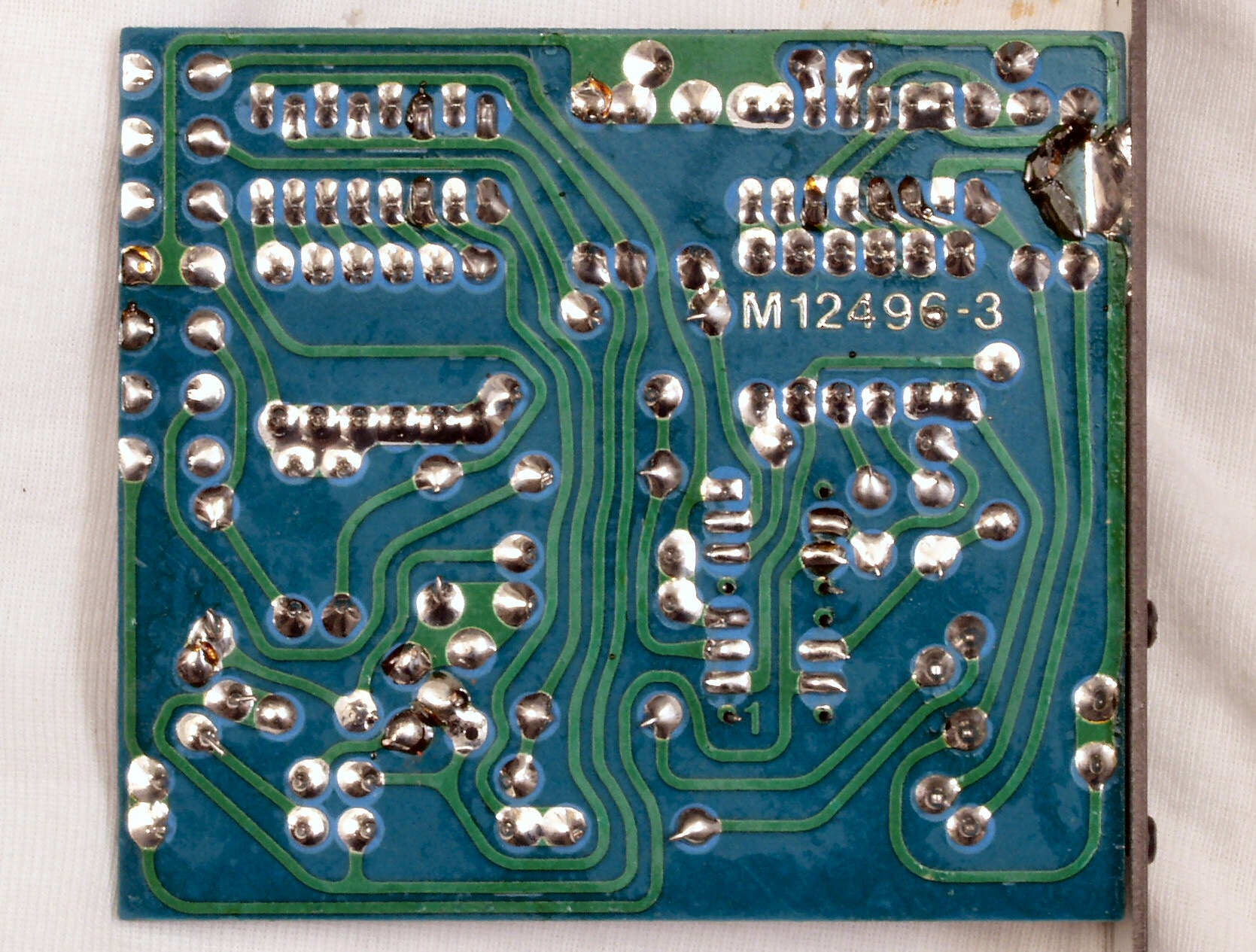

Ｃ４３．　修理前　　ＣＤ／ＡＵＸ入力基板裏

Ｃ４４．　修理（半田補正）後　　ＣＤ／ＡＵＸ入力基板裏　全半田やり直し

Ｃ４５．　完成ＣＤ／ＡＵＸ入力基板裏　洗浄後

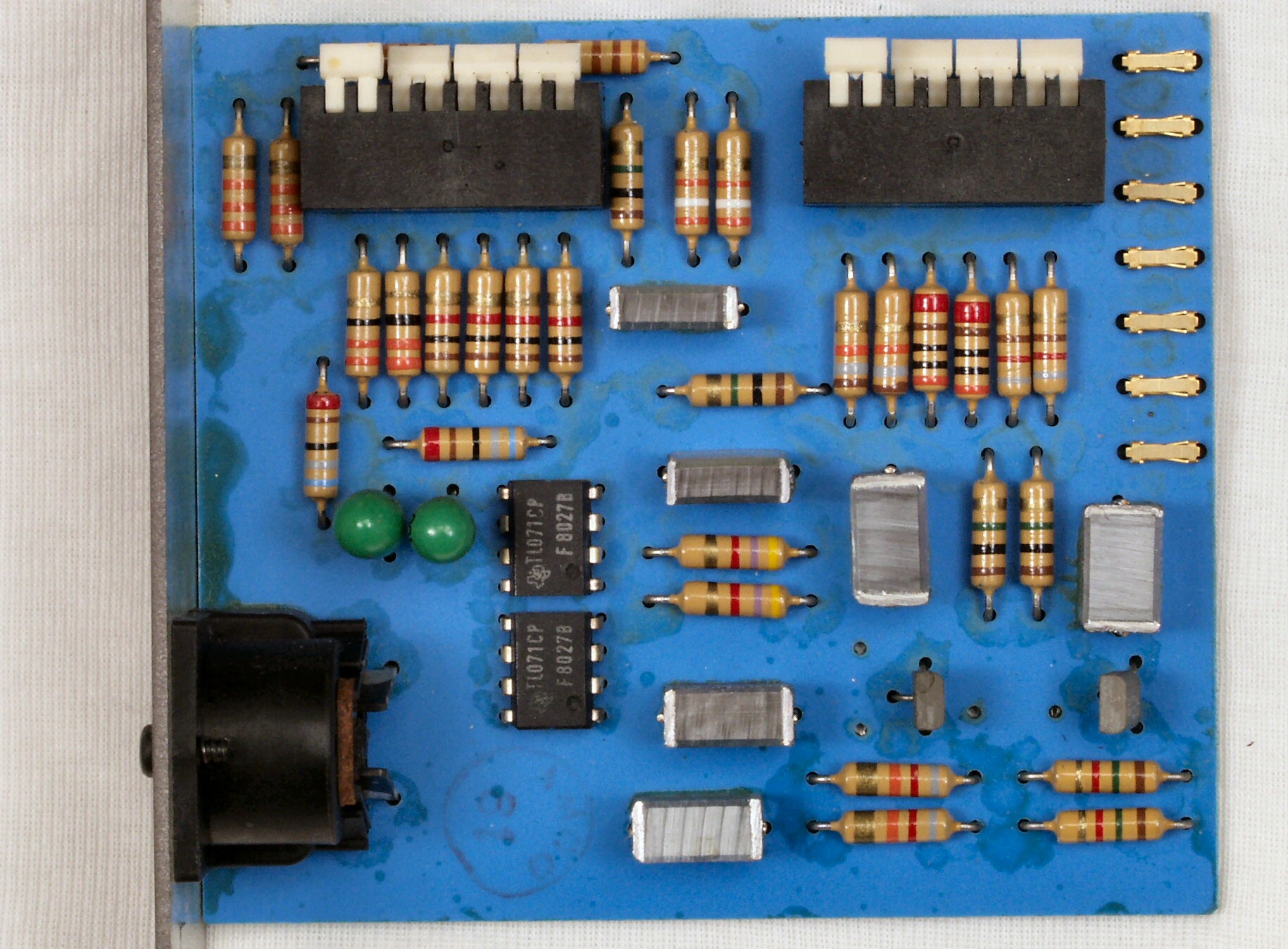

Ｃ５１．　修理前　　ＲＡＤＩＯ入力基板

Ｃ５２．　修理後　　ＲＡＤＩＯ入力基板。　ＯＰ−ＡＭＰ２個交換、ＲＣＡ端子２個増設。

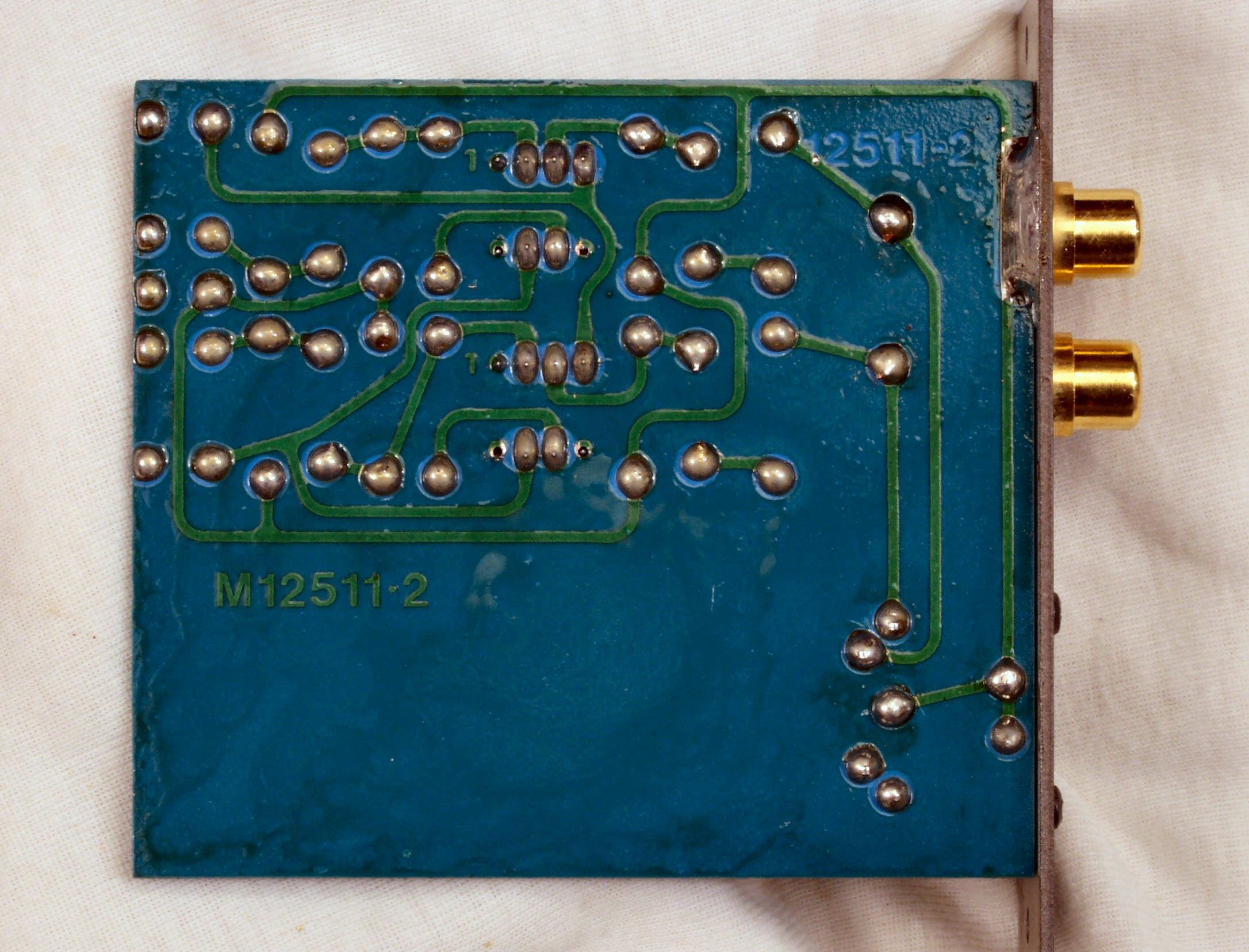

Ｃ５３．　修理前　　ＲＡＤＩＯ入力基板裏

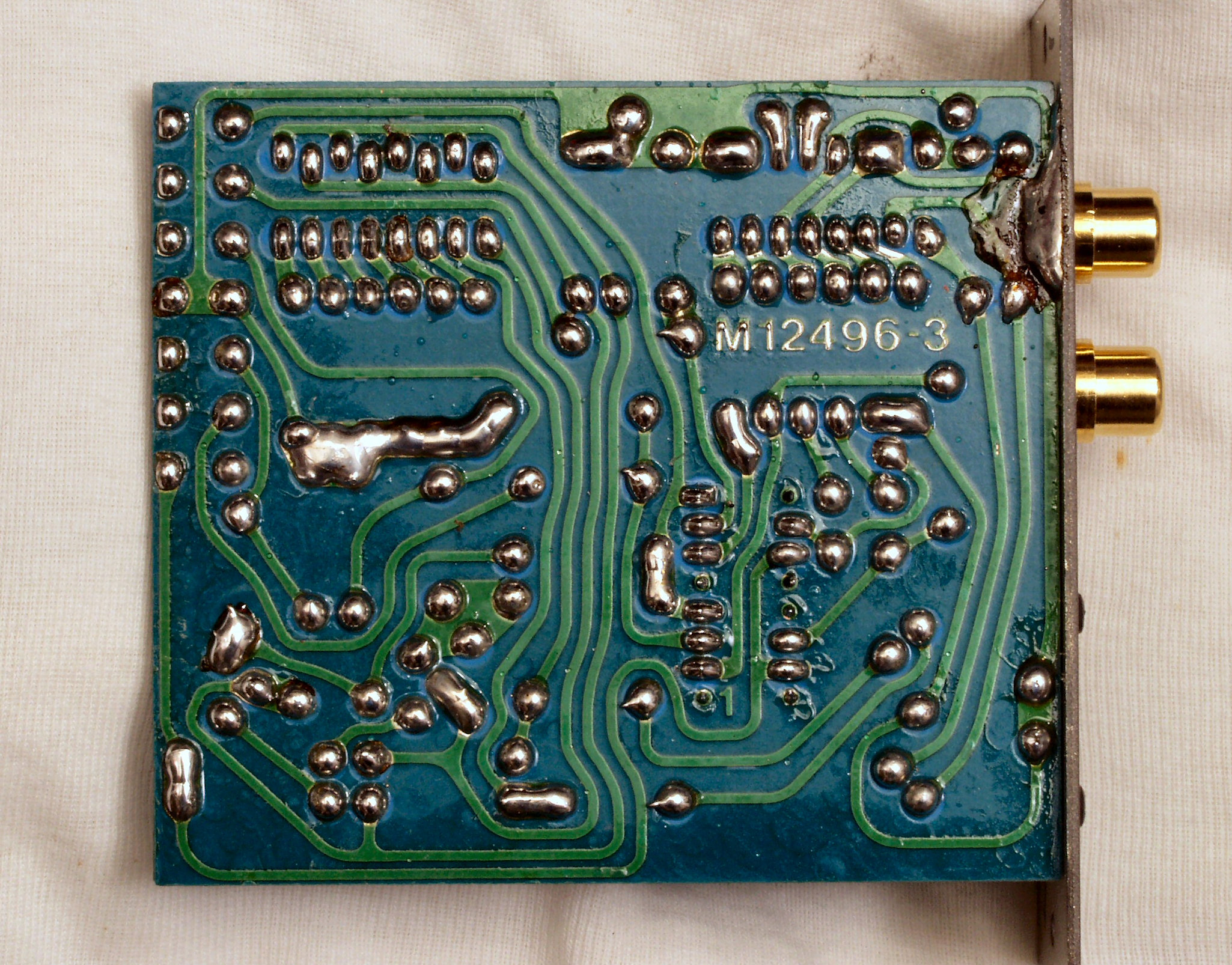

Ｃ５４．　修理（半田補正）後　　ＲＡＤＩＯ入力基板裏　全半田やり直し

Ｃ５５．　完成ＲＡＤＩＯ入力基板裏　洗浄後

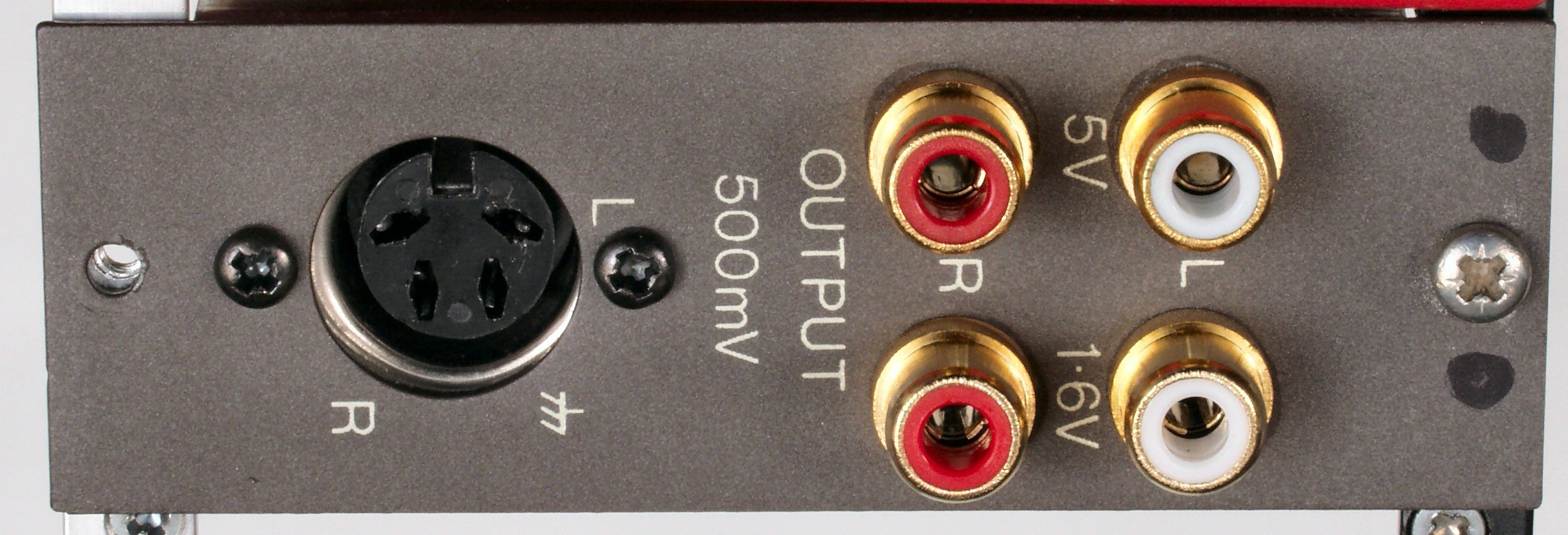

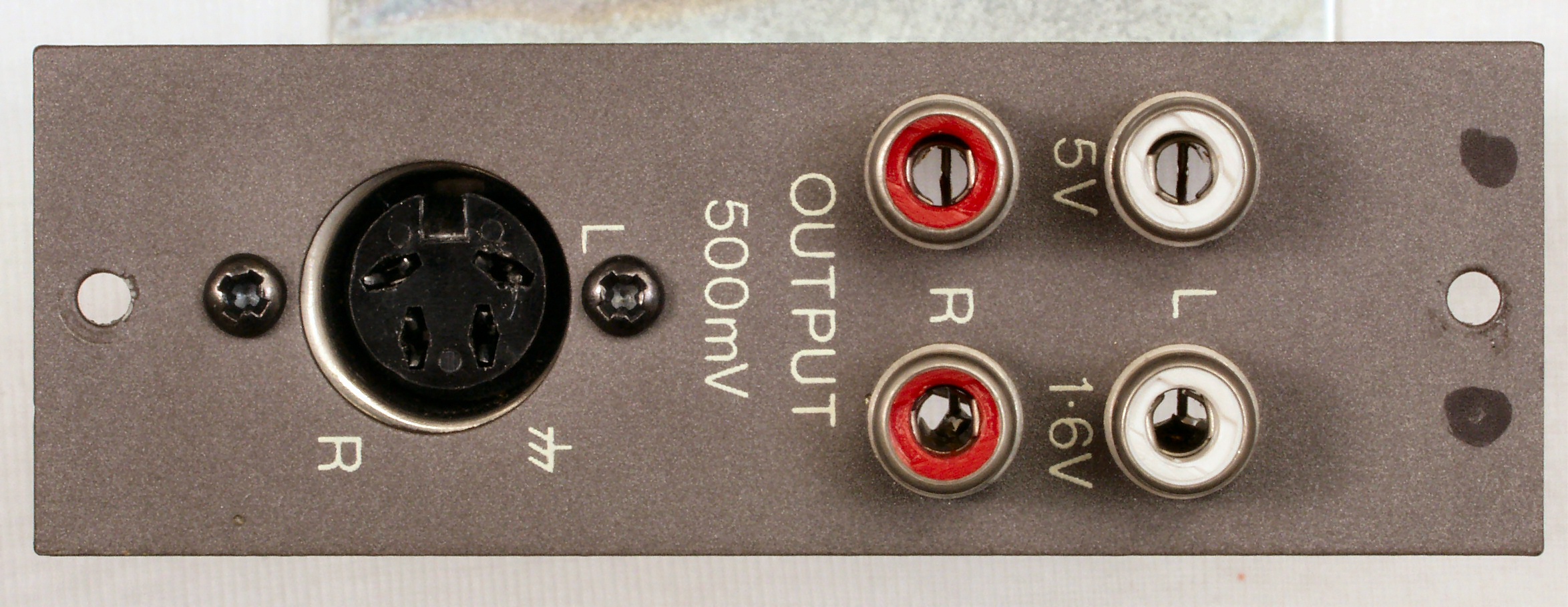

Ｃ６１．　修理前　　出力ＲＣＡ端子。　何と５Ｖ/１．６Ｖの出力端子有り、真空管ＡＭＰも十分駆動できる

Ｃ６２．　修理後　　出力ＲＣＡ端子。　ＲＣＡ端子４個交換。

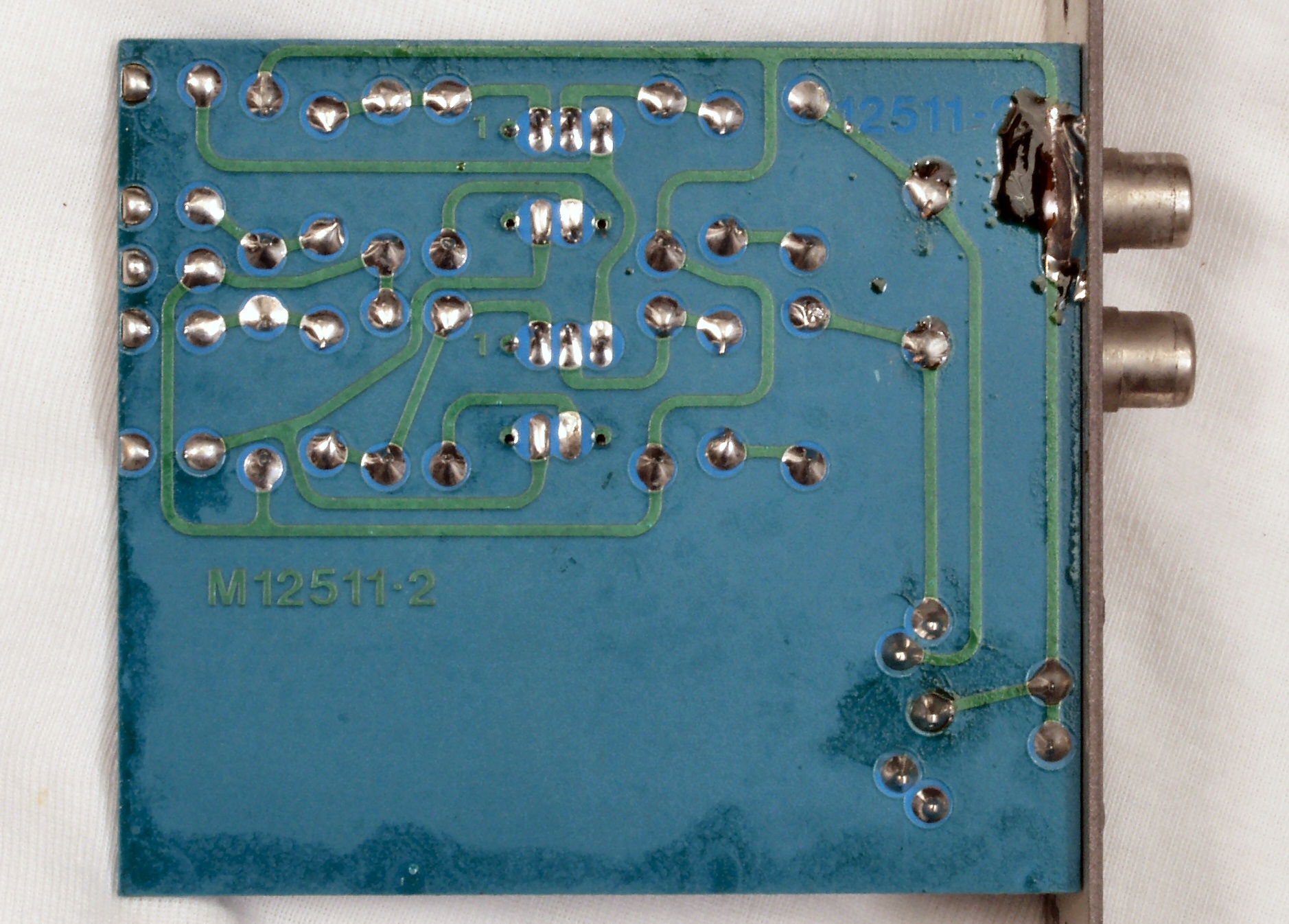

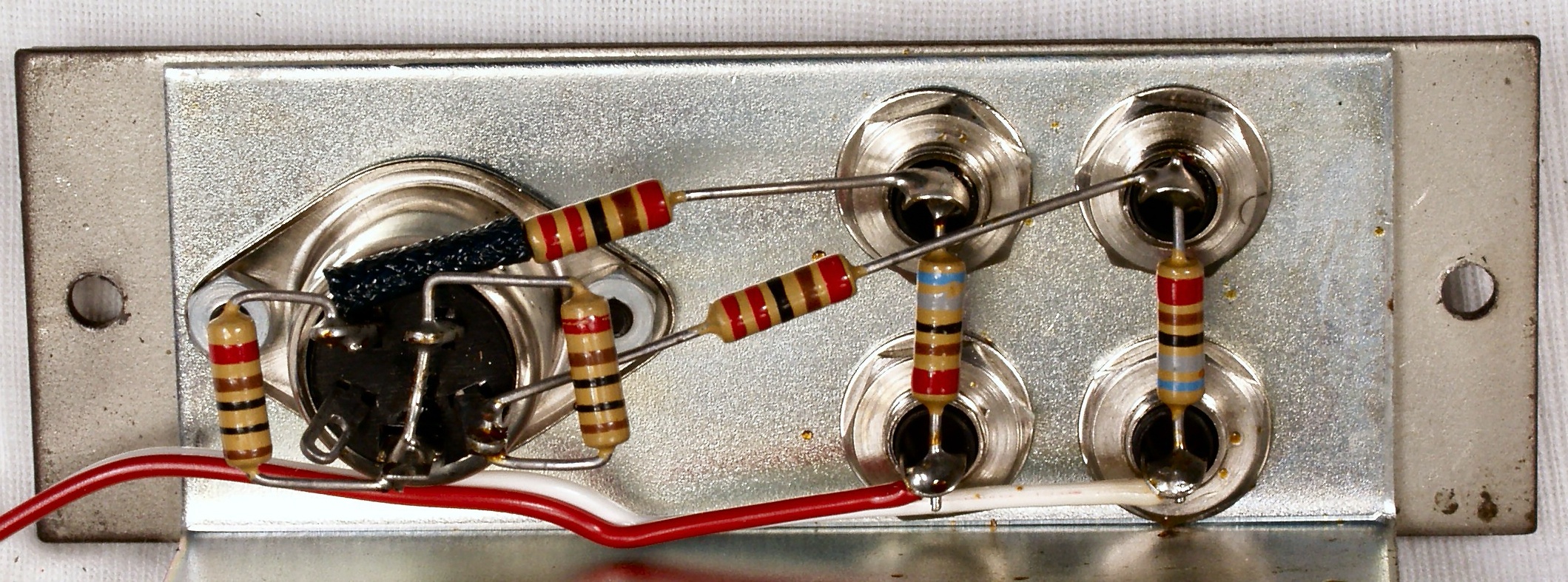

Ｃ６３．　修理前　　出力ＲＣＡ端子裏

Ｃ６４．　修理（半田補正）後　　出力ＲＣＡ端子裏

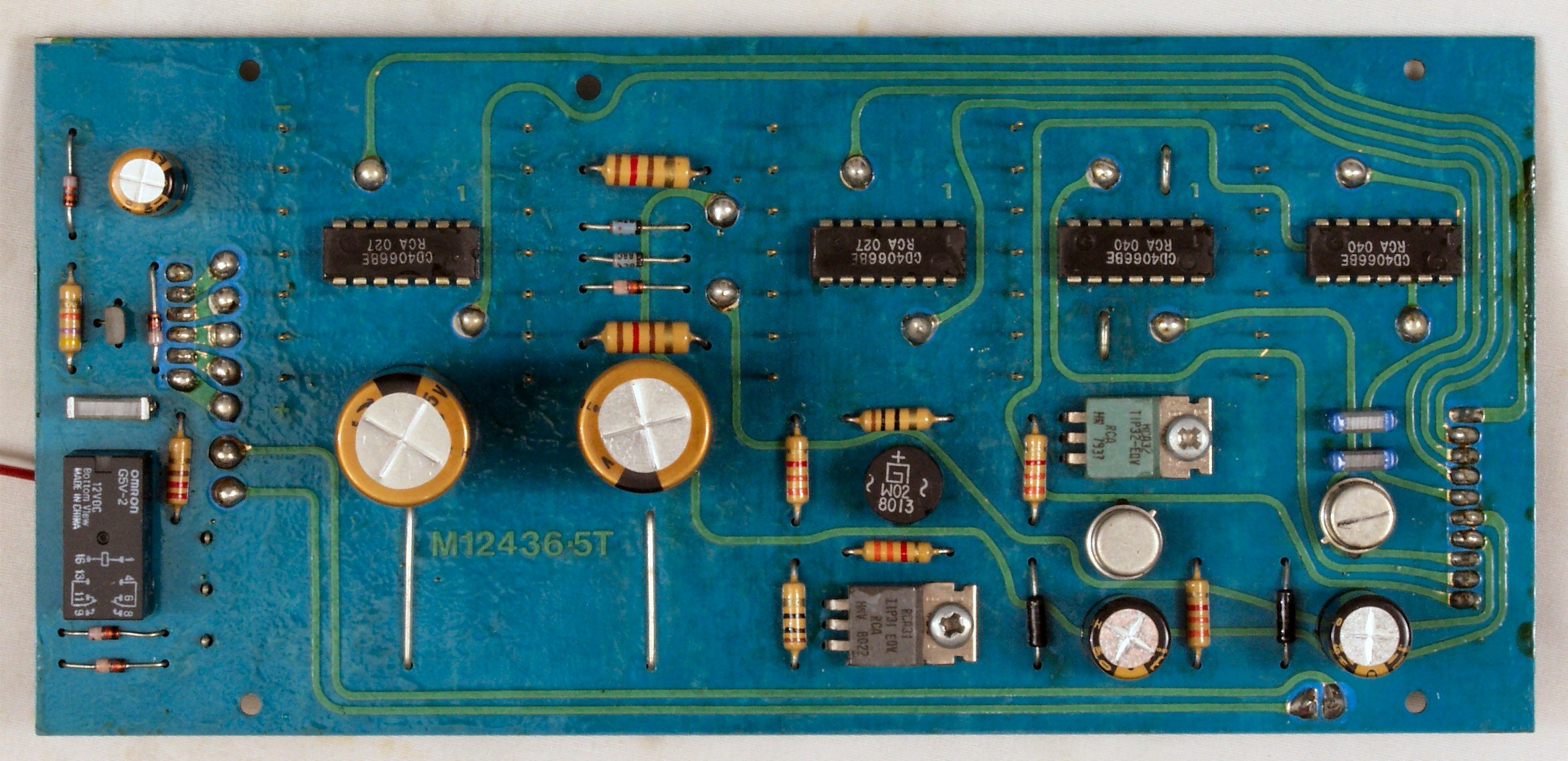

Ｃ７１．　修理前　電源基板

Ｃ７２．　修理後　　電源基板　電解コンデンサー５個、リレー交換

Ｃ７３．　完成電源基板　コート液を塗る

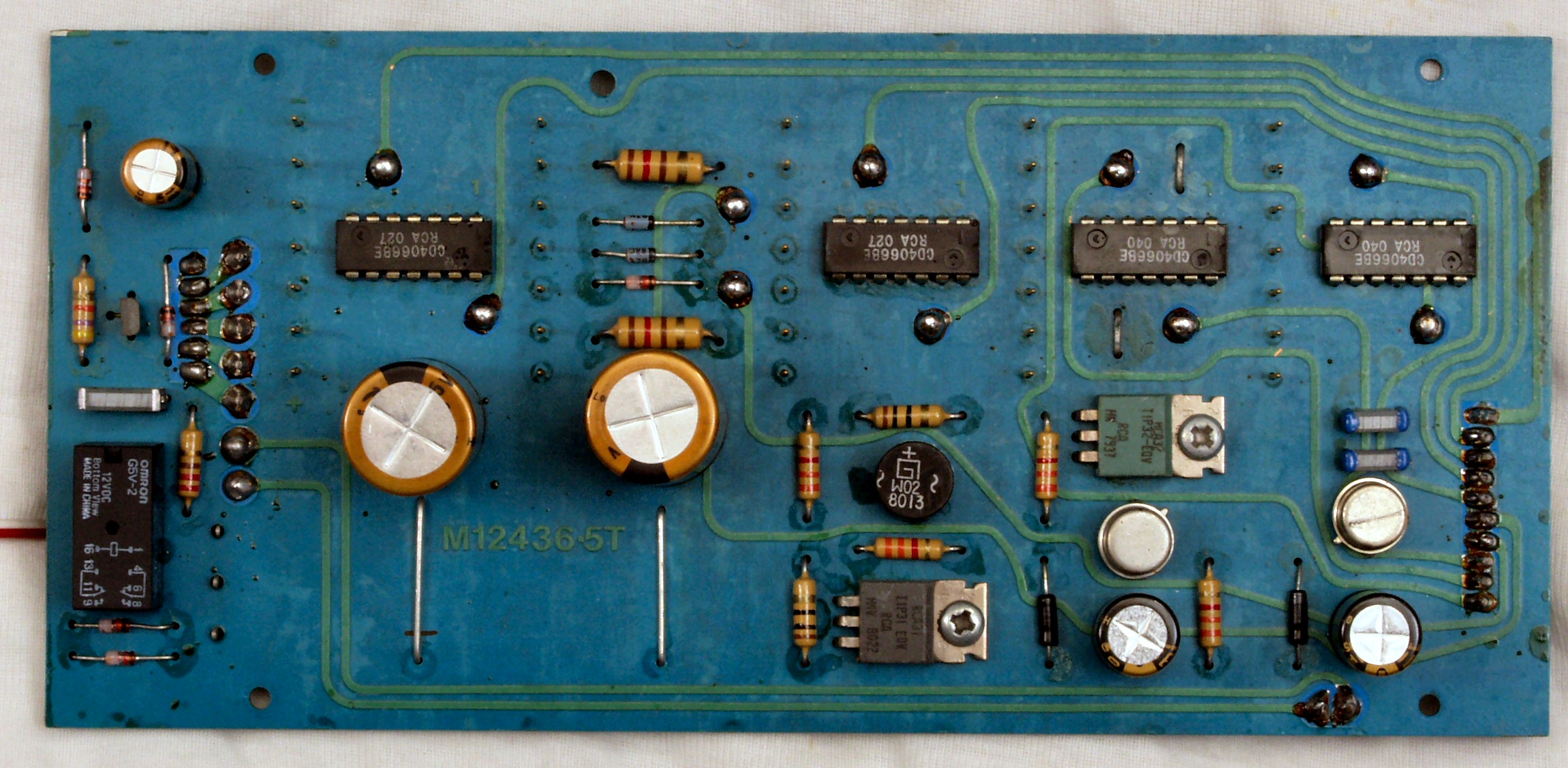

Ｃ７４．　修理前　　電源基板裏

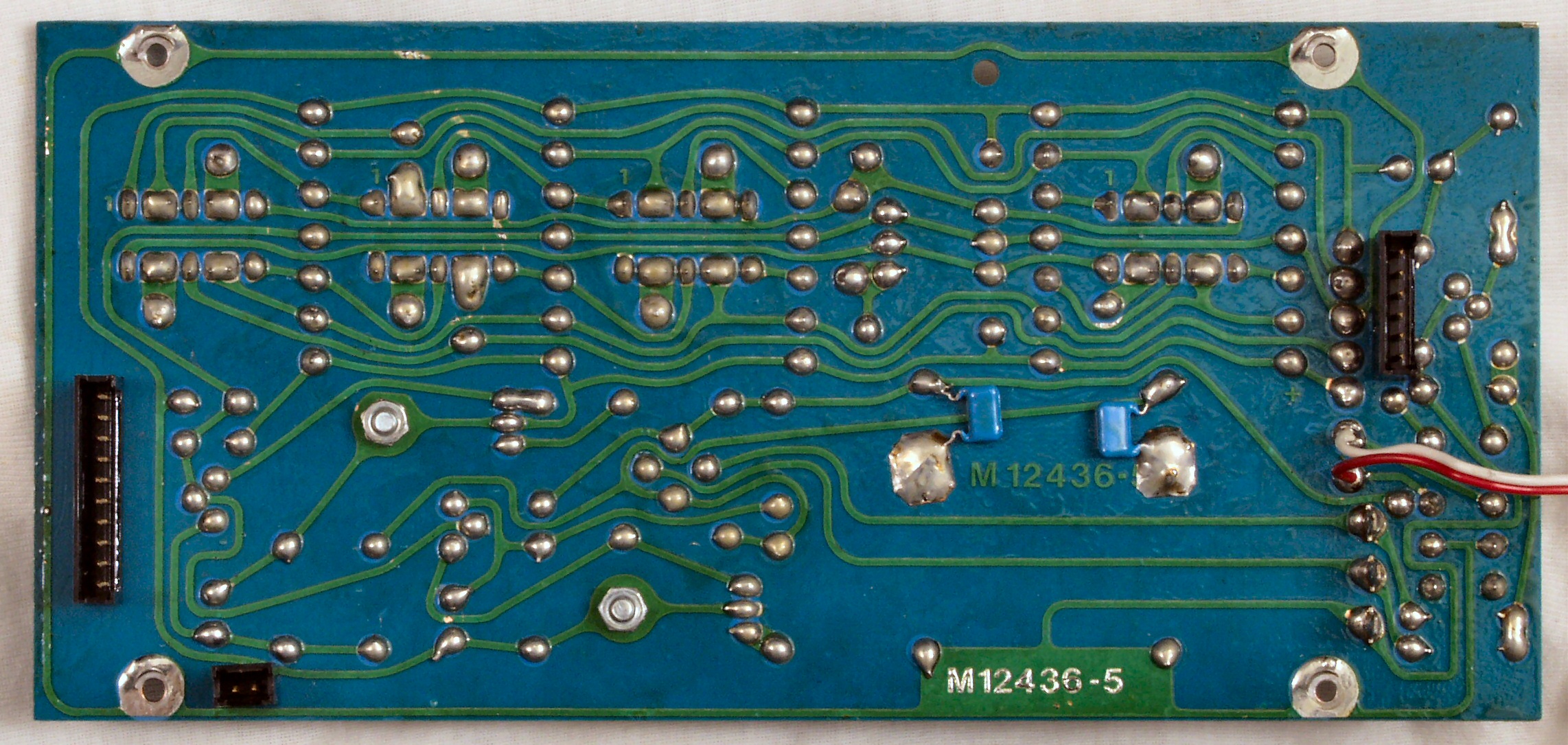

Ｃ７５．　修理（半田補正）後　　電源基板裏、フイルムコンデンサー２個追加。

Ｃ７６．　完成電源基板裏　洗浄後

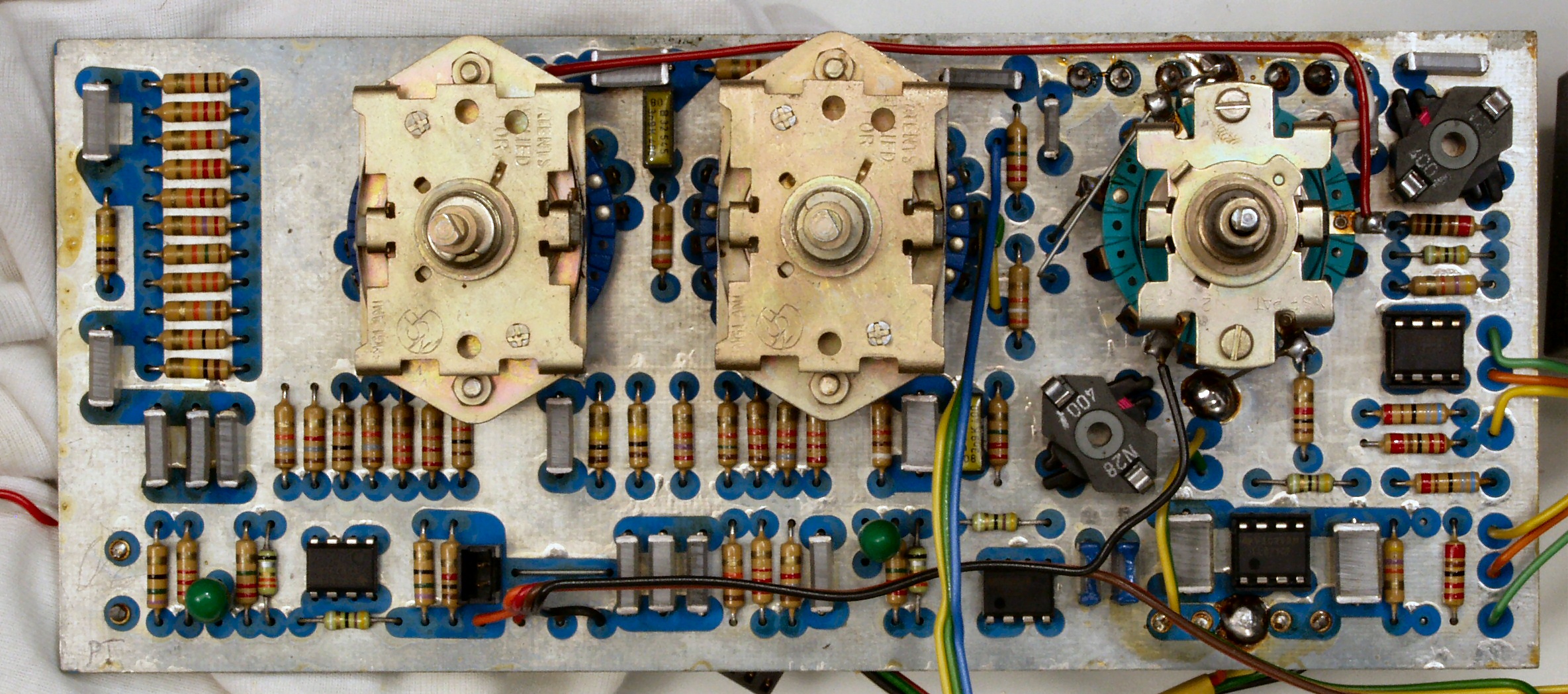

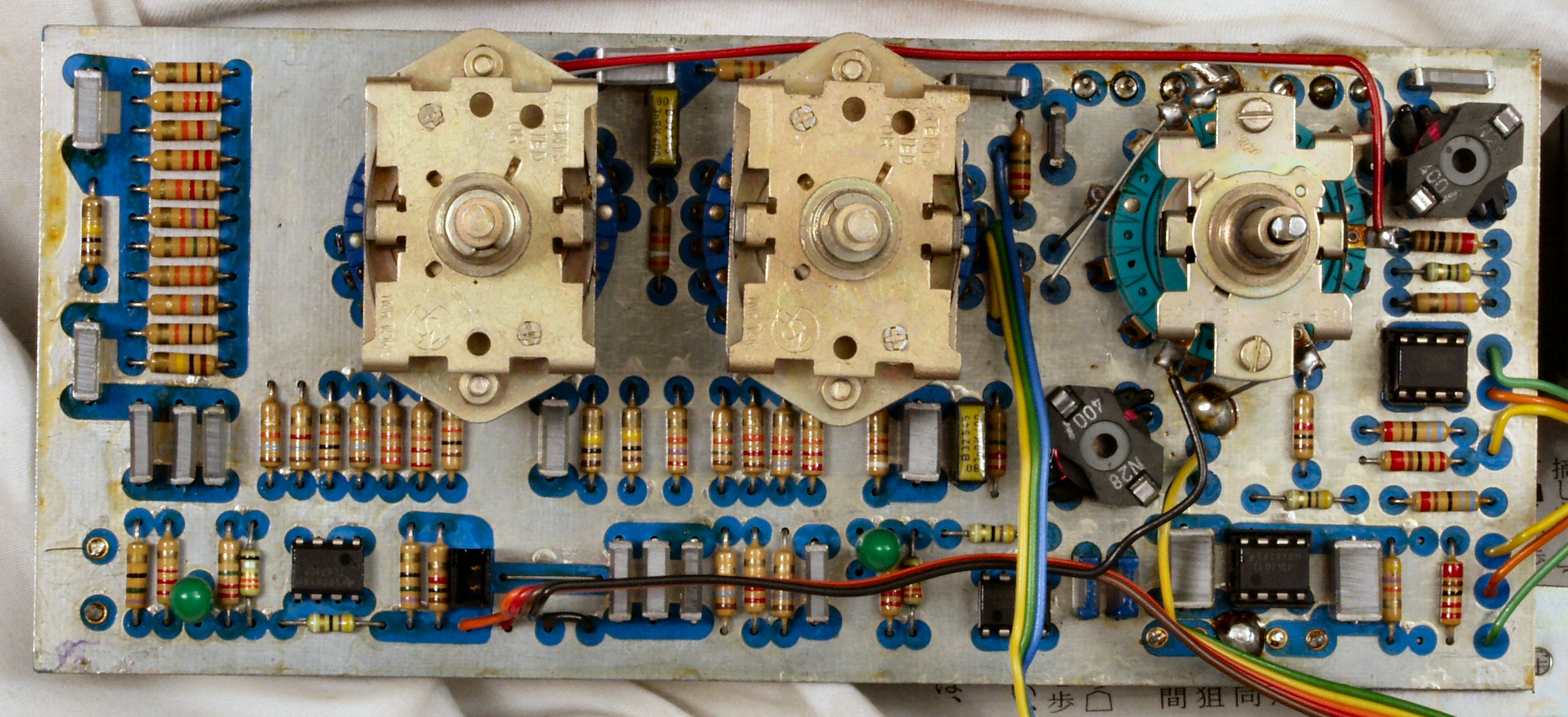

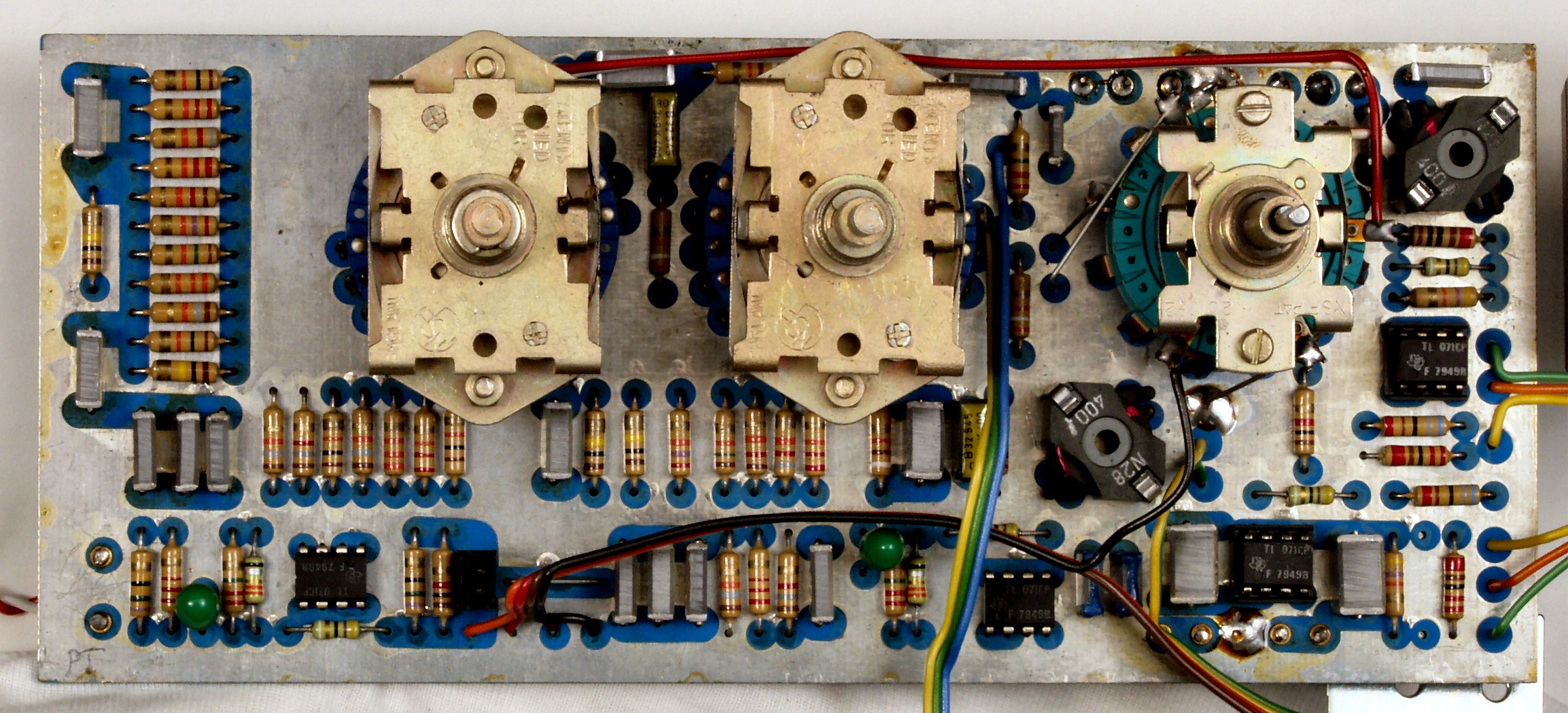

Ｃ８１．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ８２．　修理後　　ＴｏｎｅＣｏｎｔｒｏｌ基板　OP-ＡＭＰ４個交換。抵抗２個追加。

Ｃ８３．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板　洗浄後

Ｃ８４．　修理前　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ８５．　修理（半田補正）後　　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ８６．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板裏　洗浄後

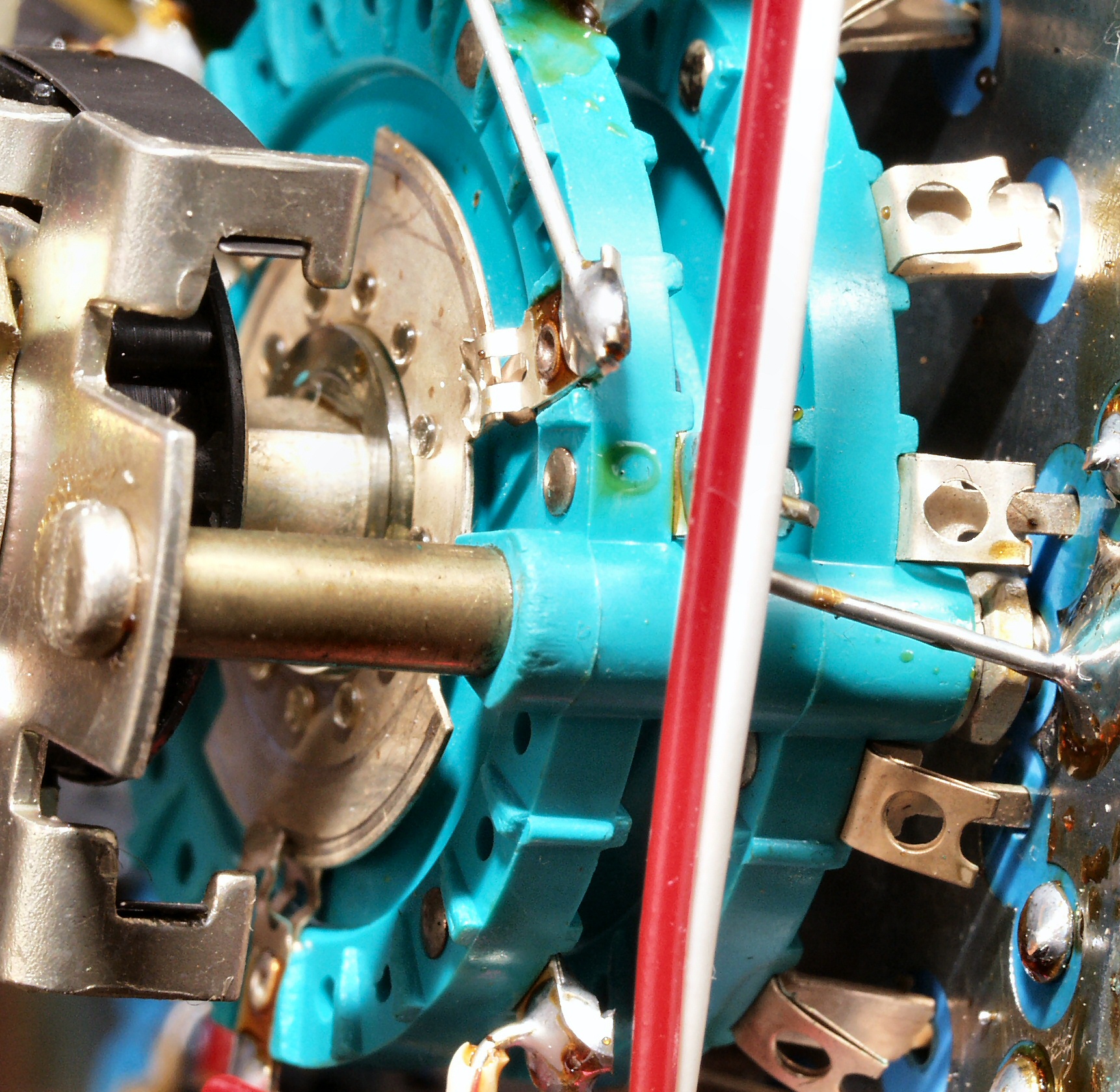

Ｃ８７．　清掃中　ＴｏｎｅＣｏｎｔｒｏｌ−ＳＷ、綺麗！

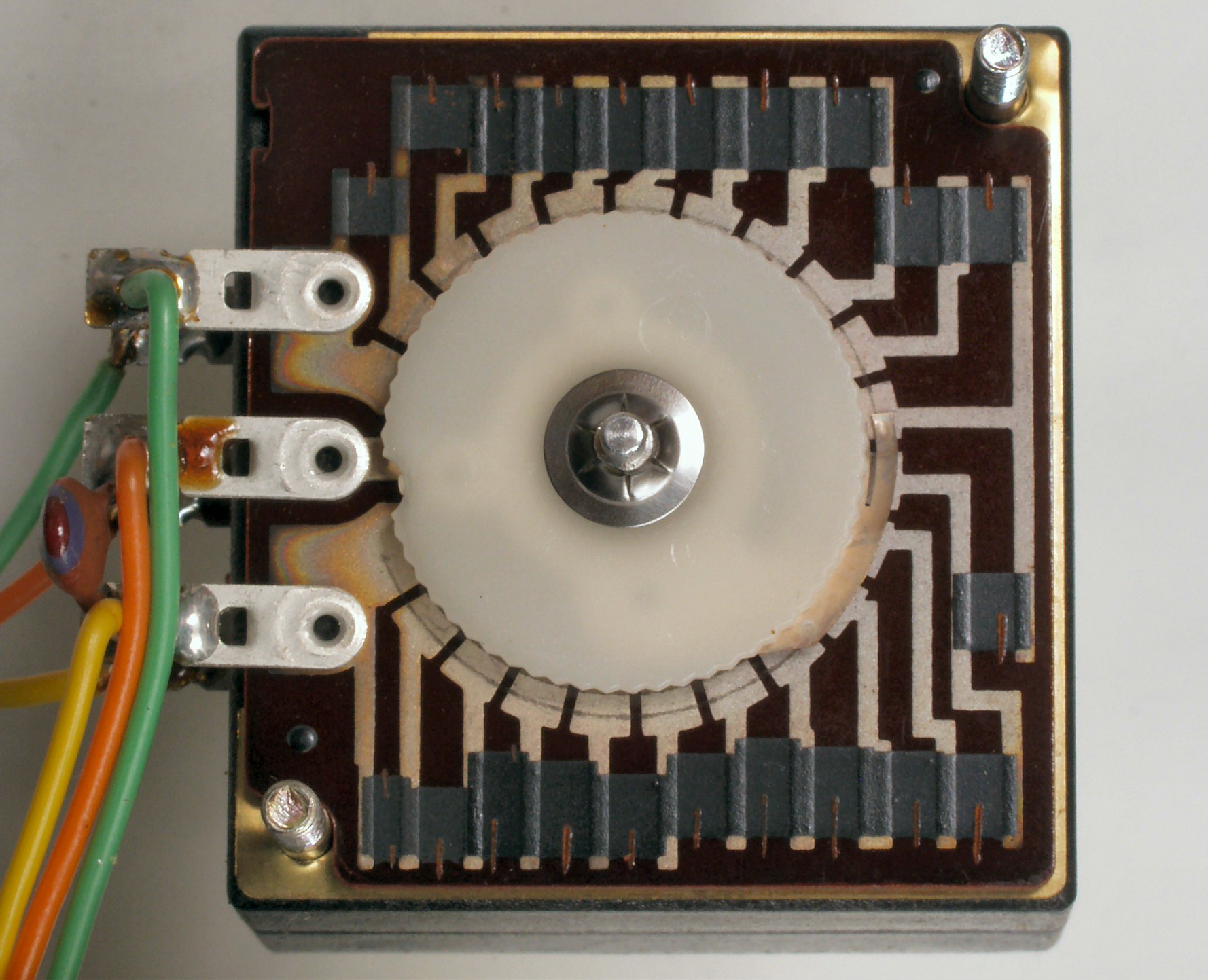

Ｃ８８．　清掃中　ＶＲ、カシメ構造なのでここまで。

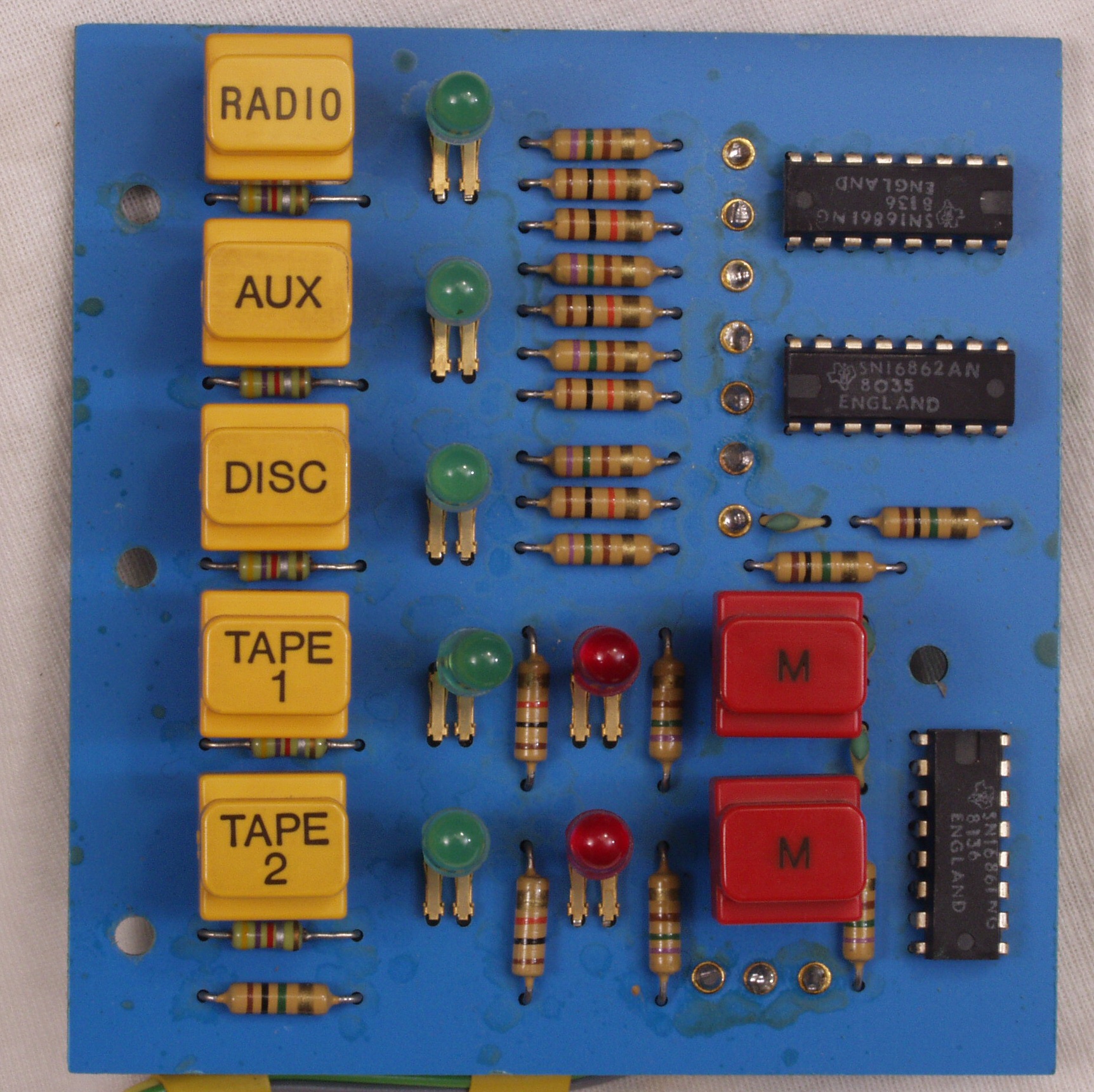

Ｃ９１．　修理前　　操作・表示基板

Ｃ９２．　修理中　　操作・表示基板、LEDはソケットを使用いている！

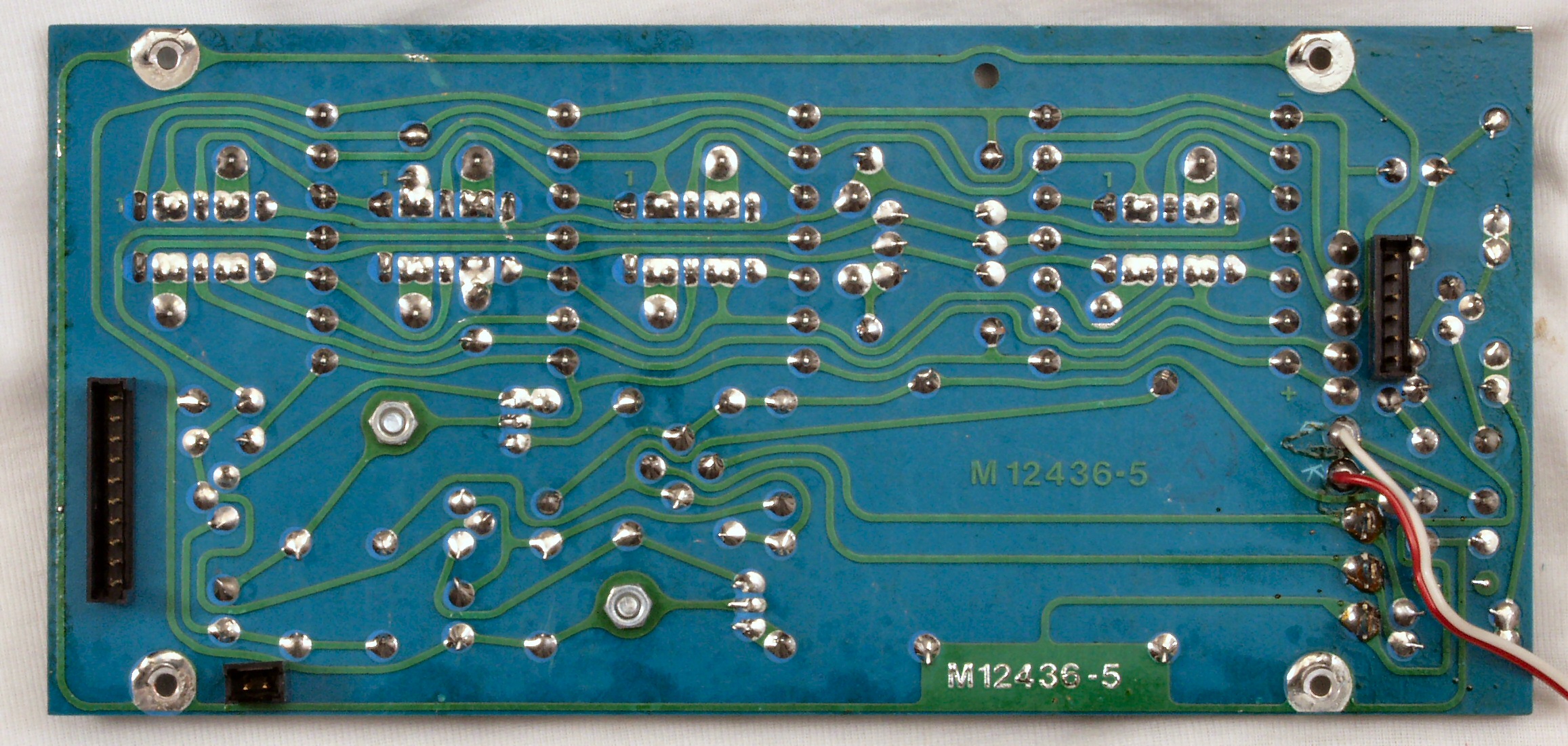

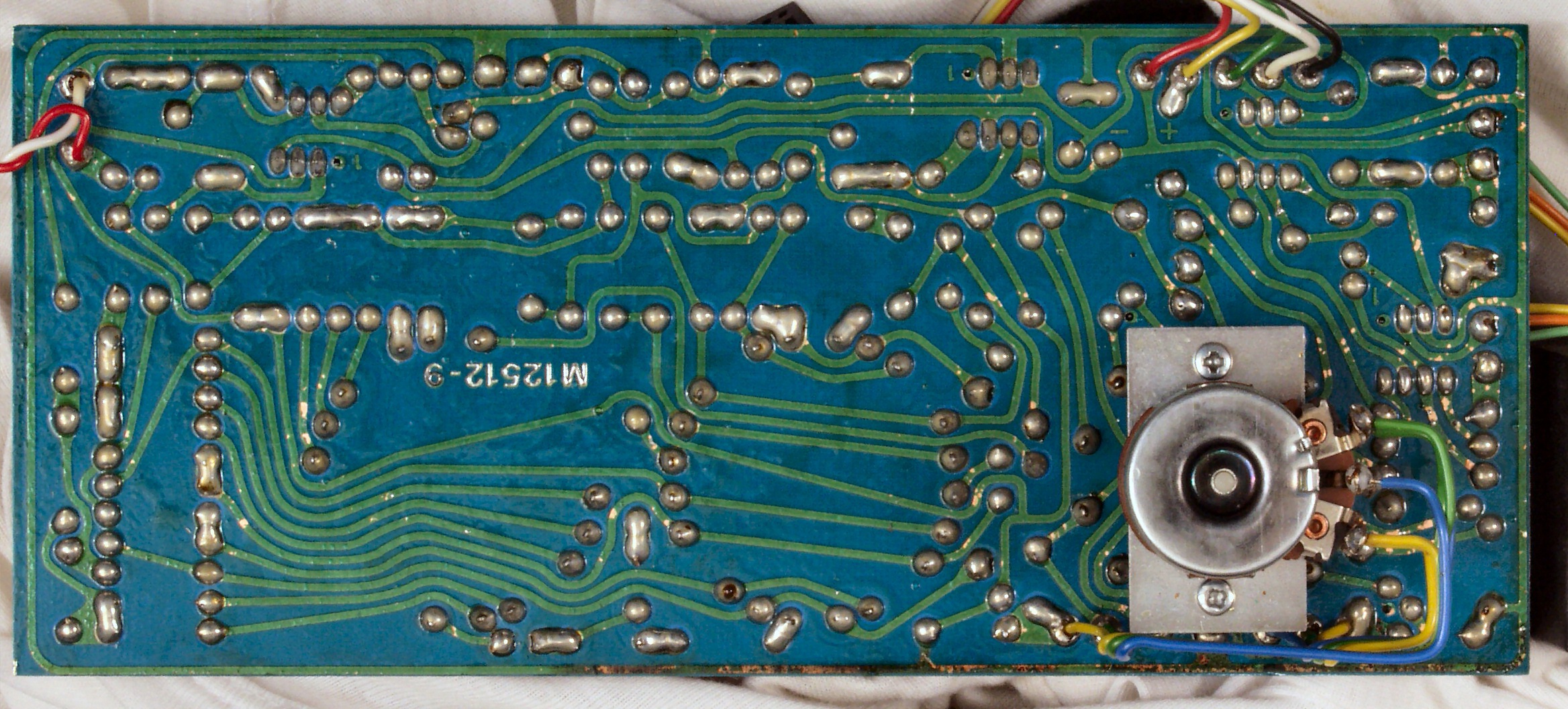

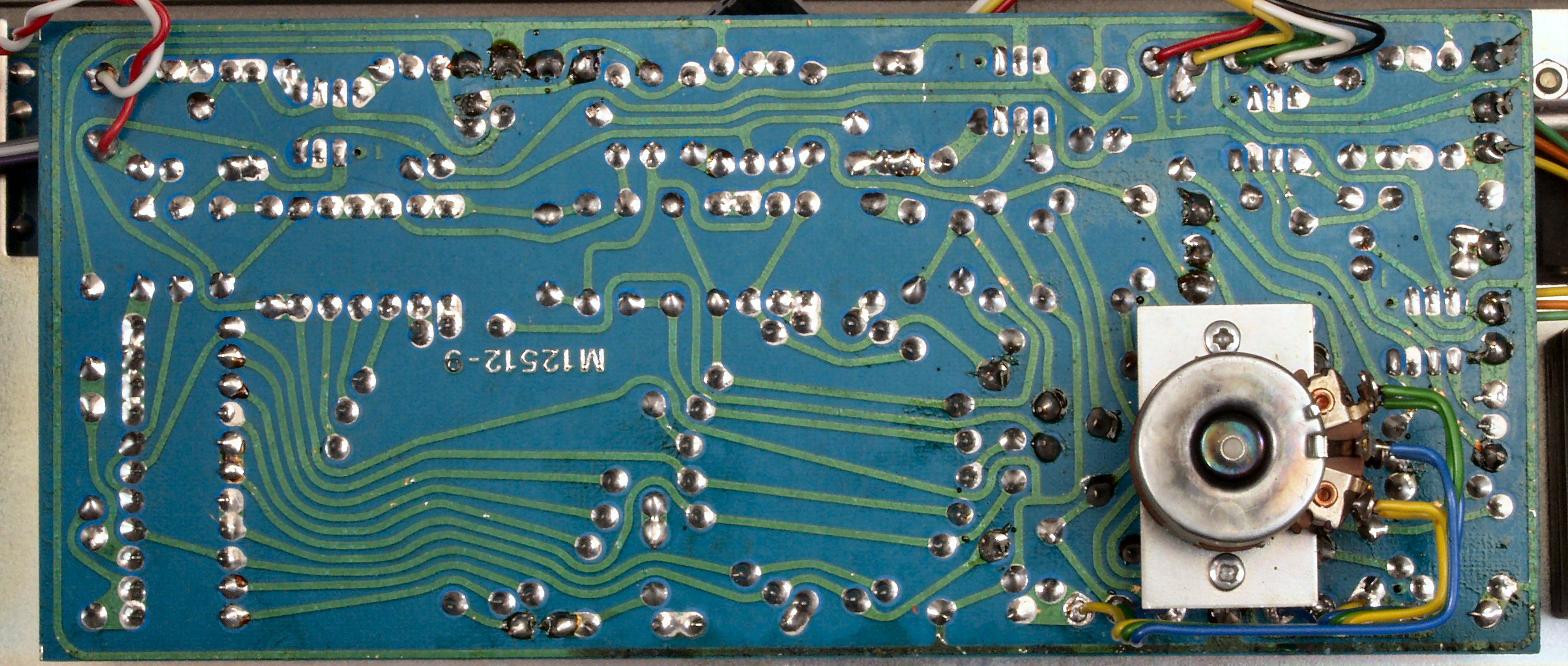

Ｃ９３．　修理前　　操作・表示基板裏

Ｃ９４．　修理（半田補正）後　　操作・表示基板裏

Ｃ９５．　完成操作・表示基板裏　洗浄後

ＣＡ１．　修理前　電源トランス部。 　　　　　４４のパワースィッチは独特の構造をしており、押すときに 斜めに負荷が掛かる設計になっています。そのため、購入当初より 　　　　　スィッチオンの状 態にならない（フックが掛からない）ことが度々発生し、調整を繰り返しお願いしま したが、最終的にはスィッチ 　　　　　本体を一度交換してあります。 　　　　　このＳＷで６０６＋４４の電源ＳＷになっている。又両切りになっているので、接点が焼き付く可能性有るので、リレーを増設する。 　　２００／１００V対応も可能ですが、今回は１００V専用となります。

ＣＡ２．　修理後　電源トランス部。　リレーを増設する。１００Ｖ専用。

ＣＢ１．　修理中　基板接続ピンを強めておく

写真紛失

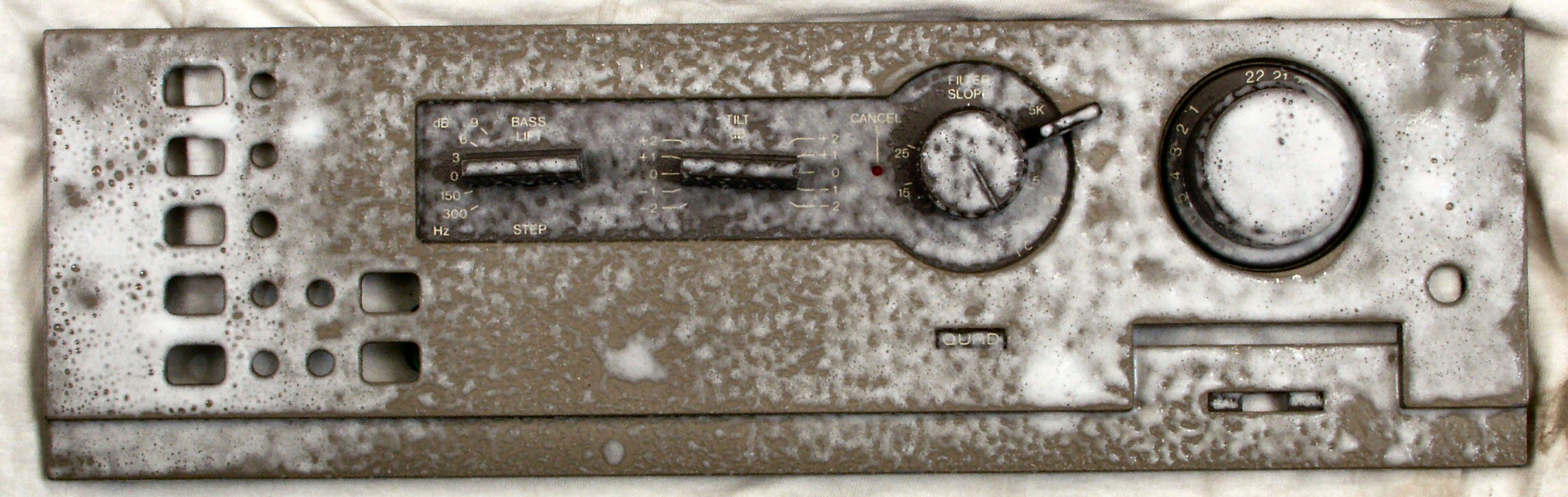

ＣＢ２．　パネル洗浄中

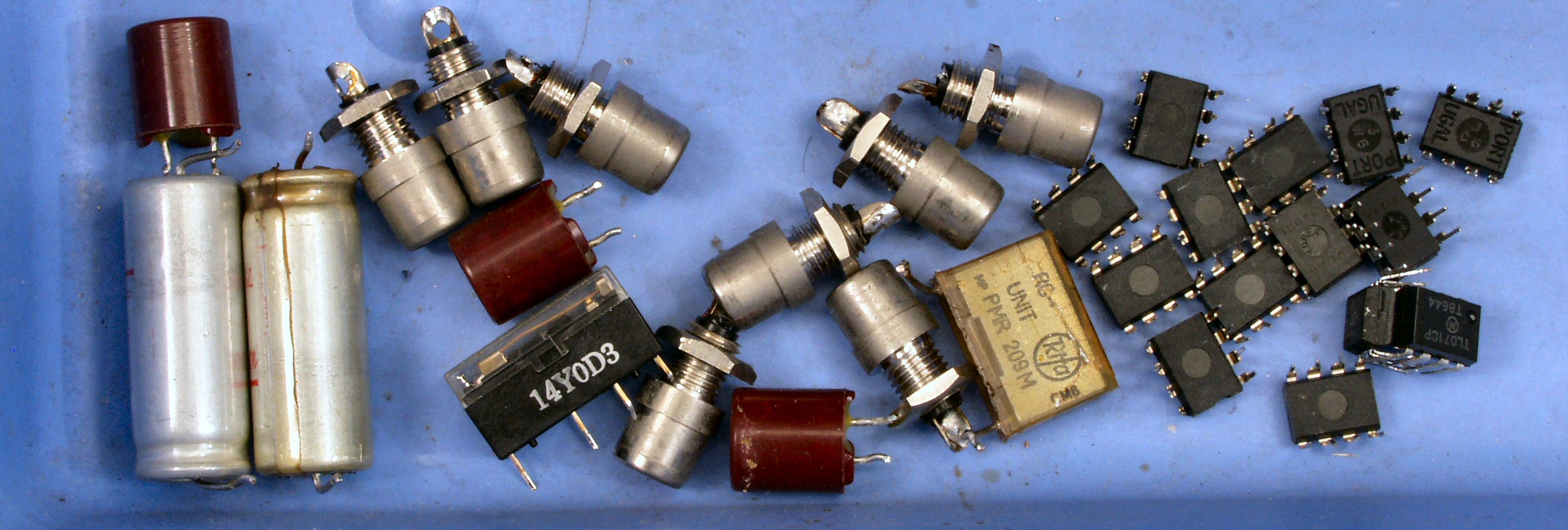

ＣＣ１．　交換部品

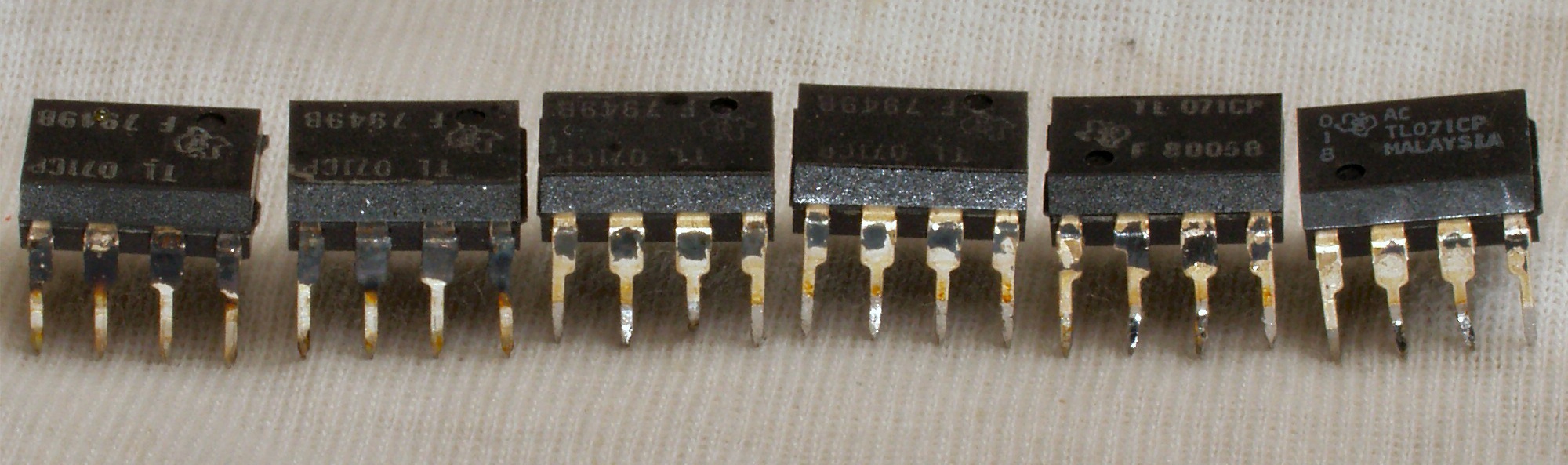

ＣＣ２．　交換部品、ＯＰ−ＡＭＰの足が真っ黒。

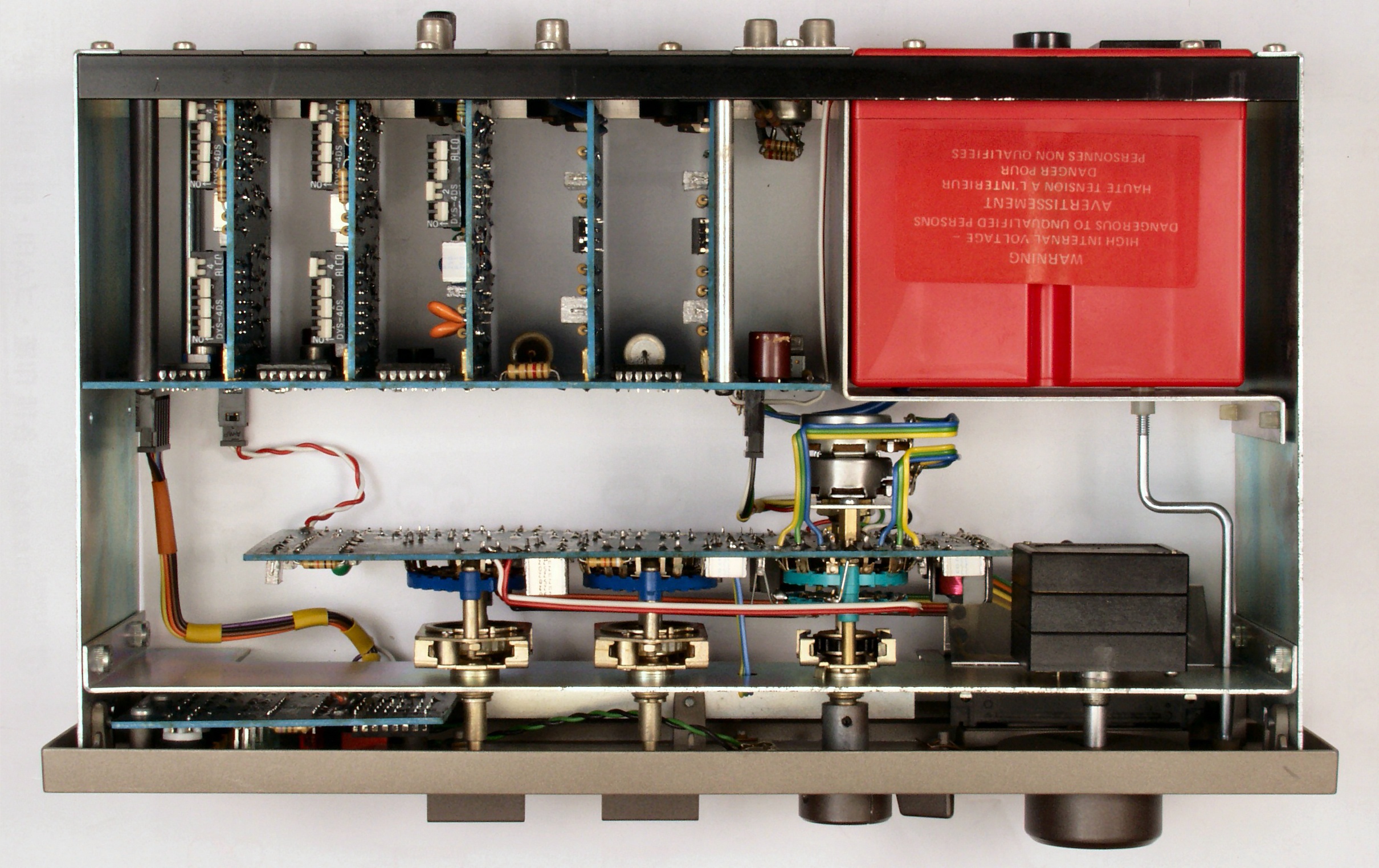

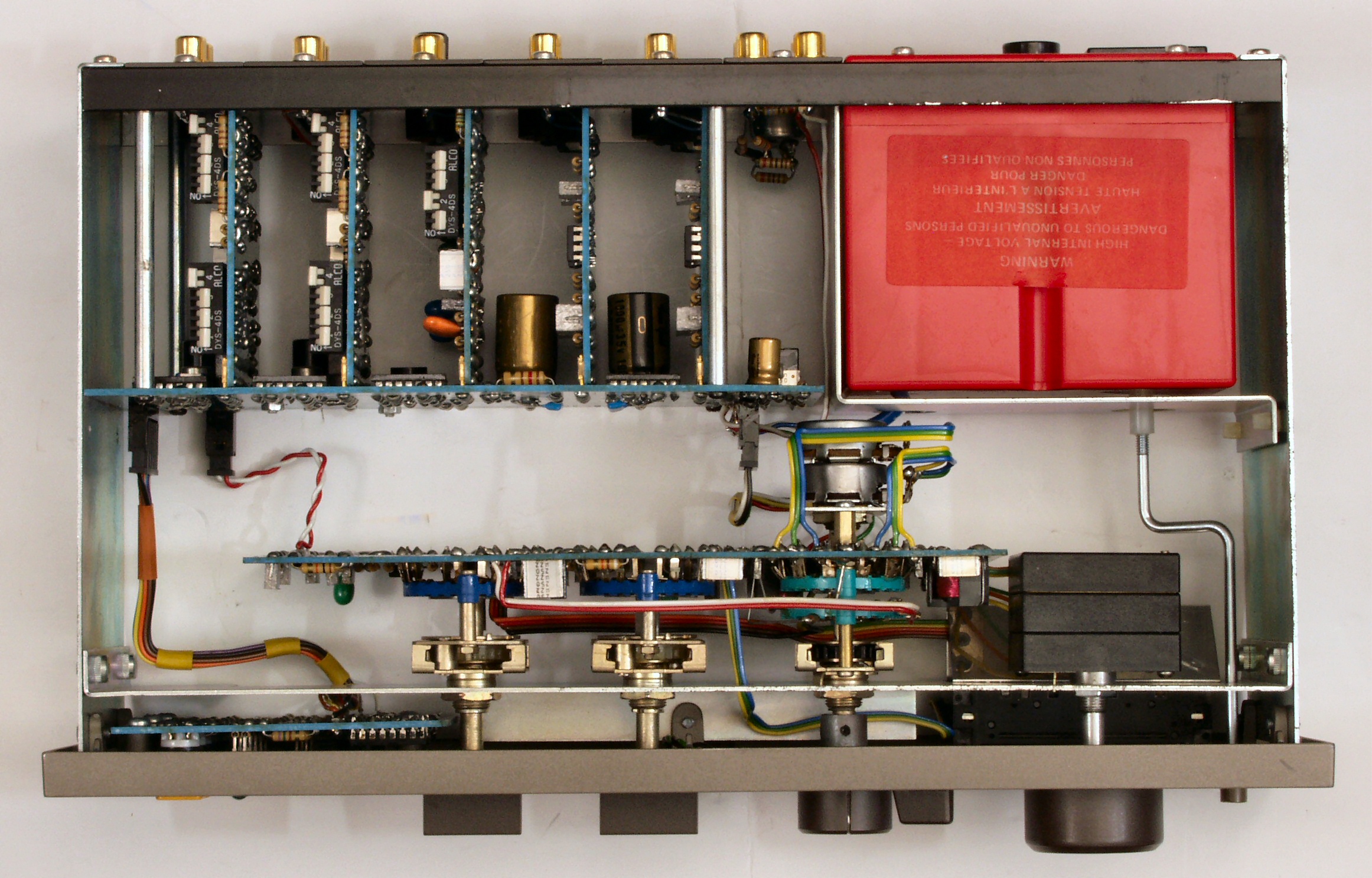

ＣＤ１．　修理前　上から見る

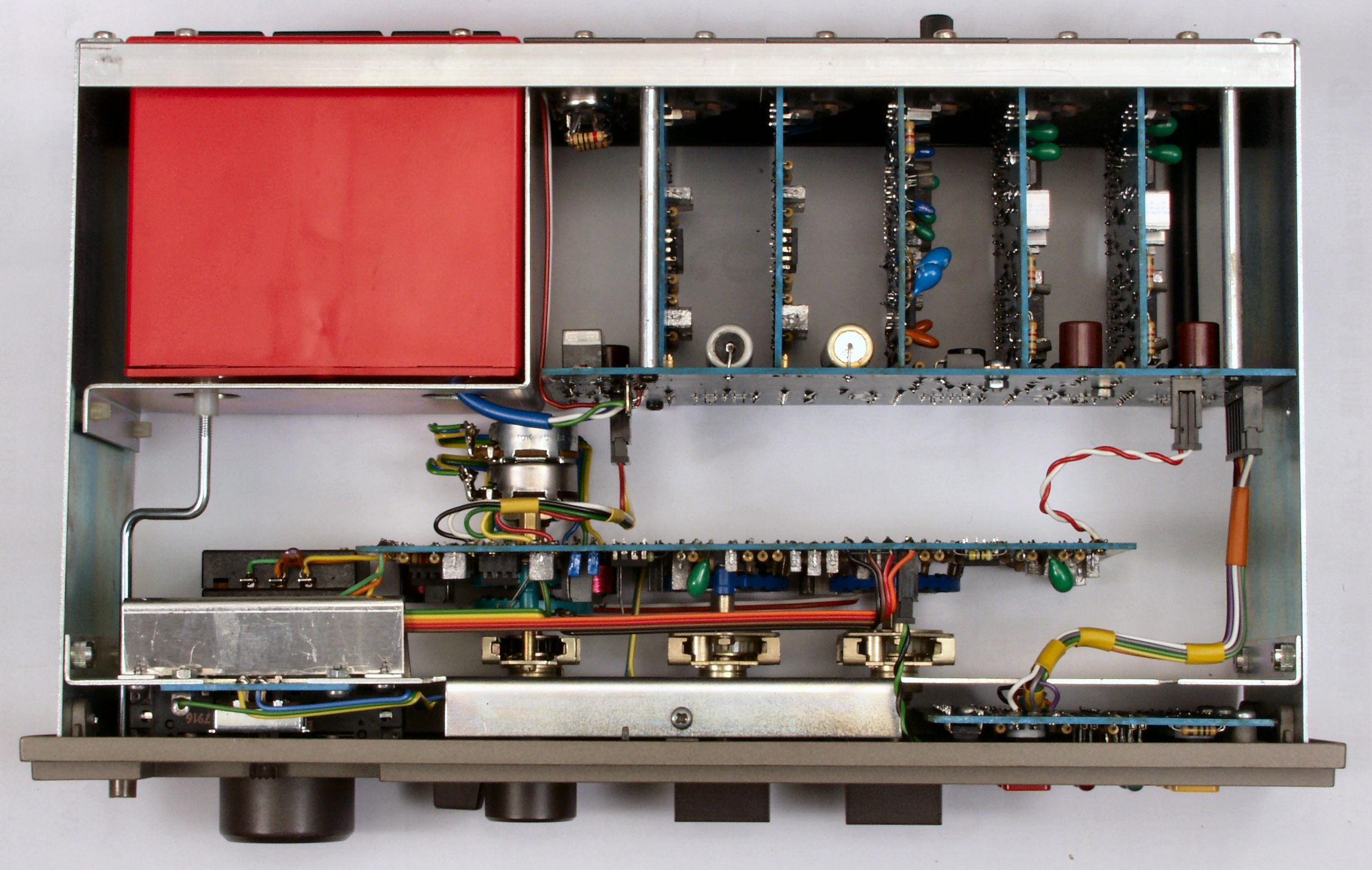

ＣＤ２．　修理後　上から見る

ＣＤ３．　修理前　下から見る

ＣＤ４．　修理後　下から見る

ＣＤ５．　修理前　後ろから見る。

ＣＤ６．　修理後　後ろから見る。

ＣＤ７．　完成　後ろから見る

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

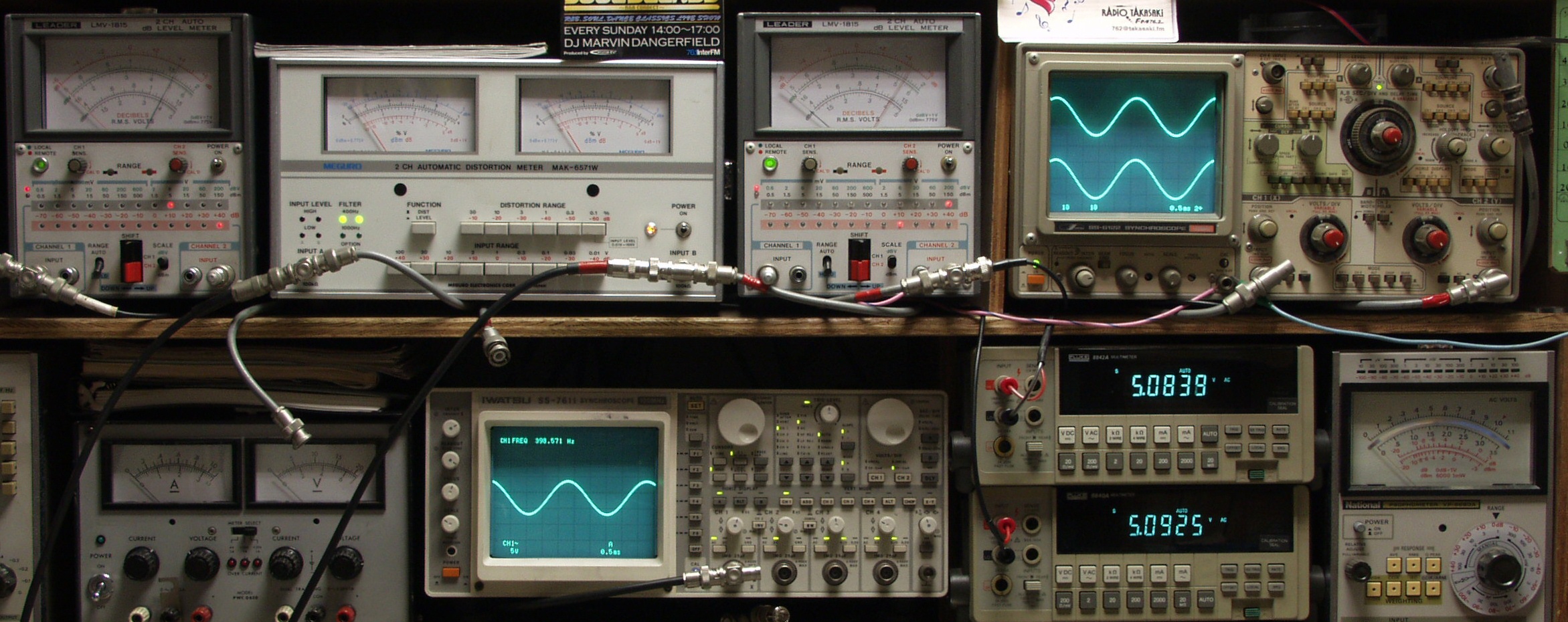

Ｅ２１．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＡＵＸ／ＣＤ入力

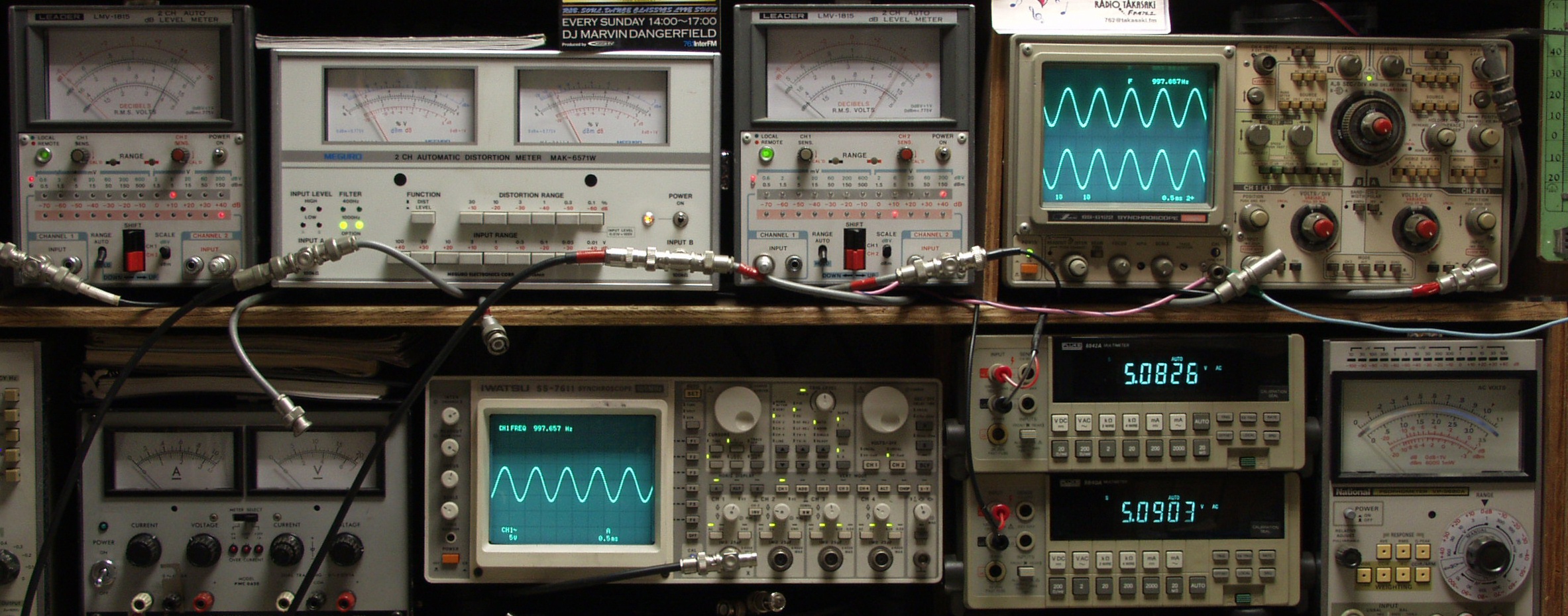

Ｅ２２．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＡＵＸ／ＣＤ入力

Ｅ３１．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＴＡＰＥ（１００ｍＶ）入力

Ｅ３２．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＴＡＰＥ（１００ｍＶ）入力

Ｅ４１．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　１０００ＨＺ　ＤＩＳＫ／ＭＣ（１ｍＶ）入力

Ｅ４２．　ＲＣＡ５Ｖ出力端子　５Ｖ　歪み率＝０．０２％　４００ＨＺ　ＤＩＳＫ／ＭＣ（１ｍＶ）入力

Ｆ．　上位測定機器での調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

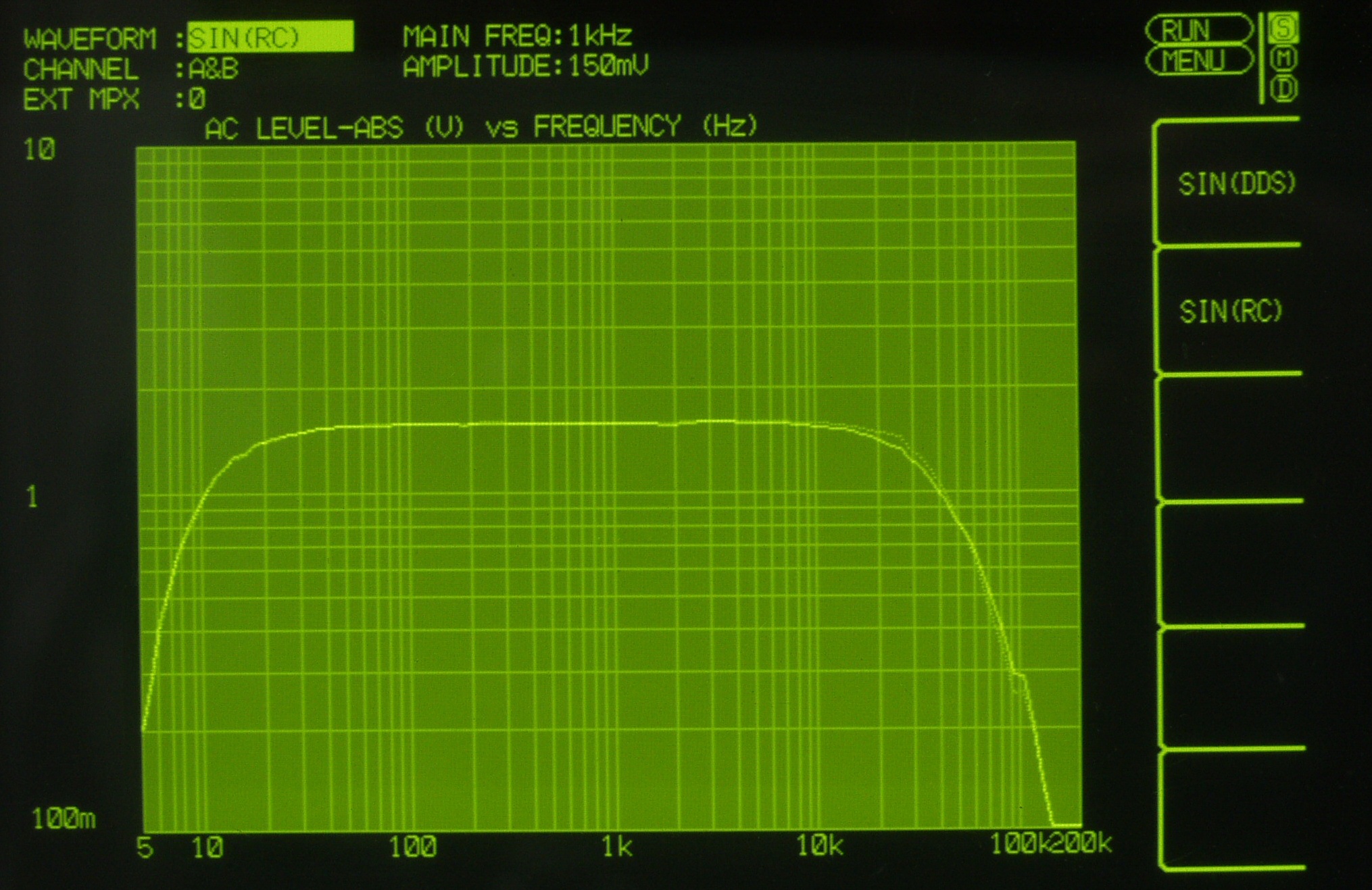

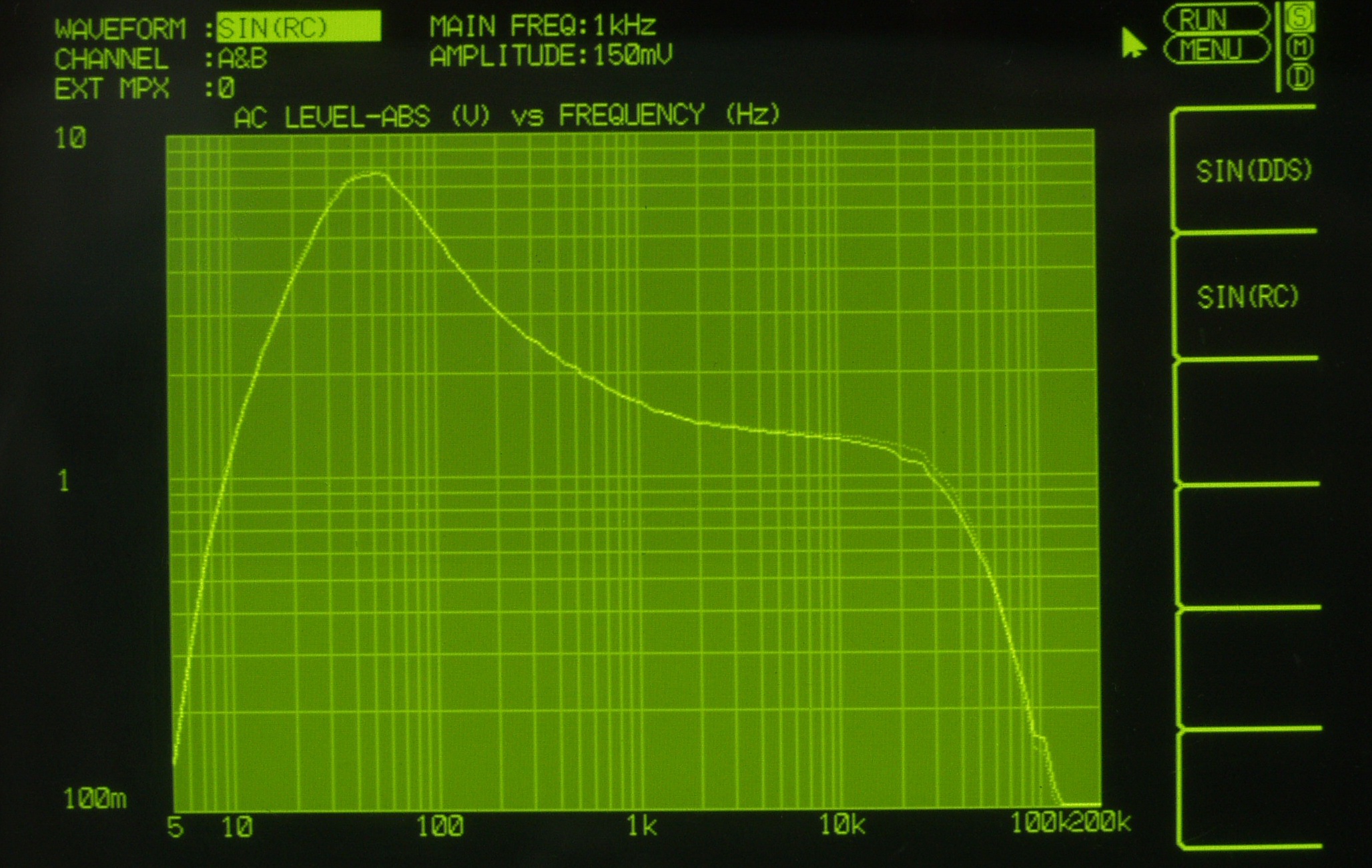

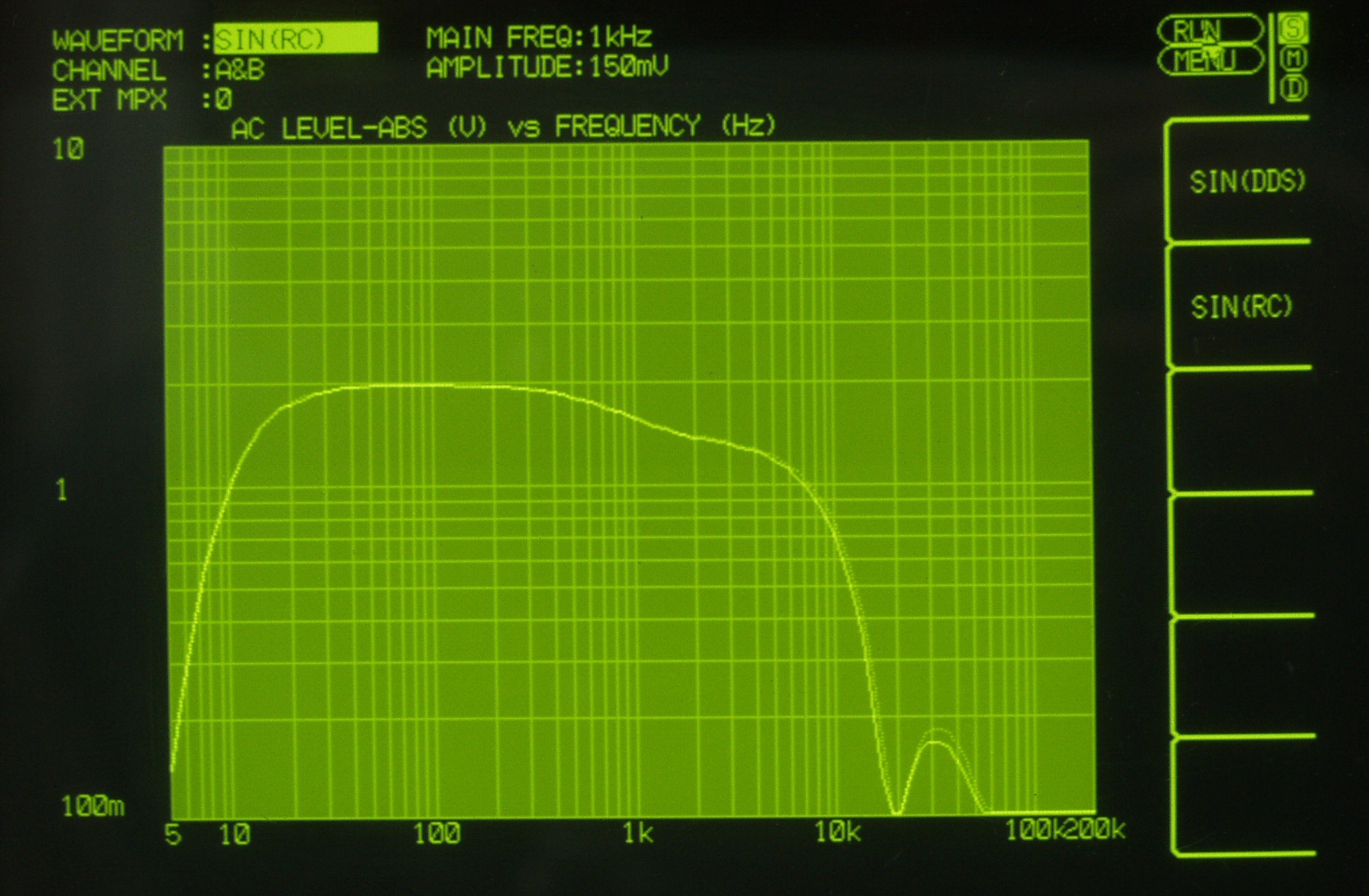

Ｆ２１．　入出力特性測定（ＣＤ入力）。　ＣＤ入力端子に１５０ｍＶを入力。　出力＝２．５Ｖ（５Ｖ出力端子）。　ＶＲはＭａｘ位置。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

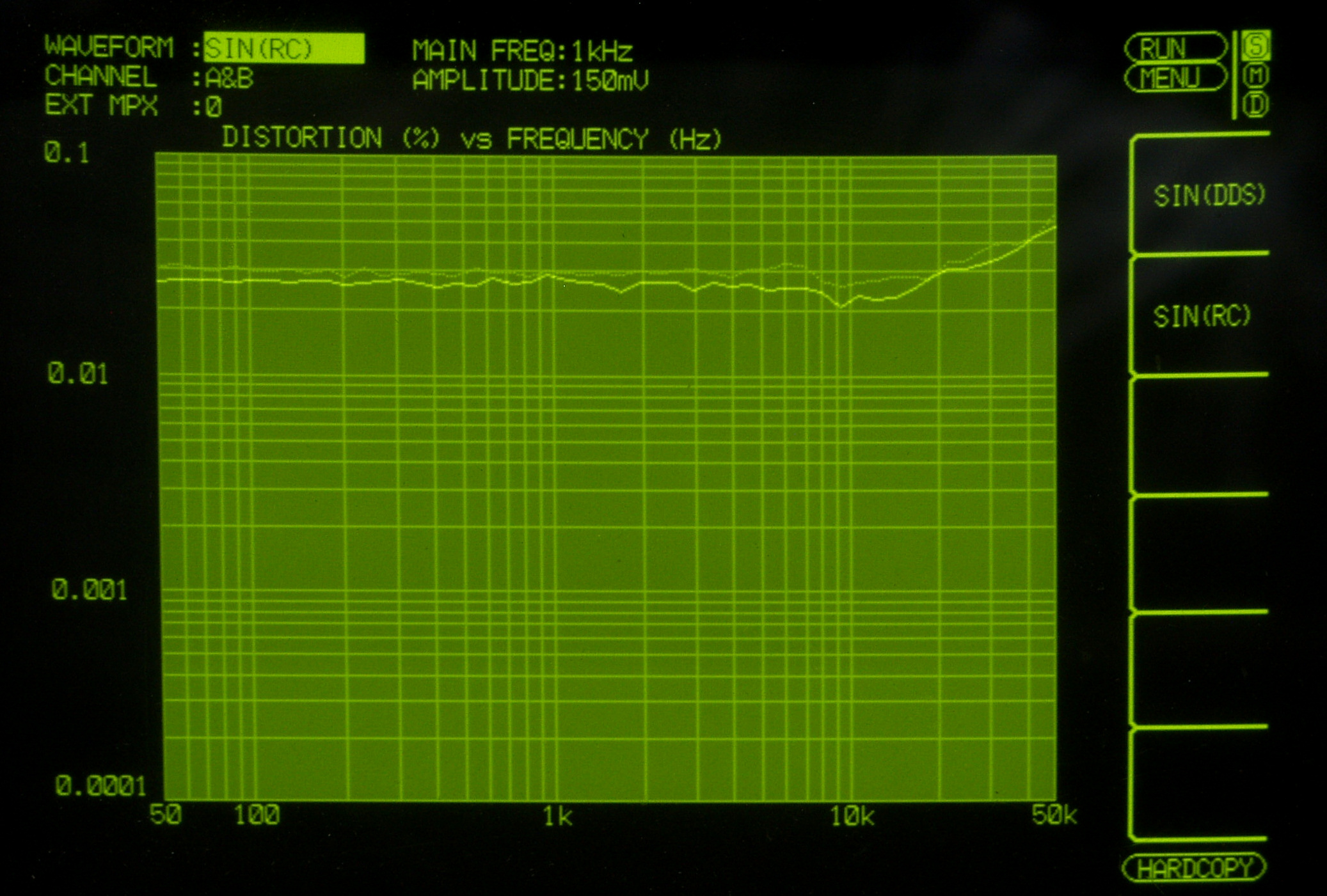

Ｆ２２．　入出力歪み測定。ＣＤ入力端子に１５０ｍＶを入力。　ＶＲはＭａｘ位置。

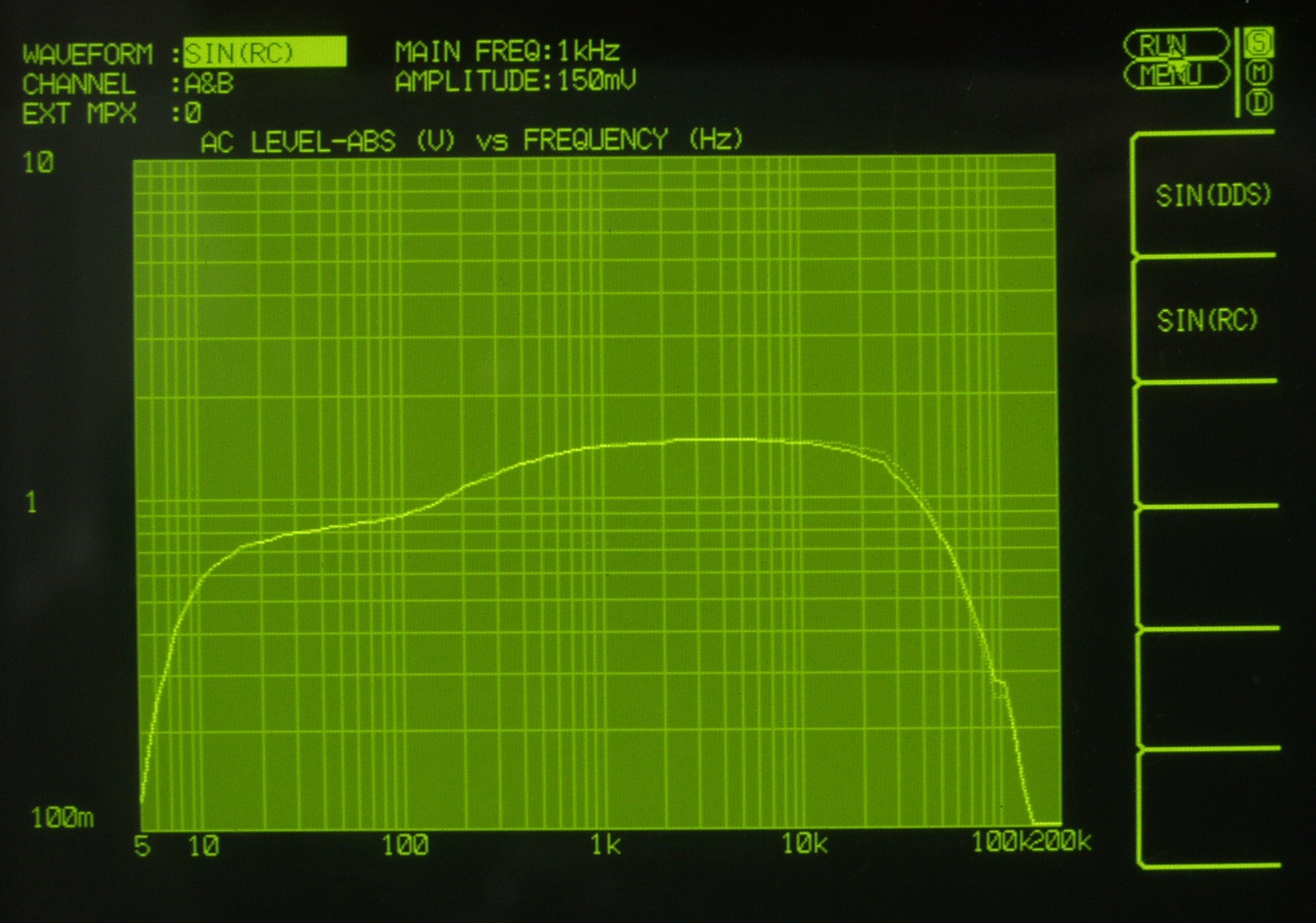

Ｆ３１．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ、ＴＩＬＴ＋３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ３２．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ　ＬＩＦＴ＝９ｄＢ、ＴＩＬＴ−３ｄＢ。　ＶＲはＭａｘ位置。

Ｆ４１．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　ＢＡＳＳ３００ＨＺ、ＴＩＬＴ＋０ｄＢ。　ＶＲはＭａｘ位置。

Ｆ４２．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　Ｆｉｌｔｅｒ１０ＫＨＺ　Ｓｌｏｏｐ２５。　ＶＲはＭａｘ位置。

Ｆ４３．　入出力特性測定（ＣＤ入力）。　１５０ｍＶを入力。　Ｆｉｌｔｅｒ５ＫＨＺ　Ｓｌｏｏｐ５。　ＶＲはＭａｘ位置。

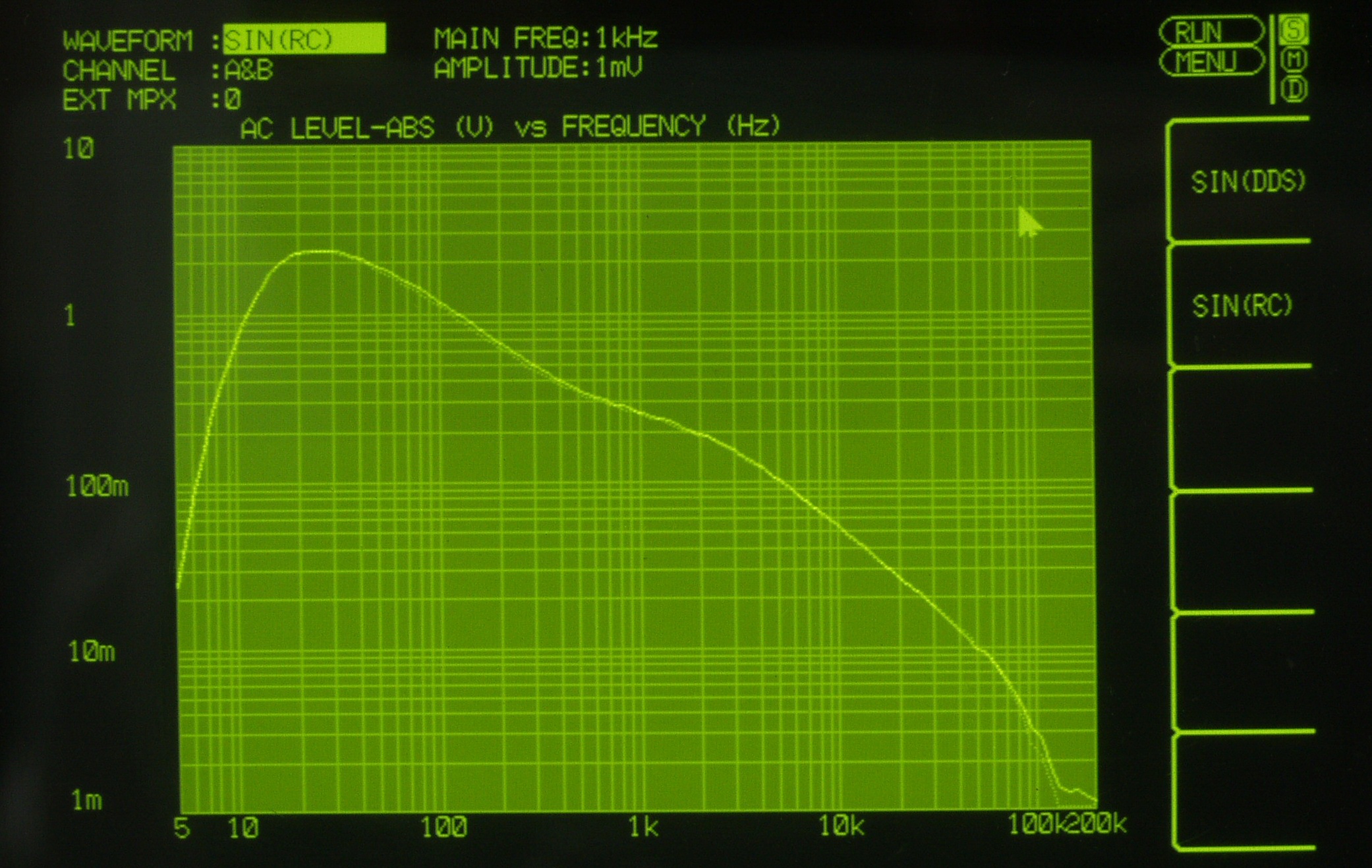

Ｆ５．　入出力特性測定（ＭＭ入力）。　１ｍＶを入力。　ＶＲはＭａｘ位置。

Ｅ５．　２４時間エージング

Ｓ．　ＱＵＡＤ　４４　の仕様（マニアル・カタログより）

型式 コントロールアンプ　４４ 入力 　入力感度（1kHz）/最大入力（1kHz）/ 負荷インピーダンス/SN比（A補正入力負荷時） Disc=1mV/35mV/47kΩまたは47kΩ,180pF/63dB 　　　 3mV/100mV/47kΩまたは47kΩ,180pF/72dB 　　　 10mV/300mV/47kΩまたは47kΩ,180pF/82dB Radio、Aux=100mV/5V/1MΩ/86dB 　　　　　　　 500mV/25V/500kΩ/82dB Tape再生=100mV/5V/39kΩ 　　　　　　　300mV/15V/121kΩ 　　　　　　　0dBm(775mV)/40V/94kΩ/86dB 　　　　　　　3V/100V/85kΩ 　　　　　　　10V/100V/82kΩ 出力（出力レベル/ソースインピーダンス） Tape録音=3mV/32Ωまたは33kΩ 　　　　　　　10mV/100Ωまたは33kΩ 　　　　　　　100mV/1kΩまたは33kΩ 　　　　　　　0dBm(775mV)/1kΩまたは33kΩ パワーアンプ=0.5V/1kΩ 　　　　　　　　 1.6V/3.2kΩ 　　　　　　　　 5V/75Ω 歪率 すべての入力時で最悪のとき0.05％ 残留ノイズ -104dB（Aカーブ・ボリューム最小） 周波数特性 ディスク以外=30Hz〜20kHz（+0、-1） ディスク=30Hz〜20kHz（±0.5dB） クロストーク（30Hz〜10kHz時） 録音再生=70dB チャンネル間=50dB 電源入力 100〜130V、200〜250V、50-60Hz 外形寸法 幅321×高さ103×奥行207mm 重量 ４kg 価格 21万円

別売MCモジュール(3タイプ)44用=各￥18,000(1986年頃) 34用=各￥13,000(1986年頃) タイプ 入力感度 負荷(抵抗/容量) 適応ブランド 44用 Aタイプ 0.3mV 470Ω/22nF EMT、Audio-Technica、Dynavector、 Sony、Victor、Yamaha、Denon Aタイプ (1986年頃) 0.2mV 100Ω/22nF Ortofon(MC10-Sup、MC20-Sup、SPU) Denon、FR、Dynavector Sony、Yamaha、AET Bタイプ 0.1mV 100Ω/68nF Ortofon(MCシリーズ) Audio-Technica(AT-1000MC) Nagaoka、Denon(DL1000A) Grantz(GMC-55) Bタイプ (1986年頃) 0.1mV 100Ω/22nF Ortofon(MCシリーズ) Nagaoka Cタイプ 0.3mV 100Ω/68nF Ortofon(SPU、MC10Super)、Coral、 Entre、FR(7f・PMC-3)、Nakamichi、 Supex、Grantz(GMC-10E) Cタイプ (1986年頃) 0.4mV 100Ω/22nF Audio-Technica Supex、Coral Dタイプ 0.1mV 470Ω/22nF FR(Iシリーズ)、Technics Goldbug 34用 Aタイプ 0.2mV 100Ω/22nF Ortofon(SPU、MC10Super) EMT、デンオン(DL1000A除く) ダイナベクター、ソニー ビクター、ヤマハ、FR テクニクス(EPC-310MC) Bタイプ 0.1mV 100Ω/22nF Ortofon(MCシリーズ) デンオン(DL-1000A) テクニカ(AT-1000MC) アントレー、ナガオカ テクニクス(EPC-305MC) Cタイプ 0.4mV 100Ω/22nF テクニカ(AT-1000MC除く) トーレンス(MCH-2) スペックス(SD-900E、SDX-1000) ソニー(XL-88)
