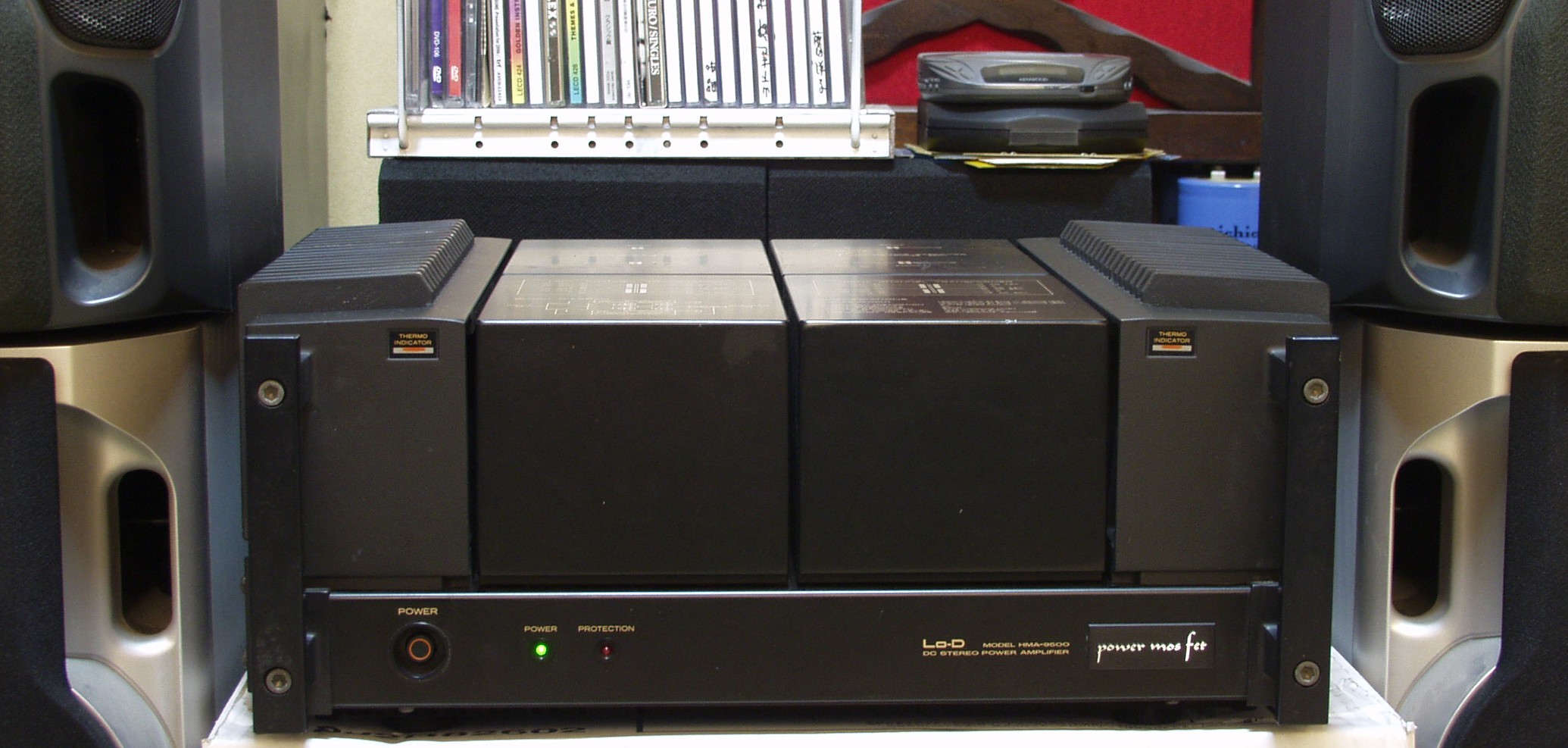

ＨＭＡ−９５００．　１３台目修理（備品）
平成１６年８月２４日購入　　　平成１７年５月２０日販売
注意　このＡＭＰはアースラインが浮いています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
Ａ．　修理前の状況 　　　定格が異なるのを忘れ、９５００ｍｋ�Uの電源トランスの部品取りに購入しました 　　　プロテクトが働き、出力せずのジャンク品を送料込みで７万円弱で購入 　　　修理履歴が無く、使用時間も少ない 　　Ｆ　ＥＴも元気です Ｂ．　原因 　　　フューズ抵抗断線 Ｃ．　修理状況 　　SP接続リレー交換。 　　初段FET（電界トランジスター）。 　　ＳＰ接続端子交換（ＷＢＴ−０７０２使用）。 　　バイアス／バランスＶＲ交換。 　　電解コンデンサー交換（オーディオコンデンサー使用）。 　　プリント基板補修。 　　フューズ入抵抗交換。 　　入力ＲＣＡ端子交換（ＷＢＴ−０２０１使用）。 　　配線手直し、補強。 　　各部ハンダ補正。 　　電源コード交換。 Ｄ．　使用部品 　　初段ＦＥＴ（電界効果トランジスター）　　　　　　　２個。 　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　２個。 　　電解コンデンサー　　　　　　　　　　　　　　　８個。 　　バイアス／バランス半固定ＶＲ　　　　　　　４個。 　　フューズ入り抵抗　　　　　　　　　　　　　　　　２０個。 　　抵抗　　　　　　　　　　　　　　　　　　　　　　　６個。 　　ＲＣＡ端子　　　　　　　　　　　　　　　　　　　２個。 　　フイルムコンデンサー　　　　　　　　　　　　６個。 　　電源コード Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　販売価格１７０，０００円 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００　の仕様（マニアルより）

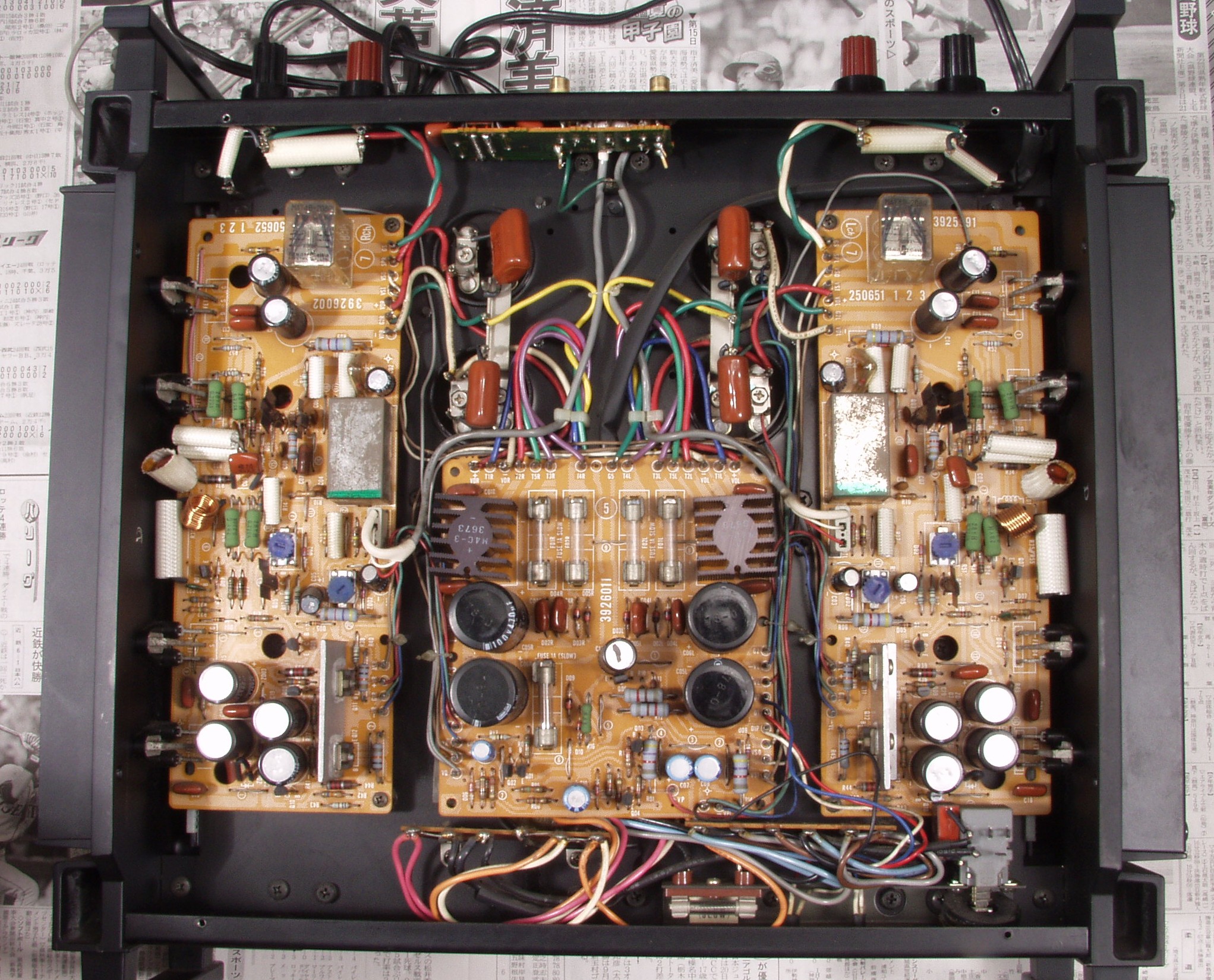

Ａ．　修理前の状況 Ａ−１．　点検中　下から見る
Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒドライブ基板（写真紛失につき、参考写真）

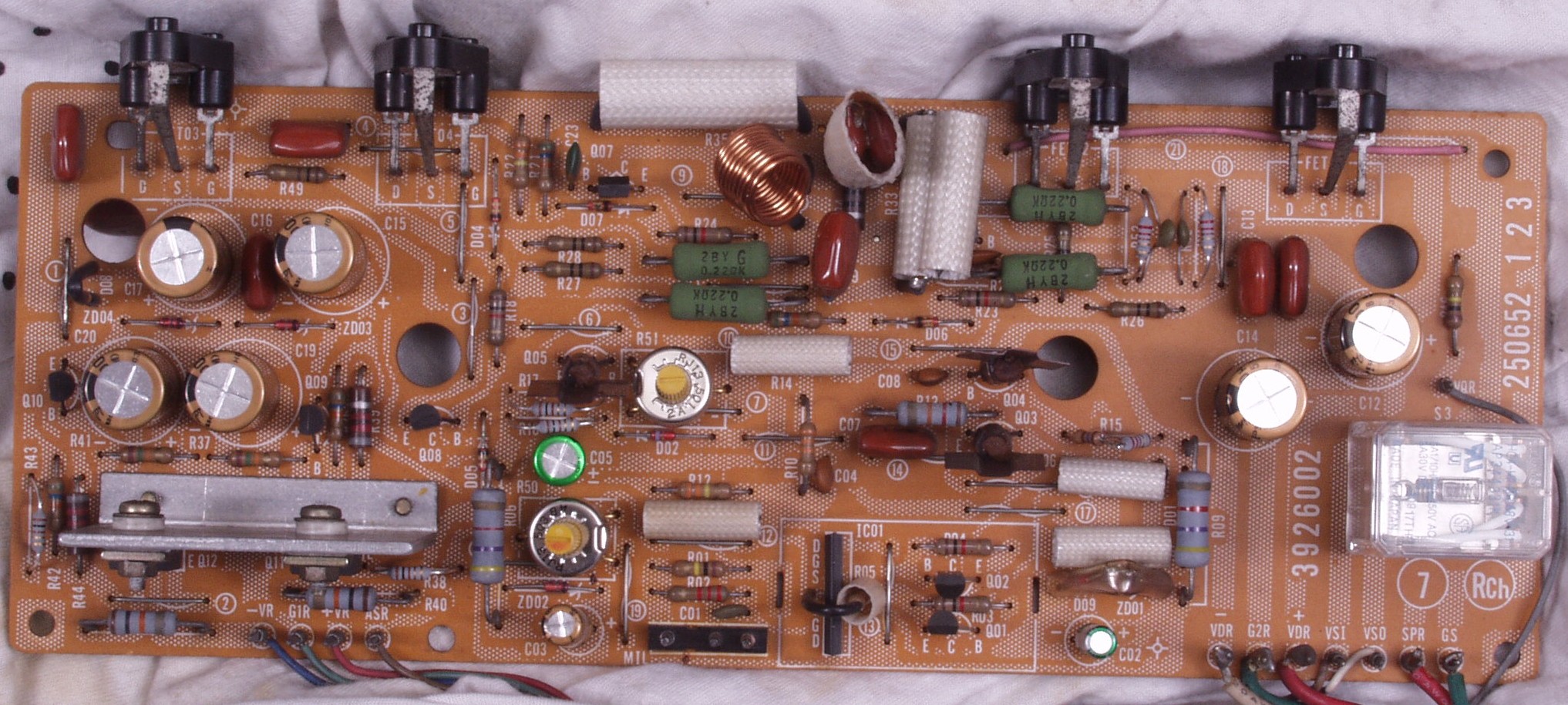

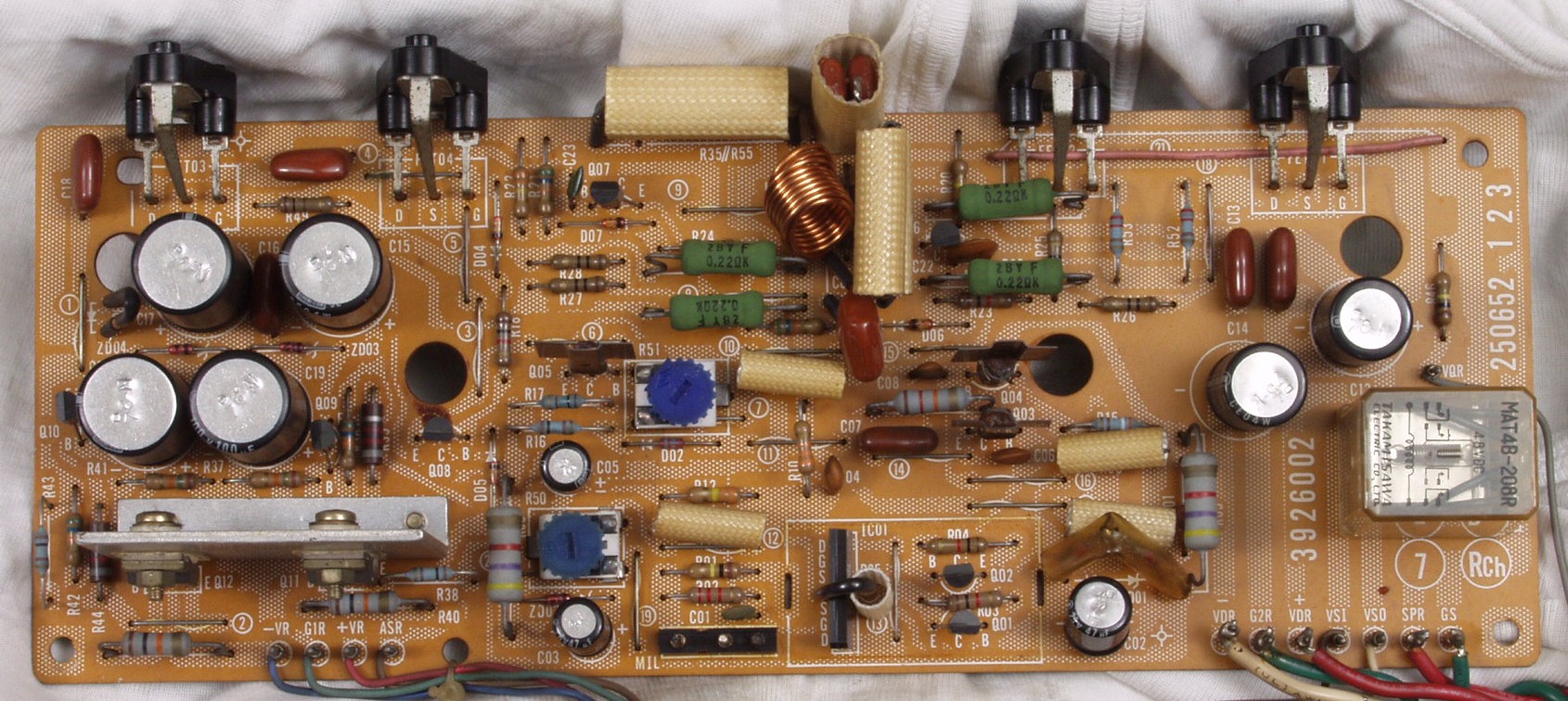

Ｃ−１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換
Ｃ−１Ｃ．　修理前　Ｒドライブ基板裏

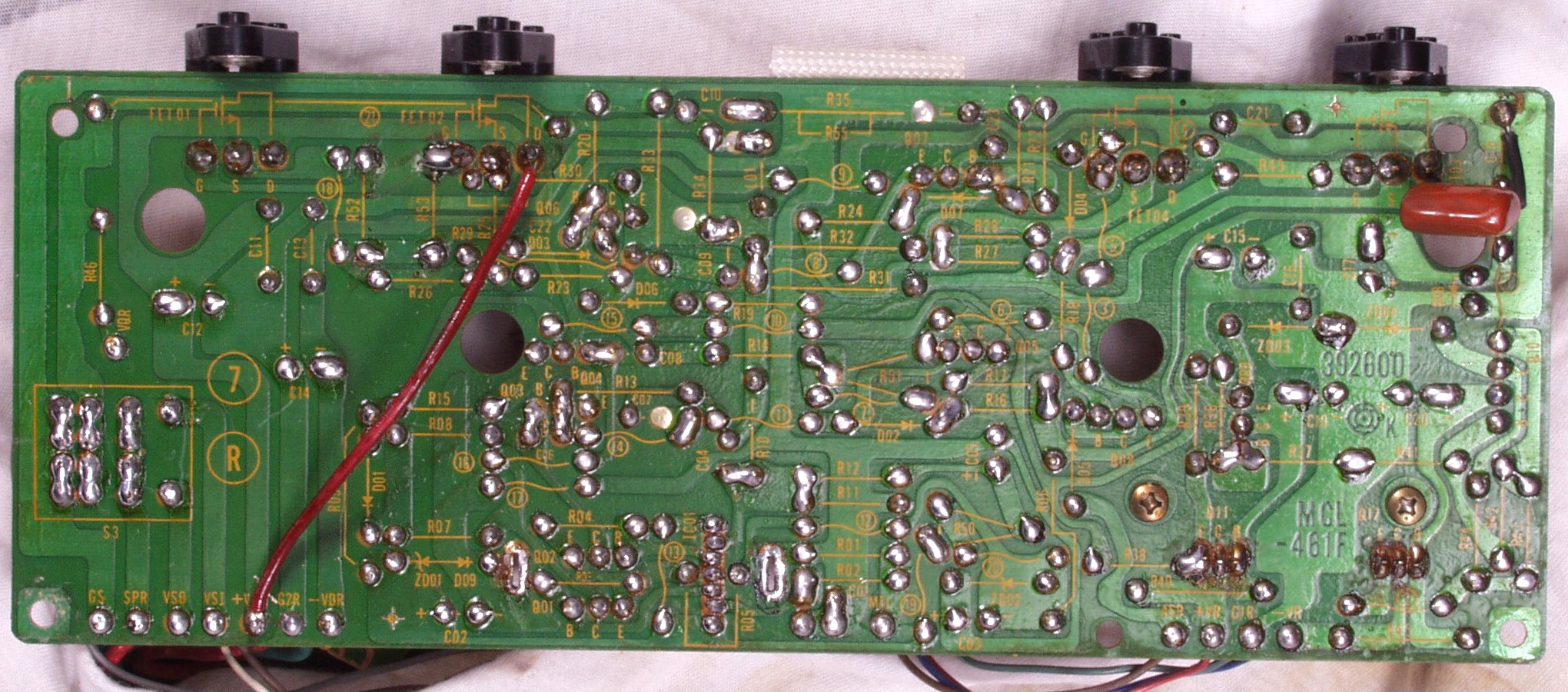

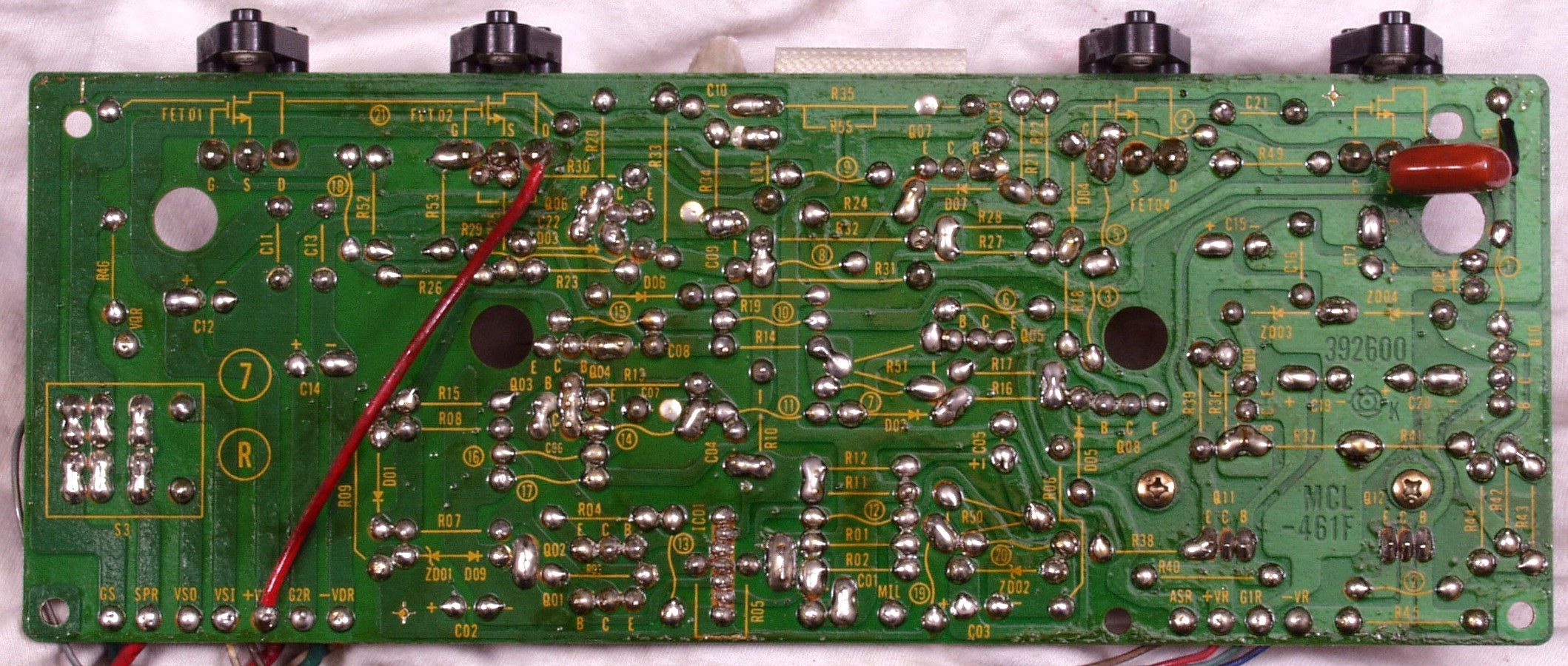

Ｃ−１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す
Ｃ−１Ｅ．完成Ｒドライブ基板裏　洗浄後
Ｃ−２Ａ．　修理前　Ｌドライブ基板

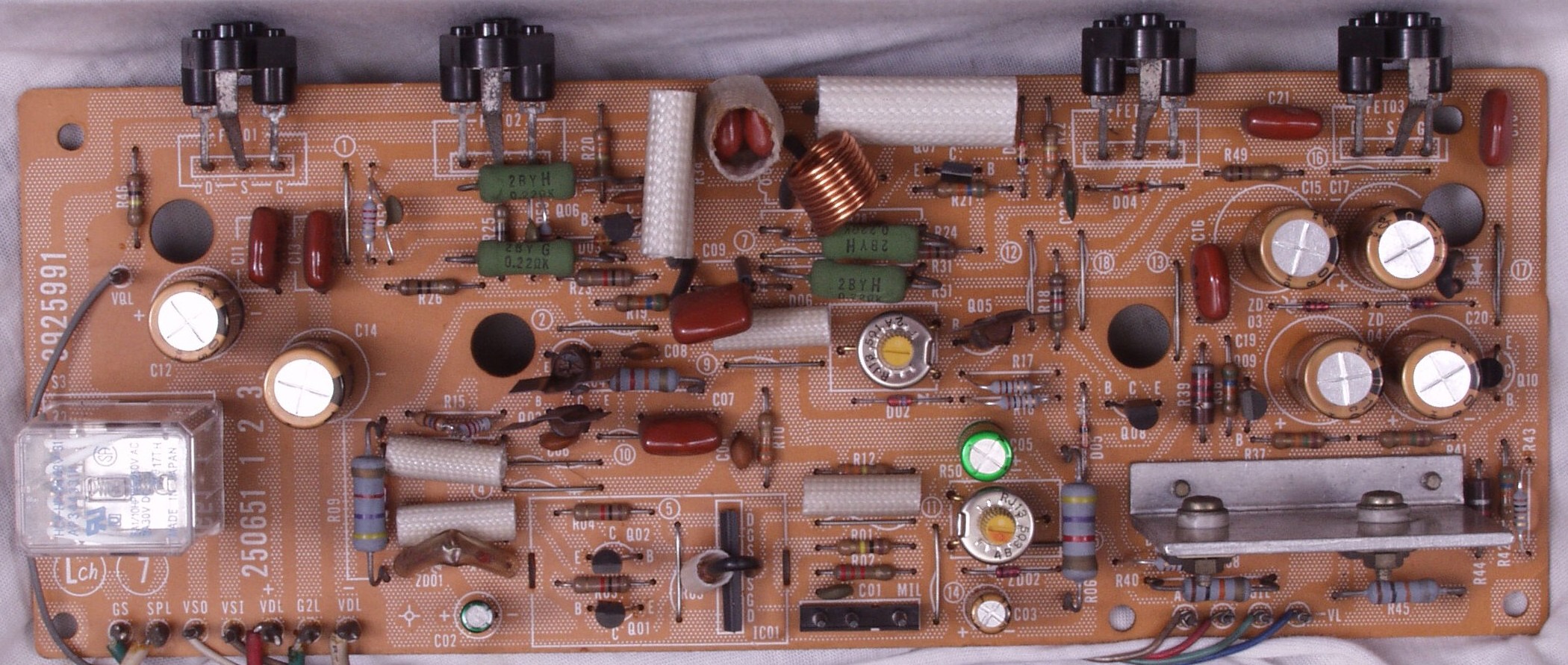

Ｃ−２B．　修理後　Ｌドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

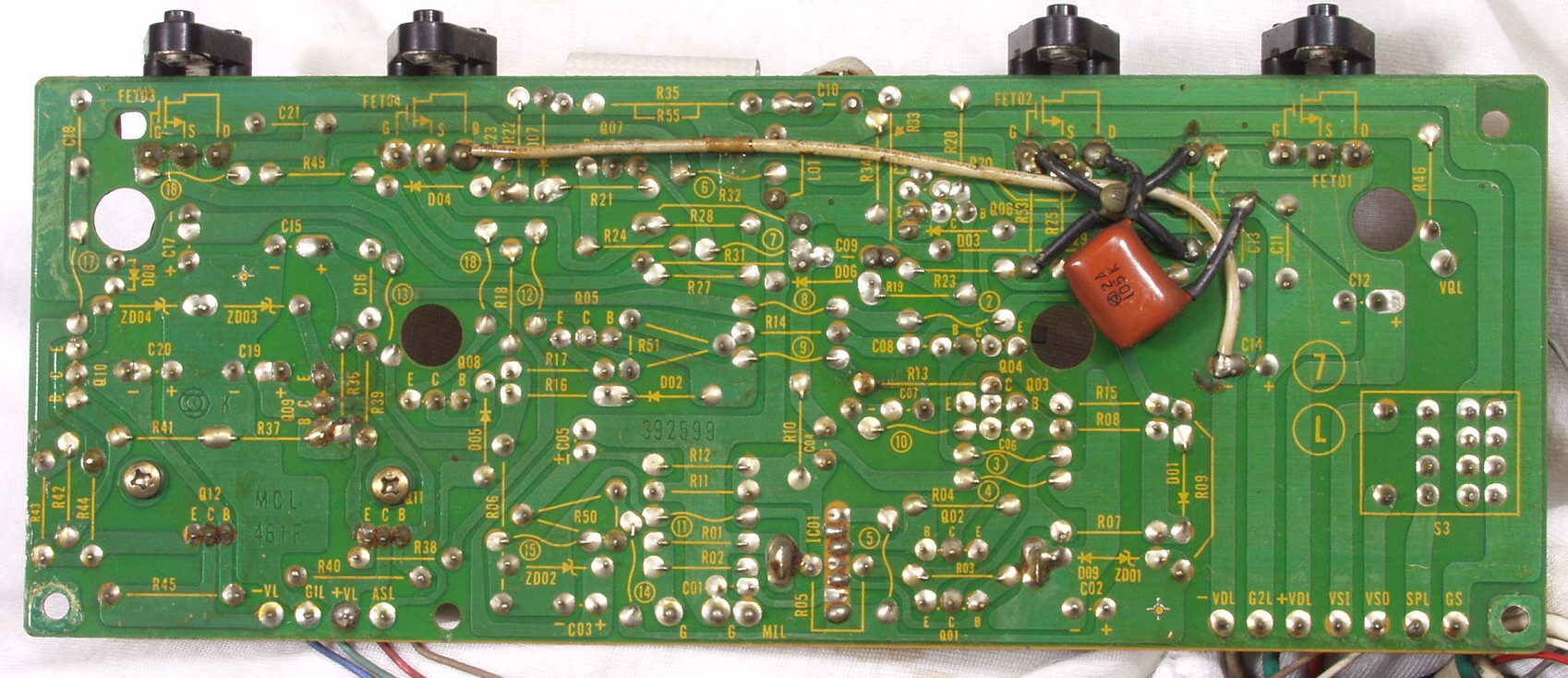

Ｃ−２Ｃ．　修理前　Ｌドライブ基板裏

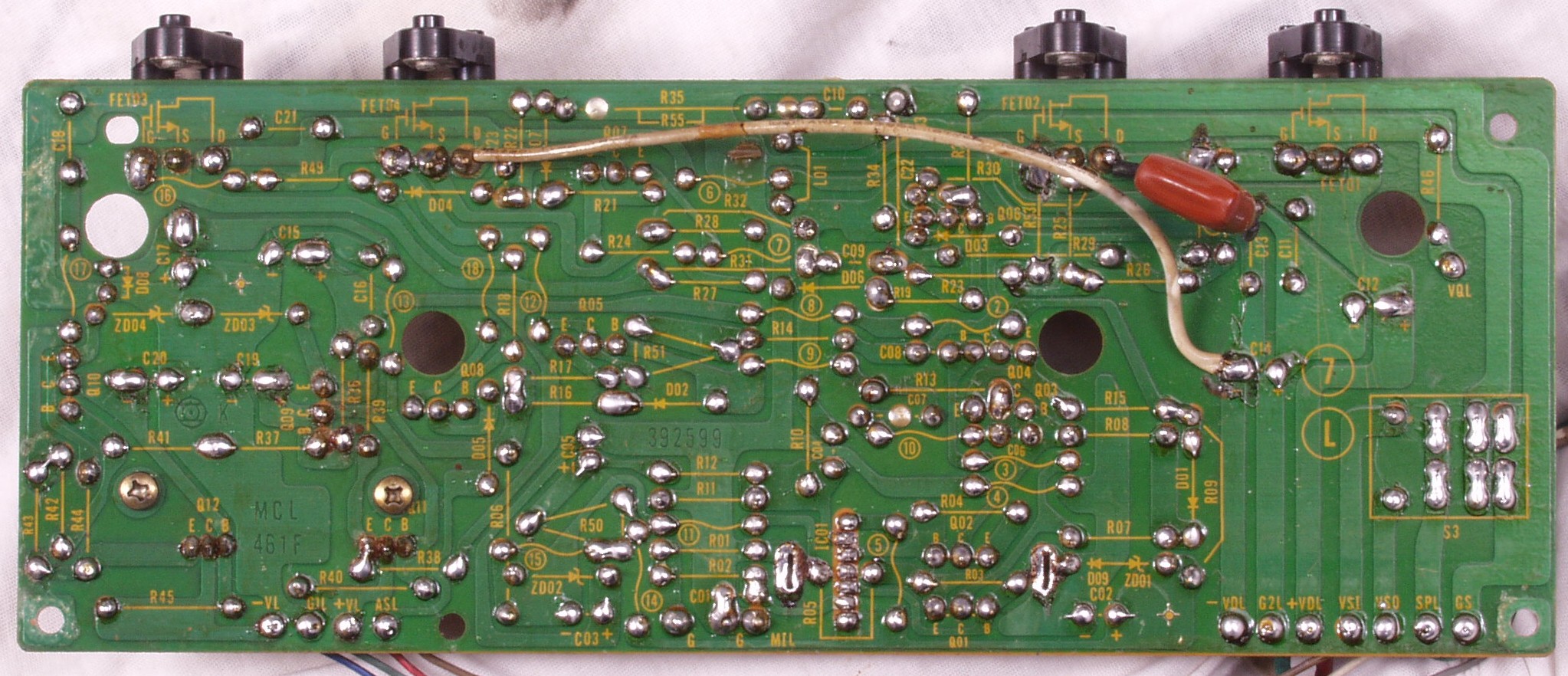

Ｃ−２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す
Ｃ−２Ｅ．完成Ｌドライブ基板裏　洗浄後

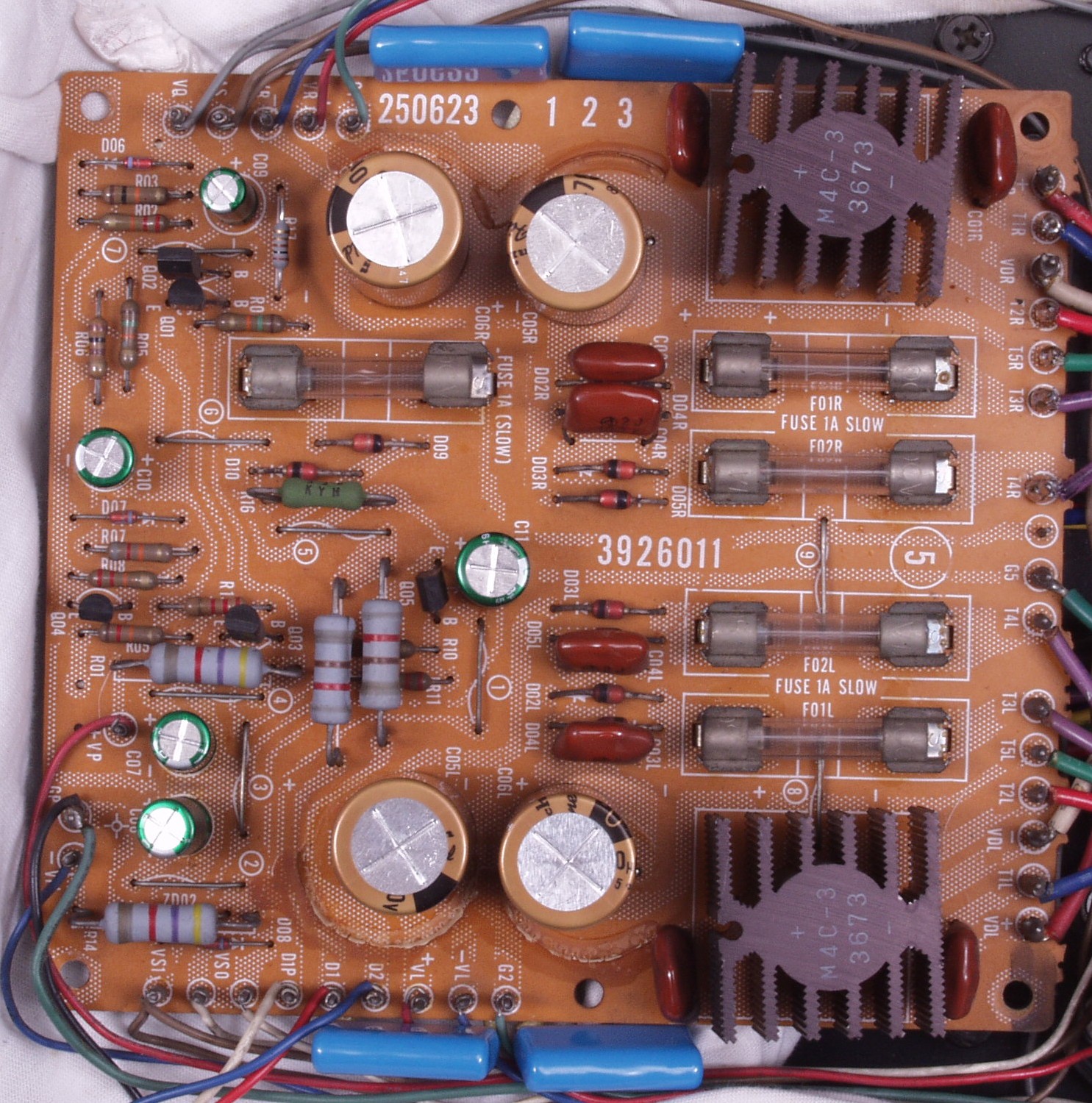

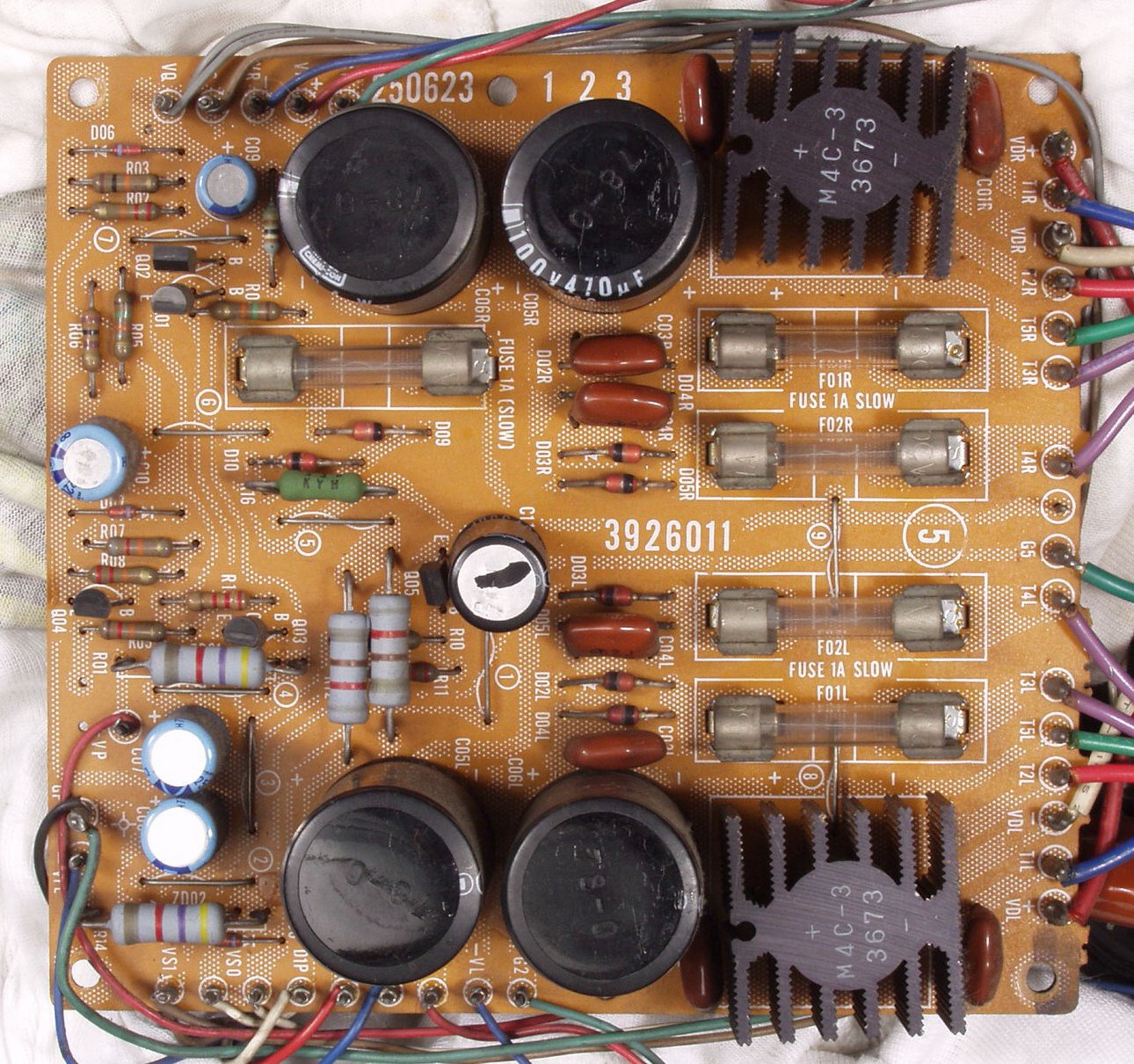

Ｃ−３Ａ．　修理前　電源基盤
Ｃ−３Ｂ．　修理後　電源基盤　フューズ入り抵抗全部、電解コンデンサー９個交換 　　　　　　　　　　　フイルムコンデンサー４個追加、ジャンパー線も半田を浸み込ませる

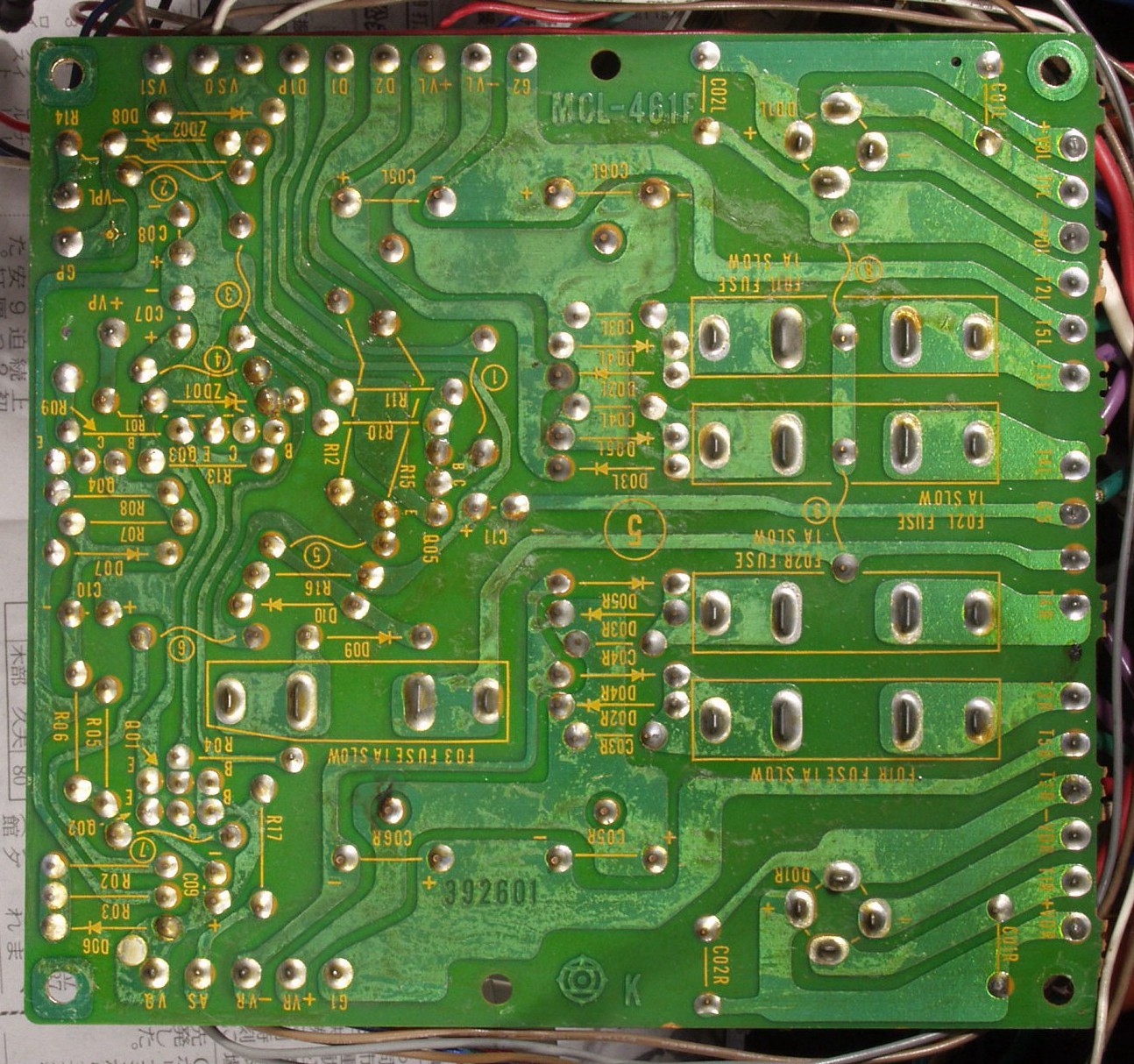

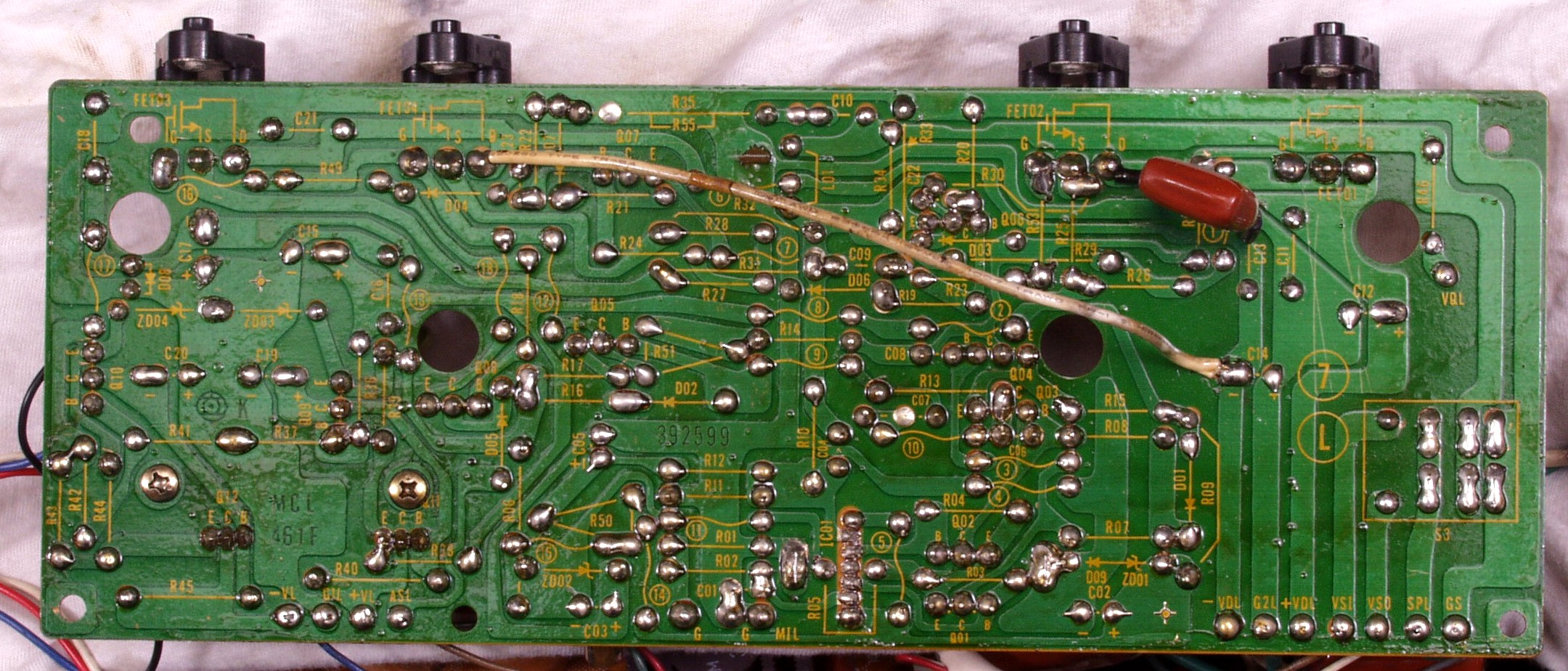

Ｃ−３Ｃ．　修理前　電源基盤裏

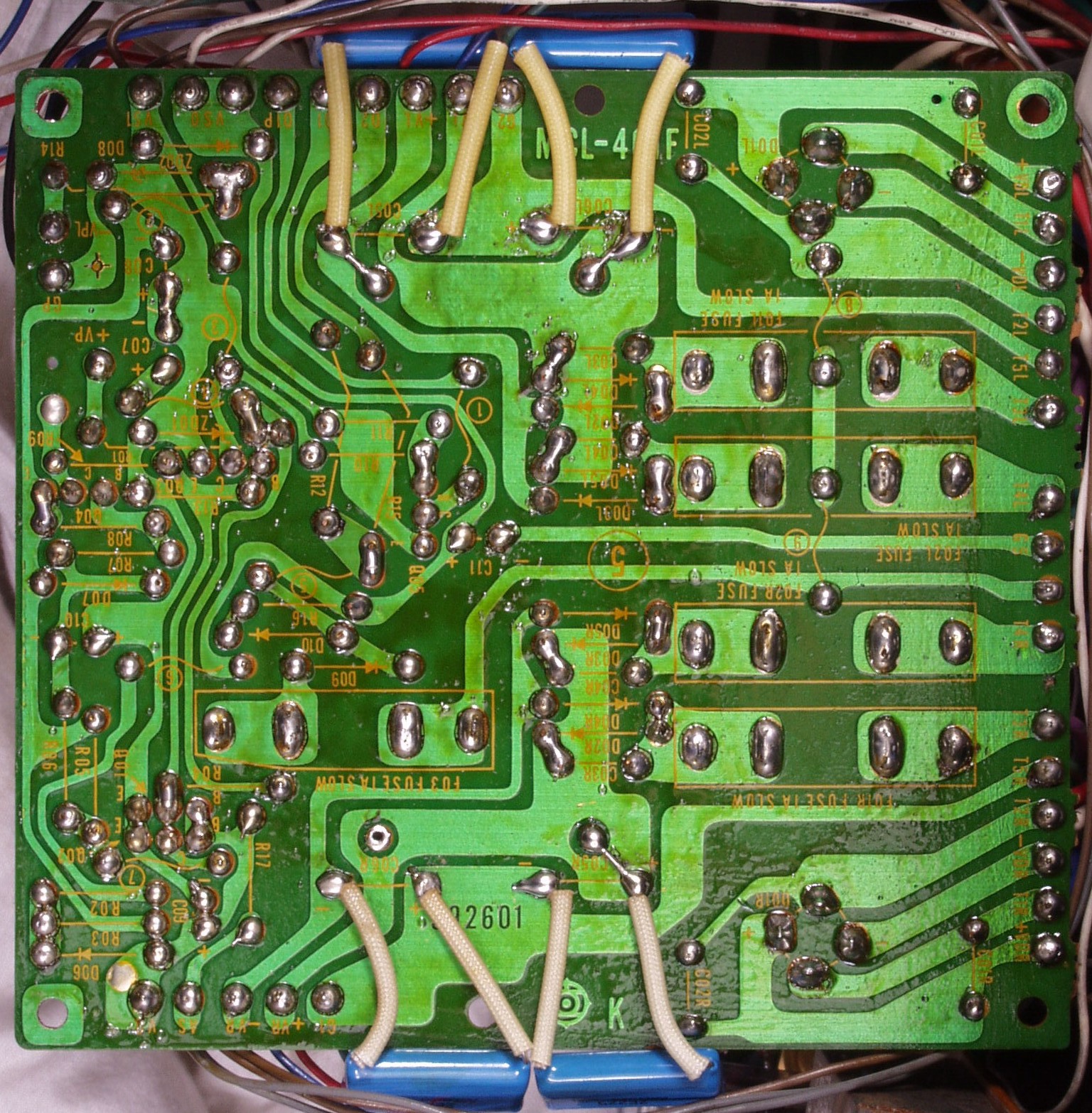

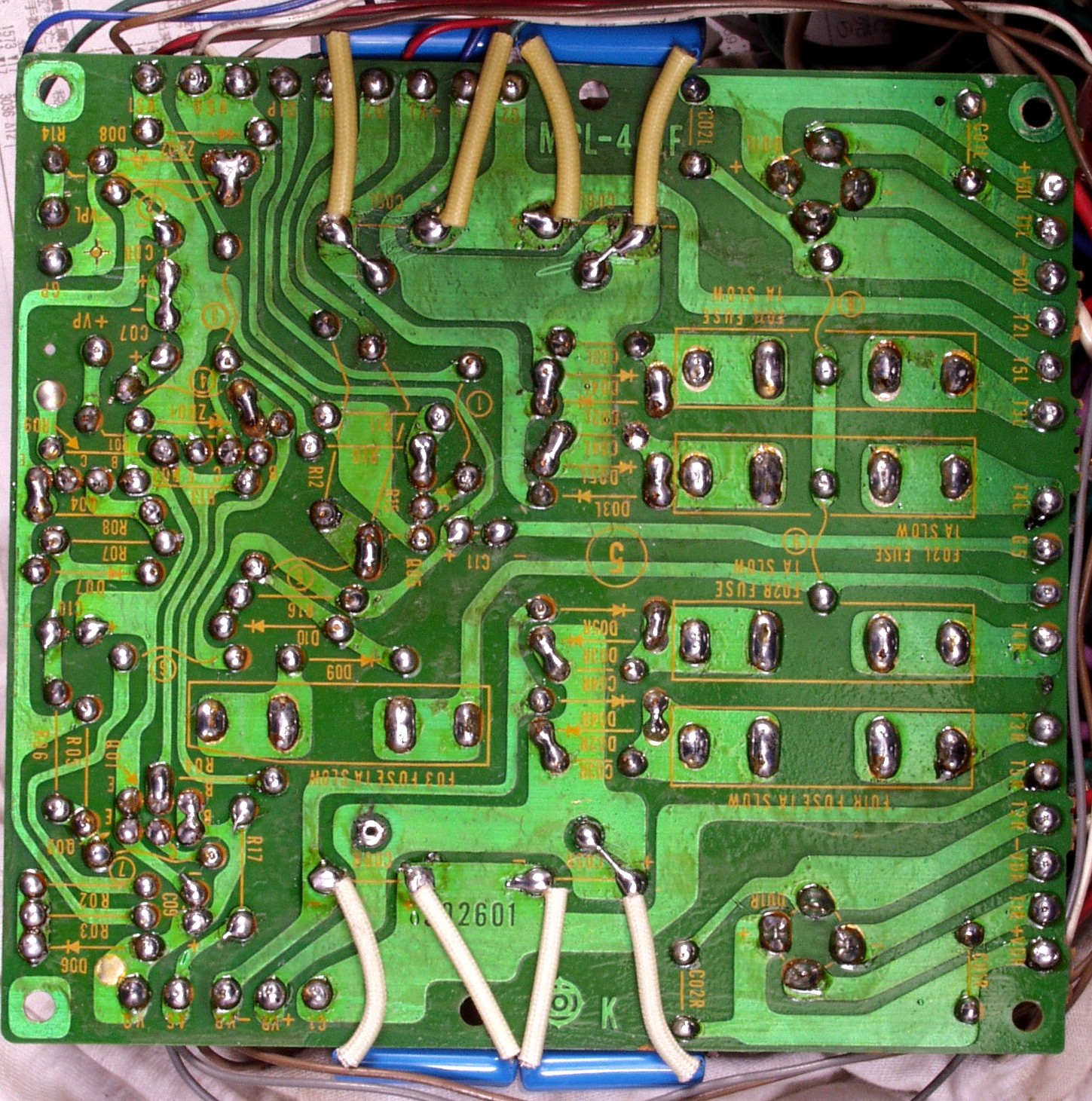

Ｃ−３Ｄ．　修理（半田補正）後　電源基盤裏　半田を全部やり直す
Ｃ−３Ｅ．　完成電源基盤裏　洗浄後

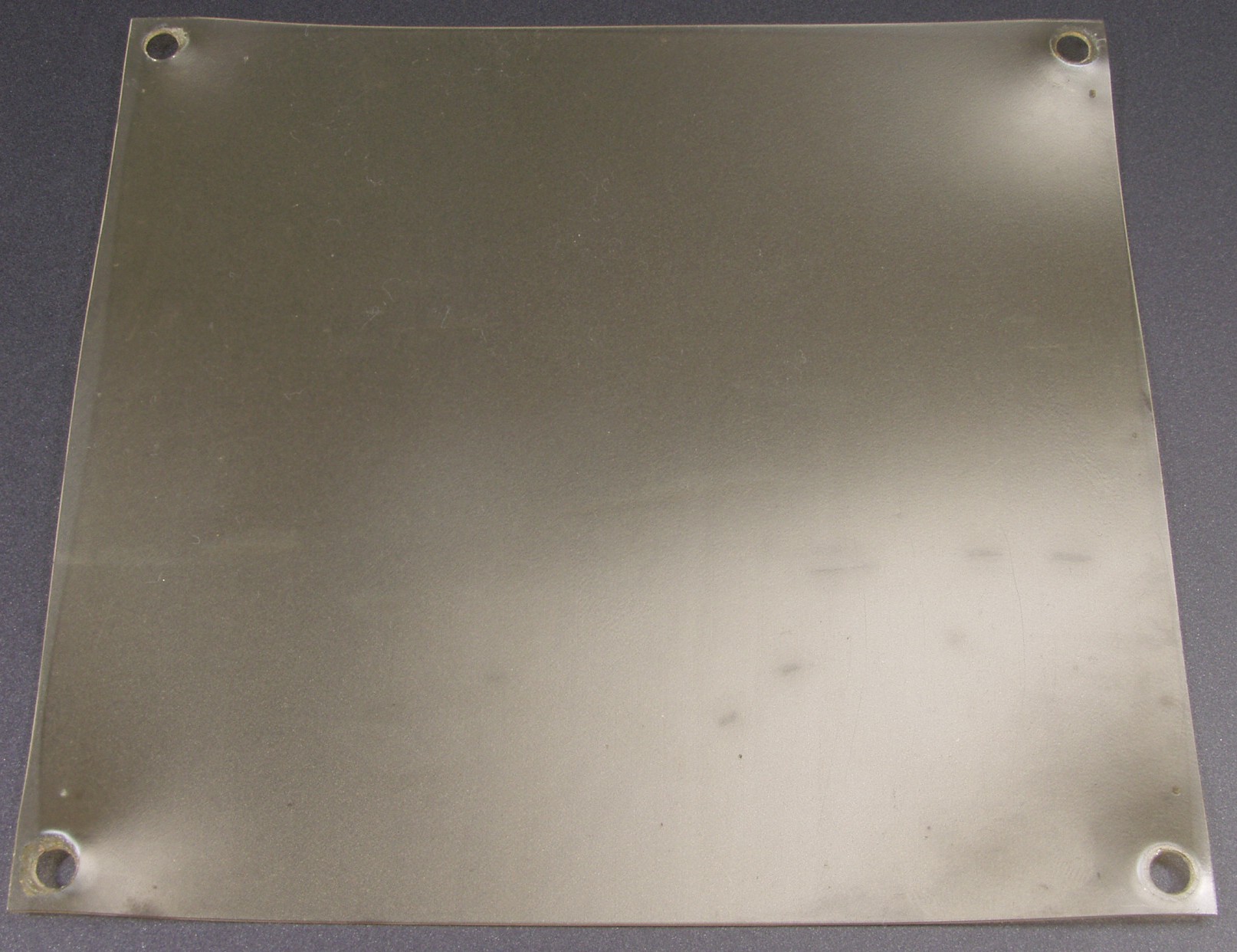

Ｃ−３Ｆ． 発振で基板の銅伯が熱を帯び、解けた跡が残るが形跡が無い絶縁シート

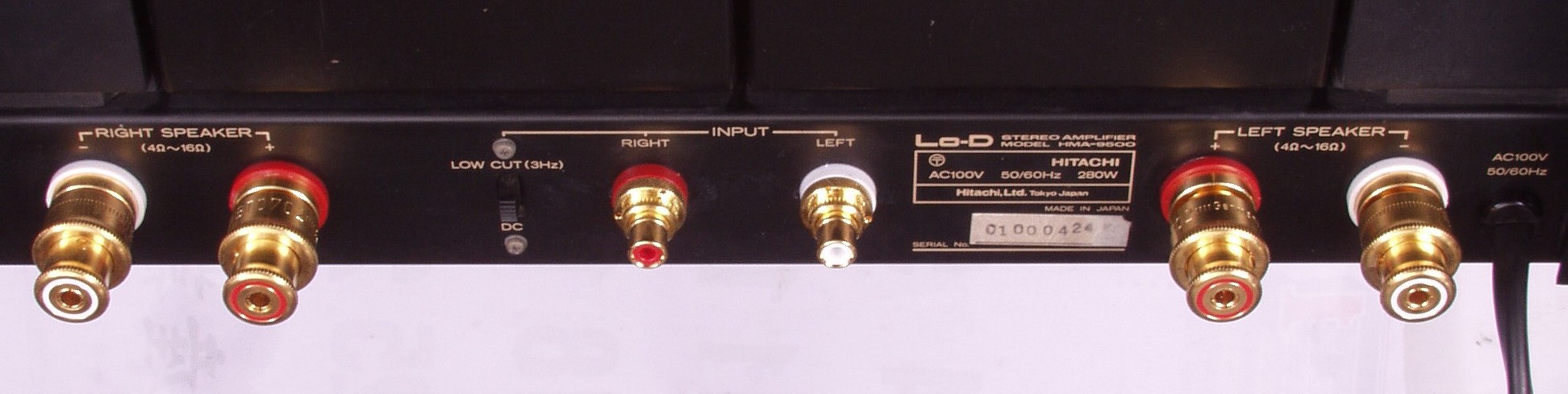

Ｃ−４Ａ．　修理前　入力ＲＣＡ端子
Ｃ−４Ｂ．　修理後　入力ＲＣＡ端子　　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１

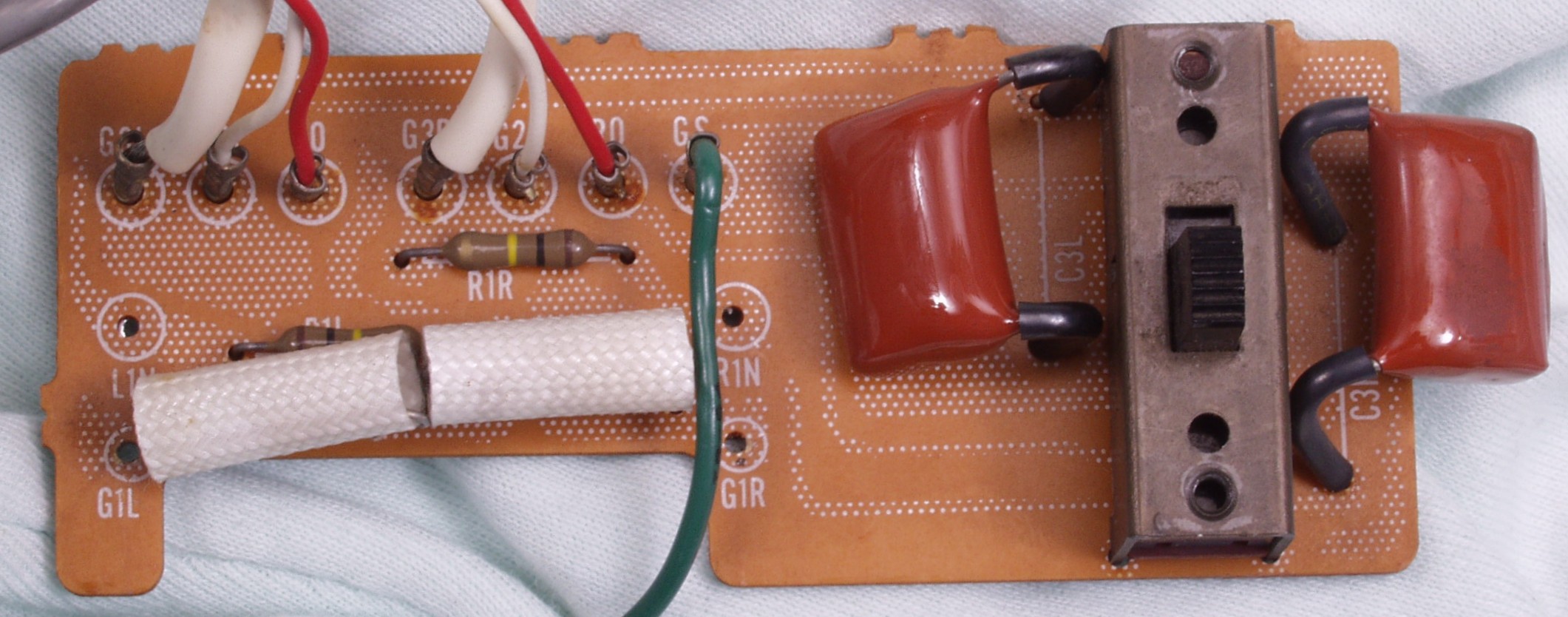

Ｃ−４Ｃ．　修理前　入力ＲＣＡ端子基盤
Ｃ−４Ｄ．　修理前　入力ＲＣＡ端子基盤裏

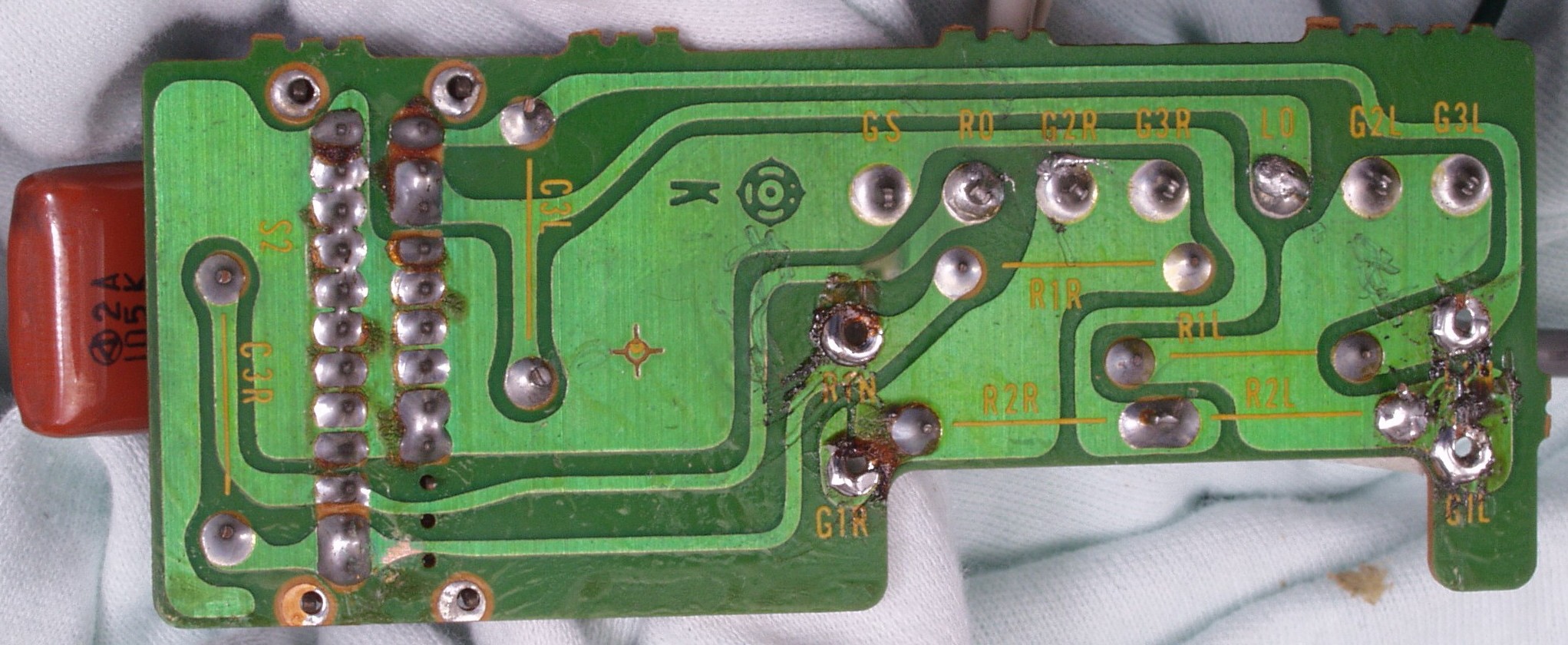

Ｃ−４Ｅ．完成ＲＣＡ端子裏　洗浄後

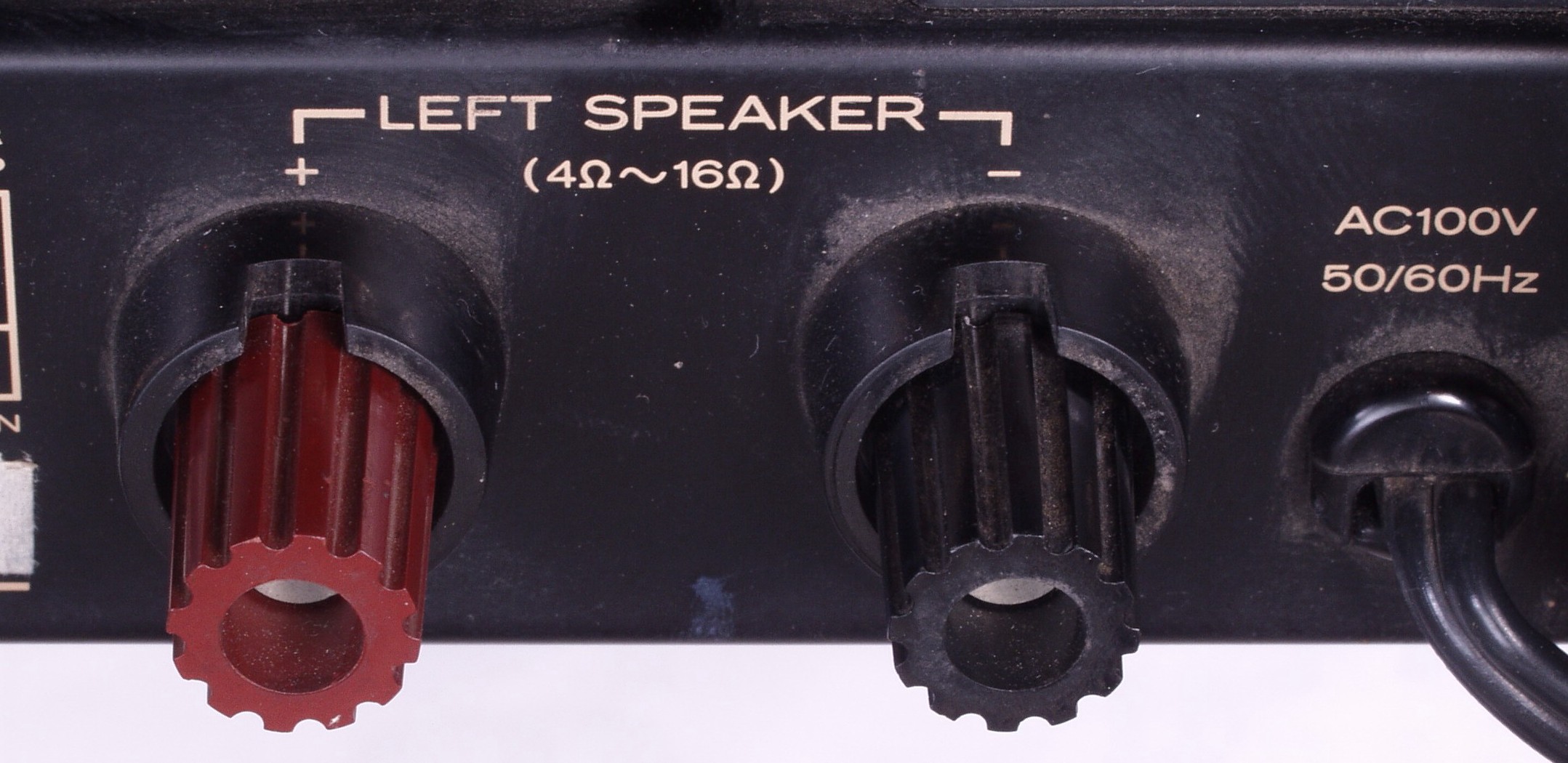

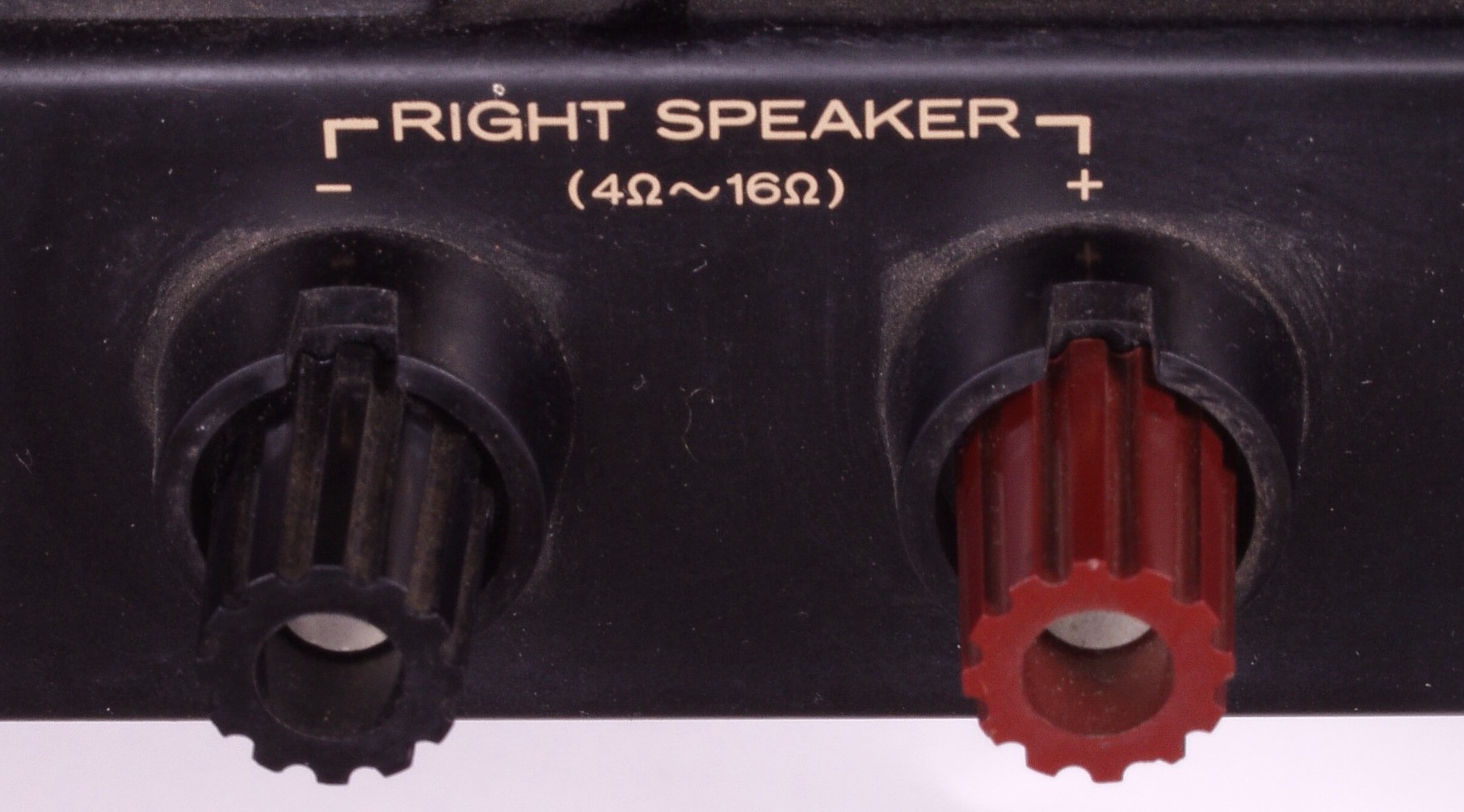

Ｃ−５Ａ．　修理前　ＳＰ接続端子

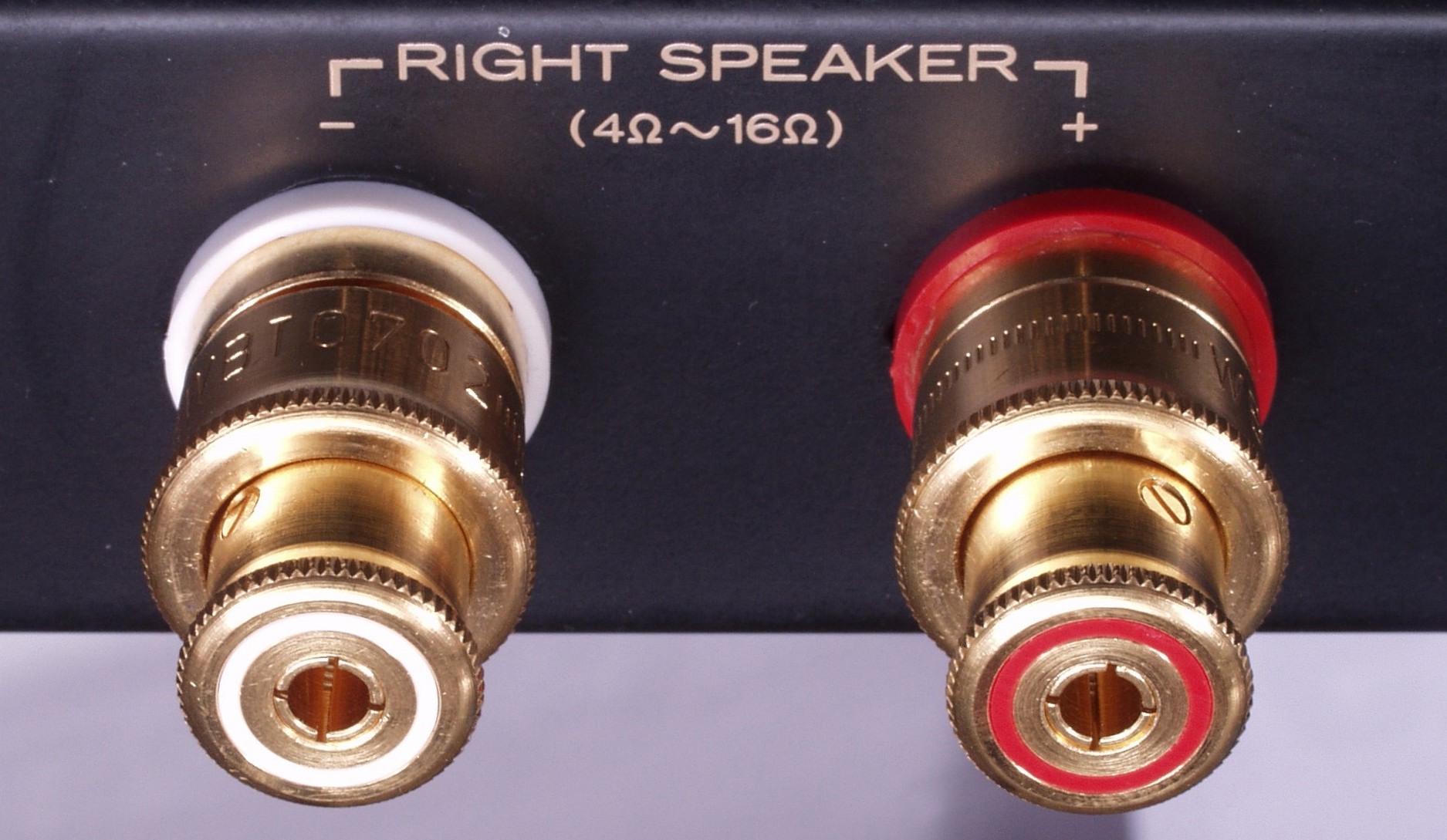

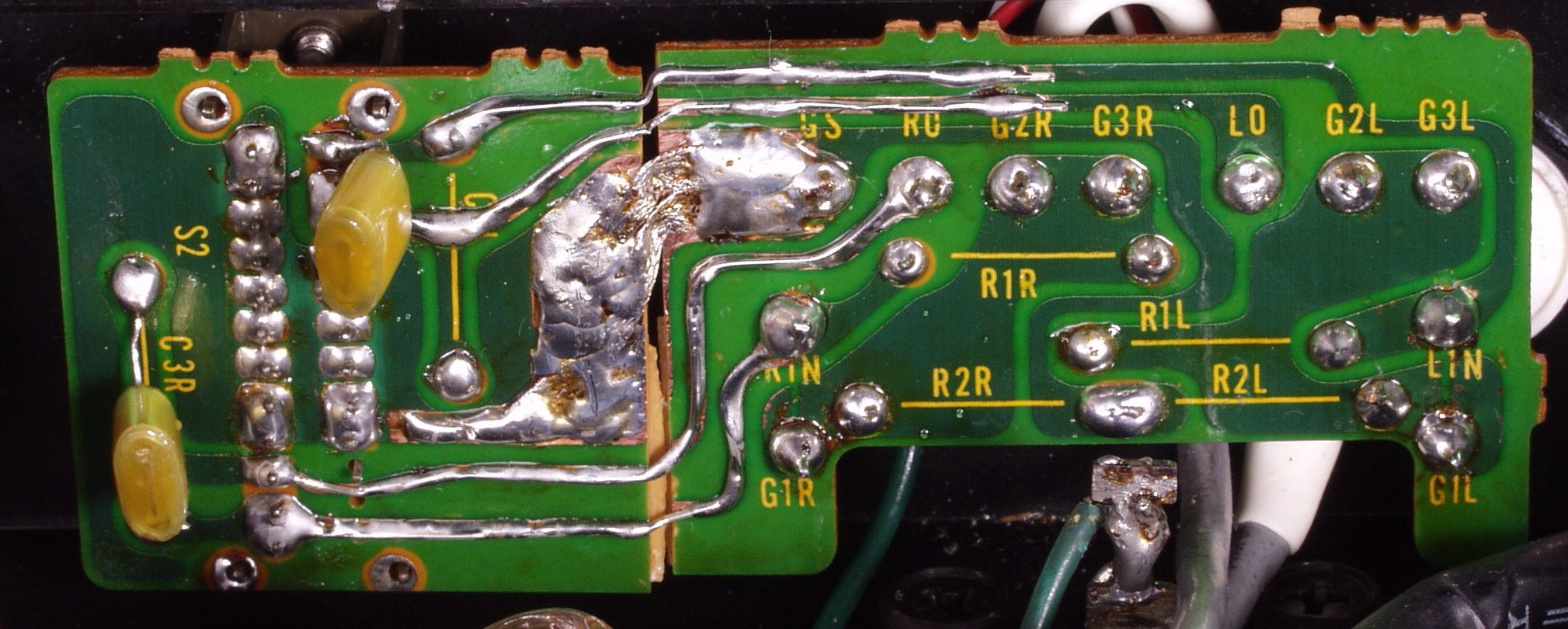

Ｃ−５Ｂ．　修理後　ＳＰ接続端子　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２

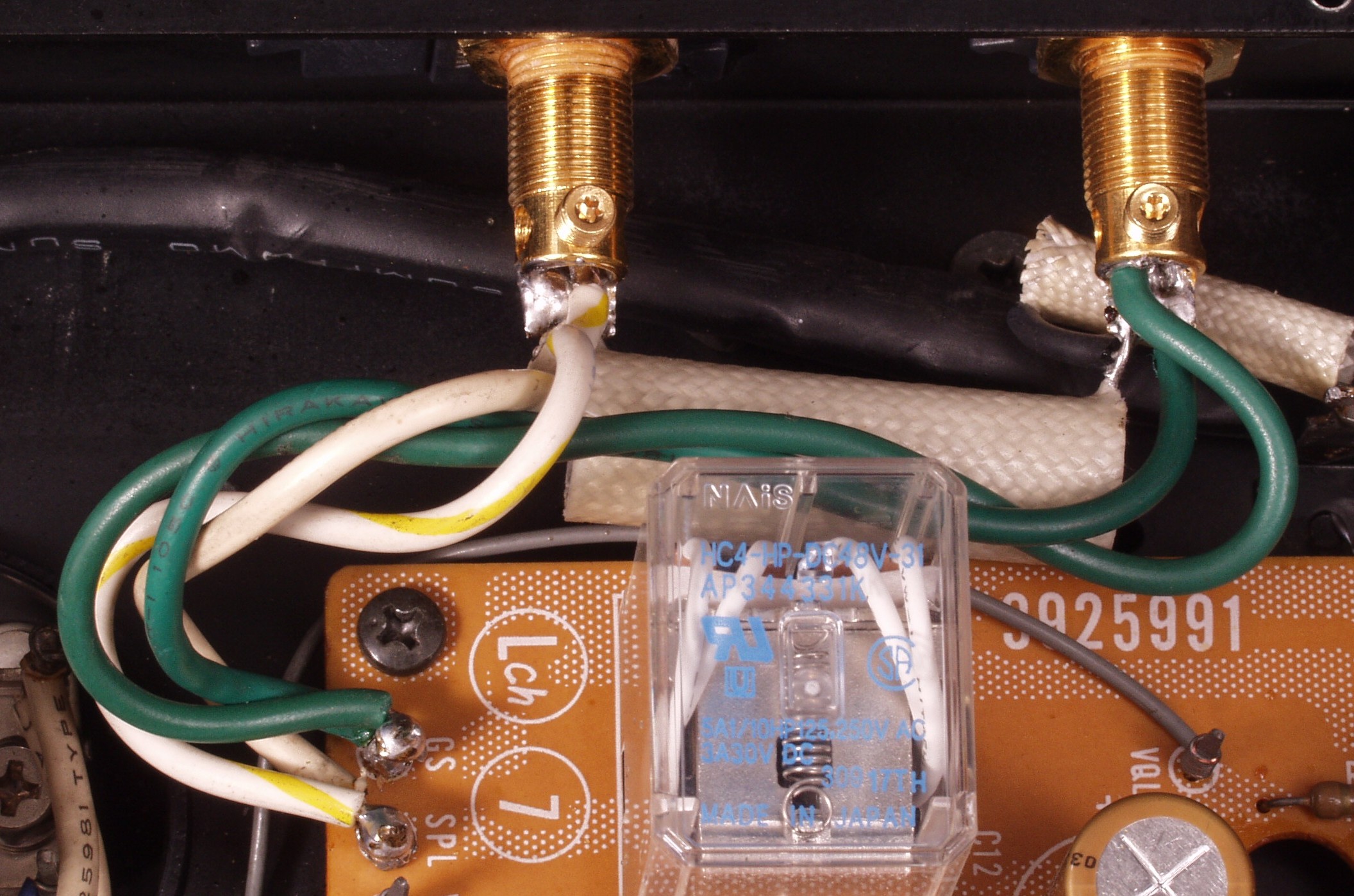

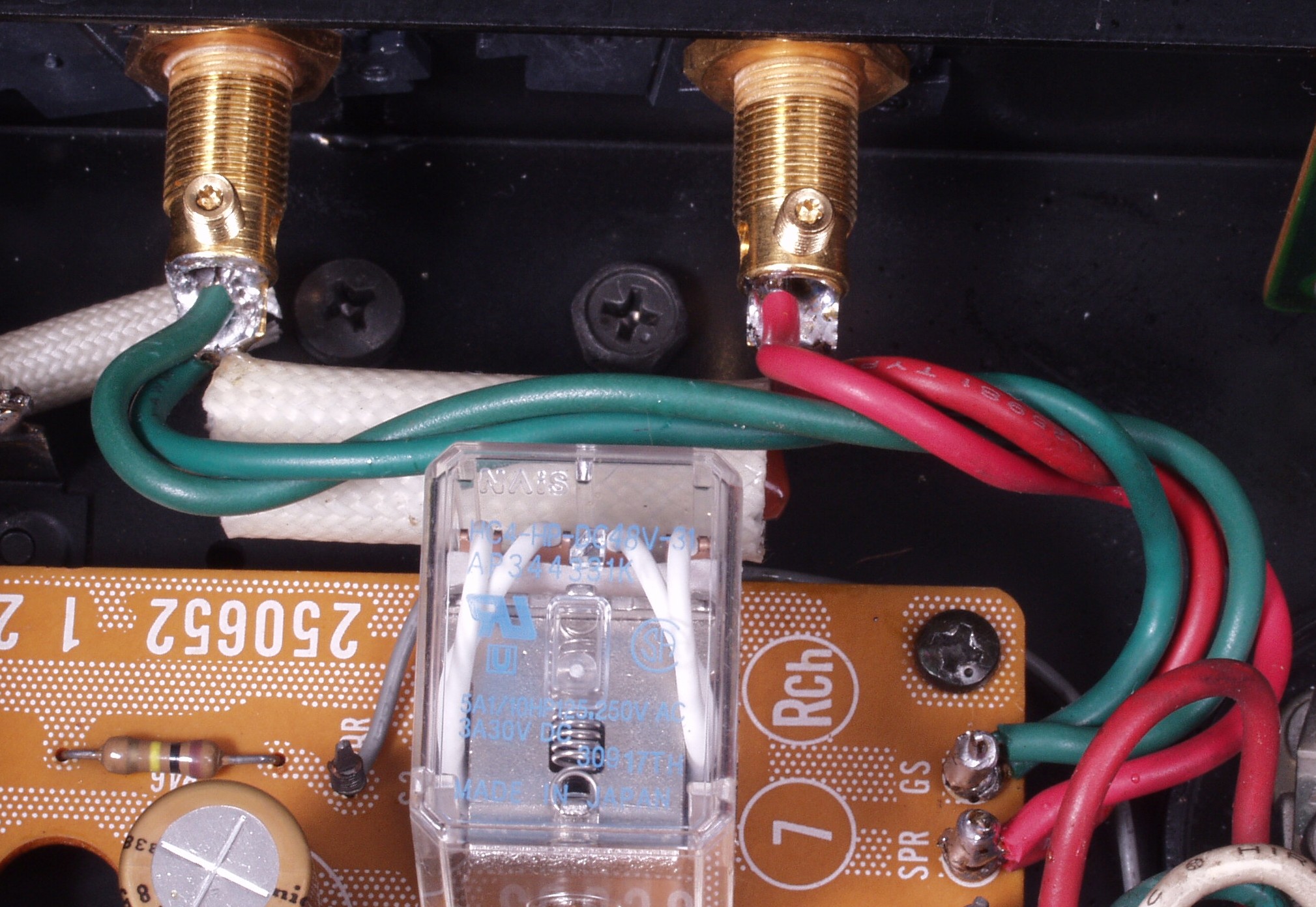

Ｃ−５Ｃ．　修理後　SP端子への接続　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＜＜理由はこちら参照＞＞

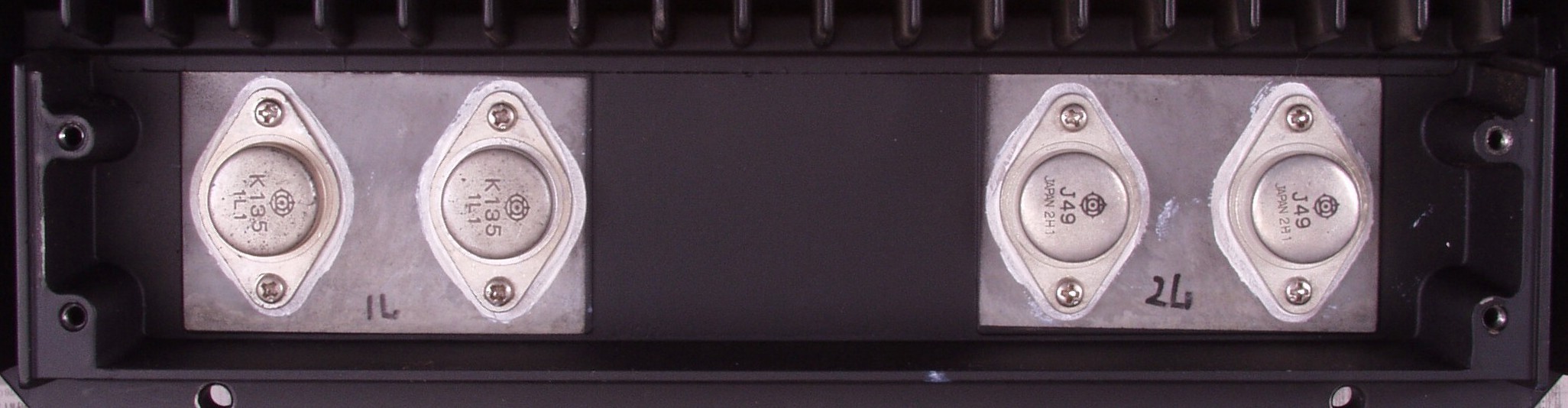

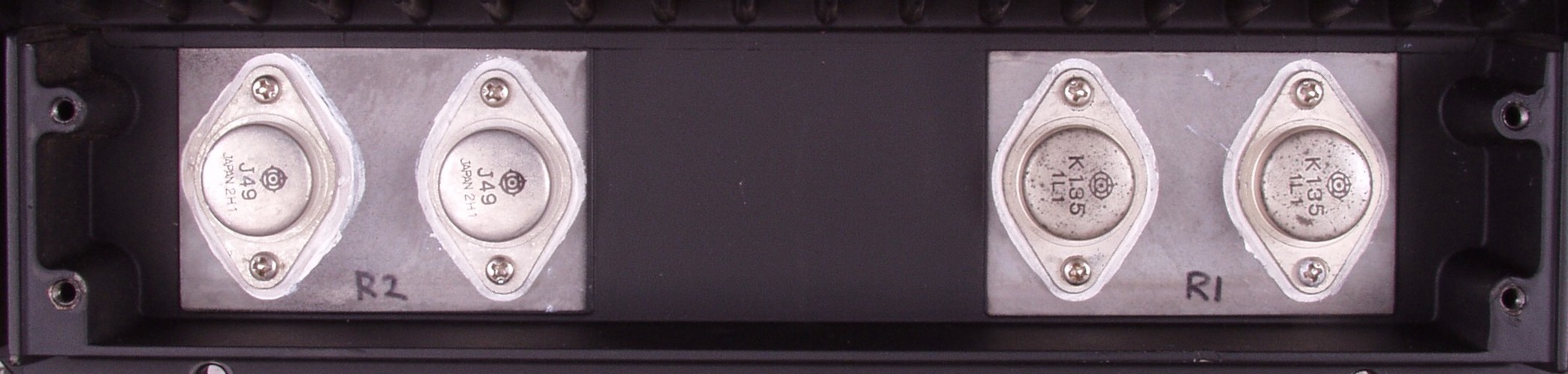

Ｃ−６Ａ．　修理後　Ｒ終段ＦＥＴ（電界効果トランジスター）　新品のデット・ストック品に交換
Ｃ−６Ｂ．　修理前　Ｌ終段ＦＥＴ（電界効果トランジスター）　新品のデット・ストック品に交換
Ｃ−７Ａ．　修理前　電源コード
Ｃ−７Ｂ．　修理後　電源コード

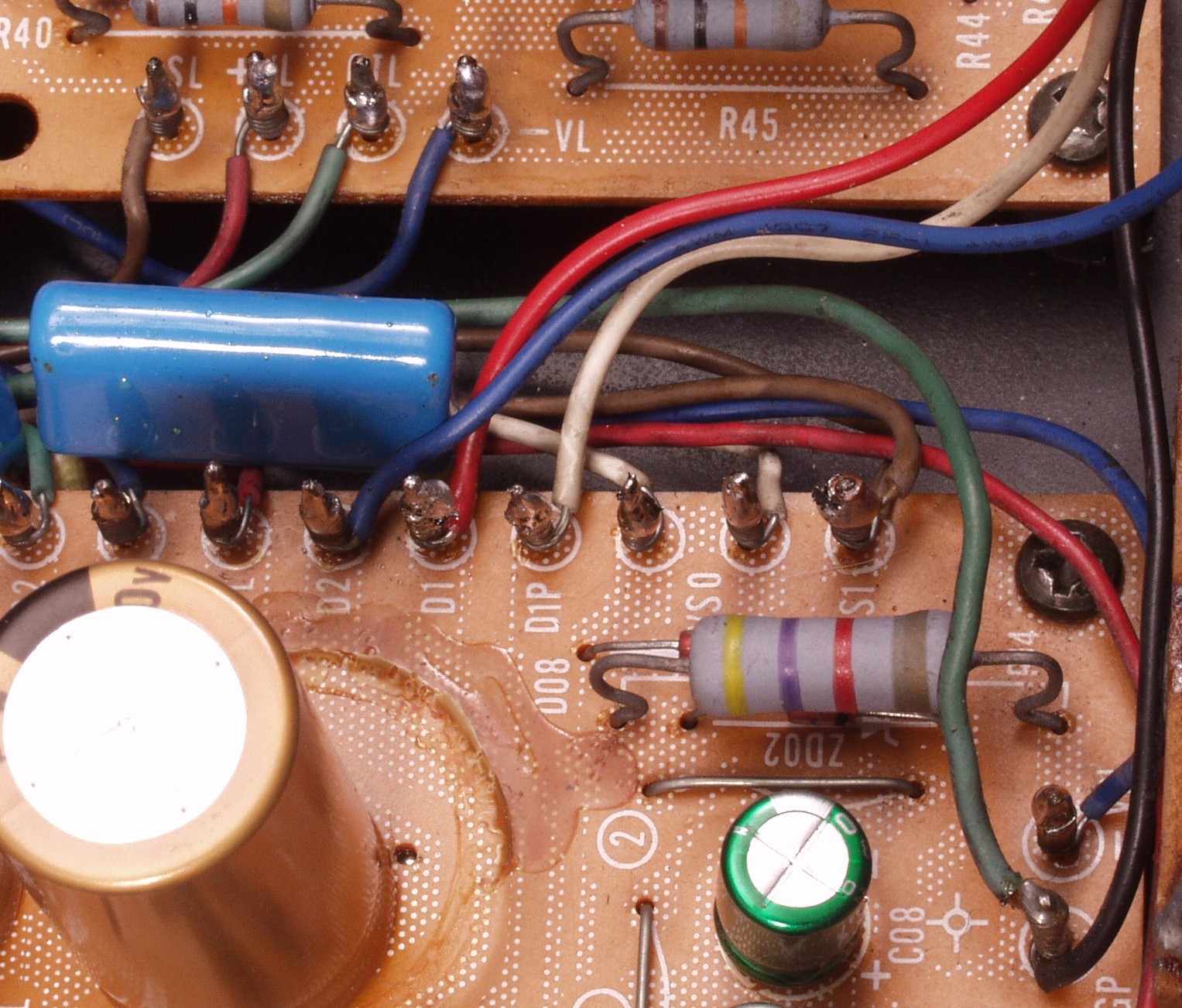

Ｃ−８Ａ．　ラッピングも念の為、ハンダを流し込む 　　　　　　　　　　　　　　　　　　　２０年も経るとハンダも大変、温調はんだこてを導入すると楽です＜＜下記参考＞＞

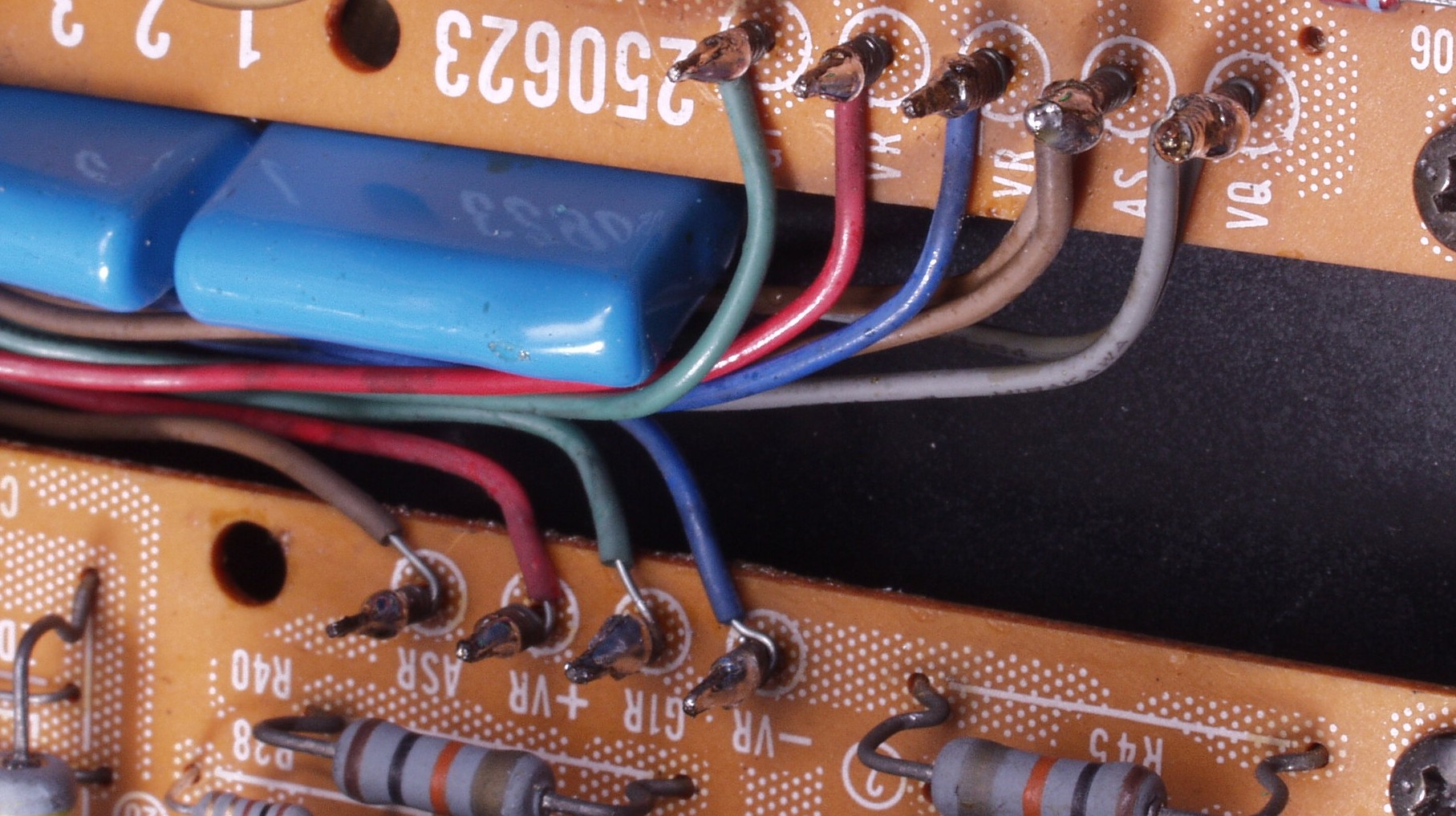

Ｃ−８Ｂ．　ラッピングも念の為、ハンダを流し込む

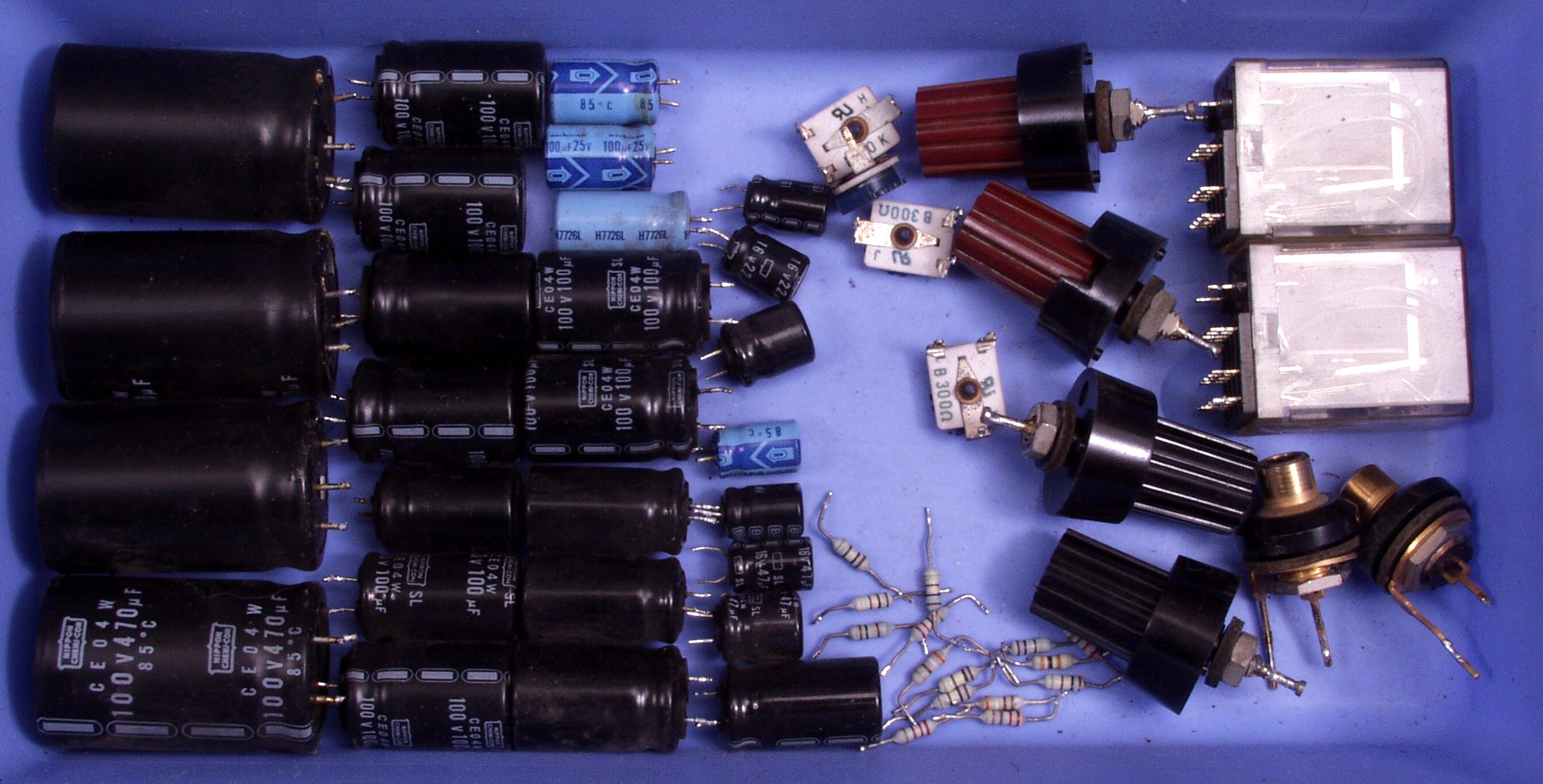

Ｃ−９．　交換した部品

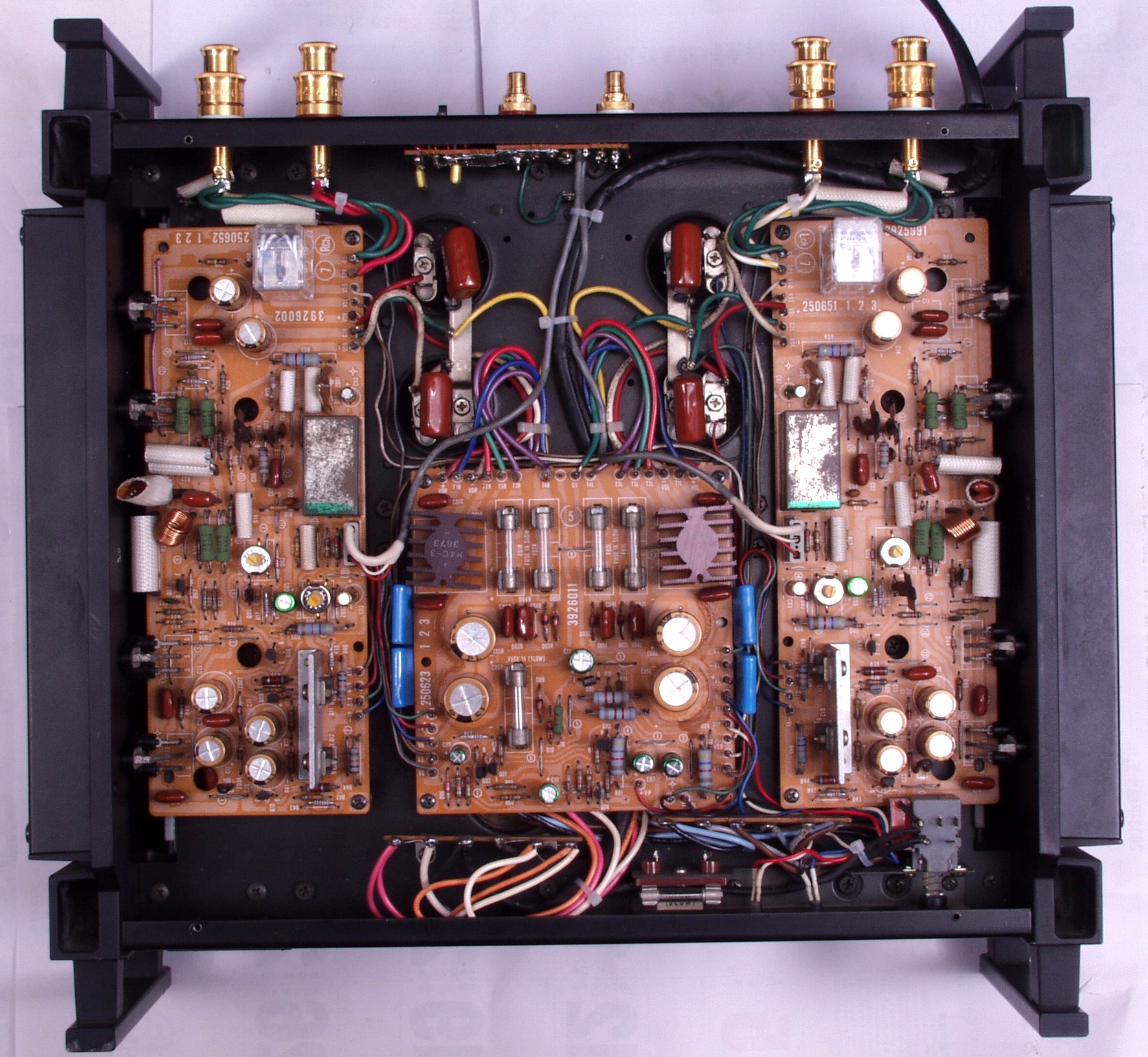

C−ＡＡ．　修理前　下から見る
Ｃ−ＡＢ．　修理後　下から見る
Ｃ−Ｂ．　修理後　綺麗なお尻です
Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整

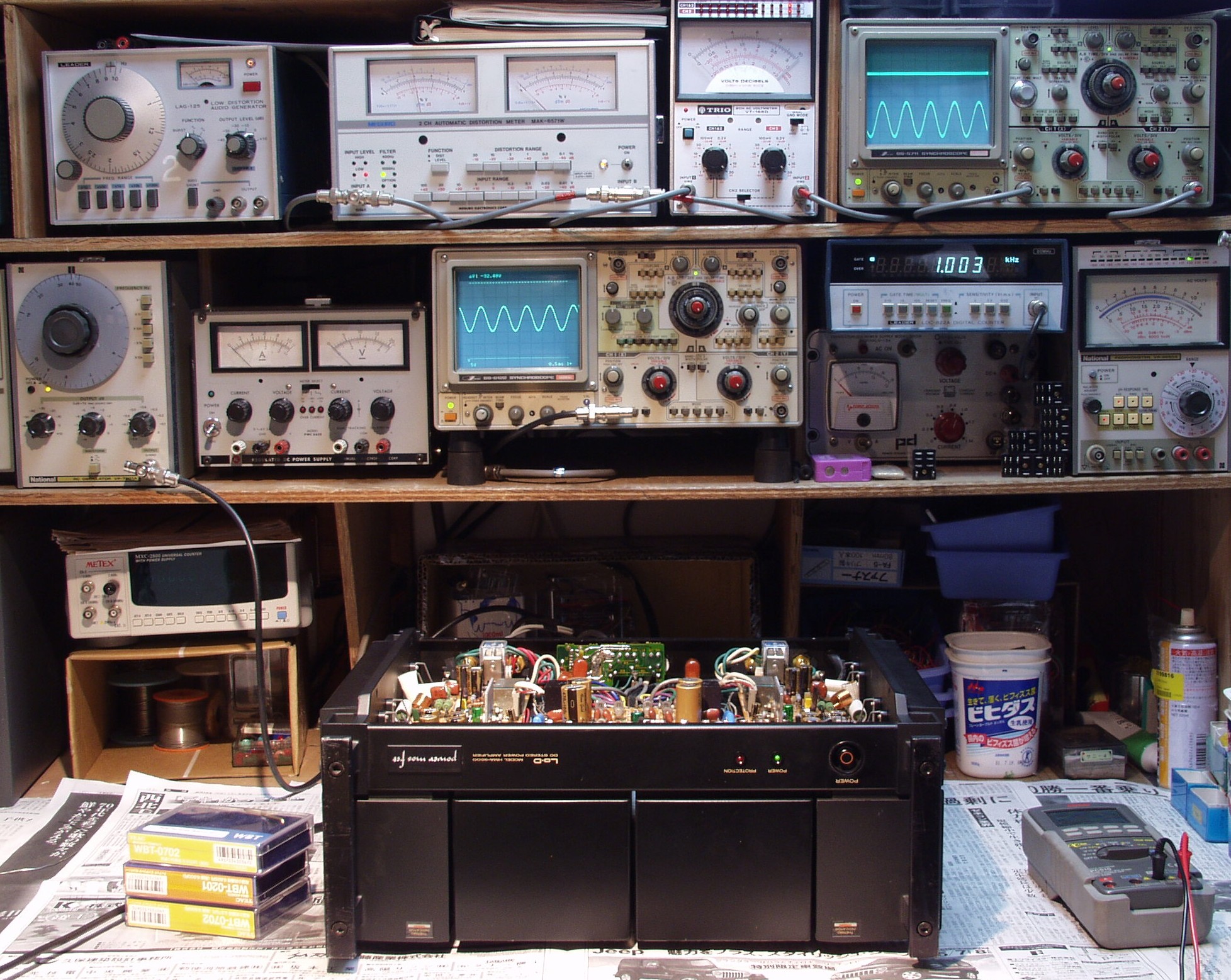

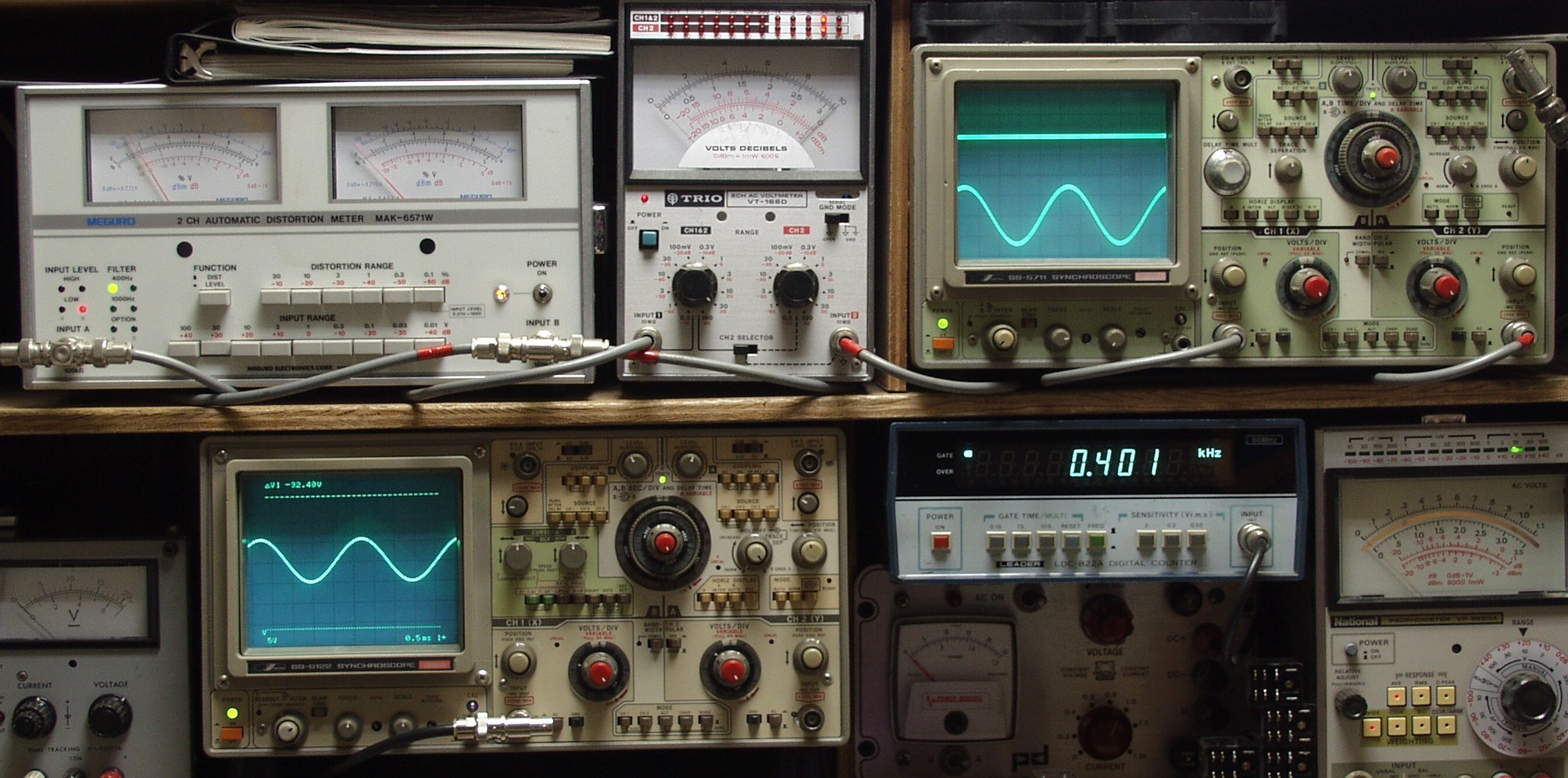

Ｅ−２Ａ．　Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ 　　　　　　　　　　　右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形

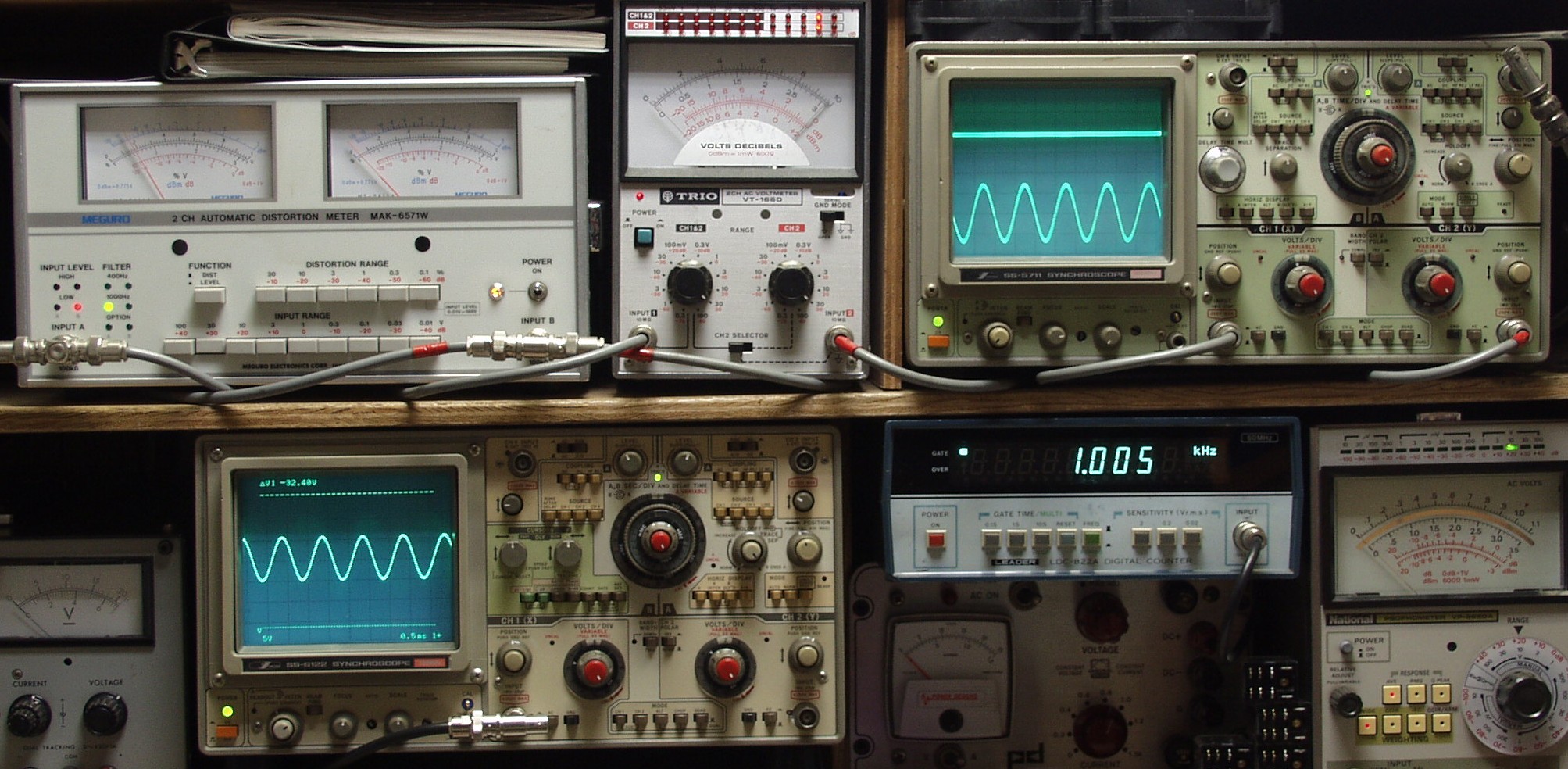

Ｅ−２Ｂ．　Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ
Ｅ−２Ｃ．　Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ 　　　　　　　　　　右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形

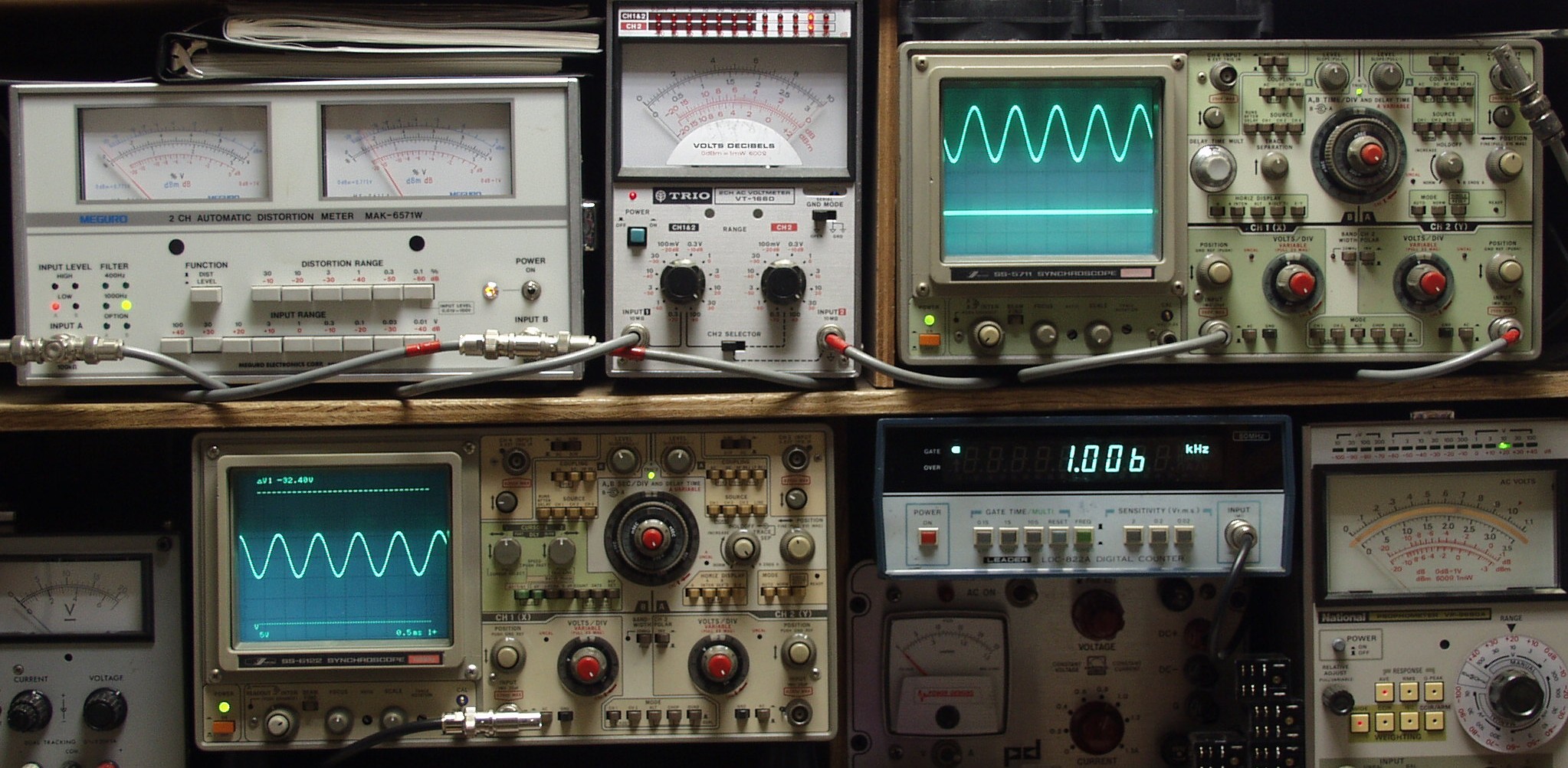

Ｅ−２Ｄ．　Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ
Ｅ−４．　　２４時間エージング　近々、新しいご主人に嫁ぎます
