ＹＡＭＡＨＡ　Ｂ－１．　１９台目修理記録
　　　２０２４／４／２０．バラック修理にて動作確認済。　　２０２４／４／１２．到着　　　　　．完成　
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１～Ｃ９６）。
    これの代替えは大変です、２～３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ－１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
Ａ．　修理前の状況
  • 久々に　オークションで備品として購入。
    • 出品者商品説明。
      YAMAHA パワーアンプ B-1 B-I ステレオ アンプ 。
      通電のみ、ジャンク、部品取り。
      通電いたしましたが、音出ませんのでジャンクでの出品となります。
      外観には多少のキズ、汚れが見受けられます。
      御理解いただける方のみ、ご入札をお願いいたします。
      NC.NRです。
      ☆入札前に既読のお願い。
      商店でなくて素人の個人同士の取り引きです。
      最初から最後まで 短い間ですが 、お互い安心な取り引きで完了しましょう(^-^)
      神経質な方や完璧を求める方の、 ご購入は ご遠慮下さい　(n>ω


Ｂ．　原因・現状
  • 左側ブロック電解コンデンサー＋側短絡。
    電源１基板故障。
    Ｌ側ドライブ基板故障。


Ｃ．　修理状況

Ｄ．　使用部品
  • ブロック電解コンデンサー　　　　１組２個
    オーディオ用電解コンデンサー　　　　個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　　個。
    半固定ＶＲ　　　　　　　　　　　　　　１２個。
    ＴＲ（トランジスター）　　　　　　　　　　　個。
    FET(Field Effect Transistor)　　　　　　個。
    ＳＰ接続リレー　　　　　　　　　　　　　　５個。
    温度検知器（サーモスタット）　　　　　２個。
    テフロン絶縁ＲＣＡ端子　　　　　　２組４個。
    ＳＰ接続端子ＷＢＴ０７３５ １組４個。
    ラバロンＶＣＴ（3.5スケア）ケーブル　１．６ｍ。
    プラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）　１個。


Ｅ．　調整・測定

Ｇ．　修理費（改造費）　　　　　　，０００円　　「オーバーホール修理」。

Ｙ．　ユーザー宅の設置状況

Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

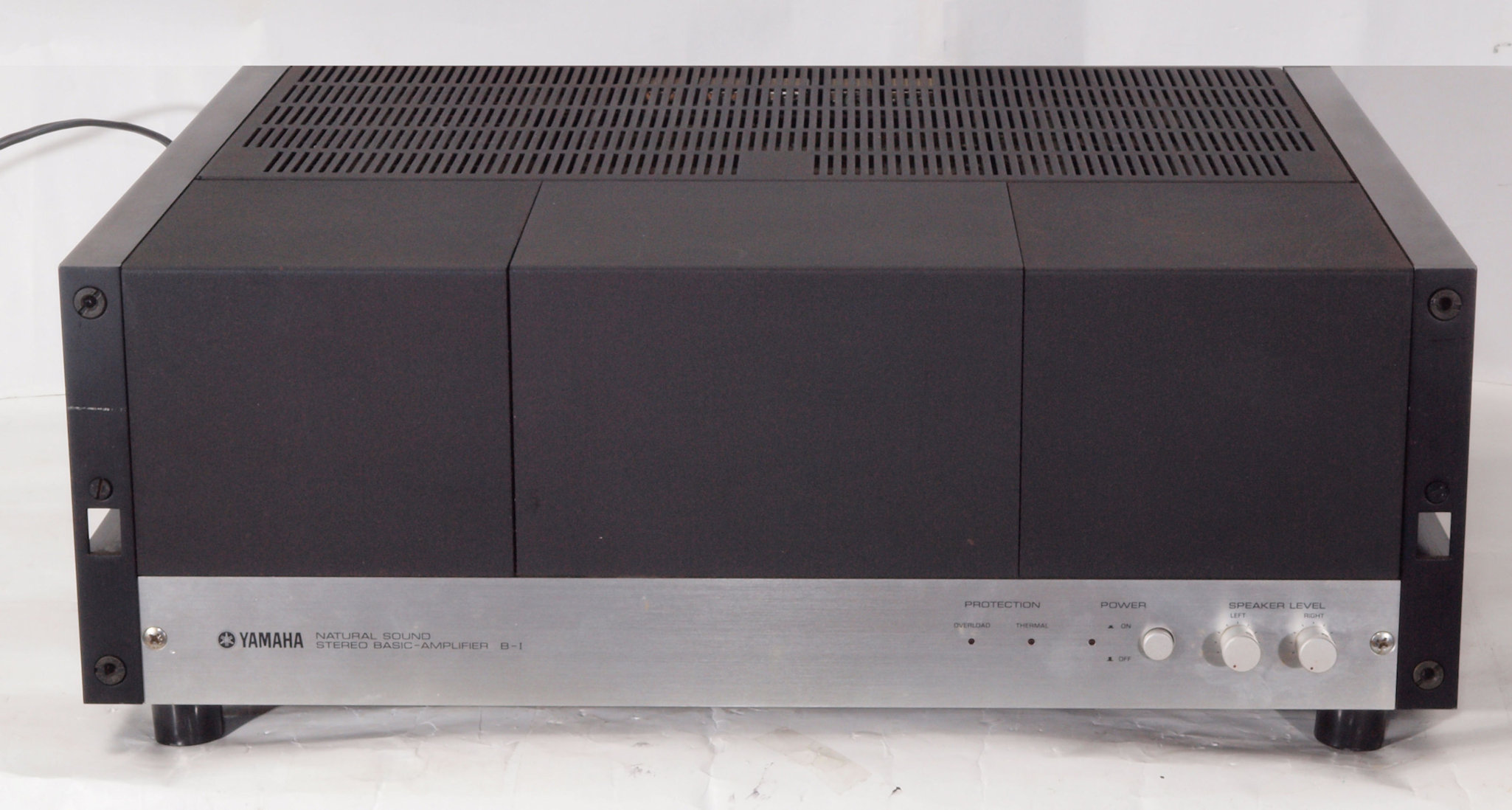

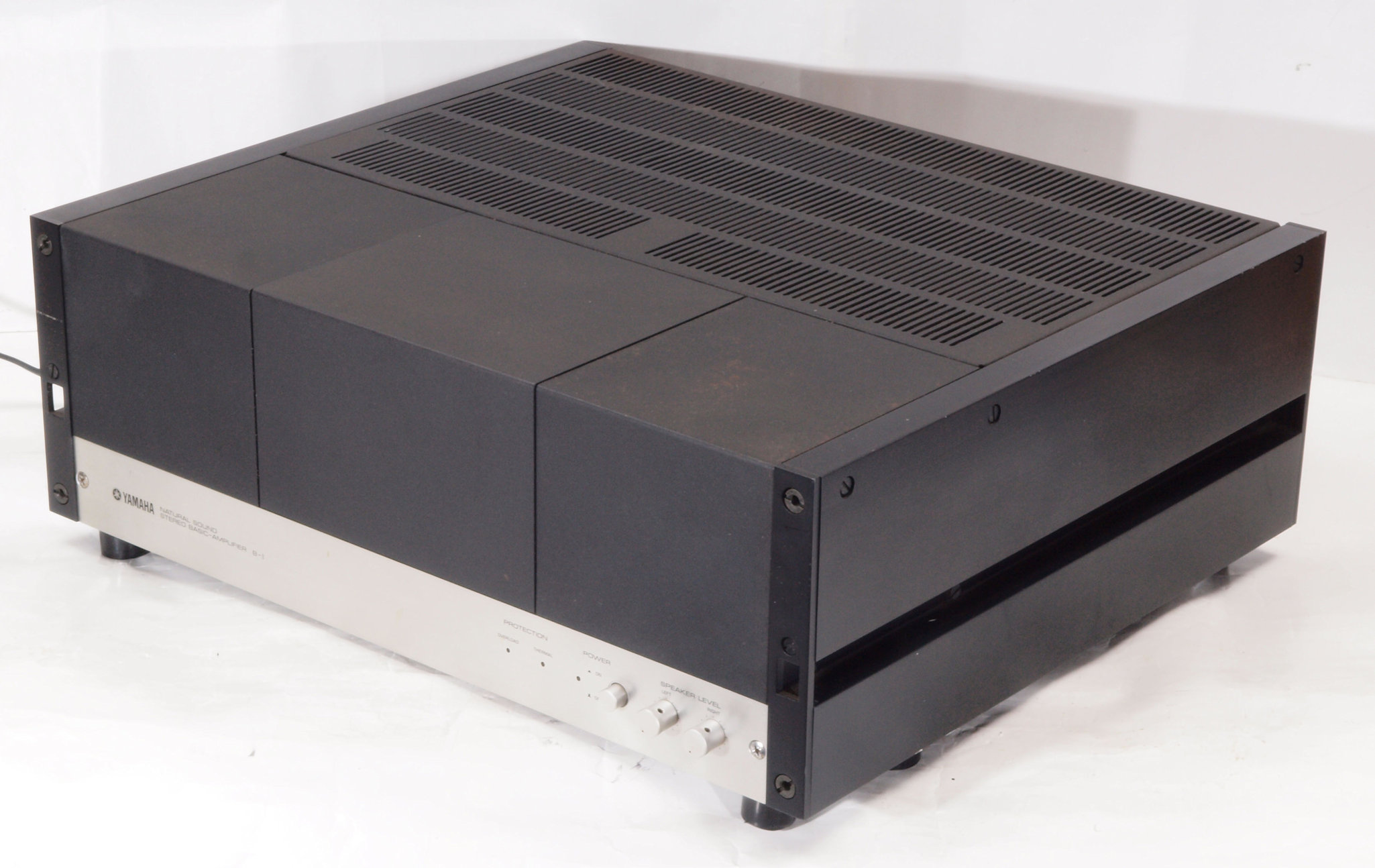

Ａ１１．　点検中、　前から見る。
Ａ１２．　点検中、　操作パネルを取り前から見る。
Ａ１３．　点検中、　前右から見る。

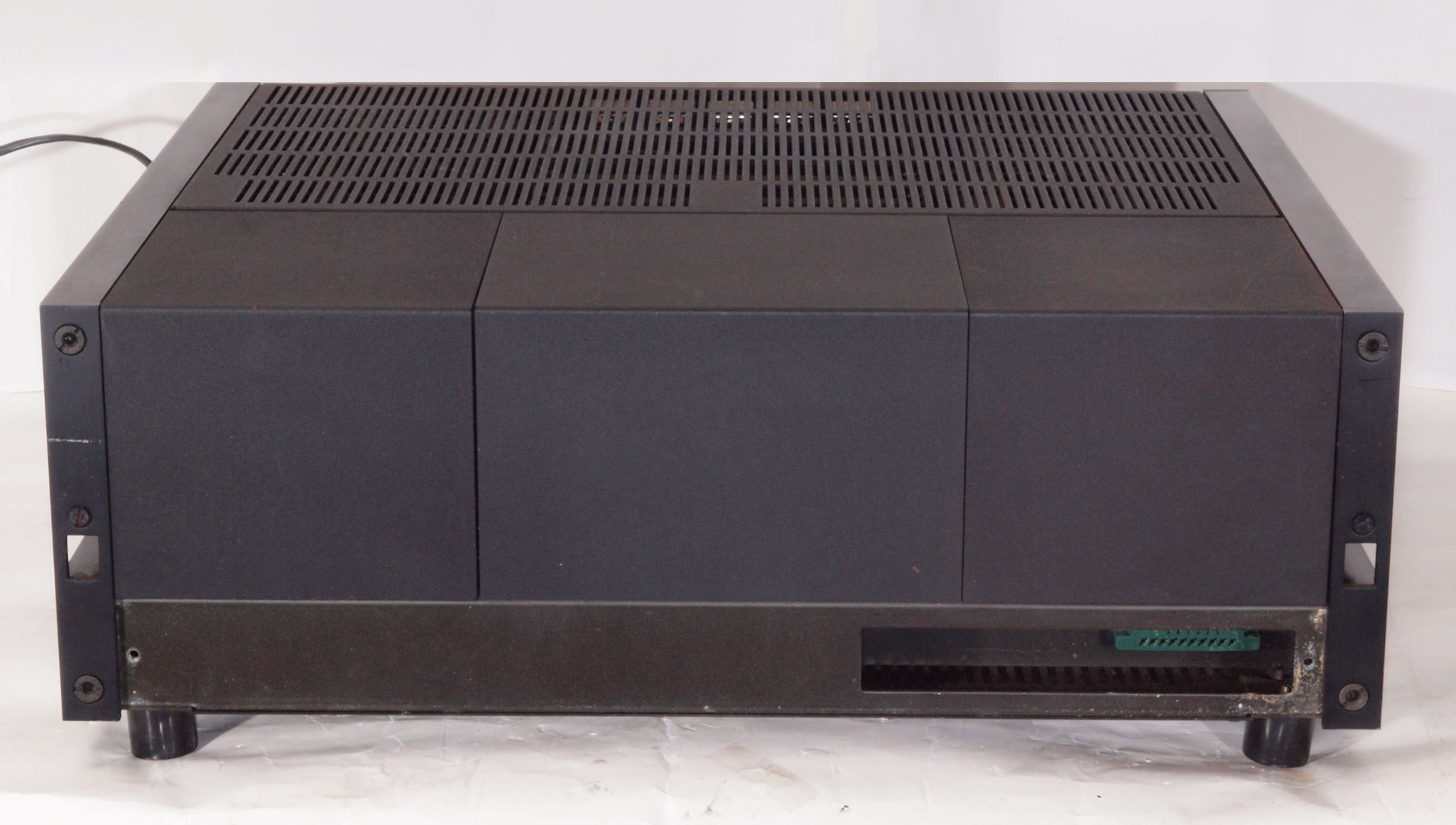

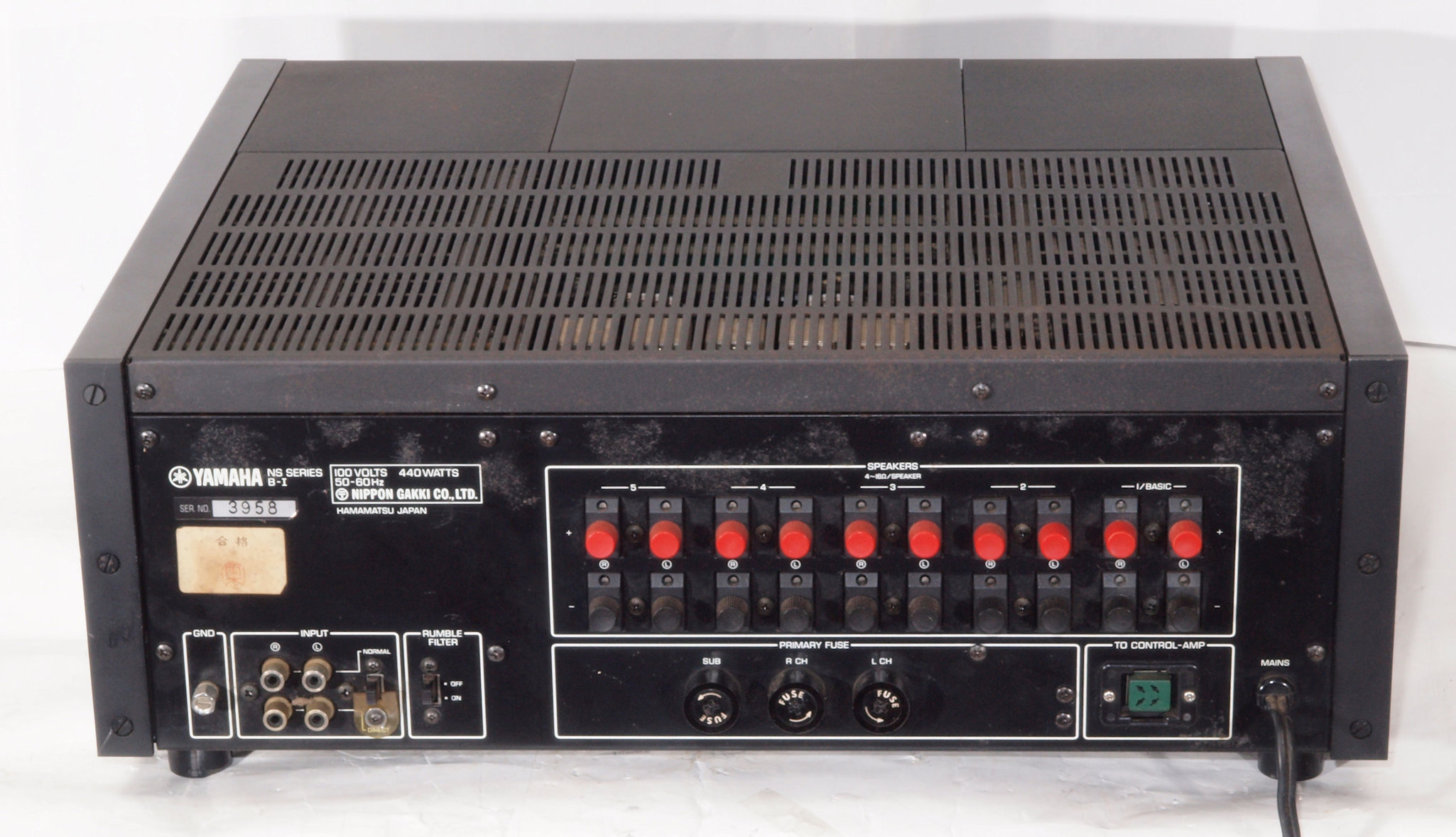

Ａ１４．　点検中、　後から見る。

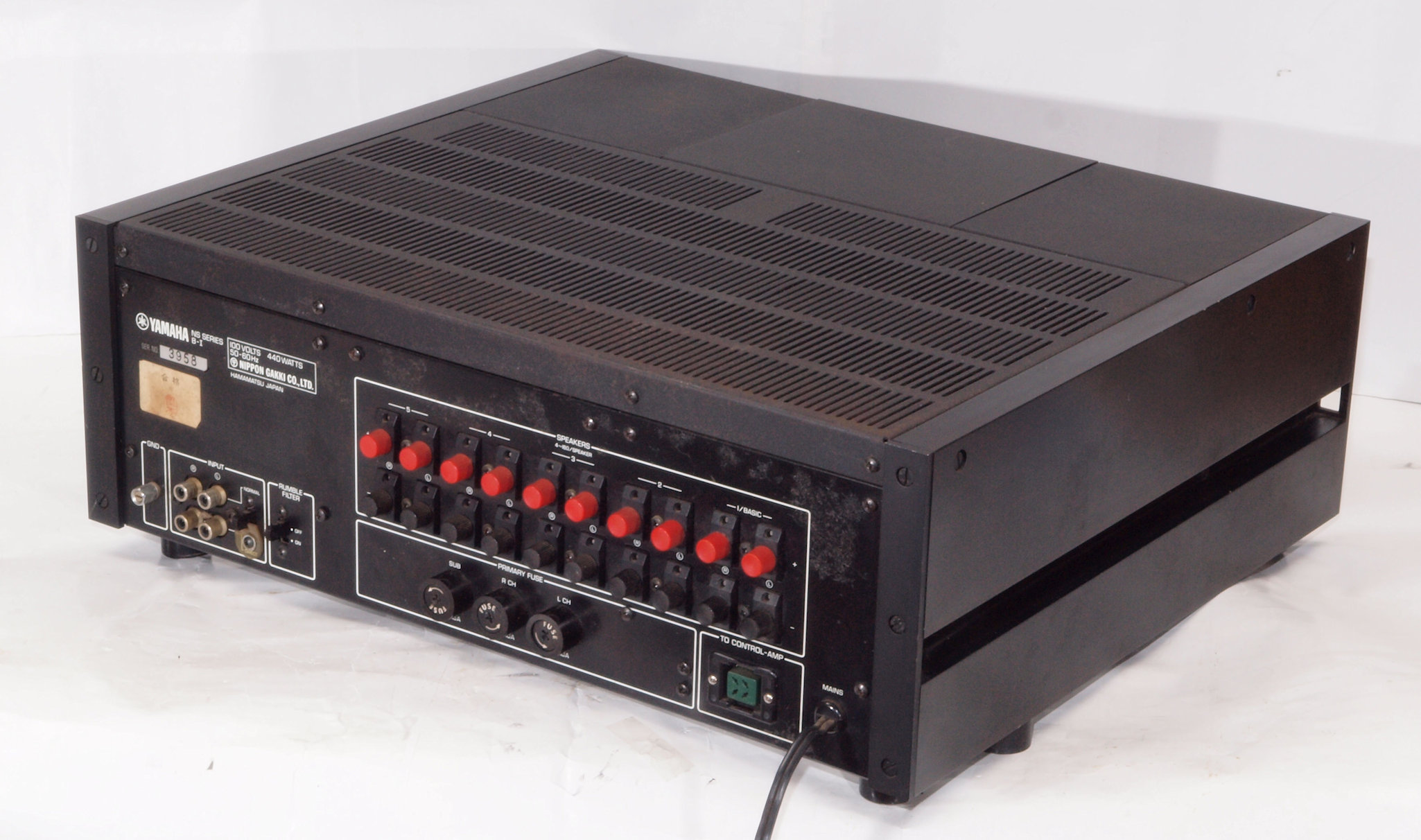

Ａ１５．　点検中、　後左から見る。

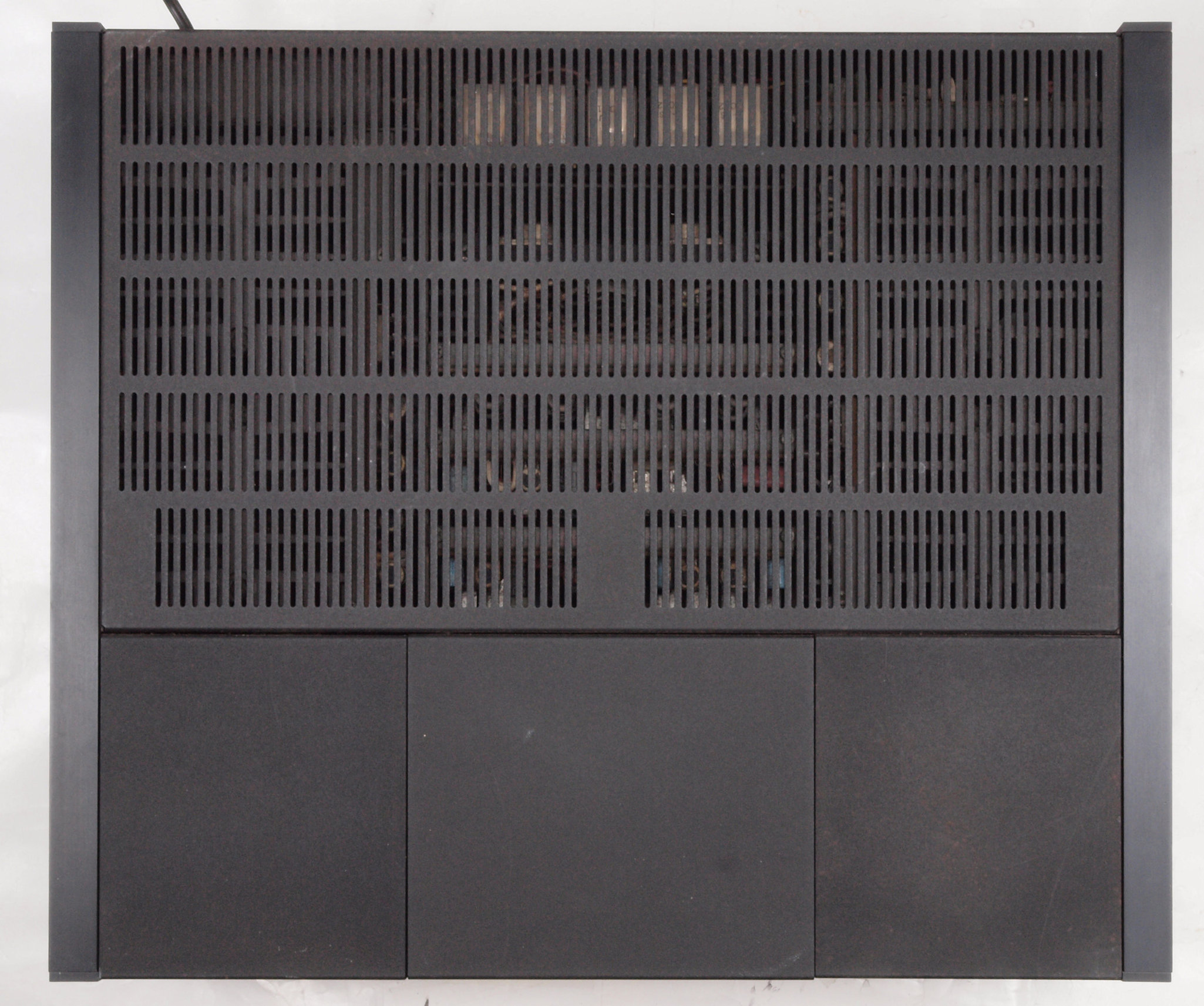

Ａ２１．　点検中、　上から見る。
Ａ２２．　点検中、　上蓋を取り上から見る。
Ａ２３．　点検中、　上蓋、左右パネルを取り清掃後上から見る。

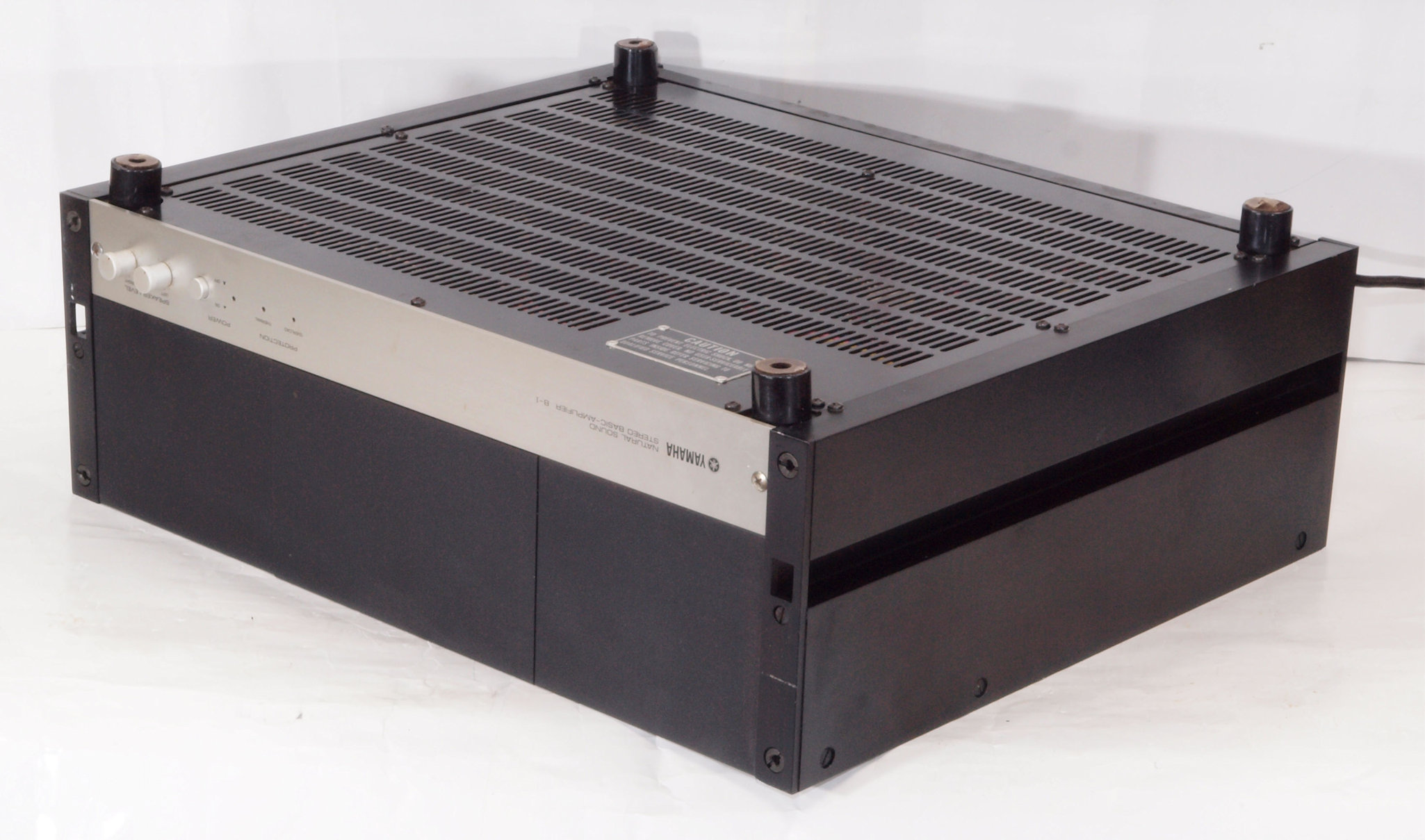

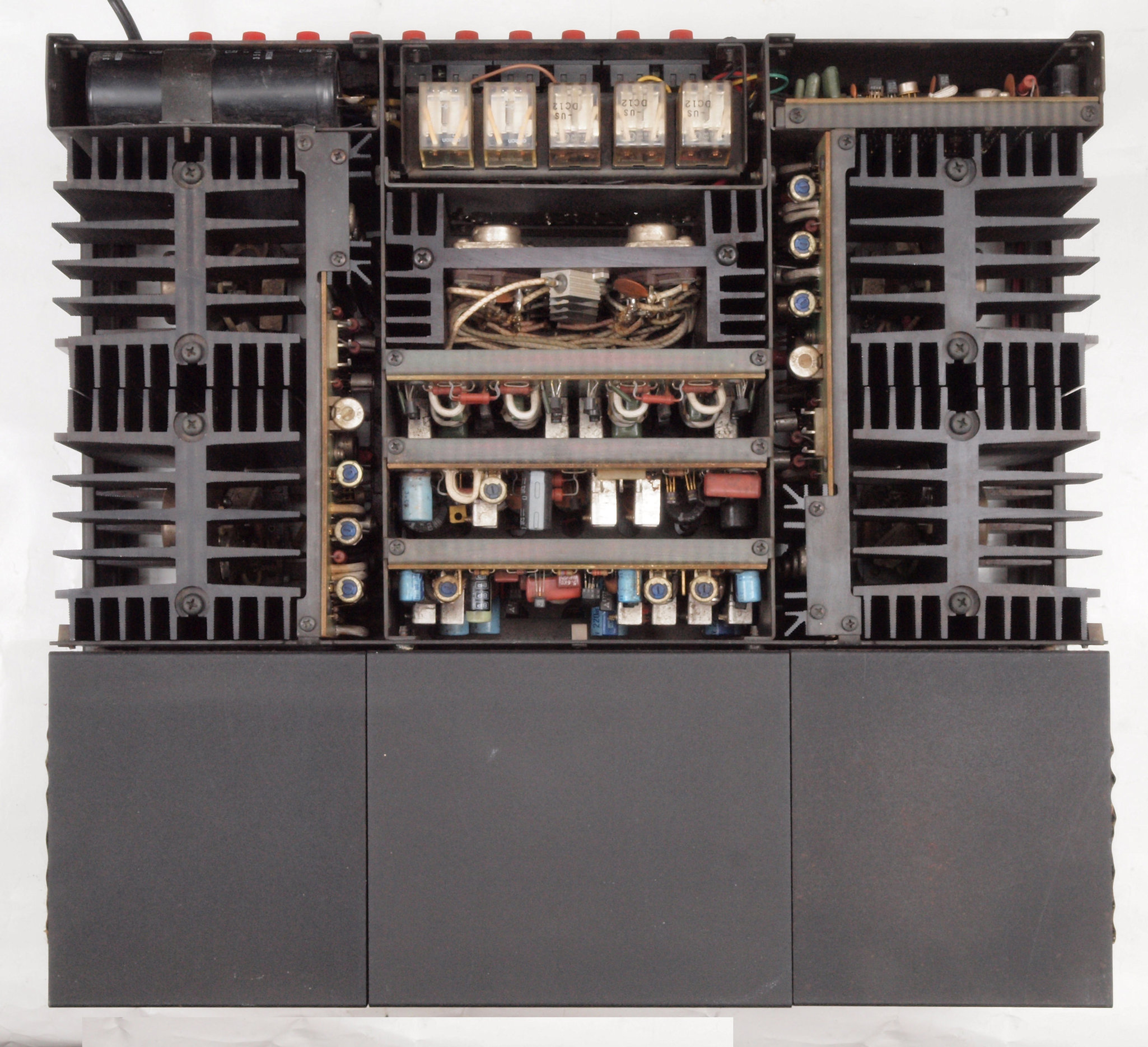

Ａ３１．　点検中、下前から見る。
Ａ３２．　点検中、下前左から見る。
Ａ３３．　点検中、下後から。
Ａ３４．　点検中、下後右から。

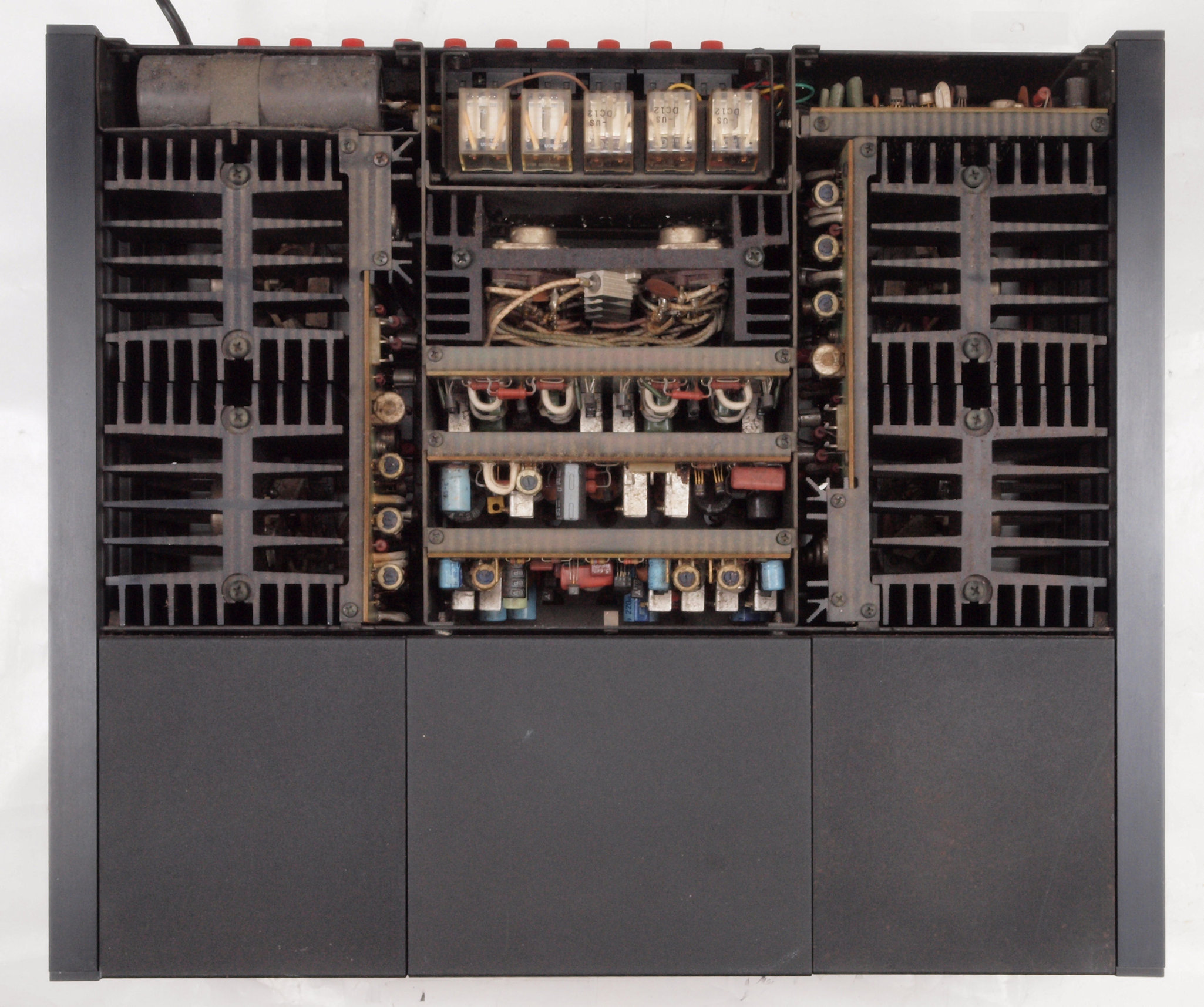

Ａ４１．　点検中、下から。

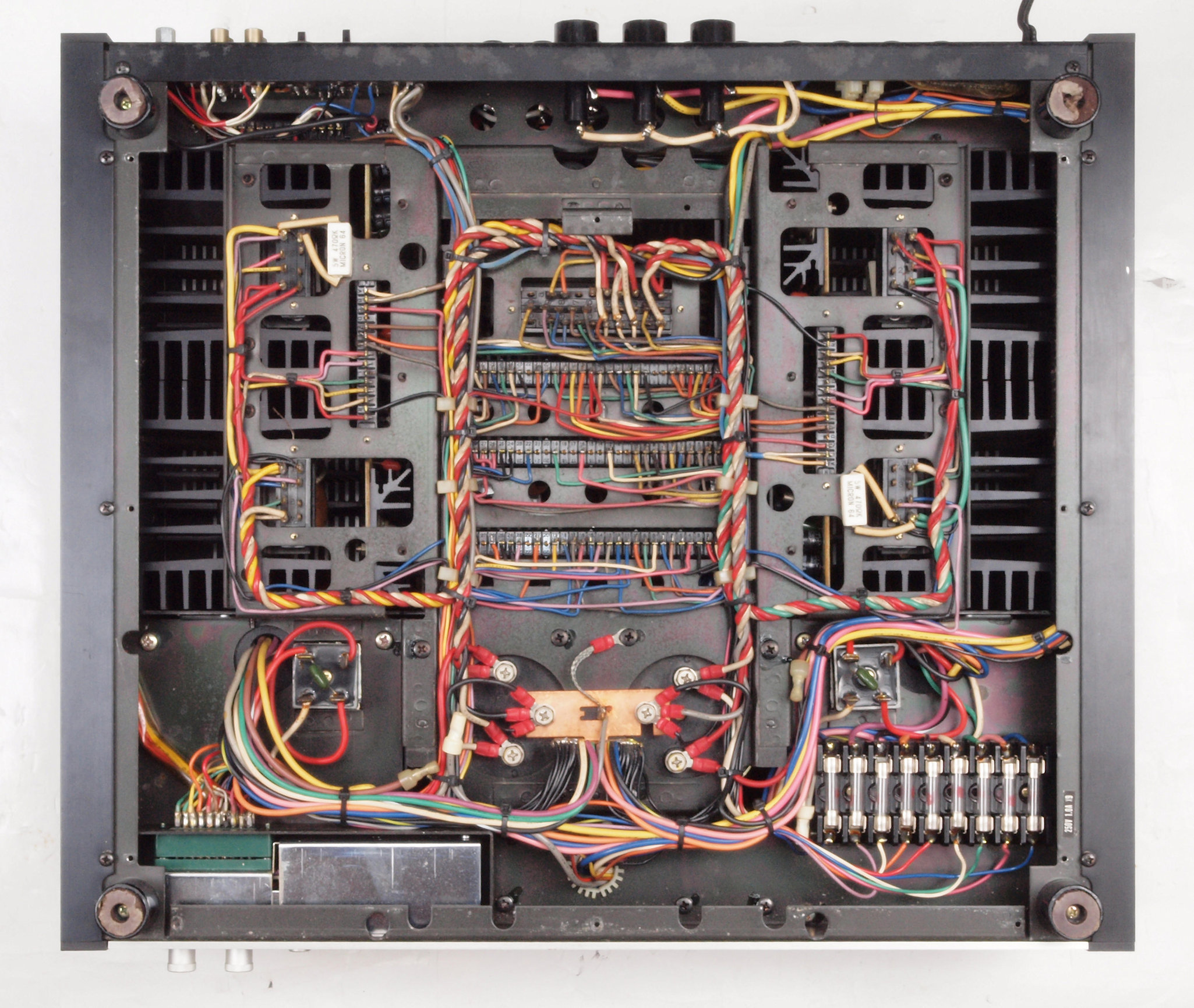

Ａ４２．　点検中、下蓋を取り、下から。

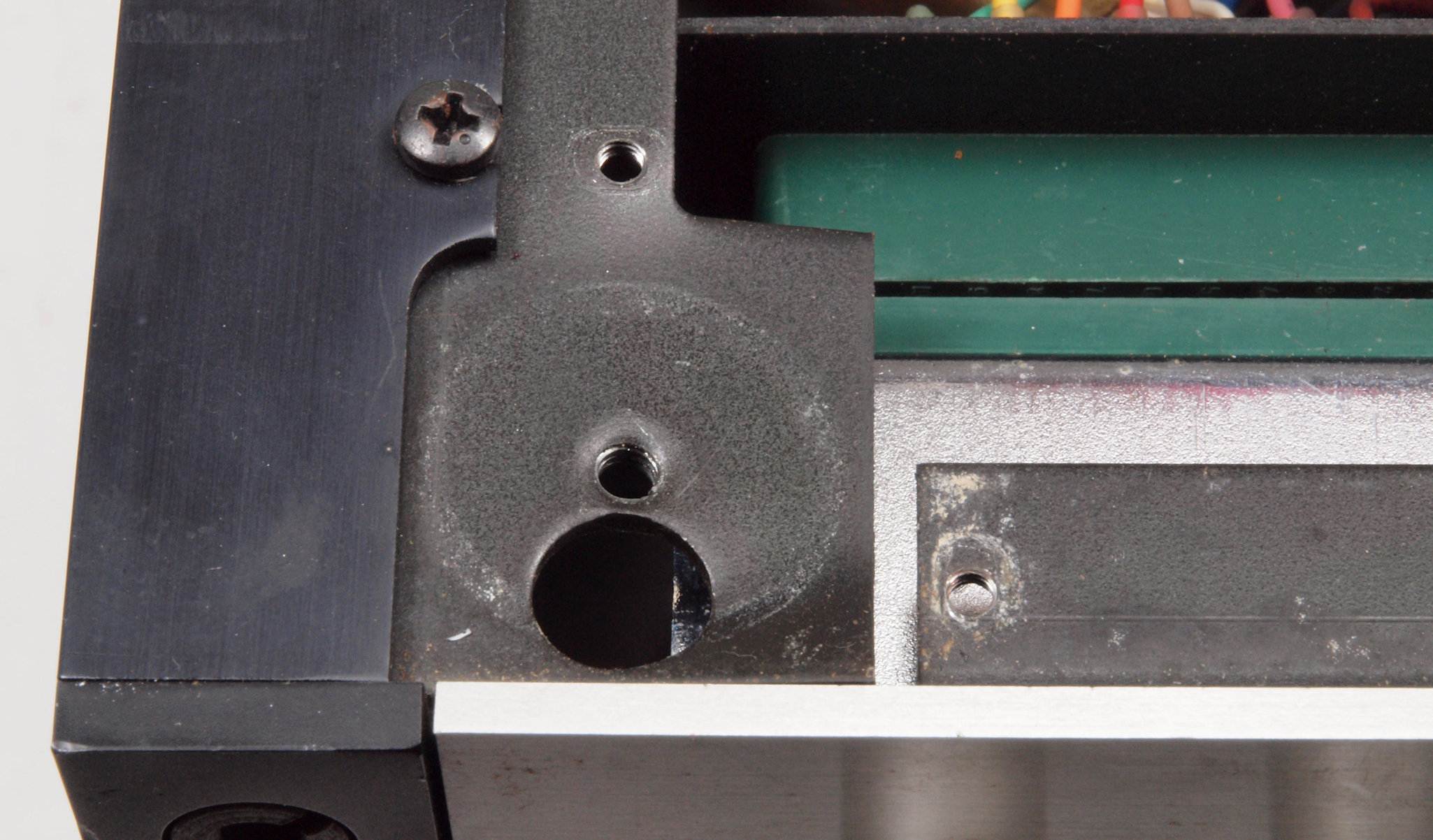

Ａ４３．　点検中、下蓋を取り、下から見る。　前右下足取り付け部。
Ａ４４．　点検中、下蓋を取り、下から見る。　前左下足取り付け部。
Ａ５１．　点検中、電源ブロック電解コンデンサー下。　液漏れ無く綺麗ですが！！

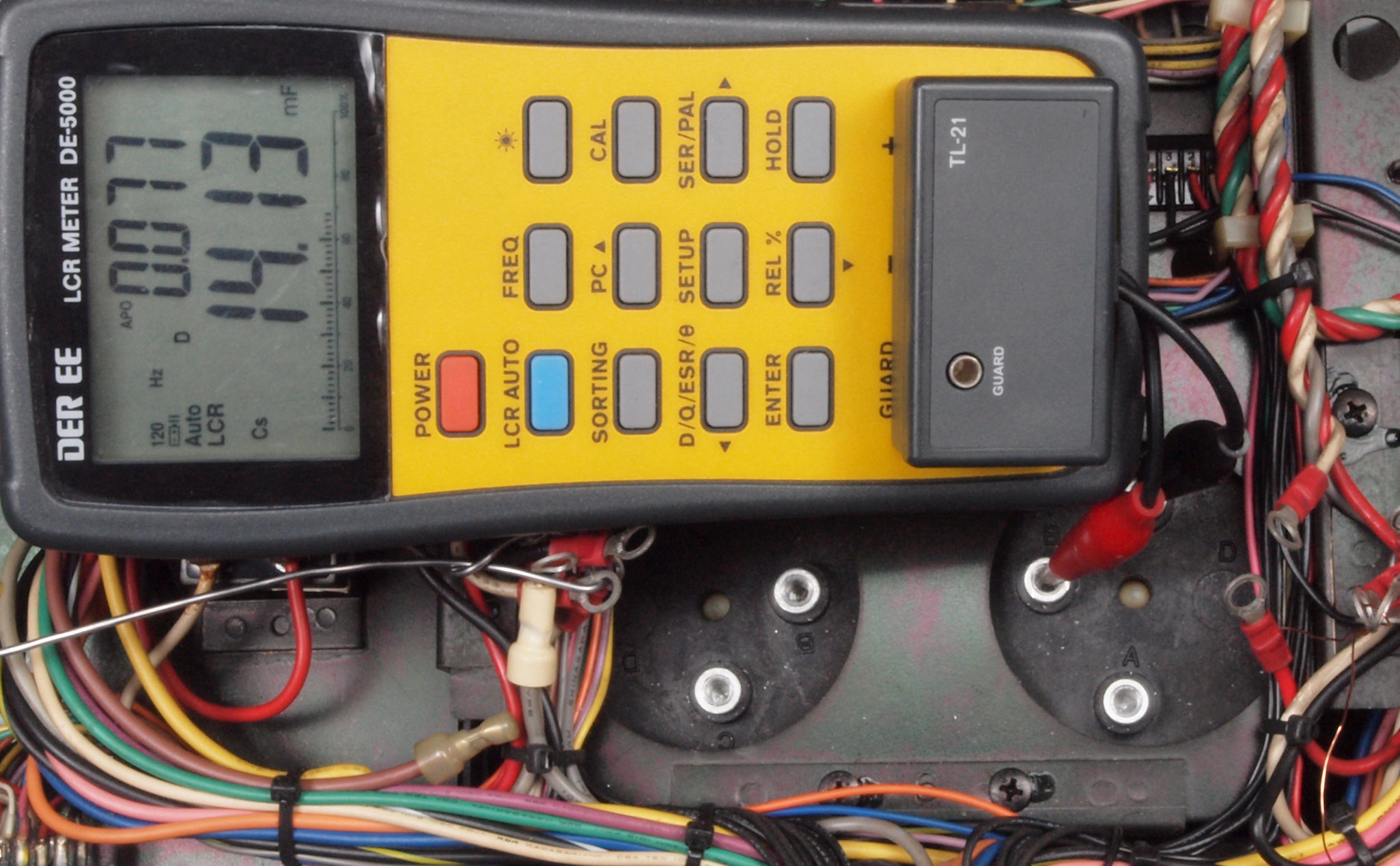

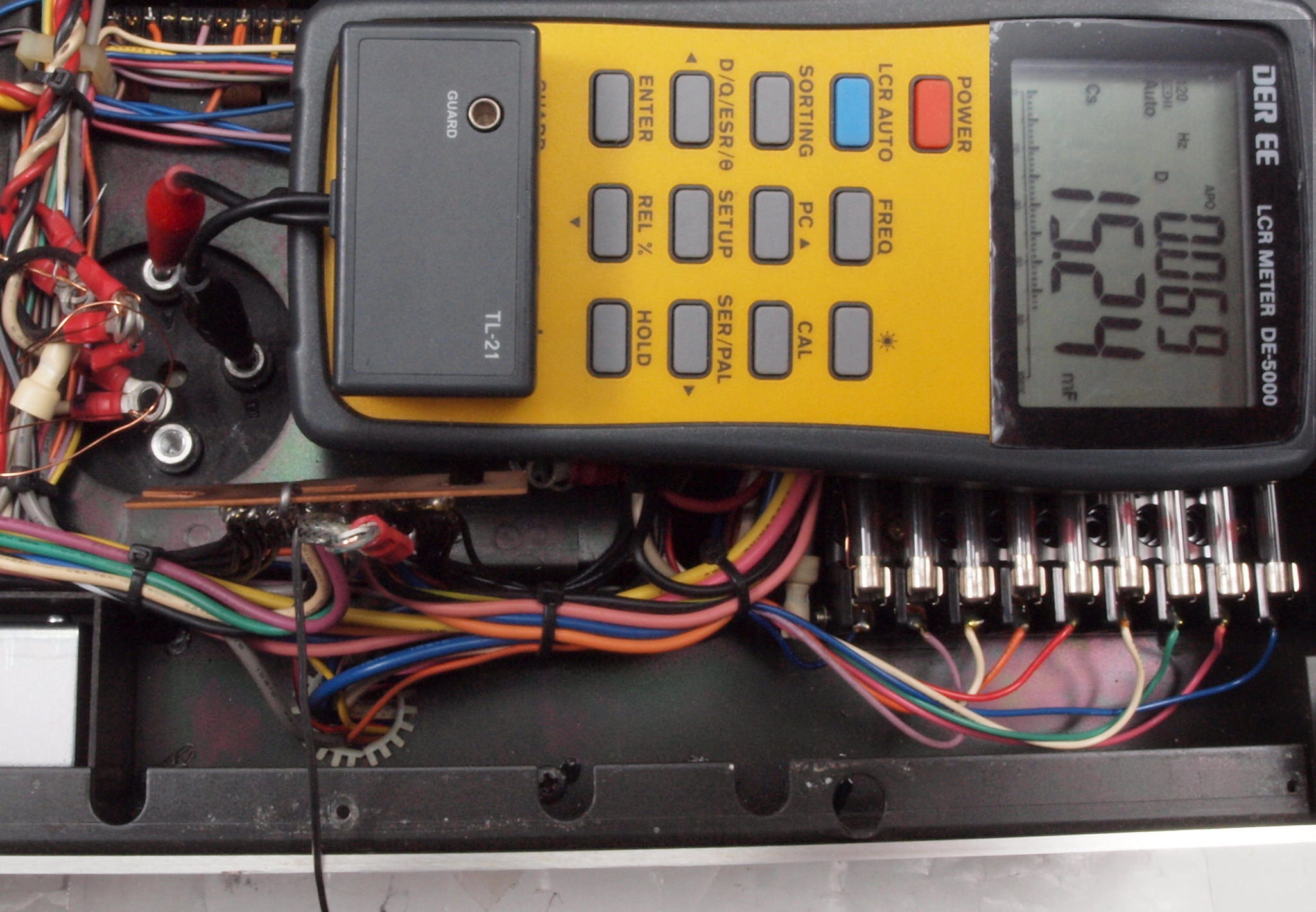

Ａ５２．　点検中、電源ブロック電解コンデンサー容量測定、　右側＋側＝１５２４０μ／１２０ＨＺ。

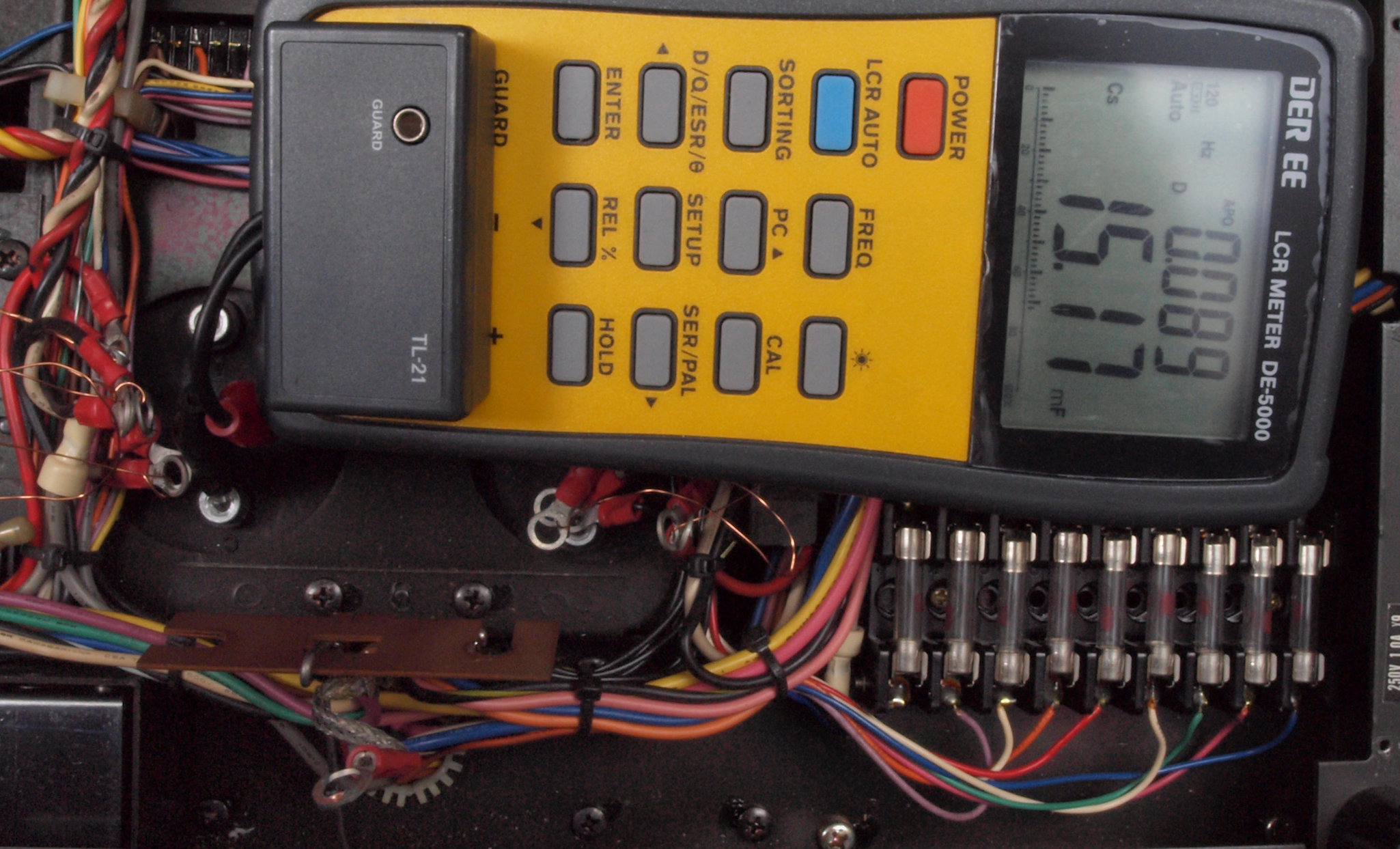

Ａ５３．　点検中、電源ブロック電解コンデンサー容量測定、　右側－側＝１５１７０μ／１２０ＨＺ／。

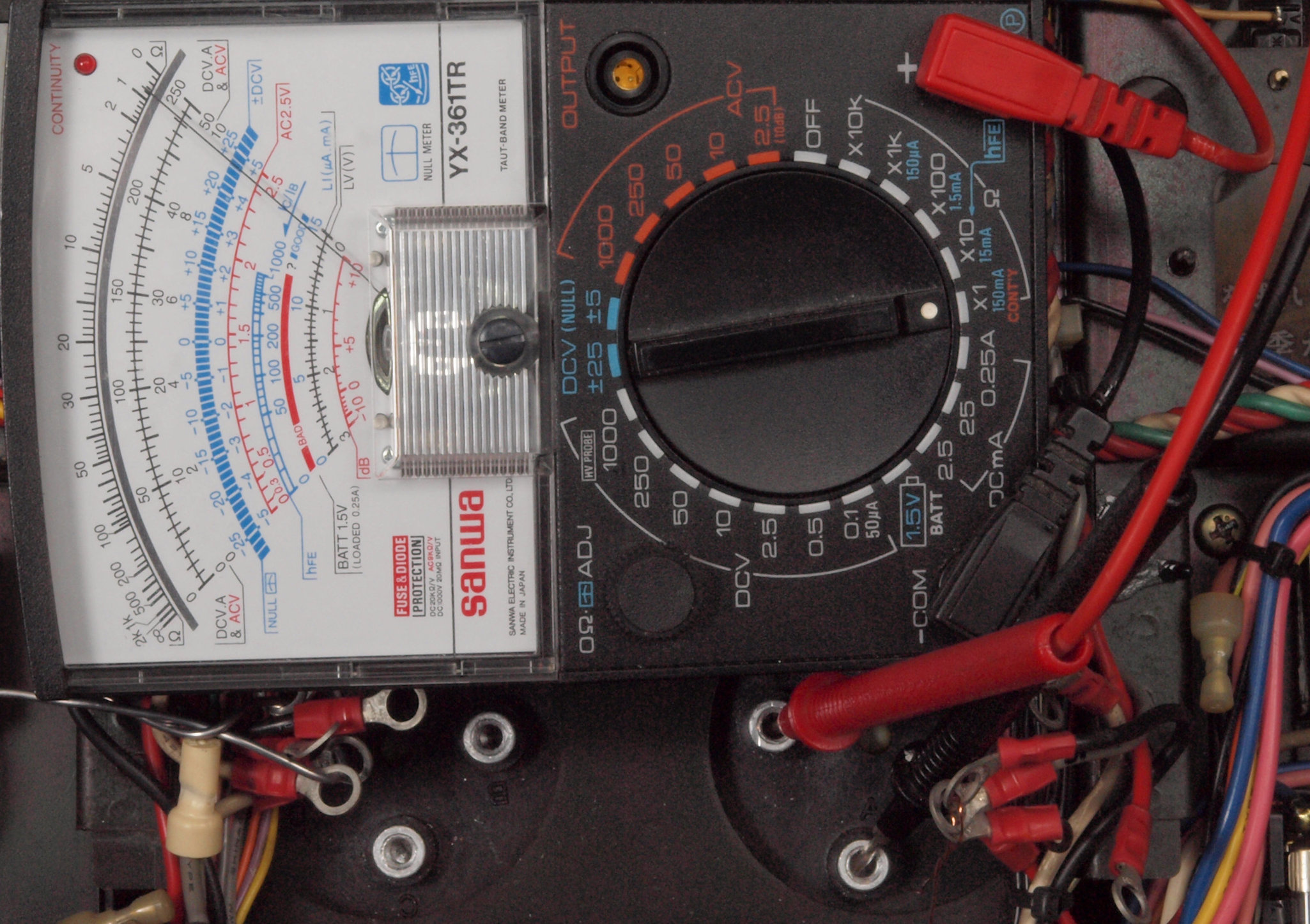

Ａ５４．　点検中、電源ブロック電解コンデンサー容量測定、　左側＋側＝短絡！！
Ａ５５．　点検中、電源ブロック電解コンデンサー容量測定、　左側－側＝１４１３０μ／１２０ＨＺ。

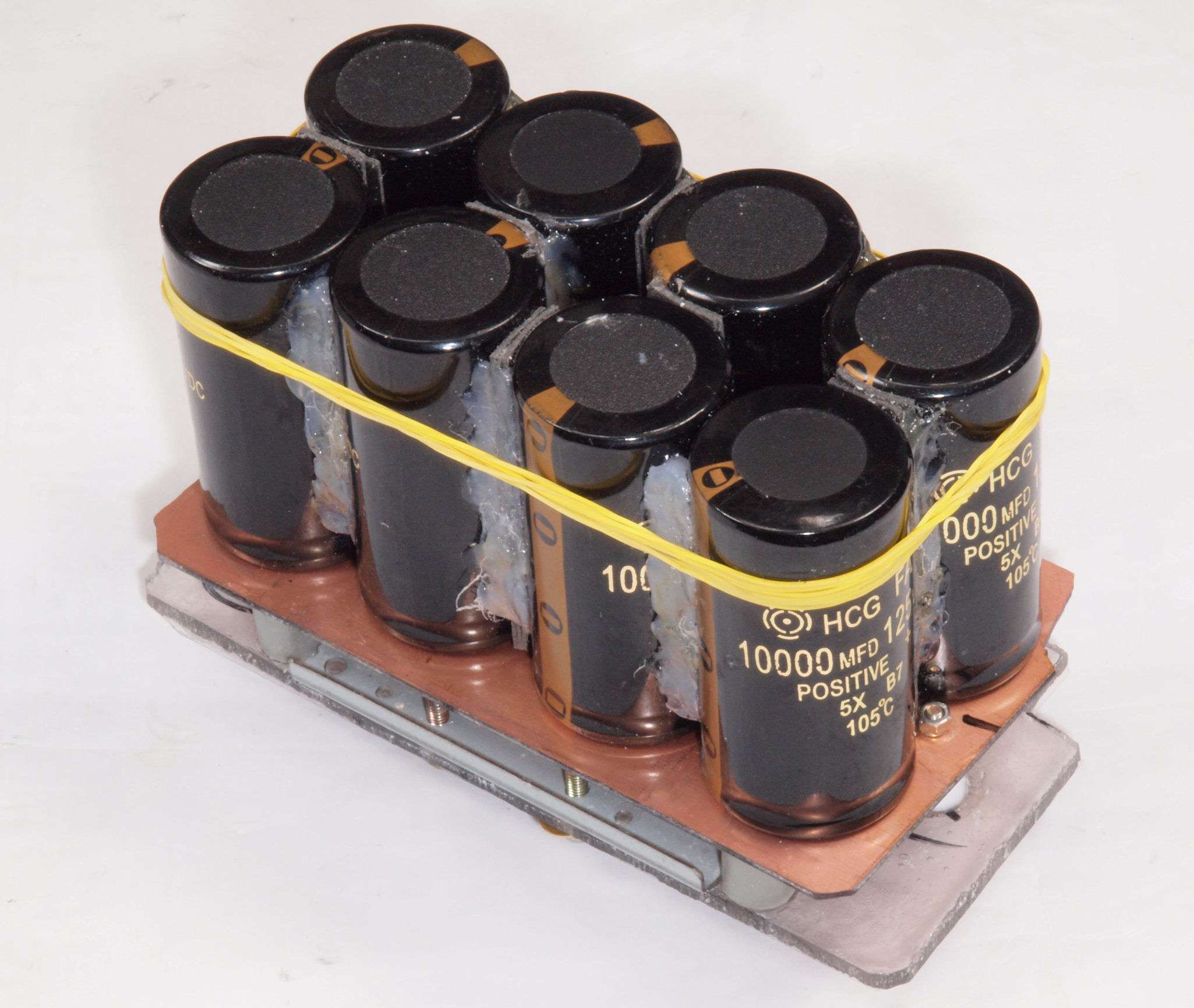

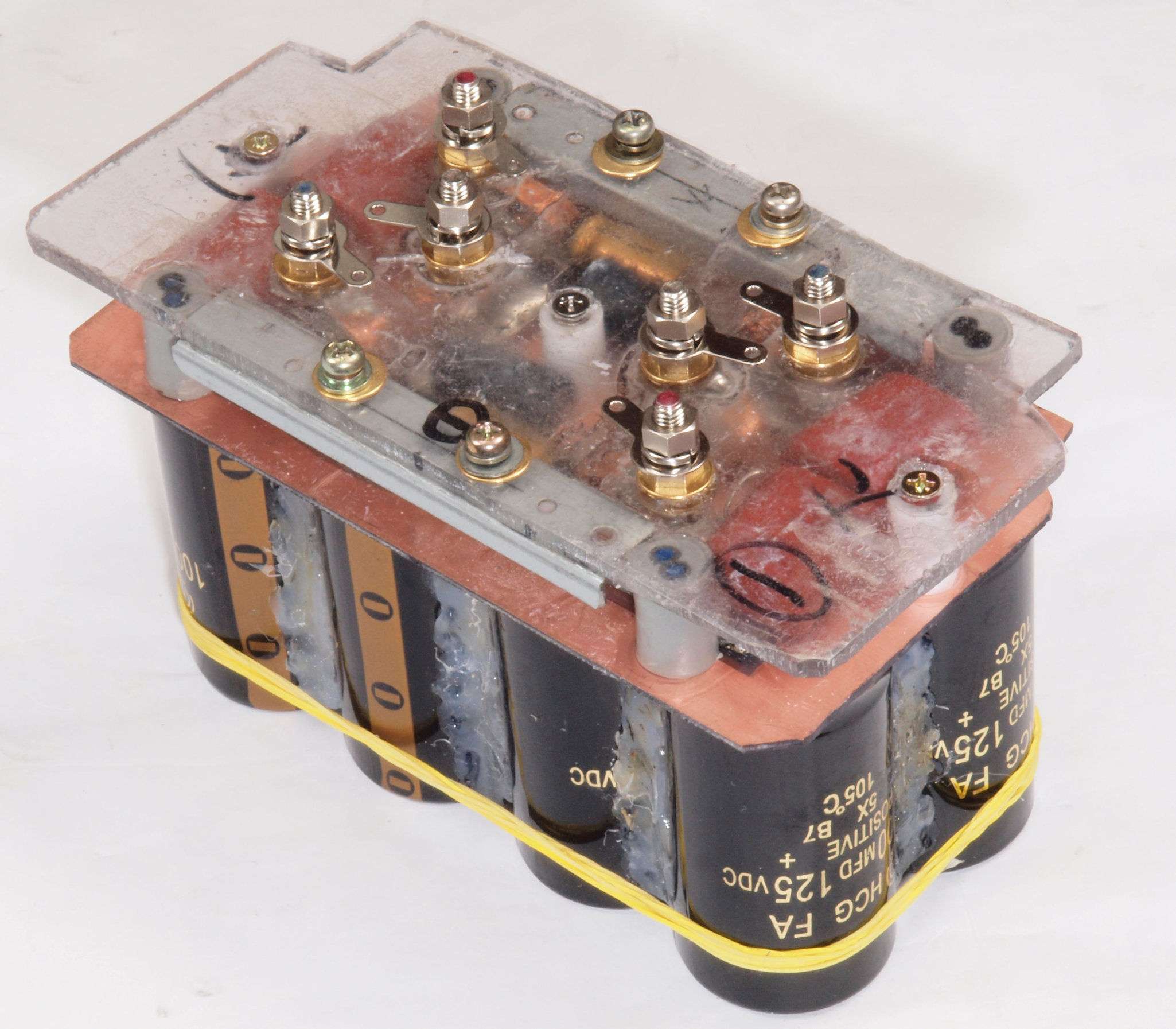

Ａ５６．　交換するブロック電解コンデンサー。

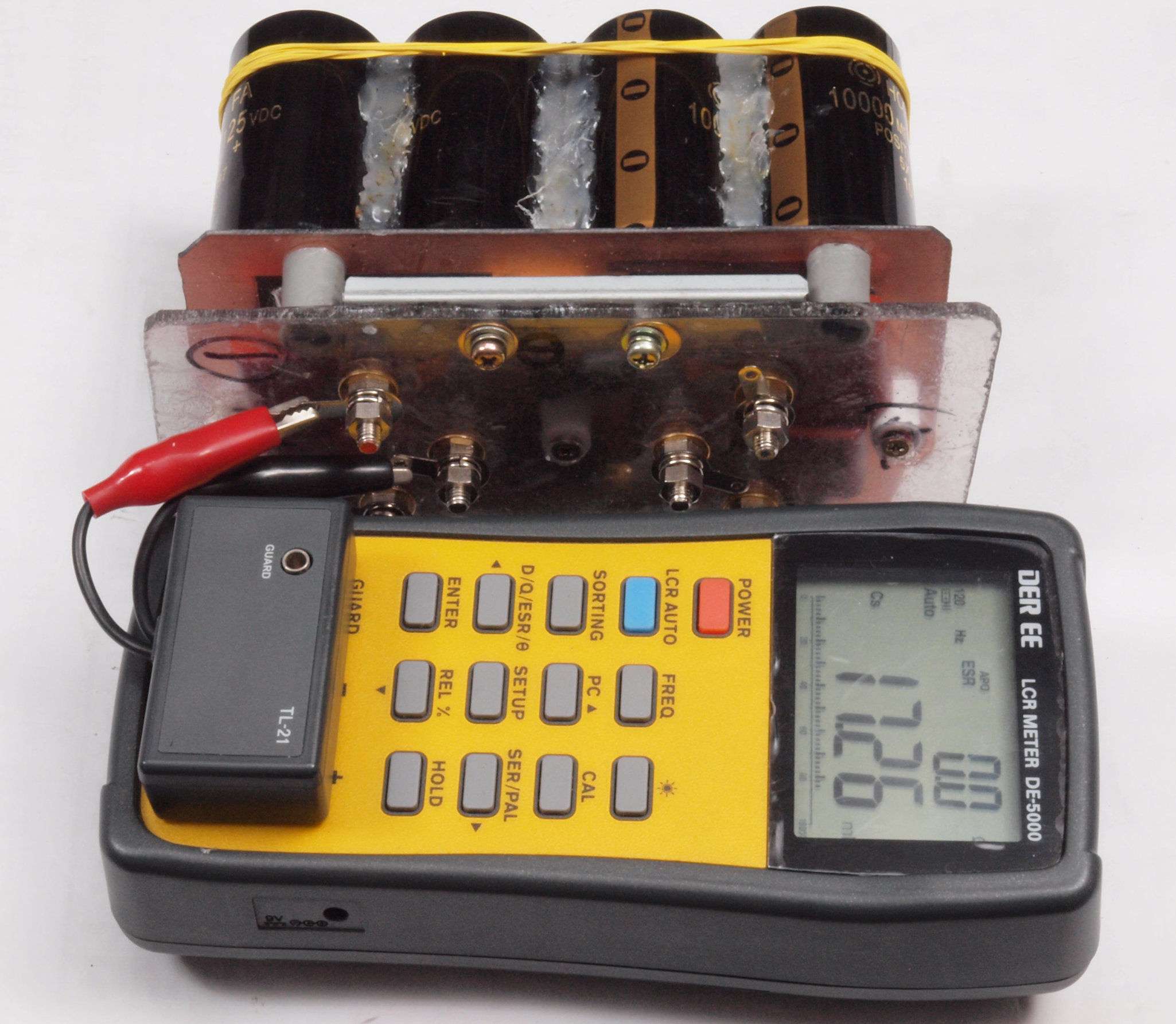

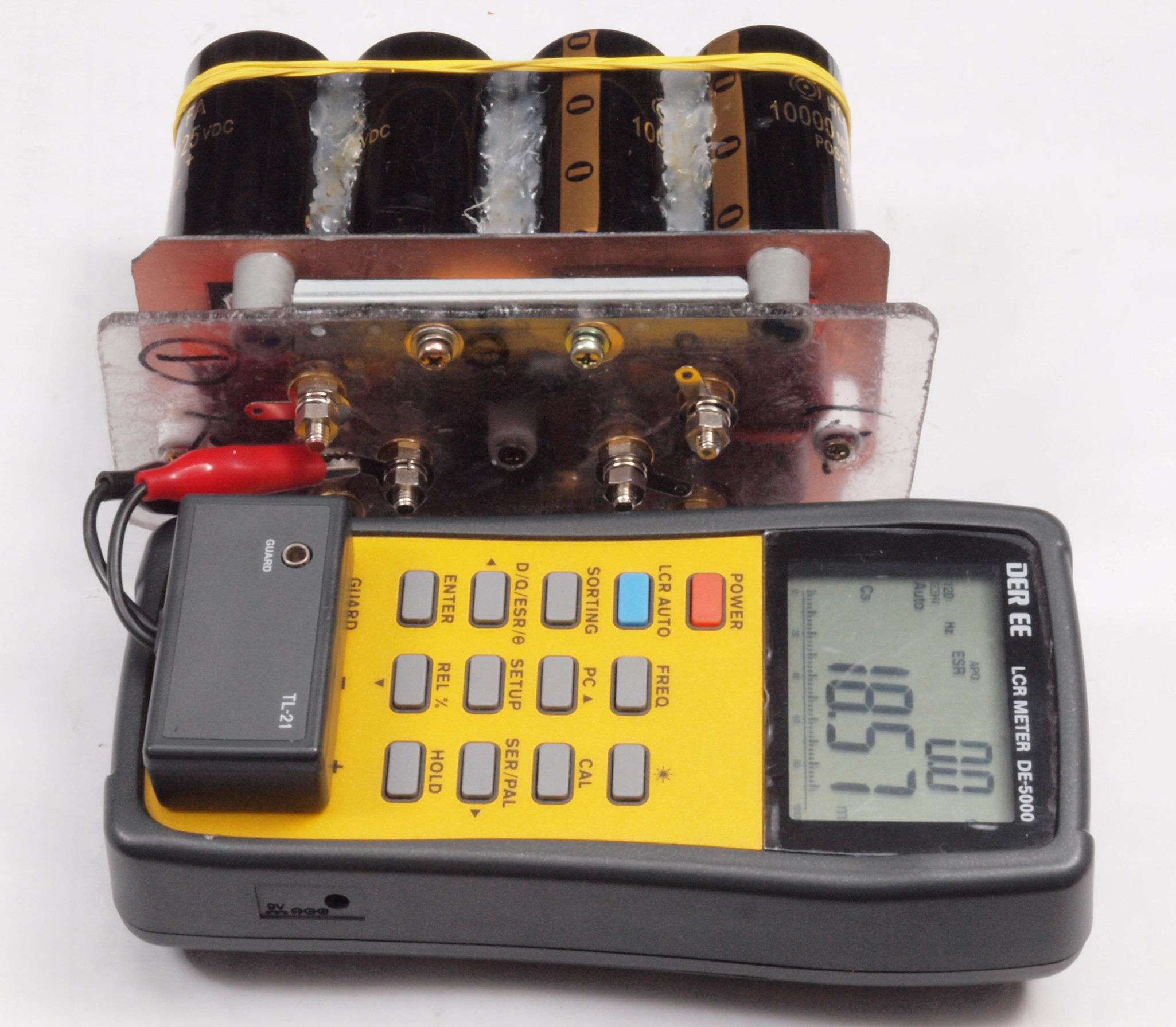

Ａ５７．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　右＋側用＝１７，２６０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％
　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。
Ａ５８．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　右－側用＝１８，５７０μＦ。

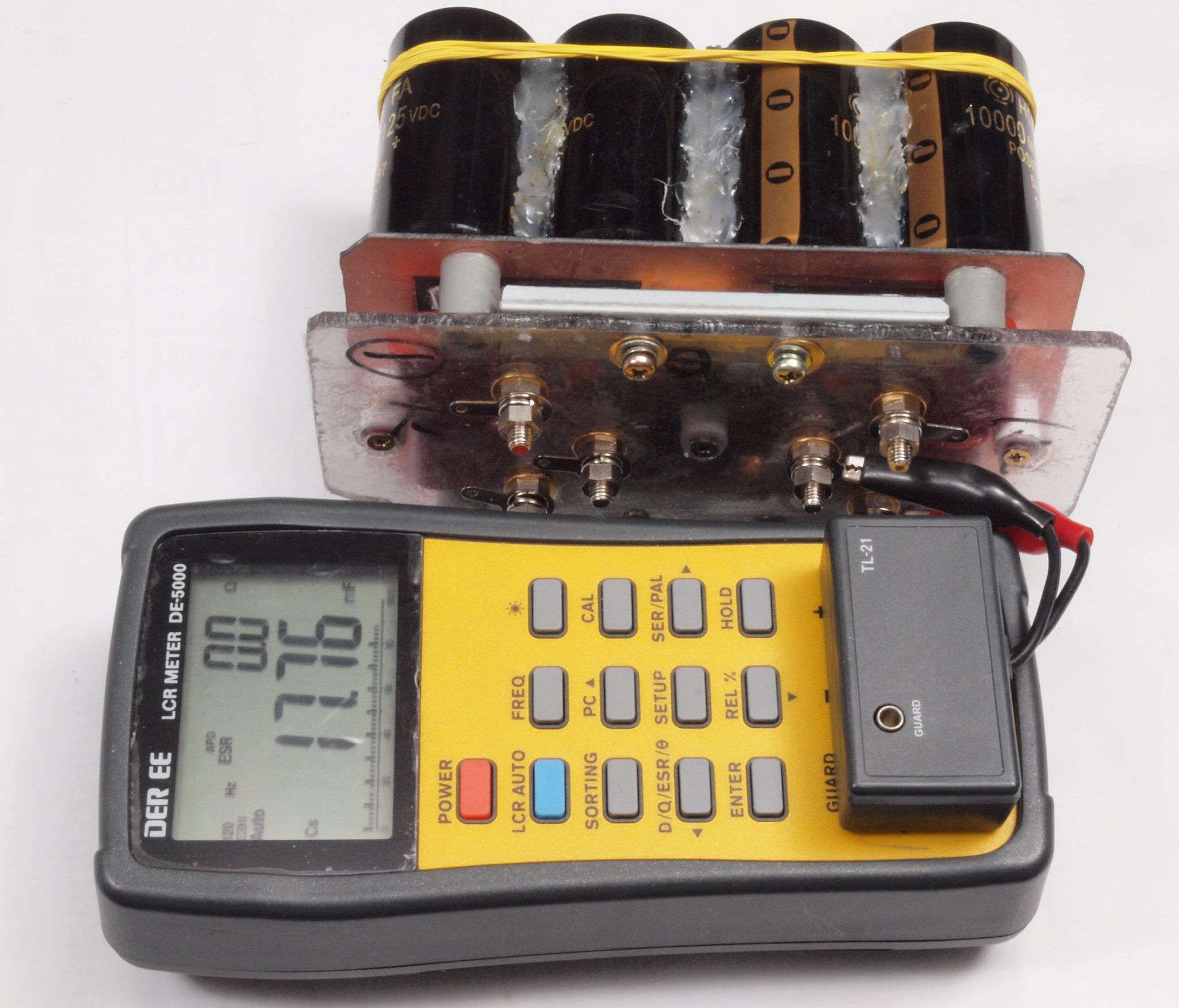

Ａ５９．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　左＋側用＝１７，７６０μＦ。
　　　　　　　　　　　　　　　　　測定周波数＝１２０Ｈｚ、ＥＳＲは測定限界以下、測定誤差＝１．２％

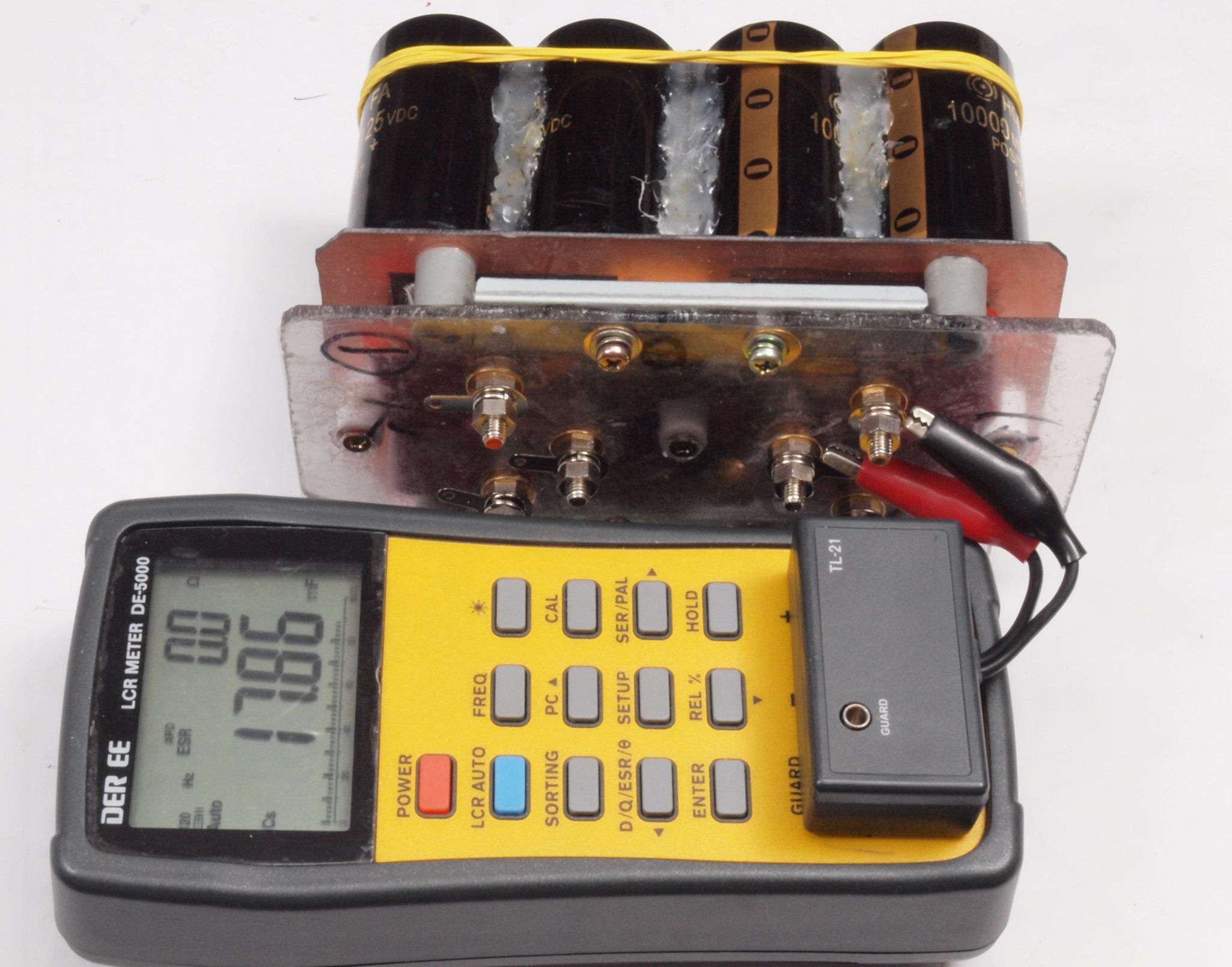

Ａ５Ａ．　黄色ゴムベルト・ブロック電解コンデンサー容量測定、　左－側用＝１７，８６μＦ。

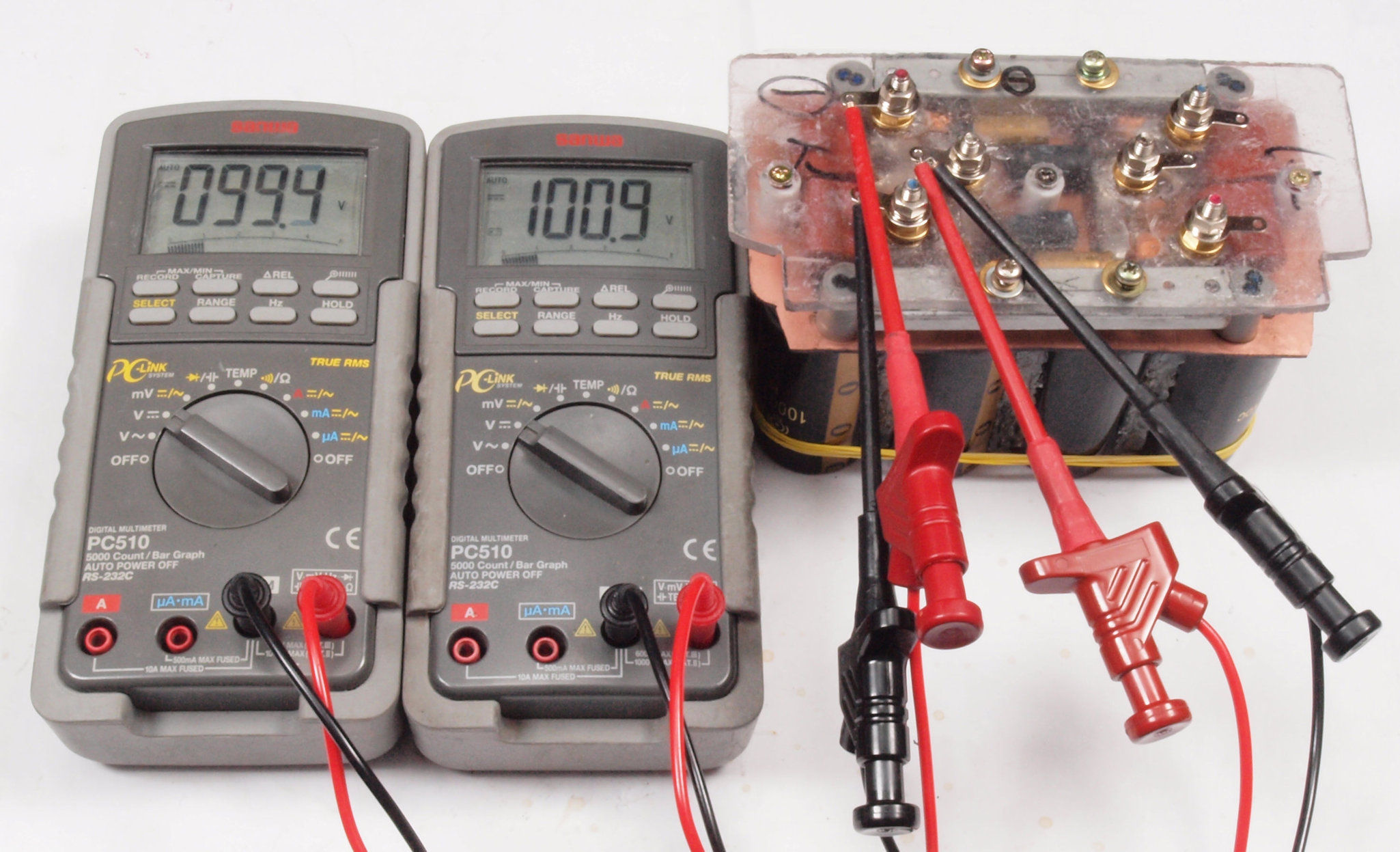

Ａ５Ｂ．　黄色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　＋側、－側共に１００Ｖに充電する。

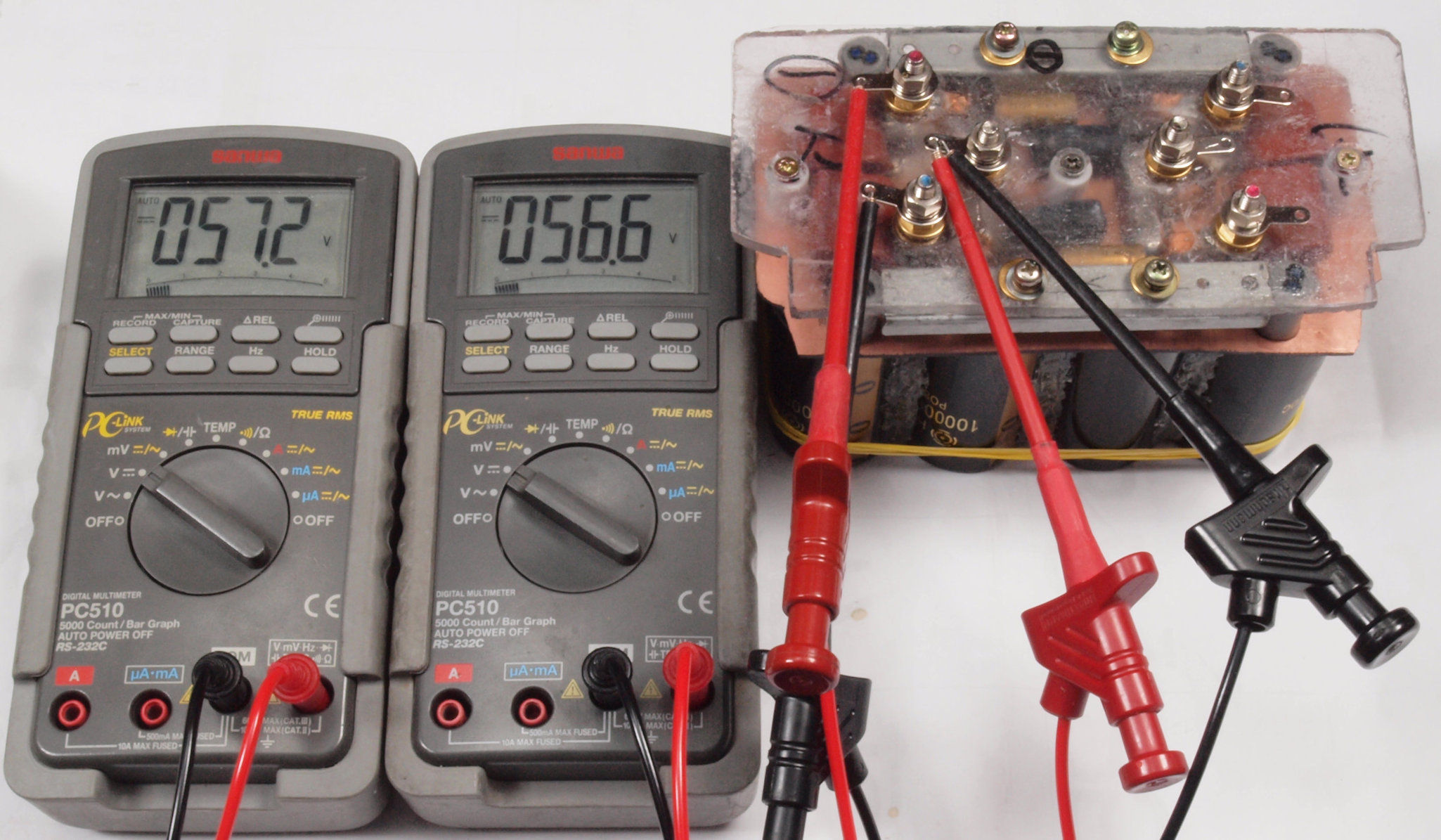

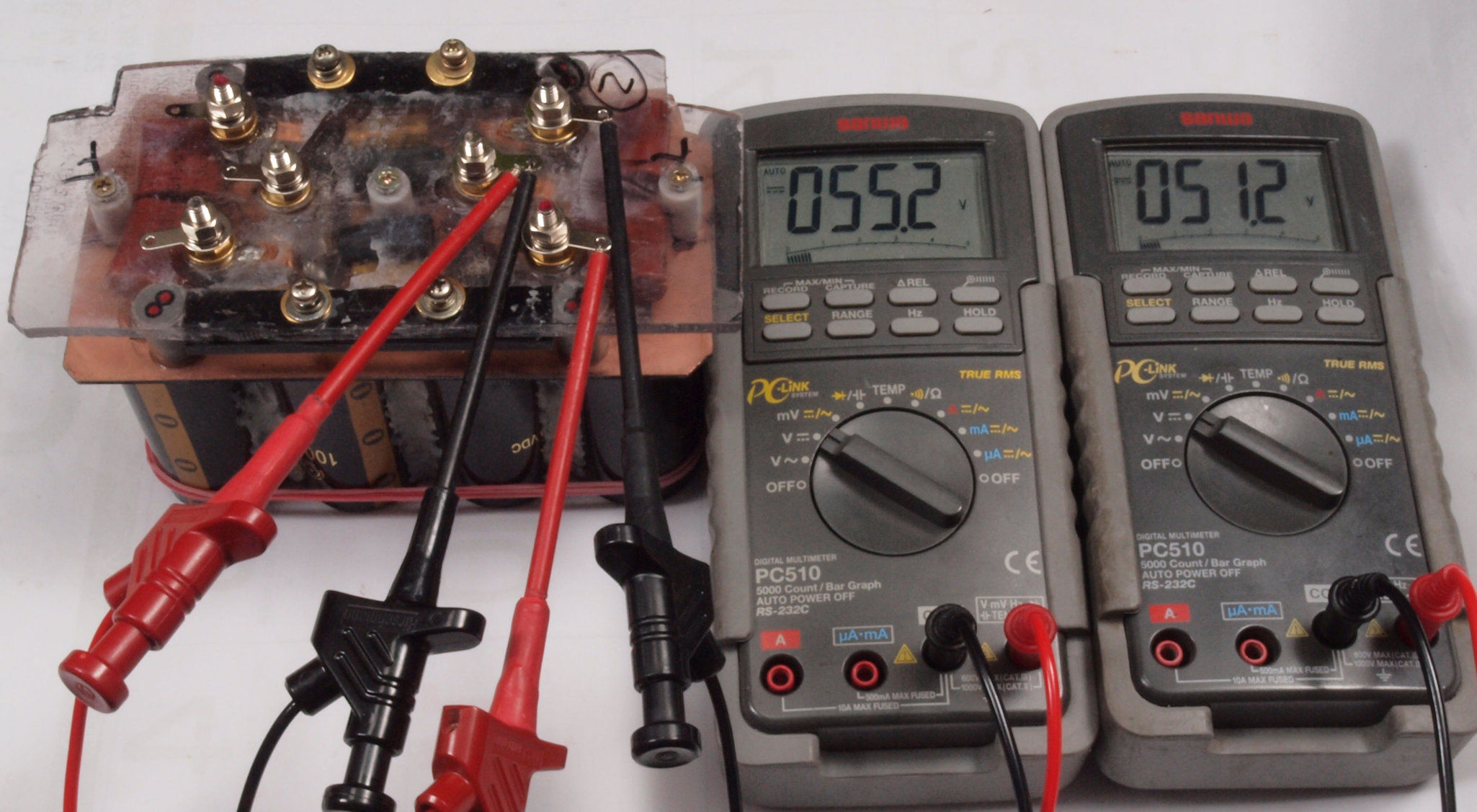

Ａ５Ｃ．　黄色ゴムベルト・右側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、－側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝５７．２V、－側電圧＝５６．６V。

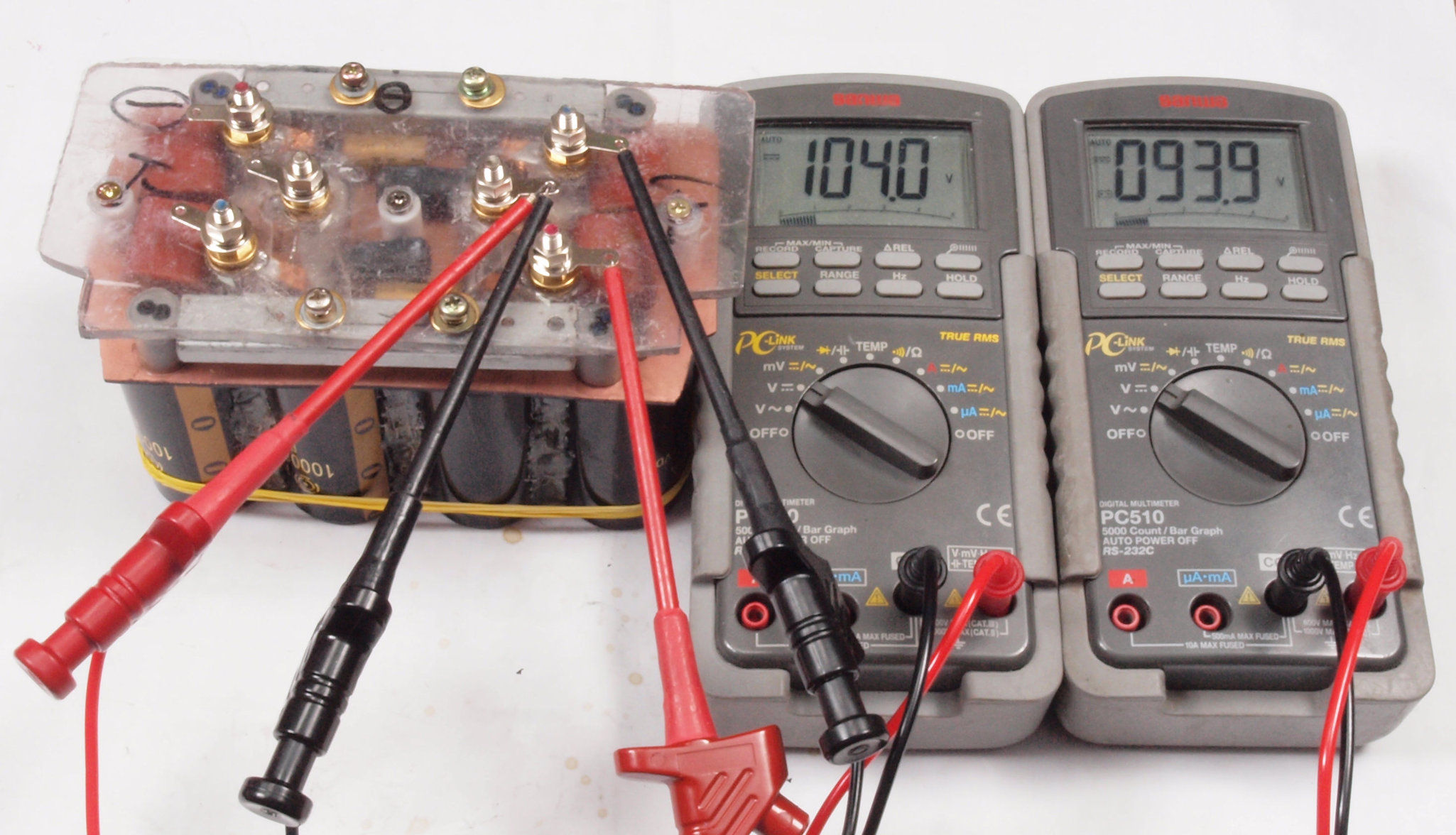

Ａ５Ｄ．　黄色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　＋側、－側共に１００Ｖに充電する。

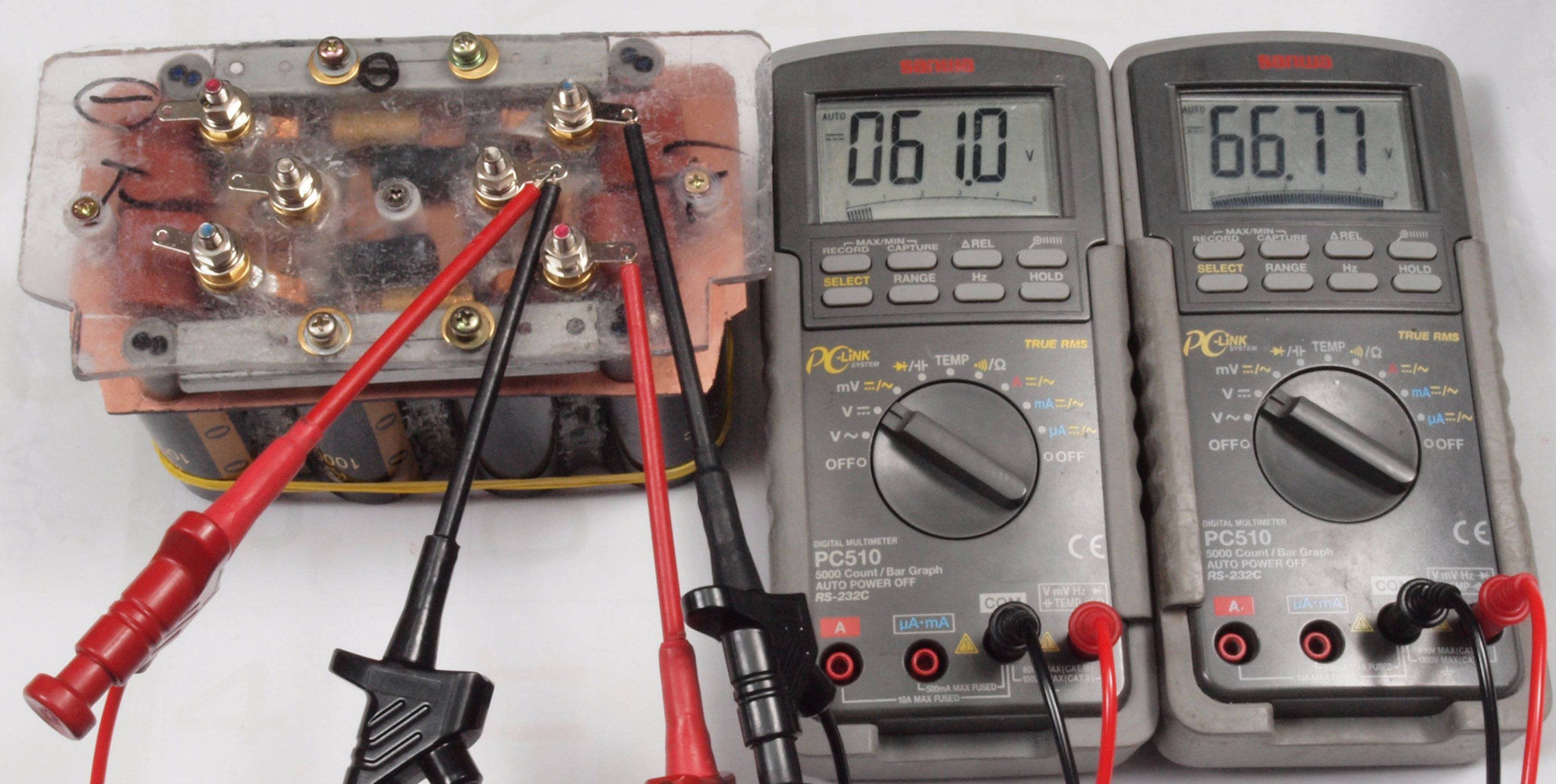

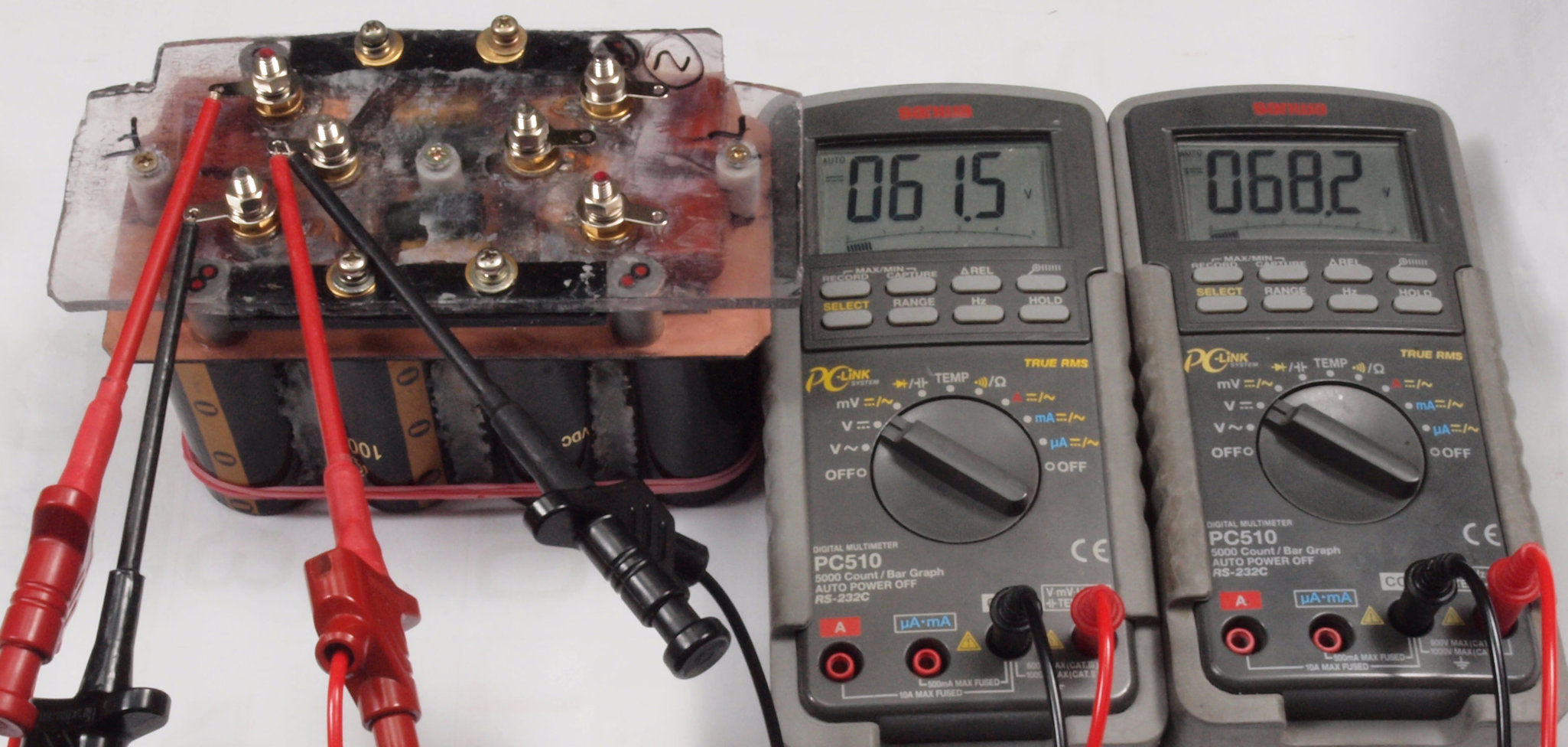

Ａ５Ｅ．　黄色ゴムベルト・左側用ブロック電解コンデンサー絶縁測定、　２４時間後＋側、－側の各電圧測定する。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＋側電圧＝６１．０V、－側電圧＝６６．７７V。

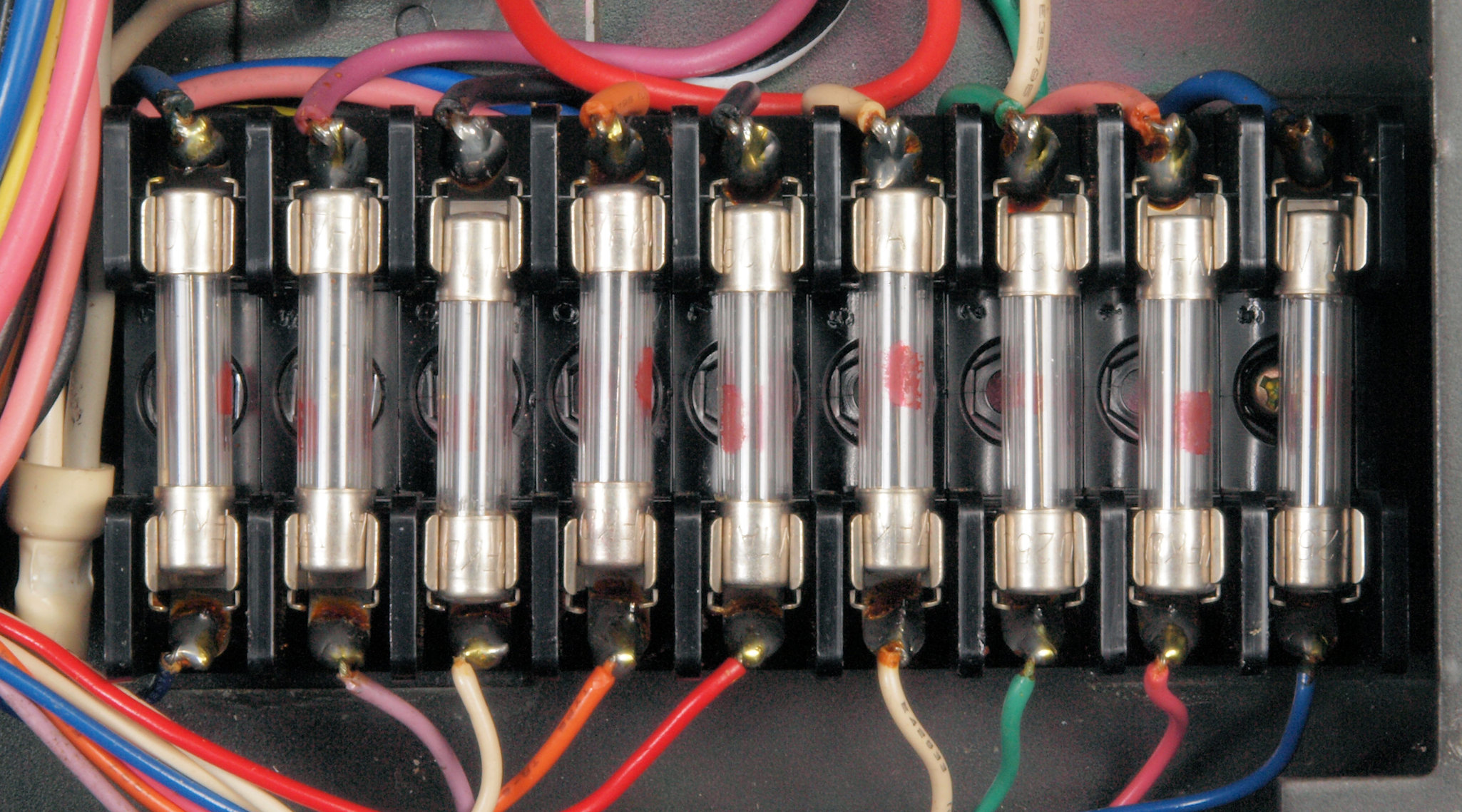

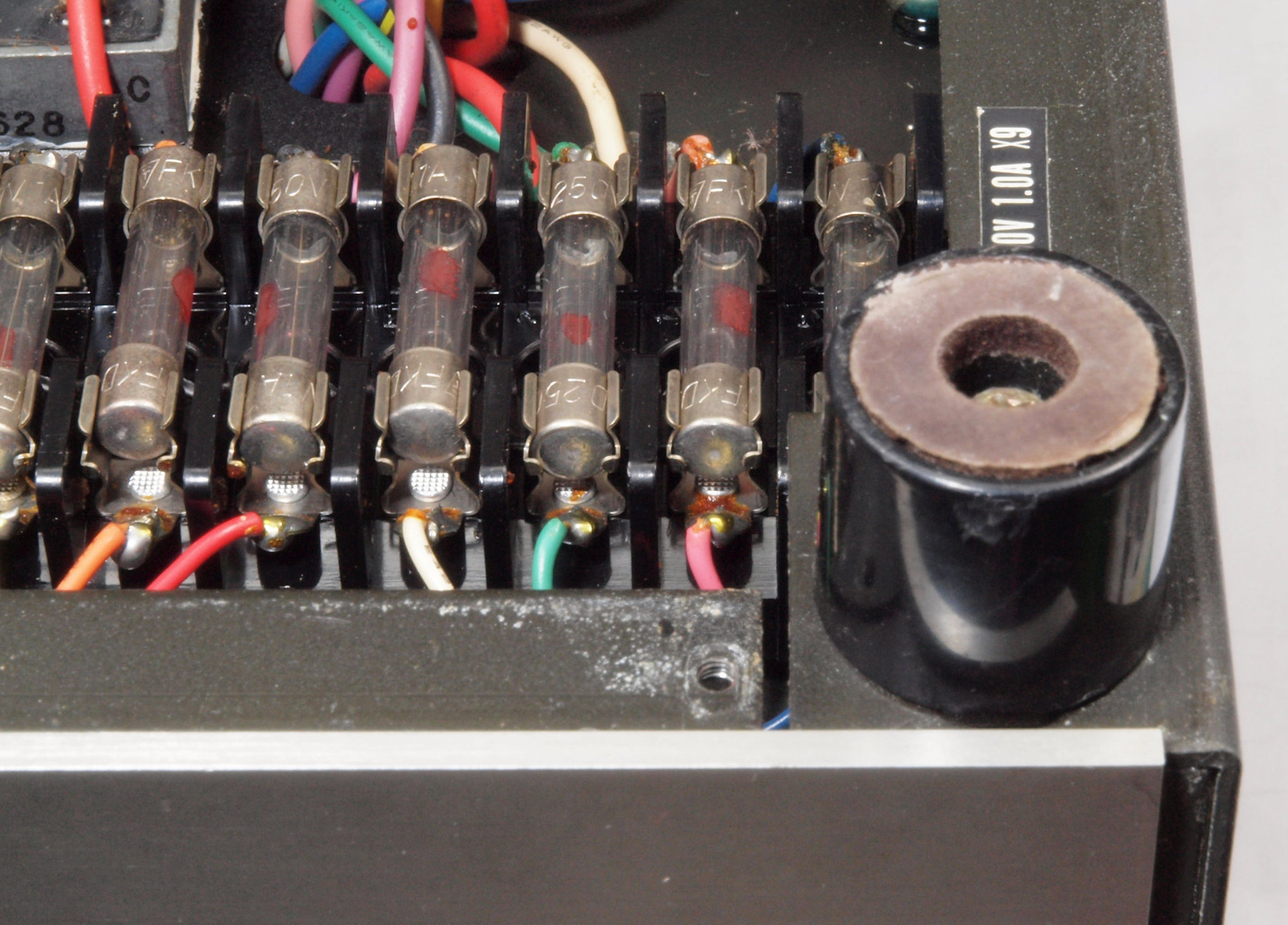

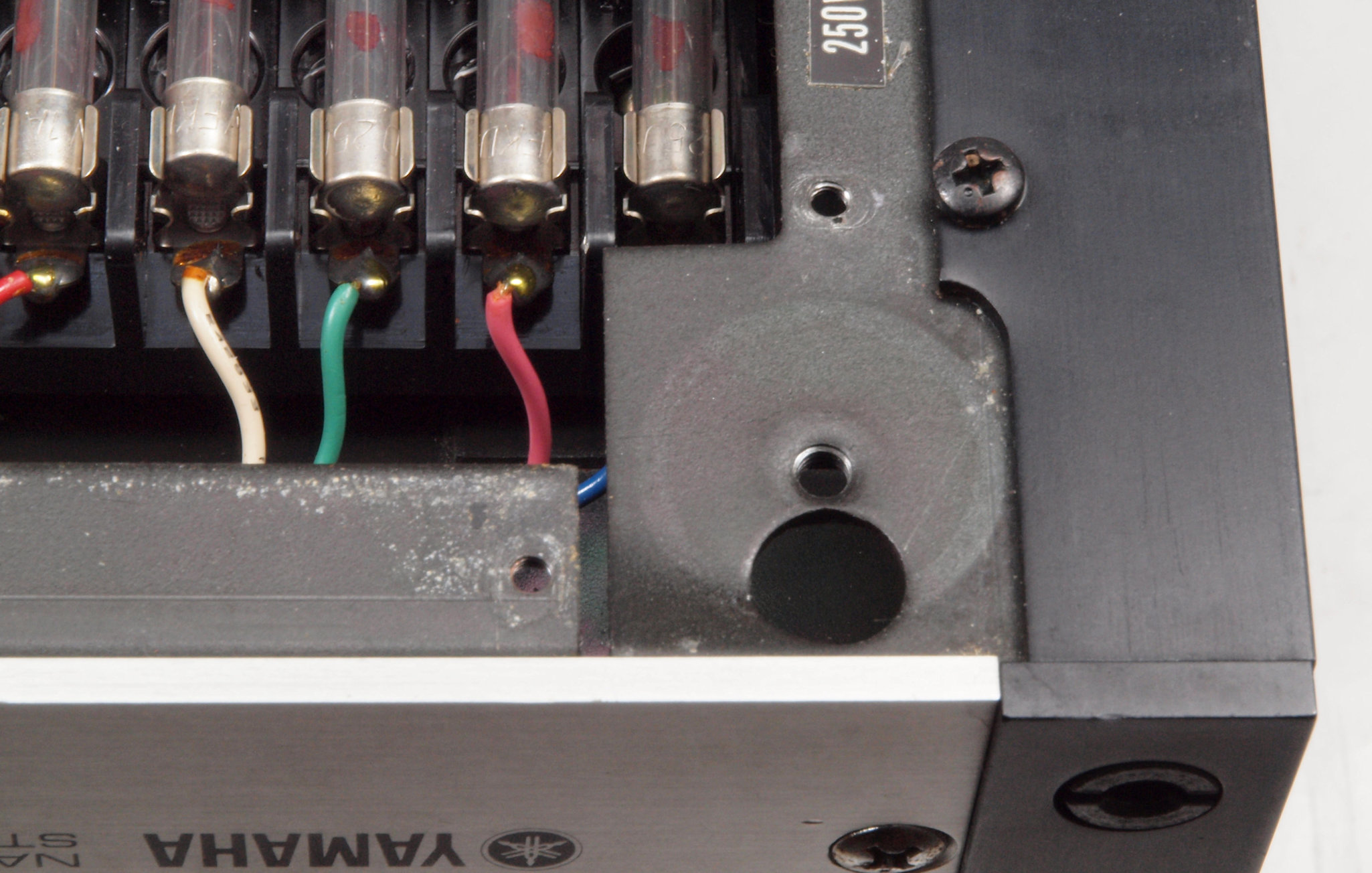

Ａ６１．　点検中、内部ヒューズ、交換無。
Ａ６２．　点検中、入力ＲＣＡ端子裏配線、修理履歴無。
Ａ７１．　点検中　入力ＲＣＡ端子。
Ａ７２．　点検中　入力ＲＣＡ端子、　テフロン絶縁ＲＣＡ端子と交換可能。

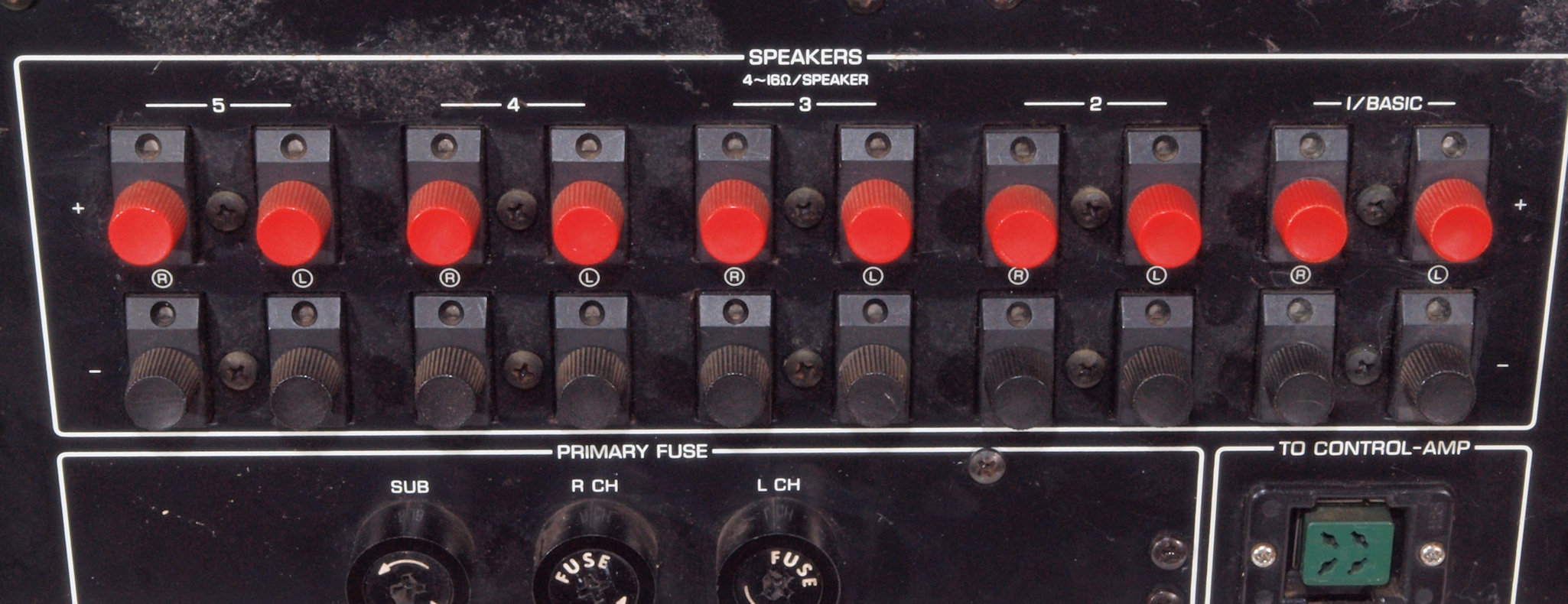

Ａ８１．　点検中　ＳＰ接続端子。
Ａ８２．　点検中　ＳＰ接続端子。間を開けて１組取り付け、他はメクラに交換可能。
Ａ８３．　点検中　ＳＰ接続端子。　ＷＢＴ０７３５使用可能。
Ａ８４．　点検中　ＳＰ接続端子　ＷＢＴ－０７０２ＰＬ　に交換可能。
Ａ９１．　点検中　電源コード取り付け。
Ａ９２．　点検中　電源コード取り、３Ｐインレット取付可能。使用するのはFURUTECH　FI-10(R) ロジウムメッキ。
Ａ９３．　点検中　電源ケーブル。　太い（3.5スケア）に交換可能。
Ａ９４．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）。
Ａ９５．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！
Ａ９６．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！
Ａ９７．　点検中　交換する黑色電源コード。　電気的性能や耐候性能は上記灰色と同じです。
Ｃ．　修理状況 。画像をクリックすると、大きく（横幅2050ドット）表示されます。

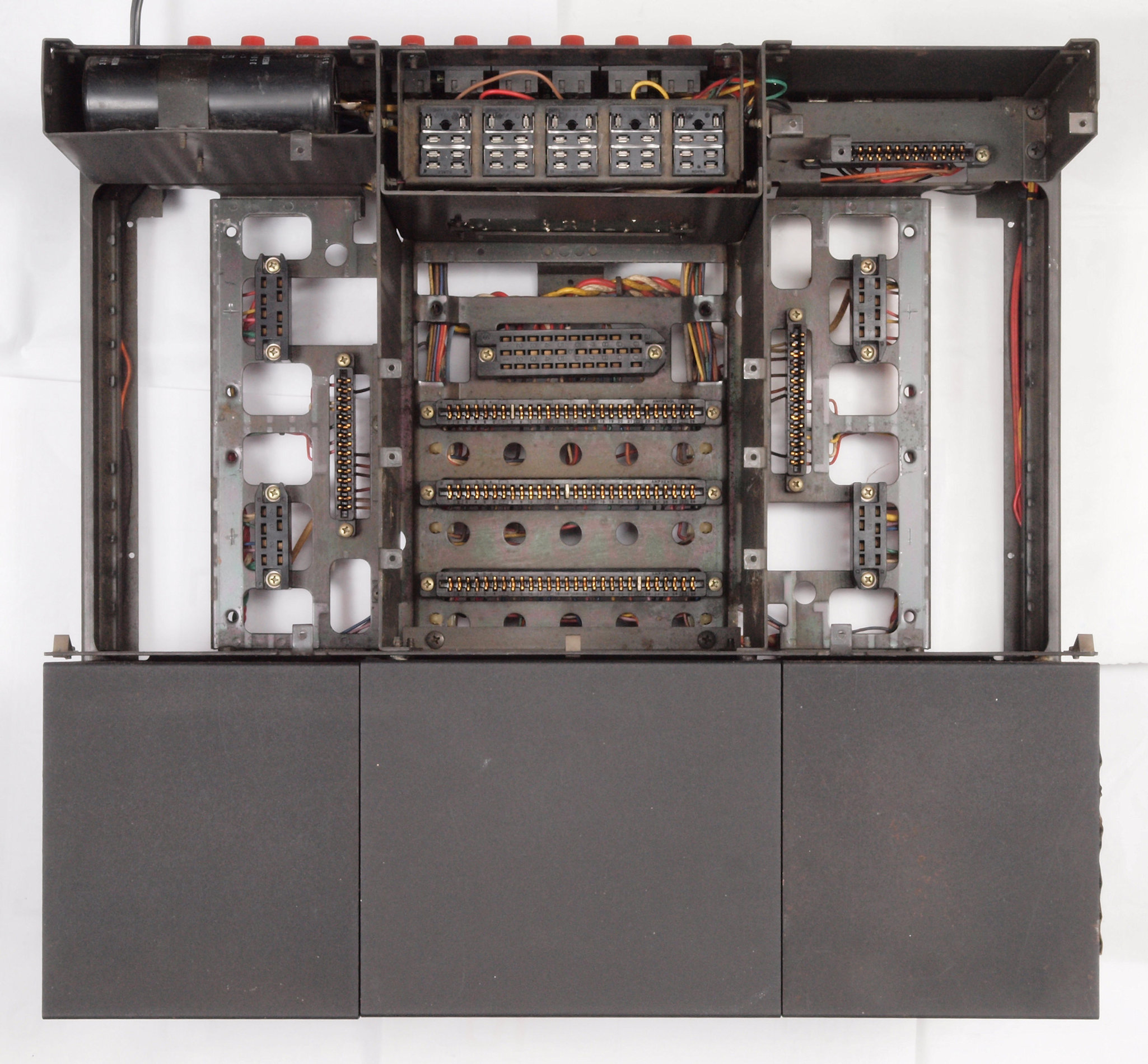

Ｃ０．　修理中　基板を外したシャーシ。
Ｃ１．　修理中　各基板（ドライブ基板２個）の修理・検査は専用器で行う。

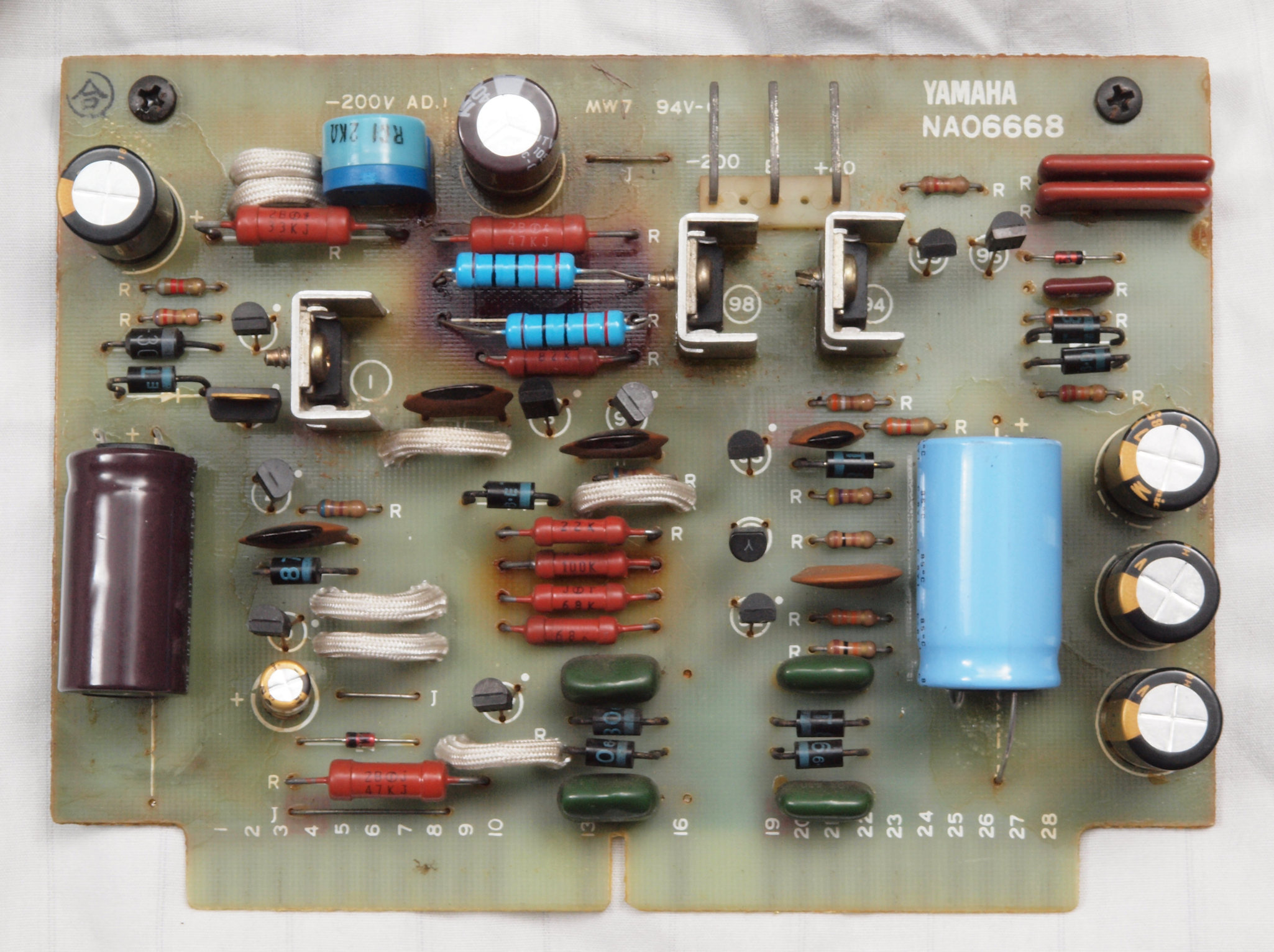

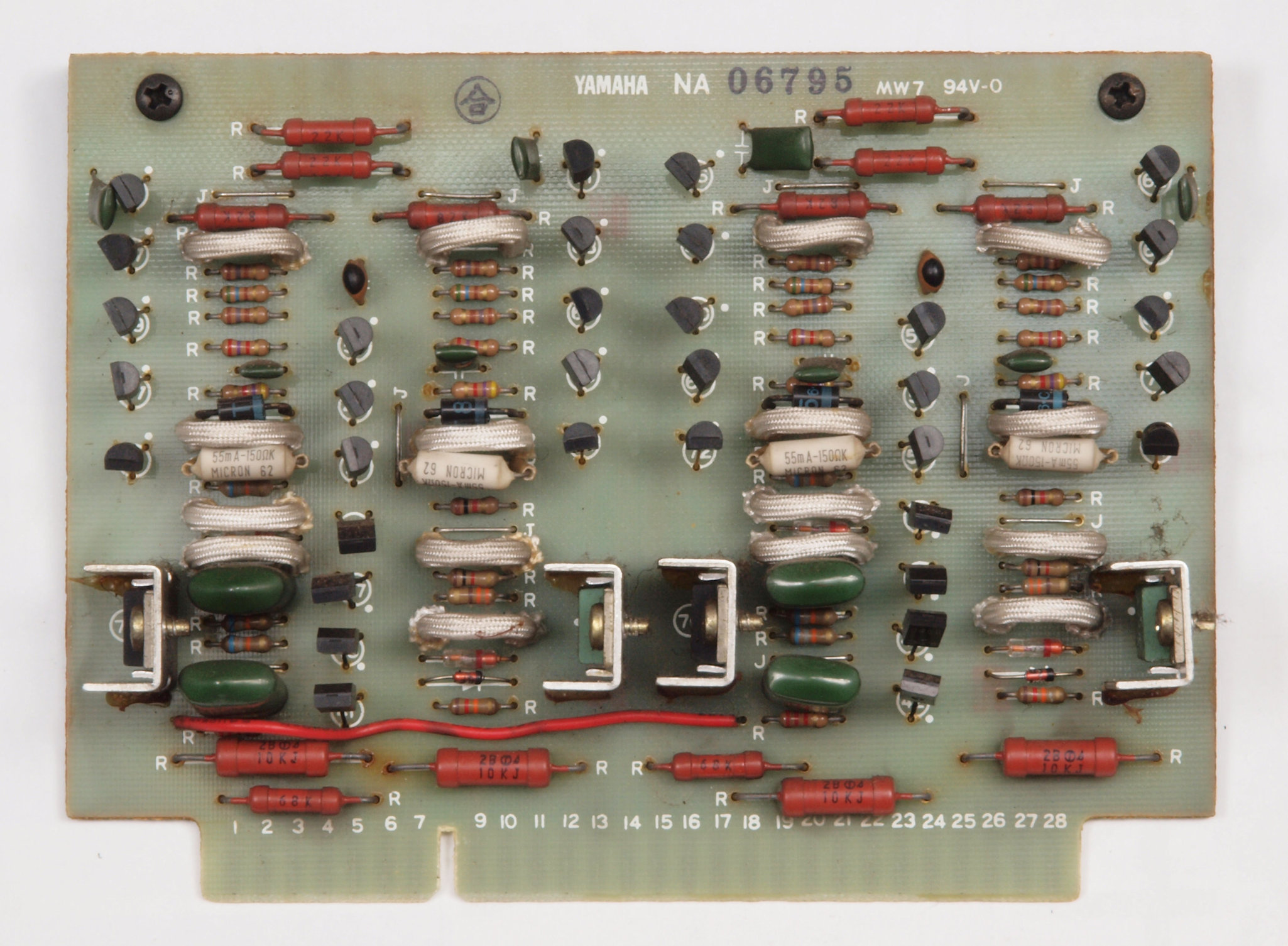

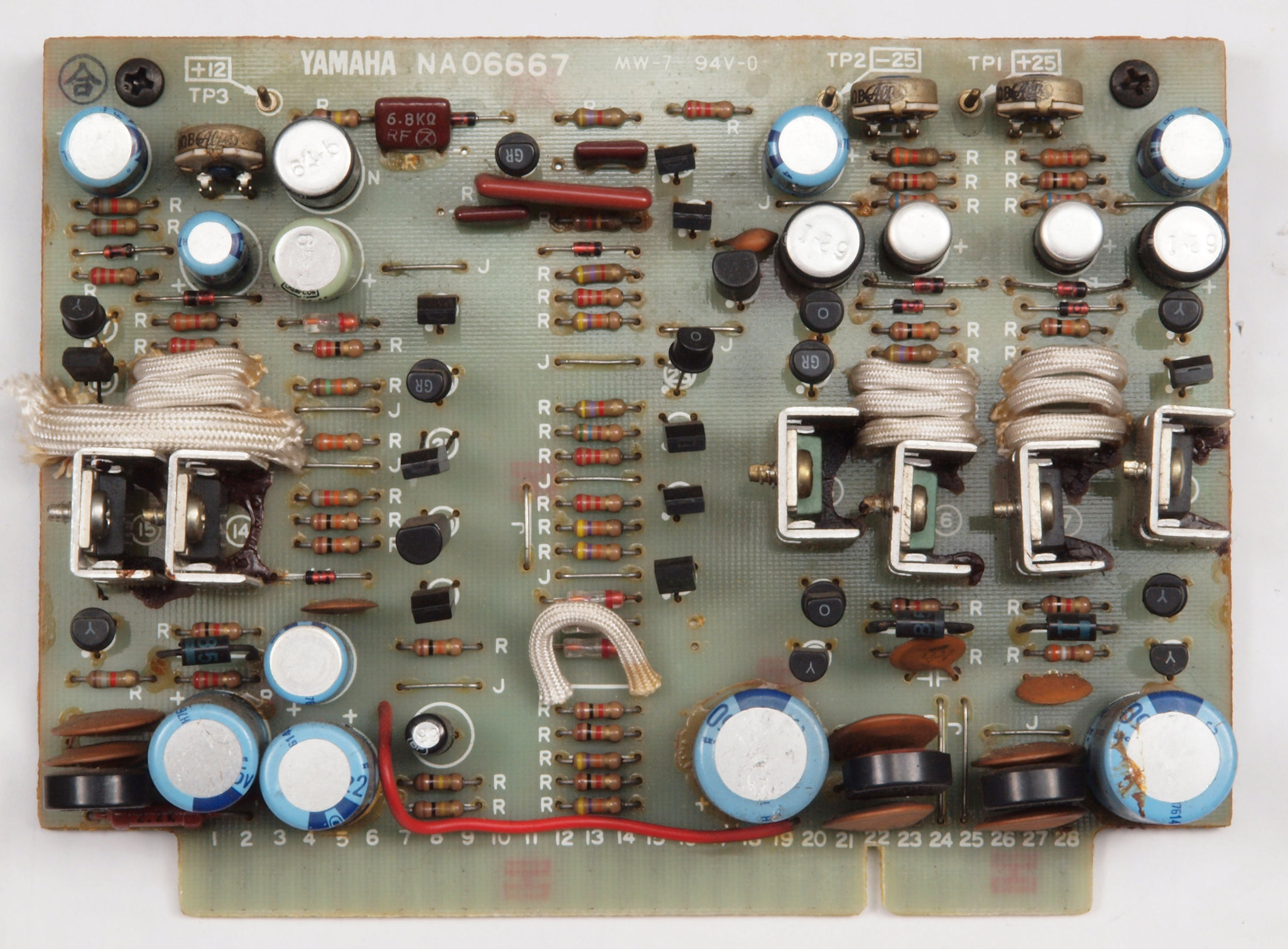

Ｃ１１．　修理前　Ｒ側ドライブ基板。

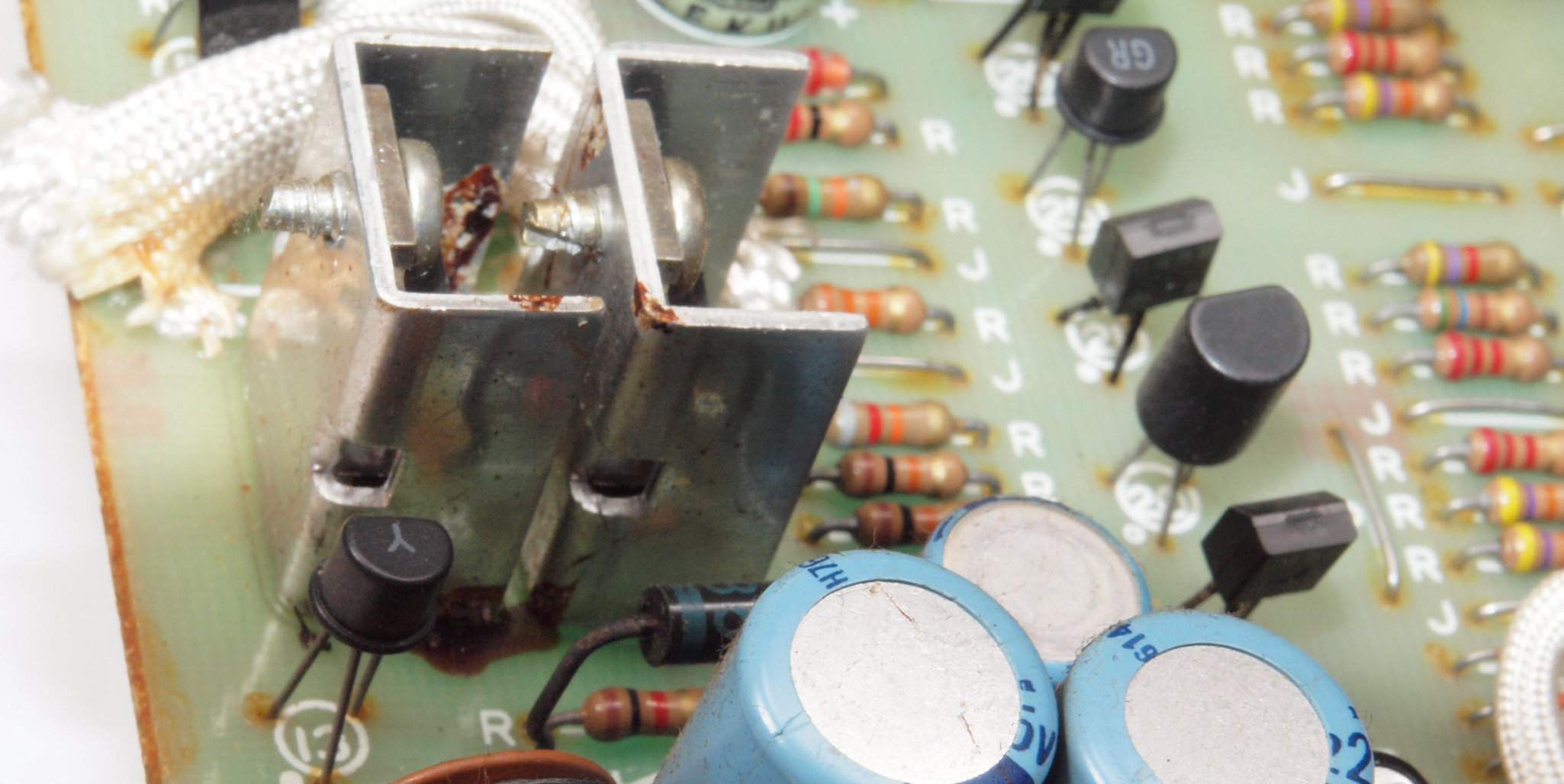

Ｃ１１２．　修理中　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。

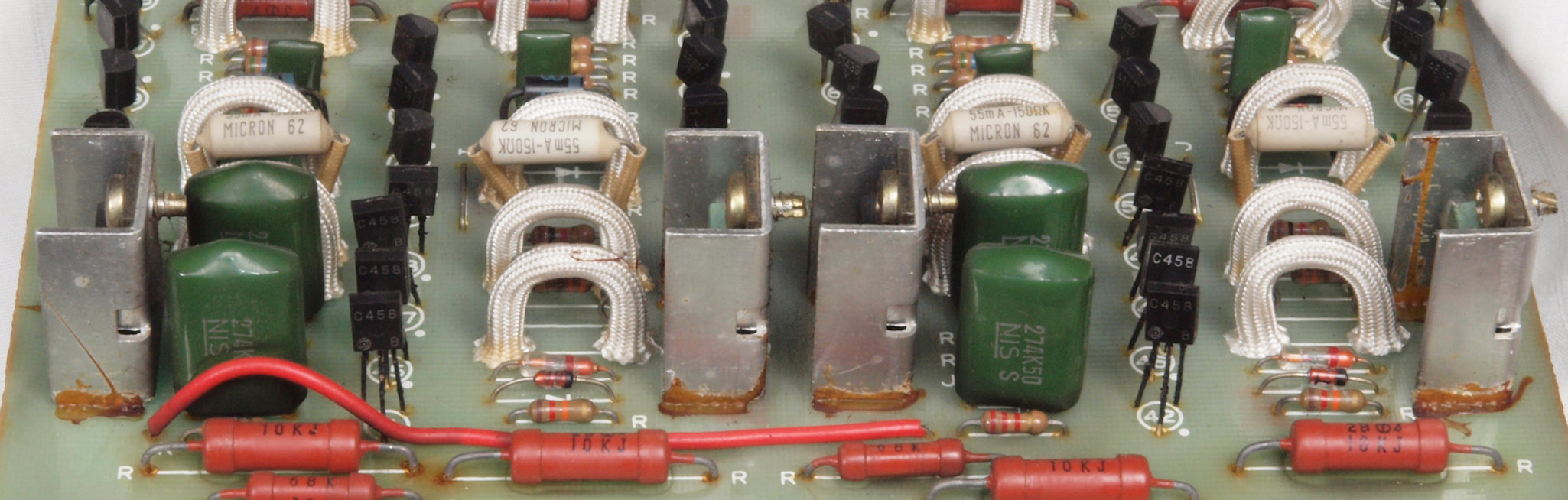

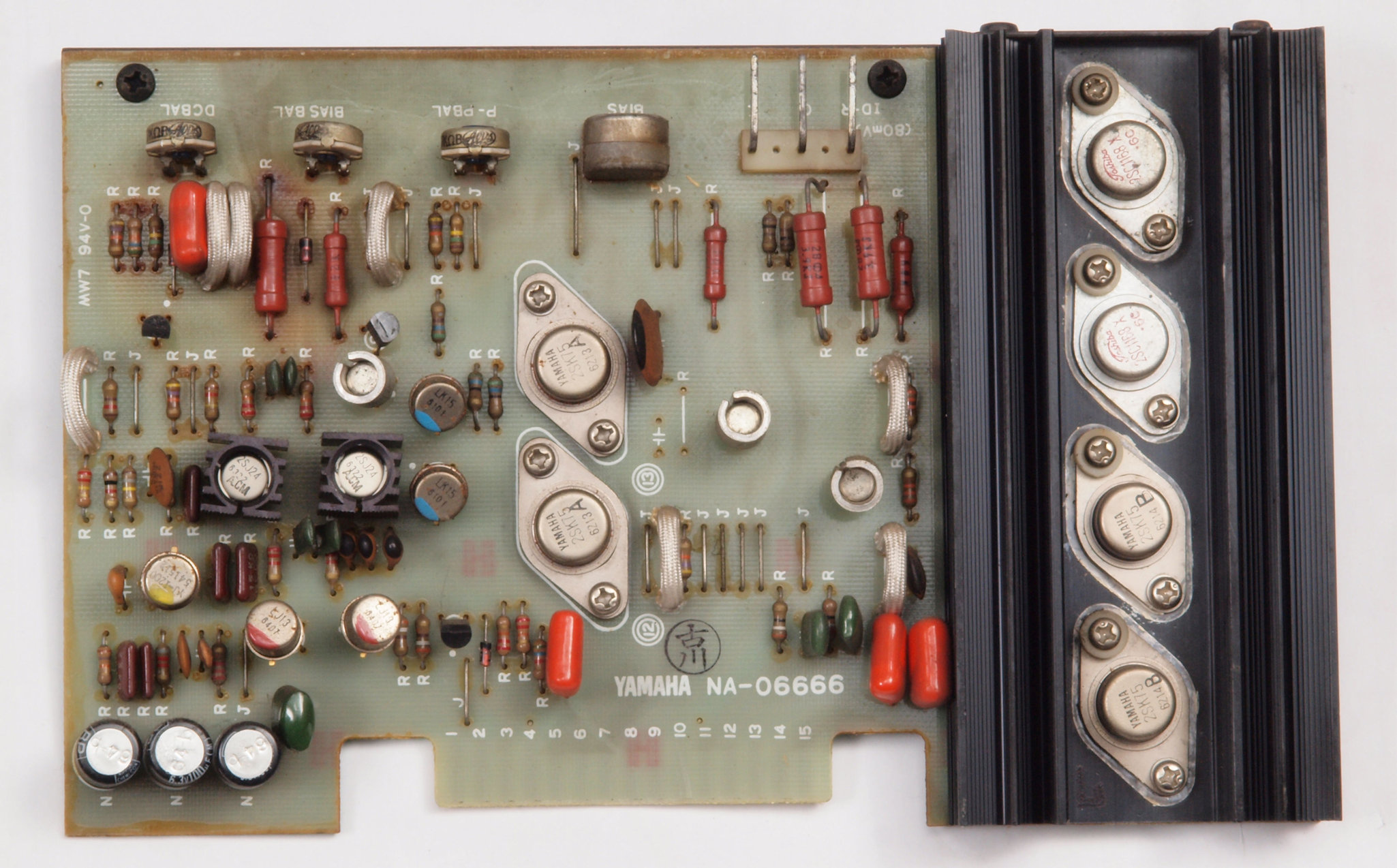

Ｃ１２．　修理後　Ｒ側ドライブ基板。フイルムコンデンサー３個、半固定VR４個、電解コンデンサー３個、ＴＲ（トランジスター）３個交換

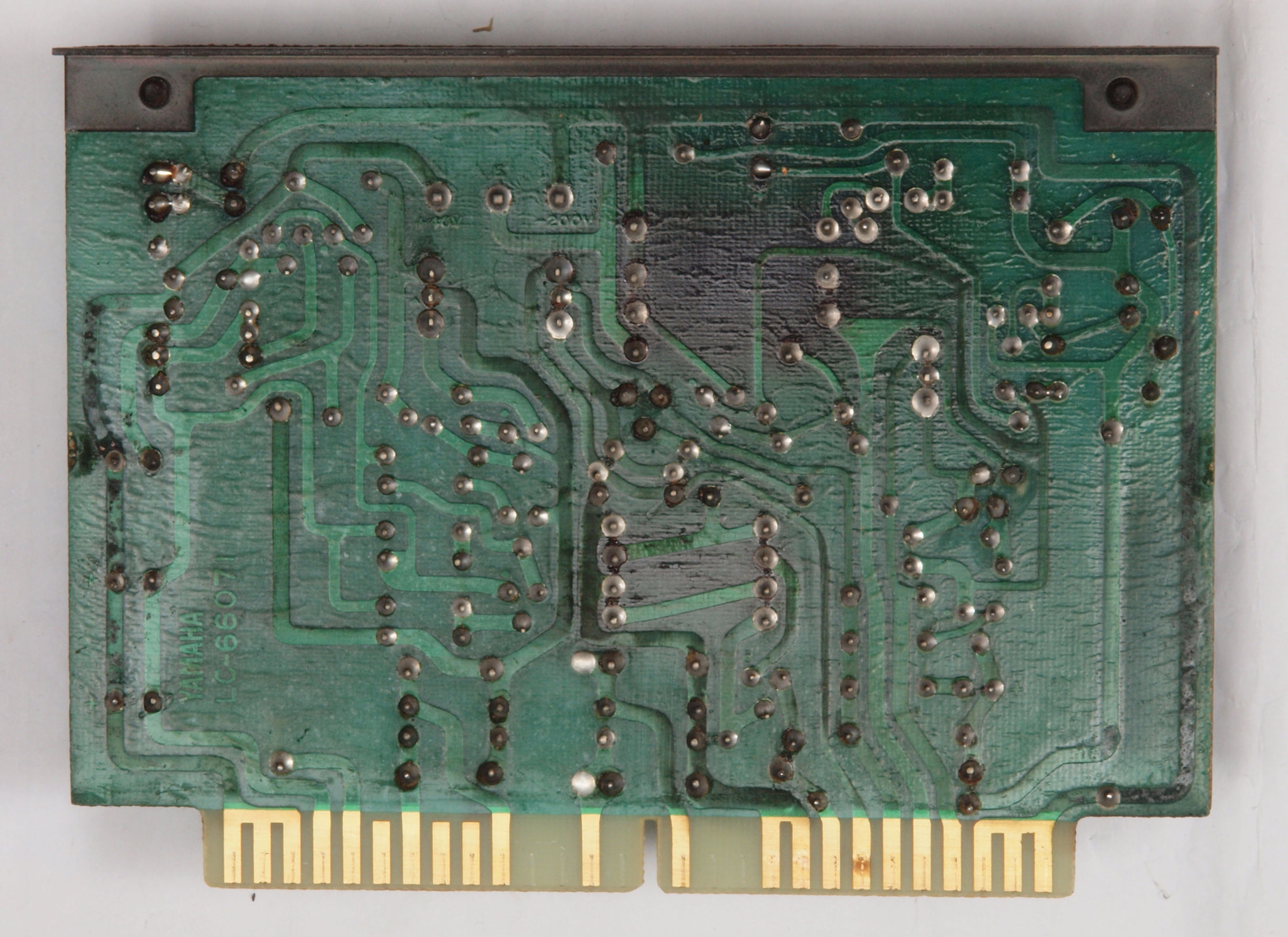

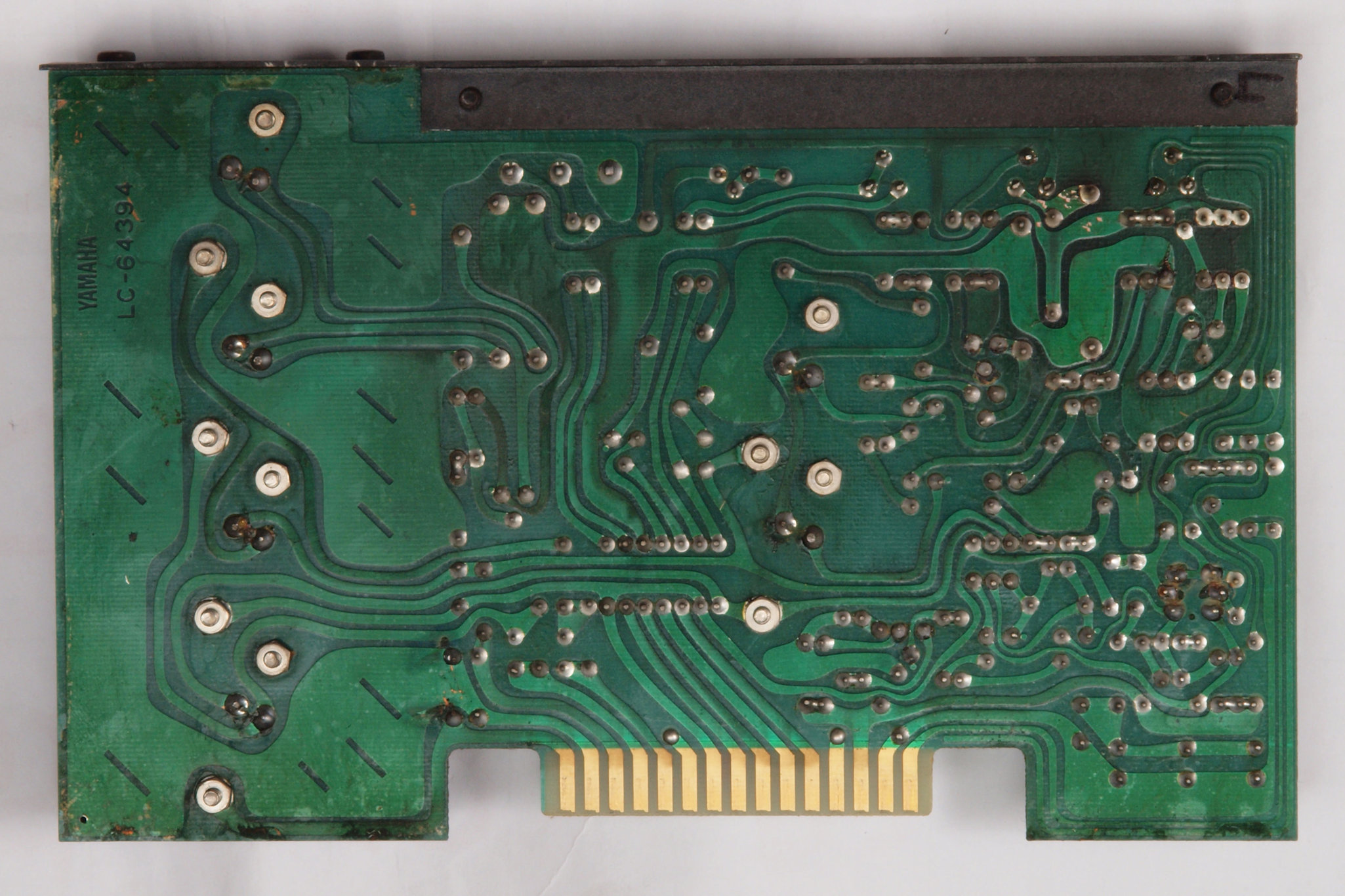

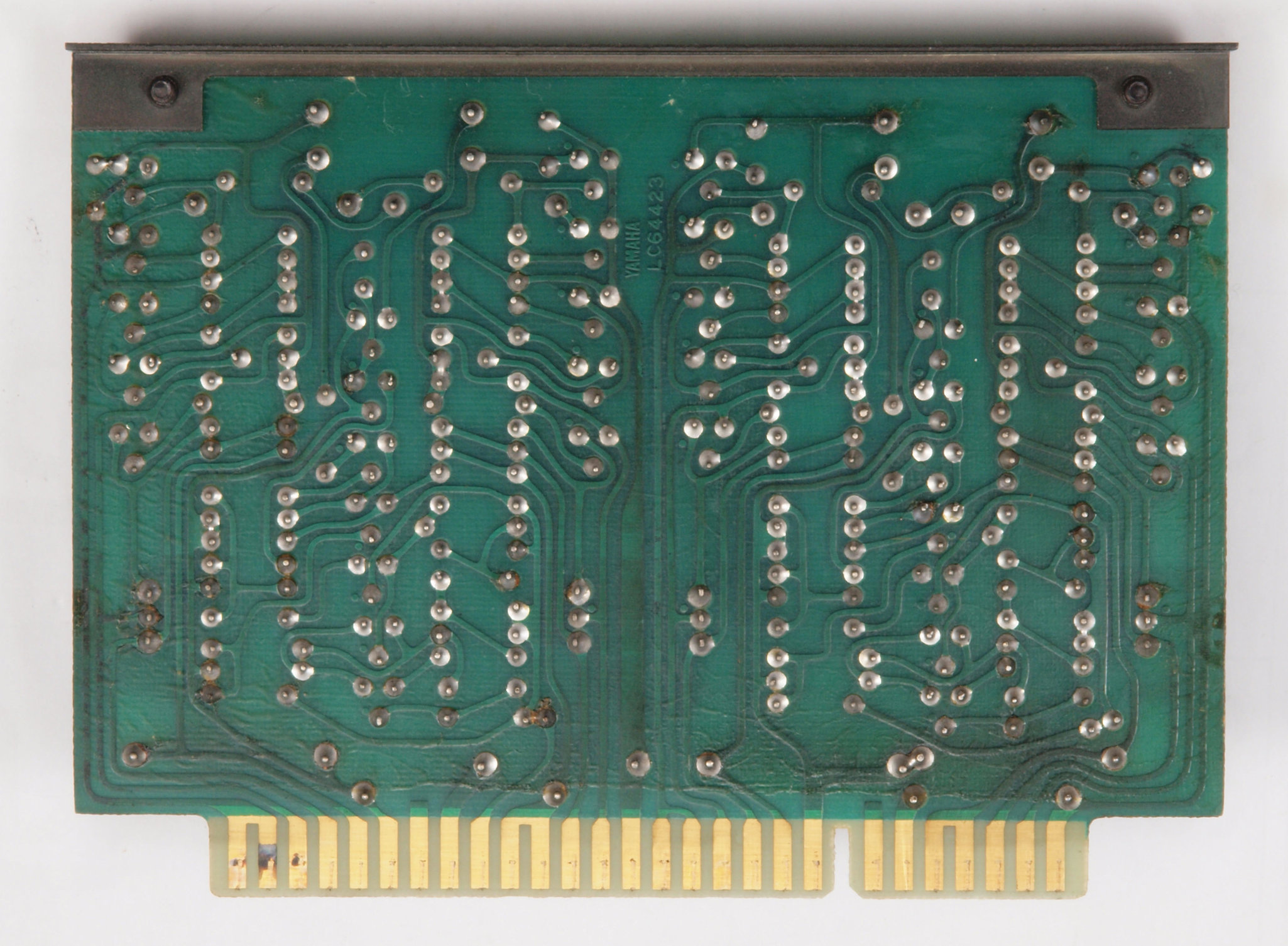

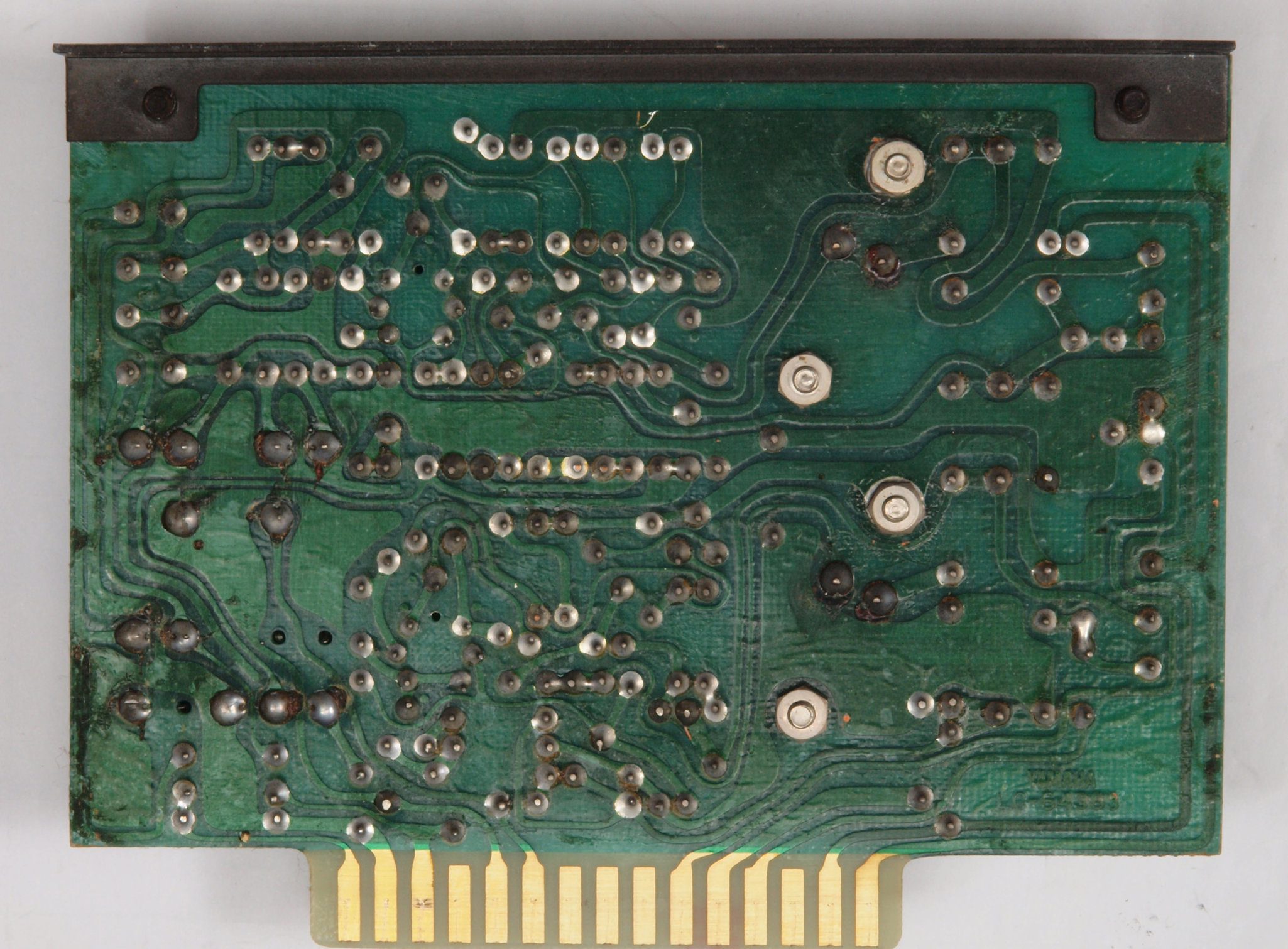

Ｃ１３．　修理前　Ｒ側ドライブ基板裏。　
Ｃ１４．　修理後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ１５．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る。
Ｃ２１．　修理前　Ｌ側ドライブ基板。
Ｃ２１２．　修理中　Ｌ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）の放熱シリコン点検。

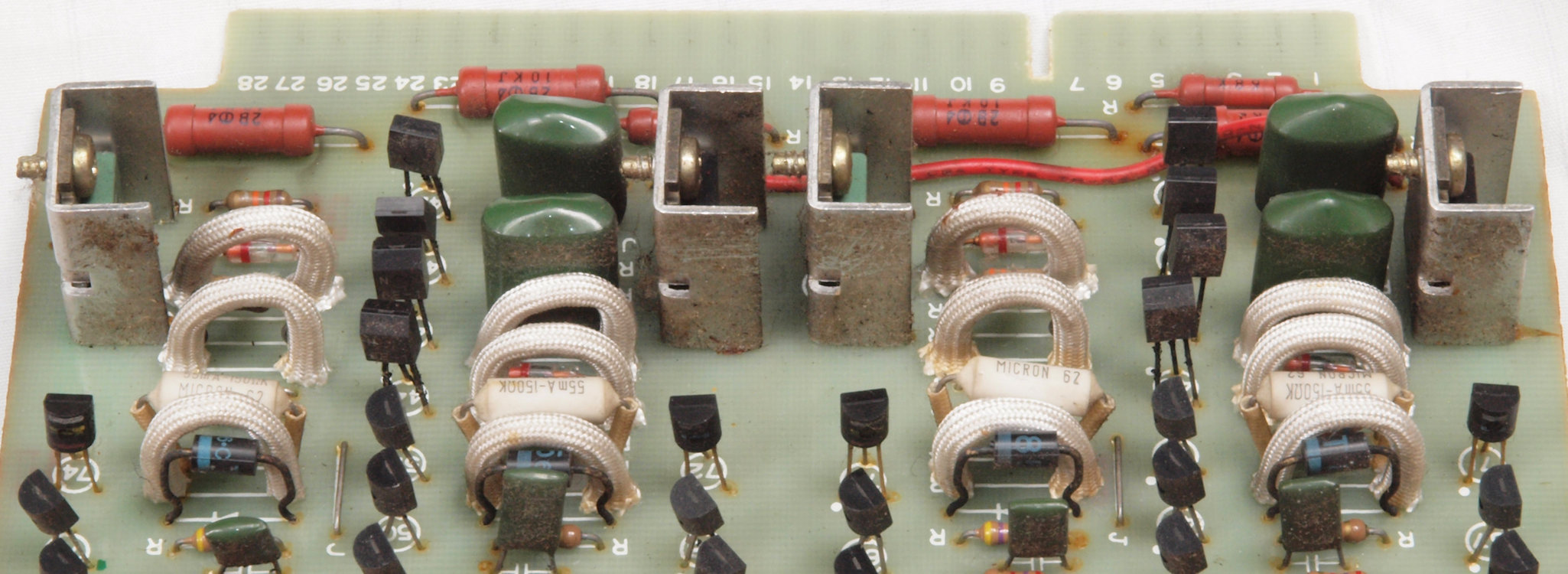

Ｃ２２．　修理後　Ｌ側ドライブ基板。　フイルムコンデンサー３個、半固定VR４個、電解コンデンサー３個、ＴＲ（トランジスター）３個交換
Ｃ２３．　修理前　Ｌ側ドライブ基板裏。　
Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２５．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る。
Ｃ３０．　修理中　各基板（Ｆｉｌｔｅｒ基板、電源基板３個）の修理・検査は専用器で行う

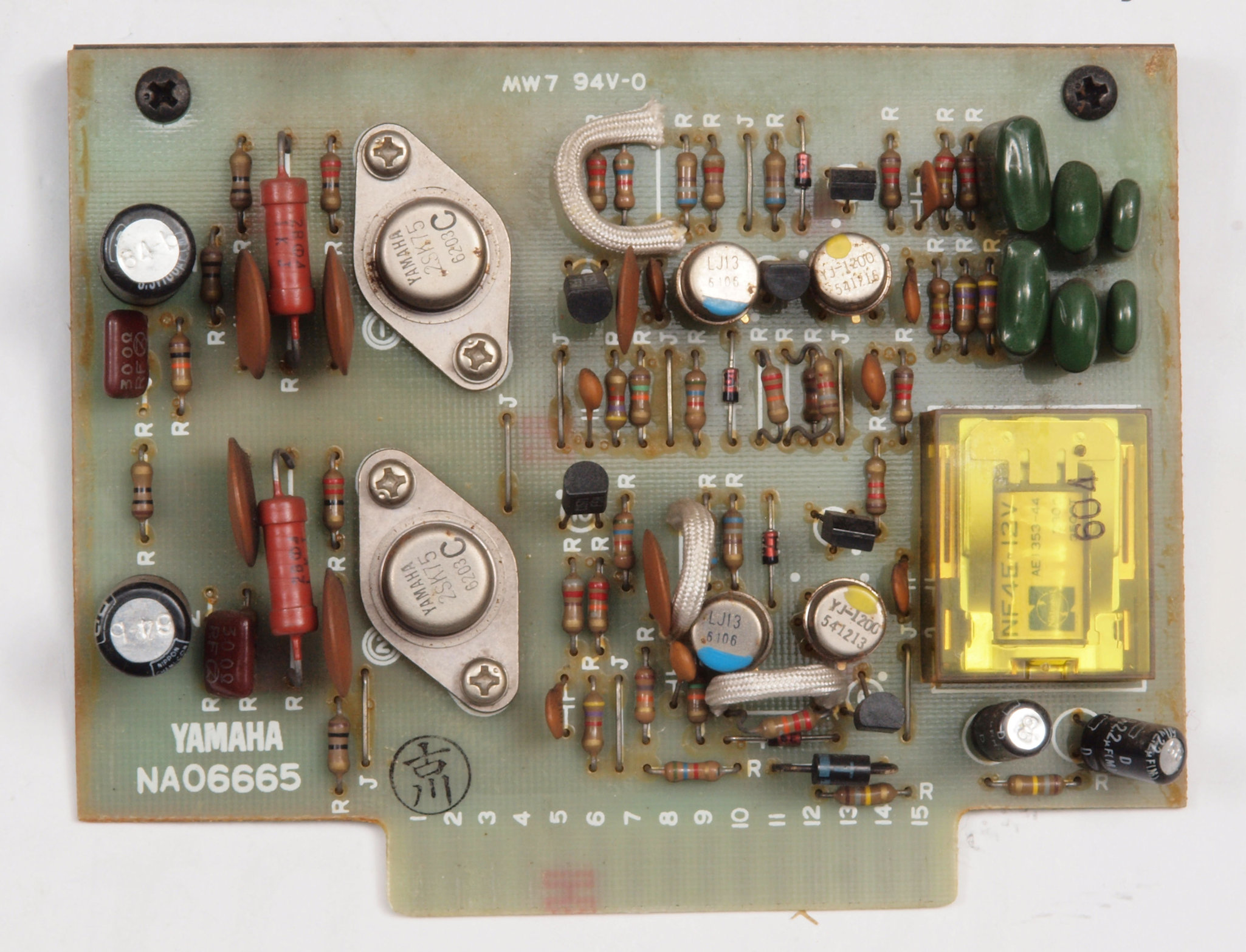

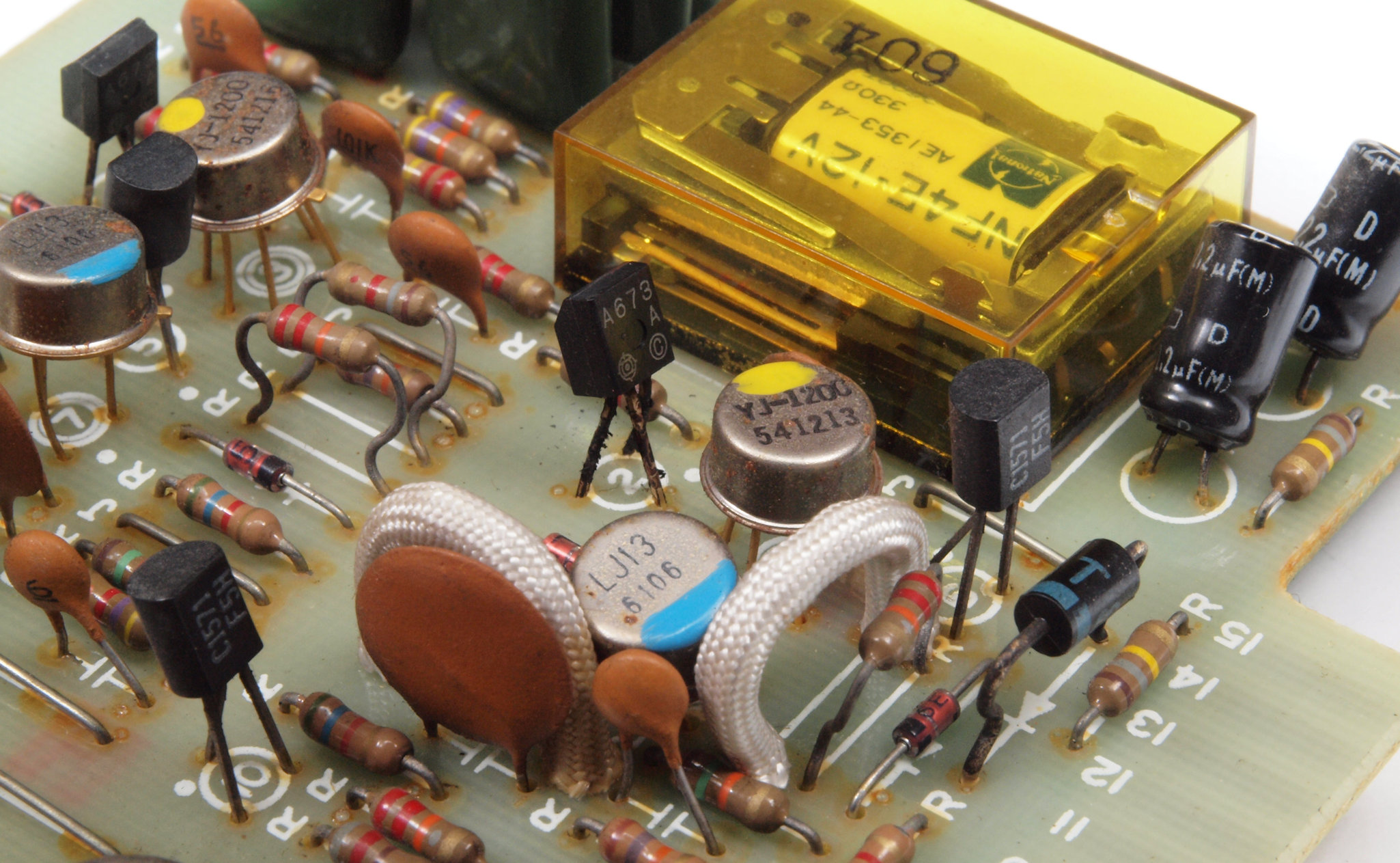

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板
Ｃ３１２．　修理中　Ｆｉｌｔｅｒ基板。足黒ＴＲ（トランジスター）。
Ｃ３３．　修理後　Ｆｉｌｔｅｒ基板　リレー１個、電解コンデンサー４個、フィルムコンデンサー６個 交換

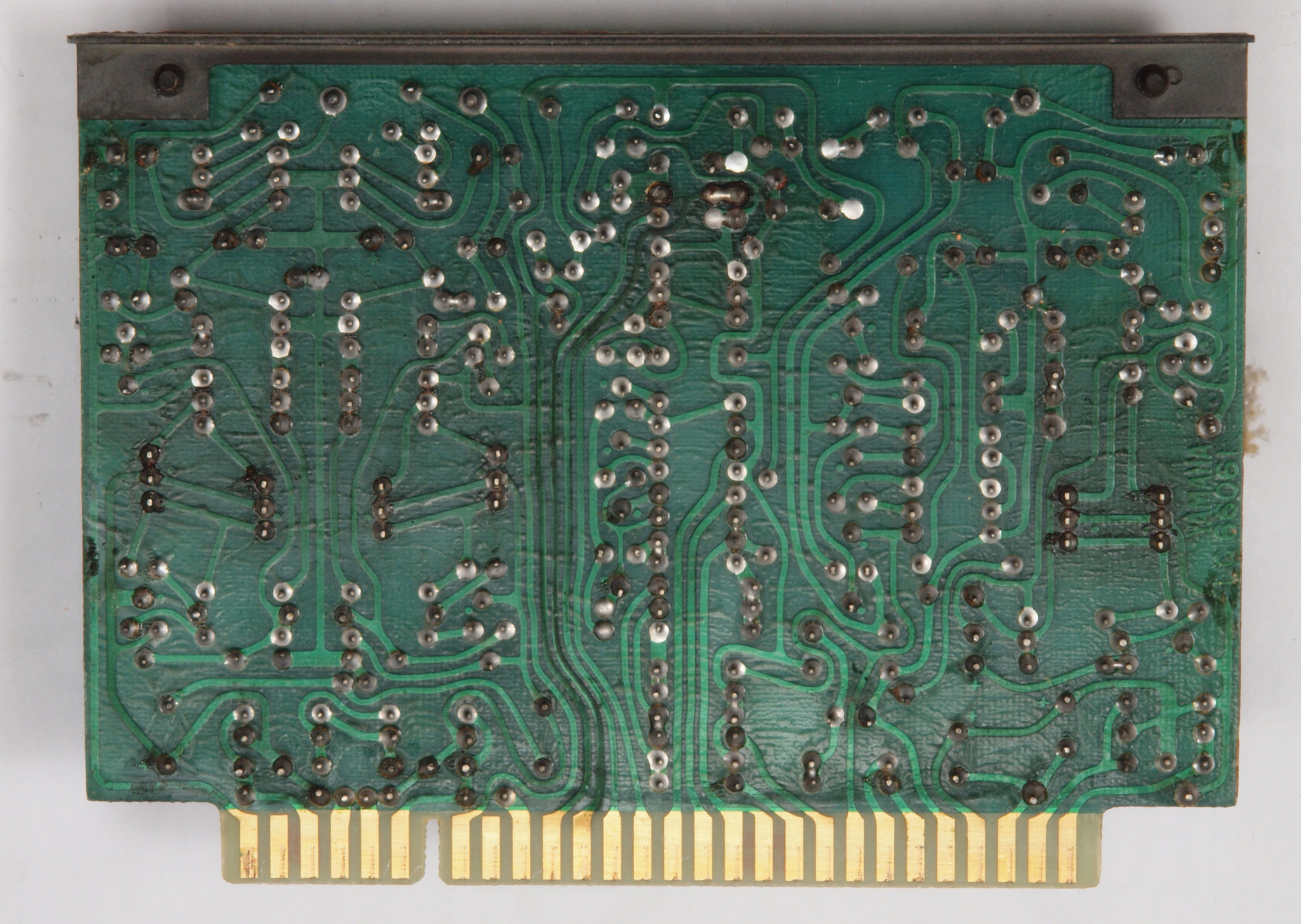

Ｃ３３．　修理前　Ｆｉｌｔｅｒ基板裏。
Ｃ３４．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。
Ｃ３５．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る。

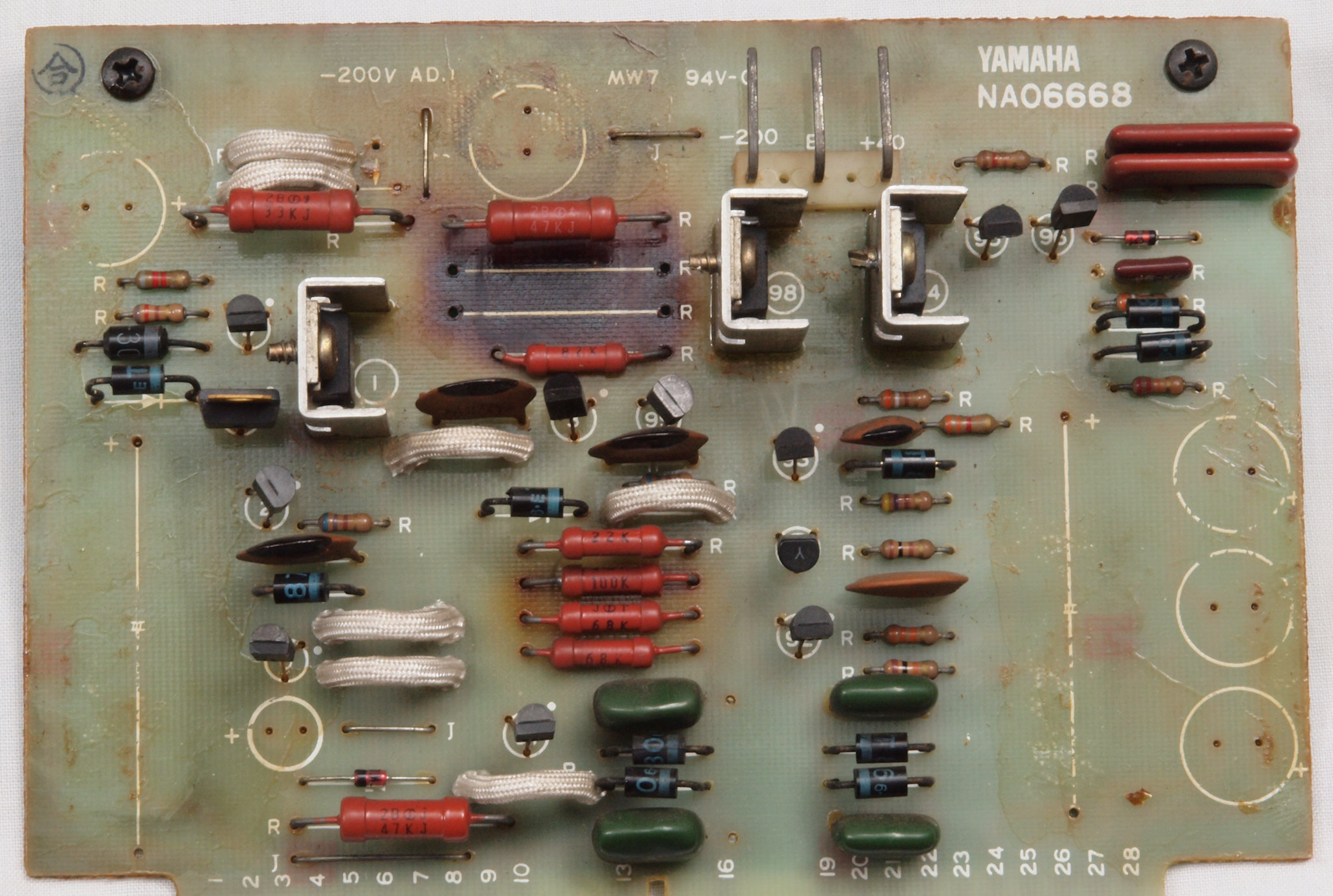

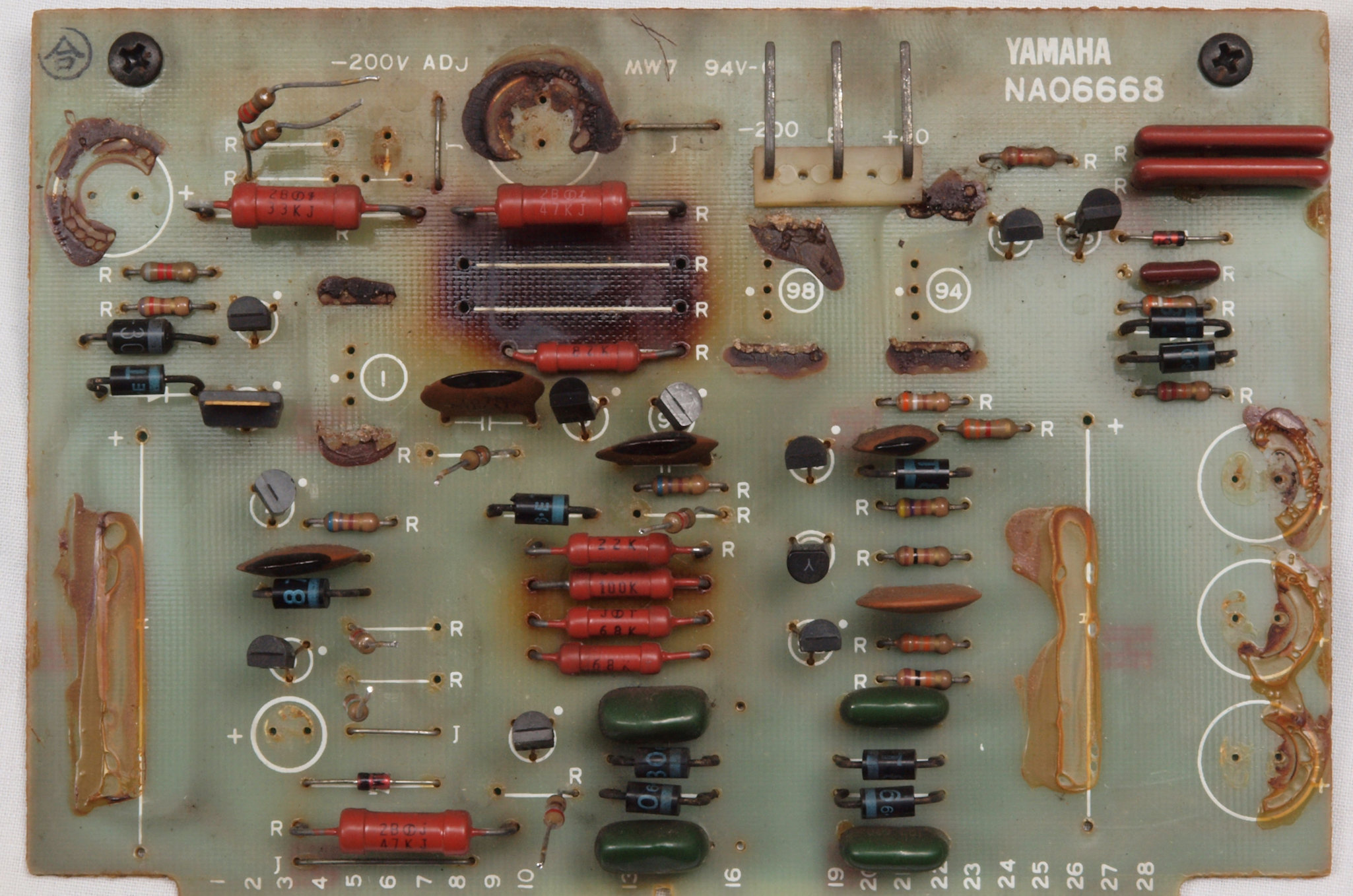

Ｃ４１．　修理前　電源１基板。

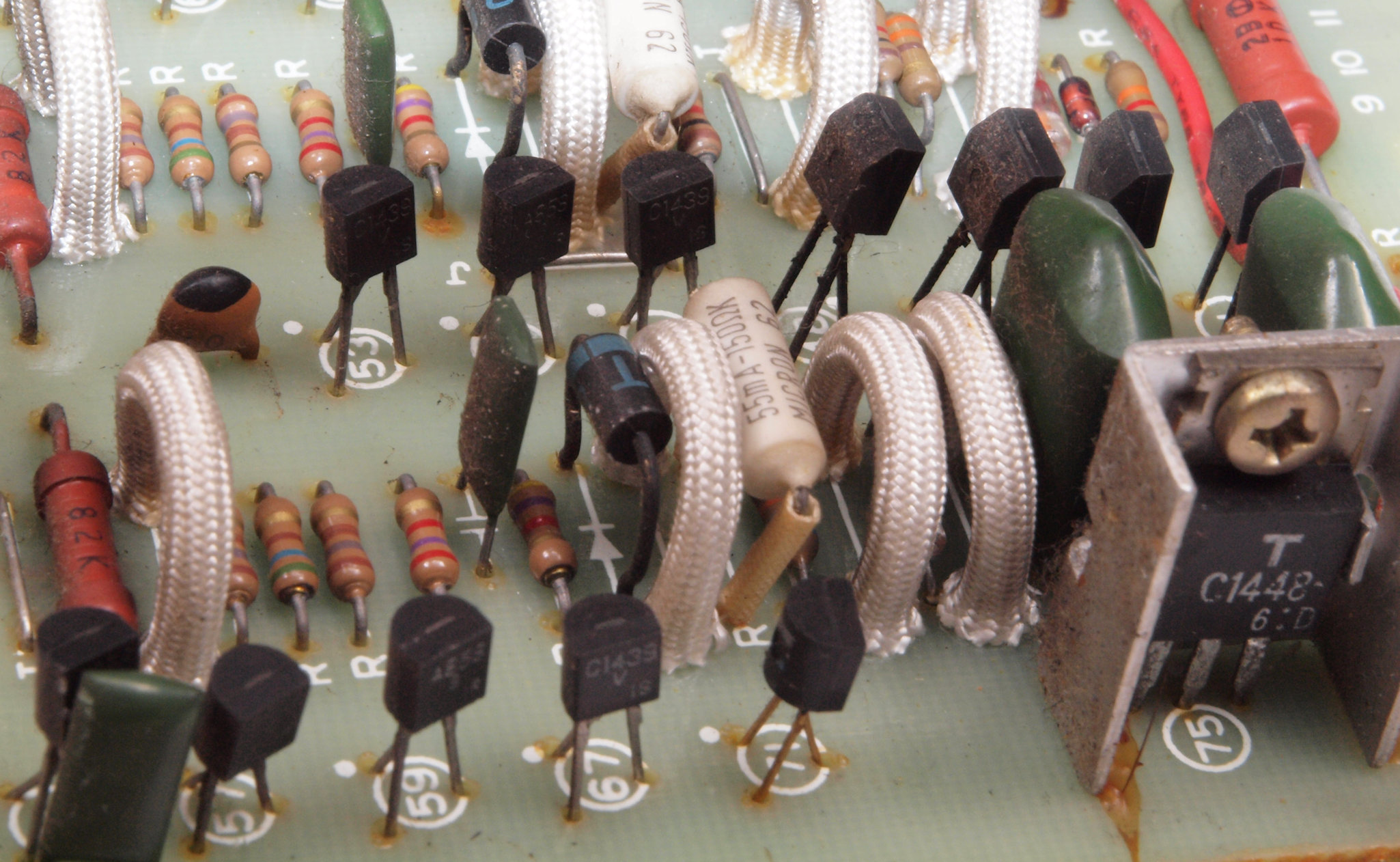

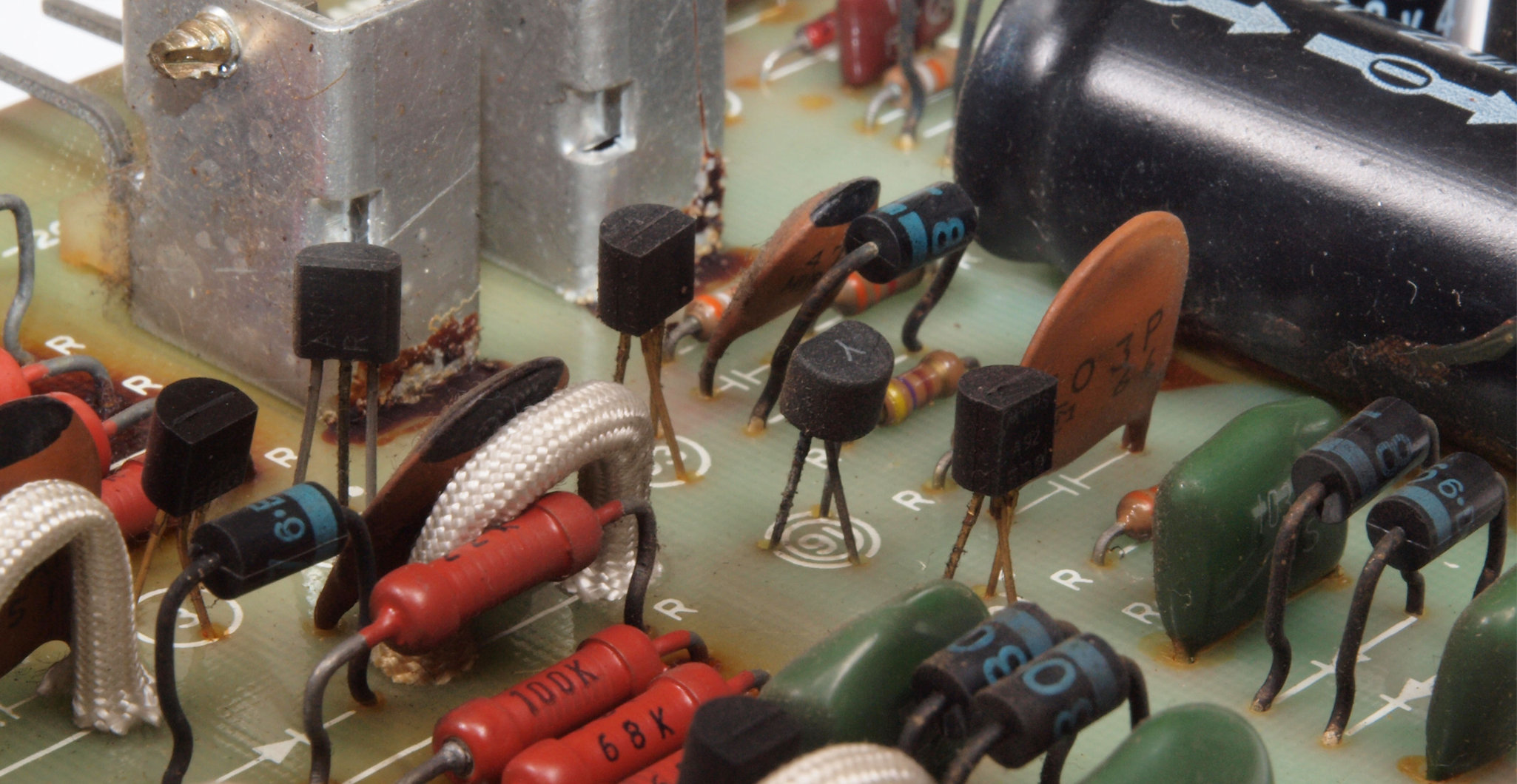

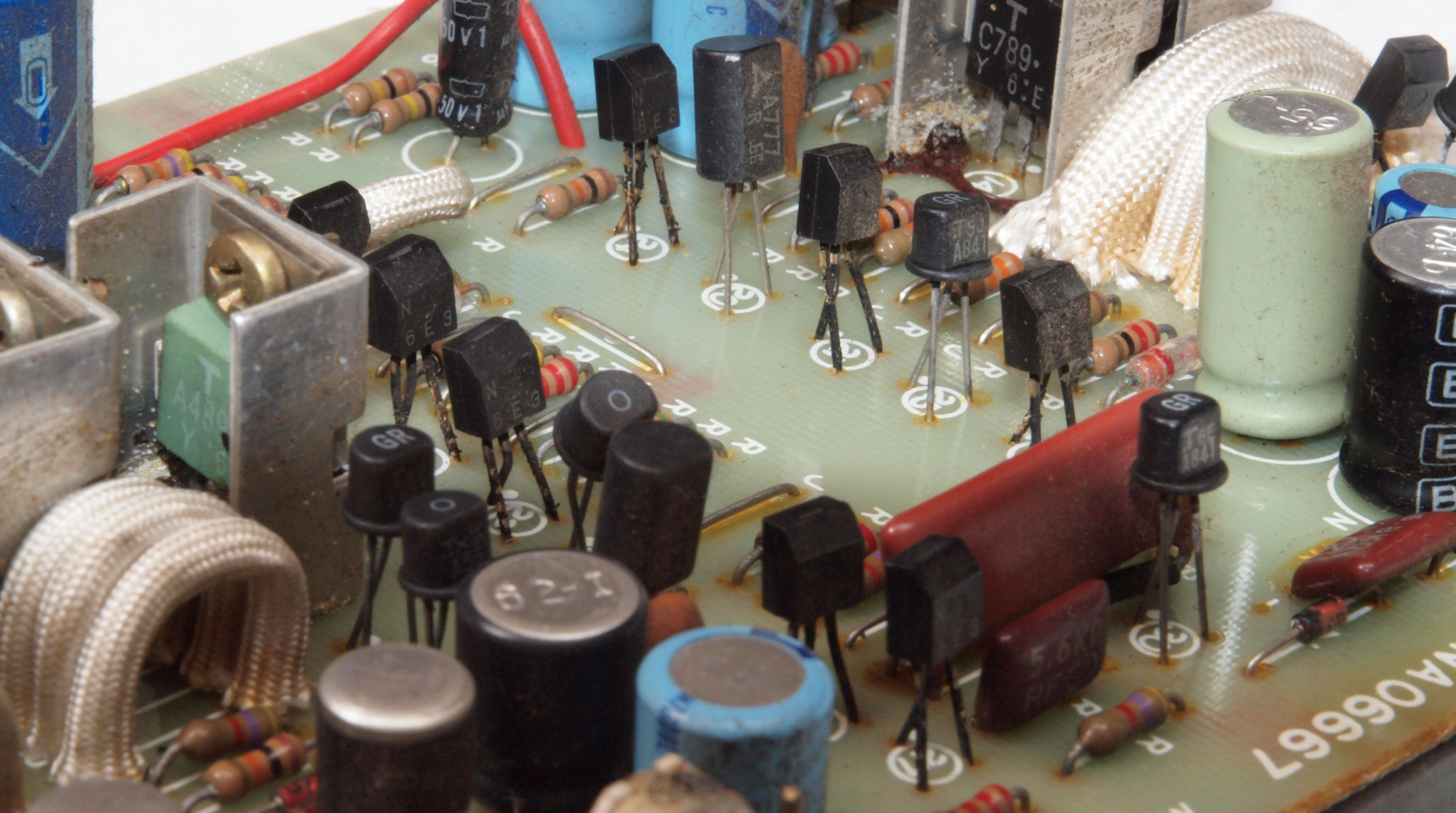

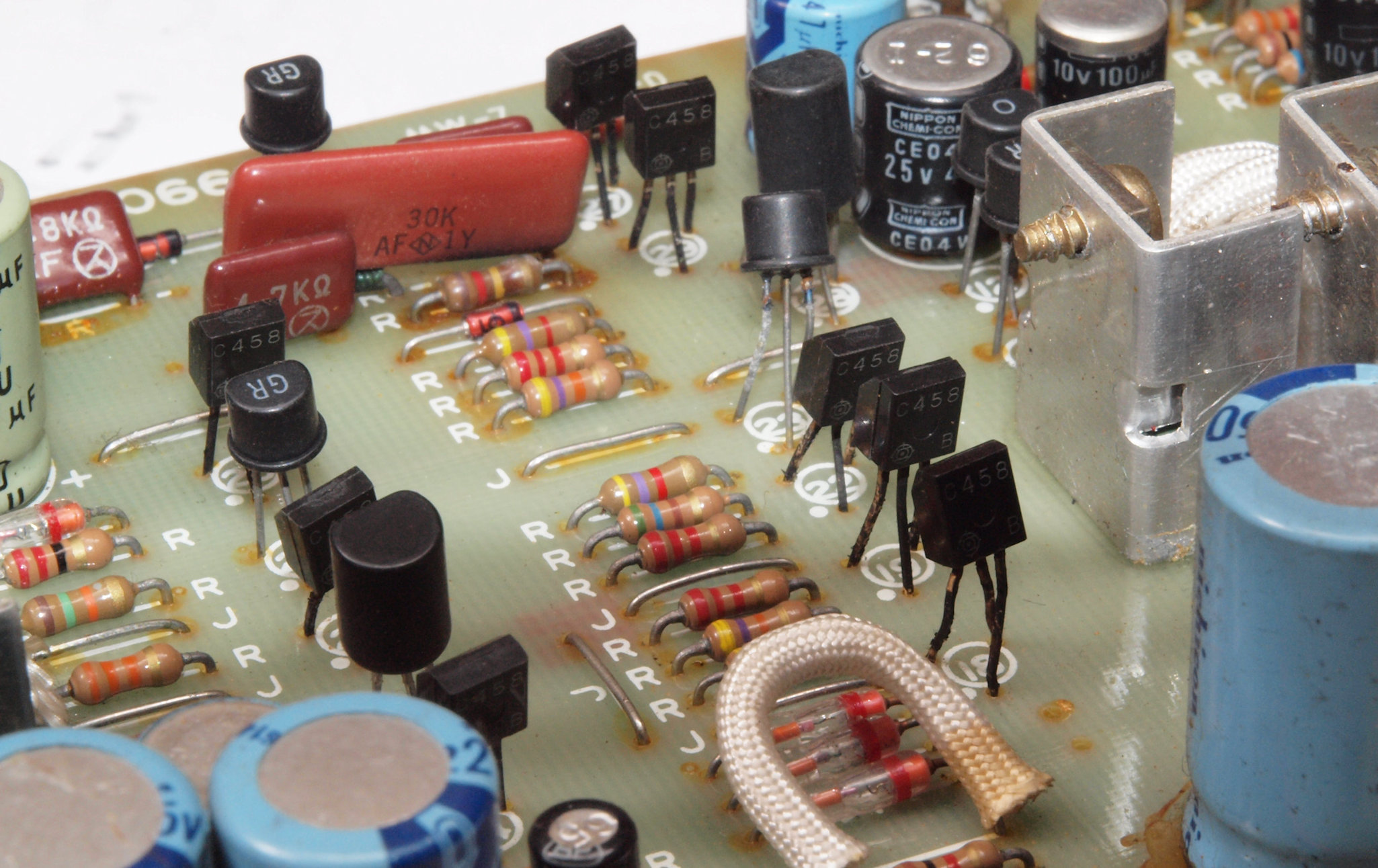

Ｃ４１１．　修理前　電源１基板。　足黒ＴＲ（トランジスター）。

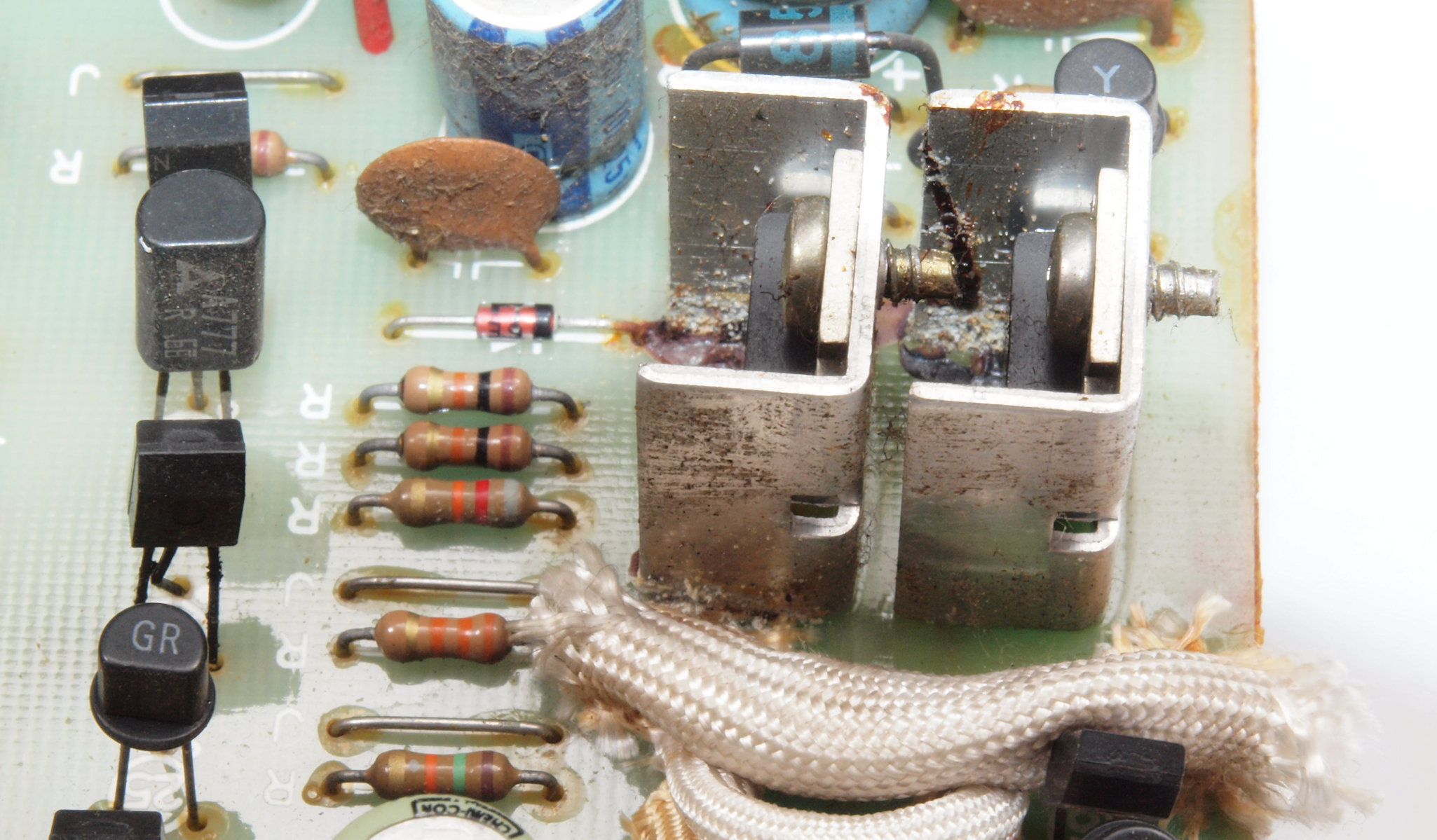

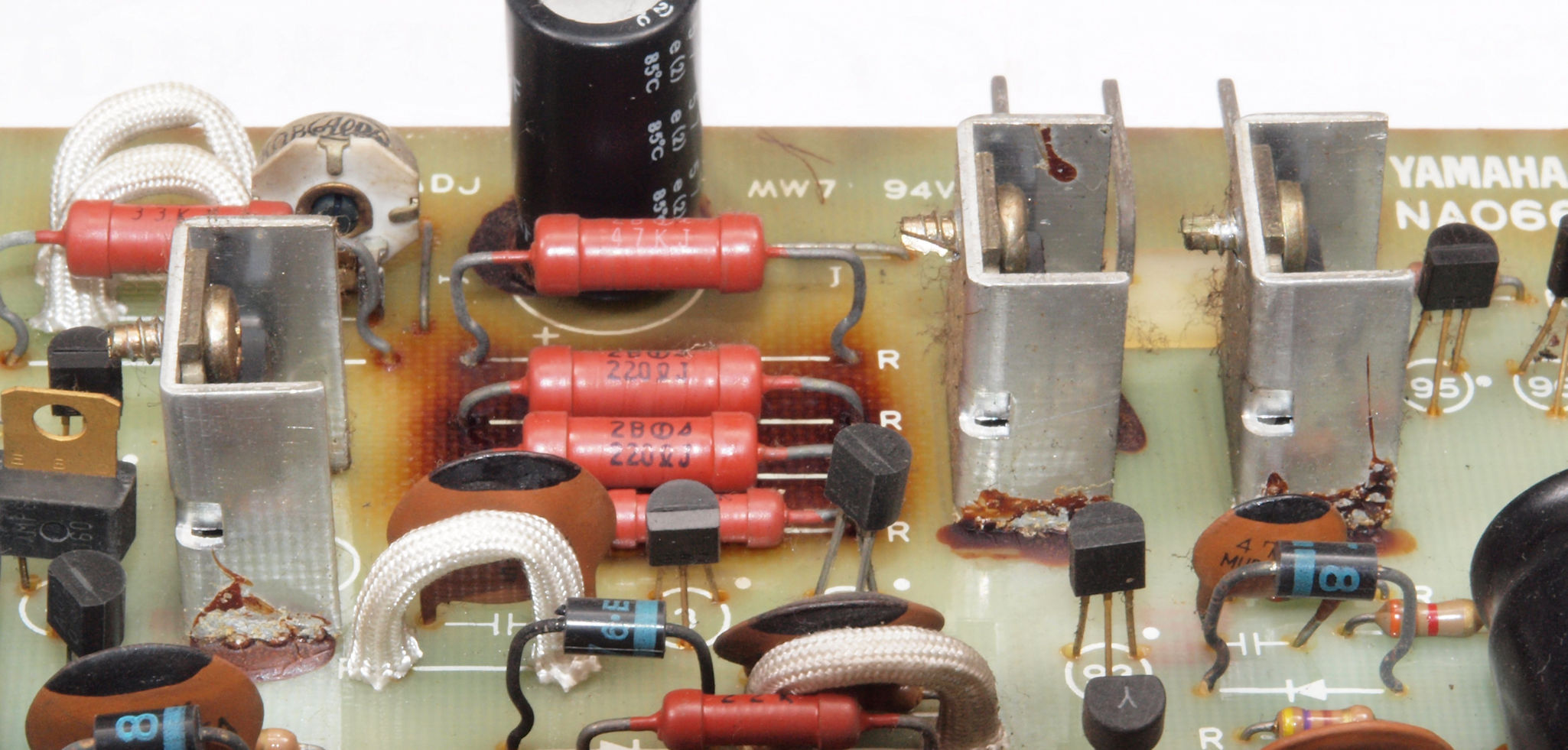

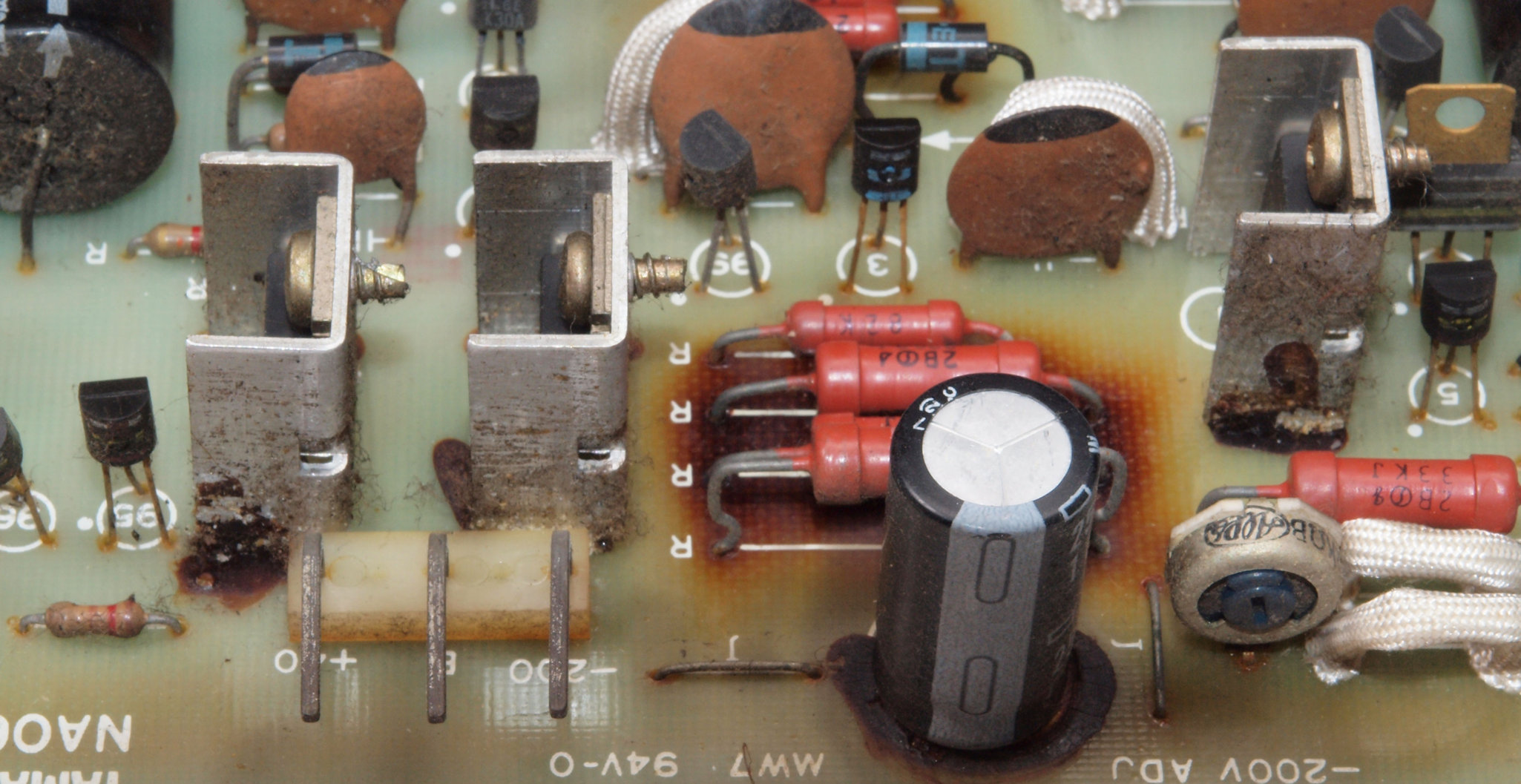

Ｃ４１２．　修理中　電源１基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。 焼損保護を被した抵抗を外して点検。
Ｃ４１３．　修理中　電源１基板。電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。ＴＲ（トランジスター）放熱器は古い接着材を取り基板に接着し直すする。
Ｃ４２．　修理後　電源１基板　　電解コンデンサー８個、抵抗２個、ＴＲ（トランジスター）３個交換。

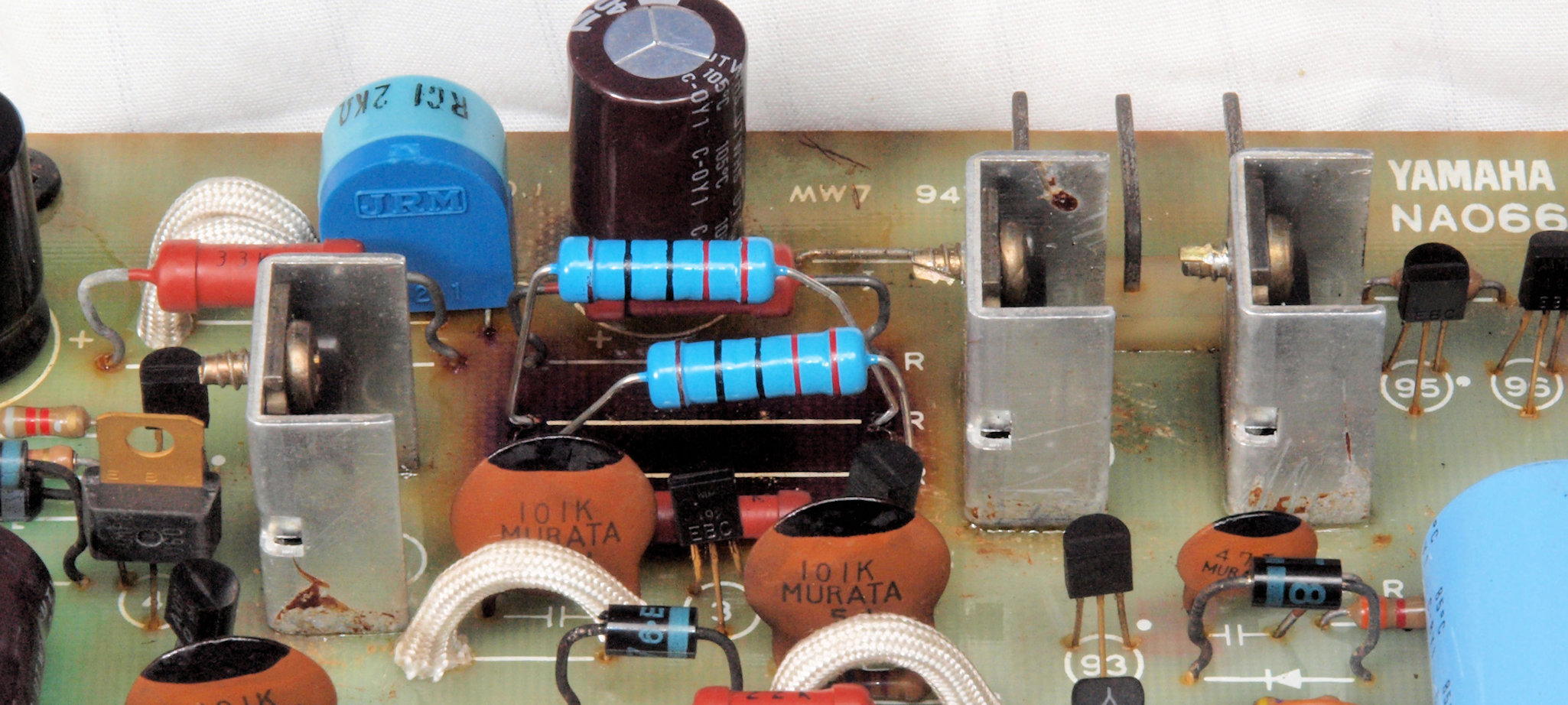

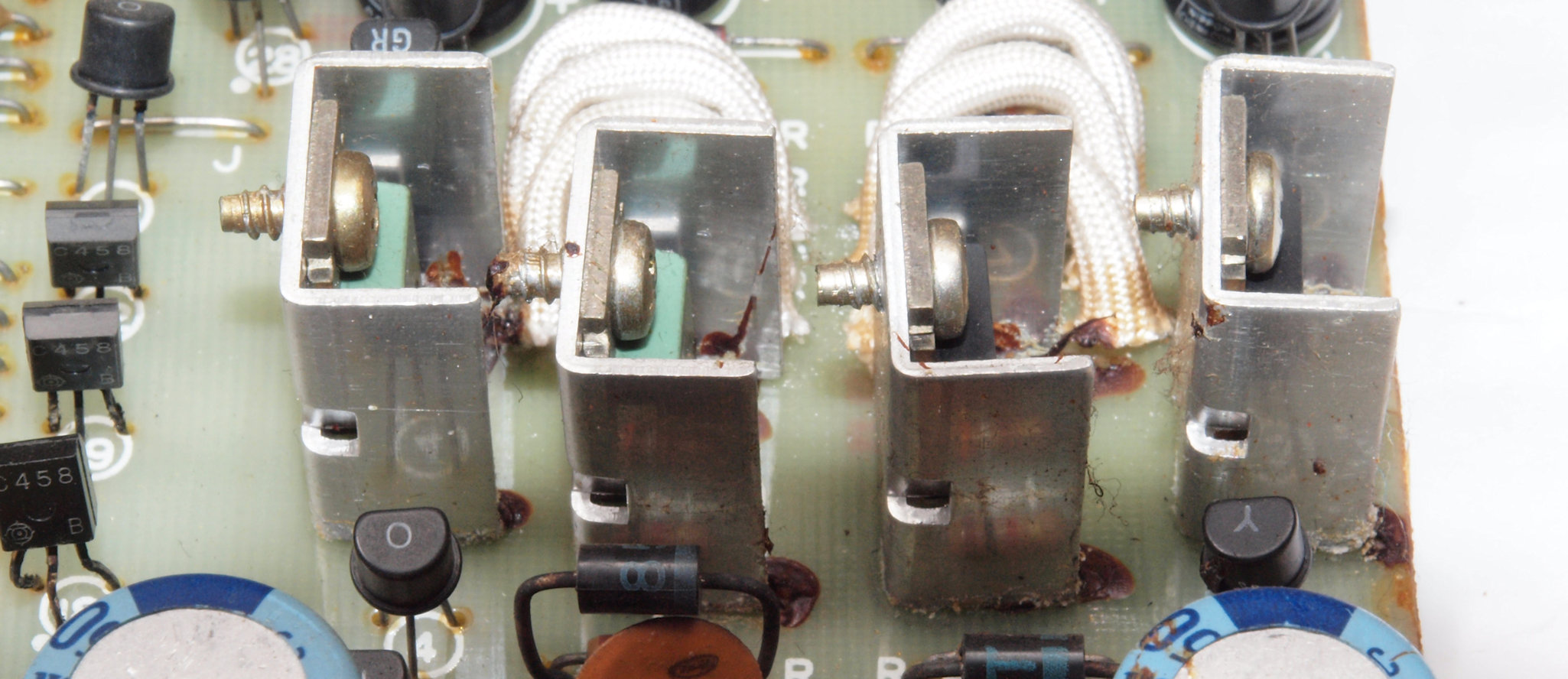

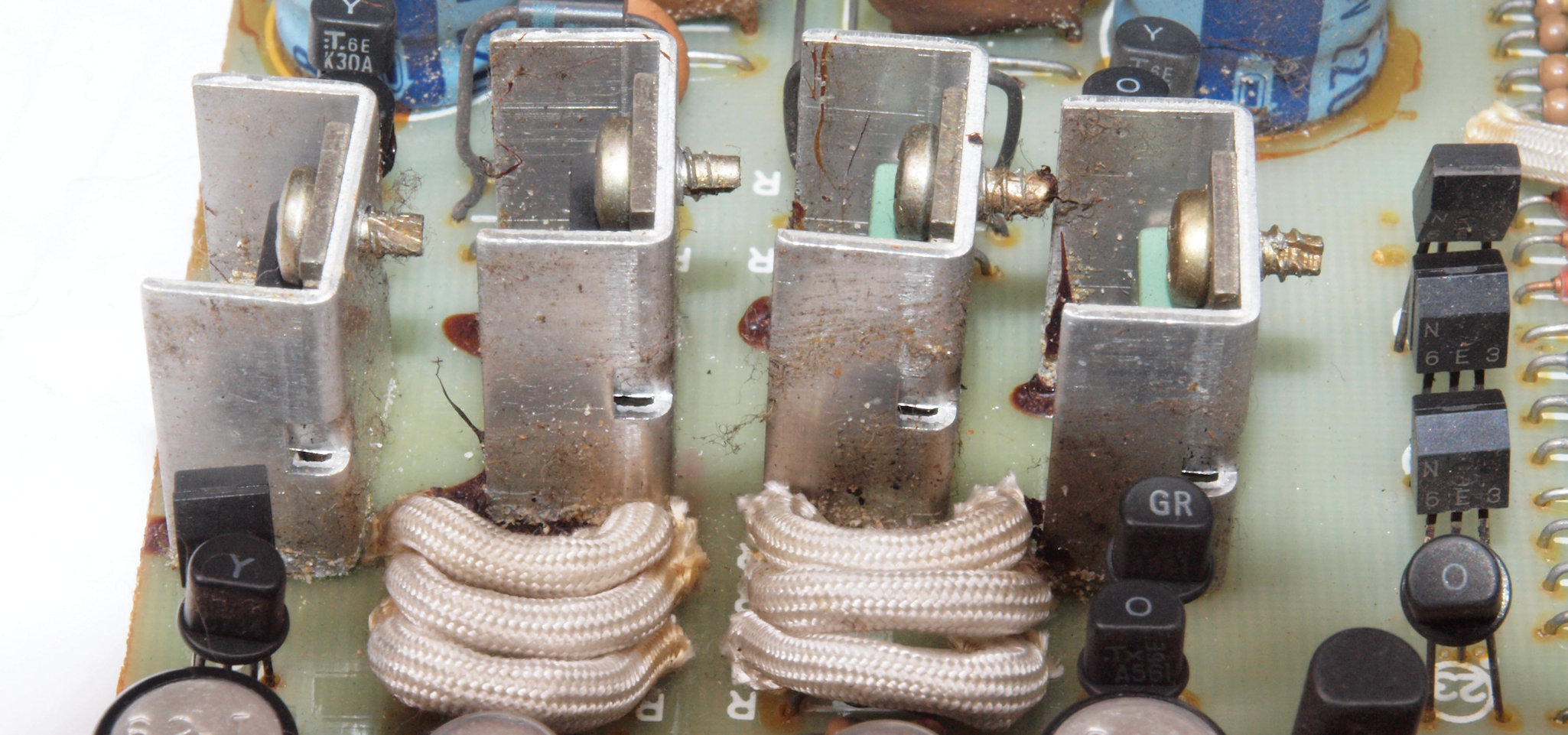

Ｃ４３．　修理前　電源１基板。ＴＲ（トランジスター）の放熱器周り。
Ｃ４４．　修理後　電源１基板。ＴＲ（トランジスター）の放熱器、放熱器をしっかり基板に接着する。
Ｃ４５．　修理前　電源１基板。ＴＲ（トランジスター）の放熱器、反対側。
Ｃ４６．　修理後　電源１基板。ＴＲ（トランジスター）の放熱器、反対側。放熱器をしっかり基板に接着する。

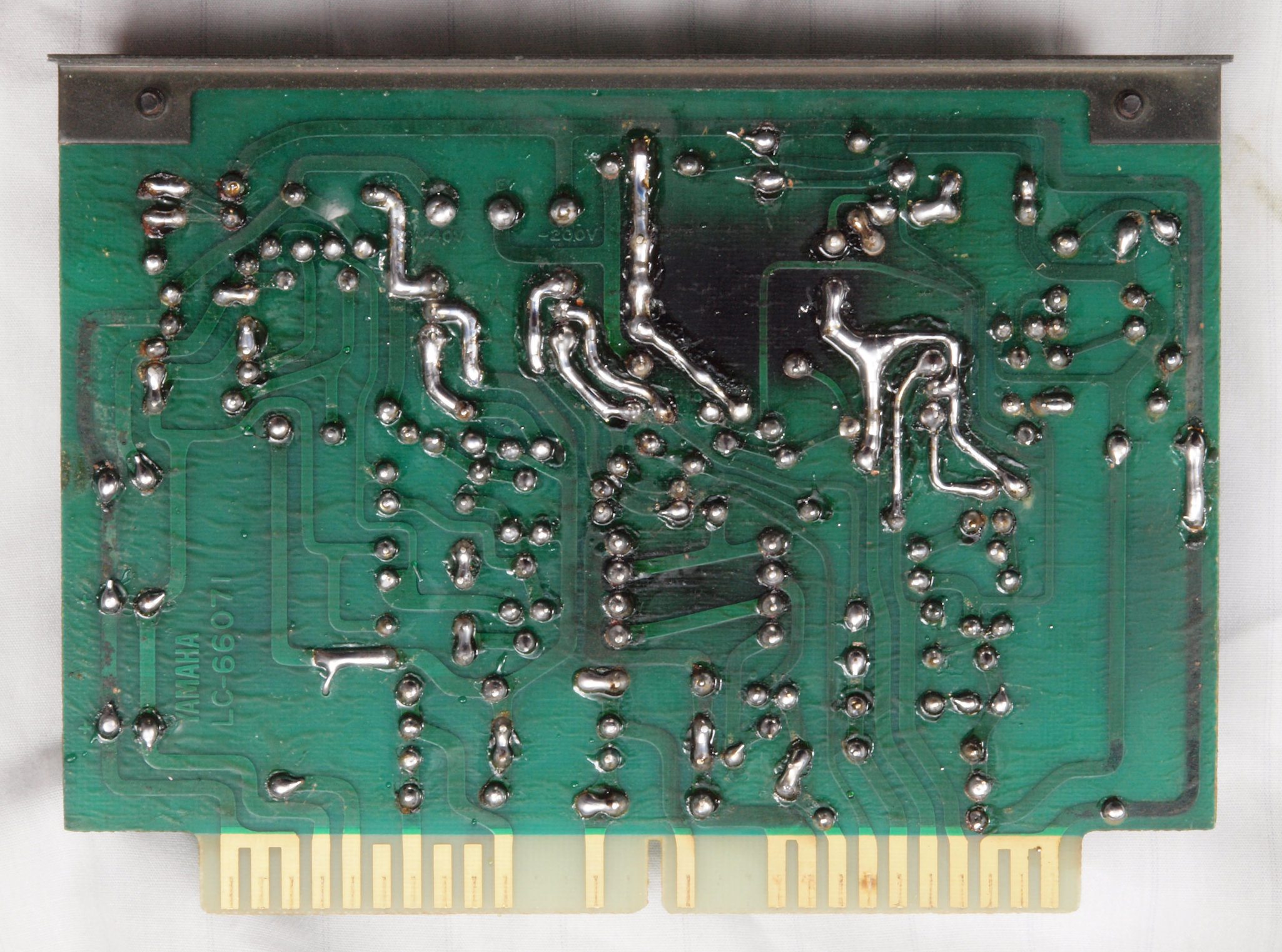

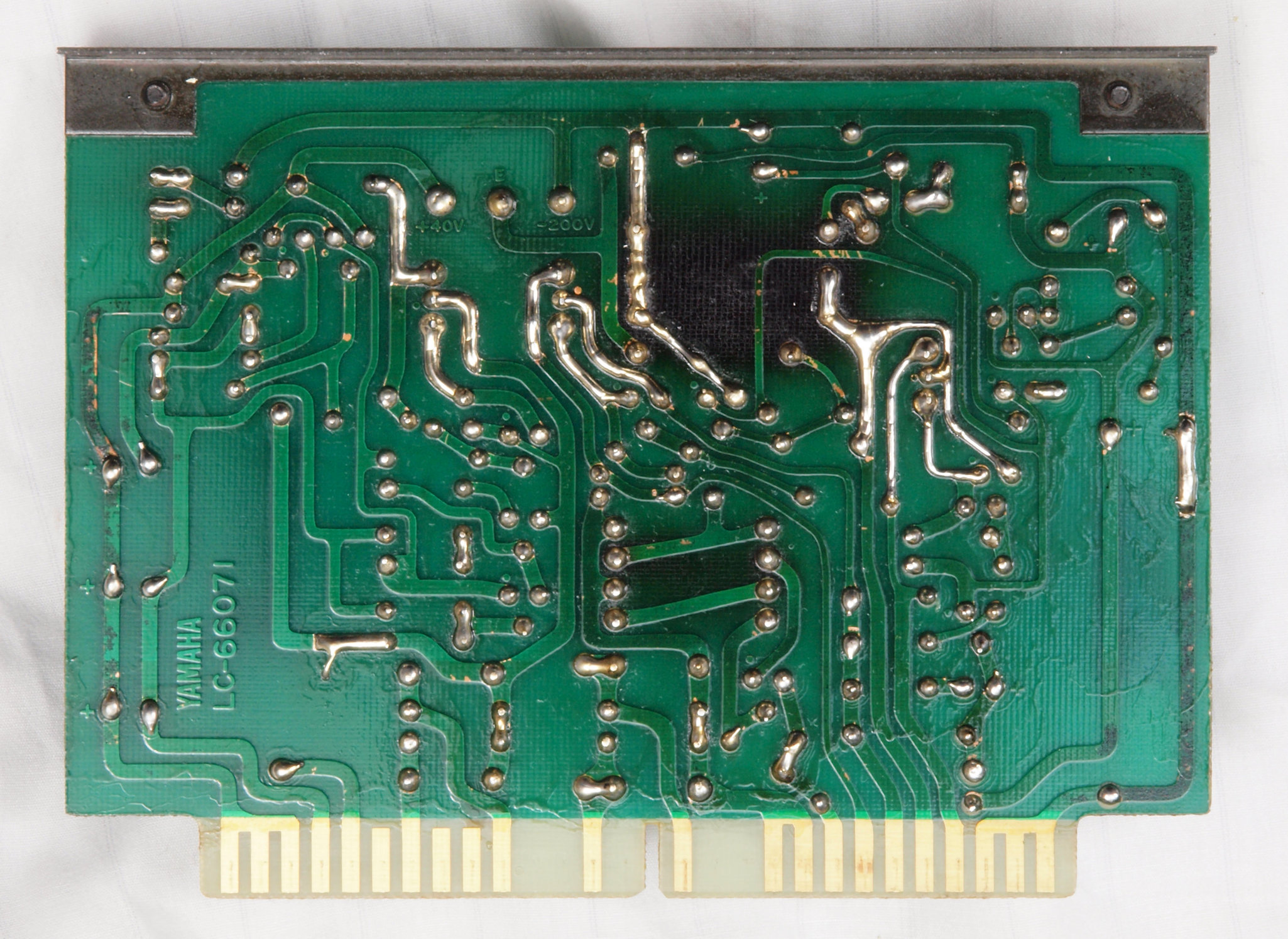

Ｃ４７．　修理前　電源１基板裏。
Ｃ４８．　修理中　電源１基板裏。放熱を良くする為、銅箔の半田面を広げる。
Ｃ４９．　修半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４Ａ．　完成電源１基板裏、洗浄後防湿材を塗る。
Ｃ５１．　修理前　電源２基板。

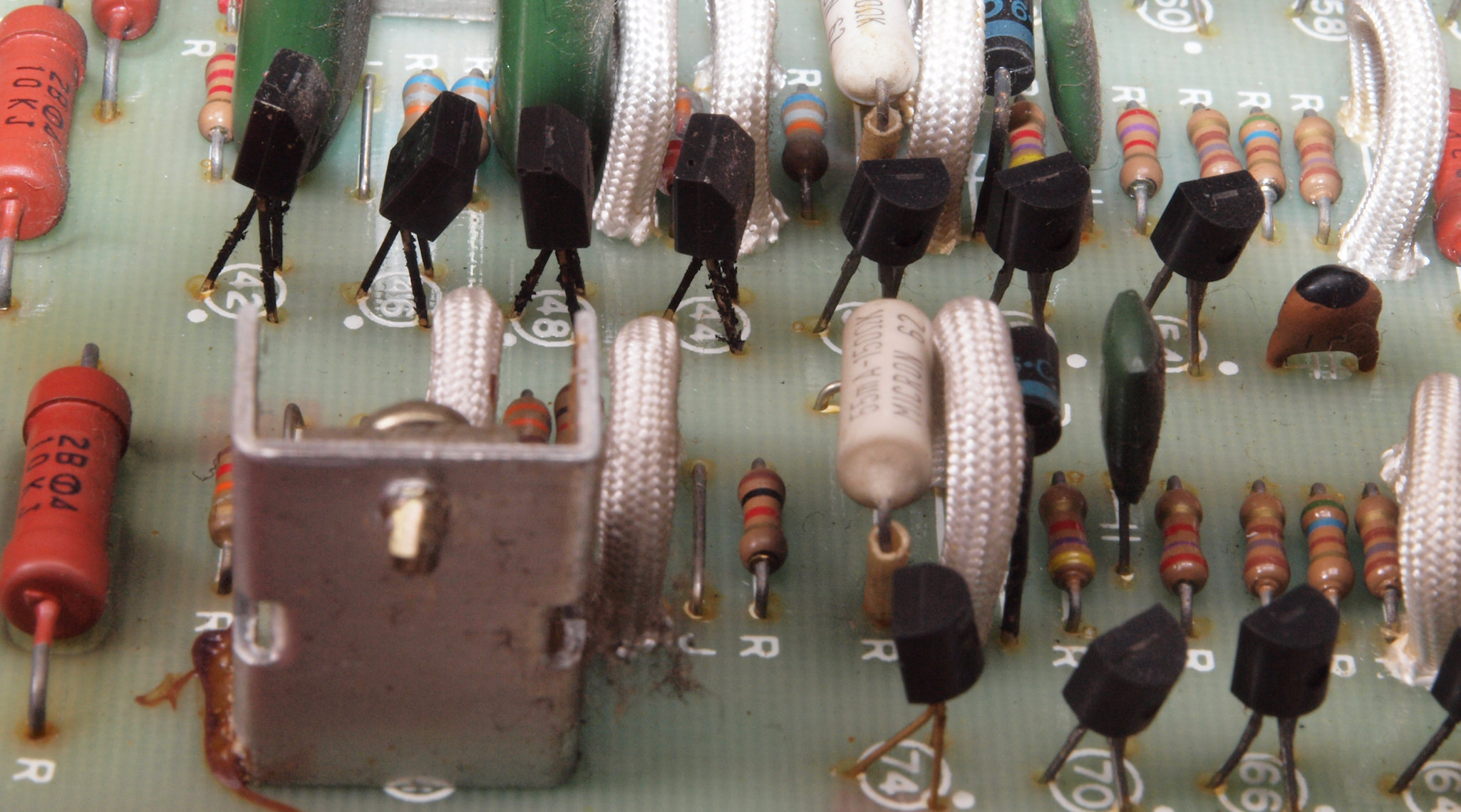

Ｃ５２．　修理前　電源２基板。　足黒ＴＲ（トランジスター）。
Ｃ５３．　修理前　電源２基板。　足黒ＴＲ（トランジスター）、反対側。
Ｃ５４．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器。　
Ｃ５５．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器。　放熱器をしっかり接着する。
Ｃ５６．　修理前　電源２基板。　ＴＲ（トランジスター）の放熱器、反対側。
Ｃ５７．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり接着する。
Ｃ５８．　修理前　電源２基板。ＴＲ（トランジスター）の放熱器その２。
Ｃ５９．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器その２。放熱器をしっかり接着する。
Ｃ５Ａ．　修理前　電源２基板。　ＴＲ（トランジスター）の放熱器その２、反対側。
Ｃ５Ｂ．　修理後　電源２基板。　ＴＲ（トランジスター）の放熱器その２、反対側。放熱器をしっかり接着する。
Ｃ５Ｃ．　修理中　電源２基板、
　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ５Ｄ．　修理中　電源２基板、　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ５Ｅ．　修理後　電源２基板。　ＴＲ（トランジスター）１２個、半固定ＶＲ３、電解コンデンサー１６個交換
Ｃ５Ｆ．　修理前　電源２基板裏。

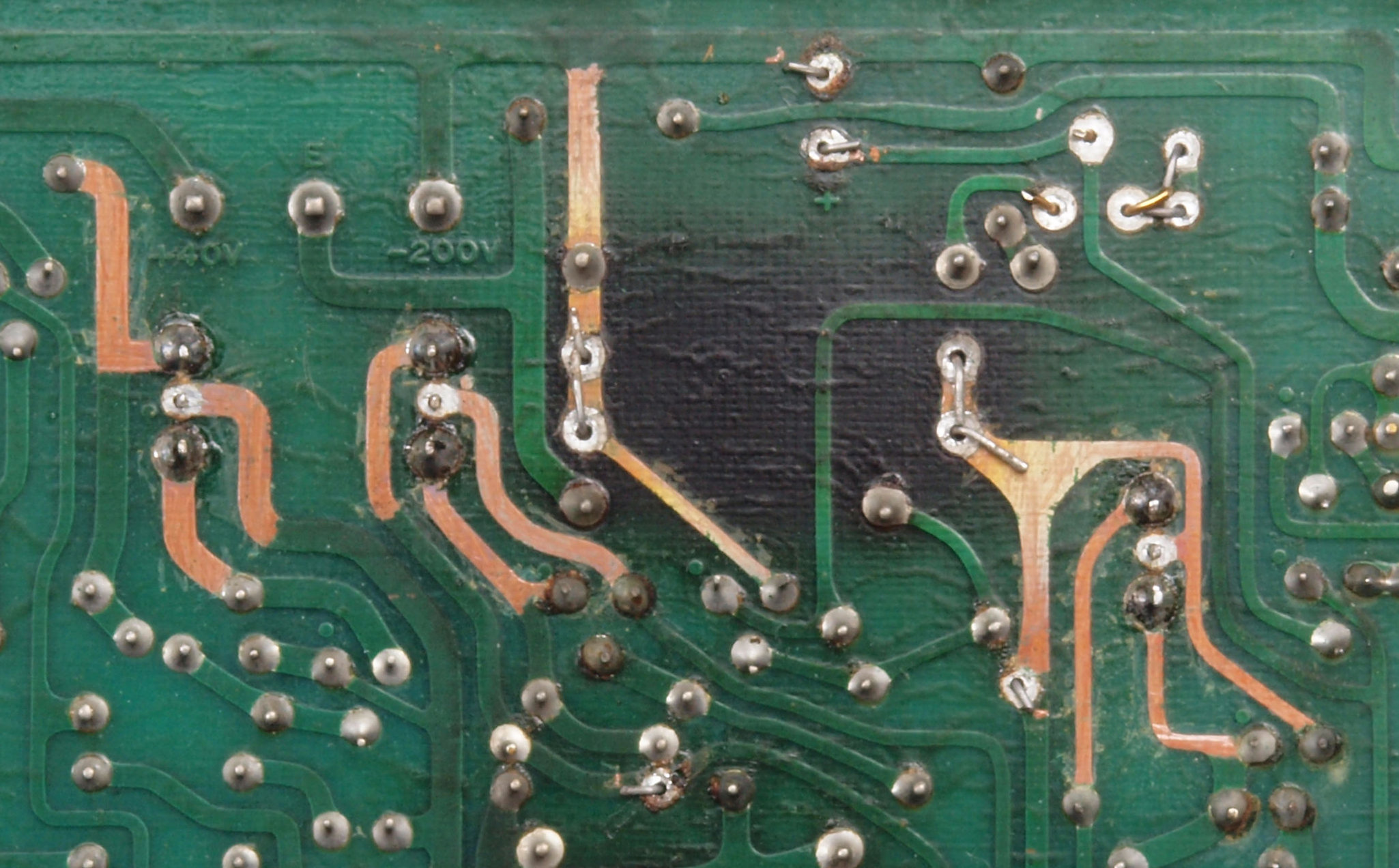

Ｃ５Ｇ．　修理中　電源２基板裏。放熱を良くする為、銅箔の半田面を広げる。
Ｃ５Ｈ．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５Ｉ．　完成電源２基板裏、洗浄後防湿材を塗る。

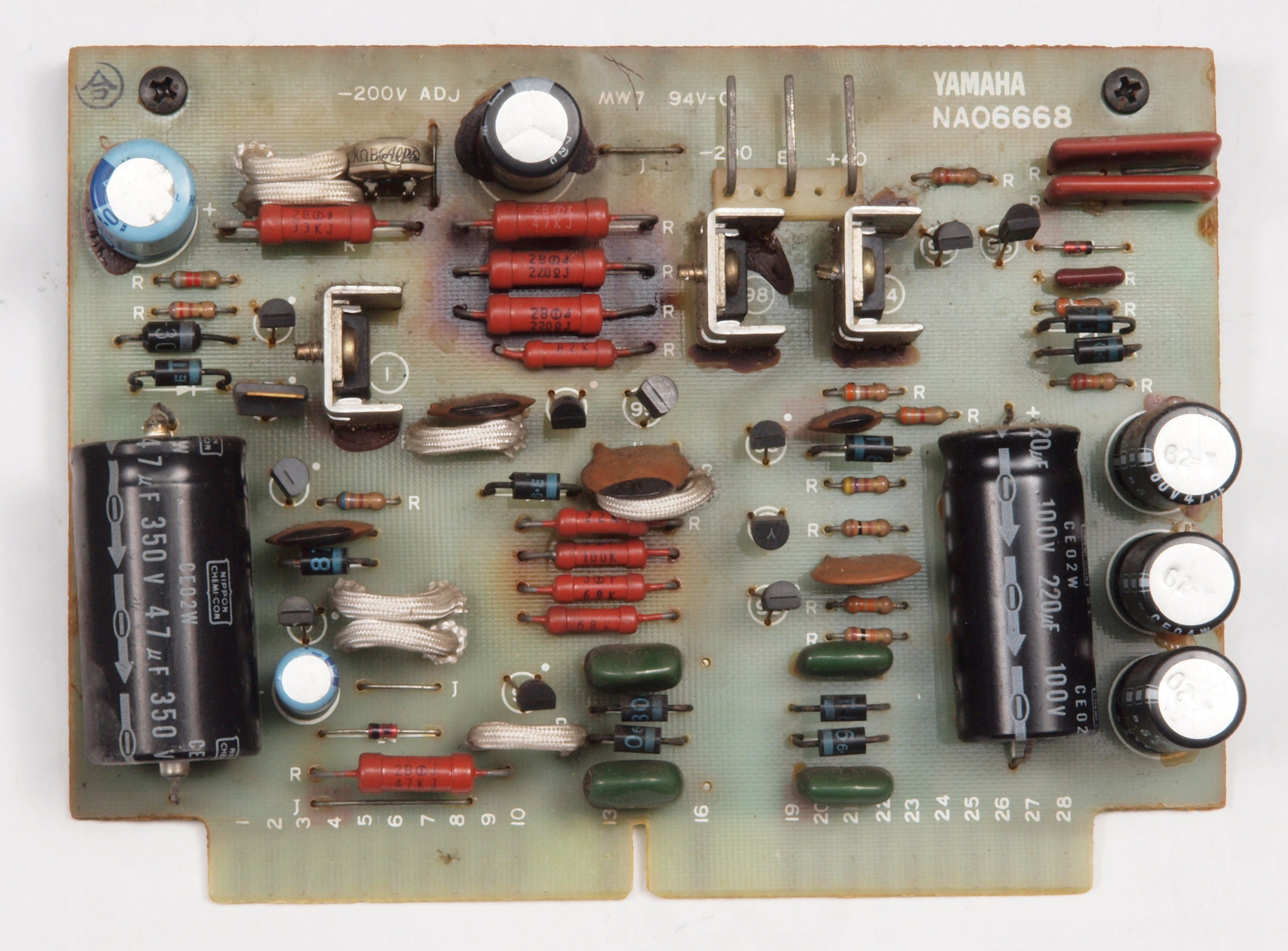

Ｃ６１．　修理前　電源３基板。
Ｃ６２．　修理前　電源３基板。　足黒ＴＲ（トランジスター）。
Ｃ６３．　修理前　電源３基板。　足黒ＴＲ（トランジスター）その２。
Ｃ６４．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器。
Ｃ６５．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器。　放熱器をしっかり基板に接着する。
Ｃ６６．　修理前　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。
Ｃ６７．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、反対側。　放熱器をしっかり基板に接着する。
Ｃ６８．　修理後　電源３基板　　ＴＲ（トランジスター）８個、フイルムコンデンサー４個交換
Ｃ６９．　修理前　電源３基板裏。
Ｃ６Ａ．　修理後　電源３基板裏　定電圧ＴＲ（トランジスター）の足の銅箔を広げる。
Ｃ６Ｂ．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。
Ｃ６Ｃ．　完成電源３基板裏、洗浄後防湿材を塗る。

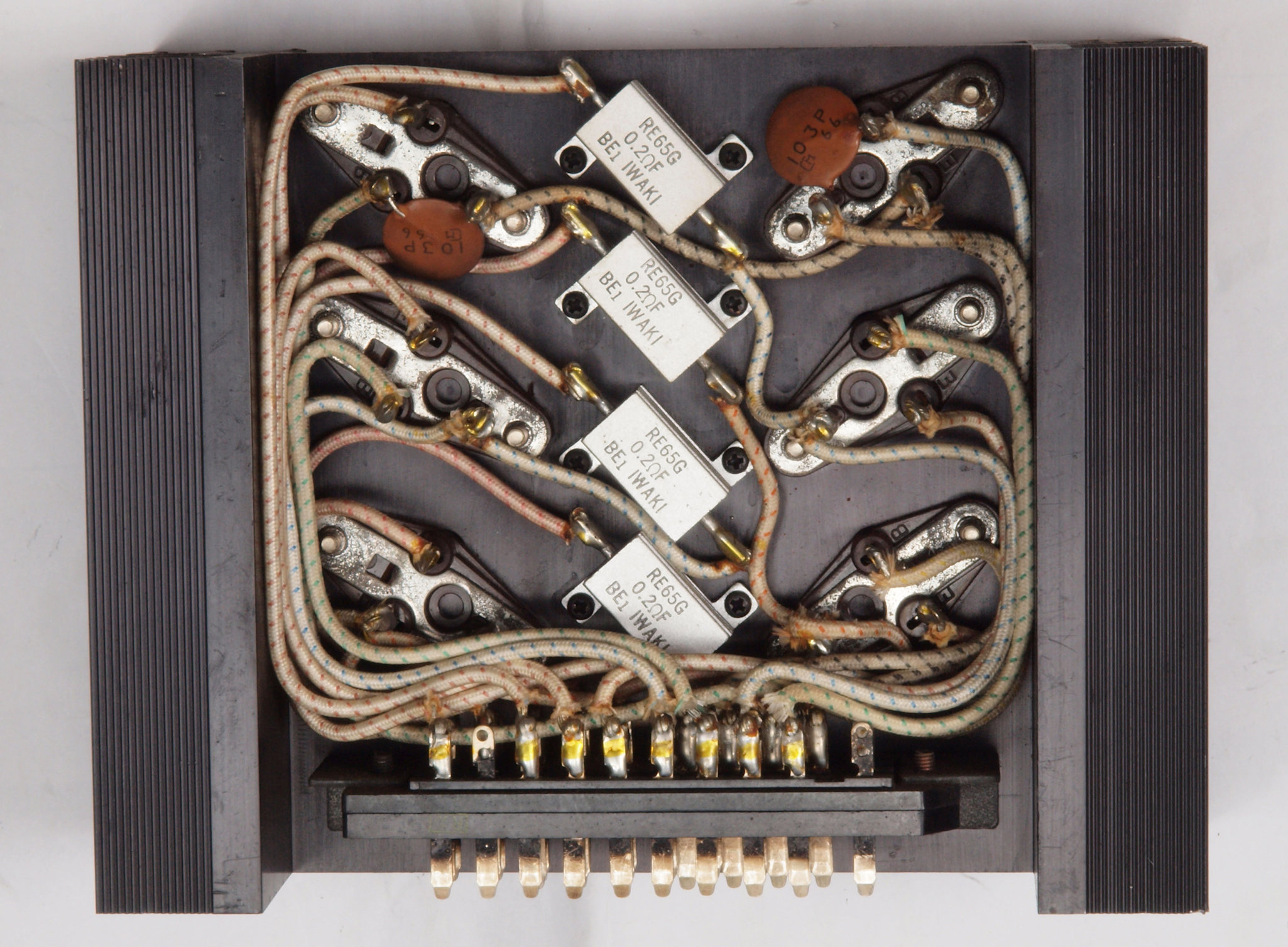

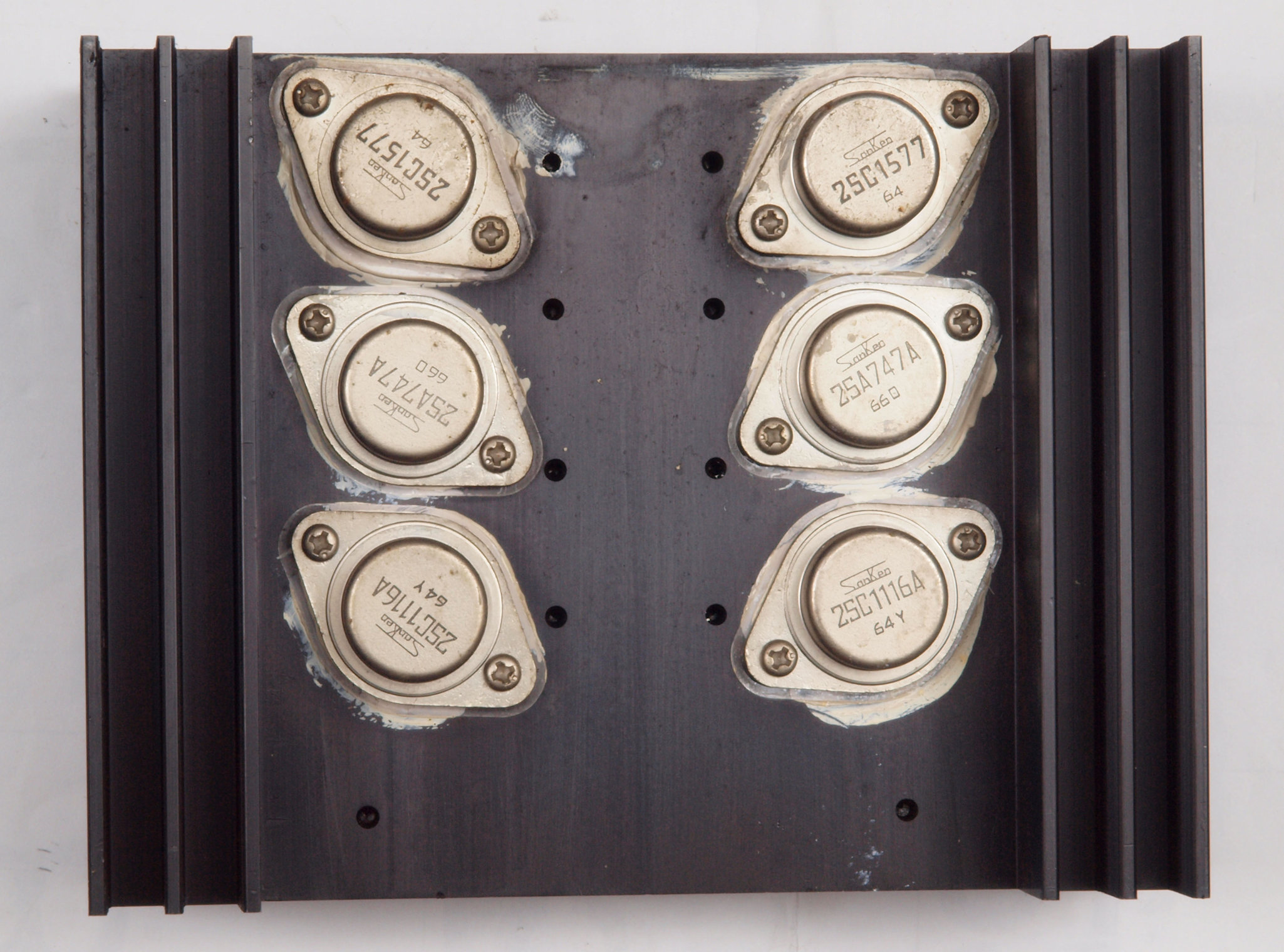

Ｃ７１．　修理前　電源出力ＴＲ基板。
Ｃ７２．　後　電源出力ＴＲ基板。　ＴＲ（トランジスター）４個交換。
Ｃ７３．　修理前　電源出力ＴＲ基板裏。
Ｃ７４．　完成電源出力ＴＲ基板裏。

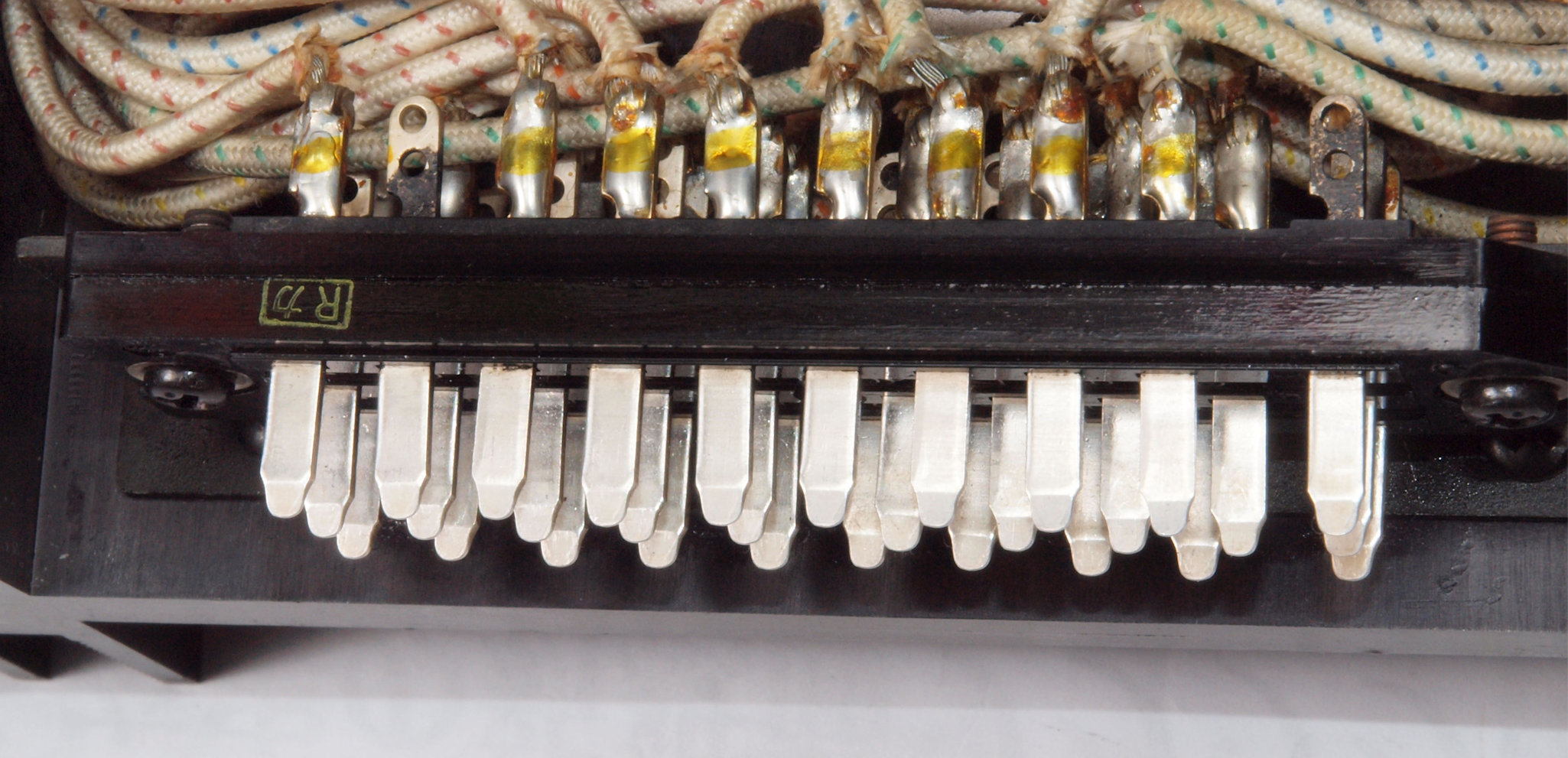

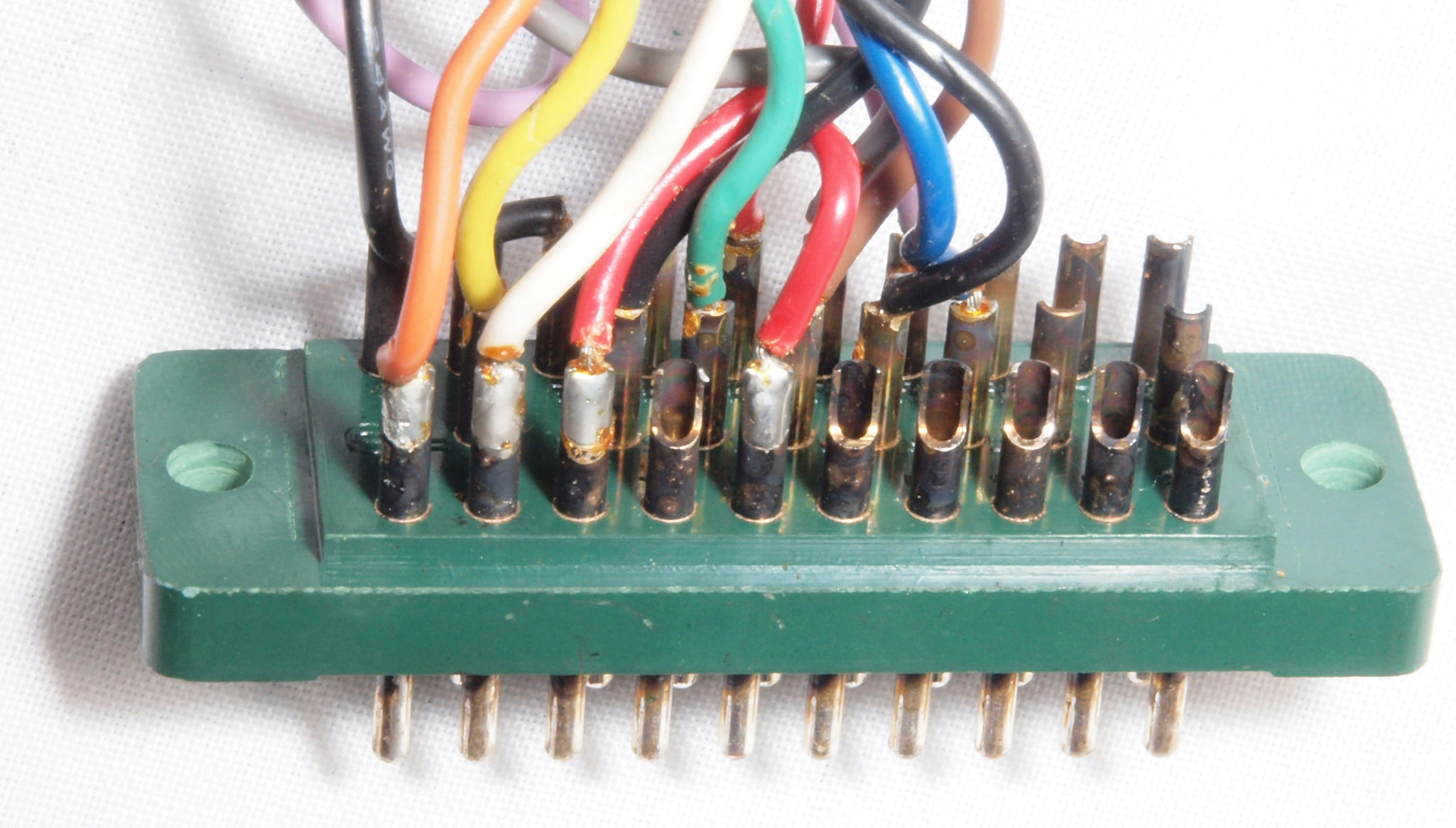

Ｃ７５．　修理前　電源出力ＴＲ基板コネクター足。
Ｃ７６．　修理（清掃）後　電源出力ＴＲ基板コネクター足。清掃する。

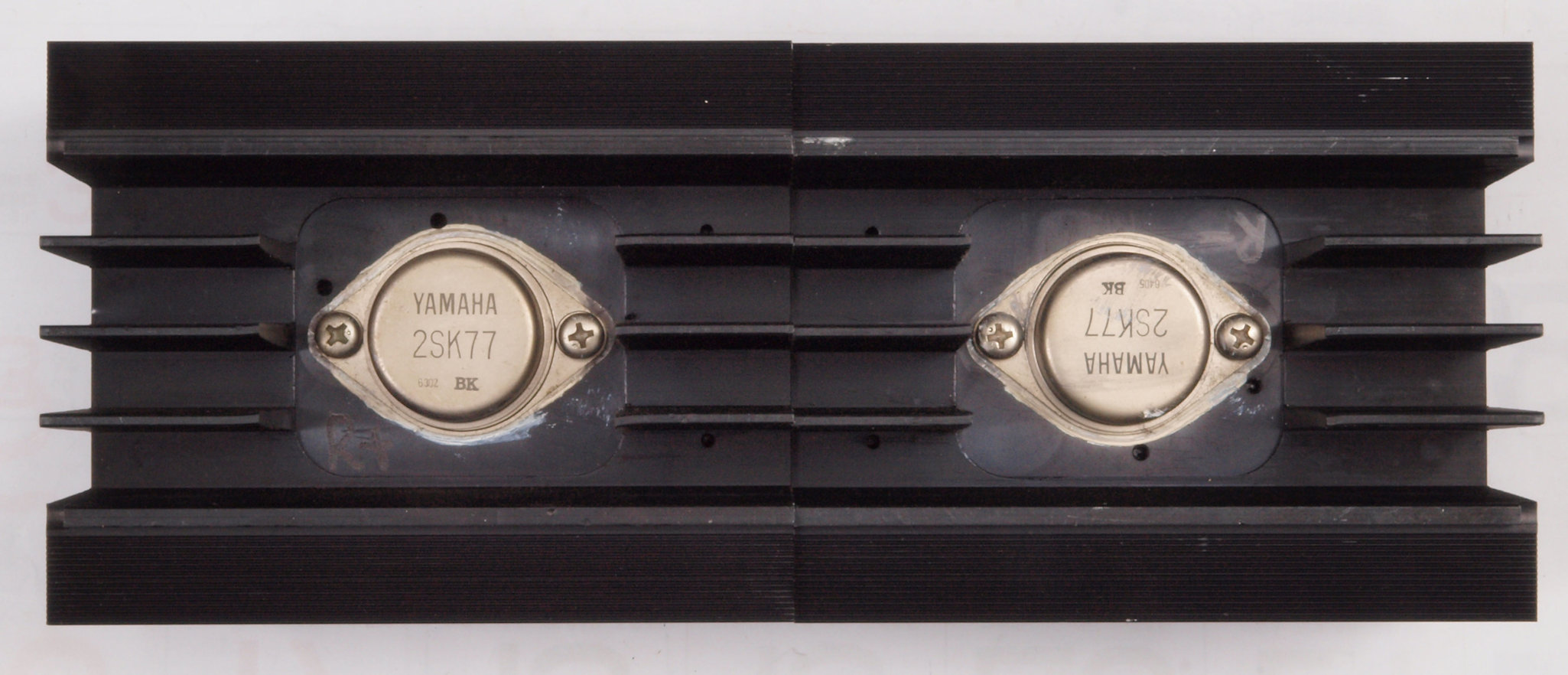

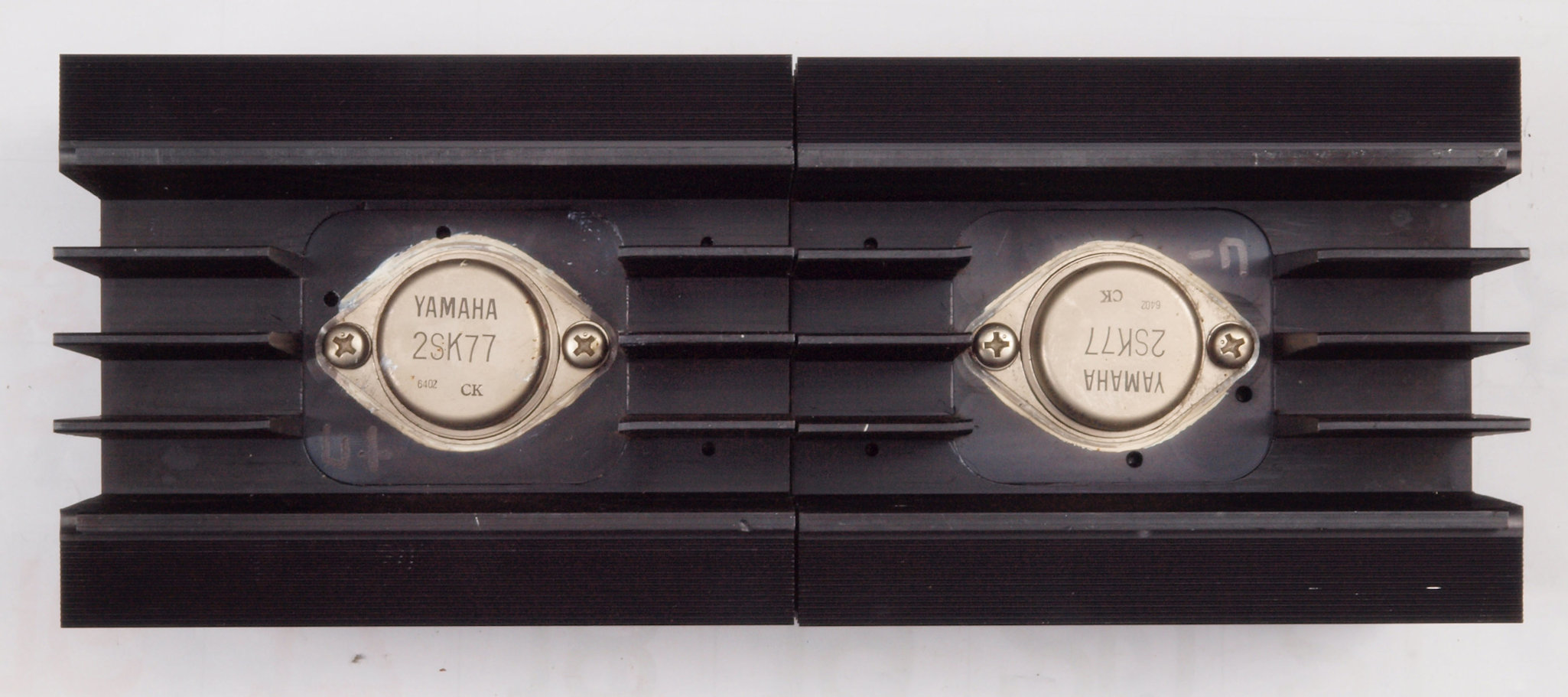

Ｃ８１．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７。　左＝－側、右＝＋側。

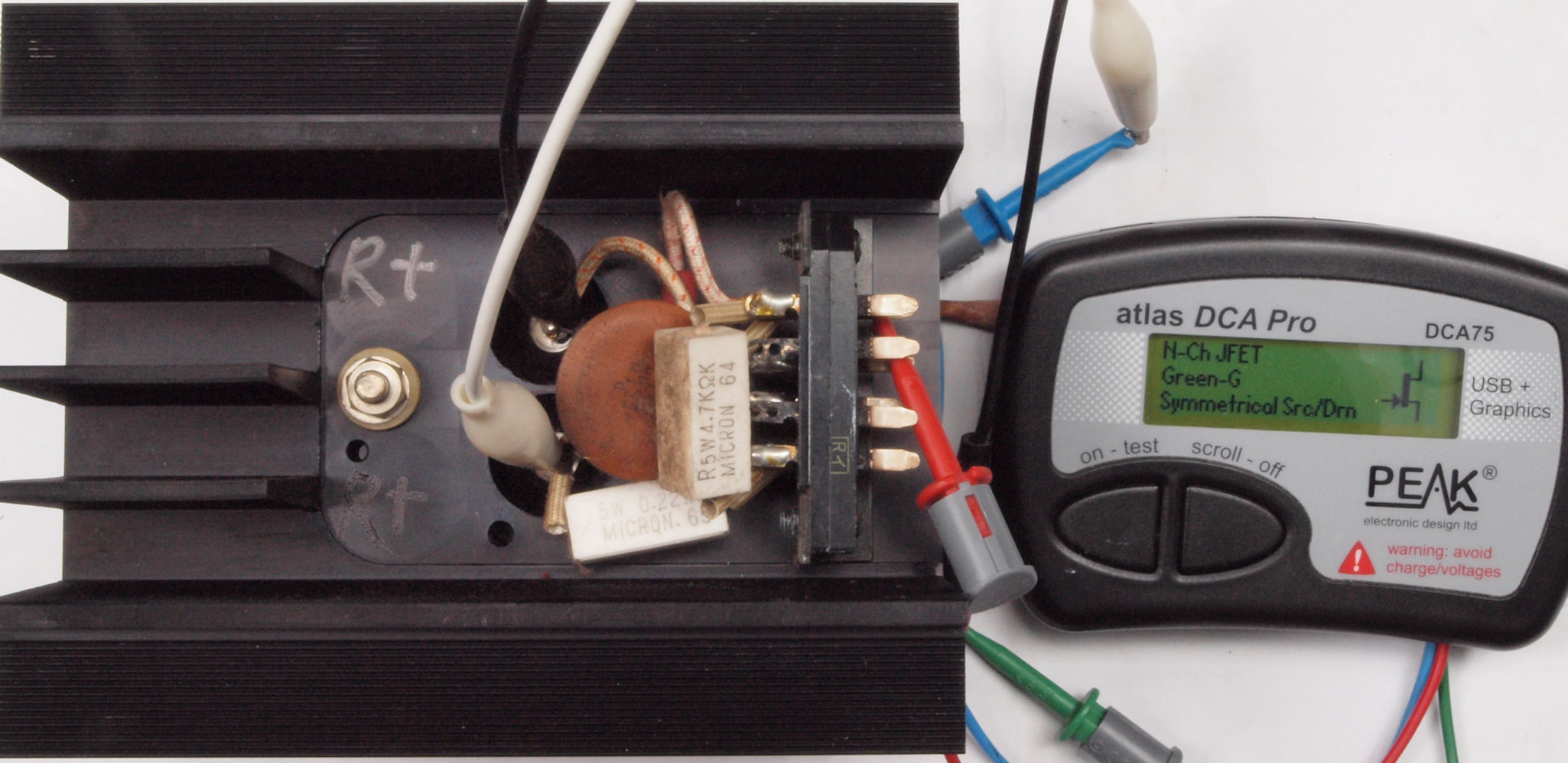

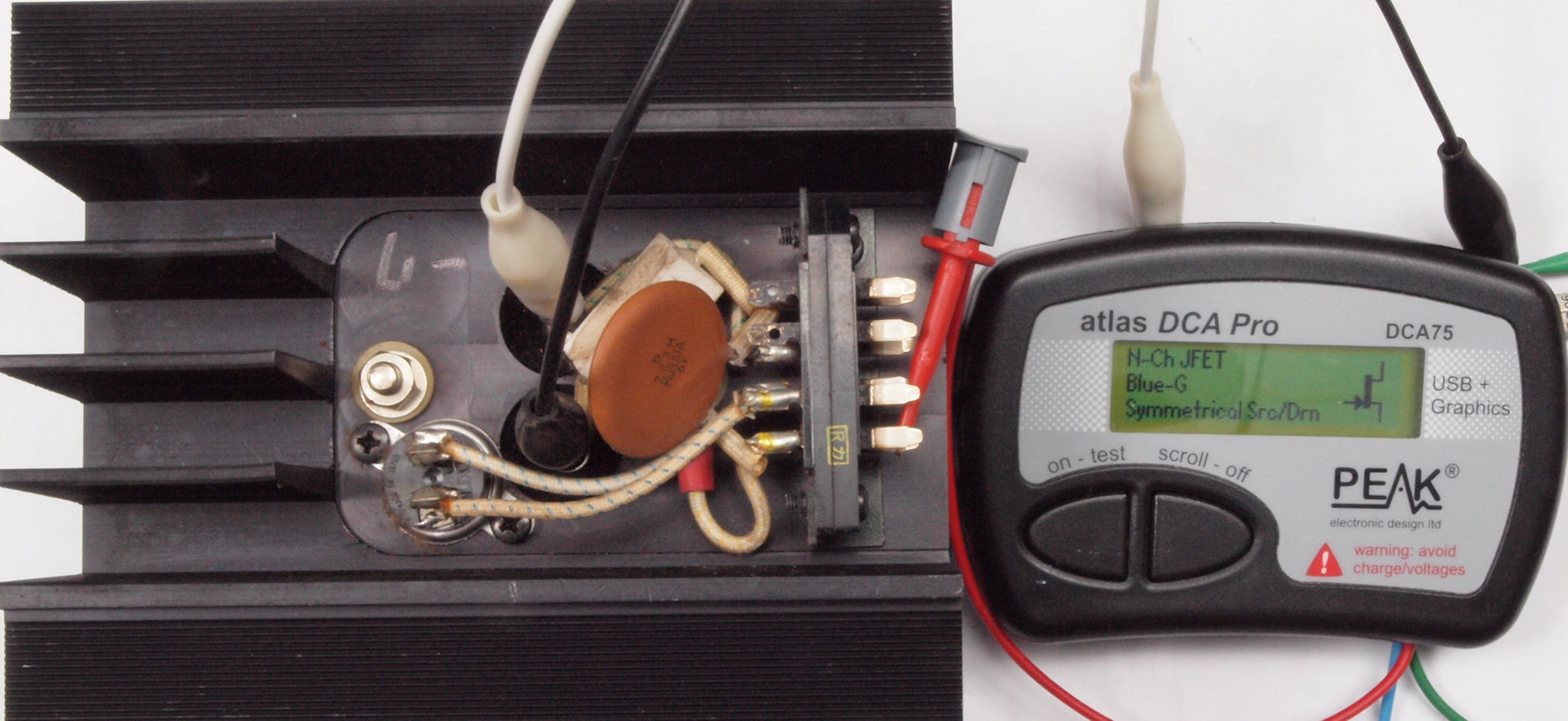

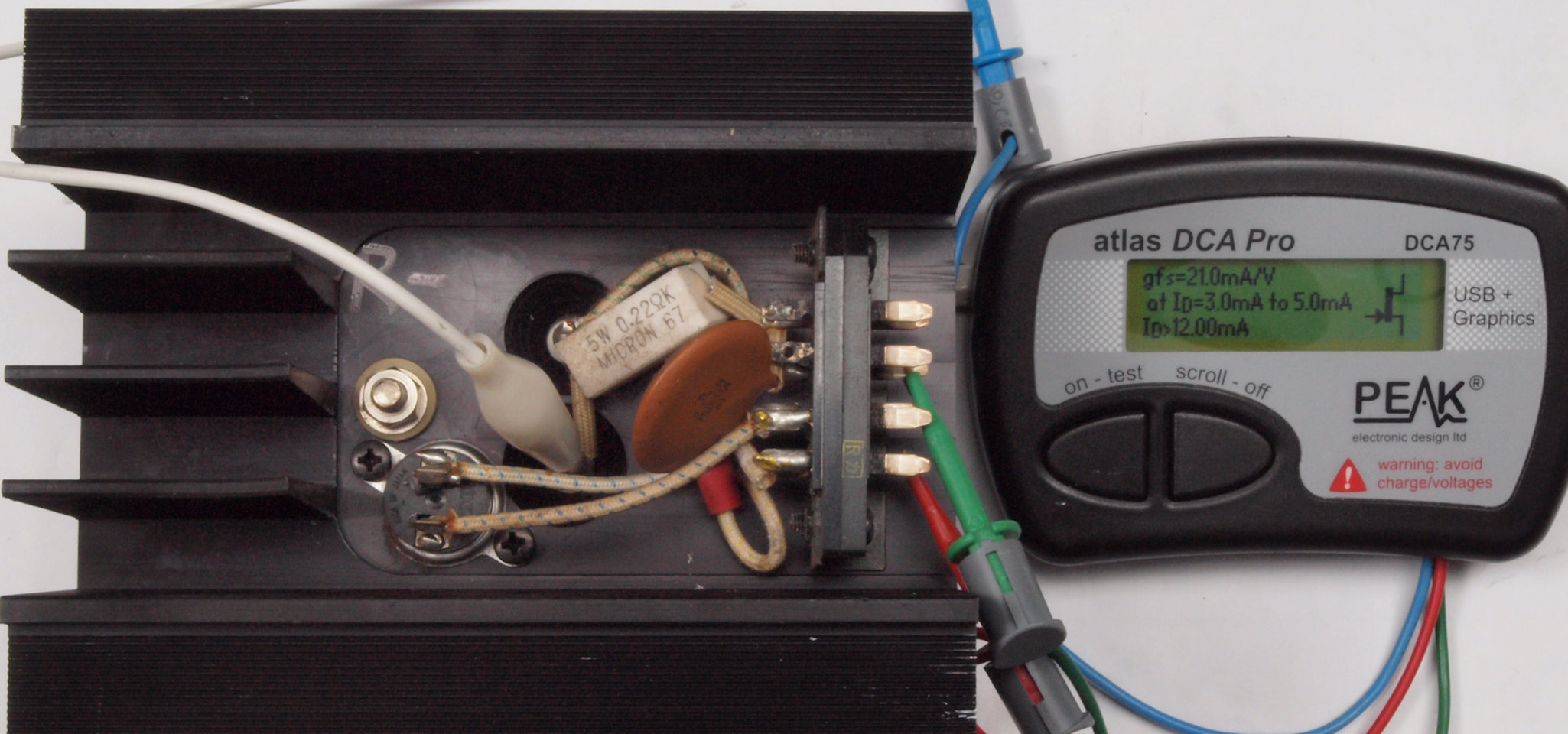

Ｃ８２．　修理中　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７、＋側測定。
Ｃ８３．　修理中　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７、－側測定。

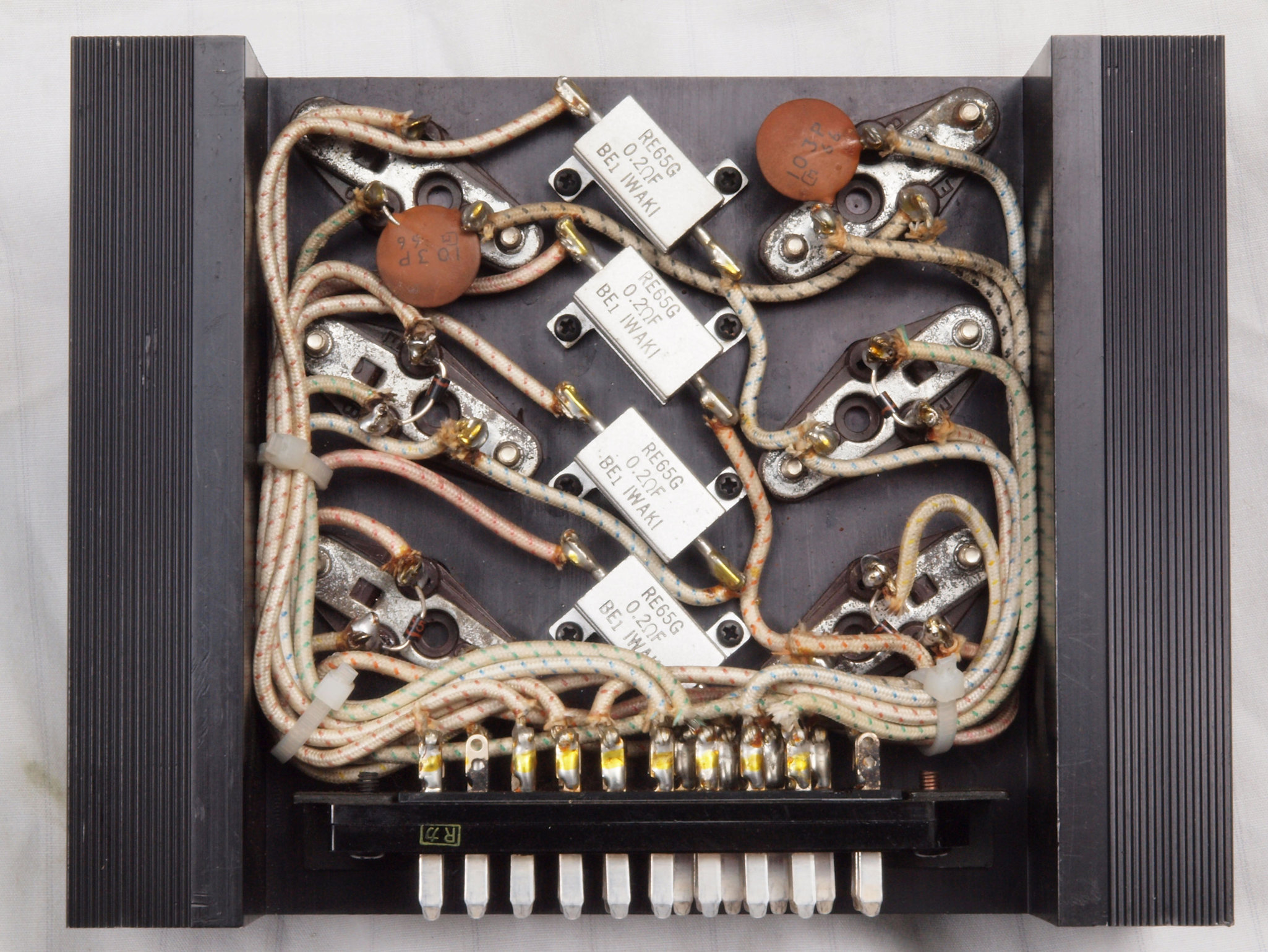

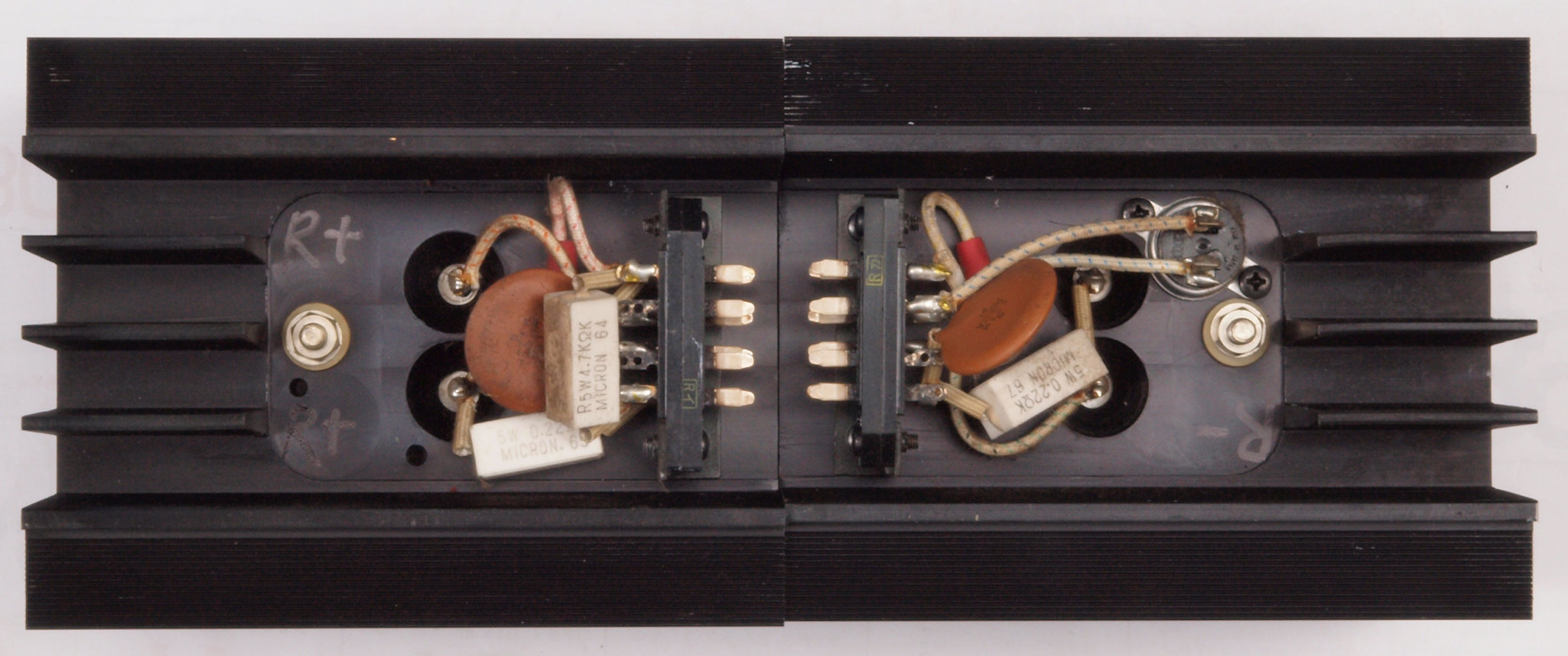

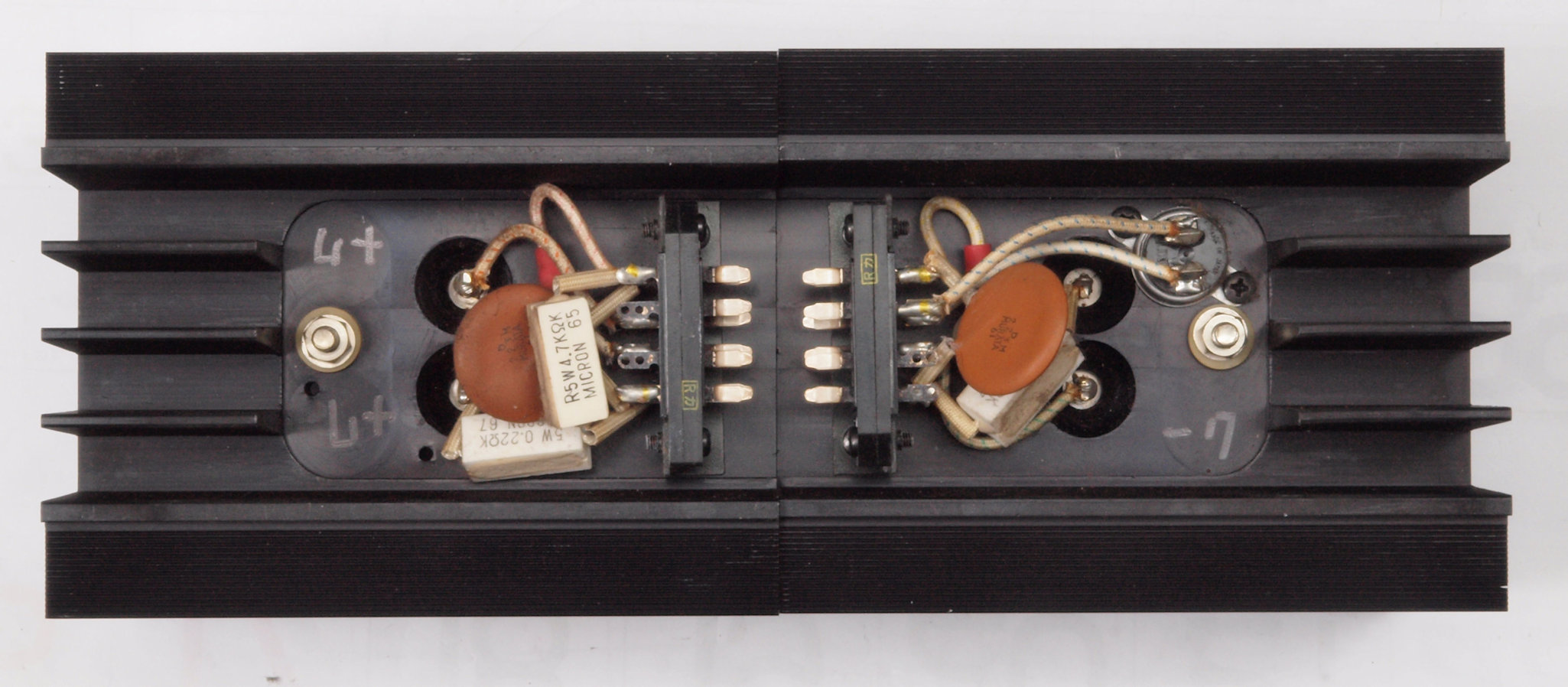

Ｃ８４．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝－側、右＝＋側。
Ｃ８５．　修理後　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝－側、右＝＋側、サーモスタット増設。

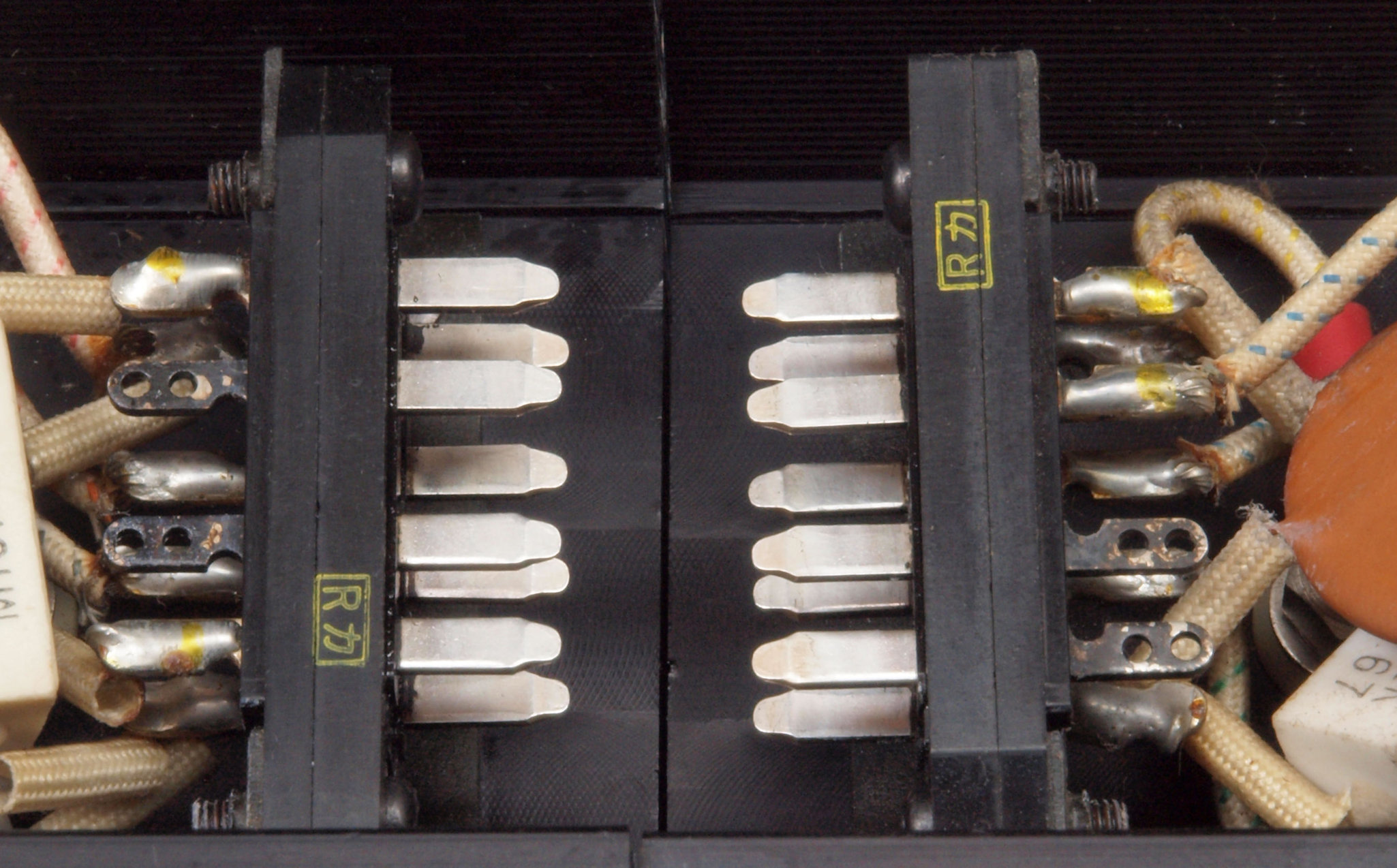

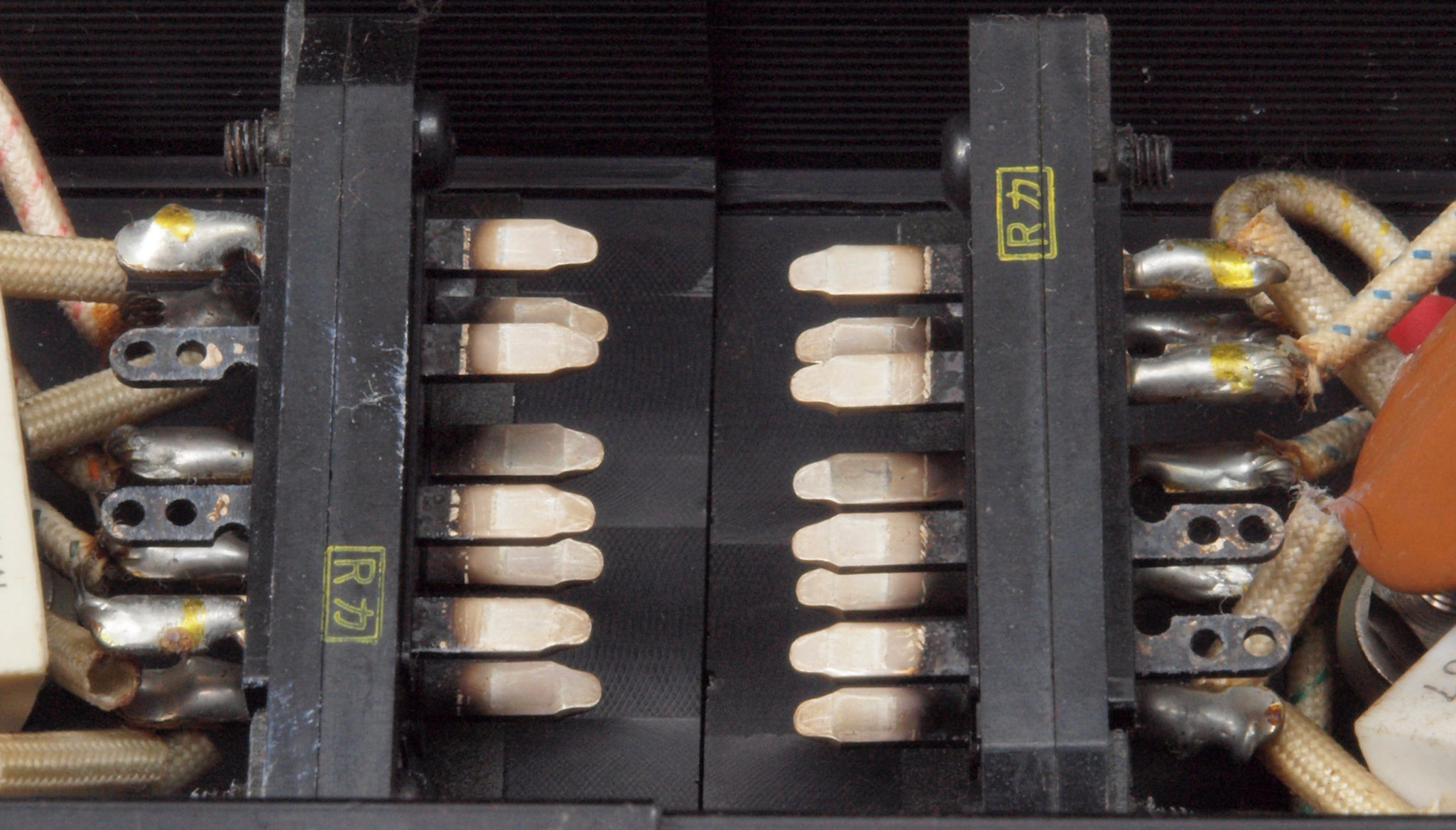

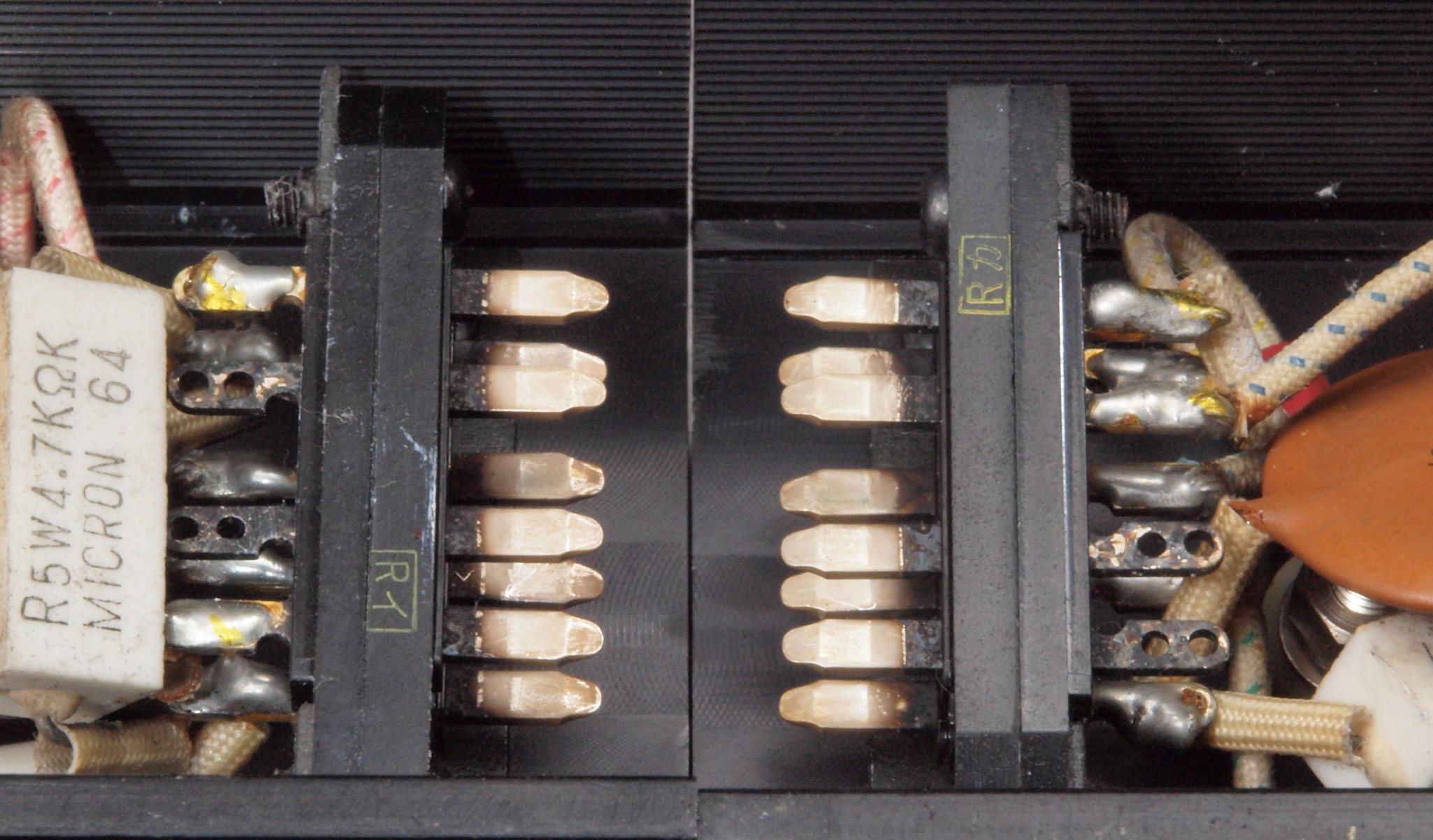

Ｃ８６．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７コネクター足。
Ｃ８７．　修理（清掃）後　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７コネクター足。　左＝－側、右＝＋側。
Ｃ９１．　修理前　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７。　左＝＋側、右＝－側。
Ｃ９２．　修理中　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７、＋側測定。
Ｃ９３．　修理中　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７、－側測定。
Ｃ９４．　修理前　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝＋側、右＝－側。
Ｃ９５．　修理後　左側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７裏。　左＝－側、右＝＋側、サーモスタット増設。
Ｃ９６．　修理前　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７トランジスター足。　左＝側＋、右＝－側。
Ｃ９７．　修理（清掃）後　右側終段出力ＳＩＴ静電誘導型トランジスター２ＳＫ７７トランジスター足。　左＝側＋、右＝－側。

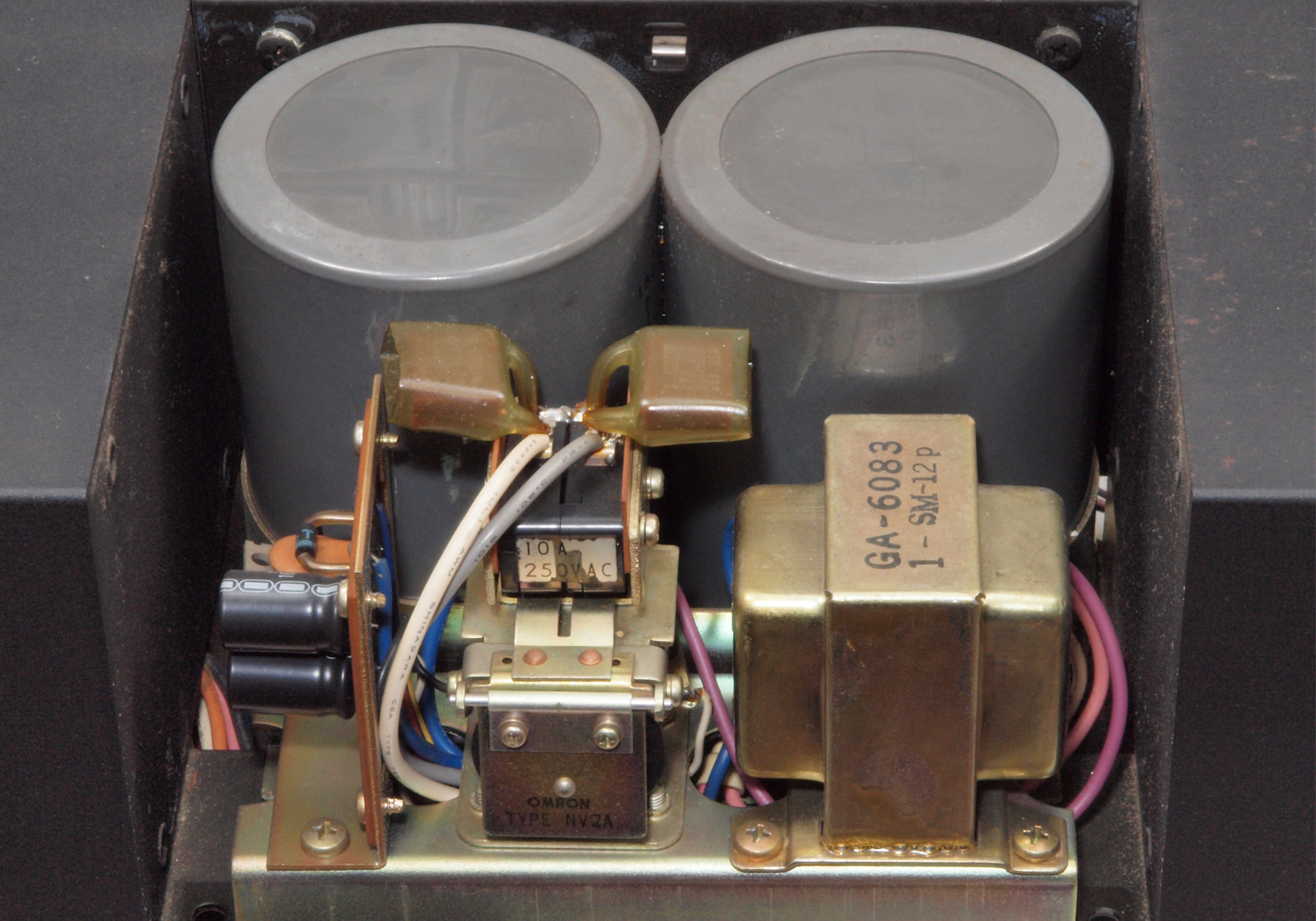

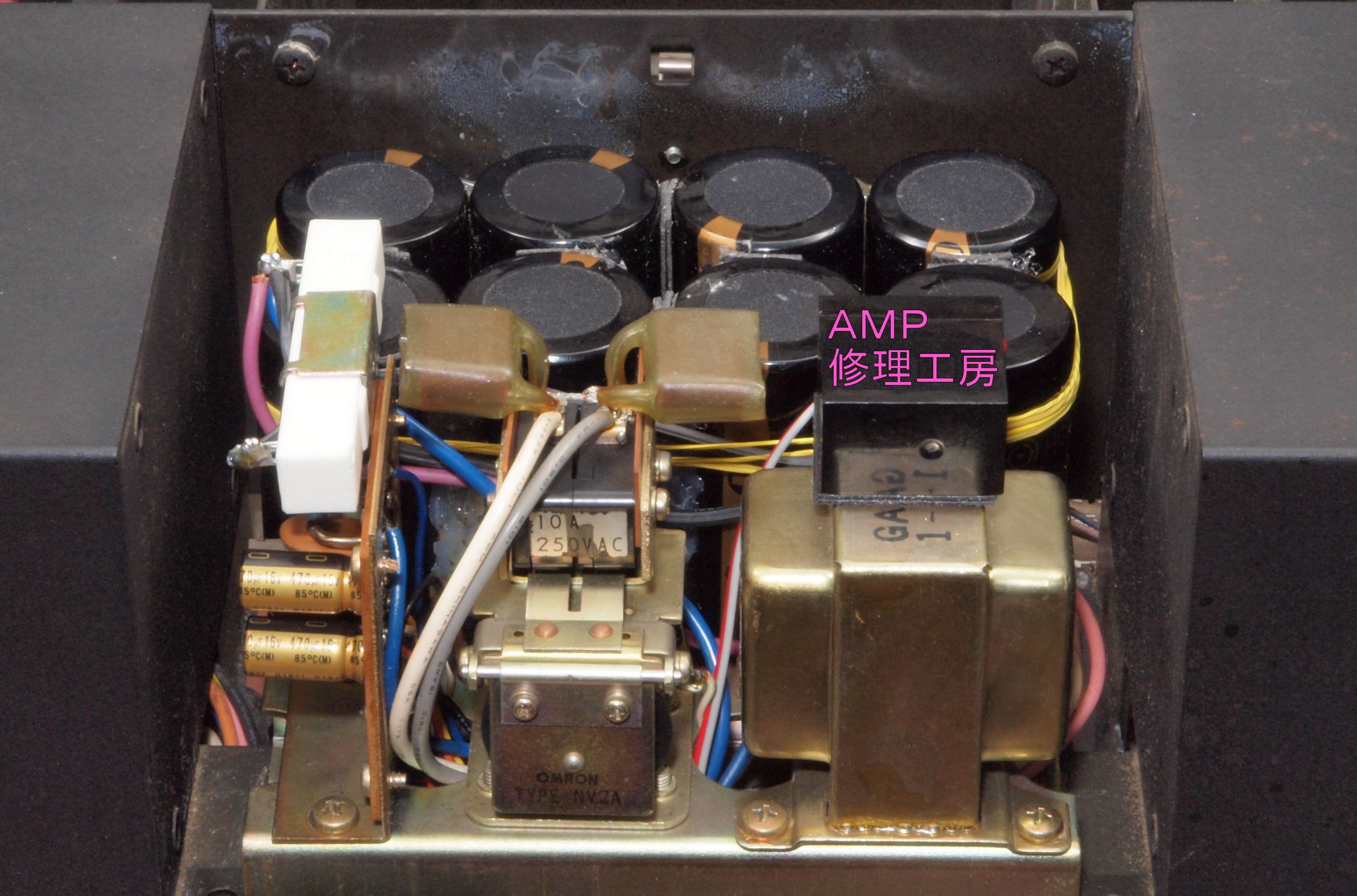

ＣＡ１．　修理前　電源投入回路周り。
ＣＡ２．　修理後　電源投入回路周り。突入電流抑制回路組込。お陰で１次ヒューズは４ＡでＯＫ。

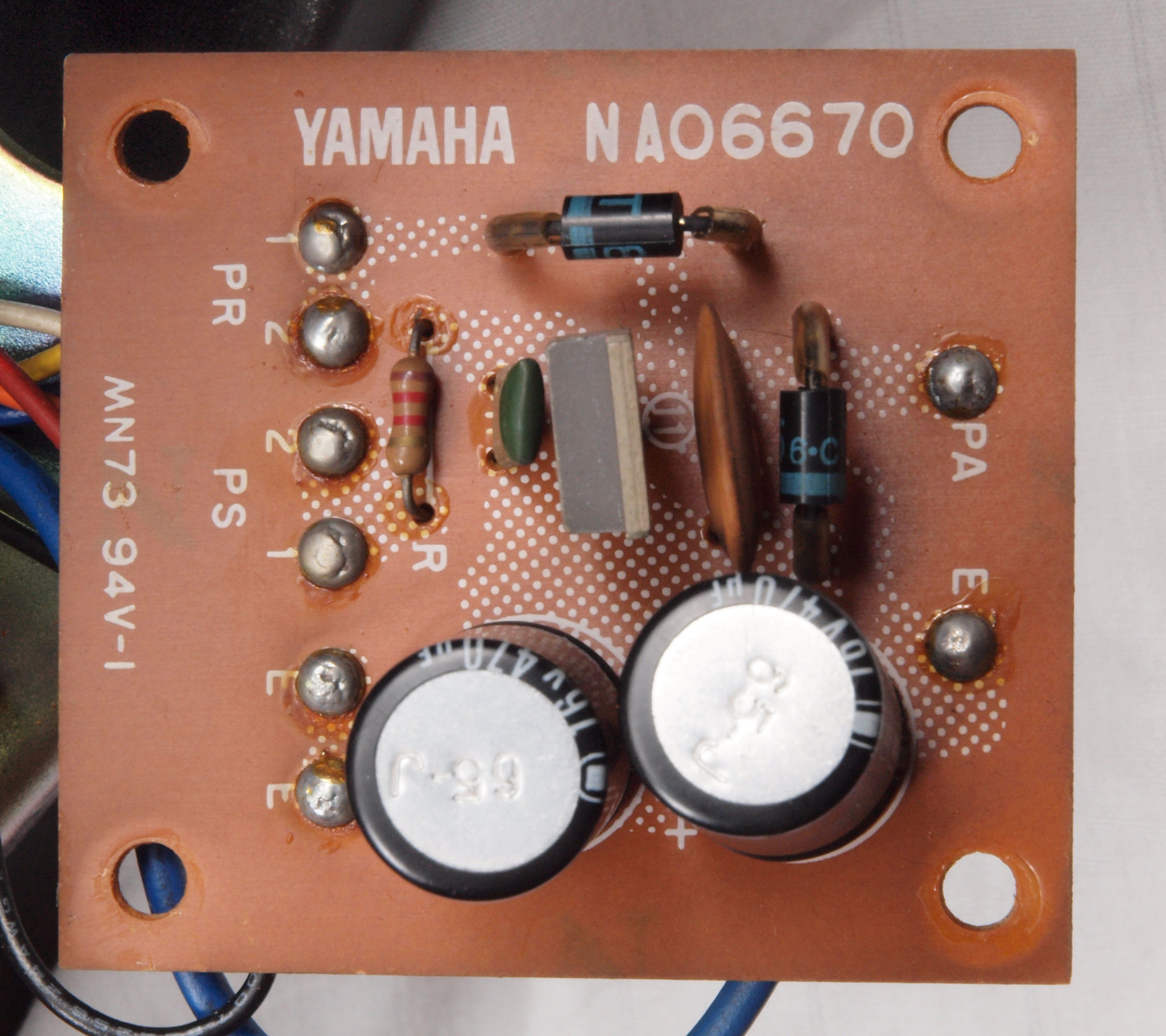

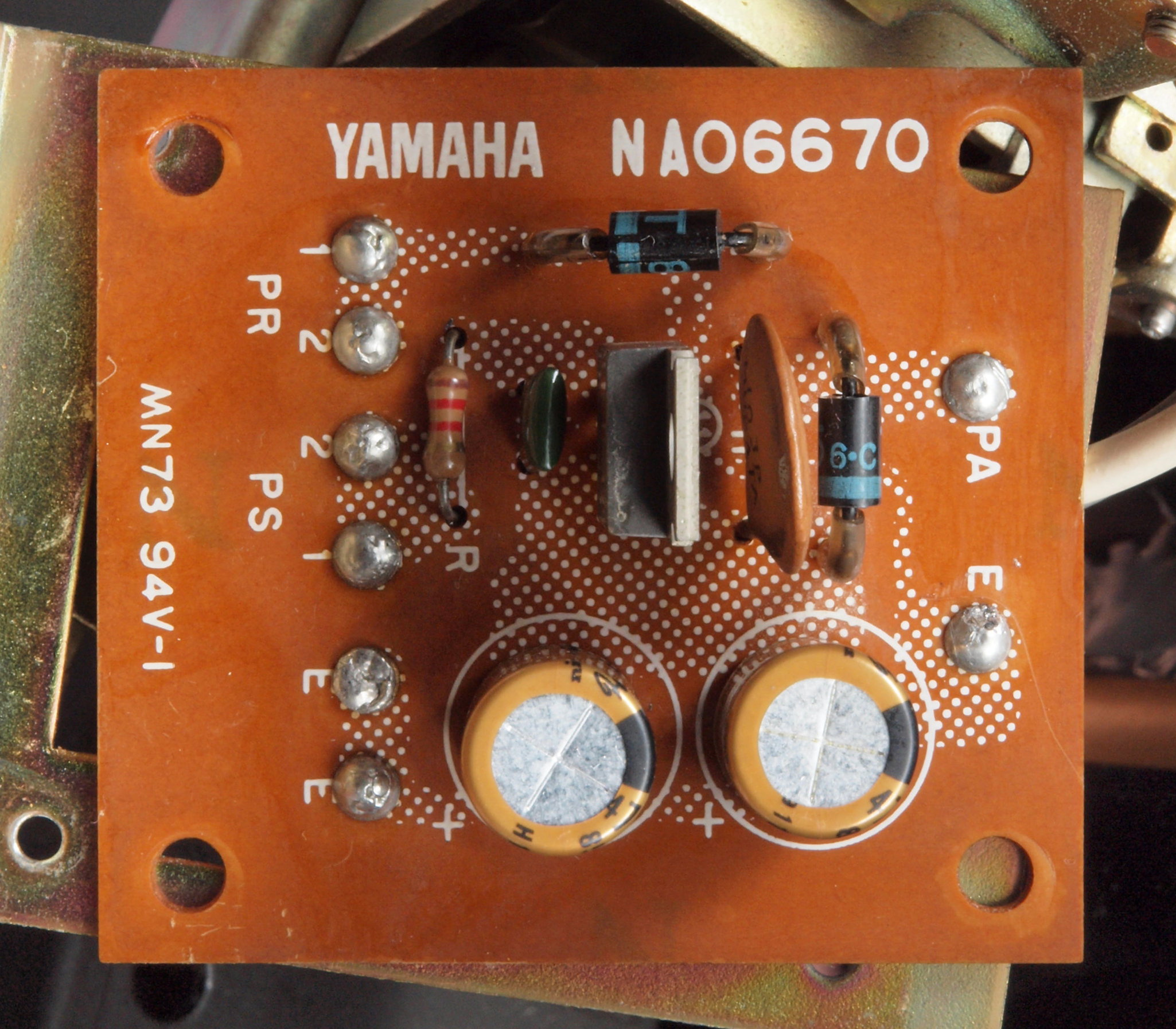

ＣＢ１．　修理前　　電源投入ＳＷ基板
ＣＢ２．　修理後　　電源投入ＳＷ基板　電解コンデンサー２個交換。

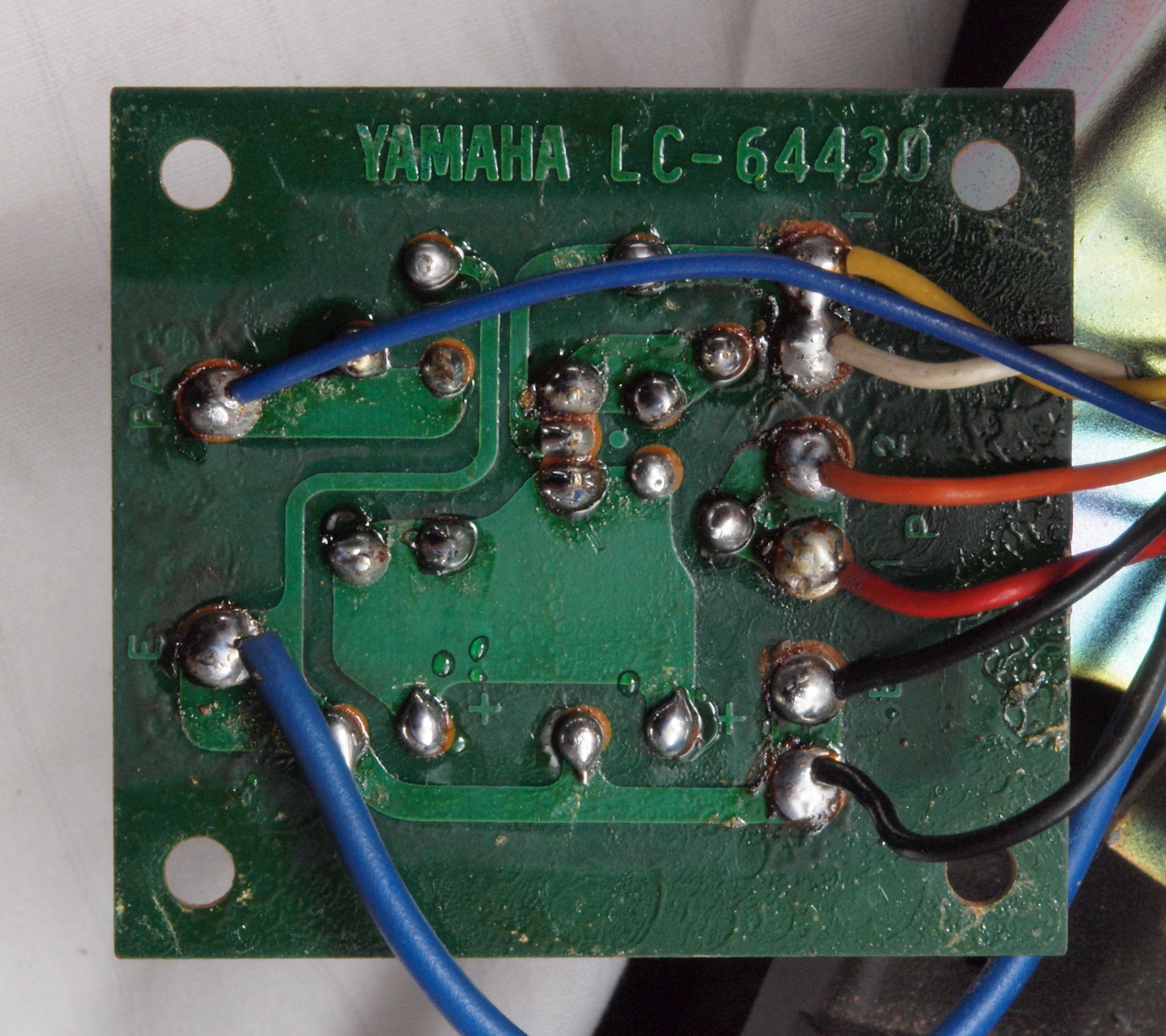

ＣＢ３．　修理前　電源投入ＳＷ基板裏。
ＣＢ４．　修理後　電源投入ＳＷ基板裏。　全ての半田をやり修す。
ＣＢ５．　完成電源投入ＳＷ基板裏、洗浄後防湿材を塗る。
ＣＤ０．　後パネルを取り、傾けて修理中。
ＣＤ１．　修理前　入力ＲＣＡ端子。

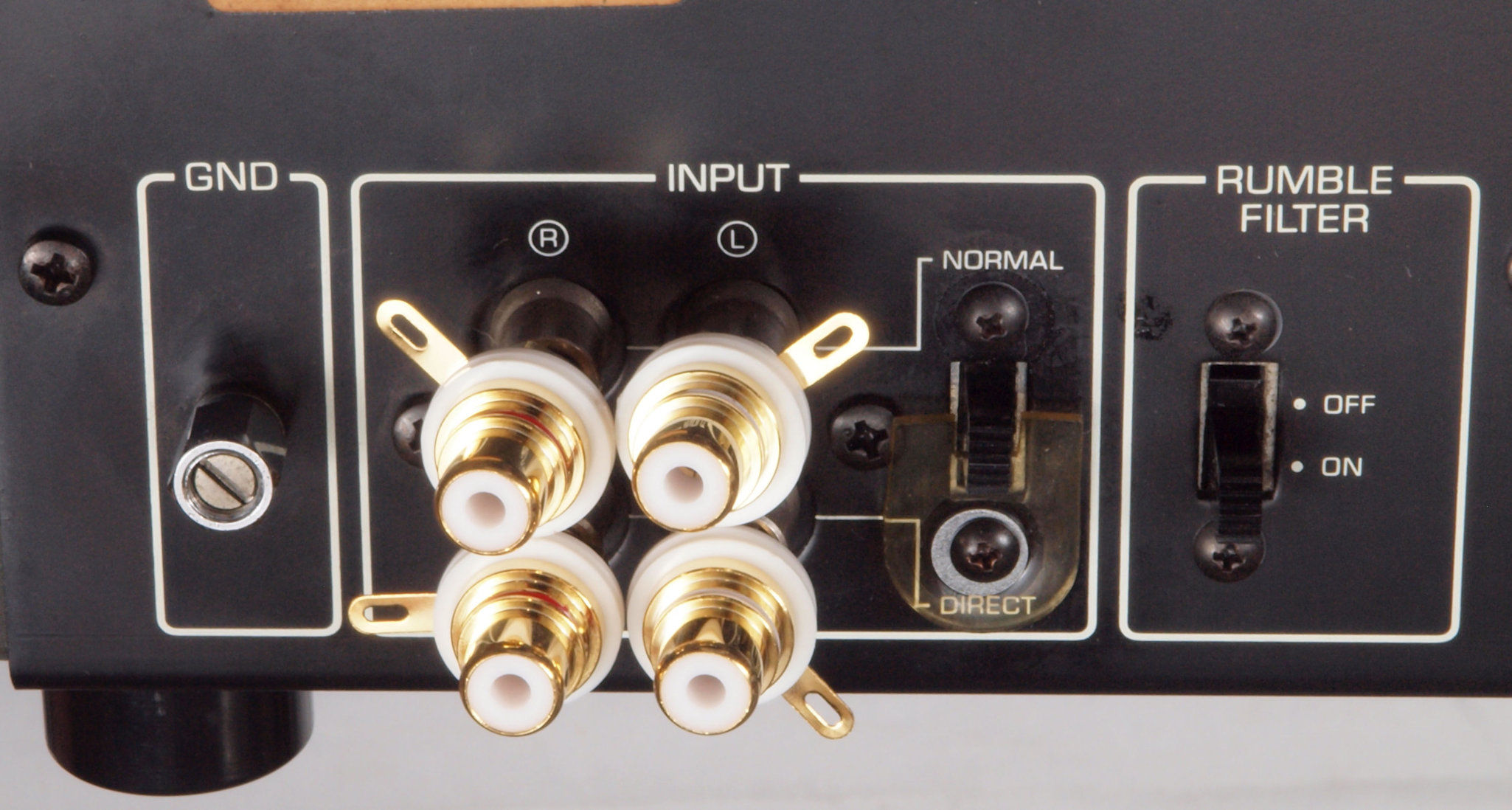

ＣＤ２．　修理（交換）後　入力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換。
ＣＤ３．　修理前　ＲＣＡ端子基板。
ＣＤ４．　修理後　ＲＣＡ端子基板。電解コンデンサー２個交換。

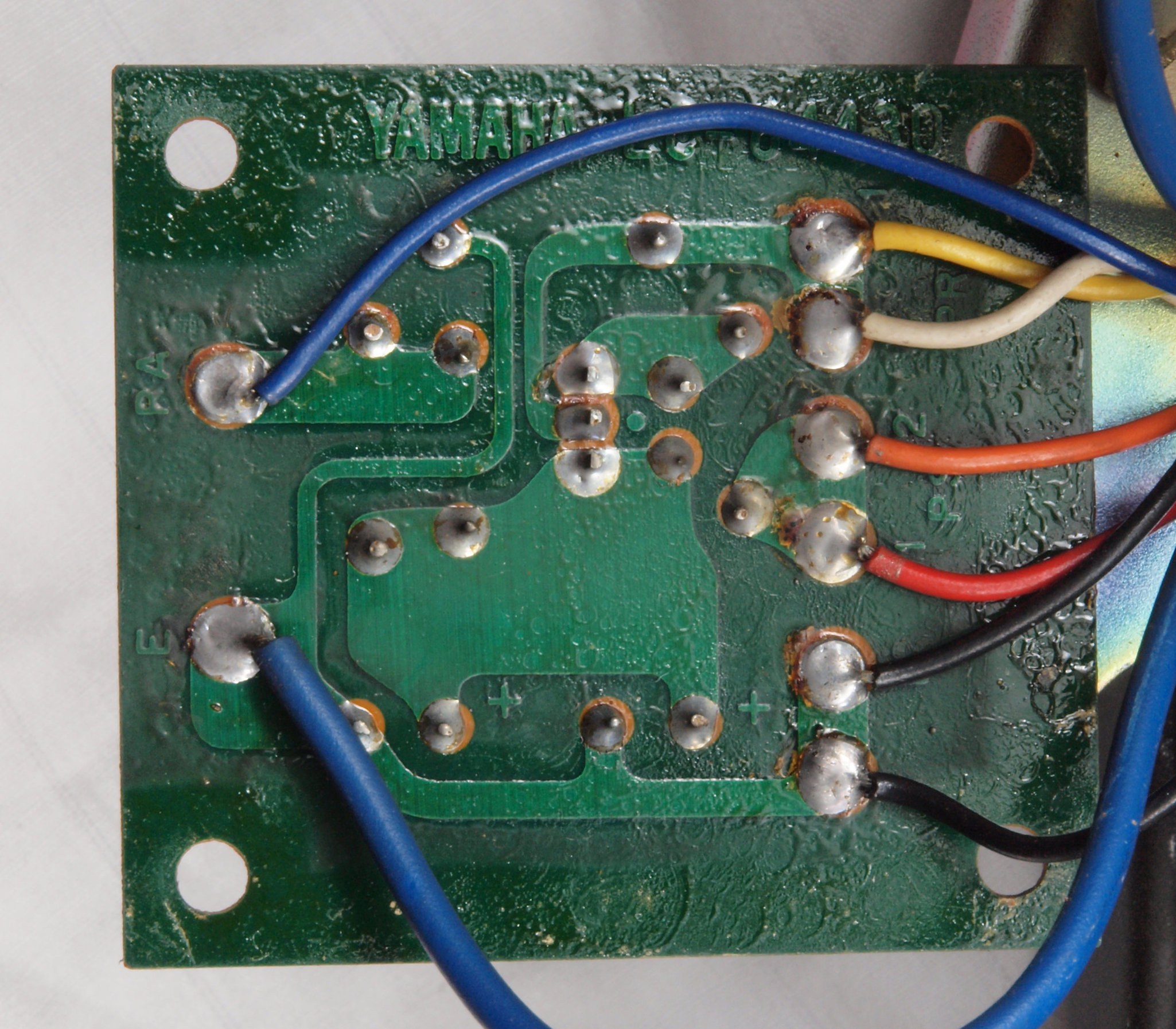

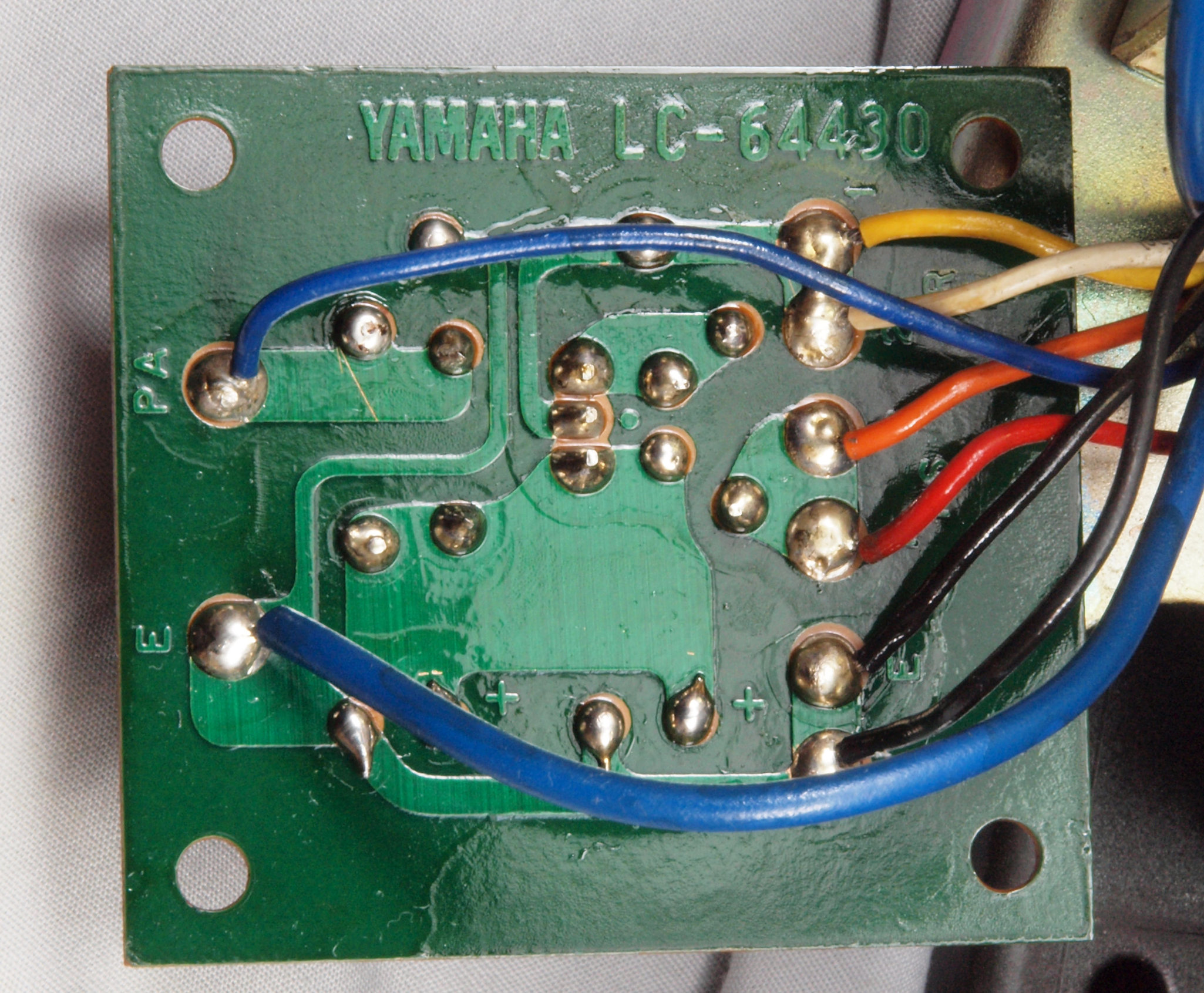

ＣＤ５．　修理前　ＲＣＡ端子基板裏。
ＣＤ６．　修理後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＤ７．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る。
ＣＤ８．　完成ＲＣＡ端子基板取り付け。
ＣＥ１．　修理中 入力切換ＳＷ（Normal/Direct）分解。修理済で接点綺麗！
ＣＥ２．　修理中 入力切換ＳＷ（Normal/Direct）可動接点が開いている。前回修理ミス！
ＣＥ３．　修理（清掃）後 入力切換ＳＷ（Normal/Direct）可動接点修理後。
ＣＥ４．　修理（清掃）後 入力切換ＳＷ（Normal/Direct）、３Ａ位流し確認する。
ＣＥ５．　修理中 RumbleFilterＳＷ（Normal/Direct）分解。
ＣＥ６．　修理中 RumbleFilterＳＷ（Normal/Direct）接点。
ＣＥ７．　修理（清掃）後 RumbleFilterＳＷ（Normal/Direct）接点清掃後。
ＣＦ１．　修理前　出力フイルター基板。
ＣＦ２．　修理前　出力フイルター基板裏。
ＣＦ３．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。
ＣＦ４．　完成出力フイルター基板裏。　半田補正・洗浄後防湿材を塗る。

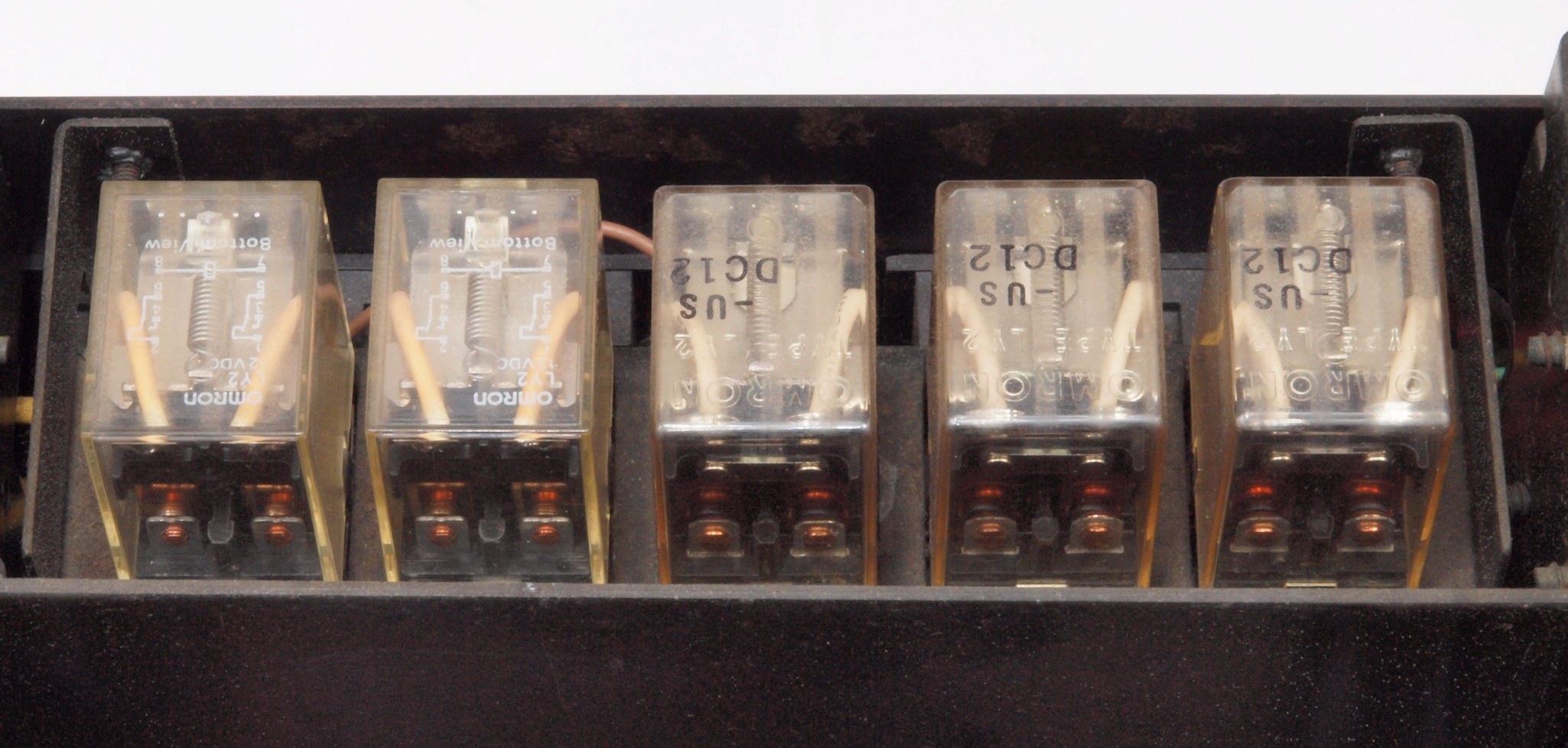

ＣＧ１．　修理前　ＳＰ接続リレー。
ＣＧ２．　修理前　ＳＰ接続リレー。　　リレー５個交換。使用するのは１個ですが入手難なので５個交換。
ＣＨ１．　修理前　ＳＰ接続端子。

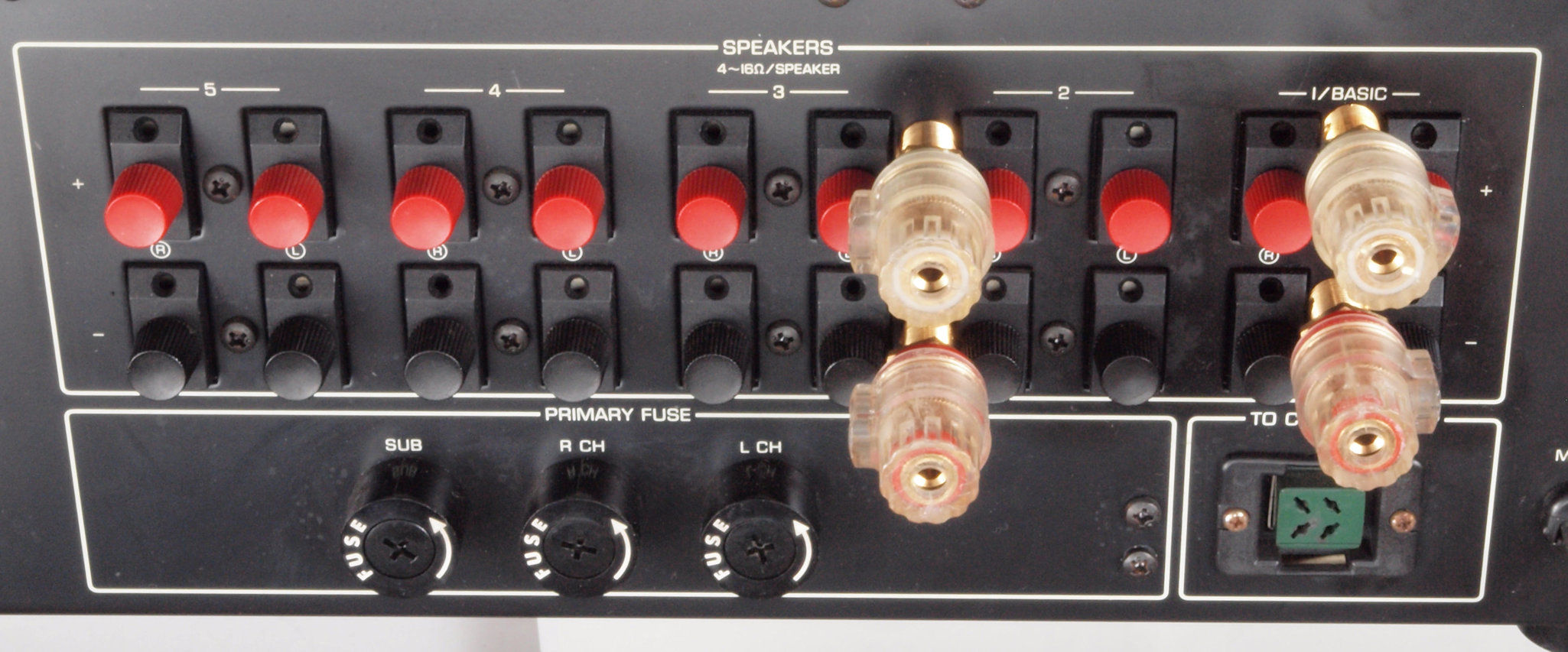

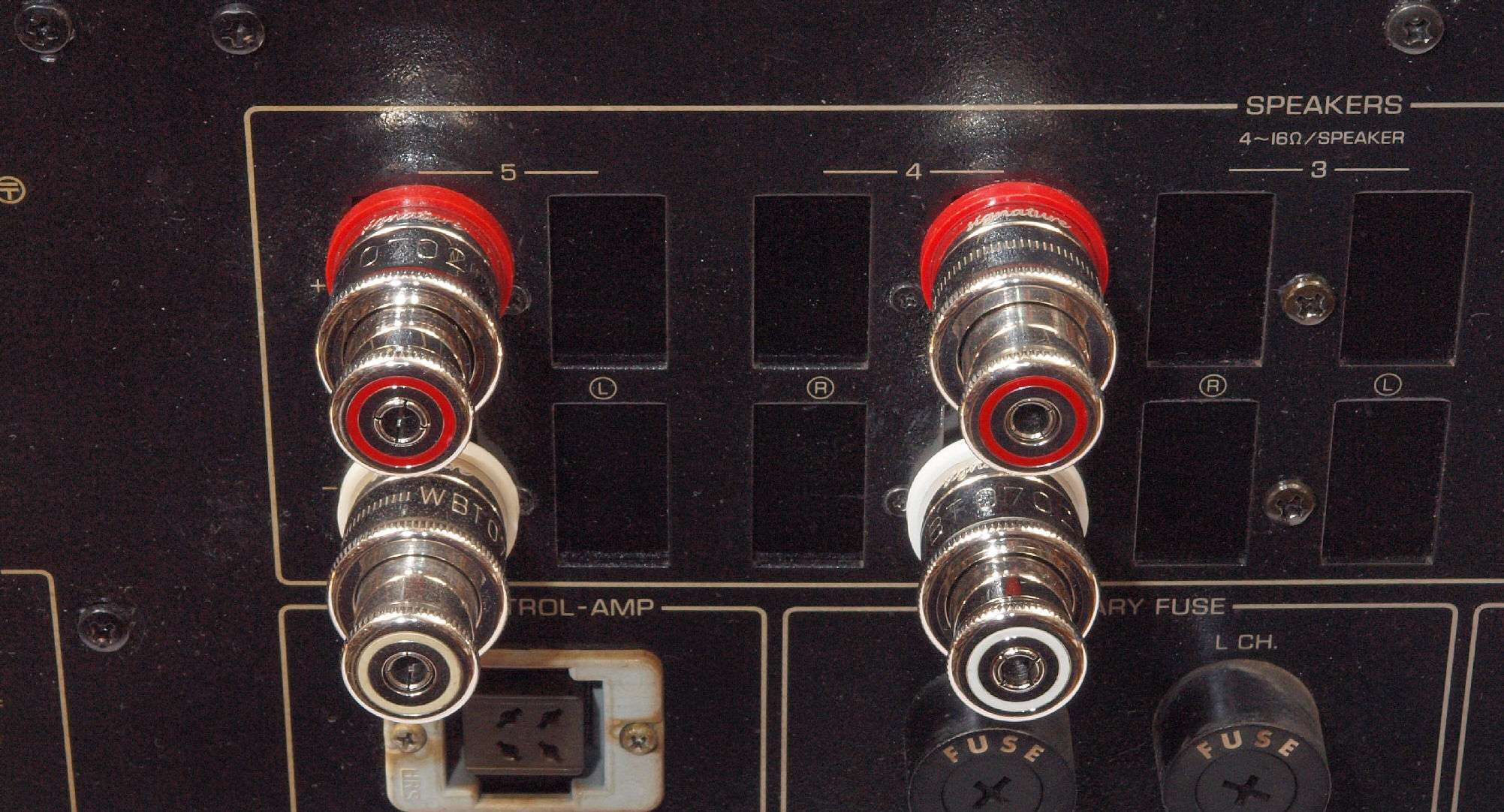

ＣＨ２．　修理（交換）後　ＳＰ接続端子。　ＷＢＴ０７３５使用。
ＣＩ１．　修理前　　電源コード取り付け。
ＣＩ２．　修理（交換）後　　電源コード取り付け。

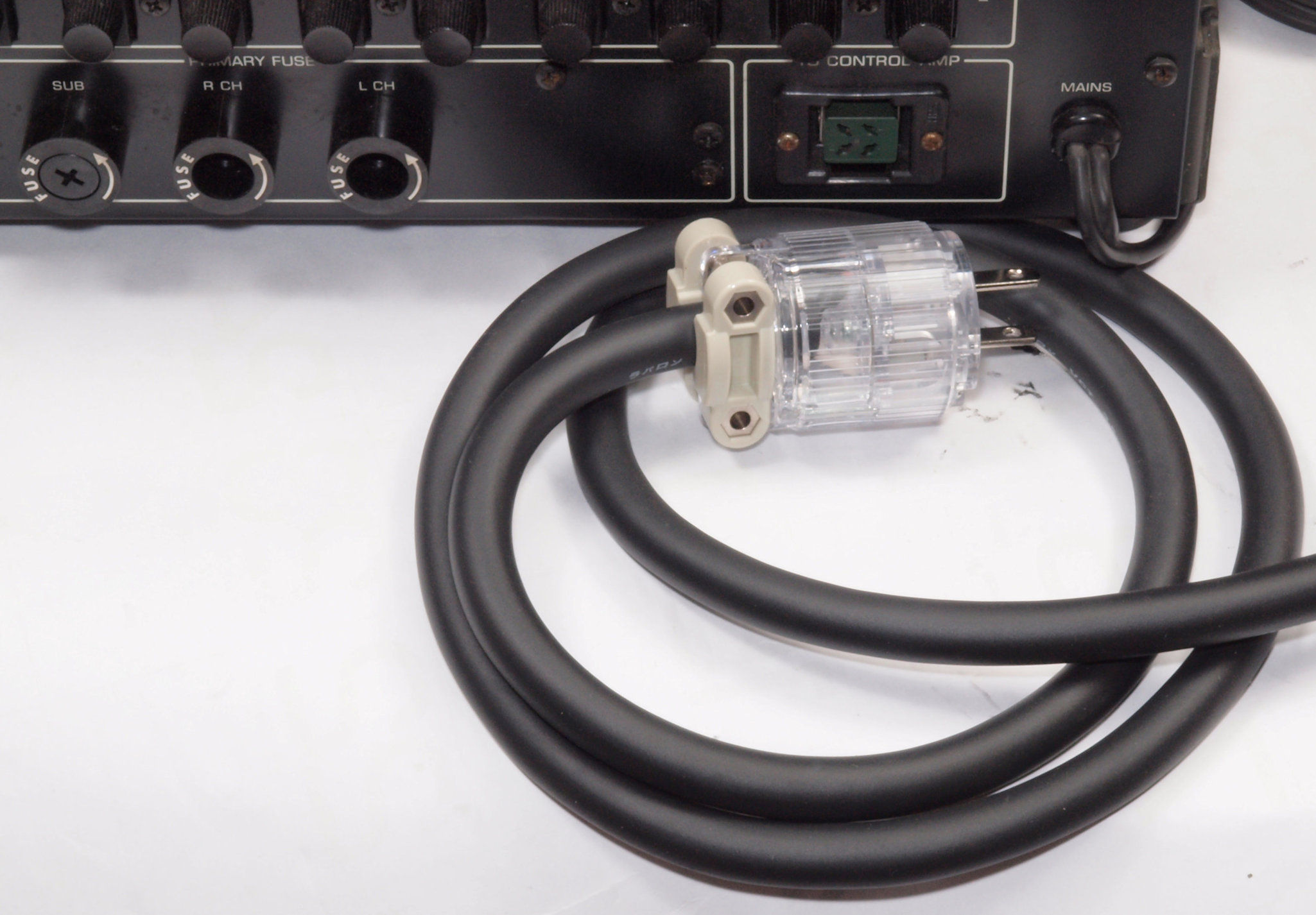

ＣＩ３．　完成　　電源コード交換。ソケットのアース端子が無いのはユーザーの要望、後付は簡単です。
ＣＩ４．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。
　　　　　　　　　　　上の黑線＝巻き付いた端側、　下の白線＝挿入した側。止めビスは未締結です。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。
ＣＩ５．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。
　　　　　　　　　　　上の白線＝巻き付いた端側、　下の黑線＝挿入した側。止めビスは未締結です。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。
ＣＩ６．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。
　　　　　　　　　　　上の黑線＝巻き付いた端側、　下の白線＝挿入した側。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。
ＣＩ７．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。
　　　　　　　　　　　上の白線＝巻き付いた端側、　下の黑線＝挿入した側。
　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。
ＣＩ８．　完成　３Ｐプラグにケーブル取り付。　奥までしっかり芯線が入っている。
ＣＩ９．　完成　３Ｐプラグにケーブル取り付、反対側。　奥までしっかり芯線が入っている。
ＣＩＡ．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む。ユーザーの要望でアース端子は外して有る。
ＣＩＢ．　完成　３Ｐプラグにケーブル取り付、反対側。　被覆部も十分に差し込む。ユーザーの要望でアース端子は外して有る。

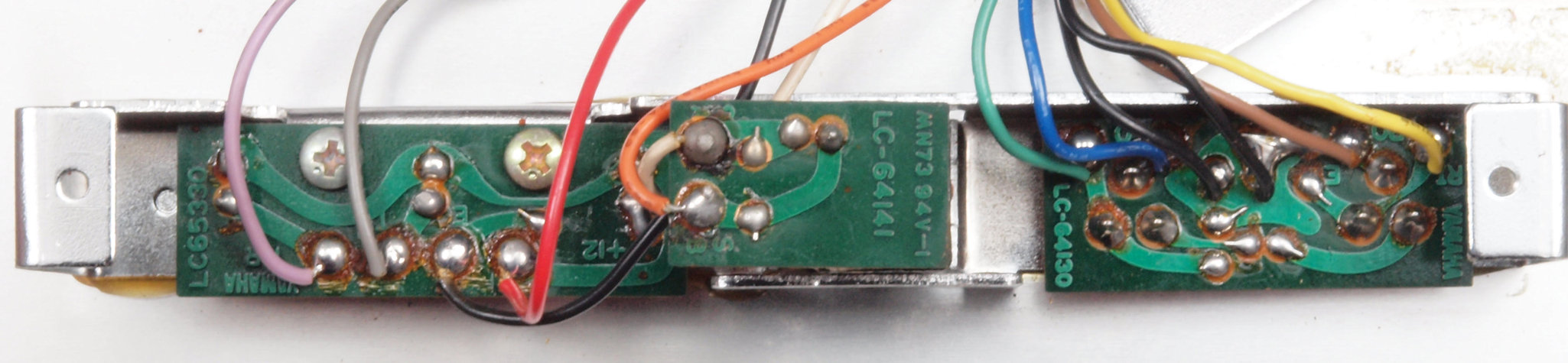

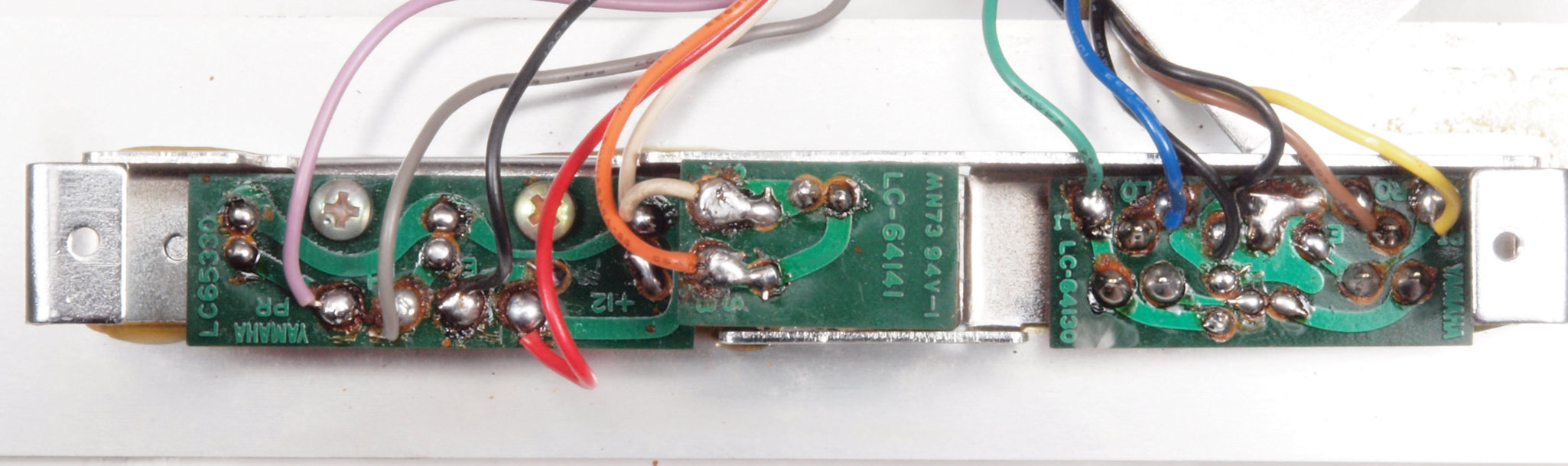

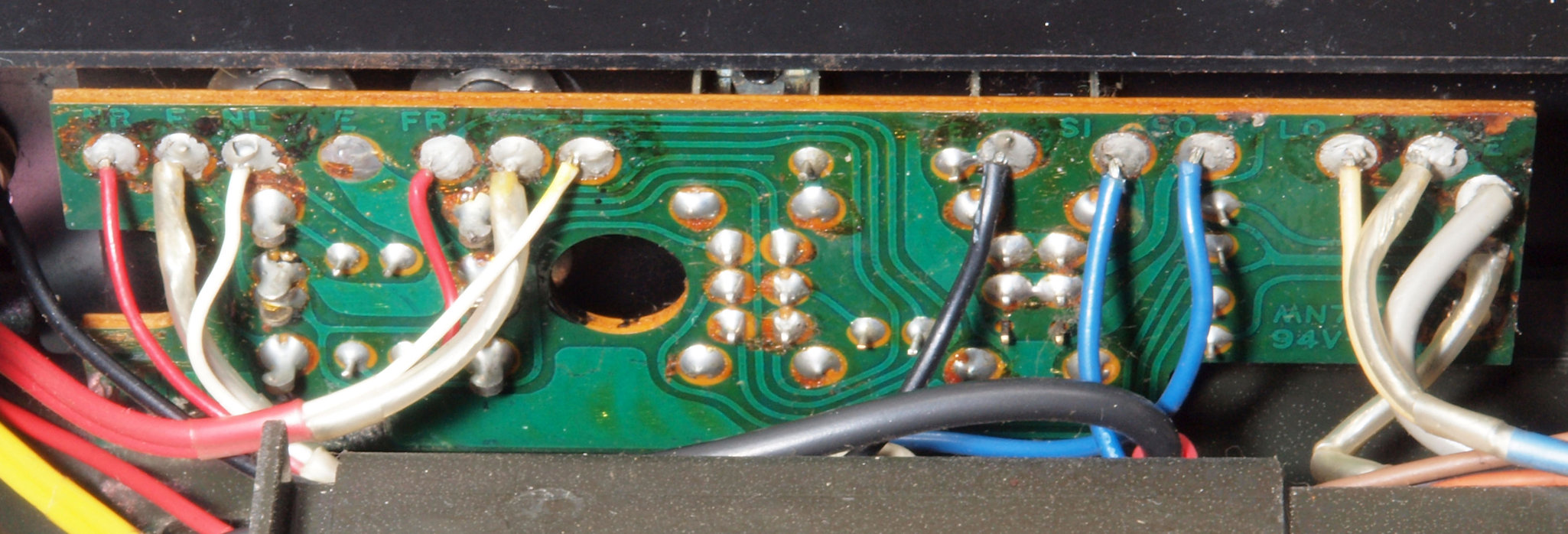

ＣＪ1．　修理前　前パネルＶＲ・電源ＳＷ基板裏

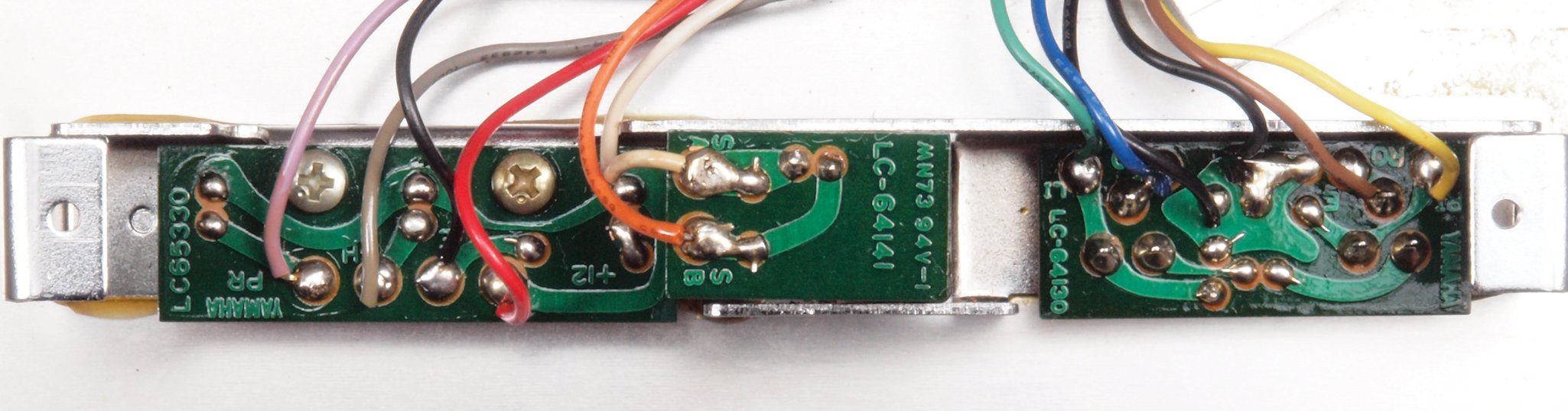

ＣＪ２．　修理（半田補正）後　前パネルＶＲ・電源ＳＷ基板裏。　全ての半田をやり修す。
ＣＪ３．　完成前パネルＶＲ・電源ＳＷ基板裏、洗浄後防湿材を塗る

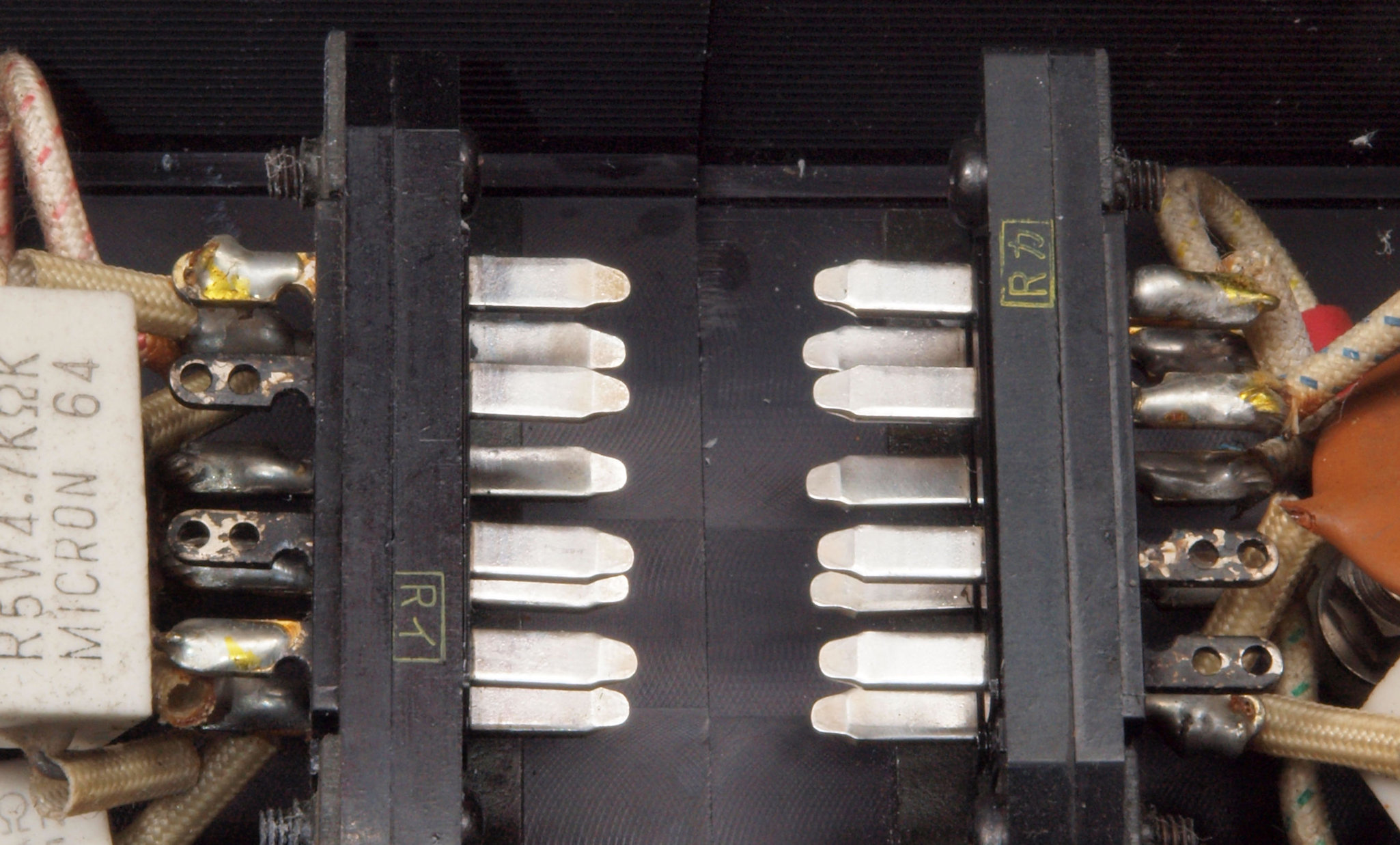

ＣＫ１．　修理中　前パネルコネクター受け端子点検。

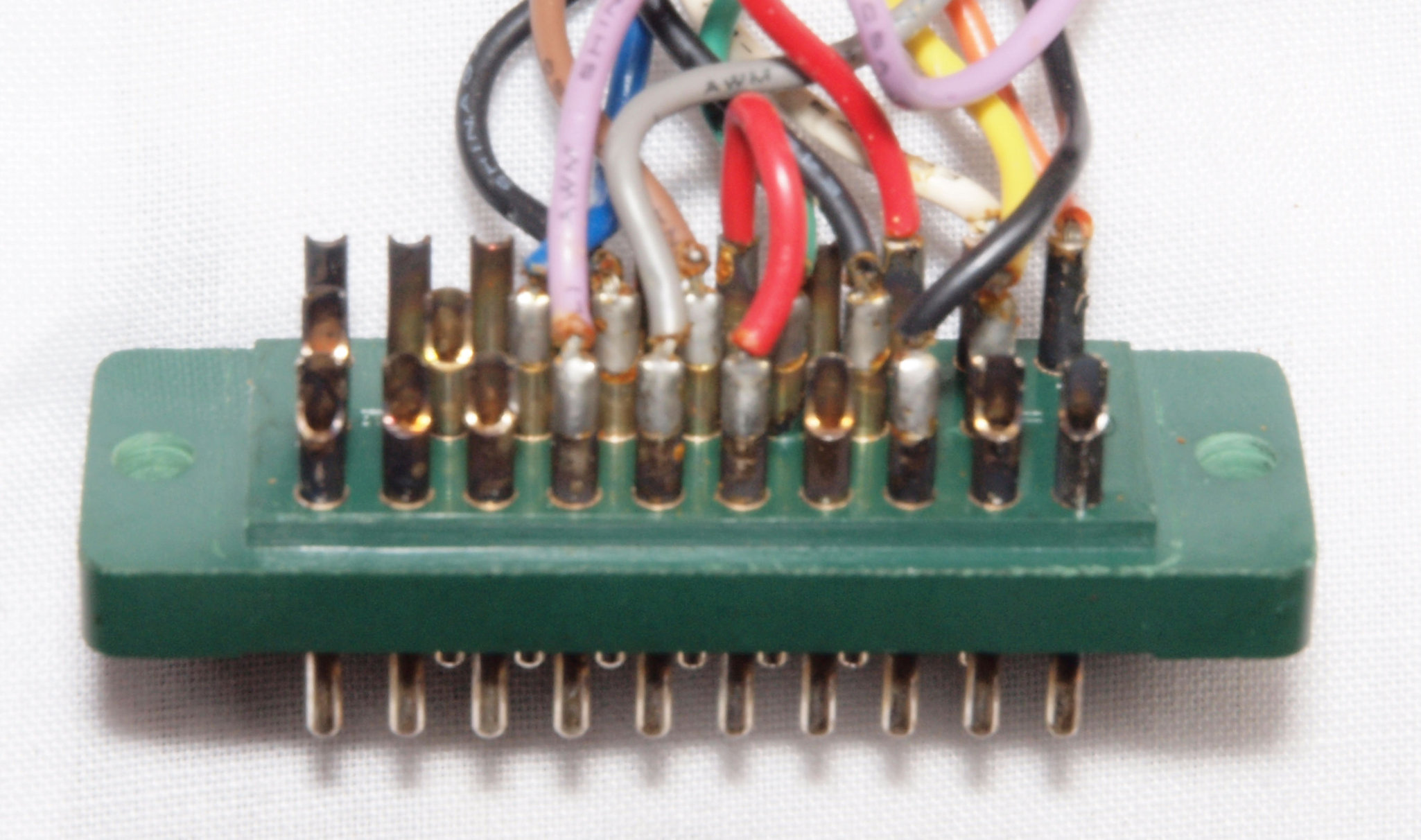

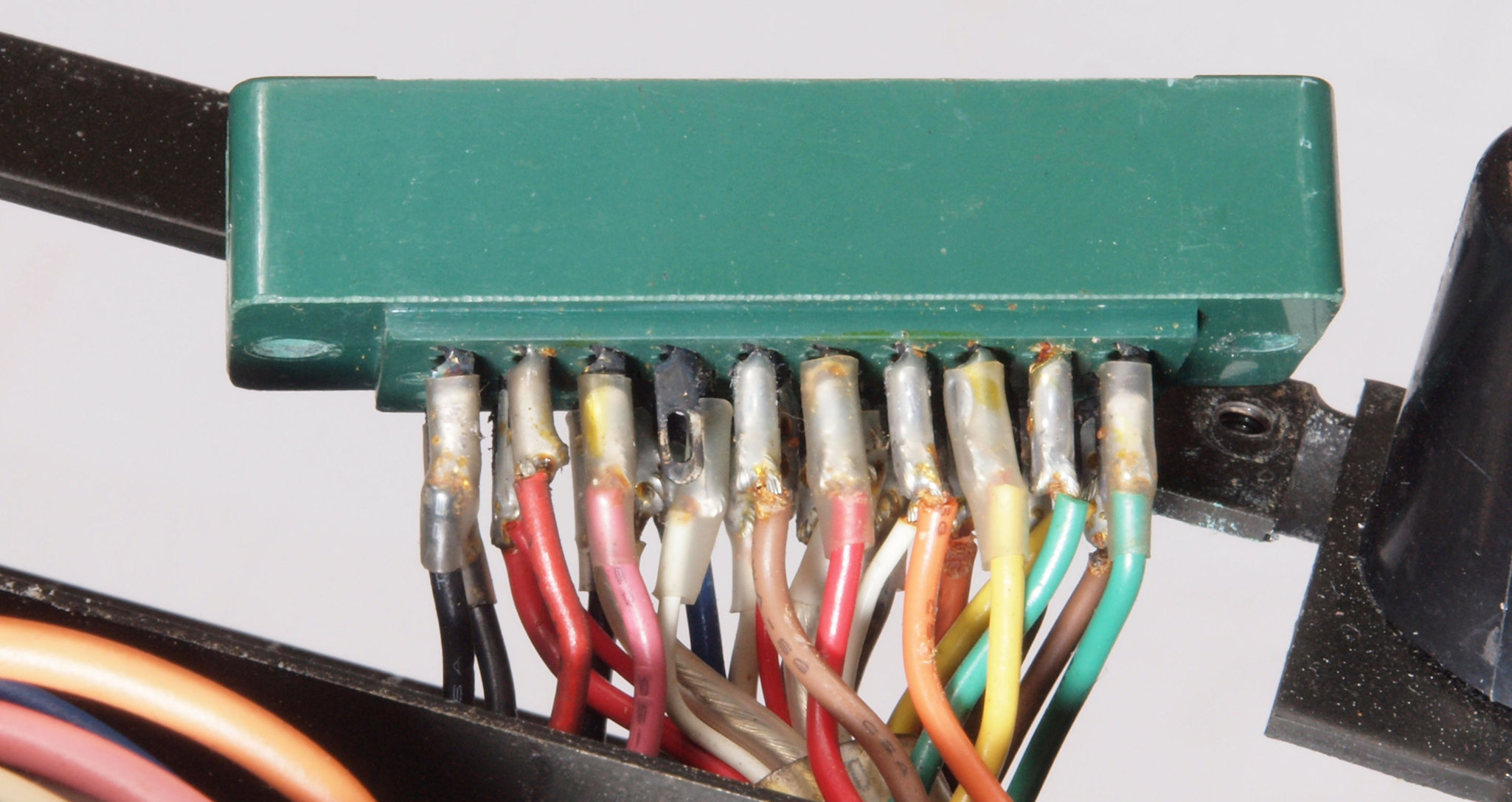

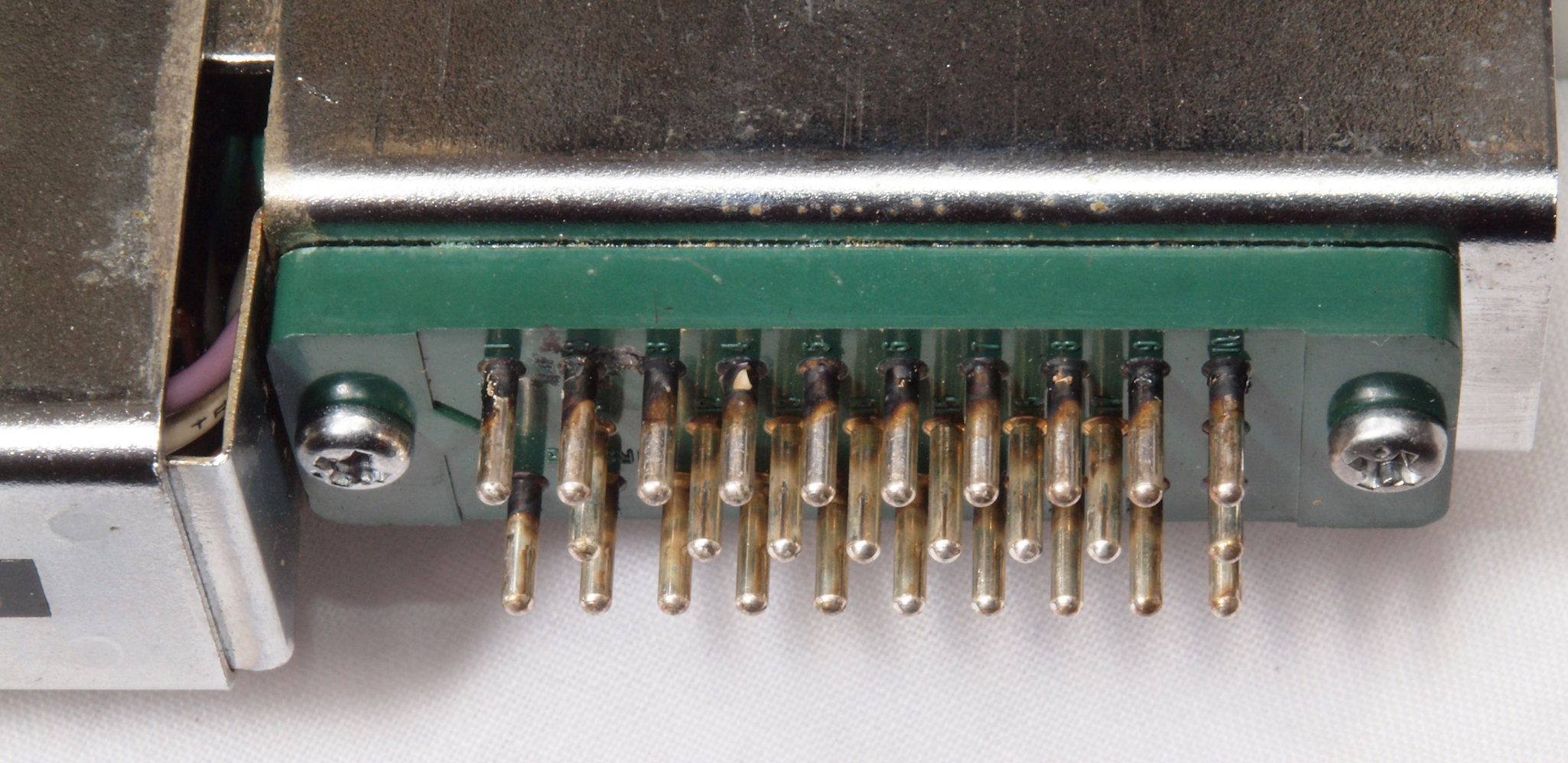

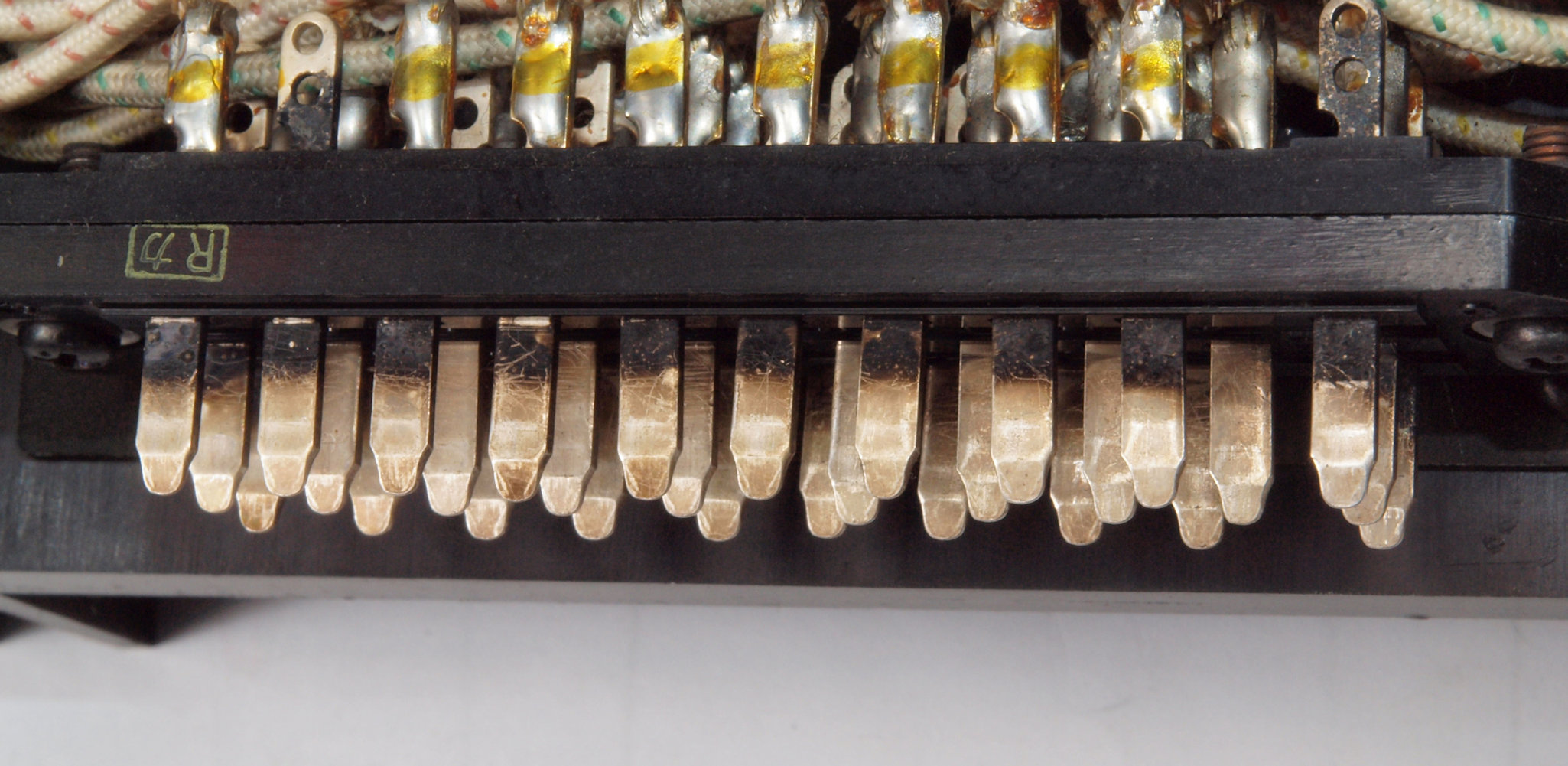

ＣＫ２．　修理前　前パネルコネクター端子。

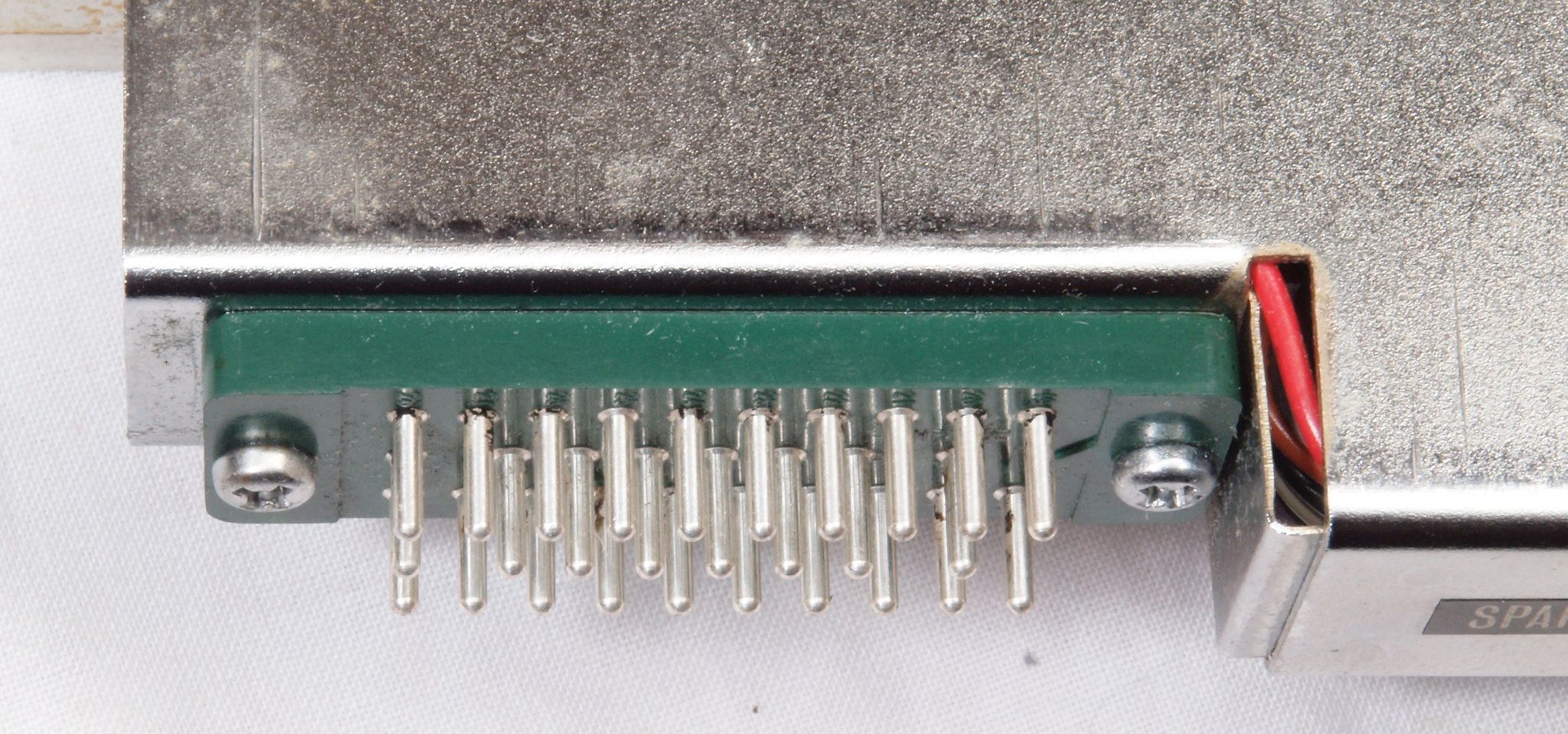

ＣＫ３．　修理（清掃）後　前パネルコネクター端子。
ＣＫ４．　修理中　前パネルコネクター端子の配線点検。
ＣＫ５．　修理中　前パネルコネクター端子の配線点検、反対側。

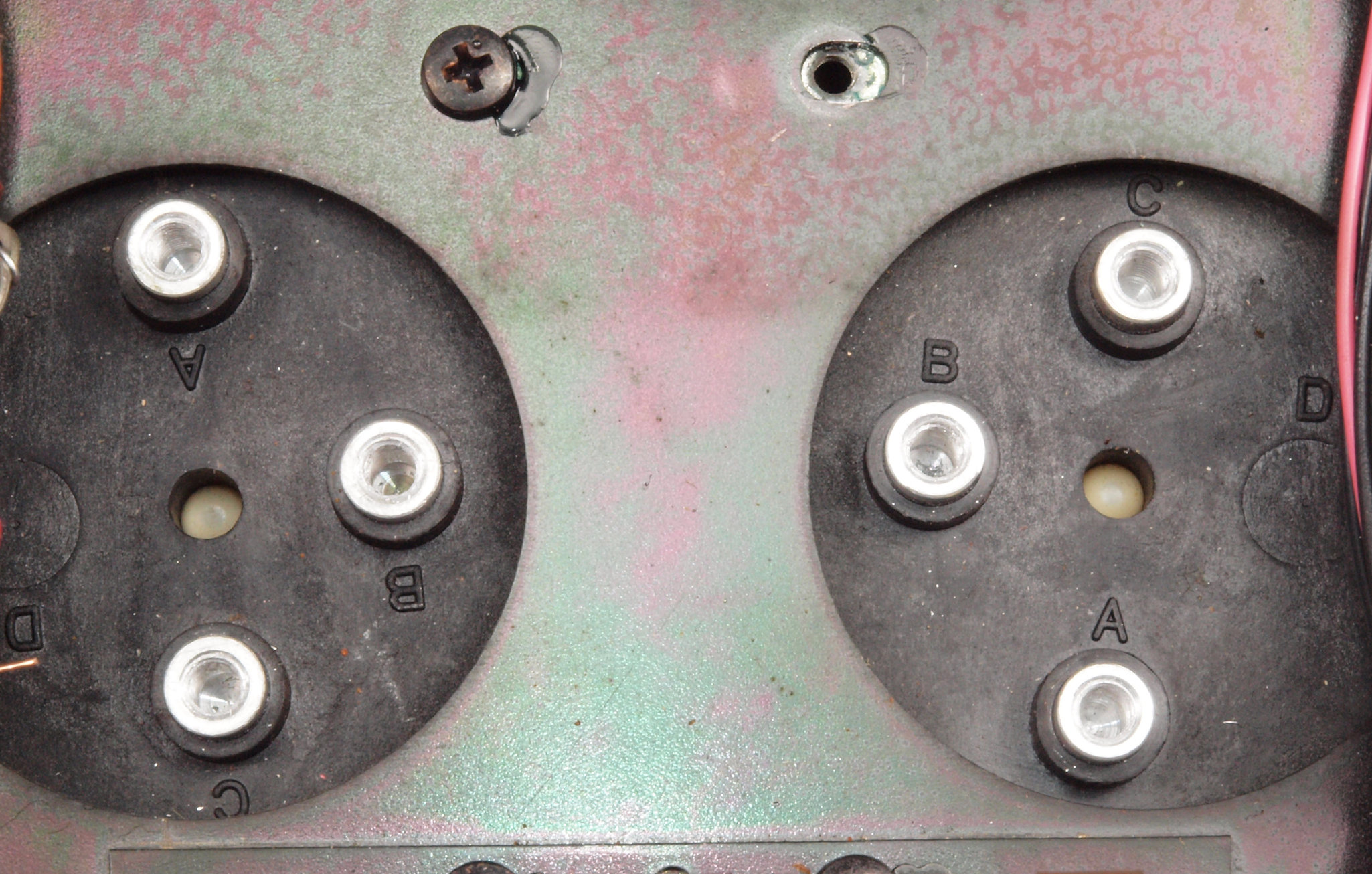

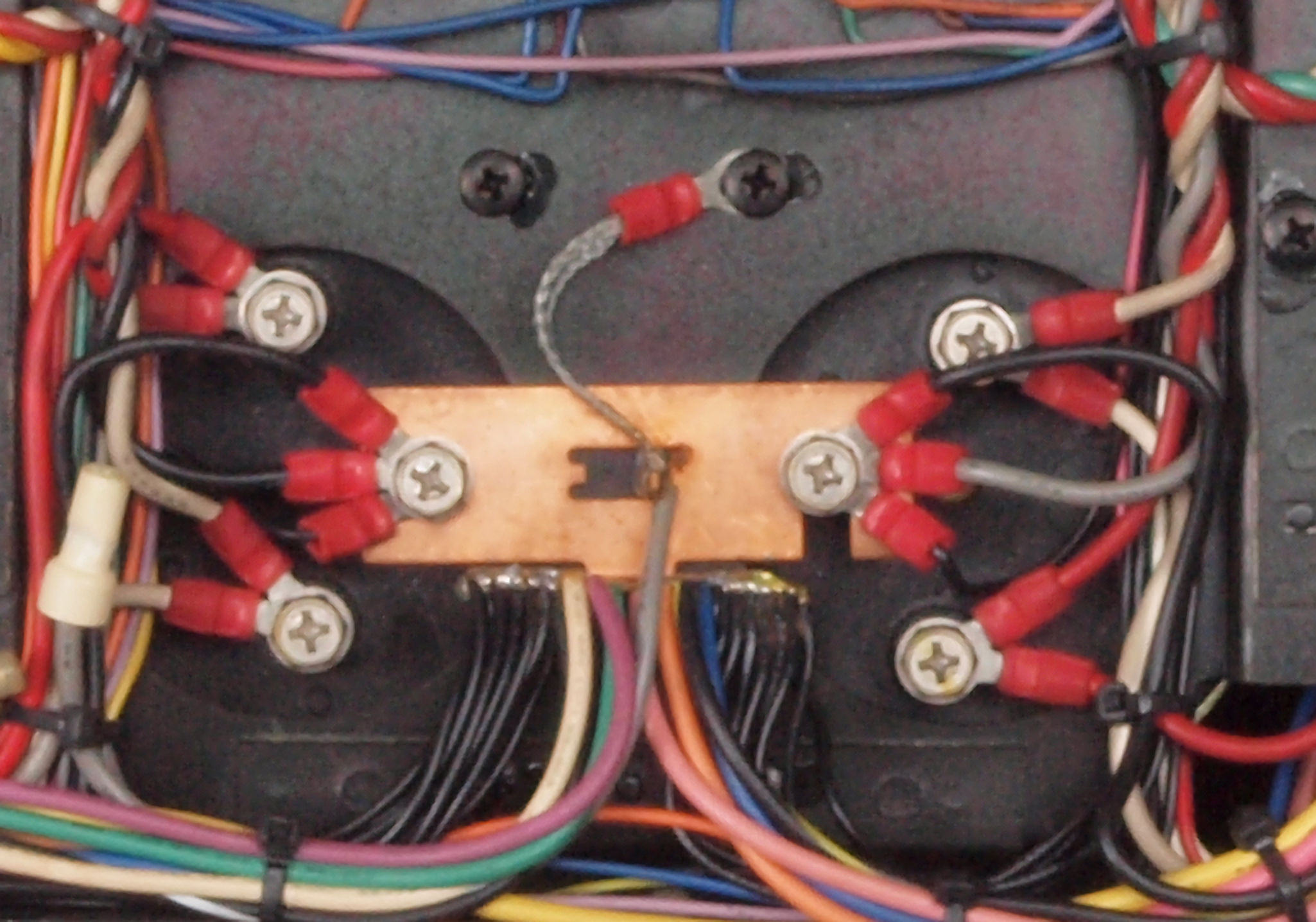

ＣＬ１．　修理前　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。
ＣＬ４．　修理後　　ＳＩＴ（静電誘導型トランジスター）用ブロック電解コンデンサー下周り。アースバーからのシャーシへのラグ端子固定ビスは黒ペイントビスから導通の良いメッキへビス交換。

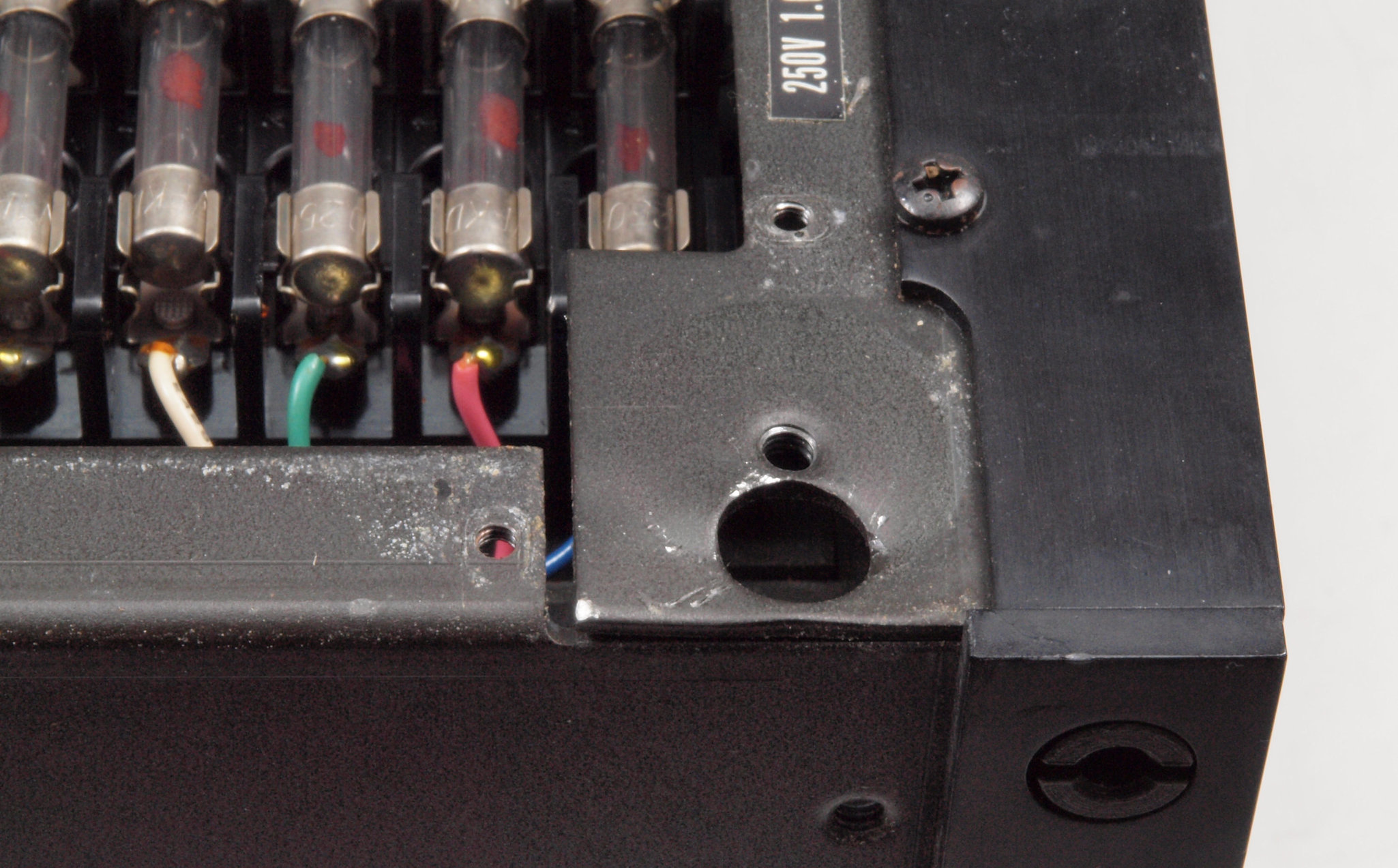

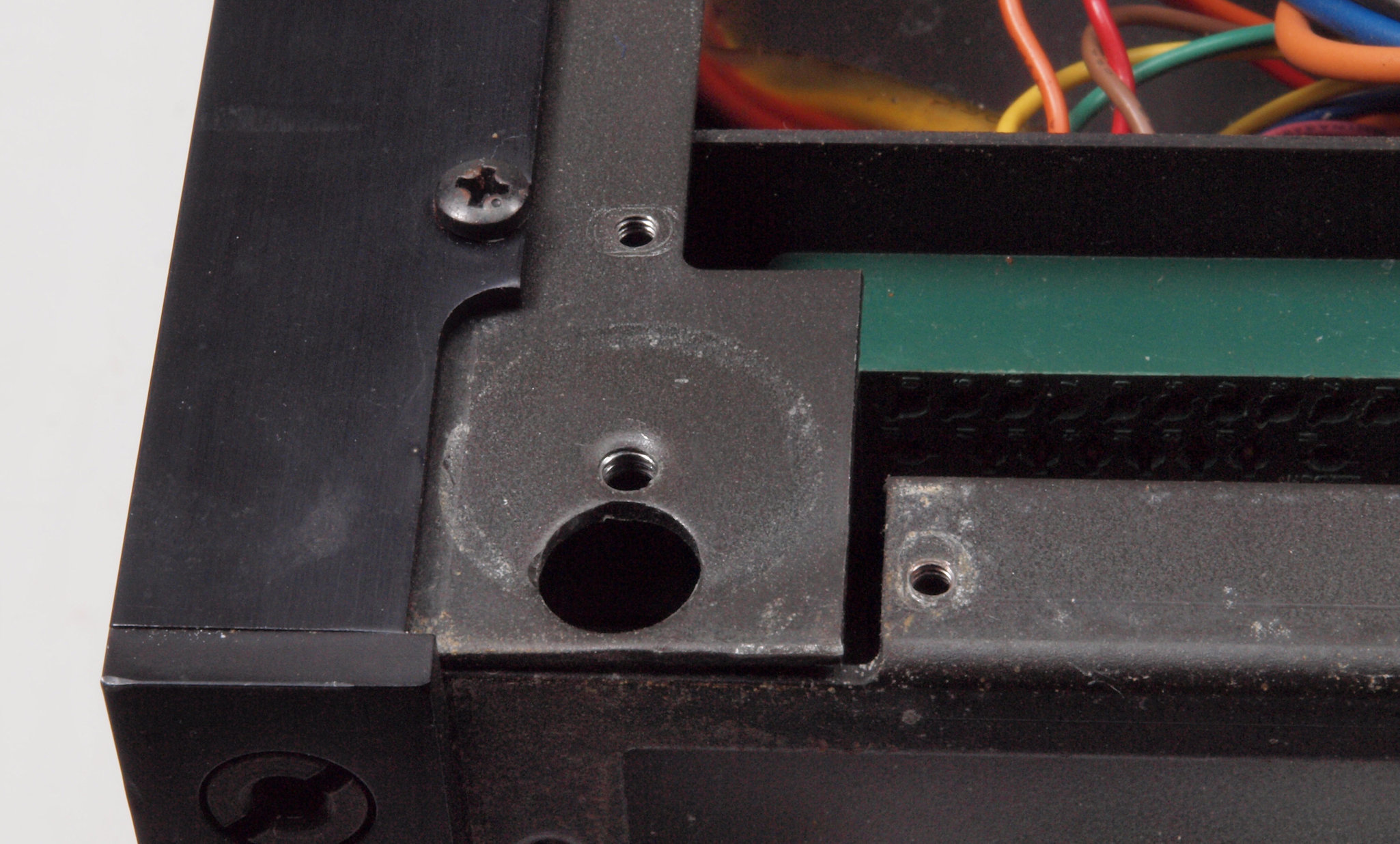

ＣＭ１．　修理前　前右下足取り付け部。
ＣＭ２．　修理中　前右下足取り付け部。
ＣＭ３．　修理後　前右下足取り付け部。

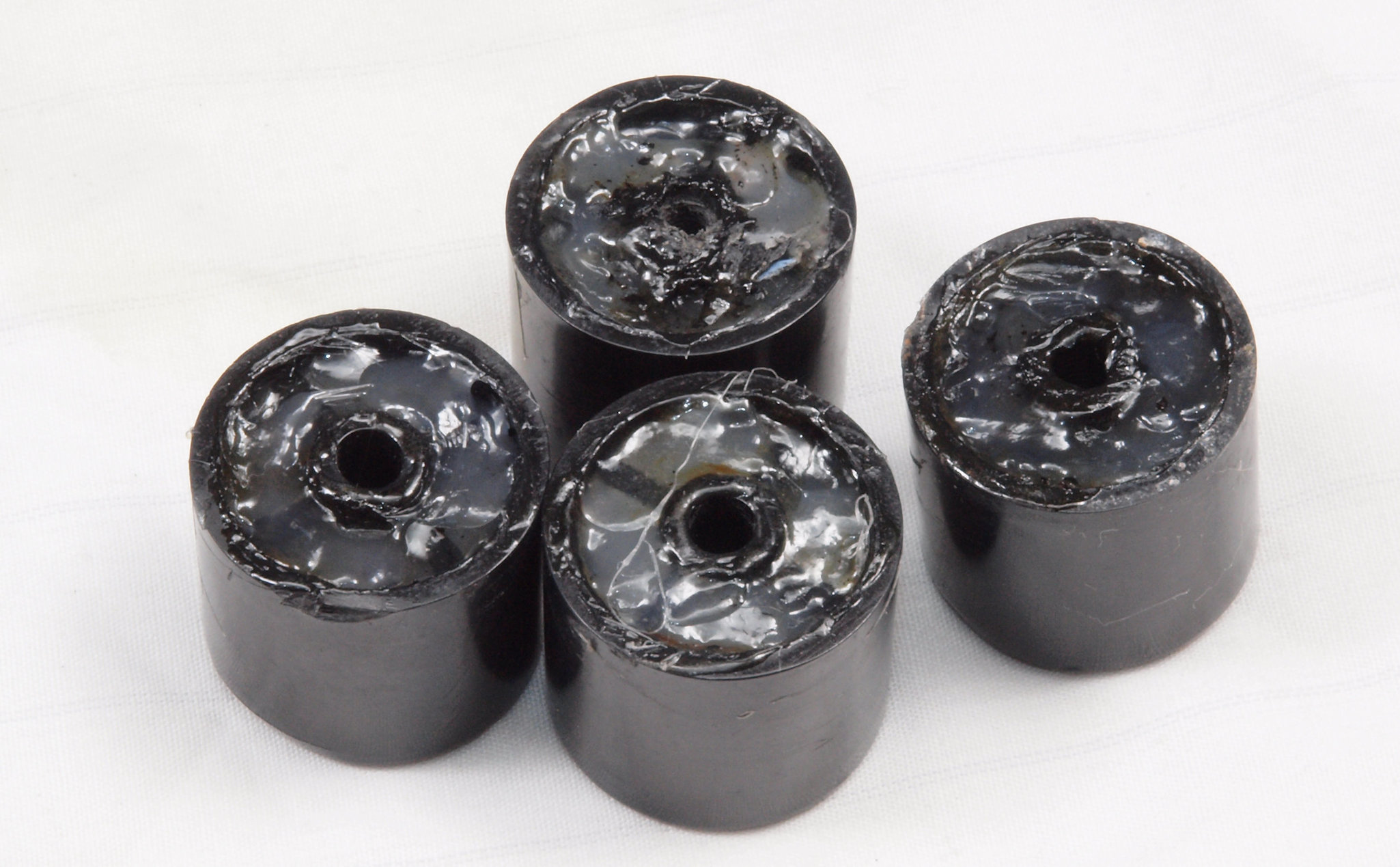

ＣＭ５．　修理後　ホットボンドを詰め、下足補強。
ＣＭ６．　修理前　前左下足取り付け部。
ＣＭ７．　修理中　前左下足取り付け部。
ＣＭ８．　修理後　前左下足取り付け部。
ＣＮ１．　交換部品。

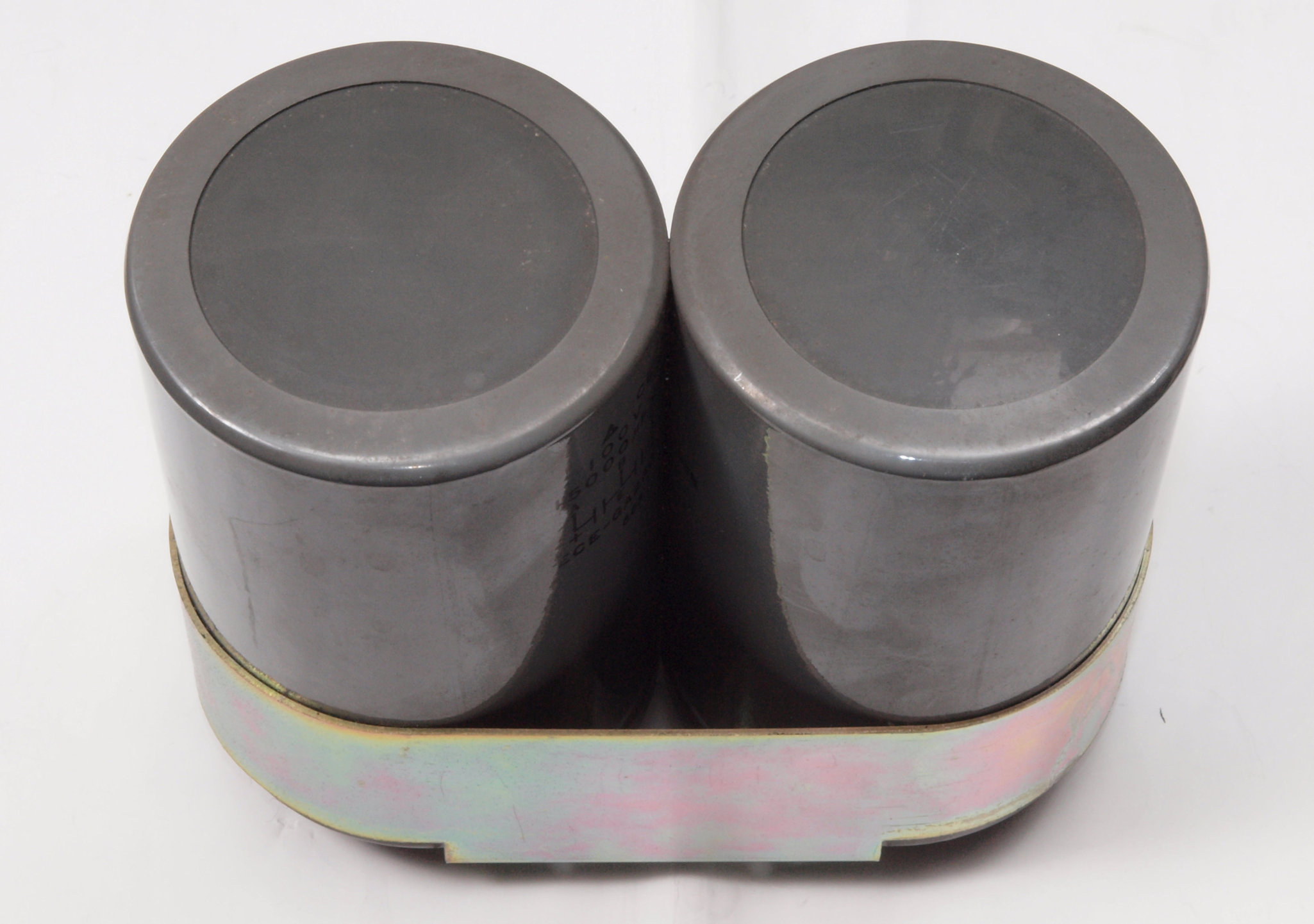

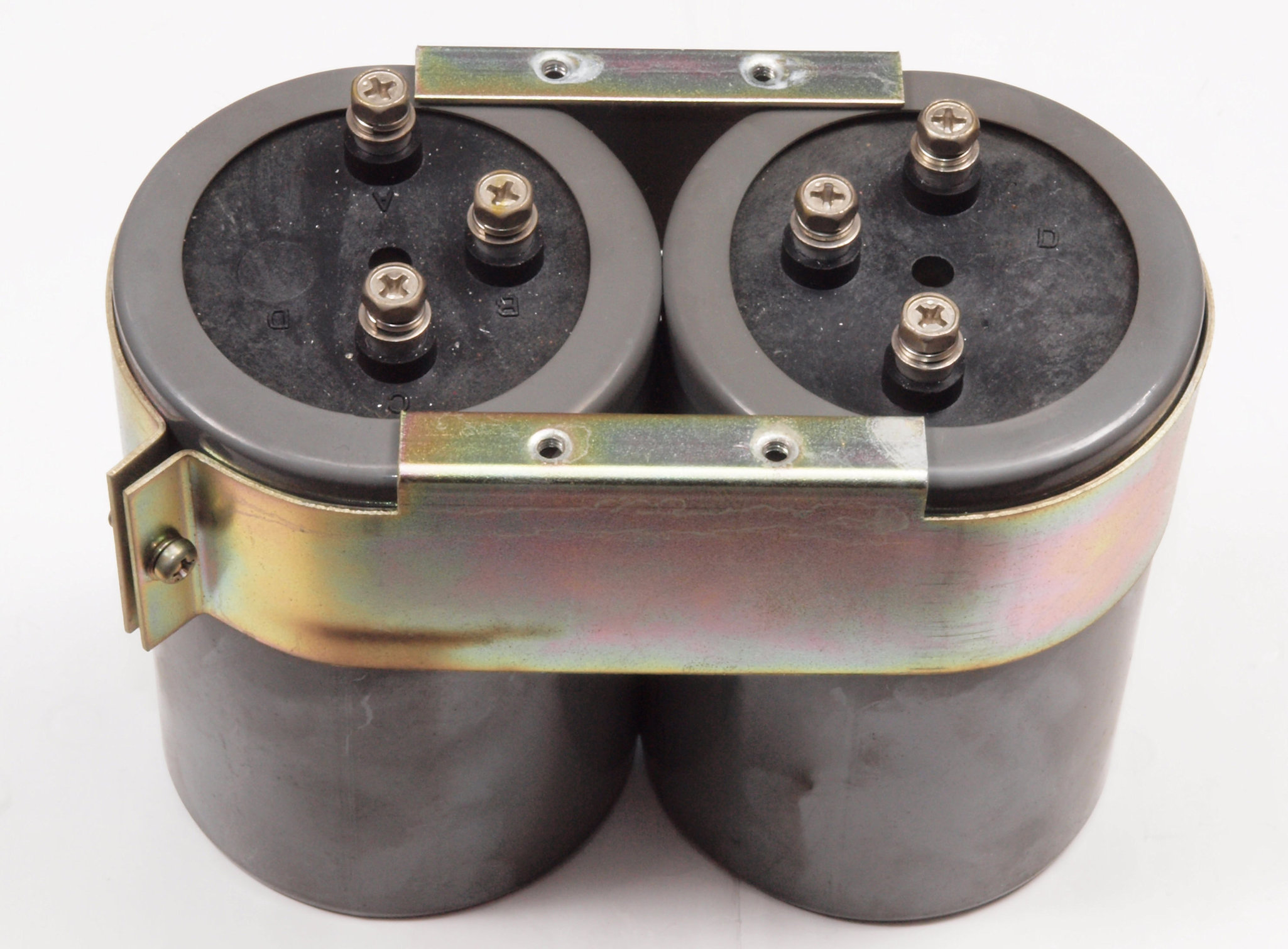

ＣＮ２．　交換部品、ブロック電解コンデンサー。　液漏れも無く綺麗ですが！！
ＣＮ３．　交換部品３。
ＣＯ１．　修理前　上から見る
ＣＯ２．　修理後　上から見る
ＣＯ３．　修理前　下から見る
ＣＯ４．　修理後　下から見る
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこら。
Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２１６％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２１５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２２１％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２１８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２２５％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２２９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２７％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３６３％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０３６８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０４６６％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０４７１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０７９９％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０８１４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　YAMAHA Ｂ－１　の仕様（マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０～２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ～５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ～１００ｋＨｚ（＋０，－１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ～６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，－１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ－１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ－１　の仕様（マニアルより）
ピークメーター部 －５０dB～＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
　　　 　　　　　　　　y-b1-j2u
ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2024　Amp Repair Studio All right reserved.
