Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７．　３台目修理記録

２０２５／１０／２７到着　　／完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 サンスイAＵD―707のオーバホールを、お願いしたくメールいたしました。 途中までは、作動しますが、電源ランプが点滅して駄目になってしまいます。 私が就職して新品を、ローンで、購入した大変思い入れのあるアンプです。 Ｔ．　修理前点検測定 B．　原因 各部経年劣化。 Ｃ．　修理状況 SP接続リレー交換。 電源投入リレー交換。 メインＡＭＰのバランス／バイアス半固定ＶＲ交換。 メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換。 取り外し、各基板の半田不良を修理します、所謂、半田補正作業。 チューナップの為、電解コンデンサーをオーディオコンデンサーに交換。 入力切り替え表示ランプをＬＥＤに交換。 Ｄ．　使用部品 バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　　１２個。 ＦＥＴ（電界効果トランジスター）　 　　４個。 SP接続リレ　　　　　　　　　　　　　　　　２個。 電源投入リレー　　　　　　　　　　　　　１個。 電解コンデンサー（ミューズ使用）　　９４個。 表示ＬＥＤ　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　，０００円　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７　の仕様（マニアル・カタログより）

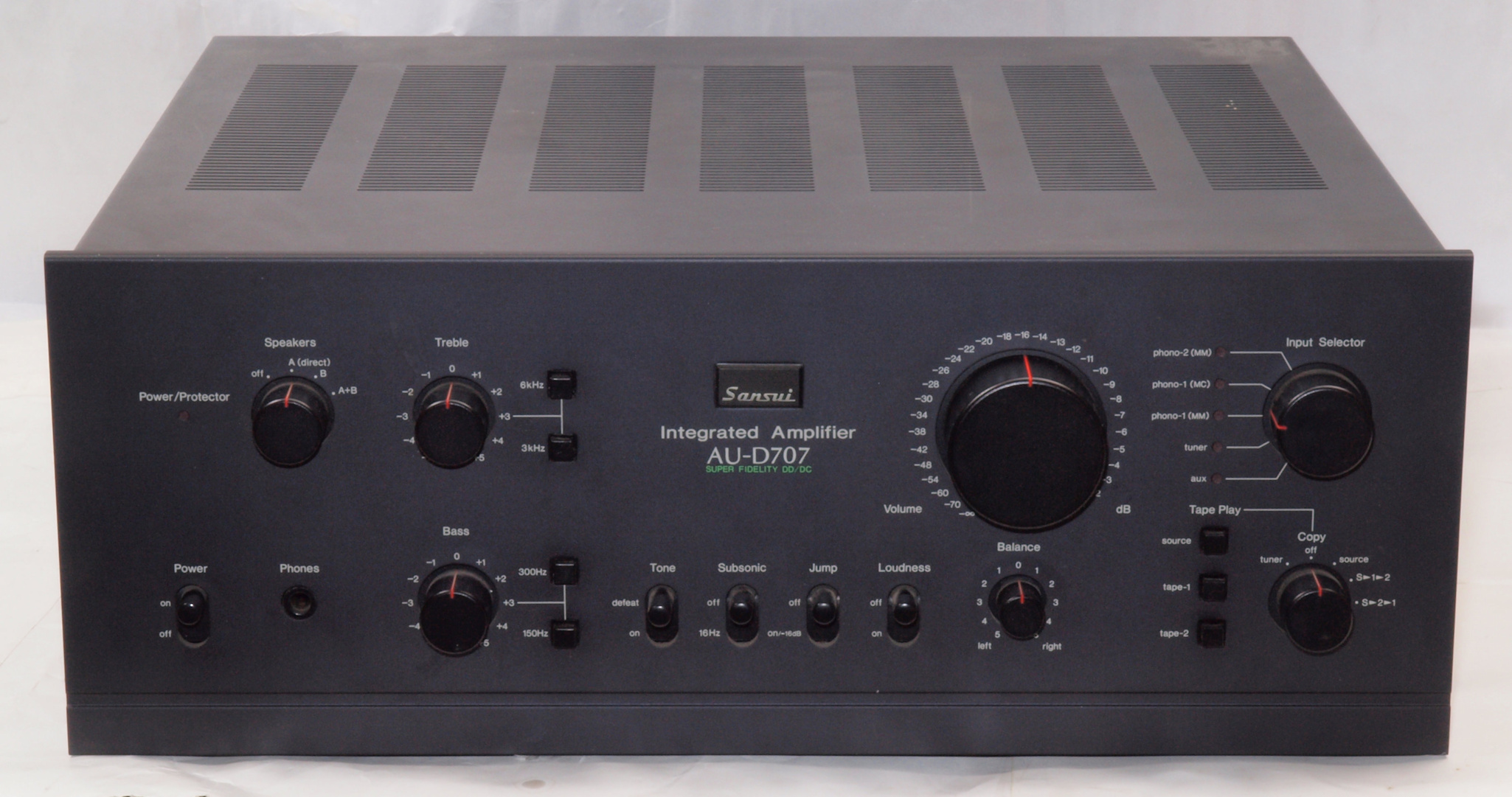

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

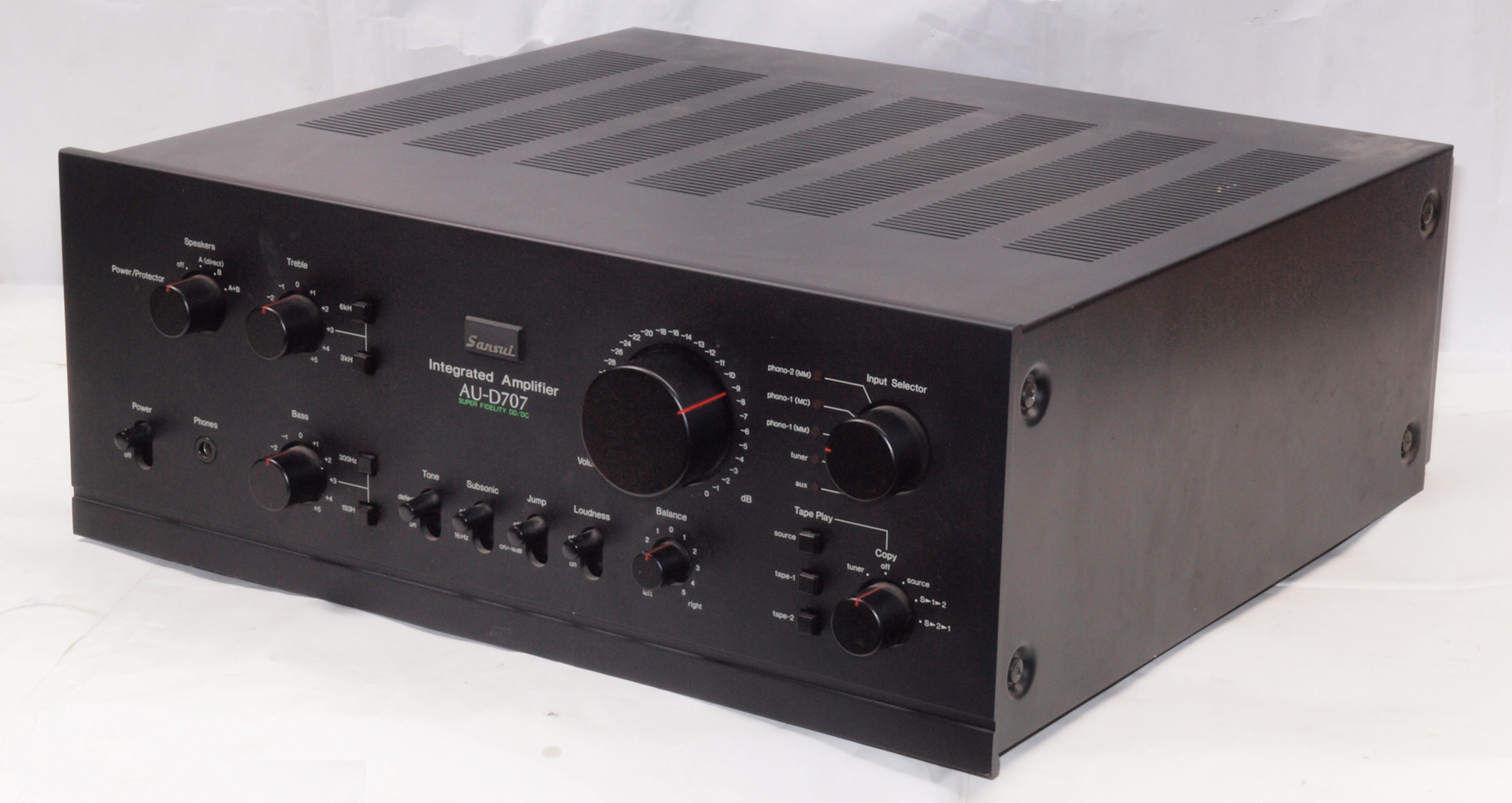

Ａ１２．　点検中　前右から見る

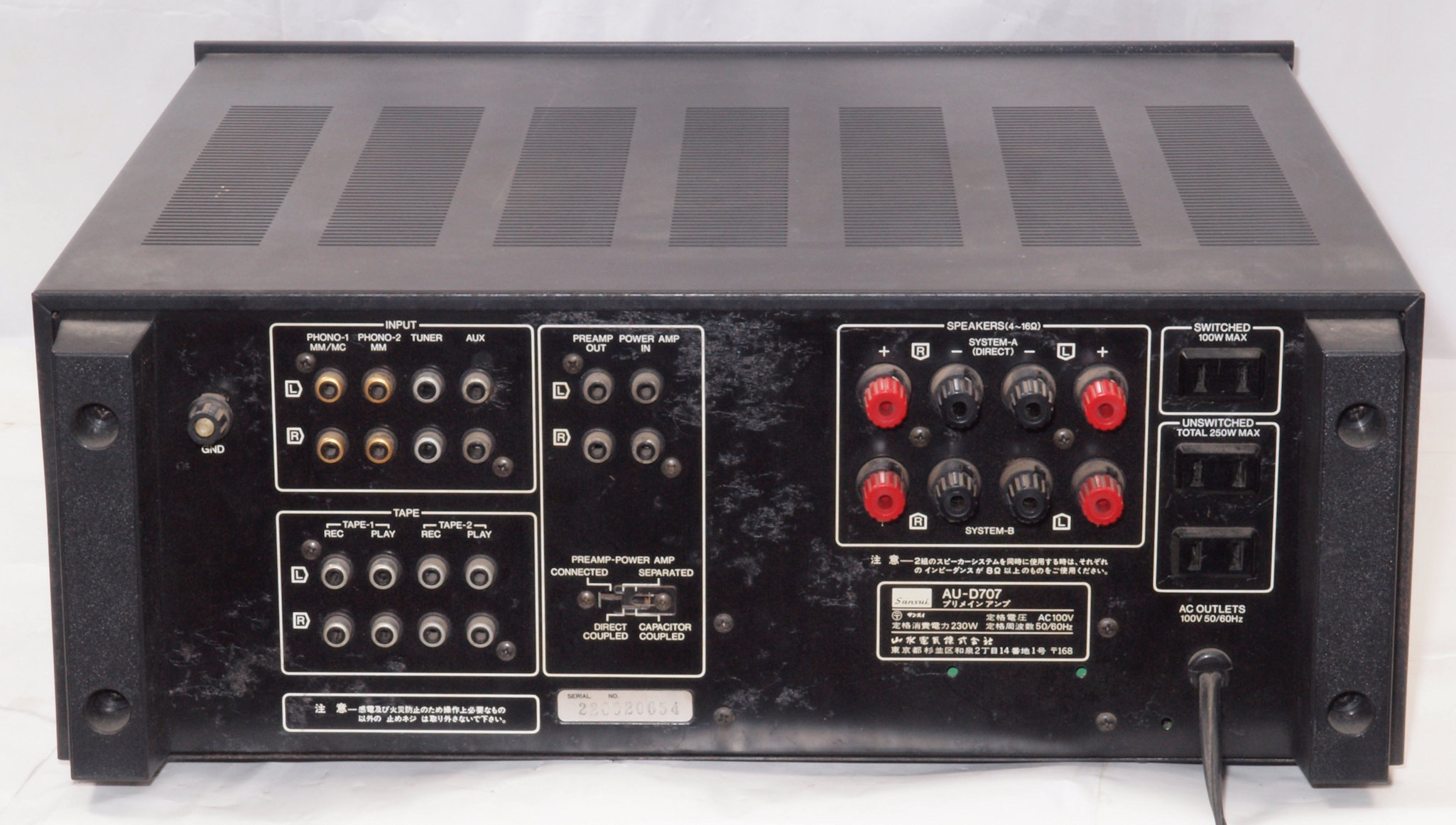

Ａ１３．　点検中　後から見る

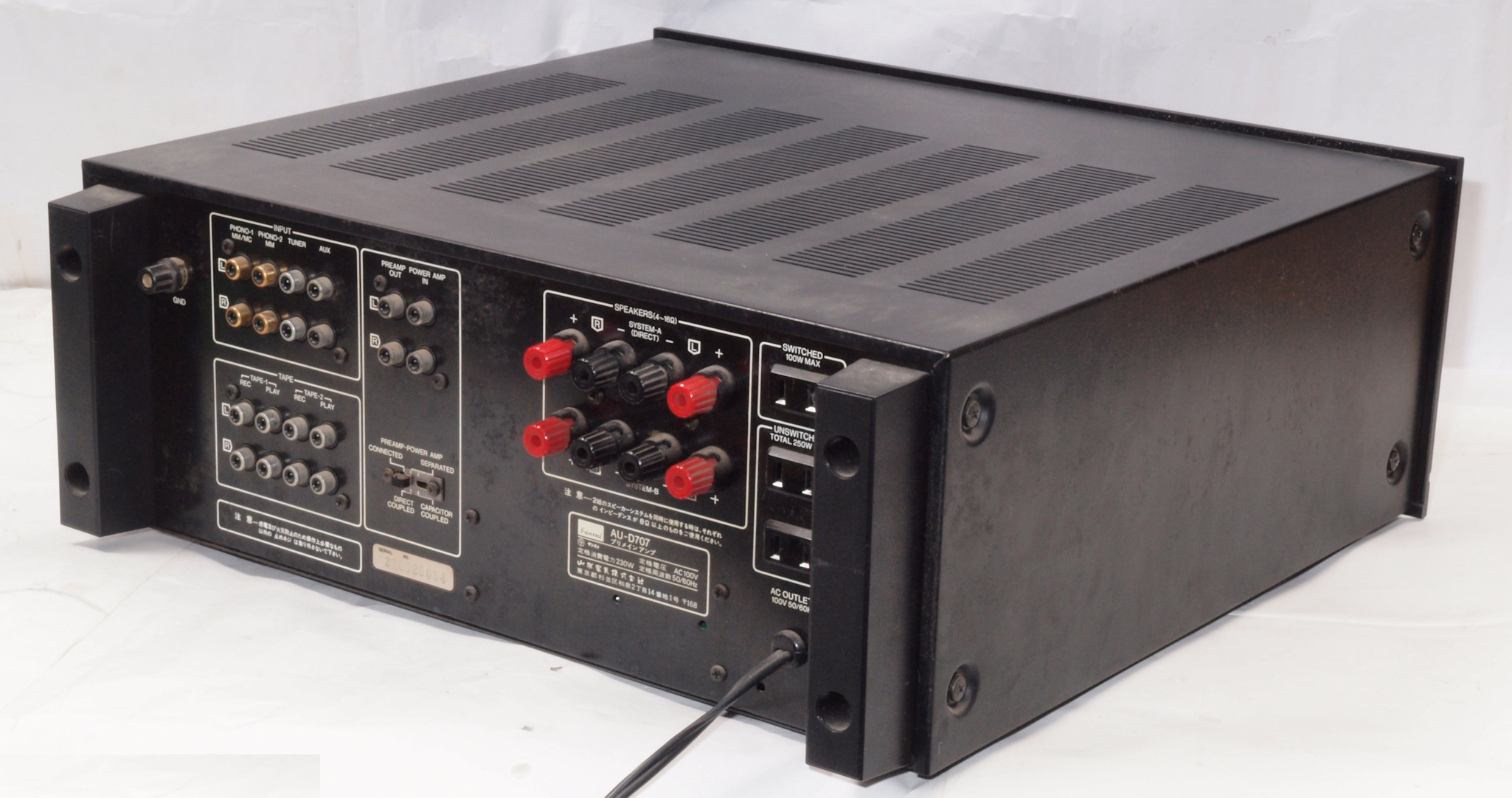

Ａ１４．　点検中　後左から見る

Ａ１３．　点検中　上から見る

Ａ１４．　点検中　上蓋を取り、上から見る

Ａ１５．　点検中　上蓋・シールドを取り清掃後、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

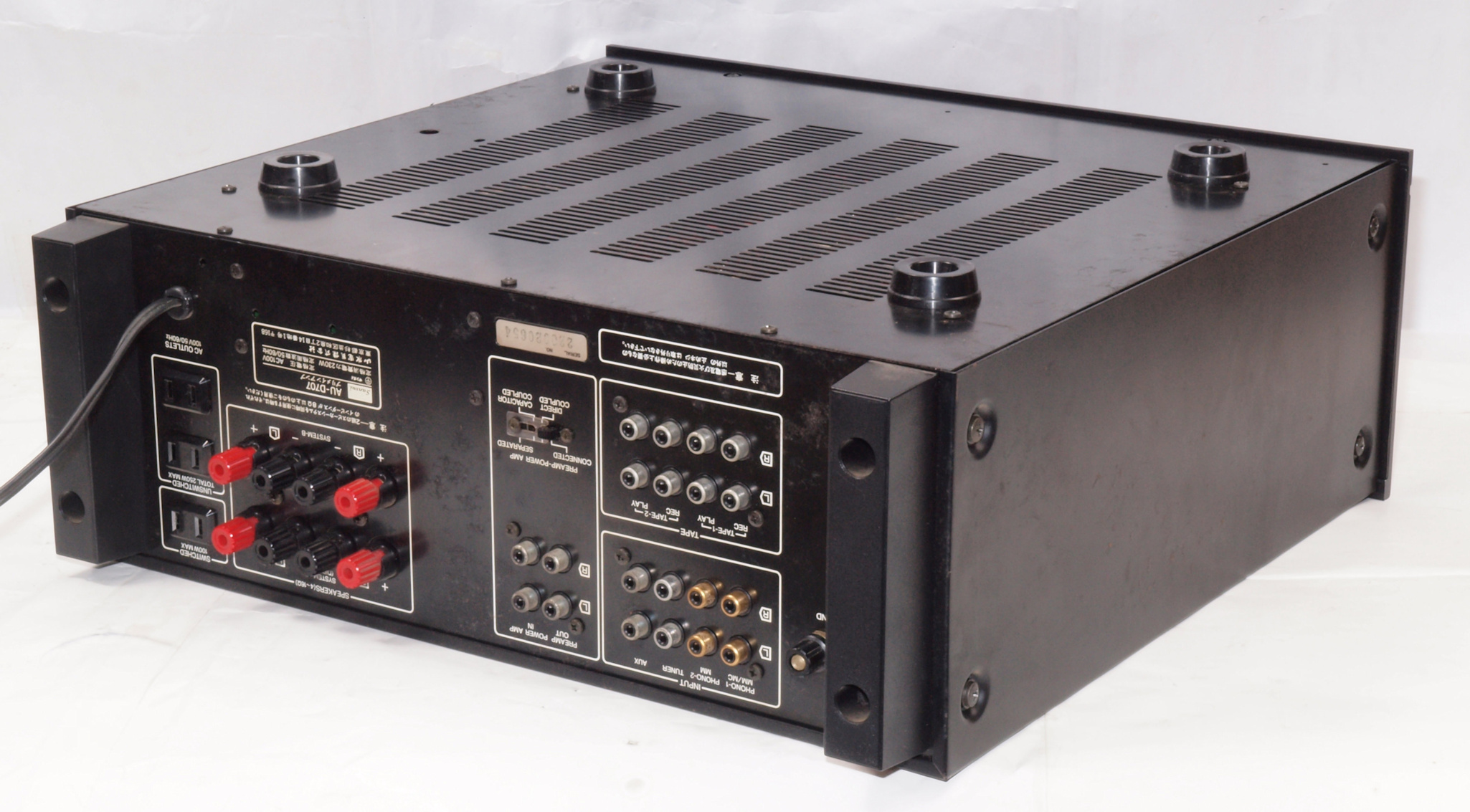

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

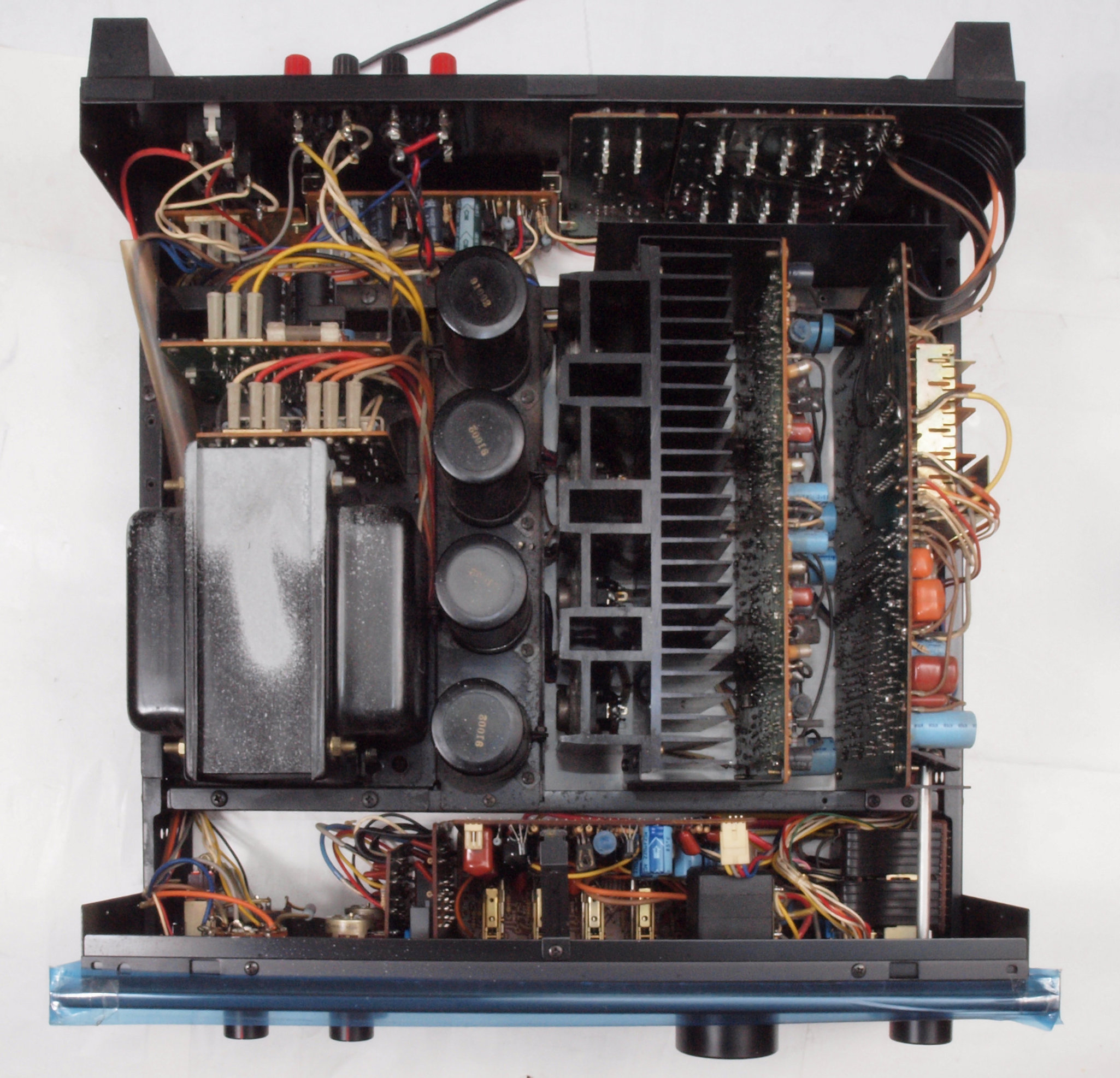

Ａ２６．　点検中　下蓋を取り、下から見る

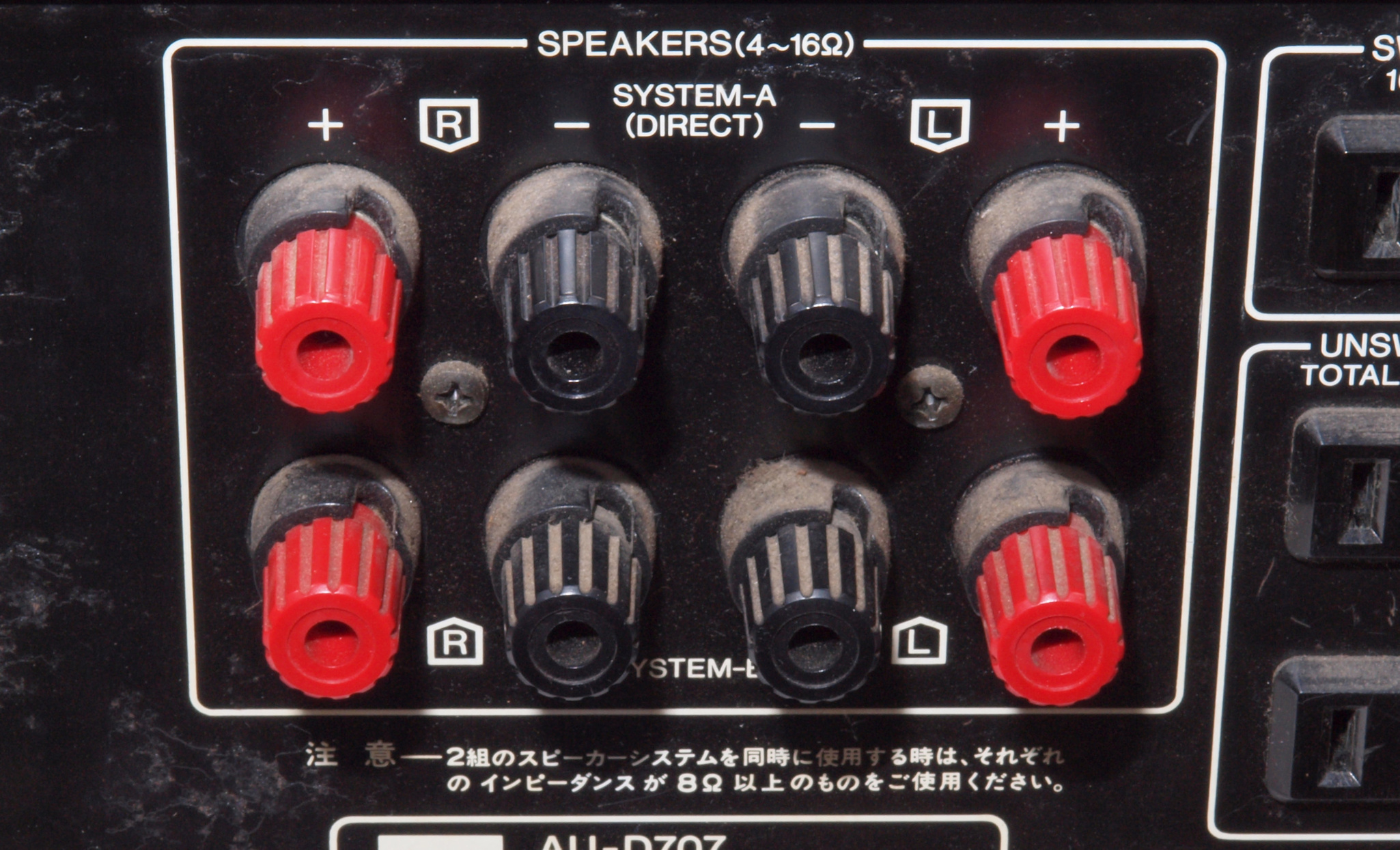

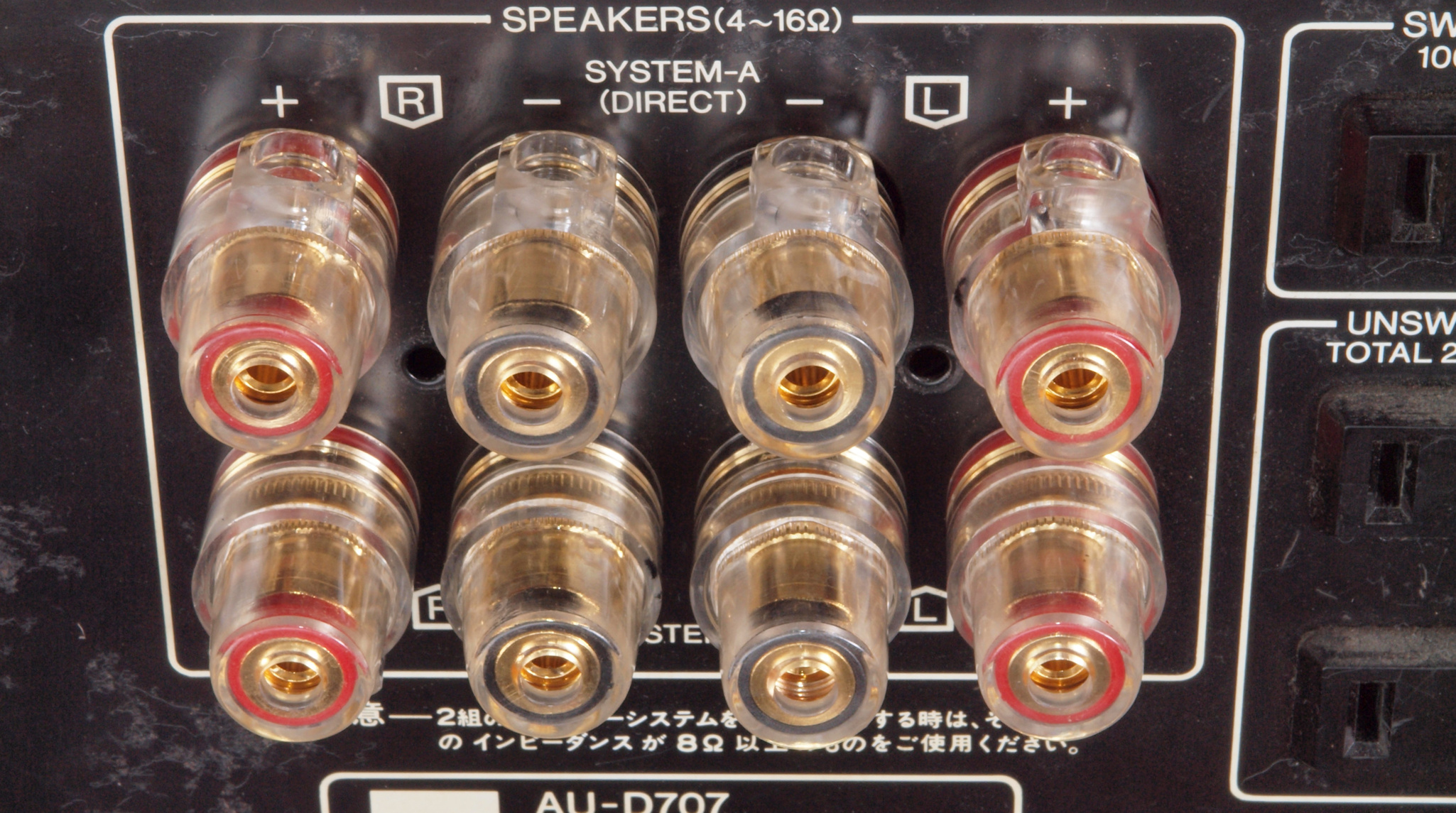

Ａ３１．　点検中　SP接続端子。　裏側に基板があり、制約される。 　　　　　　　　　　　　　　　　　取り付け穴（裏パネル穴）が大きいので、大型の端子しか使用不可。

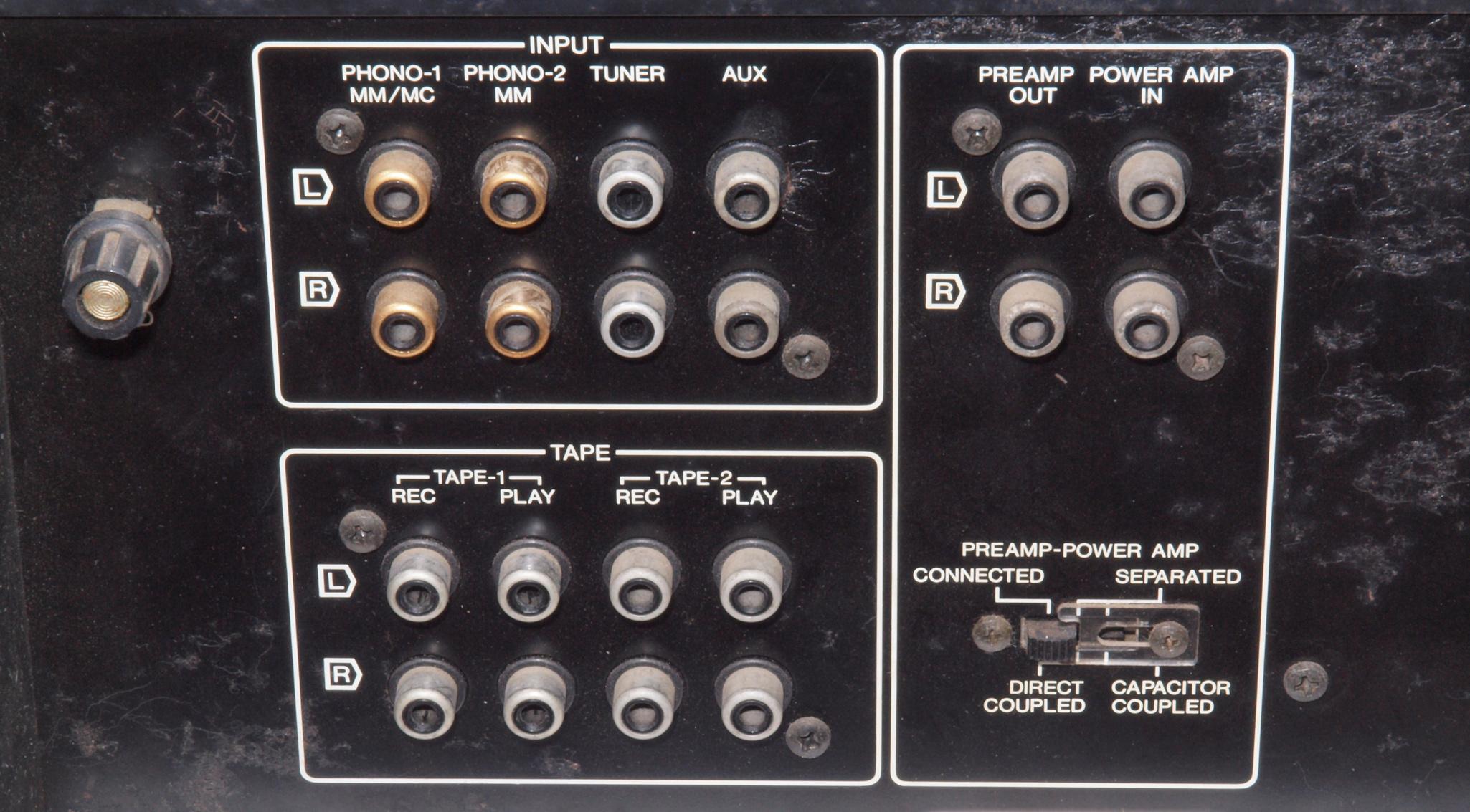

Ａ４１．　点検中　ＲＣＡ端子。　ＰＨＯＮＥは交換可能。　他は間隔が狭く交換不可。

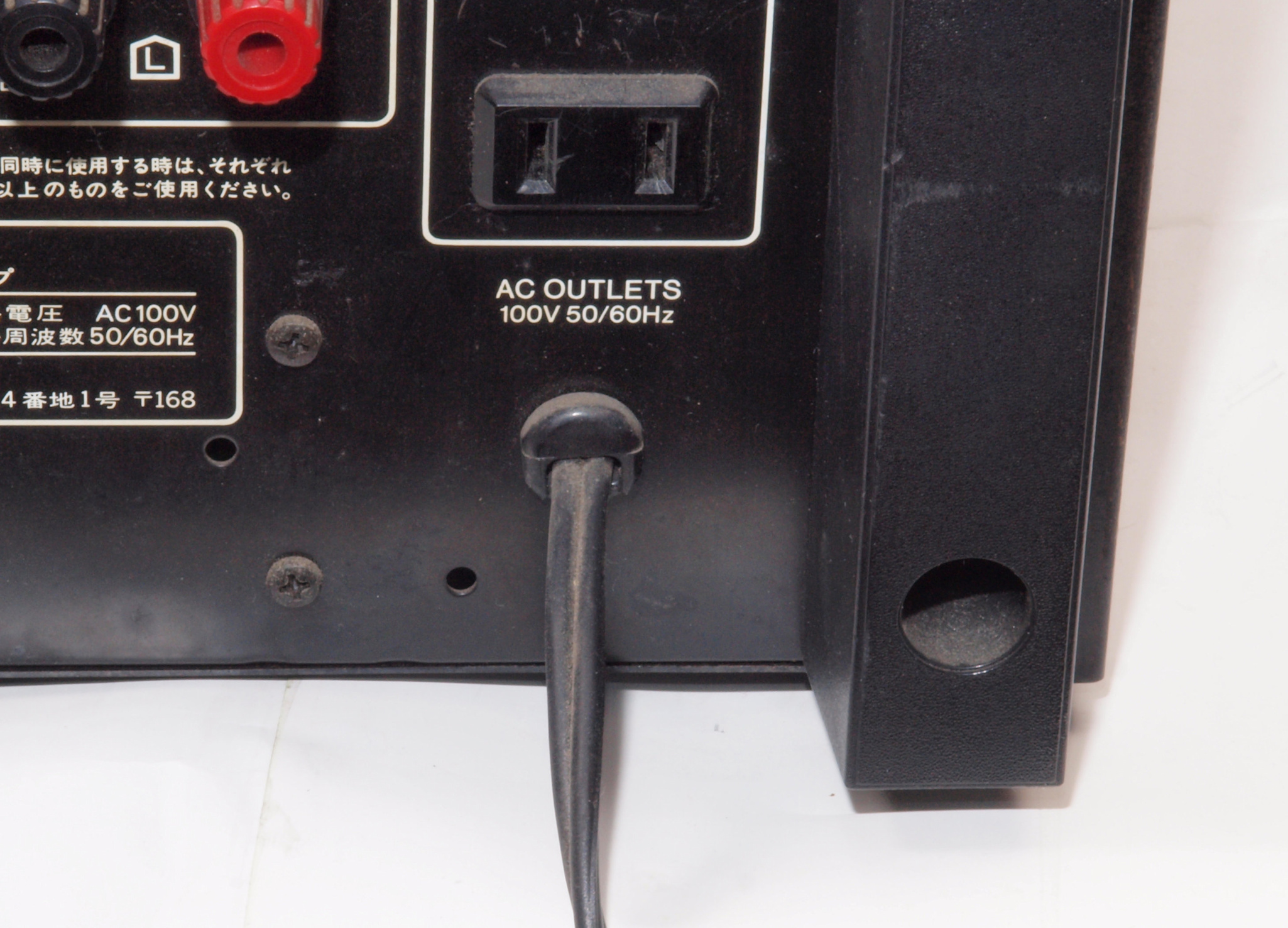

Ａ５１．　点検中　電源ケーブル取付。

Ｃ６１．　点検中　SP接続リレー比較。　左＝付いていた接点容量７A＝８Ω出力だと３９２Ｗ定格 　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する接点容量１０A＝８Ω出力だと８００Ｗ定格

Ｃ７１．　点検中　入力切り換えＳＷの表示比較（正面）。　左２個＝付いていたマメ球、右２個＝交換するＬＥＤ。

Ｃ７２．　点検中　入力切り換えＳＷの表示比較（左側から）。

Ｃ７３．　点検中　入力切り換えＳＷの表示比較（右側から）。

Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ２．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　１．６０％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　１．９０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２．５Ｗ出力、　３．０８％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１１２．５Ｗ出力、　３．０１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

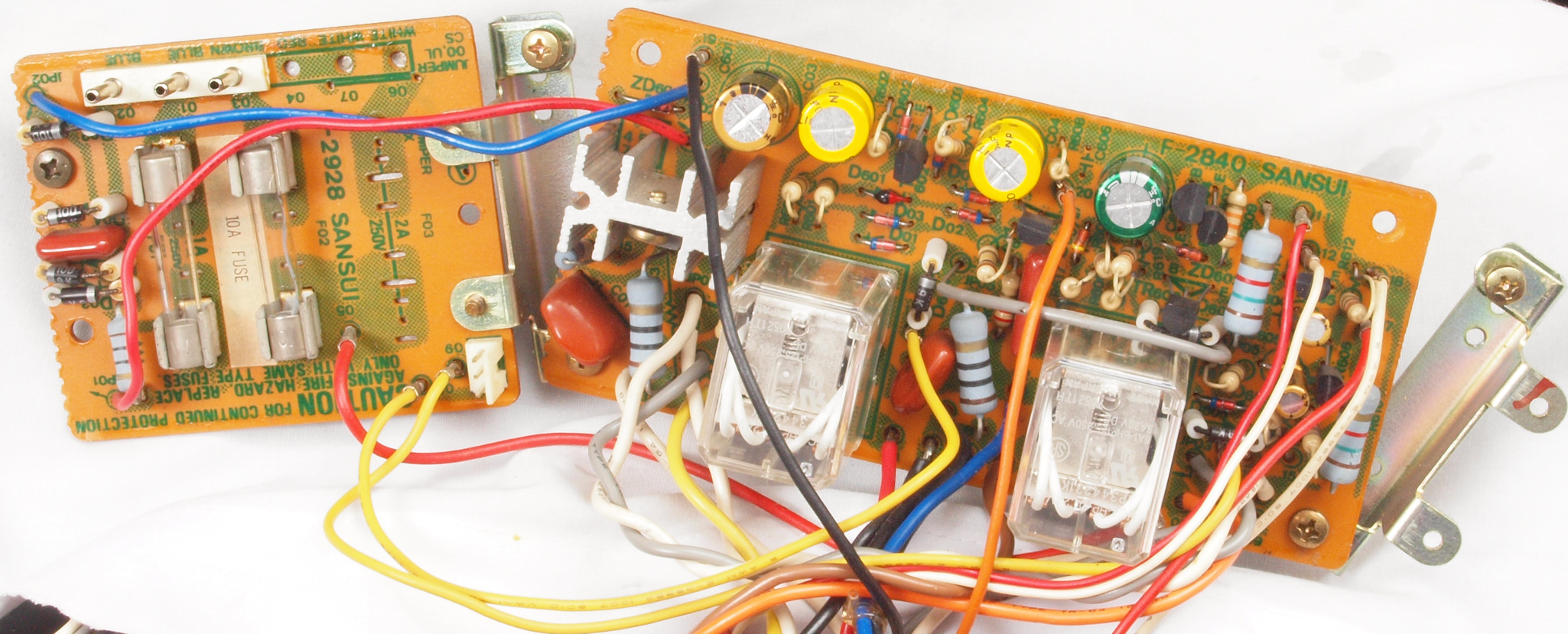

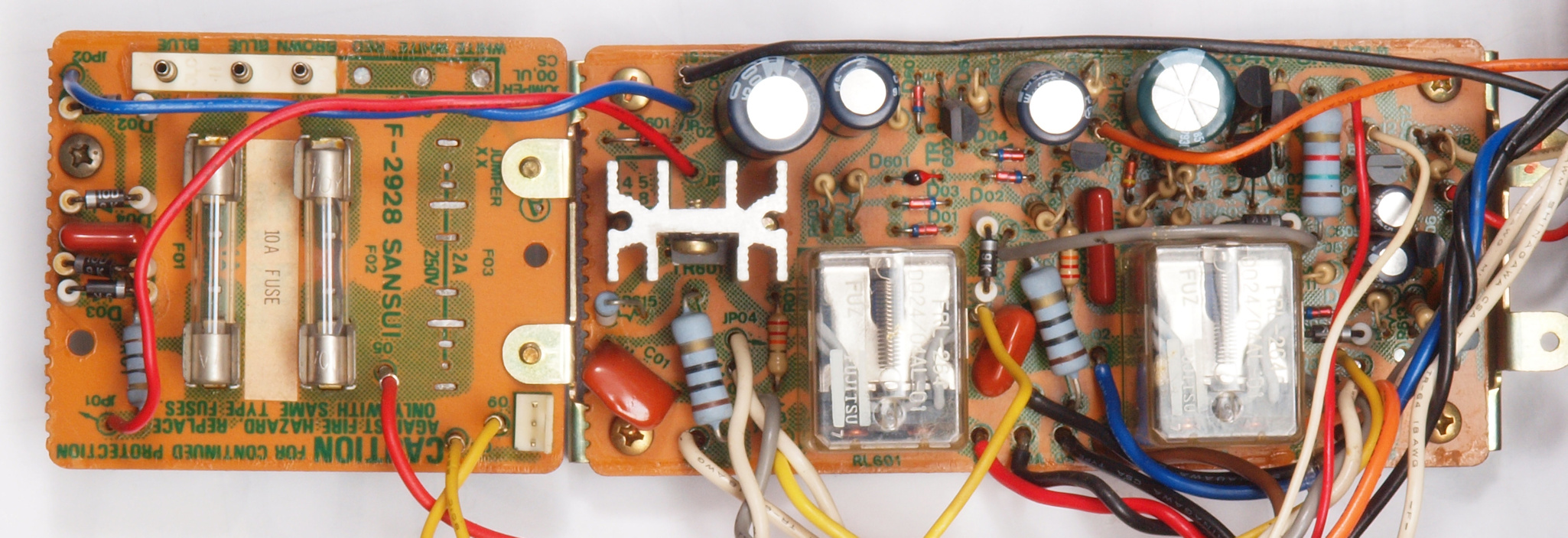

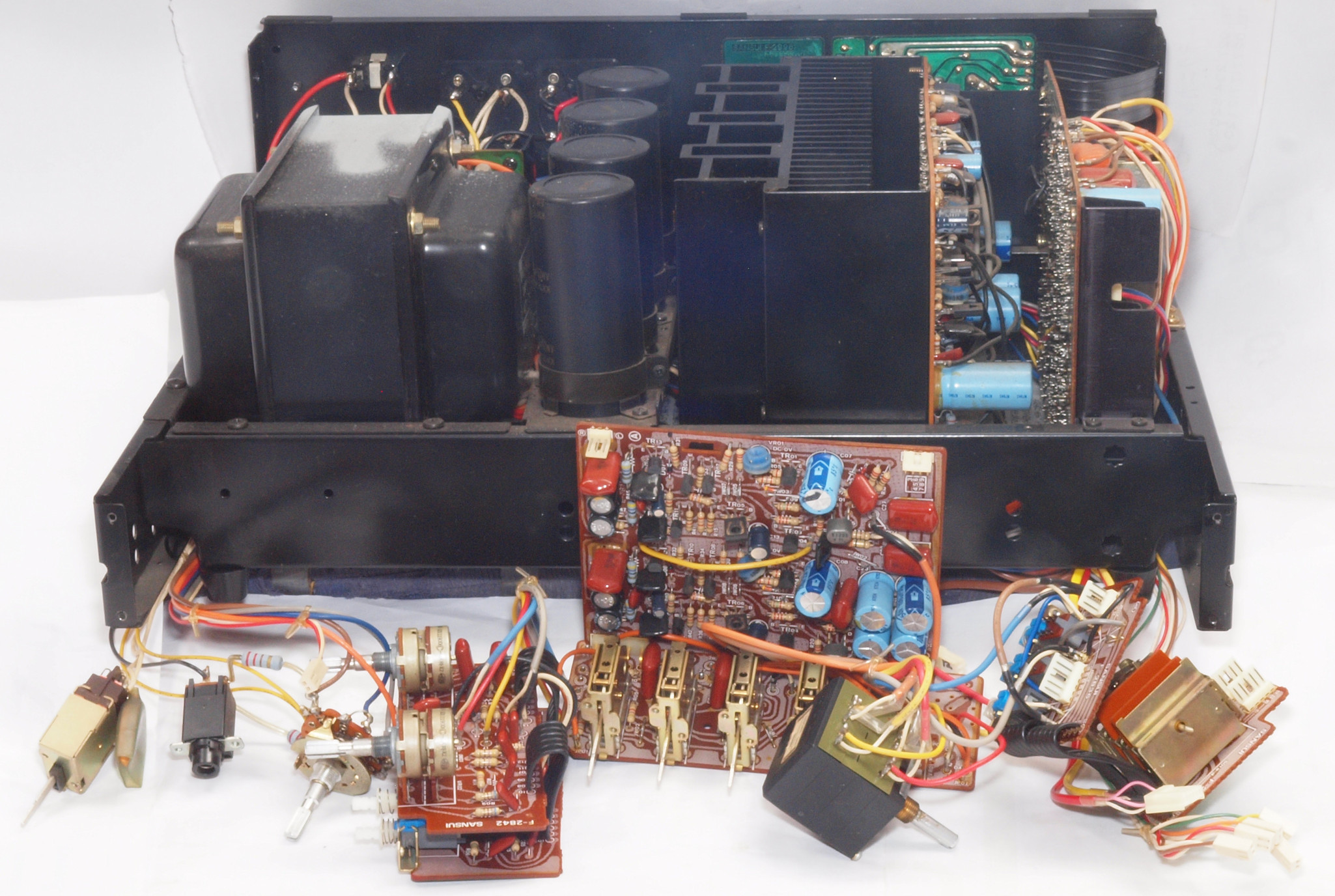

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　SP接続・プロテクト基板。

Ｃ１２．　修理前　SP接続・プロテクト基板、　SP接続端子を取る。

Ｃ１３．　修理後　SP接続・プロテクト基板。　接続リレー３個、電解コンデンサー１４個交換

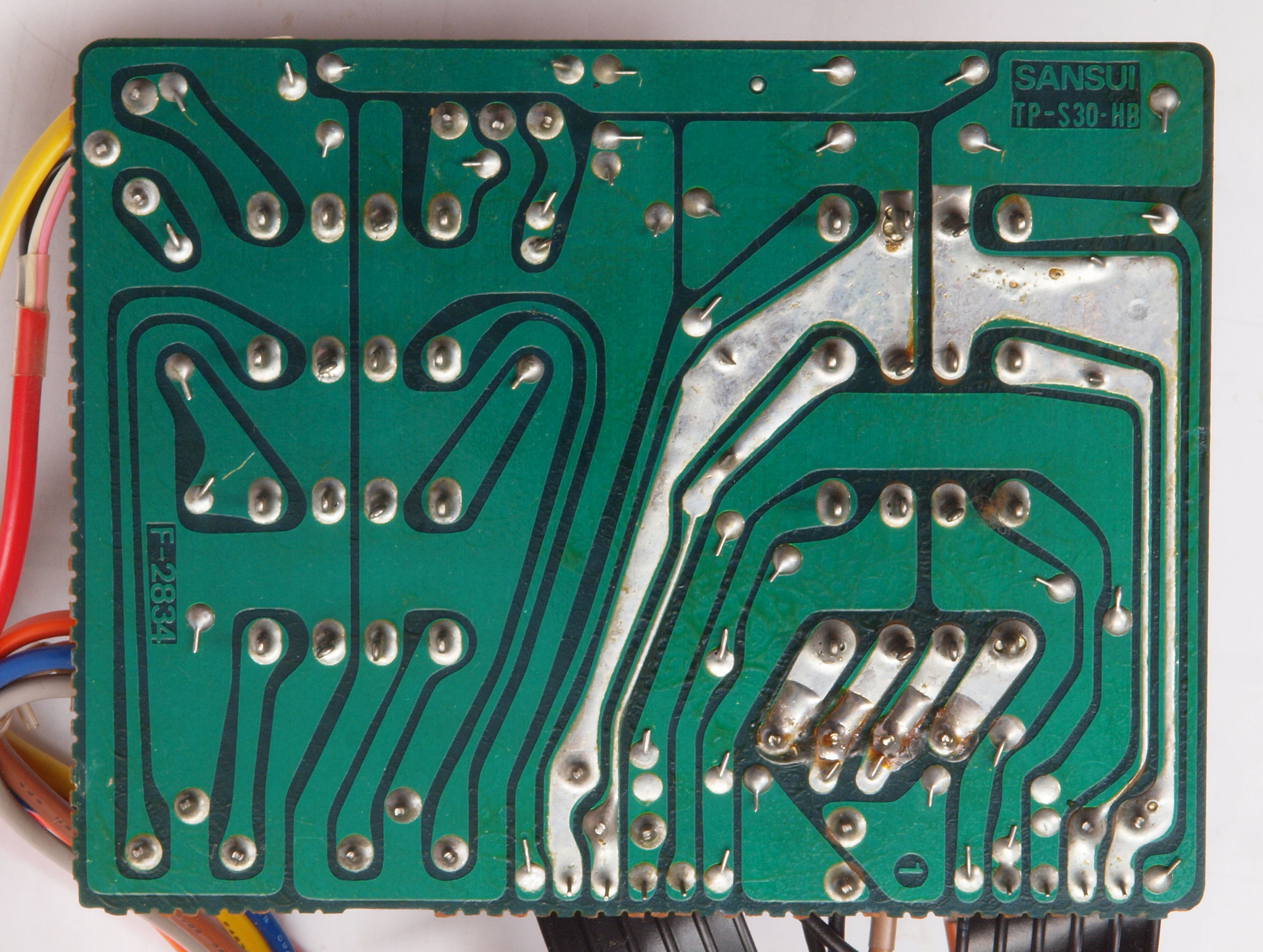

Ｃ１４．　修理前　SP接続・プロテクト基板裏

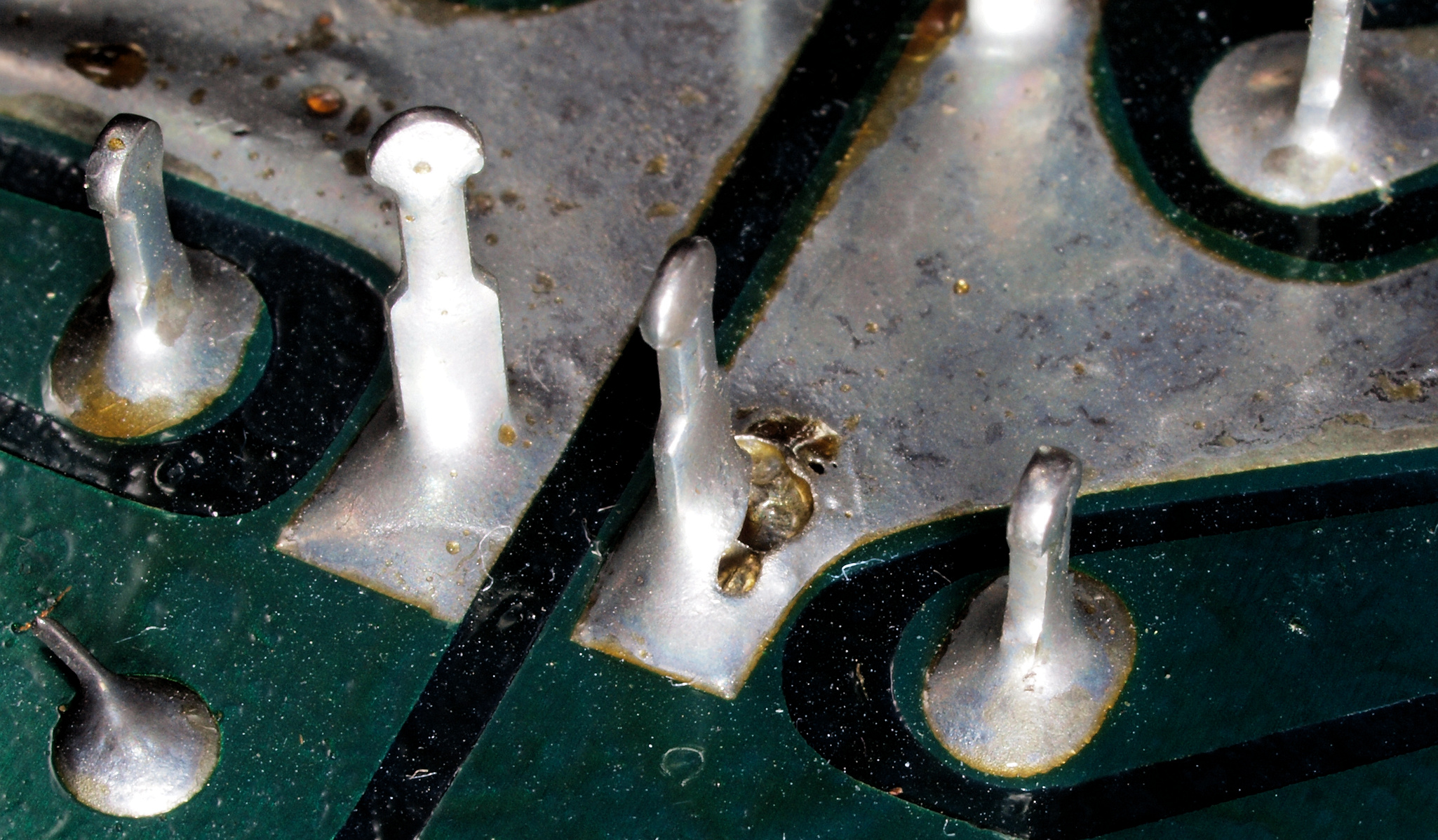

Ｃ１４２．　修理中　SP接続・プロテクト基板裏。　ＳP接続端子が抜けないよう捻ってある。 　　　　　　　　　　　　　　　　　　　　　　下受けの製造と異なり、しっかりとした製造技術が表れている。

Ｃ１４３．　修理中　SP接続・プロテクト基板裏。　ＳP接続レレー端子が曲げて固定してある。。 　　　　　　　　　　　　　　　　　　　　　　下受けの製造と異なり、しっかりとした製造技術が表れている。

Ｃ１５．　修理（半田補正）後　SP接続・プロテクト基板裏　全半田やり直し

Ｃ１６．　完成SP接続・プロテクト基板裏。　洗浄後防湿材を塗る。

Ｃ２１．　修理前　Ｒ側・初段ドライブＡＭＰ基板

Ｃ２２．　修理後　Ｒ側・初段ドライブＡＭＰ基板。　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサー６個交換

Ｃ２３．　修理前　Ｒ側・初段ドライブＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｒ側・初段ドライブＡＭＰ基板裏　　全半田やり直し

Ｃ２５．　完成Ｒ側・初段ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ３１．　修理前　Ｌ側・初段ドライブＡＭＰ基板

Ｃ３２．　修理後　Ｌ側・初段ドライブＡＭＰ基板　初段ＦＥＴ（電界効果トランジスター）１個、半固定ＶＲ２個、電解コンデンサー６個交換

Ｃ３３．　修理前　Ｌ側・初段ドライブＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｌ側・初段ドライブＡＭＰ基板裏。　　全半田やり直し

Ｃ３５．　完成Ｌ側・初段ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ４１．　修理前　Ｒ・Ｌプロテクト基板

Ｃ４２．　修理後　Ｒ・Ｌプロテクト基板　電解コンデンサー４個交換（ＢＰ多用の為減少）

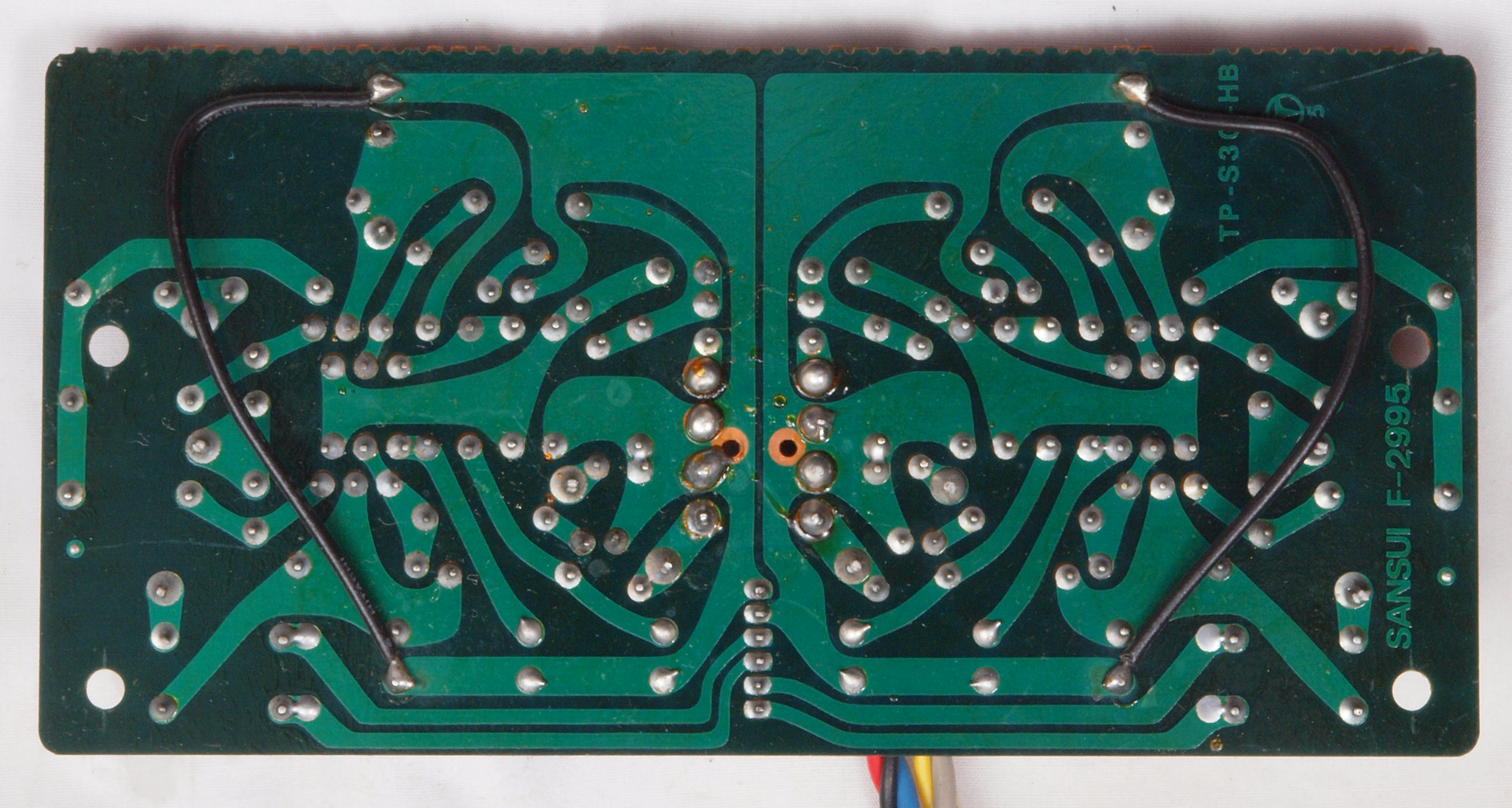

Ｃ４３．　修理前　Ｒ・Ｌプロテクト基板裏

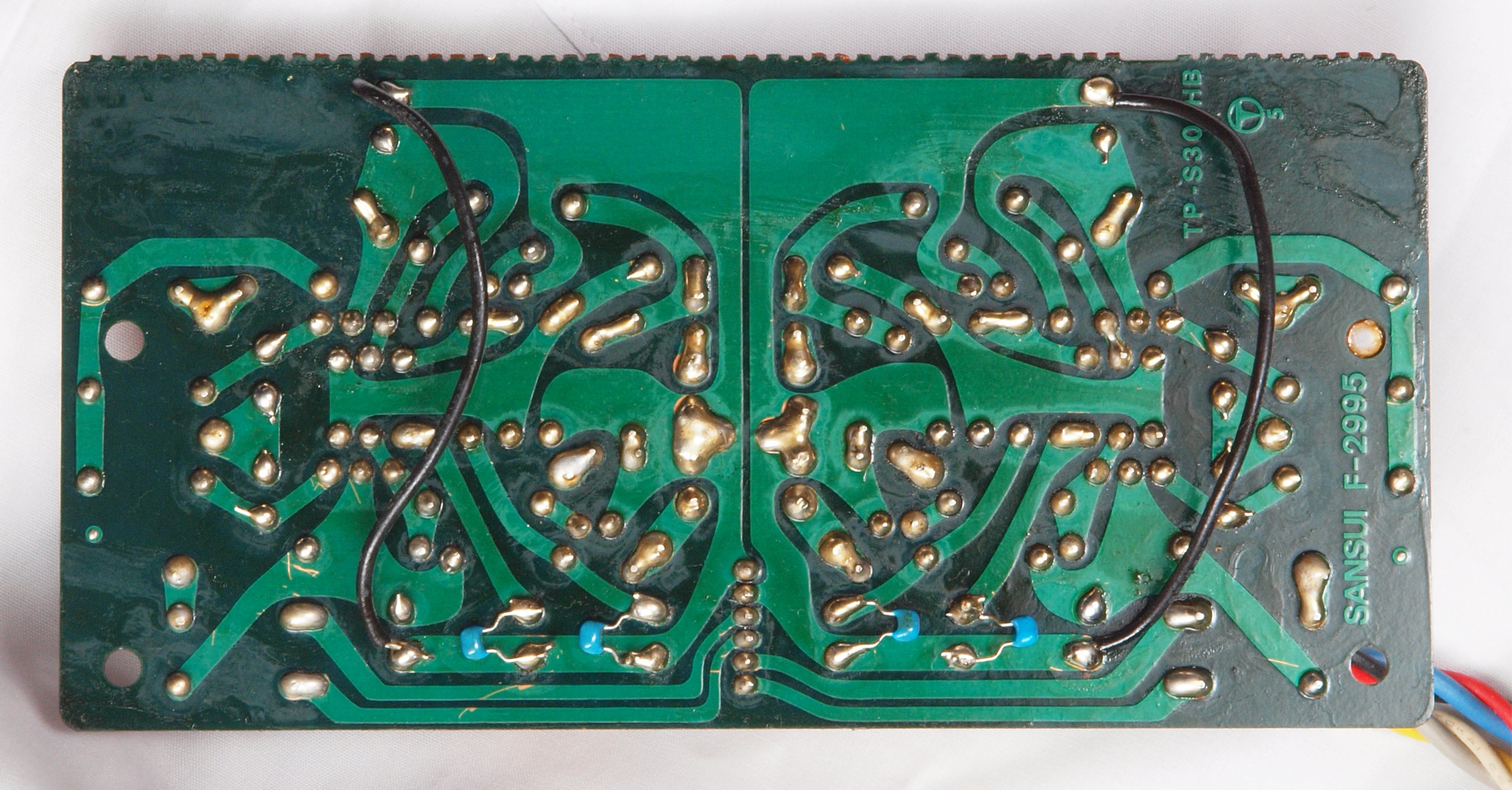

Ｃ４４．　修理（半田補正）後　Ｒ・Ｌプロテクト基板裏　　全半田やり直し

Ｃ４５．　完成Ｒ・Ｌプロテクト基板裏。　洗浄後防湿材を塗る。

Ｃ５１．　修理前　メイン・ドライブＡＭＰ基板

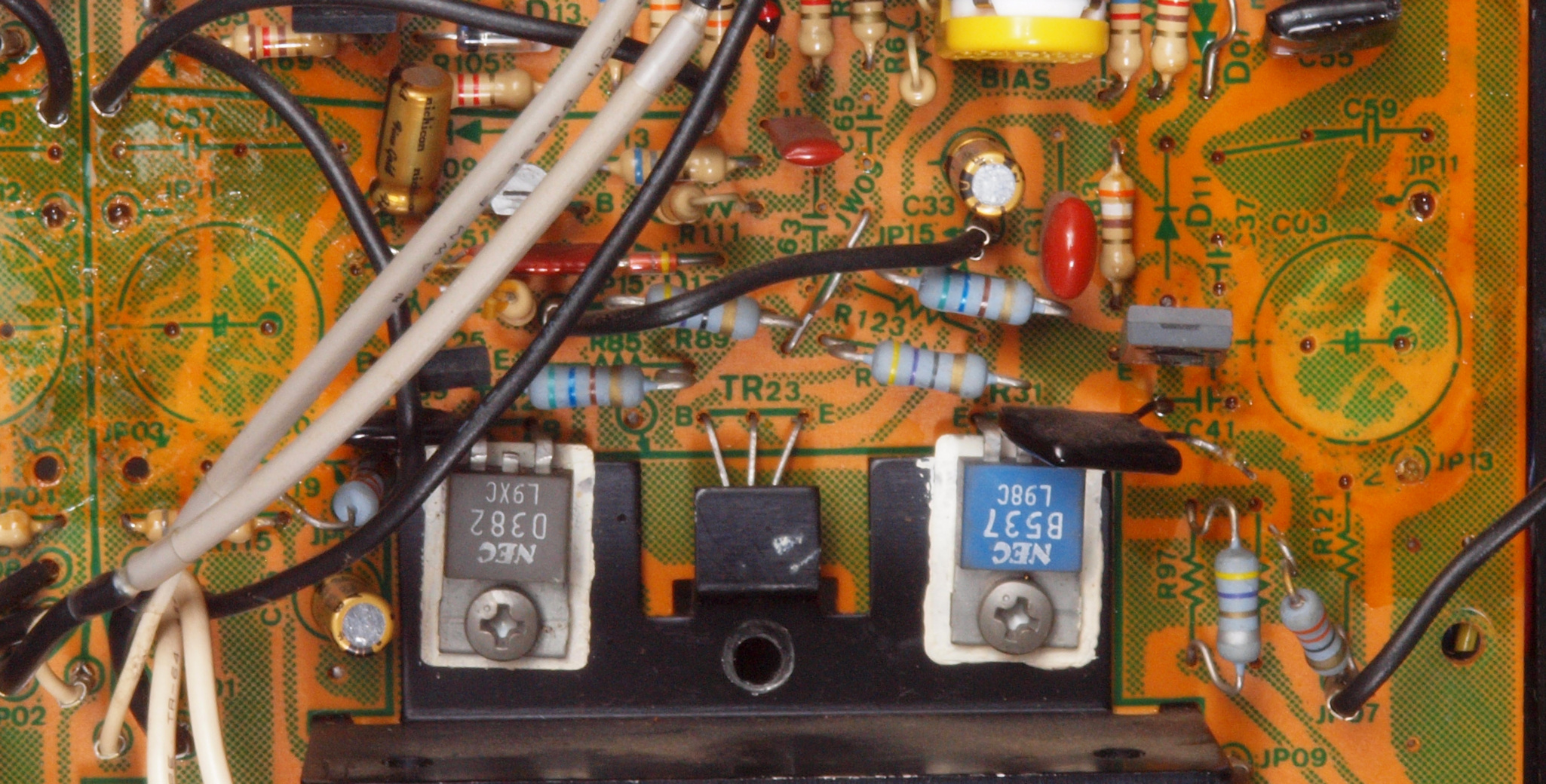

Ｃ５１２．　修理中　Ｒ側メイン・ドライブＡＭＰ基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

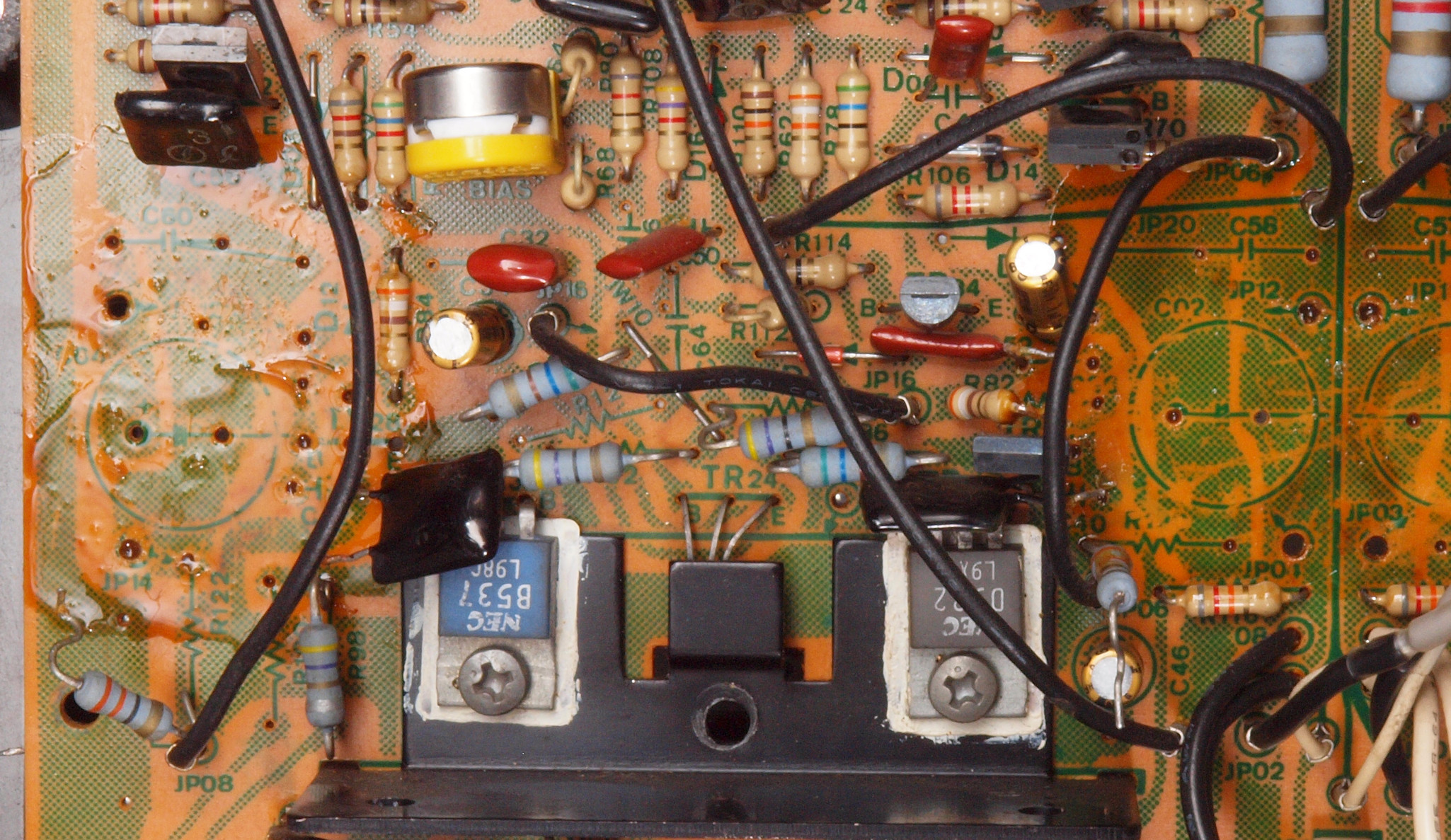

Ｃ５１３．　修理中　Ｒ側メイン・ドライブＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ５１４．　修理中　Ｌ側メイン・ドライブＡＭＰ基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

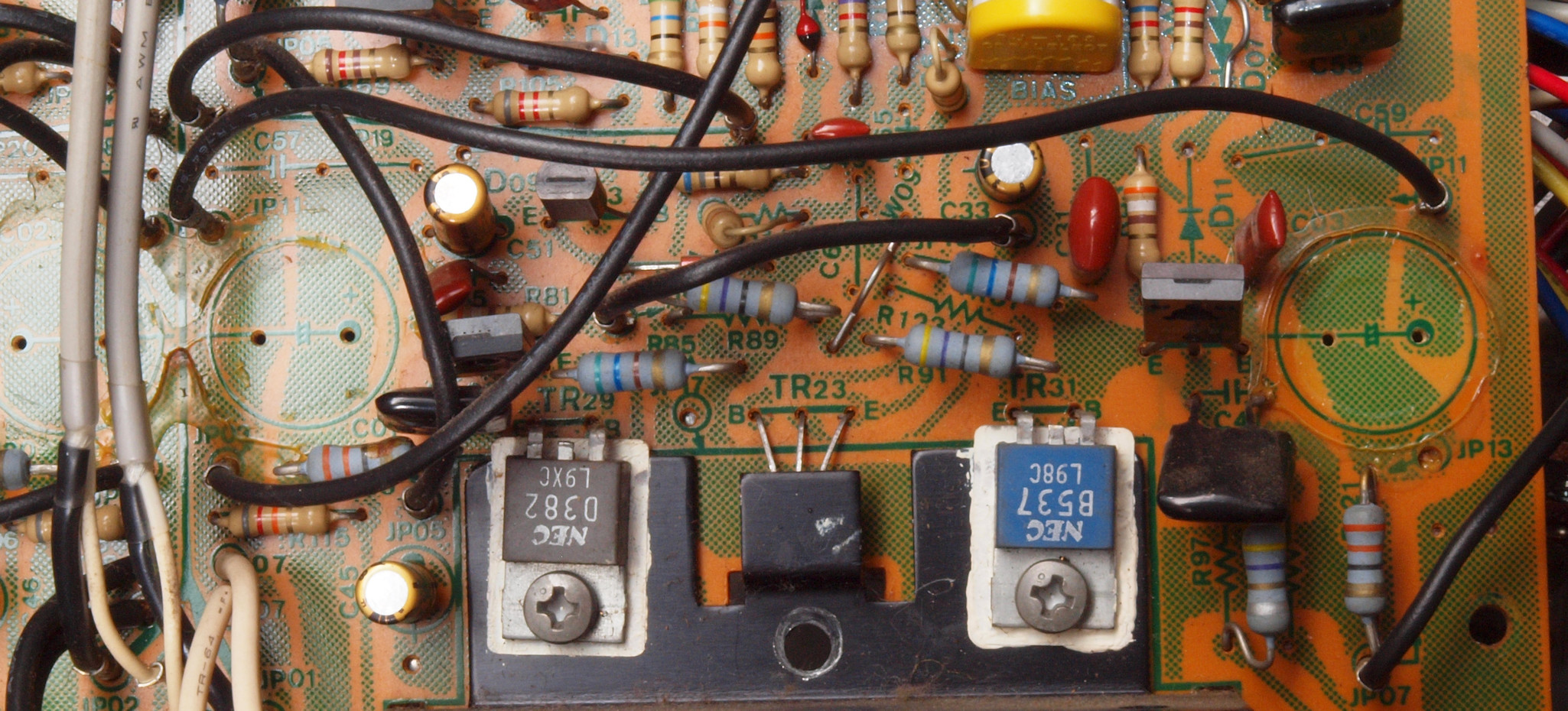

Ｃ５１５．　修理中　Ｌ側メイン・ドライブＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ５２．　修理後　メイン・ドライブＡＭＰ基板　半固定ＶＲ４個、電解コンデンサー１０個交換　差し込み基板は未接続

Ｃ５３．　完成メイン・ドライブＡＭＰ基板

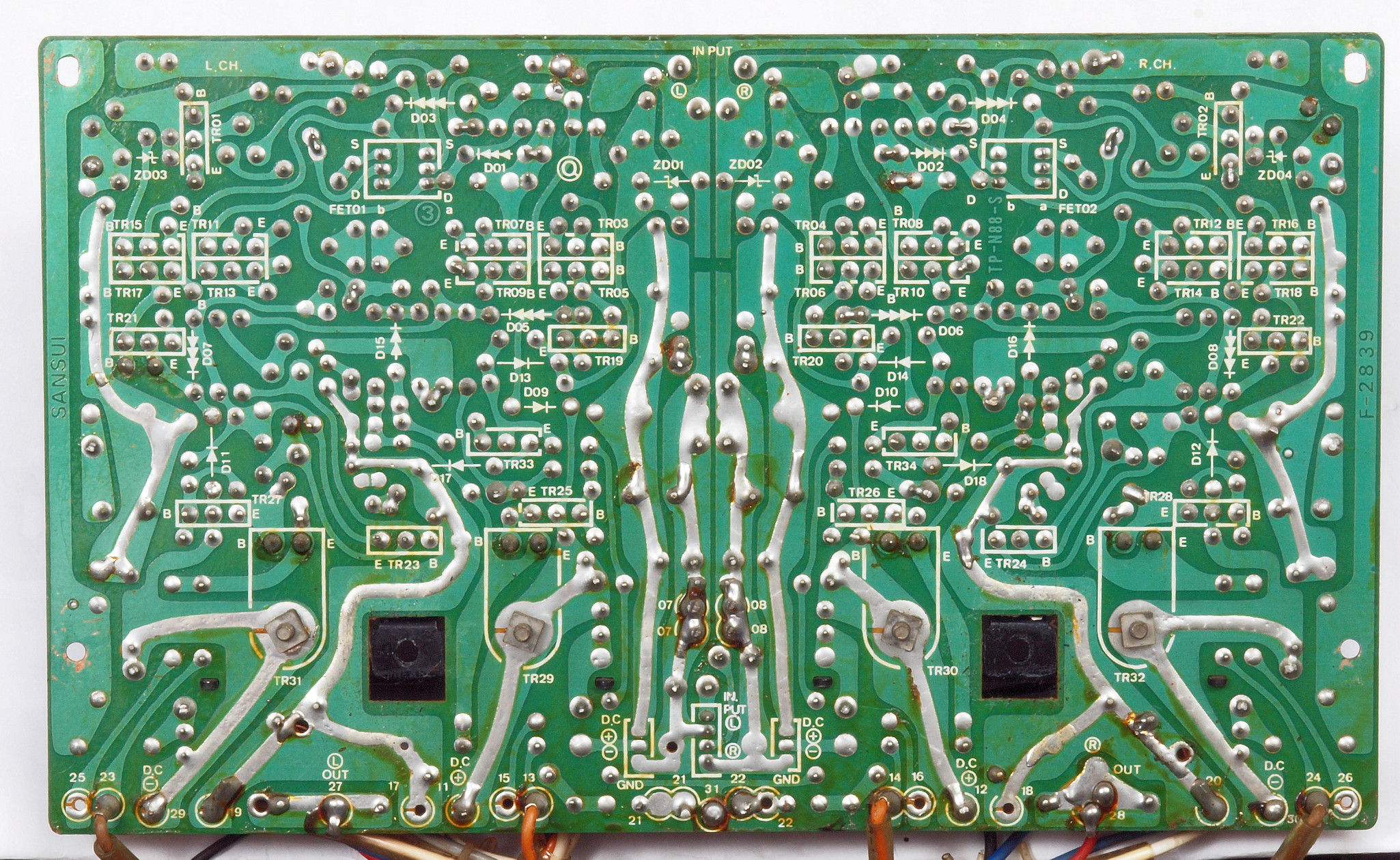

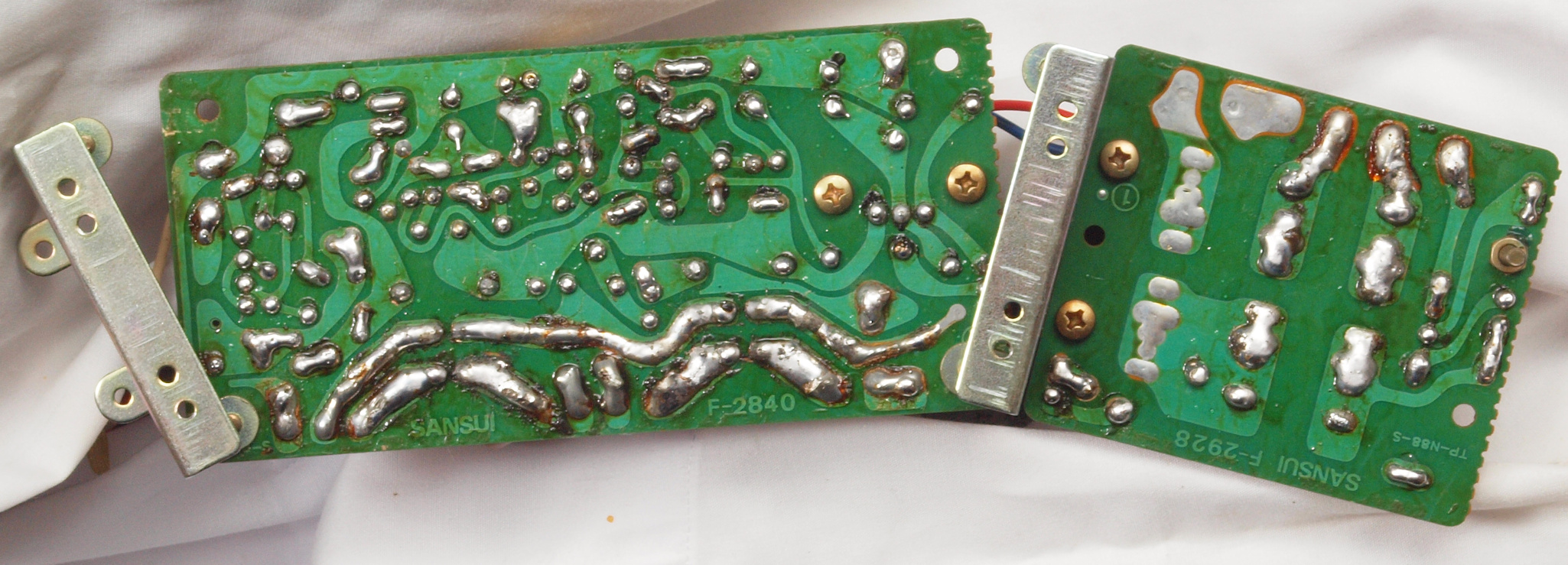

Ｃ５４．　修理前　メイン・ドライブＡＭＰ基板裏

Ｃ５５．　修理前　メイン・ドライブＡＭＰ基板裏　差し込み基板を取る

Ｃ５６．　修理（半田補正）後　メイン・ドライブＡＭＰ基板裏

Ｃ５７．　完成メイン・ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ５７２．　完成メイン・ドライブＡＭＰ基板裏、Ｒ側。

Ｃ５７３．　完成メイン・ドライブＡＭＰ基板裏、Ｌ側。

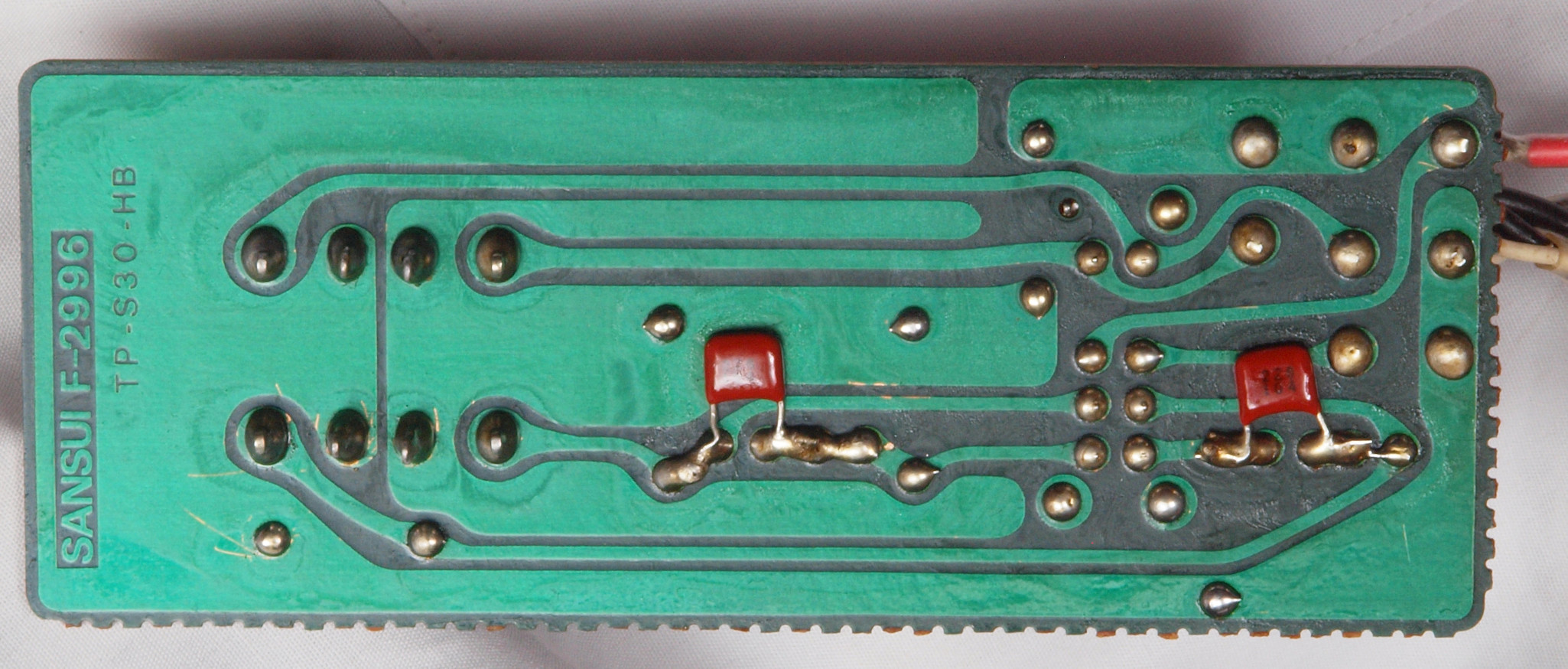

Ｃ５７４．　完成メイン・ドライブＡＭＰ基板裏。　差し込み基板の足裏を固定する。

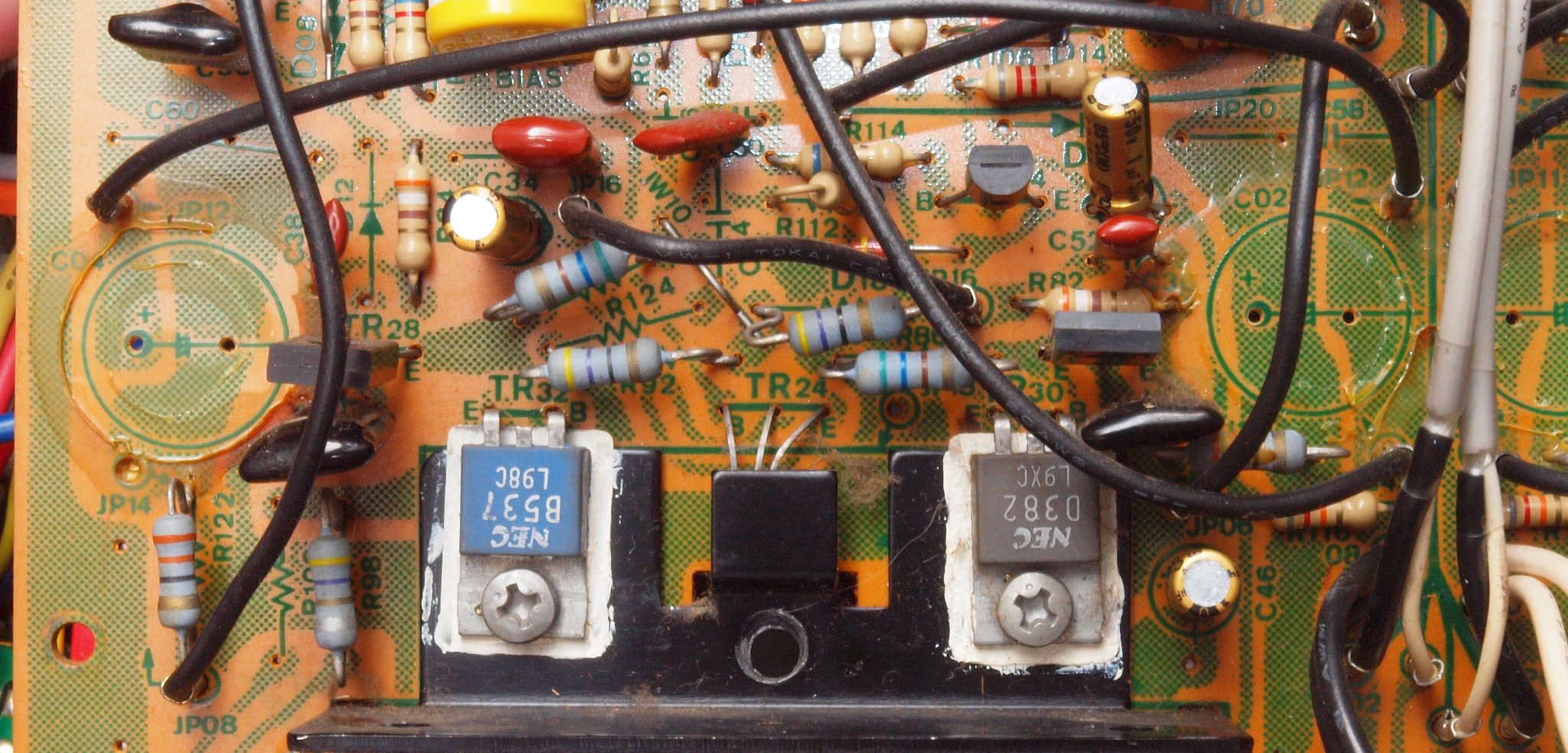

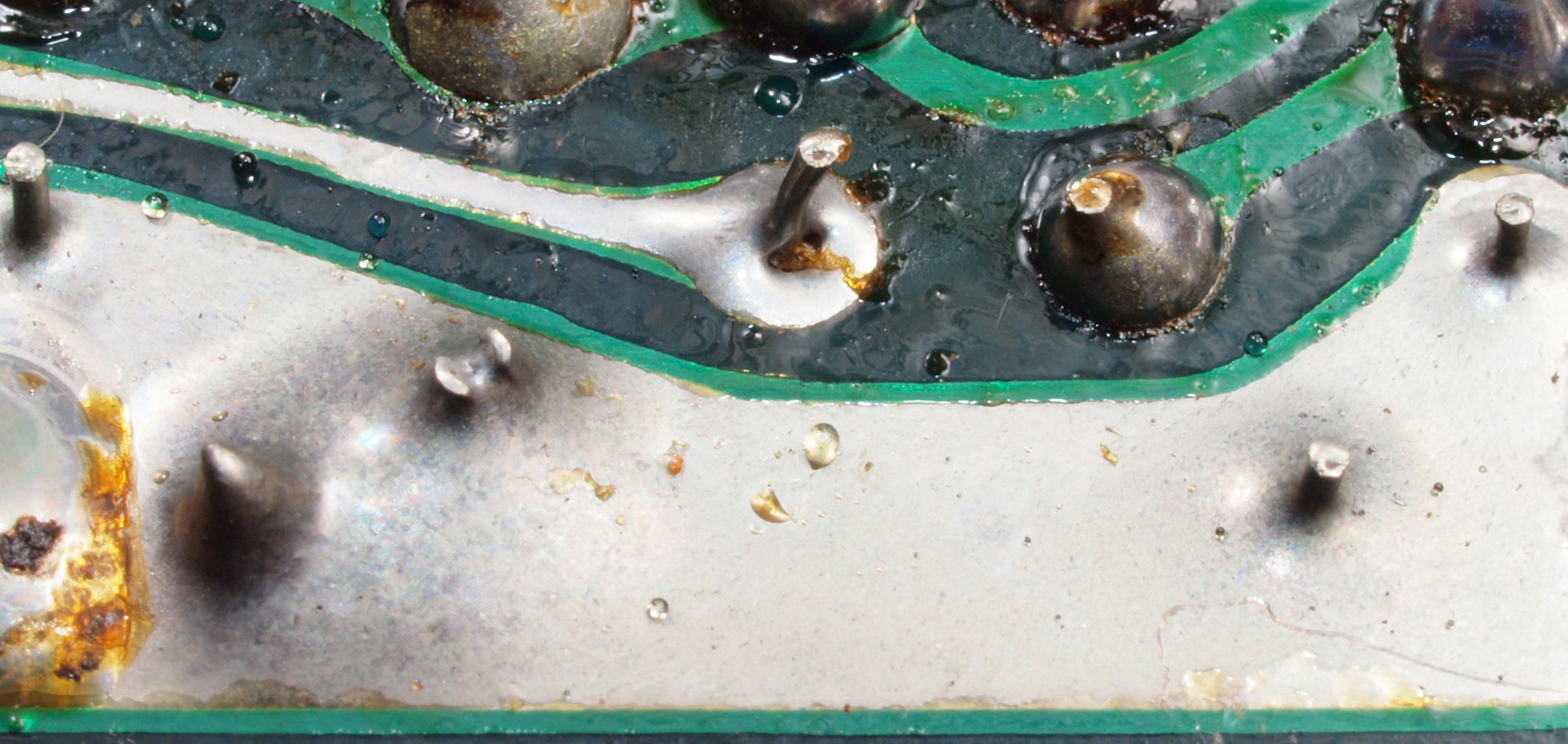

Ｃ５８．　修理前　Ｒ側メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ５９．　修理（半田補正）後　Ｒ側メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ５Ａ．　完成Ｒ側メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ５Ｂ．　修理前　Ｌ側メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ５Ｃ．　修理（半田補正）後　Ｌ側メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

Ｃ５Ｄ．　完成Ｌ側メイン・ドライブＡＭＰ基板裏　終段ＴＲ（トランジスター）足半田

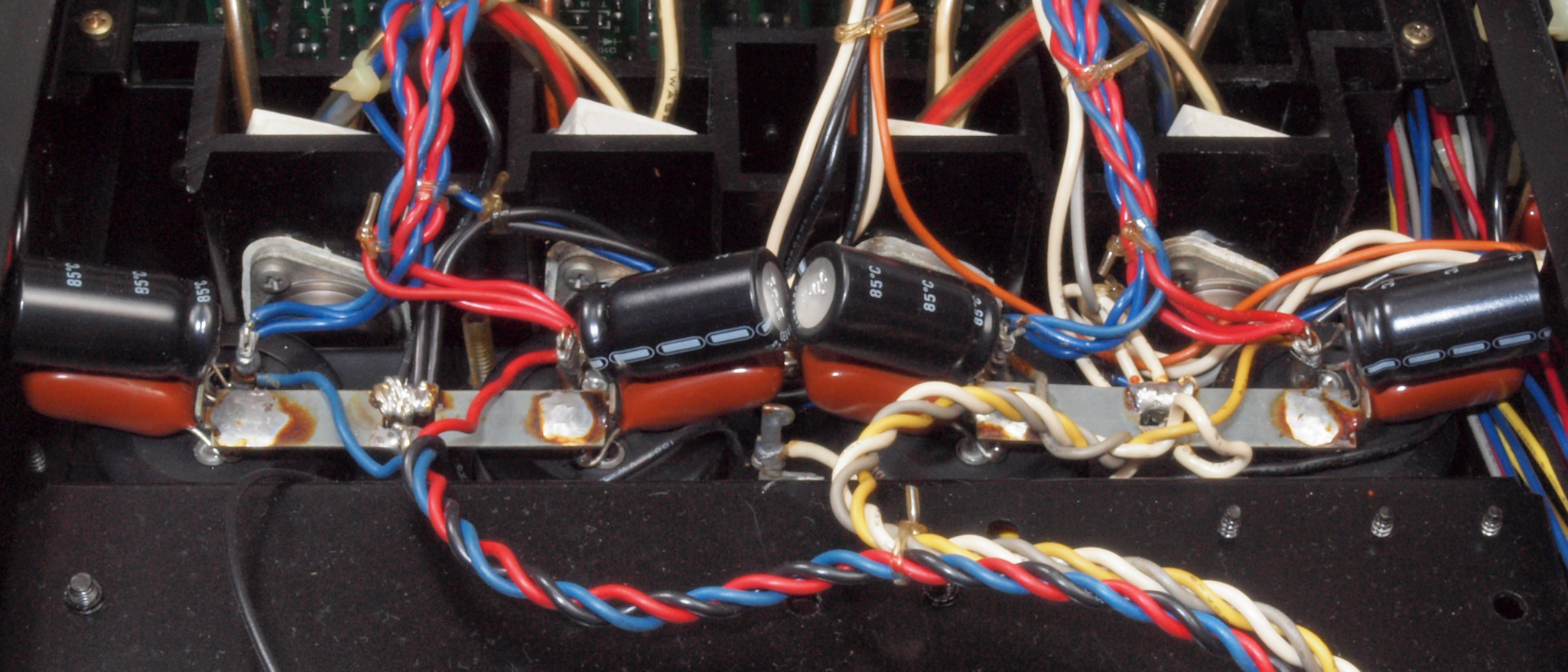

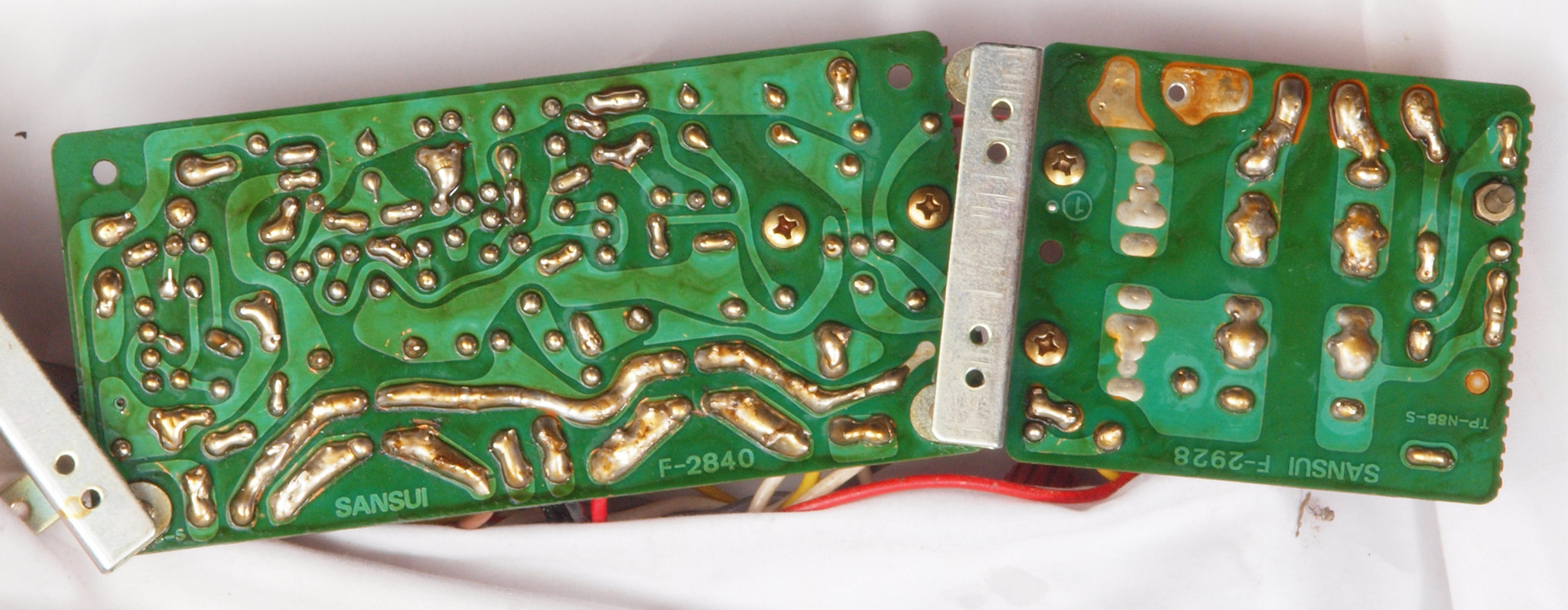

Ｃ６１．　修理前　電源電解コンデンサー基板裏

Ｃ６２．　修理（半田補正）後　電源電解コンデンサー基板裏

Ｃ６３．　完成電源電解コンデンサー基板裏。　洗浄後防湿材を塗る。

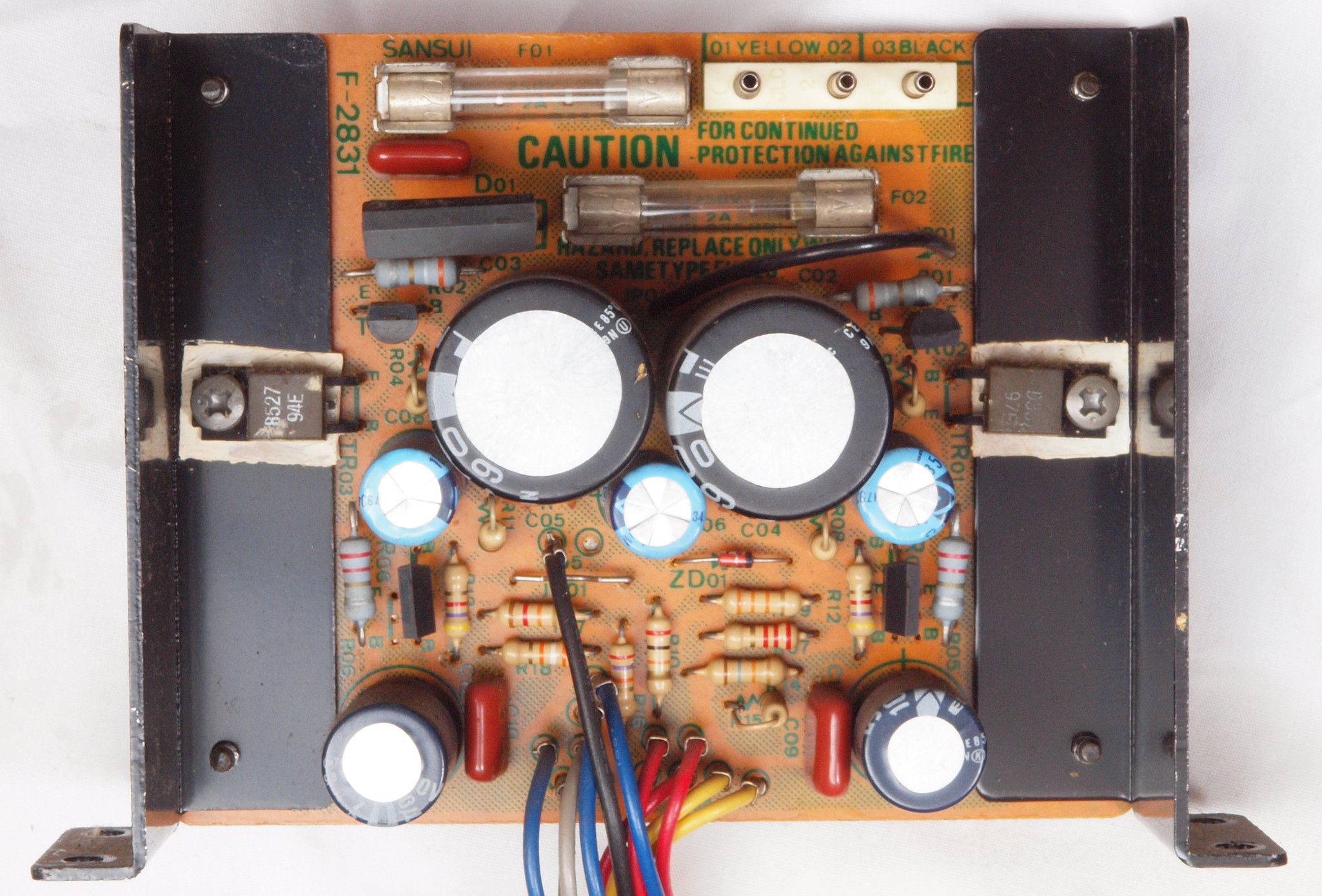

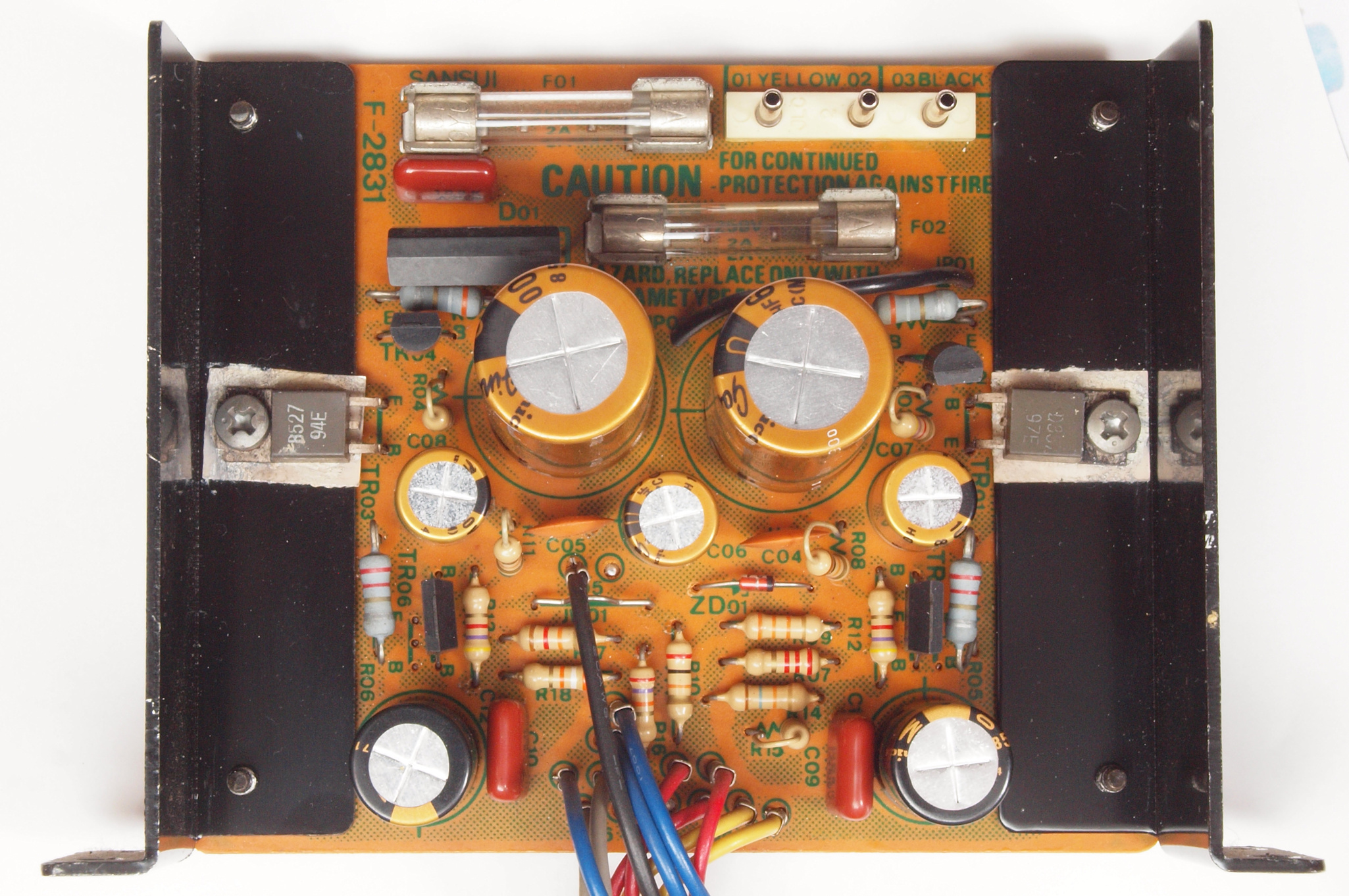

Ｃ７１．　修理前　定電圧基板　狭い場所に納める為、コンデンサーをパラレル接続している。

Ｃ７１２．　修理中　定電圧基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ７１３．　修理中　定電圧基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ７２．　修理後　定電圧基板　電解コンデンサー１０個交換

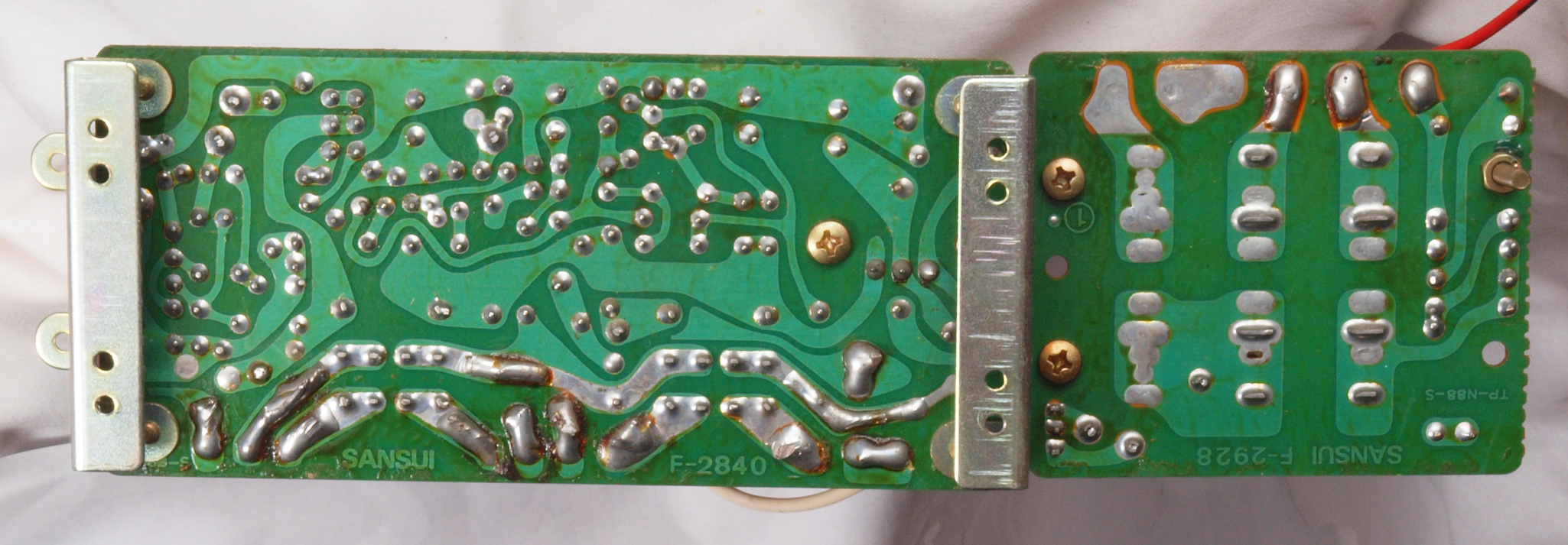

Ｃ７３．　修理前　定電圧基板裏

Ｃ７４．　修理（半田補正）後　定電圧基板裏。コンデンサー４個追加。

Ｃ７５．　完成定電圧基板裏。　洗浄後防湿材を塗る。

Ｃ８１．　修理前　コントロール基板

Ｃ８２．　修理後　コントロール基板　半固定ＶＲ２個、電解コンデンサー１０個交換（ＢＰ多用の為減少）

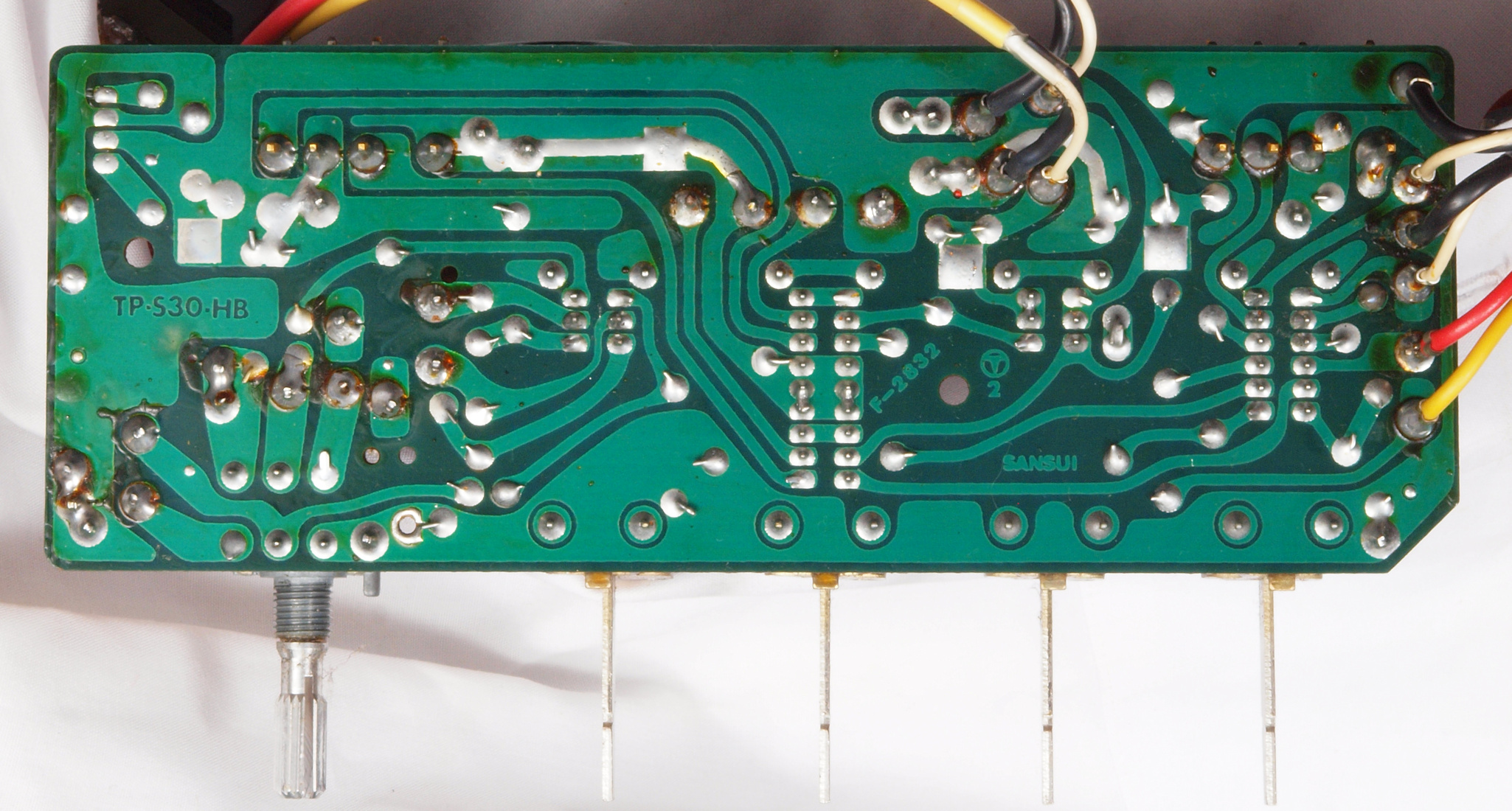

Ｃ８３．　修理前　コントロール基板裏

Ｃ８３２．　修理中　コントロール基板裏、リード（ジャンパー）線の曲げ方向が良くない、その1

Ｃ８３３．　修理中　コントロール基板裏、リード（ジャンパー）線の曲げ方向が良くない、その２

Ｃ８３４．　修理中　コントロール基板裏、リード（ジャンパー）線の曲げ方向が良くない、その３

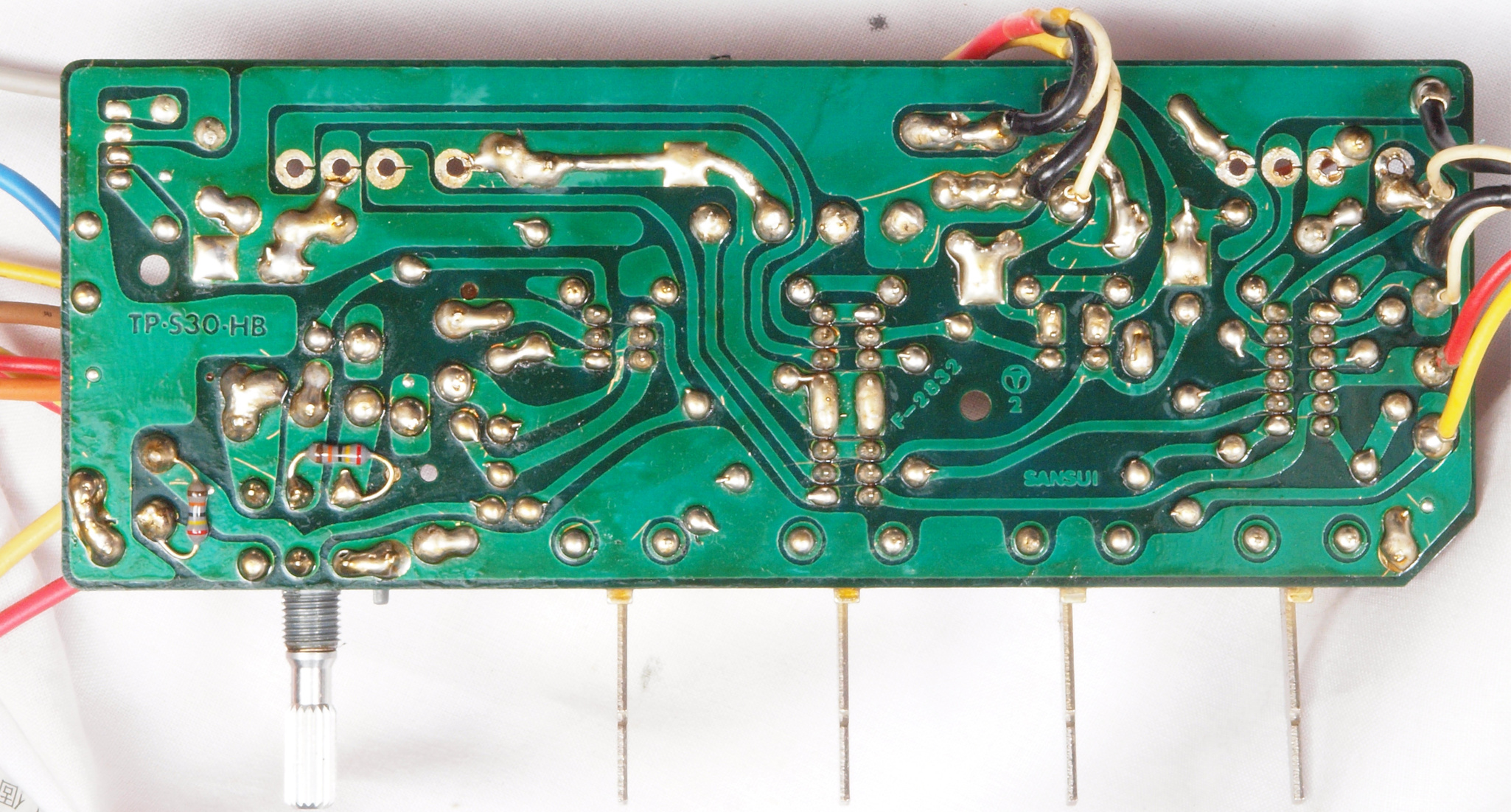

Ｃ８４．　修理（半田補正）後　コントロール基板裏

Ｃ８５．　完成コントロール基板裏。　洗浄後防湿材を塗る。

Ｃ９１．　修理前　メインＶＲ基板

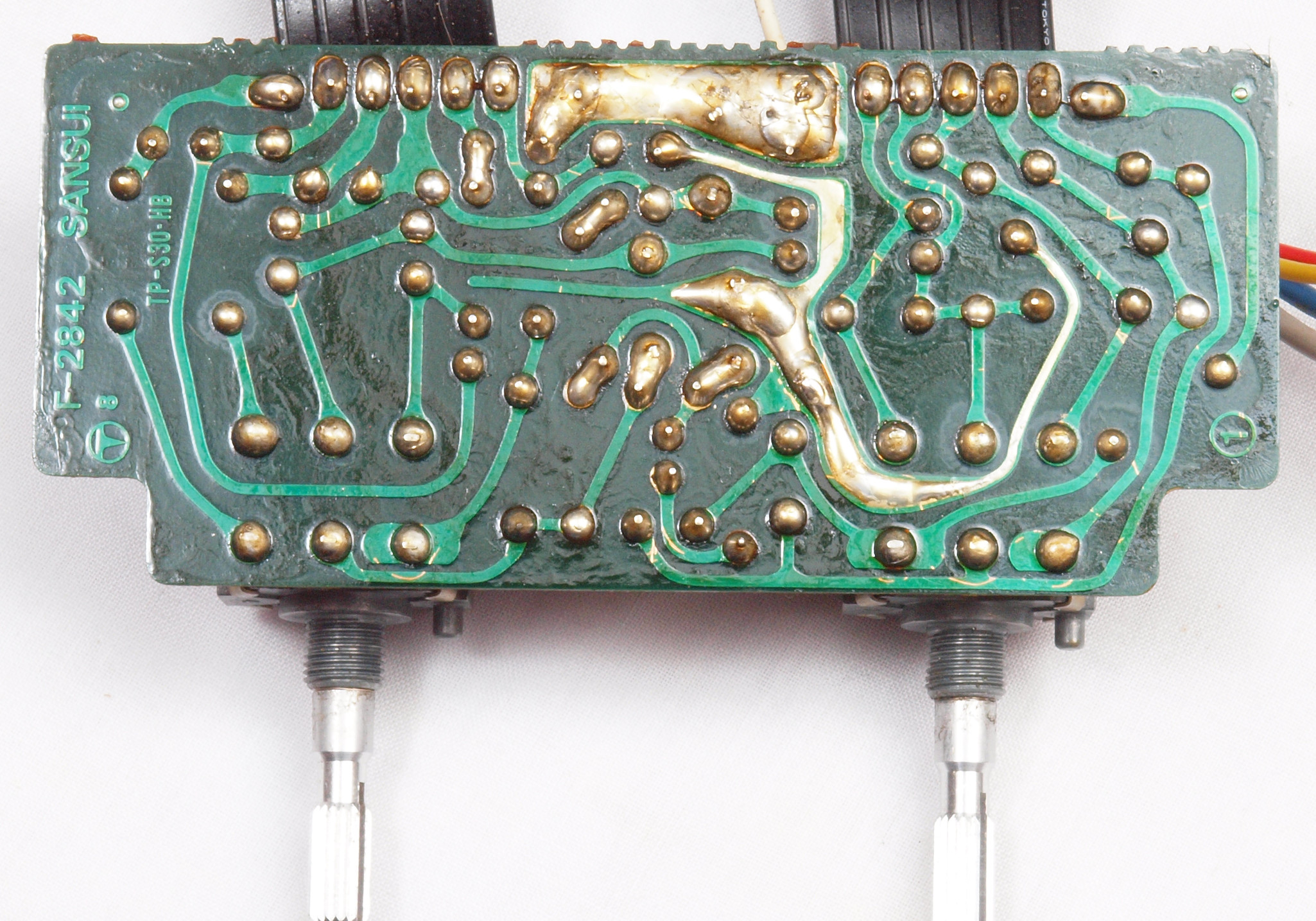

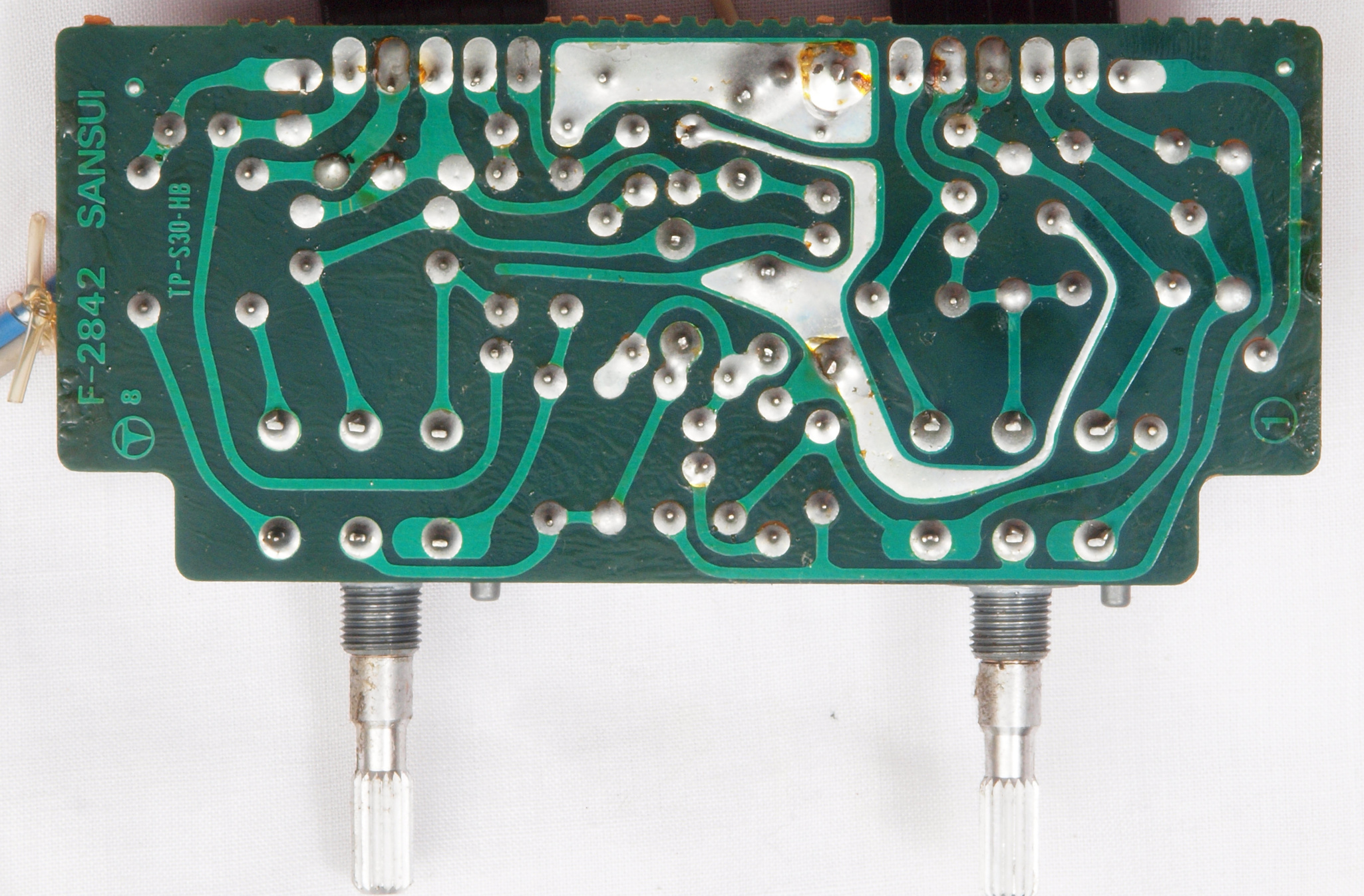

Ｃ９２．　修理前　メインＶＲ基板裏

Ｃ９３．　修理（半田補正）後　メインＶＲ基板裏。　全半田やり直し。

Ｃ９４．　完成メインＶＲ基板裏。　洗浄後防湿材を塗る。

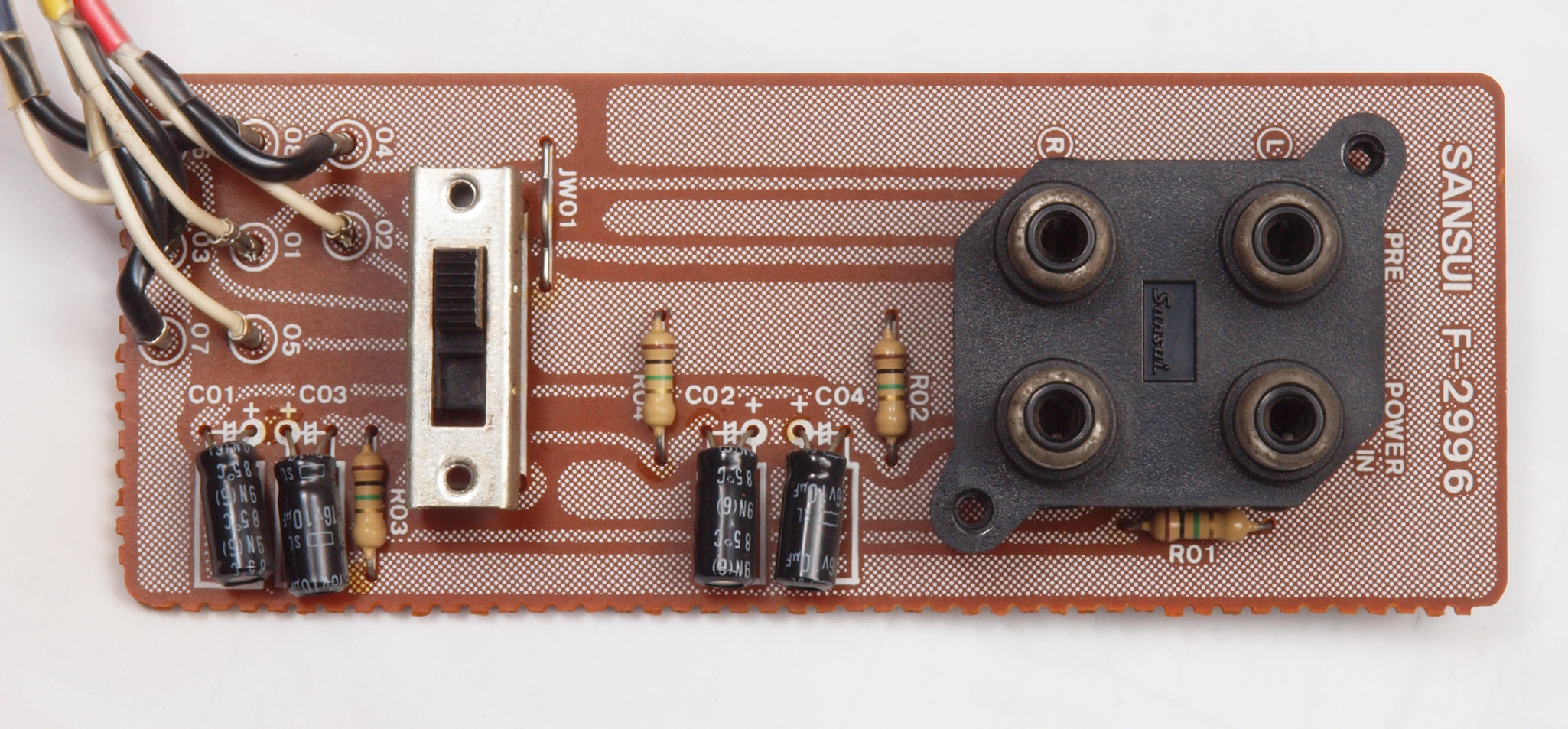

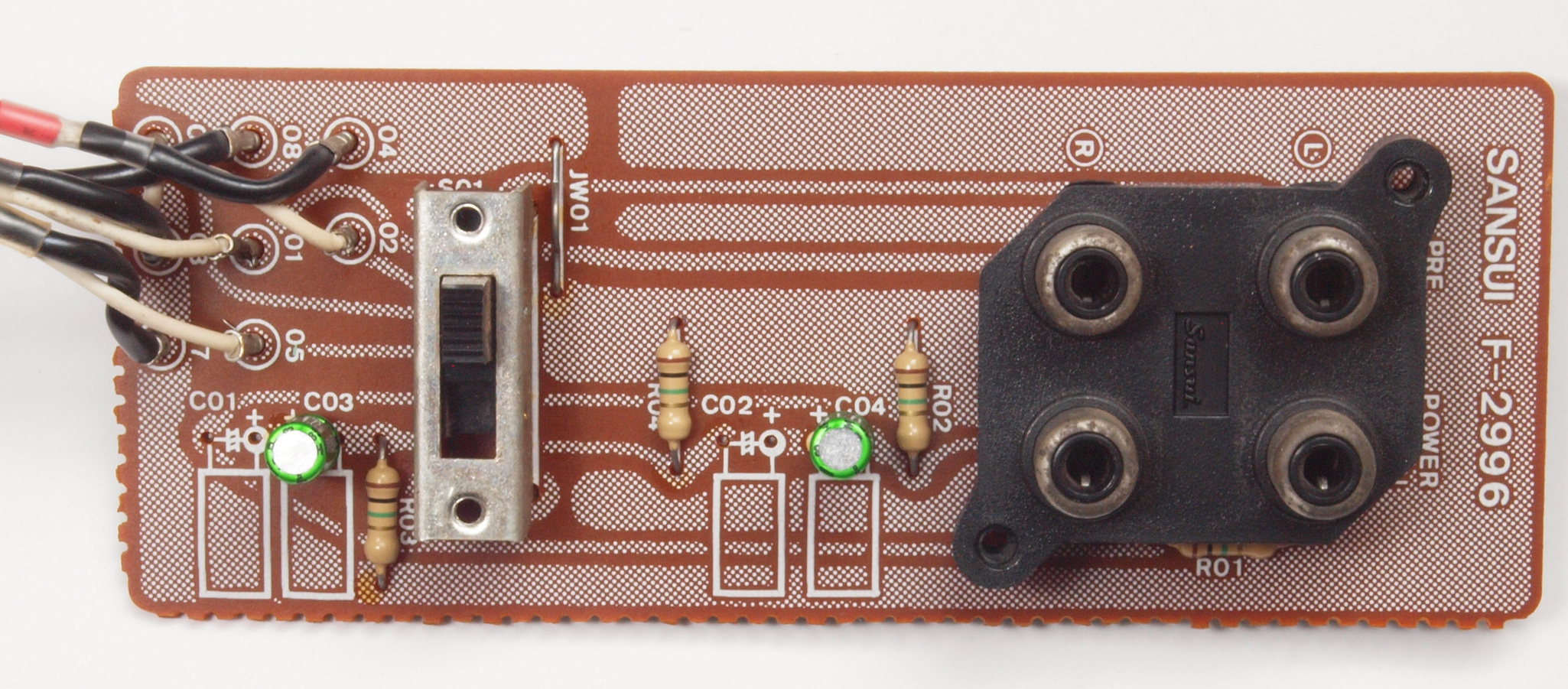

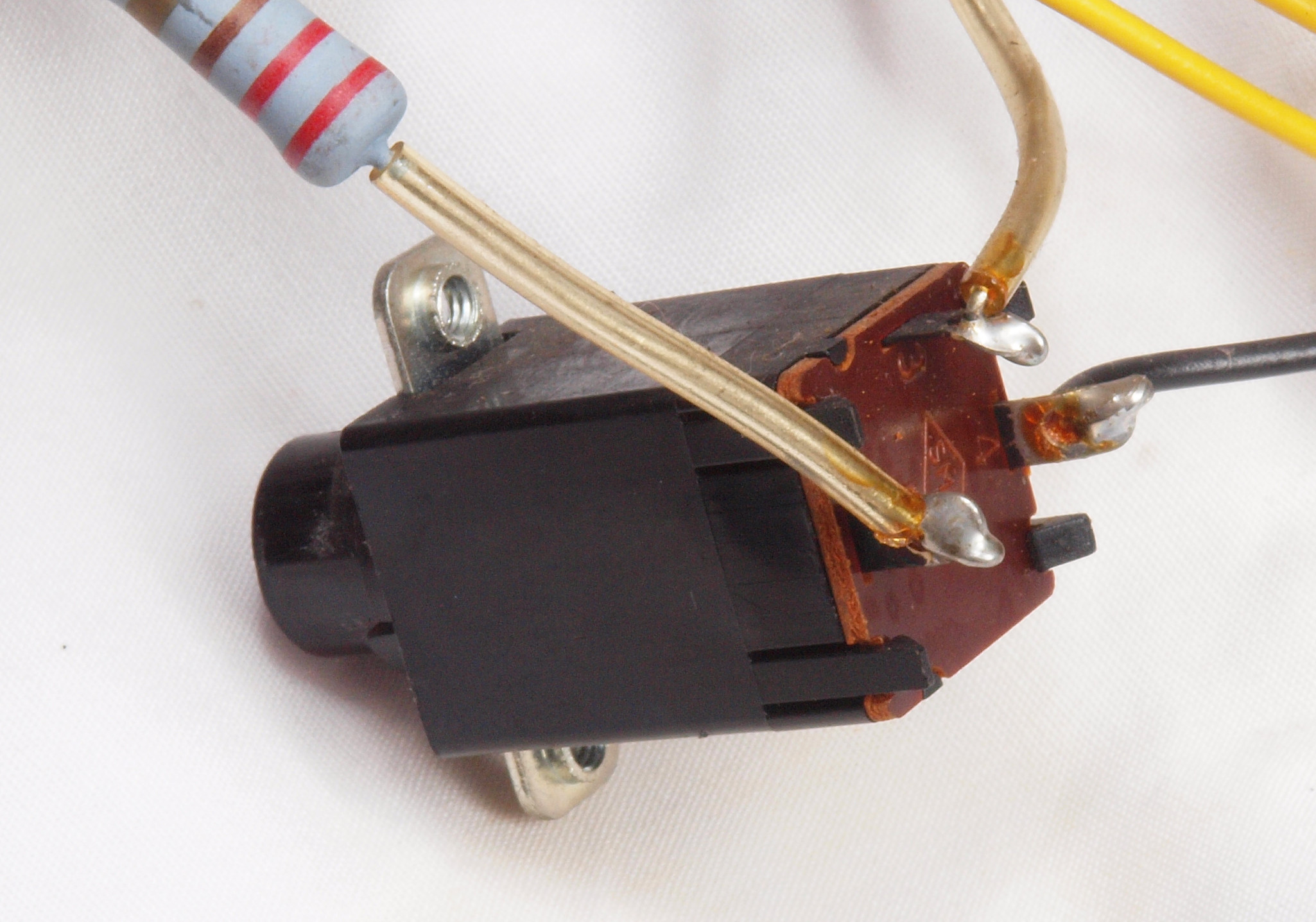

Ｃ９５．　修理前　ホーンジャック基板

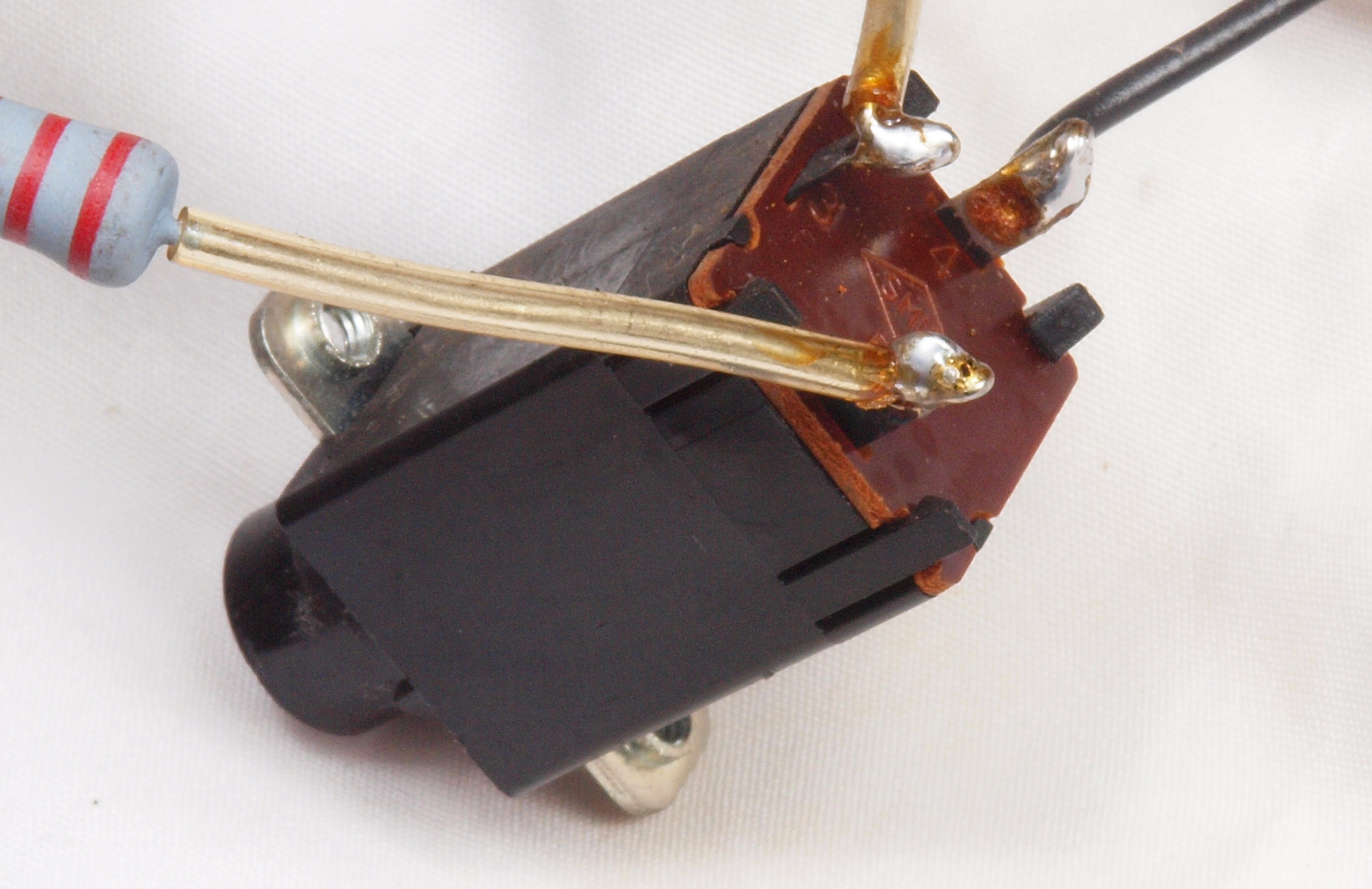

Ｃ９６．　修理前　ホーンジャック基板裏

Ｃ９７．　修理（半田補正）後　ホーンジャック基板裏。　全半田やり直し

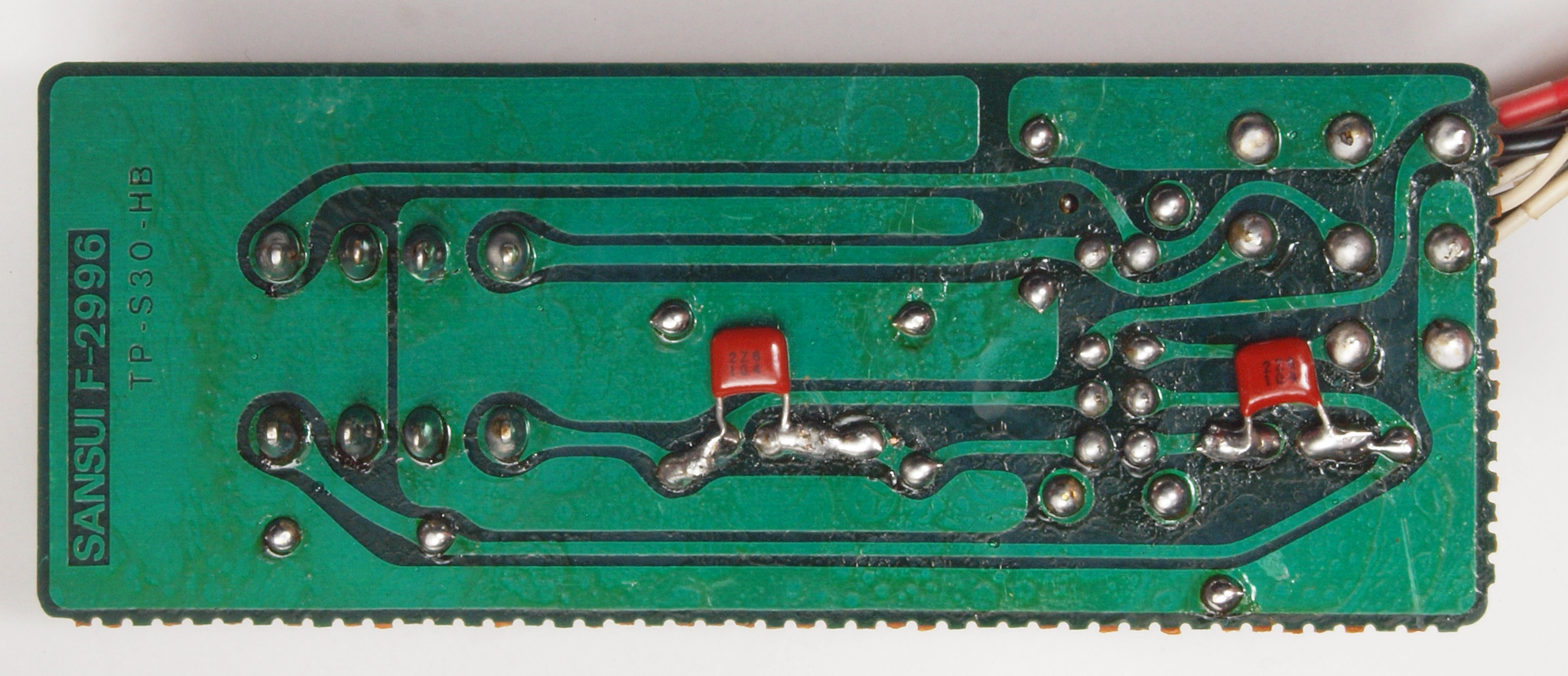

Ｃ９８．　完成ホーンジャック基板裏。　洗浄後防湿材を塗る。

ＣＡ１．　修理中　入力表示基板。　ＬＥＤ全盛ですが、柔らかい光は電球のみ！

ＣＡ２．　修理後　入力表示基板。　ランプをＬＥＤに交換

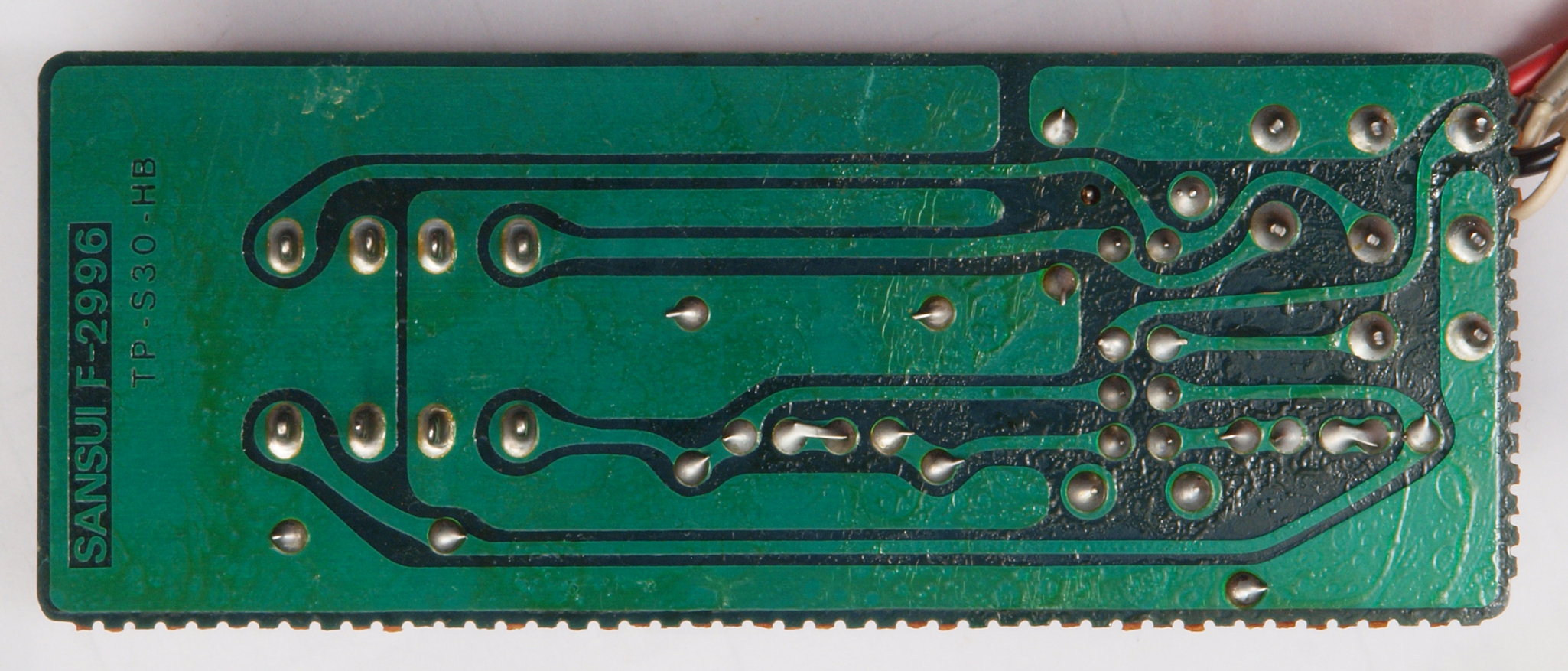

ＣＡ３．　修理前　入力表示基板裏

ＣＡ４．　修理（半田補正）後　入力表示基板裏。

ＣＡ５．　完成入力表示基板裏。　洗浄後防湿材を塗る。

ＣＡ６．　修理中　LED表示基板。

ＣＡ７．　修理前　入力表示基板裏

ＣＡ８．　修理（半田補正）後　入力表示基板裏。　ランプ交換。

ＣＡ９．　完成入力表示基板裏。　洗浄後防湿材を塗る。

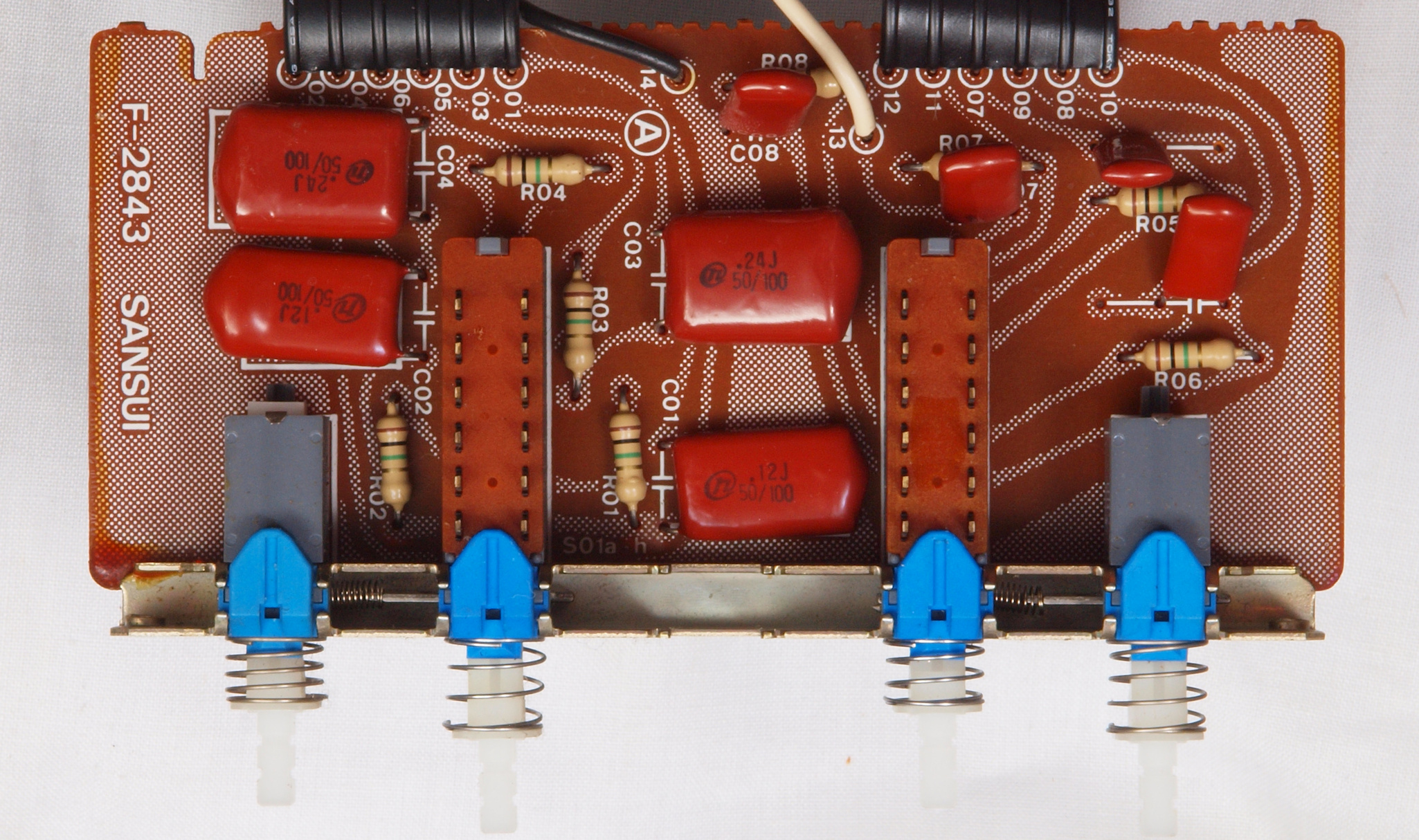

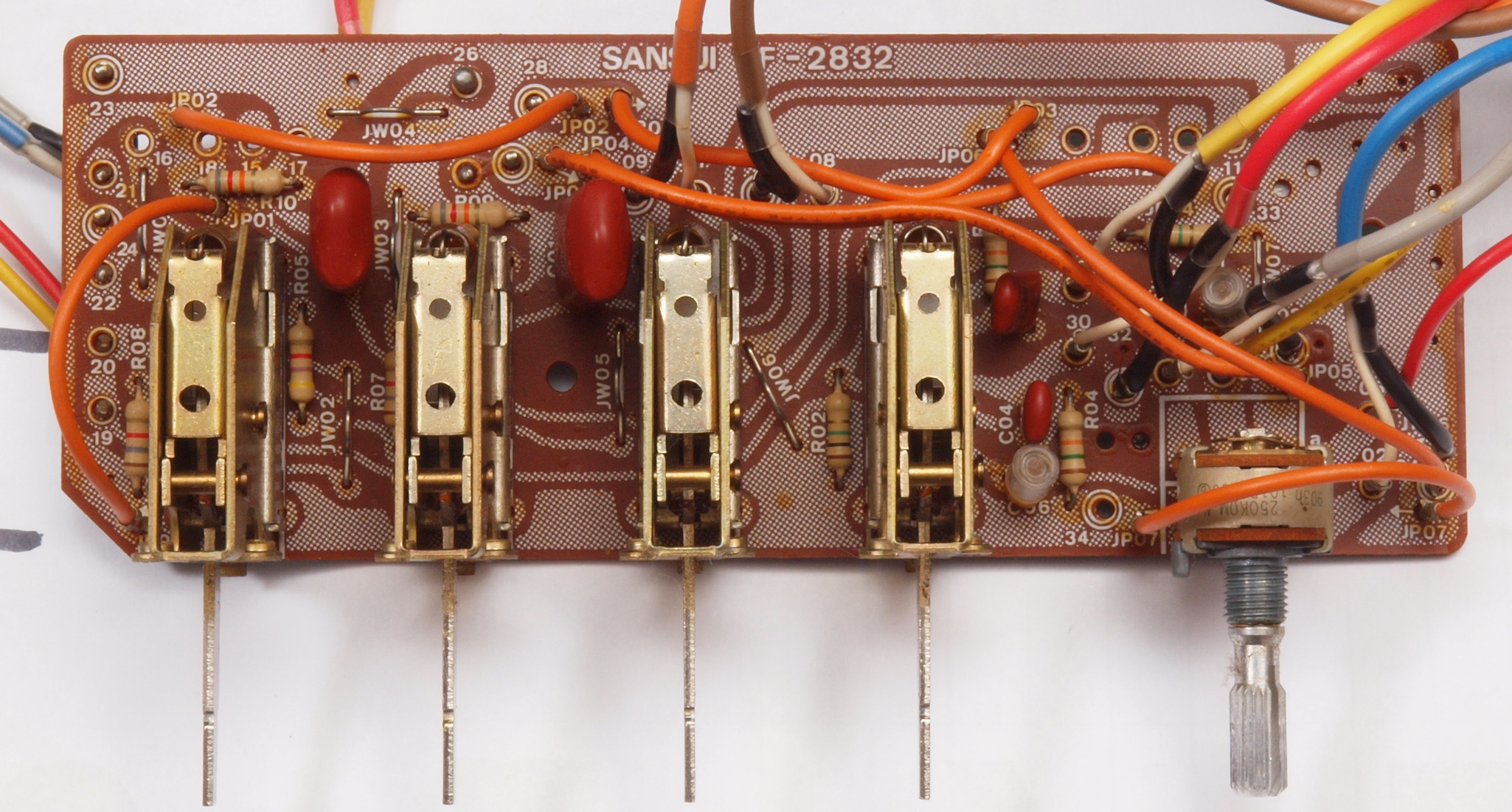

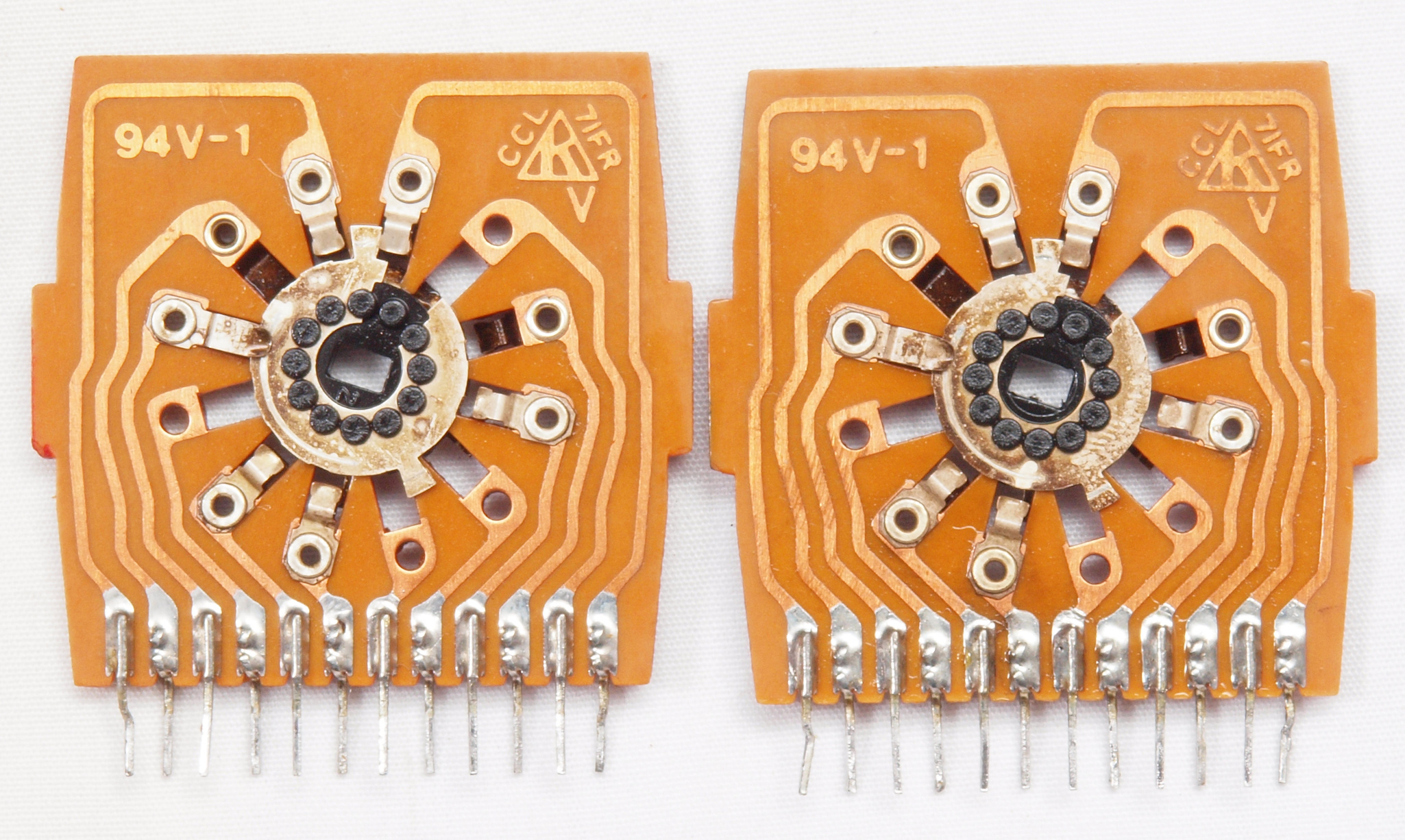

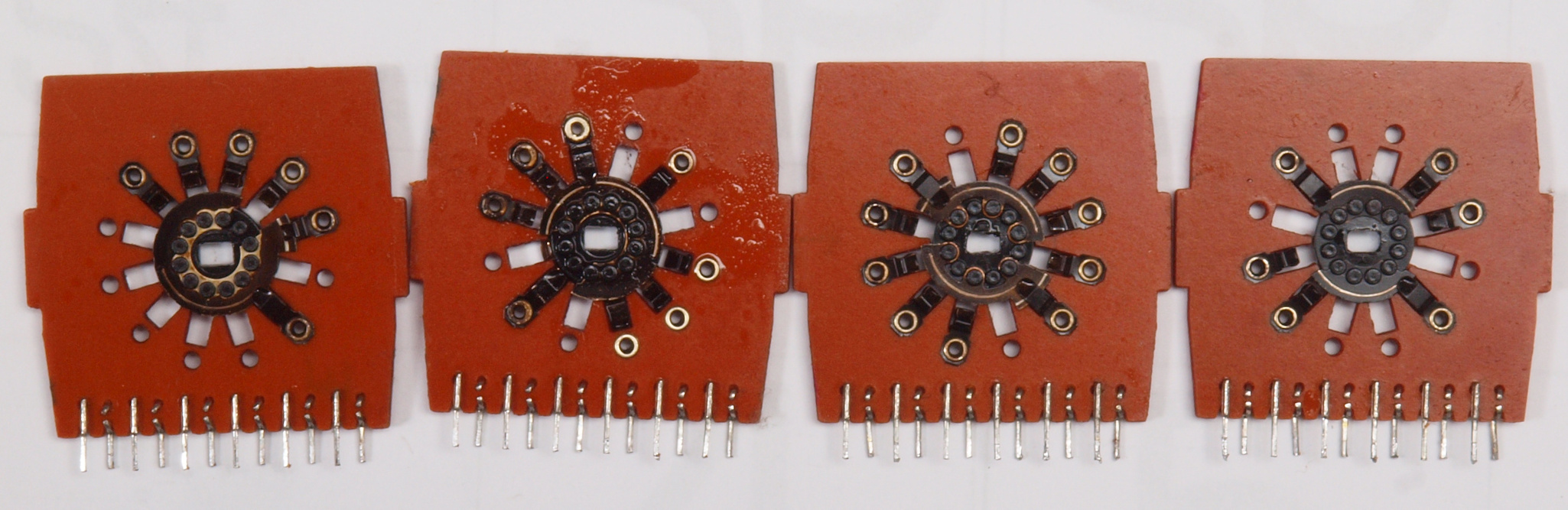

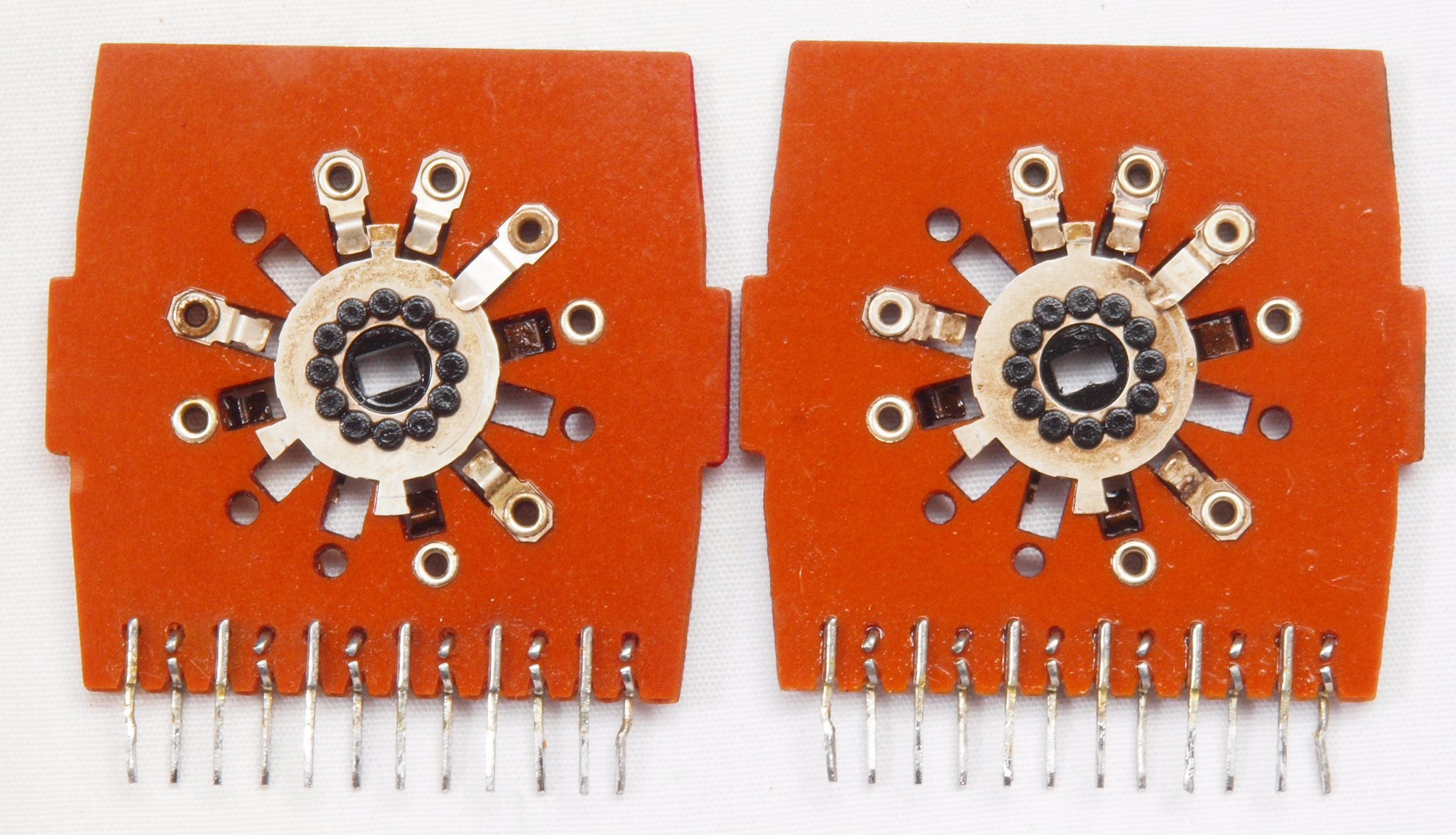

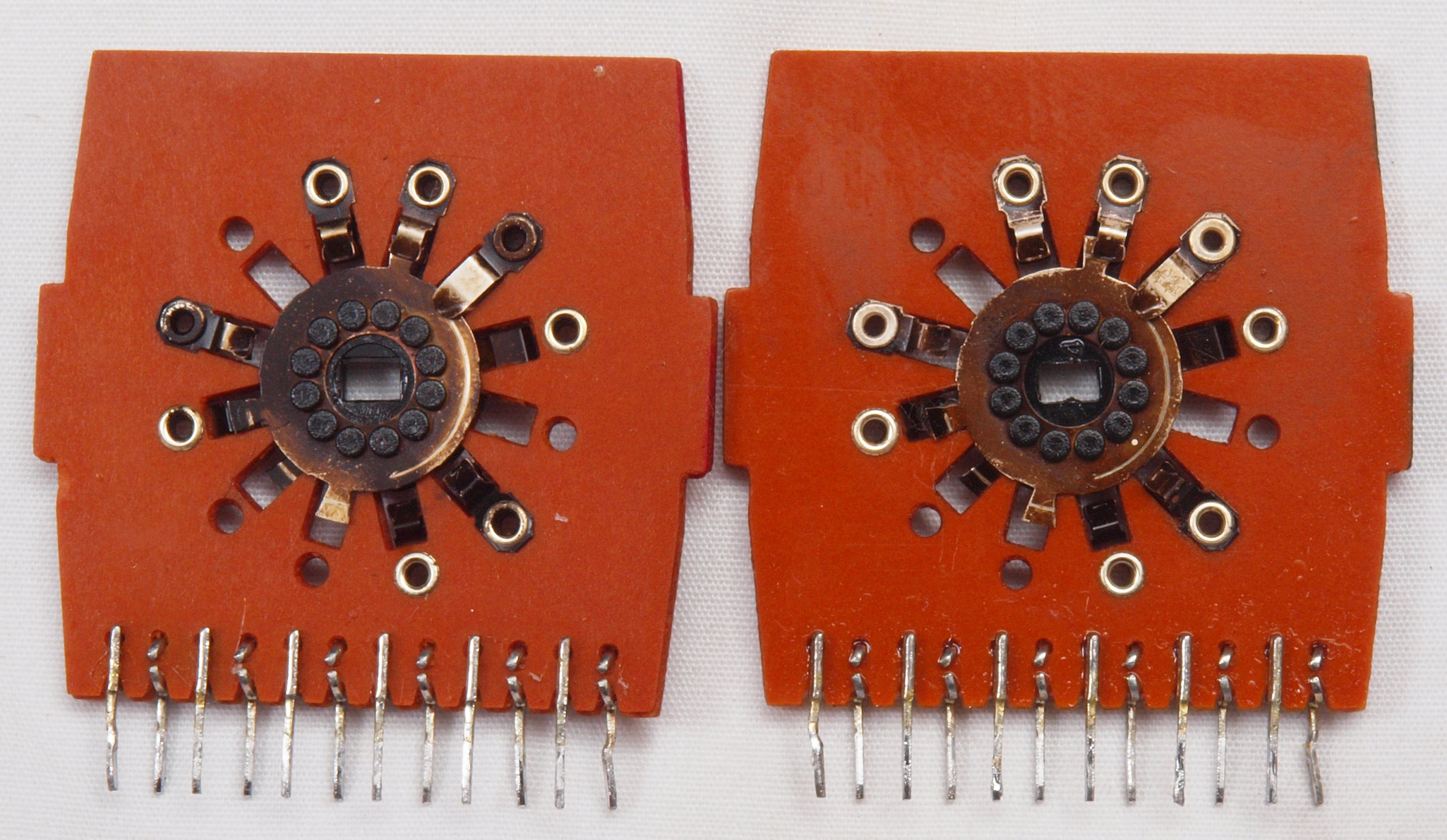

ＣＢ１．　修理中　モード切替ＳＷ基板

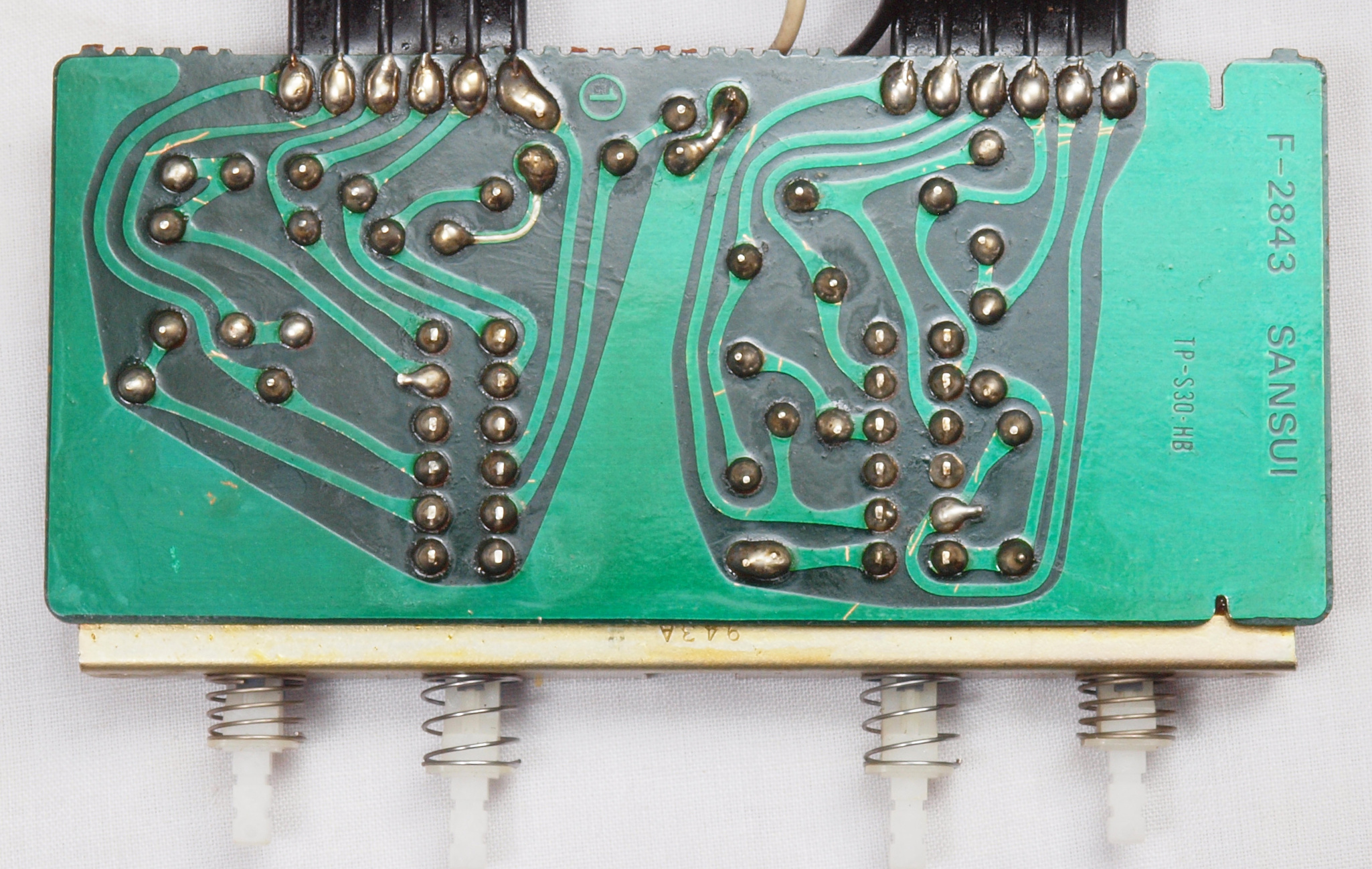

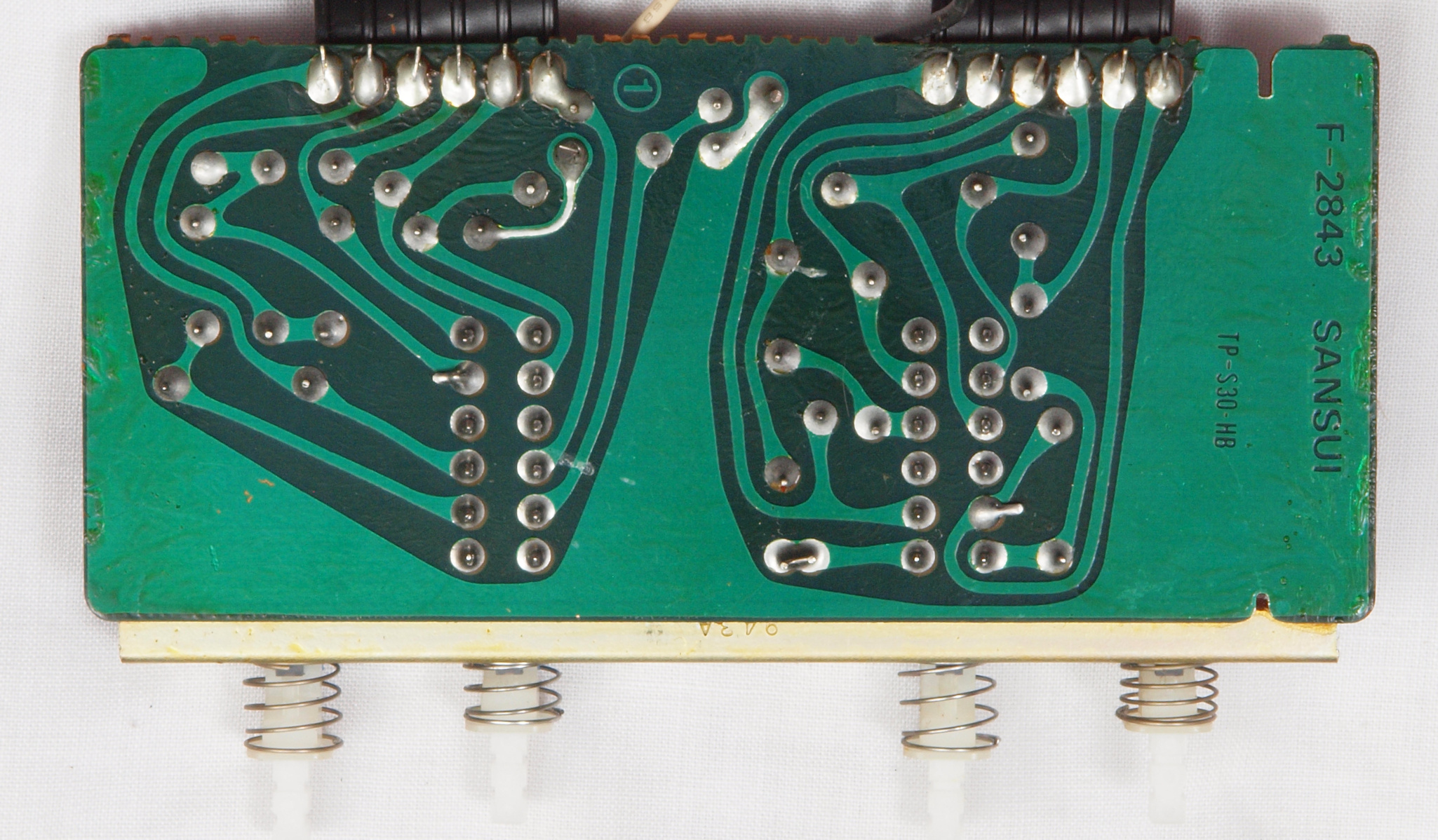

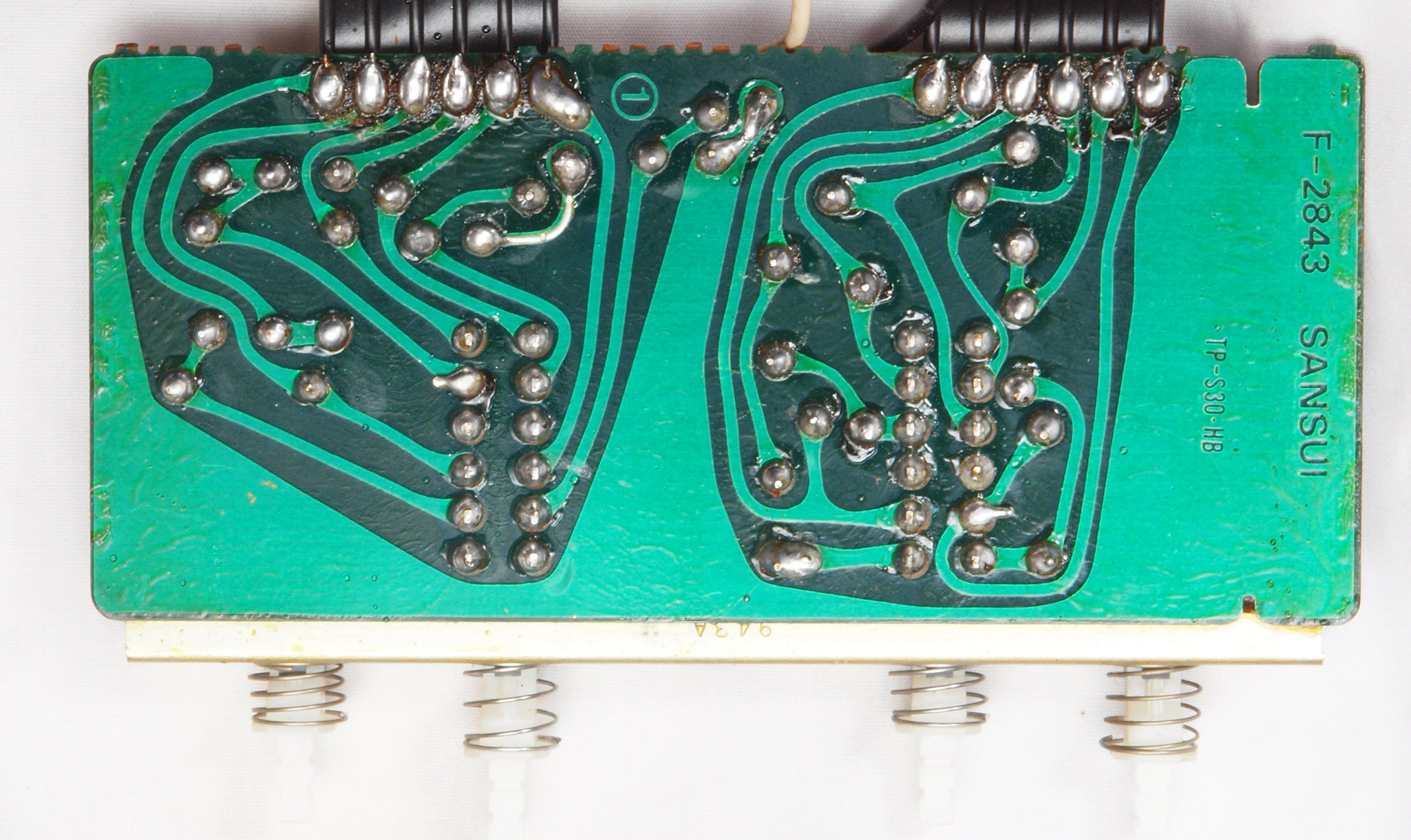

ＣＢ２．　修理前　モード切替ＳＷ基板裏

ＣＢ３．　修理（半田補正）後　モード切替ＳＷ基板裏　　全半田やり直し

ＣＢ４．　完成モード切替ＳＷ基板裏。　洗浄後防湿材を塗る。

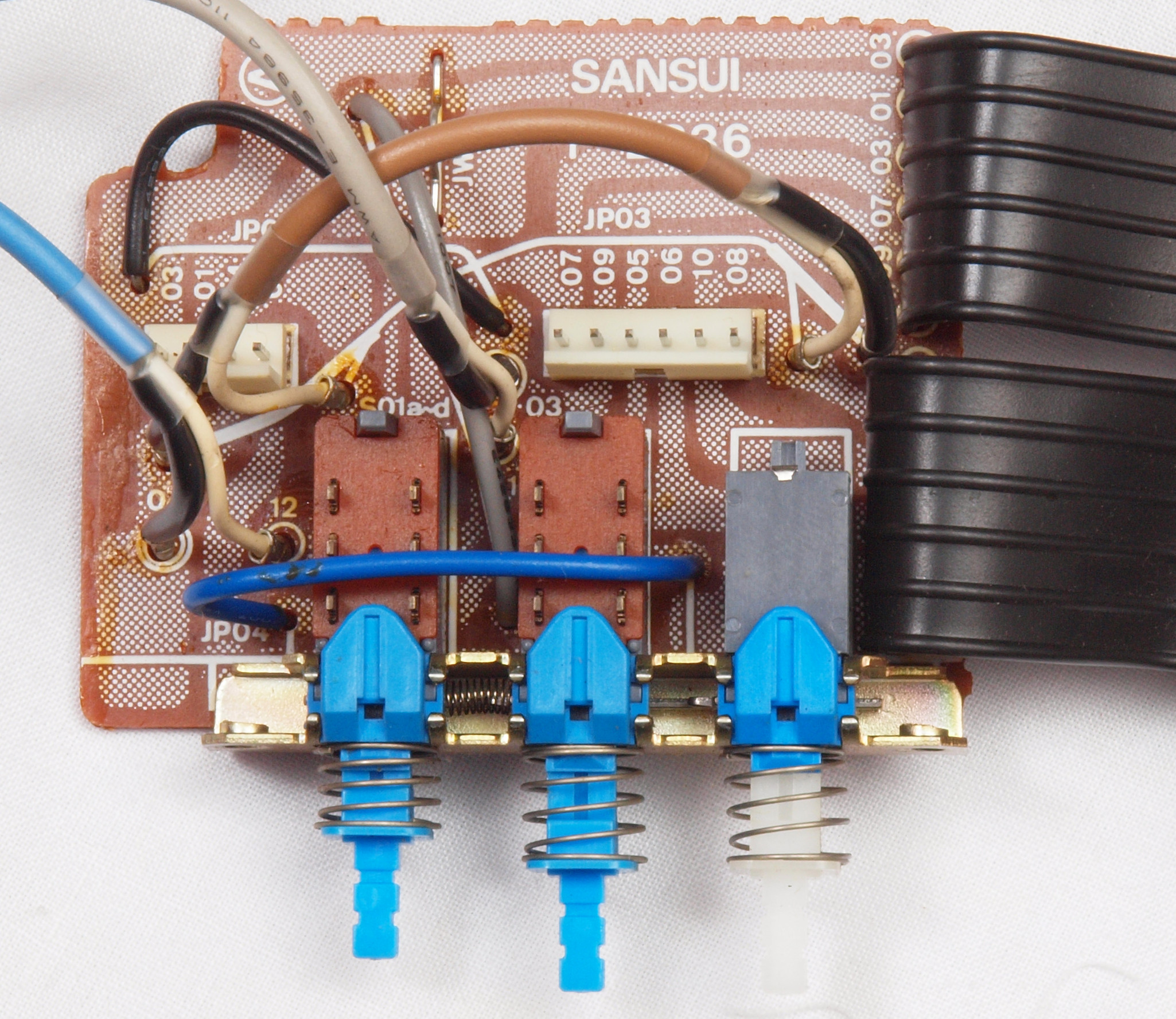

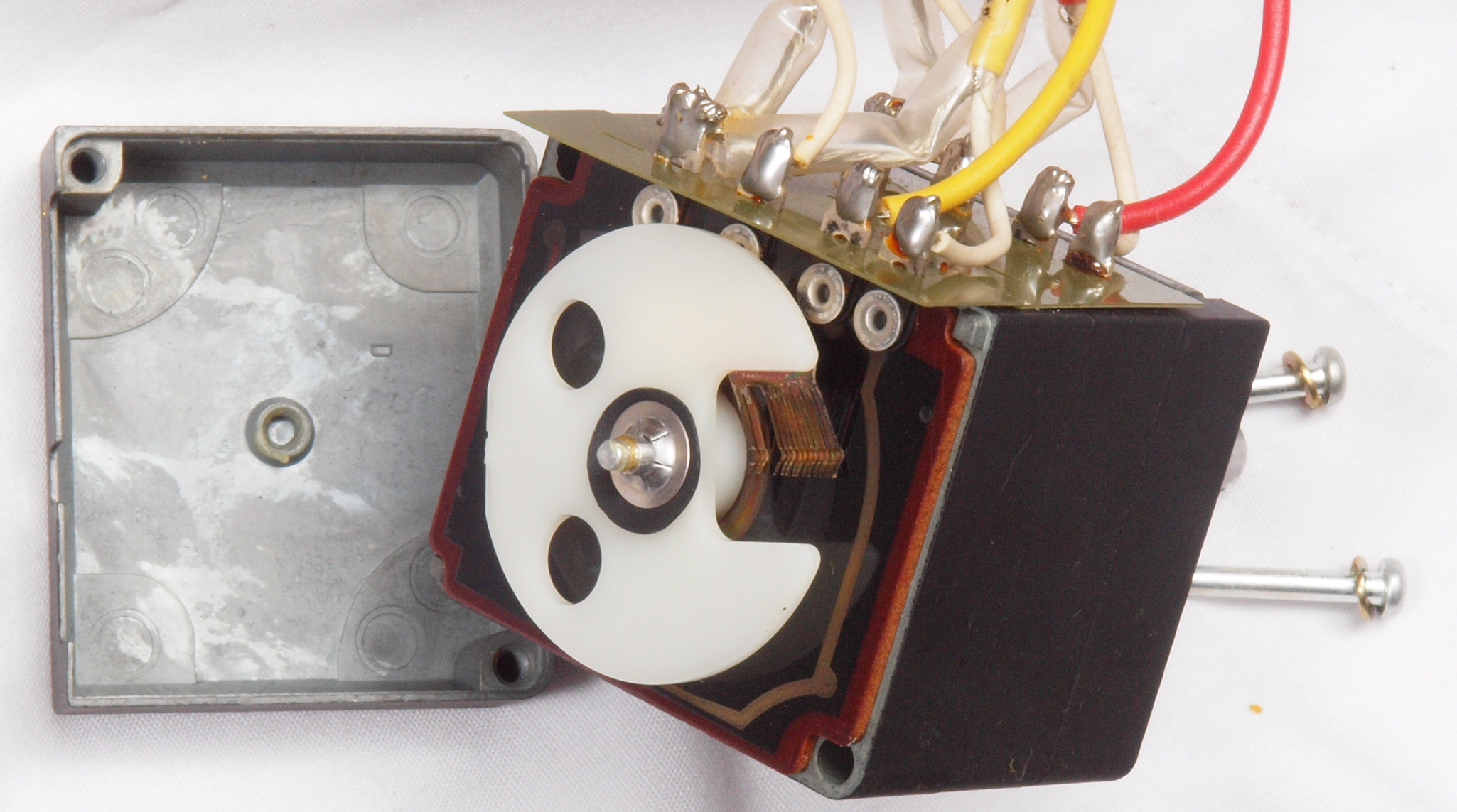

ＣＣ１．　修理中　ＳＰ切替ＳＷ・電源表示ＬＥＤ基板

ＣＣ２．　修理前　ＳＰ切替ＳＷ・電源表示ＬＥＤ基板裏

ＣＣ３．　修理（半田補正）後　ＳＰ切替ＳＷ・電源表示ＬＥＤ基板裏　全半田やり直し

ＣＣ４．　完成ＳＰ切替ＳＷ・電源表示ＬＥＤ基板裏。　洗浄後防湿材を塗る。

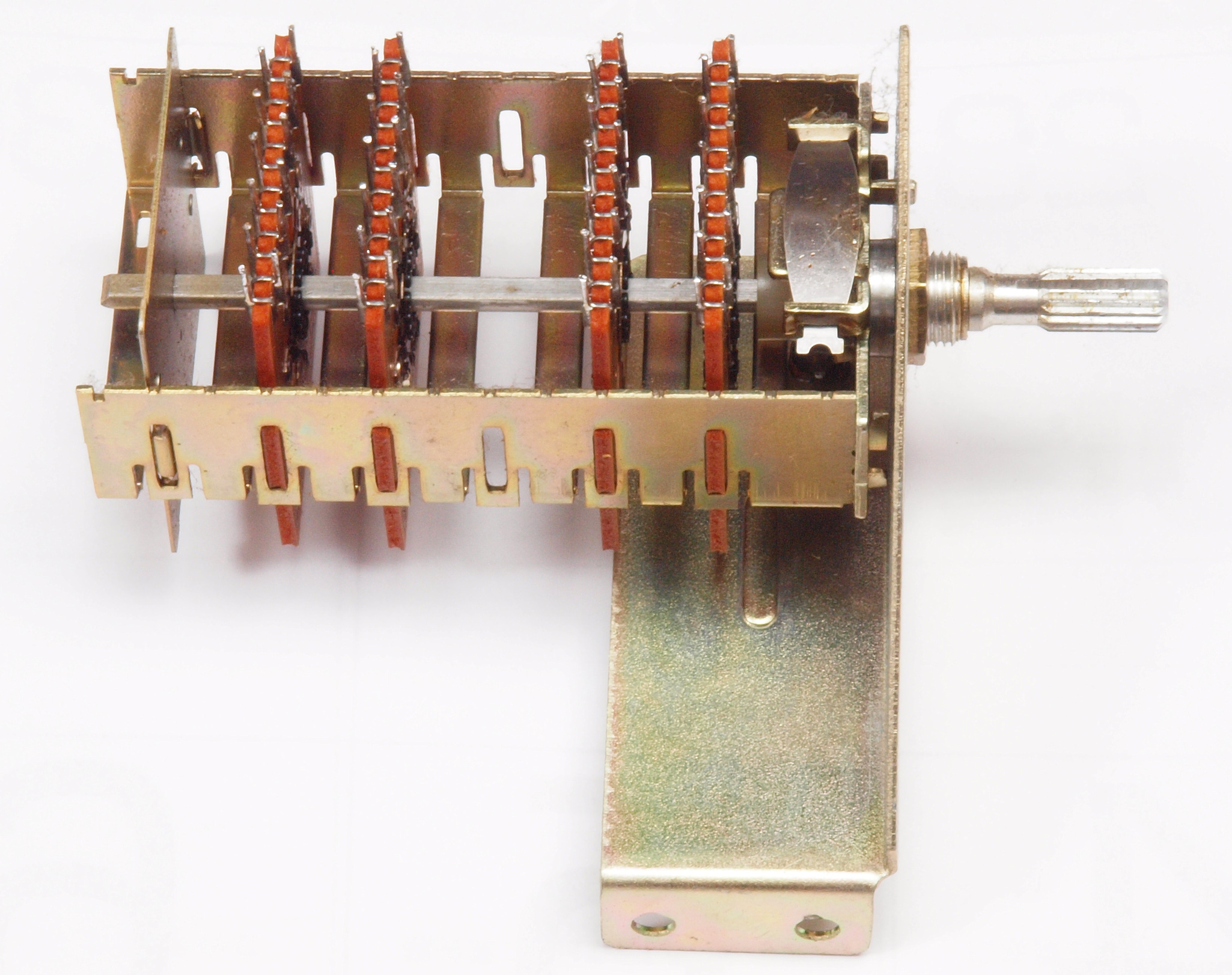

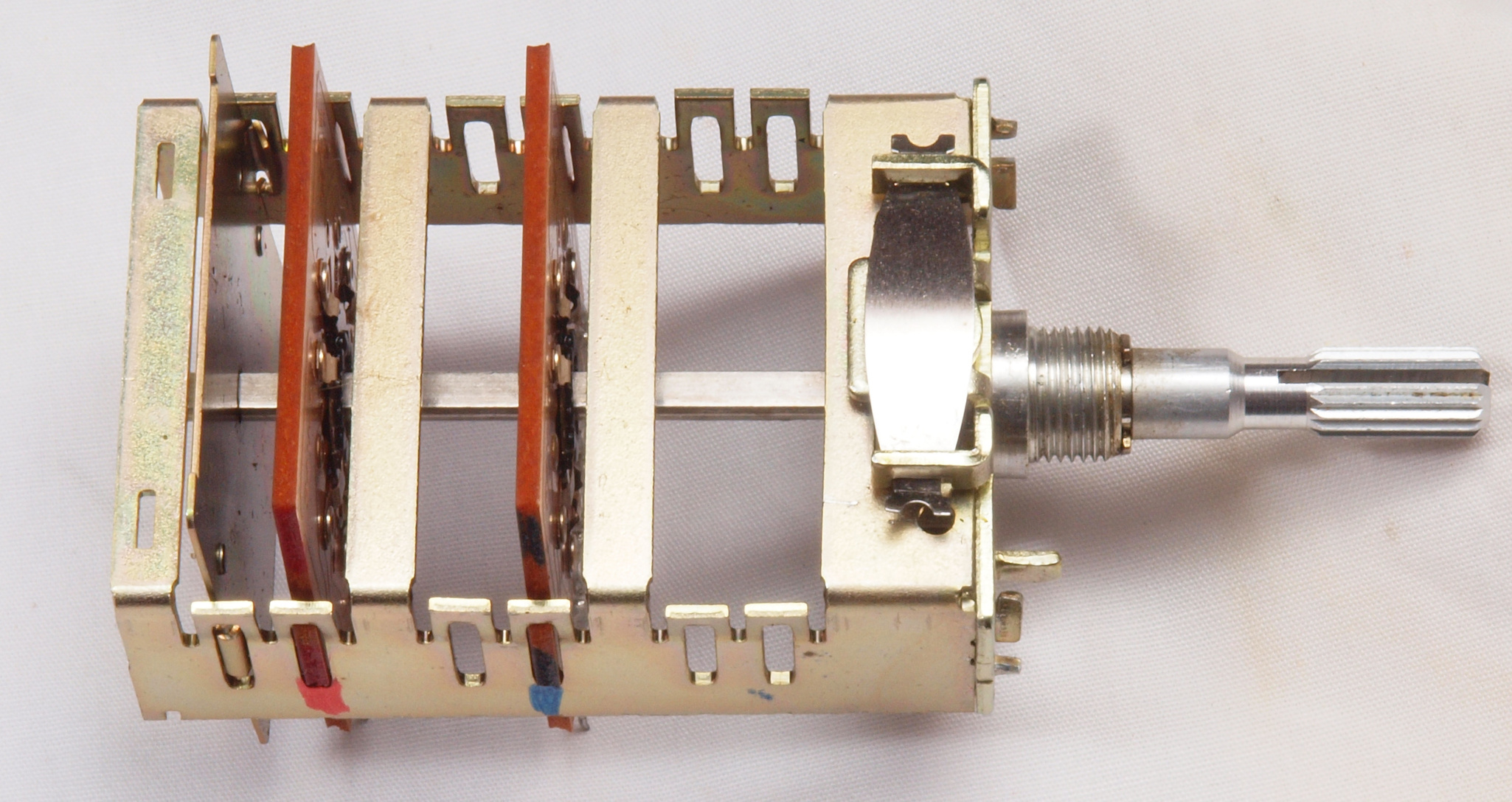

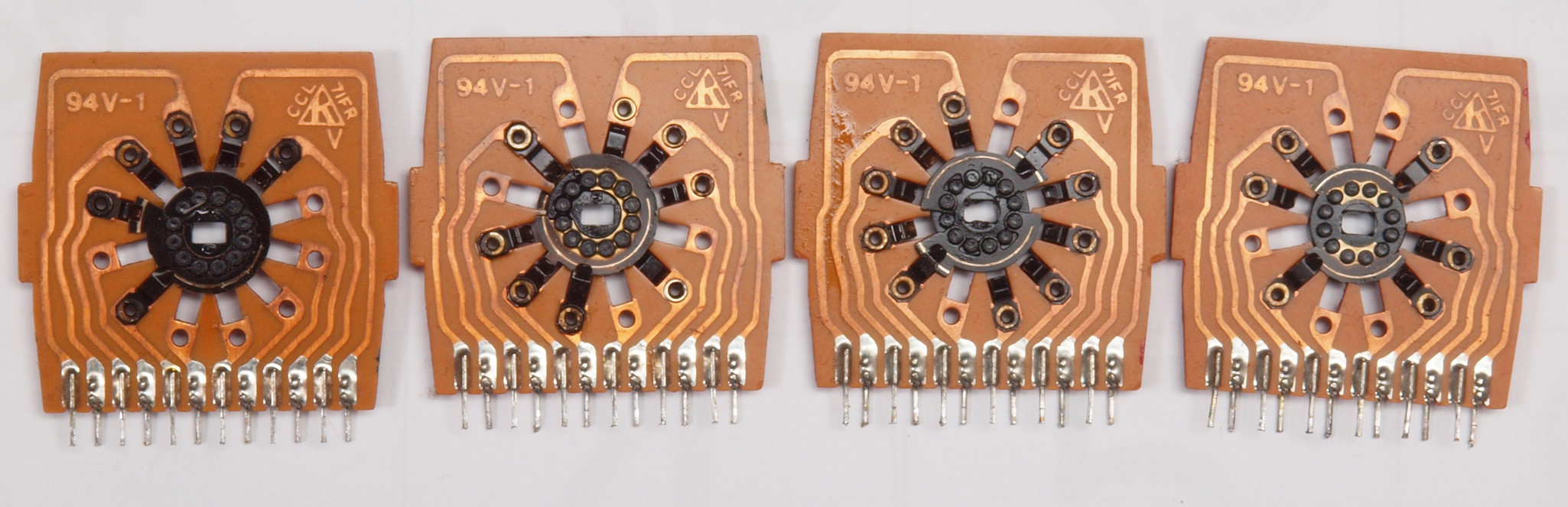

ＣＤ１．　修理前　ＳＷ基板。　下真ん中の円筒はＭＣトランス。

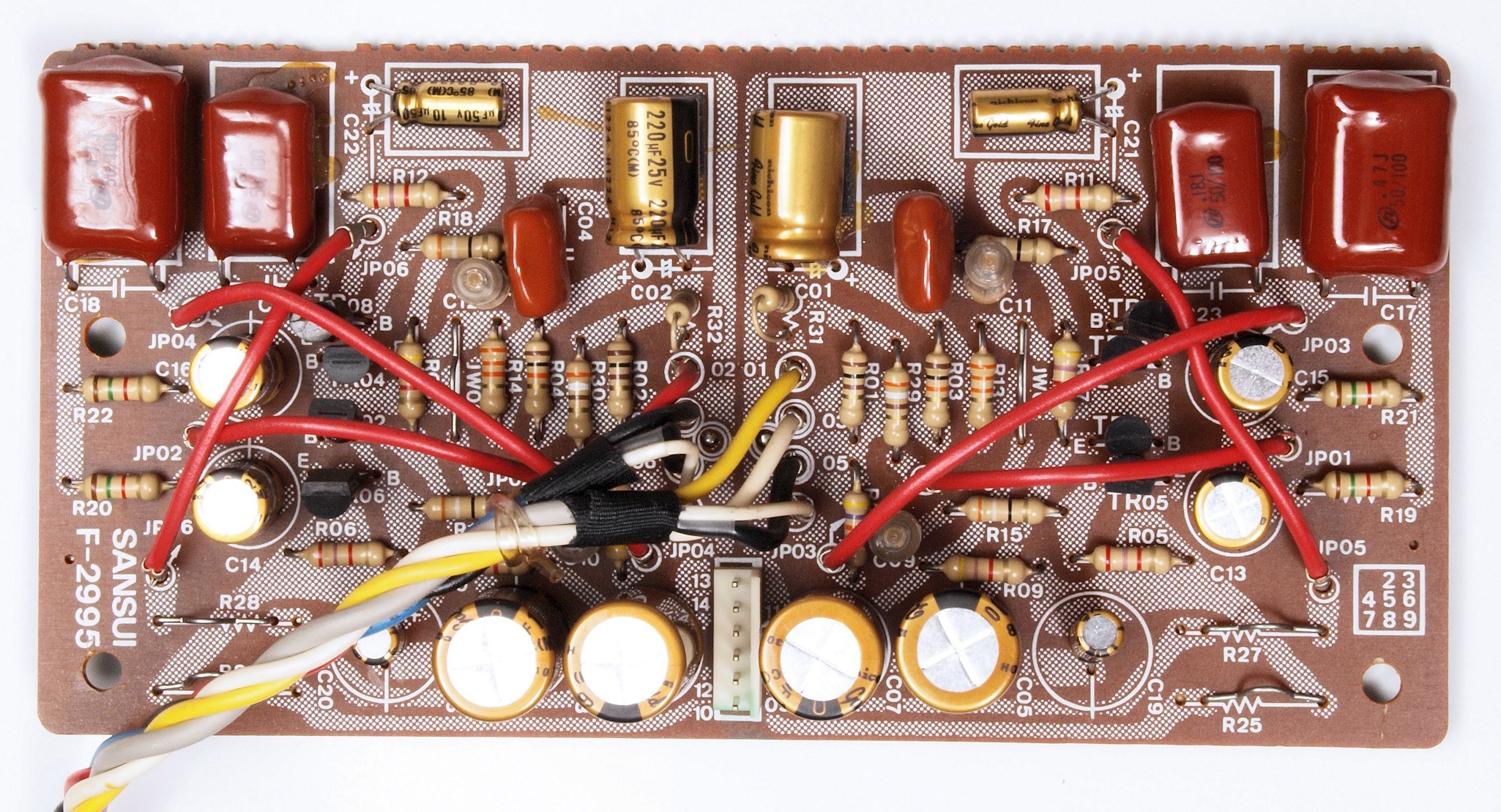

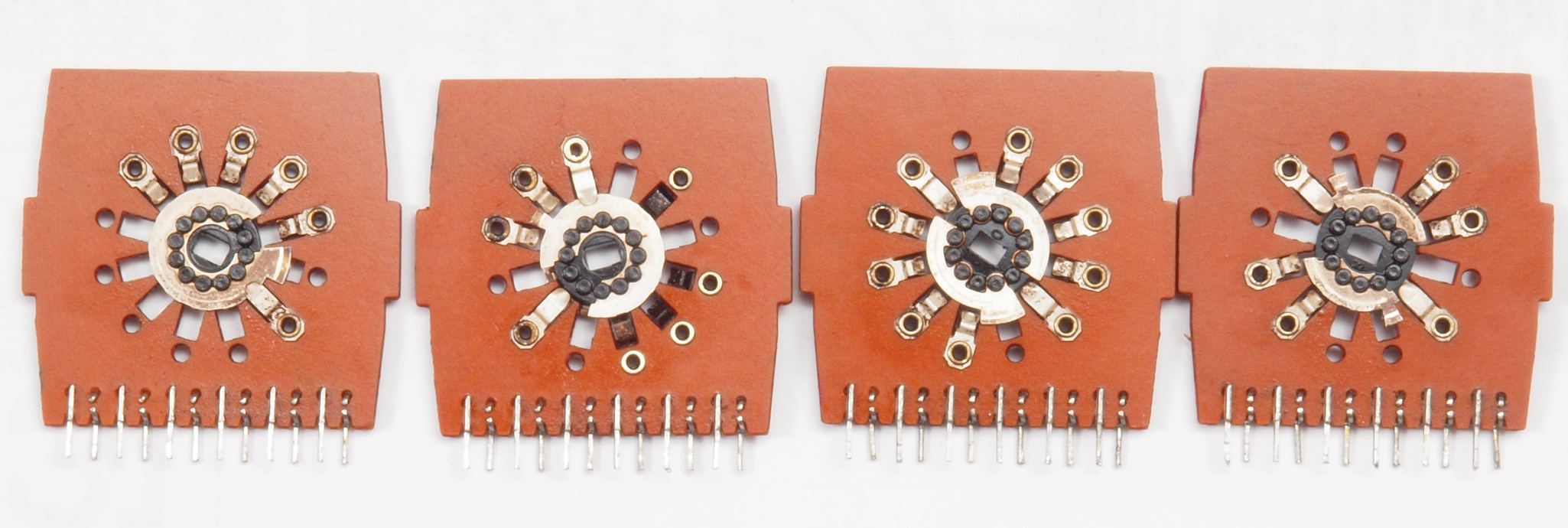

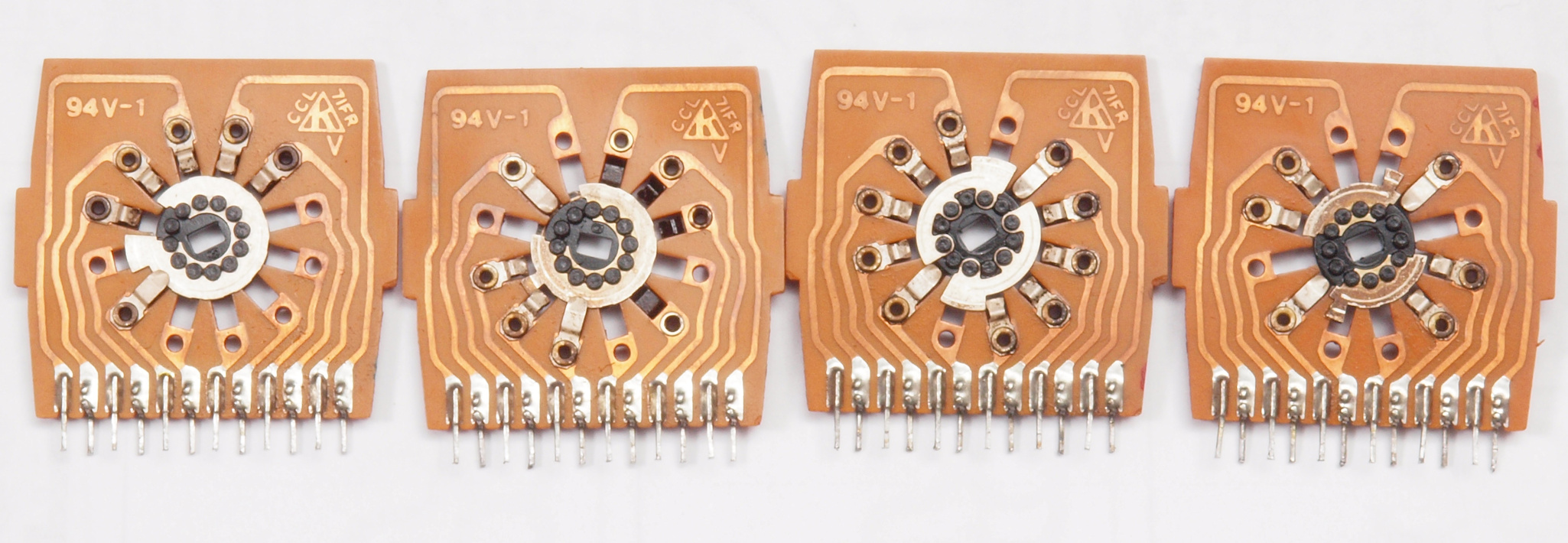

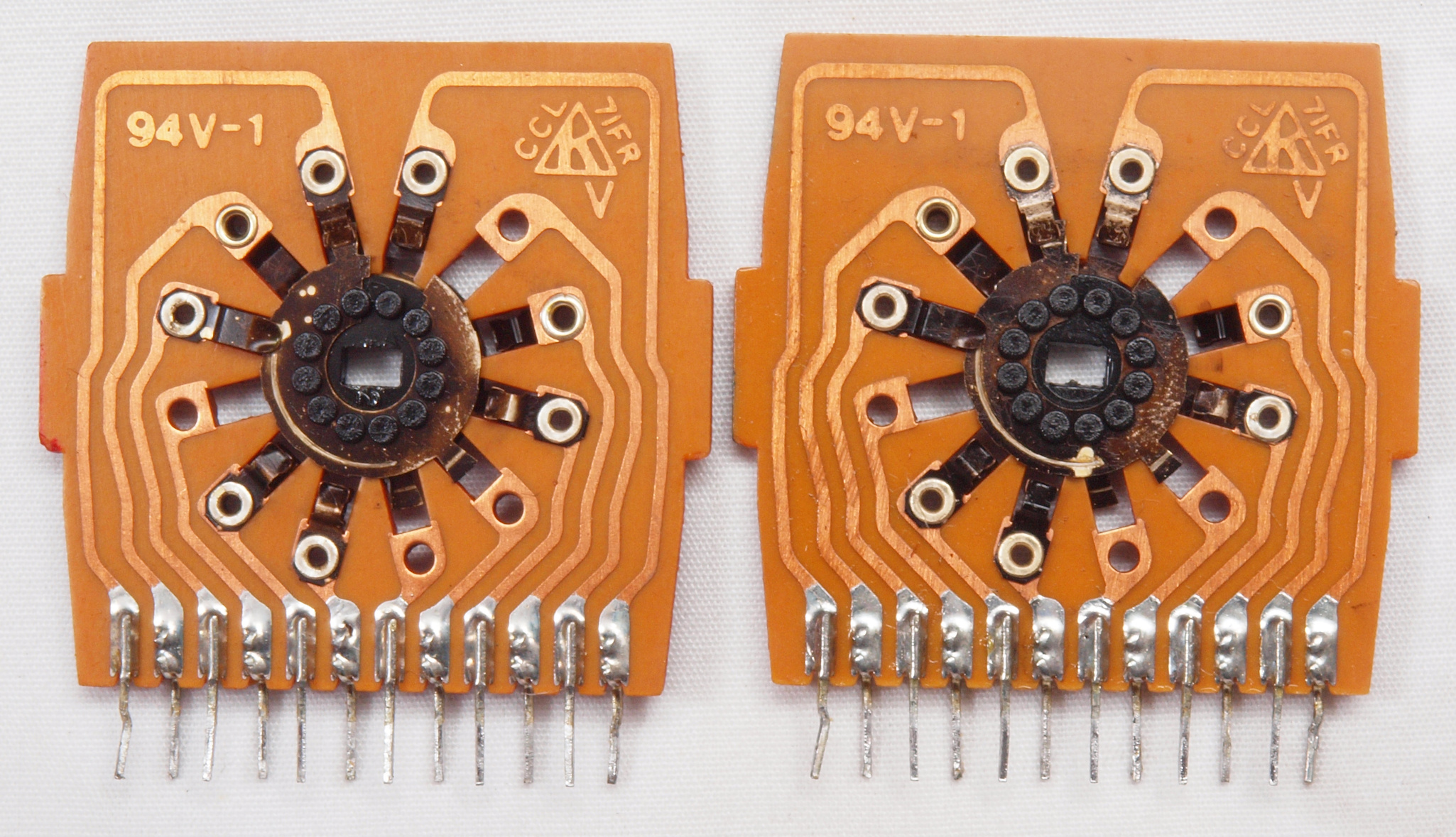

ＣＤ２．　修理後　　ＳＷ基板。

ＣＤ３．　修理前　　ＳＷ基板裏。

ＣＤ３２．　修理中　　ＳＷ基板裏、リード（ジャンパー）線の曲げ方向が良くない、その１

ＣＤ３３．　修理中　　ＳＷ基板裏、リード（ジャンパー）線の曲げ方向が良くない、その２

ＣＤ３４．　修理中　　ＳＷ基板裏、リード（ジャンパー）線の曲げ方向が良くない、その３

ＣＤ３５．　修理中　　ＳＷ基板裏、リード（ジャンパー）線の曲げ方向が良くない、その４

ＣＥ４．　修理（半田補正）後　ＳＷ基板裏、　全半田やり直し

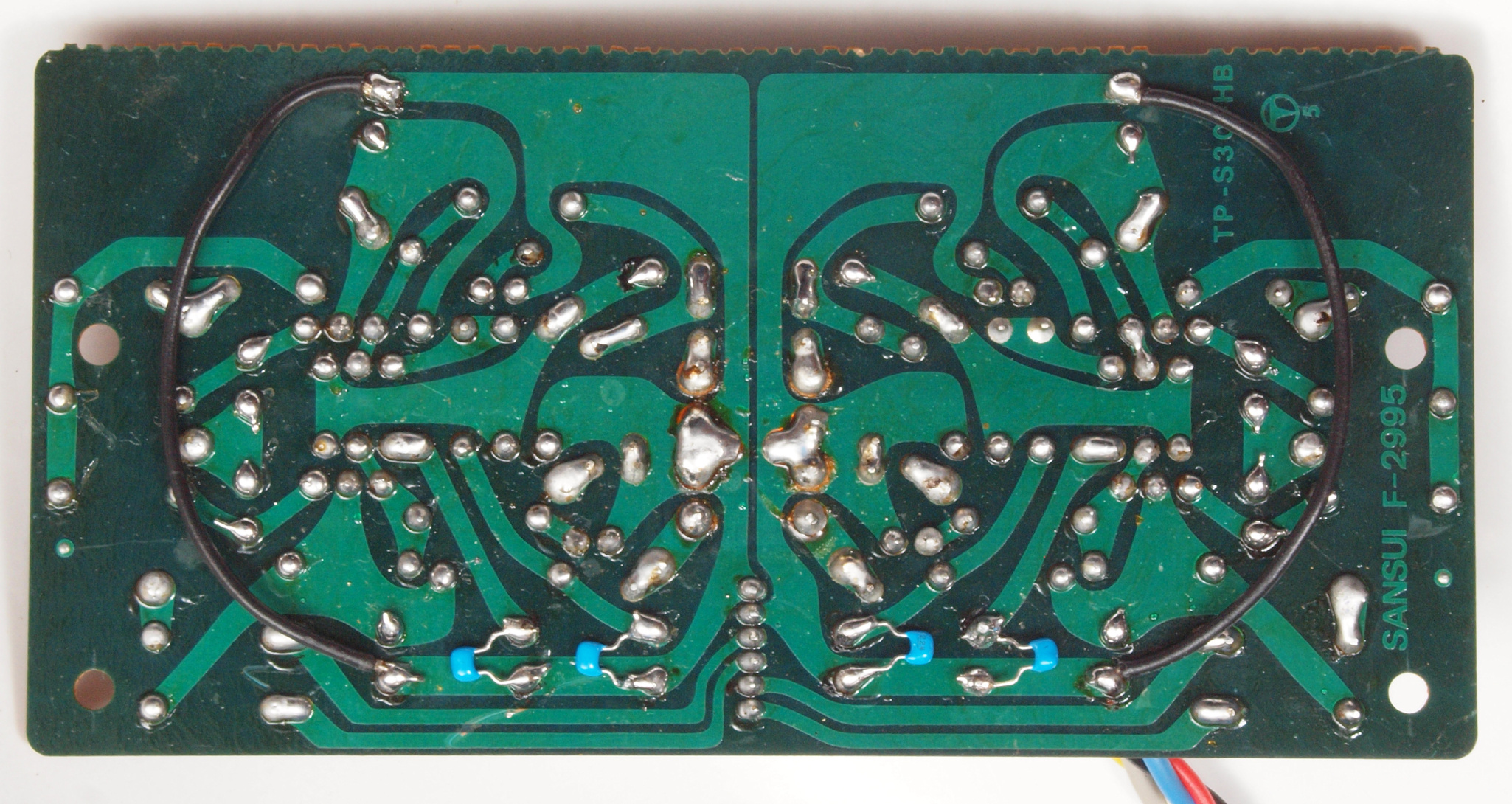

ＣＤ４．　完成ＳＷ基板裏。　洗浄後防湿材を塗る。

ＣＥ１．　修理前　ＥＱ基板

ＣＥ２．　修理後　ＥＱ基板　電解コンデンサー４個交換

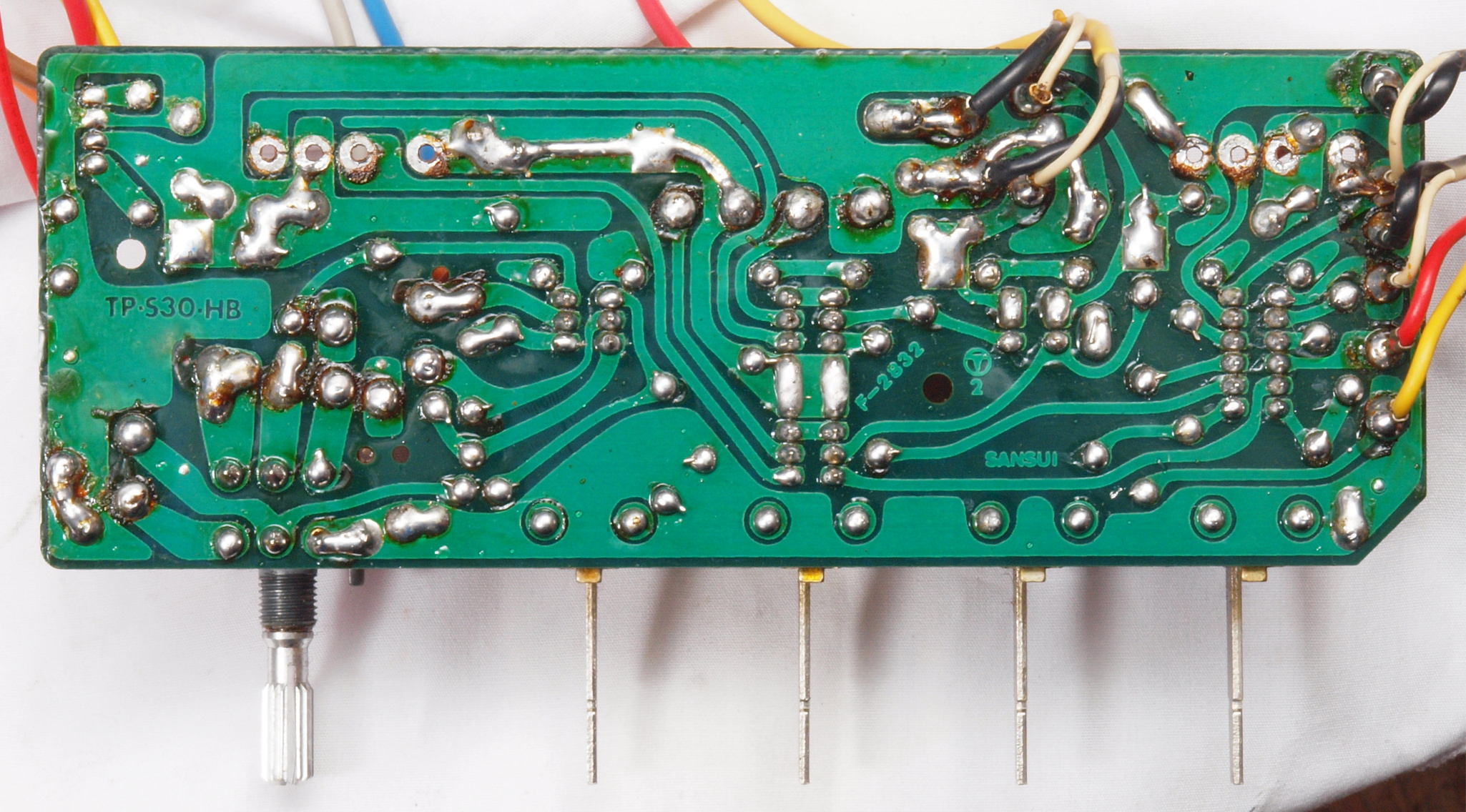

ＣＥ３．　修理前　ＥＱ基板裏

ＣＥ４．　修理（半田補正）後　ＥＱ基板裏　　全半田やり直し

ＣＥ５．　完成ＥＱ基板裏。　洗浄後防湿材を塗る。

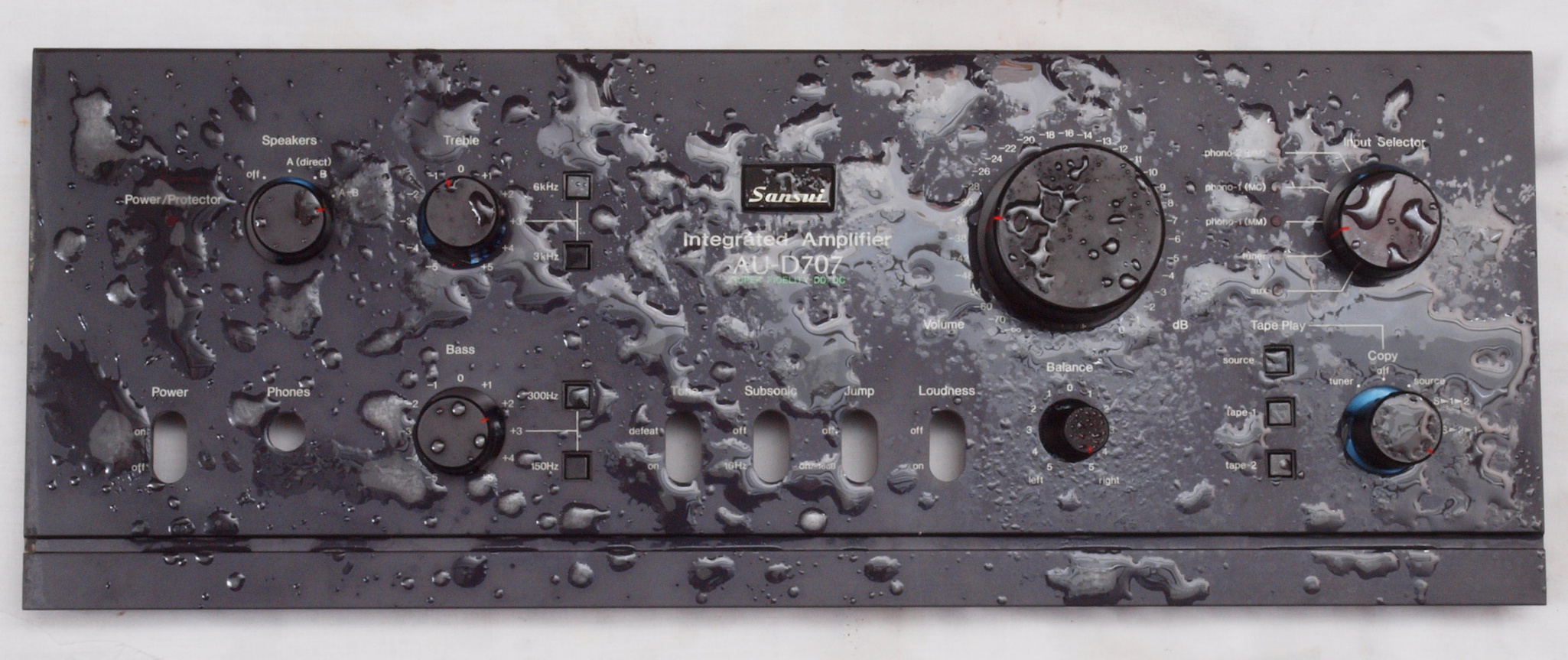

ＣＦ．　パネル清掃

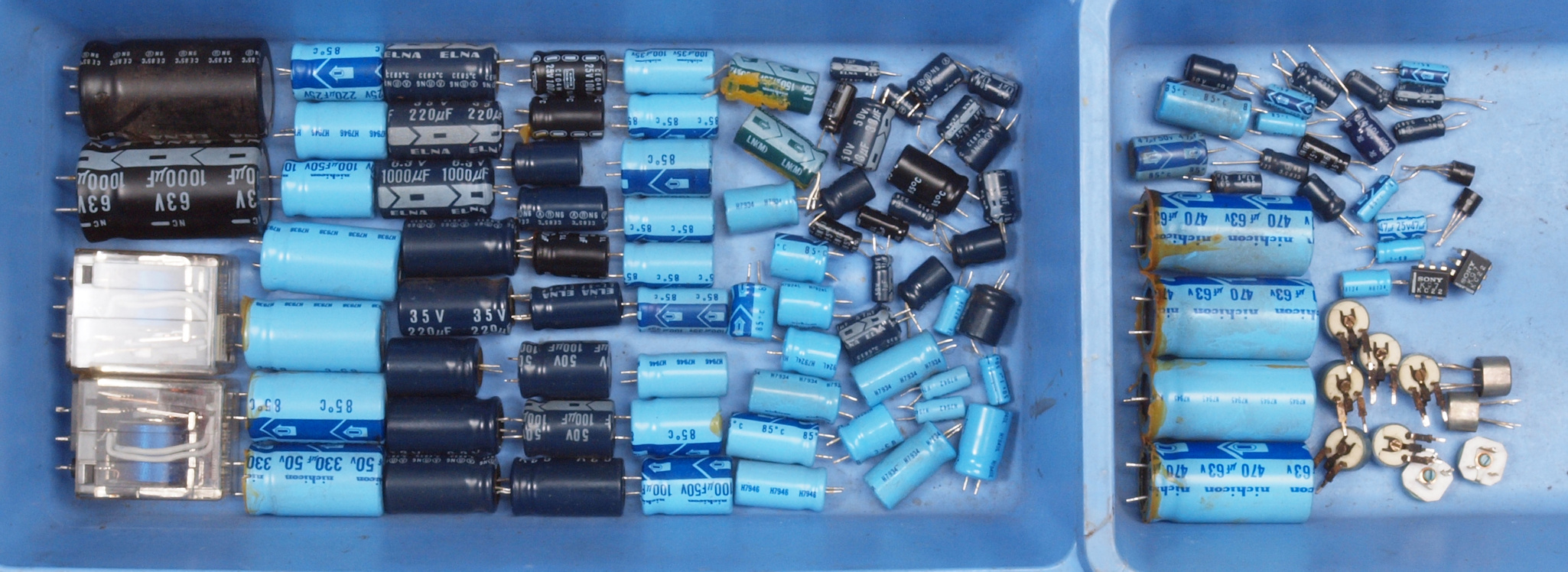

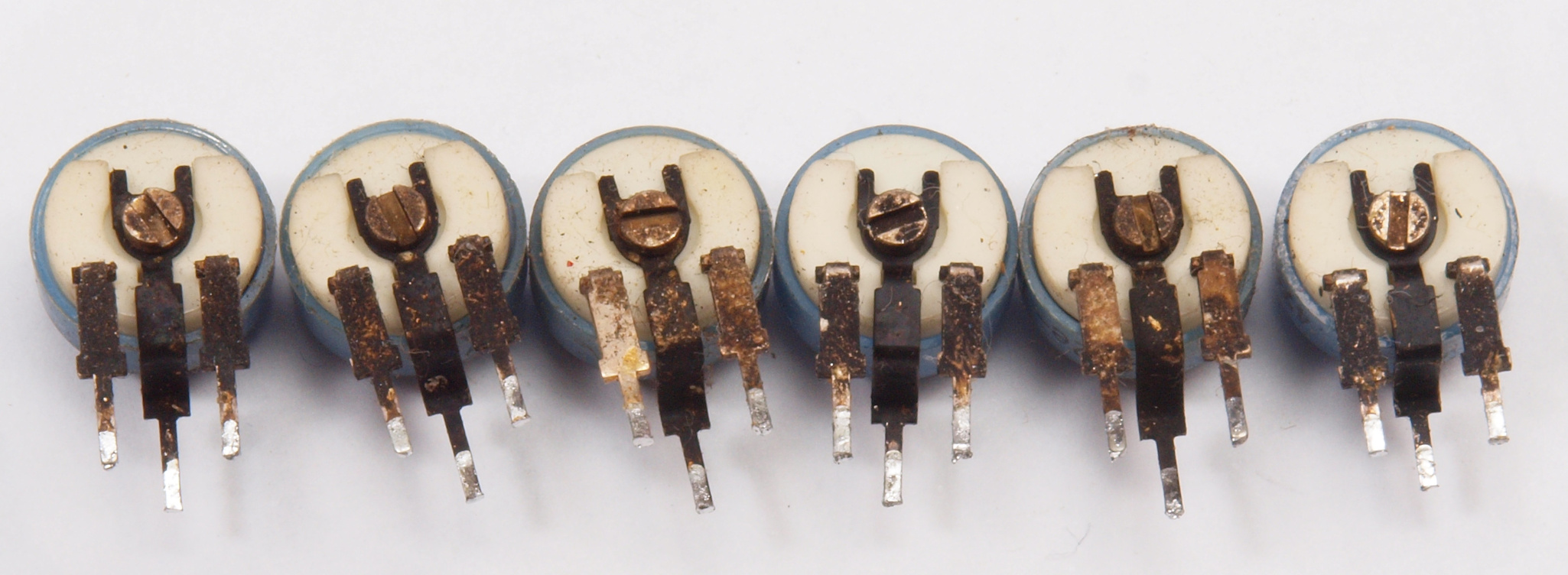

ＣＧ．　交換部品

ＣＨ１．　修理前　上から見る

ＣＨ２．　修理後　上から見る

ＣＨ３．　修理前　下から見る

ＣＨ４．　修理後　下から見る

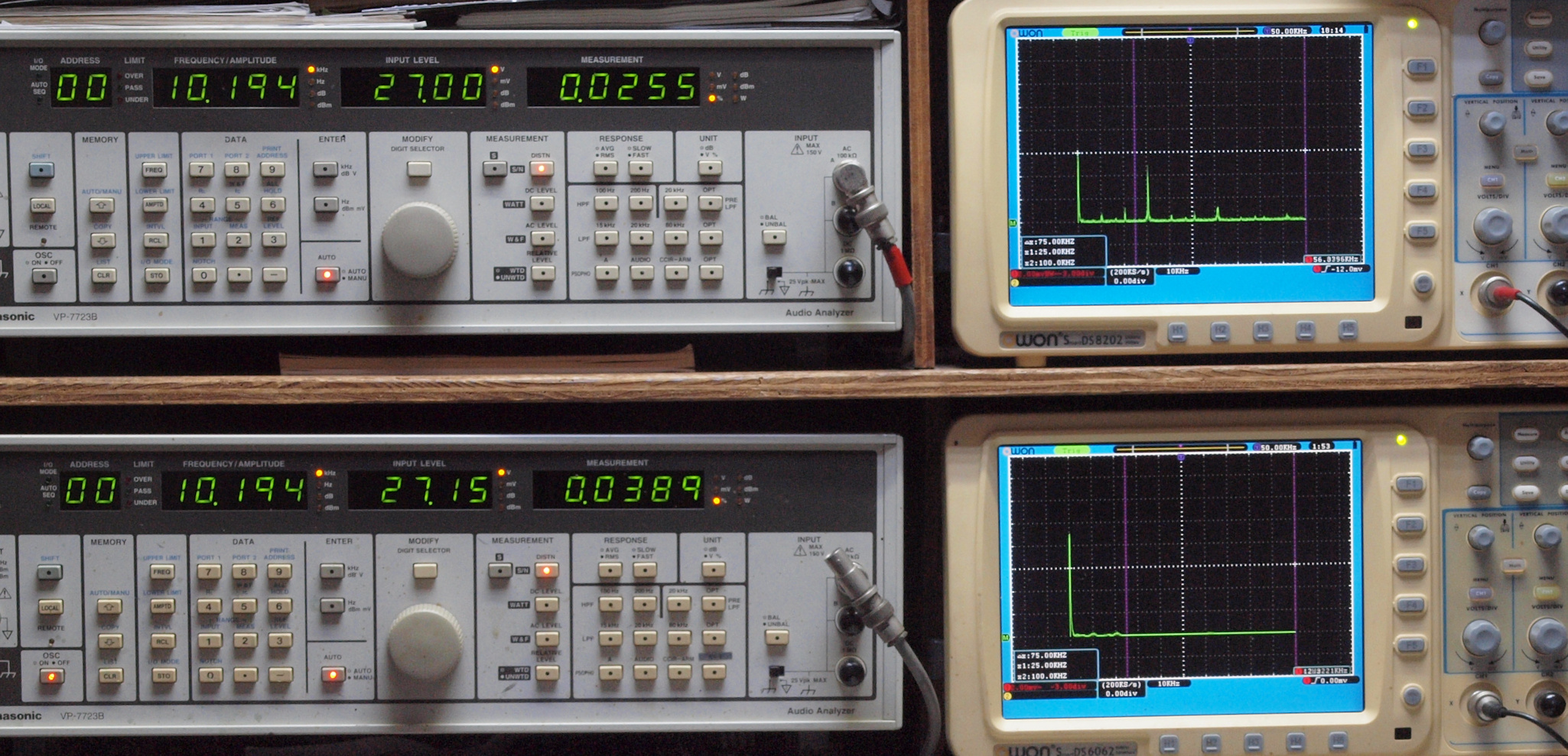

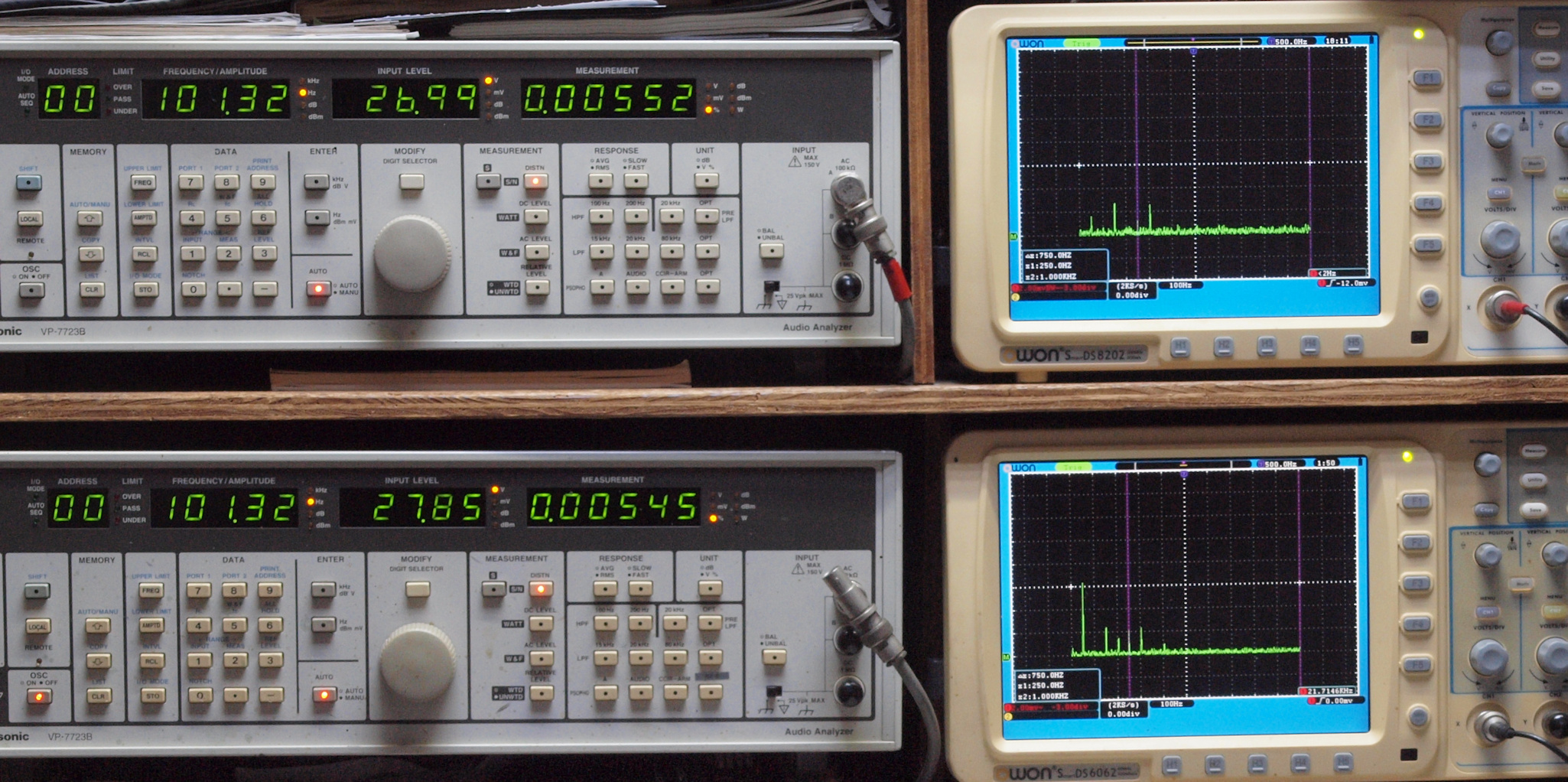

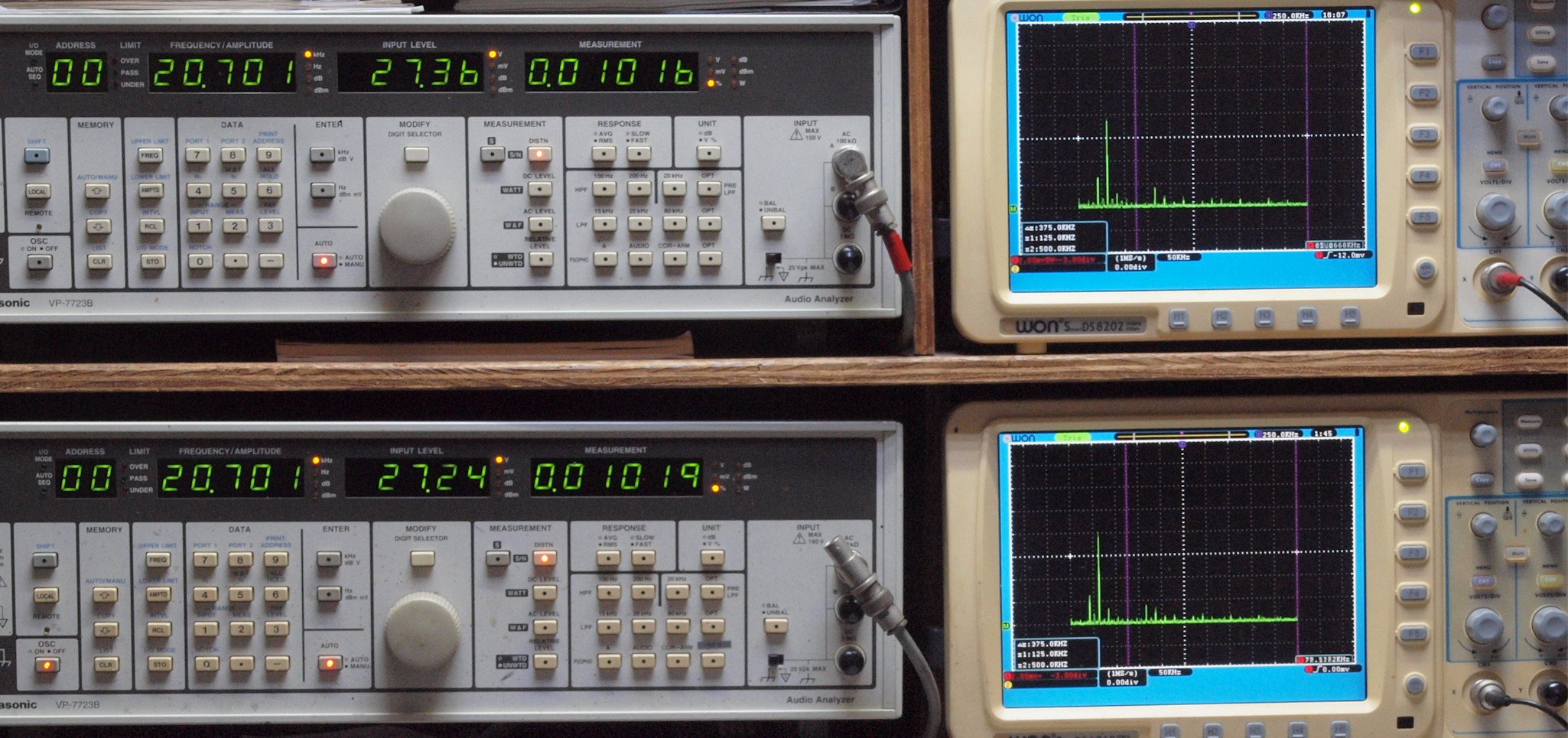

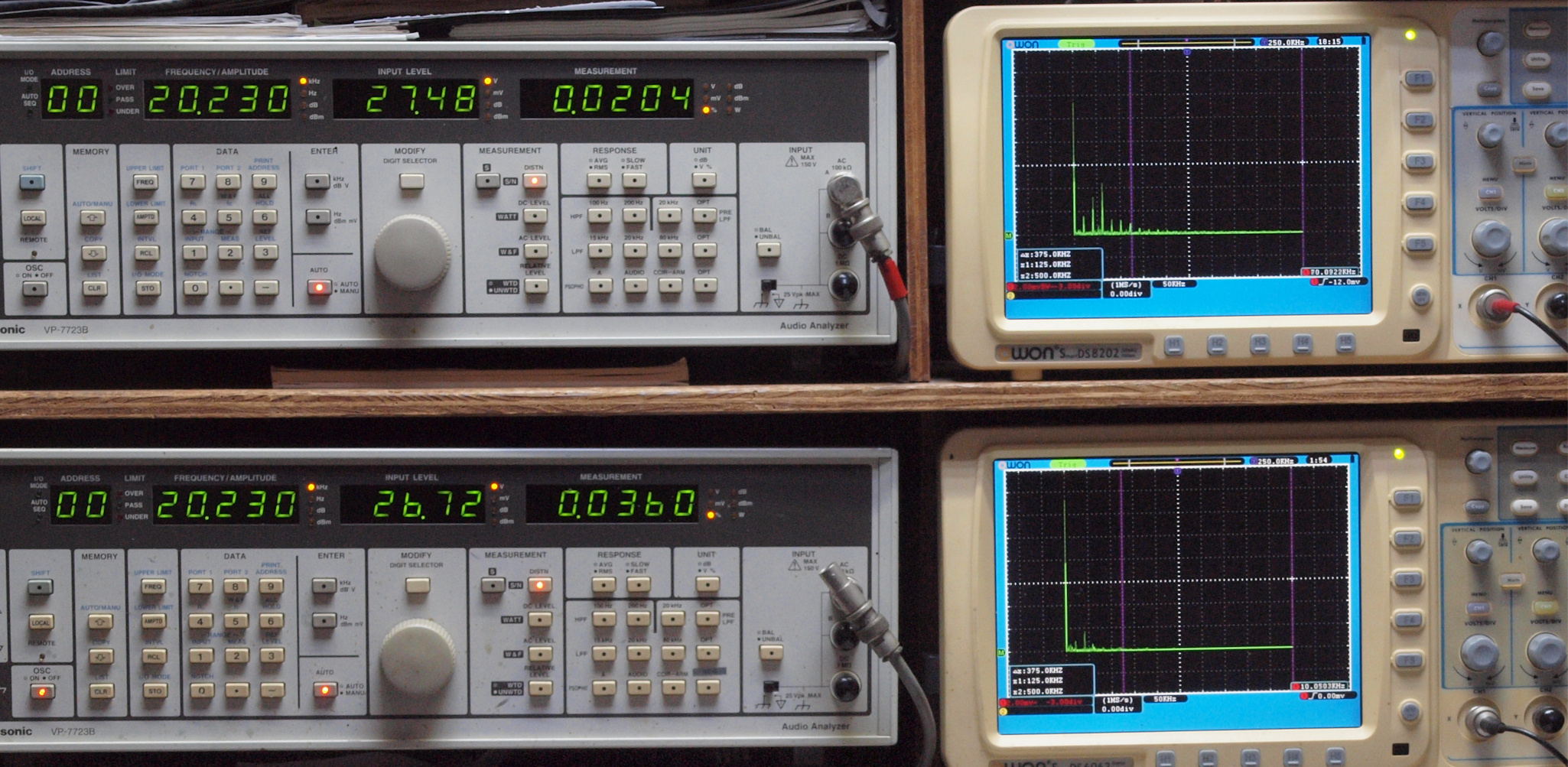

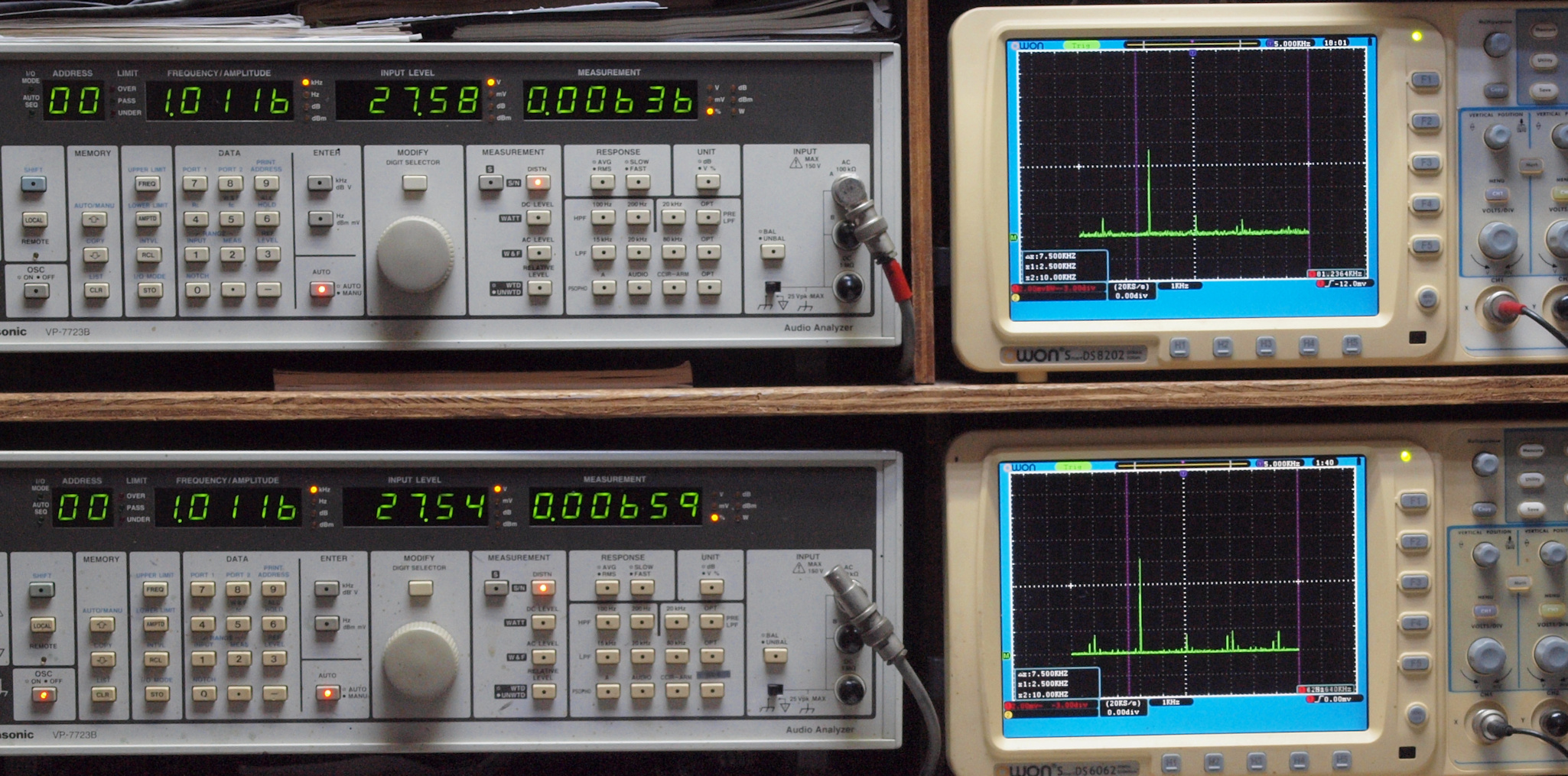

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

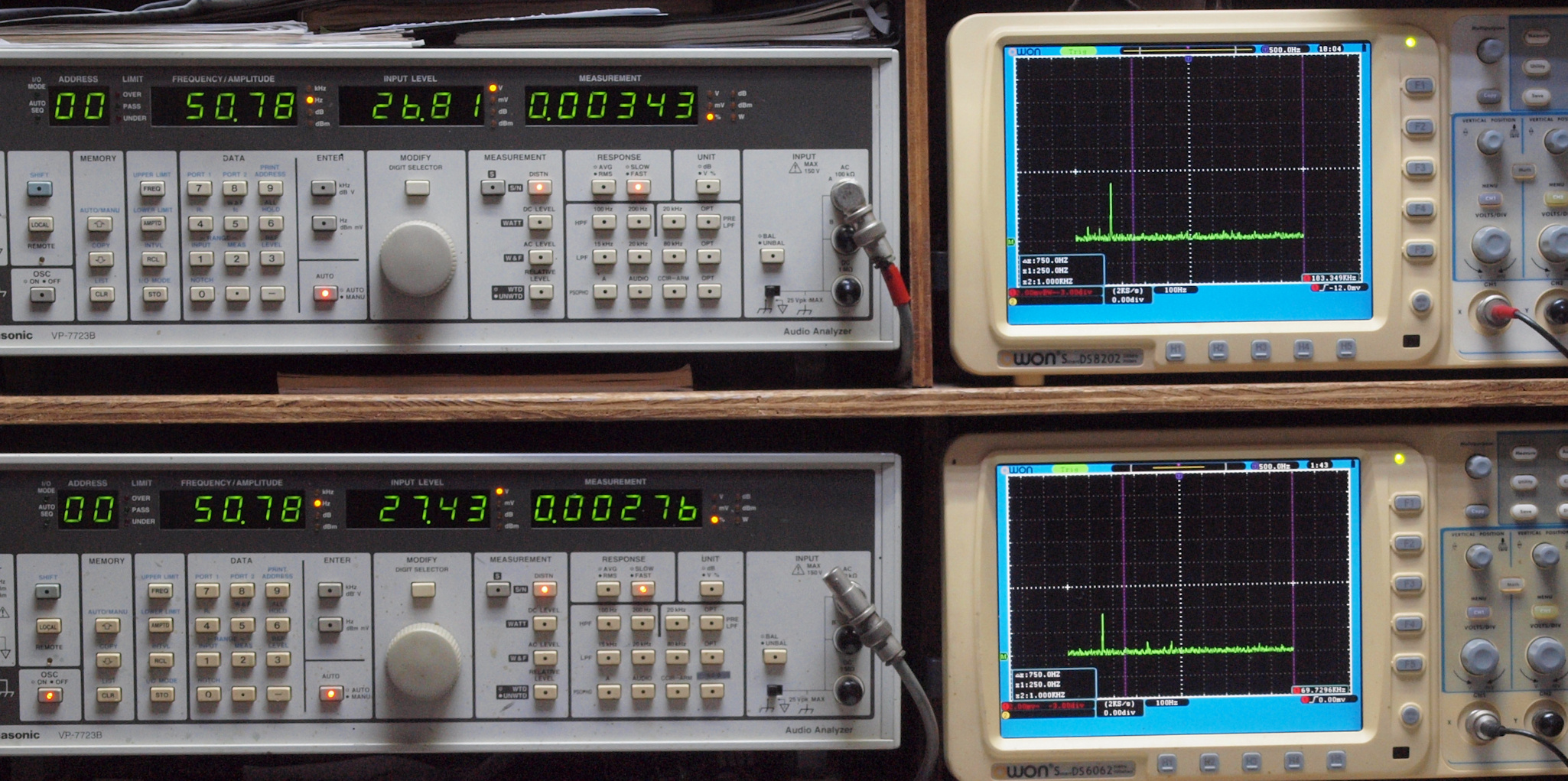

Ｅ２１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ、　０．０１７６％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０１６４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１３０％歪み。 　　　　　　　 　　　　　 　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１５０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１４６％歪み。 　　　　　 　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１６８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１５２％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１６９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２８９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４６５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３１５％歪み。 　　　　　　　　　　 　　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２９２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２２３％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２４２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

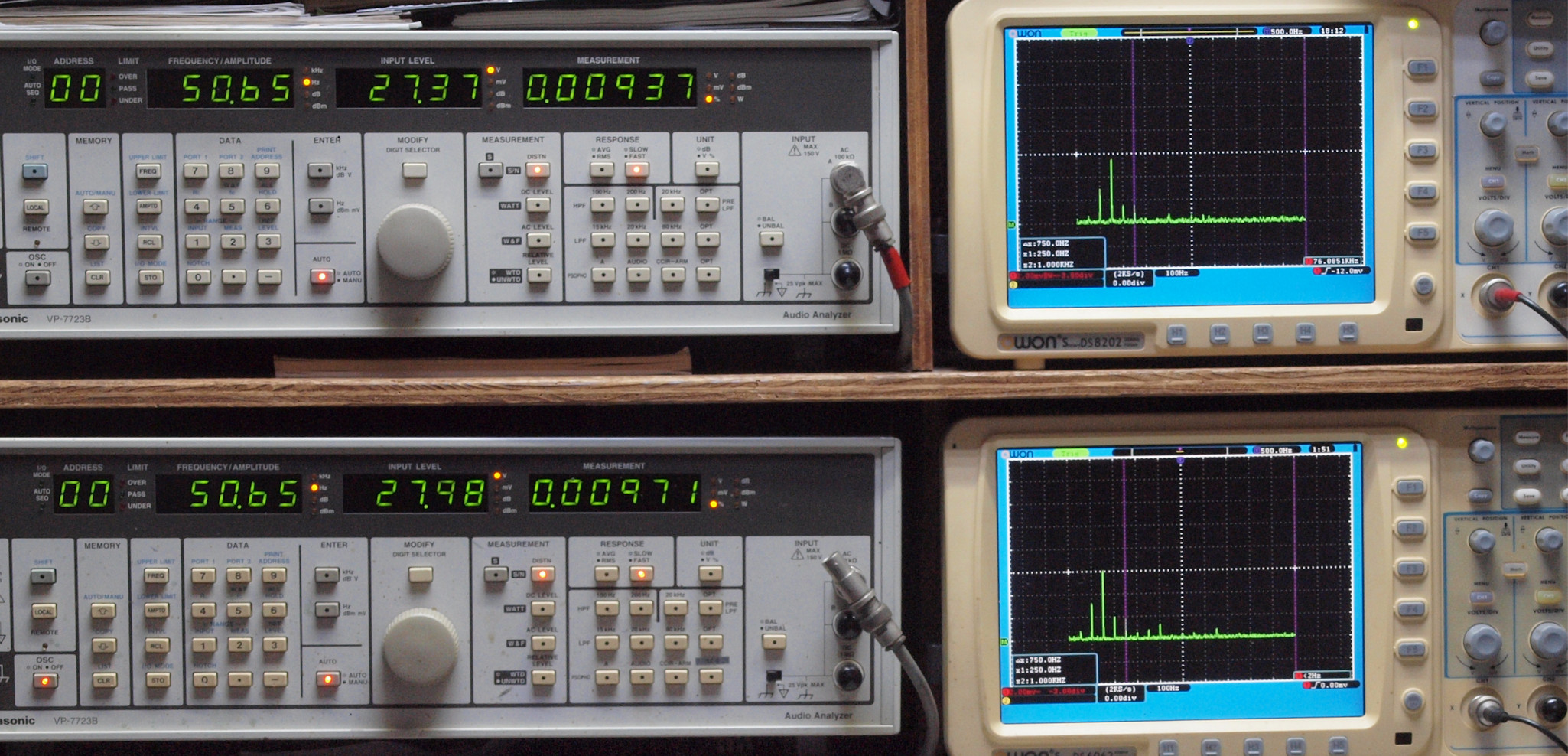

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１２９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１３％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１００％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．００９６４％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１１３％歪み。 　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

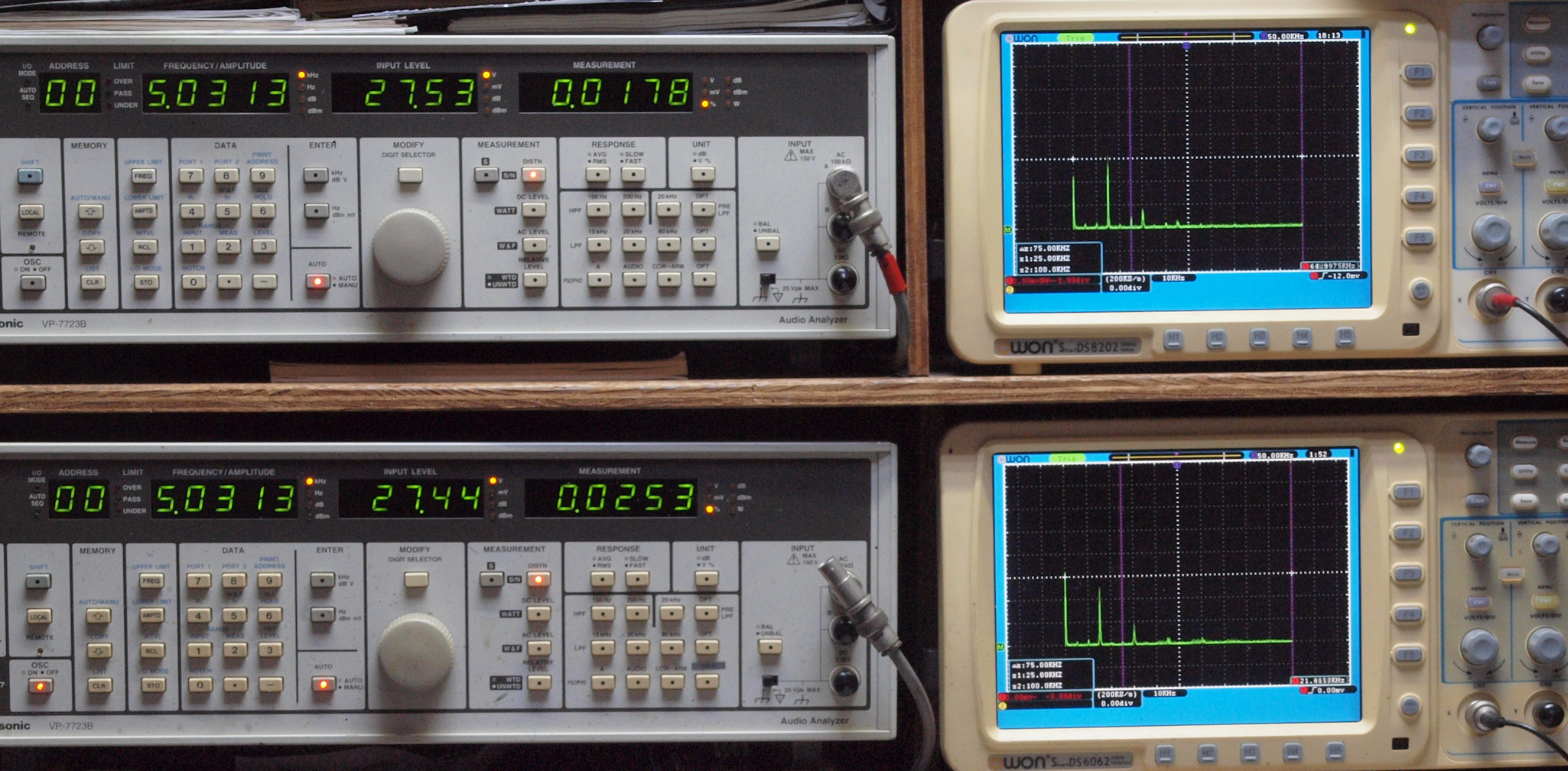

Ｅ３５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２０１％歪み。 　　　　　　　 　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２２４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２５０％歪み。 　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２５２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MM_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１４６％歪み。 　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２１５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４１．　ＭＣ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ、　０．０４３３％歪み。 　　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ、　０．０３７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４２．　ＭＣ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３１９％歪み。 　　　　　　　 　　　　　 　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０１９６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４３．　ＭＣ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３６２％歪み。 　　　　　 　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４４．　ＭＣ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３５４％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２５１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４５．　ＭＣ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３６８％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３９５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４６．　ＭＣ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４１４％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４７．　ＭＣ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０３９０％歪み。 　　　　　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０４０３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

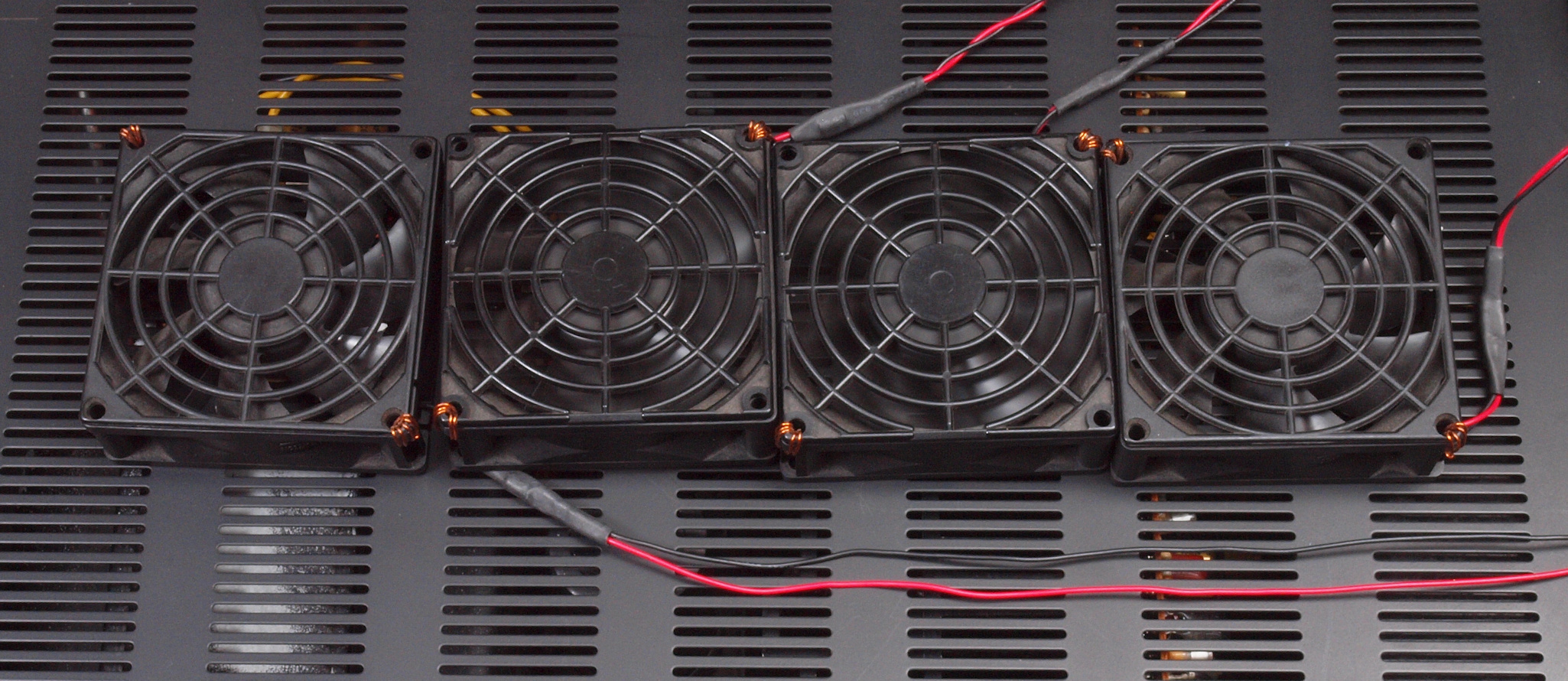

Ｅ５．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

Ｅ６．　２４時間エージング

Ｙ．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｄ７０７　の仕様（マニアル・カタログより）

型式 ワイドレンジDCプリメインアンプ ＡＵ−Ｄ７０７ パワーアンプ部 実効出力 90W+90W(10Hz〜20kHz、THD 0.008%、8Ω) 90W+90W(1kHz、THD 0.003%、8Ω 全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω) 混変調歪率(70Hz:7kHz＝4:1) 0.008%以下 出力帯域幅 3Hz〜70kHz(IHF、両ch動作、1kHz、8Ω) ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω) 周波数特性 DC〜500kHz、+0 -3dB 入力感度/インピーダンス(1kHz) 1V/47kΩ SN比 125dB以上(IHF、Aネットワーク、ショートサーキット) チャンネルセパレーション(IHF、1kHz) 90dB以上 ライズタイム 0.5μsec スルーレイト ±200V/μsec プリアンプ部 入力感度/インピーダンス(1kHz) Phono-1 MM:2.5mV/47kΩ Phono-1 MC:0.1mV/100Ω Phono-2 MM:2.5mV/47kΩ AUX、Tuner、Tape Play 1、2(PIN):150mV/47kΩ MC適合インピーダンス 100Ω以下 Phono最大許容入力(1kHz) Phono MM:350mV(THD 0.01%) Phono MC:30mV(THD 0.03%) 出力電圧(1kHz) Tape Rec 1、2(PIN、47kΩ時):150mV Pre Out(47kΩ時):1V Max Pre Out(THD 0.05%、47kΩ時):4V 出力インピーダンス(1kHz) Tape Rec 1、2:600Ω以下 全高調波歪率 Phono MC(1kHz、6V):0.01%以下 Phono MM(20Hz〜20kHz、6V):0.005%以下 AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V):0.005%以下 混変調歪率(70Hz:7kHz＝4:1) AUX、Tuner、Tape Play 1、2(1V):0.005%以下 周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz):±0.2dB AUX、Tuner、Tape Play 1、2:5Hz〜100kHz、+0 -1dB SN比(IHF、Aネットワーク、 ショートサーキット) Phono MC(入力換算):-154dBV Phono MM:90dB以上 AUX、Tuner、Tape Play 1、2:100dB以上 チャンネルセパレーション(IHF、1kHz) Phono MC:70dB以上 Phono MM:70dB以上 AUX、Tuner、Tape Play 1、2:80dB以上 入力間セパレーション (入力ショート、1kHz) Tuner⇔Phono MM:90dB以上 Tape Play 1、2⇔Phono MM:90dB以上 Tuner⇔Tape Play 1、2:90dB以上 Tape Play 1⇔Tape Play 2:100dB以上 トーンコントロール Bass:±6dB(50Hz) トーンセレクター(ターンオーバー周波数):300Hz、150Hz Treble:±6dB(15kHz) トーンセレクター(ターンオーバー周波数):6kHz、3kHz サブソニックフィルター 16Hz(-3dB、6dB/oct) ラウドネス(ボリューム -30dB時) +10dB(50Hz) +4dB(10kHz) ヘッドホン端子出力 120mW(8Ω) 総　合 負荷インピーダンス 4〜16Ω 定格消費電力(電気用品取締法) 230W 外形寸法 幅430x高さ168x奥行428mm ラックマウントアダプター装着時:幅482x奥行455mm 重量 20.1kg ラックマウントアダプター装着時:20.6kg 別売 ラックマウントアダプターBX-7(1組、￥3,000) 価格 ￥95,000(1979年頃)
