HMA−9500mkU. 65台目修理記録
販売価格=29万円。SP端子WBT−0702又はWBT−0705Cuを使用する場合は28万円
2018/10/26埼玉県まで引取   完成
注意 このAMPはアースラインが浮いています。
    AMPのシャーシにSPの線(アース側)やプリAMPのアースもも接続してはいけません。
    RL−SPのアース線も接続(共通)してもいけません、+−の撚りのあるのも使用出来ません。

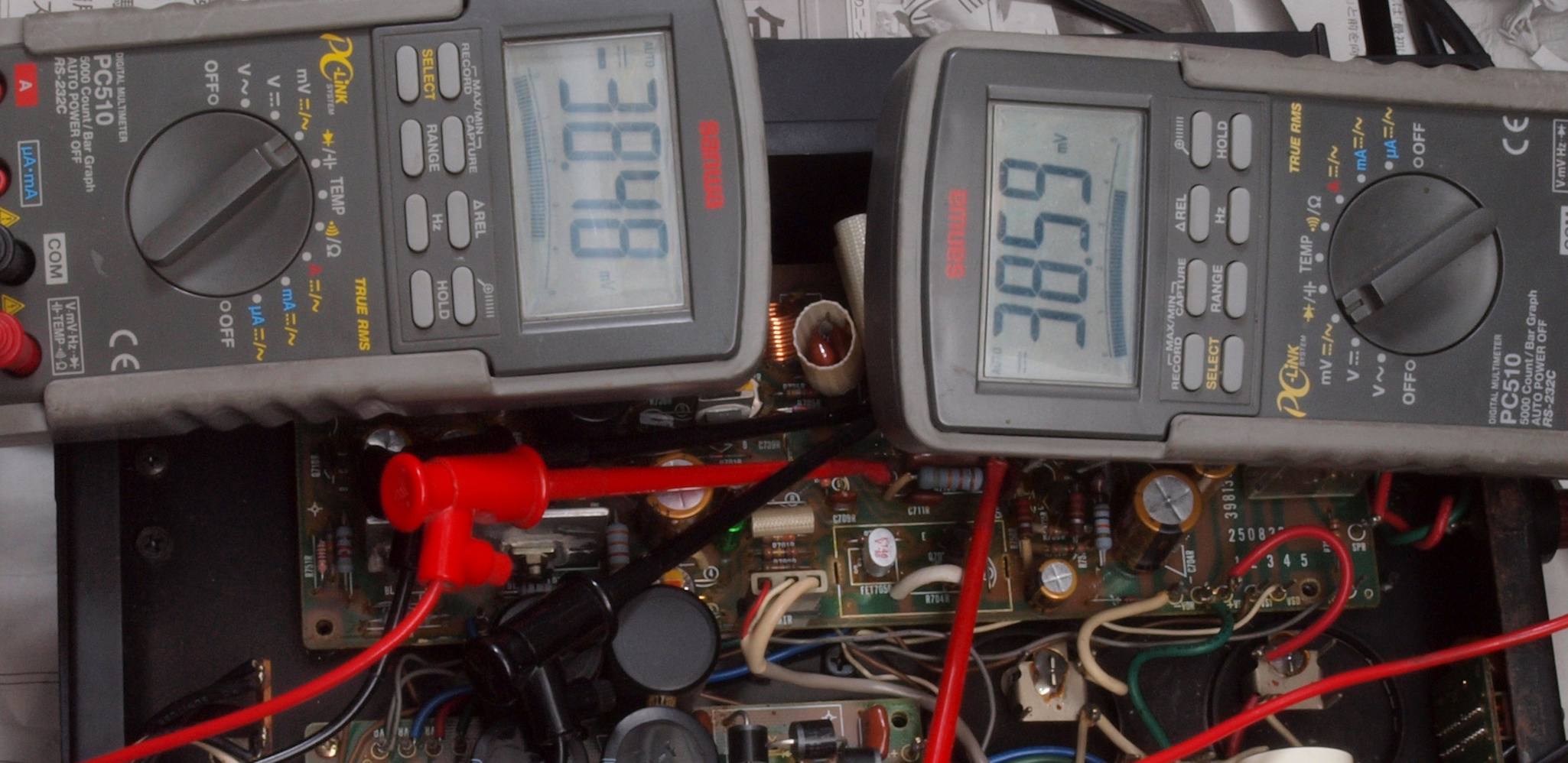

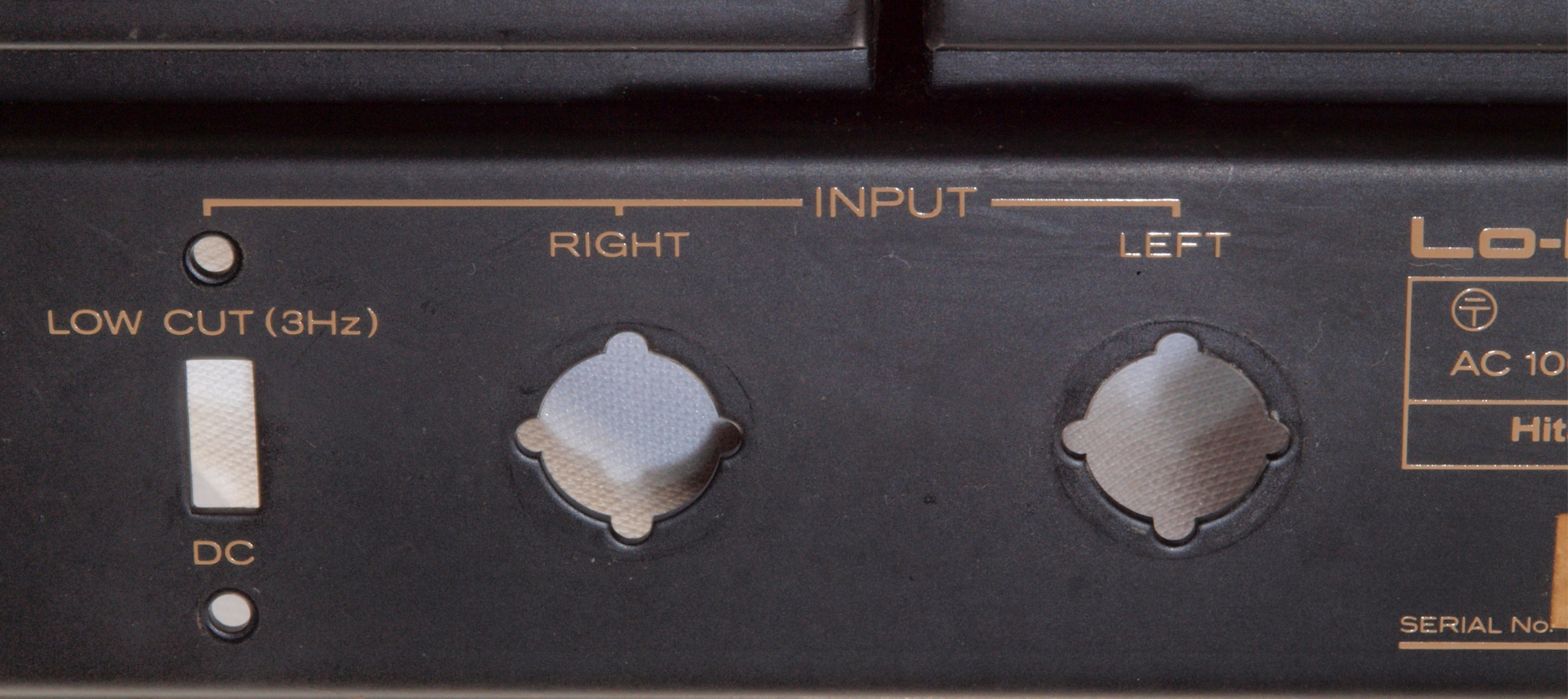

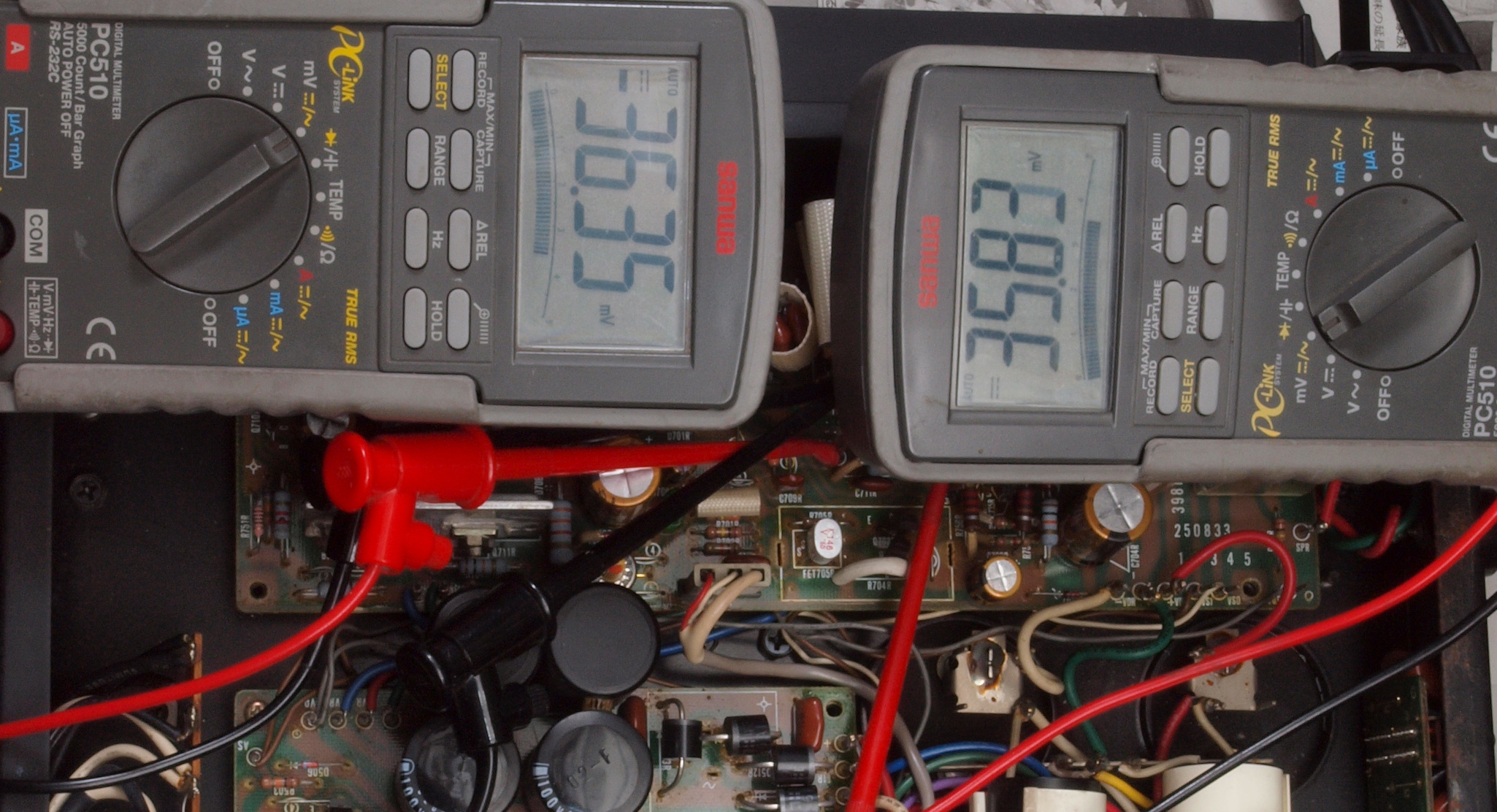

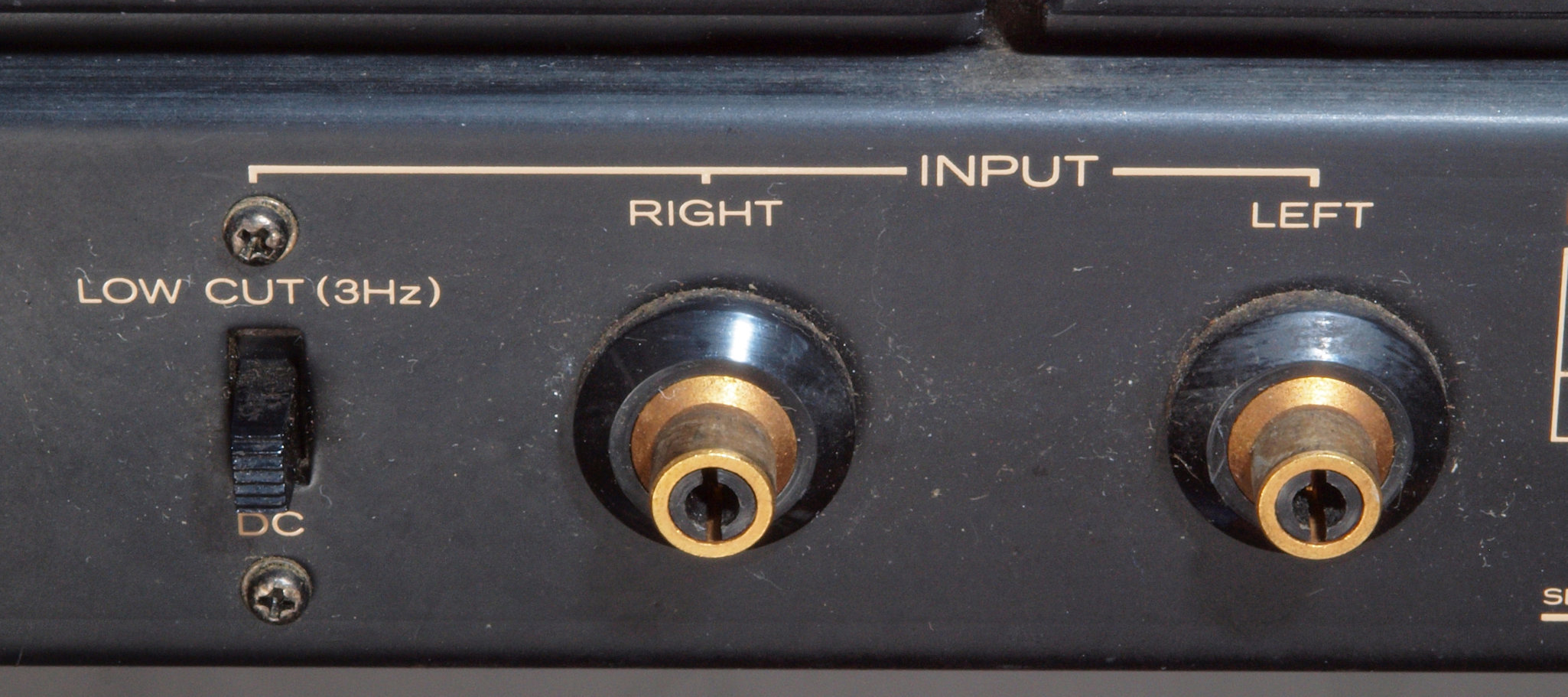

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
  • Yahoo!オークションで修理部品取として購入

AA. 出品者の商品状態の記述。
  • 電源が入ることを確認しました。
    input入力にて出力を確認し他所、R側の音が出ません。
    その他動作確認は一切していません。
    フロントパネルに傷があります。
    本体にサビがあります。
    スピーカー端子のフレームに欠けがあります。
    後部端子にサビがあります。
  • 注意事項
    • 商品状態に記載の無い内容は一切確認しておりません。
      上記商品状態(現状)を保証するものでは無いことをご理解の上ご入札お願い致します。
      商品の性質上、ノークレーム・ノーリターンでの対応とさせて頂きます。
  • 動作ランク=現状品
    検査時(短時間の簡易検査)の状態を記載しております。
    ただし、到着時に検査時の状態を保証するものではございませんので、ご了承の上ご入札ください。
    • 現状品とは?
      ※弊社独自の基準です。
      • 専門的検査、修理は行っておらず簡易検査による商品の現状を示すものとしております。
        ご到着時に検査時の商品状態(現状)を保証するものではございません。
        保証付きの中古商品ではございませんので、神経質な方のご入札はご遠慮いただけます様お願い致します。
        商品の性質上、ノークレーム・ノーリターンでの対応とさせて頂いております。
        リスクを伴う場合がございますので、ご理解頂いた上でのご入札をお願いいたします。
        内外部パーツの有無や内部状態は確認しておりませんので予めご了承ください。
        めご了承ください。
    • 外観ランク=C可
      使用感(傷、汚れ等)が多くあります。

B. 原因
  • 各部経年劣化。
    プロテクト作動し、動作不可。


C. 修理状況
  • SP接続リレー交換。
    初段FET(電解トランジスター)交換。
    RLバイアス/バランスVR交換。
    電解コンデンサー交換(オーディオコンデンサー使用)
    全ヒューズ入抵抗交換。
    WBT SP端子 WBT−0702PL に交換。
    WBT RCA端子に交換。
    配線手直し、補強。
    モジュール修理、修理の様子はこちら
    電源コード交換。
    電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード( 3A/ 200V)と 交換
D. 使用部品
  • SP接続リレー                           2個。
    初段FET                              2個。
    バイアス/バランス半固定VR                 6個。
    ヒューズ入り抵抗                        30個。
    電解コンデンサー                        31個 。
    フイルムコンデンサー                       4個。
    WBT SP端子 WBT−0702PL             2組(定価で工賃込み)。
    WBT RCA端子 WBT−0201              1組(定価で工賃込み)。
    電源コード2芯3.5スケア                    2m(本体からプラグまで約1.2m)。
    3Pプラグ(Panasonic WF−5018)            1個。
    ファストリカバリー 整流ダイオード( 3A/ 200V)      8本
E. 調整・測定

F. 販売価格=29万円。
          SP端子WBT−0702又はWBT−0705Cuを使用する場合は28万円。

Y. 購入ユーザー宅の設置状況

S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A11. 点検中 前から見る

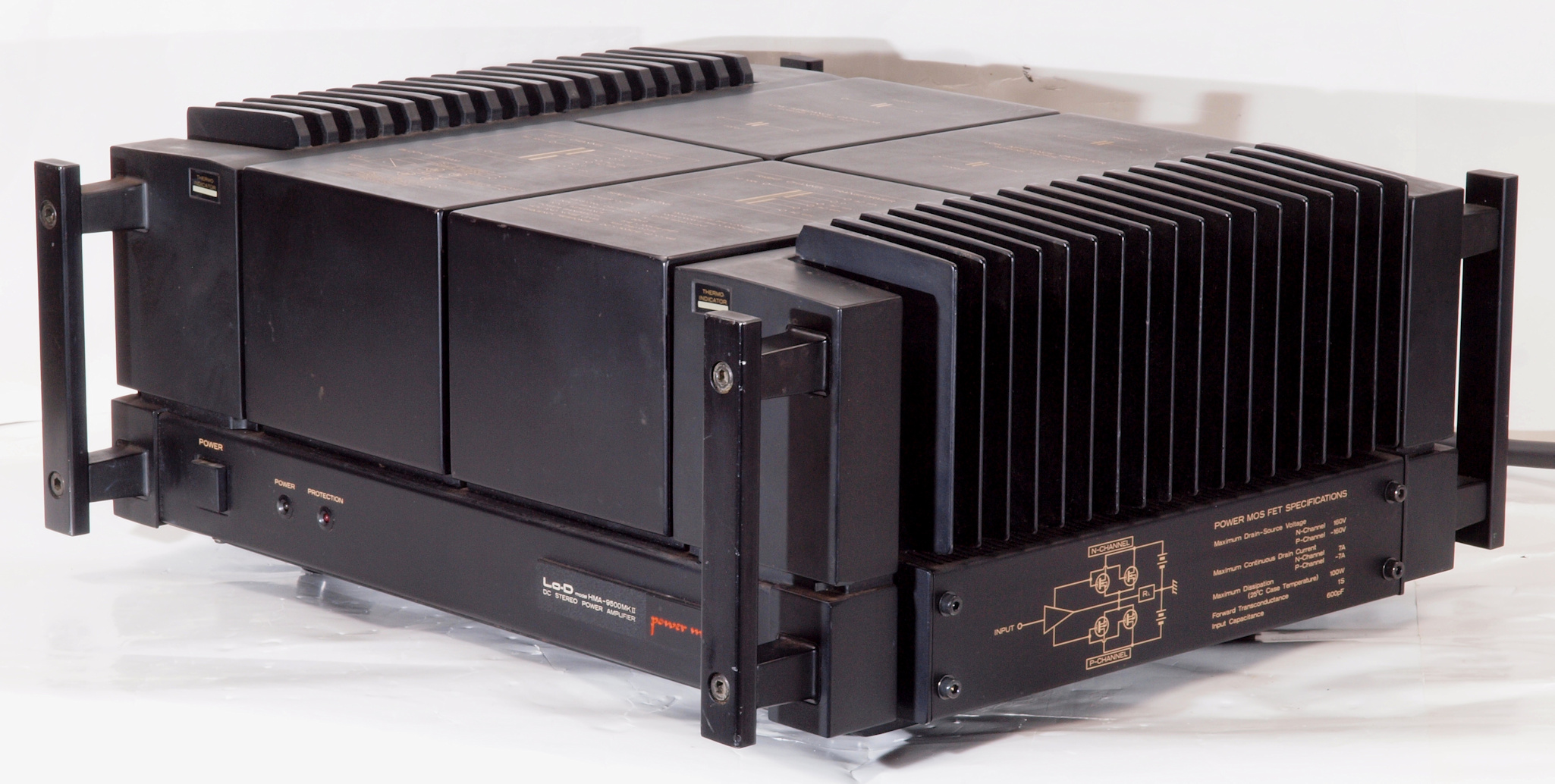

A12. 点検中 前右から見る

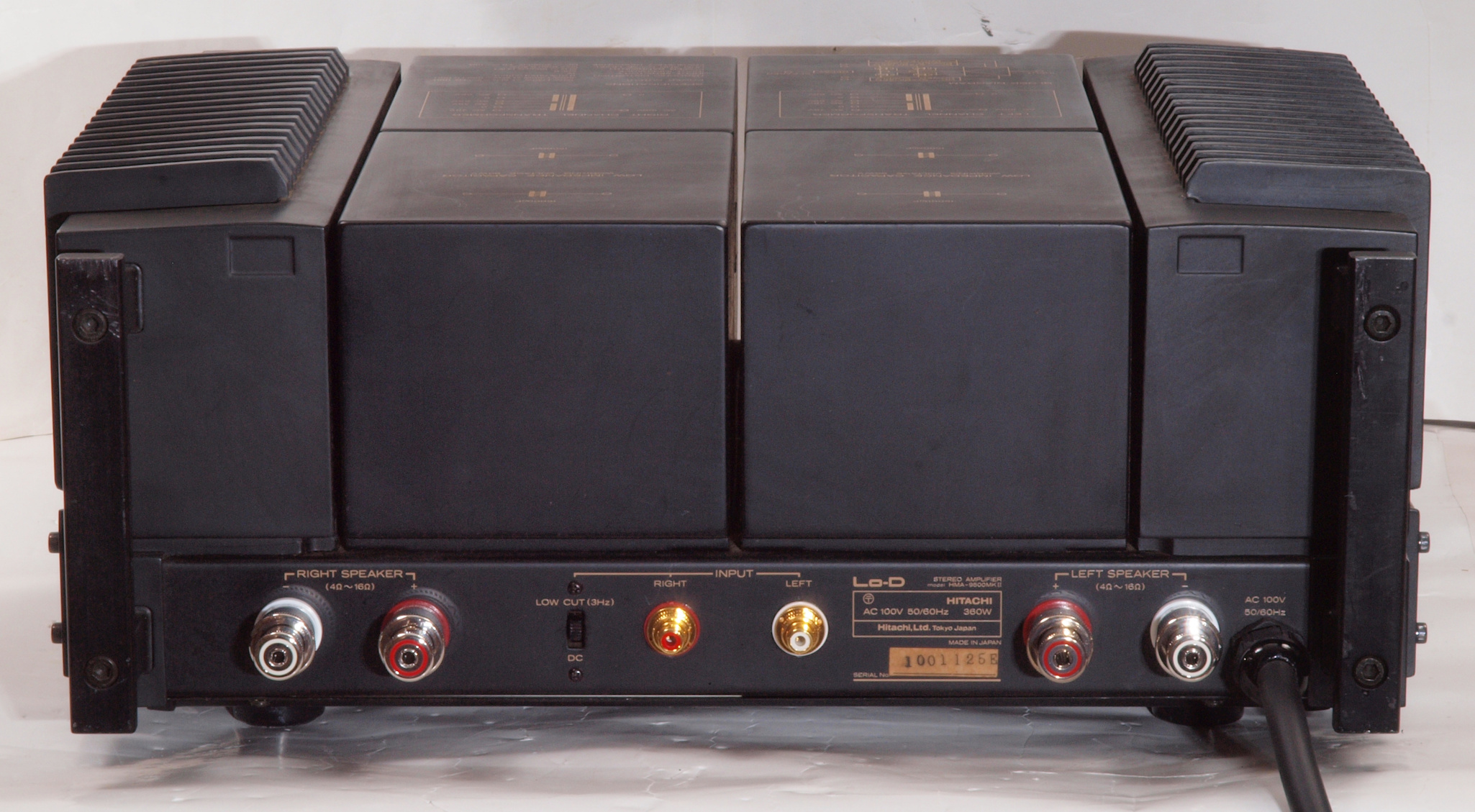

A13. 点検中 後から見る

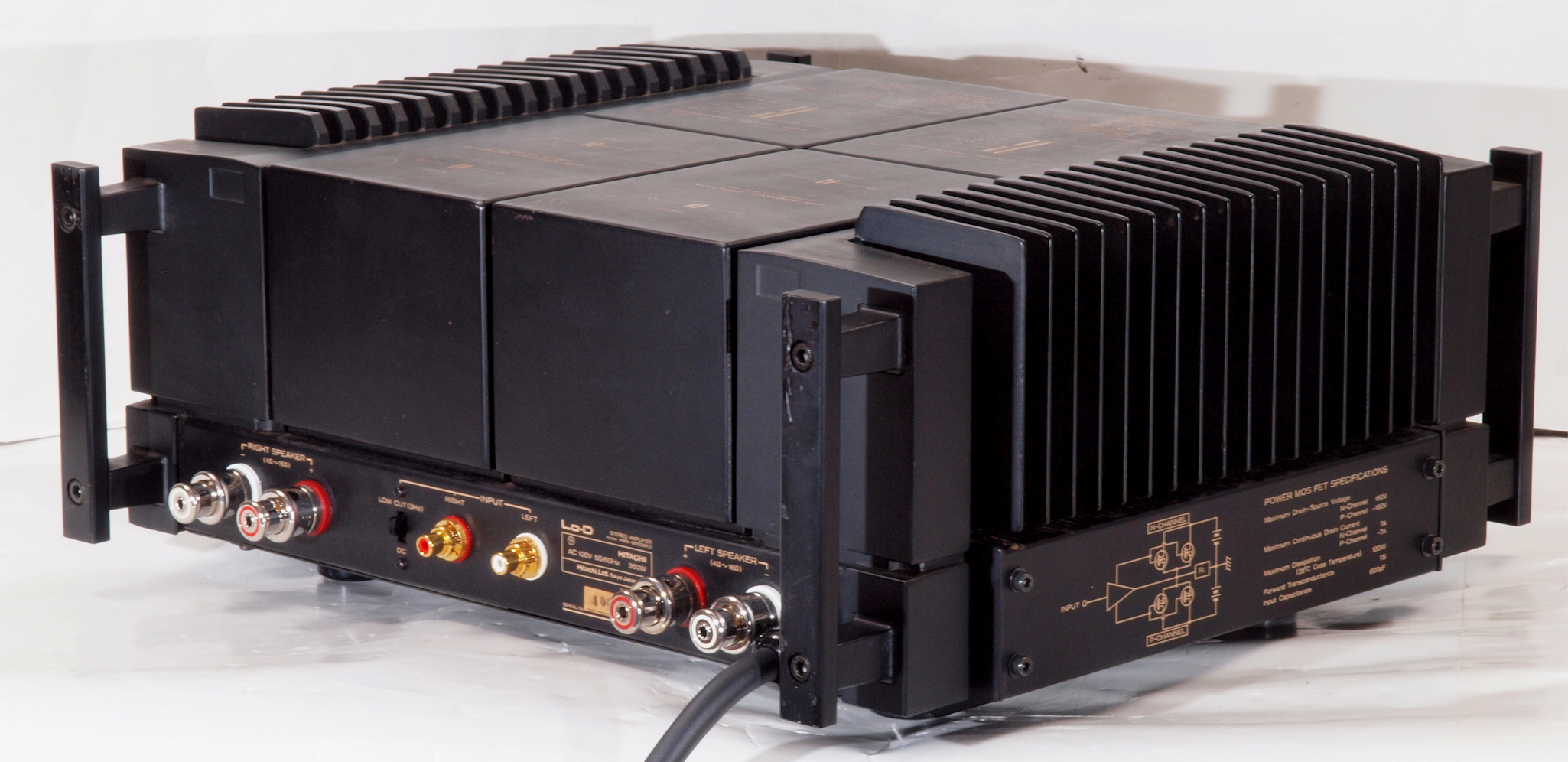

A14. 点検中 後左から見る
A15. 点検中 上から見る
A21. 点検中 下前から見る
A22. 点検中 下前左から見る
A23. 点検中 下後から見る

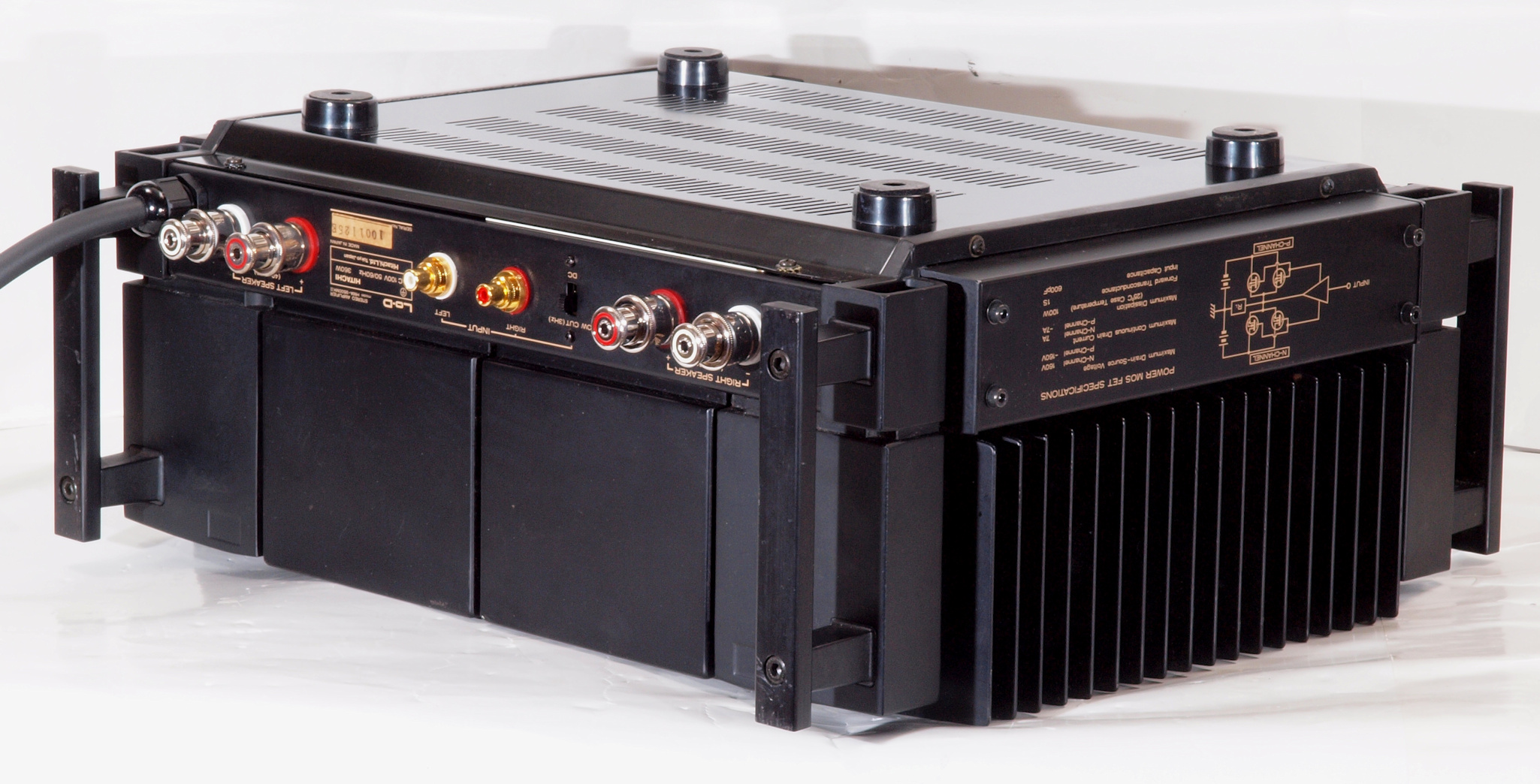

A24. 点検中 下後右から見る
A25. 点検中 下から見る。
A31. 点検中 下蓋を取り、下から見る。 修理履歴は少ない。
A32. 点検中 電源トランスの詰め物を見る。 変色、ヒビ割れも無。

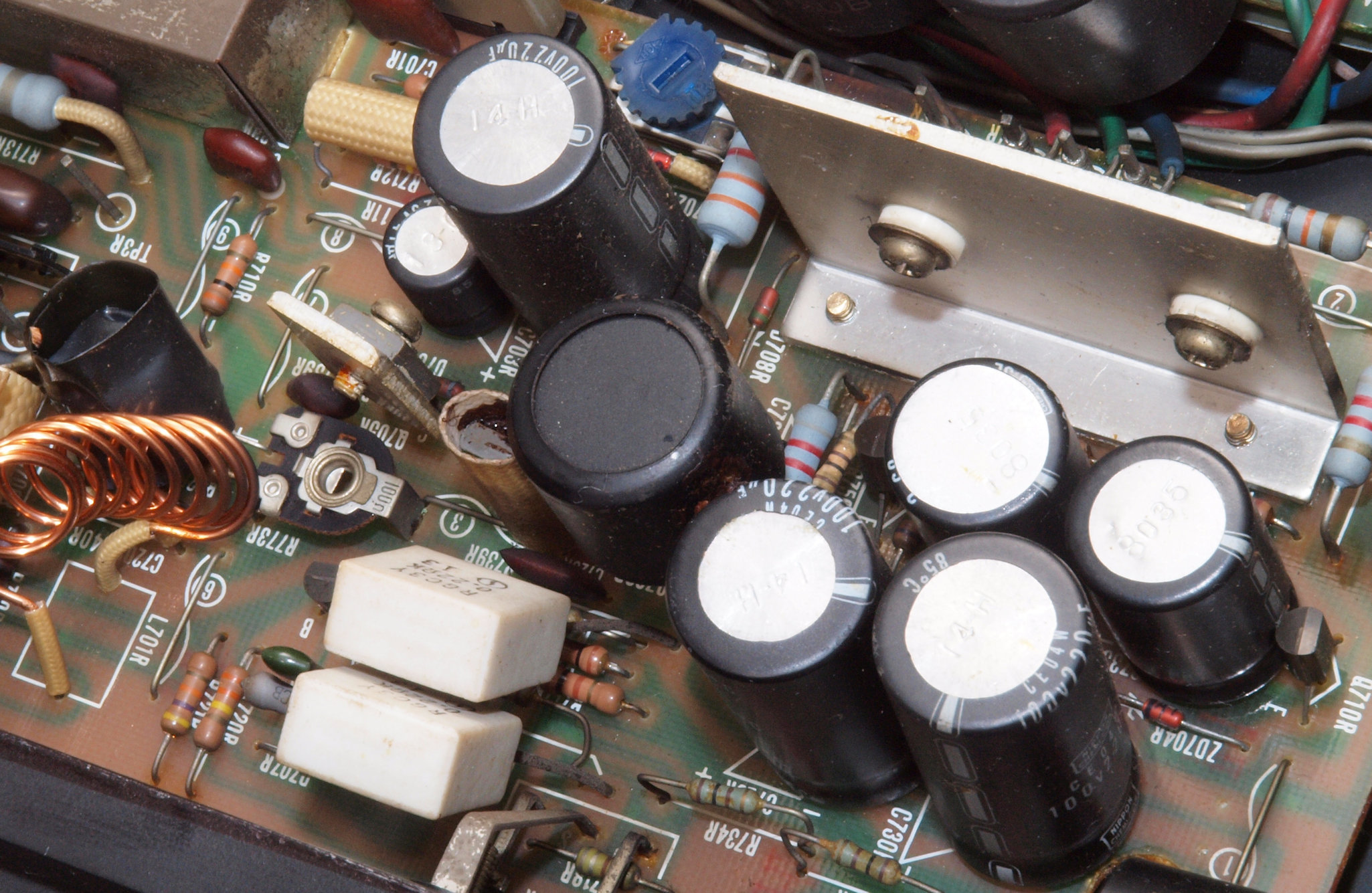

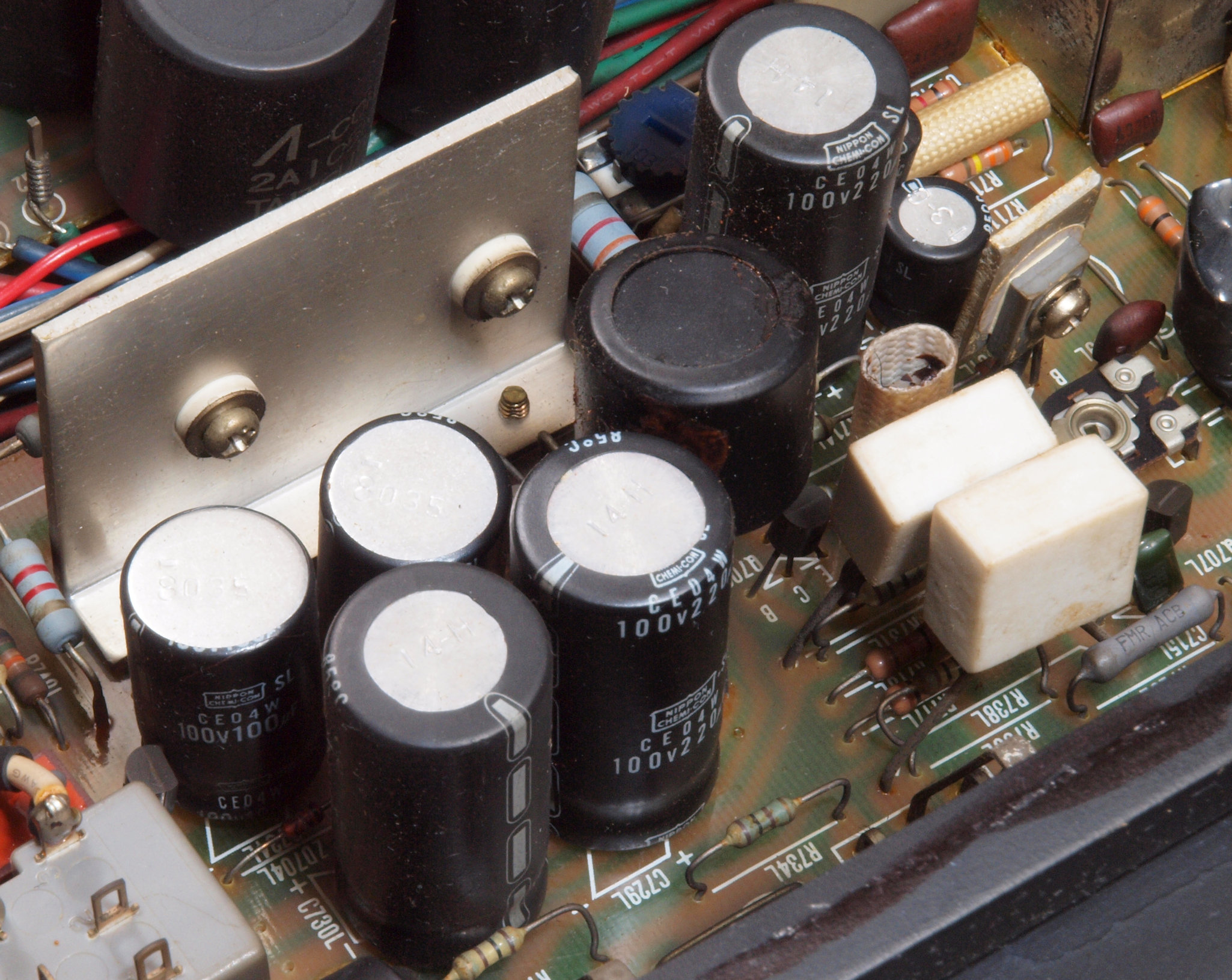

A33. 点検中  R側ドライブ基板の電解コンデンサー、頭のビニールの剥けは少ない。
A34. 点検中  L側ドライブ基板の電解コンデンサー、頭のビニールの剥けけは少ない。
A41. 点検中 電解コンデンサー外観比較、100μ/100V
A42. 点検中 電解コンデンサー外観比較、220μ/100V
A51. 点検中 使用する電源コードプラグ(Panasonic WF−5018)。
A52. 点検中 交換する電源コード(3.5スケア)、 PSE合格品なので被服が分厚い!
A53. 点検中 交換する電源コード、 PSE合格品なので被服が分厚い!
A54. 点検中 交換するK色電源コード。 電気的性能や耐候性能は上記灰色と同じです。
A6. 点検中 電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード( 3A/ 200V)と 交換可能。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

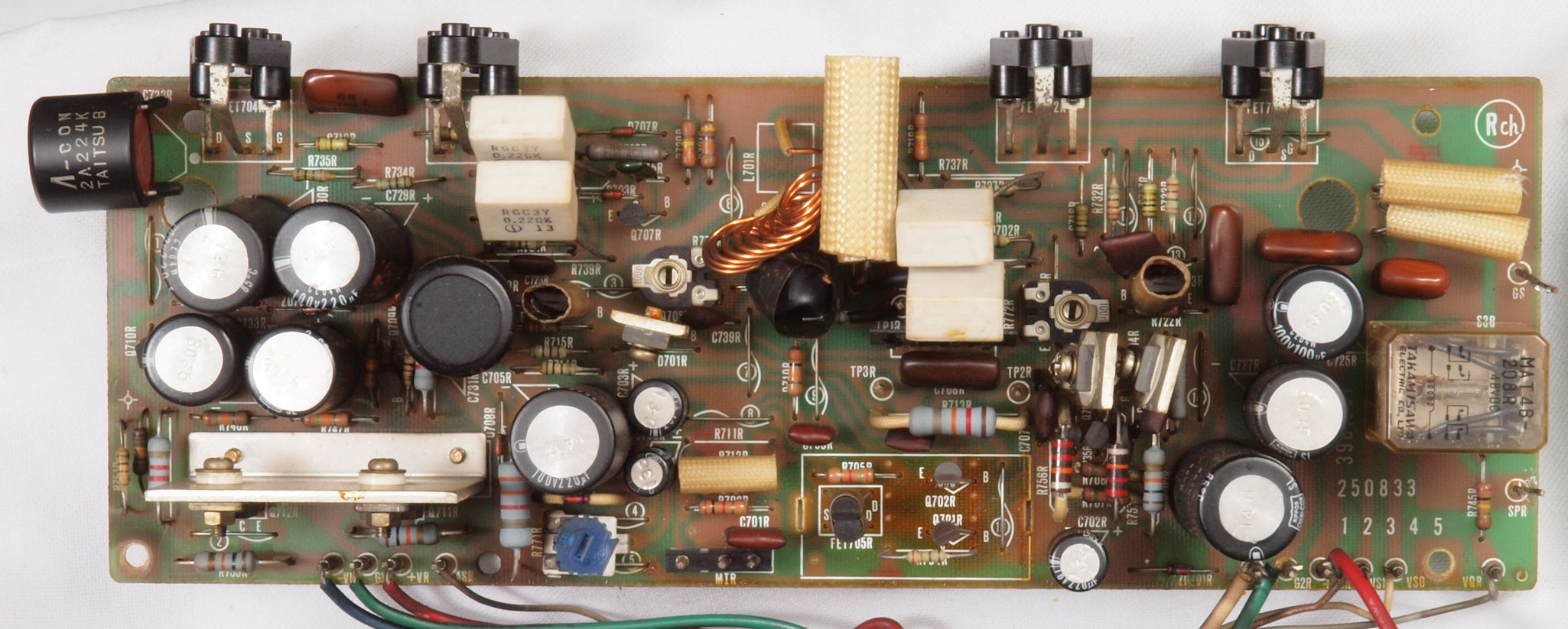

C11. 修理前 R側ドライブ基板

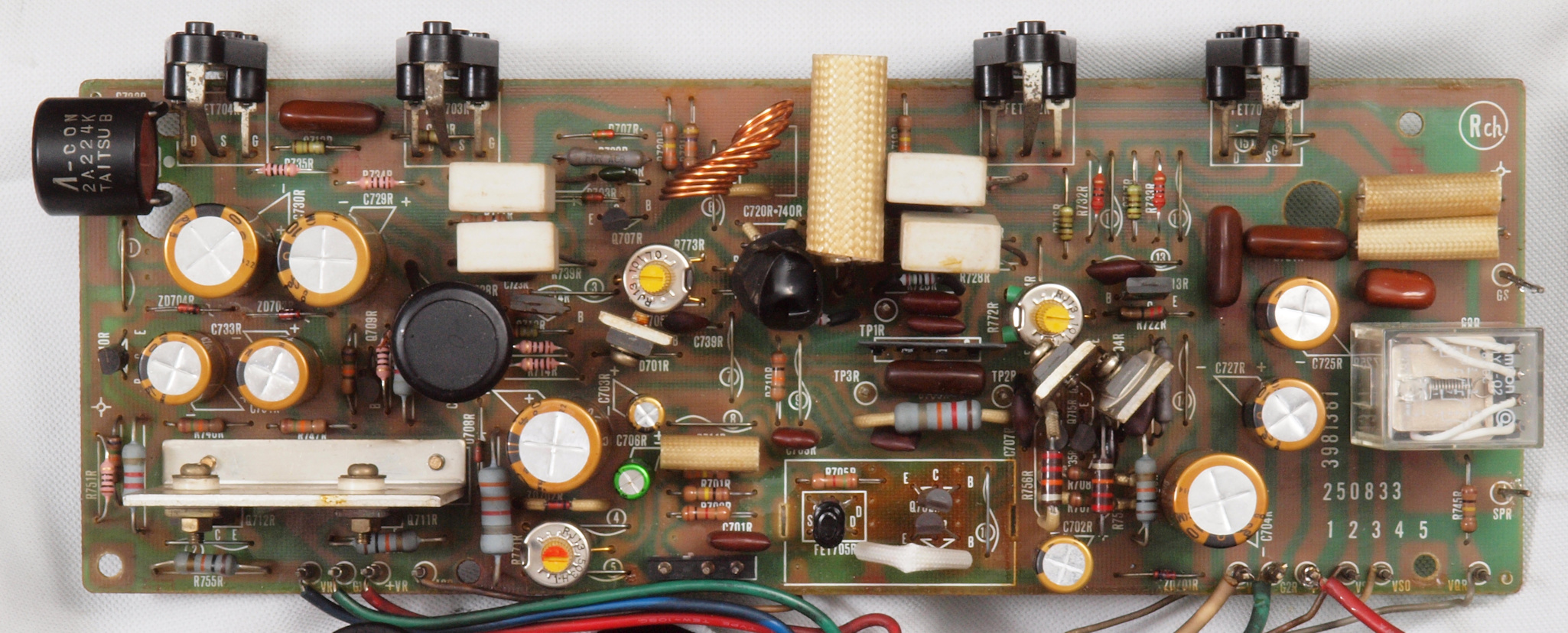

C12. 修理後 R側ドライブ基板。
          初段FET、バランス・バイアス調整用半固定VR3個、SP接続リレー交換
          ヒューズ入り抵抗全部、電解コンデンサー11個、足黒TR(トランジスター)1個交換。

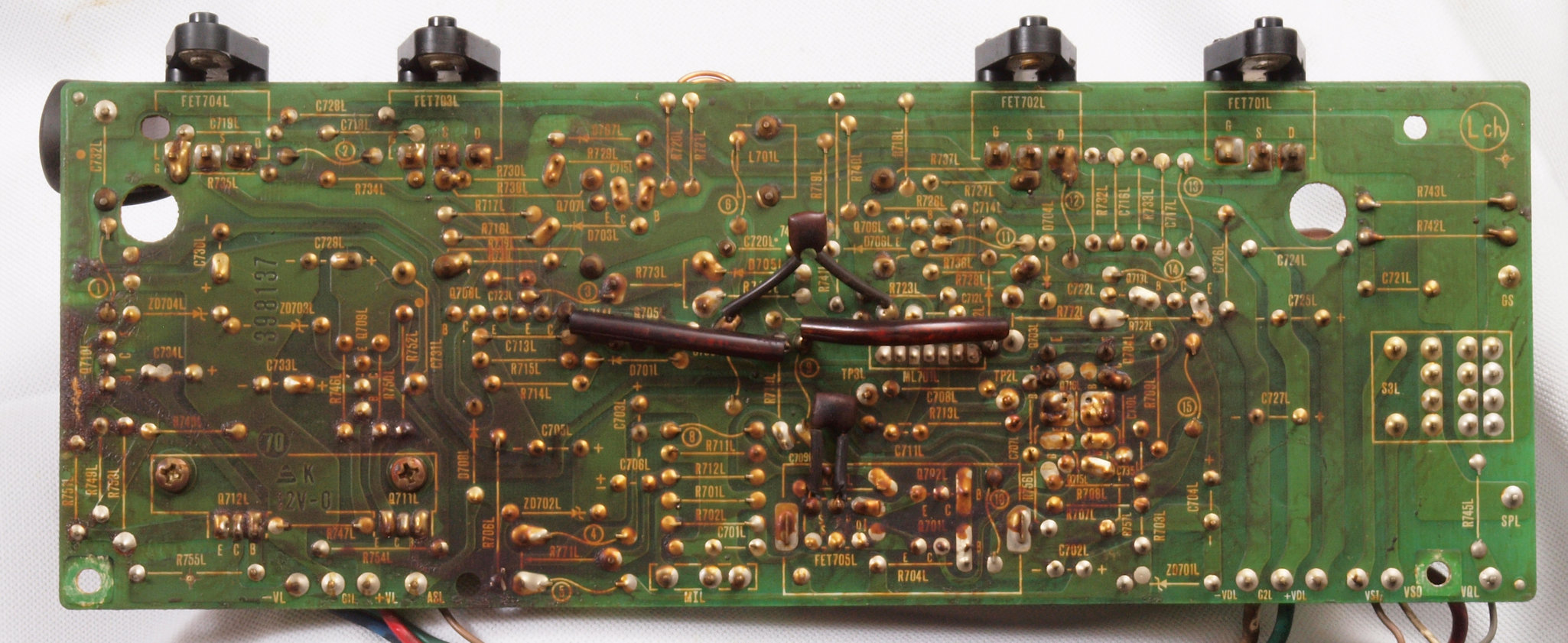

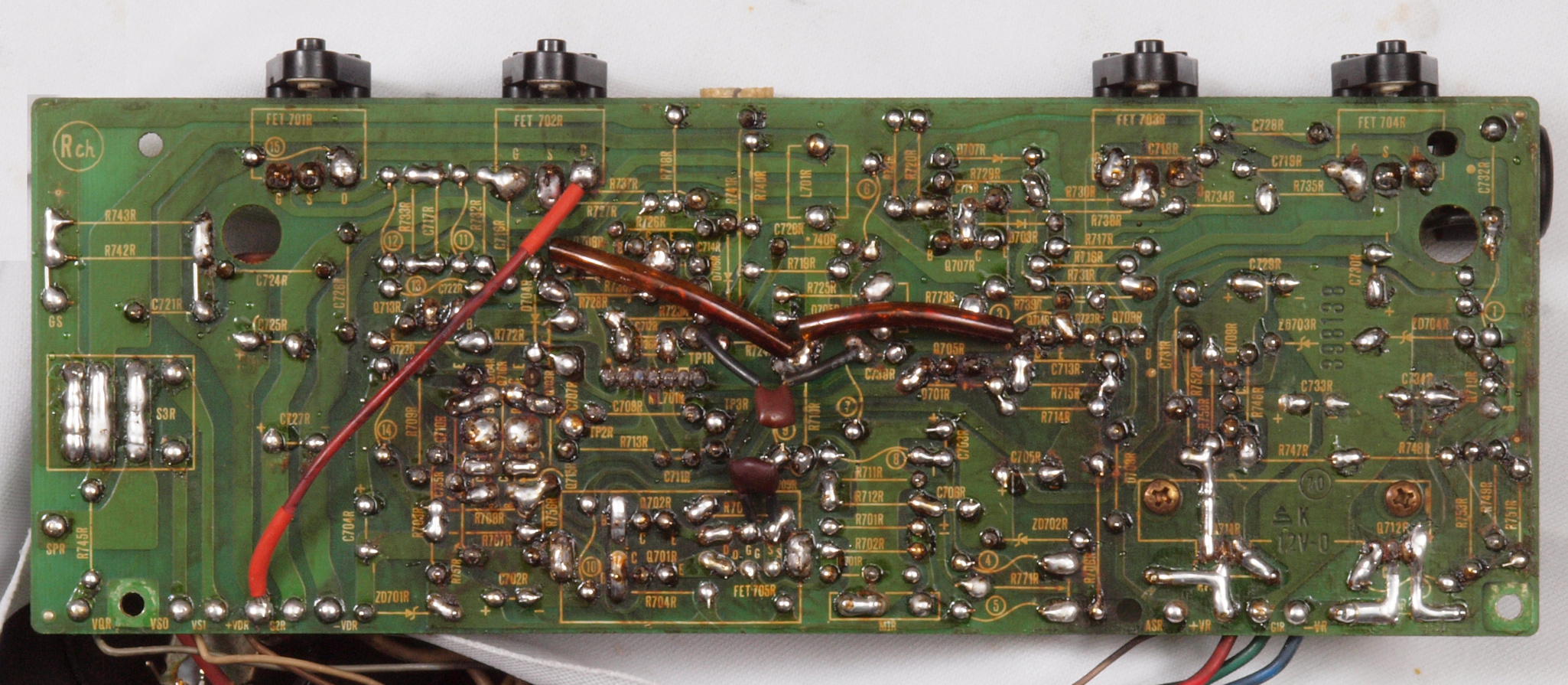

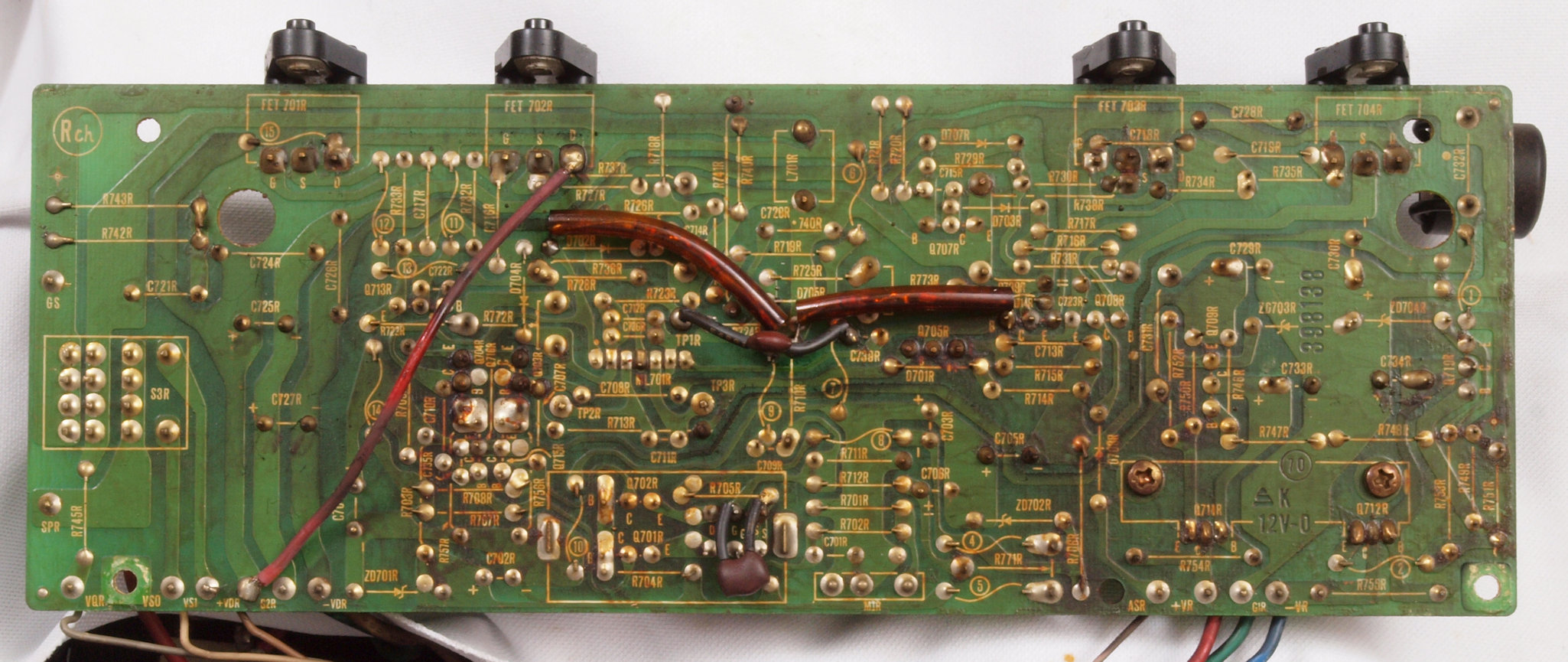

C13. 修理前 R側ドライブ基板裏

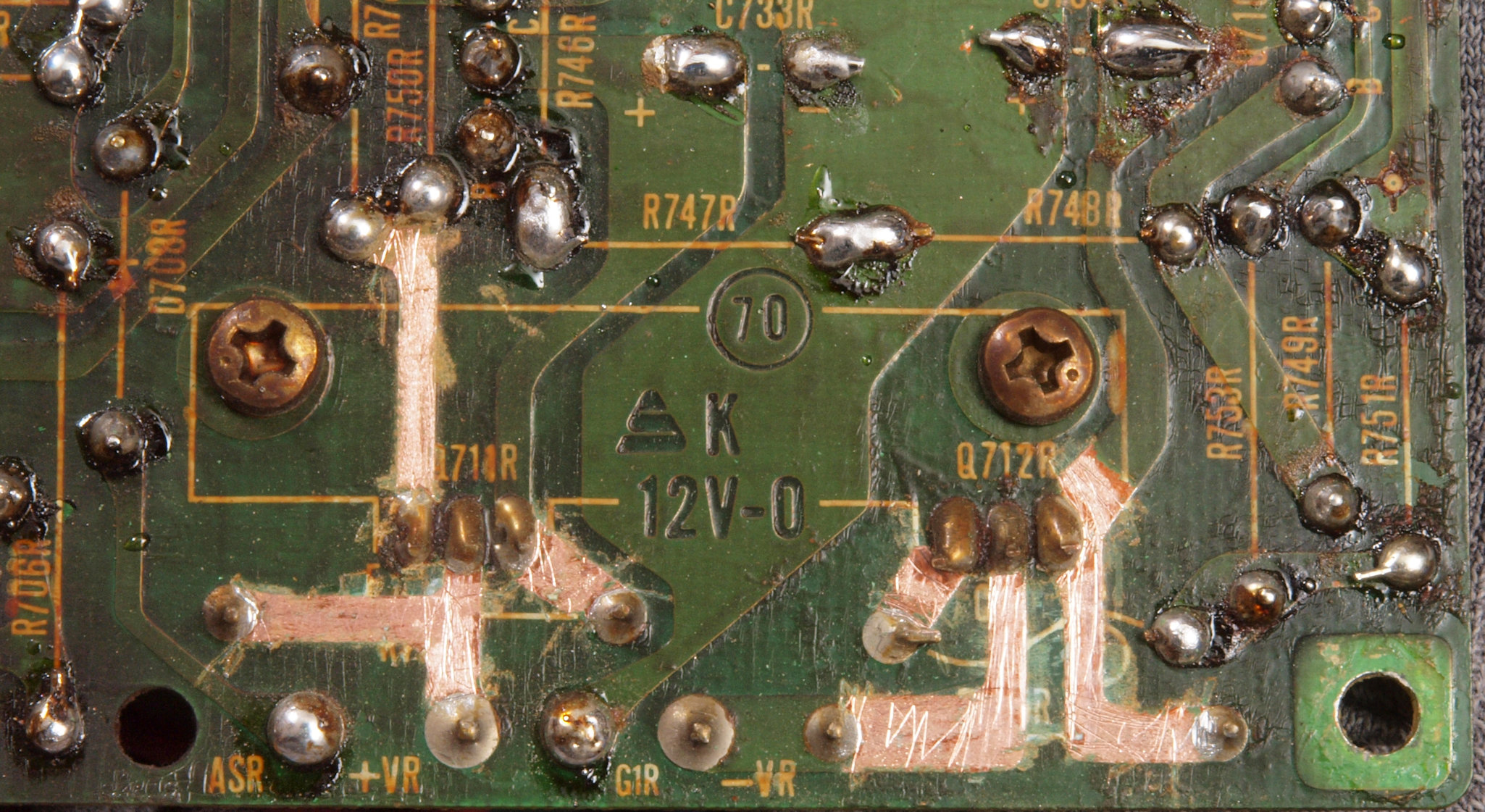

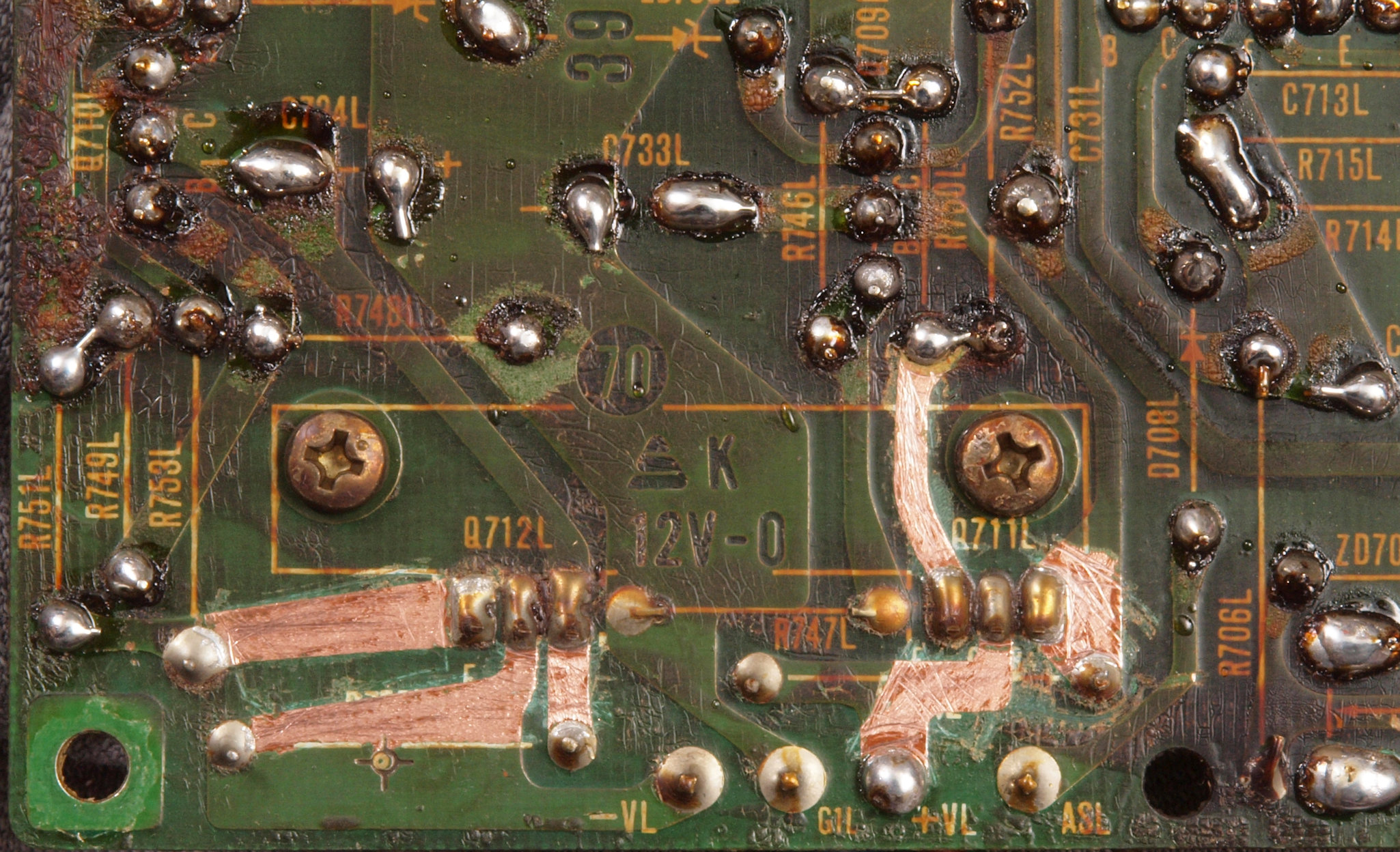

C14. 修理中 R側ドライブ基板裏 定電圧TR(トランジスター)の足の銅箔を広げる。
C15. 修理(半田補正)後 R側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。
C16. 完成R側ドライブ基板裏  洗浄後防湿材を塗る。

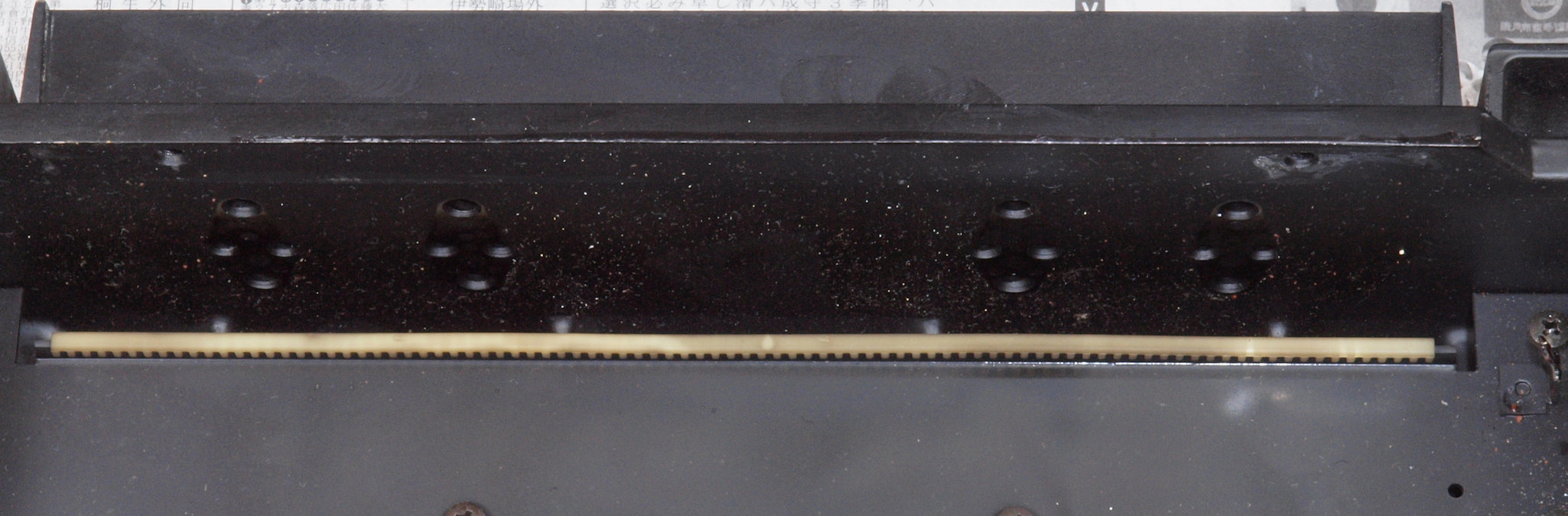

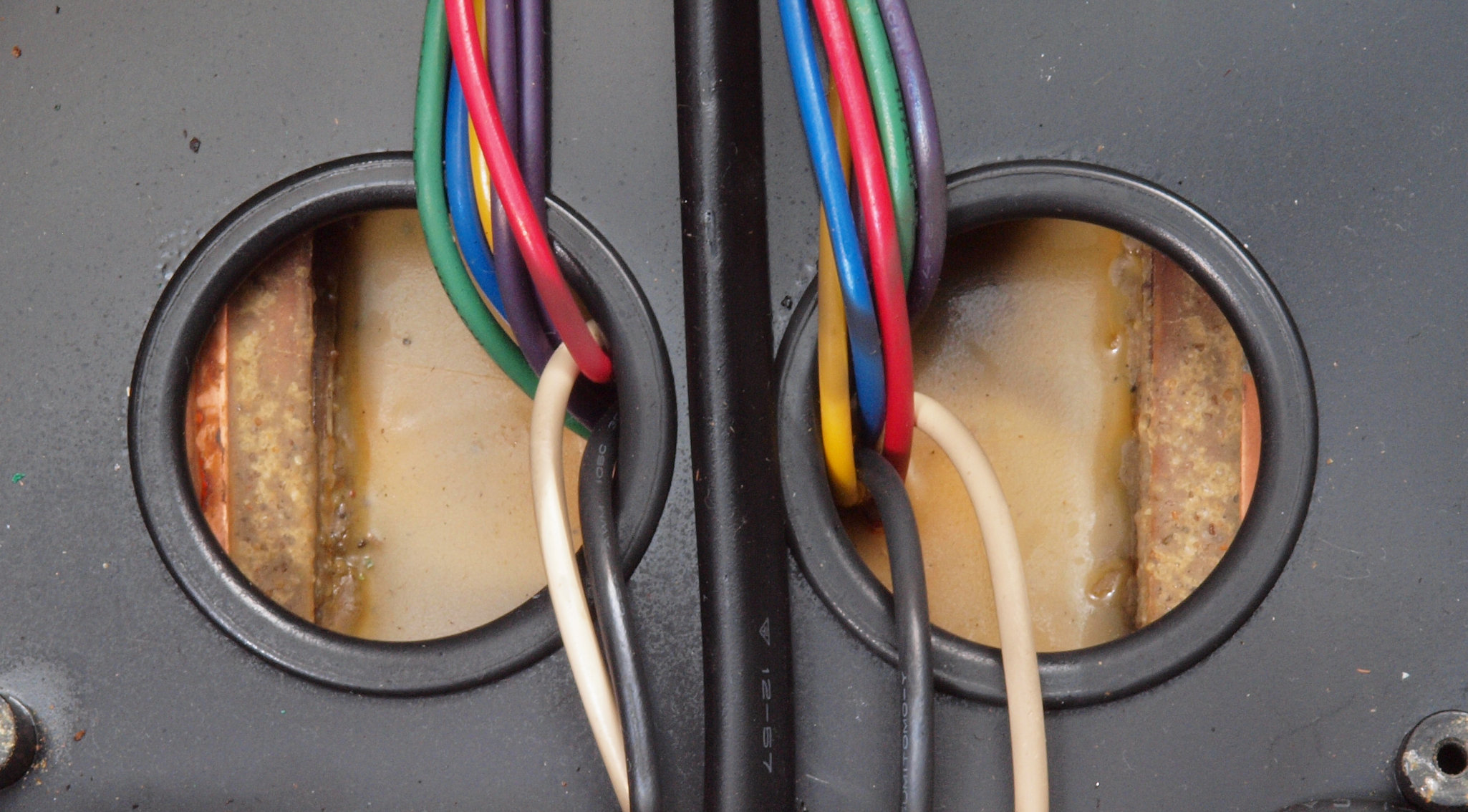

C17. 修理(清掃)前 R側放熱器裏の埃。

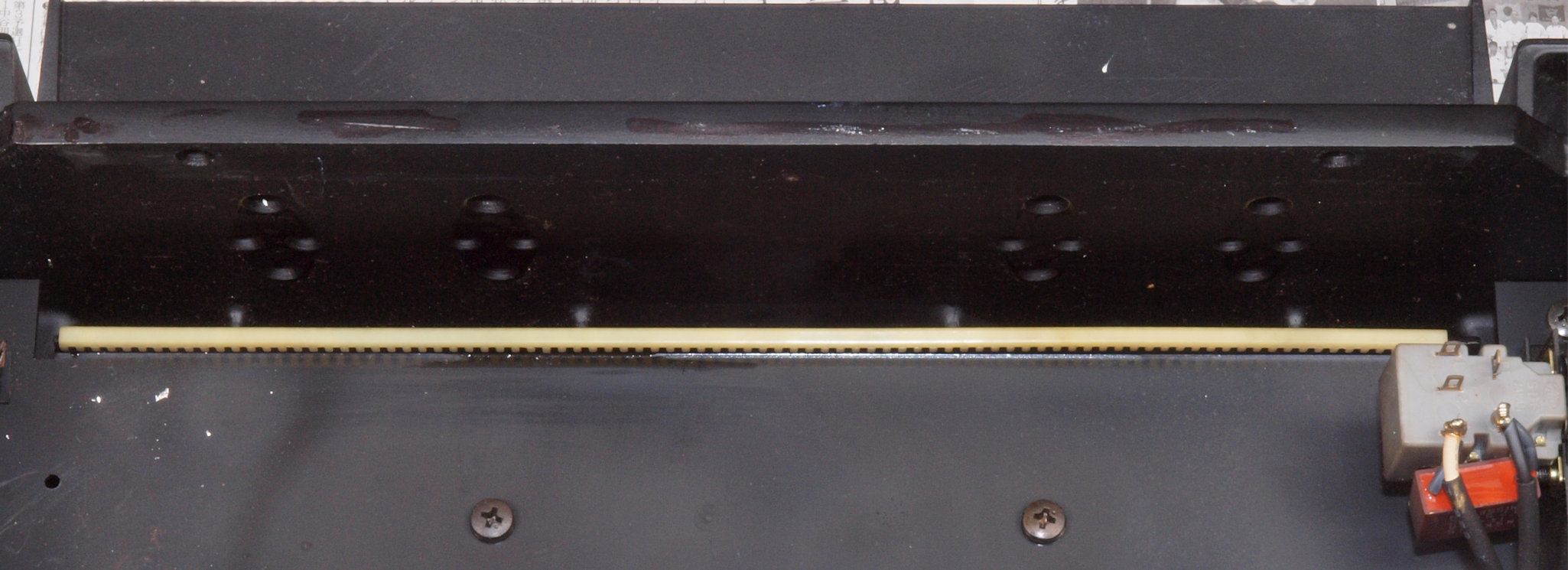

C18. 修理(清掃)後 R側放熱器裏の埃。

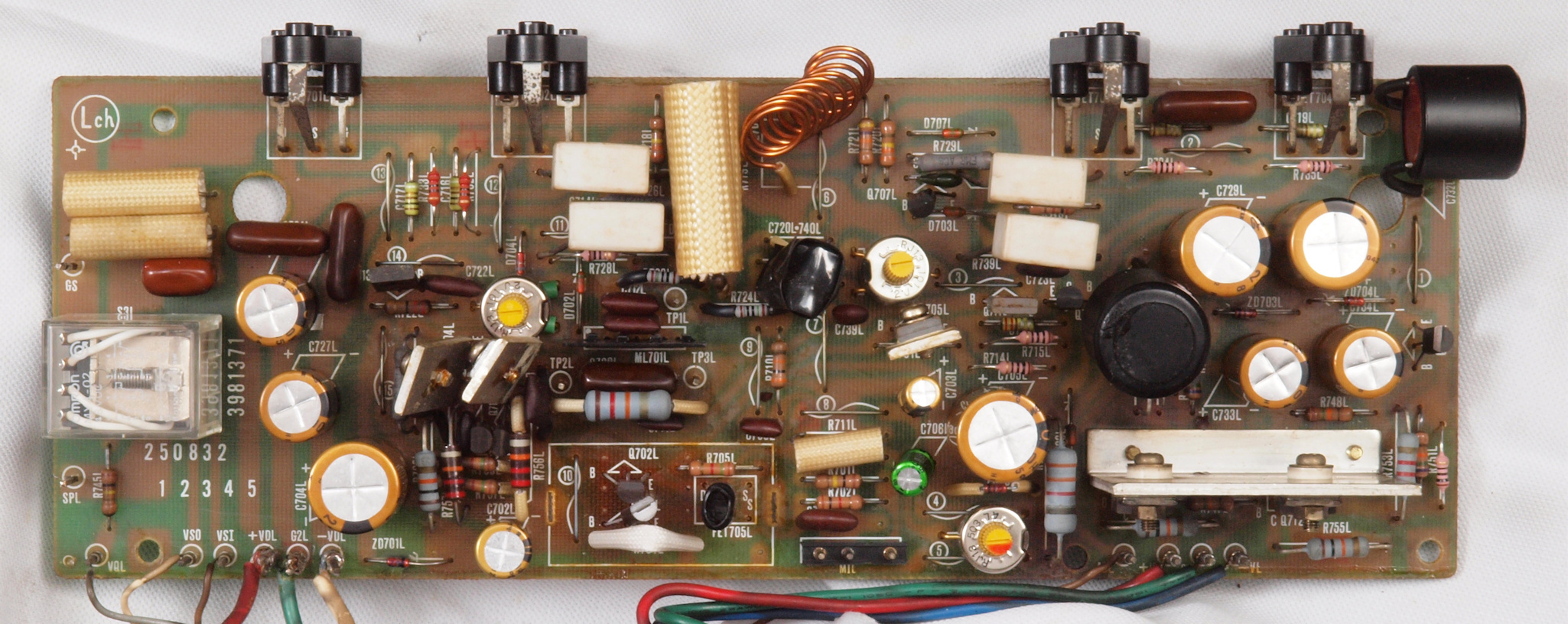

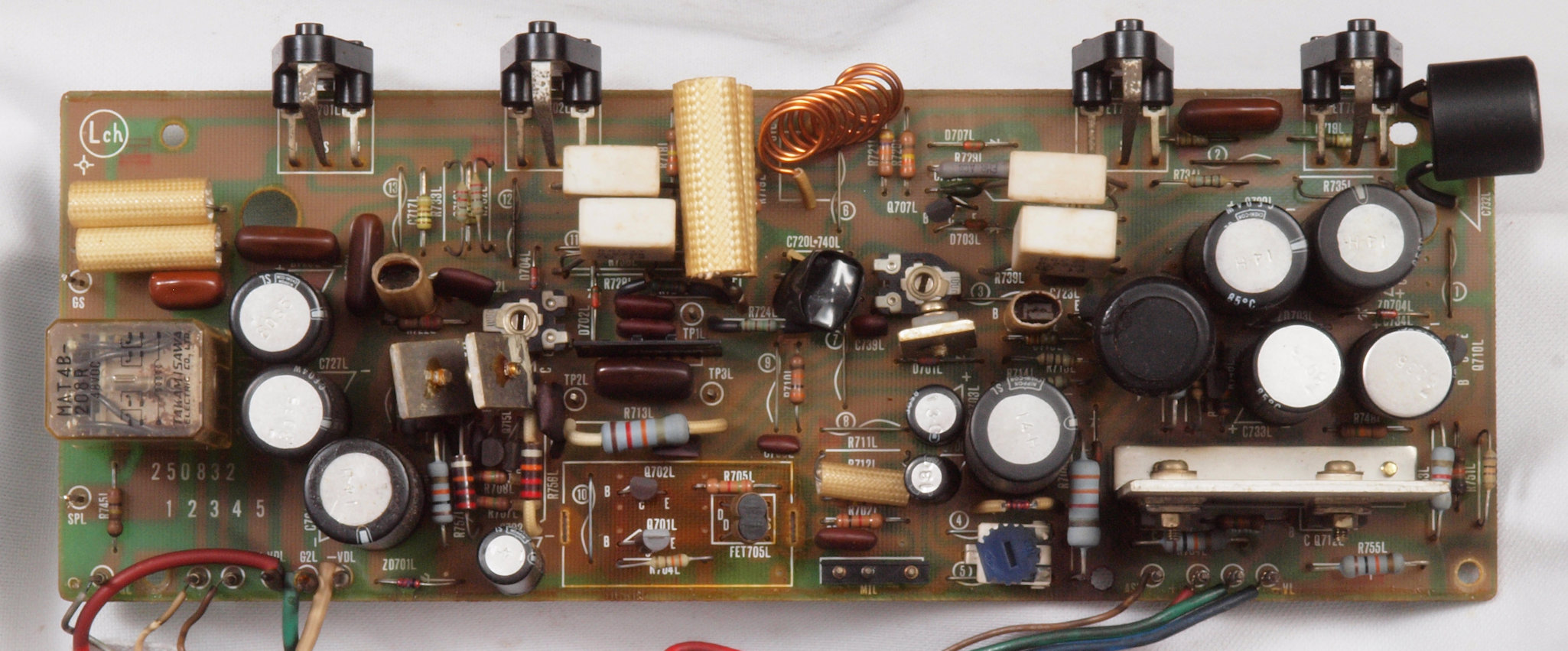

C21. 修理前 L側ドライブ基板
C22. 修理後 L側ドライブ基板。
          初段FET、バランス/バイアス調整用半固定VR3個、SP接続リレー交換
          ヒューズ入り抵抗全部、電解コンデンサー11個、足黒TR(トランジスター)1個交換。

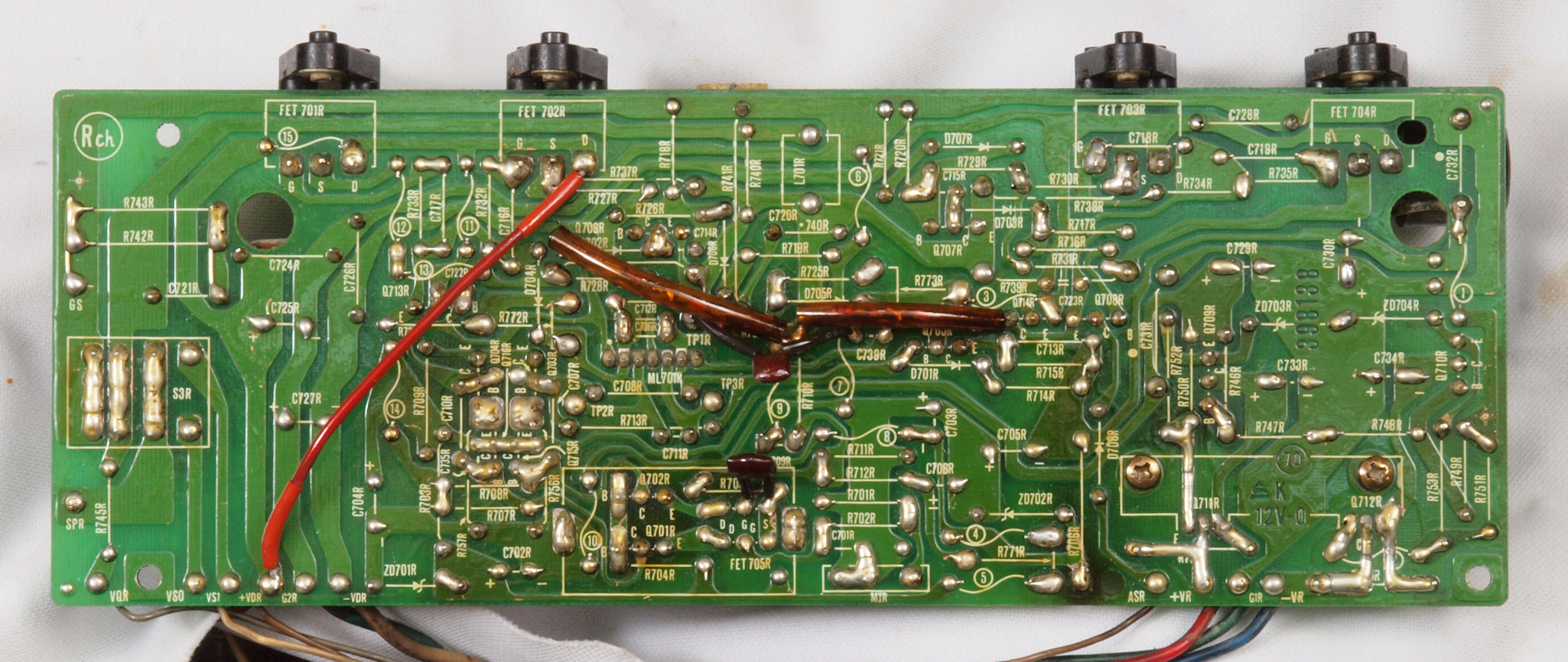

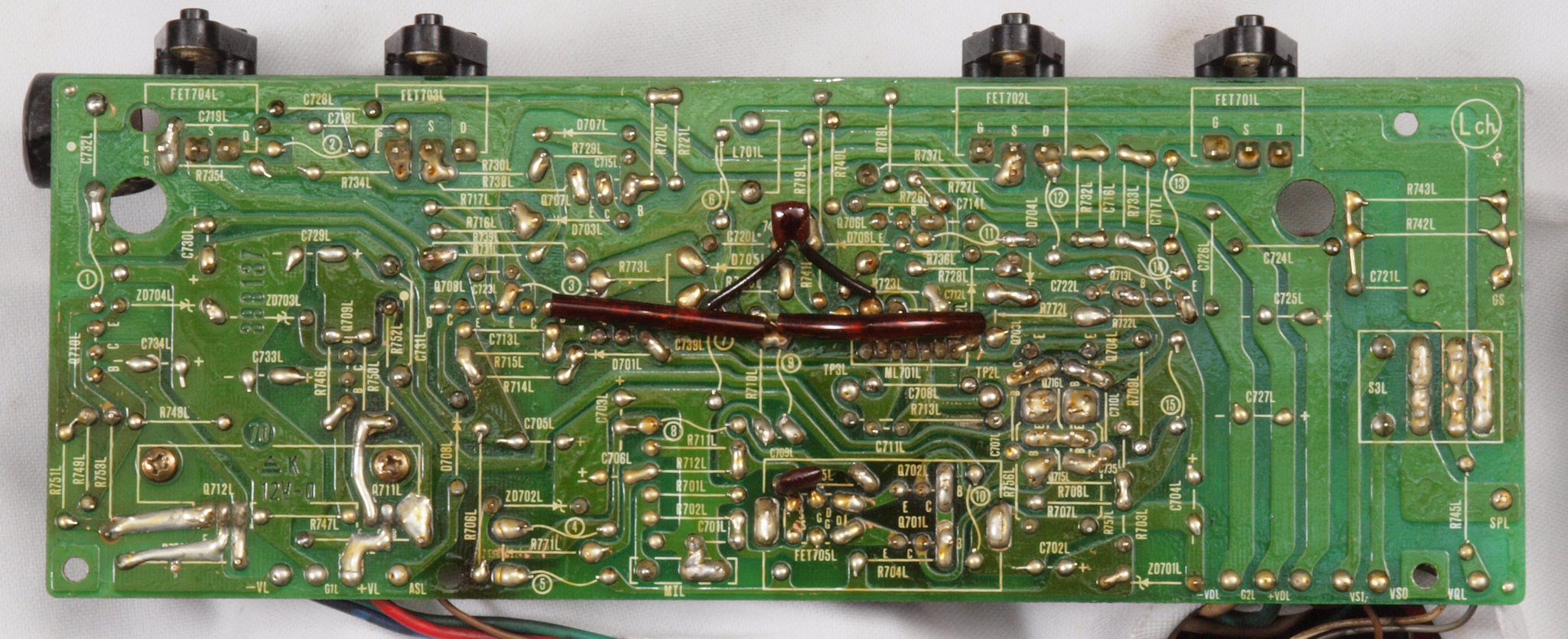

C23. 修理前 L側ドライブ基板裏
C24. 修理中 L側ドライブ基板裏 定電圧TR(トランジスター)の足の銅箔を広げる。
C25. 修理(半田補正)後 L側ドライブ基板裏 半田を全部やり直す。
C25. 完成L側ドライブ基板裏 洗浄後、さらに防湿材を塗る。

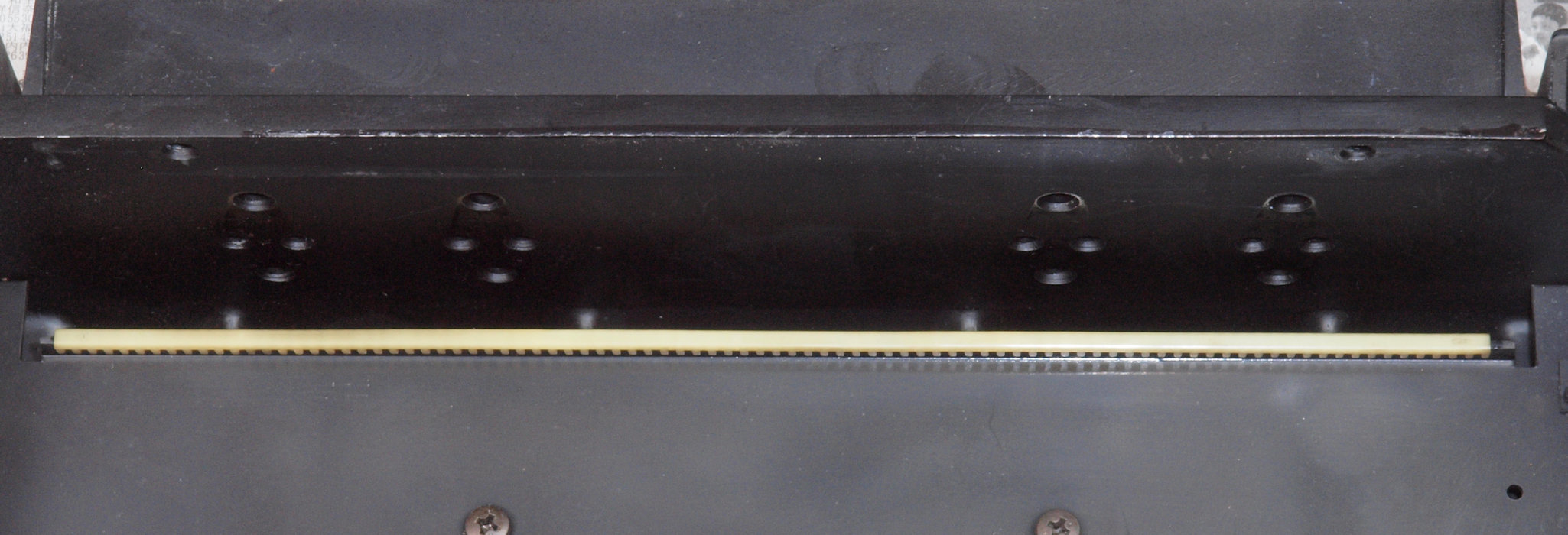

C26. 修理(清掃)前 L側放熱器裏の埃。 意外にも少ない。
C27. 修理(清掃)後 L側放熱器裏の埃。

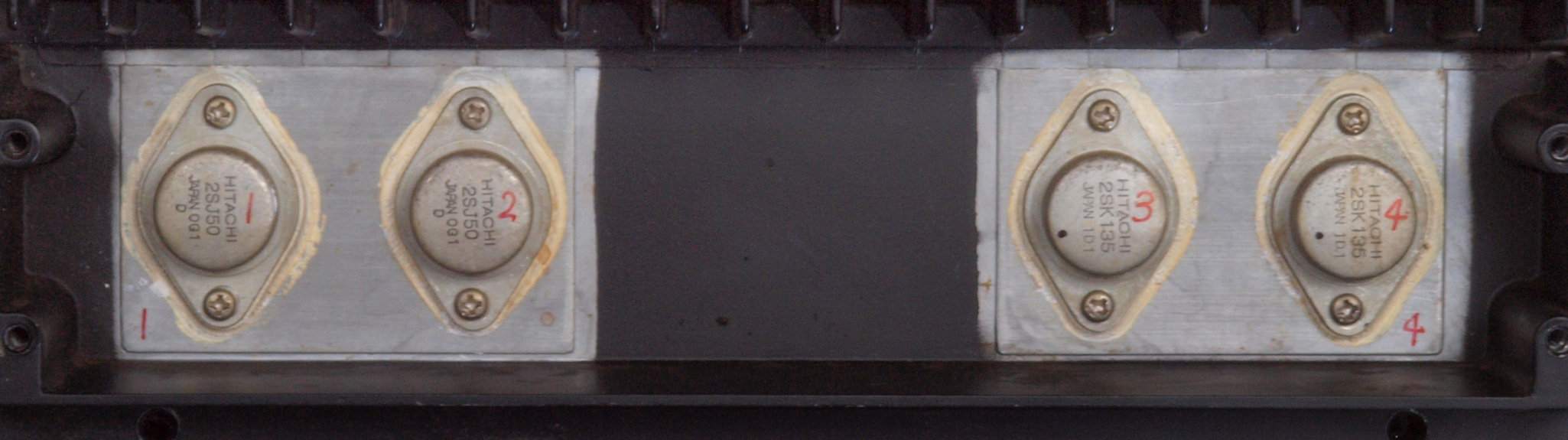

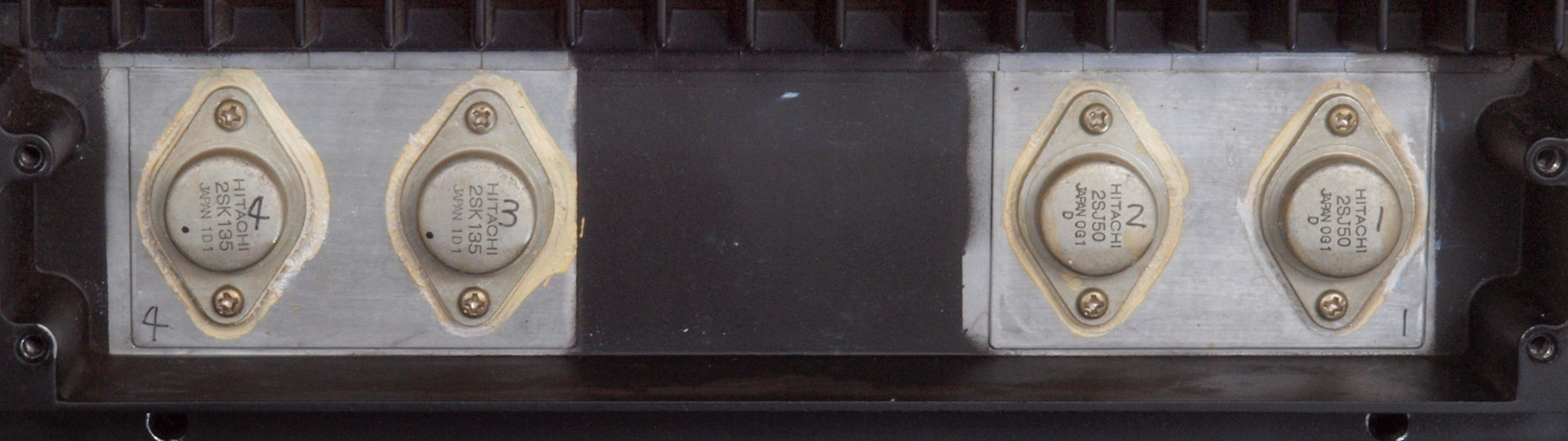

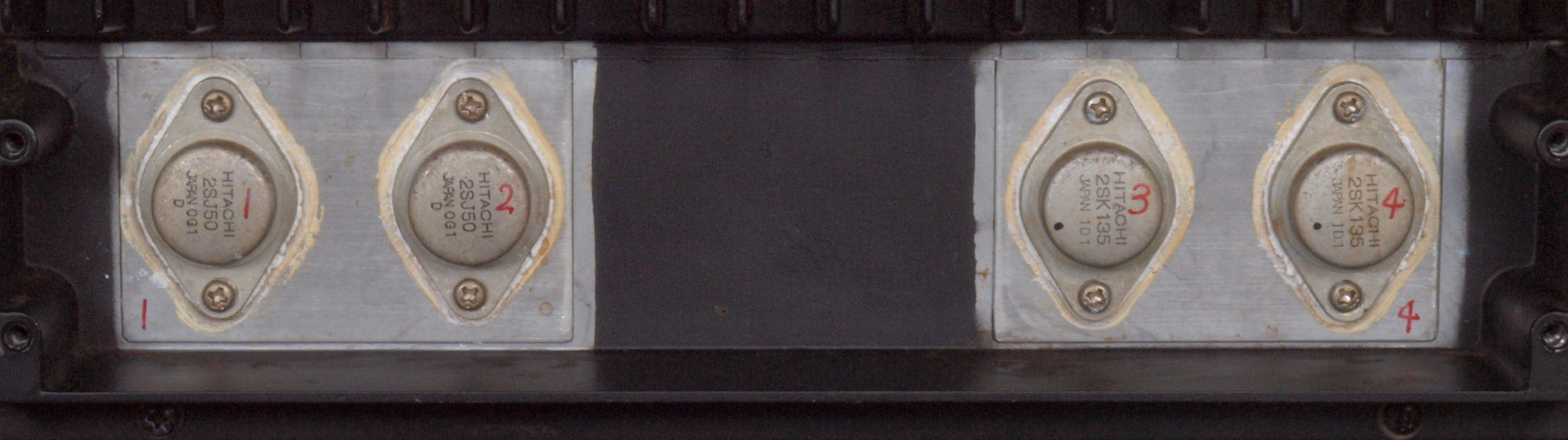

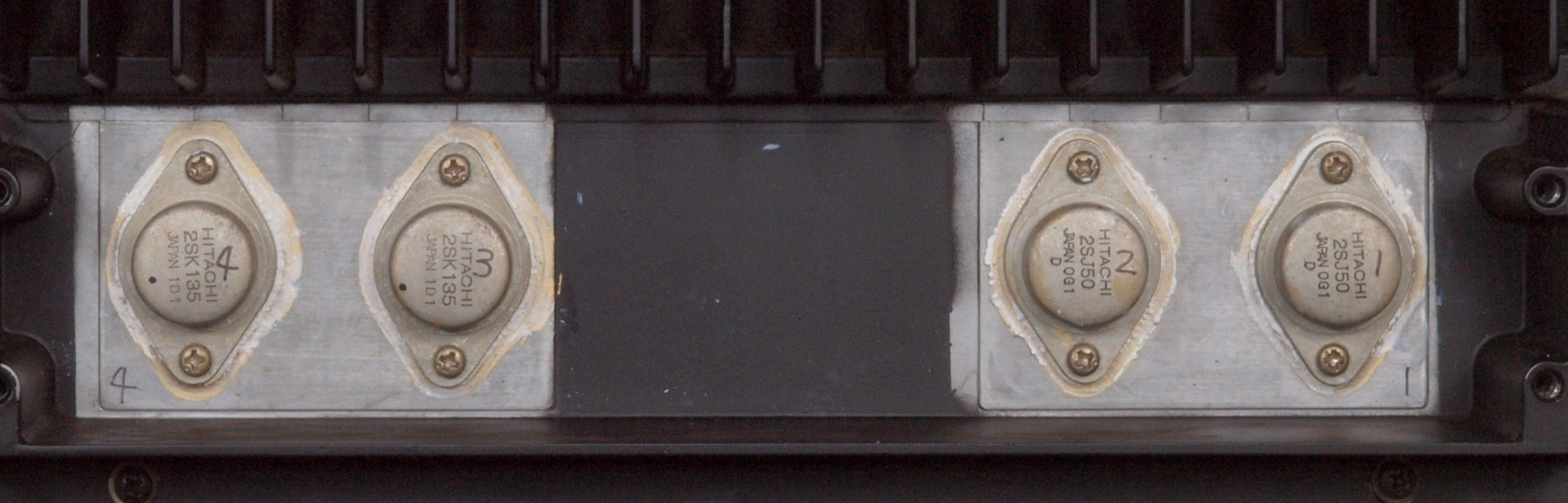

C31. 修理前 R側終段FET(電界トランジスター)

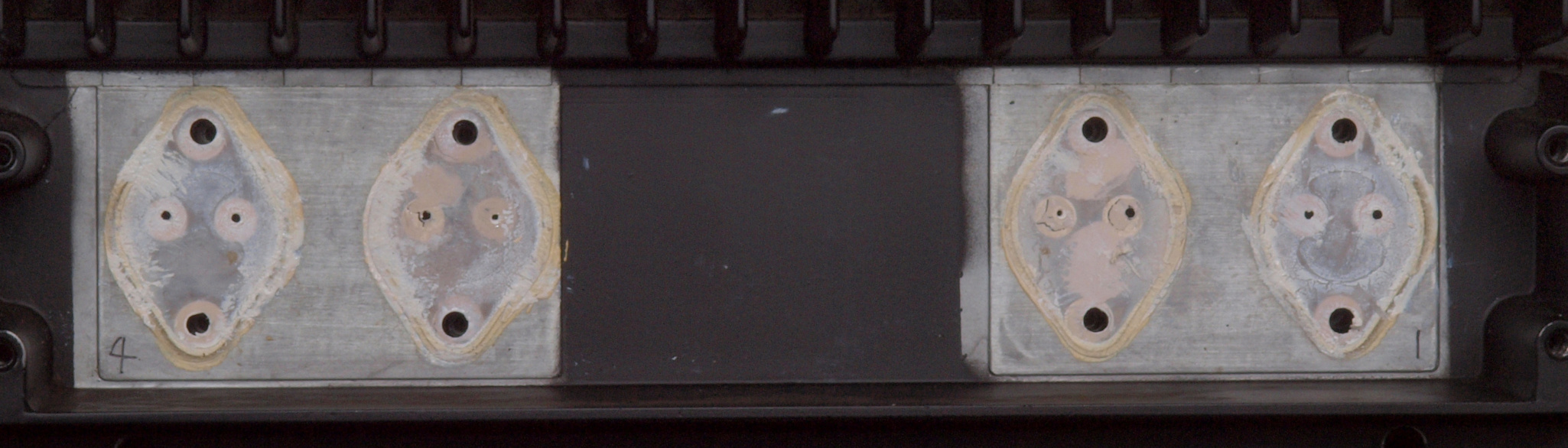

C32. 修理中 R側終段FET(電界トランジスター)、取り付け絶縁マイカー。取り外し回数が少ないので綺麗。
         熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル=2.60〜2.75、雲母=5〜8と、2倍の開きがあり、高域特性に影響が出るので、現在は未採用。
C33. 修理後 R側終段FET(電界トランジスター)
C35. 修理前 L側終段FET(電界トランジスター)
C36. 修理中 L側終段FET(電界トランジスター)、取り付け絶縁マイカー。取り外し回数が少ないので綺麗。
          熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル=2.60〜2.75、雲母=5〜8と、2倍の開きがあり、高域特性に影響が出るので、現在は未採用。
C37. 修理後 L側終段FET(電界トランジスター)

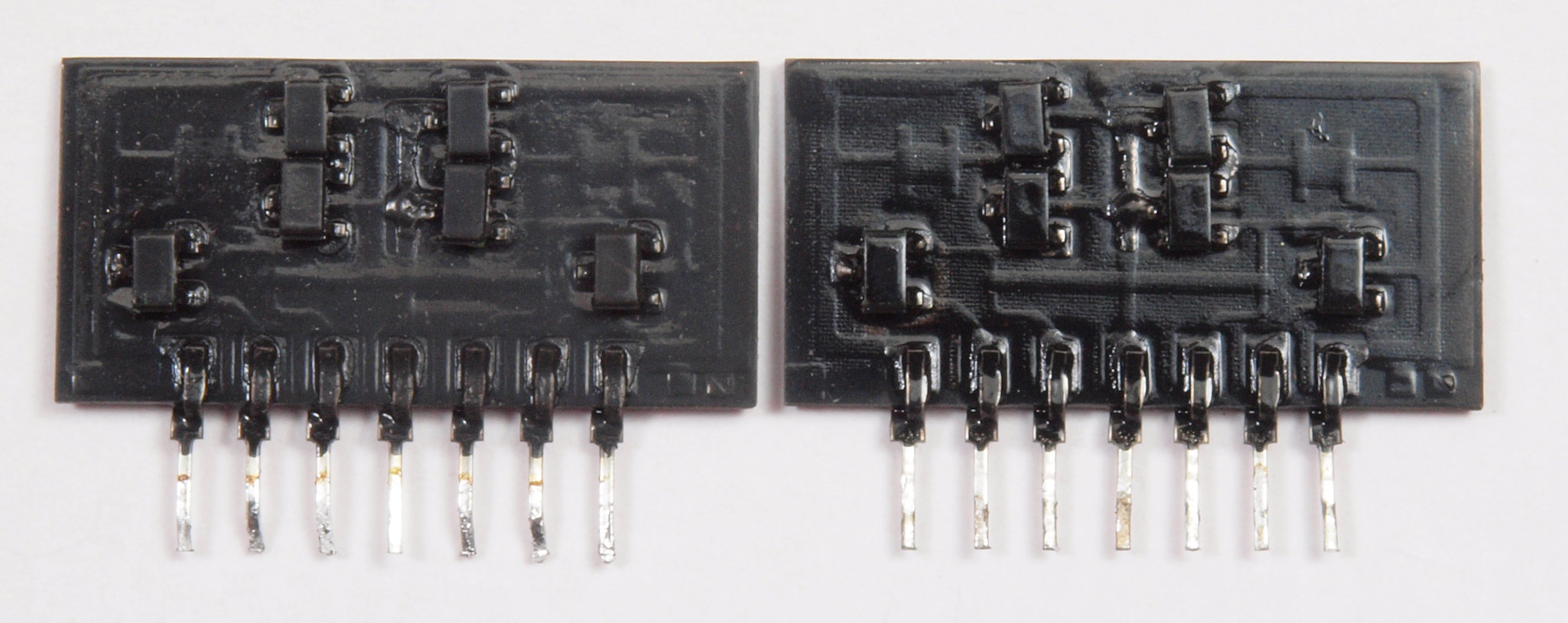

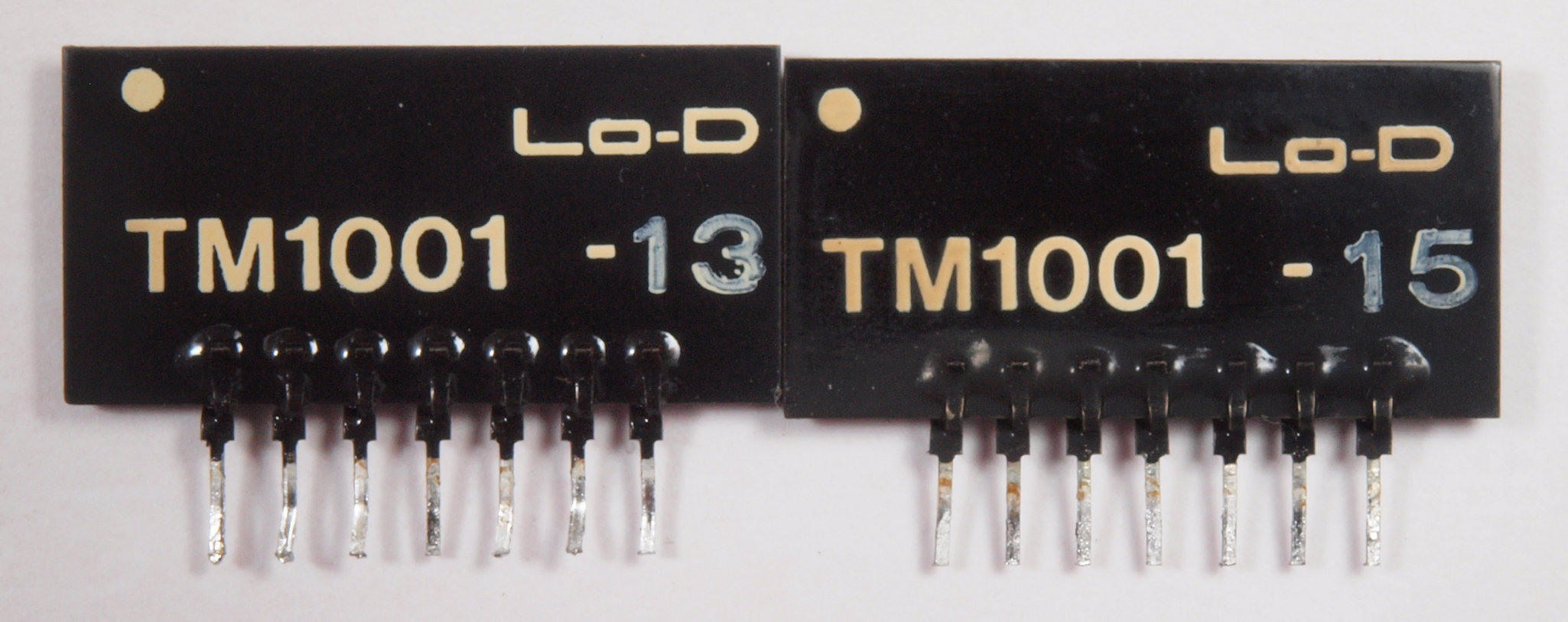

C41. 修理前 RLモジュール。
C42. 修理前 RLモジュール裏。
C43. 修理中 専用機でR側モジュール検査・修理中。 久々に良く揃っています。
C44. 修理中 専用機でL側モジュール検査・修理中。 久々に良く揃っています。

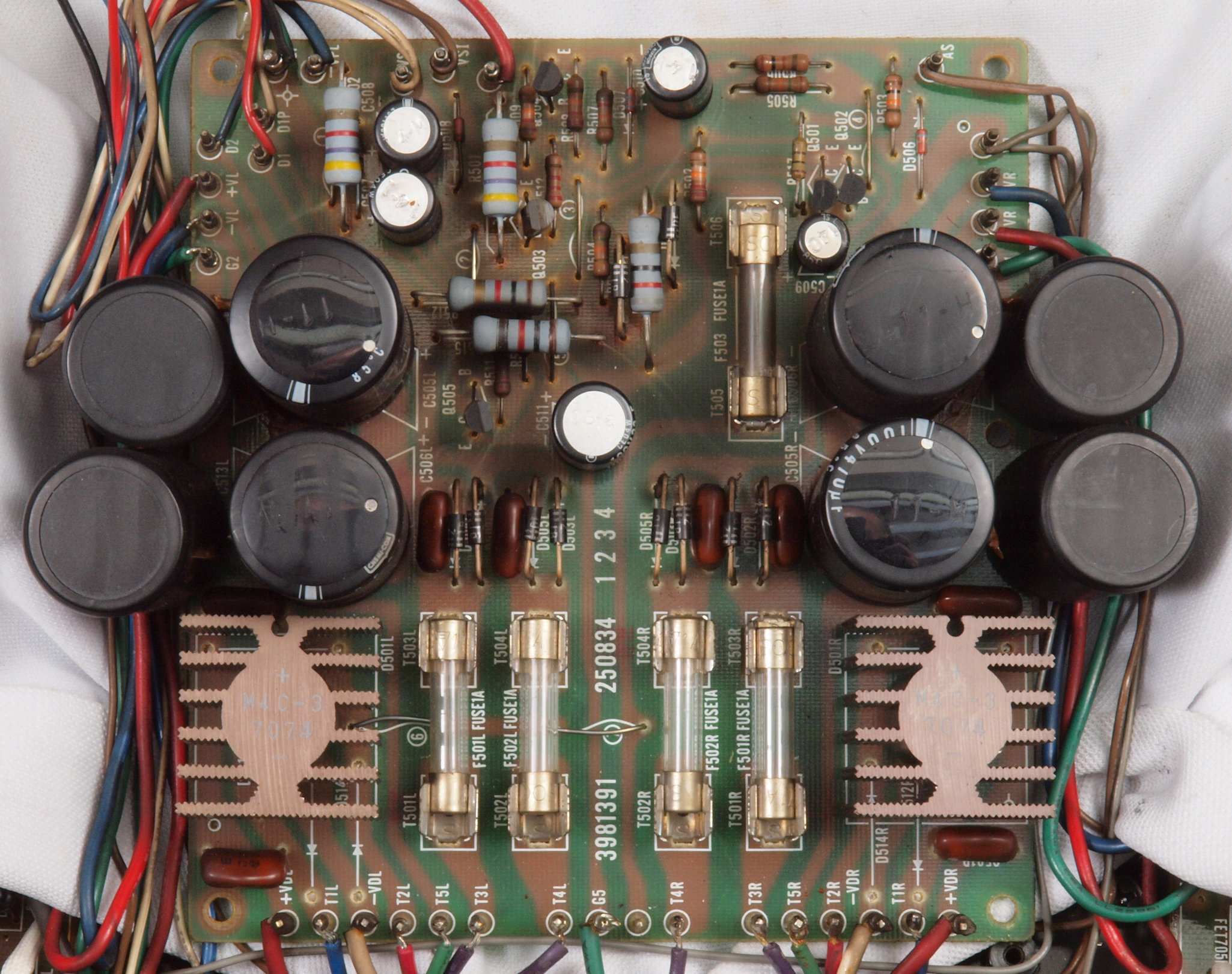

C51. 修理前 電源基板。

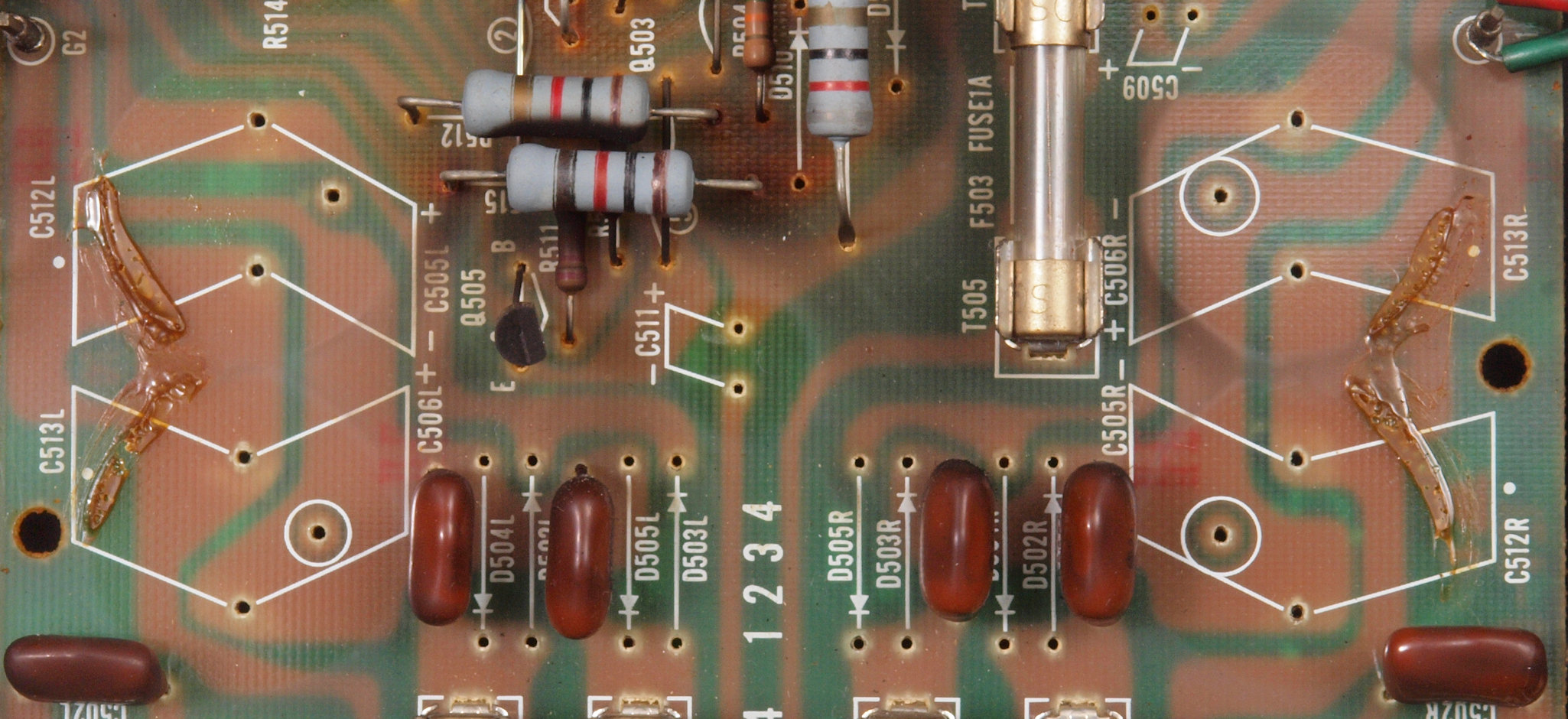

C52. 修理中 電源基板。 電解コンデンサー固定するトルエン溶媒の接着剤。
C53. 修理後 電源基板。  トルエン溶媒の接着剤を取り去り、コートを塗布後。
C54. 修理後 電源基板。 ヒューズ入り抵抗全部、電解コンデンサー9個、整流ダイオード10個、ヒューズ5個交換。
           整流ブリッジを「ファストリカバリー 整流ダイオード( 3A/ 200V)と 交換。 輪ゴムは接着材が硬化するまで固定する。

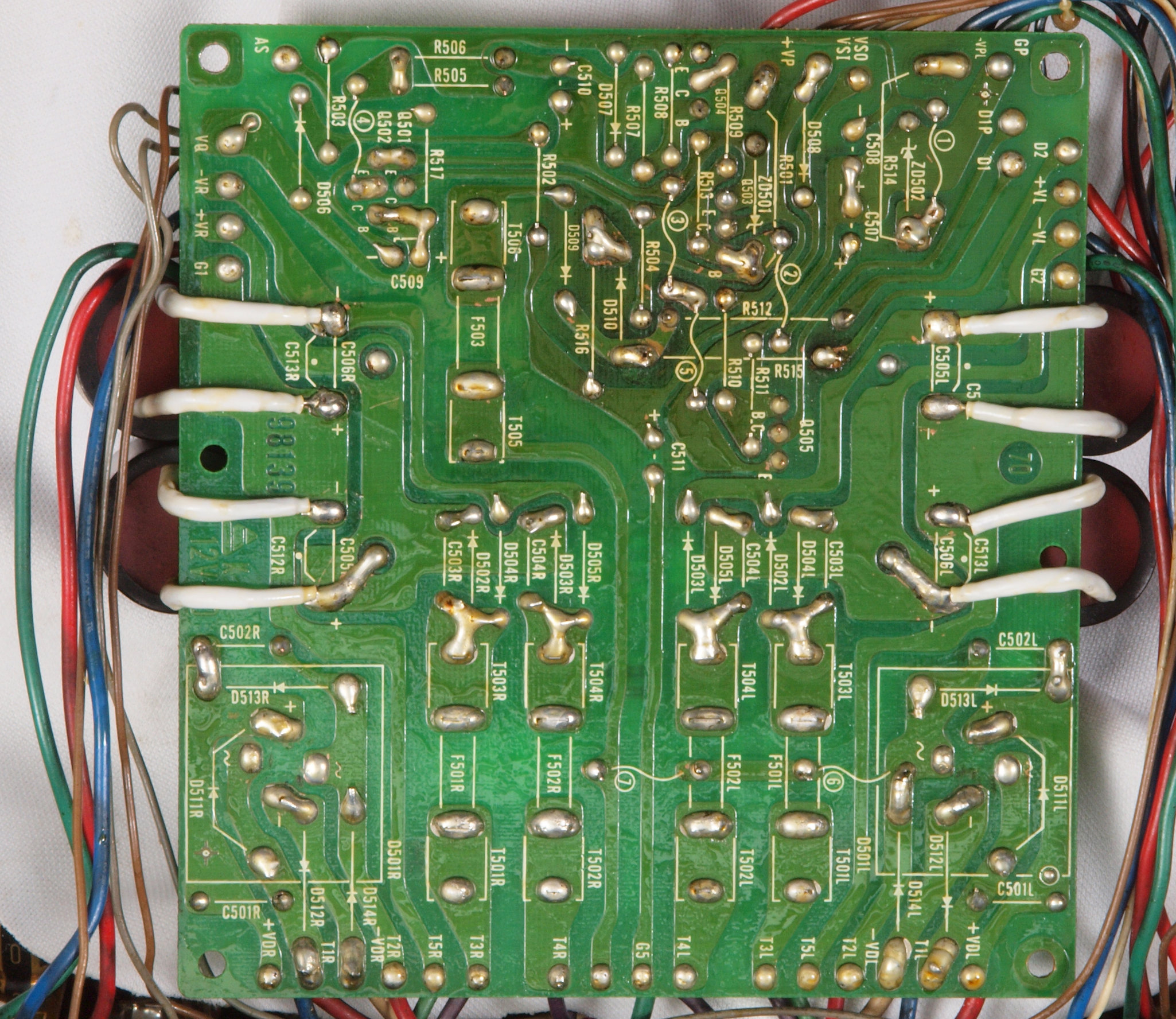

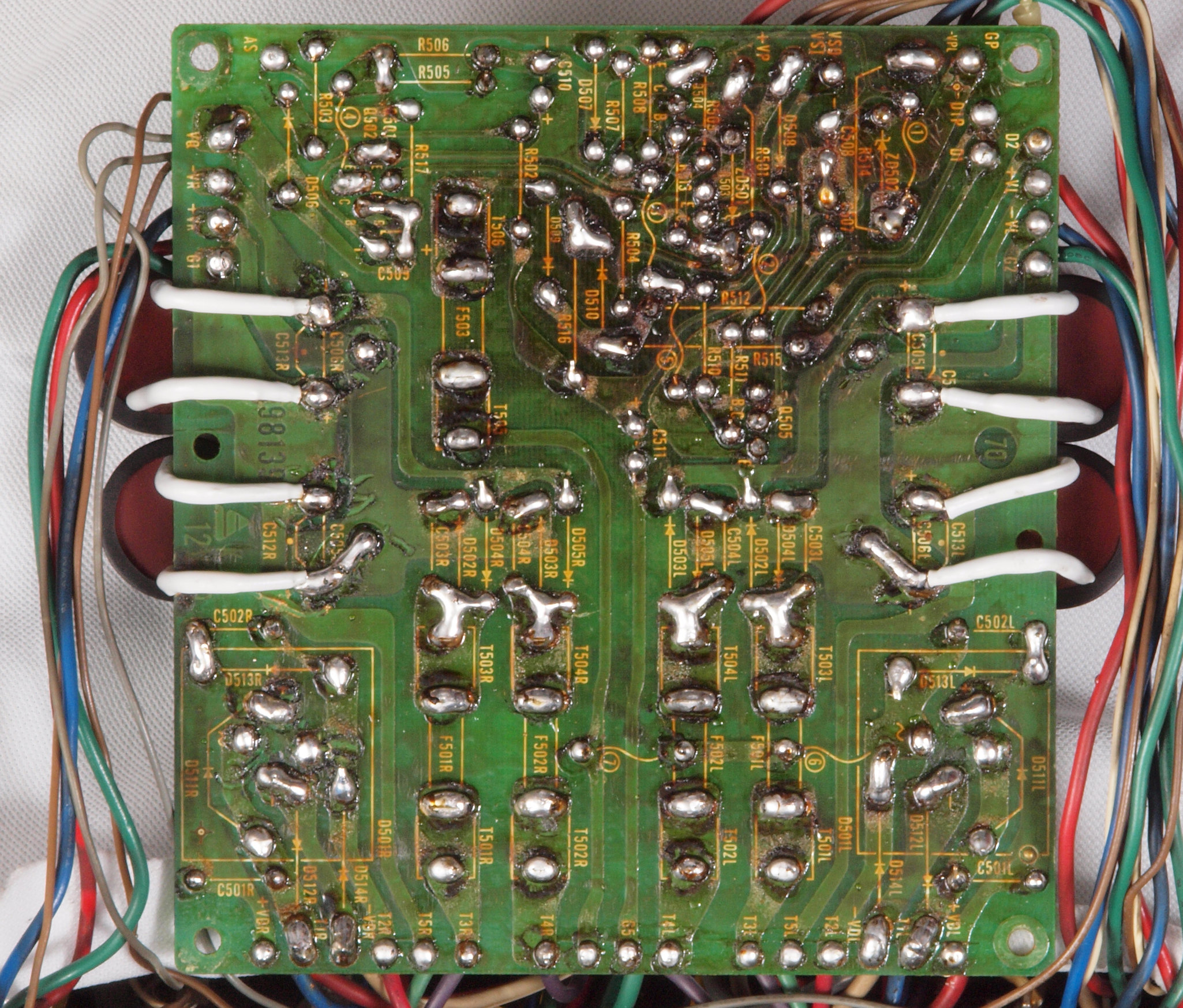

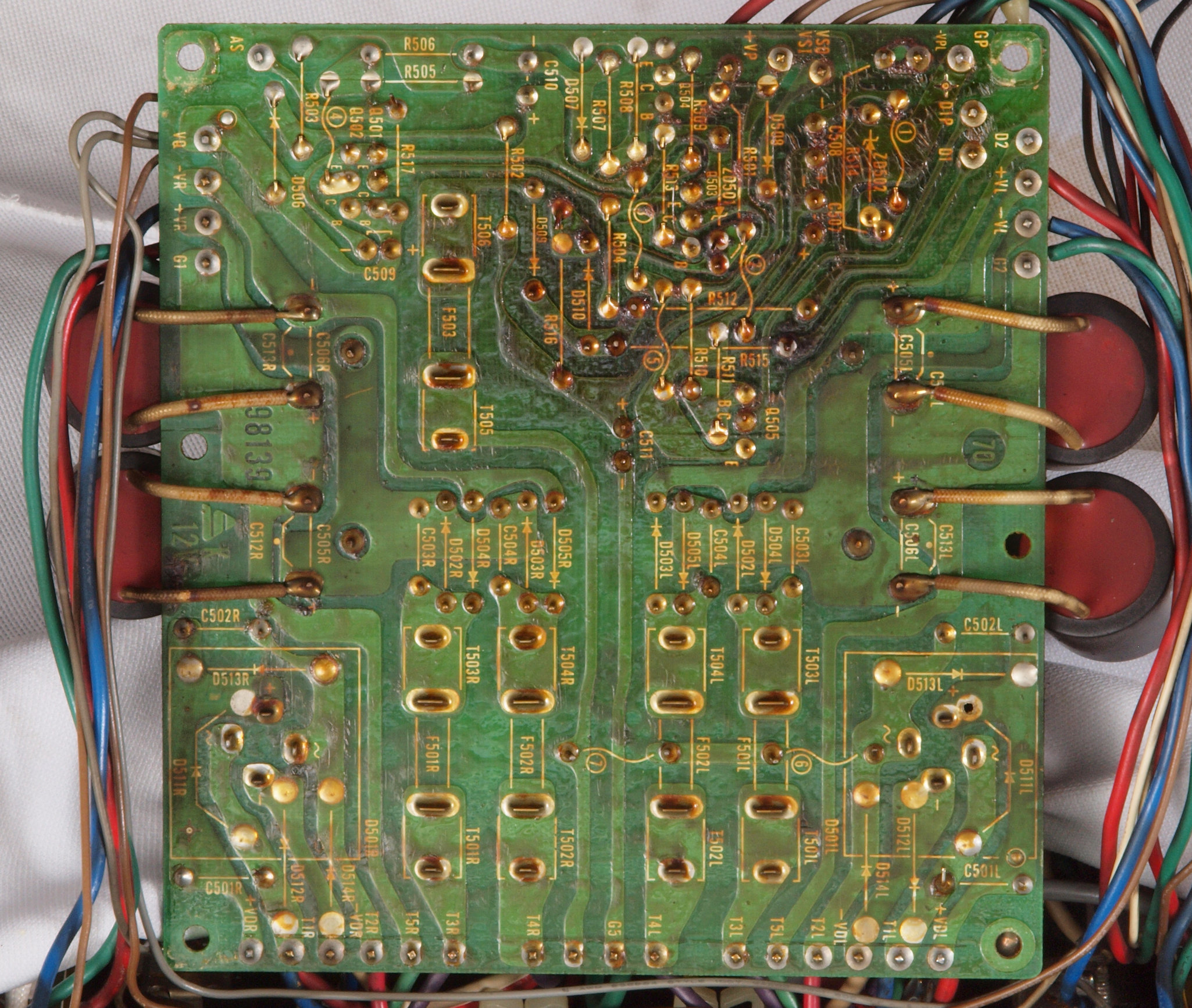

C55. 修理前 電源基板裏
C56. 修理(半田補正)後 電源基板裏 半田を全部やり直す。 パスコン足絶縁チューブは2重にする。
C57. 完成電源基板裏  洗浄後防湿材を塗る

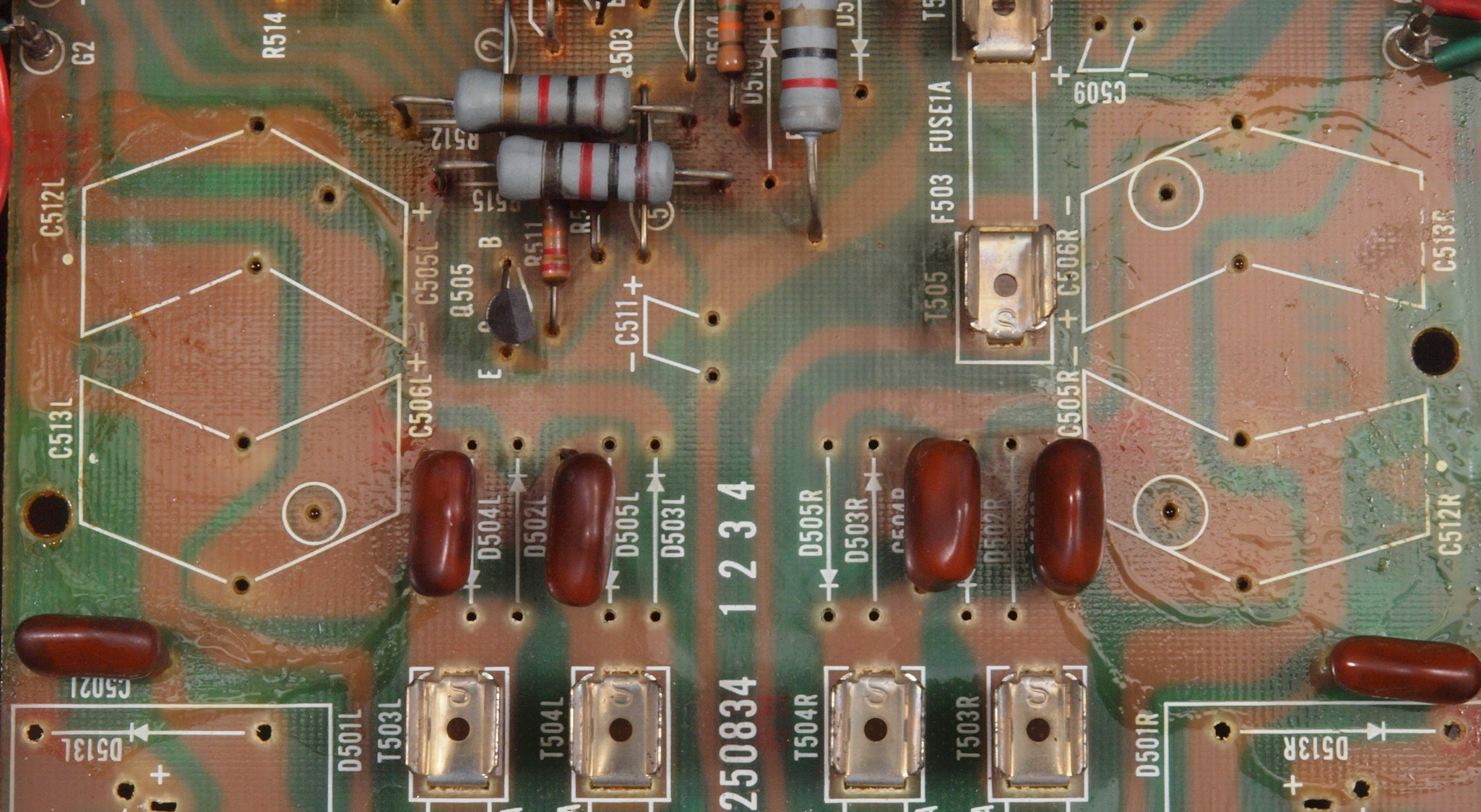

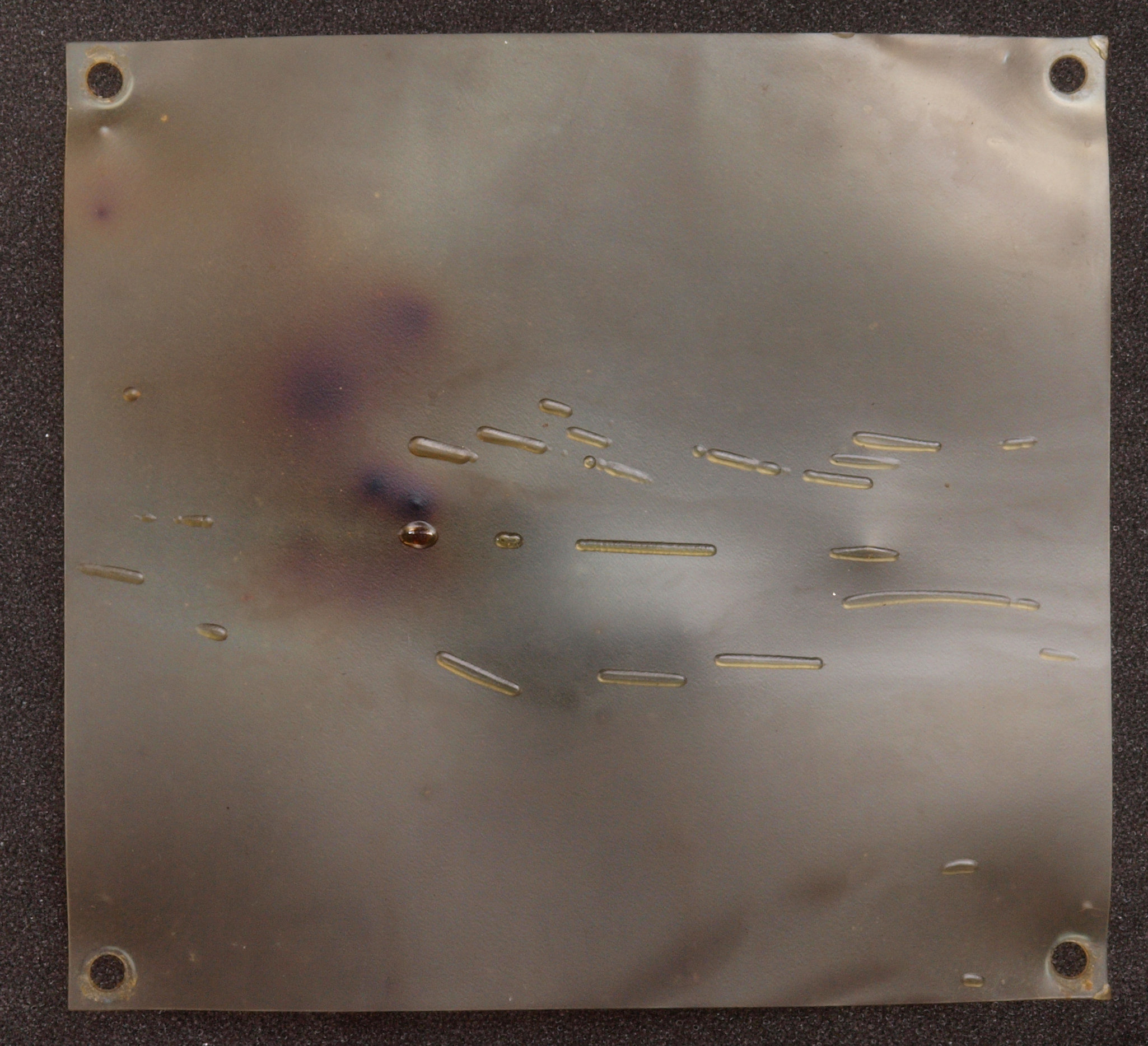

C58. 修理中 絶縁シート、 過大電流が流れた痕跡。
C61. 修理前 RCA端子
C62. 修理中 RCA端子取り付け穴。

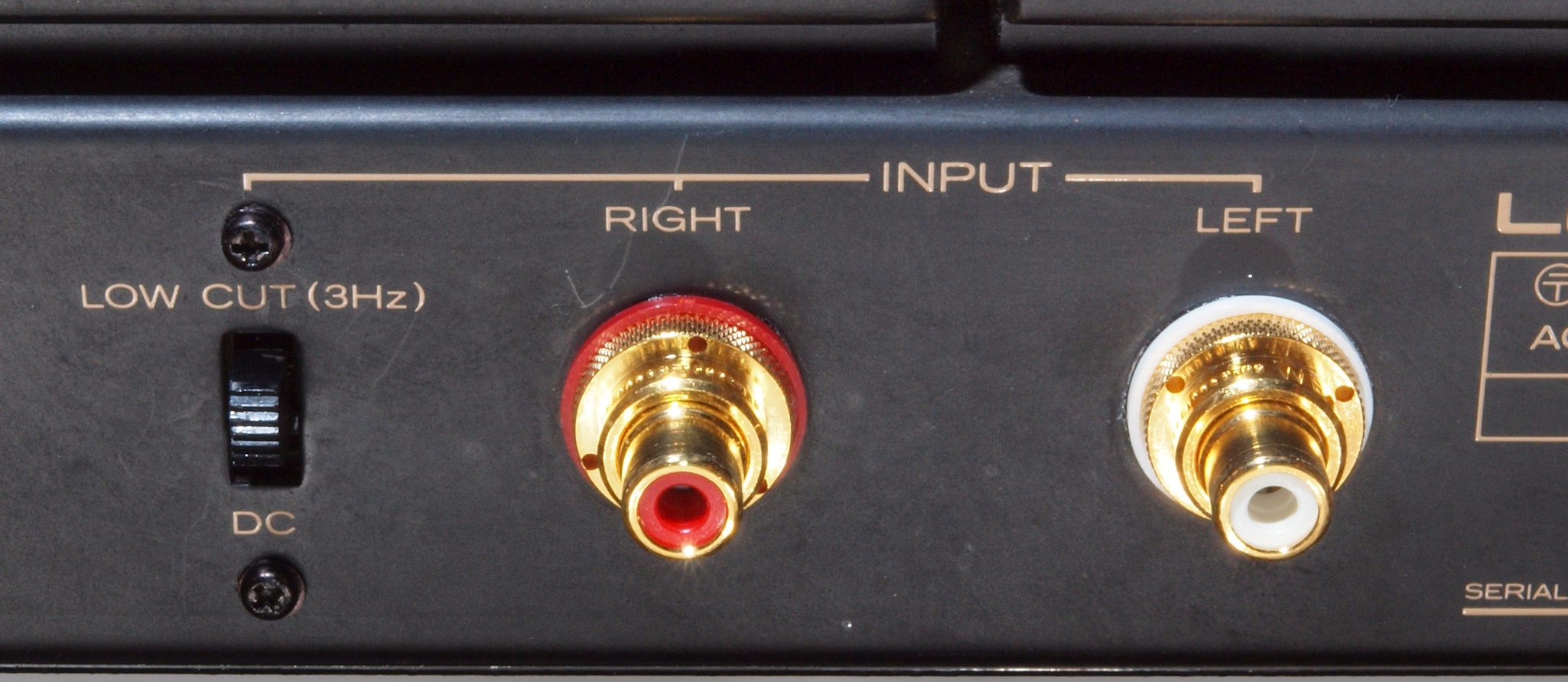

C63. 修理後 RCA端子 WBT RCA端子 WBT−0201

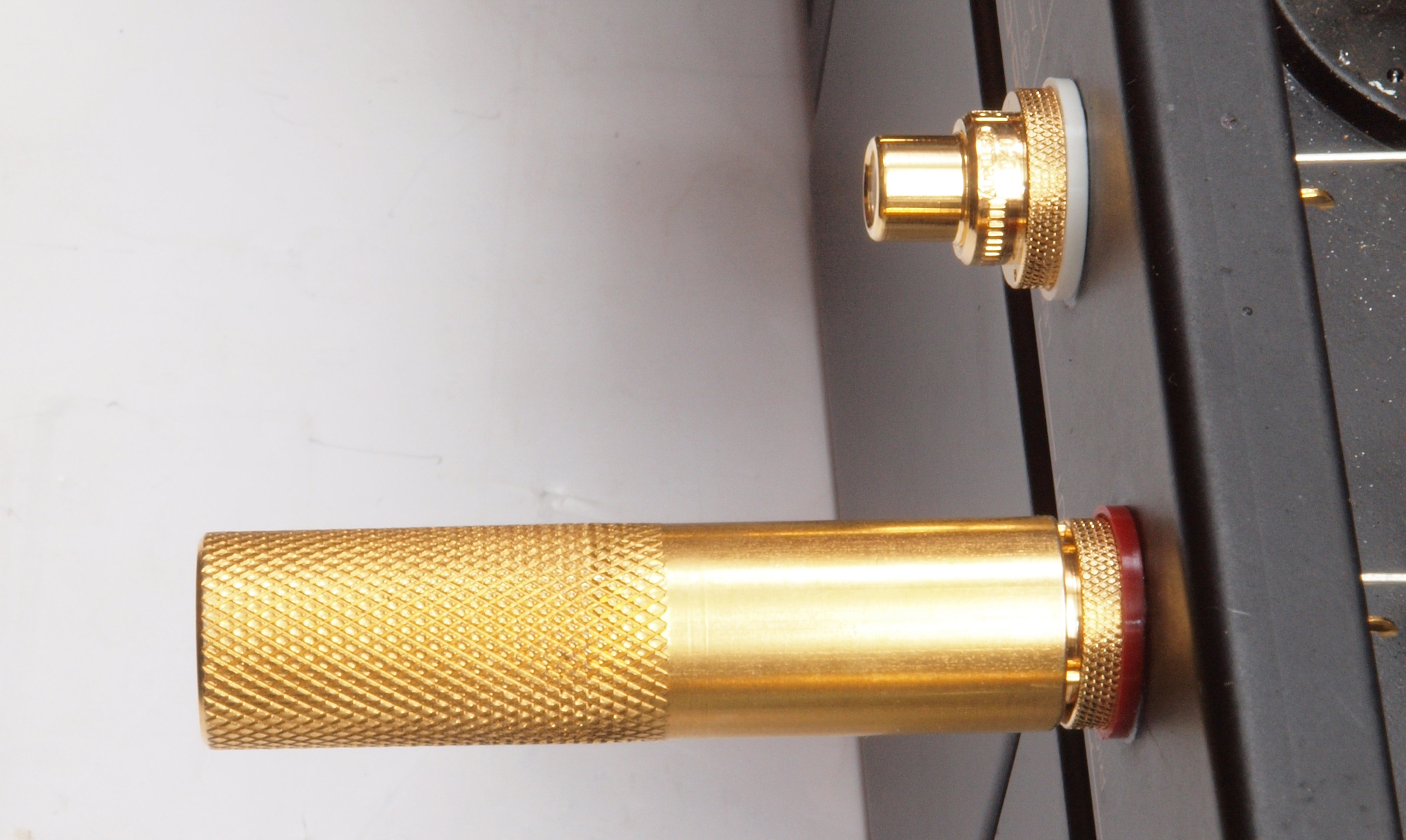

C64. 修理中 RCA端子取り付ビスは治具を使い締結する。

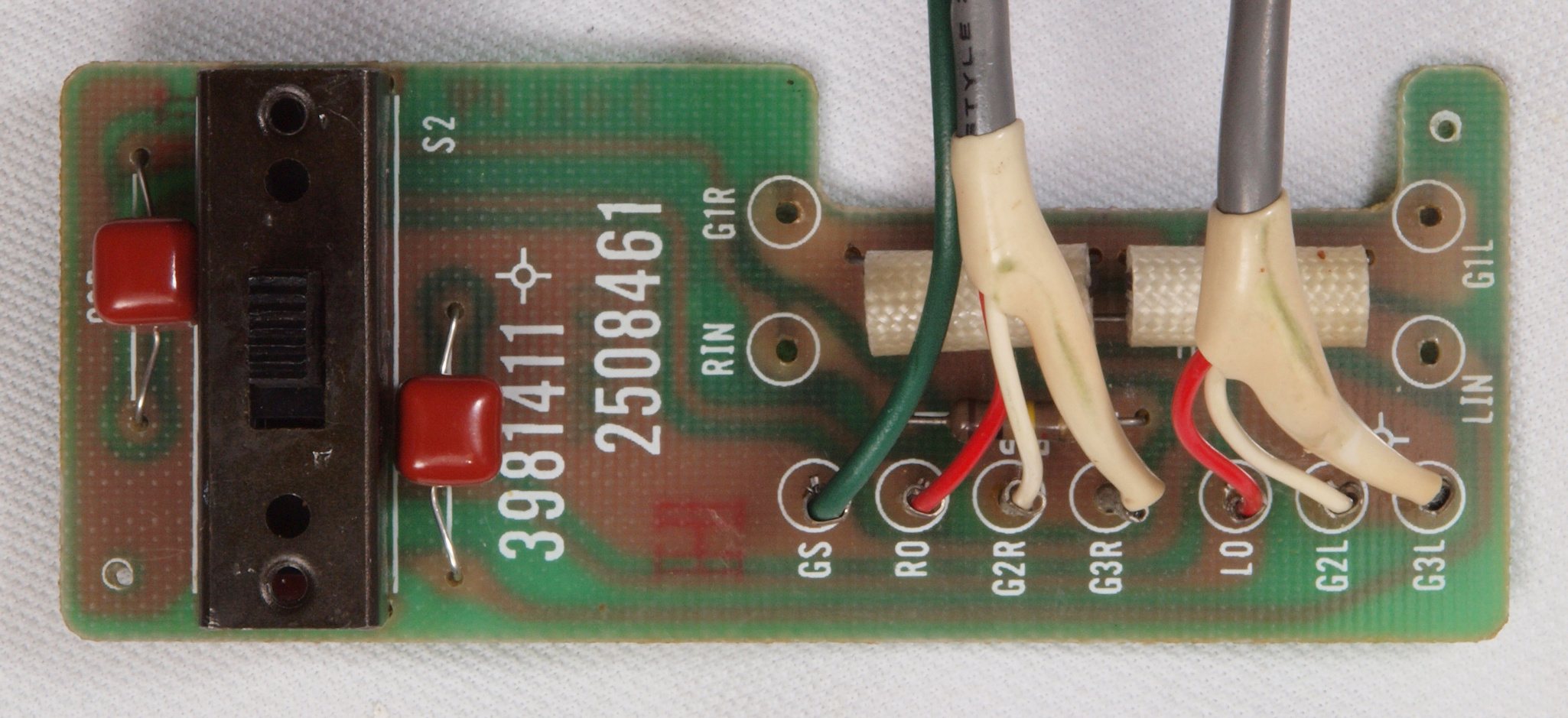

C65. 修理前 入力RCA端子基板

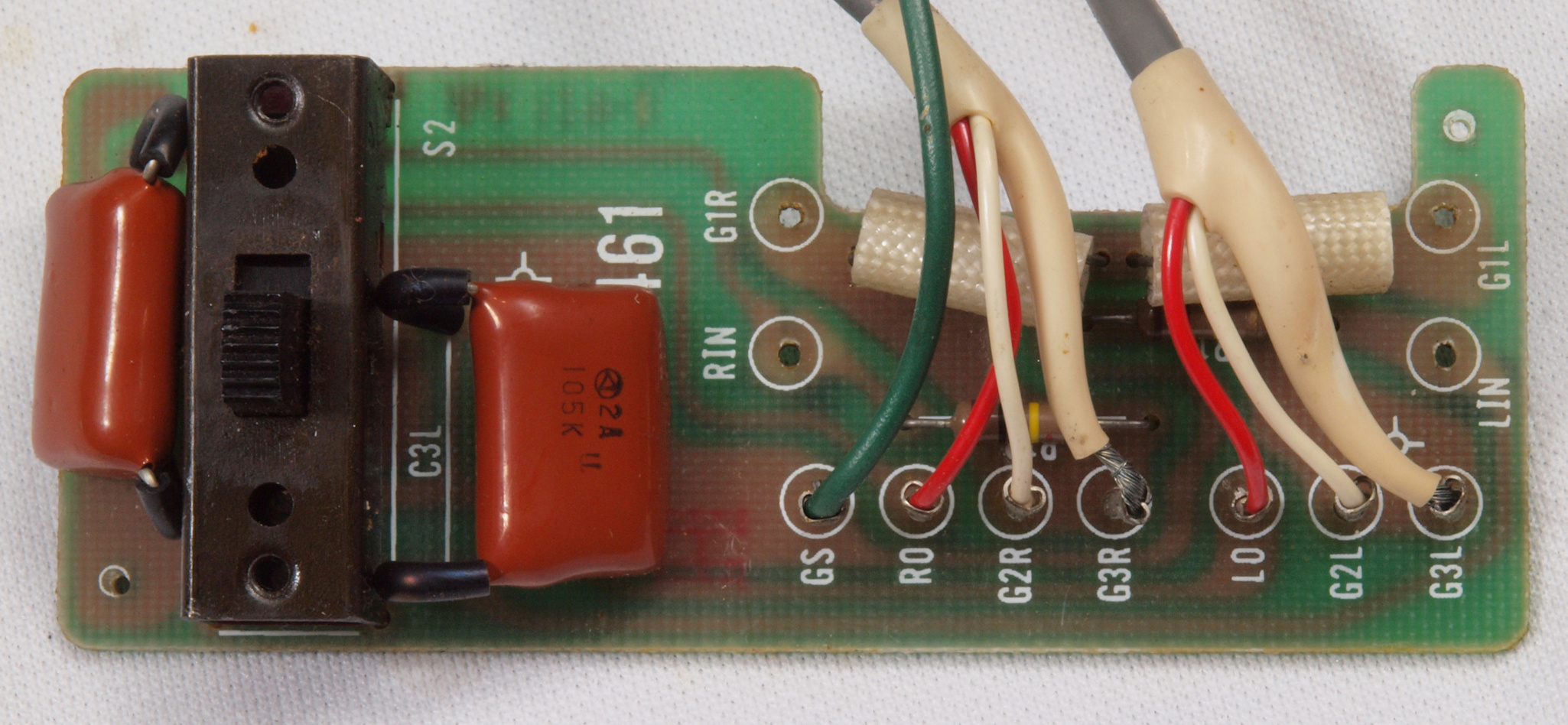

C66. 修理後 入力RCA端子基板。 フイルムコンデンサー2個交換。

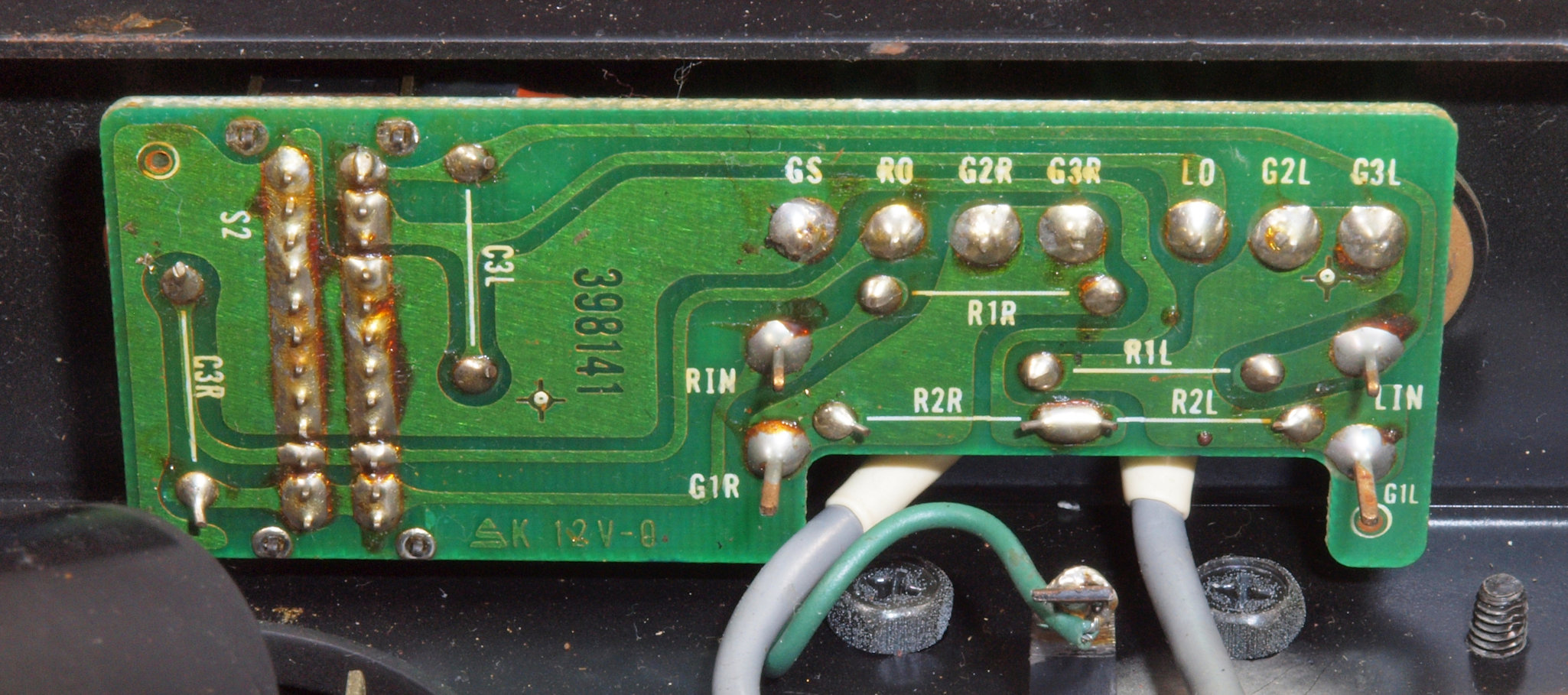

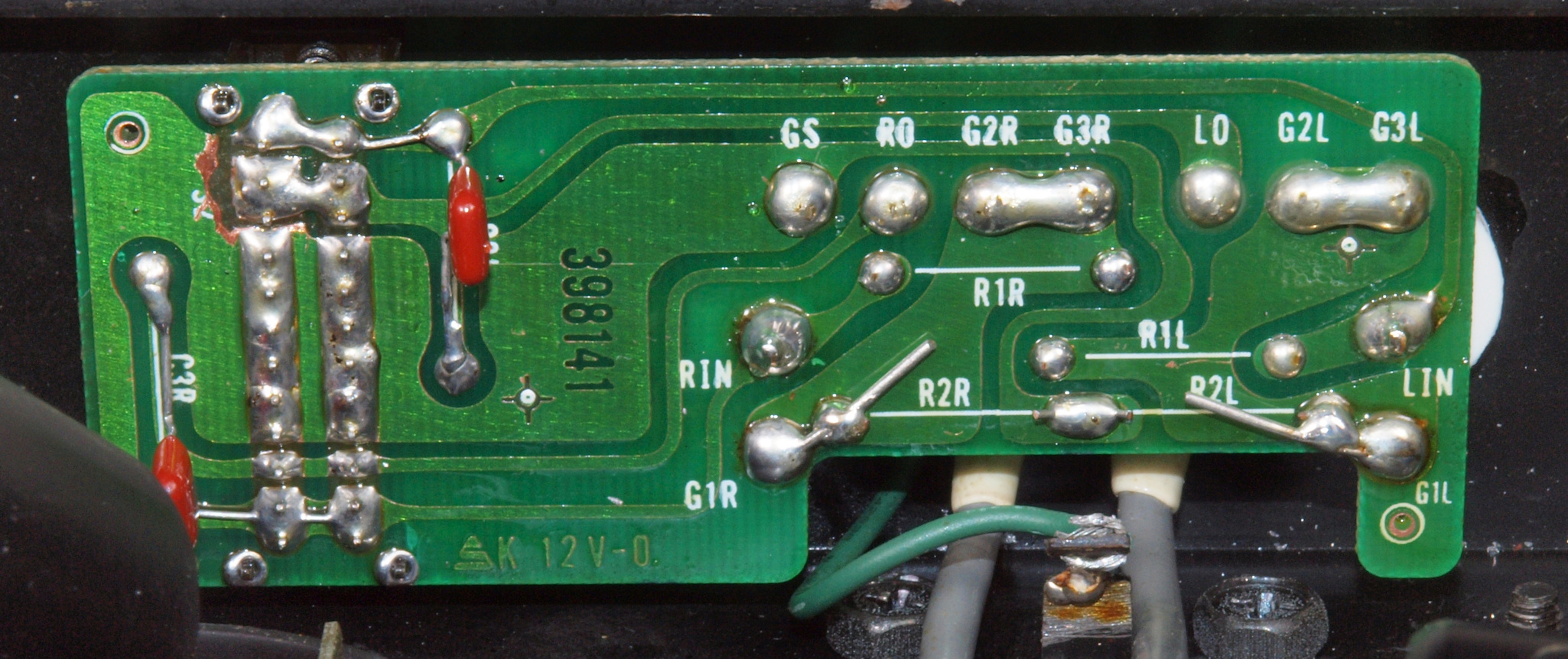

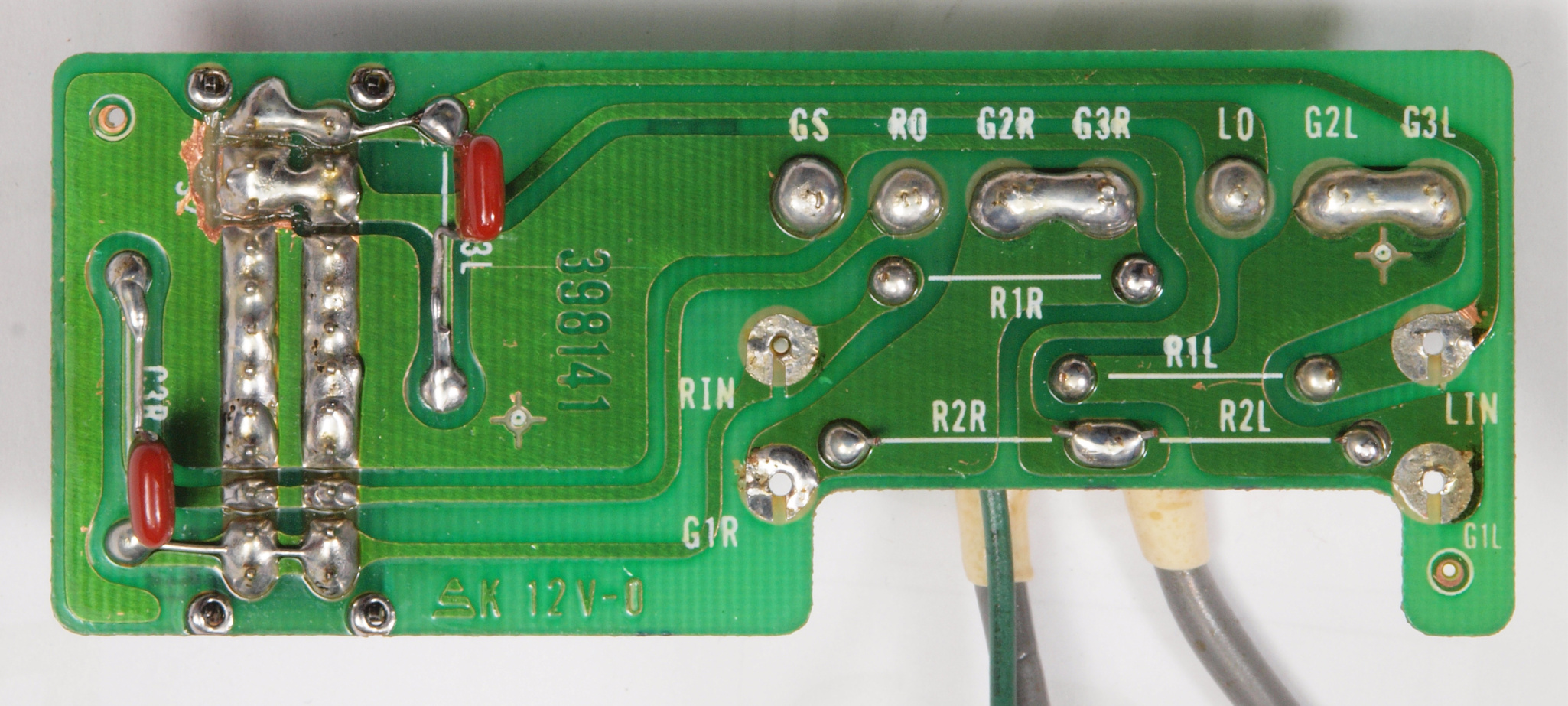

C67. 修理前 入力RCA端子基板裏
C68. 修理後 入力RCA端子基板裏

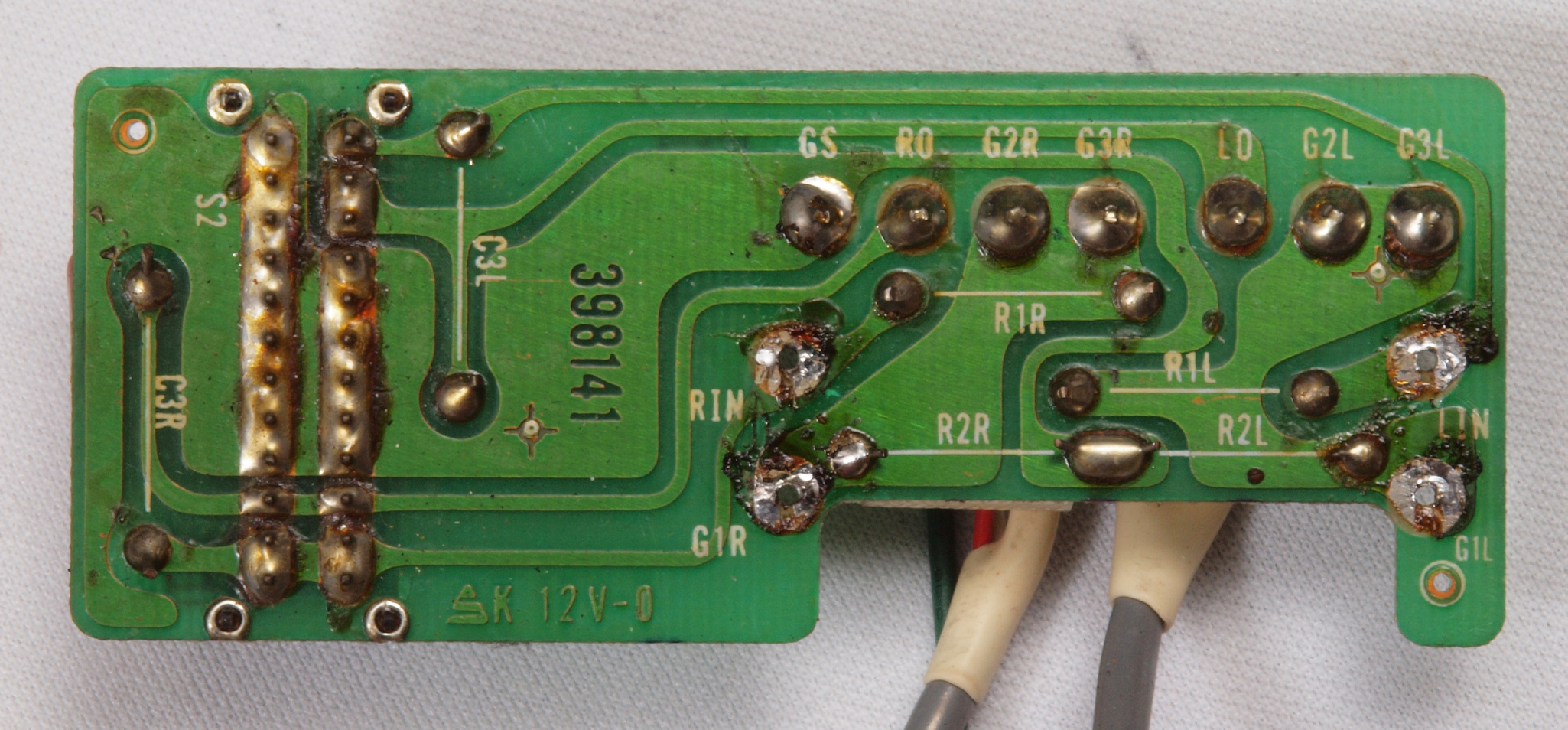

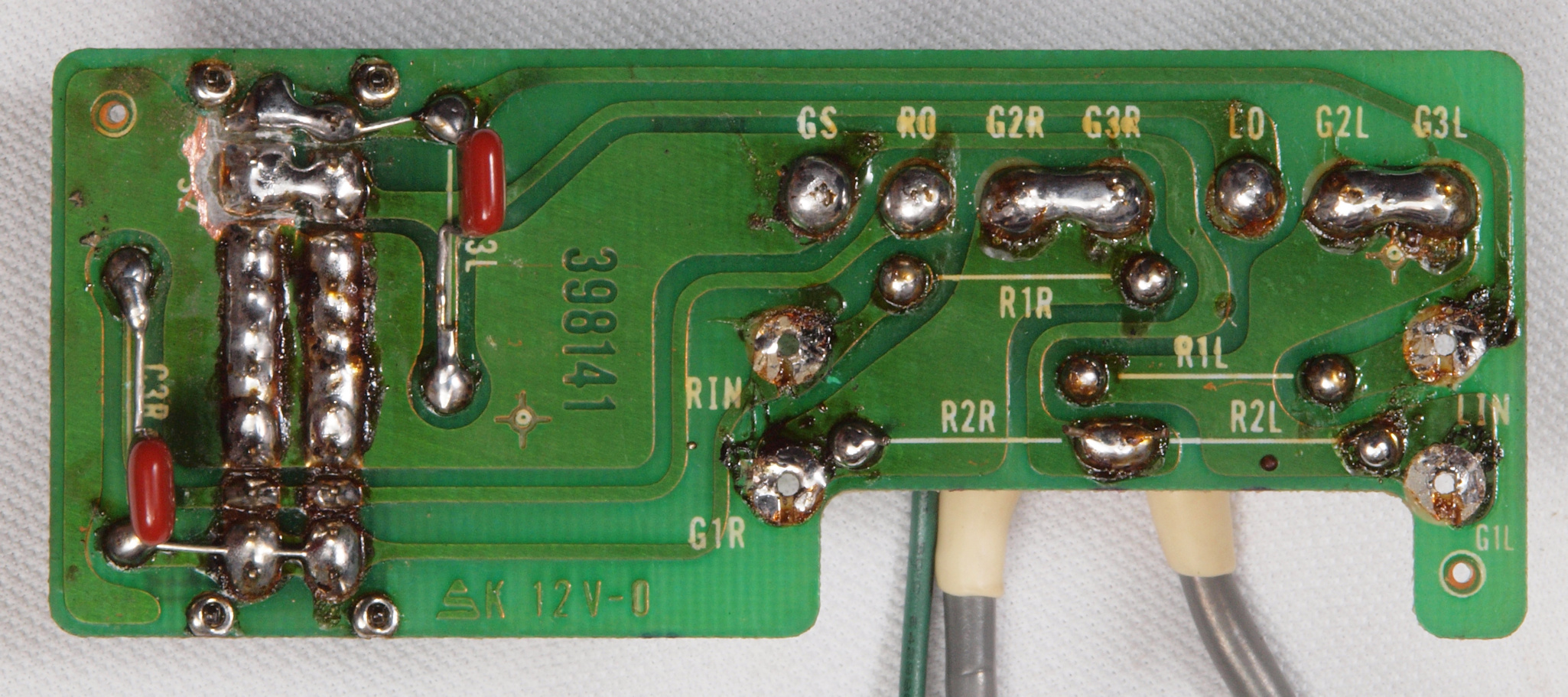

C69. 修理(半田補正)後 RCA端子基板裏  半田を全部やり直す
                   フイルムコンデンサー2個増設
C6A. 完成RCA端子裏 洗浄後防湿材を塗る。

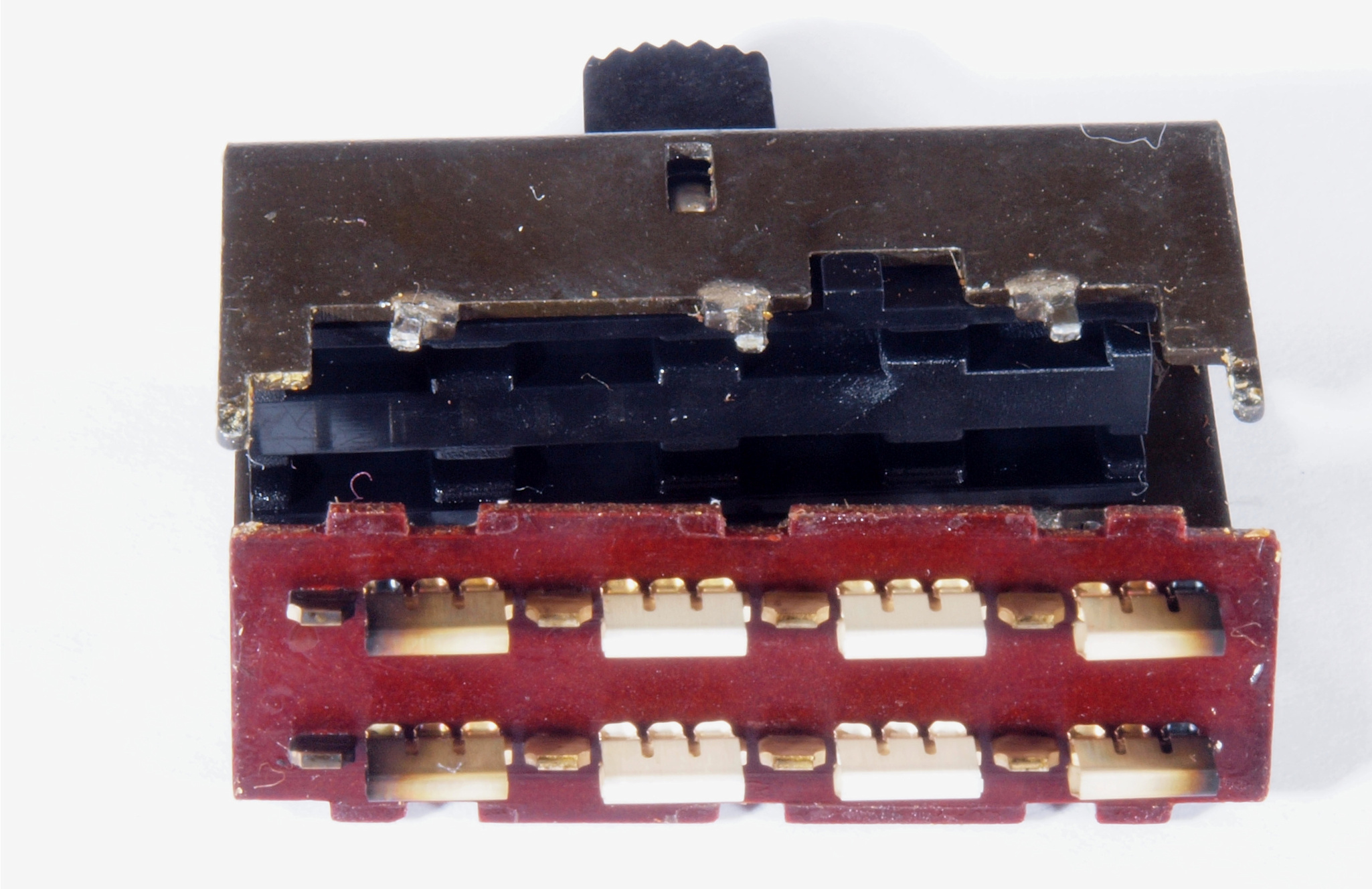

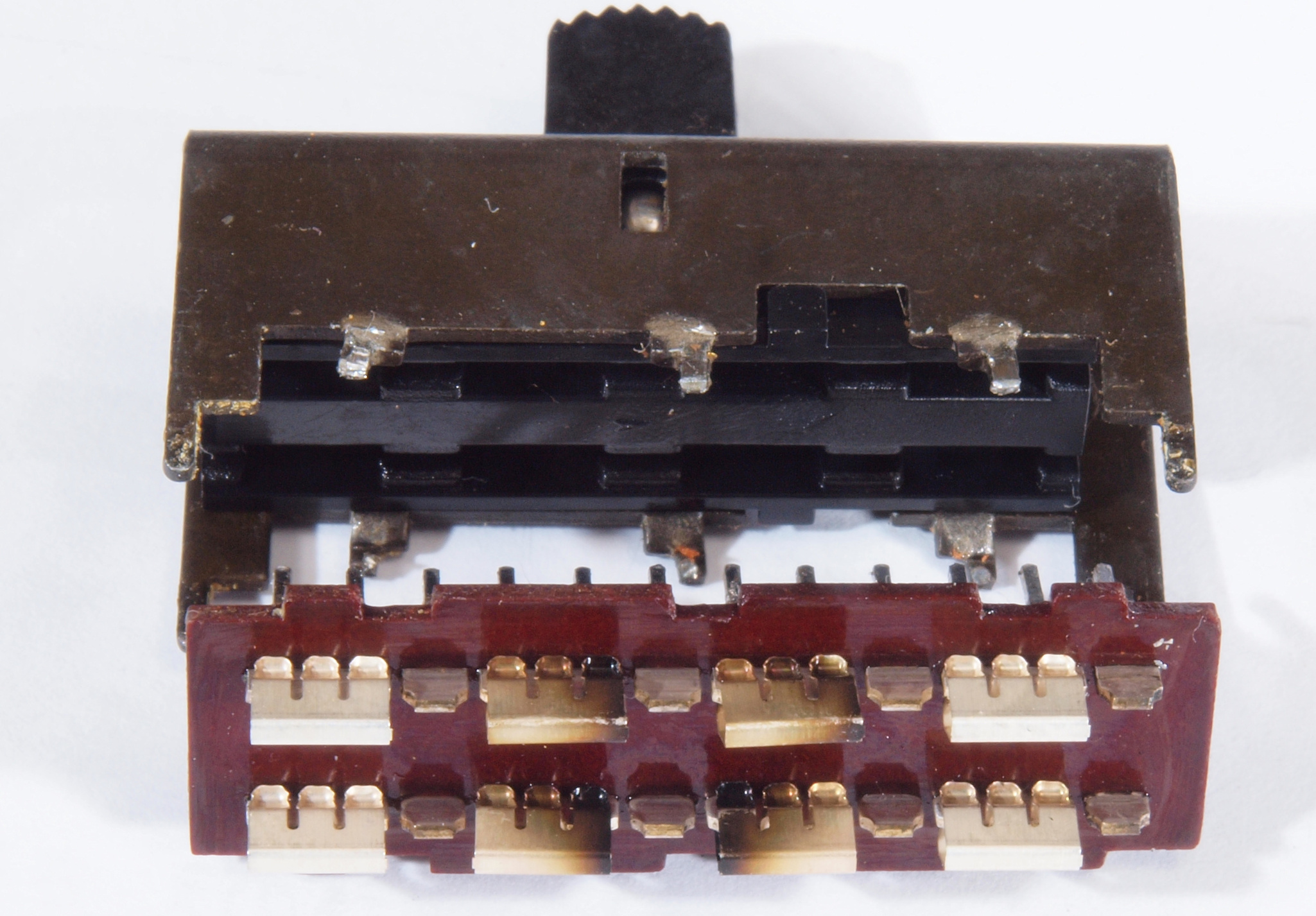

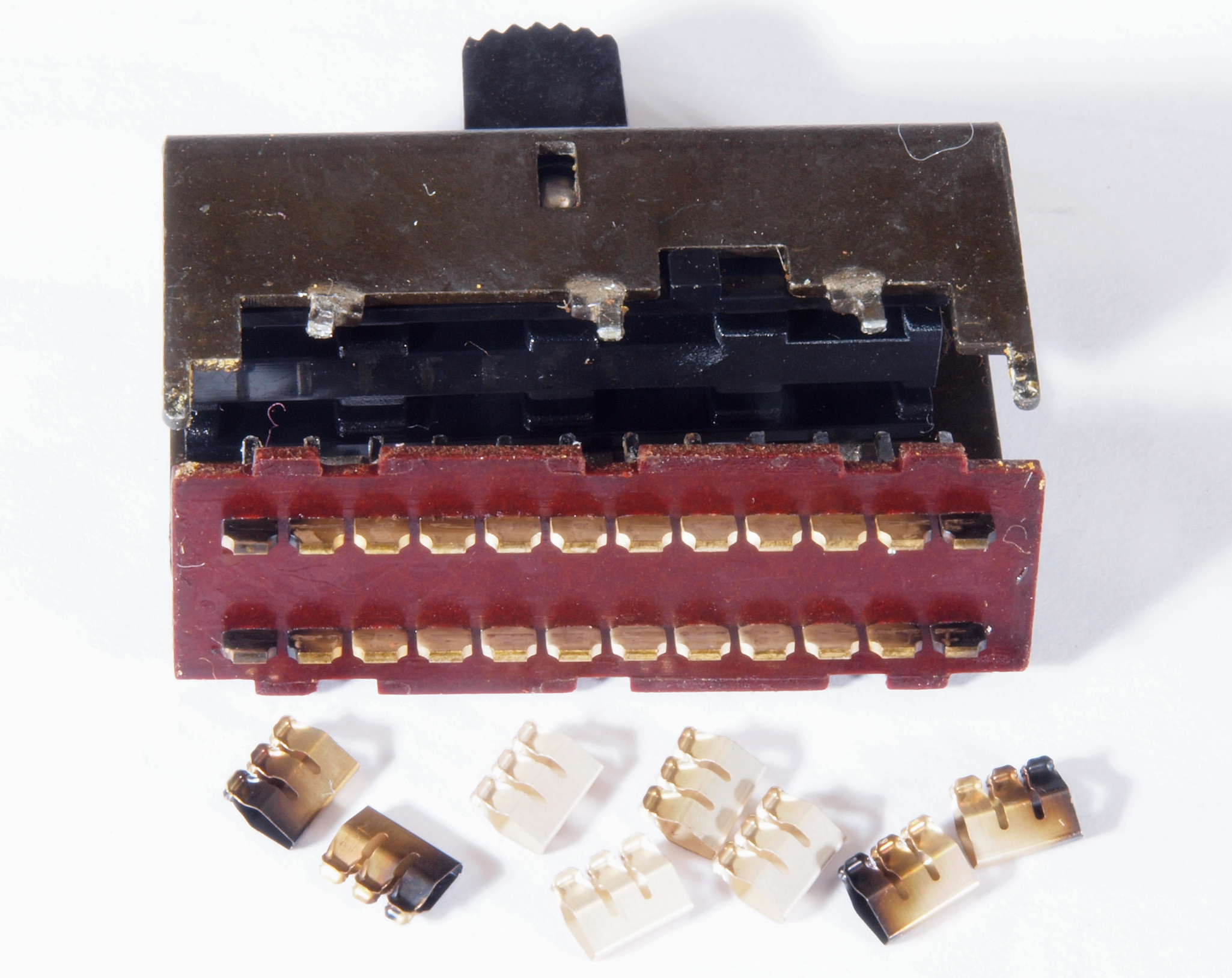

C6B. 修理中 RCA端子基板の切り換えSW分解。

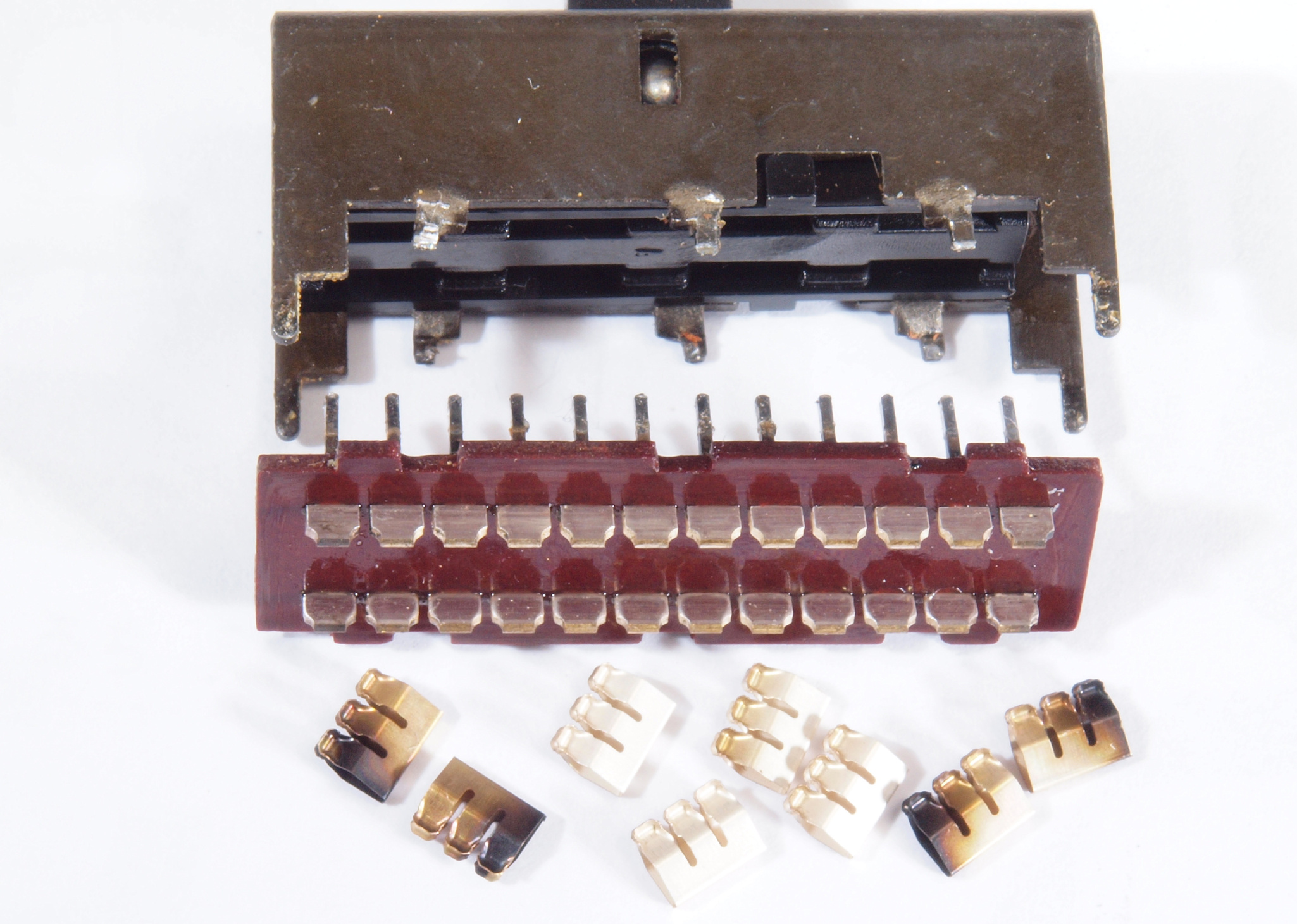

C6C. 修理中 RCA端子基板の切り換えSW分解。端子を洗浄する。
                            使用するのは端の1回路のみ、内側の綺麗な接触子と交換して組む。
C6D. 修理後 RCA端子基板の切り換えSW分解。

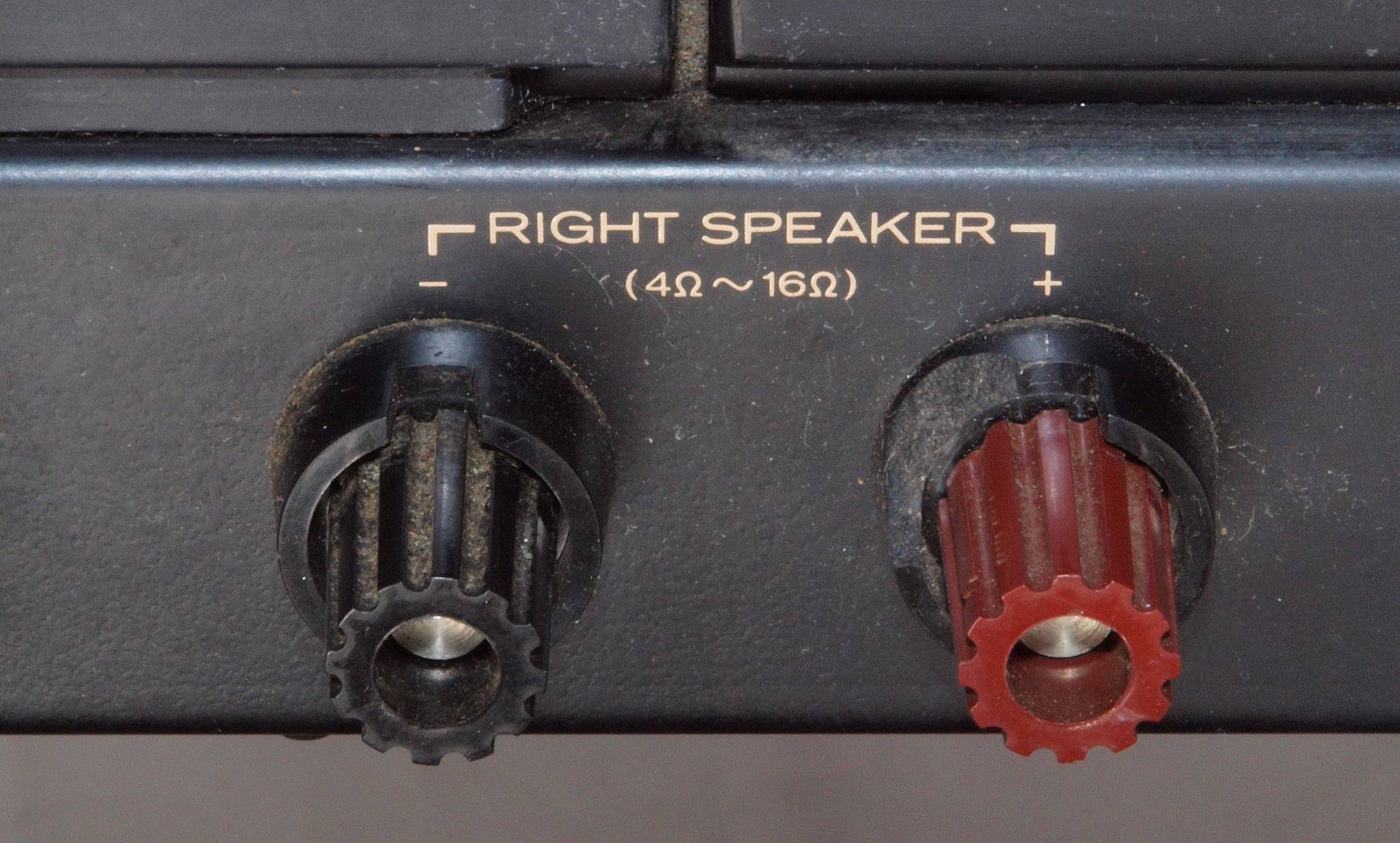

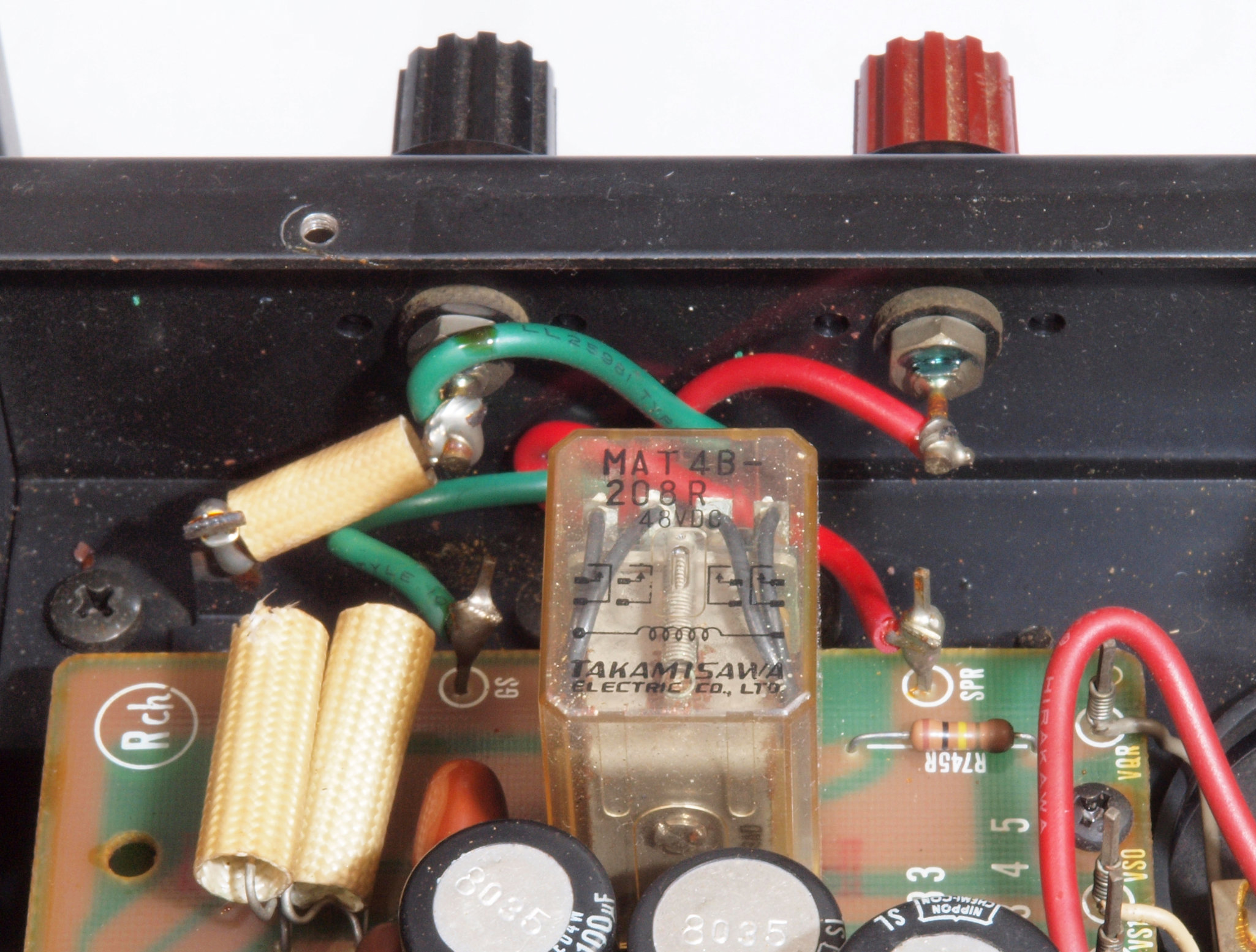

C71. 修理前 R−SP端子

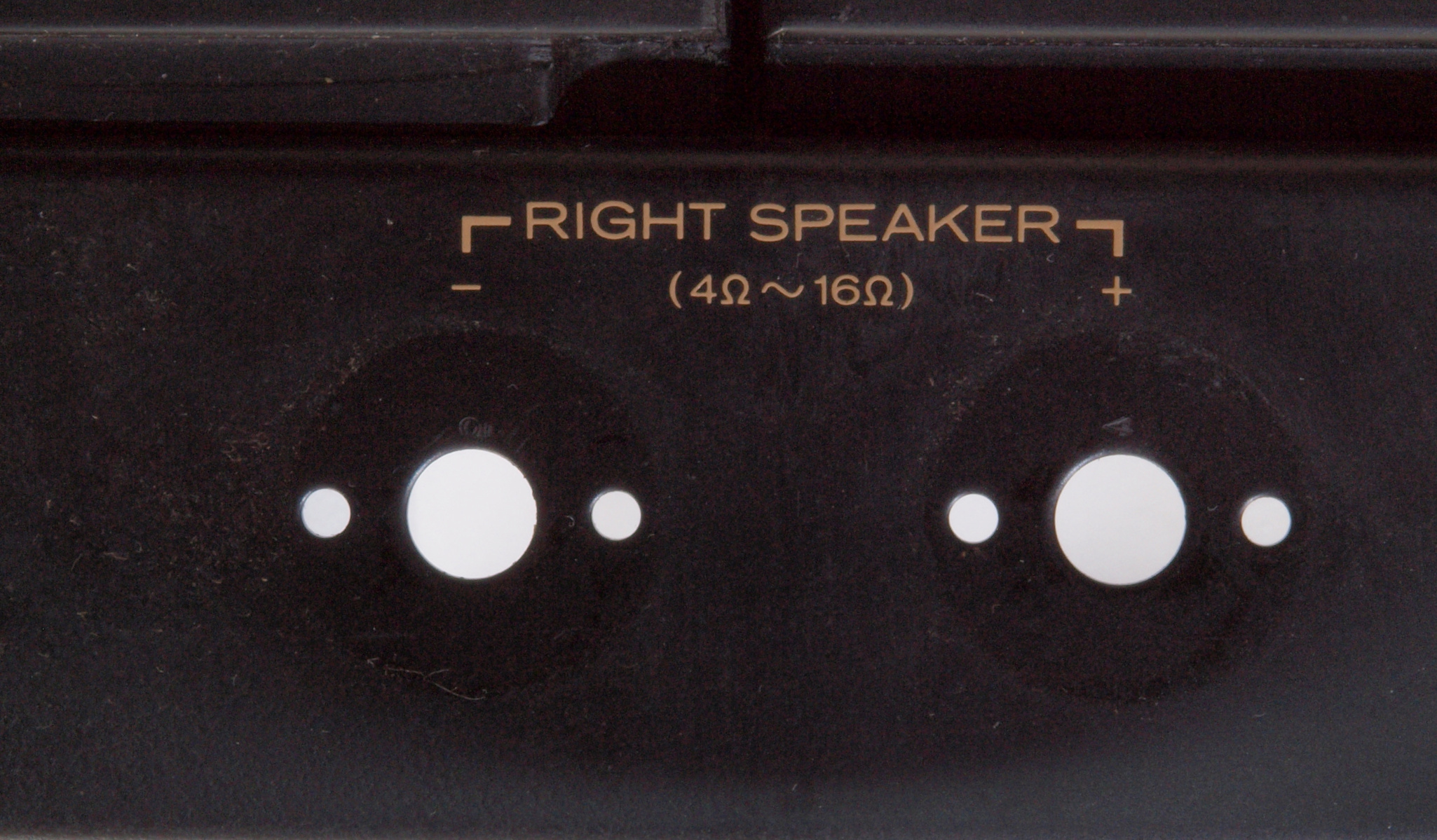

C72. 修理中  R−SP接続端子穴加工前

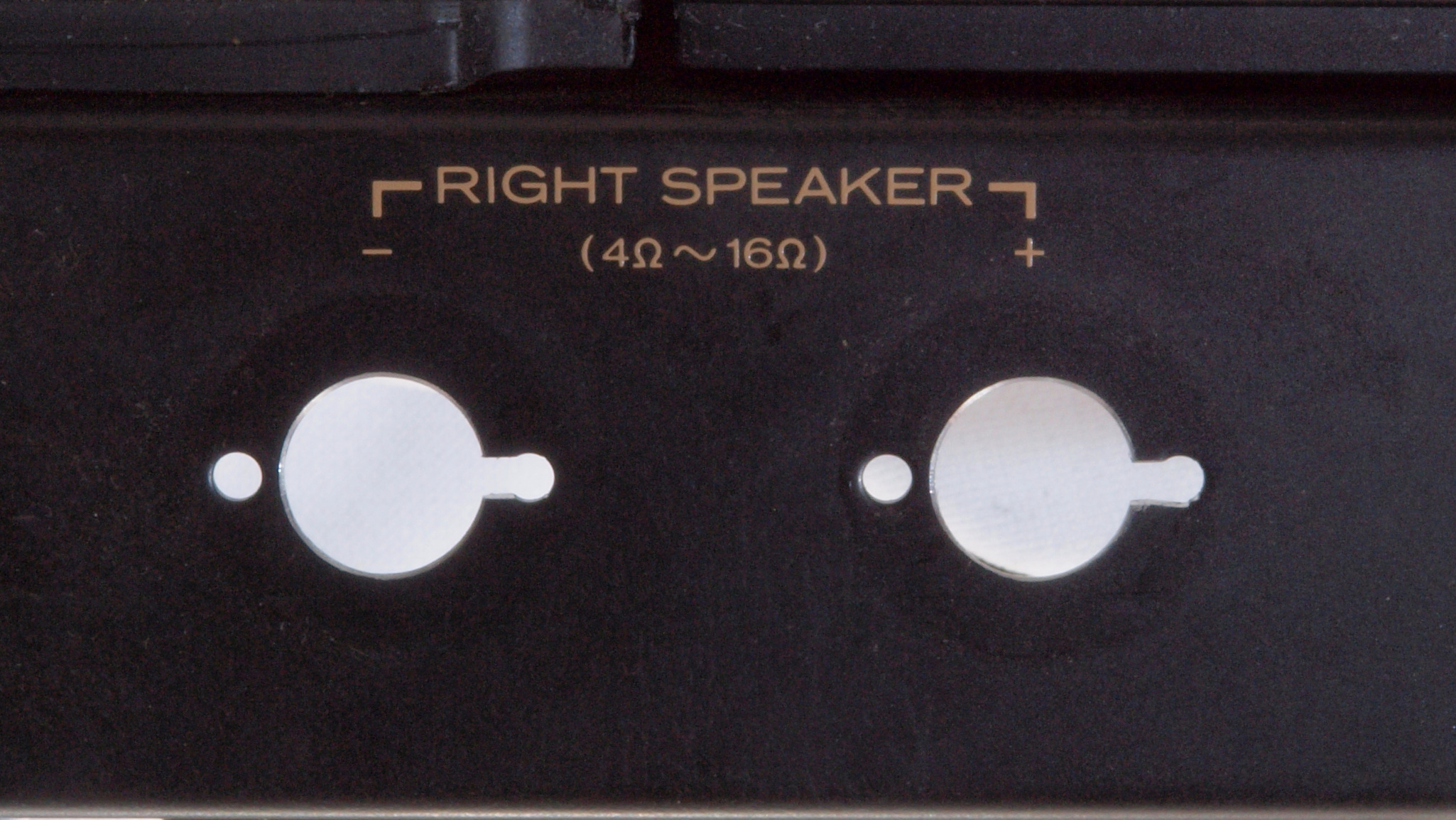

C73. 修理中  R−SP接続端子穴加工後

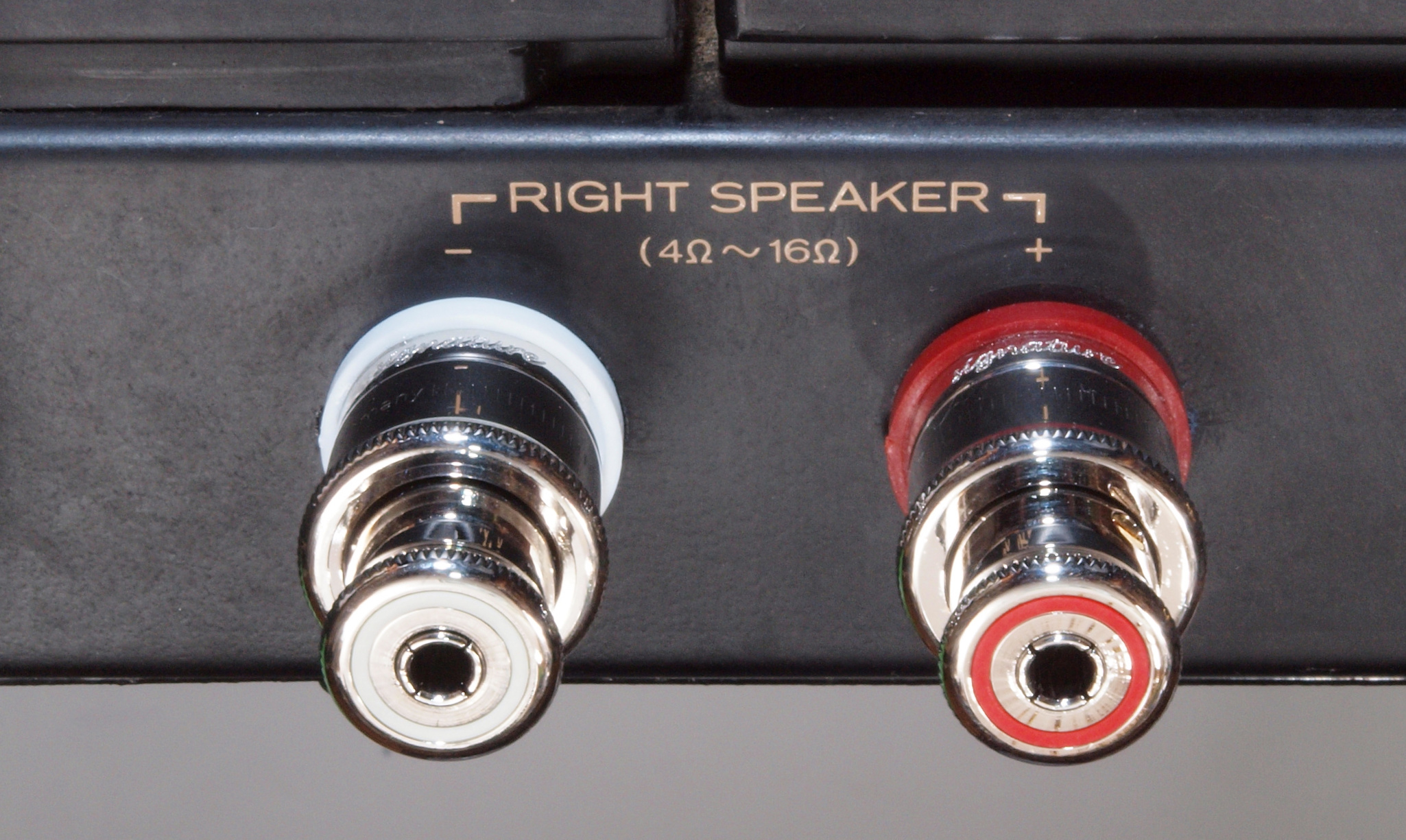

C74. 修理(交換)後 R−SP端子、 WBT SP端子 WBT−0702PL
C75. 修理前 R−SP端子裏配線
C76. 修理後 R−SP端子裏配線。
              WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした。理由はこちら

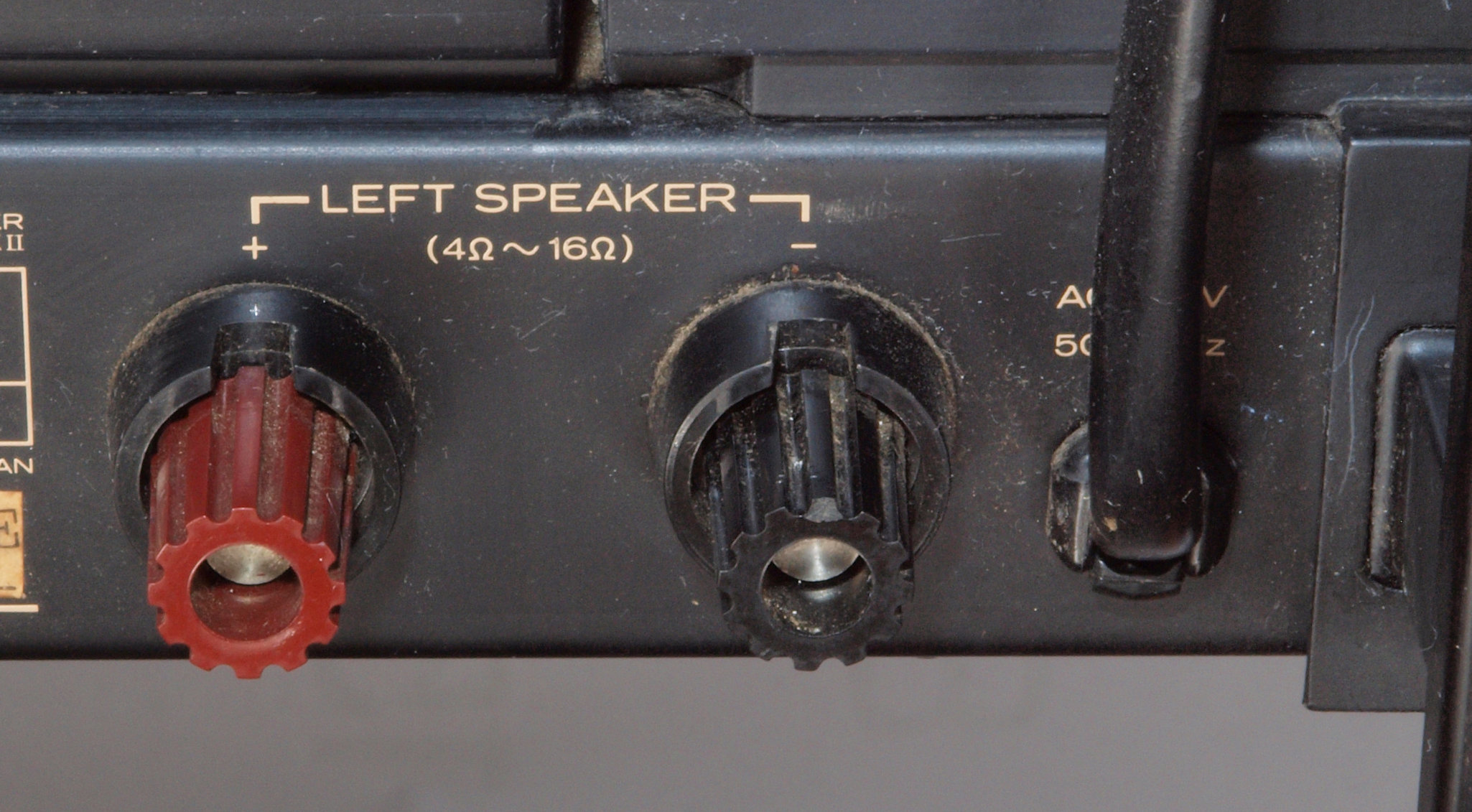

C81. 修理前 L−SP端子

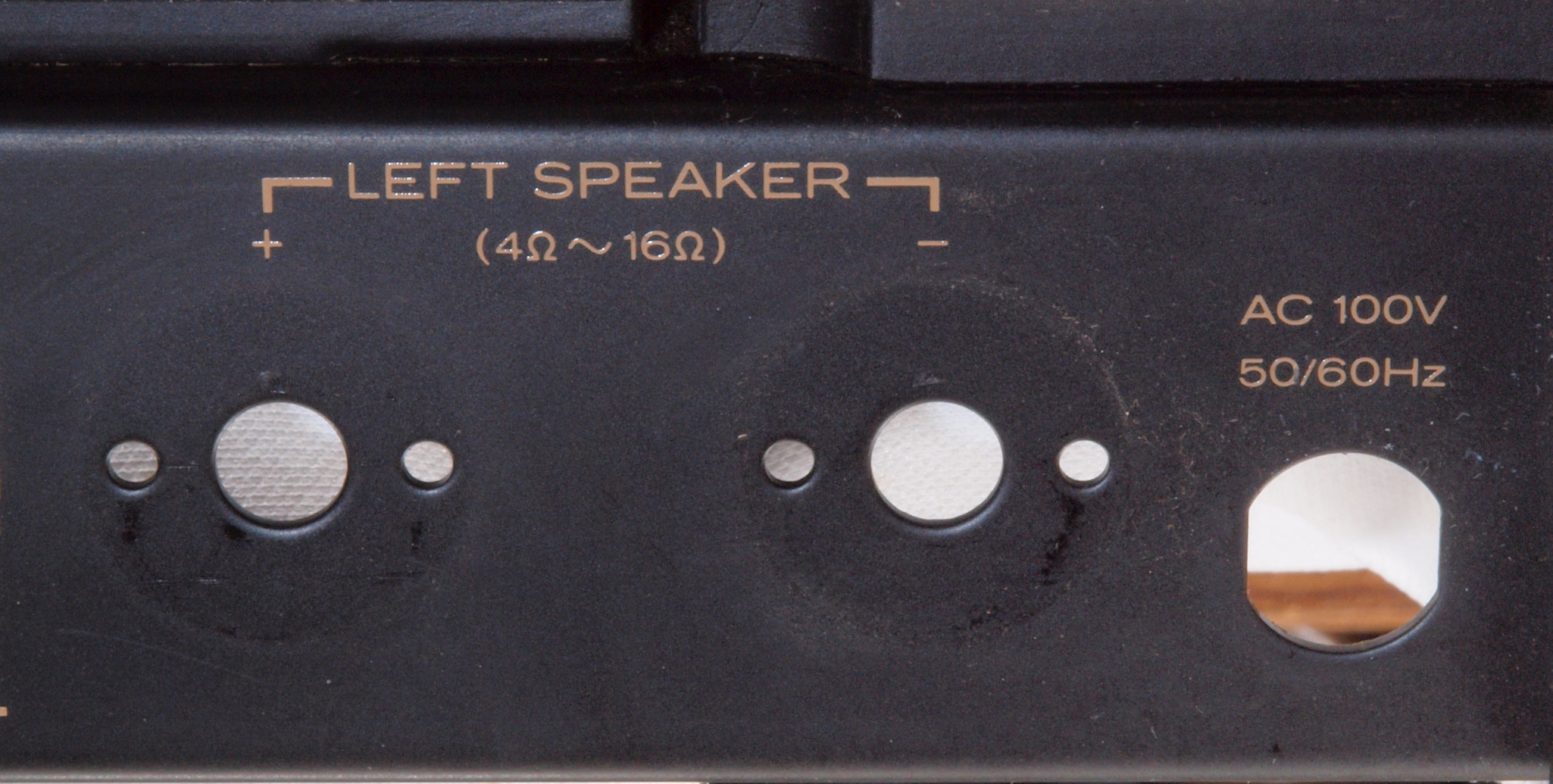

C82. 修理中 L−SP接続端子穴加工前

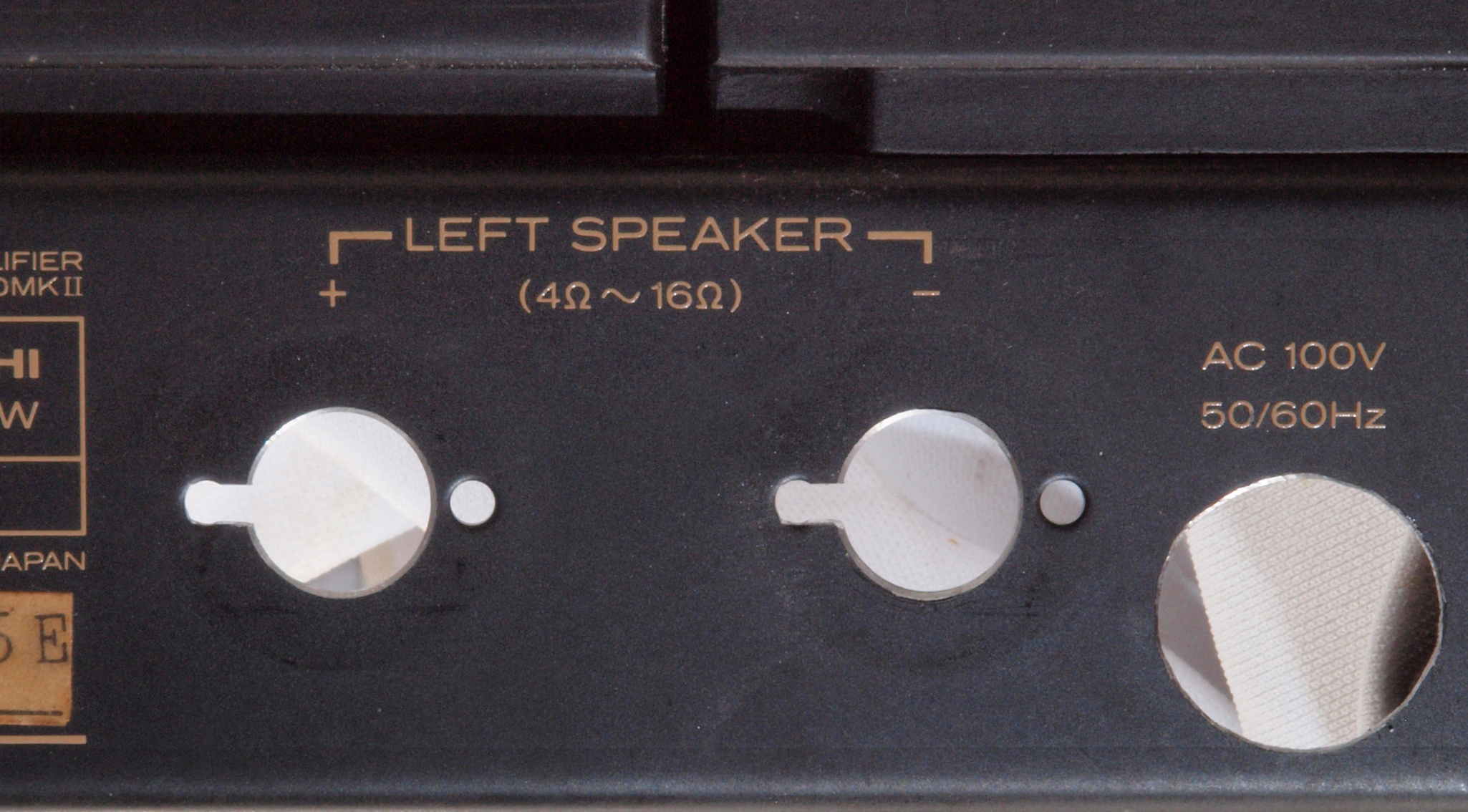

C83. 修理中 L−SP接続端子穴加工後

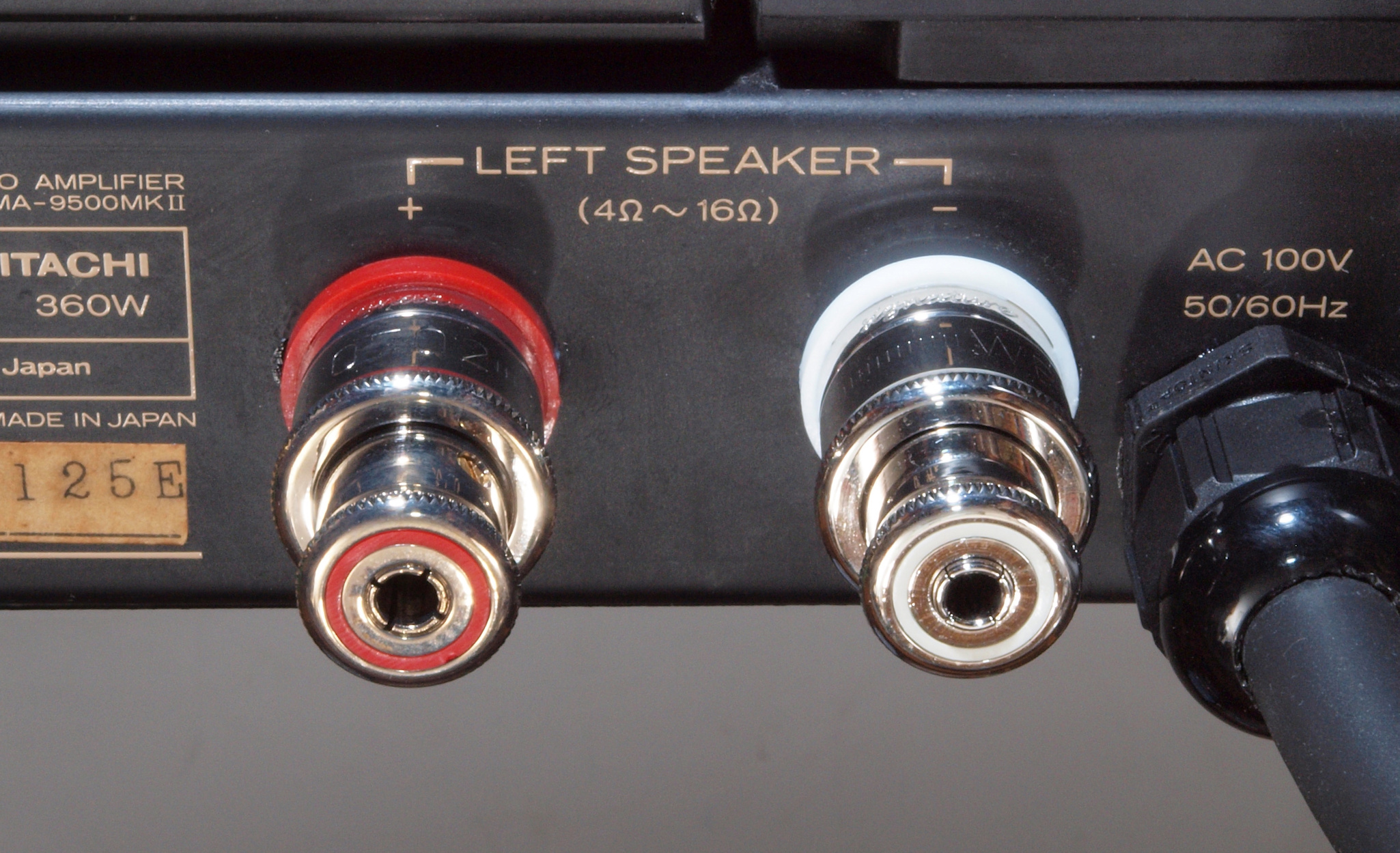

C84. 修理(交換)後 L−SP端子、 WBT SP端子 WBT−0702PL

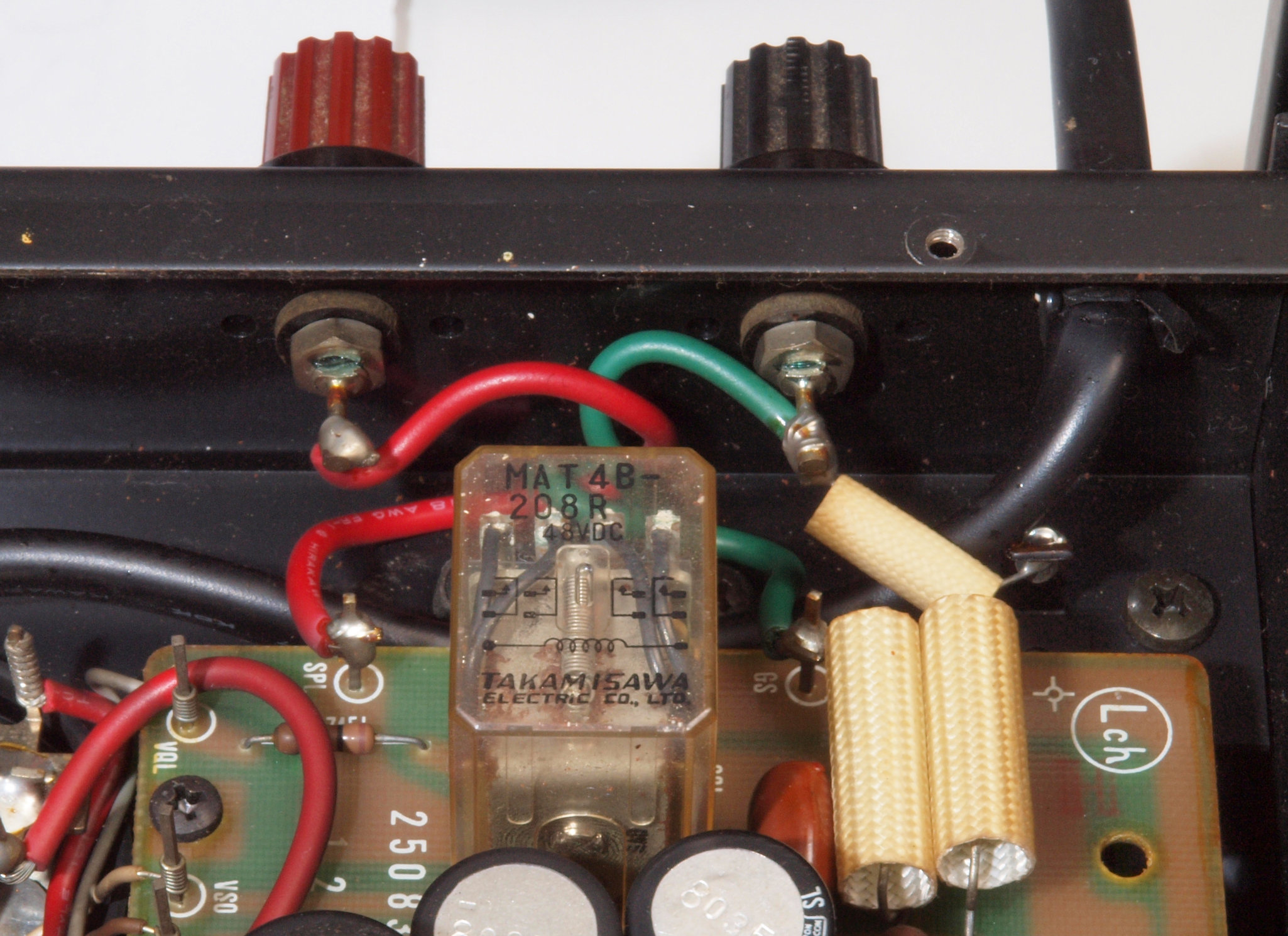

C85. 修理前 L−SP端子裏配線。

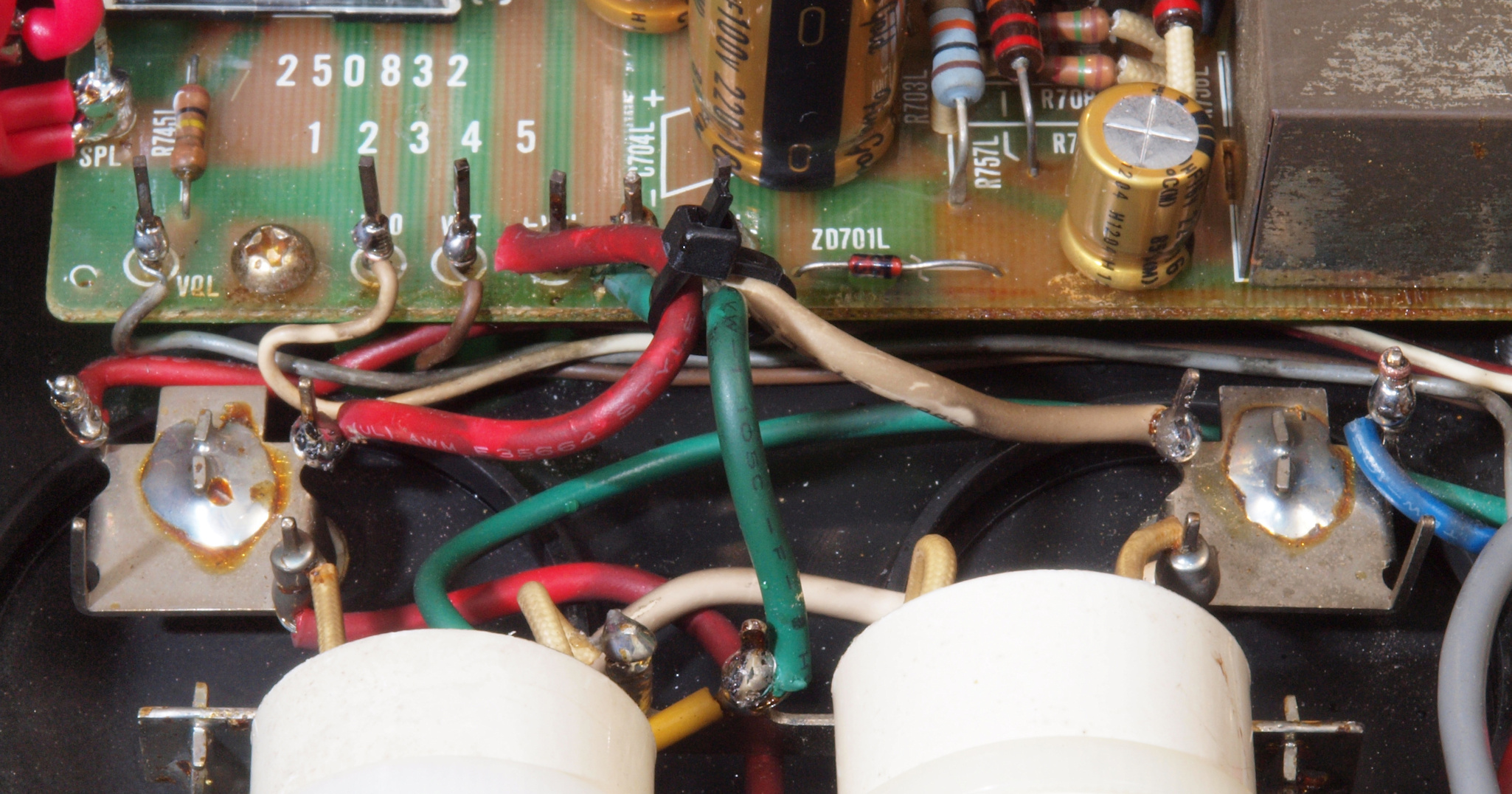

C86. 修理後 L−SP端子裏配線。
               WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした。理由はこちら

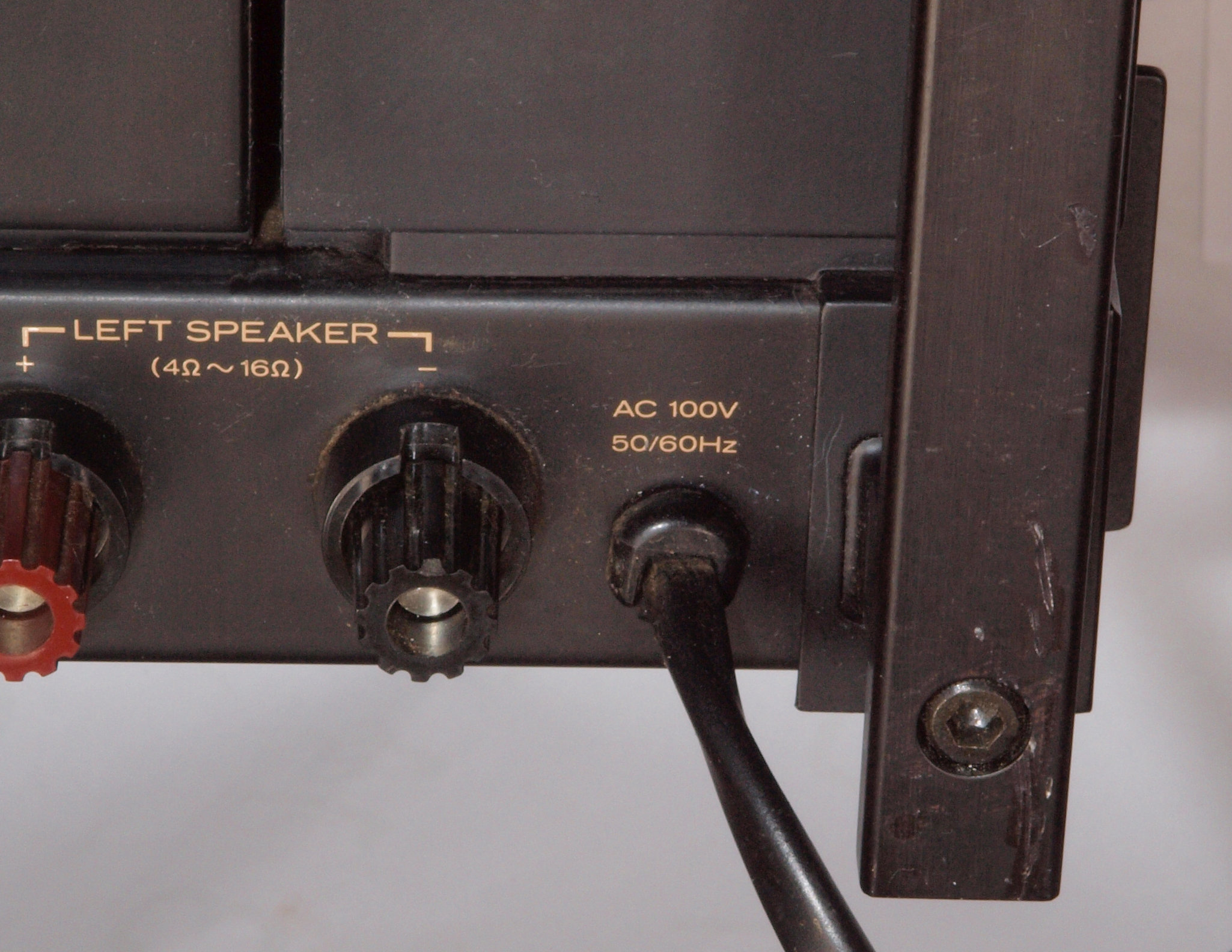

C91. 修理前 電源ケーブル取り付け部。
C92. 修理中 電源ケーブル取り付け部穴加工前。
                 SP接続端子との距離を取る為に、下右方向へ広げる為、昔ながらのヤスリで削る。
C93. 修理中 電源ケーブル取り付け部穴加工後

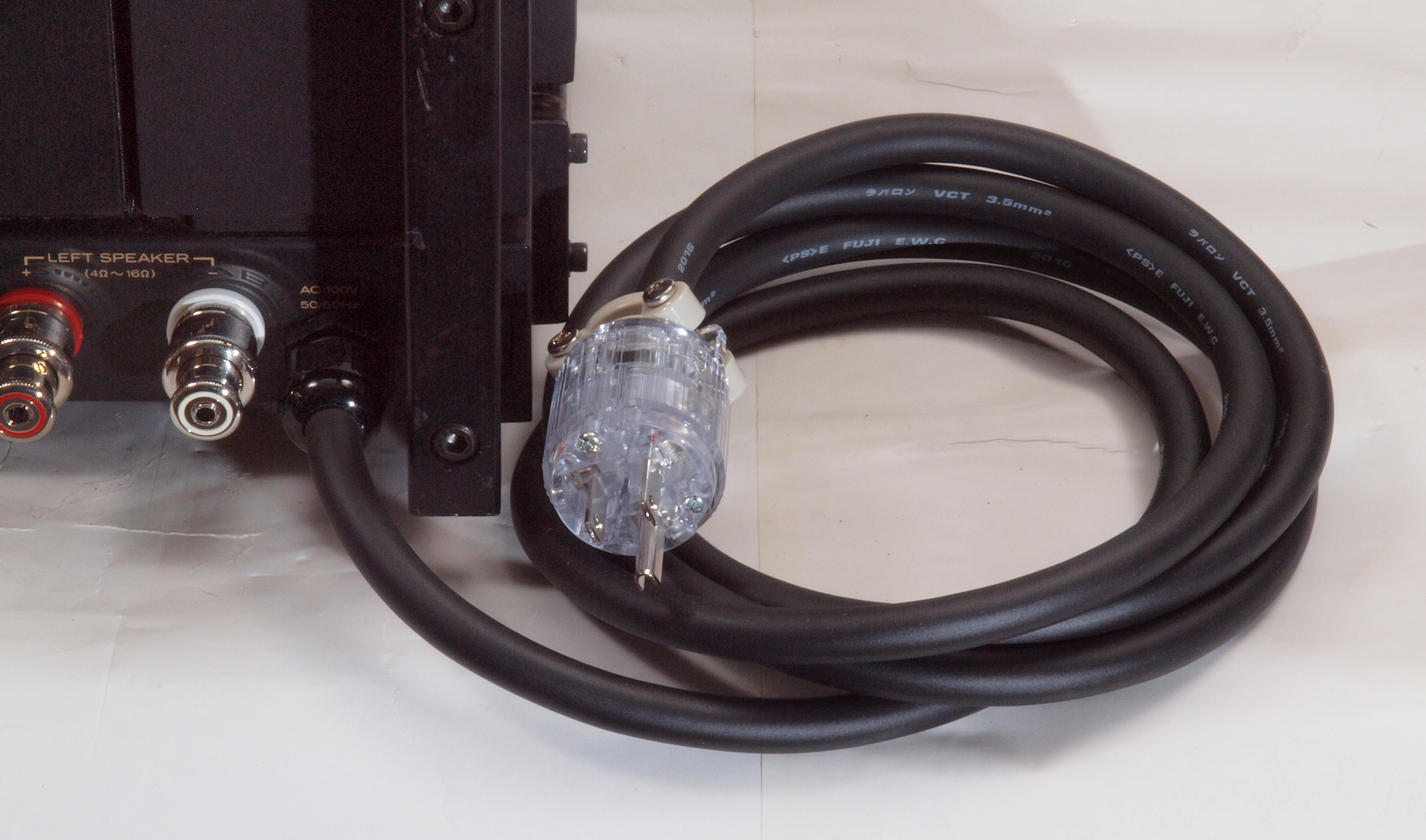

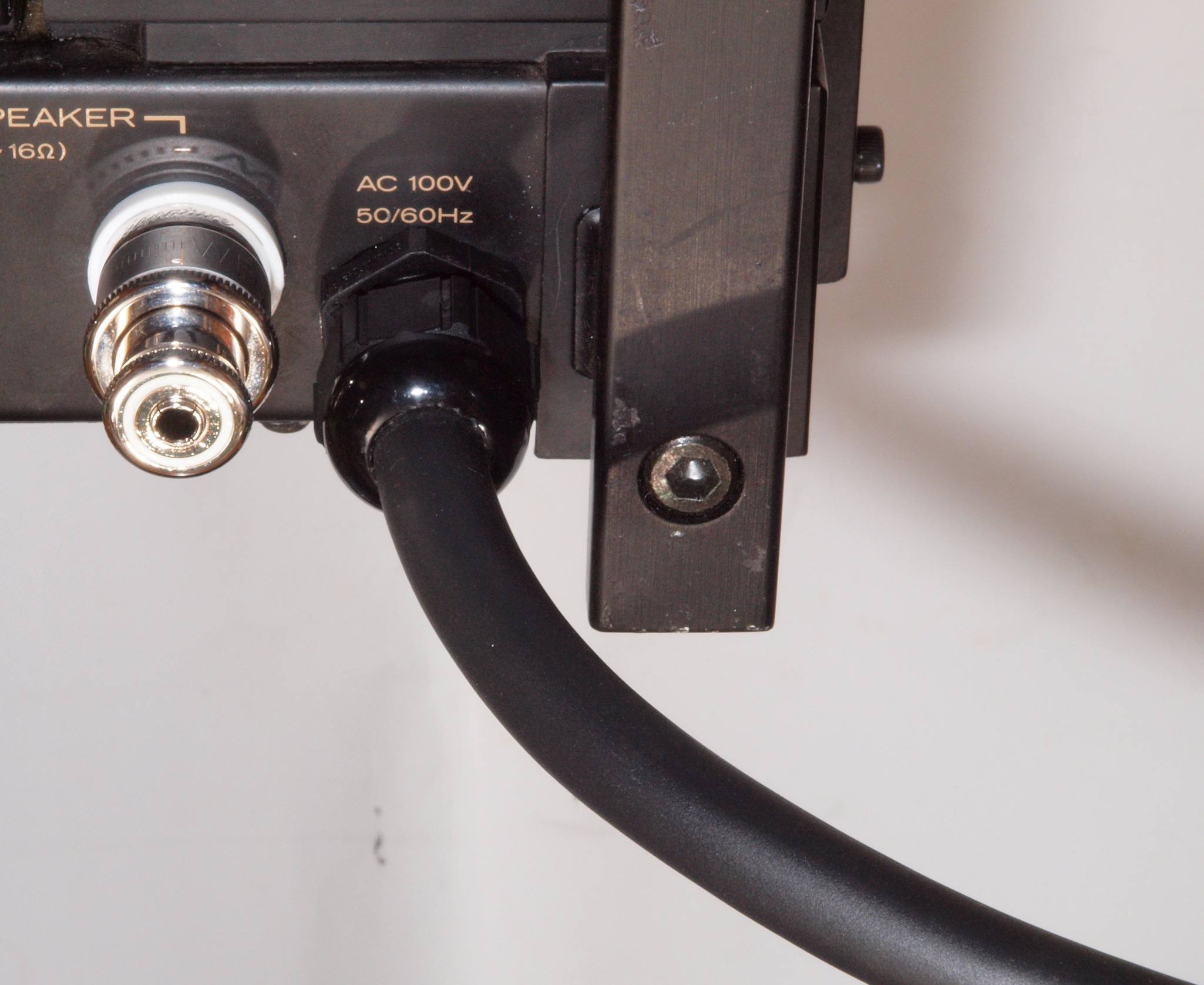

C94. 修理後 電源ケーブル取り付け部

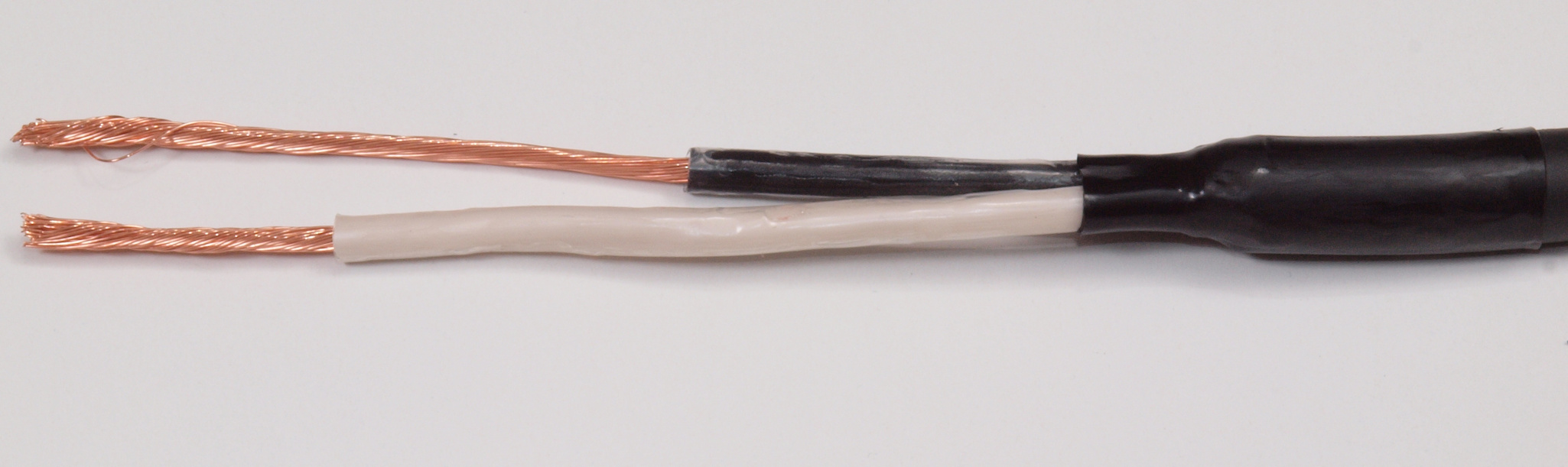

C95. 修理中 電源ケーブル端末処理。

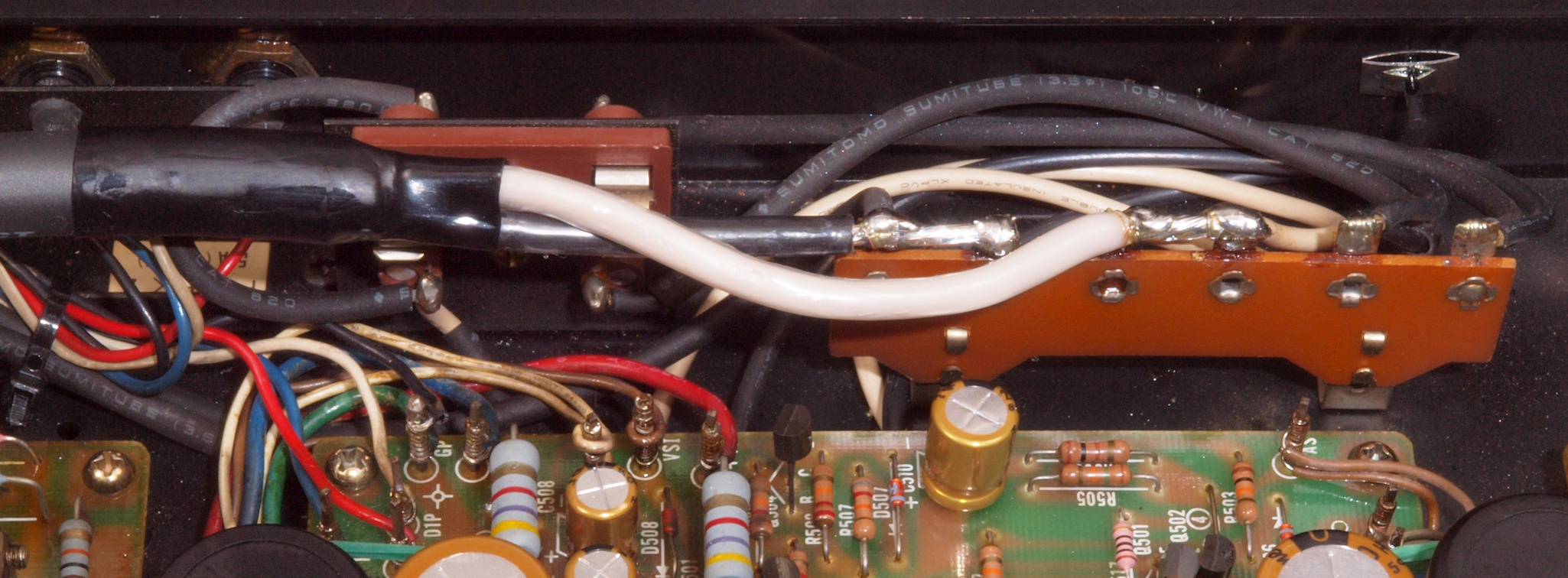

C96. 修理前 ラグ端子に電源ケーブル取り付。
C97. 修理中 ラグ端子に電源ケーブル取り付。

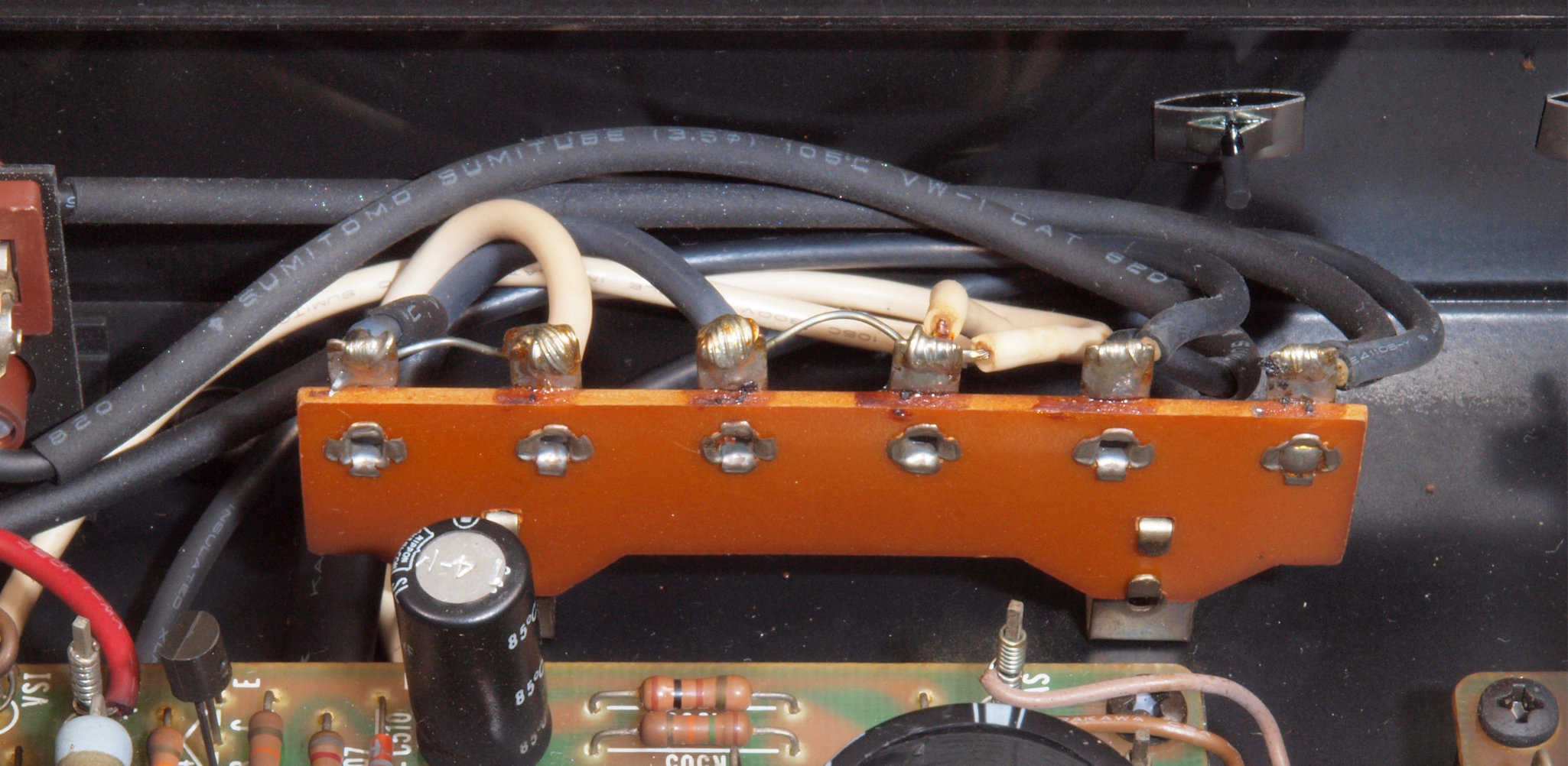

C98. 修理後 ラグ端子に電源ケーブル取り付。

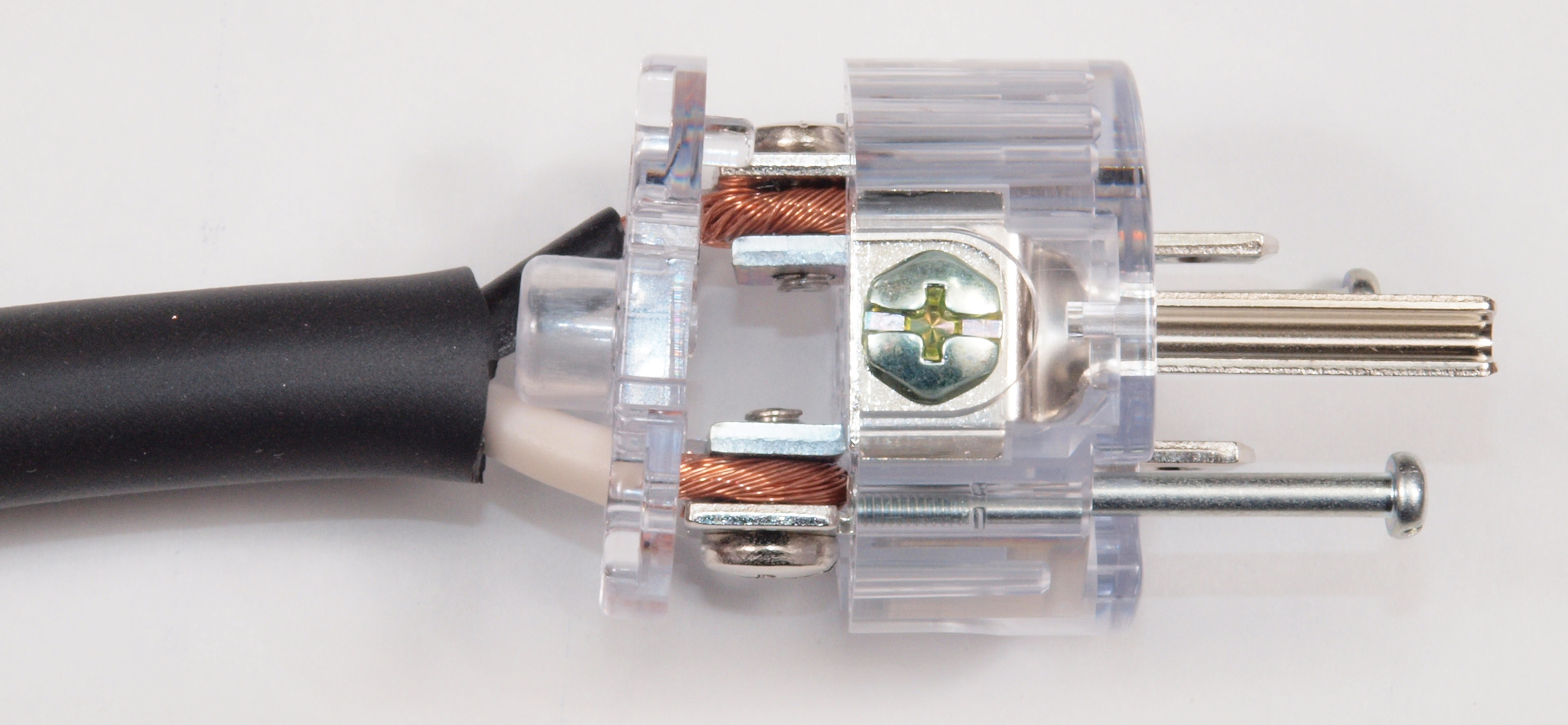

C99. 修理中 3Pプラグにケーブル取り付。 差し込み固定が一般ですが、時計方向に巻き付けると良い。
           上のK線=巻き付いた端側、 下の白線=挿入した側。
           これで差し込み固定の3倍位接触面積が増し、接触抵抗が低くなる。
C9A. 修理中 3Pプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。
           上の白線=巻き付いた端側、 下のK線=挿入した側。
           これで差し込み固定の3倍位接触面積が増し、接触抵抗が低くなる。
C9C. 修理中 3Pプラグにケーブル取り付。 差し込み固定が一般ですが、時計方向に巻き付けると良い。
           上のK線=巻き付いた端側、 下の白線=挿入した側。
           これで差し込み固定の3倍位接触面積が増し、接触抵抗が低くなる。
C9D. 修理中 3Pプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。
           上の白線=巻き付いた端側、 下のK線=挿入した側。
           これで差し込み固定の3倍位接触面積が増し、接触抵抗が低くなる。

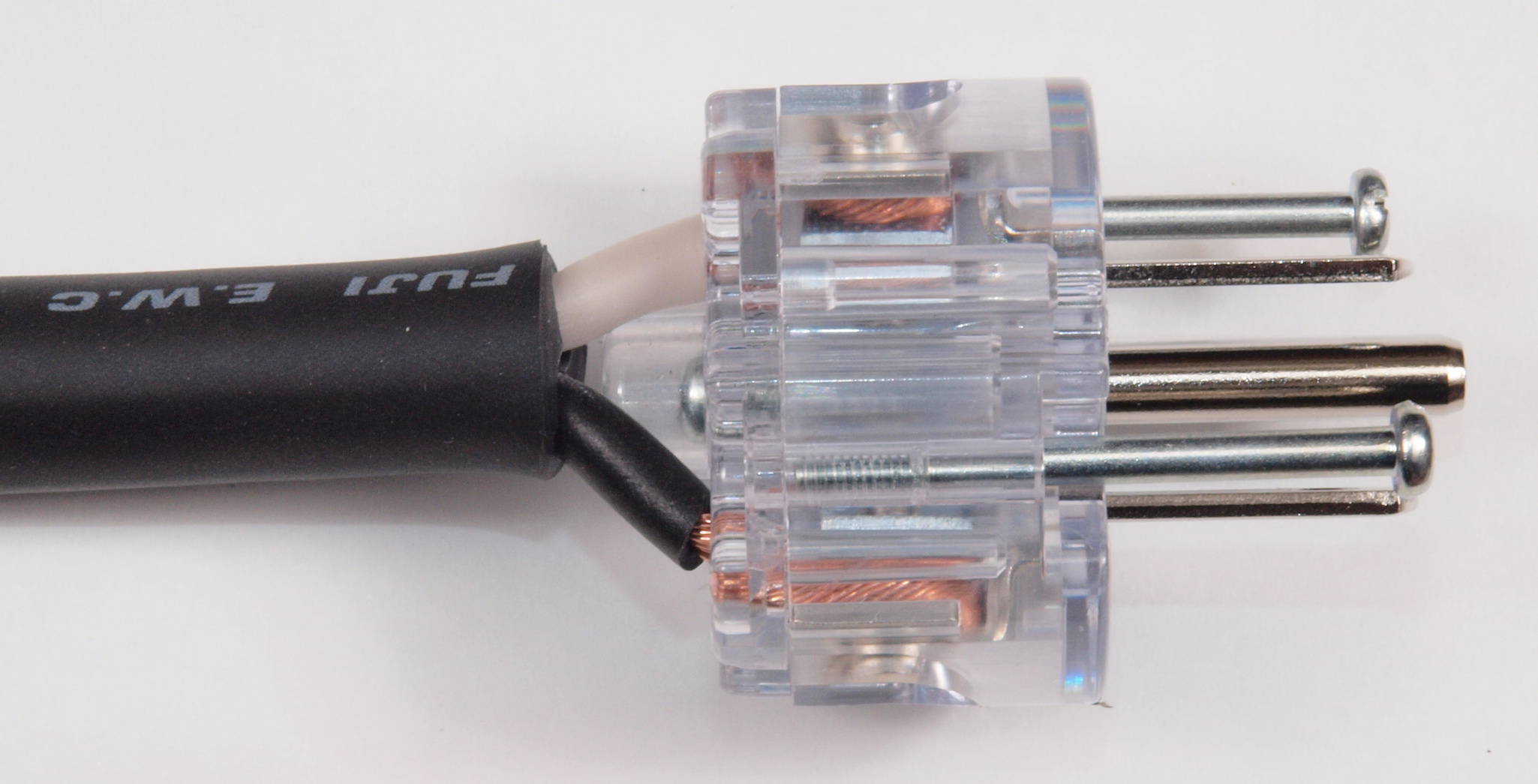

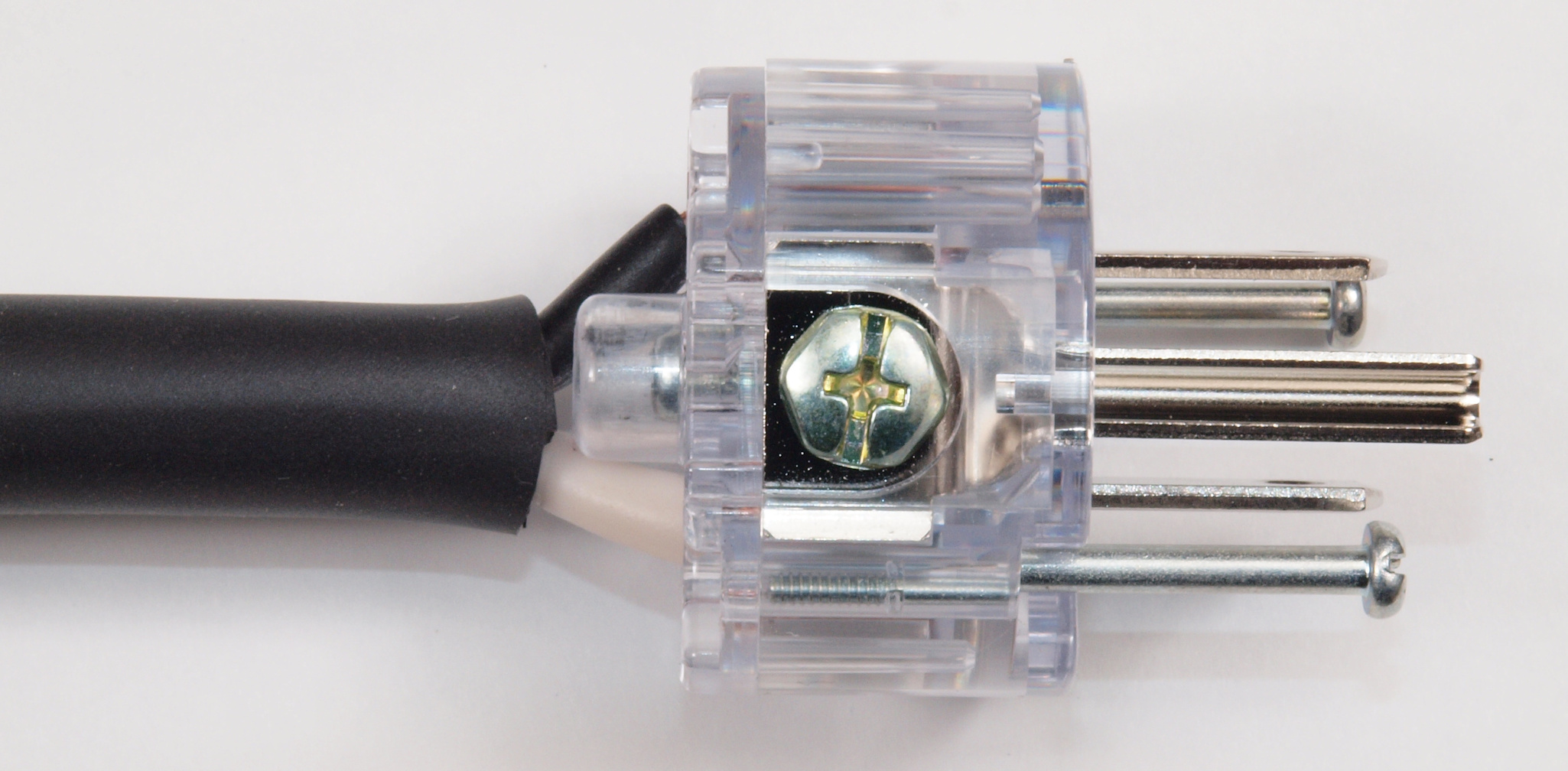

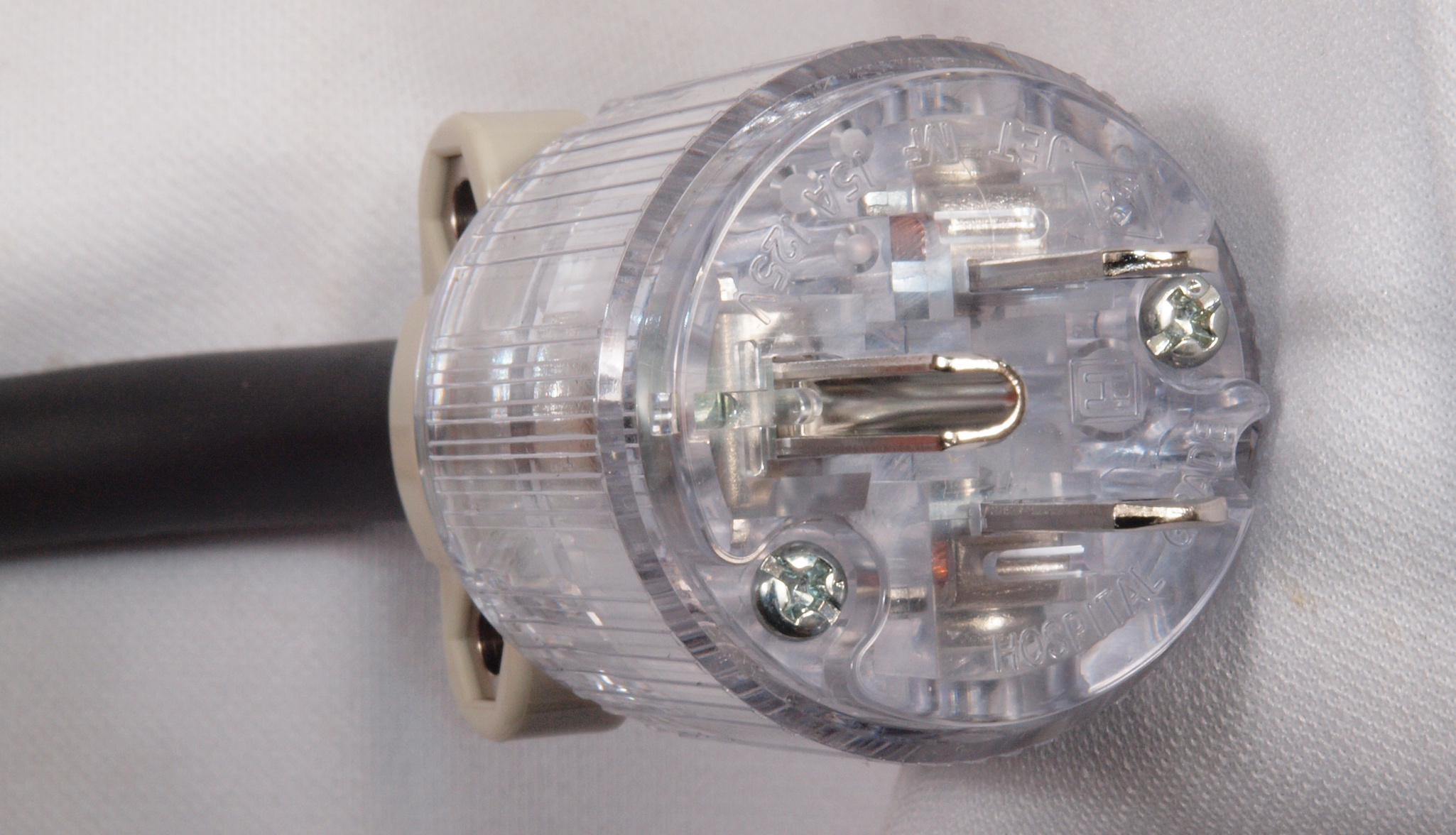

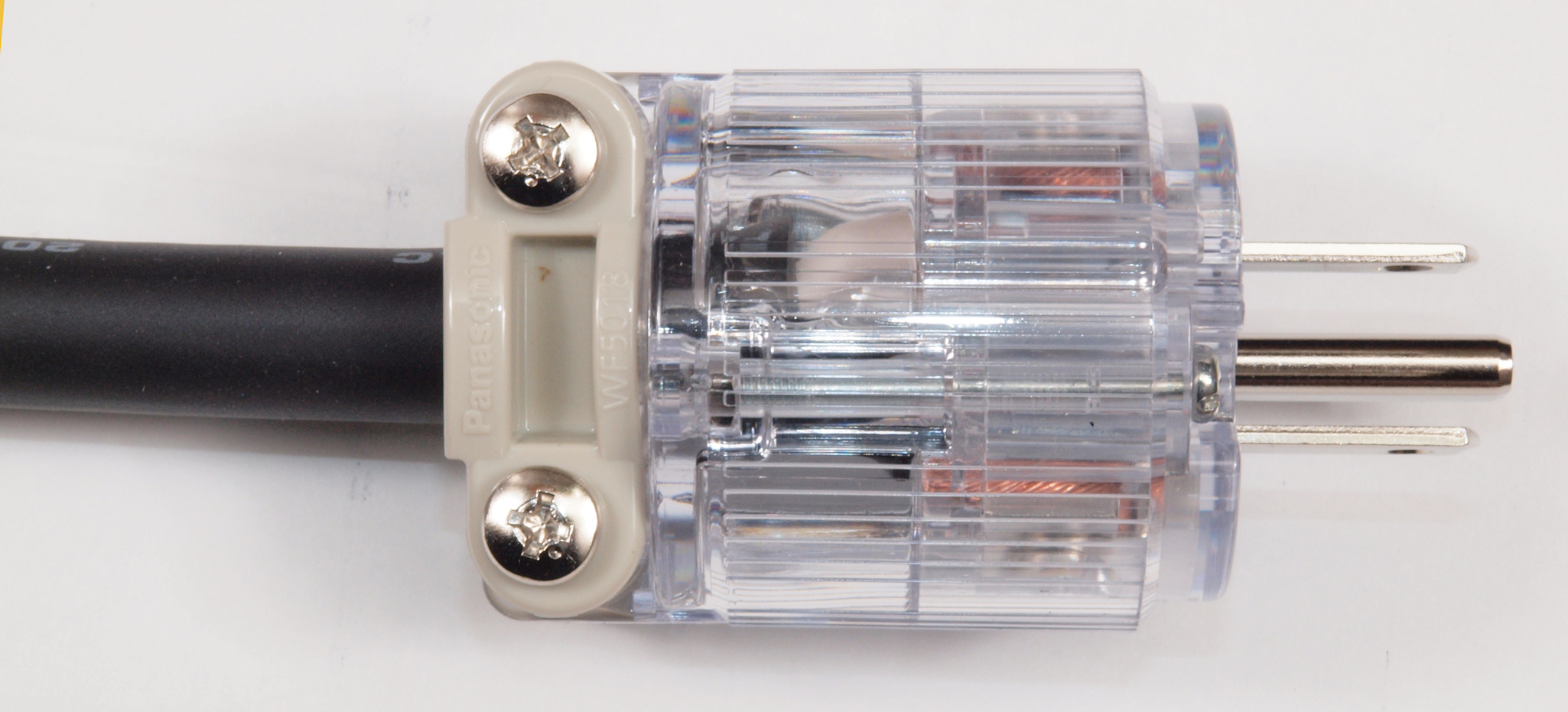

C9E. 完成 3Pプラグにケーブル取り付。 奥までしっかり芯線が入っている。
C9F. 完成 3Pプラグにケーブル取り付、反対側。 奥までしっかり芯線が入っている。

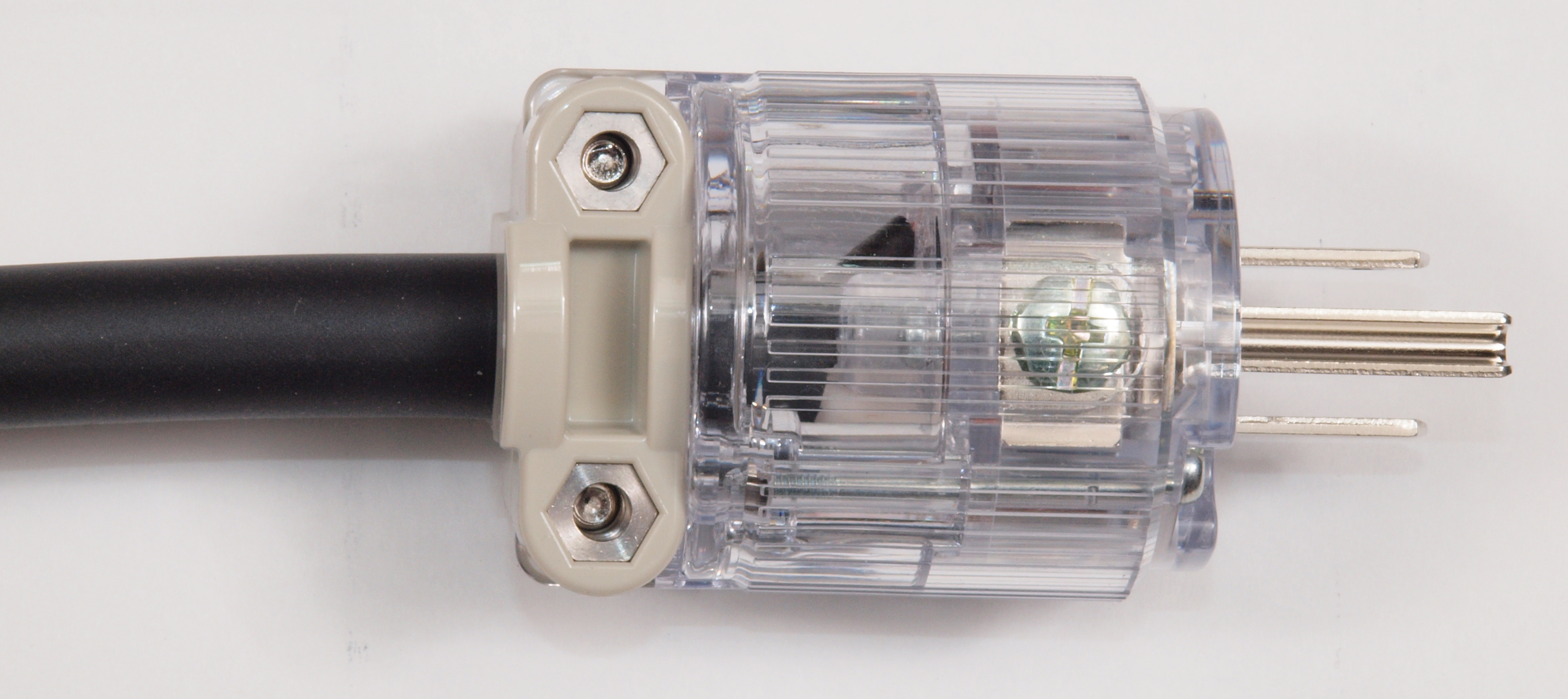

C9G. 完成 3Pプラグにケーブル取り付。 被覆部も十分に差し込む。
C9H. 完成 3Pプラグにケーブル取り付、反対側。 被覆部も十分に差し込む。

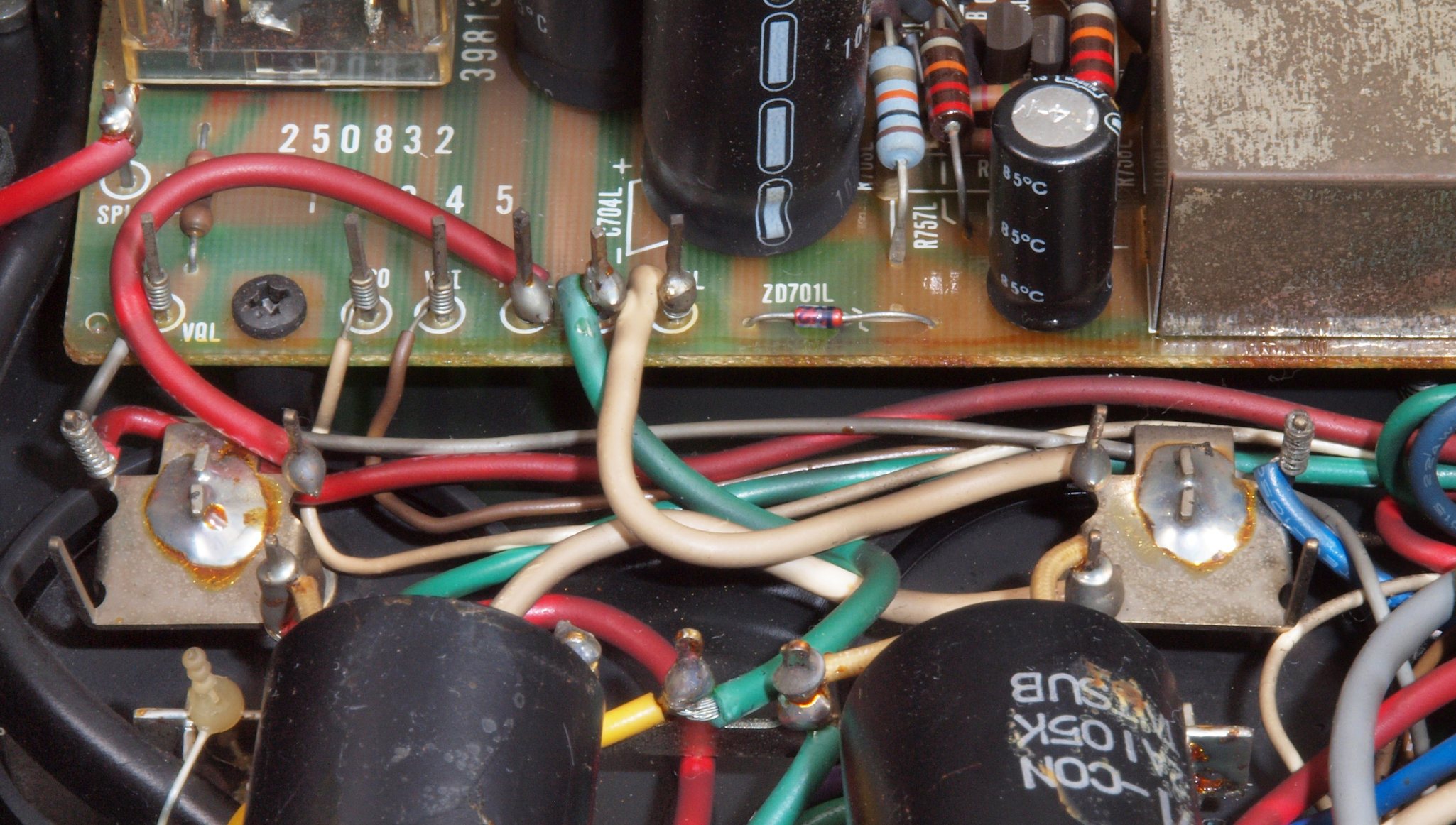

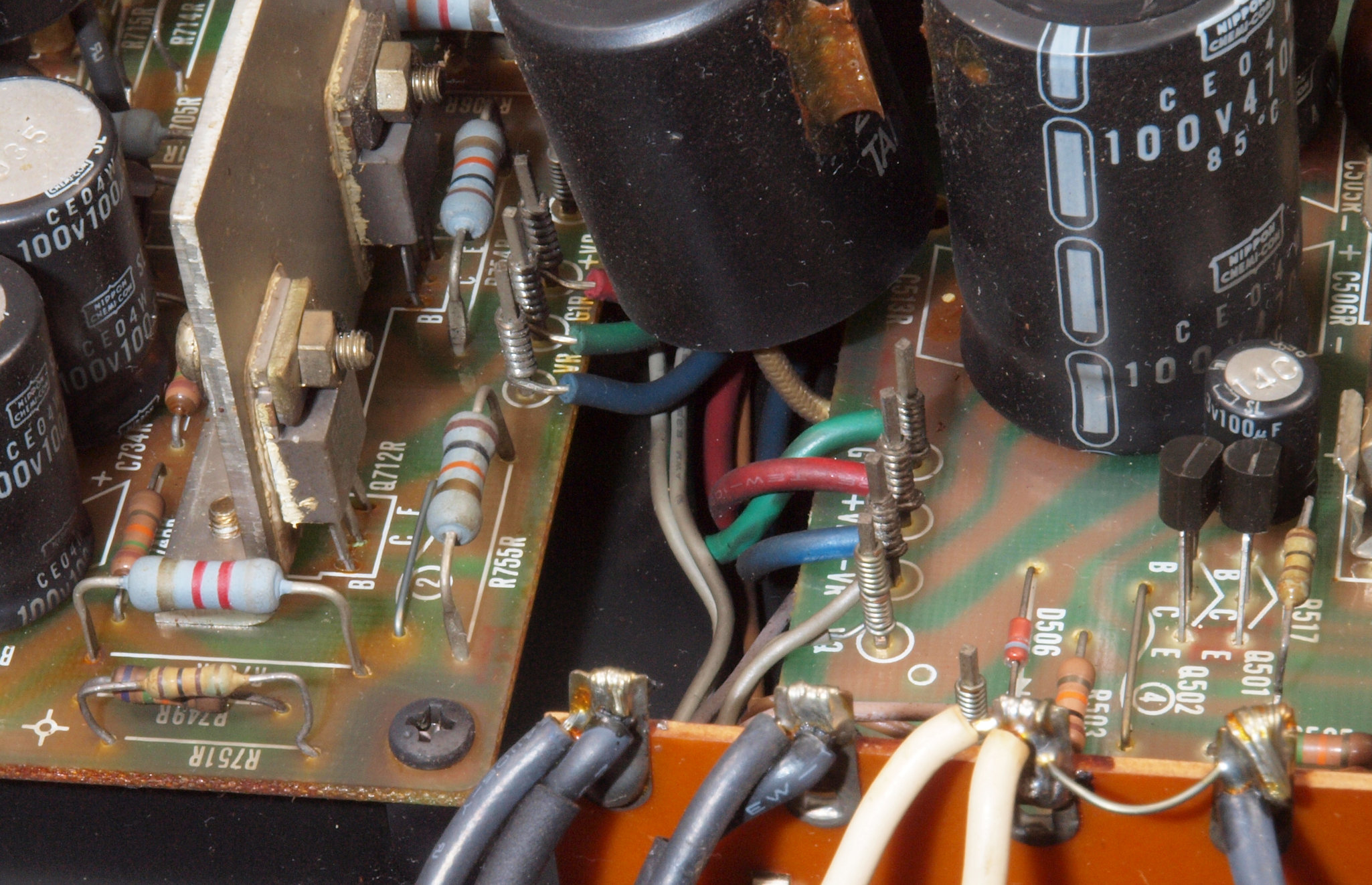

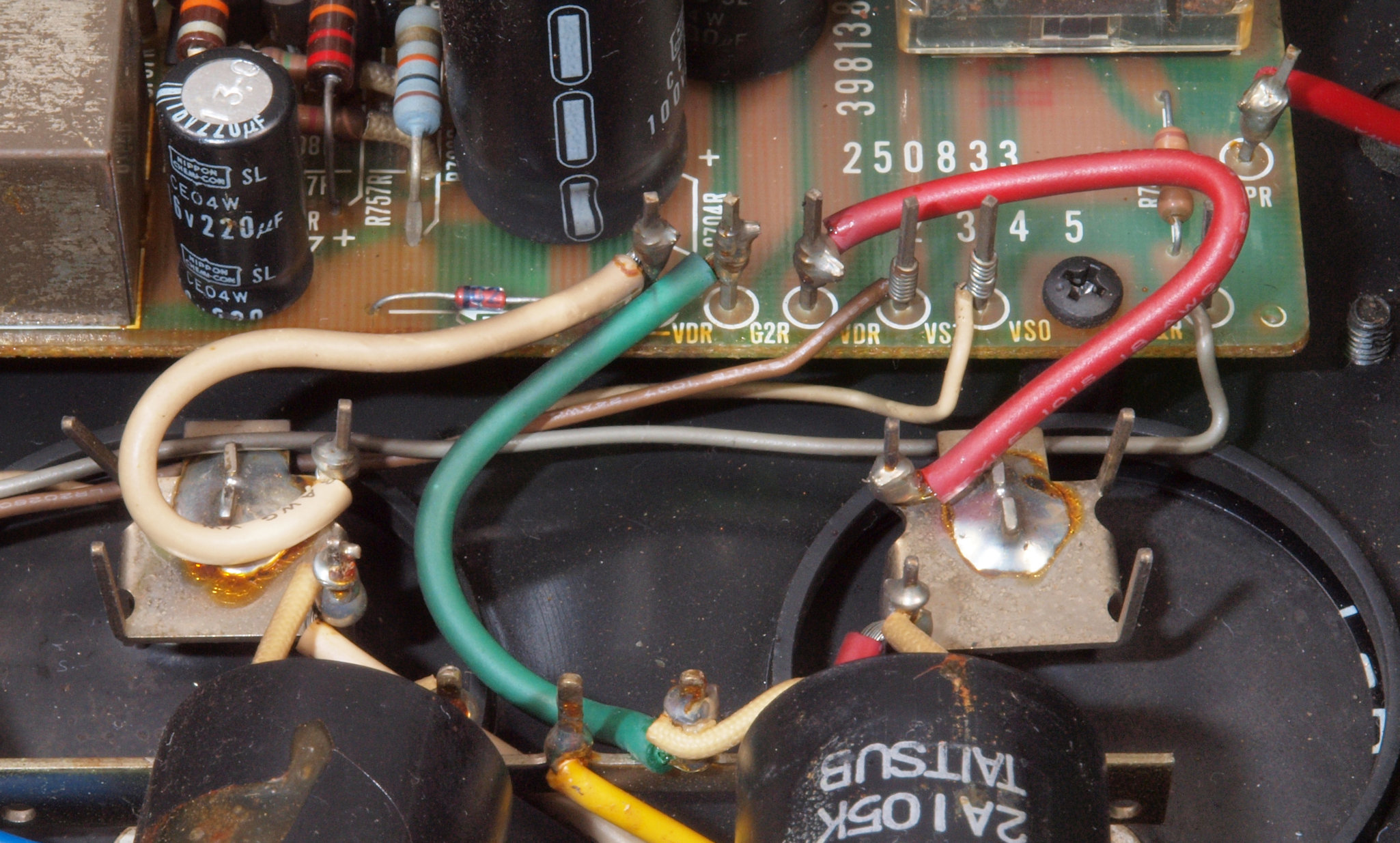

CA1. 修理前 R側ドライブ基板へのラッピング線
CA2. 修理後 R側ドライブ基板へのラッピング線に半田を浸み込ませる
CA3. 修理前 L側ドライブ基板へのラッピング線
CA4. 修理後 L側ドライブ基板へのラッピング線に半田を浸み込ませる
CA5. 修理前 R側ドライブ基板−電源基板へのラッピング線
CA6. 修理後 R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる
CA7. 修理前 L側ドライブ基板−電源基板
CA8. 修理後 L側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

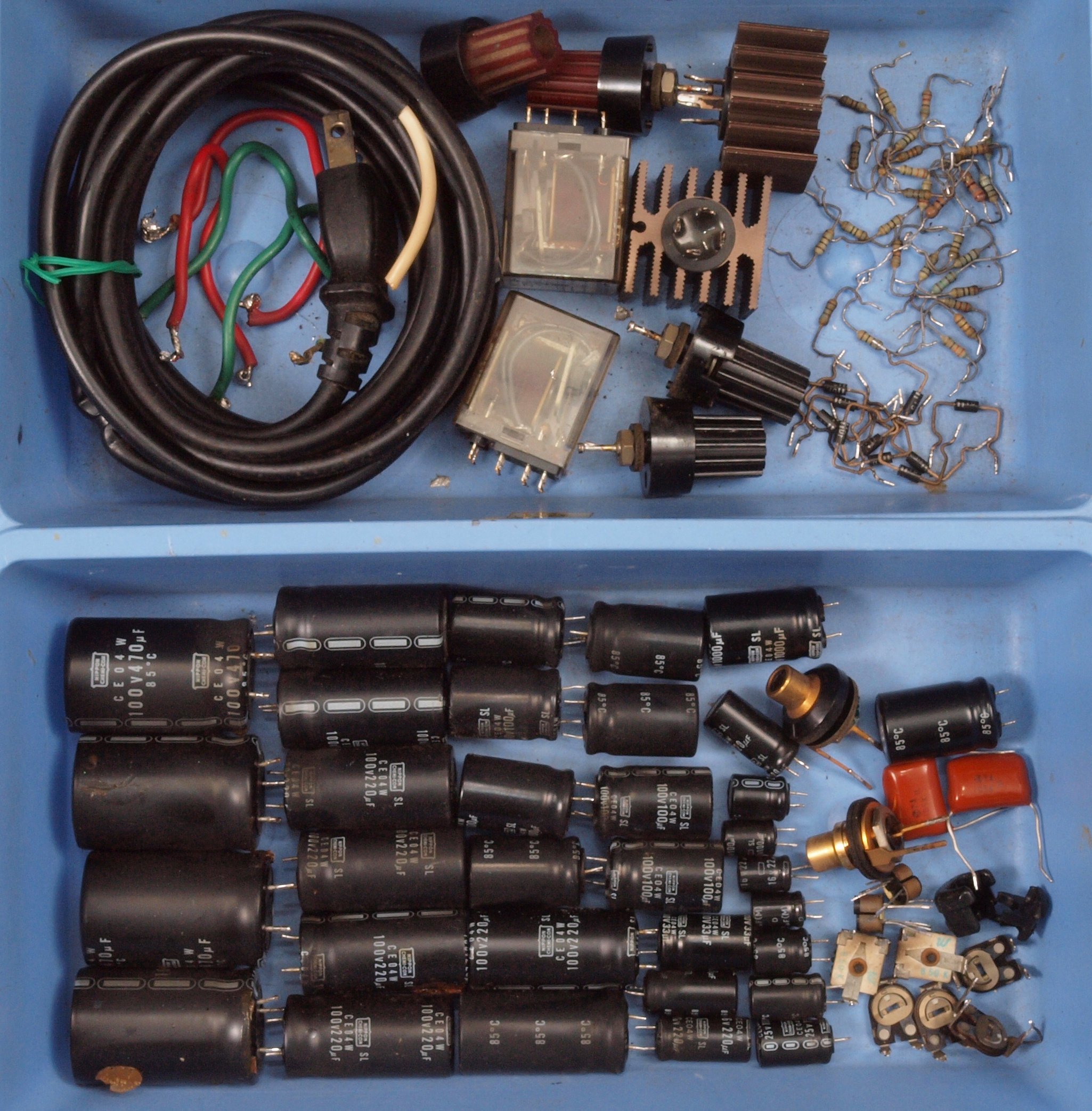

CB1. 交換した部品

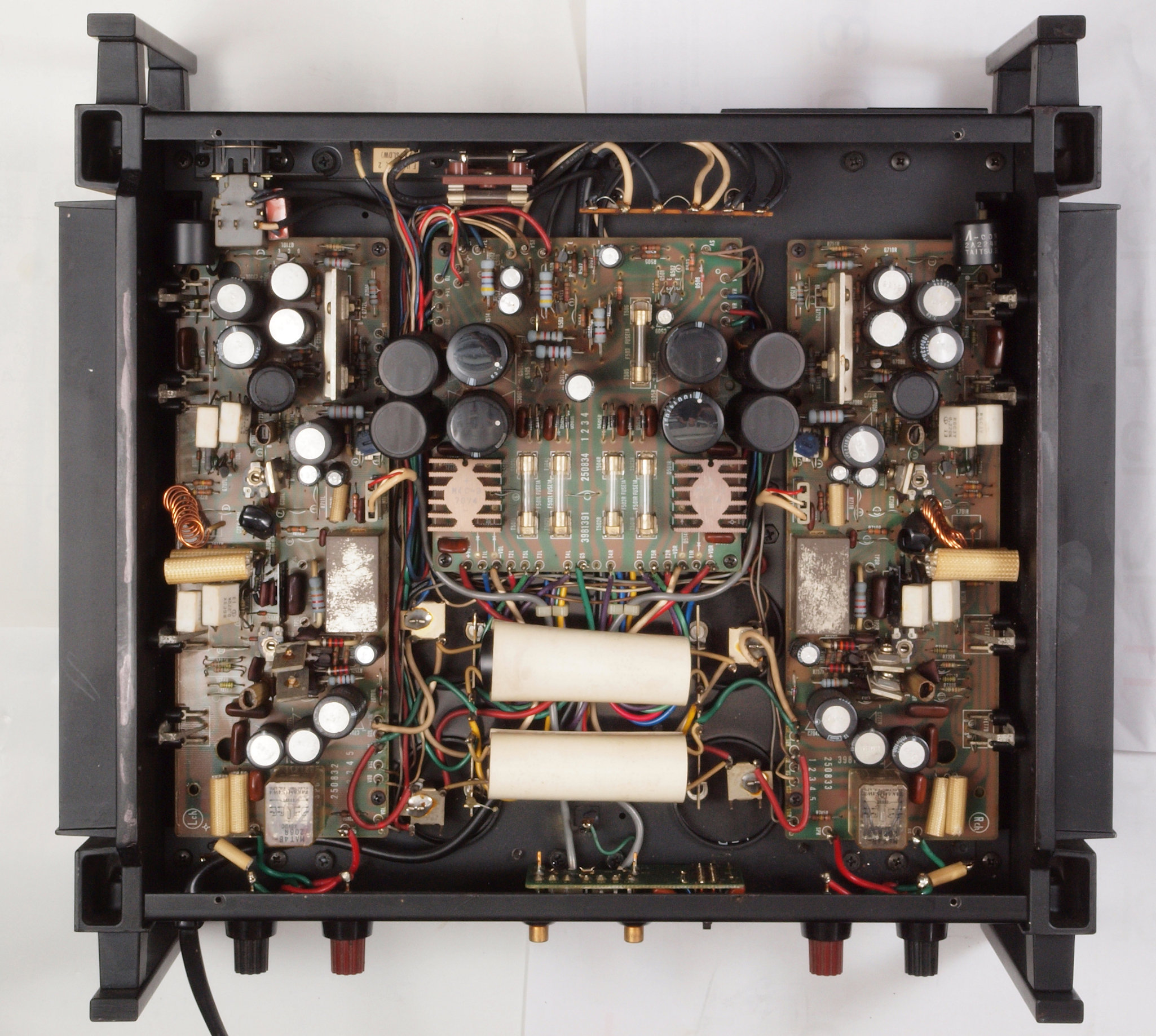

CD1. 修理前 下から見る

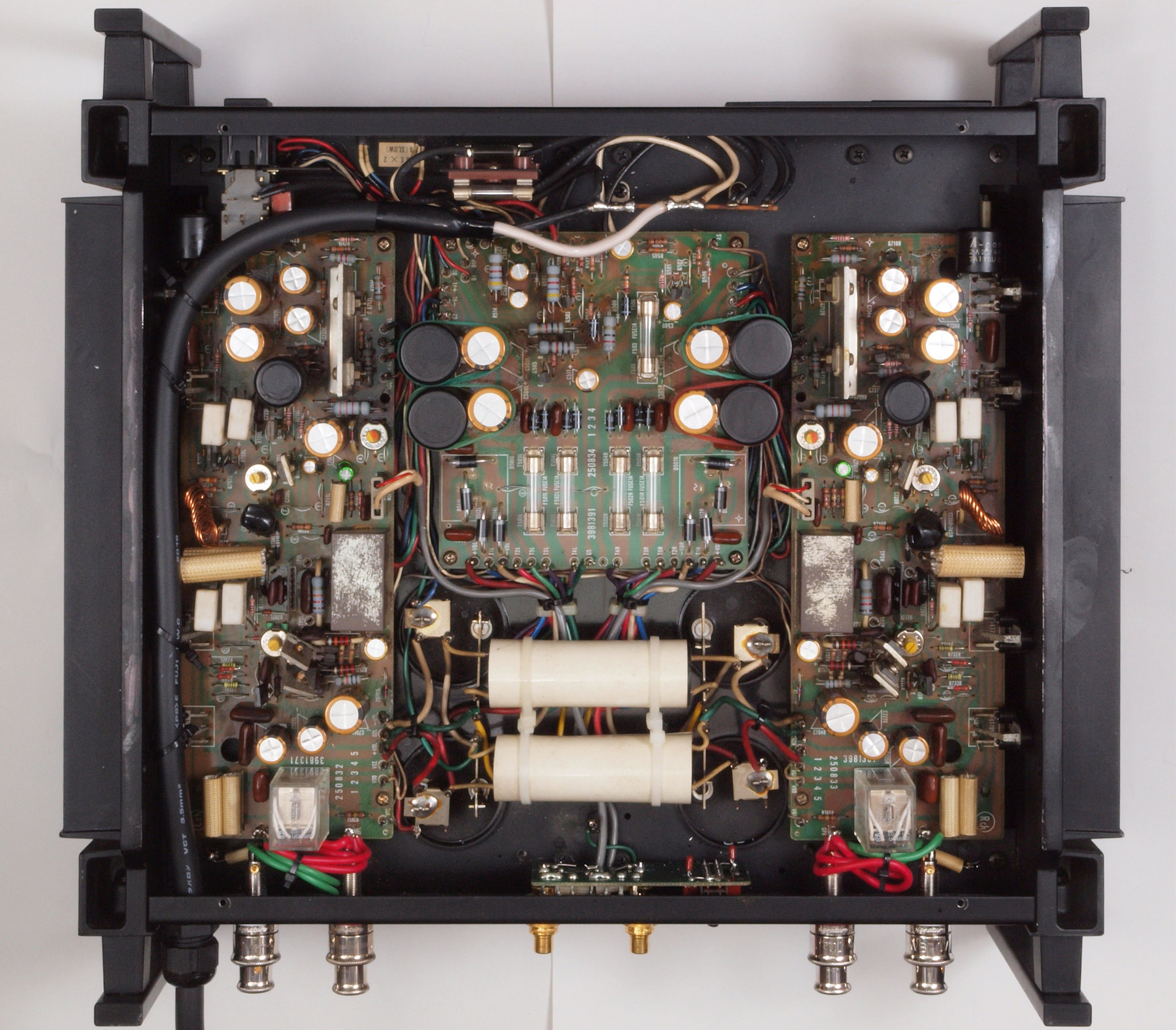

CD2. 修理後 下から見る
CD3. 完成 綺麗なお尻で帰ります

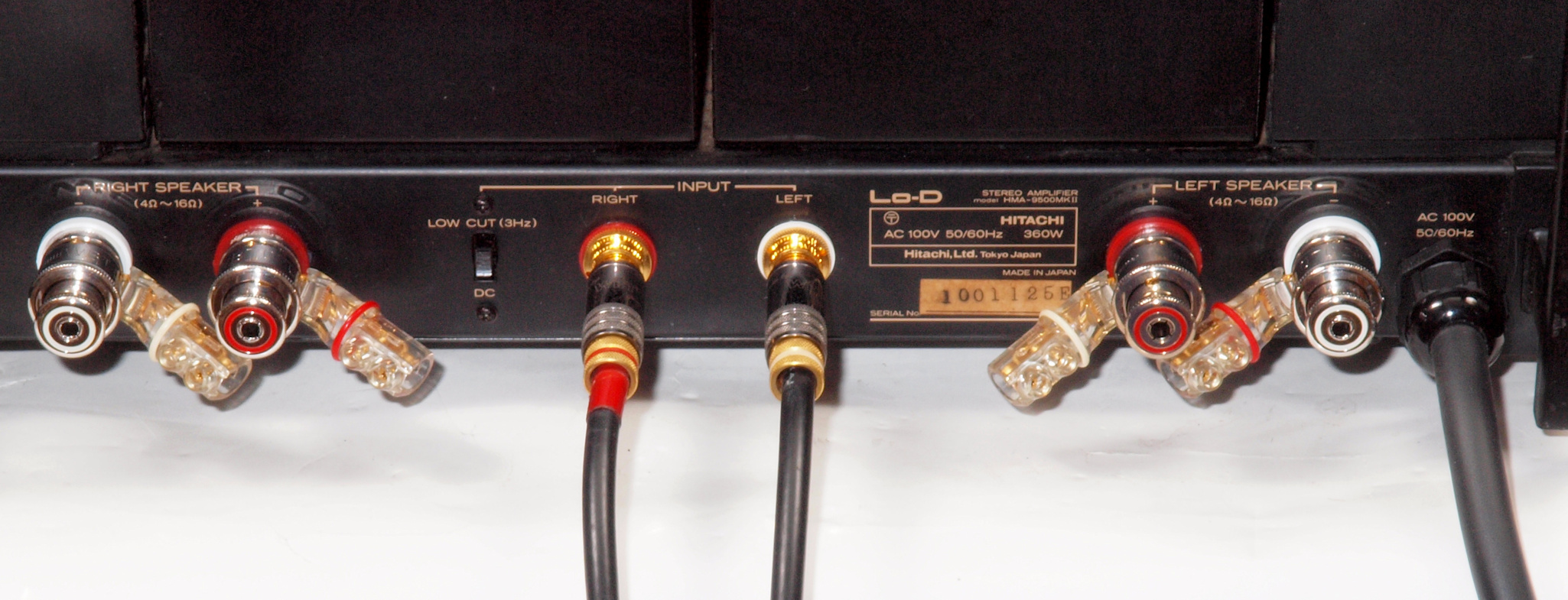

CD4. SP端子WBT−0702PLには サンドイッチスペードが似合います WBT 0681Agを挿した所。
CD5. SP端子WBT−0702PLには サンドイッチスペードが似合います WBT 0681Cuを挿した所。
CD6. RCA端子WBT RCA端子 WBT−0201にはWBT−0144が似合います。
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

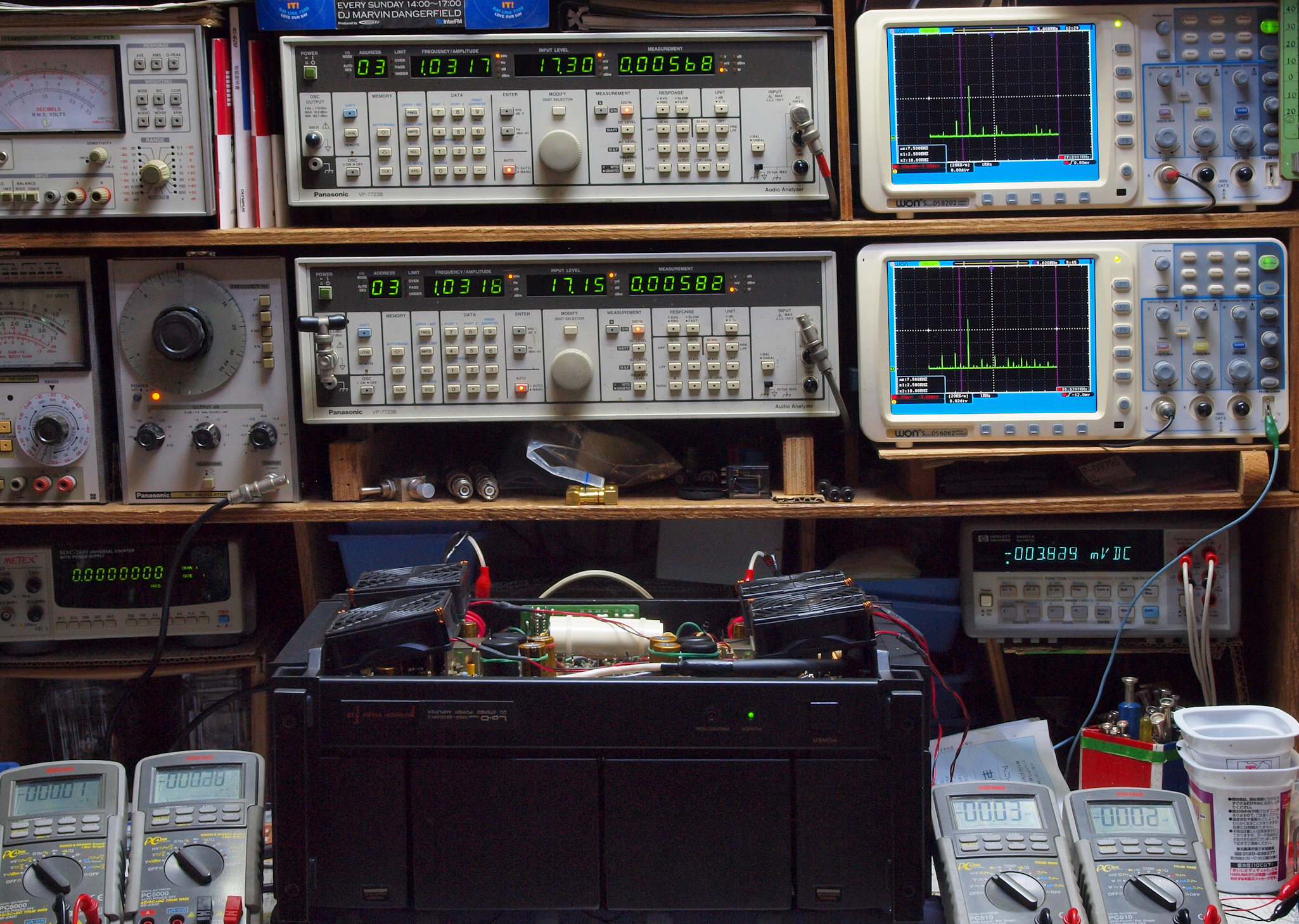

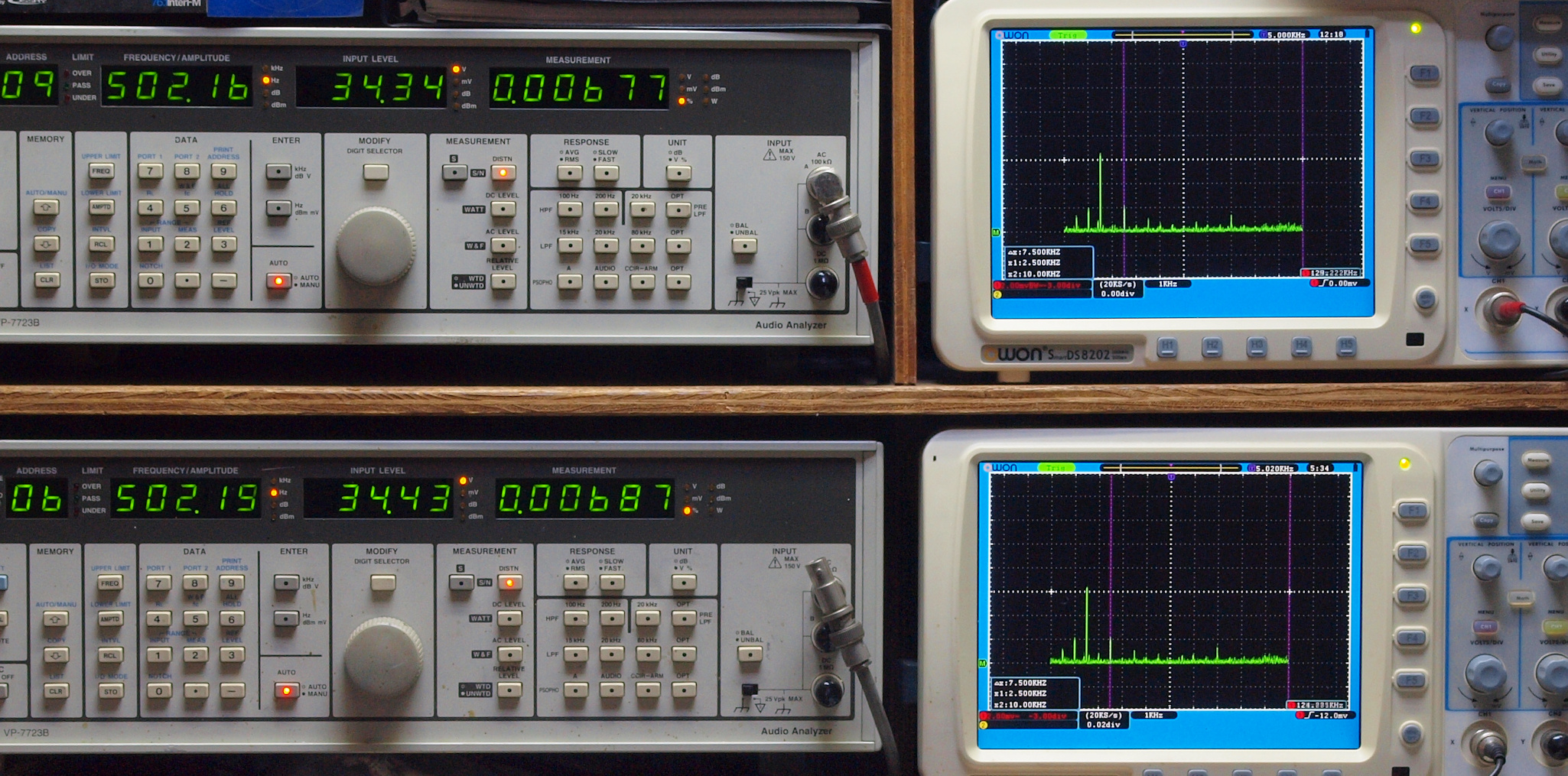

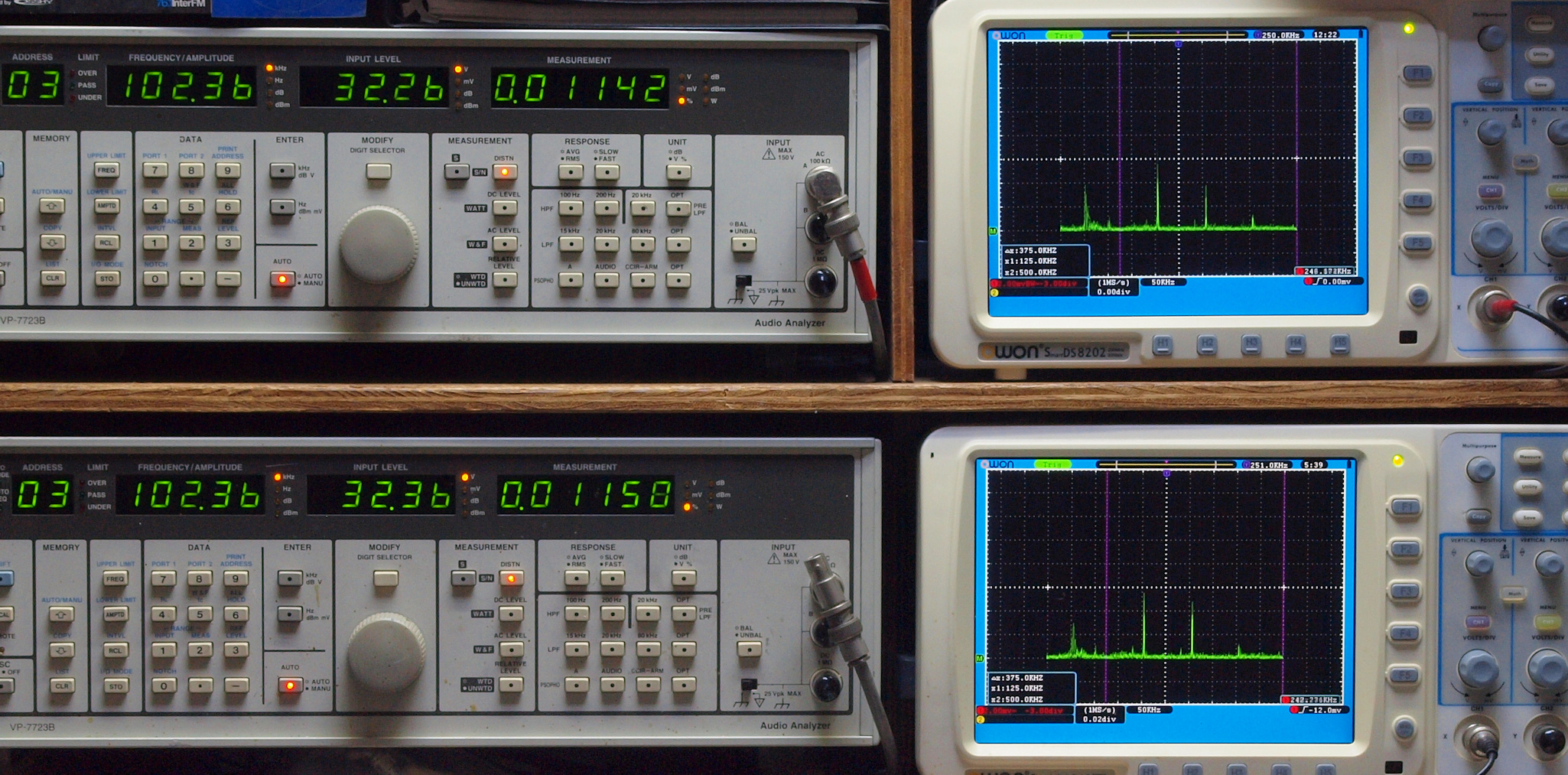

E1. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
E21. 50Hz入力、R側SP出力電圧34V=145W出力、 0.00548%歪み。
              L側SP出力電圧34V=145W出力、 0.00523%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E22. 100Hz入力、R側SP出力電圧34V=145W出力、 0.0098%歪み。
               L側SP出力電圧34V=145W出力、 0.0088%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E23. 500Hz入力、R側SP出力電圧34V=145W出力、 0.00730歪み。
               L側SP出力電圧34V=145W出力、 0.00738%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E24. 1kHz入力、R側SP出力電圧34V=145W出力、 0.00752%歪み。
              L側SP出力電圧34V=145W出力、 0.00762%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E25. 5kHz入力、R側SP出力電圧34V=145W出力、 0.0130%歪み。
             L側SP出力電圧34V=145W出力、 0.0130%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E26. 10kHz入力、R側SP出力電圧34V=145W出力、 0.0132%歪み。
               L側SP出力電圧34V=145W出力、 0.0132%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E27. 50kHz入力、R側SP出力電圧34V=145W出力、 0.00665%歪み。
               L側SP出力電圧34V=145W出力、 0.00690%歪み。
              「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
E28. 100kHz入力、R側SP出力電圧34V=145W出力、 0.097%歪み。
                L側SP出力電圧34V=145W出力、 0.098%歪み。
               「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
               このAMPの特色で、全く落ちない!
E29. 100kHz入力、R側SP出力電圧22V=60W出力、 0.00887%歪み。
                L側SP出力電圧22V=60W出力、 0.00857%歪み。
               「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
               少し、入力を下げると、改善される。
E3. フルパワーなので、24V高速フアンが全回転でクーリング。
E4. 完成  24時間エージング。 左はChrisk Kit Mark8D、 Chrisk Kit P-35III. 2台目
Y. ユーザー宅の設置状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

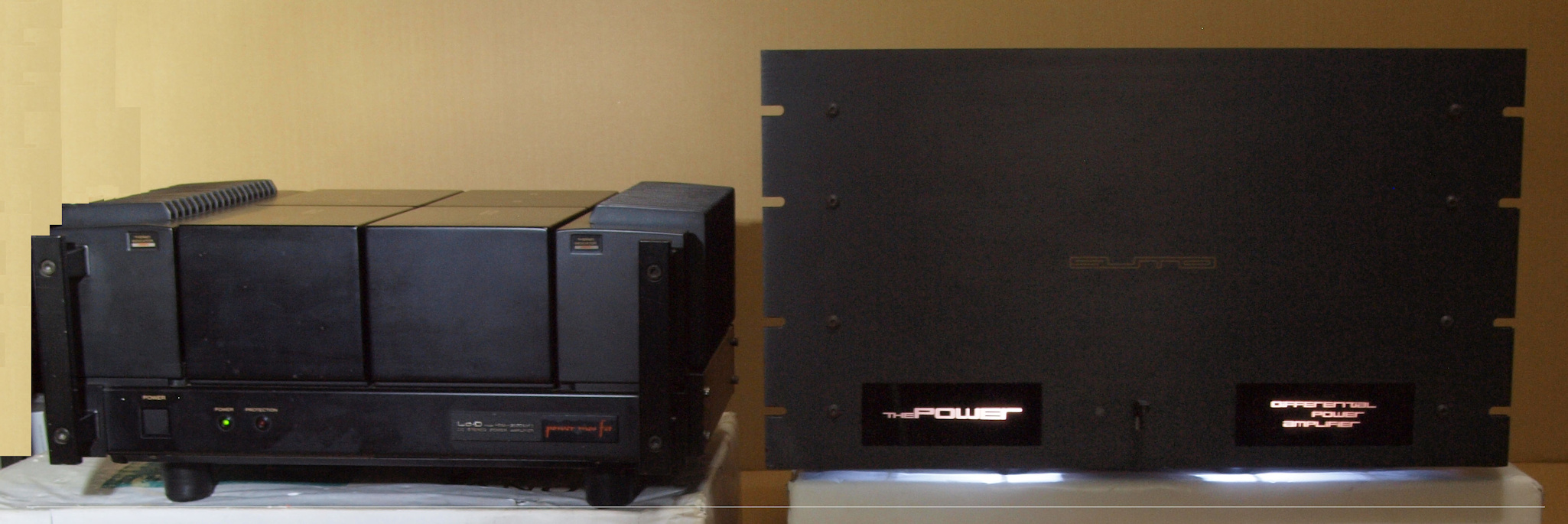

Y1. 設置状況、 全体正面から見る。
Y1. 設置状況、 HMA-9500mkII見る。
