Ｍａｒａｎｔｚ　ＳＭ−９．　４台目修理記録
　　２０２６／１０／２．到着　　／．完成。
Ａ．　修理前の状況
  • 今回お世話になるSM-9ですが，大学時代に購入してからずっと使っていたものです。
    しかし，仕事が忙しくなったことと 子育てに時間を取られしばらくオーディオ機器を使わずにいたら不具合が出るようになっていました。
    SM-9の症状は，音を聞く ことはできますが，発熱がひどいことです。
    久しぶりに電源を入れて音を流すと普通に音は出ますが，天板に触った時の熱に驚いて 電源を落としました。
  • 修理についての依頼内容ですが，発熱が普通（それでもこのアンプの発熱は大きいですが）になり，安心して音楽を楽しめる状態 にしたいです。
    また，SP端子のダイレクト出力のみバナナプラグ対応にしたい。
    電源コードの交換（イントレットまでは必要あり ません）までお願いします。
  • 聴く音楽　ソース
    　　Ｒｅｃｏｒｄ、ＣＤ、サーバーに保存してある音楽データをパソコンからDAC経由で聞くこともあります。
    　　ジャンル＝ジャズ、クラッシュック、ＰＯＰＳ
  • 使用機器名　ＳＰ＝JBL　４３１２
     　メインＡＭＰ＝　SM-9
     　プリ＝アキュフェーズ　C-200V
     　プリメインAMP＝SONY　TA-F333ESL
     　ＣＤ＝SONY 　CDP-XE700,denon　DCD-1650GL


Ｂ．　症状、原因
  • ヒューズ入り抵抗の経年高抵抗化。
  • 他各部経年劣化。

Ｃ．　修理状況
Ｋ．　木ケース補修・塗装＆裏パネル塗装。


Ｄ．　使用部品
  • 終段テフロンシート　　　　　　　　　　４枚。
    前段テフロンシート　　　　　　　　　　４枚。
    初段FET　　　　　　　　　　　　　　　　個。
    ＩＣ　　　　　　　　　　　　　　　　　　個。
    SP接続リレー 　　　　　　　　　　　　　個。
    ＳＰ接続端子ＷＢＴ−０７３０ＰＬ使用　１組４個。
    電解コンデンサー　　　　　　　　　　　　個。
    フイルムコンデンサー　　　　　　　　　個。
    ＲＣＡ端子　　　　　　　　　　　　１組２個。
    ３Ｐインレット　FURUTECH　FI-10(G) 金メッキ　１個。
    ヒューズホルダー　　　　　　　　　　　　　４個。
    ヒューズ　　　　　　　　　　　　　　　　　４個。


Ｅ．　調整・測定

Ｇ．　修理費　　，０００円　　　　　　　オ−バ−ホ−ル修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｍａｒａｎｔｚ　ＳＭ−９　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

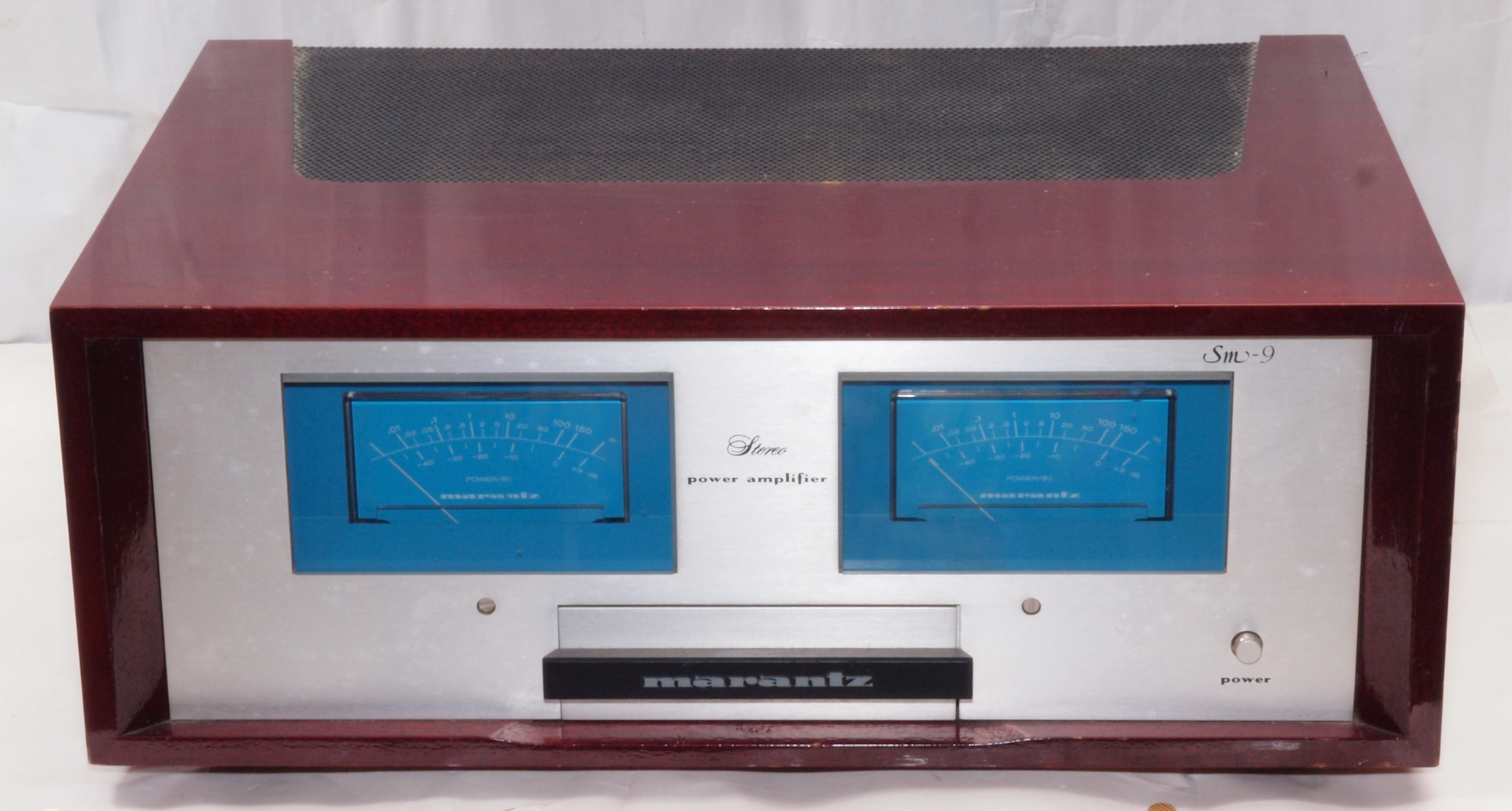

Ａ１１．　点検中　前から見る。

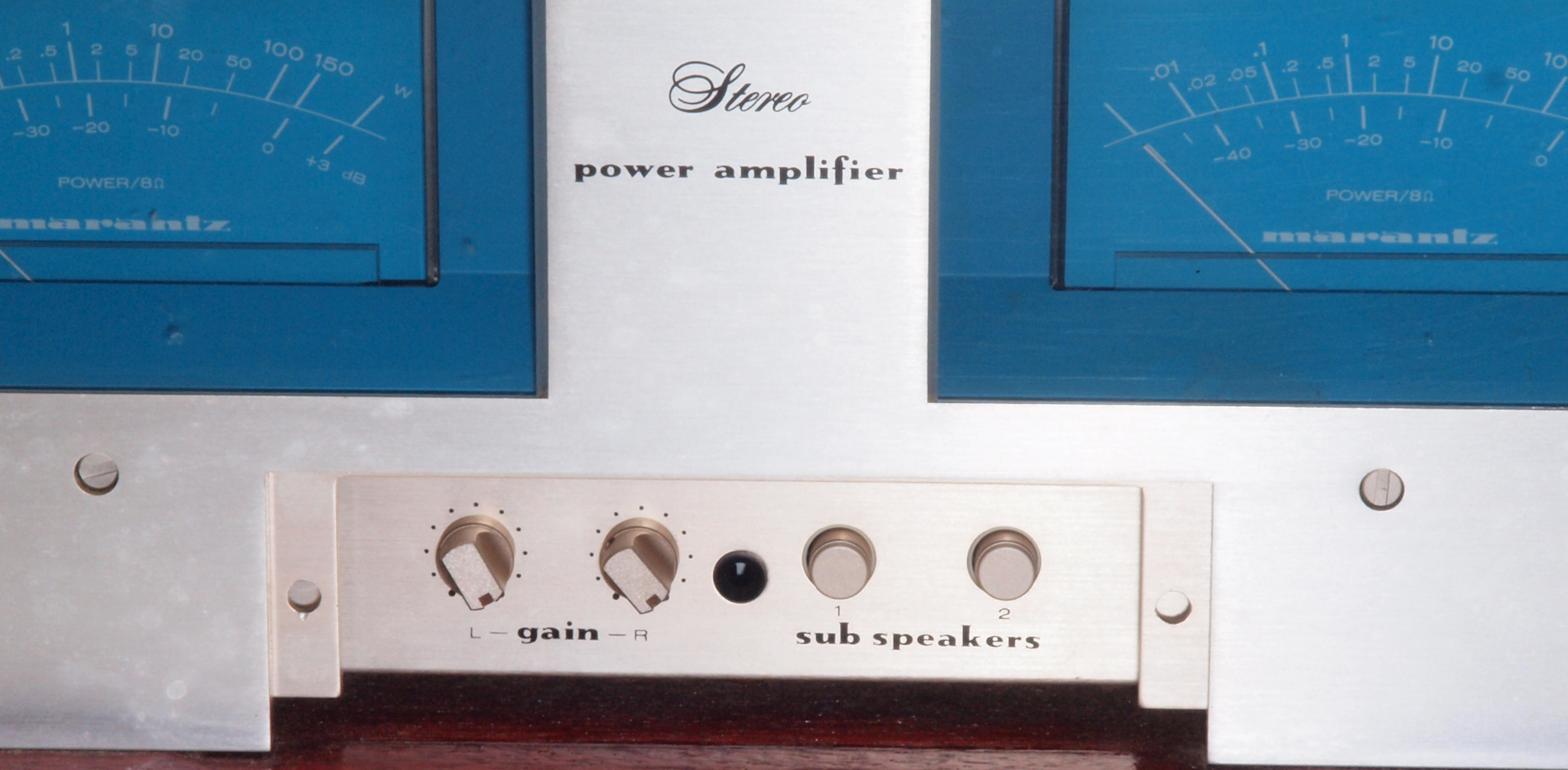

Ａ１２．　点検中　前から見る、ポケットを開ける。

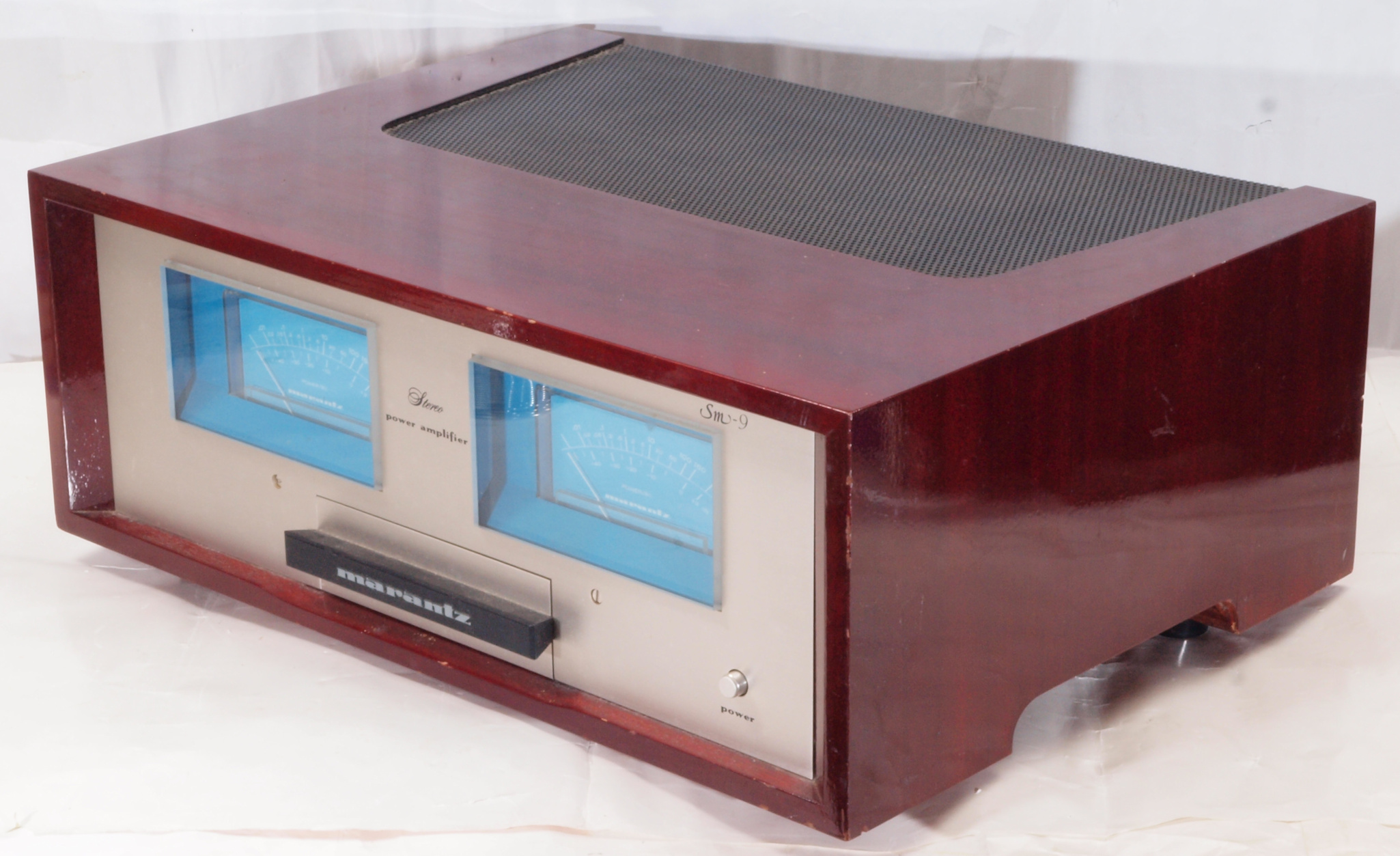

Ａ１３．　点検中　前右から見る。

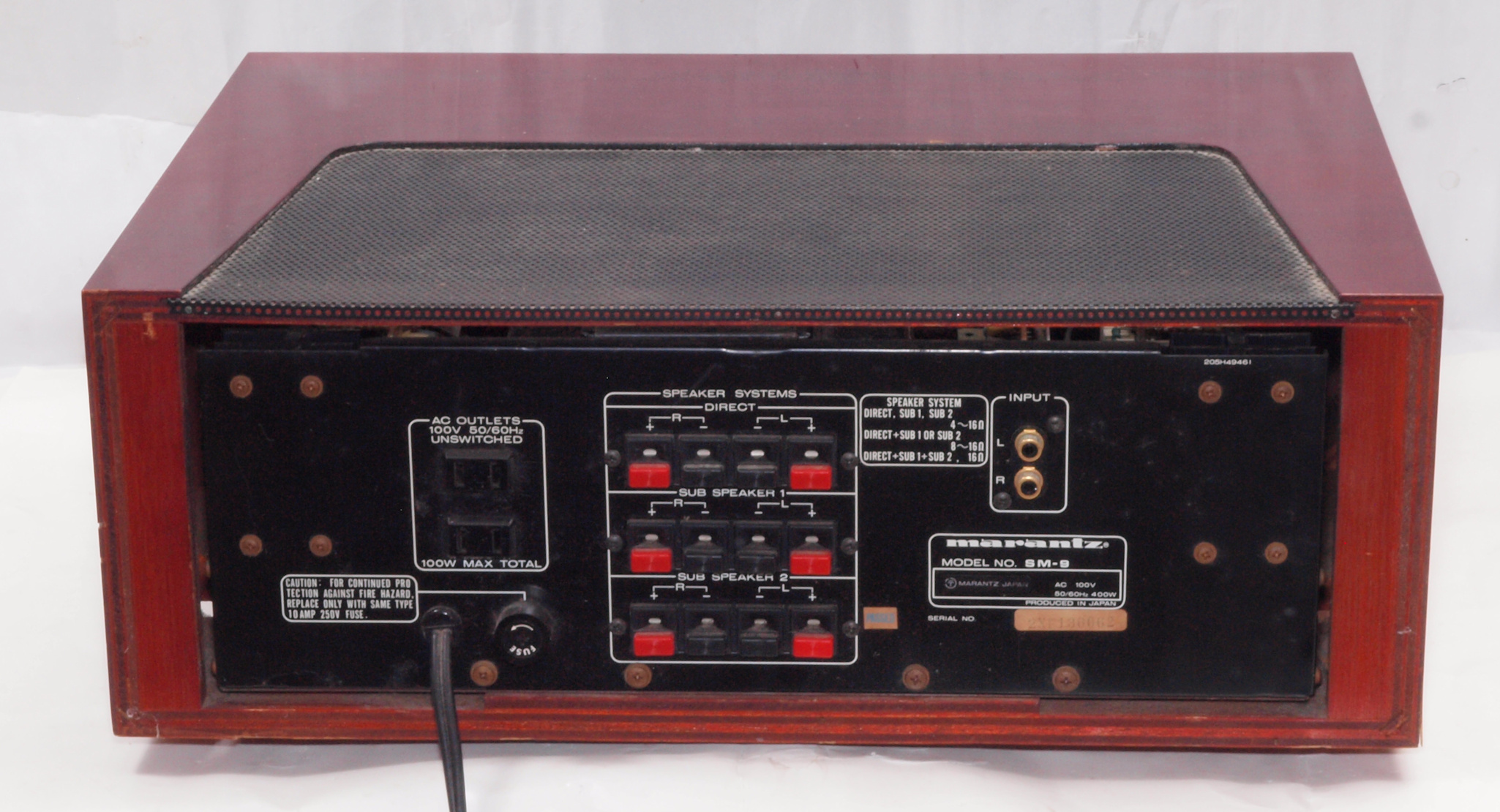

Ａ１４．　点検中　後から見る。

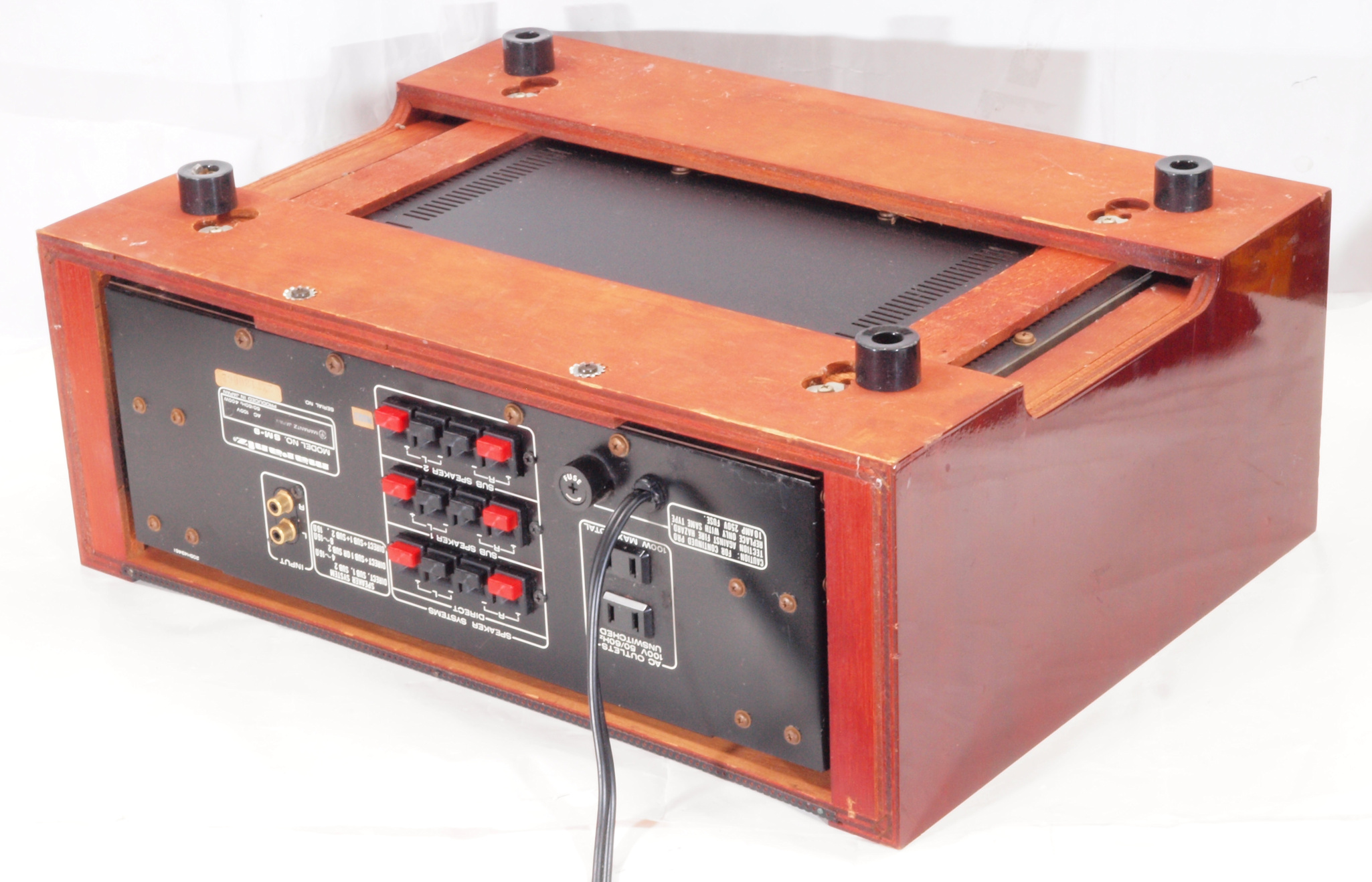

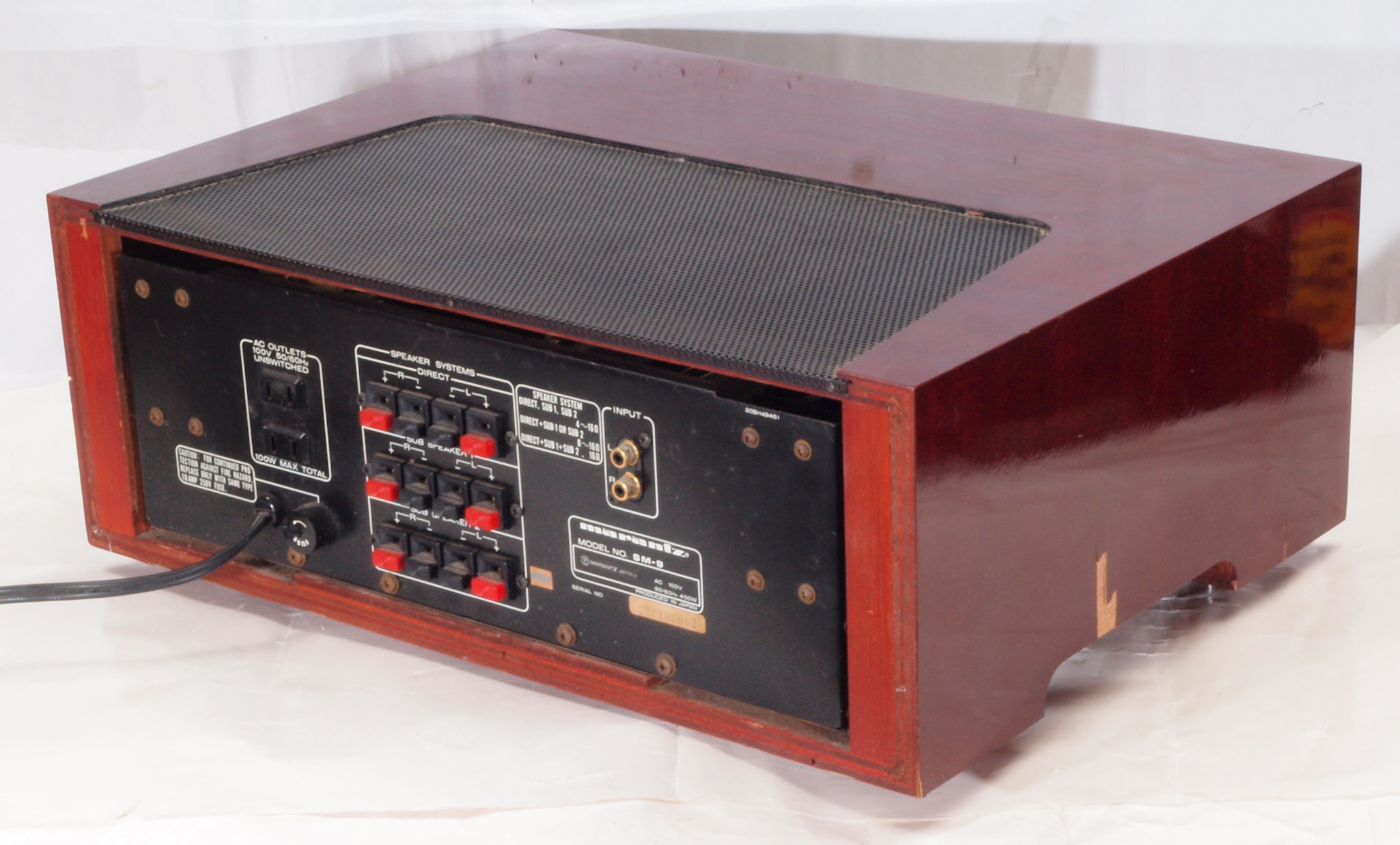

Ａ１５．　点検中　後左から見る。

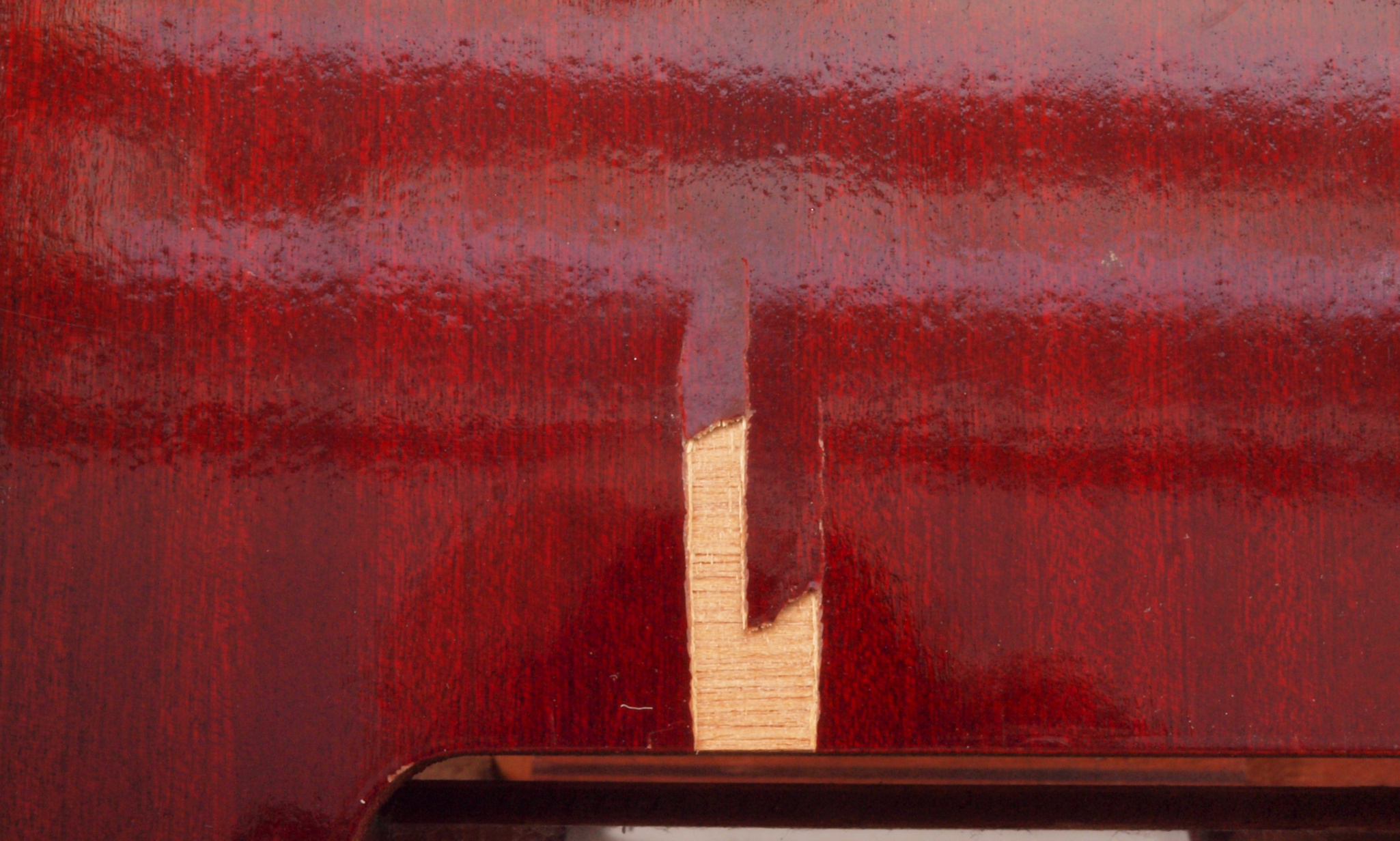

Ａ１５２．　点検中　左から見る。　何かに引っかかったのか？
Ａ１６．　点検中　上から見る。
Ａ２１．　点検中　下前から見る。
Ａ２２．　点検中　下前左から見る。
Ａ２３．　点検中　下後から見る。
Ａ２４．　点検中　下後右から見る。

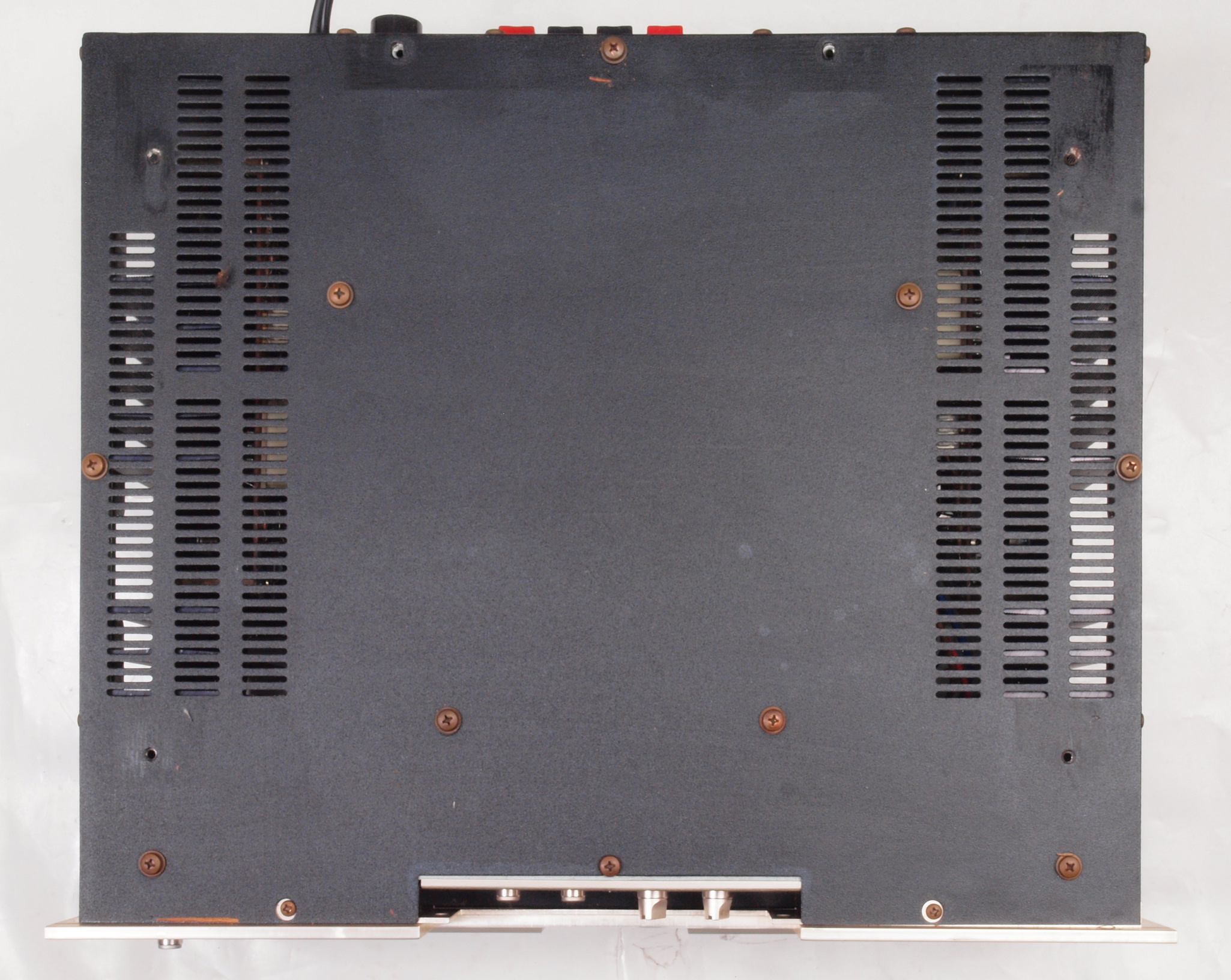

Ａ２５．　点検中　下から見る。

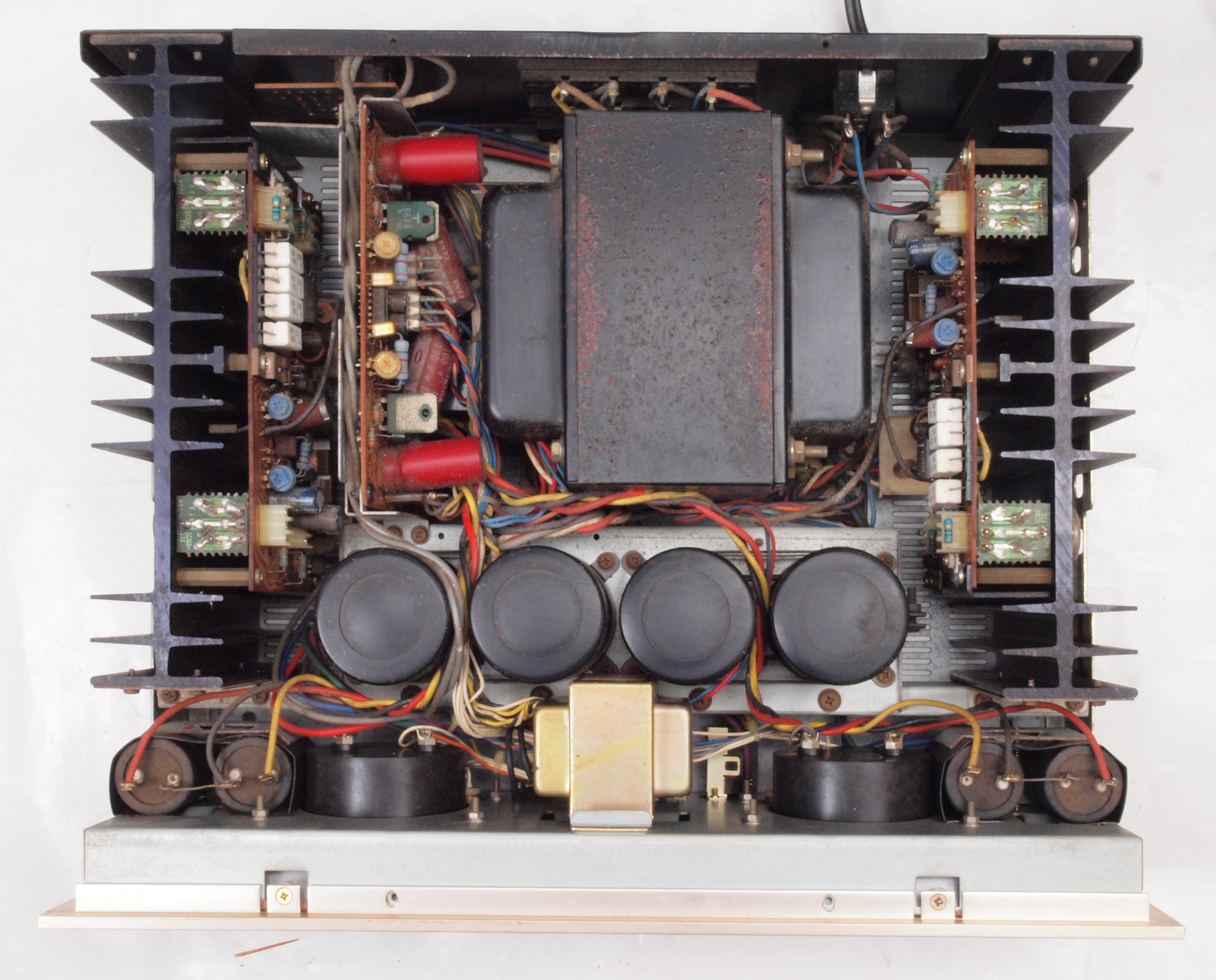

Ａ３１．　点検中　木箱から出し、上から見る。

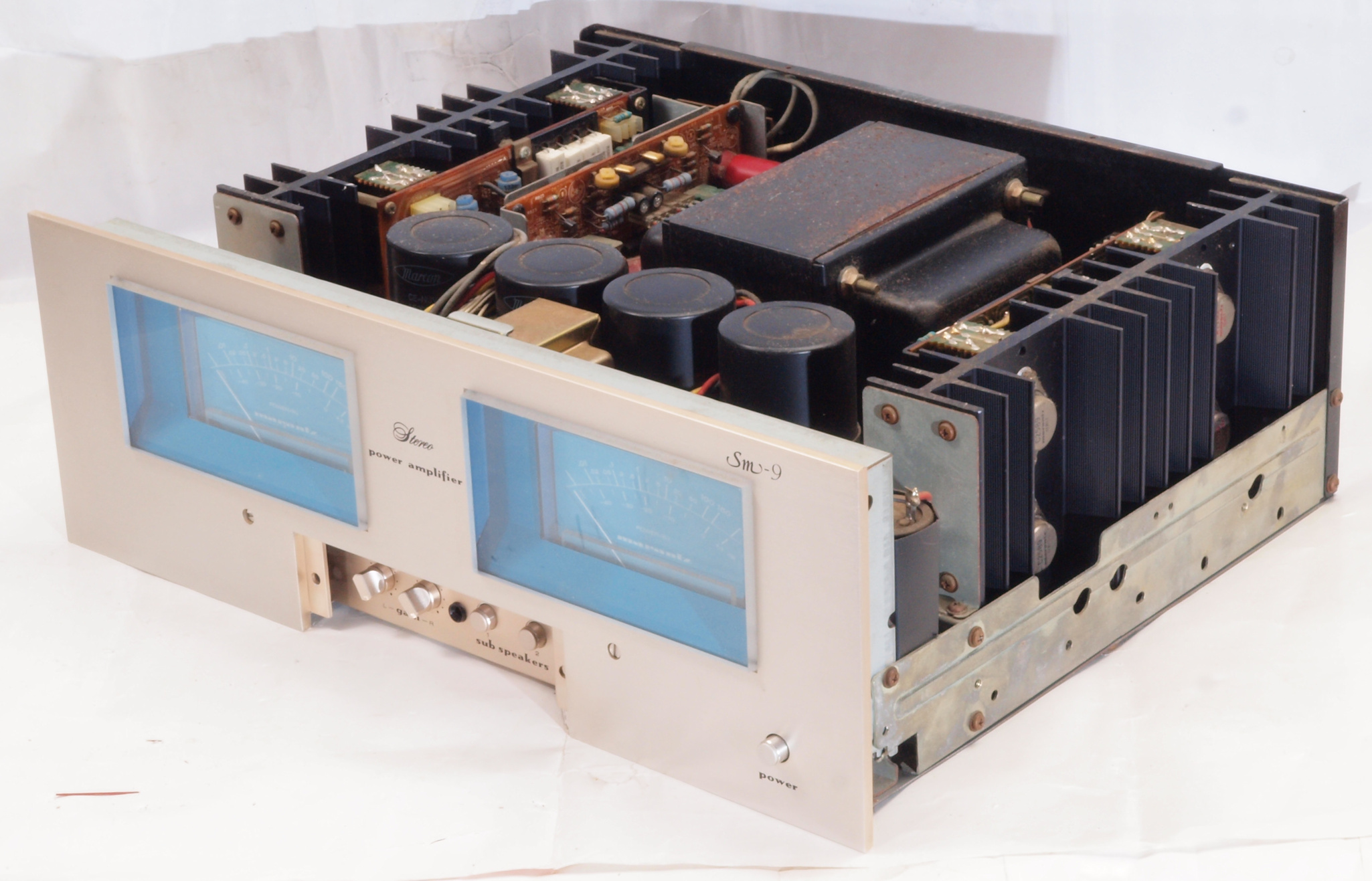

Ａ３２．　点検中　木箱から出し、前右から見る。

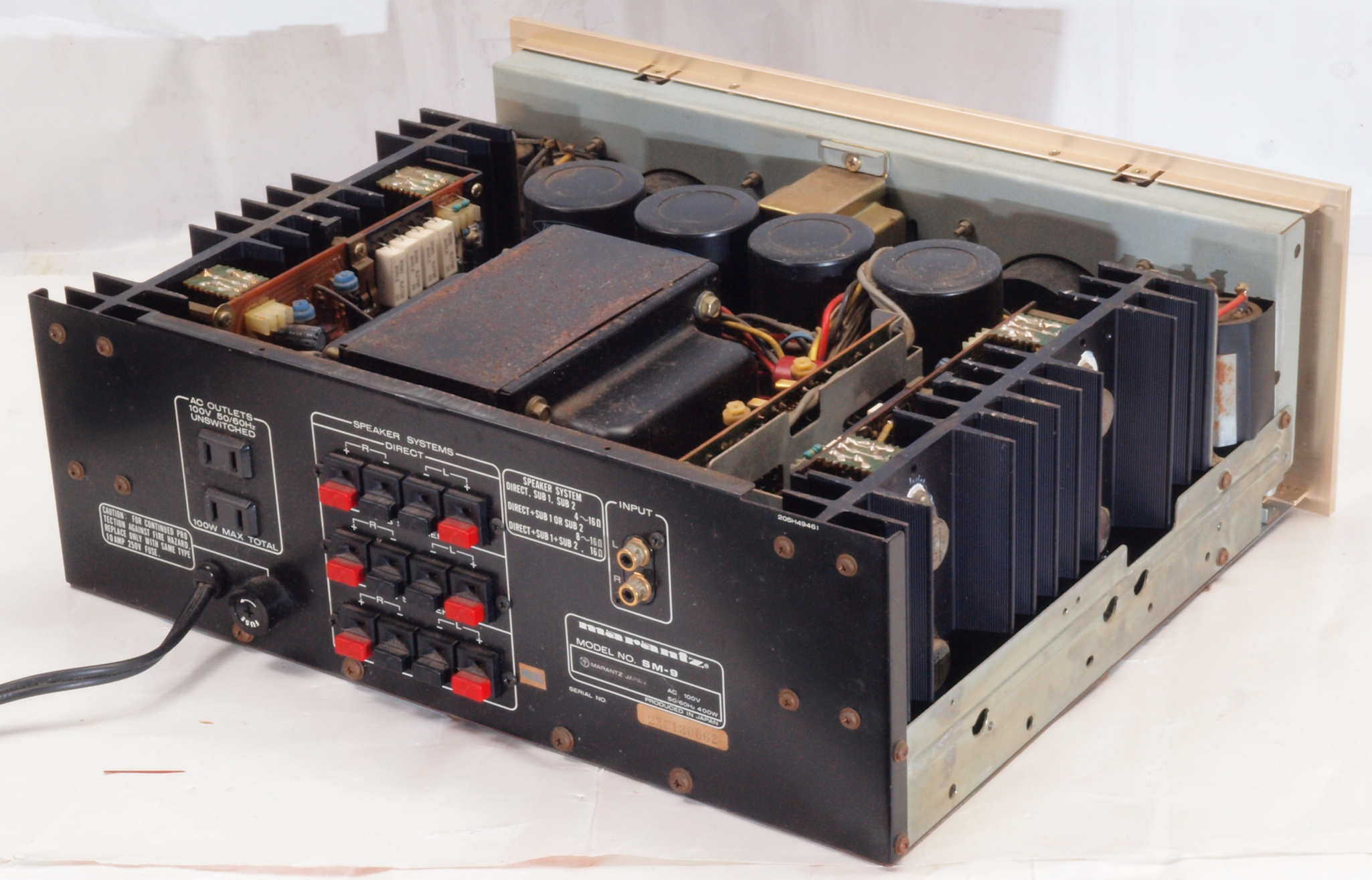

Ａ３３．　点検中　木箱から出し、後左から見る。

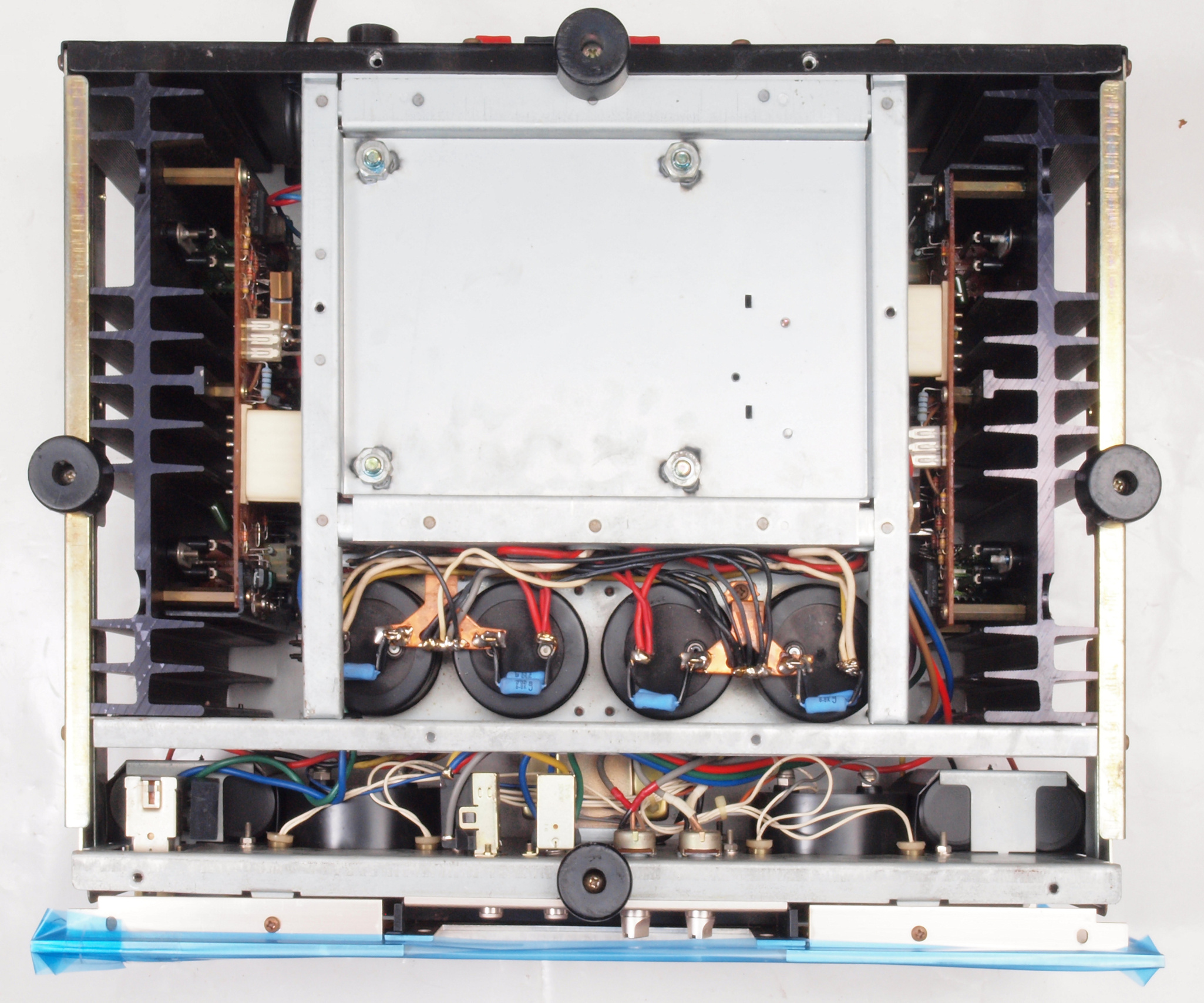

Ａ３４．　点検中　木箱から出し、下から見る。
Ａ３６．　点検中　木箱から出し、シールドを取り、下から見る。下足は修理用。

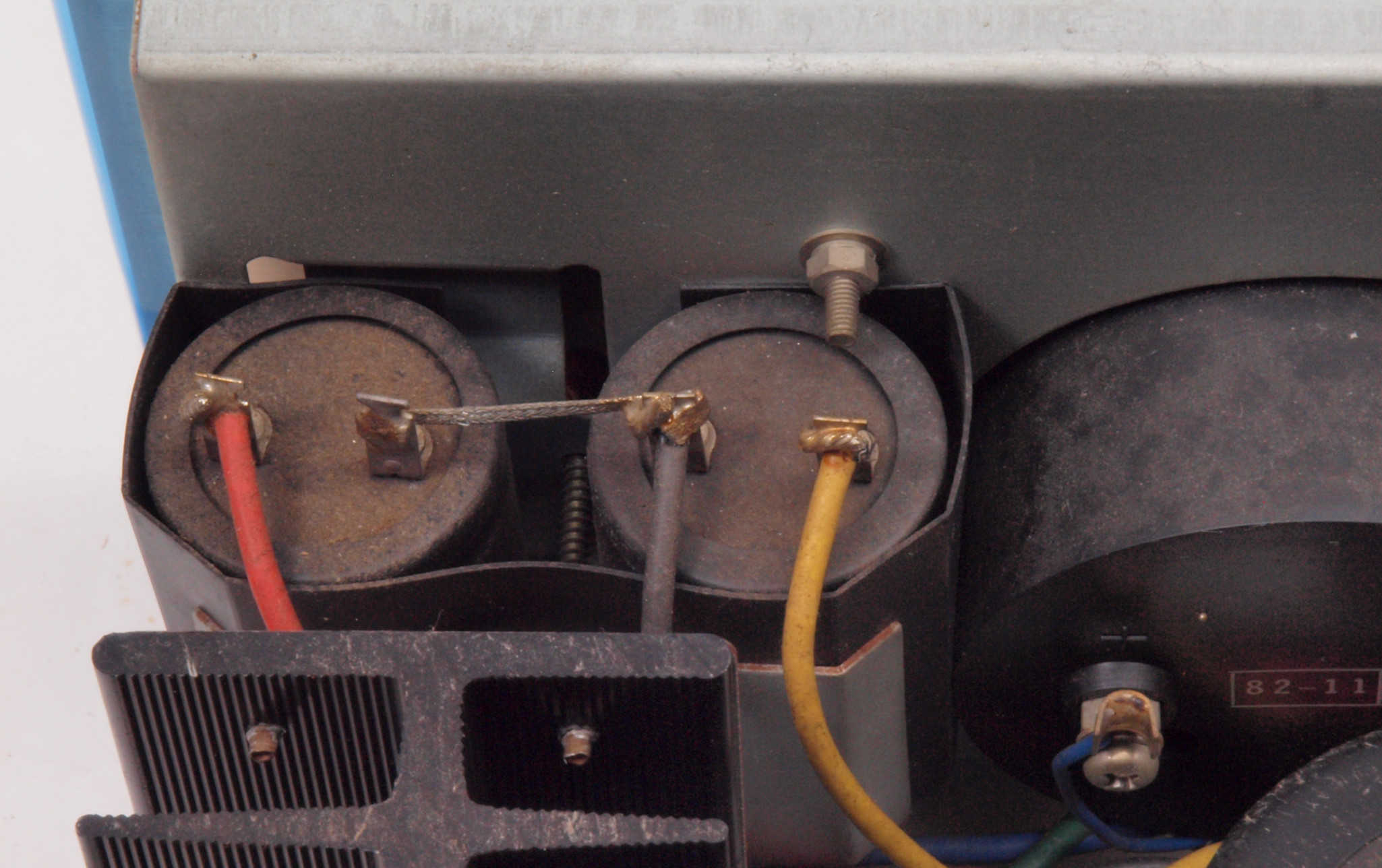

Ａ４１．　点検中　電源ブロック電解コンデンサー見る。　頭のビニールは膨らんでいない。

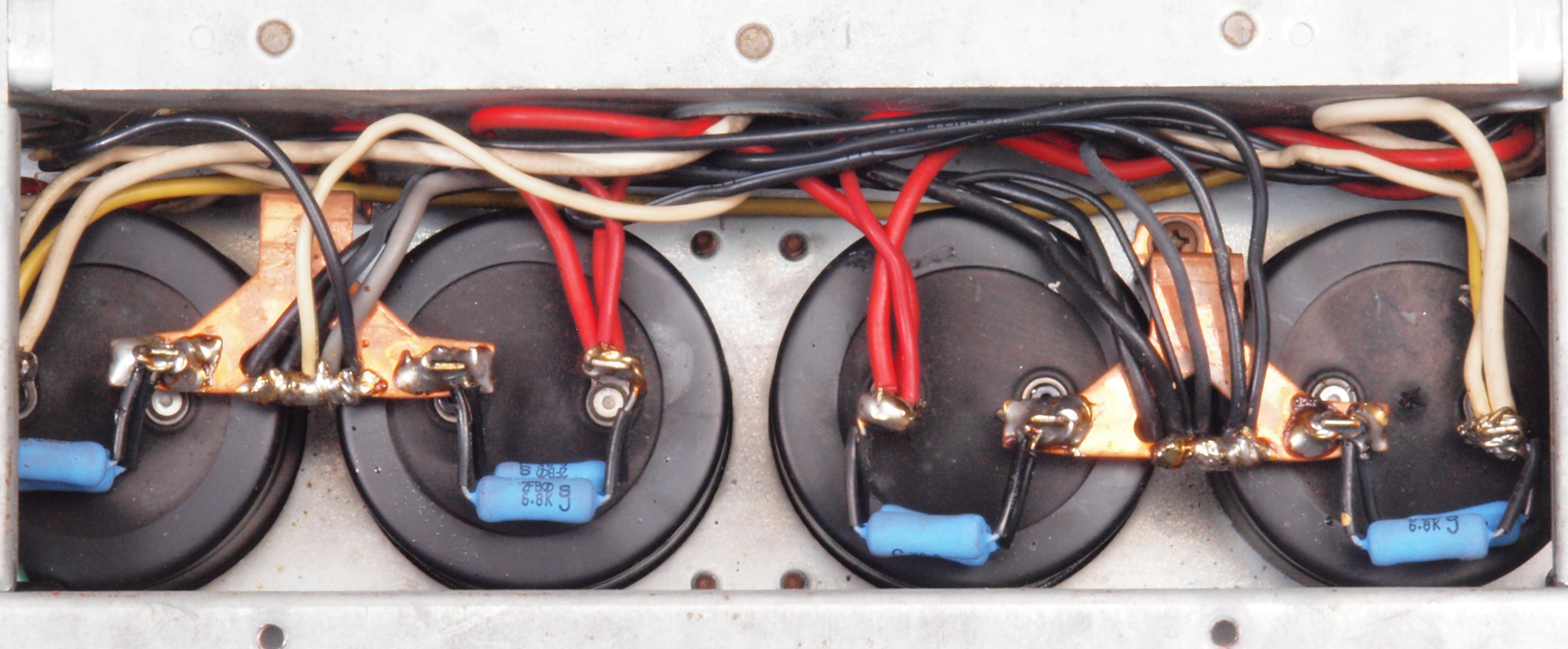

Ａ４２．　点検中　電源ブロック電解コンデンサーを下から見る。
Ａ５１．　点検中　電源コード取り付け。
Ａ５２．　点検中　電源コード取り付け。　２Ｐインレットに交換可能。　FURUTECH　FI-10(Ｇ) 金メッキ使用

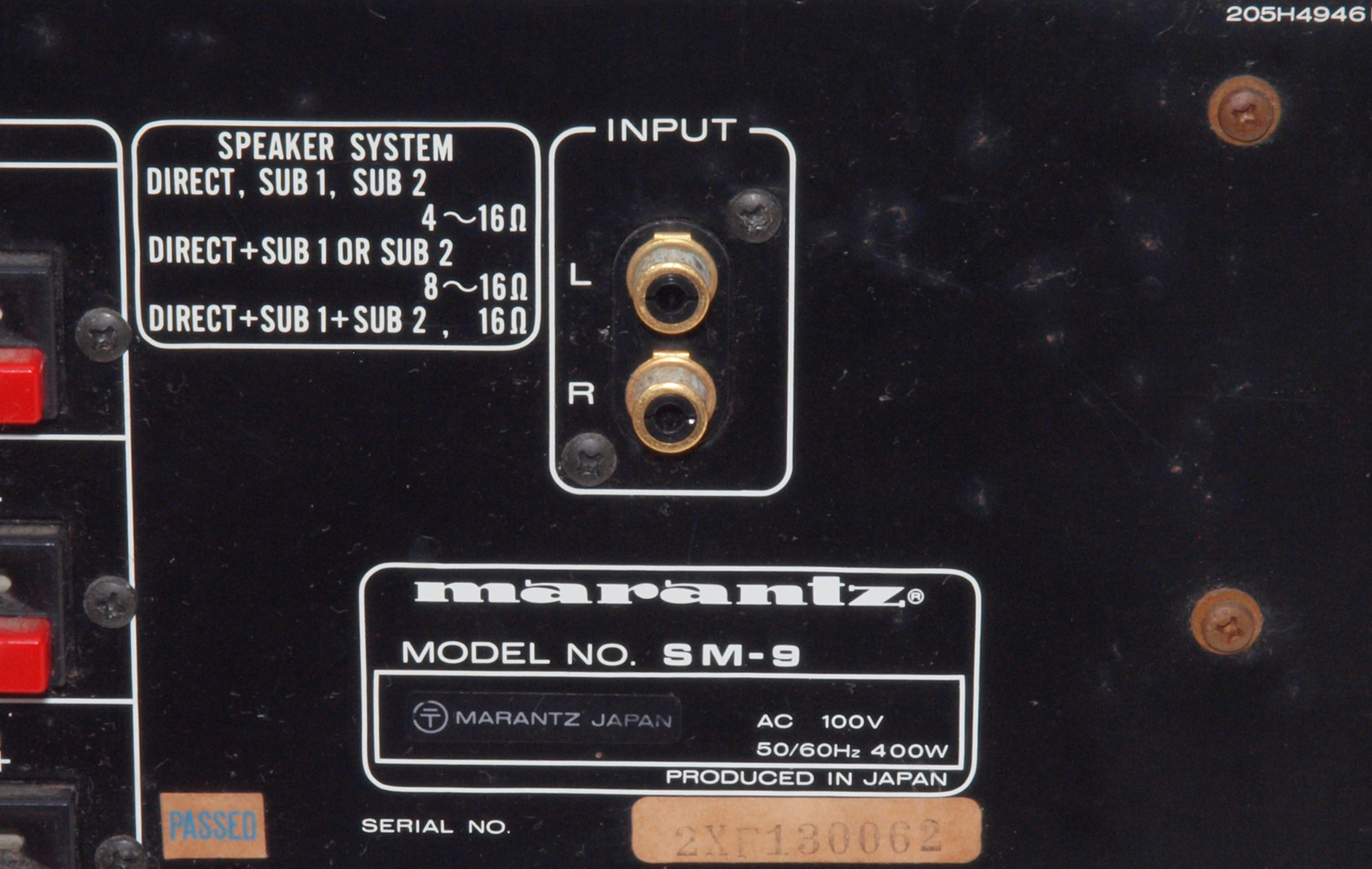

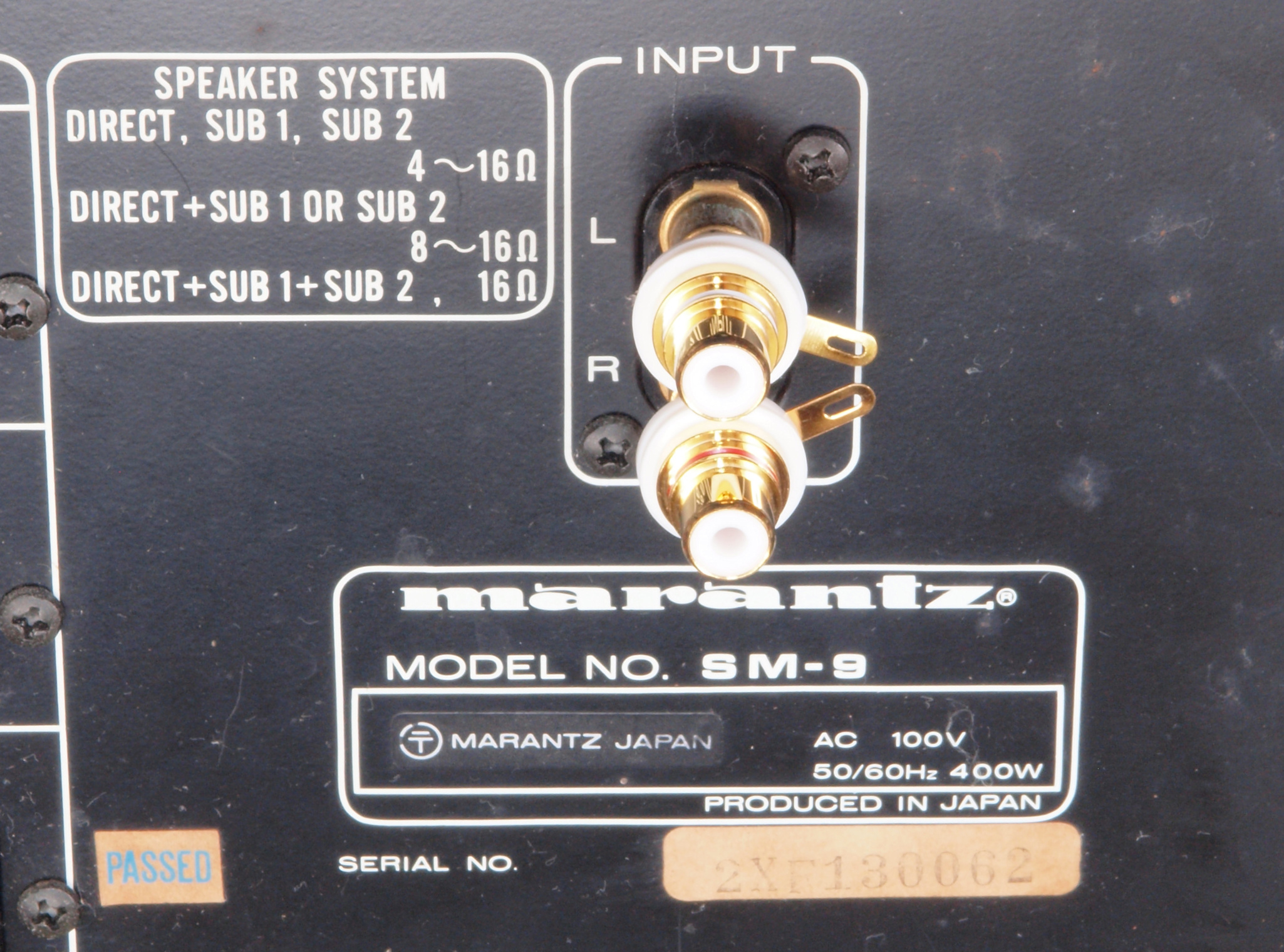

Ａ６１．　点検中　入力ＲＣＡ端子。
Ａ６２．　点検中　入力ＲＣＡ端子。　テフロン絶縁製に交換可能。
Ａ６３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ６４．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ６５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

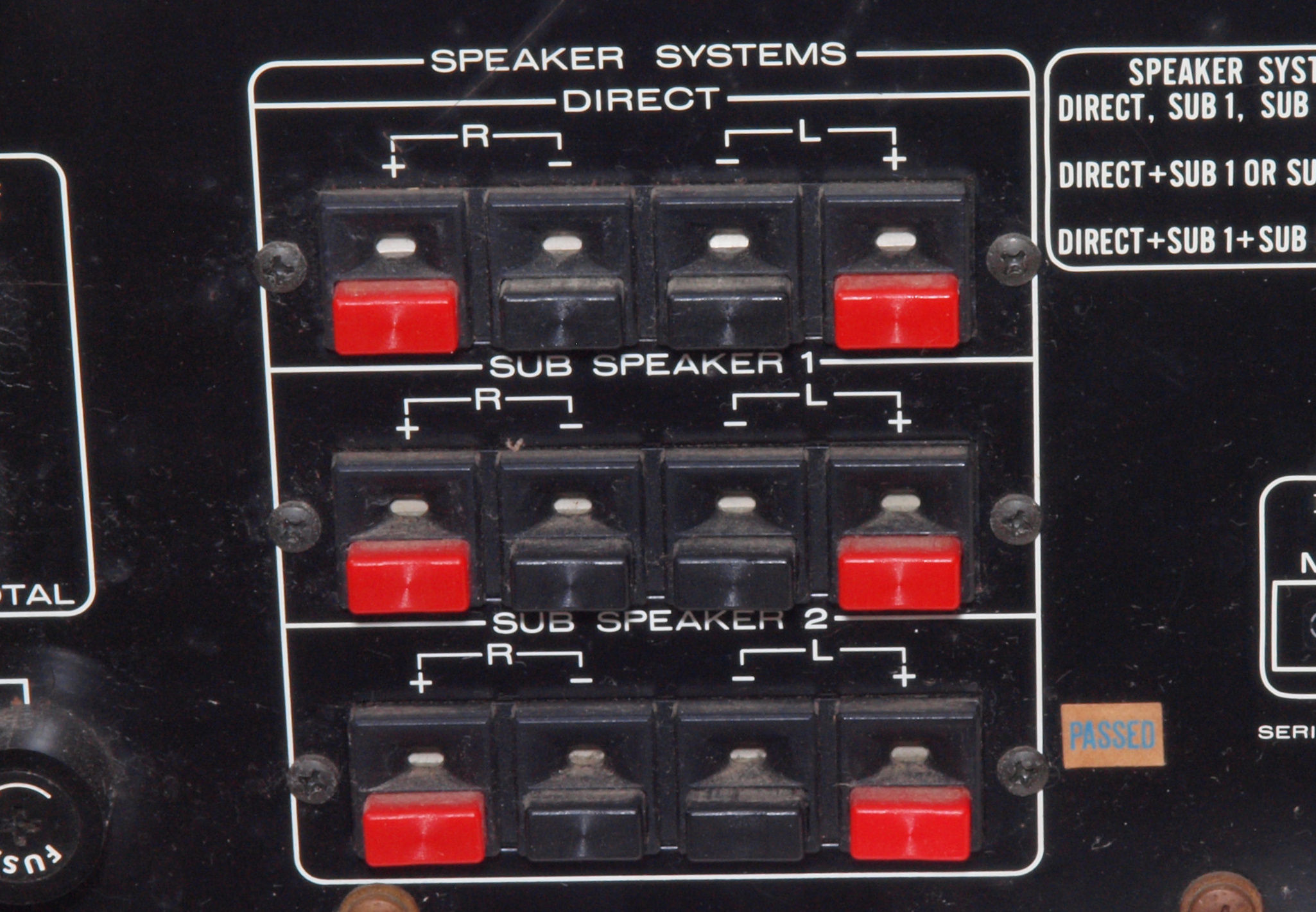

Ａ７１．　点検中　ＳＰ出力端子。　
Ａ７２．　点検中　ＳＰ出力端子。　 SP接続端子ＷＢＴ−０７３０使用可能。
Ａ７３．　点検中　ＳＰ出力端子。　 ＷＢＴ−０７３０ＰＬ使用可能。
Ａ７４．　点検中　ＳＰ出力端子。　 ＷＢＴ−０７３５使用可能。
Ａ７５．　点検中　ＳＰ出力端子。　これらにはサンドイッチスペードが合う。ＷＢＴ　０６８１Ｃｕを挿した所。
Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理前　Ｒ側終段ブロック。

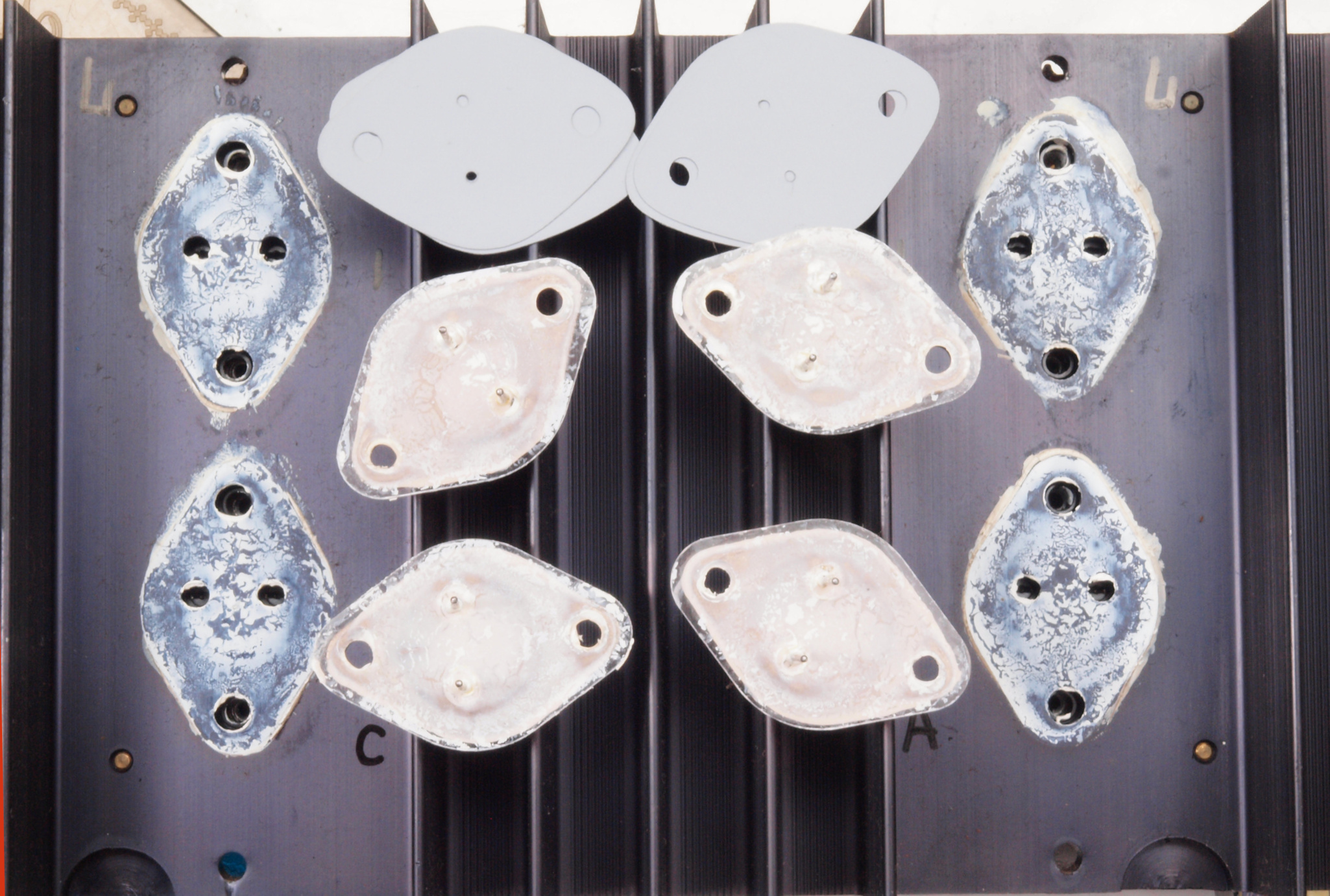

Ｃ１２．　修理中　Ｒ側終段ブロック。　高熱の為、放熱シリコンオイルがバリバリ。

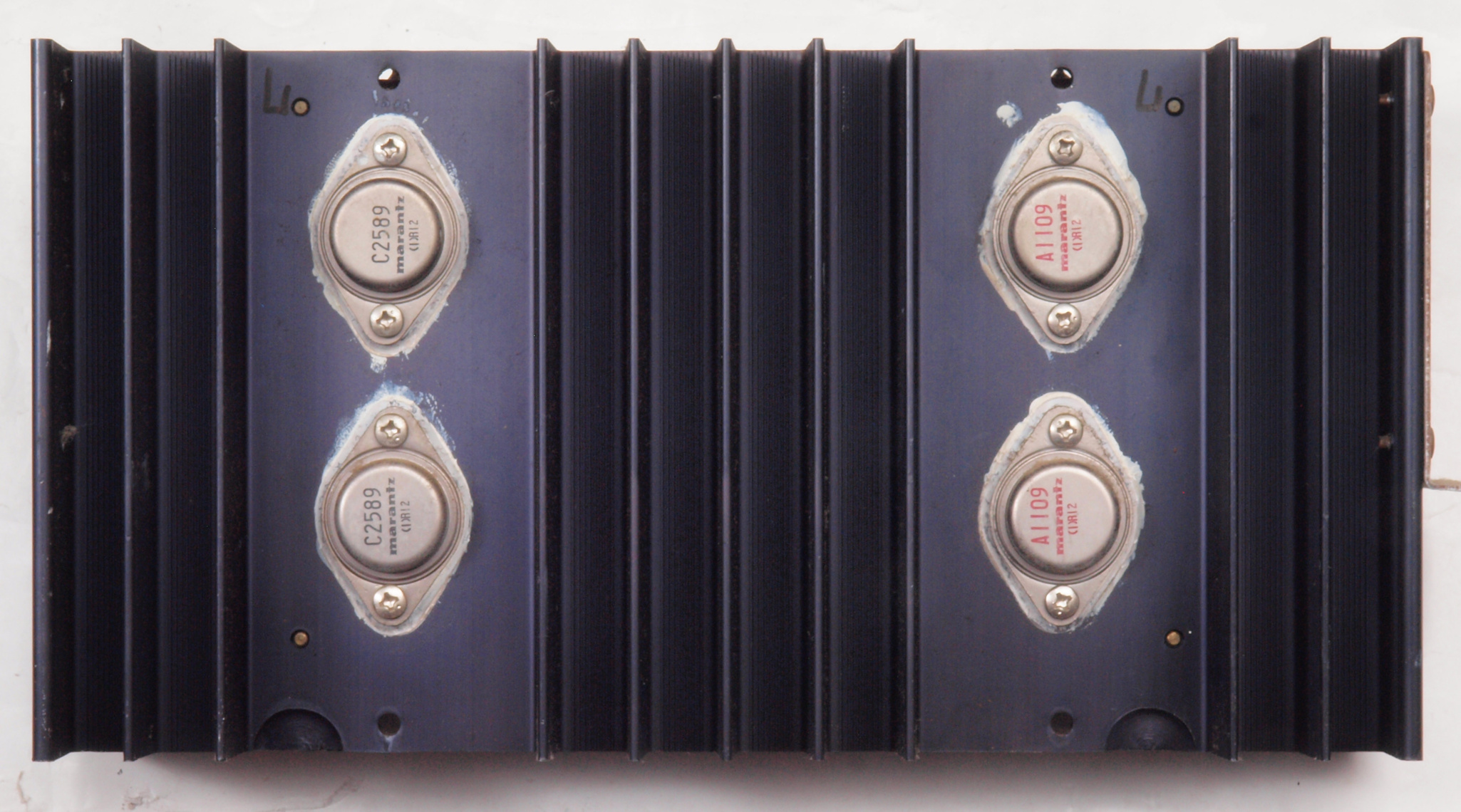

Ｃ１３．　修理後　Ｒ側終段ブロック。　マイカー絶縁シートをテフロンシートに交換。　
Ｃ１４．　修理前　Ｒ側終段ブロック裏。
Ｃ１５．　修理中　Ｒ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。
Ｃ１６．　（半田補正）後　Ｒ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。全ての半田をやり修す。
Ｃ１７．　完成Ｒ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。 余分なフラックスを落として、コート液を塗る。
Ｃ１８．　修理後　Ｒ側終段放熱器裏。
Ｃ１９．　修理後　Ｒ側終段ブロック裏。
Ｃ２１．　修理前　Ｒ側終段基板。

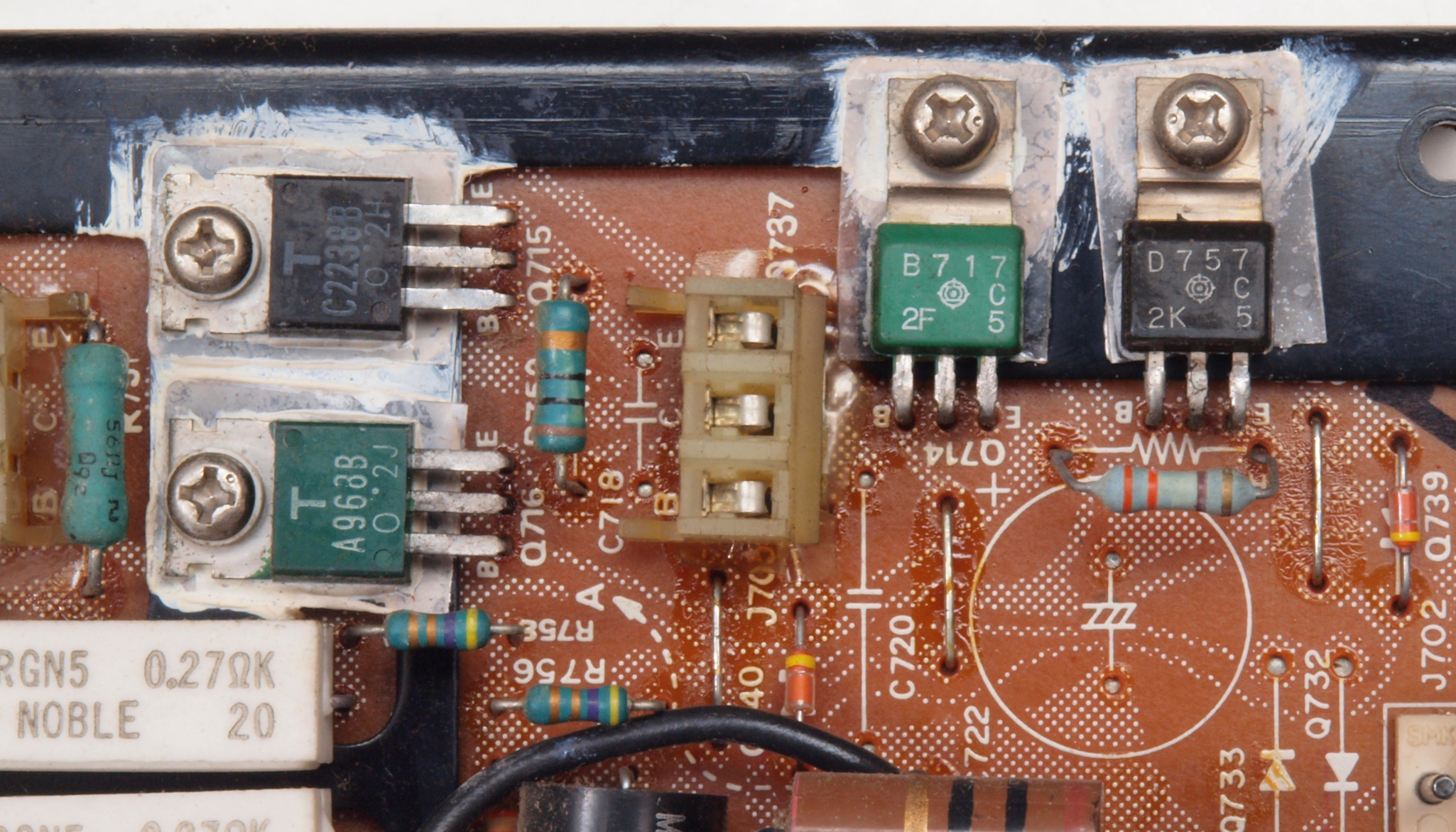

Ｃ２２．　修理中　Ｒ側終段基板。　前段ＴＲ（トランジスター）マイカー絶縁シート。
Ｃ２３．　修理中　Ｒ側終段基板。　前段ＴＲ（トランジスター）マイカー絶縁シートをテフロンシートに交換。
Ｃ２４．　修理後　Ｒ側終段基板　　ＦＥＴ（電解トランジスター）１個、電解コンンサー５個、半固定ＶＲ２個交換。
Ｃ２５．　修理前　Ｒ側終段基板裏。
Ｃ２５２．　修理中　Ｒ側終段基板裏。半田不良予備郡１。
Ｃ２５３．　修理中　Ｒ側終段基板裏。半田不良予備郡２。
Ｃ２５４．　修理中　Ｒ側終段基板裏。半田不良予備郡３。
Ｃ２６．　修理（半田補正）後　Ｒ側終段基板裏　全半田やり直す。
Ｃ２７．　完成　Ｒ側終段基板裏。　不要なフラックスを取り、コート液を塗布。
Ｃ３１．　修理前　Ｌ側終段ブロック。
Ｃ３２．　修理中　Ｌ側終段ブロック。　高熱の為、放熱シリコンオイルがバリバリ。　
Ｃ３３．　修理後　Ｌ側終段ブロック。　マイカー絶縁シートをテフロンシートに交換。　
Ｃ３４．　修理中　Ｌ側終段ブロック裏。
Ｃ３５．　修理中　Ｌ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。
Ｃ３６．　（半田補正）後　Ｌ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。全ての半田をやり修す。
Ｃ３７．　完成Ｌ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。 余分なフラックスを落として、コート液を塗る。
Ｃ３８．　修理後　Ｌ側終段放熱器裏。
Ｃ３９．　修理後　Ｌ側終段ブロック裏。
Ｃ４１．　修理前　Ｌ側終段基板。ヒューズ入り抵抗の経年高抵抗化。
Ｃ４２．　修理中　Ｌ側終段基板。　前段ＴＲ（トランジスター）マイカー絶縁シート。
Ｃ４３．　修理中　Ｌ側終段基板。　前段ＴＲ（トランジスター）マイカー絶縁シートをテフロンシートに交換。
Ｃ４４．　修理後　Ｌ側終段基板　ＦＥＴ（電解トランジスター）１個、電解コンンサー５個、半固定ＶＲ２個交換。
Ｃ４５．　修理前　Ｌ側終段基板裏。
Ｃ４５２．　修理前　Ｌ側終段基板裏。半田不良予備郡。
Ｃ４５３．　修理前　Ｌ側終段基板裏。半田不良予備郡２。
Ｃ４６．　修理（半田補正）後　Ｌ側終段基板裏　全半田やり直す。
Ｃ４７．　完成　Ｌ側終段基板裏。　不要なフラックスを取り、コート液を塗布。

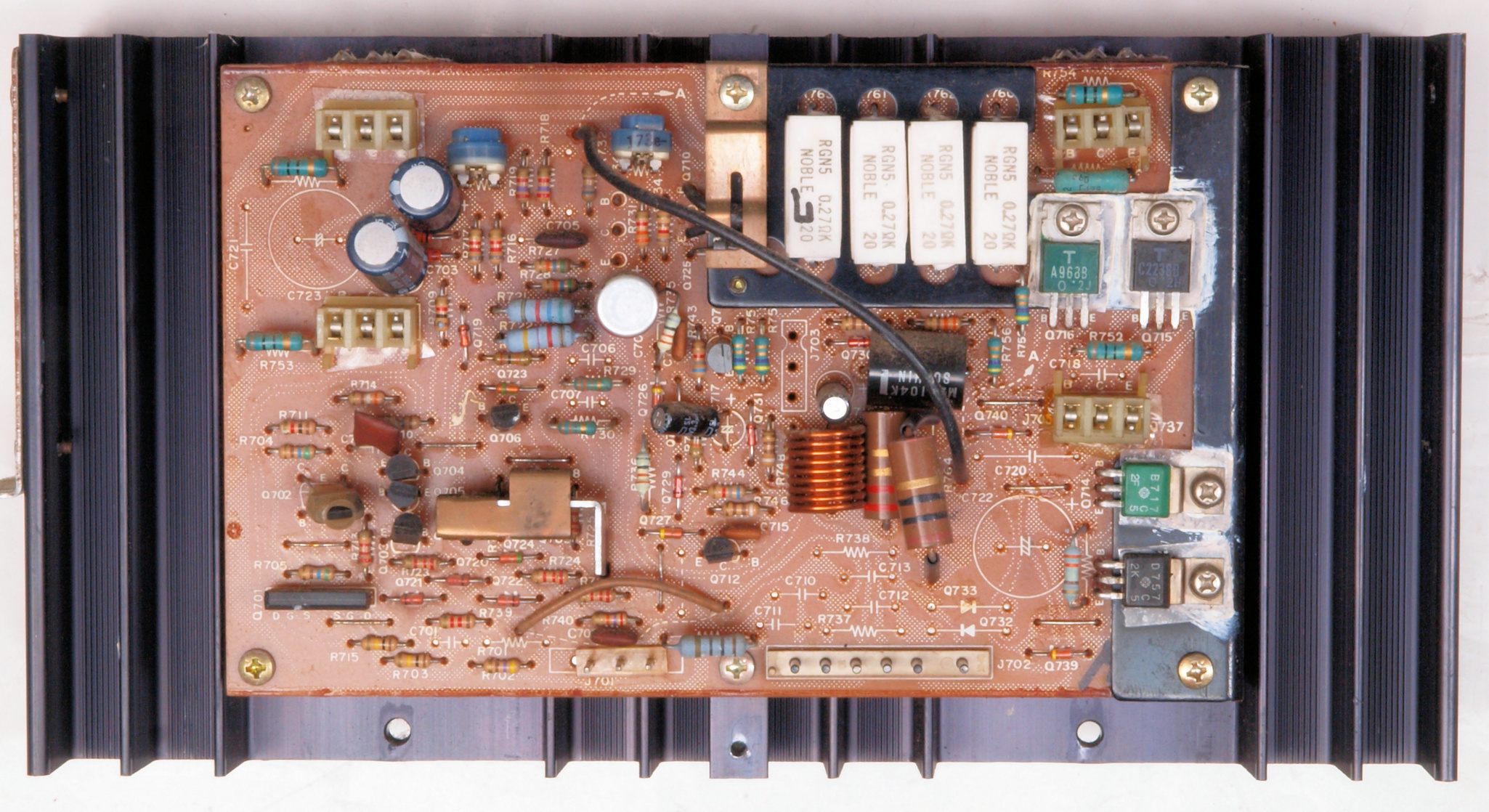

Ｃ５１．　修理前　定電圧・プロテクト基板。
Ｃ５１２．　修理中　定電圧・プロテクト基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
Ｃ５１３．　修理前　定電圧・プロテクト基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
Ｃ５２．　修理後　定電圧・プロテクト基板。　SP接続リレー、電解コンンサー９個、半固定ＶＲ２個、ＩＣ２個交換。
Ｃ５３．　修理前　定電圧・プロテクト基板裏。
Ｃ５４．　修理（半田補正）後　定電圧・プロテクト基板裏　全半田やり直す。後付抵抗は表へ移動。
Ｃ５５．　完成定電圧・プロテクト基板裏。　不要なフラックスを取り、コート液を塗布。
Ｃ５６．　修理中　ＳＰ出力回路のコネクター。　緩んでいるのでカシメる。
Ｃ６０．　修理中　後パネルを取り修理中。　
Ｃ６１．　修理前　電源コード取付。
Ｃ６２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。
Ｃ６３．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開る。

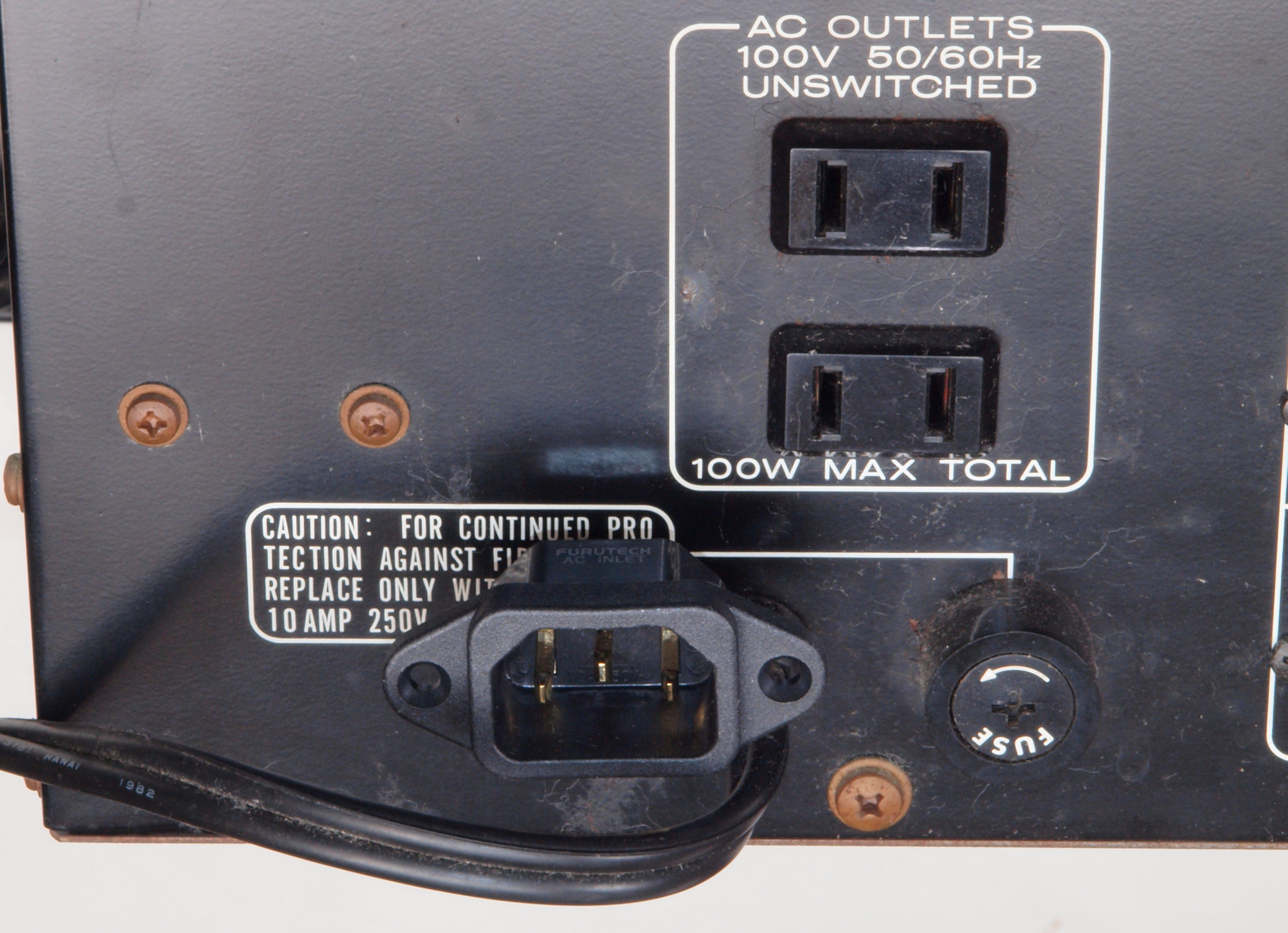

Ｃ６４．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(G) 金メッキ使用。
Ｃ６５．　修理後　３Ｐインレット取り付け裏。　アースも取り付ける。　
Ｃ７１．　修理前　入力ＲＣＡ端子。
Ｃ７２．　修理（交換）後　入力ＲＣＡ端子。　大型製に交換。
８１．　修理前　ＳＰ出力端子。
８２．　修理（交換）後　ＳＰ出力端子。　 ＷＢＴ−０７３０ＰＬ使用。

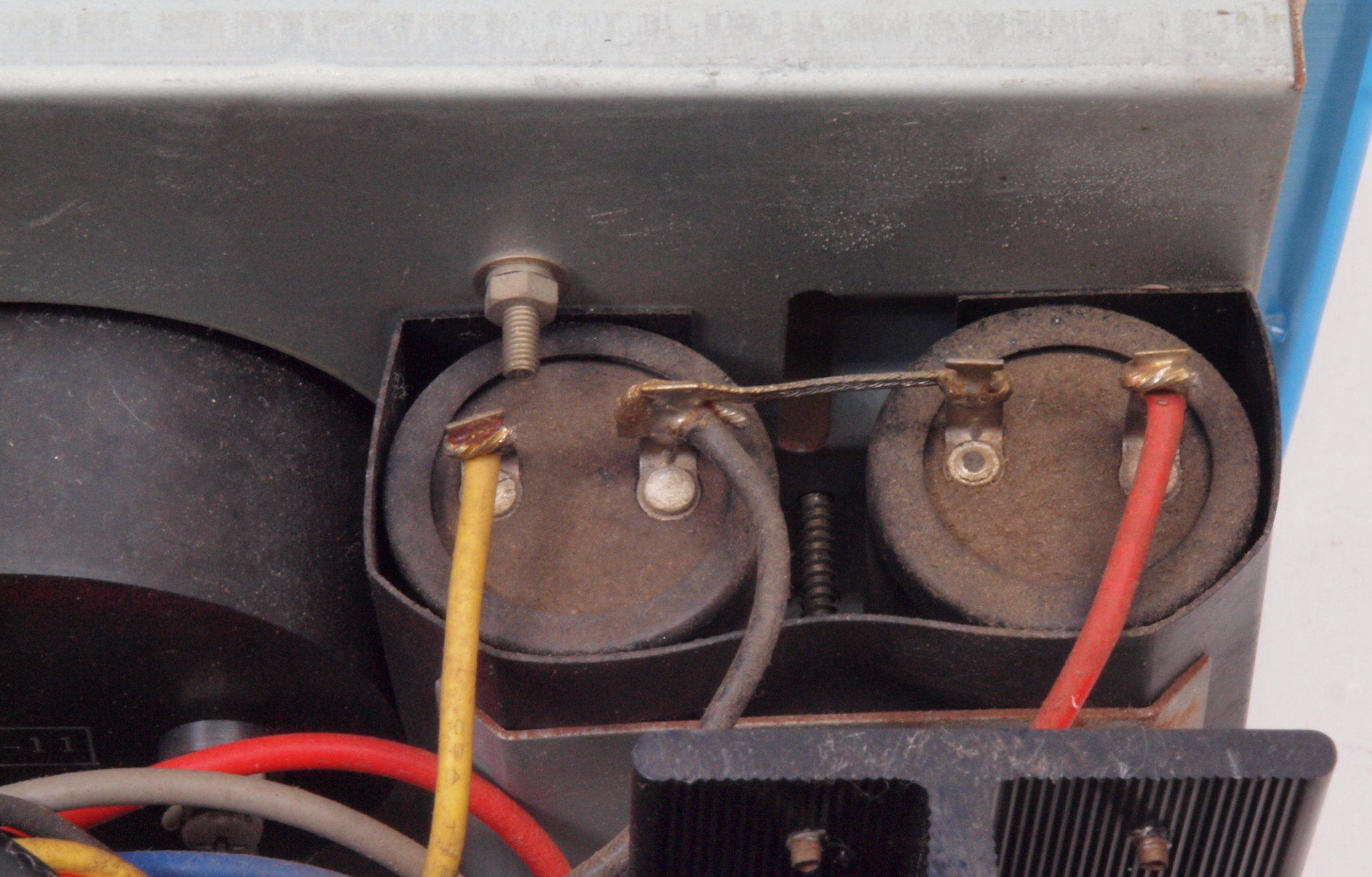

ＣＡ１．　修理前　電源ブロック電解コンデンサーを下から見る。
ＣＡ２．　修理（交換）後　電源の電源ブロック電解コンデンサー。フイルムコンデンサー４個、ヒューズ４個追加。
  • この時代のメインアンプは終段ＴＲ（トランジスター）の保護が不十分です。
    電源ＡＣ１００Ｖ入力にヒューズがありますが、１０Ａと大きいです。
    終段ＴＲ（トランジスター）への供給電圧は６０Ｖで、最大コレクター電流は１０Ａです。
    今、片側（＋側）のＴＲ（トランジスター）が短絡した場合６０Ｖ×１０Ａ＝６００ＶＡですが、
    電源ＡＣ１００Ｖ×１０Ａ＝１０００ＶＡなので保護出来ません。
    片側（＋側）のＴＲ（トランジスター）が短絡した場合、反対側（−側）もほぼ同時に焼損します。
  • 終段ＴＲ（トランジスター）保護の為、ＲＬの＋−供給回路に、ヒューズを４本挿入します。
ＣＢ１．　修理前　Ｒ側前段部電源ブロック電解コンデンサー。
ＣＢ２．　修理後　Ｒ側前段部電源ブロック電解コンデンサー。フイルムコンデンサー２個追加。
ＣＢ３．　修理前　Ｌ側前段部電源ブロック電解コンデンサー。
ＣＢ４．　修理前　Ｌ側前段部電源ブロック電解コンデンサー。フイルムコンデンサー２個追加。
ＣＣ１．　前面パネルを外し修理中
ＣＤ１．　修理前　電源ＳＷ。
ＣＤ２．　修理後　電源ＳＷ。
ＣＥ１．　前面パネル清掃中。

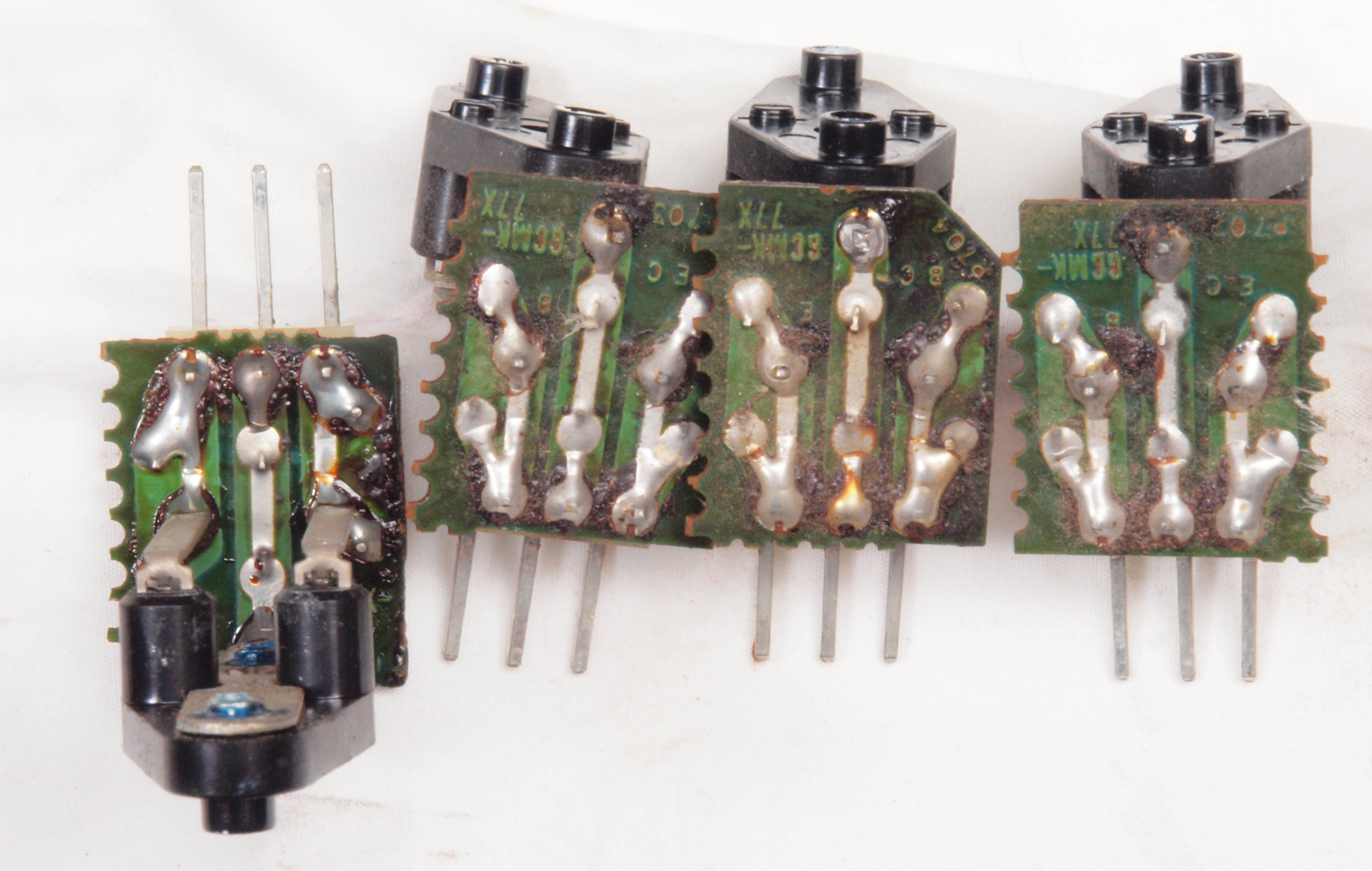

ＣＦ１．　交換部品。
ＣＧ１．　修理前　上から見る。　
ＣＧ２．　修理後　上から見る。
ＣＧ３．　修理前　下から見る。

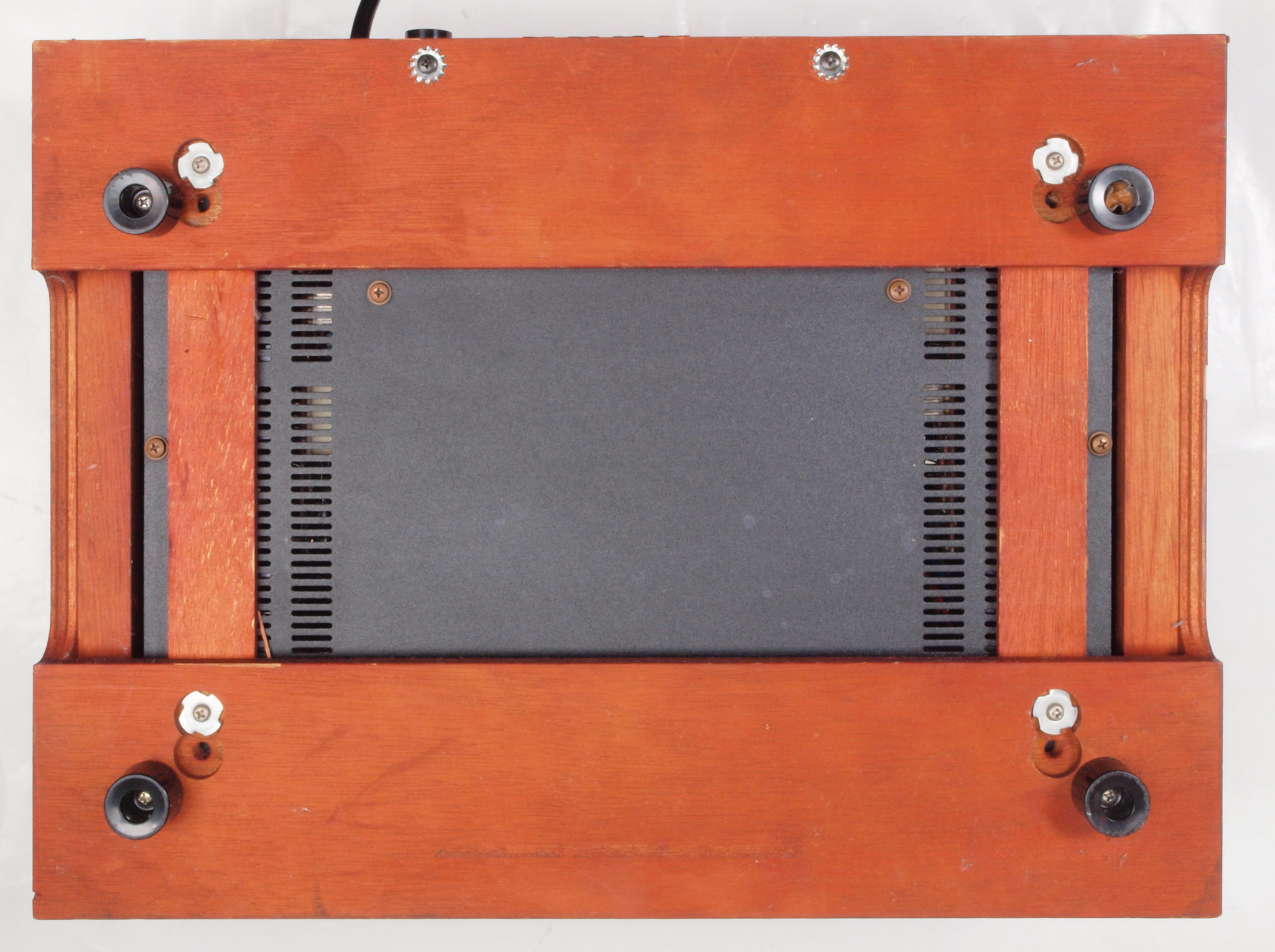

ＣＧ４．　修理後　下から見る。

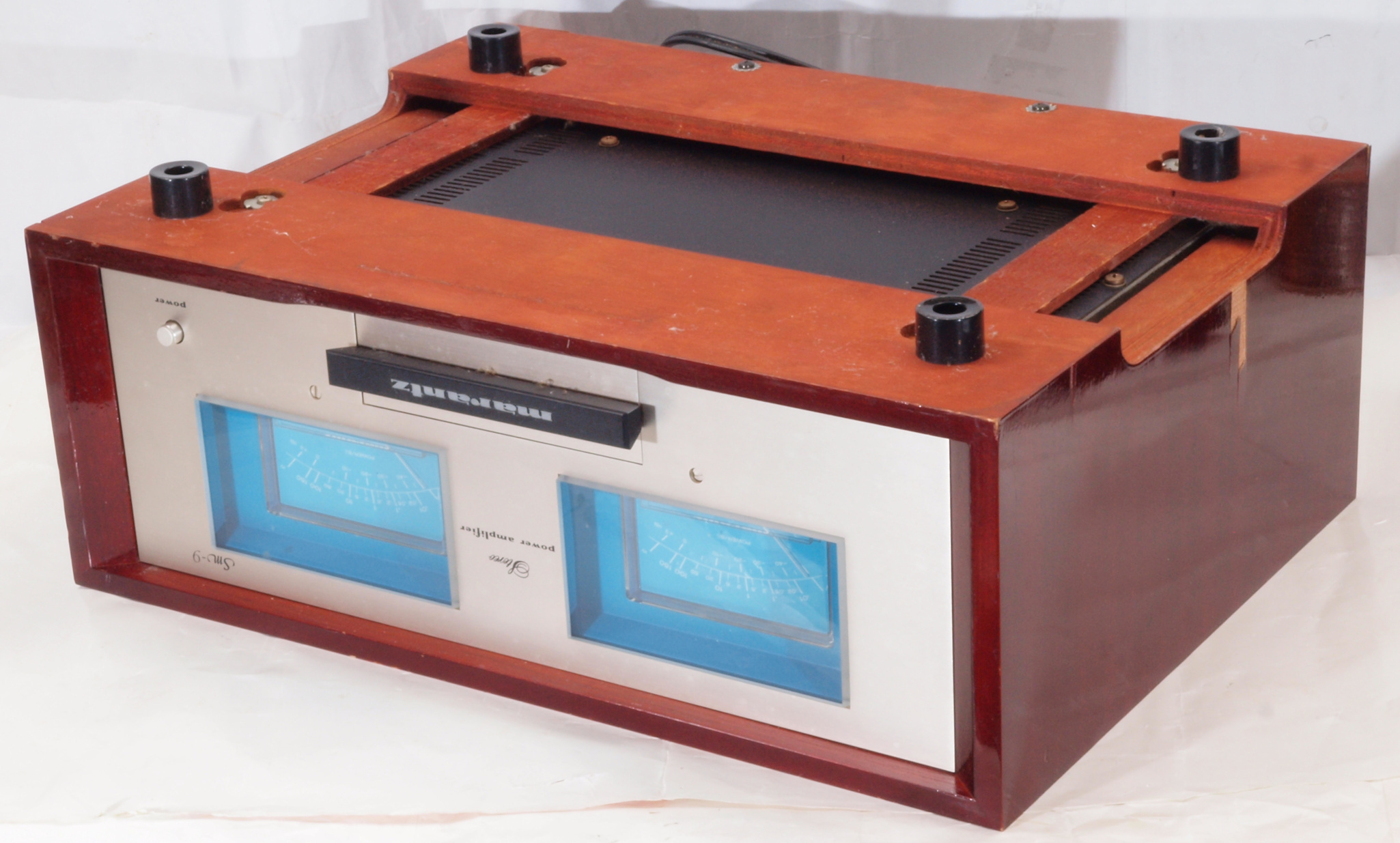

ＣＧ５．　完成、前右下から見る。
ＣＧ６．　完成、後左から見る。
Ｋ．　木ケース補修・塗装＆裏パネル塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｋ１．　修理前　上から見る。
Ｋ２．　修理中　上から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。
Ｋ３．　修理（塗装）後　上から見る。ウレタンニスを塗る。
Ｋ４．　修理（塗装）後　上から見る。ガラリを付ける。
Ｋ５．　修理前　下から見る。
Ｋ６．　修理中　下から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。
Ｋ７．　修理（塗装）後　下から見る。ウレタンニスを塗る。
Ｋ８．　修理（塗装）後　下から見る。ガラリを付ける。
Ｋ１１．　修理前　前右から見る。
Ｋ１２．　修理中　前右から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。
Ｋ１３．　修理（塗装）後　前右から見る。ウレタンニスを塗る。
Ｋ１４．　修理前　後左から見る。
Ｋ１５．　修理中　後左から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、、はみ出した所は水性なので乾燥後濡雑巾で取る。
Ｋ１６．　修理（塗装）後　後左から見る。ウレタンニスを塗る。
Ｋ２１．　修理前　下前左から見る。
Ｋ２２．　修理中　下前左から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、水性なので乾燥後濡雑巾で取る。
Ｋ２３．　修理（塗装）後　下前左から見る。
Ｋ２４．　修理前　下後右から見る。
Ｋ２５．　修理中　下後右から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。
Ｋ２６．　修理（塗装）後　下後右から見る。ウレタンニスを塗る。
Ｋ３１．　修理前　前中右から見る。
Ｋ３２．　修理中　前中右から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。。
Ｋ３３．　修理（塗装）後　前中右から見る。ウレタンニスを塗る。
Ｋ３４．　修理前　前中左から見る。
Ｋ３５．　修理中　前中左から見る。　圧縮材にボンドを染みこませる。見切りの所も塗る、はみ出した所は水性なので乾燥後濡雑巾で取る。
Ｋ３６．　修理（塗装）後　前中左から見る。ウレタンニスを塗る。
Ｋ４１．　修理前　ガラリ見る。
Ｋ４２．　修理（塗装）後　ガラリ見る。
Ｋ４３．　修理前　ガラリ裏から見る。　見えない裏側は未塗装．．．大企業の仕事。
Ｋ４４．　修理（塗装）後　ガラリ裏から見る。　見えない裏側でも塗装．．．自営業の仕事。
Ｋ５１．　修理中　ベランダで陰干し。
Ｋ６１．　修理（塗装）前　裏パネル。
Ｋ６２．　修理（塗装）後　裏パネル。　透明ラッカ−を吹きつける。
Ｋ６３．　修理中　炎天下乾燥させる、８０度Ｃ位まで熱せられる。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４５％歪み。
　　　　　　　　 　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１８０％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３４％歪み。
　　　　　　　 　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３２％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１６６歪み。
　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１７２％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３４％歪み。
　　　　　　　　 　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１９２％歪み。
　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１７８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１７０％歪み。
　　　　　　　　　　 　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１６７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２１７％歪み。
　　　　　　　　 　　 　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２１０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
ＥＡ．　０ｄＢ＝ＶＵメータ測定・調整、１Ｋｈｚ　１５０Ｗ出力。
Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況.
Ｓ．　Ｍａｒａｎｔｚ　ＳＭ−９　の仕様（カタログ・マニアルより）
型式 ステレオパワーアンプ
定格出力（20Hz〜20kHz、両ch同時動作） 150W＋150W（8Ω）
全高調波歪率（20Hz〜20kHz、定格出力時） 0.01％以下
混変調歪率 0.01％以下
周波数特性 DC〜100kHz +0 -1dB
入力感度/インピーダンス 1.5V/30kΩ
ダンピングファクター 100以上（1kHz、8Ω）
SN比（IHF-A） 120dB
定格消費電力（電気用品取締法） 400W
外形寸法 幅474×高さ172×奥行345mm
重量 23.5kg
価格 225,000円（1982年頃）
