| Ｍａｒａｎｔｚ ７Ｔ 修理記録 |
| ＭＣ７２７０、ＨＭＡ−９５００、ＣＤ−３３００、Ｃ−２００Ｘ、ＡＵ−Ｄ６０７旧、PＬ−７０ユーザー 平成２２年１１月３日到着 平成２４年８月１５日完成 |
Ａ． 修理前の状況
Ｔ． 修理前点検測定 Ｂ． 症状、原因
Ｃ． 修理状況
Ｋ． 上下ケース、裏パネル修理・塗装。 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 上位測定器による調整・測定 Ｇ． 修理費 １００，０００円 オ−バ−ホ−ル修理。 ３台目からの、お馴染みさん価格。 Ｓ． Ｍａｒａｎｔｚ ７Ｔ の仕様（マニアル・カタログより） |

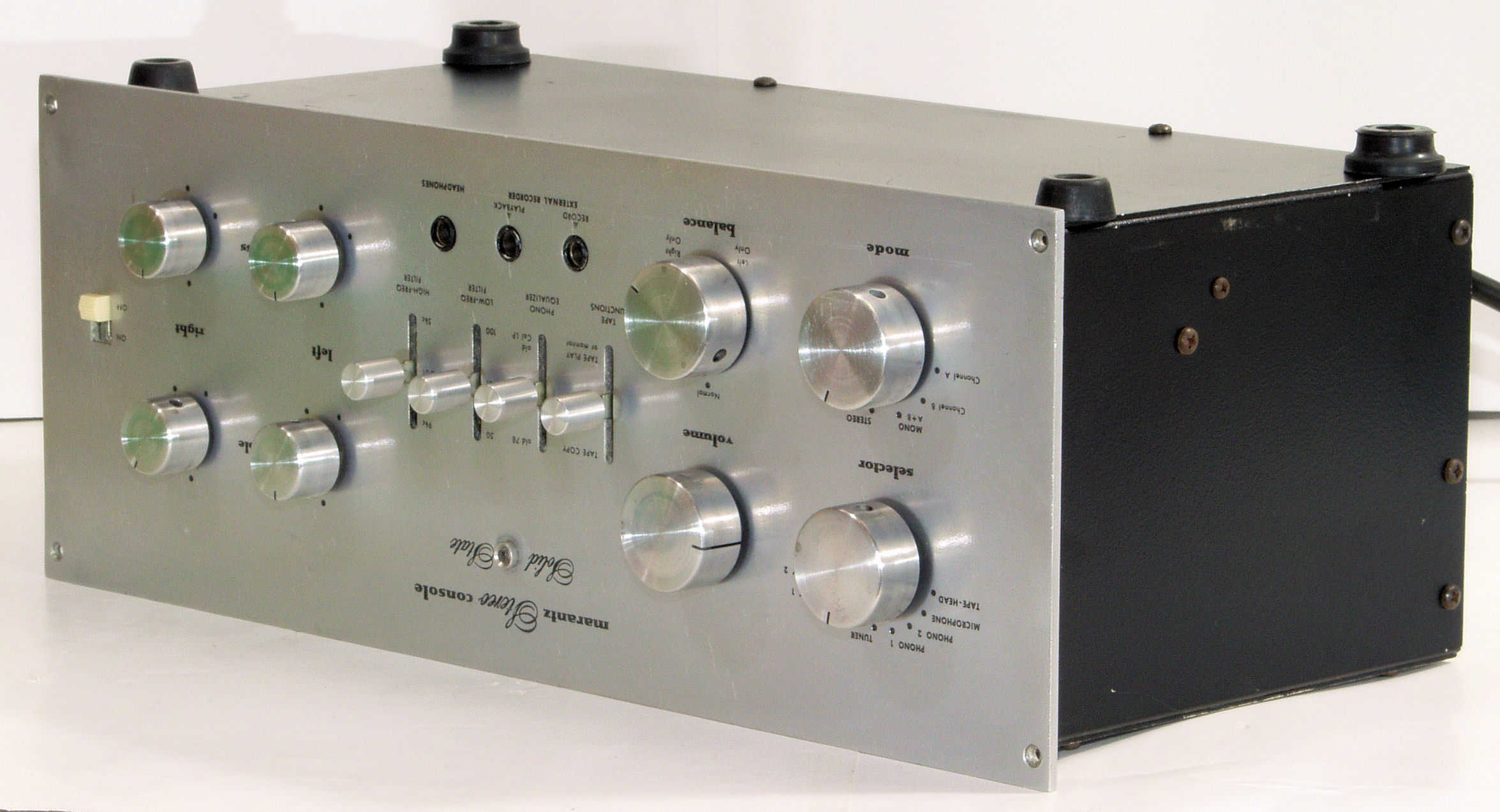

| Ａ． 修理前の状況。 Ａ１１． 点検中 前から見る |
 |
| Ａ１２． 点検中 前右から見る |
 |
| Ａ１３． 点検中 右から見る |
 |

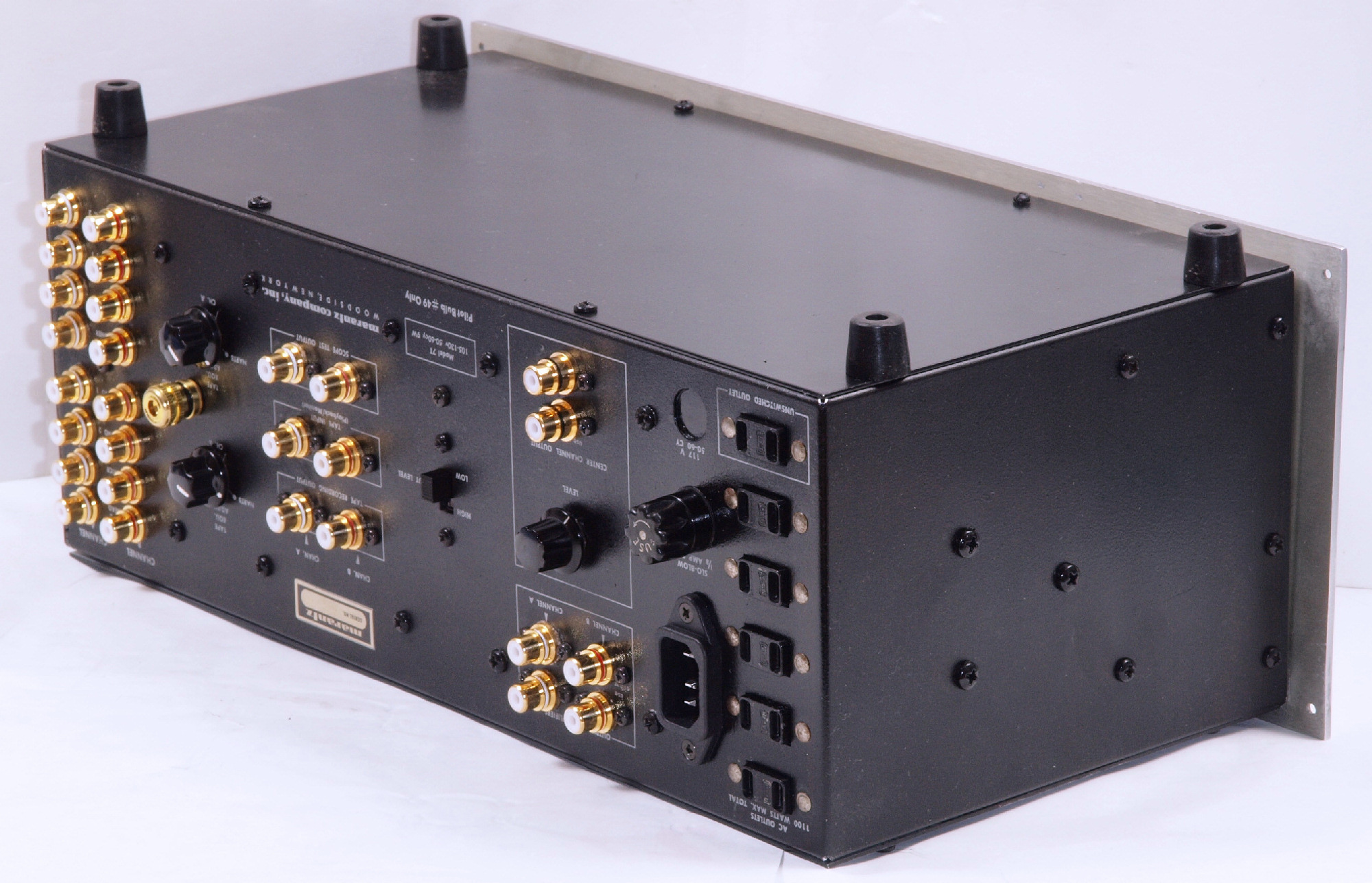

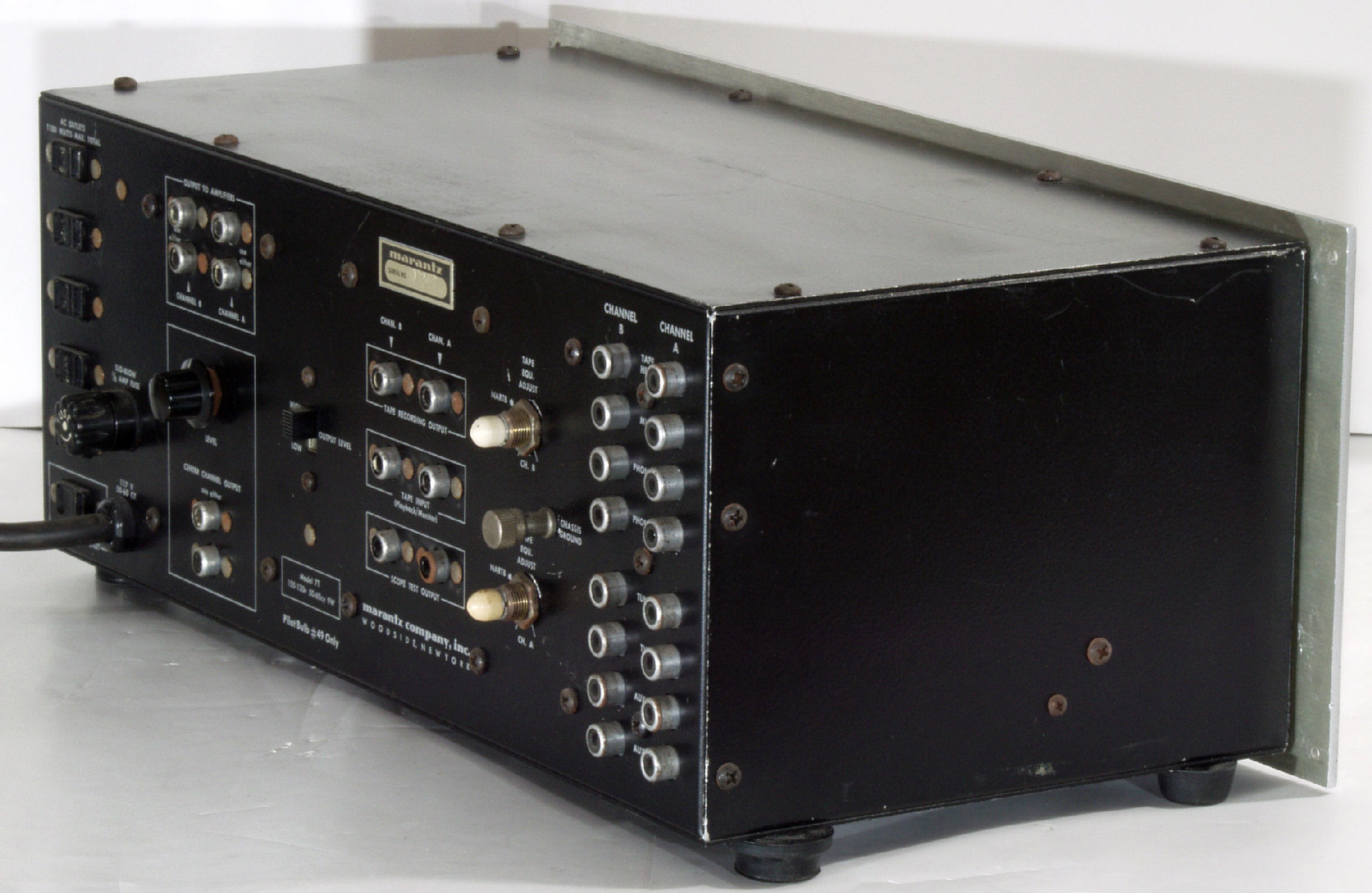

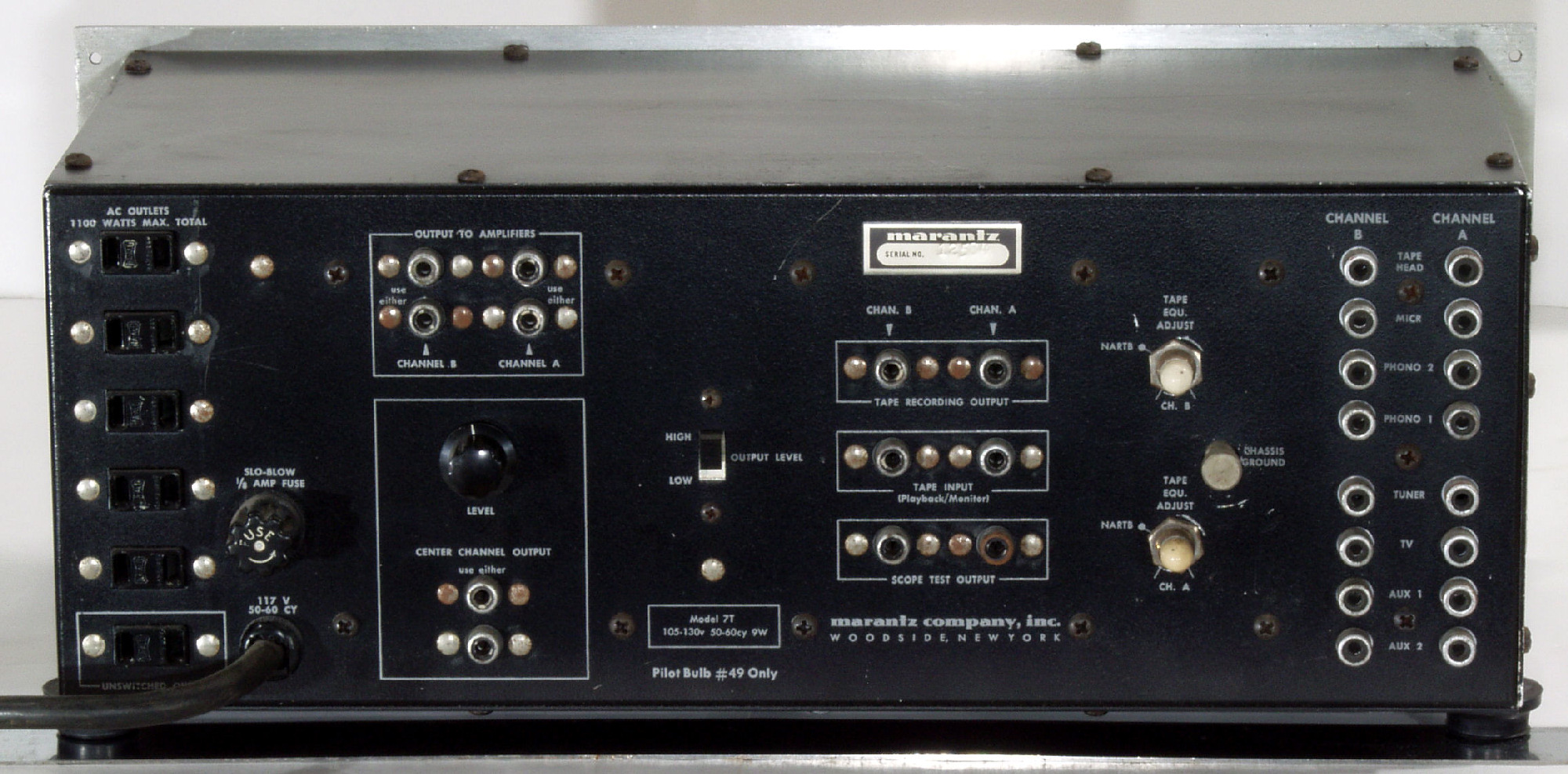

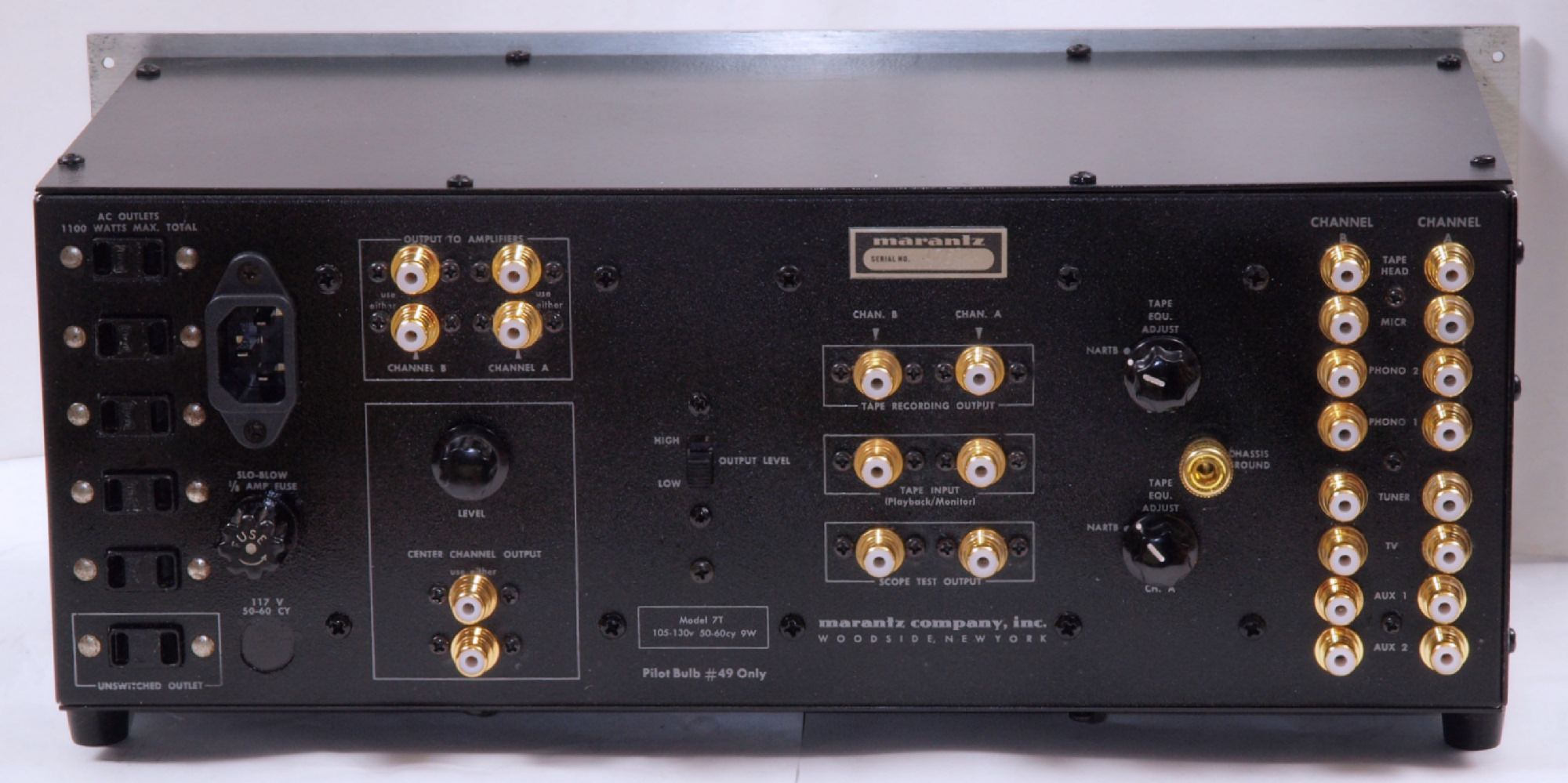

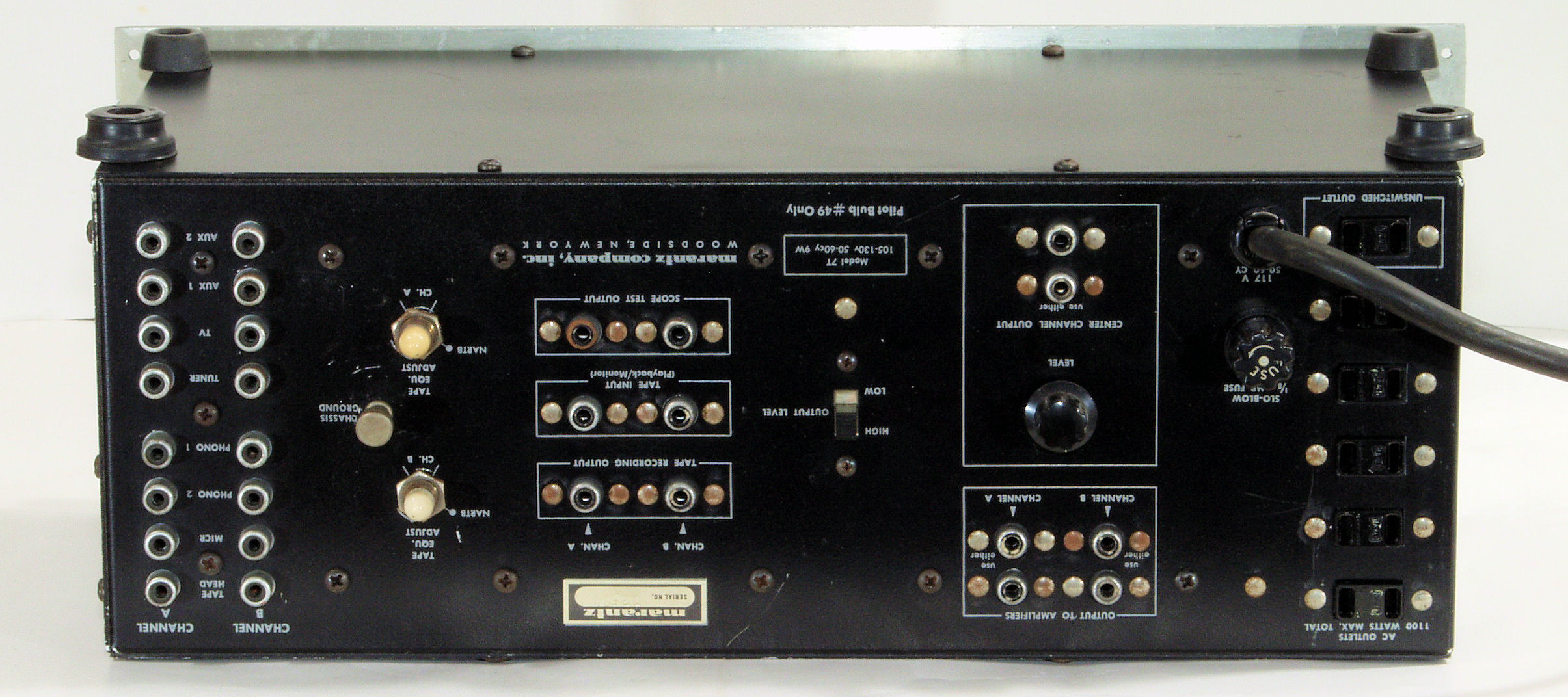

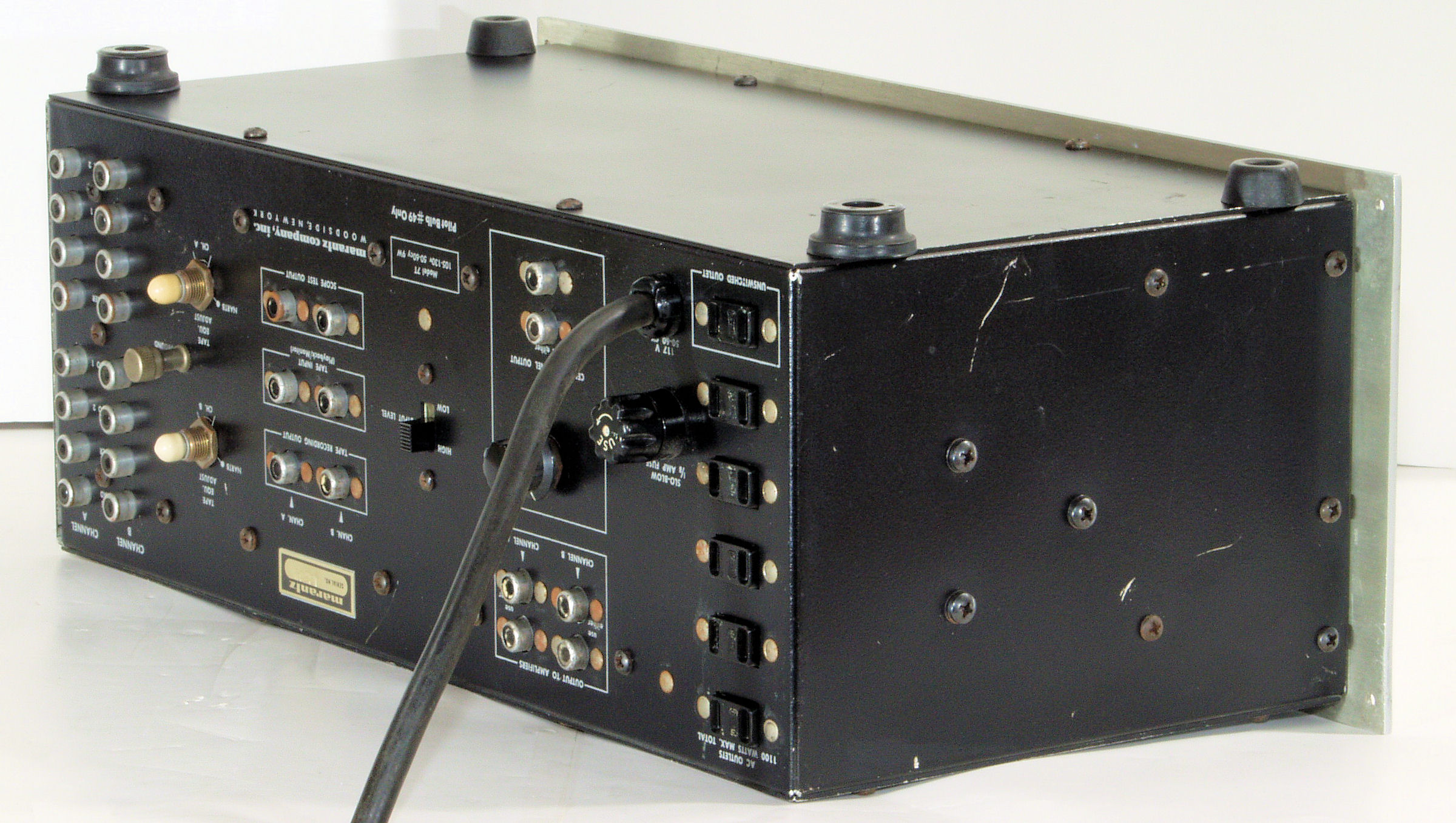

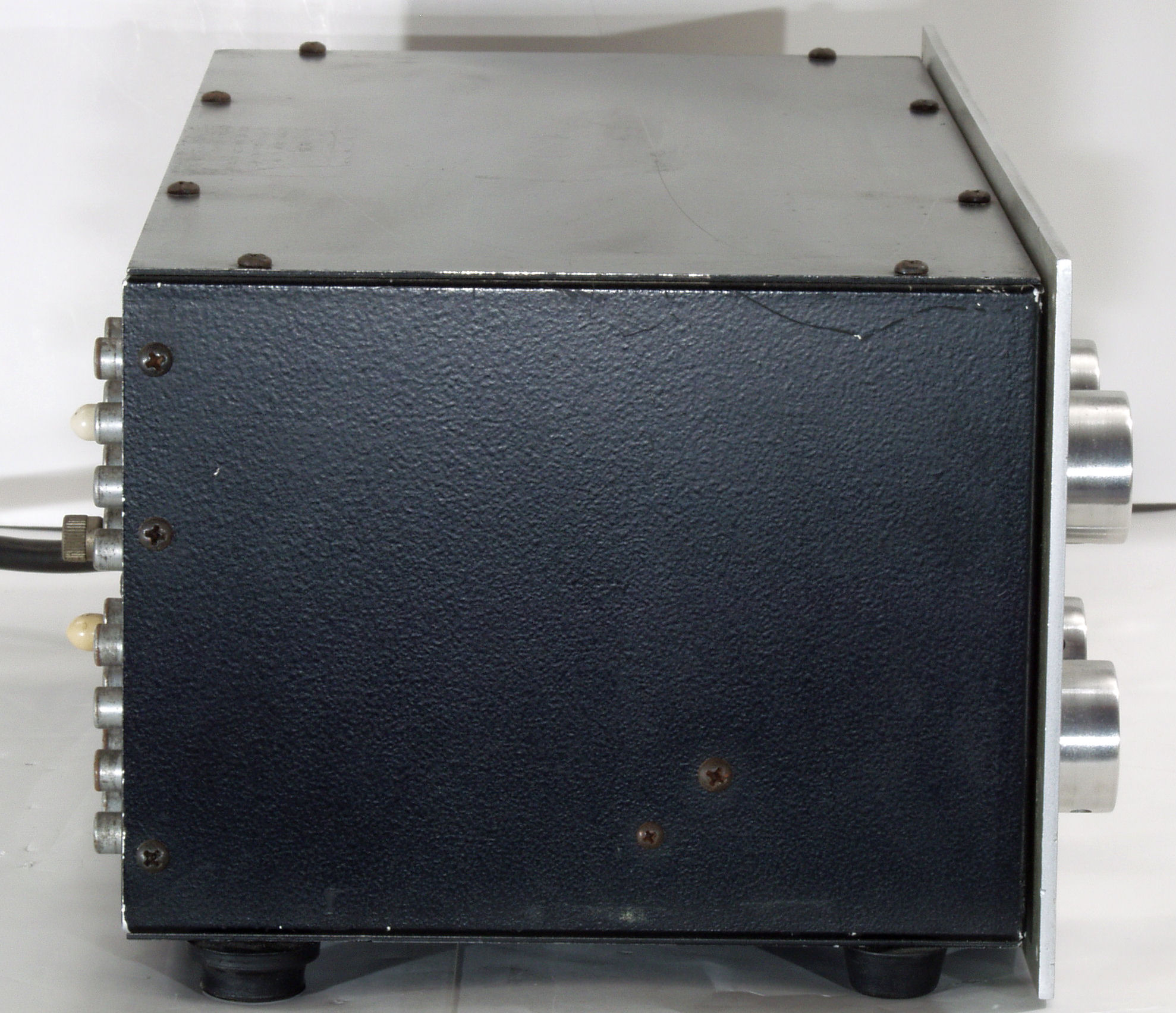

| Ａ１４． 点検中 後から見る |
 |
| Ａ１５． 点検中 後左から見る |
 |
| Ａ１６． 点検中 左から見る |
 |

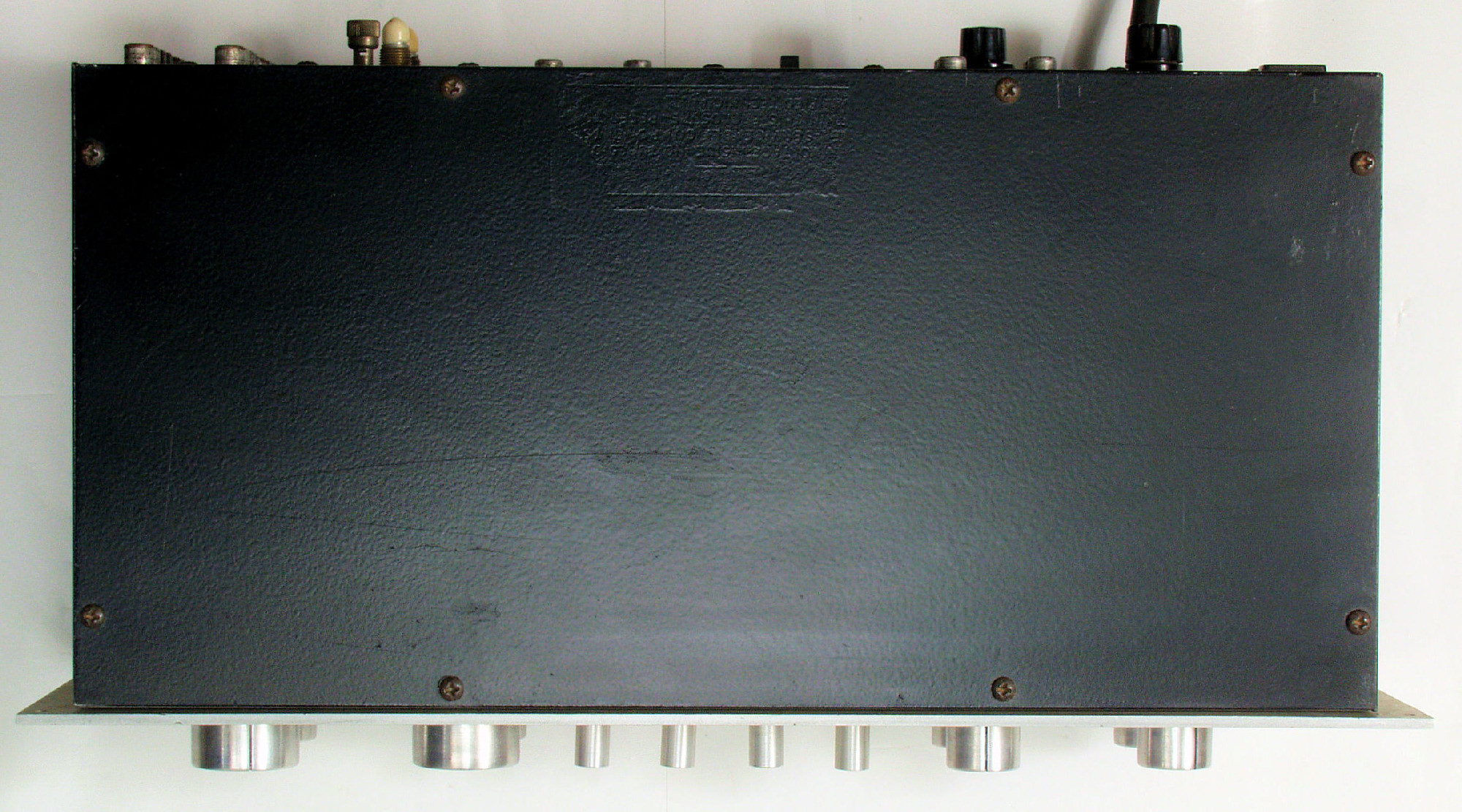

| Ａ１７． 点検中 上から見る |
 |

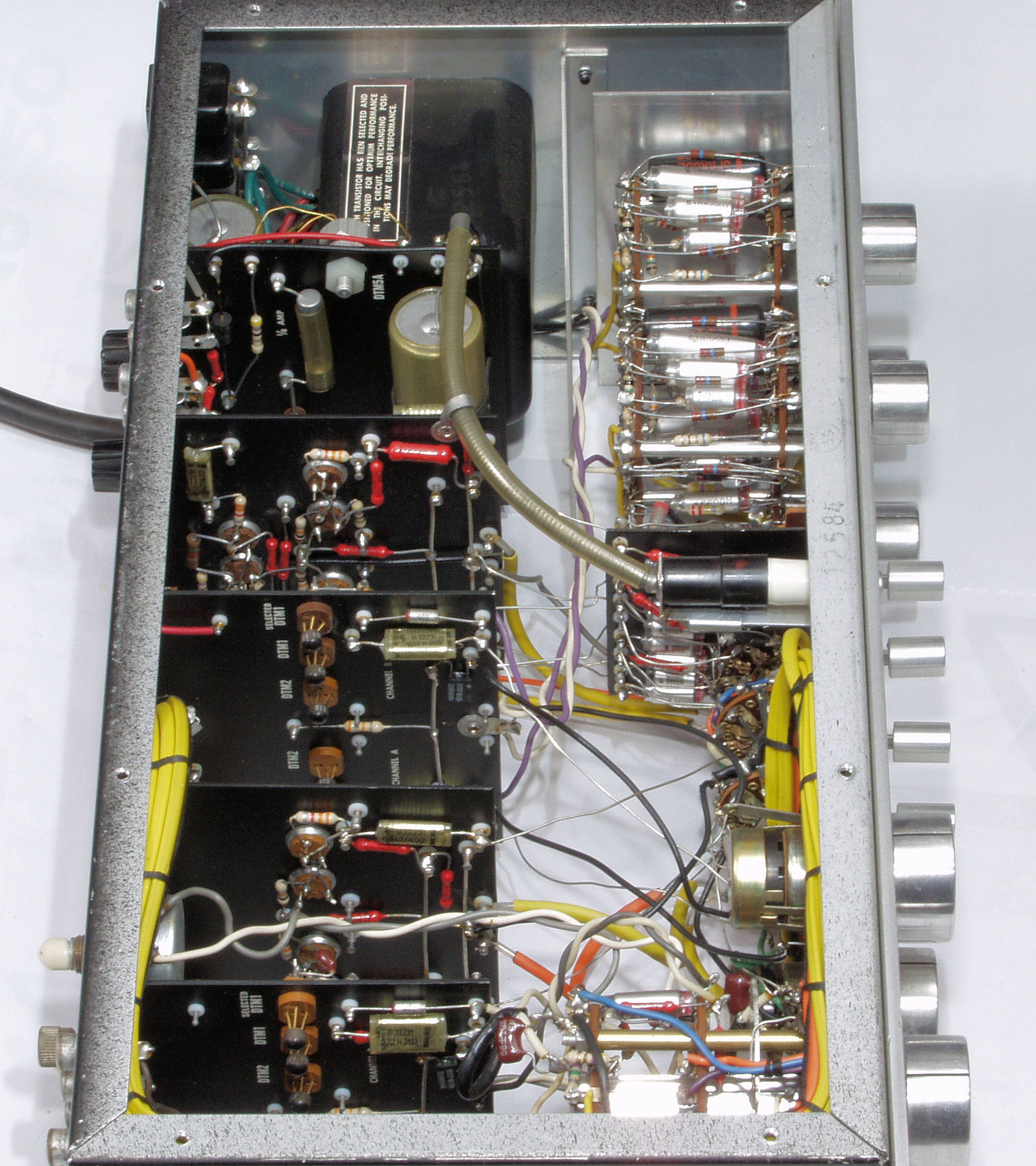

| Ａ２１． 点検中 下から見る |
 |
| Ａ２２． 点検中 下前から見る |
 |
| Ａ２３． 点検中 下前左から見る |
 |
| Ａ２４． 点検中 下後から見る |
 |
| Ａ２５． 点検中 下後右から見る |
 |

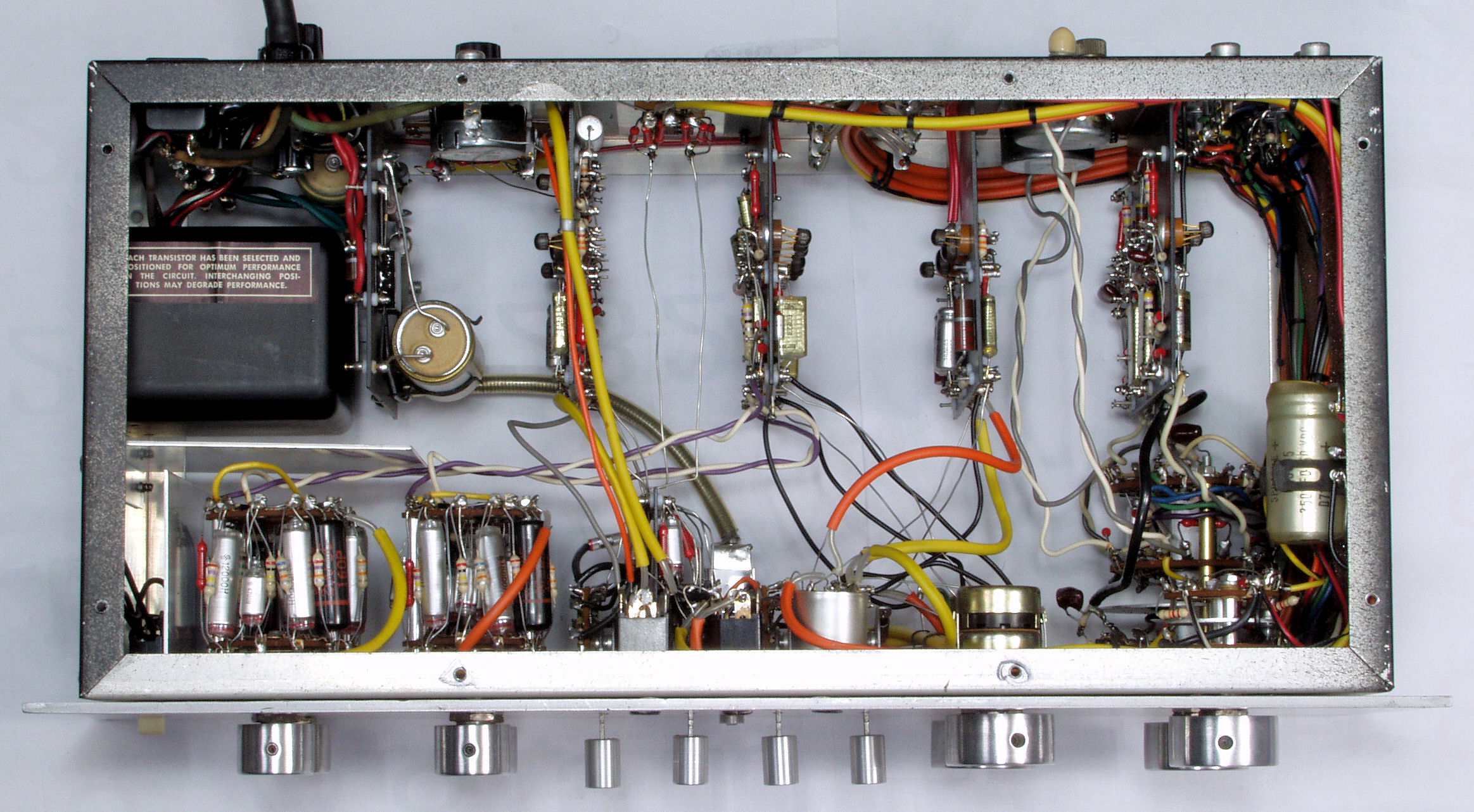

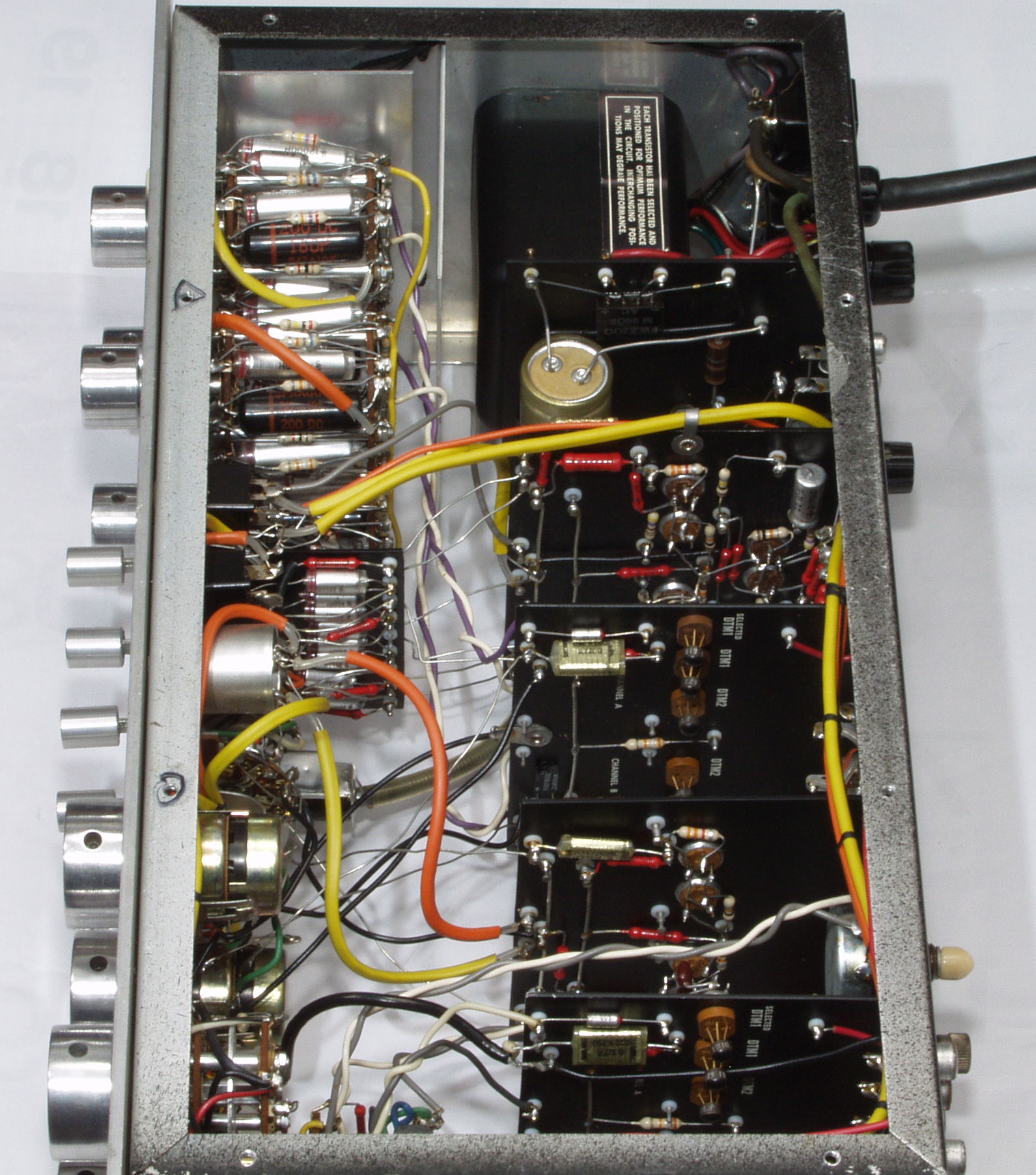

| Ａ３１． 点検中 上下ケースから取り出し、上から見る。 |
 |
| Ａ３２． 点検中 上下ケースから取り出し、上左から見る。 |
 |
| Ａ３３． 点検中 上下ケースから取り出し、上右から見る。 |
 |
| Ａ３４． 点検中 上下ケースから取り出し、下から見る。 |
 |
| Ａ３５． 点検中 上下ケースから取り出し、下右から見る。 |
 |
| Ａ３６． 点検中 上下ケースから取り出し、下左から見る。 |
 |

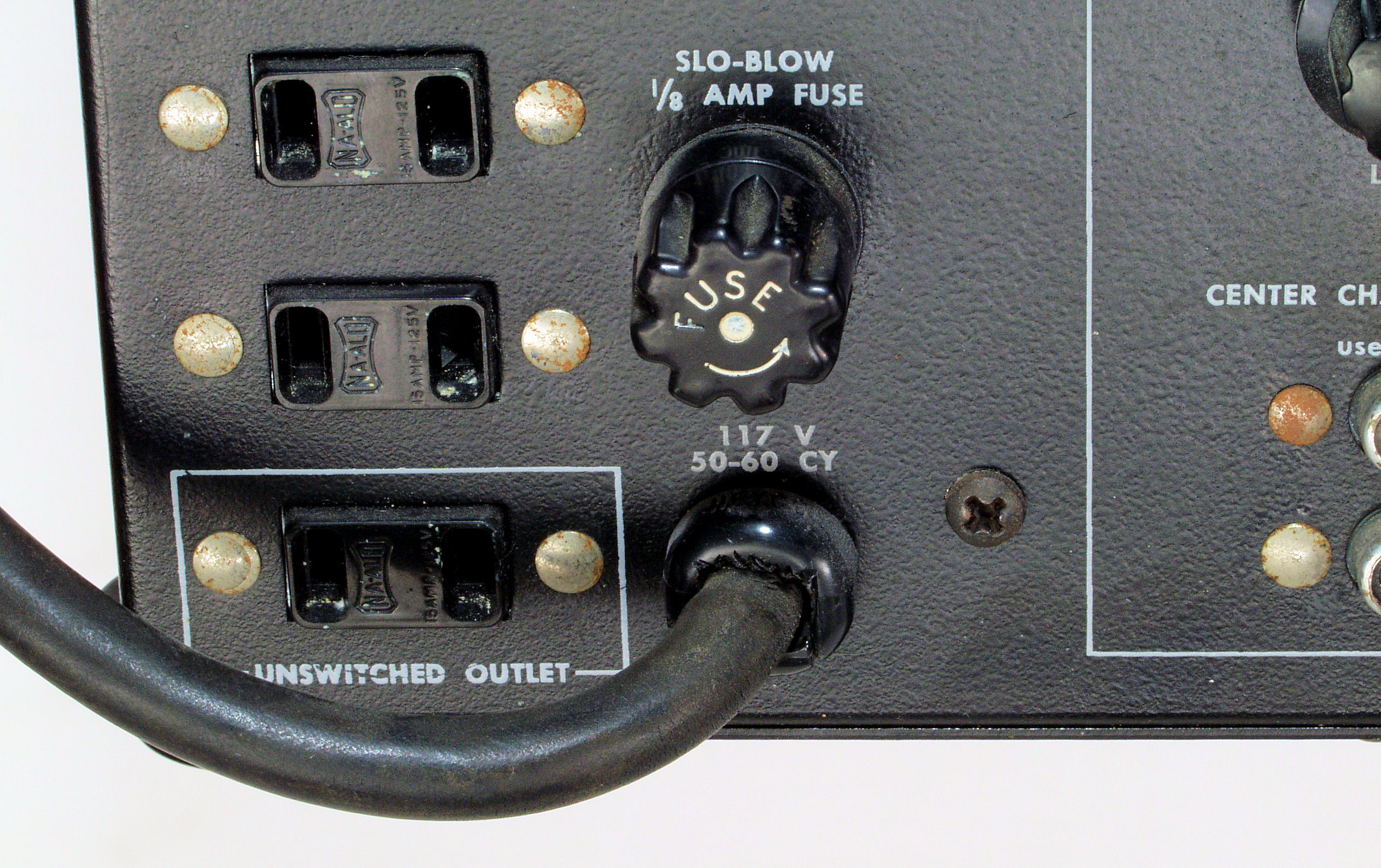

| Ａ４１． 点検中 電源コード取り付け。 |
 |
| Ａ４２． 点検中 電源コード取り付け、 下記の所に３Pインレット取り付け可能。 |
 |

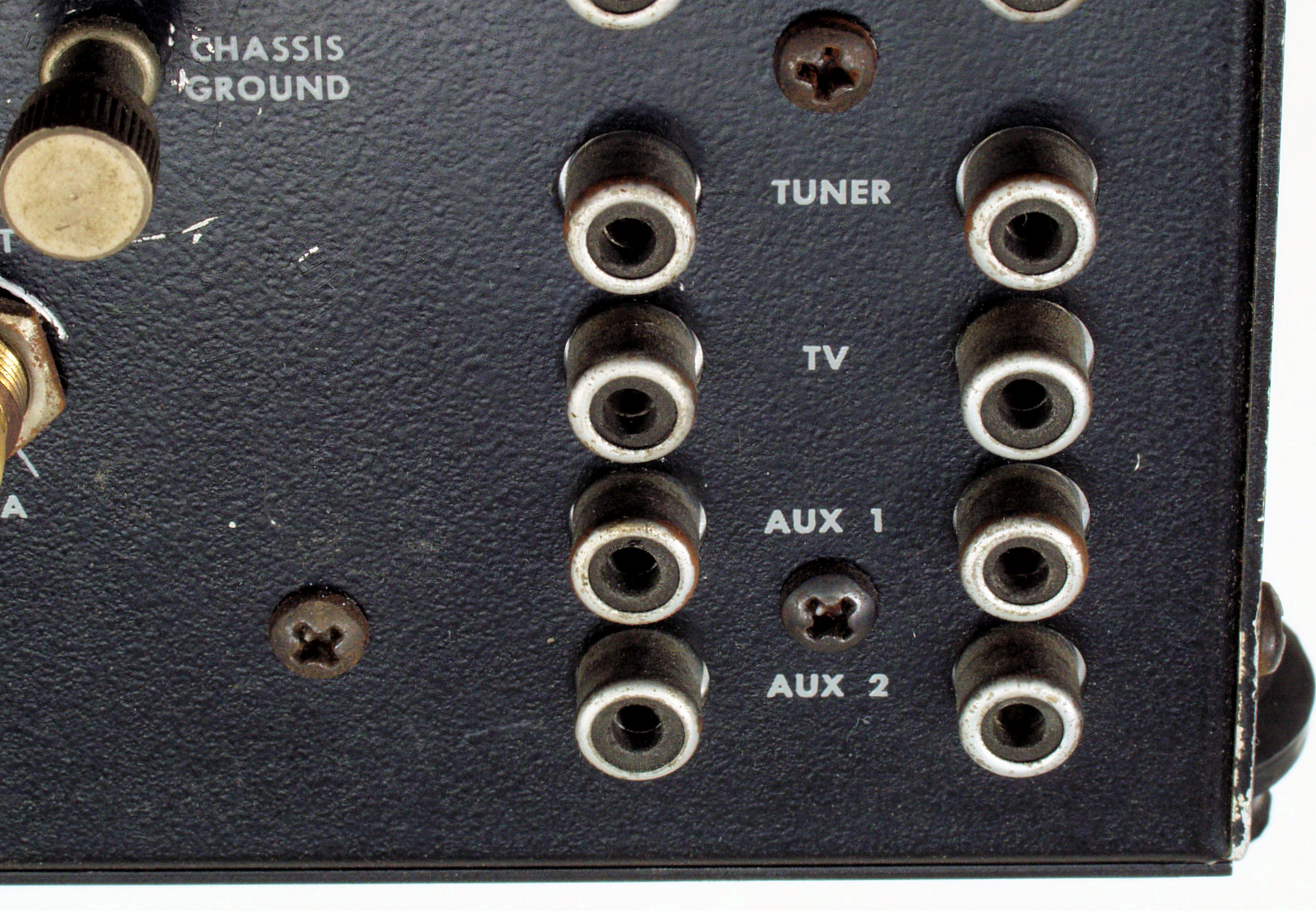

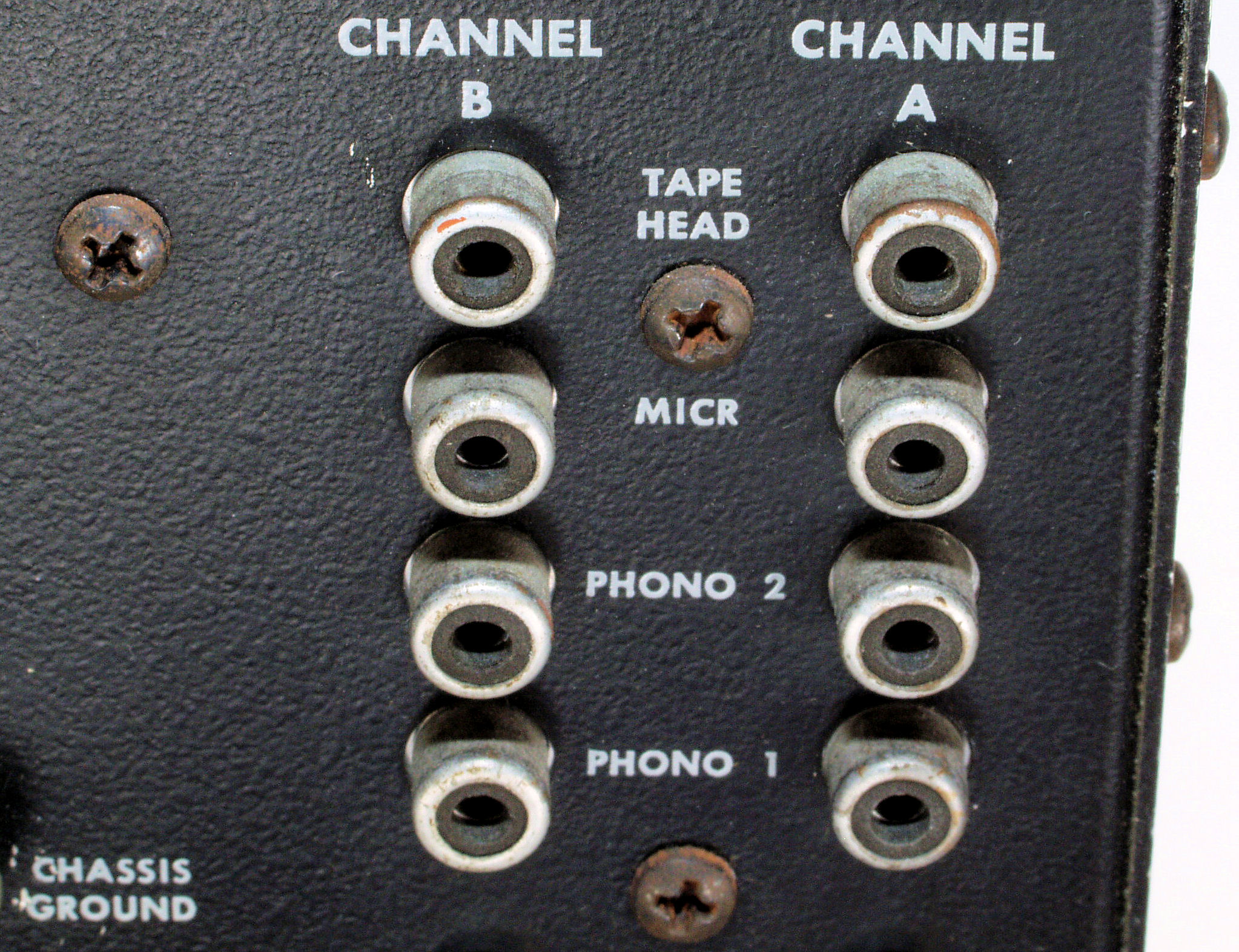

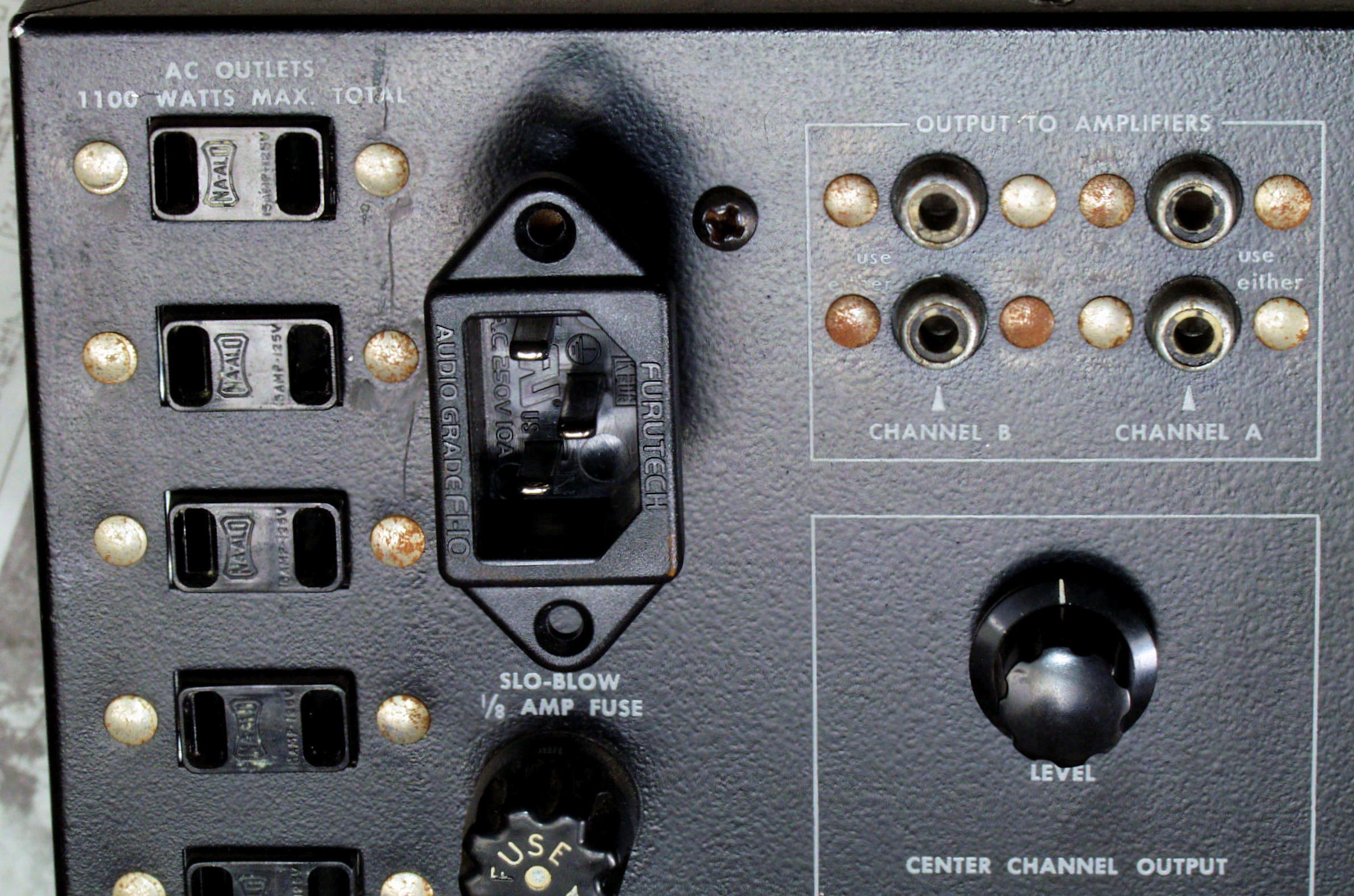

| Ａ５１． 点検中 入力ＲＣＡ端子郡。 |
 |
| Ａ５２． 点検中 入力ＲＣＡ端子郡２。 |
 |
| Ａ５３． 点検中 入力ＲＣＡ端子郡裏側、アースの為プレートに組み付けてある。 |
 |

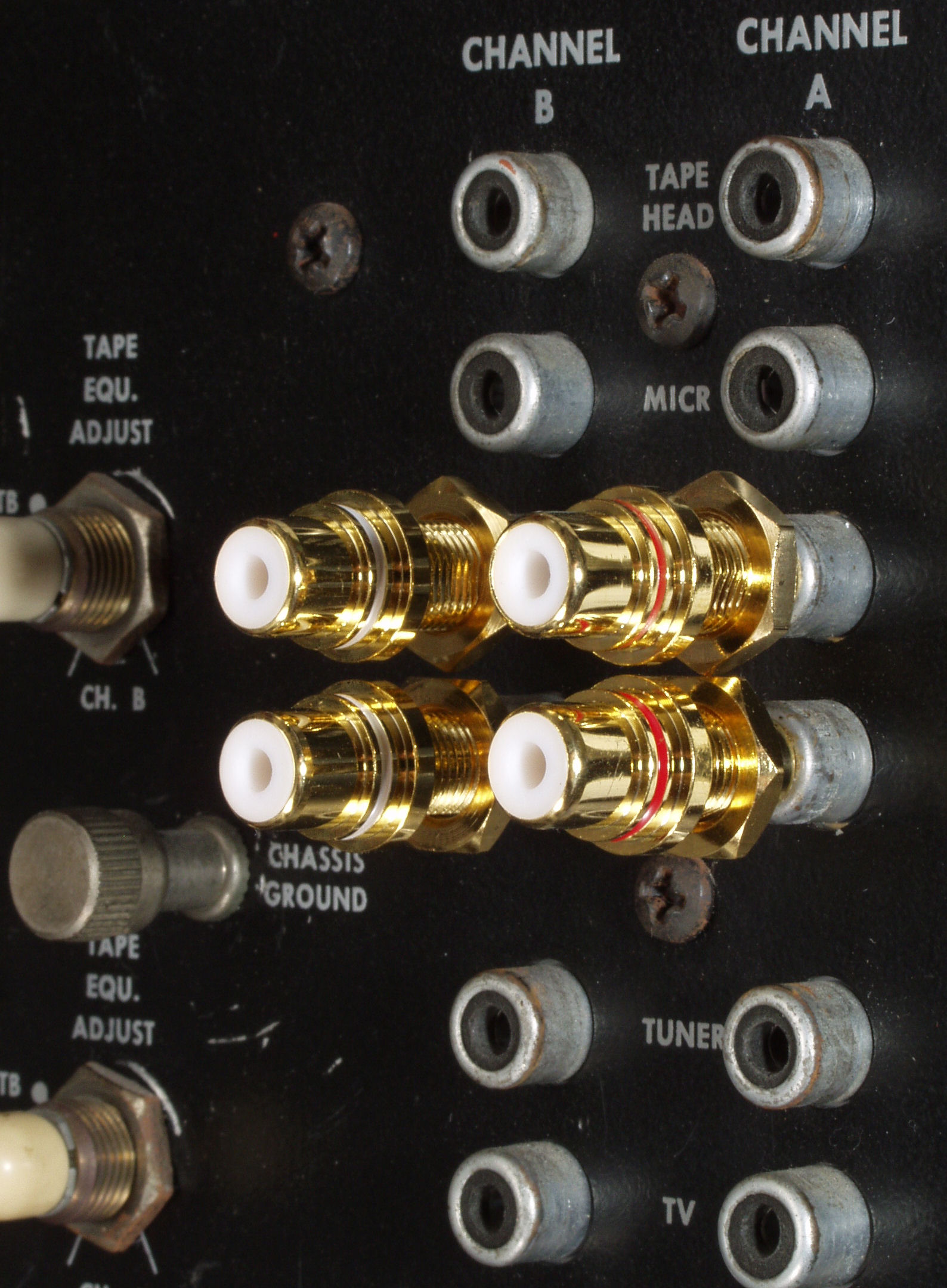

| Ａ５４． 点検中 入力ＲＣＡ端子郡、 テフロン絶縁仕様に交換可能。 |
 |
| Ａ５５． 点検中 入力ＲＣＡ端子郡、 テフロン絶縁仕様に交換可能。 ピッチが狭く、取り付けネジもギリギリ。 |
 |
| Ａ５６． 点検中 入力ＲＣＡ端子郡、 小型の物は、取り付け穴が大きく締結面積が少ないので取り付け不可。 |
 |
| Ａ５７． 点検中 入力ＲＣＡ端子郡、 ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。 |
 |
| Ａ５８． 点検中 入力ＲＣＡ端子郡２、 ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。 |
 |
| Ａ５９． 点検中 入力ＲＣＡ端子郡。 |
 |
| Ａ６１． 点検中 ＴＡＰＥ入出力ＲＣＡ端子郡。 |
 |
| Ａ６２． 点検中 ＴＡＰＥ入出力ＲＣＡ端子郡、 交換可能。 |
 |

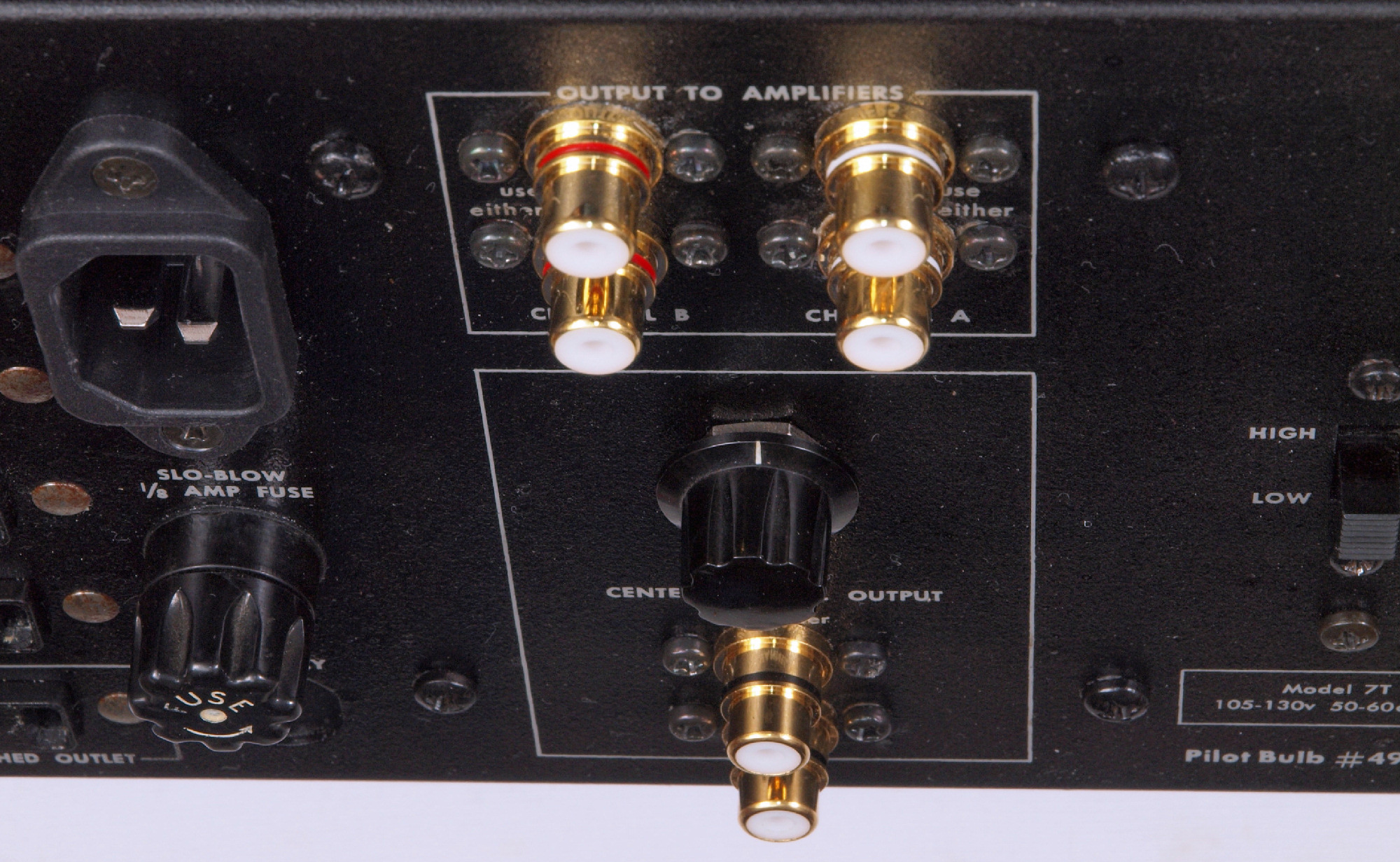

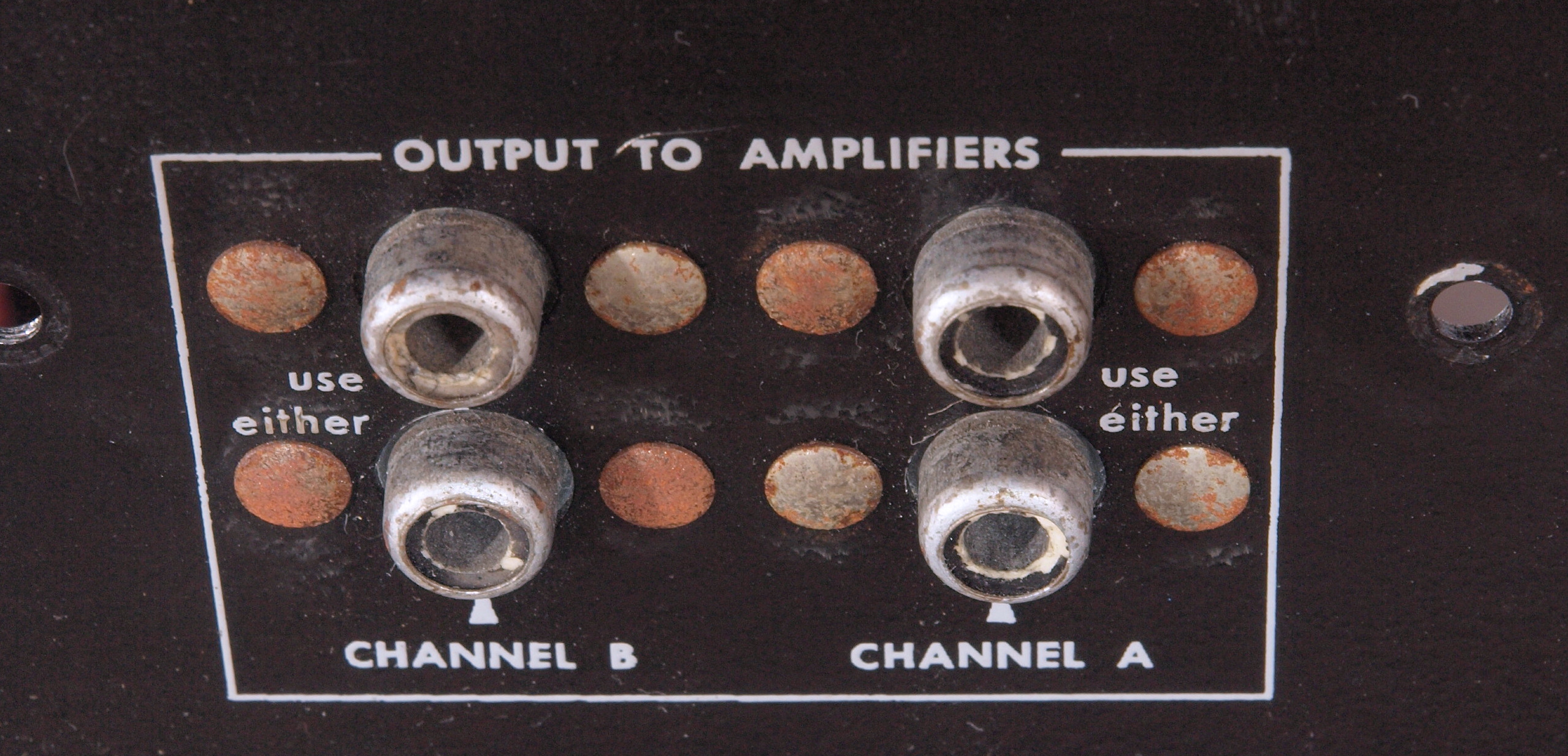

| Ａ７１． 点検中 ＲＬ出力ＲＣＡ端子郡。 |
 |
| Ａ７２． 点検中 センター出力ＲＣＡ端子郡。 |
 |

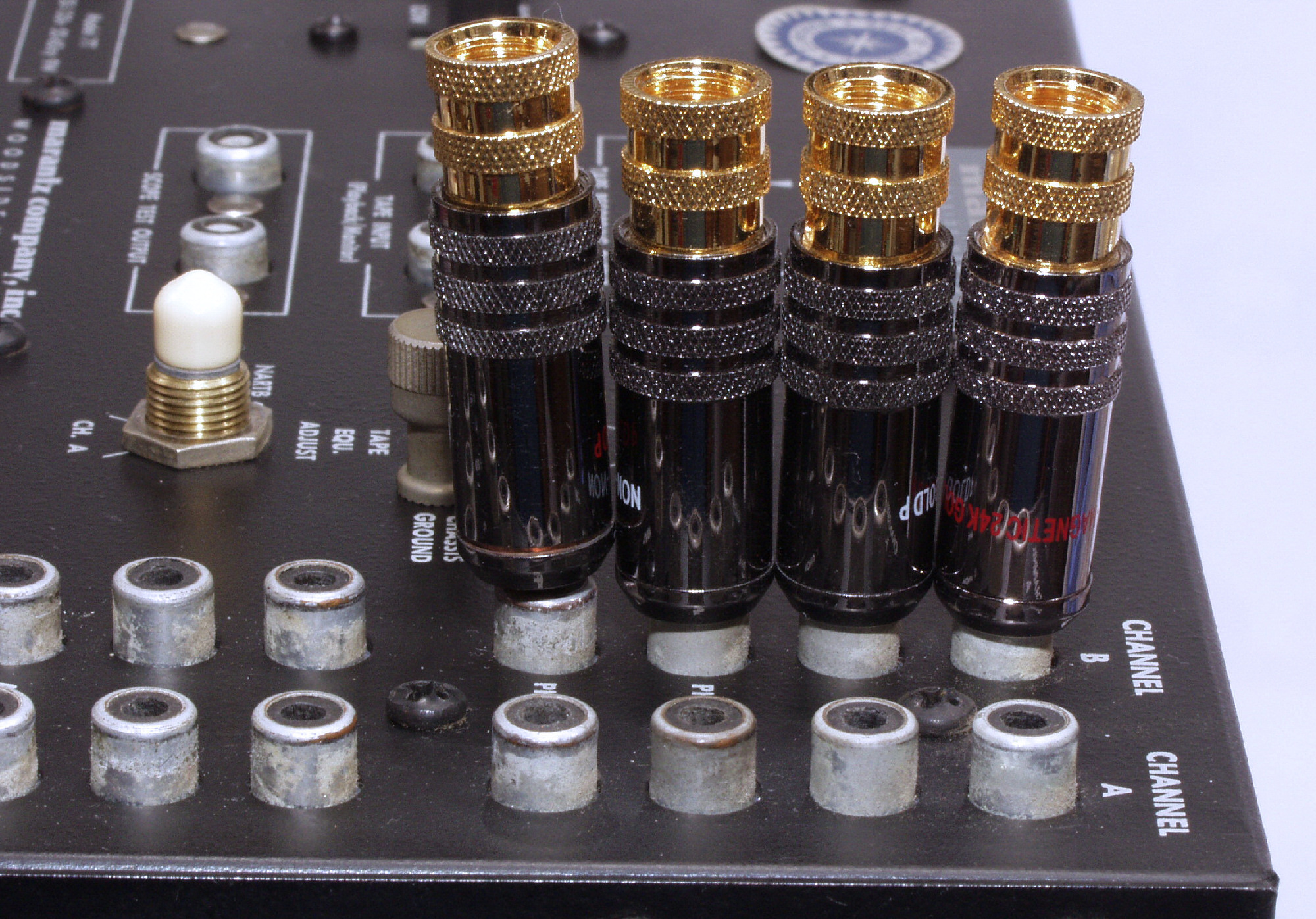

| Ａ７３． 点検中 ＴＡＰＥ入出力ＲＣＡ端子郡、ＲＬ出力ＲＣＡ端子郡、センター出力ＲＣＡ端子郡。 テフロン絶縁仕様に交換可能。 |
 |
| Ａ７４． 点検中 ＲＬ出力ＲＣＡ端子郡、 ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。 |
 |
| Ａ７５． 点検中 ＲＬ出力ＲＣＡ端子郡。 |
 |
| Ａ８１． 点検中 モードＳＷを見る、 保存状態が良く錆もない、接点復活材の仕様も無し。 |
 |

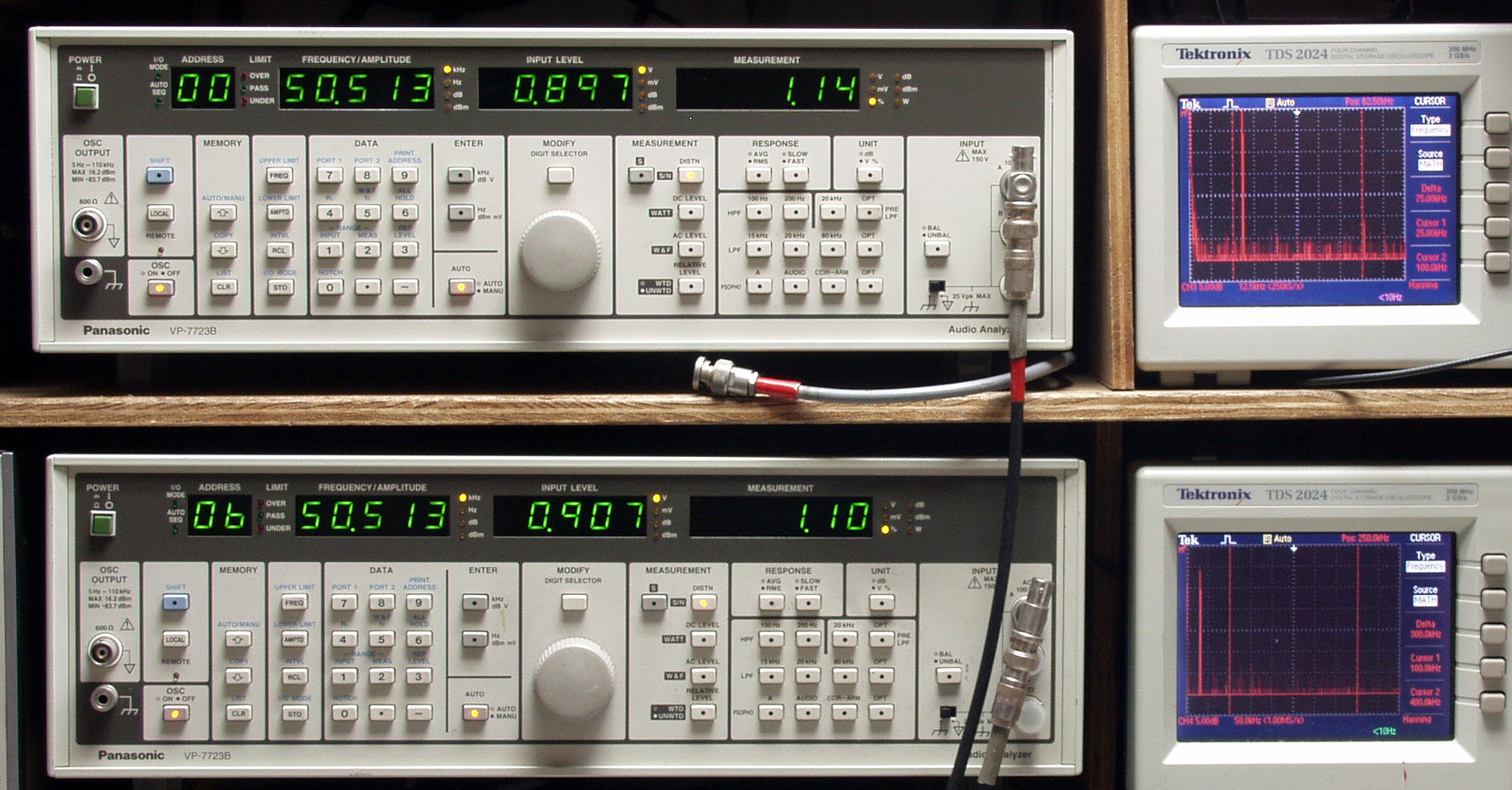

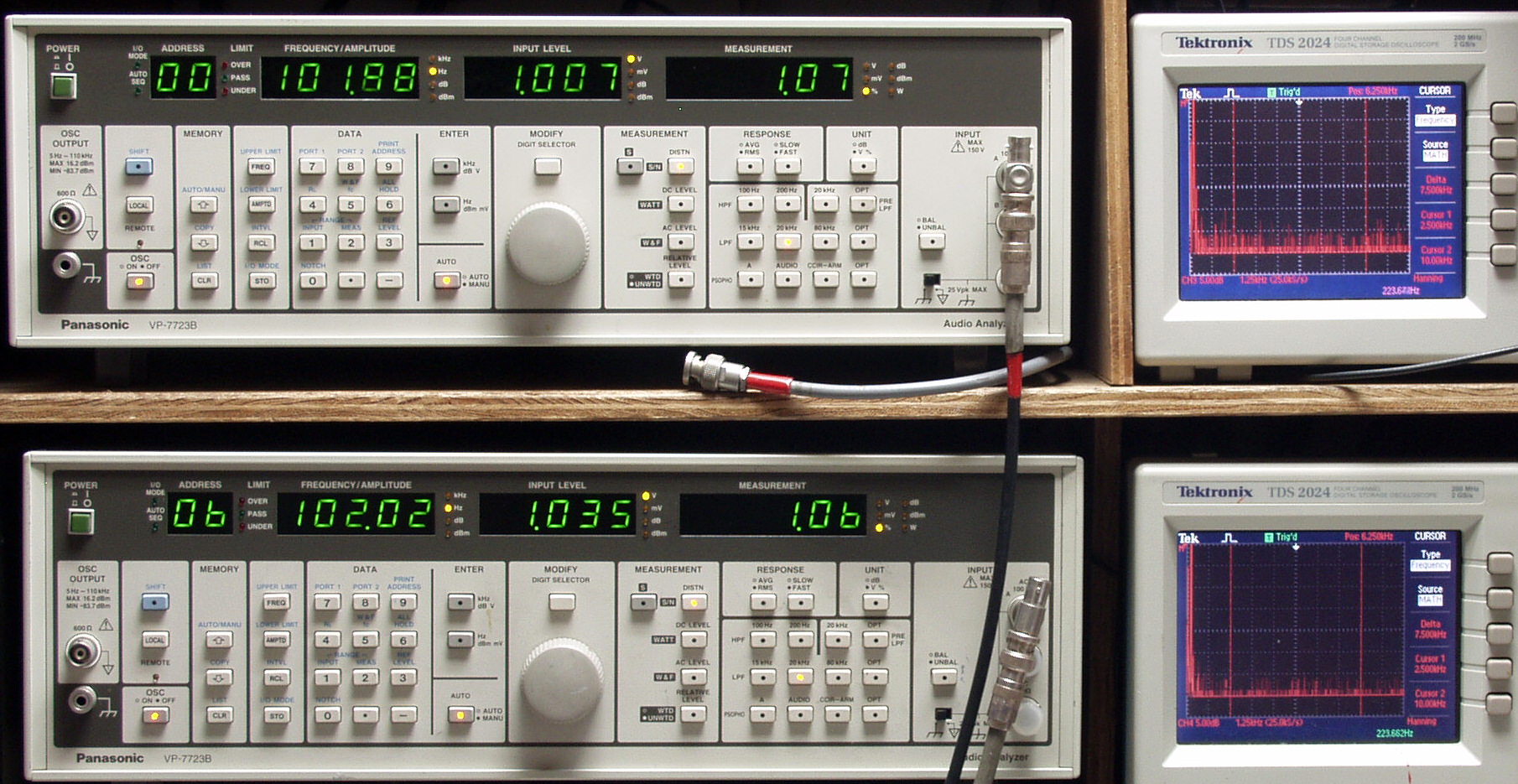

| Ｔ． 修理前点検測定 Ｔ１． 出力・歪み率測定。 「見方」。 上段中央オーディオアナライザ ＶＰ−７７２３Ｂ＝Ｒ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。 下段中央オーディオアナライザ ＶＰ−７７２３Ｂ＝Ｌ側測定。LED表示は右から、「歪み率」、「ＳＰ出力電圧」、「周波数」。 上段右端オシロ ＴＤＳ−２０２４＝Ｒ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 下段右端オシロ ＴＤＳ−２０２４＝Ｌ側出力波形表示。（交流電圧が５Ｖ以上の場合1/10のＡＴＴが入ります）。 下段左端 オーディオ発振器 ＶＰ−７２０１Ａ より５０Ｈｚ〜５０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。 測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」 |
 |
| Ｔ２１． Ｒ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、５０Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 Ｌ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、５０Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 |
 |
| Ｔ２２． Ｒ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、１００Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 Ｌ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、１００Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 |
 |
| Ｔ２３． Ｒ側出力電圧＝１Ｖ、 ０．９３％歪み。 ＡＵＸ、５００Ｈｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 Ｌ側出力電圧＝１Ｖ、 ０．９３％歪み。 ＡＵＸ、５００Ｈｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 |
 |
| Ｔ２４． Ｒ側出力電圧＝１Ｖ、 ０．９３％歪み。 ＡＵＸ、１KＨｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 Ｌ側出力電圧＝１Ｖ、 ０．９３％歪み。 ＡＵＸ、１KＨｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 |
 |
| Ｔ２５． Ｒ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、５KＨｚ入力。 オシロの左カーソル＝１０KHZ、 右カーソル＝４０KHZ。 Ｌ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、５KＨｚ入力。 オシロの左カーソル＝１０KHZ、 右カーソル＝４０KHZ。 |
 |

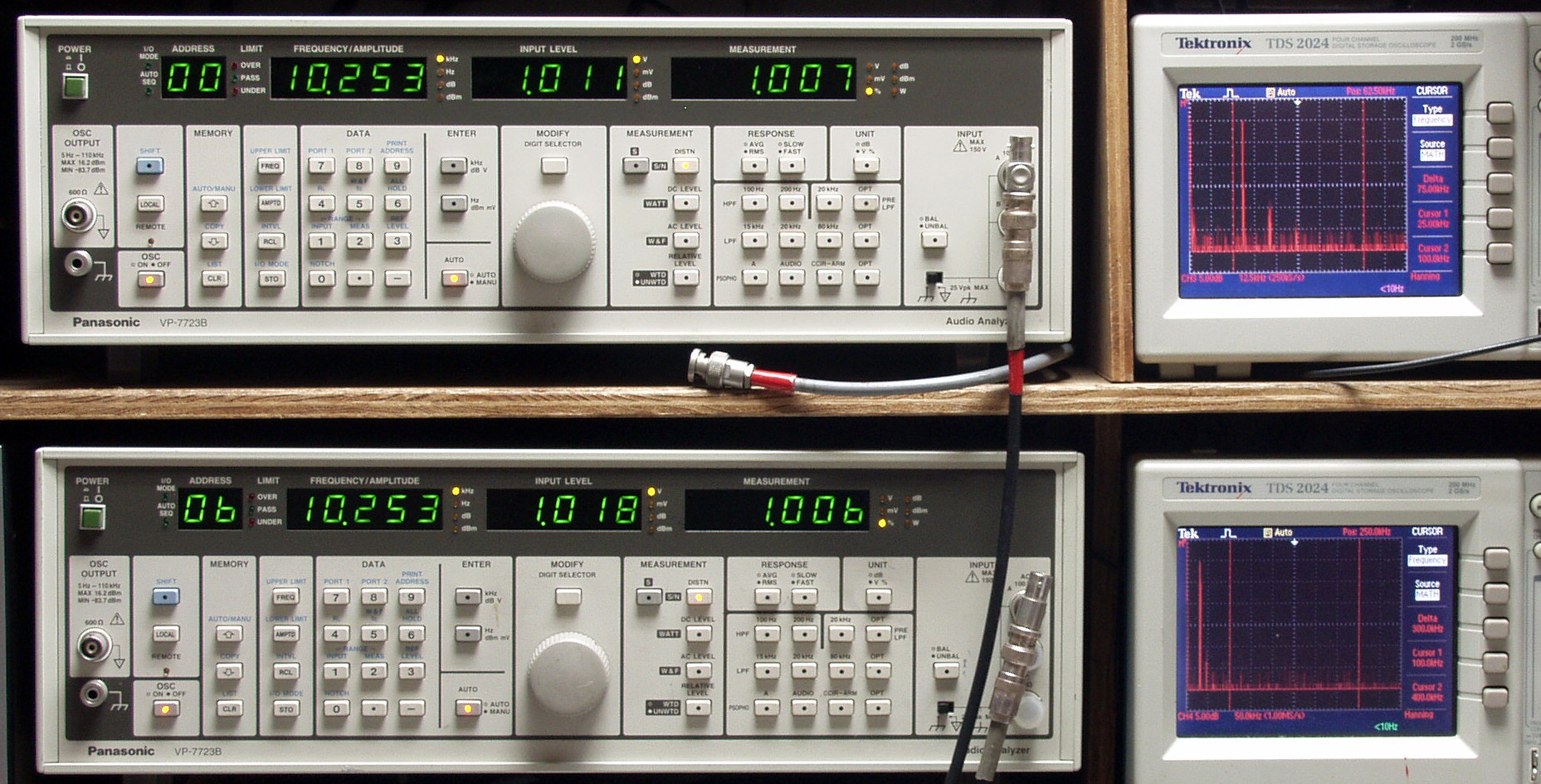

| Ｔ２６． Ｒ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、１０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 Ｌ側出力電圧＝１Ｖ、 １．０％歪み。 ＡＵＸ、１０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 |
 |
| Ｔ２７． Ｒ側出力電圧＝０．９Ｖ、 １．１％歪み。 ＡＵＸ、５０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 Ｌ側出力電圧＝０．９Ｖ、 １．１％歪み。 ＡＵＸ、５０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 |
 |

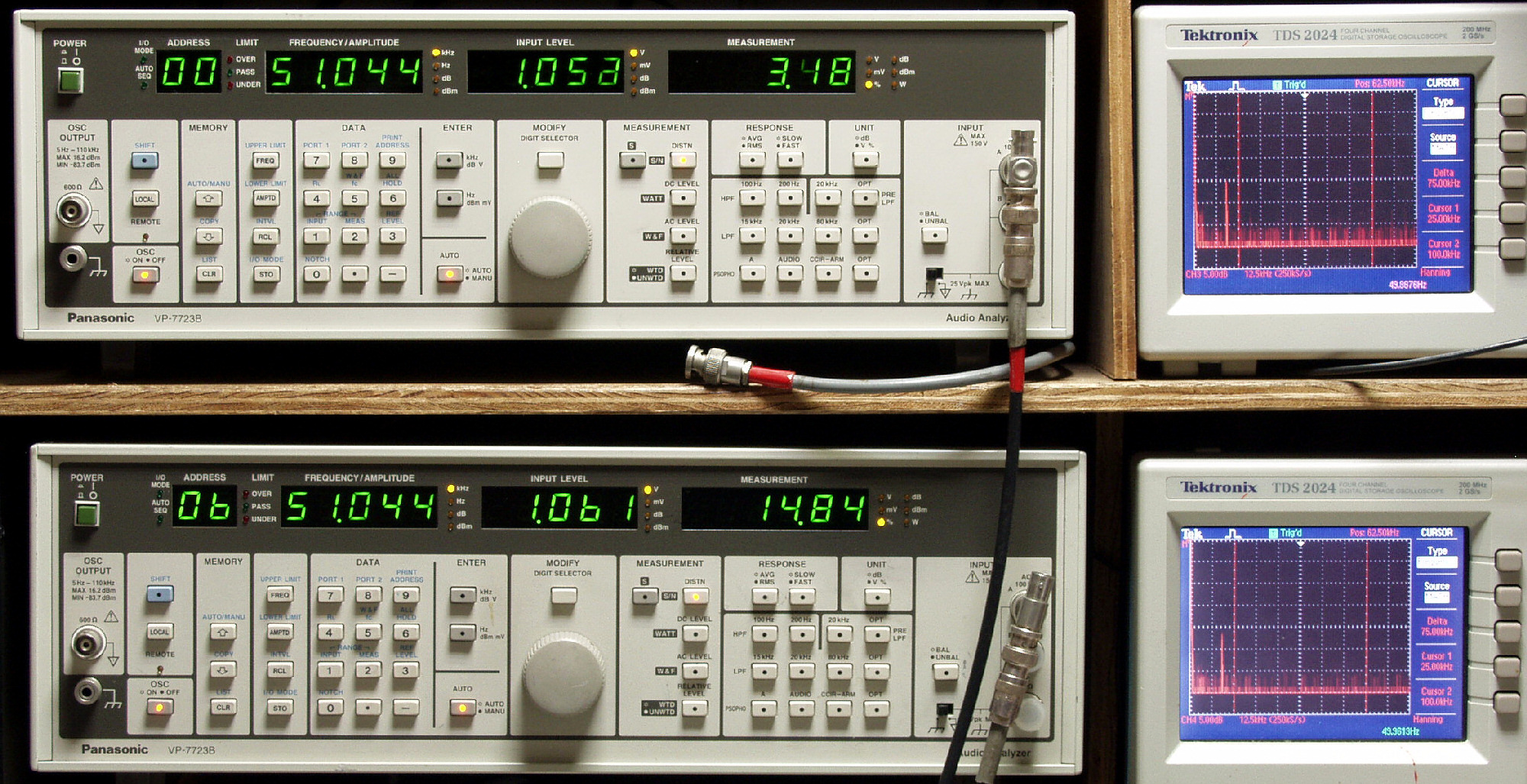

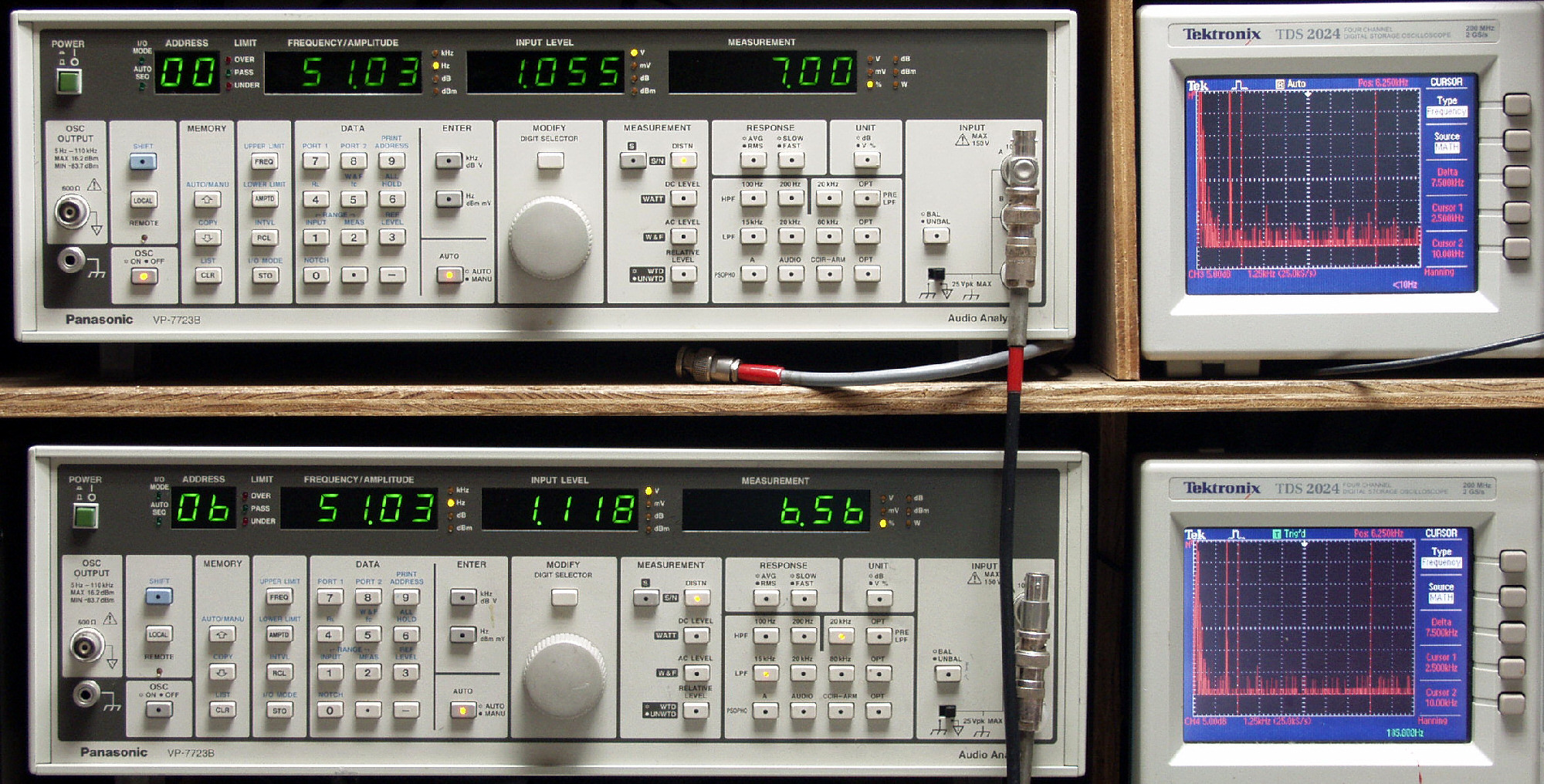

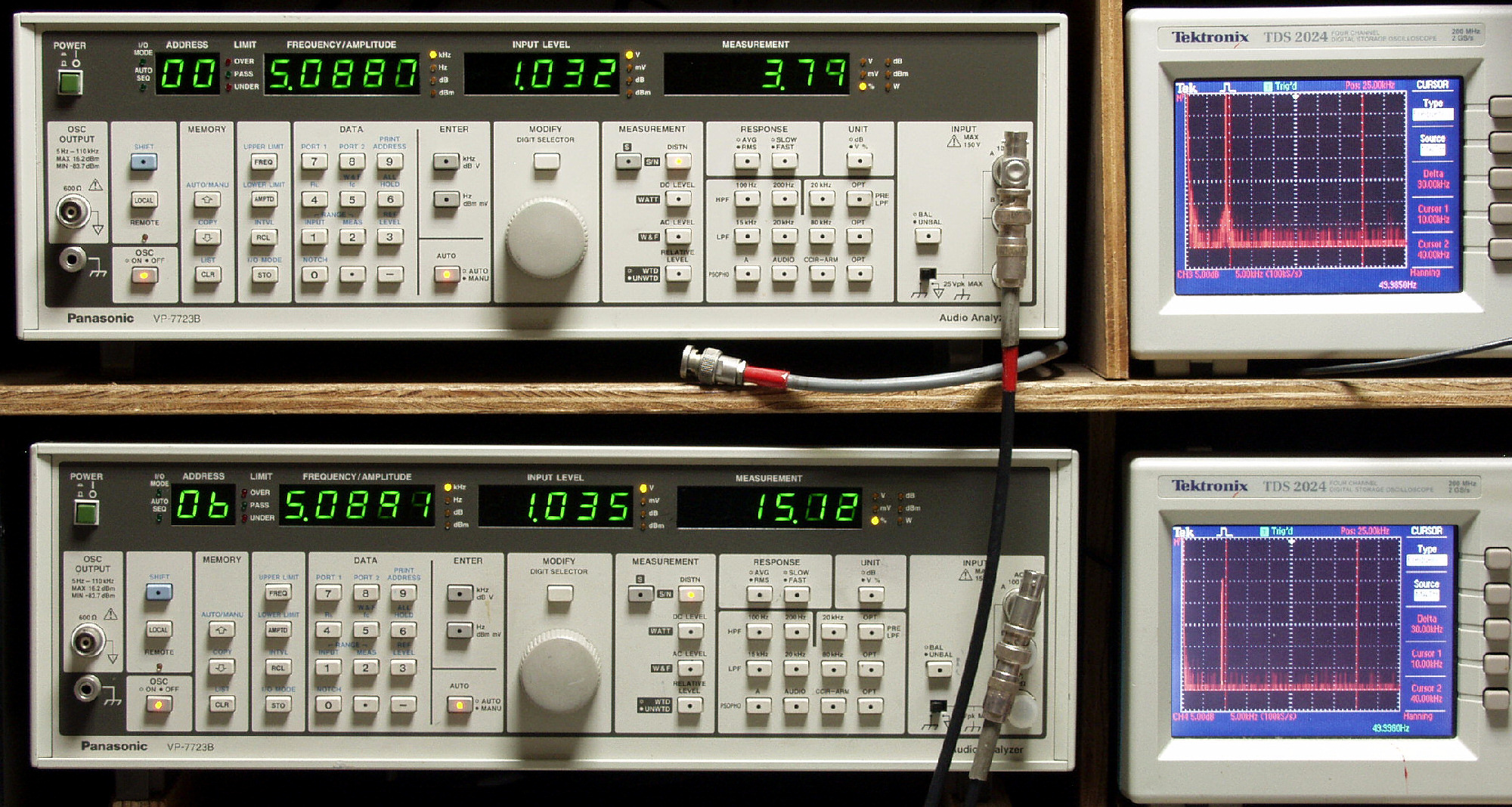

| Ｔ３１． Ｒ側出力電圧＝１Ｖ、 ７．０％歪み。 ＭＭ、５０Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 Ｌ側出力電圧＝１Ｖ、 ６．６％歪み。 ＭＭ、５０Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 |
 |

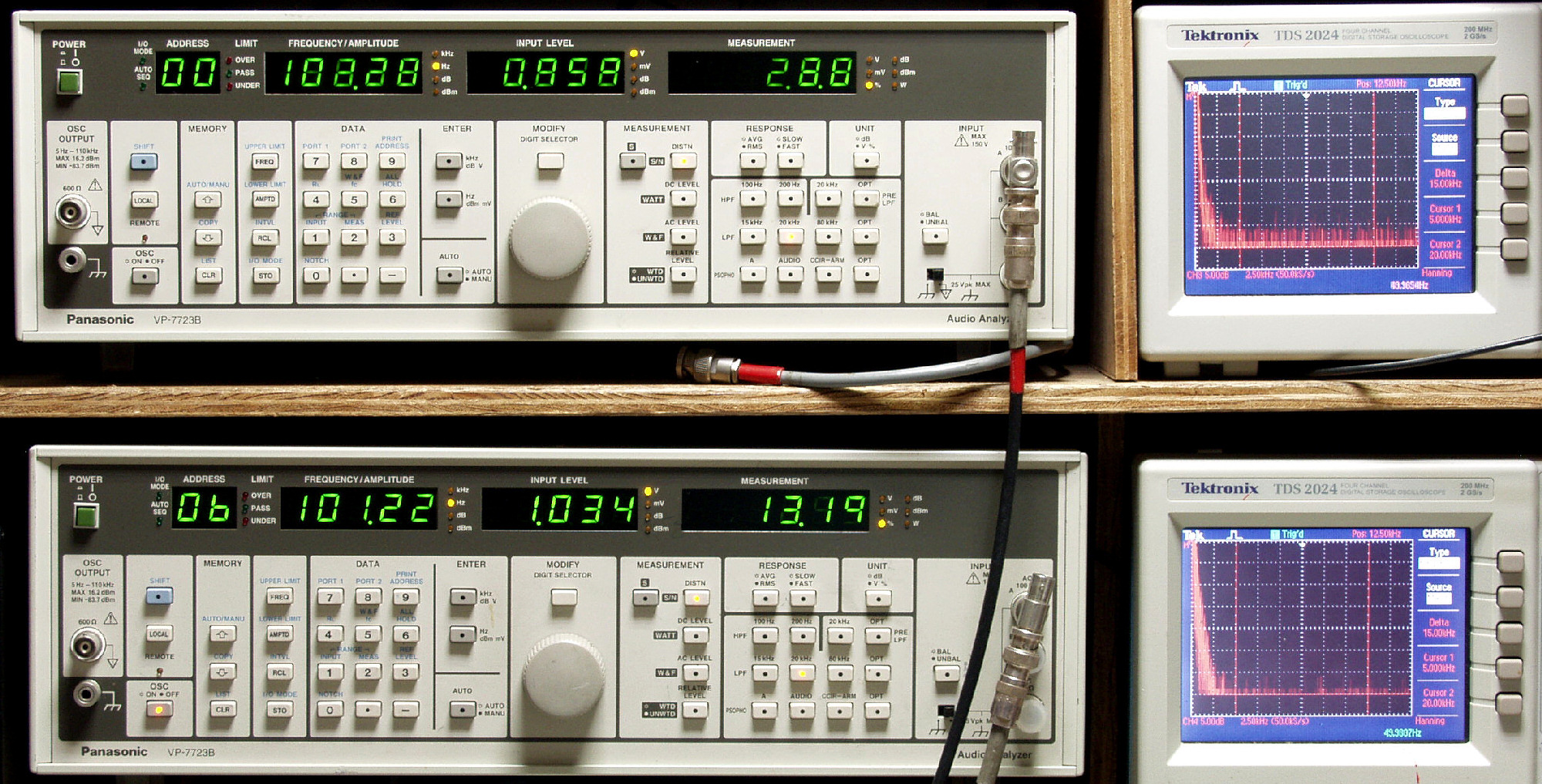

| Ｔ３２． Ｒ側出力電圧＝１Ｖ、 ２．９％歪み。 ＭＭ、１００Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 Ｌ側出力電圧＝１Ｖ、 １３％歪み。 ＭＭ、１００Ｈｚ入力。 オシロの左カーソル＝２．５KHZ、 右カーソル＝１０KHZ。 |
 |

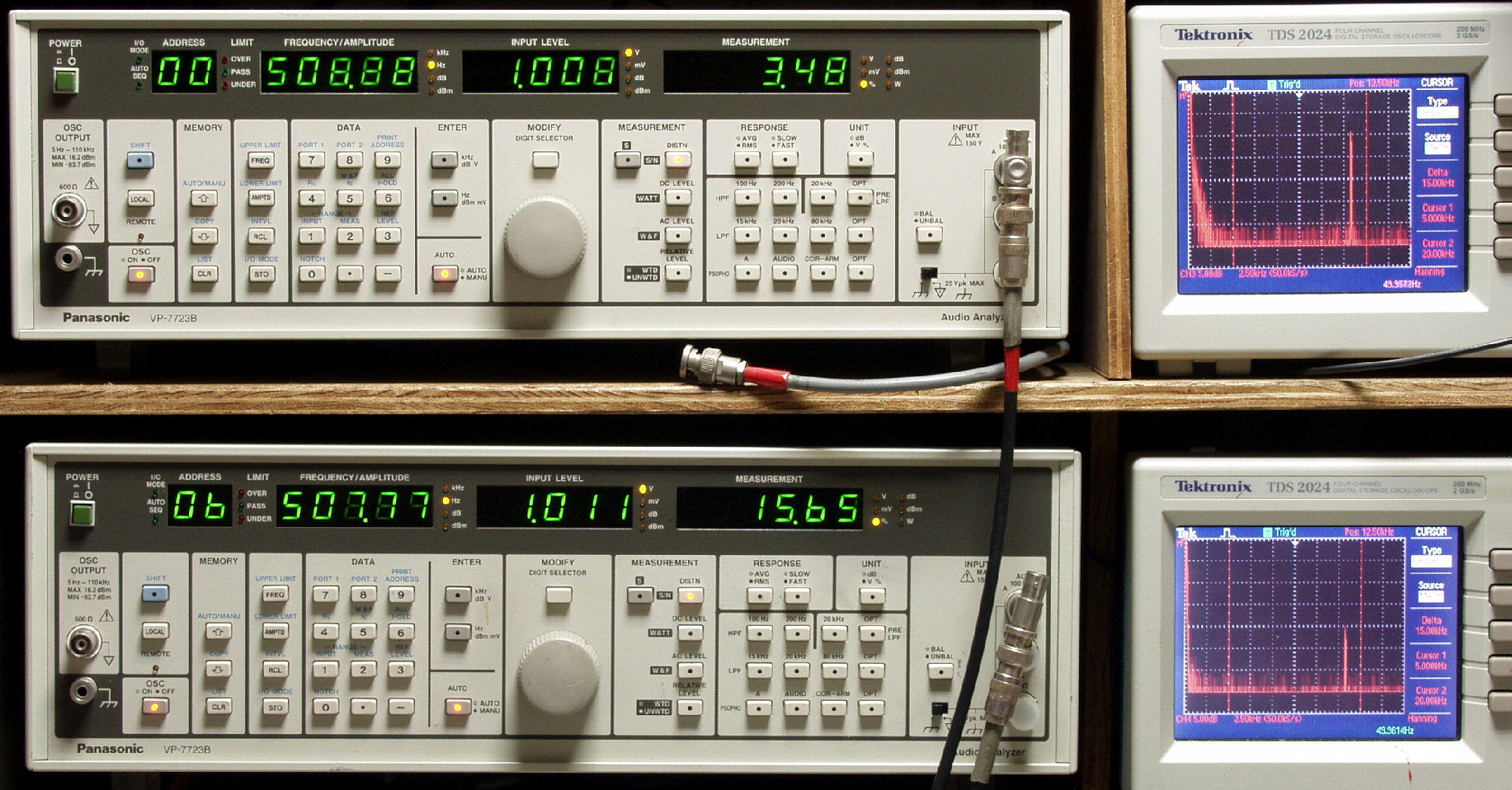

| Ｔ３３． Ｒ側出力電圧＝１Ｖ、 ３．５％歪み。 ＭＭ、５００Ｈｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 Ｌ側出力電圧＝１Ｖ、 １６％歪み。 ＭＭ、５００Ｈｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 |
 |
| Ｔ３４． Ｒ側出力電圧＝１Ｖ、 ３．４％歪み。 ＭＭ、１KＨｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 Ｌ側出力電圧＝１Ｖ、 １６％歪み。 ＭＭ、１KＨｚ入力。 オシロの左カーソル＝５KHZ、 右カーソル＝２０KHZ。 |
 |
| Ｔ３５． Ｒ側出力電圧＝１Ｖ、 ３．８％歪み。 ＭＭ、５KＨｚ入力。 オシロの左カーソル＝１０KHZ、 右カーソル＝４０KHZ。 Ｌ側出力電圧＝１Ｖ、 １５％歪み。 ＭＭ、５KＨｚ入力。 オシロの左カーソル＝１０KHZ、 右カーソル＝４０KHZ。 |
 |

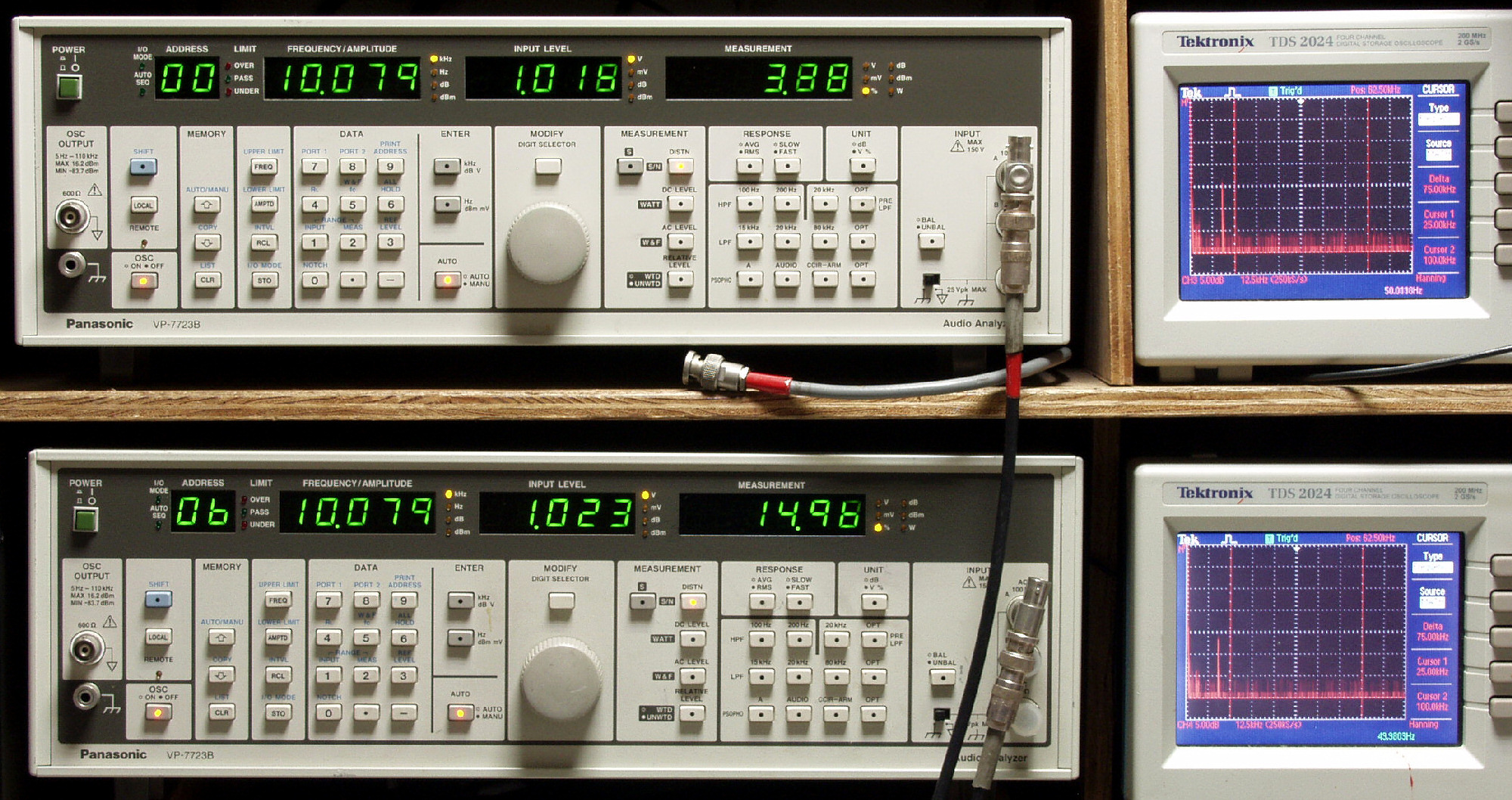

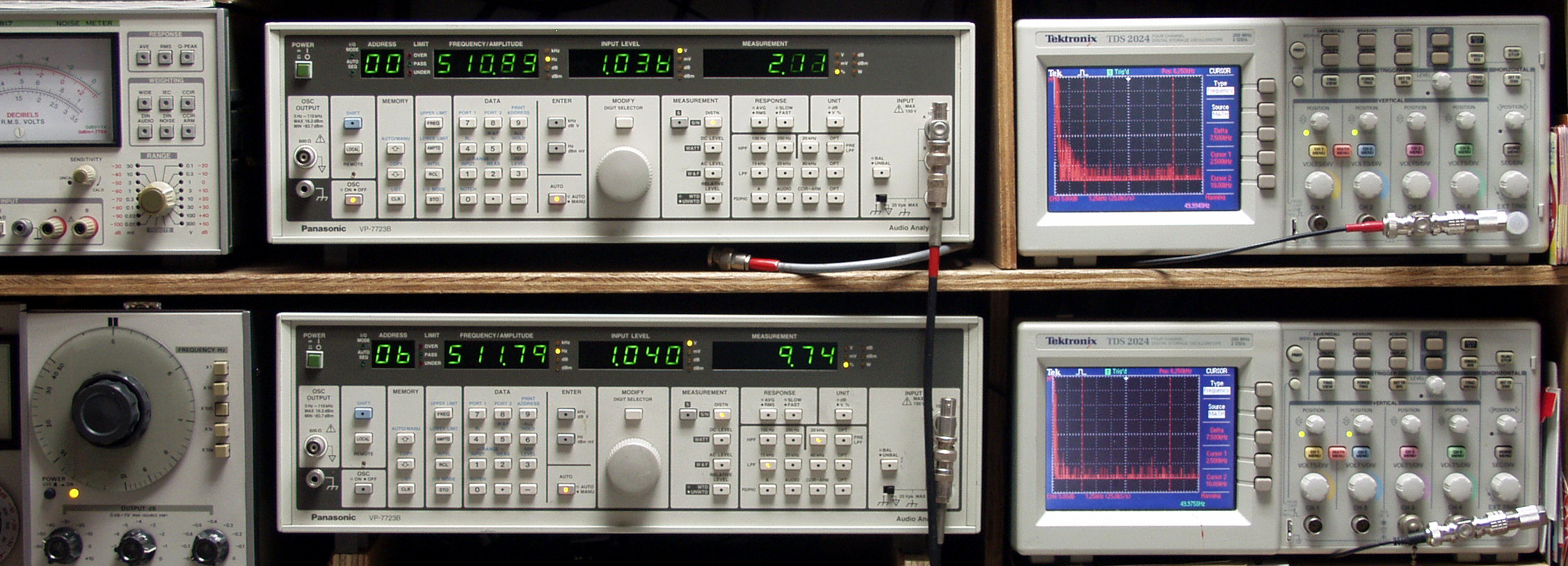

| Ｔ３６． Ｒ側出力電圧＝１Ｖ、 ３．９％歪み。 ＭＭ、１０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 Ｌ側出力電圧＝１Ｖ、 １５％歪み。 ＭＭ、１０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 |
 |
| Ｔ３７． Ｒ側出力電圧＝０．９Ｖ、 ３．１％歪み。 ＭＭ、５０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 Ｌ側出力電圧＝０．９Ｖ、 １５％歪み。 ＭＭ、５０KＨｚ入力。 オシロの左カーソル＝２５KHZ、 右カーソル＝１００KHZ。 |
 |
| Ｃ． 修理状況 Ｃ１１． 修理前 Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。 |
 |
| Ｃ１２． 修理後 Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。 フイルムコンデンサー２個、電解コンデンサー２個交換。 |
 |
| Ｃ１３． 修理前 Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ Ｂａｃｋ。 |
 |
| Ｃ１４． 修理後 Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ Ｂａｃｋ。 フイルムコンデンサー２個交換。 |
 |
| Ｃ１５． 修理後 Ｌｏｗ_Ｌｅｖｅｌ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ Ｂａｃｋ。 シールド線の端末処理する。 |
 |
| Ｃ２１． 修理前 Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ。 |
 |
| Ｃ２２． 修理後 Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ。 電解コンデンサー２個交換、フイルムコンデンサー２個追加。 |
 |
| Ｃ２３． 修理前 Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ Ｂａｃｋ。 |
 |
| Ｃ２４． 修理後 Ｒｅｃｏｒｄｉｎｇ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒａｄ Ｂａｃｋ。 |
 |
| Ｃ３１． 修理前 Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。 |
 |
| Ｃ３２． 修理後 Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ。 フイルムコンデンサー２個、電解コンデンサー２個交換。 |
 |
| Ｃ３３． 修理前 Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ Ｂａｃｋ。 |
 |
| Ｃ３４． 修理後 Ｔｏｎｅ Ａｍｐｌｉｆｉｅｒ Ｂｏｒｄ Ｂａｃｋ。 フイルムコンデンサー２個交換。 |
 |
| Ｃ４１． 修理前 Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ。 |
 |
| Ｃ４２． 修理後 Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ。 フイルムコンデンサー２個追加。 フイルムコンデンサー４個、電解コンデンサー２個交換。 |
 |
| Ｃ４３． 修理前 Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ Ｂａｃｋ。 |
 |
| Ｃ４４． 修理後 Ｍａｉｎ Ｏｕｔｐｕｔ ＲＡＦＥ Ｂｏｒｄ Ｂａｃｋ。 電解コンデンサー１個交換。 |
 |

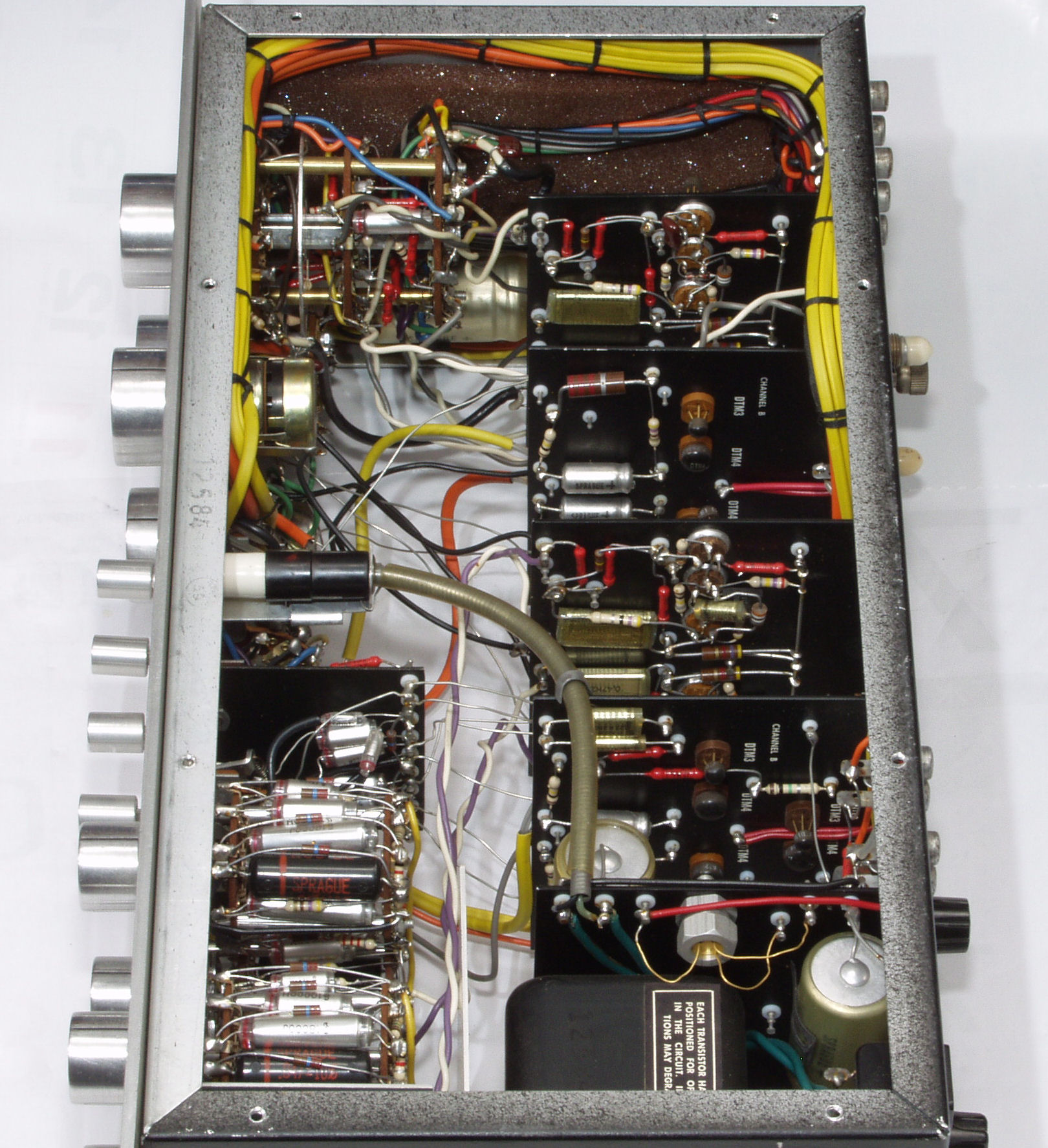

| Ｃ５１． 修理前 Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｂｏｒｄ。 |
 |
| Ｃ５２． 修理後 Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｂｏｒｄ。 整流器、電解コンデンサー２個交換。 |
 |

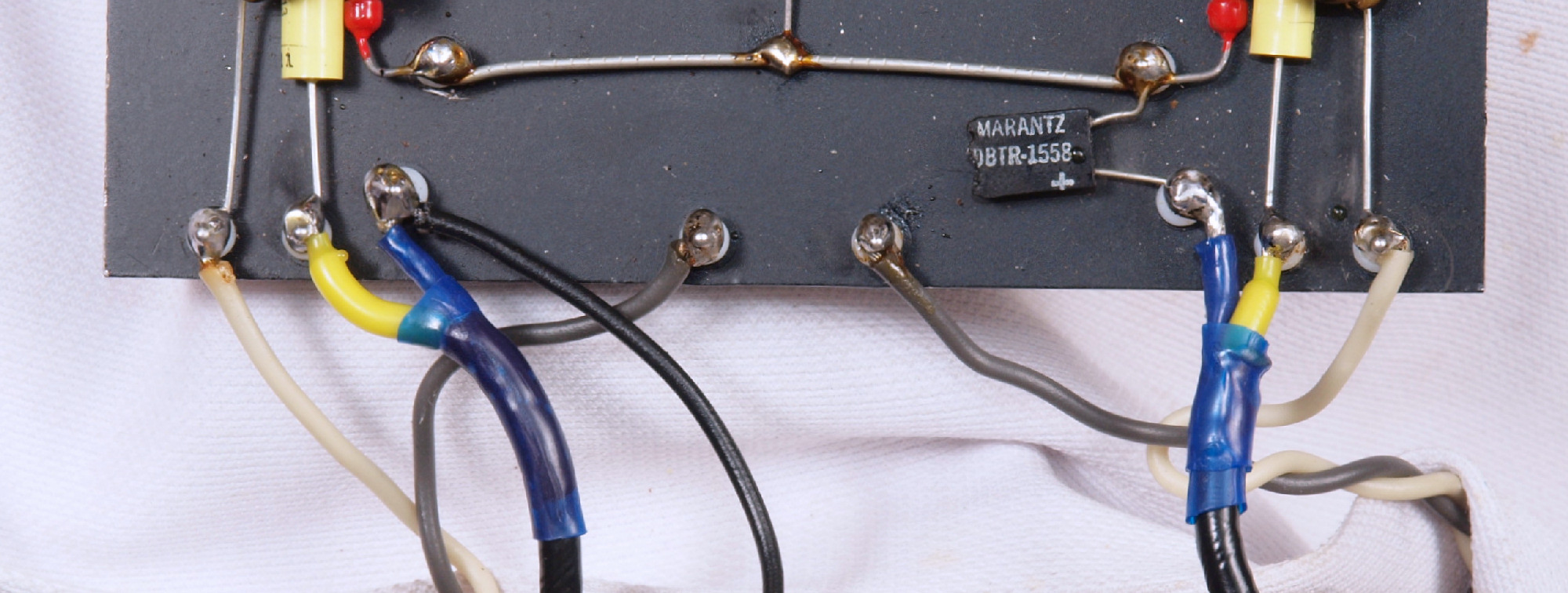

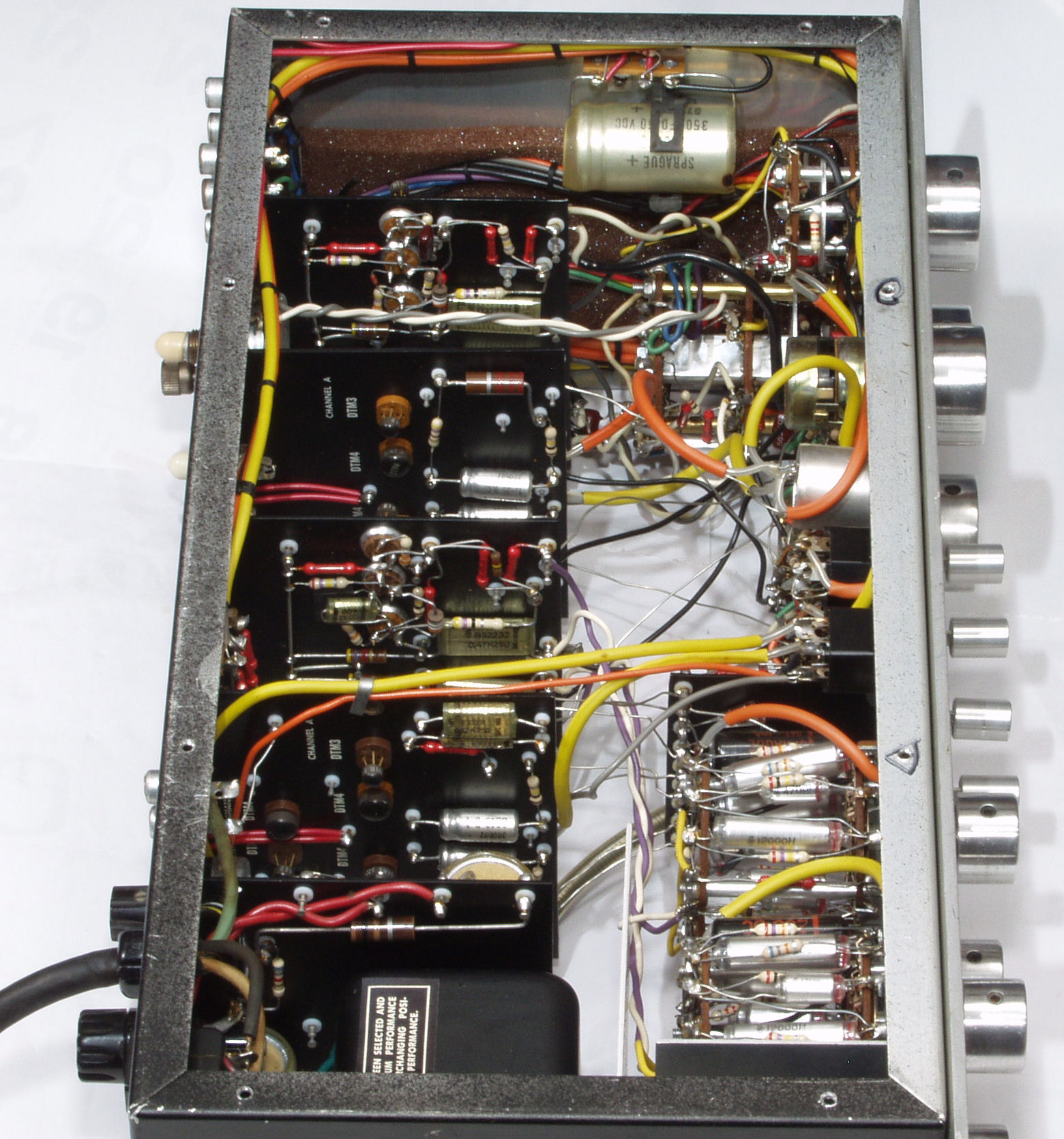

| Ｃ５３． 修理前 Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｂｏｒｄ Ｂａｃｋ。 |
 |

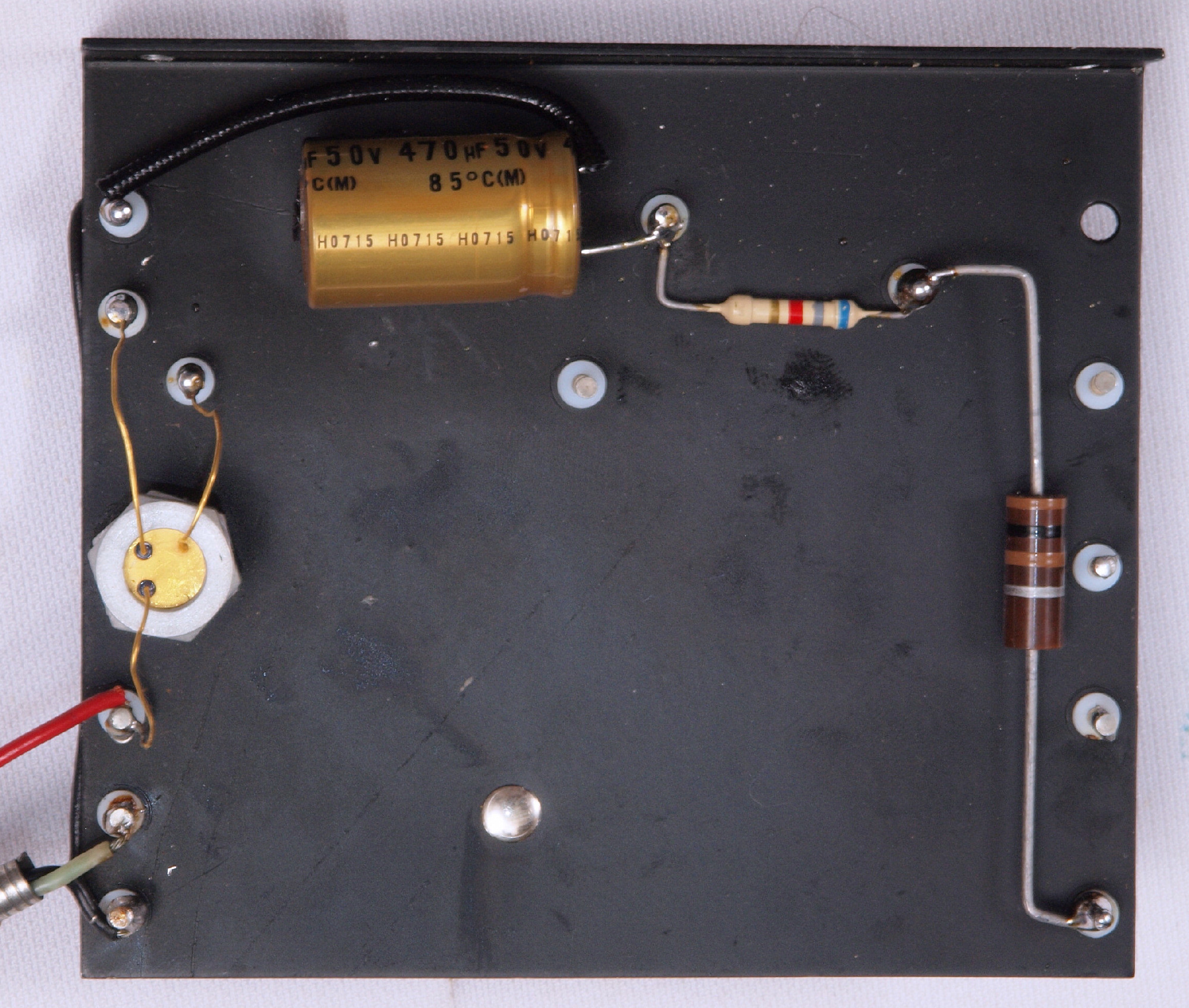

| Ｃ５４． 修理後 Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｂｏｒｄ Ｂａｃｋ。 電解コンデンサー１個交換。 |
 |

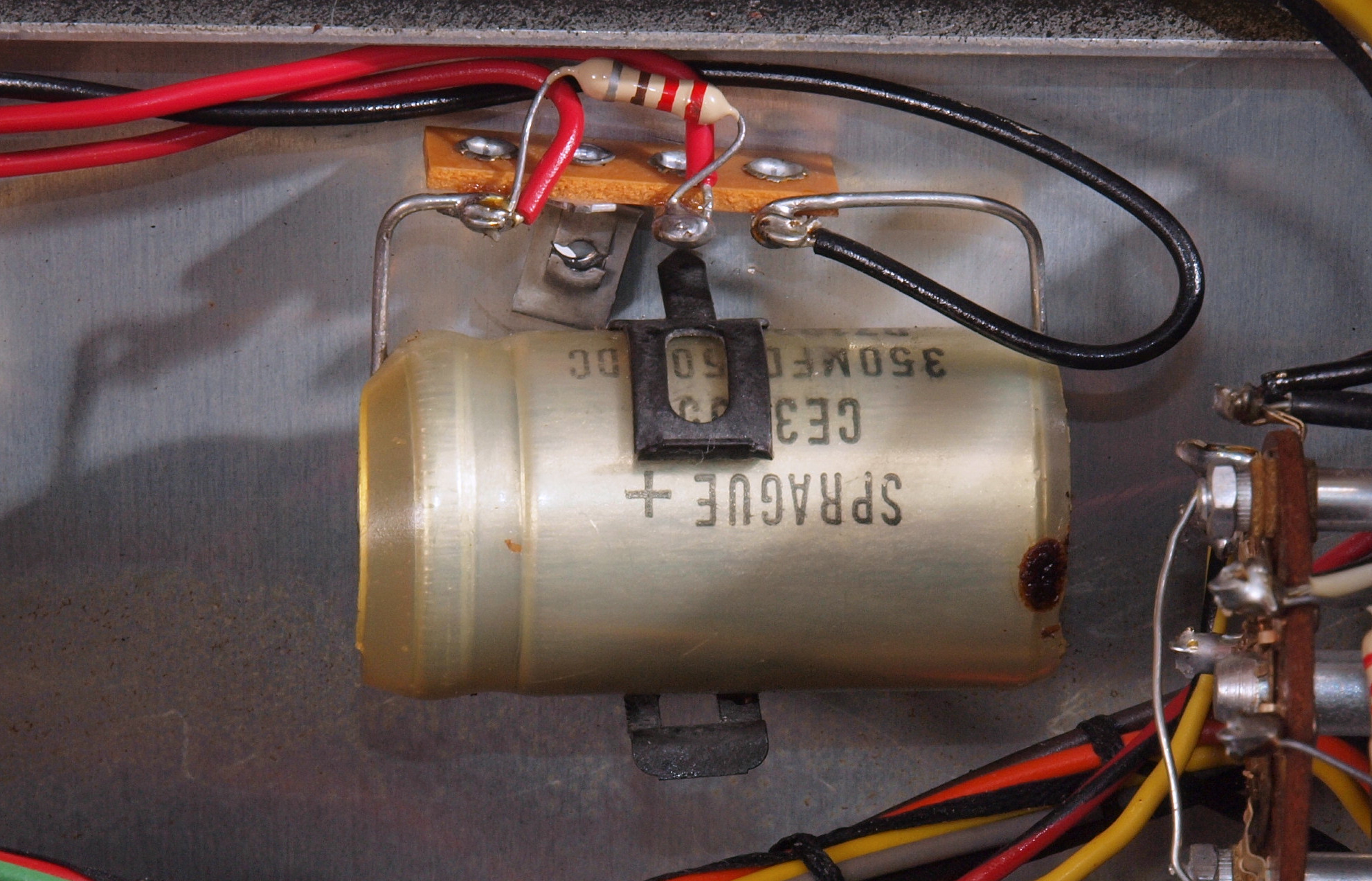

| Ｃ６１． 修理前 電源電解コンデンサー。 |
 |

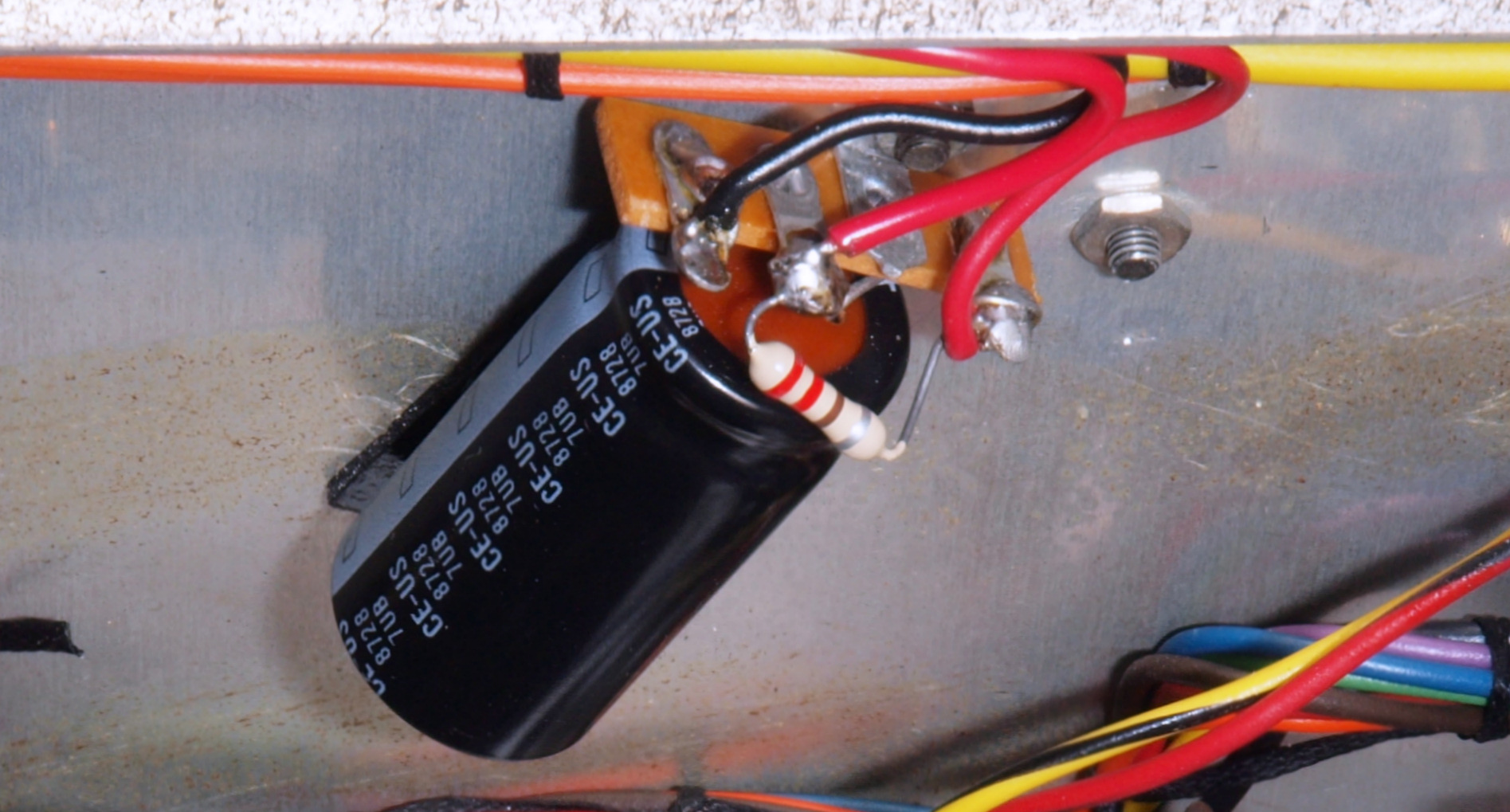

| Ｃ６２． 修理後 電源電解コンデンサー。 電解コンデンサー１個交換。 |
 |

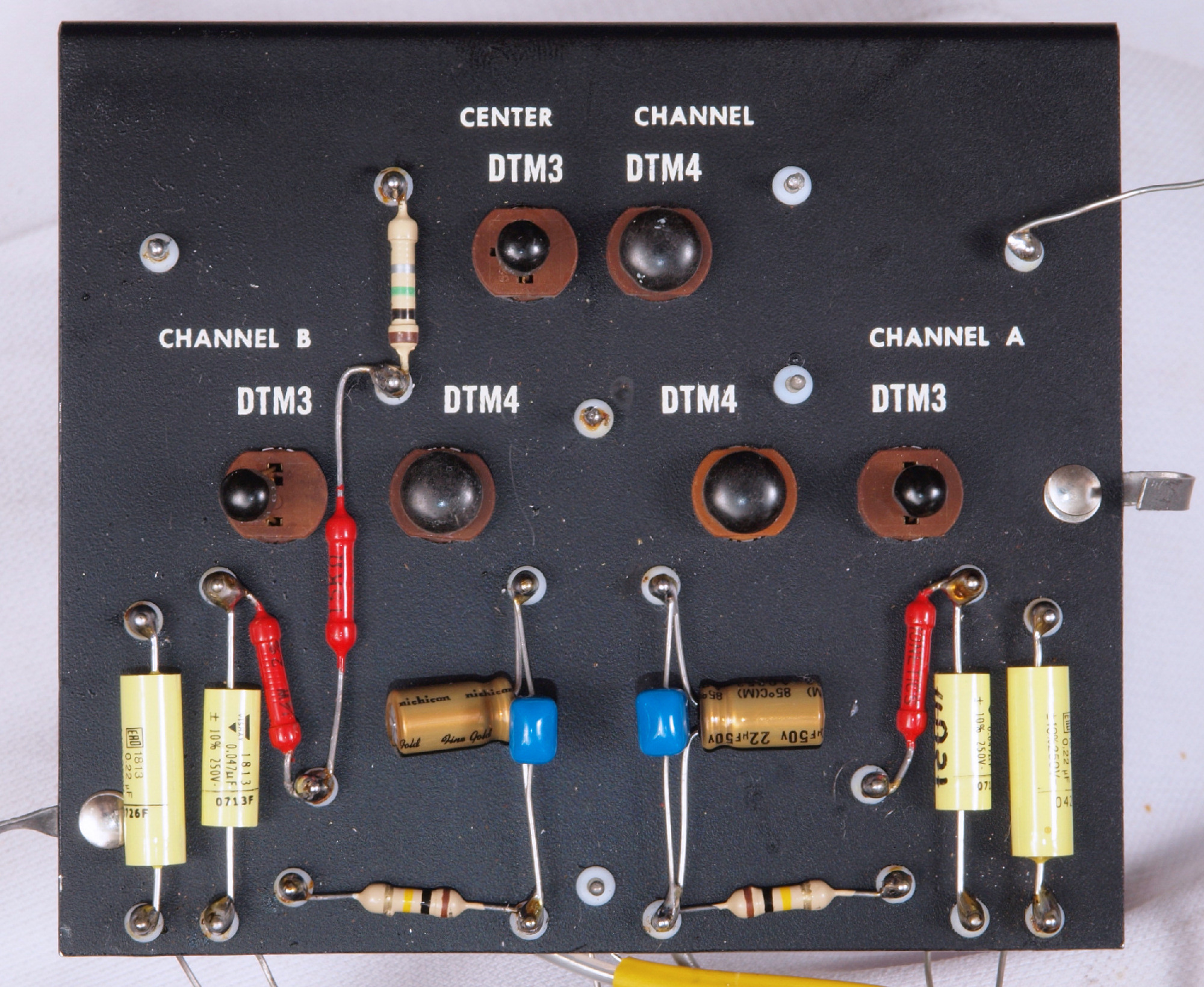

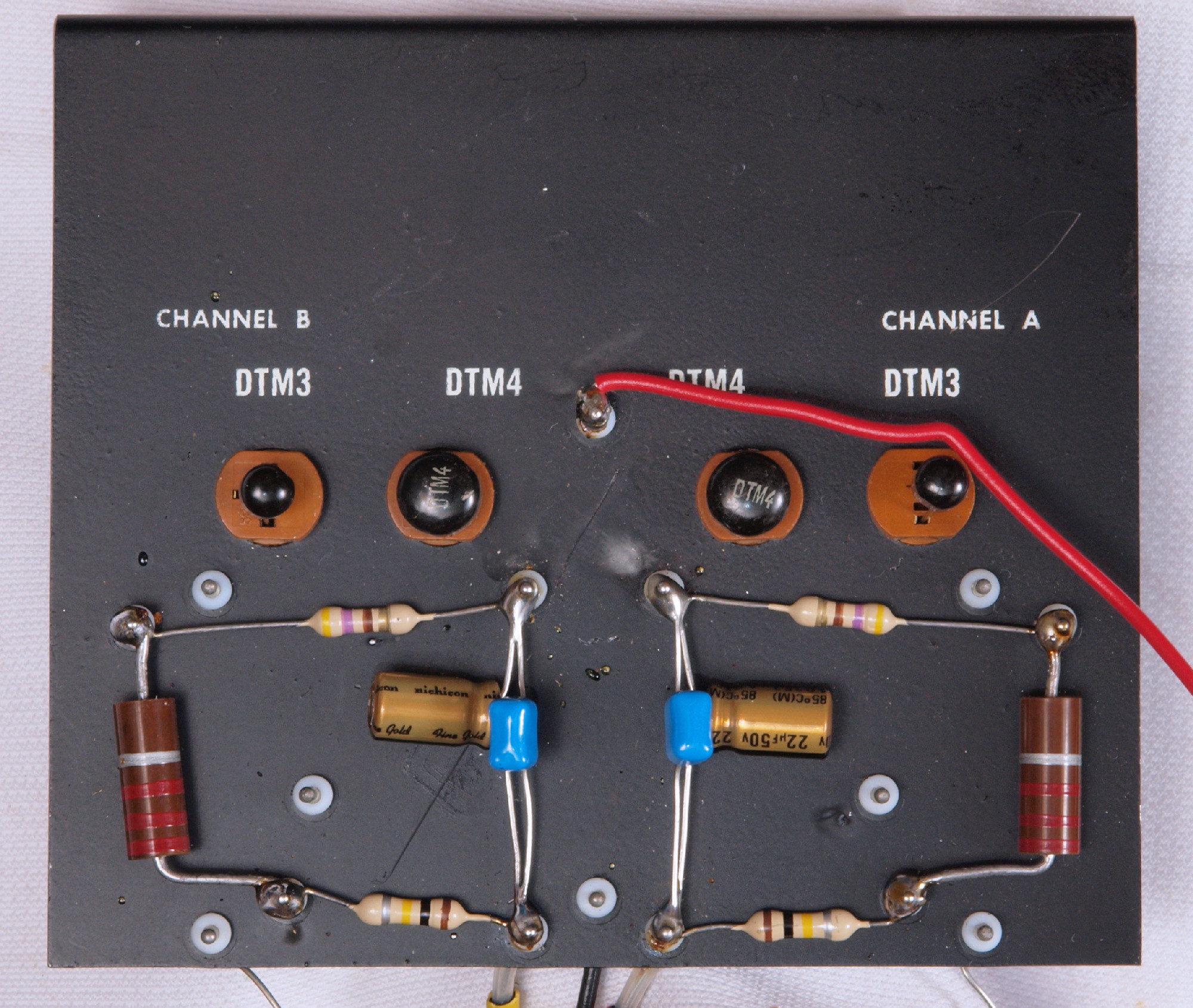

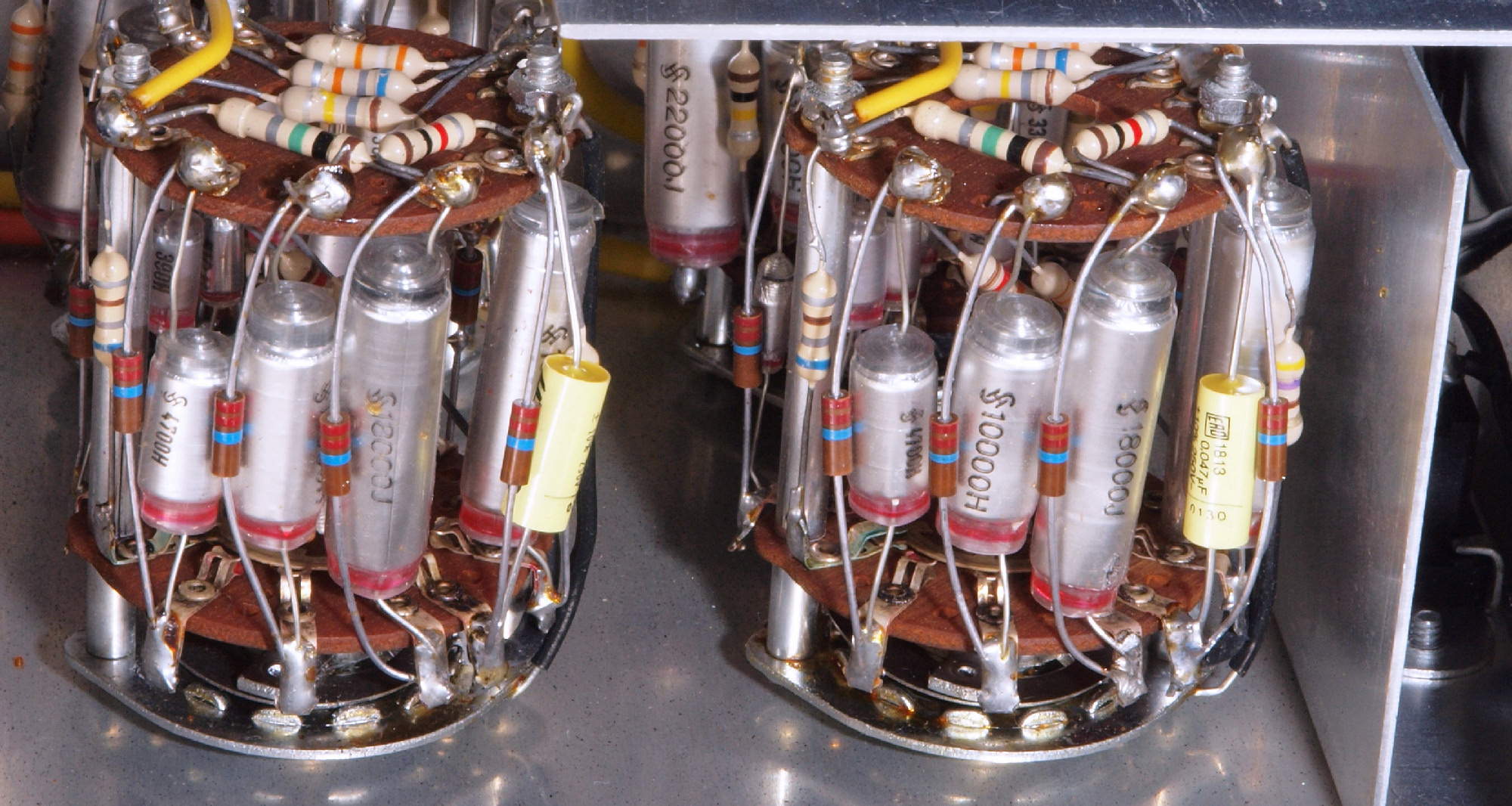

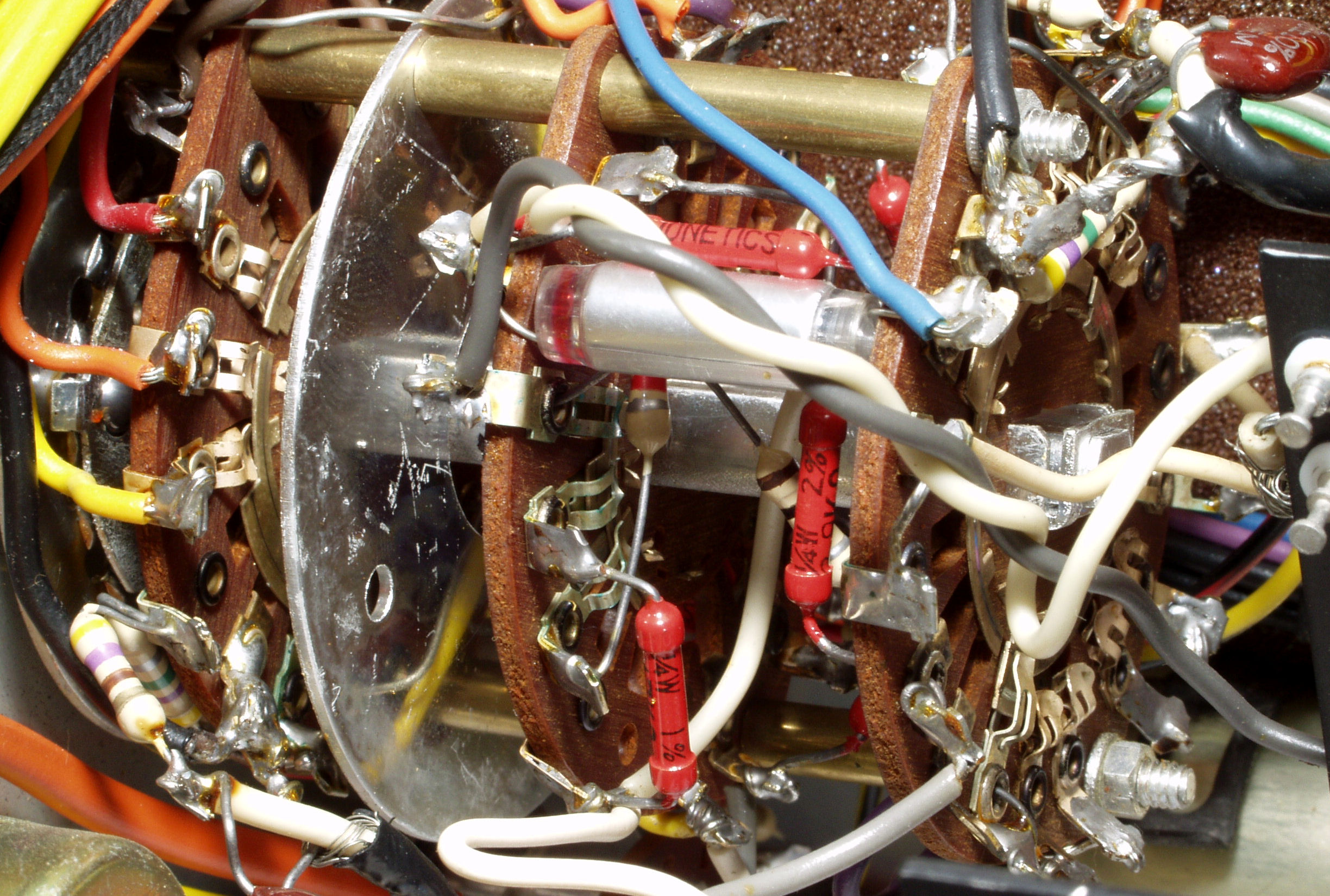

| Ｃ７１． 修理前 Ｔｏｎｅ SW（Ｔｒｅｂｌｅ）、 オイルコンデンサー。 |
 |
| Ｃ７２． 修理後 Ｔｏｎｅ SW（Ｔｒｅｂｌｅ）、、 フイルムコンデンサーに交換。 |
 |
| Ｃ７３． 修理前 Ｔｏｎｅ SW（Ｂａｓｓ）、 オイルコンデンサー。 |
 |
| Ｃ７４． 修理後 Ｔｏｎｅ SW（Ｂａｓｓ）、 フイルムコンデンサーに交換。 |
 |

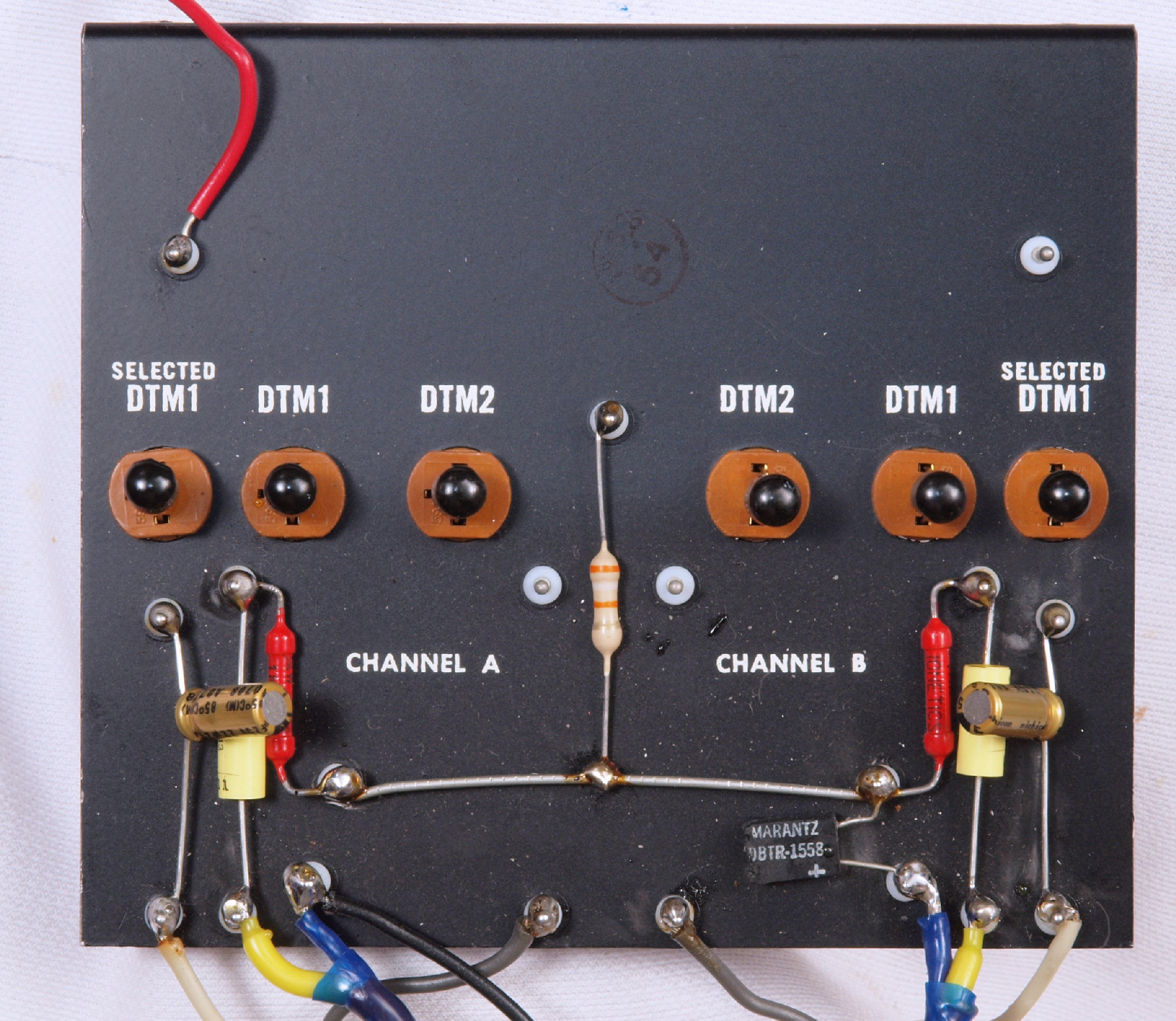

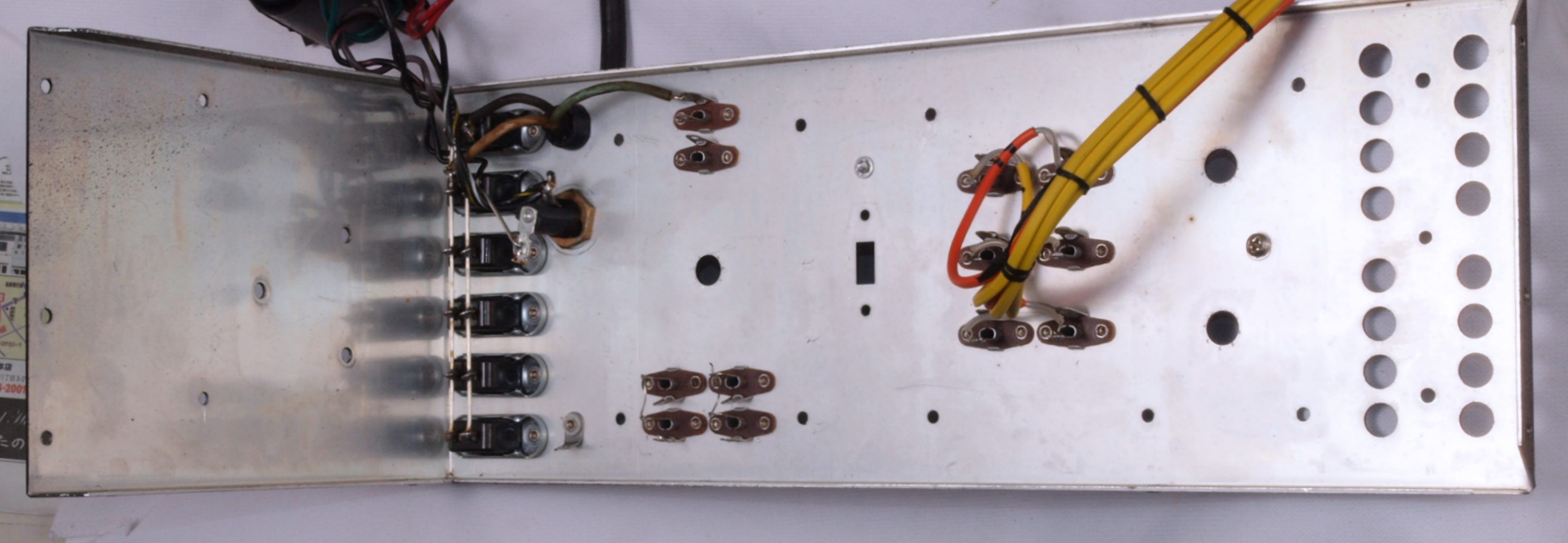

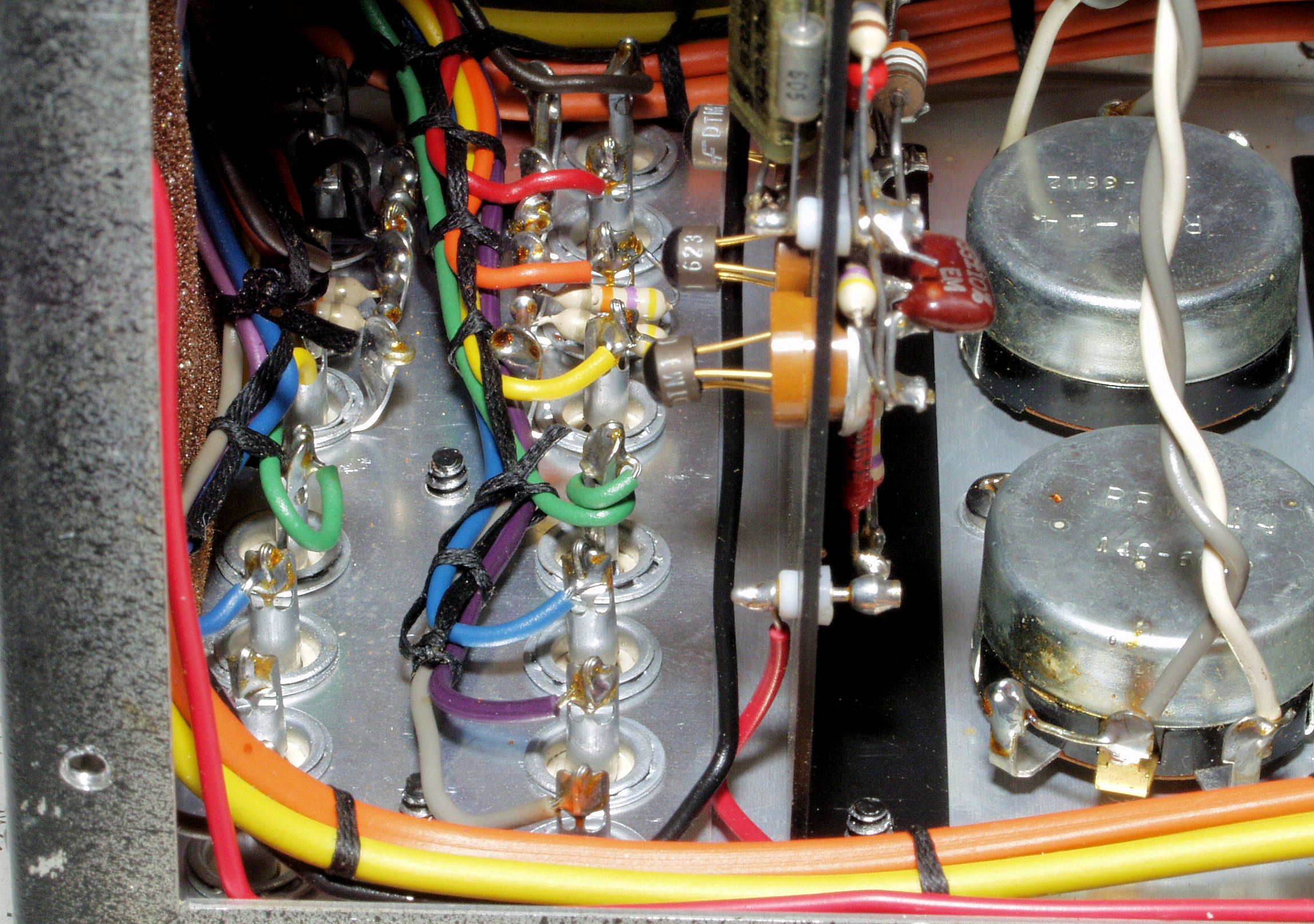

| Ｃ８１． 修理中 裏パネル裏側 |
 |

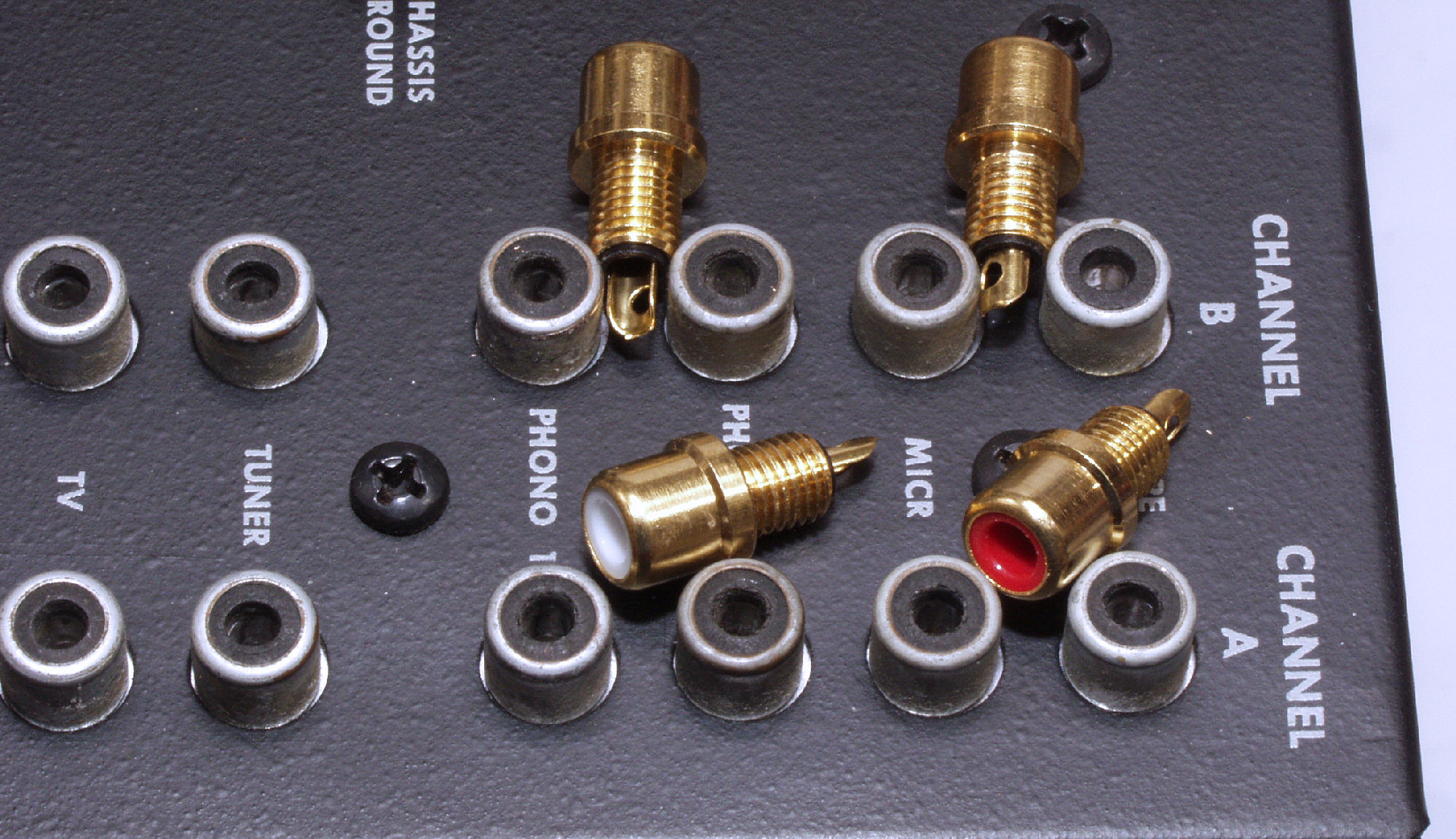

| Ｃ９１． 修理前 入力ＲＣＡ端子郡。 |
|
|

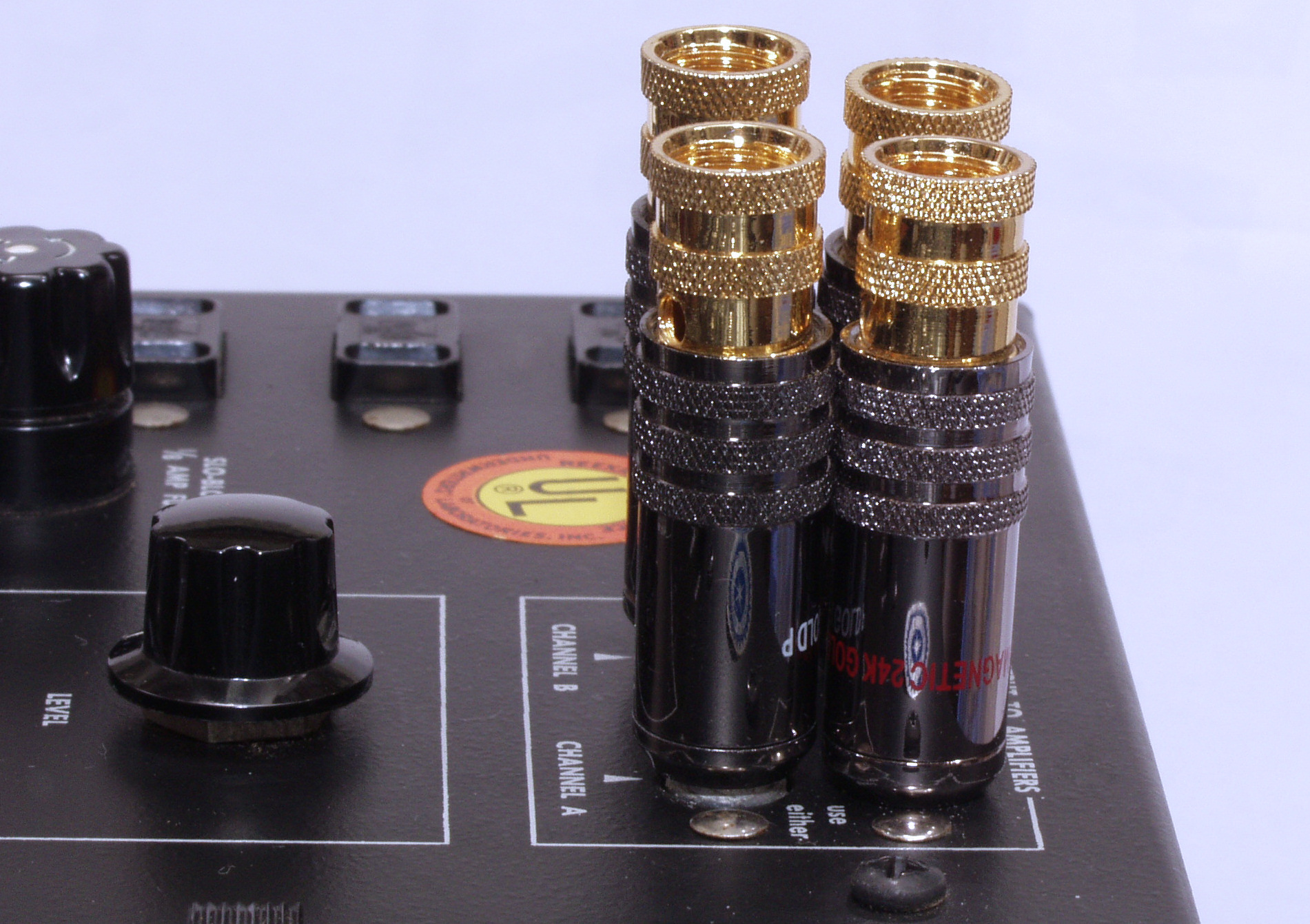

| Ｃ９２． 修理（交換）後 入力ＲＣＡ端子郡。 アース端子も交換。 |
 |
| Ｃ９３． 修理前 ＴＡＰＥ入出力ＲＣＡ端子郡。 |
 |
| Ｃ９４． 修理（交換）後 ＴＡＰＥ入出力ＲＣＡ端子郡。 |
 |

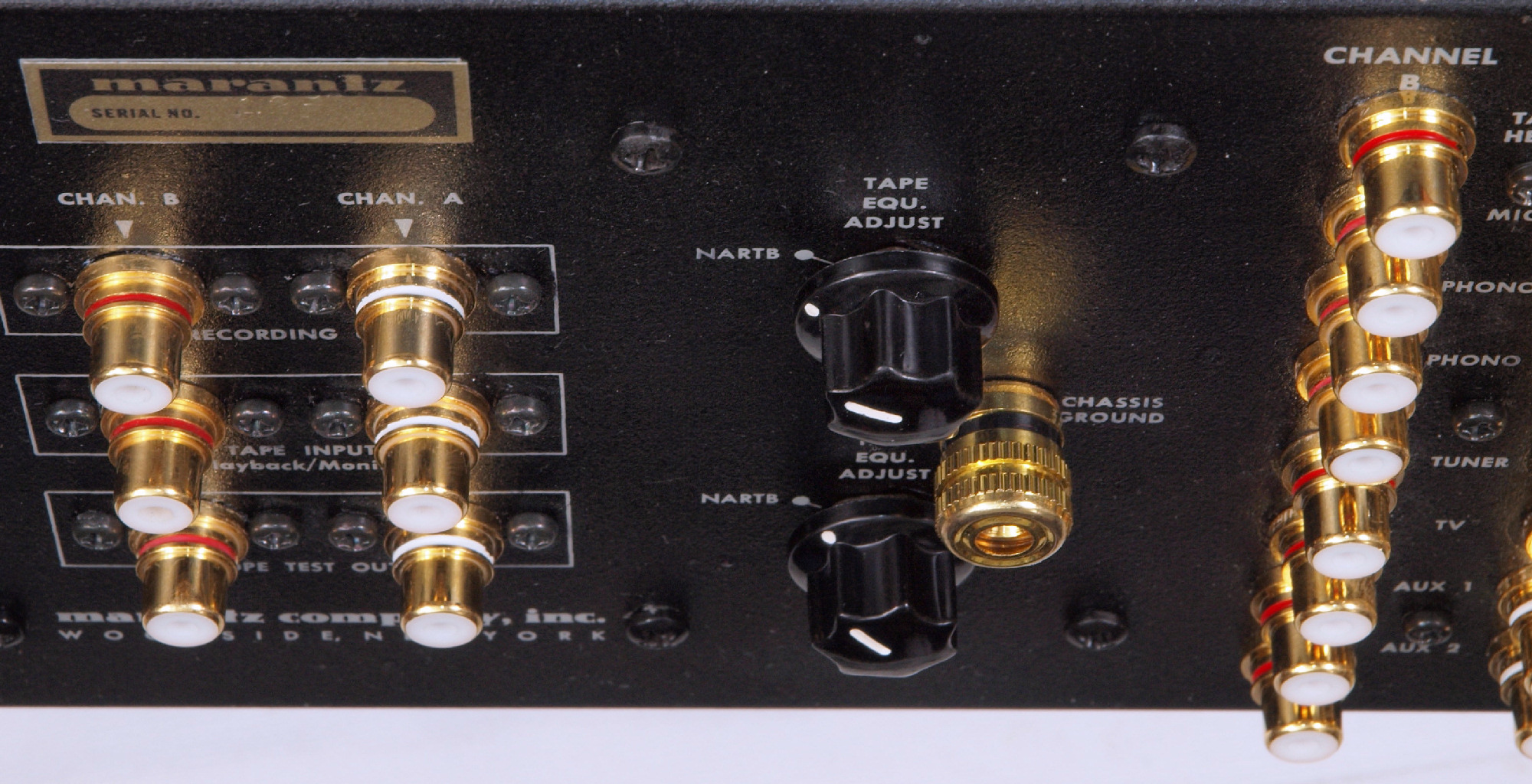

| Ｃ９５． 修理（交換）後 ＴＡＰＥ入出力ＲＣＡ端子郡。 TAPE EQ. ADJUST VRの軸を引っ込めて、ツマミを取り付ける。 |
 |
| Ｃ９６． 修理前 出力ＲＣＡ端子郡。 |
 |

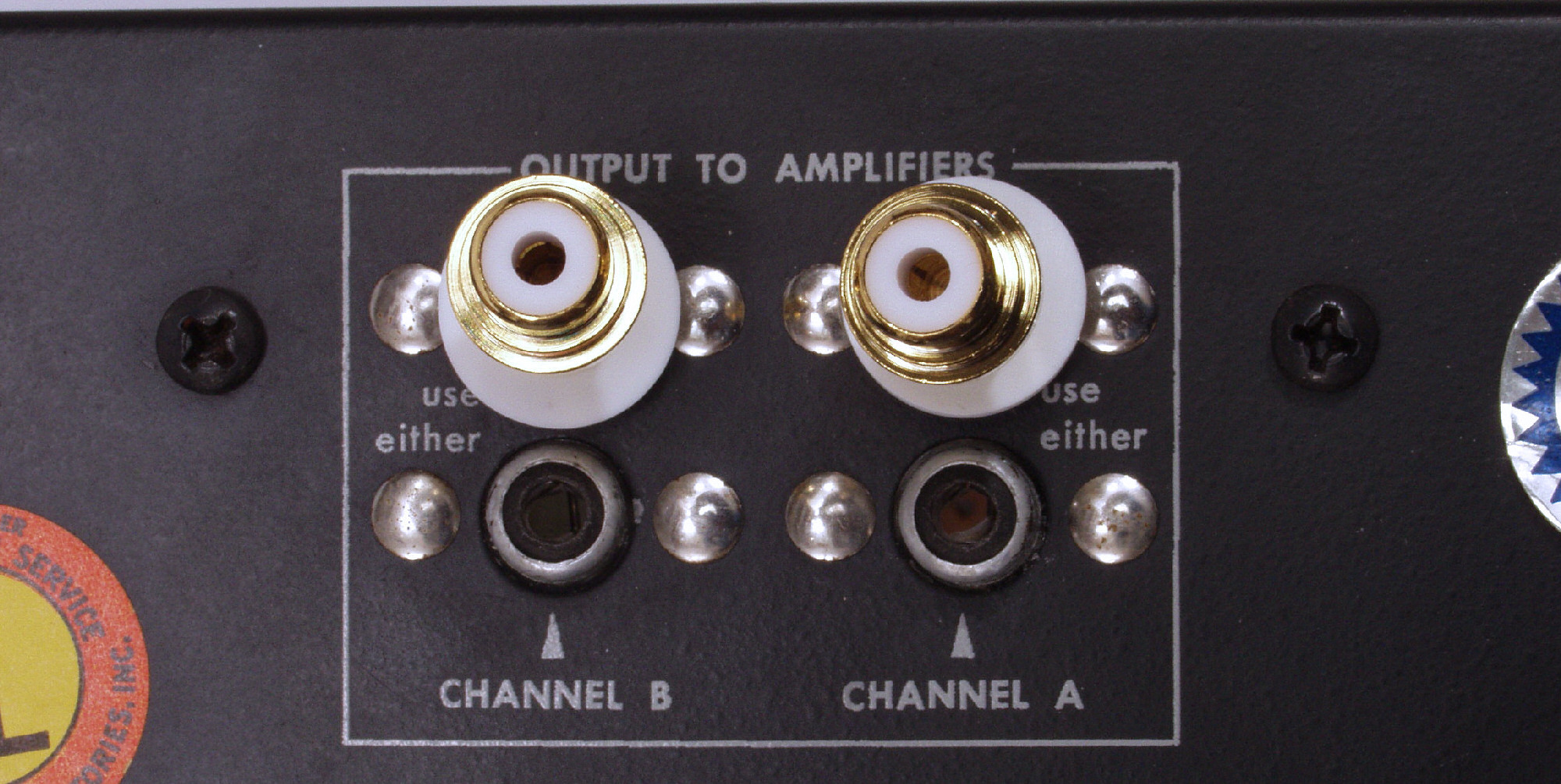

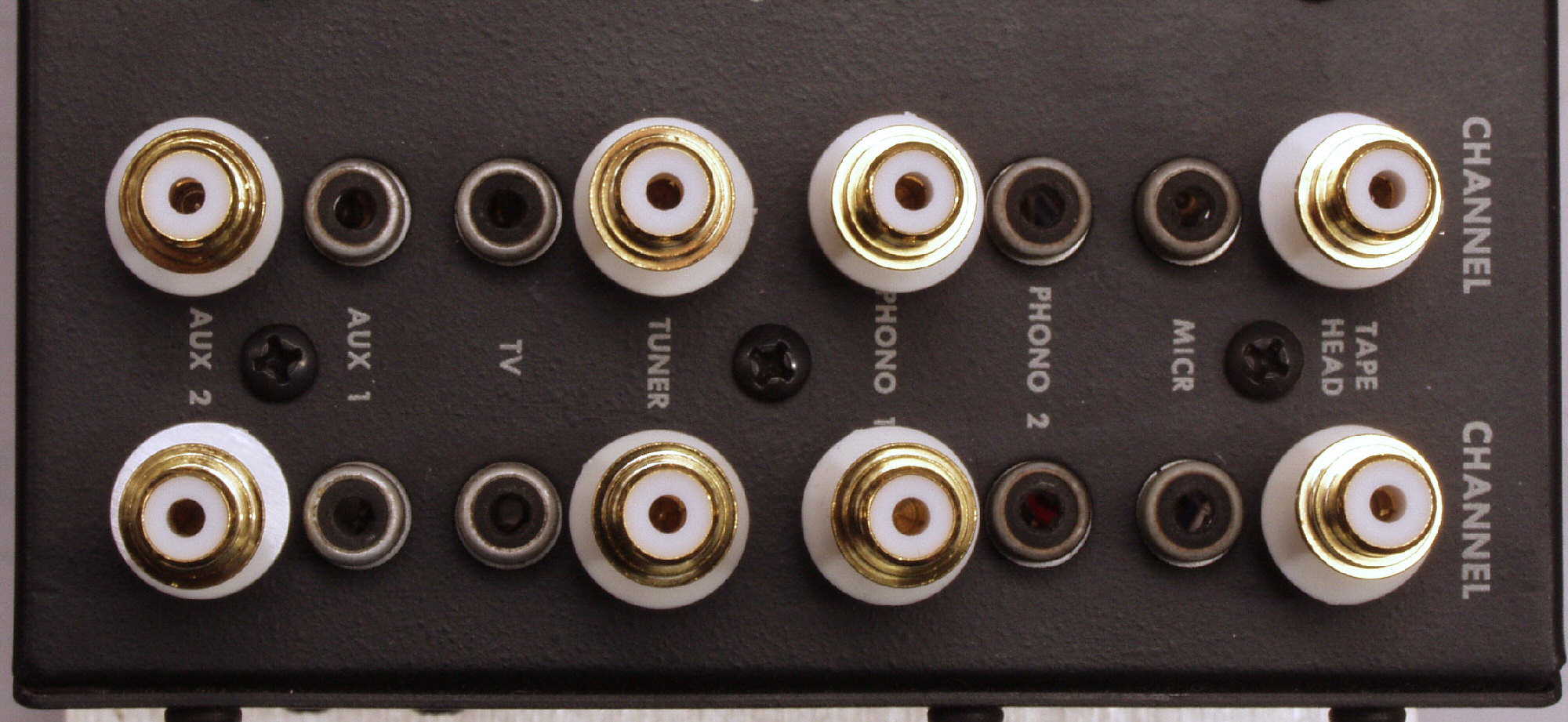

| Ｃ９７． 修理（交換）後 出力ＲＣＡ端子郡。 |
 |
| Ｃ９８． 修理（交換）後 出力ＲＣＡ端子郡。 TAPE EQ. ADJUST VRの軸を引っ込めて、ツマミを取り付ける。 |
 |

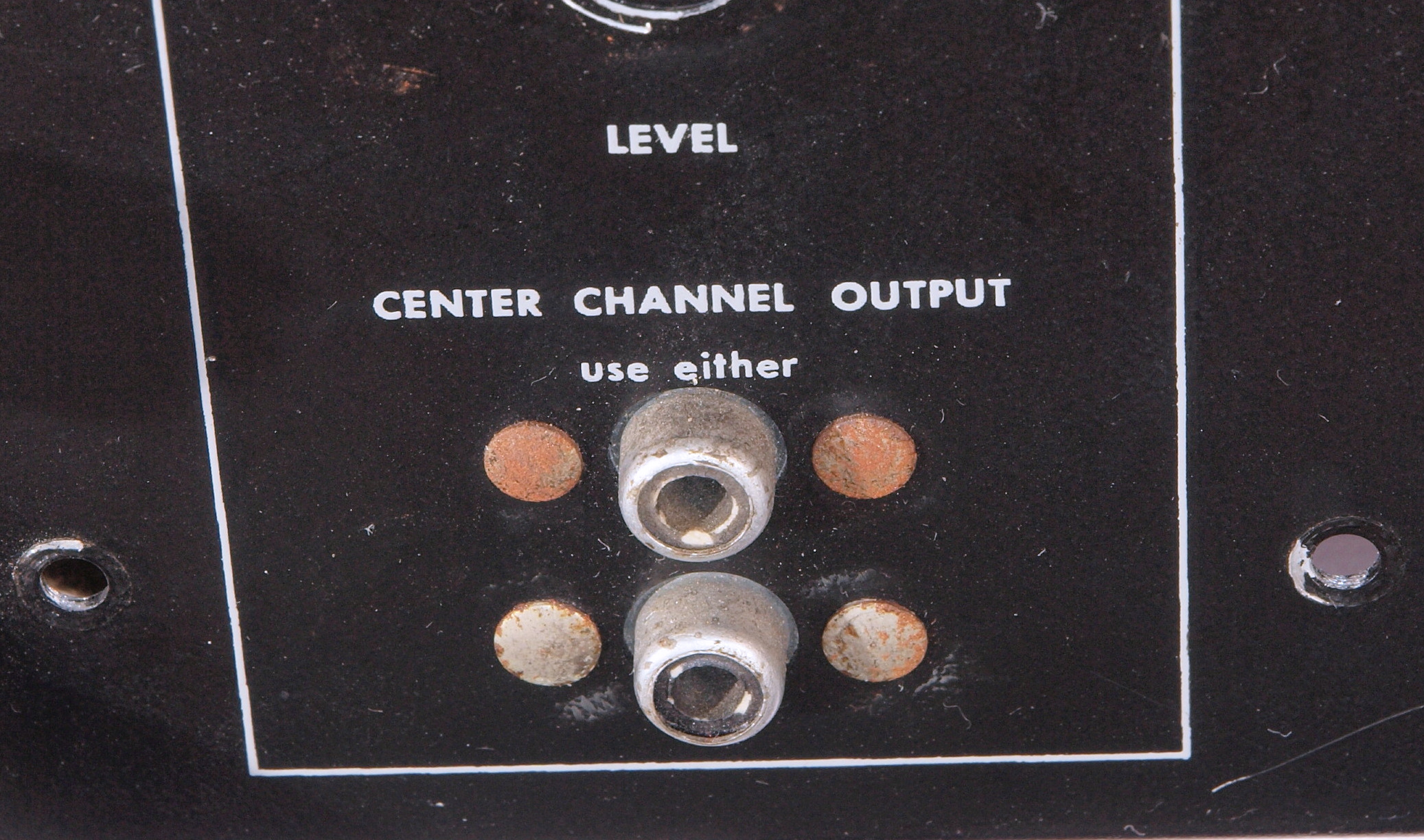

| Ｃ９９． 修理前 センター出力ＲＣＡ端子。 |
 |
| Ｃ９A． 修理（交換）後 センター出力ＲＣＡ端子。 |
 |
| ＣA１． 修理前 電源コード取り付け。 |
|
| ＣＡ２． 修理中 電源コードを取り、 ３Pインレット取り付け穴加工完成し、塗装後天日にさらし焼き付け中。 |
 |
| ＣＡ３． 修理後 電源コードを取り覗き、 ３Pインレット取り付け。 |
 |
| ＣＡ４． 修理（交換）後 メインＶＲ（24ステップ ラダー型アッテネーター）に交換。 |
 |

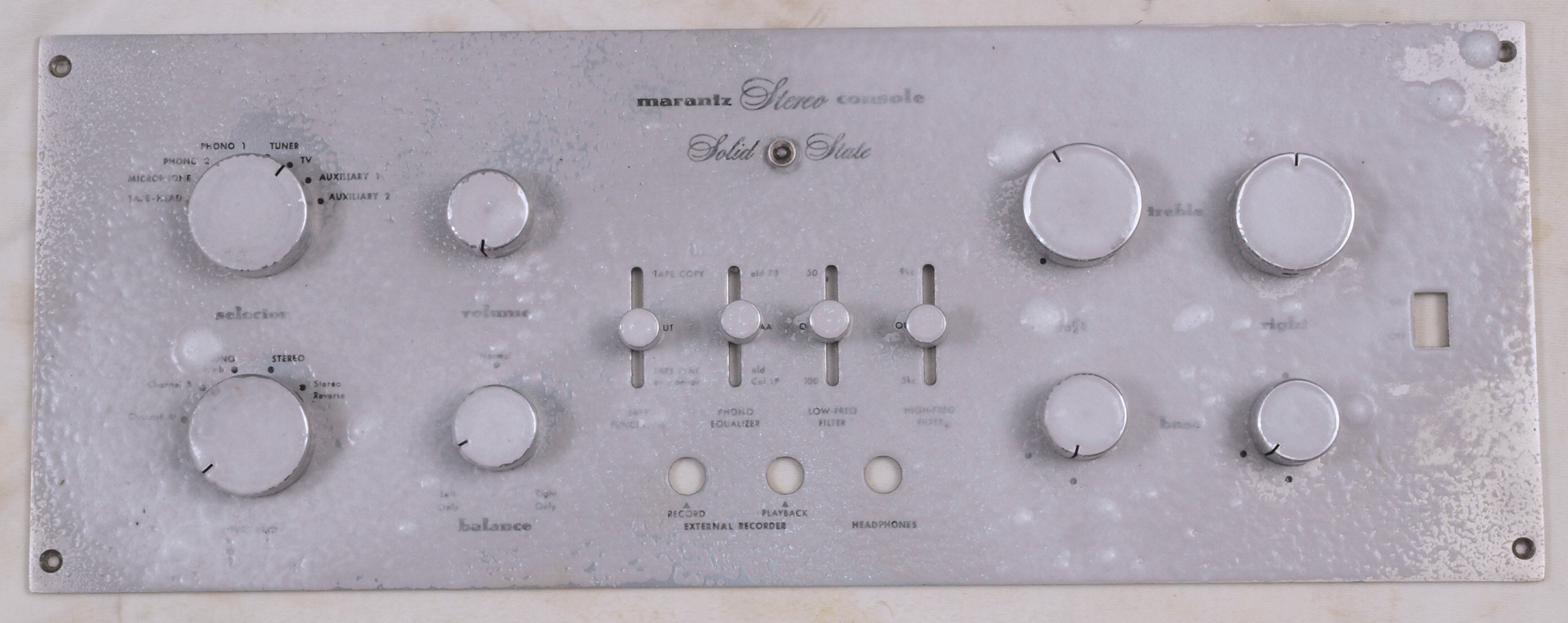

| ＣＢ． パネル清掃 |
 |
| ＣＣ． 交換部品 |
 |
| ＣD１． 修理前 上から見る |
|
| ＣD２． 修理後 上から見る |
 |
| ＣD３． 修理前 下から見る |
|
| ＣD４． 修理後 下から見る |
 |

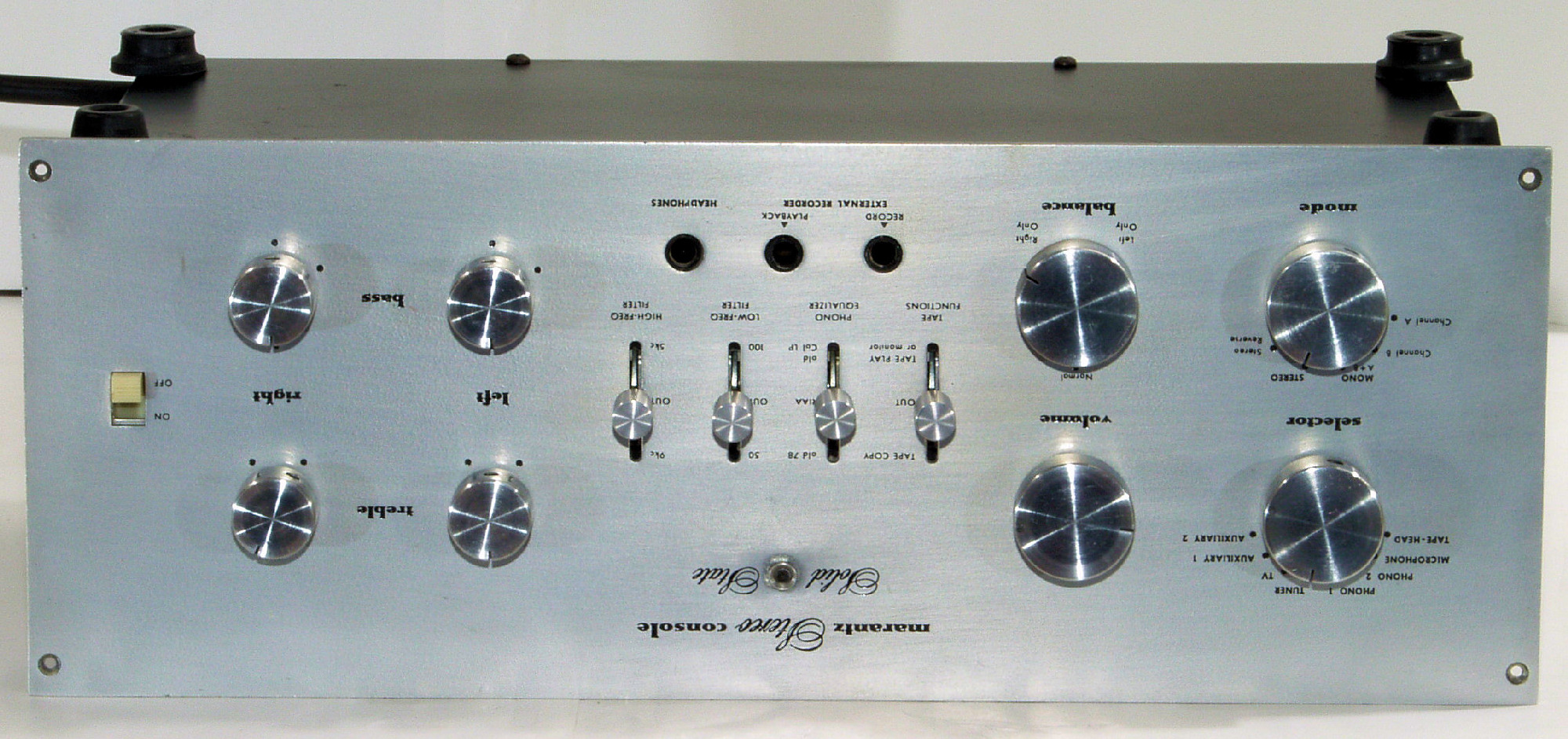

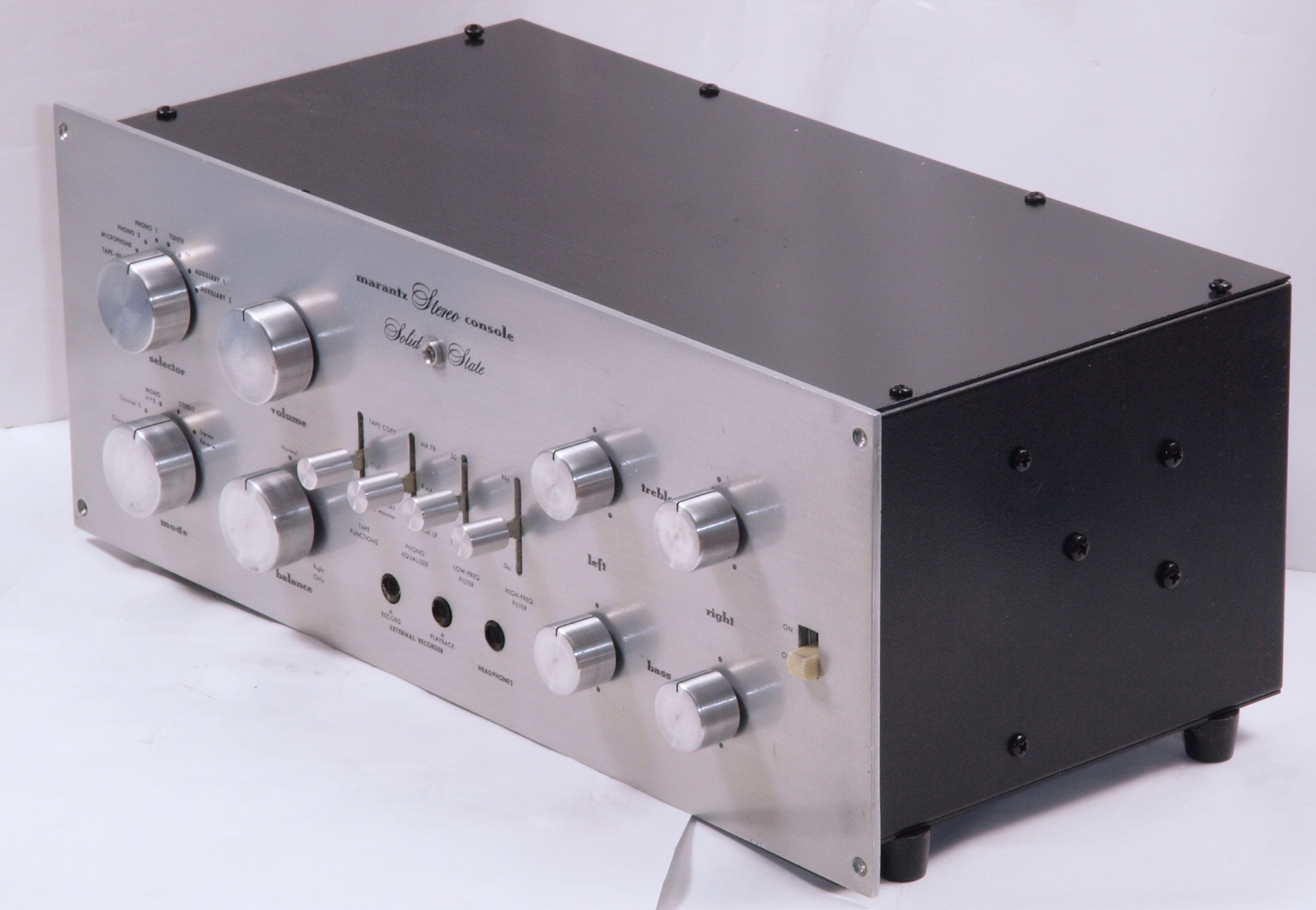

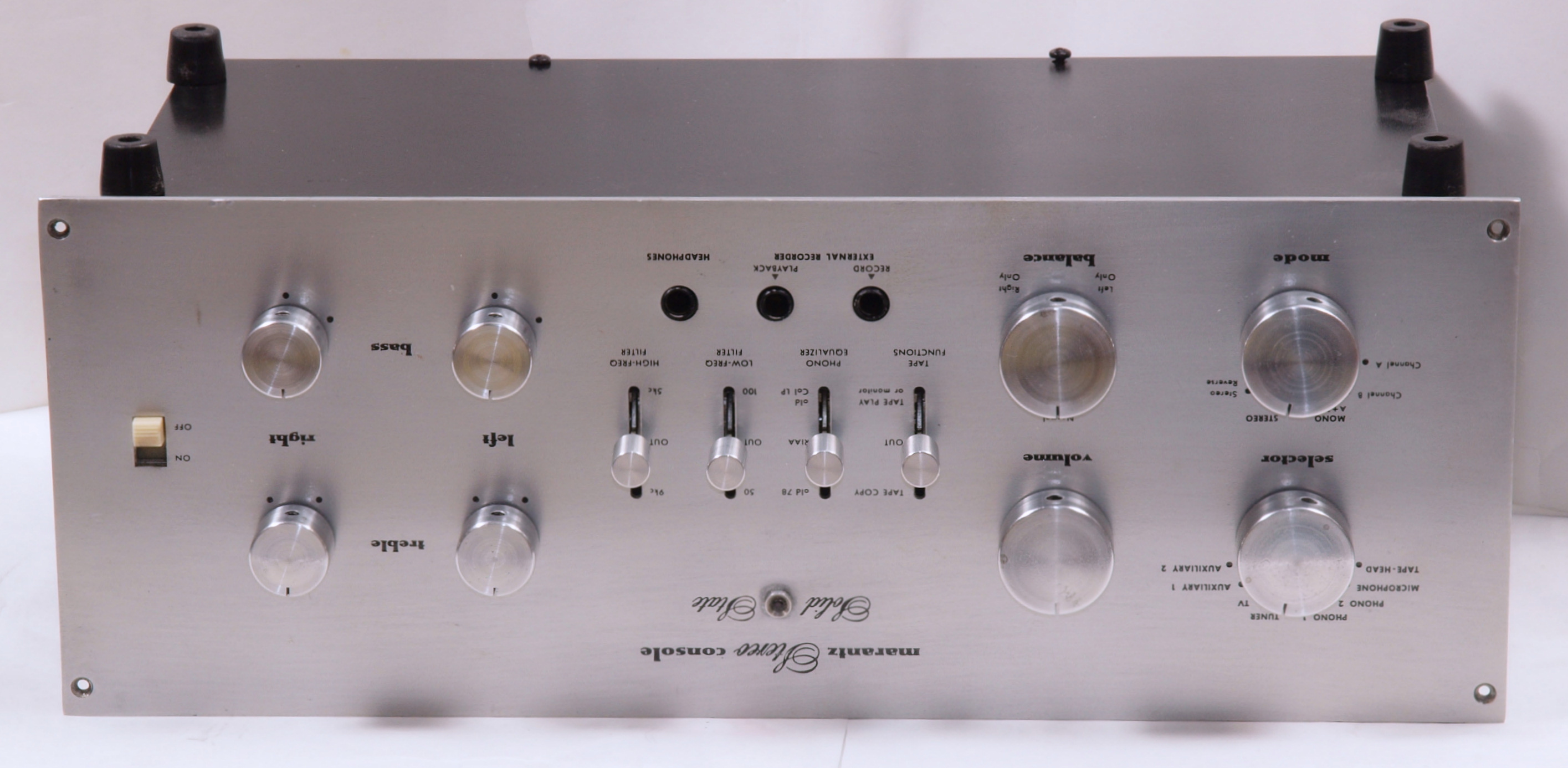

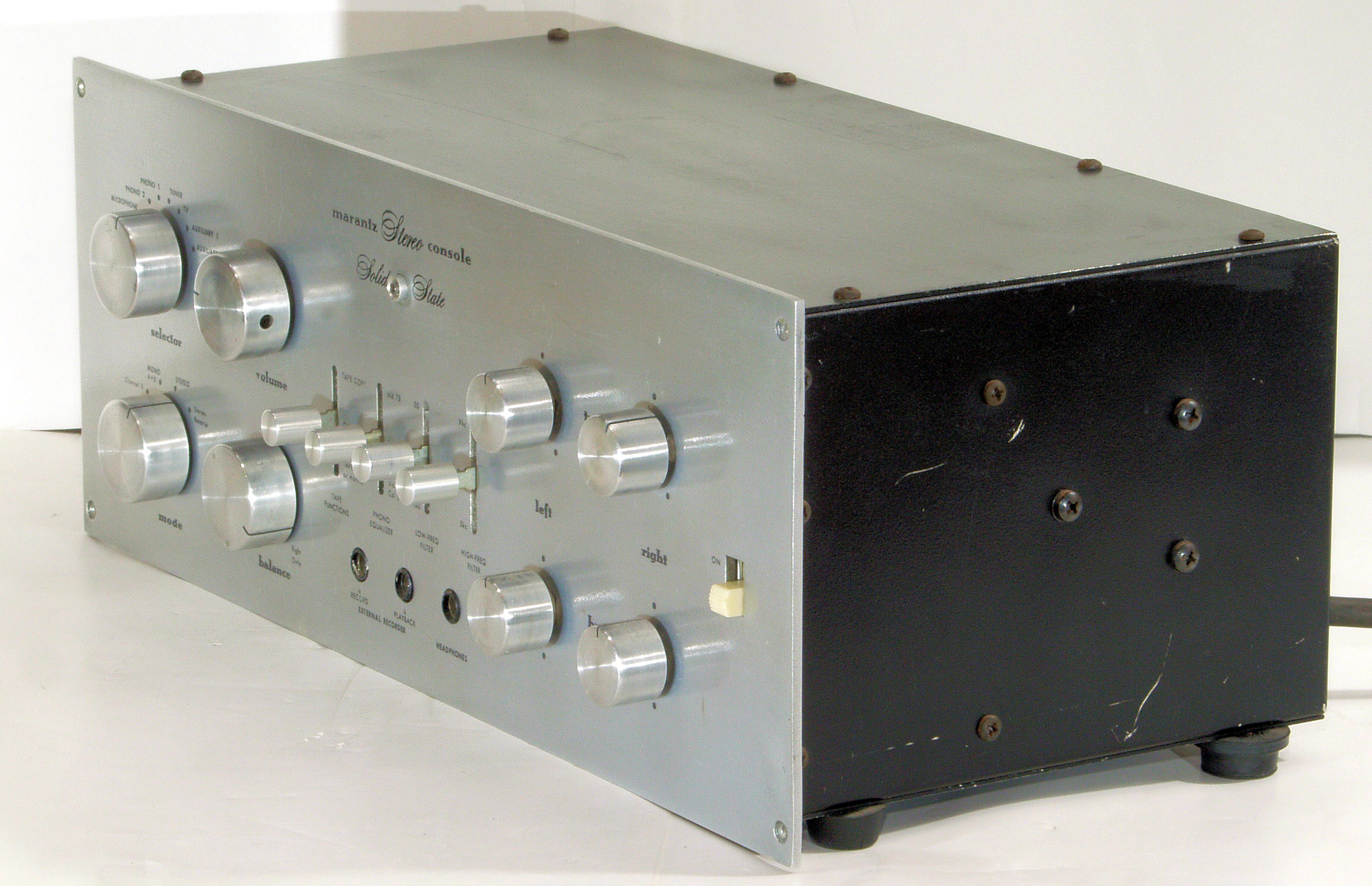

| ＣＥ１． 完成 前右から見る。 |
 |
| ＣＥ２． 完成 後から見る。 |
 |
| ＣＥ３． 完成 下前から見る。 |
 |
| ＣＥ４． 完成 下後右から見る |
 |

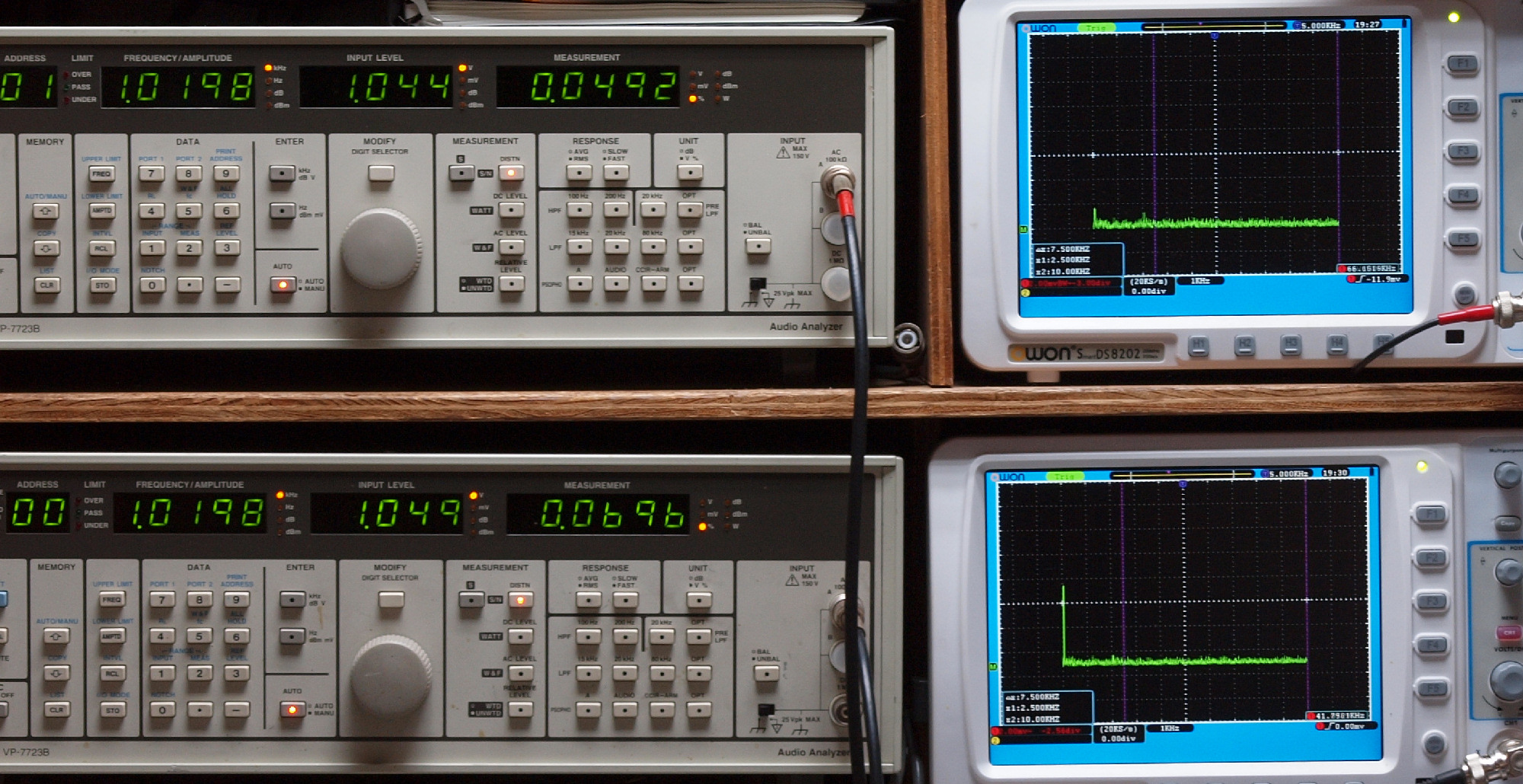

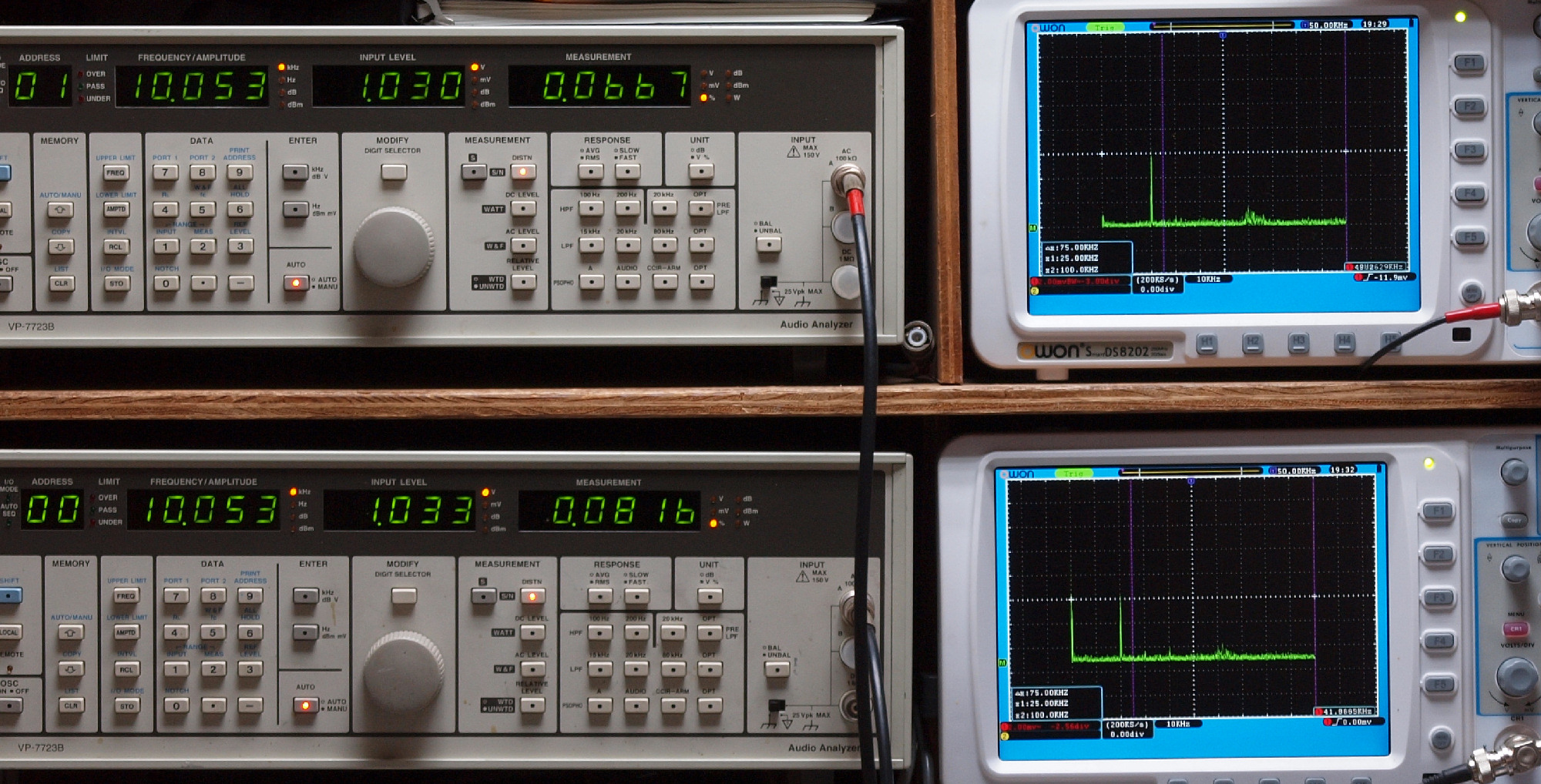

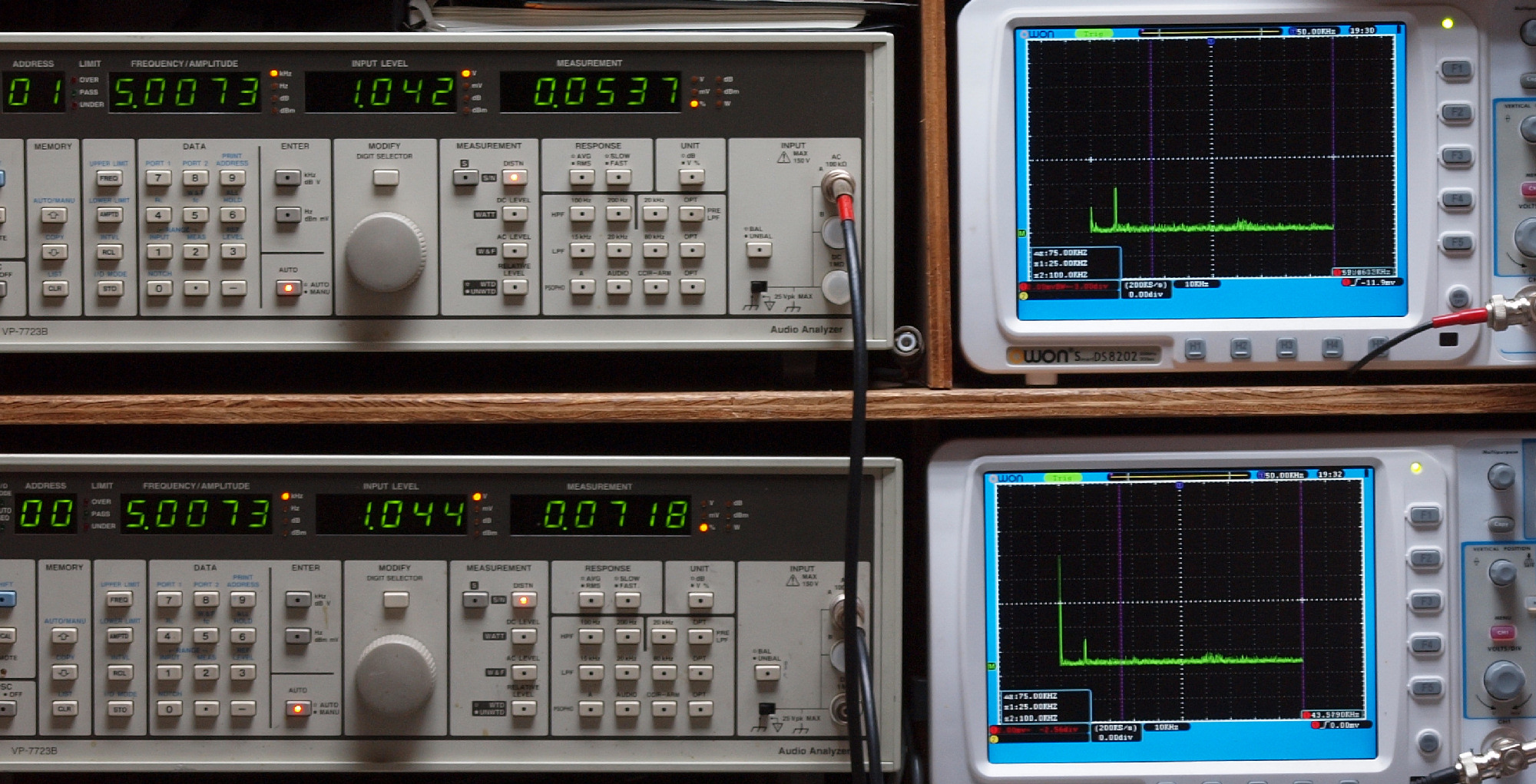

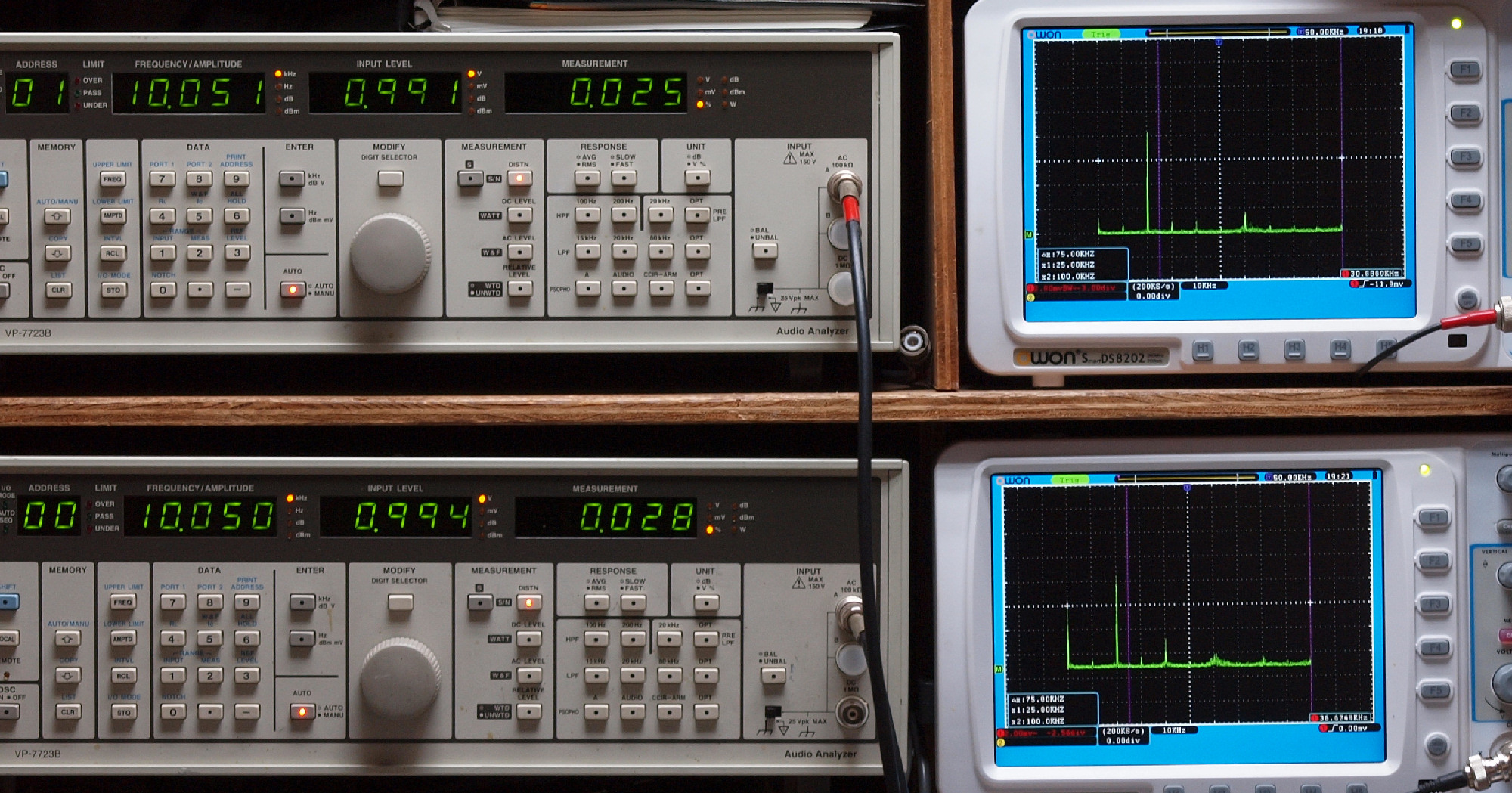

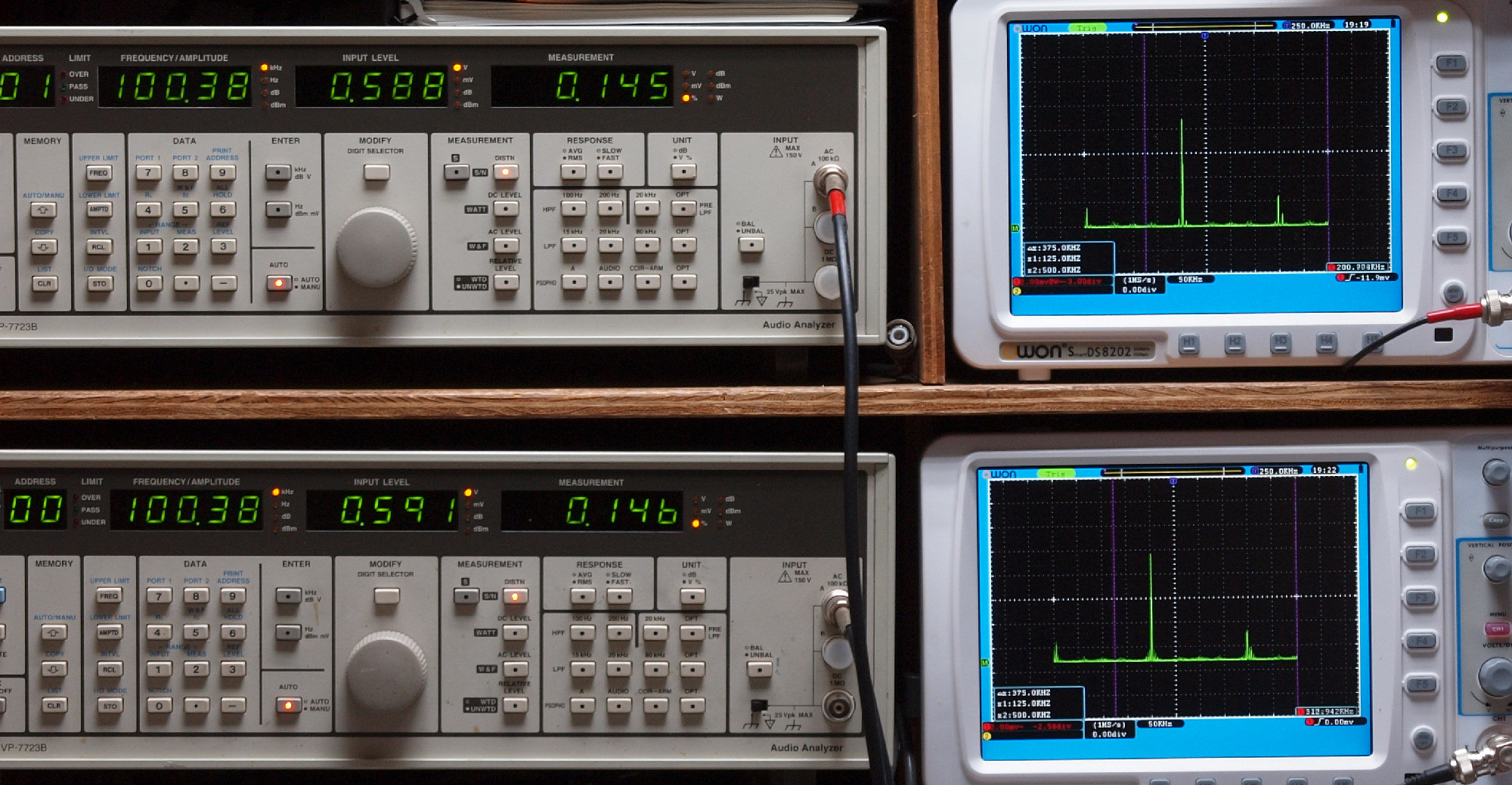

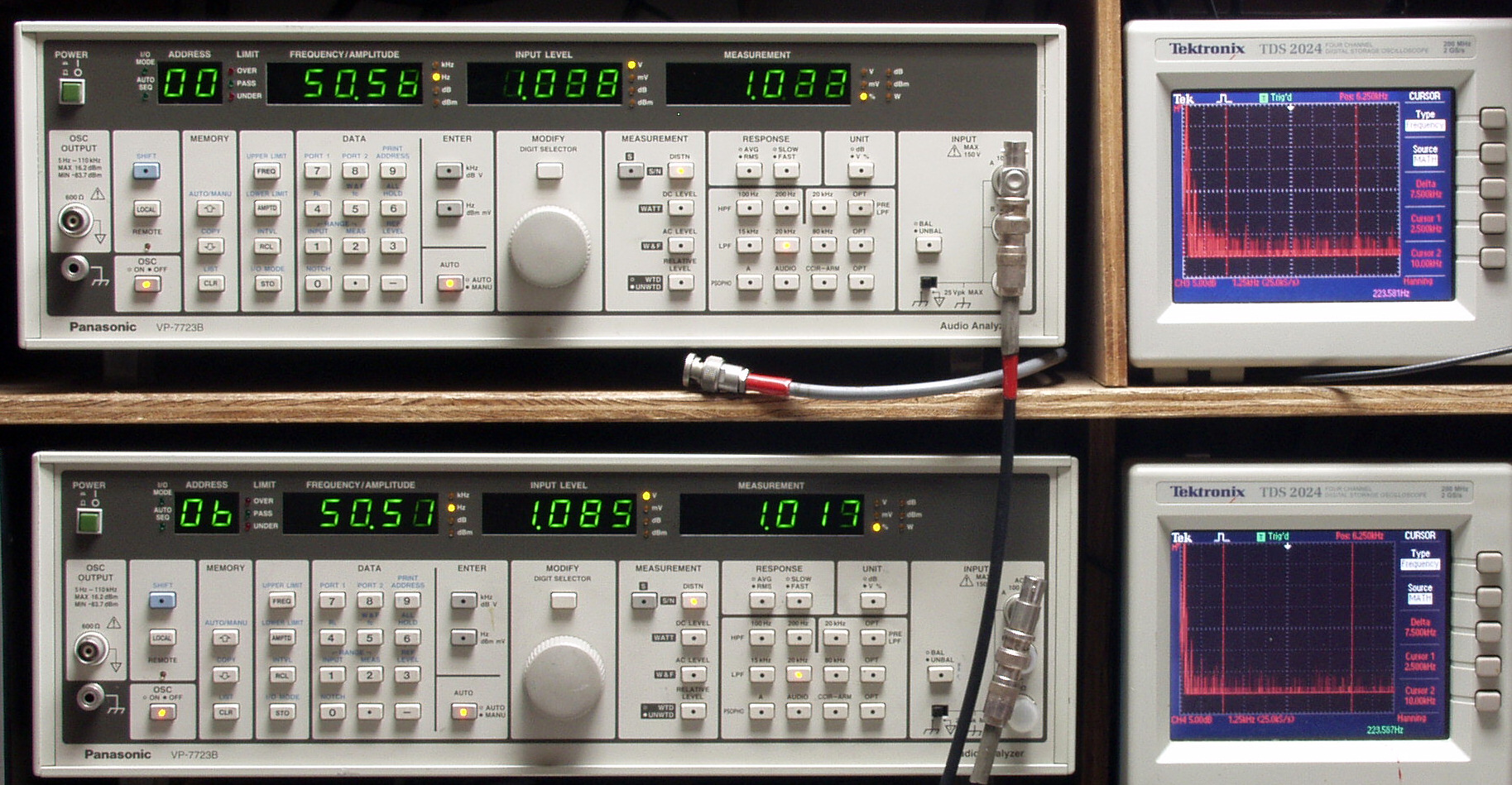

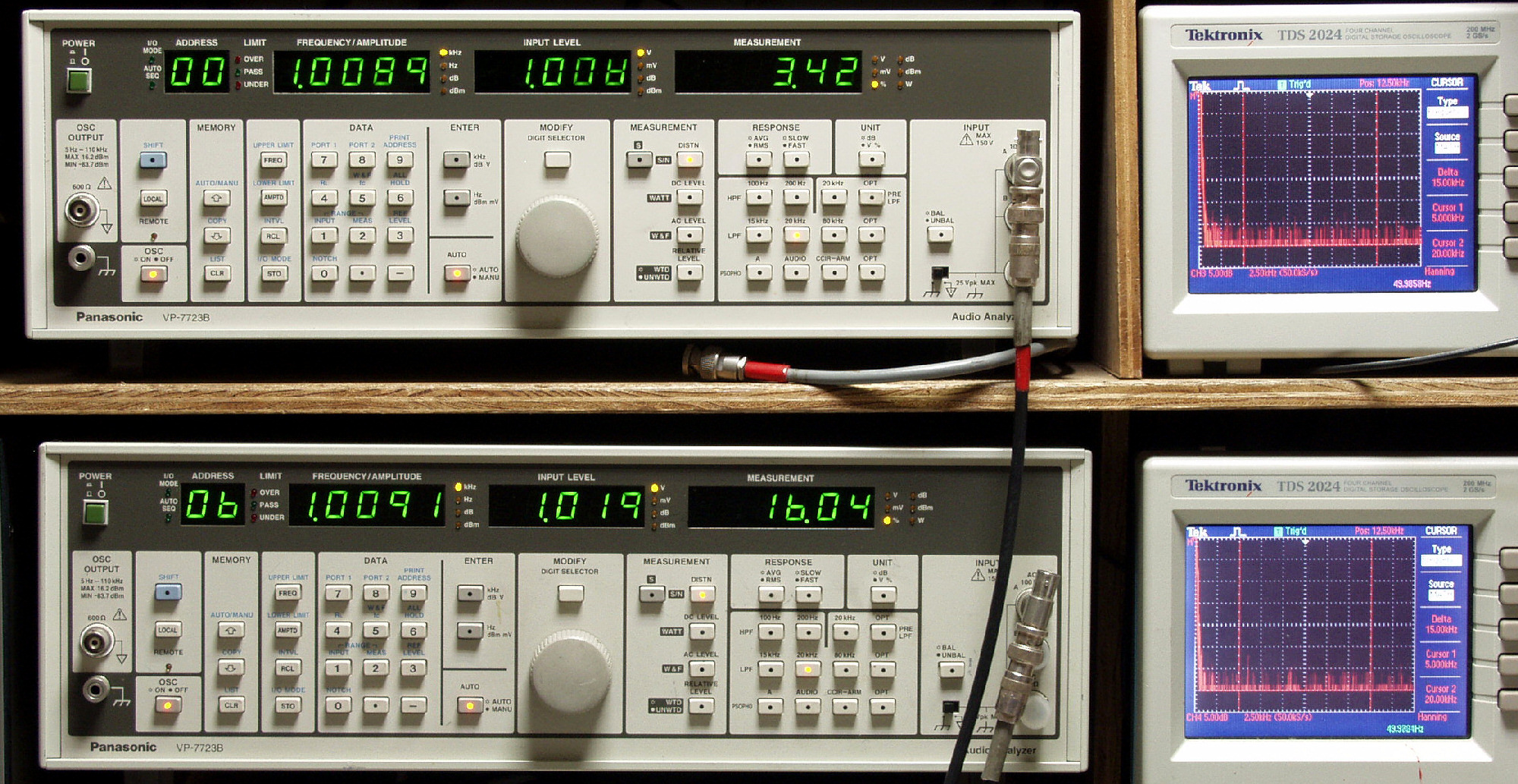

| Ｅ． 測定・調整 Ｅ１． 出力・歪み率測定・調整 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ−７２０１Ａ より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 |
 |

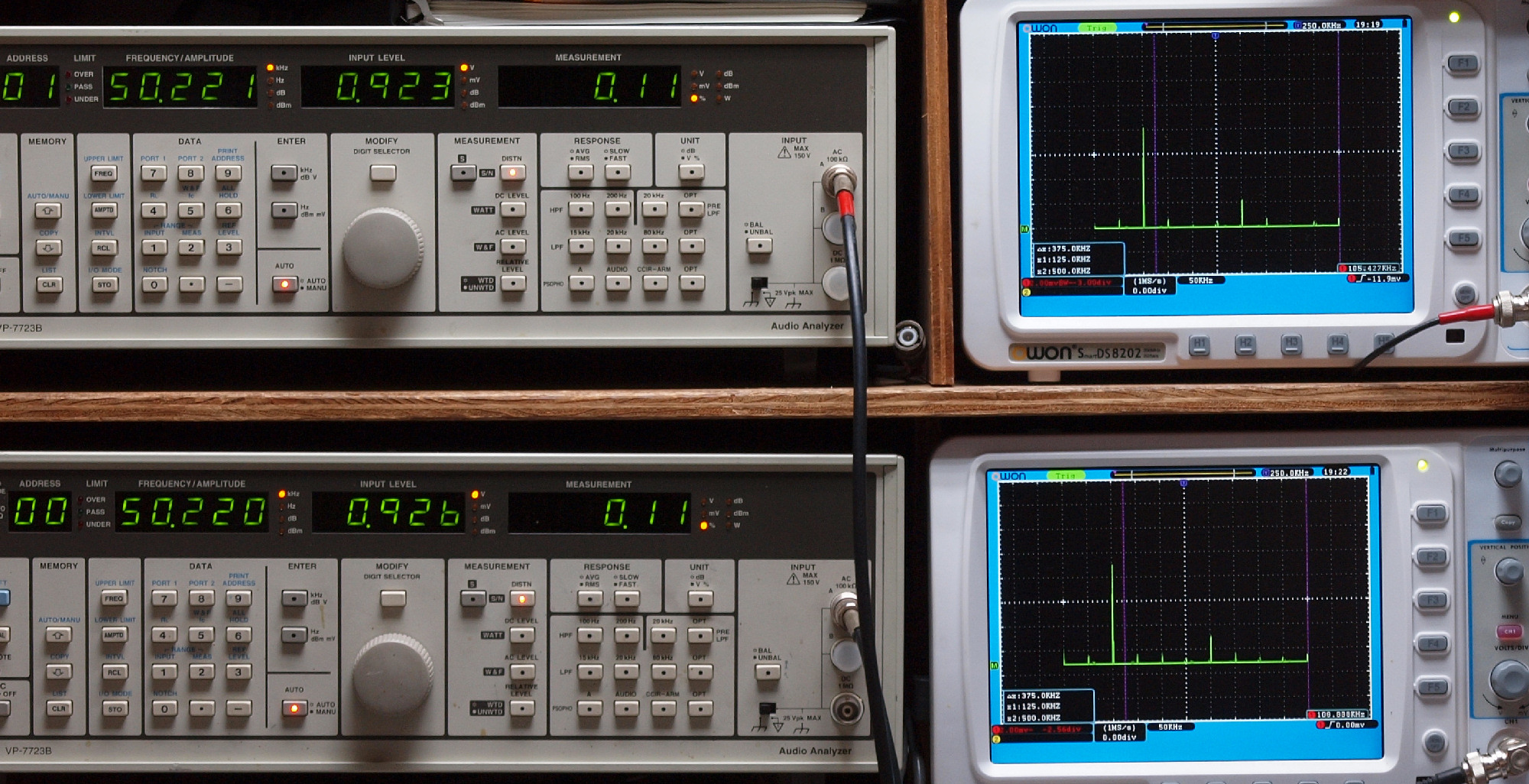

| Ｅ１０． ＡＵＸ１_１ｋＨｚ入力、Ｒ側出力電圧３Ｖ出力、 ０．０１０％歪み（Ｈｉｇｈｔ出力端子）。 Ｌ側出力電圧３Ｖ出力、 ０．０１５％歪み（Ｈｉｇｈｔ出力端子）。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |

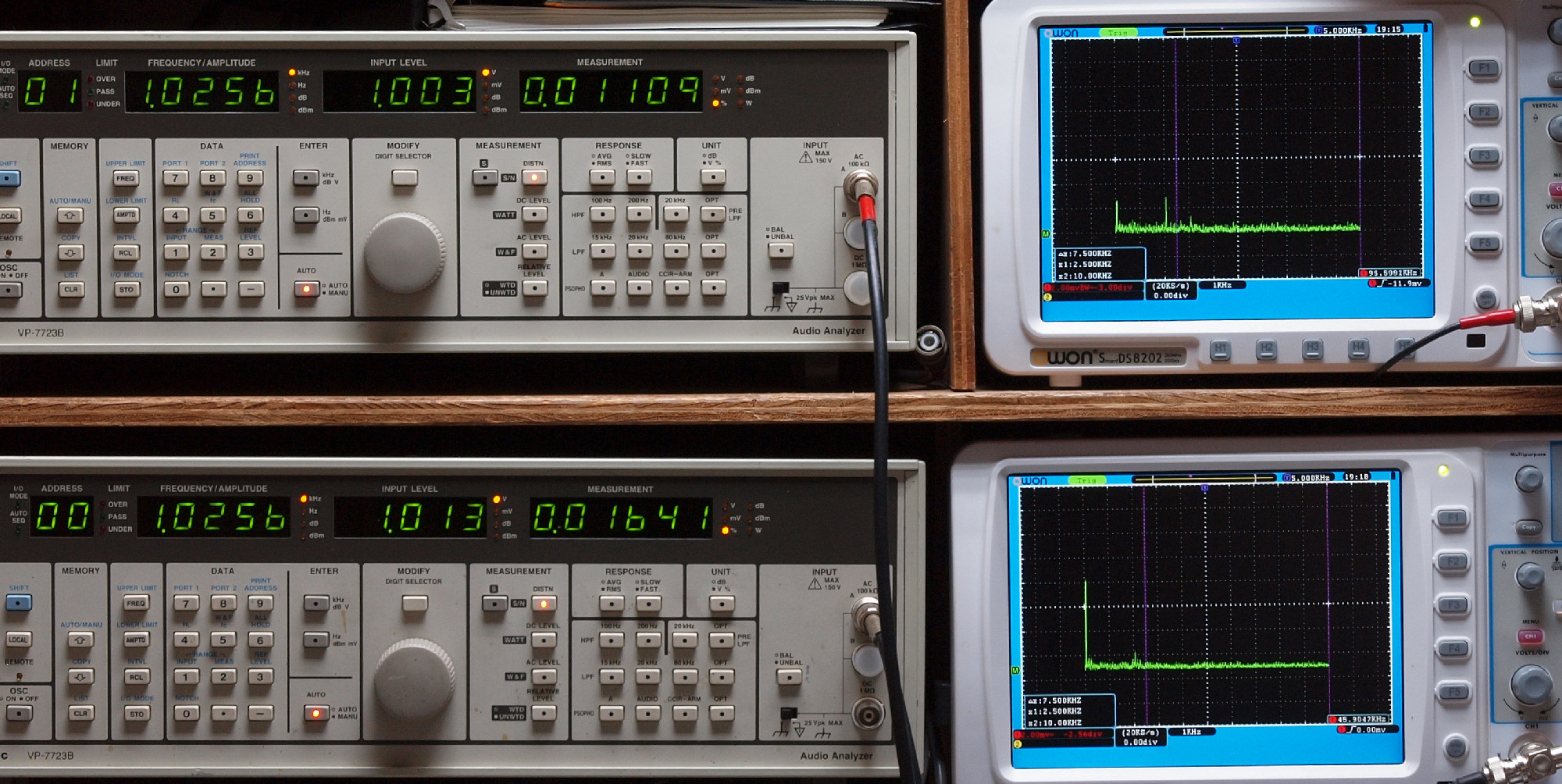

| Ｅ２１． ＡＵＸ１_５０Ｈｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み（Ｌｏｗ出力端子）、以下同じ。 Ｌ側出力電圧１Ｖ出力、 ０．０１１％歪み（Ｌｏｗ出力端子）、以下同じ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |

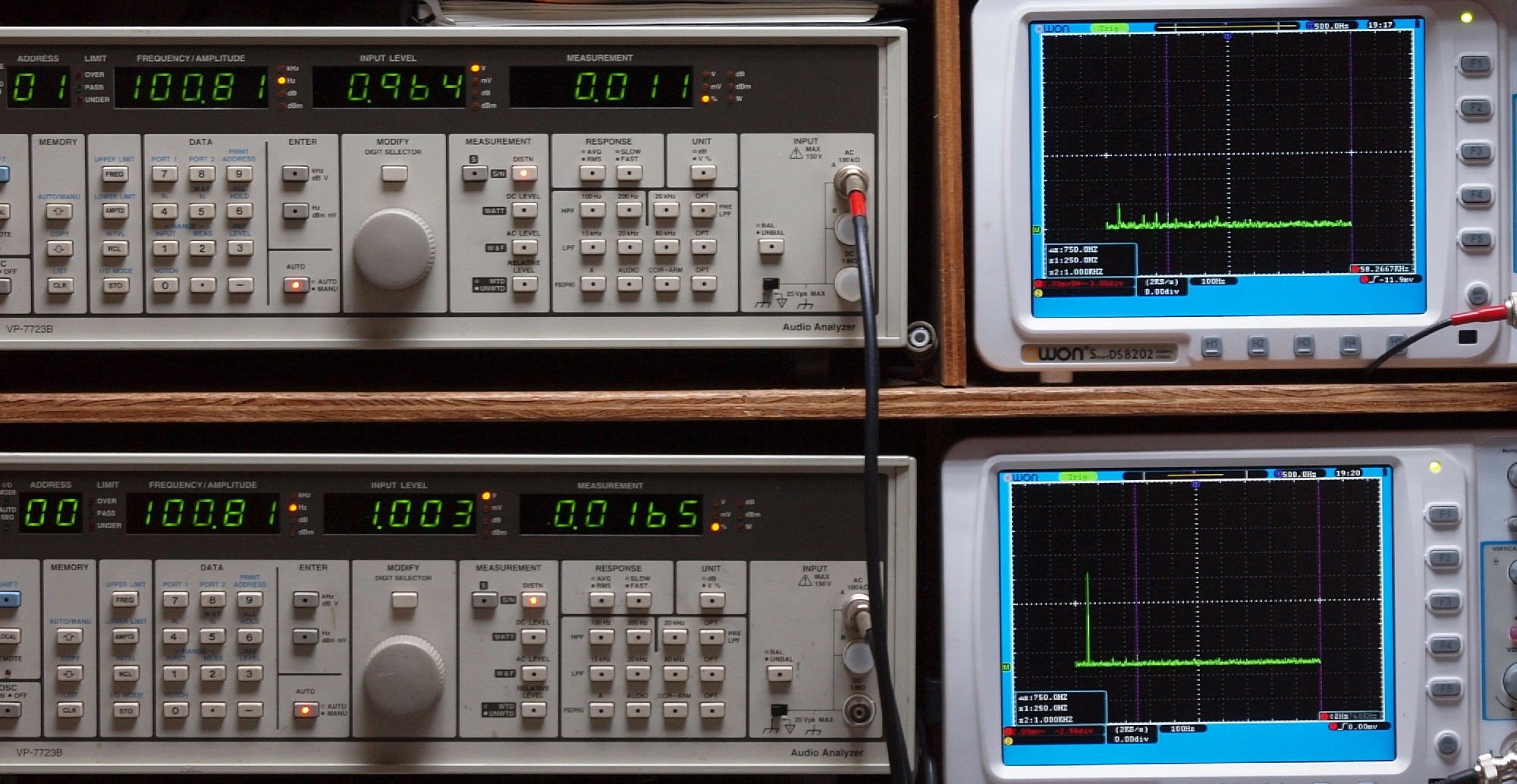

| Ｅ２２． ＡＵＸ１_１００Ｈｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |

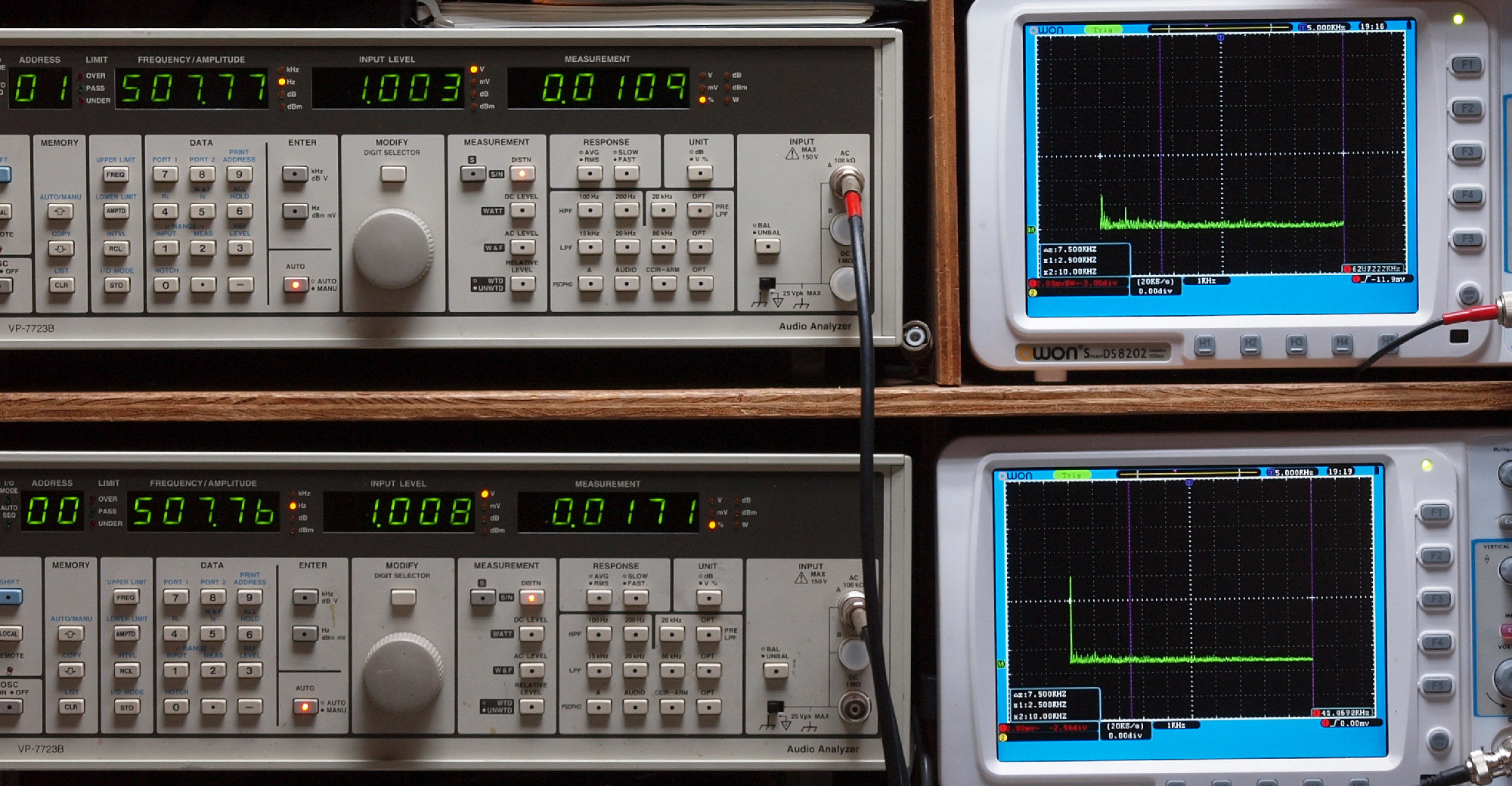

| Ｅ２３． ＡＵＸ１_５００Ｈｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ２４． ＡＵＸ１_１ｋＨｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０１６％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |

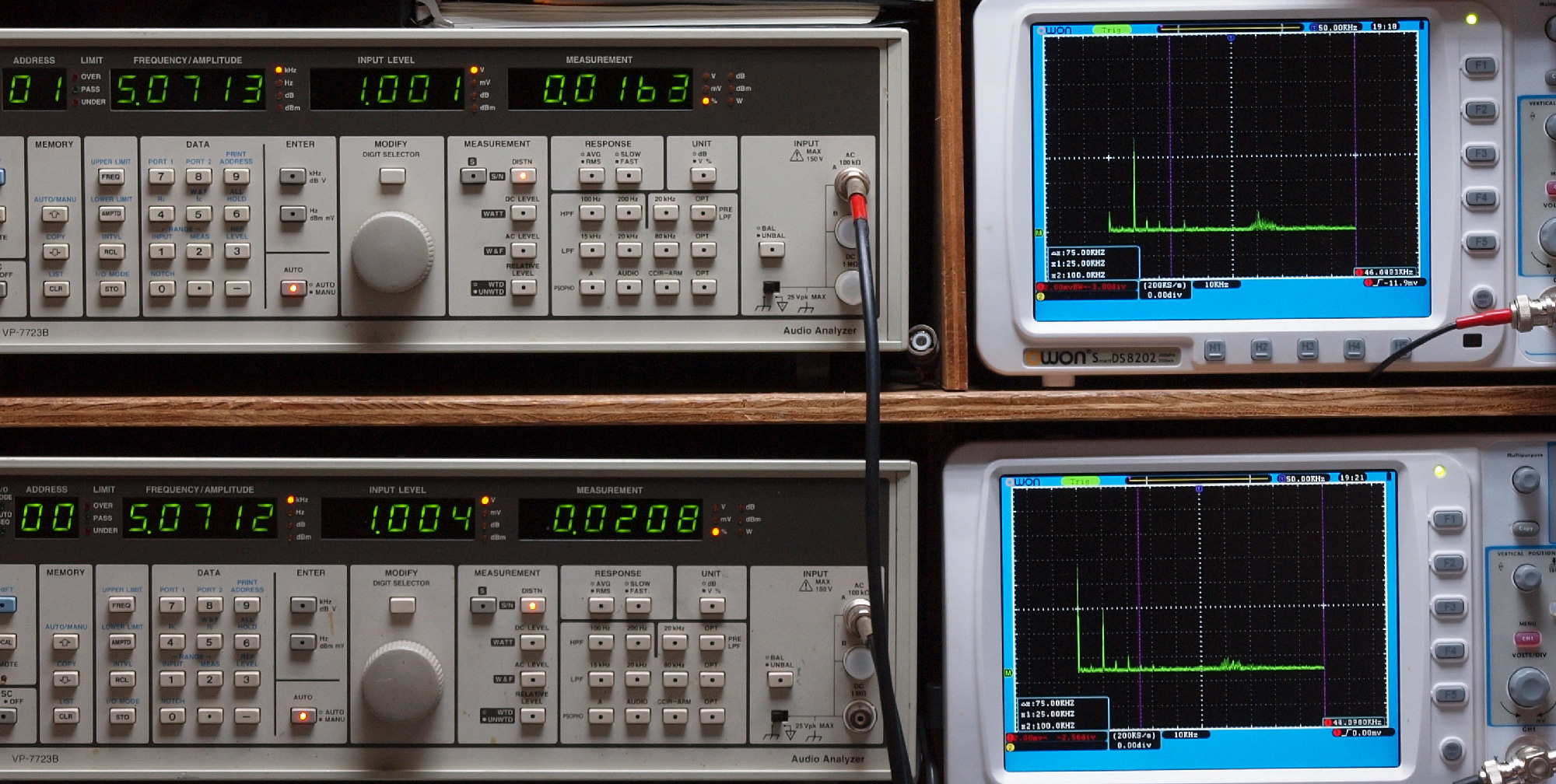

| Ｅ２５． ＡＵＸ１_５ｋＨｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０１６％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０２１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ２６． ＡＵＸ１_１０ｋＨｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０２５％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０２８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ２７． ＡＵＸ１_５０ｋＨｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．１１％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．１１％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ２８． ＡＵＸ１_１００ｋＨｚ入力、Ｒ側出力電圧０．５９Ｖ出力、 ０．１５％歪み。 Ｌ側出力電圧０．５９Ｖ出力、 ０．１５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ３１． ＭＭ_５０Ｈｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０５４％歪み（Ｌｏｗ出力端子）、以下同じ。 Ｌ側出力電圧１Ｖ出力、 ０．０５１％歪み（Ｌｏｗ出力端子）、以下同じ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ３２． ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０５２％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０６９％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
| Ｅ３３． ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０５％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０７％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ３４． ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０４９％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０７０％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
| Ｅ３５． ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０５４％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０７２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ３６． ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧１Ｖ出力、 ０．０６７％歪み。 Ｌ側出力電圧１Ｖ出力、 ０．０８２％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
| Ｅ３７． ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧０．９Ｖ出力、 ０．１８％歪み。 Ｌ側出力電圧０．９Ｖ出力、 ０．１８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
| Ｅ３８． ＭＭ_１００ｋＨｚ入力、Ｒ側出力電圧０．５６Ｖ出力、 ０．２８％歪み。 Ｌ側出力電圧０．５６Ｖ出力、 ０．２８％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |

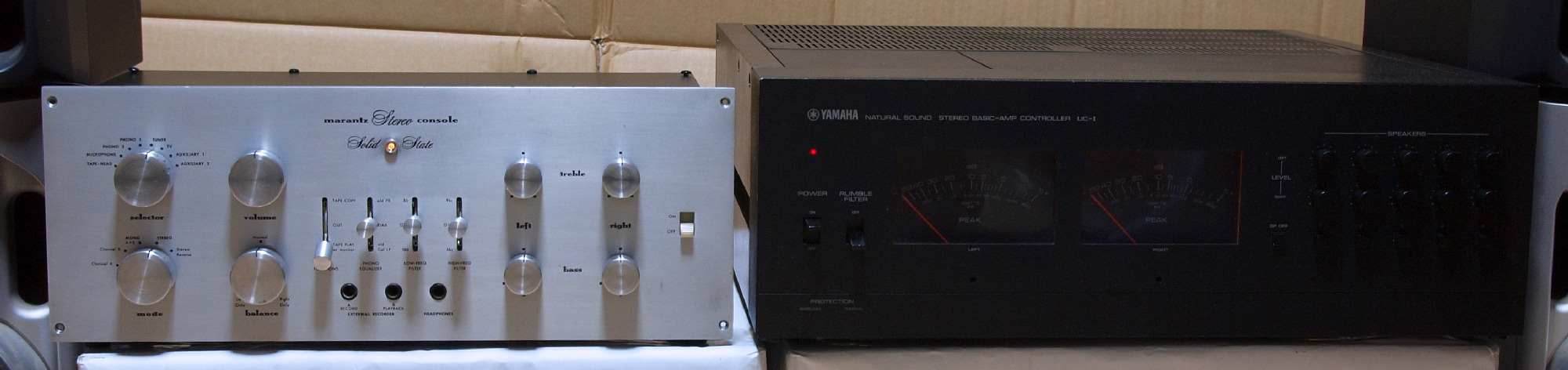

| Ｅ４． 完成、 ２４時間エージング中。 右は「YAMAHA Ｂ−１(UC-1付)． ７台目」 |
 |
| Ｆ． 上位測定器による 調整・測定 Ｆ１． 下のオーディオアナライザー ＶＰ−７７３２Ａで自動測定。 |
 |

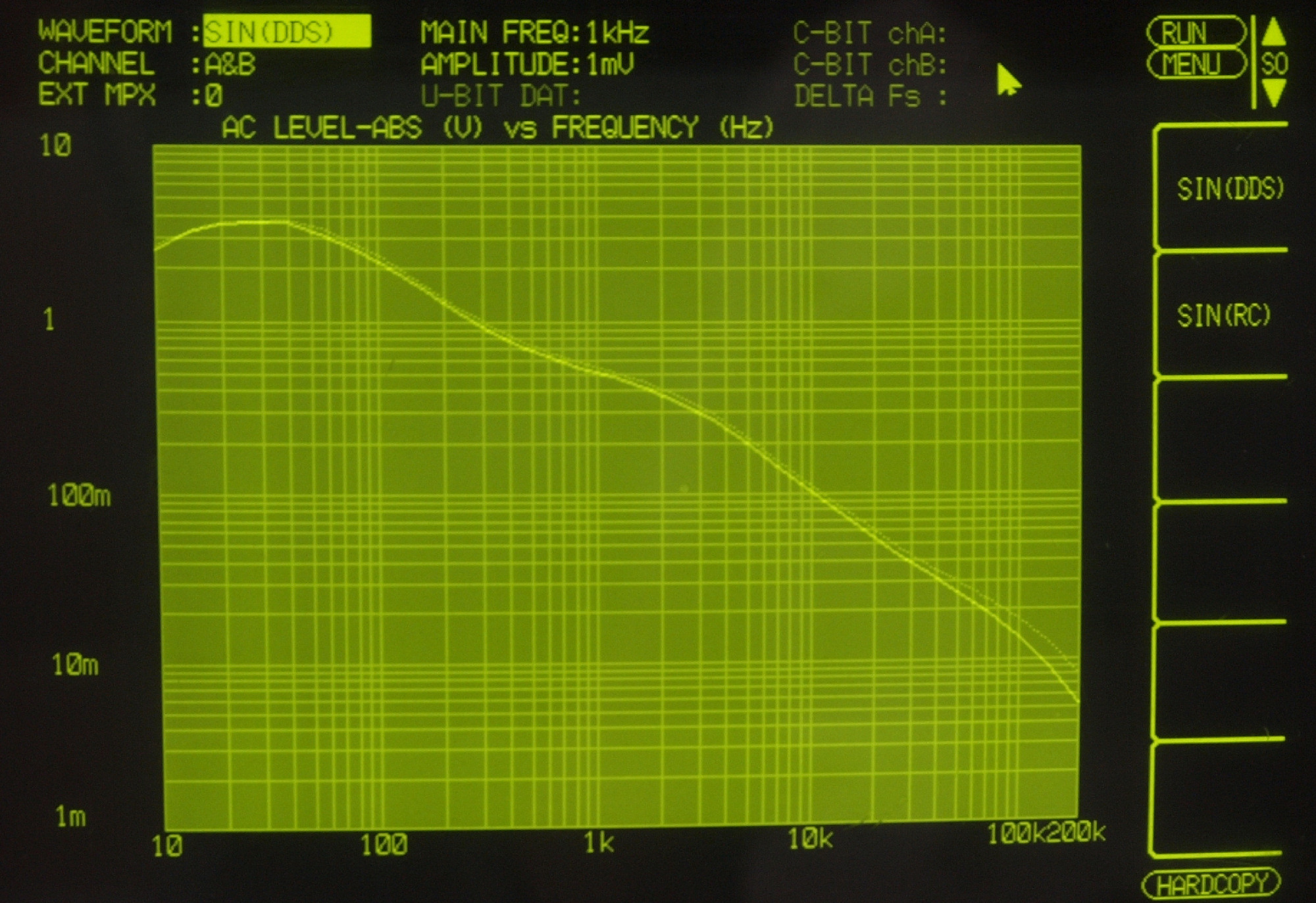

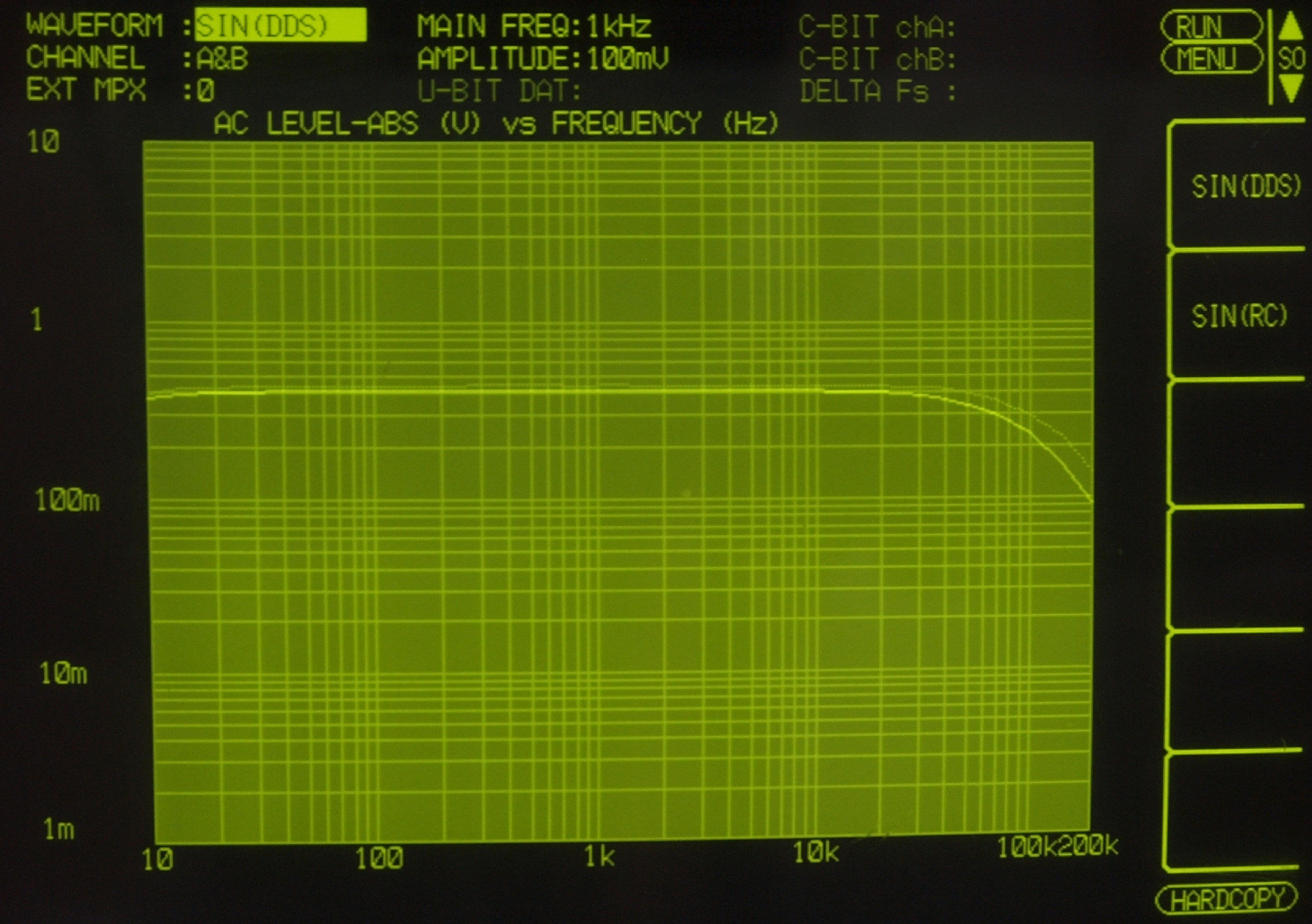

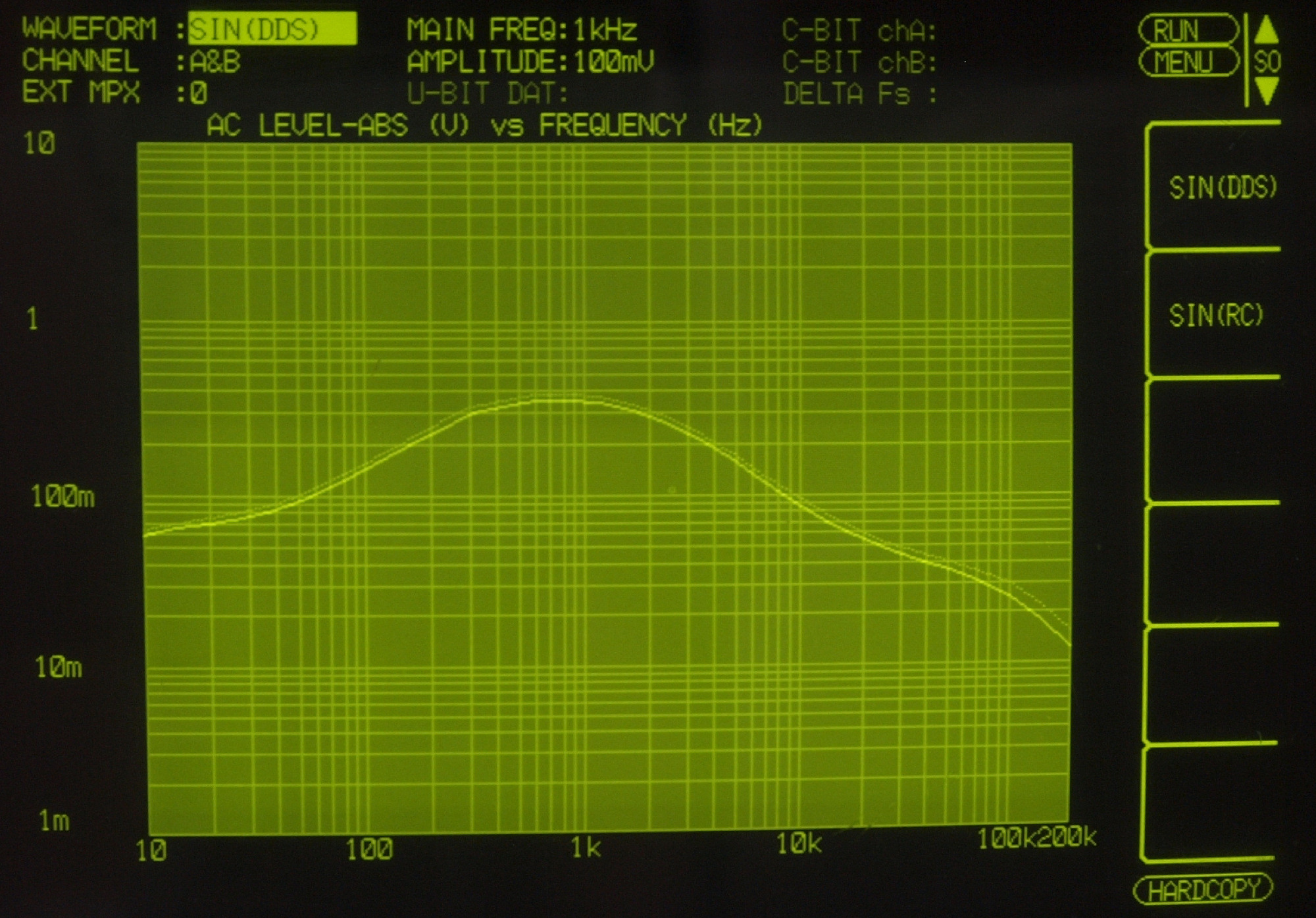

| Ｆ２１． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

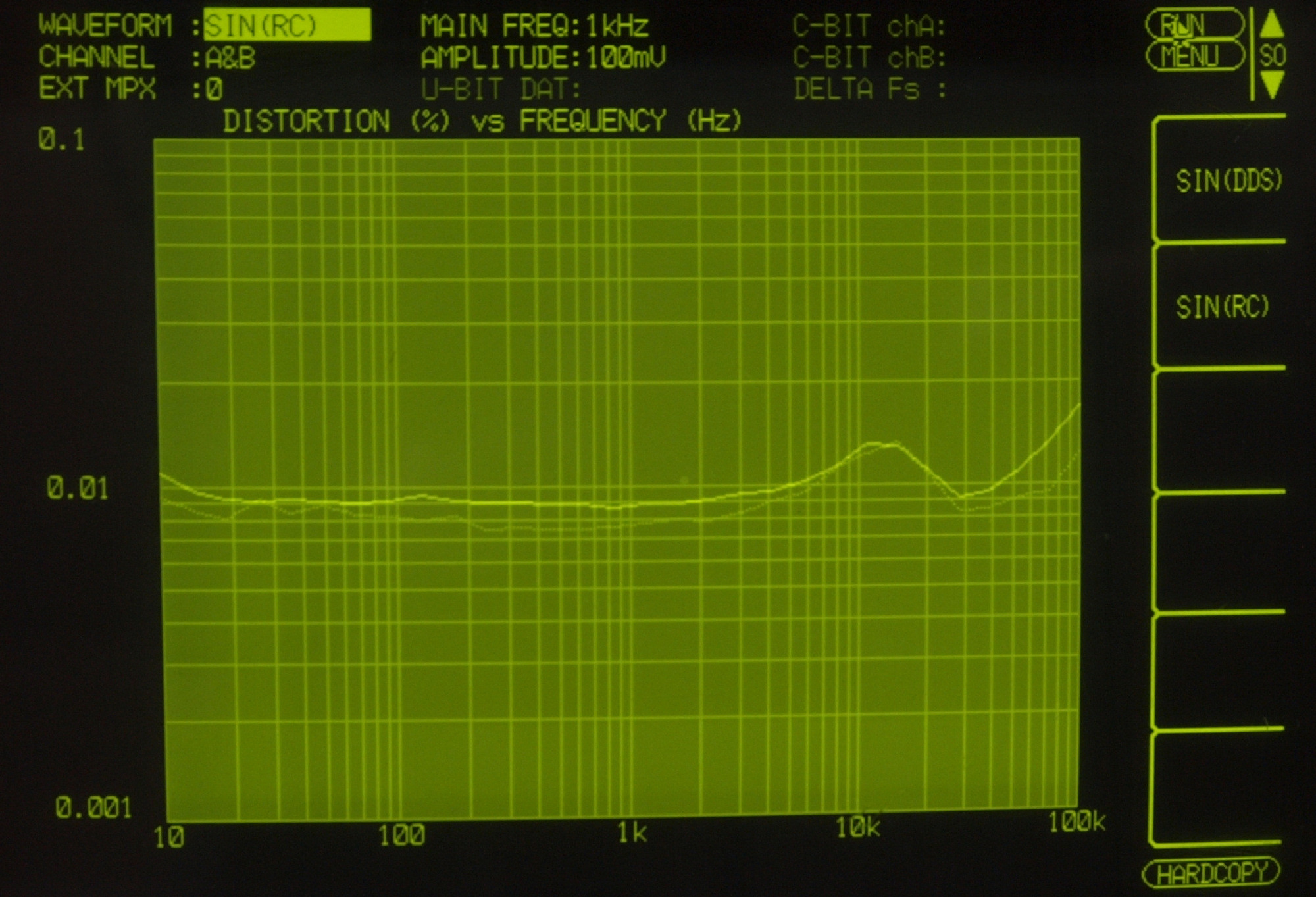

| Ｆ２２． 歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

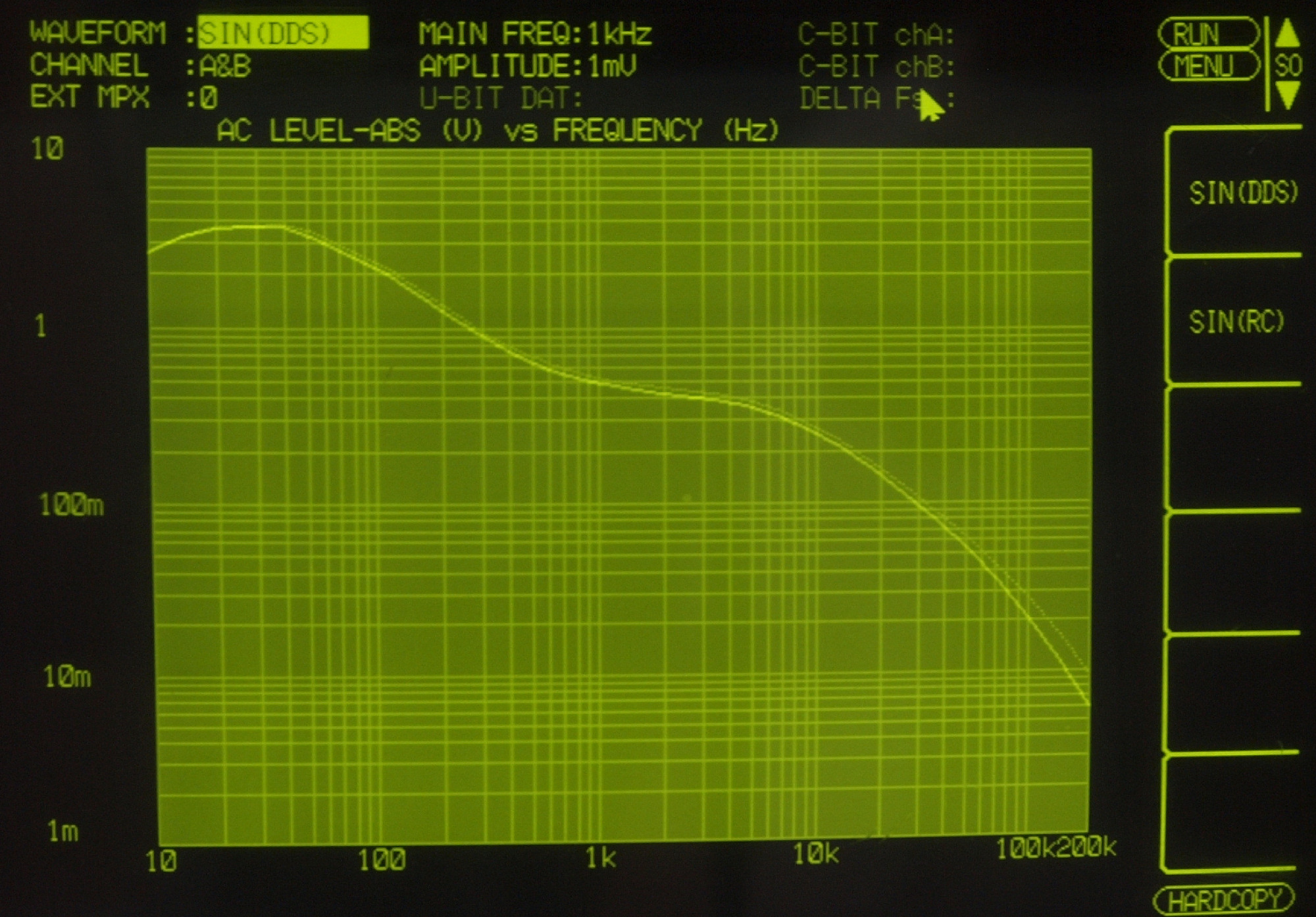

| Ｆ３１． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最大 ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｆ３２． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最小 ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｆ４１． 入出力特性測定（AUX入力） ＬｏｗＦｉｌｔｅｒ（１００ＨＺ） ＆ ＨｉｇｈＦｉｌｔｅｒ（５ＫＨＺ） ＯＮ ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｆ４２． 入出力特性測定（AUX入力） ＬｏｗＦｉｌｔｅｒ（５０ＨＺ） ＆ ＨｉｇｈＦｉｌｔｅｒ（９ＫＨＺ） ＯＮ ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｆ５１． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−１（ＯＬＤ７８） ＭＭ入力、入力電圧＝１ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｆ５２． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−１（ＲＩＡＡ） ＭＭ入力、入力電圧＝１ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｆ５３． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−１（Ｏｌｄ_Ｃｏｌ_ＬＰ） ＭＭ入力、入力電圧＝１ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

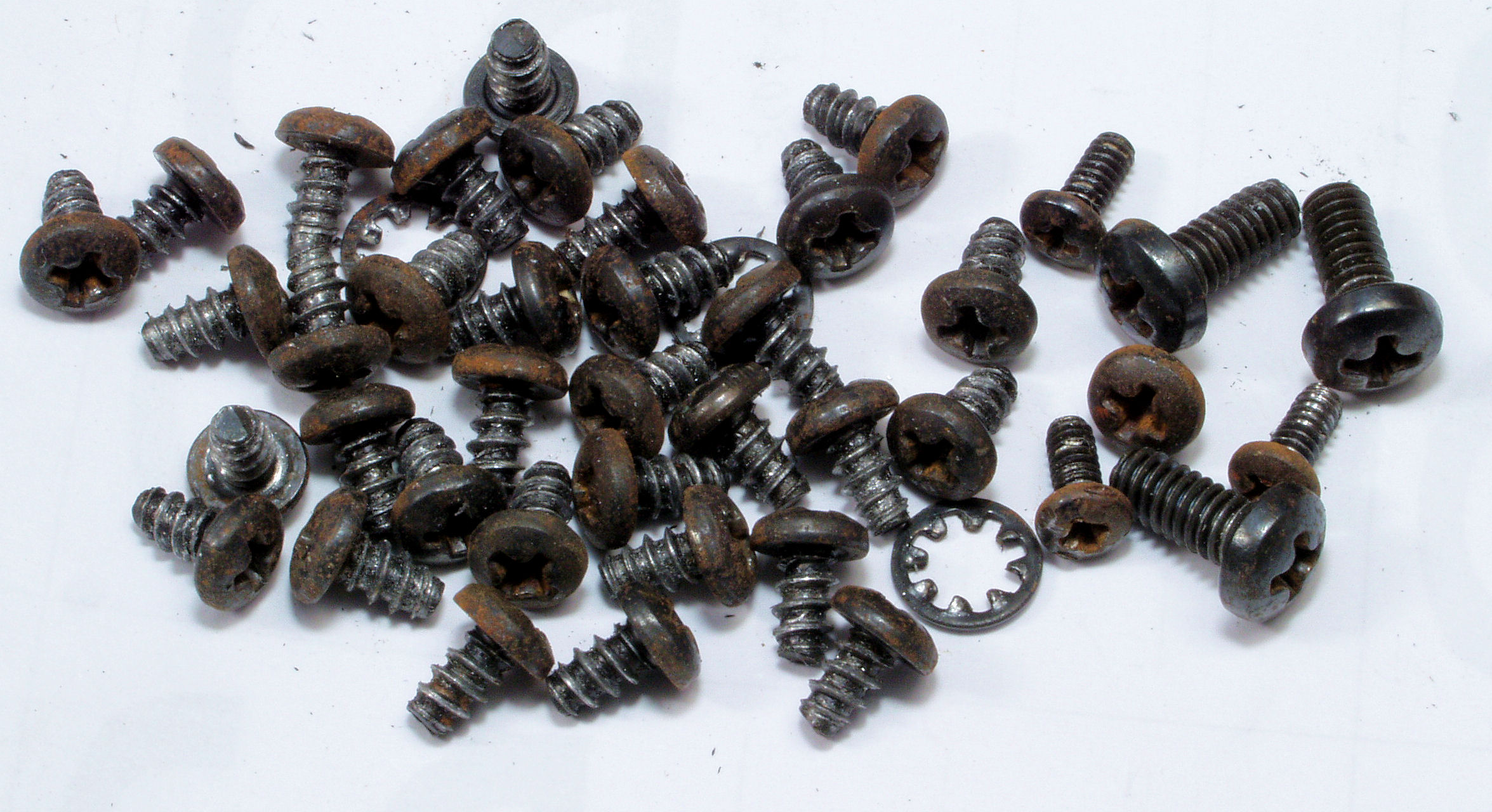

| Ｋ． ケース修理。 Ｋ１１． 修理前 錆が出た、止めビス。 |
 |
| Ｋ１２． 修理（塗装）後 止めビス、ラッカーを軽く吹き付ける。 |
 |
| Ｋ２１． 修理前 上ケース（蓋）、シンナーで油分を取り除いた所。 |
 |
| Ｋ２２． 修理（塗装）後 上ケース（蓋）。 ラッカーを軽く吹き付ける、３０Ｃｍ位離してスプレーして、梨地仕上げに似せる。 |
 |
| Ｋ３１． 修理前 下ケース（蓋）、シンナーで油分を取り除いた所。 |
 |
| Ｋ３２． 修理（塗装）後 下ケース（蓋）。 ラッカーを軽く吹き付ける、３０Ｃｍ位離してスプレーして、梨地仕上げに似せる。 |
 |

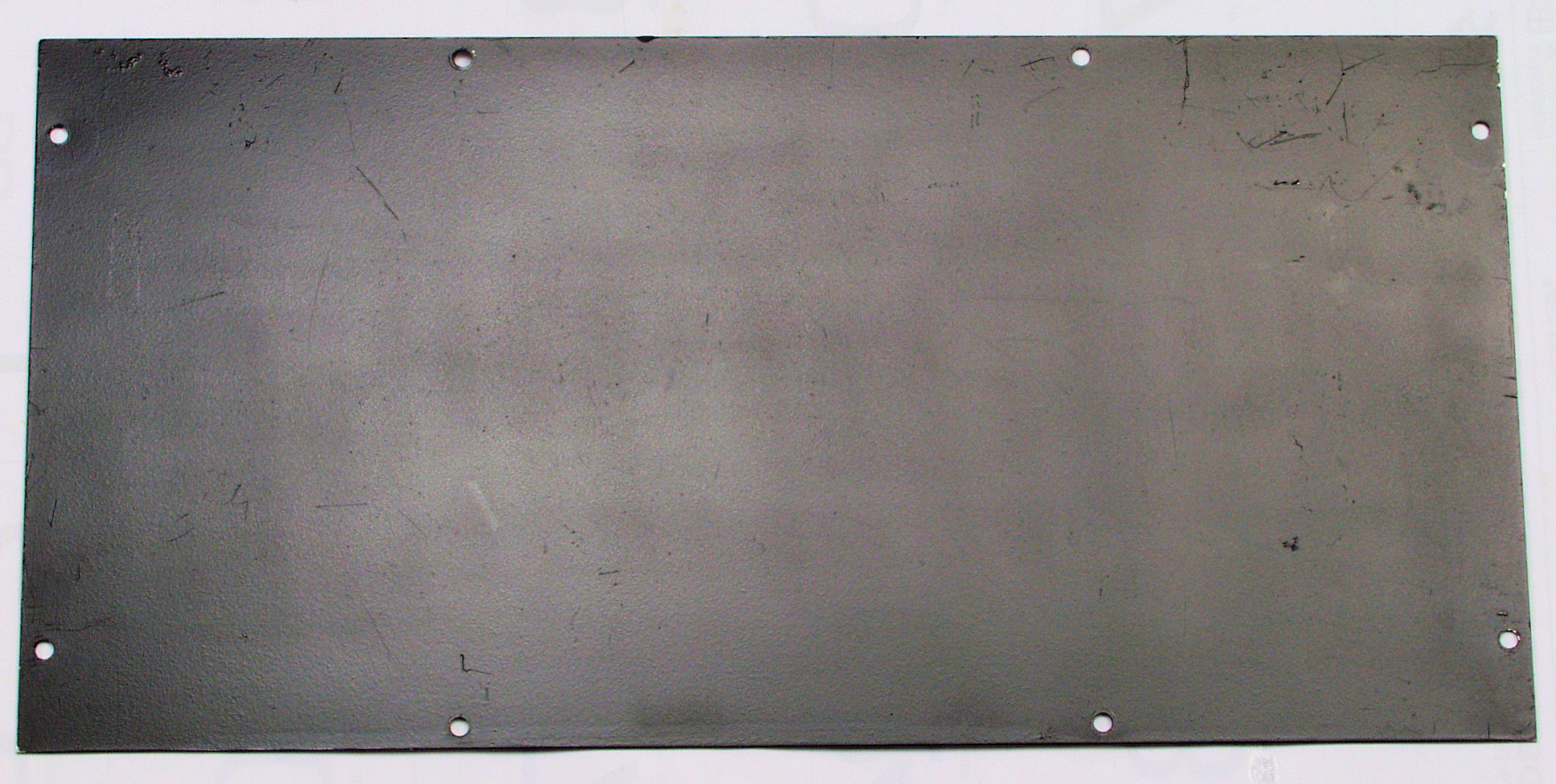

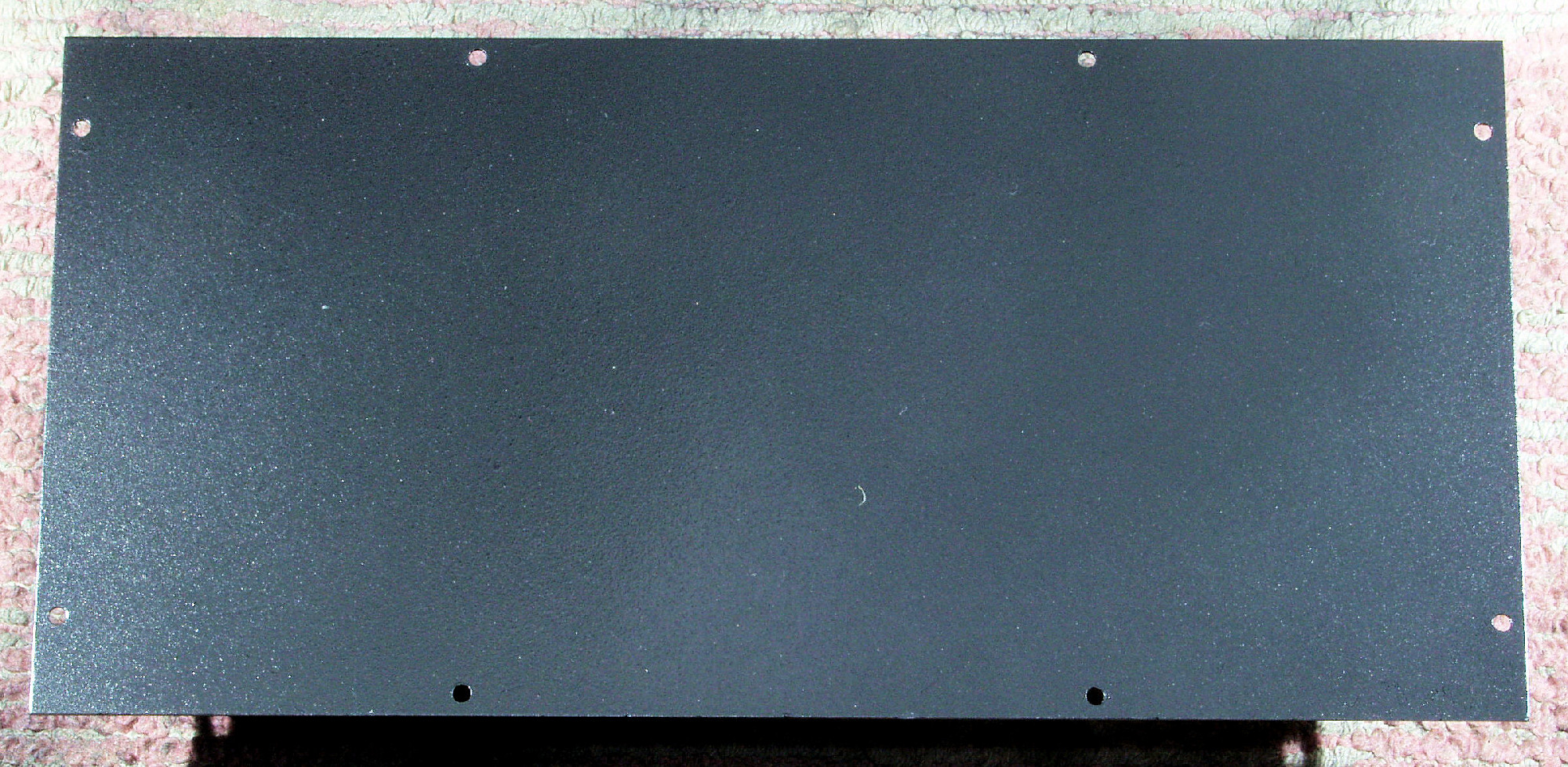

| Ｋ４１． 修理（塗装）中 裏パネル塗装中。 |
 |
| Ｋ４２． 修理（塗装）中、 ３Pインレット取り付け穴加工完成し、塗装後天日にさらし焼き付け中。 |
|

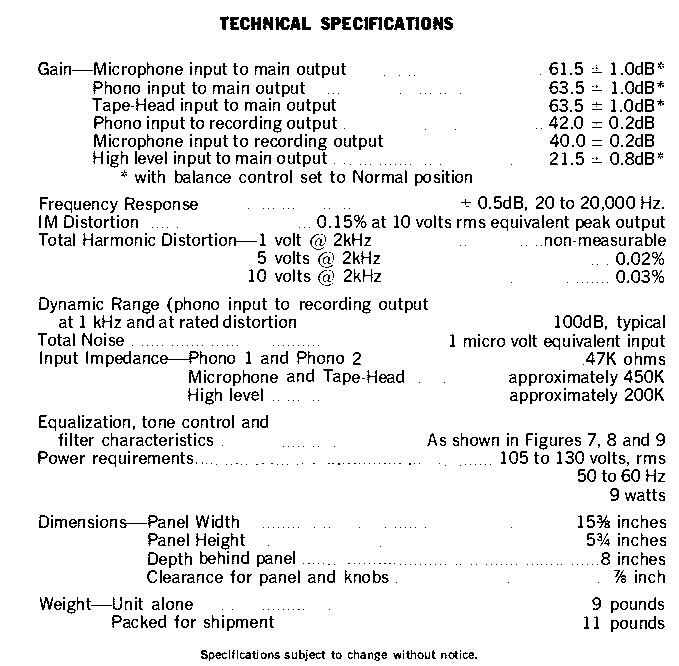

| Ｓ． Ｍａｒａｎｔｚ ７Ｔ． の仕様（マニアル・カタログより） |
 |
